Виды электрических кабелей и проводов

Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам. В этой статье будут рассмотрены основные типы и виды, технические параметры и другие характеристики электрических проводов и кабелей, которые применяются при выполнении работ по монтажу электропроводки и подключению к сетям электропередач частных домов, квартир, дач и других объектов недвижимости.

Внимание! Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).

Выбор электропроводящей продукции

К выбору электропроводящей продукции нужно подходить очень ответственно. Лучше, если этим будет заниматься профессиональный электрик. При выборе учитывают условия эксплуатации, тип и вид монтирования, а также соответствие правилам устройства электроустановок.

Различные изделия имеют свою сферу использования. Кабельная продукция отличается количеством слоёв изоляции и защитным материалом. Покрытие — важная характеристика, определяющая условия применения проводки. Внутри всей кабельной продукции токопроводящие жилы различной толщины, от их величины зависит какое напряжение тока можно через них провести.

Вся кабельная продукция выпускается только с медными или алюминиевыми сердцевинами, так как это самые дешёвые металлы с низким сопротивлением.

Медная продукция надёжнее и имеет больший срок службы. Алюминиевая имеет стоимость ниже, но её не рекомендуется использовать для стационарной проводки.

Определить какие жилы у проводки можно по маркировке, начальная буква А значит жила алюминиевая, в остальных случаях медная.

Самыми распространенными видами электропроводящей продукции являются кабель и провод. Защитная оболочка кабеля состоит из нескольких слоёв изоляции. Каждая жила кабеля находится в своей отдельной оболочке. Кабель способен провести электрический ток напряжением несколько десятков тысяч вольт.

Наружные диаметры кабелей на напряжение 1 кВ, мм

Номинальное сечение жил, мм2	АВВГ, ВВГ	АВБбШв, ВБбШв
1х1,5	5,4	—
1х2,5	5,8	—
1х4	6,7	—
1х6	7,2	—
1х10	8	—
1х16	9,5	—
1х25	11	—
1х35	12	—
1х50	14	—
1х70	17	—
1х95	19	—
1х120	21	—
1х150	23	—
1х185	25	—
1х240	28	—
2х1,5	8,4	—
2х2,5	10	—
2х4	11,5	—
2х6	12,5	17
2х10	14	19
2х16	16	21
2х25	20	24
2х35	22	26
2х50	25	30
3х1,5	9,4	—
3х2,5	10,5	—
3х4	12	—
3х6	13	18
3х10	15	20
3х16	17	22
3х25	21	25
3х35	23	28
3х50	27	31
3х70	29	33
3х95	32	37
3х120	36	40
3х150	39	44
3х185	43	47
3х240	49	53

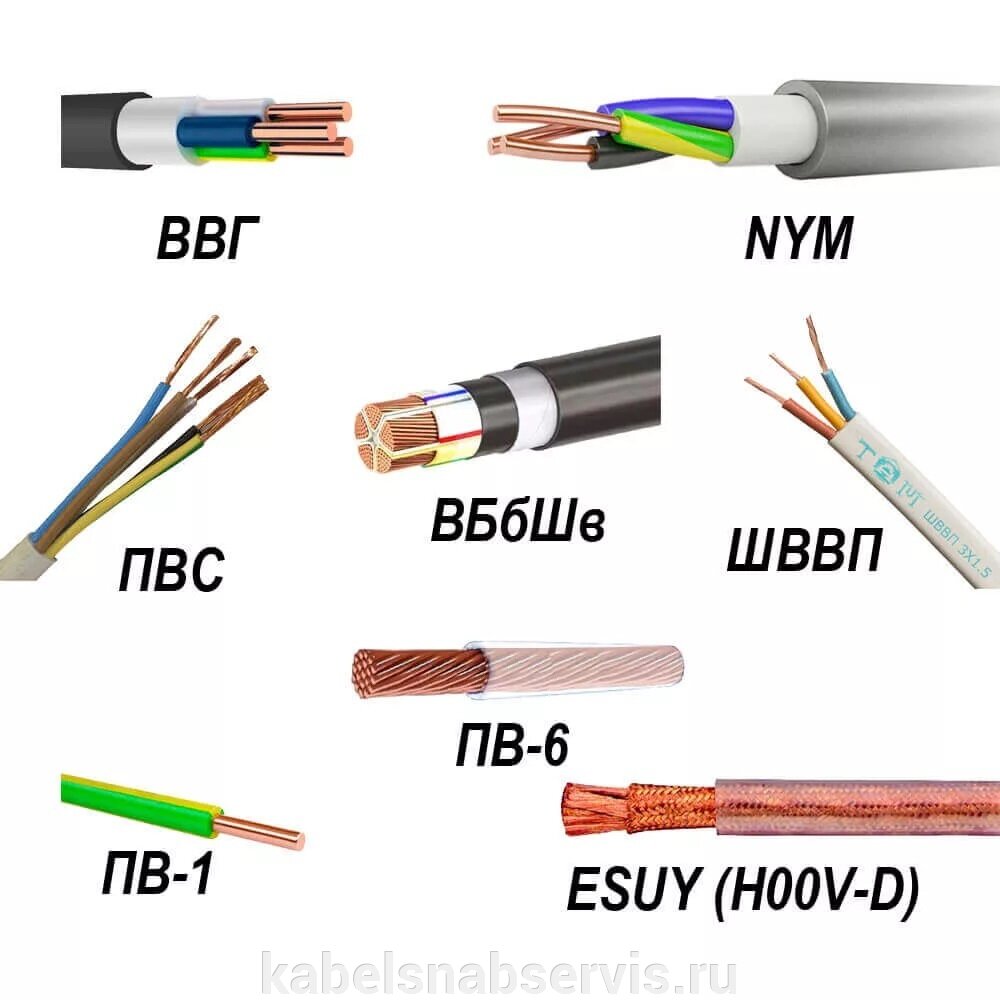

Типы силового кабеля

Можно выделить такие типы силовых кабелей:

Кабель ВВГ

Способен передавать ток напряжением до 1кВ, с медными жилами и оболочками из ПВХ. Наружная оболочка также из поливинилхлорида чёрного, иногда белого цвета. Внутри жилы различных цветов, для того, чтобы по общепринятым стандартам не перепутать ноль с фазой и «землей». Общие нормативы помогут при ремонте проводки.

Особенности ВВК:

• количество жил 1-5;
• монолитные или многопроволочные, последние более гибкие и прочные;
• сечение жил — от полутора до двухсот сорока миллиметров квадратных.

В домашнем обиходе используются проводники с сечением от полутора до шести миллиметров квадратных. Для подведения электричества к частному сектору применяют кабельные изделия с площадью сечения шестнадцать миллиметров квадратных.

При выборе нужного электрокабеля необходимо рассчитать сечение провода от мощности. Это можно сделать с помощью справочника по электрике. К найденной величине добавить запас 20-25%.

Правильно рассчитанное сечение электрического кабеля или провов — залог безопасности вашего жилища.

NYM

NYM — это импортный аналог ВВК. Его сердцевина всегда медная и многопроволочная. Идеальный вариант для поведения проводки в квартирах.

ВББШв

Наружная изоляция из стали, свинца или алюминия. Это даёт возможность прокладывать её под землёй, на воздухе, в канализационных отверстиях и трубах.

Наружные диаметры кабелей на напряжение 0,66 кВ, мм

Номинальное сечение жил, мм2, nx S	АВВГ, ВВГ	АВБбШв, ВБбШв
1х1,5	5,0	—
1х2,5	5,5	—
1х4	6,1	—
1х6	6,6	—
1х10	7,8	—
1х16	9,3	—
1х25	11	—
1х35	12	—
1х50	14	—
2х1,5	7,6	—
2х2,5	9,1	—
2х4	10,5	15
2х6	11,5	16
2х10	14	19
2х16	16	20
2х25	19	24
2х35	21	26
2х50	25	29
3х1,5	8,0	—
3х2,5	9,5	—
3х4	11	—
3х6	12	16
3х10	14,5	17
3х16	17	19
3х25	20,5	21
3х35	23	25
3х50	27	31

Типы проводов

В отличие от кабеля строение проводов намного проще. По ним проходит ток напряжением до 250 Вт. В зависимости от типа жил, покрытия и характеристик существует много видов проводов:

• ПБПП и ПУНП
• ППВ
• АПВ

ПБПП и ПУНП

ПБПП — провод плоской формы с цельной монолитной жилой. У ПУНП токопроводящие жилы многопроволочные. Защитная оболочка изготовлена из поливинилхлорида, белого цвета, иногда черного. Площадь сечения жил от полутора до шести миллиметров квадратных.

Применяется при подключении стационарных осветительных систем с напряжением до 250 Вт.

ППВ

ППВ — медный провод плоской формы. Внутри разделительные перемычки. Защитные оболочки выполнены из ПВХ. В составе две — три монолитные жилы, их сечение 0,75 — 6 мм2. Выдерживает напряжение до 450 Вт., влагоустойчив и стоек к химическим воздействиям.

Можно применять в температурных пределах от минус пятидесяти до плюс семидесяти градусов. Хорошо подходит для монтажа приборов с большой мощностью.

АПВ

АПВ — провод округлой формы с алюминиевым наполнением. Жилы в поливинилхлоридной защите, монолитные (площадь сечения от двух с половиной до шестнадцати миллиметров квадратных) либо многопроволочные (с сечением от двух с половиной до девяти с половиной миллиметров квадратных).

Лучшими проводами для электропроводки в современном мире считаются провода с медным наполнением. При одинаковом сечении медный провод проводит большее количество тока, соответственно может дать большую мощность. Срок службы медной электропродукции дольше, чем у алюминиевых аналогов.

Массы кабелей на напряжение 0,66 кВ, кг/км

Номинальное сечение жил, мм2	АВВГ	ВВГ	АВБбШв	ВБбШв
1х1,5	—	37	—	—
1х2,5	35	51	—	—
1х4	45	70	—	—
1х6	55	91	—	—
1х10	80	140	—	—
1х16	115	215	—	—
1х25	160	320	—	—
1х35	200	420	—	—
1х50	260	570	—	—
2х1,5	—	67	—	—
2х2,5	75	105	—	—
2х4	97	140	320	370
2х6	120	190	360	440
2х10	170	290	460	590
2х16	220	410	550	750
2х25	330	630	700	1050
2х35	400	820	810	1300
2х50	560	1200	1050	1700
3х1,5	—	90	—	—
3х2,5	90	140	—	—
3х4	120	200	360	440
3х6	150	260	400	520
3х10	220	410	520	710
3х16	290	600	630	940
3х25	440	810	830	1300
3х35	550	1300	1000	1700
3х50	760	1700	1300	2200

Фото электрических кабелей и проводов

Вам понравилась статья? Поделитесь

0

Массы кабелей на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2	АВВГ	ВВГ	АВБбШв	ВБбШв
1х1,5	—	42	—	—
1х2,5	39	55	—	—
1х4	55	80	—	—
1х6	60	100	—	—
1х10	80	145	—	—
1х16	120	220	—	—
1х25	165	320	—	—
1х35	200	420	—	—
1х50	270	580	—	—
1х70	340	—	—	—
1х95	430	—	—	—
1х120	530	—	—	—
1х150	630	—	—	—
1х185	760	—	—	—
1х240	970	—	—	—
2х1. 5	—	80	—	—
2х2,5	85	120	—	—
2х4	115	170	—	—
2х6	135	210	400	480
2х10	175	300	470	590
2х16	230	430	560	770
2х25	340	660	720	1050
2х35	420	860	850	1300
2х50	580	1200	1050	1700
3х1,5	—	115	—	—
3х2,5	105	155	—	—
3х4	145	220	—	—
3х6	170	290	460	570
3х10	230	420	540	730
3х16	300	610	650	960
3х25	450	930	850	1300
3х35	560	—	1000	1700
3х50	780	1200	1300	2200
3х70	1050	1700	1600	2900
3х95	1350	2400	2000	3800
3х120	1650	3100	2300	4600
3х150	2000	3900	2700	5600
3х185	2400	4800	3200	6700
3х240	3100	5900	3900	8500

Марки, элементы конструкции.

Марка силового кабеля	Материал жил А — алюминий М — медь	Материал оболочки А — алюминий С — свинец	Вид пропиточного состава В — вязкий Н — нестекающий	Защитный покров
ААГ	А	А	В	отсутствует
ААБл	А	А	В	Бл
ААБ2л	А	А	В	Б2л
ААБлГ	А	А	в	БлГ
ААБнлГ	А	А	в	БнлГ
ААШв	А	А	в	Шв
ААШнг	А	А	в	Шнг
АСГ	А	С	в	отсутствует
АСБ	А	С	в	Б
АСБл	А	С	в	Бл
АСБ2л	А	с	в	Б2л
АСБГ	А	с	в	БГ
АСБ2лГ	А	с	в	Б2лГ
АСКл	А	с	в	Кл
АСШв	А	с	в	Шв
АСБнлШнг	А	с	в	БнлШнг
СБ	М	с	в	Б
СГ	М	с	в	отсутствует
СБГ	М	с	в	БГ
СБл	М	с	в	Бл
СБ2л	М	с	в	Б2л
СБ2лГ	М	с	в	Б2лГ
ЦААБл	А	А	н	Бл
ЦААБ2л	А	А	н	Б2л
ЦАСБ	А	С	н	Б
ЦАСБл	А	с	н	Бл
ЦАСБнлШнг	А	с	н	БнлШнг
ЦСБ	М	с	н	Б
ЦСБл	М	с	н	Бл

Для силовых кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы «ож».

Классификации по напряжению

Существует несколько подходов к вопросу деления напряжений электроустановок на классы, которые не стыкуются друг с другом. Так, ПУЭ и ПТБ традиционно делят весь ряд номинальных напряжений на две группы — до 1000 вольт и свыше 1000 вольт. Это диктуется принципиальным различием в подходе к обслуживанию этих групп электроустановок и вопросами электробезопасности. Если в электроустановках до 1000 вольт поражение током может произойти только в случае прикосновения к токоведущим частям, то более высокое напряжение способно пробивать воздушные промежутки. Для электроустановок напряжением выше 1000 вольт установлены минимальные допустимые расстояния приближения к токоведущим частям, находящимся под напряжением.

Классификация электрических сетей по напряжению

ГОСТ Р 54149-2010 устанавливает следующие градации рабочих напряжений электроустановок:

• низким считается напряжение, не превышающее 1 кВ;
• напряжение свыше 1 кВ и до 35 кВ включительно относится к среднему;
• высоким называется напряжение выше 35 кВ до 220 кВ включительно.

Напряжение выше 220 кВ данный ГОСТ не определяет никак.

Можно встретить классификации, использующие понятия сверхвысокого, ультравысокого, среднего первого и среднего второго напряжений. Однако нигде не поясняется, каким нормативным документом, и с какой целью введены эти термины.

Исходя из этого, в вопросах эксплуатации кабельных линий следует придерживаться ПУЭ, то есть, кабель на напряжение до 1000 вольт считать низковольтным, свыше 1000 вольт — высоковольтным. При выборе же кабеля нужно просто учитывать номинальное напряжение, на которое он рассчитан.

Электрические провода, кабели и шнуры, в чём отличие



Вступление

Электрические провода, кабели и шнуры объединяют общее назначение, передача электрической энергии на расстояние. Вместе с тем, эти электротехнические изделия имеют существенные отличия, о которых далее.

Электрический провод

Электрический провод по своей конструкции состоит из двух частей металлической жилы и окружающим её слоем изоляции.

Металлическая жила, изготовленная из меди или алюминия, служит токопроводом, для непосредственной передачи электротока. По конструкции жила провода может быть монолитной или скрученной из нескольких жил. В номенклатуре проводов малого и среднего сечения, алюминиевые жилы отходят на второй план, заменяясь жилами из меди.

Изоляция проводов служит для защиты токопроводящих жил от прикосновения, а также не позволяет истекать электроток в произвольном направлении.

В применении, провода используются для сборки электросхем бытовых приборов, оргтехники, электроприборов, электрической проводки автомобилей. В электромонтаже провода используются для устройства линий электропередачи и электромонтаже в промышленных зданий для подключения станков, машин, механизмов с напряжением питания до 450 В (переменное напржение) или 1000 В (постоянное напряжение).

Наиболее популярны  провода АППВ (с алюминиевыми жилами 2-6 мм) и ППВ (с медными жилами 0,75-4 мм).

Отдельно можно выделить провода СИП. СИП это самонесущие изолированные провода, предназначенные для монтажа линий электропередач напряжением до 1000В. По маркировке СИП это провода, а по конструкции это кабели, то есть, несколько изолированных жил закрытых общей изоляцией.

Электрический кабель

В отличие от провода, электрический кабель это несколько электрических проводов, объединенных под общим слоем изоляции. Конструкция электрических кабелей позволяет более технологично проводить работы по монтажу электропроводки и линий электропередач.

В жилых помещениях, электрические кабели используют для прокладки (монтажа) электропроводки силовых розеток и освещения. Марка кабеля подбирается по способу прокладки, планируемой нагрузки и окружающей среды.

Маркировка и сортимент кабельной продукции настолько огромен. Даже перечисление сортимента кабельной продукции предприятия продающего кабели и провода оптом, займет несколько страниц. Из популярных кабелей повсеместно используемых для электромонтажа можно назвать: для электромонтажа кабели ВВГ, ВВГнг (кабели в виниловой изоляции с медными жилами), кабели НЮМ серии. Бронированные кабели ВБбШв.



Электрический шнур

Электрическим шнуром называют гибкий электрический кабель, жилы которого имеют многопроволочную конструкцию жил.

Основное предназначение электрических шнуров обеспечить соединение подвижного электроприбора с источником электрической энергии.

В быту, все бытовые приборы подключаются к электрическим розеткам через электрические шнуры, которые мы называем шнур электропитания.

Наиболее известны шнуры ПВС. Шнур ПВС интересен сам по себе. По маркировке это П-провод, по назначению, подключение электромашин и механизмов до 450В, это шнур, на сути, это кабель с коэффициентом гибкости 5-го класса.

©Elesant.ru



Похожие статьи

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Виды кабелей и проводов и их назначение: описание и классификация + расшифровка маркировки

Существующие разновидности кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным. Между тем расписывать все виды кабелей и проводов и их назначение вовсе необязательно.

Достаточно иметь представления относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы обладать информацией по классификации кабельной продукции согласно назначению. Рассмотрим основные моменты, как можно научиться различать электропровода среди массива такой продукции, а также некоторые примеры популярных изделий.

Содержание статьи:

• Структурная основа кабельного изделия
• Изоляционный компонент проводов и кабеля
• Отличительные черты кабеля и проводя
• Основные типы электрических проводов
  • Тип #1 — провод ПБПП (плоской формы)
  • Тип #2 — модификация ПБППг
  • Тип #3 — алюминиевая жила АПУНП
  • Тип #4 — двух- трех- проводниковый ППВ
  • Тип #5 — разновидность под маркой АППВ
  • Тип #6 — алюминий АПВ с изоляцией ПВХ
  • Тип #7 — модификация ПВ1 – ПВ5
  • Тип #8 — соединительный шнур ПВС с ПВХ изоляцией
  • Тип #9 — плоский шнур ШВВП в оболочке ПВХ
• Разновидности электрических кабелей
  • Исполнение под маркой ВВГ
  • Силовой гибкий кабель типа КГ
  • Бронированный кабель ВБбШв
• Выводы и полезное видео по теме

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

Изоляция кабеля.

Изоляция жилы.

Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главные характеристики, в данном случае, — пропускная способность, определяемая поперечным сечением жилы. На пропускную способность жилы влияние оказывает также строение – сплошное/пучковое.

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы (квадратные, овальные).

Основным (широко распространенным) материалом для изготовления проводящих металлических жил выступают медь и алюминий.

Между тем электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод. Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для  каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

• керамика;
• стекло;
• поливинилхлорид;
• целлулоид;
• полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим  проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок
Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем «кабель» и «провод» как таковые – это понятия, которые следует разделять. И, прежде всего, разделение предусматривает фактор передаваемой мощности.

Кабелем электрическим обычно считается изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом — пергаментом, резиной, свинцом и т.д.

Соответственно, проводом следует считать изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Основные типы электрических проводов

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

Тип #1 — провод ПБПП (плоской формы)

Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм2.

Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается использование провода ПБПП в условиях температуры окружения от -15 до +50 градусов. Рассчитан провод под устройство сетей с напряжением не выше 250В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора.

Тип #2 — модификация ПБППг

По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.

Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.

Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве
Тип #3 — алюминиевая жила АПУНП

О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта — первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5 – 6,0 мм2.

Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством

Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

Тип #4 — двух- трех- проводниковый ППВ

Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.

На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции

Жилы провода (медные) могут иметь сечение в диапазоне 0,75 – 6,0 мм.

Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450В. Температурный предел -50/+70 градусов.

Тип #5 — разновидность под маркой АППВ

Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм2.

Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики

Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство проводки открытого типа.

Тип #6 — алюминий АПВ с изоляцией ПВХ

Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).

При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5 – 16 мм2, а вариант многожильного исполнения  доступен в диапазоне 25 – 95 мм2.

Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий

Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон (-50/+70).

Тип #7 — модификация ПВ1 – ПВ5

По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.

Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с разноцветной изоляцией.

Тип #8 — соединительный шнур ПВС с ПВХ изоляцией

Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2 – 5 в диапазоне сечений 0,75 — 16 мм. Строение жил многопроволочное (пучковое).

Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения

Рассчитан для работы в сетях с напряжением до 380В при частоте 50 Гц.

Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен (-25/+40).

Тип #9 — плоский шнур ШВВП в оболочке ПВХ

Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.

Плоский двухпроводной «шнур» — пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части

Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380В. Структура жил – пучковая, максимальное сечение 0,75 мм2.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают, к примеру, следующие силовые кабели:

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 — 1000 вольт (максимально 3000В). Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40/+50 градусов.

Существуют несколько модификаций этого вида кабельной продукции:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60/+50 градусов. Преимущественно разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50 – 240 мм2, во втором 16 – 50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида: ВБбШвнг (негорючая изоляция), ВБбШвнг-LS (при горении не выделяет вредных веществ), АВБбШв – наличие алюминиевых жил.

Буквенно-цифровая маркировка кабельного продукта и порядок расположения значимых обозначений в названии изделия. На схеме один из примеров маркировки, который можно встретить на кабельной продукции

Особенности типа материала жилы — Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие: «М» – под монтаж; «П(У)», «МГ» – под монтаж гибкий; «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

• «В(ВР)» – ПВХ;
• «Д» – обмотка двойная;
• «Н (НР)» – резина негорючая;
• «П» – полиэтилен;
• «Р» – резина;
• «С» – стекловолокно;
• «К» – капрон;
• «Ш» – шелк полиамид;
• «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку: «Б» – бронированный; «Г» – гибкий; «К» — оплетка проволочная; «О» – оплетка другая; «Т» – для трубной укладки.

Также классификация предусматривает использование строчных литер и литер, обозначенных латиницей:

• «нг» — негорючий,
• «з» — заполненный,
• «LS» — без хим. выделений при горении,
• «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия
Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает богатый выбор под решение любых задач в области электрики. Однако даже при таком богатом выборе нередко достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Источник

Способы соединения электрических проводов: от скруток до пайки

Безопасное и безаварийное электроснабжение зависит не только от правильного составления проекта, рационального выбора марки кабеля, но и более прозаических, на первый взгляд, вещей. Провод, соединение которого с другим кабелем требуется по техническому заданию, обязан иметь качественный и надежный контакт. Работа с электропроводкой вообще не признает беспечного отношения типа «и так сойдет», малейшая ошибка способна через время стать серьезной проблемой, если не катастрофой.

---

Не сложный, казалось бы, технологический процесс, такой как соединение проводов, на самом деле выходит далеко за рамки бытового представления «скрутил, намотал изоленту, забыл». Каждый профи-электрик знает, что в точках присоединения кабельных изделий возникает большее сопротивление, а значит и более высокие температуры. Поэтому любой некачественный контакт может нагреться до отметки, когда начнет плавится изоляционный слой, а за ним и прочие компоненты кабеля. Оголение жил с высочайшей вероятностью приведет к короткому замыканию и, возможно, к пожару.

На практике существует несколько вариантов создания проводных соединений, и в данной статье мы о них поговорим.

Способы соединения проводов

Прежде всего обратим внимание на требования, которым должен соответствовать электрический контакт, образующийся в месте соединения:

· не должно возникать дополнительное сопротивление, поэтому техпараметры соединяющего кабель-контакта должны примерно соответствовать аналогичным целого провода,

· на случай растяжения, соединительный контакт должен иметь запас механической прочности.

С наиболее распространенными, в т.ч. профессиональными, способами объединения проводных изделий в единую электроцепь можно ознакомиться на видео «Способы соединения проводов» или ниже, в нашем материале.

1) скрутка – это наиболее простой и доступный каждому электрику-энтузиасту метод проводного сопряжения. Для подготовки кабелей с них нужно снять не меньше 5 см изоляционного покрытия, а затем плотно скрутить уже «голые» жилы между собой. Оголенные места скрутки покрываются хорошо знакомой всем ПВХ-лентой или специальными колпачками, которые навинчиваются на место вновь созданного контакта, одновременно изолируя, защищая и поджимая его.

СИЗ или соединительные изолирующие зажимы снаружи выполнены из ПВХ, который не поддерживает горение, выдерживает до 600 В и является отличным изолятором. Внутренняя стальная обжимная пружина имеет форму конуса, а ее витки, собственно, и выполняют основную рабочую функцию этого удобного приспособления.

Нельзя допустить, чтобы оголенный металл выходил за пределы колпака, поэтому следует точно рассчитать длину убираемой изоляции. Для максимально плотного облегания поверхности скрутки зажимом, его необходимо вращать только лишь по часовой стрелке. СИЗ следует надевать с разумным усилием, чтобы раздвинуть витки обжимной пружинки и надежно сдавить сопрягаемые жилы.

Если соединяется пара проводников одного сечения, то можно обойтись и без предварительного скручивания. После вставки жил в колпачок, его нужно с усилием провернуть в направлении движения часовых стрелок. При сопряжении нескольких проводов потребуется скрутка пассатижами. Затем лишнее окончание откусывается и лишь тогда применяется СИЗ.

Зажимы подбираются под диаметр кабелей и отличаются цветовой маркировкой, которая не имеет единых стандартов (лучше уточнить у продавца). Серый СИЗ-1 предназначен для пары жил сечением 1.5 мм, синий СИЗ-2 – трех 1.5 мм проводников, оранжевый СИЗ-3 – пары 2.5 мм, желтый СИЗ-4 – двух пар 2.5 мм, СИЗ-5 – для восьми 2.5 мм жил.

С особенностями работы с СИЗ можно также ознакомиться на видео:

Способы соединения проводов скруткойСуществуют несколько разновидностей скрутки, которые применяются для создания простого последовательного соединения, параллельного контакта или бокового ответвления от электросети.

Также существуют нюансы в скручивании моно- и мультижильных проводов, которые касаются особенностей соединения проволок для создания наилучшего электроконтакта.

Считаясь разъемным соединением, скрутка имеет достаточно ограниченное число возможных сопряжений, ведь кабельные концы после каждой переделки будут понемногу выходить из строя.

Важно помнить, что категорически не рекомендуется скручивать между собой разнородные металлы, к примеру, алюминий с медью.

Соединение провода для интернета с другим аналогичным кабелем также может осуществляться при помощи скрутки. Данный вопрос мы рассматривали в статье «Как обжать витую пару? Описание кабеля витая пара» в разделе «Как удлинить провод». Напомним, что для витой пары этот способ сопряжения не рекомендован.

2) пайка – метод сопряжения кабелей, который занимает немного больше времени, чем скрутка, но отличается лучшей надежностью и прочностью. Дело в том, что даже при идеальном скручивании контактов в местах соединения возникает повышенное сопротивление, а дальнейшее протекание электротока создает нагревание со всеми возможными последствиями.

Скрученные провода облуживаются канифолью, припаиваются (припой нужно запустить и внутрь скрутки), а затем слегка шлифуются и изолируются. Недостатком данного способа является сложность разъединения в случае ошибки или необходимости переделки сопряжения.

Для пайки не нужны дорогостоящие инструменты и материалы, достаточно обычного паяльника, канифоли и оловянно-свинцового припоя. При этом гарантируется надежный контакт с низким переходным сопротивлением, высокими показателями проводимости и прочности.

3) сварка – дает еще боле качественный контакт, чем пайка, но гораздо более сложна в плане технического оснащения процесса. Для сваривания потребуются сварочный трансформатор, маска, перчатки, электроды, строительный фен для термоусадки и, конечно же, навыки сварщика.

Кроме того, сваривать можно только однородные металлы.

4) клеммные колодки – это особая конструкция, которая включает в себя изолирующую пластину и контакты. Важной особенностью данного приспособления является возможность соединения жил, выполненных из разных металлов, к примеру, медных и алюминиевых. Провод, соединение с которым необходимо установить, может закрепляться на клеммнике с затягивающим винтом или же на колодке с другой конструкцией – прижимной пластиной.

ПЭТ-каркас винтовой колодки содержит несколько ячеек с латунной гильзой, внутри которой и происходит зажим оголенной жилы. От большой колодки можно отрезать нужное количество ячеек для соединения нескольких пар кабелей в распределительной коробке. Подробное описание смотрим в ролике:

При выборе винтового клеммника следует быть осторожным с силой зажима, ведь мультижильные и алюминиевые кабеля весьмы чувствительны к механическим воздействиям. Следует учесть свойство алюминия «протекать» под давлением, что чревато потерей хорошего контакта и усилением нагрева. Поэтому необходимо периодически проверять такие соединения. Многожильные провода необходимо предварительно оконцевать спецнаконечником. Эта процедура описана в нашей статье «Одножильный и многожильный кабель. Какой выбрать?».

Кроме чисто практических преимуществ, клеммные колодки имеют более привлекательный вид, чем перемотанная изолентой скрутка.

Приспособление, похожее на клеммную колодку, но используемое в процессе соединения провода для интернета называется джойнер. Его устройство рассматривалось в статье «Как обжать витую пару? Описание кабеля витая пара» в разделе «Как удлинить провод».

5) пружинные клеммы – наиболее скоростной и эффективный способ создать проводное сопряжение. После съема изолятора достаточно вставить окончание кабеля в клемму и зафиксировать его особой пружиной. На прижимной поверхности есть выемка, чтобы избежать лишнего давления на жилу.

Данный способ широко применяется при работе как с мягкими мультижильными проводами, так и с моножилами разных сечений. Популярные клеммники под немецким брендом Wago оборудованы контактами из биметаллической пластины, покрытыми спецпастой, что позволяет соединять разнометаллические кабеля без угрозы для их окисления.

6) скотч-лок – одноразовая соединительная муфта, которую обычно используются для слаботочных кабелей, например, для телефонии или маломощных диодных светильников. Сопряжение происходит способом врезного контакта: незачищенные проводники обжимаются пассатижами непосредственно в скотч-локе, который оснащен пластиной с режущими краями, создающими пробои в изоляторе кабеля для замыкания цепи. Скотч-лок удобен, доступен по стоимости, водонепроницаем за счет гидрофобного геля внутри и легко заменяется.

7) гильза – мощный зажим для одновременного сопряжения нескольких проводных изделий, который представляет собой меднолуженую трубку или плоский наконечник с отверстием. Зачищенные на длину гильзы кабеля помещаются внутрь приспособления, которое обжимается кримпером (спецклещами), для надежности в 2-3 местах. Если гильза намного толще проводов, ее можно набить ненужными отрезками. Для изолирования можно применить ПВХ-ленту или термоусадку.

Гильзовые зажимы могут быть медными, алюминиевыми или комбинированными (медно-алюминиевыми), что позволяет опрессовывать разнообразные типы соединений.

8) ответвительный сжим или по-народному «орешек» служит приспособлением, которое позволяет присоединяться к магистральной электролинии без разрыва последней. Устройство исполнено в виде изолирующей коробки, внутри которой находятся 3 металлические пластинки с винтами. Ответвительный сжим отлично соединяет алюминиевые и медные кабеля, что актуально при подключении к ВЛ.

9) болтовое соединение. Иногда требуется соединить медный и алюминиевый провода, но под рукой нет ни зажима, ни колодок, а скрутку, как известно, использовать категорически нельзя. На помощь придут простые гайка, болт и шайба, которых предостаточно у любого хозяйственного человека. Схема соединения хорошо видна на рисунке. Заметим, что сама конструкция является довольно громоздкой, ее сложно хорошо заизолировать и спрятать в распределительной коробке.

Мы рассмотрели наиболее популярные и часто встречающиеся способы соединения электропроводов, каждый из которых по-своему хорош. Выбирать конкретный их них следует, исходя из критериев безопасности, надежности, необходимой скорости и цены монтажа, расположения места сопряжения, а также типа соединяемых кабелей.

Маркировка проводов и кабелей: гост, таблицы, расшифровка

Заводская маркировка проводов и кабелей представляет собой обозначение на изоляции, которое является неким шифром из букв и цифр, отображающих характеристику изделия. На сегодняшний день каждый завод изготовитель обязательно указывает на своей продукции специальный шифр, который заблаговременно стандартизуется для того, чтобы каждый продавец мог знать расшифровку.

Предназначение

Предназначение шифра – отображение основных характеристик, а именно:

• материал жил;
• назначение;
• тип изоляции;
• особенность конструкции;
• поперечное сечение изделия;
• номинальное напряжение.

Если вас интересует информация о том, как маркировать провода при монтаже, рекомендуем ознакомиться со статьей.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

Оголенный проводник

Изолированный провод

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя.  На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

Алюминиевые провод

Медные контакты

Существует 5 основных видов электрических кабелей:

• силовой;
• контрольный;
• для управления;
• для связи;
• радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур состоит из нескольких (минимум двух) эластичных жил небольшого сечения (до 1,5 мм.кв.). Жилы шнура состоят из множества переплетенных проволок, изоляция которых осуществляется неметаллической оболочкой. Обычно шнуры представлены многожильными изделиями, но существуют и двухжильные, которые используются в том случае, если корпус электроприбора не требует специального заземления. На сегодняшний день шнуры используются для подключения бытовой техники к сети (к примеру, холодильника либо микроволновой печи).

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

1. Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
2. Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
3. Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
4. Количество жил (одножильный либо многожильный).
5. Материал изоляции (ПВХ, резина, бумага).
6. Материал защитной оболочки (резина, пластмасс, металл).

Маркировка

Общая информация

Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.

Пример шифра

Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.

Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.

Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.

Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы.

Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.

Расшифровка цифрового обозначения:

Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.

 Цифра №2 характеризует площадь поперечного сечения в мм.кв.

Цифра №3 отображает номинальное напряжение сети.

Маркировка шнуров представлена буквой «Ш».

Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:

Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:

• литеры «П» и «А» нет, значит, жила медная;
• вторая буква «В» указывает, что изоляция поливинилхлоридная;
• также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
• последняя буква – «Г» обозначает, что защитный покров отсутствует;
• первая цифра «4» — четыре жилы;
• «2,5» — поперечное сечение в мм.кв.;
• 380 — Номинальное напряжение в 380 В.

Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!

Российская продукция

Маркировка российских кабелей:

Обозначение отечественных проводов и шнуров:

Иностранная продукция

Таблицы маркировки зарубежных кабелей:

Таблицы маркировки зарубежных проводов:

Таблицы

Марки и предназначение популярных проводов:

Марки и предназначение популярных кабелей:

Марки и предназначение популярных шнуров:

Пользуясь данными таблицами и информацией Вы запросто сможете определить характеристику и назначение любого проводника при монтаже электропроводки в собственном доме либо квартире. Надеемся, предоставленная маркировка проводов и кабелей по ГОСТ была для вас полезной!

Также читают:

Соединение проводов. Все виды и способы | ENARGYS.

RU

Качественное электроснабжение и подача напряжения, устойчивое и бесперебойная работа электрооборудования во многом зависит от соединения электрических проводов. От сечения провода и от качества соединения зависит величина тока нагрузки потребителя. Например, если выполнено соединение двух разных по диаметру проводов:2 и 1,6 мм² ток нагрузки ( I_макс ) будет соответствовать для провода меньшего диаметра 1,6 мм² – 10А. Надежное соединение проводов в распределительной коробке гарантирует качественную работу электрической схемы в жилом помещении.

Виды соединения проводов

1. Скрутка.
2. Пайка.
3. Резьбовое соединение.
4. Соединение клеммами.
5. Соединение при помощи клеммной колодки.
6. Опрессовывание.
7. Использование заклепочника.
8. Сварка жил.
9. Бандажирование проводников.
10. Прокалывание проводников.

Скрутка проводов

Это соединение входит в самые наиболее употребляемые и признанные ошибочными виды соединений электрических проводов.

Недостаток скрутки: появление зазора из-за перепадов температур, появляющихся во время линейного увеличения металла проводников в результате протекания тока нагрузки большой величины. В результате этого происходит окисление жил, и наблюдается ослабление контакта. Тоже касается и соединения медного и алюминиевого проводов.

Скрутка, согласно последним требованиям ПУЭ, для монтажа запрещается, но рекомендуется к использованию для низкоточных линий для конкретного соединения медных проводов или только алюминиевых.

Существует несколько рекомендаций для выполнения скрутки.

В первую очередь недопустимо соединение медного и алюминиевого провода, в этом случае медный проводник должен быть облужен припоем, в том случае если соединяется многожильный и одножильный провода, многожильный проводник также подвергается лужению.

В том случае если необходимо соединить два одножильных провода в случае облома провода, проводник разделяется на две жилы. Жилы разрезается и режутся на расстоянии друг от друга, для того чтобы места крутки не контактировали друг с другом, достаточно 2 – 5 витков, которые желательно пропаять. Изолировать скрутку можно при помощи кембрика, или даже без изоляции отдельных проводников, вообще, достаточно закрепить по длине скрутки полоски изоляции. После этого скрутка изолируется споем изоляции или термоусадкой количество витков изоляции согласно требованиям ПУЭ не менее 3.

Пайка проводов

Этот вид не рекомендуется для соединении проводников, в случае если, возможно появление нагрева соединения при прохождении большого тока нагрузки, это требование закреплено в ГОСТ Р 50571.5.52-2011 и ПУЭ. В том случае, когда пайка все-таки необходима, на место пайки надевается специальный защитный колпачок с резьбой.

Рис №1. Пайка проводов.

Резьбовое соединение проводников

Соединение под болт, допускает соединение проводов из разноименного металла. Винты рекомендуется постоянно подтягивать, из-за происходящего с течением времени ослаблением контакта вследствие перепада температур, при повышенной токовой нагрузке. Для предотвращения ослабления используется гровер, он выбирает появляющийся зазор и способствует надежности контактного соединения. Резьбовое соединение с помощью винта громоздкое и занимает много места.

Рис №2. Резьбовое соединение под болт.

Соединение клеммами

Наиболее широко используется этот вид соединения в бытовой технике, а также в электропроводке автомобиля. Соединение отличается надежностью, хотя из-за перепадов температур в результате добавления нагрузки или частого разделения соединения происходит облом провода или отгорание клеммы. Замена происходит после опрессовки при помощи подручного инструмента и припаивания места соединения проводов с клеммой.

Рис №3. Соединение при помощи клемм.

Соединение при помощи клеммной колодки

В том случае если в сети используются небольшие токи нагрузки, например, в цепях РЗА или люминесцентного или другого энергосберегающего освещения. Распространено два вида клемных колодок

1. Клеммная колодка с использованием болтового зажима.
2. Плоскопружинный зажим Wago, этот зажим относится к современным, но дорогостоящим соединительным элементам. Он рассчитан на ток до 25А, хотя в условиях российской действительности его лучше использовать для сетей с нагрузкой не более 10А.

Рис №4. Соединение проводников с помощью пружинных клемм Wago.

Неразъемное соединение проводов

В неразъемные способы соединения проводов входят:

1. Опресовка.
2. Заклепка.
3. Сварка.
4. Бандажирование.
5. Сжим.
6. Прокалывание.

Опрессовка

Соединение выполняется за счет использования медной или алюминиевой гильзы, которая одевается на соединенные жилы, впоследствии продавливаемые пресс-клещами. Для опресовки можно использовать также (в зависимости от диаметра провода) обычные пассатижи, или молоток с зубилом, хотя клещи все-таки предпочтительнее ввиду большей надежности. Опрессовку можно выполнить также с помощью защитного колпачка с резьбой, он, одновременно, выполняет функцию изолирующего элемента.

В случае использования проводников большого сечения используют специальные гидравлические пресс-клещи с использованием пуансона и матрицы.

Рис № 5. Гидравлические пресс-клещи.

Заклепочное соединение проводов

Соединение производится при помощи заклепки и пружинной (гравера) и плоской шайб. Гровер разделяет проводники из алюминия и меди, она также не дает ослабнуть контакту, плоская шайба одевается снаружи, кольца проводников и разделительные шайбы надеты на стальной стержень, который вставляется в заклепочник.

Рис №6. Заклепочное соединение проводников.

Сварка проводов

Сварочное соединение осуществляется двумя способами с помощью термитной и дуговой сварки. В случае дуговой сварки используется инверторный аппарат. Сварка выполняется при помощи плавящегося электрода, к примеру, АНО.

Рис № 7. Термитная сварка проводов.

Термитная сварка используется при помощи термита – смеси порошков алюминия, магния, кальция и титана. Часто используется для работы на высоте при соединении алюминиевых проводов высоковольтных линий электропередач, отличается надежностью, удобством и быстротой соединения, не нужно использовать соединительные болтовые плашки. Очень удобно в условиях низких температур и неблагоприятных погодных условий.

Бандажирование проводников

Выполняется при соединении, как одноименных проводников, так и для соединения разноименных, а также одножильных и многожильных проводников. Жилы со снятой изоляции складываются друг с другом, затем поверх них, захватывая область рядом с соединением, производится намотка мягкой оцинкованной проволоки, которая проводит электроток.

Соединение проводов сжимом и прокалыванием

Этот вид соединения используется для создания ответвления от основной воздушной или кабельной линии электропередач без отключения напряжения. Если еще несколько лет назад, для подключения потребителей необходимо было отключить линию электропередач и выполнить скрутку, в настоящее время для электросети 0,4 кВ, достаточно использовать специальное устройство (сжим), наиболее популярен так называемый «орех». Для сжима нужно произвести зачистку изоляции, что опасно и для жизни и для чего желательно отключить сеть.

Рис №8. Сжим «орех».

Рис № 9. Конструкция прокалывающего зажима ОЗПИ.

Соединение прокалыванием, отличается герметичностью, не требует отключения и зачистки изоляции. Зажимные пластины имеют в своей конструкции зубцы, прокалывающие изоляцию и обеспечивающие надежное соединение. Затяжка регулируется шестигранником. Соединение – неразборное и одноразовое, рекомендуется для проводов СИП.

Различные типы проводов с их спецификацией и таблицей типов электрических проводов_VGCABLE

Важно выбрать правильный провод или кабель. Позвольте VGCABLE представить различные типы проводов с их спецификацией и таблицей типов электрических проводов.

1.Какие типы проводов?

Типы проводов. В основном существует 5 типов проводов: .
Триплексные провода: Триплексные провода обычно используются в однофазных служебных ответвлениях между опорой электропередач и атмосферными головками.Они состоят из двух изолированных алюминиевых проводов, обернутых третьим неизолированным проводом, который используется в качестве общей нейтрали. Нейтраль обычно имеет меньший калибр и заземлена как на электросчетчике, так и на трансформаторе.
Главные питающие провода: Главные питающие провода — это провода, которые соединяют служебную погодную головку с домом. Они изготовлены из многожильного или цельного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
Провода питания панели: Кабели питания панели, как правило, представляют собой провод THHN с черной изоляцией.Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Так же, как и провода основных силовых линий, кабели должны быть рассчитаны на 25% больше, чем фактическая нагрузка.
Провода с неметаллической оболочкой: провод с неметаллической оболочкой, или Romex, используется в большинстве домов и имеет 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный заземляющий провод. Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
Одножильный провод: одножильный провод также использует провод THHN, хотя есть и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко провести вместе через трубу. Одножильные провода являются наиболее популярным выбором для компоновок, в которых используются трубы для размещения проводов.

2. разные типы проводов с их спецификацией

hrfr-крышка-синийHRFR
Жаропрочный огнестойкий провод (HRFR) с Lifeline Plus S3, как следует из названия, представляет собой огнестойкий, а также термостойкий провод, который может выдерживать температуру до 85 градусов по Цельсию.Эти гибкие кабели просты в установке и обладают превосходными изоляционными свойствами, включая передачу больших токов, обеспечивая при этом лучшие электрические и механические характеристики.
ФР-ЛШ
Огнестойкие материалы с низким содержанием дыма и галогенов (FR-LSH) изготавливаются из полимеров ПВХ со специальной формулой, которые ограничивают выброс любого типа токсичного газа и дыма, что делает его безопасным, надежным, огнестойким, устойчивым к свинцу, не содержащим свинца и нетоксичным. альтернатива проводам. Этот нетоксичный кабель изготовлен с заботой о безопасности и благополучии клиентов.Провода FR-LSH бывают 5 различных категорий для различных применений, обеспечивающих превосходную защиту и безопасность человека.
HFFR
Провода Havells HFFR обеспечивают безопасность, безопасность, надежность, огнестойкие и огнестойкие свойства, не содержат свинца и нетоксичны по составу. Самый большой их плюс в том, что в маловероятном случае пожара кабель снизит его распространение. HFFR также не содержит галогенов, что гарантирует, что любой, кто оказался в ловушке при пожаре, не находится в состоянии алкогольного опьянения и имеет больше шансов на выживание.
ФР
Огнезащитный состав (FR) обеспечивает превосходную изоляцию, а огнестойкие свойства обеспечивают оптимальные электрические и механические характеристики при более высоких температурах. Эти провода имеют высокое сопротивление изоляции, экологически чистые, устойчивы к термитам и грызунам. Они доступны в 13 различных размерах и 7 различных цветах.
Многожильные круглые кабели
Многожильный круглый кабель Havells — это экологичный выбор, обеспечивающий хорошую изоляцию, гибкость и лучшую в своем классе защиту по всему периметру.Его можно использовать во всех машинах и оборудовании с электрическим приводом, таком как кондиционеры, холодильники, двигатели и т. д. Безопасность человека является одной из его ключевых характеристик.
Плоские погружные кабели
Трехжильный плоский погружной кабель имеет прочную конструкцию и может использоваться для погружных насосов и двигателей. Он имеет 101% проводимость меди, что делает его идеальным для насосов, которым требуется безопасный провод с прочностью и долговечностью непрерывной работы и минимальным количеством поломок.
Кабели для телекоммуникационных коммутаторов
Кабели Telecom Switchboard с медной проводкой лучше всего подходят для надежной работы с высокой способностью к пайке и устойчивостью к скручиванию для надлежащей заделки.Они также обеспечивают хорошее удлинение и соответствуют требованиям TEC.
Осевые кабели CATV CO
Аксиальные кабели CATV CO компании Havells используются в телевизионных кабелях, соединяющихся с параболическими антеннами. Это кабель с проволочной оплеткой, который бывает трех разных категорий.
Сетевые кабели
Havells также производит сетевые кабели для подключения к Интернету и компьютерам. Эти кабели соответствуют мировым стандартам для обеспечения оптимальной производительности.
Кабели видеонаблюдения
В связи с растущим использованием систем видеонаблюдения вокруг нас компания Havells производит кабели для систем видеонаблюдения, которые обеспечивают высококачественную потоковую передачу видео и долговременную работу.
Акустические кабели
Для качественной музыки требуются кабели с проводами с минимальными искажениями, потерями сигнала и помехами. Акустические кабели Havells имеют прочную конструкцию в дополнение к высококачественной передаче музыкальных сигналов для максимальной четкости.

3. таблица типов электрических проводов

Электрический кабель также имеет различные типы, цвет и применение в качестве определяющих факторов. Вот краткое описание кабелей, которые вам необходимо знать, чтобы выбрать правильный кабель для вашего дома.
Типы электрических кабелей. На сегодняшний день доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелых промышленных применений. Некоторые из наиболее часто используемых включают в себя:.
Кабель с неметаллической оболочкой: эти кабели также известны как неметаллическая строительная проволока или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя жилами (кабели TECK покрыты термопластовой изоляцией) и оголенным проводом для заземления. Специальные разновидности этого кабеля используются для подземного или наружного использования, но кабели NM-B и NM-C с неметаллической оболочкой являются наиболее распространенной формой прокладки внутри жилых помещений.
Подземный фидерный кабель: эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод был отдельно обернут термопластом, провода сгруппированы вместе и заделаны в гибкий материал. Кабели UF, доступные в различных размерах, часто используются для наружного освещения и подземных применений. Их высокая водостойкость делает их идеальными для влажных помещений, таких как сады, а также для ламп на открытом воздухе, насосов и т. д.
Кабель с металлической оболочкой: также известный как бронированный кабель или кабель BX, кабель с металлической оболочкой часто используется для подачи электроэнергии в сеть или для крупных бытовых приборов.Они состоят из трех гладких многожильных медных проводов (один провод для тока, один заземляющий провод и один нулевой провод), которые изолированы сшитым полиэтиленом, подложкой из ПВХ и оболочкой из черного ПВХ. Кабели BX с оболочкой из стальной проволоки часто используются для наружного применения и в установках с высокими нагрузками.
Многожильный кабель: это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и имеет хорошую изоляцию. Многожильные или многожильные (MC) кабели имеют более одного проводника, каждый из которых имеет индивидуальную изоляцию. Кроме того, для дополнительной безопасности добавляется внешний изоляционный слой. Различные разновидности используются в промышленности, например, многожильный звуковой «змеиный кабель», используемый в музыкальной индустрии.
Коаксиальный кабель: коаксиальный (иногда спиральный) кабель имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Названные «коаксиальными», поскольку два внутренних экрана имеют одну геометрическую ось, эти кабели обычно используются для передачи телевизионных сигналов и подключения видеооборудования.
Кабель с неэкранированной витой парой: как следует из названия, этот тип состоит из двух проводов, скрученных вместе. Отдельные жилы не изолированы, что делает этот кабель идеальным для передачи сигналов и видеоприложений. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах видеонаблюдения и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными жилами или сплошными медными жилами, поскольку они гибкие и их можно легко согнуть для прокладки в стене.
Ленточный кабель: ленточные кабели часто используются в компьютерах и периферийных устройствах, с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что приводит к визуальному сходству с плоскими лентами. Эти кабели довольно гибкие и могут работать только с низковольтными приложениями.
Кабель для прямой прокладки: также известный как DBC, эти кабели представляют собой специально разработанные коаксиальные или связанные волоконно-оптические кабели, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед прокладкой под землей.Они имеют сердечник из тяжелого металла с множеством слоев ленточной металлической оболочки, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую ленту, укрепленную нитями. Высокая устойчивость к изменениям температуры, влажности и другим факторам окружающей среды делает их популярным выбором для передачи или связи.
Кабель с двумя выводами: это плоские двухжильные кабели, которые используются для передачи данных между антенной и приемником, например, на телевидении и радио.
Твинаксиальный кабель: это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для передачи высокоскоростных сигналов на очень коротком расстоянии.
Парный кабель: с двумя индивидуально изолированными проводниками этот кабель обычно используется в приложениях постоянного или низкочастотного переменного тока.
Витая пара: этот кабель похож на парные кабели, но внутренние изолированные жилы скручены или переплетены.

12 лучших соединителей для соединения одножильных и многожильных проводов

Если вы все еще используете проволочную гайку для сращивания силовых кабелей, то самое время узнать о рычажном разъеме для проводов. Это новый и простой способ сращивания кабелей, где соединители проводов позволяют безопасно и надежно соединять электрические провода в два простых шага.

Вы также узнаете, как найти наилучшие разъемы для проводов, соответствующие вашим потребностям. Двенадцать элементов ниже — это лучшие электрические разъемы, которые я использовал ранее. Вы также сможете увидеть плюсы и минусы каждого разъема провода в каждом обзоре.

Но перед этим, вот три основных момента, которые вы должны учитывать при выборе проводных соединителей.

• Соответствие стандартам безопасности продукции: Первое, на что следует обращать внимание при выборе соединителя проводов, — это его соответствие стандартам безопасности продукции.Эти элементы предназначены для работы с высоким напряжением, поэтому они должны выдерживать проходящие через них мощность и тепло. Таким образом, чтобы обеспечить безопасность вашего проекта, выбранная вами марка соединителя должна соответствовать требованиям и быть сертифицирована несколькими организациями по безопасности продукции.
• Типы соединителей: На рынке доступны различные типы соединителей. Есть разъемы трубчатого типа для соединения только двух проводов. Вы также можете найти разъемы T-tap для соединения трех проводов.А если вы подключаете систему освещения, вы можете найти разъемы, к которым можно подключить более трех проводов.
• Необходимые инструменты: Для каждой марки разъема требуется свой набор инструментов. Для большинства разъемов проводов требуются тепловые пушки, в то время как для некоторых обжимных разъемов проводов требуется обжимной инструмент. Есть также несколько соединителей проводов без инструментов, которые можно установить вообще без каких-либо инструментов.

Теперь, чтобы помочь вам найти правильные разъемы, вот двенадцать лучших брендов и моделей, которые я использовал в своих проектах.Вы также должны проверить руководство по покупке после обзоров.

Лучшие обзоры соединителей проводов

1. Рычажные соединители проводов HTCELLE

Рычажные соединители проводов HTCELLE — отличный выбор для тех, кто плохо знаком с проектами «сделай сам». Он прост в использовании и установке и не требует никаких инструментов. Он позволяет соединить два и более провода одним нажатием. Он также очень многоразовый, идеально подходит для создания временных проводных соединений.

Высококачественные пружинные зажимы и медные коннекторы обеспечивают надежный захват и надежное электрическое соединение.Вы также можете увидеть, правильно ли разъем соединяется с вашим проводом, благодаря его прозрачной крышке.

Но лучше всего то, что к этому разъему подходят практически любые провода. Мы можем использовать одножильные электрические провода и тонкопроволочные кабели, если они имеют калибр от 12 до 24 AWG. Это означает, что его можно использовать практически для любого вида проводки.

Кроме того, разъем устойчив к коррозии и старению, что обеспечивает его долгий срок службы. Я использовал этот пакет для соединения проводов год назад, и я не видел проблем до сих пор.

Тем не менее, я рекомендую немного больше зачистить провод при использовании этой опции. Таким образом, провод будет надежно закреплен в разъеме.

Плюсы

• Для использования этого разъема для подключения двух или более проводов не требуются инструменты
• Многоразовый и творческий соединитель, позволяющий выполнять временные соединения
• Высококачественный пружинный зажим и медный соединитель обеспечивают хорошую электропроводность
• Прозрачная крышка обеспечивает хороший обзор разъема для визуальной проверки
• Совместим как с многожильными, так и с одножильными проводами от 12 до 24 AWG
• Устойчивость к коррозии и старению

Минусы

• Провод должен быть зачищен больше, чем обычно

Коннектор HTCELLE отлично подходит для временных приложений благодаря возможности повторного использования.Он также идеально подходит для начинающих домашних мастеров благодаря своей конструкции без инструментов. Это идеальный разъем для использования по всему дому.

2. Обжимной соединитель ELECFUN

Всякий раз, когда мне нужно соединить кабели в ограниченном пространстве, я думаю об этом обжимном соединителе. Он идеально подходит для использования в транспортных средствах, например, когда я использовал его для своей автомобильной клеммы для проводов. Он оснащен высококачественными трубками из латуни и ПВХ, что гарантирует, что наш подключенный провод не отсоединится, даже если он будет подвергаться постоянной вибрации автомобиля.

Соединитель ELECFUN Splice Crimp поставляется в трех ярких цветах. Это позволяет нам использовать цвета разъемов для быстрой идентификации различных проводов. Он также имеет конструкцию с фиксатором провода, поэтому каждый может вставить провод нужной длины. С помощью этого стопора мне не придется беспокоиться о разбалансировке соединения проводов.

Этот обжимной соединитель имеет широкий спектр применения. Мы можем использовать его дома, в машине и даже на лодке! Он соответствует стандартам RoHS и UL, что дает мне душевное спокойствие. Я уверен, что этот обжимной соединитель прошел несколько тестов на безопасность продукта.

Однако, как следует из названия, для использования этого обжимного соединителя необходимо иметь обжимной инструмент. Это необходимо, чтобы вы могли надежно зафиксировать это на своих соединениях, особенно если вы используете многожильные провода. Перед выбором этого соединителя рекомендуется иметь под рукой инструменты для обжима.

Плюсы

• Высококачественная трубка из латуни и ПВХ обеспечивает прочную фиксацию и отличное соединение
• Легко определить нужный размер благодаря трем различным цветам
• С конструкцией упора для проволоки, которая позволяет пользователям вставлять провода на нужной длине
• Широкий спектр применения, можно использовать в автомобильных или домашних проектах
• Соответствует стандартам RoHS и UL, что означает, что он прошел испытания на безопасность продукта

Минусы

• Обжимной инструмент, необходимый для использования этих электронных соединителей проводов

Я настоятельно рекомендую эти автомобильные обжимные соединители для соединения проводов. Пока у меня есть обжимной инструмент, я гарантированно получаю чистое соединение, которое подойдет практически в любом месте.

3. Соединители для ответвлений TICONN T

Для врезки в провода без резки, зачистки и пайки кабелей покупатели могут использовать разъемы TICONN T Tap Wire Connectors. Этот разъем позволяет нам иметь доступные ответвители для проводов, чтобы быстро и без усилий прокладывать электрические линии.

Все, что нам нужно, это найти подходящий кабель для подключения, и все! Любой может установить это одним щелчком мыши.После этого у пользователей теперь есть проводное подключение, к которому они могут быстро и легко подключаться и отключаться.

Гибкий медный корпус высшего качества внутри разъема обеспечивает превосходный контакт проводов при постукивании. Кроме того, он имеет корпус из термостойкого пластика, который выдерживает до 221 градуса по Фаренгейту. Это означает, что его можно устанавливать в электронные системы, требующие устойчивости к высоким температурам.

Что мне нравится в этом продукте, так это его широкий выбор опций.Я могу выбирать между одним, 120, 360 и даже 480 наборами электрических разъемов, каждый из которых имеет три разных размера. Это означает, что каждый может заказать только то, что ему нужно, тем самым уменьшая потери и излишки. Кроме того, продавец предлагает 30-дневную гарантию возврата денег и 24-месячную гарантию.

Следует отметить, однако, что быстроразъемные клеммы иногда могут немного болтаться. Если вы установите его на провод, подверженный постоянной вибрации, он может отключиться, что приведет к потере соединения.

Плюсы

• Легко вставляется в любой провод для быстрой и безопасной установки
• Медный корпус премиум-класса для превосходного контакта
• Стойкость к высоким температурам выдерживает до 221 градуса по Фаренгейту
• Доступны в разных объемах — каждый комплект также содержит три разных размера
• Поставляется с 30-дневной гарантией возврата денег и 24-месячной гарантией

Минусы

• Быстроразъемные клеммы могут быть ослаблены, не подходят для проводов, подверженных вибрации

Тем, у кого есть проект по отводу проводов, я настоятельно рекомендую этот T-образный разъем Ticonn для проводов. Его легко и безопасно установить, что позволяет пользователям быстро подключаться к существующим линиям. Просто помните, что нельзя устанавливать его в шаткой среде.

4. Соединители проводов с пайкой Kuject

Проволочные соединители с паяным уплотнением Kuject всегда были превосходным продуктом морского класса. Он имеет припойное кольцо, которое обеспечивает надежное соединение после расплавления. В то же время клей-расплав обеспечивает водостойкое покрытие и является причиной того, что он соответствует морскому классу.

Этот разъем прозрачный, что позволяет мне хорошо видеть подключенный провод.Я также вижу кольцо припоя, поэтому я уверен, что кольцо припоя полностью расплавилось, когда я устанавливаю проводной разъем. Его прозрачность также позволяет мне хорошо видеть сращенные провода.

Покупатели найдут внутри упаковки различные размеры, что позволяет использовать ее для проводов калибра от 10 до 26 AWG. Кроме того, каждый размер имеет свой цветовой код. Это позволяет нам определить нужную трубу, просто взглянув на цвет, что экономит время при установке.

Единственным недостатком этого электрического соединителя является то, что кольцо припоя трудно расплавить.Вам понадобится высокотемпературная тепловая пушка, чтобы получить хорошее уплотнение и соединение. Вы также не должны использовать альтернативные инструменты, такие как зажигалка или фен, потому что они могут расплавить трубку еще до того, как кольцо припоя начнет нагреваться.

Плюсы

• Кольцо припоя обеспечивает надежное соединение при расплавлении
• Клей-расплав обеспечивает водонепроницаемость после установки
• Прозрачная трубка дает нам хороший обзор для проверки соединения внутри
• Различные размеры проводов позволяют использовать его с кабелями от 10 до 26 AWG
• Трубка с цветовой маркировкой для легкого определения размера трубки

Минусы

• Для расплавления кольца припоя во время установки требуется термофен

Этот разъем для пайки идеально подходит для тех, кто работает с электропроводкой. Это дает домашним мастерам прочное соединение с водонепроницаемой отделкой. Тем не менее, вам понадобится горячая тепловая пушка, чтобы установить это.

5. Водонепроницаемый разъем для проводов Amlits

Людям, которые выполняют много электромонтажных работ, особенно тех, которые требуют соединения и сращивания проводов, стоит рассмотреть водонепроницаемый разъем Amlits. Он поставляется в количестве 200 штук, с возможностью увеличения, что делает его достаточным для нескольких проектов подключения проводов.

Эта упаковка содержит стыковые соединители.Но если мне нужно больше, у меня также есть возможность использовать кольцевые, лопаточные и быстроразъемные клеммы «папа» и «мама». Производитель также включает клеммы и разъемы разного размера. Это дает мне свободу комбинировать разъемы и клеммы по мере необходимости.

Кроме того, этот предмет поставляется с надежной коробкой для хранения. Это позволяет мне оставаться организованным каждый раз, когда я использую его в своем проекте или храню дополнительные разъемы.

Что мне больше всего нравится в этом изделии, так это то, что клемма и разъем изготовлены из высококачественной меди.Он обеспечивает отличную проводимость, что позволяет мне иметь эффективную электрическую цепь.

Однако процесс установки терминалов может быть немного сложным. Размеры разъемов меньше, чем ожидалось. Мне удалось заставить все работать, но легко увидеть, как у некоторых пользователей могут возникнуть проблемы с использованием этого набора от Amlits.

Плюсы

• Имеет 200 штук различных разъемов
• Опция для нескольких типов электрических соединителей для различных применений
• Водонепроницаемый разъем можно использовать для сращивания проводов, подвергающихся воздействию элементов
• Поставляется с надежным ящиком для хранения, который позволяет нам всегда оставаться в порядке
• Медь премиум-класса обеспечивает превосходную электропроводность

Минусы

• Соединители маленькие и с ними может быть сложно работать

В целом, этот элемент рекомендуется, если у вас несколько проектов. У него достаточно разъемов для электрических клемм, чтобы обеспечить все наши небольшие проекты или даже один большой.

6. Термоусадочные соединители Qibaok

Этот комплект термоусадочных разъемов Qibaok имеет коэффициент усадки 3:1, что обеспечивает надежное соединение с высококачественным уплотнением. Кроме того, вы можете активировать трубку с помощью низкотемпературной тепловой пушки или даже зажигалки после обжима провода в вашем приложении.

Медный корпус обеспечивает надежный захват после правильного обжатия провода.В то же время гибкая отделка обеспечивает стабильное и превосходное соединение. Это означает, что я могу согнуть подключенный провод, не беспокоясь о том, что он ослабнет, особенно в некоторых узких системах электропроводки.

Еще одним преимуществом этого изделия является его соответствие международным стандартам безопасности электротехнической продукции. Он соответствует стандартам RoHS, ISO9001:2008, SGS и CE, что дает мне уверенность в том, что эта полупрозрачная термоусадочная трубка безопасна для бытового и коммерческого использования.

Он также использует разные цветовые коды для своего диапазона проводов с подходящим номером AWG, отпечатанным на корпусе. Это гарантирует, что я могу быстро проверить правильный размер трубки при установке. Как только владельцы ознакомятся с цветовыми кодами, им больше не придется проверять оттиски вручную, чтобы убедиться, что они имеют правильный.

Однако кажется, что Qibaok может улучшить доставку продукции. Один покупатель сообщил о получении контейнера со сломанной крышкой. К счастью, разъемы внутри не пострадали.

Плюсы

• Высокий коэффициент усадки 3:1 обеспечивает высококачественную герметизацию
• Можно установить с помощью низкотемпературного фена или зажигалки
• Прочный медный корпус надежно удерживает провод при обжатии
• Высокоэластичная трубка сохраняет стабильную и превосходную производительность даже в согнутом состоянии
• Соответствует многим международным стандартам безопасности электротехнической продукции
• Цветовая маркировка для облегчения работы с широким набором датчиков

Минусы

• Контейнер может быть поврежден во время доставки

Этот продукт является одним из лучших комплектов разъемов для проводки, обеспечивающих безопасное соединение. Кроме того, его соответствие международным стандартам безопасности в отношении электробезопасности гарантирует покупателям, что этот продукт безопасен в использовании.

7. Термоусадочные соединители Sopoby под пайку

Соединитель для термоусадочной трубки Sopoby — отличный выбор, когда я работаю с высоковольтными электрическими системами. Он идеально подходит как для низковольтных, так и для высоковольтных приложений с максимальным номинальным напряжением до 600 вольт.

Конструкция с двойными стенками обеспечивает коррозионно-стойкую отделку и повышает водонепроницаемость.Это также позволяет мне использовать это устройство в помещении или на улице, даже если провод подвергается воздействию элементов.

Его коэффициент усадки 2:1 гарантирует, что наш кабель останется гибким после применения. Упаковка также бывает разных размеров: 10 шт. для калибров от 10 до 12 AWG, 40 шт. для калибров от 14 до 16 AWG, 40 шт. для калибров от 18 до 22 AWG и 30 шт. для калибров от 24 до 26 AWG.

Кроме того, советы и рекомендации, прикрепленные к крышке коробки, очень помогают, особенно для тех, кто впервые использует соединитель для пайки. Он также удобен в установке, так как для его нанесения нам понадобится только тепловая пушка.

Однако, даже если его легко установить, процесс его герметизации требует времени по сравнению с другими электрическими разъемами. Ваша рука может быстро устать, особенно если вы используете тяжелую тепловую пушку. Лучше всего использовать этот разъем на плоской поверхности, чтобы вы могли время от времени давать отдых руке.

Плюсы

• Может выдерживать напряжение до 600 вольт, что делает его пригодным для высоковольтных приложений
• Конструкция с двойными стенками предотвращает коррозию и повышает водонепроницаемость
• Коэффициент усадки 2:1
• Доступны различные размеры для кабелей с различными размерами AWG
• С наконечниками и полной направляющей, прикрепленной к крышке контейнера
• Для установки требуется только термофен

Минусы

• Процесс запаивания кольца может занять слишком много времени по сравнению с другими соединителями

Этот разъем для пайки является отличным выбором для профессионалов-электриков, работающих с высоковольтными электрическими системами. У него максимальное рабочее напряжение 600 вольт, которое я могу использовать во многих проектах, особенно в тех, которые требуют большой мощности.

8. Термоусадочные соединители TICONN

Термоусадочные соединители TICONN идеально подходят для наружной проводки. Его конструкция с двойными стенками, коэффициент усадки 3:1 и активируемое нагреванием уплотнение делают его идеальным для любого применения. Этот разъем подходит для транспортных средств морского типа и даже для подземных применений.

С этим комплектом я могу делать многое, так как он включает в себя четыре разных контактных шпильки и пять разъемов в одном комплекте.Более того, он имеет рабочую температуру от -65 до 255 градусов по Фаренгейту. Это означает, что я могу установить его в местах, подверженных экстремальным температурам, например, в моторном отсеке автомобиля.

Этот разъем для проводов имеет толстые медные втулки, которые обеспечивают надежный захват и меньше нагреваются при сильном токе электричества. Между тем, его полупрозрачная термоусадочная трубка быстро усаживается с помощью мини-фена. Он начинает таять при температуре около 176 градусов по Фаренгейту. Благодаря этим замечательным функциям я могу выполнять множество работ за небольшой промежуток времени с меньшей усталостью рук.

Тем не менее, я заметил, что защелки его удобного прозрачного футляра хлипкие. Они могут легко сломаться или ослабнуть, поэтому вам нужно быть особенно осторожным при открытии. Это делается для того, чтобы замки не портились.

Плюсы

• Конструкция с двойными стенками и коэффициентом усадки 3:1
• Соединитель может быть установлен под землей или в транспортных средствах морского типа
• Включает различные типы клеммных колодок и соединителей
• Широкий рабочий диапазон от -65 до 255 градусов по Фаренгейту
• Толстый внутренний медный корпус обеспечивает надежный захват и меньший нагрев
• Термоусадочная трубка быстро сжимается при температуре 176 градусов по Фаренгейту

Минусы

• Защелки ящика для хранения могут легко сломаться; необходимо соблюдать осторожность при открытии и закрытии

Этот продукт лучше всего подходит для наружного применения. Я могу установить эти электрические разъемы в любом месте, даже под землей или в любом имеющемся у меня морском транспортном средстве.

9. Быстроразъемные клеммы Nilight

Как следует из названия, клеммы для быстрого сращивания Nilight позволяют пользователям мгновенно подключать клеммы для сращивания. Можно даже безопасно установить это, не обрезая исходный кабель. Это связано с его способностью к самозачистке, когда вам не нужно снимать изоляцию провода перед установкой этого Т-образного соединителя.

Разъем имеет толстый луженый медный сердечник, который обеспечивает надлежащий захват и фиксацию провода источника. Он также обеспечивает максимальную электропроводность, гарантируя, что в будущем я не получу короткого замыкания. Кроме того, его высококачественный механизм блокировки обеспечивает надежную блокировку, независимо от того, какое приложение мы используем.

Как и любой другой разъем, этот Т-образный проводной наконечник имеет цветную маркировку. Я могу быстро определить нужную пару, просто взглянув на ее цвет. Причем упаковка делится поровну на одинаковое количество по 20 штук для каждого сечения кабеля.Одной коробки достаточно для моих многочисленных проектов с разными размерами проводов.

Одним из основных недостатков этого предмета является то, что он не предназначен для морского применения. Не рекомендуется для применений, подверженных воздействию воды и других влажных сред. Для таких настроек лучше использовать коннектор с термоактивируемым гелем или клеем внутри. Это гарантирует, что вода не попадет в соединение, что приведет к короткому замыканию.

Плюсы

• Быстрая и безопасная установка без зачистки
• Соединители имеют толстый внутренний сердечник из луженой меди для максимальной проводимости
• Высококачественный запирающий механизм обеспечивает надежную фиксацию после установки троса
• Отвод с цветовой маркировкой позволяет легко идентифицировать пару разъемов
• Универсальный комплект из 20 штук каждого размера, разделенный поровну, идеально подходит для многочисленных проектов электромонтажа

Минусы

• Не подходит для морского применения, не рекомендуется для любого применения, связанного с водой

Как правило, этот набор клемм для быстрого сращивания настоятельно рекомендуется тем, кто хочет избежать зачистки проводов. Однако он может не соответствовать вашим потребностям, если вы ищете продукт морского класса.

10. Проводные разъемы Brightfour

Если мне нужен прочный способ соединения проводов, мне подойдут соединители Brightfour Wire. В этом проводном соединителе используется высококачественный пластик с более толстыми стенками, и он обеспечивает постоянное соединение. Он обеспечивает прочное и надежное соединение, оставаясь при этом легким для монтажника.

Этот разъем небольшой и компактный, что позволяет мне разместить его практически в любом месте.Он идеально подходит для проектов, которым требуется только низкое напряжение, например, электромонтажные работы со светодиодами и аккуратный внешний вид. Небольшой форм-фактор этого разъема поможет пользователям скрыть свои провода. В то же время его прозрачная поверхность поможет мне при визуальном осмотре моего провода.

Кроме того, клиенты могут выбирать между электрическими разъемами I-типа и T-типа. Каждый может выбрать между одним или другим или сочетанием обоих разъемов, в зависимости от своих потребностей. Таким образом, мы могли купить только то, что нам нужно.Нам не нужно иметь неиспользуемые разъемы, если нам не нужен разъем T-типа или I-типа.

Однако из-за своих премиальных функций он также намного дороже, чем другие встроенные разъемы для проводов. Тем не менее, дополнительная сумма, которую я плачу за этот предмет, стоит тех функций, которые он дает.

Плюсы

• Высококачественные соединители обеспечивают надежное соединение
• Обеспечивает легкое подключение проводов
• Компактный размер позволяет размещать провода практически в любом месте
• Подходит для низковольтных установок и установок, которые должны выглядеть чистыми
• Прозрачная поверхность отлично подходит для проверки проволоки
• Доступен с I-образным, Т-образным или сочетанием обоих типов соединителей

Минусы

• Дороже, чем другие встроенные соединители проводов

Я настоятельно рекомендую рассмотреть этот проводной разъем Brightfour. Он удобен в использовании и не будет легко ослабляться. Он идеально подходит для соединения как больших, так и маленьких проводов. Для тех, кто может позволить себе дополнительные расходы, этот разъем того стоит.

11. Компактные сплайс-коннекторы HELPLEX

Я искал инструменты для закручивания гаек для своего домашнего проекта электропроводки, когда мой друг порекомендовал этот разъем для сращивания Helplex. Я могу использовать этот разъем в своем освещении, электричестве или даже в домашней розетке, если он имеет размер от 24 до 12 AWG.

С этой опцией пользователям не нужно беспокоиться об идеальной длине зачистки провода. Этот разъем поставляется с меркой на его стороне, поэтому мы точно знаем, сколько снимать.

Он также имеет два доступных тестовых слота — один спереди, а другой под замком. Вы можете использовать этот слот для проверки текущего номинала проводов, не разбирая электрические разъемы.

Его прозрачная крышка имеет отличное качество сборки и дает хороший обзор своего проводника. Это также дает мне высокий уровень защиты, зная, что мой провод правильно подключен к этому разъему.

В дополнение к этой удобной конструкции этот разъем может работать при температуре окружающей среды до 185 градусов по Фаренгейту. Это делает его идеальным для использования в электрической распределительной коробке нашего дома.

Этот разъем для сращивания предназначен для домашней электропроводки, но не подходит для использования вне помещений. Тестовые отверстия открыты, поэтому вода может попасть через них и вызвать короткое замыкание.

Плюсы

• Широкий диапазон применения проводов позволяет нам использовать его для линий от 24 до 12 AWG
• С боковой индикацией необходимой длины зачистки проводов
• С двумя доступными тестовыми слотами для проверки напряжения
• Полностью прозрачный корпус обеспечивает хороший обзор проводников
• Может работать при температуре окружающей среды до 185 градусов по Фаренгейту

Минусы

• Не применяется для наружного применения

Тем, кто все еще использует изоляционную ленту или гайки в своей домашней электропроводке, проверьте и попробуйте этот разъем для сращивания. Это даст пользователям доступное проводное соединение с высоким уровнем защиты.

12. Термоусадочные стыковые соединители AIRIC

Этот электронный разъем лучше всего подходит для автомобильных клемм, особенно в жилых автофургонах. Эти всепогодные автомобильные разъемы для проводов позволяют мне использовать их при температуре от -49 до 257 градусов по Фаренгейту. Кроме того, внутренняя подкладка, активируемая нагреванием, помогает ей стать водонепроницаемой после плавления.

Трубка изготовлена ​​из полиолефина, благодаря чему эти проволочные стыковые соединители легко усаживаются.Это также позволяет мне использовать зажигалку или даже низкотемпературный тепловой удар, чтобы активировать термоусадочную трубку. Тем не менее, для установки этого разъема все же лучше использовать горячую тепловую пушку.

AIRIC также использует медный сердечник премиум-класса в качестве внутреннего разъема. Это ядро ​​обеспечивает большой поток электроэнергии при одновременном снижении тепловыделения. Он также имеет внутреннюю структуру проволочного упора, помогающую нам вставлять наши кабели на нужном расстоянии.

Единственное, что мне не нравится в этом водонепроницаемом комплекте автомобильных разъемов для проводов, — это ограниченное количество трубок для кабелей от 12 до 10 AWG.Каждый пакет содержит только десять коннекторов для этой линейки, чего может быть недостаточно для крупных проектов. Однако, если пользователи работают с проводами без механических повреждений или имеют дело только с автомобильными электропроводами, этого должно быть достаточно для их нужд.

Плюсы

• Термостойкость и морозостойкость, от -49 до 257 градусов по Фаренгейту
• Подкладка, активируемая при нагревании, делает ее водонепроницаемой
• Трубка изготовлена ​​из полиолефинового материала, что обеспечивает ее высокую усадку
• Медный сердечник премиум-класса надежно фиксирует провод и обеспечивает отличный ток
• Не выделяет много тепла
• Фиксатор проволоки обеспечивает правильную вставку обоих концов проволоки для лучшего соединения

Минусы

• Ограниченное количество желтых стыковых соединителей для проводов от 12 до 10 AWG

В целом, эти термоусадочные соединители — лучшие автомобильные соединители для проводов, которые я использовал. Они обеспечивают отличное соединение и защищают от атмосферных воздействий, обеспечивая безопасность наших проводов и кабелей даже при воздействии воды.

На что обратить внимание при покупке соединителей проводов

Всякий раз, когда я собираюсь купить какой-либо инструмент, я обычно сначала смотрю на марку. Однако, когда дело доходит до лучшего соединителя проводов, бренд не так важен. Пока разъем соответствует всем необходимым критериям, он подойдет.

Вот что следует учитывать при покупке соединителей для проводов:

• Соответствие или сертификация стандартов безопасности продукции

Поскольку соединители проводов связаны с электричеством, очень важно иметь безопасные и долговечные изделия.Единственный способ узнать это — проверить, соответствует ли он стандартам различных органов по сертификации, таких как NEC и UL.

На рынке доступно множество разъемов. Вот почему вы должны знать, что вам нужно, прежде чем делать выбор. Существуют стыковые соединители, соединители для отводов, Т-образные соединители, соединители для сращивания и термоусадочные соединители.

Вы можете просмотреть текущую систему, чтобы определить, что вам нужно. Это для автомобильных приложений? Или для вашего дома? Вам нужно установить его на постоянной основе? Должен ли он быть водонепроницаемым? Если вы не уверены, лучше всего проконсультироваться с лицензированным электриком, чтобы получить лучший совет.

Для установки некоторых соединителей требуется обжимной инструмент, а для некоторых используется фен. Некоторым соединителям требуются оба инструмента для обеспечения правильного соединения, а некоторым вообще не нужны инструменты. Вот почему важно, чтобы вы сначала определили, что вам нужно, прежде чем приступать к проекту установки.

Если у вас есть полный набор инструментов, как у профессионала, вам может не понадобиться это учитывать. Но если вы новичок, которому не хватает инструментов, вам следует проверить необходимые инструменты продукта. Для правильной установки некоторых разъемов даже требовались специальные инструменты.

• Материал, используемый в качестве внутреннего разъема

Это относится к материалу сердечника, который разъем использует для проведения электричества. Он сделан из меди или латуни премиум-класса? Существует ли припойное кольцо, обеспечивающее хорошее соединение после установки? Крайне важно, чтобы вы знали этот материал, чтобы обеспечить отличный электрический поток в вашей системе.

• Размеры в комплекте

Вы должны это знать, поскольку не все пакеты предоставляют одинаковое количество соединителей.Некоторые элементы поставляются с ограниченным количеством разъемов для более толстых проводов, что ограничивает их использование для проектов, требующих больших кабелей AWG.

Кроме того, если вы работаете над несколькими проектами одновременно, было бы здорово иметь больше соединителей, чтобы не исчерпать их, пока вы находитесь в процессе установки.

Как соединить три провода вместе

При обычном способе соединения двух или более проводов можно использовать проволочные гайки. Однако гораздо проще использовать трехжильный разъем.

Можно использовать трехжильный разъем, в котором нужно просто зачистить конец провода и вставить его в разъем. В качестве альтернативы вы можете использовать Т-образный разъем для проводов, в который вы просто вставляете провод и запираете его крышку.

Вставные соединители проводов

лучше, чем проволочные гайки

Вставной соединитель для провода и гайка для провода обеспечивают отличное соединение. Они соединяют провод, обеспечивая хорошее соединение между двумя отдельными кабелями. Однако они различаются по применению.

Проволочные гайки требуют надлежащей техники зачистки и сращивания проводов, чтобы обеспечить хорошее соединение. С другой стороны, вставные соединители для проводов проще в установке.

Вставные разъемы для проводов вообще не требуют инструментов. Для некоторых других разъемов для обжима проводов требуется фен, обжимной инструмент или и то, и другое. Тем не менее, основным преимуществом проволочных соединителей перед проволочными гайками является простота их установки. Но при правильной установке оба обеспечат безопасное и надежное соединение.

Все разъемы проводов изолированы

Нет, не все разъемы изолированы. Существует также неизолированный проводной разъем и клеммный тип, в основном используемый для проводных линий, которым не грозит короткое замыкание при прикосновении.

Эти неизолированные соединители и клеммы также дешевле по сравнению с изолированными клеммами. Однако использование соединителя изолированного провода намного безопаснее, чем соединителя неизолированного провода. У него есть трубка, закрывающая отверстие ствола, что делает его более безопасным, даже если он касается некоторых других проводов.

Выполняйте все виды работ с проводами с каждым соединителем

Большинство соединителей для проводов подходят для любых проводов, но некоторые соединители для проводов не рекомендуется использовать с тонкожильными проводами. Некоторые обжимные соединители могут соединять этот тип провода, но со временем он может ослабнуть, особенно если провод движется или вибрирует.

Заключение

Использование изолированных соединителей для проводов в настоящее время является более простым и быстрым способом подключения провода. Имеется соответствующий разъем для подключения одножильного провода, многожильного провода или того и другого.

Если вы хотите найти наилучшие соединители проводов для вашего приложения, вам следует изучить свою систему. Если вы не уверены, вы можете ознакомиться с критериями, которые у меня есть, или спросить лицензированного электрика о вашем конкретном плане.

Различные типы электрических проводов Обзор

Tech-Wonders. com » Электрические

Тип изоляции играет важную роль при выборе названия проводов. По виду применяемой изоляции электрические провода в основном классифицируют на следующие типы:

,
1. ,

   В.ИК-провода (вулканизированная индийская резина)

   Они состоят из медного проводника, покрытого изоляционным слоем из вулканизированной индийской резины (VIR). Поверх этого изоляционного слоя наносится хлопчатобумажная лента для защиты провода от влаги и придания ему механической прочности. Толщина вулканизированной индийской резины зависит от напряжения. Провода этого типа используются в проводке CTS 250 В, проводке кожуха или крышки или скобы, а также в проводке кабелепровода. Провода VIR доступны в размерах 1/18, 3/20, 7/20, 7/16 и 19/16.Здесь провод 3/20 означает, что числитель 3 обозначает количество используемых проводников, а знаменатель 20 обозначает сечение каждого проводника. По этому номеру калибра можно определить диаметр любого проводника.

2. Провода из ПВХ (поливинилхлорид)

   Эти провода состоят из проводника, поверх которого нанесен изоляционный слой из поливинилхлорида. Эти провода не выдерживают большой температуры и имеют относительно низкую температуру плавления, поэтому их не используют в жарких местах, а также эти провода не используют с нагревательными приборами.Провода ПВХ доступны практически во всех цветах. Эти провода применяются в обсадной проводке, а также используются вместе с трубной разводкой. Эти провода из ПВХ доступны в размерах 1/18, 3/20, 7/20, 7/16 и т. д.

3. Провода C.T.S (в оболочке кабины) или T.R.S (в оболочке из прочной резины)

   Эти провода C.T.S или T.R.S состоят из проводника с изоляцией из вулканизированной резины. Этот изоляционный слой покрыт слоем из жесткой резины (или) поверх этого изоляционного слоя предусмотрено покрытие из жесткой резины.Это покрытие будет очень жестким и защитит провод от влаги и обеспечит механическую прочность провода. Эти провода доступны в одножильном, двухжильном, трехжильном и т. Д. Они доступны в размерах 1/18, 3/20, 7/20, 7/16 и т. Д. Эти провода используются для обрешетки. Поскольку эти провода имеют прочное резиновое покрытие, дополнительная защита или прочность не требуются.

4. Провода со свинцовой оболочкой

   Эти провода состоят из изолированного проводника из вулканизированной индийской резины, поверх которого нанесена свинцовая оболочка, которая придает проводу механическую прочность, а также защищает провод от влаги.Эти провода обычно используются там, где есть вероятность влажности, например, в заснеженных местах. Поскольку свинец является хорошим проводником электричества, свинцовое покрытие может привести к поражению электрическим током, поэтому для предотвращения этого свинцовое покрытие снабжено заземляющим проводом. Эти провода доступны в одножильном, двухжильном, трехжильном и т. Д. Размере.

5. Провода с защитой от атмосферных воздействий

   Эти провода состоят из проводника с изоляционным слоем из твердой резины. Поверх этого хлопчатобумажная оболочка и покрытие хлопчатобумажной лентой предусмотрено специально для защиты провода от влаги. Эти провода используются там, где присутствует влага. Эти атмосферостойкие провода доступны в размерах 1/18, 3/20, 7/18.

6. Гибкие провода

   Эти провода обычно состоят из шелкового, хлопкового или пластикового покрытия. Обычно используется пластик, так как они доступны в разных размерах и почти всех цветах. Как следует из названия, они очень гибкие и обычно применяются для бытовой техники, удлинительных проводов и т. д. Области применения гибких проводов также включают радио, телевизоры, микшеры, электрические утюги и т. д.В зависимости от емкости цепи каждый провод может содержать 14 и более жил. Они бывают следующих типов – двухжильные, двухжильные с резиновой изоляцией и двухжильные скрученные гибкие провода.

Электропроводка: что это такое?

Электропроводка определяется как прокладка кабелей, связанных с такими устройствами, как выключатели, розетки распределительных щитов и осветительные приборы в конструкции. Но чтобы по-настоящему понять электрическую проводку, нам нужно копнуть немного глубже. Существуют различные типы и методы проводки, а также меры предосторожности, которые необходимо соблюдать, и различные электрические детали, участвующие в процессе, с которыми вам следует ознакомиться. Читайте дальше, чтобы очень подробно рассмотреть, что связано с процессом электропроводки, и что вам нужно знать при работе с электропроводкой в ​​вашем доме.

Методы электромонтажа

Существуют различные методы электропроводки, которые включают соединительную коробку или соединительную систему, а также петлевую или петлевую систему.Выбранный вами метод должен определяться приложением, для которого вы используете проводку, вашим бюджетом, удобством и многим другим. Подробнее об этих методах мы расскажем здесь:

Соединительная коробка или соединительная система: В этом типе проводки соединения с приборами выполняются через соединения. Соединения выполняются в соединительных или распределительных коробках. Для подключения проводки используются подходящие разъемы или соединительный вырез. Первым шагом в этом типе установки является удаление изоляции с провода.Существует несколько различных типов соединений, которые можно использовать для соединения этих кабелей, а иногда их можно просто обернуть или завязать узлом. Метод, который вы используете в своей системе соединения, может варьироваться в зависимости от напряжения, типа кабеля, разъема, разъема, области применения и других факторов.

Некоторые могут подумать, что система соединительных коробок является хорошим методом для электропроводки, поскольку она не использует много кабелей и, следовательно, дешевле, чем другие методы. Тем не менее, покупка соединительных коробок будет дополнительным расходом, который может компенсировать тот факт, что вы экономите на проводке.

Хотя затраты могут иметь или не иметь значение, если вы используете надежное соединение для подключения проводки, то в результате должно получиться безопасное и надежное соединение для широкого диапазона применений и напряжений. Это относительно простой способ создания проводного соединения, временного или постоянного.

Петлевая или петлевая система: Петлевая система — это еще один метод, который часто используется при проводке. Проводка, обычно используемая для ламп и других приборов, подключается параллельно, поэтому каждым прибором можно управлять индивидуально.

Когда требуется подключение к свету или выключателю, проводник питания закручивается в петлю, подведя его непосредственно к клемме, а затем снова проведя его вперед к следующей точке питания. Выключатель и источники света перемещаются по цепи в виде ряда петель, пока не будет достигнута последняя цепь. Фазные или линейные проводники закольцовываются в распределительном щите или коробке, а нейтрали могут закольцовываться либо в распределительном щите, либо от светильника или вентилятора.

Система с петлевым входом имеет как преимущества, так и недостатки.Некоторые преимущества включают тот факт, что он не требует соединительной коробки, что позволяет сэкономить деньги. Кроме того, нет стыков между полами и подкровельными пространствами, которые, возможно, придется скрывать. Еще одним преимуществом является то, что место неисправности доступно, так как точки сделаны только на выходах.

Что касается недостатков, петлевая проводка требует большего количества кабелей, что повышает вероятность падения напряжения и потерь в меди. Это также может быть сложно выполнить в приложениях, связанных с выключателями и патронами для ламп.

Типы электропроводки

Существуют разные способы электропроводки, но есть и разные типы. К ним относятся проводка с зажимами, проводка кожухов и крышек, проводка обрешетки, проводка со свинцовой оболочкой и проводка кабелепровода. Проводка, которую вы используете, будет варьироваться в зависимости от приложения, для которого она используется.

Проводка с скобами: Это система проводки, в которой используется обычная проводка с изоляцией из ВИР или ПВХ (иногда кабель в оболочке и защищенный от атмосферных воздействий кабель), скрученный и герметизированный, который крепится к стенам или потолку с помощью фарфоровых, деревянных или пластиковых скоб. Он используется для временной проводки, поэтому не подходит для жилых домов, хотя иногда встречается в старых постройках.

Кабельная скоба имеет свои преимущества и недостатки. Некоторые преимущества включают тот факт, что это простой и дешевый вид электропроводки. Кроме того, поскольку она часто используется на открытом воздухе, к системе легко получить доступ для ремонта и осмотра. Установка относительно проста, и настройка также может быть выполнена легко.

Что касается недостатков, они видны, поэтому могут быть непривлекательными.Также не рекомендуется для постоянного использования из-за того, что возможно провисание проводки. Он подвергается воздействию пара, влажности, дыма, дождя и химикатов, которые впоследствии могут повредить провода и кабели, что в конечном итоге приведет к несчастным случаям.

Кожух и крышка Проводка: В этой системе кабели проходят через деревянный корпус с канавками. Эти канавки служат для удержания кабелей на месте. Кожухи, удерживающие провода, обычно крепятся к стене или потолку с помощью шурупов. После того, как все кабели находятся на своих местах, сверху кожуха надевается колпачок, закрывающий провода. Этот тип проводки также больше не используется в постоянном современном строительстве, но его можно увидеть в некоторых временных приложениях.

Некоторые преимущества обсадной и колпачковой проводки заключаются в том, что она недорогая, прочная и долговечная. Его легко настроить и отремонтировать, если фазный и нулевой провода установлены в отдельные разъемы. Он защищен от непогоды и непогоды благодаря прочной изоляции в корпусе и крышке, что также помогает снизить риск поражения электрическим током.

С другой стороны, эта система подвержена высокому риску возгорания и плохо работает в условиях высокой кислотности или влажности. Ремонт также дорог, требует дорогостоящих материалов, которые нелегко найти. Также известно, что термиты повреждают корпус и покрытие древесины.

Решетчатая проводка: Это система, в которой изолированные кабели прокладываются через деревянные рейки, которые крепятся к стенам и потолку с помощью дюбелей и винтов. Латунные зажимы используются для крепления кабелей к рейкам, которые крепятся с помощью гвоздей, устойчивых к ржавчине.Обрешетка часто используется для внутренней установки.

Реечная проводка проста и удобна в монтаже. Он относительно недорог и привлекателен для глаз. Он прочный, долговечный, его легко ремонтировать или настраивать. Он также устойчив к протечкам.

К сожалению, проводка из реек может быть проблематичной из-за ее чувствительности к влажности и химическим веществам. Провода видны, поэтому они чувствительны к теплу, пыли, пару и дыму. Этот тип проводки также плохо работает с толстыми проводами и подходит только для напряжения ниже 250.Также для установки требуется много кабелей и проводов.

Провод со свинцовой оболочкой: В этом типе проводки используются жилы, изолированные ВИР и покрытые покрытием из алюминиево-свинцового сплава. Это работает для защиты кабелей от коррозии и других повреждений. Деревянные рейки прокладывают провода и фиксируются зажимами.

Проводка со свинцовой оболочкой может служить защитой от углеводородов и влаги. Они обладают превосходной коррозионной стойкостью и пригодятся для заземления или заземления.

Однако свинец является как тяжелым, так и мягким металлом. Поскольку он тяжелый, с ним трудно работать и дорого устанавливать. Существуют также экологические проблемы, связанные с тем, что свинец может быть вредным и даже запрещен в некоторых странах.

Кабелепровод: Кабелепровод может быть поверхностным или скрытым. В этой системе используются кабели из ПВХ, проложенные по кабелепроводам, изготовленным из ПВХ или стали. Если трубы видны на стенах или потолках, это считается поверхностной проводкой.Если трубы расположены на поверхности или потолке, проводка будет называться скрытой.

ПВХ в кабелепроводах обладает высокой коррозионной стойкостью. Система очень прочная и популярная, а также водонепроницаемая. Нет риска поражения электрическим током. Его легко поддерживать и настраивать.

С другой стороны, кабелепровод сложно установить, это более трудоемко и дорого. Процесс поиска неисправности также может быть сложным. Кроме того, стальной трубопровод может быть очень дорогим, если он используется в этой системе.

Важность электрической схемы

Электрическая схема очень важна в процессе подключения. Есть много преимуществ в составлении схемы перед началом вашего электрического проекта. Во-первых, для эффективного управления проектом. Диаграмма покажет вам ключевые области, которые могут быть проблематичными, включая острые углы, тесные стены и потенциальные влажные места. Способность предвидеть проблемные области может помочь вам планировать заранее, чтобы они могли быстро справиться с этими областями.

Электрические схемы

также экономят время и деньги. Это потому, что они могут помочь вам точно спланировать, какой тип проводки лучше всего подойдет для вашей собственности. Это также может дать вам представление о том, сколько проволоки потребуется для завершения строительства. Это означает, что вы не будете тратить провод впустую или вам не придется прекращать то, что вы делаете, чтобы получить больше. Все эти события могут увеличить стоимость проекта.

Еще одним преимуществом электрической схемы является то, что она предотвращает травмы.Работа с электричеством может быть чрезвычайно опасной, и схема может помочь электрикам предвидеть области, в которых вероятны травмы. Это могут быть места, где есть гвозди или острые предметы, или места, где может произойти удар током. Очевидно, что травмы могут привести к госпитализации, увеличению медицинских расходов, эмоциональной травме или, что еще хуже, к смерти.

Цвета электропроводки

Электрические провода бывают разных цветов и у каждого свое предназначение. Цвета указывают на тип, размер и функцию.Некоторые могут подумать, что разные цвета проводов не важны и что все они должны подойти для установки. Тем не менее, это не так. Использование неправильного цвета может быть опасным, поскольку вы не следуете его назначению. Когда вы использовали правильный цвет и в случае возникновения проблемы, вы сразу поймете, какой цвет следует заменить, чтобы устранить проблему.

Красный: Они используются для проводов под напряжением, стрелок переключения и являются вторым проводом под напряжением, используемым в установках на 220 вольт.Их также можно использовать для соединения проводов между двумя проводными детекторами дыма.

Зеленый: Зеленые и оголенные медные провода используются только для заземления. Они заземляют устройства и в целях безопасности соединяются с распределительными коробками и соединениями приборов.

Желтый и синий: Используются в качестве горячих проводов. Обычно их протягивают по трубопроводу. Синие провода часто используются путешественниками в трех- и четырехпозиционных переключателях. Их также можно использовать в качестве ножек выключателя для управления такими вещами, как освещение, вентиляторы и коммутируемые розетки.

Белый и серый: Эти провода не соответствуют общим правилам. Их можно использовать для второго горячего провода на 240-вольтовом приборе или розетке. Их также можно использовать в качестве ножки выключателя для освещения или для запуска приложения с трехпозиционным выключателем. Поскольку нелегко сказать, для чего используются эти провода, рекомендуется пометить их, чтобы показать, что они используются для чего-то другого, кроме нейтрали. Для этого можно просто пометить конец провода черной или красной изолентой, чтобы не перепутать.

Черный: Всегда используются для нагревательных проводов. Они могут питать выключатель или розетку и часто используются для выключателей. Важно никогда не использовать эти провода для нулевого или заземляющего соединения.

Электрическая проводка может быть очень опасной, и чем больше вы об этом знаете, тем лучше. Важно понимать различные типы и цвета проводов, а также различные методы, используемые при проводке. Также важно создать электрическую схему перед началом проекта.Помня обо всем этом, вы можете рассчитывать на безопасную и эффективную электропроводку при посещении уважаемого филиала USESI для нужд вашего проекта.

лучших электрических проводов в 2021 году

Когда дело доходит до чего-то электрического, последнее, что вы хотите, — это получить неправильный электронный провод, который вообще не подходит для цели, для которой он был куплен. Никто не хочет платить за электрические кабели и провода, которые не работают должным образом.

В этой области существует множество различных брендов и продавцов, и в большинстве случаев трудно и совершенно запутанно выбрать правильный электрический провод из всего множества.

Чтобы значительно облегчить вам задачу, мы рассмотрели список факторов, которые, скорее всего, следует учитывать перед совершением покупки.

На что следует обратить внимание при покупке электрических проводов?

Ниже мы собрали некоторые важные вещи, которые вам необходимо учитывать при покупке электрических проводов и кабелей.

Материал проволоки

Обычно электрические провода и кабели изготавливаются из алюминия или меди. Эти материалы лучше всего подходят для проводов и кабелей, поскольку они обеспечивают необходимую проводимость, необходимую для работы. Они также широко используются и принимаются из-за их низкой стоимости и доступности. Когда вы находитесь на рынке электрических проводов, постарайтесь убедиться, что вы подтверждаете, что выбранный вами продукт изготовлен из высококачественных материалов и соответствует отраслевым стандартам.

Если вам нужен провод для электропроводки в вашем доме, то медные провода подойдут вам больше всего. Медь обладает большей проводимостью, чем алюминий, но она тяжелее и дороже.Если ваш проект требует применения на больших расстояниях, вам, вероятно, следует выбрать более дешевый и легкий алюминиевый провод.

Длина провода

Приняв решение о том, какой электрический провод вы собираетесь приобрести, вам нужно выяснить, может ли поставщик кабелей предоставить вам все необходимые провода нужной длины. Один из эффективных способов сделать это — выяснить, предлагает ли поставщик индивидуальные заказы на покупку. Если они это сделают, это даст вам больше возможностей для маневрирования вашего ордера в соответствии с вашей собственной ситуацией.Это убережет вас от слишком короткого или чрезмерного электрического кабеля.

Диаметр провода

Имеется в виду диаметр самого проводника. Это значение регулируется американской системой калибра проводов и является очень важным фактором, когда вы покупаете провод для использования. В принципе, чем меньше провод, тем больше калибр. Очень важно, чтобы вы выбрали провод такого размера, который соответствует силе тока в цепи, иначе вы рискуете получить короткое замыкание и возгорание.

Вот как это работает на самом деле; токовая нагрузка провода определяется сечением провода. Как только вы выберете провод с калибром, который может выдержать необходимую для вашей ситуации силу тока, вы в безопасности.

Изоляция провода

Электрические кабели, изготовленные из высококачественных материалов, соответствующих отраслевым стандартам, скорее всего, будут иметь надлежащую и рекомендованную изоляцию. Всегда полезно проверить, что провод или кабель, который вы собираетесь приобрести, одобрен для защиты от воды, тепла и огня.Если все эти три основных фактора соблюдены, и выбранный вами провод является водостойким, термостойким и огнестойким, то вы нашли провод хорошего качества по стандартам изоляции.

Гибкость

Обычно разные типы проволоки обладают разным уровнем гибкости. В зависимости от того, для чего вам нужны провода, у вас есть выбор между ними;

• Проволока со сплошным сердечником – эти проволоки более гибкие при больших сечениях и менее гибкие при меньших сечениях.
• Провода с грубым плетением — эти провода умеренно гибкие и в основном сохраняют любую форму, в которую вы их формируете.
• Тонкопроволочные провода – эти провода очень гибкие и не держат форму.

Маркировка проводов

Еще одна очень важная вещь, о которой следует помнить, — это маркировка. Вы должны убедиться, что кабели и провода имеют соответствующую маркировку, напечатанную на внешней оболочке. Если их нет, то, вероятно, безопаснее попробовать другой продукт или поставщика.Эти этикетки гарантируют, что вы работаете с правильным оборудованием и выполняете правильные соединения, поэтому каждый кусок электрического кабеля, который вы используете, должен быть правильно маркирован.

Некоторые из основных вещей, которые должны быть перечислены в кабелях, должны включать в себя; напряжение, американский калибр проводов (AWG) и тип изоляции (THHN или THWN). Эти детали очень важны и необходимы, чтобы избежать ошибок или ошибок. Изоляция или оболочки с цветовой маркировкой также могут помочь вам убедиться, что вы используете правильные провода.

Цвет

При работе над электрическим проектом всегда лучше использовать провода разного цвета в электрической сборке. Это поможет не только вам, конечному пользователю, но и всем, кому в будущем может понадобиться обслуживание узла, — создавая вариации и понимание назначения каждого провода. Если это ваша цель, вам понадобятся электрические провода разных цветов. К счастью, есть много брендов, которые предлагают это решение.

Как правильно выбрать электрический провод

Прежде чем решить, какой провод купить, нужно задать себе несколько вопросов. Эти вопросы помогут вам легко подобрать идеальный электрический провод для ваших нужд. Вот некоторые из этих вопросов;

• Сколько провода вам нужно?
• Какая сила тока нужна вашему электрическому проводу, чтобы он мог эффективно работать?
• Вам нужна проводка разных цветов?
• Вам нужно провести электромонтажные работы снаружи?
• Подходит ли провод для прокладки в полости стены?
• Существуют ли какие-либо особые обстоятельства, которые могут повлиять на долговечность провода в долгосрочной перспективе?

Ответы на эти вопросы помогут вам избежать покупки отрезка провода, который бесполезен для той цели, для которой вы его купили, и значительно облегчат весь процесс, дав вам лучшее направление.

ТОП 8 лучших электрических проводов 2022 [обновлено]

Поскольку вы посещаете этот сайт, очевидно, что вы хотите выяснить, какой электрический провод лучше всего использовать в вашем доме, здании или любом другом объекте, для которого вам нужен электрический провод. Это путешествие начинается с вопросов: сколько существует типов электрических проводов? Какой тип лучше всего подходит для нужд моего проекта? Являются ли одни бренды лучше других, даже если это один и тот же тип проволоки?

Правильный выбор провода — это первый шаг к успешному завершению вашего проекта.Вы хотите выбрать провод, который является хорошим проводником электричества, и который не будет закорачиваться или нуждаться в постоянной замене, что, в зависимости от вашего использования, может означать, что вам нужны медные или алюминиевые провода (используемые в домах и силовых установках). кабели) или серебро (особенно чувствительно к теплу, поэтому используется в выключателях света и чувствительных научных приборах).

Ниже приведены наши личные обзоры некоторых наиболее известных электрических проводов, которые сегодня используются в домашнем хозяйстве и других местах.

К счастью, не нужно быть экспертом среди различных разновидностей и марок проводов — достаточно прочитать этот пост в блоге.

---

Короткий список редактора: Лучший электрический провод

---

8 лучших обзоров электрических проводов 2022 [обновленный список]

1. Romex 50 футов, черный многожильный провод SIMpull NM-Bhttps

Этот кабель Romex заключен в запатентованную кабельную оболочку SIMpull, которая облегчает протягивание, снятие изоляции и установку. Это очень качественный медный (антикоррозионный) кабель американского производства. Он идеально подходит для использования в проектах электропроводки жилых помещений, в частности, ответвлений для розеток и выключателей.В жилых помещениях он не подходит для использования выше 40 ампер, если вы хотите добиться более 40 ампер, вам следует приобрести провод 6 калибра.

Кабель Romex представляет собой круглый кабель с четырьмя проводниками (белый, черный, красный и неизолированный) калибра 8 и поставляется в бухтах по 50 футов. Кабель не подходит для использования вне помещений, если только он не проложен в некоторых кабелепроводах. Но его можно проложить в полых стенах. Это. Он не является водонепроницаемым, но защищен от брызг, поэтому обеспечивает некоторую защиту.

С помощью этого кабеля мы подключили мою сервисную коробку к розетке автофургона, чтобы я мог заряжать свой электромобиль.Он работал отлично, хотя я проложил его в трубопроводе, чтобы провести его под тротуарной плиткой снаружи. Мы отдали этот кабель электрику для установки электроплиты, и он не жаловался. Основным минусом этого кабеля является цена, которая значительно варьируется в зависимости от последней цены на медь.

Плюсы:

• Это высококачественный кабель, изготовленный в США
• Кабель изготовлен из антикоррозионной медной проволоки
• Мы обнаружили, что этот кабель соответствует калибру, на нем указано 8 калибр, и это именно то, что вы получаете
• Он поставлялся в бухте 50 футов, что дало нам достаточно кабеля для нашего проекта
• Нам понравилось, что этот кабель легко тянуть и манипулировать

Минусы:

• Кабель стоит дорого по сравнению с некоторыми другими кабелями, представленными на рынке сегодня
• Кабель не подходит для использования вне помещений, если он не проложен в кабелепроводе

---

2.Southwire 50′ 10/3 с заземлением марки Romex SIMpull

Этот цельномедный кабель Southwire поставляется в оболочке кабеля SIMpull, которая облегчает протягивание, зачистку и установку. Этот кабель идеально подходит для использования в жилой электропроводке в качестве ответвлений для розеток, выключателей и других нагрузок. Этот провод большого сечения отлично подходит для приложений 240 В, таких как питание электрического бака с горячей водой, или некоторых других бытовых приложений 240 В до 30 ампер

Кабель калибра 10 с четырьмя жилами (белый, черный, красный и голая земля) и длиной 50 футов на катушку.Это высококачественный кабель американского производства с номинальным напряжением для этого кабеля 600 вольт. Учитывая высокое качество этого кабеля, это очень хорошая цена.

Кабель подходит для большинства электромонтажных работ в доме, магазинах и магазинах и может использоваться как для открытых, так и для скрытых работ. Он подходит для заполнения пустот в каменной кладке или плиточных стенах, если стены не мокрые и не влажные.

Плюсы:

• Нам понравилось превосходное качество этого кабеля большого сечения, изготовленного в США.
• Этот кабель идеально подходит для всех жилых помещений с напряжением 240 В и силой тока до 30 А. этот кабель можно использовать в пустотах в кирпичной кладке
• Этот кабель Southwire предлагает хорошее соотношение цены и качества, учитывая его качество

Минусы:

• Нам показалось, что оболочка более хрупкая, чем можно было бы ожидать от кабеля Southwire
• Он значительно дороже, чем некоторые другие кабели на рынке

---

3.Алюминиевый первичный кабель GS Power калибра 14, плакированный медью

Это набор из 10 рулонов первичных кабелей 14 Ga в 100-футовой катушке. Эти кабели изолированы и заключены в гибкие оболочки разного цвета, что удобно при работе над различными проектами. Кабели изготовлены из алюминия с медным покрытием (CCA). Провода CCA не соответствуют стандарту American Wire Guage, поэтому эти кабели не подходят для сильноточных приложений. Провод также не является антикоррозийным, поэтому кабели не прослужат так долго, как некоторые другие на рынке.

Эти кабели лучше всего подходят для слаботочных проектов, таких как установка динамиков автомобильного радио на 12 В постоянного тока или системы домашнего кинотеатра. Кабели очень недорогие, однако у них очень тонкий провод, который обычно ломкий, с ним трудно работать и его почти невозможно обжать. Тем не менее, их низкая цена делает их хорошей покупкой для проектов, где они не будут подвергаться воздействию погодных условий или сильному току.

Плюсы:

• Тот факт, что он поставляется в десяти упаковках, означает, что вы получите много кабеля за свои деньги. такие как проекты постоянного тока 12 В.Например, установка автомобильного радиоприемника
• Разноцветные куртки делают их удобными для работы с

Минусы:

• Тонкая, ломкая проволока легко рвется, что может сделать проекты более сложными, чем они должны быть
• Эти кабели не так долговечны, как медные, потому что со временем они подвергаются коррозии

---

4. Первичный провод 16 GA, 10 рулонов, цветной комбо, 100 футов каждого цвета, кабель CCA

16 GA Primary Wire — еще одна лучшая марка электрических кабелей в отрасли.Этот пакет кабелей содержит десять рулонов кабелей 14GA разного цвета в 100-футовых катушках. Провода представляют собой одножильные алюминиевые медные жилы с изоляцией и негибкой оболочкой из ПВХ. Важно знать, что алюминиевые провода с медным покрытием (CCA) не признаются Американским стандартом калибра проводов (AWG). Провода CCA не устойчивы к коррозии и подходят только для слаботочных приложений.

Недорогие кабели идеально подходят для слаботочных приложений, таких как 12 В постоянного тока в автомобилях, динамики автомобильных радиоприемников, комплекты для домашнего кинотеатра и проводка светодиодного освещения от 6 до 80 вольт.Эти кабели производятся в Китае. Они подходят только для низковольтной проводки постоянного тока, а не для бытовой электропроводки 220 В переменного тока.

Кабели идеально подходят для любителей или тех, кто регулярно работает с автомобилями. Кабели идеально подходят для работы над проектами, где они не будут подвергаться воздействию погодных условий или сильному току. Несколько цветов отлично подходят для того, чтобы вещи оставались аккуратными и узнаваемыми.

Плюсы:

• Это бамперный пакет из десяти кабелей, который станет отличным запасом для вашего гаража.
• Эти кабели представляют собой отличное соотношение цены и качества. отлично подходит для работы над автомобильными проектами
• Нам понравились эти кабели для установки светодиодных фонарей

Минусы:

• Это алюминиевые кабели с медным покрытием, поэтому они не признаются AWG
• Эти кабели с первичной жилой GA подходят только для слаботочных приложений

---

5.Внутренний электрический провод Southwire типа NM-Bh

Высококачественный сплошной медный кабель Southwire 12-го калибра заключен в запатентованную кабельную оболочку SIMpull, облегчающую протягивание, зачистку и установку. Вполне возможно, что на сегодняшний день это лучший электрический кабель на рынке. Этот кабель имеет четыре проводника (белый, черный, красный и неизолированный) и находится в 100-футовой катушке. Этот кабель лучше всего подходит для жилой проводки в качестве ответвлений для розеток, выключателей и других нагрузок.

Это очень качественный электрический кабель, сделанный в Америке. Он подходит для общей проводки домов, магазинов и магазинов. Этот кабель Southwire можно использовать как для открытых, так и для скрытых работ в обычно сухих местах при температуре не выше 90°C. Кабель можно прокладывать в воздушных пустотах каменных блоков или плиточных стен, если они не влажные. Номинальное напряжение для кабеля составляет 600 вольт.

Плюсы:

• Этот кабель Southwire является высококачественным универсальным кабелем, изготовленным в Америке.
• Марке Southwire можно доверять, и она известна своей надежностью для прокладки в воздушных пустотах каменных или кафельных стен
• Кабель Southwire имеет номинальное напряжение 600В

Минусы:

• Этот кабель является одним из самых дорогих на рынке
• Кабель Southwire не подходит для прокладки в местах, где температура часто превышает 90°C

---

6.Рулон 250 футов, калибр 12-2 AWG NM-B, электропроводка для установки внутри помещений, медь

Неметаллический провод Romex Simpull 12 Awg в основном используется в жилой электропроводке в качестве ответвления для выключателей, розеток и других нагрузок. Кабель можно пропускать через вентиляционные отверстия, воздушные пустоты между каменными блоками или между блоками, если в установленных местах нет влаги или воды.

Кабель рассчитан на напряжение 600 вольт, что свидетельствует о выдающемся качестве компании Southwire. Медные многожильные провода также отожжены с использованием мягкой меди, а корпус с уникальным креплением Southwire SIMpull упрощает установку.

Провод поставляется с кабелем длиной 250 футов и прочной оболочкой из ПВХ, изготовленной из поливинилхлорида, с номинальным током 20 ампер.

Неметаллический круглый провод калибра 12 AWG имеет 3 жилы, включая желтый заземляющий провод.

Плюсы

• Этот провод выдерживает сильное внешнее изнашивание благодаря поливинилхлоридному поливинилхлоридному покрытию
• Длинный кабель длиной до 250 футов
• Провод отожжен с медью, чтобы сделать его гибким и устойчивым к разрывам
• В оболочке с SIMpull для более легкой установки.Имеет провод заземления

Минусы

• Провод имеет только 3 жилы, а не 4, как в большинстве кабелей

---

7. Southwire 55213443 100-футовый двухжильный кабель 12 калибра

Прямой подземный кабель Southwire специально разработан для наружной прокладки, включая ландшафтную и подземную прокладку. Он устойчив к ультрафиолетовым лучам, солнечному свету и защищен черной изоляционной оболочкой для предотвращения износа.

Кабель также выполнен из дуплексного льна, что облегчает укладку и предотвращает разрыв проводов во время установки. Существуют также варианты белого и коричневого цветов для кабелей, которые должны подвергаться воздействию солнца, а не быть закопанными. Этот кабель также идеально подходит для прокладки внутри помещений, в местах с небольшим воздействием солнечных лучей.

Вариант напряжения для кабеля предназначен для легких электрических требований, не превышающих 150 вольт, и включает варианты из алюминиевых и медных материалов для широкого спектра применений в зависимости от ваших требований.

Кабель внесен в список UL, соответствует требованиям RoHS и экологически безопасным. Он может выдерживать температуры от -40 градусов до 140 градусов и работать оптимально. Он идеально подходит для освещения дорожек, садового освещения и наружного освещения низкого напряжения.

Плюсы

• Кабель идеально подходит для наружной прокладки.
• Изготовлен из прочного материала, устойчивого к разрывам. длина более 100 футов
• Экологичность

Минусы

• Провод не может выдерживать большую мощность электрического тока и ограничивается только 150 вольтами

---

8.14 Gauge 6 Roll CCA Primary Wire Combo 100 футов на рулон, всего 600 футов

Проволока 14 GA поставляется в 6 мотках на 100-футовых катушках, которые поставляются в удобных упаковках и в различных цветах. Комбо-набор может состоять из 4, 6 и 10 цветных рулонов. Он изолирован легким и гибким ПВХ-покрытием, которое покрыто медью и алюминием.

Провод идеально подходит для простых электроустановок, таких как автомобильные стереосистемы, фонари для прицепов, светодиодные ленты и другие автомобильные электропроводки.

Плюсы:

• Провод гибкий и может быть скручен для прохода через любое пространство
• Поставляется в различных цветовых вариантах
• Имеет удобную упаковку с катушками для установки
• Идеально подходит для слаботочных соединений

Минусы:

• Цвета фиксированы и не взаимозаменяемы
• Провод легко подвергается коррозии и не подходит для наружных подключений

---

На что обратить внимание, чтобы убедиться, что у вас лучший электрический провод

Теперь, прежде чем вы примете решение о том, какой кабель купить, необходимо рассмотреть несколько моментов, касающихся качества и количества.Вы должны задать себе несколько вопросов и решить, для чего именно вы хотите использовать свой кабель.

• Сколько кабелей нам нужно?

Прежде чем вы решите купить кабель, вам необходимо определиться с длиной катушки, необходимой для выполнения вашей работы. Кабели, которые мы оценивали, поставлялись в катушках по 50 или 100 футов. Большинство домашних работ можно выполнить с помощью 50 футов, но для некоторых работ вам будет лучше с большей длиной.

• Вам нужно проложить кабели снаружи?

Если вы используете кабель для наружных работ, вам, вероятно, потребуется приобрести кабелепровод.Ни один из протестированных нами кабелей не подходил для использования снаружи, если только они не были проложены в кабелепроводе. По нашему мнению, при прокладке в кабелепроводе на открытом воздухе по-прежнему выгодно использовать кабель более высокого качества.

• Какой ток должен выдерживать ваш кабель?

Протестированные нами кабели более низкого класса подходят только для слаботочных работ. В общем, для домашних работ в сети переменного тока 220 В вам нужно будет инвестировать в кабели более высокого качества.Поэтому, если вы устанавливаете кондиционер, использование высококачественного кабеля принесет свои плоды.

• Вам нужны кабели разных цветов?

Некоторые кабели поставляются в упаковках разных цветов, что может быть реальным преимуществом в некоторых проектах, например, в автомобилях, где вы можете подобрать цвета кабелей в соответствии с оригинальными кабелями производителя.

• Подходит ли ваш кабель для прокладки в полости стены?

Это важное соображение для многих домашних работ.Вы также должны убедиться, что ваш кабель подходит для работы с температурами, которые могут быть достигнуты. При прокладке кабеля в полости стены вы хотите выполнить работу должным образом, используя наилучший доступный кабель, чтобы вам не пришлось делать это снова.

---

Как правильно выбрать провод, размер провода, допустимый ток провода [Видеообзор]

---

Окончательный вердикт

Какой из этой коллекции кабелей, по нашему мнению, был самым эффективным и лучшим по соотношению цена/качество?

Мы чувствовали, что, несомненно, самым качественным электрическим кабелем на рынке был электрический провод Southwire для жилых помещений типа NM-B.Хотя это был самый дорогой кабель, который мы тестировали, он был превосходного качества. Всякий раз, когда вы выполняете кабельную работу, вы хотите сделать это только один раз, и качество кабеля позволяет вам быть уверенным, что это возможно.

Это был универсальный комплект, подходящий для безопасной переделки электропроводки в вашем доме. Высококачественный медный провод, заключенный в оболочку, означает, что вы можете быть полностью уверены, что ваши кабельные работы выдержат испытание временем.

Одножильный медный провод 12-го калибра заключен в высококачественную оболочку, имеет обильную 100-футовую катушку кабеля и номинальное напряжение 600 вольт.Этот кабель был нашим явным победителем, и мы настоятельно рекомендуем его.

Родственные

12 калибра медных типов электрических проводов, меди электрические провода типы электрических проводов 12 калибровки электрические проволоки

Model Model	12 манометра
марки	Kingyear
Происхождение	Китай
Мелкие заказы	Принято

Ключевые характеристики/особенности:

электрический провод
электрический провод с ПВХ изоляцией широко используется в нашей стране с отличными электрическими свойствами, сильными преимуществами способности противостоять электрическим свойствам, сильным преимуществам короткое замыкание, длительный срок службы, простота установки, эксплуатации и обслуживания и т. д.
Электрический кабель провод бв 10 мм ПВХ кабель в основном подходит для прокладки в фиксированных местах, он широко используется в качестве разъемов привода, освещения, электронного оборудования, приборов и телекоммуникационного оборудования с номинальным напряжением 450/750 В или ниже, используется часть пластиковых проводов д на оборудовании с А.C номинальное напряжение 300/300 В или ниже.

        Henan Kingyear Aluminium Industry Group была основана в 2006 году и расположена в промышленной зоне Гунъи провинции Хэнань. Наша группа состоит из 3 основных дочерних компаний, специализирующихся на разработке, производстве и распространении алюминиевых изделий, включая алюминий.

      Henan Kingyear Aluminium Industry Group была основана в 2006 году и расположена в промышленной зоне Гунъи провинции Хэнань. Наша группа состоит из 3 основных дочерних компаний, специализирующихся на разработке, производстве и распространении алюминиевых изделий, включая алюминиевые прокатные изделия, алюминиевые навесные стены, проводники и кабели.Наша заводская зона занимает более 1200 000 квадратных метров, а количество сотрудников превышает 800 человек. Линия по производству сплавов охватывает серии 1000-8000. После многих лет эволюции в области модернизации технологий и оптимизации управления наши алюминиевые сплавы серий 1000, 3000, 5000, 6000, 7000 и 8000 отличаются превосходным качеством и самой конкурентоспособной ценой, в то время как в мире пока нет аналогов, что делает нашу компанию считаться ведущим производителем этих сплавов.Наша стабильная последовательная цепочка поставок, выдающаяся система контроля качества и первоклассные услуги были одобрены и высоко оценены нашими клиентами и создали нам хорошую репутацию в этой отрасли. Категория наших клиентов полна разнообразия и попадает в зону транспорта, архитектуры, машиностроения, авиации, космоса, электричества и упаковки, где наши алюминиевые изделия широко используются.

AAC: полностью алюминиевый проводник (AAC) состоит из нескольких ворсинок усовершенствованной жесткой тянутой алюминиевой проволоки 1350-h29, широко используемой в воздушных линиях низкого, среднего и высокого напряжения или дополнительного высокого напряжения (EHA) в качестве основного и вторичного проводника. .Он также популярен для приморских районов, а также линий электропередач железной дороги и метро. Проводники AAC используются как часть типов линий, которым не требуется прочность проводов типа ACSR, но требуется больше для существующей эффективности передачи.

AAAC：Проводник из алюминиевого сплава (AAAC) — концентрически скрученный провод из алюминиево-магниевого-кремниевого сплава 6201-T81, по внешнему виду сравнимый с алюминиевым проводником марки 1350. Проводник AAAC обеспечивает выдающуюся эффективность для рынка передачи и циркуляции электроэнергии. как основной и второстепенный проводник.

ACSR：Используется в качестве неизолированного провода для первичных и вторичных распределительных сетей. Алюминиевые проводники, армированные сталью, также известные как ACSR, изготовлены из одинарного или многожильного цельного стального центрального сердечника, заключенного в жилы из высокопрочных чистых алюминиевых проводов. ACSR является наиболее экономичным решением для проектов по передаче и распределению электроэнергии по воздушным линиям.

IEC 60502 Изолированный алюминиевый/полиэтиленовый антенный кабель в жгуте

В качестве служебной линии подачи электроэнергии 600/1000 В по воздуху.

Временное обслуживание ЛЭП на строительных площадках.

Узел обслуживания для подключения служебного входа и приложений столба электропередач.

Второй проводник или кабель для передачи электроэнергии между столбами или для уличного освещения.

Характеристики продукта

Более простая установка, так как не требуются перекладины и изоляторы.

Менее загроможденный внешний вид. Может быть установлен в более узкой полосе отчуждения.

Конструкция

Фаза — Фазные проводники должны быть из алюминиевых проводов, соответствующих требованиям H68, и уплотненных круглых скрученных жил.

Нейтральный или несущий проводник — Нейтральный или несущий проводник должен быть из алюминиевого сплава и скрученного круглого сечения.

Уличное освещение. Провода уличного освещения должны быть алюминиевыми жилами, уплотненными по кольцу, в соответствии с требованиями H68.

Изоляция: Фаза, нулевой провод и провод уличного освещения должны быть экструдированы с использованием полиэтилена (PE) в качестве изоляции.

Монтаж: Кабель состоит из изолированных фазных и алюминиевых жил уличного освещения, должен прочно удерживаться на изолированной нейтральной несущей жиле из алюминиевого сплава в правой (Z) свивке.

^{Основные продукты}

^{1: алюминиевые пластины, алюминиевые рулоны, алюминиевые листы, алюминиевые полосы, алюминиевая фольга, широко используемые в транспорте, архитектуре, машиностроении, авиации, космосе, электричестве и упаковке и т. д.}

^{2：Производство и поставка неизолированных алюминиевых проводов, антенных кабелей, силовых кабелей низкого и среднего напряжения и электрических проводов в течение 8 лет, богатый опыт долгосрочных контрактов и тендеров.Проводник/кабель/провод. Голый Дирижер: ACSR / AACSR / AAC / AAAC / АКАР / самонесущий изолированный провод / п Кабель ower}

^{3: Навесная стена:Наши алюминиевые стеновые панели Curatin широко используются в отделке зданий, выставочных залов, метро, ​​стадионов, доступны различные цвета и отделка поверхности. алюминиевый навесной стены / Твердая алюминиевая панель / Изогнутая алюминиевая панель / покрытием алюминиевую панель / Перфорированная алюминиевая панель / Алюминиевые композитные панели / Сотовая алюминиевая панель/ Гофрированная алюминиевая панель}

Основными продуктами являются алюминиевые пластины, алюминиевая катушка, алюминиевые листы, алюминиевая полоса, алюминиевая фольга, широко используемые в транспорте, архитектуре, машиностроении, авиации, космосе, электричестве и пакет и т. д.

Упаковка: деревянная коробка / деревянный барабан / стальной деревянный барабан и таможенные требования.

KVV

KVV

Медь Core PVC Изолированная и обшитый контрольный кабель
для укладки в помещении, в туннелях, воздуховодах, кабелепровод и т. Д. Площадь

KVVP
Медная ядра CVC изолированный и обшитый медный проволочный оплетный экранированный контрольный кабель
для укладки крытый, в туннелях, воздуховодах, кабелепроводах и т. д. постоянное место, где требуется экран.

Различные типы деталей упаковки: Деревянный барабан или стальной деревянный барабан или рулон или индивидуальные могут быть приняты

Различные типы деталей упаковки: Деревянный барабан или стальной деревянный барабан или рулон или индивидуальные могут быть приняты

^{В качестве ведущего производителя накладных расходов кабели, наши клиенты приходят со всего мира.}

^{Добро пожаловать к нам в любое время!}

Сертификаты продукции

ECM 2024/09/28

Сертификат Standard	CE
Сертификат Image	Нажмите на изображение, чтобы увидеть больше одного
Номер сертификата	No. 3N1 .HKAS008
Дата выпуска	2019/10/29
Выдан
Дата истечения срока действия

2019/10/29 2024/10/28

Сертификат стандарта CE
Изображение сертификата	Нажмите на картинку, чтобы увеличить ее
Номер сертификата	3N1 .HKAS007
Дата выпуска
Выдан	Ente Certificazione Macchine Srl
Срок действия

Примечание: Не все аттестационные агенты предлагают онлайн-поиск, а у некоторых есть задержка для публикации новых сертификатов. если ты не можете найти сертификат в Интернете, обратитесь в агентство по сертификации или к поставщику для дальнейшей проверки.

Информация о доставке

Rob Port	Qingdao, Тяньцзинь, Шанхай, Ningbo
Время ведения	15-25 дней
Вес на единицу	1.0 килограммы
Размеры за единицу	1,0 х 1,0 х 1,0 Метров

US HTS Код	8544.11.00 00
единиц в коробку экспорта	2,5
Экспорт Размеры коробки	1. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
