Самый технологичный на данный момент тип коллектора. Может эффективно работать при температуре до -35°С  без электрического догрева.

В отличие от плоского коллектора, при механическом повреждении одной или нескольких вакуумных трубок, они легко заменяются без остановки и слива всей системы. Из-за формы трубок и более эффективного поглощения солнечной радиации с одного м2 вакуумный коллектор собирает в 1,5 раза больше тепловой энергии. К недостаткам данного типа приборов можно отнести относительно большую цену. Но этот «минус» компенсируется большим количеством « плюсов».

Солнечный коллектор, автономное отопление, солнечные водонагреватели

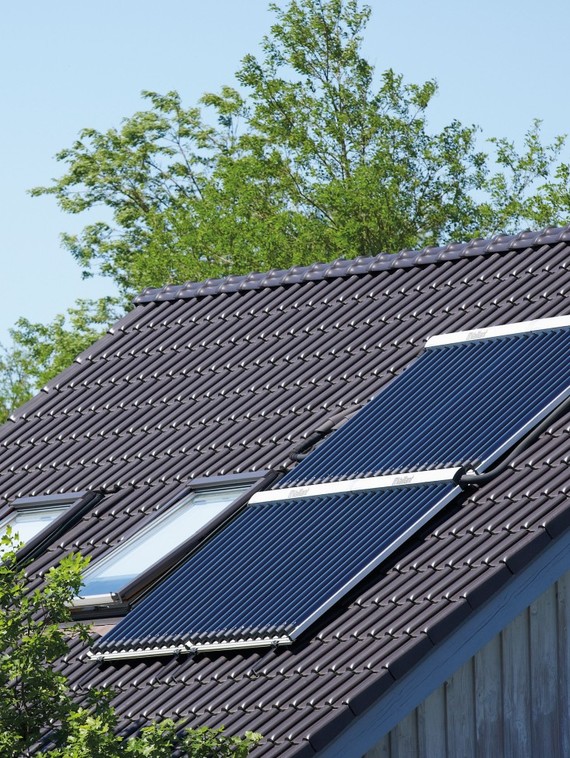

Вакуумный трубчатый коллектор для солнечной системы горячего водоснабжения

Солнечные вакуумные трубчатые коллекторы для горячей воды

Вакуумный трубчатый коллектор (ETC) состоит из ряда герметичных стеклянных трубок, внутри которых находится теплопроводный медный стержень или труба, обеспечивающий очень высокие тепловые характеристики. эффективность и рабочая температура по сравнению с плоскими солнечными коллекторами даже в морозный день.

В предыдущем уроке мы рассмотрели плоских солнечных коллекторов и увидели, что они состоят из почерневшей металлической поглощающей пластины и водопроводных труб, заключенных в герметичную остекленную и изолированную металлическую (или деревянную) коробку.Трубы, называемые стояками, припаянные к пластине абсорбера, несут жидкость, нагретую солнцем, а в системе прямого нагрева вода нагревается, циркулируя через панели в накопительный бак. В непрямых системах солнечная энергия нагревает смесь гликоля и воды, которая не может замерзнуть и которая, в свою очередь, нагревает воду в баке.

Хотя этот тип солнечных систем горячего водоснабжения дешев и прост в установке, проблема с плоскими коллекторами заключается в том, что они «плоские». Это накладывает одно ограничение на их эффективность, поскольку они могут работать с максимальной эффективностью только тогда, когда солнце находится прямо над головой в полдень.В других случаях солнечные лучи падают на коллектор под разными углами, отражаясь от материала остекления, что снижает их эффективность.

Солнечные системы горячего водоснабжения, в которых в качестве источника тепла используются вакуумные трубчатые коллекторы , решают эту проблему, поскольку в солнечном коллекторе используются отдельные закругленные трубы, которые большую часть дня всегда перпендикулярны солнечным лучам. Это позволяет солнечной системе горячего водоснабжения, использующей вакуумный трубчатый коллектор , работать с гораздо более высокой эффективностью и температурой в течение гораздо более длительного периода, чем обычная система с одним плоским пластинчатым коллектором.

Еще одним преимуществом технологии солнечных вакуумных трубок является то, что проблемы с весом и конструкцией крыши, вызванные стандартными плоскими системами, устраняются, поскольку солнечные трубки не заполнены большим количеством тяжелой воды.

Вакуумный трубчатый коллектор

Вакуумный трубчатый коллектор

Вакуумный трубчатый коллектор состоит из нескольких рядов параллельных прозрачных стеклянных трубок, соединенных с напорной трубой и используемых вместо зачерненной теплопоглощающей пластины, которую мы видели в предыдущий плоский коллектор.

Стеклянные трубки цилиндрической формы. Таким образом, угол солнечного света всегда перпендикулярен теплопоглощающим трубкам, что позволяет этим коллекторам хорошо работать даже при слабом солнечном свете, например, рано утром или поздно днем, или в тени облаков. Вакуумные трубчатые коллекторы особенно полезны в районах с холодной и пасмурной зимней погодой.

Так как же работают солнечные вакуумные трубчатые коллекторы?. Вакуумные трубчатые коллекторы состоят из одного или нескольких рядов параллельных прозрачных стеклянных трубок, закрепленных на раме.Диаметр каждой отдельной трубки варьируется от 1 дюйма (25 мм) до 3 дюймов (75 мм) и от 5 футов (1500 мм) до 8 футов (2400 мм) в длину в зависимости от производителя.

Каждая трубка состоит из толстой стеклянной внешней трубки и более тонкой стеклянной внутренней трубки (называемой «двойной стеклянной трубкой») или «трубки-термоса», которая покрыта специальным покрытием, поглощающим солнечную энергию, но задерживающим тепло потеря. Трубки изготовлены из боросиликатного или известково-натриевого стекла, которое является прочным, устойчивым к высоким температурам и имеет высокий коэффициент пропускания солнечного излучения.

В отличие от плоских коллекторов, вакуумные трубчатые коллекторы не нагревают воду непосредственно внутри труб. Вместо этого воздух удаляется или откачивается из пространства между двумя трубками, образуя вакуум (отсюда и название вакуумированных трубок ).

Этот вакуум действует как изолятор, значительно снижая любые потери тепла в окружающую атмосферу посредством конвекции или излучения, что делает коллектор намного более эффективным, чем внутренняя изоляция, которую могут предложить плоские коллекторы.С помощью этого вакуума вакуумные трубчатые коллекторы обычно производят более высокую температуру жидкости, чем их аналоги с плоскими пластинами, поэтому летом они могут сильно нагреваться.

Вакуумный трубчатый коллектор

Внутри каждой стеклянной трубки плоское или изогнутое алюминиевое или медное ребро прикреплено к металлической тепловой трубке, проходящей через внутреннюю трубку. Ребро покрыто селективным покрытием, передающим тепло жидкости, циркулирующей по трубе. Эта герметичная медная тепловая трубка передает солнечное тепло за счет конвекции внутреннего теплоносителя к «горячей колбе», которая косвенно нагревает медный коллектор внутри напорного бака.

Все эти медные трубы подключены к общему коллектору, который затем подключен к накопительному баку, таким образом нагревая горячую воду в течение дня. Горячую воду можно использовать ночью или на следующий день благодаря изолирующим свойствам бака.

Изоляционные свойства вакуума настолько хороши, что, хотя температура внутренней трубки может достигать 150 ^o C, внешняя трубка холоднее на ощупь. Это означает, что водонагреватели с вакуумными трубками могут хорошо работать и могут нагревать воду до довольно высоких температур даже в холодную погоду, когда плоские коллекторы работают плохо из-за потерь тепла.

Однако недостатком использования вакуумных трубок является то, что панель может быть намного дороже по сравнению со стандартными плоскими коллекторами или солнечными коллекторами периодического действия. Солнечные коллекторы с вакуумными трубками хорошо подходят для коммерческого и промышленного нагрева горячей воды и могут быть эффективной альтернативой плоским коллекторам для отопления жилых помещений, особенно в районах, где часто бывает облачно.

Вакуумные трубчатые коллекторы в целом являются более современными и более эффективными по сравнению со стандартными плоскими коллекторами, поскольку они могут извлекать тепло из воздуха во влажные пасмурные дни и не требуют прямого солнечного света для работы. Благодаря вакууму внутри стеклянной трубки общая эффективность во всех областях выше, и производительность лучше, даже когда солнце не находится под оптимальным углом.

Для этих типов солнечных панелей для горячей воды действительно важна конфигурация вакуумной трубки. Существует несколько различных конфигураций вакуумных трубок, трубка с одной стенкой, трубка с двойной стенкой, прямоточная или тепловая трубка, и эти различия могут определять, как жидкость циркулирует вокруг солнечной панели горячего водоснабжения.

Вакуумные трубчатые коллекторы с тепловыми трубками

В вакуумных трубчатых коллекторах с тепловыми трубками герметичная тепловая трубка, обычно сделанная из меди для повышения эффективности коллекторов при низких температурах, прикреплена к теплопоглощающей отражающей пластине внутри вакуумной герметичной трубки.Из полого медного теплообменника внутри трубы откачан воздух, но он содержит небольшое количество жидкости спирт/вода под низким давлением, а также некоторые дополнительные добавки для предотвращения коррозии или окисления.

Этот вакуум позволяет жидкости испаряться при очень низких температурах, чем обычно при атмосферном давлении. Когда солнечный свет в виде солнечного излучения попадает на поверхность поглотительной пластины внутри трубки, жидкость в тепловой трубке быстро превращается в горячий парообразный газ из-за наличия вакуума.Поскольку этот газовый пар теперь легче, он поднимается к верхней части трубы, нагревая ее до очень высокой температуры.

Верхняя часть тепловой трубы и, следовательно, вакуумная трубка соединены с медным теплообменником, называемым «коллектором». Когда горячие пары, все еще находящиеся внутри герметичной тепловой трубки, попадают в коллектор, тепловая энергия пара передается воде или гликолевой жидкости, протекающей через соединительный коллектор. По мере того, как горячий пар теряет энергию и охлаждается, он снова конденсируется из газа в жидкость, текущую обратно по тепловой трубе для повторного нагрева.

Тепловая трубка и, следовательно, вакуумные трубчатые коллекторы должны быть установлены таким образом, чтобы иметь минимальный угол наклона (около 30 ^o ) для того, чтобы внутренняя жидкость тепловой трубки возвращалась обратно к горячему поглотителю пластина на дне трубы. Этот процесс превращения жидкости в газ и обратно в жидкость продолжается внутри герметичной тепловой трубки до тех пор, пока светит солнце.

Основное преимущество вакуумных трубчатых коллекторов с тепловыми трубками заключается в том, что имеется «сухое» соединение между пластиной поглотителя и коллектором, что значительно упрощает установку по сравнению с прямоточными коллекторами.Кроме того, в случае растрескивания или поломки вакуумной трубки и потери вакуума, можно заменить отдельную трубку без опустошения или демонтажа всей системы. Эта гибкость делает солнечные коллекторы горячей воды с вакуумными трубками идеальными для замкнутых солнечных конструкций, поскольку модульная сборка обеспечивает простоту установки и возможность легкого расширения путем добавления любого количества трубок.

Прямоточный вакуумный трубчатый коллектор

Прямоточный вакуумный трубчатый коллектор, также известный как U-образный трубчатый коллектор, отличается от предыдущих тем, что он имеет две тепловые трубки, проходящие через центр трубы. Одна труба действует как подающая труба, а другая – как обратная. Обе трубы соединены вместе в нижней части трубы с помощью «U-образного изгиба», отсюда и название.

Теплопоглощающая отражающая пластина действует как разделительная полоса, которая разделяет подающую и обратную трубы через трубы солнечного коллектора. Пластина поглотителя и трубка теплопередачи также герметично запаиваются внутри стеклянной трубки, что обеспечивает исключительные изоляционные свойства.

Полые тепловые трубки и плоская или изогнутая пластина отражателя изготовлены из меди с селективным покрытием для повышения общей эффективности коллекторов.Эта конкретная конфигурация вакуумной трубки аналогична работе плоских коллекторов, за исключением вакуума, создаваемого внешней трубкой.

Поскольку жидкий теплоноситель втекает в каждую трубу и выходит из нее, прямоточные коллекторы с вакуумными трубками не такие гибкие, как коллекторы с тепловыми трубками. Если трубка треснет или сломается, ее нельзя будет легко заменить. Системе потребуется опорожнение, так как между трубкой и коллектором имеется «мокрое» соединение.

Многие специалисты в области солнечной энергетики считают, что конструкции с вакуумными трубками с прямым потоком более энергоэффективны, чем конструкции с тепловыми трубками, потому что при прямоточном потоке между жидкостями отсутствует теплообмен.Кроме того, в цельностеклянной конструкции с прямым потоком две тепловые трубки расположены одна внутри другой, так что нагреваемая жидкость проходит по середине внутренней трубки, а затем возвращается через внешнюю трубку поглотителя.

Вакуумные трубки с прямым потоком могут собирать как прямое, так и рассеянное излучение и не требуют слежения за солнцем. Однако отражатели различной формы с параболическими желобами, расположенные за трубками, иногда используются для полезного сбора части солнечной энергии, которая в противном случае может быть потеряна, что обеспечивает небольшую концентрацию солнечной энергии.

Другие рекомендации по использованию вакуумных трубчатых коллекторов

Из-за герметичного вакуума в конструкции вакуумные трубчатые коллекторы могут сильно нагреваться, превышая температуру кипения воды в жаркие летние месяцы. Эти высокие температуры могут вызвать серьезные проблемы в существующей бытовой солнечной системе горячего водоснабжения, такие как перегрев и растрескивание вакуумных стеклянных трубок.

Чтобы предотвратить это в жарком летнем климате, используются байпасные клапаны и большие теплообменники для «сброса» избыточного тепла, а также смесительные клапаны, которые смешивают обычную (холодную) воду с горячей водой для обеспечения температуры и уровни давления никогда не превышают заданный предел.

Кроме того, коллекторы с тепловыми трубками никогда не должны подвергаться воздействию прямых солнечных лучей, если через теплообменник не протекает теплоноситель. Это приведет к тому, что пустой теплообменник сильно нагреется и может треснуть из-за внезапного удара, когда через него начнет течь холодная вода.

Несмотря на то, что вакуумные трубчатые коллекторы способны нагревать воду зимой до +50 градусов Цельсия, внешняя стеклянная трубка вакуумных трубок не нагревается, как обычные плоские солнечные коллекторы, во время работы. Это связано с присущими вакууму внутри трубки изоляционными свойствами, которые предотвращают охлаждение внешней тепловой трубки за счет внешней температуры окружающей среды, которая может быть значительно ниже точки замерзания.

Таким образом, в более холодные зимние месяцы эти типы коллекторов не могут растопить большое количество снега, падающего на них в любой момент времени, что означает, что ежедневная очистка стеклянных трубок от снега и льда может быть проблемой без их поломки.

Даже если очень снежно или очень холодно, достаточно солнечного света, чтобы трубы не замерзали и при этом можно было предварительно нагреть воду, которую затем можно дополнительно нагреть с помощью стандартного электрического погружного нагревателя или газовой горелки, что снижает затраты. подогрев воды зимой.

Вакуумные трубчатые коллекторы — это очень эффективный способ нагрева большей части используемой горячей воды только за счет энергии солнца. Они могут работать при очень высоких температурах, но более хрупкие, чем другие типы солнечных коллекторов, и их установка намного дороже. Они могут использоваться как в активной системе горячего водоснабжения с открытым контуром (без теплообменника), так и в активной системе с замкнутым контуром (с теплообменником), но требуется насос для циркуляции теплоносителя от коллектора к накопителю, чтобы остановить это от перегрева.

В нашем следующем учебном пособии по солнечному нагреву мы рассмотрим другой способ нагрева воды с использованием типа периодического коллектора, известного как система хранения с интегральным коллектором или ICS, и посмотрим, как их можно использовать как для генерации, так и для хранения солнечной энергии. горячая вода.

Солнечные коллекторы с вакуумными трубками — Sunbank Solar

В вакуумированных трубках нет воды. Это обеспечивает отличные зимние характеристики за счет передачи тепла в бак с помощью медной тепловой трубки без каких-либо проблем с замерзанием. Также при обрыве одной трубки система продолжает работать без опорожнения бака.

Тот факт, что коллектор представляет собой трубку круглой формы, а не плоский коллектор, означает, что солнце всегда падает на коллектор под углом 90 градусов в течение дня.Это оптимизирует поглощение с пассивным отслеживанием.

Коллекторы Sunbank стали более эффективными благодаря селективному покрытию Al-N/Al по трем направлениям. Эти три покрытия создают антиотражающий слой, слой переноса и слой, препятствующий отражению инфракрасного излучения. Вакуумная трубка изготовлена ​​из высокопрочного боросиликатного стекла, стекла с высокой химической и термостойкостью, способного выдержать 25-миллиметровый град.

Тепловые трубки

Тепловые трубки действуют как теплопроводник с низким сопротивлением. Благодаря своим теплофизическим свойствам их скорость теплопередачи в тысячи раз выше, чем у лучшего твердого теплопровода тех же размеров. Тепловая трубка передает большое количество тепла, генерируемого вакуумной трубкой, в коллектор, который нагревает воду в изолированном баке.

Тепловые трубки встречаются чаще, чем многие думают. Фактически, вы используете тепловую трубку для просмотра этой веб-страницы
. Тепловые трубки являются одним из наиболее эффективных способов передачи тепла, поэтому ваш компьютер использует тепловые трубки для отвода тепла от процессора, чтобы компьютер не перегревался.

Тепловая трубка Sunbank изготовлена ​​из высококачественной меди, которая очень хорошо проводит энергию. Внутри герметичной тепловой трубки находится фирменное решение. Когда температура внутри вакуумной трубки достигает 80 градусов по Фаренгейту, этот раствор испаряется и течет к верхней части тепловой трубки. В верхней части тепловой трубы находится колба конденсатора, которая вставляется в коллектор. Именно здесь пар высвобождает свою огромную энергию, конденсируется в жидкость и падает на дно тепловой трубы, чтобы начать процесс заново.Этот непрерывный цикл нагревает воду в Солнечном берегу.

Алюминиевый ребро

Алюминиевые ребра удерживают тепловую трубку на месте и передают тепло изнутри стеклянной трубки в тепловую трубку. Затем это тепло передается в резервуар для воды, который действует как «аккумулятор», который заряжается и готов к использованию, когда вы находитесь.

Солнечные коллекторы с вакуумными трубками CPC NERO

Коллекторы Solarbayer CPC доступны с 12 или 18 трубками.Наш вакуумный трубчатый коллектор CPC выделяется среди множества стандартных трубчатых коллекторов. коллекционеров из-за его превосходных оптических и технические свойства. Толщина 58 мм. стеклянные трубки гарантируют высокий выход солнечной энергии и замены из одиночных трубок действительно просто. Благодаря оригинальной конструкции трубчатый коллектор достигает наивысшей солнечной урожайность, особенно в экстремальных полях применения и при высоких температурах необходимы.Специальный отражатель CPC за трубками с оптимально расположенной точкой фокусировки направляет солнечное излучение на поглотитель трубки идеальным образом, даже если углы излучения разные.

Годовой выход коллектора

Регистрационный номер: 011-7С212 Р

CPC Nero 18 (3,26 м²): 2101 кВтч
CPC Nero 12 (2,18 м²): 1405 кВтч

Идеальное использование солнечной тепловой энергии

Для изготовления используется только качественный материал изготовление нашего коллектора CPC, е. г. проверенный и испытанный цельномедный двойной трубки для арф и коллекторы. Из-за интеллектуальное подключение одинарные трубы на подачу и обратку выровняйте устойчивую шляпу, рассеивающую все Одинарные трубы обеспечены. Специальный индуктивная пайка твердым припоем с кольцевым зазором метод гарантирует абсолютно надежное соединение арфы к коллектору.Следовательно, прочный строительство гарантировано. Таким образом известное качество Solarbayer и долгий срок службы срок службы коллектора CPC гарантирован также.

Преимущества вакуумных трубчатых коллекторов CPC

• высочайшая производительность благодаря трубкам CPC
• всегда идеальный фокус благодаря отражателю CPC
• высокоселективное абсорбирующее покрытие
• высокая производительность даже при рассеянном освещении
Трубки
• легко заменяются без опорожнения всей системы
• долгий срок службы трубок, вакуум герметичен от воздействия окружающей среды

Коммерческие солнечные водонагреватели | Солнечные тепловые коллекторы с вакуумными трубками

Вакуумные трубчатые солнечные водонагревательные коллекторы

В то время как технология вакуумных трубок явно превосходит плоские панели почти во всех применениях для нагрева воды, преимущества действительно впечатляющие при использовании для солнечного кондиционирования воздуха, отопления или коммерческих процессов.

Это связано с тем, что вакуумные коллекторы с тепловыми трубками могут легче достигать необходимых более высоких температур, они могут собирать и удерживать тепло, даже когда на улице очень холодно, а благодаря своему превосходному модификатору угла падения они собирают солнечную энергию более равномерно в течение дня, что приводит к более низкие требования к буферу или хранению тепла. Есть и много других преимуществ.

Ниже приведена информация о коллекторах SPP и некоторые причины, по которым после интенсивных исследований мы выбрали эту технологию в отличие от плоских коллекторов или вакуумных трубчатых коллекторов других марок для нашего солнечного кондиционирования воздуха, солнечного отопления и других коммерческих и технологических приложений. .

В системе солнечного теплового коллектора SPP используются вакуумные трубы (уплотнение стекло-стекло), медные коллекторы, медные тепловые трубы, алюминиевый корпус, изоляция из стекловаты и рама из нержавеющей стали.

Вакуумные трубки

Трубки изготовлены из боросиликатного стекла с низким коэффициентом излучения (стекло с очень низким содержанием железа, обладающее превосходной прочностью и термостойкостью) с цельностеклянным уплотнением и селективным покрытием AL/N на AL, что позволяет использовать весь спектр солнечной энергии для выработки тепла.

Обеспечивает большую тепловую эффективность при ярком солнечном свете, но также обеспечивает высокую эффективность в условиях пасмурной погоды или рассеянного солнечного света. Кроме того, трубки вакуумированы и снабжены бариевым геттером (индикатором вакуума), который меняет цвет с серебристого на белый, если вакуум в трубке нарушен.

Осмотр трубок показывает, что снаружи на самом деле 2 слоя стекла и между ними создан вакуум.

Хорошим способом продемонстрировать это было бы наполнить пустую трубку очень горячей водой и заметить, что она даже не нагревается, когда вы держите трубку в руках. Это происходит из-за «эффекта термоса», создаваемого вакуумом между слоями стекла.

Медный коллектор

Коллектор изготовлен из меди, которая обеспечивает превосходную теплопередачу, устойчива к коррозии и позволяет выполнять все соединения пайкой, а не пайкой.

В нем используются «сухие» вставные тепловые трубки, что означает, что соединения выполняются по принципу plug-and-play, что делает установку или замену очень простой.

Для сравнения, другие системы с вакуумными трубками требуют открытия коллектора для установки или замены, что занимает много времени и может привести к ожогам рук монтажников в солнечный день.

Алюминиевый коллектор

В коллекторе используется полностью алюминиевый корпус с порошковым покрытием, обеспечивающий долговечность, структурную целостность и малый вес.

Легкий вес важен для простоты установки и снижения общей нагрузки на крышу в больших установках, которые в некоторых случаях могут включать до 150 коллекторов.

Коллектор упакован изоляцией из стекловаты и уплотнен специальной силиконовой резиной, устойчивой к ультрафиолетовому излучению, которая может выдерживать температуры до 482 градусов по Фаренгейту.

Тепловые трубки

Некоторые системы с вакуумными трубками представляют собой так называемые U-образные трубки, что означает, что раствор гликоля входит и существует в каждой трубке, а не протекает через коллектор.В вакуумной трубной системе SPP используется так называемая тепловая трубка.

Тепловая трубка обеспечивает быструю передачу тепла. Сама тепловая трубка представляет собой медную трубку, которая поддерживает вакуум и содержит небольшое количество жидкости.

Низкое давление (вакуум) в медных трубах означает, что жидкость кипит при низкой температуре (около 30 ⁰C / 86 ⁰F), превращаясь в пар и устремляясь к теплу тепловой трубы, несущей тепло. Он отдает тепло (раствору гликоля, проходящему через коллектор), конденсируется и стекает вниз, чтобы повторить процесс.

Тепловые трубки SPP изготовлены из бескислородной меди очень высокой чистоты, что важно для обеспечения длительного срока службы тепловой трубки.

Обычная медь водопроводных труб (используемая для коллектора) не подходит для тепловых трубок, поскольку со временем кислород и другие микроэлементы вымываются, образуя воздушный карман в верхней части тепловой трубы.

Гибкая рама и варианты монтажа

Хорошо продуманная и прочная рамная система необходима для рентабельной установки большой системы теплового коллектора.SPP предлагает монтажное решение из нержавеющей стали для любой ситуации.

• Стандартная рама (установка заподлицо с крышей)
• Черепичная крыша (ремни крепления крыши)
• Асфальтовая крыша (резиновые прокладки/круглые ножки)
• Крыша из волнистого железа (резиновые прокладки)

Солнечные тепловые коллекторы с вакуумными трубками

Solar Panels Plus производит свою линейку солнечных вакуумных трубчатых коллекторов, сертифицированных SRCC, чтобы обеспечить эффективные, доступные и высокопроизводительные солнечные решения для горячего водоснабжения и солнечного отопления. Эти солнечные водонагреватели с вакуумными трубками производятся под строгим контролем качества, чтобы гарантировать, что в вашем доме или офисе будет установлен продукт самого высокого качества.

Вакуумные трубчатые водонагревательные коллекторы очень хорошо работают в различных условиях. Это связано с их конструкцией, которая позволяет вакуумным трубкам использовать преимущества пассивного отслеживания.

Для получения дополнительной информации см. нашу страницу о пассивном отслеживании солнечной активности .

отлично подходят как для коммерческих, так и для жилых помещений.Для получения дополнительной информации о конструкции наших вакуумных трубчатых коллекторов см. нашу страницу, на которой обсуждается конструкция и преимущества наших солнечных вакуумных трубчатых коллекторов.

30-трубный коллектор SPP-30

SPP-30 представляет собой высокоэффективный вакуумный трубчатый коллектор для нагрева воды.

Эти коллекторы используются для производства горячей воды для бытовых нужд, в системах отопления помещений и для питания абсорбционных чиллеров для систем кондиционирования воздуха, работающих на солнечной энергии.

Эта система водяного отопления с вакуумными трубками включает («быстрая доставка».

Особенности продукта

• Сертификация SRCC: Collector имеет сертификаты OG-100 и OG-300, что позволяет SPP-30A претендовать на федеральные, региональные и местные льготы, такие как скидки и налоговые льготы.

• Обработанный коллектор/коллектор: Конструкция коллектора изготовлена ​​из алюминия с обработанным покрытием для обеспечения долговечности при любых погодных условиях и условиях окружающей среды.

• Рама из нержавеющей стали: Рама из нержавеющей стали с 24-дюймовым центром для облегчения монтажа и установки.

• Трубки из боросиликатного стекла: Стеклянные трубки из высококачественного боросиликатного стекла, устойчивого к тепловому удару, нагрузке и рассчитанного на удар градом высотой 1 дюйм.

• Дополнительные трубки: Каждый коллектор SPP-30A поставляется с 2 дополнительными запасными трубками на случай повреждения трубок при установке

• Высокая производительность: Высокая теплопроизводительность при любых погодных условиях делает SPP-30A идеальным решением для горячего водоснабжения, отопления помещений и кондиционирования воздуха в любых климатических условиях

SPP-30      30 Трубный коллектор Документация

СПП-25

SPP-25 представляет собой высокоэффективный солнечный водонагревательный коллектор с вакуумными трубками.

25-трубный коллектор используется для бытовых систем горячего водоснабжения, чтобы обеспечить экономичное решение для снижения затрат энергии. 25-трубный солнечный коллектор горячей воды используется в системах с ограниченным свободным пространством или там, где спрос на горячую воду меньше.

Эти солнечные коллекторы имеют сертификат SRCC , а также сертификаты OG-100 и OG-300, что позволяет владельцу претендовать на получение федеральных, государственных и местных налоговых льгот, скидок и других финансовых стимулов.

Особенности продукта

• Сертифицировано SRCC: Collector имеет сертификаты OG-100 и OG-300, что позволяет SPP-25 претендовать на федеральные, государственные и местные стимулы, такие как скидки и налоговые льготы

• Экономичность: Меньший размер делает SPP-25 идеальным для небольших жилых и коммерческих помещений; позволяет использовать более доступную солнечную тепловую систему

• Рама из нержавеющей стали: Рама из нержавеющей стали с центрами 24 дюйма для облегчения монтажа и установки

• Трубки из боросиликатного стекла: Стеклянные трубки из высококачественного боросиликатного стекла, устойчивого к тепловому удару, нагрузкам и рассчитанные на удар градом высотой 1 дюйм

• Дополнительные трубки: Каждый коллектор SPP-25 поставляется с 1 дополнительной запасной трубкой на случай повреждения трубки при установке

• Высокая производительность: Высокая теплопроизводительность при любых погодных условиях делает SPP-25 идеальным решением для горячего водоснабжения и отопления небольших помещений — независимо от климата

• Размер: Меньший размер и высокая производительность делают SPP-25 идеальным решением для мест с ограниченным пространством, например, в густонаселенных городах или небольших домах

Для получения дополнительной информации об использовании этих продуктов см. наши страницы для жилых и коммерческих помещений.

с плоской пластиной или вакуумные трубчатые коллекторы?

Плоские солнечные коллекторы или вакуумные трубчатые коллекторы? Это невероятно распространенный вопрос в солнечной тепловой промышленности.  Как ни странно, многие люди взвешивают и принимают разные стороны. Подобно соперничеству Red Sox и Yankees, это жаркие споры. В конце концов, это зависит от работы, над которой вы работаете — климат, крыша, ваш бюджет и тип системы, которую вы используете, все факторы, влияющие на плоскую пластину по сравнению с плоской.решение вакуумного трубчатого коллектора. Например, если вы хотите установить систему обратного слива, вакуумные трубки просто не подойдут. Боб Рэмлоу недавно написал несколько полезных советов по выбору надлежащего солнечного теплового оборудования, но я хотел продолжить это конкретным обсуждением солнечной тепловой технологии.

Существует несколько конструктивных параметров, которые следует учитывать при рассмотрении плоских пластин или вакуумных трубок. Итак, мы рассмотрим несколько…

Стоимость:

Плоские коллекторы, как правило, дешевле вакуумных трубок, поскольку они имеют более простую конструкцию и более просты в изготовлении.Плоские пластины дешевле от коллектора к коллектору, а также на уровне БТЕ на доллар. Вакуумные трубки, как правило, на 10-15% дороже, чем плоские пластины, но затраты на их обработку снижаются.

Гарантий:

Вообще говоря, вы хотите спроектировать эти системы так, чтобы они прослужили 40 лет, и они должны это сделать. В прошлом я разговаривал с подрядчиками, которые говорили, что плоские коллекторы, как правило, имеют более длительную гарантию — 20-летнюю гарантию, а не 10-летнюю гарантию на вакуумные трубки.Вероятно, это связано с уровнем сложности технологии. Обязательно свяжитесь с дистрибьютором и производителем коллектора, чтобы узнать, как долго действует гарантия.

Установка:

Плоские коллекторы тяжелее, занимают больше места и могут быть громоздкими при установке на некоторых крышах. Вакуумные трубы, как правило, имеют более легкие компоненты и ими легче управлять на крыше. Вакуумные трубки обычно более хрупкие, чем плоские пластины.

Надежность:

могут нагревать воду только до 170-180 ° F, а это означает, что риск перегрева очень мал.С другой стороны, вакуумные трубы могут нагревать воду до температуры более 250°F. По этой причине у них гораздо больше шансов перегреться, чем у плоских пластин, поэтому вам нужно быть очень лаконичным в своем дизайне. Если вы используете вакуумные трубки, всегда лучше увеличить размер резервуара для хранения, чем уменьшить его по этой самой причине. Вакуумные трубки также чаще используются в более холодном климате, потому что они более эффективны, чем плоские пластины, при экстремально низких температурах. В очень теплом климате вакуумные трубки имеют очень высокую вероятность перегрева, поэтому будьте осторожны, если вы находитесь в жарком месте.

Использование воды:

Выбор лучших коллекторов будет зависеть от того, для чего вы собираетесь использовать воду и сколько вы собираетесь использовать. Вакуумные трубы могут очень быстро нагревать большое количество воды и нагревать ее до температуры выше 180 градусов. Таким образом, если у вас есть значительная нагрузка, например, в коммерческих целях или при отоплении помещений, вы можете захотеть изучить вакуумные трубы. Плоские тарелки лучше всего работают с бытовой водой. Их умеренный диапазон хорошо вписывается в код для использования горячей воды.Их также можно использовать для обогрева помещений в низкотемпературных гидравлических системах, но вам потребуется соответствующий размер.

Снег:

Если вы находитесь на северо-востоке или на Среднем Западе США, важно учитывать снеговую нагрузку и выработку снега зимой. Как правило, эвакуированные трубы очень плохо сбрасывают снег. Это потому, что трубки создают сильный вакуум. С другой стороны, плоская пластина может легко сбрасывать снег при небольшом солнечном свете.

Структурная ветровая нагрузка:

Если вы работаете над стропилами, и вы находитесь в районе со значительной ветровой нагрузкой, эвакуационные трубы, как правило, имеют преимущество. В целом они легче, потому что через систему проходит меньше воды, но они также обладают меньшим сопротивлением ветру… ветер может просто проходить через коллекторы.

Производительность:

Если оба типа коллекторов расположены рядом на одной крыше, производительность зависит от разницы между температурой воды на входе, которую вы нагреваете, и температурой окружающей среды. Другими словами, производительность зависит от температуры воды, поступающей из накопительного бака, по сравнению с температурой окружающей среды, т.е.е. температура окружающей среды. По мере увеличения дисперсии (т. е. при более низких температурах) вакуумные трубки становятся более эффективными. См. график ниже.

Итак, вывод… как повезет!  Они оба работают. При правильном дизайне в большинстве случаев вы не увидите огромной разницы между тем и другим. Вакуумная трубка не производит на 100 % более горячую воду при 50 % меньших затратах — мы говорим об увеличении производительности.

Продолжайте изучать солнечную тепловую энергию и запишитесь на курс Боба Рамлоу по проектированию и установке солнечной горячей воды! Чтобы бесплатно ознакомиться с проектированием и установкой, ознакомьтесь с нашим учебным курсом 101.

или вакуумные трубчатые коллекторы?

В нашем Руководстве по выбору солнечного водонагревателя мы говорили о различных типах солнечных водонагревателей, таких как активные, пассивные, термосифонные и дренажные системы. В этой статье мы обсудим еще один ключевой компонент любой солнечной системы нагрева воды: солнечные тепловые коллекторы.Эти продукты солнечной энергии важны, поскольку торговые посредники часто классифицируют солнечные водонагреватели на основе коллекторов. В этой учебной статье мы сравниваем и противопоставляем два основных типа солнечных тепловых коллекторов: плоские нагреватели и обогреватели с вакуумными трубками.

Статьи по теме:

Руководство по выбору солнечного водонагревателя

Солнечные термальные водонагреватели: высокорентабельные возобновляемые источники энергии

Что такое солнечный коллектор?

Энергия Солнца поступает на Землю в виде электромагнитного излучения в виде инфракрасного, видимого и ультрафиолетового света. Солнечный тепловой коллектор , также называемый просто солнечным коллектором , представляет собой устройство, которое собирает тепло, поглощая солнечный свет. Это одно из ключевых устройств в системе солнечного нагрева воды. Существует два основных типа коллекторов: плоские солнечные коллекторы и солнечные вакуумные трубчатые коллекторы .

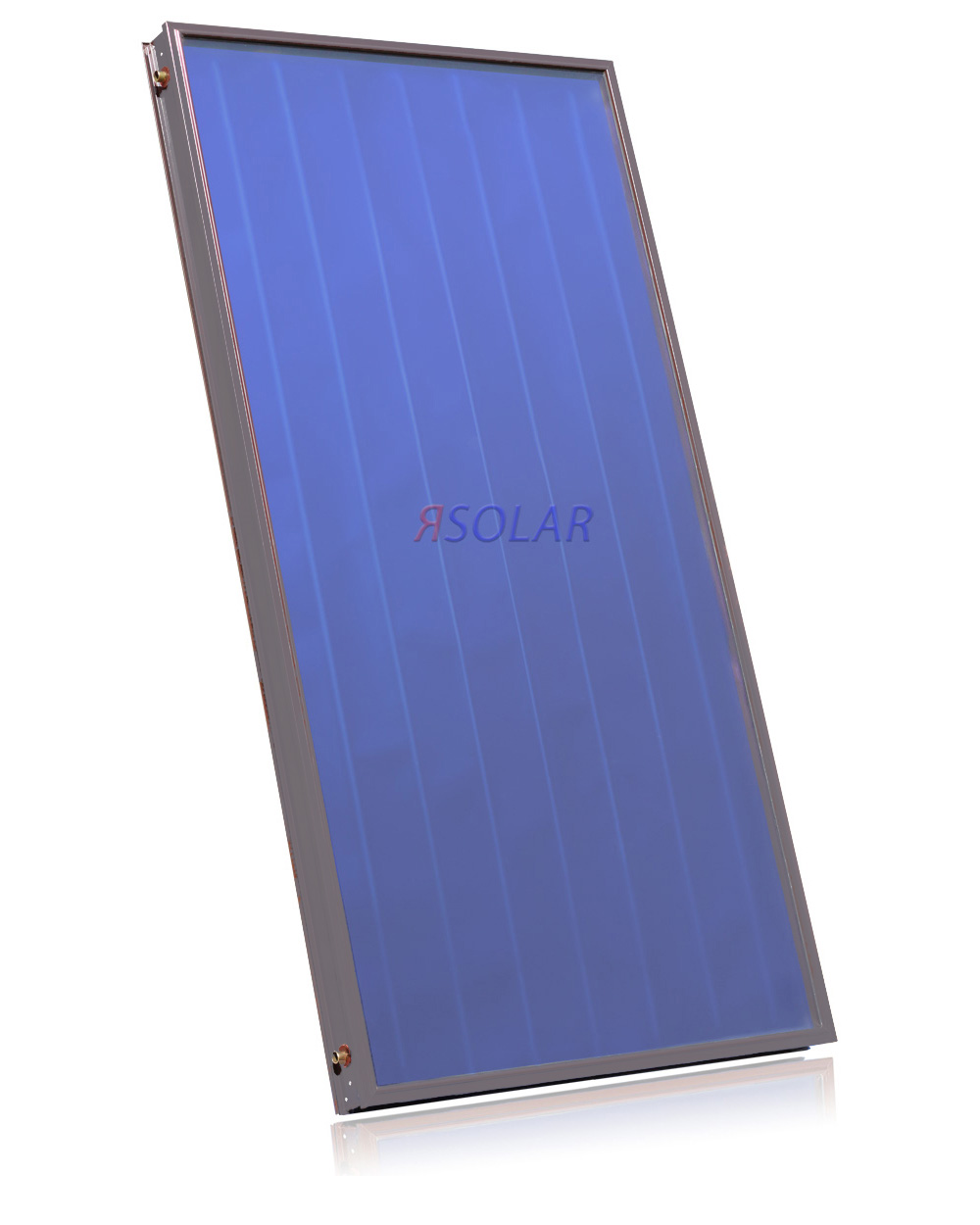

Солнечные плоские коллекторы используются чаще. В этих устройствах застекленный плоский коллектор монтируется на изолированные, защищенные от атмосферных воздействий коробки, снабженные темной поглощающей пластиной под одной или несколькими пластиковыми или стеклянными крышками (известными как остекление).Солнечные коллекторы с вакуумными трубками, с другой стороны, содержат ряды трубок, которые состоят из металлических поглотительных трубок, заключенных в прозрачные стеклянные трубки. Воздух в пространстве между двумя трубками удаляется для создания вакуума, который предотвращает конвективную или кондуктивную потерю тепла. В оставшейся части этой обучающей статьи мы сравниваем по различным критериям эти два основных солнечных тепловых коллектора для солнечного нагрева воды.

Стоимость

Стоимость, безусловно, является одним из наиболее важных факторов при выборе солнечного водонагревателя.Преимущество явно принадлежит плоским коллекторам. Вакуумные трубчатые коллекторы обычно стоят на 20-40% дороже, чем плоские коллекторы.

Эффективность

Поскольку в вакуумных трубчатых коллекторах отсутствуют потери тепла за счет конвекции и теплопроводности, эти системы нагревают воду более эффективно, чем плоские поглотители. Обратите особое внимание на термин «эффективность», который означает эффективность нагрева на единицу активного поглотителя, а не общую эффективность или мощность устройства. Соотношение площади поглотителя и общий размер коллектора вместе определяют активную площадь.Хотя вакуумные трубчатые коллекторы имеют более высокий КПД, особенно зимой, плоские коллекторы могут обеспечить такую ​​же эффективность летом, когда существует небольшая разница между температурой нагретой воды и температурой окружающей среды.

Коэффициент площади абсорбера

При описании коллектора часто используется общий размер, например, 4 x 7 кв. футов. Это размер всего устройства. Однако более важным фактором является размер поглотителя, в котором фактически нагревается жидкость, что является активной поглощающей поверхностью.

Нужно смотреть на коэффициент площади абсорбера. Это определяется как размер поглотителя, деленный на размер брутто. Соотношение для плоских коллекторов обычно выше 90%, в то время как для вакуумных трубчатых коллекторов обычно остается в пределах 60-80%. Таким образом, два коллектора с одинаковым размером брутто могут иметь очень разную общую эффективность в зависимости от того, являются ли они плоскими пластинами или вакуумными трубками. Плоский пластинчатый коллектор, хотя и менее эффективен в расчете на единицу абсорбции, может работать так же хорошо, как и его конкурент, благодаря большей площади абсорбера.

Защита от перегрева и замерзания

В вакуумном солнечном водонагревателе нет риска замерзания. Даже если устройство использует воду, конструкция системы делает замораживание невозможным. Тем не менее, перегрев является серьезной проблемой, потому что вы не можете слить воду из вакуумированных трубок так, как вы это делаете с плоским коллектором. Для предотвращения перегрева в эвакуированном солнечном водонагревателе необходимо приобрести теплоотвод .

Чувствительность

Цилиндрические вакуумные трубки благодаря своей форме могут эффективно поглощать солнечный свет с самых разных направлений.В течение дня падающий свет проходит через коллектор достаточно непрерывно под разными углами. Таким образом, коллекторы с вакуумными трубками работают более эффективно в пасмурные или дождливые дни. Напротив, плоские коллекторы более чувствительны к направлению падающего излучения. Этим системам нужны системы стеллажей для оптимизации угла наклона.

Эффективность на снегу

Хотя низкие потери тепла в вакуумных трубах обычно рассматриваются как преимущество, на самом деле это может отрицательно сказаться на работе водонагревателя в условиях снега. Высокая инсоляция этих систем предотвращает избыточное тепло от таяния снега или инея на коллекторе. С другой стороны, плоские коллекторы менее эффективны и, следовательно, выделяют больше тепла, тая быстрее снега, чем вакуумные трубчатые системы. Поскольку эффективность водонагревателя будет снижена из-за снежного покрова, препятствующего проникновению солнечных лучей, плоские коллекторы имеют преимущество в заснеженных районах.

Установка

Установка плоских коллекторов   затруднительна.Тяжелые коллекторы, имеющие форму панелей, необходимо   поднять на крышу и смонтировать. В то же время вакуумные трубчатые коллекторы, в которых используются легкие отдельные трубки, гораздо проще собирать.

Долговечность

Конвекция вызывает коррозию. Поскольку в вакуумных трубчатых коллекторах нет воздуха, в этих устройствах не может быть и конвекции. Это делает их более долговечными, чем плоские коллекторы. В настоящее время большинство солнечных тепловых коллекторов имеют 10-летнюю гарантию производства и 25-летнюю гарантию 80% мощности.

Техническое обслуживание

Вакуумные трубчатые коллекторы практически не требуют технического обслуживания. Если бы трубка потеряла вакуум, вы могли бы просто заменить компонент. С другой стороны, если плоский коллектор поврежден, необходимо заменить всю пластину. Это может стоить вам значительного времени и денег.

Выбор между вакуумными трубчатыми и плоскими коллекторами

Голова кружится после обдумывания вариантов? Мы можем попытаться облегчить ваш выбор с помощью следующих двух таблиц.Первый кратко сравнивает два типа солнечных водонагревателей.

Таблица 1: Сравнение характеристик плоских и вакуумных трубчатых солнечных коллекторов
