Устройство излива смесителя (фото, схемы)
Трубчатые изливы
Рассмотрим самый распространённый и недорогой вид изливов, трубчатый. Он состоит из изогнутой трубки, обычно круглого сечения.
Чтобы изготовить такой излив, не требуется дорогое сложное оборудование, поскольку нет пайки и мало деталей. По сути, от более дорогих изливов его отличает лишь внешний вид, в остальном же он выполняют свою функцию так же и служит достаточно долго.
Давайте посмотрим, как устроен трубчатый излив.
На конце, который входит в корпус, расположены канавки, куда вставляются две кольцевые резинки и пластиковое разрезное кольцо (здесь белое).
Пластиковое кольцо служит упором для накидной гайки и таким образом фиксирует излив.
Кольцевые резинки помогают плотно зафиксировать излив, а также перекрывают ход воды мимо отверстия.
Некачественный излив легко определить по одному резиновому кольцу вместо двух: оно не только быстрее изнашивается, но и хуже крепит излив, из-за чего тот начинает болтаться и подтекать.
Иногда для облегчения скольжения добавляют тонкое и гибкое пластиковое колечко между гайкой и трубкой излива. При нашем качестве воды такая прокладка со временем «закальцовывается», маленькая щель между ней и изливом зарастает грязью, что в итоге препятствует вращению. Поэтому, с учетом двух резиновых колец, смысла в таком колечке нет.
Диаметр трубки и отверстия в корпусе, куда крепится излив, как правило равен около 18 или 19 мм (два основных стандарта). При покупке излива надо учитывать, что эти два вида не взаимозаменяемы. Варион использует стандарт 18 мм. Покупая излив Варион, Вы можете быть уверены, что он подойдёт к корпусу Варион.
На другом конце излива накатана резьба под аэратор:
Паяные изливы
Паяные изливы обычно дороже, но интереснее внешне.
Резиновые и пластиковые кольца в них надеваются на отдельно выточенный ниппель.
Ниппель вкручивается в корпус, излив вставляется в него и крепится так же гайкой, обычно большей по размеру.
В паяных изливах Варион пластиковое разрезное кольцо имеет специальную форму и своим выступом входит в отверстие гайки.
Иногда вместо гайки используется винт, вкрученный в корпус перпендикулярно оси вращения излива.
В такой конструкции исключается откручивание гайки в процессе эксплуатации.
В паяных изливах Варион используется профиль интересной формы (не просто круглой).
Слева — излив Варион D-образной формы. Справа — излив другой фирмы.
В кончики излива впаиваются гайки под аэратор и ниппель, всё это полируется и собирается.
Тут больше деталей, операций, да и толщина трубки при таком способе изготовления требуется большая.
Для получения формы с изменяющимся от основания диаметром, заготовку могут не только гнуть, но и «надувать» (иногда это позволяет сэкономить на материале).
Толщина стенки при этом уменьшается, но, как правило, это не ухудшает качества излива.
Литые изливы
Самые дорогие.
Корпус льется целиком и без пайки, нарезается только резьба под ниппель и аэратор. Толщина стенки уже около 3 мм, формы могут быть самыми разными. Такие изливы можно узнать по весу.
Из чего делают изливы?
Литые изливы изготавливают из латуни для литья ЛС-59, остальные делают из латуни Л63, Л68 или аналогов — они больше подходят для изготовления изделий методом пластической деформации.
На самых дешёвых изделиях встречаются изливы из нержавейки, их могут не покрывать никелем и хромом, а просто полировать. Как правило, они имеют очень маленькую толщину стенки (у качественных изливов стенка ≈ 0,8 мм, у качественных литых ≈ 3 мм) и могут, вопреки названию, ржаветь.
Неисправности
Самые распространённые неполадки с изливом (по мере убывания):
- открутилась гайка;
- вырвало из-за забитого аэратора;
- стёрлись резиновые кольца;
- сломалось пластиковое кольцо.
Самая частая проблема (не считая проблем с забитым аэратором) — это откручивание.
Если недостаточно сильно затянуть излив при установке, то накидная гайка постепенно ослабится и рано или поздно открутится совсем, выпав вместе с изливом.
Излив может вырвать под напором из-за забившегося аэратора, ведь он (излив) не рассчитан на то, чтобы держать на себе сетевое давление, вода должна течь через него. В таких случаях хозяин как правило теряет уплотнительные резинки, надевает их и пластиковое кольцо в неправильном порядке, мотает зачем-то ленту ФУМ (что совершенно бессмысленно), всё течёт и болтается, хотя надо было просто вовремя подтянуть гайку, ведь ничего не сломалось.
Если порвались резиновые кольца, либо разогнулось пластиковое кольцо, достаточно купить в магазине новые, благо стоят они совсем недорого. От некоторых видов смазки резинки могут рассохнуться или разбухнуть — мы рекомендуем пользоваться сантехническим вазелином.
Нередко бывает и так: люди вешают на излив ведро и наполняют его водой (в придачу могут еще «слегка» опереться). Чаще всего в таком случае ломается ниппель или трубчатый излив (по канавке).
Проблема решается простой заменой сломавшейся детали.
Варион выпускает изливы разной длины. Вы можете подобрать такой, какой Вам нужен. Если в магазине нет излива подходящей длины, его можно поменять бесплатно в нашем сервис-центре.
Смотреть изливы Варион в каталоге
Найти ближайший магазин
Ремонт однорычажного смесителя для кухни своими руками – с картриджем и шарового
Кухонный смеситель относится к наиболее часто используемой сантехнике в квартире или доме, поэтому неудивительно, что он нередко выходит из строя.
Поворотный одноручный кран в этом случае нуждается в профилактическом ремонте с заменой узлов, иногда неисправность невозможно устранить и приходится менять сантехнический прибор полностью.
Данные работы в домашних условиях может провести практически каждый домовладелец без вызова оплачиваемого специалиста по сантехнике. Для этого необходимо знать, как разобрать кран на кухне с одной ручкой и иметь в наличии простой строительный инструмент.
Содержание:
- Устройство смесителей однорычажного типа
- Что необходимо для ремонта
- Ремонт смесителя с картриджем
- Ремонт шарового смесителя
- Заключение
- Видео: как разобрать оба вида смесителей
Однорычажный кухонный смеситель
Устройство смесителей однорычажного типа
В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.
Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.
При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.
Виды регулирующих узлов
Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.
Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.
Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.
Внешний вид элементов конструкции керамических картриджей
Керамические картриджи
Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.
Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.
Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.
Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.
Принцип работы керамического блока
Шаровые
Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.
Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.
Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.
Особенности устройства шаровых узлов
Риски при покупке и эксплуатации
Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.
Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.
При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.
При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы.
В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.
Что необходимо для ремонта
Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.
При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.
Инструменты и расходные материалы для сантехнических ремонтных работ
Инструменты
Для проведения ремонтных работ понадобится следующий инструмент:
- Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
- Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
- Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.
Необходимые материалы
При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией.
Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.
Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.
При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

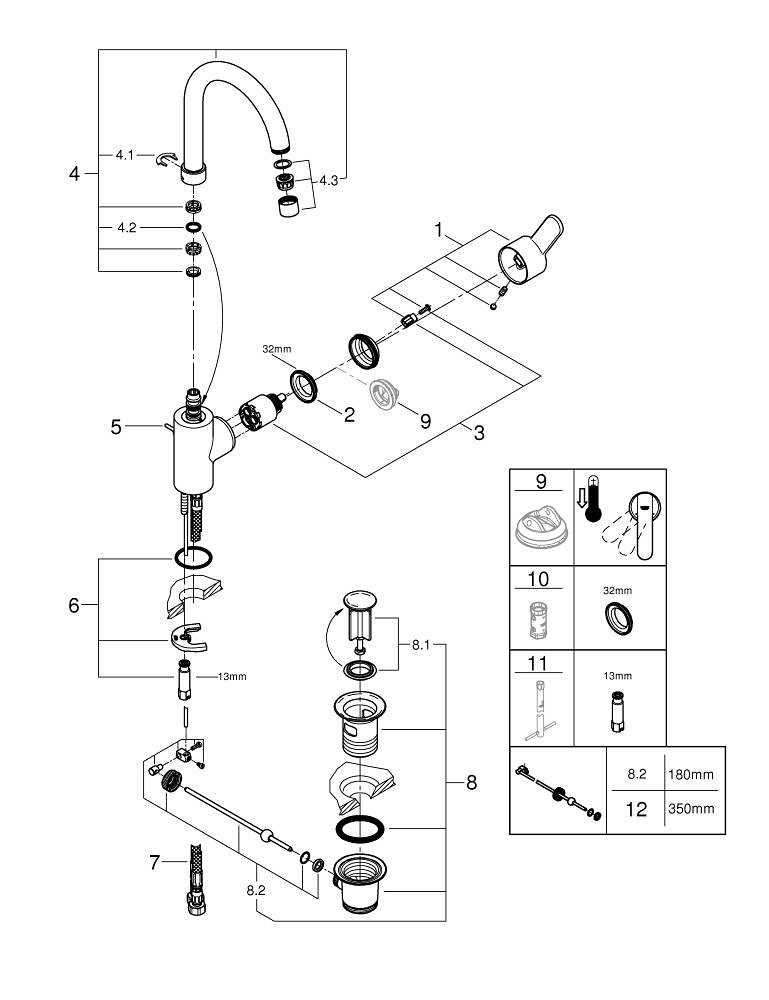

Внутреннее устройство однорычажного картриджевого смесителя
Ремонт смесителя с картриджем
Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.
Что может требовать ремонта
Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.
Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.
Ремонт фильтра в изливе
Как разобрать
При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:
- При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
- После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию. Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.
- Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.
Разборка крана с керамическим картриджем
Как заменить картридж
Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.
Ошибки, которые можно совершить
Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.
При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим.
Как разобрать смеситель на кухне шарового типа
Ремонт шарового смесителя
Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.
Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.
Возможные неисправности
К основным неисправностям шаровых видов относится:
- износ верхней купольной прокладки;
- дефекты полого металлического шара;
- истирание седлообразных клапанов;
- ослабление пружин.
Разбираем смеситель
Разбирая смеситель однорычажный шарового типа выполняют следующие операции:
- Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
- Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
- Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.
Как разобрать шаровой смеситель – замена уплотнителей
Как отремонтировать
В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.
Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:
- Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
- При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
- Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.
Рекомендации по ремонту
Чтобы ускорить время ремонта без проведения предварительного обследования шарового крана с его разборкой, лучше заранее приобрести в торговой сети стандартный ремкомплект.
Перед тем как установить шар, полезно использовать силиконовую смазку, которой покрывают его поверхность для лучшей герметизации и уменьшения истирания резиновых деталей.
Заключение
Ремонт однорычажных моделей кухонных кранов своими руками — довольно простая задача даже для неподготовленного домовладельца. Основные виды кранов – шаровые и картриджные, имеют схожие процессы разборки и сборки с использованием одинакового сантехнического и бытового инструмента.
Видео: как разобрать оба вида смесителей
