Уклон крыши в градусах: расчёт и таблица соотношений проценты-градусы.

Для того чтобы ваша крыша была построена правильно и прослужила долгое время, не обязательно обращаться к услугам специалистов. Достаточно грамотно рассчитать угол наклона ската и подобрать подходящий материал.

Посмотрите видео и узнайте, какой уклон кровли в процентах должен быть у крыши

Как рассчитать угол наклона крыши

Венцом строительства дома всегда является кровля, и какой она будет, зависит не только от пожелания домовладельца, но и от того, как рассчитать угол наклона крыши.

Что нужно перед тем, как рассчитать угол наклона крыши?

Установка стропильных ног обычно не вызывает трудностей, если есть необходимые крепежные элементы, однако, выверяя угол, под которым будут уложены скаты, можно ошибиться, если не знать некоторых тонкостей. Например, очень высокая кровля в местности с сильными ветрами будет постоянно подвергаться большим нагрузкам и в итоге с большой долей вероятности будет разрушена. Следовательно, чтобы этого избежать, иногда стоит отдать предпочтение не слишком эффектной, но устойчивой низкой крыше. Таких примеров можно привести множество, но рассмотрим сами факторы, влияющие на высоту кровли. От чего она может зависеть?

Как уже стало ясно, перед тем, как рассчитать угол наклона крыши, в первую очередь необходимо принять во внимание климатические особенности региона. Так, например, чем острее двускатная крыша, тем хуже на ней удерживается снег и легче стекает с нее дождевая вода. Однако, чем чреват такой крутой уклон, при сильном ветре, мы уже знаем. В тех местах, где жаркое солнце, лучше возводить скаты с минимальным уклоном или вообще обойтись без них, то есть сделать плоской поверхность кровли, которая тем сильнее получает и передает вниз тепло, чем больше ее площадь. Последняя увеличивается пропорционально крутизне уклона.

Чем более полога крыша, тем выше вероятность того, что сильными порывами ветра с дождем влага будет загоняться под края кровельного покрытия.

Помимо прочего, следует учитывать, каким образом будет использоваться пространство под стропильной системой – как чердак или в качестве жилой мансарды. В первом случае допускается расстояние до конька меньше среднего роста человека. Во втором случае необходимо, чтобы было достаточно комфортного пространства для передвижения, то есть просвет в центре помещения должен составлять не менее 2.5 метров и, желательно, не менее полутора метров в самой нижней точке потолка. Немалое воздействие на угол ската крыши может оказать материал покрытия, который можно укладывать только при определенной степени крутизны наклона.

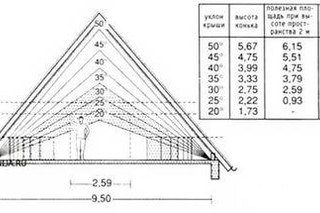

Расчет необходимой величины пологости скатов мансарды

Самое важное в любом помещении – его полезная площадь, то есть та, которую можно будет использовать для расстановки мебели и передвижения, а также для хранения вещей. В мансарде иногда бывает сложно использовать некоторые участки пространства, где располагается самая низкая точка потолочной обшивки. Впрочем, такие места как раз можно отвести под хранение вещей, сделав там встроенные шкафчики и тумбы. Другое дело – зона свободного передвижения, ее площадь напрямую зависит от высоты конька, а значит – и угла крыши.

Рассмотрим на примере. Допустим, ширина дома – 9.5 метров. Если хочется простора над головой в пределах 3 метров хотя бы по центру комнаты, то угол между скатами должен быть не менее 35 градусов, поскольку уже при 30 высота конька окажется чуть больше 2.5 метров. Однако следует учитывать, что тогда ширина пространства, доступного для свободного передвижения (до двухметрового уровня потолка), окажется немногим больше 3.5 метров. Если придерживаться той же высоты в самых низких точках наклонного потолка, и при этом сделать угол кровли 30 градусов, то ширина комнаты сократится до 2.4 метров. Наиболее комфортно будет в мансарде под крышей с углом более 40 градусов, однако следует учитывать, что у такой конструкции, в сравнении с пологим скатом (около 10 градусов), ветровая нагрузка увеличивается почти в 5 раз.

В целом, зависимость угла наклона кровли от высоты конька только облегчает расчеты стропильной системы.

Калькулятор расчёта угла наклона крыши

Однако для вычислений нужно достаточно хорошо знать азы геометрии. Чаще всего, сечение конструкции крыши со стороны фронтонов представляет собой треугольник, равносторонний, равнобедренный или иного типа. Соответственно, пользуясь простейшими формулами, можно вычислить длину любой стороны и сопредельный с ней угол, зная основание и высоту. При этом нам, помимо измерительной рулетки, понадобится таблица Брадиса, поскольку придется столкнуться с тангенсами.

Итак, смотрим на фронтон и видим равносторонний треугольник, состоящий из двух прямоугольных, один из катетов для которых является общим. Существует формула, согласно которой тангенс угла А при основании равен отношению противолежащего катета к прилежащему, то есть, Tg A = H/(L/2). Иными словами, в нашем случае это высота H, деленная на половину основания L. Возьмем ту же ширину фронтона 9. 5 метров, половина его будет соответствовать 4.75, на это значение делим высоту конька, которую сочтем комфортной, например, 4 метра. В итоге получаем 4/4.75 = 0.84, заглядываем в таблицу Брадиса, ищем соответствующую позицию в таблице тангенсов и видим, что нам нужен угол 40°.

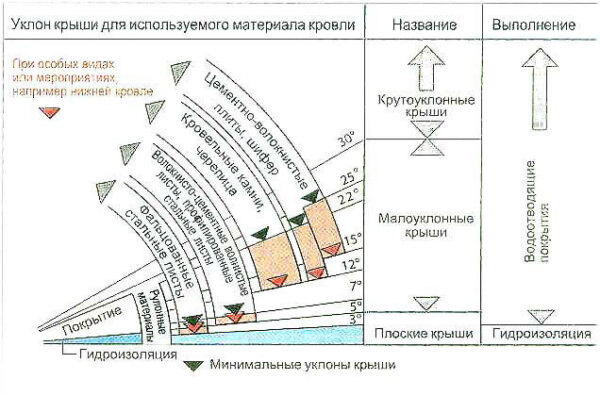

Как материал может повлиять на наклон крыши?

Любая кровля – это своего рода слоеный пирог из гидро- и пароизоляции, утеплителя, обрешетки и внешнего покрытия. Все это уложено на стропильную систему под определенным углом, который ограничивает использование того или иного материала. Главным образом следует ориентироваться на инструкции, предложенные изготовителем, которые касаются и требований к уклону скатов. Кровельные материалы бывают рулонные, наборные (черепица и шифер), листовые, а также гибкие штучные, и для каждого типа предусмотрен минимальный угол крыши.

Для рулонных покрытий оптимальным считается уклон не более 15 градусов при условии, что материал укладывается в 2 слоя. Если же кровля делается трехслойной, она должна быть еще более пологой, около 5 градусов, при этом требуется дополнительная обрешетка для повышения прочности на случай увеличения временной нагрузки (снег, дождь). Но есть и исключение – мембранное покрытие, которое можно использовать при любом наклоне крыши.

Наборные материалы также не терпят крутых скатов, по той простой причине, что могут съехать под собственной тяжестью при малейшей предпосылке к этому, вроде штормового порыва ветра. Однако и слишком маленьким угол делать нельзя, поскольку в этом случае масса кровельного материала будет излишне нагружать опорные конструкции, то есть стропила, обрешетку и прочие элементы. Оптимальным считается угол 22 градуса, достаточной для того, чтобы во время дождя влага свободно стекала и не задувалась ветром под стыки.

В отношении профнастила и металлочерепицы минимальный уклон – 12 и 14 градусов соответственно, достаточно пологий, чтобы осадки стекали с крыши, и при этом не нарушалась ее герметичность на стыках. В большую сторону крутизна может увеличиваться без ограничений, однако с учетом того, что большая площадь кровли имеет солидную массу. Также не следует забывать про ветровую нагрузку и высокую парусность крыш с углом, близким к 45 градусам. Оптимальный наклон – порядка 27-30 градусов.

А вот у мягкой черепицы, которая состоит из отдельных кусков материала типового размера, угол кровли связан с плотностью обрешетки. Если скаты очень пологие, то расстояние между планками следует сделать как можно меньше. Это обусловлено тем, что снеговые массы могут стать непосильной нагрузкой для покрытия. В том случае, когда крутизна скатов выдержана в пределах 30-40 градусов, шаг обрешетки допускается больший, до 45 сантиметров.

Уклон плоских крыш

Уклон крыши необходим для эффективного отвода воды с поверхности ската.

При нарушении уклона крыши образуются застойные зоны, которые способствуют сокращению срока службы водоизоляционного ковра.

Крыша с большим уклоном «прощает» мелкие ошибки при монтаже и увеличивает срок службы конструкции.

Уклоном называют величину крутизны ската крыши.

Если представить крышу в разрезе, то получится прямоугольный треугольник. Уклоном будет считаться тангенс угла α, который равен отношению противолежащего катета к прилежащему.

Уклон может измеряться в градусах – °, процентах – %, а также может быть выражен коэффициентом уклона i.

Крыши с уклоном до 12° принято считать плоскими, а с уклоном 12° и более — скатными.

Для перевода уклона из градусов в проценты следует тангенс угла в градусах умножить на 100:

Для перевода уклона из процентов в градусы следует вычислить функцию арктангенса угла в процентах, умноженного на 0,01:

Ниже приведена сводная таблица с уклонами в различных величинах.

В соответствии с действующими нормативными документами в строительстве, устройство скатов крыши необходимо выполнять с уклоном не менее 1,5% (i=0,015, 0,9°), т. е. 1,5 см подъема ската крыши на 100 см длины.

Была ли статья полезна?

Угол наклона крыши для схода снега — оптимальный и минимальный (фото, видео)

В гражданском малоэтажном строительстве наиболее распространённым, рациональным и экономически целесообразным видом крыши опытные строители называют скатные конструкции. Они могут состоять из одного, двух, трех или даже четырех скатов, плоскостей, смыкающихся в одной точке, называемой коньком. От плоских кровель скатные отличает угол наклона, который согласно строительным нормам должен превышать 2,5 градуса. Выбор уклона – важный этап создания проекта, от которого зависит прочность, несущая способность и долговечность конструкции. В этой статье мы расскажем, как правильно выбрать угол наклона, чтобы облегчить сход снега в зимний период.

Содержание статьи

Определение угла

Угол наклона крыши – параметр инженерного расчета кровельных конструкций, отражающий отношение высоты конька к ширине основания ската. Скатные кровли могут иметь уклон 2,5-80 градусов, однако, оптимальный диапазон значений угла наклона составляет 20-450. От этого параметра зависит площадь скатов, ветроустойчивость и снеговая нагрузка. В специальной литературе встречаются следующие термины:

• Минимальный уклон. Минимальный угол наклона в целом для скатных крыш составляет 2,5 градуса, но в зависимости от используемого гидроизоляционного материала этот параметр может увеличиваться. Меньше всего минимальный угол у рулонных битумных и мембранных покрытий, он составляет 2-4 градуса. Минимально допустимое значение для металлочерепицы и профнастила составляет 11-12⁰, для керамической черепицы – 22⁰.
• Оптимальный. Оптимальным называют наиболее подходящий уклон крыши в данных климатических условиях при использовании определенного гидроизоляционного материала. Оптимальный угол наклона обеспечивает самостоятельный сход снега, облегчая обслуживание кровли.

Важно! Уклон крыши может выражаться в градусах, в процентах или в виде соотношения сторон. Чтобы вычислить этот параметр кровельной конструкции, необходимо разделить половину ширины фасада на высоту, а затем умножить на 100 процентов.

Расчет уклона

Расчет угла наклона ската

Критерии выбора

Выбор уклонности основывается на инженерном расчете, учитывающем климатические условия зоны, где ведется строительство, характеристики кровельного покрытия и несущую способность стропильного каркаса. Чтобы конструкция получилась надежной, необходимо принимать во внимание следующие критерии:

1. Ветровая нагрузка. Чем круче кровля, тем сильнее ее парусная способность. Поэтому в регионах с сильным, порывистым ветром предпочтительнее более пологие кровельные конструкции. Хотя с другой стороны, с низкоуклонных скатов ветром может срывать гидроизоляционный материал.
2. Снеговая нагрузка. Чем больше снеговая нагрузка, тем более крытыми делают скаты. Угол наклона кровли 40-45 градусов обеспечивает самостоятельный сход снега с поверхности кровельного материала.
3. Характеристики финишного покрытия. У каждого покрытия для возведения кровли существует оптимальный уклон, который необходимо учитывать при проектировании конструкции.
4. Несущая способность каркаса. Чем меньше сечение элементов каркаса и больше расстояние между ними, тем выше круче должен быть скат, чтобы выдержать снеговую нагрузку.

Влияние уклона на шаг обрешетки

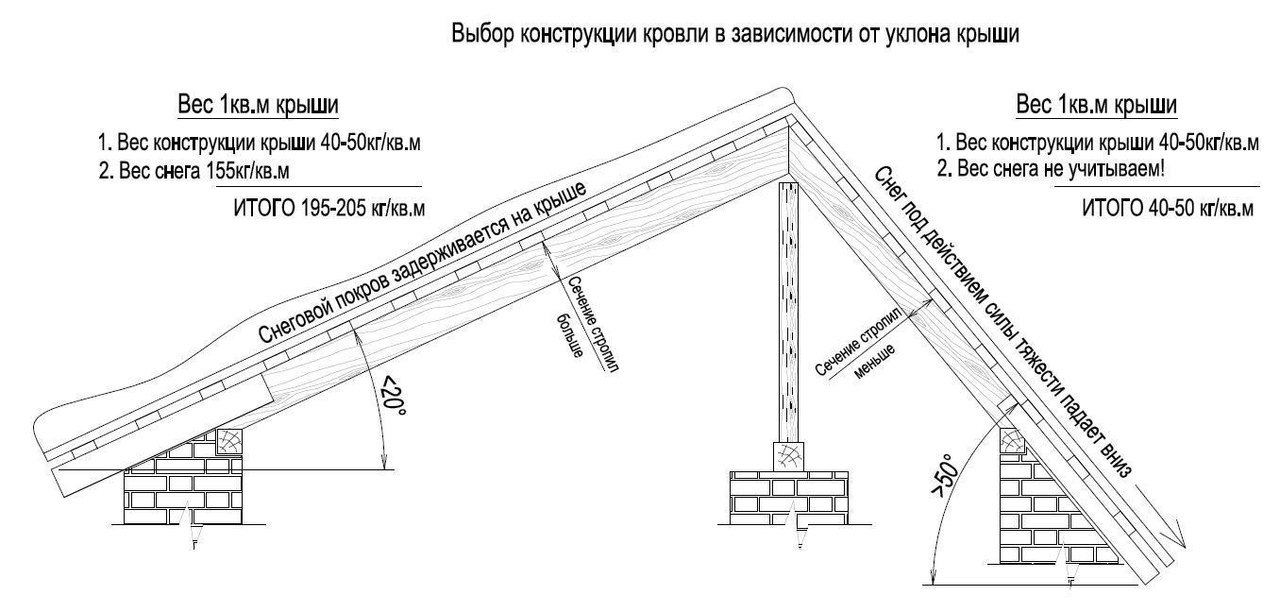

Вес низкоуклонной и среднеуклонной крыши

Оптимальный показатель для облегчения схода снега

Лимитирующим фактором при выборе угла наклона кровельных скатов в средней полосе России является высокая снеговая нагрузка, характерная для этой местности. Большое количество снега, выпадающее в зимний период, повышают давление на стропильную систему, приводя к деформациям каркаса и кровельного материала конструкции. Опытные мастера считают, что существует устойчивая корреляция между уклоном и сопротивлением снеговой нагрузке:

1. Если он меньше 30 градусов, то происходи накапливание снега на поверхности скатов. Снежные наносы и наледь имеет значительную массу, из-за которой повышается нагрузка на стропильный каркас, достигая критических показаний. Однако, часть снега сдувается с поверхности ветром. Если угол наклона кровли находится в этом диапазоне, то снегозадержатели на нее не устанавливают, особенно если кровельный материал имеет шероховатую поверхность.
2. При значении, равном 0 градусов (т.е. для плоских крыш), снеговая нагрузка на поверхность достигает максимальных значений. Снег на таких конструкциях скапливается в большие сугробы, которые приводят к обрушению каркаса, если крышу периодически не чистить.
3. Если он кровли составляет 45 градусов и выше, то в расчетах нагрузки на стропильный каркас весом снега можно пренебречь, так как снег со скатов соскальзывает самостоятельно, не задерживаясь на скате. Чтобы обезопасить эксплуатацию кровли, имеющей большой угол наклона, на нее устанавливают снегорезы, разрезающие пласт снега при сходе на более тонкие пластины, имеющие меньшую скорость и энергию падения.

Учтите! Согласно строительной климатологии территория России разделяется на 8 климатических зон, каждой из которых соответствует своя среднегодовая снеговая нагрузка. Это справочное значение используют для расчета уклона крыши, толщины сечения элементов стропильного каркаса и выбора кровельного покрытия.

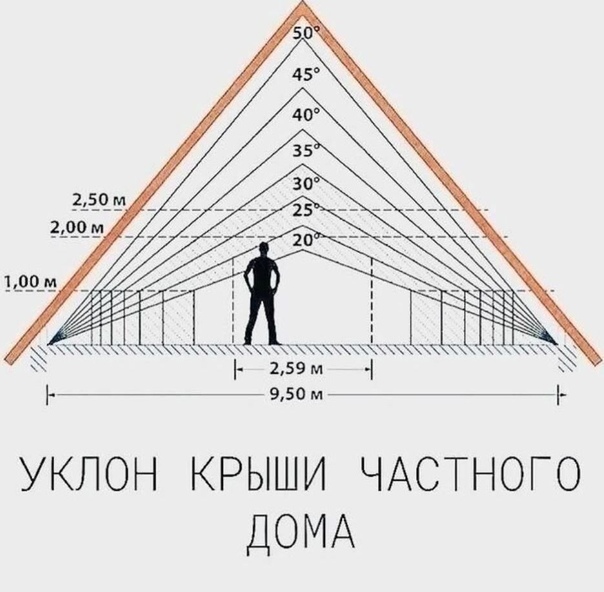

Влияние угла наклона на высоту мансарды

Влияние уклона крыши на высоту подкровельного пространства

Влияние на конструкцию

Важно, что изменение уклона для облегчения схода снега сильно влияет на конструкцию кровли в целом. Увеличение крутизны влечет за собой следующие последствия:

• Увеличение веса кровельного пирога. Вес 1 квадратного метра кровельного пирога с уклоном 50 градусов в 2-2,5 раза выше, чем кровли с уклоном 2 градусов.
• Увеличение площади скатов. Чем круче кровля, тем больше площадь ее скатов, тем больше расход, а, следовательно, и стоимость кровельного материала.
• Облегчение стропильного каркаса. В отсутствии снеговой нагрузки, можно облегчить каркас крыши, чтобы сэкономить на древесине.
• Невозможность использования рулонных материалов. Если уклон кровли превышает 40 градусов, не рекомендуется использовать битумные и мембранные рулонные материалы, так как они под воздействием высокой температуры могут просто «сползать» вниз.

Опытные мастера отмечают, что правильный выбор помогает увеличить срок службы кровельных конструкций, облегчить эксплуатацию и обслуживание крыши в условиях снежных российских зим. Ошибки в проекте, связанные с неправильным выбором оптимального угла приводят к деформациям стропил, обвалу обрешетки, заливанию атмосферной влаги в межшовное пространство во время косого дождя или при оттепелях.

Критерии выбора уклона

Видео-инструкция

Угол наклона крыши, Какой выбрать угол крыши.

  Строительство крыши – это последний этап возведения дома. Но не менее важный, чем  возведение стен. Ведь крыша защищает наше жилье от непогоды, да и эстетическая сторона нашего жилища немало зависит от вида крыши.

Так уж повелось, но плоские крыши в нашей стране можно  встретить только у многоэтажек. Коттеджи и частные дома  венчают скатные крыши. А одним из главных расчетных показателей при строительстве  дома строители считают  угол наклона крыши. Давайте рассмотрим, как грамотно нужно рассчитывать этот показатель, от чего он зависит и как влияет на строительство крыши в целом.

В зависимости от устройства кровли выделяют несколько видов крыш:

1. Односкатная крыша. Крыша представляет собой  наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
5. Сводчатое перекрытие.  Подобные крыши делаются только из кирпича или камня. И так, как  являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
6. Многощипцовые крыши.  Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах  высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши  зеленую кровлю.  Но вот  осадки такую крышу могут попортить. Поэтому полностью плоские крыши  делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Для того чтобы создать естественный отток воды насыпают на плоские крыши слой керамита под некоторым уклоном.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать  в них при  тщательном утеплении и жилые комнаты.

К основным влияющим на уклон кровли факторам можно отнести:

• Природные факторы.  Угол наклона крыши зависит от климата той местности, где будет происходить строительство. Ветер оказывает огромную нагрузку и на кровельное покрытие крыши и на стропильную систему в целом. Незначительное увеличение угла уклона (примерно на 30 градусов) увеличивает ветровую нагрузку  почти в 5 раз. Но и   незначительный угол также  может  сыграть на руку стихии. Так ему легче будет попасть в крышу через стыки  покрытия и легко сорвать крышу. Атмосферные осадки  также разрушительно могут действовать на  эксплуатационные характеристики  крыши. А вот с помощью грамотно подобранного уклона  можно избежать этих неприятностей.

Запомните, что максимальная снеговая нагрузка на кровлю крыши достигается при соблюдении угла уклона крыши в 30 градусов. А при 45 градусах снег и дождь и вовсе не задерживаются на крыше. .

• Угол наклона крыши из металлочерепицы

  Строительными нормами определены минимальные показатели уклона для каждого кровельного материала. В них учли наклон крыши и снеговые нагрузки, а также  ветровые показатели. Например, для кровли, выполненной из черепицы, минимальный рекомендуемый угол ската крыши —  22 градуса, для шифера – 30 градусов.

Таким образом, очевидно, что если вы  собираетесь строить дом в регионе, где осадки очень часты, то угол наклона крыши в 45 градусов —  в самый раз. А вот, если осадков не так уж и много, но зато ветер задувает круглогодично, то оптимальный вариант – крыша с наклоном в 30 градусов.

Как определить уклон кровли, который будет оптимальным для вашего нового жилища?

Помните, что чем больше угол наклона крыши, тем больше затрат вы понесете на строительные работы.

Рассчитывается величина наклона как отношение  размера конька к половине ширины здания и умноженное все это на 100. У профессиональных строителей на случай расчета показателей уклона  крыши  есть свои инструкции и расчеты. Большинство из них пользуются матрицами расчета и специальными графиками. Ознакомиться с ними можно во всемирной паутине.

Идеальной крыши, которая бы подходила бы всем регионам и кровельным материалам пока еще не придумали.

Итак, величину уклона рассчитали. Теперь подбираем кровельный материал. Шифер и черепица подойдут для крыши с углом более 20 градусов. Если  уклон будет меньшим, то в стыки  буде забегать вода, забиваться снег, а  значит, будет уменьшаться срок эксплуатации самой кровли.

Дом с большим наклоном крыши — фото

Рулонные материалы на основе битума используют при накрытии плоских крыш или угол наклона кровли, которых превышает 30 градусов. При высоком уровне нагрева солнцем таких крыш и при  большем уклоне кровля просто напросто может сползти.

Металлопрофиль и металлочерепица используется на крышах с уклоном не менее 10 градусов.

А вот перечень самых распространенных кровельных материалов:

1. Черепица. Сегодня пользуется  почти бешеной популярностью. Существует большое количество разновидностей этого материала. Такие крыши легко поддаются ремонту. Но вот отдать финансов за данный материал придется немало  Но  этот материал очень долговечен. Его срок эксплуатации может исчисляться не только десятилетиями, но и веками.
2. Кровельные панели.  Подобные панели изготавливаются прямо на заводах и в конечном виде представляют уже почти готовую крышу. Панели сразу содержат в себе несколько слоев – и теплоизоляцию и пароизоляцию и саму плиту. Устанавливать такие плиты очень просто. Не нужно никакого специального оборудования. Крепятся панели друг к другу специальной лентой. Но и стоит такой материал очень дорого.
3. Металлопрофиль.  Листы из оцинкованной стали. Достаточно легкий и прочный материал. Не поддается ржавчине и является экологически чистым. Сегодня можно выбрать любой цвет и  размер и направление волн.  Производители дают гарантию на этот материал сроком на 75 лет.
4. Штучные материалы из древесины, такие как дрань, стружка и гонт. Как правило, подобные материалы в современном строительстве уже никто не использует. Это материал не долговечен, может гнить, на нм размножаются микроорганизмы и легко воспламеняется.
5. Шифер. Этот материал вот уже долгое время остается надежным в эксплуатации, простым в монтаже и недорогим в приобретении. Влагоустойчив, морозостоек, пожаробезопасен. Да и внешний вид сегодня производители усовершенствовали. Можно выбрать шифер любого желаемого цвета.

Выбирая кровельный материал, помните, чем плотнее его структура тем меньше должен быть уклон крыши.

При  использовании листов металлопрофиля и металлочерепицы на пологих крышах рекомендуют проходить стыки  влагоустойчивым и морозостойким герметиком. А также  размер нахлеста листов  при  монтаже кровли из этих материалов  зависит также от угла наклона крыши. Чем крыша круче, тем нахлест меньше. Это относится и к шиферу.

При монтаже крыши не забывайте и о вентиляции  пространства под ней. Скатные крыши также необходимо оборудовать системой водооттока.

Таким образом, можно сделать вывод, что угол наклона крыши – показатель очень важный. От него зависит не только качество работ, но и срок эксплуатации самой крыши. Главное, грамотно  рассчитать величину, выбрать  нужную конструкцию крыши, качественный кровельный материал и хорошую бригаду рабочих. Ну и, конечно же, не на все на это понадобится некоторый объемный бюджет.

Уклон крыши – это один из важнейших параметров, который должен закладывается в строительное проектирование. Конечно, напрямую зависит он от тех самых климатических условий в которых находится строение и используемого материала. Если сезонный уровень осадков достаточно велик, мы имели ввиду в плане снега, значит, сильные нагрузки приходятся на кровельный материал. Поэтому поводу угол крыши должен быть как можно больше. Например, на севере страны снеговой покров весит до 200 килограмм на м². Это значит, что кровля нуждается в более прочном материале.

Приведем пример «альпийских домиков». Их строят, потому что в определенных местах планеты приходится на себе принимать огромную снеговую нагрузку. Скаты крыш делают почти до самой земли, что хорошо позволяет талые воды отводить на нужное расстояние без каких-то дополнительных проблем. Достаточно рационально используют высоту здания, здесь эксплуатируются все возможные ярусы, так как это дает возможность увеличить полезную площадь. Как правило, при уклоне крыши в 45° нагрузку снега можно не считать, ведь она считается «самоочищающийся». Снег, падая на крышу под собственным весом просто скатывается вниз, поэтому осадков в таком регионе падет много, а крыша будет чистая все время.

Сомневаетесь, какой выбрать цвет крыши? Тогда советуем прочитать статью и выбрать для себя что-то подходящее.

Угол наклона крыши

Угол наклона крыши, минусы.

Первое, чем больше уклон, тем больше нужно кровельного материала. Правда это не самое страшное, страшнее всего, что при большом угле крыша менее надежная, а это значит надо дополнительное крепление. Поэтому как мы видим, проектировщиком крыши быть не так-то и легко.

Конечно, не только климат влияет наугол наклона крыши, но и кровельные материалы естественно. Каждый отдельный кровельный материал рассчитан на определенный угол наклона, так как деревянная крыша просто напросто может не выдержать нагрузку от кровли. Поэтому здесь тоже нужно быть внимательным.

Еще достаточно большое влияние оказывает тип крыши. Эксплуатируемая она будет, или не эксплуатируемая. Неэксплуатируемая – это когда происходит перекрытие последнего этажа, где находятся несущие конструкции или кровля. К такому типу отнесем плоские кровли (угол наклона не больше 2%) или обычные кровли, где угол наклона не больше 7%.

В таком виде крыши могут присутствовать четыре, два, или один скат. Если у нее совмещенные скаты, значит это еще более сложная конструкция. Наконец-таки последняя разновидность – это шатровая крыша. Здесь все скаты одинаковой формы, а угол заложения составляет квадрат. Если у крыши сложная форма геометрии, ее также называют многощипцовая.

Скатная крыша очень хороша, так как помещение под крышей использовать можно для бытовых нужд или даже как жилое помещение. Здесь делают мансарды или, в крайнем случае, чердаки.

Вы когда-нибудь читали что-нибудь про узлы кровли? Очень важная статья для тех, кто собирается строиться.

Если у вас сложная вальмовая или многощипцовая кровля, значит, выбирают гибкие или пластичные материалы – различные битумные покрытия, металлочерепица, профнастил или оцинкованное железо. Для простейших конфигураций хорошо подойдут, те материалы, которые были перечислены выше, но и более-менее простые – черепица или шифер.

Угол ската крыши

Шифер достаточно тяжелый, поэтому сейчас мало его кто использует. Здесь нужны более мощные несущие конструкции. При таком устройстве угол ската крыши по правилам быть должен30-60°.

Битумные материалы – еврочерепица и рубероид. Стоимость не дорогая, и установка легкая, но долговечность относительно остальных видов небольшая. Кстати, при скатной крыши под рубероид и еврочерепицу  обязательно нужна сплошная обрешетка. Для устройства такой кровли по норме уклон должен составлять 8-18°.

Достаточно легкая установка крыш из всех видов металла, за исключением кровли из стали. Вся сложность в том, что для исключения коррозии металла нужно уметь ее правильно устанавливать.

Наклон крыши из асбоцементных листов, металлочерепицы либо что-то на подобии таких материалов составляет 14-60°.

Наверное, многих интересует про монолитную кровлю, а точнее какой угол крышибудет в данном строении. Скажем одно, что устроить с такого материала крышу почти невозможно, так как будут стыки между определенными элементами покрытия. Поэтому они и влияют на углы наклона. В таких местах всегда появляется коррозия.

Если угол маленький, ветром в швы будут заноситься семена растений и листья. Когда намокают, значит начинают прорастать, разбухают при этом раздвигая все существующие компоненты кровли. Данные крыши не делают в 20-25 градусов, так как именно в таком диапазоне благоприятный момент для залежи снега зимой, да и крыши нагрузку ветра переносят посредственно.

Что в итоге?

Правильно установленная и спланированная кровля путь будет не дешевая, но самое главное, что она в будущем вас защитит от климатических капризов. Мы все знаем, что конструкция крыши очень сложная штука, и самому браться за проект не стоит, когда этого ни разу не делал. Причем правильно подобранный угол наклона играет огромную роль не только в сроке службы крыши, но и целого дома.

Угол наклона такой крыши зависит от двух основных параметров:

• Климатической зоны.
• Выбранного материала для крыши.

Наиболее оптимальным вариантом в средних широтах является наклон в 20-30 градусов. Если зимой возможны серьезные снеговые нагрузки, то угол наклона рекомендовано делать не менее 45 градусов. А вот если снег будет хорошо сдуваться с крыши ветром, то возможно уменьшение наклона.

Односкатная крыша своими руками, выполненная из различных материалов, будет иметь разные углы наклона:

• крыша из рубероида – 5-10 градусов,
• из профнастила – от 8 до 20 градусов,
• из металлочерепицы – 20-30 градусов,
• из шифера – 20-35 градусов,
• для фальцевой кровли необходим наклон 18-30 градусов.

Угол наклона нельзя выполнять менее рекомендуемого, иначе в сезон дождей вода будет затекать под стыки конструкции, а в зимний период — большой объем снега, скапливающийся на крыше, может попросту ее продавить. Внизу показана схема обустройства односкатной крыши:

Какие материалы и инструменты потребуются.

• Для обустройства несущих конструкций кровли – деревянные брусья, размером от 120х120 мм до 150х150 мм.
• Для выполнения обрешетки – доски.
• Кровельный материал (профнастил, металлочерепица, шифер и т.д.) и к нему – крепежные элементы.
• Материалы для тепло- и гидроизоляции.
• Инструменты – ножовка, топор, острый нож, гвозди (100 или 80) или специальные кровельные саморезы, молоток, степлер и скобы к нему.

Зная метод укладки покрытия, можно еще перед покупкой прикинуть количество необходимого для крыши материала. Ведь кровлю, как правило, выполняют внахлест, следовательно, зная размер перехлеста, нужно просто перемножить его на число таких накладываний. В итоге, сложив площадь покрытия с полученным результатом, можно безошибочно определить количество требуемого материала, причем полученный результат необходимо всегда округлять в большую сторону.

Для определения числа листов перекрытия, длина ската крыши делится на рабочую длину кровельного листа. Длину и количество в ряду листов высчитывают методом прибавления 3-х величин: перехлеста по вертикали, карнизного свеса и длины ската.

Норма крепежных элементов, необходимых для кровли, рассчитывается просто: на каждый ее квадратный метр берется 7-8 штук гвоздей или кровельных саморезов.

Приобретая гидроизоляцию, помните, что ее укладывают внахлест на 15-20 см. Значит, при длине рулона в 75 м, на стыковку из них пойдет 10 метров. Швы будут закрепляться специальным скотчем. Поделив площадь кровли на 65 м2, получим требуемое число рулонов изоляции.

Необходимое количество теплоизоляционного материала рассчитывается так: смотрим вначале, на сколько метров квадратных рассчитана его упаковка. Прибавляем 10 % к этому числу на стыки, а затем общую площадь кровли делим на полученный итог.

Итак, необходимый угол наклона крыши определен, рассчитано и закуплено требуемое для нее количество материала, осталось дело за главным — собрать всё это в одну конструкцию. Нижеприведенная пошаговая инструкция поможет вам изготовить всё быстро и без проблем.

• Необходимый наклон крыше придается при помощи закрепления на противоположных стенах дома мауэрлатов (направляющих балок, выполненных из брусьев 15х15 см). К стенам их крепят, используя анкерные болты. Если стена кирпичная, под мауэрлат для гидроизоляции кладется рубероид.
• В мауэрлате, через каждые 60-80 см вырубливаются гнезда для стропил, которые крепят к мауэрлатам шиферными гвоздями. В стропильной системе односкатных крыш применяется брус 5х15 либо 6х20 см. Стропила обязательно выносятся за границы стены на 25-50 см – для защиты ее от осадков, а перпендикулярно им крепятся вертикальные брусья в качестве основы для будущей обрешетки (читайте более подробно: Стропильная система односкатной крыши).
• У стропильных ног должен быть равный угол наклона, а при длине стропильной ноги свыше 4,5 метров, ее необходимо укрепить специальными стойками, опирающимися на балки и укрепляющимися раскосом.
• Затем непосредственно на стропильные ноги – сверху — укладывается слой гидроизоляции (рубероида или пленки, толщиной от 150 микрон), рулон которой разматывают и настилают поперек ската до нужной длины. Последующие полосы укладываются на предыдущие с нахлестом от 10 см, а их стыки проклеиваются специальной лентой. Крепят полосы скобами степлера либо особыми гвоздями, имеющими круглую головку. Помните, что между слоем гидроизоляции и кровельным материалом обязательно требуется оставлять зазор для вентиляции размером до 5 см.
• Опорой для дальнейшего выкладывания кровельного материала, а также для дополнительного закрепления уложенной гидроизоляции служит обрешетка, которую выполняют следующим этапом. Под жесткие материалы делают обрешетку, имеющую максимальный шаг в 15 см, а под мягкую кровлю она выполняется сплошной с применением ОСБ — плит либо досок.

​

Доски для обрешетки берутся размером 2,5х15 см. Они должны быть хорошо просушенными и ровными, с необрезных досок необходимо снимать кору.

• Все материалы для обрешетки и стропильной системы заранее обрабатываются специальными защитными средствами против возможного возгорания, появления грибков, плесени или насекомых. Места всех стыков обрабатывают дополнительно.
• Далее производится монтаж финишного покрытия. Листовой материал кровли укладывают от низа ската вверх, причем первый лист – у фронтонного свеса. Рядом устанавливают внахлест еще листа 2-3, а потом выполняют второй ряд, который кладется на первый внахлест. При этом устанавливают два верхних листа, а потом – один нижний.

Вертикальный размер нахлеста в зависимости от кровельного материала должен быть 12-20 см, по горизонтали он составляет одну волну. Боковые части у верхних и нижних слоев должны совпадать. Листы шифера разрезаются дисковой пилой либо ножовкой, а его срезы обязательно закрашиваются. Торцы крыши прикрываются ветровыми досками.

Как рассчитать угол наклона крыши в зависимости от видов материала.

Как рассчитать угол наклона для будущей крыши? На самом деле его нужно проектировать еще задолго до того, как будет производиться строительство фундамента. Ведь от угла зависит не только внешний вид дома и надежность крыши, но также и количество средств, которые вы потратите.

Расчитываем углы с помощью программы archicad

Существует 4 основных типа крыш в зависимости от угла наклона:

• 3-10° — плоские.
• 10-30° — пологие.
• 30-45° — скатные.
• 45-60° — высокие.

Уклона в 0° не существует, т.е. его не делают по той причине, что с совершенно горизонтальной поверхности не будет скатываться дождевая вода, а в растаявший снег может привести к очень большим проблемам.

Перед тем как рассчитать наклон, нужно проанализировать характеристики погодных условий местности. Осадки в виде снега и дождя могут создать немало неприятностей в виде протечек и даже таких аварийных ситуаций, когда от тяжести наста крыша и вовсе проваливается. Поэтому для достижения эффекта «самосвала» рекомендуется планировать крышу с углом больше 45°. Ветер также оказывает определенное влияние на прочность кровли. Логично, что более пологие крыши испытывают меньшую нагрузку. Однако если угол скатов будет составлять меньше 11°, то при сильных порывах ветра существует если не риск срыва кровли, то «разбалтывание» стропильных крепежей.

Все эти факторы нужно обязательно учитывать. Они же помогают понять, как рассчитать угол крыши так, чтобы она и выглядела на «отлично», и была надежной. Например, если в вашей местности не наблюдается сильных ветров, то рекомендуемый наклон колеблется от 35 до 40°. А в тех районах, где постоянно «ветер в ушах свистит», не стоит делать скаты больше 15-20°.

Процесс строительства каркаса крыши

При возведении кровли огромную роль играет выбор материалов. Их достаточно много, и все они очень разные. Поэтому остановимся на нескольких основных видах.

Такая популярная сейчас металлочерепица имеет немалый общий вес. Поэтому в зависимости от погодных условий нужно постараться сделать как можно меньший градус уклона скатов. Преждевременное разрушение кровли могут вызвать сильные ветра, которые во много раз увеличивают давление покрытия на стропила. Для металлочерепицы желательно создавать уклон не менее 14°, оптимально — 22°. Именно при таких параметрах в стыках не будет скапливаться талая и дождевая вода.

Если вы планируете покрыть крышу мягкой черепицей, то минимальный наклон должен быть не менее 11°. Однако под такой материал нужно дополнительно создать сплошную обрешетку.

Также очень распространено и покрытие кровли профнастилом. Популярность ему обеспечили отличные эксплуатационные характеристики, сравнительно небольшой вес и легкость монтажа. Производители рекомендуют создавать минимальный угол наклона в 12°.

И последние из самых распространенных сейчас видов кровельных покрытий — это мягкие материалы. К ним относятся рубероид и различные полимеры. Особенность этих материалов в том, что они могут быть настелены в несколько слоев. В основном рекомендуются значения от 2° до 15°. Например, для трехслойного покрытия оптимальный уклон составляет 2-5°, тогда как для двухслойного — до 15°. Ну и конечно, вас наверняка интересует расход материала в зависимости от величины угла между скатами. Так вот, чем более плоской будет крыша, тем меньше будут и ваши затраты.

Если вы выбрали для покрытия профнастил, следует помнить, что стыковые швы в обязательном порядке должны быть загерметизированы.

Если угол будет от 10°, то для рулонных материалов нужно будет использовать защитное покрытие, и обычно это покраска. Также во избежание неприятностей нужно будет сделать битумную гидроизоляцию. Если угол совсем небольшой (в пределах 10°), то делать кровлю можно даже с применением гравия или каменной крошки.

В заключение можно сказать, что наиболее оптимальным углом скатов является теоретическое значение от 9° до 60°. Однако на практике обычно рассчитываются крыши с углом от 20° до 45°.

Угол наклона скатов двухскатной  крыши может колебаться от 5 до 60 градусов и зависит от  снеговой нагрузки и вида кровельного материала.  При больших снеговых нагрузках угол наклона  крыши должен быть достаточно большим и может колебаться от 45 до 60 градусов.

При выборе угла наклона двухскатной   крыши необходимо учитывать, что чем круче крыша, тем больше потребуется кровельного материала и, следовательно, стоимость строения увеличится. В регионах, где часто дуют ветра, угол наклона крыши делают небольшим. Угол наклона крыши существенно зависит от  типа кровельного материала. Штучные кровельные материалы, например черепица, используют на скатах с углом наклона не менее 25 градусов, иначе дождевая вода будет просачиваться в местах стыков плиток.

Высоту конька крыши при выбранном вами угле наклона крыши можно вычислить по   известному из школы тригонометрическому выражению для прямоугольного    треугольника.

tgA и sinA можно найти по таблице Брадиса, но чтобы Вам не затрудняться с поиском, я привожу в таблице 1 значения тангенсов и синусов в диапазоне углов от 5 до 60 градусов.

Таблица 1

По этой же формуле можно произвести расчет угла наклона крыши при выбранной высоте конька.

tgA = Нк/(Lпр/2)

Округлив полученную цифру, по таблице 1 можно найти  искомый угол наклона крыши.

Пример расчета высоты  конька и длины стропил для дома с длиной пролета (ширина дома) размером 6 м и угле наклона скатов двухскатной крыши  равном 35 градусам.

Определяем высоту конька крыши

Нк = Lпр х tg 35  =   3 х 0,7 = 2,1м

Длина стропил

Lc = Нк/ sin 35 = 2,1/ 0,57 = 3,68 м.

Расчет угла наклона крыши – задача непростая и довольно-таки важная как с архитектурной, так и с технической точки зрения. Обычно угол наклона крыши колеблется от 10 до 45 градусов, однако бывают и редкие исключения – некоторые крыши делаются с углом около 60 градусов.

Чаще всего крыши дома делают скатными. В чем особенность скатных крыш? Их угол наклона обычно не меньше 20 градусов. Такой наклон позволяет соорудить вам под крышей мансарду или чердак.

Угол наклона крыши зависит от вашего климата. Если в вашей местности выпадает большое количество осадков , а нас больше всего волнует снег, то надо выбирать угол наклона побольше – так давление снега на крышу будет наименьшим. При 45 градусах его почти нет- под таким углом снежные массы скатываются. Такой угол также не позволяет влаге проникать на чердак. Чем больше угол – тем больше места у вас будет на втором этаже (на чердаке или мансарде). Кстати, необходимо учитывать то, что чердачное помещение должно быть не ниже полутора метров (следуя из простой техники безопасности). Однако, чем больше угол наклона, тем больше вам придется тратить материалов (и соответственно денег на них), увеличивается давление ветра.

Архитектора советуют выбирать оптимальный угол наклона крыши – 30 градусов. Для сброса атмосферных осадков – 41 градус.

От угла наклона крыши зависит, какой материал следует применять при работах. Если конструкции дома надежны и вполне могут выдержать нагрузку, то застройщик может выбрать для покрытия своего дома асбоцементную, керамическую или песчано-цементную черепицу. У такого покрытия есть свои плюсы – оно недорогое, обладает хорошим качеством, его цветовая гамма придаст вашему дому индивидуальные черты, однако при всем этом оно имеет значительный вес. Черепицу используют с углом ската не менее 25 градусов, чтобы дождевая вода не просачивалась на месте стыков плит.

Частные дома, чаще всего, имеют двухскатную крышу с разными углами наклона. Для такого дома надо выбирать стальные оцинкованные листы, керамическая, цементная и металлическая черепица, плоские и волнистые асбестоцементные плиты.

Также необходимо уберечь доски крыши от гниения. Это делается простым способом — провентилировать чердачное пространство. При этом опорные брусья располагают выше чердачного перекрытия и укладывают на гидроизолирующие прокладки.

Крыша — это верхний ограждающий элемент здания, предназначенный для защиты от осадков, противостояния солнцу и ветру, а также химической и радиационной опасности. Помимо этого, крыша должна иметь доступ, позволяющий в период эксплуатации ее ремонтировать. Метод расчета крыши дома зависит от архитектурной формы, которая бывает чердачной либо совмещённой.

В первую очередь рассчитывают угол наклона кровли. Он может лежать в диапазоне 11—70 градусов, однако видится нецелесообразным делать его больше 45 градусов. Для условий с тёплым и сухим климатом, угол наклона не стоит делать слишком большим. Если же зимы чаще всего снежные и холодные, то, выбирая угол наклона в 45 градусов, вы избавитесь от снежной нагрузки, однако усилите давление ветра, что потребует укрепления обрешётки и стропил. Помимо этого, изготовление крыши с большим уклоном потребует большее количество кровельных материалов.

Как рассчитать крышу, когда у вас имеется лишь проекция крыши (вид сверху), а располагать саму крышу планируется под углом? Здесь нам пригодится старая добрая геометрия. Всю площадь крыши разобьем на отдельные геометрические объекты. Скорее всего, это будут трапеции, треугольники, редко прямоугольники или параллелепипеды. Нужно будет по соответствующим формулам посчитать площади каждого из этих элементов. Затем учтем то, что крыша обычно не ровная, а значит, каждая из этих фигур еще имеет наклон относительно линии земли. Поэтому необходимо каждый элемент перемножить с косинусом угла наклона элемента крыши. Наконец, все это складываем и получаем площадь крыши. Также можно рассмотреть сад на крыше и знать всё про ремонт кровли крыши.

Следует помнить, что расчет площади крыши делают по карнизным свесам, а не по краям строения– такова технология покрытия крыши. Также не забывайте, что любой кровельный материал кладут внахлест, следовательно, у вас будут обрезки и пересечения, что приведет к увеличению площади. Поэтому имеет смысл брать запас по материалу в 10-20 процентов (10 – если крыша у вас не слишком сложная, 15-20 – если углов и переходов довольно много).

Если дом двускатный, то вопрос, как рассчитать крышу дома, решается очень просто. Если обозначить угол наклона через X, половину покрываемого пролёта – через Y, а высоту крыши через H, то справедлива формула tg X = H / Y. Зная Y и H и воспользовавшись таблицей Брадиса либо калькулятором с обратными тригонометрическими функциями, можно легко найти X. Это значение будет равным arctg (H / Y). Площадь каждого ската считаем, перемножив Y и длину крыши.

Мансардная крыша – выгодный способ экономно расширить метраж полезной площади в вашем доме, а от ее вида и формы зависит количество метров этого дополнительного жилого помещения.

Геометрия конструкции мансардной крыши может быть симметричной и несимметричной, ломаной, треугольной, располагаться по всей площади здания или занимать только его часть. Количество полезной площади больше, если выбор пал на ломаную крышу: сокращается площадь «мертвых зон», в то время как прямая крыша значительно ограничивает выгодное использование дополнительных метров. Наиболее часто используется конструкция мансардной крыши, которая основывается на верхних и нижних треугольных фигурах. Верхние треугольники могут конструироваться как по висячей, так и наслонной схеме, а вот нижние – только на наслонной. Основой верхних скатов служит равнобедренный треугольник, а нижние скаты основываются на двух прямоугольных треугольниках.

Конструкция мансардной крыши с опорой основания стропил в мауэрлат и висячими и напольными стропилами. Также важн знать про строительство крыши своими руками, в том числе и одулиновые крыши.

Возведение такой крыши начинается с установки двух прямоугольных треугольников, усиленных схватками, вдоль несущих стен. В качестве стоек для стен мансарды служат длинные катеты треугольника. По висячей схеме выполняют стропила из прямоугольных треугольников. Потолочной балкой мансарды служит основание равнобедренного венечного треугольника, состоящего из висячих стропил. Это основание или затяжку подвешивают на бабку для исключения ее прогибания.

Мансардная крыша с наслойными и висячими стропилами и выносом основания стропил за стену. Если вынести гипотенузу треугольника за пределы стен, можно увеличить карнизный свес. В этом случае стропильную ногу упирают не в мауэрлат, а в балку перекрытия, а стропила необходимо усилить подстропильной ногой или подкосом. Для того, чтобы разгрузить стропильную конструкцию мансардной крыши, нужно нижние наслойные стропила усилить стойкой, верхний конец которой будет упираться в пересечение стропильной ноги и подкос, а нижний конец — непосредственно над несущей стеной в балку перекрытия.

Конструкции мансардной крыши отличаются между собой в силу тех нагрузок, которым они подвергаются как сверху, так и снизу, так как теплый воздух поднимается вверх и оседает в виде конденсаторной влаги на крыше изнутри. Поэтому при возведении мансарды обязательно нужно следовать правилам сохранения теплоизоляции, пароизоляции и гидроизоляции.

Определяясь с внешним видом будущего дома, каждый человек сталкивается с необходимостью выполнить расчет угла наклона крыши, с помощью которого можно добиться правильного сочетания всех размеров здания. Низкая или, наоборот, высокая крыша может кардинально изменить внешнее восприятия любого здания, украсив или обезобразив его.

Несомненно, лучше поручить решение данного вопроса профессионалам, которые выполнят для вас проект будущего дома в полном объеме. Если же вы хотите справиться с этим сами, вам будет интересно узнать, что существует несколько подходов к решению этой задачи, каждый из которых основывается на определенном приоритете.

Способы расчета:

1. Есть определенная закономерность архитектурного построения здания, при котором расчет угла наклона крыши определяется отношением высоты крыши к ширине дома как 1:3. Этот способ определения угла крыши очень приблизительный, так как не учитывает ни выбор кровельного материала, ни ветровые и снеговые нагрузки в данном регионе;

2. Математический подход определения угла наклона. Данный способ подразумевает выполнение расчета с помощью специальной таблицы, в которой указаны градусы уклона, проценты уклона и коэффициент подъема конька, на который умножается длина горизонтальной проекции ската крыши.

3. Часто определения угла наклона крыши связано с выбором кровельного материала. Объясняется это тем, что разные кровельные материалы имеют различные рекомендованные углы укладки, при которых обеспечивается максимальная герметичность крыши. Несомненно, нельзя выполнять расчет угла наклона крыши, исходя лишь из того, что вам нравиться, скажем, металлочерепица. Просто нужно учитывать это при определении уклона крыши.

Профессиональный подход к определению угла наклона крыши основывается на использовании расчетных снеговых и ветровых нагрузок, которые строго индивидуальны для каждой местности. Чем выше значение таких нагрузок, тем больший уклон крыши рекомендуется делать в доме, так как в этом случае снег не будет задерживаться на поверхности крыши и значительно снизит нагрузку на стропильную систему, а значит – и на стены здания. Если вы не являетесь специалистом-строителем, просто возьмите лист бумаги, линейку и карандаш, и, воспользовавшись всеми перечисленными подходами, начертите насколько вариантов дома, выбрав из них самый оптимальный во всех отношениях.

Положительные факторы

Проливаясь на крышу под большим углом, дождь практически не попадает между её покрытием, не встречая на своём пути преград для стока воды. Выпавший снег не задерживается на крутой кровле, и при углах более 45% снеговая нагрузка, в отличи от мягкой кровли, не учитывается. Основная нагрузка на материал покрытия действует в направлении стока воды, исключая необходимость дополнительного крепежа. Появляется возможность размещения мансард с большей площадью.


Отрицательные факторы

Увеличение расхода строительных материалов. Например, по сравнению с плоской крышей количество материалов возрастёт в полтора раза, если угол кровли 45 º и в 2 раза, если угол 60 º. Соответственно это приведёт к увеличению веса покрытия и несущих конструкций. Также, за счёт увеличения парусности, возрастёт и ветровая нагрузка на крышу. В результате прироста площади кровли, увеличится объём выпавших на неё атмосферных осадков, и возрастание скорости стока воды, за счёт увеличения угла крыши. Увеличение объёма стока, непременно, создаст трудности с отведением воды и может потребовать многоярусного водоотвода.

Окончательный оптимальный уклон кровли предстоит выбрать или рассчитать домовладельцу. Поэтому вполне естественен вопрос, как посчитать уклон кровли, что это такое и в чём он выражается? Отношение высоты конька крыши над перекрытием к половине ширины здания, называется уклоном кровли. Если конёк смещён, относительно середины здания, то его можно определить отношением высоты конька к расстоянию, перекрываемому данным участком кровли, от конька до стены здания.


Определение уклонов и использование таблиц

Например, при ширине здания 8 м. и высоте конька 2 м. уклон будет равен 2:4 или 1/2=0,5. Для того чтобы рассчитать уклон в процентах, полученную величину умножают на 100, то есть, в нашем случае, она равна 50%. Иногда угол выражают в градусах, отображая реальную величину угла между стропилом и перекрытием. В результате этого, один и тот же уклон кровли может быть выражен в трёх единицах: в градусах, в процентах и в отношении. Из-за этого довольно часто возникают путаницы и ошибки, как у строителей, так и у самих составителей инструкций. Зная геометрию и понимая, что относящиеся величины являются сторонами треугольника, перевод одной величины в другую не составляет проблем. Однако согласитесь, что мало, кто желает себя утруждать такими расчётами, поэтому, во избежание ошибки в вычислении, используется специальная таблица, приведённая ниже.

Таблица соответствия величин уклона кровли

Это не единственная таблица, применяемая для нахождения уклона. Существует расширенная таблица, с указанием относительной высоты ската кровли, относительной ширины (в горизонтальной проекции), длины ската и переводного коэффициента, для расчёта площади кровли, в соответствии с выбранным уклоном. Несмотря на то, что проектирование здания выполняется одновременно с конструированием крыши, оставляется небольшое пространство, позволяющее изменять угол кровли до создания стропильной системы, в зависимости от применяемого кровельного материала – шифера, металочерепицы, асбестоцементных листов или мягкой кровли и любого другого. С учетом того, что размеры здания являются неизменной величиной, и его строительные конструкции имеют достаточный запас прочности, угол крыши может варьироваться только в результате изменения высоты конька.

Окончательно определив оптимальный уклон, рассчитать необходимую высоту конька можно, воспользовавшись таблицей, умножив коэффициент соответствующего угла на половину ширины перекрытия.

Таблица коэффициентов расчёта высоты конька


Соответственно, при расчете высоты большей из внешних стен, выступающей в роли конька одно скатной крыши, необходимо коэффициент угла уклона умножить на всю ширину перекрытия. При расчете четырех скатной крыши коэффициент умножается на расстояние от места опора кровли на торец конька до середины торцевой стены. Данный расчёт применим и для много скатной крыши.

Для проверки соответствия расчётного уклона крыши с действительным используется специальный прибор, называемый уклономером. Он представляет собой рейку, с расположенной на ней рамкой, в прямом углу которой, между планками закреплена ось маятника. Маятник выполняется в виде проволочных колен, пластины и груза с указателем. Указатель с грузом перемещается между направляющими, на которых расположена шкала с делениями. В горизонтальном положении опорной рейки указатель устанавливается на начале шкалы. При установке рейки на обрешётке указатель маятника покажет значение уклона в градусах по шкале.

Какие погодные условия способна выдержать крыша, каким материалом ее облицевать — все зависит от угла уклона крыши. По этой причине актуален вопрос, как рассчитать угол наклона крыши.

При строительстве и проектировании собственного дома возникает вопрос, как рассчитать угол наклона крыши. Возможно, проект создавался без расчета этого параметра, и при выборе типа кровли возник такой вопрос.  От значения угла будет зависеть, как долго  она прослужит хозяевам, поэтому стоит подойти к решению вопроса со всей ответственностью.

Крыша должна защищать жильцов дома от осадков и ветра. С одной стороны есть эстетичный вид дома, а с другой климат определенной местности. Именно климат будет определять оптимальный угол наклона крыши и материал кровли. К примеру гибкая кровля RUFLEX сохраняет свои свойства в широких пределах температур.

Большой угол наклона хорошо справиться с отводом осадков. По этой причине не делают абсолютно плоские крыши – в них скапливается вода и требуется построение организованного водоотведения. Руководствуемся, что угол наклона не меньше 3°. Если влажность в районе достаточно высокая, то крыша с малым уклоном не справиться с отводом влажности.

Высокая крыша плохо защищает от ветра. При угле наклона большем 11° существует вероятность срывания материалов, расшатывания конструкции при сильном ветре. Кроме того зимой ветер будет выдувать тепло из крыши.

Общие рекомендации таковы:

• Пологие крыши (3-10 градусов) для районов с сухим ветреным климатом;
• 35-40 градусов – для снежных зим и слабых ветров;
• 15-20 градусов – при сильных ветрах.

Погодные условия и наклон крыши заставляют разные материалы вести себя по-разному. На основе этих данных был определен минимальный угол наклона крыши для кровельных материалов. Значения минимальных углов следующие:

• Черепица и шифер — 22°. При меньшем угле наклона крыши ветер и влага будут попадать под крышу в местах стыка.
• Металлочерепица — 14°. При меньшем угле существует вероятность того, что черепица будет погнута ветром.
• Профнастил — 12°. Но даже при таком угле наклона стыки следует дополнительно обработать герметиками.
• Ондулин — 6°. Его относят к одним из самых надежный материалов для крыш с малым наклоном.
• Рулонное покрытие – от 5° до 15°. Значение меняется в зависимости от количества слоев. Этот материал не подходит для крыш с большим уклоном, так как может сползать.

Расчет угла наклона крыши проводят по стандартным формулам, известным из курса геометрии. Если двускатная крыша является равнобедренным треугольником, то пользуются формулами для нее. В общем случае легче использовать формулы для прямоугольного треугольника. Для расчета угла нужно от конька крыши опустить перпендикуляр к ее основанию и измерить его длину. После измеряется расстояние от угла крыши до основания перпендикуляра.

Далее используют формулу котангенса угла – отношение длины основания к высоте крыши. По таблице Брадиса определяют точное значение угла для этого котангенса.

В последнее время часто считают угол наклона крыши в процентах. Для этого делят высоту на ширину основания (измеренную часть). А после значение умножают 100%. Тогда получается, что 45° — это 100%.

формула расчета угла наклона ската

Как правило, угол наклона крыши будет зависеть от того, на какую высоту поднимать конек (высота крыши в коньке также будет зависеть от того, для чего предназначается чердачное помещение). Если из чердака делать полноценную мансарду, то угол наклона крыши можно рассчитать таким образом:

• Нам известна ширина фронтона – торца кровли, например, 6 м. Делим ее пополам: 6:2= 3 м, а высота крыши в коньке равняется 1,8 м (стандартное значение).

• Далее, из курса геометрии известно, что отношение прилежащего катета к противолежащему в прямоугольном треугольнике есть синус угла. Находим этот синус:

Sin A=a/b=3/1,8=1,67

Из таблицы Брадиса находим значение (приближенное) – при Sin A=1,67 угол наклона составит приблизительно 58-59 градусов. Принимаем значение максимальное – 60 градусов. Это и будет наш искомый угол наклона кровли.

Процесс строительства кровли может несколько затормаживаться в результате решения таких вопросов, как выбор материала для кровельного покрытия и угол наклона крыши. Поскольку эти два вопроса тесно взаимосвязаны, то приходится учитывать вид материала при расчете угла наклона скатной кровли.

Напомним, кровля может быть одно-, двух- и четырехскатной, и в зависимости от того, какое количество скатов для своей кровли вы выберете, будет определяться величина угла наклона скатов.

К примеру, угол наклона односкатной крыши может составлять 9-20 градусов – это будет зависеть от нескольких факторов:

• материала кровли;
• климатических условий;
• назначения постройки.

Если же крыша имеет два и более скатов, то тут сыграет роль не только региональное расположение местности, в которой строится дом, но и то, для чего используется чердак. К примеру, если ваш чердак является нежилым, а служит для хранения редко используемых вещей, то необходимость в большом помещении (имеется в виду высота чердака) отпадает.

А вот если из чердака устраивается полноценное жилое мансардное помещение – тут придется строить хорошую крышу с «хорошим» наклоном. Что это означает?

• Во-первых — вид и дизайн фасада здания.
• Во-вторых —  выбор кровельного материала.
• В-третьих —  климатические условия.

Понятно, что для регионов, где дуют сильные ветра, лучше строить крышу с минимальным уклоном – чтобы материал не подвергался сильной ветровой нагрузке. То же можно сказать и о местности с большим количеством солнечных дней в году – там, где часто и ярко светит солнце, как правило, сводится к минимуму объем атмосферных осадков.

В регионах, где осадков выпадает в обилии (считаются и снегопады, и град, и дожди), приходится принимать угол наклона крыши дома большой (до 60 градусов) величины, поскольку именно такой уклон позволяет снижать нагрузку от снежного покрова/талой воды/большого количества дождевой воды на кровлю.

Итак, чтобы знать, как рассчитать угол наклона крыши, придется принимать во внимание все вышеописанные варианты, и потому величину уклона нужно рассчитывать, исходя из диапазона значений 9-60 градусов. Как правило, подобные расчеты приводят к тому, что оптимальный угол наклона крыши при этом обычно составляет от 20 до 45 градусов.

При таких уклонах можно использовать практически любой кровельный материал – профнастил, металлочерепицу, шифер и т.д. Однако все эти материалы имеют свой «список требований», который и предъявляется при возведении кровельной конструкции.

Статьи pp-budpostach.com.ua Все о бане

Статьи по пеноблоку,пенобетону,пенобетонным блокам

Статьи pp-budpostach.com.ua Статьи по бетону

Статьи Все о заборах

Статьи pp-budpostach.com.ua Все о крышах ( виды, материал, как лутше выбрать)

Статьи Все о Фундаменте

Статьи по газобетону ( газоблоку ), газобетонных блоков, газосиликатнных блоков

Новости, статьи, слухи, факты, разное и по чу-чуть

Статьи по кирпичу ( рядовому, лицевому,облицовочному,клинкерному, шамотному, силикатному,)

Уклоны кровли в градусах и процентах

Уклон крыши

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

• От способности крыши защищать строение от внешних факторов и воздействий.
• От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
• От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
• От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
• От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Онлайн калькулятор — уклон крыши

Расчитать уклон крыши онлайн

Минимальный уклон для кровельных материалов (покрытий)

От чего зависит уклон кровли?

Уклон кровли — это положение плоскости скатов по отношению к горизонтали. Значение, которое определяется при выполнении проектных работ.

Уклон зависит от трех факторов:

• количество снега в зимний период
• сила ветра, характерная для данной местности
• особенности материала кровельного покрытия

Кроме основных критериев, необходимо учитывать дополнительные условия:

• назначение чердака — будет ли он эксплуатироваться или отапливаться
• площадь кровли
• конструкция крыши, количество скатов
• ориентация дома относительно направления преобладающих ветров

Важным фактором также станет общая высота здания и его месторасположение. Если строительство ведется в регионе с большими перепадами высот и изменчивым рельефом, нагрузки могут быть компенсированы расположенными поблизости холмами или складками. На плоскости все воздействия приобретают максимальное значение.

Особенности

Уклон кровли во многом определяет нагрузку, которую придется выдерживать стенам и фундаменту дома. Основная особенность состоит в том, что все условия выбора противоречат друг другу. Чем меньше угол наклона скатов, тем экономнее расходуются строительные материалы.

При этом, снеговая нагрузка будет максимальной, так как с пологих крыш снег самостоятельно не сходит. Если увеличить угол, появится возможность самостоятельного соскальзывания снеговых масс, но резко увеличится сопротивление ветрам. Это создает немалую опасность, так как снег — явление сезонное, а сильный ветер возможен в любой день года.

Поэтому процесс подсчета оптимального угла наклона представляет собой поиск компромиссного варианта, обеспечивающего минимальные потери по всем позициям.

Виды

Существует масса разновидностей конструкции крыш. Они разрабатывались с учетом условий эксплуатации. Для каждого региона есть своя оптимальная форма кровли. Наиболее распространенные виды:

Односкатная крыша

Распространена в южных странах, где никогда не бывает снега. Угол наклона практически отсутствует.

Двускатная кровля

Типичный вариант для европейских и северных стран.

Шатровый тип

Кровля со скатами, сходящимися вверху в одну точку. Наиболее экономичный вариант в отношении количества стройматериалов, но конструкция стропильной системы — одна из самых сложных.

Вальмовая

Вариант шатровой крыши, где длинные скаты соединяются в продольную линию.

Сводчатая (купол)

Применялась до появления бетонных плит перекрытия. В настоящее время практически не используется.

Многощипцовая

Сложная и эффектная конструкция с множеством ребер и примыканий.

Все эти разновидности могут иметь разный угол наклона скатов, обусловленный величиной предполагаемых нагрузок и условиями эксплуатации.

Влияние климата

Особенности климата оказывают наиболее существенное влияние на степень наклона скатов. Наиболее важными факторами являются:

• сила ветра
• величина снеговой нагрузки

Количество дождевой воды не столь важно, поскольку она сразу же стекает с кровли. Основная проблема — снег. Она создает статичную нагрузку на стропила и всю опорную систему дома в целом.

В приложениях СНиП имеется таблица, показывающая зависимость давления снега от географического расположения региона. В некоторых областях оно доходит до полутонны на квадратный метр кровли, что создает опасную для стропильной системы нагрузку. В таких условиях выбирают увеличенные углы наклона скатов и применяют гладкие кровельные покрытия.

Сила ветра — показатель непостоянный. Однако, сильный порыв может разрушить крышу или сорвать кровельное полотно. Поэтому выбирать слишком крутые углы подъема в регионах с преобладающими сильными ветрами или возможными шквалистыми порывами, нецелесообразно.

При проектировании учитывают максимальные значения, отмеченные в данной местности в течение многолетних наблюдений. В приложениях СНиП есть карта регионов России, объединенных по величине характерных ветровых нагрузок.

Для Подмосковья и Московской области у нас есть готовые решения для следующих районов:

• Зубцовский
• Ступинский
• Можайский
• Волоколамский
• Шаховской
• Лотошинский
• Клинский

В чем измеряется угол уклона крыши?

В геометрии углы определяются в градусах. Строители определяют уклон кровли в процентах и градусах. Обычно, первые фигурируют в рабочей документации, которая используется на стройплощадке. Вторые являются расчетными единицами и применяются в формулах при проектировании.

Градусы обозначают степень расхождения плоскости ската с горизонтальной плоскостью, а проценты — отношение высоты конька к длине одного ската, умноженное на 100. Определение уклона в процентах облегчает практические работы, так как дает точные значения отрезков, к которым привязываются все опорные конструкции крыши.

Во время работ на площадке сложно использовать транспортир или угольник, но обеспечить заданную высоту конька очень легко. Кроме того, значение угла в процентах и градусах связаны между собой. Зная один параметр, несложно вычислить второй.

У скатных крыш уклон превышает 10°. Если значение меньше, крышу относят к плоским видам. Как правило, они лишены традиционной стропильной системы, роль которой выполняет разуклонка кровли. Такие конструкции актуальны для южных регионов, где единственной необходимостью становится организация стока воды.

Как рассчитать?

Расчет угла наклона скатов представляет собой поиск оптимального значения, обеспечивающего наименьшие нагрузки от снега и ветра. Кроме этого, целью расчетов является снижение количества стройматериалов и создание максимально прочной стропильной системы.

Параллельно с вычислением уклона производят выбор кровельного покрытия, характеристики которого усиливаются при эксплуатации в разных условиях.

В первую очередь выделяют источник наибольшей опасности для стропильной системы и всех опорных конструкций. Это характерные для данной местности факторы — объемы снега, сила ветра. Учитывают также высоту здания (используются специальные коэффициенты) и расположение. Для домов, построенных на открытой местности, климатические воздействия проявляются сильнее, чем для зданий, расположенных в зоне плотной городской застройки.

Самый простой расчет — определение отношения высоты коньковой части кровли к половине ширины дома относительно продольной оси.

Этот способ дает значение в процентах, которые при желании несложно перевести в градусы. Для тех, кому сложно сделать вычисления самостоятельно, существуют специальные таблицы, по которым легко определить показатели данного ската по одному из известных параметров.

Нормативные значения

В первую очередь необходимо определить минимальный уклон кровли, который регулируют требования СНиП или СП. Он выбирается исходя из характеристик выбранного покрытия. Наименьшим допустимым значением считается 1-1,5°.

Внимание! Наиболее распространены значения между 20° и 35°, которые обеспечивают экономию материалов и максимальную прочность конструкции под нагрузками.

В нормативах имеются диаграммы, по которым можно определить оптимальный угол наклона в предлагаемых условиях.

Минимальный уклон кровли для разных материалов

Поверхность разных кровельных покрытий может быть гладкой и шероховатой. Это определяет наиболее подходящий угол наклона. Состояние внешнего слоя материала обеспечивает силу сцепления со снегом, создает возможность удерживать в мелких впадинках частицы влаги. Замерзая, они начинают расширяться и понемногу разрывать полотно.

Внимание! Чем больше шероховатость, тем круче должен быть угол наклона.

В сети есть множество таблиц, демонстрирующих зависимость различных кровельных покрытий и углов наклона. При необходимости можно использовать их для определения минимально допустимых значений. Но использование знаний опытных инженеров может ускорить расчет и упростить выбор нужных параметров кровли.

Как рассчитать угол наклона крыши

Надежность любого здания, а также комфортность проживания в нем, зависят, главным образом, от того, насколько качественно устроена его крыша.

А одним из критериев качества кровли является ее наклон.

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

• высокие, с углом в 45-60 градусов;
• скатные, с наклоном от 30 до 45 градусов;
• пологие, угол уклона у которых 10-30 градусов;
• плоские. Уклон в 10 градусов и меньше.

На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

О размерах шифера волнового . Также о количестве волн.

Об отливах для крыши . Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

• для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
• угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
• производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
• для металлической черепицы значение этого параметра равняется 14;
• для ондулина – это величина в 6 градусов;
• минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
• для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Если в регионе дожди и снега случаются часто, то оптимальной будет крыша, угол наклона скатов у которой будет составлять 45 — 60 градусов.

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

Потому что прочность стропильной системы не беспредельна.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Рассмотрим пример

Катет С – это половина ширины здания.

Катет а – это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой:

cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

cos A = 4/10 = 0.4

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Посмотрите видео об уклоне скатов.

Что еще почитать по теме?

Как правильно выполняется разуклонка плоской кровли: разбор нюансов

Застойные лужи с дождевой или талой водой – беспощадный враг плоских крыш. С упорной настойчивостью они разрушают покрытие и компоненты кровельного пирога. Для того чтобы атмосферный негатив не создавал угроз, необходимо предусмотреть и провести защитные мероприятия. Самый результативный и доступный по цене способ заключается в формировании уклонов, способствующих быстрому оттоку воды.

Во имя долгой службы крыши и расположенной под ней строительной конструкции нужно знать, как выполняется разуклонка плоской кровли. С целью создания наиболее эффективной защиты следует ознакомиться с применяемыми вариантами ее устройства.

Зачем нужны уклоны?

Уклон плоскости необходим для того, чтобы под действием стандартных сил гравитации вода самотеком транспортировалась к точкам водосбора. Требуется он, чтобы поверхность в максимально высоком темпе освобождалась от дождевых и талых вод, круглый год угрожающих внутренним и наружным составляющим кровельной конструкции.

В списке факторов риска, связанных с застоем воды, числятся:

• Порча и разрыв покрытия. Явление, характерное для периодов колебания плюсовых и минусовых температур, для резких заморозков. Вода в процессе кристаллизации ощутимо увеличивается в объеме, что приводит к отслоению минеральной защитной посыпки на битумных кровлях. Из-за нарушения защитного слоя материал становится уязвимым для УФ облучения. На мембранных и наливных кровлях вследствие чередования замерзания с оттаиванием воды появляется сетка из мелких трещин.
• Избыточное напряжение гидроизоляционного ковра. Разница температур за пределами здания, внутри кровельного пирога и внутри постройки создает излишнее напряжение покрытия. Вокруг застоявшихся луж напряженное состояние усиливается, в результате возникают разрывы и трещины.
• Прогиб тонкого несущего основания. Характерный пример – кровли по профилированному листу, на которых накопление осадков может вызвать деформацию и последующий разрыв покрытия.
• Увлажнение теплоизоляции. Незамеченные невооруженным глазом микроскопические трещины будут пропускать в тело кровельной системы воду, чего может и не происходить, если вода отводится в резвом темпе. Равнозначная беда на кровлях с некачественными швами. Намокший утеплитель теряет половину изоляционных свойств и прибавляет в весе. Утяжеление очень нежелательно для кровельных систем, устроенных по профнастилу.
• Зарождение растительности. Скопившаяся на плоской крыше пыль вкупе с застоявшейся водой – замечательная среда для укоренения и дальнейшего процветания разносимых ветрами семян растений. Не все кровельные покрытия способны стойко сопротивляться вторгающимся в них жизнелюбивым корням.

Страшилок из указанного перечня «не боятся» плоские крыши, сооруженные из сверхпрочных, но жутко дорогих материалов. Когда-нибудь, когда сердца их производителей дрогнут от сочувствия к рядовому потребителю и ценник станет более гуманным, необходимость в сооружении средств отвода воды с плоской поверхности вероятно отпадет.

Однако пока методом предотвращения порчи и преждевременного старения является устройство уклонов, благодаря которым токи талой и дождевой воды самостоятельно перемещаются к водоприемным желобам и воронкам или банально скатываются с крыши на грунт.

Варианты разуклонки плоской крыши

Самопроизвольно, без механической стимуляции вода с ровной поверхности стекать не будет. Чтобы не ждать, когда она испариться или разрушит кровлю, ей нужно создать условия для перемещения – т.е. наклон. Руководства по устройству систем с битумным и полимерным покрытием признают идеальным углом наклона для плоской кровли 1,5º, допустимыми считаются 1º- 2º, что в процентной градации означает от 1,7% до 3,4% соответственно.

Наклонить плоскость кровли небольшого бытового объекта можно в период строительства. Для этого по заранее сделанным расчетам задается разница в высоте стен, на которые предстоит опираться двум ответственным сторонам ската. Это отдельная тема, приемлемая для строений с наружным водостоком организованного и неорганизованного типа.

Сейчас нам гораздо интереснее формирование уклона равной во всех точках плоскости крыши, водруженной на равные по высоте несущие стенки. Подобные задачи чаще приходится решать владельцам загородной собственности и нередко воплощать своими руками.

Разуклонка плоской крыши формирует еле заметный рельеф с ендовами и водоразделами, напоминающими коньковые гребни скатных крыш. Суть ее формирования заключается в регулировке тока воды.

Понижение рельефа всегда направлено от возвышающихся деталей крыши, в числе которых дымоходы, зенитные фонари, кровельных аэраторы и др., в сторону водоприемников, к которым относятся водосточные воронки с желобами. Если для отвода воды с плоской крыши установлено две или более водосточные воронки, то между ними должен быть водораздел, рассекающий поток на стекающие в разные стороны части.

Застои вдоль парапетов плоских крыш исключают путем устройства галтели. Конструкция несложной детали сродни напольному плинтусу только без выпуклостей. Вдоль линии сопряжения стенок парапета или стандартной стены с плоской крышей устанавливается брусок с треугольным сечением, изготовить который можно путем продольного расщепления бруска на две половины.

Вместо расщепленного бруска применяется аналогичное приспособление из базальтовой ваты или пенополистирола. Галтель можно устроить непосредственно на объекте из бетонного раствора.

Для устройства разуклонки на плоской крыше используются следующие проверенные практикой способы:

• Применение засыпной теплоизоляции: чаще всего керамзита или перлита, реже вермикулита. Для создания разуклонки засыпным утеплителем площадь крыши разбивается на сегменты. Под требующимся углом устанавливаются направляющие, между которыми засыпается материал. Сверху засыпки устраивается стяжка из бетонной смеси с маркировкой М150. Бетонную заливку в обязательном порядке следует армировать дорожной сеткой. Финишный слой бетона может заменить сухая стяжка из фанеры или листов плоского шифера. Однозначно трудоемкий способ не отличается точностью из-за присущего смещения сыпучих частиц. В добавок, подобным образом сложно сформировать плавное нарастание наклона.
• Заливка легких разновидностей бетона – смесей с включением керамзита, пенополистирольной крошки, перлита и подобных заполнителей. Выполняется по традиционной схеме устройства стяжки, только направляющие устанавливаются под требующимся углом. Минус способа в погодных ограничениях, т.к. стяжку нельзя заливать при минусовых показаниях термометра. Сохнуть бетонная разуклонка будет не менее 28 суток, в течение которых стяжку нужно будет увлажнять и защищать от дождей с ветрами.
• Установка металлических конструкций. Сделаны они из профиля ПП номенклатуры 75×50×05 или подобного материала согласно размерам повышения и понижения. Расстояния между конструкциями рассчитываются в зависимости от предстоящей нагрузки. Поверх сформированного рельефа укладываются листы плоского шифера. Недостатки метода кроются в существенных материальных затратах и трудовых вложениях.
• Сооружение обрешетки. Используется чрезвычайно редко, т.к. применение нерентабельно, к тому же слишком сложно в реализации столь незначительных уклонов, но среди прочих методов все же упоминается.
• Применение клиновидных плит теплоизоляции, выпускаемых из базальтовой ваты, пеностекла, пенополистирола, пенопласта специально для выполнения уклонов по плоским кровлям и для создания оттока воды от парапетов.

Устройство наклонов с помощью клиновидных плит лидирует благодаря многочисленным внушительным преимуществам. Разработаны и внедрены в сферу строительства они были целенаправленно ради исключения недостатков всех ранее перечисленных способов.

Подробно о разуклонке из теплоизоляции

Клиновидные теплоизоляционные плиты неспроста признают оптимальным способом решения проблем водоотведения с плоской крыши. Это наиболее удобная, дешевая и простая схема, не требующая от исполнителя углубленных навыков и фундаментальных познаний в кровельном деле.

Клиновидные плиты нарезаны в заводских условиях, что гарантирует точность результата предстоящей работы. К комплекту материала обязательно прилагаются выверенные на практике указания по укладке.

Плюсы применения клиновидных плит

Пенополистирольные и минераловатные плиты для формирования уклонов обладают равнозначным набором преимуществ, это:

• Незначительный вес, благодаря чему выполненная из утеплителя разуклонка создает наименьшую нагрузку на несущие строительные конструкции.
• Транспортировка к месту укладки без использования грузоподъемной строительной техники.
• Независимость технологии от погодных условий. Возможность провести успешную укладку, невзирая на неблагоприятные для строителей прогнозы.
• Ощутимое облегчение и ускорение действий по формированию наклонных плоскостей. Нет нужды в переносе финишных работ из-за необходимости выдерживать технологические перерывы. Например, ждать 28 дней, чтобы цементно-песчаная стяжка набрала необходимые параметры твердости.
• Значительное сокращение затрат на сооружение наклонов, необходимых и достаточных для беспрепятственного тока дождевой и талой воды.

Важно: несмотря на традиционные для материалов теплоизоляционные качества, клиновидными плитами нельзя заменять слой утепления. Разные по толщине элементы не обладают равноценными теплотехническими свойствами во всех точках. Потому слой реального утепления сооружается и рассчитывается отдельно. Его толщина никак не связана с предстоящим водружением клиновидных плит.

Работы по устройству уклона финишного покрытия плоской кровли СНиП II-26-76 предписывает проводить после укладки утеплителя, если теплоизоляция предусматривалась проектом. Если в утеплении плоскости крыши не было необходимости, клиновидные плиты укладываются на покрытое паро- или гидрозащитой основание.

Клиновидную теплоизоляцию используют при сооружении новых крыш и при выполнении ремонтных и восстановительных работ. С помощью легких удобных плит-модулей можно создать буквально любой рельеф, чтобы направить потоки в заданном направлении.

Как плитами сделать уклон?

Клиновидные плиты поставляются в наборах, позволяющих изящно и быстро сформировать уклоны и контруклоны на плоской крыше. Последовательность укладки элементов разуклонки не зависит от того, из какого вида утеплителя они выполнены. Однако состав плит оказывает влияние на схему сооружения наклонных плоскостей.

К примеру, между финишной полимерной мембраной и пенополистирольными или пенопластовыми плитами обязательно должен быть проложен слой геотекстиля. Без разделительного слоя кровля беспечно распрощается с пластификаторами и обязательно придет в непригодность. Зато на базальтовую вату финишное покрытие можно стелить без опасений, не применяя разделительной прослойки, за счет чего существенно уменьшатся расходы.

Полимерной мембране категорически запрещено непосредственно контактировать с битумной и битумно-полимерной гидроизоляцией. Соседствовать они могут только в случае, если между ними будет проложен все тот же разделительный слой.

Еще геотекстильная подложка в обязательном порядке требуется при укладке плит сразу на шероховатое бетонное покрытие, т.е. если они используются исключительно для формирования уклона на неутепленной крыше.

Маркировка элементов разуклонки

В рамках единого производителя клиновидные плиты выпускаются по общему принципу, независимо от состава изделия. Элементы маркируются для облегчения процедуры укладки, имеют идентичные размеры.

Российский изготовитель строительных систем ТехноНиколь, например, предлагает наборы клиновидной разуклонки из пенополистирола и минваты. В обоих случаях:

• Плиты, помеченные литерами А и В, предназначаются для сборки уклонов размером в 1,7%.
• Если материал помечен литерами J и K, то его используют при сооружении уклонов в 3,4% и 4,2%.
• Плоские плиты утеплителя с буквенным обозначением С применяются для набора высоты. Элементы с маркировкой С могут укладывать и под разуклонку, и поверх нее.

Подробнее на схемах:

В инструкциях от производителя материала обычно имеется схема укладки с наглядным изображением последовательности расположения клиновидных плит. Сооружение одной плоскости, направленной к водосборному желобу, или двух смежных плоскостей, направленных к водосборной воронке, не станет серьезной проблемой для домашнего мастера. Укладку следует начать с самого низкого места крыши и продолжить вверх к создаваемому водоразделу.

Несколько другое дело, если сооружается сложный рельеф с несколькими ендовами и водораздельными хребтами. Придется вычертить план и заранее продумать ход действий. В плане сложный рельеф обычно выглядит как совокупность ромбов и треугольников. Укладка в таких случаях стартует от края ромба или треугольника, финиширует процесс в центре условных фигур.

Требующейся высоты достигают посредством набора плит с необходимой толщиной. При устройстве ромба его как бы делят на четверти, а треугольник на половины. Каждый сегмент собирается отдельно, после чего по факту производится подрезка.

Правила установки креплений

Установка клиновидных плит на основание без предварительной теплоизоляции производится методами, обычно применяемыми в устройстве мягкой кровли из ПВХ мембраны или битумного покрытия. В приоритете механический способ крепления к основанию, согласно которому телескопическим плиты крепятся саморезами с телескопической насадкой.

Фиксация клиновидных деталей из минеральной ваты производится одновременно с основным слоем утеплителя. Рекомендовано ставить две крепежных единицы на плиту размером 600×1200мм. Если оба линейных размера плиты больше метра, крепежных точек потребуется 4.

Клиновидную разуклонку необходимо располагать так, чтобы стыки ее не совпадали со стыками нижележащей теплоизоляции, т.е. принцип разбежки швов соблюдается и по отношению к многослойной системе утепления, и по отношению к слою утепления с уклонообразующим материалом. Если элементы теплоизоляционной разуклонки укладываются на основу без утепления, их приклеивают или просто пригружают.

Отметим, что пенополистирольные плиты нельзя приклеивать с помощью битумного клея, содержащего большое количество органических растворителей. Материал «не дружит» с органическими растворителями и бензином. Потому их соседство следует исключить.

На время производства монтажных операций пенополистирольные плиты рекомендовано склеивать между собой двусторонним скотчем, чтобы они не смещались от неосторожных прикосновений. На собранный сегмент сложносоставного уклона желательно положить груз, чтобы он сохранил местоположение.

Тип крепежа должен соответствовать разновидности основания, к которому производится фиксация панелей:

• Для установки на профнастил потребуются сверлоконечные саморезы Ø 4,8мм.
• Для крепления к бетонным стяжкам прочностью В-15 и цементно-песчаным стяжкам прочностью М150 нужны остроконечные кровельные винты Ø 4,8мм вместе с полимерной анкерной гильзой.
• Для фиксации на бетонных основаниях класса В-25 необходимо запастись забивными анкерами.

Размер саморезов подбирается с учетом толщины слоя так, чтобы винт зашел в бетон на 5см, а за тыльную сторону профнастила выступал не менее чем на 1,5см. При устройстве разуклонки по старым ремонтируемым кровлям с битумным покрытием используется тарельчатая категория креплений. Возраст ремонтируемой битумной кровли должен быть более года.

Использование галтелей из утеплителя

Треугольную в срезе длинномерную деталь из базальтовой ваты применяют для перенаправления токов атмосферной воды от сопряжений вертикальных и горизонтальных поверхностей. Укладывают их вдоль линии состыковки крыши с парапетом, примыкающей стеной, бортиками зенитных фонарей, дымоходов и т.д.

Нарезанный с безупречной геометрической точностью материал способствует повышению скорости проведения работ по обустройству плоской крыши. Укладка галтели позволяет быстро создать плавный переход от вертикальной поверхности к горизонтальной плоскости.

Видео-урок по устройству уклонов

Желающим знать, как грамотно сделать идеальную разуклонку на плоской кровле, подробно ознакомиться со спецификой работ поможет ролик:

Перечень вариантов для устройства наклонов на плоской крыше вполне обоснованно возглавляют клиновидные плиты из утеплителя. Они придуманы для облегчения работы и значительного ускорения процессов. С возложенными обязанностями клиновидная разуклонка справляется превосходно.

Как определить угол наклона кровли – правила и нюансы расчетов

Правильно обустроенная крыша является залогом надежности и комфорта всего здания. Особое значение имеет угол уклона кровельных скатов, расчет которого проводится на этапе проектирования. Давайте рассмотрим, как определить угол наклона крыши в градусах, не прибегая к сложным вычислениям и громоздким приборам.

Влияние различных факторов на выбор угла наклона

На степень уклона кровли влияет дизайн конструкции всего дома. Кроме того, это зависит также от кровельного материала. Некоторое значение имеют также климатические условия данного региона. К примеру, если строительство ведется в местности с частыми дождями и снегопадами, минимальный уклон крыши рекомендуется, как 45-60 градусов. Таким образом достигается уменьшение нагрузки снежного покрова на кровельную конструкцию: снежные массы просто не смогут там скапливаться, сползая вниз под собственным весом.

Если же местность характеризуется сильными ветрами, то оптимальным вариантом в таком случае будет малоуклонная кровля с низкой парусностью. Обычно речь идет об углах 9-20 градусов. Что касается универсального показателя, то он находится где-то между двумя указанными параметрами, и соответствует 20-45 градусов. Такой угол уклона дает возможность широкого выбора кровельного материала.

Какая бывает кровля

Хозяйственные и подсобные постройки чаще всего оснащаются односкатной кровлей. Особой дизайнерской оригинальности она не несет, подкупая своей дешевизной и скоростью монтажа. Все, что потребуется – соорудить две отличающиеся по высоте стены, и переложить их кровлей. Угол уклона подобных конструкций в основном находится в пределах 9-25 градусов, а для покрытия нередко используют профнастил. Так как чердак здесь отсутствует, может быть выбран минимальный скат крыши. Однако не стоит забывать о необходимости вентиляционного подкровельного пространства.

Наибольшей популярностью пользуются двухскатные крыши, состоящие из пары плоскостей (скатов), соединенных по одной линии. Фронтоны (торцы конструкции) могут оформляться дверями, для входа на чердак или проведения ремонтных мероприятий. Там же могут располагаться вентиляционные отверстия (продухи). В настоящее время набирают популярность вальмовые крыши, обладающие значительным эстетическим потенциалом. Показатели уклона кровли здесь могут быть самыми разнообразными: все зависит от личного вкуса и выбранного проекта.

Чаще других используют четырехскатную разновидность вальмовой конструкции, где два ската имеют треугольную форму. При возведении вальмовых крыш допускается использование практически любого кровельного материала. Хотя приходится иметь дело с конструкцией высокой сложности, однако потраченные усилия с лихвой окупаются красотой и эффектностью.

Мансардная крыша является усложненной разновидностью вальмовой: в данном случае за цель ставится создание оптимальных условий для использования чердачного пространства для обустройства жилой комнаты. Это предусматривает проведение работ по надежному утеплению и пароизоляции. Мансардное помещение формируется системой ломанных скатов, с довольно значительными углами наклона. Чаще всего здесь имеются слуховые окна, несущие как практическую, так и эстетическую функции. В обязательном порядке осуществляется инсоляция пространства.

Климатический фактор

Выбирая оптимальный угол уклона, в учет нужно взять климатические особенности местности. Если в регионе случаются частые сильные ветры, то оптимальнее использовать крышу с небольшим уклоном. Если этого не сделать, то из-за повышенной парусности конструкция может повредится и даже разрушиться. Что касается возможности усиления крыши с крутыми скатами, то это обычно сопровождается значительными финансовыми вложениями.

Если в регионе случаются сильные снегопады, крыша с маленьким уклоном будет не эффективной. Наклон скатов следует увеличить, что обеспечит снеговым массам быстрое сползание вниз под собственным весом. Таким образом удается избежать значительного увеличения нагрузок на кровельную конструкцию.

Для местностей с обильными солнечными периодами рекомендуются минимальный уклон кровли из шифера, что позволит максимально уменьшить нагреваемую поверхность. Нередко в таких случаях для защиты от перегрева темных рулонных материалов на плоские скаты насыпается слой гравия. Лучше всего для такой крыши выбрать угол уклона не более 5 градусов, грамотно расположив сточные отверстия.

Минимальный уклон для некоторых кровельных материалов

Выбирая кровельный материал, следует внимательно ознакомиться с его эксплуатационными характеристиками и рекомендациями к использованию.

Для каждого из материалов рекомендуется свой оптимальный показатель наклона:

• Штучные материалы (шифер, черепица). Минимальный уклон шиферной кровли — 22 градуса. В таком случае влага не будет иметь возможности скапливаться в области стыков, что грозит последующим просачиванием внутрь.
• Рулонные материалы. Здесь большое значение имеет число слоев укладки. Если используется три слоя, наклон выбирается в пределах 2-5 градусов. Двухслойная укладка потребует увеличения угла до 15 градусов.
• Профнастил. Уклон металлической кровли должен быть не меньшим, чем 12 градусов. Малые углы предусматривают необходимость дополнительной герметизации стыковочных участков.
• Металлочерепица. Наклон скатов — не менее 14 градусов.
• Ондулин. От 6 градусов.
• Мягкая черепица. От 11 градусов, при чем обустройство сплошной обрешетки является обязательным.
• Мембраны. Универсальное покрытие, применяемой на самых различных кровлях. Минимальный скат кровли – 2 градуса.

Определяя, какой должен быть минимальный уклон крыши, следует учесть несущие способности кровельной конструкции. Важно, чтобы она могла эффективно противостоять всем внешним нагрузкам, характерным для данного региона. Различают постоянные (вес кровли и ее оснащения) и временные (атмосферные воздействия) нагрузки.

Угол уклона оказывает непосредственное влияние на сооружение обрешетки. Минимально наклонные скаты рекомендуется оснащать сплошной обрешеткой, или использовать шаг 350-450 мм. Кроме того, плоская кровля потребует дополнительного времени на обустройство отвода воды с ее поверхности. Для этих целей используется система уклонов. На крышах большой площади нередко монтируют систему аварийного слива воды, на случай превышения водными потоками возможностей основных стоков.

Так как кровельные материалы довольно дорогие, выбирать их нужно очень тщательно, учитывая все достоинства и недостатки. Важно из всего разнообразия представленных в продаже вариантов выбрать наиболее оптимальное покрытие для своего дома. Процесс возведения кровли также должен быть организован максимально ответственно, так как даже минимальные погрешности в процессе расчета угла наклона может иметь самые плачевные последствия. Хорошо еще, если удастся отделать небольшим ремонтом или переделкой. Нередко бывает так, что неправильно рассчитанная кровля во время сильного ветра или снега претерпевает значительные повреждения и разрушения. Это может привести не только к серьезными финансовым потерям, но и к травмам живущих в таком доме людей.

Пример расчета ската крыши

Приступая к расчету уклона кровельных скатов, следует внимательным образом изучить климатические особенности местности, где планируется сооружение дома. Во время сбора информации можно обратится к опыту соседей, взяв на вооружение их конструктивные изыскания. Чем больше в регионе осадков, тем угол уклона делают большим; чем более сильные ветра – меньшим. Если говорить об экономических соображениях, то наименьший расход материала наблюдается при сооружении крыш с наклоном 10-60 градусов.

Чтобы определить высоту конька кровли и расположение стропилин, используют или угольник, или специальную формулу расчета. Здесь величину, равную половине ширины пролета, следует умножить на специальный коэффициент. К примеру, если дом имеет ширину 10 м, а угол наклона его кровли – 25 градусов, для расчета высоты поднятия стропил половина ширины (5) умножают на соответствующий коэффициент (0,47). В результате получается 2,35: именно это является рекомендуемой высотой поднятия стропил. Список коэффициентов, в зависимости от угла наклона, содержит специальная литература.

Древняя поговорка «семь раз отмерь – один раз отрежь» вполне справедлива и для организации кровли. Особое значение имеет правильность расчетов наклона ее скатов. Если угол наклона кровли будет высчитан неправильно, последствия могут быть самыми печальными. Самый распространенный дефект — протекание кровли в местах стыков отдельных элементов укладки. Обычно это случается во время сильного дождя и весеннего таяния скопившегося на крыше снега. Более серьезными последствиями ошибок в расчете угла наклона является повреждение или разрушения крыши под воздействием ветровой или снеговой нагрузки.

Если принимается решение возвести дом своими силами, но уверенности в проведении расчетов по организации кровли нет, лучше всего обратится к опытным специалистам, которые смогут составить оптимальный проект. В дальнейшем строительные работы можно осуществлять самостоятельно, используя точные расчеты.

Калькулятор шага крыши — Дюймовый калькулятор

Рассчитайте уклон крыши, указав уклон и уклон или угол в градусах. Узнайте больше об измерении наклона крыши и подъема и спуска ниже.

Как рассчитать шаг кровли

Дома и другие здания имеют крыши с уклоном от плоских до очень крутых. Уклон крыши описывает наклон или угол крыши.

Знание уклона кровли важно для определения подходящего метода установки и количества кровельного материала, которое вам понадобится.Это также важный фактор в холодном климате для расчета снеговой нагрузки.

Уклон крыши — это мера от вертикального подъема до горизонтального пролета, выраженная в дюймах на фут. ^[1] Крыша с подъемом 6 дюймов на каждые 12 дюймов пробега имеет уклон 6 дюймов на фут или 6 дюймов на 12 дюймов.

Таким образом, шаг представляет собой отношение подъема в дюймах к 12-дюймовому ходу и часто выражается точкой с запятой, например, 6:12. Иногда высота звука также выражается в форме дроби с помощью дроби с косой чертой, например 6/12.

Вы можете измерить уклон крыши, найдя высоту подъема и спуска или преобразовав угол, если он известен. В таблице ниже приведены значения подъема и спуска для стандартных уклонов крыши.

Ниже мы рассмотрим четыре метода расчета уклона крыши.

Метод первый: Измерение от крыши

Один из способов найти высоту — залезть на крышу и измерить подъем на 12-дюймовом беге. Вам понадобится уровень 12 дюймов или больше и рулетка.

На крыше держите уровень идеально ровным и измерьте высоту от крыши до уровня в 12 дюймах от того места, где уровень касается поверхности; это будет подъем.

Например, если конец уровня находится на 4 дюйма над крышей в точке на расстоянии 12 дюймов от того места, где он встречается с поверхностью, тогда шаг будет 4:12.

Метод второй: Измерение с чердака

Еще один метод определения уклона крыши — это пойти на чердак и измерить подъем на 12-дюймовом участке стропил крыши, что позволит вам найти уклон, не выходя на крышу.

С чердака держите уровень идеально ровно, касаясь стропила одним концом. Измерьте расстояние от уровня до стропила в 12 дюймах от того места, где уровень касается стропила. ^[2]

Метод третий: Измерьте общий подъем и пробегите

Если вы знаете общую высоту козырька и ширину крыши, вы также можете найти угол наклона с помощью небольшой математики. Например, если пик составляет 4 фута, а общая ширина крыши — 20 футов, то общий подъем составит 4 фута или 48 дюймов.

Общий пробег — это расстояние от пика до края крыши, которое в данном случае представляет собой общую ширину, разделенную пополам, которая равна 10 футам или 120 дюймам.

Поскольку шаг — это подъем за 12-дюймовую пробежку, вы можете разделить пробег на 12, чтобы получить множитель, в данном случае 120 ÷ 12 = 10.

Затем разделите повышение на множитель, чтобы получить высоту звука, например 48 ÷ 10 = 4,8. Уклон этой крыши 4,8: ​​12. Калькулятор выше может обработать большую часть этой математики.

Метод четвертый: Измерение квадратом скорости

Вы также можете использовать скоростной квадрат и уровень, чтобы быстро измерить уклон крыши. Установите уровень на краю квадрата скорости, как показано ниже, затем поместите пятку квадрата скорости на стропильный или фронтальный край крыши.

Удерживая горизонтальный и скоростной квадрат на уровне, найдите измерение на угловом квадрате, где он пересекает нижний край стропила, чтобы найти угол крыши в градусах.

Как преобразовать угол в градусах в угол наклона крыши

Если вам известен угол наклона крыши в градусах, вы можете определить уклон крыши, преобразовав угол в градусах в уклон, а затем вычислив подъем, умножив уклон на 12.

Сначала найдите наклон, найдя тангенс градусов, e.г. наклон = загар (градусы). Затем умножьте наклон на 12, чтобы получить подъем. Затем вы можете выразить шаг в дюймах на фут.

Пример: давайте найдем угол наклона крыши 35 °.

наклон = тангенс (35 °) = 0,7002
подъем = 0,7002 × 12 = 8,4
шаг = 8,4: 12

Как преобразовать угол кровли в градусы

Чтобы найти угол крыши в градусах, преобразуйте уклон в наклон, а затем преобразуйте в градусы, найдя арктангенс или арктангенс угла наклона.Сначала преобразуйте высоту звука в наклон.

Для этого просто преобразуйте рост и бег как дробь в десятичную форму, например подъем / бег = подъем ÷ бег = наклон. Для шага, выраженного в дюймах на фут, сначала преобразуйте его в дробь, например шаг 4 из 12 становится 4/12, затем делите.

Затем найдите градусы, найдя арктангенс угла наклона, например градусы = арктангенс (наклон).

Например: давайте найдем угол в градусах для крыши с уклоном 4 к 12.

наклон = 4:12 = 412 = 0,333 угол
= arctan (0,333)
угол = 18,4178 °

Узнайте больше о том, как найти угол прямой с помощью нашего калькулятора уклона.

Стандартные скаты крыши

Большинство крыш имеют уклон от 4:12 до 9:12. Уклон более 9:12 считается крутой крышей , между 2:12 и 4:12 — пологой крышей и менее 2:12 — плоской крышей . ^[3]

В таблице ниже показаны стандартные уклоны крыши и эквивалентный уклон и угол в градусах и радианах для каждого из них.

Влияние на кровельные затраты

Уклон крыши определенным образом повлияет на стоимость ее установки или замены. Установка более крутых крыш обходится дороже, поэтому имейте это в виду при выборе правильного уклона для вашего проекта.

Установка крыши с низким уклоном может стоить на 10% дороже, чем с плоской крышей, в то время как крыша с большим уклоном может стоить на 20-30% дороже. Крыши с очень крутым уклоном могут стоить даже дороже, чем установка.

Если вы подумываете о новой крыше, мы предлагаем получить несколько оценок, чтобы узнать больше о правильном уклоне для вашей крыши и понять стоимость установки.Мы также подробно рассмотрим стоимость замены крыши в нашем справочнике по стоимости.

Таблица преобразования угла наклона крыши в угол

Уклон крыши — это термин, описывающий, насколько крутым или плоским является уклон вашей крыши. Комбинация двух чисел используется для отображения или отображения уклона крыши. Два наиболее распространенных метода (4/12 или 4:12) используются для обозначения уклона крыши. На чертежах архитекторы и инженеры обычно указывают уклон крыши в формат, показанный на изображении, где число (4) представляет рост и число (12) представляет собой длину.Это означает, что если крыша поднимается на 4 фута в длина 12 футов, угол наклона крыши будет 4/12 или 18,43 градуса.

Шаг кровли и соответствующие углы

КАЛЬКУЛЯТОР СКЛАДКИ КРЫШИ

Таблица коэффициентов наклона Шаг 1:12 — шаг 6:12

Таблица коэффициентов уклона, шаг 7:12 — шаг 12:12

(A) x (коэффициент бедра или впадины) = (B)
A) x (коэффициент наклона) = (B)

Шаг к углу — Калькулятор угла к углу
