Основными моментами, исходя из которых была предложена классификация фундаментов, использующихся при строительстве домов, являются:

1. Вариант опоры на почву;

2. Форма конструкции;

3. Способ изготовления

Давайте же теперь более детально рассмотрим каждый из них, а также вопрос относительно того, в каком случае какие виды фундаментов рациональнее использовать.

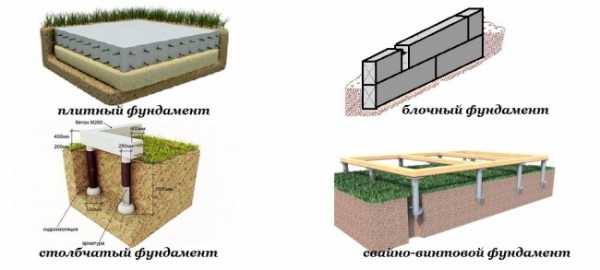

Содержание и виды фундаментов

1. Ленточный
2. Монолитный и сборный
3. Свайный
4. Плитный
5. Столбчатый
6. Блочный
7. Ленточно-свайный
8. Выводы: какой выбрать

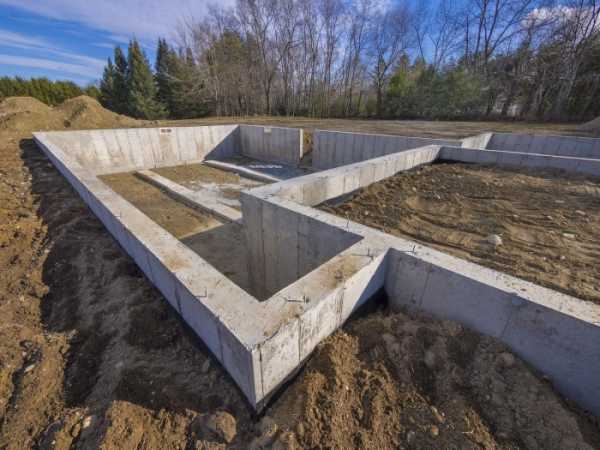

Ленточный

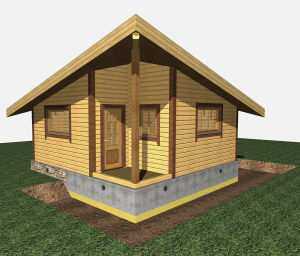

Модель ленточного фундамента

Что представляет собой ленточный фундамент и почему в частном строительстве его применяют чаще, чем другие виды фундамента
Этот тип основания создается под каждой несущей стеной, что обуславливает необходимость проведения большого количества земляных работ и требует больший расход материалов. Однако у него есть существенные преимущества:

1. Простота самого возведения – этот фундамент можно будет соорудить из бетона или железобетона;

2. Одинаковая ширина по всему периметру – основание ведь заложено строго под несущими стенами.

Монтаж ленточного типа фундамента дома применяют в том случае, если планируется возведение дома с кирпичными, каменными, бетонными или блочными стенами, которые имеют значительный вес. Кроме того, если же в здании планируется создание теплого подвала, подземного гаража или даже цокольного этажа, то ничего лучше, чем ленточный фундамент, найти не получится.

Принято выделять два типа этого фундамента:

• Монолитный;

• Сборный

Идеален для домов с кирпичными, каменными, бетонными или блочными стенами, которые имеют значительный вес.

Обзор монолитного и сборного фундамента

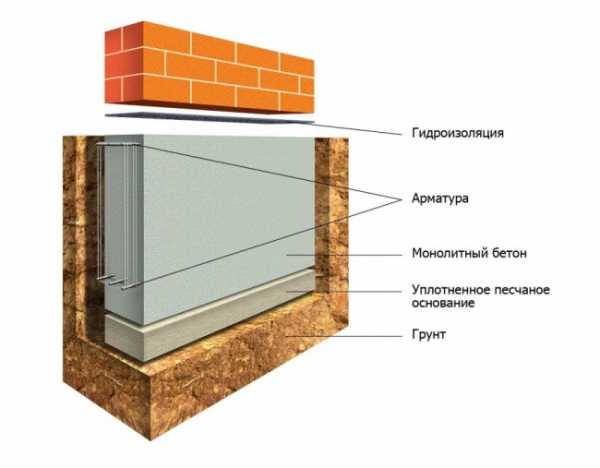

На фото схема монолитного фундамента

Особенности монолитного и сборного фундамента для строительства частного дома. Отличительной характеристикой монолитного фундамента является способность выдерживать значительные нагрузки, благодаря чему именно монолитный фундамент используется как основа для железобетонных ограждений. Однако на его возведение потребуется очень много ресурсов – как материальных, так и человеческих. Использование специальных видов техники – это также одно из необходимых условий в данном случае.

Выдерживает значительные нагрузки

Сборная конструкция будет несколько проще в плане сооружения, однако этот тип фундамента не подходит для пучинистых грунтов, подверженных глубокому промерзанию. Кроме того, не получится на таком основании построить дом сложной формы – необходимо будет обрезать стандартные блоки, использующиеся для его возведения, что само по себе весьма проблематично. А вот для зданий простой формы (капитальных гаражей, например), сборный фундамент – то, что надо!

Подходит для гаражей и прилегающих строений

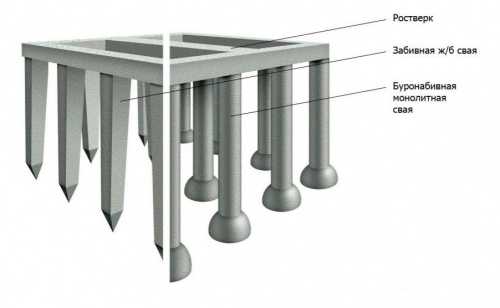

Свайный фундамент

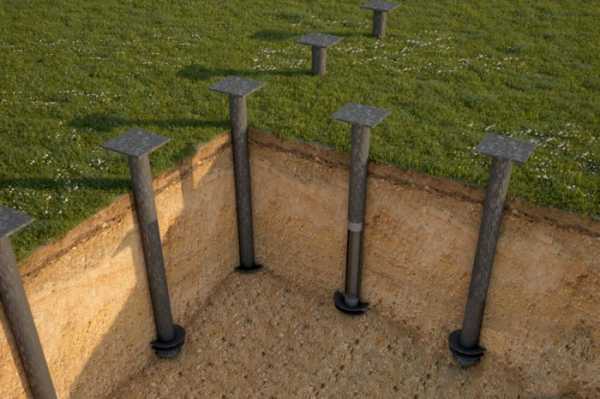

Модель винтового свайного фундамента

Конструкция этого типа фундамента состоит из отдельных свай, которые вворачиваются прямо в грунт. В виду того, что создание такого фундамента является довольно простой операцией, применение его очень распространено в современном частном строительстве.

Для «ввинчивания» свай может использоваться специальная техника или же можно обойтись даже одному человеку (но лучше работать в паре). После того, как свая закручена в её полость вливают смесь бетона для лучшего закрепления. После этого на сваях закрепляют балки и делают решетчатое основание.

По срокам – это один из самых быстровозводимых видов основания для дома. Вы легко сможете управиться за день-два. Самое главное – правильно рассчитать нагрузку, количество свай на кв м и их расположение.

Один из самых быстрых и простых для возведения фундаментов.

Плита в качестве основания дома

Модель плитного фундамента

В том случае, если планируется строительство на плавающих почвах, которые подвержены сильному и неравномерному сжиманию, просадочных или пучинистых грунтах, целесообразно будет возводить плитный фундамент. Выглядит этот вид он как монолитная или же решетчатая плита, собранная из железобетонных балок с заделанными стыками. Этот тип фундамента возводят по всей площади строения, а не только под несущими стенами. Кстати сказать, «плавающий» фундамент целесообразно закладывать в том случае, если стройка планируется на том участке, где уровень грунтовых вод располагается близко к поверхности земли (менее одного метра). Недостатком этого типа фундамента будет только лишь его высокая стоимость.

Надежный, но высокий по стоимости

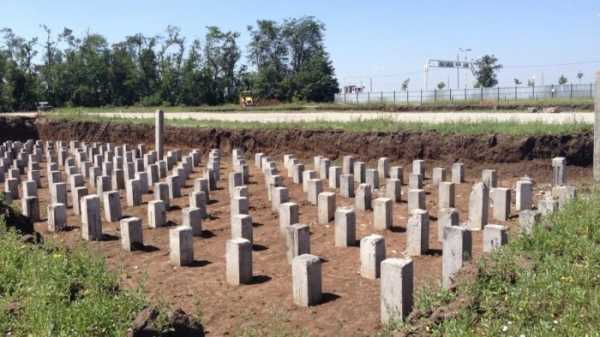

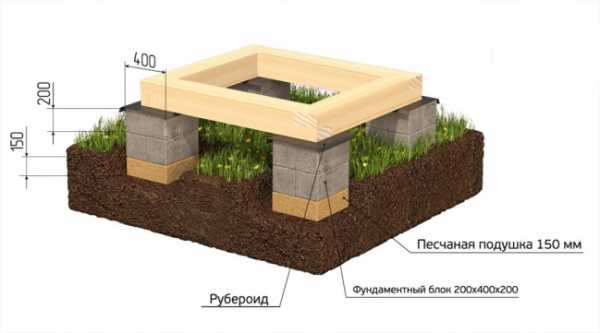

Столбчатый вид

Модель столбчатого фундамента

Эта разновидность фундамента характеризуется довольно низкой себестоимостью – например, общая смета этого фундамента будет в два раза ниже, чем в случае с ленточным фундаментом. Столбчатая конструкция применима для строительства зданий, проект которых не подразумевает наличие подвального помещения, а стены не тяжелые. Примеры – финские домики или каркасные сооружения. Кроме того, этот вид фундамента было бы очень неплохо использовать для строительства бани.
Технология сооружения его достаточно проста – под углами наружных стен здания и под местами их пересечения устанавливаются столбы, а сверху на них кладутся балки связи. Столбы также устанавливаются и по всему периметру строения на расстояние не более 2,5 м друг от друга.

Хорошо подойдет для подсобных строений

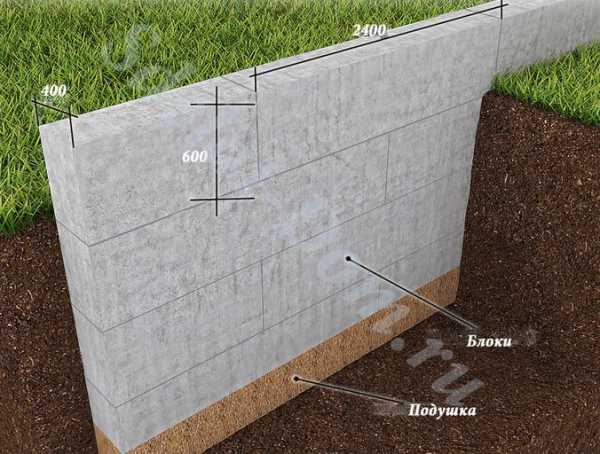

Блочный фундамент

Модель блочного фундамента

Используется достаточно широко, особенно при возведении трех- или четырехэтажных коттеджей. Технология возведения этого типа фундамента заключается в создании системы блоков ЖБС (железобетонных блоков сплошных), которая устанавливается местах максимальной нагрузки. Это могут быть опоры при прогонах или точки пересечения несущих стен.

Преимуществами блочного фундамента являются:

1. Способность выдерживать значительные нагрузки;

2. Простота в сооружении;

3. Относительно низкая себестоимость;

4. ЖБС отличаются повышенной химической стойкостью, что делает возможным возведение этого фундамента на почвах с повышенной кислотностью.

Однако надо учитывать, что потребуется надежная теплоизоляция, так как между блоками существуют швы.

Подойдет для трех-четырехэтажных загородных домов

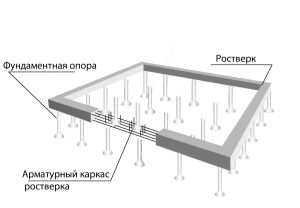

Комбинированный ленточно-свайный

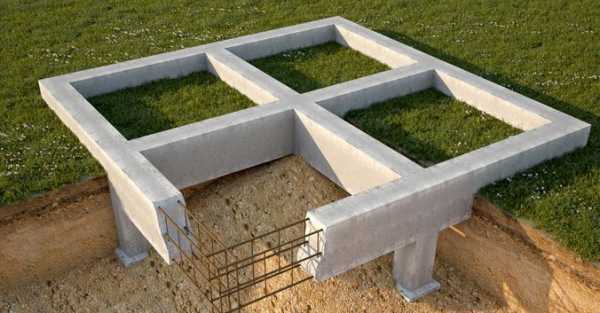

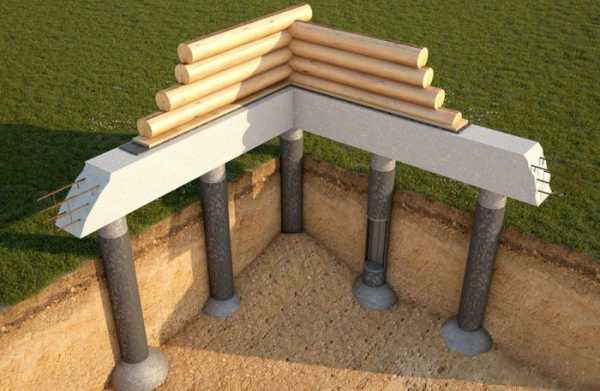

Модель смешанного: ленточно-свайного фундамента

Эта конструкция состоит из равномерно распределенных свай, которые устанавливаются
соответственно несущей нагрузки исходя из данных предварительного проекта будущего здания. Верхняя часть свай фиксируется с ленточной основой армированием и бетонированием по подготовленной опалубке.

Свайно-ленточный тип фундамента – идеальный вариант для основания здания, строительство которого будет происходить на рыхлом или же сложном грунте.

Отличный вариант для неустойчивых грунтов

Какой же в итоге тип фундаментов выбрать?

Фундамент – это основа возводимого дома, на которой будет лежать вся нагрузка. Именно качество заложенного фундамента определяет срок службы постройки. Так что прежде, чем определиться с тем, какие виды фундаментов применить лучше в конкретном случае, необходимо учесть множество факторов. Ведь у каждого вида фундамента есть определенные качества, которые и определяют целесообразность использования определенного типа основания при строительстве.

Читайте про следующие этапы строительства:

Смотрите также видео о том, какой выбирать фундамент

Читайте про предыдущие этапы строительства:

sdelat-dom.ru

что это такое, устройство, как выбрать

Любое сооружение независимо от назначения, размеров и характеристик, нельзя строить непосредственно на почве. Ведь тогда оно просто не сможет долго стоять и уже через пару лет разрушится. Всегда здания строят на прочных и надежных основаниях, которые называются фундаменты. Устройство фундаментов бывает различным, ведь тут учитывается множество факторов, среди которых есть даже климатические. Но зачем нужен фундамент, какая его роль при строительстве здания?

1. Фундамент – это специальная конструкция, на которую ложится основная нагрузка от целого здания;
2. Она специально рассчитана на максимальную защиту цокольного и первого этажа от воздействия влаги, холода и грызунов со стороны почвы;
3. При правильном монтаже гарантированно будет стоять десятилетия, причем не возникнет просадки самой конструкции сооружения;
4. Способен выдержать огромные нагрузки;
5. Стойкий к промерзанию и препятствует попаданию холода, влаги и грызунов внутрь здания.

Фактически, фундамент – это ключевой строительный элемент в любом здании. Без него нельзя построить даже обычную небольшую хозяйственную постройку, причем даже для нее нужно проводить тщательные расчеты допустимых нагрузок. Соответственно, сразу возникает вопрос, какой фундамент выбрать для конкретного здания. И тут нужно учитывать ряд особенностей:

• Тип почвы, наличие грунтовых вод и высота их расположения;
• Климатические условия, особенно возможность длительного промерзания почвы на большую глубину;
• Наличие горизонтальных и вертикальных нагрузок на основание;
• Использование рекомендуемых строительных материалов, а также способ их укладки;
• Конструктивные особенности будущего здания, его высота, материал несущих стен и перекрытий.

Судя с вышеперечисленных параметров, которые учитываются при проектировании основания для будущего здания, выбор фундамента – это сложный процесс, выполнение которого лучше доверить профессионалам. Ведь только они знают все о фундаментах.

Сейчас существует большое количество различных типов оснований для каждого конкретного случая, поэтому каждый желающий может не только проконсультироваться с профессионалами, но и самостоятельно определиться с типом будущей конструкции.

Как выбрать фундамент?

Тут многое зависит от параметров почвы и климатических условий на строительной площадке. На данный момент существуют следующие виды фундаментов:

Ленточное основание

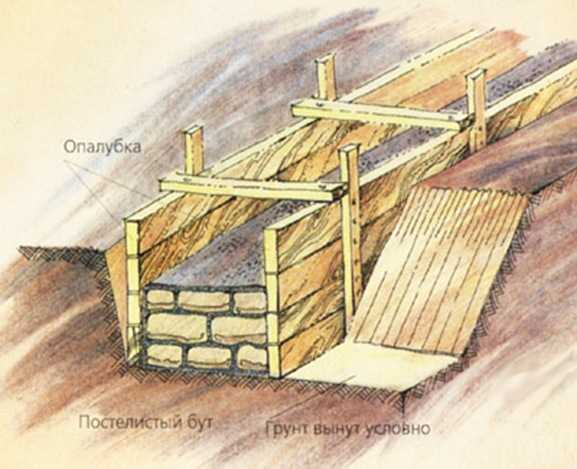

Технология простая, но это довольно массивная конструкция. Такое основание дорогое в возведении, трудоемкое и требует больших затрат строительных материалов. Используется в индивидуальном строительстве. Конструктивно, это железобетонная монолитная полоса, которую строят по всему периметру будущего здания, она укладывается под все без исключения несущие конструкции здания. В большинстве случаев, толщина и размеры полосы, одинаковые под всеми стенами, но многие строители делают ленту более тонкой под несущими внутренними стенами. Используется при строительстве бетонных, каменных и кирпичных зданий, а также, если используются достаточно тяжелые перекрытия. Также его практикуют, если в сооружении будет подземный гараж или подвал. При сооружении основания используется большое количество готовых железобетонных плит и блоков, которые весят много, поэтому без специальной строительной подъемной техники тут не обойтись.

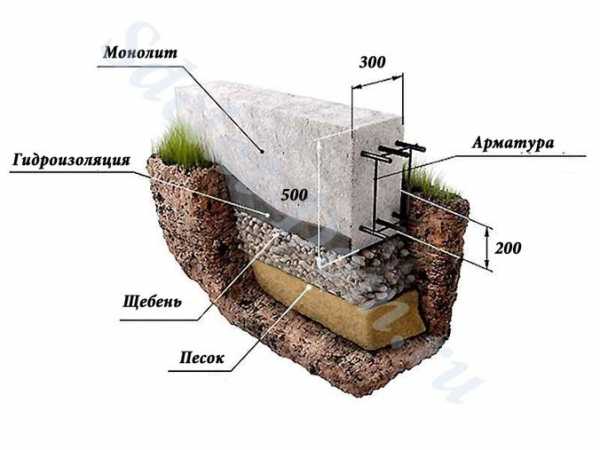

Устройство такого фундамента:

Он укладывается на глубину от 20 см ниже граничного уровня промерзания почвы, но максимальная глубина погружения составляет не более 50-70 см. Толщина железобетонной ленты подбирается индивидуально, тут все зависит от типа и толщины несущих стен, используемого материала и силы давления здания на существующую почву.

Такие основания нужно дополнительно гидроизолировать и теплоизолировать, а это дополнительные финансовые затраты.

Ленточные фундаменты бывают:

1. Мелкозаглубленный. Он часто используется для деревянных зданий или каменных сооружений с высотой в один этаж. Закладывается он на слабопучинистых почвах, глубина погружения составляет до 70 см.
2. Заглубленное ленточное основание. Оно практикуется при возведении массивных больших и тяжелых сооружений, используется при возведении подземных этажей и гаражей. Это дорогая конструкция, ведь нужно использовать большое количество цемента, щебени и песка, а также сложную систему армирования и опалубки.

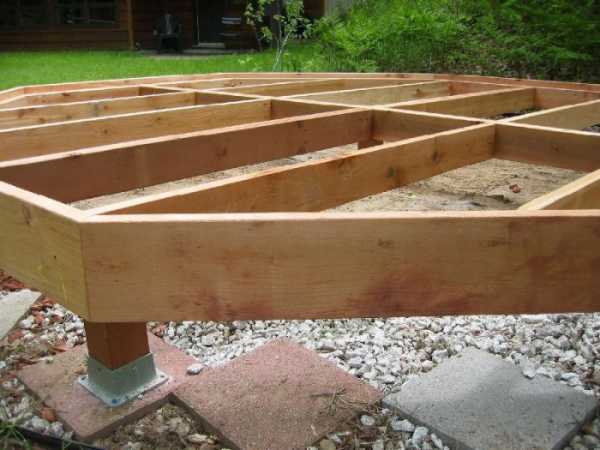

Столбчатый фундамент

Особенность его конструкции в том, что по периметру здания устанавливаются железобетонные столбы, которые связываются между собой жестким армированным ростверком. Причем столбы (сваи) устанавливаются в местах наибольшей нагрузки здания на почву. Такой тип фундамента практикуют, если почва содержит большое количество грунтовых вод, есть плывуны или предусмотрен искусственный перепад высот на строительной площадке. Больших финансовых затрат на гидроизоляцию тут не нужно, а вот на утеплении пола придется потрудиться.

Устройство:

Это система массивных свай с различной длиной и глубиной погружения, рассчитана на распределение нагрузки от ростверка и несущего здания. Как правило, расстояние между сваями составляет до 2 метров, но может быть уменьшено через особенности почвы на строительной площадке. Производятся из различных материалов, вплоть до кирпича и полого газобетона. Для увеличения теплоизоляции подпольного пространства рекомендуется делать теплоизоляцию не только пространства между сваями, но и поверхности под полом здания. Такие работы нужно выполнять на стадии строительства фундамента, в противном случае понадобятся дополнительные финансовые затраты. Используется только при возведении небольших и легких деревянных и каркасных зданий с ограниченной высотностью. Свайный фундамент не выдерживает сезонные подвижки почвы и пучинистые грунты.

Монолитный ленточный фундамент

Он практикуется при возведении легких деревянных зданий. Как правило, строительство выполняется в сжатые сроки непосредственно на площадке, это не трудоемкий процесс, только понадобится много бетонного раствора и щебени.

Виды монолитных оснований:

• Ленточный. Это железобетонная полоса, создаваемая по всему периметру здания.
• Столбчатый. Тут используется система столбов, которые установлены на местах с наибольшей допустимой нагрузкой со стороны здания.
• Сплошной монолит. Используется, когда почва подвижная, возможны существенные подвижки и смещения слоев. Такое основание сплошное и заливается под всем зданием как единая бетонная плита.

Ключевое преимущество такого фундамента – это возможность возводить на нем здания в сейсмически активных зонах. Причина простая – во время подвижек почвы здание не разрушается, а двигается одновременно со слоями земли.

Свайный фундамент

Используется при возведении зданий на неустойчивых и подвижных почвах. Это оптимальная конструкция для мощных и тяжелых зданий. В конструкции используются заостренные стальные или бетонные сваи, которые вкручиваются в почву ниже зоны промерзания. С точки зрения практичности – это оптимальное решение, когда здание строится на высоко расположенных грунтовых горизонтах, а также при наличии обильных длительных дождей. Как правило, такие конструкции часто используют на плывунах, ведь под ними всегда есть каменистая почва. Соответственно, с помощью специальной техники сваи вкручиваются на глубину до зоны твердых почвенных горизонтов. Каждая свая рассчитана на нагрузку до 5 тонн, после монтажа свай их соединяют жестко арматурными железобетонными балками.

Такое основание мало чем отличается от столбчатого фундамента, но сваи выдерживают больше нагрузки. Поэтому, сваи оптимальны, когда верхний шар почвы не способен выдерживать нагрузки от здания, поэтому встретить такие фундаменты в частном строительстве практически нельзя.

Плитный фундамент

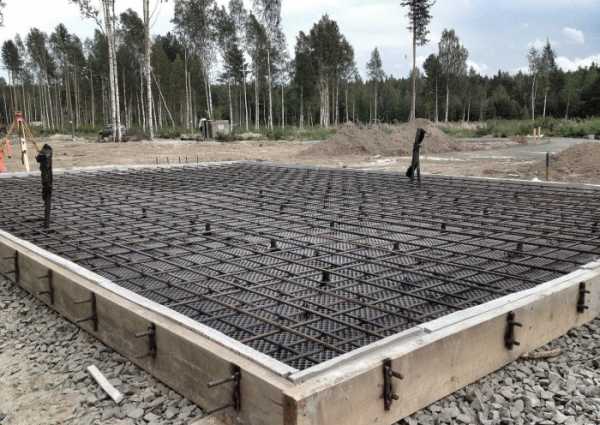

Это монолитная железобетонная конструкция, которую специально заливают в готовом котловане по всему периметру здания. Это дорогой тип фундамента, ведь тут присутствуют расходы на земельные работы, строительный материал и нужно использовать несколько мощных бетономешалок. Такие основания стоит использовать при возведении небольших зданий, где сама плита – это пол сооружения.

Применение:

Используется для возведения зданий на всех видах грунтов при любом залегании грунтовых вод. Отличное решение при строительстве зданий на сильно сжимаемых или пучинистых почвах, особенно при использовании песчаных подушек. Такой фундамент выдерживает даже сильные подвижки почвы, стойкий к воздействию агрессивных сред, а также выдерживает массу зданий на несколько этажей. Многоэтажные здания на таком основании стоить нельзя, ведь он не рассчитан на постоянные изменения нагрузки на отдельные точки горизонтального и вертикального смещения.

Плавающий фундамент

Используется на местностях с невысоким залеганием почвенных вод или на тяжелых пучинистых грунтах. Конструкция такого основания простая, но при этом надежная и надежно защищает здание от деформации.

Конструкция:

Строительство начинается с выкапывания траншеи, ширина составляет до 50 см, глубина до 70 см. На дно траншеи укладывается слой бутобетона, на него ложится армированная сетка или вертикальное и горизонтальное армирование. Затем снова слой бутобетона, и уже поверх устраивается цоколь. Как правило, такой фундамент способен плавно двигаться вместе из сыпучими грунтами, поэтому конструкция останется прочной и не возникнут трещины в каркасе. Учитывая, что каркас несущий и фактически монолитный, то при попадании воды под основание и намокания нижней платформы, фундаментная плита будет двигаться вся одновременно.

Винтовой фундамент

Часто такие основания стают незаменимыми при небольшом частном строительстве. На них можно возвести дачные здания, бани или хозяйственные помещения. Он стойкий к воздействию грунтовых вод, а также может строиться на пучинистых почвах. Также винтовой фундамент незаменим при возведении зданий на сложных по ландшафту поверхностях. Сначала винтовые основания разрабатывались именно для строительства высоковольтных линий электропередач и мостов, а уже лет так 10 назад технология перебралась в частный сектор.

Технология:

Винтовая свая являет собой стальную трубу конкретной конфигурации с лопастью. Такая свая ввинчивается на глубину более 1,5 метра, пока не достигнет прочного и устойчивого грунта. После того, как все сваи будут установлены, их нужно срезать по одному уровню, выровнять и армировать. Стволы бетонируются, а верхний цокольный шар стальной сваи покрывается антикоррозийным составом.

Преимущества:

Это экономичные и надежные основания, рассчитанные на большие нагрузки. Тем более, что при возведении здания на сложных ландшафтах только винтовые сваи и способны помочь. А преимущества тут очевидны:

• При возведении основания не проводятся земляные работы, а также не нужно проводить выравнивание поверхности;
• Строительство можно вести даже на склонах;
• Это универсальная конструкция, которую можно постоянно расширять под новые здания;
• Быстрота возведения.

Итак, видов фундаментов существует большое количество, и подобрать оптимальный для прослойки сложно. Но, если четко определиться с типом основания, можно рассчитывать на надежную и долговечную конструкцию, а также прочность самого здания в целом.

fundamentclub.ru

фундамент сооружения — это… Что такое фундамент сооружения?

фундамент сооружения

фунда́мент сооруже́ния

подземная или подводная часть сооружения, служащая для передачи нагрузок (собственного веса, временной нагрузки и т. д.) от сооружения на основание. Возводятся гл. обр. из железобетона, бетона и бута. Фундаменты делятся на фундаменты мелкого и глубокого заложения.

Фундаменты мелкого заложения (обычно на естественном основании) устраиваются в относительно неглубоких котлованах или траншеях. Бывают ленточными (под стены и колонны), отдельно стоящими (под отдельные колонны, стойки, памятники и т. д.) и сплошными в виде плит или массивов различных форм (под всё сооружение или его часть). Верхняя поверхность фундамента называется обрезом, а нижняя, опирающаяся на основание, – подошвой. Расстояние от планировочной отметки земли до подошвы фундамента (а при наличии специальной подготовки под фундамент из песка, гравия и т. п. – до низа подготовки) называется глубиной заложения фундамента. Глубина заложения устанавливается с учётом назначения сооружения, величины и характера нагрузок, действующих на основание, геологических, гидрогеологических условий и климатических особенностей района. В глинистых грунтах главным фактором является глубина промерзания грунта. Дело в том, что мелкие частицы (менее 0.1 мм) таких грунтов при промерзании перемещаются (пучинятся) на десятки сантиметров, что вызывает перемещения фундамента и деформацию всего сооружения. Для пучинистых грунтов глубину заложения фундамента назначают не менее расчётной глубины промерзания грунта. Для Москвы и Московской области, напр., она составляет 1 м 40 см.

Фундаменты глубокого заложения устраивают при слабых, просадочных, взбухающих и т. п. грунтах, при высоком уровне грунтовых вод, а также при возведении сооружений, несущих большие нагрузки (мосты, гидротехнические сооружения и т. д.). Фундаменты глубокого заложения бывают свайные (см. Свайные фундаменты), в виде кессонов, опускных колодцев и глубоких опор (оболочек и набивных). Ок. 80 % возводимых в жилищном строительстве фундаментов – фундаменты мелкого заложения.

Энциклопедия «Техника». — М.: Росмэн. 2006.

.

• Фултон
• фуникулёр

Смотреть что такое «фундамент сооружения» в других словарях:

• Фундамент — нижняя часть сооружения, которой оно сопрягается с грунтом. Если грунт обладает достаточным сопротивлением, так что на нем можно непосредственно основать сооружение, то Ф. служит сам фундамент сооружения. Глубина заложения фундамента в… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

• ФУНДАМЕНТ — (лат. fundamentum, от fundus дно, основание). Основание, нижняя, самая прочная часть, на которой воздвигается здание. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ФУНДАМЕНТ лат. fundamentum, от fundare, от… …   Словарь иностранных слов русского языка

• ФУНДАМЕНТ — ФУНДАМЕНТ, фундамента, муж. (лат. fundamentum Основание). 1. Основание (из камня, бетона и т.п.), служащее опорой для стен здания, для машин и т.д. Сооружения на каменном фундаменте. Кирпичный фундамент. 2. перен., только ед. База, опора. «Итоги… …   Толковый словарь Ушакова

• Фундамент — – элемент моста, передающий нагрузку от опоры на основание; нижняя часть опоры, находящаяся целиком в грунте или частично в воде. [СП 46.13330.2012] Фундамент – подземная или подводная часть сооружения, которая передает его грунтовому …   Энциклопедия терминов, определений и пояснений строительных материалов

• ФУНДАМЕНТ — подземная или подводная часть сооружения, передающая нагрузку на грунт. Ф. сооружаются из камня, бетона, железобетона, а в деревянных опорах (свайных, иногда рамных) из дерева. Наиболее употребительны каменные и бетонные Ф. Глубина заложения Ф.… …   Технический железнодорожный словарь

• ФУНДАМЕНТ ПЛАТФОРМЫ КРИСТАЛЛИЧЕСКИЙ — основание платформы, сложенное дислоцированными геосинклинальными осад. и магм. форм. Г. п., слагающие Ф. п. к. формируются в предшествующую платформенной, геосинклинальную, стадию, развития, которая завершается складчатостью, региональным… …   Геологическая энциклопедия

• ФУНДАМЕНТ ПЛИТНЫЙ — фундамент в виде безбалочной или ребристой плиты, устраиваемой под всей площадью здания или сооружения (Болгарский язык; Български) плочест фундамент (Чешский язык; Čeština) patkový základ; základová patka (Немецкий язык; Deutsch)… …   Строительный словарь

• Фундамент мелкого заложения — фундамент, имеющий отношение его высоты к ширине подошвы менее четырех и передающий нагрузку на грунты основания преимущественно через подошву… Источник: ПОСТАНОВЛЕНИЕ Правительства Москвы от 22.04.2003 N 288 ПП ОБ УТВЕРЖДЕНИИ МОСКОВСКИХ… …   Официальная терминология

• фундамент — Нижний конструктивный элемент здания или сооружения, передающий нагрузки от него на основание [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] фундамент Конструкция, расположенная в грунте, к которой присоединено… …   Справочник технического переводчика

• фундамент плитный — Фундамент в виде безбалочной или ребристой плиты, устраиваемой под всей площадью здания или сооружения [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики элементы зданий и сооружений EN panel wall foundation …   Справочник технического переводчика

dic.academic.ru

Ленточный фундамент — Википедия

Ле́нточный фундамент представляет собой замкнутый контур из железобетонных балок, возводимый под всеми несущими стенами здания и передающий подлежащему грунту нагрузку от здания.

Ленточный фундамент позволяет возводить на своем основании различные строения: от деревянных до монолитных домов. При этом использовать намного меньшее количество строительных материалов, и проводить меньшее количество земляных работ в сравнении с плитным монолитным железобетонным фундаментом (и в конечном итоге, заметно снижает стоимость всего фундамента), что делает ленточный фундамент самым популярным видом основания при строительстве загородных домов и дач.

Устройство ленточного фундамента производится на песчано-гравийную подушку, которая сверху покрывается гидроизоляцией во избежание её размытия грунтовыми водами. Если вес возводимого здания небольшой, например небольшой деревянный дом, то устройством подушки из песка и гравия можно пренебречь.

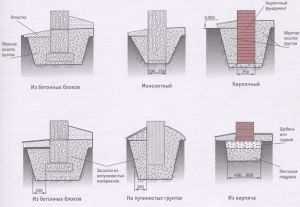

По способу устройства выделяют несколько видов ленточного фундамента:

• Монолитный
• Сборный (сборный блочный, сборный панельный, из панелей и блоков)

Устройство монолитного ленточного фундамента предполагает вязку арматурного каркаса и заливку его бетоном на самом строительном объекте, за счёт чего и достигается целостность, или неразрывность — монолитность основания фундамента.

Сборный ленточный фундамент (так же как и в случае с железобетоном) предполагает крепление между собой железобетонных блоков. Данное крепление выполняется посредством цемента с использованием армирования.

По глубине заложения:

• Мелкозаглубленный
• Глубокозаглубленный

Выбор глубины заложения фундамента зависит от несущей способности почвы и предполагаемых проектных нагрузок на него. Например, для того, чтобы поставить деревянный дом, устройство фундамента не должно быть глубоким, а в случае возведения тяжелого монолитного дома будет целесообразным устройство его фундамента, опирающегося на более плотные слои грунта. К тому же деревянный или каркасный дом сам по себе является легким строением, и давление, оказываемое таким зданием на фундамент, а следовательно и на почву, часто может оказаться недостаточным для препятствования силам выпучивания почвы, которые будут стремиться выдавить дом.

Снизить воздействие сил морозного пучения на мелкозаглубленный ленточный фундамент можно при помощи утепления самого фундамента и грунта вокруг здания. Первый в мире утепленный фундамент был построен американским архитектором Фрэнком Ллойдом Райтом в Чикаго (США) в 1930-х годах. Технология утеплённого мелкозаглубленного фундамента для холодных регионов была разработана в Швеции и Норвегии в 1950-70-х годах. Итогом разработок стал норвежский проект Норвежского Королевского совета по научным и промышленным исследованиям «Мороз и Грунт» (“Frost og Jord”) , результаты которого начали публиковаться в 1976-78 гг. в виде рекомендаций по технологиям мелкозаглубленных утеплённых фундаментов для строительства частных домов. В настоящее время исследования по воздействию мороза на грунты в Норвегии продолжаются и их результаты периодически публикуются норвежским комитетом «Мороз и Грунт» (2005, 2007 гг.). Технология утепления мелкозаглубленных фундаментов одобрена для холодных регионов с положительными среднегодовыми температурами (СГТ), таких как, например, Аляска (СГТ +2 °С). Для сравнения, в Санкт Петербурге среднегодовая температура составляет +5 °С, в Москве +5,8 °С Технология утепленных малозаглубленных ленточных фундаментов не применима только на территориях со среднегодовой температурой ниже 0 °С, при строительстве малозаглубленных ленточных фундаментов на вечной мерзлоте^[1].

Ленточный фундамент, также как и монолитный, позволяет устройство цокольного этажа либо подвала. В случае наличия подвала верхние слои грунта, находящиеся внутри фундамента, между его стен, снимаются. И соответственно, если цокольный этаж не планируется — грунт можно не трогать, и таким образом сократить количество земляных работ.

Для того, чтобы избежать чрезмерного давления веса строения на фундамент, ширина его стенок не должна быть уже ширины стен возводимого здания. Как правило, для более устойчивого положения здания ширина стенок фундамента должна быть больше ширины стен здания минимум на 10 см. Также для более устойчивого положения всего строения ленточный фундамент делают расширяющимся к основанию. То есть его поперечное сечение выглядит в виде трапеции, расходящейся к основанию. Также возможно и устройство ленточного фундамента с поперечным сечением в виде прямоугольника.

Фундамент испытывает поперечные и продольные нагрузки. В случае с ленточным фундаментом избежать поперечных нагрузок достаточно просто. Для этого принимается высота фундамента больше его ширины, что позволит заметно снизить количество поперечных нагрузок и избежать поперечной деформации фундамента. Именно это и обуславливает возможность использования в арматурном каркасе ленточного фундамента в качестве поперечной арматуры — гладкую арматуру.

Вся конструкция ленточного фундамента испытывает на себе в основном продольные нагрузки. Они связаны с неравномерной нагрузкой здания на основание и силами выпучивания почвы. Поэтому продольная арматура в стальном каркасе фундамента должна быть ребристой (с переменным поперечным сечением), которая обеспечивает лучшее сцепление стали с бетоном и позволяет выдерживать более серьёзные нагрузки. Слабым местом в ленточном фундаменте являются его углы. Они больше всего подвержены сколам, разломам и другим видам деформации. Поэтому армирование углов должно быть выполнено с максимальной тщательностью.

• ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов. Технические условия.

ru.wikipedia.org

Типы фундаментов при строительстве

Строительство любой постройки начинается с сооружения фундамента – основы всего здания. Он принимает на себя всю нагрузку конструкции, равномерно распределяя ее по грунту. Благодаря ему, постройка не будет смещаться, и деформироваться при разных климатических условиях. В зависимости от конструктивных значений, типа грунта и особенностей постройки, существует несколько разновидностей фундамента. Все они обладают своими достоинствами.

Какие виды фундаментов существуют? В чем разница между ними? Какой выбрать тип фундамента? Все это вы узнаете из нашей статьи.

№1 – ленточный фундамент

Один из популярных вариантов, который применяется в строительстве. Хоть технология возведения несложная, само основание массивное, а процесс довольно трудоемкий. Кроме того, материала для работы уходит довольно много. Чаще всего используется для строительства частных домов на несложном типе грунта.

Что представляет собой ленточный фундамент? Это лента или полоса, сделанная из железобетона, которая повторяет контур всего здания. Благодаря такому устройству, фундамент получается крепким, способным выдержать высокие нагрузки. Лента формируется под каждыми внутренними и наружными стенами. Рекомендуется использовать для каменных, кирпичных или бетонных домов с большим весом. Особенностью является то, что с этим фундаментом вы можете соорудить под домом гараж или погреб. Да, трудозатраты действительно высоки, но зато вы получите надежное основание, которое способно простоять более 150 лет. Лучше один раз вложить средства и забыть, чем продешевить и часто прибегать к ремонту. Но, это гарантируется лишь в том случае, когда вы придерживались технологии строительства. Сделав что-то не так, вы значительно сократите эксплуатационный срок и характеристики основания.

Технология устройства

Обычно такое основание закладывают на 0,2 м глубже расположения точки промерзания грунта. Толщина варьируется и напрямую зависит от толщины стен с отделкой и планируемого давления стен. Существует две разновидности такого фундамента:

1. Мелкозаглубленный, подходит для небольших деревянных или каменных домиков. Глубина закладки от 50 до 70 см.

2. Заглубленный фундамент, применяемый для массивных конструкций с несколькими этажами. Расход материала намного выше, так как глубина залегания на 30 см больше точки промерзания грунта, которая в разных местностях может быть разной.


Для устройства роется траншея, которая повторяет форму дома и несущих стен. После чего все выравнивается и на дне устраивается песчаная подушка. Она хорошенько трамбуется. Рекомендуемый слой песка от 10 до 20 см, слой щебня такой же. Чем глубина траншеи больше, тем толще нужен слой подушки. После этого остается только сделать опалубку (съемную или несъемную), установить армирующую сетку и залить все бетоном. Схему ленточного фундамента видно ниже.

Достоинства:

1. Прочность.
2. Долговечность.
3. Возможность соорудить подвал, погреб, гараж.
4. Выдерживает большую нагрузку, подходит для утяжеленных конструкций.

Недостатки:

1. Высокая себестоимость.
2. Большие трудозатраты.

№2 – столбчатый фундамент

Отличается от первого варианта тем, что требуется меньше материалов, так как фундамент не сплошной, а сделан на основе столбов. Эти столбы устанавливаются на всех углах постройки, в месте пересечения стены и в тех точках, где высокая нагрузка. Особенностью является надежность, экономичность, отсутствие работ по гидроизоляции. Но, использовать его для тяжелых конструкций нельзя. Нашел применение в частном строительстве для сооружения небольших конструкций.

Технология устройства

На деле это система столбов, которые располагаются в нужных точках здания (обязательно на углах и местах с повышенной нагрузкой). Они вкапываются в землю. Оптимальное расстояние между ними – полтора или два с половиной метра. Сами столбы могут делаться из кирпичей, камня, обычного или бутобетона. Важно заполнить оставшееся пространство между столбами и землей песком и щебнем и дополнительно забетонировать.

Для сохранения тепла пространства под полом, а также для защиты от влаги и пыли, делается забирка. Что это? Стена, которая соединяет столбы. Ее сооружают из кирпича, бетона или бутовой кладки. При пучинистом грунте под забирку насыпают песчаную подушку, слоем в 15 см. А сама стенка углубляется в грунт на 15 см.

Достоинства:

1. Экономичность.
2. Быстрота и легкость выполнения работ.
3. Надежность.

Недостатки:

1. Подходит только для домов с небольшим весом.
2. Нет возможности сооружения подвала или гаража.

Фундамент стаканного типа

Хотим отметить, что разновидностью этого типа фундамента является этот вид. Их конструкция довольно похожа. Может применяться для строительства мостов, для возведения промышленных атомных построек и других производственных зданий. Для частного строительства фундамент стаканного типа используется редко. На фото видно, как он выглядит.

№3 – монолитный фундамент

Чаще всего такие типы фундаментов используются для небольших строений. Для выполнения работ вам не потребуется дополнительная дорогостоящая техника. Такой фундамент может быть ленточным или столбчатым.

Ленточный выглядит как железобетонная полоса, которая простилается по всему периметру постройки. Мелкозаглубленный монолитный тип основания формирует жесткую раму в горизонтальной плоскости, которая обеспечит устойчивость фундамента на пученистом грунте. Используют конструкцию для домов с небольшим весом из дерева. Что касается углубленного основания, то его делают под тяжелые конструкции, для которых нужно будет строить гараж.

Если говорить о столбчатом монолитном фундаменте, то это постройка из столбов, возводимых на каждом угле постройки и местах с высокой нагрузкой. Что касается пространства между столбами, то его засыпают песком, щебнем и бетонируют.

Кроме того, для особо тяжелых домов делают сплошной монолитный фундамент, который устраивается под площадью постройки полностью. Основное преимущество такого типа фундамента в том, что при смещении грунта, монолитная плита будет двигаться вместе с ней. Как результат, стены дома не будут трескаться и разрушаться. Фундамент прочный и обходится недорого, примерно 15–20% стоимости от общей суммы.

№4 – свайный фундамент

Идеальный вариант для тех, кто столкнулся с тяжелым типом грунта. Дело в том, что такое основание можно делать на пучинистом грунте с близким расположением грунтовых вод. Никакие неустойчивые грунты ему не страшны. А что самое главное – себестоимость постройки минимальная. Это один из самых экономичных вариантов для строительства частного дома. В качестве основы используются сваи – это столбы с заостренными концами, которые вкручивают, забивают или вставляют в грунт. Они передают нагрузку всего здания на грунт, распределяя ее.

Существует несколько видов этого фундамента, которые зависят от типа свай. Они бывают:

1. Деревянные.
2. Бетонные.
3. Металлические.
4. Железобетонные.

По форме определяют круглые сваи, кольцевые, прямоугольные или квадратные. Если говорить о способе установки, то изделия бывают:

• винтового типа;

• забивного типа;

• буронабивного типа.

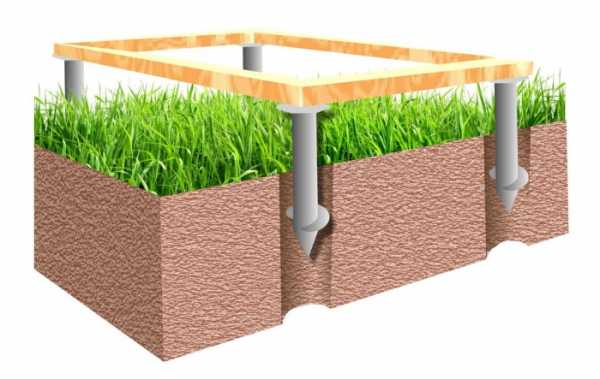

Винтовой фундамент

Винтовые сваи легко использовать в личных целях. Их основание сделано в виде винта, поэтому вы сможете просто вкрутить их в отмеченные места. Работы выполняется без привлечения дополнительной спецтехники. При этом размер свай зависит от глубины залегания грунтовых вод и уровня промерзания грунта. Все сваи вкручиваются в землю строго перпендикулярно вручную или специальным оборудованием.

Винтовая свая представляет собой металлическую трубу, с наваренной лопастью определенной конфигурации. Для винтового фундамента они ввинчиваются в землю не меньше, чем на 1,5 м. При этом пучинистый и просадочный грунт не проблема. Сваи выставляются по одному уровню, бетонируются, а сверху делается обвязка.

Преимущества

За что так ценят винтовые фундаменты? Они имеют высокую несущую способность. Все дело в том, что при ввинчивании трубы, грунт не становится рыхлым, а, наоборот, уплотняется лопастью сваи. Кроме того, на устройство такого основания не потребуется много усилий, времени, материалов и средств. Всего за несколько дней ваш фундамент будет готов. В то время как на высыхание ленточного фундамента нужно 30 дней, плюс работы по его сооружению. Да и процесс может происходить в любое время года.

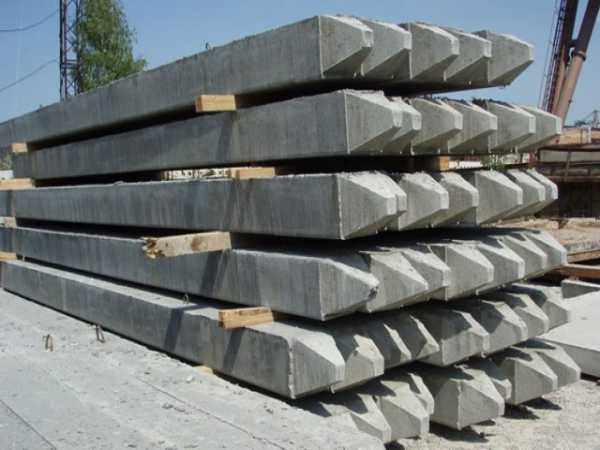

Забивной фундамент

Если говорить о фундаменте забивного типа, то сваи нужно забивать или вдавливать в землю специальной техникой или вибрационным способом. Благодаря этому процесс усложняется. В домашних условиях сделать такой фундамент будет сложно.

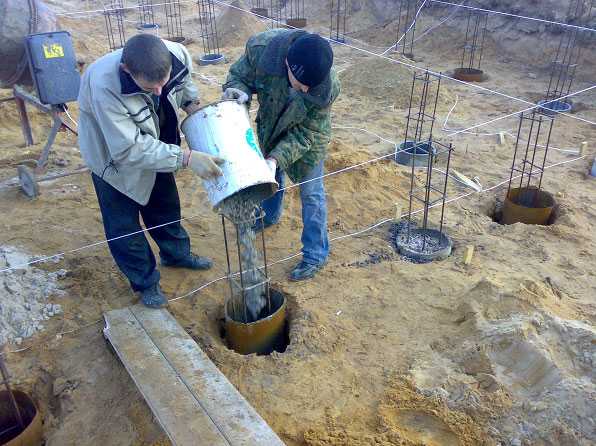

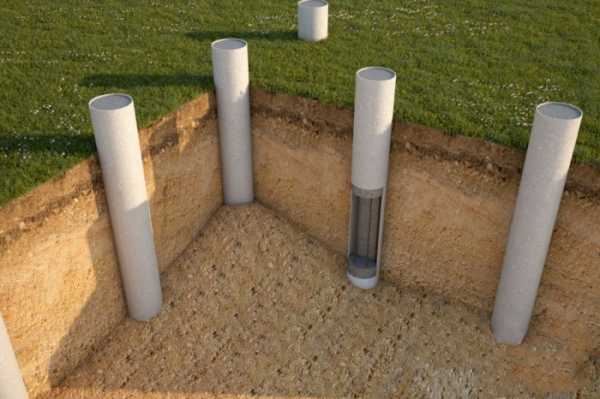

Буронабивной фундамент

Средний вариант, который тоже часто используют для строительства домов. Разница в том, что сваи делают прямо на строительной площадке и устанавливают в уже вырытую скважину.

Работа заключается в том, что в намеченных местах роются скважины. Это можно сделать как вручную (ручным бором), так и механизированным способом. На дне скважины делают песчаную подушку и устанавливают сваю (стальной каркас, асбестоцементная труба и т. п.). Внутрь трубы помещают арматуру и заливают все бетонным раствором. Пространство между трубой и грунтом засыпают песком и щебнем и тоже бетонируют.

Обратите внимание! За счет простоты и дешевизны, на территории России такой вид основания используется в 10% случаях, когда выбирают свайный фундамент.

№5 – плавающий фундамент

Сфера использования – регионы с невысоким залеганием грунтовых вод и слабонесущим, пучинистым, насыпным грунтом. Сама конструкция довольно проста, а сам фундамент безупречно защищает постройку от внешних факторов и разрушения.

Технология устройства

Все начинается из копки траншеи согласно плану. Ширина – 50 см, глубина – 70 см. Затем по всей длин котлована устанавливают ряд бутобетона. После чего сверху ложится полоска арматурной сетки, ширина которой 35–40 см или же 3–4 полоски из прутьев арматуры. Все стыки прихватываются сваркой или обвязываются проволокой из металла. После чего выкладывается второй ряд бутобетона и надстраивается цоколь.

После того как все готово, плавающий фундамент должен настояться на протяжении недели во влажном состоянии, и на протяжении 3 дней в сухом. Если говорить о плавающем фундаменте для небольших конструкций, то процесс немного иной. Траншея роется шириной в 60 см. Из них 10 см засыпается щебнем, остальные 50 песком. Вся масса хорошенько пропитывается водой, чтобы фундамент дал осадку. Затем все снова досыпается, для достижения прежнего уровня. На уровне грунта из бетона отливаются плитки под столбики. После чего устанавливаются столбы из кирпича, ширина которых полтора или два кирпича. Допускается использование небольших бетонных блоков. Все покрывается рубероидом и делается обвязка из доски, пропитанная составом против гниения.

В таком случае если под основанием будет находиться вода, то она будет везде. Фундамент будет двигаться равномерно. Так, вы можете справиться с проблемными участками.

Подведем итоги

В этой статье мы рассмотрели самые популярные и ходовые виды фундаментов. Какой из них выбрать, дело ваше. Отталкивайтесь от того, какой тип грунта у вас на участке, где находятся грунтовые воды, и какова точка промерзания грунта. Опытный геодезист сможет ответить вам на эти вопросы. Исходи из этих данных, вы сможете определиться с тем, какой тип фундамента использовать в своем случае. Все они хороши по-своему. А благодаря нашим советам, вы сможете соорудить качественное основание.

bouw.ru
