Гипсокартон – это один из самых популярных строительных материалов. Основное достоинство материала состоит в том, что его использование позволяет расширить спектр дизайнерских решений и создавать конструкции самых разных форм, отделывать стены и потолки в любых помещениях. В данной статье рассмотрены параметры, позволяющие правильно подобрать гипсокартон: цена за лист, размеры, толщина, назначение и прочие.

Размер и цена гипсокартонного листа определяется его размером, толщиной и наличием дополнительных характеристик

Из чего изготавливается гипсокартон?

Основной материал, который входит в состав гипсокартонного сэндвича — гипс. Он представляет собой природную соль, которая образуется естественным путём из морской воды.

Для того чтобы получить гипсокартонный лист (ГКЛ), добытое сырьё должно пройти предварительную обработку, которая включает в себя два процесса:

• обжиг. Температура, при которой проходит такой процесс, составляет примерно 180–190°C;
• измельчение.

Для изготовления ГКЛ нужной формы замешивается раствор с водой, иногда добавляется стекловолокно. Оно является компонентом, который значительно повышает деформационную устойчивость ГКЛ, а также положительно влияет на огнеупорные качества. С двух сторон гипсового листа фиксируется картон, который отличается экологичностью. Такой картон производится из целлюлозы и пропитывается на стадии производства специальными антипиреновыми добавками.



Размер листа гипсокартона выбирается исходя из площади, которую необходимо обшить

Основные разновидности гипсокартонных листов

В зависимости от назначения и технических особенностей все ГКЛ подразделяются на такие виды:

• стандартный;
• влагостойкий;
• огнестойкий;
• водостойкий и огнеупорный;
• акустический.

Стандартный и влагостойкий гипсокартонный лист 12 мм. Цена за лист и характеристики

Стандартный ГКЛ используется в том случае, когда необходимо выполнить внутренние работы по отделке.

С помощью стандартных ГКЛ производится выравнивание стен, а также обустраиваются перегородки, многоуровневые потолки и т. д. Для расчёта материалов на отделочные работы необходимо знать длину и высоту гипсокартонных листов. Размеры листа обычно составляют 2500х1200 мм. Картон у стандартных листов отличается серым цветом и обозначается синей маркировкой. Стандартные ГКЛ используются в помещениях с нормальной влажностью.



С помощью гипсокартона можно не только выравнивать стены и потолок, но и создавать сложные конструкции по типу арок или ниш

Влагостойкие гипсокартонные листы используются в помещениях, уровень влажности которых превышает допустимые показатели. Но его использование целесообразно только в том случае, если в помещении предусмотрена вытяжная вентиляционная система. В свою очередь, лицевая поверхность листа должна быть снабжена гидроизоляционным материалом (краска, грунтовка, ПВХ покрытие).

Размеры влагостойкого гипсокартонного листа являются такими же, как и у стандартных ГКЛ. Применяются такие листы для сооружения откосов. ГКЛВ в сочетании с гидроизоляционными материалами применяются для обшивки рабочих поверхностей в помещениях с повышенным уровнем влажности. К таковым можно отнести ванную комнату.

Полезная информация! Влагостойкий гипсокартон отличается повышенной прочностью; его можно использовать для отделки помещений общественного назначения.



С листами гипсокартона легко работать, придерживаясь советов и рекомендаций специалистов

Материал включает в себя различные гидрофобные добавки, благодаря которым лист способен впитывать минимальное количество влаги (не более 10%). В этом случае лист имеет зелёный цвет и обозначается синей маркировкой. Цена и размер влагостойкого листа гипсокартона могут быть разными. Однако изделия стандартных размеров (2500х1200х12 мм) стоят в пределах от 295 до 395 р за лист.

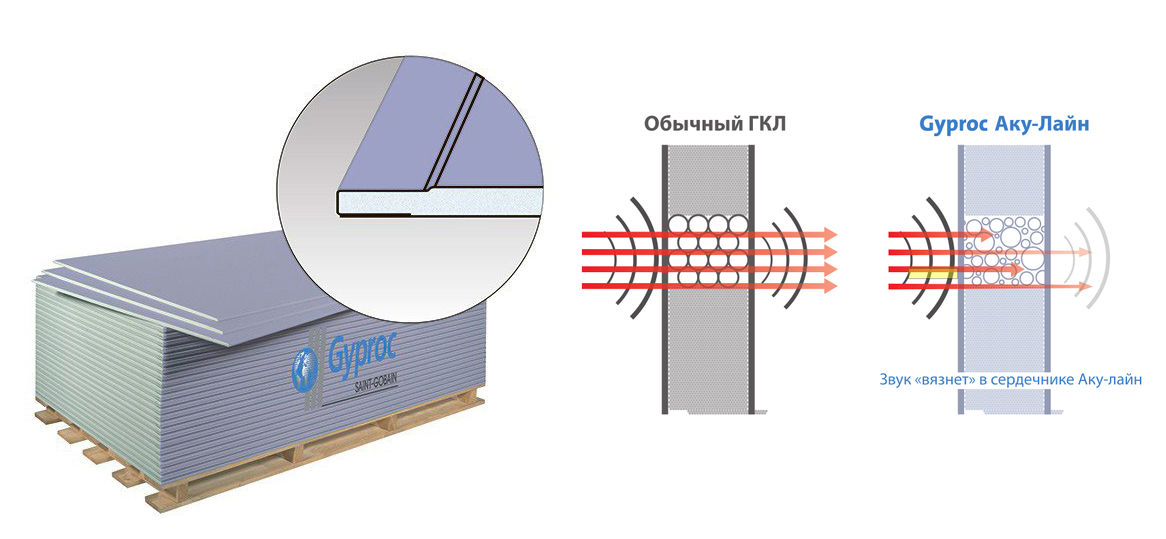

Огнестойкий, водостойкий и акустический гипсокартон

Строительные изделия огнеупорного типа применяются в том случае, когда необходимо выполнить отделку поверхности, которая располагается в непосредственной близости от источника огня (например, внутренняя поверхность камина). Это именно тот вариант, в состав которого подмешивается стекловолокно, придающее устойчивость к возгоранию.

Огнеупорные листы используются в помещениях, уровень влажности которых может быть низким или нормальным. Картон в таком случае может быть как розового, так и красного цвета. Гипсокартонные огне

Какой гипсокартон лучше использовать для потолка

Рассчитайте стоимость монтажа гипсокартона на потолок!
Составьте перечень работ и получите расчет стоимости за 10 минут! Рассчитать>>

Гипсокартон – один из твёрдых листовых материалов, использующихся для формирования поверх чернового основания дополнительного покрытия под последующую финишную отделку. Гипс гигроскопичен и боится воды, поэтому ГКЛ можно использовать лишь для внутренней отделки строительных конструкций, монтаж гипсокартона на потолок – одна из сфер его применения.

Рассмотрим, какой гипсокартон предпочтительнее для потолочной отделки.

Требования к ГКЛ при потолочном размещении

Потолок – специфично расположенное основание, поэтому к материалам для его отделки предъявляются дополнительные требования. Гипсокартон сегодня производится нескольких видов, различающихся характеристиками и, соответственно, сферой и способами применения. Чтобы выбирать гипсокартон для потолочной отделки правильно, нужно знать критерии выбора, которые, в свою очередь, основываются на следующих требованиях к покрытию потолка из ГКЛ:

1. Приемлемый удельный вес – на любую подвесную конструкцию действует сила тяжести и, чем легче сооружение, тем меньше вероятность его отрыва от основания;
2. Рациональная функциональность – степень устойчивости материала к каким-то факторам должна соответствовать условиям эксплуатации, а её запас — востребован;
3. Возможность обустройства стыков листов с необходимым качеством – требования к стыковочным швам под финишную отделку окраской и оклейкой обоями различаются.

Исходя из перечисленных требований к материалу, рассмотрим соответствующие критерии выбора, и какому виду гипсокартона отдать предпочтение для монтажа на потолок.

Выбор ГКЛ для потолка

По отношению к некоторым видам гипсокартона можно услышать определение «потолочный», но оно применяется лишь в обиходе – ГКЛ с таким названием или маркировкой не производится, как не выпускаются потолочные ДСП, ЦСП или фанера.

Характеристика «потолочный» является условной и подразумевает меньшую толщину листов, а значит – их меньший вес.

Толщина гипсокартона на потолок

ГКЛ выпускается следующих толщин (мм): 6,5; 8,0; 9,5; 12,5; 14,0; 15,0; 16,0; 18,0; 20,0; 24,0. Для бытового использования производители гипсокартона предлагают три вида из перечисленных – толщиной 6.5, 9.5 и 12.5 мм, наиболее распространённые в торговой сети. ГКЛ толщиной 9,5 мм в обиходе известен как потолочный, вес 1 м2 такого материала составляет приблизительно 7,5 кг – эта величина у обычного, влагостойкого и огнестойкого материалов незначительно различается.

Основное назначение ГКЛ	Толщина (мм)	Средний вес 1м2
Стеновые конструкции	12,5	9,5
Потолочные конструкции	9,5	7,5
Конструкции овальных форм	6,5	5,0

Листы толщиной 6,5 мм называют арочными, хотя используются они чаще всего на потолке – для обшивки конструкций сложных форм.

Рекомендации по применению на потолке, согласно определению «потолочный», листов ГКЛ толщиной 6 или 9,5 мм не являются категоричными и универсальными. Одноуровневое покрытие можно смонтировать и из гипсокартона толщиной 12,5 мм – многие даже предпочитают такой размер более тонкому материалу, так как он даёт конструкции некоторую дополнительную прочность. Учитывая увеличение при этом веса 1 м2 листа минимум на 2 кг, шаг несущих cd-профилей каркаса под укладку ГКЛ нужно выполнять не в 60, а в 40 см – при стандартной ширине гипсокартона в 120 см такая их компоновка не представляет сложности.

Если подвесной потолок устраивается многоуровневым, нагрузка на металлоконструкции ближайшего к несущему основанию покрытия возрастает, поэтому отделывать этот ярус листами толщиной 9,5 мм не всегда оправдано – при недостаточной жёсткости каркаса на стыках ГКЛ могут появиться трещины. В таких случаях поступают следующим образом:

1. Для отделки горизонтальных участков первого уровня потолка приобретают гипсокартон толщиной 12,5 мм;
2. Для горизонталей второго и третьего ярусов выбирается ГКЛ 9,5 и 6,5 мм;
3. Облицовку вертикальных поверхностей всех уровней выполняют арочным (6,5 мм) гипсокартоном.

При выборе толщины ГКЛ для многоярусных покрытий следует учитывать также и нюансы финишной отделки подвесного потолка. Если для оформления поверхности планируется использовать декоративные накладные элементы, то следует учитывать их вес. Изделия из дерева лучше располагать на гипсокартоне толщиной 12,5 мм – на первом ярусе потолка. Элементы из пенополистирола можно располагать на любом уровне покрытия – их вес мал.

Участки подвесной отделки овальных форм, со сложными декоративными сопряжениями плоскостей и без накладных украшений лучше формировать из ГКЛ толщиной 6,5 мм – бол

Толщина гипсокартона для стены: какой ГКЛ лучше использовать

Правильный выбор материала – это залог получения качественной и долговечной поверхности. Для быстрого выравнивания вертикальных оснований наиболее предпочтительным вариантом являются плиты ГКЛ, но для выполнения обшивки правильно нужно подобрать размер листа. Толщина гипсокартона определяется исходя из особенностей создаваемой конструкции.



Разновидности материала

ГКЛ подразделяется на категории в зависимости от выполняемых функций и характеристик:

1. Обычный. Применяется в жилых помещениях, офисах, служебных комнатах. Согласно нормативу, объекты должны иметь постоянную положительную температуру и влажность не более 65%. Простая плита состоит из гипса, облицованного с обеих сторон картоном. Изделия имеют серый цвет и маркировку согласно ГОСТу.
2. Влагостойкий. ГКЛВ относится к специальным материалам, которые применяются для обшивки стен и возведения перегородок в помещениях с высокой влажностью. Это отличное решение для ванной и душевой комнаты, прихожей, лоджии. Улучшение качеств материала достигается за счет добавок в составе. Дополнительные компоненты также увеличивают устойчивость к грибку и плесени. Пропитка внешнего покрытия способствует нейтрализации пагубного воздействия воды, но листы не способны сохранять структуру при длительном прямом контакте с жидкостью. Изделия имеют зеленоватый оттенок.
3. Огнестойкий. Материал используют для облицовки участков, которые испытывают постоянное температурное воздействие. Продукция подходит для обшивки помещений, предрасположенных к возникновению пожара, и эвакуационных коридоров. Такие свойства достигаются за счет добавления в состав армирующих волокон, которые значительно укрепляют структуру плиты. Но целостность ГКЛО при контакте с очень высокими температурами или открытым пламенем сохраняется непродолжительное время (от 30 до 60 мин). Точные значения указываются на маркировке. Огнестойкий материал имеет розовый цвет.
4. ГКЛВО. Универсальная разновидность, которая сочетает высокие показатели влагостойкости и пожаробезопасности. Продукция является оптимальным решением для мансардных помещений и вентиляций. Материал имеет зеленый оттенок и красную маркировку.
5. Арочный. Специальный вид, который хорошо гнется, применяется для создания сложных архитектурных форм.

Существует множество разновидностей гипсокартонных листов, но самыми востребованными являются простой, водостойкий и огнестойкий ГКЛ, остальные модели считаются узкоспециализированными и применяются для особых работ

Независимо от категории, основное назначение гипсокартонного материала – выравнивание оснований. Укладка плит осуществляется на каркас, реже – наклеивается непосредственно на поверхность. Получившееся покрытие подходит для любой финишной обработки.

Стандартная толщина листа

Габариты плиты ГКЛ определяются нормативными документами: ширина – 120 см, длина – от 2 до 3 м с шагом 50 см. Это оптимальная градация, которая позволяет быстро производить нужные расчеты.

Материал от разных производителей может отличаться определенными параметрами, но стандарт толщины соблюдают абсолютно все торговые марки

Особое внимание уделяется толщине, поскольку именно этот показатель влияет на вес и прочность конструкции. Продукцию условно разделяют на потолочную и стеновую. В первую группу входят изделия толщиной 9,5 мм, что объясняется необходимостью снижения нагрузки. Ко второй разновидности относят несколько вариаций:

• Обычный ГКЛ. Стандартное значение –12,5 мм. Такую толщину плит ГКЛ для стен применяют при простой отделке вертикальных поверхностей. Обшивка отличается хорошей устойчивостью и способствует звукоизоляции.
• Влагостойкая разновидность. Имеет близкие габариты. Материал используется в небольших помещениях, поэтому толщина минимальная.
• Плиты ГКЛО отличаются повышенной прочностью даже при 12,5 мм, но для объектов, которые нуждаются в большей защите, выпускают листы толщиной 15 и 18 мм. Работать с такой продукцией значительно сложнее.
• ГКЛВО. Габариты разновидности стандартны, но некоторые изготовители производят изделия толщиной 1,5 см для ситуаций, когда необходимо увеличить надежность.
• Арочный. Этим вариантом обшивают определенные участки стен, где нужно создать сложную геометрическую форму, поэтому толщина материала минимальная – 6,5 мм.

В маркировке, которая обязательно должна присутствовать на внешнем покрытии, указываются все параметры.

На заметку! Хотя размеры изделий стандартны, рекомендуется приобретать продукцию одного производителя.

Как выбрать гипсокартон

Обычная облицовка для выравнивания поверхностей отличается от возведения перегородок, поэтому необходимо исходить из конкретной ситуации.

Оптимальные варианты для стен:

1. Для помещений со стабильной влажностью применяется стандартная разновидность ГКЛ толщиной 12,5 мм. Такую обшивку нужно проводить с соблюдением определенных требований.
2. Комнаты с высокой влажностью обшиваются влагостойкими изделиями такой же толщины. Структура материала довольно прочная и выдерживает вес керамической плитки.
3. Вертикальные поверхности, которые нужно обезопасить от возгорания, отделываются огнестойкими листами толщиной 12,5 мм, сложные участки – 15 мм.

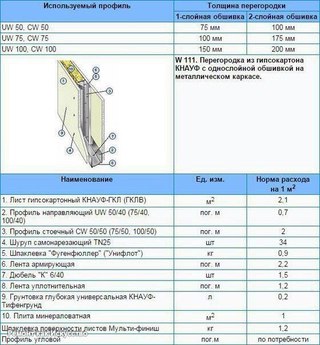

Увеличение прочности перегородки возможно  за счет большей толщины листа или создания многослойной конструкции из гипсокартона стандартной толщины

Перегородки могут выполнять несколько функций и испытывать разную нагрузку, поэтому требуется учитывать следующие правила:

• Простые разделительные конструкции (в том числе декоративные) облицовываются гипсокартоном толщиной 12,5 мм.
• Если предполагаемая нагрузка на 1м2 до 50 кг, рекомендуется выбрать толщину 15 мм.
• Когда оказываемое воздействие превышает 70 кг, используются листы 18 мм.

Перегородки усиливаются путем увеличения количества слоев гипсокартона.

Заключение

От толщины плит ГКЛ зависит нагрузка на стены, потолок и перегородки. Чтобы выбрать оптимальный вариант, требуется определить основные функции и конфигурацию будущей поверхности. Хотя стандартная толщина изделий для вертикальных оснований составляет 12,5 мм, бывают ситуации, когда требуется усиление, это предполагает выбор более толстого гипсокартона.
