Типы вилок для розеток: US, EU, UK или AU? Чем они отличаются, и какой штекер выбрать при покупках в интернет-магазинах?

19.04.2021 автор alexxlab

Содержание

Почему в разных странах разные розетки

Множество пользователей ругают Apple за отсутствие логики в разъемах и требует прийти к единому стандарту в качестве USB-C. Эта проблема меркнет, когда речь заходит об электрических розетках. Вы обращали внимание, что различные страны используют более 14 стандартов розеток? Попробуем разобраться в этом моменте.

Даже несмотря на то, что в странах Евросоюза смогли прийти к единой валюте, стандартизировать электрические розетки до сих пор не удается. Поэтому, отправляясь в путешествие, нужно уточнять какой тип розеток в ходу и заботится о необходимом адаптере заранее или искать его на месте. Так в чем же причина такого многообразия? Так исторически сложилось.

В эпоху зарождения электрификации разные страны использовали, на их взгляд, наиболее оптимальные варианты вилок и розеток. Национальные компании подстраивались под эти стандарты, а разработки других стран по-просту игнорировались. Помимо такого халатного отношения к стандартизации процесса электрификации, на разработку розеток влияла доступность материалов.

Например, во время второй мировой войны в Великобритании разработали трехконтактную вилку с коротким плавким переходником из меди. Такая конструкция позволяла сэкономить запасы металла для военных нужд.

По одной из классификаций, насчитывается 12 различных типов розеток, другая классификация заявляет о 15. Некоторые типы розеток совместимы с другими. Разные конструкции вилок и розеток — это еще полбеды. В разных частях света напряжение и частота могу различаться.

Напряжение 100-127В с частотой 60 Гц используют США, Канада, Япония, Мексика, Куба, Ямайка, частично Бразилия и другие страны. Напряжение 220–240В с частотой 50 Гц используется в большинстве других стран. Такое ощущение, что некоторые страны стараются как можно дальше уйти от стандартизации. Например, в большинстве регионов Бразилии используется 127В, а на севере страны встречается 220В. В Японии напряжение везде одинаковое — 110В, а частота может быть разная. Причина этому довольно простая, изначально в Токио использовались немецкие генераторы с частотой 50 Гц, а после этого в Осаке начали использовать генераторы американского производства с частотой 60 Гц.

Вероятно, когда-нибудь страны придут к единому стандарту, но до этого момента нужно стандартизировать напряжение и частоту, а это упирается в огромные финансово-экономические затраты на переоборудование и переоснащение электростанций.

Типы А и В — американская розетка

Тип B отличается от A наличием третьего отверстия, которое предназначено для заземляющего контакта. Эти типы розеток были разработаны в США и получили распространение на территории северной, центральной и частично Южной Америки, а также в Японии и некоторых других странах.

Типы С и F — европейская розетка

Как и в случае с американской розеткой, эти два типа различаются между собой наличием заземления. С и F используются в России и странах СНГ, Алжире, Египте и на территории некоторых стран Евросоюза.

Тип G — британская розетка

На территории Великобритании получила распространение розетка с тремя плоскими отверстиями. Также этот используется на Кипре, Мальте, в Сингапуре и других странах, испытавших на себе влияние британской колонизации.

Тип I — австралийская розетка

Ближайший родственник британского разъема. Помимо Австралии, этот тип розетки можно встретить в Новой Зеландии, на Фиджи, островах Кука, Новой Гвинее, Самоа и иногда в Китае, где также распространены типы А и С.

Тип H — израильская розетка

Этот тип используется только на территории Израиля и Палестины. Конструкция розетки подразумевает работу с двумя типами вилок, с круглыми и плоскими штырями. Вилки с плоскими штырями зачастую встречаются у старой техники.

Тип K — датская розетка

Претендент на звание самой дружелюбной розетки, её конструкция со стороны напоминает смайлик эмоджи с улыбкой. Тип К, помимо Дании и Гренландии встречается в Бангладеше и на Мальдивах.

На самом деле, можно не забивать голову возможными вариантами розеток перед путешествием. Для того, чтобы избежать головной боли в вопросе подзарядки гаджетов нужно всего лишь один раз обзавестись умным гаджетом. Универсальный трэвел-адаптер Skross или Travel Blue Sliding Adaptor решит проблему с многообразием розеток.

iGuides в Telegram — t.me/igmedia
iGuides в Яндекс.Дзен — zen.yandex.ru/iguides.ru

типы, фото, нужен ли переходник

Отправляясь в далекое путешествие по Тайланду, многие туристы задаются вопросом, как заряжать свои любимые гаджеты. Важно знать, что розетки в этой стране несколько отличаются от тех, к которым мы привыкли. Однако проблем с их использованием не будет. Большинство розеток в Тайланде универсальные и подойдут к любому вашему прибору. Давайте подробнее рассмотрим розетки в этой стране и какие отличия они имеют.

Типы розеток

Перед тем, как говорить о тайских розетках, обратим внимание, на наши, российские вилки, ведь именно их придется подключать в этой экзотической стране. Большинство электроприборов выпущенных на нашей родине имеют вилки с круглыми цилиндрическими штырьками, а их европейский аналоги, помимо штырьков имеют еще и небольшую пластинку, которая заземляет контакт. Соответственно мы имеем и розетки 2-х разновидностей: с заземлением и без. К ним подходят все вилки, выпускаемые в нашей стране.

Большинство современных тайских отелей, заботясь о своих гостях, устанавливает в своих номерах и холлах такие розетки, которые подходят практически всем известным моделям вилок. Они универсальны и дают возможность подключить любой прибор. При этом, их можно разделить на 2 категории:

С двумя отверстиями. В этот тип розеток можно вставлять знакомые нам вилки с двумя круглыми штырьками и не важно имеют они пластину для заземления или нет. Также в такие розетки подходят для вилок, которые используются в Америке и Китае, то есть с двумя плоскими стержнями.
С тремя отверстиями. В данный тип розеток можно включать все выше описанные вилки, а также еще один вид — с тремя штырьками, один из которых отвечает за заземление прибора. Они распространены не так часто, у нас их нет, поэтому для российских туристов они совсем не интересны.

Электрическое напряжение в Тайланде, как и у нас составляет 220 Вольт, поэтому не стоит переживать о том, что вам понадобятся какие-то особенные переходники. Однако, вилки с двумя тонкими стержнями, так называемые «советские», включить в тайские розетки будет невозможно, так как они попросту не будут держаться. Чтобы подключить вилку старого образца необходимо ее воткнуть в «евро» переходник, приобретенный непосредственно в вашей стране.

Важно обратить внимание на заземление на вилке, то есть присутствует оно или нет. Практически все тайские розетки его имеют. Если оно не предусмотрено на вилке вашего прибора, то он при прикосновении будет слегка биться током, но эти разряды практически не чувствуются и никак не сказываются на работе техники.

Розетки в отелях

Как я уже писала выше, розетки во всех современных отелях Тайланда универсальные и они без проблем подходят к вилкам наших электроприборов. Однако тайцы не такой прогрессивный народ как большинство туристов, и не имеют такое огромное число приборов, которые постоянно разряжаются. Во многих отелях можно встретить всего одну-две розетки на весь номер, причем в нее чаще всего подключены кондиционер и телевизор. Как быть если одновременно нужно подзарядить телефон, высушить волосы и кондиционер не хочется выключать? На помощь приходят известные нам тройники или удлинители с несколькими разъемами. Их не обязательно везти из дома, купить разъемы не составит труда в ближайшем супермакете. Средняя цена на удлинитель колеблется в районе 100 бат.

Розетки в съемных домах и квартирах

Если вы планируете задержаться в Тайланде надолго, например, чтобы перезимовать, или переезжаете жить на совсем в эти теплые края, то в целях экономии своего бюджета следует арендовать квартиру или дом, так как в отеле жить довольно дорого. Перед тем как это сделать, обязательно проверьте все, в том числе предохранители и автоматы, посмотрите установлены ли универсальные розетки. Также состояние электросетей в Тайланде не везде идеальное, поэтому первое время обязательно наблюдайте за тем, чтобы не было запаха гари, плавящейся пластмассы, искр или задымления. Если ничего подобного нет, значит все в порядке, смело пользуйтесь розетками.

Нужен ли переходник или удлинитель

Везти с собой из дома переходник или удлинитель нет необходимости, все можно купить на месте. Однако если вы приезжаете в Тайланд с компанией друзей и будете проживать в отеле не один, то стоит сразу позаботиться об удлинителе с несколькими розетками. Это вещь значительно упростит вам жизнь.

Если же розетки окажутся нестандартными, то переходники всегда можно купить в любом из супермаркетов Тайланда, таких как Биг С или Теско Лотус.

Помните, с развитием туризма в такой удивительной стране как Тайланд, все готово к встрече туристов, даже из наших стран СНГ. Если вы путешествуете с рюкзаком, то вес и объем удлинителя будет играть определенную роль. Для отдыха в отеле необходимость обзаведения им также отпадает, так как современные гостиницы бесплатно или за символическую плату готовы сделать все возможное для своих гостей.

Описание параметра «Тип розетки» — Профсектор

Тип С

Под типом C понимаются несколько разновидностей двухконтактных вилок и розеток. Розетки имеют 2 круглых гнезда. Такие разъёмы рассчитаны в основном на 220—250 В. Применяются для электроприборов, не требующих заземления. Некоторые розетки типа C имеют отверстия, в которые можно вставить вилки со штырями, диаметром не более 4 мм, или имеют выступы, чтобы предотвратить подключение к ним вилок Schuko или французских вилок.

С-1а Розетка двухполюсная без заземляющего контакта на 10/16 А, 250В согласно ГОСТ 7396.1-89

Совместимые вилки:

С-1b Вилка двухполюсная без заземляющего контакта на 10/16 А, 250В
С-4 Вилка двухполюсная на 10/16 А, 250 В с двойными заземляющими контактами
С-5 (вар. I и II) Вилка двухполюсная на 2,5 А, 250 В для приборов II класса электробезопасности
С-6 Вилка двухполюсная на 10/16 А, 250 В для приборов II класса электробезопасности

Тип F (немецкий стандарт)

Розетка типа F определена в стандарте CEE 7/4 и обычно называется «Schuko» (произносится «Шуко», сокращение от немецкого Schutzkontakt — защитный контакт. Заземление выполнено в виде металлической скобы. Она рассчитана на ток до 16 Ампер, неполяризована и принимает как вилки Europlug, так и CEE 7/17. Используется во многих европейских странах, а после распада СССР принята, как стандарт в России и некоторых странах бывшего Советского Союза.

С-2а Розетка двухполюсная с боковыми заземляющими контактами на 10/16 А, 250В согласно ГОСТ 7396.1-89

Совместимые вилки:

С-2b Вилка двухполюсная с боковыми заземляющими контактами на 10/16 А, 250В
С-4 Вилка двухполюсная на 10/16 А, 250 В с двойными заземляющими контактами
С-5 (вар. I и II) Вилка двухполюсная на 2,5 А, 250 В для приборов II класса электробезопасности
С-6 Вилка двухполюсная на 10/16 А, 250 В для приборов II класса электробезопасности

Тип E (французкий стандарт)

В некоторых странах континентальной Европы, а также Азии и Африки приняли французский стандарт на штепсельные разъёмы. В этом стандарте заземление выполнено круглым штырём, выступающим из розетки, который входит в гнездо на вилке. Эти вилки и розетки поляризованы по своей конструкции, но нет универсального стандарта на подключение фазного и нейтрального проводов. Сама вилка имеет круглое основание, два круглых контактных штыря 4,8‭×‭19 мм, на расстоянии 19 мм друг от друга, и гнездо для заземляющего штыря розетки.

С-3а Розетка двухполюсная на 10/16 А, 250В со штифтовым заземляющим контактом согласно ГОСТ 7396.1-89

Совместимые вилки:

С-3b Вилка двухполюсная на 10/16 А, 250 В со штифтовым заземляющим контактом
С-4 Вилка двухполюсная на 10/16 А, 250 В с двойными заземляющими контактами
С-5 (вар. I и II) Вилка двухполюсная на 2,5 А, 250 В для приборов II класса электробезопасности
С-6 Вилка двухполюсная на 10/16 А, 250 В для приборов II класса электробезопасности

Тип L (итальянский стандарт)

Итальянский стандарт на заземлённые вилку/розетку, CEI 23-16/VII, включает две модели, на ток 10 А и 16 А, различающиеся диаметром контактов и расстоянием между ними.

Розетки в разных странах мира

Еще 20 лет назад мы могли путешествовать почти налегке. Сейчас же наш чемодан заполняется кучей электроники, без которой просто не может обойтись современный турист. Но, отправляясь в другую страну, необходимо понимать, что не всегда и не везде вы сможете найти родной электроразъём для подзарядки вашего гаджета. Знания об электросетях и принятых электростандартах, безусловно, пригодятся вам на чужой стороне.

Итак. В мире чаще всего встречается два вида напряжения и частоты. Первый — это американский стандарт 100-127 Вольт/60 Герц, совместно с вилками A и B. Другой стандарт — европейский, 220*240 Вольт/50 Герц, вилки типов C — M.

Существует великое множество способов подключения к электрической сети, огромное количество видов вилок и розеток, а также разные напряжение и частота. Все это становится серьезной проблемой для туриста.
Для подключения электрических приборов к сетям с розетками неподходящего формата применяют различные переходники и адаптеры. Некоторые из них можно приобрести здесь в России, в ближайшем магазине электробытовых приборов, или же уже на месте, в стране пребывания. При покупке адаптера в российском магазине нужно знать напряжение сети, частоту и тип розетки той страны, куда вы едете. О типах розеток и напряжении в наиболее популярных туристических странах мы и расскажем ниже.

В России напряжение сети 220 вольт, частота 50 герц. Используются типы розеток С и F

Великобритания

Напряжение сети 230 вольт, частота 50 герц. Розетки типа G, реже D и M. Российские электроприборы требуют переходник для всех видов английских розеток.

Греция

Напряжение сети 220 вольт, частота 50 герц. Тип розеток — евростандарт (или тип С) То есть, казалось бы, можно смело забыть адаптер дома. Но на Крите вам все же понадобится адаптер, который можно купить в любом местном супермаркете, заплатив всего 2 евро. Дело в том, что иногда здесь встречаются розетки с тремя входами (тип D), соответственно воспользоваться своим электроприбором напрямую не удастся.

Израиль

Напряжение сети 230 вольт, частота 50 герц. Типы розеток С, Н, M. Соответственно, может потребоватся переходник к розеткам типа Н и М.

Индия

Напряжение сети 230 вольт, частота 50 герц. Розетки так же, как в Греции типа С и D. То есть, если вам повезет и вы окажетесь в отеле с розетками евростандарта (тип С), то искать адаптер не придется. Но, ежели розетка будет типа D, придется бежать на ресепшн или в ближайший магазин.

Испания

Напряжение сети 230 вольт, частота 50 герц. Типы розеток — С и F. Адаптер не понадобится.

Италия

Напряжение сети 230 вольт, частота 50 герц. Чаще всего установлены евророзетки (тип С и F), но также может встретиться розетка типа L, к ней нужен будет адаптер.

Египет

Напряжение сети 230 вольт, частота 50 герц. Типы розеток С (как в России) и D. Нужен адаптер.

Куба

Напряжение сети 110/220 вольт, частота 60 герц. Типы розеток A, B, C, L, F. Адаптер лучше приобрести на месте, все будет зависеть от того, какой именно тип розетки будет установлен у вас в отеле.

Мексика

Напряжение 127 вольт, частота 60 герц. Типы розеток А, В. Необходим адаптер.

США

Напряжение 120 вольт, частота 60 герц. Типы розеток А, В. Без адаптера не обойтись.

Швейцария

Напряжение 230 вольт, частота 50 герц. Типы розеток С и J. И тут — как повезет. Возможно, адаптер не пригодится, если в отеле будет установлены розетки типа С, но будьте внимательны: второй тип розетки (J) очень напоминает нашу российскую, тем не менее, к ней потребуется адаптер.

Япония

Напряжение 100 вольт, частота 50/60 герц. Типы розеток А, В. Без адаптера не обойтись.

Турция, Тунис, Финляндия, Франция, Германия — адаптер не потребуется.

Наталья Елизарова

42204 просмотра

розетки, американские вилки, переходники.

Типы, используемые в настоящее время

Чаще всего электроприборы поставляют уже с готовой системой подсоединения их к сети. Однако случаются ситуации, когда требуется заменить такой элемент, как вилка электрическая. Выбрать подходящий вариант очень важно, так же как и правильно его подсоединить. Дабы избежать неприятных ситуаций в будущем, следует изучить технологию проведения ремонта оборудования.

Виды электровилок

Существует всего три типа электрических вилок. Это разборные и неразборные (литые) разновидности оборудования.

Каждый из них выполняет одну и ту же функцию. Вилка электрическая любого типа служит соединением сети с проводником тока.

Литые вилки завоевали большую популярность в мире современной бытовой техники. Они надежные, эстетичные и к тому же удобные. К штырям провод крепится путем точечной сварки. Система в этом случае напоминает единый провод. Контакт в этом случае отсутствует. Такой способ крепления гарантирует отсутствие окисления и ослабления в местах соединения провода со штырями вилки.

Причиной поломки литой вилки является перелом проводника у основания. Обычно подобные устройства не ремонтируют.

Вернуть прибор к жизни поможет разборной штекер. Шнур электрический с вилкой соединяется очень плотно. Чем лучше контакт, тем лучше работает оборудование.

Мировые маркировки вилок

В зависимости от государства, выпускающего представленное оборудование, существует 13 разновидностей подарок и штекеров к ним. Их маркируют латинскими буквами.

Типы А и В электрических вилок присвоены американским штекерам. Тип А не имеет заземления, а В уже содержит место для его подключения. Штырьки у них плоские.

Тип С принадлежит европейским штекерам с круглыми штырьками без заземления. Маркировку D имеют английские розетки. Штырьки круглые, два тонких и один толстый.

Французские вилки электрические с местом для заземления имеют два круглых штырька. Третий находится в розетке.

Вилка электрическая с заземлением типа F подобна С. Только в ней есть две пластины для заземления.

К английским штекерам относятся типы М и G. К другим европейским разновидностям относятся розетки J, K, L. Австралийские вилки для электрических шнуров маркируют буквой I, а израильские — Н.

Для подключения штекера к несовместимым розеткам используют переходники.

Вилки электрические в нашей стране

В нашей стране встречается 4 разновидности прицепных и литых вилок.

Тип С представляет собой неразборные вилки. Они чаще всего идут в комплекте с бытовой техникой и подключены к шнуру.

Тип С5 имеет круглые штыри диаметром 4 мм, без заземляющих контактов. Мощность техники, присоединенной к такому штекеру, не превышает 1,3 кВт (6 А).

Тип С6 принадлежит такому оборудованию, как вилка электрическая, прицепа заземления на которой может не быть. В некоторых вариантах у них есть штырь заземления. Диаметр штырей — 4,8 мм. Вилка рассчитана на мощность до 2 кВт (10 А).

К типу С1-b относятся разборные разновидности, рассчитанные на мощность 1,3 кВт (6 А).

Какая вилка лучше?

Среди профессиональных электриков существует мнение, что литая вилка все же надежнее. Это относится к качественным изделиям известных производителей.

Соединение провода со штырями происходит на производстве путем пайки или, в очень редких случаях, обжима. Последующее герметичное литье корпуса надежно защищает место соединения, а также препятствует окислительным процессам на этом отрезке.

Единственное слабое место у подобного изделия — это соединение проводника с вилкой. Если произошел обрыв, лучше не пытаться разобрать литой вариант изделия. Решившись починить прибор, следует подсоединить к проводу разборную вилку.

Правила присоединения вилки С1-b

Различные типы электрических вилок потребуют соблюдения некоторых правил монтажа для каждого из них.

Для разборных вилок С1-b следует обеспечить хороший контакт провода со штырями. Концы проводников следует залудить.

Изоляцию с кабеля снимают на 20-25 мм, не задевая жилы. Вокруг обжимных винтов вилки следует сформировать колечки. Оставшийся нахлест накручивается вокруг зачищенной основы.

Готовое колечко снимается и аккуратно залуживается, чтобы не надавить изоляцию. Затем их снова надевают на винты и зажимают до упора. Нужно следить, чтоб не сорвать резьбу.

Штыри с проводами вставляют в посадочные углубления. Отходящий провод прижимают изолирующей планкой, не повреждая наружнюю оболочку кабеля. Далее половинки штекера стягивают болтом и гайкой.

Присоединение провода к вилке С5 и С6

Здесь процесс подключения провода проходит еще проще. Вилка электрическая типа С5 и С6 уже имеет в своем составе особые колодки. Формировать колечки не понадобится. Провод сечением 2,5 мм кв. завидуют до 10 мм, а с 1,5 мм кв. — до 20 мм. Это связано с технологией подсоединения.

Тонкие провода потребуется сложить вдвое перед крепежом. Жилу скручивают и вставляют в клемму.

Время от времени колодки лучше поджимать, дабы обеспечить хорошее качество контакта. В подобных устройствах он достаточно хорош.

Если в электросети не предусмотрено заземление, не следует подключать лишний контакт куда попало. Третий проводник оставляют не зачищенным, как резерв. Он может пригодиться при обрыве одной из жил.

Если установить вилку с большим показателем предельной мощности на электроприбор, это увеличит запас ее прочности. Однако, ставя на технику меньшую по выдерживаемой нагрузке вилку, следует ожидать ее перегрева, выхода из строя и создания аварийной ситуации. Обязательно следует обращать внимание на маркировку вилки и мощность бытового прибора.

Ознакомившись с разновидностями такого элемента электроцепи, как вилка электрическая, можно правильно подобрать необходимый вариант для замены старого штекера. Существует несколько разновидностей подобных устройств. Каждый подбирают в соответствии с требуемой нагрузкой бытового прибора, к которому подводится провод с вилкой. Производя подключение в соответствии со всеми правилами, можно не сомневаться в долговечности и безопасности эксплуатации электровилки.

В данной статье приведены все типы электрических вилок и розеток, принятых в использование в странах мира.

Это, так называемый, американский тип и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B

Аналогичный разъему типа A, но уже с дополнительным круглым контактом . Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C

Это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D

Это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Тип E

Данный тип имеет электрическую вилку с двумя круглыми контактами и отверстие под контакт заземления, который находится в гнезде розетки. Этот тип вилок розеток применяют в настоящее время в Польше, во Франции и в Бельгии.

Тип F

Модели данного типа похожи на модели розеток и вилок типа E. Только вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток и вилок используется, как правило, в Германии, Австрии, Голландии, Норвегии и Швеции.

Тип G

Это типичная британская розетка и ее друг вилка с тремя плоскими контактами. Применяется в квартирах и частных домах Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – розетки данного типа конструкции часто выпускаются с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что необходимо сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H

Данная конструкция разъемов розетки и, соответственно вилки, используется только в государстве Израиль и в секторе Газа. Розетка и вилка имеют три плоских контакта, или в более ранней версии — круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для сетей напряжением 220 В и током до 16 А.

Тип I

Это, так называемая, австралийская розетка. Она, как и электрическая вилка, имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Существуют такие розетки и вилки с контактом заземления. Данные модели используются в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.

Тип J

Швейцарский тип электрических вилок и розеток. Вилку очень похожа на сородича из типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Применяются не только в Швейцарии, но и за ее пределами — в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K

Датские электрические розетки и вилки. Тип аналогичен популярному европейскому розетке типу C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в странах Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L

Итальянская вилка и розетка. Модель аналогична популярному европейскому типу C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такие розетки и вилки в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М

Это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания электроустройств током до 15 А. Широко используется в ЮАР, Свазиленд и Лесото.

В мире существует более сотни способов подключения электроприборов к сети. Есть огромное количество вилок и розеток. Также необходимо учитывать, что в каждой стране особое напряжение, частота и сила тока. Это может превратиться в серьезную проблему для туристов. Но этот вопрос сегодня актуален не только для тех, кто любит путешествовать. Некоторые, делая в квартире или доме ремонт, намеренно устанавливают розетки стандарта других стран. Одна из таких — американская розетка. Она имеет свои особенности, недостатки и преимущества. Сегодня существует только 13 стандартов розеток и вилок, которые используют в разных странах мира. Рассмотрим некоторые из них.

Два стандарта частоты и напряжения

Казалось бы, зачем нужно столько стандартов и типов электрических элементов? Но следует учитывать, что существуют разные стандарты напряжения в сети. Многие не знают, что в бытовой электрической сети стран Северной Америки используются не традиционные 220 В, как в России и СНГ, а 120 В. Но так было далеко не всегда. До 60-х годов на всей территории Советского Союза бытовое напряжение составляло 127 вольт. Многие спросят, почему так. Как известно, количество потребляемой электрической энергии растет постоянно. Ранее, кроме лампочек в квартирах и домах, каких-либо других потребителей просто не было.

Все, что каждый из нас каждый день включает в розетку — компьютеры, телевизоры, микроволновки, бойлеры, — тогда еще не существовало и появилось гораздо позже. Когда растет мощность, необходимо увеличивать напряжение. Больший ток влечет за собой перегревы проводов, а с ними и определенные потери на данный нагрев. Это серьезно. Для того чтобы избежать этих ненужных потерь драгоценной энергии, потребовалось увеличить сечение провода. Но это очень трудно, долго и дорого. Поэтому было решено повысить напряжение в сетях.

Времена Эдисона и Теслы

Эдисон являлся сторонником постоянного тока. Он считал, что именно такой ток удобен для работы. Тесла же верил в преимущества переменной частоты. В конце концов двое ученых начали практически воевать друг с другом. Кстати, окончилась эта война только в 2007 году, когда США перешли к переменному току в бытовых сетях. Но вернемся к Эдисону. Он создал производство лампочек накаливания с нитью на основе угля. Напряжение для оптимальной работы этих ламп составляло 100 В. Он добавил еще 10 В на потери в проводниках и на своих электростанциях принял за рабочее напряжение 110 В. Именно поэтому американская розетка долгое время была рассчитана на 110 В. Далее в Штатах, а затем и в других странах, которые тесно сотрудничали с США, приняли в качестве стандартного напряжения 120 В. Частота тока составляла 60 Гц. Но электрические сети создавались таким образом, что к домам подключались две фазы и «нейтраль». Это давало возможность получать 120 В при использовании фазовых напряжений или 240 в случае с

Зачем две фазы?

Все дело в генераторах, которые создавали электричество для всей Америки.

Они до конца 20 века являлись двухфазными. К подключали слабых потребителей, а более мощных переводили на линейные напряжения.

60 Гц

Это полностью заслуга Теслы. Случилось это в далеком 1888 году. Он плотно работал с Дж. Вестингаузом и в том числе над разработкой генераторов. Они много и подолгу спорили об оптимальной частоте — оппонент настаивал на выборе одной из частот в диапазоне от 25 до 133 Гц, однако Тесла твердо стоял на своей идее и цифра в 60 Гц максимально вписалась в систему.

Преимущества

Среди преимуществ такой частоты можно выделить меньшие затраты в процессе изготовления электромагнитной системы для трансформаторов и генераторов. Поэтому оборудование под эту частоту имеет значительно меньше размеры и вес. Кстати, лампы практически не мерцают. Американская розетка в Штатах гораздо лучше подходит для питания компьютеров и другой техники, которой требуется хорошее питание.

Розетки и стандарты

В мире распространены два главных стандарта по частоте и напряжению.

Один из них — американский. Это напряжение в сети 110-127 В при частоте в 60 Гц. А в качестве вилки и розетки применяется стандарт А и B. Второй тип — европейский. Здесь напряжение составляет 220-240 В, частота — 50 Гц. Европейская розетка — это преимущественно С-М.

Тип А

Эти виды широко распространены лишь в Северной и Центральной части Америки. Также их можно встретить и в Японии. Однако между ними есть некоторые различия. У японцев два штыря параллельны друг другу и плоские с одинаковыми размерами. Американская розетка немного другая. И вилка к ней, соответственно, тоже. Здесь один штырь шире, чем второй. Это сделано с учетом того, чтобы постоянно соблюдалась правильная полярность при подключении электроприборов. Ведь ранее ток в американских сетях был постоянным. Еще эти розетки назывались Class II. Туристы рассказывают, что вилки от японской техники без проблем работают с американскими и канадскими розетками. Но подключить эти элементы наоборот (если американская вилка) не получится. Нужен подходящий переходник для розетки. Но обычно люди просто подпиливают широкий штырек.

Тип B

Эти виды устройств используются только в Канаде, США и Японии. И если приборы типа «А» предназначались для маломощного оборудования, то в такие розетки включаются преимущественно мощные бытовые приборы с токами потребления до 15 ампер.

В некоторых каталогах такая американская вилка или розетка может обозначаться как Class I или же NEMA 5-15 (это уже международное обозначение). Сейчас они практически полностью заменили собой тип «А». В США пользуются только «B». Но в старых постройках все еще можно встретить и старую американскую розетку. В ней отсутствует контакт, отвечающий за подключение заземления. Кроме того, промышленность США уже давно производит приборы с современными вилками. Но это не мешает использовать новые электроприборы в старых домах. Находчивые американцы в таком случае просто спиливают или уничтожают заземляющий контакт, чтобы он не мешал и его можно было подключить к розетке старого типа.

О внешнем виде и отличиях

Кто приобретал айфон из США, отлично знает, как выглядит американская розетка. Она имеет свои особенности. Розетка представляет собой два плоских отверстия или же щели. В приборах нового типа внизу дополнительный заземляющий контакт.

Также, чтобы не возникло ошибок, один штырь вилки делается шире другого. Американцы решили такой подход не менять, и в новых розетках оставили все так же. Контакты на вилке представляют собой не штыри, как европейская розетка. Это, скорее, пластины. На их концах могут быть отверстия.

Как эксплуатировать американскую технику в странах СНГ

Случается, что люди привозят технику из Штатов и хотят использовать ее в Европе или России. И они сталкиваются с проблемой — розетка не подходит под вилку. И что же делать? Можно заменить шнур на стандартный европейский, но это вариант далеко не для всех. Для тех, кто не разбирается в технике и ни разу не держал паяльник в руках, рекомендуется приобрести переходник для розетки. Их существует достаточно много — все они разные по качеству и цене. Если планируется поездка в США, тогда следует запастись переходниками заранее. Там они могут стоит пять и более долларов. Если заказывать в интернет-магазине, можно сэкономить до половины стоимости. Также следует учесть, что даже в гостиницах США все розетки идут под американский стандарт — причем неважно, что большинство людей, которые останавливаются, это иностранные туристы.

В этом случае ему мог бы помочь переходник с американской розетки на европейскую. Это же касается и техники, купленной в США. Если не хочется паять, можно приобрести недорогой переходник китайского производства и в полной мере пользоваться электрическими приборами, заряжать телефон или планшет на нестандартной розетке. Других вариантов здесь нет.

Резюме

Говорят, что умом не понять Россию, однако в США тоже все не так просто. Нельзя просто приехать и использовать розетки американского типа с европейскими или любыми другими вилками. Поэтому следует брать в дорогу переходники, причем заказывать их нужно заранее. Это значительно экономит время и деньги.

Американские розетки сильно отличаются от русских (европейских), и наши вилки в них не воткнуть, как ни старайся. 🙂 Такая же проблема и с обратной стороны, многие хотят приобрести технику в Америке (т.к. выбор тут лучше и цены ниже) и увести домой, но сталкиваются с разнообразием вилок.

Напряжение в электросети в России 220 (220-240) вольт, в США же 110 (в Японии, кстати, тоже). Теоретически, это более безопасный уровень напряжения, и меньше риск возникновения пожара при коротком замыкании. Большая часть современной техники работает и на том и на том напряжении, на некоторых зарядных устройствах и блоках питания есть переключатели, некоторые срабатывают автоматически в зависимости от напряжения в розетке. Так что заранее исследуйте зарядки и вилки на вашей технике.

Также у американцев другие вилки — с двумя плоскими штырьками (причем левый по вертикали шире, чем правый), либо помимо двух плоских штырьков есть округлый третий. Вообще дырки на розетке похожи на какой-то перепуганный смайлик. ?

Это вилки (штепселя) от электронных часов и ниже от зарядки для ноутбука.

Также большой плюс в современных зарядных устройствах — это USB. То есть плееры и телефоны можно заряжать от компьютера, либо приобрести переходник розетка/USB (если такой не идет в наборе с устройством). Вот у меня таким образом заряжается планшет:

А еще бывают вот такие необычные вилки с кнопочками. Сделаны они в основном на фенах, щипцах для укладки, электробритвах и на кухонных приборах (миксеры, блендеры). В случае попадания воды в розетку срабатывает предохранитель, и фен, например, отключается, предохраняя вас от короткого замыкания.

Такая же и розетка (с кнопочками) у нас на кухне:

Когда мы переезжали, то зная такую разницу в розетках и вилках, оставили многие электроприборы в России, да и смысла тащить их не было. Всякие фены и бритвы всегда можно купить в США, хорошие и не дорого. Единственное, что у нас было с русской вилкой — это зарядка от фотоаппарата. Зато к ней очень хорошо подошел шнур с американской вилкой от ноутбука, купленного в первые дни пребывания в Америке. 🙂

Все же если вам нужен переходник, то его можно заказать заранее до отъезда на каком-нибудь китайском сайте или поискать в магазинах с электротоварами, так же бывают переходники, в которых встроены сразу несколько вариантов вилок (на все случаи жизни для крутых путешественников). В США переходник с американской вилки можно купить на сайте Amazon (стоят они от 3 до 10 долларов в зависимости от навороченности и называются «adapter»), также можно поискать в супермаркетах с товарами для дома, например Target или Walmart, а еще пишут, что переходник можно приобрести в аэропорту по прилету, но конечно, стоить он будет в несколько раз дороже. Да, и в крайнем случае, если вы просто собрались в США на пару неделек отдохнуть, то переходник можно взять напрокат у друзей и знакомых. ?

Очень много мы приобретаем электрических бытовых приборов разной мощности, сделанных в странах ЕС, у которых сетевые шнуры заканчиваются электрическими вилками европейского типа. Известно что они отличаются не только диаметром металлической части от наших отечественных, но также формой, большей потенциальной мощностью и наличием одного или двух контактов заземления. Но нельзя забывать и о так называемом «советском» типе, который применяется еще широко в России и странах СНГ наряду с электроприборами прошлых времен поэтому с них и начнем краткий обзор электрических вилок европейского типа с них.

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В, 6А

Этот тип, называемый Советский С1/В, все еще выпускается у нас на родине и по своим качествам его можно приравнять к европейскому типу СЕЕ 7/ 16 Europlug. Электрические вилки этого типа рассчитаны на силу тока 6 А и 10 А при напряжении 220 — 250 В и частотой 50Гц. Клемм заземления у них нет, но зато есть одно преимущество, которое заключается в том что их конструкция разборная, а значить можно в случае порчи кабеля заменить его, оставляя розетку прежней и не тратя деньги на новую. Диаметр штырей в советской вилке равен 4 мм.

Следующий тип электрической вилки, у которой штыри также диаметром 4 мм и которая широко распространена в европейских странах, кроме Англии, Ирландии и Мальты относится к классу СЕЕ 7/ 16 Europlug. Применяется при эксплуатации бытовых электроприборов малой мощности, без контактов заземления и рассчитана на силу тока до 2,5 А при напряжении 1100 — 220 В. Совместима с класса С, С1, Е, F.

Тип C6 (в Европе CEE 7/17) у нас – «евровилка», с круглыми штырями (ножами) диаметром 4,8 мм

А вот французский тип электрической вилки имеет металлические штыри уже диаметром 4,8 мм и один контакт заземления. Широко используется во Франции, Польше и Бельгии. Применяются для приборов средней мощности таких, как пылесосы, кондиционеры, водонагреватели и т. д. Этот тип вилки выдерживает силу тока до 16 А при напряжении В 220 — 250 В. Совместимы с розетками типа C, E, F, однако с советским типом С1/В несовместимы и могут применяться только при наличии переходника.

Для электроприборов средней и большой мощности потребления используется европейский немецкий тип вилок «Schuko» СЕЕ 7/4, который широко распространен в Германии, Швеции, Норвегии и Голландии.

Вилка CEE 7/4 Schuko и розетка Schuko

Рассчитан на ток до 16 А, в некоторых вариантах и до 25 А при напряжении 220 — 250 В, имеет диаметр штырей 4,8 мм, один вывод заземления и совместим с розетками С и F. По своим характеристикам «Schuko» СЕЕ 7/4 подходит к французскому типу вилок Е СЕЕ 7/5.

Существует также и гибридный тип электрических вилок E/F — CTT 7|7, сочетающий в себе немецкое и французское качество. Весьма распространены в странах Евросоюза при использовании приборов средней и высокой мощности потребления. Имеют контакт для заземления, подходят к розеткам типа C, E и F с диаметром металлических штырей 4,8 мм.

какой она бывает, и какой она должна быть

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения.
В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.
На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Устройство трёхфазной сети

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

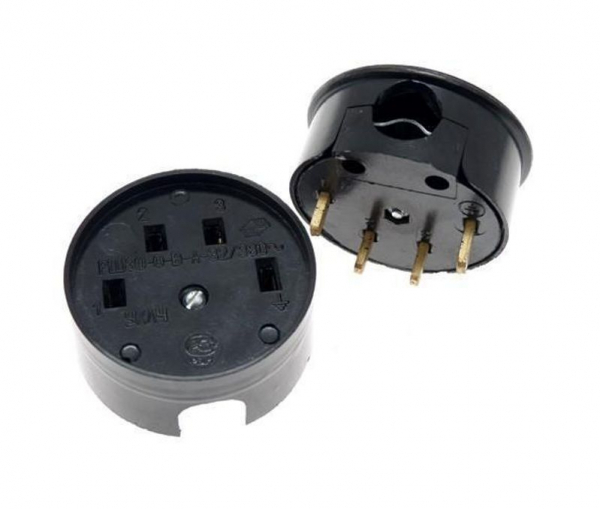

Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.

Программа по обмену адаптеров штепсельной вилки для настенной розетки переменного тока Apple

Выберите страну или регионAlbaniaArgentinaAustraliaBahrainBelgiëBelgiqueBrasilБългарияCanada (English)Canada (Français)ČeskoChile中国大陆DanmarkDeutschlandEestiEgyptEspañaΕλλάδαFranceHong Kong (English)香港HrvatskaIcelandIndiaIndonesiaIrelandIsraelItalia日本대한민국LatvijaLietuvaLuxembourg (Français)澳門MagyarországMalaysiaMéxicoMoldovaMontenegroNederlandNew ZealandNorgeNorth MacedoniaOmanÖsterreichParaguayPolskaPortugalРоссияRéunionRomâniaSaudi ArabiaSchweizSingaporeSlovenijaSlovenskoSouth AfricaSuisseSuomiSverige台灣ไทยTürkiyeUnited Arab EmiratesUnited KingdomUnited StatesUruguayVietnamДругие страны Страна / регион При изменении этого элемента управления страница автоматически обновится

Компанией Apple было установлено, что в редких случаях двухштырьковые адаптеры, разработанные для использования в континентальной Европе, Австралии, Новой Зеландии, Корее, Аргентине и Бразилии, могут повреждаться и создавать опасность поражения электрическим током при соприкосновении. Эти адаптеры для настенных электрических розеток поставлялись в период с 2003 по 2015 г. с компьютерами Mac и некоторыми устройствами iOS, и также включались в комплект адаптеров Apple World Travel Adapter Kit.

Безопасность клиентов — главный приоритет компании Apple, поэтому мы приняли решение бесплатно обменять каждый дефектный адаптер питания на новый адаптер усовершенствованной модели. Мы призываем воспользоваться описанной ниже процедурой для замены всех дефектных компонентов.

Примечание. Другие адаптеры питания для настенных электрических розеток, включая адаптеры для Великобритании, Гонконга, Канады, Китая, США и Японии, а также адаптеры питания Apple USB, не подпадают под действие этой программы.

Определение модели адаптера для настенной электрической розетки

Для определения модели адаптера используйте приведенные ниже изображения. У дефектных адаптеров питания для настенных электрических розеток на внутреннем пазе в месте прикрепления к адаптеру питания Apple имеется текст из 4–5 символов или этот текст может отсутствовать. Вместо него в усовершенствованных адаптерах указывается трехбуквенный код региона (EUR, KOR, AUS, ARG или BRA).

Типы розеток

• Искусство путешествовать: блуждать, исследовать, открывать: Искусство путешествовать: блуждать, исследовать, открывать

Путешествовать — это весело (все согласятся), но собирать вещи для поездки, подавать документы на визу, понимать, как мы водим условия, а электричество (типы розеток) и глобальный интернет — это не так уж и весело. Верно?

Мы понимаем вашу боль. Поскольку мы путешествуем по миру и стараемся убедиться, что у нас есть идеальный контрольный список для подготовки и упаковки, увы, это случается редко.Но сегодня для вас есть хорошие новости. Мы составили и сделали для вас заметки, чтобы помочь вам решить, какие адаптеры вам могут понадобиться в следующей международной поездке.

В настоящее время используются 15 типов электрических розеток, каждому из которых была присвоена буква Управления международной торговли Министерства торговли США, начиная с буквы А и заканчивая буквой О. Всего 15 различных типов розеток. (вздох)

Посетите веб-сайт мировых стандартов, чтобы увидеть глобальную карту, показывающую распространение различных типов вилок, используемых во всем мире, и подробный список стран мира с соответствующими типами вилок и розеток, напряжением и частота.Весело, верно!

Тип A

В основном используется в США, Канаде, Мексике и Японии
Контакты: 2 контакта
Заземление: Не заземлено
А: 15 A
Напряжение: 100 — 127 В
Совместимость: Розетка совместима с типом вилки B

Тип B

В основном используется в США, Канаде, Мексике и Японии
Контакты: 3 контакта
Заземление: Заземление
Ампер: 15 A
Напряжение: 100-127 В
Совместимость: Нет

Тип C

Обычно используется в Европе, Южной Америке и Азии
Контакты: 2 контакта
Заземление: Не заземлено
Ампер: 2.5 A
Напряжение: 220-240 В
Совместимость: Нет

Тип D

В основном используется в Индии и Непале
Контакты: 3 контакта
Заземление: Заземлено
А: 5 A
Напряжение: 220-240 В
Совместимость : Розетка совместима с вилкой типа C (небезопасная совместимость с E и F)

Тип E

В основном используется во Франции, Бельгии, Польше, Словакии и Чехии.
Контакты: 2 контакта
Заземление: заземлено
Ампер: 16 A
Напряжение: 220 — 240 В
Совместимость: Розетка совместима с вилками типов C и F

Тип F

Используется почти везде в Европе и России (кроме Великобритании и Ирландии)
Контакты: 2 контакта
Заземление: заземлено
А: 16 А
Напряжение: 220 — 240 В
Совместимость: Розетка, совместимая с вилками типов C и E

Тип G

В основном используется в Великобритании, Ирландии, Мальте, Малайзии, Гонконге и Сингапуре
Контакты: 3 контакта
Заземление: заземлено
А: 13 А
Напряжение: 220 — 240 В
Совместимость: Нет

Тип H

Используется исключительно в Израиле (включая Западный берег и сектор Газа)
Контакты: 3 контакта
Заземление: заземлено
А : 16 A
Напряжение: 220 — 240 В
Совместимость: Розетка, совместимая с вилкой типа C (небезопасная совместимость с E и F)

Тип I

В основном используется в Австралии, Новой Зеландии, Китае и Аргентине. 2 или 3 контакта
Земля: 2 контакта не заземлены / 3 контакта заземлены
Ампер: 10 A
Напряжение: 220 — 240 В
Совместимость: Нет

Тип J

Используется почти исключительно в Швейцарии, Лихтенштейне и Руанде
Контакты: 3 контакта
Заземление: заземлено
Ампер: 10 A
Напряжение: 220 — 240 В
Совместимость: Гнездо, совместимое с вилкой типа C

Тип K

Используется почти исключительно в Дании и Гренландии
Контакты: 3 контакта 9001 7 Заземление: заземлено
А: 16 А
Напряжение: 220 — 240 В
Совместимость: Розетка, совместимая с вилкой типа C (небезопасная совместимость с E и F)

Тип L

Используется почти исключительно в Италии и Чили. : 3 контакта
Земля: Заземлен
А: 10 А и 16 А
220 — 240 В
Совместимость: Розетка 10 А, совместимая с вилкой типа C (версия 10 А)

Тип M

В основном используется в Южной Африке
Контакты: 3 контакта
Заземление: Заземлено
А: 15 А
Напряжение: 220 — 240 В
Совместимость: Нет

Тип N

Используется почти исключительно в Бразилии
Контакты: 3 контакта
Заземление: заземлено
А: 10 A & 20 A
Напряжение: 100 — 240 В
Совместимость: Розетка, совместимая с вилкой типа C

Тип O

Используется исключительно в Таиланде
Контакты: 3 контакта
Земля: заземлена
Ампер: 16 A
Напряжение: 220 — 240 В
Совместимость: Розетка, совместимая с вилкой типа C (небезопасная совместимость с E и F)

* Все вилки и розетки, изображение предоставлено: Мировые стандарты ЕС

Вилки и розетки переменного тока

Характеристики:

2 контакта
с заземлением
16 А
220-240 В
совместима с вилками типов C, E и F

Тип G

Штекеры

типа G в основном используются в Великобритании, Ирландии, Мальте, Малайзии и Сингапуре (полный список см. Здесь для списка стандартов по странам)

Характеристики:

3 контакта
с заземлением
13 А
220-240 В
совместима с вилкой типа G

Тип H

Вилки

типа H используются исключительно на Западном берегу и в секторе Газа (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:

3 контакта
с заземлением
16 А
220-240 В
, совместимая с вилками типов C и H (небезопасная совместимость с E и F)

Тип I

Вилки

типа I в основном используются в Австралии, Новой Зеландии, Китае и Аргентине (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:

2 или 3 контакта
2 контакта: не заземлены / 3 контакта: заземлены
10 А
220-240 В
совместима с вилкой типа I

Тип J

Вилки типа J используются почти исключительно в Швейцарии, Лихтенштейне и Руанде (полный список см. Здесь для списка стандартов по странам)

Характеристики:

3 контакта
с заземлением
10 А
220-240 В
совместима с вилками типов C и J

Тип K

Штекеры

типа K используются почти исключительно в Дании и Гренландии (полный список см. Здесь для списка стандартов по странам)

Характеристики:

3 контакта
с заземлением
16 А
220-240 В
, совместимая с вилками типов C и K (небезопасная совместимость с E и F)

Тип L

Штекеры

типа L используются почти исключительно в Италии и Чили (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:

3 контакта
с заземлением
10 А и 16 А
220-240 В
Розетка на 10 А, совместимая с вилками типа C и L (версия на 10 А) / розетка на 16 А, совместимая с вилкой типа L (версия на 16 А)

Тип M

Штекеры

типа M в основном используются в Южной Африке (полный список см. Здесь для списка стандартов по странам)

Характеристики:

3 контакта
с заземлением
15 А
220-240 В
совместима с вилкой типа M

Тип N

Вилки

типа N используются почти исключительно в Бразилии (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:

3 контакта
с заземлением
10 А и 20 А
100 — 240 В
совместима с вилками типов C и N

Тип O

Вилки

типа O используются исключительно в Таиланде (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:

3 контакта
с заземлением
16 А
220-240 В
, совместимая с типами вилок C и O (небезопасная совместимость с E и F)

Заземление

Обратите внимание, что не во всех стандартах есть 3-й контакт заземления: при установке необходимо учитывать электробезопасность.

Третий контакт для заземления предназначен для защиты от нарушения изоляции подключенного устройства. Некоторые ранее незаземленные типы вилок и розеток были пересмотрены, чтобы включить заземляющий штырь, или были заменены на заземленные типы.

Разные типы вилок используются для разных классов устройств IEC. Назначенный класс зависит от того, заземлено ли устройство, и от степени изоляции, которую оно включает. Класс I, например, относится к заземленному оборудованию, которому требуется третий контакт в вилке и розетке, тогда как класс II относится к незаземленному оборудованию, защищенному двойной изоляцией.

Список стран, а также напряжение, частота и типы вилок сети

Примечание: Список предоставляется только для информации и считается правильным на момент публикации. Возможны региональные различия и изменения. Пожалуйста, проверьте на месте, чтобы быть уверенным.

Страна / штат / территория	Однофазное напряжение (вольт)	Частота (герцы)	Тип штекера
Абу-Даби (не страна, а столица Объединенных Арабских Эмиратов)	230 В	50 Гц	G
Афганистан	220 В	50 Гц	К / Ф
Албания	230 В	50 Гц	К / Ф
Алжир	230 В	50 Гц	К / Ф
Американское Самоа	120 В	60 Гц	A / B / F / I
Андорра	230 В	50 Гц	К / Ф
Ангола	220 В	50 Гц	С
Ангилья	110 В	60 Гц	A / B
Антигуа и Барбуда	230 В	60 Гц	A / B
Аргентина	220 В	50 Гц	Я
Армения	230 В	50 Гц	К / Ф
Аруба	120 В	60 Гц	A / B / F
Австралия	230 В	50 Гц	Я
Австрия	230 В	50 Гц	К / Ф
Азербайджан	220 В	50 Гц	К / Ф
Азорские острова	230 В	50 Гц	B / C / F
Багамы	120 В	60 Гц	A / B
Бахрейн	230 В	50 Гц	G
Балеарские острова	230 В	50 Гц	К / Ф
Бангладеш	220 В	50 Гц	A / C / D / G / K
Барбадос	115 В	50 Гц	A / B
Беларусь	220 В	50 Гц	К / Ф
Бельгия	230 В	50 Гц	C / E
Белиз	110 В / 220 В	60 Гц	A / B / G
Бенин	220 В	50 Гц	C / E
Бермудские острова	120 В	60 Гц	A / B
Бутан	230 В	50 Гц	C / D / G
Боливия	230 В	50 Гц	кондиционер
Бонайре	127 В	50 Гц	кондиционер
Босния и Герцеговина	230 В	50 Гц	К / Ф
Ботсвана	230 В	50 Гц	Д / Г
Бразилия	127 В / 220 В	60 Гц	C / N
Британские Виргинские острова	110 В	60 Гц	A / B
Бруней	240 В	50 Гц	G
Болгария	230 В	50 Гц	К / Ф
Буркина-Фасо	220 В	50 Гц	C / E
Бирма (официально Мьянма)	230 В	50 Гц	A / C / D / G / I
Бурунди	220 В	50 Гц	C / E
Камбоджа	230 В	50 Гц	A / C / G
Камерун	220 В	50 Гц	C / E
Канада	120 В	60 Гц	A / B
Канарские острова	230 В	50 Гц	C / E / F
Кабо-Верде (на португальском: Кабо-Верде)	230 В	50 Гц	К / Ф
Каймановы острова	120 В	60 Гц	A / B
Центральноафриканская Республика	220 В	50 Гц	C / E
Чад	220 В	50 Гц	C / D / E / F
Нормандские острова (Гернси и Джерси)	230 В	50 Гц	C / G
Чили	220 В	50 Гц	C / L
Китай, Народная Республика	220 В	50 Гц	A / C / I
Остров Рождества	230 В	50 Гц	Я
Кокосовые (Килинг) острова	230 В	50 Гц	Я
Колумбия	110 В	60 Гц	A / B
Коморские Острова	220 В	50 Гц	C / E
Демократическая Республика Конго (Конго-Киншаса)	220 В	50 Гц	C / D / E
Республика Конго (Конго-Браззавиль)	230 В	50 Гц	C / E
Острова Кука	240 В	50 Гц	Я
Коста-Рика	120 В	60 Гц	A / B
Кот-д’Ивуар (Кот-д’Ивуар)	220 В	50 Гц	C / E
Хорватия	230 В	50 Гц	К / Ф
Куба	110 В / 220 В	60 Гц	A / B / C / L
Кюрасао	127 В	50 Гц	A / B
Кипр	230 В	50 Гц	G
Кипр, Север (непризнанное, самопровозглашенное государство)	230 В	50 Гц	G
Чехия (Чехия)	230 В	50 Гц	C / E
Дания	230 В	50 Гц	C / E / F / K
Джибути	220 В	50 Гц	C / E
Доминика	230 В	50 Гц	Д / Г
Доминиканская Республика	120 В	60 Гц	A / B / C
Дубай (не страна, а самый крупный город Объединенных Арабских Эмиратов)	230 В	50 Гц	G
Восточный Тимор (Тимор-Лешти)	220 В	50 Гц	C / E / F / I
Эквадор	120 В	60 Гц	A / B
Египет	220 В	50 Гц	C / F
Сальвадор	120 В	60 Гц	A / B
Англия	230 В	50 Гц	G
Экваториальная Гвинея	220 В	50 Гц	C / E
Эритрея	230 В	50 Гц	C / L
Эстония	230 В	50 Гц	К / Ф
Эфиопия	220 В	50 Гц	C / F / G
Фарерские острова	230 В	50 Гц	C / E / F / K
Фолклендские острова	240 В	50 Гц	G
Фиджи	240 В	50 Гц	Я
Финляндия	230 В	50 Гц	C / F
Франция	230 В	50 Гц	C / E
Французская Гвиана	220 В	50 Гц	C / D / E
Габон (Габонская Республика)	220 В	50 Гц	С
Гамбия	230 В	50 Гц	G
Сектор Газа (Газа)	230 В	50 Гц	К / Н
Грузия	220 В	50 Гц	К / Ф
Германия	230 В	50 Гц	К / Ф
Гана	230 В	50 Гц	Д / Г
Гибралтар	230 В	50 Гц	G
Великобритания (GB)	230 В	50 Гц	G
Греция	230 В	50 Гц	К / Ф
Гренландия	230 В	50 Гц	C / E / F / K
Гренада	230 В	50 Гц	G
Гваделупа	230 В	50 Гц	C / E
Гуам	110 В	60 Гц	A / B
Гватемала	120 В	60 Гц	A / B
Гвинея	220 В	50 Гц	С / Ж / К
Гвинея-Бисау	220 В	50 Гц	С
Гайана	120 В / 240 В	60 Гц	A / B / D / G
Гаити	110 В	60 Гц	A / B
Голландия (официально Нидерланды)	230 В	50 Гц	К / Ф
Гондурас	120 В	60 Гц	A / B
Гонконг	220 В	50 Гц	G
Венгрия	230 В	50 Гц	К / Ф
Исландия	230 В	50 Гц	К / Ф
Индия	230 В	50 Гц	C / D / M
Индонезия	230 В	50 Гц	C / F
Иран	230 В	50 Гц	К / Ф
Ирак	230 В	50 Гц	C / D / G
Ирландия (Eire)	230 В	50 Гц	G
Ирландия, Северная	230 В	50 Гц	G
Остров Мэн	230 В	50 Гц	C / G
Израиль	230 В	50 Гц	К / Н
Италия	230 В	50 Гц	К / Ж / Л
Ямайка	110 В	50 Гц	A / B
Япония	100 В	50 Гц / 60 Гц	A / B
Иордания	230 В	50 Гц	C / D / F / G / J
Казахстан	220 В	50 Гц	К / Ф
Кения	240 В	50 Гц	G
Кирибати	240 В	50 Гц	Я
Корея, Северная	220 В	50 Гц	С
Корея, Южная	220 В	60 Гц	Ф
Косово	230 В	50 Гц	К / Ф
Кувейт	240 В	50 Гц	G
Кыргызстан	220 В	50 Гц	К / Ф
Лаос	230 В	50 Гц	A / B / C / E / F
Латвия	230 В	50 Гц	C / F
Ливан	230 В	50 Гц	C / D / G
Лесото	220 В	50 Гц	M
Либерия	120 В / 220 В	60 Гц	A / B / C / F
Ливия	230 В	50 Гц	C / L
Лихтенштейн	230 В	50 Гц	C / J
Литва	230 В	50 Гц	C / F
Люксембург	230 В	50 Гц	К / Ф
Макао	220 В	50 Гц	G
Македония, Республика (бывшая югославская Республика Македония, БЮРМ)	230 В	50 Гц	К / Ф
Мадагаскар	220 В	50 Гц	C / E
Мадейра	230 В	50 Гц	К / Ф
Малави	230 В	50 Гц	G
Малайзия	240 В	50 Гц	G
Мальдивы	230 В	50 Гц	C / D / G / J / K / L
Мали	220 В	50 Гц	C / E
Мальта	230 В	50 Гц	G
Маршалловы Острова	120 В	60 Гц	A / B
Мартиника	220 В	50 Гц	C / D / E
Мавритания	220 В	50 Гц	С
Маврикий	230 В	50 Гц	C / G
Майотта	230 В	50 Гц	C / E
Мексика	120 В	60 Гц	A / B
Микронезия, Федеративные Штаты	120 В	60 Гц	A / B
Молдова	230 В	50 Гц	К / Ф
Монако	230 В	50 Гц	C / E / F
Монголия	230 В	50 Гц	C / E
Черногория	230 В	50 Гц	К / Ф
Монтсеррат	230 В	60 Гц	A / B
Марокко	220 В	50 Гц	C / E
Мозамбик	220 В	50 Гц	С / Ж / М
Мьянма (ранее Бирма)	230 В	50 Гц	A / C / D / G / I
Намибия	220 В	50 Гц	Д / М
Науру	240 В	50 Гц	Я
Непал	230 В	50 Гц	C / D / M
Нидерланды	230 В	50 Гц	C / F
Новая Каледония	220 В	50 Гц	C / F
Новая Зеландия	230 В	50 Гц	Я
Никарагуа	120 В	60 Гц	A / B
Нигер	220 В	50 Гц	C / D / E / F
Нигерия	230 В	50 Гц	Д / Г
Ниуэ	230 В	50 Гц	Я
Остров Норфолк	230 В	50 Гц	Я
Северный Кипр (непризнанное, самопровозглашенное государство)	230 В	50 Гц	G
Северная Ирландия	230 В	50 Гц	G
Северная Корея	220 В	50 Гц	С
Норвегия	230 В	50 Гц	К / Ф
Оман	240 В	50 Гц	G
Пакистан	230 В	50 Гц	C / D
Палау	120 В	60 Гц	A / B
Палестина	230 В	50 Гц	К / Н
Панама	120 В	60 Гц	A / B
Папуа-Новая Гвинея	240 В	50 Гц	Я
Парагвай	220 В	50 Гц	С
Перу	220 В	60 Гц	кондиционер
Филиппины	220 В	60 Гц	A / B / C
Острова Питкэрн	230 В	50 Гц	Я
Польша	230 В	50 Гц	C / E
Португалия	230 В	50 Гц	К / Ф
Пуэрто-Рико	120 В	60 Гц	A / B
Катар	240 В	50 Гц	G
Реюньон	230 В	50 Гц	C / E
Румыния	230 В	50 Гц	C / F
Россия (официально Российская Федерация)	220 В	50 Гц	К / Ф
Руанда	230 В	50 Гц	C / J
Саба	110 В	60 Гц	A / B
Сен-Бартелеми (неофициально также именуемый Сен-Бартс или Сен-Бартс)	230 В	60 Гц	C / E
Сент-Китс и Невис (официально Федерация Сент-Кристофера и Невиса)	230 В	60 Гц	Д / Г
Сент-Люсия	230 В	50 Гц	G
Сен-Мартен	220 В	60 Гц	C / E
Остров Святой Елены	230 В	50 Гц	G
Синт-Эстатиус	110 В / 220 В	60 Гц	A / B / C / F
Синт-Мартен	110 В	60 Гц	A / B
Сент-Винсент и Гренадины	110 В / 230 В	50 Гц	A / B / G
Самоа	230 В	50 Гц	Я
Сан-Марино	230 В	50 Гц	К / Ж / Л
Сан-Томе и Принсипи	230 В	50 Гц	К / Ф
Саудовская Аравия	220 В	60 Гц	G
Шотландия	230 В	50 Гц	G
Сенегал	230 В	50 Гц	C / D / E / K
Сербия	230 В	50 Гц	C / F
Сейшельские Острова	240 В	50 Гц	G
Сьерра-Леоне	230 В	50 Гц	Д / Г
Сингапур	230 В	50 Гц	G
Словакия	230 В	50 Гц	C / E
Словения	230 В	50 Гц	К / Ф
Соломоновы Острова	230 В	50 Гц	G / I
Сомали	220 В	50 Гц	С
Сомалиленд	220 В	50 Гц	G
ЮАР	230 В	50 Гц	C / M / N (пока еще редко)
Южная Корея	220 В	60 Гц	Ф
Южный Судан	230 В	50 Гц	C / D
Испания	230 В	50 Гц	К / Ф
Шри-Ланка	230 В	50 Гц	Д / Г
Судан	230 В	50 Гц	C / D
Суринам	127 В / 220 В	60 Гц	A / B / C / F
Свазиленд	230 В	50 Гц	M
Швеция	230 В	50 Гц	К / Ф
Швейцария	230 В	50 Гц	C / J
Сирия	220 В	50 Гц	C / E / L
Таити	220 В	50 Гц / 60 Гц	C / E
Тайвань	110 В	60 Гц	A / B
Таджикистан	220 В	50 Гц	К / Ф
Танзания	230 В	50 Гц	Д / Г
Таиланд	230 В	50 Гц	A / B / C / O
Того	220 В	50 Гц	С
Токелау	230 В	50 Гц	Я
Тонга	240 В	50 Гц	Я
Тринидад и Тобаго	115 В	60 Гц	A / B
Тунис	230 В	50 Гц	C / E
Турция	230 В	50 Гц	К / Ф
Туркменистан	220 В	50 Гц	К / Ф
Острова Теркс и Кайкос	120 В	60 Гц	A / B
Тувалу	230 В	50 Гц	Я
Уганда	240 В	50 Гц	G
Украина	230 В	50 Гц	C / F
Объединенные Арабские Эмираты (ОАЭ)	230 В	50 Гц	G
Соединенное Королевство (UK)	230 В	50 Гц	G
Соединенные Штаты Америки (США)	120 В	60 Гц	A / B
Виргинские острова США	110 В	60 Гц	A / B
Уругвай	220 В	50 Гц	К / Ж / Л
Узбекистан	220 В	50 Гц	К / Ф
Вануату	230 В	50 Гц	Я
Ватикан	230 В	50 Гц	К / Ж / Л
Венесуэла	120 В	60 Гц	A / B
Вьетнам	220 В	50 Гц	A / B / C
Виргинские острова (Британские)	110 В	60 Гц	A / B
Виргинские острова (США)	110 В	60 Гц	A / B
Уэльс	230 В	50 Гц	G
Западная Сахара	220 В	50 Гц	C / E
Йемен	230 В	50 Гц	A / D / G
Замбия	230 В	50 Гц	C / D / G
Зимбабве	240 В	50 Гц	Д / Г

Для получения дополнительной информации

Свяжитесь с нами

Объяснение розеток

: почему в мире существуют разные вилки и розетки

Вы когда-нибудь пробовали купить смартфон в Интернете, но когда он наконец появляется, вилка не подходит к вашей розетке? Оставляете ли вы использовать (или тратить деньги) на внешний адаптер? Или, может быть, вы видели электронные / электрические товары, скажем, на Amazon, с разными типами вилок и этикетками? Используйте эти условия — вилка европейского стандарта, вилка стандарта США, вилка типа A, вилка типа B и т. Д.- сбивать вас с толку, когда вы покупаете гаджеты и технику? Почему в мире существует так много типов вилок и розеток? Вам должно быть все равно? Ну…

Давайте поговорим о типах вилок и розеток

Во-первых, в настоящее время существует около 15 (да, ПЯТНАДЦАТЬ!) Различных типов и стилей вилок и розеток, используемых в разных частях мира. Эти вилки и розетки бывают разных форм, размеров, номинальных значений напряжения и тока, типов разъемов, стандартных названий и т. Д. И в большинстве случаев каждый тип используется в определенных регионах.

Реклама — Продолжить чтение ниже

Прежде чем мы перейдем к разговору о том, почему существуют разные типы вилок и розеток, и почему все страны мира не используют вилки одного типа, взгляните на различные типы существующих вилок и некоторую другую информацию о их.

15 A 905 Тип B F Великобритания, Индия, Южная Африка

Типы штекеров	Область применения	Номинальный ток	Номинальное напряжение
Тип A	Америка, Япония			Америка, Япония	15/20 A	125 V
Тип C	Европа	2.5 A	250 V
Тип D	Великобритания, Индия, Южная Африка	6 A	250 V
Тип E	Франция	16 A	250 V
Франция / Германия	16 A	250 V
Тип G	Великобритания	13 A	250 V
Тип H	Isreal			16 A
Тип I	Австралия, Новая Зеландия, Аргентина, Китай	10 А, 15 А, 20 А, 25 А, 32 А	250 В
Тип J	Швейцария	10 А	250 V
Тип K	Германия, Дания	13 A	250 V
Тип L	Италия	10 A, 16 A	250 V
	Тип M	15 A, 16 A	250 V
Тип N	Бразилия, Южная Африка	10 A, 16 A, 20 A	250 V

Вы можете проверить, как выглядят все типы вилок / розеток, упомянутые выше, ЗДЕСЬ.

В мире используются разные системы вилок… ПОЧЕМУ?

Типы региональных вилок | источник: GizModo

Что ж, эти вариации в стиле, дизайне и системе вилки не вошли в игру ни сегодня, ни вчера, ни пять лет назад; он существовал веками. И вот почему.

Когда электричество впервые было введено в домашние хозяйства где-то в конце 19-го века, оно (читай: электричество) было подключено непосредственно к системе электропроводки домов, поскольку в основном использовалось только для освещения.Но когда бытовая техника начала набирать обороты, производителям пришлось найти способ для потребителей подключить свои электрические и электронные устройства к источнику электроэнергии. Нет смысла (очевидно) подключать приборы непосредственно к системе электропроводки здания, поэтому производители разработали вилки и розетки. Именно здесь и началась проблема.

Разные страны начали разрабатывать свои индивидуальные вилки и розетки. А поскольку бытовые приборы и другие устройства нельзя было назвать портативными и, по сути, только-только становились популярными, производители и компании сосредоточились исключительно на обслуживании своих национальных или региональных рынков и не заботились о совместимости между странами.По мере роста этого разнообразия систем вилок Международная электротехническая комиссия (МЭК) в 1930-х годах перешла на стандартизацию типов вилок, но Вторая мировая война сделала эти усилия тщетными.

МЭК возобновила усилия по дальнейшей унификации стандартов вилок и разработке универсальных вилок для бытовых электропитаний в конце 1940-х годов, но в конце концов были прекращены в конце 50-х годов из-за некоторых политических и экономических факторов.

Таким образом, сегодня существует более дюжины типов вилок и розеток, используемых в разных частях мира, потому что попытки стандартизации были прерваны Второй мировой войной.Кроме того, вторые попытки стандартизации были предприняты слишком поздно; в тот момент, когда многие страны приняли свои собственные системы вилок за пределами точки невозврата.

Универсальный штекер без разницы

Мировая промышленность и страны продолжали использовать свои собственные конструкции вилок и розеток, и появились новые. Однако Международная электротехническая комиссия (МЭК), несмотря на ранее встречавшиеся препятствия, в конце концов разработала универсальную вилку между 1970-ми и 1980-ми годами.Универсальная вилка, известная как Type N, не имела никакого значения и практически не использовалась и не принималась какой-либо страной.

Это также связано с тем, что страны разработали свои собственные вилки и розетки таким образом, чтобы, по их мнению, предотвратить контакт с токоведущими частями, снизить риск поражения электрическим током и защитить от нарушения изоляции подключенного устройства в их регионе. И поскольку все они оказались в порядке, большинство этих стран не видели необходимости в универсальной системе розеток. Кроме того, для страны, чтобы изменить всю свою инфраструктуру розеток, это потребовало бы огромных усилий.

Однако только в 2007 году Бразилия приняла систему вилок и розеток типа N. Это сделало его первой страной в мире, которая приняла тип N в качестве единственной стандартной вилки и розетки. Тип N также используется в некоторых частях Южной Африки, но очень редко.

Будущее

Глобальная экосистема вилок и розеток представляет собой беспорядок. Везде есть вилки и розетки разных типов, размеров и конструкции. Но соберется ли большинство стран вместе и примут ли единую универсальную систему розеток? Скорее всего, нет.Вариант не только исторический, но и традиционный. Кроме того, ни одна страна не захочет отказываться от родных вилок и розеток, для этого уже слишком поздно.

Универсальная розетка

Различные вилки питания могут показаться неудобными, особенно если вы владеете и покупаете различные электроприборы и гаджеты, произведенные в разных частях мира. Но есть и легкодоступные (и доступные) решения: установить универсальную розетку в доме или офисе или купить переходник.

Сегодня на мировом рынке такое количество различных вилок и розеток очень неудобно и дорого.

Связанные

Электрические розетки, электрические розетки, электрические вилки, переходные вилки

Афганистан	220 В	50 Гц	* По всей стране используются самые разные вилки. В Кабуле распространены типы C и F. Тип D также можно найти в некоторых частях Афганистана.Возможны колебания напряжения от 160 до 280 В.
Афганистан	220 В	50 Гц	* Напряжение может отличаться в Албании.
Афганистан	230 В	50 Гц	* Возможен вариант типа C.Он имеет наземную стойку, смещенную примерно на ½ дюйма от центра.
Афганистан	120 В	60 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	110 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	60 Гц	* В районе аэропорта напряжение 110В.
Афганистан	220 В	50 Гц	* Нейтральный и активный провода поменяны местами по сравнению с тем, что используется в Австралии и других странах. Этот разворот также наблюдается в Уругвае.
Афганистан	220 В	50 Гц
Афганистан	127 В	60 Гц	* В районе Lago Colony напряжение 115 В.
Афганистан	240 В	50 Гц	* Австралийские розетки обычно управляются соседним переключателем.
Афганистан	230 В	50 Гц	* Вилки или розетки типа C также встречаются, но они встречаются редко.
Афганистан	220 В	50 Гц
Афганистан	120 В	60 Гц
Афганистан	230 В	50 Гц	* В Авали напряжение 110В, частота 60 Гц.
Афганистан	220 В	50 Гц
Афганистан	115 ВВ	50 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц	* Розетки типа C запрещены в Бельгии, но вилки типа C можно использовать с розетками E и F.Все приборы с двойной изоляцией оснащены вилкой C и могут использоваться в совместимых розетках C, E, F и узких L.
Афганистан	110 В / 220 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	120 В	60 Гц
Афганистан	230 В	50 Гц	* Также могут быть найдены вилки типа M.
Афганистан	220 В / 230 В	50 Гц	* В Ла-Пасе и Виаче напряжение 115В.
Афганистан	220 В	50 Гц
Афганистан	231 В	50 Гц	* Тип G также встречается редко.
Афганистан	110 В / 220 В	60 Гц	* Розетки часто представляют собой комбинацию типов A и C и могут принимать любую вилку. В штатах Баия, Парана (включая Куритиба), Рио-де-Жанейро, Сан-Паулу и Минас-Жерайс обнаруженное напряжение может составлять 127 В, хотя 220 В, вероятно, можно найти в отелях.Форталеза имеет 240 В.
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	230 В	50 Гц	* Розетки обычно относятся к типу F, но встречаются вилки как типа C, так и F.
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц	* Тип G в основном встречается в лучших отелях.Некоторые крупные гостиничные сети предлагают многоцелевые розетки, которые принимают австралийские 3-контактные вилки и другие типы.
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц	* Некоторые розетки в Камбодже представляют собой комбинацию типов A и C и могут принимать вилки любого типа.В некоторых отелях можно встретить тип G.
Афганистан	220 В	50 Гц
Афганистан	120 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	120 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц	* Официальная вилка Китая похожа на Type A, но немного короче и без отверстий в лезвиях.Распространены розетки типа A и I, также можно встретить тип G.
Афганистан	240 В	40 Гц
Афганистан	240 В	50 Гц
Афганистан	110 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	120 В	60 Гц
Афганистан	230 В	50 Гц
Афганистан	110 В / 220 В	60 Гц	* Некоторые розетки представляют собой комбинацию типов A и C и могут принимать вилки любого типа.В большинстве старых отелей есть напряжение 110, а в новых — 220 В.
Афганистан	240 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц	* Вилки типа C подходят к розеткам типа K, но обратное неверно.Разъемы в Дании имеют стандартный диаметр штифтов и расстояние между выводами, но их выходы могут иметь разную глубину корпуса, что может мешать работе стандартных адаптеров.
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	110 В	60 Гц	* В некоторых отелях можно встретить тип J.
Афганистан	120 В / 127 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	115 В	60 Гц
Афганистан	220 В	50 Гц	* Напряжение может варьироваться от 150 до 175 В.Часты отключения.
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц	* В старых зданиях можно встретить тип C.Вилки типа E работают как с розетками типа C, так и с розетками F.
Афганистан	220 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц	* Розетки типа C могут быть найдены в старых зданиях, а также типа A (хотя тип A является незаконным).Вилки типа C есть на некоторых приборах и подходят для розеток типа E.
Афганистан	110 В / 220 В	60 Гц	* Все электрические розетки во Французской Полинезии защищены прерывателями цепи при замыкании на землю (GFCI).
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	110 В / 220 В	60 Гц
Афганистан	120 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	240 В	60 Гц	* Фактическое напряжение может отличаться от региона к региону.В столице Джорджтауне можно найти как 120 В, так и 240 В с частотой 50 или 60 Гц, в зависимости от района города. 50 Гц является более распространенным.
Афганистан	110 В	60 Гц
Афганистан	127 В	50 Гц
Афганистан	110 В	60 Гц
Афганистан	220 В	50 Гц	* Тип M был заменен на Тип G, но иногда все еще встречается.
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц	* По всей Индии можно найти множество электрических вилок, поэтому рекомендуется универсальный комплект вилок адаптера.Тип D является наиболее распространенным. В некоторых отелях есть столы и рабочие места, которые принимают различные типы розеток. Но независимо от типа вилки, напряжение в Индии составляет 230 В, 50 Гц.
Афганистан	220 В / 230 В	50 Гц	* Индонезия недавно перешла на 220/230 В.Тип G все еще виден, но не комментируется. Преобразователи из типа G в тип E доступны в большинстве местных магазинов.
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц	* Тип D когда-то был распространен в Ирландии, но время от времени его можно встретить до сих пор.
Афганистан	240 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц	* Вилки и розетки типа L могут иметь другой размер штырей и расстояние между ними, чем стандартные.Более близкие контакты меньшего размера предназначены для тока 10 А; чем больше, тем шире — на 16 А. Оба типа используются в Италии и соответствуют соответствующим итальянским нормам. Некоторые розетки имеют перекрывающиеся отверстия для подключения старых и новых вилок типа L.
Афганистан	220 В	50 Гц
Афганистан	110 В	50 Гц
Афганистан	100 В	50 Гц / 60 Гц	* Напряжение зависит от региона страны.На востоке (Токио, Кавасаки, Саппоро, Иокогама, Сендай) встречается частота 50 Гц. На западе (Осака, Киото, Нагоя, Хиросима) находится 60 Гц.
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц	* В некоторых отелях можно встретить тип C.
Афганистан	220 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	240 В	50 Гц	* Тип D используется в основном для сети 15 А.Тип G используется в основном для работы на 13 А.
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	110 В / 220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	120 В	60 Гц
Афганистан	127 В	50 Гц	* В Барсе, Бенгази, Дерне, Себхе и Тобруке обнаружено 230 В.
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	110 В / 220 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В / 240 В	50 Гц
Афганистан	127 В	60 Гц
Афганистан	120 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	127 В / 220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	60 Гц
Афганистан	127 В / 220 В	50 Гц	* Переход на 220В в стадии реализации.
Афганистан	220 В	50 Гц	* Тип M особенно встречается у границы с Южной Африкой, включая столицу Мапуту.
Афганистан	220 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	127 В / 220 В	50 Гц	* В г.Мартин, 120В 60 Гц найдено. В Сабе и Сент-Эстатиусе обнаружено 110 В 60 Гц, с типом A и, возможно, B.
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	120 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	115 В	60 Гц
Афганистан	230 В	50 Гц
Афганистан	240 В	50 Гц	* Колебания напряжения распространены по всему Оману.
Афганистан	220 В	50 Гц
Афганистан	110 В / 220 В	60 Гц
Афганистан	110 В	60 Гц	* В Панама-Сити напряжение 120 В.
Афганистан	240 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	60 Гц	* В Таларе напряжение 110 или 220 В.В Арекипе частота составляет 50 Гц.
Афганистан	220 В	60 Гц	* Тип А встречается чаще всего. Также используется вариант типа B с горизонтальными штырями (обычно используется для блоков переменного тока), а также специальная розетка, которая позволяет использовать большинство вилок.
Афганистан	240 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	120 В	60 Гц
Афганистан	240 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц	* В новостройках обычно встречается тип F.Более старые конструкции имеют тип C.
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	60 Гц
Афганистан	240 В	50 Гц
Афганистан	110 В / 220 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	127 В / 220 В	60 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц	* Адаптеры типа A широко доступны, обычно в виде набора удлинителей из 2–5 комплектов розеток, наиболее часто используемых для аудио / видео оборудования.
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	220 В	50 Гц	* В Бербере напряжение 230 В.В Merca это 110/220 В.
Афганистан	220 В / 230 В	50 Гц	* Типы C и G все еще можно встретить в некоторых регионах. В Грахамстаде, Порт-Элизабет и Кинг Вильямс напряжение составляет 250 В.
Афганистан	220 В	60 Гц	* В офисах и отелях, скорее всего, встречается тип F.Электропитание 110 В с вилками типа A и B ранее использовалось, но постепенно прекращается и, вероятно, встречается только в старых зданиях. Некоторые отели предлагают обслуживание как на 110 В, так и на 220 В.
Афганистан	230 В	50 Гц	* В баррио-готическом районе Барселоны напряжение составляет 120 В 60 Гц при использовании вилок типов C и F.Повышающие трансформаторы необходимы для использования типичных европейских устройств.
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	127 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц	* Вилки типа C часто встречаются на бытовой технике и подходят для розеток типа J.
Афганистан	220 В	50 Гц
Афганистан	110 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц	* Некоторые розетки представляют собой комбинацию типов A и C и принимают любую вилку.
Афганистан	127 В / 230 В	50 Гц
Афганистан	220 В	50 Гц	* В Ломе напряжение 127В.
Афганистан	230 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	115 В	60 Гц
Афганистан	230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	110 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	240 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц	* Розетки обычно управляются соседним переключателем.Хотя номинальное напряжение было официально изменено на 230 В, 240 В находится в пределах допусков и до сих пор широко распространено.
Афганистан	120 В	60 Гц	* Вилки типа A и типа B используются на 120 вольт. Тип А был выведен из употребления, но встречается редко.Вилки типа B есть во всех новостройках и домах с 1970-х годов.
Афганистан	220 В	50 Гц	* Из-за более частого использования компьютеров тип F становится все более распространенным. Как и в Аргентине, нейтральный и активный провода типа I поменяны местами по сравнению с теми, которые используются в Австралии и других странах.
Афганистан	115 В	60 Гц
Афганистан	220 В	50 Гц
Афганистан	230 В	50 Гц	* Некоторые установки типа G могут относиться к периоду британской колонии, но встречаются редко.
Афганистан	120 В	60 Гц
Афганистан	127 В / 220 В	50 Гц	* Стандартизация на 220В в стадии реализации.В более новых отелях встречается тип G, особенно в отелях, построенных сингапурскими и гонконгскими застройщиками.
Афганистан	220 В	50 Гц
Афганистан	220 В	50 Гц
Афганистан	127 В / 220 В	50 Гц
Афганистан	220 В / 230 В	50 Гц
Афганистан	230 В	50 Гц
Афганистан	220 В	50 Гц

Почему в разных странах разные электрические розетки?

Любопытные дети — это серия для детей всех возрастов.Если у вас есть вопрос, на который вам нужен эксперт, отправьте его по адресу [email protected].

Почему в разных странах разные электрические розетки? — Иви Х., 9 лет, Сиэтл, Вашингтон

Вы оказались в аэропорту или гостиничном номере в другой стране, и вам действительно нужно зарядить свой телефон, камеру или игровую систему. Но что это за странно выглядящая розетка? У него круглые дырочки! А их два? Или три? Что тут происходит? Почему в этой стране не используются те же розетки, которые я использую дома?

Короткий ответ заключается в том, что системы, которые поставляют электричество в дома по всему миру, были построены тысячами людей за последние 140 лет.И они еще не закончены. Во всем мире около 750 миллионов человек — каждый десятый — по-прежнему не имеют доступа к электричеству. Но для 90% тех, кто это делает, во всем мире используется 15 различных типов вилок для домашних электрических розеток.

Три из 15 основных типов электрических розеток, используемых во всем мире. Буквы присваиваются Министерством торговли США и служат только для идентификации. Worldstandards.eu, CC BY-ND

Чтобы понять, почему электрические розетки разные, вам нужно знать, как работает вилка.В США слот на правой стороне электрической розетки называется «горячей» стороной, а слот слева — «нейтральным». Когда вы подключаете лампу и включаете ее, она замыкает цепь, которая пропускает электрический ток и зажигает лампу. Ток течет с «горячей» стороны через лампу и обратно на «нейтральную» сторону.

Третье отверстие в середине розетки называется «землей». Это помогает защитить вас от поражения электрическим током, если что-то пойдет не так с вилкой или если провод отключается от всего, что вы подключили.Эта функция называется заземлением, потому что, если электрический ток выходит из проводов, которые обычно несут его, специальный набор проводов ведет его от центрального отверстия к стержню, закопанному глубоко в земле.

Чтобы протолкнуть ток по проводам, электрические системы создают давление, называемое напряжением. Чем выше напряжение, тем выше давление. Вы можете думать об этом как о проточной воде: это может быть струйка, или ручей, или поток, который может сбить вас с ног.

Строительство электросетей

Когда такие изобретатели, как Томас Эдисон, Джордж Вестингауз и Никола Тесла, построили первую в мире современную сеть электропередач в США.С. в 1880-х годах напряжение, подаваемое в дома, было установлено на уровне 110 вольт. Большинство вещей, которые в то время работали от электричества, в основном свет, лучше всего работали при напряжении 110 вольт. Это по-прежнему стандарт в США, хотя фактическое напряжение в нашей системе, как правило, немного выше.

Но когда люди начали строить электросети в других странах, они попытались внести улучшения. Компании в Европе поняли, что подавать питание на 220 вольт вместо 110 вольт будет дешевле. При более высоком напряжении электрические компании могут выдавать ту же мощность при меньшем токе — представьте, как быстро течет узкий поток по сравнению с более широким, текущим медленно.А меньший ток позволяет использовать более тонкие провода. Поскольку медь, используемая для электрических проводов, дорогая, более высокое напряжение может сэкономить деньги.

Круглые штифты были еще одним ранним нововведением в заглушках. Люди думали, что они сделали вилку более надежной в розетке.

Английский ютубер Том Скотт объясняет, почему он считает британские розетки лучшими.

Сначала вилки в США имели только два контакта без заземляющего контакта. Инженеры разработали идею заземляющего штыря, чтобы сделать вилки более безопасными в 1920-х годах.Многие страны сразу же приняли эти заземленные вилки, но не всегда они делали их правилом. Например, хотя в США эти вилки использовались для некоторых приборов, они не стали стандартом в домах до 1971 года.

Итак, поскольку разные страны внедряли подобные инновации в разное время, свечи, которые они использовали, менялись с годами.

Теперь, когда у большинства домов в мире есть доступ к электричеству, принять один глобальный стандарт было бы удобнее, чем иметь разные типы розеток.Но это потребует от стран, которые еще не используют этот стандарт, потратить миллиарды долларов на изменение своих торговых точек, способа строительства зданий и даже способа производства определенных приборов. Неудивительно, что эти страны предпочли бы потратить эти деньги на что-нибудь другое.

Суть в том, что страны могут поддерживать идею глобального стандарта, но никто не хочет менять их. Так что в обозримом будущем, если вы собираетесь в поездку, не забудьте упаковать адаптеры.

Здравствуйте, любопытные детки! У вас есть вопрос, на который вы хотите получить ответ от эксперта? Попросите кого-нибудь из взрослых отправить свой вопрос на [email protected]. Сообщите нам свое имя, возраст и город, в котором вы живете.

А поскольку любопытство не имеет возрастных ограничений — взрослые, дайте нам знать, что вам интересно. Мы не сможем ответить на все вопросы, но сделаем все, что в наших силах.

розеток по всему миру, розеток и вилок по странам

Все эти электронные устройства нуждаются в энергии…. Какой адаптер правильный ??
Импульсные блоки питания в современной электронике и зарядные устройства обычно могут работать. с множеством различных напряжений и частот. Только вилка должна быть адаптированным для установки в розетку. Ноутбуки обычно могут работать без заземления. Однако в большинстве блоков питания портативных компьютеров заземляющий контакт используется для защиты от электростатического разряда. Блок питания ноутбука будет иметь конденсатор. (около 1 мкФ), подключенный между выходным контактом минус постоянного тока и контактом заземления на разъем питания.

Просто используйте функцию поиска вашего браузера (crtl-f), чтобы найти название страны и найти нужный раздел на этой странице.

Немецкая розетка (также известная как розетка Schuko или вилка типа F)

Контакты заземления — это зажимы с обеих сторон.
Напряжение: 230 В переменного тока
Расстояние между штифтами: 19 мм, диаметр штифта: 4,8 мм

Используется в Афганистан, Алжир, Австрия, Болгария, Хорватия, Финляндия, Германия, Греция, Венгрия, Нидерланды, Норвегия, Португалия, Сербия, Испания, Швеция, Турция.В России и странах бывшего СССР используются вилки аналогичного типа, но диаметр контактов составляет 4,0 мм.

Розетка французская (вилка Type-E)

Во Франции розетка аналогична немецкой, за исключением того, что заземляющий контакт выходит из розетки.
Напряжение: 230 В переменного тока
Расстояние между штифтами: 19 мм, диаметр штифта: 4,8 мм

Используется в Бельгия, Буркина-Фасо, Бурунди, Камерун, Конго, Республика Чехия, Франция, Либерия, Марокко, Мартиника, Польша, Словакия, Тунис .

Вы можете приобрести вилки, подходящие для Германии и Франции, а также иметь надежное заземление. У них есть контакты по бокам для зажимов и также возьмем французский заземляющий штифт:

Дания, Гренландия, вилка Type-K

Аналогичен французскому разъему, но заземляющий контакт входит.
Напряжение: 230 В переменного тока
Расстояние между штифтами: 19 мм, диаметр штифта: 4,8 мм

Швейцария, Лихтенштейн, швейцарская вилка, вилка типа J

Земля — это штифт посередине, немного смещенный от центра.
Напряжение: 230 В переменного тока
Расстояние между штифтами: 19 мм, диаметр штифта: 4,0 мм

Италия, Чили, вилка Type-L

Земля — это булавка посередине.
Напряжение: 230 В переменного тока
Диаметр штифта: 4,0 мм

Большая часть Европы (материковая Европа), вилка Type-C

Основное различие между всеми европейскими вилками — это заземляющий контакт (и контактный диаметр). Напряжение везде 230В переменного тока. Таким образом, можно создать дорожный адаптер, который будет подходят для всех тех стран в континентальной Европе, пока нет заземления необходим.

Есть даже вилка под названием «Europlug» , которая подходит ко всем европейским настенные розетки, кроме Великобритании / Ирландии / Кипра / Мальты. Диаметр штифта составляет 4 мм, и он можно слегка согнуть, чтобы обеспечить надежный контакт в гнездах сделано для штифтов 4,8 мм. Расстояние между штифтами составляет 19 мм (измерено от центра до центра). Штекер имеет контакты с изоляционные рукава для повышения безопасности при использовании с розетками, которые не отступают.

Europlug, он же вилка Type-C

Округа, в которых подойдет такая универсальная европейская вилка без заземляющего штыря:
Алжир, Ангола, Аруба, Австрия, Бангладеш, Бельгия, Боливийский, Боснийский, Бразилия, Болгария, Камерун, Чили, Колумбия, Хорватия, Республика Чехия, Дания, Эквадор, Египет, Эстония, Финляндия, Франция, Газа, Германия, Греция, Гренландия, Венгрия, Исландия, Индия, Индонезия, Ирак, Иран, Израиль, Италия, Иордания, Конго, Латвия, Лихтенштейн, Литва, Люксембург, Мадагаскар, Майорка, Марокко, Мартиника, Маврикий, Намибия, Непал, Нидерланды, Норвегия, Пакистан, Филиппины, Польша, Португалия, Румыния, Россия, Сербия, Словакия, Словения, Испания, Шри-Ланка, Судан, Швеция, Швейцария, Сирия, Таити, Таиланд, Идти, Чад, Щечени, Тунис, Турция, Украина, Уругай, Вьетнам, Западный берег, Заир

Соединения большой мощности в Европе

Большинство домов в Европе подключают мощные устройства, такие как сауны, кухонные плиты и т. Д… к «розетки большой мощности». Те 380V / 400V @ 50Hz с 3 фазами . Напряжение между фаза и нейтраль — 220/230 В. В бытовой технике обычно нет разъема для этого. Кабели привинчиваются непосредственно к небольшой соединительной коробке в стене.

Израиль, Западный берег и Газа, вилка Type-H

Контакт заземления — это третий контакт внизу.
Напряжение: 230 В переменного тока
Расстояние между штырями: 19 мм, диаметр штифта: 4,5 мм

До 1989 года контакты разъема были слегка плоскими.Большинство настенных розеток теперь сделаны так, что они принимают как старые штыри плоского разъема, так и новые круглые.

Индия, вилка типа D

Этот штекер изначально был известен как British Standard 546, но больше не используется в Британии. Двухконтактный евровилочный штекер подходит к этому разъему, однако некоторые розетки могут иметь запорный механизм, который закрывает отверстие для линейные штыри, если что-то не вставлено в заземляющий разъем. Штифт заземления имеет довольно широкий диаметр — 7,1 мм, и вы можете разблокировать отверстие для штифтов лески, вставив тупой карандаш или тонкую пластиковую шариковую ручку в отверстие для земли.Это позволяет вставлять евровилку даже в розетки с таким механизмом шторки.

Обратите внимание, что есть также очень похожее гнездо, известное как Type-M, которое имеет гораздо более широкое расстояние между контактами и контакты большего размера. диаметр для обеспечения большей мощности (рассчитан на более высокие токи). Есть некоторые странно выглядящие розетки с 6 отверстиями, в которые можно вставить как Type-D, так и вилка Type-M, как показано на рисунке ниже:

Комбинированная розетка типа D и типа M
Штепсельная вилка европейского стандарта поместится в два нижних отверстия, и вам нужно будет вставить что-то в отверстие заземляющего штифта (второе по центру сверху), чтобы разблокировать защитные пластиковые шторки, закрывающие дыры.

Обычно вы можете включать и выключать розетку с помощью маленького переключателя. рядом с розеткой.

Напряжение: 230 В переменного тока
Расстояние между штифтами типа D: 19 мм (от центра к центру), диаметр нейтрального и «горячего» штифта: 5,1 мм, Диаметр заземляющего штифта: 7,1 мм

Округа, в которых есть розетки этого типа:
Индия, Шри-Ланка, Непал, Пакистан.

Великобритания, Великобритания, британский 3-контактный разъем, вилка Commonwealth, вилка BS-1363, вилка типа G

Штекерные штифты в Великобритании имеют прямоугольную форму и обязательные жалюзи, которые закрыть отверстие для штырей линии, если что-то не вставлено в землю соединительное отверстие.Контакт заземления на вилке длиннее, чем другие контакты, и он поэтому вставит первым.
Обычно вы можете включать и выключать розетку с помощью маленького переключателя. рядом с розеткой.

Интересной диковинкой является переходной штекер Europlug в BS-1363. Это не переходник для путешествий, но подходящая постоянная заглушка, в которой крышка закрывается с помощью винт. Он преобразует бытовые приборы с популярным евровилкой в BS-1363.

Переходник из европы
в BS-1363

Напряжение: 240 В переменного тока, немного выше, чем в континентальной Европе, но совместимо.

Округа, в которых есть розетки этого типа:
Бермуды, Великобритания / Соединенное Королевство (Англия / Уэльс / Шотландия / Северная Ирландия), Гана, Гибралтар, Великобритания, Гонконг, Ирландия, Остров Мэн, Катар, Кения, Кувейт, Мальта, Малайзия, Оман, Саудовская Аравия, Шотландия, Сейшельские острова, Сингапур, Уганда, Уэльс, Кипр

Австралия и Новая Зеландия, вилка типа I

Это розетка с плоскими контактами, имеющими угол.
Напряжение: 240 В переменного тока Округа, в которых есть розетки этого типа:
Аргентина, Австралия, Новая Зеландия, Папуа — Новая Гвинея,

Материковый Китай, вилка типа I

Разъем почти идентичен австралийскому разъему.Булавки просто немного длиннее (около 1 мм) и обычно нет переключателя.
Напряжение: 230 В переменного тока при 50 Гц

Почти во всех отелях есть довольно распространенная розетка с несколькими розетками, в которую вставляется вилка из материкового Китая. и разъемы для США / Европы. Существуют разные версии этой многокорпусной розетки. Некоторые из них могут быть оснащены 3-х контактными вилками посторонних производителей, но все они используют как минимум двухконтактные разъемы. Люди из Япония или Северная Америка должны знать, что напряжение составляет 230 В, даже если их коннектор влезает в такую многокорпусную розетку.

США / Канада (розетка для Северной Америки, NEMA-1 = вилка типа A, NEMA-5 = вилка типа B)

Штыри на розетке для США плоские и параллельные. Штифт заземления длиннее и круглый. Вилка имеет один штырь, который немного шире, так что даже две вилки не могут быть перевернуты. Более узкий контакт — это «горячий» провод, а более широкий — нейтральный. Однако на вилках с заземлением вы обычно обнаружите, что плоские штыри иметь одинаковый размер. Строго говоря, вилка японская.Двухконтактные вилки известны как вилки NEMA-1 и вилки с дополнительным заземлением. подключение — штекеры NEMA-5.

Напряжение: 120 В переменного тока (ранее 110 В переменного тока), частота: 60 Гц
Расстояние между пазами: 12,7 мм (1/2 дюйма) от центра до центра, круглая земля Диаметр штифта: 3/16 дюйма (4,763 мм), Плоские штыри: толщина 1/16 дюйма x ширина 4/16 дюйма x 10/16 дюйма в длину
Более широкий нейтральный штырь имеет ширину 5/16 дюйма вместо 4/16, если вилка закодирована чтобы предотвратить обратную вставку.

Округа, в которых есть розетки этого типа:
Канада, Коста-Рика, Дубай, Доминиканская Республика, Эквадор, Гватемала, Гаити, Гавайи, Гондурас, Ямайка, Япония (аналогично Северной Америке, но булавки имеют одинаковую ширину), Мексика, Никарагуа, Панама, Филиппины, Пуэрто-Рико, Тайвань, США, Венесуэла

Японская вилка имеет два одинаковых плоских штыря, а вилка для США — один. зубец, который немного шире.Американские вилки с такими кодированными контактами не подходят для японских розеток.

Североамериканская розетка не отступает. Это имеет два последствия: маленькие дети могут есть желание вытащить вилку из розетки, потянувшись за конец изоляция по направлению к штырям, так как их маленькие пальцы могут там хорошо держаться. Они при прикосновении к контактам можно легко получить удар током. Это смягчается низкое напряжение всего 120 В переменного тока, которое редко приводит к смерти. Вторая проблема, связанная с этим, заключается в том, что небольшие металлические предметы, такие как e.г скрепка могла падают вдоль стены на контакты и вызывают короткое замыкание между нейтралью и горячий зубец. В недавних установках это смягчается путем установки сокета таким образом, чтобы контакт заземления направлен вверх. Розетка NEMA-5 в целом очень безопасная. Есть и другие страны, в которых розетки гораздо хуже.

В последних установках заземление закреплено.
Североамериканская розетка имеет преимущество перед всеми остальными розетками. розетки и вилки по размеру.Самый компактный.

Соединения высокой мощности в Северной Америке (NEMA-14)

Соединения высокой мощности используются с духовками на кухне и сушилками для одежды. Обратите внимание, что заглушки для сушилок и кухонных плит разные, но у них обоих есть 240В. Они имеют 2 фазы и 240 В при 60 Гц между фазами (120 В между фазой и нейтралью). Напряжение может варьироваться от 220 В до 250 В в зависимости от нагрузки сети. Самая европейская стирка машины могут без проблем подключаться к ним (трансформатор не требуется).У небольшого количества европейских стиральных машин могут быть проблемы с частотой 60 Гц, если у них есть асинхронный двигатель, например для насоса, рассчитанный на работу на частоте 50 Гц. Примечание что для этого нет готовых адаптеров. Большинство Американцы или канадцы даже не узнают, что у них есть напряжения. подходит для европейской техники в их домах. Вы можете получить вилку (сменные шнуры сушилки) во многих магазинах. Это тяжелые кабели с медные провода диаметром около 2 мм. Для сборки адаптера вам понадобится привезти из своей страны розетку, способную принимать такие тяжелые провода.Для подключения используйте контакты, помеченные как P1 и P2 на нижеследующем. картина. Контакт заземления подключается к контакту заземления вашей розетки. Нейтральный не связано. Будь осторожен! Игра с мощными соединениями может быть фатален, если вы не знаете, что делаете.

Выход осушителя США / Канада

Соответствующая вилка для сушилки большой мощности (большая и тяжелая).

Заявление об ограничении ответственности

Нет никакой гарантии, что информация на этой странице верна.В некоторых странах по историческим причинам также могут быть настенные розетки двух типов.

Свяжитесь со мной, предложения и фото

Сделайте снимок вилки и розетки во время работы и отправьте его мне.
Вы можете связаться со мной по электронной почте:

Разъемы типа провод-плата Найдите соединитель провод-плата, который наилучшим образом соответствует потребностям вашего приложения.Molex предлагает широкий выбор соединителей для подключения проводов к плате, которые предлагают широкий спектр решений для мощных или микроминиатюрных приложений.	Решения провод-плата для микроминиатюр, питания, сигналов, ввода-вывода и герметичных приложений
Учить больше \| Посмотреть детали
Соединители типа Wire-to-Wire Найдите соединитель между проводами, который наилучшим образом соответствует потребностям вашего приложения.Molex предлагает множество соединителей между проводами, которые предлагают широкий спектр универсальных силовых и герметичных решений.	Решения Wire-to-Wire для сигналов, питания, герметичных и I / O и герметичных приложений
Учить больше \| Посмотреть детали
Разъемы питания Широкий выбор разъемов питания, которые можно модифицировать или настраивать для удовлетворения практически любых требований приложения	Обеспечьте доставку и распределение энергии с помощью продуктов от 3 до 3.0A до 26,0A, и промышленная система, которая достигает 250,0A на контакт
Учить больше \| Посмотреть детали
Продукты Micro Connector Шаг 0,35 мм, размер 42 AWG, скорость до 20 Гбит / с	Микроминиатюрные разъемы типа провод-плата, провод-провод, плата-плата, FFC / FPC и карты памяти в диапазоне от 0 до 0.Шаг 35 мм, высота сопряжения 0,60 мм, 42 AWG и скорость до 20 Гбит / с
Учить больше
Разъемы ввода / вывода Высокоскоростные системы высокой плотности Промышленные системы	Обширная линейка продуктов ввода / вывода, которая включает USB, HDMI, D-Sub, модульные разъемы, SFP, QSFP +, CXP, iPass + ™, iPass + ™ HD, а также индивидуально разработанные решения
Учить больше \| Посмотреть детали
Продукты объединительной платы Высокоскоростные решения с превосходной целостностью сигнала	Решения для объединительной платы / объединительной платы для увеличения пропускной способности сети и передовых технологий, разработанные для обеспечения высокой производительности, повышенной плотности и оптимальной скорости передачи данных
Учить больше \| Посмотреть детали
FFC — Разъемы FPC Соединители и кабели FFC / FPC	Разнообразные соединители SMT, сквозные отверстия и LVDS с малым шагом от 0.20 мм, включая приводы BackFlip ™ и Easy-On ™, листы для защиты от электромагнитных помех и кабельные перемычки Premo-Flex ™
Учить больше \| Посмотреть детали
Магнитные и модульные разъемы / вилки Встроенные магнитные разъемы с поддержкой PoE и модульные разъемы, поддерживающие Cat3, Cat5 и 10G	Магнитные и стандартные модульные разъемы, модульные разъемы и специальные системы, которые обеспечивают повышенные требования к пропускной способности и исключительную производительность для приложений передачи голоса, данных и высокоскоростных сетей
Учить больше \| Посмотреть детали
Беспаечные клеммы Решения для сращивания, быстрого отключения и управления проводами	Решения без пайки, которые включают в себя клеммы, соединения, устройства быстрого отключения и устройства управления проводами, которые удовлетворяют потребности в межсоединениях электрического и промышленного рынков
Учить больше \| Посмотреть детали
Клеммные колодки и барьерные полоски Предлагает широкий выбор клеммных колодок и колодок высокой и малой мощности для подключения различных электрических устройств без использования вилок.	Стандартные и уникальные клеммные колодки и барьерные планки, доступные в фиксированных и съемных версиях, версиях с высоким и низким энергопотреблением
Учить больше \| Посмотреть детали
РЧ-соединители и СВЧ-изделия Стандартные коаксиальные соединители RF, кабельные сборки и индивидуальные решения	Стандартные и нестандартные коаксиальные радиочастотные разъемы, кабели и кабельные сборки, охватывающие частоты от постоянного тока до 65 ГГц
Учить больше \| Посмотреть детали
Герметичные соединители Для тяжелого оборудования и неавтомобильного транспорта	Соединительные системы со стандартным и индивидуальным уплотнением, идеально подходящие для работы в тяжелых условиях и в суровых условиях, где требуются герметичные вилки, розетки и силовые разъемы повышенной прочности, включая степень защиты IP67 или IP68
Учить больше \| Посмотреть детали
Разъемы основных сигналов: 1. No related posts. Навигация по записям Предыдущая запись: Интерьеры неоклассика: Стиль неоклассика в интерьере: 50 фото идей дизайна Следующая запись: Слесарный молоток: удобно и недорого, большой выбор моделей и производителей, описания и отзывы – интернет-магазин ВсеИнструменты.ру Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Дизайн Дом Интерьер Кухня Стиль Эко Разное Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
