Доброго времени суток, дорогие гости сайта «Заметки электрика».

Сегодня я Вам расскажу какие виды электропроводок существует.

Вы только задумайтесь про жизнь без электричества. Ведь во все наши квартиры, офисы, сады и дачи проводится электроэнергия, чтобы обеспечить нам благоприятные условия проживания — свет, бытовые электрические приборы, нагревательная техника и многое другое. Т.е. электропроводка является важнейшим звеном инженерных коммуникаций.

Итак, всего существует 3 вида электропроводок:

1. Открытая электропроводка

2. Скрытая электропроводка

3. Наружная электропроводка

Рассмотрим каждый вид более подробнее.

Открытая электропроводка

Открытая электропроводка прокладывается по стенам, потолкам и другим строительным конструкциям открыто. Применяют несколько способов крепления кабелей и проводов к поверхностям зданий:

• на фарфоровых роликах или изоляторах (обычно так выполнялась электропроводка в старых квартирах и домах)
• на скобах
• в гофрированной трубе (металлорукав и пластиковая гофра)
• в пластиковых коробах (кабель-канал)
• на кабельных лотках
• европейских плинтусах

Достоинства открытой электропроводки:

• использование для одной и той же нагрузки меньшее сечение кабелей и проводов, по сравнению со скрытой электропроводкой (см. таблицу выбора сечения проводов и кабелей)
• быстрый доступ к контролю состояния электропроводки и ее ремонту
• применение в пожароопасных помещениях (деревянные дома или с деревянной отделкой)

Недостатки открытой электропроводки:

• располагается на видном месте, не сочетается с отделкой помещения и дизайном

Открытая электропроводка бывает:

• стационарной
• передвижной
• переносной

Скрытая электропроводка

Скрытая электропроводка прокладывается внутри конструктивных элементов помещения, т.е. в стенах, полах, потолках, плитах. Применяют несколько способов прокладки кабелей и проводов:

• в металлических трубах
• в пластиковых коробах (кабель-канал)
• в гибких металлорукавах или пластиковой гофре
• в строительных углублениях (технологических пустотах) и штробах под штукатуркой
• под навесными потолками
• под пластиковыми стеновыми панелями

Достоинства скрытой электропроводки:

• скрыта от глаз
• не мешает дизайну и внутренней отделки помещения
• более безопасна, в плане случайного прикосновения к токоведущим жилам

Недостатки скрытой электропроводки:

• ограничен доступ к электропроводке, ее ремонту и устранению неисправности (обрыв фазы или нуля)
• при монтаже скрытой электропроводки необходимо заранее проектировать расположение электроточек (светильники, розетки, выключатели)
• штробление каналов очень трудоемкое дело и требует соответствующего опыта
• необходимо большее сечение кабелей и проводов по сравнению с открытой электропроводкой (по таблице ПУЭ)

Не смотря на недостатки, скрытую электропроводку чаще всего применяют в наших с Вами квартирах. Это самый распространенный метод прокладки.



Наружная электропроводка

Наружная электропроводка выполняется на улице по наружным стенам домов, зданий и сооружений, а также между зданиями на опорах. Может быть:

• открытая
• скрытая

P.S. При выборе вида электропроводки и способа ее прокладки нужно руководствоваться требованиями пожарной безопасности и ПУЭ.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Виды электропроводок и способы их монтажа

Существует 3 вида монтажа электропроводок независимо от условий прокладки кабелей: открытый, закрытый и комбинированный. Наиболее простым способом при монтаже является открытая проводка. Она удобна тем, что позволяет легко изменять, добавлять кабели в общие узлы, любой ее участок легко доступен для ремонта и подключения новых токоприемников. При этом не понадобится долбить стены в случае повреждения кабеля и устранения причины как с закрытой проводкой. Обычно открытая проводка кабелей используется в офисных помещениях, где часто приходится прокладывать новые кабели и провода. Недостатком этого способа является малая эстетичность, и в связи с этим открытая проводка в жилых помещениях проводится очень редко. Тем не менее, в индивидуальном жилом секторе, на даче и в подсобных помещениях она применяется довольно часто, тем более существуют современные способы решения эстетичности. В магазинах продаются плинтусы с кабель-каналами, либо можно приобрести специальные кабель-каналы из ПВХ под любое сечение кабеля.

Прокладка электропроводов в защитных каналах осуществляется двумя способами:

1. Прокладка со специальной арматурой. При данном способе монтажа открытой электропроводки применяют специальную арматуру, предназначенную для монтажа электроустановочных устройств (выключателей и розеток), или прокладку со специальной арматурой (система изоляционных коробов). Углы, изгибы, разделение проводов в форме буквы «Т» выполняют с использованием арматуры, позволяющей исправлять погрешности и неровности стен. Таким способом проще произвести прокладку электропроводов и обеспечить надежную защиту от механических повреждений.
2. Прокладка без специальной арматуры. В этом случае изменение направления провода (углы) выполняют путем обрезки коробов под углом 45 °. Необходимо помнить, что врезы делают аккуратно, с большой осторожностью, не оставляя между соединениями никакого зазора. Это должно обеспечить электрическим проводам надежную защиту. Прокладка без специальной арматуры возможна лишь при незначительном обновлении электропроводки.

Данный способ обновления электропроводки подходит для быстрой реализации, не вызывает значительных повреждений, надежен. Но электропроводка остается видимой.

Открытая проводка плоских проводов типа АПР, АППВ, АПРВ по сгораемым основаниям выполняется по слою листового асбеста толщиной не менее 3мм, выступающей с каждой стороны провода не менее чем на 5мм.

Асбестовые прокладки крепят до начала монтажа проводов гвоздями через 200 — 250 мм в шахматном порядке. При прокладке нескольких групп проводов полоска может быть общей, с учетом расстояния между проводами каждой группы не менее 5 мм. Для крепления проводов применяют полоски из жести шириной 10 мм и толщиной 0,3 — 0,5 мм, прикрепляемые по слою асбеста. Между металлической полоской и проводом укладывают из электроизоляционного картона прокладку, выступающую за края полоски на 1,5-2 мм. При креплении провода металлическая полоска с прокладкой должна плотно обхватывать поверхность предварительно натянутого провода. Изгиб плоских проводов в углах выполняют, предварительно вырезая разделительную пленку между проводами на длине 40-60 мм и отводя их внутрь угла (см. рисунок).

Сегодня в продаже продаются пластмассовые изделия, предназначенные для крепления плоского провода различного сечения. Ими можно заменить жестяные полоски. Удобство применения пластиковых хомутиков заключается в том, что крепить их можно клеем марки БМК-5К и гвоздями.

Кроме того, концы провода, вводимые в ответвительные коробки или в коробки установочных устройств, откусываются с запасом примерно в  65-75 мм, что обеспечивает возможность повторного соединения жил и удобной замены розетки или выключателя. В коробку провода вводятся так, чтобы вырезанный в них участок разделительного основания не выходил из коробки. Жилы проводов соединяются в коробках, оголенные концы жил обязательно изолируются липкой лентой. Изолированные концы проводов укладываются в коробках таким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку закрепляются на стене на расстоянии 50мм от коробки.

Закрытая проводка — считается самой безопасной и часто применяется в жилых помещениях. Её главный недостаток это сложность доступа к проводам. Устанавливают кабели в выдолбленных бороздках прямо в стенах, а после прокладки проводов эти места наглухо цементируют. Плоские провода в стенах, пазах или бородках фиксируют методом “примораживания ” алебастром.

Также их можно крепить специальными пластиковыми хомутиками. Категорически запрещается крепление проводов с помощью гвоздей! Скрытые проводки наиболее распространены и безопасны в эксплуатации, так как расположены в толще несгораемого материала (отсутствуют механические воздействия, доступ воздуха к ней затруднен). При прокладке под штукатуркой на деревянной стене под провода подкладывают слой асбеста 3мм. Пересечения плоских проводов между собой следует избегать. При необходимости пересечения изоляцию проводов в этом месте усиливают тремя-четырьмя слоями изоленты. Cкрытые провода выводят на поверхность стен перекрытия (для присоединения к светильникам) через изоляционные трубки или пластмассовые трубки. Допускается при скрытой проводке выполнять ответвления плоских проводов во вводных коробках выключателей, розеток или светильников.

Если электропроводка выполняется под слоем гипсокартона, то пробивать канавки в гипсокартонной плите нет необходимости. Поскольку ГКЛ крепится на стене на специальном профиле, то между самим листом и основанием остается пустота. В данном случае достаточно будет просверлить в гипсокартоне несколько отверстий (диаметром от 30 до 40 мм) по пути следования электропроводки. Сквозь отверстия проталкиваются проволочные петли, с помощью которых и протягиваются с обратной стороны провода. При ремонте проводки нередко используют неисправный провод в роли кондуктора.

Комбинированная проводка проводов предпологает применение тех же правил и крепления комплектации устройств для построение электропроводки. Этот способ монтажа используется в редких случаях и является более сложным с точки зрения реализации.

При обновлении электропроводки профессионалы, как правило, применяют данный способ. Его суть в следующем: сочетание прокладки электропроводов в изоляционных коробах и в стенах скрытым способом. Части открытой электропроводки, которые выглядят неэстетично, например, для питания осветительного прибора, выполняют скрытым способом. В этом случае изоляционные короба располагают над плинтусами, вокруг рам дверей, а сверху – по линиям стыка потолка и стен.

Все остальные ответвления проводов скрывают.

После проведения электромонтажных работ окончательный вид комнаты вполне презентабелен. По завершению покраски изоляционные короба почти незаметны на фоне стены. Данный способ проведения электропроводки отвечает нормам, действующим  в отношении монтажа проводов в стенах и перегородках, потому что штробление применяется частично.

Полезно знать о типовых проектах и кабелях на основе витой пары.

Электрическая проводка в доме или квартире. Виды электрической проводки

Разобрались с розетками и выключателями, обращаемся к сути вещей

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую.  Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.

Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

2. Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.

Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

Типы проводов

Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.

Провод

Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на одноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки.  Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

1. Провод ПВС



Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розеток.

2. Провод ПБПП



Плоский электрический провод с двумя или тремя монолитными жилами из меди. Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

Кабель

Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.

Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

1. Кабель NYM

Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

2. Кабель ВВГ



Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

Проводка для мощной техники

Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.

Распределительные коробки

Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: для скрытой и наружной установки.

Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т.д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.

Виды, типы и классификация электропроводок. Советы от специалистов.

Общая классификация электропроводок

Согласно вышеприведенному определению ГОСТ электропроводка состоит из кабельной системы (проводов и кабелей), системы защиты и системы крепления.

Поэтому общую классификацию электропроводок можно представить следующим образом:

1. По конструктивным особенностям кабельной системы

По типу используемого в кабеле электропроводящего материала электропроводка бывает:

• алюминиевая,
• медная.

По количеству жил электропроводящего материала электропроводку различают:

• одножильная,
• многожильная.

2. По месту расположения кабельной системы

• внутренняя,
• наружная.

3. По способу прокладки кабеля

• открытая,
• скрытая.

4. По конструктивным особенностям электропроводки в целом

По количеству используемых фаз электропроводка бывает:

• однофазная (220 В),
• трехфазная (380 В).

По наличию заземляющего контура электропроводка подразделяется:

• Без контура заземления (двухпроводная),
• С контуром заземлением (трехпроводная).

По конструктивному исполнению, начиная от вводного щитка электропроводка классифицируется:

• Кольцевая (последовательная) (замкнутая цепь снабжает все освещение, электроприборы и розетки в пределах одной квартиры либо строения, площадь которых не должна быть более 100 м²),
• Шлейфовая (параллельная) (кабель прокладывается к одной точке, от которой дальше электропитание передается к соседней),
• Радиальная («звездочка») (к любой группе освещения, группе розеток и электроприбору прокладывается отдельный кабель, что позволяет подключать мощные электроприборы более безопасным способом),
• Дозовая (распределительная) коробка (кабель от щитка прокладывается на распределительные коробки, от которых по одному проводу отходит на выключатель и патрон).

Рассмотрим наиболее встречаемые на практике сочетания видов электропроводок.

Открытая внутренняя электропроводка

Это наиболее распространенный для садово-дачных строений вариант.

При монтаже открытой внутренней электропроводки применяют следующие способы:

• Монтаж в специальном электротехническом плинтусе,
• Монтаж в трубе (гофрированная труба, металлорукав),
• Монтаж в кабельном канале,
• Монтаж в лотке,
• Монтаж на скобах,
• Монтаж на изоляторах или фарфоровых роликах.

Скрытая внутренняя электропроводка

Этот вид электропроводки обычно применяется в многоквартирных домах или коттеджах.

Монтаж скрытой внутренней электропроводки осуществляется разными способами:

• Монтаж в технологических отверстиях строительных конструкций (например, в панелях многоквартирных домов),
• Монтаж в штробах под штукатуркой (самый распространенный вариант),
• Монтаж под натяжными и навесными потолками и конструкциями,
• Монтаж под пластиковыми панелями,
• Монтаж в кабельных коробах, гофрированных трубах, металлорукавах, размещенных внутри конструкций,
• Монтаж непосредственно в полу.

Наружная электропроводка

Ее применяют при монтаже уличного освещения, подведении электричества к садово-дачным постройкам (гараж, баня, хозблок) или на чердак строения.

Наружная электропроводка может быть осуществлена следующими способами:

• Прокладка по воздуху между опорами (тросовая или струнная электропроводка),
• Прокладка по поверхности зданий и построек,
• Подземная прокладка (скрытая проводка).

На заметку!

Для выбора наиболее подходящего способа прокладки кабеля нужно руководствоваться Правилами устройства электроустановок (ПУЭ).

Также на выбор влияют условия окружающей среды (в чердачных помещениях необходимо позаботиться о надежной защите кабельной системы от влаги, а в деревянном доме – от возгорания).

Советы от специалистов компании «АВиК»

Выбор электропроводки

Любая электропроводка в жилых, общественных и производственных помещениях, как правило, очень сложная система. Ее надежность, безопасность и долговечность напрямую зависят от используемых материалов и безотказной работы абсолютно всех ее составляющих.

Вид электропроводки, способ ее прокладки выбираются исходя из целевого назначения сооружения и условий окружающей среды.

Первым делом необходимо сделать монтажную схему будущей проводки, учитывая расположение всех энергопотребителей в здании и максимальную нагрузку на сеть. Также необходимо учесть приобретение в будущем электроприборов с большим энергопотреблением.

Составляющие электропроводки

Для монтажа электрической сети используют провода и кабели разных сечений, крепежные детали (муфты, хомуты, стяжки), соединительные устройства (зажимы, клеммы), поддерживающие элементы (тросы, струны) и различные защитные конструкции (короба, лотки, рукава, гофры, трубы и т.п.).

Выбор защиты напрямую зависит от места прокладки электропроводки, влажности, влияния температурного режима, наличия химически активных веществ, запыленности, взрыво- и пожароопасности в помещениях.

Требования к монтажу электропроводки

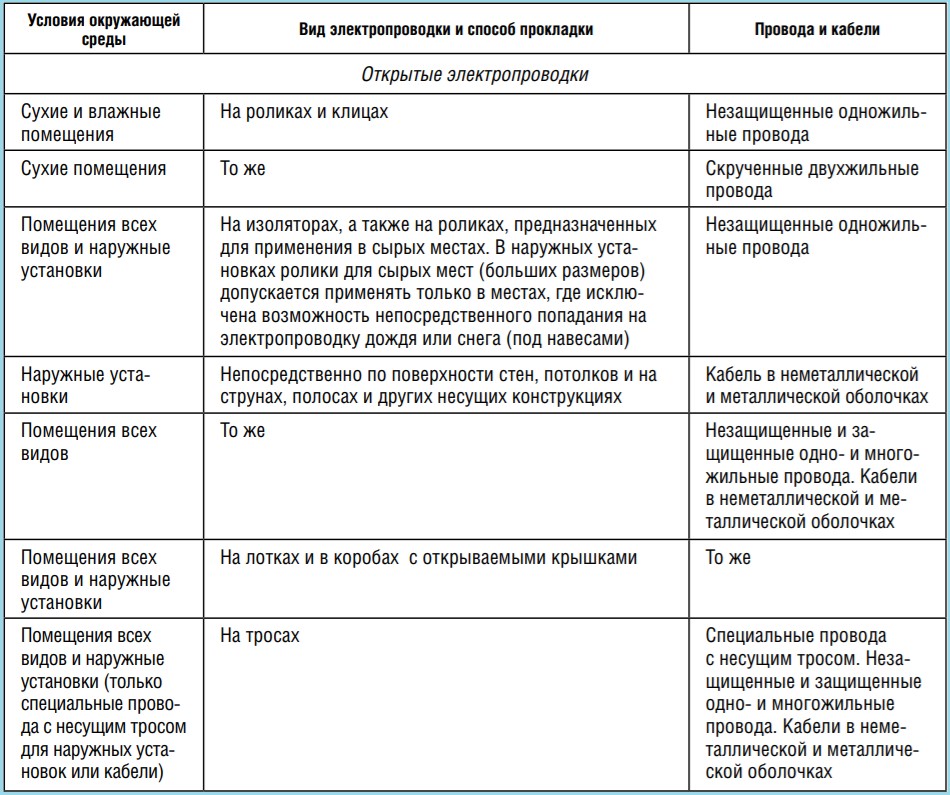

Виды электропроводок и способы их прокладки выбирают в соответствии с уже упомянутыми выше Правилами устройства электроустановок (ПУЭ).

Согласно ПУЭ все виды электропроводки должны обязательно соответствовать следующим требованиям:

• монтаж электропроводок осуществляется согласно составленной заранее электромонтажной схеме,
• выключатели, розетки, распределительные коробки, щитки и другие элементы электрической сети должны располагаться в легкодоступных местах,
• любые электропроводящие элементы должны быть изолированы,
• прокладка проводов и кабелей ведется строго по вертикали или горизонтали, никаких отклонений не допускается,
• кабельная система должна прокладываться: по горизонтали не менее 5–10 см от балок и карнизов, 20 см – от потолка и 15–20 см – от уровня пола; по вертикали расстояние от дверных проемов, окон и углов должно быть не менее 10 см,
• электрические розетки должны размещаться не менее 30 см от пола и не менее 50 см от металлических конструкций,
• выключатели монтируются не менее 90 см от пола таким образом, чтобы открытые двери их не загораживали,
• расстояние между прокладываемой проводкой и газовой трубой должно быть не менее 40 см,
• при непосредственной близости горячего водопровода кабель защищают асбестовой прокладкой,
• в кухнях жилых помещений может быть применен только закрытый вид электропроводки,
• провода и кабели, прокладываемые в коробах, трубах и лотках, подлежат обязательной маркировке,
• вид электропроводки должен выбираться с учетом нагрузки на электрическую сеть при одновременном включении всего имеющегося электрооборудования.

Сечение

Сечение подбирается в соответствии с числом потребителей электроэнергии, учитывая возможные перепады и потери напряжения в местах соединений проводов. Чтобы вычислить его площадь, нужно сложить потребляемую мощность всех электроприборов в помещении.

Для избежания перегрева кабельной системы при одновременном включении всех потребителей, выбирайте сечение провода с запасом. Площадь сечения кабелей и проводов по сравнению с максимально допустимой нагрузкой должна быть выше на 15–20%.

Маркировка

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются в определенном порядке, каждая буква или цифра имеет свое значение.

• Первая буква — токопроводящий материал. «А» означает, что используется алюминий. Если буква отсутствует, то используемый материал – медь,
• Вторая буква — степень гибкости. «Г» — гибкий, многожильный. Если буква отсутствует, то кабель одножильный,
• Третья буква — материал изоляции. «В» — поливинилхлорид (ПВХ), «П» — полиэтилен, «Р» — резина, «НР» — негорючая резина, «Ф» — фторопласт, «Ц» — пленочная изоляция (для монтажных проводов),
• Четвертая буква — материал оболочки или тип брони. «БбГ «- броня из стальной профилированной ленты, «Бн» — броня из стальных лент с защитным покровом, не поддерживающим горение, «В» — ПВХ, «Д» — оплетка из двойного провода, «К» — броня из круглых стальных проволок, заключенных в стальной покров, «СБ» — свинцовая броня,
• Пятая буква — Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы. «В» — ПВХ (если стоит в конце обозначает бумажную изоляцию), «Г» — противокоррозионный защитный слой (отсутствие «Г» — нет защиты от механических повреждений), «О» — изолированные провода объединены общей оплеткой, «Шв» — защитный слой — выпрессованный шланг из ПВХ, «Шп» — защитный слой — выпрессованный шланг из полиэтилена, «Шпс» — тоже, но полиэтилен самозатухающий, «Э» — экранированный, «Т» — провод для прокладки в трубах.

Также маркировка кабеля состоит из нескольких цифр, которые расшифровываются так: первая цифра – число жил, через знак «х» вторая цифра – площадь сечения, третья цифра говорит о номинальном напряжении в сети (для силовых кабелей). И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Примеры

• Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5мм²,
• Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести,
• АПвПу — алюминиевые жилы (А), изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение.

При проведении электромонтажных работ с использованием большого количества видов проводов и кабелей используют маркировочные бирки с указанием функциональной принадлежности каждого провода. Эти бирки крепят на изоляцию или термоусадку около точки монтажа проводки.

Цвета проводов в кабеле

Нулевой провод принято обозначать синим цветом, заземление – чередованием желтого и зеленого цветов. Фазовый провод обозначают коричневым, красным, фиолетовым, иногда черным или белым цветом, но никогда не маркируют зеленым или желтым, чтобы не перепутать с проводом заземления.

Способы крепления

Кабельная система крепится к твердой поверхности или тросам специальными приспособлениями, которые надежно ее удерживают и не дают провисать.

При открытом способе монтажа — это клипсы, скобы, кабель-каналы, изоляторы и монтажные площадки.

Для скрытого крепежа применяют зажимы, дюбель-хомуты, дюбель-стяжки, ПП-дюбеля.

Для прокладки кабелей и проводов в сложных условиях, например, на тросах, используют специальные крепления – подвесы и стяжки.

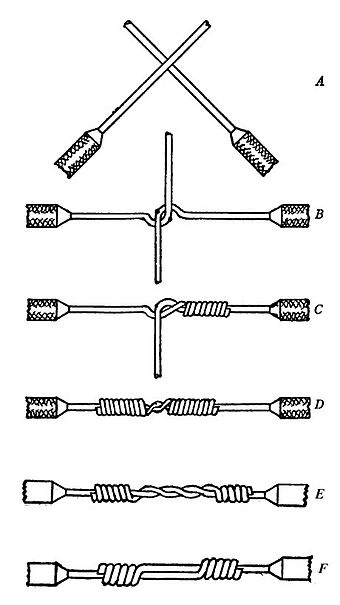

Соединение проводов может быть произведено при помощи зажимов, клемм, колпачков СИЗ, при помощи сварки и опрессовки гильзами.

Требования к безопасности

Независимо от типа электропроводки и способа ее монтажа придерживайтесь следующих требований к безопасности:

• Применение только сертифицированных материалов, отвечающих всем правилам противопожарной безопасности,
• Обязательное наличие монтажной схемы всей электросети для быстрого доступа ко всем ее элементам в случае аварии,
• Использование трехжильных кабелей с обязательным подключением заземления,
• Безопасные соединения без использования скруток,
• Наличие системы автоматического отключения электричества при возникновении сбоев в работе.

Соблюдение всех норм и требований к безопасности поможет уберечь помещения от возможных возгораний и других неполадок.

Материалы любезно предоставлены компанией «АВиК»

По всем вопросам Вы можете обратиться:

Какие бывают виды электропроводок: схемы и описание

Перед тем, как выполнить монтаж электропроводки своими руками, вам необходимо самостоятельно подобрать подходящий способ разводки кабелей. Также необходимо разобраться какие бывают типы и виды электропроводок.

В этой статье наш сайт все-электричество постарался собрать необходимую информацию о всех видах проводки и способах ее прокладки в жилых домах.

Классификация

Электрическую проводку на сегодняшний день специалисты разделяют на следующие виды:

1. Открытая. В этом случае кабельные линии будут монтировать по поверхности стен в вашем доме.
2. Скрытая. Электросеть необходимо проложить внутри стен.
3. Наружная. Этот вид необходимо применять только на улице, так как провода будут крепиться между специальными опорами.

Также необходимо помнить о том, что каждый способ прокладки проводов, который мы указали имеет свои особенности, которые следует изучить более детально.

Открытая

Если вы планируете использовать подобный вид монтажа, тогда следует помнить о том, что электрики используют следующие способы для прокладки кабеля:

• Использование специального электротехнического плинтуса.
• Кабельные каналы.
• Специальные лотки.
• Изоляторы или фарфоровые ролики.
• Скобы.
• Использование трубы.

У нас уже есть статья, в которой мы постарались объяснить все преимущества и недостатки открытой проводки. Перед выполнением монтажа обязательно ознакомьтесь с нашей информацией.

Скрытая

Выполнение скрытого типа электропроводки можно выполнить следующими способами:

• Под штукатуркой в заранее проделанных штробах.
• В технологических отверстиях, которые расположены в многоквартирных домах. Обычно этот вид прокладки используют в панельных домах.
• Под натяжными конструкциями.
• Под пластиковыми панелями.
• В кабельных коробах, которые размещены внутри разнообразных конструкций.
• В полу.

О всех достоинствах скрытой проводки мы также уже успели поговорить в наших предыдущих статьях.

Наружная

Это последний вид прокладки проводов, который можно встретить на сегодняшний день. Уличный вариант разводки кабельной линии можно выполнить следующими способами:

• По поверхности зданий и сооружений.
• Прокладка провода между опорами. К этому виду прокладки можно отнести тросовую электропроводку.
• Прокладка под землей.

Наружную прокладку в большинстве случаев используют во время монтажа уличного освещения. Также подобный вид разводки можно использовать во время прокладки света на чердак.

Какие еще разновидности существуют?

Теперь вы знаете основную классификацию и можно перейти к изучению еще более локальной. Кроме этого, существует еще два вида, к которым относят однофазную (220 Вольт) и трехфазную (380 Вольт). Также можно встретить двухжильную проводку и с заземлением.

Отдельно мы хотели бы вам рассказать о типах электропроводки, которые могут отличаться по конструктивному исполнению. Здесь проводку можно разделить на следующие варианты:

1. Замкнутая кольцевая. Ниже есть схема, на которой вы видите, что замкнутая цепь снабжает неограниченное количество розеток в пределах одной квартиры. Если вы планируете выполнить монтаж подобной проводки, тогда помните, что в этом случае площадь пола не должна превышать 100 квадратных метров.

2. Лучевая. Если вы планируете выполнить монтаж подобной проводки, тогда помните, что к каждой группе розеток необходимо вести отдельный кабель. Цепь обратно к щитку возвращаться не будет.

3. Петлеобразная. Прокладка кабеля будет осуществляться к одной электрической точки. В дальнейшем питание будет передаваться к соседней точке.

4. Дозовая коробка. От щитка будет идти кабель на каждую дозовую коробку, размещенную между потолочными балками, которые находятся в помещении. Также от этих коробок будет отходить отдельный кабель на выключатель света.

Вот такие виды электропроводок могут применяться в промышленных и гражданских зданиях. Чтобы выбрать подходящий способ прокладки, вам необходимо руководиться правилами ПУЭ. Кроме этого выбор необходимо осуществлять в зависимости от условий окружающей среды. В чердачных помещениях следует позаботиться о надежной защите кабеля от влаги. Также мы решили представить вашему вниманию полезное видео, в котором будет рассматриваться область применения.

Теперь вы знаете все существующие виды электропроводок и способы прокладки в жилых домах. Как видите, практически каждый вариант, который мы рассмотрели может иметь свои определенные особенности и устройство. Надеемся, что информация, которую мы вам представили поможет решить все проблемы.

Читайте также: инструкция по сборке трехфазного электрощита.

Виды электропроводок, правила прокладки кабелей и проводов

Большинству людей будет несложно самостоятельно заменить старую электропроводку в квартире или проложить новую в только что построенном частном доме, гараже и другом строении. Для того чтобы сделанная своими руками электропроводка была безопасна, служила надежно, долго, необходимо выполнить её в соответствии с нормами и правилами электромонтажа.

Основные правила монтажа электропроводки

• Все электроремонтные и электромонтажные работы начинают с обесточивания линии, на которой будут производить работы. Для этого отключают соответствующий автомат или вывинчивают предохранительную пробку. Для работы под напряжением нужно быть профессиональным электриком и иметь специальный допуск.
• Все распределительные коробки, где выполняются соединения проводов (кабелей), должны располагаться в доступных местах, запрещается замазывать их или закрывать подвесным потолком.
• Металлические части розеток, оголенные провода, находящиеся под напряжением должны быть закрыты и надежно изолированы. При необходимости замазать и укоротить электрический кабель, обязательно откинуть его концы в распаячной (распределительной, расключительной) коробке.
• Для монтажа электропроводки скрытым способом рекомендуется использовать кабель марки ВВГнг (с изоляцией устойчивой к возгоранию). Для прокладки открытым способом в коробах, трубах–марки ВВГнг-LS (с изоляцией устойчивой к нагреву)
• Запрещается прокладывать провода и кабели любым способом непосредственно по стенам, потолкам из дерева (или из другого горючего материала). В таких случаях необходимо выполнять проводку в металлических рукавах или трубах.
• Сквозь стены кабель прокладывают в трубах, которые заделываются раствором.
• Согласно европейским нормам розетки располагают в 30 см над полом. Выключатели устанавливают возле дверей на высоте 90 см, со стороны дверных ручек.

• Кабели прокладывают не ниже 15 – 20 см от потолка.
• Расстояние от трассы электропроводки до оконного, дверного откоса или угла комнаты должно быть не менее 10 см.
• От одной розетки разрешено параллельно запитать не более 4-х розеток.
• Рекомендуется зарисовать с привязками точную схему прохождения линий проводки,чтобы случайно не повредить её в процессе ремонта.
• Распределительные коробки необходимо располагать над выключателями, под потолком, на уровне прокладки кабеля.
• Потолок, несущие стены и колонны штробить запрещено!
• Для монтажа выключателей и розеток в туалетах, ванных комнатах и других помещениях с повышенной влажностью существуют отдельные правила, которые необходимо соблюдать, подробней о них на видео
• Если проводка трехпроводная, обратить внимание на то, что нулевой проводник подключается и проходит отдельно от заземляющего. Необходимо заземлить все металлические корпуса электроприборов!
• При прокладке открытым способом, в местах возможных механических повреждений, использовать для защиты кабельных линий трубы или короба.
• Замену, добавление, ремонт участка электропроводки в квартире, гараже, частном доме выполнять осторожно, не повреждая имеющуюся линию; в случае случайного повреждения рекомендуется замена провода целиком, от распределительной коробки до светильника или розетки. Все соединения должны быть выполнены только в расключительных (распаячных, распределительных) коробках.
• При прокладке открытым или скрытым способом по стенам, необходимо использовать специальные крепления, чтобы кабель не провисал. Как правило, крепления делают каждые 40 – 60 см.
• Электрические приборы и бытовая техника подключаются к розетке гибким кабелем типа ПВС. Линию, питающую стационарные электроприборы,необходимо заканчивать в монтажной коробке. При необходимости можно напрямую подвести питание к электрическому нагревателю в ванной комнате.
• В перегородках вокруг дымохода и в его стенах запрещается монтировать электропроводку.
• Вид электропроводки выбирают в зависимости от её назначения, типа помещений. В квартирах, домах из эстетических соображений кабели прокладывают скрытым способом подштукатуркой непосредственно в штробах или коробах (трубах) внутри полов, стен.
• В подвалах, гаражах и прочих нежилых помещениях обычно используют отрытую проводку; трассы прокладываются непосредственно по стенам, в коробах или трубах. Такой способ имеет ряд преимуществ: в случае неисправностей облегчается их поиск, нет необходимости штробить стены, заменить участок открытой проводки намного легче.

• Для маскировки трасс открытой электропроводки можно уложить кабель в ПВХ короб и выкрасить в цвет стены, как показано на рисунке.

• Материал жил и их сечение выбирают в зависимости от вида проводки и предельной потребляемой мощности.


Важно! Во избежание перегрева кабеля и его возгорания необходимо правильно выбрать поперечное сечение жил и их материал.



Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

• материал жилы;
• конструкция;
• сечение;
• толщина жильной изоляции;
• толщина оболочки;
• маркировка;
• расцветка жил;
• упаковка;
• сертификат;
• состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2.

Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

• Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
• Название завода-изготовителя.
• Год выпуска.
• Количество жил.
• Сечение.
• Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

• наименование завода или товарный знак изготовителя
• марка (обозначение) продукции
• ГОСТ или ТУ
• дата выпуска
• число отрезков с их длиной
• номер барабана
• вес проводника
• знак соответствия
• отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм². Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.

ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

• ВВГ — основной тип с виниловой изоляцией и оболочкой;
• ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
• ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
• ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

• Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
• Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
• Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
• Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
• Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

• Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
• Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
• В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

• автоматы защиты и УЗО;
• монтажные коробки и подрозетники;
• розетки и выключатели;
• гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
• изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Все, что вам нужно знать об электропроводке дома

Электропроводка дома — это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным приборам и оборудованию в доме, таким как телевизор, лампы, кондиционеры и т. Д.

Давайте посмотрим на различные типы электропроводки, которые используются в жилых домах.

5 различных типов систем электропроводки дома

1. Шип для проводов

   Эта проводка состоит из проводов с ПВХ изоляцией или обычных VIR, которые скручены и скомпонованы. Их держат на стенах и потолках с помощью фарфоровых планок с пазами, дерева или пластика. Это временная система электропроводки, поэтому она не подходит для использования в жилых помещениях. Более того, в наши дни система электропроводки с планками используется редко.

2. Электропроводка обсадных труб и колпачков

   Раньше он был довольно популярен, но сейчас считается устаревшим из-за популярности кабелепровода и системы проводки в оболочке.В этой электропроводке использовались кабели из ПВХ, VIR или любые другие одобренные изолированные кабели. Кабели проходили через деревянные кожухи, в которых кожух был изготовлен из деревянной полосы с параллельными продольными канавками, прорезанными для размещения кабелей.

3. Проводка планки

   Это когда одиночный электрический провод или группа проводов прокладываются по деревянной обрешетке. Провода прикреплены к обрешетке с помощью латунного зажима и расположены с интервалом 10 см для горизонтальных участков и 15 см для вертикальных участков.

4. Проводка в свинцовой оболочке

   В проводке со свинцовой оболочкой используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

5. Электропроводка

   Существует два типа кабельной проводки в зависимости от прокладки труб:

   • Поверхностная проводка из кабелепровода Когда трубы из GI или ПВХ устанавливаются на стены или крышу, это называется поверхностной проводкой из кабелепровода.Трубы прикрепляются к стенам с помощью планки с двумя отверстиями и зажима основания на равных расстояниях. Внутри коробов прокладываются электрические провода.
   • Скрытая проводка из кабелепровода Когда кабелепроводы скрыты внутри пазов в стене или точеной кирпичной стены, это называется скрытой проводкой из кабелепровода. Внутри коробов прокладываются электрические провода. Это популярно, потому что оно прочнее и эстетичнее.

Вот некоторые преимущества и недостатки системы скрытой проводки

Преимущества

• Это безопасная система электропроводки
• Защищено от химического воздействия, влажности и других внешних факторов
• Без риска поражения электрическим током
• Это эстетично
• Отсутствие риска износа, возгорания или повреждения изоляции кабеля
• Довольно надежно
• Ремонт легко выполняется, так как старые провода можно легко заменить

Недостатки

• Дороже по сравнению с поверхностной проводкой
• Сложно изменить расположение выключателей или приборов
• Установка сложная
• Трудно найти дефекты в проводке
• Добавление дополнительного трубопровода в будущем — утомительная задача

Если электропроводка не выполнена должным образом или не обслуживается должным образом, это может привести к опасным ситуациям, например к возгоранию электрического тока.Поэтому важно проявлять большую осторожность при прокладке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить у себя дома, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий выбор электропроводки по конкурентоспособным ценам, и наша опытная команда проведет вас через процесс выбора.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у первоклассных компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Установите пользовательское содержимое вкладки HTML для автора на странице своего профиля

Поделитесь этой историей, выберите платформу!

Электрический кабель марки Romex и NM

Медные провода, образующие цепь для бытовых электрических сетей, таких как розетки GFCI, светильники, настенные розетки и т. Д., Должны проходить параллельно в плотно упакованном жгуте, но они также не должны контактировать друг с другом. Проложить каждый провод отдельно по отдельности было бы сложно с точки зрения логистики: отсюда и необходимость в плотном жгуте.Тем не менее, если позволить оголенным проводам соприкасаться, схема не будет работать. Провода должны оставаться закрытыми, но отдельными.

На протяжении многих десятилетий, когда электричество питало дома, эти параллельные провода были связаны и разделены несколькими различными способами. Наиболее распространенный и эффективный способ создания этого пучка разделенных проводов — использование кабеля марки Romex и другого неметаллического (NM) электрического кабеля в оболочке.

Что такое неметаллический электрический кабель?

Неметаллическое обозначение (NM) относится к внешней оболочке, которая связывает отдельные провода вместе, как кабель.Это отличается от кабеля с металлической оболочкой или проводки из кабелепровода, в которой пучок отдельных проводников защищен металлической катушкой или металлическим кабелепроводом той или иной формы. Обычно электрический кабель NM состоит из трех частей: внешней оболочки кабеля, изоляции провода и провода.

Оболочка кабеля

Наружная оболочка электрического кабеля NM представляет собой оболочку из ПВХ толщиной 30 мил, которая служит для связывания отдельных проводников и их защиты. Обшивка очень прочная.Это необходимо, чтобы выдержать нагрузку на оболочку, когда кабель протягивается через отверстия в шпильках.

Для соединения с устройствами оболочка кабеля разрывается сбоку с помощью металлического устройства, называемого рыхлителем кабеля. В конце разрыва оставшаяся прикрепленная оболочка срезается канцелярским ножом, ножницами или отрезной частью инструмента для зачистки проводов.

Изоляция проводов

Провода в оболочке изолированы цветным ПВХ (поливинилхлоридом).Отдельные жилы обычно имеют черную, белую и красную изоляцию. Внутри кабеля NM также присутствует медный заземляющий провод, который обычно оставляют без покрытия и без покрытия, но иногда покрывают зеленым ПВХ. Часто в кабель добавляется бумага в качестве разделителя. Эту бумагу можно разрезать и выбросить в разорванной части кабеля.

Для подключения к устройствам с медного провода снимается изоляция с помощью ручного инструмента для зачистки проводов. Ряд отверстий в приспособлении для зачистки проводов соответствует разным диаметрам или калибрам проводов.Например, выберите отверстие с надписью «12», чтобы снять изоляцию с провода 12-го калибра.

Проволока

Несмотря на маркировку NM, отдельные электрические проводники внутри кабеля действительно металлические — обычно около 65 процентов меди.

Кабель NM бывает разных размеров, но в большинстве бытовых цепей используется провод 12 или 14 с двумя или тремя проводниками внутри (плюс неизолированный медный провод заземления). Например, кабель с маркировкой «14-2 с заземлением» будет иметь два изолированных проводника с проводами калибра 14 плюс неизолированный медный заземляющий провод.Этот кабель используется для цепей на 15 ампер и часто питает цепи от панелей и отдельных устройств. Кабель с маркировкой «12-3 с заземлением» будет иметь три изолированных проводника сечением 12 (белый, черный и красный) плюс неизолированный медный заземляющий провод. Кабель калибра 12 рассчитан на 20-амперные цепи.

Что такое электрический кабель марки Romex?

Romex — это торговая марка электрического кабеля в неметаллической (NM) оболочке, производимого компанией Southwire Company, LLC из Кэрроллтона, Джорджия.

Southwire отмечает, что они «строго следят за использованием бренда Romex и защищают его.«Хотя это общепринятый юридический шаблонный язык для многих продуктов, в случае Southwire и Romex это вызывает большую озабоченность, поскольку слово Romex широко используется электриками и некоторыми потребителями в общем смысле для обозначения всех электрических проводов в оболочке из NM. В мире строительных товаров слово Romex часто используется так же, как Kleenex используется для обозначения любой ткани: в общем и ошибочно. Таким образом, строго говоря, термин Romex следует использовать только для обозначения электрического кабеля в оболочке из НМ, изготовленного Компания Southwire под брендом Romex, а не кабель NM других производителей.

Происхождение проволоки марки Romex

Название Romex происходит от компании Rome Cable Corp. из Рима, Нью-Йорк, которая изначально производила кабель. Компания была лидером отрасли до тех пор, пока в 2003 году она не объявила о банкротстве, а ее завод был в значительной степени снесен в 2010 году. Rome Cable Corp. также была основным поставщиком алюминиевой проволоки, производимой ее материнской компанией Alcoa. Алюминиевая проволока уступает медной, и ее присутствие в вашем доме считается опасным. В 1964 году суд приказал компании Alcoa отказаться от участия в Rome Cable Corp.

Хотя префикс Romex, безусловно, относится к компании, которая его произвела, происхождение суффикса (-x) не ясно. Это может означать, что провод в то время был экспериментальным, или, возможно, это был просто удобный метод создания торговой марки.

Торговая марка Romex по сравнению с другими марками проволоки NM

Бренд Romex с оболочкой NM — не единственный бренд проволоки NM, но и преобладающий в продажах в Северной Америке. Одной из особенностей Romex является то, что он включает SIMpull, скользящее покрытие на оболочке, которое снижает трение при протягивании кабеля через шпильки и другие сложные проходы.Другие бренды также начали использовать подобное покрытие.

Помимо этого, вы не найдете заметной разницы в медном проводе Romex по сравнению с другими марками. В соответствии с требованиями электротехнических норм калибры проводов будут такими же, как и содержание металлов.

У профессиональных электриков есть индивидуальные предпочтения. Один электрик может выбрать более дешевую марку, чтобы сэкономить деньги, а другой может предпочесть Romex. Это не представляет проблемы, поскольку кабели NM разных марок могут быть смешаны в одной электрической системе или даже в одной цепи.

NM Проводка Плюсы и минусы

Электропроводка NM очень распространена в жилой проводке, но также можно провести домашнюю проводку с помощью кабеля или кабелепровода с металлической оболочкой. Электропроводка NM имеет множество преимуществ, которые делают ее наиболее популярным типом проводки, особенно для домовладельцев. С учетом всех факторов, электромонтажники найдут свои проекты проще и дешевле для выполнения при использовании проводки NM. Электромонтаж НМ представляет собой огромное количество преимуществ перед мастерами по сравнению с другими материалами.

Плюсы

Провод

• НМ можно устанавливать в пластиковые коробки и не требует дополнительного этапа заземления самой коробки.
Провод
• НМ легче проводов в металлической оболочке, поэтому с ним легче обращаться.
Проволоку
• НМ легче разматывать и выпрямлять, потому что оболочка из ПВХ податлива.
• Из-за гладкой оболочки легче протаскивать отверстия в шпильках. В случае Romex добавляется покрытие, делающее оболочку более скользкой.
Кабель
• НМ легче разрезать с помощью кусачков. С помощью устройства для зачистки проводов можно отрезать даже меньшие калибры.
Проволока
• НМ дешевле проводки в металлической оболочке.
Кабель
• НМ легче порвать, так как оболочка пластиковая, а не металлическая. Хотя режущий инструмент облегчает вашу работу, вы также можете разрезать оболочку канцелярским ножом и разорвать ее вручную.
Кабель
• NM легче прикрепить к элементам каркаса, для этого требуются только легкие пластиковые скобы для кабеля.

Минусы

Существуют ситуации, в которых нельзя использовать кабель NM, например, на открытом воздухе (за исключением кабеля UF-типа, который рассчитан на прямое закапывание) или когда проводка оголена вдоль лицевой стороны фундаментных стен. В этих случаях электрический кодекс требует установки кабелепровода. Этот кабель также должен иметь какую-то защиту в определенных приложениях или когда он находится вне стены. Его также нельзя использовать над подвесными потолками в легких коммерческих помещениях.

Electrical Conduit 101: Основы, коробки и заземление

Электропровод — это металлическая или пластиковая труба, по которой проложены электрические провода. Жесткий или гибкий кабелепровод защищает провода и используется в открытых местах, например, вдоль внешней поверхности стены. Он также используется в незавершенных областях, таких как подвалы, подвалы и чердаки, а также для поверхностного монтажа на открытом воздухе.

Типы трубопроводов

Кабелепровод, используемый для жилой проводки, включает несколько типов металлических и пластиковых материалов, предназначенных для различных применений.Вот самые распространенные виды:

• EMT: Электрометаллический трубопровод — это жесткий тонкостенный металлический трубопровод, обычно изготавливаемый из оцинкованной стали. Поскольку он тонкостенный и легкий, его легко согнуть с помощью специального инструмента, называемого трубогибом, и его нельзя продеть, как более тяжелый канал.
• FMT: Гибкий металлический кабелепровод имеет спиральную конструкцию, которая позволяет трубке легко изгибаться, что упрощает установку. Он обычно используется для коротких пробегов в незащищенных местах, таких как проводка для мусороуборочных машин и водонагревателей.
• RMC и IMC: Жесткий металлический трубопровод и промежуточный металлический трубопровод — это трубы для тяжелых условий эксплуатации, изготовленные из оцинкованной стали. Они используются для структурных трубопроводов, по которым проходит проводка для подключения дома к инженерным коммуникациям. IMT в значительной степени заменил RMC в новом строительстве. И RMC, и IMC соединяются резьбовыми соединениями.
• ПВХ: Жесткий ПВХ — пластиковая труба, по размеру аналогичная ЕМТ. Его можно нагревать и гнуть, соединять клеевым или резьбовым соединением.
• LFMC: Водонепроницаемый гибкий металлический трубопровод — это гибкий металлический трубопровод, покрытый пластиковой оболочкой для обеспечения водонепроницаемости. Применяется для наружной проводки, обслуживающей кондиционеры и другое уличное оборудование.

Кабелепровод

отличается от BX

На первый взгляд, кабелепровод может показаться похожим на проводку BX (или AC, от «бронированного кабеля»). Как и кабелепровод, отдельные отдельные провода без изоляции заключены в металлическую оболочку BX. Также как кабелепровод, BX можно использовать в открытых местах.

Разница в том, что в соответствии с электрическими нормами (NEC 320.12) армированный кабель нельзя использовать во влажных или влажных местах, в местах, подверженных коррозионным условиям, или в местах, где может произойти повреждение. В отличие от этого, в таких местах могут быть установлены кабелепроводы определенных типов.

Коробки и соединители, используемые с кабелепроводом

Кабелепровод всегда заканчивается в электрическом ящике какого-либо типа или стационарном оборудовании, которое также служит ящиком. Специальные соединители используются для крепления кабелепровода к коробкам и соединения отрезков трубопровода вместе с образованием длинных прямых участков или изгибов.Коробки, соединители и кабелепровод образуют систему ограждения проводов, называемую дорожкой качения.

В большинстве случаев материал кабелепровода совпадает с материалом коробки. Пластиковый трубопровод обычно используется с пластиковыми коробками, но он также может использоваться с металлическими коробками и специальными соединителями. Металлический кабелепровод следует использовать только с металлическими ящиками.

Используется проводка с кабелепроводом

Кабелепровод — это полая труба, через которую протягиваются провода во время установки. Это отличается от кабеля, который представляет собой группу проводов, заключенных в гибкую защитную оболочку.Самый распространенный тип кабеля, используемого в домашней электропроводке, — неметаллический (NM), или кабель Romex. Хотя кабель NM может быть проложен внутри кабелепровода, это делается редко.

Типы проводов, обычно устанавливаемых внутри кабелепровода, — THHN и THWN. Провода THHN / THWN — это отдельные изолированные провода с цветовой кодировкой. Они похожи на провода, которые вы видите, когда снимаете внешнюю оболочку с кабеля NM.

Заземление с кабелем

В некоторых установках, использующих металлические кабелепроводы, кабельные каналы — кабелепровод, коробки и соединители — служат заземлением цепи.Таким образом, металлический кабельный канал действует вместо заземляющего провода, который находится в кабеле NM (это также основная причина, по которой с металлическим кабелепроводом можно использовать только металлические коробки).

Этот тип системы заземления был более распространен в старых постройках, чем сегодня, и многие электрики сегодня включают изолированный провод заземления в металлический кабелепровод в качестве предпочтительного средства заземления цепи.

Чтобы металлическая дорожка качения служила заземлением, все части дорожки должны быть электрически соединены без прерываний.Если специалист по ремоделированию непреднамеренно установит пластиковую коробку в дорожку качения или если какое-либо соединение ослабнет, путь заземления будет нарушен, и цепь останется незаземленной.

6 видов электропроводки для вашего дома

Все электротехнические проекты объединяет одно: электромонтаж. При установке новой проводки важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам узнать больше о схемах, существующих в вашем доме.Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

В современных домах и домах, построенных после середины 1960-х годов, обычно используются аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормативами или национальными электротехническими нормами. Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, фонари, розетки и т. Д., К главному распределительному щиту.

Кабель против провода

Важно понимать некоторые основные термины, которые используются при описании проводки. Электрический провод — это проводник, материал, проводящий электричество. Для бытовой электропроводки материал либо медь, либо алюминий (или алюминий с медной оболочкой), хотя алюминий больше не используется. Это может быть многожильный провод или цельный металлический провод, и в большинстве случаев он изолирован с помощью непроводящего пластикового покрытия.

С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных с использованием одной оболочки.В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

• один или несколько «горячих» (токоведущих) проводов
• нейтральный провод
• заземляющий провод

1. Кабель NM

Самый распространенный тип домашней электропроводки — это кабель NM, также известный как кабель Romex, по названию самой популярной марки электропроводки.Кабели NM содержат три или более отдельных проводника, обернутых вместе оболочкой, которая представляет собой гибкую пластиковую оболочку.

Этот тип кабеля обычно используется для сухой внутренней домашней проводки, включая бытовую технику, арматуру, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля бывает разных цветов, чтобы указать калибр провода. Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

• Цепи калибра 6, 55 А в черной оболочке
• Цепи калибра 8, 40 А в черной оболочке
• Цепи калибра 10, 30 А в оранжевой оболочке
• Цепи калибра 12, 20 А в желтой оболочке
• Цепи калибра 14, 15 А в белой оболочке

Серая оболочка предназначена для подземных (УФ) кабелей.

2. Армированный кабель

Когда дело доходит до домашней электропроводки, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях использование кабелей NM не разрешено, и в этих местах вместо них используются бронированные кабели или кабели переменного тока.

Проводка переменного тока

, также известная как BX, восходит к началу 1900-х годов и спроектирована с гибкой металлической оболочкой, которая обеспечивает дополнительную защиту проводников внутри. В коммерческих зданиях или жилых постройках более трех этажей использовать кондиционер нельзя.

3. Подземный питающий кабель

UF (подземный фидер) — это кабель NM, специально разработанный для влажных мест и прямого захоронения в земле. При прокладке проводов под землей или в наружных проектах необходимо использовать УФ-кабель. Другой вариант, который выбирают электрики, — это использовать под землей кабелепровод из ПВХ и протягивать провода.

Этот тип кабеля обычно используется для питания наружных приборов и содержит изолированные провод под напряжением и нейтраль, а также неизолированный провод заземления.В отличие от кабеля NM, тип UF имеет твердую пластиковую оболочку вокруг каждого провода и серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

4. Низковольтный провод

Низковольтная проводка используется для цепей, в которых используется менее 50 вольт. Этот тип проводки является правильным выбором для предметов, которые не требуют большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.

Низковольтная проводка калибра от 12 до 22, она либо изолирована, либо покрыта оболочкой кабеля.Несмотря на то, что электрические разряды с низковольтными проводами обычно не возникают, рекомендуется выключить устройства, прежде чем начинать с ними работать.

5. THHN / THWN Провод

Два самых распространенных типа изолированных проводов — THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждый из которых имеет цветную изоляцию. И они защищены пластиковой или металлической трубкой.

• Горячие провода черного, оранжевого или красного цвета;
• Нейтральные провода белого или коричневого цвета;
• Заземляющие провода зеленого или желто-зеленого цвета.

Что касается изоляции, буквы обозначают ее свойства:

• T — термопластик;
• H означает термостойкость, а HH означает высокая термостойкость;
• W означает номинальное значение для влажных помещений;
• N означает нейлоновое покрытие для дополнительной защиты.

Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, соединения проводов для водонагревателей или мусорных баков.Поскольку это электрические провода, с ними никогда не следует работать при включенных цепях.

6. Телефон и провод передачи данных

И в телефонах, и в интернет-проводке используются провода низкого напряжения. Хотя наиболее распространенным типом кабеля для этого является Cat (категория) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и это наиболее эффективный тип для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую емкость и качество, чем стандартный телефонный провод.

Даже несмотря на то, что проводка передачи данных не находится под высоким напряжением, все же опасно, чтобы проводка данных соприкасалась с домашней проводкой. Поэтому обращайтесь с ним осторожно и не прикасайтесь к оголенным проводам.

Типы систем электропроводки и методы электропроводки

Способы электромонтажа и различные типы систем электропроводки

Что такое электропроводка?

Электропроводка — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, фонари, вентиляторы и т. Д., К главному распределительному щиту — это особая конструкция опоры электросети для непрерывного энергоснабжения.

Методы систем электропроводки при подключении

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от щитка счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, известен как «Электропроводка»). может быть выполнено двумя способами:

• Система шарнирной коробки или система тройника
• Петля — в системе

Они обсуждаются следующим образом:

Шарнирная коробка или тройник или система соединения

В этом способ разводки, подключения к приборам производятся через стыки.Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов в соединениях. Этот метод подключения не требует слишком большого размера кабеля.

Вы можете подумать, поскольку этот метод подключения не требует слишком большого количества кабеля, поэтому он дешевле. Конечно, это так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, поэтому уравнение сбалансировано. Этот метод подходит для временных установок и стоит недорого.

Петельная или кольцевая система

Этот метод подключения повсеместно используется в электромонтаже.Лампы и другие приборы подключаются параллельно, так что каждым из приборов можно управлять индивидуально. Когда требуется подключение к свету или переключателю, питающий провод замыкается петлей, подводя его непосредственно к клемме, а затем снова перенося вперед к следующей точке для подачи питания.

Переключатель и источники света проходят по цепи в серии петель от одной точки к другой, пока не будет достигнута последняя точка в цепи. Фазные или линейные проводники замкнуты либо в распределительном щите, либо в коробке, а нейтрали замкнуты либо в распределительном щите, либо от света или вентилятора.Линия или фаза никогда не должны закольцовываться от света или вентилятора.

Преимущества кольцевого метода подключения

• Не требует соединительных коробок и, таким образом, экономится деньги.
• Замкнутый контур — в системах соединение не скрывается под полом или в кровельных пространствах.
• Выявление неисправности упрощается, поскольку точки устанавливаются только на розетках, чтобы они были доступны.

Недостатки кольцевого метода подключения

• Требуемая длина провода или кабелей больше, а падение напряжения и потери в меди, следовательно, больше
• Петли в переключателях и патронах обычно затруднены.

Связанные сообщения:

Различные типы систем электропроводки

Обычно используются следующие типы внутренней проводки:

• Клиновая проводка
• Деревянный кожух и закрывающая проводка
• CTS или TRS или ПВХ проводка в оболочке
• Проводка в свинцовой или металлической оболочке
• Кабельная проводка

Существуют дополнительные типы кабельной проводки в соответствии с инструкциями по установке труб (где для подключения и установки проводки используются стальные и ПВХ трубы).

• Поверхностный или открытый Тип кабелепровода
• Углубленный, скрытый или подземный кабелепровод

Проводка с зажимом

Эта система проводки состоит из обычных проводов с изоляцией из VIR или ПВХ (иногда с оболочкой и погодоустойчивым кабелем) в оплетке и составной части держится на стенах или потолке с помощью фарфоровых планок, пластика или дерева.

Кабельная разводка — это временная разводка, поэтому она не подходит для жилых помещений.В настоящее время больше не используется система электропроводки с планками.

Преимущества клеммной проводки:

• Это простая и дешевая система проводки
• Наиболее подходит для временного использования, например, в строящемся здании или военном лагере
• Поскольку кабели и провода системы клеммной проводки находятся на открытом воздухе Поэтому неисправность в кабелях можно увидеть и легко устранить.
• Монтаж системы Cleat прост и удобен.
• В этой системе проводки можно легко выполнить настройку e.г. переделки и дополнения.
• Осмотр прост и удобен.

Недостатки клеммной проводки:

• Внешний вид не так хорош.
• Зажимную проводку нельзя использовать для постоянного использования, потому что через некоторое время может произойти провисание.
• В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.

• это недолговечная проволочная система из-за погодных условий, риска возгорания и износа.
• его можно использовать только при 250/440 Вольт при низкой температуре.
• Всегда существует риск возгорания или поражения электрическим током.
• нельзя использовать в важных и важных местах и ​​местах.
• Это не долговечная, надежная и устойчивая система электропроводки.

Связанные сообщения:

Электропроводка кожуха и колпачка

Электропроводка обсадной колонны и колпачка была известной системой электропроводки в прошлом, но в наши дни она считается устаревшей из-за системы кабелепровода и экранированной проводки.Кабели, используемые в этой проводке, были либо VIR, либо PVC, либо любыми другими одобренными изолированными кабелями.

Кабели проложены через деревянные кожухи. Корпус представляет собой деревянную полоску с параллельными канавками, прорезанными по длине для размещения кабелей VIR. Канавки сделаны для разделения противоположной полярности. колпачок (также сделанный из дерева), используемый для закрытия проводов и кабелей, установленных и вставленных в кожух.

Преимущества проводки в оболочке:

• Это дешевая система проводки по сравнению с системами проводки с оболочкой и кабелепроводами.
• Это прочная и долговечная система электропроводки.
• Эту систему подключения можно легко выполнить по индивидуальному заказу.
• Если фаза и нейтраль установлены в отдельные гнезда, ремонт будет несложным.
• Долговечность в полевых условиях благодаря прочной изоляции крышки и корпуса.
• Защищена от масла, пара, дыма и дождя.
• Отсутствие риска поражения электрическим током из-за закрытых проводов и кабелей в корпусе и заглушке.

Недостатки Электромонтажная проводка обсадной колонны:

• Существует высокий риск возгорания в системе электропроводки обсадной колонны и заглушки.
• Не подходит для кислых, щелочных и влажных условий.
• Дорогой ремонт и требуется больше материалов.
• В современном материале не так легко найти
• Белые муравьи могут повредить кожух и покрытие из дерева.

Связанные сообщения:

Проводка из планок (CTS или TRS)

В этом виде проводки используются одножильные, двухжильные или трехжильные кабели TRS с круглой овальной формой. В основном предпочтительны одножильные кабели.Кабели TRS являются химически стойкими, водонепроницаемыми, паронепроницаемыми, но на них немного влияет смазочное масло. Кабели TRS укладываются на хорошо выдержанную и прямую обрешетку из тикового дерева толщиной не менее 10 мм.

Тросы удерживаются на деревянной обрешетке с помощью луженых латунных зажимов (пряжка), уже закрепленных на обрешетке латунными штырями и разнесенных с интервалом 10 см для горизонтальных участков и 15 см для вертикальных.

Преимущества проводки из планок

• Монтаж проводки прост и легок
• Дешево по сравнению с другими системами электропроводки
• Парафраз хорош и красив
• Легко ремонтировать
• прочный и долговечный
• В этой системе электропроводки можно легко выполнить настройку.
• меньше вероятность утечки тока в системе электропроводки на планках

Disad Преимущества проводки на планках

• Нельзя устанавливать во влажных условиях, при химическом воздействии, на открытых и открытых площадках.
• Высокий риск возникновения елей
• Небезопасен от внешнего износа и погодных воздействий (потому что провода открыто видны для тепла, пыли, пара и дыма.
• Тяжелые провода нельзя использовать в системе проводки с реечным покрытием.
• Подходит только для напряжения ниже 250 В.
• Требуется больше кабелей и проводов.

Проводка в свинцовой оболочке

В проводке используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка обеспечивает защиту кабелей от механических повреждений, влаги и атмосферной коррозии.

Вся свинцовая оболочка сделана электрически непрерывной и заземлена в точке входа для защиты от электролитического воздействия из-за тока утечки и для обеспечения безопасности в случае ожога оболочки.Кабели проложены на деревянной обрешетке и закреплены с помощью зажимов, как при электромонтаже TRS.

Связанное сообщение:

Какая лампа светится ярче при последовательном и параллельном подключении и почему?

Кабельная проводка

Существует два дополнительных типа кабельной проводки в зависимости от установки трубы

• Поверхностная проводка кабелепровода
• Скрытая проводка кабелепровода

Поверхностная кабельная проводка на крыше

или стены, это известно как поверхностная проводка кабелепровода.при таком способе разводки отверстия на поверхности стены проделываются на равных расстояниях, после чего с помощью заглушек устанавливается кабелепровод.

Скрытая проводка кабелепровода

Если кабелепроводы скрыты внутри пазов стены с помощью штукатурки, это называется скрытой проводкой кабелепровода. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой из кабелепровода. не обращая внимания на то, что это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

При прокладке кабелепровода стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью крюков для труб (поверхностная проводка кабелепровода) или закапываются в стены под штукатуркой, а кабели VIR или PVC затем протягиваются с помощью провода GI. размера, если около 18SWG.

В системе кабельной проводки кабелепроводы должны быть электрически непрерывными и подключаться к земле в некоторых подходящих точках в случае стального кабелепровода. Электропроводка — это профессиональный способ электромонтажа здания.В бытовой электропроводке чаще всего используются трубы из ПВХ.

Кабелепровод защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше, чем лечение. Свинцовые трубы используются на заводах или когда здание подвержено пожару. Транкинг больше похож на кабельную разводку на поверхности. Он тоже набирает популярность.

Это делается путем привинчивания кабельной трубы из ПВХ к стене, а затем пропуска кабелей через трубу.Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать фактор пространства.

Типы кабелепровода

Следующие кабелепроводы используются в системах кабельной разводки (как скрытая, так и поверхностная), которые показаны на изображении выше.

• Металлический трубопровод
• Неметаллический трубопровод

Металлический трубопровод:

Металлический трубопровод изготавливается из стали, которая очень прочная, но также дорогостоящая.

Есть два типа металлических трубопроводов.

• Кабелепровод класса A: кабелепровод низкого диаметра (канал из тонкослойной листовой стали)
• Кабельный канал класса B: канал высокого диаметра (канал из толстого стального листа)

Неметаллический трубопровод:

Твердый канал из ПВХ в настоящее время используется как неметаллический трубопровод, который гибкий и легко сгибается.

Размер кабелепровода:

Обычные трубопроводные трубы доступны в различных размерах: 13, 16.2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущества систем кабельной разводки

• Это самая безопасная система электропроводки (скрытое отжимание кабелепровода)
• Внешний вид очень красивый (в случае скрытой проводки кабелепровода)
• Отсутствие риска механического износа и возгорания в корпусе металлических труб.
• Можно легко выполнить настройку в соответствии с будущими потребностями.
• Легко ремонтировать и обслуживать.
• Нет риска повредить изоляцию кабеля.
• защищен от коррозии (в случае трубопровода из ПВХ) и опасности возгорания.
• Может использоваться даже в условиях повышенной влажности, химического воздействия и задымленности.
• Отсутствие риска поражения электрическим током (при правильном заземлении и заземлении металлических труб).
• Это надежная и популярная электромонтажная система.
• устойчивая и долговечная система электропроводки.

Недостатки систем кабельной разводки

• Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительное заземление для металлических труб Тройники и колена и т. Д.
• Очень сложно найти дефекты проводки.
• установка не проста и не проста.
• Риск поражения электрическим током (в случае металлических труб без надлежащей системы заземления)
• Очень сложно организовать дополнительное подключение в будущем.

Сравнение различных систем электропроводки

Ниже приведена таблица, в которой показано сравнение всех вышеупомянутых систем электропроводки.

Мы обсудим пошаговый метод различных систем электропроводки на следующих постах.. Так что следите за новостями и не забывайте подписываться на наш блог. Спасибо

Связанное сообщение:

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения. Вот сколько обучения и знаний нужно, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы делаете простой проект дома своими руками, вам следует знать, какие типы электрических проводов используются в доме.Вам также необходимо понимать общие правила кодирования, определения размеров и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать об электропроводке дома

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу. Вам нужно знать о типах электрических проводов, когда вы будете:

• установка новой проводки и необходимость знать, какой тип провода использовать
• ищет проблемы с электричеством в вашем доме (т.е. знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
• выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасности, например возгорания.Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашних электрических проводов

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель и провод

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же.Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

С другой стороны, кабель представляет собой комбинацию двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовое обозначение оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку. Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

• Черный . Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый . Провод 10 калибра, цепь 30 А
• Желтый . Провод 12 калибра, цепь 20 А
• Белый . Провод 14-го калибра, цепь 15 А

Серые кабели — это кабели подземных фидеров (UF). Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о схеме, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил. Домашний электрический провод обычно бывает следующих цветов:

• Белый .Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
• Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
• Чистый / зеленый . Этот цветовой код обозначает провода заземления. При замыкании на землю включается провод заземления. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Маркировка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики. Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный провод по сравнению с одножильным

Когда вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Типы электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовую технику, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

• Цепи 14 калибра, 15 А
• цепи 12 калибра, 20 ампер
• Цепи калибра 10, 30 А
• Цепи 8 калибра, 40 А
• Цепи калибра 6, 55 А

В качестве альтернативы, электрические провода в вашем доме могут быть проложены в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Существует несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости используйте подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки в доме, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти сообщества используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях высотой более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Он также может намокнуть без каких-либо проблем.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвергается опасности физического повреждения.

Электропроводка низкого напряжения

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электрического провода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но наиболее распространенным типом кабеля, используемого для этой цели, является кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки могут иметь квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

Сюда входит все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электрической системы не обязательно означает возможность ее отремонтировать или изменить.

Для этого вам может потребоваться помощь профессионала. В таком случае ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

Типы проводов и кабелей

Иллюстрированное объяснение различий между одножильными и многожильными кабелями

В старых домах электрическая система, вероятно, состоит из одножильных проводов. Однако сегодня большая часть электропроводки выполняется с помощью многожильных кабелей из-за их удобства использования. Если вы выполняете электромонтажные работы в своем доме, вы можете использовать любой из них или их комбинацию.

Одиночный vs.Многожильные кабели

Различные типы кабелей и изоляции

Двумя наиболее распространенными типами одножильных проводов являются THW и THWN / THHN, которые защищены металлической или пластиковой оболочкой. Сами провода могут быть как одножильными, так и многожильными. Сплошной провод обеспечивает наилучшие соединения, но его жесткость затрудняет прокладку по кабелепроводу по сравнению с многожильным проводом.

Вы можете приобрести проволоку на лапах или в катушках от 50 до 500 футов. В зависимости от вашей установки обязательно проверьте характеристики для внутреннего или наружного применения, а также на допуск по температуре.

Самый распространенный многожильный кабель изготавливается из металла или пластика и содержит нейтральный провод, «горячий» провод (или два) и заземляющий провод. Нейтральный и токоведущий провода изолированы термопластом; заземляющий провод может быть изолированным, а может и не быть изолированным. Провода имеют цветовую маркировку для защиты от ошибок подключения. Нейтральные провода белого или серого цвета, заземляющие провода зеленого цвета, а горячие провода любого другого цвета.

Здесь показаны следующие кабели: Два типа кабеля типа NM, описанные выше, обычно используются для внутренней установки.Самая последняя версия, известная как NM-B, может использоваться только в сухих помещениях и выдерживает нагрев до 140 градусов по Фаренгейту.

Кабель

NM и NM-B можно купить за ногу, а также в коробках, которые можно хранить где угодно. От 25 до 250 футов. Более крупная версия кабеля NM, называемая большим приборным кабелем, имеет черную оболочку и из-за своей большой площади содержит многожильный, а не сплошной провод, чтобы упростить прокладку. Бронированный кабель типа MC имеет спиральную металлическую оболочку, но из-за своей дороговизны он обычно не используется для внутренних работ.

Различные типы кабелей также различаются по количеству проводников и их размеру. Например, кабель с обозначением «14-2» с заземлением имеет одну нейтраль и один провод под напряжением, а также заземляющий провод. Цифра 14, обозначенная Американским калибром проводов, обозначает диаметр только проводов без изоляции. Чем больше диаметр, тем больше пропускная способность провода. Обозначение жилы проштамповано как на оболочке кабеля, так и на каждом проводе.

Наиболее часто используемым металлом для изготовления проводов является медь из-за ее эффективности в качестве проводника. Провод также бывает из алюминия и алюминия, плакированного медью, но, поскольку они не так эффективны в проведении тока, провода должны быть большего размера для достижения той же емкости.

Прежде чем использовать любую из этих альтернатив, проверьте местные нормы и правила.

Допустимая нагрузка

Допустимая допустимая нагрузка на изолированные медные проводники в зависимости от размера провода и типа изоляции

Следующие ограничения Национального электротехнического кодекса применяются, когда в кабеле или корпусе не более трех токоведущих проводников.Максимально допустимая нагрузка на медный провод

Поперечные сечения медных проводов и проводников

Поперечные сечения медных проводов и проводов

Армированный электрический кабель

Гибкий армированный электрический кабель змеится сквозь стены, полы и потолки для обеспечения защитная цельнометаллическая оболочка для проводов.
Гибкий кабелепровод представляет собой очень прочную, но гибкую защитную оболочку для электрических проводов. © Дон Вандерворт, HomeTips

Спиральный металлический трубопровод из оцинкованной стали когда-то был традиционным материалом для электропроводки во многих домах, но с момента изобретения и принятия неметаллического кабеля теперь используется в основном в ситуациях, когда для проводов требуется дополнительная защита.

Два или три изолированных провода проходят через каждый бронированный корпус, и каждый провод оборачивается прочной бумагой, называемой втулкой. В двухжильном кабеле один провод черный, другой белый. Они имеют цветовую кодировку, чтобы обеспечить непрерывность всей электрической системы (черный обычно «горячий», а белый — «нейтральный»).

Металлический корпус служит заземлением, но армированный кабель также имеет внутреннее заземление или «соединительную полосу», которая должна непрерывно проходить между всеми соединениями. Стальную рубашку можно разрезать ножовкой или согнуть и разрезать по диагоналям, а затем сломать.Специальные разъемы с втулками на концах предназначены для подключения к распределительным коробкам.

Бронированный кабель, появившийся в начале 1900-х годов, широко известен как BX, обозначение продукта, которое ему дали его первые производители, Johnson and Greenfield (металлическая оболочка без внутренних проводов называется Greenfield). Сегодня, если это разрешено правилами, BX можно устанавливать только в сухих помещениях. Неметаллический кабель Romex заменил BX как самый распространенный тип домашней электропроводки.

Защита проводов и кабелей с помощью кабелепровода

Кабелепровод выглядит как водопроводная труба и служит для защиты проводников от повреждений, вызванных влагой или ударами.Доступно несколько различных вариантов кабелепровода; вам нужно будет оценить конкретные потребности работы, чтобы определить, какой тип для нее подходит. Тонкостенный металлический канал может быть изогнутым, чтобы принимать углы, или, для больших размеров, может быть снабжен коленами. Andrew McDonough / Shutterstock.com

Тонкостенный металлический трубопровод обычно выбирается для участков, где он будет открыт, например, гаражей или подсобных помещений. Тип EMT, как его обычно называют, используется для приложений, которые не требуют большого изгиба для обхода препятствий.Хотя ЕМТ можно гнуть, купить заготовки гораздо проще. ЕМТ продается длиной до 10 футов; диаметры варьируются от 1/2 дюйма до 2 дюймов. (Для получения дополнительной информации см. Как установить тонкостенный металлический кабелепровод.) Размеры электрического провода и кабелепровода

Гибкий металлический кабелепровод выглядит как армированный кабель, но не содержит проводников. Также называемый Гринфилдом, он является предпочтительным каналом для крупных бытовых приборов, таких как водонагреватели, а также для районов, где проложить маршрут ЕМТ было бы слишком сложно.Его можно использовать как на открытом воздухе, так и внутри помещений. Гибкий металлический шланг продается ногами или катушками по 25 или 100 футов. Диаметры 1/2, 3/4 и 1 дюйм. (Для получения дополнительной информации см. Как установить гибкий металлический трубопровод.)

Жесткий неметаллический трубопровод , изготовленный из пластика ПВХ, является более легкой альтернативой металлическому каналу для внутреннего использования. Трубопровод Schedule 40 продается длиной 10 футов. Его не следует путать с водопроводной трубой из ПВХ, и его следует использовать только с корпусными коробками из ПВХ, а не с неметаллическими коробками, используемыми с кабелем.(Для получения дополнительной информации см. Как установить жесткий неметаллический кабелепровод .)

Оценка области применения кабелепровода, а также количества и размера проводов, которые он будет пропускать, определит диаметр кабелепровода, который вам понадобится. В приведенной выше таблице приведены некоторые рекомендации.

Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома , и автор бесчисленных журнальных статей.
