Сверла. Виды и типы. Работа и применение. Особенности
Сверло – это инструмент, который фиксируется в патроне дрели или станке, предназначенный для сверления отверстий в различных материалах. Сверла изготовляются из качественных твердых сталей, что позволяет их использовать для работы с и другими металлами, бетоном или камнем.
Виды
В зависимости от предназначения сверла делятся на категории по:
- Металлу.
- Дереву.
- Камню и кирпичу.
- Стеклу и плитке.
Они отличаются между собой по форме, а также углу заточки и режущей кромке. Большинство из них являются узкоспециализированными и не могут использоваться для других целей.
По металлу
Эти сверла подходят не только для сверления металлов, но также могут использоваться для работы с пластиком и древесиной. В зависимости от формы изготовления они бывают следующих разновидностей:
- Спиральные.
- Конические.
- Корончатые.
- Ступенчатые.
Спиральные
Спиральный тип представляет собой классическую конструкцию, которая знакома практически каждому. Инструмент состоит из трех частей – режущая кромка, рабочая поверхность и хвостовик. Режущая часть имеет острую заточку, именно она врезается в металл, образовывая отверстие. Рабочая поверхность представляет собой спираль, цель которой состоит в выведении стружки из отверстия. Хвостовая часть используется для фиксации инструмента в патроне дрели или станка.
Такой тип обычно изготавливают из быстрорежущей стали марки HSS, Р18 или Р6М5. Что касается стали Р18, то она встречается довольно редко и на данный момент производством инструментов из нее занимаются только некоторые предприятия, находящиеся на территории Белоруссии. Из нее получаются очень надежные сверла, которые отлично удерживают заточку.
Конические
Такое сверло обычно можно встретить зажатым в специализированный станок. Его рабочая часть представляет собой конус, вершина которого врезается в поверхность металла, образовывая тонкое отверстие. По мере углубления в материал происходит контакт с более широкой частью конуса, что обеспечивает расширение отверстия. Благодаря использованию данной конструкции, можно обеспечить сверление за один проход. К примеру, если использовать обычное спиральное сверло, то сначала нужно сделать отверстие тонким инструментом, а потом более толстым, постепенно доводя диаметр под требуемые параметры. Конусная форма позволяет избежать подобных неудобств, но к сожалению, она не подходит для слабых дрелей.
Корончатые
Корончатая конструкция представляет собой пустотелый цилиндр, на нижнем торце которого имеются острые зазубрины, напоминающие корону. Такой инструмент позволяет делать отверстия большого диаметра, начиная от 30 мм и более. Недостаток данной конструкции заключается в невозможности установки в патрон обычной дрели. Инструмент может быть использован для сверления листового металла толщиной до 10 мм. Обычно для изготовления корончатого инструмента используется сталь HSS. Также на рынке можно встретить сверла с твердосплавными напайками или алмазным напылением. Они позволяют работать не только с металлами и сплавами, но даже с бетоном.
Ступенчатые
Ступенчатая конструкция является одним из последних изобретений в мире режущего инструмента. Она имеет универсальное применение, поскольку позволяет делать отверстия различного диаметра. Название типа связано с тем, что он представляет собой конус со ступеньками. Такое сверло может быть использовано только для работы с листовым металлом толщиной до 2 мм. Принцип действия заключается в том, что кончик инструмента врезается в материал, и когда он пробивается, то происходит контакт с более широкой частью конуса, которая просверливает углубление еще больше. Таким образом, чтобы получить требуемый диаметр нужно углубиться до нужной ступени.
По дереву
Часто для работы с деревом применяется стандартное спиральное сверло по металлу. Оно позволяет делать отверстие диаметром от 2 до 18 мм. Тем не менее, данный тип сильно ограничивает возможности деревообработки, поэтому было разработано и внедрено несколько особых типов сверл:
- Спиральные по дереву.
- Перовые.
- Винтовые.
- Кольцевые пилы.
- Балеринки.
- Форстнера.
Спиральные по дереву
Спиральные по дереву очень похожи на обычное сверло по металлу. Единственное отличие заключается в форме режущей кромки. Она напоминает трезубец. Острый зуб по центру позволяет провести точную фиксацию в месте сверления. Инструментальная сталь легко врезается в древесину. Особая конструкция позволяет получать очень качественное отверстие, без вырывания волокон, как это бывает при использовании инструмента по металлу.
Перовые
Перовое имеет плоскую конструкцию, на конце которой тоже имеется трезубец, как и в предыдущем типе. Оно обеспечивает большой диаметр сверления, при этом позволяет проводить установку в обычную дрель. Данный тип режет чистые края, без разорванных волокон древесины. Нужно отметить, что в случае сверление небольшого углубления в его центре останется бороздка от основного зуба. Такое сверло работает только на малых оборотах. Его часто используют с ручным коловоротом.
Винтовые
Винтовые сверла напоминают спиральные, но имеют более совершенную рабочую часть для отвода стружки. Они довольно длинные, поэтому позволяют делать глубокие отверстия. Их часто используют для сверления бруса и бревен. Зачастую такое сверло имеет специальную ручку, что позволяет работать даже без использования дрели, станка или коловорота. Заостренная часть инструмента напоминает шуруп, она врезается в древесину, поджимая режущую кромку к волокнам. Срез получается чистым и аккуратным, даже при работе с сырым деревом.

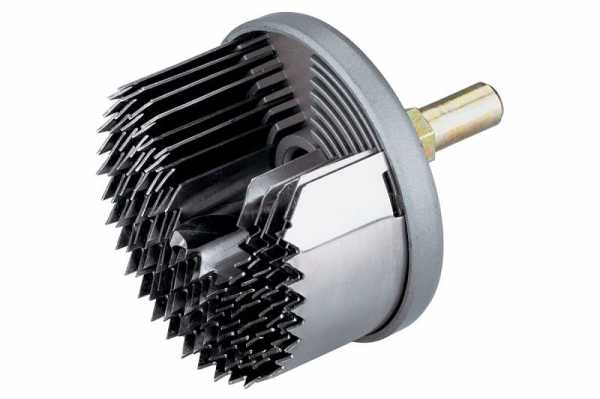

Кольцевые пилы
Этот инструмент представляет собой пустотелый цилиндр с пильными зубьями на торце и обычным выпирающим вперед спиральным сверлом. Он позволяет делать отверстия в досках, фанере и вагонке. Его обычно применяют для получения широких отверстий, необходимых для установки светильников. Инструмент подходит не только для древесины, но и для пенополистирола, ПВХ вагонки и сотового поликарбоната. Такие пилы для дрели могут быть использованы для врезания посадочного места при установке розетки в стене, конечно при условии, что она деревянная или из мягких блоков – пенобетон, глина и пр. Выборка центральной части может быть доделана с помощью стамески.
Балеринки
Балеринка – это регулируемое сверло по дереву. Оно позволяет делать широкие отверстия в фанере, ДСП, МДФ и OSB плитах. Его конструкция представляет собой крестовину, центр которой выполнен в виде спирального сверла. На плечах крестовины крепятся острые резцы, прорезающие листовой материал. Специальный ключ позволяет менять расстояние между резцами, тем самым регулируя диаметр получаемого отверстия.
Сверло Форстнера
Инструмент имеет цилиндрический хвостовик с двумя режущими кромками. Он применяется преимущественно в мебельном производстве. С его помощью можно сделать углубление большого диаметра для установки петлей на дверцы шкафчиков. В результате его применения получается аккуратное отверстие с плоским дном.

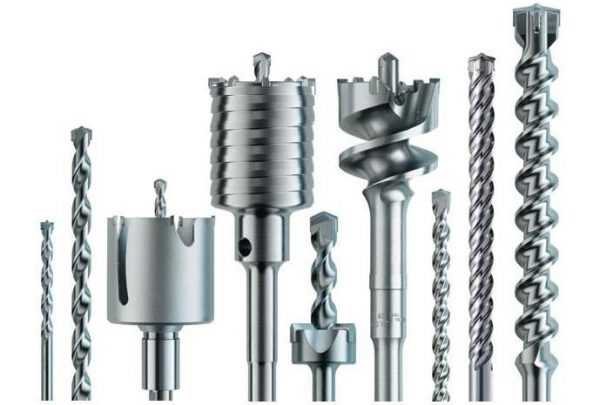

По бетону
Сверла по бетону также подходят для работы с камнем и кирпичом. Они бывают трех видов:
- Спиральные.
- Винтовые.
- Корончатые.
Все они имеют специальные напайки, которые вгрызаются в камень, бетон и кирпич. Напайки могут изготовляться из победитовых пластин или представлять собой кристаллы искусственного алмаза.
Спиральные
Спиральные устанавливаются в перфоратор. Они имеют практически идентичную конструкцию со сверлами для металла, за исключением напаек. Лучше всего они работают с бетоном и кирпичом. Глубина отверстия обычно не превышает 80-100 мм.
Винтовые
Винтовые тоже имеют напайки. Они являются более длинными, чем спиральными. Их используют в тех случаях, когда требуется пробить глубокое отверстие. Винты обеспечивают эффективное отведение пыли, что снижает вероятность застревания. Тем не менее, стоит все же периодически вытягивать перфоратор, чтобы проверить – нет ли пыли.
Корончатые
По своей конструкции напоминают стандартную коронку для древесины. В центре имеется спиральное сверло, которое врезается в бетон, камень или кирпич, при этом основную работу по сверлению отверстия требуемой глубины выполняет коронка с напайками. Такие сверла тоже требуют ударного бурения, поэтому не подходят для обычной дрели.
По стеклу
Для сверления керамики и стекла используется всего два вида сверл – коронки и перовые. Коронки имеют алмазное напыления. Их диаметр от 13 до 80 мм. Алмазное напыление представляет собой приклеенные песчинки из искусственного минерала. Для использования коронки необходимо иметь качественную дрель или сверлильный станок. Важно, чтобы инструмент касался плавно, не создавая биения или неравномерного распределения давления.
Перовое сверло представляет собой классический стержень из металла, на конце которого установлено острое копье. Инструмент предлагается в небольшом диапазоне размеров 3-13 мм. Режущее перо выполняется из победита, в более редких случаях с других сплавов.
Для работы со стеклом нужно подойти ответственно к выбору сверлильных инструментов. В отличие от других материалов, ошибка с ним недопустима. Недостаточно ровная или неострая режущая часть может привести к трещине на стекле, керамике или кафеле, что будет непоправимым.
Похожие темы:
tehpribory.ru
Каталог
|
Акции |
Услуги
|
Блог |
Проекты
|
Как купить
|
Компания
|
Контакты |
Ещё
|
www.sverlo.pro
Виды сверл по металлу и дереву, полный обзор
Сверла составляют большую категорию режущего инструмента, предназначенного для получения круглых отверстий в твердых материалах и заготовках. Сверление происходит в результате механического воздействия вращающегося сверла, закрепленного в специальном приводном инструменте или станке, на обрабатываемый материал. Классическими приводами для обеспечения вращения сверла являются:
- ручные и электрические дрели;
- перфораторы;
- сверлильные и токарные станки.
Именно по этим признакам все выпускаемые сверла объединены в одну общую категорию токарно-слесарного инструмента. В то же время отдельные группы сверл существенно отличаются по назначению, конструкции, материалам из которых они изготовлены, наличию специальных покрытий, размерам и другим признакам.
Существующие конструкции сверл
Инструментальные заводы и компании предлагают в продаже специальные сверла для обработки металлов, дерева, камня, стекла и других материалов. По внешней конструктивной форме инструмент для сверления можно разделить на 9 групп:
Такое деление сверл не распространяется на вид обрабатываемого материала, а определяет только внешнюю конструктивную форму и виды работ, для которых данный инструмент предназначен.
Следует заметить, что технология токарной обработки очень часто предусматривает закрепление сверла в неподвижном положении, а во вращение приводится сама обрабатываемая заготовка. Используя сверловочный инструмент различных конструкций и назначений можно получить ровное сквозное или глухое отверстие, расширить уже имеющееся или углубить его до необходимого уровня.
Спиральные или винтовые
Рабочая режущая часть такого инструмента выполнена в виде двух продольных кромок, закрученных по спирали вдоль центральной оси. Само сверло состоит из режущей части, соединительной шейки и хвостовика для закрепления во вращающемся приводе.
Это самый распространенный вид сверл, который используется в промышленном производстве, строительстве, ремонтных и бытовых работах. Диапазон выпускаемых диаметров от 0,1 до 80 мм. Максимальная длина режущей части 280 мм. Применяются в основном для обработки дерева, металла и некоторых других материалов. От области применения зависит форма и способ заточки рабочего наконечника.
Перьевые или перовые
Название этих сверл определено их формой в виде плоской лопатки, которая с рабочей стороны имеет острый наконечник, заточенный под режущую кромку с двух сторон. Для закрепления лопатки в патроне дрели предусмотрено наличие круглого или шестигранного хвостовика. Перовые сверла используют для сверления больших и глубоких отверстий в древесине и других не особо твердых материалах. Диаметр может быть от 10 до 65 мм. Длинна такого сверла может быть до 40 см.
Кольцевые коронки
Корончатый сверловочный инструмент имеет форму полого цилиндра с хвостовиком для закрепления в электроприводе. На рабочей режущей стороне находятся заточенные зубья, количество которых определяется диаметром сверла. Для отвода стружки во время сверления на внешней стороне цилиндра проточены наклонные продольные канавки. Применяются для получения отверстий в дереве, пластике, металле и других материалах.
Конусные сверла
Эти сверла разработаны и применяются для сверления тонких листовых материалов, когда другой тип инструмента не способен обеспечить надлежащего качества и точности выполнения. При выполнении работы конусным сверлом не требуется выполнение предварительного кернения и использование центрирующей подготовки.
Конструкция сверл представляет собой ровный или ступенчатый конус с двумя заточенными режущими кромками и хвостовика для закрепления в электроприводе. Размер конусного сверла определяется максимальным диаметром, который может быть в пределах от 12 до 36 мм. Использование сверл этого типа позволяет делать новые отверстия, а так же шлифовать и расширять уже имеющиеся. Более подробно о них можно почитать в этой статье.
Центровочные
Такие сверла представляют собой особую группу высокоточного инструмента из быстрорежущей стали. Центровочные сверла применяются для получения центровых отверстий диаметром 3,15 – 16 мм в особо прочных материалах. Представляют собой металлический цилиндр с центрирующей направляющей и двумя заточенными режущими кромками. Наличие направляющего хвостовика обеспечивает точное перпендикулярное направление инструмента при сверлении. Выпускаются в соответствии с требованиями ГОСТ 14952-75 или по международным стандартам DIN-333A, ISO 866. Подробнее о них (характеристики и применение) читайте здесь.
Сверла одностороннего резания
Имеют только одну режущую сторону, что обеспечивает самую высокую точность при выполнении отверстий.
Многокромочное
Разработаны специально для увеличения скорости обработки заготовок и для этого имеют 4 рабочие режущие кромки. Хвостовик для закрепления может быть цилиндрическим, конусным, в виде 4-х или 6-тигранника. Основной недостаток конструкции заключается в сложной технологии заточки и высокой стоимости инструмента.
Шнековые
Разработаны специально для сверления мягких материалов с образованием большого количества крупной стружки. Очень глубокие отводящие канавки очень хорошо способствуют удалению образовавшихся отходов из области обработки материала.
Специальный инструмент для глубокого сверления
Говоря об этой группе сверл, прежде всего, упоминают пушечный и ружейный инструмент. Эти сверла незаменимы при необходимости сверления отверстий большой глубины и больших диаметров. При этом необходимо обеспечить возможность обработки очень твердых материалов с высокой точностью, отвод образующейся стружки, активное охлаждение материала и инструмента в зоне сверления.
С этой целью большинство конструкций имеют одну режущую кромку, не менее двух винтовых каналов для отвода стружки, и канал внутри сверла для подвода охлаждающей жидкости.
Таблица диаметров сверл разных видов
| Вид инструмента | Винтовое | Перьевое | Корончатое | Центровочное | Шнековое |
| Мин. диаметр | 0.25 мм | 6 мм | 12 мм | 0.5 мм | 6 мм |
| Макс. Диаметр | 80 мм | 65 мм | 160 мм | 10 мм | 60 мм |
Классификация по применению
Разработчики и производители сверловочного инструмента уже давно знают, что технология обработки различных материалов имеет свои особенности. Поэтому при определении назначения сверла изготовитель обязательно учитывает, а потом указывает, для сверления каких материалов предназначен данный инструмент.
По металлу
При получении отверстия в металлических заготовках инструмент должен выдерживать большие механические нагрузки, не теряя режущих свойств, а его конструкция обеспечить отвод образующейся стружки. Поэтому самые распространенные сверла по металлу винтового типа. Хвостовик для закрепления выбирается в зависимости от типа привода и может быть цилиндрическим, конусным или шестигранным.
Для обработки твердых сталей и сплавов очень важно качество металла, из которого изготовлено сверло. Качество материала можно приблизительно оценить визуально:
- сверла серого цвета это самый дешевый инструмент невысокого качества без какой-либо дополнительной обработки;
- глубокий черный цвет говорит о специальной термической обработке, повышающей прочность и долговечность сверла;
- золотистые оттенки указывают на наличие особых покрытий на основе нитрида титана.
Более подробно о металле, который используется для изготовление, читайте здесь.
Наличие покрытия существенно улучшает качественно-эксплуатационные показатели инструмента, но и делает его в несколько раз дороже.
По дереву
Способы обработки деревянных деталей и заготовок очень разнообразны и для их выполнения применяют следующие сверла:
- спиральные (винтовые) для получения отверстий диаметром до 12-14 мм;
- витые шнековые для мягких пород древесины с большим количеством образующейся стружки;
- перьевые для сверления в тех случаях, когда к качеству результата не предъявляются высокие требования;
- долото для получения круглых и прямоугольных отверстий ударно-поворотным способом;
- кольцевые корончатые для обработки твердых плотных пород дерева и сверления глухих несквозных отверстий.
Следует учесть, что кольцевые сверла для металлов и древесины сильно отличаются по качеству материалов, из которых они изготовлены. Кроме этого в конструкции коронки для обработки древесины всегда предусматривается наличие центровочного сверла и оправки.
Подробный видео обзор
Сверла по бетону, камню, кирпичу
Особенность сверления бетона и камня заключается в обязательном применении ударных воздействий на материал с одновременным вращением сверла. Поэтому в наконечники винтовых сверл изготовители инструмента впаивают особые “победитовые” напайки тупой формы, способные работать при тяжелых механических нагрузках.
Что такое победитовая напайка. На самом деле это народное название, которое пошло от названия завода “Победит”. Именно здесь делают сверх твердые сплавы ВК4, ВК6, ВК8, ВК10, Т15К6 для инструмента.
Для получения отверстий больших диаметров используют корончатые буры. Они могут быть в виде единого не изменяемого элемента или составными для получения бура большой длины. Для улучшения обработки бетона и камня по краям цилиндра коронки вставлены и припаяны специальные зубья из особо прочного сплава, иногда с алмазным напылением.
Сверление стекла и керамики
Керамика и стекло это прочные, но очень хрупкие материалы. Поэтому их обработка должна производиться специальным инструментом очень осторожно. Для получения отверстий в стеклянных заготовках применяю сверла в виде копья или коронок.
Копьевидные сверла
Имеют заостренный наконечник в виде одной или двух перекрещенных лопаток с режущими кромками по краям. Для сверления рекомендуется применять шуруповерт или малооборотную дрель. Хвостовик всегда шестигранной формы для фиксации в стандартных патронах.
Кольцевые коронки
Корончатые сверла для керамики и стекла имеют такую же конструкцию, что и инструмент для бетона и камня, но вместо зубьев они имеют поверхность рабочего края с нанесенной алмазной смесью.
Сверление кафельной плитки
Для получения отверстий в уже уложенном плиточном покрытии применяют специальные сверла-резаки, которые называют балеринами. Из конструкция работает по принципу режущего циркуля с одной вертикальной опорной ножкой и передвигаемого на нужное расстояние резака с насадкой из быстрорежущей стали.
Видео технологии сверления
Универсальные сверла
Это инструмент изготавливается из особо прочных стальных сплавов, имеет защитное покрытие и специальную заточку, которая позволяет успешно работать с самыми разнообразными материалами. Это очень удобный инструмент для бытового использования. Однако за универсальное применение придется заплатить в несколько раз дороже.
vremya-stroiki.net
какие лучше, маркировка и расшифровка HSS
Плотность металла настолько велика, что для его обработки необходимо использовать специальные инструменты и механизмы. Для того чтобы сделать отверстие в этом материале применяются дрели и сверлильные станки, в которых основным режущим элементом являются сверла.
Какие свёрла по металлу лучше? Непросто определить, ведь универсальных изделий которые бы подходили для обработки всех типов металлических изделий, не существует. Опытный мастер сможет «на глаз» определить вид металла и быстро подобрать для обработки подходящий режущий инструмент.
Новичку в этом деле необходимо начинать с азов. Вначале изучить классификацию свёрл и сферу их применения, потому что лучшие модели — это изделия, которые идеально подходят для обработки конкретного вида металла.
Какие бывают сверла, как по маркировке и внешнему виду подобрать подходящее для работы изделие, узнайте в статье.
Виды свёрл по металлу
Чтобы выбрать лучшие модели, необходимо разобраться в видах свёрл.
Спиральные
Классические, цилиндрической формы свёрла, которые наиболее часто используются для сверления металлов. Обычно спиральные изделия изготавливаются из стали HSS.
Материал представляет собой высококачественный режущий тип стали, поэтому изготовленные из неё буравчики отличаются высокой прочностью и долговечностью.
Видео:
Конические (ступенчатые)
Режущая поверхность имеет форму конуса, за что данный вид свёрл и получил своё название. Конические буравчики применяются для изготовления отверстий в тонком металле, а также для исправления дефектов от других режущих инструментов.
Какие лучше ступенчатые сверла выбрать? Зависит от типа обрабатываемого металла. Если плотность заготовки слишком высока, то лучше приобрести более дорогие, золотистой окраски изделия.
В быту этот вид свёрл применяется редко. Если необходимо часто производить сверление тонких металлических листов или обрабатывать мягкие материалы, то несмотря на относительно высокую стоимость, его следует приобрести для домашней мастерской.
Видео:
Корончатые (кольцевые фрезы)
Режущий инструмент представляет собой цилиндр с режущим краем, которым и осуществляется разрезание металла.
Затраты энергии на изготовление отверстия таким способом в несколько раз ниже, за счёт небольшой площади соприкосновения инструмента с обрабатываемой поверхностью.
Преимуществом использования этого вида свёрл перед другими, заключается в изготовлении отверстий большого диаметра. При этом удаётся получить более качественные края, чем при работе со спиральными моделями.
Видео:
Перовые
Особая разновидность плоских буравчиков со сменными рабочими кромками применяется для сверления металла. Такие изделия позволяют выполнять качественные, идеально ровные отверстия.
Отсутствие перекоса в процессе сверления и возможность сделать отверстие большого диаметра в различных металлических конструкциях, позволяет многим мастерам отказаться от использования спиральных изделий.
Низкая стоимость перовых свёрл позволяет во многих случаях обработки металла назвать их лучшими для сверления отверстий.
Это основные типы свёрл применяемых для изготовления отверстий в металлических конструкциях.
Видео:
Классификация свёрл по материалу изготовления
Какие сверла по металлу самые лучшие при сверлении особо прочных сплавов, ответить довольно просто:
- Для обработки такого материала следует выбирать изделия, у которых на режущей кромке располагается пластина повышенной твёрдости. Такие буравчики являются лучшими для обработки твёрдых сплавов.
- Цена таких изделий невысокая за счёт того, что основное тело режущего инструмента изготавливается из обычной инструментальной стали.
Хорошими характеристиками обладают свёрла изготовленные из металла легированного кобальтом.
Они отлично переносят повышенные механические нагрузки и чрезмерный нагрев рабочей поверхности во время работы. Стоимость изделий высокая, но если необходимо сделать отверстия в твёрдом сплаве, то кобальтовые аналоги являются лучшими для выполнения такой работы.
Титановые свёрла не уступают по прочности кобальтовым, а при сверлении легированных сталей и цветных сплавов показывают даже лучшие результаты.
При правильном использовании, титановые модели долгое время сохраняют заводскую заточку, что позволит выполнить значительно больший объём работ.
Видео:
Недорогие свёрла по металлу изготавливаются из обычной быстрорежущей стали Р9 и Р18. Режущий инструмент отлично справляется со своей функцией, но рабочая поверхность быстро затупляется, особенно при превышении определённого температурного порога.
Маркировка режущих изделий
Маркировка сверл по металлу необходима для определения типа стали, из которого изготовлен режущий инструмент. На изделии также указывается его диаметр, класс точности и производитель (страна). Не маркируются только спиральные буравчики, диаметр которых менее 2 мм.
В остальных случаях маркировка свёрл может иметь следующие значения:
- Р9 — изготовлено из быстрорежущей стали с процентным содержанием вольфрама 9%.
- Р9К15 — указывает на наличие в быстрорежущей стали кобальта в количестве 15%.
- Р6М5К5 — обозначает наличие сложного состава режущей стали содержащей вольфрам, кобальт и молибден.
Импортные изделия имеют обозначение HSS, по которому можно определить состав материала, из которого был изготовлен бурав. Сверло HSS — расшифровка которого будет приведена ниже, используется с дополнительной буквой, по которой и определяется наличие легирующего металла.
Маркировка HSS:
- HSS-Е — содержит кобальт. Используется при обработке металлов повышенной вязкости.
- HSS-Tin — имеет титановое напыление, который значительно увеличивает твёрдость рабочей поверхности, а температурная устойчивость материала повышается до +600 градусов.
- HSS-Е VAP — режущий инструмент используется для обработки нержавеющих материалов.
- HSS-4241 — предназначены для сверления алюминия.
- HSS-R — обладают максимальной прочностью.
По маркировке режущего инструмента можно определить для какого металла и в каком режиме можно использовать сверло. Если маркировка не видна, то можно по цвету изделия определить предназначение сверла.

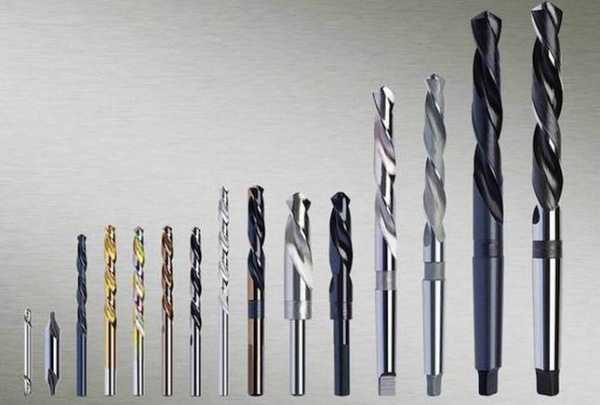

Визуальное определение типа сверла
По внешнему виду режущего буравчика можно определить тип материала из которого изготовлены изделия и тем самым узнать механическую прочность образца. По цвету можно определить состав и качество изготовления.
Серый
Свёрла серого цвета изготавливаются из металла, который не подвергался какой-либо дополнительной обработке.
Качество инструмента, в данном случае, оставляет желать лучшего, но для одноразового применения такие изделия вполне сгодятся.
Чёрный
Такой цвет свидетельствует о том, что инструмент подвергался обработке перегретым паром. В процессе обработки изделие приобретает большую прочность.
Отлично переносит многочисленные циклы нагрева и остывания металла, а также сохраняет заточку рабочей поверхности в течение длительного времени.
Цена чёрных свёрл по металлу не намного выше серых изделий, поэтому при наличии выбора, при покупке следует отдать предпочтения инструментам этого типа.
Тёмно-золотистый
Данный цвет говорит, что режущий инструмент был подвергнут процедуре отпуска. Такой вид обработки значительно повышает механическую прочность изделия в результате снижения внутренних напряжений.
Отпущенным сверлом можно успешно обрабатывать металлы повышенной прочности, поэтому если предстоит сверление слишком твёрдых сплавов рекомендуется приобрести подобную модель.
Ярко-золотистый
Ярко-золотистая окраска говорит, что при производстве использовался металл изготовленный с добавлением титана.
Несмотря на высокую стоимость таких моделей, гораздо практичнее приобрести качественное сверло, чем использовать дешёвые режущие инструменты, которые при сложных работах понадобится использовать в больших количествах.
Таким образом, несложно по внешнему виду определить качество изделий и принять решение, какие сверла по металлу лучше покупать.
Классификация по размеру
Чтобы выбрать самое лучшее сверло и при этом не переплачивать, достаточно знать на какие размеры по длине принято разделять данные изделия. Если при сверлении металла не требуется изготовление глубоких отверстий, то приобретение слишком длинных моделей приведёт к перерасходу денежных средств.
Классифицировать свёрла по длине принято следующим образом:
- Короткие, длиной 20-131 мм. Диаметры инструмента находятся в пределах 0,3-20 мм.
- Удлинённые, длина составляет 19-205 мм, а диаметр — 0,3-20 мм.
- Длинная серия диаметром 1-20 мм и длиной 56-254 мм.
При выполнении сверлильных работ различной глубины следует подбирать инструмент максимально подходящий для выполнения конкретной задачи.
Лучшие производители
Чтобы приобрести сверла и быть уверенным, что заявленные характеристики полностью соответствуют действительности, необходимо правильно выбрать производителя.
Фирмы, которые дорожат своей репутацией, не реализуют продукцию ненадлежащего качества. Поэтому при выборе свёрл по металлу следует отдавать предпочтения производителям, которые находятся на рынке длительное время.
Среди новичков, также могут быть достойные производители. Но чтобы узнать, что в продаже находится товар надлежащего качества необходимо совершить покупку, которая часто представляет собой «лотерею».
Лучшие фирмы-производители:
1. Bosch — изделия немецкой фирмы давно зарекомендовали себя только с положительной стороны. Несмотря на довольно высокую цену продукции, приобретая свёрла Bosch, можно не сомневаться в отменном качестве. Удобно и выгодно приобретать инструменты этой фирмы в комплекте.
Какой набор сверл не взять, в любом будет находиться только высочайшего качества изделия, которые прослужат многие годы, при условии правильного хранения и использования.
2. «Зубр» — отечественный производитель, продукция которого в соотношении цена-качество максимально оптимизирована. Приобрести продукцию этой фирмы можно как в единичном экземпляре, так и в виде набора. Последний вариант позволит существенно сэкономить денежные средства, несмотря на значительную стоимость комплекта.
3. Свёрла советского производства — эту категорию режущих инструментов, можно отнести к «вымирающему виду». При должном старании можно приобрести раритет, который отличается непревзойдёнными техническими характеристиками.
Видео:
Заключение
Какие свёрла по металлу лучше покупать зависит от многих обстоятельств:
- Если необходимо просверлить несколько отверстий в очень тонком и мягком металле, то достаточно приобрести дешёвый бурав, который справиться с работой.
- При профессиональном использовании, совершенно не выгодно приобретать дешёвые свёрла. Низкого качества продукция может привести к браку и к значительным временным затратам на частую замену некачественного режущего инструмента.
plavitmetall.ru
Виды сверл по металлу и дереву: назначения и особенности
Человечество обрабатывает материалы уже десятки тысяч лет. Одним из первых инструментов, изобретенных доисторическим человеком, был сверло-инструмент для сверления отверстий в деревянных, каменных, костяных изделиях, а позже — в металлические. К сегодняшнему дню сверла усовершенствовались и приобрели множество различных видов.
Виды сверлВиды сверл в зависимости от формы рабочего органа
Виды сверл и их назначение тесно связаны между собой. По виду рабочего органа различают следующие виды:
- Винтовое, или спиральное. Это одна из самых широко распространенных форм сверла. Ее применяют работы с самыми разными веществами. Универсальные сверла также имеют спиральный вид. Размеры их колеблются от десятых миллиметра до десятков сантиметров.
- Плоское или перьевое. Используется для отверстий в мягких веществах, дереве, пенобетоне. Рабочий орган — заточенная лопатка, в середине ее находится острый выступ для центровки.
- Глубокого сверления. Используются, если глубина отверстия больше диаметра, по меньшей мере, в пять раз. В теле сверла есть две винтовые полости, по ним в зону сверления подается смазочно-охлаждающая жидкость
- Одностороннего реза. Используется для мехобработки повышенной точности. Имеют опорную плоскость и пару рабочих кромок, находящихся по одну строну от продольной оси.
- Коронка. По форме представляет собой полый цилиндр, рез проводится нижней кромкой. В результате в материале прорезается кольцо, а внутри него располагается керн – цельный цилиндрический кусок материала. По окончании операции его требуется вытряхнуть из коронки.
- Центровочное. Для предварительного засверливания — наметки центра.
- Ступенчатое. Представляет собой ступенчатую цилиндрическую пирамиду. Прогрессивный вид оснастки, используется по листовому прокату для больших диаметров. При постепенном увеличении диаметра не деформируется лист.
- Перьевое сверло
- Сверло-коронка
Виды сверл также подразделяются по форме получающегося отверстия:
- конические виды — диаметр плавно уменьшается с глубиной;
- ступенчатые виды – диаметр уменьшается скачками;
- цилиндрические виды — диаметр постоянный по всей глубине.
Существуют и другие виды. Они используются для узкоспециальных случаев.
Типы хвостовиков
По конструкции сверло делится на рабочую часть и хвостовик. Хвостовик зажимается в патроне станка или дрели. Они бывают:
- Цилиндрические.
- Конические. Предназначены для фиксации в специальных зажимных устройствах.
- Граненые. Имеют 3, 4 или 6 граней. Последние получили широкое распространение в бытовых шуруповертах и позволяют быстро сменить инструмент.
- Быстросъемные (тип SDS и другие) Хвостовик имеет специальные впадины, которые надежно фиксируются выступами патрона. Применяются в перфораторах.
Хвостовик граненый
Сверла для металла
Для сверления металлических заготовок чаще всего применяют сверла в виде восходящей спирали. Боковые продольные канавки отводят возникающую стружку. Для металлов и сплавов разной твердости применяют различные виды инструментальной стали для рабочей части. Ее делают целиком твердосплавной либо припаивают на конец одну или несколько твердосплавных пластин.
Сверла для древесины
Отверстия малых диаметров (до 15 мм) в дереве, фанере , OSB можно спокойно проделывать и сверлом по металлу. Если же требуются повышенная точность и гладкость поверхности, применяют специальные сверла из углеродистой стали, обладающие особыми конструктивными элементами и не подходящие для обработки металлических деталей. Различают следующие виды:
- Спиральные. Обладают специфической заточкой, позволяющей получить лучшее качество поверхности.
- Винтовые. Обладают острой режущей гранью и сделаны в виде шнека. Это облегчает удаление стружки из отверстий большой глубины.
- Перьевые. Позволяют работать по большим диаметрам — до 50 мм. Дешевы и просты по конструкции. Качество поверхности и точность соблюдения размеров ниже, чем у винтовых.
- Корончатые. Имеют вид коронки. Диаметр достигает 150 мм.
Сверла для древесины
Сверла для каменных материалов
Обычные сверла не подходят, чтобы сверлить как бетон, кирпич или камень. Они быстро тупятся об имеющие абразивные свойства песчинки и частички камня. Кроме того, перед сверлом создается уплотненный слой из мельчайших частичек материала. По действием нагрева от трения этот слой спекается. Поэтому и само сверло, и технология сверления имеют свои особенности. К вращению инструмента добавляют возвратно-поступательное движение, дробящее материал. Так работают и ударная дрель, и более мощный перфоратор, и проходческий бур. В головку инструмента вплавляется чуть большая по диаметру пластина из особо твердого сплава (например, победита). Для больших диаметров и глубин применяют коронку с твердосплавными зубами или с вплавленными техническими алмазами.
Сверло по бетону
Сверла для керамики и стекла
Обработка керамики и стекла имеет свои особенности, обуславливаемые высокой хрупкостью материала. Наконечник из карбида вольфрама делают в форме копья с четырьмя остро заточенными режущими гранями. Применяют также и коронки с покрытием из алмазной пыли.
Для больших диаметров применяют специальное устройство — балеринку. Она напоминает циркуль. Работают ею с изнаночной стороны материала на особо малых оборотах.
Универсальные сверла
Этим видом сверл можно обрабатывать что угодно — от дерева до бетона. Их применяют, когда нужно просверлить небольшое количество отверстий в разнородных материалах, поскольку производительность и качество поверхности у них ниже, чем у специализированных.
Рекомендации по выбору
Чтобы правильно подобрать инструмент, обеспечивающий наилучшую производительность и качество поверхности, нужно учитывать:
- характеристики материала детали;
- диаметр;
- глубину.
Важнейшими параметрами сверла являются:
- диаметр;
- длина;
- конструктивные особенности;
- вид и остроту заточки;
- материал рабочей части;
- цвет рабочей поверхности;
- баланс;
- назначение;
- совместимое оборудование.
Так, для хвостовика SDS потребуется соответствующий патрон, а для сверления большого диаметра в металлических заготовках необходим мощный низкооборотистый станок или дрель с высоким моментом.
Цвет поверхности сверла
По цвету поверхности можно многое сказать о материале, из которого изготовлен инструмент.
- Серый. Это просто сталь, причем недорогая. Такой вид сверла не подвергают дополнительной обработке, улучшающей режущие или прочностные свойства. Их имеет смысл использовать только тогда, когда требуется просверлить пару отверстий раз в две недели.
- Черный. Это результат упрочнения перегретым паром. Приличные, достаточно прочные массовые инструменты для бытового применения. Сохраняют доступность по цене
- Светло- золотистый. Такие инструменты прошли термообработку отпуском, которая существенно повышает прочность и снимает внутренние напряжения. Стоят заметно дороже, но цену свою оправдывают за счет долгого срока службы.
- Ярко- золотистый. В сплав добавлен титан. Это лучший вид сверл, доступных для домашнего применения. Титан снижает показатели трения, и, следовательно, нагрев. Это позволяет обеспечить отличный срок службы. Но соответственно растет и цена. Приобретение экономически оправдано при больших объемах работ.
Виды сверл по цвету поверхности
Общая закономерность – более дорогие сверла приходится реже менять. Если объем предстоящих работ существенный, то лучше не экономить и не закупать потом десятками дешевые сверла. Кроме экономии средств, будет сэкономлено бесценное время и заметно снижен риск порчи материала при поломке сверла.
Классификация по размерам
На рынке представлены самые разнообразные размеры, как по диаметру, так и по глубине сверления. В соответствии с ГОСТами 4010-77, 10902-77, 886-77 различают:
- короткие общая длина от 20 до 130 мм, диаметр от 0,2 до 20;
- удлиненные — от 19 до 205 мм;
- длинные — 56 до 255 мм, диаметр- 1-20 мм
У иностранных изготовителей применяются собственные системы классификации инструмента по размерам, таблицы соответствия можно получить, обратившись к региональным представителям.
Как разобраться в маркировке
Маркировка может рассказать все о размете, типе и материале, из которого сделано сверло. Для малых диаметров (до 2 миллиметров) обозначения на сам инструмент не наносятся, маркируются коробочки, в которых он хранится.
Сверла от 2 до 3 мм имеют на хвостовике обозначение диаметра с точностью до десятых долей и о марке сплава, из которого они сделаны
Сверла толще 3 мм маркируются диаметром, обозначением материала и логотипом завода-изготовителя.
Расшифровка маркировки сверла NHD
К надписи могут добавлять дополнительные символы:
- Р — это быстрорежущие инструментальные сплавы;
- М — добавки молибдена;
- К — кобальтовые присадки;
- и т.д.
Многие иностранные изготовители наносят на хвостовик более подробные сведения:
- страна происхождения;
- лейбл производителя;
- марка инструментального сплава;
- диаметр;
- максимальный класс точности, достижимый этим инструментом;
- перечень материалов, рекомендованных для сверления.
Популярные марки инструментов от зарубежных производителей
Чтобы правильно подобрать импортное сверло для своих материалов, следует понять их систему обозначений. Наиболее распространены следующие виды обозначения:
HSS-R и HSS-G
Ими можно сверлить:
- стальные отливки, углеродистые и низколегированные сплавы;
- сплавы цветные;
- чугунные детали.
HSS-G Co 5
Для среднепрочных сталей:
- высокоуглеродистых;
- нержавейки;
- термически упрочненных;
- стойких к агрессивным средам;
- высоколегированных.
HSS-G TiAN/TiN
Сверла с титановым напылением и добавками соединений алюминия и азота. Отличаются высокой износостойкостью и защитой от коррозии.
Сверла марки HSS-G TiAN
Рекомендованы для работы с высокопрочными материалами
- чугуны с углеродом в шаровидной форме;
- высокопрочные бронзы и латуни;
- отливки под давлением
Существуют и другие виды инструментальной стали. Они служат для промышленных и узкоспециальных применений
Лучшие производители
Репутация фирмы–изготовителя – весьма важный критерий при подборе сверла. Многие компании гордятся столетней и двухсотлетней историей безупречного качества.
Сверла Bosch
Многие эксперты — технологи сходятся на том, что наилучшим соотношением цена/производительность на сегодняшнем рынке обладают:
- Предприятия стран СНГ. Их продукция традиционно, со времен СССР, отличалась прочностью и долговечностью при низкой цене. К сожалению, они постепенно уходят с рынка
- Ruko при доступной цене обеспечивает достойное качество и широкий ассортимент конструкций, напыления, диаметров, длинны и заточек.
- Bosh. Стоит дороже, но обладает существенно большим ресурсом. Выгоден при больших объемах работ.
- Зубр. Достойная попытка возрождения славы советских инструментальщиков. Сочетает высокое качество и надежность с разумными ценами.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
