Максимальное количество секций в алюминиевом радиаторе

Радиаторы отопления. Способы подключения радиаторов. Свойства и параметры.

В этой статье Вы узнаете:

Какими бывают радиаторы отопления ?
В чем различие между алюминиевыми радиаторами и биметаллическими?
Какие различия между секционными радиаторами и панельными стальными?
Максимальное количество секций радиатора?
Схемы подключения. Преимущества и недостатки. Проблемы с подключениями.
Системы подключения. Радиаторы с нижним подключением. С однотрубным подключением.
Разбираем мощность радиаторов. Количество секций радиатора. Типы подключения и КПД.
Монтаж радиаторов. Установка радиаторов. Как правильно повесить. Подводные камни.
Климат контроль через термостатические клапаны на радиатор.
Замена старых радиаторов на новые радиаторы.

При виде различных радиаторов разбегаются глаза.

Я Вам помогу быстро разобраться с видами радиаторов и расскажу о способах подключения отдельных видов радиаторов.

Конвекторы и чугунные радиаторы мы рассматривать не будем.

О них Вы можете узнать из этой статьи:

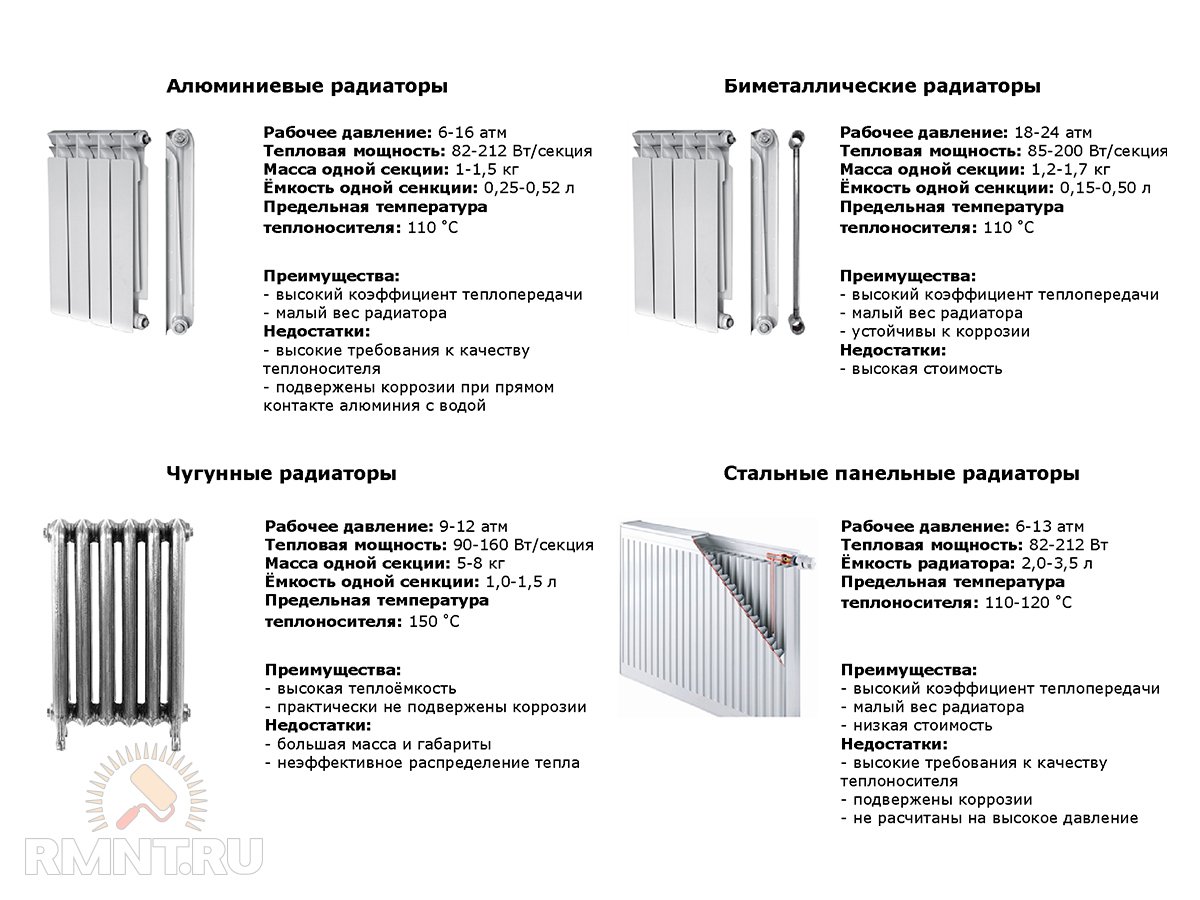

На сегодняшний день самые популярные радиаторы — это секционные радиаторы. Алюминиевые и биметаллические.

Рабочее давление до 16 Bar.

Рабочее давление до 20-40 Bar.

В чем различие между алюминиевыми радиаторами и биметаллическими?

Некоторые биметаллические радиаторы по внешнему виду очень похожи на алюминиевые радиаторы.

Так как в биметаллических радиаторах скрыт стальной трубопровод. покрытый алюминиевой оболочкой.

Биметаллические радиаторы более тяжелые в отличие от алюминиевых радиаторов.

Биметаллические радиаторы стали альтернативой алюминиевых радиаторов. Во-первых, они выдерживают большое давление, во-вторых, основным желанием сделать стальной сердечник в алюминиевом радиаторе, послужила нестойкость алюминиевых радиаторов к разрушению от щелочи в системах центрального отопления.

На втором месте по популярности стоят панельные стальные радиаторы .

Недостаток стальных панельных радиаторов в том, что они рассчитаны на маленькое давление системы отопления. Сталь подвержена коррозии. Такие радиаторы подойдут для частного жилого дома с давлением системы отопления не выше 3 атмосфер (3 Bar).

Толщина стенки таких панельных радиаторов от 1,25 — 2,5мм. Не факт, что они долго продержаться от коррозии. Рабочее давление до 10 Bar. Такие радиаторы стоят дешево.

Каковы различия между секционными радиаторами и панельными стальными?

Секционные радиаторы более универсальные. Секционные радиаторы состоят из секций.

Можно сделать секционный радиатор любой длинны. В зависимости от необходимой мощности по тепловым потерям.

Каждая секция радиатора соединяется специальным ниппелем. Между секциями устанавливается прокладка:

Соединительный ниппель такого радиатора имеет две резьбы разной направленности. Прокладки бывают из различных материалов.

Максимальное количество секций радиатора?

В среднем, максимальное количество секций достигает 14-ти, далее КПД радиатора падает. Имеется в виду, не снижение мощности радиатора. а теплопотери одной секции. То есть, экономически не целесообразно делать большое количество секций радиатора, если есть подозрение, что расход теплоносителя через радиатор будет мал.

О том, как рассчитать расход и теплопотери радиатора, в зависимости от количества секций, описано тут:

Многие пишут в своих статьях, что больше 10 секций устанавливать нет смысла, я же говорю обратное. Смысл есть, теплоотдача от радиатора с большим количеством секций намного больше. Закон теплотехники.

20 секционный радиатор. Пример из жизни! Греет прекрасно!

Если Вы решили поставить до 20 секций, то обратите внимание на крепежные элементы, четырех может быть недостаточно. Существуют в природе два вида креплений радиаторов :

1. Угловой кронштейн

2. Штыревой кронштейн

Угловой кронштейн подходит для ровных отштукатуренных стен.

Штыревой кронштейн — для любых стен. Единственный недостаток в том, что штыревой кронштейн будет плохо держаться в пустотелом кирпиче.

Самый лучший угловой кронштейн тот, на котором стенка с креплением самая большая по площади. Такой угловой кронштейн лучше держит горизонтальное положение, не деформируясь на изгиб вниз.

Из штыревых кронштейнов лучше те, у которых толще диаметр штыря, и в пробке лучше распирающий. На данный момент мне нравится от фирмы «Omec».

Способы подключения радиаторов.

Рассмотрим различное множество подключений. Ниже рассмотрим, какое подключение подходит для различных схем. Например, для многоквартирных домов с однотрубными системами и с двухтрубными системами.

Рейтинг подключения в плане КПД радиаторов. Первое место занимает перекрестное соединение (соединение по диагонали).

Достоинства и недостатки каждой схемы.

1 место. Подключение по диагонали. Самый эффективный способ, при котором происходит максимальное потребление тепловой энергии от теплоносителя. Недостаток в отсутствии возможности изменения количества секций радиатора.

2. место. Боковое подключение. Не сильно проигрывает в плане КПД от диагонального подключения. Если стоит вопрос между вариантами 1 и 2, я выбираю боковое подключение. Так как если, по каким либо причинам, меня не устроит мощность радиатора. то можно добавить (или уменьшить) количество секций без переделок по узлам подключения.

3 место. Нижнее подключение. Тут много ходит мифов по данному подключению. И сейчас я скажу недостаток данного подключения.

Недостаток. Для частного дома. Когда вы начинаете заливать в систему отопления незамерзающую жидкость, не перемешав капитально с долей дистиллированной воды, возникает прослойка по высоте (вода/незамерзайка). И, так как, незамерзающая жидкость тяжелее воды, то она находиться ниже обычной воды. Поэтому возникает слоеный пирог в радиаторе по массе в виде двух разных сред: воды и незамерзайки. Данный, не размешанный слоеный пирог препятствует естественной циркуляции внутри радиатора. Это явление похоже на то, как вы пытаетесь перемешать масло с водой и, естественно, из-за разной плотности, эти две среды (вода и масло) будут находиться друг на другом.

Входящая незамерзающая жидкость в радиаторе не может подниматься вверх и перемешиваться с водой, так как, идет по прямой. Смотри изображение:

Очень часто, я, лично, сталкивался с такой проблемой, что верхняя часть радиатора оставалась холодной. Даже остывшая на 100 градусов вода не станет тяжелее незамерзайки.

Устраняется данная проблема следующим образом.

Через кран Маевского нужно вылить всю верхнюю (легкую) воду. И, в самом конце, Вы увидите, когда пойдет незамерзайка специфичного для нее цвета (синий, розовый или зеленый).

Что касается плавного обогрева в радиаторе с таким подключением, то это полнейший бред. И не стоит заострять на этом внимание.

Подключение радиатора сверху вниз

Это лучшее что может быть для системы отопления. Уж поверьте моему опыту, как гидравлику и теплотехнику.

Достоинство подключения радиатора «сверху вниз» заключается в том, что создается полезный гравитационный напор, который идет только на пользу такому подключению. Остывший теплоноситель тяжелее и стремится вниз, к выходу из радиатора, а нагретый теплоноситель идет вверх и остается там до тех пор, пока не поделиться своей тепловой энергией и не остынет.

4 место. Одноточечное подключение. Вообще самое худшее, что может быть для системы отопления. Одно достоинство данной схемы в том, что у него одно подключение. Одна точка. Смотри фото:

Расход через такое соединение явно будет меньше. Так как создается достаточно большое местное сопротивление вследствие сужения прохода.

Смотрим еще одно фото:

Не стоит полагать, что некоторые стальные панельные радиаторы, имеющие вид нижнего подключения, являются типом одноточечного подключения.

В данном радиаторе подключение идет снизу, а вот подающая труба поднимается вверх до термоклапана, и после клапана теплоноситель попадает в верхнюю точку радиатора. В данном виде, радиатор подключен как бы «сверху вниз». Трубопровод, поднимающийся вверх, спрятан внутри конструкции.

Про квартирную разводку

В квартирах обычно существуют два вида систем отопления:

Однотрубная система отопления и двухтрубная:

Запрещено на перемычках ставить вентиля! Запрещено на стояках ставить вентиля!

Радиаторы для центрального отопления лучше ставить или чугунные или биметаллические. Они выдерживают достаточно большое давление, которое может возникать вследствие непредвиденных гидравлических ударов.

Алюминиевые радиаторы в контакте с водой выделяют водород. С незамерзающей жидкостью это выделение меньше. Но в биметалле есть сталь, которая коррозирует с кислородом.

На сегодняшний день для системы центрального отопления лучше поставить биметалл или чугун, а для частного дома — лучше алюминиевые радиаторы. Для частного дома, любая сталь в системе отопления приводит к ухудшению теплоносителя, отложению на стенках ржавчины, отложению отходов коррозии стали и тому подобное.

Какой трубопровод использовать для центрального отопления?

Для системы центрального отопления нужно использовать только стальной трубопровод .

В нашей фирме, когда дело доходило до прокладки систем центрального отопления, мы использовали для обвязки только стальной трубопровод. И это не обсуждалось, так как закладываются риски .

Достоинство стального трубопровода для центрального отопления.

Для тех, кто не в курсе. Стальной трубопровод это обычная железная труба. Существует оцинкованная труба — это стальная (железная) труба. покрытая снаружи тонким слоем цинка. Цинк вреден для системы водоснабжения. то есть для нашего здоровья. Цинк защищает сталь от коррозии, но даже на цинке существуют отложения. Существуют химические промывки для удаления отложений.

1. Стальной трубопровод выдерживает большое давление до 40 Bar
2. Стальной трубопровод выдерживает большую температуру
3. Стальной трубопровод достаточно крепкий, чтобы противостоять вандальскому разрушению.

Попробуйте найти пластиковый трубопровод с такими параметрами!

А в системах центрального отопления могут случаться такие коллапсы, как:

1. Высокая температура 95 градусов.
2. Большое давление вследствие гидроударов и опрессовок.

Поэтому для систем центрального отопления нужно ставить стальной трубопровод.

Пластик не любит температур уже выше 80 градусов. Полипропилен тем более. Кстати сшитый полиэтилен рекордсмен по стойкости к высоким температурам. Можно конечно выбрать медь, но с медью тоже случались проблемы. Медь может разрушаться от блуждающих токов в трубопроводе с прикосновением некоторых металлов. Примером может служить стальная арматура в стене. Контакт меди с алюминием и сталью тоже вреден. Оловянный припой на стыках не любит щелочь, которая присутствует в системах центрального отопления. На практике случались вещи, когда в медном трубопроводе образовывались отверстия вследствие прикосновения медной трубы со стальной арматурой. Поэтому как не крути, а стальной трубопровод лучше подходит для центрального отопления. К тому же он дешевле.

Для того, чтобы не было отложений в стальном трубопроводе, добавляют различные присадки.

Но все не так страшно как кажется.

Выше я рассказал байку обо всех достоинствах стального трубопровода.

Для систем центрального отопления можно использовать металлопластик. сшитый полиэтилен, полипропилен, медь. Однако нужно знать их особенности в полной мере.

Существуют дома, в которых есть свои котельные с личной замкнутой системой отопления. Поэтому, если вы решились на пластиковый трубопровод или медь, то необходимо проконсультироваться с жилищно-управляющей компанией. К тому же, во многих котельных стоит автоматика, которая не допустит высоких температур и высокого давления в системе отопления.

Жизнь не стоит на месте, и автоматика упрощает нам жизнь. Но всегда остается риск, что автоматика не сработает.

Поэтому, монтируя пластик в систему отопления, вы действуете на свой страх и риск. Хотя, с каждым десятилетием эти риски становятся все меньше и постепенно сводятся к нулю.

Как поменять старый радиатор на новый в системах центрального отопления?

Если это однотрубная система, то стояк с перемычкой лучше не трогать и оставить как есть!

На идущие стальные трубопроводы от стояка после перемычки, нужно поставить ремонтные вентиля для ремонта радиатора. Это могут быть обычные шаровые краны. После кранов продолжить стальными или иными трубопроводами до радиатора. На радиатор лучше поставить термостатические вентиля для регулировки температуры в комнате.

Термостатический клапан на радиаторе.

Термостатический клапан с термоголовкой осуществляет климат контроль в помещение. То есть, сама термоголовка, чувствуя температуру в помещение, меняет положение штока у термостатического клапана, шток, в свою очередь, закрывает или открывает проход клапана. Если становиться жарко, то клапан закрывает проход теплоносителю. Если холодно — клапан открывает проход для впуска теплоносителя.

В системах центрального отопления при первом пуске теплоноситель может загнать грязь в Ваш радиатор. Могут засоряться термостатические клапана. В моем опыте это часто случалось. Так бывает не всегда, но в некоторых системах отопления бывает часто. В этом случае, я устанавливаю фильтры-грязевики на подаче и на обратке. Симптомом засора клапана является то, что клапан не может закрыть проход. В узкий проход попадает крупная крошка или осколок стали. Там, где такое происходит, ставьте фильтр-грязевик. На каждые 5 радиаторов попадается один, в который попадает крошка мусора.

Что еще нужно знать?

Сам по себе термостатический клапан имеет сужение прохода. Там имеются и повороты течения теплоносителя. Все это создает местное сопротивление. Возможно при установке такого термоклапана, у вас уменьшиться расход через радиатор. что повлечет за собой маленький его прогрев. Но этот феномен бывает мало заметен, если с системой отопления все в порядке.

Но скажу, что расход уменьшиться, но не сильно. Все зависит от вашей системы отопления данного дома.

Существуют термостатические клапаны с хорошей проходимостью, которые заметно проигрывают обычным:

В них находится более широкий клапан, который создает большую площадь проходимости, в отличии от таких:

Существуют и рекордсмены по проходимости об этом можно узнать, поискав клапана с большими диаметрами по подключению. Например, существуют клапан с дюймовыми резьбовыми соединениями.

Если у Вас алюминиевый радиатор, то краны на летнее время нельзя перекрывать полностью и на обратке и на подаче. У меня был случай, когда на летнее время на три месяца я закрыл краны. У меня вследствие выделения водорода, от большого давления лопнули металлопластиковые трубы. Если бы у меня были стальные трубы. то лопнул бы радиатор .

Что касается установки радиатора, то минимальным расстоянием от пола по стандарту от 10-12см.

Все эти зазоры влияют на тепловыделение тепла от радиатора. Чем дальше от стены, тем больше тепла. Если Вы радиатор утопите в пол, то это также уменьшит тепловыделение радиатора. Минимальное расстояние от пола должно быть 10 см. Максимально — 15 см. Также, от верха радиатора до подоконника должен быть проем для вентиляции.

И не нужно задвигать кресло и кровати со спинкой на сам радиатор — это уменьшает тепловыделение.

Если у Вас дома холодно, то в вашем случае закрывать радиатор декоративными решетками противопоказано.

Даже шторы, нависшие возле радиатора. уменьшают теплоотдачу.

Для лучшего обогрева помещения радиатор должен быть полностью открыт и за радиатором на стене можно поклеить фольгированный теплоизолятор для того, чтобы не обогревать холодную стену. Особенно тепло уходит в не утепленных домах. Где стена является сплошным кирпичом или блоком без наружного утепления.

Вот так уходит тепло на улицу.

А теперь рассмотрим системы отопления для частного дома.

Существует самая распространенная схема двухтрубная тупиковая. В такой схеме лучше использовать подключение сверху вниз.

В каждом радиаторе по такой схеме создается маленький гравитационный напор. То есть это сила, создаваемая остывшим теплоносителем по отношению к нагретому. Проще говоря, холодная вода давит вниз. Эта сила очень маленькая, но все же заметная! И идет системе отопления — только на пользу!

Приведу пример! Например, сделайте двухтрубную тупиковую систему с 50 радиаторами по схеме сверху вниз и другую систему, тоже двухтрубную тупиковую, но по схеме нижнего подключения.

И вы увидите разницу, что схему с нижним подключением требует большего участия по балансировке системы отопления и использования ресурса насоса на 100%.

Радиатор. подключенный по схеме сверху вниз, создает маленький полезный гравитационный напор, для увеличения расхода через себя.

Что касается однотрубной системы (по ленинградке)

То к однотрубной системе правила те же. Но однотрубная система с подключением сверху вниз дает очень полезный эффект. То есть последний радиатор будет теплее чем, по схеме с нижним подключением.

Двух трубная попутная система отопления

Данная система создает равную длину трубопровода до радиатора. Это условие помогает создать равномерное распределение расхода между радиаторами.

Дело в том, что существуют сопротивления по длине трубопровода, которые влияют на расход.

Если Вы хотите глубже понять, что такое сопротивление в системе отопления, то Вам следует познакомиться с такими разделами как:

Сборник фотографий для размышления:

Все схемы рабочие, есть некоторые недостатки. Данные схемы только для размышления.

Пример расчета секций алюминиевых радиаторов отоплениия на квадратный метр

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия. которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

  1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
  2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
  3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
    • если потолок равен 3 м, то параметры умножаются на 1.05;
    • при высоте 3.5 м он составляет 1.1;
    • при показателе 4 м – это 1.15;
    • высота стены 4.5 м – коэффициент равен 1.2.
  4. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

  • S – площадь помещения, где требуется установка батареи;
  • k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
  • P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

  • если они закреплены под подоконником, то потери составят до 4%;
  • установка в нише моментально увеличивает этот показатель до 7%;
  • если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
  • закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Пример расчета

Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:

  • каждое окно добавляет к показателю 0.2 кВт;
  • дверь «обходится» в 0.1 кВт.

Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56

  • первый показатель – это площадь комнаты;
  • второй – стандартное количество Вт на м2;
  • третий и четвертый указывают на то, что в комнате по одному окну и двери;
  • следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
  • шестой – корректирующий коэффициент касаемо расположения батареи.

Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.

Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.

Узнайте полезную информацию об алюминиевых батареях на нашем сайте:

Вычисление по объему

Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.

Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.

  1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
  2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
  3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.

Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1. 27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
    • 50% — коэффициент составляет 1.2;
    • 40% — 1.1;
    • 30% — 1.0;
    • 20% — 0.9;
    • 10% — 0.8.
  6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
    • +35 = 1.5;
    • +25 = 1.2;
    • +20 = 1.1;
    • +15 = 0.9;
    • +10 = 0.7.
  7. К5 указывает на корректировку при наличии наружных стен.Например:
    • когда она одна, показатель равен 1.1;
    • две наружные стены – 1.2;
    • 3 стены – 1.3;
    • все четыре стены – 1.4.
  8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты. При наличии:
    • неотапливаемого чердака – коэффициент 1.0;
    • чердак с обогревом – 0.9;
    • жилая комната – 0.8.
  9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
    • 2.5 м = 1.0;
    • 3.0 м = 1.05;
    • 3.5 м = 1.1;
    • 4.0 м = 1.15;
    • 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.

Полезное видео

Как провести расчет секций радиаторов отопления?

Сколько должно быть секций в радиаторе?

Прожив худо-бедно зиму, мы каждый раз ставим перед собой одну и ту же цель — к новому отопительному сезону подготовиться максимально продуктивно, заменив старые батареи отопления на более эффективные. Выбрав отопительный прибор, нужно еще правильно рассчитать количество секций радиаторов отопления. Сделать это легко, если знать формулу.

Для правильных расчетов понадобится замерить габариты помещения и вычислить его площадь. Важно учесть, где располагается комната — в окружении других помещений или в стороне от них, определить толщину стен и материал, из которого они сделаны, обратить внимание на количество окон и качество теплоизоляции.

Стандартный расчет

Многие сетуют на то, что даже после установки новых батарей дома все равно некомфортно и холодно. Специалисты уверены — дело не в том, что приборы не оправдали надежды потребителей. Чаще причиной является неправильный расчет секций радиаторов отопления. Существуют стандартные схемы, учитывающие требования СНиП. В них указано, что на обогрев 1 квадратного метра жилой площади необходимо 100 Вт мощности отопительного прибора.

Отсюда можно вывести простую формулу:

К (количество батарей) = S (площадь помещения) умножить на 100 и разделить на Р (мощность одной секции батареи). Последняя величина указана в техническом паспорте изделия.

Приведем простой пример применения этой формулы. Допустим, есть помещение, площадь которого составляет 22 квадратных метра. 22×100/ 200=11

Для данной комнаты необходимо выбрать 11-секционный радиатор. А далее по обстоятельствам. Если комната угловая, добавляем 20% на запас и получаем немного больше — 13. По такой схеме можно рассчитать практически все радиаторы — и чугунные, и биметаллические.

Объемный расчет количества секций

Рассчитать количество необходимых секций можно, исходя из объема радиатора. Если дом или квартира построены без учета модных ныне технологий энергосбережения, то на 1 кубический метр объема требуется 41 Ватт тепловой мощности.

Такой схемой пользуются в Европе. Разделив имеющийся объем помещения на 41, мы получаем требуемую мощность прибора. Зная ее и этот же показатель для одной секции батареи, легко высчитать секционность прибора.

Приведем пример из расчета, что помещение имеет площадь 22 квадратных метра и высоту потолка 2,7 м. Кубический объем вычисляют так:

22×2,7=59,4 м. куб. Далее 59,4/41=1,448 кВт.

Современная комбинированная батарея

Мощность одной единицы радиатора в зависимости от модели может варьировать в пределах от 120 до 200 Вт. Приведем примеры расчета:

  1. Если эта величина равна 120 Вт (параметры указаны в паспорте), то формула вычислений такова — 1448/120=12,06 (12-секционная батарея).
  2. Если мощность одной единицы прибора равна 250 Вт, то получаются такие цифры — 1448/250=5,8 (6-секционная батарея). Принцип вычислений в целом понятен.

Как правило, продавцы в магазине осведомлены о мощности отопительного прибора. Известно, что для одной секции чугунного агрегата этот показатель равен 160 Вт, алюминиевого — 192 Вт, биметаллического — 200 Вт. Зная эти величины, можно заранее перед покупкой произвести точные расчеты.

Обратите внимание! Так как зимы в наших широтах могут быть очень суровыми, то к точным расчетам специалисты советуют еще прибавлять лишних 20%. Это значит, что к полученной вами цифре, указывающей на секционность прибора, всегда нужно добавлять 2 лишние единицы.

Обобщение по теме

Теперь вы знаете, как решить поставленную проблему. Есть две схемы, позволяющие с математической точностью найти ответ на вопрос о количестве секций радиаторов. Специалисты рекомендуют детально изучить технический паспорт изделия и не стесняться расспрашивать продавцов, приобретая отопительные приборы.

Источники: http://infobos.ru/str/797.html, http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/raschet-sektsij.html, http://gidotopleniya.ru/radiatory-otopleniya/raschet-kolichestva-sekcij-radiatorov-otopleniya-2833

Расчёт количества секций радиатора отопления

Очень важно купить современные качественные и эффективные батареи. Но куда важнее правильно произвести расчёт количества секций радиатора, чтобы в холодную пору он должным образом прогревал помещение и не пришлось думать об установке дополнительных переносных отопительных приборов, которые увеличат расход средств на отопление.

Содержание статьи:

СНиП и основные предписания

Сегодня можно назвать огромное количество СНиПов, которые описывают правила проектирования и эксплуатации отопительных систем в различных помещениях. Но наиболее понятным и простым является документ «Отопление, вентиляция и кондиционирование» под номером 2.04.05.

В нем подробно описаны следующие разделы:

  1. Общие положения, касающиеся проектирования систем отопления
  2. Правила проектирования систем отопления зданий
  3. Особенности прокладки труб отопительной системы

Монтировать радиаторы отопления необходимо также согласно СНиП под номером 3. 05.01. Он предписывает следующие правила монтажа, без которых произведенные расчеты количества секций окажутся малоэффективны:

  1. Максимальная ширина радиатора не должна превысить 70% от аналогичной характеристики оконного проема, под которым он устанавливается
  2. Радиатор должен крепиться по центру оконного проема (допускается незначительная погрешность – не более 2 см)
  3. Рекомендуемое пространство между радиаторами и стеной – 2-5 см
  4. Над полом высота не должны быть более 12 см
  5. Расстояние до подоконника от верхней точки батареи – не менее 5 см
  6. В иных случаях для улучшения теплоотдачи поверхность стен покрывают отражающим материалом

Следовать таким правилам необходимо для того, чтобы воздушные массы могли свободно циркулировать и сменять друг друга.

Читайте так же, наш сравнительный обзор различных видов радиаторов отопления

Расчет по объему

Чтобы точно произвести расчёт количества секций отопительного радиатора, необходимых для эффективного и комфортного отопления жилого помещения, следует принимать во внимания его объем. Принцип весьма прост:

  1. Определяем потребность тепла
  2. Узнаем количество секций, способных его отдавать

СНиП предписывает учитывать потребность в тепле для любого помещения – 41 Вт на 1 м. куб. Однако этот показатель весьма относителен. Если стены и пол плохо утеплены, это значение рекомендуют увеличить до 47-50 Вт, ведь часть тепла будет утрачиваться. В ситуациях, когда по поверхностям уже уложен качественный теплоизолятор, смонтированы качественные окна ПВХ и устранены сквозняки – данный показатель можно принять равным 30-34 Вт.

Если в комнате расположены экранированные радиаторы отопления, потребность в тепле необходимо увеличить до 20%. Часть тепловой нагретых воздушных масс не будет пропускаться экраном, циркулируя внутри и быстро остывая.

Формулы расчета количества секций по объему помещения, с примером

Определившись с потребностью на один куб, можно приступит к вычислениям (пример на конкретных цифрах):

  1. На первом шаге рассчитываем объем помещения по простой формуле: [высота]*[длина]*[ширина] (3х4х5=60 куб м. )
  2. Следующий этап – определение потребности теплоты для конкретно рассматриваемого помещения по формуле: [объем]*[потребность на м. куб.] (60х41=2460 Вт)
  3. В паспорте, прилагаемом к радиатору отопления, необходимо узнать мощность одной секции – средний показатель современных моделей 170 Вт
  4. Определить желаемое количество ребер можно по формуле: [общая потребность в тепле]/[мощность одной секции] (2460/170=14.5)
  5. Округление рекомендуется делать в большую сторону – получаем 15 секций

Многие производители не учитывают, что теплоноситель, циркулирующий по трубам, имеет далеко не максимальную температуру. Следовательно, мощность ребер будет ниже, чем указанное предельное значение (именно ее прописывают в паспорте). Если нет минимального показателя мощности, значит имеющийся для упрощения расчетов занижают на 15-25%.

Расчет по площади

Предыдущий метод расчета – прекрасное решение для помещений, у которых высота более 2. 7 м. В комнатах с более низкими потолками (до 2.6 м) можно воспользоваться другим способом, приняв за основу площадь.

В этом случае, рассчитывая общее количество тепловой энергии, потребность на один кв. м. берут равной 100 Вт. Каких-либо корректировок в него покуда вносить не требуется.

Формулы расчета количества секций по площади помещения, с примером

  1. На первом этапе определяется общая площадь помещения: [длина]* [ширина] (5х4=20 кв. м.)
  2. Следующий шаг – определение тепла, необходимого для обогрева всего помещения: [площадь]* [потребность на м. кв.] (100х20=2000 Вт)
  3. В паспорте, прилагаемом к радиатору отопления, необходимо узнать мощность одной секции – средний показатель современных моделей 170 Вт
  4. Для определения необходимого количества секций следует воспользоваться формулой: [общая потребность в тепле]/[мощность одной секции] (2000/170=11.7)
  5. Вносим поправочные коэффициенты (рассмотрены далее)
  6. Округление рекомендуется делать в большую сторону – получаем 12 секций

Поправки, вносимые в расчет и советы

Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.

Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.

Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.

Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1. 7 раза больше номинальной, определенной при расчетах.

Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.

Поправочные коэффициенты

Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

  • Окна с обычным остеклением – увеличивающий коэффициент 1.27
  • Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
  • Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
  • Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
  • Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
  • Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
  • Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0. 85

Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.

Подводим итоги

Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.

Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.

таблицы по площади, способы подсчета

Содержание статьи:

Климатические условия на большей части территории России требуют для комфортного проживания в доме или квартире обустройства надежной и эффективной системы отопления. Несмотря на разнообразие альтернативных способов обогрева помещения, например, использование тёплого плинтуса или инфракрасных обогревателей, наиболее популярными остаются традиционные радиаторы отопления, которые устанавливаются под окнами. Чтобы теплоотдача соответствовала потребностям потребителей и обеспечивала зимой нормальную температуру, необходимо выполнить расчет количества секций радиаторов отопления, учитывая ряд специфических критериев, в том числе площадь помещения и теплопотери.

Рекомендации по расчетам и основные требования

Мощность и размер радиатора зависит от величины помещения и высоты потолков, климата региона

Не стоит приобретать радиаторы с большим запасом или наобум. Если они окажутся недостаточно мощными, поддерживать зимой в помещении комфортную температуру не получится, слишком мощные приведут к большим расходам на отопление.

Главным образом следует учитывать:

  • площадь и высоту помещения;
  • материал, из которого изготовлен радиатор;
  • максимальное количество секций;
  • теплоотдачу одной секции.

Одна секция чугунного радиатора обеспечивает теплоотдачу 160 Вт, если этого недостаточно, количество можно увеличить. Они долговечны, не подвержены коррозии, держат тепло. Однако хрупкие, не выдерживают резких точечных ударов.

Теплоотдача алюминиевых радиаторов составляет около 200 Ватт, они могут выдерживать температуру порядка 100°C и давление от 6 до 16 Атм, но подвержены кислородной коррозии. Эту проблему решают с помощью анодированного оксидирования.

Биметаллические внутри сделаны из стали, а сверху из алюминия, благодаря чему в них сочетаются положительные свойства обоих металлов: высокая износостойкость и теплоотдача.

Стальные – наиболее доступны, легки и вполне привлекательны по дизайну. Однако быстро остывают, ржавеют и не выдерживают гидроудары.

Сводные данные по разным типам радиаторов представлены в таблице:

Чугун Сталь (панельные)АлюминийАлюминий анодированныйБиметалл
Мощность одной секции при температуре теплоносителя – 70 и высоте – 50 см, Вт160120175-200216,3200
Температура теплоносителя максимальная, °C130110-120110110110-130
Давление, Атм98-126-166-1616-35

Выбирая радиатор, обязательно учитывают, из какого материала он изготовлен. Этот параметр оказывает существенное влияние на расчеты. Помимо этого, нужно обратить внимание на минимальные показатели теплоотдачи, поскольку максимальная теплоотдача возможна только при максимальной температуре теплоносителя, а такое бывает крайне редко.

Как рассчитать количество секций радиаторов отопления

Базовой величиной для расчетов необходимой мощности радиаторов выступает площадь помещения или его объем. Но простые формулы используются для расчета, когда помещение не имеет особенностей. В остальных случаях формула значительно усложняется.

На квадратный метр

Если помещение имеет стандартную высоту потолка – 2,7 м, а также не отличается архитектурными особенностями – большая площадь остекления, высокие потолки, – можно воспользоваться простой формулой, в которой учитывается только площадь:

Q=S×100.

S в этой формуле – площадь помещения, которая обычно заранее известна из документов. Если таких данных нет, ее легко рассчитать, перемножив длину комнаты на ширину. 100 – количество Вт, которые требуются для обогрева 1 м2 комнаты. Q – теплоотдача – значение, получаемое в результате умножения.

Теплоотдачу одной секции производитель указывает в документах на радиаторы

Мощность неразборного радиатора указывается в документах. Следует подобрать такой прибор, мощность которого немного превышает расчетную. Такая формула подойдет, если рассчитывается мощность радиатора для комнаты в многоэтажном доме с высотой потолков 2,65. Пусть площадь этой комнаты равна 20 м2, тогда мощность батареи равна 20×100 или 2000 Вт. Если в комнате есть балкон, значение увеличивают еще на 20%.

Если требуется узнать, сколько секций батарей нужно на квадратный метр, полученное значение делят на мощность одной секции и получают необходимое число секций для эффективного обогрева конкретного помещения. Используя уже рассчитанное значение для определения количества секций чугунной батареи отопления, получится 2000/160=12,5 секций. Округляют число обычно в большую сторону, значит, необходим 13-секционный чугунный радиатор.

В помещениях, где теплопотери не велики, допустимо выполнять округление в меньшую сторону. На кухне, например, работает плита, которая будет дополнительным средством отопления.

В таблице представлены готовые значения для стандартных помещений различной площади:

Площадь, м25-67-910-1212-1415-1718-1920-2324-27
Мощность, Вт500750100012501500175020002500

По объёму

Если потолки значительно выше 2,7 м, например 3,5 м, следует использовать в подсчетах формулу, которая учитывает этот показатель помимо площади помещения. Определено, что для отопления 1 м3 в панельном доме требуется 34 Вт, в кирпичном – 41 Вт, поэтому формула приобретает следующий вид:

Q=S×h×41(34)

Вместо h подставляют высоту потолков в метрах, вместо S – площадь, аналогично предыдущей формуле. Q – искомая мощность радиатора отопления. Предположим, что нужно выполнить расчет для комнаты 20 м2 с высотой потолков 3,5 м в панельном доме. Получаем: 20×3,5×34=2380 Вт. Делим мощность 160 Вт, чтобы рассчитать количество секций радиатора отопления: 2380/160=14,875. Необходима 15-секционная батарея.

Помещение нестандартное

При утепленных наружных и внутренних стенах радиаторов может быть меньше

Более сложные расчеты с учетом второстепенных параметров необходимы, если стены помещения контактируют с улицей, окна выходят на северную сторону или стены недостаточно хорошо утеплены. Также множество других параметров учитывает формула вида:

Q = S×100×А×В×С×D×Е×F×G×H×I×J

Основа остается прежней, это S×100. Другие составляющие формулы – повышающие и понижающие поправочные коэффициенты, в зависимости от ряда особенностей помещения.

А позволяет учесть теплопотери при наличии уличных стен:

  • если внешняя стена одна (это стена с окном) – k=1;
  • две внешних стены (угловая комната) – k=1,2;
  • три стены контактируют с улицей – k=1,3;
  • четыре стены – k=1,4.

B используется для расчета тепловой энергии, в зависимости от того, на какую сторону света выходят окна комнаты. Когда оконный проем расположен на северной стороне, солнце не заглядывает в окна вообще, восточное помещение недополучает солнечную энергию, потому что лучи на восходе еще недостаточно активны. В этих случаях k=1,1. Для западных и южных комнат этот коэффициент не учитывают или считают его равным единице.

С учитывает способность стен удерживать тепло. За единицу приняты стены в два кирпича с поверхностным утеплителем, в роли которого могут выступать, например, плиты полистирола. Для стен, теплоизолирующие свойства которых, согласно расчетам, выше, используется k=0,85, для стен без утепления k=1,27.

D позволяет рассчитать мощность радиатора с учетом климата. Средняя температура наиболее холодной декады января учитывается при расчете:

  • температура опускается ниже -35°C, k=1,5;
  • составляет от -35°C до -25°С – k=1,3;
  • если опускается до -20°C и не ниже – k=1,1;
  • не холоднее -15°C – k=0,9;
  • не ниже -10°C – k=0,7.

E – это высота потолков. Для помещений с высотой потолков до 2,7 м k=1, т.е. он совершенно не влияет на результат. Другие значения представлены в таблице:

Высота потолков, м2,8-33,1-3,53,6-4>4,1
k(E)1,051,11,151,2

F – коэффициент, который позволяет учесть в расчетах тип помещения, расположенного сверху:

  • неотапливаемый чердак или любое другое помещение без отопления – k=1;
  • утепленный чердак или кровля – k=0,9;
  • помещение с отоплением – k=0,8.

G изменяет итоговое значение в соответствии с типом остекления:

  • стандартные деревянные двойные рамы – k=1,27;
  • стандартный стеклопакет – k=1;
  • двойной стеклопакет – k=0,85.

H – учитывает площадь остекления. Если окна большие, через них проникает больше солнца, оно интенсивнее нагревает предметы и воздух в комнате. Предварительно необходимо разделить S окон на S комнаты. Полученное значение следует оценить по таблице:

Sокон/Sпомещения<0,10,11-0,20,21-0,30,41-0,5
k(H)0,80,911,2

I определяют согласно схеме подключения радиаторов.

Подключение по диагонали:

  • вход горячего теплоносителя сверху, выход остывшего теплоносителя снизу – k-1;
  • вход снизу, а выход сверху – k= 1,25.

С одной стороны:

  • горячий теплоноситель сверху, остывший – снизу – k=1,03;
  • горячий – снизу, остывший – сверху – k=1,28;
  • горячий и остывший снизу – k=1,28.

На две стороны: горячий и остывший теплоноситель снизу – 1,1.

J – нужно использовать, если радиатор частично или полностью скрыт подоконником или экраном:

  • полностью открыт – k=0,9;
  • сверху подоконник – k=1;
  • в бетонной или кирпичной нише – k=1,07;
  • сверху располагается подоконник, а с фронтальной части экраном – k=1,12;
  • со всех сторон закрыт экраном – k=1,2.

Остается подставить в формулу все числа и рассчитать результат.

Двухкамерные стеклопакеты с аргоновым наполнителем хорошо удерживают тепло

Предположим, что нужно рассчитать мощность радиатора для комнаты:

  • на втором этаже двухэтажного дома с утепленным чердаком сверху;
  • площадью 23 м2;
  • площадью остекления 11,2 м2;
  • с двойными стеклопакетами;
  • с полностью открытым монтажом радиатора;
  • с двумя внешними стенами;
  • с окнами, выходящими на восток;
  • с высотой потолков 3,5 м;
  • со стенами в два кирпича без утепления;
  • с односторонним нижним подключением радиаторов;
  • средней температурой самой холодной декады января от -25°C до -35°C.

Подставляем значения в формулу 23×100×1,2×1,1×1,27×1,3×1,1×0,9×0,85×1,2×1,28×0,9=5830,91 Вт. Вычислим количество секций 5831/160=36,44. Это количество лучше разбить на две или три батареи, обязательно расположив хотя бы одну на внешней стене, даже если там нет окна.

Как учитывать эффективную мощность

Эффективная и расчетная мощность не одно и то же. Даже если подсчеты выполнены верно, теплоотдача может быть ниже. Происходит это из-за слабого температурного напора. Положенная мощность, заявленная производителем, обычно указывается для температурного напора в 60°C, а в реальности он нередко составляет 30-50°C. Это происходит из-за низкой температуры теплоносителя в контуре. Чтобы определить эффективную мощность батареи, необходимо ее теплоотдачу умножить на температурный напор в системе, а затем разделить на паспортное значение.

Температурный напор определяют по формуле Т=1/2×(Тн+Тк)-Твн, где

  • Тн – температура теплоносителя на подаче;
  • Тк – температура теплоносителя на выводе;
  • Твн – температура в комнате.

Производитель за Тн принимает 90°C; за Тк – 70°C, за Твн – 20°C. Реальные значения могут сильно отличаться от исходных. На случай экстремально низких температур необходимо прибавить 10-15% мощности.

Рекомендуется предусмотреть возможность ручной или автоматической регулировки подачи теплоносителя в каждый радиатор. Это позволит регулировать температуру во всех помещениях, не расходуя лишнюю тепловую энергию.

Способы корректировки расчета

Полученное значение требуемой мощности батареи можно и нужно корректировать в большую или меньшую сторону, поскольку теплопотери могут увеличиваться из-за наличия балкона, естественной вентиляции, подвала внизу и компенсироваться за счет установленной системы теплого пола, теплого плинтуса, плиты или полотенцесушителя.

Точный метод расчета

Довольно точный метод расчета с учетом большинства значимых параметров производится по формуле, представленной выше. Однако можно посчитать мощность радиатора еще точнее с помощью специализированного калькулятора. Достаточно подставить известные значения.

Примерный расчет

При центральном отоплении секций радиаторов должно быть больше расчетного количества

При примерных расчетах теплопотери составят:

  • через систему отопления и естественную вентиляцию – 20-25%;
  • через потолок, примыкающий к кровле – 25-30%;
  • через стены – 10-15%;
  • через примыкания – 10-15%;
  • через подвал – 10-15%;
  • через окна – 10-15%.

Автономное отопление, работающее в коттеджах и частных домах эффективнее централизованного.

Эффективность работы системы также зависит от ее особенностей. Двухтрубная более эффективна, чем однотрубная, поскольку в последней каждый последующий радиатор получает все более и более остывший теплоноситель. Например, при наличии шести батарей в системе, расчетное количество секций для последней из них необходимо будет увеличить на 20%.

Точные расчеты с учетом требований СНиП выполняются профессионалами. Упрощенные варианты расчетов можно выполнить самостоятельно и этого вполне достаточно для определения необходимой мощности батарей отопления в коттедже или отдельной квартире. Важно лишь тщательно проверить все данные, чтобы не допустить ошибок.

габариты, высота, длина, ширина и глубина радиатора, фото и видео подсказки

Нестандартные размеры радиаторов

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм. Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм. теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Размеры стандартных радиаторов

В зависимости от материала, из которого изготовлены радиаторы, различаются и их габариты. Наиболее часто встречающиеся типоразмеры отопительных приборов считаются как основные, относятся к межосевому расстоянию 500 мм и бывают:

  1. Стандартные размеры чугунных радиаторов отопления по спецификации составляют для одной секции (ширина х глубина х высота) 93 х 140 х 588 мм. В различных модификациях глубина может так же составлять 85, 90 и 110 мм, а ширина – 108 мм. Для экзотических чугунных радиаторов в стиле «ретро» типоразмеры ещё разнообразнее. Определить размеры собранного из них прибора отопления несложно – к каждой секции прибавляют 10 мм толщины паронитовой прокладки. Также, в случае монтажа радиатора в нишу или в стеснённых условиях, следует учесть длину в обязательном порядке устанавливаемого промывочного крана. Теплоотдача одной секции составляет порядка 160 Вт. при разнице в температуре воздуха помещения и теплоносителя 70 С, максимально допустимое рабочее давление в системе – 9 атмосфер.
  2. Принятые за стандарт размеры биметаллических радиаторов отопления (ширина х глубина х высота), ввиду широкого ассортимента и значительного количества производителей, таковы: 80-82 х 75-100 х 550-580 мм. Средняя величина теплового потока от секции такого прибора составляет порядка 160-200 Вт, благодаря наличию стального сердечника в конструкции рабочее давление в системе может достигать 25-30 атм. а при опрессовке возможно испытание давлением до 35-50 атмосфер.
  3. Алюминиевые радиаторы отопления горизонтальные даже при одинаковых размерах могут значительно различаться в технических параметрах. Стандартные габариты их секций составляют (Ш х Г х В) 80 х 80-100 х 575-585 мм. Теплоотдача секции такого вида прибора отопления зависит от оребрения и глубины конструкции, находясь в пределах 180-200 ватт при предельном рабочем давлении системы 16 атмосфер. Опрессовывают такие радиаторы под давлением до 24 атм.

ВНИМАНИЕ! При монтаже системы отопления важным условием является использование труб равной с радиаторами прочности, иначе возможно создание аварийных ситуаций

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.

Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

  1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
  2. Мощность 5-го прибора увеличьте на 10%.
  3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Классификация отопительных приборов

В зависимости от материала, использованного для изготовления, радиаторы отопления могут быть:

  • стальные;
  • алюминиевые;
  • биметаллические;
  • чугунные.

Каждый из этих типов радиаторов имеет свои достоинства и недостатки, поэтому необходимо более подробно изучить их технические характеристики.

Чугунные батареи – отопительные приборы, проверенные временем

Основными достоинствами этих приборов является высокая инертность и достаточно неплохая теплоотдача. Чугунные батареи долго нагреваются и также долго способны отдавать накопленное тепло. Теплоотдача чугунных радиаторов, составляет 80-160 Вт на одну секцию.

Недостатков у этих приборов достаточно много, среди которых наиболее серьезными являются:

  • большая разница между проходным сечением стояков и батарей, вследствие чего теплоноситель по радиаторам движется медленно, что приводит к их быстрому загрязнению;
  • низкое сопротивление гидроударам, рабочее давление 9 кг/см2;
  • большой вес;
  • требовательность к регулярному уходу.

Алюминиевые радиаторы

Батареи из алюминиевых сплавов имеют массу достоинств. Они привлекательны, нетребовательны к регулярному уходу, лишены хрупкости, вследствие чего лучше противостоят гидроударам, чем их чугунные аналоги. Рабочее давление варьируется в зависимости от модели и может быть от 12 до 16 кг/см2. Еще одним неоспоримым достоинством алюминиевых батарей является проходное сечение, которое меньше или равно внутреннему диаметру стояков. Благодаря этому, теплоноситель движется внутри секций с большой скоростью, что делает практически невозможным отложение грязи внутри устройства.

Многие считают, что небольшое сечение радиаторов ведет к низкой теплоотдаче. Это утверждение неверно, так как теплоотдача алюминия выше, чем, к примеру, у чугуна, а малое сечение в батареях с лихвой компенсируется площадью оребрения радиатора. Согласно таблице, представленной ниже, теплоотдача алюминиевых радиаторов зависит от модели и может составлять от 138 до 210 Вт.

Но, несмотря на все достоинства, большинство специалистов не рекомендуют их для установки в квартиры, так как алюминиевые батареи могут не выдержать резких скачков давления при тестировании центрального отопления. Еще одним недостатком алюминиевых батарей является быстрое разрушение материала при использовании в паре с ним других металлов. Например, подключение к стоякам радиатора через латунные или медные сгоны может привести к окислению их внутренней поверхности.

Биметаллические отопительные приборы

Эти батареи лишены недостатков их чугунных и алюминиевых «конкурентов». Конструктивной особенностью таких радиаторов является наличие стального сердечника в алюминиевом оребрении радиатора. В результате такого «слияния» устройство может выдерживать колоссальное давление 16-100 кг/см2.

Проходное сечение устройства, как правило, меньше, чем у стояков, поэтому биметаллические радиаторы практически не загрязняются.

Несмотря на сплошные достоинства, у этого изделия есть существенный недостаток – его высокая стоимость.

Стальные радиаторы

Стальные батареи прекрасно подходят для обогрева помещений, запитанных от автономной системы теплоснабжения. Тем не менее, такие радиаторы не лучший выбор для центрального отопления, так как могут не выдержать давления. Они достаточно легкие и устойчивые к коррозии, с высокой инерционностью и неплохими показателями теплоотдачи. Проходное сечение у них чаще всего меньше, чем у стандартных стояков, поэтому забиваются они крайне редко.

Среди недостатков можно выделить довольно низкое рабочее давления 6-8 кг/см2 и сопротивляемость гидроударам, до 13 кг/см2. Показатель теплоотдачи, у стальных батарей составляет 150 Вт на одну секцию.

В таблице представлены средние показатели теплоотдачи и рабочего давления для радиаторов отопления.

Влияние размера алюминиевого радиатора отопления

Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.

Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.

Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.

На работоспособность также влияет способ изготовления:

Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор

Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства

Межосевое расстояние

Показатель представляет собой промежуток между осями радиатора. Они расположены симметрично, одна сверху, вторая снизу. К ним примыкают трубы, через которые осуществляется включение в отопительный контур.

Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель – «Oasis», Китай.

В зависимости от производителя, значение колеблется в диапазоне 150—2000 мм. У большинства устройств этот показатель делают равным 500. Это связано с отопительными системами в многоквартирных домах: в старых постройках расчёты выполнены для чугунных радиаторов. При замене батарей нежелательны затраты на переваривание трубопровода.

Справка! В названии большинства моделей присутствует число, указывающее на межосевое расстояние.

Глубина

Зависит от материала, из которого изготовлена батарея. Минимальная величина составляет 52 мм. Её достаточно для создания высокой мощности небольших секций. Максимальный показатель — 180 мм. Он встречается довольно редко и требует прочности. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объёма секции

Для расчёта необходимо знать значение, описанное выше, а также длину и высоту. Первое значение, зрительно — ширина.

Она составляет 80 или 88 мм, что указано в паспорте.

Второе — вариативное. Обычно вертикальная составляющая размеров секции — 570 мм.

Чтобы найти объём, достаточно перемножить три показателя.

Как правильно подобрать размер секций радиатора

Определение габаритов секций и их количества — самый важный шаг в создании классической системы отопления.

При стандартном расположении

От размеров батарей и материала зависит мощность, которую они способны развить.

Длина почти всегда одинакова и составляет 80 мм. Сначала определяют высоту. Для этого выбирают место установки, от которого зависит доступное пространство.

И также большую роль играет дизайн. По этим параметрам определяют вертикальную составляющую. Обычно решают между 350 и 500 миллиметрами.

В зависимости от особенностей помещения, можно приобрести устройства от 200 мм. Если радиатор приобретают для санузла или ванной комнаты, рекомендуют узкую модель, способную полностью закрыть пространство между полом и потолком. Высотные устройства имеют различные вариации от полутора до трёх метров.

Определив две линейных характеристики и материал, переходят к расчётам глубины и количества секций. Число последних обычно принимают равным 10, но встречаются и другие. Толщину находят из объёма. Кубическую величину делят на длину и высоту. Определение мощности также тесно связано с этими показателями: зная необходимую, можно найти количество секций.

При оригинальном интерьере

Для создания дизайна производители зачастую жертвуют техническими характеристиками.

В первую очередь это касается изделий из чугуна. Отечественные радиаторы выглядят серьёзно, при этом просто покрыты краской.

Европейские изящней, но слабее в обогреве. В любом случае необходимо узнать из документации о мощности, которую они способны развить, поскольку выбирать устройства нужно по передаче тепла.

Справка! Существуют батареи в стиле «ретро». Они обладают приятным внешним видом, но дороги.

Алюминиевые имеют одинаковую форму, за исключением заказных, но отличаются разнообразием расцветок. Кроме того, широкий диапазон габаритов помогает вписать их практически в любой участок комнаты.

Биметаллические радиаторы, в отличие от аналогов, выполняют не только прямыми, но также изогнутыми. Благодаря этому они хорошо смотрятся в помещениях с плавными углами.

Вне зависимости от выбранного материала, перед покупкой следует ознакомиться с технической документацией и узнать габариты внутренних частей секций, вмещающих теплоноситель.

Это поможет определиться с батареями не только по внешним признакам, но и по способности к обогреву.

Следует помнить о возможности сочетаний. Так, если определённое устройство подходит по дизайну, но его мощности недостаточно, можно установить дополнительный обогрев, спрятав его за боковой панелью. Или объединить радиаторное отопление с тёплыми полами.

Хорошим вариантом для гостевых комнат станет установка камина. Хотя последний чаще выполняет декоративную роль, он также способен уменьшить количество или размер секций, установленных в помещении. Иногда лучше пожертвовать красотой, чем замерзать каждую зиму.

Если возникло желание создать особый дизайн, следует обратиться к производителям батарей. Они помогут выполнить расчёты. Благодаря этому готовое изделие будет красиво выглядеть и осуществлять свою прямую функцию.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

  • биметаллическая секция обогреет 1,8 м2;
  • алюминиевая — 1,9-2,0 м2;
  • чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2,  для ее отопления примерно понадобится:

  • биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем  — 9 шт.
  • алюминиевых 16 м2 / 2 м2 = 8 шт.
  • чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Инфракрасные теплые полы.

Как его уложить подробно читаем в этой нашей статье. Рекомендую дополнительно подложить под него слой алюминиевой фольги на деревянное основание.

И обязательно всегда соблюдайте правила электромонтажа по сгораемым основаниям.

  • Видео 24. Монтаж и подключение теплого.
  • Подключение и устройство теплого пола.
  • Монтаж теплого пола.
  • Как рассчитать теплый пол

Рабочее и опрессовочное давление

Когда речь заходит про технические характеристики радиаторов, показатели давления всегда приводятся в числе первых. Обычное рабочее давление теплоносителя 6-9 атмосфер. С этим напором любые радиаторы справляются, для чугунных батарей штатной нагрузкой считается как раз 9 атмосфер.

Есть еще понятие «опрессовочного» давления — это максимальное давление в системе, которое может возникать при ее первоначальном запуске. Для модели МС-140 – это 15 атмосфер.

Различные дизайнерские решения оформления чугунных радиаторов

По регламенту при запуске системы отопления обязательно должна выполняться проверка возможности плавного пуска центробежных насосов. По-хорошему, все насосы должны быть оборудованы автоматикой, обеспечивающей этот плавный пуск. Ну а на самом деле…

На самом деле, в большинстве домов ее или нет, или она находится в неисправном состоянии. Но и на такой случай в инструкции предусмотрен соответствующий пункт: первоначальный пуск должен выполняться при закрытой задвижке, которую можно (плавно!) открывать только после выравнивания давления в магистрали. Учитывая, кто и как запускает отопление в наших домах, нетрудно себе представить процент выполнения этих инструкций.

При нарушении регламента и возникает тот самый гидроудар, при котором мгновенный скачок давления вызывает превышение допустимого значения, и один из радиаторов по ходу движения теплоносителя не выдерживает нагрузки. Дальнейший ход событий понятен – его срок службы оказывается не столь долгим, как хотелось бы.

Как рассчитать мощность радиатора отопления

При устройстве отопительной системы в частном доме или квартире очень важно знать, как рассчитать мощность радиатора отопления. От правильного подбора батарей по этому параметру зависит эффективность и экономичность обогрева комнат.

Теплоотдача радиатора

Теплоотдача или тепловая мощность является основным параметром, для отопительных приборов. Эта величина характеризует количество тепловой энергии, которую батарея отдает воздуху в помещении. Измеряется теплоотдача в ваттах.

Для секционных батарей указывается мощность на одну секцию. В среднем одна секция алюминиевого радиатора с межосевым расстоянием имеют мощность 190-205 Вт. Аналогичные биметаллические батареи имеют мощность 180-185 Вт на одну секцию. Соответственно, общая мощность радиатора определяется по следующей формуле:

Pрад=N*P, где

Pрад — общая мощность отопительного прибора, Вт;

N — количество секций;

P — мощность одной секции, Вт.

Комплектуя радиатор необходимым количеством секций, можно подобрать требуемую общую мощность, достаточную для обогрева конкретного помещения. Таким образом, определение числа секций батареи является ключевой задачей при подборе отопительного прибора.

Простой расчет количества секций

Считается, что на 1 квадратный метр площади помещения с высотой потолков 2,7 метра необходимо 100 Вт тепловой мощности. Это позволяет задействовать самый простой метод расчета количества секций, который можно сделать по следующей формуле:

N=S/P*100, где

N — количество секций;

S — площадь комнаты, м2;

P — мощность одной секции, Вт.

Сравнительные данные необходимого количества секций для алюминиевых и биметаллических радиаторов приведены в следующей таблице:

Тип радиатора

Межосевое расстояние, мм

Мощность, Вт

Площадь комнаты, м2 (высота потолка 2,7 м)

8

10

12

14

16

18

20

22

24

26

28

30

32

34

36

38

40

Требуемое количество секций

Алюминий

350

138

6

7

8

9

12

13

14

15

16

17

18

19

20

21

22

23

24

Биметалл

350

130

7

8

9

10

12

13

14

15

16

17

18

19

20

21

22

23

24

Алюминий

500

185

5

6

7

8

10

11

12

13

14

15

16

17

18

19

20

21

22

Биметалл

500

180

6

7

8

9

11

12

13

14

15

16

17

18

19

20

21

22

23

Однако данный метод не учитывает много дополнительных параметров и дает только приблизительные результаты. Погрешность может достигать 20% и более, что является существенным отклонением, особенно для помещений большой площади. При недостаточном количестве секций мощности радиатора будет не хватать, и в помещении будет слишком холодно. Если установить слишком большое количество секций, то мощность батареи будет избыточной. Это приведет к чрезмерному обогреву. Для автономных систем отопления это значит нерациональное расходование энергоносителя и повышенные нагрузки на оборудование.

Уточненный расчет

Если вас интересует, как рассчитать мощность батареи отопления и определить требуемое количество секций с максимальной точностью, то необходимо использовать поправочные коэффициенты. Эти коэффициенты учитывают индивидуальные характеристики конкретного помещения, например, материал и толщину стен, тип остекления, климатические условия и т.д.

Наиболее важными являются следующие поправочные коэффициенты:

  • К1 — коэффициент, учитывающий тип остекления. При двойном остеклении деревянными рамами его значение принимается 1,27; при остеклении пластиковыми окнами с однокамерным стеклопакетом — 1,0; с двухкамерным стеклопакетом — 0,85.
  • К2 — коэффициент, который учитывает теплоизоляционную способность стен. При слабой теплоизоляции — 1,27; хорошая теплоизоляция (например, кирпичные стены в два слоя) — 1,0; высокая теплоизоляция (например, утепленные стены) — 0,85.
  • К3 — коэффициент для учета отношения площади остекления к площади помещения: при соотношении 0,5 — коэффициент 1,2; при соотношении 0,4 — 1,1; при соотношении 0,3 — 1,0; при соотношении 0,2 — 0,9; при соотношении 0,1 — 0,8.
  • К4 — коэффициент который учитывает среднестатистические показатели температуры для конкретного региона в течение отопительного сезона. Значения К4 при разных температурных показателях: при -35 — 1,5; при -25 °С — 1,3; при -20 °С — 1,1; при -15 °С — 0,9; при -10 °С — 0,7.
  • К5 — коэффициент, который учитывает количество внешних стен в помещении: четыре стены — 1,4; три стены — 1,3; две стены — 1,2; одна стена — 1,1.
  • К6 — коэффициент, который учитывает тип помещения, которое расположено выше: неотапливаемое чердачное помещение — 1,0; отапливаемый чердак — 0,9; жилые отапливаемые помещения — 0,8.
  • К7 — коэффициент, который учитывает высоту потолка в комнате: 2,7 м — 1; 3 м — 1,05 м; 3,5 м — 1,1; 4 м — 1,15.

Требуемая мощность для отопления помещения с учетом данных поправочных коэффициентов рассчитывается по следующей формуле:

КТ = 100 Вт/м2*S*К1*К2*К3*К4*К5*К6*К7, где

КТ — требуемая тепловая мощность, Вт;

S — площадь помещения, м2;

К1…К7 — поправочные коэффициенты.

После определения требуемой тепловой мощности остается только рассчитать необходимое количество секций по формуле:

N=КТ/P, где

N — количество секций, необходимое для эффективного обогрева помещения;

КТ — требуемая тепловая мощность, Вт;

P — тепловая мощность одной секции по паспорту, Вт.

Воспользовавшись этим расчетом, вы сможете легко подобрать радиаторы, которые оптимально подойдут для отопления ваших помещений.

Выбор радиатора отопления по рабочему давлени

Расхождения в показателях приводят к разгерметизации и способствуют повреждению отопительных приборов.

Нюансы подбора

Рабочее давление в радиаторах показывает величину постоянного воздействия, на которую они рассчитаны. В сетях обогрева оно возникает из-за циркуляции нагретого теплоносителя и зависит от следующих особенностей отопительного контура:

  • протяженности трубопроводов;
  • количества батарей.

Кроме того, на величину возникающей нагрузки влияет способ организации обогрева помещений, который может быть автономным или централизованным. Каждый вариант имеет свои особенности и позволяет устанавливать определенный вид радиаторов.

Автономную сеть отопления используют для создания комфортных условий проживания в малоэтажных частных домах. Она востребована при отсутствии централизованной системы и функционирует при рабочем давлении, которое варьируется в пределах 3-5 атмосфер. Если сеть обогрева прокладывается в одноэтажном доме и является закрытой, то этот показатель составляет 1,5-2,5 атм.

Какое рабочее давление в централизованной системе многоквартирного здания? Эту информацию можно получить, обратившись в управляющую компанию или ЖЭК. Обычно показатель варьируется от 8 до 16 и более атмосфер и зависит от следующих факторов:

  • высоты дома;
  • мощности и состояния оборудования, с помощью которого осуществляется подача теплоносителя;
  • удаленности здания от теплового пункта;
  • диаметра трубопровода сети в квартире;
  • расположения помещения и расстояние от общего стояка;
  • степени износа элементов коммуникаций.

При покупке радиатора необходимо подбирать определенную модель так, чтобы ее рабочее давление превышало максимальное значение аналогичного показателя отопительной сети не менее, чем на 2 атмосферы.

При выборе батарей нужно также учитывать и испытательное давление. Оно отражает максимальное воздействие, которое способно выдержать изделие в течение краткосрочного периода. Этот параметр определяют в процессе проведения испытаний в заводских условиях на предприятиях, занимающихся производством радиаторов.

Он показывает устойчивость отопительных приборов к гидравлическим ударам, возникающих иногда в централизованных системах обогрева.

Сравнение батарей разных типов

Величина давления, которую выдерживает радиатор в процессе эксплуатации, зависит от используемых материалов и конструктивного решения изделия. Средние показатели приведены в таблице.





Сравнение давлений радиаторов разных типов

Вид батарей

Среднее испытательное, бар

Среднее, рабочее, бар

Стальные

10-13

6-8

Алюминиевые

9-24

6-16

Чугунные

15-18

9-12

Биметаллические

35

25

Стальные

Панельные батареи из стали относятся к отопительным приборам, рассчитанным на низкое давление. Это обусловлено нюансами конструкции изделий, которые изготавливаются из металлических листов с помощью сварки. В процессе эксплуатации сварные швы подвергаются значительным нагрузкам и при их повышении разрушаются, нарушая герметичность радиаторов. Трубчатые модели прочнее, но также не рассчитаны на высокие показатели давления.

В зависимости от изготовителя и модификации, стальные устройства способны выдерживать давление от 6 до 8 атмосфер, а величина испытательного обычно не превышает 10-13 атмосфер. Такие изделия не сохраняют своих параметров и целостности конструкции при возникновении гидравлических ударов в сети отопления, поэтому могут применяться только в автономных системах частных домов.

Алюминиевые

Значительное количество представленных в продаже алюминиевых батарей имеют рабочее давление от 6 до 9 атмосфер, а у продукции некоторых изготовителей этот параметр составляет до 16 атмосфер. Кроме того, изделия отличаются:

  • хорошей теплоотдачей;
  • малым весом;
  • привлекательным дизайном;
  • небольшой инерционностью;
  • длительным сроком службы.

Почему при таких характеристиках батареи из алюминия не используются в централизованных системах отопления? Во-первых, они чувствительны к составу теплоносителя и при pH более 7-8 склонны к химической реакции, которая происходит с выделением водорода. Это приводит к появлению коррозии и со временем разрушает металл.

Кроме того, алюминиевые радиаторы повреждаются при возникновении гидравлических ударов в системе отопления, поэтому их целесообразно использовать для автономных сетей частных домов. В этом случае отсутствует вероятность резких перепадов давления и возможно следить за качеством теплоносителя, циркулирующего по трубам.

Чугунные

По сравнению со стальными батареями чугунные модели более устойчивы к внутреннему воздействию теплоносителя и способны выдержать до 9-12 атмосфер. Для них также характерно следующее:

  • отсутствие чувствительности к составу транспортируемой среды;
  • устойчивость к появлению коррозии;
  • малое гидравлическое сопротивление, которое достигается благодаря большому диаметру проходного отверстия.

Радиаторы из чугуна используют в домах с центральным отоплением, поскольку они не поражаются ржавчиной при сливе теплоносителя в летний период. Однако такие батареи отличаются высокой тепловой инерцией, поэтому их охлаждение происходит медленнее, чем остывают стальные или алюминиевые изделия.

Кроме того, чугунные отопительные приборы не всегда способны без последствий выдержать гидравлический удар. Такие изделия можно использовать в зданиях с центральной системой, высота которых не превышает 9 этажей, и для обогрева частных домов с автономной сетью.



Биметаллические

У биметаллических отопительных приборов самые высокие показатели рабочего и испытательного давления. В среднем в зависимости от производителей они составляют 25 и 35 атмосфер соответственно. Такие характеристики достигаются благодаря особенностям конструкции. Для изготовления сердечника, по которому перемещается теплоноситель, используют прочную и устойчивую к появлению коррозии сталь.

Поэтому биметаллические батареи выдерживают значительные нагрузки, не подвержены деформациям и не требовательны к составу транспортируемой среды. Они также отличаются:

  • высокими показателями теплоотдачи;
  • небольшой массой;
  • низкой инерционностью;
  • интересным дизайном.

Высокая цена биметаллических приборов быстро окупается за счет продолжительного срока эксплуатации и эффективности нагрева. Они могут использоваться для центральных систем отопления в высотных зданиях с любым количеством этажей и не повреждаются при сильных гидравлических ударах, которые создаются при перепадах давления.

Еще больше полезной информации по выбору радиаторов отопления можно найти в обучающем курсе «Как выбрать радиатор отопления. Полная инструкция.» специализированного отраслевого интернет-портала «СанТехПроспектЪ».

Особенности радиаторов Lammin

Компания Lammin реализует батареи отопления собственного производства, которые представлены алюминиевыми и биметаллическими изделиями серий Premium и Eco. Они изготавливаются в соответствии с требованиями европейских стандартов и могут использоваться на территории России, поскольку адаптированы к ее условиям. Мы реализуем радиаторы, у которых количество секций может варьироваться от 4 до 12.

Показатели рабочего и испытательного давления у биметаллических моделей составляют 25 и 40 атмосфер, а у алюминиевых — 16 и 24 атмосферы соответственно. С учетом этих параметров определяется и назначение изделий. Биметаллические батареи рассчитаны на установку в офисах и административных зданиях, многоквартирных домах и в производственных помещениях.

Аналоги из алюминия применяются при организации отопительной сети в загородных домах, новостройках с небольшим количеством этажей и других вариантов малоэтажного жилья.

Популярность продукции Lammin среди потребителей обусловлена техническими характеристиками изделий и безупречным качеством, которая достигается благодаря строгому контролю при изготовлении.

Использование особого сплава при производстве алюминиевых моделей обеспечивает хорошую тепловую мощность, а специальное покрытие внутренней поверхности цирконием не позволяет оседать частицам и защищает от коррозии. Снаружи металл окрашивают составом, который не растрескивается во время эксплуатации и долго сохраняет привлекательный вид.

Свойства алюминия

Физические свойства алюминия

основной Физические свойства алюминия и алюминиевого сплава, которые пригодны для использования:

Эти свойства алюминия представлены в таблицах ниже [1]. Их можно рассматривать только как основу для сравнения сплавов и их состояний и не следует использовать для инженерных расчетов. Это не гарантированные значения, так как в большинстве случаев это средние значения для продуктов разных размеров, форм и способов изготовления.Следовательно, они могут не точно соответствовать продуктам всех размеров и форм.

Номинальные значения популярных плотностей алюминиевых сплавов представлены в отожженном состоянии (О). Различия в плотности из-за того, что сплавы, содержащие различные легирующие элементы в разном количестве: кремний и магний легче алюминия (2,33 и 1,74 г / см 3 ), а железо, марганец, медь и цинк — тверже (7,87; 7,40; 8,96 и 7,13 г / см 3 ).

Влияние глинозема и физических свойств, в частности его плотности, на структурные характеристики алюминиевых сплавов см.Вот.

Алюминий как химический элемент

  • Алюминий Это третий по распространенности (после кислорода и кремния) среди примерно 90 химических элементов, которые содержатся в земной коре.
  • Среди металлических элементов — он первый.
  • Этот металл обладает множеством полезных свойств, физических, механических, технологических, благодаря которым он широко используется во всех сферах жизнедеятельности человека.
  • Алюминий — ковкий металл, имеющий серебристо-белый цвет, легко обрабатывается большинством методов обработки металлов давлением: прокаткой, волочением, экструзией (прессованием), ковкой.
  • Его плотность — удельный вес — около 2,70 грамма на кубический сантиметр.
  • Чистый алюминий плавится при температуре 660 градусов по Цельсию.
  • Алюминий имеет относительно высокую теплопроводность и электропроводность.
  • В присутствии кислорода всегда покрывается тонкой невидимой оксидной пленкой. Эта пленка практически непроницаема и обладает относительно высокими защитными свойствами. Поэтому алюминий обычно показывает стабильность и долгий срок службы в нормальных атмосферных условиях.

Сочетание свойств алюминия и его сплавов

Алюминий и его сплавы обладают уникальным сочетанием физических и других свойств. Он изготовлен из алюминия с использованием одного из самых универсальных, экономичных и привлекательных строительных и потребительских материалов. Алюминий используется в очень широком диапазоне — от мягкой, очень пластиковой упаковочной пленки до самых сложных космических проектов. Алюминий считается вторым после стали среди множества конструкционных материалов.

низкая плотность

Алюминий — одно из самых легких промышленных сооружений. Плотность алюминия примерно в три раза ниже, чем у стали или меди. Это физическое свойство обеспечивает высокую удельную прочность — прочность на единицу веса.

Рисунок 1.1 — Удельный вес алюминия по сравнению с другими металлами [3]

Рисунок 1.2 — Влияние легирующих элементов
на прочностные свойства, твердость, хрупкость и пластичность
[3]

Рисунок 1 — Прочность алюминия на единицу плотности в сравнении с различными металлами и сплавами [3]

Рисунок 2 — Кривые растяжения алюминия в сравнении с различными металлами и сплавами [3]

Таким образом, алюминиевые сплавы широко используются в транспортном машиностроении для увеличения грузоподъемности автомобилей и экономии топлива.

  • паром-катамарана,
  • нефтяных танкеров и
  • самолетов —

Вот лучшие примеры использования алюминия на транспорте.


Рисунок 3 — плотность алюминия в зависимости от чистоты и температуры [2]

коррозионная стойкость

Алюминий обладает высокой коррозионной стойкостью за счет тонкого слоя оксида алюминия на его поверхности. Эта оксидная пленка образуется мгновенно, как только свежая поверхность алюминия входит в контакт с воздухом (рисунок 4).Во многих случаях это свойство позволяет использовать алюминий без специальной обработки поверхности. Если необходимо дополнительное защитное или декоративное покрытие, применяется анодирование или окраска поверхности.


Рисунок 4
а — естественное оксидное покрытие на сверхчистом алюминии;
б — алюминий чистотой от коррозии 99,5% с естественным оксидным покрытием
коорозионно в агрессивных средах [2]

Рисунок 5.1 — Влияние легирующих элементов на коррозионную стойкость и усталостную прочность [3]

Рисунок 5.2 — точечная коррозия (точечная коррозия) алюминиевых листов
из сплава 3103 в различных агрессивных средах [3]

Прочность

Механические свойства чистого алюминия довольно низкие (рисунок 6). Однако эти механические свойства могут сильно возрасти, если в легирующие элементы добавить алюминий и, кроме того, он подвергнется термическому (рисунок 6) или деформационному (рисунок 7) упрочнению.

Типичные легирующие элементы включают:

  • марганец,
  • Кремний
  • ,
  • медь,
  • магний,
  • и цинк.


Рисунок 6 — Влияние чистоты алюминия на его прочность и твердость [2]


Рисунок 7 — Механические свойства деформируемых высокочистых
алюминиево-медных сплавов в различных состояниях [2]
(О — отожженный, W — сразу после отпуска, Т4 — естественно состаренный, Т6 — искусственно состаренный)

Рисунок 8 — Механические свойства алюминия 99,50%
в зависимости от степени холодной деформации [2]

Рисунок 2 — Влияние легирующих элементов на плотность и модуль Юнга [3]

Стойкость при низких температурах

Известно, что сталь становится хрупкой при низких температурах.Кроме того, алюминий при низких температурах увеличивает свою прочность и сохраняет высокую вязкость. Именно это физическое свойство позволило использовать его в космических аппаратах, в условиях работы в холодном пространстве.

Рисунок 9 — Изменение механических свойств алюминиевого сплава 6061
при понижении температуры

Теплопроводность

Алюминий проводит тепло в три раза быстрее, чем сталь. Это физическое свойство очень важно в теплообменниках для нагрева или охлаждения рабочей среды.здесь — широкое применение алюминия и его сплавов в посуде, кондиционерах, примышленных и автомобильных теплообменниках.

Рисунок 10 — Теплопроводность алюминия по сравнению с другими металлами [3]

отражательная способность

Алюминий — отличный отражатель лучистой энергии во всем диапазоне длин волн. Это физическое свойство позволяет использовать его в устройствах, которые работают против ультрафиолетового спектра через видимый спектр, инфракрасного спектра и тепловых волн, а также таких электромагнитных волн, как радиоволны и радиолокационные волны [1].

Алюминий обладает способностью отражать более 80% световых волн, что обеспечивает широкое использование в осветительных приборах (рисунок 11). Благодаря своим физическим свойствам используется в теплоизоляционных материалах. например, алюминиевая кровля отражает большую часть солнечного излучения, что обеспечивает прохладу в помещении летом и, в то же время, сохраняет тепло в помещении зимой.


Рисунок 11 — Отражающие свойства алюминия [2]


Рисунок 12 — Эмиссионные и отражающие свойства алюминия с различной обработкой поверхности [3]


Рисунок 13 — Сравнение отражающих свойств различных металлов [3]

электрические свойства

  • Алюминий — один из двух доступных металлов, которые обладают достаточно высокой электропроводностью, чтобы применять их в качестве электрических проводников.
  • Электропроводность «электрического» алюминия марки 1350 составляет около 62% от международного стандарта IACS — электропроводность отожженной меди.
  • Однако удельный вес алюминия составляет лишь треть от удельного веса меди. Это означает, что он тратит вдвое больше электроэнергии, чем медь того же веса. Это физическое свойство обеспечивает алюминий, широко используемый в высоковольтных линиях электропередачи (ЛЭП), трансформаторах, электрических автобусах и электрических лампах.


Рисунок 14 — Электрические свойства алюминия [3]

Магнитные свойства

Алюминий не намагничивается в электромагнитных полях. Это делает его полезным для защиты оборудования от воздействия электромагнитных полей. Еще одно применение этой функции — компьютерные диски и параболическая антенна.


Рисунок 15 — Намагниченный алюминиевый сплав AlCu [3]

токсичные свойства

Это свойство алюминия — отсутствие токсичности — было обнаружено в начале его промышленного освоения.Именно это свойство алюминия позволило использовать его для изготовления кухонной утвари и техники, не оказывая вредного воздействия на человеческий организм. Алюминий с его гладкой поверхностью легко чистится, при готовке важно обеспечить высокую гигиену. Алюминиевая фольга и контейнеры широко и безопасно используются при упаковке прямого контакта с пищевыми продуктами.

звукоизоляционные свойства

Это свойство позволяет использовать алюминий при выполнении акустических потолков.

Способность поглощать энергию удара

Алюминий имеет модуль упругости в три раза меньше, чем сталь.Это физическое свойство делает его большим преимуществом для изготовления автомобильных бамперов и других средств защиты автомобилей.

Рисунок 16 — Автомобильные алюминиевые профили
для поглощения энергии удара при аварии

огнезащитные свойства

Алюминиевые детали не образуют искр при ударах друг о друга, а также о других цветных металлах. Это физическое свойство используется при повышенных мерах пожарной безопасности конструкции, например, на морских нефтяных вышках.

В то же время при повышении температуры выше 100 градусов Цельсия прочность алюминиевых сплавов значительно снижается (рисунок 17).

Рисунок 17 — Прочность на разрыв алюминиевого сплава 2014-T6
при различных температурах испытаний [3]

Технологические свойства

Легкость, с которой алюминию можно придать любую форму — технологичность, это одно из важнейших его преимуществ. Очень часто он может успешно конкурировать с более дешевыми материалами, с которыми намного сложнее обращаться:

  • Этот металл можно отливать любым способом, известным металлургу, литейному производству.
  • Его можно свернуть до толщины фольги или более тонких листов бумаги.
  • Алюминиевые пластины можно штамповать, растягивать, устанавливать и формовать всеми известными методами обработки металлов давлением.
  • Алюминий поддается любой ковке
  • Алюминиевый провод
  • , вытянутый из круглого стержня, затем может быть вплетен в электрические кабели любого типа и размера.
  • Нет никаких ограничений по форме профилей, в которых он изготовлен из данного металла методом экструзии (прессования).

Рисунок 18.1 — литье алюминия в песчаные формы

Рисунок 18.2 — Непрерывная разливка-прокатка алюминиевой полосы [5]

Рисунок 18.3 — Десантная операция при изготовлении алюминиевых банок [4]

Рисунок 18.4 — операция ковки алюминия

Рисунок 18.5 — Алюминий холодного волочения


Рисунок 18.6 — Прессование (экструзия) алюминия

Источники:

  1. Алюминий и алюминиевые сплавы.- ASM International, 1993.
  2. А. Свердлин Свойства чистого алюминия // Справочник по алюминию, Vol. 1 / под ред. G.E. Тоттен, Д.С. Маккензи, 2003
  3. ТАЛАТ 1501
  4. ТАЛАТ 3710

Предел допускаемой погрешности / Допуск

Калибровка оборудования

Определение предельно допустимой погрешности для контрольно-испытательного оборудования

Максимально допустимая погрешность будет, в лучшем случае, точностью, указанной производителем. оборудования.Конечно, эта спецификация должна быть подтверждена калибровкой и до окончания гарантийного срока. После этого, если оборудование не имеет точности указано производителем, это уже не его проблема, а ваша. Вполне допустимо считать максимально допустимую погрешность выше указанной, Принимая во внимание 2 экономических фактора:

  • Стоимость калибровки: больше предельно допустимая погрешность, выше могут быть калибровки интервал. Дрейф измерительного оборудования со временем ухудшается, поэтому его точность также ухудшается.Этот дрейф является основным фактором при определении интервала калибровки. Теперь, если мы увеличим максимум допустимая погрешность оборудования, его допустимый дрейф также выше и, следовательно, интервал калибровки может быть больше. Преимущество, конечно же, в снижении затрат на калибровку. Увеличение максимально допустимой погрешности также может позволить более дешевую калибровку с менее точной эталоны, возможно выполнение внутренних калибровок вместо внешних.
  • Допуски процесса: любое измерение, выполненное с помощью оборудования, должно учитывать его точность (= максимально допустимая погрешность).Например, предположим, что штангенциркуль используется для измерения винтов. с допуском 10 +/- 1 мм, а суппорт имеет максимально допустимую погрешность 0,5 мм. Это означает что любой винт шириной более 10,5 мм или менее 9,5 мм будет отклонен. Следовательно, происходит снижение допуска процесса. В нашем примере, если вероятность ширина шурупов от 9 до 11 мм была одинаковой, половина ее будет отбракована.

Однако, когда оборудование электрическое, такое как мультиметр, осцилоскоп или анализатор спектра, оно может будет проще просто соблюдать максимально допустимую погрешность, указанную в его сервисном руководстве, потому что большую часть времени в калибровочной лаборатории будет программное обеспечение для автоматической калибровки, которое будет печатать в калибровочном сертификат, сравнение полученных погрешностей (+ неопределенность) с максимально допустимой погрешностью указано производителем, что означает меньше работы для вас.

В заключение, определение максимально допустимой погрешности будет компромиссом между:

  • стоимость калибровки оборудования;
  • стоимость снижения его точности, то есть в производственной среде, стоимость отказа от материалов или продуктов, которые действительно хороши;
  • для электрооборудования, если в поверочном сертификате указано сравнение с предельно допустимой погрешностью.
Для получения дополнительной информации: Дополнительная информация

Авторские права © 2010-2013 HUGO MORAIS.Все права защищены.

Outros сайтов, которые могут быть интересны: Explicacoes de matemática para o ensino superior | Explicacoes de matemática no Estoril | Explicacoes de matemática em Cascais — secundário | Explicações de matemática para IB | Explicacoes de matemática para IGCSE | Explicacoes de física para o ensino superior | Explicacoes de física e química em Cascais — secundário | Explicações de física para o IB | Explicacoes de física para IGCSE | www.aptinov.com

Нормы FCC о максимально допустимом воздействии радиочастотного излучения

Федеральная комиссия по связи (FCC) является руководящим органом США в области электромагнитного спектра.Они Большой Брат радиоволн. Как и в случае с большинством (надеюсь) государственных функций, намерения хорошие, и люди, работающие в них, искренне выполняют свои обязанности, но не всегда правы. Если это не так, тогда не будет необходимости оспаривать политику. Одна из самых больших проблем для среднестатистического гражданина в наши дни сохраняется распределение частотных полос, предназначенных для любителей из переводятся в коммерческие приложения.

Одна из областей, в которой FCC преуспела, — это безопасность потребителей в отношении безопасных пределов воздействия электромагнитных поля. Даже это в некоторой степени зависит от политических соображений — например, Пределы SAR (удельное поглощенное излучение) для сотового телефона радиация в организме человека. Производители телефонов говорят, что 2 Вт излучения 1-2 ГГц не причинят вреда. дюйма от вашего мозга, или от 1 Вт энергии 2,4 ГГц на вашей промежности (ноутбук).Время покажет, но недавнее исследование показало, что нормальный 10-летний период развития рака начинает выявлять высокие показатели из рак мозга у наркоманов, которые долгое время часто использовали мобильные телефоны.

Вот самый последний номер максимально допустимого воздействия от FCC (2007).

Пределы максимально допустимого воздействия (ПДВ) — из §1.1310

0,3–3,0 614 1.63 100 † 6
3,0-30 1842 / ф 4,89 / f 900 / f 2 † 6
30-300 61,4 0,163 1,0 6
300-1500–– f / 300 6
1500–100 000–– 5 6

Пределы для населения в целом / неконтролируемого воздействия

0.3-3,0 614 1,63 100 † 30
3,0-30 842 / f 2,19 / f 180 / f 2 † 30
30-300 27,5 0,073 0,2 30
300-1500–– f / 1500 30
1500–100 000–– 1.0 30

f = частота в МГц
† = эквивалентная плотность мощности плоской волны (см. Примечание)
Примечание: эквивалент напряженность поля в дальней зоне, для которой были бы вычислены или измерены компоненты E-поля или H-поля.
Эквивалентную плотность дальнего поля для ближнего и дальнего полей можно рассчитать с помощью
Плотность мощности = | E всего | 2 /3770 мВт / см 2 или удельная мощность = | H всего | 2 /37.7 мВт / см 2


Вот несколько выдержек с веб-сайта FCC, в которых рассматриваются часто задаваемые вопросы. о радиочастотном излучении:
  • ЧТО ТАКОЕ «РАДИОЧАСТОТА» И СВЧ-ИЗЛУЧЕНИЕ?
Электромагнитное излучение состоит из волн электрической и магнитной энергии, движущихся вместе (т. Е. Излучающих). через космос со скоростью света. Взятые вместе, все формы электромагнитной энергии называются электромагнитный «спектр.»Радиоволны и микроволны, излучаемые передающими антеннами, являются одной из форм электромагнитная энергия. Все вместе они называются «радиочастотной» или «радиочастотной» энергией или излучением. Часто термин «электромагнитное поле» или «радиочастотное поле» может использоваться для обозначения наличия электромагнитного поля. или радиочастотная энергия.

Радиочастотные волны, исходящие от антенны, генерируются движением электрических зарядов. в антенне. Электромагнитные волны можно характеризовать длиной и частотой.Длина волны расстояние, пройденное за один полный цикл электромагнитной волны, а частота — это количество электромагнитные волны проходят заданную точку за одну секунду. Частота радиосигнала обычно выражается в единицах измерения, называемых «герцами» (сокращенно «Гц»). Один Гц равен одному циклу в секунду. Один мегагерц («МГц») равняется одному миллиону циклов в секунду.

Классифицируются различные формы электромагнитной энергии по длине волны и частоте.Радиочастотная часть электромагнитного спектра обычно определяется как часть спектра, где электромагнитные волны имеют частоты в диапазоне около 3 килогерц (3 кГц) до 300 гигагерц (300 ГГц). Микроволны — это особая категория радиоволн, которую можно определить как радиочастоты. энергия в диапазоне частот от нескольких сотен МГц до нескольких ГГц.

  • ЧТО ТАКОЕ НЕИОНИЗИРУЮЩЕЕ ИЗЛУЧЕНИЕ?
«Ионизация» — это процесс отделения электронов от атомов и молекул.Этот процесс может производить молекулярные изменения, которые могут привести к повреждению биологической ткани, включая воздействие на ДНК, генетический материал. Этот процесс требует взаимодействия с высоким уровнем электромагнитной энергии. Эти типы электромагнитных излучение с энергией, достаточной для ионизации биологического материала, включает рентгеновское излучение и гамма-излучение. Следовательно, Рентгеновские лучи и гамма-лучи являются примерами ионизирующего излучения.

Уровни энергии, связанные с ВЧ и СВЧ радиация, с другой стороны, недостаточно велика, чтобы вызвать ионизацию атомов и молекул и радиочастотную энергию является, следовательно, разновидностью неионизирующего излучения.Другие типы неионизирующего излучения включают видимый свет, инфракрасное излучение и другие формы электромагнитного излучения с относительно низкими частотами. Часто термин «Радиация» используется для обозначения ионизирующего излучения, например, связанного с атомными электростанциями. Ионизирующий радиацию не следует путать с низкоэнергетическим, неионизирующим излучением в отношении возможных биологических эффекты, так как механизмы действия совершенно разные.

  • КАК ИСПОЛЬЗУЕТСЯ РАДИОЧАСТОТНАЯ ЭНЕРГИЯ?
Вероятно, наиболее важное использование радиочастотной энергии — это предоставление телекоммуникационных услуг.Радио и телевидение радиовещание, сотовые телефоны, услуги персональной связи (PCS), пейджеры, беспроводные телефоны, бизнес радио, радиосвязь для полиции и пожарных, любительское радио, двухточечные микроволновые каналы и Спутниковая связь — это лишь некоторые из многих телекоммуникационных приложений радиочастотной энергии. СВЧ Духовки — хороший пример использования радиочастотной энергии без связи. Радиочастотное излучение, особенно в микроволновом диапазоне частоты, может передавать энергию молекулам воды.Высокий уровень микроволн будет генерировать тепло в водонасыщенных материалы, такие как большинство продуктов питания. Это эффективное поглощение микроволновой энергии молекулами воды приводит к быстрому нагревание всего объекта, что позволяет быстрее готовить пищу в микроволновой печи, чем в обычной духовой шкаф. Другие важные виды использования радиочастотной энергии, не связанные с коммуникацией, — это радары и промышленное отопление и герметизация. Радар — ценный инструмент, используемый во многих приложениях, от контроля дорожного движения до управления воздушным движением и военных. Приложения.Промышленные нагреватели и герметики генерируют радиочастотное излучение, которое быстро нагревает обрабатываемый материал. так же, как микроволновая печь готовит пищу. Эти устройства находят множество применений в промышленности, в том числе для литья под давлением. пластмассовые материалы, склеивание изделий из дерева, запечатывание таких предметов, как обувь и бумажники, а также обработка пищевых продуктов. Существует также ряд медицинских применений радиочастотной энергии.
  • КАК ИЗМЕРИТЬ РАДИОЧАСТОТНОЕ ИЗЛУЧЕНИЕ?
РЧ электромагнитная волна или РЧ «поле» имеет как электрическую, так и магнитную составляющие (электрическое поле и магнитное поле). поле), и часто бывает удобно выразить интенсивность радиочастотной среды в данном месте в терминах единиц, специфичных для каждого компонента.Например, единица измерения «вольт на метр» (В / м) используется для измерения силы электрического поля (электрическая «напряженность поля»), а единица измерения «амперы на метр» (А / м) используется для выражения сила магнитного поля (магнитная «напряженность поля»). Еще одна часто используемая единица для характеристики РЧ электромагнитное поле — это «плотность мощности». Плотность мощности наиболее точно используется, когда точка измерения находится достаточно далеко от антенны, чтобы располагаться в так называемой «дальней зоне» антенна.

Плотность мощности определяется как мощность на единицу площади. Например, плотность мощности может быть выражена в милливаттах на квадратный сантиметр (мВт / см2) или микроваттах на квадратный сантиметр (мкВт / см2). Один мВт равен 0,001 Вт мощности, а один мкВт равен 0,000001 Вт. Что касается частот СВЧ диапазона и выше плотность мощности обычно используется для выражения интенсивности.

Количество, используемое для измерения того, сколько RF энергия, фактически поглощаемая телом, называется «специфической Коэффициент поглощения »или« SAR.»Обычно она выражается в ваттах на килограмм (Вт / кг) или милливаттах на килограмм. грамм (мВт / г). В случае облучения всего тела стоящий взрослый человек может максимально поглощать радиочастотную энергию. скорость, когда частота радиочастотного излучения находится в диапазоне примерно от 80 до 100 МГц. Это означает, что «все тело» SAR в этих условиях является максимальным. Из-за этого явления «резонанса» стандарты безопасности радиочастот обычно наиболее ограничен для этих частот.Для экспонирования частей тела, например, воздействия портативных мобильных телефонов, SAR также используется для измерения поглощения или радиочастотной энергии (см. последующие вопросы о мобильных телефоны).

  • КАКИЕ БИОЛОГИЧЕСКИЕ ВЛИЯНИЯ МОЖЕТ ВЫЗВАТЬ ЭНЕРГИЯ РФ?
Биологические эффекты могут возникать в результате воздействия радиочастотной энергии на животных или человека. Биологические эффекты, возникающие в результате нагрев тканей радиочастотной энергией часто называют «тепловыми» эффектами.Это было известно много лет что воздействие очень высоких уровней радиочастотного излучения может быть вредным из-за способности радиочастотной энергии нагревать биологические ткань быстро. Это принцип, по которому микроволновые печи готовят пищу. Воздействие очень высоких мощностей радиочастотного излучения может привести к нагреванию биологических тканей и повышению температуры тела. Повреждение тканей у людей может возникают во время воздействия высоких уровней радиочастотного излучения из-за неспособности организма справиться с чрезмерным воздействием или рассеять его. тепло, которое может быть выделено.Две части тела, глаза и яички, особенно уязвимы для Радиочастотный нагрев из-за относительного отсутствия доступного кровотока для рассеивания чрезмерной тепловой нагрузки.

При относительно низких уровнях воздействия радиочастотного излучения, т. Е. Уровнях ниже тех, при которых может произойти значительное При нагревании доказательства вредных биологических эффектов неоднозначны и бездоказательны. Такие эффекты имеют иногда называют «нетепловыми» эффектами. Несколько лет назад отчеты об исследованиях начали появляться в научная литература, описывающая наблюдения за рядом биологических эффектов низкого уровня.Однако во многих случаях дальнейшие экспериментальные исследования не смогли воспроизвести эти эффекты. Кроме того, было нет определения, что такие эффекты представляют опасность для здоровья человека. Принято считать, что дальнейшие исследования необходим для определения общности таких эффектов и их возможной значимости для здоровья человека, если таковая имеется. Тем временем организации, устанавливающие стандарты, и правительственные агентства продолжают отслеживать последние экспериментальные результаты для подтверждения их достоверности и определения необходимости изменения пределов безопасности для защиты человека здоровье.

  • МОЖНО ЛИ ПОЛУЧИТЬ УРОВНИ РАДИОЧАСТОТНОГО ИЗЛУЧЕНИЯ И МИКРОВОЛН, КОТОРЫЕ МОГУТ БЫТЬ ВРЕДНЫМ?
Исследования показали, что уровни радиочастотной энергии в окружающей среде, с которыми обычно сталкивается население, обычно намного ниже уровней, необходимых для значительного нагрева и повышения температуры тела. Однако может быть ситуациями, особенно на рабочем месте вблизи мощных источников радиочастоты, где рекомендуемые пределы для может быть превышено безопасное воздействие радиочастотной энергии на людей.В таких случаях ограничительные меры или действия может потребоваться для обеспечения безопасного использования радиочастотной энергии.
  • МОЖЕТ ЛИ РАДИОЧАСТОТНОЕ ИЗЛУЧЕНИЕ ВЫЗВАТЬ РАК?
Некоторые исследования также изучали возможность связи между радиочастотным и микроволновым воздействием и раком. Полученные результаты на сегодняшний день были безрезультатными. Хотя некоторые экспериментальные данные предполагают возможную связь между воздействием и образование опухолей у животных, подвергшихся воздействию при определенных условиях, результаты не были независимо тиражируется.Фактически, другие исследования не смогли найти доказательств причинной связи с раком или каким-либо связанным с ним состоянием. В нескольких лабораториях проводятся дальнейшие исследования, которые помогут решить этот вопрос. Управление по контролю за продуктами и лекарствами дополнительную информацию по этой теме в отношении радиочастотного излучения от мобильных телефонов можно найти на следующем веб-сайте: www.fda.gov/cdrh/phones/index.html.
  • КАКИЕ УРОВНИ БЕЗОПАСНЫ ДЛЯ ВОЗДЕЙСТВИЯ ЭНЕРГИИ РФ?
Стандарты воздействия радиочастотной энергии были разработаны различными организациями и странами.Эти стандарты рекомендуют безопасные уровни воздействия как для населения, так и для рабочих. В Соединенных Штатах, FCC приняла и использует признанные правила безопасности для оценки воздействия радиочастотного излучения на окружающую среду с 1985 года. Федеральные агентства по охране здоровья и безопасности, такие как EPA, FDA, Национальный институт охраны труда и Здравоохранение (NIOSH) и Управление по охране труда (OSHA) также участвовали в мониторинге. и расследование вопросов, связанных с воздействием радиочастотного излучения.

Рекомендации FCC по воздействию на человека электромагнитного излучения РЧ поля были получены на основе рекомендаций двух экспертных организаций, Национального совета по радиационной безопасности. Защита и измерения (NCRP) и Институт инженеров по электротехнике и электронике (IEEE). Оба Критерии воздействия NCRP и стандарт IEEE были разработаны опытными учеными и инженерами после обширных обзоры научной литературы по биологическим эффектам РФ.Рекомендации по экспозиции основаны на пороговые значения для известных побочных эффектов, и они включают соответствующие пределы безопасности. В принятии наиболее последние рекомендации по воздействию радиочастотного излучения, FCC проконсультировалась с EPA, FDA, OSHA и NIOSH и получила их поддержку для руководящих принципов, которые сейчас использует FCC.

Во многих странах Европы и других регионах используются руководящие принципы воздействия. разработан Международной комиссией по защите от неионизирующего излучения (ICNIRP).Пределы безопасности ICNIRP в целом аналогичны таковым в NCRP и IEEE, за некоторыми исключениями. Например, ICNIRP рекомендует несколько различные уровни воздействия в нижнем и верхнем частотных диапазонах и для локального воздействия таких устройств как портативные сотовые телефоны. Одна из целей проекта ВОЗ по EMF (см. Выше) — обеспечить основу за международную гармонизацию стандартов безопасности РФ.

Руководящие принципы воздействия NCRP, IEEE и ICNIRP определить тот же пороговый уровень, при котором могут возникать вредные биологические эффекты, и значения Максимального Допустимое воздействие (MPE), рекомендованное для напряженности электрического и магнитного поля и плотности мощности в обоих документах. основаны на этом пороговом уровне.Пороговый уровень — это значение удельного коэффициента поглощения (SAR) для всего корпус 4 Вт на килограмм (4 Вт / кг). Кроме того, руководства NCRP, IEEE и ICNIRP различны для разных частоты передачи. Это связано с выводами (обсужденными выше), что поглощение человеком всего тела Радиочастотная энергия зависит от частоты радиочастотного сигнала. Наиболее строгие пределы воздействия на все тело: в диапазоне частот 30-300 МГц, где человеческое тело поглощает радиочастотную энергию наиболее эффективно, когда все тело обнажено.Для устройств, которые открывают только часть тела, например мобильных телефонов, разные пределы воздействия указаны (см. ниже).

Пределы воздействия, используемые FCC, выражены в единицах SAR, электрических а также напряженность магнитного поля и плотность мощности для передатчиков, работающих на частотах от 300 кГц до 100 ГГц. Фактические значения можно найти в любом из двух информационных бюллетеней, доступных на этом веб-сайте (OET Бюллетень 56 или Бюллетень OET 65), см. Список «Бюллетени безопасности OET.»

  • ПОЧЕМУ FCC ПРИНЯЛА РЕКОМЕНДАЦИИ ПО ОБЛУЧЕНИЮ РЧ?
FCC разрешает и лицензирует устройства, передатчики и устройства, которые генерируют радиочастотное и микроволновое излучение. Он обладает юрисдикцией в отношении всех служб передачи в США, кроме тех, которые специально обслуживаются Федеральным правительством. Правительство. Однако основная юрисдикция FCC не относится к сфере здравоохранения и безопасности, и она должна полагаться на рекомендации других агентств и организаций в этих вопросах.

под национальным экологическим В соответствии с Законом о политике 1969 года (NEPA) FCC имеет определенные обязанности по рассмотрению вопроса о том, «существенно ли влияют на качество окружающей человека среды ». Таким образом, одобрение и лицензирование передатчиков и оборудования Федеральной комиссии по связи должны быть оценены на предмет значительного воздействия на окружающую среду. Воздействие на человека радиочастотного излучения регулируется FCC передатчики — один из нескольких факторов, которые необходимо учитывать при таких экологических оценках.В 1996 г. FCC пересмотрела свои рекомендации по воздействию радиочастотного излучения в результате многолетнего разбирательства и в соответствии с требованиями Телекоммуникаций. Закон 1996 года.

Основные радиопередающие средства, находящиеся под юрисдикцией FCC, такие как радио и телевидение. радиовещательные станции, спутниковые и земные станции, экспериментальные радиостанции и некоторые сотовые, PCS и пейджинговые объекты должны проходить стандартную оценку на соответствие РФ при каждой подаче заявки в Федеральную комиссию по связи для строительства или модификации передающего устройства или продления лицензии.Несоблюдение с рекомендациями FCC по воздействию радиочастотного излучения может привести к подготовке официальной экологической оценки, возможно Заявление о воздействии на окружающую среду и возможный отказ в заявке. Технические рекомендации по оценке Соответствие требованиям безопасности FCC RF можно найти в бюллетене FCC OET 65 (см. «Бюллетени безопасности OET» перечисление в другом месте на этом веб-сайте).

Маломощные, прерывистые или недоступные РЧ передатчики и объекты обычно «категорически исключаются» из требований для стандартной оценки воздействия радиочастотного излучения.Эти исключения основаны на расчетах и ​​данных измерений, указывающих на то, что такие передающие станции или Маловероятно, что устройства вызовут облучение, превышающее нормы при нормальных условиях использования. FCC политику в отношении воздействия радиочастотного излучения и категорического исключения можно найти в разделе 1.1307 (b) Правил и положений FCC. [(47 CFR 1.1307 (b)]. Однако следует подчеркнуть, что эти исключения не являются исключениями из соблюдения, а, скорее, только исключения из обычной оценки.Передатчики или устройства, которые в противном случае категорически исключение из оценки может потребоваться в каждом конкретном случае для демонстрации соответствия, когда доказательства потенциальное несоответствие передатчика или объекта доводится до сведения Комиссии [см. 47 CFR 1.1307 (c) и (d)].

  • НАСКОЛЬКО БЕЗОПАСНЫ МОБИЛЬНЫЕ ТЕЛЕФОНЫ? МОГУТ ОНИ ВЫЗВАТЬ РАК?
В последние годы шумиха, спекуляции и озабоченность по поводу заявлений о возможных последствиях для здоровья от радиочастотного излучения от портативных беспроводных телефонов побудили группы, спонсируемые отраслью, инициировать исследовательские программы для изучения есть ли риск для пользователей этих устройств.Исследовательские организации, финансируемые сотовой промышленностью и производители беспроводного оборудования изучают возможные последствия для здоровья от использования портативных сотовые телефоны и другие беспроводные устройства, особенно в отношении опасений, что мобильные телефоны могут вызвать рак.

На сегодняшний день нет научных доказательств того, что использование беспроводного телефона может к раку или множеству других последствий для здоровья, включая головные боли, головокружение или потерю памяти.Однако исследования продолжаются, и ключевые правительственные учреждения, такие как Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA), продолжают контролировать результаты новейших научных исследований по этой теме. Также, как отмечалось выше, Всемирная организация здравоохранения разработала текущую программу мониторинга исследований в этой области и выработки рекомендаций, связанных с безопасность мобильных телефонов.

В 1993 году «FDA, которое имеет основную юрисдикцию для расследования мобильных телефон безопасности, заявил, что в то время не было достаточно информации, чтобы исключить возможность риска, но если такой риск существует, он, вероятно, невелик.»FDA пришло к выводу, что нет доказательств того, что сотовые телефоны может быть вредным, но если люди останутся обеспокоенными, можно предпринять несколько мер предосторожности, в том числе: ограничение разговоров по портативным сотовым телефонам и более широкое использование телефонов с установленными на автомобиле антенны, где расстояние между пользователем и излучающими антеннами больше. Веб-сайт для Центра устройств и радиологического здоровья FDA предоставляет дополнительную информацию о безопасности мобильных телефонов: www.fda.gov/cdrh/phones/index.html.

Государственная бухгалтерская служба (GAO) недавно завершила проект отчета о расследовании безопасности. проблемы, связанные с мобильными телефонами. В отчете делается вывод о том, что необходимы дальнейшие исследования, чтобы подтвердить, телефоны полностью безопасны для пользователя, и в отчете рекомендуется, чтобы FDA возглавил мониторинг последние результаты исследований.

В рекомендациях FCC по воздействию радиочастотного излучения указаны пределы воздействия на человека радиочастотного излучения. от портативных мобильных телефонов с точки зрения удельного коэффициента поглощения (SAR), который является мерой скорости поглощения радиочастотной энергии телом.Безопасный предел для пользователя мобильного телефона составляет 1,6 Вт / кг (1,6 Вт / кг), в среднем. более одного грамма ткани, и соответствие этому пределу должно быть продемонстрировано до получения разрешения FCC для маркетинга телефона в США. Несколько менее строгие пределы, например, 2 Вт / кг, усредненные за 10 граммов ткани указаны в директивах ICNIRP, используемых в Европе и некоторых других странах.

Измерения и анализ SAR в моделях головы человека показали, что 1.Предел 6 Вт / кг маловероятен должны быть превышены при нормальных условиях использования мобильных телефонов и портативных телефонов PCS. То же самое можно сказать и о беспроводные телефоны, используемые в доме. Тестирование портативных телефонов обычно проводится в условиях максимальной энергопотребление, что обеспечивает дополнительный запас прочности, поскольку в большинстве случаев телефон используется не на максимальной мощности. Информация об уровнях SAR для многих телефонов доступна в электронном виде через веб-сайт и базу данных FCC.

  • БЕЗОПАСНЫ ЛИ СОТОВЫЕ БАШНИ И АНТЕННЫ ДЛЯ ПК?
Сотовые радиослужбы передают на частотах от 800 до 900 мегагерц (МГц).Передатчики в Служба персональной связи (PCS) использует частоты в диапазоне 1850–1990 МГц. Антенны, используемые для сотовой и передачи PCS обычно расположены на башнях, резервуарах для воды или других возвышенных конструкциях, включая крыши. и стороны зданий. Комбинация антенн и связанного с ними электронного оборудования называется сотовая или PCS «базовая станция» или «сотовый узел». Типичная высота отдельно стоящих башен или сооружений базовых станций 50-200 футов.Базовая станция сотовой связи может использовать несколько «всенаправленных» антенн, которые выглядят как столбы, От 10 до 15 футов в длину, хотя такие типы антенн становятся все менее распространенными в городских районах.

В в городских и пригородных районах, операторы сотовой связи и услуг PCS теперь чаще используют «секторные» антенны для своих базовые станции. Эти антенны представляют собой прямоугольные панели, например, размером примерно 1 на 4 фута, обычно устанавливаемые на крыше или другой конструкции, но они также устанавливаются на башни или столбы.Антенны обычно располагаются в трех группах по три человека в каждой. Одна антенна в каждой группе используется для передачи сигналов на мобильные устройства (автомобильные телефоны). или портативные телефоны), а две другие антенны в каждой группе используются для приема сигналов от мобильных устройств.

В данной соте или узле PCS общая мощность РЧ, которая может быть передана от каждой передающей антенны на сотовой станции зависит от количества разрешенных радиоканалов (передатчиков) и мощности каждого передатчика.Обычно для базовой станции сотовой связи максимум 21 канал на сектор (в зависимости от в системе) могут быть использованы. Таким образом, для типичной сотовой станции, использующей секторные антенны, каждая из трех передающих к антеннам можно было подключить до 21 передатчика, всего 63 передатчика на каждую площадку. Когда всенаправленный используются антенны, на сотовой станции может быть реализовано до 96 передатчиков, но это было бы очень необычно. Кроме того, хотя типичная базовая станция может иметь до 63 передатчиков, не все передатчики ожидается, что они будут работать одновременно, что снизит общий уровень выбросов.Для случая базы PCS станций, обычно требуется меньше передатчиков из-за относительно большего количества базовых станций.

Сигналы от антенны базовой станции сотовой связи или PCS по существу направлены к горизонту относительно узким узором в вертикальной плоскости. Диаграмма направленности всенаправленной антенны можно сравнить с тонким бубликом или блинчиком, сосредоточенным вокруг антенны, в то время как диаграмма направленности секторной антенны имеет веерообразную форму, как отрезанный от пирога клин.Как и во всех формах электромагнитной энергии, плотность мощности от передатчик сотовой связи или PCS быстро уменьшается по мере удаления от антенны. Следовательно, нормальный уровень земли экспозиция намного меньше, чем экспозиции, которые могут возникнуть, если вы будете находиться очень близко к антенне и в его главный переданный луч.

Измерения проводились рядом с типичными сотовыми и компьютерными системами, особенно антенны с установленными на мачте антеннами показали, что удельная мощность на уровне земли в тысячи раз меньше чем пределы безопасного воздействия FCC.Фактически, чтобы подвергаться воздействию уровней, равных или близких к пределам FCC для частот сотовой связи или PCS человек должен по существу оставаться в основном передающем луче (на высоте антенны) и в пределах нескольких футов от антенны. Это делает крайне маловероятным, что представители широкой общественности могут подвергаться воздействию радиочастотного излучения, превышающего эти нормы, из-за сотовой связи или Передатчики базовой станции PCS.

Когда антенны сотовой связи и PCS устанавливаются на крыше, это возможно, что окружающие уровни РЧ могут быть выше, чем те, которые обычно встречаются на земле.Однако однажды опять же, облучение, приближающееся к нормативам безопасности или превышающее их, вероятно, будет встречаться только очень близко к антеннам или прямо перед ними. Для секторных антенн ВЧ-уровни сбоку и сзади антенны незначительны.

Для получения дополнительной информации о системах сотовой радиосвязи посетите сайт www.fcc.gov/wtb/cellular/cellfaq.html

  • БЕЗОПАСНЫ ЛИ СОТОВЫЕ И ДРУГИЕ РАДИОБАШНИ ПОБЛИЗОСТИ ДОМА ИЛИ ШКОЛ ДЛЯ РЕЗИДЕНТОВ И УЧАЩИХСЯ?
Как обсуждалось выше, радиочастотное излучение антенн, используемых для беспроводной передачи, например сотовой связи. и сигналы PCS приводят к уровням воздействия на земле, которые обычно в тысячи раз ниже безопасных. пределы.Эти пределы безопасности были приняты FCC на основании рекомендаций экспертных организаций и одобрено агентствами федерального правительства, ответственными за здоровье и безопасность. Следовательно, нет причин полагать, что такие башни могут представлять потенциальную опасность для здоровья жителей или студентов поблизости.

Другие антенны, например, используемые для радио- и телевещания, используют уровни мощности, которые обычно выше, чем у антенн сотовой связи и антенн PCS.Следовательно, в некоторых случаях может быть потенциал для более высоких уровней воздействия на земле. Однако все радиостанции обязаны продемонстрировать соблюдение правил безопасности FCC, и воздействие окружающей среды на близлежащих людей с таких станций обычно значительно ниже пределов безопасности FCC.

  • БЕЗОПАСНЫ ЛИ ИЗЛУЧЕНИЯ РАДИО- И ТЕЛЕВИЗИОННЫХ АНТЕНН?
Радио- и телевизионные станции передают свои сигналы с помощью электромагнитных волн RF.Есть тысячи радио и телеканалов в эфире США. Радиовещательные станции передают на различных радиочастотах, в зависимости от канала, от 550 кГц для AM-радио до 800 МГц для некоторых телеканалов УВЧ станции. Частоты для FM-радио и VHF-телевидения находятся между этими двумя крайностями. Рабочие мощности («эффективная излучаемая мощность «) может составлять всего несколько сотен ватт для некоторых радиостанций или до миллионов ватт для определенных телеканалов.Некоторые из этих сигналов могут быть значительным источником радиочастотной энергии в местных окружающей среды, и FCC требует, чтобы радиовещательные станции представляли доказательства соответствия директивам FCC RF.

Количество радиочастотной энергии, воздействию которой население или работники могут подвергнуться воздействию радиовещательных антенн. зависит от нескольких факторов, включая тип станции, конструктивные характеристики используемой антенны, мощность, передаваемая на антенну, высота антенны и расстояние от антенны.Поскольку энергия у некоторых частоты поглощаются человеческим телом легче, чем энергия на других частотах, частота передаваемый сигнал, а также его интенсивность важны. Вычисления могут быть выполнены, чтобы предсказать, какое поле уровни интенсивности будут существовать на разных расстояниях от антенны.

Открытый доступ к вещательным антеннам обычно ограничен, чтобы люди не могли подвергаться воздействию полей высокого уровня, которые могут существовать рядом с антеннами.Измерения, проведенные FCC, EPA и другими, показали, что уровни радиочастотного излучения окружающей среды в жилых районах рядом с вещательными объектами обычно намного ниже уровней воздействия, рекомендованных действующими стандартами и руководящие указания. В стране было несколько ситуаций, когда уровни РФ в общедоступных местах оказались выше, чем рекомендовано применимыми стандартами безопасности. Но, несмотря на относительно высокие рабочие мощности многих станций, такие случаи необычны, и представители широкой общественности маловероятны подвергаться воздействию радиочастотных излучений от вышек вещания, превышающих ограничения FCC.Кроме того, везде, где такие ситуации возникшие корректирующие меры были предприняты для обеспечения того, чтобы области оперативно соответствовали требованиям применимые правила.

Рабочие по обслуживанию антенн иногда требуются для подъема на антенные конструкции для таких целей, как покраска, ремонт или замена маяка. И EPA, и OSHA сообщили, что в этих случаях рабочий может подвергнуться воздействию высоких уровней радиочастотной энергии, если работа выполняется на активном вышке или в областях, непосредственно окружающих излучающую антенну.Поэтому следует принять меры предосторожности, чтобы что обслуживающий персонал не подвергается воздействию небезопасных радиочастотных полей.

  • НАСКОЛЬКО БЕЗОПАСНЫ МИКРОВОЛНОВЫЕ И СПУТНИКОВЫЕ АНТЕННЫ?
Двухточечные микроволновые антенны передают и принимают микроволновые сигналы на относительно небольших расстояниях (от от нескольких десятых мили до 30 миль или более). Эти антенны обычно имеют прямоугольную или круглую форму и обычно находятся установленные на опорной башне, на крышах, стенах зданий или на аналогичных структур, обеспечивать четкие и беспрепятственные пути прямой видимости между обоими концами тракта или линии передачи.Эти антенны имеют множество применений, таких как передача голосовых сообщений и сообщений данных, а также в качестве каналов связи между широковещательными или студии кабельного телевидения и передающие антенны.

Радиочастотные сигналы от этих антенн распространяются направленно. луч от передающей антенны до приемной антенны, и рассеивание микроволновой энергии за пределами относительно узкий луч минимален или незначителен. Кроме того, эти антенны передают с очень низким уровнем мощности, обычно порядка нескольких ватт или меньше.Измерения показали, что удельная мощность на уровне земли из-за микроволнового направленные антенны обычно в тысячу или более раз ниже рекомендуемых пределов безопасности. Более того, как Дополнительный запас прочности, микроволновые вышки обычно недоступны для широкой публики. Значительные воздействия от этих антенн могло произойти только в том маловероятном случае, если человек стоял прямо перед на некоторое время очень близко к антенне.

Наземные антенны, используемые для связи спутник-Земля для связи обычно используются параболические «тарелочные» антенны, некоторые диаметром от 10 до 30 метров, которые используется для передачи («восходящая линия связи») или приема («нисходящая линия связи») микроволновых сигналов на спутники или от спутников на орбите вокруг Земля.Спутники принимают переданные им сигналы и, в свою очередь, ретранслируют сигналы обратно вниз. к наземной приемной станции. Эти сигналы позволяют предоставлять различные услуги связи, в том числе междугородная телефонная связь. Некоторые антенны спутниковой земной станции используются только для приема радиосигналов (т. Е. точно так же, как телевизионная антенна на крыше, используемая в доме), и, поскольку они не передают сигнал, радиочастотное излучение Не ошибка.

Поскольку антенны спутниковой земной станции направлены на спутники над землей, передаваемые лучи направлены в небо под разными углами наклона, в зависимости от конкретного спутника. используемый.Из-за больших расстояний уровни мощности, используемые для передачи этих сигналов, относительно велики. по сравнению, например, с теми, которые используются в двухточечных микроволновых антеннах, описанных выше. Тем не мение, как и в случае микроволновых антенн, лучи, используемые для передачи сигналов Земля-спутник, сконцентрированы и сильно направленный, похожий на луч фонарика. Кроме того, общественный доступ обычно ограничивается. на участках станций, где уровни воздействия могут приближаться к безопасным пределам или превышать их.

Хотя много спутник-земля станции являются «фиксированными» сайтами, также используются портативные антенны восходящей линии связи, например, для электронного сбора новостей. Эти антенны могут быть развернуты в различных местах. Поэтому могут потребоваться меры предосторожности, например, временное ограничение доступа вблизи антенны, чтобы избежать попадания в основной переданный луч. В общем, однако маловероятно, что антенна передающей земной станции будет регулярно открывать доступ к людям из населения. потенциально вредным уровням микроволн.

  • КАКОВАЯ ПОЛИТИКА FCC в отношении предупреждающих знаков о радиочастоте? НАПРИМЕР, КОГДА СЛЕДУЕТ РАЗМЕЩАТЬ ЗНАКИ, ГДЕ ДОЛЖНЫ ЛИ ОНИ БЫТЬ РАСПОЛОЖЕННЫМИ И ЧТО ОНИ СКАЗАТЬ?
Радиочастотные предупреждающие знаки или предупреждающие знаки должны использоваться для предоставления информации о присутствии радиочастотного излучения. или для контроля воздействия радиочастотного излучения в пределах заданной области. Стандартные предупреждающие знаки радиочастотной опасности имеется в продаже у нескольких поставщиков.Соответствующие знаки должны иметь формат, рекомендованный Институт инженеров по электротехнике и электронике (IEEE) и в соответствии со стандартом IEEE: IEEE C95.2-1999 (Интернет-адрес: www.ieee.org). При использовании знаков на знаке следует размещать значимую информацию, потенциала для высоких полей RF. В некоторых случаях может оказаться целесообразным также предоставить инструкции для руководства о том, как безопасно работать в опасной радиочастотной среде.Знаки должны быть расположены на видном месте в области, которые будут легко просматриваться теми людьми, которые потенциально могут иметь доступ к области, где поля RF присутствуют.
  • МОГУТ ВЛИЯТЬ НА ИМПЛАНТАНТНЫЕ ЭЛЕКТРОННЫЕ СЕРДЕЧНЫЕ УСТРОЙСТВА БЛИЖАЙШИЕ ВЧ-УСТРОЙСТВА, ТАКИЕ КАК МИКРОВОЛНОВЫЕ ПЕЧИ ИЛИ СОТОВЫЕ ТЕЛЕФОНЫ?
За последние несколько лет возникли опасения, что сигналы от некоторых РЧ-устройств могут создавать помехи для работа имплантированных электронных кардиостимуляторов и других медицинских устройств.Поскольку кардиостимуляторы — это электронные устройства, они могут быть восприимчивы к электромагнитным сигналам, которые могут вызвать сбои в их работе. Некоторые претензии таких эффекты в прошлом были связаны с излучением микроволновых печей. Однако никогда не было показано, что сигналы от микроволновая печь достаточно сильна, чтобы вызвать такие помехи.

Некоторые исследования показали, что мобильные телефоны может мешать работе имплантированных кардиостимуляторов, если телефон используется в непосредственной близости (в пределах 8 дюймов) кардиостимулятора.Чтобы избежать этой потенциальной проблемы, пациенты с кардиостимуляторами могут не класть телефон в карман. к месту нахождения кардиостимулятора или иным образом поместите телефон рядом с кардиостимулятором во время использования телефона. Пациентам с кардиостимуляторами следует проконсультироваться со своим врачом или FDA, если они считают, что у них могут быть проблемы. связанных с радиочастотными помехами. Дополнительную информацию об этом можно получить в FDA: www.fda.gov/cdrh.

  • РЕГУЛИРУЕТ ЛИ FCC ВОЗДЕЙСТВИЕ ИЗЛУЧЕНИЯ ИЗ МИКРОВОЛНОВЫХ ПЕЧЕЙ, ТЕЛЕВИЗОРА И КОМПЬЮТЕРНЫХ МОНИТОРОВ?
Комиссия не регулирует воздействие радиационных выбросов от этих устройств.Защита населения от За выбросы вредного излучения от этих потребительских товаров отвечает Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США. (FDA). Запросы следует направлять в Центр устройств и радиологического здоровья (CDRH) FDA, и, в частности, в офис соответствия CDRH по телефону (301) 594-4654.
  • ОБЯЗАТЕЛЬНО МОЖЕТ ЛИ FCC МОНИТОРИНГ РАДИОЧАСТОТНОГО ИЗЛУЧЕНИЯ ОТ АНТЕНН?
У FCC нет ресурсов или персонала для регулярного мониторинга выбросов для всех тысяч передатчиков, подпадающих под юрисдикцию FCC.Однако у FCC есть измерительные приборы. для оценки уровней радиочастот в областях, которые могут быть доступны для населения или рабочих. Если есть доказательства для возможное несоблюдение директив FCC по воздействию на объект, регулируемый FCC, сотрудники офиса FCC отдела инженерии и технологий или Бюро по обеспечению соблюдения может проводить расследование и, при необходимости, выполнить фактические измерения. О потенциальных проблемах облучения следует довести до сведения FCC, связавшись с Программа безопасности FCC RF по телефону: 1-888-225-5322 или по электронной почте: rfsafety @ fcc.губ.
  • ПОДДЕРЖИВАЕТ ЛИ FCC БАЗУ ДАННЫХ, КОТОРАЯ ВКЛЮЧАЕТ ИНФОРМАЦИЮ О МЕСТОПОЛОЖЕНИИ И ТЕХНИЧЕСКИХ ПАРАМЕТРАХ ВСЕХ БАШНИ И АНТЕННЫ, КОТОРЫЕ ЭТО РЕГУЛИРУЕТ?
Комиссия не имеет базы данных по передатчикам для всех услуг, которые она регулирует. Комиссия имеет ограниченную информацию о некоторых службах, таких как радио- и телестанции, и о многих более крупных антеннах Башни должны зарегистрироваться в FCC, если они соответствуют определенным критериям.В таких случаях местоположение обычно указывается в градусах, минутах и ​​секундах. Однако этого недостаточно, чтобы различать совмещенные передатчики. В некоторых сервисах в лицензиях разрешено использовать дополнительные передатчики или увеличивать власти без подачи в Комиссию. Другие услуги лицензируются по географическому региону, так что Комиссия не знает фактического количества или местоположения передатчиков в данной географической зоне.

Поисковая машина FCC General Menu Reports (GENMen) объединяет большинство лицензионных баз данных Комиссии. под единым зонтом. Базы данных включены в ULS Бюро беспроводной связи, Бюро СМИ CDBS, COALS (кабельные данные) и BLS, IBFS Международного бюро и. Точки входа в различные базы данных включают частоту, штат / округ, широту / долготу, позывной и имя лицензиата.

FCC также издает как минимум еженедельно — массовые выписки из различных лицензионных баз данных Комиссии.Каждая база лицензий имеет собственную уникальную файловую структуру. Эти отрывки состояли из нескольких очень больших файлов. OET поддерживает индекс к этим базам данных.

Компания OET разработала набор инструментов для исследования использования спектра, который можно использовать для создания версии MS ACCESS отдельных экспортированных баз данных лицензирования, а затем создать MapInfo файлы «mid» и «mif», чтобы можно было нанести радио-назначения. Это экспериментальное программное обеспечение используется для проведения внутренние исследования использования спектра, необходимые в процессе нормотворчества.Техническая поддержка не доказана.

Для получения дополнительной информации о существующих базах данных Комиссии, пожалуйста, свяжитесь с Дональдом Кэмпбеллом по адресу [email protected] или 202-418-2405.

  • КАКИЕ ДРУГИЕ ФЕДЕРАЛЬНЫЕ ОРГАНЫ НЕСУТ ОБЯЗАННОСТИ, СВЯЗАННЫЕ С ПОТЕНЦИАЛЬНЫМ ВОЗДЕЙСТВИЕМ НА ЗДОРОВЬЕ РФ?
Некоторые ведомства в федеральном правительстве участвовали в мониторинге, исследовании или регулировании вопросов. связанных с воздействием радиочастотного излучения на человека.Эти агентства включают Управление по контролю за продуктами и лекарствами (FDA), Агентство по охране окружающей среды (EPA), Управление по охране труда (OSHA), Национальное Институт профессиональной безопасности и здоровья (NIOSH), Национальное управление по телекоммуникациям и информации (NTIA) и Министерство обороны (DOD).

Уполномоченный по радиационному контролю за здоровьем и безопасностью Закон 1968 года, Центр устройств и радиологического здоровья (CDRH) FDA разрабатывает стандарты производительности. для излучения радиации от электронных продуктов, включая рентгеновское оборудование, другие медицинские устройства, телевидение наборы, микроволновые печи, лазерные изделия и солнечные лампы.CDRH установил стандарт производительности продукции для микроволновые печи в 1971 году, ограничивающие количество утечек RF из духовок. Однако CDRH не принял производительность стандарты для других продуктов, излучающих радиочастоты. Однако FDA является ведущим федеральным агентством здравоохранения по мониторингу последние научные разработки и консультирование других агентств в отношении безопасности продукции, излучающей радиочастоты используется населением, например сотовыми телефонами и телефонами PCS.

Стандарт FDA для микроволновых печей стандарт (в отличие от стандарта воздействия), который допускает определенные уровни утечки микроволн (измеряется при в пяти сантиметрах от поверхности духовки).Стандарт также требует, чтобы духовки имели две независимые блокировки. системы, которые не позволяют духовке генерировать микроволны в момент открытия защелки или дверцы духовка открыта. FDA заявило, что печи, которые соответствуют его стандартам и используются в соответствии с требованиями производителя. рекомендации безопасны для бытового и промышленного использования. Дополнительную информацию можно получить по адресу: www.fda.gov/cdrh.

EPA в прошлом рассматривало разработка федеральных нормативов по воздействию радиочастотного излучения на население.Однако деятельность EPA, связанная с радиочастотной безопасностью и здоровье в настоящее время ограничены консультативными функциями. Например, EPA в настоящее время возглавляет Межведомственную радиочастотную Рабочая группа, которая координирует деятельность в РФ в сфере здравоохранения среди различных федеральных ведомств здравоохранения. или регулирующие обязанности в этой области.

OSHA отвечает за защиту рабочих от воздействия опасным химическим и физическим агентам. В 1971 году OSHA выпустила руководство по защите рабочих от воздействия Радиочастотное излучение [29 CFR 1910.97]. Однако позже это руководство было признано только рекомендательным и не обязательным. Более того, он был основан на более раннем стандарте воздействия радиочастотного излучения, который сейчас был пересмотрен. В настоящее время OSHA использует Рекомендации IEEE и / или FCC в отношении воздействия на окружающую среду в целях обеспечения соблюдения в соответствии с «положением об общих обязанностях» OSHA (для получения дополнительной информации см .: www.osha- slc.gov/SLTC/radiofrequencyradiation/index.html).

NIOSH является частью Департамента США здравоохранения и социальных служб. Он проводит исследования и исследует вопросы, связанные с профессиональным облучением. к химическим и физическим агентам.В прошлом NIOSH занимался разработкой руководящих принципов воздействия радиочастотного излучения на рабочих, но окончательные руководящие принципы так и не были приняты агентством. NIOSH проводит исследования РЧ-безопасности, связанные с безопасностью Отделение по воздействию физических агентов в Цинциннати, штат Огайо.

NTIA — агентство Министерства торговли США. и отвечает за разрешение федерального правительства на использование радиочастотного электромагнитного спектра. Как и FCC, NTIA также имеет обязанности NEPA и рассматривает возможность принятия руководящих принципов для оценки радиочастотного воздействия от U.S. Правительственные передатчики, такие как радары и военные объекты.

Министерство обороны (DOD) в течение ряда лет проводил исследования биологических эффектов радиочастотной энергии. Это исследование сейчас проводится в основном в Исследовательской лаборатории ВВС США, расположенной на базе ВВС Брукс, штат Техас.

  • МОГУТ ЛИ МЕСТНЫЕ И ГОСУДАРСТВЕННЫЕ ОРГАНЫ УСТАНОВИТЬ ОГРАНИЧЕНИЯ ОБЛУЧЕНИЯ РЧ?
В Соединенных Штатах некоторые местные и государственные юрисдикции также приняли правила и положения, касающиеся воздействие на человека радиочастотной энергии.Однако Закон о телекоммуникациях 1996 г. содержал положения, касающиеся федеральных юрисдикция по регулированию воздействия на человека радиочастотного излучения определенных передающих устройств. В частности, Раздел 704 Закона гласит, что «ни один штат или местный орган власти или их органы не могут регулировать размещение, строительство и модификация средств индивидуальной беспроводной связи с учетом воздействия на окружающую среду радиочастотного излучения в той степени, в которой такие объекты соответствуют правилам Комиссии, касающимся такие выбросы.»Дополнительная информация о политике FCC в отношении размещения объектов доступна в информационном бюллетене. из Бюро беспроводной связи FCC (см. www.fcc.gov/wtb).
  • ГДЕ МОЖНО ПОЛУЧИТЬ БОЛЬШЕ ИНФОРМАЦИИ О ВОЗМОЖНОМ ВЛИЯНИИ РАДИОЧАСТОТНОЙ ЭНЕРГИИ НА ЗДОРОВЬЕ?
Хотя относительно немного офисов или агентств в рамках Федерального правительства обычно занимаются вопросами человеческого воздействие радиочастотных полей, можно получить информацию и помощь по определенным вопросам из следующих федеральные агентства.У большинства этих агентств также есть сайты в Интернете.

FDA: Информация о радиации от микроволновых печей и других потребительских и промышленных товаров, обращайтесь: Центр приборов и радиологии Health (CDRH), Управление по контролю за продуктами и лекарствами, отделение радиационной биологии, Роквилл, Мэриленд, 20857, (301) 443-7118.

EPA: Управление радиационных программ Агентства по охране окружающей среды отвечает за мониторинг потенциальные последствия для здоровья из-за воздействия радиочастотных полей на людей.Контактное лицо: Агентство по охране окружающей среды, офис радиации и внутреннего воздуха, 401 M Street, S.W., Вашингтон, округ Колумбия, 20460, (202) 564-9235.

OSHA: Профессиональный Группа реагирования на здравоохранение Управления безопасности и здравоохранения (OSHA) (1781 South 300 West, Salt Lake City, Utah 84165) принимал участие в исследованиях, связанных с профессиональным воздействием радиочастотного излучения. Телефон: (801) 524-7906.

NIOSH: Национальный институт охраны труда и здоровья (NIOSH) отслеживает вопросы безопасности, связанные с радиочастотами. поскольку они относятся к рабочему месту.Контактное лицо: NIOSH, Отделение по работе с физическими агентами, Mail Stop C-27, 4676 Columbia Parkway, Цинциннати, Огайо, 45226. Бесплатный номер: 1-800-35-NIOSH (1-800-356-4674) или (513) 533-8153.

DOD: Вопросы, касающиеся деятельности Министерства обороны, связанной с радиобезопасностью и ее биологическими исследованиями. Программа может быть направлена ​​в Отделение радиочастотного излучения, Исследовательская лаборатория ВВС, ВВС Брукса База, Техас 78235, (210) 536-4833.

FCC: Вопросы относительно потенциальных радиочастотных опасностей от передатчиков, регулируемых FCC можно направить в Программу безопасности РФ, инженерно-технический отдел, Отдел технического анализа, Федеральный Комиссия связи, 445 Двенадцатая улица, С.W., Вашингтон, округ Колумбия, 20554. Телефон: 1-888-225-5322. Эл. адрес: [email protected]. Веб-сайт: www.fcc.gov/oet/rfsafety.

Помимо государственных органов, существуют и другие источники информации о радиочастотной энергии и здоровье. эффекты. Некоторые штаты поддерживают программы неионизирующего излучения или, по крайней мере, имеют некоторый опыт в этой области, обычно в отделе общественного здравоохранения или экологического контроля. В следующей таблице перечислены некоторые типичные примеры Интернета. Веб-сайты, которые предоставляют информацию по этой теме.Однако FCC не подтверждает и не проверяет точность любой информации, представленной на этих сайтах. Они предоставляются только для информации.

NDG Linux Essentials 2.0 Глава 6 Ответы на экзамен

Последнее обновление: 10 мая 2019 г., автор: Admin

NDG Linux Essentials 2.0 Глава 6 Ответы на экзамен

  1. Каков стандартный вариант предоставления программы командной строки для просмотра документации?

    • -h
    • –инфо
    • –help
    • –doc
  2. Команда man -k аналогична команде apropos.

    Верно или неверно?

  3. Команда whatis аналогична команде man -w.

  4. Каталог, в котором, скорее всего, можно найти дополнительную документацию по программным пакетам:

    • / usr / программное обеспечение / doc
    • / var / lib / doc
    • / usr / share / doc
    • / var / share / doc
  5. Какие две команды пейджера используются командой man для управления перемещением в документе?

    (выберите два)

  6. В каком разделе руководства описаны команды, обычно выполняемые пользователем?

  7. Для поиска примера ключевого слова в разделах справочной страницы, какую из следующих командных строк вы могли бы выполнить?

    (выберите два)

    • человек -к пример
    • по поводу примера
    • man -f пример
    • whatis, пример
  8. Заявление, описывающее разницу между страницей руководства и информационной страницей:

    • Справочная страница похожа на руководство; информационная страница представляет собой более краткую ссылку.
    • Информационная страница похожа на руководство; справочная страница — это более краткая справочная информация.
    • Справочная страница представляет собой длинный подробный справочник; информационная страница очень лаконична.
    • Между ними очень небольшая разница.
  9. Если вы читаете синопсис команды на странице руководства, то в квадратных скобках указаны следующие элементы:

    • Обязательные аргументы
    • Комментарии
    • Дополнительно
    • Необходимые опции
  10. Следующие разделы обычно появляются на странице руководства:

    (выберите три)

    • НАЗВАНИЕ
    • ЛИЦЕНЗИЯ
    • ОПИСАНИЕ
    • ОБЗОР
  11. Раздел 5 страниц руководства охватывает:

    • Команды системного администрирования
    • Игры
    • Команды пользователя
    • Форматы файлов
  12. Чтобы начать поиск на странице руководства, первая клавиша, которую вы нажимаете:

  13. Чтобы выйти из просмотра страницы руководства, нажмите:

  14. Чтобы получить справку по использованию команды info, выполните:

    (выберите два)

    • человек информация
    • информация -q
    • информация информация
    • справочная информация
  15. Чтобы получить справку при использовании команды info, нажмите:

  16. Чтобы закрыть информационную страницу, нажмите:

  17. При интерпретации СИНОПСИСА команды, найденной на странице руководства, символ «|» означает:

    • Элементы, которые он разделяет, можно использовать вместе
    • Элементы, которые он разделяет, нельзя использовать вместе
  18. Команда _____ обычно выполняется ежедневно для обновления базы данных всех файлов в системе.

    • найти
    • найти
    • поиск
    • обновленоb
  19. Команда _____ обычно выполняется для поиска команды или страницы руководства.

    • обновленоb
    • где
    • найти
    • человек -к
  20. Команду _____ можно использовать для поиска любого файла, а не только команд или страниц руководства.

    • по поводу
    • где
    • whatis
    • найти
  21. Команда info объединяет всю доступную документацию в единую «книгу».

    Верно или неверно?

  22. К чему относится раздел 9 страниц руководства?

    • Библиотека вызовов
    • Игры
    • Подпрограммы ядра
    • Системные вызовы
    • Разное
  23. Команда man просматривает каждый из разделов по порядку, пока не найдет совпадение.

    Верно или неверно?

  24. Команда whatis вернет только первый результат, для какого раздела хранится страница руководства.

    No related posts.

Навигация по записям

Предыдущая запись:

Подвесные потолки какие бывают – какие бывают в доме и квартире, какие лучше, разновидности, какие есть навесные, подвесные, натяжные, какие существуют типы потолков

Следующая запись:

Сверло про – sverlo.pro

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики

  • Дизайн
  • Дом
  • Интерьер
  • Кухня
  • Стиль
  • Эко
  • Разное
Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
