Стропильная система крыши. Виды, узлы и особенности монтажа

Основные элементы стропильной системы

Названия, принятые в обиходе строителей, имеют специфичную терминологию. А вы знаете что как называется?

1. Хребты
2. Примыкания стропильных ног
3. Проемы в кровле
4. Ендовы
5. Коньковый прогон (конек)
6. Изменение угла наклона крыши
7. Перпендикулярные примыкания к стропилам
8. Горизонтальная связка стропил по центру
9. Горизонтальная связка стропил по низу
10. Примыкание стропил к стене
11. Фронтон в плоскости стены
12. Фронтонный свес
13. Подрез стропил для подшива карнизов
14. Карнизный свес
15. Карниз в плоскости стены
16. Блок-балки между стропилами
17. Примыкание стропильной ноги к стене

В этой статье мы будем разбирать каждый из этих терминов, говорить о роли элементов в структурной целостности, а также поговорим о типовых узлах и альтернативных решениях. Будет много полезной информации. А для начнем мы с базовых понятий.

Определение и виды стропильных систем

Стропильная система крыша — это деревянная каркасная конструкция,  которая воспринимает ветровые и снеговые атмосферные нагрузки. Конфигурация крыши наиболее широко варьируется по всей стране. Это связано с тем, что крыша играет самую активную роль из всех частей здания в защите от непогоды, а в России колебания погоды являются экстремальными. Одни крыши защищают в первую очередь от солнечного жара, другие должны укрывать жителей под тоннами снега.

Выбор уклона крыши

Одна из наиболее очевидных вариаций формы крыши связана с наклоном (или уклоном) крыши. Основными факторами, влияющими на уклон крыши, являются стилистические соображения, тип используемого кровельного материала и желаемое пространство под крышей.

В районах со значительным количеством осадков крыши делают с большим уклоном, чтобы “сливать” дождь, в то время как теплый, засушливый климат, как правило, благоприятствует более плоским крышам. Наклон или уклон крыши измеряется как отношение подъема к проекции длины (например, ½ или ¼), либо имеет измерение в градусах. К примеру, говорят, что угол наклона данной крыши — 30 град.

Форма крыши

Формы крыш, как правило, имеют региональный характер, который  отражает не только климатические изменения, но и исторические влияния. Все формы крыши являются производными от четырех основных форм крыши, показанных ниже: плоская крыша,  односкатная крыша, двускатная крыша и шатровая крыша.

Практически любая форма может быть выполнена путем объединения  четырех основных форм. Некоторые из этих сложных форм  настолько распространены, что имеют свои собственные названия. Например, двускатная (фронтонная) форма и четырехскатная могут сочетаться, образуя голландский фронтон. Два различных уклона двускатной крыши могут объединяться,  образуя вальмовую крышу. К двускатной крыше можно пристроить мансарду и так далее. Четыре общие комбинации показаны ниже.

Рисунок: сложные (совмещенные) формы

Типы стропильной системы крыши

Крыши строятся либо из отдельных элементов — стропил (балочные каркасные  крыши), либо из ферм заводского изготовления. Классические системы обычно изготавливаются из бруса или доски, но могут также использоваться композитные  материалы, такие как двутавровые деревянные балки.  Балочные стропильные системы возникли еще до развития  каркасного строительства в 19 веке.  Предшественников современной каркасной стропильной системе можно увидеть на древних крышах по всему миру.

Балочная стропильная система

Одно из преимуществ стропил из балок заключается в  том, что пространство внутри конструкции крыши может стать жилым пространством или неэксплуатируемым техническим помещением. Полуэтажные (мансардные) жилые помещения на верхних этажах и настоящие складские чердаки — примеры разнообразия использования. Второе преимущество заключается в том, что сложные крыши значительно экономичней сделать из отдельных элементов, нежели чем из ферм.

Рисунок: балочная стропильная система

Фермы

Фермы позволяют перекрывать значительно большие пролеты, чем  стропильные системы из обычной доски, оставляя большие открытые пространства под ними  или позволяя перемещать перегородки без учета конструкции крыши выше. Фермы быстро поднимаются вверх при помощи спецтехники, что обычно приводит к экономии временных затрат при монтаже крыши в здания простой формы. Большим недостатком  ферм является то, что ферменную крышу практически невозможно реконструировать, так как фермы никогда не следует резать или иным способом нарушать целостность  готовых элементов.

Рисунок: ферменная конструкция крыши

В дополнение к выбору высоты, формы и  структуры, рассмотренным выше, многие другие решения вносят свой вклад во внешний вид и форму крыши. К ним относятся выбор обшивки, подстилающего слоя и кровельного материала; форма карнизных и фронтонных выносов; желоба и водосточные трубы; изоляция и вентиляция кровли. Все эти вопросы обсуждаются в данной статье.

Размеры сечения стропил

Размеры стропил обычно составляют 45х145, 45х195 мм, а  расстояние между ними обычно составляет от 60 см до 100 см. Распространенный шаг 60 см связан с шириной утеплителя. Размер стропил зависит в первую очередь  от пролета, шага, нагрузки на крышу, а иногда и от  требуемой толщины изоляции.  Ниже приведена таблица с соотношением размера стропильных ног и пролетов.

Стропильная система односкатной крыши

Стропильная балочная система может поддерживаться стенами  здания, конструктивной коньковой балкой или прогонами.  Односкатная крыша—самая простая наклонная крыша— имеет стропила, которые простираются от одной стены до другой. Эти стропила должны быть достаточно прочными, чтобы выдержать вес самих балок и последующих конструктивных слоев, а также вес снеговой нагрузки. Стропила также должны быть достаточно высокими, чтобы между ними можно было установить достаточно толстый слой изоляции. Общая нагрузка на крышу переносится на концы стропил, где она опирается на стены. В простом примере на картинке: каждая стена несет часть постоянной и переменной нагрузки на крышу.

Чертеж: стропильная система односкатной кровли

Двускатная кровля: висячие стропила

Висячая крыша (треугольное сечение, безконьковое)—стропила устанавливаются по парам без опирания на конек. Каждая стропила охватывает только половину  расстояния между двумя стенами (двускатная крыша,  показанная на чертеже, является самым простым вариантом).  Горизонтальные стяжки—потолочные балки или чердачные—  образуют треугольник со стропилами. Потолочные балки обычно расположены на верхней обвязке стен или мауэрлате, но также могут  быть расположены выше, образуя частично сводчатый потолок или полумансарду.  Соединения стропил в верхней точке обычно реализуется при помощи перфоленты или специализированного крепежа. Также часто узел усиливается дополнительными хомутами. Висячие стропила — достаточно слабая с точки зрения восприятия нагрузки схема. Поэтому используется при маленьких пролетах. Утепление осуществляется по горизонтальным стяжкам

Чертеж: висячая стропильная система

Двускатная кровля с опорой на конек

Горизонтальных связей,  необходимых для двускатной крыши, можно избежать, если стропила прикреплены на коньке к несущей коньковой балке (или стене), что эффективно превращает двускатную крышу в две односкатные крыши, как показано на рисунке ниже.

Чертеж: двускатная кровля с коньком

Стропильная система с прогонами

Прогоны — это горизонтальные элементы, которые поддерживают  несколько стропил, обычно в середине пролета. Прогоны используются для поддержки большепролетных конструкций или, когда нет возможности применять стропила большого сечения. Смысл прогонов в уменьшении пролета стропил и ,как следствие, увеличении несущей способности всей системы. Сами  прогоны должны опираться на столбы или на несущие стены как показано на рисунке ниже.

Чертеж: стропильная система с прогонами

Потолочные балки

Потолочные балки очень похожи на балки пола. На самом деле балки  второго этажа двухэтажного здания служат  потолочными балками для нижнего этажа. Потолочные балки отличаются  от балок пола только тогда, когда над балками нет пола  (кроме мансардного этажа).  Потолочные балки имеют такие же размеры, как и балки пола. Пролет  балок зависит от расстояния между ними и от того, будет ли чердак над балками использоваться для хранения.

Чертеж: узел опирания потолочных балок

Потолочные балки могут функционировать как стяжки, чтобы противостоять горизонтальным усилиям, возникающим на опоре стропил. Для этого важно надежно  прикрепить балки к стропилам и к стенам дома.

Важно знать

По нижней плоскости потолочных балок часто устраивают дополнительную обрешетку для того чтобы избежать растрескивания чистовой отделки потолков из-за возможных перемещений и деформаций потолочных балок в процессе эксплуатации.

В месте опирания стропил на стены или несущие балки делается специализированный вырез в стропильной ноге. В американской практике называется “bird’s mouth” — птичий клюв. У нас просто стропила “запиливаются”.

Узел: устройство запила в стропильной ноге

ЭКСПЕРТНОЕ МНЕНИЕ

Хорошо, если ширина “запила” равна ширине площадки опирания и (или не обшитой стенки, если обшивка будет сделана позже). Минимальная ширина опирания “запила” на стену — 100 мм.

Узел: устройство блок-балок за опорой

Узел: устройство блок-балок на опоре

Узел примыкания скатов кровли с разными углами наклона

Везде, где угол наклона крыши меняется от пологого  к крутому (как в вальмовой крыше) или от крутого к пологому (как в мансардной крыше), оба конца стропил должны иметь опору. Если изменение уклона происходит над стеной, то сама стена будет обеспечивать опору.  Если изменение  уклона не происходит над стеной, то опора должна быть обеспечена прогонами или балкой  (хребтом).

Узел примыкания скатов на ендове с опорой

Узел примыкания скатов на ендове без опоры

Узел примыкания скатов на хребте на опоре

Узлы устройства мансардных окон, дымоходов, люков

Обрамление элементов, выступающих через  крышу здания—световые люки, дымоходы и слуховые окна—  начинается с прямоугольного отверстия в стропильной системе.  Для проемов в одной плоскости крыши, обрамленных полностью  общими стропилами, обрамление делается относительно легко.  Отверстие шириной в три стропила или меньше может быть сделано  путем прерывания стропил и удвоения  боковых стропил, как показано ниже. Очевидно, что это более  эффективно, если ширина и расположение проема соответствуют расстоянию между  стропилами. При устройстве больших проемов стропила должны быть проверены расчетами на несущую способность. Отверстия, которые пересекают коньки, хребты и ендовы или изломы при изменении высоты, должны иметь дополнительные точки опирания и должны быть отдельно рассчитаны по нагрузкам.

Чертеж: обрамление мансардного окна

Обрамление отверстий в большинстве случаев  либо отвесны, либо перпендикулярны стропилам, как показано  на рисунке ниже. Материал обрамления ответных отверстий должен иметь сечение выше, чем стропила.

Узел: обрамления проема в кровле

Устройство слухового окна в крыше

Мансардные окна часто имеют ширину более трех стропил , поэтому их конструкция должна быть рассчитана по прогибам по 2-му предельному состоянию проектировщиком. Отверстие в крыше должно быть сконструировано таким образом, чтобы выдерживать все нагрузки, налагаемые весом самого слухового окна и снеговой нагрузкой. Мансардные стены и крыша имеют ту же конструктивную схему, как стены и крыша главного здания.

Если стены мансарды не простираются ниже  уровня плоскости кровли, то стропильная система на краю проема  должна поддерживать мансарду.  Если слуховое окно имеет боковые стенки, которые простираются до пола,  пол может быть использован для поддержки слухового окна, а  стропила со стороны отверстия могут быть одинарными.

Ендовы в стропильной системе крыши

Внутренний угол двух пересекающихся плоскостей крыши называется ендовой. В большинстве случаев ендовы — это сдвоенные стропильные ноги, которые опираются на стены и на коньковые балки. Эти ендовы воспринимают большие нагрузки и должны быть отдельно спроектированы. Соединительные стропила поддерживают область между стропилами ендовы и коньковой балкой.

Как показано на рисунках, стропила ендовы могут поддерживаться  сверху коньковой балкой или брусом обрамления. Система поддержки коньковой балкой более практична, когда коньки пересекающихся  крыш находятся близко друг к другу; однако система поддержки брусом обрамления лучше, когда нижний конёк пересекает основную крышу вблизи или ниже центра стропильного пролета.  Там, где не требуется пространство между пересекающимися крышами, можно построить более простую “имитацию кукушки”. Эта кукушка сделана без стропил ендовы. Одна крыша сначала строится полностью из обычных стропил без какого-либо специального обрамления. Затем две направляющие устанавливаются над стропилами или над обшивкой первой крыши, а доборные стропила крепятся к направляющим.

Чертеж: крепление через ендовую балку

Чертеж: крепление через обрамление

Чертеж: фальш-кукушка

Устройство хребтов крыши

Хребет — это внешний угол, где сходятся две плоскости  крыши. Он состоит из хребтовых стропил в качестве основных несущих элементов на пересечении и доборных стропил от хребта до карниза. Хребты опирается на своем нижнем конце на стену на уровне обвязки (или на столб), а на своем верхнем конце на конек (или на стену).  Большинство вариантов стропильной системы подразумевают, чтобы хребты выступали ниже нижнего края основных стропил. Часто хребтовые балки делают бОльшего сечения, чем основные стропила. Это связано с тем, что хребты воспринимают всю нагрузку от стропил.

Чертеж: устройство хребтовых балок

Узел примыкания стропил к хребту

Увеличенная высота сечения хребтов не представляет никакой проблемы в чердачном помещении, но если внутренняя поверхность крыши должна быть превращена в финишный потолок, то хребты должны быть в один уровень с основными стропилами, чтобы позволить плоскостям финишного потолка встретиться. В случае, если невозможно выровнять сечения основных стропила и хребтовой балки, то пускают по нижней плоскости стропил дополнительную обрешетку.

Альтернативные варианты: стропила из деревянных двутавровых балок

Схема: кровля из деревянных двутавровых балок

Прочность, точность изготовления и большая  длина, которые делают деревянные двутавровые балки подходящими для каркаса  пола , также указывают на их возможность использование для  каркаса крыши. Двутавровые балки, используемые в качестве стропил, составляют основную массу  конструкционных пиломатериалов, используемых для стропильной системы; и они более жесткие, прочные и легкие, чем их  твердоспиленные аналоги.  Несмотря на множество преимуществ, инженерные конструкции в качестве каркаса  крыши не получили такого взрывного роста, как  в случае с каркасом перекрытий. Отчасти причина в том, что  крыша, выполненная из балок, требует больших трудозатрат и дополнительных знаний. Большинство узловых решений применяемых для обычных досок, не пригодны для двутавровых балок. Также требуется применение дополнительных вставок и заполнений в связи с формой двутавра. Это добавляет время и  трудозатраты.

Узел опирания на мауэрлат

Еще одно различие между каркасными крышами из цельного пиломатериала или двутавровых конструкций заключается в том, что i-joists почти всегда требует несущей коньковой балки. Это означает, что нагрузка на крышу должна переноситься вниз к фундаменту через вертикальные несущие элементы -столбы или стены. Соотношение затрат и выгод для каркасных крыш с инженерным балками благоприятствует его использованию только для простых двускатных, четырехскатных, мансардных и шатровых кровель.

Узел примыканию двутавров к коньковой балке

Однако многие строители нашли способы совместить преимущества как сплошных пиломатериалов (доски и бруса) и деревянных двутавров на одном и том же здании. В этих гибридных крышах двутавры используются для основных форм, а полнотелые пиломатериалы используются для более мелких деталей и более сложных форм.

Узел обрамления проема в крыше из двутавров

Общие принципы каркаса, применимые к каркасу крыши из цельного пиломатериала, также справедливы для инженерных двутавров. Стоит отметить, что для выполнения проектных работ инженерные элементы кровли из двутавров должны быть установлены полностью в соответствии с инструкциями производителя.

Автор статьи:

Ивочкин Алексей

Инженер-строитель

Инженер-строитель

системы стропил для крыши – «Новые ключи»

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

Стропила своими руками вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент смолистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.

Влажность древесины должна составлять не более 2—2,5%.

Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта. При возведении наслонной системы подойдет и второй сорт материала. Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.

Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг. Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.

Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке. При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

• Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
• Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
• К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

• Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
• Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее. Они упираются в лежень и закрепляются к нему.
• Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
• Ригель — это доска, которая скрепляет две стропильных ноги.
• Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
• Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек. Эту деталь применяют в висячих системах стропил.
• Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
• Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
• Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.
• Существует три вида стропильных систем — это наслонная, висячая и комбинированная, т.е. включающая в себя элементы как одной, так и другой.

Висячая система стропил

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Так как на такую систему выпадает большая нагрузка, которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

• Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают треугольник еще и балкой перекрытия.
• Бабка, подпирающая конек, устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
• Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
• Подмога, которая усиливает стропильную ногу.
• Коньковый брус в этой системе обязателен.
• Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

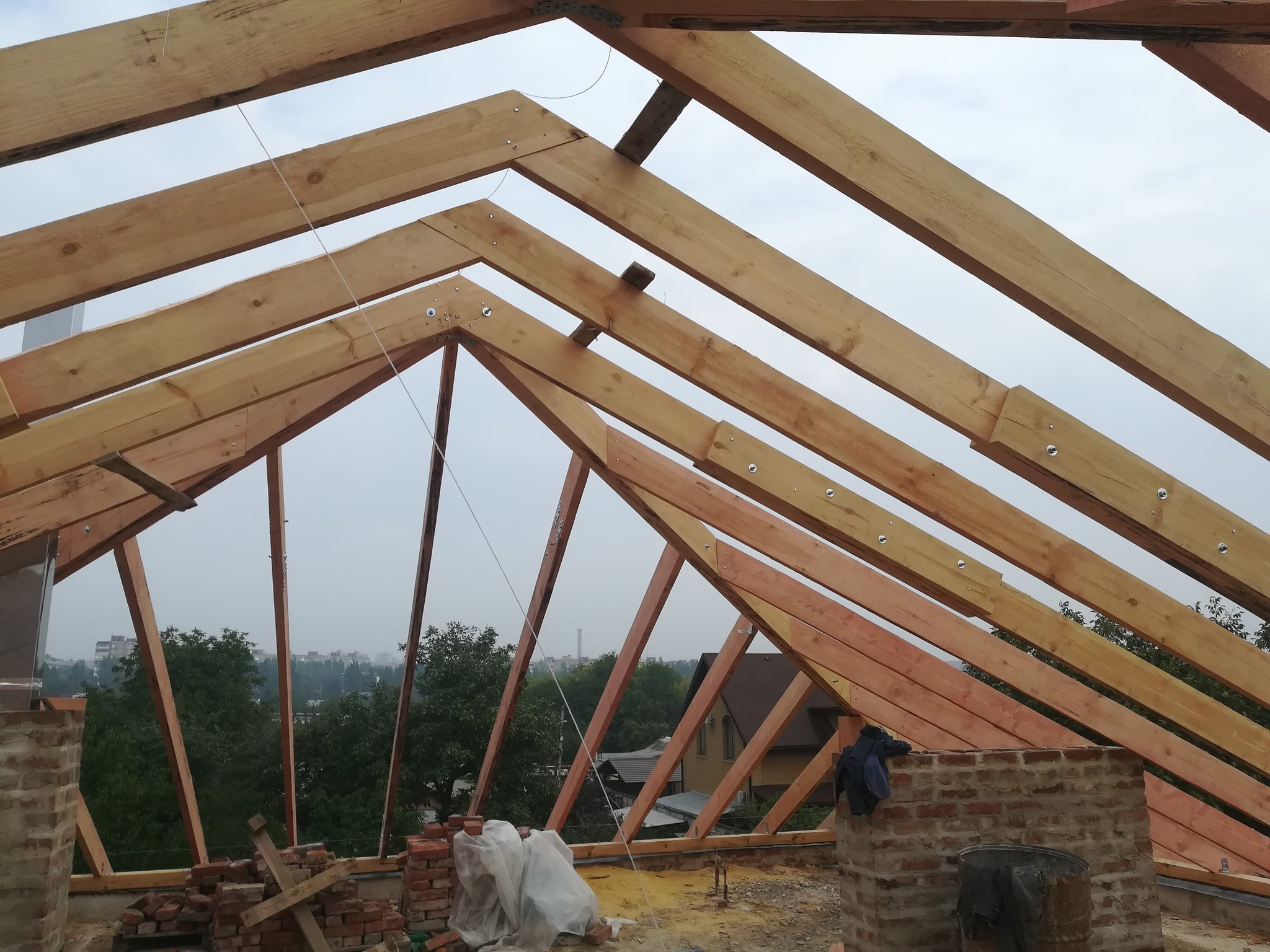

Наслонная система стропил

Наслонная система более устойчивая и надежная, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату. При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами. Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы. Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

СТРОИМ БАНЮ. ЧАСТЬ 5: Стропильная система

В прошлый раз мы занимались лагами пола и каркасом бани. Сегодня говорим о стропильной системе.

Из чего состоит стропильная система

Части стропильной системы:

• стропила;
• стойки;
• подкосы;
• ригель;
• мауэрлат;
• лежень;
• коньковый прогон;
• обрешетка.

Все составляющие стропильной системы — это брус. Для крыши бани возьмем брус сечением 50*150 мм. Перед сборкой брус обрабатываем огнебиозащитой.

Стропила — балки, из которых собирается треугольник кровли. Функция стропил — несущая.

Стойки — балки, на которые опираются стропила. Стойки размещают вертикально.

Подкосы — балки, которые соединяют стропила и несущие конструкции.

Ригель — балка, которую монтируют горизонтально. Ригель соединяет два стропила.

Мауэрлат — балка, которую устанавливают вдоль несущих стен. Она распределяет нагрузку от крыши на стены.

Лежень — балка, которую кладут на внутреннюю несущую стену. На нее через стойки передаётся вес стропильной системы на внутреннюю стену.

Коньковый прогон — горизонтальная балка, на которую опирается верхняя часть стропильной системы.

Обрешетка — балки или доски, которые кладут перпендикулярно стропилам. Обрешетка скрепляет стропила.

Не все части стропильной системы нужны. В нашей бане мы не будем использовать подкосы, но установим ригель.

Расчет стропильной системы

Сборка стропильной системы

Этапы сборки стропильной системы:

1.На верхнюю обвязку крыши крепим мауэрлат.

2. На внутреннюю несущую стену монтируем лежень.

3. На лежень выставляем стойки.
Расстояние между стойками такое же, как и между стропилами.

4. На стойки монтируем коньковый прогон.

5. Монтируем стропила.

Для этого делаем запилы. Запиливаем так, чтобы стропила упирались в мауэрлат плоскостью запила, а не ребром. Такой упор надежнее.

Чтобы было проще делать запилы, сделаем шаблон. Шаблон — доска с размерами запила стропил. По этому шаблону будем готовить остальные стропила для креплению к мауэрлату.

Шаблон с запилом

6. Укладываем гидроветрозащитную мембрану поверх стропил. Для бани не нужен теплый чердак, поэтому крышу не утепляем.

7. Поверх гидроветрозащиты вдоль стропил укладываем бруски контробрешетки. Размеры досок контробрешетки — 25*100 мм.

8. Покрытием крыши будет металлочерепица. Для металлочерепицы нужно уложить обрешетку. Укладываем ее поперек и поверх досок контробрешетки. Шаг между досками обрешетки — 250 мм.

9. Соединяем ригели и стропила шпилькой, которую закрепляем с двух сторон гайками.

Под гайки подкладываем шайбу.

10. Поверх обрешетки будем укладывать металлочерепицу.

Стропильная система собрана. Следующий этап — укладка кровли. Для нашей бани мы используем металлочерепицу, о которой поговорим в 6 части этого цикла материалов.

типы узлов опирания, способы установки

Стропильная система – это важнейшая конструкция дома как инженерного сооружения. Через нее нагрузки, воспринимаемые крышей, передаются на внутренние и внешние опоры, обеспечивая тем самым ее надежность и прочность. И если количество материалов для возведения стен переваливает за десяток, то для стропил все намного проще – дерево и металл или, возможно, их сочетание.

Основных видов стропильных конструкций – два: наслонные и висячие. Последние опираются разнесенными окончаниями брусьев на две точки, а первые – еще одну опору по центру.

Схемы ↑

Наипростейшая схема каркаса – у односкатной крыши. Для этой крыши в конструкцию несущего каркаса входят отдельные брусья, точками опоры для которых служат противолежащие стены строения.

Для двухскатной – она компонуется уже из отдельных спаренных наклонных ног. Нижними концами они опираются на стены, а верхними – на прогон, который представляет собой подстропильную систему, опирающуюся на стойки.

Главным отличительным признаком наслонных конструкций является наличие опоры под верхним коньковым окончанием стропильной ноги.

С ростом длины пролета повышается вероятность деформации брусьев: их прогиба или изгиба, иначе говоря, выворачивания. По этой причине для широких пролетов появляется необходимость в усилении подстропильной системы. Естественно, ее конструкция усложняется, добавляются вспомогательные элементы. К примеру, стойки и подкосы, подпирающие стропильные ноги. Аналогичные деревянные конструкции используют при соединении нескольких брусьев и отдельных досок. Стало быть, в подобной конструкции наслонные стропила опираются как на несущие стены, так и на подстропильные ноги и добавочные стойки. С одной стороны, это не дает брусу деформироваться, прогнуться либо вывернуться, а с другой – способствует росту несущей способности.

Расчетные данные получили свое подтверждение на практике: стропила одинакового сечения более устойчивы и воспринимают повышенные нагрузки, если установлены с вспомогательными разгружающими конструкциями.

Виды и тип узлов опирания ↑

Система наслонных стропил может быть двух типов: распорной или безраспорной. Это зависит от двух факторов, типа узлов опирания и сочленения стропил. Всем известно, что такое степень свободы крепежа поэтому понятно, что если крепеж балки имеет их три, то подобное строение становится неустойчивым, то есть оно зачастую может мгновенно измениться. Полное отсутствие таковой, то есть нулевая степень, наоборот, исключает как любое смещение в вертикальной и горизонтальной плоскостях, так и поворот в пространстве. В этом случае конец бруса оказывается жестко защемлен.

Как видим, проект наслонных стропил имеет два возможных типа узлов опирания:

• две степени свободы, позволяющий поворот – следствие изгиба балки, и сдвиг в горизонтальной плоскости;
• одна степень свободы позволяет исключительно поворот балки.

Обычно сдвиг нижнего или верхнего окончания брусьев обеспечивают за счет врубок в горизонтальном направлении. Сдвиг ограничивают в двух вариантах: упирают стропила друг в друга или/и упирают стропила в стыкуемый элемент типа мауэрлата или прогона.

Способы установки ↑

	 Опирание наслонных стропил в деревянных каркасных зданиях: 1 - балка перекрытия; 2 - стропильная нога

	 Опирание наслонных стропил в деревянных брусчатых или рубленых зданиях: 1 - шип; 2 - стропильная нога

	 Опирание наслонных стропил в каменных зданиях: 1 - мауэрлат; 2 - стропильная нога; 3 - затяжка; 4 - чердачное перекрытие
