Строение крыши – Виды и схемы стропильных систем

Устройство крыши частного дома схема

Инструкция по сооружению двускатной крыши своими руками

Монтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

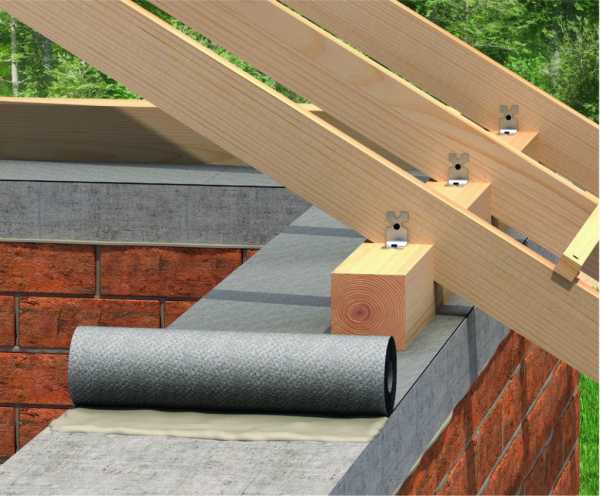

Установка мауэрлата

Сборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

1. В железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
2. Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
3. Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

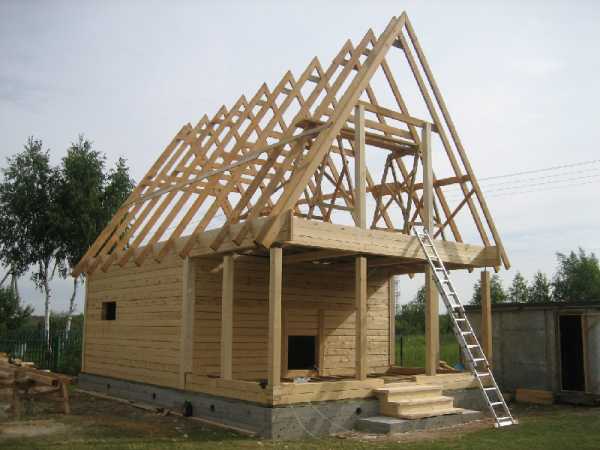

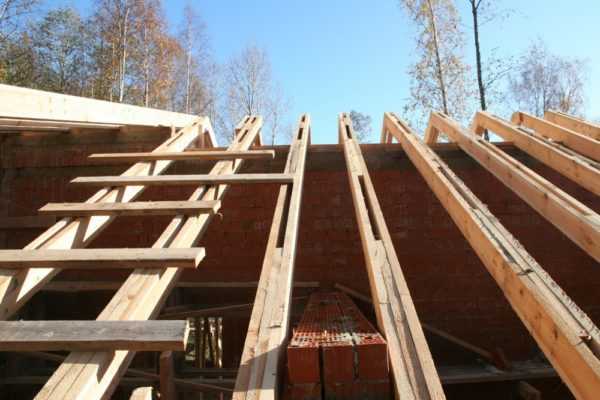

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

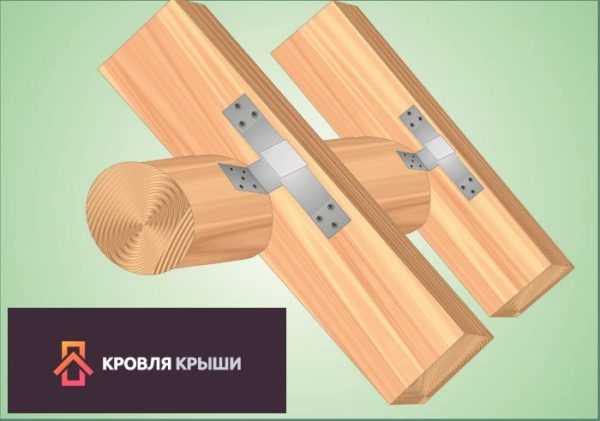

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Изоляция крыши

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны. Стыки соединяют внахлест и герметизируют скотчем.

Межстропильное пространство сверху заполняют утеплителем

— минеральной ватой.

Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

Изготовление обрешетки

Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

• для мягкой и рулонной кровли делают два обрешеченых слоя — разреженный и сплошной. Ширина досок до 140 мм, толщина — от 25 мм. Доски набивают параллельно коньковому брусу с небольшими зазорами. Сверху досок — сплошной небольшой слой кровельной фанеры. Угол — 45 градусов.
• при укладке шифера или металлочерепицы делают один слой бруса (сечение 50*50).

Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

Типы и устройство крыш частных домов

Устройство кровли — завершающий этап строительства, которое требует четкого соблюдения и выполнения строительных правил и норм. Основная задача конструкции обеспечить защиту от негативного воздействия природных явлений (снег, дождь, ветер), а также придать и дополнить образ дома. При качественно выполненных работах крыша дома способна обеспечить высокую шумоизоляцию, гидроизоляцию и выполнять роль теплового барьера. В этой статье мы расскажем из чего состоит строительство крыши частного дома, а также рассмотрим, какие бывают конструкции.

Типы конструкций в частных домах

На фото представлены схемы крыш разных типов.

Дизайн и конструкция крыши в частном доме может быть выполнена скатным либо плоским типом. Как правило, плоские конструкции используют в странах с жарким климатом, а скатная встречается чаще. Это обусловлено тем, что скатная крыша не задерживает осадки на поверхности. В конструкции крыши скатного типа обязательно соблюдается угол в 10 градусов и более, а само строение крыши позволяет обустроить чердак. Конструкции могут быть:

• односкатными;
• двускатными;
• четырёхскатными шатровыми;
• четырехскатными вальмовыми;
• мансардными;
• шатровыми;
• шпилевидными.

Для информации! Устройство крыши частного дома чердачного типа может быть утепленным либо холодным, бесчердачный тип может быть не вентилируемым, частично либо полностью вентилируемым помещением.

Устройство и проектирование

В процессе проектирования будущего строения необходимо сразу определиться с типом кровли для дома. Построить крышу частного дома можно самостоятельно, для этого необходимо воспользоваться специальными архитектурными программами либо обратиться в фирму, где помогут выбрать проект крыши, а также посоветуют кровельные материалы. Если же вы решили выполнять крышу своими руками, рекомендуется тщательно изучить руководство, где пошагово будет расписано, как спроектировать крышу. Специалисты рекомендуют начать строительство на каком-нибудь небольшом объекте, это поможет избежать возможных ошибок и значительно сэкономит расходы на покупку строительного материала.

Для информации! Конструкции крыш и стропильные системы должны быть прочными и надежными, т.к. при использовании тяжелого материала стены и фундамент дома могут пострадать.

На сегодняшний день крыша частного дома может быть выполнена из дерева, металлодерева, железобетона и стали. Строительство крыши своими руками состоит из следующих этапов:

• монтирование мауэрлата;
• сборка и монтирование системы стропов;
• установка горизонтальных стяжек;
• укладка гидроизоляции;
• фиксация стропил на коньке;
• монтаж обрешетки;
• финишная обработка лицевой стороны поверхности.

Важно! Стропильная система может быть висячая и наслонная. Для крыш частных домов с несколькими пролетами применяют оба вида стропильной системы, т.е. где место опоры отсутствует, применяют висячие, а где опора есть — наслонную.

На фото представлена схема крыши дома с наслонной и висячей стропильной системой

Крыша и конструкция фиксируется со стенами дома при помощи специальных строительных шпилек, а под стропильную систему монтируют опорные ниши, которые связываются между собой крепкой стальной проволокой. На выбор крыши и схемы влияют следующее факторы:

• размеры и форма будущего строения;
• наличие внутренних несущих стен;
• наличие мансарды;
• внешний вид конструкции.

Стропильные системы для крыш частных домов должны соответствовать следующим требованиям:

• стропила должны быть прочными и надежными, это позволяет равномерно распределять нагрузку на стены дома;
• материал, используемый для кровли дома должен быть легким;
• стропильная система должна исключать возможный распор на здание;
• при устройстве стропильной системы необходимо использовать качественные материалы, т.к. ремонт либо замена достаточно дорогостоящие.

Конструкция кровли играет важную роль в проектировании архитектуры дома. Как правило, специалисты используют покрытие для кровли, которое исключает застои воды и не поддается деформации (профнастил стеновой, арочный, мягкая листовая черепица). Поэтому проектируя дом, важно изначально учесть не только тип будущего строения, но и определиться с материалом.

Устройство кровли

Кровля для частного дома является важным элементом, монтаж которого завершает всю конструкцию строения. Крыша дома может иметь разный уклон, именно от этого и зависит выбор кровельного материала. Конструкция кровли может быть:

• однослойная — сделать ее можно из асбестоцементных, полимерных и металлических листов или черепичной плитки;
• многослойная — на крышу стелят рулонный материал или деревянные изделия (гонта, драни, теса).

При использовании многослойных материалов количество слоев может быть от 2 до 5, все зависит от типа кровельного материала. На практике кровля представляет сложную конструкцию, по внешнему виду это многослойный сендвич, состоящий из нескольких слоев. Сендвич состоит из: гидроизоляции, пароизоляции, ветрозащиты, утеплителя и других важных составляющих элементов. На фото представлена схема кровли

Правильно спроектированная крыша дома и качественно устроенная кровля обеспечивают надежную защиту строения от образования конденсата, теплоизолирует и позволяет выполнять вентиляцию подкровельного пространства.

Строительство кровли дома

Когда проектная документация готова и материал закуплен, выполняется возведение стропильной системы. Крыша дома начинается с изготовления необходимых конструкционных элементов. Монтаж состоит из следующих действий:

• выполняется укладка и крепление мауэрлата на продольные и несущие стены, крепят их при помощи анкерных болтов;
• далее изготавливается шаблон стропил, для этого соединяются две доски при помощи гвоздей, свободные края фиксируют на мауэрлат, нужный уровень угла подбирается путем разведения досок;

Важно! При фиксации шаблона стропильной системы конек должен находиться в центре, для избежания погрешностей в конструкции, необходимо использовать отвес.

• готовый шаблон фиксируется к балкам и подрезается по нужному углу;
• когда первые стропила готовы, их следует соединить, а в месте их пересечения зафиксировать гвоздями;
• далее готовые стропила поднимают и устанавливают, после чего можно переходить к следующему изготовлению деталей;
• вторые стропила монтируются в другой части строения;
• между установленными стропилами натягивается строительный шнур, который должен быть натянут горизонтально;
• далее изготавливаются остальные стропила и устанавливаются по натянутому строительному шнуру с учетом шага, прописанного в проекте;
• завершающий этап — установка опорных стоек, такая конструкция придаст большей прочности и устойчивости.

Для информации! Для прочной фиксации всех элементов стропильной системы специалисты рекомендуют использовать штампованные металлические детали.

Когда стропильная система установлена, можно приступать к утеплению кровли.

Крыша дома — важный элемент строения, при правильно выполненном расчете и монтировании конструкции, она прослужит долгое время, обеспечит защиту и комфорт для проживания.

Схема кровли крыши: рассматриваем варианты

Одним из последних этапов частного домостроения является устройство крыши частного дома правильная схема которой имеет особую важность. Кровля выполняет множество разнообразных функций, но одно из основных ее предназначений – это защита внутренних помещений здания от природных явлений: ветра, солнца, атмосферных осадков. Не одна постройка, в особенности жилые дома, не обходятся без кровельных конструкций, при возведении которых важно не допускать даже самые элементарные ошибки, присущие неопытным строителям. Иначе уже через несколько лет эксплуатации дома уже придется ремонтировать крышу.

А ремонт кровельной конструкции – это достаточно трудоемкая работа, сопровождающаяся с рядом трудностей, ущемлением комфорта проживания на данный период, ну и, конечно же, дополнительные финансовые затраты. Поэтому прежде чем выполнять устройство крыши частного дома, нужна схема с подробным отражением на ней всех конструктивных элементов кровли, используемого стройматериала, прочих деталей.

Варианты схем кровельных конструкций для частного домостроения

При выполнении строительства частных домов для их перекрытия часто применяются скатные конструкции кровли, которые могут быть односкатными или многоскатными.

Чертеж односкатной крыши используется в основном для небольших простых хозяйственных построек.

Разновидности многоскатных кровельных конструкций

• Двускатные крыши. Наиболее распространенный тип конструкции, под который можно использовать любой кровельный материал. Такая крыша является достаточно простой в плане ее монтажа, но при этом надежной и долговечной.
• Вальмовыеконструкции – крыши конвертом по схеме четырехскатной кровли, когда два ската выполнены в форме трапеции, другие два – в виде треугольника. Чаще всего используются для перекрытия домов в южных регионах, так как отличаются прекрасной способностью противостоять значительным ветровым нагрузкам.
• Полувальмовые кровли. Это подтип вальмовой конструкции, у которой длина боковых скатов по линии уклона меньше основных скатов. Большая часть таких конструкций приходится на регионы с неблагоприятными условиями климата.
• Шатровые крыши. Их конструкция состоит из четырех скатов треугольной формы, вершины которых соединяются в одной точке.
• Ломаные кровельные конструкции. Подобные крыши относятся к двускатным кровлям, состоят из четырех поверхностей, которые пересекаются между собой под тупым углом.
• Многощипцовые кровли. Такие крыши имеют достаточно сложную схему конструкции, которая чаще всего применяется для перекрытия домов элитного класса, обладающих сложной геометрической конфигурацией.

Скатные кровли, зависимо от своих конструктивных особенностей, подразделяются на чердачные, безчердачные крыши. В первом случае между перекрытием и кровлей обустраивается чердачное помещение (раздельный тип скатной кровли). Во втором случае все несущие компоненты кровельной конструкции являются также перекрытием крайнего этажа здания (совмещенный тип скатной крыши).

Для перекрытия частных домов часто применяется исполнительная схема кровли чердачного типа.

Конструкционные особенности чердачной крыши

При возведении кровель с чердачным помещением стоит учитывать следующие детали:

Особенное внимание необходимо уделять параметрам пролетов перекрытия. Если достаточно большая ширина, в таком случае стропильная нога должна обладать максимальным сечением. К примеру, пролет перекрытия односкатной кровли составляет 5 метров, тогда сечение бруса, используемого для изготовления стропил, должно составлять 15х5 см, а шаг установки порядка одного метра.

Если сделать частичный разрез крыши с чердачным помещением, можно рассмотреть ее основные составляющие:

• материал перекрытия поверхности кровли;
• брус коньковый;
• несущая внутренняя стенка;
• ноги стропильные;
• стойки опорные;
• мауэрлат;
• подкосы;
• обрешетка;
• металлические крепежные детали.

Обязательно нужно учитывать угол уклона ската. Крыша, имеющая склоны под большим углом, будет быстрее освобождаться от атмосферных осадков, так как вода и снег на такой поверхности не способны удерживаться. Поэтому для кровли с уклоном от 50º можно применять стропила с меньшим сечением, чем для крыш с углом наклона менее 20º. Эти данные должны обязательно отражаться в схеме обустройства кровельной конструкции.

Также стоит помнить о периоде эксплуатации отдельных деталей кровельной конструкции в зависимости от используемого для их изготовления стройматериала. Например, несущие элементы, выполненные из натурального дерева, могут служить без потери первоначальной прочности порядка 30 лет, конструкции из железобетона – 50 лет. При правильной организации деревянной стропильной системы, надлежащем уходе в период эксплуатации, ее можно не менять на протяжении 100 лет. При выборе конструкции будущей крыши нужно учитывать предполагаемые условия ее эксплуатации.

При проектировании схемы крыш в обязательном порядке должны учитываться ее теплотехнические свойства.

При выполнении расчета сечения бруса для стропильной системы также нужно учитывать массу кровельного «пирога».

Основные нюансы, которые необходимо учитывать при изготовлении системы стропил своими руками

• Чтоб не допустить прогиба строительных ног в случае изготовления стропил недостаточного сечения при расчете потребного кровельного материала, ферма в обязательном порядке обустраивается добавочными опорными стойками, подкосами, затяжками.
• Когда осуществляется расчет кровли, обязательно нужно учитывать возможность срыва сильными порывами ветра кровельного материала. Чтобы этого не допустить, стропильные ноги должны закрепляться скобами и дополнительно стальной проволокой (сечением до 8 мм, но не менее 4 мм).
• Для изготовления прогона кровельного конька рекомендуется использовать бревна (доски в самом крайнем случае, толщина которых должна составлять 5 см и более).
• Если схема крыши для мансардной конструкции, тогда затяжки не обустраиваются, они будут компенсироваться за счет перекрытия этажей, которое впоследствии будет выполнять функцию полового основания мансарды.
• От используемого кровельного покрытия будет зависеть плотность обрешетки, основным стройматериалом для которой являются бревна (доски) и тес. Основное предназначение обрешетки – это прием на себя нагрузки от всего покрытия кровли, последующая передача ее на систему стропил.
• Зависимо от типа обустраиваемой крыши обрешетка бывает разреженной, сплошной. Особенность обрешетки сплошного типа заключается в следующем: она выполняется из двух слоев, между досками допускается зазор не более 2 мм. При этом первый слой разреженный, второй относительно первого монтируется под углом 45º. Это обуславливается особенностью укладки некоторых типов материалов для крыши. При обустройстве обрешетки разреженного типа между досками может выдерживаться расстояние от 6 до 14 см (зависимо от заснеженности региона, в котором возводится дом).
• Также нужно запомнить, что сплошная обрешетка всегда выполняется на скатах крыши, стыках системы стропил.

Основные особенности конструкции кровли обязательно отражаются при составлении схемы.

При планировании перекрытия крыши дома своими руками необходимо учитывать, что при выборе схемы ее обустройства стоит опираться не только на условия ее дальнейшей эксплуатации, но и собственные финансовые возможности. Также важно понимать, что от качества монтажа крыши дома своими руками будет зависеть безопасность жителей дома. Прежде чем использовать определенную схему кровельной конструкции, можно предварительно изучить их особенности по фотографиям в интернете.

Схема строения стропильной системы крыши

Схема крыши включает в себя большое количество конструктивных элементов, число которых зависит от типа кровли и применяемого кровельного материала. Основой крыши частного дома является стропильная система кровли.

Крыша является неотъемлемой частью дома, так как именно она защищает его от палящего солнца и осадков.

Особенности и функции крыш

Крыши частных домов делят на несколько различных категорий, которые отличаются между собой несколькими критериями:

• формой;
• конструктивными элементами;
• сложностью устройства и некоторыми другими.

Зависимость материалов от угла наклона крыши.

Выбор схемы кровли при осуществлении строительства зависит от многих факторов, основными из которых являются следующие:

• количество атмосферных осадков;
• прочность конструкции;
• ветровая нагрузка;
• внутренняя планировка;
• наличие или отсутствие жилых комнат в чердачном подкровельном помещении.

Крыша здания призвана выполнять несколько функций, наиболее важные из них:

• обеспечение гидро- и шумоизоляции;
• защита от ветрового воздействия;
• функция теплового барьера между внутренней и наружной атмосферой.

От качества материалов, применяемых в устройстве кровли, и качества сборки зависит долговечность конструкции. От качества материалов зависят затраты на эксплуатацию кровли и необходимые на обогрев помещений дома.

Многообразие конструкций кровли

Выбор схемы крыши осуществляется на этапе проектирования частного домостроения. Дом может иметь крышу, схема которой может быть плоской и скатной, чердачной и бесчердачной.

В строительной индустрии выделяют следующие разновидности крыши дома:

• односкатные;
• двускатные;
• вальмовые;
• многощипцовые;
• мансардные;
• шатровые;
• куполообразные;
• конусовидные;
• плоские.

Односкатные типы крыш имеют угол наклона около 20-30°. Мансардная кровля имеет плоскости, которые монтируются под углами от 40 до 60° в нижнем сегменте конструкции и 25-30° в верхнем сегменте.

Шатровая конструкция предполагает обустройство от 4 до 8 плоскостей, что способствует лучшему удалению с поверхности кровельного материала различных видов атмосферных осадков.

Красивая кровля сооружается, если составить ее из нескольких двускатных элементов или скомпоновать из элементов различных кровельных конструкций. Однако такие конструкции требуют соответствующего ухода в процессе эксплуатации, что является делом непростым, поскольку чем сложнее устройство, тем дороже стоимость эксплуатации кровли.

Наиболее распространенными типами обустройства частного дома являются односкатные, двускатные, вальмовые и мансардные конструкции.

Наиболее распространенные типы кровель частных домостроений

Основа любого кровельного устройства — стропильная система, за счет которой задается форма крыши и обеспечивается распределение оказываемых нагрузок. От правильного выбора и строения стропильной системы зависят финансовые расходы на проведение ремонтных работ и эксплуатацию сооружения.

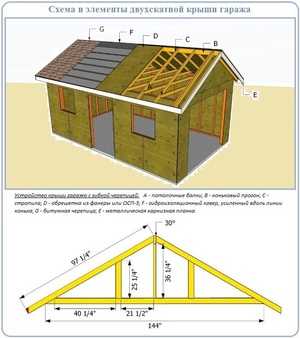

Стропильная система двухскатной крыши.

1. Строение односкатного типа кровельной схемы является наиболее простым. Но такая схема при строительстве жилых домов встречается крайне редко, поскольку при ее использовании нагрузка на систему, обеспечивающую отвод дождевых осадков, значительно увеличивается. Такие системы имеют непрезентабельный внешний вид. Чаще всего односкатные крыши применяются при строительстве хозяйственных построек, имеющих небольшую площадь. При использовании этой системы следует обеспечить обустройство усиленного водоотлива с высокой пропускной способностью.
2. Двускатные устройства, так же как и односкатные, имеют достаточно простую конструкцию. Этот тип стропильной системы является наиболее распространенным среди частного домостроительства, при возведении малоэтажных строений. Конструкция такого сооружения допускает применение практически любых кровельных материалов.
3. Четырехскатное, или вальмовое, сооружение наиболее распространено в южных широтах. Такая стропильная система не имеет фронтонов, слуховые окна в крыше чаще всего размещаются на пересечении конька с ребрами вальмы. Вальмовая система является значительно более сложным сооружением, нежели двускатная. Использование этой стропильной системы позволяет придать зданию привлекательность.
4. Многощипцовый тип отличается большим количеством разнообразных вариаций исполнения, которые зависят от размеров используемых щипцов, называемых фронтонами. Возведение такого сооружения должен осуществлять только специалист, так как эта система имеет некоторые конструктивные сложности и требует точного выполнения всех необходимых работ.
5. Мансардная схема кровельного обустройства используется в тех случаях, когда планируется обустройство жилого помещения в подкровельном чердачном помещении. Этот вариант обладает ломаным профилем, что осложняет возведение стропильной системы. Очень часто такая система стропил представляет собой разновидность строения многощипцовой или двускатной крыши.

Выбор типа и формы кровли для домостроения

При осуществлении выбора типа и формы кровельной схемы следует учесть факторы, которые влияют на эксплуатационные свойства системы. В первую очередь следует обратить особое внимание на угол уклона плоскости системы стропил. В районах с преобладанием снежных периодов следует подбирать системы, имеющие простые и крутые формы. Дело в том, что такие формы и углы наклона плоскостей не позволяют задерживаться на поверхности снежному покрову, а это, в свою очередь, снижает показатель оказываемой на крышу нагрузки.

При строительстве домовладения в районах с наличием ветреной погоды требуется выбирать угол наклона тем больше, чем сильнее нагрузка. Дополнительно следует принять во внимание при выборе системы и типа кровли противопожарные требования, которые предъявляются к несущей системе кровли дома.

Строение стропильной конструкции

Стропильная система полувальмовой крыши.

Нагрузки, оказываемые на систему стропил, специалисты делят на два типа — переменные и постоянные. Постоянные нагрузки зависят от веса используемых в строении элементов. Переменные составляют нагрузки, оказываемые на конструкцию за счет веса человека, находящегося на крыше, снега, лежащего на крыше в зимний период, и ветровой нагрузки.

Снеговые и ветровые нагрузки, оказываемые на стропильные системы, определяют по спецкартам нагрузок, которые прилагаются к строительным нормам.

Основными элементами стропильной конструкции частного домостроения являются следующие:

• стропильная нога;
• затяжка;
• мауэрлат;
• прогон;
• стойка;
• лежень;
• подкос;
• ветровая балка;
• кобылка;
• шпренгель;
• нарожник.

Стропильная система односкатной крыши.

Элементы выполняют следующие функции:

1. Стропильная нога, или стропило, создает угол наклона кровельной плоскости. Этот элемент представляет собой опору для кровли. На стропило оказывают влияние силы, которые стремятся его выгнуть и повернуть в горизонтальное положение.
2. Затяжка обеспечивает соединение нижних концов стропил, которые расположены друг напротив друга. Этот элемент призван предупредить расползание стропильных ног.
3. Мауэрлат представляет собой брус, закрепляемый на наружной стене. Этот конструктивный элемент служит опорой для нижних концов стропильных ног. Назначением этого конструктивного элемента является равномерное распределение оказываемой на стены нагрузки.
4. Прогон — это брус, на который опираются стропила в верхней части.
5. Стойки обеспечивают поддержку прогона и воспринимают вертикальные нагрузки. Стойки опираются на внутренние несущие стены или на лежень.
6. Лежень является брусом, который укладывается на стену.
7. Подкосы используют для препятствования прогибу стропильных ног.
8. Ветровая балка представляет собой доску, связывающую между собой стропильные ноги на скатах. Доска крепится к стропилам. Ветровая балка обеспечивает увеличение устойчивости стропильной конструкции к оказываемым на нее ветровым нагрузкам, которые направлены вдоль конькового прогона.
9. Кобылка обеспечивает создание свеса крыши и изготавливается из доски или бруса.
10. Шпренгель представляет собой брус, который укладывается на углах дома, с опорой на смежные стороны мауэрлата.
11. Нарожник — это укороченное стропило.

Все перечисленные элементы встречаются практически во всех стропильных системах.

klub-masterov.ru

Крыша — Википедия

Покрытие здания или крыша — верхняя конструкция здания, которая служит для защиты от атмосферных осадков, дождевой и талой воды. Другой основной её функцией является теплоизоляционная (сохранение тепла и защита от перегрева).

Термин «покрытие» чаще употребляется к промышленным зданиям или бесчердачным крышам (их называют также совмещенными)^[1], то есть конструкциям, являющимся одновременно и чердачным перекрытием, или к крыше и чердачному перекрытию вместе^[2]. Более обще – к основным видам покрытий причисляют чердачные крыши, бесчердачные крыши, большепролётные плоские и пространственные покрытия^[3].

Покрытия должны быть рассчитаны на восприятие постоянной нагрузки (собственного веса) и временных (снеговой покров, горизонтальное давление ветра) нагрузок, возникающих при эксплуатации.

Оболочка крыши, подвергающаяся атмосферным воздействиям, называется кровля. Она должна быть водонепроницаемой, влагоустойчивой, стойкой к агрессивным химическим веществам, солнечной радиации, морозам и другим воздействиям. Главными свойствами кровли является лёгкость, долговечность, экономичность в изготовлении и эксплуатации.

Конструкция крыши и выбор кровельного материала определяется на стадии проекта и зависит от дизайна фасада здания и технологии настила кровли.

Плоские крыши имеют обычно небольшой уклон, чтобы с кровли эффективно скатывалась вода. Плоскими обычно называют кровли с уклоном до 3 %. Такие покрытия обычно решают как бесчердачные.

Плоские крыши могут быть эксплуатируемые (террасные) и неэксплуатируемые.

На них могут удачно располагаться детские площадки, летние кафе, открытые кинотеатры, спортивные площадки и другое. Также площади этих крыш можно использовать под растительность, это называется «зеленая крыша».

Плоские крыши больше распространены в южных странах и на Востоке^{[источник не указан 2972 дня]}.

Внутренние подпоры чердачных крыш называются стропилами.

Наиболее распространёнными как в Европе, так и в России являются различные виды скатных (наклонных) крыш^{[источник не указан 2972 дня]}.

Крыша здания состоит из следующих элементов: наклонных плоскостей, называемых скатами, основой которых служат стропила и обрешётка. Нижние концы стропильных ног опираются на мауэрлат — брус, служащий опорой наклонных деревянных стропил и предназначенный для распределения нагрузки, создаваемой крышей сооружения. Мауэрлат располагается на верхнем внутреннем обрезе каменных стен. Пересечение скатов образует наклонные и горизонтальные рёбра. Горизонтальные ребра называют коньком. Пересечения скатов, образующие входящие углы, создают ендовы и разжелобки. Края кровли над стенами здания называют карнизными свесами (располагаются горизонтально, выступают за контур наружных стен) или фронтонными свесами (располагаются наклонно). Вода по скатам стекает к настенным желобам и отводится через водоприёмные воронки в водосточные трубы и далее в ливневую канализацию.

Также частью крыш являются карниз, фронтон, слуховое окно, аэратор, жёлоб, водосточная труба, снегозадержатель, проходки, кабельный обогрев.

Современная кровля — это сложная конструкция, которая состоит из многочисленных компонентов: ветрозащиты, парогидроизоляционной плёнки, утеплителя, самого кровельного покрытия и многих других. Также не стоит забывать, что правильная конструкция кровли обеспечивает вентиляцию пространства между стропильной частью и кровельным покрытием, защиту от образования конденсата, и потерь тепла.

Формы чердачных крыш[править | править код]

В основном, крыши делятся на скатные и плоские. Скатные различаются по форме и количеству скатов:

Односкатная крыша: опирается своей несущей конструкцией (системой стропил, фермой и др.) на наружные стены, находящиеся на разных уровнях. Односкатные крыши применяются чаще всего при строительстве веранд и террас, хозяйственных построек, складских помещений.

Двускатная крыша: является самой распространённой классической конструкцией. Её ещё называют щипцовой. Существуют варианты крыш с висячими стропильными формами или с наклонными стропилами. К многочисленным вариантам данного типа надо отнести крыши с равномерным или неравномерным углом наклона ската или же размером карнизного свеса.

Шатровая крыша: все скаты такой крыши, в виде равнобедренных треугольников, сходятся в одной точке. Определяющим элементом в ней является симметричность. Применяется для строений в форме квадрата или равностороннего многоугольника.

Вальмовая крыша: она четырёхскатная: два ската представляют собой трапеции, а два других, со стороны торцевых стен, — треугольники (они называются вальмами). Разновидностями вальмовой крыши являются полувальмовая и датская крыши (гибрид вальмовой и двускатной; в верхней части коротких скатов расположены фронтоны, что позволяет встроить полноценные вертикальные оконные блоки). В Японии (и Китае) существует аналог датской крыши, который называется иримойя (irimoya, японск.)

Полувальмовая крыша: боковые скаты (полувальмы) срезаются и имеют по линии уклона меньшую длину, чем основные скаты. Применяется там, где необходимо защитить фронтоны от неблагоприятных воздействий окружающей среды.

Многощипцовая крыша: её устраивают на домах со сложной многоугольной формой плана. Такие крыши имеют большее количество ендов (внутренний угол) и ребер (выступающие углы, которые образуют пересечения скатов кровли), что требует высокой квалификации при выполнении кровельных работ.

Мансардная крыша

Купольные и конические крыши: применяются для перекрытия зданий кругового очертания в плане.

Плоские крыши находят наиболее широкое применение как в гражданском, так и в промышленном строительстве. В отличие от скатных крыш, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, допускающие устройство сплошного ковра (битумные, битумно-полимерные и полимерные материалы, а также мастики). Этот ковёр должен быть эластичным настолько, чтобы воспринимать температурные и механические деформации основания кровли. В качестве основания используют поверхность теплоизоляции, несущие плиты, стяжки. Иногда плоские крыши делают эксплуатируемыми, или «зелёными».

1. ↑ Крыша — статья из Большой советской энциклопедии.
2. ↑ С. И. Вайдман, Л. Ф. Теверовский, Д. В. Яковлев. Строительные конструкции. — Ленинград: Издательство литературы по строительству, 1970. — 344 с.
3. ↑ Авторский коллектив д-р. арх. проф. М. С. Туполев, доц. А. Н. Шкинев, проф. А. Н. Попов, канд. арх. доц. А. А. Попов, канд. техн. наук доц. Ю. Л. Сопоцько, канд. арх. доц. Т. И. Кириллова, канд. арх. В. Н. Карцев, канд. арх. О. В. Коретко, инж. И. А. Браунсдорфер, канд. техн. наук В. В. Беспалов, инж. В. М. Кунин. Конструкции гражданских зданий / под редакцией М. С. Туполева, научный редактор — арх. Г. А. Довжик. — Москва: Издательство литературы по строительству, 1968. — 239 с.

• Авторский коллектив д-р. арх. проф. М. С. Туполев, доц. А. Н. Шкинев, проф. А. Н. Попов, канд. арх. доц. А. А. Попов, канд. техн. наук доц. Ю. Л. Сопоцько, канд. арх. доц. Т. И. Кириллова, канд. арх. В. Н. Карцев, канд. арх. О. В. Коретко, инж. И. А. Браунсдорфер, канд. техн. наук В. В. Беспалов, инж. В. М. Кунин. Конструкции гражданских зданий / под редакцией М. С. Туполева, научный редактор — арх. Г. А. Довжик. — Москва: Издательство литературы по строительству, 1968. — 239 с.
• С. И. Вайдман, Л. Ф. Теверовский, Д. В. Яковлев. Строительные конструкции. — Ленинград: Издательство литературы по строительству, 1970. — 344 с.

Российские нормы[править | править код]

Нормативные требования в Российской федерации к современным крышам содержатся в большом количестве документов, причём часть из этих документов уже морально устарела, но, тем не менее, не отменена. Проектирование следует вести с учётом указаний и ограничений действующих норм:

• СНиП 2.08.01-89, 1995 г. «Жилые здания»
• СНиП 2.08.02-89 «Общественные здания и сооружения»
• СНиП 2.09.04-87 «Административные и бытовые здания»
• СНиП 31-03-2001 «Производственные здания» Взамен СНиП 2.09.02-85*
• СНиП II-3-79*, 1996 г. «Строительная теплотехника»
• СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
• СП 31-116-2006 «Проектирование и устройство кровель из листовой меди»
• СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76)

ru.wikipedia.org

названия частей, конструктивное строение кровли, из каких элементов состоит

Содержание:

Одним из этапов проектирования дома является определение конструкции крыши и вида кровельного покрытия. Большое значение при этом имеет дизайн строения, его назначение и конструктивные особенности. Однако наличие того или иного элемента кровли, материал для его изготовления и вид крыши зависит от множества других факторов. В частности, речь идет о климатических условиях, географическом положении и степени капитальности. К примеру, крыша бани или хозяйственной постройки имеет конструкцию, отличную от крыши дома. Для частного застройщика очень важно знать, из каких элементов состоит крыша, какие виды кровли подойдут именно в его случае.

В целом крыша состоит из следующих частей:

• Стропильный каркас.
• Обрешетка.
• Защитная часть или кровля.
• Дополнительные горизонтально расположенные части: конек, ендова или разжелобок.
• Наклонные поверхности: скаты и ребра.
• Водосточные желоба по нижнему краю скатов для отвода талых и дождевых вод.

Конструктивные особенности крыши

Перед началом строительства крыши необходимо тщательно изучить строение крыши и непосредственно кровли. Ни одно цивилизованное строение невозможно представить без верхнего перекрытия, которое может быть двух видов:

• Потолочное или чердачное перекрытие защищает строение от потерь тепла.
• Крыша защищает весь дом от различных природных явлений, таких как ветер, солнце и осадки.

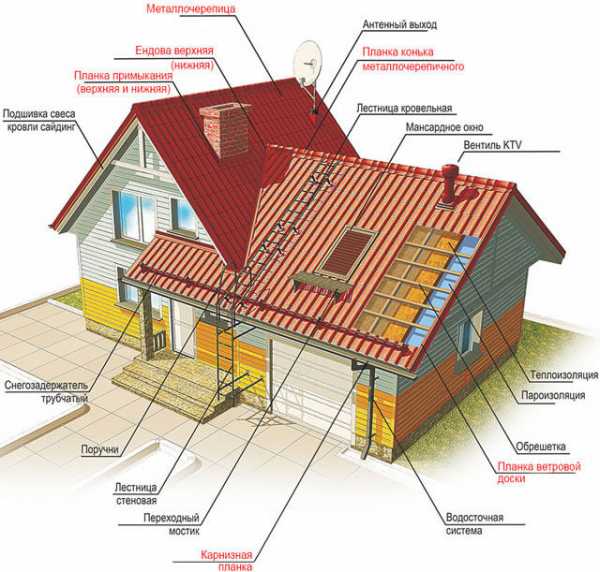

Названия элементов и частей кровли

Все конструктивные элементы крыши предназначены для выполнения своей функции:

• Скат – главный элемент, представляющий собой наклонную плоскость, по которой осадки беспрепятственно отводятся с кровли. В какой-то степени скат гарантирует водонепроницаемость крыши.
• Ребра – выступающие углы в местах пересечения скатов.
• Ендова – внутренний угол, также образующийся при пересечении скатов.
• Спуск – нижняя часть ската.
• Капельник – низ спуска, предназначенный для защиты карниза и стены от воды.
• Карнизный свес – часть ската, расположенная горизонтально за плоскостью наружной стены.
• Фронтальный свес – часть ската, выступающая за фронтон.
• Желоб – элемент крыши, в котором собирается талая и дождевая вода. Располагается вдоль горизонтальной нижней кромки ската.

Собранная вода отводится по водосточной трубе, которая может располагаться у внешних стен здания (наружный водосток) или внутри стен (внутренний водосток). Второй вариант чаще всего используют при обустройстве плоской кровли.

Строения небольшой высоты и незначительной площади можно строить без водосточной системы, в этом случае вода со скатов стекает непосредственно на землю.

Используемое кровельное покрытие может укладываться вдоль ската или поперек него. Соединение листов может выполняться внахлест или в замок.

Большое значение имеет угол наклона скатов, который может выражаться в градусах или процентах. Уклон не позволяет осадкам собираться на крыше в большом количестве, особенно это относится к снежной массе. Это препятствует преждевременной деформации кровельного покрытия и продлевает срок его службы. По этому показателю определяют вид кровельного материала, соответствующие элементы крыши дома и способ водоотведения.

Геометрия строения крыши

Форма крыши может иметь различную геометрию, которая в большинстве случаев определяется видом строения:

• Крыша с одним скатом возводится над простыми строениями, например, баней, туалетом или беседкой, или постройками, примыкающими одной стороной к основному зданию. Такой вид кровли не требует большого количества материалов, но характеризуется долгим сроком эксплуатации.
• Двухскатная или щипцовая крыша состоит из двух скатов, имеющих определенный уклон. Треугольник, образуемый скатами, называют щипцом или фронтоном. Такая крыша пользуется огромной популярностью, возводится над многоэтажными домами и коттеджами.
• Крыша с четырьмя скатами может быть вальмовой или шатровой, используется при строительстве дачных домов.
• Крыша в виде купола является одним из самых старых видов, чаще всего такой вариант встречается над гостиницами или павильонами.
• Мансардная крыша является разновидностью двускатной конструкции.
• Сводчатые крыши используются в качестве перекрытий над промышленными или общественными зданиями прямоугольной формы.
• Коническая крыша лучше всего смотрится над зданиями круглой формы.
• Крыша в форме пирамиды возводится над квадратными или многоугольными строениями.

Кроме этого крыши могут быть чердачными и бесчердачными. В первом случае чердак может быть холодным или утепленными. Крыша без чердака служит перекрытием верхнего этажа здания, при этом допускается полная или частичная вентиляция, а также ее отсутствие.

Климатические условия местности во многом определяют угол наклона скатов конструктивные особенности крыши. В районах с преобладанием температуры воздуха выше ноля градусов крыша над домом может иметь небольшой уклон. В регионах, характеризующихся сильной ветреностью, лучше строить дома с пологими крышами. Там, где большую часть года холодно, а осадков выпадает большое количество, скат должен быть крутым, а свес маленьким. В этом случае осадки будут беспрепятственно скатываться с крыши.

Стропильная система

Основанием крыши любого типа служит стропильная система, для изготовления которой в большинстве случаев используют доски или деревянные бруски. На эту конструкцию ложится вес кровли, поэтому для работы лучше выбирать высококачественную древесину, на которой нет большого количества сучков, трещин и гнили. Чаще всего стропильный каркас возводится из древесины хвойных пород. Предварительно пиломатериал тщательно просушивают. Иногда для работы используют бревна, но на высоте с таким материалом работать неудобно из-за его тяжести.

Опорой для стропилин служит мауэрлат, для его изготовления необходимо брать брус сечением 10*10 см или бревно, стесав перед укладкой его нижнюю часть. В домах из бруса или бревен в качестве этого элемента используется верхний венец коробки дома. Мауэрлат предназначен для распределения нагрузки на несущие стены дома.

Рассчитывать сечение стропильных ног нужно очень внимательно с учетом нескольких критериев:

• Нагрузка от кровли и снежной массы.
• Расстояние между стропилинами.
• Параметры пролета.
• Угол наклона скатов.

Выделяют два вида стропильной системы: висячая и наслонная. В первом случае стропильные ноги опираются на наружные стены здания, второй вид подразумевает установку дополнительных опор на внутренних несущих стенах, перегородках или колоннах.

Обрешетка крыши

Назначение обрешетки – основание для кровельного материала, которое не позволяет ему прогибаться и деформироваться. Для некоторых покрытий делают сплошную обрешетку, но в большинстве случаев между элементами оставляют определенное расстояние в зависимости от кровельного материала.

Изготовление обрешетки необходимо выполнять по следующим правилам:

• Все элементы должны быть надежно зафиксированы на стропильном каркасе.
• Соединение элементов над стропилинами располагают в шахматном порядке.
• Сплошное основание лучше всего применять под рулонные кровельные материалы или плоские асбестоцементные плитки.
• На разреженную обрешетку укладывают асбестоцементные листы, черепицу и тонколистовую сталь.
• Шаг между элементами обрешетки, независимо от материала, должен иметь одинаковое значение по всей крыше.

Назначение и необходимость элементов конструкции

Независимо от степени сложности крыши, каждый элемент предназначен для выполнения своей функции. Строение кровли, форма и конструкция крыши определяется на одном из этапов проектирования дома или при составлении плана ремонтных работ.

Надежность и долговечность крыши зависит от правильной установки всех составляющих, включая основные части, кровельный материал, места примыкания к дополнительным элементам крыши. Покрытие для кровли станет хорошей защитой стропильной системы и всего строения только при условии приобретения кровли и дополнительной фурнитуры от одного производителя. В этом случае монтажные работы будут выполнены без лишних сложностей.

Составлять проект любого строения, особенно жилых домов, должен грамотный специалист. Этим могут заниматься только частные архитекторы или проектировщики, имеющие специальное разрешение. В готовом проекте содержится план дома, крыши с указанием всех узлов и деталей конструкции. Непосредственно строительством также должны заниматься профессиональные мастера, так как они знают названия частей крыши, их назначение и правильное расположение, выполнят работу на высшем уровне и в короткие сроки, а также предоставят гарантию.

kryshadoma.com

Конструкция крыши деревянного дома: подробная информация

Деревянный дом сегодня пользуется большой популярностью среди многочисленных застройщиков. И это несмотря на то, что стоимость таких строений может намного превышать цену дома из современных материалов, а сравнение достоинств не всегда на стороне деревянных строений. Один из недостатков ­– деревянные дома дают естественную усадку, а это увеличивает общее время выполнения строительных работ. Дело в том, что некоторые архитектурные конструкции можно строить только на стабильных несущих упорах, а фасадные стены из бруса примерно год изменяют свои размеры, это правило касается и крыши.

крыши деревянного дома

Перечень элементов ее конструкций зависит от типа стропильной системы. Какие стропильные системы рекомендуется использовать для деревянного дома?

Содержание статьи

Стропильные системы деревянного дома

Деревянные дома редко имеют большие размеры и этажность. Еще одна особенность таких строений – они постоянно немного изменяют линейные параметры из-за колебаний влажности пиломатериалов. Как следствие – к стропильным системам предъявляются повышенные требования по надежности, они должны компенсировать возможные колебания.

Чем сложнее крыша, тем больше у нее дополнительных элементов, а это в совокупности уменьшает ее прочность и надежность. Вывод – для деревянных домов не рекомендуется выбирать сложные многоскатные крыши.

Тип стропильной системы деревянного дома	Эксплуатационные характеристики и технические параметры
Односкатная	Встречается очень редко и только на небольших по размерам домах. Единственное заслуживающее внимания преимущество – простота конструкции. Но не все так однозначно. Площадь односкатной крыши всегда намного больше площади одного из скатов, а угол наклона меньше. Это значит, что нагрузки на элементы стропильной системы односкатной крыши существенно превышают нагрузки на скаты двускатной или вальмовой. Как следствие, для изготовления стропильной системы нужно брать более прочные и дорогие пиломатериалы, но часто и этого недостаточно, для увеличения прочности такой крыши нужно монтировать дополнительные упоры или прогоны. Чем больше элементов крыши – тем она сложнее вне зависимости от названия и вида, единственное преимущество исчезает.
Двускатная простая	Наиболее часто используемый вариант конструкции крыш деревянных домов. По всем показателям занимает одну из лидирующих позиций, традиционная конструкция крыши деревянных строений.
Двускатная ломаная	По техническому устройству несколько сложнее обыкновенной двускатной. Преимущество – увеличиваются размеры чердачных помещений. Часто именно такая конструкция применяется для мансардных помещений.
Четырехскатная	Сложная конструкция крыши, используется на больших по площади фундамента домах. Имеет несколько разновидностей, но они ставятся только на эксклюзивных индивидуальных сложных проектах. Самостоятельно построить такие стропильные системы невозможно, нужно делать точные расчеты и иметь большой практический опыт выполнения подобных работ. Желательно доверять такие крыши профессиональным строительным компаниям.

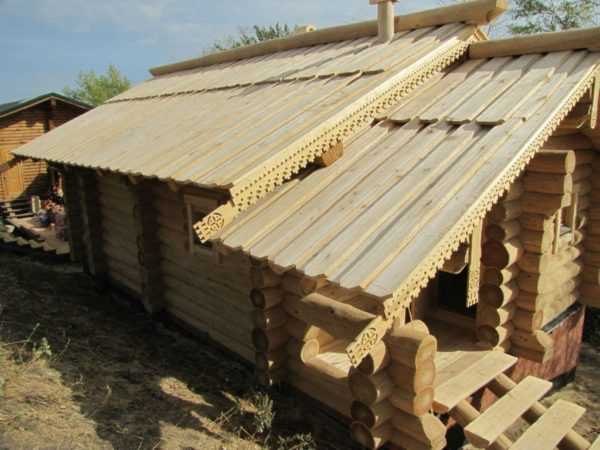

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °

Особенности конструкции четырехскатной крыши

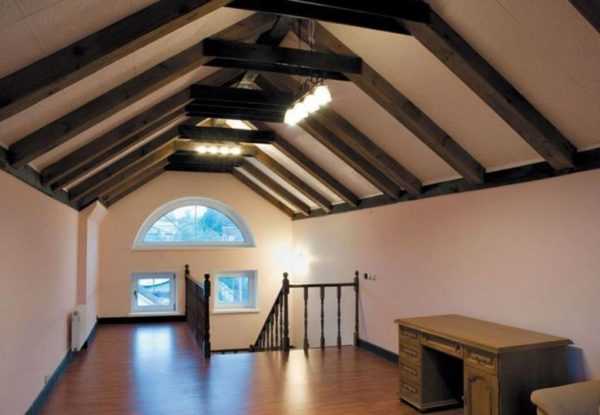

Все типы крыш могут быть теплыми или холодными. Рассмотрим более подробно, из каких отдельных элементов состоит конструкция крыш.

Общие требования к стропильным системам

Крыша любого дома, вне зависимости от ее конструкционных особенностей, должна отвечать требованиям строительных норм и правил.

Устойчивость к постоянным и временным нагрузкам

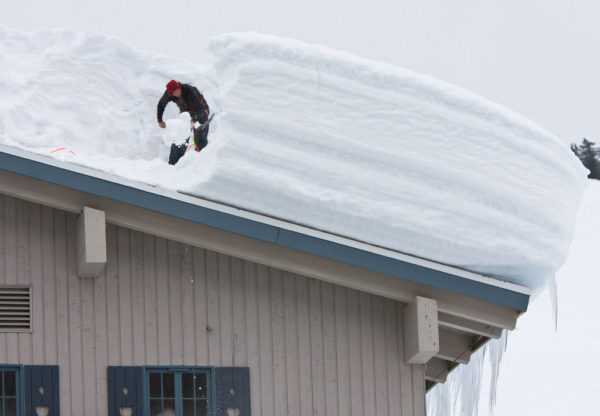

Во время проектирования конструкции принимаются во внимание существующие в регионы снеговые и ветровые нагрузки, вес кровельных материалов, эпюры распределения усилий по узлам и т. д. При этом архитекторы обязательно используют коэффициент запаса прочности, для крыш деревянных домов он установлен не ниже 1,4. Это вызвано тем, что не все материалы могут отвечать расчетным показателям по прочности, возможны определенные отклонения от технологии и т. д. Кроме того, деревянные дома имеют колебания линейных размеров, стропильная конструкция должна их компенсировать за счет повышения устойчивости.

Нагрузка на стропильную систему

Минимально возможный вес

Чем меньше нагрузка на фундамент, тем надежнее строение. Крыша на деревянном доме должна противостоять динамическим и статическим усилиям и при этом иметь минимальный вес. Во время расчета конструкции определяется оптимальный вариант сечения несущих элементов. В целях понижения веса может уменьшаться сечение стропильных ног (именно они в основном влияют на вес конструкции) за счет установки различных упоров и распорок. Уменьшение веса конструкции крыши одновременно приводит к понижению ее сметной стоимости.

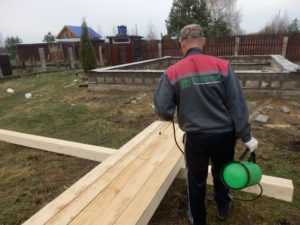

Качество пиломатериалов

Для изготовления стропильной системы крыши надо использовать пиломатериалы не ниже первого сорта. Дерево – уникальный живой материал, невозможно найти две доски одного и того же сорта с абсолютно одинаковыми техническими параметрами. Каждая имеет свое количество и расположение сучков, пороки естественного развития, незначительные трещины и отклонения по размерам. К подбору досок и брусьев для крыши надо подходить очень внимательно, делать ревизию пиломатериалов перед тем, как использовать их. Все отбракованные материалы можно применять для строительства неответственных или ненагруженных конструкций деревянного дома.

Пиломатериалы

Цены на различные виды бруса

Брус

Из каких элементов состоит конструкция крыши деревянного дома

Существует большое разнообразие типовых стропильных систем, но каждый мастер вносит свои изменения с учетом конкретных особенностей здания и наличия сортамента пиломатериалов.

Мауэрлат

Используется как несущая конструкция пяток стропильных ног, изготавливается из бруса 100×100 мм. Если нет бруса, то для мауэрлата можно использовать двойные доски толщиной 50 мм. В срубах не применяются, функцию мауэрлата выполняет верхний венец. Для увеличения устойчивости фиксируется к нижним венцам металлическими шкантами. В каркасных деревянных домах этот элемент конструкции стропильной системы устанавливается, он позволяет равномерно распределять точечные нагрузки по всему периметру несущих стен и предупреждает прогиб непрочного обвязочного верхнего пояса.

Мауэрлат

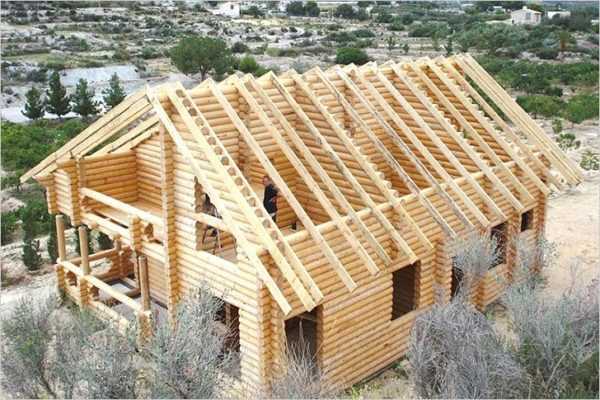

Стропила

Главный элемент конструкции крыши, формирует ее геометрию и внешний вид. Стропильные ноги воспринимают на себя все нагрузки, в том числе и вес кровельных покрытий. Чаще всего изготавливаются из досок 50×150 мм, шаг стропильных ног рассчитывается индивидуально или может быть стандартным. Стандартный шаг применяется в тех случаях, когда планируется строить теплую крышу. Делается это для упрощения и ускорения процесса монтажа кровельного пирога. Дело в том, что все утеплители, вне зависимости от материала изготовления, имеют ширину 60 см. Стандартный шаг стропильных ног в пределах 57–58 см, что позволяет сразу устанавливать в ниши утеплители без предварительной подгонки размеров.

Стропила

Для стропил нужно выбирать только качественные доски, если длины недостаточно, то их разрешается наращивать.

Сращивание стропил по длине

В зависимости от длины стропил, типа кровельной системы и климатической зоны расположения здания подбираются варианты и места установок прогонов, упоров и раскосов. Пятки стропильных ног могут фиксироваться к мауэрлату или верхнему венцу жестко или при помощи специальных соединений, позволяющих совершать возвратно/поступательные движения во время усадки и изменения линейных параметров деревянного дома.

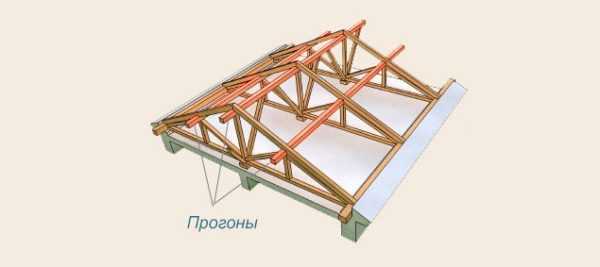

Прогоны

Служат точкой упора длинных стропильных ног, не позволяют стропильной системе прогибаться под воздействием различных усилий. Очень часто применяются в мансардных крышах, за счет них удается существенно увеличить высоту жилых помещений.

Прогоны изготавливаются из бруса, вертикальные ноги упираются о несущие конструкции дома. В зависимости от места монтажа могут быть боковыми или коньковыми.

Прогон — деревянный брус, с назначением поддерживать стропила (не дать им прогнуться)

Затяжки

Специальные балки, устанавливается специально для упора стропильных ног в случае отсутствия мауэрлата. Затяжки одновременно служат потолочными балками перекрытия. Изготавливаются из бруса 100×100 мм или досок 50×100 мм. Снимают распирающие нагрузки со стен деревянного дома, рекомендуются к использованию во время капитального ремонта старых строений. Затяжки значительно повышают устойчивость конструкции крыши, к ним могут дополнительно фиксироваться нижние части вертикальных опор.

Затяжка стропилы

Жесткое защемление коньковой балки между двумя стропильными затяжками. Такой узел соединения стропил обеспечивает высокую жесткость стропильной системы

Стойки

Монтируются в вертикальном положении, принимают на себя изгибающие нагрузки на стропила. Количество и расстояние между стойками рассчитывается индивидуально для каждой конструкции крыши. Элементы изготавливаются из бруса 100×100 мм, в верхней части делается косой запил с таким расчетом, чтобы упор был по всей поверхности. Для исключения скольжения применяются специальные методы фиксации или набиваются упорные доски.

Стойки

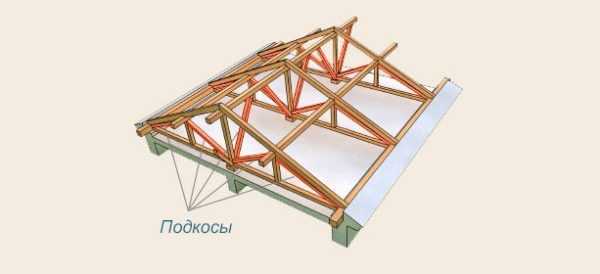

Подкосы

Могут работать самостоятельно или в паре со стойками, упираются о стропильные ноги под прямым углом. Целесообразность установки подкосов определяет опытный кровельщик. Если планируется использовать чердачные помещения под мансарду, то подкосы не делаются – они значительно уменьшают свободное пространство. Удерживают относительно небольшие нагрузки, могут изготавливаться из таких же досок, как и стропильные ноги.

Подкосы

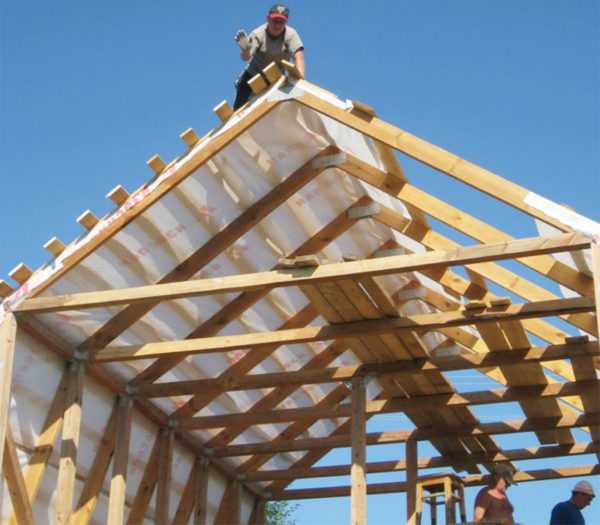

Растяжки

Соединяют две стропильные ноги в единую ферму, противодействуют распирающим усилиям. Растяжки работают на растяжение, что позволяет применять для них тонкие доски. Дело в том, что доски на растяжение работают значительно лучше, чем на сжатие.

Растяжки и другие элементы на схеме

Лежень

Продольная балка посредине коробки деревянного дома. Рекомендуется устанавливать в тех случаях, когда конструкция стропильной системы требует прогона под коньком. Элемент может быть цельным или наращенным, материал изготовления – брус 100×100 мм. Лежень обязательно должен располагаться над несущими перегородками деревянного дома, об него упираются нижние части вертикальных стоек конькового прогона.

Лежень на схеме

Обрешетка

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Тип зависит от кровельных материалов. Под мягкие покрытия деревянных домов делается только сплошная обрешетка из плит ОСП или клееной фанеры, есть варианты изготовления сплошной обрешетки их обрезных досок. Но они применяются очень редко – дорого, долго и сложно.

Под металлические или штучные кровельные материалы обрешетка делается из необрезных или обрезных досок и реек. Шаг обрешетки подбирается с учетом технических параметров покрытий.

Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами

Контробрешетка

Этот элемент конструкции стропильной системы устанавливается только для теплых крыш с утеплителем из минеральной ваты. Задача контробрешетки – обеспечивать эффективную естественную вентиляцию подкровельного пространства.

Схема устройства кровли

Минеральная вата очень негативно относится к увеличению показателей относительной влажности, показатели ее теплопроводности увеличиваются в разы, эффективность утепления существенно понижается. Кроме того, длительный контакт влажной минваты с деревянными конструкциями стропильной системы становится причиной появления гнилостных процессов со всеми негативными последствиями. Никакие самые современные парозащитные барьеры не могут полностью исключить проникновение пара в вату. Для удаления требуется вентиляция, но не накрывать утеплитель нельзя, холодный ветер выдувает теплый воздух, что также понижает показатели теплосбережения. Для решения проблемы используется специальная ветрозащита, позволяющая испаряться влаге и защищать минвату от ветра. Влага должна постоянно удаляться, для этого и делается контробрешетка. Между ветрозащитой и кровельными материалами есть продухи, процесс естественной вентиляции эффективно удаляет испарившуюся из минеральной ваты влагу.

Ветрозащитная пленка

Цены на ветрозащитные мембраны

Ветрозащитная мембрана

Кобылки

Применяются для экономного увеличения длины стропильных ног. К толстым доскам прибиваются тонкие, они не несут значительных нагрузок. За счет удлинения стропилин удается увеличить защиту фасадных стен деревянного дома, отрегулировать параметры карнизного свеса.

Кобылки

Наслонные и висячие крыши деревянных домов

Висячие крыши

Используются только для небольших домов. Особенность таких конструкций – стропильные ноги упираются только о верхний венец или мауэрлат, а в коньке между собой. Дело в том, что дом не имеет внутренних несущих стен, позволяющих устанавливать надежные вертикальные упоры или горизонтальные прогоны. Для недопущения распирания стропилины фиксируются стяжками.

В некоторых случаях в качестве упора могут служить балки потолочного перекрытия. Но так поступать следует очень осторожно и только в том случае, когда прочность балок позволяет выдерживать дополнительные нагрузки.

Висячие крыши

Схема — стропила со скользящей опорой и пропилами

Крыша с висячими стропилами

Практический совет. Если возникает крайняя необходимость делать вертикальные опоры на затяжках, то изготавливать их надо из нескольких скрепленных между собой тонких досок, установленных на ребро. Такие конструкции имеют существенно большее сопротивление на изгиб, чем брус такой же ширины.

На

krysha-expert.ru

Какие бывают крыши — все виды и их конструктивные особенности!

Крыши на деревянных стропильных системах пережили столетия, и до сих пор человечеством не придумано для малоэтажного строительства ничего более совершенного. Различаются они по формам, что связано не только с соображениями эстетики, но и наличием местных материалов, климатических условий. Какие бывают крыши, в чём их различие и принципиальное сходство – об этом читайте далее.

Какие бывают крыши?

Содержание статьи

Кровли скатные и плоские

При уклоне меньше 15 градусов крыша считается плоской. Её структура максимально проста и фактически представляет собой лежащую на сплошном дощатом настиле теплоизоляцию, накрытую кровельным материалом. Под деревянной обшивкой предусматривается лишь небольшое вентилируемое пространство. Такие крыши используют в основном в местностях с малым количеством осадков.

Для местностей с большим количеством осадков плоские крыши не подходят

На заметку! Как ни странно, плоские крыши можно встретить и в местностях, где зимы богаты снегами. В этом случае улегшийся на кровле снег играет роль теплоизоляции, поэтому не сбрасывается до весны. При устройстве такой крыши самое важное – это обеспечить должную прочность стропилам, которым придётся выдерживать тяжёлый ковёр из снега.

Устройство плоской кровли

Но всё-таки для российских реалий этот вариант применяется редко – за исключением гаражей и хозяйственных построек. У нас гораздо более востребованы различные варианты кровель с двумя или четырьмя скатами.

Полувальмовая двухскатная крыша

1. Скатные крыши придумали для того, чтобы они могли легко освобождаться от снега и дождевой воды. Чем больше уклон, тем быстрее с кровли скатываются осадки, и она всё время остаётся чистой и сухой.
2. Крыша может быть неутеплённой проветриваемой, в этом случае температура воздуха под ней практически такая же, как и снаружи. Как и утеплённая с проветриванием, она образует в своём внутреннем пространстве обычный нежилой чердак.
3. Наиболее популярен сегодня мансардный вариант, позволяющий получить под крышей жилые метры за небольшие дополнительные вложения. При проектировании такой крыши пространство под ней должно оставаться максимально свободным от элементов стропильной системы — растяжек и подкосов.

   Светодиодные светильники в мансарде

4. Поэтому здесь необходимо вынести стойки за пределы потолка будущего помещения и, конечно, сделать кровельный пирог по-максимуму тёплым. Для этого теплоизоляцию приходится монтировать с внутренней стороны, чаще всего в два слоя, из-за чего кровля становится многослойной.
5. Обрешётка при этом монтируется с внешней стороны стропил, поверх которой по гидробарьеру, закрепляемому посредством установки контрреек, укладывается кровельное покрытие.

   Элементы мансардной крыши

6. Многослойность влечёт за собой увеличение веса, а потому возникает необходимость усиления структуры стропил. Как правило, решают этот вопрос путём увеличения их количества и монтажа с меньшим шагом либо заменой деревянных конструкций на металлические.

   Требования к качеству стропильной доски

Устройство крыш мансардного типа предполагает не только получение более объёмного подкровельного пространства, но и создание хотя бы небольших вертикальных стен, в которые можно вставить окна, сделать дверь с выходом на балкон или террасу.

Огромные окна с балконами, привлекающими внимание оригинальной формой

Калькулятор расчета угла наклона крыши

Перейти к расчётам

Конфигурации скатных крыш

Крыша, особенно мансардная, составляет практически четверть всех расходов на строительство дома. Она же своей формой и пропорциями определяет и его внешний вид, так что к выбору её конструкции нужно отнестись со всей ответственностью.

Скатные крыши

Таблица. Какие виды крыш вообще существуют.

Конструкция крыши, фото	Краткая характеристика
Односкатная	Скатными называют крыши с наклонными плоскостями, и самая простая конструкция —  односкатная. Это некий промежуточный вариант между наиболее популярной  двускатной кровельной системой и плоской крышей. По всей видимости, именно простота и стала камнем преткновения, из-за которого данная конструкция столь непопулярна в наших краях. Чаще её можно увидеть на хозяйственных постройках, чем на доме – если, конечно, он не строится в одном из современных архитектурных стилей: минимализм, хай-тек, модерн. С финансовой точки зрения такая крыша наиболее экономична, тем более что уклон можно создать не только за счёт деревянных конструкций, но и за счёт разницы высоты параллельных стен. Односкатная крыша отлично подходит для небольших домов, пролёты стен которых не превышают 6-7 м. Под двухскатной кровлей такой домик, особенно если у него два этажа, будет выглядеть, как скворечник.
Двухскатная	Это крыша, имеющая два противоположных, хоть и не всегда симметричных ската, соединяемых между собой в коньке. Характерным элементом такой крыши является наличие боковых стенок – фронтонов или шипцов, заострённых под тем же углом, который образуют скаты. Угол наклона двухскатной крыши может быть самым разным, от 5 до 60 градусов, но в такие крайности проектировщики вдаются редко. Оптимально угол наклона ската составляет 35-45 градусов, и он позволяет при желании сделать под крышей жилое помещение. Такой тип устройства обеспечивает большую степень вентиляции конструкций и наилучшее самоочищение кровельного покрытия от осадков.
Вальмовая	Вальмовой называют крышу с четырьмя скатами, которые при квадратном плане дома имеют форму треугольников, сходящихся в одной точке в виде пирамиды (её ещё называют шатровой), а в прямоугольном варианте имеют два треугольных и два трапециевидных ската, верхушки которых соединяются в коротком коньке. Такая крыша не имеет фронтонов, за счёт чего получается экономия на стеновом материале. Однако её стропильная система более сложна, и из-за необходимости постоянной резки и подгонки облицовки влечёт повышение расхода кровельного материала. В свою очередь, это требует от кровельщиков высокой квалификации, так что вальмовая крыша однозначно обходится дороже двухскатной.
Полувальмовая	Это разновидность вальмовой конструкции. Характерной особенностью полувальмовых крыш являются маленькие усечённые треугольники в торцах. Никаких особых преимуществ с конструктивной точки зрения это не даёт, данный приём используется исключительно из соображений эстетического плана. Тем не менее, наличие скошенных участков укрепляет края каркаса и, уменьшая поверхность крыши, делает её более обтекаемой и устойчивой к ветру. Монтируется она сложнее двухскатного варианта, но проще вальмового. А главное, позволяет обустроить в подкровельном пространстве удобное мансардное помещение.
Многощипцовая	Щипцом в архитектуре называют сужающуюся часть стены, повторяющую угол наклона крыши, которая заменяет фронтон. То есть, она не отделяется от основной стены карнизом. Если у дома два параллельных щипца, крыша будет большой и цельной, двухскатной. Если же щипцов больше, то из них можно создать целый комплекс из нескольких двухскатных крыш меньшего размера. Обычно такой конструктив кровли применяется на домах с солидной площадью в плане, да и смотрится очень красиво. Однако при возведении многощипцовых крыш возникает много сложностей, связанных с необходимостью монтажа большого количества водосборных и соединительных элементов. Естественно, всё это повышает себестоимость кровли в целом. Но зато большой дом с такой крышей на большом земельном участке смотрится просто великолепно.
Ломаная	Ломаную крышу нельзя назвать архитектурным совершенством. Основной целью её проектирования является необходимость устройства мансардного этажа. Особенности такой конструкции — это скаты, состоящие из двух частей и с разным углом наклона. У верхней уклон меньше, нижняя часть может быть почти вертикальной. Таких скатов у ломаной крыши может быть как два, так и четыре. Единственное их преимущество – они увеличивают объём подкровельного пространства, занимаемого мансардой. Сложность подобной конструкции заключается в размещении стропил, а так же в обеспечении герметичности крыши в местах её излома. Браться за такую работу самостоятельно, не имея соответствующего опыта, мы бы не советовали.
Коническая	Наиболее совершенными с точки зрения архитектуры можно считать крыши с конической или купольной конфигурацией. Такую конструкцию обычно применяют не как основную, а для придания выразительности пристройкам типа башенок, ротонд, бельведеров. То есть, сооружение, над которым проектируется такая крыша, должно иметь круглую форму. Примечание! В качестве покрытия здесь можно использовать только мелкоштучные материалы типа сланцевого шифера, деревянного гонта, керамической или гибкой битумной черепицы.

Как видите, для крыш существует множество разнообразных форм, которые подбираются не только по собственным предпочтениям или климатическим условиям, но и с оглядкой на ландшафт, в который их нужно вписать. При этом большинству заказчиков хочется эксклюзивности, нетрадиционного подхода, который поможет выделить конкретный дом из сотен и тысяч других.

Каждому хочется, чтобы его крыша выглядела оригинально

Цены на металлочерепицу

Металлочерепица

Решить эту задачу можно, спроектировав комбинированную конструкцию крыши, для эстетического эффекта объединяющую в себе несколько разных конфигураций. Это отличное решение не только для новостройки, но и в том случае, когда к уже эксплуатируемому зданию пристраиваются жилые или вспомогательные помещения: веранда, беседка, оранжерея.

В таком случае над самим домом крыша может быть вальмовая, и над пристроенной частью – одно- или двухскатная. Главное, чтобы фактура и цвет кровельного материала были идентичными и не диссонировали друг с другом.

Вальмовая четырехскатная крыша

Калькулятор расчета площади вальмовой или шатровой крыши

Перейти к расчётам

Из чего состоит крыша?

Основными элементами крыш, принимающими нагрузки извне и передающими их стенам, являются стропила. Их можно приобретать комплектно на деревообрабатывающем предприятии или изготавливать на месте из доски или бруса. В частности, для сборки каркаса крыши небольшого дома с пролётом до 6 м часто применяют сдвоенную доску 50х150 мм либо древеснополимерные двутавровые балки.

Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию

Стропила раскрепляют изнутри диагональными связями, а затем обвязывают доской 25 мм, используя в качестве крепежа гвозди или болты. При большой площади крыши, а также в регионах со значительной снеговой нагрузкой каждая стропильная ферма должна быть усилена внутренними раскосами. Места примыкания элементов друг к другу фиксируются либо дощатыми накладками, либо стальными пластинами.

Стропильная ферма

В зданиях больших размеров для создания каркаса крыши может использоваться и очень толстый брус.

Основные части стропильной системы

Цены на снегозадержатели

Снегозадержатель

Разновидности стропил

Все деревянные конструкции для строительства изготавливаются согласно ГОСТ Р 56705-2015. В нём же даны определения видов стропил, которые могут применяться в тех или иных типах кровель.

Таблица. Основные виды стропил.

Внешний вид и местоположение стропила	Характеристика элемента
Висячие стропила	Висячими стропилами называют наклонные элементы, не имеющие опоры сверху, а опирающиеся только на мауэрлат по концам. Снизу они соединены затяжкой, воспринимающей распорные нагрузки.

krysha-expert.ru

Деревянная крыша — конструкция, устройство деревянной кровли своими руками

Для увеличения жесткости всей конструкции стойки дополнительно связывают досками шириной 0,2м. Для большей стойкости к ветровым нагрузкам наслонную стропильную систему фиксируют проволокой, которая крепится к деревянным элементам с помощью анкеров. Данная стропильная конструкция на сегодня является самой популярной и подходит домам любых форм.

Важно: для установки наслонной стропильной системы потребуется одна несущая стена посередине сооружения. Ширина дома не может быть меньше 7 м.

Если конструкция дома не предполагает наличие поперечной несущей стены, то рекомендуется строительство деревянной крыши из висячих стропил. Главная особенность данных стропил – это отсутствие верхней опоры как у наслонных стропил. Допустимая ширина дома ни менее 8 м. Чаще всего такая система применяется для небольших хозяйственных построек. В нижней части стропила опираются на наружную верхнюю часть стены, в результате чего на нее оказывается значительное давление. Для придания большей жесткости стропила стягиваются. Все части конструкции соединяются болтами, строительными гвоздями или металлическими скобами.

Важно: если чердачное помещение в дальнейшем будет использоваться, как жилое стропильные стяжки рекомендуется располагать как можно выше.

Деревянные фермы сегодня редко используются в частном строительстве. Такие конструкции подойдут зданиям с большими пролетами – до 20 м. Сама система сложная в реализации. Состоит из нескольких узлов, которые образуют балки с сечением до 150 мм.

Выбор кровельного материала

Для покрытия деревянной крыши рекомендуется использовать:

• Гонт. Деревянный кровельный материал, состоящий из небольших пластин, стыкующихся между собой шипами и пазами. Гонт изготовляется из особо прочных пор дерева.

• Лемех – это разновидность шинделя. Его форма сложнее – верхняя часть выполнена в лопатной форме, нижняя – ажурная.

• Тес – представляет собой обрезную доску из хвойных пород дерева.

Важно: важное отличие деревянной кровли от любой другой – это высокая ремонтопригодность. Произвести работы по замене элемента кровли можно быстро и самостоятельно.

Устройство деревянной кровли своими руками

Прежде чем приступить к возведению деревянной крыши необходимо обработать весь брус, доски специальными антисептиками и антипиренами для защиты от грибка, гнили и огня.

Начинается кровельная работа с укладки мауэрлата. Для его монтажа рекомендуется использовать брус шириной 15 см и толщиной от 5 до 10 см. Установка может быть произведена двумя способами:

• Проложить в кирпичную стену дома проволоку катанового типа, затем с помощью ее закрепить мауэрлат на стене дома. Для этого необходимо будет продеть проволоку сквозь ранее сделанные в брусе крепежные отверстия и прочно закрепить.

• Установить в стену вертикально стальные прутья с сечением не менее 1,5 см или монтировать на стену бетонную балку, на которой уже есть вертикальные стальные шпильки. Допустимый шаг между прутьями не более 12 см. На данные шпильки надевается брус, через крепежные отверстия. Полученные отверстия крепятся гайками.

Важно: недопустимо чтобы брус соприкасался с кирпичными или бетонными поверхностями! Чтобы защитить дерево от данных материалов необходимо проложить защитную прокладку из рубероида.

Далее устройство деревянной крыши своими руками продолжается по следующему плану:

• Укладка лежней из бруса. Устанавливаются параллельно боковым стенам дома, сечение бруса 15*15 см. Укладка происходит строго по линиям стен бедующего чердака. Если длина бруса будет недостаточной можно нарастить его с помощью соединения нескольких отрезков шипами.

• Установка стоек на лежни. Сечение бруса 5*15 см. Шаг стоек равен выбранному шагу стропил.

• Установка крайних стропил. Монтируются на мауэрлат с опорой на стойки. Место, где стропила фиксируются с мауэрлатом должно иметь фигурный запил с усилением соединения накладками из металла.

• Установка конькового прогона на полученные верхние углы фронтона.

• Монтаж рядовых стропил с необходимым шагом. Опираются на мауэрлат, коньковый элемент и опорные стойки.

• Зашивка фронтона. Для этого используется доска 5*15 см.

Важно: во время установки стропильных ног нужно всегда помнить, что карнизные свесы будут сформированы концами стропильных ног. Если длины брус не хватит, наращивание необходимо произвести кобылками.

Каркас деревянной крыши фото

После того как стропильная система будет собрана начинается следующей этап сборки крыши:

• Укладка кровельного «пирога».

• Монтаж обрешетки.

• Установка кровельного покрытия.

Кровельный «пирог» может состоять из разных слоев. Все зависит от того будет крыша теплой или нет. Если дом постоянного проживания или чердак в будущем будет использоваться как жилое помещение крышу лучше сделать теплой.

Если крыша будет теплой, то рекомендуется такая последовательность укладки слоев:

• Слой пароизоляции. Материал крепится со стороны чердака строительным степлером. После того как крыша будет окончательно собрана пароизоляция зашивается досками. Пленки укладываются обязательно с нахлестом, швы закрывают скотчем.

• Утеплитель. Чаще всего — это базальтовая вата. Плиты укладывают между стропильными ногами в место распора.

• Гидроизоляция. Укладывается на утеплитель, фиксируется степлером.

Конструкция деревянной кровли: видео

www.stroy-krov.ru

технология возведения, инструкция как сделать своими руками, видео и фото

Так выглядит простая двускатная крыша, которую можно построить самому

Как осуществить строительство крыши дома, не имея при этом никаких навыков? Мой опыт показал, что это вполне возможно. Ниже я подробно расскажу, как это сделать и опишу все этапы строительства крыши, а пошаговая инструкция наглядно подтвердит мои слова.

Что можно построить

Перед тем, как приступить к строительству крыши своими руками, нужно выбрать конструкцию, которая будет соответствовать конфигурации, габаритам и внешнему виду дома.

Проектирование крыши

Строительство кровли и стропил начинается с проектирования. Основная задача — разработать внешний вид крыши и рассчитать типоразмеры конструкции с учетом различных нагрузок.

Схема, которую будем использовать для строительства кровли с двумя простыми наклонными скатами, а потому справиться с их возведением будет несложно

Для проектирования кровельной системы используется специальное программное обеспечение: Google Sketch UP, AutoCAD и т.п. Если кровля простая, расчеты можно выполнить без специальных программ, учитывая минимальный и максимальный угол наклона ската, площадь ската ветровую нагрузку и нагрузку атмосферных осадков.

Иллюстрация	Рекомендации по проектированию стропильной системы
	Учитываем соотношение между размерами стропил и расстоянием между ними. Длинные стропильные ноги с малым поперечным сечением будут прогибаться под снеговой нагрузкой. Чрезмерная толщина при небольшой длине — это перерасход материалов и увеличение нагрузки на несущие стены.
	При длине потолочной балки от 6 метров и более, обязательно предусматриваем подкосы. Их задача – предотвращение прогиба стропил в средней части.
	Выбираем правильный угол наклона крыши. Есть универсальное правило: На открытой местности – в степи или вблизи крупных водоемов ветровая нагрузка высокая, а потому оптимальный угол наклона ската – это 30°. В холмистой или гористой местности, где ветровая нагрузка меньше, делаем угол наклона в 45°.
	Кровля и снеговая нагрузка. Бороться со снеговой нагрузкой путем увеличения наклона ската нецелесообразно. Увеличение наклона ската приводит к возрастанию ветровой нагрузки. Чтобы увеличить устойчивость кровли к снеговой нагрузке лучше предусмотреть дополнительные подкосы и ограничиться выбором кровельного материала с гладкой поверхностью.

Заготовка материалов

Так выглядит простая двускатная крыша, которую можно построить самому

Рекомендации по заготовке и хранению пиломатериалов

Иллюстрации	Рекомендации
	Доски и брусья должны быть сухими. Для этого пиломатериалы перед строительством выдерживаем в вентилируемом помещении или под навесом. Правильное хранение обеспечивает циркуляцию воздуха, и древесина просыхает.
	Доски и брусья должны быть ровными. Пиломатериалы укладываем на хранение штабелями, чтобы доски не провисали под своим весом. Пиломатериалы нужно перебрать и отсортировать неликвид — кривые доски и брусья.
	Обеззараживаем пиломатериалы. Древесину нужно заранее обработать антисептическими составами. Для этого можно использовать пропитки промышленного изготовления или отработанное моторное масло.

Сборка стропил

Иллюстрация	Описание действий
	Монтаж мауэрлатов. По двум боковым внешним стенам дома выстилается рулонная гидроизоляция. Поверх гидроизоляции на 12 мм анкера крепится брус или как в нашем случае толстая доска. Инструкция допускает установку мауэрлата только на ровную поверхность стен.
	Монтаж лежня. По сути, это тоже установка мауэрлата, но только не на внешнею, а на промежуточную стену. Технология та же – ровняем и гидроизолируем поверхность, укладываем доску и фиксируем ее анкерными болтами. Крепёжные анкера должны располагаться не дальше 60 см друг от друга. При этом анкера не должны попадать в шов кладки .
	Возведение фронтонов. Фронтоны можно собрать из дерева по окончании сборки стропильной системы, но в нашем случае было проще вывести фронтоны до уровня стропил из пеноблока. Фронтоны были выложены до сборки стропил, так как потом стропила помешали бы кладочным работам.
	Установка стоек с прогоном. По обеим краям лежня устанавливается по одной вертикальной стойке. Поверх двух стоек укладывается доска и фиксируется саморезами. В промежу

krovlyakryshi.ru

No related posts.
