Стабилизатор напряжения с аккумулятором для газового котла: Стабилизатор напряжения и бесперебойник (ИБП) для газового котла отопления

220В, для настенных или навесных, нужен ли электронный с аккумулятором, электрический

По статистике каждая четвёртая поломка

В частном секторе нередки резкие перепады напряжения, скачки электричества, что губительно для электрических плат котла.

Стабилизатор защищает оборудование в таких ситуациях и обеспечивает качественное электропитание для газового котла. В отличие от ИБП, стабилизатор только регулирует частоту и напряжение тока на выходе, что позволяет всем системам работать без перегрузок. ИБП же имеет встроенные батареи питания, и в случае отключения электричества позволяет системе работать автономно какое-то время.

Виды стабилизаторов напряжения для газовых котлов отопления

Стабилизаторы напряжения различают по типу работы. Бывают релейные, симисторные и электромеханические. У каждого типа свои особенности работы, предназначенные для разных условий.

220В и 380В: требуемая мощность

Стабилизаторы бывают однофазные 220 В и трехфазные 380 В. Все газовые котлы имеют входное напряжение 220 В. Обычный газовый котёл потребляет в среднем 200—300 Вт, поэтому необходим стабилизатор с мощностью 400Вт и больше.

Все стабилизаторы устроены сходным образом:

• автотрансформатор отвечает за выравнивание напряжения;
• контролирующее устройство отслеживает напряжение на входе;
• регулятор изменяет количество витков на обмотке, за счёт чего и происходит понижение или повышение напряжения;
• предохранитель от коротких замыканий и перегрузок.

Электрические релейные

У таких стабилизаторов нет движущих частей, управление происходит с помощью микропроцессора, т. е. реле, отсюда и название. Изначально такой вид приборов использовали там, где напряжение было недостаточным, но современные релейные стабилизаторы могут и понижать напряжение. Их подключают, если скачки в сети незначительны.

Для котлов рекомендуется точность 5%, если этот показатель выше — при сильном скачке напряжения плата котла перегорает. Чем ниже точность, тем лучше для котла.

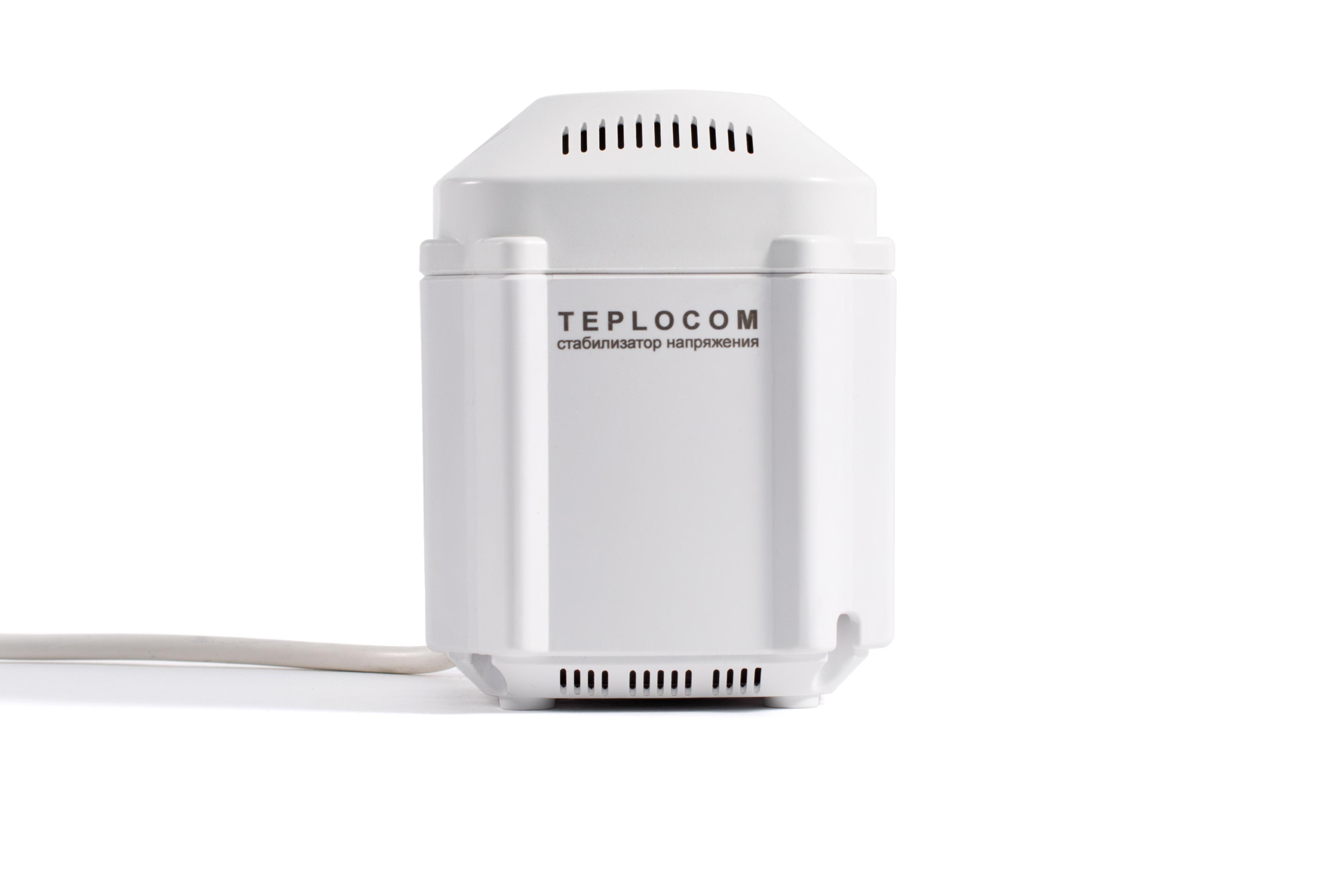

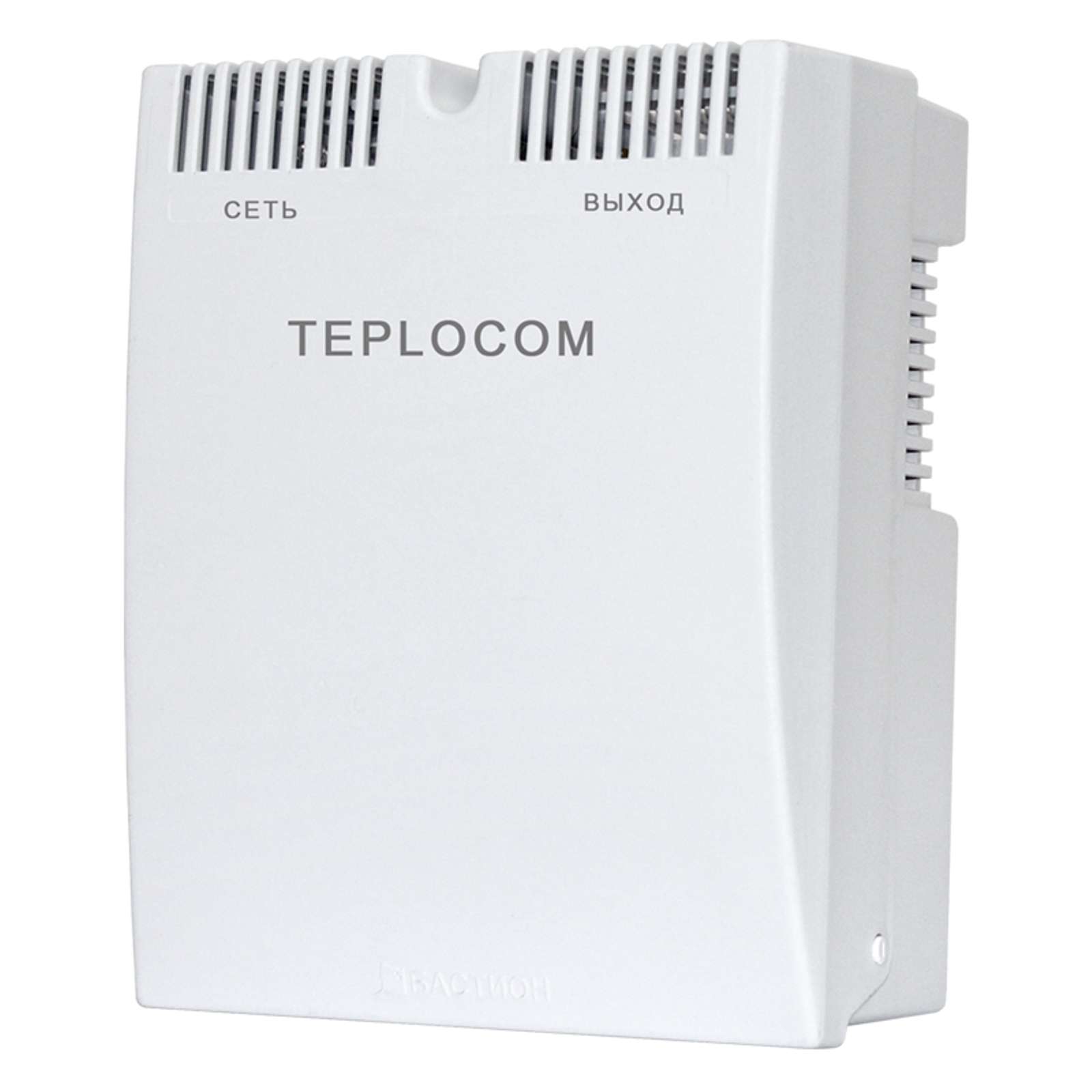

Фото 1. Электронный релейный стабилизатор напряжения однофазный модели ST-888, производитель — «Teplocom», Россия.

Плюсы:

• Быстродействие 100 мс.
• Диапазон 135—315 В.
• Точность 7,5%.
• Устойчивы к частым скачкам напряжения.
• Небольшие размеры.
• Малый вес.
• Быстро срабатывают.
• Практически бесшумны.
• Не искажают синусоиду.
• Комфортно работают в диапазоне -20°С — +40°С.
• Срок службы не менее 10 лет.

Минусы:

• При переключении реле слышны щелчки.
• В момент переключения обмоток мигают лампочки.
• Чем больше точность трансформатора, тем выше его цена.
• Много некачественных приборов на рынке.

Электромеханические

Самые простые по устройству, но тем не менее надёжные устройства.

В электромеханических трансформаторах подача электричества регулируется ползунком, который перемещает щётки по виткам вторичной обмотки электропривода, регулируя количество витков.

Ползунки перемещает двигатель, который контролируется микропроцессором.

Срок службы этого агрегата напрямую зависит от качества щёток, но в любом случае рекомендуется сервисное обслуживание по замене щёток. Такие регуляторы применяют в основном для холодильников и телевизоров.

Внимание! Использование электромеханических регуляторов для котлов запрещено! При замыкании они вызывают открытую искру, что очень опасно в сочетании с газом!

Плюсы:

• Высокая точность, около 3%.

• Широкий диапазон напряжений.
• Устойчивость к перегрузкам.

Минусы:

• Замена щёток каждые 2—3 года.
• Нельзя использовать на холоде.
• Греются при работе.
• Медленно срабатывают.
• Достаточно шумно работают.
• Попадающая в прибор пыль обугливается.
• Искрит при размыкании/замыкании контактов.

Симисторные

Считаются лучшими на сегодняшний день. Трансформатор управляется с помощью электронных ключей, симисторов, устройство быстро срабатывает на любые изменения во входящем напряжении.

Плюсы:

• Срабатывание 10—20 мс.
• Точность 1—2,5%.
• Диапазон 120—280 В.
• Максимальная погрешность 0,5%.
• Бесшумная работа.
• Длительный срок службы.

Минусы:

• Высокая цена.
• Если плата управления выйдет из строя, потребуется её замена.

Вам также будет интересно:

Настенные, напольные и навесные

По способу установки стабилизаторы напряжения бывают настенные, напольные и универсальные. Настенные трансформаторы плоские, эстетичные.

Напольные — мощнее, но и более габаритные, что не всегда удобно. Обычно для котлов не требуются большие мощности, поэтому можно приобрести компактный настенный или универсальный стабилизатор.

Как выбрать

При выборе стабилизатора важно учесть условия, в которых котёл будет работать: скачки напряжения, место, а также финансовые возможности. Прибор должен выглядеть эстетично, не занимать много места, работать безопасно и бесшумно. Если котёл дорогой, то и регулятор выбирайте надёжный и качественный. Не менее важны и технические характеристики оборудования.

Время отклика

Время, за которое прибор реагирует на скачок напряжения в сети. Чем этот показатель ниже — тем лучше. Но не стоит переплачивать за чрезмерно высокие скорости реагирования, 10—20 мс вполне достаточно.

Диапазон входного напряжения

Чем шире этот диапазон — тем лучше. Если напряжение в сети упадёт ниже минимума или поднимется выше максимума, то прибор просто отключит котел.

Фото 2. Тиристорный стабилизатор напряжения модели Norma 20000, напряжение 220 В, производитель — «Энерготех», Россия.

Чтобы вычислить диапазон входного напряжения замеряйте его несколько раз в сутки, а затем возьмите среднее арифметическое.

Уровень коррекции

Чем выше такой показатель — тем лучше. Этот параметр означает разницу между 220 В и тем напряжением, которое выдаёт прибор на выходе. Для такого чувствительного оборудования, как газовый котёл, это важно, хотя многие другие электроприборы нормально переносят разницу в 10%.

Диапазон температурных условий

Этот показатель важен для северных регионов. Указывает, при каких температурах прибор может корректно работать. Хотя в большинстве котельных плюсовая температура, на это стоит обратить внимание. У агрегатов с теплоизоляционным кожухом этот диапазон значительно шире.

Электронная управляющая схема

Возможна двух типов: монолитная и дискретная схемы. Первая представляет собой блок, включающий все электронные элементы.

Если один элемент сломается, то придётся заменить весь блок, что составит около 30% стоимости прибора.

В дискретной же схеме присутствует плато со впаянными приборами, если выйдет из строя какой-то один элемент, то его меняют, не меняя весь блок.

Как установить

Прежде всего, при установке выбирают помещение. Так как речь идёт об электрике, то требуется сухость. Если в котельной влажно или сыро, то регулятор туда устанавливать нельзя, поэтому подвал не всегда подходит для этой цели. Необходима влажность не более 60—70%.

Гараж и кладовка — также неудачные места, прибор не располагают в близости от горючих, химически активных и легковоспламеняющихся веществ.

Чердаки и закрытые шкафы не подойдут из-за слишком высокой температуры в летнее время и недостаточной циркуляции воздуха, прибор перегреется и быстро выйдет из строя.

Подключение

Непосредственно подключение котла к стабилизатору происходит элементарно: трансформатор включают в розетку, а к нему подключают котёл. Если стабилизаторов несколько, то для каждого используйте отдельную розетку, иначе они создадут сетевые помехи друг другу. Дополнительная проверка оборудования не требуется.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, какие параметры нужно учитывать при покупке стабилизатора напряжения.

Заключение: нужен ли стабилизатор с аккумулятором

Котёл — важное оборудование в доме, ведь он отвечает за отопление и горячую воду. Поломка газового котла, особенно зимой, станет настоящей коммунальной катастрофой, а ремонт занимает обычно немало времени. Кроме того, газовые котлы — дорогостоящее оборудование.

Производители указывают в руководстве к приборам требования к эксплуатации, где качественное электропитание чаще всего стоит на первом месте. Если это условие не соблюдается, то гарантийные обязательства аннулируются.

Трансформатор способен защитить чувствительную к питанию электрику котла от поломок, которые в частном секторе происходят часто из-за скачков напряжения.

Вместе с тем стабилизатор делает использование котла намного экономичнее и сохранит немалую сумму владельцу. В условиях российских электросетей применение стабилизатора напряжения обязательно.

Источники бесперебойного питания для дома — Kotel24

            Современная бытовая и отопительная техника в Вашем частном доме за частую имеет сложное электронное управление которое привередливо к качеству электрического тока, и может выходить из строя или давать сбои в работе оборудования. Для обеспечения надежной работы всех электроприборов, а также, для увеличения их срока службы, производители бытовой техники рекомендуют использовать средства защиты от опасных перепадов напряжения как выхода его в максимум, так и от низкого напряжения. Для этого может использоваться стабилизатор напряжения и источник бесперебойного питания с функцией стабилизации.

            С первых электрических сетей и до наших дней мы сталкиваемся с нестабильностью уровня напряжения – «перепадами». Об опасности высокого напряжения в сети знают все. Также, для многих наших приборов опасно и низкое напряжение. Это кондиционеры, холодильники, стиральные машины, энергосберегающие лампочки. А в некоторых случаях, и для наших внутренних сетей. Да, приборы при низком напряжении увеличивают потребляемый ток, на который не рассчитана сеть внутри нашего жилища. Это приводит к перегреву самих проводов.
Причины такого поведения – низкое качество наших электрических сетей. Другими словами, качественная подача потребителю – это очень дорогое удовольствие. Но выход есть. Мы, потребители можем защитить свои приборы с помощью «Стабилизатора напряжения».

            Каждый автоматический стабилизатор напряженияимеет вольтодобавочный трансформатор, регулятор напряжения, систему охлаждения, устройство защиты стабилизатора и защиту потребителей.Для нас важным является способ регулировки выходного напряжения:

1. Тиристоры – симисторы коммутируют обмотки трансформатора. Управляет электронными ключами микропроцессор. Электронное регулирование
2. Силовые реле коммутируют обмотки трансформатора. Электромеханическое регулирование.
3. Микропроцессор регулирует ролик по обмоткам трансформатора.Управление сервоприводом.

            Наиболее эффективным и надежным и самое главное, быстродействующим будет первый способ. Управление через реле (способ №2), так же будет быстрым, но при этом шумным и менее долговечным, так как это все-таки механический способ при котором изнашиваются рабочие элементы. И наиболее медленный и менее долговечный будет способ №3.

            Источник бесперебойного питания – упс – это сравнительно молодой класс электронных устройств, предоставляющих возможность работы Потребителя в условиях перебоев, нестабильного напряжения, прекращения подачи сетевого питания по различным причинам.
            О необходимости установки бесперебойника свидетельствует внезапное выключение Потребителя. А именно: компьютера, принтера, Wi-Fi маршрутизатора, котла, насоса и всего, что требует непрерывной подачи питающего напряжения.  Стабилизатор напряжения купить не составит труда.
В данный момент встречаются источники бесперебойного питания, способные обеспечить дом или квартиру резервным питанием в течение от нескольких часов, до нескольких суток.

            Все ИБП для частного дома состоят из выпрямителя, батареи и инвертора. Отличие заключается лишь в емкости батареи, мощности инвертора и способе переключения на резервный источник питания – батарею. Все очень просто – мощность потребителя и время, которое он должен проработать на резервной батарее, должно соответствовать емкости батареи. Схема ups для котла должна быть рассчитана на нагрузку, которую ему предстоит обеспечить. Это мощность потребителя. Для котлов играет роль еще и пусковые значения тока.Очень редко возникает необходимость запустить компьютер или принтер от ИБП в то время, когда пропало электричество в доме. Время работы, в зависимости от емкости аккумулятора, составляет 10 — 20 мин. и это не предполагает «холодного пуска». А вот источник бесперебойного питания для котла, при отключении напряжения в сети, обязанпроработать сутки – двое, чтобы обеспечить дом теплом в экстренной ситуации. Это десятки включений насоса и постоянная работа электроники. Пусковая нагрузка компрессора холодильника 2 кВт. Поэтому безперебойник, способный обеспечить такие характеристики, будет иметь несколько аккумуляторов большой емкостью, и цена на такой ибп для квартиры или загородного дома будет очень высокой.

            Принцип автоматической работы бесперебойника или как его еще взывают, ups бесперебойник— Uninterruptible PowerSupply: Пока есть напряжение – он питает потребителя 220 вольт напрямую от сети. После отключения от сети – он переводит питание потребителя на резервный источник – батарею. Через инвертер, преобразует напряжение с аккумулятора или аккумуляторов на 220 вольт —  трапецию или синусоиду. Скорость перехода от 2-3 до 15 миллисекунд. С учетом устройства импульсных блоков питания в наших компьютерах, телевизорах и другой технике — конденсаторы сглаживают перепад в  напряжении и мы даже не замечаем, что произошло переключение.

Аккумулятор для ибп

            Сегодня все UPS используют аккумуляторы. Необслуживаемые свинцовые кислотные аккумуляторы- аккумуляторы для UPS. Герметичность свинцовых кислотных аккумуляторов с предохранительным клапаном достигается за счет полной рекомбинации образующихся при зарядке аккумулятора газов. Известны и применяются две технологии, обеспечивающие полную рекомбинацию AGM и Gel:

Аbsorbentglassmat — абсорбирующий сепаратор из стекло-мата. Основана на том, что в сепараторе из тонких стеклянных нитей задерживаются пузырьки газа, формируя полости для диффузии кислорода

Gel – Гель. Пузырьки газа остаются  непосредственно в объеме электролита, в гелеобразном состоянии. При помощи силикагеля.

            В группе стабилизаторы напряжения иисточники бесперебойного питания (ИБП) мы предлагаем надежное и высококачественное оборудование. В то время, как существуют модели, в которых самостоятельно ИБП может регулировать и стабилизировать напряжение, в свою очередь, стабилизатор никогда не сможет обеспечить работу включенных в него устройств при внезапном исчезновении напряжения в электрической сети. И это основное отличие этих двух устройств, оберегающих наше электрооборудование.Наши клиенты часто задают вопрос: «Какой же самый лучший и самый оптимальный стабилизатор напряжения или бесперебойник нам прибрести?» Но ответ кроется в самом вопросе – «Стабилизатор напряжения купить именно тот, который удовлетворяет всем Вашим требованиям, техническим условиям, финансовым возможностям,  а самое главное, который Вы будете в состоянии обслуживать и контролировать».

            В нашем магазине Вы можете получить грамотную консультацию практикующих специалистов. Мы поможем правильно подобрать и доставить ups Киев, Одесса или любой другой город на территории Украины без предоплаты, наложенным платежом через транспортные компании «Новая Почта» или «Интайм». Цена на всю продукцию имеет дополнительные скидки до 20%.

Энергия ПН-500 источник бесперебойного питания для газового котла

Энергия ПН устройство, имеющее функции источника бесперебойного питания и стабилизатора напряжения, а так же зарядного устройства аккумулятора. ИБП Энергия ПН могут не только обеспечить вашему оборудованию стабильное напряжение, но и бесперебойное электроснабжение при полном отключении питания.

В отличие от бытовых источников бесперебойного питания, инвертор выдает идеальное синусоидальное напряжение, обеспечивая электроприборы заметно более качественным питанием.

Источники бесперебойного питания Энергия ПН бывают двух видов – настольные и настенные. Настенные имеют букву «Н» в названии, например ПН-500Н

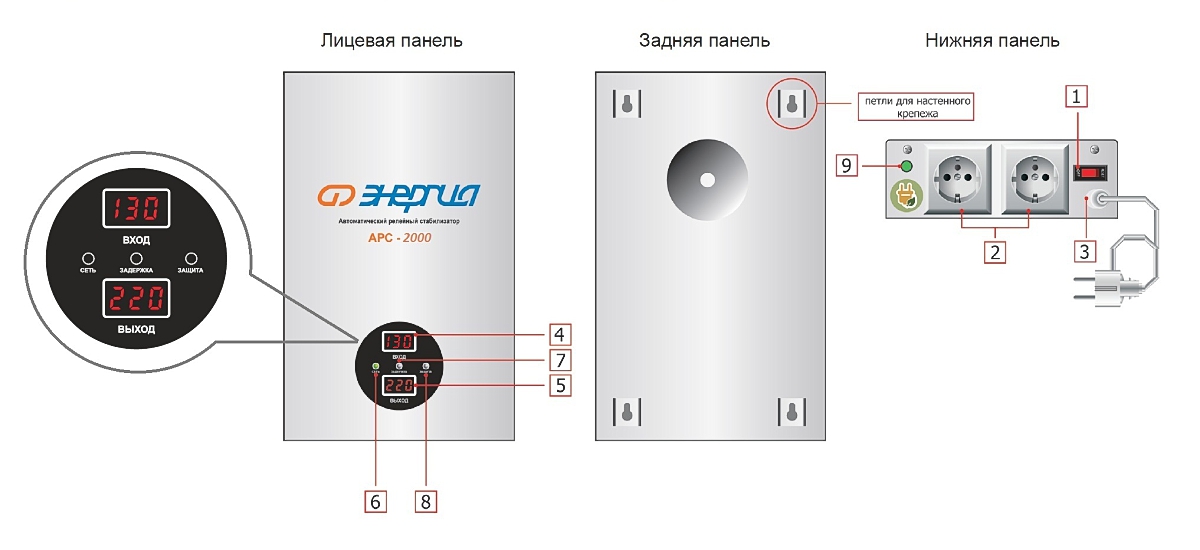

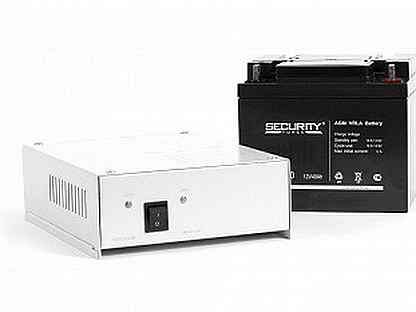

ИБП Энергия ПН подключаются к внешнему аккумулятору. В качестве АКБ могут использоваться как специализированные AGM аккумуляторы или гелевые аккумуляторы повышенной ёмкости, так и обычные автомобильные аккумуляторы. Большой выбор аккумуляторов здесь.
Энергия ПН-500 имеет номинальную (рабочую) мощность 300ВА и максимальную (пороговую) 500ВА, что позволяет подключить газовый котел.  Напряжение батареи аккумуляторов у ПН-500 12В, максимальный ток заряда батареи от 10А. Для того чтобы было удобнее подключить аккумуляторную батарею, они имеют  розетку 220В и сетевой кабель 220В, а так же снабжены винтовой клеммной колодкой.

Одно из основных отличий и в тоже время преимуществ UPS Энергия ПН является наличие сквозной нейтрали. Не к каждому газовому котлу может подойти любой источник бесперебойного питания, а наличие сквозной нейтрали обеспечит работу ИБП с любым газовым котлом.

Энергия ПН обладает преимуществами:
Форма входного сигнала – чистая синусоида
Встроенный стабилизатор напряжения
Обеспечение автономного электропитания
Сетевой фильтр помех в сети
Защита от перепадов напряжения
Защита перегрева трансформатора
Защита от перегрузки по току
Защита от неправильной полярности подключения
Работает при экстремально низкой температуре -20С

Современный дизайн, отличные технические характеристики и адекватная цена инверторов энергия пн удовлетворят запросы самых требовательных клиентов.

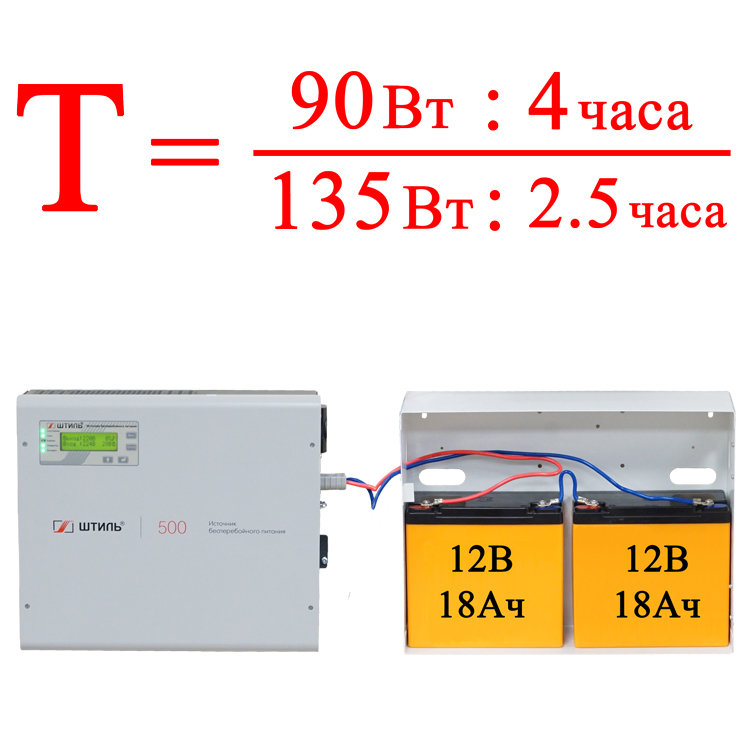

Так же в продаже имеются готовые комплекты из ИБП и аккумуляторов

Технические характеристики

Полная номинальная(рабочая)/максимальная(пороговая) мощность, ВА	300 / 500 ВА
Номинальное выходное напряжение, В	194…242
при питании от сети:	220В±10% (145…260)
в инверторном режиме:	220В±3%
Число фаз	1
Номинальная частота выходного напряжения, Гц
при питании от сети:	50±5 60±5
в инверторном режиме:	50±1 (3%)
Мощность, коэффициент мощности нагрузки инвертора и модуля стабилизатора в диапазоне входного сетевого напряжения	190В \ 260В, ВА
Напряжение батареи аккумуляторов, В	12В
Максимальный ток заряда батареи АКБ	10. ..15
Коэффициент мощности нагрузки, отн.ед.	0…1
Порог защиты от перегрузки по мощности (откл 30с), %	≤ 110
Порог защиты от перегрузки по мощности	≤ 130
Диапазон входного напряжения сети, В	155 — 275
Время переключения режимов (не более), мс	≤ 5
Коэффициент полезного действия, %	98
Индикация	Многофункциональный ЖКИ — дисплей
Способ охлаждения:	Воздушное конвекционное и принудительное
Способ подключения:
Входная цепь DC	Клеммная колодка
Входная цепь АС	Сетевой кабель 220В
Выходная цепь АС	Розетка 220В
Принцип работы:
стабилизатора	Автотрансформаторный релейный коммутационный
инвертора	ШИМ преобразователь DC/AC с ЦПУ и выходным силовым трансформатором 50Гц
зарядного модуля	ШИМ преобразователь AC/DC
ЦПУ	Центральное процессорное устройство управления режимами работы и индикацией.
Защита батарей аккумуляторов	От неправильной полярности подключения, перезаряда, глубокого разряда, режима тренировок при сульфатации.
Температура эксплуатации	от -5 до +40

Габариты и вес

Стабилизаторы напряжения и ИБП для котлов отопления

ИБП для котлов отопления

Когда речь идет об отоплении, то в первую очередь каждый стремится сделать его так, чтобы в процессе эксплуатации не возникало никаких проблем. Но даже соответствие всех элементов контура нормативным требованиям не помогут в случае отключения электричества. Так, котел без тока просто не работает и чтобы предотвратить это, нужно включать в схему обогрева ибп для котлов отопления. Следует понимать, что важно не только наличие тока, а и его качество, поэтому без стабилизатора напряжения для котлов отопления также не обойтись.

Правильная и стабильная работа контура зависит от многих факторов. Так, мы уже говорили о характеристиках труб согласно ГОСТам и СНИП, при соблюдении которых магистрали выдержат возлагаемые на них эксплуатационные нагрузки.

Коротко о стабилизаторе для котла отопления

Современные нагреватели очень требовательны к стабильности напряжения, поэтому они должны быть запитаны в электросеть или другой альтернативный источник питания через стабилизаторы напряжения для котлов отопления. Если включить нагреватель прямо в розетку, то это неминуемо приведет к тому, что в результате скачков в сети автоматика и управляющая плата выйдут из строя. Достаточно будет небольшого отклонения в обе стороны от должных 220 вольт.

Стабилизатор для котла отопления преобразовывает напряжение с возможными перепадами в стабильный поток электронов по правильной синусоиде.

Мы знаем, что все виды котлов требуют подключения к сети:

• твердотопливные;
• газовые;
• электрические.

Твердотопливные нагреватели менее требовательны, что нельзя сказать о газовых и особенно электрических. Возможно, поэтому котел на дровах для водяного отопления пользуется спросом. Также следует учитывать, что последние два вида котлов имеют разное количество фаз:

• газовые – одна фаза;
• электрические – три фазы.

Соответственно и стабилизаторы для котла отопления бывают одно и трехфазные. При этом для трехфазных электрических нагревателей можно создать сборный стабилизатор напряжения из нескольких однофазных стабилизаторов с разными точками подключения. То есть их нельзя включать в одну розетку.

В зависимости от конструкции стабилизаторы для отопительных котлов делятся на:

• с токосъемными щётками;
• релейные;
• полупроводниковые.

Электромеханический стабилизатор

Стабилизатор с токосъемными щётками или электромеханический – это прибор, который состоит из электродвигателя, автотрансформатора и системы управления двигателем. При перепадах напряжение электродвигатель перемещает графитовую щётку в необходимое положение. При повышении напряжения выше 260 вольт прибор прекращает подачу питания. Достоинства такого прибора:

• плавное преобразование изменений во входящем потоке;
• высокая точность исходящего потока, отклонение в пределах 2%;
• широкий диапазон регулировки от 140 до 260 вольт.

При этом во время работы графитовая поверхность токосъемной щётки стирается и требуется полная ее замена. Также эксплуатация прибора сопровождается характерными звуками. Скорость срабатывания ниже, чем у электронных прототипов.

Релейные стабилизаторы для электрического котла отопления не имеют движущихся элементов в своей конструкции, что исключает сопутствующие этому негативные факторы. В отличие от механических агрегатов, они:

• работают беззвучно;
• имеют более высокую скорость срабатывания;
• занимают меньше места.

Они не могут похвастаться такой высокой точностью напряжения на выходе, но это значение укладывается в установленные государственными органами контроля стандарты и варьируется в пределах 5%.

Полупроводниковые или тиристорные стабилизаторы работают не благодаря катушкам (реле), а основаны на полупроводниковых управляемых вентилях (SCR). Они сочетают в себе три функции:

• выпрямление;
• усиление;
• включение/выключение.

Такие приборы имеют самую высокую скорость срабатывания. Сами тиристоры имеют практически неограниченный срок службы, и поломка в стабилизаторе может быть связана только с выходом из строя платы.

Еще одна классификация выпрямителей связана с их расположением в пространстве. Так, выделяют:

• настенный;
• напольные.

Разница очевидна. При установке важно чтобы прибор находился в сухом месте, где нет риска механического повреждения и попадания на него теплоносителя в случае появления в системе обогрева течи. Влажность воздуха имеет определяющее значение.

Для чего нужен ИБП в системе отопления

Как было сказано выше все современные котлы нуждаются в электроснабжении. Это касается и насоса, который создает давление в контуре отопления открытого и закрытого типа. Соответственно если не будет света, то обогрев также прекратится. Как это предотвратить? Есть только один вариант – это предусмотреть резервное питание (ибп для котлов отопления), которое включалось бы всякий раз, когда электрификация дома прекращается. При этом качество напряжения должно быть на самом высоком уровне, так как оборудование очень требовательно к наличию правильной синусоиды на входе.

Получается, что резервное питание должно быть еще и стабильным. Для этого и переназначены бесперебойники для котлов отопления или ИБП (источник бесперебойного питания).

ИБП для котлов отопления – это комплекс приборов, который направлен на то, чтобы питание элементов контура отопления не прекращалось в случае отсутствия напряжения в центральной электросети. Под ИБП для системы отопления подразумевается электронный блок с подсоединенными к нему аккумуляторами.

Помимо этого в качестве источника резервного питания для котла отопления подходит бензиновый или дизельный генератор. При этом напрямую генератор нельзя подключать к котлу, так как вырабатываемое напряжение нестабильно. Чтобы сгладить скачки нужно устанавливать стабилизатор напряжения. Также нужно учитывать, что включение генератора должно осуществляться автоматически, поэтому потребуется электронная автоматика. Генератор с блоком автоматики и хорошим бесперебойником будет значительно дороже ИБП с аккумуляторами. При этом в случае полного отсутствия энергоснабжения в доме – это самый лучший вариант.

Почему это так? Рассмотрим принцип работы бесперебойников для котлов отопления:

• бесперебойник постоянно включен в сеть;
• когда свет есть ИБП, при необходимости, подзаряжает батареи;
• при отключении электричества ИБП задействует энергию аккумуляторов;
• когда заряд батарей иссекает или достигает установленного ИБП минимального предела, прибор прекращает электрификацию элементов системы отопления.

Получается, что использовать ибп для газовых котлов отопления там, где совсем нет электричества, достаточно проблематично. Где-то же нужно заряжать аккумуляторы. Выделяют два вида бесперебойников:

• транзитные;
• двойного преобразования.

Транзитные (онлайн) бесперебойники для системы отопления собраны по следующей схеме:

Схема онлайн ИБП

Принцип работы заключается в передаче напряжения транзитом через фильтр к приборам контура обогрева. Когда пропадает ток происходит переключение на преобразователь, который запитан от аккумулятора.

Бесперебойники двойного преобразования (офлайн) работают по следующей схеме:

Схема офлайн ИБП

Выпрямитель – меняет переменный ток на постоянный. Инвертор преобразовывает постоянный ток на переменный с правильной синусоидой. При этом аккумуляторы постоянно подключены к инвертору. Если пропадает питание от сети, бесперебойник продолжает работать от батарей, при этом никакого переключения не происходит. То есть отсутствует даже минимальный перепад напряжения.

Из-за высокой технологичности каждой из частей прибора, сделать бесперебойник для отопления своими руками будет весьма затруднительно. Во всяком случае, если вы не имеете знаний и опыта в этой сфере.

Аккумуляторы для ИБП

Бесперебойники работают в тандеме с аккумулятором. Он может быть встроен в прибор, но чаще это не так. С тыльной стороны ИБП есть разъёмы для подключения батарей. Тут постает вопрос, какие аккумуляторы для котла отопления нужно использовать и можно ли подсоединять к ИБП обычный машинный аккумулятор.

Чтобы не тянуть сразу ответим, что к бесперебойнику можно подключать машинный аккумулятор. При этом нужно понимать, что он проработает совсем недолго.

Это касается как времени автономного электроснабжения всех элементов системы обогрева, так и общего периода жизни батареи. Стартовые аккумуляторы не рассчитаны на большое количество циклов полной разрядки/зарядки.

К специальным батареям, подходящим к ибп для отопительного котла, относятся необслуживаемые свинцово-кислотные аккумуляторы, в которых электролит может быть:

• жидким;
• желеобразным.

Жидкий электролит применяется в AGM аккумуляторах для газового котла отопления. Это самая новая технология. Суть такова, что между свинцовыми пластинами укладываются стекловолоконные маты. Они имеют пористую структуру и содержат в себе весь электролит, при этом он не вытекает из матов.

Желеобразный электролит характерен для GEL аккумуляторов для отопительных котлов. Для того чтобы жидкая кислота загустела в нее добавляют кремнесодержащий состав. Хоть гелевые батареи и выдерживают вдвое больше циклов разрядки/зарядки, нежели батареи с жидким электролитом, их применение менее распространено. Во-первых, они дороже, а во-вторых, боятся чрезмерной зарядки. Настолько, что могут взорваться, если аккумулятор закипит.

Лучший регулятор напряжения для газового котла — Отличные предложения на регулятор напряжения для газового котла от global Voltage Regulator для продавцов газовых котлов

Отличные новости !!! Вы попали в нужное место для покупки регулятора напряжения для газового котла. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший регулятор напряжения для газового котла вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели регулятор напряжения для газового котла на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в регуляторе напряжения для газового котла и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести Voltage Regulator for gas cabin по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

котлов и систем автоматизации зданий ОВК

автор: ： KEBO 2019-08-10

Новейшие современные здания теперь могут быть полностью автоматизированы и дистанционно управляться, включая датчики искусства, прямое цифровое управление и компьютерные экспертные системы. В этом документе будет рассмотрено, что эти системы и их операторы могут и что не могут делать, котлы в этих зданиях могут создавать новые риски, а также способы их снижения и контроля.Сегодня преимущества автоматизированных интеллектуальных зданий заключаются в использовании систем автоматизации зданий (BAS) и других систем для управления системами отопления, вентиляции и кондиционирования, котлов, чиллеров, ламп, пожаротушения и других систем в коридорах лифтовых зданий для достижения двойной цели эффективности и комфорта. .BAS определяется здесь как система для датчиков, пилотных устройств, логических компонентов, контроллеров, периферийных компьютеров и устройств мониторинга, которые предоставляют данные об энергии для центральных компьютеров. Эффективное управление внутренней средой здания при обеспечении максимального комфорта арендатора и надежности оборудования.BAS предлагает преимущества экономии энергии, комфорта и обслуживания / надежности. Однако эти преимущества не могут быть достигнуты, если эти системы не интегрированы должным образом. Разработчики системы должны предвидеть и преодолевать риски, изложенные ниже. Когда устройство управления котлом не интегрировано с BAS в то время тепловой удар может происходить по-разному. Наиболее распространенным является низкая температура возвратной воды. В недавнем заявлении произошла трещина в чугунном водогрейном котле из-за возврата холодной воды из системы. Это здание — единственное.Story School, некоторые здания находятся далеко от котельной. Осенью BAS запрограммирована на понижение заданных значений температуры в выходные дни. Вода в районе, обслуживающем удаленные районы, остыла, и когда BAS пытается восстановить здание до при нормальной температуре помещения холодная вода ломает горячую секцию котла. Установив таймер на клапане зоны, чтобы предотвратить одновременное решение проблемы. Также были добавлены меры контроля, чтобы поддерживать минимальный этаж через самый длинный контур во время операция понижения температуры для поддержания минимальной температуры.В другом случае сеть магазинов сообщила, что при чередовании BAS между обогревом и охлаждением котел и оборудование для кондиционирования воздуха были повреждены из-за теплового удара. Это усугубляется тем, что магазины по всей стране подключены к центральному BAS. не полностью учитывают переход от нагрева к режиму охлаждения и наоборот, что приводит к повреждению котла и сбоям в работе. Другая форма теплового удара может возникнуть при использовании трехходового клапана. При управлении температурой наружного воздуха эти клапаны позволяют высокий байпас, уменьшающий поток через котел.Это снижает температуру, подаваемую в контур, тем самым экономя энергию. Когда регулирование настолько положительное, что способ наслоения котловой воды такой же, как и слой влаги в водонагревателе, возникает проблема. котел должен обеспечивать только минимальную мощность, горелка будет часто переключаться. Из-за низкой общей температуры коэффициент напряжения металла намного выше, чем ожидал или спроектировал поставщик. жалюзи приточного воздуха, управляемые BAS.Холодный воздух, поступающий в котел или аппаратную, охлаждает котел. Если не будут приняты надлежащие меры предосторожности, произойдет тепловой удар, замерзание или конденсация. Однотрубные системы отопления и охлаждения также будут поражены теплом. —Трубная система для отопления и охлаждения —Иногда первоначальная стоимость выбора невысока. Если нагрев и охлаждение потребуются в течение короткого периода времени, есть большая вероятность попадания охлажденной воды в котел. Это может вызвать серьезный тепловой шок. Двухтрубные системы — обогрев и охлаждение. Использование отдельных трубопроводных контуров. Не исключайте этот риск полностью.Если BAS неправильно сортирует воздухообрабатывающий агрегат и змеевики нагрева и охлаждения находятся в одном блоке, воздух, охлаждаемый охлаждающим змеевиком, будет охлаждать нагревательный змеевик, что также приведет к возврату холодной воды в котел. Событие происходит, когда BAS требуется 100% наружного воздуха для экономии энергии на охлаждение или обогрев. Обычно это происходит в зданиях общего пользования, которые не требуют обогрева или охлаждения для комфорта. Пространство, такое как фойе, вестибюль, коридор или большой конференц-зал, часто может получать 100% наружного воздуха для решения проблем с качеством воздуха в помещении. Нагревательный змеевик в устройстве для обработки воздуха может выдерживать низкие температуры. Когда котел запускается или требуется обогрев в определенной зоне, холодная вода воздействует на котел. В помещении, где требуется очень строгий контроль температуры и влажности, отопление- Требуется контроль температуры и система охлаждения. Пониженная влажность. Внимательное отношение к программированию этого горячего / холодного режима необходимо, чтобы избежать возможности возврата холодной воды в горячий котел. Когда котел охлаждается до температуры точки росы ниже температуры сгорания. продукта, в процессе нагрева котла происходит конденсация дымовых газов, вызывая коррозию, поломку и накопление на поверхности края топки.Коррозия — еще одна важная причина аварий котлов. Если BAS запрограммирован на поддержание температуры котла на уровне или немного выше точки росы дымовых газов, большей части коррозии можно избежать. Запуск котла — Когда котел запускается в холодной среде, оба металла и вода холодные. Если котел предназначен для регулирования скорости горения в ответ на изменение нагрузки, очень важно медленно нагревать котел. Металлическая конструкция должна постепенно поглощать напряжение, возникающее при расширении металла с температурой.Большинство производителей котлов включают в блоки управления котлами удерживающие устройства слабого пламени для обеспечения предварительного нагрева котла. Программирование AS не может поставить под угрозу эту защиту, слишком рано переходя к сильному воспламенению. Для зданий с несколькими или модульными котлами с вышеуказанными опасностями бороться труднее. В этом случае программирование BAS должно учитывать фактические ограничения работы котлов во всех агрегатах. В дополнение к уже обсужденным механическим аспектам могут быть другие проблемы с целостностью системы управления.BAS состоит из датчиков, пилотных устройств, логических компонентов, контроллеров, периферийных компьютеров и устройств мониторинга. Все эти устройства чувствительны к следующим ситуациям. Недавно поступил ряд претензий, касающихся отказов электрического и электронного оборудования, вызванных переходными электрическими режимами. Общие прерывания возникают из-за проблем с освещением, внутренних колебаний мощности, гармоник и силового оборудования. Если нет надлежащей защиты, в противном случае безопасные колебания мощности приведут к повреждению котла при выходе из строя BAS.Серьезные проблемы с электроснабжением не являются обычным явлением. Осветительные разрядники, защита от перенапряжения и контроль тока делают электричество в Соединенных Штатах очень надежным. Однако один источник местных помех не редкость. Кратковременный сбой напряжения — несколько циклов — это может произойти. когда коммунальные предприятия пытаются отрегулировать коэффициент мощности, компенсируя индуктивную нагрузку с помощью больших конденсаторных батарей. Когда конденсатор собран, приток тока вызывает падение напряжения, что может вызвать локальные нарушения в энергосистеме.Решения для котлов / BAS учитывают эти предложения для решения общих проблем котлов, связанных с BAS: тепловой удар через установку 3 — Как способ ограничения температуры на входе в котел, смесительный клапан. Рассмотрите возможность использования небольшого смесительного насоса для предотвращения температурного расслоения в котел.Контроль слабого пламени для нагрева котла в соответствии с инструкциями производителя котла. Избегайте сильного пожара. Закройте, когда достаточно места, чтобы избежать резких изменений температуры. Не игнорируйте воздушную сторону как потенциальный источник теплового удара.Конденсация позволяет избежать логики управления увеличением частоты цикла котла. Избегать контакта с влажным внешним воздухом на прохладной поверхности котла или поддерживать котел в тепле. Поддерживать минимальную температуру котла на уровне или выше точки росы дымовых газов. Не только BAS, но и все другое оборудование должно быть правильно заземлено. Следуйте инструкциям производителя. Используйте изолирующий трансформатор или аналогичное устройство, чтобы изолировать соединение источника переменного тока с электронным устройством. Поддерживайте минимальную температуру котла на уровне или выше точки росы. дымовой газ.Рекомендуемая эта статья охватывает области, вызывающие озабоченность при интеграции оборудования отопления и охлаждения с автоматическим управлением зданием. Процедура управления BAS должна учитывать эксплуатационные ограничения всего управляемого оборудования, а также традиционные цели оптимизации энергопотребления, комфорта HVAC и безопасности здания. менеджеры по техническому обслуживанию и инженерно-техническому обслуживанию всегда должны следовать рекомендациям производителей оборудования. BAS может управлять и отслеживать устройства и сигналы тревоги из удаленных мест.Во многих штатах действуют законы, требующие, чтобы операторы котлов в некоторых случаях находились на объекте. Возможность BAS предупреждать о предустановленных условиях, а также действия, осуществляемые из удаленных мест, не должны заменять действия, предпринимаемые квалифицированными операторами на месте.

Почему бы не использовать компьютерный ИБП для питания газового котла? / Sudo Null IT News

Немного предыстории

Было одно принципиальное отличие старого котла от нового — фазовая зависимость. В новом котле нужно было подключить фазу к L, ноль к N, иначе котел зажжет горелку и практически сразу погасит, выдав ошибку «Невозможно зажечь горелку». Было предположение, что при переходе на батарею ИБП меняет местами фазу и ноль, поэтому бойлер перестает работать. Индикаторная отвертка с неоновой трубкой показала, что на обоих проводах, выходящих из ИБП, есть фаза.Вольтметр показал, что между фазой и землей напряжение 150В, а между нулем и землей 90В, ну и, ну, между фазой и нулем соответственно их сумма. Такой расклад котла явно не устраивает.

Пусть говорят

Для питания котла можно использовать только Он-лайн бесперебойник

Но автономные ИБП не имеют функции стабилизации напряжения. Хотя некоторые модели имеют 1-2 шага для корректировки выходного напряжения, но переключение обычно выполняется с помощью реле и хорошо подходит для ситуаций, когда напряжение постоянно высокое или низкое.Но если напряжение постоянно гуляет, то ИБП довольно быстро израсходует ресурс реле, особенно если они работают на максимальной мощности. В этом случае перед ИБП необходимо установить регулятор напряжения, либо сразу поставить on-line ИБП, который независимо от входного напряжения всегда будет стараться поддерживать стабильное напряжение на выходе.

Для питания отопительного котла необходим «Чистый синус»

Но, в любом случае, в продаже довольно много ИБП для ПК, которые генерируют «правильный синусоидальный» выход. Некоторые производители добавляют такие модели к названию «Smart», но в любом случае стоит обратить внимание на характеристики устройства, а именно на столбец «Output waveform».Но даже если ИБП находится в автономном режиме и выдает «приближение синусоидальной волны», вы можете купить инвертор с достаточной мощностью для работы котла и подключить его к батарее ИБП, в результате получится дешевый интерактивный ИБП с подходящим форма волны. В этом случае вместо ИБП можно взять зарядное устройство для аккумуляторов подходящего типа.

Правильная фазировка необходима для правильного нагрева котла.

Однако есть один нюанс: если ИБП подключается к электросети вилкой, то ноль желательно провести отдельным проводом прямо от розетки, иначе можно вставить вилку не той стороной (можно конечно поставить небольшой автоматический переключатель на перемычку между нулями чем закрепить).И конечно же предполагается, что если это частный дом, то у него есть контур заземления и он подключен к нулевому проводу (до УЗО, если есть), т.е. выполняется нулевое заземление (если в цепи нет ТТ!) И, конечно же, сам котел заземлен. После ИБП провод, выполняющий функцию нуля для сетевого питания, выбирается нулевым.

ИБП для питания котла отопления необходимо иметь большой резерв

не рассчитано на такую ​​большую емкость аккумулятора

аккумуляторы лучше подключать параллельно, чем последовательно

Важно заменить аккум после более емкой калибровки.

В моем случае ИБП APC Smart 3000 был откалиброван около года назад, но, несмотря на то, что батареи не менялись, график емкости батареи в процентах и ​​напряжения показывает, что ИБП подражает первому. .Из него видно, что со 100% до 23% ИБП просто линейно снижает процент вне зависимости от напряжения на аккумуляторах, затем заряд «замерзает» на 23% на несколько часов, а потом постепенно снижается до 11%. К сожалению, дождаться полной разрядки не удалось, пришлось подать внешнее питание, и в этот момент началось что-то странное. Судя по графику, напряжение на АКБ начало подниматься, заряд пошел, а процент заряда пошел на обратный, пока не упал до 1%, и только потом начал плавно расти, в зависимости от напряжения на АКБ .Возможно так что ИБП не врет,

Вывод

Параметр	Номер батареи 1	Номер батареи 2
Модель	BRAVO 6CT-90VL	Тюмень Batbear 75
Емкость макс. текущая	90Ач, 760А	75Ач, 610А
Стоимость на момент покупки (шт.)	2200 руб.	2400 руб.
дата установки	9 ноября 2014 г.	11 ноября 2014 г.
ИБП	APC Smart-UPS 3000 ВА, 2700 Вт, 230 В, 50 Гц чистый синус
Нагрузка	газовый котел, насос теплого пола, водяной насос, освещение	освещение, холодильник, сервер, ПК
Срок службы батареи в год	25 часов (от 238 дней)	120 часов (от 182 дней)
Калибровка выполнена	не	Да
Дата контрольного измерения	24 сентября 2016 г.	28 сентября 2016 г.
Контрольная цифра	18 часов 30 минут 42.7 Ач	7 часов 30 минут, 58,2 Ач
Напряжение после разряда	46,6 В под нагрузкой, 48,8 В без нагрузки	45,6 В под нагрузкой, 46,8 В без нагрузки
Контрольный заряд	12 часов , 42,9 Ач	14 часов, 54,0 Ач
Напряжение после зарядки	55,2 В плюс или минус 0,05 В для аккумулятора
Уровень электролита	Незначительное снижение уровня, все еще выше пластин

Измерения проводились с помощью немного обновленной версии китайского ваттметра, который внешне похож на тот же, с которым проводились измерения в прошлый раз, но в отличие от него имеет немного большую точность за счет использования качественного шунта вместо стопка резисторов SMD.Из-за того, что разряд батареи первого ИБП длился слишком долго, я решил в конце подключить холодильную камеру как дополнительную нагрузку, но при ее запуске аккумулятор резко снизил напряжение и ИБП решил, что « все », хотя напряжение было« под »и« без »нагрузки, видно, что без мощных потребителей ИБП все еще мог работать от батарей, также возможно, что ваттметр не был подключен очень толстыми проводами (18 AWG), и из-за падения напряжения на них ИБП увидел напряжение батареи ниже, чем было на самом деле.

В целом можно отметить, что мощность не только не уменьшилась, но даже увеличилась в случае с первым ИБП. Отчасти это связано с тем, что в этом году он работал в щадящем режиме, почти все время был подключен к сети (в первый год отключался от сети каждый день), и с него сняли две мощные нагрузки . В целом статья получилась немного хаотичной, но я надеюсь, что кому-то она будет полезна, и конечно же с удовольствием выслушаю критику, а также отвечу на вопросы в комментариях.

транзисторов — Переключение газового клапана милливольт с низковольтным цифровым таймером

У меня есть один из тех старых газовых обогревателей, в котором есть милливольтный клапан, работающий от термобатареи. Я хочу управлять им с помощью мозга цифрового программируемого таймера розетки (без компонентов переключения переменного тока — это просто плата контроллера), чтобы я мог запрограммировать его на включение на час утром, прежде чем я проснусь, не имея он работает всю ночь.

Клапан работает на 0.5в, а при подключении потребляет ток 75 мА. Чтобы привести в действие клапан, вам просто нужно замкнуть цепь между двумя контактами.

Таймер питается от батареи AAA 1,5 В. При включении замыкает цепь между двумя контактами. Я подумал, что могу просто подключить эти два контакта к контактам клапана нагревателя, чтобы привести в действие клапан. К сожалению, ток, который проходит через таймер, составляет всего 1,85 мА, чего недостаточно для срабатывания клапана!

Я бы хотел, чтобы эта установка была максимально энергоэффективной, чтобы мне не приходилось постоянно подключать кабель питания или менять батареи.Клапан хорош, потому что он питается от нагревателя, а контроллер великолепен, потому что он потребляет около 5 мкА от одной батареи AAA. Есть ли способ использовать транзисторы или другие компоненты, чтобы дать клапану необходимые ему 75 мА?

Спасибо !!

Обновление № 1:

^{смоделировать эту схему — Схема создана с помощью CircuitLab}

Я попытался смоделировать схему MOSFET слева, но даже когда я установил порог затвора на 0. 2 В, я могу получить ток сток-исток только до 75 мА, если я закачу примерно 100 В в затвор, что, очевидно, не сработает. Схема справа была бы отличной, если бы я смог найти реле с действительно низким напряжением катушки, которое потребляет очень мало тока. Есть идеи для любого из них?

Обновление № 2:

Я изменил схему Дмитрия, убрав батарею 1,5 В и добавив резистор для обозначения питания таймера. Я также добавил переключатель, который, надеюсь, будет работать на практике, когда я использую таймер в качестве переключателя.Вот новая схема:

^{смоделировать эту схему}

Я провел некоторое тестирование транзистора, и, похоже, он работает, хотя мне пришлось поднять напряжение до 10 В, потому что разрешение моего мультиметра составляет 10 мкА.

Обновление № 3:

Успех !! Я обнаружил, что на самом деле таймер выдает 1,5 В при включении, поэтому я смог запустить с его помощью FDN337N. Какой замечательный маленький полевой МОП-транзистор! Спасибо dmitryvm за рекомендацию.Я даже сделал свою собственную печатную плату. Теперь таймер запрограммирован и подключен к моему обогревателю. Вот фото всего:

Уродливая, но функциональная схема Eagle

Схема печатной платы Eagle

Таймер и плата

Таймер с питанием от платы

Таймер подключен напрямую к нагревателю (временно, пока я не успею подключить его последовательно с термостатом).

Еще раз спасибо dmitryvm и всем, кто внес свой вклад. Это мой первый пост на StackExchange, и я очень рад, что этот проект был успешным.

Clean Power: как выбрать правильный ИБП для научного и лабораторного оборудования

Большинство лабораторных профессионалов понимают, что крайне важно следовать инструкциям производителя по подготовке рабочего места, чтобы избежать сбоев в работе системы и максимизировать пропускную способность и производительность новых секвенсоров , Газовая хроматография / масс-спектрометры (ГХ / МС) и другие научные приборы. Как правило, в систему, ее установку и эксплуатацию требуются значительные капиталовложения.Операционные расходы включают реагенты, образцы для испытаний и человеко-часы ученого. В идеале эти системы рассчитаны на работу от пяти до десяти лет и даже дольше, что чрезвычайно важно для государственных учреждений и организаций, которые работают с ограниченным бюджетом. Чтобы помочь выполнить рекомендации производителя оборудования по подготовке места, в этом документе будут рассмотрены часто упускаемые из виду или неправильно понятые требования к качеству электроэнергии лабораторного оборудования.

Не рискуйте с Power Grid

Существует ряд важных вопросов, которые должны быть решены лабораторными специалистами за несколько недель до прибытия их нового оборудования, чтобы обеспечить беспроблемное внедрение.Одна из наиболее важных задач — обеспечить чистоту и стабильность сети переменного тока лаборатории для питания нового оборудования. Часто бытует мнение, что мощность переменного тока, поступающая из розетки, надежна. Но после одного разрушительного события в электроснабжении, например, отключения электричества, человек осознает ненадежный характер энергосистемы. Другие повреждающие аномалии питания, такие как гармоники, переходные процессы высокого напряжения и скачки напряжения, не так очевидны, как отключения электроэнергии, но могут вызвать серьезные проблемы с производительностью и надежностью оборудования, которые могут возникнуть через несколько месяцев.

Кроме того, системы резервного копирования генераторов не соответствуют качеству электроэнергии, требуемому чувствительными лабораторными приборами. Системы генераторов не в состоянии защитить от низкого качества электроэнергии, имеют нестабильные выходные частоты и вызывают пропадание переключения при потере питания от электросети.

Выбор правильной защиты электропитания

Чтобы защитить оборудование от этих дорогостоящих проблем с электропитанием, многие производители оборудования предписывают использование систем бесперебойного питания (ИБП). В большинстве руководств по подготовке места установки, часто описывающих установку ИБП, не указывается тип и уровень качества ИБП, необходимые для удовлетворения высоких требований к их оборудованию. Институт инженеров по электротехнике и электронике (IEEE) определяет топологии ИБП в следующих категориях: «Автономный» («или резервный»), «Линейно-интерактивный» и «Онлайн» с двойным преобразованием (широко известный как «двойное преобразование»). »). Из-за чувствительности лабораторных приборов онлайн-ИБП с двойным преобразованием является лучшим выбором, поскольку он решает самый широкий спектр проблем с питанием.Линейно-интерактивный и резервный ИБП, хотя и более экономичны, не обеспечивают требуемого высокого уровня защиты и кондиционирования питания.

Различия между этими топологиями ИБП часто не совсем понятны. Около 90% ИБП, представленных сегодня на рынке, фактически представляют собой резервные или линейно-интерактивные конструкции. Эти недорогие аккумуляторные блоки резервного питания предназначены для удовлетворения основных потребностей в резервном копировании домашних и офисных компьютеров. Они оставляют оборудование подключенным непосредственно к источнику питания до тех пор, пока не пропадет питание, а затем переключаются на инвертор, вызывая падение напряжения от 10 до 20 миллисекунд во время переключения.Это может быть приемлемо для ПК, но не для чувствительного лабораторного оборудования.

Кроме того, линейно-интерактивный ИБП или «умный ИБП» включает в себя повышающий / понижающий автоматический регулятор напряжения (АРН). Это обеспечивает грубый метод регулирования выходного напряжения, когда ИБП работает от электросети. Для этого АРН определяет напряжение в сети и при выходе за пределы диапазона номинального напряжения от ± 8 до 12% переключает ответвления трансформатора, пытаясь удержать выходное напряжение в допустимых пределах.На самом деле это пластырь, который часто вызывает больше проблем при использовании с лабораторными инструментами. К сожалению, функция AVR не обеспечивает непрерывное регулирование напряжения ± 2–3%, необходимое для оборудования. Кроме того, АРН должен переключиться в режим работы от батареи, чтобы переключить ответвления трансформатора. Это переключение вызывает чрезмерное циклическое переключение батарей и сокращает общий срок службы батарей ИБП, что приводит к преждевременной дорогостоящей замене батарей.

Напротив, онлайн-ИБП с двойным преобразованием частоты регенерирует совершенно новую синусоидальную мощность как в режиме электросети, так и в режиме резервного питания от батареи.Он преобразует входящую мощность переменного тока в постоянный ток, затем фильтрует и регулирует его и, наконец, регенерирует чистую, новую жестко регулируемую мощность переменного тока. Этот активный подход обеспечивает превосходное регулирование выходного напряжения от ± 2 до 3% и обеспечивает высочайший уровень регулирования мощности, необходимый для чувствительного лабораторного оборудования. Кроме того, в отличие от резервных и линейно-интерактивных ИБП, он-лайн ИБП использует питание от батареи только при отсутствии сетевого питания. Таким образом, срок службы батареи обычно намного больше, чем у других топологий ИБП.Онлайн-ИБП не имеет прерывистого переключения при отключении или восстановлении сетевого питания. Большинство новых онлайн-ИБП также обеспечивают коррекцию входного коэффициента мощности. Это значительно снижает гармоники, которые могут отрицательно повлиять на проводку здания и другое оборудование, работающее в лаборатории.

Наконец, еще одна функция, доступная для некоторых ИБП Online, — гальваническая изоляция. Это исключает пути нейтрали к земле и синфазных помех, а также контуры заземления за счет электрической изоляции прибора для повышения точности и надежности передачи данных.В большинстве случаев сетевой ИБП решит проблему с питанием, но если проблема связана с неисправной проводкой, изолированный онлайн-ИБП решит проблему отсутствия надлежащего заземления в данной зоне.

Заключение

По характеру лабораторных условий выполняемая работа требовательна. Надежность лабораторного оборудования и результатов его испытаний должна быть абсолютно гарантирована, поскольку на карту может быть поставлена ​​репутация лаборатории. Лабораторные специалисты не должны подвергаться ненужному риску неэффективной защиты электропитания, а вместо этого должны защищать все ключевое лабораторное оборудование с помощью высококачественного онлайн-ИБП с двойным преобразованием.

Технический отдел
Falcon Electric, Inc.
© Falcon Electric, Inc.
Все права защищены

Bonitron Boiler Solutions

В промышленных котлах используются вытяжные вентиляторы, которые либо нагнетают, либо втягивают воздух в топку котла. Этим вентиляторам требуется постоянное бесперебойное питание для поддержания высокой эффективности. Провалы и перебои в сети переменного тока могут вызвать отключение привода с вытяжными вентиляторами из-за пониженного напряжения, что приведет к отключению вентилятора.Отсутствие воздушного потока через котел может потребовать отключения, что приведет к длительным периодам простоя для перезапуска котла. Отключение привода тягового вентилятора также может вызвать чрезмерное или катастрофическое повреждение котла. В этих случаях приложение может воспользоваться системой Bonitron UPD Ride-Thru.

• Вентилятор нагнетает воздух для горения в горелку и через камеру сгорания
• Вентилятор выталкивает дымовые газы через вентиляционное отверстие
• Создает положительное давление в печи

• Вентилятор втягивает воздух в горелку и через камеру сгорания
• Вентилятор выталкивает дымовые газы через вентиляционное отверстие
• Создает отрицательное давление в печи

Bonitron UPD Ride-Thru Systems защищает приводы вытяжных вентиляторов котла от срабатывания привода из-за пониженного напряжения, обеспечивая бесперебойное питание приводов вытяжных вентиляторов в случае провалов и отключений.Длительные периоды простоя и возможное повреждение котла из-за отключения питания приводов можно предотвратить с помощью систем Bonitron UPD Ride-Thru Systems, что позволит сохранить эффективность и увеличить время безотказной работы.

Системы с несколькими котлами также могут получить выгоду от использования общей шины постоянного тока. Использование общей шины позволяет сократить количество проводов и компонентов, а связанные приводы могут использовать общие компоненты, такие как UPD Ride-Thru System.

В промышленных котлах используются насосы питательной воды для подачи воды в котел для выработки пара.Для этого насоса критически важно иметь постоянное бесперебойное питание. Если привод, на котором работает насос питательной воды, теряет мощность и отключается из-за пониженного напряжения, уровень воды в котле понижается. Низкий уровень воды может вызвать перегрев котла, что может привести к серьезным или катастрофическим повреждениям. Если котел оборудован аварийным выключателем при низком уровне воды, котел отключится в таких ситуациях, когда вода окажется недостаточной, что может привести к дорогостоящему простою. Система бесперебойного питания Bonitron для приводов (UPD) Ride-Thru предотвращает эти отключения привода из-за пониженного напряжения, что увеличивает время безотказной работы котлов.

UPD Источник бесперебойного питания для приводов

• Защита от провалов и отключений электроэнергии
• S3460 и S3534 серии
• Доступны различные размеры и длительность

Что такое регуляторы напряжения | Статьи

Заявка

Поскольку изменение напряжения, вызванное одним переключением, равно 0.625% при 120 В или 0,75 В, для правильной работы требуется настройка полосы пропускания. Возможные настройки полосы пропускания на регуляторе напряжения определяются размером шага регулятора, потому что меньший шаг вызовет чрезмерное переключение отводов, когда устройство ищет номинальное напряжение (это называется «поиском»).

Одношаговая полоса пропускания нецелесообразна, потому что любое небольшое увеличение размера шага — например, из-за повышенного напряжения возбуждения — также приводит к скачку. Таким образом, наименьшая практическая ширина полосы несколько больше, чем одно- или двухступенчатый диапазон напряжения. Для регуляторов с шагом 0,625% полоса пропускания будет 1,5% или +/- 0,75 В.

Многие колебания напряжения в системе исправляются сами собой. Пример: когда двигатель запускается, он потребляет большой ток, который вызывает падение напряжения; однако по мере того, как двигатель набирает скорость, ток уменьшается, а напряжение увеличивается. Чтобы регулятор не «преследовал» этот тип колебаний, в систему управления вводится временная задержка, которая позволяет регулятору «ждать и наблюдать», прежде чем инициировать переключение ответвлений.Для большей гибкости время задержки регулируется с шагом 10 секунд от 10 до 180 секунд.

Как правило, регуляторы располагаются как можно ближе к центру нагрузки. Чем дальше от нагрузки, тем большее падение напряжения может возникнуть между регулятором и нагрузкой. Но из практических соображений может потребоваться, чтобы регулятор располагался на некотором расстоянии от нагрузки. В этом случае необходимо добавить в схему управления компенсатор падения напряжения для компенсации падения напряжения. С помощью компенсатора падения напряжения в линии стабилизатор сводит к минимуму влияние падения сопротивления и реактивного сопротивления линии и улучшает напряжение в центре нагрузки. Также получают среднее напряжение в других точках распределительной линии.

Обратите внимание, что падение напряжения зависит от тока нагрузки; поэтому регулятор должен уметь измерять ток и оценивать соответствующее падение напряжения. Помимо трансформатора тока, в схему компенсатора управления регулятором добавлены резистор и реактор.Эти два элемента схемы являются переменными и настраиваются для обеспечения необходимых значений для каждого отдельного приложения.
