Планируя строительство частного дома для семьи каждый будущий владелец хотел бы построить неповторимый коттедж с индивидуальным дизайном. Основным элементом такого дома несомненно будет являться кровля, потому как именно крыша дома защищает Ваш очаг от непогоды, сохраняет тепло зимой и прохладу в летний период.
Существуют различные типы крыш среди которых важное место занимает сложная кровля.
Сложная кровля может быть вальмовая, шатровая, многощипцовая или купольная. Отличительная особенность сложной кровли наличие большого количества скатов, башенок и переходов замысловатой формы, что придает ей оригинальность и неповторимость, а также выделяет Ваш дом из всех рядом стоящих сооружений.
Сложная кровля
Основная проблема таких кровель — внутренние углы скатов.
Чем сложнее крыша, тем больше таких «уязвимых мест», требующую надежною защиту дома от атмосферных осадков и идеальной герметизации внешних и внутренних стыков, углов и переходов .
Сложные кровли обязательно надо строить по проекту, в котором четко распределены равномерно ветровые, снеговые и дождевые нагрузки. Недопустимо чтобы на сложной кровле скапливались пласты снега или дождевые осадки, иначе Ваша кровля не будет выполнять основную свою функцию — защиту подкровельного пространства от погодных условий.
Чем больше внутренних стыков имеет крыша, тем сложнее избежать в будущем течи кровельного покрытия из металлочерепицы или из профлиста, если Вы хотите профнастил купить.
Выбор кровельных материалов
Кровельный материал для сложной крыши должен обладать не только повышенной прочностью и долговечносттю, но и эстетическим внешним видом. Производители профнастила настаивают на том, что лучше всего для многоскатной сложной кровли подойдет металлочерепица.
Металлическая черепица обладает рядом преимуществ:
высокая прочность и долговечность
пожаробезопасность
возможность монтажа при минусовых температурах
Недостатки:
при монтаже сложной кровли возможны отходы от листов металлочерепицы
низкий уровень шумоизоляции, который легко компенсируется за счет правильного утепления подкровельного пространства.
Сложная кровля
Крыша от GOOD WOOD
Крыша от GOOD WOODВ GOOD WOOD инженер технадзора приезжает на приемку этапа 3 раза: чтобы оценить качество скрытых работ при сборке стропил, проверить укладку слоев утеплителя и пленок и принять окончательный результат. Полный контроль дает возможность гарантировать качество кровли.
Этапы разработки и монтажа крыши дома из клееного бруса или кирпича
- Выбор конструкции кровли.
- Выбор материала финишного покрытия.
- Проектирование.
- Изготовление деталей и подготовка к строительству.
- Сборка стропильной системы.
- Принятие 1/3 этапа инженером технического надзора.
- Монтаж утеплителя, пароизоляции, гидроизоляции, обрешетки.
- Проверка 2/3 этапа инженером технадзора.
- Монтаж кровельного покрытия.
- Финальная приемка конструктива инженером технадзора.
Далее поговорим подробнее о каждом этапе — с примерами, иллюстрациями и подробным описанием.
Выбираем конструкцию кровли
Классическая двухскатная кровля
Двухскатная Т-образная
Плоская
Односкатная
Шатровая
Сложная с дополнительными козырьками
Сложная многоуровневая
Кровля шале с широкими свесами
-
Двухскатная.
-
Односкатная. Крышу с одним скатом делают более пологой, близкой к плоской кровле. Стиль домов с односкатной крышей относится к вариациям стилей хай-тек, минимализм. В GOOD WOOD такие проекты разрабатывают индивидуально.
-
Плоская. Почти горизонтальная крыша в частном доме используется редко, поэтому выглядит необычно. Главное — выполнить полную гидроизоляцию, чтобы избежать протечек, намокания утеплителя. У строителей GOOD WOOD большой опыт возведения домов с плоской кровлей.
-
Вальмовая, полувальмовая, шатровая. Четырехскатные кровли сложно рассчитывать и собирать, но в плане внешности такие дома на высоте. Конструкция используется в некоторых индивидуальных проектах.
-
Сложная многоуровневая. Сложная кровля может состоять из элементов нескольких стилей, основной крыши, козырьков, уровней. Многоуровневые конструкции используются в больших особняках и индивидуальных проектах с оригинальным стилем.
Подробнее о вариантах конструкции рассказано в статье «Крыша дома из бруса».
Выбираем материал покрытия
Металлочерепица
Цементно-песчаная черепица
Композитная черепица
Керамическая черепица
Гибкая черепица
- Металлочерепица.
Преимущества — классическое оформление «под черепицу», низкая цена, разнообразие цветов, простота установки. При соблюдении правил монтажа и обслуживания металлочерепица служит 20-40 лет. GOOD WOOD использует листы толщиной 0,5 мм, строители обязательно оставляют вентиляционный зазор.
- Цементно-песчаная черепица. Производится из смеси цемента и песка с добавлением красителя. Гарантийный срок — до 30 лет, реальный — более 100 лет. Высокая устойчивость к морозам — до 1000 циклов. Хорошая шумоизоляция. Материалу не страшны вода, ветер, снег, град, ультрафиолет. Цементно-песчаную черепицу не нужно красить — элементы окрашены в массе, поэтому царапины и сколы незаметны. GOOD WOOD использует черепицу немецкой компании Braas.
- Композитная черепица. Производится путем послойного нанесения на оцинкованный стальной лист акриловой основы с посыпкой каменной крошкой или кварцевым песком. Шершавая «каменная» поверхность повышает шумоизоляцию, подходит для оформления кровли со сложной формой, выглядит необычно.
- Керамическая черепица.
- Гибкая черепица. Производится на основе органической целлюлозы или армированного битумного листа. Поверхность покрыта цветными гранулами или каменной крошкой, которые устойчиво переносят контакт со снегом. Кровля поглощает звуки дождя, не боится повышенной влажности, не потрескается после серии заморозков. При монтаже гибкой черепицы остается минимум отходов, обрезки можно использовать в следующих рядах. В GOOD WOOD используется продукция Tegola и Shinglas, лучших производителей битумной кровли.
Как дополнение к любому типу крыши для дома из клееного бруса и камня специалисты корпорации устанавливают мансардные окна и выходы на кровлю с гидроизоляцией, систему снегозадержания.
Проектируем
При проектировании кровли придерживаемся трех правил:
- Сначала учитываем статичные и переменные нагрузки в зависимости от региона, выбираем толщину утеплителя. Только после этого рассчитываем конструктив. Для металлочерепицы, гибкой и цементно-песчаной черепицы расчеты будут разными.
- Вносим в проект все подробности: выходы, количество стропил, толщину утеплителя, шаг обрешетки. Результат — полноценный проект с описанием каждой детали, этапов работы, пояснениями для строителей, чек-листом проверки для инженера технадзора.
- Учитываем усадку. Для дома из клееного бруса усадка минимальна — 1-2 %. Но и при такой деформации кровля может повиснуть «зонтиком», когда стены станут на несколько сантиметров ниже. Добавляем в проект устройства компенсации — скользящие кронштейны.
Производим детали и готовимся к стройке
GOOD WOOD самостоятельно производит стропила и бруски для несущей конструкции и обрешетки. Деформации, скручивание и растрескивание деталей стропильной системы недопустимы, поэтому используем только сухую, антисептированную, строганную с четырех сторон доску. Кронштейны заказываем индивидуально — наши конструкторы разработали изделия, которые сохраняют надежность конструкции при усадке.
Собираем стропильную систему, устанавливаем пароизоляцию
Крыша дома из клееного бруса и комбинированного коттеджа монтируется с использованием скользящих опор и домкратов на опорных элементах. В кирпичных домах допускается жесткий крепеж элементов стропильной системы.
Стропильная система
Стропильная система с пароизоляцией
Скользящий кронштейн
Монтаж стропильной системы проводится строго по проекту — с соблюдением указанных расстояний, числа лаг и других элементов. Если в проекте предусмотрены мансардные окна — оставляем проемы. На этом этапе монтируем пароизоляцию — пленка не мешает осмотру и можно проверить качество проклеивания стыков.
Инженер технадзора принимает 1/3 этапа
Видео приемки 1/3 этапа
Специалист проверяет количество стропил, соблюдение расстояний, технологических зазоров, правильность монтажа конькового узла. Обратите внимание — во всех точках контакта древесины уложен джут. Отдельно проверяется пароизоляция — стыки должны быть тщательно проклеены, шов проходит строго по обрешетке. Инженер осматривает проемы под мансардные окна, измеряет параллельность откосов, осматривает крепеж и тщательно проверяет все видимые участки конструкции. Этапы проверки расписаны в чек-листе.
Монтируем утеплитель, гидроизоляцию, обрешетку
Кровля перед монтажом финишного покрытия
Кровельный пирог готов к осмотру
Вид на утепленную кровлю с высоты птичьего полета
Укладка утеплителя начинается только после приемки стропил и пароизоляции в открытом виде. Мы используем базальтовые плиты компании Paroc — качественный безопасный материал, который не слеживается. Монтаж теплоизоляции проводится только в сухую погоду, сверху плиты сразу накрывают мембраной гидроизоляции и ветрозащиты. Мембрану прижимают обрешеткой, поверх нее прибивают контробрешетку. На свесах обязательно оставляют зазор для всасывания воздуха, на коньке — для вывода. Поток проходит по всей площади кровли.
Инженер технадзора проверяет 2/3 этапа
youtube.com/embed/hc7Qm4X35AU» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Видео со стройки: приемка скрытых этапов
Инженер визуально оценивает качество подшивной доски, проверяет наличие вентиляционного зазора, проклейку ветрозащитной мембраны по краю. На этом этапе уже установлены водостоки, мансардные окна — можно оценить качество монтажа, гидроизоляцию стыков, водоотводящих планок. Изнутри проверяем прокладку утеплителя, отсутствие зазоров на стыках.
Укладываем кровельное покрытие крыши дома из клееного бруса или кирпича
Подготовка к монтажу цементно-песчаной черепицы
Укладка гибкой черепицы
Готовая крыша дома GOOD WOOD
Технология зависит от типа покрытия: гибкую кровлю монтируют слоями на гвозди с проклейкой стыков, металлочерепицу прикручивают на саморезы, цементно-песчаную и керамическую — укладывают без фиксации каждого слоя.
Инженер отдела технадзора принимает конструктив целиком
Финальная проверка
В чек-листе окончательного осмотра многие пункты дублируют прошлые проверки — для дополнительного контроля. Основной предмет осмотра — внешнее покрытие, водосточные желобы, мансардные окна, вентиляционные выходы, элементы снегозадержания. Кровля уже готова, сюда мы вернемся только при сдаче объекта целиком.
Результаты
В спецификации проектов домов из
клееного бруса,
комбинированных и
каменных коттеджей указан материал покрытия кровли, толщина утепления и список дополнительных работ. Тема кровли часто поднимается на семинарах GOOD WOOD, а в сентябре 2018 года целое мероприятие было посвящено крышам. Семинары проводятся в GOOD WOOD Plaza — самом большом офисном здании из дерева в России.
Подробнее о материалах и технологиях возведения кровли можно узнать у специалистов GOOD WOOD во время консультации — вызовите архитектора и инженера технадзора на участок и получите полную информацию о каждом этапе строительства.
В GOOD WOOD гарантия на стропильную систему — 50 лет. Мы полностью уверены в кровлях наших домов.
Смотрите также
Разработка сложных элементов кровли в Калининграде и области
Разработка сложных и не стандартных элементов и узлов кровли в Калининграде одно из главных преимуществ нашей компании. Защита вашего дома от влияния погоды, максимальное сохранение тепла все это зависит во многом от правильного проектирования, с учетом всех нюансов и факторов, применяемой схемы установки и расходных материалов. Эта работа для профессионалов. Не добавляйте себе хлопот, доверьте нам разработку сложных кровельных систем.
Каждому из нас хочется иметь особенный дом, сделать его непохожим на другие. Но стоит помнить, что помимо оригинального внешнего вида, дом и все его конструкции (в том числе и крыша) должные еще быть надежной защитой и избавлять от хлопот по несвоевременному ремонту.
Наши специалисты предусмотрят все нюансы сложной кровли, которые сказываются не только на строительстве, но и на ремонте, восстановительных и обслуживающих работах. И мы гарантируем вам, что ваша кровля будет выполнять свое прямое предназначения и впечатлять своим внешним видом.
Что же такое сложная кровля?
Кровельные системы по сложности делятся на три вида:
- Простая кровельная система.
На 100 м² поверхности крыши приходится не более 2-х скатов.
- Средняя кровельная система. На 100 м² поверхности крыши может находиться от 2-х до 5-ти скатов.
- Сложная кровельная система. Количество скатов превышает пять. Но не стоит забывать и про форму крыши.
К сложным конструкциям также относятся и купольные, шатровые, сводчатые (криволинейные) кровли.
Разрабатывая для вас сложную, но при этом красивую и функциональную крышу наша команда учтет все необходимые составляющие:
- • стропильную систему;
- • угол наклона;
- • систему водостока;
- • систему снегозадержания
- • и конечно сложные элементы (ендова, конек, дополнительные элементы).
Помощь наших специалистов и профессиональный подход позволит вам построить интересный и отличающийся от других дом с по-настоящему индивидуальным дизайном.
Закажите услугу Разработка сложных элементов и мы свяжемся с вами в ближайшее время!
Формы кровель
стоимость работ за м2 в Москве
Пройдите тест за 2 минуты и узнайте стоимость кровли под ключ и сроки реализации
Пройдите тест
Монтаж кровли от проверенной компании по цене частной бригады с гарантией 36 месяцев.
Кровля — едва ли не самая важная часть здания, от которой будет зависеть долговечность и надежность всего дома. Самостоятельно проводить монтаж кровли крыши сложно, так как требуются отработанные профессиональные навыки.
Заказчики часто сталкиваются с неквалифицированными мастерами, лишь на словах обещающими качественную установку. В результате их безответственного подхода несоблюдение сроков не дает воплотиться планам. Кроме того, низкое качество выбранных материалов может стать причиной обрушения конструкции и необходимости выполнять работу заново. Еще одна проблема — непомерное раздувание сметы, что в итоге приводит к существенным переплатам для заказчика. Лучший выход — сразу выбрать надежного исполнителя, которому можно доверить даже выполнение сложного задания.
Почему к нам уже обратились 300+ клиентов?
- Стаж работы наших монтажников превышает 15 лет. Это лучшее подтверждение тому, что о качестве услуг не стоит беспокоиться.
Нам доверяют и частные домовладельцы, и крупные строительные организации.
- На нашем счету сотни завершенных объектов. Вы сможете наглядно убедиться в профессионализме мастеров, ознакомившись с портфолио. Сотрудникам фирмы по силам заказы любого уровня сложности.
- Работа проводится на основе проверенных технологий. Мы гарантируем соответствие строительным нормативам, поэтому вы можете быть уверены — крыша прослужит в течение долгого времени.
- Мы работаем со всеми видами кровельных покрытий. Специалисты разработают лучшее решение персонально для вас, при этом цена монтажа кровли порадует даже самых экономных.
- Мы готовы взяться даже за нестандартные конструкции. Опытные проектировщики и монтажники справятся с любыми заданиями в кратчайшие сроки. С нами ваши планы ничто не нарушит.
Посмотрите фотографии завершенных объектов — они продемонстрируют этапы установки кровли и получившийся результат. Наши объекты вызывают искреннее восхищение, именно поэтому к нам так часто обращаются по рекомендации.
МОНТАЖ КРОВЛИ ПОД КЛЮЧ:
Услуги нашей организации
Компания работает с любыми вариантами кровельных покрытий. Мы предлагаем следующие услуги:
Монтаж мягкой кровли.
Проводим полный цикл работ: сооружение основания, гидроизоляция, утепление, укладка выбранного кровельного материала. Стоимость монтажа крыши и покрытия кровли окажется крайне привлекательной, а надежная многослойная система прослужит много лет.
Установка металлочерепицы.
Металлическая крыша сегодня пользуется особенным спросом, так как это прочный, долговечный и вместе с тем недорогой вариант. Наши проектировщики точно рассчитают для вас количество кровельного материала, а монтажники проведут все необходимые работы по высшему разряду.
Ремонт конструкции крыши и кровельного покрытия.
Нам часто приходится исправлять недоработки некомпетентных мастеров и последствия самостоятельных попыток осуществить установку. Если вы не хотите в скором временем проводить дорогостоящий ремонт, то доверьте монтаж специалистам нашей компании.
Нами предлагается действительно выгодная цена монтажа кровли за м2. Указанная ниже стоимость приблизительна, точную сумму обустройства крыши можно будет назвать после выполнения замеров.
СТОИМОСТЬ МОНТАЖА КРОВЛИ В РУБЛЯХ:
№ |
Наименование работ |
Ед. измерения |
двускатная кровля |
вальмовая кровля |
сложная кровля |
---|---|---|---|---|---|
Фальцевая кровля | |||||
1 | Монтаж фальцевых панелей | кв.м. | 448 | 537 | 627 |
2 | Монтаж примыканий к стене/трубе |
пог.![]() |
420 | 500 | 550 |
.3 | Монтаж капельника на примыкание | пог.м. | 140 | 160 | 190 |
4 | Монтаж коньков, вальм | пог.м. | 420 | 500 | 550 |
5 | Устройство ендов | пог.м. | 420 | 500 | 550 |
6 | Монтаж торцевых планок | пог.м. | 280 | 330 | 390 |
7 | Монтаж карнизных планок |
пог.![]() |
280 | 330 | 390 |
Металлочерепица/штучная черепица | |||||
1 | Монтаж металлочерепицы — профиль «Моннтеррей» | кв.м. | 190 | 230 | 270 |
2 | Монтаж керамической черепицы | кв.м. | 500 | 600 | 700 |
3 | Монтаж примыканий к стене/трубе | пог.м. | 280 | 330 | 390 |
4 | Монтаж коньков, вальм |
пог.![]() |
220 | 260 | 300 |
5 | Устройство ендов | пог.м. | 280 | 330 | 390 |
6 | Монтаж торцевых планок | пог.м. | 220 | 260 | 290 |
7 | Монтаж карнизных планок | пог.м. | 220 | 260 | 290 |
Мягкая черепица | |||||
1 | Монтаж гибкой черепицы |
кв.![]() |
220 | 260 | 300 |
2 | Монтаж подкладочного ковра | кв.м. | 40 | 50 | 55 |
3 | Монтаж примыканий к стене/трубе | пог.м. | 250 | 300 | 350 |
4 | Монтаж коньков, вальм | пог.м. | 280 | 330 | 390 |
5 | Устройство ендов | пог.м. | 280 | 330 | 390 |
6 | Монтаж торцевых планок |
пог.![]() |
220 | 260 | 290 |
7 | Монтаж карнизных планок | пог.м. | 220 | 260 | 290 |
Стоимость монтажа несущих конструкций и утепления в рублях | |||||
1 | Монтаж мауэрлата | пог.м. | 420 | 500 | 550 |
2 | Монтаж стропильной системы | кв.м. | 500 | 600 | 700 |
3 | Монтаж чернового потолка |
кв.![]() |
70 | 90 | 100 |
4 | Укладка пароизоляции | кв.м. | 60 | 70 | 70 |
5 | Укладка утеплителя | кв.м. | 70 | 80 | 90 |
6 | Укладка гидроизоляции | кв.м. | 60 | 60 | 60 |
7 | Монтаж контробрешетки | кв.м. | 40 | 45 | 50 |
8 | Монтаж разреженной обрешетки |
кв.![]() |
70 | 80 | 90 |
9 | Монтаж шаговой обрешетки | кв.м. | 80 | 90 | 100 |
10 | Устройство сплошного основания из фанеры | кв.м. | 75 | 90 | 100 |
11 | Обработка швов (для битумной черепицы) | кв.м. | 20 | 20 | 20 |
12 | Септирование пиломатериалов | куб.м. | 1 100 | 1 100 | 1 100 |
Как мы работаем?
Перечислим стадии нашей работы:
1. Замер объекта. Выезд замерщика осуществляется бесплатно. Предварительные расчеты позволят определить количество кровельного материала и особенности будущей крыши. Замерщики нашей организации обладают многолетним опытом, поэтому смогут дать полезные рекомендации по выбору элементов кровли и другим важным вопросам обустройства крыши. Они определят точное количество материала и учтут любые пожелания.
2. Составление сметы. Она может иметь несколько вариантов, в результате заказчиком может быть определена оптимальная цена монтажа кровли. Смета на требуемые материалы и услуги составляется по выполненным замерам. Мы обладаем солидным опытом и не преследуем сиюминутной прибыли, поэтому расчеты удивят выгодными расценками.
3. Заключение договора. После составления сметы между заказчиком и исполнителем оформляется договор. В нем указывается перечень работ, а также цена монтажа крыши и сроки выполнения заказа. Мы ответственно относится к обещаниям — все условия договора будут точно выполнены.
4. Оплата. Материалы, количество которых зафиксировано в смете, необходимо оплатить сразу. Вносится также 50% предоплата за монтаж. Остаток суммы можно оплатить после завершения установки. Схема может частично корректироваться, так как мы всегда готовы к поиску оптимального решения.
Основные этапы установки
Монтаж кровельной системы — многоэтапный процесс, и каждый шаг должен проводиться в соответствии с нормативами. Опыт и профессионализм наших специалистов позволяют гарантировать максимальное качество работы на всех этапах. Установка проводится следующим образом:
Обустройство стропильной системы. Это каркас, который будет держать основную нагрузку. Стропила и другие элементы изготавливаются из дерева, прошедшего предварительную антисептическую обработку. При расчетах обязательно учитываются ветровые и снеговые нагрузки. Мы обязательно учтем все нюансы, чтобы вы не сомневались в надежности и долговечности каркаса.
Утепление кровли. Поскольку большое количество тепла здание теряет именно через крышу, нужно позаботиться о достаточном утеплении. Обычно для этого используется каменная или базальтовая вата. Такой утеплитель обеспечивает надежную защиту от теплопотерь. Наши специалисты не позволят ошибиться в выборе, поэтому можно не волноваться о качестве утепления.
Установка гидроизоляционного и пароизоляционного слоя. Гидроизоляция предохраняет утеплитель от повреждения влагой, которая может проникать извне. Пароизоляция защищает крышу от водяных паров, поступающих из внутренних помещений дома. Мы подберем современные гидроизоляционные мембраны, которые способны обеспечить оптимальный воздухообмен, не снижая экологичности дома. Благодаря правильно подобранным материалам можно забыть о сырости и плесени.
Установка основания для кровельного материала. Для металлочерепицы, натуральной или композитной черепицы используется обрешетка с шагом, рекомендованным производителем. Для мягкой кровли потребуется обустройство сплошного основания, для которого может использоваться фанера или ОСП-плиты. Наши сотрудники на практике отработали все нюансы монтажа, поэтому подберут лучший вариант.
Монтаж кровли. Завершающий и наиболее ответственный этап — установка кровельного покрытия. Специалисты компании работают в строгом соответствии с требованиями строительных норм. Готовая система будет соответствовать всем пожеланиям владельца и стойко прослужит нескольким поколениям.
Ждем Вас уже сегодня!
Мы гарантируем, что установка кровли будет завершена точно по графику. Цена монтажа крыши складывается из многих параметров, и вы сможете заранее задать все вопросы, определив лучший вариант. Обратившись к нам, вы сможете быстро решить вопрос с установкой кровельной системы: специалисты не только произведут полный цикл работ — они помогут с выбором и закупкой строительных материалов. Готовая кровля на много лет станет надежной защитой для вашего дома, обеспечивая тепло и уют. Позвоните нам и сделайте заказ!
Сложная крыша: двускатные и разноуровневые конструкции
К сложным конструкциям относятся крыши с пятью скатами и более плоскими вариантами, их количество может быть меньшим, если наблюдается характерная криволинейная поверхность. Такие сложные крыши созданы не только для того, чтобы подчеркнуть оригинальный внешний вид здания, но и для надежной защиты от вредного воздействия погодных факторов и максимального сохранения тепла. Большую роль здесь играют расходные материалы на кровлю и применяемая схема установки.
Проектирование сложных крыш
Чем проще форма крыши домов, тем легче ее возводить. Сложная конфигурация требует детального расчета. Стоимость такой конструкции может в разы превышать цену за обычное односкатное или двускатное покрытие. Существуют несколько параметров, на которые необходимо обратить внимание при проектировании:
- Система стропил. Это основа будущей конструкции. В зависимости от формы ее поверхность может быть прямолинейной или криволинейной. При этом в учет берутся максимальные нагрузки от ветра и снега. Задача стропил направлена на выдержку внешнего давления, на обеспечение сохранности кровли. Кроме этого в учет берется форма и расположение монтажной обрешетки.
С помощью них формируется сложная кровля из металлочерепицы, традиционной черепицы или рубероида.
- Наклон. Чаще всего угол наклона сложной конструкции превышает шестьдесят градусов, по этой причине могут появиться другие проблемы во время проектирования кровли – необходимость организации системы водостока, снегозадержателей, хотя существующие нормативы запрещают устанавливать защитные конструкции, если угол ската выше 60 градусов. Также во время проектирования следует брать в учет трудоемкость установки ендов. Если между ними будет присутствовать большой угол наклона, то установить стандартные пластиковые или оцинкованные короба не получится. Для этих целей используются мягкие материалы в виде рубероида с битумным покрытием и специальных монтажных лент.
Конструкция сложных крыш
К сложной форме относятся конструкции купольного, конического, сомкнутого типа. Иногда сюда относят гибриды различных типов крыш. Классическим вариантом считается многоскатная и многоуровневая конструкция, она популярна благодаря возможности обустройства чердачного пространства. Среди домов сложной конфигурации нередко используется многощипцовый тип, он подчеркивает выразительность дома и одновременно перекрывает несколько помещений с помощью одноуровневой кровли.
Важно: Использование крыши сложной конструкции целесообразно, если площадь дома превышает 500 квадратных метров.
Двухскатная крыша
Рекомендуем к прочтению:
На первой фотографии представлена двускатная композиция с добавочными элементами, которые подчеркивают оригинальность конструкции. В башенном элементе в форме пирамиды может присутствовать лестница. На фотографии показано хаотичное расположение этажей по высоте и уровню. Кроме башни здесь присутствует плавный спуск боковой части двускатной крыши. Если в этой части здания использовать определенные материалы, то можно оборудовать отличный зимний сад. Конструктивная сложность дома делает его непохожим на другие.
Конусно-вальмовая

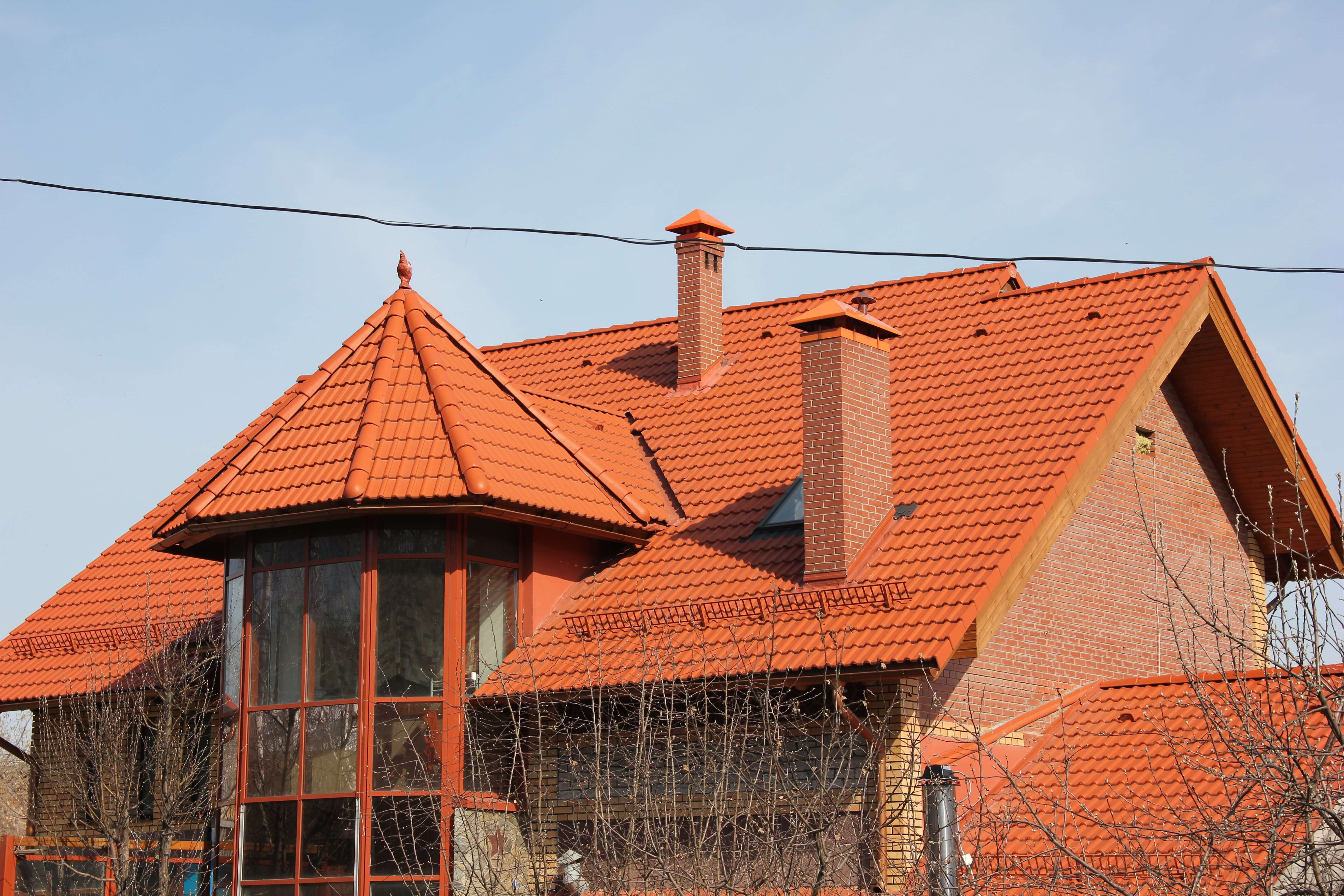

На втором фото представлен еще один вариант компоновки дома сложной конфигурации. Здесь заметно использование того же башенного элемента, но уже в качестве дымохода, конец его украшен пирамидально-конусной крышей. Необычная форма стен, большое количество окон позволяют максимально наполнить светом пространство внутри дома. Такую крышу сложно отнести к какому-нибудь определенному виду, это многощипцовая крыша, которая имеет элементы чердачного помещения. Основу конструкции составляет полувальмовая композиция с большим количеством элементов многощипцовой крыши, имеющей вид двускатных частей.
Разноуровневая двухскатная
На третьей фотографии показан пример разноуровневой двускатной крыши. В данном случае скаты не только разные, но они располагаются на разной высоте. Благодаря этому получается конструкция необычной ломаной формы. Такое сооружение позволяет равномерно разделить нагрузку на перекрытие и несущие стены. Разноуровневые крыши нередко используются для монтажа свесов, навесов, продления крыши пристройки.
Рекомендуем к прочтению:
Асимметричная двухскатная
В асимметричной двускатной крыше представлены скаты, отличающиеся размером и углом наклона плоскости. Скаты, имеющие разную площадь, и различный угол наклона способны по-разному противостоять сильному ветру. Такая кровля – отличное решение, если дом располагается между лесом и полем. В данном случае со стороны открытого пространства необходимо установить пологий скат, а со стороны леса установить отвесную крышу с уклоном более 40 градусов.
Большинство современных людей делают выбор в пользу загородных домов. Причиной тому служат стесненные условия городских квартир. Зачастую дома создаются с большой площадью, и не удивительно, ведь возводить конструкции с маленьким помещением крайне невыгодно. А если дом большой, значит и количество этажей в нем увеличивается, и уже редко кто захочет покрывать свой жилой комплекс обыкновенной двускатной крышей, так как такой вариант достаточно тривиальный, серый и убогий – избыток 90-х годов прошлого столетия.
Уже сегодня дома такого типа продаются с большим трудом, так как цель нынешних домовладельцев – внешняя привлекательность дома, интересная архитектура, дизайн и практичность. И кровле в данном деле отводится весомая роль, ведь это второй фасад дома. Поэтому при возведении дома многие люди отдают предпочтение сложной, дорогой, оригинальной конструкции.
Вальмовая крыша — 60 Фото идей кровли
Вальмовая кровля — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.
Двухэтажные дома
Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.
Фото: eaglemetalsmfg.com
Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.
Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.
Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.
Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды
Одноэтажные дома
Фото: dallasmetalroofs.com
Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.
Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.
Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.
Фото: muellerinc.com
Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.
В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.
Смотрите также: Красивые коттеджи из кирпича: 60 фото идей
Мансардные крыши
Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.
Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.
Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.
Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.
Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.
Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна
Крыша со слуховым окном
Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.
Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.
Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.
Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.
Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.
Дома с эркером
Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.
Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.
Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.
Четырехскатные вальмовые крыши
Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.
Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.
Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.
Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.
Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.
Двухскатные полувальмовые кровли
Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.
Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.
Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.
На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.
Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле
Ломаная вальмовая крыша
За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.
Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.
На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.
Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.
Вальмовые крыши из кровли Ондувиллы
Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.
Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.
В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.
Крыша из Ондулиновой кровли
Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.
Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.
Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш
Кровли из металлочерепицы
Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.
Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.
Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.
Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.
Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.
Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов
Фото-подборка вальмовых крыш
Площадь крыши дома — как правильно подсчитать?
Сооружение крыши начинается с выбора её вида и расчёта требуемого строительного материала. С последним у многих возникают проблемы: то меньше приобрели, приходится ещё раз посещать рынки или магазины, то больше – остаётся материал, который некуда приспособить. Поэтому расчёт площади крыши – обязательная процедура рачительного и экономного хозяина. Итак, разберём, как посчитать площадь крыши дома.
Разновидности кровель
Самые часто используемые конструкции:
- односкатная;
- двускатная;
- вальмовая;
- полувальмовая;
- шатровая.
Редко крыши собирают в виде многощипцовых конструкций, купольных или арочных. Касаемо формы кровли, то необходимо обозначить, что её элементы – это геометрические фигуры. А значит, расчёт площади кровли – это расчёт этого параметра фигур. Теперь переходим непосредственно к теме – как рассчитать площадь крыши.
Односкатная крыша
По сути, фигура этой кровли – прямоугольник. Его площадь – это перемножение двух сторон. Поэтому необходимо замерить длину ската, ширину от фасада до задней стенки, и полученные показатели перемножить между собой. Если для дома был изготовлен проект кровли, то данные параметры можно взять из него. Либо воспользуйтесь предложенной формой онлайн-калькулятора ниже.
Двускатная
Эта разновидность кровельной конструкции – два прямоугольника, расположенных под определённым углом друг к другу.
- Если крыша симметричная, то расчёт её площади проводится точно так же, как и в предыдущем случае. Только конечный результат увеличивается вдвое.
- Если асимметричная, то показатель каждого ската рассчитывается по отдельности, а затем два параметра суммируются.
Для расчёта площади просто заполните поля онлайн-калькулятора и программа сама, автоматически произведёт расчёт площади двухскатной крыши.
Вальмовая
Эта разновидность кровельной конструкции представляет собой четыре ската, два из которых являются трапециями (одинаковыми), два треугольниками (одинаковыми). Причём треугольники равнобедренные, что упрощает расчёт.
Из курса школьной геометрии всем знакомо, что площадь трапеции рассчитывается по этой формуле:
S=(a+b)h/2, где «a» и «b» — основания фигуры, «h» — высота. Основания – это длина конька и карниза, высота – расстояние от карниза до конька.
Формула треугольника равнобедренного:
S=ah/2, где «a» — основание треугольника, «h» — его высота. Основание – длина карниза, высота – расстояние от карниза до конька.
Теперь, чтобы узнать площадь крыши дома (вальмовой), необходимо полученные результаты сложить и увеличить вдвое. По формуле это будет выглядеть так:
So=(Str+St)2, где So – общая площадь кровли, Str – площадь трапециевидного ската, St – площадь вальмы. А так как скаты на кровельной конструкции располагаются попарно, то их сумма увеличивается на «2».
Либо просто воспользуйтесь формой ниже для автоматического расчёта площади вальмовой крыши при помощи онлайн-калькулятора.
Полувальмовая
Перед тем как рассчитать площадь кровли полувальмового вида, необходимо разобраться, почему она так называется. В ней вальма, которая представляет собой треугольник, представлена в виде укорочённой треугольной фигуры, поэтому основной скат имеет не трапециевидную форму. Она сложная, поэтому рекомендуется её разбить на более простые формы.
Чаще всего разбивку производят на трапецию и прямоугольник. Поэтому для расчёта придётся применять сразу три формулы: для треугольника, трапеции и прямоугольника. Основная задача производителя расчётов – точно провести разбивку и правильно провести замеры параметров кровельной конструкции.
В полувальмовых крышах есть разновидность, в которой вальма присутствует в виде трапеции. То есть, над ней располагается треугольный фронтон, который и создаёт данную фигуру. Получается, что рассчитывать придётся площади трёх фигур: двух трапеций с разными размерами и прямоугольника.
Шатровая
Одно из простых кровельных сооружений, представляющих собой четыре равнобедренных треугольника, соединённых верхними углами в одной точке. Поэтому придётся производить расчёт только одной фигуры, а затем полученное значение умножать на «4».
Или можно использовать вот эту формулу:
S=4(ah)/2=2ah.
Для упрощения процесса расчёта площади шатровой кровли мы пошли дальше и создали онлайн-калькулятор. Так что можете просто подставить свои данные в предложенную форму ниже и система сама произведёт расчёт.
Мансардная
Эта разновидность относится к категории ломаных моделей. То есть, каждый скат в месте установки стоек для сооружения стен имеет линию излома. И чаще угол нижней части круче верхней. Именно по линии излома и надо разделить скат на две части, и подсчитать каждую в отдельности.
При этом фигуры нижнего ската и верхнего – прямоугольники. У них соприкасаемая сторона будет одинаковой, различия лишь в высоте. Поэтому можно воспользоваться обобщённой формулой:
S=(h2+h2)b, где «h2» и «h3» — высоты прямоугольных скатов ломаной кровли, «b» — длина ската по карнизу. А так как скатов два, то в формулу добавляется двойка. Окончательная формула:
S=2(h2+h2)b.
Сложные крыши
Со сложными кровельными конструкциями проблем не так много. Главная задача производителя расчётов – разбить их на простые геометрические фигуры. А затем подсчитать их площади и сложить в один результат. Других правил нет.
Автоматический расчёт площади
Если вы не хотите тратить время на то, чтобы заново штудировать учебник средней школы по математике — просто задайте требуемые онлайн-калькулятором показатели сложной крыши и вы получите автоматический расчёт как общей площади всей сложной кровли, так и отдельных её частей. Для вашего удобства калькулятор структурирован. Так же наш онлайн-калькулятор может по вашему запросу выполнить расчёт площади слухового окна и дымохода, от вас потребуется только лишь воспользоваться предложенным в калькуляторе переключателем.
Площадь крыши – зависимость от кровельного материала
Разнообразие кровельных покрытий вроде бы не влияет на поставленный темой статьи вопрос, как посчитать площадь крыши. Но необходимо понимать, что расчёт площади кровли производится именно для того, чтобы приобрести требуемое количество покрытия для неё.
А так как кровельных материалов на рынке огромное количество, то и технологий их монтажа немало. К примеру, листовые материалы, размеры которых разбиты на общие и полезные. Именно последний берётся для того, чтобы провести расчёт требуемого количества.
Так профилированный лист марки Н20 имеет общую ширину 1150 мм, полезную 1100. Для расчёта количества берётся второй показатель, потому что профилированные листы укладываются внахлёст. Это касается и шифера, и металлочерепицы.
В плане длины используемых материалов. Профнастил продаётся в длину до 12 м. Его можно подрезать так, чтобы он собой закрывал скат полностью без стыков. Что касается шифера и металлочерепицы, то здесь, как и с шириной, придётся учитывать нахлест. Поэтому к количеству добавляется 13–15%.
Сложнее всего со сложными крышами, где приходится кровельный материал подрезать под требуемые формы. Это увеличивает не только отходы, но и сложность сборки. Особенно это относится к подгонке настила к стокам.
Заключение по теме
В заключение необходимо отметить, что вопрос, как рассчитать площадь крыши, требует не самых глубоких знаний. Достаточно школьного курса геометрии. Основная задача – точно произвести замеры, которые требуются для проведения математических выкладок. С трудностями столкнутся, когда придётся рассчитывать сложные кровельные конструкции. Здесь нужно грамотно разбить сложные фигуры и формы на более простые. Главное – не потерять даже самый маленький элемент разбивки.
При этом не стоит забывать, что приобретаемый кровельный материал – это разнообразие технологий именно укладки, где учитываются в основном не общие размеры, а полезные.
Сложная крыша в Revit — 8020 BIM
С каждой группой новых сотрудников, независимо от уровня их опыта, у них будут возникать вопросы о рабочих процессах в их новой компании — это просто природа вещей. При этом, иногда из-за растущей сложности мира BIM забывают о простых вещах.
Имея это в виду, в то время как на днях помогая юниору в детализации крыши, я решил, что лучше освежить себя в основах моделирования кровли в Revit — что обычно означает, что я собираюсь подписаться о том же самом! С этой целью поставьте в очередь серьезное руководство для начинающих по созданию крыш в Revit.
Итак, давайте начнем с основ и перейдем к основам. Как смоделировать крышу в Revit?
В Revit существует несколько подходов к моделированию. Моделирование крыш ничем не отличается. Существует 3 основных вспомогательных инструмента, которые можно использовать для моделирования крыш в Revit: «Крыша по контуру», «Крыша по выдавливанию» и «Крыша по поверхности». Мы подробно рассмотрим каждый из них позже, но для начала давайте рассмотрим стандартный рабочий процесс Roof by Footprint.
Чтобы смоделировать крышу по контуру в Revit, выполните следующие действия:
- Перейдите к желаемому виду в плане, чтобы начать моделирование крыши.
В идеале это должно быть на том же уровне, что и ваша крыша.
- Вкладка «Архитектура» → Крыша (раскрывающийся список) → Крыша по контуру
- Используйте панель инструментов рисования (Эскиз, Выбрать линии или Выбрать стены) чтобы создать желаемый отпечаток крыши.
- Примечание На границах отображается символ «Угол». Это означает, что эта граничная линия определяет часть ската крыши. Вы можете изменить значение уклона для каждой линии, выбрав его, или полностью отключить уклон для этой границы с помощью параметра «Определяет уклон» (доступного на верхней вкладке или вкладке свойств).
- Убедитесь, что в вашей собственности указана крыша как размещенная на правильном уровне. При необходимости вы также можете указать значение смещения.
- Щелкните зеленую галочку, чтобы выйти из режима редактирования.
Готово! Поздравляем с моделированием крыши в Revit!
Излишне говорить, что это лишь очень небольшой обзор более сложных крыш и методов моделирования крыш, которые можно выполнить в Revit. В оставшейся части ниже приводится подробное описание каждой функции моделирования крыши (с примерами).
В нем также обсуждаются более тонкие темы, такие как создание свесов и макетов крыши, которые изменяются в зависимости от изменения контуров здания, советы и приемы для решения конкретных проблем с компоновкой, которые могут возникнуть, а также полный список того, как моделировать различные общие крыши типы с нуля в Revit.
Наконец, я завершаю статью несколькими быстрыми примерами сложного моделирования крыши, чтобы дать представление о некоторых функциях более высокого уровня, которые вы можете изучить после этого.
Примечание. Я создал сопроводительное видео, в котором показаны шаги, перечисленные в этом сообщении, в разделе «Создание крыш в Revit — руководство для начинающих». Если вы предпочитаете такой формат обучения, он вставлен ниже. Я предлагаю вам приготовить чашку чая или кофе, поскольку он достаточно длинный и подробный. Наслаждаться!
Если нет, продолжайте просмотр видео, чтобы получить более линейное пошаговое описание процессов, участвующих в создании различных типов крыш в Revit, а также ряд советов и приемов, разбросанных по всему экрану.
Создание крыши в Revit — Крыша по контуру
- Перейдите на нужный вид в плане, чтобы начать моделирование крыши. В идеале это представление должно быть создано из уровня, который будет выступать в качестве основного или базового уровня для вашей новой конструкции крыши.
- Затем перейдите на вкладку «Архитектура » → «Крыша» (раскрывающийся список) → «Крыша по посадочному месту », как показано на изображении ниже.
- Используйте панель инструментов рисования (Sketch, Pick Lines или Pick Walls) для создания желаемого контура крыши.На изображении ниже вы можете видеть, что мы выбрали инструмент «Прямоугольный набросок».
- Примечание На границах отображается символ «Угол». Это означает, что эта граничная линия определяет часть ската крыши. Вы можете изменить значение уклона для каждой линии, выбрав его, или полностью отключить уклон для этой границы с помощью параметра «Определяет уклон» (доступного на верхней вкладке или вкладке свойств).
- Обязательно укажите необходимый выступ, чтобы у вас было правильное значение смещения для значения крыши при рисовании относительно стен здания.
- Убедитесь, что в вашей собственности указана крыша как размещенная на правильном уровне. При необходимости вы также можете указать значение смещения.
- Щелкните зеленую галочку, чтобы завершить режим редактирования.Вы завершили моделирование базовой вальмовой крыши в Revit.
Создание крыши в Revit — Крыша выдавливанием
Допустим, вам не нужна вальмовая крыша, но вам нужна Двускатная крыша вместо этого. В Revit это можно легко сделать двумя способами. Первый — использовать крышу по контуру, как мы это делали ранее, и изменить некоторые свойства граничной линии, чтобы падение крыши создавало только фронтон — это будет более подробно описано в следующем разделе, который называется «Управление и редактирование крыши». Откосы в Revit ».
Другой способ создания типа двускатной крыши в Revit — использование инструмента «Крыша с помощью выдавливания». Чтобы смоделировать крышу путем выдавливания в Revit, выполните следующие действия:
- Сначала нам нужно перейти к инструменту «Крыша с помощью выдавливания». Для этого перейдите на вкладку «Архитектура » → «Крыша» (раскрывающийся список) → «Крыша по экструзии»
- Когда вы перейдете в «Крыша по экструзии», откроется диалоговое окно. Вам будет предложено выбрать опорную плоскость или геометрическую плоскость (например, грань стены), из которой будет вытягиваться крыша перпендикулярно.Выберите Выберите плоскость
- Затем в трехмерном виде щелкните на плоскости, которую хотите использовать. В примере я выбрал поверхность стены.
- Теперь откроется набор инструментов «Черчение» — вы можете начать рисовать форму профиля крыши, которую вы хотите выдавить. Чтобы создать фронтон в примере, я провел временную линию от Середины стены.
Затем из Апекса я нарисовал один из водопадов на желаемом шаге. Затем я использовал MM (Mirror Axis) , чтобы отразить первое падение через центральную линию, чтобы сформировать линию профиля для другой стороны двускатной крыши.Наконец, я удалил начальную среднюю линию и закончил набросок с помощью кнопки Green Tick .
- Наконец, мы можем контролировать глубину выдавливания через значения на панели свойств , как показано на изображении ниже, или с помощью Draggable Arrows на любом конце, если нет необходимости быть максимально точным. Использование инструмента Align Tool (AL) также может быть хорошим методом для выравнивания глубины выдавленной крыши с известной гранью объекта.
- Теперь вы можете прикрепить стены к крыше, выбрав стены и используя кнопку Attached / Detach , которая появляется на верхней панели инструментов, а затем выбрав крышу.
- Теперь вы должны завершить создание крыши путем выдавливания двускатной крыши в Revit
Контроль и редактирование уклонов крыши в Revit
Контроль и редактирование уклона крыши в Revit — очень простой процесс . Для начала обратите внимание, что обсуждаемый метод применим только к крышам, которые были смоделированы как крыша по контуру. Другие методы, такие как «Крыша выдавливанием» или «Крыша за гранью», основываются либо на профиле сечения на основе эскиза, увеличенном на заданную длину, либо на поверхности, которая уже была создана другим методом моделирования, на котором может быть размещена крыша.
Для того, чтобы описать, как управлять и редактировать обрывы крыши вашей модели крыши с помощью Footprint, я расскажу о создании трех типичных типов крыш, которые все будут сгенерированы путем изменения всего лишь нескольких свойств уклона той же самой крыши по эскизу Footprint. → Плоская крыша, вальмовая крыша и двускатная крыша.
Плоская крыша в Revit — это очень просто. В режиме эскиза «Крыша по контуру» выберите все вновь созданные границы и выключите параметр « Defines Slope ».Завершите создание эскиза, нажав Green Tick , и у вас не будет полностью плоской поверхности крыши в вашей модели Revit. См. Рисунок ниже, на котором типичная вальмовая крыша преобразуется в плоскую крышу в образце модели Revit за считанные секунды.
Двускатная крыша в Revit :
Ранее мы обсуждали, как можно смоделировать тип двускатной крыши с помощью инструмента «Крыша по удлинению».По правде говоря, я бы порекомендовал Roof by Footprint сначала создать двускатную крышу, поскольку это дает вам больший уровень контроля, если вам нужно будет внести какие-либо изменения в крышу позже на временной шкале проекта. На GIF-изображении ниже плоская крыша была ранее создана и превращена в модель двускатной крыши.
Для этого Отредактируйте крышу . Затем выберите только две длинные граничные линии и включите параметр Defines Slope . Вы также можете изменить значение уклона крыши ваших границ на вкладке свойств. Завершите набросок, и теперь у вас должна быть форма двускатной крыши. Для полноты картины убедитесь, что выбрано стены ниже, и используйте параметр «Прикрепить / отсоединить », чтобы стены соответствовали u / s геометрии вашей крыши.
Gif ниже описывает весь процесс.
Изменение уклонов крыши Revit — чтобы изменить крышу с плоской крыши на двускатную, перейдите к параметрам Sketch , выберите две противоположные граничные линии и , включите параметр Defines SlopeHip Roof в Revit :
Как вы уже догадались, для создания типа вальмовой крыши из эскиза Roof by Footprint вам просто нужно снова отредактировать эскиз и выбрать две оставшиеся границы, а затем убедиться, что параметр Defines Slope активен для них .См. Ниже:
Изменение откосов крыши Revit — Чтобы изменить крышу с двускатной крыши на четырехскатную, перейдите в параметры Sketch , выберите все граничные линии и , включите Параметр Defines Slope Примечание — как по умолчанию ваша крыша будет иметь уклон 30 градусов по всем границам и образовывать шатровую крышу, если вы не измените обозначение уклона в режиме эскиза для каждой линии границы.
Создание и редактирование сборки конструкции крыши
Возьмите простой простой заполнитель и постройте мембранную крышу в стиле Soprema.
Здесь мы можем обсудить создание вашей конструкции конструкции крыши, чтобы вы могли проиллюстрировать правильные характеристики материала вашей крыши. Обратите внимание, что хотя в нашем примере используется уже смоделированная крыша, перед тем, как приступить к созданию эскизов модели крыши, можно выполнить следующие шаги.
Чтобы создал новую сборку конструкции крыши в Revit , выберите ранее смоделированную крышу. На панели инструментов «Свойства» в разделе « Свойства типа » выберите Дублировать. Дайте вашей дублирующейся крыше подходящий дескриптор имени.
В Construction перейдите в меню Edit , как показано на изображении ниже. После открытия диалогового окна «Редактировать» вы можете приступить к редактированию несущей конструкции пола. Вы можете построить свою сборку так, как вам нужно — одна из лучших практик, о которой следует помнить, — это всегда стараться поддерживать границы сердечника сборки в качестве структурных / несущих элементов, и иметь свои термические, погодоустойчивые и отделочные материалы с обеих сторон сердечника. Граница.Я также рекомендую развернуть вкладку предварительного просмотра и установить вид сечения, чтобы вы могли видеть изменения вашей сборки в реальном времени.
. Чтобы добавить элементы сборки , выберите Вставить , и вы увидите, что в список добавляется еще один элемент сборки. Это может быть выше или ниже исходного элемента крыши, но вы можете легко переместить порядок вокруг с помощью кнопок вверх и вниз.
Сборка крыши — Создание дополнительных элементов сборки и обновление их положения в строительных слоях При вставке новых элементов сборки можно изменить функцию новых элементов, изменив свойства в столбце функций.
См. Ниже нашу окончательную сборку конструкции. Позже в этом посте я расскажу, как вы можете упустить определенные элементы в сборке (например, изоляционный слой), в то время как оставшаяся сборка останется плоской (например, для создания водопад водостока).
Сборка крыши — Завершенная сборка конструкции крыши в RevitКак создать небольшой дренажный спуск на плоской крыше в Revit
Самый простой способ создать небольшой дренажный уклон на плоской крыше в Revit — использовать инструмент редактирования формы под названием Modify Sub Элементы .Чтобы использовать это, сделайте следующее:
- Выберите вашу плоскую крышу
- Нажмите появившуюся кнопку Modify Sub Elements .
- Добавить точку ( или линия разделения, если лучше подходит — создает точки на пересечениях)
- Разместите новые точки по мере необходимости.
- Используйте кнопку «Изменить подэлементы».
От до выберите вновь размещенных точек.
- Присвойте точкам значение отметки , чтобы создать небольшой обрыв крыши.
- Готово!
- Изменить субэлементы — Размещение новой точки для определения падения дренажа на плоскую крышу в Revit
- Изменение субэлементов — изменение высоты вновь созданной точки, которая обеспечивает попадание дренажа на плоскую крышу
Вы также можете восстановите вашу полностью плоскую крышу с помощью инструмента Reset Shape , который удалит все изменения, внесенные в диалоговом окне Modify Sub Elements.
Как выполнить изоляцию уклона крыши только в Revit
Лучший способ смоделировать уклон только в слое изоляции крыши — назначить изоляционные материалы как переменные в сборке конструкции.Вот как назначить переменный материал в Revit:
- Выберите свою крышу, Изменить тип и выберите Строительство
- Найдите элемент «Изоляция».
С правой стороны установите флажок Variable .
- Готово!
Основание вашей крыши теперь должно быть плоским, а обрывы крыши должны присутствовать только в вашем изоляционный воздух (виден на разрезах).Следует отметить, что ваш изоляционный слой должен быть достаточно глубоким, чтобы учитывать полную высоту обрыва крыши.
Почему вам следует использовать опцию рисования «Выбрать стену» при создании крыши по контуру
Модель свесов крыши с помощью инструмента выбора стены.
Использование инструмента «Выбор стены» позволяет вашей крыше поддерживать предложенное значение вылета и обновлять форму крыши по мере расширения или сжатия стен ниже. Это очень простой процесс:
- Перейдите на вкладку «Архитектура» → Крыша по контуру
- В режиме эскиза щелкните инструмент рисования «Выбрать стены ».
- На верхней панели инструментов появится опция выступа. Назначьте желаемое значение вылета (в нашем примере использовалось 500 мм)
- Завершите создание эскиза крыши , нажав зеленую галочку .
Вы создали модель крыши с необходимыми значениями вылета. Что хорошо в этот метод , так это то, что граница крыши прикреплена к стенам, а это означает, что обновление набора стен автоматически обновит геометрию крыши , сохраняя при этом заданное значение свеса.Довольно здорово!
Крыша по контуру — с помощью команд «Выбрать стену» можно сохранить смещение крыши, и его контуры будут автоматически обновляться при перемещении стены нижеКак размещать проемы в крыше в Revit прямое дело.

Вертикальные проемы прорежьте вертикальный проем прямо через выбранную вами крышу. Прорезь проема в крыше всегда будет иметь вертикальную ориентацию.
Отверстие по стене немного более тонкое, но все же очень простое — вы выбираете одну наклонную плоскость вашей модели крыши, а затем с помощью инструментов эскиза размечаете желаемый проем. Прорезь проема в крыше в этом случае всегда будет перпендикулярна падению / плоскости крыши, которой он был назначен.Это здорово, потому что угол наклона крыши можно изменить, но разрез будет обновлен, чтобы оставаться перпендикулярным новому уклону крыши.
Чтобы создать вертикальный проем через крышу , перейдите на вкладку «Архитектура » — проем — вертикальный . Затем вам будет предложено выбрать ваш объект, для которого вы должны выбрать свою модель крыши. Затем появятся инструменты для рисования. Используйте инструменты рисования на любом плане, фасаде или разрезе, который лучше всего описывает ваши требования к размеру рабочего стола , и нарисуйте эскиз границы для вашего вертикального проема. Завершите набросок , нажав Зеленую галочку . Теперь у вас будет отверстие, которое вертикально прорезает вашу крышу, как показано на изображении ниже.
Процесс создания проема в крыше практически идентичен. Начните с перехода на вкладку Архитектура — Открытие — Открытие по лицу . Когда предложит выбрать ваш объект, наведите курсор на вашу крышу и просто выберите угол наклона крыши, который вы хотите, чтобы проем прорезал через .Как и прежде, с помощью инструментов рисования нарисуйте Границу предлагаемого вами проема в крыше . Завершите , выбрав зеленую галочку . Теперь у вас будет проем, который разрезается перпендикулярно уклону, которому он был назначен, как показано на изображении ниже:
Как моделировать слуховую крышу в Revit
Чтобы создать слуховую крышу, нам сначала нужно начать с меньшей части слухового окна.Вы можете смоделировать это любым из трех основных методов моделирования крыши, но в этом примере я решил использовать инструмент Roof by Extrusion .
- Сначала необходимо выбрать рабочую плоскость. При необходимости вы можете создать опорную плоскость, нажав «RP», но в этом примере я решил использовать переднюю кромку линией облицовки основной крыши. Чтобы выбрать рабочую плоскость, сначала выберите Roof by Extrusion , и вам будет предложено выбрать плоскость , как показано ниже.
- После того, как вы вручную выбрали плоскость, вам нужно выбрать опорный уровень и смещение . В нашем примере мы использовали уровень крыши со смещением 0.
- Once информации на плоскости и опорный уровня установлен, мы можем использовать отрисовки инструментов в верхней панели, чтобы рисовать нашу крышу по профилю экструзии.
- После того, как эскиз профиля крыши будет завершен, у вас останется мансардная крыша.
Вы, вероятно, заметите , что размеры выступа крыши — это не то, что вам нужно . Экструзии мансардного окна можно редактировать на панели свойств , как показано:
- Часть крыши слухового окна все еще остается незавершенной.Чтобы соединить мансардную крышу с основной крышей, используйте команду Присоединить / отсоединить крышу , которую можно найти на вкладке Modify. Чтобы использовать это правильно, выберите край слуховой крыши , который должен доходить до основной крыши. Затем выберите плоскость крыши , с которой должно соединяться слуховое окно. Виола, крыша слухового окна завершена!
- Следующий шаг — разместить мансардные стены.
Для этого перейдите на вкладку «Архитектура » → «Стены» (WA). В этом примере я установил основание слуховых стен на уровне карниза, а верх стены был установлен на уровне карниза + смещение 1500 мм. То, что вам нужно, может отличаться. Когда стены построены, использует опцию «Присоединить / отсоединить », которая появляется, когда стены выбраны, и присоединяет верхнюю часть стен к слуховой крыше выше. У вас останется что-то похожее на это:
- Наконец, необходимо вырезать след слухового окна от главной крыши. Чтобы вырезать новое слуховое окно из основной крыши, перейдите на вкладку «Архитектура » → Слуховое окно (открытие). Откроется инструмент Выбрать линии крыши / стены , который позволяет вам выбрать внешнюю поверхность вашей новой конструкции слухового окна, как показано ниже.
- Наконец, используйте команду Обрезать / удлинить (TR) , чтобы обвести линии проема слухового окна. Завершите набросок, выбрав зеленую галочку . Вы построили мансардную крышу в Revit!
Как устранить неудобное углубление в фронтоне на возврате стены в Revit
Иногда у вас может быть большая двускатная крыша, которая покрывает основную часть здания, но также продолжается над меньшей пристройкой к зданию, где одна из стен находится продолжение большого возвышения следа здания.Это оставляет неудобное углубление, где вам нужно указать, чтобы только часть меньшего фронтона крыши спряталась под большей частью крыши, даже если они являются одним элементом модели.
Чтобы решить эту проблему, вам нужно указать небольшому сегменту возвратной стены, чтобы он прилип к нижней стороне крыши с помощью инструмента «Присоединить / отсоединить». Затем вам нужно использовать инструмент «Присоединить / отсоединить крышу» (находится на вкладке «Изменить») и выбрать внутренний край крыши, который вы хотите заправить под основную крышу, а затем выбрать стену, до которой вы хотите ее расширить.Кромка крыши должна заходить под больший фронтон, чтобы соответствовать лицевой стороне обратной стены. Теперь при желании вы можете отделить стену, и край крыши останется в том же положении. При необходимости вы можете перейти к редактированию профиля стены, чтобы убрать все взаимосвязи. См. Полный рабочий процесс в формате GIF ниже:
Поверьте мне — вышеупомянутый совет малоизвестен, и без него решение всегда заканчивается какой-то дряблой дополнительной экструзией крыши или чем-то подобным, установленным, чтобы закрыть зазор.Это абсолютная экономия времени, так что я надеюсь, что это поможет вам, ребята!
Как смоделировать несколько общих стилей крыш в Revit:
Как смоделировать крышу в стиле сарая Гамбрел в Revit
Лучший способ создать крышу в стиле Гамбрел в Revit — это использовать инструмент «Крыша выдавливанием» .
- Как и раньше, выберите крышу выдавливанием, выберите плоскость и назначьте опорный уровень.
- Нарисуйте половину профиля крыши Gambrel , двигаясь от средней точки крыши (линия гребня) к карнизу.
- Зеркально отразите вашу половину крыши на обратной стороне (MM — это сокращение от Mirror Axis)
- Завершите эскиз, когда профиль будет завершен.
- Измените начальные и конечные значения экструзии на панели свойств для управления общей глубиной выдавливания. В качестве альтернативы вы можете использовать инструмент «Перетаскивание стрелок» или инструмент «Выровнять».
Готово! У вас должно быть что-то похожее на следующее:
Gambrel Roof, смоделированный в RevitКак смоделировать наклон крыши в Revit
Лучший способ смоделировать наклон крыши в Revit — использовать инструмент Roof by Footprint .
- Выберите «Крыша по площади основания» на вкладке «Архитектура».
- Нарисуйте границу крыши
- Выберите все границы, кроме одной, и отключите параметр определяет уклон .
- Окончательный эскиз
У вас должен остаться наклон к крыше всего за одно падение, аналогично следующему:
Наклон крыши смоделирован в RevitКак смоделировать крышу типа «бабочка» в Revit
Как я подхожу к Крыша в виде бабочки устанавливается с помощью инструмента Roof by Extrusion .Примерно так же, как и в случае с более ранним фронтоном, который создавался как экструзия, процесс выглядит следующим образом:
- Выберите крышу путем выдавливания
- Выберите плоскость и опорный уровень
- Нарисуйте крышу-бабочку (начертите от средней точки стены
- Эскиз отделки
- Контролируйте размеры выдавливания на панели свойств
- Прикрепите стены к нижней стороне крыши.
Ваша крыша Butterfly должна быть похожей на эту, как показано выше следующие шаги:
Крыша-бабочка, смоделированная в RevitКак смоделировать фронтон Catslide в Revit
Способ моделирования фронтона Catslide в Revit во многом такой же, как и для стандартного фронтона.
- Начните с выбора инструмента «Крыша по контуру»
- Нарисуйте желаемую границу
- Выберите все граничные линии и выключите определяет уклон
- Выберите границу передней кромки выступа здания и границу на противоположной стороне Крыша — поворот определяет уклон для этих двух граничных линий.
У вас должна остаться готовая крыша, такая как следующая — обязательно прикрепите стены к нижней стороне крыши, как только геометрия крыши будет завершена.
Catslide Gable, смоделированный в RevitМоделирование двускатной крыши в Revit
Двухскатная крыша моделируется точно так же, как стандартная вальмовая крыша в Revit. Просто создайте свою крышу по контуру, придайте граничным линиям требуемый уклон и завершите набросок. Готовая крыша будет похожа на это:
Двухскатная крыша, смоделированная в RevitКак смоделировать половину вальмовой крыши Jerkinhead в Revit
Чтобы создать половину вальмовой крыши / крышу в стиле Jerkinhead в Revit, вам необходимо сначала создать стандартную HIP Крыша, обозначенная ранее. После того, как вы создали стандартную вальмовую крышу, выполните следующие действия, чтобы преобразовать ее в крышу в стиле Half Hip / Jerkinhead:
- Создайте 2 опорные плоскости (RP), перпендикулярные сторонам здания, к которым вы хотите применить Half Hip. Убедитесь, что опорные плоскости находятся на равном расстоянии от средней линии крыши.
- Выберите шатровую крышу и отредактируйте границу
- Используйте инструмент «Разделить элемент» на вкладке «Изменить» (SL) и разделите линии границы в местах пересечения с опорными плоскостями.
- Выберите небольшие оставшиеся сегменты границ крыши, которые были разделены по углам (на стороне карниза опорных плоскостей), и убедитесь, что определяет уклон, свойство выключено.
- Завершите эскиз.
Теперь у вас должна быть крыша в стиле Jerkinhead / Half Hip, полностью смоделированная в Revit, как показано ниже.
Полубедровая или крыша-крыша, смоделированная в RevitКак смоделировать фоновую крышу в Revit
Метод моделирования фальш-крыши в Revit очень прост. Это просто комбинация двух ранее рассмотренных методов — двух низкоуровневых наклонных крыш и одного верхнего фронтона, со стенами, поднимающимися к нижней стороне всех трех крыш.
Как смоделировать голландскую двускатную крышу в Revit
Голландский фронтон представляет собой комбинацию шатровой крыши с двускатной крышей более высокого уровня, оба из которых были рассмотрены ранее. При моделировании голландской двускатной крыши в Revit следует учитывать одну вещь: создать внутренний набор ограничивающих линий, соответствующий размеру фронтона более высокого уровня, который будет выше.Затем, чтобы убедиться, что у этих внутренних границ отключено свойство define slope — это создаст шатровую крышу с пустотой в центре, которая правильно образует «юбку» стиля голландского фронтона.
Голландская двускатная крыша, смоделированная в RevitСоздание сложных крыш в Revit с помощью команды Face
Самый простой способ начать внедрение сложных крыш в модель Revit — использовать инструмент Rofo by Face . Здесь очень мало что можно описать, но я дам краткий обзор рабочего процесса.
- Создайте желаемую сложную поверхность крыши с помощью инструментов Massing Tools. (Скоро у меня будет учебник по массированию в Revit, на который я буду ссылаться в будущих обновлениях)
- Выберите инструмент Roof by Face .
- Щелкните по ранее созданной массивной поверхности.
- Готово
Я ценю вышеизложенное немного, ну скудно. По правде говоря, в этом сценарии есть много переменных, но не так много колебаний в том, как вы к нему подойдете.В любом случае, для полноты картины, вот два нестандартных стиля крыши, которые я быстро создал с помощью команды Roof by Face .
Сложные типы крыш, созданные в Revit с помощью Roof by Face ToolСписок будущих руководств по крышам Revit:
Вот краткий обзор некоторых руководств по Roof Centric Revit, которые появятся в блоге 8020 BIM и на канале YouTube в в обозримом будущем:
- Как моделировать сложные крыши в Revit — подробные примеры
- Как начать параметрическое проектирование крыши в Revit
- Как создать и детализировать типы панельной крыши в Revit
- Как смоделировать деревянную конструкцию крыши в Revit
- Как создать детали крыши в Revit — подробные примеры
- 10 советов по работе с крышами Revit, которые вы могли не знать.
На этом мы завершаем подробное руководство для начинающих по моделированию крыш в Revit. Если у вас есть какие-либо комментарии или предложения по вышеизложенному, оставьте их ниже, и я буду продолжать развивать этот пост со временем.
Подпишитесь на информационный бюллетень 8020 BIM , чтобы получать уведомления о моих личных откровениях Revit и подробных публикациях, подобных этому.
Подпишитесь на информационный бюллетень 8020 BIM
Общие типы крыш и их моделирование в Autodesk Revit — программное обеспечение BIM и приложения Autodesk Revit T4R (инструменты для Revit)
Проектирование крыш в Revit может вызвать определенные трудности, в частности для пользователей, менее знакомых с инструментами моделирования крыш.Создание точной геометрии и размера крыши для новой постройки или моделирование существующей крыши с заданными размерами не всегда просто. Однако, если мы будем следовать некоторым ключевым принципам, мы сможем смоделировать довольно много крыш, просто используя инструмент Revit «Roof by Footprint». Для профилей более сложных форм обычно используется «Кровля экструзией», о которой мы расскажем в следующих статьях. Другими способами создания крыш являются трехмерное массирование с использованием инструмента «Крыша по граням», который позволяет создавать большее разнообразие сложных конструкций крыш, а также массовое массирование на месте или массовые семейства, позволяющие проектировать крыши неправильной формы и растяжения. кровельные конструкции.
На данный момент мы сосредоточимся на некоторых наиболее распространенных типах крыш, используемых для небольших жилых, коммерческих и промышленных проектов.
Чтобы создать простую вальмовую крышу с помощью инструмента «Крыша по контуру», выполните следующие действия.
- Подготовьте стены и уровни по периметру
- На вкладке «Архитектура» выберите инструмент «Крыша — Крыша по контуру» и выберите нужный тип крыши.
- Выберите соответствующий уровень для нижней грани крыши.
- Используйте инструменты «Выбрать стены» и наведите указатель мыши на стена — нажмите вкладку, чтобы выбрать все соединенные стены по периметру
- Определите параметры крыши, такие как свесы, уклоны, смещение от уровня, стропильный разрез
- Завершите кровлю, закрыв крышу из редактора
1. ![]() | 2. Каждую линию границы можно редактировать индивидуально. | 3. Уклон крыши задается в параметрах. |
4. Наклон крыши можно регулировать с помощью поручней. | 5. Можно добавить дополнительные функции. |
Для другого варианта вальмовой крыши выполните те же действия, что и выше, и настройте несколько параметров, как показано ниже.
1.Форма крыши может быть дополнительно изменена . | 2. Определите свесы и отключите параметр уклона для линий границы двускатной крыши. |
3. Стена может быть прикреплена по линии крыши. | 4. Выберите несколько стен и используйте функцию |
В следующем примере мы увидим, как мансардные окна, односкатные и двускатные торцевые крыши могут быть смоделированы с помощью функции «Крыша по площади основания».

9. Выберите стены с нижних уровней и прикрепите к крыше. Вы также можете создать стены на соответствующем уровне чердака и прикрепить их.
10. Чтобы сделать двухскатную мансардную крышу, создайте крышу по контуру на соответствующем уровне, снимите отметку с параметра уклона для линии границы фронтона, соедините углы, проведите новую линию сзади и выключите параметр уклона, и прикрепить к крыше двускатную торцевую стену.
11. Используйте функцию «Присоединить / отсоединить крышу» на вкладке «Геометрия» и выберите основную крышу и слуховую крышу — затем создайте слуховой проем для основной крыши. Выберите края крыши / стены и обрежьте углы линий модели.
12. Для слуховых окон с одношаговым шагом повторите процесс, но удалите определение уклона и вместо этого добавьте стрелку уклона, которую можно дополнительно определить в свойствах.
13.Для оставшихся односкатных скатов повторите тот же процесс и либо используйте стрелку уклона, либо добавьте уклон к одной из линий границы периметра крыши. Вырежьте проемы в крыше, как в предыдущем примере.
14. Чтобы создать вытянутую крышу, добавьте крышу по контуру и удалите определение уклона с внутренних ограничивающих линий. Шаг можно регулировать.
Чтобы создать шатровую мансардную крышу или полуаватную крышу, создайте крышу по контуру, как в предыдущих примерах, и выполните следующие действия.
1. Создайте крышу с определением уклона | 2. Для половинного фронтонного конца — разделите всю линию на три и удалите определение уклона для двух боковых граничных линий . |
3. Определите уклон для средней граничной линии | 4. В результате получилась полавальмовая крыша со слуховыми окнами. |
Слуховые окна других типов могут быть созданы по тем же принципам, что и в предыдущих примерах. Используйте команду «Создать крышу по контуру» и добавьте дополнительные элементы, как показано ниже.
1. Выберите внешние стены для создания крыши — разорвите границы, чтобы определить, где будут находиться ваши слуховые окна.
2. Добавьте 10-градусный уклон к средней граничной линии с граничными линиями с каждой стороны без определения уклона и со стрелкой уклона.
3.Сохраняйте нулевое смещение от основания крыши для первой и последней ограничивающих линий.
4. Постепенно увеличивайте смещение для следующих двух линий, идущих к центру — смещение 1000 мм.
5. Используйте смещение 1200 мм от основания крыши для верхней части линии слухового окна.
6. Вырежьте проем слухового окна для основной крыши, взяв стены по периметру.
7. Создайте крышу по контуру для верхней части и при необходимости прикрепите стены к крыше.
8. Для перевернутой крыши добавьте отрицательное значение уклона к боковым граничным линиям.
9. Перевернутые крыши могут применяться в различных сценариях и в дальнейшем модифицироваться.
Чтобы смоделировать крышу мансардного типа, Revit позволяет определить уровень отсечения, при котором крыша срезается по горизонтали, и можно создать дополнительную кровлю от уровня отсечения вверх. Давайте рассмотрим это более подробно на следующем примере.
11. Набор инструментов Revit Roof позволяет добавлять потолки, облицовку и желоба к существующей крыше, выбирая линию края крыши.
Нерегулярные двускатные крыши также довольно просто построить. Принимая во внимание шаги, предпринятые в примерах выше, нарисуйте стены и создайте крышу по контуру на соответствующем уровне.
1. Разделите линию границы фронтона пополам . | 2. Добавьте стрелки наклона, указывающие друг на друга. |
3. Определите параметры стрелки наклона. | 4. Подготовьте мансардные стены и начертите крышу . |
5. Соедините две крыши и прорежьте слуховой проем в основной крыше.
Моделирование крыш по площади основания может также использоваться для других типологий. Массив односкатных крыш может быть спроектирован таким образом, чтобы можно было размещать окна в коридоре через определенные промежутки.
1. Боковые стенки можно отрегулировать с помощью | 2. Нарисуйте прямоугольник крыши и добавьте стрелку уклона . |
3. Разделите боковые граничные линии и | 4. Наклоны и свесы крыши можно дополнительно изменять. |
Другой пример использования параметра уровня отсечки — соединение двух типов крыш. В данном случае мы имеем гибрид вальмовой и двускатной крыши.Как и в предыдущих примерах, подготовьте внешние стены, на которых будет моделироваться крыша. Убедитесь, что у вас есть уровни нужной высоты.
1. Нарисуйте крышу с уровнем отсечения на желаемой высоте . | 2. Нарисуйте двускатную крышу с базовым уровнем на уровне отсечки. Прикрепите двускатные торцевые стены к крыше и создайте боковые стены. |
3. Создайте проем слухового окна для основной крыши, указав граничные линии верхней крыши и боковых стен.
Итак, выше мы видели, как можно создавать различные типы крыш с помощью инструмента «Крыша по контуру» в Revit, но к этим крышам можно добавить еще более сложные детали. Посетите наш БЕСПЛАТНЫЙ ВЕБИНАР по обрамлению кровельных панелей, ферм и стропил 3 июня 2020 года, чтобы узнать, как полностью построить крышу из Revit, изготовить рабочие чертежи и экспортировать их в ЧПУ.
Мы также приглашаем вас загрузить нашу док-станцию TOOLS4BIM, чтобы воспользуйтесь БЕСПЛАТНОЙ пробной версией наших инструментов для крыши с деревянным каркасом или металлического каркаса крыши.И мы рекомендуем вам запросить бесплатную личную демонстрацию программного обеспечения для создания рам с одним из наших консультантов по BIM. Просто отправьте нам записку, и мы ее возьмем.
Свяжитесь с нами
Подпишитесь на нашу новостную рассылку в БЛОГЕ и будьте в курсе предстоящих бесплатных вебинаров, советов и рекомендаций по Revit, а также последних новостей о разработке и приложениях AGACAD TOOLS4BIM!
Связанные сообщения в блоге:
Создание сложной крыши в Revit
У меня возник вопрос: как я могу управлять комплексной крышей в Revit ? Нечто подобное как показано ниже.
Крыша выглядит некрасиво, края крыши не сходятся в ожидаемой точке.
Причина этого заключается в попытке Revit создать откосы с каждой кромки. Место встречи может быть не там, где мы ожидаем. Итак, как мы можем исправить эту форму?
Это можно сделать несколькими способами:
Во-первых, вы можете создать массу и крышу, выбрав массовые грани. Изготовить массу довольно легко, но использование этого метода может потребовать много работы.Если ваша конструкция довольно проста, вам не захочется проводить много времени на крыше. Я пока не буду много об этом говорить.
Изменение угла наклона и использование стрелки наклона
Чтобы сделать этот метод, вам нужно выбрать крышу и отредактировать контур крыши. Нажмите «Изменить посадочное место», чтобы войти в режим эскиза.
Изменение угла наклона
Если вы видите символ, то кромка будет иметь наклон. Значение может быть разным для каждого ребра.Выберите кромку и измените значение уклона. Вы можете выполнить здесь небольшую математику или просто провести пробу и ошибку, пока не получите ожидаемый результат. Это не весело, но способ сделать это 🙂
Использование стрелки наклона для управления направлением наклона
Приведенный выше трюк может сработать. Однако вам может потребоваться самостоятельно контролировать направление уклона. Вы можете сделать это с помощью стрелки наклона.
Перед тем, как использовать стрелку наклона, необходимо отключить определение наклона для кромки.Выберите кромку, направление откоса которой вы хотите контролировать, и отключите определение уклона на панели параметров. Если вы не выключите его, вы получите сообщение об ошибке: Концы стрелок уклона не должны лежать внутри линий, определяющих уклон .
Сейчас должно исчезнуть с этого края. Активировать стрелку уклона. Затем нарисуйте стрелку, чтобы указать направление уклона. Вы можете использовать значение высоты или уклона, указать метод и значения ограничений из палитры свойств.
Советы: Для создания сложной крыши может быть проще, если вы создадите отдельную крышу, а затем используйте инструмент «Соединить крышу», чтобы соединить их позже.
Использование инструментов редактирования формы
Это самый простой способ сделать это. Но я не совсем уверен, что это лучшая практика. Я считаю, что эти инструменты не предназначены для этой цели. Эркерную крышу нужно создать отдельно. Не допускайте уклона краев крыши. После того, как вы закончите создавать крышу, выберите ее.Вы увидите инструменты редактирования формы на ленте, на контекстной вкладке.
Эти инструменты редактирования формы не появятся, если вы зададите уклон крыши.
Сначала активируйте добавьте линию разделения и нарисуйте линии, как показано ниже. Это довольно легко контролировать. Проще, чем предыдущий способ.
После того, как вы закончите с линиями, откройте трехмерный вид по умолчанию. Активировать изменить подэлементы . Вы можете перетащить любую точку крыши и изменить форму крыши по своему усмотрению.В этом примере я использую только один.
Вам также необходимо отрегулировать высоту крыши, чтобы она соответствовала другой крыше. Вы можете переместить крышу из вида фасада или изменить значение смещения.
Недостатком этого метода является то, что вы не можете соединить крышу с другой крышей. Так у вас будет две отдельные крыши. Я не уверен, повлияет ли это на модель в структурном или MEP-анализе, но только для моделирования и визуализации … Думаю, это нормально.
У вас есть еще предложения, как это сделать? А что вы думаете о последнем методе, не вызовет ли он проблемы позже в процессе проектирования?
Информация об Эдвине Пракосо
Я работаю старшим.Технический консультант в Tech Data Advanced Solutions Indonesia. Я использую AutoCAD с R14 и Revit с Revit Building 9. Я иногда пишу для журнала AUGIWorld, а также активно участвую в дискуссионном форуме Autodesk.
Я являюсь сертифицированным профессионалом Autodesk (ACP) по Revit Architecture и AutoCAD. Я также являюсь членом Autodesk Expert Elite, благодарность людям, которые вносят вклад в сообщество Autodesk.
Свяжитесь со мной в Twitter или LinkedIn
Комплексная кровельная мастерская | Гильдия лесорубов
Стремясь расширить наши предложения по профессиональному развитию рабочих плотников, TFG собрала команду, которая предложит целую трассу на Восточной конференции 2018 года.Этот трек будет ориентирован на сложную планировку крыши. Трое инструкторов, Бруно Саттер, Кертис Милтон и Сим Айерс, представляют разнообразие в обучении и опыте, и в результате они подходят к работе с разными навыками, которые они усвоили в процессе. Вы можете ознакомиться с их стилями преподавания, просмотрев материалы, которые они подготовили. Имейте в виду, что это не представляет собой полный объем работы каждого инструктора.
Предложения прошлых конференций по этой теме в основном проводились перед конференцией, но мы запускаем многодневную сессию, которая будет продолжена во время конференции. Основываясь на трех постепенно усложняющихся уроках по кровле, цели обучения включают упражнения по рисованию, в которых используется чертеж вида сверху, известные углы наклона крыши и заданные размеры для определения длины, плоскостей резки и углов каждой крыши и отдельных частей этой крыши. Мы также будем выполнять математические вычисления для упражнений, чтобы связать два процесса вместе.
TFG намеревается предлагать сертификат об окончании каждого урока. Чтобы получить эти сертификаты, учащийся выполнит чертежи для этого урока, а затем сдаст письменный экзамен на большую крышу, основанную на той же геометрии.
Стремясь сделать эти сертификаты доступными для всех (а не только для участников конференции), эти упражнения и тесты предлагаются любому желающему кандидату. Дистанционное завершение этих экзаменов будет основано на системе чести, а успешное завершение будет включать в себя фотографические доказательства упражнения по рисованию, фотографии различных частей в том виде, в каком они выложены, фотографии готовой модели в сборе и письменные ответы на тест.
Для каждого уровня упражнение состоит из трех элементов:
- Чертеж в натуральную величину (42 x 36), который можно распечатать в качестве основы для упражнения на черчение.Чертеж в меньшем масштабе, показывающий развитие черчения.
- Экзаменационный пакет, включающий планы модели задач и письменный экзамен
Эти элементы можно загрузить, сохранить или распечатать по мере необходимости.
Упражнение Уровня 1 доступно ЗДЕСЬ. Потенциальные участники могут просмотреть этот материал и оценить свою потребность в участии в предконференционной сессии в четверг, которая охватывает уровень 1. (Плата за сессию в четверг составляет 175 долларов США)
Сессии 2-го и 3-го уровней включены в стоимость регулярной конференции.Расписание занятий с пятницы по воскресенье позволяет учащимся посещать презентации выступающих и собрание членов TFG. Обычные перерывы, обеды и часы общения делятся с остальными участниками конференции. Для того, чтобы это предложение было успешным, нам нужно, чтобы люди записывались заранее, а если они подписались, то они остаются на занятиях в классе. Темп обучения будет агрессивным, осознанным и стоит затраченных усилий.
Объяснение всех стилей крыш (включая изображения)
Если вы похожи на большинство из нас, вы, вероятно, не задумываетесь о типе крыши, которая у вас есть, пока ее не нужно отремонтировать или даже заменить.
Тем не менее, тип или стиль вашей крыши не только влияет на эстетику или внешний вид вашего дома, но также может влиять на общую стоимость собственности.
Более того, тип крыши, которая у вас есть, также может сделать ваш дом более энергоэффективным, более устойчивым к погодным условиям и обеспечить дополнительное хранилище или даже дополнительное жилое пространство в виде чердака.
Знаете ли вы, какой тип крыши у вас в настоящее время или какие особенности кровельной системы на участке, который вы собираетесь приобрести?
Планируете ли вы построить дом, купить новую крышу или купить новый дом в ближайшее время?
Сталкивались ли вы с недавним крупным погодным явлением или стихийным бедствием, например, градом с крыши?
Все эти и многие другие вопросы следует учитывать, когда вы думаете о покупке новой собственности, строительстве дома или замене и обновлении крыши в вашем доме.
Есть также некоторые другие ключевые факторы, которые следует учитывать — хотите ли вы разрешить использование солнечных батарей или аналогичных энергоэффективных или «зеленых» функций?
Вы хотите дополнительное жилое или складское пространство, которое идет с более дорогой мансардной или двускатной крышей, или вы предпочитаете что-то более бюджетное?
Каков стиль существующей собственности (если вы заменяете крышу или строите пристройку) или как выглядит район (если вы строите новую собственность)?
Ваша новая крыша должна гармонировать с окружающей средой.
Далее, вы, вероятно, уже знаете, что существует множество стилей и типов крыш, популярных в разных областях.
Типы крыш, которые распространены в вашем районе или регионе, могут быть предпочтительнее, поскольку они хорошо сочетаются с местным климатом.
Вы также можете найти в Google различные типы крыш с изображениями, чтобы увидеть, как разные конструкции крыш и названия их стилей выглядят в реальной жизни.
Кроме того, вам также следует знать о различных названиях крыш для различных типов, поскольку кровельная компания в вашем районе или архитектор, вероятно, будут использовать эти термины.
Кроме того, вы должны знать, как выглядит каждый тип крыши, чтобы вы могли четко сформулировать, что вам больше нравится!
Кроме того, вы должны знать, какой тип или стиль крыши лучше всего подходит для вашего региона и климата, поскольку погода определенно повлияет на здоровье и состояние вашей крыши.
Узнайте, какие типы крыш популярны в вашем районе и в целом районе, проведите исследование и прочтите, чтобы узнать больше о различных стилях крыш и о том, какая крыша лучше всего работает в разных местах в США.С.
- Что такое двускатная или двускатная крыша?
- Виды двускатных крыш
- Что такое шатровая крыша?
- Что такое крыша Jerkinhead?
- Что такое мансардная крыша?
- Что такое Gambrel Roof?
- Что такое крыша соляного ящика?
- Что такое крыша-бабочка?
- Что такое капот на крыше?
- Что такое крыша с пилой?
- Что такое пирамидальная крыша?
- Что такое купольная крыша?
- Что такое Skillion Roof?
- Что такое изогнутая крыша?
- Что такое плоская крыша
- Что такое комбинированная крыша?
- Плоская и скатная крыши
- Виды кровельных материалов
- Другие факторы, о которых следует помнить при строительстве или покупке новой крыши
Что такое двускатная или двускатная крыша?
Двускатная крыша — это типичная скатная треугольная крыша, которую вы видите на многих домах в U. С., и это, вероятно, то, о чем вы думаете, когда представляете, как выглядит загородный дом в большинстве штатов со стандартными остроконечными линиями крыши.
Эти типы крыш могут быть довольно недорогими и простыми в строительстве, так как форма не имеет сложной формы.
Фактически, стандартная или базовая двускатная крыша — это конструкция, на которой построено большинство других типов скатных крыш.
Базовые двускатные крыши могут использовать все типы кровельных материалов, включая, помимо прочего, асфальтовую черепицу, кедровую черепицу или тряпку, шифер, глиняную или бетонную черепицу — особенно если вы строите стандартную или базовую двускатную крышу.
Эта универсальность делает двускатные крыши еще более рентабельными.
Однако, если крыша более сложная (например, скрещенные фронтоны, голландские фронтоны или передние фронтоны) и содержит шатры и впадины, то фальц или металлическая черепица могут быть лучшим выбором, поскольку они с большей вероятностью будут герметичными.
И если вы живете в районе, где выпадает много снега, для двускатной крыши лучше всего использовать угол наклона 10/12 или 40 градусов.
Еще одна причина популярности двускатной кровли, потому что треугольная форма позволяет снегу, дождю и льду соскальзывать, что выгодно в большинстве регионов.
Форма также позволяет использовать чердак или даже дополнительное жилое пространство под крышей или сводчатыми потолками.
Следует отметить, что двускатные крыши могут быть нецелесообразными в районах, которые регулярно испытывают сильные ветры или расположены вдоль некоторых из наиболее распространенных коридоров ураганов.
Это связано с тем, что нависающие карнизы на двускатной крыше могут пострадать от ветровых повреждений крыши или при сильных ливнях.
Виды двускатных крыш
Есть четыре основных типа двускатных крыш — боковые, скрещенные, передние и голландские.
Боковые фронтоны — это наиболее распространенный и простой вид двускатной крыши с двумя скатами, образующими треугольник.
Если боковая двускатная крыша остается открытой посередине, она называется открытой двускатной крышей или закрытой двускатной крышей.
Скрещенные двускатные крыши — две двускатные кровельные секции, соединенные перпендикулярно или под прямым углом; их обычно можно увидеть в домах в стиле Кейп-Код или Тюдоров.
Они могут иметь одинаковый шаг, длину или высоту, или они могут отличаться для более асимметричного стиля, который можно использовать для акцентирования различных крыльев или различных частей дома, таких как подъезды, гаражи или слуховые окна.
Фронтальная двускатная крыша обычно встречается в домах в колониальном стиле и размещается спереди, чтобы выделить вход и добавить покрытие крыльцу или прихожей.
Наконец, голландская двускатная крыша или двускатная крыша представляет собой смесь четырехскатной крыши и двускатной крыши, которая включает добавление двускатной крыши к четырехскатной крыше, чтобы добавить интерес к архитектуре дома и предоставить дополнительное чердачное пространство под крышей.
Этот тип двускатной крыши, по сути, помещает остроконечную крышу поверх шатровой, что является лучшим из обоих миров.
Эти варианты основных двускатных крыш — голландские, скрещенные и фронтоны — могут быть действительно выдающимися, если используется сочетание цветов или даже несколько типов кровельных материалов, чтобы продемонстрировать различные особенности.
Что такое шатровая крыша?
Шатровые крыши или шатровые крыши, пожалуй, второй по распространенности тип кровли после двускатных крыш.
В чем разница между вальмовой и двускатной крышей?
Вальмовые крыши состоят из скатов с четырех сторон, которые соединяются, образуя гребень наверху, а двускатные крыши имеют две стороны.
Эта разновидность делает вальмовые крыши еще более идеальными для заснеженных и обледенелых мест, так как наклоны позволяют легко стекать с крыши атмосферным осадкам.
Вальмовые крыши также считаются более устойчивыми, чем двускатные, из-за того, что все четыре стороны сходятся вместе с наклоном внутрь.
Вальмовые крыши также дают больше тени, чем двускатные крыши, так как со всех четырех сторон свисают навесы.
Вальмовые крыши часто включают элементы дизайна, такие как фронтоны, чтобы выделить крыльцо или прихожую, или слуховые окна или вороньи гнезда, чтобы добавить дополнительное место для хранения или жилого пространства под крышей.
Их можно изготовить из большинства стандартных кровельных материалов, таких как битумная черепица, металлическая или металлическая черепица со стоячим фальцем, глиняная или бетонная черепица.
Хотя вальмовые крыши обычно дороже двускатных из-за их более сложной конструкции, они по-прежнему довольно распространены из-за своей универсальности и долговечности.
В конце концов, каркас вальмовой крыши и общие конструкции требуют больше материалов и больше опыта для строительства, но в конечном итоге вы получаете больше стабильности и места для хранения и жилого пространства под крышей.
Также следует иметь в виду, что при добавлении слуховых окон или других специальных функций вам и вашему подрядчику по кровле необходимо будет уделять особое внимание швам вокруг впадин или провалам в крыше.
И, конечно же, требуются регулярный уход, осмотры и техническое обслуживание, чтобы ваша четырехскатная крыша находилась в наилучшем состоянии.
Что такое крыша Jerkinhead?
Если вы видите крышу, сочетающую в себе элементы дизайна как двускатной, так и вальмовой крыши, велика вероятность, что это крыша с остроконечной крышей.
Также называемые остроконечной двускатной или английской вальмовой крышей, двускатные крыши по существу напоминают двускатную крышу, но с обрезанными или укороченными концами, или, альтернативно, вальмовую крышу с двумя более короткими сторонами.
Обычно вы увидите такую крышу, спроектированную таким образом, что обрезанные боковые стороны или бедра не мешают обзору из слуховых окон верхнего этажа.
Несколько эксцентричное название «jerkinhead» неизвестного происхождения, но, как говорят, возможно, происходит от старого шотландского «kirkin-head», или крыши церкви.
Независимо от того, как вы определяете стиль, двускатные крыши имеют тенденцию быть более устойчивыми, чем двускатные крыши или шатровые крыши, из-за того, что точки или края крыши поворачиваются вниз, обеспечивая им большее сопротивление ветру или защиту от подъема ветра.
Более высокие скатные крыши также позволяют увеличить жилое пространство или место для хранения вещей под крышей, что делает их привлекательными.
Крышу такого типа можно изготовить практически из любого стандартного кровельного материала, включая асфальт или деревянную черепицу, металлическую черепицу, шифер или даже композит.
КровляJerkinhead, как правило, дороже, чем ее альтернативы с двускатной или шатровой кровлей, но она может окупить вложенные средства из-за ее долговечности и допуска для использования дополнительных квадратных футов под крышей.
Что такое мансардная крыша?
Мансардные крыши или французские крыши — это тип крыши, первоначально разработанный архитектором Франсуа Мансер (отсюда и название), который состоит из четырех сторон с двойным скатом, которые соединяются, образуя низкую крышу посередине.
Мансардные крыши, ценимые за дополнительное жилое пространство, называемое чердаком или чердаком, или чердак, обеспечиваемый более высокой крышей, часто используются как способ добавить гибкости дому, поскольку они позволяют легко строить пристройки в будущем.
Наклонные стороны могут быть плоскими или изогнутыми, но нижний уклон всегда имеет более крутой наклон, чем верхний.
Мансардные крыши могут иметь различные силуэты, например вогнутые, выпуклые или прямые.
Имейте в виду, что добавление слуховых окон имеет важное значение для проникновения света, особенно если вы планируете использовать чердак или чердак в качестве жилого помещения.
Конечные объекты более высокого качества могут включать декоративную каменную кладку, деревянные или каменные стены или аналогичную кладку или другую отделку слуховых окон.
Обратите внимание, что мансардные крыши, как правило, дороже, чем другие типы крыш, из-за всех дополнительных деталей, которые в них входят, но они могут того стоить для будущей гибкости и ценности, которую они добавляют к собственности.
Соответственно, если вы проектируете и строите совершенно новый дом, вы можете подумать о мансардной крыше.
Эти типы крыш могут быть построены практически из любого типа кровельного материала, но отличительные типы металла, такие как медь или цинк, могут сделать реальное заявление.
В качестве дополнительного бонуса эти типы материалов могут стоить дороже, но взамен они значительно увеличат стоимость вашей собственности.
Еще один способ сделать вашу мансардную крышу по-настоящему выдающейся — использовать деревянную или шиферную черепицу с интересными узорами, такими как перекрывающийся ромбовидный мотив.
Асфальтовая черепица также может работать на верхних частях мансардной крыши, но композитная черепица не должна использоваться из-за наклона крыши и связанного с этим веса, приходящегося на черепицу.
Вы должны уделить особое внимание тому, чтобы нижние части вашей мансардной крыши были полностью гидроизолированы и гидроизолированы, поскольку эти области особенно подвержены повреждениям от снега, воды и льда.
Мансардная кровля не идеальна для районов с сильными снегопадами, таких как северо-восток и север Среднего Запада в США.
Что такое Gambrel Roof?
Крыши Gambrel — также называемые крышами сараев или крышами в стиле сараев — во многом похожи на мансардные крыши.
Однако, в отличие от мансардной крыши, двускатные крыши имеют только две наклонные стороны вместо четырех, в результате чего крыша имеет несколько треугольную форму, а не квадратную или прямоугольную.
Этот тип крыши имеет крутой нижний уклон, который почти вертикален, и более пологий верхний уклон, а также они предлагают немного места для хранения вещей или дополнительное жилое пространство в виде чердака, чердака или чердака.
Хотя название происходит от латинского «gamba» или французского «gamberal», что означает скакательный сустав или ногу лошади, это название этого типа возникло в Соединенных Штатах, а европейское название стиля — «бордюр» или « бордюрная »крыша.
КрышиGambrel часто используются в домах в голландском колониальном или георгианском стиле, наряду с амбарами и домами в стиле амбаров, бревенчатыми домиками, фермерскими домами и даже внешними постройками, такими как сараи и отдельные гаражи.
Они могут иметь деревенский вид или более элегантный вид, что делает их одним из наиболее универсальных стилей кровли.
Окна или слуховые окна являются обычным дополнением к двускатной крыше, поскольку они обеспечивают естественное освещение чердака или чердака под крышей, а также улучшают общий эстетический вид собственности, но они также увеличивают вероятность ремонта протечки крыши , поэтому важно проводить регулярные осмотры и проверять мигание вокруг окон, если у вас есть двускатная крыша со слуховыми окнами или аналогичными архитектурными деталями.
Этот тип кровли стал популярным, потому что двускатные крыши не только визуально привлекательны и эффективны, но и относительно просты в строительстве.
Для крыш типаGambrel требуются только две кровельные балки и косынки, поэтому низкая стоимость материалов помогает сохранить реалистичный бюджет.
Деревянная черепица, битумная черепица или сланец обычно используются для двускатных крыш, но многие типы металлических кровель также являются хорошим выбором и могут уменьшить потребность в ремонте.
Если вы планируете построить крышу на своем участке или купить дом или здание с односкатной крышей, вы должны знать, что этот тип крыши не рекомендуется для районов, где бывают сильные снегопады или регулярно бывают сильные ветры или ураганы, поскольку более открытая конструкция может привести к обрушению крыши под давлением.
Если вы живете в районе с экстремальными погодными условиями, вам нужно убедиться, что у вас есть усиленные фермы в верхней части крыши, если не на всей конструкции.
Что такое крыша соляного ящика?
Крыши Saltbox обычно встречаются в более ранних домах в колониальном стиле или в стиле Кейп-Код, и они характеризуются своим характерным асимметричным дизайном.
Одна сторона крыши соляного ящика представляет собой плоскую крышу с небольшим уклоном, а другая сторона представляет собой более «приставную» конструкцию.
Крыши этих типов также имеют фронтоны на каждом конце для создания треугольного силуэта, если смотреть с обеих сторон.
Название «крыша соляного ящика» происходит от оригинальной формы ящиков с солью, продаваемых в Новой Англии — наклонная конструкция была предназначена для облегчения наливания, чем куба или ящика квадратной формы.
За соляными крышами скрывается уникальная история.
Первоначально этот стиль крыши возник органично, когда первые поселенцы на северо-восточном и восточном побережьях США добавили навес поверх своих остроконечных крыш, что дало им больше места и потребовало мало дополнительных строительных материалов.
После того, как этот тип конструкции стал популярным, стало обычным строить дома с уже добавленной крышей этого типа, так как это добавляет еще один этаж или половину этажа к структуре дома.
Крыша из соляного ящика предлагает множество положительных аспектов помимо увеличенного жилого и складского пространства; например, склон позволяет легко стекать во время снегопада и сильных дождей.
Вы можете использовать большинство стандартных кровельных материалов, таких как битумная черепица, металлическая черепица, деревянная или кедровая черепица, шифер или композитная черепица, чтобы построить крышу соляной коробки.
С учетом всего сказанного имейте в виду, что жилое пространство под этим типом крыши может иметь наклонные потолки и быть менее вместительным, чем пространство, предлагаемое другими стилями крыши.
Кроме того, имейте в виду, что сложность строительства соляной крыши означает, что строительство такой крыши может быть дороже, чем более простая двускатная или шатровая крыша, но добавленная стоимость вашей собственности может окупиться в долгосрочной перспективе.
Что такое крыша-бабочка?
Это тип крыши V-образной формы с двумя поднятыми крыльями, которые встречаются в долине посередине — очень похоже на летящую бабочку.
Крыши Butterfly могут иметь впечатляющий эффект, и они являются хорошим выбором для домов с современным стилем, а также для домов в засушливом или пустынном климате, поскольку долина в центре позволяет собирать дождевую воду (обычно для этой цели предусмотрен резервуар в дизайн.
КрышиButterfly также позволяют устанавливать окна большего размера, обеспечивая больше естественного света, а фотоэлектрические солнечные панели довольно легко добавить, что делает этот вариант все более популярным для районов, подходящих для этого типа строительства, таких как юго-запад США и тропические районы США. юго-восток.
Тем не менее, эти типы крыш сложнее (и, следовательно, дороже) в строительстве и обслуживании, и очень важно обеспечить высочайшее качество дренажной системы и гидроизоляции.
Рекомендуются твердые мембраны (EPDM, TPO и PVC), хотя металл и другие органические материалы могут работать для обеспечения водонепроницаемости крыши «бабочка» в зависимости от вашего местоположения.
Большие окна и открытая конструкция крыши-бабочки могут также увеличить ваши расходы на отопление и охлаждение, поскольку будет сложнее регулировать температуру внутри дома.
Что такое капот на крыше?
Капот можно представить как мансардную перевернутую крышу.
Их также называют скошенными крышами и, как и мансардными крышами, они имеют двойной скат, но в отличие от мансардных крыш, верхний скат имеет меньший уклон по сравнению с крышей капота.
С капотной крышей нижний скат нависает над передней и задней частью дома, что делает его отличным укрытием для веранды или патио.
Эти типы крыш не особенно распространены в США за пределами юго-востока (особенно в Луизиане и Миссисипи), но они имеют некоторые преимущества.
К ним относятся дополнительные жилые помещения или места для хранения вещей под крышей, много места для слуховых окон, а нависающие карнизы помогают защитить сайдинг и остальную конструкцию от повреждения водой.
Кроме того, конструкция — по сути модифицированная вальмовая крыша — более прочная, чем двускатная крыша.
Имейте в виду, что если у вас есть капотная крыша, вы рассматриваете возможность покупки дома, в котором он есть, или планируете его построить, то установка или обслуживание капотной или карнизной крыши может быть дороже из-за ее сложной конструкции и возможности воды, оседающей в долинах между склонами, поэтому при гидроизоляции этих участков необходимо соблюдать особую осторожность.
Крыши Bonnet могут быть изготовлены практически из любого стандартного кровельного материала, включая битумную черепицу, металлическую черепицу, шифер, деревянную черепицу или тряпку.
Что такое крыша с пилой?
Если вы представите себе пильный диск и его зубчатую кромку, то вы получите хорошее представление о том, как выглядит пилообразная крыша.
Состоящие из нескольких скатов, установленных под одинаковым углом, так что вертикальные и наклонные поверхности чередуются (как у зубчатого лезвия), пилообразные крыши становятся популярным выбором в современном домашнем дизайне.
Это связано с тем, что пилообразные крыши позволяют использовать более высокие потолки, окна большего размера и жилое пространство на верхнем уровне.
Однако пилообразные кровельные системы дороги в установке и обслуживании из-за их сложной конструкции; они также представляют собой более высокий риск протечек и повреждений, вызванных водой, что делает их нецелесообразными для районов с сильным снегопадом или дождем.
Пилообразные крыши позволяют установку экологически чистых дополнений, таких как фотоэлектрические солнечные панели, геотермальное освещение и системы лучистого отопления.
Они могут использовать большинство кровельных материалов, включая деревянную черепицу, металлическую черепицу или железобетон.
Что такое пирамидальная крыша?
Как нетрудно догадаться, это тип крыши, имеющий форму пирамиды.
Тип вальмовой крыши без фронтонов или вертикальных сторон, пирамидальные крыши обычно используются для небольших домов, таких как каюты и бунгало, или навесы, гаражи или другие хозяйственные постройки.
Пирамидальные крыши популярны в районах, подверженных ураганам или ураганам, так как они чрезвычайно устойчивы к ветру.
Они также обеспечивают хорошую вентиляцию и дополнительное место для хранения вещей или чердака, или же интерьер можно оставить открытым для высоких потолков.
Свесные карнизы пирамидальной крыши также помогают повысить энергоэффективность.
Обратите внимание, что пирамидальные крыши могут быть более дорогими в строительстве и обслуживании из-за сложности конструкции крыши, но они обеспечивают вышеупомянутые преимущества.
Они могут быть изготовлены практически из любого обычного кровельного материала, включая битумную черепицу, композитную черепицу, металлическую черепицу, шифер, глину или бетонную черепицу, деревянную черепицу или тряпки.
Что такое купольная крыша?
Купольные крыши редко можно увидеть в большинстве жилых помещений, хотя они могут быть доступны в сборной форме и могут вписаться в современный дизайн в качестве детали или даже в качестве основной крыши.
Форма перевернутой чаши яркая и запоминающаяся.
Этот тип крыши дорог, но очень прочен и идеально подходит для небольших дополнений к другому типу основной крыши — например, купола, беседки и вороньи гнезда.
Битумная черепица, металл или даже стекло подойдут для купольной крыши, но металл требует минимального ухода и обычно считается лучшим выбором для большинства конструкций.
Что такое Skillion Roof?
Также называемые односкатной крышей или односкатной крышей, крыши skillion — это одноугловые наклонные крыши, которые могут быть прикреплены к более высокой стене или быть альтернативой плоской крыше для отдельно стоящей конструкции.
КрышиSkillion являются обычным явлением для дополнений к существующим домам, а также являются хорошим выбором для навесов и подъездов, но более современные здания могут иметь крышу skillion в качестве дизайнерского заявления.
КрышиSkillion имеют ряд существенных преимуществ, если ваша недвижимость находится в горах, на севере Среднего Запада или в Новой Англии, поскольку их наклон позволяет быстро стекать снегом и водой, что делает их идеальными для регионов с сильным снегопадом или дождем.
КрышиSkillion, как правило, являются менее дорогим выбором из-за отсутствия сложности в строительстве.
Металлическая кровля со стоячим фальцем, пожалуй, лучший выбор для многоэтажной кровли, особенно потому, что она позволяет устанавливать фотоэлектрические солнечные панели, которые естественным образом повышают энергоэффективность дома.
Что такое изогнутая крыша?
Как и крыша skillion, изогнутая крыша часто прикрепляется к более высокой стене или используется в качестве альтернативы плоской крыше.
Однако, в отличие от крыши skillion, изогнутые кровельные системы имеют арку, которая может варьироваться от низкого наклона до закругленной вершины, что позволяет отводить воду и создавать современную форму.
Изогнутая крыша может использоваться для арочного входа, пристройки или крыла, или для всей конструкции, и они могут обеспечить интересный приподнятый потолок для интерьера, а также уникальный силуэт для экстерьера.
Изогнутые крыши могут работать практически в любых условиях и климатических условиях, и они обычно изготавливаются из металла из-за его гибкости.
Изогнутые крыши с более низким уклоном, как правило, предпочтительнее в местах, где бывают сильные ветры или ураганы из-за их устойчивости, в то время как более высокие изгибы или арки идеальны в местах с сильным снегом или дождем, чтобы вода могла стекать и стекать. осушать.
Что такое плоская крыша
Плоская крыша — это почти то же самое — крыша с таким маленьким уклоном или уклоном, что кажется совершенно плоской (хотя они имеют очень небольшой уклон, позволяющий стекать воду).
Плоские крыши могут изготавливаться из многих типов материалов, хотя наиболее распространены кровельные мембраны из EPDM или TPO и ПВХ, а также гудрон и гравий, рулонная кровля или металлические листы.
У плоской крыши много преимуществ — например, вы можете использовать ее в качестве террасы или террасы.
Жилое пространство на открытом воздухе может быть прекрасным преимуществом весной и летом, а также в любое время, когда в вашем районе благоприятствует погода.
В зависимости от деталей вашей собственности, также может быть возможно частично закрыть плоскую крышу для частной террасы в стиле пентхауса.
Вы также можете установить нагревательные и охлаждающие устройства на плоской крыше, что является хорошим способом уберечь их от препятствий и не заслонить архитектуру вашего дома этим оборудованием.
Еще одним преимуществом плоской крыши является простота установки фотоэлектрических солнечных панелей, которые улучшают энергоэффективность конструкции — и, конечно же, добавление солнечной энергии делает плоскую крышу более экологичной.
Одно замечание: ремонт плоской крыши может быть особенно сложным, если у вас нет подходящей кровельной компании.
Вы также можете выращивать сад на плоской крыше, создавая таким образом зеленую крышу, которая не только благоприятна для окружающей среды, но также добавляет дополнительный слой изоляции и помогает сделать ваши системы отопления и охлаждения более эффективными и экономичными.
И последнее, но не менее важное: плоские крыши, как правило, дешевле из-за их относительно простой конструкции, но они более подвержены утечкам воды и повреждениям и могут требовать более регулярного обслуживания, чем скатная крыша.
Что такое комбинированная крыша?
Комбинированная крыша — это именно то, что совмещает разные типы крыш и конструктивные особенности.
Например, дом может иметь остроконечную крышу со скилоном над крыльцом, или шатровую крышу с остроконечным крыльцом, или остроконечную крышу с куполообразным куполом — или любое сочетание стилей.
Сочетание различных стилей крыши может добавить много архитектурного интереса и даже долговечности собственности — просто убедитесь, что различные стили и материалы подходят для вашего климата, и будьте готовы к дополнительному уходу.
Для строительства комбинированных крыш может потребоваться больше труда, и имейте в виду, что гребни и впадины (которые, как правило, имеют более простую конструкцию комбинированных крыш) потребуют особого внимания, когда дело касается гидроизоляции.
С учетом всего сказанного, комбинированная крыша может быть способом получить лучшее из всех миров и позволить вам объединить все стилистические элементы и практические аспекты, которые вам нужны от крыши вашего дома, в одном элегантном решении.
Плоская крыша против скатной крыши
В зависимости от вашего местоположения, погодных условий и средней температуры, а также типа дома или строения, которое у вас есть, наиболее целесообразным может быть плоская или скатная крыша — или, возможно, некоторая комбинация двух вариантов кровли.
Следует знать, что плоские крыши, как правило, не являются полностью плоскими, а скорее имеют очень низкий уклон или уклон, чтобы облегчить сток воды.
Правильно расположенные сливы, шпигаты и желоба также могут помочь контролировать поток воды.
Плоская кровля для жилых помещений обычно изготавливается из мембран из каучука EPDM, ТПО или ПВХ.
Плоские крыши часто могут выглядеть более современно или современно, и они могут быть менее дорогими, чем скатная, наклонная или остроконечная крыша.
В зависимости от вашего местоположения плоская крыша также может быть экономичным выбором, особенно если вы живете в пустыне или в других засушливых районах (например, на юго-западе США) или в другом месте с низким уровнем осадков.
С другой стороны, скатные крыши обеспечивают более высокую устойчивость и сопротивление ветру, а их наклон позволяет быстро и легко стекать воду, что делает скатные крыши предпочтительными для областей, которые получают сильные дожди, сильные штормы или много снега и льда зимой.
Дома, расположенные в любом месте на севере США.С. или Юго-Восток, как правило, имеют скатную кровлю именно по этой причине.
Скатные крыши обычно изготавливаются из черепицы (асфальт, композит, дерево, кедр, шифер или металл) или из фальцевого металла.
Вышеупомянутые стили — двускатные крыши, шатровые крыши, двускатные крыши, мансардные крыши, двускатные крыши и соляные крыши — все это скатные крыши.
Виды кровельных материалов
В дополнение к типу или стилю крыши, которую вы выбираете, и климату вашего региона, вам нужно будет подумать, какой тип кровельного материала лучше всего подходит для вашего района, тип крыши, который вы хотите, и ваш бюджет.
Битумная черепица — один из наиболее часто используемых кровельных материалов, и они подходят для большинства конструкций крыш.
Однако имейте в виду, что асфальт не такой прочный и долговечный, как другие кровельные материалы, и если вы живете в районе, который имеет дело с экстремальными погодными условиями, такими как град, ураган, сильный дождь или даже землетрясения, торнадо и ураганы, Вы можете изучить другие типы кровельных материалов.
Если вы живете где-нибудь с такими погодными условиями или явлениями, глина или бетонная плитка могут быть хорошим выбором.
Хотя они, как правило, используются в жарком и сухом климате, большинство глиняных или бетонных плиток рассчитаны на подъемную силу ветра до 125 миль в час или выше.
Кровельные системы из шифера считаются одними из самых роскошных или высококачественных кровельных материалов, и не зря.
Натуральный сланец не только поразителен, он может прослужить от 50 до 100 лет или дольше, что делает сланцевую крышу отличным долгосрочным вложением.
Деревянная черепица, такая как кедровая черепица или кедровая черепица, — еще один хороший выбор для долгосрочных инвестиций благодаря ее долговечности, прочности и высококлассному внешнему виду, и они будут работать с большинством вышеупомянутых типов или стилей крыш.
Металлическая кровля — еще один все более популярный выбор из-за ее устойчивости, меньшего количества ремонтных работ с металлической кровлей и способности имитировать большинство других кровельных материалов, включая шифер, глиняную черепицу или деревянную тряску.
Более того, металлическая кровля — особенно металлическая кровля со стоячим фальцем — позволяет легко устанавливать солнечные панели, делая конструкцию более энергоэффективной и экологически чистой.
Если вам нужна долговечность металлической крыши, но вы предпочитаете внешний вид камня или сланца, сталь с каменным покрытием или другой композитный кровельный материал может быть хорошим выбором.
Имейте в виду, что эти типы черепицы не работают на крутых или крутых склонах из-за веса используемых клея и самой черепицы, но они могут быть хорошим решением для более пологих или наклонных крыш.
Независимо от того, какой тип кровельного материала или стиль крыши вы предпочитаете, всегда консультируйтесь с опытным кровельным подрядчиком, архитектором или кровельной компанией, которая регулярно работает в вашем районе и, следовательно, понимает конкретные требования, которые местные погода и климат предъявляют к крыша.
Другие факторы, о которых следует помнить при строительстве или покупке новой крыши
Независимо от того, какой у вас тип крыши, вам, скорее всего, потребуется отремонтировать или заменить ее во время владения домом.
Крупные погодные явления и другие стихийные бедствия, конечно, могут быть пагубными для состояния вашей крыши, но планирование заранее и выбор типа конструкции крыши и кровельного материала, который лучше всего подходит для вашего конкретного района и собственности, может иметь большое значение для сохранения и поддержание состояния вашей крыши.
Хотя типы крыш для домов различаются в зависимости от климата, архитектурного стиля и личных предпочтений, полезно понимать типы форм и стилей крыш домов, которые распространены в вашем районе и для вашего дома.
Это поможет вам сделать лучший выбор для ваших нужд, независимо от того, строите ли вы существующее здание или создаете дом с нуля с помощью индивидуальной сборки или чего-либо еще.
Остин Многосемейный комплекс по обслуживанию кровли
Когда вы владеете или управляете многосемейным комплексом, например, многоквартирным домом, таунхаусом, многоцелевым домом, кондоминиумом или дуплексом, вы знаете, насколько важно иметь качественную крышу на вашей собственности.Хорошая крыша не только влияет на внешний вид и стоимость вашего здания, но также помогает защитить собственность, помогает сократить расходы на отопление и охлаждение и может помочь предотвратить другие серьезные проблемы, такие как плесень.
Если крыша вашего многоквартирного дома нуждается в текущем обслуживании или ремонте, или если вы подумываете о строительстве нового комплекса, Kidd Roofing всегда рядом. Мы полностью застрахованы, к тому же мы гордимся тем, что пользуемся услугами опытных бригад, которые работают с нами в течение многих лет — мы никогда не используем временный или неопытный персонал.Кроме того, мы являемся сертифицированным подрядчиком GAF Master Elite — статус, которым обладают менее трех процентов подрядчиков по кровельным работам.
Чтобы получить помощь с кровлей вашего многосемейного комплекса, обратитесь к профессионалам, которым вы можете доверять. Позвоните в Kidd Roofing сегодня по телефону (512) 671-7791 или свяжитесь с нами через Интернет.
Что я могу сделать, чтобы сохранить крышу в моем многоквартирном комплексе в Остине?
Есть несколько стандартных шагов, которые вы можете предпринять, чтобы поддержать состояние крыши в многоквартирном комплексе и продлить срок ее службы:
Регулярный осмотр. Если вы регулярно осматриваете крышу и внутренние потолки, это может помочь вам выявить относительно небольшие проблемы, прежде чем они станут более серьезными. Любая крыша может получить повреждения в результате регулярного износа, но особые условия в Остине также подвергают многоквартирные сложные крыши дополнительным опасностям.
Крыши в Остине уязвимы для насекомых и животных, таких как птицы и белки, которые могут вызвать протечки и нанести другой значительный ущерб многосемейным строениям. Остин также известен своими проблемами, связанными с погодой, которые могут разорвать крыши, даже если они совсем новые
.Помимо постоянного пребывания на солнце, которое должны выдерживать крыши Остина, в этом районе также регулярно наблюдаются сильные штормы с градом, проливные дожди и сильные ветры.Эти разрушительные погодные условия могут пробить дыры в крыше или посылать деревья и ветки в здания, отрывая элементы крыши и приводя к значительным утечкам.
Когда вы осматриваете свое здание, важно смотреть на потолки на верхних этажах здания, чтобы обнаружить возможные протечки в крыше, и попросить арендаторов немедленно уведомить вас, если они заметят какие-либо признаки повреждения водой. Кроме того, осмотрите крышу на предмет отсутствия, ослабления или повреждений черепицы, например трещин, скручиваний, плесени или потертостей.
Также ищите другие незакрепленные или отсутствующие детали, такие как оклады, болты и гвозди. Также очень важно осмотреть места вокруг вентиляционных отверстий, желобов, световых люков, водосточных труб и дымоходов. Признаки повреждения в этих областях могут включать в себя такие вещи, как треснувшие кирпичи, отслаивающаяся краска, отсутствие раствора или герметика.
- Удаление мусора. Обломки часто скапливаются на крышах многих многоквартирных домов и могут нанести значительный ущерб, если не будут очищены должным образом. Например, листья, ветки и другой мусор могут скапливаться на крыше, а также в желобах и водосточных трубах.Кроме того, на черепице могут скапливаться плесень и мох.
- Своевременный ремонт. Если вы обнаружите какие-либо повреждения при осмотре крыши вашего здания, очень важно быстро отремонтировать сломанные или отсутствующие компоненты крыши. Это помогает снизить риск того, что незначительное повреждение крыши перерастет в более сложные и дорогостоящие проблемы. Ремонт должен включать замену отсутствующей или поврежденной черепицы, гидроизоляции, оборудования или других частей крыши.
Многосемейные услуги по обслуживанию кровли Предложения Kidd Roofing в Остине
Работы на крыше многосемейного комплекса могут быть опасны, если вы попытаетесь сделать это самостоятельно или не используете надлежащие средства безопасности, потому что эти крыши обычно довольно высокие.Если у вас нет опыта или вы не чувствуете себя комфортно на крышах, профессиональный кровельщик может помочь с каждой из этих задач и может помочь убедиться, что ваша крыша находится в наилучшей форме.
В Kidd Roofing наши квалифицированные специалисты по кровельным работам обслуживают Остин и другие места по всему Техасу с 1982 года. У нас есть рейтинг A + от Better Business Bureau, а журнал RSI оценил нас как одного из 100 лучших подрядчиков в стране.
У нас есть опыт и подготовка для выполнения регулярного технического обслуживания кровли за вас.Наша команда также может отремонтировать любые повреждения черепицы, желобов или других компонентов крыши, которые мы обнаружим во время осмотра. Кроме того, мы доступны для аварийных кровельных услуг, включая ремонт повреждений и протечек от града.
Поговорите с профессиональным специалистом по кровельным работам из ОстинаKidd Roofing предлагает множество решений для всех ваших потребностей в кровле, и мы работаем со всеми типами крыш, включая металлические, черепичные, однослойные, титульные, модифицированные и многие другие.Обратитесь к отмеченным наградами профессионалам Kidd Roofing сегодня по всем вашим требованиям к кровле. Чтобы записаться на прием, свяжитесь с нами по телефону (512) 671-7791 или онлайн.
5 лучших способов узнать, что пришло время обновить крышу в вашем многоквартирном комплексе |
Когда нужно менять крышу? По определенному расписанию или нет, пока не начнутся проблемы?
Крыши, покрывающие здания в многоквартирных домах, квартирах или таунхаусах, выполняют важную работу — они защищают квартиры и все в них.Знание того, когда пора заменить крыши или просто отремонтировать их, является частью эффективной стратегии управления недвижимостью и может существенно повлиять на ваш бюджет.
Вот как узнать, не пора ли новые крыши:
1. Ваши крыши стареют
Самая очевидная причина подумать о замене крыш — это то, что они старые. Все крыши имеют срок службы. Однако, если вы поддерживали свои крыши в хорошем состоянии с помощью регулярной программы обслуживания и быстро позаботились о любых проблемных местах, ваши крыши могут работать дольше ожидаемого срока службы.Поэтому не думайте, что вам нужно заменить крышу только потому, что срок гарантии подходит к концу.
С другой стороны, если некоторые или все крыши в вашем комплексе не содержатся в хорошем состоянии или испытывают какие-либо из перечисленных ниже проблем, они могут не прослужить так долго, как предполагалось.
Ваши крыши также могут выйти из строя преждевременно, если они не были установлены должным образом. Подрядчики делают ошибки и могут срезать углы без вашего ведома. Если они не соблюдают требования к установке, в том числе с использованием материалов, рекомендованных производителем, срок службы ваших крыш может сократиться или даже хуже.Единственный способ узнать наверняка — обратиться к квалифицированному подрядчику.
2. Вы тратите несколько тысяч долларов в год на ремонт.
Если вы тратите много денег на ремонт крыш каждый год, это признак того, что их необходимо заменить.
Посмотрите свои записи за последние несколько лет и подсчитайте сумму, которую вы потратили на ремонт. Не забудьте включить стоимость ремонта всего, что повреждено внутри зданий — потолков, стен, шкафов и любых предметов домашнего обихода, которые, возможно, пришлось отремонтировать или заменить (вам нужно будет собрать информацию у своих жителей, если вы его уже нет).
Затем сравните, что вы ежегодно тратите на общий ремонт, с тем, сколько будет стоить установка крыши, которая выполняет свою работу должным образом. Если, например, вы тратите 15-25 тысяч долларов в год на ремонт, эти деньги могут пойти на покупку новой кровельной системы, которая не протекает. За несколько лет это действительно может накапливаться. Вы также избежите повреждений кровли в будущем, которые могут обойтись довольно дорого.
Если вы находитесь в ситуации, когда ваши крыши довольно новые, и вы все еще много платите за их ремонт и обслуживание, значит, с установкой что-то не так, и вам следует обратиться к третьей стороне.
3. Вы видите признаки износа независимо от возраста
Иногда даже не очень старые крыши начинают портиться. Признаки ухудшения состояния включают такие вещи, как проплешины на черепице, черепицы изогнутой, чашеобразной или скрученной формы или черепицы, некоторые части которой были снесены во время шторма или сильного ветра.
Лысины обычно возникают на битумной черепице нижнего уровня — иногда в процессе производства гранулы недостаточно хорошо заделываются. Чашечная черепица или скручивающаяся черепица обычно возникают из-за слишком большого количества влаги или из-за неправильной вентиляции чердака.А если кусочки черепицы оторвались, скорее всего, клей не выдерживает.
Если сдулась вся черепица и на участке не было ветра, превышающего допустимые для крыши значения, значит, материал был установлен неправильно.
Битумная черепица, у которой возникают эти проблемы, не защищает вашу крышу. Ожидайте утечек. Солнечные ультрафиолетовые лучи также разъедают незащищенные участки, ускоряя деградацию и повышая риск утечки. Учтите, что битумная черепица не является водонепроницаемой.Поскольку они устанавливаются на зданиях с крутым уклоном — зданиях с крышами, имеющими уклон более 3:12 или 25% -ный угол наклона — битумная черепица предназначена для защиты конструкции крыши, удерживая воду, стекающую с крыши.
Если некоторые из ваших крыш демонстрируют признаки износа, а другие — нет, рассмотрите возможность замены кровли поэтапно. Начните с замены проблемных крыш, а в следующем году переходите к другим крышам. Хотя более экономично перепрофилировать все ваши здания одновременно, для вашего общего бюджета может быть лучше разделить проект на фазы.
4. Вы хотите обновить внешний вид своего сообщества.
Это может быть замечательно, как новые крыши могут изменить внешний вид комплекса. Это особенно верно, если ваши текущие крыши низкоуровневые, блеклые или имеют цвет, который не соответствует цвету остальной части собственности. При использовании черепицы с тремя выступами внешний вид крыши может измениться довольно быстро после установки. Если с течением времени ваши крыши начали испытывать телеграфирование, которое придает им волнистый или скрученный вид и может быть обычным явлением для черепицы с 3 выступами, они будут восприниматься как старые и ветхие и могут обесценить собственность, даже если крыши все еще могут быть работает адекватно.
Если владельцы кондоминиумов или таунхаусов хотят повысить привлекательность и рыночную стоимость жилья или конкурировать с другими объектами недвижимости, которые выглядят обновленными и более высококлассными, обновление крыш может стать важным шагом в этом направлении. Огромное количество вариантов битумной черепицы, доступных сейчас, дает вам возможность визуально преобразить ваши здания, получая лучшую кровельную систему, которая не требует значительного обслуживания в течение многих лет. Преобразование собственности, построенной в 1960-х и 1970-х годах, часто бывает самым радикальным.
5. Вы хотите внести дополнения или улучшения в другие части собственности
Если вы планируете улучшить собственность — например, покрасить здания, отремонтировать автостоянки и проезды, добавить навесы или обновить ландшафт, освещение или вывески — самое время подумать о крышах. Замена крыш в сочетании с другими улучшениями может иметь мультипликативный эффект.
Если вы планируете дополнить сами здания или добавить новые здания в сообщество, вам нужно выбрать подходящие кровельные материалы, чтобы ваша собственность выглядела хорошо в целом.Иногда вы можете точно подобрать существующую крышу, но в других случаях лучше выбрать такой же тип черепицы другого цвета (это не позволит привлечь внимание к выцветанию цвета крыши).
В других случаях целесообразнее всего заменить крыши существующих зданий так, чтобы все крыши совпадали. Каждая ситуация индивидуальна, но поскольку в какой-то момент вам придется заменить существующую крышу, вы получите экономию на масштабе, если в следующий раз, когда вам нужно будет заново заменить крышу, вы сможете сделать все сразу. Помните, что вашему подрядчику по кровле более эффективно делать все крыши за один раз.
У вас на крыше что-то растет?
Если на ваших крышах растут водоросли, лишайник или мох, это не обязательно означает, что пора устанавливать новые крыши, но определенно пора их чистить. Эти крошечные растения со временем могут стать разрушительными и преждевременно разрушить вашу крышу.
Водоросли : Если вы видите черные полосы на крыше, вероятно, это водоросли. Водоросли не повлияют на характеристики кровли, но могут ускорить разрушение материала кровли, и это, конечно, не очень хорошо выглядит.Удалите водоросли с крыш, как только вы их заметите — они также могут превратиться в лишай, удалить который гораздо сложнее.
Лишайник : Лишайник растет плоскими небольшими участками и обычно имеет светло-зеленый или сине-зеленый цвет. Он развивается из водорослей и очень надежно прикрепляется к черепице. Он может прикрепиться настолько прочно, что может оторвать верхний слой вашей черепицы. Лишайник также остается влажным, что ускоряет разрушение кровельного материала под ним.
Мох : Мох — это растение, которое может разрастаться. Он начинается во влажной, затененной среде и становится для себя уютным домом, создавая корневую систему, которая прикрепляется к вашей черепице. По мере роста растений растут и корни. Грязь от ветра может накапливаться и утолщать слой мха. Мох сохраняет ваши крыши влажными, а корни могут прорасти под черепицей и приподнять края. Оба ускорят деградацию крыши. Удалите мох, как только заметите его.
Несколько слов о плесени
Если на вашей собственности произошла протечка крыши и вы обеспокоены тем, что плесень, возможно, начала расти внутри вашей кровельной системы или чердака, вот несколько фактов, которые помогут вам расслабиться.
Для роста плесени требуется около шести месяцев, поэтому, если крыша не протекает незамеченной в течение длительного времени, плесень не должна быть проблемой для вас. Вентиляторы и осушители (от вашей управляющей компании или сторонней компании, такой как ServerPro) обычно возвращают влажные участки в сухое состояние примерно через 48 часов. Любую намокшую изоляцию, конечно же, придется заменить, потому что она больше не выполняет свою работу.
Многие, если не большинство, участки, которые намокли из-за протечки крыши, высыхают сами по себе и не нуждаются в дополнительных мерах, таких как вентиляторы.Тем не менее, мы понимаем, что плесень — это слово из четырех букв для домовладельцев, и мы рады обсудить с вами вашу конкретную ситуацию, чтобы узнать, может ли она нуждаться в исправлении.
Правильная установка и обслуживание являются ключом к долговечности крыш
Лучший способ избежать замены кровли на ранней стадии — это поручить квалифицированному подрядчику установить их должным образом и позаботиться о них с первого дня.
