Система крыши: шаг стропил конструкции, особенности устройства, как сделать своими руками

Стропильная система двухскатной крыши: 2 основных вида стропил – нюансы конструкции, расчеты и этапы монтажа

Стропильная система двускатной крыши считается одной из самых простых в чисто конструктивном плане. В ее составе всего лишь несколько элементов, количество которых уменьшается или увеличивается за счет размеров самой кровли. Но при кажущейся простоте сам процесс возведения двускатной крыши требует знания некоторых нюансов, которые влияют на качество конечного результата.

Стропильная система для двускатной крышиИсточник tues.ru

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном.

Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Что собой представляет стропильная система двускатной крыши

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Каждый из элементов кровли имеет свое назначениеИсточник lestorg32. ru

Элементы стропильной системы двускатной кровли

1. Мауэрлат. По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.
2. Стропила, установленные под наклоном.
3. Конек, он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.
4. Затяжки. Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.
5. Балки перекрытия , которые формируют потолок в комнате и пол в чердаке.
6. Одна из балок перекрытия, которую называют лежнем. Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.
7. Опорные стойки, они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.
8. Подкосы, они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

Наслонные стропила с опорными стойками под коньковым прогономИсточник seaside-home.ru

Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

• крепление производится к коньку:
• крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Висячие стропила крыши двускатнойИсточник postila.ru

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

1. Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
2. По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
3. На стойки укладывают коньковый брус, который к ним же и крепится.
4. Производится попарно
   установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
5. Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

Установка стропил на конек по натянутой нитиИсточник kbumb.ru

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Собранные на земле стропильные фермы висячего типаИсточник moydom-irk.ru

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Как правильно утеплить крышу дома. Конструкция кровли и схемы утепления

Расчет стропил

Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

• длина стропильных ног;
• шаг их установки;
• сечение используемого пиломатериала.

С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c²=a²+b², где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

Длина стропилы равна l²+H²Источник remontik.org

С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков.

Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.

В видео процесс монтажа стропильной системы:

Соотношение уклона крыши к типу кровельного материалаИсточник arhplan.ru
Чем покрыть крышу дома – сравнение популярных кровельных материалов

Обобщение по теме

Двускатные крыши – традиционные конструкции. Но из статьи становится понятным, что есть две стропильные системы, которые ложатся в основу сооружения кровель. Выбирается та, которая подходит под размеры дома. Как критерий выбора учитываются и нагрузки, давящие на них. Поэтому важно все грамотно соотнести, учитывая нюансы строительных процессов.

Скелет крыши, или что вам нужно знать о стропильной системе вашего дома

Основа крыши — стропильная система. Независимо от того, какой формы будет крыша вашего дома, и какой кровельный материал вы решите заказать, начинать придётся с сооружения системы стропил. Насколько сложной она будет, и из чего будет состоять, зависит от вида крыши.

Информацию о разновидностях крыш и видах кровли вы найдёте в других наших материалах, а в предлагаемой статье мы подробнее расскажем о стропилах. Они относятся к тем составным частям здания, которые остаются не видны после окончания строительства и завершения кровельных работ. Между тем, эта невидимая глазу конструкция — одна из важнейших во всей постройке. С её установки начинаются работы по монтажу кровли, и, в итоге, качество монтажа системы стропил напрямую влияет и на внешний вид крыши, и на её функциональность и долговечность.

Особенности стропильных конструкций

Нажмите для увеличения изображения

Разновидностей стропильных систем существует столько же, сколько и разновидностей крыш. Это очевидно, ведь её конфигурация и определяет форму крыши, количество и наклон скатов. Соответственно, система может включать в себя те или иные конструктивные элементы, к основным из них относятся:

• Мауэрлат — предназначен для распределения нагрузки крыши на здание. Изготавливается из бруса, уложенного по периметру дома. На мауэрлат под определённым углом опираются стропильные ноги;
• Стропильная нога — определяет форму крыши, а также угол наклона её скатов;
• Прогон — коньковый и боковые прогоны скрепляют стропила между собой;
• Затяжка — соединяет стропила снизу;
• Лежень — располагается снизу, вдоль мауэрлата и параллельно коньку, служит для перераспределения нагрузки кровли;
• Подкосы и стойки — упираются в лежень и обеспечивают стропильным ногам дополнительную устойчивость;
• Конёк — соединение двух скатов;
• Обрешётка — доски, набиваемые поверх стропил перпендикулярно им, предназначены для равномерного распределения веса кровли;
• Кобылка — удлиняет стропильную ногу, если её длины недостаточно для формирования свеса.

Даже самая простая односкатная крыша потребует установки мауэрлатов, стропильных ног и обрешётки. С усложнением конфигурации, увеличением числа плоскостей и их примыканий, будет усложняться и стропильная система.

Всё сооружение должно отвечать следующим основным требованиям:

• Жёсткость — каждый элемент и места их соединения необходимо жёстко закреплять, чтобы исключить деформации в результате прилагаемых к ним нагрузок;
• Лёгкость — очевидно, что чем ниже вес конструкции, тем меньше она нагружает стены дома. Поэтому, в подавляющем большинстве случаев стропила делают из дерева.

Требования к пиломатериалам

Требования к материалам для стропильной системы изложены в ГОСТ 8486-86 и ГОСТ 2695-83. Применяется для этого древесина хвойных (реже — лиственных) пород, отвечающие таким критериям:

• Влажность древесины не выше 18%;
• На одном погонном метре допускается не более трёх сучков диаметров до 3 см;
• Допускается наличие несквозных трещин, протяжённостью не более половины доски.

Для снижения затрат вместо бруса для сооружения стропил допускается использовать доску. Минимальная толщина составляет 50 мм, а ширина зависит от длины перекрываемого проёма.

Для перекрытия проёмов до 600 см можно взять доску 50х150 мм, с увеличением размеров проёма соответственно увеличивается и ширина (180 или 200 мм). Однако размер проёма — не единственный критерий выбора размеров доски для стропил. Для правильного расчета и последующего возведения кровли следует принимать во внимание такие данные, как конфигурация крыши и уклон скатов; снеговые и ветровые нагрузки, общий вес крыши.

Антисептики и антипирены

Древесину для кровельных работ, предварительно обрабатывают антисептиками и антипиренами. Они защитят стропила от гниения, плесени, воздействия насекомых, а также снизят пожароопасность конструкции.

В продаже найдётся немало соответствующих составов. Остановимся вкратце на них. Материалы, защищающие древесину от огня, могут иметь вид пропитки, обмазки, лака или специальной краски.

Два последних состава применяются для обработки видимых частей стропильной системы, если такие предусмотрены проектом. Они не только выполняют защитную функцию, но и создают привлекательный внешний вид. Наиболее популярны различные пропитки, наносят их кистью, валиком или методом распыления.

Антисептические составы призваны защитить дерево от гниения, образования грибка, воздействия насекомых. Неспециалисту бывает сложно выбрать, какие именно антисептики следует приобрести. Более того, использование нескольких средств, подобранными произвольно, может нанести вред вместо ожидаемой пользы, так как составы вступят в химическую реакция друг с другом. Рекомендуем доверить выбор антисептика и антипирена профессионалам. Если же вы решите самостоятельно купить жидкости для обработки стропильной системы, тщательно изучите инструкции к ним, убедитесь, что они не станут «конфликтовать» между собой.

Соединения

Один из ключевых моментов монтажа кровли — соединение всех деревянных частей между собой. Основой всей конструкции, так сказать, её фундаментом, служит мауэрлат. Обычно его изготавливают из бруса хвойных пород с сечением 150х150, 150х100, 80х180 мм. Он должен быть жёстко зафиксирован по периметру здания. Именно прочность этого крепления обеспечивает способность крыши сопротивляться внешним воздействиям.

В зависимости от материала, из которого построен дом, строители используют тот или иной способ крепления. Выбор их достаточно широк: кованые скобы, проволока-катанка, нагели, стальные уголки, анкера. Независимо от способа крепления, между стеной (армопоясом) и мауэрлатом необходимо проложить изоляционный материал (два слоя рубероида).

В прежние годы составные части соединяли между собой при помощи «врубок». Однако этот способ требует применять пиломатериалы большого сечения: «врубки» уменьшают сечение доски или бруса, и ослабляют их прочность. При всех проверенных временем достоинствах, этот способ имеет существенный недостаток — увеличение габаритов пиломатериалов увеличит и итоговую стоимость строительства.

Экономно, и не менее эффективно, использовать нагели, болты, а также стальной перфорированный крепёж различной конфигурации.

Доверяйте профессионалам!

Устройство стропильной системы — важнейший этап кровельных работ. Надо ли говорить, что расчеты и монтаж кровли следует делать на высоком профессиональном уровне. Любая ошибка, в том числе, и в выборе подрядчика, приведёт к плачевным последствиям.

Многолетний опыт позволяет нам гарантировать, что возведенные нашими бригадами крыши прослужат долгие годы, в течение которых у вас не возникнет повода усомниться в правильности решения обратиться к нам!

Преимущества и недостатки стропильной системы из металла

Использование металлических стропил имеет многовековую историю. Достаточно сказать, что крыша Зимнего Дворца в Санкт-Петербурге возведена из металлических стропил, балок и обрешетки. Прошло с того момента почти два века, а крыша стоит.

Преимущества металлической стропильной системы

В наше время металлическую стропильную систему выбирают в том случае, когда необходима высокая жесткость конструкции крыши. Причина выбора в последнем случае проста – сложно получить деревянный брус большой длины  способный выдерживать большие нагрузки. Это является безусловным преимуществом металлической стропильной системы.

Еще одним преимуществом является то, что кровельные материалы из металла и стропильная система имеют одинаковые коэффициенты теплового расширения. Это сводит вероятность деформаций при перепадах температур к минимуму.

Бесспорным достоинством является возможность сборки стропильной системы, как в заводских условиях, так и непосредственно на строительной площадке.

Недостатки металлической стропильной системы

Металл весит гораздо больше чем пиломатериалы. По этой причине перевозка и монтаж стропильной системы требует наличия специального транспорта. Кроме того, монтаж могут вести только аттестованные специалисты. Все это увеличивает конечную стоимость крыши.

Кстати сказать – ремонт крыши с металлической стропильной системой тоже требует участия специалистов и обходится недешево.

В стропильной системе с металлическими элементами утеплитель прокладывается не между стропилами, а на них или под ними. Если пренебречь этим правилом неизбежно возникновение многочисленных мостиков холода.

Утеплитель не должен соприкасаться с металлом, потому что образующийся на металлических деталях конденсат намочит утеплитель. Это ухудшит его эксплуатационные качества.

То, что металл подвержен коррозии знает каждый школьник. А раз так – стропильная система нуждается в антикоррозийной защите.

И последнее. Заблуждается тот, кто думает, что смонтировав стропильную систему из металла и уложив на нее металлические кровельные материалы, он экономит на противопожарной обработке. К сожалению (или к счастью?!) российские нормативные документы требуют проводить обработку вне зависимости от того из какого материала выполнена стропильная система. Тот кто пренебрегает этим рискует не ввести здание в эксплуатацию.

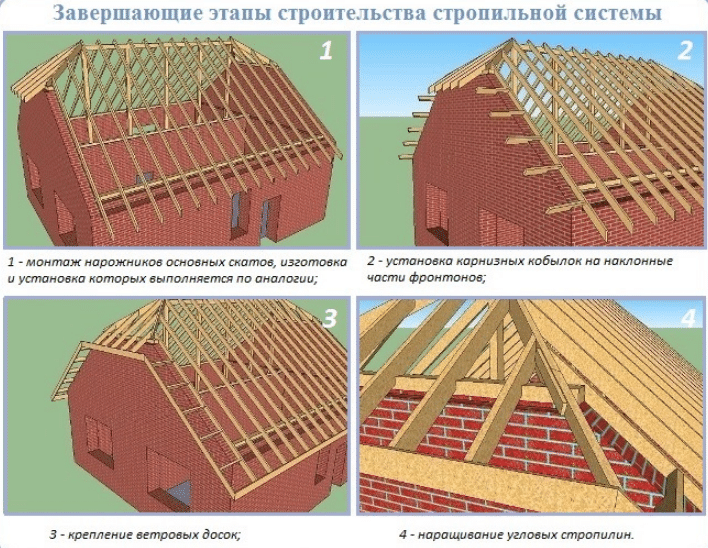

Стропильная система, вальмовая крыша: монтаж и расчет

При строительстве любого здания особенное внимание следует уделять монтажу крыши. В индивидуальном строительстве чаще всего используются скатные крыши, которые имеют самую разную форму (стропильные системы), но основные моменты их конструкции практически не различаются. Односкатная и двухскатная крыши – одни из наиболее распространённых вариантов.



Виды стропильных систем кровли для разных построек

Односкатная крыша применяется чаще всего для разнообразных хозяйственных построек, реже – для жилых домов. Двухскатную крышу широко применяют для жилых домов, которые в плане имеют прямоугольную форму. Если дом имеет форму в плане близкую к квадратной, то наиболее выгодной будет вальмовая (четырехскатная) крыша, еще ее называют пирамидальной, а также шатровой крышей.

Вне зависимости от того, какая крыша используется – односкатная, двухскатная или иная – крыши бывают чердачные и бесчердачные. Крыша, имеющая чердак, защищает дом только от атмосферных осадков, а теплоизоляция обеспечивается за счет чердачного перекрытия. Бесчердачная крыша одновременно с защитой от атмосферных осадков должна обеспечивать достаточную теплоизоляцию.



Из чего состоит стропильная система крыши?

Крыша дома состоит из:

• стропил
• обрешетки
• кровельного покрытия.

Это три главных элемента любой крыши, и к монтажу каждого следует подходить строго индивидуально.

Стропила поддерживают обрешетку и воспринимают через неё нагрузки (вес самой кровли, нагрузки от снега, от массы воды во время ливней, от давления ветра).

По своим конструктивным особенностям стропила подразделяются на два основных вида – стропила наслонные и висячие.

Наслонные стропила – это длинные деревянные балки, одни концы этих балок опираются на верхнюю часть фасадных стен, а другие – на промежуточную опору. Например, такой промежуточной опорой может быть верхняя часть внутренней (межкомнатной) стены постройки.

Висячие стропила – это балки, одни концы которых опираются на наружную стену, а другие соединяются в коньке с аналогичными концами стропильных балок противоположного ската. Таким образом, они дают основной распор на стены, и обычно применяются при относительно больших пролётах. Висячая стропильная система сложнее и дороже, чем наслонная.

Наилучший материал для стропильных систем в частных домах – дерево хвойных пород. Чаще всего для их изготовления используют древесину сосны и ели, реже – лиственницы. Для создания обрешётки иногда используют и тополь. Древесина должна быть хорошо просушенной и здоровой (без гнили или повреждения насекомыми). Очень желательно после монтажа обработать деревянные детали антисептиками и антипиренами. Иногда стропильные системы делают из металла, но достаточно редко. В любом случае при изготовлении стропильной системы не рекомендуется комбинировать деревянные и металлические элементы.

Перед строительством крыши любой конструкции следует определить её уклон, который зависит от самой конструкции, применяемых кровельных материалов, материала стропильной системы, климатических условий и нагрузки на кровлю.



Односкатные крыши

Крыша с одним скатом – простая по устройству, не требует от строителя особой квалификации и применения подъёмной техники, наиболее дешёвая и экономичная, ветроустойчивая. Главным недостатком является невысокая эстетичность, из-за чего её редко используют для жилых домов. Однако следует указать, что в некоторых современных проектах частных домов такая крыша смотрится органично и вполне привлекательно. Можно упомянуть, что при односкатной крыше площадь верхнего этажа может использоваться почти полностью и, кроме этого, возможно устройство на верхнем этаже больших оконных проёмов.

При устройстве односкатной крыши следует иметь в виду, что уклон она имеет небольшой, поэтому нужно учесть большую нагрузку от снега. Скат крыши предпочтительно направлять навстречу господствующим ветрам.

У односкатных крыш выделяют два типа: вентилируемую (без утепления, применяют для террас и беседок) и невентилируемую (утеплённую, применяют для помещений, которые используют на протяжении всего года).

При использовании односкатной крыши противоположные фасадные стены изначально возводят разными по высоте, это нужно для обеспечения уклона. Для односкатной крыши шириной до 4,5 м с использованием наслонных стропил основой служит мауэрлат – балка, уложенная на верхнюю часть наружных стен. В мауэрлат опирают и закрепляют нижние концы так называемых стропильных ног.

Стропила можно изготовить из брёвен и пиломатериалов – досок, брусков. Обычно для указанных размеров достаточно обрезных досок необходимой длины сечением 50х150. Стропильные ноги жестко прикрепляют к мауэрлату в проделанные запилы с помощью гвоздей и металлических уголков, реже используют шурупы.

Если длина стропил превышает 4,5 м (но не более 5-6 м), конструкцию необходимо усилить: под стропилами устанавливают подкосы. На установленные стропильные ноги монтируют обрешётку. Если запроектировано устройство мягкой кровли (например, из рулонных материалов) – обрешётка в этом случае делается сплошной.

Если в качестве кровли используется профнастил, фальцевая кровля и прочие подобные материалы, достаточно сделать обрешётку из горизонтально расположенных реек (брусков) сечением 25х50 – 60х60 мм с расстоянием между рейками 13-20 см.



Двухскатные крыши

Такие крыши имеют две плоскости с наклонами в разные стороны. Сверху эти плоскости соединены друг с другом коньком. Треугольную стену в торце под такой крышей называют фронтоном. Такая крыша выглядит привлекательно, она долговечная, обеспечивает эффективный и надёжный отвод осадков, допускает устройство мансардного помещения (за счет пространства под кровлей), при устройстве можно применять разнообразные кровельные материалы. По конструкции она более сложная и трудоёмкая, чем односкатная, требует примерно вдвое больше материалов. Ветростойкость у такой крыши меньше, чем у крыши односкатной или вальмовой.

Основные моменты стропильной системы двухскатной крыши

Желательно перед началом практических работ по монтажу крыши составить схему (чертёж) ее каркаса – это существенно облегчит монтаж.

Мауэрлат укладывают на наружные стены, на их верхний пояс, а также на внутренние перегородки (при наслонных стропилах) – лежень. Надёжно фиксируют мауэрлат и лежень (обычно анкерными болтами). Затем монтируют стропила.

Стропила для двухскатных крыш также делают из брёвен или досок. Толщина стропил зависит от нескольких параметров:

• длина стропильной ноги;
• расстояние между стропильными ногами;
• масса самой кровли;
• дополнительная нагрузка от ветра и снега.

Обычно расстояние между стропилами составляет 0,6-1 м. В коньке стропила соединяют вполдерева или простым прорезным шипом, закрепляют гвоздями. Стропила и подкосы соединяют врубкой и скобами. Стойки и прогоны соединяют шипом.

Чтобы вода, стекая с крыши, не попадала на стены, устраивают свес крыши не менее 500 мм от наружной стены. Если при этом длины стропил не хватает, их наружные концы, выходящие за стены здания, удлиняют, прибивая к ним так называемые кобылки – обрезки досок, закрепляя их на ребро.

Обязательно следует очень хорошо соединить стропила со стенами. В каменных и кирпичных стенах стропила закрепляют хомутами из 4-6-миллиметровой проволоки. В деревянных зданиях – металлическими скобами, которыми стропила соединяются со срубом, точнее – со вторым его венцом.



Монтаж стропильной системы

В большинстве случаев такие стропильные конструкции собирают на земле по мауэрлатам, а затем поднимают и устанавливают уже подготовленные и собранные элементы.

После того, как стропила установлены, производится монтаж дополнительных опорных элементов – затяжек, подкосов и т. д.

На смонтированные стропильные ноги крепят обрешётку, а к ней – кровельный материал.

Обратите внимание на статьи по этой теме:

Обработка стропильной системы – чем и как?

Какая кровля лучше для частного дома?

Крыша с функцией управления ливневыми водами: новая система от ZinCo

0 Крыша, которая умеет управлять ливневыми стоками – это не футуристическое видение, а неотъемлемая часть будущего городского хозяйства.  Такие крыши в состоянии хранить большие объемы дождевой воды и постепенно, с задержкой, сбрасывать ее в канализационную систему. Это надежный и проверенный способ снижения риска затопления в периоды сильных дождей.

Крыша с функцией управления ливневыми водами от ZinCo включает в себя емкость для хранения воды, способную запасти от 80 до 160 л / м², в зависимости от типа зеленой крыши. С помощью дополнительных элементов может быть собран еще больший объем – при условии, что конструктив крыши сможет выдержать это количество воды. Дизайн крыши может быть любым – она может быть интенсивно или экстенсивно озелененной, может иметь пешеходные дорожки или проезжую часть для автомобилей.

Ограничитель стока надежно регулирует накопление и поток воды

ZinCo

Ограничители стока RD 28 (слева) и RD 48 (справа) имеют кольца, которые скользят друг против друга, и с помощью которых можно точно отрегулировать объемный расход воды

ZinCo

Еще один важный компонент системы – ограничитель стока. Два кольца на нижней стороне ограничителя стока скользят навстречу друг другу, с их помощью можно отрегулировать объемный расход протекающей воды. Обычно расход настраивают так, чтобы полностью осушить крышу в течение 24 часов, но возможны и другие варианты.

Если осадков выпало больше, чем может удержать крыша, то ограничитель стока выполнит роль аварийного слива.

Ограничитель стока RD 28 диаметром 28 см используется в случае, когда соединительная втулка на плоской крыше приварена к гидроизоляционному слою. Если же использован крепежный фланец, то оптимальным решением станет ограничитель стока RD 48 диаметром 48 см.

Меньший комплект ограничителя стока RDS 28 подходит для водостоков с плоской крышей с соединительной втулкой

ZinCo

Увеличенный комплект RDS 48 подходит для плоского водосточного желоба с крепежным фланцем

ZinCo

Чтобы обеспечить постоянное и правильное функционирование всех этих элементов, слив воды в крыше и ограничитель стока защищены инспекционной камерой, которая имеет узкие щели, предотвращающие попадание посторонних предметов с крыши.

Компания ZinCo еще раз доказала, что пристальное внимание к деталям является основой для длительной функциональной надежности!

Материал предоставлен компанией «ЦинКо РУС»

Кровля здания Союза Московских Архитекторов, г. Москва

Кровля подземного гаража Газпрома на ул. Наметкина. Фотография с сайта zinco.ru

Стропильная система мансардной крыши: устройство конструкции

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Благодаря возведению мансардной крыши, возможно ощутимо увеличить полезное пространство малоэтажного частного дома. Однако это весьма трудоемкий процесс, который требует выполнения предварительного расчета, соблюдения определенных правил и техник. Грамотно созданная стропильная система мансардной крыши является залогом создания комфортного, надежного, функционального и долговечного жилого дома.

Мансардная крыша позволяет получить дополнительную уютную и просторную комнату чердачного типа

Стропильная система мансардной крыши: особенности конструкции

Перед возведением мансарды необходим хороший проект. Внешний вид будущей кровли должен гармонировать с общим видом здания. Существует несколько разновидностей конструкции стропильного каркаса, которые зависят от типа кровли, шага стропил и варианта мансардной крыши. Остановив свой выбор на конкретной конфигурации, следует точно знать, из каких конструктивных элементов состоит стропильная система. Она является опорным скелетом кровли, и выдерживает не только ее вес, но и воздействие атмосферных осадков.

Стропильная система мансардной крыши имеет свои особенности конфигурации, которые важно учитывать при планировании и строительстве

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.

При создании проекта мансардной крыши следует:

• выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
• подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
• выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
• подобрать хорошую гидроизоляцию;
• выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

Схемы мансардной крыши

Стропильная система может иметь наклонную или висячую конструкцию. В висячих конструкциях стропила опираются на мауэрлат и коньковый прогон. Для распределения нагрузки на стропила устанавливаются нижние и верхние затяжки. Когда длина ската более 4 м, для предотвращения провисания в нижней части конструкции стропильные ноги подпираются при помощи стоек и подкосов. Главным достоинством такой конструкции является то, что все ее элементы размещаются в неиспользуемых местах мансарды, что создает больше свободного пространства.

Правильный и точный расчет мансардной крыши позволяет получить надёжную и долговечную конструкцию

Наклонная конструкция используется в домах, где посередине здания располагается несущая перегородка, на которую опираются строительные ноги. На внутреннюю несущую конструкцию настилается лежень, который играет роль мауэрлата, и на него монтируются стойки, удерживающие коньковый прогон. Данная система используется для больших площадей мансардной крыши частного дома, устройство которой можно увидеть на фото. Здесь можно использовать кровельные материалы с большим весом, такие как шифер или керамическая черепица.

Существуют проекты мансардных крыш частных домов, где используется оба варианта стропильных систем. Для освобождения свободного пространства элементы каркаса можно сместить в одну из сторон, где они будут использоваться в качестве основы для отделки стен, а ригель подойдет для облицовки потолка. В некоторых архитектурных стилях балки и стойки могут быть использованы в роли элементов декора.

Для обустройства большого карнизного свеса, мансардная крыша выполняется с упором за пределы несущих стен. Здесь не устанавливается мауэрлат. Система монтируется с использованием балок. Обязательно устанавливается подкос, специальные стойки врезаются в балки перекрытия, а стропила закрепляются, используя надежное анкерное соединение и проволочные скрутки.

Схема стропильной системы мансардной крыши

Элементы конструкции мансардной крыши

Стропильная система под мансардную крышу состоит из таких конструктивных элементов:

• мауэрлата;
• стропильных ног или стоек из балок;
• вертикальных стоек;
• прогонов;
• конькового бруса;
• обрешетки;
• дополнительных балок, регелей и прогонов.

Основой всей конструкции кровли является мауэрлат, который состоит из деревянных брусов квадратного сечения, крепящихся к внешним стенам здания. К этим доскам крепятся остальные элементы каркаса мансардной крыши. Главным предназначением мауэрлата является восприятие и равномерное распределение всей нагрузки от общей системы кровли на несущие стены здания.

Стропильные ноги или стойки из балок образовывают каркас кровельной конструкции. Для данных элементов следует подбирать доски, которые способны выдержать нагрузку кровельного пирога совместно с наружным покрытием. Для поддержания стоек из балок или стропильных ног используются прогоны, устанавливаемые под углом. Вертикальные стойки удерживают центральную часть стропильных брусьев, предохраняя их от изгиба. Они также создают поддержку для конькового бруса.

Схема устройства конька мансардной крыши

Для обеспечения жесткости будущей кровельной конструкции на длинных стропильных системах монтируется коньковый брус. Обрешетка представляет собой дополнительную деревянную конструкцию, что крепится к стропильной системе, и является основанием для будущей кровли.

Виды мансардных крыш

Сегодня существует несколько вариантов крыш мансардного типа, которые имеют различную конструкцию стропильного каркаса:

• односкатные;
• двускатные;
• ломаные состоят из двух или более скатов с разным углом наклона;
• вальмовые имеют два треугольных ската с коротких сторон крыши и два трапециевидных ската с длинных;
• полувальмовые имеют два коротких торцевых вальма над фронтальной частью крыши;
• купольные характеризуются круглой или многоугольной формой;
• сводчатые имеют в разрезе форму дуги.

Пример удачной реализации мансардной крыши усложненной конструкции

Односкатная крыша является наиболее простым в исполнении вариантом. К нему часто обращаются, когда необходимо сделать мансарду на маленьком загородном доме. Наиболее популярной среди других видов мансардных крыш частных домов, фото наглядно это подтверждают, является двускатная кровля. Ее проектирование и строительство своими руками не вызывает сложностей. Особенно если речь идет о щипцовой крыше.

При выборе ломаной крыши, возможно получить большое, функциональное и удобное мансардное помещение без дополнительных работ, связанных с возведением стен. Сегодня многие рачительные хозяева частных домов отдают предпочтение стропильной системы двускатной крыши под профнастил, сооружение которой не нуждается в многочисленных технологических и технических ухищрениях и в неоправданно высоком расходе средств на строительные материалы.

Наиболее сложными в монтаже являются вальмовые, купольные и сводчатые мансардные крыши. Их устройство требует профессионального подхода. Данные мансардные крыши, фото частных домов наглядно это отображают, имеют необычную и весьма эстетичную конструкцию. Для них характерно большое количество скатных изломов, для которых выполняется устройство ендов. Схема стропильной системы наглядно показывают особенность и уникальность данной конструкции. Неудовлетворительное состояние каждого из ендов (внутренних углов) может нести потенциальную опасность для целостности всей крыши.

Мансардная вальмовая крыша сложной конфигурации требует особых просчетов нагрузки на фундамент и стены здания

Односкатная мансардная крыша. Фото удачных проэктов

Наиболее простым, надежным и дешевым вариантом является односкатная крыша мансардного типа. В результате получается нестандартно оформленное здание. Такой тип крыш применяется для промышленных и хозяйственных зданий. Также, часто используется для одноэтажных маленьких частных домов. Здесь могут использоваться все кровельные материалы.

Конструкция предполагает создание в высокой части мансардной крыши окна. В этой конструкции отсутствует конек, что упрощает ее монтаж. Мауэрлат закрепляется на стенах с разными уровнями, за счет чего и образуется скос. На него опираются балки.

Пример удачного проекта односкатной мансардной крыши

Угол ската должен находиться в пределах 35-45 град. Чем меньше будет уклон, тем больше снега будет скапливаться на поверхности крыши, что потребует создания дополнительных опор и усиления несущих балок. К тому же это значительно уменьшит мансардное помещение. Конструкция способна противостоять сильным ветрам при правильной ориентации ската кровли, что необходимо для повышения устойчивости конструкции.

Полезный совет! Если между противолежащими несущими стенами расстояние не более 4,5 м, можно не монтировать подпирающие элементы, а просто уложить на стены длинные деревянные брусья. Это дополнительно снижает затраты на возведение крыши.

Данный тип кровли предполагает использование простых элементов для создания вентиляции подкровельных пространств. Достаточно зашить перфорированным софитом два свеса, или смонтировать вентиляционную решетку.

Односкатная крыша является более устойчивой к атмосферным явлениям, но при строительстве стоит учитывать направление ветров в данном регионе

Однако не стоит выбирать односкатную крышу для нешироких зданий, где нецелесообразно устраивать мансардный этаж таким образом.

Двухскатная мансардная крыша: особенности строительства

Двухскатная крыша является наиболее распространенным и рациональным решением, которое позволяет получить комфортную мансарду. Фото домов с мансардной крышей данной конфигурации подтверждают востребованность конструкции.

Двухскатная крыша является одним из самых популярных вариантов конструкции при строительстве мансардного этажа

Проектирование и строительство двухскатной мансардной крыши своими руками не вызывает никаких сложностей. Она формируется благодаря двум наклонным плоскостям (скатам), которые пересекаются в области конька под определенным углом. Благодаря правильному выбору оптимального угла можно создать надежную защиту здания от обильных атмосферных осадков, сильных порывов ветра, чрезмерного давления снега во время сильных снегопадов.

Существуют разновидности конфигурации стропильной системы двухскатных мансардных крыш:

• щипцовая симметричная крыша является классическим вариантом, что дает возможность равномерно распределить нагрузку на несущие стены и опору крыши. Недостатком данной конструкции является присутствие острых углов, которые забирают свободное пространство мансарды;
• асимметричная крыша представляет собой нестандартную конструкцию, где конек может смещаться в одну из сторон. Если один из углов будет более 45 град., получится довольно просторная мансардная комната. Однако в расчетах следует учитывать неравномерное распределение нагрузки на мауэрлат и несущие стены.
• ломаная мансардная крыша имеет поверхность скатов, сгибаемых посередине, образуя грани, напоминающие два прямоугольника.

В случае строительства мансардной крыши с нестандартной конфигурацией стропильной системы стоит прибегнуть к услугам специалистов

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Статья по теме:

Утепление мансарды изнутри, если крыша уже покрыта: материалы и технологии

Как подобрать подходящий материал. Как избежать распространенных ошибок в работе. Поэтапное проведение работ своими руками.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Полезный совет! Для регионов, где характерны сильные ветра, лучше устраивать пологие крыши. Потому как, чем больше скат, тем большую парусность он создает.

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Важно! Согласно СНиП, площадь окна должна составлять не менее 10% от общей площади пола.

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.



Фермы удобнее всего собрать прямо на земле и потом поднять их и закрепить

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Технология утепления мансардной крыши

Утепление мансардной крыши частного дома позволяет не только утеплить мансарду, но и создать надлежащую теплоизоляцию всей кровельной системы, чтобы она прослужила долгие годы.

В составе схемы утепления мансардной крыши лежит комплекс мероприятий, в состав которых входит создание тепло-, гидро- и пароизоляции. Поверх данного кровельного пирога укладывается кровельный материал, который защищает всю конструкцию от негативных факторов окружающей среды. Для защиты утеплителя от негативного воздействия конденсата, который снижает его теплоизоляционные свойства, необходимо оградить его от кровельного материала. Для этого может использоваться один из предложенных листовых материалов:

• гидроизоляционная пленка, которая крепится с внешней стороны к стропилам. Она не должна касаться материала утеплителя, поэтому отсекается от него обрешеткой или контррейками;
• диффузионная мембрана ̶ крепится на утеплитель и защищает его от любого воздействия влаги.

Полезный совет! Гидроизоляционный материал следует укладывать с легкими провесом, исключая возможность натянуть его.

Утепление и изоляцию мансардной крыши следует проводить, придерживаясь общепринятой технологии укладки кровельного пирога

Гидроизоляционный слой необходимо разложить поперек стропил. Начать следует снизу. Первый ряд опускается в водосточный желоб. Каждый следующий необходимо раскатать внахлест в 10-12 см. Таким образом следует дойти до конька. Там материал по верхнему краю с двух сторон обрезается и закрепляется. Вдоль по коньку следует раскатать полосу, которая спускается с двух сторон кровли до самого желоба, что обеспечивает равномерное отведение воды.

Слой пароизоляции в виде мембраны является надежной защитой утеплителя от проникновения в его толщу пара из помещения. Материал также укладывается внахлест и крепится к лагам при помощи скоб степлера. Все стыки и места примыкания следует тщательно проклеить с использованием специального двухстороннего паронепроницаемого скотча.

Полезный совет! На пароизоляционной пленке нанесена жирная линия, от которой необходимо начинать следующий слой. Следуя по ней, холсты скрепляются при помощи скотча.

Утепление мансардной крыши изнутри с помощью вспененного пенополистирола, который наносится на поверхность в жидком виде, заполняя все щели

Важные правила при утеплении мансардной крыши

Когда возникает вопрос, какой утеплитель лучше для мансардной крыши, однозначного ответа здесь нет. Однако, в связи с тем, что для мансардной кровли характерен большой угол наклона, не следует использовать мягкие материалы, которые будут слеживаться и сползать с поверхности.

Рулонный утеплитель необходимо укладывать снизу вверх. Для этого следует использовать строительный степлер и шнурок. Раскатывая рулон, материал прижимается к планкам. При помощи шнурка и скоб рисуется буква Z. По такой технологии крепится каждый слой утеплителя.

Лучше отдать предпочтение плитам, плотностью 30-50 кг на куб. м. В этом случае шаг стропил придется подстраивать под размер утеплителя, который на 10-15 мм должен быть меньше ширины утеплительной плиты. Это требуется для того, чтобы материал мог стать враспор без образования щелей и хорошо удерживаться между балками. Если ширина будет меньше или больше, необходимо будет срезать материала. Создать ровный срез не всегда удастся, и к тому же остается большое количество остатков. Располагать плиты следует таким образом, чтобы швы предыдущего ряда перекрывались последующим.

Схема устройства кровельного пирога

Утеплитель укладывается так, чтобы обеспечить минимальное количество мостиков холода. Дополнительно, остатки материала можно уложить на набитые со стороны помещения планки необходимой ширины. Сверху на слой утеплителя укладывается пароизоляция и выполняется обрешетка для будущей отделки. Такой вариант, где перекрываются даже стропила, практически полностью исключает образование мостиков холода. Несмотря на то, что потребуется немного больше утеплительного материала, мансарда в конечном итоге получится более теплой, что даст возможность уменьшить расходы на обогрев помещения.

Важно! Мостики холода способствуют образованию влаги в кровельном пироге. Это может привести к гниению стропил, набуханию теплоизоляционного материала, коррозии металлических элементов конструкции, возникновению неприятных запахов внутри помещения.

Как правильно утеплить мансардную крышу: ход выполнения работ

Существует два способа утепления крыши: изнутри или снаружи. При использовании первого варианта можно отодвинуть выполнение внутренней отделки на определенный срок. Второй вариант предполагает полный комплекс работ, что позволяет добиться быстрого окончания строительства.

Процесс утепления крыши снаружи вспененным пенополистиролом

Как утеплить мансардную крышу снаружи? Для этого необходимо подготовить поверхность стропил, очистив ее от торчащих элементов, которые способны повредить слой гидро- и пароизоляции. С внутренней стороны помещения поперек стропил необходимо набить обрешетку, на которой будет располагаться утеплитель. Вместо обрешетки, можно прикрепить оцинкованную проволоку или шнур.

Со стороны кровли на эту обрешетку монтируется теплоизоляционный слой с соблюдением вышеуказанных правил. Толщина утеплителя мансардной крыши должна быть более 100 мм. Поверх теплоизоляционного материала укладывается супердиффузионная мембрана. Далее необходимо набить обрешетку, на которую будет настилаться кровельное покрытие.

Теперь с внутренней стороны помещения необходимо закрепить и проклеить пароизоляционный слой. Далее можно приступить к внутренней отделке. Такой вариант утепления кровли считается самым простым в исполнении. Теплоизоляционные плиты легко укладываются на ранее созданную обрешетку.

Не стоит пренебрегать слоем пароизоляции, который поможет надежно защитить как деревянные элементы кровли, так и утеплитель

Технология утепления мансардной крыши своими руками изнутри выполняется в два этапа. Первый обязательный этап выглядит следующим образом:

1. Раскатывается и закрепляется на стропилах гидроизоляционный слой.
2. Набивается обрешетка.
3. Монтируется кровельный материал.

После выполнения обязательного перечня работ, можно отложить утепление мансардной крыши на неопределенное время, что может быть связано с отсутствием финансовой возможности в настоящее время.

Второй этап менее удобный в исполнении. Утепление мансардной крыши будет выполняться изнутри. Здесь необходимо создать ограждающую конструкцию, которая будет удерживать утеплитель, и предотвратит его выталкивание более, чем это возможно. Для этого между лагами набиваются планки с шагом 40-50 см. Они не только будут удерживать утеплитель, но и создадут необходимый вентиляционный зазор.

Далее осуществляется монтаж теплоизоляционного слоя с соблюдением всех правил. На него набивается обрешетка. Далее необходимо расположить и наклеить пароизоляционную мембрану. После этого можно приступить к выполнению отделочных работ. Для этого можно смонтировать обрешетку, а можно обойтись и без нее.

Слой утеплителя для помещения мансардного типа должен быть не менее 100 мм

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

• минеральная вата;
• пенополистирол;
• пенополиуретан;
• пенопласт;
• стекловата;
• изоверт;
• эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Создание мансардной крыши своими руками пошагово. Видео инструкции

Стропильные системы крыши ЛСТК — производство СЗПК Санкт-Петербург

С появлением новых технологий ЛСТК, облегченные металлоконструкции заняли лидирующее место в мансардном строительстве.  Стропильная система крыши на основе ЛСТК — это новые возможности, повышение качества, ускорение сроков и значительное снижение затрат.

Стропильные конструкции крыши ЛСТК позволяют применять самые разнообразные кровельные системы, при разработке проекта здания архитектор теперь имеет возможность учитывать практически любые пожелания Заказчика.

Одним из основных преимуществ использования таких конструкций  является их способность перекрывать большие пролеты, длина которых может достигать до 24 м., а вес при этом не превышает 25-30 кг на 1 м.кв. несущего стального каркаса. Специальная форма профиля (используются металлопрофили типа С, П, Z, Ω-профиль ) гарантирует высокую прочность и долговечность стропильной системы крыши любой конструкции.

Стропильная система крыши по технологии ЛСТК — это современное решение, которое обладает рядом неоспоримых преимуществ:

1.      Монтаж осуществляется круглый год, что стало возможным из-за отсутствия мокрых процессов

2.      Быстрый и лёгкий монтаж, в сравнении с системами из других материалов, не требующий вызова тяжёлой техники.

3.      Долговечность — не менее 50 лет службы. При правильной обработке и монтаже — до 70 лет эксплуатации.

4.      Огнестойкость материала.

5.      Оцинкованные профиля, обработанные кромки и болты — гарантия защиты от коррозии.

6.      Стойкость к насекомым и биоорганизмам.

7.      Лёгкая транспортировка.

8.      Прочность конструкций, обусловленная особой формой профилей, обеспечивающих жёсткость рёбер.

9.      Экономичность за счёт лёгкости конструкций.

10.    Малые нагрузки на несущие стены здания.

11.    Экологичность.

Выбирая стропильную систему для крыши из дерева, к примеру, Вы должны каждый год делать обработку, также Вы ограничены временем года при постройке. Дерево — тяжёлый материал, что означает более высокую нагрузку на стены и фундамент, удорожание перевозки и монтажа, более долгий монтаж.

Применение ЛСТК в качестве стропильной системы крыши  позволяет строить надежные кровли и мансарды любой сложности и  в кратчайшие строки!



Конструкция стропильной системы

Все конструкции стропильной системы крыши предлагаемые компанией СЗПК сборные и уже готовы к монтажу. Варианты комплектов металлоконструкций отражают наиболее популярные конфигурации крыш.



Понимание всей системы крыши

Не странно ли, что твоя крыша — барьер между тобой, твоей семьей и дикой стихией — по сути чужая для тебя? Вы обычно видите свою крышу издалека. Даже тогда вы просто видите опоясывающий лишай. Вы редко наступали на свою крышу.

Вы, очевидно, знаете, что это важно, и знаете, что замена крыши — это большая работа, когда придет время. Что, однако, вы знаете о всей системе крыши?

Может быть, не так много.Образно говоря, давайте отодвинем черепицу и посмотрим на все, что находится внутри вашей крыши.

Это внутреннее знание поможет вам понять, как ваша кровельная система защищает ваш дом и ваше имущество, и может помочь вам лучше понять науку, лежащую в основе эффективной и действенной крыши.

Анатомия всей вашей кровельной системы

Кровельная система обычно состоит из следующих частей:

• Кровельный настил
• Подложка
• Отлив/отлив
• Черепица
• Вентиляция

Каждый из них играет уникальную роль в защите вашего дома.

Имея в виду эти компоненты, давайте теперь рассмотрим роль, которую каждая часть играет в большем целом.

Кровельный настил

Кровельный настил является структурным основанием кровельной системы. Вы часто можете увидеть настил крыши изнутри чердака. К этому настилу прибиваются все остальные кровельные материалы. Настил крыши должен выдерживать вес кровельщиков, снежный покров или любых других неожиданных гостей на вашей крыше, таких как тяжелые ветки деревьев.

Терраса также является последним слоем защиты между вашим домом и улицей, а это означает, что а) она должна быть прочной и б) она должна быть хорошо защищена сама по себе. Например, вода от дождя или таяния снега, которая проникает через верхние слои кровельных материалов, может нарушить и в конечном итоге разрушить настил — и как только это произойдет, весь ваш дом окажется в беде.

Настил крыши обычно изготавливается из фанеры или композитного материала, такого как ориентированно-стружечная плита (OSB). Насколько тяжелым должен быть настил для крыши? хороший вопрос, и ответ зависит от типа дома, в котором вы живете.

«Толщина фанеры, используемой для настила крыши, зависит от уклона крыши, расстояния между стропилами и веса другого материала, укладываемого поверх настила, а также расчетной «нагрузки» — величины давления, оказываемого различными силами. и погода, особенно масса скоплений снега или льда», — отмечается в домашнем руководстве SFGate.com.

«Чем шире расстояние между стропилами, чем тяжелее гонты, ниже уклон и больше атмосферная нагрузка, тем толще должна быть фанера.

Подкровельный слой

Подложка — это дополнительный слой водостойкого или водонепроницаемого материала , который наносится непосредственно на настил крыши. Подложка обеспечивает полную защиту важной фанерной поверхности, несущей вес кровельной системы.

Подложка

укладывается под черепицу и действует как водостойкий, воздухопроницаемый барьер и может быть огнестойкой, чтобы минимизировать распространение огня в многоквартирных домах или пожароопасных регионах.

Существует три основных типа кровельного покрытия:

1. Войлок, пропитанный асфальтом
2. Безбитумная синтетическая подложка. Это также известно как «синтетическая подложка».
3. Прорезиненное асфальтовое основание

Пропитанный асфальтом войлок и синтетическая подложка обладают водоотталкивающими свойствами. Прорезиненная асфальтовая подложка водонепроницаема.

Какая разница? «Водостойкий (способен) противостоять проникновению воды в некоторой степени, но не полностью», — поясняет HZO.ком блог. «Водонепроницаемый (является) непроницаемым для воды».

Однако, имея это в виду, помните, что подложка не предназначена для создания абсолютного водонепроницаемого барьера. Другими словами, это не замена черепице (а учитывая, насколько непривлекательно выглядела бы крыша, открытая подстилающим слоем, зачем вам это?).

Огонь, жара, ветер, дождь, снег и лед по-разному влияют на всю систему крыши. Поговорите со своим кровельщиком, когда планируете новую крышу — выберите подложку в зависимости от вашего регионального климата и конкретных потребностей вашей крыши.

Обшивка/сливная кромка

Обшивка  это устойчивый к коррозии металл, наносимый на крышу по краям стен или дымоходов. Эти края известны как карнизы (края крыши, выходящие за пределы внешних стен дома) и впадины (низкие, наклонные области, которые образуются там, где две наклонные плоскости крыши пересекаются и образуют шов).

Отлив изготавливается из таких материалов, как оцинкованная сталь, алюминий, терн, нержавеющая сталь или медь, и вы можете увидеть отлив, глядя на крышу.

Роль оклада очень важна для здоровья вашей крыши. Почему? Проще говоря, мигание избавляет от воды. В противном случае, даже с самой лучшей черепицей и подстилкой, вода просачивается через карнизы и ендовы кровельной системы и начинает медленный, коварный процесс разрушения крыши.

Четыре типа прошивки:

1. Ступенчатая накладка (также называемая базовой накладкой) наносится непосредственно на крышу
2. Заглушка (также называемая встречной закладкой) применяется к дымоходу или стене
3. Капельница — это гидроизоляция, которая применяется к внешним краям крыши
4. Оклад долины применяется в ендовах крыш и может применяться в тканых или открытых стилях

Комбинация всех четырех типов окладов часто используется как часть всей вашей кровельной системы.

«Металлические или медные ендовы используются с более тяжелой черепицей, которая слишком толстая для плетения в ендовах», — говорит Янни Аврамидис, директор по кровельным работам Long Roofing. «Металлическая планка ендовы не требуется для расширенной гарантии производителя со стандартной 3-лепестковой или архитектурной черепицей, но для некоторых металлическая или медная планка может выглядеть лучше».

Черепица

Черепица – это самый внешний кровельный материал и первая линия защиты всей кровельной системы.Асфальтовая черепица является наиболее распространенным типом черепицы, используемой в жилых домах. Фактически, примерно 80 процентов американских домов используют битумную черепицу.

Почему? Асфальтовая черепица решает множество проблем. Асфальтовая черепица довольно прочная и служит от 20 до 30 лет, а асфальтовая черепица в виде тряски служит значительно дольше (хотя вы платите больше). Асфальтовая черепица выглядит великолепно и представлена ​​в широком ассортименте цветов, текстур и стилей.

Несмотря на то, что срок службы битумной черепицы меньше, чем у керамической или сланцевой черепицы, ее доступность не имеет себе равных.Стоимость асфальтовой кровли в расчете на квадрат — квадрат равен 100 футам площади поверхности, по которой кровельные подрядчики измеряют крышу, — более чем на 90% меньше, чем шифер, и более чем на 80% меньше, чем металлическая крыша.

Кровельная вентиляция

Знаете ли вы, что ваша крыша должна дышать? Вентиляция является одним из наиболее важных компонентов всей кровельной системы, и многие люди даже не подозревают, что это происходит.

Кровельная вентиляция – это поток воздуха на нижней стороне кровельного настила за счет пассивных и тепловых сил.Когда крыша вентилируется правильно, теплый и влажный воздух выходит, а более прохладный и сухой воздух попадает на чердак дома.

Это может показаться странным — почему я хочу, чтобы воздух проходил через мой чердак и мою крышу — но становится более логичным, если подумать. Без вентиляции ваш чердак становится теплым и влажным.

Эта влага может повредить древесину, изоляцию и другие строительные материалы, если конденсат, создаваемый этой влагой, задерживается на чердаке невентилируемого дома. Вентилируемый чердак имеет специально спроектированные зазоры в коньках крыши и под карнизами, которые позволяют влаге выходить вместе с потоком воздуха.

Правильно вентилируемый чердак имеет и другие преимущества. Вам понравится меньше резких колебаний температуры. Ваши счета за электроэнергию остаются ниже. Удерживая влагу на чердаке, вы также предотвратите гниение крыши изнутри — вы не хотите, чтобы настил крыши намокал от внешней погоды или внутреннего климата!

Не перегораживайте: понимание ледяных запруд

Плохая вентиляция также приводит к так называемому обледенению и вызывает серьезные проблемы в доме в зимние месяцы.

Вот как работает ледяная запруда:

У вас хороший снегопад, и ваша крыша покрыта порошком. Не долго! Ваш невентилируемый чердак очень теплый, из-за чего снег тает и стекает с вашей крыши, через гидроизоляцию и вниз к водосточным желобам.

Это хорошо, правда? Кровельная система в действии! К сожалению нет. Как только этот сток уходит с крыши в желоба, он снова подвергается воздействию отрицательных температур. Вода замерзает, эффективно перекрывая желоб.

Больше тает снега, накапливается больше воды, образуется больше льда. Вы начинаете получать эти длинные опасные сосульки, свисающие с ваших желобов и крыши. Этот лед разрывает кровельные материалы, отрывает водосточные желоба от вашего дома и открывает трещины и щели, которые позволяют воде устремляться в более глубокие слои вашей крыши.

Все плохие новости для вас и вашего дома.

Системы вентиляции крыши уникальны для каждого дома. Ветер, конвекция и другие силы используют вентиляционные отверстия, когда это возможно, и вентиляторы необходимы для улучшения воздушного потока.

Нужно заменить крышу?

Длинная кровля здесь для вас. На всю нашу кровельную систему распространяется 50-летняя непропорциональная передаваемая гарантия и гарантия 100% удовлетворения. Мы вселяем доверие и душевное спокойствие в каждую крышу Long Roofing. Позвоните нам по телефону (800) 417-5664 или  , свяжитесь с нами онлайн сегодня .

Bangor, Maine — Подрядчик по кровельным работам

Подрядчик по строительству коммерческих, промышленных, институциональных и жилых кровель в Bangor, Maine

Roof Systems of Maine, коммерческий подрядчик Tecta America по кровельным работам, был основан в 1974 году для оказания экспертных услуг по кровельным и сайдинговым работам в жилых, коммерческих, промышленных и институциональных помещениях.Наша компания занимается установкой качественных кровельных материалов обученными профессиональными экспертами по кровле по всему штату Мэн.



Мы специализируемся на кровельных покрытиях из гонта, металла, резины, EPDM, TPO, ПВХ и наплавляемых кровель (гудрона и гравия). Будучи генеральным подрядчиком Firestone и выполняя свои обязательства по установке качественных крыш, мы были удостоены высшей награды Firestone — «Внутреннего круга качества». Эта награда присуждается за качество работы над проектами пятилетней давности без утечек.Мы также являемся лицензированным подрядчиком по борьбе с асбестом при демонтаже крыш. Новые крыши, ремонт крыш, обслуживание крыш, мы делаем все это.



В дополнение к нашему кровельному отделу мы предлагаем сайдинг для коммерческих, промышленных и институциональных клиентов. Наши приложения сайдинга включают металл и композит. Наше подразделение сайдинга стремится поддерживать долговечный продукт практически без обслуживания на протяжении многих лет.



В радиусе 100 миль от Бангора мы предоставляем услуги крана.У нас есть краны грузоподъемностью 17-26 тонн и грузовики с пятью стрелами. Если вам нужна помощь в размещении ферм или подъеме тяжелых материалов и их перемещении, мы здесь, чтобы помочь.



Мы предлагаем Коммерческие кровельные услуги для:

Однослойная кровля	Модифицированный битум	Металлическая кровля
Покрытия	Сборная кровля	Гидроизоляция
Замена крыши	Новое строительство	Ремонт и устранение утечек
Профилактическое обслуживание	Управление кровельными активами	Аварийное реагирование
Удаление снега	Историческая реставрация	Мансардный/дымовой люк
Зеленая/растительная крыша	Прохладная крыша	Дневной свет

Система Cool Roof — кровля Boral

Boral предлагает ассортимент прохладной черепицы с различными профилями для отражения солнечного тепла.Кроме того, воздушное пространство между черепицей и настилом крыши обеспечивает вентиляцию с помощью кровельных материалов и продуктов Boral, чтобы создать энергосберегающую крышу для охлаждения здания в жаркие летние дни и обеспечения лучшей защиты от протечек. Дом с энергосберегающей системой прохладной крыши Boral более удобен для проживания, при этом экономятся затраты на электроэнергию, чтобы здание оставалось прохладным, и он может прослужить дольше, чем традиционная конструкция крыши.

Когда солнце нагревает крышу, черепица и воздух под черепицей нагреваются.Приподнятые или вентилируемые обрешетки позволяют нагретому воздуху подниматься к вершине крыши и выходить наружу через коньковую вентиляцию, которую также можно использовать для вентилирования чердака. Вентилируемые карнизные стояки в нижней части крыши втягивают холодный воздух в кровельную систему под черепицей. Отсутствие электрических или механических частей для простоты обслуживания и надежности.

Энергоэффективная система прохладной крыши Boral может использоваться с любой сланцевой, глиняной или бетонной черепицей с различными профилями: от сланца до шейка, S-образной черепицы и т. д.Позволив вашей кровельной системе дышать, вы поможете материалам оставаться сухими и прослужить дольше.

Когда вы выбираете новую крышу или новую крышу, рассмотрите возможность использования энергосберегающей системы прохладной крыши Boral и запросите предложение у своего подрядчика. Для получения дополнительной информации загрузите брошюру ниже.

Просмотр кровельных компонентов и аксессуаров Boral

* Испытание глиняной и бетонной плитки на крутых склонах с холодными пигментами и без них, Окриджская национальная лаборатория, 2005 г. Результаты варьируются в зависимости от профиля установленной плитки, местоположения, погоды и других факторов.

**Результаты основаны на крыше площадью 22 кв. м в Южной Калифорнии без дополнительных энергосберегающих модернизаций при среднегодовых погодных условиях, годовом уровне инфляции 3% и годовом увеличении стоимости энергии на 3,5%. Экономия может варьироваться в зависимости от местоположения, погоды и других факторов. Оценки экономии основаны на сравнении с крышей из битумной черепицы аналогичного размера.

Панельные кровельные системы — WoodWorks

Панельные кровельные системы

Экономичные материалы, быстрый монтаж и повышенная безопасность рабочих делают панельные деревянные кровельные системы хорошим выбором для коммерческих зданий, особенно для кровельных конструкций с малым уклоном, таких как большие боксы и склады.

Двумя наиболее распространенными типами панельных деревянных кровельных систем, используемых в Северной Америке, являются цельнодеревянные и гибридные системы.

Цельнодеревянная система состоит из клееных клееных (клееных) балочных балок с деревянными прогонами (клееные, двутавровые балки или деревянные фермы с открытой стенкой), деревянных подпрогонов и настила из деревянных конструкционных панелей. Эта система, обычно встречающаяся в зданиях с пролетами менее 40 футов, особенно хорошо подходит для применений, где конвейерное оборудование подвешено к конструкции крыши или на предприятиях пищевой промышленности, где необходимо свести к минимуму пыль от потолочных балок. Это также хороший выбор для застройщиков и дизайнеров, которые хотят воспользоваться эстетическими преимуществами дерева для открытой конструкции крыши.

В гибридной системе используются стальные прогоны и балочные фермы, а также деревянные прогоны и настил из деревянных конструкционных панелей. Возможность стального каркаса с большим пролетом делает эту систему особенно экономичной, когда пролеты колеблются от 32 до 60 футов, но могут быть приспособлены и гораздо большие пролеты. Деревянный настил обеспечивает лучшую экономию, чем сталь, как с точки зрения материала, так и стоимости установки.Обычно это система выбора для больших складских и промышленных сооружений, требующих больших пролетов.

Инструменты и поддержка

Если вы работаете над проектом панельной крыши и вам нужна бесплатная техническая поддержка — или вы хотите узнать больше о строительстве панельной крыши — напишите по телефону

*защищенный адрес электронной почты*, PE, технический руководитель WoodWorks по строительным системам.

Публикации

• Быстрее, безопаснее, дешевле: информационный бюллетень по системам панельных крыш — WoodWorks
• Парк 277: В этом большом складском комплексе используется панельная цельнодеревянная крыша.– АПА
• Фред Мейер: Разнообразные системы деревянных крыш соответствуют требованиям к хранению в этом продуктовом распределительном центре. – АПА
• Van Norman Reservoir: изделия из инженерной древесины используются в покрытии резервуара площадью 665 000 квадратных футов, которое защищает 90% питьевой воды в Лос-Анджелесе, штат Калифорния. – АПА
• TCI: Деревянная кровельная система была установлена ​​поверх стального каркаса на производственном объекте. – АПА
• Штаб-квартира REI Store: изделия из искусственного дерева широко используются, чтобы подчеркнуть деревенский, экологически сознательный характер этого магазина, занимающегося спортивными играми на открытом воздухе.– АПА
• Распределительный центр Pepsi: в этом крупном распределительном центре в Калифорнии используется панельная деревянная крыша. – АПА
• Центр дизайна Eastlake: Комплекс по благоустройству дома с несколькими магазинами получает выгоду от розничной терапии. – АПА

Ресурсы

Вебинар

Системы «крыша над крышей»

Системы «крыша над крышей» или модернизированные кровельные системы позволяют владельцам зданий заменить существующую крышу без хлопот и затрат на демонтаж первоначальной крыши.Следовательно, системы «крыша над крышей» могут быть экономически эффективным вариантом для владельцев зданий, которые хотят получить вознаграждение и преимущества металлической кровли, потенциально экономя часть расходов, связанных с демонтажем и утилизацией кровли.

Системы «крыша над крышей» можно использовать для добавления металлической кровли к существующей металлической кровле, существующей черепичной кровле или для преобразования существующей плоской кровли в привлекательную крышу с крутым уклоном. Хотя металлические кровельные системы — не единственные доступные варианты, исходя из нашего опыта, мы сосредоточим внимание на этом семействе продуктов. .

Преимущества металлических крыш над кровельными системами Системы модернизации

имеют ряд преимуществ для владельцев зданий, стремящихся максимально увеличить срок службы и свести к минимуму техническое обслуживание. Металлические кровельные системы обеспечивают многолетний срок службы в дополнение ко многим другим преимуществам, в том числе:

• Низкие эксплуатационные расходы
• Энергоэффективность для снижения расходов на коммунальные услуги
• Экологичность с высоким содержанием вторичного сырья
• Высокая устойчивость к стихиям и ярости Матери-Природы
• Кроме того, металлическая кровля выглядит великолепно, добавляя привлекательности любому проекту

Узнайте больше о преимуществах металлочерепицы.



Все больше и больше владельцев зданий, а также домовладельцев осознают преимущества металла и выбирают долгосрочное решение для замены своих изношенных крыш.

Наши кровельные системы

McElroy Metal предлагает ряд кровельных систем, чтобы помочь владельцам зданий найти подходящую систему для своего здания.

Некоторые из наших кровельных систем включают:

138T Shingle Recover  – Эта система может быть установлена ​​непосредственно поверх существующей черепицы и обеспечивает энергосберегающую вентиляцию над обшивкой (ASV), что делает эту систему отличным выбором как для коммерческих, так и для жилых проектов.

238T Metal-over-Metal Recover  – этот вариант оснащен симметричной панелью 238T со стоячим фальцем, и доказано, что служит в два-четыре раза дольше , чем однослойная восстанавливаемая.

От малого уклона до крутого уклона  – Мы также предлагаем модернизационные узлы, которые легко возводятся и являются отличным способом превратить изношенные плоские крыши в функциональные и очень привлекательные крыши с крутым уклоном.

Эти три варианта позволяют владельцам зданий использовать множество преимуществ металлической кровли.Посмотрите наш бесплатный вебинар по запросу, чтобы узнать больше о восстановлении кровли и вашем бизнесе сегодня.

Узнать больше

Вы можете узнать больше о доступных вам вариантах восстановления крыши, их преимуществах и вариантах в нашей новой электронной книге  Устали от замены вашей черепичной крыши? Система восстановления металла поверх черепицы предлагает долгосрочные решения с преимуществами экономии. Перейдите по ссылке ниже, чтобы узнать больше о долговечности, долговечности и экологических преимуществах металлической кровли по сравнению с черепицей.

С 1963 года McElroy Metal обслуживает строительную отрасль, предлагая качественную продукцию и превосходное обслуживание клиентов. Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий в Соединенных Штатах. Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и способствовали успеху компании на протяжении многих лет. McElroy Metal, будучи предпочтительным поставщиком услуг, по-прежнему будет занимать ведущее место в модели этих ценностей, наряду с сильной ориентацией на клиента.

Что такое монолитная кровельная система?


Возможно, вы слышали термин «монолитная» или «бесшовная» кровля?

Вы можете подумать: «Кого волнует, что он монолитный, главное, чтобы крыша не текла».

Ты прав! Мы все хотим, чтобы крыша делала именно то, для чего и должна — не протекала.

Из этой статьи вы узнаете:

• Что такое монолитная кровельная система? (и какие примеры)
• Зачем владельцу здания монолитные кровельные системы?
• Две популярные системы монолитных крыш: напыляемая пена и силиконовые кровельные покрытия


Мы хотели сообщить вам, что мы пишем статьи, основанные на реальных событиях и опыте. Каждый элемент контента, написанный в West Roofing Systems, создается собственными силами. Каждая статья просматривается и редактируется кровельщиком/продавцом с более чем 30-летним опытом работы в этой области.

Начнем!

Что такое монолитная кровельная система?

Монолитная кровельная система представляет собой кровельную систему, в которой мембрана представляет собой один слой. Примерами могут служить силиконовые кровельные покрытия или напыляемые кровельные системы.

Немонолитная кровля – это кровельная система, в которой мембрана не является однослойной.Примером может служить любая кровельная система, в которой несколько секций скреплены вместе. К ним относятся металлические кровельные системы, сборные крыши, TPO, EPDM и ПВХ, которые имеют изменяемые швы.


Зачем владельцу здания монолитные кровельные системы?

Фальцевая крыша имеет большую вероятность протекания, чем монолитная.

В немонолитных кровельных системах используются швы, крепежные детали и клей для соединения секций кровли воедино.

Эти «детали» обычно выходят из строя, что в конечном итоге приводит к утечкам внутри вашего предприятия.

Как выходят из строя швы на кровельной системе:

• Швы ТПО обычно проплавляются с помощью фена. Если во время установки тепловая пушка будет слишком горячей, она сожжет ТПО и создаст микроотверстия. Если тепловая пушка недостаточно нагрета, швы могут казаться сросшимися, хотя они могут быть не на 100%.



• УФ-лучи могут разрушить клей, которым крепятся листы кровельных материалов.



• Если крыша крепится механически (с помощью винтов и пластин), винты могут вывернуться и повредить мембрану.


При нарушении шва вода легко проникает в изоляцию крыши под ним. Когда изоляция насыщается достаточным количеством воды, у воды нет другого пути, кроме как через настил крыши и в ваше здание.

Когда достаточное количество изоляции крыши пропитано (около 25%), это обычное количество влажной изоляции, которое подрядчики берут на себя, чтобы решить, будет ли лучшим вариантом ремонта восстановить крышу или полностью ее сорвать.

Насыщенность более 25 % = отрыв 100 %.

Насыщенность менее 25% = удалить только области насыщения и восстановить оставшуюся крышу.

Полный демонтаж крыши может стоить 6 долларов США за квадратный фут и выше.

Восстановление крыши может стоить от 2 до 4 долларов за квадратный фут.

Многие переменные влияют на цену ремонта крыши, например:

• Какая часть крыши должна быть сорвана и заменена?
• Какой срок гарантии хочет получить владелец здания?
• Насколько сложен проект? (какой высоты здание, сколько кровельных переходов, проходок, установлены ли уже разные кровельные системы и т.д.)



Есть ли способ сделать вашу текущую крышу монолитной?

Есть два способа сделать вашу текущую крышу монолитной: установка напыляемого пенополиуретана или установка силиконовых кровельных покрытий.


Напыляемая полиуретановая пена (SPF) Кровля

Видео о том, как напыляемая пена укладывается на существующую крышу:

Монтажная пена

— отличный вариант для ремонта или омоложения существующей крыши по многим причинам, например:

• Все крошечные отверстия, трещины, проколы и т.д.будет заполнен и водонепроницаем
• Без швов
• Изоляция с закрытыми порами
• Все отливы и проходы становятся частью монолитной кровли
• Вся крыша экологически чистая и возобновляемая
• Вы, скорее всего, сэкономите деньги на счетах за электроэнергию, потому что SPF имеет R-значение 6,5 на дюйм.





Силиконовые кровельные покрытия

Видео о том, как укладываются силиконовые кровельные покрытия на существующую крышу:



Силиконовые кровельные покрытия являются отличным вариантом для ремонта или омоложения существующей крыши по многим причинам, например:

• Все крошечные отверстия, трещины, проколы и т. д.будет заполнен и водонепроницаем
• Без швов
• Все отливы и проходы становятся частью монолитной кровли
• Вся крыша экологически чистая и возобновляемая
• Вы, вероятно, сэкономите деньги на счетах за электроэнергию, потому что силикон белого цвета, который отражает солнце, сохраняя крышу более прохладной, чем более темный цвет.





Что теперь делать владельцу здания?

Теперь, когда вы знаете, что такое монолитная кровельная система, чем она полезна для предотвращения протечек, и какие есть варианты получения немонолитной кровли… монолитной, что вам теперь делать?

Если ваша крыша не протекает, вы можете подумать, что не должны ничего делать, пока это не произойдет.Это не разумное решение.

Я бы немедленно связался с кровельным подрядчиком.

Почему?

Потому что, если ваша крыша находится в приличном/удовлетворительном состоянии, вы можете восстановить ее с помощью силиконовой системы покрытия крыши.

Силиконовые покрытия для крыш обычно стоят от 2 до 4 долларов за квадратный фут.

Если вы подождете, пока крыша начнет протекать, возможно, крыша находится в слишком плохом состоянии для восстановления. Затем вы будете вынуждены сделать полный отрыв и замену, что составляет как минимум 6 долларов за квадратный фут.


FLORIDA STATE ROOF SYSTEMS, INC.

© Copyright 2017 Florida State Roof Systems, Inc. Все права защищены | Политика конфиденциальности
Веб-сайт и SEO от 561Media

Палм-Сити, Флорида | Мишн-Бэй, Флорида | Норт-Палм-Бич, Флорида | Оушен-Ридж, Флорида | Пахоки, Флорида | Палм-Бич-Гарденс, Флорида | Палм-Бич-Шорс, Флорида | Палм-Бич, Флорида | Ройал-Палм-Бич, Флорида | Роял Палм Эстейтс, Флорида | Сандалфут-Коув, Флорида | Поместье семинолов, Флорида | Саут-Палм-Бич, Флорида | Саутбей, Флорида | Текеста, Флорида | Деревни Иволги, Флорида | Веллингтон, Флорида | Уэст-Палм-Бич, Флорида | Авентура, Флорида | Бэл-Харбор, Флорида | Стюарт, Флорида| Бэй-Харбор-Айлендс, Флорида | Бискейн Гарденс, Флорида | Бискейн-Парк, Флорида | Порт-Сент-Люси, Флорида | Корал Гейблс, Флорида | Катлер-Бэй, Флорида | Катлер, Флорида | Хобе Саунд, Флорида | Норвуд, Флорида | Палм-Спрингс-Норт, Флорида | Пальметто Бэй, Флорида | Пайнкрест, Флорида | Пайнвуд, Флорида | Ричмонд Хайтс, Флорида | Саут-Бич, Флорида | Саут-Майами-Хайтс, Флорида | Южный Майами, Флорида | Дейдленд, Флорида | Дорал, Флорида | Эль-Портал, Флорида | Мартин Каунти, Флорида | Фишер-Айленд, Флорида | Флорида-Сити, Флорида | Фонтенбло, Флорида | Сент-Люси Каунти, Флорида | Хайалиа Гарденс, Флорида | Хайалиа, Флорида | Хомстед, Флорида | Ховард, Флорида | Хобе Саунд, Флорида | Индиан-Крик, Флорида | Кендалл Уэст, Флорида | Кендалл, Флорида | Ки-Бискейн, Флорида | Озеро Люцерн, Флорида | Дженсен-Бич, Флорида | Майами-Бич, Флорида | Майами Гарденс, Флорида | Майами Лейкс, Флорида | Майами-Шорс, Флорида | Майами-Спрингс, Флорида | Майами, Флорида | Северный Майами-Бич, Флорида | Северный Майами, Флорида | Форт-Пирс, Флорида | Санни-Айлс-Бич, Флорида | Уайт-Сити, Флорида | Сансет, Флорида | Серфсайд, Флорида | Суитуотер, Флорида | Тамиами, Флорида | Университетский парк, Флорида | Уэст-Кендалл, Флорида | Уэст-Майами, Флорида | Уэст-Перрин, Флорида | Вестчестер, Флорида | Вествью, Флорида | Вествуд, Флорида | Бульвар Гарденс, Флорида | Бродвью-Парк, Флорида | Коконат-Крик, Флорида | Купер-Сити, Флорида | Корал-Спрингс, Флорида | Дания Бич, Флорида | Дэви, Флорида | Дирфилд-Бич, Флорида | Тамарак, Флорида | Уэст-Парк, Флорида | Уэстон, Флорида | Уилтон Манорс, Флорида | Атлантис, Флорида | Белль Глейд, Флорида | Бока-дель-Мар, Флорида | Бока-Ратон, Флорида | Бойнтон-Бич, Флорида | Брайни Бриз, Флорида | Делрей-Бич, Флорида | Гольф, Флорида | Гринакрс, Флорида | Гольфстрим, Флорида | Хэмптонс в Бока-Ратон, Флорида | Хаверхилл, Флорида | Хайленд-Бич, Флорида | Хиполюксо, Флорида | Джуно Бич, Флорида | Юпитер Фармс, Флорида | Форт-Лодердейл, Флорида | Франклин Парк, Флорида | Халландейл-Бич, Флорида | Хиллсборо-Бич, Флорида | Хиллсборо Пайнс, Флорида | Голливуд, Флорида | Лодердейл Лейкс, Флорида | Лодердейл-бай-зе-Си, Флорида | Лодерхилл, Флорида | Ленивое озеро, Флорида | Маяк Пойнт, Флорида | Маргейт, Флорида | Мирамар, Флорида | Норт-Лодердейл, Флорида | Ок-Пойнт, Флорида | Окленд-Парк, Флорида | Паркленд, Флорида | Пемброк-Парк, Флорида | Пемброк Пайнс, Флорида | Плантейшн, Флорида | Помпано-Бич, Флорида | Санрайз, Флорида | Колония Юпитер-Инлет, Флорида | Юпитер, Флорида | Кингс-Пойнт, Флорида | Лейк-Парк, Флорида | Лейк-Уорт, Флорида | Лантана, Флорида | Лаймстоун-Крик, Флорида | Локсахатчи Гроувс, Флорида | Маналапан, Флорида | Порт-Салерно, Флорида | Хатчинсон-Айленд, Флорида | Индиантаун, Флорида,

.

No related posts.
