Штроборез по бетону с пылесосом – 8 лучших штроборезов — Рейтинг 2019 (топ 8)

как выбрать и в чём особенности

Чтобы выполнить скрытую укладку проводки, труб и прочих коммуникаций, в поверхностях потолка, стен и пола делают «канавки» определённых размеров. Для этих целей используют специальный электроинструмент – штроборез по бетону. В рамках сегодняшнего обзора редакция онлайн-журнала Seti.guru подробно познакомит вас с разновидностями бороздоделов, их конструктивными особенности, нюансами выбора оборудования.

Изготовление штроб при помощи электроинструмента

Читайте в статье:

Как устроен штроборез, и что это такое

Штроборез представляет собой электроинструмент, предназначенный для изготовления канавок под укладку инженерных коммуникаций в перекрытиях и стенах зданий из кирпича, бетона, камня, прочих материалов. В конструкции имеется пара пильных алмазных дисков, благодаря которым выполняется нарезание борозд заданной ширины.

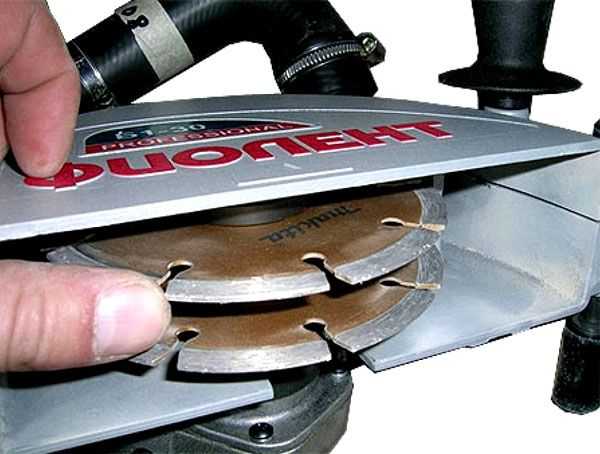

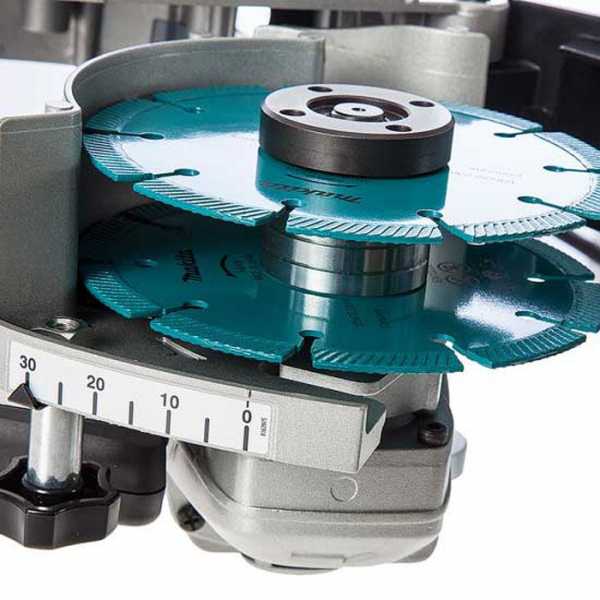

Пильные диски штробореза

Внутри штробореза установлен электродвигатель определённой мощности, который приводит в движение диски устройства. Конструкция бороздодела оснащена опорной подвижной платформой. Благодаря этому приспособлению осуществляется регулировка глубины реза. Устройства работают от электрической сети в 220 В. Инструменты оснащаются следующими системами защиты от:

• случайного включения двигателя;
• перегрева и перегрузок;
• заклинивания алмазных дисков;
• попадания пыли на внутренние элементы конструкции.

Также бороздоделы оснащаются системами изменения направления движения, фиксации шпинделя, частоты вращения рабочих дисков, автоматической регулировки глубины реза, гашения вибраций и плавного пуска. Всё это обеспечивает комфортную и безопасную работу оператора.

Принцип функционирования штробореза

Принцип работы бороздодела достаточно прост: при включении кнопки от электрической сети поступает сигнал на двигатель. После запуска передаётся вращающий момент на редуктор. В свою очередь, он приводит в движение шпиндель, на котором фиксируются режущие диски (алмазные либо абразивные).

Перед началом резки на обрабатываемых поверхностях делается разметка для будущих канавок. Перемещение инструмента вдоль них выполняется при помощи роликов устройства. Используя рукоятки, диски можно погружать в обрабатываемый материал на определённую глубину.

После обработки на поверхности остаются 2 прямых реза, которые по толщине равны толщине используемого диска. Затем между ними удаляют всё лишнее, и получается штроба нужного размера. Как правило, для этих целей используется строительный перфоратор, отбойный молоток либо ручной инструмент (долото, зубило).

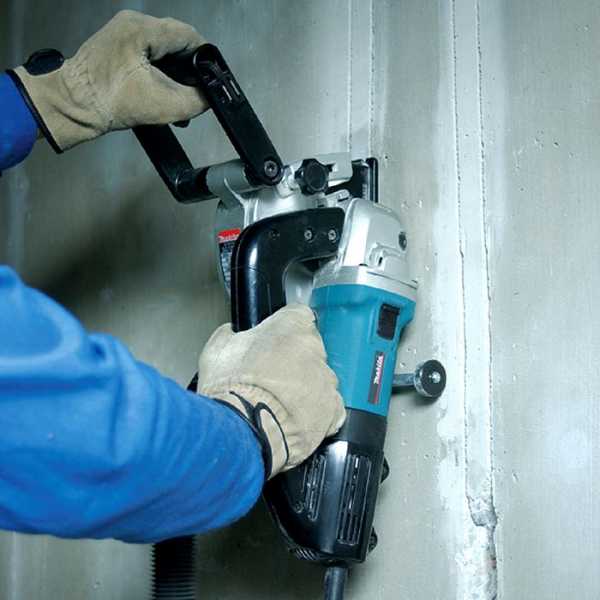

Изготовление штроб при помощи электроинструмента

Для обработки поверхностей применяют диски по бетону для штробореза диаметром до 230 мм в зависимости от конструктивных особенностей модели. При их выборе важно учитывать рекомендации завода-изготовителя инструмента. Предлагаем посмотреть видео, чтобы понять, как работает штроборез.

Видео «Принцип работы бороздодела»:

Виды штроборезов

Бороздоделы бывают электрическими и ручными. В первом случае инструмент используется для резки канавок в бетонных, кирпичных, железобетонных типах поверхностей. Данный вид работ сопровождается большим количеством пыли, которая удаляется при помощи пылесоса. Крайне важно использовать средства индивидуальной защиты (очки, респиратор, перчатки), чтобы обеспечить должный уровень безопасности.

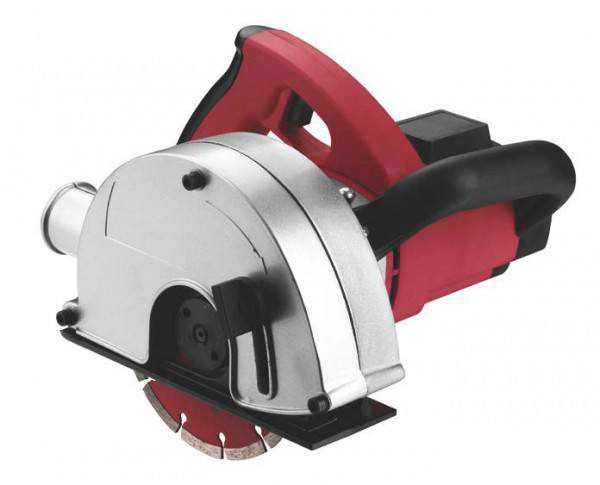

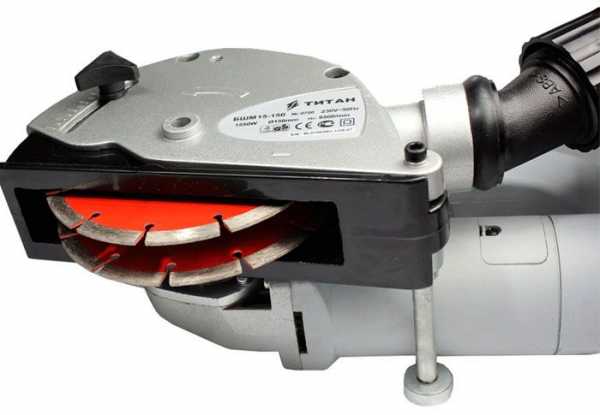

Электрический бороздодел

Чтобы сделать канавки под укладку коммуникаций в таких материалах, как пено- и газобетон, применяют ручные модели штроборезов. Такие органические соединения имеют ячеистую структуру, поэтому не отличаются высокой прочностью. Ручные штроборезы для газобетона просты в использовании. Такой инструмент не создаёт большого количества шума и позволяет делать борозды вертикальных и горизонтальных поверхностях.

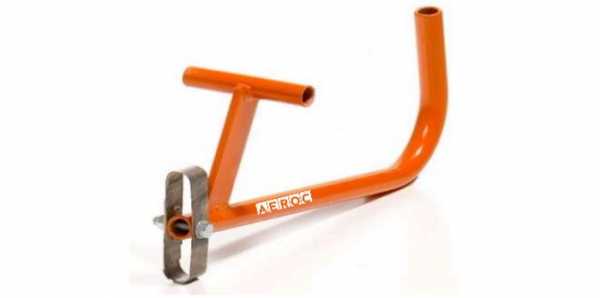

Ручной бороздодел по газобетону

Конструкция представляет собой металлическую раму с рукояткой, на которой закреплены резцы. Глубина канавки регулируется путём изменения силы нажатия на рабочий элемент устройства. В продаже также встречаются угловые штроборезы, позволяющие изменять положение пильного диска по отношению к обрабатываемой поверхности (в большинстве моделей он располагается под углом 90°). Такое оборудование даёт возможность выполнять рез изделий различной формы (например, бетонные перемычки, пороги), что существенно облегчает работу оператора.

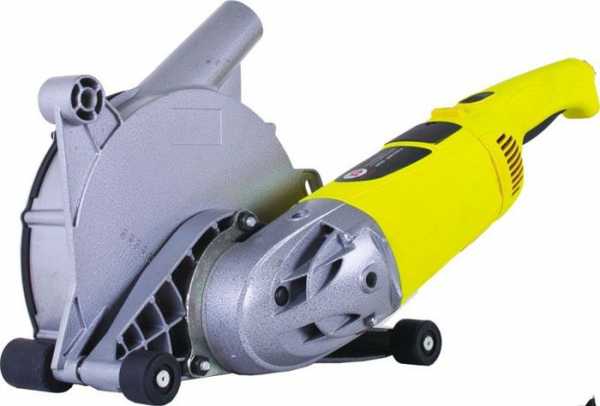

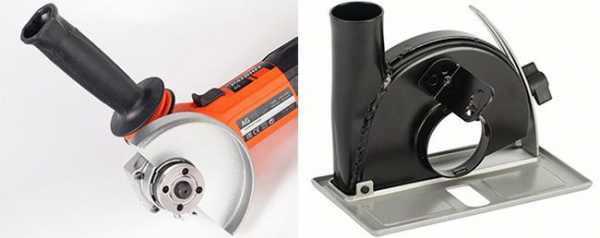

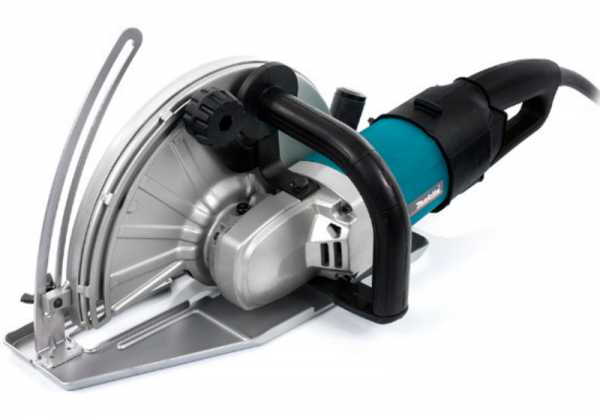

Угловая отрезная машина по бетону

Технические характеристики штроборезов

Штроборезы, как и различные виды электроинструмента, обладает рядом технических характеристик, которые необходимо учитывать при выборе определённой модели. От этого зависит производительность оборудования и продолжительность непрерывного использования.

Таблица 1. Основные технические характеристики электрических бороздоделов

Параметр инструмента	Описание
Мощность	Производительность оборудования и длительность работы напрямую зависят от его мощности. У профессиональных бороздоделов этот показатель может варьироваться в пределах 2,5−3 и более кВт. Для дома достаточно будет использования компактных штроборезов на 1−1,5 кВт. Они имеют достаточно высокий вращающий момент и хорошо режут поверхности из твёрдых строительных материалов.
Вес оборудования	Между мощностью и весом электрического инструмента существует определённая взаимосвязь: чем он выше, тем больше весит оборудование. В зависимости от конструкции моделей и их назначения масса инструмента варьируется в пределах 3−9 кг. Наиболее удобны в работелёгкие компактные штроборезы, особенно если необходимо сделать канавки на потолке.
Скорость вращения	Скорость вращения шпинделя борозоделов влияет на качество обработки твёрдых поверхностей. Этот показатель тем выше, чем больше мощность инструмента. Для резки кирпича и камня, как правило, выбирают модели средней мощности со скоростью 6−9 тыс. об/мин. Чтобы получить качественный рез бетона, металла и других очень твёрдых материалов, применяют модели со скоростью вращения шпинделя в 11−12 тыс. об/мин.
Ширина и глубина реза	При выборе электроинструмента следует обращать внимание на такой показатель, как глубина и ширина реза штробы. Чем он выше, тем эффективнее работа оборудования.
Диаметр дисков	Рабочей частью оборудования являются диски. Диаметр этих устройств варьируется в диапазоне 115−230 мм (большие диски позволяют получить максимально глубокий рез).

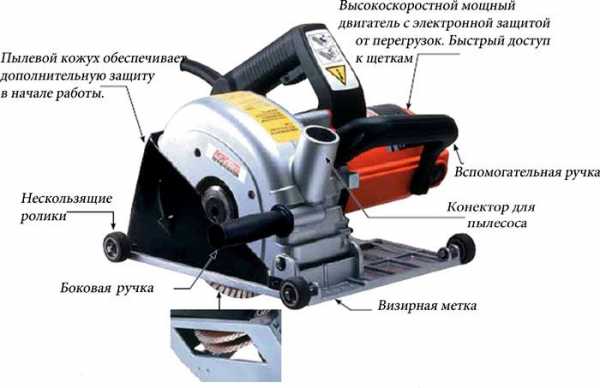

Вспомогательные системы и варианты оснастки электроинструмента

Рассмотрим вспомогательные системы и возможные варианты оснастки, которые имеются в бороздоделах. Чтобы предотвратить выход из строя электроинструмента и его перегрев, во многих моделях предусмотрена система защиты. Она отключает оборудование при достижении конкретных параметров нагрузки. Инструмент оборудуется защитными муфтами, исключающими заклинивание режущих дисков. Для этих целей также применяется автоматика отключения, которая обездвиживает вращающиеся части оборудования.

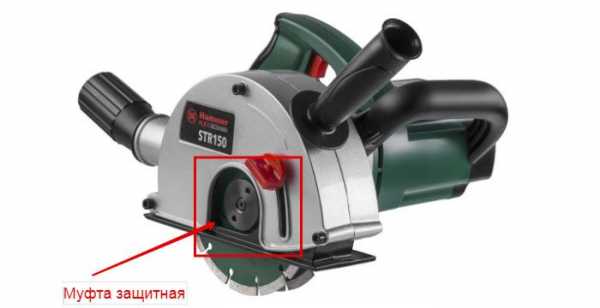

Защитная муфта

Поскольку режущий инструмент подвергается большим нагрузкам, производители оснащают штроборезы системами снижения уровня вибрации и шума, регулировки плавности хода и минимизации боковых биений. К примеру, для этих целей используются муфты скольжения и специальные амортизаторы. Профессиональные модели бороздоделов оснащены системами ограничения пусковых токов. Они исключают вращение пильных дисков на старте без рывков и обеспечивают плавную работу двигателя и редуктора.

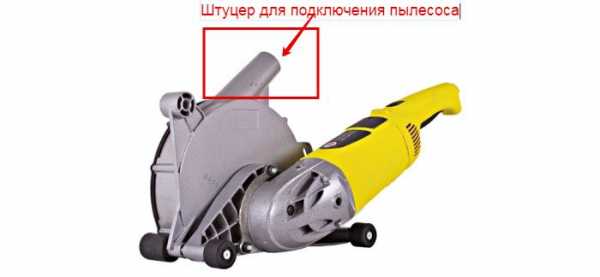

Штуцер для подключения пылесоса

На штроборезах имеются специальные штуцеры, благодаря которым есть возможность подключить шланг пылесоса. Нескользящие ролики на платформе инструмента позволяют продвигать устройство во время работы и не прилагать при этом больших усилий. Также многие модели оборудованы эргономичными рукоятками, при помощи которых удобно удерживать инструмент и устанавливать его в различные положения.

Нескользящие ролики на металлических направляющих

Как выбрать штроборез – рекомендации специалистов

По характеристикам электродвигателя

Маломощные штроборезы 0,9−1,3 кВт применяются в основном в бытовых целях для проведения ремонтных работ. Такие инструменты не предназначены для длительного использования, поскольку мотор будет постоянно перегреваться. Стоимость такого оборудования невелика, поэтому его покупку может позволить себе практически каждый человек.

Совет! Если предстоит ремонт в квартире или частном доме, стоит рассмотреть вариант аренды штробореза по бетону с пылесосом. Цена на неё невелика, что позволит сэкономить на расходах, к тому же такая модель позволяет делать борозды без образования большого количества строительной пыли.

Бороздоделы средней мощности 1,4−2 кВт позволяют выполнять значительные объёмы строительно-монтажных работ. Такое оборудование можно использовать в течение 1,5−2 часов, после чего необходимо делать перерывы, чтобы охладить электрический двигатель. По отзывам пользователей, штроборез Фиолент Б3-40 мощностью 1,6 кВт обеспечивает глубину реза до 41 мм и отлично справляется с обработкой поверхностей из кирпича, ракушняка, бетона, также их зачистки и шлифовки. Весит машина 4,3 кг и может эксплуатироваться без перерыва в течение 40−50 минут. Штроборезы мощностью от 2 кВт относятся к разряду профессионального оборудования, которое применяется для длительной работы. С его помощью можно сделать борозды в бетоне и прочих твёрдых материалах глубиной до 0,1 м.

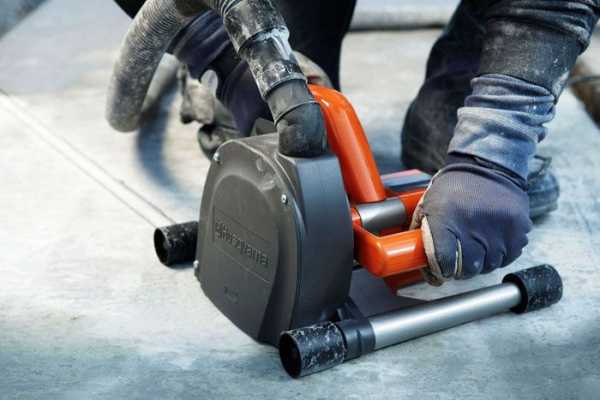

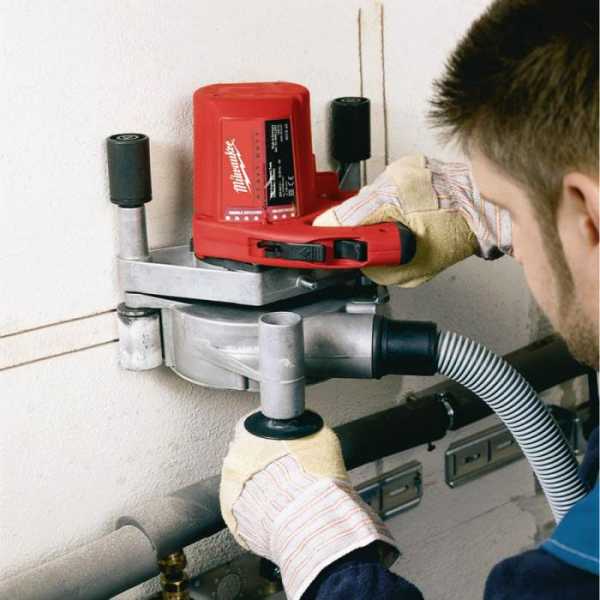

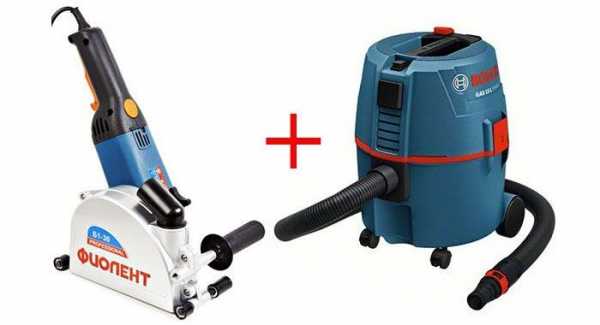

Профессиональный бороздодел с пылесосом

Для этого используются алмазные либо абразивные диски (либо насадки на болгарку) для штроборезов диаметром от 220 мм. За счёт большого количества дополнительного функционала и возможности решения огромного количества задач, профессиональные бороздоделы имеют самую высокую цену.

По параметрам штробы

Глубина реза и ширина канавки также являются важными техническими параметрами, которые следует в обязательном порядке учитывать при выборе определённой модели штробореза. Чтобы подготовить каналы в поверхностях под укладку электрических и телефонных кабелей, будет достаточно сделать борозду в несколько сантиметров. Для этих целей подходит маломощный инструмент.

Подготовка стен к прокладке водопровода может потребовать изготовления штроб глубиной 50−60 мм, для чего следует использовать инструмент средней мощности и алмазные диски соответствующего диаметра. Если требуется сделать борозды глубже 10 мм, зачастую применяют однодисковые электрические машины. Ширина канавки легко регулируется при помощи добавления шайб между пильными дисками.

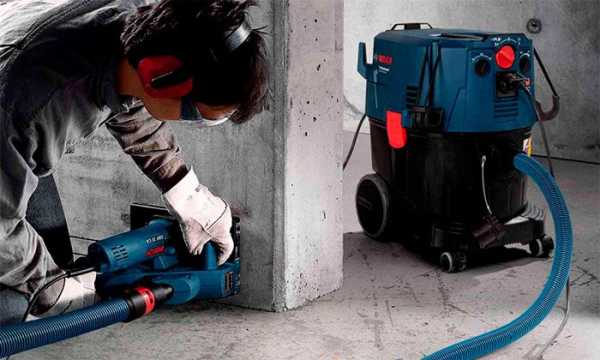

Строительные пылесосы для штроборезов: что нужно знать об их использовании

При работе с бороздоделами образуется большое количество пыли. Она препятствует нормальному выполнению ряда задач, особенно при длительной эксплуатации оборудования, а также небезопасна для человеческого здоровья. Для решения данной проблемы следует купить штроборез по бетону с пылесосом, особенно если планируется выполнение больших объёмов монтажно-строительных работ. Такое оборудование обеспечивает отменную видимость в зоне нахождения оператора и существенно ускоряет производство штроб.

Лучшие модели штроборезов, по мнению редакции и отзывам потребителей

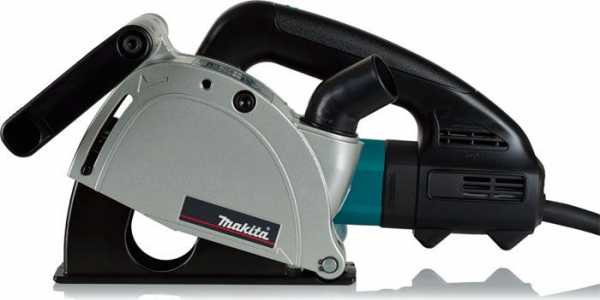

Makita SG 1250

Штроборез Makita SG1250 работает от бытовой электросети в 220 В, оснащён 2 режущими дисками и предназначен для изготовления штроб глубиной и шириной до 30 мм. Мощность инструмент составляет 1,4 кВт, скорость вращения шпинделя равна 9000 об/мин. Допускается использование алмазных и абразивных дисков диаметром до 125 мм.

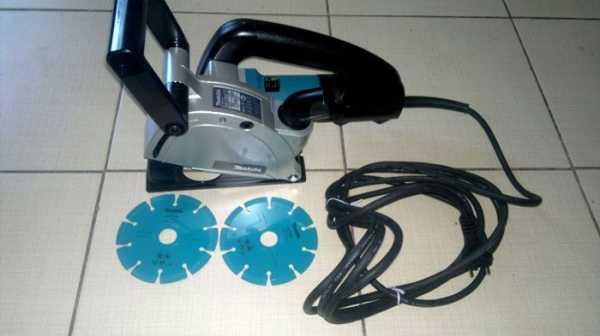

Штроборез Makita SG1250

Оборудование применяется в бытовых целях для сухой резки кирпича, камня и бетонных поверхностей. Благодаря наличию системы плавного пуска обеспечивается продолжительная работа устройства без разрушения элементов конструкции. Также корпус имеет надёжную защиту от попадания пыли. Весит инструмент 3,9 кг, что позволяет оператору достаточно долго обрабатывать стены и поверхности потолков.

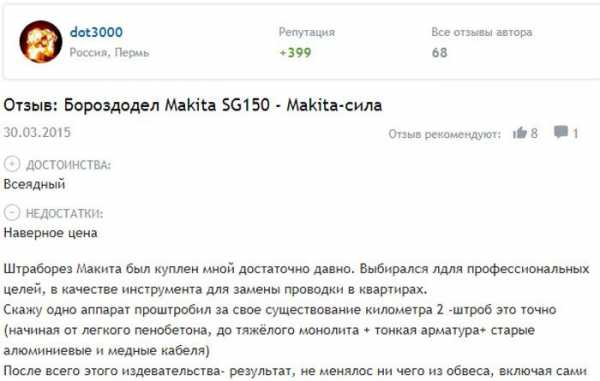

Отзыв о модели Makita SG1250:

Подробнее на Отзовик: https://otzovik.com/review_1947617.html

Интерскол Ом 115-1300

Бороздодел Интерскол Ом 115-1300 обладает лёгкой конструкцией небольших габаритов, вес которой составляет 3 кг. Оператор имеет возможность регулировать угол наклона рабочего диска в диапазоне 45−90°. Мощность двигателя составляет 1,35 кВт, что позволяет быстро выполнять монтажные работы любой сложности.

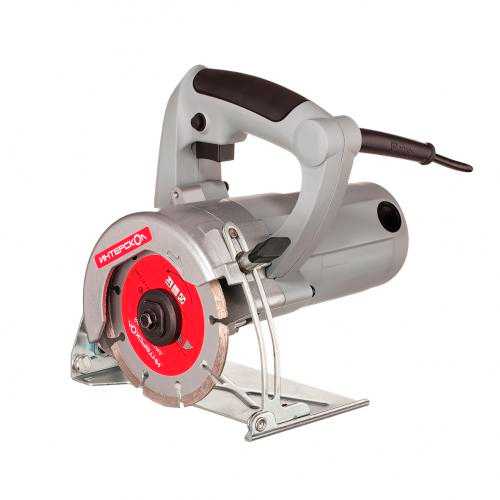

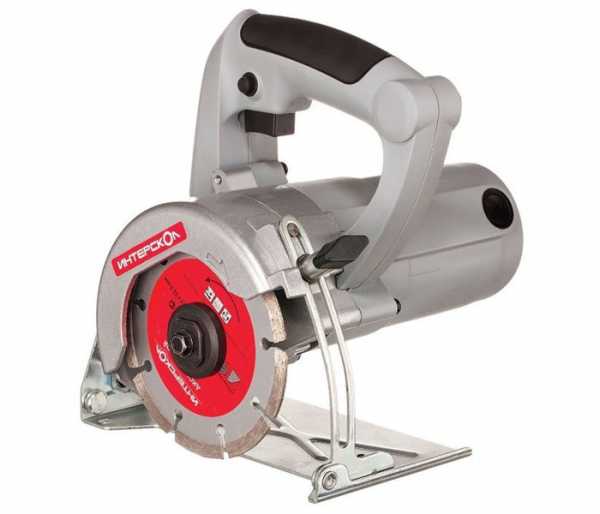

Интерскол Ом 115-1300

Наибольшая глубина реза, который может выполнить данное устройство, составляет 36 мм. Конструкция оснащена пылезащитными элементами, которые оберегают двигатель, редуктор и подшипники скольжения от попадания грязи. На электрическом штроборезе имеется 4-метровый шнур, что обеспечивает дополнительные удобства во время работы.

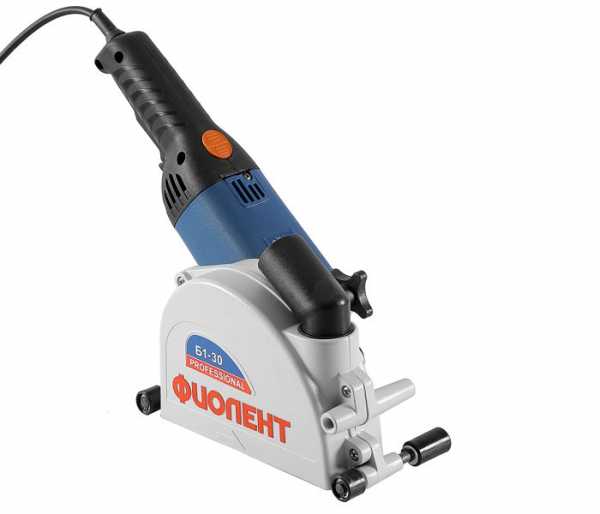

Фиолент Б1-30

По отзывам пользователей, штроборез Фиолент Б1-30 является одним из лучших в своём сегменте, поскольку легко справляется с обработкой таких материалов, как бетон, кирпич и металл. Оборудование используется для сухой резки различных поверхностей. При мощности в 1,1 кВт инструмент хорошо делает штробы в стенах, а также применяется в качестве УШМ для зачистки бетона и шлифовки каменных поверхностей.

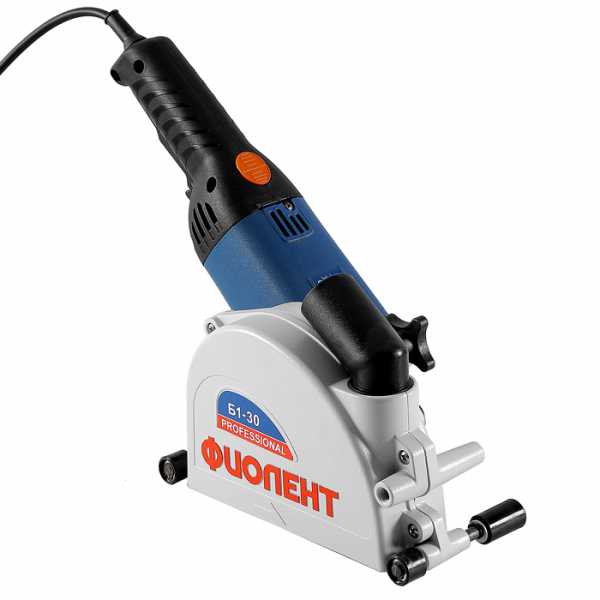

Фиолент Б1-30

Конструкция данной модели оснащена высококачественным комплектующим и надёжным электроприводом, что обеспечивает длительную эксплуатацию. При весе 4,5 кг двухдисковый Фиолент Б1-30 обеспечивает рез штроб размером до 30 мм. Скорость вращения инструмента составляет 6200 об/мин.

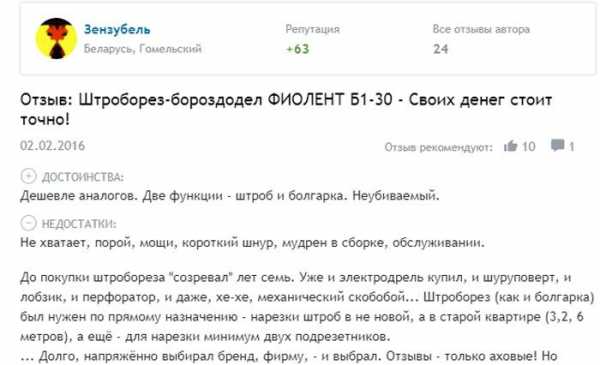

Отзыв о модели «Фиолент Б1-30»:

Подробнее на Отзовик: https://otzovik.com/review_2913052.html

Также стоит обратить внимание на модель штробореза Фиолент Б2-30. По отзывам мастеров, её мощности в 1,6 кВт при скорости вращения шпинделя 9000 об/мин вполне достаточно для качественной и продолжительной обработки бетона и камня.

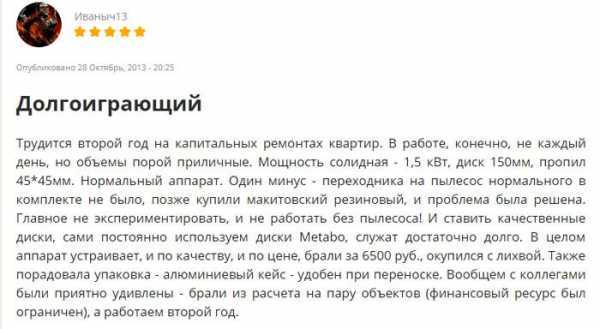

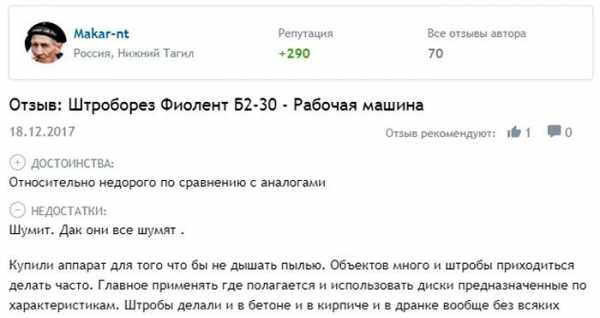

Отзыв о модели «Фиолент Б2-30»:

Подробнее на Отзовик: https://otzovik.com/review_5785234.html

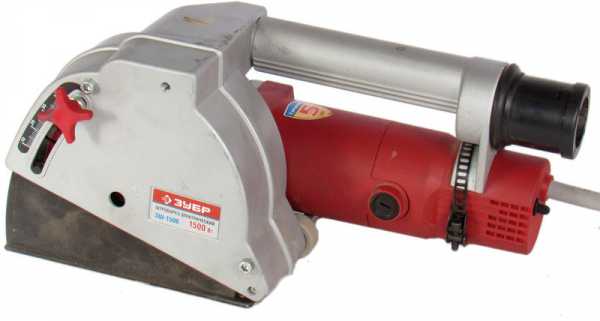

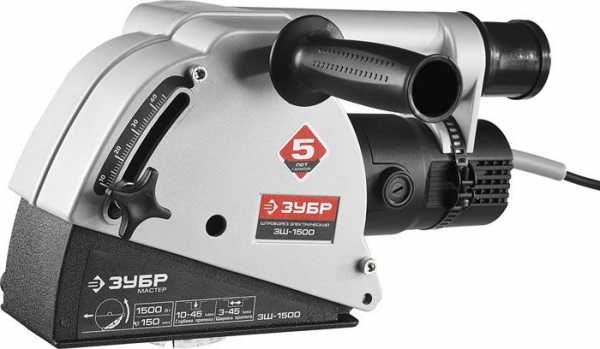

Зубр ЗШ-1500

Среди лучших моделей бороздоделов отметим электроинструмент отечественного производства Зубр ЗШ-1500. Мощность оборудования составляет 1,5 кВт, весит устройство 5,9 кг, а частота вращения равна 7000 об/мин. Зубр обеспечивает пропил различных поверхностей (по глубине и толщине) до 45 мм.

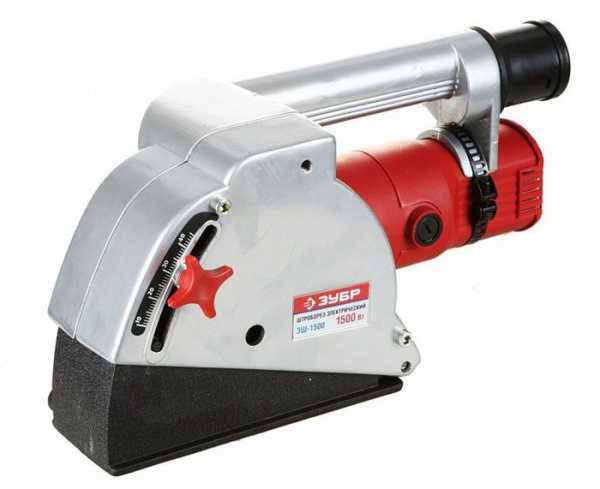

Штроборез Зубр ЗШ-1500

По отзывам мастеров, штроборез Зубр ЗШ-1500 обладает высокой степенью безопасности. Этому способствует система электронного управления процессом пуска устройства, а также наличие дополнительной эргономичной рукоятки, обеспечивающей удобный хват при работе с потолком и стенами.

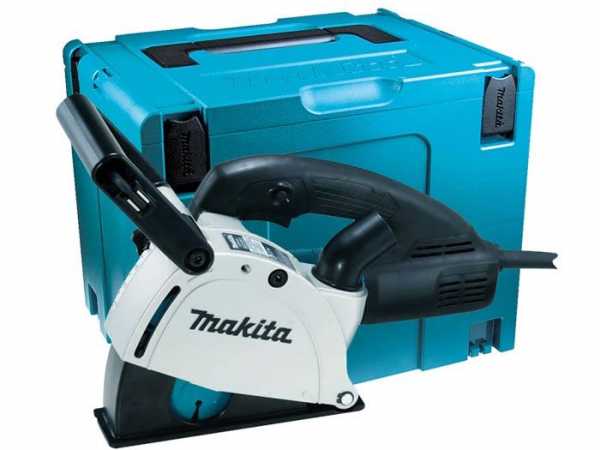

Makita SG 1251J

Среди профессиональных штроборезов средней мощности следует выделить модель Makita SG1251J. Сила электродвигателя этого агрегата равна 1,4 кВт, а частота вращения шпинделя составляет 10 000 об/мин. Устройство предназначено для штробления канавок в поверхностях из рыхлых и твёрдых материалов глубиной до 30 мм. Электрический инструмент широко используется мастерами для изготовления борозд для укладки проводки и трубопровода.

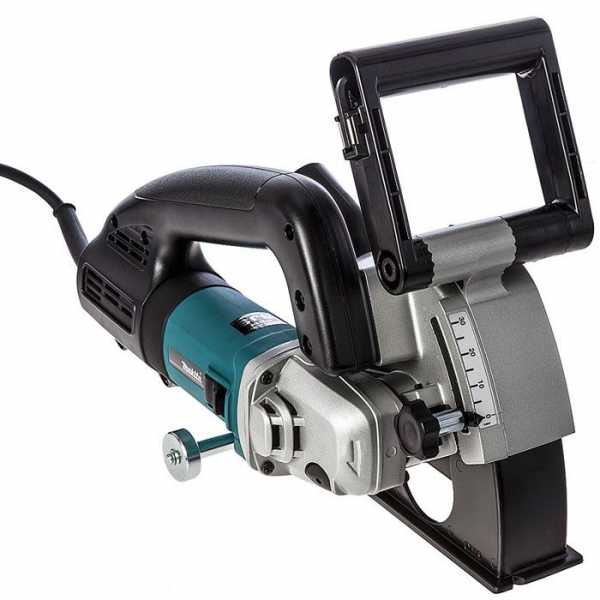

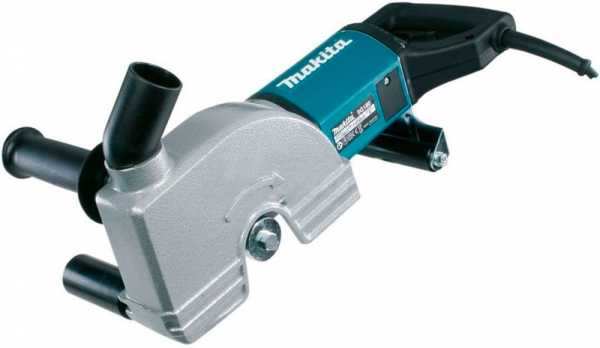

Makita SG1251J

Модель отличается высокой надёжностью, отменным качеством сборки и пониженным уровнем шума. Стабильную работу устройства обеспечивает встроенная система стабилизации оборотов электродвигателя.

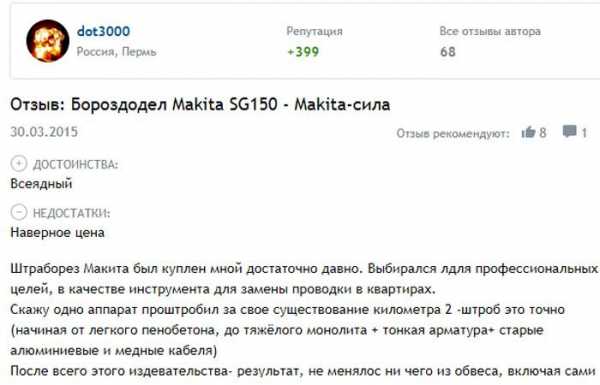

Отзыв о штроборезах Makita серии SG:

Подробнее на Отзовик: https://otzovik.com/review_1947617.html

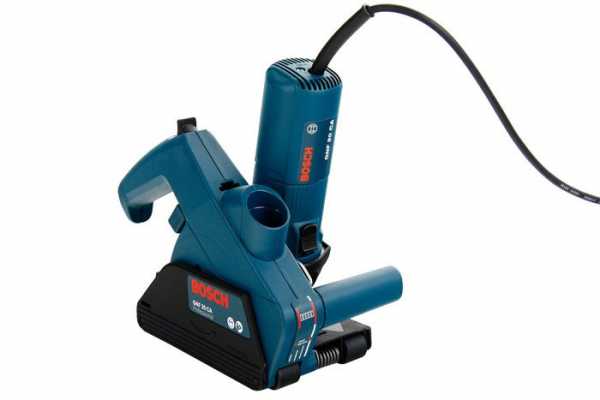

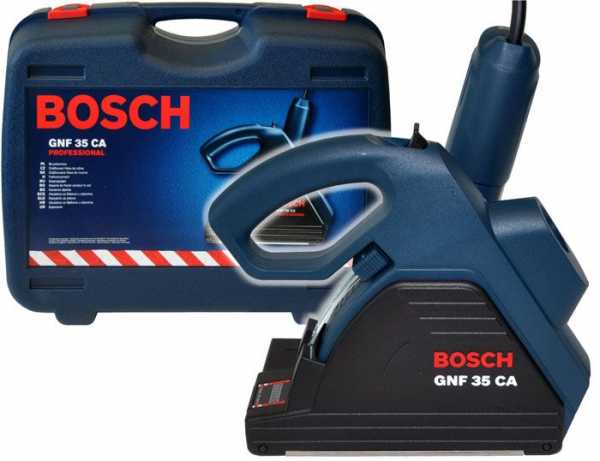

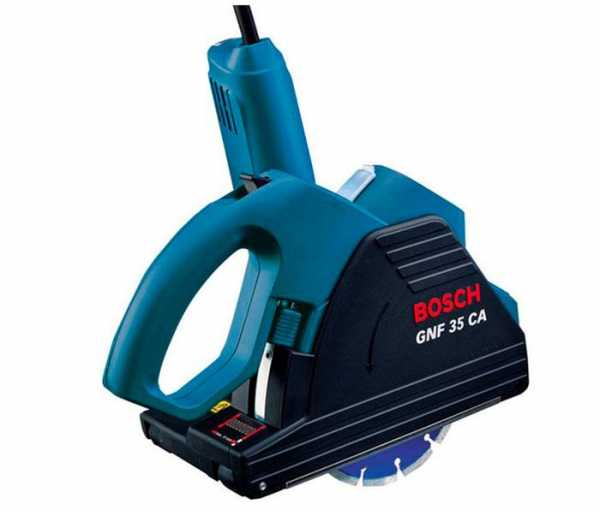

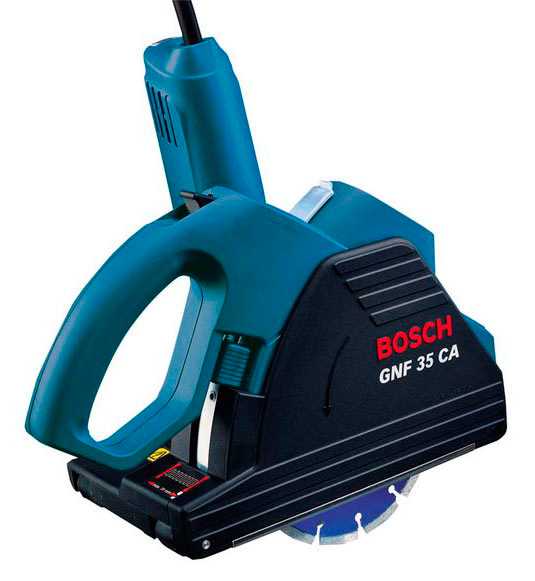

Bosh GNF 35 CA

Профессиональный бороздодел Bosh GNF 35 CA является одним лучшим в своём классе. Мощность инструмента составляет 1,4 кВт. Высокое качество сборки позволяет применять оборудование для штробления любых поверхностей для последующей установки инженерных коммуникаций. Модель даёт возможность делать канавки глубиной 35 и шириной 39 мм.

Bosh GNF 35 CA

Механизм штробореза отличается высокой надёжностью и приспособлен к длительной эксплуатации под большой нагрузкой. Перегрев инструмента полностью исключается благодаря наличию высококлассной системы защиты. К недостаткам инструмента стоит отнести большой вес, поэтому делать штробы на потолке в течение длительного времени достаточно сложно.

По какой цене можно выгодно купить штроборез по бетону

Рассмотрим в данном разделе, сколько стоят штроборезы. В таблице ниже представлены популярные модели электрических бороздоделов и средняя стоимость.

Таблица 2. Стоимость штроборезов

Уважаемые читатели онлайн-журнала Seti.guru! Предлагаем вам оставить в комментариях своё мнение об использовании штроборезов и поделиться опытом в выборе надёжных моделей

seti.guru

12 лучших штроборезов по бетону

Инструмент используется для образования прямолинейных борозд в бетонных конструкциях, каменной и кирпичной кладке. С помощью штробореза прокладывают заглубленные в массив стены, пола и потолка коммуникационные системы, электрический кабель, информационный провод, трубы централизованного водоснабжения. Приспособление значительно повышает производительность труда, по сравнению с классическими отрезными машинами.

Лучшие однодисковые инструменты

Преимущество данного типа штробореза – универсальность. Бороздодел выполняет прямолинейное углубление в бетоне и, при смене режущего диска, превращается в классическую углошлифовальную, отрезную машину. Такой вид инструмента выгоден при эпизодическом применении в качестве штробореза. От обычной болгарки отличается конструкцией кожуха, возможностью прокладывать регулируемые по глубине резы в массиве бетона.

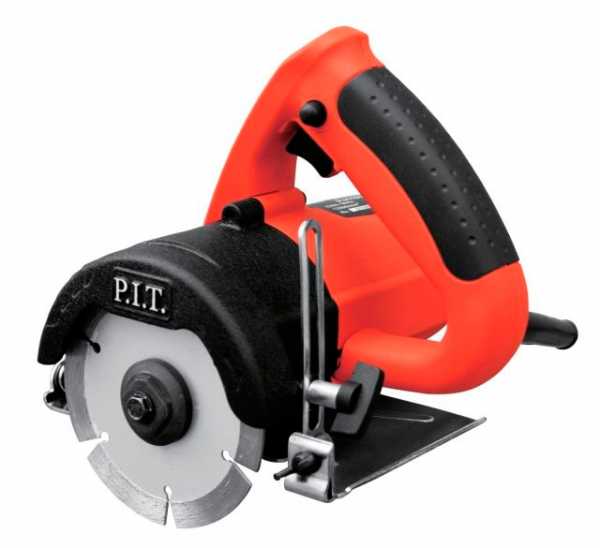

Пила алмазная P.I.T. Р41103 – самая недорогая

Недорогой однодисковый штроборез применяется для выполнения борозд в массиве бетонных конструкций и каменной кладке. Глубина пропила позволяет скрыть кабельные сети и распространённые размеры труб, применяемых внутри жилых и гражданских помещений. Смена алмазного диска на другую обрабатывающую оснастку превращает инструмент в углошлифовальную машину с классическим функционалом.

ПЛЮСЫ

• Отличная цена.
• Совмещение функций «два в одном».
• Компактные размеры.

МИНУСЫ

• Маловат диаметр диска

Интерскол ОМ-115/1300 – визуальный контроль

Машина сконструирована в виде компактного переносного станка. В инструменте совмещены две функции – образование борозд и резка различного материала: кафельной плитки, черепицы. Установка другого режущего инструмента позволяет разрезать металл. Бороздодел оснащён устойчивой плоской подошвой и обрезиненной рукояткой, – это повышает точность операций, позволяет визуально контролировать рабочий процесс.

ПЛЮСЫ

• Многофункциональность.
• Проста в применении.
• Прекрасно работает на горизонтальных поверхностях.

МИНУСЫ

• Отсутствует возможность подключения пылесоса.
• Небольшой размер пильного диска.
• Применение переходного адаптера для фиксации диска.

RedVerg RD-WG40 – оптимальный выбор

Классический бороздодел, пропиливающий пазы в бетоне и каменноподобных материалах. Позволяет производить выборку под оконные и дверные коробки. Выброс пыли при рабочем процессе купирует подключение промышленного пылесоса. Надёжности инструмента способствует встроенная защита от перегрузки. Предусмотрена функция «Плавный пуск».

ПЛЮСЫ

• Оптимальная мощность.
• Начало работы без резкого удара благодаря плавному пуску.
• Предусмотрена возможность оснащения дополнительными дисками.

МИНУСЫ

• Тяжеловат для работы на вертикальных поверхностях.

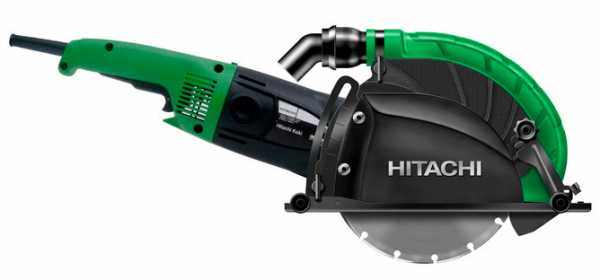

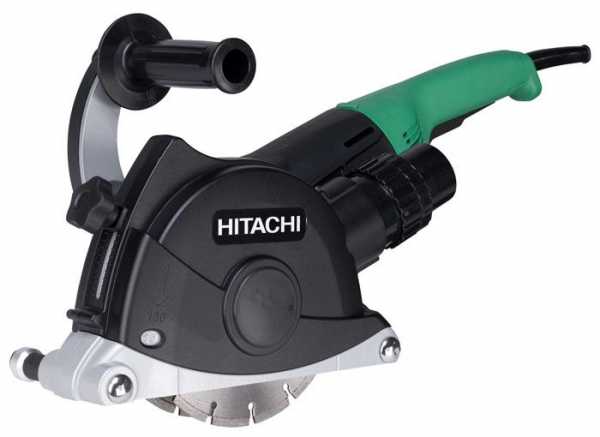

Hitachi CM 9UBY – самый мощный

Благодаря мощному мотору, бороздодел применяется при строительных и отделочных работах. С его помощью выполняют скрытую проводку кабельных сетей и труб водоснабжения. В конструкции предусмотрена эффективная система защиты от перегрева двигателя и других узлов. Чистоту рабочей зоны обеспечивает пылеотвод.

ПЛЮСЫ

• Великолепная мощность.
• Качественная сборка.
• Удобный кейс для переноски и хранения.

МИНУСЫ

• Отсутствует функция регулировки числа оборотов.

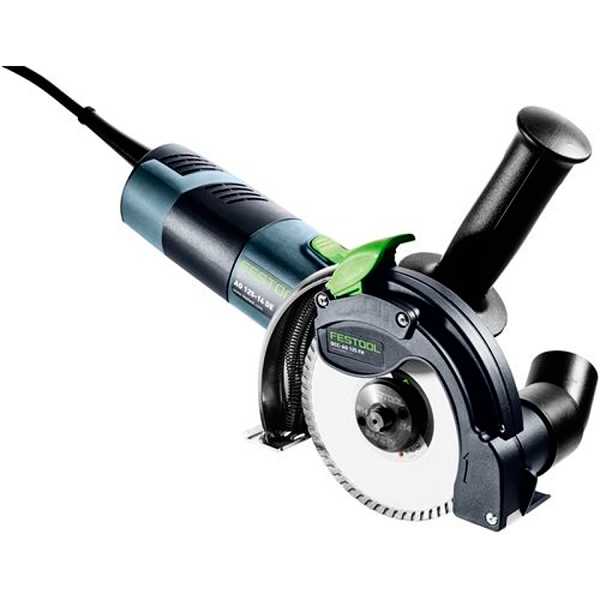

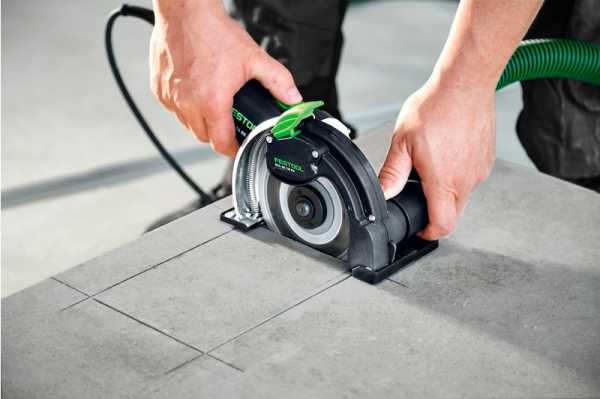

Festool Diamant DSC-AG 125 FH Plus – самый лёгкий

Отрезная система совмещает несколько функций, – прорезает компенсационные пазы в бетонной напольной стяжке, протачивает углубления для скрытого монтажа коммуникационных систем, производит выборку в массиве кирпичной кладки под окна и двери. Малая масса позволяет выполнять работы на вертикальных и потолочных конструкциях. Предусмотрены регулировка оборотов и «Плавный пуск».

ПЛЮСЫ

• Лёгкий.
• Плавный вход в работу.
• Выбор оптимального режима резания посредством выставления необходимого числа оборотов.

МИНУСЫ

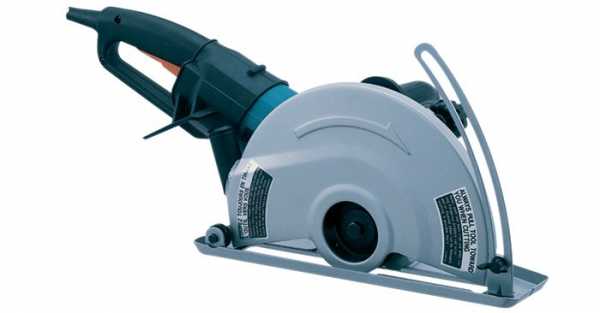

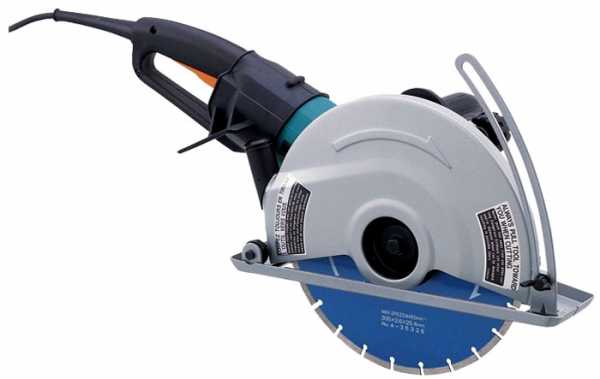

Makita 4112HS – самый большой диаметр диска



Отрезная пила, благодаря увеличенному диаметру диска, позволяет выполнять глубокие пазы под скрытую проводку, трубы водоснабжения. Мощность двигателя преодолевает сопротивление бетона всех марок, каменную и кирпичную кладку. Предусмотрена возможность плавного пуска и осуществления рабочего процесса в безударном режиме.

ПЛЮСЫ

• Большой диаметр диска.
• Режим безударной работы.
• Возможность регулировки глубины пропила.

МИНУСЫ

• Нет возможности регулировать число оборотов двигателя.
• Тяжёлый для работ по вертикальным поверхностям.

Лучшие двухдисковые штроборез

Двухдисковая конструкция позволяет выполнять канавку необходимой ширины и глубины. Наличие двух и более режущих инструментов повышает производительность минимум в два раза. Штроборез прорезает прямолинейные пазы в любом каменоподобном материале. Вид последнего, определяется техническими возможностями инструмента, – мощностью и числом оборотов. Геометрические параметры штробы зависят от диаметра дисков и расстоянии между ними.

ФИОЛЕНТ Б1-30 – самый недорогой

Бороздодел отечественного изготовления прорезает штробы под кабельные системы и водопроводную сеть в кирпичной кладке и бетонной стене. Конструкция позволяет использовать в качестве углошлифовальной машины. Замена на другую режущую оснастку превращает инструмент в отрезную пилу по металлу. Предусмотрена функция поддержания постоянных оборотов при переменой нагрузке.

ПЛЮСЫ

• Универсальность инструмента.
• Наличие функции «Плавный пуск».
• Защита от пиковых перегрузок.

МИНУСЫ

• Конструкция до конца не продумана, мешает фиксатор корпуса при работе под наклоном.
• Слабоват двигатель.

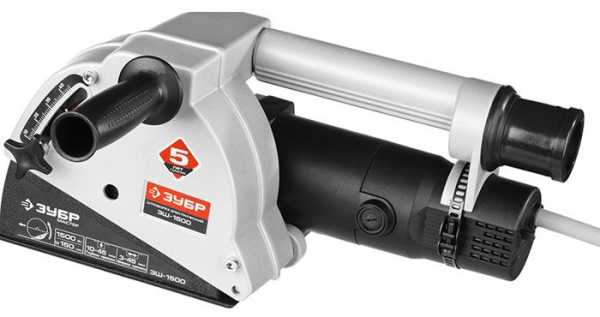

ЗУБР ЗШ-1500 – для строительства своего дома

Оптимальное сочетание мощности и размеров пильного диска позволяют выбрать инструмент в качестве основного, при строительстве собственного дома. Штроборез прекрасно прокладывает канавки под систему водоснабжения, кабельную разводку, узлов кондиционирования. Функция «Плавный пуск» нивелирует резкие ударные воздействия в начале рабочего процесса.

ПЛЮСЫ

• Наличие дополнительной рукоятки упрощает работу.
• Длительный моторесурс.
• Удобная система смены пильных дисков.
• Цена.

МИНУСЫ

• Короткий шнур.
• Не хватает мощности при резке бетона на всю глубину.

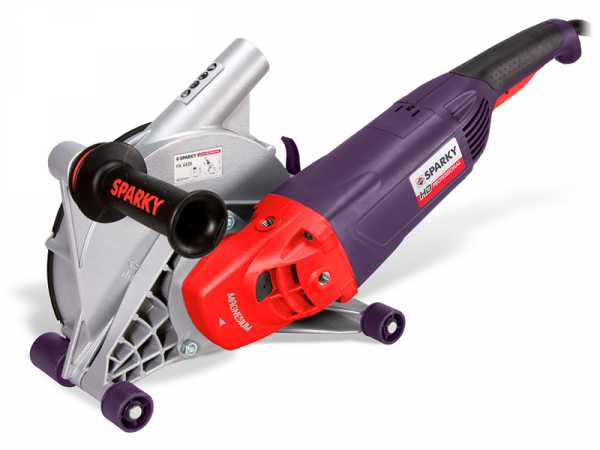

Sparky FK 6526 – самый устойчивый

Мощный, снабжённый нескользящими роликами, штроборез прекрасно справляется с сопротивлением бетона. Легко пилит кирпичную кладку. Инструмент предназначен для формирования пазов под электропроводку, трубы водоснабжения. Внедрена перспективная защита внутренних узлов от попадания пыли. Предусмотрена дополнительная антивибрационная рукоятка для повышения удобства работы.

ПЛЮСЫ

• Мощный.
• Устойчивый на горизонтальной поверхности.
• Плавный пуск.
• Возможность работы одним диском.

МИНУСЫ

• Очень тяжёлый при прорезании вертикальных каналов.
• Слабовата система отведения пыли.

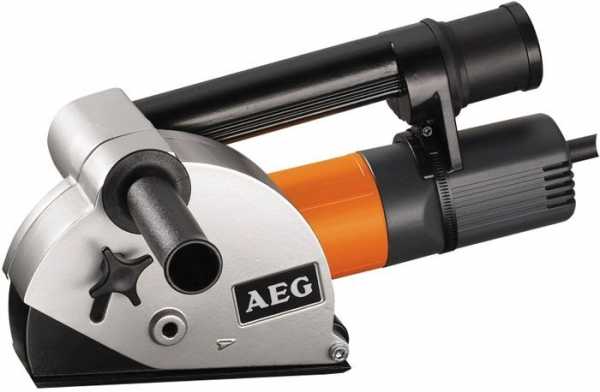

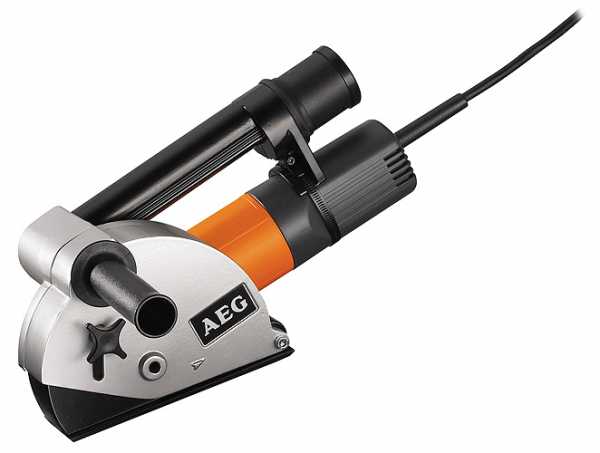

AEG MFE 1500 – самый невесомый

Лёгкий штроборез позволяет проводить операции реза на вертикальных и потолочных конструкциях. Мощности двигателя вполне хватает для прокладки каналов под электрические кабели, мультимедийную систему и водопроводные трубы. Повышает удобство управления дополнительная ручка. Предусмотрена возможность плавного старта. Подключаемый пылесос эффективно удаляет пыль из зоны резания.

ПЛЮСЫ

• Удобный и лёгкий инструмент.
• В меру мощный.
• Эффективно удаляет пыль.

МИНУСЫ

• Ощутимо греется труба, – зона подключения пылесоса.

BOSCH CNF-35 CA – самый качественный

Качественно изготовленный инструмент пригодится не только профессионалам-строителям, но вполне, для возведения собственного дома. Достаточно легко преодолевает бетонные смеси, кирпич или камень. Прокладывает штробы под коммуникационные системы. Компоновка инструмента позволяет работать на любых поверхностях, – горизонтальной, вертикальной и потолочной.

ПЛЮСЫ

• Качественная добротная сборка.
• Возможность регулировать мощность.
• Поддержка постоянных параметров резания при периодической смене нагрузки.
• Эргономичная компоновка.

МИНУСЫ

• Слабовата система отведения пыли.

MAKITA S6-180 – самый мощный

Высокопроизводительный штроборез значительно облегчит прокладку скрытых систем коммуникаций. Оптимальный выбор режима обеспечивает возможность регулировать число оборотов в рабочем процессе. Предусмотрен плавный пуск, снижающий вероятность ударного воздействия при начальном контакте с поверхностью плотного бетона. Точность реза обеспечивают два направляющих ролика.

ПЛЮСЫ

• Мощность, уверенное прорезание бетона.
• Фиксация направления пропила.
• Визуальный сигнал о нештатной нагрузке.
• Длинный шнур.

МИНУСЫ

instrumentiks.ru

Штроборез своими руками: 3 способа изготовления

Во время ремонта или проведения каких-либо строительных работ многие сталкиваются с необходимостью прокладки проводки и других коммуникаций (водопроводов, канализации и т.д.). Эти линии являются неотъемлемой частью современного жилища, но их наружная установка сильно ухудшает интерьер помещения, из-за чего их пытаются скрыть, как правило, в специальной штробе. Приобретать для этих целей заводской инструмент, из-за его дороговизны, нецелесообразно, поэтому многие задаются вопросом, как сделать штроборез своими руками из подручных материалов. В противном случае придется выполнять все работы при помощи молотка и зубила, что значительно усложнит процесс и потребует куда больших затрат времени.

Способ №1. Ручной штроборез

Такой штроборез является универсальным инструментом, который производит все манипуляции исключительно за счет мускульной силы. Принцип работы заключается в ручном вырезании рабочим элементом борозды. Поэтому его использование целесообразно там, где штробить нужно относительно мягкие покрытия и материалы. К примеру, по стенам из газобетона или самана такое устройство легко сделает нужное углубление, а вот по кирпичу или шлакоблоку окажется совершенно неэффективным.

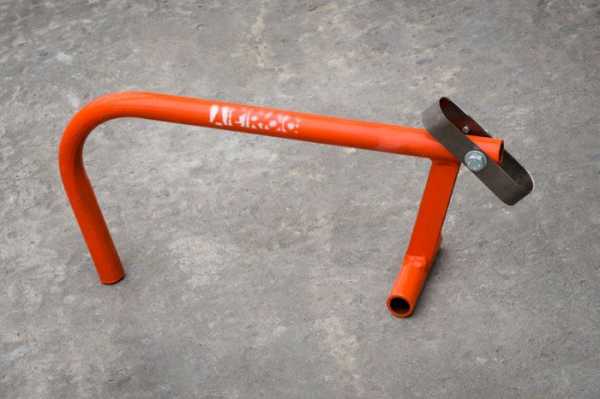

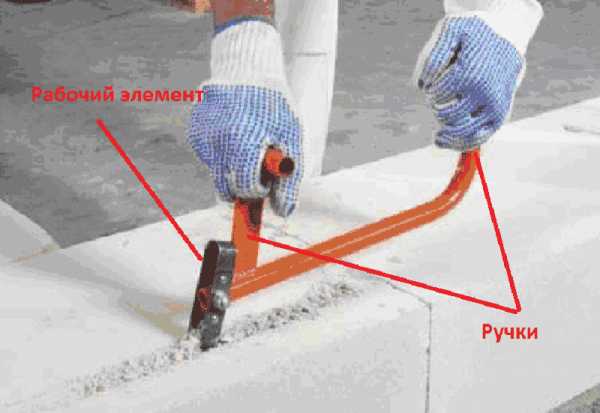

Рис. 1: пример ручного штробореза

Заводские модели ручных штроборезов стоят относительно недорого, но, при наличии под рукой сварочного аппарата, болгарки с алмазным диском (ножовки) и подходящего материала (трубы, арматуры, листового металла), куда быстрее сделать их самостоятельно.

Для этого:

• Обрежьте кусок арматуры или трубы нужной вам длины – она должна учитывать ручку и рабочую область или место для ее крепления;

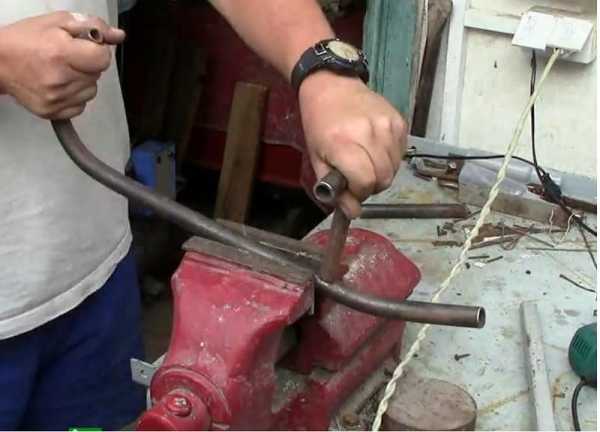

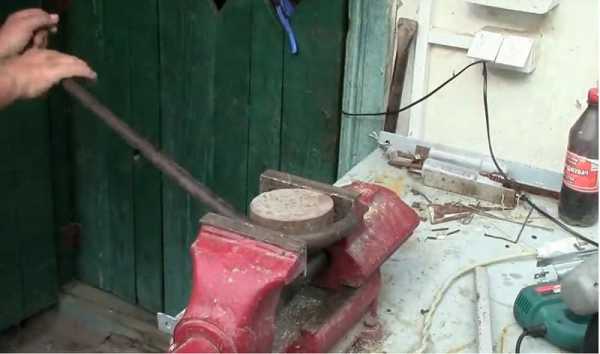

• Загните край при помощи тисков или какого-либо рычага – ручка должна быть максимально удобной, иначе рука при давлении на штроборез будет соскальзывать; Рис. 2: загните край при помощи тисков
• Отрежьте кусок арматуры или трубы для второй ручки;
• Приварите вторую ручку на удобном расстоянии – она должна располагаться ближе к рабочему элементу, так вам понадобится прилагать меньшие усилия при штроблении; Рис. 3: приварите вторую ручку
• Обрежьте рабочий край трубы под углом 45º или меньшим, обеспечивая достаточную ширину рабочего элемента;
• Если вы хотите сделать подвижный рабочий элемент из полосы металла, согните стальную полосу шириной в 2 – 3см в форме овала Рис. 4: Согните стальную полосу
• и закрепите ее болтом или сваркой на краю трубы или арматуры.

Штроборез готов, при помощи такого ручного приспособления вы можете выполнять весь комплекс работ. Если объем штробления достаточно большой, обязательно используйте рабочие рукавицы или наденьте на рукоятки куски резиновой шланги, чтобы не натереть ладони.

Способ №2. Электрический штроборез

Инструмент с электрическим приводом является куда более эффективным для выработки канавки в стене. Поэтому для прочных поверхностей и больших объемов работы, гораздо удобнее использовать готовый инструмент для изготовления электрического штробореза. Наиболее подходящим вариантом электрического инструмента является обычная болгарка, которой не хватает еще одного рабочего диска для функционирования в режиме штробореза.

Решить этот вопрос на практике можно достаточно просто:

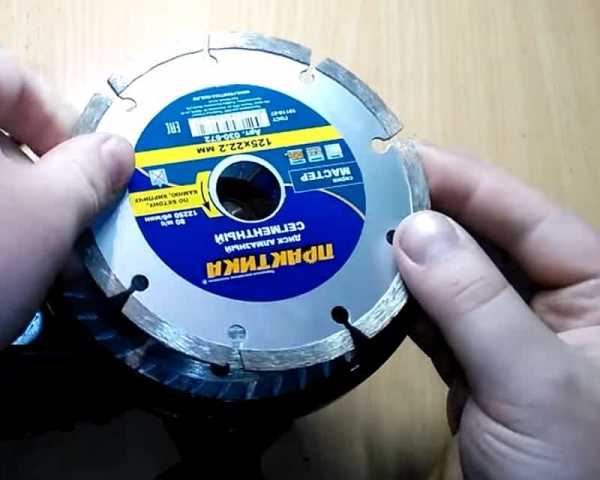

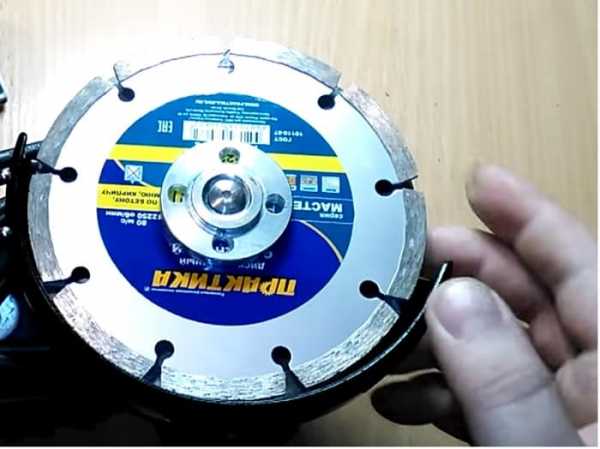

• Приобретите два одинаковых диска по бетону и дополнительную гайку для затяжки;

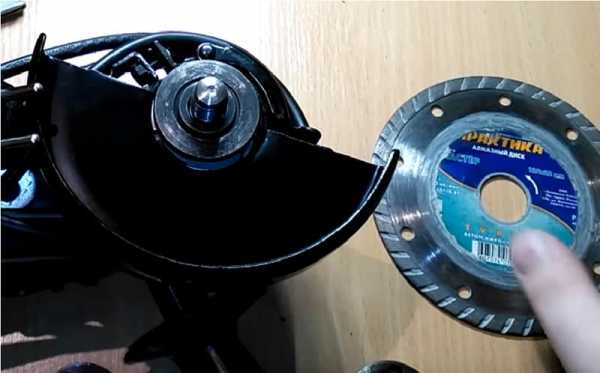

• Сначала установите на болгарку один диск и затяните родную гайку, как при обычной работе углошлифовальной машиной; Рис. 5: установите первый диск на болгарку
• Поверх гайки установите на вал и второй диск; Установите второй диск
• Прижмите второй диск еще одной гайкой; Рис. 7: прижмите второй диск гайкой
• Электрический штроборез готов для использования.

Следует отметить, что в некоторых моделях болгарок длина вала может быть очень мала, поэтому после установки второго диска места для закручивания гайки будет недостаточно. В таких ситуациях необходимо установить между дисками вместо зажимной гайки кусочка трубы или шайбы, разделяющей диски. Это значительно уменьшит ширину штробы, но позволит закрепить оба диска одновременно. При наличии достаточной длины вала можно использовать подобные подкладки для увеличения ширины штробы, к примеру, под водопроводные трубы или для нескольких кабелей.

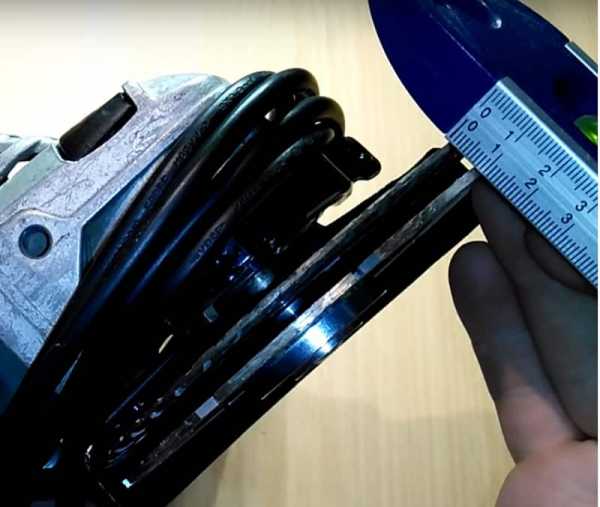

Рис. 8. ширина штробления

Единственным недостатком такого самодельного инструмента будет огромное количество пыли при разработке борозд в стене, так как конструктивно болгарка, в отличии от штробореза, комплектуется щитком лишь от разлетающихся частиц. Поэтому при длительной работе вам потребуется защитить органы зрения и дыхания. Для этого можно использовать как респиратор в сочетании с защитными очками, так и специальный кожух в сочетании с промышленным пылесосом. Первый вариант наиболее простой, но пыль осядет по всей комнате и создаст ряд сложностей, для второго вам понадобится строительный пылесос и кожух для сборки пыли.

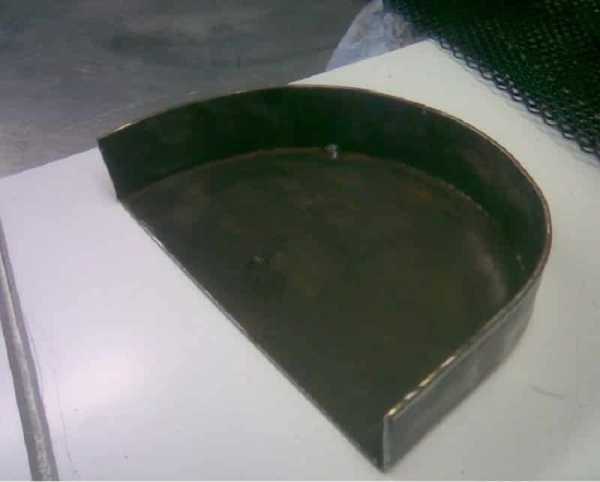

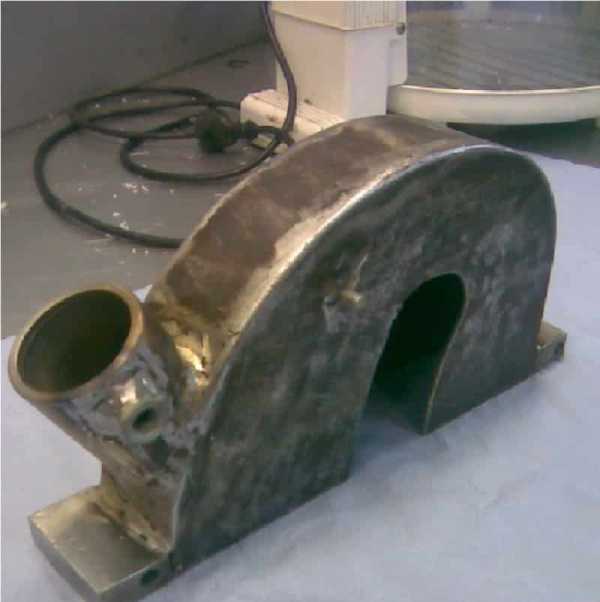

Самодельный кожух для штробореза.

В связи с тем, что оригинальный кожух для штробореза стоит немало, гораздо выгоднее его изготовить самостоятельно из подручных материалов. Конструктивно самодельный кожух должен иметь выход для подключения шланга от пылесоса. Обычный пылесос не справится с таким объемом мусора и его фракциями, в результате мешок или колба будут наполняться слишком быстро, а двигатель может сломаться от мелкодисперсионной пыли. Поэтому вам понадобится взять в аренду такое устройство или переоборудовать уже имеющееся.

Наиболее простым способом изготовить такую насадку для штробореза  является пластиковая баклажка, в которой обрезают дно, а на место крышки подсоединяют шланг пылесоса. Прослужит подобное устройство недолго, но на работу в одной комнате вам должно хватить. Если же штроборез вам понадобился для всей квартиры или дома, изготовьте более прочный и надежный кожух из металла.

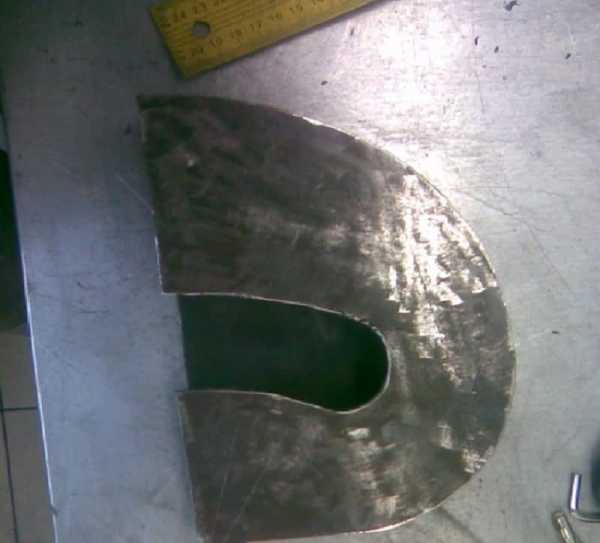

Для металлического кожуха вам понадобится стальной лист 1 – 2мм в толщину. Болгарка с алмазным диском, сварка или болты с герметиком (в зависимости от удобного способа крепления). Если металл слишком тонкий и взять на сварку его не получится, то лучше соединить детали насадки болтами и обработать по швам герметиком.  Так как сварная конструкция более надежна, рассмотрим детально этот вариант.

Весь процесс изготовления самодельной насадки для штробореза состоит из таких этапов:

• Нарисуйте чертеж будущего кожуха для штробореза, можете сделать лекало для вырезания боковых элементов;
• Вырежьте две боковые детали, в одной из которых сделайте отверстие для вала болгарки; Рис. 9: боковая пластина с отверстием
• При помощи металлической полосы соедините две детали сваркой, все неровности на швах обработайте напильником, чтобы не пораниться о них во время работы; Рис. 10: при помощи полосы сварите боковые детали
• К наружному краю насадки для штробореза приварите патрубок, по диаметру подходящий для подключения пылесоса; Рис. 11: приварите патрубок
• По краям насадки для штробореза приварите два металлических бруска, в них сделайте отверстия для крепления кожуха к болгарке; Рис. 12: Приварите хомут

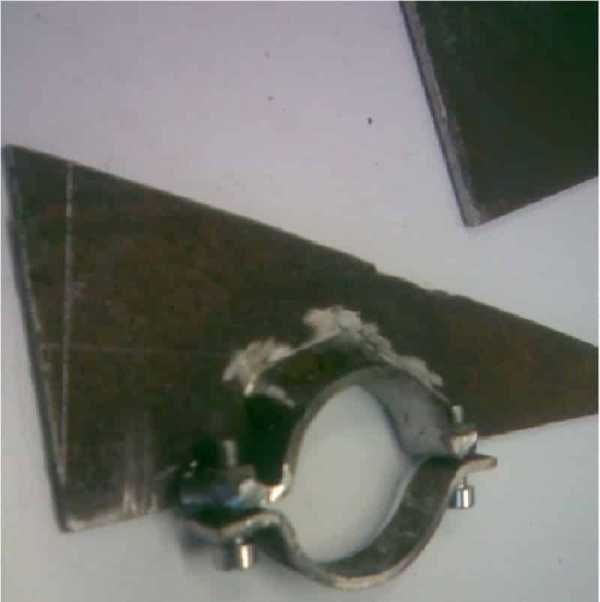

• К отдельному металлическому листу треугольной формы приварите хомут на двух зажимах, как показано на рисунке – он предназначен для обхвата болгарки и позволяет регулировать глубину штробления.

Насадка для штробореза готова, вы можете подключать ее к собранному ранее устройству и применять для штробления. Единственное, на что следует обратить внимание – это необходимость одновременного включения и штробореза, и пылесоса. Если пылесос не оборудован розеткой на корпусе, то вам понадобиться воспользоваться переносным удлинителем, как минимум на две розетки, его можно купить в магазине или изготовить самому.

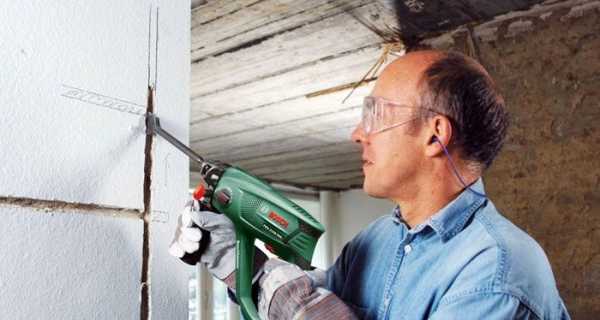

Способ №3. Перфоратор

Еще одним распространенным и достаточно простым способом, как можно самостоятельно изготовить штроборез, является перфоратор. Но вместо привычного сверла в него следует вставить фрезу необходимого размера.

Такой штроборез достаточно прост и не требует больших затрат времени и сил на его изготовление, но, вместе с тем, дает очень низкое качество работы. Канавка получается не только кривой по высоте и длине, но и разной глубины и ширины. В результате чего вам придется потратить гораздо больше времени на штробление и куда большее количество отделочных материалов.

Видео инструкции

www.asutpp.ru

принцип работы и технические характеристики

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Среди различного ручного электрического инструмента на особом месте стоят штроборезы. Это оборудование достаточно часто используют при выполнении строительно-монтажных работ – изготовление канавок в конструкциях, предназначенных для прокладки инженерных коммуникаций. Принцип работы штробореза по бетону, его виды и технические характеристики часто незнакомы широкому кругу пользователей. Сегодня для всех, кто интересуется такого рода инструментом, расскажем, как правильно выбрать подходящую модель штробореза, изучим его основные и дополнительные характеристики, а также приведём отзывы мастеров, уже использующих этот прибор в работе.

Использование штробореза значительно ускоряет выполнение работ по прокладке внутренних электрических сетей в зданиях, изготовленных из кирпича и бетона

Содержание статьи

Что такое штроборез и как он устроен

Штроборез – это электрический ручной инструмент, предназначенный для нарезки штроб (канавок) в строительных конструкциях, изготовленных из кирпича и бетона, для последующей прокладки в них электрической проводки и труб различного диаметра. Основными элементами конструкции подобного инструмента являются:

• электрический двигатель – обеспечивающий функционирование инструмента;
• механический редуктор с элементами крепления пильного диска – обеспечивает выполнение требуемых операций.

Устройство штробореза – основные и дополнительные конструктивные элементы

Основные элементы помещены в общий корпус, на котором расположены дополнительные конструкции и приспособления:

• защитный кожух – обеспечивает защиту работника от частиц бетона, вылетающих во время работы;
• коннектор – служит для подключения внешнего пылесоса, обеспечивающего удаление образующейся пыли и мелких твёрдых частиц;
• ручки – обеспечивает удобство использования во время работы;
• ролики – позволяет перемещать инструмент на обрабатываемой поверхности;
• визирная метка − позволяет выдерживать правильное направление во время пиления;
• прочие элементы – облегчает использование инструмента.

Штроборез по бетону«Makita SG 1250» − наиболее востребованная модель в данном сегменте ручного инструмента

Для выполнения работ используются пильные диски, изготавливаемые из металла и абразивных материалов с нанесением специальных покрытий (алмазные, твердосплавные и т.д.), которые устанавливаются на шпиндель редуктора и различаются по назначению, конструкции и видам использования. Отличительной особенностью штробореза от прочих пильных инструментов является то, что элементы крепления редуктора (шпиндель) предусматривают установку сразу двух дисков, размещаемых на некотором удалении друг от друга, что и обеспечивает заданную ширину создаваемой борозды.

Расстояние между пильными дисками определяет ширину получаемой борозды

Принцип работы

Принцип работы бороздореза схож с работой любого электрического инструмента и осуществляется следующим образом:

• при включении кнопки «Пуск» начинает вращаться электрический двигатель;
• вращательное движение вала двигателя передаётся на вал редуктора, на котором закреплены пильные диски;
• диски вводятся в соприкосновение с обрабатываемой поверхностью, и выполняется пиление.

Для защиты работника на корпусе предусматривается защитный кожух, а для отвода пыли – коннектор для подключения внешнего пылесоса. На корпусе устройства предусмотрена опорная платформа, которая перемещается по обрабатываемой поверхности. Она имеет определённую степень подвижности, благодаря которой осуществляется регулировка глубины пропила. Для защиты от перегрузок и удобства использования модели могут оснащаться дополнительными функциями.

При использовании штробореза борозды получаются ровными, что удобно при выполнении последующих строительно-монтажных работ

Виды штроборезов

Штроборезы по своей конструкции и видам использования подразделяются на несколько видов:

• Электрические модели – используются на поверхностях, изготовленных из твёрдых материалов.
• Ручные модели – используются на строительных конструкциях, изготовленных из газо- или пенобетона, которые являются мягкими материалами.
• Насадки на углошлифовальную машинку («болгарку») – не являются самостоятельным видом инструмента, а могут быть использованы только в паре с УШМ.

Ручной штроборез отличается простотой конструкции и способом использования

Основные технические характеристики

Технические характеристики любого инструмента определяют возможности его использования, а для электрических моделей штроборезов таковыми являются:

• электрическая мощность – определяет производительность и может составлять 1–1,5 кВт для моделей, используемых в личных целях, и до 3 кВт – для профессионального использования;
• вес – напрямую зависит от электрической мощности, соответственно, чем она выше, тем больше и вес инструмента;
• скорость вращения шпинделя – от этого показателя зависит качество пиления обрабатываемой поверхности, чем выше скорость, тем более качественными получаются кромки запила;
• размеры выполняемого реза – это глубина и ширина, определяют эффективность и сферу использования модели, измеряются в мм;
• диаметр пильных дисков – этот показатель для разных моделей различен, что связано с конструкцией корпуса и защитного кожуха, его размеры стандартны – 115–230 мм.

Насадка на «болгарку» типа «штроборез» расширяет функциональность УШМ, но не может сравниться с производительностью и качеством пиления специального инструмента

Вес штроборезов может составлять от 3 до 9 килограмм, что зависит не только от мощности электрического двигателя, а также от конструкции устройства и используемых материалов при его изготовлении. Скорость вращения у разных моделей бывает различная, поэтому при выборе конкретного устройства необходимо представлять, с какими материалами предстоит работать с большей вероятностью и интенсивностью. Это связано с тем, что для обработки кирпича вполне хватит 6–9 тысяч оборотов в минуту, а для бетона эта величина должна составлять 11–12 тысяч оборотов в минуту.

Профессиональные модели обладают значительной мощностью и большой массой

Вспомогательные системы и варианты оснастки

К вспомогательным системам, которыми может быть оснащён штроборез, относятся:

• защита от перегрузок;
• защита от случайного включения;
• защита от заклинивания дисков;
• защита от попадания пыли во внутреннее пространство корпуса;
• контроль частота вращения шпинделя;
• плавный пуск;
• гашение вибрации;
• автоматическое поддержание глубины реза;
• контроль за направлением перемещения и изменением направления движения.

В качестве расходных элементов используются пильные диски, которые классифицируются по наружному и посадочному диаметру, а также материалу, из которого они изготовлены.

Штроборез марки «HITACHI» модель«CM7MRU»

Как выбрать – рекомендации специалистов

В связи с многообразием предложений на рынке электрического инструмента, зачастую бывает трудно выбрать конкретную модель для того или иного вида использования. В этом случае на помощь приходят продавцы-консультанты, поисковики в сети Интернет, а также советы специалистов, имеющих опыт работы с интересующим пользователя инструментом.

Штроборез электрический марки «ЗУБР» модель«ЗШ-1500»

Специалисты нашей редакции поработали над этим вопросом, и вот на что они советуют обратить внимание при выборе конкретной модели штробореза:

• Для домашнего использования вполне хватить модели, оснащённой электрическим двигателем 1–1,2 кВт, к тому же она будет весить относительно немного, что упростит её использование.
• Если работы предстоит выполнить единовременно, то следует проработать вопрос аренды штробореза, что значительно дешевле, чем приобретение нового инструмента. К тому же у арендодателя можно взять и пылесос, что позволит снизить количество пыли и грязи, образующейся во время работы.

Полупрофессиональные модели обладают достаточной функциональностью и относительно малым весом

• Модели мощностью 1,5–2 кВт более производительные и являются полупрофессиональными. Они совмещают в себе достаточную функциональность и способность работать в течение 60–90 минут без остановки. Более мощные относятся к категории профессионального инструмента, способного работать продолжительное время с высокой интенсивностью.
• При выборе штробореза необходимо понимать, для прокладки каких коммуникаций он будет использоваться, т.к. от ширины и глубины канавки, требуемой к изготовлению, зависят и технические характеристики инструмента. Для монтажа электрической проводки можно использовать менее мощные модели, т.к. ширина и глубина борозды не значительны, а для укладки труб водопровода, систем отопления и канализации штробы должны быть более объёмными, и, соответственно, инструмент − более мощным.

Однодисковые модели способны пропиливать более глубокие штробы, но для это необходимо выполнить два прохода по каждой из граней создаваемой канавки

• Для изготовления канавок значительной глубины следует использовать однодисковые модели или углошлифовальные машины (УШМ).

Что нужно знать о строительных пылесосах для штроборезов

Наличие патрубка для подключения пылесоса и самого пылесоса обеспечивает безопасное производство работ как для специалиста, работающего с инструментом, так и для окружающего пространства. Наиболее оптимальный вариант для такого тандема – «штроборез-пылесос», является использование строительного пылесоса, обладающего достаточной мощностью, и штробореза, оснащённого коннектором для его подключения. Это обусловлено тем, что пылесос может быть использован при выполнении прочих видов строительно-монтажных работ. В свою очередь, штроборезом без пылесоса можно пользоваться в труднодоступных местах, где наличие шлангов и прочих аксессуаров мешает выполнению работ.

Штроборез со строительным пылесосом обеспечит безопасное производство работ

Лучшие модели по мнению редакции и отзывам потребителей

Штроборезы, как, впрочем, и прочие виды электрического ручного инструмента, производят все известные отечественные и зарубежные компании, работающие на этом рынке товаров. По мнению специалистов нашей редакции, подкреплённому отзывами пользователей, наибольшей популярностью пользуются ниже приведённые модели штроборезов, при этом рейтинг популярности по мере их перечисления возрастает.

Модель «Фиолент БЗ-40»

Электрический инструмент под маркой «Фиолент» производит АО «Завод «Фиолент»» (г. Симферополь, Крым).

Модель «Фиолент БЗ-40»

Модель «Фиолент БЗ-40» относится к группе полупрофессионального инструмента и обладает следующими техническими характеристиками:

• электрическая мощность – 1,6 кВт;
• частота оборотов шпинделя – 9000 оборотов в минуту;
• вес – 4,3 кг;
• диаметр пильного диска – 150 мм;
• глубина пропиливаемой борозды – 41 мм.

Отличительной особенностью конструкции является возможность быстрой трансформации в УШМ.

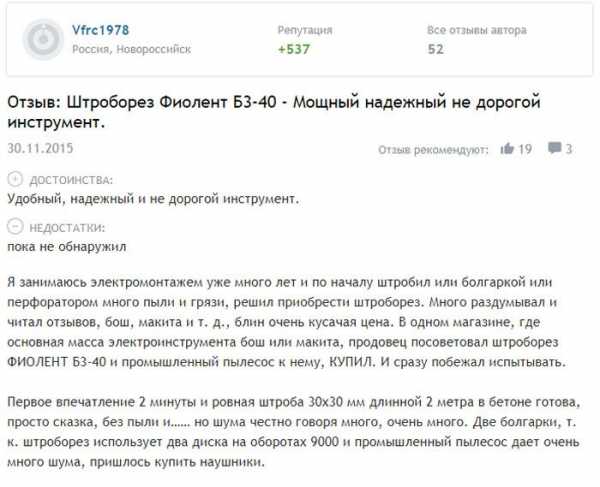

Отзыв о модели «Фиолент БЗ-40»:

Подробнее на Отзовик: http://otzovik.com/review_2664610.html

Модель «Интерскол ПД-125/1400э»

Компания «ИНТЕРСКОЛ» − это известный отечественный производитель электрического ручного инструмента и различных приспособлений, связанных с его использованием.

Модель «Интерскол ПД-125/1400э»

Модель штробореза «ПД-125/1400э» предназначена для бытового использования и имеет следующие технические характеристики:

• электрическая мощность – 1,4 кВт;
• частота оборотов шпинделя – 9500 оборотов в минуту;
• вес – 3,9 кг;
• диаметр пильного диска – 125 мм;
• глубина/ширина пропиливаемой борозды – 30/29 мм.

Модель «Фиолент Б1-30»

Ещё один популярный штроборез, выпускаемый в Республике Крым, предназначенный для бытового использования.

Модель «Фиолент Б1-30»

Отличительными особенностями этой модели является двусторонняя передняя рукоятка, позволяющая работать в стеснённых условиях. Основные технические характеристики «Фиолент Б1-30»:

• электрическая мощность – 1,1 кВт;
• частота оборотов шпинделя – 6200 оборотов в минуту;
• вес – 3,5 кг;
• диаметр пильного диска – 125 мм;
• глубина/ширина пропиливаемой борозды – 30/30 мм.

Модель «Калибр Мастер ШТБЭ 2600/230м»

Это штроборез китайского производства, он отличается значительной мощностью и может быть использован в качестве профессионального инструмента.

Внешний вид «Калибр Мастер ШТБЭ 2600/230м»

Основные технически характеристики модели:

• электрическая мощность – 2,6 кВт;
• вес – 10,5 кг;
• диаметр пильного диска – 230 мм;
• глубина/ширина пропиливаемой борозды – до 65/40 мм.

Модель «Зубр ЗШ-1500»

«Зубр ЗШ-1500» − это ещё одна модель отечественного производства, предназначенная для бытового и полупрофессионального использования. Её отличительной особенностью является оптимальное соотношение «цена−качество» в данной категории инструмента.

Модель штробореза «Зубр ЗШ-1500»

Основные технические характеристики«Зубр ЗШ-1500»:

• электрическая мощность – 1,5 кВт;
• частота оборотов шпинделя – 7000 оборотов в минуту;
• вес – 5,9 кг;
• диаметр пильного диска – 150 мм;
• глубина/ширина пропиливаемой борозды – 45/45 мм.

Отзыв о модели «Зубр ЗШ-1500»:

Подробнее на IRecommend: http://irecommend.ru/content/dolgoigrayushchii-0

Модель «Makita SG1251J»

«Makita» − это всемирно известный японский бренд, а модель штробореза «SG1251J» − яркое доказательство популярности этой марки электрического ручного инструмента.

Внешний вид и футляр для модели «Makita SG1251J»

Отличительными особенностями «Makita SG1251J» является высокая производительность при достаточно низком весе устройства. Основные технически характеристики:

• электрическая мощность – 1,4 кВт;
• частота оборотов шпинделя – 10000 оборотов в минуту;
• вес – 4,5 кг;
• диаметр пильного диска – 125 мм;
• глубина/ширина пропиливаемой борозды – 30/30 мм.

Модель «Bosch GNF 20 CA»

«Bosch GNF 20 CA» − это продукт немецкого производителя электрического инструмента и прочих технических устройств. Отличительными особенностями данной модели является её узконаправленность, связанная с конструктивными особенностями.

Штороборез «Bosch GNF 20 CA» используется при монтаже электрических и слаботочных сетей в зданиях из кирпича и более мягких строительных материалов

Технически характеристики модели:

• электрическая мощность – 0,9 кВт;
• частота оборотов шпинделя – 9300 оборотов в минуту;
• вес – 2,8 кг;
• диаметр пильного диска – 115 мм;
• глубина/ширина пропиливаемой борозды – 20/23 мм.

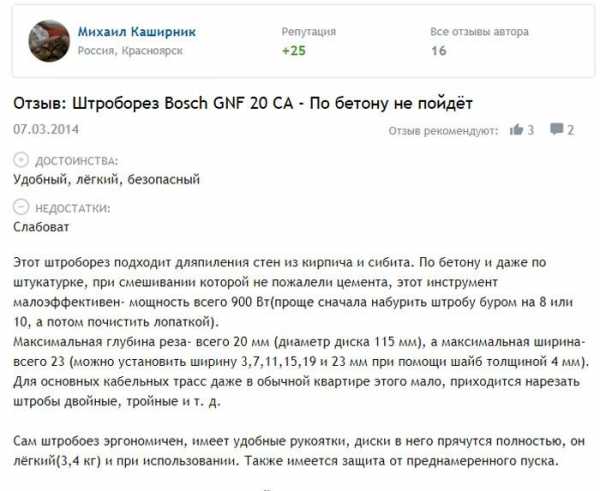

Отзыв о модели «Bosch GNF 20 CA»:

Подробнее на Отзовик: http://otzovik.com/review_850646.html

Модель «AEG MFE 1500»

Данная модель немецкого бренда выпускается в Китае. Отличительными особенностями «AEG MFE 1500» являются надёжность и удобство использования.

Штроборез модель «AEG MFE 1500»

Основные технически характеристики:

• электрическая мощность – 1,5 кВт;
• вес – 4,1 кг;
• диаметр пильного диска – 125 мм;
• глубина/ширина пропиливаемой борозды – 30/26 мм.

Модель «Bosch GNF 35 CA»

Данная модель является лучшей в своей категории инструмента, а её отличительные особенности − высокая производительность и надёжность. Штроборез имеет регулировку частоты вращения шпинделя и систему плавного пуска, а также стабилизацию оборотов при значительных нагрузках и защиту от перегрева. Наличие механической блокировки предотвращает заклинивание пильного диска, тем самым сохраняя инструмент при нештатных ситуациях.

Профессиональная модель «Bosch GNF 35 CA» с кейсом для хранения и транспортировки

Основные технически характеристики:

• электрическая мощность – 1,4 кВт;
• частота оборотов шпинделя – 9300 оборотов в минуту;
• вес – 4,7 кг;
• диаметр пильного диска – 150 мм;
• глубина/ширина пропиливаемой борозды – 35/39 мм.

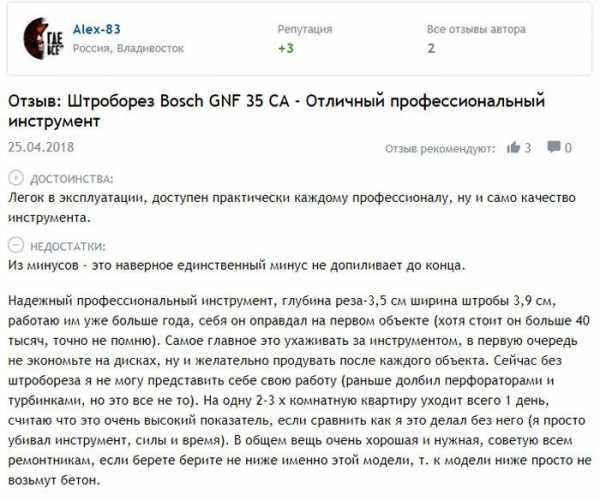

Отзыв о модели«Bosch GNF 35 CA»:

Подробнее на Отзовик: https://otzovik.com/review_6391719.html

Модель «Metabo MFE 65»

Профессиональная модель, изготовленная в Германии и предназначенная для работы с различными видами строительных материалов. Штроборез оснащён удобными рукоятками с функцией гашения вибрации, а специально разработанная конструкция блокиратора шпинделя облегчает замену дисков.

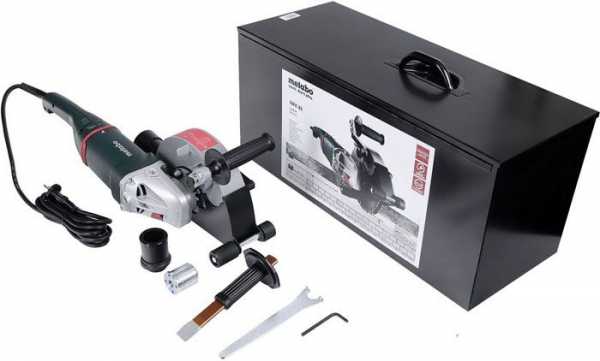

Комплект поставки модели штробореза «Metabo MFE 65»

Основные технически характеристики:

• электрическая мощность – 2,4 кВт;
• частота оборотов шпинделя – 6500 оборотов в минуту;
• диаметр пильного диска – 230 мм;
• глубина/ширина пропиливаемой борозды – 65/41 мм.

По какой цене можно купить штроборез по бетону – обзор цен на популярные модели

Штроборез по бетону можно купить в магазинах и торговых сетях, занимающихся продажами ручного электрического инструмента и строительных материалов, а также на интернет-ресурсах, где также можно подобрать нужную модель по доступной цене. В следующей таблице приведена средняя стоимость популярных моделей, рассмотренных в настоящей статье, при реализации их через интернет-компании, по состоянию на II квартал 2018 года.

В различных торговых организациях цена на инструмент может незначительно отличаться, что связано с накладными расходами и удалённостью торговых точек от мест складирования и пунктов доставки. Большой ассортимент разнообразных моделей позволяет выбрать лучший инструмент для ремонта каждому мастеру, важно просто определить для себя набор нужных функций и ценовую категорию. А для полноты картины, предлагаем посмотреть видео, как работает штроборез.

Видео: техника работы штроборезом

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru
