Из чего состоит силовой кабель: Конструкция силового кабеля

Виды силового кабеля, из чего состоит, куда применяют

Виды силового кабеля, из чего состоит, куда применяют

Назначение силового кабеля – подача переменного тока от его источника к потребителю (в дом, квартиру или иной объект). Существуют разные виды таких кабелей. Большинство вариантов выдерживает напряжение в 10-35 кВ, однако существуют разновидности на 220 и 330 кВ. Кабели силового типа пригодны для подключения к передвижным и стационарным приспособлениям.

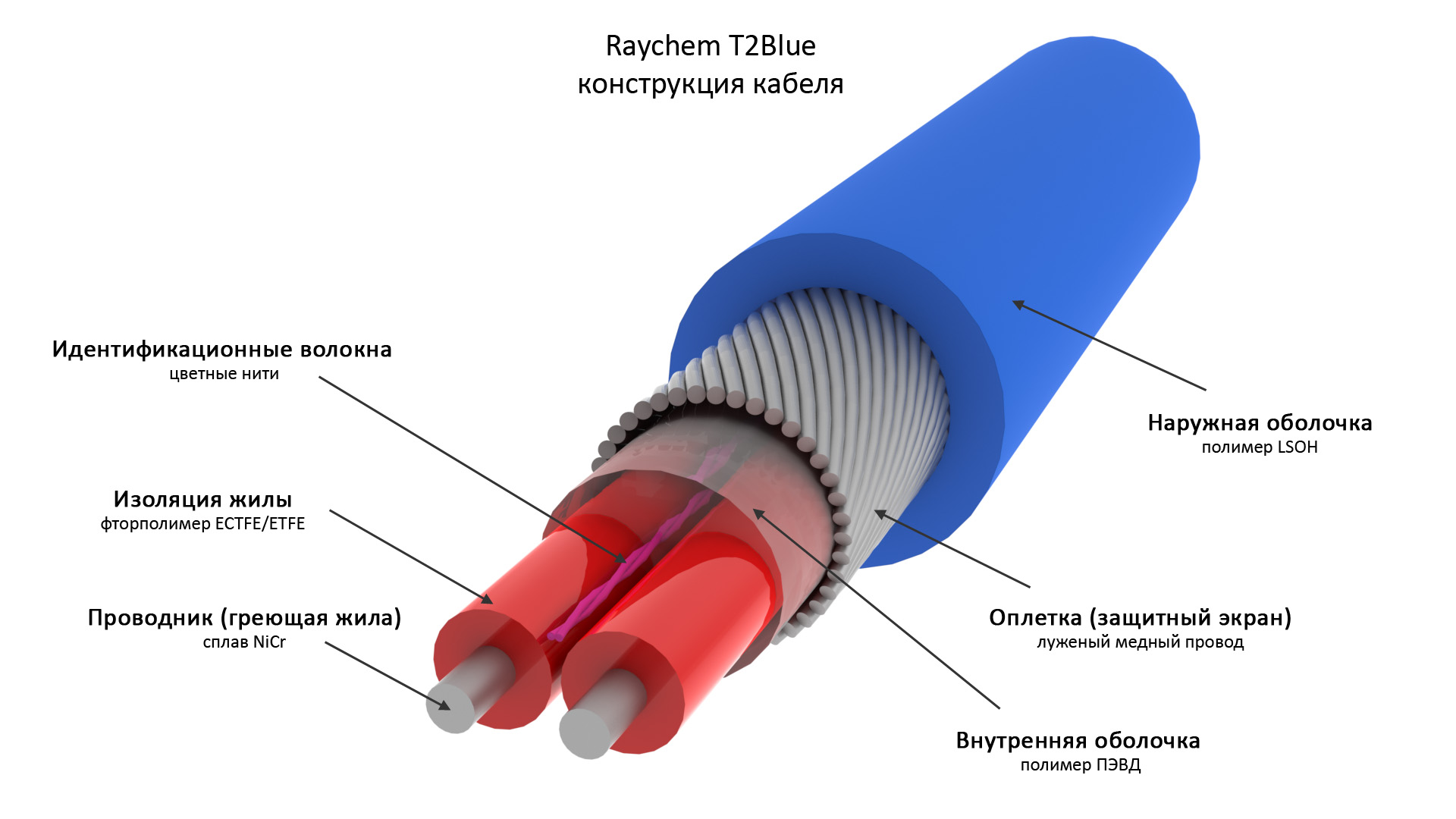

Как устроен силовой кабель

Все модели устроены примерно одинаково (хотя есть нюансы, которые зависят от назначения конкретного варианта). Любой кабель обязательно включает 4 компонента:

• жилы для передачи энергии;
• защищающая каждую жилу изоляция;
• оболочка;
• дополнительная защита.

Существуют разновидности с одной или несколькими жилами (до 5 штук).

Форма этих элементов тоже варьируется – встречаются круглые, треугольные, и т. д. Бывают секторные жилы, которые состоят из одиночной проволоки (или нескольких связанных между собой проволок). Они предназначены для скручивания или параллельного прокладывания.

Важными компонентами являются защитные приспособления, к которым относятся:

• нулевая жила;
• провод заземления;
• экран (предотвращает негативное воздействие магнитных полей и механические нагрузки).

Если кабель предполагается прокладывать в местах с повышенной вероятностью повреждения, он бронируется с помощью специальной оплетки или металлических лент. Такая защита предотвращает негативные воздействия грызунов, ударов, воздействий горных пород и т. д. Под броней располагается эластичная подкладка, предотвращающая повреждение жил твердыми наружными элементами.

Материалы изготовления

В основном жилы изготавливаются из меди и алюминия. Каждый из этих вариантов имеет свои особенности.

• Алюминий. Если площадь поперечного сечения невелика (до 35 кв. мм), используется одна жила. Если площадь больше (до 800 кв. мм), потребуется несколько проволок.
• Медь. Тут ситуация схожая, но цифры меньше. Например, одной проволоки хватит только для случаев, когда площадь поперечного сечения не превышает 16 кв. мм.

Главным достоинством алюминиевой разновидности является доступная стоимость. Этот материал отличается дешевизной, так что его лучше использовать для протяженных линий передачи энергии. А вот в домах и аналогичных объектах рекомендуется применять медные провода. Во-первых, они пластичнее, что защищает от поломки. Во-вторых, алюминий быстрее плавится и ослабевает. В-третьих, медь обладает меньшим удельным сопротивлением, что повышает проводимость, да и нагрузки она выдерживает более высокими.

Благодаря этим преимуществам, во всех местах, где сечение провода не превышает 16 мм, следует менять алюминий на медь. При более высоком поперечном сечении делать это тоже необходимо, но тут сильно возрастает стоимость.

Типы изоляции

Изоляция может изготавливаться из разных материалов. Сшитый полиэтилен рассчитан на широкий диапазон температур (от сильного мороза до жары) и служит до 30 лет. Бумага рассчитана на номинальное напряжение до 35 кВ, резина – до 10 кВ, поливинилхлорид – 6 кВ (переменный ток).

Изоляция размещается поверх каждой жилы, что предотвращает соединение токонесущих элементов. Также существует поясная изоляция, которая размещается над всеми жилами.

Раньше в качестве защиты применялась обработанная бумага, теперь это в основном ПВХ и резина. Бумажную изоляцию нельзя использовать в местах с сильными перепадами высот, т. к. это приводит к стеканию пропитки при нагревании.

Хороший вариант – полиэтилен. Он не только прочный, но и легкий. Кабели с полиэтиленовой защитой используют повсеместно (в том числе на самых сложных участках).

28.02.2018

Генерация — Силовой кабель (часть 2)

Силовые кабели используются для передачи электроэнергии, используемой для последующего питания различных электрических установок. Силовой кабель состоит из одной или нескольких жил с изоляцией, которые заключаются в оболочку из металла или другого материала, а поверх оболочки может быть защитная оболочка и даже бронирование.

Кроме того, в силовые кабели могут входить дополнительные элементы, предназначенные для экранирования, защитного заземления, заполнения, и нулевая жила. Токопроводящие жилы предназначены для прохождения по ним электрического тока определенной мощности.

Токопроводящие жилы разделяются на основные и нулевые. Основные передают электроэнергию, а нулевые создают разность фаз при неравномерной нагрузке и соединяются с нейтральным разъемом источника тока.

Защитное заземление предназначено для подсоединения к контуру защитного заземления для сброса потенциала с соединений, не находящихся под напряжением. Изоляция кабеля необходима для электрической прочности между жилами в одном кабеле. Экранирование предназначается для защиты внешних цепей от электромагнитных полей, которые создаются вокруг силового кабеля.

Заполнители служат для заполнения свободных пустот между элементами кабеля для герметизации и создания нужной формы, а также большей устойчивости кабельной конструкции. Оболочки и покровы также защищают кабели от внешних механических, химических и природных воздействий. Кабельные жилы изготавливаются из меди или алюминия, для кабеля от 1 до 10 кВ подойдет бумажная изоляция с пропиткой канифолью в оболочке из алюминия или свинца. Сверху накладывается защитный бронированный слой и антикоррозионный покров.

Если использовать резиновую изоляцию – то кабель будет более гибким, однако, менее долговечным и восприимчивым к влажности. Кабели до 30кВ имеют изоляцию из полиэтилена и используются на подстанциях и на промышленных объектах.

Для укладки силового кабеля используют специальные лотки, подушки и наружные покровы. Все эти элементы предназначены для защиты кабеля, который могут повредить осадки, агрессивные вещества в грунте и различные нагрузки. Важно выполнить все работы по прокладке кабеля до того, как будет окончательно засыпан грунт и проведены асфальтные работы, в противном случае придется демонтировать поверхности, производить выемку кабеля и выполнить повторно строительные работы.

Классификация и маркировка силового кабеля

Силовой кабель – это токопроводящий изолированный проводник, рассчитанный на большие нагрузки, в отличие от проводов, которые используются для внутренней разводки и подключения электрооборудования. В частных домах кабели используются только для подключения самого объекта к ближайшей электросети, а также для подачи питания на силовые агрегаты: деревообрабатывающие станки, котлы отопления и т.п. Существует определенная классификация силовых кабелей по различным параметрам, которые мы рассмотрим ниже, и она помогает подобрать изделие с нужными характеристиками под конкретные нужды.

Электрооборудование и материалы

Из чего состоит силовой кабель?

Силовой кабель состоит из следующих элементов, если двигаться изнутри наружу:

Токопроводящие жилы – изготавливаются из меди или алюминия
Вспомогательные жилы защитного заземления

Изоляция жил
Экранирование из металлической ленты
Несущий трос
Заполнители пустот
Оболочки и защитные покрытия
В зависимости от конкретного вида кабеля в нем могут использоваться те или иные типы покрытия, а именно: резиновые, бумажные, пластмассовые или ПВХ.

Выше приведена таблица, в которой силовые кабели изначально классифицируются по напряжению, на которое они рассчитаны. Под низким напряжением понимаются цифры в пределах 35-ти кВт, а под высоким – до 750 кВт переменного тока и 400 кВт постоянного. Дальше мы видим классификацию по типу изолирующих и защитных покровов. Бумажная пропитанная изоляция обходится дешевле, резиновая применяется в тех случаях, когда кабель подвергается частым перегибам, а ПВХ – универсальная и наиболее распространенная. Также кабели делят по количеству жил.

Как правило, одна жила – нулевая, а все остальные – фазные. Иногда по кабелю сразу протягивается жила защитного заземления. Также существует различие в самой форме жилы, которая может быть круглой или сегментной, как показано на схематичном рисунке ниже первый, и секторной – второй.

Чтобы специалисту было проще понять, с каким кабелем он имеет дело, приняты определенные стандарты маркировки, которых довольно много.

Буквенная маркировка силовых кабелей

Выше вы видите таблицу, в которой приведены расшифровки некоторых буквенных маркировок. Их вы можете встретить на кабелях отечественного производства. Эти буквы определяют конкретные характеристики кабеля, исходя из которых, можно делать соответствующий выбор при проведении электромонтажа.

На самом деле типов проводов и кабелей гораздо больше, чем приведено в классификации выше. Вот пример маркировки лишь некоторой части отечественного кабеля.

Не стоит забывать о том, что существуют и зарубежные маркировки кабеля по своим собственным стандартам. В каждой стране существуют свои собственные технологии, как и методы классификации. Большим спросом пользуются кабели с изоляцией из сшитого полиэтилена, и ниже приведена таблица с расшифровкой некоторых маркеров для этого типа продукции.

Ниже еще одна таблица, в которой есть несколько дополнительных пунктов.

Так или иначе, самостоятельно разбираться в вопросах выбора силового кабеля вам не придется. Это задача для электрика-энергетика или профильного инженера компании, которая будет оказывать комплексные услуги электромонтажа. Таких специалистов вы найдете в компании «Elektrikru.ru». Мы подберем оптимальное решение в соответствии с вашими индивидуальными потребностями, закупим материалы и оборудование по выгодным ценам и проведем все работы на объекте под ключ.

Силовые кабели

Силовой кабель предназначен для передачи электротока от трансформаторной подстанции к потребителю и для распределения его между потребителями. Техническая характеристика кабеля и его устройство зависит от напряжения передаваемого тока и способа его прокладки, применяется в злектросетях с напряжением 1…750 кВ при частоте 50Гц.

Любой кабель имеет: токопроводящую жилу (их может быть от 1 до 5), изоляцию и специальную оболочку. Токопроводящие жилы называются основными, они могут быть медными (ВВГ) и алюминиевыми (АВВГ), могут быть цельными или скрученными из множества тонких проволок. Также у провода имеется и нулевая жила.

Изоляция делается из ПВХ, резины, специального полиэтилена и других изолирующих материалов. Дополнительно он снабжается экраном, защищающим его от разрушительных действий электромагнитных полей, через которые он проходит.

Если кабель силовой медный (ВВГ) имеет несколько проводящих жил, то каждая заключается в собственную оболочку, а затем все жилы входят в еще одну внешнюю изоляцию, которая дает защиту от внешней среды.

Каждый внутренний провод имеет свой цвет. Например, нулевая жила – голубой окраски, заземление – зелено-желтой. Если жил несколько – они могут быть разной формы. В медном силовом кабеле, в котором 4 или 5 проводящих жил, которые имеют или круглую, или секторную форму, при этом нулевая жила тоньше остальных.

Например, силовой кабель ВВГнг обладает минимальной горючестью, на это указывают буквы в маркировке. Его оболочка изготовлена из ПВХ, которая пропитана специальным составом предотвращающим горение. Кабель с пометкой LS – говорит о пониженном выделении газа и дыма.

При прокладке под землей используется кабель с дополнительной бронированной защитой, в маркировке которого присутствует буква Б или БбШ. Бронированный слой представляет собой стальную ленту и защитную оболочку из термоустойчивого пластика. Эти силовые кабеля состоят из 2, 3, 4 алюминиевых или медных жил, которые одинакового или разного сечения.

В пожароопасных зонах для укладки под землей используются кабели с буквами СБ и ЦСБ, защищенные свинцовой оболочкой и покрытые бумажной изоляцией, пропитанной специальным составом.

Силовой кабель, цена которого зависит от его конструкции и предназначения, изготавливается высокого качества, так как от него зависит бесперебойная подача электроэнергии и безопасность жизни людей.

Цены на кабель Используется при неподвижной прокладке в земле, степень коррозийной активности грунта или вод значения не имеет [Подробнее. ..]
		Цены на кабель Применяется на побережьях морей или соленых озер, в районах засолоненных песков или в промышленных районах. [Подробнее…]

Конструкция электрических кабелей

Силовые электрические кабели с пропитанной бумажной, пластмассовой и резиновой изоляциями предназначены для передачи и распределения электрической энергии в стационарных установках.
Основными элементами всех типов кабелей являются: токопроводящие жилы, изоляция, экраны, оболочка и наружные защитные покровы.

Токопроводящие жилы силовых кабелей изготавливаются из электротехнической меди марки МО и Ml или алюминия марок АО и АО1 и нормируются по сечению. По механическим свойствам медная проволока может быть твердой (неотожженной) марки МТ и мягкой (отожженной) марки ММ, а алюминиевая — твердой (неотожженной) марки AT, полутвердой (частично отожженной) марки АПТ и мягкой (отожженной) марки AM.
Все токоведущие жилы сечением 2,5—16 мм² изготавливаются однопроволочными, а сечением 25 мм² и выше — круглыми многопроволочными для одножильных кабелей, сегментными для двухжильных и секторными для трех- и четырехжильных. Допускаются однопроволочные алюминиевые жилы сечением 25—120 мм² и медные 25; 35 мм². Применение секторных и сегментных жил вместо круглых позволяет уменьшить диаметр кабеля на 20—25%, что также ведет к сокращению расхода материала на изоляцию, оболочку, защитные покровы и т. п.
По степени гибкости круглые жилы из меди делятся на четыре типа:

1. — жилы нормальные для проводов и кабелей, предназначенных для неподвижной прокладки;
2. — жилы гибкие для кабелей и проводов, предназначенных для неподвижной прокладки, где требуется повышенная гибкость при монтаже, и для переносных кабелей, работающих при больших радиусах изгиба;
3. — жилы повышенной гибкости для переносных кабелей и проводов, работающих при малых радиусах изгиба;
4. — жилы, особо гибкие для проводов и кабелей, работающих в условиях, где требуется особо повышенная гибкость жил.

Поперечный разрез силового кабеля: а — силовой кабель в броне из круглых проволок (марка СК) с пропитанной бумажной изоляцией; б — кабель силовой четырехжильный с бумажной изоляцией; в — кабель общепромышленного применения марки АВВГ с пластмассовой изоляцией; г — кабель силовой марки АПВ с пластмассовой изоляцией; д — кабель марки ВБГ с пластмассовой изоляцией для взрывоопасных сред; е — кабель марки СРГ одножильный с резиновой изоляцией

По степени гибкости жилы из алюминия делятся на три типа:

1. — жилы нормальные для кабелей и проводов, предназначенных для неподвижной прокладки;
2. — жилы гибкие для кабелей и проводов, предназначенных для неподвижной прокладки, где требуется повышенная гибкость при монтаже, и для переносных кабелей, работающих при больших радиусах изгиба;
3. — жилы повышенной гибкости для переносных кабелей и проводов, работающих при малых радиусах изгиба.

Изоляция силовых кабелей может быть выполнена из пропитанной кабельной бумаги, полиэтилена, поливинилхлоридного пластиката, резины и т. п.
Пропитанная бумажная изоляция состоит из лент кабельной бумаги толщиной 80, 120 и 170 мкм (марок К-080, К-120 и К-170), наложенных на жилу методом обмотки и пропитки маслоканифолевым составом. Для пропитки кабелей на напряжение 1 —10 кВ применяют маслоканифолевый состав МП-1 (содержание канифоли 10,5—26%) или синтетическое масло октол, а для кабелей на напряжение 20—30 кВ — маслоканифолевый состав МП-2 (содержание канифоли 31,5—43,5%). Номинальная толщина пропитанной бумажной изоляции силовых кабелей приведена в табл.
Толщина пропитанной бумажной изоляции силовых кабелей

		Номинальная толщина изоляции, мм
Номинальное напряжение кабелей, кВ	Сечение, мм2	одножильных и трехжильных в отдельных оболочках	многожильных с поясной изоляцией
			изоляция жил	поясная изоляция
1	6-95	—	0,75	0,5
	10-95	1,2	—	—
	120-150	1,4	0,85	0,6
	185, 240	1,6	0,95	0,6
	300,400	1,8	—	—
	500, 625	2,1	—	—
	800	2,4	—	—
	10-240	2	—	—
	300-400	2,2	—	—
	500-625	2,4	—	—
6	10-240	—	2	0,95
6 (с обедненной пропитанной изоляцией)	16-120	—	2,75	1,25
10	16-240	—	2,75	1,25
10 (с обедненной пропитанной изоляцией)	25, 35	7,5	—

Пропитанная бумажная изоляция, освобожденная от избытка пропиточного состава, называется обедненной. Она предназначена для кабелей вертикальных и наклонных трасс. Кабели с обедненной пропитанной изоляцией маркируются прописной буквой В в конце марки кабеля (например: СБВ).
Маслоканифолевые пропиточные составы с содержанием изобутилена и церезина или низкомолекулярного полиэтилена имеют повышенную вязкость при рабочих температурах. Поэтому бумажная изоляция, пропитанная этим составом, пригодна для кабелей вертикальных и крутонаклонных трасс. Кабели с нестекающим пропиточным составом маркируют буквой Ц, которую ставят перед обозначением кабеля (например: ЦСК).
Полиэтиленовая изоляция представляет собой различные композиции, получаемые на базе полиэтилена низкой и высокой плотности с различными добавками. Для кабельной промышленности выпускают композиции полиэтилена на основе базовых марок высшего и первого сорта полиэтилена низкой плотности 10203-003, 10702-020, 15303-003 и 17802-015 и рецептур добавок 0; 1; 02; 04; 05; 09 и 10. Композиции полиэтилена высокой плотности выпускают на основе базовых марок полиэтилена 20406-407, 20606-012 и рецептур добавок 07, 12, 19 и 21.
Композицию полиэтилена можно расшифровать следующим образом: материал полиэтилена, затем первые три цифры — базовая марка полиэтилена, далее номер рецептуры добавок и буква К, обозначающая применение композиции полиэтилена в кабельной промышленности.
При введении в полиэтилен органических перекисей (дикумила и др.) с последующей вулканизацией или под действием излучений образуются поперечные связи, способствующие переходу полиэтилена из термопластичного состояния в термореактивное. Введение в полиэтилен соединений фтора и хлора или добавок окиси сурьмы и сурьмаорганических соединений снижает его горючесть (самозатухающий полиэтилен).
Поливинилхлоридные пластикаты — это смеси поливинилхлорида с различными пластификаторами, стабилизаторами и другими добавками. Для кабельных пластификаторов применяют суспензионные смолы марок ПХВ-С1, ПХВ-С2 и ПХВ-С4. В качестве пластификаторов используют эфиры фталевой, фосфорной и себациновой кислот. При введении в пластикат антиоксидантов (дифенил- пропан) повышается их нагревостойкость. Стойкость против горения увеличивается при добавлении хлорированных парафинов; существенно повышают температуру разложения пластификатора стабилизаторы (углекислый свинец и соли стеариновой кислоты, кальций, кадмий барий, стронций, а также стеариты свинца в композиции с эпоксидными смолами).
Резиновая изоляция — смесь каучуков, вулканизирующих веществ, ускорителей вулканизации, наполнителей, мягчителей, средств против старения, красителей и других специальных материалов. Однако основой любой резины являются каучуки. Резиновые смеси на основе натурального каучука обладают высокой термопластичностью. Существует четыре типа изоляционных резин, отличающихся друг от друга содержанием в них каучука. Смеси резин, выполненных на основе кремнийорганического каучука, содержат наполнитель — аморфную кремневую кислоту. В качестве усиливающих наполнителей применяют двуокись титана, карбонат кальция, гидрат окиси алюминия, каолин, органические сажи. Кремнийорганические резины термостойки в пределах -60 до +200°С. Их применяют для изоляции нагревостойких проводов РКГМ, проводов для зарядки осветительной арматуры, монтажных кабелей и проводов.

Физико-механические и электроизоляционные свойства изоляционных резин

Характеристика резин		Тип резины
		РТИ-0	РТИ-1	РТИ-2	РНИ
Содержание каучука, %		40	35	30	35
Пределы прочности при разрыве, кг/см2, не менее		60	50	35	35
Относительное удлинение при разрыве, %, не менее		350	300	250	300
Коэффициент старения	по пределу прочности, не менее	0,5	0,5	0,5	0,5
	по относительному удлинению, не менее	0,5	0,5	0,5	0,5
Электрическая прочность, кВ/мм, не менее		20	20	15	10

Изоляцию из стекловолокна получают из стеклянного волокна в несколько слоев с подклейкой, покрытием глифталевым, полиэфирным или кремнийорганическим лаком. Провода с изоляцией из стекловолокна пригодны для эксплуатации при 155—180°С.
Оболочки кабелей служат для защиты изоляции жил от воздействий света, влаги, различных химических веществ и механических повреждений.
Лучшими герметичными материалами для оболочек кабелей являются металлы. Применение пластмасс и резины ограничивается из-за большого коэффициента влагопроницаемости. Наиболее распространены металлические оболочки из свинца, алюминия и стали. Свинцовые оболочки выполняют из свинца марки С-3. Основное преимущество свинцовых оболочек состоит в технологичности их наложения, влагостойкости, пластичности и устойчивости против действия различных агрессивных сред.
Алюминиевые оболочки герметичны, в 2—2,5 раза прочнее свинцовых и имеют повышенную стойкость к вибрационным нагрузкам. Для повышения гибкости кабелей сварные оболочки изготавливают из отожженной алюминиевой ленты, а кабели диаметром более 20 мм гофрируют.
Кабели в гофрированной оболочке маркируют строчной буквой «г», которую ставят после буквы, обозначающей тип оболочки (например: ААгВ).
Оболочки кабелей изготавливают из шлангового пластиката, отличавшегося от изоляционного соответствующим подбором пластификаторов и стабилизаторов, обеспечивающих большую стойкость против светового старения.
При нагревании поливинилхлоридного пластиката до 160—175°С происходит его размягчение, а при нагреве до температуры 220—250°С — разложение. При температурах 5000°С и выше поливинилхлоридный пластикат горит самостоятельно. Данные о толщине оболочек кабелей из поливинилхлоридного пластиката и резины приведены в табл.
Толщина пластмассовых и резиновых оболочек кабелей

	Толщина оболочек, мм
Диаметр кабелей под оболочкой, мм	Полиэтилен, поливинилхлоридный пластикат		Резина
	Для нормальных условий и защитных покровов	Для тяжелых условий	Для нормальных условий и защитных покровов	Для тяжелых условий
4-6	0,6	1,2	—	1,5
6,1-8	0,9	1,5	—	1,7
8,1-10	1,2	1,5	1,5	1,7
10,1-15	1,5	1,8	1,8	2
15,1-20	1,7	2,2	2	2,2
20,1-25	1,9	2,2	—	2,2
25,1-30	1,9	3	—	2,5
30,1-40	2,1	3	—	3
40,1-50	2,3	4	—	4
50,1-60	2,5	4,5	—	4,5
Свыше 60	3	—	—	4,5

Полиэтилен обладает высокими физико-механическими свойствами, поэтому его успешно применяют в качестве оболочки кабеля. Однако из-за резкого возрастания диффузионной константы с ростом температуры его нельзя использовать для оболочек кабелей с влагоемкой бумажной изоляцией без металлического экрана. В качестве экрана Применяют алюминиевую ленту толщиной 0,15—0,2 мм, которую наматывают поверх поясной изоляции из полиэтилена. На экран наносят битумный состав и накладывают оболочку из полиэтилена.
Резиновые оболочки обладают высокой механической прочностью к растягивающим усилиям, ударным и крутящим нагрузкам и другим воздействиям. Резины для оболочек обозначают: РШ-1 — резина для тяжелых условий; РШ-2 — резина теплостойкая для средних и легких условий; РШМ-2 — резина морозостойкая в средних и легких условиях; РШН-1 — маслостойкая резина, не распространяющая горение, для работы в тяжелых условиях; РШН-2 — маслостойкая резина, не распространяющая горение, для средних и легких условий.
Кабели с кремнийорганической изоляцией изготавливают из кремнийорганической резины, пригодной для работы при температурах до 200°С.
Защитный покров обеспечивает надежность и долговечность электрических кабелей при эксплуатации в различных условиях окружающей среды и при различных способах прокладки. Конструкция и обозначение защитных покровов приведены в табл.   Защитные покровы состоят из подушки и наружного покрова. Подушка — слой волокнистых материалов поверх оболочки под броней. Наружный покров — слой из волокнистых материалов поверх брони.
Для защиты алюминиевых и стальных оболочек от коррозии и от влияния блуждающих токов применяют защитные покровы из поливинилхлоридного пластиката, наличие которых обозначают в марках кабелей буквой В после буквы, указывающей алюминиевую оболочку или броню (ААВ, СБГВ и др.).
Защитные покровы из поливинилхлоридного пластиката поверх брони придают свойство силовым кабелям не распространять горение (только в случае одиночного кабеля).
Для защиты кабелей от незначительных механических воздействий, а также от воздействия света и нефтепродуктов используют хлопчатобумажную пряжу. В зависимости от условий эксплуатации оплетка хлопчатобумажной пряжи может быть пропитана атмосферостойкими или противогнилостными составами. В атмосферостойкие составы входят: нефтяные битумы, парафин; естественные асфальты, воски, смолы и др. Для защиты резиновой изоляции от действия масла, бензина и других растворителей применяют лаковые покрытия на основе эфиров целлюлозы.
В качестве легких защитных покровов применяют синтетические и искусственные волокна. Наибольшее распространение получил капрон, имеющий температуру плавления 210—215°С.
Лавсановое (полиэфирное) волокно имеет температуру плавления 250—265°С. Защитные покровы из лавсанового и капронового волокон с покровным лаком имеют рабочую температуру 125—140вС, хорошую стойкость к органическим растворителям и истиранию, но плохую влагостойкость и огнестойкость.
В качестве защитного покрова нагревостойких кабелей с фторлоновой и кремнийорганической изоляциями применяют крученое стекловолокно с последующим покрытием кремнийорганическим лаком (К-47). Такие кабели используют при температуре окружающей среды до 180—200°С, а при применении фторлоновой суспензии — до 275°С.
Защитные покровы с применением асбестовых нитей обладают огнестойкостью, малой теплопроводностью.

Конструкция силового кабеля

Конструкция силового кабеля

Силовой кабель — вещь по-настоящему необходимая в самых разных областях промышленности и быта. Но чтобы понять, как он функционирует, нужно знать о самом строении кабеля. Итак, что же мы увидим в его поперечном разрезе?

В первую очередь, любой силовой кабель имеет в своей основе токопроводящую жилу, которая служит проводником электротока. Такой тип жил носит название «основных». Однако, в составе кабеля находятся еще и так называемые «нулевые» жилы — они необходимы для прохождения разности фаз, если нагрузка неравномерная. Те жилы, которые проводят ток, могут состоять как из одной, так и из нескольких проволок и носят соответствующие наименования: одно- и многопроволочные. Выполняются они из металлов-проводников: алюминия и меди. Сегодня, однако, говорят и о других, альтернативных, материалах, но пока всё находится лишь на стадии экспериментов и опытов, и это тема уже совсем для другой статьи. Форма жил тоже бывает различной: круглой, секторной и сегментной. Что касается нулевой жилы, то её могут сделать в виде круга, сектора и треугольника. Сечение её уменьшено, а место расположения — в самом центре кабеля.

Чтобы предохранить систему жил и обеспечить ей необходимую электропрочность, её покрывают слоем пластмассовой, резиновой или бумажной изоляции. Дополнительно кабель снабжается экраном. Его функция состоит в защите системы от разрушительного воздействия электромагнитных полей, в зоне которых пролегает кабель. Он может быть изготовлен из фольги (на основе меди ил алюминия) или из бумаги-полупроводника.

Для герметизации полостей между различными составными частями силового кабеля применяют специальные заполнители. Их роль выполняют, как правило, нити из пластмассы или резины, кабельная пряжа или скрученная в жгут бумага. Заполнители также придают кабелю упругость, нужную форму, делают более устойчивым к повреждениям механического характера.

И, наконец, защитная оболочка, которая, как своеобразный кокон, обертывает всю конструкцию и хорошо защищает от негативного воздействия среды, непогоды или агрессивных эксплуатационных условий. Для этих целей отлично подходят свинец, гофрированная сталь, алюминий, плотная резина, иногда пластмасса.

Интересен тот факт, что силовой кабель, который прокладывается в пожароопасных условиях, не должен быть снабжен горючим битумным наполнителем. Бронированные кабеля содержат в качестве наполнителя другие, негорючие, вещества.

Классификация и маркировка силовых кабелей

Для каждого кабеля предусмотрено свое напряжение. Именно этим они отличаются друг от друга, и это является основой их классификации. Но, кроме напряжения на классификацию будут влиять изоляционные материалы и конструктивные особенности самого кабеля. Обычно выделяют две большие группы на которые и делятся все существующие кабели по типу напряжения, которое считается для них рабочим.

Первая — группа низкого напряжения. Это кабели, которые имеют бумажную, резиновую или пластмассовую оболочку для изоляции. Их используют в сетях постоянного тока с заземленной нейтралью. Из них самыми популярными становятся кабели имеющие пластмассовую оболочку. Их просто изготавливать, да и в процессе монтажа они оказались удобны и практичны. Кабели с резиновой оболочкой не так распространены. Все кабели низкого напряжения бывают не только одножильными и двухжильными, но и трехжильными и четырехжильными. Все они находят свое применения в разных сетях. Одно и трехжильные кабели используют там, где напряжение составляет 1-35 кВ. В сетях с напряжение до 1 кВ можно встретить двух и четырехжильные кабели. Например, силовой кабель АПвПу с изоляцией из сшитого полиэтилена — одножильный.

Если сеть имеет переменное напряжение, то в этом случае используют четырехжильный кабель, где четвертая жила, которая несет заземляющую функцию, является нулевой.

Вторая — группа высокого напряжения. Это сети переменного напряжения и здесь применяют особые кабели. Они отличаются изоляционным материалом, в качестве которого используется маслом пропитанная бумага. Это кабели низкого и высокого давления. Такая изоляция позволяет создавать высокую электрическую прочность проводов за счет повышенного давления масла внутри них. В целом, такую изоляцию нельзя назвать устаревшей, однако, существует и другой способ изоляции, который в основном применяется в других странах. Это газонаполненные кабели. В качестве изоляционной среды применяют газ, который достигает высокого давления. Однако, и здесь, самыми перспективными считаются провода, которые имеют пластмассовую оболочку в качестве изоляционного материала. Кабель АСБ — наиболее популярная марка кабеля с изоляцией из бумаги.

Чтобы кабели высокого напряжения были легко различимы, применяется специальная маркировка. Например, если в кабеле присутствует медная жила, она никак не обозначается. Но, присутствие алюминия можно определить по большой букве «А». Как правило, эта буква стоит в самом начале маркировки. Как уже понятно, изоляция может быть из разных материалов. Это в маркировке второе обозначение. Если нет никакого обозначения, то, значит, в качестве изоляции используется пропитанная бумага. Если встречается буква «П», то изоляция выполнена из полиэтилена. «Р» обозначает изоляцию из резины, а вот «В» значит, что использовался поливинилхлорид.

На третьем месте стоит обозначение материала оболочки. И в самом конце обозначается тип защитного покрова. Например, если кабель обозначен как «СГ», то можно это прочитать так: там есть медная жила, изоляция состоит из пропитанной бумаги и оболочка у кабеля свинцовая, без защитного покрова. Если присутствует буква «М» или «Г» то это говорит о наполнении изоляционной среды маслом или газом.

Допустим, на кабеле написано «АПаШв». Сразу становится понятно, что в кабеле присутствует алюминиевая жила. В качестве изоляции использован полиэтилен, далее, алюминиевая оболочка и шланг, который сделан из пластиката поливинилхлорида.

Еще пример, «МВДТ», означает, что кабель высокого давления, имеет масляное наполнение и и в качестве оболочки используется стальной трубопровод.

Все эти обозначения должны легко прочитываться на оболочке кабеля, чтобы не возникало недоразумений. Среди специалистов, они бывают редко, однако, маркировка кабелей это обязательное условие.

Физика 9702 Сомнения | Страница справки 2

Вес 7,0 Н висит вертикально на 2 струны AB и AC, как показано. Чтобы вес находился в равновесии, натяжение в Строка AB — это T ₁ , а в строке AC — T ₂ . На рис нарисуйте вектор треугольник для определения величин T ₁ и T ₂ :

{Чтобы легко нарисуйте треугольник, следуйте инструкциям ниже [может быть другой способ draw it] (сначала следует нарисовать слегка линии):

Расширьте пунктирную вертикаль линия показана значительным количеством.Затем нарисуйте еще одну пунктирную вертикальную линию который сейчас проходит через точку B.

Теперь рассмотрим T ₂ что составляет 50 ^o к вертикали. Нарисуйте пунктирную линию, начиная с точки B, под углом 50 ^o ко второй пунктирной вертикальной линии и который идет (вверх) к первой пунктирной вертикальной линии.

Присоединяйтесь к точке пересечение с точкой B для получения правильной линии со стрелкой показывая направление, чтобы быть к сформированной точке пересечения.Эта линия представляет собой T ₂ . Он должен быть параллелен T ₂ на AC и направление тоже должно быть таким же.

Наконец, чтобы завершить диаграмме соедините точку A с точкой пересечения, чтобы получить вертикальную линию указывая вверх. Измерьте длину этой линии. Эта длина соответствует до 7,0 Н [длина должна быть около 9,2 см]. Аналогично длина Т ₁ (уже имеется) и Т ₂ (нарисовано) должно быть около 7см и 5.5 соответственно. По пропорции (9,2 см соответствует 7,0 Н), T ₁ и T ₂ можно получить из соответствующей длины. }

Вопрос 13: [Момент > Равновесие]

Штанга AB прикреплена к стене на петлях A. Rod удерживается горизонтально с помощью шнура BD, прикрепленного к стержню на конце B и стене в D, как показано. Штанга имеет вес W, а центр тяжести штанги находится в точке C. удерживается в равновесии силой T в шнуре и силой F, создаваемой шарниром.

(а) Объясните, что подразумевается под

(i) центр тяжести тела

(ii) равновесие тела

(b) Линия действия веса W стержень проходит через шнур в точке P. Почему, чтобы стержень находился в равновесии, сила F петля должна также проходить через точку P:

(c) Силы F и T составляют углы α и β соответственно со стержнем и AC = (2/3) AB, как показано. Уравнения через F W, T, α и β для обозначения

(i) Решение сил по горизонтали

(ii) Разрешение сил по вертикали

(iii) Снимок A:

Ссылка: Отчет о прошедшем экзамене — Отчет за 2 квартал 2006 г. , 2 квартал

Решение 13:

(а)

(i)

Центр тяжести тела точка, в которой можно считать, что действует вся масса тела.

(ii)

Для равновесия тела сумма сил в любом направлении равна нулю, а сумма моментов относительно любой точки равно нулю.

(б)

{Силы, проходящие через точку, будут иметь нулевой момент относительно этой точки. Это очевидно, потому что момент определяется как произведение силы на перпендикулярное расстояние силы от этой точки. Когда сила действует на точку, ее перпендикулярное расстояние от этой точки равно нулю.Итак, момент этой силы относительно точки равен нулю. Для равновесия сумма моментов относительно точки должна быть равна нулю. Поскольку другие силы проходят через точку P, их моменты относительно P равны нулю. Таким образом, для того, чтобы сумма момента вокруг P была равна нулю (условие равновесия), сила F также должна иметь нулевой момент относительно P. Это происходит, когда сила F проходит через точку P}
ЛИБО Силы T и W имеют нулевое значение. момент относительно P. Итак, сила F должна иметь нулевой момент (для равновесия), т.е. должен проходить через P.

ИЛИ Если все силы проходят через P, расстояние от P равно нулю для всех сил. Итак, сумма моментов относительно P равна нуль.

(в)

(i)

Разрешение сил по горизонтали:

{W не имеет горизонтального компонент, так как он вертикальный. Разрешение F и T по горизонтали дает уравнение: (F имеет компонент справа, а T имеет компонент слева)}

Fcosα = Tcosβ

(ii)

Разрешение сил по вертикали:

{F и T имеют компоненты вертикально вверх, а W вертикально вниз}

W = Fsinα + Tsinβ

(iii)

Снимая моменты о A:

{Снимая моменты об А.вес C находится на расстоянии (2/3) AB от точки A (момент по часовой стрелке), а вертикальный Компонент T находится на расстоянии AB от точки A (момент против часовой стрелки). F не имеет момент относительно точки A, поскольку он действует в точке (расстояние от точки равно нуль). Итак, W [(2/3) AB] = Tsinβ [AB], которое упрощается в уравнение (поскольку в терминах АБ ответ не требуется):}

2W = 3Tsinβ

Вопрос 14: [Сопротивление > Провода]

Кабель электропитания состоит из шести медные провода c, окружающие стальной сердечник s.

Длина 1,0 км одного из медных провода имеют сопротивление 10 Ом, а 1,0 км стальной жилы — 100 Ом.

Какое примерное сопротивление кабеля питания длиной 1,0 км?

Ссылка: Отчет о прошедшем экзамене — Отчет за ноябрь 2008 г., Q32 и , июнь 2013 г. Документ 13, Q34

Решение 14:

Ответ: Б.

Все 7 проводов в кабеле подключены параллельно (это не отдельные кабели, а один кабель, содержит несколько проводов).

{Кабель содержит несколько проводов , как показано. Рассмотрим ток, протекающий по кабелю — будет ток течет только по 1 проводу или по всем проводам одновременно? это очевидно, что он в любой момент потечет по всем проводам. Итак, нынешний следует разделить между проводами.

Это похоже на обычные электрические цепи, с которыми мы обычно имеем дело. Ток делится между компоненты при их параллельном соединении. Когда компоненты соединенные последовательно, через каждую из них протекает одинаковый ток.

Итак, в кабеле провода соединены параллельно. Однако, если присутствовало 2 кабелей , то через каждый из них будет протекать один и тот же ток. Подключение проводов (которые находятся в 1 кабеле) и соединения кабелей считаются иначе.}

Рассмотрим медные провода.

Суммарное сопротивление медных проводов,

R _C = [(1/10) + (1/10) + (1/10) + (1/10) + (1/10) + (1/10)] ^-1 = [6/10] ^-1 = 10/6 Ом

Сопротивление стального сердечника составляет 100 Ом.

Итак, общее примерное сопротивление кабель питания = [(1 / {10/6}) + (1/100)] ^-1 = 1,639 Ом = 1,6 Ом

Вопрос 15: [Стационарный волны]

Какие условия для формирование стационарной волны: например, такая же скорость и частота, но что еще?

Решение 15:

Условия образования стационарные волны:

• Волны должны иметь одинаковую скорость .
• Волны должны иметь одинаковые частота .

{Из приведенного выше 2 условиях, можно сделать вывод, что длины волн должны быть то же, поскольку скорость v = f λ}

• Волны должны иметь одинаковые (или почти такая же) амплитуда .
• Две (прогрессивные) волны должны быть движение в противоположных направлениях вдоль той же линии движения а в тот же самолет . (Предполагая, что граничные условия выполнены [узел формируется на границах]. )

Что касается разности фаз 2 волны, она должна быть постоянной (когерентные волны). Стационарные волны содержат примечания (где смещение минимально) и пучности (где смещение максимум).

Для образования узлов разность фаз должна быть (не в фазе) π рад (180 ^o ) и для образование пучностей, разность фаз должна быть (по фазе) нулевой.

Частицы в одном сегменте (между 2 соседних узла) находятся в фазе, в то время как изделия в соседних сегментах находятся в противофазный.

Руководство по осветительным и силовым кабелям

Чтобы мы могли использовать наши светильники и приборы, нам необходимо подключить их к основному источнику питания. В этом посте мы обсудим различные типы кабелей и их типичное применение.

Стационарная проводка, проходящая через стены / потолок между осветительным прибором и источником питания, называется «кабелем», а провод, используемый для подключения портативных приборов, таких как лампы и т. Д., К настенной розетке, называется «гибким». или «гибкий кабель».

Кабели плоские, с загнутыми сторонами и имеют внутри 2-4 жилы. Шлейф (гибкий кабель) круглый с 2-3 жилками внутри.

Вид в разрезе кабеля Вид в разрезе гибкого кабеля

Отдельные медные провода внутри кабеля / гибкого кабеля называются жилами. Каждая из жил (за исключением жилы заземления в кабелях) покрыта цветной изоляцией из ПВХ, которая обеспечивает защиту и позволяет легко идентифицировать. (Желто-зеленая изолирующая втулка натягивается на оголенную жилу заземления во время установки кабеля) Все жилы затем окружаются последним слоем ПВХ-изоляции, называемым оболочкой, которая обычно бывает серой или белой.

Цвет жил был изменен в марте 2006 года, чтобы привести его в соответствие с требованиями Европейского Союза. Старые цвета:

Красный — Live
Черный — Нейтральный

Они были заменены следующими цветами:

Коричневый — Live
Синий — Нейтральный

Важно помнить, что вы будете часто можно увидеть смесь нового и старого стиля цветовой кодировки в зданиях постройки до 2006 года.

Кабели бывают разных размеров, размер относится к площади поперечного сечения жил и зависит от величины тока, протекающего через них. Кабель с жилой 2,5 мм ² обычно используется для силовых цепей, а кабель с жилой 1 мм ² обычно используется для цепей освещения.

Однофазные силовые кабели

Двухжильный и заземляющий кабель: Этот кабель соединяет потребительский блок (блок предохранителей) с розетками и передает электричество к приборам, подключенным к электрической сети.Кабель состоит из трех жил, жилы под напряжением, жилы нейтрали и жилы заземления. Жилы под напряжением и нейтраль изолированы и проводят ток к розетке и от нее. Проводник заземления или непрерывного заземления (ECC) не изолирован, за исключением внешней оболочки, и обеспечивает путь для прохождения тока на землю в случае возникновения короткого замыкания.

Двухжильный и заземляющий кабель — новые цвета Двухжильный и заземляющий кабель — старые цвета

Трехжильный гибкий кабель: Этот тип кабеля используется для подключения таких приборов, как лампы или удлинительные кабели, к розеткам электросети. Гибкий кабель (гибкий шнур / кабель) имеет три жилы: под напряжением, заземление и нейтраль. Каждая из жил изолирована слоем ПВХ с цветовой кодировкой, затем все три жилы окружены дополнительным внешним слоем из ПВХ, известным как оболочка.

Трехжильный гибкий кабель

Двухжильный гибкий кабель: Этот тип кабеля используется для подключения небольших приборов с двойной изоляцией и не требует заземления. Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет круглой формы с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.

Двухжильный гибкий кабель

Трехфазные силовые кабели

Трехфазные и нейтральные: обычно вы не найдете трехфазные кабели в жилых домах, если они не очень большие, но вы обычно найдете их в промышленных и высотных зданиях, поскольку они может обеспечить гораздо большую мощность, чем однофазный кабель. Трехфазные кабели обычно круглые и содержат 4 жилы, 3 из которых находятся под напряжением, а 1 — нейтраль. Каждая из жил покрыта изоляцией из ПВХ с цветовой кодировкой, а затем сгруппирована вместе и покрыта слоем, известным как оболочка (внутренняя оболочка), которая затем окружена слоем скрученной оцинкованной стальной проволоки, которая имеет двойную цель обеспечения броневой защиты. а также действует как защитный проводник цепи (CPC).Затем армированный слой покрывается дополнительным слоем ПВХ-изоляции, который защищает броню от ржавчины.

Трехфазный и нейтральный кабель — новая цветовая кодировка Трехфазный и нейтральный кабель — старая цветовая кодировка

Цвет трехфазных жил был изменен в соответствии с требованиями Европейского Союза. Старые цвета:

Черный — Нейтральный
Синий — Live (L3)
Желтый — Live (L2)
Красный — Live (L1)

Эти цвета были заменены следующими цветами

Синий — Нейтральный
Серый — Live (L3)
Черный — Live (L2)
Коричневый — Live (L1)

Важно помнить, что вы часто будете видеть смесь нового и Цветовая кодировка в старом стиле в коммерческих и промышленных зданиях, хотя должна быть предупреждающая наклейка, а также маркировка фаз.

Осветительные кабели

Трехжильный и заземляющий кабель: Этот тип кабеля используется для подключения двухсторонних выключателей света. Кабель состоит из 4 жил, одна из которых является нейтралью, а три других потенциально находятся под напряжением в зависимости от того, как спроектирована схема освещения и в каком положении находятся переключатели. Каждая из жил (кроме земли) покрыта слоем Цветная ПВХ-изоляция для идентификации, эти жилы затем покрываются внешним слоем из ПВХ, известным как оболочка.

Трехжильный и заземляющий кабель нового цвета Трехжильный и заземляющий старые цвета

Двухжильный гибкий кабель: Этот тип кабеля используется для подключения осветительной арматуры с пластиковыми патронами, не требующими заземления. Кабель имеет только две жилы: фазу и нейтраль. Поскольку это гибкий кабель, он будет круглой формы с внешней оболочкой и двумя жилами с ПВХ-изоляцией с цветовой кодировкой.

«Простой» шнур питания — в журнале соответствия

Анатомия обычного шнура питания и связанные с ним нормативные вопросы

Шнур питания является важным элементом всего электрического оборудования, подключенного через шнур; он обеспечивает соединение между оборудованием и электросетью. Шнур питания может быть подключен к оборудованию жестко или съемным. Кабель питания с жесткой проводкой (несъемный) состоит из вилки, шнура и устройства снятия натяжения, чтобы прикрепить шнур к корпусу оборудования. Съемный шнур питания, также известный как комплект шнура питания, состоит из вилки, шнура и разъема или розетки. Хотя это может показаться простым компонентом, когда дело доходит до разрешений регулирующих органов, он может стать чрезвычайно сложным компонентом.

В этой статье рассматриваются некоторые аспекты шнуров питания, предназначенных для использования в оборудовании информационных технологий (ITE) и в потребительских товарах.Другие типы шнуров питания, например, для использования вне помещений или для опасных зон, являются темой для отдельной статьи.

Шнуры питания обычно имеют два или три провода. Это провода «линия», «нейтраль» и «земля». В стандарте IEC 60446 Международной электротехнической комиссии используются следующие цветовые коды:

• В Северной Америке линейный провод имеет черный цвет, в то время как во всем остальном мире он коричневый или серый;
• В Северной Америке нейтральный провод белый, а в других местах — синий; и
• В Северной Америке заземляющий провод обычно зеленого цвета, тогда как во всем остальном мире он зеленый с желтыми полосами.


Крайне важно убедиться, что электрические характеристики шнура питания, поставляемого с продуктом, выше, чем у самого продукта. Большинство стандартов на продукцию требуют, чтобы вилка имела номинальный ток не менее 125% от номинального тока оборудования. Шнур питания с недостаточным номиналом может привести к его перегреву и, возможно, вызвать электрический пожар. Шнуры питания, предназначенные для использования с оборудованием ITE в Северной Америке, рассчитаны на 125 В переменного тока / 10 А, но доступны и другие более высокие номиналы.

Несъемные шнуры питания

Несъемный шнур питания жестко подключен к корпусу оборудования и, как правило, не предназначен для извлечения из корпуса оборудования. Шнур питания состоит из вилки, шнура и разъема для снятия натяжения, чтобы прикрепить шнур к устройству.

Обычным способом прикрепления оголенного конца несъемного шнура питания (см. Рисунок 1) является наконечник / кольцевой зажим. Один конец клеммы состоит из металлического кольца или «петли», которое скользит и прикрепляется к клемме питания или винту. Другой конец клеммы с проушиной / кольцом обычно обжимают на зачищенном проводе шнура питания. К одному проводу шнура питания прикреплен один зажим с кольцом. Важно помнить, что при использовании этой формы клеммы обжимной инструмент должен быть одобрен для клеммы, для которой он используется. Хорошей инженерной практикой является двойная обжимка наконечников / кольцевых клемм.

Рисунок 1: NEMA 5-15P до конца зачистки

Производители крупногабаритного оборудования, в котором используются несъемные шнуры питания, иногда отправляют свои шнуры питания в разобранном виде.Это связано с тем, что шнуры питания обычно очень большие и очень длинные, и они могут быть повреждены во время транспортировки. В таких случаях национально признанные испытательные лаборатории США (NRTL) допускают это при соблюдении определенных условий. Эти условия включают:

• Обоснование необходимости демонтажа шнура питания;
• Монтаж разобранного оборудования должен производиться квалифицированным обслуживающим персоналом;
• Должны быть предоставлены подробные инструкции по сборке, в которых рассматриваются все аспекты повторной сборки, включая подключение основных клемм заземления;
• Инструкции, в которых указывается, что нельзя использовать никакой другой шнур, кроме поставляемого с продуктом; и
• Предусмотрено подходящее средство крепления шнура питания к корпусу, например, втулка для разгрузки от натяжения.

Гибкие шнуры нельзя использовать для оборудования, которое требует, чтобы шнур был жестко подключен к устройству. Стационарное оборудование с гибким шнуром и вилкой должно быть спроектировано таким образом, чтобы шнур можно было отсоединять для ремонта и технического обслуживания в соответствии с разделами 400.7 и 400.8 Национального электротехнического кодекса.

Набор съемных шнуров

Комплект съемных шнуров, иногда называемых линейным шнуром, сетевым шнуром или силовым кабелем, состоит из гибкого шнура с электрическими разъемами на обоих концах, один вилка и одна розетка.Мужской конец комплекта шнура присоединяется к формованной электрической вилке, в то время как охватывающий конец обычно состоит из литой электрической розетки. Формованная розетка предназначена для предотвращения возможности наличия открытого штыря под напряжением или штифта, который может вызвать поражение электрическим током. Штекерная вилка подключается к розетке или розетке электрического источника, а розетка — к части оборудования. Некоторые комплекты шнуров включают в себя другие компоненты, такие как предохранитель максимальной токовой защиты. Пример такого набора шнуров используется в Великобритании.

Рисунок 2: NEMA 5-15P согласно IEC 60320-C13

Существуют разные требования к шнурам питания, если шнур упакован в одну коробку с конечным продуктом, и когда он поставляется отдельно в качестве детали для ремонта или замены. Некоторые страны хотят, чтобы в комплект оборудования входил только шнур, подходящий для их страны, и никаких дополнительных шнуров питания, подходящих для использования в других странах. В некоторых странах поставщику разрешается включать только инструкции по выбору подходящего шнура питания, а не самого шнура, в других — нет.

В последние десятилетия на кабели питания все чаще воздействуют экологические требования, например, содержащиеся в правилах Европейского Союза RoHS (Ограничение использования опасных веществ) или REACH (Регистрация, оценка, авторизация и ограничение использования химических веществ). В производстве большинства шнуров питания используется та или иная форма поливинилхлорида (ПВХ), и растет беспокойство по поводу воздействия на окружающую среду и здоровье, создаваемого производством и использованием материалов из ПВХ.Растущие во всем мире экологические нормы серьезно повлияли на его использование и экспортные возможности. Поэтому важно, чтобы при покупке шнуров питания запросить у поставщика декларации RoHS и REACH или подтверждение соответствия.

Заглушки

В каждой стране используются разные типы вилок. Сегодня используется 15 типов электрических розеток, каждому из которых была присвоена буква Управления международной торговли Министерства торговли США (ITA), начинающаяся с буквы «А» и проходящая через алфавит.МЭК объединила эти разъемы в исчерпывающую таблицу, известную как «Мировые типы вилок». В таблице приведены категории различных вилок по странам или регионам, в которых они используются. Они начинаются с типа A, который представляет собой 2-контактный штекер для Северной Америки, и заканчиваются типом O, который представляет собой 3-контактный штекер, предназначенный для нас в Таиланде. Все типы вилок, кроме двух, представляют собой 3-контактные вилки, при этом третий контакт, обычно центральный, является контактом заземления. Вилки типа A, обычно используемые в Северной Америке, и вилки типа C, обычно используемые в Европе, Южной Америке и некоторых частях Азии, представляют собой двухконтактные незаземленные вилки.

Интересной разновидностью заземленной вилки является вилка типа E, обычно используемая во Франции, Бельгии, Польше, Словакии, Чешской Республике и некоторых африканских странах. Он имеет два штыревых трубчатых контакта (горячий и нейтральный), в то время как заземляющая часть вилки является гнездовой розеткой, которая принимает штырь заземления, который постоянно прикреплен к гнездовой розетке.

Когда дело доходит до вилок, есть два важных момента. Первое, что нужно учитывать — это контакт заземления.В зависимости от типа вилки и ее предполагаемого использования может использоваться третий контакт или «контакт заземления». Этот третий контакт обеспечивает соединение с землей, которое защищает пользователя и продукт от нарушения изоляции подключенного устройства. Например, при использовании шнуров питания медицинского назначения необходимо надежно поддерживать заземление для защиты пациента и медицинского персонала. Как правило, оборудование с двойной изоляцией, такое как сотовые телефоны, электробритвы и некоторые бытовые приборы (крупная бытовая техника), может не требовать вывода заземления; следовательно, они используют 2-контактный штекер.

Второе соображение — это поляризация вилки. Это варьируется от страны к стране и зависит от их электропроводки. Чтобы сохранить правильную поляризацию между вилкой и розеткой, обычно один из контактов вилки больше или шире, чем другой. Например, в Северной Америке нейтральный штифт больше по размеру, что означает, что вилку можно вставить только в большее отверстие розетки. Это гарантирует правильное соединение токоведущего провода и токоведущего полюса.

В Северной Америке наиболее распространенным типом является семейство вилок и розеток NEMA 5. Вилка NEMA 5, номинальный ток которой не превышает 20 ампер, обычно имеет вилку с двумя плоскими контактами. Для более высокого номинального тока шнур питания с вилкой NEMA L14-30P и розеткой NEMA L6-30R рассчитан на 30 ампер.

Другой тип вилки — это вилка для больниц, которая является частью «шнура питания для больниц». Именно вилка делает шнур больничным, и никак иначе.Шнур питания больничного класса оценивается по более высоким стандартам качества, чем шнуры питания не медицинского назначения. Шнуры питания, используемые с медицинским оборудованием в Северной Америке, должны быть больничного класса.

Диаметр заглушки для больниц должен соответствовать стандартам NEMA WD-6 и UL 817. Лезвия должны быть твердыми, а не гнутыми из латуни, лезвия обычно никелированы, а вилка включает внутреннее устройство для удержания кабеля или разгрузку от натяжения, чтобы предотвратить любое напряжение внутренних соединений вилки.Цвета вилок медицинского назначения или оболочки кабеля производятся по желанию производителя. Хотя многие больницы предпочитают, чтобы вилка была прозрачной, чтобы внутренние соединения можно было проверить визуально, стандарты UL (Underwriters Laboratories) и CSA (Канадская ассоциация стандартов) не требуют прозрачных заглушек и не предусматривают каких-либо ограничений по цвету. Чаще всего комплекты шнуров имеют сплошные серые или иногда голубые вилки.

Шнуры питания и комплекты шнуров для медицинских учреждений должны иметь «зеленую точку», означающую, что они были разработаны и испытаны на надежность заземления, целостность сборки, прочность и долговечность.На них распространяются особые требования, содержащиеся в следующих стандартах:

• Стандарты медицинского оборудования: UL 60601-1 и CAN / CSA C22.2 № 21;
• Стандарты шнуров питания: UL 817 и CAN / CSA C22.2 № 21;
• Стандарты соединительных вилок и розеток: UL 498 и CAN / CSA C22.2 № 42.

Трос

Размер жилы шнура указан в AWG (американский калибр проволоки) или в мм. ² . AWG преимущественно используется в Северной Америке, а мм ² — во всем остальном мире.

Северная Америка использует свою собственную уникальную номенклатуру для определения типа шнура. Примеры некоторых из наиболее часто используемых кабелей в Северной Америке: SVT, SJT, SJTW, ST, SPT-1 и SOW. Каждая из букв, используемых в обозначении кабеля, обозначает его назначение.

Номенклатура кабеля:

• S = Уровень обслуживания (обычно до 600 В)
• J = младший сервис (обычно до 300 В)
• V = шнур пылесоса
• P = Параллельный шнур
• E = термопластичный эластомер
• O = Маслостойкость
• T = термопласт
• W = атмосферостойкий
• H = кабель нагревателя
• VW-1 = огнестойкий
• FT2 = огнестойкий

В Северной Америке все гибкие шнуры питания проходят испытания на соответствие стандарту UL 62 / CSA C22-2 № 49-14.В Европе гибкие шнуры оцениваются по стандарту EN 60779. Между североамериканскими и европейскими стандартами существуют значительные различия, особенно в требованиях к конструкции кабеля.

Рис. 3. Маркировка «Зеленая точка»

Кабели, используемые в Европе, должны иметь согласованное одобрение и иметь знак «◄HAR►». Как правило, эти кабели сертифицированы по европейскому стандарту EN 50525. Примером европейской согласованной маркировки является «H03VV-F», что означает, что кабель согласован, 300 В / 300 В, с ПВХ-изоляцией, тонкая проволока (гибкий).

Маркировка

Как правило, каждая страна предъявляет свои собственные требования к утверждениям или сертификации. В Северной Америке органом, отвечающим за разработку стандартов для шнуров питания, является Национальная ассоциация производителей электрического оборудования (NEMA), а агентствами, которые тестируют и сертифицируют шнуры питания, являются NRTL, такие как UL или CSA. Шнуры питания для Северной Америки, которые обычно используются для ITE, обычно имеют один из сертификационных знаков NRTL, таких как UL или c-UL.

В большинстве стран используется IEC 60320, который является международным стандартом для оценки и сертификации компонентов шнуров питания. В Соединенных Штатах стандарт, используемый для оценки шнуров питания, — это UL 817.

Маркировка, необходимая для каждой страны, будет отличаться для этикеток агентства, сертификатов соответствия, писем об одобрении, сертификатов одобрения или регистрации. Эти требования к маркировке могут быть и часто различны для вилки, шнура и соединителя. В отношении маркировки шнуры питания, используемые в Северной Америке, должны иметь как минимум следующую информацию:

Заглушка

• Название или торговая марка производителя
• Типовой номер
• Электрические характеристики
• Номер файла NRTL

Шнур

• Название или торговая марка производителя
• Тип кабеля (например: СВТ)
• Номинальное напряжение и температура
• Номер файла NRTL.
• Количество жил и калибр провода.

Розетка

• Название или торговая марка производителя
• Типовой номер
• Электрические характеристики
• Номер файла NRTL

Требования к сертификации различаются от страны к стране и от одного региона мира к другому. В качестве примера в следующем списке показаны требования, взятые из одной страны, выбранной с разных континентов:

• В Великобритании вилка должна быть сертифицирована по BS 1363-1, в то время как конец розетки должен быть сертифицирован по EN 60320. Наконец, веревка должна быть согласована с кабелем, сертифицирована по IEC 60227 и иметь соответствующие сертификационные знаки.
• В Австралии вилка должна быть сертифицирована по AS / NZS 3112, в то время как розетка / соединитель должны быть сертифицированы по AS / NZS 60320-1, а кабель — по AS / NZS 5000-1.
• В Китае вилка должна быть сертифицирована по стандартам GB 2099 и GB 1002, в то время как розетка должна быть сертифицирована по стандарту GB17465.1, а шнур — по стандарту GB5023.5.
• В Аргентине вилка обычно сертифицирована по IRAM 2063 или 2073.

Примеры, перечисленные выше, представляют собой лишь часть того, что существует на мировом рынке, и не предназначены для полного представления всех применимых стандартов шнуров питания для каждого региона. Например, помимо Китая, азиатские страны, такие как Япония, Корея, Тайвань и Сингапур, имеют свои собственные уникальные стандарты, а Гонконг использует британский стандарт. Хотя большинство из этих различных международных стандартов имеют много общего и имеют много схожих требований, неизбежно существует по крайней мере один или два уникальных пункта. Для ведения бизнеса в этих странах необходимо полностью выполнить требования каждого стандарта.

Заключение

Как показала эта статья, кажущийся простым шнур питания не так уж и прост. Несмотря на то, что его конструкция может состоять только из трех компонентов, тот факт, что он используется настолько универсально и что он является важным каналом, по которому электричество течет от розетки к продукту, делает его предметом множества международных норм, маркировок и стандартов. .

Большинство продуктов, которые покупаются и продаются во всем мире, имеют, по крайней мере, возможность использования кабеля питания, включая многие продукты, которые в основном работают от батарей. Чем больше стран продают продукт, тем больше нормативов вступает в силу. То, что приемлемо в одной стране, может быть неприемлемо в другой. Следовательно, необходимо проявлять большую осторожность, соблюдая и соблюдая лабиринт международных норм и сертификатов, связанных с «простым» шнуром питания.

Хоми Ахмади является директором по вопросам соблюдения нормативных требований в Extron Electronics в Анахайме, Калифорния, и отвечает за соблюдение международных нормативных требований. Он имеет обширный опыт в области соответствия требованиям, включая безопасность продукции, электромагнитную совместимость и защиту окружающей среды. Он старший член IEEE. Он опубликовал множество статей и провел семинары как в США, так и в Великобритании, чтобы помочь производителям в разработке продуктов и соблюдении нормативных требований. Он получил степень бакалавра инженерии в Университете Мид-Гламорган в Уэльсе, Великобритания.Он занимал должность председателя программы IEEE PSES в округе Ориндж (Калифорния) с 2008 по 2010 год, а затем с 2013 по 2014 год. В настоящее время он является председателем отделения IEEE Product Safety Engineering Society (PSES) в округе Ориндж, с ним можно связаться по адресу [email protected].

новых шнуров распределения питания | Hosa

Устраняет лишние силовые кабели на сцене

Буэна-Парк, Калифорния, март 2016 г. — Компания Hosa Technology, Inc., ведущий новатор в области решений аналоговой и цифровой связи для профессионалов аудио / видео, рада представить линейку шнуров распределения питания серии PDX.Разработанный для упрощения прокладки силовых кабелей, каждый распределительный шнур состоит из равномерно расположенных розеток NEMA 5-15R для обеспечения питания различных устройств. Шнуры распределения питания Hosa позволяют запускать несколько компонентов на сцене, не прибегая к удлинителям и электрическим полосам. Линия состоит из трех вариантов с разным количеством розеток, длиной и калибром, что позволяет избежать путаницы кабелей в любом пространстве.

Имея проводники из бескислородной меди (OFC) 12 AWG для увеличения протекания тока, шнуры распределения питания серии PDX-200 могут легко запитать несколько электронных устройств.PDX-225 имеет в общей сложности четыре розетки на 25-футовом кабеле, а PDX-250 имеет длину 50 футов и позволяет подключать до семи устройств. Каждая линейная розетка подсвечивается, поэтому точки подключения можно легко найти в темных местах.

Для ситуаций, когда требуется меньшая мощность, в шнуре распределения питания PDX-430 используются провода OFC 14 AWG и предусмотрено семь точек подключения в 30-футовом кабеле. Имея те же встроенные розетки с подсветкой, что и серия 200, этот шнур можно использовать на любой сцене, чтобы свести к минимуму прокладку нескольких кабелей.Распределительный шнур PDX-430 идеально подходит для сцен, использующих светодиодное освещение.

«Потребление электроэнергии на сегодняшних сценах выше, чем когда-либо прежде, и Хоса знает, что прокладка нескольких силовых кабелей на сцене — не лучшее решение», — прокомментировал Хосе Гонсалес, менеджер по продукции Hosa Technology. «Новые шнуры распределения питания Hosa исключают опасность споткнуться, позволяя проложить один кабель к различным электронным устройствам на сцене. Мы уверены, что эта линия станет жизненно важным решением для подключения к концертным площадкам во всем мире.”

Линия шнуров распределения питания Hosa уже доступна. Рекомендуемая производителем розничная цена составляет от 95,10 до 173,70 долларов.

— Хоса

Азбука анатомии шнура питания

Несмотря на то, что это на первый взгляд простое устройство, шнур питания отвечает за выполнение важнейших функций; это основной канал, по которому электричество течет от розетки к оборудованию.

Несмотря на то, что шнуры питания состоят всего из трех элементов, они подчиняются целому ряду правил и стандартов, что подчеркивает важность их роли.Характеристики шнура питания в разных странах различаются, от цвета проводки до типа вилки.

При выборе шнуров питания, которые будут использоваться с вашим ИТ-оборудованием в Северной Америке, полезно иметь общее представление о различных компонентах и ​​факторах, включая:

1. Тип ─ Существует два варианта шнуров питания: съемные и несъемные. Съемный шнур питания, также известный как сетевой шнур или набор шнуров питания, состоит из вилки, шнура и соединителя или розетки. С другой стороны, несъемный шнур питания жестко подключен к корпусу оборудования и, как правило, не предназначен для удаления. Этот тип шнура питания состоит из вилки, шнура и устройства для снятия натяжения, чтобы прикрепить шнур к оборудованию.

2. Электропроводка ─ Шнуры питания обычно имеют три провода: «линия», «нейтраль» и «земля». В Северной Америке линейный провод черный, нейтральный провод белый, а заземляющий провод зеленый.

3. Электрические характеристики ─ Крайне важно, чтобы электрические параметры шнура были выше, чем у продукта, на который подается питание.Большинство стандартов на продукцию требуют, чтобы вилка имела номинальный ток не менее 125% от номинального тока оборудования. Это соображение связано с возможностью перегрева шнура питания с недостаточным номиналом и возникновения электрического пожара. Шнуры питания, предназначенные для использования с ИТ-оборудованием, рассчитаны на 125 В переменного тока / 10 А, но доступны и другие более высокие номиналы.

4. Вилки ─ Вилки и розетки семейства NEMA 5 (наиболее распространенный тип в Северной Америке) обычно имеют вилку с двумя плоскими контактами и номинальным током, не превышающим 20 ампер.Для более высоких требований к номинальному току шнур питания с вилкой NEMA L14-30P и розеткой NEMA L6-30R рассчитан на 30 ампер. В зависимости от типа вилки и ее предполагаемого использования, она может включать в себя третий контакт или «контакт заземления», который обеспечивает соединение для защиты от повреждения изоляции подключенного устройства. Обычно оборудование с двойной изоляцией не требует заземляющего штыря, и его будет достаточно с 2-штырьковой вилкой. Чтобы сохранить правильную поляризацию между вилкой и розеткой, обычно один из контактов вилки больше или шире другого.В Северной Америке нейтральный контакт больше, поэтому вилку можно вставить только в большее отверстие розетки, что обеспечивает правильное соединение токоведущего проводника и токоведущего полюса.

5. Шнур ─ В Северной Америке размер жилы шнура оценивается в AWG (американский калибр проводов). Страна также использует свою собственную уникальную номенклатуру для определения типа шнура, включая SVT, SJT, SJTW, ST, SPT-1 и SOW. Все гибкие шнуры питания протестированы на соответствие стандарту UL 62 / CSA C22-2 № 49-14.

6. Сертификационная маркировка ─ Маркировка, необходимая для каждой страны, будет отличаться для маркировки агентств, сертификатов соответствия, писем об одобрении, сертификатов одобрения или регистрации. Эти требования к маркировке часто различны для вилки, кабеля и разъема. В Северной Америке NEMA отвечает за разработку стандартов для шнуров питания, а агентства, включая UL и NRTL, тестируют и сертифицируют их. Обязательно ищите сертификационные знаки, такие как UL и c-UL.

Что касается маркировки, на всех компонентах шнура питания должны быть указаны производитель и тип. Вилки и розетки также должны отображать электрические характеристики и номер файла NRTL, а шнуры должны включать дополнительную информацию, включая номинальное напряжение и температуру, тип кабеля, номер файла NRTL, а также количество проводников и калибр проводов.

Чтобы узнать больше о шнурах питания, предлагаемых StayOnline, посетите www.stayonline.com.

Если вас интересует информация о шнурах питания для вашего приложения, мы будем рады помочь.Не стесняйтесь обращаться в нашу службу поддержки клиентов по адресу [email protected] или (888) 346-4688.

Отрезанные силовые кабели будут закрыты после разлива в проливе Макинак

ST. ИГНАС, Мичиган — Бригады, реагирующие на разлив диэлектрической жидкости в проливе Макино, в настоящее время разрабатывают план по устранению двух оборванных высоковольтных электрических кабелей.

Кабели, являющиеся частью шестикабельной сети, эксплуатируемой American Transmission Company, были повреждены 1 апреля, когда проходящий буксир и баржа протащили якорь, согласно иску, поданному государством против владельца лодки.Лодку также обвиняют в том, что Enbridge Energy описывает как «три вмятины» на ее нефте- и газопроводах линии 5, которые проходят вдоль силовых кабелей на дне озера.

Судоходная компания VanEnkevort Tug and Barge Inc. из Эсканабы подтвердила, что один из ее буксиров и барж проходила через пролив, но не взяла на себя ответственность за повреждение силовых кабелей или нефтепроводов.

Первые фотографии поврежденных кабелей Американской передающей компании были сделаны в воскресенье, 22 апреля, дистанционно управляемым подводным аппаратом.Они показали, что два из шести кабелей были разорваны, что позволило примерно 600 галлонам диэлектрической жидкости изнутри кабелей вылиться в воду.

Диэлектрическая жидкость, которая действует как изолятор внутри электрических кабелей передачи, потенциально смертельна для человека при проглатывании и «очень токсична для водных организмов», согласно паспорту безопасности производителя.

Перед проверками силовых кабелей в воскресенье и понедельник на прошлой неделе был запущен дистанционно управляемый аппарат, или ROV, для калибровки своего оборудования.

На основе изображений повреждений, сделанных в воскресенье и понедельник, коммунальное предприятие в Висконсине и его подрядчики в настоящее время разрабатывают план закрытия концов оборванных кабелей, чтобы «предотвратить любое возможное загрязнение», согласно Пресс-релиз береговой охраны США.

Как только план будет одобрен объединенным командованием — группой представителей местных, государственных, федеральных, племенных и деловых кругов, которым поручено координировать реагирование на разлив 1 апреля, — операция по укрыванию начнется позднее на этой неделе.

Подрядчики, работающие на American Transmission Company, пытались откачать оставшуюся диэлектрическую жидкость из поврежденных силовых кабелей с недели, когда произошел инцидент. Эта работа продолжается, согласно пресс-релизу береговой охраны, уже удалено около 590 галлонов.

Береговая охрана ранее сообщала, что каждый кабель может вместить до 400 галлонов жидкости.

Кабели Американской передающей компании простираются примерно на 3 1/2 мили через пролив Макино, от мыса МакГалпин к западу от Макино-Сити до мыса Ла-Барб к западу от Сент-Луиса.Игнас.

Кабельная сеть состоит из шести отдельных кабелей, которые вместе составляют две электрические цепи. Каждый из 138-киловольтных кабелей состоит из медных проводников, защищенных слоями неопрена, свинца и внешней оцинкованной стальной проволоки. Внутри кабеля через небольшие зазоры внутри кабеля прокачивается диэлектрическая жидкость, которая действует как изолятор.

Всего Береговая охрана сообщила, что в сети из шести кабелей компании и ее резервуарах содержится более 4000 галлонов диэлектрической жидкости, что было бы наихудшим сценарием разлива.До начала восстановительных работ в воду из двух поврежденных кабелей вытекло около 600 галлонов воды.

Первоначальные отчеты береговой охраны и Enbridge Energy утверждали, что инцидент не повлиял на нефте- и газопровод компании Line 5.

Но 10 апреля компания сообщила государственным чиновникам, что обнаружила «три вмятины» в трубах. Хотя компания провела два однодневных останова линии 5 с 1 апреля, она уверена, что повреждения, нанесенные сдвоенным трубопроводам, не представляют угрозы для их структурной целостности.

Представитель Enbridge подтвердил во вторник, 24 апреля, что компания использовала дистанционно управляемый автомобиль для завершения собственного визуального осмотра повреждений на линии 5. Представитель отказался предоставить дальнейшие комментарии по результатам этой проверки, хотя пообещал обнародовать подробности скоро.

Некоторые указали на разлив диэлектрической жидкости как на предупреждение о том, что может быть гораздо более катастрофической экологической катастрофой, если линия 5 разорвется и начнет извергать нефть в пролив Макино.

Ряд экологических и других групп, включая Sault Ste. Племя Мари, принадлежащее к индейцам чиппева, призвали к окончательной остановке и снятию с эксплуатации всей линии 5 в Мичигане, а не только ее пересечения через пролив Макинак.

Трубопровод Line 5 протяженностью 645 миль, построенный в 1953 году, проходит от Супериор, штат Висконсин, до Сарнии, Канада, и транспортирует до 540 000 баррелей легкой сырой нефти и сжиженного природного газа в день. Он пересекает пролив Макино к западу от моста Макино, как и силовые кабели УВД и парные газопроводы, эксплуатируемые TransCanada.

USB-штекер с разъемом постоянного тока 5,5 мм x 2,5 мм Кабель питания

Обзор

Этот кабель питания состоит из штекерного разъема USB A на одном конце и штекерного разъема постоянного тока 5,5 мм x 2,5 мм на другом конце. Обычно он используется для подачи питания на устройства 5 В через порт USB, а не через трансформатор постоянного / переменного тока.

Очень удобно в определенных ситуациях Превратите штекерный порт USB A в порт питания для подачи питания на устройства.Например, вы можете использовать телевизор или сетевой фильтр с USB-портами для питания такого устройства, как коммутатор, разветвитель или удлинитель. Другой вариант — использовать порт USB на вашем компьютере для питания периферийных устройств, например внешнего накопителя.

---

Приложение

---

Технические характеристики

Физические характеристики
Цвет	Черный
Материал оболочки	ПВХ
Покрытие разъема	никель
Номинальная мощность	18 Вт максимум
Номинальное напряжение	12 В постоянного тока максимум
Распиновка	USB типа A Разъем постоянного тока Контакт 1 (VCC + 5V) Контакт 4 (GND) Наконечник Гильза
Разъем (и)
Разъем A	1 — USB-штекер
Разъем B	1 — 5. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
