Подключение выключателя света: 3 по 1 схеме

Вспоминаю далекие школьные годы: на уроке труда весь наш восьмой класс привлекли к практическим работам по установке розеток и выключателей в строящейся пятиэтажке, которую сейчас называют хрущевкой.

Преподаватель завел всех в одну комнату, показал встроенные подрозетники, торчащие из них два провода и объяснил, в чем состоит схема подключения выключателя света с одной клавишей (других тогда не было) и розетки.

С тех пор прошло более полувека, но те простые знания и навыки до сих пор остаются актуальными, хотя конструкция этих электрических аппаратов претерпела довольно сильные изменения.

Содержание статьи

Как работает старая схема подключения выключателя света с одной клавишей: 2 важных принципа

С того давнего практического занятия мне запомнились два главных наставления своего учителя:

Электрическая проводка должна служить человеку, а не создавать ему опасные проблемы. Поэтому всю предстоящую работу следует рассматривать с точки зрения исключения любых рисков.
Безопасность электрической схемы обеспечивается надежным монтажом.

На эти два вопроса я и буду обращать ваше внимание дальше.

Что следует учитывать для обеспечения максимальной электрической безопасности человека при работе с приборами освещения

Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников.

Современный принцип электрического управления светом через выключатель бытовой сети показан на схеме.

Он же действует и в старых зданиях с советской проводкой, выполненных по системе заземления TN-C. Единственное различие для них: отсутствие защитного нулевого проводника PE.

Если вы живете в таком доме, то у вас просто не будет провода, показанного пунктирным желто-зеленым цветом.

Из квартирного щитка от защитного автомата через распределительную коробку, а в отдельных случаях и напрямую, к патронам лампочек поступают потенциалы фазы L и рабочего нуля N.

Управление светом лампочек происходит за счет коммутаций силового контакта выключателя, врезанного в фазный провод.

Работоспособность схемы сохраняется, когда выключатель будет врезан в нулевой проводник и даже если при подключении перепутаны рабочий ноль N и защитный РЕ потенциалы. Однако риски поражения человека электротоком в этих случаях резко возрастают.

Что важно учитывать при подключении выключателя для обеспечения безопасности освещения:

монтаж отключающего контакта в разрыв фазного проводника исключает попадание человека под действие тока при замене перегоревшей лампочки, а установка его в нулевой провод значительно повышает риск поражения;
перепутывание проводов PE и N с одной стороны вызовет ложное срабатывание защитных модулей, настроенных на уставки токов утечек (УЗО и Дифзащиты), а с другой — сделает непреднамеренное зануление корпусов всех приборов, что в отдельных случаях довольно опасно;
у патрона лампочки фаза должна подводиться на самый дальний, углубленный контакт, ошибочно дотронуться к которому человеку наиболее затруднительно.

2 способа крепления корпуса для закрытой и открытой проводки

Старые советские выключатели для закрытого монтажа проводов, как и розетки, устанавливались внутри металлического подрозетника за счет крепления корпуса в нем раздвижными лапками.

Распорные винты упорных лапок необходимо было завинчивать с силой. Тогда остроконечные упоры врезались в стенку и держались в ней прочно.

Если же затяжка была выполнена слабо, то корпус электрической точки мог болтаться или даже выпадать за счет скольжения одного металла о другой.

Поэтому такие лапки иногда даже приходилось немного выгибать пассатижами для увеличения их хода и более сильного вжатия в жестяной корпус с его последующей деформацией.

Крепление советских выключателей для открытой проводки

Старая методика крепления для наружного монтажа корпуса предусматривала использование двух шурупов.

Недавно я вскрыл один такой корпус в сельском доме и обнаружил, что даже одиночный шуруп успешно справляется с этой функцией уже несколько десятилетий.

Современные способы крепления

Сейчас корпус практически любой электрической точки для установки в скрытой проводке имеет две технические возможности монтажа внутри подрозетника:

саморезами через проушины;
распорными лапками.

Поскольку современные подрозетники выполнены из негорючего прочного пластика, то металлические распорные лапки лучше удерживаются в этом материале, что исключает вываливание розетки.

Чем отличаются конструкции современных механических выключателей и как их правильно монтировать

Если отбросить вопросы дизайна и экономии материалов, то сейчас одноклавишный выключатель выделяется улучшенными электрическими характеристиками, заявленными производителем, и чуть меньшими габаритами.

Если раньше силовой контакт создавался на 6 ампер нагрузки, то на большинстве сегодняшних корпусов уже проставляется цифра 10А.

Кроме того, во многие модели встроена подсветка, облегчающая пользование светильниками в темное время суток.

Как работает подсветка и в каких случаях она не уместна

Схема подключения подсветки довольно проста. Она выполнена обычно светодиодом или неоновой лампочкой с токоограничивающим резистором. Вся цепочка смонтирована параллельно силовому контакту.

При отключении основного светильника силовым контактом ток очень небольшой величины идет через резистор и вызывает свечение индикатора. Подача же питания на основной источник света шунтирует цепочку подсветки.

Как работает подсветка выключателя

Подсветка создается для удобства работы с лампами накаливания. Энергосберегающие люминесцентные и светодиодные светильники в большинстве случаев не приспособлены для такого режима.

Конструкция обычного драйвера питания светодиодных и энергосберегающих ламп реагирует на ток подсветки и вызывает неприятные для глаза моргания при выключенном свете. Более подробно этот вопрос изложен в конце специальной статьи «Почему светодиодная лампа мигает».

Поэтому в отдельных случаях имеет смысл избавиться от подсветки и заранее изъять ее схему из корпуса блока.

Правила подключения современного одноклавишного выключателя за 5 шагов

Шаг №1. Забота о собственном здоровье и личной безопасности

Снимаем питание с участка схемы, на котором нам предстоит работать. Отключаем автоматы или пробки с предохранителями.

Здесь же проверяем отсутствие напряжения на рабочем месте и принимаем меры против его несанкционированной подачи.

Шаг №2. Вызвание состояния проводов, подведенных в подрозетник

Один из них должен подавать потенциал фазы от распределительной коробки, а второй — обеспечивать электрическую связь со светильниками.

Когда у мастера имеется опыт работы под напряжением, то допустимо проверить эти вопросы индикатором или вольтметром. Для этих целей подходит любой цифровой мультиметр.

Шаг №3. Распаковка выключателя, снятие верхней крышки

Для работы надо представлять устройство нашего изделия. Показываю его состав на примере модели с двумя клавишами.

Обычно для любых конструкций с одной, двумя или тремя клавишами существует простое правило: надо всунуть в зазор между клавишей и корпусом тонкое лезвие отвертки или ножа и выдавить им аккуратно верхнюю крышку из обжимного крепления.

На отдельных моделях корпусов имеются специальные тонкие пазы. Часть одноклавишных крышек можно вообще снять и установить пальцами без использования металлического инструмента.

После отделения крышки с блока наступает очередь декоративной рамки и проставки.

Шаг №4. Монтаж в стену

К зажимам коммутационного блока подключают провода и одним из двух способов закрепляют его в подрозетнике.

На смонтированный корпус устанавливают снятые с него детали и небольшим усилием руки вдавливают снятые крышки клавиш.

Шаг №5. Проверка под нагрузкой

Этот завершающий этап следует выполнять при полной уверенности, что защитные автоматы работоспособны и отключат случайно возникшее короткое замыкание. Подумайте еще раз о собственной безопасности.

Личные впечатления от монтажа одноклавишного выключателя компании Bylectrica серии «Стиль: где ошибка?

Внешний вид этого электрического изделия довольно привлекательный как с лицевой, так и с тыльной стороны. Подсветка оригинально вписана в крышку корпуса.

Коммутационные нагрузки заявлены на 10 ампер, рабочее напряжение — 250 вольт.

После извлечения корпуса из упаковочного пакета у меня сразу начались проблемы со снятием крышки. Вначале осмотрел ее со всех сторон, потом попытался отделить пальцами: безуспешно.

Взял нож и сделал попытку выдавить крышку клавиши вверх: не поддается.

Приложил довольно большое усилие, но безрезультатно. Превышать нагрузку не стал, чтобы не повредить пластиковые детали. После этого стал искать инструкцию, но, кроме записи, что монтаж должен выполнять обученный специалист, ничего не нашел.

Стал рассматривать корпус со всех сторон и заметил две пары пластиковых защелок.

Вывел их из зацепления и разобрал корпус.

Внутри на крышке увидел все вставленные механические детали переключателя. Причем шляпки винтов клемм спрятаны, наружу торчат только концы резьбовой части. Корпус коммутационного блока вообще пустой. А должно быть все наоборот.

Контактная группа, осуществляющая коммутации и разрыв цепи, выглядит внушительно.

Встроенный в клавишу пластиковый рычаг кнопки делает съемную крышку неразборной. В него вставлен подпружиненный механизм, управляющий переключением контакта. На фото я его извлек.

Если бы я при разборке корпуса ножом увеличил усилие вытягивания клавиши, то этот узел был бы выломан.

Дальше мне пришлось полагаться на собственную интуицию и навыки релейщика, дабы привести этот одноклавишный выключатель в рабочее состояние.

Обозначил по своему все составные детали, входящие в конструкцию модуля.

Показываю последовательность их сборки в единый корпус коммутационного блока. Вначале устанавливается неподвижный контакт.

Затем наступает очередь подвижного контакта. При этом его надо заводить специальной кромкой в паз корпуса. Дальше пинцетом проверяю замыкание и размыкание контактной группы, их ход и совмещение центров.

Третьим шагом идет установка блока подсветки. Ее нижняя перемычка должна плотно лечь на плоскость нижнего неподвижного контакта.

Верхняя контактная пластина подсветки будет подключаться при снятии питания со светильника латунным мостиком.

Дальше остается подключить провода к клеммам на корпусе и закрепить коммутационный блок в подрозетнике.

Когда эта работа закончена, надеваем верхнюю крышку. Обращаем внимание, чтобы подпружиненный механизм попал на центральную часть контактной пластины. Проверяем переключением клавиши.

Крышку вдавливаем в корпус до упора, чтобы захлопнулись боковые защелки. Когда они войдут в зацепление, то демонтаж выключателя без повреждения верхней крышки или коммутационного блока проблематичен.

Здесь у меня вопрос к читателям. Как считаете? Я неправильно описал работу этой конструкции или она действительно сделана с ошибками?

Вот такую интересную продукцию я встретил у компании Bylectrica серии «Стиль». Ее явно перестанут покупать электромонтажники после первого знакомства и попытки монтажа.

Особенности подключения одноклавишных выключателей света с дистанционным управлением

За основу рассмотрения современной конструкции взята модель продукции Sonoff. Это уже третья по счету модификация рассматриваемой электрической схемы.

После приобретения выключатель Сонофф удачно вписался в интерьер спальни, а основные этапы монтажа и трудности, с которыми пришлось столкнуться, описываю ниже.

Что изменилось в электрической схеме модуля и как проще подвести провода: личный опыт

В прилагаемой инструкции сразу указывается необходимость подключения в схему такого одноклавишного выключателя рабочего нуля. Он необходим для работы встроенного управляющего модуля.

Однако действующая проводка в квартире проложена еще в советское время. Естественно, что в подрозетник приходят только два фазных провода. Других концов нет, а это требует выполнения дополнительных работ.

Трудности начались сразу с определения мест расположения скрытых электрических точек и трассы прохождения проводки. Исходными данными послужило расположение светильника на центральной части потолка и старого выключателя в углу у входной двери.

Распределительной коробки, как бывает в подобных случаях, не было видно. Все скрыто за слоем обоев. Хорошо еще, что потолок самый обычный, а не подвесной или натяжной конструкции.

По опыту знаю, что в таких многоэтажных домах, собранных из панельных плит, электрические магистрали могут проходить по кратчайшим путям в самых неожиданных местах, а не строго по вертикали или горизонтали под прямыми углами.

Пришлось воспользоваться прибором поиска скрытой проводки. У моего друга нашелся Дятел.

Его функциональных возможностей в принципе хватило для этой работы. Стал проверять маршрут от выключателя вверх навстречу люстре, а от нее вернулся еще раз в обратном направлении.

Прибор показал кратчайшую прокладку проводки от выключателя по стене к предполагаемому месту распределительной коробки. По потолку к ней проложена прямая горизонтальная линия от люстры.

Демонтировали старый выключатель. Из подрозетника торчит обыкновенная алюминиевая лапша 2,5 квадратных мм.

В стыке между потолком и стеной, где указал Дятел, сняли кусок плинтуса и чуть отодвинули кусок обоев. Увидели, как подключена электропроводка.

Никакой распределительной коробки нет. Провода соединены скруткой со сваркой, обмотаны изолентой. Вся полость вначале была забита старыми комками газет, а внутри засыпана мелкой щебенкой.

Показать, как это выглядело, не могу — забыл сфотографировать, сразу бросился вычищать полости, дабы разобраться с проводами.

Щебня достал около литра, сколько смог. Часть его глубоко проникла в полости магистрали, не позволяла свободно всунуть дополнительный провод.

Попробовал протолкнуть снизу от подрозетника сталистую проволоку, но она тоже на половине пути уперлась в тупик и застряла. Остался еще один запасной вариант, которым приходилось пользоваться в сложных ситуациях.

Подготовил три новых жилы из меди для замены старого алюминия. Снял с них изоляцию порядка 10 см и плотно скрутил металл пассатижами в одно целое. Попробовал выправить лапшу и клейкой изолентой к металлу ее окончания плотно примотал созданную скрутку.

Из верхней полости под потолком стал вытягивать старый провод, а заодно и протаскивать новый. Усилия рук не хватало: мешали остатки гравия и ограниченное пространство. Пришлось захватить лапшу губками пассатижей и накручивать на них за счет дополнительного момента силы, действовать наудачу.

Представьте, помогло. Старый провод медленно вытащил наружу, а новый затянул. Лапшу со скруткой откусил бокорезами.

Ими же выровнял длину провода в подрозетнике.

Вверху пришлось использовать клеммники для соединения меди с алюминием. Это вполне допустимо потому, что в комнате давно используется светодиодное освещение, а оно потребляет малые мощности.

Подключение проводов внизу к модулю Сонофф трудностей не вызвало. Там все понятно: показано в инструкции и на корпусе блока.

Об управлении современным освещением из разных мест

После установки выключателя света Sonoff в спальне можно управлять светом не только обычным способом через сенсор, но и с помощью:

прилагаемого пульта брелка;
и даже через интернет со смартфона.

Более подробно обзор функций удаленного управления светом из разных мест, даже с любой точки мира, предлагаю посмотреть в видео ролике владельца iShopper.

Заканчивая материл, еще раз подчеркиваю, что схема подключения выключателя света с одной клавишей существует уже очень давно и за это время претерпела небольшие доработки, связанные с модернизацией нового оборудования. По этой теме вам сейчас удобно написать комментарий или задать вопрос, который мы сможем совместно обсудить.

Как установить выключатель света. Схема и разбор выключателя

Виды выключателя света

Сегодня есть много разновидностей выключателей света. Они отличаются конструкцией, степеней защищенности и возможностями. Виды: диммеры, таймеры, дистанционные, клавишные, выключатели с датчиком движения и присутствия.

Диммер позволяет контролировать мощность света. При помощи данного вида выключателя можно сэкономить на электроенергии.

Таймер очень удобен в использовании. Свет выключается автоматически после срабатывания сигнала о назначенном времени.

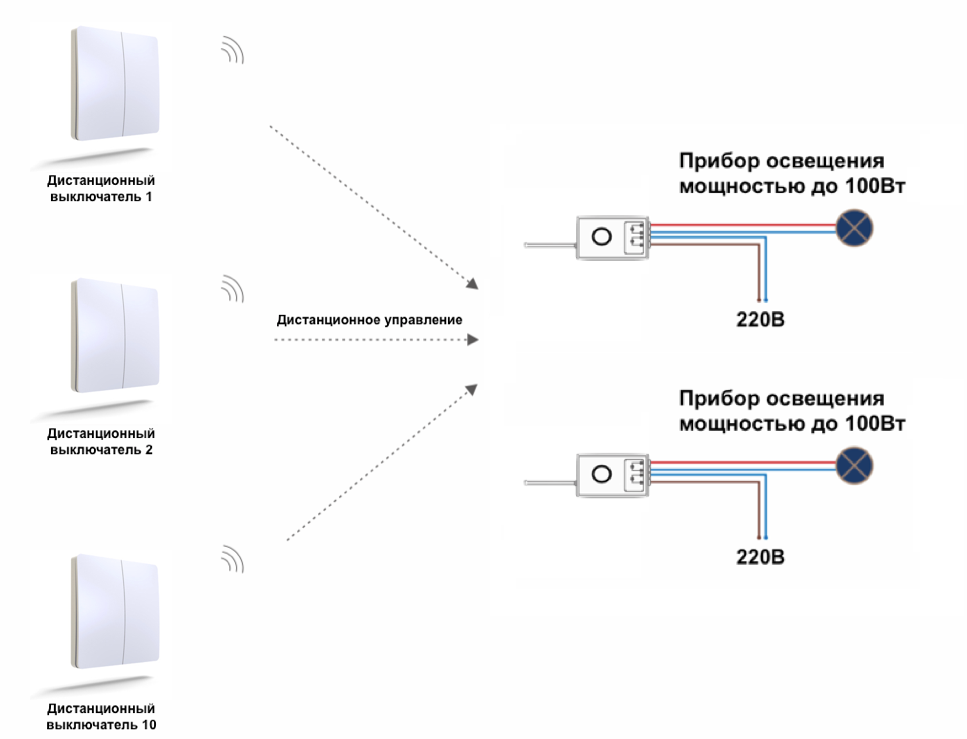

Дистанционный позволяет управлять выключателем на расстоянии при помощи пульта.

Клавишные — это обычный выключатель, к которому все привыкли и все знают. Клавишные выключатели бывают одинарные и двухклавишные.

Выключатели с датчиком движения и присутствия реагируют на присутствие в помещении человека. Светят, пока кто-то находится в комнате.

Если вас интересуют сенсорные выключатели, то подробная статья о них у нас на сайте.

Как установить включатель

Важно! Первое, что нужно сделать, это выключить рубильник! При помощи тестера проверить, есть ли еще электричество.

Чтобы поменять выключатель света, для начала нужно сделать демонтаж старого выключателя. Разобрать выключатель света совершенно несложно, снимите кнопки, и раскрутите винтики. Убрать остатки краски и прочего мусора.

Длинна проводов, начиная от стены, должна быть приблизительно 15 см. Эта длинна самая оптимальная для установки выключателя. Если сделать меньше, будет не удобно работать, длиннее — провода могут не вместиться в коробке выключателя.

После этого нужно снять приблизительно 2,5 см изоляции на проводах.

Каждый цвет проводов имеет разное значение. Белый или коричневый имеют значение фазы. Синий или черный — ноль. Зеленый, желто-зеленый или желтый означают заземление.

После того как разобрались с проводами, нужно их подключить. При помощи плоскогубцев, освобожденные от изоляции края проводов, загнуть в форме L и присоединить в нужном месте. Не забудьте крепко прикрутить винты, которые прижимают провода. Теперь проверьте правильно ли и все ли провода прикручены.

После этого вложите выключатель в стену и немного прикрутите болтами. Уровнем выровняйте положение выключателя и окончательно прикрутите болты.

Чтобы прикрепить клавиши выключателя, ничего сложного не нужно делать. Возьмите клавишу, приложите к выключателю и немного надавите. Должен быть слышен маленький щелчок. Это значит, что клавиша прикреплена.

Последнее, что нужно сделать, это проверить: горит ли свет. Включите рубильник и нажмите на клавишу выключателя. Если свет загорелся без помех, значит установка выключателя света была сделана правильно. Более подробно процесс описан в статье «Как подключить выключатель света», также читайте статью о проходных выключателях.

Посмотрите видео: Как самостоятельно установить выключатель

Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков.

Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

Шуруповерт или отвертка.
Нож.
Перфоратор.

Изолента.
Зажимы.
Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель.

Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги выключатели электропроводка

схема установки, как подключить провода

После сборки и подключения входного щитка с защитными автоматами, монтажа проводки с распределительными коробками, наступает время установки выключателей света.

Правильный монтаж этих коммутационных устройств позволит не только рационально осветить любую зону в помещении, но и сэкономить электроэнергию.

Установка любого выключателя может производиться своими руками. Никаких ограничений по этому поводу в законодательстве не предусмотрено. Однако существуют «Правила устройства электроустановок» (ПУЭ). Их соблюдение внутри квартиры надзорными органами не проверяется, но для общей безопасности рекомендуется их выполнять.

Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий. Это особенно важно при замене световой точки на более «продвинутую».

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

прочный корпус
надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Важно! На размыкающий контакт (группу контактов, если у вас двух-трех клавишник) подается только фазный провод.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах.

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Геометрия коммутационных устройств в помещении

Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.

Выключатели размещаются на высоте 90–120 си от пола. Это удобно при использовании (не надо тянуться рукой вверх), и безопасно для детей. Чтобы дотянуться до выключателя на высоте 160 см, ребенок вынужден подставлять табурет. Это может привести к падению.
Выключатели не рекомендуется располагать рядом с розетками. В темноте вы можете прикоснуться к ним мокрой рукой — это небезопасно.
Из соображений эргономики, выключатели устанавливаются на расстоянии не менее 10 см от дверных косяков, оконных проемов и углов (как внутренних, так и наружных).
Разумеется, не должно быть никаких коммутационных устройств внутри мебели. Перед монтажом электропроводки, следует предусмотреть места установки шкафов, полок и пр.
Типовое расположение клавиш — снизу вверх «включено», сверху вниз «выключено». Установка двойного (тройного) выключателя выполняется по принципу: ближняя клавиша — малый свет, каждый следующий шаг — увеличение яркости.
Включение света в разных комнатах на спаренном выключателе не рекомендуется, за исключением туалета и ванной комнаты. Да и в этом случае, рациональнее установить двойной модуль на каждое помещение: одна клавиша — свет, вторая клавиша — вентилятор.

Нужна ли подсветка выключателей

Это удобная функция, в темноте не придется нащупывать клавиши. Однако есть и побочные явления. Вне зависимости от того, как реализована подсветка (светодиод с резистором или неоновая лампа), возникает небольшая гальваническая связь между фазным и нулевым проводом. Это не влияет на безопасность, но некоторые типы ламп могут слегка светиться в состоянии «выключено».

Подключение двух или трехклавишных выключателей

Если у вас не реализована система регулировки яркости освещения, есть смысл подключать многорожковый люстру комбинированным способом. Например, двухклавишник дает возможность выбрать 3 уровня освещения (на светильнике с 6 лампами):

первая клавиша — 2 лампы
вторая клавиша — 4 лампы
обе клавиши — 6 ламп

Схема подключения не зависит от способа установки выключателя (смотреть раздел «Общие принципы монтажа выключателей»). На общий контакт подается фазный провод, а к выходным контактам подключаются необходимые группы потребителей (2 лампы или 4 лампы на люстре).

При подключении различных источников света, принцип подключения тот же, за исключением объединенного нулевого провода. Он должен быть разведен на обе светоточки.

Например, с помощью одного трехклавишного блока, можно включать люстру с тремя степенями яркости (смотреть описание выше), и ночник. На практике обычно применяются выключатели не более чем с двумя клавишами в одном корпусе. Исключение лишь в случае с тотальной экономией места.

Бесконтактные выключатели

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

сенсорные срабатывают на поднесенную руку;

акустические включают (выключают) свет по хлопку или голосовой команде;
выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Где купить

Максимально быстро приобрести установочные изделия можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Итог

Как видно из описания, установка домашних выключателей не представляет сложности. Для сравнения, монтаж вакуумного выключателя на производстве требует сложного оборудования, и квалифицированного персонала. Применяются специальные сплавы, высокопрочные болтовые стяжки.

А контактные группы бытовых электроприборов рассчитаны на прямое подключение проводов, без использования специальных клемм.

Видео по теме

Монтаж двухклавишного выключателя света — 3 ошибки, схема, видео

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

питающий кабель от автомата в щитке
кабель спускающийся к выключателю
один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.
Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.
Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.
Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.
Статьи по теме
Как установить выключатель света в бетонной стене своими руками
Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.
Содержание статьи
Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.
Чтобы установить выключатель,необходимо сделать следующее…
Как установить выключатель света
Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.
Выключаем автомат
Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем , что это лучше проверять несколько раз, прежде, чем касаться электрических проводов.
Проводка подключения выключателя
Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.
Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.
Электрический выключатель
После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.
Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.
Укорачиваем провода
Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.
После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.
Зачищаем провод для подключения
Как подключить выключатель света
Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).
Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:
белый или коричневый — фаза;
синий или черный — ноль;
желтый, зеленый, желто-зеленый — заземление;
Прикручиваем провода к выключателю
И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).
Отверткой крепко прикрутите винты, прижимающие провода в выключателе.
Прикручиваем провода к выключателю
После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:
Провода прикручены к выключателю
После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.
Устанавливаем корпус выключателя в отверстие
Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.
Устанавливаем выключатель по уровню
Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.
Прикручиваем основание выключателя к стене
Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.
Устанавливаем кнопки выключателя
Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.
Последний шаг, включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.
Выключатель света установлен
Схемы подключения выключателя света
На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.
Схемы подключения выключателя света
Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.
выбор выключателя, схемы подключения, особенности монтажа
Практически каждый хозяин рано или поздно сталкивается с проблемой выхода из строя розетки или выключателя. Либо просто решил сделать ремонт в квартире и заменить старые выключатели более новыми современными и красивыми. Если соблюдать элементарные правила техники безопасности, то сделать это самостоятельно совершенно не сложно, и электрик для этого не нужен.
Выбор выключателя
Первым делом стоит разобраться, а какие же выключатели бывают и в чем их отличие. У подавляющего большинства бытовых выключателей основным элементом управления служит клавиша, такой выключатель называется клавишным (может состоять из одной, двух или трех клавиш). Клавиши могут быть с подсветкой и без.
Но существуют и другие: кнопочные, рычажные, роторные и сенсорные, звуковые, регулируемые (диммеры).
Также стоит отметить, что по способу монтажа выключатели тоже рознятся, присутствуют несколько основных конструктивных особенностей. Существуют выключатели для наружного монтажа, встраиваемого (внутреннего), пылевлагозащитные (для использования в помещениях с агрессивными условиями или на улицах), а также модульные. Но принцип работы всех выключателей один и схематически изображаться все типы выключателей будут одинаково. Выключатель – это ключ, который размыкает или замыкает электрическую цепь, тем самым пропуская ток на электрическое устройство или перекрывая его. Поэтому среди многообразия выключателей выбор сводится к предпочтениям самого покупателя, единственное, что хотелось бы подчеркнуть — лучше не брать, слишком дешевый товар, он может быть не качественно собран и быстро прийти в негодность. В остальном выбор полностью индивидуален: цвет, фирма-производитель, форма –это все на усмотрение конечного пользователя.
Схема подключения одного источника света с одноклавишным выключателем
Схема подключения выглядит так:
Самая элементарная и самая легкая в восприятии схема, которую часто можно встретить в квартире или в жилом доме. Например, для включения света на кухне, в небольшой комнате, в коридоре или в кладовке. Для реализации этой схемы с нуля требуется минимум материалов, а именно:
Распределительная коробка
Монтажная коробка для выключателя или подрозетник
Одноклавишный выключатель
Источник света
Двухжильные провода
Стоит отметить, что источник света – это не обязательно 1 лампочка, в роли источника света может выступать и люстра из нескольких параллельно подключенных ламп, это важно понимать. Соответственно схема приобретет немного другой вид.
Разберемся, какие же недостатки и достоинства у такой схемы подключения. Этот вариант подключения идеально подойдет для небольших помещений или помещений, в которых нет необходимости в большом количестве света (ванная комната, коридор, прихожая). Если же использовать такую схему подключения для спальни или гостиной, то вполне вероятно, что источником света будут выступать несколько ламп. В свою очередь это негативно скажется на энергопотреблении и отсутствии возможности регулировать уровень освещенности. Поэтому для таких помещений больше подойдет схема подключения двухклавишного выключателя.
Схема подключения нескольких источников света с двухклавишным выключателем
Рассмотрим схему подключения двухклавишного выключателя, эта схема является более универсальной и вариативной.

Данная схема будет более предпочтительна для люстр или различных осветительных приборов с двумя и более количеством ламп. К примеру, если люстра на пять ламп, то можно выполнить схему так, чтобы при включении одной клавиши работали две, а при включении второй — остальные три. При включении двух клавиш одновременно, будут работать все пять ламп.
Это классическая схема, которая используется в квартирах. Обратите внимание, в этих схемах нужны уже трехжильные провода. Так же с помощью двухклавишного выключателя можно подключить два источника света в разных местах.

Аналогично можно построить схему с трехклавишным выключателем, который, например, будет включать освещение на кухне, в ванной комнате и в коридоре с трех разных клавиш. Также такую схему можно выполнить, используя несколько одноклавишных выключателей, но это будет дороже и потребуется дополнительное место для монтажа выключателей.
Монтаж выключателя и подключение к электросети
При выполнении работ с электричеством стоит всегда помнить, что такие работы осуществляются только при отсутствии напряжения, поэтому, если вы решили поменять или установить выключатель, не забудьте выкрутить пробки или выключить автоматический выключатель, который обычно находится возле электросчетчика. Подключать выключатель к электросети по инструкции разрешено только при отключении подачи на него напряжения.
После прокладки кабеля и установки распределительных и монтажных коробок, а также подрозетников можно приступать к коммутации всей электросети. На каждую распределительную коробку нужно подать как минимум 2 жилы, на которых собственно и будут фаза и ноль. Эти жилы называются приходящими. При подключении светильника от распределительной коробки к выключателю подаем 2 жилы для одноклавишного выключателя и 3 для двухклавишного. Стоит отметить, что с выключателя уходящие провода идут также на распределительную коробку, а не сразу на источник света, это делается для того, чтобы все соединения были сосредоточены в одном месте.
Общий алгоритм проведения монтажа выключателя хорошо виден по следующей картинке:
Выключаем напряжение от сети. Обязательно проверяем отсутствие напряжения на проводниках с помощью индикатора напряжения или вольтметра.
Устанавливаем монтажную коробку (подрозетник), заводим провода.
Разбираем выключатель, изучаем его устройство, ревизируем, подтягиваем винты.
Обрезаем лишнюю длину проводов. Оставляем сантиметров 5-7 для удобства монтажа и ремонта.
Зачищаем концы проводов от изоляции на 1-1,5 см. с помощью бокорезов, пласатиж или ножа.
Вставляем провода в клеммные отверстия выключателя.
Надежно зажимаем провода в выключателе.
Проверяем правильность подключения проводов.
Вставляем выключатель в монтажную коробку.
Выравниваем выключатель «на глазок» или с помощью уровня.
Закрепляем выключатель в монтажной коробке. Если есть возможность, то лучше закрепить выключатель с помощью саморезов. Если нет, то воспользуйтесь распорными пластинами выключателя.
Установаем клавиши выключателя на место. Обязательно проверьте, не «заедают» ли клавиши. Это часто бывает. В случае необходимости поправьте их.
Наслаждаемся, правильно выполненной своими руками работой.
Если же проводка уже проложена, а вы производите замену выключателя, то первым делом следует демонтировать старый. В остальном, все аналогично.
В современных квартирах проводка скрыта и применяются выключатели для скрытой проводки, которые крепятся в монтажную коробку и фиксируются в ней специальными винтами – распорками. На этом этапе основной важный момент – не перепутать приходящую жилу, на которой присутствует фаза с жилой, которая уходит на источник света, особенно если уходящих жил у вас несколько, обычно приходящая жила с фазой находится сверху выключателя, а уходящие — снизу. Если придерживаться схемы, то ошибку вы не допустите. Монтаж одноклавишного и двухклавишного выключателя ничем не отличается, кроме количества уходящих жил. Провода на выключателе зажимаются под специальную шайбу винтовым контактом или затягиваются клеммным соединением, в зависимости от конструкции выключателя.
А как установить монтажную коробку можно посмотреть в видеоролике, размещенном ниже:

Открытую проводку встретить в квартирах сейчас можно редко, в основном такой вариант для старых помещений, загородных домов из дерева или для помещений, в которых скрытую проводку проложить не представляется возможным (например, гараж или подвал).

Такой монтаж электропроводки требует меньше усилий и времени, а также упрощает поиск неисправного звена в случае короткого замыкания или выхода из строя какого-нибудь элемента цепи. Открытая проводка прокладывается по стенам помещения и может крепиться на специальные фарфоровые ролики, или же укладывается в современные кабельные короба или гофрированную трубу, которая крепится к стене. При таком способе монтажа выключатель имеет свои конструктивные особенности, он не вставляется в монтажную коробку, а крепится также поверх стенки. В этом случае стоит отметить, что монтаж выключателя и электрических розеток для открытой проводки по правилам нужно производить на специальную пластину из негорючего материала (текстолит, полистирол, гетинакс).
Отдельно стоит сказать о выборе провода, если вы решили заменить проводку. Для этого следует рассчитать общую нагрузку, в которую будут входить электроприборы и освещение. Для современных квартир рекомендуется применять двухжильный кабель (или трехжильный, если присутствует отдельная заземляющая жила, которая обычно раскрашена в желто-зеленый цвет) сечением не менее 2,5мм, при максимальной нагрузке провод такого сечения будет выдерживать ток около 30 ампер. По стандарту жилы такого провода окрашены в коричневый (красный) и синий цвета, синий цвет используется для подключения к нулю, а коричневый — к фазе.
Подавать напряжение на выключатели и розетки следует только после окончания работ и проверке изоляции всех соединений. Соединять провода в распределительных коробках рекомендуется методом скрутки с последующим изолированием изоляционной лентой, а лучше и правильней методом спайки, обжима или используя специальные клеммные колодки.
Электрические схемы переключателя света
— Do-it-yourself-help.com
По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы
Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем на розетке. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.
Подключение контура переключателя
Когда источник электрического тока исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя.
Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к нейтральному выводу на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод отмечен черным на обоих концах, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подсоединяется к другому выводу, а на индикаторе — к горячему выводу на приспособлении.
Это обновленная версия первой аранжировки.Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и переключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.
Подключение однополюсного переключателя света
Здесь однополюсный переключатель управляет питанием осветительной арматуры. Источник находится у переключателя, и оттуда к свету идет двухжильный кабель.Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему.
Подключение двух переключателей для двух ламп
Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подведен 2-проводный кабель.Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.
Схема подключения нескольких источников света
На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда к приборам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе.
Схема подключения переключателя яркости
Реостат или диммер позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света.Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошной проводки кабеля косичками. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. Для получения информации о подключении реостата для управления скоростью вентилятора см. Раздел «Подключение регулятора скорости».
Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячему выводу на светильник.Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтрального вывода на светильник.
Подключение коммутатора к настенной розетке
Здесь розетка управляется однополюсным выключателем. Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке.Нейтраль источника соединяется в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.
Схема подключения
для раздельной розетки
На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой.
Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель.Нейтральный провод цепи подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник подключается к кабелю, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1. Белый провод отмечен черным на обоих концах, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.
На этой обновленной схеме 3-проводной кабель проходит между розеткой и коммутатором, а красный провод кабеля используется для передачи горячего источника к коммутатору.Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок. Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.
Подключение переключаемой розетки с двойным разделением каналов
В этой схеме раздельная розетка управляется двумя отдельными переключателями.При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест.
Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым. Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника подсоединяется к разъему SW1 и к черному проводу, идущему к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2.Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.
Красный провод кабеля идет от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение.
От розетки черный провод кабеля, идущий к SW2, подсоединяется к горячей клемме на нижней половине и к переключателю на другом конце.
На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы обеспечить соединение источника нейтрали со второй распределительной коробкой.
Здесь белый не используется для горячего, а вместо этого черный провод служит для второго переключателя. Красный провод к SW2 подключен к горячему выводу в нижней половине розетки и к переключателю на другом конце.
Подключение к 3-ходовой розетке
На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.
Между выключателем и розеткой проложен трехжильный кабель.Источник находится в SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод отмечен черным на обоих концах, чтобы идентифицировать его как горячий. Черный провод к SW2 подключается к горячему разъему розетки и к общему проводу SW2 на другом конце.
Электропроводка для розетки и комбинированного переключателя
Комбинированный выключатель розетки удобен, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, эти устройства используют съемный соединитель между двумя горячими выводами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, посмотрите здесь электрические схемы для комбинированного выключателя розетки gfci.
На этой схеме показан первый вариант подключения для этого устройства.При таком расположении соединительный язычок между горячими выводами остается нетронутым. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой из них. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.
Если у вас есть второе устройство в той же коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, и источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке. Нейтраль источника соединяется кабелем с двумя устройствами и белым проводом, идущим к клемме нейтрали устройства. Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.
Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этом случае соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половина розетки комбинированного устройства всегда горячая.
Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячий от источника подключается к черному проводу, идущему к комбо и к входной стороне переключателя.Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подключается к выходу переключателя и к горячему выводу на другом конце.
Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провода подключаются к соответствующим клеммам на розеточной половине устройства.
Наконец, комбинированный переключатель может использоваться для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключена к нейтральной стороне розетки.
Еще подобное на Do-It-Yourself-Help.com
Подключение двухпозиционного переключателя
Как подключить двухпозиционный переключатель.Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка. Прежде всего, нам нужно немного изучить терминологию, чтобы вы точно знали, о чем идет речь.
Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.
При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, — это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.).)
Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медных проводов.
Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля
При подключении схемы двухпозиционного переключателя все, что мы хотим сделать, это управлять черным проводом (горячим проводом) для включения и выключения Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.
На схеме выше источник питания входит слева. Обратите внимание, что черный провод — единственный провод, которым мы управляем с помощью двухпозиционного переключателя. У вас есть входящий горячий провод (черный), идущий к одному винту (неважно, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе. собирается нагрузка (свет, потолочный вентилятор и т.д ..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.
Теперь что касается заземляющего провода. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.
Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи за счет неповрежденного заземления.
Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электроэнергии к нагрузке. Предположим, что управляемая вами нагрузка — это свет. Электричество течет от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.
Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее общее представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.
Итак, теперь, когда у вас есть базовая концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединения с выключателем должны выглядеть следующим образом.
Базовая двусторонняя цепь — питание на коммутаторе
Базовая двусторонняя цепь — питание на световом индикаторе
Электропитание на коммутаторе — с 2 лампами в серии
Подача питания на свет — с 2 двухпозиционными переключателями и 2 фонарями
Питание на свету — с двухпозиционным переключателем и розеткой
Электропитание на выключателе / розетке — с подсветкой

Разрешить Тима Картера из AskTheBuilder.com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.

3-ходовые переключатели и 4-ходовые переключатели
Управление освещением с помощью двух или более переключателей
На этой странице описывается, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест. Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.
Светом или фарами можно управлять с помощью более чем одного переключателя.Обычная практика в домашнем строительстве стоит использовать 3-х позиционные переключатели. «3-ходовой» — это электрик обозначение однополюсного двухпозиционного переключателя (SPDT).
Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):
Вот типичная схема в четырех возможных состояниях:
Выключатели должны создавать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа).Когда оба переключателя опущены, цепь замкнута (внизу справа). Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).
Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально окраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.
Красный указывает на горячий провод (120 вольт переменного тока).
Зеленый указывает на нейтральный провод с потенциалом земли.
Синий указывает провод, который плывет. «Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.
Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.
Управление освещением с помощью трех или более выключателей
Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели. Четырехпозиционный переключатель имеет два положения. В первой позиции контакты подключаются напрямую, поэтому переключатель не действует.На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X». Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).
Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают — анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя.(Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)
Ниже приведен один пример световой цепи с четырьмя выключателями. Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.
Обратите внимание, что светильник можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара коммутационных коробок (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка. Вы можете использовать столько 4-позиционных переключателей, сколько захотите.
Цветовая маркировка
Официальное слово см. В Национальных правилах электроснабжения. Вот попробую чтобы немного рассказать о том, что такое цветовое кодирование, и как должны быть провода раскрашены в схемах освещения (и почему).
Обычной практикой при подключении мультикоммутационной схемы является использование двухпроводных (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей.Белый означает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли. На предыдущем рисунке показана схема, соответствующая этому соглашению.
NEC допускает определенные исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель.В таких случаях удобно и допустимо подавать 120 вольт. к коммутатору через белый провод .
Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, ведущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер. чтобы отметить любой «горячий» белый провод, питающий переключатель.Такая цветовая кодировка есть показано в следующем примере:
Другие варианты
Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.
Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее.Два белых провода Следует отметить черным цветом там, где подаются переключатели.
Маркируя провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель. Это позволит рабочему правильно подключить сменные выключатели. (Для схем только с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)
Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями..
<Страница основных переключателей | Следующий урок: 4-позиционные переключатели - анимация>
Связанные страницы:
Как установить интеллектуальный выключатель света
Если вы хотите управлять существующими потолочными светильниками с помощью Alexa или Google Assistant, но не можете себе представить, как заменить каждую лампочку на интеллектуальную лампочку, вы не одиноки. К счастью, есть способ интегрировать ваши светильники для интеллектуального управления, и это с помощью интеллектуального переключателя света.Вы можете найти умные переключатели в Интернете и в обычных магазинах, таких как Best Buy, Home Depot, Target и Walmart.
Но требует ли умный выключатель света телефонный звонок к электрику? Наше мнение: нет, если вам удобно. В зависимости от электросети вашего дома процесс установки умного выключателя света может время от времени быть немного сложным, но большинство людей с навыками DIY могут взять на себя эту задачу. Для тех, кто пытается реализовать этот проект выходного дня, мы провели для вас исследование и составили это практическое руководство, которое упростит установку нового интеллектуального выключателя света.
Вещи, которые вам понадобятся
Отвертка с крестообразным шлицем
Отвертка с плоским жалом
Интеллектуальный выключатель света, который подходит к настенному выключателю и разводке (подробнее об этом позже)
Кусачки
Соединители проводов
Фонарик или фонарь на батарейках
Изолента
Как установить умный выключатель света
Шаг 1: Изучите существующий настенный выключатель и схему подключения. Прежде чем покупать умный выключатель света, вам нужно выяснить, какой тип выключателя вам нужен.Если на стеновой панели есть только один переключатель, вам понадобится одинарный переключатель. Если у него есть два выключателя (может быть, один выключатель для света и один для потолочного вентилятора), вам понадобится двухклавишный умный выключатель света. Если у него три переключателя, вам понадобится трехклавишный переключатель.
Вам также необходимо знать, какой у вас тип проводки. Отключите питание блока предохранителей, чтобы избежать поражения электрическим током. Если вы не знаете, к какой электрической цепи принадлежит ваш светильник, неплохо было бы захватить вольтметр (если у вас его еще нет).Комбинированный блок Klein, с которым мы связались выше, даже поставляется с бесконтактным тестером напряжения, поэтому вам не придется возиться с выводами и проводами.
Затем откройте существующий коммутатор, на котором вы хотите установить интеллектуальный коммутатор, и осмотрите проводку. Чтобы открыть выключатель, открутите винты на настенной пластине (обычно они расположены сверху и снизу пластины). Используйте нож для масла или отвертку с плоской головкой, чтобы оторвать пластину от стены, так как она может прилипнуть (часто из-за краски).Затем открутите винты на самом переключателе света и осторожно потяните переключатель вперед.
Erika Rawes / Digital Trends
Посмотрите на схему подключения. Для большинства интеллектуальных выключателей света требуется провод заземления, провод «вход», «выход» и нейтральный провод. В большинстве домов есть входной, выходной и заземляющий провода, но в некоторых домах, построенных до 1980-х годов, нет нейтральных проводов. Обычно нейтральный провод — это белый провод (или группа белых проводов). Если у вас нет нейтрального провода, вы все равно можете установить множество интеллектуальных выключателей света, но вам нужно будет приобрести особый тип интеллектуального выключателя света, для которого не требуется нейтральный провод. Например, интеллектуальный диммерный переключатель освещения Lutron P-PKG1W-WH-R будет работать без нейтрального провода, но для него требуется собственный мост.
Шаг 2: Выберите умный выключатель света. После того, как вы ознакомитесь с настройкой проводки, выберите умный выключатель света, который соответствует вашей ситуации.
С двухконтактными переключателями вы можете столкнуться с бегущими проводами и в других уникальных ситуациях. Таким образом, дальнейшие инструкции будут предполагать использование однокнопочного интеллектуального выключателя света с нейтральным проводом, такого как интеллектуальный выключатель света Wemo.
Эрика Равес / Digital Trends
Шаг 3: Снимите старый выключатель света. (Опять же, убедитесь, что питание выключателя отключено). Полностью отсоедините старый выключатель света, отсоединив каждый провод один за другим. Обратите внимание, какой из проводов есть, когда вы их отсоединяете, чтобы избежать путаницы в дальнейшем. Если на них нет этикеток, возьмите изоленту разных цветов и сделайте этикетки по ходу дела.
Шаг 4: Подключите провода интеллектуального переключателя света к проводам внутри стены.Подключите входной провод к входному проводу, выходной провод к выходному проводу, заземляющий провод к заземляющему проводу, а нейтральный провод к нейтральному проводу. Закрепите соединения с помощью соединителей и убедитесь, что в коробке нет свободных или оголенных проводов. (Имейте в виду, что заземляющий провод может быть оголенным.) В зависимости от вашей проводки вам может потребоваться инструмент для зачистки проводов, чтобы правильно подготовить провода для вашего нового переключателя.
После подключения и закрепления всех проводов интеллектуального переключателя проверьте их, включив питание.Если переключатель работает, вы можете переходить к следующему шагу. Если ваш коммутатор не включается, вам необходимо повторно проверить свои соединения.
Шаг 5: Убедитесь, что интеллектуальный выключатель света зафиксирован. Отключите питание в блоке выключателя. Организуйте и поместите проводные соединения в настенную коробку. Имейте в виду, что он может быть тугим, поэтому может быть сложно вставить все провода в коробку. Хотя может возникнуть соблазн засунуть их внутрь, мы рекомендуем притормозить и аккуратно поместить их в коробку.Это поможет предотвратить ослабление соединений и возгорание. Иногда можно перевязать проводку изолентой. В целом, вы не должны делать ничего, что увеличивает вероятность возникновения электрического пожара.
Когда вы закончите вставлять все провода в коробку, прикрутите умный выключатель света на место. Включите питание блока выключателя и убедитесь, что все соединения стабильны. Если все подключения выполнены, установите настенную пластину и начните настройку приложения.
Шаг 6: Затем подключите интеллектуальный выключатель света к вашей конкретной сети.Для этого вам сначала нужно загрузить приложение Smart Light и подключиться к Wi-Fi. Как только это будет сделано, назовите переключатель как хотите и присоедините к нему с помощью Alexa или Google Home, чтобы вы могли использовать функцию голосового управления.
Наконечники
Перед настройкой интеллектуального выключателя света полностью прочтите его руководство по эксплуатации, чтобы убедиться, что вы понимаете его схему подключения и функции. Дизайн различается, поэтому не беспокойтесь, если он будет сильно отличаться от традиционного переключателя.
Не думайте автоматически, что настройки во всех ваших комнатах будут одинаковыми. Электропроводка может варьироваться от комнаты к комнате.
Если у вас возникли проблемы с подключением коммутатора к соответствующему приложению, убедитесь, что он подключен к сети 2,4 ГГц. Если это не сработает, вы можете сбросить переключатель, нажав и удерживая кнопку включения примерно 10-15 секунд.
Если вам необходимо установить двух- или трехкнопочный интеллектуальный выключатель света или установить интеллектуальный выключатель света без нейтрального провода, мы рекомендуем ознакомиться с вашим руководством по эксплуатации.
Рекомендации редакции
Схема подключения переключателя света
для вашего дома
Уважаемый г-н электрик: Какие варианты электрических схем переключателя света можно выбрать для подключения переключателя света к потолочному свету?
Ответ: Схемы подключения выключателя света приведены ниже. Выбор материалов и схем электропроводки обычно определяется электриком, который устанавливает электропроводку, а также электротехническими и строительными нормативами, действующими на момент строительства.ПРИМЕЧАНИЕ. Текстовые ссылки ниже ведут к соответствующим продуктам на Amazon или EBay.
В коммерческом и промышленном строительстве методы и материалы проводки иногда определяются архитекторами и инженерами, разработавшими проект.
Для интеллектуальных коммутаторов WiFi необходимо соблюдать инструкции производителя по подключению.
Недавнее обновление Национального электротехнического кодекса (NFPA 70, 2020) в статье 314.27 (C) теперь требует, чтобы все электрические коробки потолочного освещения в жилых помещениях с вероятным расположением потолочных вентиляторов были рассчитаны на поддержку потолочных вентиляторов.
Вышеупомянутая схема подключения двухпроводного переключателя взята из старых домов и, вероятно, больше не используется, в зависимости от того, какая кодовая книга действует в каждой юрисдикции. Предполагается, что на двухжильном кабеле от потолочной коробки до переключателя света белый провод будет повторно идентифицирован другим цветом, потому что он используется не как нейтральный, а как горячий провод.
Хотя повторная идентификация провода — это требование кода, оно не применялось на практике в той степени, в которой следовало бы.Следовательно, довольно часто можно найти белый провод в распределительной коробке, который является горячей ЛИНИЕЙ, а черный провод — это ножка переключателя, подключенная к НАГРУЗКЕ.
Вы не можете подключить розетку к этому типу проводки переключателя, потому что в распределительной коробке нет нейтрального провода, но вы можете подключить к потолочной электрической коробке, при условии, что есть достаточно места для дополнительных проводов.
Национальный электрический код (NFPA 70) требует наличия нейтрального проводника в каждой электрической коробке переключателя света.См. Статью 404.2 (C). Нейтраль нужна для использования электронных диммеров, таймеров и устройств умного дома WiFi, которые можно установить вместо обычного выключателя света. Вот почему приведенная выше схема подключения больше не используется. Вся статья 404 касается установки выключателей.
Очень важно соблюдать электрические и другие строительные нормы и правила для обеспечения безопасности и защиты вашего дома и семьи.
Схема подключения переключателя света от потолочного светильника к переключателю света с помощью 3-жильного кабеля к переключателю.Электропитание поступает в электрическую коробку потолочного освещения и отводится к однополюсному настенному выключателю с помощью трехжильного кабеля.
На фотографии выше изображена электрическая схема потолочного светильника и выключателя света с питанием от панели автоматического выключателя, поступающим в потолочную электрическую коробку. От потолка используется трехжильный кабель с заземляющим проводом для подачи питания на выключатель света. Заземляющий провод не показан для упрощения схемы подключения.
Схема подключения выключателя света, изображающая электрическую мощность от панели автоматического выключателя, поступающую в электрическую коробку настенного выключателя, а затем идущую к двум потолочным светильникам через двухжильный кабель. Заземляющий провод в кабеле не показан для упрощения схемы.
Как показано на схеме выше, легко подать питание на несколько осветительных приборов . Вы просто устанавливаете кабель или кабелепровод от потолочной коробки к следующей потолочной коробке. Главное, на что следует обратить внимание, — это слишком много проводов в одной электрической коробке. Существуют установленные кодексом ограничения на количество проводов, которые могут быть в электрической коробке, а также физические ограничения.
Вообще говоря, для каждого отдельного провода №14 требуется два кубических дюйма пространства внутри электрической коробки.Для провода №12 требуется 2,25 кубических дюйма. Коммутатор считается двумя проводами. Кроме того, необходимо сделать вычеты для разъемов, зажимов и шпилек внутри электрического блока. Прочтите статью 314 Национального электротехнического кодекса (NFPA 70).
Amazon предлагает огромный выбор выключателей света
Если вы хотите управлять двумя фонарями отдельно от двух разных переключателей в одной коробке, то к первому фонарю необходимо подключить трехжильный кабель с заземлением вместо двухжильного кабеля. При первом свете вы соединяете черный и белый провода. Красный провод продолжался бы к следующему свету вместе с белым проводом, используя двухжильный кабель.
Конечно, вы также можете подключить два отдельных двухжильных кабеля к каждой лампе от выключателей.
Схема подключения однополюсного выключателя света с подключенными электрическими розетками
На приведенной выше схеме подключения выключателя показано, как мощность от панели автоматического выключателя поступает в электрическую розетку, а затем переходит в следующую розетку, а затем на однополюсный настенный выключатель, а затем в другой торговая точка.
Несколько розеток можно соединить с осветительными розетками, как показано на приведенной выше схеме подключения выключателя света. Двойные розетки предназначены для передачи энергии от одной розетки к другой. Вышеуказанная электрическая схема была сделана с использованием только двухжильного кабеля с заземлением. Заземляющий провод не показан для упрощения схемы.
Если вместо осветительной арматуры будет установлен потолочный вентилятор , необходимо установить электрическую коробку с потолочным вентилятором.Кроме того, я бы установил трехжильный кабель с заземлением от переключателя до потолочной коробки. Это позволило бы иметь два переключателя: один для вентилятора, а другой — для комплекта освещения на вентиляторе. Вы можете прочитать мой пост об установке старого рабочего потолочного вентилятора .
Обычно заземляющие проводники должны быть соединены вместе в каждой коробке переключателя и розетки, а также должен быть подключен кабель для подключения заземления на зеленом винте каждой дуплексной розетки и однополюсного переключателя.
Если электрические коробки металлические, то они также должны быть заземлены с помощью дополнительного провода заземления , который подключается с помощью крепежного винта 10/32 к резьбовому отверстию в задней части металлического электрического шкафа.
Листовой металл, Tek винты и шурупы для дерева не допускаются для заземления. См. Часть VII, начинающуюся со статьи 250.130 в Национальном электротехническом кодексе (NFPA 70).
Схема подключения выключателя освещения, изображенная здесь, показывает, что питание от панели автоматического выключателя поступает на настенный выключатель, а затем продолжается к потолочному светильнику с помощью трехжильного кабеля.От потолочной коробки к электрической розетке подается питание.
На схеме выше показан двухжильный кабель от панели автоматического выключателя к настенному выключателю. От выключателя до потолочного светильника идет трехжильный кабель. Электропитание в розетке на потолке осуществляется с помощью двухжильного кабеля с заземлением. Заземляющий провод не показан для упрощения схемы.
При черновой прокладке проводки для потолочного освещения я обычно подключаю питание от панели автоматического выключателя к настенному выключателю и подключаю только один кабель к электрической коробке потолочного освещения или коробке потолочного вентилятора. Я стараюсь не кормить другие предметы из потолочного ящика, чтобы ящик можно было легче перемещать, если домовладелец решит переместить световое место до завершения строительства или через много лет после завершения строительных работ.
Схема подключения переключателя света с подачей питания в потолок и подключенной электрической розеткой
На схеме подключения переключателя света выше показана электрическая мощность, поступающая в электрический шкаф потолочного освещения, а затем переходит к настенному переключателю с использованием трехжильного кабеля. От настенного выключателя используется двухжильный кабель для подачи питания на две электрические розетки.
Наличие нейтрального проводника в распределительной коробке позволяет подавать питание на другие объекты, такие как розетки, как показано на приведенной выше схеме. Его также можно использовать для подачи питания на другой выключатель, который управляет освещением в другой части дома. От светильника до выключателя необходимо использовать трехжильный кабель.
Хотя разрешено подключать фонари и розетки к одной цепи, я обычно избегаю этого ради людей, живущих в доме.Если случайно кто-то подключит электрический обогреватель или что-то еще к розетке, и это приведет к перегрузке цепи, сработает автоматический выключатель. Если в этом сценарии соединены вместе светильники и розетки, в комнате не будет света до тех пор, пока проблема не будет решена.
Если фары подключены отдельно от розеток, они останутся включенными, пока проблема не будет устранена. Если светильники и розетки подключены по многопроволочной схеме, это не имеет значения, поскольку обе цепи, если они правильно подключены к двухполюсным автоматическим выключателям, все равно отключатся.
ПЕРЕКЛЮЧАТЕЛИ WIFI SMART ДЛЯ ALEXA, GOOGLE DOT И APPLE HOMEKIT
Электронные интеллектуальные переключатели подключаются немного иначе, чем стандартные настенные переключатели. Во-первых, соединение ЛИНИИ и НАГРУЗКИ должно быть выполнено правильно. С помощью стандартного однополюсного настенного выключателя ЛИНИЯ и НАГРУЗКА могут переключать клеммы. Для работы интеллектуальных переключателей также требуется нейтральный провод.
Если в распределительной коробке нет нейтрального провода, как показано на схеме вверху этой страницы, вы, вероятно, не сможете использовать интеллектуальный переключатель.Хотя может быть несколько типов интеллектуальных переключателей, которые предназначены для работы без нейтрального подключения, тип функций, которые они предлагают, может быть ограничен. Изучите, прежде чем покупать какой-либо умный выключатель или диммер.
Требование наличия нейтрали в распределительной коробке было введено в Национальный электротехнический кодекс лишь несколько лет назад. До этого человек, который изначально проводил электромонтаж в вашем доме, устанавливал проводку подходящим для него способом.
Нельзя использовать заземляющий провод для подключения нейтрального провода интеллектуального переключателя. Это может создать опасные условия в доме и вызвать проблемы с электроприборами. Это запрещено статьей 404.22 Национального электротехнического кодекса.
Перед покупкой интеллектуального переключателя или регулятора освещения ознакомьтесь с инструкциями по установке и спецификациями производителя. В стандартных схемах освещения жилых помещений в Соединенных Штатах напряжение составляет 120 вольт при частоте 60 Гц (Гц).Переключатель должен быть совместим с этим. Некоторые из умных переключателей, которые я видел, имеют диапазон напряжения от 120 до 277 вольт, что соответствует коммерческому освещению.
Чтобы заменить настенный выключатель интеллектуальным выключателем , сначала выключите питание, используя автоматический выключатель для этой цепи. Снимите настенную пластину, закрывающую существующий переключатель, открутив два винта. Снимите переключатель, открутив винт вверху и винт внизу. Осторожно отодвиньте выключатель от стены.Иногда провода слишком короткие, чтобы тянуть переключатель далеко.
Если вы видите белый провод на существующем переключателе, это не нейтраль. Это либо ЛИНИЯ, либо НАГРУЗКА. Обычно при подключении только двухжильным кабелем белый цвет используется как ЛИНИЯ, а черный — как НАГРУЗКА. Как я объяснил выше, белый должен быть отождествлен с другим цветом, но им часто пренебрегают.
Перед установкой интеллектуального переключателя необходимо определить ЛИНИЮ и провода НАГРУЗКИ внутри существующей распределительной коробки.По цветовому коду невозможно определить, какой из проводов является ЛИНИЕЙ и проводом НАГРУЗКИ. Убедитесь, что питание отключено, с помощью бесконтактного детектора напряжения .
Убедитесь, что питание отключено, с помощью вольтметра категории III (CAT III) или категории IV (CAT IV) или вы можете использовать розетку с косичкой и лампочкой.
Отсоедините два провода от винтовых клемм сбоку или вставных соединений на задней панели существующего однополюсного переключателя. Вы можете использовать крошечную отвертку или скрепку, чтобы удалить вставленные провода.Не обрезайте провода. Провода в распределительной коробке — это все, с чем вам придется работать.
Теперь вытащите белые провода, которые находятся внутри распределительной коробки, но не разбирайте их. Снимите соединительный элемент с белых проводов, чтобы обнажить оголенный провод. Держите соединенные белые провода отдельно от проводов выключателя.
Снова включите питание и наденьте электрически изолированные перчатки с защитными перчатками и защитную маску ВНИМАТЕЛЬНО (вы можете получить удар током или получить удар током) проверьте с помощью вольтметра или электрической лампочки, какой провод является ЛИНИЕЙ.
Поместите один из выводов вольтметра (или косичку) на белые провода и коснитесь другим выводом одного из проводов, снятых с переключателя. Затем проверьте другой провод, который был снят с переключателя. Провод переключателя, который показывает около 120 вольт с белыми проводами, является ЛИНИЕЙ. Другой провод без напряжения — НАГРУЗКА. Игнорируйте показания напряжения, которые намного ниже 120 вольт. Снова выключите питание.
После того, как вы определили ЛИНИЮ, НАГРУЗКУ и НЕЙТРАЛЬ внутри существующей распределительной коробки настенного переключателя и отключили питание, вы можете приступить к подключению интеллектуального переключателя, следуя инструкциям производителя.
Я заметил, что на некоторых схемах подключения интеллектуальных выключателей от производителя заземляющий провод оборудования окрашен в желтый цвет. Согласно стандартным правилам подключения к электросети в Соединенных Штатах, заземляющий провод должен быть зеленого цвета или неизолированного неизолированного провода. В других странах заземляющий провод может быть желтым с зеленой полосой или зеленым с желтой полосой.
Схема подключения коммутатора WEMO WiFi с красным для нагрузки, черным для линии, белым для нейтрали и зеленым заземляющим проводом
В распределительной коробке у вас должен быть один или несколько заземляющих проводов, соединенных вместе с помощью соединителя или обжима проводов.К нему должен быть подключен заземляющий провод от интеллектуального переключателя. Если провода обжаты и нет пигтейла для подключения, вам нужно будет удалить обжим. Я делаю это, осторожно обрезая обжим параллельно проводам, используя диагональные плоскогубцы Knipex с большим усилием рычага . Старайтесь не обрезать провода.
Теперь, когда провода заземления отделены от обжима, плотно скрутите концы вместе плоскогубцами. Плотно скрутите заземляющий провод интеллектуального переключателя на эту группу заземляющих проводов.Накрутите на конец соединитель провода подходящего размера.
В некоторых случаях путь заземления устанавливается через металлическую броню кабеля или металлический кабелепровод. В этих случаях металлическая коробка будет заземлена, и вы можете подключить заземляющий провод к задней части металлической распределительной коробки с помощью крепежного винта 10/32. В некоторых очень старых металлических распределительных коробках с черной эмалью используются крепежные винты 10/24. Удалите из коробки все неиспользуемые зажимы.
Интеллектуальные переключатели обычно совместимы с настенными панелями, подходящими для переключателей Decora, хотя цвета могут не совпадать.
Для схемы подключения трехпозиционного переключателя перейдите в мой пост.
Схемы подключения четырехпозиционного переключателя размещены здесь.
Схемы подключения к розеткам с переключателем и половинным переключением см. В моем сообщении здесь .
Как подключить выключатель света

Подключение однополюсного переключателя
Вопрос: В вашем примере показан двухпроводной Romex, но у большинства Romex, которые я видел, есть три провода, один белый, один черный и один медный провод заземления без экранирования.Как правильно подключить этот заземляющий провод?
Джерри,
Ответ: Как объяснено на этой странице выше: Эти кабели типа NM содержат заземляющий провод, который также требуется для всех приложений. Заземляющие проводники всегда соединяются вместе, чтобы обеспечить целостность пути заземления.
Дэйв
Подробнее о коммутационных переключателях

Вопросы о коммутационных переключателях
Вопрос от Джона из Лексингтона, Кентукки:
Каким образом проводка для нового выключателя света и приспособления добавляется к существующему выключателю?
У меня уже есть выключатель света, и я хочу добавить второй выключатель для нового света, который будет работать отдельно.Электроэнергия поступает в выключатель, который управляет одной лампочкой в конце цепи. Я знаю, что мне нужно заменить монтажную коробку, и у меня все в порядке с прокладкой кабеля и установкой пластин, но я не знаю, как лучше всего добавить проводку. Есть ли простой способ сделать это или мне нужно обратиться к электрику?
Ответ Дэйва:
Добавление выключателя света и приспособления к существующему выключателю
Задача по установке дополнительной проводки для выключателя света и нового светильника будет зависеть от наличия доступа к предполагаемому месту.Наем квалифицированного электрика обеспечит правильность установки в том месте, где будут идентифицированы существующие провода цепи, а новая проводка цепи будет продлена до нового переключателя света, а затем до нового осветительного прибора. Метод, используемый для установки новой проводки, будет зависеть от конструкции стены и расположения в доме. Особое внимание будет уделено мощности существующей цепи, типу и размеру проводов, а также обеспечению защиты дополнительной проводки и ее установке в соответствии со всеми применимыми электрическими нормами.
Вопрос от Денни, разнорабочего из Садбери, Онтарио, Канада, Канада:
Как выключить существующий свет и добавить два новых светильника к существующему выключателю света?
У меня одна лампа на выключателе на потолке моей кухни. Я хочу закрыть существующий свет и запустить два новых источника света от существующего светового короба. Это недалеко от существующего источника света, поэтому мне нужно будет провести провод от существующей коробки к двум новым коробкам. Как мне подключить его, учитывая, что мне не нужен светильник в текущем месте.Как мне его закрыть?
Ответ Дейва:
Добавление новых осветительных приборов к существующему выключателю
Самый простой способ добавить новые осветительные приборы — это проложить новую проводку к существующему осветительному устройству, соединить провода вместе, когда старый светильник был подключен, а затем накрыть декоративную заглушку крышку корпуса. Arlington производит белую пустую крышку коробки для приспособлений, которая очень хорошо подходит для этого типа приложений.
Если вы хотите снять коробку с осветительной арматурой и есть доступ к чердаку, тогда можно снять коробку с осветительной арматурой и установить проводку в новую распределительную коробку, расположенную в доступном месте, где новая проводка для дополнительного освещения светильники могут быть подключены.Новая распределительная коробка должна быть надежно закреплена, а после выполнения всех соединений проводки необходимо установить глухую крышку.
Вопрос от Роба, домовладельца из Оттавы, Канада:
У меня есть то, что я уверен, простой вопрос, но я хочу быть уверенным, поскольку новые переключатели света, которые я хочу установить, являются дорогими цифровыми переключателями.
Новые переключатели, очевидно, должны быть трехпозиционными, поскольку у них есть красный провод в дополнение к черному, белому и зеленому.Старые переключатели не являются трехпозиционными, а в электрической коробке, в которой они находятся, даже нет КРАСНЫХ проводов. Один старый переключатель — единственный переключатель, управляющий одним светом, в то время как другой старый переключатель — единственный переключатель, управляющий тремя другими лампами.
Итак, когда я помещаю новые переключатели с красными проводами в коробку, что мне делать с красными проводами?
Я предполагаю, что я просто отключу красные провода от новых переключателей, поскольку они не нужны, но я хочу быть уверенным.
Ответ Дэйва:
Запасной провод переключателя
Вы правы, когда новый переключатель не будет использоваться в качестве трехпозиционного переключателя, красный провод закрывается небольшим проводным соединителем или изолентой.
Вопрос:
Может ли один однополюсный переключатель управлять другим однополюсным переключателем?
Деннис из Денвера, Колорадо спрашивает:
В соответствии с Международным электротехническим кодексом, разрешено ли одному однополюсному переключателю управлять другим однополюсным переключателем? Первоначальная цель заключалась в трехстороннем переключении, но этого не произошло.
Ответ:
Два однополюсных переключателя, управляющих друг другом и осветительной арматурой, будут работать неправильно, поэтому технически они не будут соответствовать электрическим нормам.В такой ситуации вам следует рассмотреть вариант установки согласованной пары переключателей Master и Slave, которые будут действовать так же, как два трехпозиционных переключателя. Этот тип переключателя можно найти в большинстве хозяйственных магазинов или у дистрибьюторов электроэнергии.
Стандартная / однополюсная установка (4-проводные переключатели и диммеры) — Поддержка умного дома
ВАЖНАЯ ИНФОРМАЦИЯ: Если вы устанавливаете новый выключатель C by GE (манипулятор, тумблер и кнопка), два черных провода, подключенные к выключателю, являются взаимозаменяемыми между проводами линии и нагрузки, идущими от стены.
Чтобы загрузить полноцветное руководство по установке, щелкните здесь .
Этапы установки:
ПРЕЖДЕ ЧЕМ ДЕЛАТЬ: ШАГ 1 — ВЫКЛЮЧИТЕ ПИТАНИЕ!
Отключите питание переключателя на коробке автоматического выключателя.
Протестируйте существующий переключатель, включив / выключив его, убедившись, что свет не включается.
Теперь выполните следующие действия по настройке коммутатора с одной группой.
ШАГ 2. Удалите старый коммутатор
1) Снимите имеющуюся настенную пластину и выключите со стены.
2) Используйте тестер напряжения на черном проводе, чтобы убедиться, что питание выключателя отключено (рекомендуется).
3) Перед тем, как отсоединить провода от стены, пометьте каждый из прилагаемых ярлыков.
! Требуются нейтральный и заземляющий провод. Если у вас нет ни одного провода, Smart Switch несовместим.
4) Отсоедините провода и снимите существующий переключатель.
ШАГ 3 — Подключите провода
ВАЖНАЯ ИНФОРМАЦИЯ: Если вы устанавливаете новый выключатель C by GE (переключатель, тумблер и кнопка), два черных провода, подключенные к переключателю, являются взаимозаменяемыми между проводами линии и нагрузки, идущими от стены.
1) Подключите нейтральный (белый) провод на переключателе к нейтральным (с белой этикеткой) проводам от стены.
2) Подключите линейный (черный) провод на коммутаторе к линейному проводу (черная метка) от стены.
3) Соедините провод нагрузки (красный) на коммутаторе с проводом нагрузки (красная метка) от стены.
4) Соедините заземляющий (зеленый) провод на коммутаторе с заземляющим проводом (зеленая метка) от стены.
5) Закройте трехходовой / многоходовой путевой трос (если применимо).Для настройки трехпозиционного переключателя или нескольких переключателей щелкните здесь.
! Внимание: Неправильное подключение нейтрального или заземляющего провода от стены к линии или нагрузочному проводу на переключателе приведет к повреждению продукта.
ШАГ 4. Вставьте провода в настенную коробку
Аккуратно вставьте провод обратно в коробку, повернув переключатель так, чтобы он сориентировался в соответствии с изображением.
ШАГ 5 — Закрепите коммутатор
С помощью крестообразной отвертки и прилагаемых винтов прикрепите переключатель к стене до уровня и заподлицо.Прикрутите кронштейн лицевой панели, затем защелкните крышку лицевой панели на кронштейне.
ШАГ 6. Снова включите питание
После закрепления переключателя и установки лицевой панели снова включите питание на коробке автоматического выключателя.
На переключателе световое кольцо будет мигать синим, показывая, что устройство подключено правильно и находится в режиме настройки.
Световое кольцо будет постоянно мигать синим, пока переключатель не будет добавлен в приложение C by GE.
Световое кольцо будет мигать красным, если цепь перегружена.
Максимальная нагрузка составляет 150 Вт для светодиодов и 450 Вт для ламп накаливания / галогенов.
Световое кольцо не загорится, если подключено неправильно.
Если свет не включается:
Убедитесь, что переключатель воздушного зазора нажат.
Убедитесь, что питание выключателя снова включено.
Выключите питание на прерывателе, вернитесь к выключателю, чтобы убедиться, что провода надежно и правильно подключены в соответствии с руководством по установке.
No related posts.
