Как подключить электрический генератор к домовой сети: схема, методы подключения

Несмотря на развитые современные электрические сети, даже сегодня перебои с электроснабжением — не редкость. Особенно страдают от этих проблем сельские и загородные дома, дачи. Отличным выходом из создавшейся ситуации может стать использование в качестве резервного источника бензинового или любого другого генератора, однако для этого важно знать схему подключения генератора.

• Разновидности схем подключения
• Что такое перекидной переключатель
• Полуавтоматическое подключение резервного источника
• Автоматическое переключение с автозапуском

Разновидности схем подключения

Существующие схемы различной сложности, доступные для использования в частных домах и квартирах, можно разбить на три категории:

1. Ручная коммутация.
2. Полуавтоматическое подключение.
3. Автоматическое подключение с автозапуском.

В зависимости от ваших возможностей и поставленных задач вы можете выбрать любую из них. Но прежде чем рассмотреть конкретные схемы включения генератора в домовую сеть, нужно определить общие правила коммутациирезервных источников, независимо от используемого метода переключения:

• Оперативность. Подключение резервного источника должно обеспечиваться минимумом простых и однозначных переключений, которые можно сделать даже при отсутствии освещения.
• Безопасность для человека. Все переключения должны быть полностью безопасны для оператора — рубильники и переключатели нужно использовать закрытого типа и размещать их на уровне лица. Это обеспечивает электробезопасность и исключает травматизм.
• Безопасность для оборудования. Схема должна надежно защищать оборудование дома и подстанции от нештатных ситуаций — неправильной последовательности переключения, внезапного появления или исчезновения основного или резервного питаний, короткого замыкания, перегрузки и т.
  п.
• Наглядность и простота. Если система переключения не полностью автоматическая, то она должна быть максимально наглядной и простой. Это не только исключит ошибки оператора, который, скорее всего, будет неспециалистом, но и сделает схему более надежной и ремонтопригодной.

Для того чтобы запитать дом от резервного источника, необходимо, прежде всего, отключить его от основного. Причем сделать это нужно так, чтобы и тот, и другой источники не оказались подключенными параллельно. В противном случае при появлении основного питающего напряжения произойдет авария, вызванная подачей встречного напряжения.

Иными словами, основная сеть и генератор «подерутся». Для исключения подобных ситуаций в обязательном порядке должны использоваться так называемые перекидные рубильники или перекидные переключатели.

Что такое перекидной переключатель

В отличие от обычного выключателя, этот прибор позволяет не просто включать или выключать, а переключать цепь.

Принцип работы переключателя

В обеих конструкциях используется переключатель. В первом случае (рисунок слева) вы одним щелчком можете зажечь одну из ламп, во втором — подключить лампу к любому источнику питания. Обратите внимание: ни в том, ни в другом случае переключающие контакты рубильника не замыкаются между собой. Именно в этом и заключается основное свойство перекидного переключателя (рубильника).

Перекидные рубильник (слева) и переключатели

Как видно из фото, рубильник от переключателей отличается лишь конструкцией, но принцип работы у них один и тот же. Как будет выглядеть схема подключения генератора к сети дома при помощи рубильника? Для этого вам понадобится двухполюсный переключатель и ничего более.

Как подключить генератор к сети дома (схема)

Один поворот рукоятки АВ, и потребитель (дом или квартира) переходит на питание от резервного источника, одновременно отключаясь от основного. Последний пункт очень важен — если в основной сети и появится напряжение, оно никак «не встретится» с напряжением генератора. Если в вашем доме используется трехфазная сеть, то схема подключения электрогенератора будет отличаться от приведенной лишь количеством полюсов перекидного рубильника.

Полуавтоматическое подключение резервного источника

Поскольку необходимость в переключении на резервный источник возникает при вполне определенных условиях (пропадание основного питания), организовать автоматическую коммутацию источников совсем несложно. Для этого достаточно использовать электромагнитный переключатель или реле соответствующей мощности. В качестве примера можно взять РЭК77/3, имеющее в своем составе три переключающих группы и выдерживающее ток до 10 А (2.2 кВт).

Электромагнитное реле РЭК77/3

Схема подключения электрогенератора при помощи такого реле будет выглядеть следующим образом.

Схема полуавтоматического переключения сети

Как видно из схемы, обмотка реле подключена к основному источнику питания — сети. При наличии сетевого напряжения реле срабатывает и питание поступает на нагрузку. Как только произойдет пропадание напряжения, реле отпустит и переключит нагрузку на питание от генератора (на рисунке изображено как раз такое состояние). При возобновлении штатного питания схема перейдет в исходное положение — штатное.

Единственный, но серьезный недостаток подобной схемы — отсутствие автозапуска генератора, исполняющего роль резервного источника. Именно поэтому такая конструкция носит название полуавтоматической — переключение произошло, но генератор придется запускать вручную. Но если в вашем распоряжении есть генератор с электрическим стартером, то частично эту проблему можно решить, используя свободную группу реле.

Как подключить бензогенератор к сети дома (схема с автопуском)

Теперь при пропадании основного напряжения реле К1 не только переключит нагрузку, но и подаст 12 В на стартер генератора и таймер, которые начнут периодически запускать бензогенератор. Как только генератор будет запущен (на его выходных клеммах появится напряжение), сработает реле К2 и отключит систему автозапуска. Конечно, схема эта исключительно проста и имеет массу недостатков. Во-первых, она не заглушит генератор при обратном переключении. Во-вторых, если генератор по той или иной причине не запустится (холодно, плохая регулировка пуска и пр.), то система просто посадит аккумулятор, исключая возможность запуска генератора вообще.

Автоматическое переключение с автозапуском

Из всего вышесказанного видно, что простыми методами при помощи двух-трех деталей полностью автоматизировать процесс переключения дома с сети на генератор невозможно. Но опускать руки рано, поскольку подобные системы не только существуют, но и вполне доступны. Имя им АВР — Автоматический Ввод Резерва. Такие блоки могут идти как в комплекте с бензогенераторами, так и докупаться отдельно.

Стоимость их, конечно, достаточно высока, но зато АВРы позволяют не только по-настоящему автоматизировать процесс переключения на генератор, но и в состоянии выполнять некоторые другие функции. Ниже приведены только основные из них:

1. Автоматическое отключение от основной сети при исчезновении питания.
2. Пуск бензогенератора с тревожной сигнализацией неудачного запуска.
3. Переключение на питание от генератора только при выходе его на рабочий режим.
4. Контроль и автоматическая регулировка напряжения и частоты в зависимости от нагрузки.
5. Защита от перегрузки и короткого замыкания.
6. Подсчет моточасов.
7. Переход на основной источник при возобновлении энергоснабжения.
8. Остановка генератора.
9. Подзарядка аккумулятора стартера.

Как видите, список выполняемых АВРом функций достаточно широк, но и конструктивно он, увы, весьма сложен. Сегодня практически все подобные устройства имеют в своем составе микроконтроллеры и собрать АВР своими руками сможет только специалист, обладающий соответствующими знаниями и опытом. Именно поэтому самостоятельное изготовление полноценной системы автозапуска в данной статье рассматриваться не будет.

Сложно ли самостоятельно подключить генератор с АВР к домовой сети? Совсем нет. В комплекте с прибором идет подробная инструкция по монтажу со всем схемами, в которых легко разберется любой электрик. Общая же структурная схема подключения автоматической системы к домовой сети будет выглядеть следующим образом.

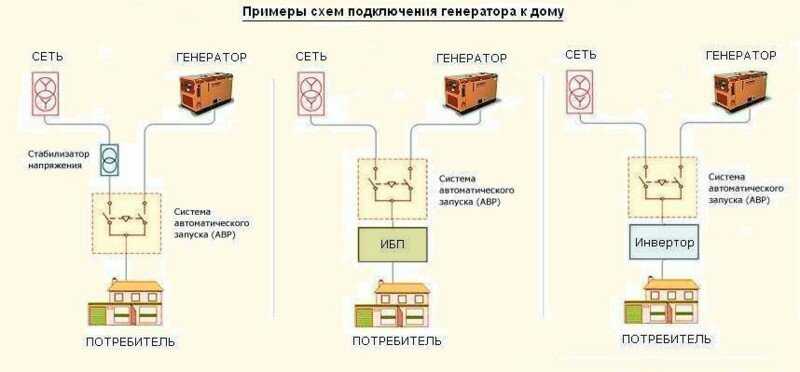

Общая структурная схема подключения генератора к сети загородного дома

Как подключить генератор к сети дома: схема, видео, фото

Добрый день, дорогие читатели сайта Сам Электрик! Сегодня мы расскажем Вам о том, как подключить генератор к сети дома своими руками. Дело в том, что подключение электростанции – ответственный процесс и если Вы неправильно выполните электромонтаж, это может повлечь за собой выход из строя оборудования либо домашней проводки, не говоря уже о собственной безопасности. Далее мы рассмотрим существующие схемы присоединения, а также предоставим несколько полезных советов по теме.

• Как делать нельзя?
• Использование перекидного рубильника
• Использование автозапуска
• Монтаж контура заземления
• Рекомендации по размещению станции

Как делать нельзя?

Первое, о чем следует рассказать – как запрещается выполнять подключение генератора к домашней сети. Некоторые горе-электрики советуют подключить электростанцию к ближайшей розетке в доме, предварительно отключив автоматы на вводном щитке. Ни в коем случае этого не делайте, потому что мощность генератора может значительно превышать пропускную способность розетки (как правило, она выдерживает не более 3,5 кВт). Итог – превышение максимальной нагрузки, короткое замыкание, пожар. Помимо этого, если Вы забудете отключите автоматы на вводе, то при подаче электричества в сеть, резервная станция моментально выйдет из строя.

Единственный способ обойтись без надлежащего подключения – подсоединить к электростанции удлинитель и в него уже включить те электроприборы, в которых Вы нуждаетесь. Только если Ваша резервная станция маломощная (до 4 кВт) допускается подсоединить ее через розетку. Чтобы правильно все сделать, просмотрите обязательно видео ниже.

Правильное подсоединение оборудования в розетку

Однако если у Вас на даче либо дома часто происходит отключение электроэнергии, рекомендуем подключить генератор к сети через перекидной рубильник или систему автозапуска – АВР. Как раз ниже мы и поговорим, как это сделать правильно своими руками.

Использование перекидного рубильника

Проще всего выполнить подключение электростанции к домашней сети через рубильник или трехходовой реверсивный переключатель. Разница между аппаратами в том, что рубильник устанавливается отдельно возле щитка, а переключатель можно посадить на DIN рейку, что более удобно.

Итак, для начала просмотрите на схеме, как подключить однофазный генератор к частному дому:

Монтаж через рубильник

Как Вы видите, сверху к рубильнику нужно подсоединить питание от электросети, снизу – кабель от электростанции. Средние контакты предназначены для подключения потребителей электроэнергии. Обращаем Ваше внимание на то, что рубильник либо переключатель должен находиться после счетчика, но перед вводными автоматами, как будет показано на схеме ниже (с АВР).

Что касается технологии подсоединения, она выглядит так:

1. Отключите электропитание в доме (автоматы на щитке).
2. Подсоедините провода согласно схеме.
3. Заведите генератор и подождите, чтобы он несколько минут прогрелся.
4. Переключите рубильник в положение питания от электростанции (по правилам – нижнее).

Когда на участке возобновят подачу электроэнергии, Вы должны первым делом вернуть переключатель в верхнее положение, после чего уже заглушить генератор.

Использование автозапуска

Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР – систему автозапуска. Принцип работы автоматики следующий:

1. АВР постоянно следит за напряжением в сети.
2. Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью.
3. Включается стартер и электростанция начинает работу.
4. Когда двигатель выйдет на нужные обороты, контактор замыкает цепь потребители – электростанция.

Когда вновь возобновится питание на участке, АВР сработает в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное электроснабжение. Какое то время домашняя электростанция проработает вхолостую.

Подключить АВР в щитке Вы можете по следующей схеме:

Наглядная видео инструкция:

Работа системы автозапуска

Если у Вас в доме сеть, имеющая 3 фазы (380 В), то рекомендуем все же сделать резервной (для подключения к генератору) только одну фазу. На эту фазу Вы сможете «посадить» только самые важные электроприборы: холодильник, освещение и, к примеру, ноутбук.

Дело в том, что нередки случаи, когда при трехфазном подсоединении происходит перекос фаз, что может привести в неисправность домашнюю электропроводку.

Монтаж контура заземления

Еще один немаловажный этап подключения бензинового или дизельного генератора к сети дома – создание индивидуального контура заземления. Чтобы сделать заземление электростанции в домашних условиях Вам понадобятся 1,5-метровый металлический стержень (диаметр 15 мм) и медный провод. Стержень вбивается практически на всю длину в почву. Желательно к нему приварить специальный зажим либо хотя бы болт для того, чтобы было проще подключить заземляющий провод. Медным проводом соедините стержень и соответствующую клемму на генераторе (как показано на фото и схеме ниже).

Рекомендации по размещению станции

Ну и последнее, о чем хотелось бы Вам рассказать – где лучше всего разместить домашнюю электростанцию. Дело в том, что такое помещение должно быть защищено от влаги и в то же время могло достаточно проветриваться. Помимо этого перед установкой генератора Вы должны учитывать, что от этой техники будет издаваться довольно неприятный шум. Учитывая данные нюансы, рекомендуется установить и подключить электростанцию в гараже либо любой другой садовой постройке, как на фото ниже.

Еще один нюанс – в помещении, где должна размещаться мобильная станция, не должно быть высокой температуры. Как ни как, Вы имеете дело с горючим, не забывайте об этом! Все требования к установке генератора в частном доме мы описали в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Вот и все, что хотелось Вам рассказать о подключении электростанции своими руками. Надеемся, теперь Вы знаете, как подключить генератор к сети дома и как нужно сделать заземление этого оборудования!

Будет интересно прочитать:

• Правильное заземление в частном доме
• Как подключить датчик движения для освещения
• Как меньше платить за свет легально

Покупка и подключение переключателя генератора

КАК ПОДКЛЮЧИТЬ ГЕНЕРАТОР К ДОМАШНЕЙ ЭЛЕКТРОПРОВОДКЕ

ЧТО ТАКОЕ ПЕРЕКЛЮЧАТЕЛЬ? В общем, безобрывный переключатель (TS) относится к любому устройству, предназначенному для подключения электрической нагрузки к нескольким источникам питания.

В домашних генераторах он используется для подключения проводки здания либо к резервному генератору, либо к служебным линиям. Когда линия переменного тока в норме, TS позволит вам питать ваш дом от сети. При выходе из строя сети с помощью TS вы можете переключить домашнюю электропроводку на генератор, изолировав его от сети. Электрический переключатель является абсолютной необходимостью, если вы подключаете генератор к вашему дому. Это руководство расскажет вам, зачем вам это нужно, как это работает, как правильно выбрать и как его подключить (пример схемы подключения находится внизу этой страницы).

Недорогой двухполюсный автоматический переключатель Generac на 60 А

Важно знать, что, если вы не находитесь вне сети, подключение любого несанкционированного источника питания напрямую к любой точке электропроводки без переключателя является незаконным и опасным, поскольку так называемого обратного питания. Обратное питание (также называемое изолированным или межсетевым соединением) по определению подает электроэнергию обратно в электрическую сеть, когда она отключена. Вот почему его следует полностью избегать. Напряжение, подаваемое обратно в линии, обслуживающие ваш дом, представляет опасность поражения электрическим током как для работников коммунальных служб, так и для ваших соседей, которые могут не знать о наличии напряжения в линии. Помимо этого, ваш домашний генератор обратного питания наверняка будет перегружен нагрузками ваших соседей в отключенной локальной части («острове») сети. Он также может быть легко поврежден, если питание будет восстановлено во время его работы.

ТРЕБОВАНИЯ И ОЦЕНКИ

Стандартная бытовая электросеть в США — это 120/240 вольт, разделенная на одну фазу. Обычно он имеет красный и/или черный «горячий» провод и заземленную нейтраль белого цвета. Номинальное напряжение между каждой линией и нейтралью составляет 120 В переменного тока, а между двумя линиями — 240 В переменного тока. Обратите внимание, что обе линии по-прежнему относятся к одной фазе — они получаются путем заземления центрального ответвления трансформатора. Для такой системы передаточный переключатель генератора должен быть двухполюсным на два направления (DPDT) «разбить перед созданием». Двойной бросок означает, что вы можете поместить (бросить) его в два положения (положение «выключено» не засчитывается). Двойной полюс означает, что он передает оба линейных провода (полюса). Нейтраль обычно непрерывна, и ее не нужно переключать, если только ваша генераторная установка не оснащена GFCI и ее нейтральный провод не соединен с шасси. «Перерыв перед включением» означает, что нагрузка отключается от одного источника перед подключением к другому. Для более старых 2-проводных жилых систем на 120 вольт требуется однополюсный двухпозиционный переключатель. Как правило, TS следует устанавливать в помещении в пределах 2 футов от главной сервисной панели и в пределах 30 футов от входной коробки генераторной установки, которая размещается снаружи.

«Настоящие» переключатели мощности для генератора должны иметь три положения: LINE, OFF и GEN. При переключении между LINE и GEN они всегда проходят через положение OFF. Такой разрыв предотвращает искрение или короткое замыкание во время перехода. Если номинальной мощности вашей генераторной установки недостаточно для питания всего дома, вы можете установить дополнительный распределительный щит (дополнительный щит ) для основных линий, которые вы хотите резервировать. Затем эта подпанель будет подключена к системе передачи. Многие имеющиеся в продаже TS поставляются уже с предварительно смонтированной вспомогательной панелью.

My Complete Home Generator Guide

ТИПЫ ПЕРЕКЛЮЧАТЕЛЕЙ

Системы переключения генератора могут быть ручными, автоматическими или их комбинацией.

Автоматическое переключение используется с резервными системами. Он включает в себя схему управления, которая измеряет напряжение сети. Когда питание от сети прерывается, схема управления запускает генераторную установку, отключает ваш дом от сети и подключает его к генераторной установке. Затем он продолжает контролировать состояние сети. Когда он восстановлен, он коммутирует вашу бытовую проводку от генератора обратно к коммунальной сети. Когда генератор отключен, он переходит в процесс охлаждения, а затем автоматически отключается. Generac и другие резервные системы обычно включают автоматический TS на 100 или 200 А или предлагают его в качестве опции. Автоматический переключатель для жилых помещений может стоить 600 долларов и выше. Обратите внимание, что при желании вы всегда можете установить его в ручной режим.

Ручной переключатель обычно используется с переносными генераторными установками. Часто вместо настоящего устройства DPDT он состоит из двух двухполюсных выключателей с механически блокируемыми рукоятками (один для «Генераторной установки», а другой для «Линии»). Для требований нагрузки до 30 А (что составляет 7200 ВА для сети 240 В) дешевый ручной TS с дополнительной панелью может стоить менее 300 долларов. Простая блокировочная панель с двумя выключателями стоит менее 150 долларов.
На приведенной ниже схеме подключения показан пример подключения 4-контактного портативного генератора к домашней электропроводке через двухполюсный переключатель для 3-проводной сети 120/240 В. Пунктирные линии символически показывают металлические корпуса. На этой схеме нейтраль внутри генераторной установки не заземлена. Для простоты ввод не показан, но если вы собираетесь подключить генератор к панели дома, вам также потребуется установить его.

Вот малоизвестная деталь . Многие портативные модели, продаваемые в настоящее время в США, имеют GFCI (GFP), а их нейтраль приклеена к металлическому каркасу. Это вызывает проблему , когда вы пытаетесь использовать их с TS: когда нейтраль заземлена в двух местах, ее ток разделится, и GFCI на генераторе сработает . В результате ни одна розетка не будет работать. Есть несколько возможных решений этой проблемы. Самый безопасный – установить так называемую 9-ку.0023 Устройство переключения нейтрали (3-х полюсный разъединитель). Он будет контролировать нейтраль вместе с двумя линиями электропередач. Другим решением является поднятие внутри передающего оборудования заземляющего провода от генераторной установки (просто изолируйте его свободный конец). Ваш генератор по-прежнему будет заземлен через нейтральную шину. Наконец, можно удалить нейтральную связь внутри генераторной установки, что отключит GFCI. Однако этот вариант не совсем безопасен — если вы когда-либо будете использовать такое устройство в полевых условиях без ТС (например, на строительной площадке), вы не будете защищены от поражения электрическим током. Такая модификация также может привести к аннулированию гарантии производителя. В любом случае все установки должны выполняться лицензированным электриком. Вы можете найти его и/или получить оценку с помощью инструмента поиска выше. И, конечно же, для всеобщей БЕЗОПАСНОСТИ убедитесь, что главный автоматический выключатель ВЫКЛЮЧЕН ДО начала любых работ с электропроводкой. Также посмотрите, как подключить переносной генератор к электропроводке дома в аварийной ситуации без системы переключения.

Вся информация на этом сайте предоставляется только в справочных целях и не является профессиональной или юридической консультацией. См. полный отказ от ответственности по ссылке ниже. Требования к проводке и установке см. в National Electric Code® 2020, местных нормах и руководстве по изделию.

Главная | Стоять рядом с | портативные | Резервное питание | Генераторы скидок | Рейтинги: портативный | Рейтинги: в режиме ожидания | Переключатели передачи | Размеры | Запуск кондиционера | Инвертор-генератор | Как купить | LRA Калькулятор | Главная

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ТИПИЧНОГО РЕЗЕРВНОГО ГЕНЕРАТОРА ~ КВТ ЧАС САЙТ ИНФОРМАЦИИ ПО УЧЕТУ ЭНЕРГИИ

Для простоты представленные схемы представляют собой однолинейные схемы. Фактическая проводка состоит из двух незаземленных проводников и одного заземленного «нейтрального» проводника. Заземление оборудования всех компонентов осуществляется через металлические кабельные каналы, которые соединяют компоненты.

Нейтральная шина в щите, обслуживающая выбранные нагрузки, не должна подключаться к металлическому корпусу щита. Соединение нулевого провода, провода заземляющего электрода и проводов заземления оборудования вместе допускается только в главном щите обслуживания.

Если бы вы соединили нейтральный проводник и металлические корпуса оборудования (щитовой щит, автоматический переключатель и генератор) вместе за пределами основного щитового щита, вы бы создали параллельный путь. Параллельный путь означает, что часть нормального обратного тока и тока короткого замыкания будет протекать по заземленному нейтральному проводнику, а часть — по металлическим дорожкам качения и другим корпусам. Это не очень хорошая ситуация!

Производители генераторов в большинстве случаев не подключают нулевой провод генератора к металлическому корпусу генератора. Вместо этого они подключают его к изолированному терминалу. Затем вам решать, как подключить генератор в соответствии с NEC и/или местными электротехническими нормами.

Большинство инспекторов оставят внутреннюю нейтральную связь в портативном генераторе на месте. На самом деле, когда вы покупаете портативный генератор, вы должны настаивать на том, чтобы соединение нейтрали и корпуса было на месте.

Без соединения устройство максимальной токовой защиты не может работать при замыкании на землю, так как обратный путь
не существует. Для стационарно установленных генераторов инспекторы, как правило, не разрешают соединение между нейтралью генератора
и металлическим каркасом генератора из-за четких требований NEC.

На главном щите служебного ввода должна быть размещена табличка с указанием места расположения резервного генератора
и типа его резервного питания.

Общее время полного перехода на резервное питание составляет примерно 45–60 секунд. Чтобы дополнительно дать домовладельцу уверенность в том, что резервный генератор будет работать при вызове, некоторые системы периодически обеспечивают автоматическую «проверку» системы, например, раз в 7 или 14 дней в течение времени работы от 7 до 15 минут.
