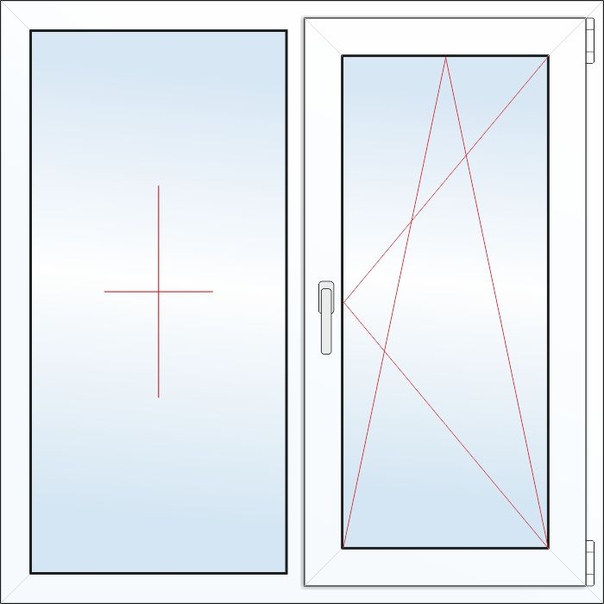

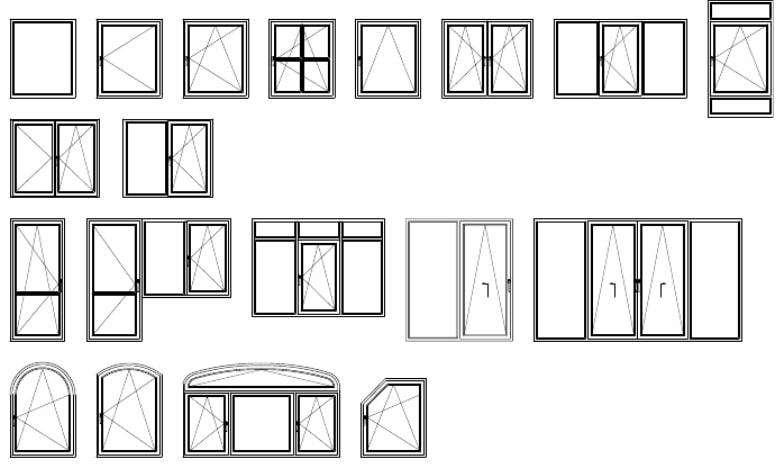

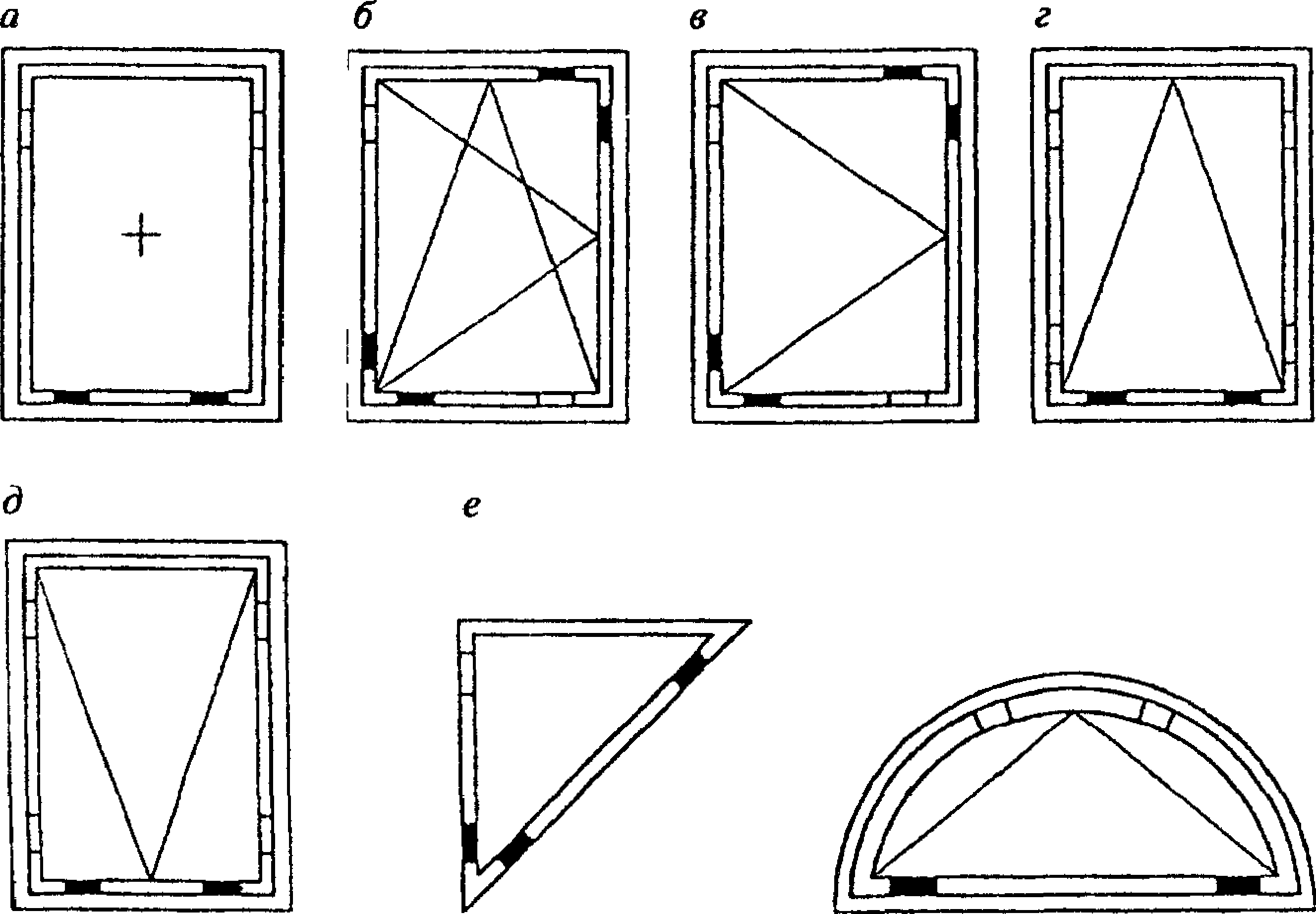

Схема пластикового окна: Размеры и варианты кострукций ПВХ окон: 1-но, 2-х, 3-ех створчататое

Как сделать стеклопакет своими руками в домашних условиях: сборка стеклопакетов

При заказе пластикового окна у компании покупатели удивляются цене, ведь стоимость за квадратный метр значительно выше, чем цена стандартного окна. Однако изготовить стеклопакет своими руками не тяжело, и это позволит сэкономить, но не все знают технологию этого процесса.

Из чего состоит стеклопакет

Внутренние составляющие:

1. Стеклянное полотно.
2. Герметичное пространство для воздуха.
3. Рамка или профиль.
4. Пластичный клей.
5. Молекулярное сито.
6. Герметичные компоненты.

Замена стеклопакета

Стеклопакетом называют установку герметичного типа, состоящую из двух или более стекол. Разделяются они соответствующим количеством камер с воздухом.

Важной деталью является дистанционная рамка. Деталь отвечает за сохранность воздуха внутри, не позволяет собираться конденсату. Главная функция – соблюдения дистанции между стеклами внутри.

Молекулярное сито выполнено из материала с осушающими свойствами с использованием гранулированных элементов. Предназначено для защиты от возникновения конденсата.

Виды стеклопакетов

Существует три вида стеклопакетов:

1. Однокамерные.
2. Двухкамерные.
3. Трёхкамерные.

Разница в количестве внутренних стекол и в плотности.

Однокамерные

При отделке жилых помещений используется редко, из-за низкого уровня защиты от внешних шумов. Также имеет низкую проводимость тепла.

Широко применяются при остеклении помещений технического назначения или офисных кабинетов. В жилых домах встречаются при отделке балконов или лоджий.

При выборе однокамерного типа, для жилого помещения, следует учитывать минимальную температуру зимой. В таких случаях подойдут для местности с не холодным зимним сезоном, как в европейских регионах.

Главным плюсом является низкая масса, из-за чего их комфортно устанавливают в объемных оконных выемках с большой площадью.

Разновидности однокамерных конструкций по ширине, мм:

Подойдут для профильной системы с шириной от 58 до 70 мм.

Двухкамерные

Применяется для остекловки жилых помещений. В основе находится 3 стеклянных полотна и две камеры с воздушной прослойкой между ними.

Отличается высокой защитой от внешних факторов, включая шумы извне и пропуск теплоты. Базовую версию двухкамерного стеклопакета улучшают в зависимости от потребностей пользователя.

Разновидности двухкамерных элементов по ширине, мм:

Установка для профилей с шириной от 58 до 82 мм.

Трехкамерные

В северных странах и регионах трехкамерный пакет – это единственным способом уберечь тепло в доме. За счет широкого профиля и большого количества герметичных стенок они обеспечивают отличную теплоизоляцию.

В основе находится четыре стеклянных полотна и 3 воздушные прослойки. Имеет наилучшие показатели при защите от внешних шумов и удержании тепла внутри. Важно понимать, что такие высокие показатели обоснованы значительными габаритами и весом составляющих, что следует помнить при выборе.

Наибольшим недостатком трехкамерного стеклопакета является низкая пропускная способность света извне, при его высокой теплоизоляции. Конструкцию делят на детали, и потом собирают воедино при установке. Это требуется для соблюдения всех технических параметров к жесткости и прочности рамы.

Устанавливается для профилей с шириной от 70 до 82 мм.

Сборка стеклопакетов: как делают стеклопакеты для пластиковых окон на заводе

На заводах и фабриках производство давно автоматизировано. Человек участвует лишь в подаче заготовок, и контроле над процессом.

Этапы изготовления пластиковых окон на заводе:

1. Резка стекла. Применяемые технологии и инструменты зависят от габаритов заготовки. На инструменты наносится специальная жидкость, чтобы не повредить заготовку. Её устанавливают на воздушную полоску и производят разрезы. Далее стекло ломают, используя металлические стержни. После резки остаются невидимые для глаза трещины, которые следует устранить путем разлома. Важно разрезать и разламывать стеклянное полотно одновременно, чтобы микротрещины не успели зарасти. Параллельно с резкой стекла вырезают рамки, учитывая габариты полотна.
2. Очистка стекла. Подготовленное после резки полотно отмывают специальной моющей машинкой с помощью щеток. В качестве моющей жидкости используется вода без минеральных компонентов. Использование автоматизированных машин для мойки позволяет сохранить герметические качества, что в дальнейшем отразиться на качестве стекла.
3. Нанесение герметических компонентов. На спейсерные установки наносится начальный герметический слой. Рамку собирают в единую конструкцию, используя металлические и пластиковые уголки. На поперечные стороны укладывается несколько слоев (минимальный размер – 3 мм) герметического покрытия. Популярным средством в виде герметика сейчас является бутилы. Слой должен быть уложен равномерно, без наличия пропусков и с соблюдением минимальной ширины в 3 мм. При индивидуальном заказе бутилы наносятся вручную, при массовом производстве – автоматизировано.
4. Начальная сборка. Начинается со шлифовки сторон стеклянного полотна. После нанесения герметичного бутила следует перейти к базовой сборке конструкции. При начальной сборке потребуется скрепить подготовленные и чистые стеклянные полотна с рамками дистанционного типа с герметиком. Важно, чтобы цвет бутилового покрытия был максимально черным. При наличии белых следов начинает весь процесс сначала, и стеклянное полотно является некачественным. Используется мягкая сторона стеклопакета (которая будет расположена внутри камеры). После начальной сборки конструкцию отправляют под пресс, который фиксирует конструкцию окончательно. Чтобы надежно зафиксировать, его оставляют под прессом на определенное время, чтобы герметик попал в нужное место и зафиксировался.
5. Финальный этап. После работы пресса на боковые стороны стеклопакета наносится дополнительный слой герметика, который будет сохранять теплоизоляцию в процессе эксплуатации. Второй слой герметика состоит из пулиретана, силикона или тиокола. Важно, чтобы температура в производственном помещении сохранялась в диапазоне от + 16 до + 25 градусов, влажность воздуха в цеху была не более 50 %.

Если соблюдены все технологические процессы создания и стекло было качественно вымыто, герметик нанесен правильно, то стеклопакет будет обладать всеми шумоизолирующими и теплоизоляционными свойствами. В интернете множество видео, которые показывают технологические процессы на заводе.

Какие потребуются инструменты

Чтобы своими руками сделать стеклопакет потребуется:

1. Мягкий метр.
2. Карандаш, лист бумаги.
3. Рамка из алюминия.
4. Ножовка для металлических заготовок.
5. Уголки для соединения рамки (металлические или пластиковые).
6. Силикагель.
7. Лента из бутила.
8. Герметик.
9. Нож малярный.

Как сделать стеклопакет своими руками в домашних условиях

Перед началом процесса следует определиться, какой стеклопакет будет изготовлен.

Процесс создания стеклопакета своими руками:

1. Измеряем расстояние. После определения габаритов конструкции от их начальных размеров отнимаются 10 мм. Именно таких размеров будет установка.
2. Обрез рамки. В качестве материалов выбирается алюминий. Важно, чтобы после соединения всех элементов рамки уголками, размеры были на 10 мм меньше, чем стеклянное полотно.
3. Закрепление рамки уголками. Размеры выбираемых уголков зависят от ширины дистанционной рамки. Многие опытные конструкторы используют всего 2 уголка, если отсутствует нужная ширина модели.
4. После сборки первого уголка в него требуется засыпать силикагель (молекулярное стекло). Оно предотвращает образование влаги. Для склейки используется лента бутилового типа. Именно такую ленту используют заводы для закрепления окон широкого производства. В качестве альтернативы используется прозрачный скотч двухсторонней оклейки.
5. Соединив все стороны, засыпав силикагель, на сторону клеится скотч. Перед клейкой скотча требуется отделить защитный слой.
6. Протереть стеклянное полотно. Подойдет моющее средство для окон.
7. Положить стекло на рамку, повторив процесс со второй стороны.
8. Замазать установку со всех сторон вторым слоев герметика. Рекомендуется выбрать герметик из двух компонентов.

В завершающей стадии следует дождаться высыхания герметика, затем еще раз очистить стекло и застеклить окно. Для создания двухкамерного самодельного стеклопакета рамка собирается два раза, а в остальном алгоритм тот же.

Понравилась статья? Расскажите друзьям:

Конструкция пластиковых окон: названия, схема и описание деталей, устройство и состав ПВХ окна

Вопросы, из чего состоит пластиковое окно, какова общая конструкция и детали, интересуют воспитанников строительных учебных заведений и рачительных владельцев квартир. Если в первом случае необходимость изучения темы вызвана требованиями преподавателей и программы, то во втором – желанием подготовиться к заказу ПВХ окон. Такой подход оправдан, поскольку позволяет быстрее и со всеми основаниями вместе с замерщиком компании-устновщика определить оптимальный по цене и функционалу вариант. Представим конструкцию пластиковых окна со схемами и в деталях таким образом, чтобы материал в равной степени принес пользу и ученикам строительных колледжей, ВУЗов, и хозяевам квартир. Если после прочтения вопросы останутся, свяжитесь с консультантами завода «Лабрадор» в Петербурге.

Из чего состоит пластиковое окно – схема в разрезе, детали

С технической точки зрения в состав окна входят только ПВХ-рама с установленными створками, стеклопакетом, уплотнителями и фурнитурой. Однако установка подоконника, отлива, отделка откосов необходимы для того, чтобы светопрозрачная конструкция долго и надежно исполняла свои обязанности, а в комнатах было светло и тепло. По этой причине на приведенной схеме изображены также и эти элементы.

Для начала приведем названия с указанием состава и основной функциональности, а в нижеследующих разделах подробно опишем детали пластикового окна.

Изготавливается из армированного металлом ПВХ-профиля. Рама (монтажники часто говорят «коробка») занимает весь периметр окна и служит основой для установки подвижных и глухих (неподвижных) створок.

• Створка (рама створки)

Подвижный элемент окна, собранная из ПВХ-профиля рама с установленным стеклопакетом. Элемент крепится на фурнитуру, которая и обеспечивает необходимую функциональность – открывание, закрывание, поворот и т.д. Стеклопакет в створке удерживается штапиком, соединение герметизируют уплотнителем.

Прозрачный элемент окна, состоящий из 2 и более расположенных параллельно листов стекла. Герметичное скрепление и расстояние между стеклами определяет дистанционная рамка. Стеклопакет – важнейший элемент окна, поскольку через него в помещение проходит свет. Значительная площадь поверхности говорит о том, что этот элемент в первую очередь отвечает за теплопроводность конструкции пластикового окна.

Выполненная из поливинилхлорида (ПВХ) накладка с прорезиненным основанием. Благодаря плотному прилеганию к раме и стеклопакету штапик защищает помещения от проникновения снаружи холода, ветра, пыли.

Выполненный из ПВХ-профиля элемент, разграничивающий зоны створок, обеспечивающий возможность их закрывания.

Иногда про фурнитуру говорят, как про конструкцию механизма пластиковых окон. Действительно, это набор элементов, который обеспечивает управление и изменения текущего положения створок. Планки, петли, подвесы и другие компоненты фурнитуры выбирают с учетом веса створок, который в основном определяется числом камер в стеклопакете и толщиной стекол.

Устанавливается с внутренней части (в помещении) под окном. Рекомендуется в ходе эксплуатации не загромождать подоконник, а при монтаже соблюдать требования по выступу от стены внутрь помещения. Это необходимо для того, чтобы в зимнее время в оконном проеме происходил достаточный воздухообмен, не выпадал конденсат.

Устанавливается под окном с внешней стороны. Задача элемента – удалить стекающую по оконному проему воду (дождь, тающий снег), не допустить попадания и накопления влаги под рамой.

Это поверхности стен дома по периметру оконного проема, которые нуждаются в утеплении и защитной отделке.

Защитная отделка необходима для предотвращения проникновения холодного воздуха, влаги, утеплителя (монтажной пены) от УФ излучения. С наружной стороны на откосы могут устанавливаться наличники.

Конструкция профилей пластиковых окон

Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше. Поэтому опишем конструктивный элемент первым.

Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:

• Рамы (коробки)
• Импоста
• Створки (рамы створки)
• Штапика

В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный. Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург. Производители предлагают линейки профиля с внутренними и внешними стенками следующей толщины:

• Класс А – 2,8 и 2,5 мм
• Класс В – 2,5 и 2 мм
• Класс С (или object, объектный, энджин, тендер) – не нормируется

Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.

Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:

• не боится солнечного света, морозов, влаги
• не разрушается от химических воздействий (моющие средства)
• экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании
• не поддерживает горения

Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты.

Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.

Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.

Стеклопакеты

Конструктивно стеклопакет представляется собой два и больше листов закаленного стекла, которые скреплены между собой и удерживаются на требуемом расстоянии дистанционными рамками. Пространство между стеклами заполняется воздухом или инертными газами, после чего герметизируется. Толщина листов стекла 4-8 мм, кроме того возможно использование триплекса – склеенных между собой пленкой стекольных листов.

На приведенном в предыдущем разделе разрезе пластикового окна показан обычный однокамерный стеклопакет.

Однако по климатическим условиям европейской части России этот вариант не считается достаточным.

С учетом суровых зим квартиры в Петербурге рекомендуется утеплять 2-хкамерными (3 стекла) стеклопакетами или однокамерными энергосберегающими. В энергосберегающих конструкциях одно из стекол с внутренней стороны покрывается нано-пленкой, которая отражает внутрь помещения 30-40% испускаемых радиаторами отопления и нагретыми предметами ИК-лучей. Другой вариант – использовать двухкамерный стеклопакет, чтобы снизить теплопроводность по сравнению с однокамерным в 1,5-1,8 раза.

Как показано на рисунке, используется ряд формул стеклопакетов. Очевидно, что увеличение ширины камер, толщины стекол снижает теплопроводность. Но пластиковое окно решает и другие задачи, например, защиты от внешнего шума. Для повышения шумозащищенности используются такие конструктивные решения, как изготовление стеклопакетов со стеклами-триплексами, с различающейся шириной камер.

Помимо описанных вариантов предлагаются также солнцезащитные и ударопрочные стеклопакеты, которые помогают защититься от летней жары и злоумышленников соответственно.

Не забывайте, что ПВХ-профиль должен предоставлять необходимое «посадочное место» для стеклопакета. При ограниченном бюджете, рекомендуем выбирать стеклопакет по минимуму, но широкий профиль. Если через некоторое время выяснится, что без установки более широкого многокамерного стеклопакета не обойтись (холодно, проникает шум с улицы), то широкий профиль позволит провести эту операцию без замены конструкции целиком.

Фурнитура

Это набор элементов, которые составляют механизм пластикового окна, позволяют фиксировать в определенных положениях, открывать и закрывать створки. Внешними видимыми и используемыми жильцами элементами этого механизма выступают поворотные ручки, другую часть системы внешний наблюдатель видит при открывании створок. Описывать, как называются детали фурнитуры пластиковых окон, не будем, поскольку они приведены на рисунке.

При выборе типа и набора фурнитуры учитываются следующие факторы:

• Вес выбранного стеклопакета и других конструктивных элементов
• Необходимый функционал – с ограничителями открывания, возможностью микропроветривания, под раздвижные конструкции, горизонтально подвесные, поворотно-откидные створки и т.д.
• Требование защиты от открывания детьми
• Стилевые и вкусовые предпочтения

Уплотнители

В сомнительных обзорах в Интернете встречаются взаимоисключающие рекомендации относительно силиконовых и резиновых уплотнителей. Одни говорят использовать только первый вариант, другие – только второй. Подобные заявления объясняются некомпетентностью или вкусовыми предпочтениями. По факту силиконовые VMQ и резиновые EPDM уплотнители служат долго, надежно, не боятся жары и морозов. Конечно, приходится учитывать высокую цену VMQ-варианта.

Не рекомендуются к применению уплотнители ТРЕ-S и PVC. Первый – по причине короткого срока службы, второй – из-за деформации при минусовых температурах.

Подоконники и отливы

Подробно останавливаться на этих элементах не будем, поскольку напрямую на теплопроводность, защищенность от шума они влияния не оказывают. В то же время установка подоконников и отливов необходима для правильной эксплуатации оконной конструкции. В силу этого выбор вариантов широк – от недорогих пластиковых до дизайнерских из искусственного или натурального камня. Главное не забыть о необходимости защиты пространства под рамой от попадания влаги.

Правильный выбор деталей пластикового окна

При описании конструкции давались рекомендации по выбору каждого элемента с учетом климатической зоны, мнений мастеров и опыта использования. Теперь перейдем к комплексным рекомендациям:

• Качественные материалы нельзя купить дешево

Справедливость этого утверждения доказана для всех без исключения областей, и для ПВХ-окон тоже. Если неожиданно предлагают материалы и услуги в 1,5-2 раза дешевле среднерыночной цены, то вариантов три: Первый – это профиль нового, обычно китайского производителя, о безопасности и надежности которого нельзя сказать ничего. Второй – предлагают подделку под профиль VEKA или другой известный бренд. Третий – предлагается профиль авторитетного производителя, но продукция класса С (объектный). Расчет при этом делается на то, что заказчик не разберется, а выполнившей работы фирме-однодневнке не придется отвечать по гарантии.

• Экономьте не на всем

При ограничении бюджета не используйте вариант выбора среднего или самого дешевого варианта для всех элементов конструкции пластикового окна. В данном случае конструкция сборная и логично экономить на деталях, которые можно заменить по ходу эксплуатации. Например, в условиях жесткой экономии выбираем однокамерный стеклопакет без энергосберегающего напыления. Но при этом устанавливаем многокамерный широкий ПВХ-профиль, который позволит позднее установить широкий многокамерный шумозащитный стеклопакет.

• Учитывайте ориентацию окон квартиры

Это позволит и сэкономить, и получить комфортный микроклимат в помещениях. Например, для ориентированного на север окна необходима повышенная теплозащищенность. А для выходящих на южную сторону оконных проемов лучше предусмотреть солнцезащитные стеклопакеты, которые помогут переносить летнюю жару. Не забывайте, что энергосберегающее и солнцезащитное напыление используют в одном стеклопакете, то есть зимой будет теплее, а летом прохладнее.

• Качество монтажа не менее важно, чем качество элементов конструкции ПВХ-окна

Повышенные расходы на широкий 7-микамерный профиль, двухкамерный стеклопакет с энергосберегающим напылением и защитой от шума напрасны, если из щелей в откосах дуют сквозняки, а створки плотно не закрываются. А такой результат дают ошибки при монтаже окна и утеплении, отделке откосов. При этом горе-монтажники ещё и не признают ошибок, а ссылаются на якобы некачественные материалы. Поэтому правильный вариант – заказывать изготовление и установку под ключ у авторитетной компании. В этом случае предоставляется гарантия и на материалы, и на работы.

Надеемся, что привели полезную информацию о конструкции окон ПВХ. Схема и полезные советы помогут как теоретически изучить вопрос, так и применить знания на практике.

Устройство пластикового окна — комплектующие, конструкция

Пластиковые оконные блоки состоят из целого ряда компонентов. Весьма полезно знать устройство пластикового окна. Помимо этих элементов заслуживают изучения механизм закрывания, типы остекленения. Это поможет правильно выбрать модель, комплектацию. Не лишним будет грамотно проконтролировать работу бригады по монтажу. Без данной информации не обойтись при самостоятельной установке.

Что и зачем нужно знать

Для правильного обращения надо изучить, что из себя представляет конструкция пластиковых окон.

Механизм, приводящий систему открывания и закрывания в действие, рассчитан на долгую эксплуатацию. Но поломка возможна, как и возникновение необходимости его регулировать, делать профилактику.

Для ухода тоже требуется знание конструкции, которую отражает схема пластикового окна. Это залог поддержания комфорта во все сезоны.

Базовые элементы

Окно из металлопластика отличается значительной сложностью по сравнению с традиционным деревянным аналогом. Но по сути изучить такое изделие легко, если понять принцип действия и главные закономерности: из чего состоит окно, как размещаются базовые элементы.

Ключевая особенность изделия с профилем ПВХ — его модульная структура. Оно собрано из самостоятельных блоков с неизменным их числом, расположением. Но сами эти части могут быть различными в пределах стандартов технологии.

Базовые элементы, составляющие структуру оконных блоков.

1. Профильный каркас с внутренним армированием металлом. Конструкция рамы окна — основа, в которую вставлено «глухое» остекление или открывающиеся створки.
2. Заполнение проемов: стеклопакет или моностекло. В ряде случаев применяются непрозрачные материалы, примером которых является сэндвич-панель. Такой вариант имеет низкую теплопроводность и дает отличную теплоизоляцию.
3. Фурнитура — это комплект, представляющий собой механизм пластикового окна. С его помощью изделия закрываются и открываются. При этом могут быть заданы различные режимы. Состав: ручка, петли, запорная арматура, приводные части, компоненты системы проветривания.
4. Необходимые детали типа подоконника, нащельников, водоотливной планки. В ряде случаев применяются откосы и различные профили: базовые, соединительные, доборы. Набор частей зависит от конструкции, вследствие чего в разных моделях могут наблюдаться существенные отличия.
5. Аксессуары. Клапаны вентиляции, сетки от насекомых, жалюзи или роллетные шторы. В основной набор они не входят, при желании могут быть демонтированы.

Помимо перечня главных деталей немаловажным является их подробное описание, которое рассматривается далее.

Профиль

Основой выступает профиль ПВХ, внутри которого предусмотрен армирующий пояс, обеспечивающий прочность.

Особенностью является наличие внутри полости, пустотных каналов по всей протяженности.

Точно рассчитанные технические параметры предопределяют их количество, расположение и размеры. Эти несколько камер, заполненные воздухом, повышают теплоизоляцию конструкции.

Другие пазы предназначены для крепления, фурнитуры, установки штапика. Изделие выбирается на основании конкретных задач. К примеру, это улучшение теплоизоляции, снижение уровня шума.

В зависимости от типа помещения применяется конкретный случай.

1. В квартирах — с наиболее возможным числом камер для сохранения тепла.
2. В строениях с временным проживанием – это количество минимизируют для экономии.
3. Загородный коттедж с постоянными жителями предполагает защиту от ветра и холода, поэтому оптимально теплоизолируется.

Если привести в пример 2 камеры, тепло недостаточно сохранится даже на юге РФ, не говоря о Сибири. Но это предопределяется не только их числом, но и монтажной шириной профиля. Другой критерий — толщина внешних стенок.

Если сэкономить на его оптимальном значении 3 мм, тепло не сбережет даже многокамерность.

Каркас

В основном производители делают профили с использованием металла. А именно, внутри каждого расположена оцинкованная сталь — армирующая составляющая.

Это прямоугольная труба с П-образной формой. Благодаря ей пластиковое оконное сооружение стабильно располагается в проеме.

То есть — это каркас, обеспечивающий жесткость. В многокамерных системах он берет на себя главную нагрузку.

Существуют конструкции без армирования. Изделие и при таких обстоятельствах не является хрупким, а также прочность усиливается межкамерными перегородками.

По одному из мнений металл создает потери тепла, представляя собой мост холода. Но профили без каркасов делают из фиброволоконного материала, снабжающего весь блок должной жесткостью.

Конструкция стеклопакета

По определению стеклопакетом называется устройство из нескольких стекол, герметично укрепленных в профиле ПВХ. Два или больше стекол разделяются металлической рамкой. Между ними — воздушные или газовые промежутки.

Для того, чтобы компоненты не запотевали, влагу поглощает алюминиевая рамка с тонкими стенками, покрытая молекулярным ситом. Улучшению теплоизоляции способствует газ аргон. Таково устройство стеклопакета, периметр которого заливается мастикой, защищающей от влаги и пыли.

Типы применяемых стекол

Стекла, различаются по толщине и расстоянию между ними. Так 4-16-4 следует понимать, как однокамерный стеклопакет, толщина 4 мм, дистанция 16 мм.

Существуют виды, одним из которых является Триплекс. Это стекло выполняется по автомобильному типу, когда две плоскости соединяются слоем полимера. При разбивании осколки остаются на месте, а не разлетаются.

Другие виды представлены в таблице с указанием параметров.

Тип стекла	Характеристики, функции
Стандартное	Весьма популярный и доступный по стоимости вариант. Толщина 4, 6 и 8 мм.
Энергосберегающее	Покрыто пленкой оксида олова или серебра с внутреннеей стороны. Отражает инфракрасные лучи, тепло остается в помещении. Оберегается от контакта с кислородом.
Солнцезащитное	Применена тонировка или леночное ламинирование. Пропускает меньше света – до 45 %.
Мультифункциональное	Покрытие сберегает энергию, предотвращает попаданию тепла снаружи, что является ценным качеством в жару. Стоимость значительная, проускает 30 % света.
Противоударное	Защищено от повреждений и вторжений в жилье посторонних лиц. А также не разлетается на осколки.
Триплекс	Состоит из 2 стекол с пленкой между ними. Разбить его трудно, не разлетается, а трескается. Тяжелое, имеет значительную стоимость.

Заполнение камер стеклопакета

Существуют 2 варианта заполнения между стеклами:

• высушенный воздух;
• инертный газ.

Второй вариант сберегает тепло и продлевает срок эксплуатации покрытий. Но, со временем, газ утекает через клапаны.

Фурнитура

Ручки, петли, на которые навешиваются створки, замки для закрывания, внутренние механизмы, приводящие их в движение, относятся к фурнитуре. Это те части, с помощью которых створки открываются, закрываются, поворачиваются.

Запорный механизм

В створке на стороне ручки устанавливается основной запор, по верхнему краю расположены «ножницы», а в нижней части — средний запор. Два верхних элемента связаны угловой передачей посредством шины. Средний снабжен собственной угловой передачей.

Поворачивая ручку, стальная шина приводится в движение, створка притягивается к раме. При повороте ручки на 90 градусов — открывается. При повороте ручки вверх устанавливается проветривание, а на 45 градусов — микропроветривание.

«Ножницы» участвуют в изменении режимов. От ошибок предусмотрена блокировка рычагом «микролифтом».

Вентиляционные устройства

Фурнитурный комплект обеспечивает вентиляцию помещения, имея различную конфигурацию и функционал. Проветривание может быть разделено на следующие типы, согласно которым применяются соответствующие детали.

1. Микрощелевое. Обеспечивается элементом, приоткрывающим створку на 2 мм поворотом ручки. Зимой этот метод применяется чаще, так как может ограничить интенсивность поступления воздуха.
2. Сезонное реализуется двухпозиционным переключателем, регулирующим ширину, на которую открывается створка при положении «откид». Летом раствор максимальный, а зимой — вдвое меньше. Настраивать механизм можно единожды за сезон.
3. Ступенчатое проветривание осуществляется с помощью небольшой детали, снабженной зубчатыми зацепами. Или же пластиковой гребенкой с наружной стороны. Можно избирать ширину, на которую открывается створка, в виде 5 позиций.

Монтажные детали

Такие составляющие необходимы для бесперебойного функционирования оконного блока.

• Водоотливом называется металлический карниз или подоконник, расположенный на наружной стороне, предназначенный для стока дождевой воды.
• Откосы — отделочные элементы, закрывающие часть стены по бокам и сверху по периметру оконного проема. Внешний вид приобретает завершенность, а рама защищается с внешней стороны.
• Подоконник — традиционный элемент, располагающийся внизу. На нем можно расположить комнатные растения или другие предметы, а под ним обычно размещают батареи отопления. Изготавливается по ширине выступа с применением плит: ламинированной МДФ, ДСП.

Дополнительная комплектация

Есть элементы, не имеющие прямого отношения к самому изделию, но весьма полезны и повсеместно применяются. Это следующие дополнения.

• Москитная сетка, прикрепляющаяся снаружи петлями, крючками или иными приспособлениями.
• Жалюзи и роллетные шторы регулируют количество света. Их устанавливают сверху рамы или на створку при помощи кассет.

Многие считают пластиковые оконные изделия комфортными конструкциями. Их устанавливают, чтобы сберечь в доме тепло и оградиться от уличного шума. Но не все знают, как устроены эти комплексы. Осведомленность в этом вопросе пригодится при выборе, покупке и эксплуатации изделий.

Чертежи пластиковых окон

Пластиковые окна показали себя как прочные, безотказные, функциональные изделия, отличающиеся улучшенными показателями тепло- и шумоизоляции. Наша фирма долгие годы предлагает многочисленным заказчикам изготовление и монтаж практичных окон для балконов, коттеджей, квартир, лоджий и домов по чертежам. Мы используем исключительно проверенный оконный профиль и лучшую фурнитуру, отвечающую всем европейским критериям.

Что мы предлагаем с окнами ПВХ

Предлагаем Вам заказать пластиковые окна с остеклением любых типов. Мы стремимся сделать продукцию как можно доступнее, поэтому производим металлопластиковые окна для жителей столицы в разном бюджетном диапазоне: от дешевых до элитных изделий с функциями энергосбережения, тонировкой и тому подобное.

Реализация пластиковых окон может включать комплекс самых разных услуг. Наши строители-монтажники осуществляют широкий спектр работ, куда включается установка откосов, отливов, подоконников, а также других элементов. Мы не просто продаем окна, мы сможем выполнить остекление любого объекта.

Профили из ПВХ

Преимущества наших пластиковых оконных конструкций

• Звукоизолированность.

  Наши оконные конструкции прекрасно защитят Вас от шума и непогоды. Наша продукция вынесет беспокойный и шумный город за границы Вашего дома.

• Прохладно летом.

  Специальное покрытие стекла позволяет отражать 60% энергии солнечного света, а это в разы лучше обычных стекол и вполне сравнимо с защищающими от зноя жалюзи.

• Сохранность тепла во время холодов.

  В зимнее время окна ПВХ существенно уменьшают потери тепла в квартире. С ними здание охлаждается не так быстро.

• Высокая безопасность.

  Наши окна ПВХ совершенно безвредны для организма. Качественный металлопрофиль гипоаллергенен, а детские замки обеспечивают безопасность детей.

Производство пластиковых окон в столице по чертежам

Собственная фабрика помогает уменьшить стоимость товара и гарантировать своим заказчикам высокое качество. Мы работаем без посредников, потому, у нас лучшие цены.

Изготовление металлопластиковых окон на заказ позволяет получить эксклюзивные по характеристикам и форме прозрачные конструкции. При изготовлении окон сотрудники принимают во внимание запросы и индивидуальные пожелания клиента, например:

• число камер в стеклопакетах;
• размер профиля;
• цвет и стиль профилей;
• механизм открывания, а также количество створок (откидной, раздвижной, поворотно-откидной, поворотный).

Преимущества нашей компании

ОКНА НАПРЯМУЮ С ЗАВОДА
у нас качественные окна ПВХ без посредников
и переплат

ШИРОКИЙ АССОРТИМЕНТ
ПВХ, алюминий, разные расцветки, подбор фурнитуры

КОНСТРУКЦИЯ ЛЮБОЙ СЛОЖНОСТИ
индивидуальный подход, изготовление окон любой сложности

ПОЛНЫЙ КОНТРОЛЬ КАЧЕСТВА
проверка качества на каждом этапе работ

ГАРАНТИЯ 5 ЛЕТ
у нас самая большая гарантия на монтажах

БОЛЕЕ 19 ЛЕТ НА РЫНКЕ
100% качество, гарантии, огромный опыт

Преимущества приобретения металлопластиковых окон у нас

«Оконные Технологии» является одним из ведущих предприятий столицы, специализирующихся на производстве и монтаже пластиковых окон. Среди преимуществ нашей фирмы выделяют:

• Высочайшее качество окон.
• Аккуратное и оперативное снятие старых и монтаж новых оконных блоков.
• Разумная стоимость, акции, сюрпризы, скидки.
• Бесплатные услуги замерщика и доставка по Москве.
• Гарантия.
• Широчайший выбор материала, деталей и дополнительных принадлежностей.

Установка пластиковых окон производится по чертежам опытными специалистами. Огромный опыт в сфере изготовления, установки и ремонта пластиковых окон помогает работникам нашей фирмы работать оперативно, аккуратно и без нарушений.

Векторные изображения Пластиковые окна

— Страница 2, Роялти-Фри Изображения Пластиковые окна — Страница 2 | Depositphotos® Пластиковые двери окна ПВХ задать вектор. Различные типы. Рольставни. Открытые и закрытые. Передний план. Элемент домашнего дизайна. Изолированные на белом фоне реалистичные иллюстрацииУстановка windows serviceWindows пластиковый эмблема элемент вектора значок символ Свойства оконного стекла ручной вектор, преимущества стекла, его эргономические свойства, теплоизоляция. Открытые пластиковые стеклянные окна векторные иллюстрацииРазличные окна зданийОткрытые арочные окна иллюстрацииРождественские окнаПластиковые окна белый коричневыйПластиковые окнаРазличные типы окон дома элементы вектора, изолированные на белом фоне.Установите изолированные двери, окна, стеклоРазновидности окон ПВХ. Векторные иллюстрации. Пластиковые окна. Типы открывания и закрывания окон и дверей. Векторные иллюстрации на белом фоне. Набор векторных схем типов окон и дверей. Окна с производством или установкой окон SkyLogo. Изометрические. Поперечное сечение оконного стекла. Профиль ПВХ из ламинированного дерева, классический белый.Плоские векторные иллюстрации схемы поперечного сечения застекленных окон. Иконки для windowsWindows эмблема ветер символ элемент вектора iconPlastic PVC Windows Set Vector. Различные типы. Рулонные шторы. Открытые и закрытые. Передний план. Элемент дизайна домашнего окна. Изолированные на прозрачном фоне реалистичные иллюстрацииWindows установить эмблема солнце ветер символ элемент векторные иконкиНомер интерьера иллюстрацииОкно и солнечные лучиОткрытые окна эскиз. Эскиз векторных открытых окон. Вектор: открытое окно — значок открытого окна, нарисованный мелом.Набор окон из ПВХ и металлических жалюзи, изолированных на белом backVector иллюстрации пластиковые открытое окноPixel windows для игр иконки Векторный наборСтроительствоРазбитые окна набор иконокWindowsPlastic Window Vector. Двустворчатый. Белый. Окна ПВХ. Пластиковая белая оконная рама. Изолированные на прозрачном фоне реалистичные иллюстрации Плоские иконки для окон и жалюзи Изометрические Поперечное сечение через оконное стекло Профиль ПВХ из ламинированной древесины, классический белый. Комплект Разрез стеклопакетов.Изометрия Поперечное сечение оконного стекла ПВХ-профиль ламинированная текстура древесины, классический белый цвет. Набор схем в разрезе застекленных окон. Набор логотипов Windows, векторный шаблон. Производство окон. Элемент дизайна. Значок Windows. Открытое окно. Изготовление логотипа или установка окон. Значок линии. Открытые окна. Различные векторные элементы окон дома. Белая металлическая рольставни. Окна ПВХ. Пластиковая белая оконная рама. Изолированные на прозрачном фоне реалистичные иллюстрации Набор окон ПВХ и металлических жалюзи на прозрачном фоне.Пластиковые изделия. Векторного иллюстрации. Значок эскиза с открытыми окнами. Абстрактный синий бал. Векторные окна, кирпичная стена. Окна, значок архитектуры.

Plastic SCM — Features

.

Графический интерфейс пользователя и визуализации

Пластик — это гораздо больше, чем масштабируемое ядро ​​и отличный механизм слияния. У всего, что мы делаем, есть конечный пользователь Для нас важно делать вещи простыми и наглядными.

графический интерфейс

Пластик позволяет выполнять все операции контроля версий из графического интерфейса, что довольно легко учиться.Пользовательский опыт — наша самая важная цель.

Проводник отделения

Branch Explorer — это основная функция графического интерфейса. Это интерактивная графика, которая отображает эволюция репозитория. В представлении Branch Explorer вы можете выполнять ветвление, слияние, различие, push и pull. и переключаемся на разные ветки. Если есть только одна особенность, которая делает пластик стоящим, это это Branch Explorer.Узнайте больше здесь.

Проверка встроенного кода

Пластик включает интегрированную систему проверки кода. Вы можете создавать обзоры из наборов изменений и веток, добавляйте комментарии к строкам и поручайте отзыв разработчику для его проверки. Обзоры тиражируются между репо со своими ветками. Узнать больше о Система проверки кода .

Дерево версий 2D

Вы можете визуально отобразить историю файла с помощью 2D-дерева версий. Тогда вы можете следить, как это был разветвлен и объединен и запускал различия из диаграммы. Подробности см. В руководстве по графическому интерфейсу. .

Аннотация / Авторство

Это представление показывает, кто написал каждую строку и файл. Каждая строка снабжена датой, набор изменений и филиал. Кроме того, в представлении аннотаций отображается возраст строки, и он может суммировать возраст файла и основные участники.

Встроенный боковой дифференциал

Plastic включает встроенный инструмент различий, Xdiff, который можно вызвать как отдельный инструмент, но он также используется внутри графического интерфейса, чтобы показать параллельные различия. Имеет возможность отслеживать перемещенные текст (даже если он был изменен) . Вы можете найти это в пластике, внутри представления ожидающих изменений, различая ревизий или веток, или выполняя проверки кода.

Встроенное трехстороннее слияние с обнаружением рефакторинга

Пластик идет в комплекте с нашим Семантическое слияние продукт. Это означает, что если вы объединяете C #, Java, VB.NET или любой другой язык при поддержке SemanticMerge вы получаете дополнительные возможности слияний с учетом кода.
Plastic также включает собственный инструмент трехстороннего слияния под названием Xmerge. Помимо того, что он является обычным инструментом слияния, он может отслеживать и объединять перемещенные фрагменты кода.Пластик также позволяет подключать любой другой инструмент трехстороннего слияния, например Araxis, BeyondCompare, и многие другие.

Окно различий — ветвление, набор изменений и метка diff

Каждый раз, когда вам нужно различать ветки, наборы изменений или метки, вы будете использовать Окно различий . Это очень полный интерфейс, который показывает измененные, добавленные, удаленные, перемещенные и файлы, которые были объединены в наборы изменений, ярлыки или ветки, которые вы различаете.

Разница изображений

Пластик включает

примеров диаграмм UML — вариант использования, класс, компонент, пакет, активность, диаграммы последовательности и т. Д.

Меню ►

• Главная
• Диаграммы UML
• Диаграммы классов
• Композитные конструкции
• Пакеты
• Составные части
• Развертывания
• Диаграммы вариантов использования
• Информационные потоки
• мероприятия
• Государственные машины
• Диаграммы последовательности
• Связь
• Временные диаграммы
• Обзоры взаимодействия
• Профили
• Индекс UML
• Примеры
• Около

Примеры по технологии или области применения

UML-диаграммы для интернет-магазинов
UML-схемы автоматов по продаже билетов UML-схемы банкоматов банка

Диаграммы UML для управления больницей
Цифровые изображения и коммуникации в медицине (DICOM) UML-диаграммы Диаграммы UML
Java Technology
Разработка приложений для диаграмм Android UML
Лицензирование и защита программного обеспечения с помощью решения безопасности SafeNet Sentinel HASP

Примеры по типам схем

Примеры диаграмм деятельности
Примеры диаграмм классов
Примеры схем связи
Примеры схем компонентов
Примеры схем составных структур
Примеры схемы развертывания
Пример схемы информационных потоков
Примеры схем обзора взаимодействия
Пример схемы объекта
Примеры схем упаковки
Примеры схем профиля
Примеры схем последовательностей
Примеры схем конечных автоматов
Примеры временных диаграмм
Примеры диаграмм вариантов использования

Диаграммы вариантов использования

Диаграммы бизнес-сценариев

Бизнес-модель регистрации и досмотра в аэропорту
Бизнес-модель ресторана

Диаграммы вариантов использования системы

Автомат по продаже билетов
Примеры схем использования UML для банкоматов
Торговый терминал (POS)
Электронный каталог общего доступа онлайн (OPAC)
Диаграммы вариантов использования в интернет-магазинах
Система обработки кредитных карт
Администрирование сайта
Управление больницей
Пример схемы использования UML для создания отчетов о радиологической диагностике
Пример схемы использования UML для защиты и лицензирования программного обеспечения

Информационные блок-схемы

Запланированный поток информации о рабочем процессе для Технической основы радиологии IHE

Диаграммы классов

Абстрактный шаблон дизайна фабрики

Доменные модели

Модель предметной области библиотеки
Пример диаграммы классов банковского счета
Модель домена интернет-магазина
Пример диаграммы классов UML для полиса медицинского страхования
Пример диаграммы классов UML для больничного домена
Цифровая визуализация в медицине — модель реального мира DICOM
Пример диаграммы классов UML для домена лицензирования программного обеспечения Sentinel HASP

API

Цифровая визуализация в медицине — API хостинга приложений DICOM
Java util. параллельные примеры диаграмм классов API UML

Модели реализации

Классы реализации камеры Android
Sentinel HASP licensing Схема классов UML пакета Aladdin

Диаграммы объектов

Схема объектов контроллера входа в систему веб-приложения

Схемы составных структур

Пример составной структуры UML-схемы банкоматов банка
Пример составной структуры UML веб-сервера Apache Tomcat 7
Шаблон проектирования наблюдателя как пример использования UML-сотрудничества

Схемы комплектации

Модель многоуровневого приложения
Многоуровневая веб-архитектура
Пример схемы пакета UML API платформы Java ™ Platform Standard Edition 7.
Пример схемы пакета UML для Java Servlet 2.5 API
Пример схемы пакета UML для Java Servlet 3.0 API
Пакеты и классы доступа к данным ORM Spring и Hibernate
(Данные) Шаблон пакета шаблона проектирования Transfer Object (Value Object)

Схемы компонентов

Схема компонентов интернет-магазина
Компоненты лицензирования Sentinel HASP

Схемы развертывания

Проявление веб-приложения для онлайн-покупок
Схема развертывания UML веб-приложения для интернет-магазинов
Кластерное развертывание веб-приложения J2EE
Многоуровневая балансировка нагрузки серверов J2EE
Схема развертывания Apple iTunes UML
Развертывание приложения Android

Сетевые диаграммы

Пример схемы домашней сети
Пример сетевой диаграммы веб-приложения

Диаграммы профиля

Примеры схем профиля UML на языке моделирования сервисно-ориентированной архитектуры (SoaML)
Java Enterprise JavaBeans (EJB) 3. 0 UML-профиль
Пример диаграммы профиля UML для цифровых изображений и коммуникаций в медицине (DICOM)

Диаграммы деятельности

Бизнес-поток — обработка заказа на поставку
Бизнес-поток — процесс управления документами
Электронный рецепт
Разработка программного обеспечения — решение проблемы программного обеспечения
Лицензирование ПО — пример схемы активности UML-кода активации предварительного продукта Sentinel HASP SL
Диаграмма активности UML в интернет-магазинах
Автомат по продаже билетов
Веб-безопасность — система единого входа (SSO) для Google Apps

Диаграммы конечных автоматов

Диаграмма фаз воды как конечный автомат
Пример UML-диаграммы автомата поведения банкомата банка
Пример схемы конечного автомата UML для учетной записи пользователя в Интернете
Состояния потоков Java и пример конечного автомата протокола UML жизненного цикла
Жизненный цикл Java EJB объекта сеанса UML конечного автомата
Жизненный цикл размещенного приложения для цифровой обработки изображений и коммуникаций в медицине (DICOM) Пример конечного автомата протокола UML

Диаграммы последовательностей

Схема последовательности операций UML для онлайн-магазина
Отправляйте комментарии в Pluck, используя DWR, AJAX, JSON
Аутентификация пользователя Facebook в веб-приложении
Управление транзакциями Spring и Hibernate

Временные диаграммы

Медицинская область — Пример временной диаграммы UML стадии болезни Альцгеймера
Пользовательский опыт в Интернете — пример временной диаграммы UML с задержкой веб-сайта

Схемы связи

Схема коммуникации онлайн-магазина

Диаграммы обзора взаимодействия

Обзорная диаграмма взаимодействия при покупках в Интернете .

No related posts.
