Кабель с алюминиевой оболочкой: Марки алюминиевых проводов и кабелей и области их применения
Марки алюминиевых проводов и кабелей и области их применения
Преимущества и недостатки проводников из алюминия. Какие бывают марки алюминиевых проводов и кабелей, и какая область применения каждого.
Алюминиевые провода и кабели запрещены для использования в качестве проводки в квартирах и жилых домах. Но разрешено их использование только для подключения электроустановок при сечении кабеля свыше 16 кв. мм или для подключения инженерного оборудования (насосов, климатических устройств и т.д.) проводом от 2,5 кв. мм. Это прописано в ПУЭ издания после 2002 года. Однако, спрос на кабель с жилами из алюминия различных сечений остается высоким – это вызвано двумя банальными причинами: банальной экономией и ситуациями, когда нужно заменить часть старой проводки, а финансов на прокладку новых медных жил нет, а также в ситуациях описанных выше. В этой статье мы рассмотрим плюсы и минусы, а также, какими бывают марки алюминиевых проводов и кабелей. Содержание:
Преимущества и недостатки алюминия
У алюминиевой кабельной продукции есть свои преимущества и недостатки, на основании которых происходит выбор материала для конкретных задач.
Преимущества:
- Цена. Стоимость кабеля играет решающую роль при больших объёмах производства. Однако следует учитывать, что если алюминиевый кабель ощутимо дешевле медного аналогичным сечением, то при сравнении меди и алюминия с разными сечениями, но сопоставимой допустимой токовой нагрузкой разница в стоимости не столь существенна.
- Вес. Алюминиевый кабель весит примерно в два раза меньше медного, поэтому при прокладке алюминия по воздушным линиям нужно вдвое меньше опор. Это сокращает расходы на строительство линий.
Недостатки:
- Текучесть. Алюминиевые кабели и провода в большинстве своем делаются из мягких сплавов, а это пагубно сказывается на качестве контакта. При эксплуатации контакты с алюминием ухудшаются (особенно на скрутках и винтовых зажимах) и их нужно периодически протягивать. Это связано с его текучестью.
- Окисление. При работе алюминиевого проводника во влажной среде и на воздухе происходит его окисление. В этом процессе поверхность жилы покрывается оксидной пленкой, после чего окислительные процессы останавливаются.
Потому что образовавшаяся пленка препятствует их развитию. С одной стороны таким образом алюминий сам себя защищает от полного сгнивания, а с другой – оксидная пленка не проводит ток. Следовательно, контакт сначала начинает усиленно греться, по мере возрастания переходного сопротивления, а затем и вовсе исчезает. - Хрупкость. Большая часть проводов из алюминия ломаются, стоит их несколько раз согнуть. Это приводит к проблемам, как на этапе монтажа электроустановки, так и в процессе обслуживания, например при замене розеток и другого электрооборудования.
Потому что образовавшаяся пленка препятствует их развитию. С одной стороны таким образом алюминий сам себя защищает от полного сгнивания, а с другой – оксидная пленка не проводит ток. Следовательно, контакт сначала начинает усиленно греться, по мере возрастания переходного сопротивления, а затем и вовсе исчезает.Однако некоторые из недостатков, например, текучесть, зависят от конкретного производителя и марки продукции, т.к. в этой сфере применяются различные сплавы.
Марки алюминиевых проводов
СИП – самонесущий изолированный провод. Используется в воздушных линиях электропередач напряжением вплоть до 35 кВ. Количество жил – от 1 до 4. Маркировка выглядит подобно этой: «СИП 1, СИП 2» и так далее. Если после цифры присутствует буква «А», значит нулевая жила изолирована, если нет – то ноль без изоляции.
Жилы покрыты устойчивым к УФ-излучению полиэтиленом. От маркировки может изменяться количество жил и их конструкция. Отличительная особенность у марки СИП 3 – это то, что он одножильный сталеалюминевый провод.
АПВ – провод алюминиевый с монолитной изолированной жилой, производится в диапазоне сечений от 2,5 до 16 кв. мм. Используется для сборки электрических схем, щитов и шкафов, можно применять для сборки арматуры осветительных приборов. Продукция этой марки прокладывается в стенах, трубах, лотках. Рассчитан на напряжение до 1000 В 50 Гц. Материал изоляции – ПВХ-пластикат.
А – неизолированный провод, используется на воздушных линиях электропередач. Провода состоят из тонких проволок, скрученных в так называемый повив. Диапазон сечением 16-750 кв. мм.
АС – неизолированный провод, отличается от предыдущего только наличием стального сердечника, что делает его более жестким и устойчивым к механическим воздействиям.
Марки алюминиевого кабеля

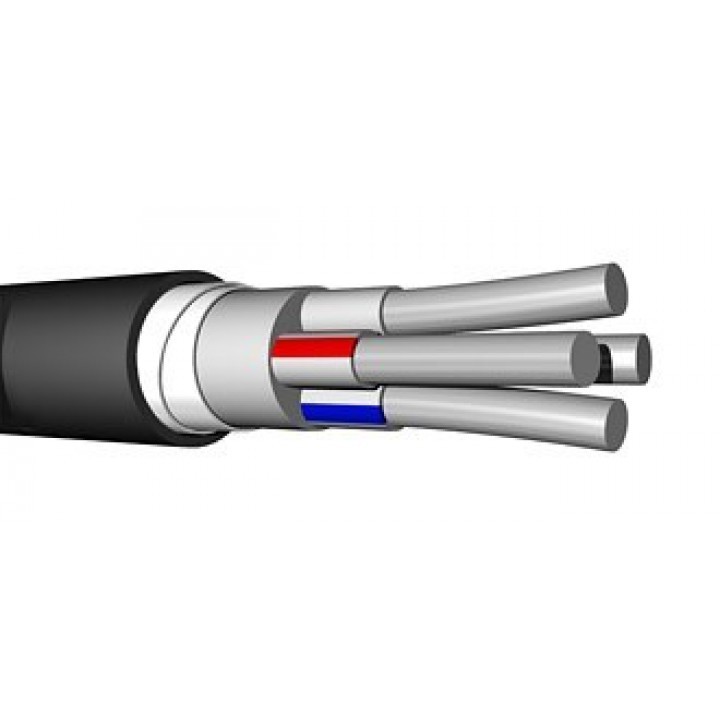

АВВГ – с алюминиевыми жилами и двойной виниловой изоляцией.
АВБбШв – с алюминиевыми жилами и ленточной броней изоляцией ПВХ каждой жилы и слоя опоясывающей изоляции, а вернее сказать снаружи ПВХ-шланг. Количество жил от 1 до 5, а их сечение от 2,5 кв. мм до 240 кв. мм. Номинальные напряжения – 0,66-1 кВ и 50 Гц частота переменного тока. Он может применяться для прокладки проводки и подключения электроустановок к питающей сети в сложных условиях, а также при возможностях механических повреждений, во взрыво- и пожароопасных помещениях.
АСБл – бронированный стальными лентами, а также в свинцовой оболочке. Количество жил от 1 до 4, их сечение лежит в диапазоне 16-800 кв. мм. Используется для работы в электроустановках напряжением до 10 кВ. В зависимости от класса гибкости и площади поперечного сечения токопроводящие жилы могут быть как однопроволочными (монолитными, в каталогах могут обозначаться сокращенно «ОЖ»), так и многопроволочными. Жилы покрыты бумажной изоляцией, заключены в экран из электропроводящей бумаги. Они заключены в свинцовую оболочку, а подушка выполнена из битума, крепированной бумаги и ПВХ-пленки. Можно использовать для прокладки в грунте с малой и средней коррозийной активностью.

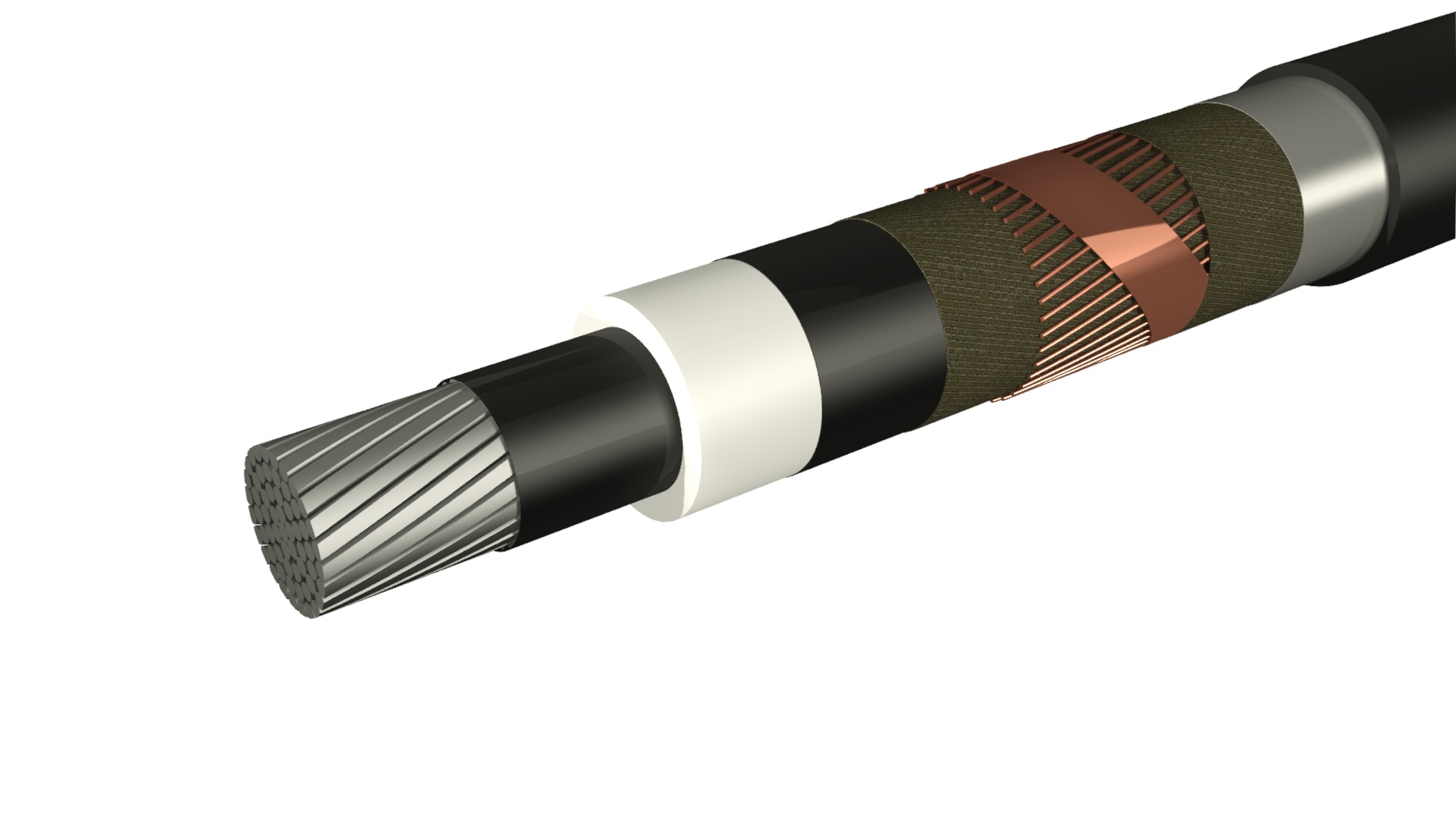

АПвПуг – бронированный для линий напряжением до 6-10 кВ частотой 50 Гц.
Тип брони – стальная ленточная. Изоляция – сшитый полиэтилен. Предназначен для прокладки в земле: траншеях и грунте независимо от степени коррозийной активностью. Поэтому герметичен, защищен от проникновения влаги. Возможно использование для воздушных линий, а в случае обеспечения должной противопожарной защиты (нанесения огнезащитных покрытий) и в сооружениях. Диапазон сечений – от 50 до 800 кв. мм, жилы многопроволочные. Кроме того на кабеле присутствует экран из медной проволоки сечением 16-35 кв. мм скрепленных медной лентой. Материалы позволяют прокладывать его даже в водоемах судоходных и несудоходных, при условии исключения вероятности механических повреждений кабеля.
ААБл – бронированный, для прокладки в сетях 1-10 кВ. Жилы могут быть однопроволочными или многопроволочными, изолированы пропитанной бумагой, поверх которой размещена поясная изоляция из полупроводящей бумаги. Это все заключено в алюминиевую оболочку и броню из двух стальных лент. Допустимые напряжения указываются в маркировке, например ААБл 1 – 1 кВ, ААБл 6 – 6 кВ, ААБл 10 – 10 кВ соответственно.
Диапазон сечений 50-240 кв. мм. Может использовать в любой местности от умеренного до холодного климата. Для прокладки вертикальных участков линий нельзя использовать этот вид кабеля, есть специальный с нестекающей пропиткой ЦААБл-10. В грунте можно прокладывать данную марку при невысокой коррозионной активности.
ААШв – с бумажной изоляцией алюминиевых жил покрытых слоем общей виниловой изоляции. Используется в сетях до 10 кВ (или до 6 кВ в зависимости от конкретного варианта изделия). Жилы могут быть одножильными (маркировка «ОЖ» или «ОК») и многопроволочными (маркировка «мк», «мс», «мж»). При прокладке одного кабеля изоляция не распространяет горение. Пропитка бумажной изоляции выполняется таким вязким составом, что он не вытекает, а при соединении кабеля в муфтах не образуется воздушных включений. Экран выполнен из электропроводящей бумаги. Количество жил от 1 до 4, а диапазон их сечений лежит в пределах 50-800 кв. мм.
В заключение хотелось бы отметить, что в последнее время все чаще говорят том, что алюминий вернется в бытовую электропроводку.
Материалы по теме:
- Как соединить алюминиевый провод с медным
- Алюминиевая электропроводка: плюсы и минусы
- Расчет сечения кабеля по току
как соединить, допустимый ток, сопротивление
К кабельно-проводниковой продукции относятся самые разные виды проводов, которые предназначены для решения электротехнических задач. Причем при выполнении работ по бытовому электромонтажу принято использовать провод или алюминиевый, или медный. Прочие материалы не пользуются популярностью.
Если нет ограничений по весу и стоимости, то лучше использовать медную продукцию.
Поэтому для предотвращения замыкания и обеспечения безопасного соединения лучше использовать алюминиевую проводку.
Конечно и у алюминия есть свои недостатки. У него в 1.5 раза ниже, чем у меди удельная проводимость.
Почему алюминий
Проводники из алюминия хотя и не обладают высокими эксплуатационными характеристиками, зато они:
- дешевые, по сравнению с медью;
- имеют малый вес. Так, алюминиевый провод в 3 раза легче медного;
- универсальные в применении — диапазон рабочих температур достаточно широк от –50 ⁰С до +50 ⁰С;
- стойкие к высокой влажности — до 98%;
- стойкие к коррозионным повреждениям. Хотя и здесь кроются нюансы: поверхность любого алюминиевого изделия на воздухе моментально поддается окислению и ее сразу же покрывает пленочка, защищающая провод от дальнейшего окисления.
Казалось бы продукцию из алюминия применять выгоднее, чем медную. Но она обладает и рядом отрицательных качеств. Так, недостатками проводников из алюминия считаются низкий показатель механической прочности материала, а соединение таких проводов вызывает проблемы в прохождении тока по ним. Кроме того:
- удельная проводимость алюминия не достаточно высокая — 0.0271 Ом×мм²/м;
- алюминий подвержен окислению, а его пленка, которая появляется после него, плохо проводит электрический ток. Но и здесь скрывается подвох: эта пленочка состоит из частиц верхнего слоя самого проводника, которая отделяется от общей структуры и тем самым уменьшает его диаметр. В результате этого увеличивается первоначальное сопротивление, характерное для алюминиевого провода;
- по причине повышения сопротивления пленки на алюминиевой проводке в местах, где соединяются отдельные ее части, увеличивается переходное сопротивление, из-за чего проводка нагревается. Поэтому если срок службы используемых алюминиевых проводов превышен, то это может привести к возгоранию;
- алюминий не эластичен и очень хрупкий. Причем хрупкость увеличивается после перегревания.
Причем хрупкость увеличивается после перегревания.Применять алюминиевые провода или медные — зависит от задач и приоритетов.
Применение алюминиевых проводов
Наиболее популярными считаются марки алюминиевых проводов СИП и АВВГ.
Универсальный силовой провод АВВГ может применяться при любых условиях, резких перепадах температур и при высоком показателе влажности — до 98%. Это достаточно прочный на разрыв и устойчивый к воздействиям агрессивных сред кабель с алюминиевыми токопроводящими жилами и поливинилхлоридной изоляцией.
Такие провода предназначаются для стационарных одиночных прокладок электропроводки, которые не будут подвергаться значительным механическим нагрузкам, например:
- на открытых участках, где воздействие климатических факторов максимальное;
- в пустотах, которые обустраиваются в строительных конструкциях;
- в подвалах и помещениях, которые подвергаются затоплениям;
- редко под землей.
Такие провода можно применять для эксплуатации в системах, где проходит напряжение не больше 660 В, а для проводников с поперечным сечением жилы более 50 мм допустимо применение в сетях, которые находятся под напряжением 1000 В.
Маркировка алюминиевых проводов СИП означает, что они предназначаются для того, чтобы обеспечивать и распределять электроэнергию в воздушных силовых линиях и в осветительных электросетях, имеющих напряжение до 35 кВ. Их можно использовать как альтернативу традиционным неизолированным проводам, потому как они имеют изоляционный слой из полиэтилена. К преимуществам СИП относятся такие их свойства:
- предотвращают возникновение риска нахлестывания и перекручивания проводов, что характерно для неизолированных линий;
- способствуют уменьшению ширины просеки, и при прокладывании линии электропроводов в городе не требуют выделения большой полосы отчуждения земли;
- уменьшают расходы на эксплуатацию до 80%;
- нивелируют риски незаконного подключения и кражи электроэнергии.
Правила пользования алюминиевыми проводами
Исходя из выше сказанного, проводники из алюминия не считаются самыми оптимальными для прокладывания проводки в жилых домах.
Но возможно их использование при условии соблюдения следующих правил:
- если необходимо соединение алюминиевых проводов, то необходимо применять исключительно механический способ, зажимные контакты и специально предназначенную для этого смазку, которая снизит вероятность окисления контактов;
- не соединять алюминиевую проводку напрямую с медной;
- периодически подтягивать винтовые соединения — алюминий в ходе эксплуатации начинает «подтекать» из-под места зажима, а это может привести к уменьшению площади контакта и подгоранию мест, в которых соединяются провода;
- следить за сроком службы.
Если вы запланировали сменить медную электропроводку в доме и проложить алюминиевую, но не по всем помещениям, а частично, то знайте, что это можно осуществить, но с соблюдением некоторых нюансов:
- ПУЭ запрещает применять при монтаже алюминиевый провод диаметром менее 16 мм²;
- Сварка алюминиевых проводов не допустима.
Как правильно соединить алюминиевые провода
Учитывая достоинства и недостатки данного типа проводниковой продукции, при их соединении принято использовать винтовые или пружинные зажимы.
Перед тем, как соединить алюминиевые провода при помощи винтовых зажимов, рекомендуется:
- очистить их концы от изоляционного покрытия на 2 см;
- зачистить их с помощью мелкозернистой шкурки;
- скрутить оголенные концы в кольцо диаметром чуть больше, чем диаметр зажимного винта;
- надеть полученную петлю на зажимный винт и завинтить до максимального упора.
Недостатком данного метода соединения является то, что из-за свойства алюминия «подтекать» винты придется постоянно подтягивать, поэтому они должны быть легкодоступными.
В случае использования пружинного метода соединения, необходимо предварительно зачищенные жилы вставить в специальные клеммники. Это позволит избежать повторного подтягивания контактов, так как их будет надежно фиксировать пружина, имеющаяся внутри клеммника.
Скрутка алюминиевых проводов не допускается правилами устройства электроустановок (ПУЭ).
Соединение алюминиевого и медного провода: в чем риски
Иногда бывает, что при прокладывании алюминиевых проводов избежать соединения с медными не удается.
Но, как известно, прямое контактное соединение меди и алюминия в электрической проводке не рекомендуется и даже опасно. Что же делать?
Скручивать между собой провода из двух разных металлов нельзя, потому как алюминий и медь отличаются по своим свойствам, химической структуре, по величине токопроводимости, к тому же удельное сопротивление алюминиевого провода отличается от значения медного.
Также это касается и защитной пленки, которая образуется после окисления: на медных изделиях она проводит электрический ток, а на алюминиевых пленочка имеет настолько сильное сопротивление, что практически не пропускает ток и, соответственно, практически не поддается нагреву. А после того, как в местах соединения медных и алюминиевых проводов несколько раз подряд происходит нагрев и охлаждение, то они сильно ослабляются, что может привести к перегреву, искрению и даже возгоранию.
Также в местах, где соединяются медная и алюминиевая проводки, может возникнуть гальваническая пара.
Она вызывает диссоциацию окислов электрических проводников, способствует разрушению металлической структуры и образованию в ней пустот и раковин, которые в свою очередь способствуют уменьшению их поперечного сечения и ухудшению их способности пропускать электроток.
Одним словом, соединение алюминиевых проводников с медными приводит к электрокоррозии металла и его разрушению.
Но если нужно соединить разные провода, то в этом случае должна использоваться не пайка алюминиевых проводов и медных, а болтовые их соединения и клеммы. Благодаря этому можно добиться более высокой безопасности, чем при использовании метода обычного скручивания.
Наращивание алюминиевого провода: что это и когда применяется
При проведении электромонтажных работ случаются казусы и сложности: провод может сам оборваться от «старости», при сверлении стены случайно обрезали, не рассчитали длину и так далее. Что делать в таких ситуациях? Решение данных проблем — наращивание или удлинение провода.
Как нарастить алюминиевый провод правильно? Для этого существует несколько способов удлинения довольно таки хрупкого алюминиевого провода:
- применение специальной термоусадочной трубки, которая насаживается на кончики проводов;
- удлинение с помощью колодки;
- соединение алюминиевых проводов между собой с помощью алюминиевой спиральки с последующей изоляцией.
При условии использования алюминиевой электрической проводки 20–30-летней давности применение способа их удлинения становится небезопасным, потому как в век использования мощных электроприборов повышается риск возникновения пожара.
Где купить
Максимально быстро приобрести провод можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:
| 100 м 1,0 мм 18 серебристый анодированный алюминиевый провод | Алюминиевый провод 99. 99% высокочистый | Алюминиевая проволока Keyue AWS A5.10 ER4043 |
| Цветная алюминиевая проволока 1 мм, 1,5 мм, 2 мм, 2,5 дюйма | Алюминиевый сварочный провод с флюсовой проволокой | 1,6 мм, 2,0 мм, универсальные медные алюминиевые сварочные электроды |
Видео по теме
Проводка алюминиевым одножильным проводом
Чтобы правильно развести свет в частном доме, нужны базовые знания электродинамики и физики. Не последнюю роль в этом играет понимание, что такое алюминиевый провод, какие он имеет характеристики, конструктивные особенности и правила применения. Ответы на эти и другие вопросы представлены далее.
Достоинства и недостатки алюминиевого провода
Самым главным преимуществом алюминиевого провода является доступная стоимость, которая многим потребителям по карману.
Поэтому в советское время все жилые, производственные объекты были с алюминиевой проводкой. Из плюсов еще называют небольшой вес для произведения легкого монтажа ЛЭП, где прокладка проводки осуществляется на несколько десятков метров и километров. Кроме того, алюминий стойкий к окислению за счет того, что на нем есть защитная пленка.
Характерный минус в хрупкости металла. По этой причине нередко провода ломаются во время перегрева. Как правило, срок службы алюминиевой проводки не более 30 лет. Потом проводку нужно обновлять. Из других недостатков называют наличие высоких показателей удельного сопротивления, склонность нагрева. Поэтому алюминий нельзя использовать, если сечение провода меньше 16 мм².
Прочность как достоинствоОбратите внимание! Часто одножильный алюминий в электропроводке нагревается и быстро остывает. Потом его контактные соединения ослабевают. Та пленка, которая образуется, защищает провода от окисления, но обладает низкой электрической проводимостью.
Характеристики провода
Поскольку существует множество алюминиевых проводов и марок, их характеристики номинального, проводного сечения, диаметра, удельного электрического сопротивления, разрывного усилия, количества проволок, массы, допустимого длительного тока, поправочных токовых коэффициентов, внешних индуктивных сопротивлений для воздушных линий отличаются друг от друга.
К сведению! Если привести усредненные значения, то алюминиевые провода по номинальному проводному сечению бывают от 16 до 350 мм². По проводному сечению от 15,9 до 346 мм², а по диаметру — 5,1 до 24,2 мм.
Усредненные характеристикиПо удельному электрическому сопротивлению току при 20 °С алюминиевые провода бывают от 1,80 до 0,083 Ом/км. По разрывному усилию проводники от 2570 до 54240 Н. По массе от 43 до 952 кг/км. По допустимому длительному току вне помещения бывают проводники, рассчитанные на 84 до 860 А, а по внешнему индуктивному сопротивлению воздушных линий — от 0,358 до 0,446 Ом/км линии.
Основные правила применения алюминиевого провода
Использовать провод алюминиевый одножильный можно, если его поперечное сечение не менее 16 мм².
Правила примененияПри этом для соединения отдельных частей нужно брать зажимы со специальной смазкой во избежание окисления контактов, сохранения низкого уровня переходного сопротивления.
Назначение провода
Наиболее популярны алюминиевые провода СИП и АВВГ. Они применяются в любых условиях: при резком перепаде температуры и при высокой влажности до 98 %. Это прочные неразрывные изделия, устойчивые к агрессивной внешней среде, которые можно использовать, чтобы делать стационарную одиночную прокладку электрической проводки. Его можно применять на открытом участке при максимальном воздействии климатических факторов, на пустоте при обустройстве строительных конструкций, в подвале и помещении, подверженном затоплению.
В квартире эти кабеля можно использовать, но при особых условияхОбратите внимание! Проводники можно использовать там, где напряжение не больше 660 В.
Могут послужить альтернативой для традиционных неизолированных проводов из-за полиэтиленового изоляционного слоя. Их можно даже использовать в квартире, поскольку они нивелируют риски незаконного подключения и кражи электрической энергии, снижают расходы на эксплуатацию до 80 %.
Конструкция алюминиевого провода
Алюминиевый провод состоит из изолированной одной и нескольких токоведущих жил. Он усилен стальным сердечником и покрыт защитной оболочкой. Каждая токоведущая жила в зависимости от вида кабеля может быть скрученной или однопроволочной. Изоляция и оболочка выполнены из поливинилхлоридного пластиката.
Конструктивные особенностиВажно! Конструкция зависит от вида изделия. Например, у вида СИП жилы покрыты устойчивым к ультрафиолетовому излучению полиэтиленом.
Как соединять
Соединять алюминиевые провода можно скруткой, сваркой, спайкой, опрессовкой и прочими механическими способами.
Медную и алюминиевую проводку нельзя использовать вместе.
При таком соединении может образоваться аварийная ситуация. Дело в образующейся окисной пленке, благодаря которой соединяются проводники. Каждый металл обладает своими электрохимическими свойствами. С течением времени сопротивление повышается. В результате нагрев проводов осуществляется сильнее. В конечном счете происходит возгорание.
Обратите внимание! Неприятных последствий можно избежать. Для этого достаточно использовать клеммы с колодками, болтовыми соединениями. Это исключит перегрев в проводниковых соединениях. Запрещено скручивание из-за возможности перегрева и пожара.
Пайка
Благодаря пайке проводов можно получить качественный, неразъемный тип соединения. Но, соединяя алюминий, нужно помнить, что в нем находится оксидная пленка. Она не будет держаться припаянной. Во избежание плохой пайки нужно сделать следующее:
- подсоединяемые друг к другу проводниковые участки обрабатывать флюсом для снятия оксидной пленки;
- спаивать участки тщательным образом для получения наибольшей площади соприкосновения с проводниковыми элементами;
- по мере остывания спаянного участка обрабатывать его наждачкой для удаления острых краев, которые могут повредить слой изоляции;
- обязательно изолировать проводники перед пайкой.
Обратите внимание! Пайка — сложный метод, требующий определенных навыков. При совершении ошибки в ходе работе ее сложно исправить. Кроме того, на пайку уходит много времени.
Соединение сжимом (клеммой)
Самый легкий способ объединить алюминиевый кабель с токоведущим проводником — использовать контактный сжим или клемму. Бывают винтовые, полиэтиленовые, самозажимные и пружинные устройства. Контактные зажимы не нуждаются в добавочной изоляции. Полученные контакты с ними имеют наибольшую механическую прочность, чем при пайке или прессовке. Кроме того, они не нагреваются.
К сведению! Винтовые или болтовые соединения не опускают ослабления контактного давления. Они подходят для соединения кабелей к электрическим приборам, машинам.
Соединение клеммойКолпачки СИЗ или пружинные соединения формируют плотное, надежное скрепление проводников. Убирают окисления, служат способом механической, противопожарной защиты изделий.
Прессовка
Чтобы произвести прессовку, необходимо соединение многожильного кабеля обжимной или опрессовочной гильзой. В гильзу нужно ввести зачищенные проводниковые концы, а затем обжать ее прессом, специальными клещами для образования надежного, неразъемного контакта.
Прессовка алюминияВместо гильзы можно использовать НКИ наконечники с обжимной гильзой. На других концах таких наконечников находится контактное кольцо, которое позволяет получить качественный тип соединения винтовых клеммников.
Использование сварки
Сварка похожа на пайку, но делается она быстрее. Для получения качественного соединения электрод подносится к месту соединения на пару секунд. Перед этим провод обрабатывается флюсом, чтобы убрать оксидную пленку.
Результат сваркиПо завершении сварки элементы покрываются растворителем и лаком. В результате выходит качественное соединение, которое может прослужить долго.
Меры безопасности при использовании алюминиевых проводов
Алюминиевые провода можно использовать в жилых домах, если соблюдать указанные ниже меры безопасности:
- при необходимости соединения алюминиевых проводов необходимо использовать исключительно зажимы и смазку для устранения контактного окисления;
- напрямую не стоит соединять алюминий с медью;
- рекомендуется периодически делать подтяжку винтовых соединений, поскольку алюминий при эксплуатации «подтекает» из мест зажима. В результате будет уменьшена площадь контакта. Могут подгорать места соединения проводов.
В результате будет уменьшена площадь контакта. Могут подгорать места соединения проводов.Важно! Обязательно нужно следить за сроком эксплуатации медного провода.
При проведении работ с проводами стоит также соблюдать предписанные правила техники безопасности. Так, нельзя прикасаться руками к оголенным проводам и элементам, находящимся под напряжением. Обязательно использовать резиновые перчатки при работе с кабелями.
Алюминиевый провод — электротехнический проводник, основное предназначение которого соединить источник электрического тока с компонентом схемы. Используется в частном, промышленном строительстве, во время ремонта. Имеет оптимальные характеристики и конструктивные особенности. Соединяется для надежной разводки посредством пайки, соединения сжимом или клеммой, прессовкой и сваркой, но важно соблюдать правила безопасности.
Кабель АВБШв — характеристики, расшифровка и области применения
? LiveJournal- Main
- Top
- Interesting
- 235 ideas
- Your 2020 in LJ
- Disable ads
- Login
- CREATE BLOG Join
- English
(en)
- English (en)
- Русский (ru)
- Українська (uk)
- Français (fr)
- Português (pt)
- español (es)
- Deutsch (de)
- Italiano (it)
- Беларуская (be)
Кабель АВВГ – характеристики, расшифровка и области применения
? LiveJournal- Main
- Top
- Interesting
- 235 ideas
- Your 2020 in LJ
- Disable ads
- Login
- CREATE BLOG Join
- English
(en)
- English (en)
- Русский (ru)
- Українська (uk)
- Français (fr)
- Português (pt)
- español (es)
- Deutsch (de)
- Italiano (it)
- Беларуская (be)
Марки алюминиевых проводов и где они применяются
Где применяются
Одним из важных документов при выборе кабеля являются ПУЭ.
В них отмечено, что алюминиевые провода могут использоваться только для линий электропередач или для подключения инженерного оборудования. В квартирах и жилых домах их использовать не принято. Однако алюминиевые провода имеют всё большее распространение. Их популярность связана в первую очередь с их относительной дешевизной и доступностью. Алюминиевые провода имеют широкое использование в самых разных областях промышленности.
Наиболее выгодно применять такие провода в следующих случаях:
-
На открытых участках. Этот материал более стойкий к неблагоприятным атмосферным условиям по сравнению с медью.
-
В пустотах, которые имеются в строительных конструкциях.
-
Там, где могут происходить затопления.
-
Для того, чтобы проложить кабель под землёй.
Просмотрев каталог провода, можно подробно узнать о марках кабеля, их особенностях и ценах.
Марки проводов и кабелей из алюминия
Промышленность выпускает несколько марок проводов. Вот наиболее распространённые из них:
-
СИП — самонесущий изолированный провод, который применяют в воздушных линиях электропередач;
-
АПВ — изолированный в пластиковой изоляции;
-
А — провод без изоляции, предназначенный для воздушных линий электропередач.
Чаще всего применяются такие разновидности кабелей:
-
АВВГ — использует алюминиевые жилы с двойной виниловой изоляции;
-
АВБбШв — применяет ленточную броню и ПВХ изоляцию каждой отдельной жилы;
-
АСБл — использует до 4 жил, может быть закрыт стальной лентой или свинцовой оболочкой;
-
АпвПуг — бронированный для линий 6-10 кВ, применяется для прокладки в земле;
-
ААБл — для прокладки в земле, предназначен для напряжения до 1- кВ.
-
ААШв — у жил бумажная изоляция, у кабеля виниловая.
Для каждого из перечисленных видов продукции имеется соответствующая сфера применения.
Преимущества и недостатки алюминиевых проводников
Перед тем, как купить или заказать, будет полезно лучше узнать об особенностях алюминиевых проводов. Их использование популярно по следующим причинам:
-
Доступная цена. Этот фактор важен в тех случаях, когда требуется большое количество провода.
-
Вес такого провода примерно вдвое меньше по сравнению с медным, имеющим такое же сечение. При прокладке кабеля над уровнем земли потребуется меньшее количество опор.
-
Большой диапазон допустимых температур. Такие провода можно эксплуатировать в диапазоне от -50 до +50 градусов.
-
Алюминиевые провода не склонны к возникновению нахлёстов и перекручиваний.
Такой провод обладает определёнными недостатками:
-
Этот металл имеет заметную текучесть. Со временем его форма изменяется, что плохо сказывается на надёжности контактов.
-
При использовании на воздухе или во влажной среде этот материал окисляется. В результате на поверхности образуется оксидная плёнка, которая плохо проводит ток. В результате место соединения сильно нагревается, что ведёт к его повреждению.
-
После нескольких изгибов в одном месте провод ломается. Его слабая прочность приводит к проблемам в процессе монтажа или ремонта.
-
Относительно невысокая удельная проводимость.
Свойства проводника существенно зависят от условий производства, поскольку состав провода может отличаться.
Особенности использования алюминиевых проводов
При их применении необходимо учитывать их эксплуатационные характеристики.
При этом важно соблюдать такие правила:
-
Если возникает необходимость обеспечить соединение двух таких проводов, это нужно делать с использованием механического способа. Только применение зажимных контактов со специальной смазкой может обеспечить требуемую надёжность и позволит снизить риск окисления контактов.
-
Запрещается производить соединение с медными проводами.
-
Со временем соединение будет ухудшаться. Это происходит из-за того, что этот металл течёт. Необходимо регулярно подкручивать зажимные контакты для обеспечения надёжности соединения.
-
У таких проводов необходимо отслеживать срок службы. Когда он истекает, требуется произвести замену.
Соблюдение правил эксплуатации позволит обеспечить надёжную работу алюминиевых проводов.
<Назад ПоделитьсяАлюминиевая проводка: в чем проблемаПредисловие Эта информация предназначена для того, чтобы помочь домовладельцу принять решение относительно опасностей, связанных с алюминиевой проводкой и вариантами ремонта. Так почему же алюминиевая проводка опасна?Основы Некоторые свойства алюминия могут вызывать ухудшение соединений, что может представлять опасность пожара после многих лет эксплуатации. Фундаментальный принцип электробезопасности электропроводки состоит в том, что высокие температуры опасны. Опасность заключается в перегреве соединений, обычно после переноса большой электрической нагрузки, такой как фен или переносной обогреватель, в течение длительного периода времени. Проблема наиболее часто встречается в домах, построенных в середине-конце 1960-х годов.Примерно после 1972 года алюминиевая проводка для ответвленных цепей снова стала редкостью, но многие дома, построенные с алюминиевой проводкой, остались, и эти электрические системы показывают свой возраст. Факты о алюминиевой проводке Выбор материала проводника — это компромисс между электрическими свойствами, механическими свойствами и ценой. С самого начала медь была предпочтительным материалом для домашних цепей. Алюминий мягче, чем медь, слабее и хуже проводит электрический ток, поэтому не получил широкого распространения в небольших размерах для домашней проводки. В середине 1960-х годов, когда цена на медь взлетела до небес, алюминий стал более экономически привлекательным. Алюминиевая версия кабеля с неметаллической оболочкой типа NM (обычный кабель домашней электропроводки) стала доступной и широко использовалась в 1960-х годах и примерно до 1972 года. Наблюдение и тестирование постепенно выявляли причины. Слой «потускнения» или оксида меди на поверхности медной проволоки является довольно хорошим проводником, хотя и не таким хорошим, как сама медь. Он также довольно мягкий, поэтому затягивание латунного винта клеммы на потускневшем медном проводе смещает слой оксида меди, обеспечивая металлический контакт между проводом и клеммой.Однако слой оксида алюминия, который образуется в течение нескольких минут на любой открытой поверхности алюминия, является очень плохим проводником. Электрическое сопротивление оксида алюминия (или оксида алюминия) настолько велико, что в некоторых условиях испытаний при высоких температурах оксид алюминия фактически используется в качестве электрического изолятора! Более того, он плотно прилегает к основному металлу, поэтому не смещается при затягивании соединения, а остается между проводом и клеммой. Алюминий относительно мягкий и при повышении температуры расширяется больше, чем металл, из которого сделаны соединители. Когда через соединение протекает ток, соединение становится теплее. Расширение алюминия, заключенного под винтовой зажим, создает огромное давление, так что металл «течет» в пустые пространства в соединителе. Когда электрическая нагрузка снимается, алюминий остывает и сжимается, и между проводом и разъемом образуется зазор. Слегка неплотное соединение теперь имеет более высокое сопротивление, и в зазоре образуется больше коррозии, что еще больше увеличивает сопротивление.В следующий раз, когда будет приложена большая нагрузка, соединение станет еще более горячим, и так далее, пока однажды соединение не может сгореть или окружающий материал может воспламениться. Постепенно были найдены методы и материалы, помогающие решить эту проблему. Между тем, большое количество домов было построено с алюминиевой проводкой. Этим домам сейчас от 30 до 40 лет, и наличие алюминиевой проводки, если она не будет модернизирована, может стать поводом для беспокойства. Хронология
Когда был построен дом?Дома, построенные между 1965 и 1973 годами, имеют наибольшие шансы быть построенными с использованием алюминиевой проводки.Однако, поскольку подрядчикам было разрешено использовать существующие стеллажные складские дома, построенные еще в 1977 году, они могут содержать алюминиевую проводку, хотя они встречаются редко. Алюминиевая проводка редко использовалась для ответвлений цепей до или после этого периода. На оболочке кабеля может быть этикетка «Алюминий» Обычно можно получить доступ, по крайней мере, к части домашней электропроводки на чердаке, в подвале, в подвале или в недостроенном гараже. Алюминиевый кабель обозначается буквой «AL» или словом «алюминий», напечатанным или тисненым на оболочке кабеля.Кабель с медным проводом не обязательно будет идентифицироваться как таковой. Помните, что вы исследуете ответвленные цепи, а не фидер, подающий в дом основное питание. Как выглядит алюминиевая проводка? Мы считаем, что большинству домовладельцев следует обратиться к электрику, и мы не будем пытаться давать инструкции для самостоятельного выполнения.При работе с электрической системой дома существует риск материального ущерба, травм и смерти. Присутствует опасность удара током, поражения электрическим током и возгорания. Если вы действительно можете сделать это самостоятельно, вам все равно не нужны наши инструкции. Если есть сомнения, оставьте это в покое и вызовите электрика. Вы можете создать проблемы или ухудшить существующие условия, нарушив алюминиевую проводку. Самое простое место, где можно найти оголенные концы проводов, — это панель автоматического выключателя. Можно ввести в заблуждение, накрывая провод. Когда-то медные проводники обычно покрывали оловом, что придавало проводникам внешний вид, очень похожий на алюминий. Кроме того, алюминиевый провод иногда покрывали медью, и он выглядел как медный провод. Осмотрите обрезанный конец провода, чтобы определить, что находится под покрытием. Если нет очевидных электрических проблем, можно некоторое время избегать обновления. Поскольку проблемы, связанные с алюминиевой проводкой, продолжают развиваться бесконечно, вопрос, на наш взгляд, не в том, нужно ли обновлять, а в том, насколько срочно это обновление необходимо.Вот несколько методов, которые помогут вам принять решение. Предупреждающие знаки для алюминиевой проводки Проблема с алюминиевой проводкой вызвана плохим подключением, и симптомы такие же, как и при плохом подключении в медной проводке. Лампы накаливания могут на мгновение погаснуть при запуске двигателя.Лампы накаливания могут на мгновение загореться при запуске двигателя.Периодическое мерцание ламп накаливания часто указывает на плохое соединение или лампы, которые перегорают очень быстро.Внезапно все перестает работать, и выключатели не сработали.Запах горящей пластмассыИскры, пламя, дымПризнаки перегреваЧаще выгорание происходит незаметно. Ищите следы копоти или опаливания вокруг лицевой панели или за ней.Отложение сажи на соединительных пазах розетки обычно вызвано изношенной розеткой, а не плохими соединениями. Перегрев соединения, особенно на клеммах розетки или переключателя, может привести к тому, что винты металлической лицевой панели станут очень горячими — даже слишком горячими для прикосновения. ПроверитьСамый надежный способ определить, есть ли проблема, — это обратиться в компанию Aluminium Wire Repair, Inc., , чтобы тщательно проверить вашу проводку. Наши электрики проверит маркировку розеток и выключателей, чтобы узнать, есть ли на них маркировка CO / ALR, герметичность соединений на панели выключателя или блоке предохранителей, состояние стыков, признаки перегрева и т. Д. Домовладелец тоже может это делать, но мы принесем с собой опыт и сможем обнаружить то, чего не мог бы сделать любитель. Что говорится в Кодексе (NEC)?Исследование CPSC, а также различные другие исследования привели к изменениям кодекса, касающимся использования алюминиевых проводов. Можно подумать, что при таком большом количестве проблем, связанных с алюминиевой проводкой, будут строгие ограничения для ее применения. До 1972 года алюминиевые проводники («старая технология») изготавливались из различных сплавов.Обычно используемый в то время алюминий имел очень большие коэффициенты теплового расширения. Это означало, что устройства, изготовленные из этого вещества, будут сильно расширяться и сжиматься при небольших приращениях температуры. Алюминий также имел высокую частоту отказов при изгибе и ползучести. В алюминиевой промышленности было обнаружено, что сплавы с использованием специальных добавок помогли решить некоторые из этих механических проблем. Были определены сплавы, которые были более прочными, более пластичными и способны выдерживать многочисленные циклы изгиба без разрушения.В Национальный электротехнический кодекс (NEC) в конечном итоге были внесены поправки, согласно которым «твердые алюминиевые проводники № 8, 10 и 12 должны изготавливаться из проводникового материала из алюминиевого сплава серии AA-8000. В другом разделе кодекса говорится, что «Проводники из разнородных металлов не должны смешиваться в зажиме или соединительном соединителе…, если устройство не идентифицировано по назначению и условиям использования.”Каким образом определяется устройство для определенной цели или использования? Производители продукции делают это сами. Если компания хочет изготовить соединитель алюминий-медь, она идентифицирует его как таковой. Прежде чем большинство электрических инспекторов разрешат использование такого устройства в установке, они должны убедиться, что оно внесено в список Underwriters Laboratories Inc. (UL). UL — это независимая некоммерческая организация, признанная ведущей организацией в мире по сертификации безопасности продукции.UL проводит тщательное тестирование и оценку продукта перед тем, как включить его в список UL. Однако независимые испытания, проведенные CPSC и независимыми консультантами по электротехнике, показали, что эти устройства подвержены сбоям при использовании навинчиваемых алюминиевых соединителей. Один независимый консультант, д-р Джесси Аронштейн, утверждает, что стандарты тестирования UL не адекватно отражают условия, существующие в полевых условиях. Он утверждает, что, когда эти продукты испытываются в различных условиях, они часто выходят из строя.Последующие отказы полей могут помочь подтвердить эти утверждения. Обобщенный выбор
Ремонт домаОкончательный ответ на проблемы с алюминиевой проводкой — устранение основной причины: избавиться от самого алюминиевого провода. В зависимости от архитектурного стиля вашего дома, количества и расположения незавершенных помещений может быть относительно легко перемонтировать ваш дом. Стоимость и сбои в выполнении работы во многом зависят от конструкции дома.Хорошее пространство для подполья или подвал и хороший чердак значительно облегчают работу. Если предполагается реконструкция, полная или частичная, непременно замените алюминиевую проводку в этом районе. Подумайте о том, чтобы одновременно обновить или заменить служебный вход, так как ему, вероятно, от 30 до 40 лет и он немного мал по сегодняшним меркам. КОПАЛ Обжим Так как часто бывает непрактично перемонтировать некоторые типы домов с алюминиевой проводкой, или поскольку перемонтаж может быть чрезмерно дорогим для некоторых домов (например,г. Совет по безопасности потребительских товаров США пришел к выводу, что постоянный ремонт должен позволять ремонтировать все соединения или сращивания алюминиевых проводов в доме. Отремонтированные соединения должны быть отремонтированы безвозвратно и должны привести к созданию системы, которая может обслуживаться без необходимости использования специальных выключателей, настенных розеток или других соединителей. Ремонтная техника должна быть практичной для использования в жилом и меблированном доме. Исследования, лабораторные испытания и демонстрационные проекты, спонсируемые Комиссией по безопасности потребительских товаров США, определили только один метод ремонта существующих цепей из алюминиевых проводов, который соответствует этим критериям. Этот ремонт известен как ремонт обжимного разъема COPALUM. Ремонт обжимного соединителя заключается в прикреплении отрезка медного провода к существующей алюминиевой ответвительной цепи с помощью специально разработанной металлической втулки и механического обжимного инструмента. См. Изображения процесса обжима COPALUM Электрики часто рекомендуют два других метода ремонта. Хотя эти методы ремонта дешевле, чем обжимные соединители COPALUM, персонал CPSC не считает, что ни один из этих способов ремонта приемлем. Первый ремонт («пигтейл») включает прикрепление короткого отрезка медного провода к алюминиевому проводу с помощью накручиваемого соединителя, иногда называемого проволочной гайкой; медный провод подключается к выключателю, настенной розетке или другому оконечному устройству. Сотрудники комиссии оценили эффективность «косички» как ремонта. Прочтите это, прежде чем позволить другим электрикам продавать вам алюминиевые проволочные гайки (фиолетовый № 65) См. Фотографии неисправностей алюминиевой «косички» в домах. Заменить розетки и переключатели Для другого ремонта, рекомендованного промышленностью, используются выключатели и розетки с маркировкой «CO / ALR». ПРИМЕЧАНИЕ. Во многих домах до сих пор сохранились оригинальные устройства электропроводки, и у них есть хорошие шансы быть типа CU-AL или немаркированного типа. Они также довольно стареют, так что розетки могут иметь проблемы с захватом вилок, а переключатели могут выходить из строя. Сгибание проволоки и обращение с ней следует свести к минимуму. Провод на каждом соединении следует очистить от окисления и нанести негорючую антикоррозионную пасту.Это не самодельный проект, когда задействована алюминиевая проволока. Затяните и проверьте все соединенияХотя это и не считается постоянным ремонтом, затяжка всех алюминиевых соединений может сэкономить время и снизить опасность. Как было отмечено ранее, алюминий сжимается и расширяется с гораздо большей скоростью, чем медный провод, вызывая опасное расстояние между проводом и соединением. Может возникнуть дуга, а при наличии горючего материала (скопившаяся пыль, грязь) может возникнуть пожар. Эта процедура включает снятие изоляции с провода или шлифовку оголенного провода (если количество проводов в коробке ограничено), провод полностью покрывается негорючим оксидным ингибитором для предотвращения дальнейшего окисления. Затем выполняется новое соединение, обеспечивающее плотное соединение. Вся видимая пыль и грязь должны быть удалены, и после этого соединение должно оставаться в безопасности в течение года или двух. Независимо от выбранного метода работы с розетками и выключателями, необходимо проверить соединения в панели автоматического выключателя и во всех распределительных коробках.На панели автоматического выключателя убедитесь, что каждый алюминиевый провод покрыт ингибитором коррозии. Приложите указанный момент к каждой винтовой клемме, чтобы убедиться, что она не ослабла. При повторном подключении не забудьте отшлифовать провод, чтобы удалить слой оксида алюминия, и сразу же нанесите ингибитор коррозии перед повторным подключением. Оставь это в покоеИногда лучше оставить вещи в покое, а иногда просто не сойти с рук. Если алюминиевая проводка в хорошем состоянии, может применяться последнее, а не первое.Если вы пытаетесь избежать ремонта на какое-то время, попросите электрика, который специализируется на ремонте алюминиевой проводки, осмотреть некоторые сильно используемые цепи, а затем повторяйте этот процесс один раз в год. Алюминиевую проводку в хорошем состоянии лучше не трогать. Тестирование под нагрузкой и проверка устройств для маркировки CO / ALR могут выполняться без нарушения проводки. Считайте этот вариант отсрочкой неизбежного. |
Это , а не руководство для самостоятельного изготовления. Есть много домовладельцев, которые могут справиться практически с чем угодно. Есть и другие, которые умеют делать обычный ремонт. А есть такие, которые никогда не пытаются самостоятельно отремонтировать. Ни один из этих домовладельцев не должен пытаться ремонтировать алюминиевую проводку самостоятельно.
Обычно считается, что срок службы алюминия составляет около 30 лет. В доме с алюминиевой проводкой может возникнуть или не возникнуть неминуемая опасность возгорания. Владелец дома, построенного между 1965 и 1972 годами, должен определить, есть ли в доме алюминиевая проводка, и если да, то существуют ли какие-либо опасности. Алюминиевая проволока большего диаметра обычно используется для питателей и вспомогательных цепей и обычно не является проблемой.
Постепенно стало понятно, что определенные свойства алюминия вызывают проблемы с соединениями, а случайные электрические пожары являются результатом перегрева этих соединений.
Кроме того, когда медь и алюминий прижимаются друг к другу, соединение подвержено ускоренной коррозии, особенно под воздействием тепла и электрического тока.
Были изобретены плотно прилипающие ингибиторы коррозии, чтобы исключить кислород (антиоксиданты) с поверхности проволоки, предотвращая коррозию. Лучшие сплавы как для провода, так и для соединителей уменьшили коррозию и механическое напряжение. Было признано, что алюминиевую проволоку необходимо очистить или отшлифовать (часто называемой абразивной обработкой), чтобы удалить оксидный слой непосредственно перед соединением.Сразу после шлифовки следует нанести негорючий антиоксидант для предотвращения дальнейшего окисления.
Это использование все еще приемлемо и широко распространено сегодня. Проблемы алюминиевой разводки связаны в основном с небольшими размерами ответвлений и бытовой техники.
Это снова стало редкостью и осталось таким.
Идентификация алюминия на оболочке кабеля является подтверждением наличия алюминиевой проводки, но если вы ее не обнаружите, не думайте, что алюминиевой проводки нет. Также имейте в виду, что могли быть внесены изменения или дополнения, и дополнительная проводка, скорее всего, будет медной, а не алюминиевой.
Алюминиевый провод, подвергнутый воздействию воздуха и оставленный в покое, постепенно изменится от блестящего белого до различных оттенков серого, почти до черного.
Наблюдение за любым из этих симптомов может указывать на то, что проводка требует внимания, но само по себе не идентифицирует алюминиевую проводку. С другой стороны, если у вас есть алюминиевая проводка, эти знаки подскажут вам, что пора действовать быстро.
Сама лицевая панель тоже будет теплой. Небольшое нагревание розетки и вилки нормально при большой нагрузке, такой как фен или переносной обогреватель. Никакие детали не должны становиться слишком горячими, чтобы их можно было коснуться.
Фактически, алюминиевая проводка рассматривается только в нескольких разделах NEC. Один из этих разделов просто определяет, какие типы алюминиевых сплавов разрешены.
Многожильные алюминиевые проводники № 8 — 1000 кс мил… должны быть изготовлены из проводникового материала из алюминиевого сплава класса АА-8000 ».
Этот метод рекомендован Национальной ассоциацией противопожарной защиты, UL и Комиссией по безопасности потребительских товаров США.
Рекомендуется периодическое обследование квалифицированным электриком.
двухуровневые или многоуровневые без незавершенных участков).
Металлическая втулка называется параллельным соединителем COPALUM и производится только компанией AMP Incorporated (подразделение TYCO).Этот специальный разъем можно правильно установить только с помощью подходящего инструмента AMP. Этот инструмент обеспечивает постоянное соединение, которое по сути является холодной сваркой. На обжимной соединитель надевается изолирующая втулка и термоусаживается до завершения ремонта.
В ходе лабораторных испытаний, спонсируемых CPSC, некоторые марки навинчиваемых разъемов показали очень плохие результаты. Со временем значительное количество этих разъемов при лабораторных испытаниях перегрелось.Обзоры заявлений, сделанных электриками и электрическими инспекторами, подтверждают очень изменчивые и часто плохие характеристики этих разъемов при использовании с алюминиевым проводом старой технологии. Возможно, что некоторые «ремонтные» пигтейлы, выполненные с помощью навинчиваемых соединителей, могут быть даже более подвержены отказу, чем оригинальные соединения алюминиевых проводов. Соответственно, сотрудники комиссии считают, что данный метод ремонта не решает проблему перегрева алюминиевых цепей.
Underwriters Laboratories Inc. (UL) перечисляет эти устройства специально для использования с алюминиевым проводом, хотя они могут использоваться с медным или плакированным медью проводом. Устройства CO / ALR лучше работают с алюминиевым проводом при осторожной установке и в соответствии с лучшими электрическими практиками, чем типы переключателей и розеток, обычно используемые в исходных установках алюминиевой разветвленной проводки по старой технологии.Однако разъемы CO / ALR доступны не для всех частей системы электропроводки (например, для стационарных приборов и потолочных светильников, розеток GFCI и т. Д.). Устройства CO / ALR следует рассматривать как в лучшем случае неполный ремонт. Кроме того, проводные устройства CO / ALR не прошли лабораторные испытания при подключении к алюминиевому проводу
Если у вас дома есть оконечное устройство из алюминиевого провода, которое проявляет признаки неисправности, в качестве экстренного временного ремонта вышедшего из строя алюминиевого зажима можно использовать скручиваемые соединительные провода или устройства CO / ALR.Если такой ремонт будет выполнен, рекомендуется как можно скорее организовать ремонт вашего дома или ремонт обжимных соединителей COPALUM.5Set велосипедный кабель с фиксированным зажимом, переходное сиденье из алюминиевого сплава, масляная трубка для велосипеда, фиксированное сиденье, крепление кронштейна для велосипедной масляной трубки | Инструменты для ремонта велосипедов |
5Set Велосипедный кабель Фиксированный зажим Переходное сиденье Алюминиевый сплав Велосипедная масляная трубка Фиксированное сиденье Велоспорт Масляная трубка Крепежный кронштейн
1.Изготовлен из качественного материала из алюминиевого сплава, высокопрочного, прочного и долговечного.
2. Доступен для тормозной магистрали, крепления трубопровода.
3. Допустимый диаметр проволоки менее 8 мм.
4. 2 разных цвета на ваш выбор, соответствуют вашим потребностям.
5. Подходит для горного велосипеда, дорожного велосипеда.
Тип товара: велосипедное сиденье для крепления масляной трубки
Материал: алюминиевый сплав
Основной материал: пластик
Дополнительный цвет: черный, красный
Применимый диаметр проволоки: менее 8 мм
Список пакетов:
5 комплектов x велосипедное сиденье для крепления масляной трубки
5 x клейкая лента
Вам может понадобиться это Нажмите ниже, чтобы получить скидку:
Об оплате:
Мы поддерживаем следующие способы оплаты.Все платежи, сделанные на AliExpress, обрабатываются Alipay.
1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 3 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.
О доставке:
1.ДОСТАВКА ПО ВСЕМУ МИРУ. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только на подтвержденные адреса заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5.
ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные.
и праздники. Время доставки может меняться, особенно во время отпуска.
сезон.
6. Если вы не получили посылку в течение указанного срока,
пожалуйста свяжитесь с нами. Мы отследим доставку и свяжемся с вами как
как можно скорее с ответом. Наша цель — удовлетворение клиентов!
7.
Из-за наличия на складе и разницы во времени мы выберем доставку вашего
товар с нашего первого доступного склада для быстрой доставки.
8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.
9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее. благодаря
Возврат и возврат:
1.
У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты
был получен. Если этот предмет находится в вашем распоряжении более 7 дней, он
считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ.
БЕЗ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается продавцом и покупателем.
в половине.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке и
Вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретная причина
за возврат, и ваш po #.
3. Мы вернем ВАШУ ПОЛНУЮ ВЫИГРЫШНУЮ СТАВКУ.
СУММА, при получении товара в исходном состоянии и
упаковка со всеми включенными компонентами и аксессуарами ПОСЛЕ ОБОИХ ПОКУПАТЕЛЕЙ
и продавец отменяет транзакцию с aliexpress. ИЛИ вы можете выбрать
иметь замену.
4.Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.
О отзывы:
Мы
поддерживать высокие стандарты качества и стремиться к 100% -ному клиенту
удовлетворение! Обратная связь очень важна, мы просим вас связаться с нами
немедленно, прежде чем вы оставите нам нейтральный или отрицательный отзыв, чтобы мы
может удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!
Лучшая цена vag.com seat — отличные предложения на сиденье vag.com от глобальных продавцов сидений vag.com
Отличные новости !!! Вы попали в нужное место, чтобы занять место на vag.com. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это лучшее место на vag.com вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили место на сайте vag.com на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в vag.com и подумываете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести место на vag.com по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Что такое оболочка кабеля? (с иллюстрациями)
Оболочка кабеля оборачивается вокруг кабеля снаружи, чтобы удерживать и защищать проводники изнутри. Оболочки используются в кабелях для передачи электроэнергии, телекоммуникаций и других целей. Доступны различные типы для работы с различными напряжениями и настройками. К ним относятся усиленная оболочка для линий электропередач высокого напряжения, а также легкие изделия для внутренней телефонной проводки в домах и других конструкциях.Производители кабелей могут изготовить собственную оболочку или передать ее по контракту другой фирме, специализирующейся на материалах для изоляции.
Оболочки используются в кабелях для передачи электроэнергии, телекоммуникаций и других целей.Одна из функций оболочки — помочь связать проводники вместе, если внутри кабеля несколько проводов. Внутренняя полость также может быть заполнена смазкой или изоляцией для защиты проводников. Дождь, снег и другие опасные факторы окружающей среды не могут попасть в кабель с неповрежденной оболочкой, что снижает риск короткого замыкания и других проблем. Оболочка кабеля также защищает прохожих и рабочих, ограничивая возможность прямого контакта с кабелем под напряжением.
Одна из функций оболочки — помочь связать проводники вместе, если внутри кабеля есть несколько проводов.Обшивка может включать один или несколько слоев изоляционного материала и защиты от атмосферных воздействий. При проектировании оболочки необходимо учитывать количество энергии, которое несет кабель, и место его использования. Плотная изоляция может потребоваться в потенциально опасных условиях, например, на открытом воздухе и на электростанциях с высокоэнергетической проводкой.Такой тип оболочки кабеля будет чрезмерным для таких условий, как провод домашней акустической системы, который не несет достаточно энергии, чтобы представлять значительный риск и используется в относительно спокойных помещениях.
Со временем оболочка кабеля может треснуть.Это может быть результатом погодных условий, а также напряжения; кабели могут развеваться на ветру и образовывать складки, или, в конечном итоге, портиться при постоянном воздействии ультрафиолета или соли. Специалисты по проверке неисправностей могут найти трещины и определить, поврежден ли кабель внутри. Для фиксации оболочки можно использовать ремонтный комплект, а в других случаях необходимо заменить отрезки кабеля из-за их неисправности.
Техникам также необходимо уметь разрезать оболочку кабеля для сращивания, ремонта и других работ.Они используют специальные инструменты, способные прорезать толстые материалы, чтобы быстро снять внешние слои оболочки и изоляции, чтобы получить доступ к внутренней части кабеля. В целях безопасности инструмент может иметь непроводящую ручку на случай, если кабель находится под напряжением, пока технический специалист работает с ним. Такие инструменты можно приобрести у поставщиков промышленного электрооборудования и аналогичных компаний.
| 1 | 2 х 14/0.19 мм (14 / .0076 F / T) | 2 011 |
| 2 | 2 x 23 / 0,19 мм (23 / 0,0076 Ф / Т) | 2 747 ৳ |
| 3 | 2 x 14 / 0,19 мм (14 / 0,0076 T / T) | 1,323 ৳ |
| 4 | 2 x 23 / 0,19 мм (23 / 0,0076 T / T) | 2 008 |
| 5 | 2 x 40 / 0,19 мм (40 / 0,0076 T / T) | 3 245 ৳ |
| 6 | 1 x 0,4 пог.м (14/0.19-мм S / C) | 679 ৳ |
| 7 | 1 x 0,5 пог.м (16 / 0,20 мм S / C) | 806 ৳ |
| 8 | 1 x 0,65 пог.м (23 / 0,19 мм S / C) | 1 002 |
| 9 | 1 x 0,75 пог.м (24 / 0,20 мм S / C) | 1 106 ৳ |
| 10 | 1 x 1,00 пог.м (32 / 0,20 мм S / C) | 1,425 ৳ |
| 11 | 1 x 1,20 пог.м (40 / 0,19 мм S / C) | 1,643 ৳ |
| 12 | 1 х 1.50 пог.м (30 / 0,25 мм S / C) | 2 080 ৳ |
| 13 | 1 x 2,00 пог.м (70 / 0,19 мм S / C | 2 772 ৳ |
| 14 | 1 x 2,50 пог.м (50 / 0,25 мм S / C) | 3 363 ৳ |
| 15 | 1 x 3,00 пог.м (110 / 0,19 мм S / C) | 4,325 ৳ |
| 16 | 1 x 4,00 п.м (137 / 0,193 мм S / C) | 5 203 |
| 17 | 2 х 0.4 мкм (14 / 0,19 мм 2C) | 2,466 |
| 18 | 2 x 0,5 пог.м (16 / 0,20 мм 2C) | 2 723 ৳ |
| 19 | 2 x 0,65 мкм (23 / 0,19 мм 2C) | 3,539 ৳ |
| 20 | 2 x 0,75 мкм (24 / 0,20 мм 2C) | 3 794 ৳ |
| 21 | 2 x 1,00 пог.м (32 / 0,20 мм 2C) | 4,587 ৳ |
| 22 | 2 x 1,20 пог.м (40/0.19 мм 2C) | 5 157 ৳ |
| 23 | 2 x 1,50 пог.м (30 / 0,25 мм 2C) | 6 086 |
| 24 | 2 x 2,00 пог.м (70 / 0,19 мм 2C) | 8 142 |
| 25 | 2 x 2,50 пог.м (70 / 0,19 мм 2C) | 9 548 |
| 26 | 2 x 3,00 пог.м (110 / 0,19 мм 2C) | 11 971 |
| 27 | 2 x 4,00 пог.м (56/0.30 мм 2C) | 14 254 ৳ |
| 28 | 3 x 0,4 пог.м (14 / 0,19 мм 3C) | 3 248 ৳ |
| 29 | 3 x 0,5 пог.м (16 / 0,20 мм 3C) | 3 635 |
| 30 | 3 x 0,65 мкм (23 / 0,19 мм 3C) | 4 437 ৳ |
| 31 | 3 x 0,75 мкм (24 / 0,20 мм 3C) | 4 867 ৳ |
| 32 | 3 x 1,00 пог.м (32 / 0,20 мм 3C) | 5 916 ৳ |
| 33 | 3 х 1.20 пог.м (40 / 0,19 мм 3C) | 6 940 ৳ |
| 34 | 3 x 1,50 пог.м (30 / 0,25 мм 3C) | 8,334 |
| 35 | 3 x 2,00 пог.м (70 / 0,19 мм 3C) | 11 504 |
| 36 | 3 x 2,50 пог.м (50 / 0,25 мм 3C) | 13,340 ৳ |
| 37 | 3 x 3,00 пог.м (110 / 0,19 мм 3C) | 16,631 |
| 38 | 3 х 4.00 мкм (56 / 0,30 мм 3C) | 20 009 |
| 39 | 4 x 0,4 пог.м (14 / 0,19 мм 4C) | 4 010 |
| 40 | 4 x 0,5 пог.м (16 / 0,20 мм 4C) | 4,534 ৳ |
| 41 | 4 x 0,65 мкм (23 / 0,19 мм 4C) | 5 531 ৳ |
| 42 | 4 x 0,75 пог. М (24 / 0,20 мм 4C) | 6 102 |
| 43 | 4 x 1,00 п.м (32/0.20 мм 4C) | 7 599 |
| 44 | 4 x 1,20 пог.м (40 / 0,19 мм 4C) | 9 026 |
| 45 | 4 x 1,50 пог.м (51 / 0,193 мм) | 10 913 |
| 46 | 4 x 2,00 пог.м (70 / 0,19 мм 4C) | 14 830 ৳ |
| 47 | 4 x 2,50 пог.м (50 / 0,25 мм 4C) | 17034 ৳ |
| 48 | 4 x 3,00 пог.м (110 / 0,19 мм 4C) | 21 559 |
| 49 | 4 х 4.00 п.м (56 / 0,30 мм 4C) | 25 763 ৳ |
