Схема кладки мангала из кирпича своими руками: Мангал из кирпича своими руками

Яма для костра следует укладывать рядом с дымоходом поверх бетонного фундамента. Если вы планируете сделать круглую яму для костра, вам придется использовать пилу по камню и сделать фаски на огнеупорных кирпичах. Положите не менее пяти рядов кирпичей друг на друга. На этом этапе вы можете выбрать металлический верх для дымохода. Измерьте верхний диаметр круглого дымохода и вырежьте металлический кусок такого же размера. Если вы можете это сделать, приварите к крышке ручку.

Мангал из кирпича собственными силами. Кирпичный мангал

Чаще всего отдых за городом связан с приготовлением лучших блюд из мяса, рыбы или овощей. Прелесть этого занятия — приготовление на углях.

Конечно, вы можете приобрести готовое устройство для создания посуды, но создание такого устройства своими руками сэкономит вам силы и финансы. О том, как сделать мангал для дачи своими руками, смотрите далее в этой статье.

Происхождение барбекю

Слово «барбекю» переводится как «варварское». Означает варвара (иностранца), который готовит еду на костре на открытом воздухе. Горожанам было непривычно быть странниками с подобным способом приготовления пищи, но позже приготовление на углях покорило сердца многих людей. Однако чем отличается мангал от классического мангала? Давайте подробнее рассмотрим этот вопрос.

Это специальный контейнер для древесного угля, верхние края которого служат емкостью для шампуров с едой.

Барбекю, в свою очередь, подразумевает размещение продукта на глубине около 20 см под бортиком. На первый взгляд эта разница кажется незначительной, но с кулинарной точки зрения разница огромная: пока продукт готовится на мангале не курится, продукт мангала содержит легчайший дым.

Нельзя забывать о роли бортика в мангале: поскольку бортики создают объем горячего воздуха, мясо получается более сочным и румяным, а мангал «подсыхает» блюдо.Следовательно, с кулинарной стороны барбекю может подарить вам розовые и сочные блюда, пропитанные приятным дымом.

Духовка барбекю своими руками

Чтобы удачно построить эту печь, сначала определитесь с очертанием механизма. Необходимо учитывать такие элементы, как крыша, умывальник, поленница, камера сгорания и столешница. После того, как вы изобразили будущую печь, определитесь с ее расположением в интерьере. После этого шага подготовьте все необходимое:

• Набор крепежа;
• Гриль-барбекю;
• Поддон под угли;
• Кирпич;
• Песок и глина;
• Рубероид;
• Щебень и цемент.

Вот алгоритм создания печи барбекю из кирпича:

1. Позаботьтесь о подготовке фундамента. Для этого нужно выкопать яму ниже нормальной точки замерзания. На дно ямы насыпьте песок 6-8 см, утрамбуйте. На дно ямы уложить арматурные стержни и залить ее содержимое бетоном.
2. Примерно через 25 дней, когда бетон затвердеет, можно переходить к следующему этапу. Для создания гидроизоляции используйте рубероид или плотную полиэтиленовую пленку.
3. Укладка кирпича не отнимет у вас много времени и сил. Для этого прочтите специальные инструкции в Интернете и выберите понравившийся. Учтите, что кирпич в районе топки и печи должен лежать на глиняном растворе.
4. После монтажа самой печи необходимо зажечь дрова или уголок в печи и довести массу до максимальной температуры. Это необходимо для обжига внутренних стен конструкции.
5. Теперь нужно высушить духовку.В летние дни процедура продлится около пяти дней, а осенью — не менее двадцати дней. Не забудьте защитить духовку от влаги: накройте ее защитной пленкой.

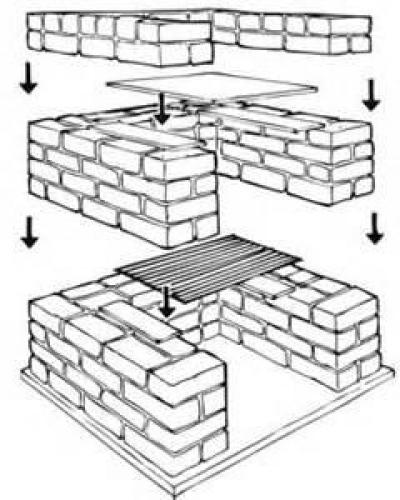

Простой мангал за десять минут

Самый простой способ создать мангал, не требующий строительных навыков и даже раствора для кладки кирпича. Для его создания понадобится около сотни кирпичей (правда, количество материала зависит от высоты будущей конструкции), лист металла и решетка.

Размер двух последних должен быть примерно равным, а их ширина определяет ширину всей конструкции.

Положите кирпичи прямо на насухо, чтобы результат плотно прилегал к месту, а метод укладки напоминал детскую игру в кубики. Между двумя слоями кирпича нужно разместить лист и решетку.

Готово! Вы можете наслаждаться едой без особых усилий и с минимальными затратами.

Беседка с мангалом

Для мангала подготовьте кирпич или камень, так как эти материалы не только обладают отличными параметрами пожарной безопасности, но и выглядят просто очаровательно.

Металлические элементы конструкции тоже важны: отдавать предпочтение следует чугуну, так как этот материал устойчив к высоким температурам и безопасен. В качестве альтернативы чугуну можно выбрать нержавеющую сталь, но ее характеристики уступают чугуну. Огнеупорная плитка — хороший материал для пола.

Чтобы построить эту конструкцию, подготовьте фундамент, как описано выше. Итак, основание из песка должно располагаться над землей, поверх него — бетон с арматурой, а над ними должна быть система гидроизоляции.

Далее приступаем к кладке кирпича. Для этого вам понадобится раствор из смеси глины и песка в соотношении 1: 3. Далее добавляем в смесь воду до тех пор, пока консистенция раствора не станет похожей на сметану. Далее складываем плиту буквой «П», высота которой должна достигать примерно 1 метра.

Поместите две чугунные решетки на расстоянии 25 см между боковыми стенками духовки. Первая решетка будет служить емкостью для еды, а на второй нужно развести костер.

Шашлык — один из лучших продуктов в стране, так как способствует приятному времяпрепровождению на природе и приготовлению лучших блюд.

Конечно, вы можете приобрести готовые приспособления для барбекю, однако создание конструкции своими руками вселит гордость за собственный труд и радость в сердца ваших домочадцев.

Чертежи и схемы самодельного мангала

Фото-подборка самодельного мангала для дачи

Эти советы помогут вам приготовить замечательные блюда с вашим дизайном ручной работы.

Задайте свой вопрос

Филимонов Евгений

Время чтения: 8 минут

A A

Как построить мангал из кирпича. Этапы работы. Декоративный дизайн. Подготовительные работы. Инструкции по кладке.

Имея свой участок, всегда хочется с пользой провести время; Для этого не будет лишним мангал из кирпича. Чтобы его построить, нужно знать, как правильно заложить фундамент. Какие декоративные конструкции использовать. Чем отличается мангал от мангала.

Основные этапы строительства мангала. Необходимые подготовительные работы. Как кладут кирпичи. Основные нюансы кладки.Рекомендации и советы по надежной и долговечной конструкции.

Металлический мангал однозначно хорош. Но кроме функциональности хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности придает мангал из кирпича. Есть очень простые модели, которые можно сложить даже без навыков за день-два, есть более сложные — целые комплексы. Не рекомендуем складывать их без опыта, но попробуйте простую печь для барбекю или просто кирпичный мангал.Освойте кладку, основные приемы, и тогда вы сможете браться за более серьезные проекты.

Нет точного разделения на барбекю и барбекю. Главное отличие в том, что готовят на шпажках на мангале, а бербеку делают на решетке. Но оба этих метода приготовления можно использовать даже на огне, поэтому — в любом случае для нас — гриль и устройство для барбекю — это одна конструкция.

Также можно классифицировать по наличию кровли. Мангал — это всегда открытый прибор, без дымохода.В мангалах, особенно кирпичных, часто делают дымоходы, хотя есть и простые открытые модели.

Мангал из кирпича простой

Эта конструкция очень проста, ее легко изменить под любые нужды и желания. Состоит из кирпичных стен, в которых устроены выступы (кирпич кладется по краю). На эти выступы укладываются жаропрочные листы (металл и др.), Решетки, шпажки. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Любое кирпичное здание требует фундамента или хотя бы подготовленного фундамента. Даже это маленькое кирпичное барбекю. Так как кирпичей не много — стена в полкирпича, то для этого сооружения подойдет утрамбованная площадка, выложенная каким-то твердым покрытием.

Подготовка основания

Удалите плодородный слой, при необходимости углубите яму. Глубина должна быть примерно 20-25 см. Размеры фундамента или площадки на 50 см больше размеров печи во всех направлениях.Дно выравнивают, насыпают на него щебень средней фракции. Толщина слоя щебня 15 см. Хорошо утрамбован. Желательно — виброплита, если нет, то трамбовка металлическая или деревянная.

Дальнейшие действия зависят от выбранной базы. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если в качестве основания выбран плитный фундамент, его армируют стержнем диаметром 10 мм.Укладывается вдоль и поперек фундамента с шагом 20 см, в местах пересечения завязывается. Если вы не умеете вязать специальной проволокой, можно стянуть пластиковыми фиксаторами. Для данной модели допускается армирование готовой толстой проволочной сеткой. По краям обнажена опалубка и все залито бетоном марки М250. Работу можно начинать через неделю, если среднесуточная температура была не ниже + 20 ° C, и через две, если была + 17 ° C.

Мангал из кирпича с дымоходом: заказать

Для этого кирпичного мангала используется полнотелый керамический кирпич М200.Можно взять плиту, но она дороже, шамот ставить не стоит: температуры не те, и он слишком любит влагу, чтобы нормально себя чувствовать на открытом гриле.

Кладка ведется на глиняно-песчаную смесь, в которую для большей прочности добавлено немного цемента. Новичкам лучше брать готовую смесь для печки, только не термостойкую, без шамота. Месить по инструкции, толщина шва 3-5 мм, соблюдать строго. Постоянно следите за вертикальностью стен и горизонтальностью кладки.Это важно для нормальной работы духовки.

Каждый нечетный ряд начинается с целого кирпича, нечетный ряд — с половины. В 6-м и 10-м рядах кирпичи кладут на ложку — боком, и разворачивают поперек основной кладки. Если вы делаете мангал — под решетку — в одни ряды, задняя стенка делается из кирпича, также кладется на ложки, а для сохранения толщины кладки их кладут в два ряда, как и остальные. — с перевязкой — офсетными швами. Если вы собираетесь использовать ка-мангал — для шампуров — на задней стене, положите кирпич и на ложки, сделав выступ и в этой области.Спереди в качестве опоры для шампуров используется обрезанная по размеру профильная металлическая труба небольшого сечения. В нем можно сделать углубления для шампуров.

Начиная с 7-го ряда, кладка осуществляется только пополам — справа или слева — как хотите, но такая раскладка дана под жарочной камерой слева — она ​​шире, а слева есть стол. Если вам удобнее наоборот, сделайте зеркальное отображение этого порядка.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «вытягивать» из основания и продлить срок его службы, необходима гидроизоляция под первым рядом.Можно уложить рулонный материал в два слоя (например, толь или гидроизоляцию), пройтись по периметру с гидрофобной пропиткой. Слой гидроизоляции между первым и вторым рядом не помешает.

Этот вариант барбекю немного посложнее, но и не самый сложный. Самое главное, что здесь камера сгорания имеет прямой свод, и сделать его сводчатым намного проще. Кирпичная жарочная камера поднята на высоту 90 см, общая высота — до начала трубы — 217.5 см.

Все начинается с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг арматуры 15 см) на утрамбованном щебнем основании. На высохший фундамент в два слоя укладывается гидроизоляция, затем начинается укладка. Если барбекю делается в беседке, первый ряд кладки следует начинать на уровне пола.

Первые 9 рядов не требуют особых пояснений. Их кладут точно по схеме, соблюдая порядок, используя половинки и обрезные кирпичи, если это указано на плане.В обязательном порядке необходимо проверить вертикальность полученных стен, а также проконтролировать толщину раствора — 8-10 мм и горизонтальную кладку каждого кирпича.

Для контроля толщины шва можно использовать арматурный стержень соответствующего диаметра. Ставится на край, поверхность ряда заливается раствором, излишки срезаются кельмой чуть выше планки. После кладки и простукивания кирпичей получается ровный шов — планка не дает кирпичу опускаться ниже необходимого.Затем планка удаляется и перемещается выше.

Для возможности укладки 6-го ряда (сплошного) после укладки 5-го кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета топки — 1450 мм. Полоски необходимо 3 — одна по краю, по две примерно посередине каждого ряда кирпичей.
Шамотные кирпичи (ША-8) в этих рядах отмечены светлым цветом. Наносят его на такой же состав из глины и песка (можно добавить небольшую долю цемента). Смеси на основе шамота лучше не использовать: для спекания им нужны очень высокие температуры, недостижимые в уличных мангалах.В результате этот раствор впоследствии может просто рассыпаться.

Продолжается формирование свода, который в 30 ряду переходит в дымоход. Далее чередуются 30-й и 31-й ряды, пока не будет достигнута необходимая высота.

Любите готовить барбекю и другие блюда на открытом воздухе, но у вас все еще нет собственного барбекю? Предлагаем исправить сложившуюся ситуацию прямо сейчас! Изучив следующую инструкцию, вы узнаете, в какой последовательности раскладывается полноценная садовая печь, а представленные схемы помогут досконально разобраться во всех нюансах технологии.

Материалы для постройки уличной печи

Начните с подготовки материалов. Вам понадобится:

• … Его много не нужно, так что можете приготовить сами;
• доски для возведения опалубки. Идеально подойдет необрезная доска;
• штуцера. Нужен для укрепления фундамента. Можно использовать ненужные металлические изделия — обрезки швеллеров, толстую проволоку, стальные полосы и т. Д .;
• доски обрезные. Из таких досок вы соорудите опалубку для бетонной стяжки под столешницу;
• кирпича.Вам потребуются простые керамические и огнеупорные изделия;
• железная труба диаметром около 150 мм;
• фундаментный гидроизоляционный материал. Обычно используется рубероид;
Смеситель
• ;
• раковина. Для садовой печи лучше всего подойдет металлическая мойка;
Резиновый шланг
• .

Подбираем необходимое количество исходных материалов в соответствии с выбранными габаритами будущей печи.

Подготовить проект печи. Это руководство проведет вас через процесс создания готового кухонного комплекса с разделочным столом и мойкой.Если раковина и стол вам не нужны, просто исключите из инструкции шаги, связанные с их расположением.

Выберите подходящее место для. Прежде всего, вам должно быть комфортно пользоваться духовкой.

Важно! Если рядом с выбранным участком растут высокие деревья, убедитесь, что их ветки не будут находиться в непосредственной близости от будущего дымохода. В противном случае срежьте ветки, иначе они сгорят.

Печь не должна примыкать задней стенкой к каким-либо строениям.В процессе эксплуатации мангала кирпич будет очень сильно нагреваться, что не лучшим образом скажется на состоянии прилегающих построек — они могут просто выгореть.

Устройство фундамента под печь барбекю

Духовка будет относительно легкой. Его отлично выдержит армированный фундамент толщиной около 20 см. Бетон М100 оптимален для заливки.

Первый шаг. Разметьте участок под фундамент.Делайте это с помощью колышков (металлических прутьев, обрезков труб) и шпагата (шнура, веревки и т. Д.).

Второй шаг. Выкопайте яму по периметру основания. Рекомендуемая глубина 30-35 см. Обязательно сделайте запас в 5 см по ширине ямы.

Третий шаг. Заполните дно выемки и аккуратно утрамбуйте.

Шаг четвертый. Сделайте опалубку. Чтобы было удобнее, предварительно соберите из досок доски шириной 30-35 см. Длину подбирайте по размеру сторон основания.Установите элементы опалубки по периметру котлована.

Шаг пятый. Уложите арматуру в опалубку. Лучше всего использовать стальные стержни диаметром 1 см.

Шаг шестой. Залить бетон.

К дальнейшим работам можно приступать через 3-4 дня после заливки фундамента.

Уложить на фундамент двойной слой рубероида. Он возьмет на себя функции гидроизоляции и обеспечит надежную защиту стенок садовой печи от влаги из почвы.

Выберите форму отверстий для барбекю. Если вы хотите сделать проемы прямоугольной формы, выберите материал для устройства перемычек. Подойдет железный уголок. Если проем оформлен в виде арки, заранее сделайте шаблон для выкладки арки. Используйте доски, чтобы сделать шаблон.

Разобравшись с вышеперечисленными нюансами, приступаем к кладочным работам. Вид кирпича, узоры, всевозможные вставки и другие декоративные решения — на ваше усмотрение.В этом руководстве печь выложена в стиле, аналогичном домашнему.

Разложите нижний ярус. Выполните кладку стены в половину кирпича, не забывая оставлять проемы. Используйте цементный раствор, чтобы скрепить кирпичи. Выложите стены высотой 60 см, если вы планируете устроить арочный проем, или высотой 80 см, если вы решили сделать проем прямоугольной формы.

При аналогичной высоте проема и паре трех рядов кирпичей сверху рабочая столешница будет находиться в метре от основания, что является наиболее удобным вариантом для работы.Если ваш рост заметно отличается от среднего, отрегулируйте высоту стола в соответствии со своими потребностями.

Если вы решили сделать проем прямоугольной формы, поместите на последний ряд кладки металлический уголок в соответствии со схемой, а затем выложите стены печи по периметру. Если вы хотите обустроить арочный проем, сначала установите шаблон для укладки арки.

Если необходимо установить мойку, на этом же этапе проложите трубу в стене духовки. Через него вы пропустите водяные шланги.

Выложите стены на нужную высоту. В этом примере высота стен составляет 0,9 м. Сделайте верхний ряд кладки с небольшим выступом наружу. Благодаря этому внутри образуется ступенька, позволяющая установить опалубку для заливки стяжки.

Для того, чтобы кладка прошла успешно, выполняйте ее с соблюдением следующих правил:

• швы должны быть одинаковой ширины;
• высота проемов должна быть такой, чтобы между их верхними краями и столом уместилось не менее 2 рядов кладки;
• арочный проем должен быть выполнен из одного центрального кирпича.

Завершив обустройство нижнего яруса, подготовьте основание для топки и стола. Сделайте стяжку. Поместите бетонную опалубку на заранее оборудованную ступеньку внутри духовки. Обрежьте доски по размерам пролета. Если необходимо установить раковину, оставьте в бетонной стяжке место для ее размещения. Делается это очень просто. Просто не нужно закладывать площадку для установки мойки. Накройте его другой опалубкой, закрепив распорками.

Залейте стяжку и оставьте на три дня.По истечении указанного времени демонтируйте опалубку проема раковины.

Покройте столешницу материалом по вашему выбору. Например, массивные плиты из мрамора — это здорово — они и красивы, и удобны.

Второй ярус печи барбекю состоит из камеры сгорания и стенок, закрывающих территорию от посторонних глаз с улицы. С перегородками все предельно просто — это обычные сплошные стены, выложенные в полкирпича.При желании можно полностью отказаться от их обустройства. Особого внимания заслуживает порядок возведения топки.

Огнеупорный кирпич цены

Кирпич огнеупорный

Устройство печи

Топка печи имеет двухрядную конструкцию: внешний ряд выполнен из обыкновенного керамического кирпича, внутренний ряд — из огнеупорного материала.

Уложить топку стандартным способом. Рекомендуемые параметры:

высота топочного проема — 7 рядов плюс арка, или 9 рядов в случае устройства проема прямоугольной формы;

• глубина топки — около 600 мм;
• ширина — около 700 мм.

Выложив проем камеры сгорания, добавьте сверху пару дополнительных рядов кладки и приступайте к обустройству.

Для перехода к требуемой ширине дымохода последовательно уменьшайте длину стенок топочного отсека. Задний и передний края необходимо укорачивать на полкирпича в каждом следующем ряду. Боковые стены следует уменьшить на 25% ширины кирпича. По этой схеме нужно выложить около 7 рядов. Затем можно приступать к обустройству дымохода.Он должен быть прямоугольным. Рекомендуемая высота конструкции 12-14 рядов.

На этом камин готов. Чтобы избежать проблем на этом этапе, следуйте этим рекомендациям:

• не делайте отверстие печи слишком высоким. Достаточно 7-9 рядов. В противном случае тяга в дымоходе станет слишком слабой, в результате чего весь дым уйдет на площадку, а не в небо;
• внутренняя часть топки должна быть выложена огнеупорным кирпичом.В противном случае кладка просто потрескается под воздействием перепадов температур;
• дымоход тоже не должен быть слишком высоким, так как из-за этого ухудшится тяга;
• следите за тем, чтобы дно камеры сгорания было как можно более ровным — это значительно упростит вам очистку золы в будущем.

Последние штрихи

Мангал почти готов. Наконец, сделайте следующее:

• установить смеситель и раковину;
• подсоединить шланги подачи и забора воды;
• покрыть столешницу отделочным материалом (по желанию).Лучшая отделка — естественность;
• выложить площадку перед духовкой тротуарной плиткой.

Если хотите, поставьте рядом с мангалом стол и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать об устройстве навеса.

Теперь вы знаете, как построить печь для барбекю. Представленный агрегат позволит вам не только готовить вкусные блюда, но и сжигать листья и другой мелкий мусор — барбекю отлично справляется со всеми задачами.

Столешница и мойка сделают использование духовки максимально удобным. Необязательно бегать в дом, чтобы приготовить еду — все можно сделать в одном месте.

Свободное место под столом подходит для хранения дров. Здесь они всегда будут оставаться сухими и хорошо проветриваемыми, что предотвратит отсыревание и гниение древесины.

Удачной работы!

Цены на шашлык

Видео — Духовка барбекю своими руками

Мангал на даче позволит готовить вкусные блюда прямо на свежем воздухе.Хозяин получает возможность устраивать пикники, вечеринки и другие мероприятия на собственном участке, удивляя друзей своим изобретением. Обустроить уличную печь — дело не самое простое.

Подготовительные работы

В первую очередь следует сделать чертежи. Благодаря таким чертежам мастер не только правильно построит саму конструкцию, но и предварительно рассчитает количество необходимых стройматериалов.

Чертеж придется сделать самостоятельно, ведь универсальной конструкции мангала не существует.

Существуют только общие правила, которым можно следовать во время строительства. Итак, сама решетка не должна быть ниже 65-70 см по высоте. При этом оно должно быть удобным для человека, который будет над ним работать. Духовку обычно ставят на 10 см ниже самого гриля. Как правило, печь изготавливается с учетом конкретных условий. При конструировании необходимо учитывать каждую мелочь, чтобы в дальнейшем не было неудобств при использовании устройства.Например, нужно заранее рассчитать, где пинцет будет висеть, а куда можно положить дрова и уголь. При планировании также учитывается рост хозяина.

Когда чертеж будет готов, нужно написать список необходимых материалов. Не забываем о материалах для фундамента.

Выбор места

1. Выбор места для барбекю производится по одному главному критерию — пожарной безопасности.
2. Возле печи не должно быть деревьев и сухих кустов.
3. Печь должна располагаться подальше от основных построек (баня, дом, пристройка).
4. При строительстве мангала учитывайте основное направление ветра. Он не должен дуть в сторону зданий. Кроме того, необходимо учитывать, что искры можно отнести к соседям.
5. Не следует возводить рядом детскую площадку, беседку, теплицы.

Всегда помните о требованиях пожарной безопасности.

Когда нужное место найдено, можно приступать к закладке фундамента.

Фундамент

К сооружению отлично подойдет недорогой и удобный в эксплуатации монолитный ленточный фундамент. Не стоит его глубоко углублять.

1. По периметру будущего сооружения роется траншея глубиной около 40 см.
2. На дно траншеи необходимо насыпать смесь щебня и гравия. Дно тщательно поливают и утрамбовывают.
3. Арматурные стержни укладываются поверх гравия и щебня.Их следует сложить, чтобы получилась сетка.
4. Осталось только сделать опалубку и залить траншею бетоном. Для фундамента использовать цемент марки 300.

Выбор кирпича

Для постройки мангала вам понадобится два вида кирпича: огнеупорный и облицовочный.

Из всех видов огнеупорного кирпича лучшим вариантом является шамотный кирпич. Он переходит к строительству печей. В таком кирпиче много глины, и он отлично выдерживает высокие температуры.Выбирая облицовочный кирпич, следует обращать внимание на прочностные свойства материала.

Кроме кирпича, для строительства нужны растворы. Для этого нужно купить красную глину, песок и цемент. Глина требуется для кладки шамотного кирпича. Из него нужно сделать глиняный раствор. Для облицовочного раствора будет использоваться цемент с песком.

1. Для глиняного раствора требуется красная глина, песок, цемент и вода.
2. Глину следует залить водой и оставить на 5-6 дней.
3. После этого нужно смешать глину с водой до однородности.
4. Далее в состав добавляют немного просеянного песка и совсем немного цемента марки 200.
5. Все ингредиенты следует перемешать. Раствор готов.

Пошаговая инструкция

Заказ на работы:

1. План постамента.
2. Устройство печи.
3. Укладка труб.
4. Выпускная работа.

Пьедестал

В идеале подставка для барбекю должна иметь поленницу.Дров в ней рассчитано на 3 топки. В работе используется обычный облицовочный кирпич. Высота конструкции около 70 см, однако мастер может использовать свои габариты.

Топка и плита

Когда пьедестал достроен, можно переходить к плите. Он должен быть примерно 6 кирпичей в ширину и примерно 3 в глубину. В выкладке печи ничего особо сложного нет, просто нужно помнить, что поверх шамотной кладки будет еще один облицовочный кирпич.

Кирпич шамотный кладут в два ряда. В местах нахлеста лучше использовать арматурные стержни. Порядок мангала рассчитывается заранее, на этапе рисования.

Труба

Дымоход выложен шамотным кирпичом на глиняном растворе. За печкой делают зуб для улучшения тяги. Внутри трубы помещается клапан.

Выпускная работа

На этапе чистовых работ выполняется декоративная отделка мангала.

Видео: процесс кладки мангала из кирпича

Барбекю очень часто путают с барбекю или грилем.На самом деле вкусную еду можно приготовить на любом из вышеперечисленных устройств. Однако все три дизайна работают по-разному.

Мангал — самое простое из этих устройств. Его видел каждый, кто хоть раз в жизни пробовал шашлык. Именно на гриле чаще всего готовят шашлык. Для тех, у кого нет желания возиться со строительством, покупка мангала станет решением многих проблем. Он недорогой, легко транспортируется в разные места и не занимает много места.

Гриль сегодня используется в основном в электрическом исполнении. Это устройство, в котором изделие вращается на вертеле.

В мангале можно коптить и сушить самые разные продукты. Его можно использовать для кипячения, приготовления на пару и даже для запекания. Просто большинство людей интересуются не всеми функциями устройства и ограничиваются самыми распространенными.

Меры предосторожности

При работе с мангалом необходимо соблюдать правила безопасности.

Меры безопасности следующие:

1. Не следует разводить огонь керосином или бензином, для этого есть специальные средства.
2. При использовании продуктов розжига нет необходимости насыщать ими дрова или угли. Такие составы используются для опрыскивания дров.
3. Помните, что хорошее топливо — это вкусная еда. Поэтому для растопки следует использовать одобренные материалы. Ценители используют березовую древесину и древесный уголь, чтобы еда была питательной и ароматной.Использование неподходящих материалов для растопки может даже привести к отравлению.

Видео: укладка мангала с мангалом

Фото

Если вы решили купить гриль для барбекю, лучше всего сделать это в Интернете, так как цены намного ниже. Для садовых мангалов лучше всего подходят кованые мангалы.

Схемы

У вас есть дача.Вы хотите, чтобы он был не только красивым, но и удобным и комфортным для отдыха вашей семьи и друзей. И чтобы все было не очень дорого. Не уверен, где начать? Мангалы и мангалы для дачи из кирпича, сделанного своими руками по фото, — идеальное начало обустройства дачи. Уверяем вас, что прочитав эту статью и посмотрев чертежи, вы соорудите на своем участке идеальный мангал, на котором потом будете готовить вкусную и полезную еду.

Пошаговое руководство по подготовке и постройке мангала из кирпича своими руками

Подготовительные работы (макет и чертежи)

Перед тем, как построить мангал из кирпича, нужно хорошо продумать, какой он будет. Рекомендуем обратить внимание на следующие моменты:

Когда вы решите, какой мангал вы хотите сделать, составьте подробные чертежи с точными размерами. Благодаря им вы сможете не только правильно построить саму конструкцию, но и рассчитать количество необходимых материалов.

Выбор места для барбекю

Мангал из кирпича можно разместить где угодно на даче — в саду, в беседке, на террасе — лишь бы это было удобно. Но советуем учитывать следующие рекомендации:

• Первое и самое главное — пожарная безопасность! Не стройте садовые мангалы возле деревянных построек, сухих деревьев и кустов.
• Рядом не должно быть детской площадки.
• Удобно, если рядом расположены плита и кирпичная стена летней кухни, чтобы не убегать далеко за продуктами и всем остальным.

Если в проекте есть мойка, то рядом построим водопровод.

Чтобы будущий мангал хорошо и твердо стоял долгие годы, сделайте его основание максимально надежным и устойчивым. Размеры и прочность фундамента зависят от габаритов планируемой конструкции. В любом случае площадь фундамента должна быть примерно на 50 см больше мангала с каждой стороны.

Через две недели (если жара поменьше), когда все хорошо застыло, можно приступать к постройке мангала своими руками.

Выбираем кирпич для мангала

И здесь стоит вспомнить о пожарной безопасности. Если мангал будет в помещении, следует взять специальный огнеупорный шамотный кирпич, в нем много глины, за счет чего он хорошо выдерживает высокие температуры и быстро прогревает помещение.

Виды кирпичей, из которых строится барбекю

Если будущая постройка планируется на улице, то профессионалы не рекомендуют делать все из шамотного кирпича, так как он не любит влаги.Лучше взять полнотелый керамический кирпич М200 или облицовочный. Сама внутренняя часть топки будет выложена из шамотного кирпича.

При желании на завершающем этапе строительства мангала производится его декоративная отделка.

Подготовка раствора

Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи — глиняно-песчаная смесь с добавлением небольшого количества цемента для прочности. Можно взять уже готовую смесь для духовки и приготовить ее по инструкции.

Для приготовления глиняного раствора вам понадобится:

• красная глина;
• песок;
• цемент;
• вода.

Глину заливают водой и оставляют на 5-6 дней. Затем его тщательно перемешивают, добавляют немного песка и цемента (стакан по 400 цемента на ведро) и снова перемешивают. Смесь готова к употреблению.

После того, как фундамент затвердеет, перед началом строительства нужно положить на него два слоя рубероида для гидроизоляции.Это сделано для того, чтобы кирпич меньше вытягивал влагу из основания, это продлит срок его службы.

Затем определяем положение стены, наносим раствор и начинаем строить мангал из кирпича своими руками.

Обязательно все проверьте уровнем, чтобы кладка была ровной, так как это в будущем скажется на качестве печи.

Кладка простого барбекю (заказ)

Чтобы построить такой мангал, внимательно изучите схему, по которой производится пошаговая кладка, так называемый порядок.

Так называемая кладка выполняется полукирпичом: каждый нечетный ряд (1,3 и т. Д.) Начинается с целого, а каждый четный (2, 4 и т. Д.) С половины. Это делается для связки кирпичей.

Сверху 4-го ряда укладываем внахлест, на который потом можно ставить посуду.

На 8 ряд нужно поставить 4 толстостенных уголка, как показано на рисунке. Накладываем 9 ряд по углам.

В 10-м ряду вся прелесть этого мангала — «клавиши пианино».Их можно вырезать болгаркой из шамота белого и красного облицовочного кирпича.

Последние 2 ряда — и решетка готова. Обратите внимание, что в 11-м и 12-м рядах используются продольные половинки кирпича.

На них ложатся шампуры и решетка.

Вид со всех сторон

Вот так с разных сторон выглядит наш кирпичный мангал-пианино.

Вариант 1 — чертеж с размерами (нажмите для увеличения)

Окончательный результат с размерами.

Вариант 2, улучшенный — габаритный чертеж (нажмите для увеличения)

Еще один вариант мангала — пианино. Он шире и задняя стенка возводится с самого низа. Посмотрите видео процесса кладки этого варианта.

Это был самый тот, который легко построить самостоятельно, даже не имея опыта в этой области.

Мангал из кирпича своими руками — пошаговое строительство с реальными фото

Рассмотрим другой, более сложный вариант — как сделать мангал из кирпича своими руками, который включает в себя два нижних отсека для дров, посуды и других мелочей, камеру сгорания, столешницу и дымоход вверху.

Для строительства самой конструкции в данном случае использовался облицовочный кирпич, а для внутренней части печи — огнеупорный.

Начальная стадия строительства

Приступаем к укладке так же, как описано выше. Нижняя часть будет в виде буквы «W», только отсеки разные по ширине. То, что для дров будет шире, над ним будет топка и дымоход. Второй — для посуды и другой утвари, вверху будет столешница.

Делаем ровные швы между рядами

Для того, чтобы между кирпичами везде был одинаковый и ровный шов, здесь при кладке используется металлический брус, в сечении которого квадрат со стороной 12 мм. Но советуем брать более тонкую — 5-10 мм будет достаточно. Также нужно постоянно контролировать уровень вертикальности и горизонтальности кладки.

Процесс кладки кирпича

Доска кладется на край, как показано на фото 4, затем аккуратно покрывается раствором.На ту сторону, куда ставили планку, наносим смесь вровень с ней, на другую чуть больше, с горкой. Укладываем кирпич, со стороны доски держим рукой, а с другой, слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, снимаем планку.

Чтобы процесс кладки шел быстрее, досок должно быть несколько, так как они нужны для каждого ряда.

Выкладка дна — первые 10 рядов

По такому принципу выкладывается 10 рядов.

Подготовка основания под топку и столешницу

Далее будет топка и столешница. На 10 ряд кладем арматуру диаметром 12 мм. Расстояние между стержнями 70 мм. Между арматурой кладут опалубку, чтобы смесь не осыпалась при заливке швов между кирпичами.

Совет профессионала: лучше брать металлические уголки, так как есть вероятность прогиба арматуры под весом.

Выкладываем кирпич и заливаем раствором

Кирпичи выкладываются на одинаковом расстоянии друг от друга по всей площади. Те, что попадают на ранее возведенные стены, кладут на раствор, остальные просто на опалубку. Затем зазоры между кирпичом и поверхностью заполняются раствором.

Формируем камеру сгорания и свод

После высыхания возводят топку — вертикально выкладывают 8 рядов.Далее возводится и задняя часть, которая находится у стены, а остальные три стороны сужаются кверху на полукирпич. Так выкладывается еще 9 рядов.

Строим дымоход

Следующий этап — дымоход. В этом случае 20 рядов облицовываются кирпичом, а наверху находится нержавеющий дымоход. Нужен высокий дымоход, чтобы дым не мешал вам или вашим соседям, а тяга была лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи — столешница выложена плиткой, а внутренняя часть топки — огнеупорным кирпичом.

Конечный результат

Через несколько дней после полного высыхания гриль готов к использованию.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой печи из кирпича.

Ниже в галерее вы можете увидеть больше фото мангалов и мангалов для дачи из кирпича своими руками, и выбрать ту, которая подходит по стилю, функциональности и расположению для вашего участка.

В беседке На террасе
С варочной панелью Снаружи Со встроенной коптильней

Принципиальной разницы между мангалами и мангалами нет, разве что первое блюдо готовится на шпажках, а второе — на решетке.Оба могут быть выполнены на одной конструкции, о строительстве которой и пойдет речь.

Часто дачный мангал представляет собой простую уличную постройку под открытым небом. Кирпичный мангал — более сложное устройство, которое можно расположить на летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Временный прибор для варки из кирпича — отличный летний вариант

Если вы не планируете ездить на дачу зимой, то для этой цели отлично подойдет мангал или мангал из кирпича без раствора.Весной его можно легко и быстро сложить, а на зиму разобрать.

Схема кладки без раствора

Вот схема и пошаговая инструкция, как сделать такие мангалы и мангалы из кирпичей.

Если мангал планируется небольшой (9-10 рядов кирпича), можно просто хорошо выровнять и утрамбовать землю. Для большей конструкции лучше заливать фундамент.

Начинаем выкладывать кирпичи по тому же принципу, что и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

Сверху 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

Поставьте еще 2 ряда и установите решетку для жарки. Затем еще 2 ряда для защиты от ветра.

Чтобы построить такой круглый мангал из кирпичей, понадобится чуть больше 100 штук.

Это один из примеров временного барбекю, вы можете изменить его по своему усмотрению. Или выберите сами и соберите один из вариантов, представленных ниже на фото.

построить уличную печь | MOTHER EARTH NEWS

Эта уличная каменная печь на дровах, сделанная своими руками, может использоваться четырьмя способами: для запекания, приготовления на гриле, приготовления пищи и копчения.Какими бы ни были ваши кулинарные потребности, наша уличная плита / духовка / гриль / коптильня справится с этим благодаря сменным решеткам для гриля и поверхности сковороды. Если вы хотите приготовить стейки или рыбу на гриле, используйте решетку для гриля. Если вы хотите испечь хлеб, наденьте стальную сковороду, сложите сверху несколько кирпичей, чтобы сохранить тепло, и добавьте дверцу, чтобы удерживать тепло. Если вы хотите использовать плиту, просто наденьте металлическую пластину (или сковородку) поверх топки.

Редакторы MOTHER EARTH NEWS и я хотели разработать высокоэффективную многоцелевую печь, которая использует мало дров (или древесного угля) и сохраняет тепло для выпечки и приготовления пищи.Итак, мы включили толстый изоляционный слой из легкого перлита / цемента между топкой и окружающим бетонным блоком, а также установили съемную дверь. Такая конструкция удерживает тепло в топке там, где это необходимо. (Перлит — это пористое белое вещество, которое часто встречается в почвах для горшечных культур. Вы можете купить этот добытый минеральный продукт в садовых центрах.)

Вы можете построить уличную печь поэтапно, по несколько часов за раз. (Между некоторыми этапами потребуется несколько дней.) Перед тем, как начать строительство, ознакомьтесь с местными строительными нормами.Духовка сделана из материалов, которые можно купить в местных строительных или строительных магазинах. Вы также можете найти некоторые материалы на свалке. (См. Список материалов и схему здания). Подробные инструкции по сборке уличной кирпичной печи приведены ниже. Даже если вы используете его только для выпечки хлеба, вы можете сэкономить достаточно денег за год, чтобы заплатить более 300 долларов.

В идеале печь должна иметь удобную высоту с бетонными столешницами с каждой стороны, а также крышей для защиты от непогоды.Бетонные блоки мы покрыли плиткой, в первую очередь из эстетических соображений, но вы можете нанести штукатурку на блоки или просто покрасить их. Также удобно иметь рядом уличную раковину и место для хранения вещей.

Для достижения температуры выпечки от 450 до 500 градусов по Фаренгейту для нашей уличной печи требуется огонь в топке в течение от 45 минут до одного часа. Или, если вы хотите приготовить на гриле, вы можете начать менее чем за полчаса. Для сравнения, на то, чтобы разогреть глиняную глиняную печь до нужной температуры выпечки, может потребоваться около трех часов.На это уходит много времени и дров, а если вы часто пользуетесь духовкой, то это действительно неплохо. Огнеупорный кирпич, используемый в нашей печи, нагревается быстрее, чем глина, потому что его более высокая плотность делает его более эффективным отводом тепла.

Еще один ключевой элемент дизайна — размер топки — не слишком маленький, не слишком большой, но в самый раз. Топки правильного размера быстро нагреваются, улучшают сгорание, производят меньше дыма и дольше остаются горячими. Мы измерили листы для печенья, формы для хлеба, средние и большие жаровни, консервные банки и формы для выпечки, чтобы получить оптимальный размер топки: 13 дюймов в ширину, 28 дюймов в глубину и 13 1/2 дюймов в высоту.

Хлеб! Пицца! Барбекю!

Если вы любите готовить, вам понравится эта плита. Наша любимая кулинарная техника предполагает быстрое последовательное приготовление блюд во время ужина. Нам нравится начинать с пиццы, когда в духовке около 500 градусов. Пицца печется примерно за три минуты. После этого духовка остынет до 350-400 градусов — идеально для выпечки хлеба. (Температура воздуха в духовке на мгновение падает, когда вы открываете дверцу, но кирпич все еще горячий и сохраняет температуру.) Иногда на этом этапе мы добавляем немного картофеля, если хотим печеный картофель. Когда хлеб будет готов примерно через час, мы выпекаем различные сочетания овощей (а иногда и десерт). С одного обжига можно испечь много еды. А если вы хотите добавить тепла — например, чтобы испечь лишние буханки хлеба — просто держите небольшую кучку углей, горящую в задней части печи.

Еще один эффективный метод — приготовление мяса и овощей на гриле перед выпечкой.

В наш план входит решетка для гриля на средней высоте печи для приготовления пищи на гриле ближе к углям.Эта решетка для гриля добавляет дополнительное пространство для выпечки, почти вдвое увеличивая объем духовки. В нем также предусмотрено место для лотка с водой для рецептов хлеба, требующих пара.

Уличная печь — это супер-барбекю! Около 95 процентов дыма уходит в дымоход после того, как огонь разгорится, что делает приготовление на гриле приятным. Есть две поверхности для гриля (одна сверху и одна посередине). Тепло остается устойчивым с минимальными усилиями. А если вам нравится больше контролировать температуру гриля, отрегулируйте заслонку и добавьте дверцу.

Духовка-коптильня

Уличная печь обеспечивает основные требования к хорошему курильщику: она хорошо сохраняет тепло, а заслонка и вентиляционное отверстие в изолированной дверце позволяют контролировать поток воздуха. Используйте решетку для гриля (полка посередине) для хранения продуктов. Держите на небольшом огне и готовьте до готовности. В отличие от многих курильщиков, в эту печь легко помещаются большие куски мяса (даже дичи).

Консервирование летом

Использование печи для консервирования позволяет сохранить тепло в доме в самые жаркие времена года, когда созревает много овощей.Просто закройте дверцу духовки и поставьте стальную пластину на духовку, чтобы использовать варочную панель. Вы также можете использовать плиту для тушения, жарки или чего-нибудь еще, для чего вы бы использовали обычную плиту.

Установка консервной банки на гриле вместо плиты еще более эффективна, потому что огонь нагревает консервную банку напрямую, а не передает тепло через стальную пластину.

Готовка в голландской духовке

В дополнение ко всем остальным вариантам приготовления, вы можете готовить в голландской духовке, размещенной внутри топки.Приготовление в голландской печи идеально подходит для тушеного мяса, перца чили, жаркого, некоторых видов хлеба и булочек, бобов и некоторых десертов. Более эффективно использовать голландскую печь внутри уличной печи, чем на улице на костре, потому что для этого требуется меньше угля.

Почему бы не глину вместо кирпича?

Мы выбрали наши материалы после обстоятельного обсуждения с несколькими экспертами по уличным печам, включая Джона Гулланда, Кико Дензера, Кэрол Мак и Джона Стюарта. Я люблю использовать земляные материалы, такие как глиняная штукатурка, саман и земляные полы, но уличная печь несколько уязвима для элементов.Хотели прочную печку. Наша каменная печь должна прослужить на много лет дольше, чем земляная печь. Земляную печь на открытом воздухе можно легко повредить или разрушить проливной дождь, снег, мороз или даже термиты.

Печь практически не требует ухода. Нет необходимости удалять жир из духовки, потому что он просто сгорит в следующий раз, когда вы воспользуетесь ею.

Уличная печь сразу же получила одобрение моей свекрови. Она признала его практичность и вся улыбалась. Стоимость постройки уличной печи: 300 долларов.Утверждение свекрови: бесценно.

Построй

Дровяная печь не только универсальна, но и проста в сборке. Следуйте этим подробным инструкциям о том, как построить плиту, и примерно через две недели вы будете готовы приступить к приготовлению на гриле, приготовлению пищи, запеканию и копчению.

Выбор площадки

Выбор правильного места для вашей печи важен для удобства и оптимизации ее использования. Поместите его рядом с вашей кухней в помещении, чтобы сэкономить много шагов, но учитывайте направление преобладающего бриза, чтобы дым не дул в сторону вашего дома или открытой обеденной зоны.Для достижения оптимальных результатов поверните дверцу печи с подветренной стороны. Также обратите внимание на уединение, атмосферу, адекватный дренаж и место для дров и принадлежностей для разжигания огня. Дополнительные соображения могут включать в себя достаточное пространство для покрытия (настоятельно рекомендуется), обеденную зону, дополнительные столешницы и любые другие дополнительные услуги, которые могут вам понадобиться.

Бетонный фундамент

После того, как вы выбрали и очистили свой участок, постройте фундамент для поддержки печи. Недорогой фундамент из щебня рекомендуется для большинства ситуаций.Специфика может варьироваться в зависимости от климата и почвенных условий, но траншея для щебня обычно имеет глубину от 18 до 24 дюймов и заполнена гравием или гравием и камнем. Если вы строите печь в суровом климате с сильными циклами замораживания-оттаивания, добавьте французский водосток (небольшую долину, заполненную камнями), чтобы удалить влагу. При необходимости приподнимите строительную площадку, чтобы избежать проблем с влажностью.

В качестве фундамента из каменной траншеи мы использовали куски переработанного битого бетона, также известного как «городской бетон», вместо камня.Лучше всего подойдут куски бетона из плоских перекрытий, например тротуары и проезды. Их можно переработать и сложить как камень. Сложите их слоями до самого верха траншеи. Заполните зазоры гравием, а затем утрамбуйте.

Поверх траншеи для щебня залейте бетонную площадку размером 3 1/2 дюйма на 40 дюймов на 40 дюймов. Это создаст прочный ровный фундамент для вашей печи. Убедитесь, что подушка ровная и квадратная. (Мы вылили бетонный пол для нашей летней кухни вместо небольшой выравнивающей площадки, но концепция та же.)

Основание из бетонных блоков

Следующим шагом является строительство основания из бетонных блоков высотой в два яруса с армированием лестницы (проволочная сетка, предназначенная для увеличения прочности и предотвращения растрескивания) между каждым рядом. При необходимости используйте блоки размером 4 на 8 на 16 дюймов с несколькими половинными блоками. Обязательно укладывайте блок как можно более отвесно, прямо и под прямым углом. Дайте высохнуть в течение двух дней или около того, чтобы набраться силы.

Засыпьте основание гравием или смесью песка и гравия. Заполните основу двумя 6-дюймовыми слоями, аккуратно утрамбовывая каждый слой.Будьте осторожны с утрамбовкой, чтобы не повредить стыки бетонных блоков. Все, что вы пытаетесь сделать, это уладить материалы.

Завершите основание, заливая 4-дюймовым слоем легкого цемента на уровне верхней части блочного основания. Это создает прочный изолированный слой под топкой. Перлит идеально подходит для таких применений с высокой температурой. (По данным Института перлита, перлит используется для изготовления поленьев для газовых каминов.) Перлитная смесь для основы: 1 1/3 мешка цемента, 13 фунтов перлита и вода.Эта богатая цементом смесь достаточно прочна, чтобы выдержать тяжелую нагрузку огнеупорных кирпичей и столешницы, а также изолировать топку от массы внизу. Дайте бетону застыть в течение четырех-пяти дней.

Очаг и топка из огнеупорного кирпича

Примерно через пять дней легкий бетон должен достаточно затвердеть, и можно начинать строительство топки из огнеупорного кирпича. Поместите полудюймовый слой мелкого чистого песка поверх легкого цемента. Мы просеивали собственный песок (одно ведро на два галлона) через мелкую сетку.Используйте линейку, чтобы сделать ее как можно более ровной. Точное выравнивание — критический шаг, определяющий точность топки.

Первый слой огнеупорного кирпича создает очаг. Стандартный размер огнеупорного кирпича составляет 2 1/2 дюйма на 4 1/2 дюйма на 9 дюймов. Передний ряд огнеупорных кирпичей перпендикулярен другим огнеупорным кирпичам и выступает на 2 дюйма за пределы бетонного блока. Это позволяет легко подмести уголь и золу в ведро. Мы добавили полудюймовые прокладки для бетонной доски под передний край для устойчивости, где будет падать песок.

Все огнеупорные кирпичи укладываются без раствора, поэтому они могут свободно расширяться и сжиматься. Техника размещения включает в себя аккуратное скольжение каждого огнеупорного кирпича прямо вниз — один против другого — на место, чтобы избежать зазоров. После того, как первое блюдо установлено, используйте конец рукоятки молотка, чтобы постучать по любым выступам, пока все огнеупорные кирпичи не будут на одном уровне друг с другом.

Измерьте переднюю часть основания и найдите центр, который должен быть примерно в 20 дюймах с каждой стороны. Начните первый слой огнеупорных кирпичей, поместив два кирпича по обе стороны от центра основания, убедившись, что кирпич свисает над лицевой стороной примерно на 2 дюйма.(Первый слой огнеупорных кирпичей должен находиться на расстоянии 8 1/2 дюймов от задней части и 11 дюймов от боковой стороны основания — если вы следуете диаграмме, а не фотографиям.)

В последнюю минуту я принял решение удлинить топку на 4 1/2 дюйма (ширина одного огнеупорного кирпича). Оглядываясь назад, возможно, это был не лучший выбор, потому что теперь у нас минимальная изоляция на задней части топки. Мой совет — использовать на один ряд огнеупорных кирпичей меньше, чем показано на фотографиях. Таким образом, в очаге будет 14 огнеупорных кирпичей, а не 16, как показано на фотографиях.На чертеже показан рекомендуемый подход, а приведенный ниже список материалов основан на этой меньшей топке.

Продолжить укладывать огнеупорные кирпичи по бокам топки. Они складываются по краю, как показано. Топку легко построить, а кирпичи можно сложить примерно за час. Вы можете встретить несколько огнеупорных кирпичей неподходящего размера. Купите несколько дополнительных, чтобы у вас были запчасти. Важно, чтобы все было вертикально, квадратно и ровно, а все огнеупорные кирпичи были ровными, без зазоров.

Стальная полка

Если у вас нет опыта сварки и резки металла, возможно, вы захотите, чтобы металлические детали изготавливались в механической мастерской. В противном случае для этого этапа вам понадобятся сварщик и резак.

Теперь вы можете поставить стальную полку (перемычку для дымохода) на место. Он имеет размеры 14 3/4 дюйма на 18 дюймов на 1 1/2 дюйма (высота сторон — 1 1/2 дюйма) и изготовлен из стали толщиной в четверть дюйма. Самым важным измерением является внутренняя ширина, которая для нашей полки составляла 14 1/4 дюйма.Это позволяет огнеупорным кирпичам идеально ложиться, не разрезая их. Стальные детали соединяются шестью точечными сварными швами: по три с каждой стороны снизу, чтобы они не мешали укладке огнеупорного кирпича. Резаком вырежьте в центре отверстие диаметром 6 дюймов для дымохода. Установив стальную полку на место, заподлицо с каждой стороной, установите оставшиеся огнеупорные кирпичи на место, чтобы сформировать основание дымохода.

Бетонный блок — верхняя половина

Чтобы сформировать внешнюю часть печи, установите оставшиеся два ряда бетонных блоков (с усилением лестницы между рядами), стараясь не ударить огнеупорные кирпичи.Вокруг отверстия топки (где бетонные блоки встречаются с огнеупорными кирпичами) оставьте пространство в восемь дюймов, чтобы учесть расширение и сжатие. Мы временно сложили CEB (блоки из сжатого земли) внутри топки, чтобы они оставались на месте. Кирпичи тоже подойдут. Дайте блоку высохнуть в течение двух-трех дней.

Вам понадобится угловая шлифовальная машина или пила для мокрой резки, чтобы разрезать несколько бетонных блоков вокруг передней части топки. Оба инструмента справятся со своей задачей, но я предпочитаю угловую шлифовальную машину из-за ее низкой стоимости, простоты использования и универсальности.(Вы также можете арендовать один для этого проекта.) Мы использовали его, чтобы вырезать CEB для стены за нашей кухней, стальной арматуры, плитки и бетонных блоков. Мы даже использовали его для шлифования и шлифования деревянных шестов для покрытия и шлифования краев наших бетонных столешниц и сковороды. Это окупилось на этой единственной работе.

Легкий цемент

Теперь вы можете заполнить пространство между топкой и бетонным блоком легким цементом. Для этого мы использовали перлит с более высоким содержанием перлита, чтобы обеспечить максимальную изоляцию вокруг топки (прочность на сжатие в этой части не так важна).Перлитовая смесь для верхней половины: два мешка цемента и чуть меньше 26 фунтов перлита. (Мы сэкономили небольшую сумму для изолированной двери и основания дымохода.) Дайте высохнуть в течение нескольких дней, прежде чем продолжить.

Бетонная столешница

Следующим шагом будет сборка столешницы. Мы выбрали заливные бетонные столешницы из-за их прочности и устойчивости к тепловым и влажным повреждениям. Например, нам не нужно беспокоиться, если на кухню дует дождь. Прочность важна, поэтому мы можем прижать измельчитель зерна к столешнице, а это очень важно, если вы собираетесь выпекать полезный хлеб.Наша конструкция столешницы удерживает огнеупорные кирпичи на месте. Хотя обычно используются подставки под горячее, нам не нужно беспокоиться о том, чтобы поспешно поставить горячие сковороды или иным образом чрезмерно беспокоиться о том, чтобы повредить поверхность. Плитка тоже очень практична, но мы использовали ее по бокам печи и хотели чего-то другого сверху. Камень — еще один хороший выбор, но слишком дорогой для нашего бюджета.

Мы искали недорогой способ изготовления бетонных столешниц и пришли к довольно хорошему решению за небольшую часть стоимости столешниц на заказ — около 20 долларов вместо 2000 долларов.(Эта стоимость указана для 12 1/2 линейных футов 25 1/2 дюймовых столешниц.)

Мы использовали 100-процентный лом для формования, около половины мешка цемента, несколько четвертьдюймовых арматурных стержней и тюковую проволоку, песок, гравий и пигмент на основе оксида железа. Формы состояли из остатков цементной доски толщиной восемь дюймов и обрезков древесины. Мы разместили арматуру в виде сетки, а затем залили сверху бетоном. Создайте пространство в восемь дюймов между дымоходом и столешницей с помощью съемной прокладки, чтобы учесть расширение и сжатие. При укладке бетона мы использовали инструмент для обрезки кромок, чтобы скруглить края.Пигмент был растерт на поверхности, когда бетон начал схватываться. Чтобы создать красивый цвет, нужно лишь немного разбрызгать туда и сюда пигмент. После того, как через три дня были сняты формы с форм и подкрашены края, мы нанесли на края «краску» из оксида железа, смешанного с водой. Возможно, вы захотите потратиться на дополнительные 10–20 долларов и добавить пигмент ко всей смеси, чтобы сделать бетон цельного цвета.

(Полная информация о создании ваших собственных монолитных бетонных столешниц будет доступна в будущем.)

Дымоход печи

Построить дымоход несложно. В пределах досягаемости имеется заслонка для контроля воздушного потока и экономии дров; открывайте ее, когда разводите огонь, и закрывайте во время выпечки, чтобы весь жар не попал в дымоход. Колпачок сверху дымохода защищает от дождя и снега, а чехол (или воротник) вместе с небольшим количеством силикона герметизирует соединение на крыше. Дымовая труба разделена на секции для облегчения снятия и очистки. Зазор между дымоходом и основанием дымохода заполняется легким цементом.

Плитка для облицовки

Плитка — отличный отделочный материал, который выдерживает множество злоупотреблений, но при этом красиво выглядит. Вы можете проявить творческий подход с плиткой, и это хорошее соотношение цены и качества. Чтобы определиться с цветом, принесите домой образцы из магазина и посмотрите, что выглядит лучше всего. Возможно, вы захотите заранее выбрать плитку и немного отрегулировать размер печи, чтобы она идеально вписывалась в нее. Вы можете настроить размеры стыков бетонных блоков, чтобы плитка идеально ложилась, а также сократить объем ее резки. Также можно нанести штукатурку на бетонные блоки или просто покрасить их.

Для укладки плитки сначала очистите блочную стену от остатков бетона. Используйте ткань для защиты пола. Выровняйте плитку, чтобы определить равномерный интервал. Проведите горизонтальную линию вокруг печи в качестве ориентира для первого ряда. (Мы начали с основания спереди.) Смешайте ведро раствора, смажьте водой обратную сторону каждой плитки (или замочите плитку в воде) и затереть шпателем примерно три восьмых дюйма раствора с помощью остроконечного шпателя. Сужайте края и слегка вдавливайте каждую плитку на место. Проверьте выравнивание в каждом направлении.Несколько легких ударов ручкой шпателя надежно закрепят плитку на месте. Еще раз проверьте наличие отвеса, уровня, ровного расстояния и убедитесь, что плитка находится в той же плоскости, что и плита. Это помогает периодически менять угол обзора и вид вдоль поверхности.

Дайте плитке немного застыть, а затем нанесите раствор на швы с помощью резиновой терки. Делайте по одной секции, разглаживая стыки и поэтапно очищая поверхности губкой. Выдавите из губки лишнюю влагу, чтобы швы не ослабли из-за попадания слишком большого количества воды в раствор.Не забудьте оставить зазор в восемь дюймов между плиткой и огнеупорным кирпичом для расширения и сжатия.

Решетка для копчения

Все, что вам нужно, чтобы превратить уличную духовку в коптильню, — это решетка для гриля (или обычная решетка для духовки) примерно (средней высоты) в топке. Просто просверлите четыре отверстия в кирпичной кладке топки, вставьте в отверстия стальные штифты и добавьте полку. Вы также можете подвесить поддон к решетке с помощью проволоки. Термометр для духовки полезен для того, чтобы проверять правильную температуру на протяжении всего процесса копчения.

Решетка и сковорода для гриля

В уличной духовке используются решетка для гриля и противень одинакового размера, что позволяет использовать несколько функций приготовления. Просто замените один на другой, в зависимости от того, как вы готовите. Для жарки, запекания или варки используйте стальную сковородку толщиной в четверть дюйма. Для запекания положите на сковороду кирпичи или бетонные блоки, чтобы сохранить тепло. Еще одна приятная особенность — добавление решетки на дне топки, чтобы немного приподнять сковороды, улучшить циркуляцию воздуха и уменьшить возгорание.Еще одна дополнительная функция энергосбережения — добавить прокладку для плиты, чтобы запечатать решетку и предотвратить утечку воздуха.

Дверца духовки

Дверца — это ключевой элемент, необходимый для выпечки. Мы построили изолированную дверь толщиной 2 дюйма из стали толщиной 16 дюймов, заполненной перлитом. Это еще одна функция экономии дров. Передняя часть двери образует выступ, который нависает над отверстием топки примерно на полдюйма, чтобы уменьшить утечку воздуха. Большая деревянная ручка не сильно нагревается и позволяет устанавливать и снимать дверь одной рукой.Петли отсутствуют; дверь встает на место. Мы добавили регулируемый дефлектор для контроля воздушного потока и покрасили дверь термокраской. Исходя из нашего опыта, отверстие диаметром 1 3/4 дюйма в двери кажется идеальным размером. Если вы предпочитаете более простой метод изготовления двери, сделайте толстую дверь из твердых пород дерева с куском металла внутри, оставив воздушный зазор примерно в четверть дюйма между деревом и металлом. Вы можете сделать края более плотным. Также было бы неплохо встроить в дверь термометр.

Зажигай!

Подождите несколько дней, пока плитка не затвердеет, прежде чем топить печь в первый раз. Мы начали с небольшого пожара и постепенно, один пожар в день, разводили все более крупные костры, чтобы вытеснить оставшуюся влагу.

Самый быстрый способ разжечь пожар

Поместите два куска дров диаметром 2 дюйма с каждой стороны топки. Добавьте мятую газету между ними и положите сухие палочки поверх газеты на двухдюймовые куски дров.Добавьте сверху еще веточек (размером с мизинец) крест-накрест. Не кладите сначала слишком много дерева, чтобы обеспечить хорошую циркуляцию воздуха. Перед тем, как разжечь огонь, приготовьте все: небольшие расколотые растопки и куски дров или древесного угля размером от 1 до 2 дюймов.

Откройте заслонку и вентиляционное отверстие в двери. Зажженная свеча поможет быстро разжечь огонь. Добавляйте растопку через три-четыре минуты, когда веточки загорятся. Примерно через 5 минут добавьте более крупные кусочки. Подождите 5 минут и наполовину закройте демпфер и вентиляционные отверстия.

Советы по использованию уличной духовки

• Протрите очаг влажной тряпкой на палке, чтобы создать пар для улучшения некоторых видов хлеба.
• Лучшие породы дерева: пекан и вишня (слишком много гикори или мескита может сделать пищу горькой). Apple тоже работает хорошо, но вам нужно будет найти то, что доступно в вашем районе.
• Готовьте сбоку, чтобы не стоять прямо перед топкой (так удобнее).
• Печь может нагреться до 400 градусов всего за 15-20 минут, в зависимости от того, как разводится огонь.Некоторые могут предпочесть подождать и позволить огнеупорному кирпичу накапливать больше тепла, но вы можете начать готовить прямо сейчас.
• Крытая форма для выпечки отлично подходит для приготовления хлеба. Он удерживает влагу внутри емкости, которая превращается в пар и создает легкий, губчатый, влажный хлеб с максимальной высотой.
• Во время выпечки держим небольшой огонь в задней части топки. Это поддерживает постоянный нагрев и позволяет нам выпекать и готовить на гриле несколько блюд. Время от времени переставляйте (переворачивайте) еду, чтобы не пригорать.
• Накройте десерты оловянной фольгой или крышкой, чтобы избежать нежелательного запаха дыма. Тот же ароматизатор, который придает блюдам на гриле великолепный вкус, может действительно испортить вкус десертов.
• По окончании приготовления последний шаг — вычерпать угли и облить их водой. Мы используем самодельный древесный уголь, а это значит, что после высыхания его можно будет использовать повторно.
• Наш дешевый термометр для духовки затянулся дымом после нескольких использований. (Дым попал внутрь термометра.) Хороший термометр должен прослужить намного дольше.Лучше всего, наверное, поставить в дверь термометр. Это позволяет легко контролировать температуру в салоне, не открывая дверь (что позволяет очень быстро отводить много тепла).
  Настольная щетка (с натуральной щетиной, а не из пластика) очень удобна для выметания золы перед плитой. Чтобы не поджечь щетину, сначала удалите угли черпаком. Также хорошо подойдет метла-венчик.

Для этого проекта нет планов рисования линий. Диаграмма и список материалов — все, что у нас есть для этого.

Но вот подсказка. На схеме показан вариант духовки в разрезе, который точно разделяет духовку пополам. Таким образом, если вы видите два огнеупорных кирпича в передней части пола печи, всего будет четыре кирпича в передней части.

Инженер / подрядчик Оуэн Гейгер является со-разработчиком earthbagbuilding.com и часто использует натуральные строительные материалы.

Первоначально опубликовано: апрель / май 2010 г.

9 планов курильщиков своими руками для создания собственного курильщика: от новичка до опытного

SmokedBBQSource поддерживается его читателями.Мы можем получать партнерскую комиссию без каких-либо дополнительных затрат для вас i , если вы совершите покупку по ссылке на этой странице. Учить больше.

Создание собственного коптильни — отличный проект для любого питмастера, который любит делать все своими руками и хочет получить удовольствие от знания, что они не просто приготовили еду, они построили коптильню, в которой она была приготовлена!

Первое, что вам нужно сделать перед тем, как приступить к работе, — это решить, какого типа курильщик вы собираетесь построить.

Чтобы помочь вам начать работу, мы составили список из 9 сборок для курильщиков, сделанных своими руками.

Есть множество различных видов самодельных курильщиков. Чтобы помочь вам сузить круг вопросов, мы включили инструменты, которые вам понадобятся, и ссылки, где вы можете найти пошаговые инструкции по процессу сборки.

Приступим.

1) Создайте свой собственный уродливый барабан для курения

Уродливая барабанная курильница примерно такая же простая и простая в сборке, насколько это возможно. План состоит в том, чтобы превратить пищевую бочку емкостью 55 галлонов в коптильню всего за несколько часов с минимальными усилиями и без сварки.

Первое, что вам нужно сделать, это установить источник вашего барабана. Вы можете купить новую бочку емкостью 55 галлонов примерно за 150 долларов или подержанную примерно за 20 долларов.

При покупке барабана убедитесь, что на него не нанесено эпоксидное покрытие для предотвращения ржавчины. Эпоксидная смола плохо отреагирует на нагрев, и последнее, что вам нужно, — это коптить мясо в токсичных парах.

Когда у вас будет барабан, его нужно почистить, а затем отполировать изнутри мелкой наждачной бумагой.Остальная часть конструкции так же проста, как прикрепить четыре воздухозаборника с помощью легко доступных сантехнических материалов, построить пожарную корзину из просечно-вытяжной металлической сетки и прикрепить ручку к крышке.

После того, как вы соберете детали и инструменты, вы сможете построить свою уродливую барабанную коптильню за полдня, и, что самое главное, вам не нужно будет ничего сваривать.

Если вам нравится идея уродливой барабанной курильницы, но у вас нет места или инструментов, необходимых для ее сборки самостоятельно, 18 от компании PitBarrel Cooker Company.5 ″ Classic Pit Barrel Cooker — отличная готовая к использованию альтернатива.

Необходимые основные материалы

• Бочка для пищевых продуктов емкостью 55 галлонов без эпоксидной смолы с крышкой
• 4 трубы с резьбой ¾ дюйма длиной 24 дюйма
• Угловые соединения 90 градусов с резьбой ¾ дюйма
• Кусок просечно-вытяжной металлической сетки размером 12 x 48 дюймов
• Мелкая наждачная бумага
• Различные приспособления (см. Пошаговое руководство)

Возможно, вам будет удобнее заказать самодельный барабан-коптильню, подобный этому, у Big Popp Smokers.

Необходимые инструменты

• Угловая шлифовальная машина
• Сверло
• Тиски
• Гаечный ключ
• Стол для резки

Требуемые навыки

Пошаговое руководство

Перейдите на сайт popularmechanics.com, чтобы получить полную информацию об этой сборке, включая исчерпывающий список всех необходимых вам частей, и посетите сайт howtobbqright.com, чтобы получить бесплатные планы CADD в формате PDF для вашего уродливого курильщика барабанов.

У нас также есть руководство по лучшим барабанным курильщикам, которые вы можете купить, если вам не нравится делать это своими руками.

2) Курильщик для горшков своими руками

Если у вас внезапная тяга к копченому мясу, но у вас нет курильщика, не паникуйте. Вы всего в одной быстрой поездке в местный садовый центр до того, как сделать свой собственный из пары глиняных цветочных горшков.

Ага, вы не ослышались.

Первое, что вам нужно сделать, это просверлить отверстия для вентиляции в ваших глиняных горшках.Чтобы сделать это, не треснув горшок, начните с сверла меньшего размера и доведите его до нужного размера.

Чтобы контролировать поток воздуха в кастрюле, срежьте пару винных пробок, чтобы они вошли в отверстия для воздуха.

Один из ваших глиняных горшков будет служить держателем для угля. Поместите кирпич на дно этого горшка и поставьте сверху на кирпич небольшую решетку для барбекю, чтобы удерживать угли.

Ваш верхний горшок будет тем, что держится в дыму. Обе кастрюли могут стать довольно горячими, поэтому лучше всего снабдить верхнюю кастрюлю ручкой, выполнив простой метод просверливания двух отверстий в нижней части и установки стандартного U-образного болта.

После завершения сверления и стружки пробки можно приступать к работе. Если у вас есть доступ к рулону уплотнительной ленты для барбекю, вы можете использовать его для лучшего уплотнения между горшками, но это еще не конец света, если вы этого не сделаете.

Положите раскаленные угли на решетку на дно кастрюли и добавьте размоченную щепу. Поместите пищу над ней на обычную круглую решетку для барбекю и поставьте верхнюю кастрюлю сверху, чтобы закрыть ее.

Работа сделана!

Необходимые основные материалы

• Две глиняные горшки для цветов
• Прокладка BBQ
• U-образный болт (с гайками и шайбами)
• Винные пробки
• Круглая решетка для гриля
• Маленькая решетка для барбекю на древесном угле

Необходимые инструменты

Требуемые навыки

Пошаговое руководство

В блоге belairdirect есть простое руководство по сборке курильницы для цветочных горшков, и вы можете посмотреть, как они собирают ее в режиме реального времени на YouTube.

3) Офсетный курильщик, использующий старый бензобак

Эта сборка немного сложнее, но если у вас есть навыки и оборудование, это, безусловно, бюджетный способ заработать себе курильщика.

Старый бензобак, о котором идет речь, образует варочную камеру офсетного коптильня, а часть DIY добавляет раму и топку.

Слово предупреждения. В отличие от уродливого курильщика барабана или курильщика цветочного горшка, это сложная сборка, требующая специальных инструментов, навыков и изрядного количества времени.

Вам нужно будет разрезать и сварить стальные коробчатые секции, чтобы сделать каркас, стальную пластину, чтобы сделать топку, и стальную трубу, чтобы сделать дымоход.

Также необходимы довольно сложные металлоконструкции, чтобы собрать все части вместе и убедиться, что нет утечек и что воздушный поток правильно циркулирует дым в камере для приготовления пищи.

Однако, если вы человек, который любит сложные задачи и имеет мастерскую, это отличный способ переработать старый бензобак во что-то полезное.

Необходимые основные материалы

• Старый бензобак
• Стальные коробчатые профили
• Стальная обшивка
• Стальная труба

Необходимые инструменты

• Токарный станок
• Угловой шлифовальный станок
• Сварочная горелка
• Сверло
• Тиски

Требуемые навыки

• Сварка
• Сверление
• Использование токарного станка
• Продвинутая слесарная обработка

Пошаговое руководство

Вы можете увидеть полное видео создания такого курильщика на канале TJMake на YouTube и гораздо более крупную версию, созданную Taste of Texas Bar барбекю.

4) Курильщик для картотеки своими руками

По сравнению со сборкой офсетного коптильного аппарата с использованием старого бензобака, эта сборка настолько проста, насколько это возможно. Все, что вам нужно, — это старый металлический шкаф для папок, дрель и немного свободного времени.

Вам понадобится неокрашенный шкаф для папок, потому что, как и в случае с уродливым барабанным курильщиком, эпоксидная краска, используемая для окрашенных, предотвращает выделение токсинов ржавчиной при нагревании.

Как только у вас будет шкаф для документов, который можно купить за 110 долларов за новый или примерно за 60 долларов в секунду, вам нужно будет покрыть его термостойкой краской для барбекю.

Как только вы это сделаете, просверлите отверстия для воздуха в верхней части шкафа и в нижней части вытяжек. Затем прикрепите к новому курильщику два датчика температуры сбоку: один вверху, другой посередине.

Самый нижний лоток будет действовать как ваша топка, и вы можете поставить стандартные решетки для барбекю в другие лотки, чтобы держать свою еду. Время сборки этого проекта составляет около 30 минут, если что.

Необходимые основные материалы

• Неокрашенный шкаф для папок
• Стойки для барбекю
• Два датчика температуры
• Термостойкая краска

Необходимые инструменты

Требуемые навыки

Пошаговое руководство

Вам действительно не нужно много инструкций по сверлению отверстий в шкафу для документов, но если вы хотите увидеть такого курильщика в действии, посмотрите это видео Брока Якина.

5) Коптильня своими руками из поддонов

В отличие от многих курильщиков из этого списка, этот проект очень большой и полностью сделан из дерева.

Строительная часть этого проекта довольно проста.

Вы разбираете старые деревянные поддоны, чтобы получить сырье, чтобы построить простую конструкцию надворной постройки, которую затем выстелите прочной алюминиевой фольгой.

Дерево поддонов и алюминиевая дверная перегородка используются для изготовления полок, на которых размещаются продукты, а дно представляет собой топку из алюминиевого оклада.

Вы можете купить бывшие в употреблении поддоны для этого проекта, также можно найти бесплатные поддоны для проектов из вторичной древесины. Если вы можете получить свои поддоны бесплатно, вы можете быстро превратить их в коптильню, достаточно большую, чтобы коптить целую тушу животного, менее чем за 100 долларов.

Необходимые основные материалы

• 20-30 поддонов, разобранные
• Винты 2 1/2 дюйма
• Винты 1 1/4 дюйма
• Алюминиевый оклад
• Крыша из гофрированной жести (4’x3 ‘) * это должен быть необработанный металл, не оцинкованный
• Сверхпрочная оловянная фольга
• Рулон алюминиевого экрана
• Ручка (для двери)
• Петли (3)

Необходимые инструменты

• Ленточная пила с биметаллическим лезвием (используется для разборки поддонов)
• Сверлильный пистолет, желательно аккумуляторный
• Сверла 1/8 бит и зенковка
• Измерительная лента
• Ножницы по металлу / олову
• Универсальный нож
• Ленточная пила или настольная пила
• Пистолет для степлера
• Защитные очки
• Рабочие перчатки

Необходимые навыки

Пошаговое руководство

Вы можете найти подробное руководство о том, как разобрать поддоны и как собрать их обратно в коптильню, на проектах своими руками.com.

На сайте также есть трехчастное видео, показывающее, как это делать в режиме реального времени.

6) Мусорный бак для курильщика

Курильщик для мусора — отличный способ превратить имеющуюся в продаже электрическую плиту и алюминиевый мусорный бак в полностью исправный электрический курильщик.

Вы просто прорезаете отверстие в стене мусорного ведра, чтобы шлейф от горячей плиты мог куда-то деваться.

Затем вы ставите конфорку на дно мусорной корзины, а ящик для стружки — на нее.

Стандартная круглая решетка для гриля-барбекю удерживает пищу в верхней части мусорного ведра, и когда дрова начинают дымиться, вы закрываете крышку.

Вам нужно будет просверлить несколько отверстий для воздуха в крышке, чтобы улучшить циркуляцию воздуха, и отверстие сбоку для датчика температуры, но весь процесс займет у вас около 30 минут и стоит менее 50 долларов!

Необходимые основные материалы

• Мусорное ведро с крышкой
• Электрическая плита
• Решетка
• Ящик для стружки
• Датчик температуры

Необходимые инструменты

• Сверло с высечным наконечником по металлу

Требуемые навыки

Пошаговое руководство

Вы можете найти полное пошаговое руководство на Cruftbox.com, однако, поскольку вы просто просверливаете несколько отверстий в мусорном ведре, он может вам и не понадобиться.

7) Коптильня из шлакоблока

Если вы хотите построить что-то более прочное, чтобы коптить свою еду, коптильня из дерева и шлакоблоков позволит вам сделать место для курения большого размера, не нарушая при этом денег.

Конструкция этого проекта представляет собой основу из шлакоблока с деревянным курительным шкафом наверху.Дым идет из небольшой топки, выложенной тепловым кирпичом, которая отделена от коптильного шкафа.

Преимущество постройки коптильни из дерева и шлакоблоков заключается в том, что ее быстро и легко построить, а когда вы закончите, у вас будет постоянное место для курения с большим количеством места.

Это дополнительное пространство идеально подходит для копчения целых туш, огромных звеньев сосисок, больших кусков ветчины или говядины, а также колбасных изделий.

Необходимые основные материалы

• Мусорное ведро с крышкой
• Электрическая плита
• Решетка
• Ящик для стружки
• Датчик температуры

Необходимые инструменты

• Кедр 2 x 4
• Черная труба для печи
• Дверь печи
• Бетонные блоки
• Глиняный кирпич
• Огненный кирпич
• Огненный глиняный раствор
• Болты
• Дверные петли
• Дверная ручка
• Дверная ручка Палубные винты 1/2 дюйма
• Шурупы для дерева
• Три куска стальных пластин 16 калибра
• Металлическая сетка

Необходимые навыки

Пошаговое руководство

Вы и найдете подробный отчет о том, как подобного рода проекты развиваются вместе на форуме Smokingmeatforums, а также множество полезных советов от авторов других форумов.

8) Курильщик своими руками на бюджет

Некоторые из проектов самодельных курильщиков в нашем списке быстро строятся и стоят менее 50 долларов, но для самых недорогих самодельных курильщиков, вот как вы можете создать один за пять минут примерно за 10 долларов.

Все, что вам нужно для этой сборки, — это две формы для выпечки из алюминиевой фольги, несколько охлаждающих решеток из нержавеющей стали, древесные гранулы, зажимы типа «бульдог» и немного прочной алюминиевой фольги.

Курильщик состоит из двух противней из алюминиевой фольги, установленных друг на друга и скрепленных зажимами типа «бульдог».Внутри кастрюль находятся стеллажи для охлаждения из нержавеющей стали, которые идеально опираются на удобный кирпич.

Оберните древесные гранулы фольгой, пока не получите буррито из гранул. Затем вы прорезаете воздушное отверстие в боковой части нижней кастрюли и в верхней части верхней.

Зажгите буррито на гранулах паяльной лампой и поместите его в нижнюю кастрюлю рядом с воздушным отверстием сбоку. Поставьте еду на стальные решетки, скрепите сковороды вместе, и готово!

Необходимые основные материалы

• 2 формы для выпечки из алюминиевой фольги
• Охлаждающая решетка из нержавеющей стали или решетки для обжига
• Кирпичи (опционально)
• Зажимы Bulldog
• Гранулы из гикори
• Алюминиевая фольга для тяжелых условий эксплуатации

Необходимые инструменты

Необходимые навыки

Пошаговое руководство

Быстрое и легкое руководство по этому простому курильщику можно найти на канале Sous Vide Everything вместе с отличным рецептом копченых гамбургеров.

9) Сборка коптильни из баллона с пропаном

Это отличный пример того, как вы можете взять то, что обычно выбрасывают, например 100-фунтовый пропановый баллон с истекшим сроком годности, и превратить его в домашнего брата всегда популярного курильщика Weber Smokey Mountain

Первое, что вам нужно сделать, это добавить немного воды в пропановый баллон через клапан. Необязательно должно быть много воды, достаточно, чтобы она находилась внутри резервуара, в котором вы сверляете или режете, и предотвращала возгорание или остаточный пропан.

Просверлите отверстие в дне резервуара, затем заполните весь резервуар водой через клапан, чтобы вытеснить оставшийся пропан. Когда он полностью наполнится, просто дайте ему стечь.

С помощью угловой шлифовальной машины срежьте верхнюю часть бака с клапаном на ней. Затем вам нужно вытянуть две двери: одну для топки, а другую — для полок для мяса. К вырезанным частям нужно будет просто приварить петли, а затем снова прикрепить их к дверям.

Вам нужно вырезать воздухозаборник в передней части дверцы топки и снять клапан в верхней части резервуара, заменив его дымоходом из стальной трубы.

Решетки могут быть стандартными круглыми решетками для барбекю, если вы можете найти подходящие, или они могут быть изготовлены из просечно-вытяжной металлической сетки. Затем все, что вам нужно сделать, это вырезать отверстие для датчика температуры, и все, в основном, готово.

Оригинальные строители предлагают использовать круглую металлическую пластину и большую миску для воды над дровами, чтобы защитить мясо, а также сохранить и снизить внутреннюю температуру.

Необходимые основные материалы

• Резервуар пропана с истекшим сроком годности
• Стальная труба
• Расширенная металлическая сетка
• Петли
• Термостойкие ручки
• Датчик температуры

Необходимые инструменты

• Машина для точечной сварки
• Угловая шлифовальная машина
• Сверло

Необходимые навыки

Пошаговое руководство

Andrew W есть отличное пошаговое руководство по превращению выброшенного баллона с пропаном в курильщика на YouTube, и он даже добавляет свой рецепт ребер, приготовленных в его самодельном устройстве.

Завершение

Как видно из приведенного выше списка, курильщик не должен быть дорогим. Вы можете сделать его из мусорного ведра, цветочных горшков или даже просто алюминиевых кастрюль и некоторых канцелярских принадлежностей.

У вас есть самодельный курильщик, которым вы хотите похвастаться? Может быть, вы построили один из перечисленных нами, и у вас есть несколько советов для других питмастеров? Нам бы очень понравилось, если бы вы сообщили нам об этом в комментариях ниже!

Строительство барбекю из кирпича и плитки

Как построить барбекю из кирпича и плитки, с иллюстрированными инструкциями по планированию и строительству открытого барбекю-острова.

Большой гриль и плита с двумя конфорками встроены в этот традиционный остров для барбекю.

Стены из бетонных блоков облицованы кирпичом, который был изготовлен так, чтобы казаться утилизированным; столешница выполнена из керамической плитки.

Дизайн острова для барбекю

Этот прямоугольный остров имеет два прибора наверху и две зоны хранения внизу. Конструкция из 6-дюймового бетонного блока построена на армированной бетонной плите.Стены облицованы кирпичом, столешница облицована плиткой.

Общая полезная площадь стойки составляет около 4 футов, но дизайн можно легко адаптировать, если в вашем дворе можно разместить более длинный остров.

Столешница выглядит солидно за счет 3-дюймовой окантовки и 4-дюймового фартука.

Подконструкция представляет собой 2-дюймовый слой железобетона, уложенный на 1/2-дюймовую бетонную плиту. Каркас фартука представляет собой блок толщиной 4 дюйма, что делает его достаточно широким, чтобы вместить тарелки или сервировочные предметы.

Подготовка к строительству

Перед тем, как начать какие-либо работы, купите все предметы из списка продуктов и материалов ниже и держите их под рукой, пока вы строите остров для барбекю. Профессионально выглядящая кладка требует кропотливой работы, поэтому вам нужно будет проверить установку гриля, горелок и дверцы для хранения, чтобы убедиться, что они подходят. Перед покупкой керамической плитки рассчитайте, сколько плиток вам понадобится для площади поверхности стойки и задней панели (а также плитки с выпуклым носом), и добавьте 10 процентов для отходов.

1 Перед тем, как приступить к земляным работам для установки фундамента, проверьте местные строительные нормы и правила , чтобы узнать, какой толщины плита должна выдержать вес готовой конструкции. Для этого острова опора по периметру составляет 8 дюймов в ширину и 2 фута в глубину. Перед заливкой бетона проложите газовую и, если хотите, электрическую линию до участка. Затем закончите плиту.

2 Дайте бетону застыть в течение нескольких дней, прежде чем приступить к возведению стен острова.Задняя и боковые стены будут из монолитного бетонного блока; в передней стене будут проемы для дверей. Перед установкой блоков в ступку проверьте установку гриля, варочной панели и дверцы, чтобы убедиться, что они подходят.

3 Облицовка блочной стены кирпичом, нанести раствор как на кирпичи, так и на бетонный блок. Позаботьтесь о том, чтобы линии раствора были ровными и ровными. Когда вы доберетесь до верхних частей дверных проемов, установите уголки на этот слой кирпича, а затем кирпич поверх них.

4 Вырежьте бетонную подкладку , чтобы сформировать основание столешницы. Убедитесь, что края деталей совпадают с внешними краями кирпича. Затем отрежьте кусочки, чтобы они соответствовали решетке и варочной панели, и протестируйте их подгонку. С помощью шпателя нанесите раствор на блоки и кирпич, а затем установите на них заднюю панель. Проверьте уровень в нескольких точках. Если задняя панель не имеет опоры, поместите 2 на 4 под каждую ногу или около того. Затем постройте форму из 2 на 4, чтобы выровнять периметр щита.Смешайте партию песчано-бетонной смеси и уложите ее на заднюю панель толщиной 2 дюйма. Разгладьте плиту шпателем.

5 Дайте бетону застыть , а затем удалите временные опоры и форму 2 на 4. Положите плитку на бетон, сделайте необходимые надрезы, а затем положите плитку в растворный раствор, который был армирован. Плитки с выпуклым носиком выравнивают передний и боковые края и идут поверх фартука. Когда раствор затвердеет (примерно через день), нанесите раствор между плитками.

6 Установите гриль и варочную панель на место и выполните все подключения к газовой линии. Затем установите складские двери. Наконец, заделайте уплотнения вокруг кухонных блоков и дверей, чтобы сделать их водонепроницаемыми.

Перечень материалов:

• Газовый гриль
• Газовая плита с двумя горелками
• Двери для двух шкафов
• Газовая линия, запорный клапан и соединения
• Бетонные блоки
• Арматура
• Раствор
• Изготовлен кирпич б / у
• 3-дюймовые уголки
• 1/2 ″ бетонная плита
• Пескобетон
• 2×4
• Плитка на столешнице
• Армированный тонкоотверждаемый раствор
• Затирка
• Силиконовый герметик

Установка для местного газового барбекю Pro

О Доне Вандерворте

ям для барбекю | HowToSpecialist

В этой статье рассказывается о планах ям для барбекю . Построить яму для барбекю легко, если вы используете правильные планы, соответствующие вашим потребностям и возможностям. Кроме того, вы должны освоить несколько техник кладки, чтобы профессионально уложить кирпичи и выбрать подходящее место для строительства.Вообще говоря, гриль для барбекю может принимать разные формы, от простой U-образной конструкции из кирпича до больших уличных кухонь, оснащенных современной техникой, такой как газовые грили, коптильни, печи для пиццы или кухонные шкафы.

Расположение ямы для барбекю имеет важное значение для вашего проекта, поэтому мы рекомендуем вам ознакомиться с местными строительными нормами и правилами и убедиться, что вы их соблюдаете. В большинстве случаев вы должны построить яму для барбекю вдали от легковоспламеняющихся веществ и других построек на заднем дворе, так как они могут легко загореться, пока вы готовите еду.Кроме того, вы можете разместить барбекю в тени дерева, чтобы защитить себя от солнца в жаркие дни.

Дизайн ямы для барбекю является важным аспектом при планировании ее строительства, так как он должен освежить внешний вид вашего двора и не остаться незамеченным для гостей. Поэтому вам следует внимательно изучить дизайн вашего дома, а также выделяющиеся линии и цвета в вашем саду, чтобы получить необходимое вдохновение. С нашей точки зрения, мы считаем, что сочетание поверхностей, покрытых кирпичом и других поверхностей с натуральным камнем, является идеальным сочетанием, особенно если у вас ограниченный бюджет.Смотрите ЗДЕСЬ другие планы барбекю.

Сделано по плану

Чтобы построить яму для барбекю , вам понадобится:

Материалы

• A — 2 × 6 и 2 × 4 alsts ОПАЛУБКА
• B — арматура для арматуры фундамента REBARS
• C — цемент, песок и гравий для фундамента и столешницы БЕТОН
• D — 60 бетонных блоков для основания мангала БЕТОННЫЕ БЛОКИ
• E — 200-300 кирпичей по размеру КИРПИЧ
• F ​​ — 100 квадратных футов камня ОБЛИЦОВКА

Инструменты

подсказок

• Полейте кирпичи перед их укладкой, иначе они впитают влагу из смеси
• Купите решетку для барбекю перед постройкой кирпичной ямы для барбекю
• Внимательно прочтите другие наши статьи, связанные со строительством барбекю

Время

Связанные

Строительство ямы для барбекю

Строительство ямы для барбекю

Строительство уникального барбекю не должно быть дорогостоящим или сложным проектом, это возможность улучшить внешний вид вашего сада и произвести впечатление на близких.Как вы можете видеть на изображении, вам нужно использовать натуральные материалы и комбинировать их, чтобы построить отличное барбекю с прикрепленным бетонным столом.

Планы основания ямы для барбекю

Планы фундамента котлована

Во-первых, вы должны заложить фундамент ямы для барбекю на строительной площадке, используя тестовые доски и веревку. Используйте правило 3-4-5, чтобы углы были под прямым углом. Затем выкопайте около 10 дюймов (при желании вы можете выкопать 15-дюймовые траншеи для сложных конструкций), насыпьте 3-дюймовый слой гравия, смешанного с песком, и тщательно его утрамбуйте.

Используйте доски 2 × 6 для создания формы и закрепите ее кольями 2 × 4. Используйте спиртовой уровень, чтобы убедиться, что форма полностью горизонтальна со всех сторон.

Планы фундамента котлована из кирпича

Далее следует установить плотную арматурную конструкцию из арматуры по форме, как на изображении. Уложите сетку в опалубку так, чтобы она была уложена на распорки диаметром 2 дюйма, чтобы поднять ее до середины бетонной плиты. Используйте колесную тележку для смешивания бетона в следующих пропорциях: 2 части цемента, 3 части песка, 4 части гравия и воды.
