Работа с нивелиром: разновидности и использование, правила работы

Работа с нивелиром – удел геодезиста, такой инструмент позволяет произвести нивелирование, то есть определить разность между точками на поверхности земли относительно нулевой отметки, другими словами – превышения на поверхности.

Принцип работы нивелира, устройство и классификация

Устройство всех нивелиров практически идентично, все они содержат корпус, мушку, уровень, наводящий винт, упругую пластинку, подъемные винты, подставку, элевационный винт, опорную площадку, винт кремальеры, окуляр и зрительную трубу.

Назначение нивелира определяется его видом, которых существует немало, и каждый имеет какие-либо особенности, которые мы постараемся обсудить ниже.

Какие же можно выделить модели? Есть тригонометрические, геометрические, гидростатические, барометрические, радиолокационные, оптические и лазерные варианты.

Современные нивелиры могут подразделяться также на отдельные классы по точности: точные, высокоточные и технические.

Высокоточные приборы оснащены дополнительно микрометренными пластинками или съемными насадками. Это позволяет брать отсчеты по штриховой рейке.

Если нужно выполнить более точные замеры, тогда лучше воспользоваться в работе шашечными рейками. Большим спросом в последнее время пользуются цифровые нивелиры.

Для того чтобы работать с ними, нужна специальная штрихкодовая рейка, только с ней получается взять отсчет автоматически.

Такие нивелиры имеют дополнительное запоминающее устройство, именно оно позволяет сохранить все результаты после проведенных наблюдений.

Часто некоторые люди путают такие понятия, как лазерные нивелиры и построители плоскостей.

Последнее приспособление – это не измерительный прибор, то есть он не является нивелиром, однако если в работе с ним добавить измерительную нивелирную рейку и установить все на должном уровне, то показания можно снять, как и при помощи нивелира. Это хорошо, если не нужна высокая точность, в других же случаях нужно воспользоваться тем инструментом, который предназначен как раз для замеров.

Работа с нивелиром математического типа

Принцип работы нивелира тригонометрического типа основывается на измерениях наклона визирных линий с каждой точки. При работе с данным инструментом определяются превышения между точками, а также важно измерить при расчете и вертикальные углы.

При тригонометрическом нивелировании определяются с одной станции почти любые возвышения между точками, которые имеют хорошую видимость.

Точность расчета может ограничиваться только влиянием оптических преломлений и уклонений на отвесных линиях, особенно если это горные местности.

Определять превышения нужно по измеренным углам, которые вышли между линиями, полученным с помощью теодолита визированием двух точек, разницу между которыми и ищут.

Работа с геометрическим нивелиром производится не только с самим прибором, но и с рейками.

При работе таким приспособлением получают результаты измерений за счет разности между красными и черными отметками, значения которых берутся с рейки, расположенной горизонтально.

Это самый простой метод, расчет можно легко произвести, находясь в одной точке и при условии, что превышение будет не больше длины самой рейки. Измерять поверхность таким нивелиром в горной местности не получится, расчет не будет точным и эффективным.

Превышение таким инструментом определяется визированием горизонтальных лучей (совмещением линий на шкале инструмента и на горизонте или предмете, по которому ведется замер), а вычисление производится за счет разности высот, указанных рейкой.

Точность такого нивелирования составляет от 1 до 2 мм (если это технический расчет) и до 0,1 мм (для измерений 1 класса).

Назначение нивелира – как работают простые законы физики?

А вот для чего нужен нивелир гидростатического типа? Принцип работы таких приборов основан на свойстве жидкостей в сосудах всегда задерживаться на одном уровне. Положение не должно меняться от высоты точек, где бы ни были установлены сосуды.

Это один из самых эффективных методов, а расчеты при таком нивелировании самые точные, и можно определить разность высоты между точками, даже если отсутствует взаимная видимость, именно в таких местах не могут работать описанные выше модели.

Единственный недостаток таких измерений – разность высоты ограничивается длиной самой большой из всех трубок, которые соединены при помощи шлангов.

Барометрический нивелир выдает принцип работы в своем названии, все выполняется барометром, имеющимся в данном инструменте. Расчет ведется по данным значений из атмосферного давления с использованием специальной барометрической формулы.

А принцип работы радиолокационных нивелиров основывается не только на измерениях радиовысотомеров, а также и на измерениях эхолотов. Они устанавливаются на воздушные и водные суды. Профиль измерений вычерчивается по проходимым путям.

Для чего нужен нивелир лазерный и оптический?

Оптические нивелиры относятся к самым точным. На сегодняшний день это наиболее востребованные приборы. Их предназначение – производить расчеты, где требуется техническая точность, геометрическое фиксирование результатов.

Система оптических нивелиров заполнена азотом, это помогает предотвращать образование конденсатов. Также в них установлены призмы, чтобы улучшить видимость «пузырьков» на круглом уровне.

Для того чтобы обеспечить прибор быстрой предварительной наводкой на поставленную цель, в прибор встроен диоптрический визир.

Нивелир защищен от повреждений за счет прочного металлического корпуса. Прибор такого типа удачно подойдет не только для плоских, но и для куполообразных штативов.

Лазерные нивелиры необходимы для работ не только внутри помещений, но и снаружи, при строительстве и ремонтных работах. Особенность таких приборов заключается в образовании видимых лазерных поверхностей.

Точность измерений приборов такого типа увеличивается за счет использований лазерных приемников.

Это один из нивелиров, который идеально подходит для измерений точек на одинаковых высотах.

Если прибор оснастить призмой и приспособлениями для креплений, то его вполне можно использовать не только для кругового нивелирования бордюров, но также для облицовывания стен или подвесных покрытий для потолков.

Такое оснащение есть у современного лазерного нивелира Stabila. Поворотная призма позволяет свободно поворачивать инструмент и измерять точки поверхности в круговом направлении.

Как работать с нивелиром – сложно ли быть геодезистом?

Обсудив модельный ряд, хочется узнать, как работать с нивелиром. Мы постараемся представить несложную схему действия.

Сначала прибор устанавливается на ровной поверхности между связующими основными точками, и при помощи подъемных винтов на подставке устанавливается пузырек уровня на середине.

Перед тем снять показания каждой точки, обратите внимание, чтобы пузырек был по центру, для корректировки надо воспользоваться элевационными винтами. Теперь установите рейку на заднюю точку и снимите показания с одной черной стороны.

Затем установите рейку на переднюю точку и зафиксируйте показания с другой черной стороны, потом рейка переворачивается, и снимаются показания красной отметки с передней стороны. И также снимаются показания красной отметки с задней стороны.

Далее нужно по специальным формулам вычислить превышения, то есть рассчитать красные и черные точки. Для того чтобы результат был более точным, необходимо взять показания с промежуточной точки и повторить расчеты.

В конце нивелирования производится вычисление горизонта инструмента, то есть надо рассчитать высоту визирного луча. Этот расчет тоже ведется по специальной формуле.

Источник: http://www.emomi.com/princip-raboty-nivelirom-naznachenie.html

Оптический нивелир: основы работы и настройка своими руками

  Главная Блог Оптический нивелир: основы работы и настройка своими руками aspect 26 июля 2019

   Нивелир вопреки распространенному мнению очень прост в использовании. Об устройстве, начальных основах применения и полевой проверке прибора — наша заметка ниже.

Купить нивелир можно в нашем магазине посетив его лично или заказав доставку.Если Вам требуется поверка и ремонт нивелиров — к вашим услугам наш сервисный центр!

Что такое нивелир и как он работает?

   Оптический нивелир является одним из самых простых в конструкции и эксплуатации измерительных приборов.

В соответствии с его названием, он служит для нивелирования — определения разности высот между несколькими точками земной поверхности.   Основным элементом конструкции нивелира является оптический блок, то есть зрительная труба. Она состоит из линзы, объектива, фокусирующей трубки и окуляра с нанесенным на него крестом сетки нитей.

    Компенсатор является очень важным компонентом нивелира, его задача — исправить ход луча света, попадающего в объектив. Или проще говоря — компенсатор удерживает визирную ось в горизонтальном положении.

   Большинство нивелиров имеют магнитный демпфер компенсатора . Проще говоря, это маятник, который движется между двумя магнитами. Также есть компенсаторы с воздушными демпфером. Воздушные компенсаторы как правило используются на более дешевых приборах.

Их основные недостатки: длительное время стабилизации и деликатная конструкция, менее устойчивы к повреждениям, чем магнитные компенсаторы.

Компенсатор имеет ограниченный диапазон действия (обычно несколько градусов), поэтому перед началом измерений нивелир должен быть отгоризонтирован с помощью установочных винтов в трегере и круглого пузырькового уровня. Эта операция выполняется после установки прибора на геодезический штатив .

От чего зависит точность и качество нивелира?     Вопреки распространенному мнению, не только увеличение зрительной трубы является ключевым параметром оптического нивелира, а так же диаметр объектива оказывает большое влияние на качество изображения.

Диаметр объектива — важнейший оптический параметр нивелира. Он определяет диапазон увеличения, разрешение прибора, то есть качество изображения, диапазон наблюдения, поле зрения. Чем больше диаметр линзы, тем лучше визуальное изображение выравнивающего стержня в окуляре, и, следовательно, наблюдение может быть выполнено с большей точностью.

Увеличение зрительной трубы — зависит от диаметра объектива и используемой линзы. Увеличение обычно колеблется от 20 до 32х. Чем выше значение увеличения, тем больше увеличение изображения пятна, видимого в окуляре телескопа. Для строительных работ достаточно нивелирующих инструментов с телескопами с увеличением 20, 22 и 24. Инструменты с лучшим телескопом чаще всего используются геодезистами.Поле зрения — информирует вас о длине участка рейки, расположенного в 100 м от станции нивелирования, которая будет видна в окуляре.Яркость объектива — параметр, редко предоставляемый производителями измерительной техники. Это зависит от конструкции оптической системы и качества используемых в ней компонентов. Более высокая яркость объектива позволяет проводить точные измерения уровня в более сложных условиях освещения.Минимальное фокусное расстояние — наименьшее расстояние выравнивателя от точки измерения, из которой изображение пятна, видимого в окуляре, будет «резким».    Качество изображения и соответственно удобство работы зависит от совокупности факторов и диаметра объектива и увеличения телескопа.

Какие аксессуары необходимы для нивелира?   Нивелир без дополнительных аксессуаров похож на автомобиль без колес — красивый, но при этом не ездит. Сам инструмент в без аксессуаров использовать нельзя.

    Штатив — часто называют треногой. Под технический нивелир достаточно использования алюминиевого штатива. Он легкий, устойчив к погодным условиям, удобен в транспортировке и долговечен. Для современных приборов  он должен иметь 5/8-дюймовый винт — это стандартное крепление оптических нивелиров и других измерительных приборов.

   На рынке есть штативы с плоской или сферической головкой. Последний позволяет быстро выравнивать прибор без необходимости точной регулировки ножек штатива. Опытные пользователи на шаровой головке могут выровнять инструмент, не используя регулировочные винты в трегере.

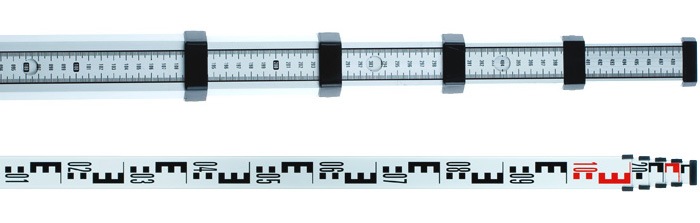

   Нивелирная рейка, наиболее популярными на данный момент являются алюминиевые телескопические рейки. Деревянные рейки время от времени используются в строительных и геодезических изысканиях.

Алюминиевые рейки различаются по длине (от 3 до 7 м) и, следовательно, по количеству сегментов. Сегменты основаны на принципе телескопа. Сложенный участок имеет длину чуть более 1 м и его легко транспортировать.

Алюминиевые рейки имеют геодезическое шкалу типа «Е» с одной стороны и стандартное миллиметровое деление с другой.

   Важно, чтобы рейка была снабжен коробкой уровнем для установки. Часто многих пользователи не используют уровень и устанавливают рейку вертикально «на глаз». Однако что неправильная установка рейки очень сильно влияет на конечную точность нивелирования.

С чего начать работу с нивелиром?   Правильному нивелированию должно предшествовать несколько подготовительных действий.  Нивелир обычно устанавливается на  штатив с тремя ножками (предпочтительно из алюминия или фиберглас, потому что они легкие и долговечные).

на устойчивое основание и вставляется в горизонт регулированием ножек штатива и подъемных винтов нивелира (для контроля используется круглый пузырьковый уровень).   Компенсатор же отвечает за точное выравнивание.

Это автоматическая маятниково-магнитная система, которая корректирует ход луча света, поступающего в телескоп на постоянной основе, и благодаря этому позволяет выполнять выравнивание даже с вибрирующим штативом.

Часто начинающие пользователи испытывают затруднения при выравнивании нивелира с помощью регулировочных винтов в трегере. Лучший и самый быстрый способ — использовать два винта.

    Установите нивелир так, чтобы его зрительная труба была перпендикулярна линии, соединяющей два винта, с помощью которых будем устанавливать нивелир. Поворачивая оба в противоположных направлениях быстро приведем пузырь к середине. Третим винтом по необходимости приведите пузырек в центр капсулы.

Основы определения разницы высот с помощью нивелира     Рассмотрим простое определение разницы в высоте между противоположными точками.

Пользователь видит в окуляр сетку нитей: это четыре штриха — одна вертикальная и несколько горизонтальных.

Почему несколько горизонтальных, ведь одного — среднего было бы достаточно? Однако, основываясь на показаниях, сделанных с двумя крайними горизонтальными штрихами — вы можете легко рассчитать расстояние, на котором рейка находится от нивелира.

   После установки нивелира на штатив и его выравнивания, помощник вертикально устанавливает рейку (ему поможет уровень, прикрепленный к ней) в точке A. Наблюдатель осуществляет точное прицеливания с помощью винта горизонтального круга и фокусирует изображения с помощью фокусирующего винта и в окуляре выполняет чтение отметки O1.

   В точке A мы имеем: 24 (потому что тире выше 24, но ниже 25), 6 (шестой сантиметр), 5 (пятый миллиметра сантиметра). Получаем показание отметки O1 — 2465 мм . Это расстояние от середины штрихов до точки, на которой стоит рейка.

   В точке B, в свою очередь, мы получили показание O2 — 2045 мм . Для расчетов предположим, что точка А имеет высоту 0 м, и мы будем использовать формулу: HB = HA + O1 — O2 HB = 0 м + 2,465 м — 2045 м = 0,42 м.    Это означает, что точка B находится на 42 см выше точки A.

Как измерять расстояние с помощью дальномерных нитей нивелира?   Расстояние между нивелиром и рейкой можно приблизительно измерить с помощью инструмента нивелира. Вам не нужно использовать дополнительные дальномеры или измерительные ленты . Для этого используются две дополнительные горизонтальные линии пересечения нити.

Чтобы рассчитать расстояние положения выравнивателя от рейки, прочитайте показания рейки на верхнем и нижнем штрихе. Итак, мы имеем:Считывание по верхнему штриху В = 2539 мм.Считывание нижнего штриха Н = 2390 мм.Для расчета расстояния мы будем использовать формулу:D = (В [мм] — Н [мм]) x K (k — постоянная умножения нитяного дальномера, обычно 100)

D = (2539 мм — 2390 мм) х 100 D = 14 900 мм = 14,9 м.Для чего горизонтальный круг с отметками на оптическом нивелире?

   Горизонтальный лимб используется для расчета угла поворота прибора при измерении. Лимб используется при нивелировании полярным методом, но стоит отметить что точность отсчетов невысокая. Горизонтальный лимб с делением на 360 и 400? В чем разница?В 90% случаев при покупке нивелира пользователи не обращаются внимание на горизонтальный лимб. Им он не пригодится или используют в единичных случая как вспомогательный инструмент.

   В оставшихся случаях — следует обратить на него внимание. Разметка лимба может быть выполнена в градусах и градах . Работа в градусах (шкала до 360) привычнее для ориентрования геодезисту. Грады (шкала до 400) удобнее в расчетах и использовании рядовому пользователю. Плюсы прибора с разметкой градах:

• грады имеют десятичное деление, естественное для калькуляторов и компьютеров• расчеты выполняются быстро, даже в памяти, без необходимости какого-либо преобразования или преобразования

• использование града исключает риск ошибок вычислений из-за разделения шага на 60 минут (секунд) и 3600 градусов (секунд).

Как самостоятельно проверить нивелир и подготовить его к работе?    Мало толку от качественной оптики нивелира или его высокого стандарта по пыле- и влагостойкости, если прибор вышел из строя и результаты измерений неверны.

  Каждый производитель измерительной техники перед выпуском товаров на рынок проводит контроль и настройку. Тем не менее, даже путешествие на машине из офиса продаж на стройплощадку может привести к тому, что инструмент станет неточным в результате сотрясений.

Кроме того, перепады температур, внутренние напряжения материала, из которого сделан нивелир — это факторы, которые вызывают формирование инструментальных погрешностей.    На самом деле оптических нивелиров очень просты в конструкции приборов и редко подвергаются самопроизвольным сбоям.

Поломка нивелира обычно это результат падения. По правилам перед каждым нивелированием мы должны проверять 3 наиболее важных геометрических условия. Но в большинстве случаев нивелир работает в течение нескольких лет без надлежащего технического осмотра.

Если мы не можем позволить себе простои из-за обслуживания приборов — стоит знать несложную процедуру контроля и время от времени проверять его состояние самостоятельно? Тем более производители в комплекте с инструментом продают набор инструментов для юстировки.

В рамках полевого выпрямления мы проверяем три геометрических условия, которым должен соответствовать выравниватель:• Основная плоскость пузырька круглого уровня pg должна быть перпендикулярна главной оси vv выравнивающего устройства.• Горизонтальная линия прицельной сетки должна быть перпендикулярна главной оси vv.

• Визирная ось cc должна быть горизонтальной в диапазоне действия компенсатора.

    Перед началом юстировки проверьте работоспособность механических компонентов нивелира. Внимательно посмотрите на винты трегера, горизонтальные винты, фокусирующий винт и окуляр, оцените их на предмет плавной работы и наличия нестандартных зазоров.

Стоит несколько раз повернуть инструмент, установленный на штативе и убедиться, что механизм главной оси механизма не поврежден. Только если все механические компоненты нивелира находятся в рабочем состоянии, вы можете приступить к проверке устройства.

Этап 1: Поверка круглого уровня

Проверка и выпрямление перпендикулярности основной плоскости пузырькового уровня к главной оси нивелира. Выровняйте инструмент на штативе с помощью винтов и контролируя процесс по круглому уровню.

Поверните нивелир на 180 ° и посмотрите, не вышел ли пузырь из кольца уровня. Если нет, то уровень установлен правильно. Если уровень вышел за границы кольца — требуется исправление.

Мы делаем это как с помощью регулировочных винтов трегера, так и с помощью установочных винтов уровня.

   Отклонение пузырька на половину ошибки устраняется поворотом винтов трегера в противоположном направлении. Вторая половина той же ошибки устраняется с помощью регулировочных винтов уровня. Проверяем правильность исправления поворотом на 180 градусов. При необходимости повторяем корректирующие действия.

Этап 2: Проверка вертикальности сетки нитейКонтроль можно проводить двумя способами

1. Сфокусировавшись нивелиром на отвес легко можно определить вертикальность сетки нитей. Совпадает ли она с вертикальной линией отвеса или нет. При необходимости выполняется регулировка винтами по отвесу как по эталону.

2. Одним краем горизонтальной линии сетки нитей наводимся на точку на стене, плавно поворачиваем нивелир в горизонтальной плоскости. Если сетка нитей настроена верно — точка будет находится на другом конце горизонтальной линии. Данный способ контроля отвеса не требует, но менее пригоден для регулировки отклонения.

Этап 3: Проверка работоспособности компенсатора

    Если при повороте прибора гудит, стучит, … Это шанс, что компенсатор в нивелире еще может быть исправен. Если при осторожном встряхивании инструмента или постукивании по корпусу слышен звон и изображение в окуляре вибрирует — скорее всего, компенсатор работает правильно.

Если во время этого теста крест не вибрирует, это может означать, что маятник завис или механизм поврежден более серьезно. Тогда, к сожалению, нас ждет посещение сервиса, и дальнейшая процедура настройки на месте невозможна.  По поводу ремонта нивелира предлагаем услуги нашего сервисного центра.

Производим ремонт оборудования любой сложности, диагностика бесплатно.

Если компенсатор функционирует, второй тест этого параметра состоит в проверке диапазона действия.

• Установите прибор на штатив и на расстоянии 30-50 м установите вертикально рейку.
• Выровняйте прибор и измерьте O1.
• Наклоните сферический пузырек пузырька к четырем крайним положениям, и каждый раз мы читаем O2, O3, O4 и O5 на рейке.
• Если все показания O1-O5 не отличаются друг от друга более чем на 1 мм (ошибка считывания), это означает, что компенсатор работает корректно во всем диапазоне значений.

Этап 4: Поверка горизонтальности визирной оси

Проверка и исправление горизонтальной установки оси в области действия компенсатора. Проверка и исправление горизонтального выравнивания визирной оси является наиболее трудоемким этапом. Также необходимо иметь две нивелирных рейки и установить их друг от друга и вертикально на расстоянии не менее 30 метров. Поставить прибор посередине между рейками и вычислить превышение между точками.

Возьмем для примера:отчет по рейке A = 1.787м,отчет по рейке B = 1.632м,превышение (Δh) в этом случае будет: Δh = А–B = 0.155м. с Переставить штатив с прибором ближе к точке А и, взяв отчет по этой же рейке (для примера 1.

509м), вычислить теоретический отчет по рейке B (отчет по рейке А – Δh). В нашем примере теоретический отчет по рейке В = 1.509м – 0.155м = 1.354м.    Взяв отчет по рейке В сравнить его с теоретическим.

Если разность между отчетами превышает 1-3 мм, необходимо выполнить настройку.

Отверните защитную крышку окуляра (или откройте заглушку в нивелирах Sokkia) и с помощью юстировочной шпильки / отвертки  / шестигранника из комплекта прибора поворачивайте винт до тех пор, пока отчет по средней горизонтальной нити не станет равен теоретическому (1.354м). После чего необходимо повторить поверку.

Свяжитесь с нами, если у Вас есть вопросы по обслуживанию или приобретению оптического нивелира:

Вверх

Источник: https://www. aspector.ru/blog/opticheskiy-nivelir-osnovy-raboty-i-nastroyka-svoimi-rukami/

Для чего нужен нивелир на строительной площадке? Виды, отличия и пошаговое руководство по работе с ним, способы нивелирования

Нивелир – незаменимый инструмент на строительной площадке. Знание, как пользоваться нивелиром и умение определять разность высоты точек пригодится от разбивки осей здания до проверки положения любой конструкции. Основная сфера применения прибора – измерение перепада рельефа местности.

Принцип геодезии на строительной площадке

Правильная организация геодезических работ на строительной площадке начинается с чётко поставленной цели работы. Соответственно задаче выбирается необходимый измерительный инструмент, технология производства, допустимая погрешность в измерениях.

«От общего к частному» – система, при которой переходят от крупных опорных геодезических сетей к сетям низшего класса. Геодезические работы на строительной площадке начинаются с привязки к государственной опорной сети. Затем определяют разбивку осей строения и только потом выделяют положение конструктивных элементов в контуре здания.

Второй принцип заключается в контроле предыдущих измерений. Новые измерения производят после тщательной проверки предшествующих.

Следуя этим правилам, обеспечивают высокую точность геодезических работ в строительстве.

Список инструментов для нивелирования

• штатив;
• мерная рейка;
• отвес с нитью;
• планшет с листом бумаги или журнал для записи измерений.

Способы съемки местности

• Нивелирование поверхности производят для получения точного топографического плана местности.
• Целью измерения является изучение рельефа, сопоставление высот отдельных точек.
• По методам производства работ классифицируют следующие виды нивелирования:

• геометрическое;
• тригонометрическое;
• физическое;
• автоматическое;
• стереофотограмметрическое.

В строительной области используется геометрическое нивелирование площади.

Измерение производится горизонтальным визирующим лучом света. Точки закрепляются на местности с помощью колышков или башмаков. Нивелир размещают в месте, называемом станцией, мерные рейки устанавливают на измеряемых точках.

По способу опор съёмки различают:

• нивелирование поверхности по квадратам;
• нивелирование рельефа по магистралям и параллельным линиям;
• нивелирование местности способом полигонов.

Рельеф строительного участка, как правило, равнинный, плоский, без значительных перепадов высот.

На основании полученного нивелированием по квадратам топографического плана строительной площадки составляются проекты вертикальной планировки участка, подсчёты объёмов земляных работ.

Конструкция и классификация стандартных нивелиров

По конструктивному решению стандартные нивелиры классифицируют на:

• оптические, или оптико-механические;
• лазерные;
• цифровые.

Оптические (оптико-механические)

Принцип действия оптических, или оптико-механических нивелиров основан на прохождении луча света через зрительную трубу, вращающуюся в горизонтальной плоскости. Все настройки проводят вручную. Для измерения используется рейка с числовыми значениями. Оптические нивелиры подразделяют по степени точности на технические, точные, высокоточные.

Работают вдвоём – один человек держит рейку, второй снимает показания.

Комплект состоит из трёх предметов: измерительного инструмента, штатива, или трегера и мерной рейки. Шкала рейки двусторонняя. Деления нанесены красным и чёрным цветом, с разных сторон в сантиметрах и миллиметрах.

Лазерные

Лазерные нивелиры отличаются видимым лучом света, излучаемым светодиодом в корпусе прибора.

По принципу работы делятся на 2 категории:

• позиционные, луч проходит через призму;
• ротационные, в основе луча лежит линза.

Ротационные нивелиры считаются профессиональными инструментами, имеют угол работы 360 градусов, большую дальность и расширенные функциональные возможности.

Режим самовыравнивания инструмента по горизонтали упрощает предварительную настройку.

Корпус защищён от пыли и влаги. Использование приёмника луча увеличивает дальность работы. По дальности, точности измерения различают приборы профессионального класса и бытового использования.

Дополнительными функциями является проецирование вертикальных и горизонтальных линий на поверхность, построения углов. Для улучшения видимости и сохранения зрения работают в защитных очках. При поддержке работы удалённого управления допустимо работать одному.

Цифровые

Цифровыми нивелирами называют инструменты оптико-механического или лазерного типа, отображающие, запоминающие и анализирующие информацию в цифровом виде.

Цифровые приборы имеют процессор и память, высокий класс точности, позволяют работать без напарника. Деления рейки нанесены штрихкодом для автоматического считывания прибором.

Недостатками считают высокую стоимость, чувствительность аппаратов к механическим повреждениям.

Как работать нивелиром правильно?

Существует два способа ведения работ:

• «вперёд», при котором начальная станция будет над первой точкой. Измеряют высоту прибора, снимают отсчёт на рейке. Превышением будет разность величин;
• «из середины». Самый распространённый способ, инструмент располагают на равном удалении от точек.

Установка штатива

Штатив располагают по центру между измеряемыми точками. Ослабив винты, ножки трегера раздвигают до удобной в работе высоты, после чего винты снова закручивают. Нивелир крепится к головке штатива. Горизонтальность головки регулируют с помощью подъёмных винтов.

Монтаж прибора

Прибор устанавливают и закрепляют с помощью крепёжного винта, расположенного на трегере. Подготовка к работе заключается в настройке оптики, приведения прибора в строго горизонтальное положение.

Фокусировка оптико-механического узла

Начинают с выравнивания инструмента по горизонтали. Для этого двумя подъёмными винтами, поворачивая их одновременно, пузырёк уровня приводят к середине. Вращением третьего подъёмного винта пузырёк подгоняют в центр уровня. Эта точка называется «нуль-пункт».

Затем переходят к фокусировке оптического оборудования. Зрительную трубу наводят на любую поверхность, вращением окулярного кольца добиваются чёткой видимости сетки. Переводят нивелир на рейку и регулировкой фокусировочного винта настраивают чёткую видимость шкалы.

Сдвигают инструмент по головке трегера до тех пор, пока отвес не укажет на нужную точку. Закрепительный винт затягивают.

Измеряем и фиксируем наблюдения

После установки нивелира в середине между двумя точками, подготовки, переходят к измерениям.

Непосредственно на точку устанавливают мерную рейку. Точное положение рейки контролируют вертикальной риской визирной сетки, подавая сигналы напарнику.

Для контроля значение снимают дважды, с обеих сторон рейки. За итоговый результат принимают средний показатель. Превышение точек определяют разностью двух значений точек.

Результаты измерений записываются.

На что обращать внимание при покупке?

Выбирая нивелир, руководствуются сферой его применения, то есть смотрят, для чего он нужен в конкретной ситуации. Критерии отбора – дальность действия, точность измерения, дополнительные функции.

Для домашнего мастера при выборе лазерного нивелира достаточно следующих характеристик:

• точность измерения ±0,3 мм/м и выше;
• дальность с работы с приёмником 40-60 м;
• проецирование горизонтальных, вертикальных плоскостей, прямых углов;
• средний угол развёртки;
• работа от аккумулятора;
• умеренная цена.

Для домашнего использования не нужна большая дальность измерения и высокоточная оптика, а режим самонивелирования лазерного прибора не будет лишним. Зелёный луч лучше виден при искусственном освещении.

Профессиональный лазерный уровень должен отвечать более высоким требованиям:

• точность измерения ±0,1 мм/м и выше. Большие расстояния на местности дают увеличение погрешности;
• работа с приёмником для увеличения видимости луча, дальности работы от 300 метров;
• высокий класс защиты от пыли и влаги;
• устройство дистанционного управления;
• лазерный отвес.

Ротационный прибор обеспечивает охват в 360 градусов. Соответственно, профессиональные приборы отличает и более высокая стоимость.

Полезные видео

Подготовка, приведение прибора в рабочее положение: Учебное видео по устройству нивелира Н-3, принцип работы и снятие отсчетов, смотрим:

Оптический нивелир — незаменимый помощник на строительной площадке, посмотрите, как с ним работают специалисты:
Что такое нивелир, как и где используется:
Умение работать нивелиром повышает точность и качество строительных работ, экономит время и материалы. Есть вопросы или не согласны с точкой зрения автора? Высказывайтесь в х.

Источник: https://DomaVlad.ru/instrumenty/nivelir.html

Как работать нивелиром

Нивелир на стройке, инструмент второй по значимости после измерительной рулетки. Не представляя как работать нивелиром, нечего и думать начинать мало-мальски серьезное строительство.

При этом принцип действия нивелира и основные приемы работы с ним настолько просты, что их может освоить даже ученик начальных классов.
Содержание:
1. Устройство нивелира.
2. Дополнительные приспособления и инвентарь.
3. Принцип действия нивелира. Установка прибора.
4.

Определение превышения точек.
5. Перенесение отметки.
6. Нивелир, рэпер и балтийская система высот (видео).
7. Оптический нивелир и его возможности (видео).
8. Устройство нивелира: взятие отcчётов (видео).
9. В заключение.

Видео-версия статьи

Устройство нивелира

Рассмотрим, из чего состоит и как работает обычный оптический нивелир. Основной частью прибора является оптическая труба, с системой линз способная приближать наблюдаемые объекты с двадцатикратным и более увеличением.

Труба закреплена на особой поворотной станине, необходимой для следующих функций:

• крепления на штативе;
• выставления оптической оси нивелира в строго горизонтальное положение, для чего станина имеет три регулируемые по высоте «ножки» и один или два (в моделях без автоматической подстройки) пузырьковых уровня;
• точной наводки по горизонтали, которую осуществляют парными или одиночным маховичком.

• У некоторых моделей станина имеет специальный лимб, шкалу, позволяющую выполнять измерение или построение горизонтальных углов.
• С правой стороны трубы расположен маховик, предназначенный для регулировки резкости изображения.
• Подстройка под зрение оператора производится вращением регулировочного кольца на окуляре.

Элементы нивелира

При взгляде в окуляр зрительной трубы нивелира, мы увидим, что помимо приближения наблюдаемого в прибор предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Она образует крестообразный рисунок, из вертикальных и горизонтальных линий (см. рисунок 1).

Дополнительные приспособления и инвентарь

Кроме самого прибора, для работы нам понадобится уже упомянутый штатив, а так же специальная мерная рейка, с нанесенными на ней делениями и цифрами. Деления представляют собой полоски чередующиеся черные или красные полоски шириной в 10 мм.

Цифры на рейке нанесены с шагом в десять см, а значение от нуля и до конца рейки в дециметрах, при этом числа выражены двумя цифрами. Так, 50 см обозначается как 05, число 09 обозначает 90 см, цифра 12 укажет на 120 см и т.д.

Для удобства, пять сантиметровых рисок каждого дециметра объединены еще и вертикальной полоской, так, что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной.

Старые модели приборов дают перевернутое изображение, и рейка к ним требуется специальная, с перевернутыми цифрами.

Вспомогательные приспособления к нивелиру

К нивелиру прилагается паспорт, где обязательно указывается дата его последней проверки и настройки или, как говорят геодезисты «поверки». Поверяют нивелиры не реже чем раз в три года, в специальных мастерских, о чем делается очередная запись в паспорте.

Кроме паспорта, в комплекте нивелира идет ключ для обслуживания и мягкая фланель для протирки линз и конечно защитный футляр, где он хранится. Модели с горизонтальным лимбом — угломером комплектуются отвесом для установки строго в нужной точке.

Важно!

Оберегайте нивелир от ударов и толчков, даже когда он в футляре. Современные приборы оборудованы специальным устройством, осуществляющим точную подстройку по горизонтали, сильный толчок, внешне не оставивший ни малейшего следа, может повредить его тонкий механизм.

Принцип действия нивелира. Установка прибора

1. Принцип работы нивелира предельно прост: оптическая ось прибора располагается строго горизонтально и не отклоняется при вращении прибора, постоянно находясь в одной горизонтальной плоскости.
2. Рассмотрим более подробно, как это качество можно использовать на практике.

Работу начинаем с установки прибора.

Раздвигаем, и устанавливаем штатив. При работе на мягкой почве вдавливаем в нее острия, которыми заканчиваются «ноги» штатива.

• Регулируя длину «ног», выставляем штатив на удобную для работы высоту, стараясь, чтобы его верхняя площадка, куда ставится нивелир, располагалась горизонтально.
• Извлекаем из защитного футляра нивелир и устанавливаем его на штатив, закрепляя винтом штатива.

Теперь необходимо выставить нивелир так, чтобы его оптическая ось расположилась строго горизонтально. Для этого инструмент снабжен круглым пузырьковым уровнем, расположенным на станине.

Вращая верньеры на ножках прибора, выставляем воздушный пузырек строго в центр уровня (см. рис.1).

Теперь, как бы мы не вращали трубу прибора, оптическая ось будет располагаться горизонтально.

Работа с нивелиром на стройке

Определение превышения точек

Как устанавливать инструмент мы разобрались, теперь рассмотрим, как определять с помощью нивелира разность высот двух и более точек. Для этого нам понадобится рейка и помощник, который будет рейку держать и переносить туда, куда нужно.

Выбираем первую точку измерения (обозначим ее «а»), на которую помощник ставит рейку по возможности вертикально. Вертикальность можно корректировать по вертикальной риске визирной сетки, подавая соответствующие сигналы помощнику.

Наводим прибор на рейку, сначала приблизительно, пользуясь «прицелом» сверху трубы. Смотрим в окуляр и, вращая маховик, добиваемся четкой видимости рейки.

Рекомендую:  Вопрос: Как изготовить винтовую сваю для забора?

Снимаем показания. Для этого смотрим, между какими значениями рейки оказалась горизонтальная линия визирной сетки, добавляем к нижнему значению количество сантиметровых делений между линией значения и линией визира прибора (или, если это удобнее, вычитаем из верхнего значения).

К примеру, риска легла чуть больше чем на три деления выше цифры 15. Нужно записать в блокноте значение 153, округляя до сантиметра в большую или меньшую сторону.

Даем команду помощнику перенести рейку на следующую точку («б») и снова выполняем замеры. Допустим, на рейке мы увидели значение «18» а наша риска чуть-чуть не добралась до «буквы Е», которая соответствует пяти делениям (сантиметрам). Значение высоты будет равно 185. Записываем его.

Поскольку горизонт нивелира неподвижен, а двигается рейка, то чем она ниже, тем больше значение мы увидим в объективе. Вычитаем: 185-153=32 Точка «б» ниже точки «а» на 32 сантиметра.

Определение превышения точек

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт.

При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.

) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров.

Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша.

Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.

Совет.
Если какое либо высотное значение нужно сохранить на длительное время, его стоит надежно зафиксировать, вбив гвоздь или нанеся отметку водостойкой краской. Для этого рисуют две горизонтальные черты, с небольшим (пара миллиметров) промежутком между ними. Именно этот промежуток должен соответствовать отметке высоты.

Нивелир, рэпер и балтийская система высот

Оптический нивелир и его возможности

Устройство нивелира: взятие отcчётов

В заключение

Бережно относитесь к инструментам. Сразу после окончания работы, снимите нивелир со штатива и уложите в футляр. Лучше делать это, даже если спустя некоторое время вы будете продолжать работать с этого же места. В таком случае просто не убирайте сам штатив. Когда нужно, вы снова установите на него нивелир, при этом высота оптической оси нивелира, если и изменится, то незначительно.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Источник: https://chonemuzhik.ru/kak-rabotat-nivelirom.html

Как пользоваться нивелиром – инструкция по измерению + видео

Чтобы узнать, как пользоваться нивелиром, не обязательно оканчивать курсы геодезистов или геологический институт. Достаточно внимательно прочитать эту статью, ознакомиться с видеовставками и поэкспериментировать с прибором, и вы сможете совершать высокоточные измерения не хуже квалифицированного инженера.

Методы нивелирования на местности

Нивелирами называется большая группа приборов, которые используются для определения и фиксации точного положения различных предметов по высоте. Причем предметами могут быть вполне произвольные точки и участки земной поверхности, а не определенные ориентиры.

Задача любого нивелирования состоит в измерении разницы высот между отметками (уровнями) будущего здания (сооружения).

На практике, от величины такого превышения, от его грамотного измерения зависит общее качество строительства.

Например, от запланированного «нулевого» уровня первого этажа дома рассчитывается глубина фундамента, сток грунтовых вод, проект дренажной системы, вид утепления отмостки и т.д.

Существующие методики нивелирования достаточно разнообразны:

• Гидростатический метод, основанный на свойстве одинакового положения жидкости в сообщающихся сосудах. Обладает высокой точностью и допускает измерение вне пределов прямой видимости между отдельными точками. Гидростатические замеры связаны с необходимостью прокладывать и заполнять жидкостью протяженные шланги и трубки, что не всегда удобно;
• Барометрический метод – применяется при планировании и разметке обширных архитектурных комплексов, нуждается в высокоточных барометрах, специальных компьютерных программах. В личном жилищном строительстве барометрические измерения не используются;
• Тригонометрические замеры посредством поворотного теодолита хороши тем, что не нуждаются в помощниках с дополнительными рейками. Теодолитные измерения ведутся как по горизонтальным, так и по вертикальным углам, однако освоить этот прибор сложнее, чем обыкновенный нивелир, да и стоимость теодолита в несколько раз выше;
• Геометрические измерения углов возвышения с помощью стандартных нивелиров выполняются только в одной плоскости и требуют установки вспомогательных отметок (тех же реек), их перемещения с места на место и записей в журнале измерений

Простота и надежность замеров обыкновенным нивелиром, его хорошая совместимость с нуждами частного и жилищного строительства делают его наиболее востребованным при проектировании и планировании многих работ – от заливки фундамента до проверки точности двускатной кровли.

Типовое устройство и классификация современных нивелиров

Конструктивное устройство нивелира незамысловато. На прочном треножнике расположен основной оптико-механический узел со встроенной системой линз.

Этот узел должен обеспечить строгую горизонтальность визирного луча, с минимальным отклонением. Линзы могут давать как прямое, так и обратное (перевернутое) изображение.

В последнем случае измерительные рейки тоже следует перевернуть при установке на местности.

В верхнюю часть корпуса каждого нивелира встраиваются датчики уровня. Прочная и точная установка прибора на местности определяет качество всех последующих измерений.

Опытный оператор постоянно сверяется с показателями этих датчиков, регулируя их при необходимости рукоятками наклона оптико-механического узла.

Это позволяет вовремя заметить случайное отклонение прибора от точного положения на местности и не повторять измерения заново.

Перед тем, как пользоваться нивелиром и рейкой, необходимо описать основные разновидности приборов для геометрических измерений превышения высоты. Наиболее просты и экономичны нивелиры с цилиндрическими уровнями (один или несколько), которые расположены непосредственно на трубе-визире.

Значительно дороже и существенно точнее измерители с автоматической компенсацией «огрехов» установки, они удобны при работе на проблемных грунтах – щебень, песок и т.п.

Нивелиры с электронной системой измерения используются при профессиональном проектировании крупных объектов и довольно сложны в настройке и эксплуатации.

По классу измерительной точности нивелирные устройства делятся на три основных группы:

• Технические приборы, маркировка Н-10, Н-12 и т.д.;
• Точные приборы, маркировка от Н-3 до Н-9;
• Особо точные приборы, маркировка от Н-05 до Н-2.5.

Цифры в названии обозначают среднюю погрешность измерений в миллиметрах на километр. То есть даже технический нивелир дает отклонение около 1 см на 1 километр расстояния до объекта – этого более чем достаточно для точного проектирования и грамотного планирования подавляющего большинства строительных работ.

Как пользоваться нивелиром – пошаговая инструкция для начинающих

Практическое применение обыкновенного нивелира описывается следующей последовательностью измерительных действий:

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности).

Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах.

Большинство приборов снабжается плавными корректирующими креплениями на каждой «штативной ноге», ими выполняют точную настройку горизонтальности верхней площадки.

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий.

Для удобства сначала выставляют пузырек в одном «окошке», не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки.

Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом.

Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах.

Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений.

Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне.

Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.

• Михаил Малофеев
• Распечатать

Источник: https://remoskop.ru/polzovatsja-opticheskim-nivelirom-rejkoj-video.html

Как пользоваться нивелиром?

21 Мая 2018

Нивелир — это прибор для определения разности высот, проверки ровности поверхности путем определения превышения одной точки над другой горизонтальным лучом. Нивелиры делятся на оптические, цифровые и лазерные.

Как пользоваться оптическим нивелиром?

Комплект оптического нивелира состоит из штатива, рейки с делениями в миллиметрах на одной стороне и сантиметрах с другой, а также самого нивелира.

• 1 шаг. Для начала необходимо выбрать место для установки нивелира. Самым удобный считается расположение в центре измеряемой площадки. На выбранном месте устанавливается штатив. Для достижения ровного горизонтального положения необходимо ослабить зажимы ножек штатива, установить площадку (головку) штатива на необходимую высоту и закрутить винты.
• 2 шаг. Нивелир устанавливается и закрепляется становым винтом на штатив. Вращая подъемные винты нивелира, с помощью уровня достигается горизонтальное положение прибора.
• 3 шаг. Осталось произвести фокусировку. Для этого зрительную трубу необходимо навести на рейку и вращая фокусировочный винт получить максимально резкое изображения, окулярным кольцом настраивается фокусировка сетки нитей. Если необходимо измерить расстояние от одной точки до другой или вынести оси здания, то проводится центрирование. Для этого нивелир устанавливается над точкой, а за становый винт подвешивается отвес. Нивелир смещается по головке штатива, при этом отвес должен находится над точкой, потом прибор закрепляют.
• 4 шаг. После установки и настройки прибора можно переходить к изысканиям. Нивелирная рейка устанавливается на начальную точку (или высотный репер), производится снятие отсчета по средней нити сетки нитей нивелира. Отсчет записывается в полевой журнал. Далее рейка переносится на измеряемую точку, повторяется процедура снятия и записи отсчета. Разница между отсчетами начальной и измеряемой точки и будет составлять превышение.

Как пользоваться лазерным нивелиром?

До начала работы необходимо проверить функционирование прибора. Для этого нужно зарядить аккумулятор или вставить батареи, и включить нивелир. Если луч светит ярко и четко, то аппарат готов к работе.

Для достижения высокого качества разметки необходимо соблюдать следующие правила расположения прибора:

1. Проецирование линии или плоскости должно происходить беспрерывно. На пути луча не должно быть препятствий.
2. Расстояние от нивелира до объекта не должно превышать максимального допустимого для выбранной модели. С увеличением расстояния погрешность разметки увеличивается. Но использование специального приемника позволяет увеличить дальность использования прибора до 2-х раз.
3. Лазерный луч опасен для зрения животных и людей, поэтому перед проведением работ необходимо предупредить окружающих и, по возможности, изолировать животных с рабочей площадки.

Настройка лазерного нивелира зависит от выбранной модели, важно помнить, что отключение неиспользуемых функций позволяет экономить заряд батареи и увеличить время работы устройства. Основные параметры настройки:

1. Для достижение точного результата работы прибор необходимо расположить на ровной поверхности с помощью штатива, при этом нивелир должен находиться в устойчивом положении. В некоторых моделях предусмотрено крепление к потолку или стене, в этом случае важно не допускать возможность смещения или тряски устройства.
2. До начала работ необходимо провести выравнивание прибора по горизонтали путем вращения винтов. Многие современные модели обладают функцией самовыравнивания. Такие приборы не допускают неправильного положения устройства и подают звуковой сигнал при ошибке.
3. В зависимости от задачи необходимо настроить видимость вертикальной и горизонтальной оси. В некоторых моделях также возможно выбрать режим «линии» или «точки» и отрегулировать их.
4. В ротационных нивелирах доступна настройка скорости вращения луча или величины угла для задания рабочего сектора.
5. При необходимости измерений на дальних расстояниях следует использовать приемник лазерного луча, который требуется закрепить на рейке и поместить ее на измеряемую точку.

Использование лазерного нивелира в строительстве или ремонте позволяет выполнять большое количество задач. Способы использования зависят от конкретно поставленных целей, например:

Использование лазерного нивелира при работе на полу:

1. Чтобы определить ровность залитого бетона. Для этого рейку необходимо поставить к стене в любом месте помещения и отметить, где на ней находится красный луч. После этого сделать еще несколько таких измерений в разных точках комнаты и сравнить отклонения показателей.
2. Для декоративной укладки напольной плитки.

   Для этого необходимо наклонить устройство и перенести луч на пол, при этом зафиксировав нивелир. Самым популярным считается способ, когда лучи пересекаются под прямым углом, что позволяет аккуратно выложить плитку. Наличие зажимов в комплектации лазерного нивелира позволяет проецировать перпендикулярное пересечение на любую поверхность.

Использование лазерного нивелира для работ на стене:

1. Для выравнивания стен Для этого необходимо направить луч вдоль поверхности и замерить отклонения.
2. Наклейка керамической плитки и обоев Применение разметки стен лазерным нивелиром позволяет выложить плитку или наклеить обои быстро и идеально ровно. Используется или один вертикальный луч для обоев или пересечение двух лучей для плитки.

   Для экономии заряда обычно только первый ряд наклеивается по лучам, остальные выравниваются по первому, иногда производя контрольное выравнивание нивелиром.

3. Установка техники, карнизов, полок и другие бытовые способы применения нивелира.

   На смену карандашам, рулеткам и пузырьковым уровням пришли лазерные нивелиры. Проецирование лучей на стену позволяет быстро и без хлопот справляться с большим количеством бытовых вопросов.

В заключение

Нивелир является незаменимым устройством как на стройке, так и в быту. Купить лазерный или оптический нивелир вы можете в нашем интернет-магазине. А также мы проводим обучение по использованию профессионального геодезического и строительного оборудования. Обращайтесь к нашим специалистам, и мы ответим на все ваши вопросы.

Источник: https://gis2000.ru/articles/kak-polzovatsya-nivelirom.html

Нивелирование, что это значит? Как пользоваться нивелиром

Нивелирование – это измерение разницы высот между определенными точками участка. Это определение не из учебника, но кажется нам более понятным.  Поэтому нивелировать — это значит измерять разность между двумя или более точками по высоте. При этом сам прибор может быть привязан по высоте к одной из близлежащих реперных точек, а может и не быть. В большинстве случаев, когда речь идет о посадке дома на участке, определении высоты его цоколя, в т. ч. с учетом перепада высот с соседними участками, с целью планировки ландшафта участка, отвода дождевой и талой воды от дома т.п., то такая привязка необязательна.

Когда мы говорим о приборе, то имеем в виду нивелир – геодезический высотомер. А репер – это стационарный знак, имеющий стабильное положение по отношению к идеальной, принятой за «0» точке отсчета. Они бывают 3 видов значимости (вековые, фундаментальные, рядовые), но это не предмет рассмотрения данной статьи. В реальных условиях, при строительстве индивидуального дома, за реперную точку берется любая, чаще самая высокая точка участка, и от нее вычисляются все перепады высот.

Конечно, можно и не делать нивелирования участка, но если вы планируете как минимум производить выемку или засыпку грунта при организации ландшафта, то такое исследование поможет вам рассчитать его количество с высокой точностью, что минимизирует затраты на спецтехнику и транспорт. Да и с высотой цоколя при этом вы не ошибетесь точно, а это – одна из наиболее частых ошибок индивидуальных застройщиков, обходящаяся в дальнейшем дорого.

Виды нивелиров

Сегодня прямо ответить на вопрос, что же такое нивелир, не так просто, как еще с десяток лет тому назад. Тогда под этим названием подразумевался оптический прибор, напоминающий небольшую подзорную трубу, закрепляемую на треноге, в которую были хорошо видны метки на рейке, находящейся на большом расстоянии от прибора. Ее, по указанию оператора, помощник устанавливал в различных точках участка. Изображение в нем было перевернутым, что составляло определенное неудобство для снятия замеров. Но прибор отличался исключительной надежностью, что позволило ему дожить до наших дней.

Но вместе с тем на рынок вышли более удобные в использовании нивелиры, да в таком ассортименте, что разбираться в их многообразии легче с использованием сравнительной таблицы.

Из нее мы вычленим 2 главные группы. А это:

• оптические;
• лазерные.

Оптические нивелиры пополнились широкой линейкой нивелиров прямого действия, где изображение не перевернуто вверх ногами, а также цифровыми нивелирами, в которых человеческая функция ведения журнала нивелирования и произведение расчетов превышений уровней стала выполняться самим прибором. Человек же должен только нажать кнопочку при наведении на линейку и в самом конце считать готовый журнал с памяти нивелира.

Но, все же, все оптические нивелиры предусматривают наличие у оператора хоть небольших знаний о работе с ними.

Лазерные же нивелиры настолько просты в использовании, что для их использования специальные навыки не нужны, главное, чтобы прибор был четко выверен и настроен.

Лазерный луч такого нивелира рисует четкую светящуюся линию в различных плоскостях, что радикально упрощает все построения и расчеты. А в тандеме с обычной рулеткой, такой прибор позволяет с легкостью выполнить все задачи традиционного нивелира и даже более.

Единственным, но ощутимым недостатком лазерных нивелиров является их ограниченное использование ясным солнечным днем, но самые мощные модели минимизируют этот фактор, а наши кулибины нашли изящный и простейший выход из данной ситуации.

Такие нивелиры бывают позиционными и ротационными. Второй отличается от первого наличием серводвигателя, закрепленного на подвесе, который вращает преломленный в призме под углом 900 лазерный луч вокруг своей оси.

Точность такого прибора – выше.

Собственно, все лазерные нивелиры таковыми являются только в соединении с измерительной рейкой, а без нее они – лазерные уровни, но на практике, последними принято считать маломощные приборы, используемые внутри помещений.

Большинство современных нивелиров являются самовыравнивающимися (естественно – в определенных пределах отклонений от горизонтали), но сохранились и уровенные модели, где установка производится по уровням, но с этим мы разберемся ниже.

Различие по классам точности для наших видов нивелирования большого значения не имеет, поэтому их описание мы сознательно опустим.

Как пользоваться оптическим нивелиром

Нивелир – прибор не дешевый. Покупать его для одноразовых измерений – малооправданно, а нанимать геодезистов для этой работы – еще более расточительно. Но, познакомившись с элементарными приемами работы с нивелиром, и взяв его в аренду (а это сейчас возможно повсеместно), вы однозначно сможете все работы с ним на своем участке выполнить самостоятельно.

Устройство большинства оптических нивелиров схоже, и отличается в основном наличием или отсутствием поворотного лимба, позволяющего с точностью до 50 определять углы на горизонтальной плоскости, и конструктивными особенностями отдельных элементов.

Принцип работы с оптическим нивелиром вы увидели в видеоролике, представленном выше. Сейчас же рассмотрим приемы работы с ним.

Работы производят 2 человека: один – непосредственно с прибором, устанавливая, наводя на цель — линейку, считывая и записывая показатели, а второй – с линейкой, перенося и устанавливая ее по указаниям первого, следя за ее вертикальностью.

Нивелир устанавливается на штатив.

Главная функция штатива: точно удерживать прибор в установленном положении, не допуская отклонений от выставленного уровня, а также уберегать его от опрокидывания. Выдвигающиеся ножки позволяют фиксировать нивелир на заданной высоте с горизонтальным позиционированием площадки крепления даже на рельефе с уклоном. Часто штативы снабжаются уровнем на подвесе, а современные могут быть оборудованы и другими системами уравновешивания устройства.

Большинство реек (линеек) нивелиров имеют одинаковые обозначения в форме делений имеющих толщину (значение) в 10 мм, часть из которых для удобства снятия показателей объединены в прямую или оборотную букву Е, имеющую высоту 50 мм. Между этими буквами также расстояние в 50 мм. Большие цифры на рейке показывают расстояния в дециметрах.

В зависимости от того, прямой или обратный у вас нивелир, отсчет производится либо сверху, либо снизу. Нанесение значений на рейке также должно быть прямым или обратным. Часть реек для прямых нивелиров снабжены более привычной нам шкалой. Также они имеют телескопическое устройство для удобства транспортировки.

Вы можете выбрать точку установки нивелира на местности.

Но главное: его четкая установка по уровню. Пузырьки на всех встроенных уровнях должны находиться строго по центру.

Лучше сразу подготовить план участка с отметками, в которых вы будете позиционировать рейку и на таком плане фиксировать реальные показатели нивелира.

Так делают профессионалы геодезисты или строители. Есть и другие формы ведения журнала нивелирования, но вы можете записывать свои результаты в любой удобной для вас форме, наиболее точно отвечающей задачам, которые вы должны решить в процессе нивелирования: то ли спланировать рельеф, то ли установить отметки высоты фундаментов.

Делаем нивелир своими руками

Нивелир, на самом деле, несмотря на довольно сложную конструкцию, один из наиболее легко изготавливаемых в домашних условиях приборов. В его основе лежит устройство абсолютно горизонтальной платформы в заданной точке.

Принцип устройства самодельного нивелира понятен из схемы. Нам лишь остается ее прокомментировать и внести необходимые, на наш взгляд, коррективы.

Во-первых, вовсе не обязательно, чтобы опора (площадка) вращалась. Важно, чтобы она была установлена строго горизонтально и прочно, чтобы не отклонялась от начальной позиции в процессе измерений. Для этого будет полезной установка двух раскосов в перпендикулярных плоскостях, которыми площадку можно будет жестко закрепить к ноге.

Во-вторых, ногу при этом вовсе не обязательно делать в виде треноги – важно, чтобы она уверенно держалась в грунте. Для этого можно просто забить ее в землю через деревянную проставку так, чтобы она не шаталась, а крепление площадки произвести, пользуясь хорошо выверенным уровнем.

В третьих, роль самого нивелира и выполнит этот уровень. Можно производить замеры, выполняя нацеливание на рейку вдоль его ребра (при этом человек, держащий рейку, должен выполнять ваши команды, передвигая по шкале контрастный предмет типа кредитной карточки), а можно закрепить на уровне мощный лазер-указку.

При этом даже если точка лазера будет размытой, вы сможете легко высчитать центр этого светового пятна, беря размеры по одному из его краев – ведь нам при нивелировании важен перепад высот, а не его точное отклонение от уровня моря.

А рейку можно изготовить из любой ровной деревянной рейки или какой-нибудь трубы, закрепив на них ленту от поломанной рулетки или даже портняжный сантиметр.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Инструкция: как пользоваться оптическим нивелиром

Как пользоваться оптическим нивелиром и насколько отличается он от нивелира лазерного? Оба инструмента хотя и называются одинаково, но имеют различное устройство и назначение.

Оптический нивелир нашел свое применение в строительстве.

Лазерный нивелир чаще всего применяют при осуществлении ремонта в помещении, стихия оптического нивелира – строительная площадка любой площади и протяженности.

Читайте также:

Современная продольная порезка проката.

Как самому сделать мини пилораму.

Каак сделать стол для фрезера  – подробнее>>>

Область применения и устройство прибора

Используя последний, можно определять высотные отметки точек на плоскости относительно какого-нибудь базового уровня. В ходе строительства необходимость в таких операциях возникает постоянно. После разметки осей будущего объекта площадку необходимо спланировать, то есть сделать ее ровной. Где нужно убрать грунт, а где досыпать – подскажут нивелировщики. Определение глубины траншеи под фундамент – опять же нужен нивелир. Не обойтись без этого инструмента и при устройстве стяжки или бетонных полов, особенно если они имеют большую площадь. Проведенные с помощью нивелира измерения помогут сделать основание идеально ровным и избежать перерасхода бетонного или цементного раствора.

Схема элементов оптического нивелира..

Оптический нивелир представляет собой зрительную трубу, установленную на подставке – трегере. Последняя снабжена тремя подъемными винтами, которые позволяют менять наклон трубы в двух взаимно перпендикулярных плоскостях, добиваясь строго горизонтального положения. При этом нивелировщик ориентируется на показания пузырькового уровня, который также вмонтирован в подставку. Для установки нивелира понадобится штатив. Лучше всего использовать алюминиевый, который одновременно является прочным и легким.

Неизменным спутником оптического нивелира является измерительная рейка. Перед проведением работ необходимо обзавестись помощником, который будет удерживать ее, пока вы будете выполнять измерения. Шкала наносится на рейку с двух сторон: с одной – в сантиметрах, с другой – в миллиметрах.

Вернуться к оглавлению

Как работать с нивелиром

До того как приступить к съемке, необходимо решить, в каких точках будут определяться высотные отметки. Если работа заключается в выравнивании поверхности, на ней нужно разметить сетку с размерами ячейки, к примеру, 6х6 м. Съемка будет проводиться в точках, которые являются узлами этой сетки. Если планируемая площадка небольшая или объем земляных работ необходимо рассчитать с большей точностью, сетку можно сделать более плотной, уменьшив размер ячеек до 3х3 м.

Теперь можно приступать к установке инструмента. Наилучшая позиция для нивелира – центр площадки, на которой предполагается проводить работу.

Схема измерений при помощи оптического нивелира.

1. В первую очередь необходимо поставить штатив. Его ножки имеют выдвижные секции, что позволяет расположить головку штатива на удобной для нивелировщика высоте.
2. Выдвинув секции на необходимую длину, их фиксируют посредством зажимов. Если прибор устанавливается на участке с мягким грунтом, ножки штатива следует несколько утопить в него. Это поможет зафиксировать положение инструмента более надежно.
3. Когда штатив выставлен, его головку приводят в горизонтальное положение. После установки на штатив нивелир фиксируют закрепительным винтом.
4. Далее необходимо привести инструмент в рабочее положение – выполнить горизонтирование. Для этого нивелир поворачивают так, чтобы пузырьковый уровень оказался между двумя подъемными винтами, расположенными на трегере. После этого их начинают вращать в противоположных направлениях до тех пор, пока пузырек не займет положение посредине между винтами. Теперь остается вращением третьего винта выставить прибор так, чтобы пузырек оказался в нуль-пункте.
5. Следующий этап – настройка фокуса зрительной трубы. Пользуясь визиром, нивелировщик наводит инструмент на рейку. Затем он добивается резкого отображения нитей сетки, вращая окулярное кольцо. Таким же резким должно стать изображение рейки в окуляре, этого достигают вращением фокусировочного винта. Окончательное «прицеливание» на рейку осуществляют путем вращения наводящего винта.

Если нивелир требуется установить строго над определенной точкой, то после всех настроек его центрируют. Для этого к закрепительному винту подвешивают отвес, после чего нивелир начинают двигать по головке штатива до тех пор, пока отвес не окажется четко над заданной точкой. Когда центрирование завершено, нивелир снова фиксируют закрепительным винтом.

Вернуться к оглавлению

Использование нивелира при устройстве основания

Схема выравнивания основания при помощи оптического нивелира.

Пример: необходимо подготовить и выровнять основание на горизонтальном участке площадью около 500 кв. м. При нанесении разметки в виде сетки были выбраны такие размеры ячеек, при которых количество узлов составило 20 штук. Для каждой точки с помощью нивелира и рейки была определена высотная отметка относительно горизонта инструмента (нивелира). Минимальное значение высоты составило 1,55 м, максимальное – 1,7 м. Уровень чистого пола оказался на отметке 1,25 м.

В первую очередь определяем среднюю высотную отметку на площадке. Для этого все полученные значения (кроме отметки чистого пола) необходимо суммировать и разделить на 20. Предположим, средняя величина составила 1,7 м.

Исходя из полученных данных, определяем необходимую толщину слоя засыпки: она составит 1,7 – 1,25 = 0,45 м.

Вернуться к оглавлению

Использование нивелира при устройстве фундамента

Использование нивелира при устройстве фундамента.

Если в проекте указана геодезическая отметка подошвы фундамента, то определить фактическую глубину его заложения относительно поверхности грунта (то есть глубину траншеи или фундамента) можно также с помощью нивелира.

После установки и настройки инструмента следует определить геодезическую высоту его горизонта. Ориентиром в этом случае выступает какая-нибудь геодезическая отметка, находящаяся в радиусе зрительной доступности. Такая отметка еще называется репером, часто ее наносят на такие конструкции зданий и сооружений, как колонны и фундаменты. Допустим, имеющаяся отметка отображала уровень высотой 95,5 м.

Судя по показаниям рейки, установленной строго на репере, он находится ниже горизонта нивелира на 0,8 м. Следовательно, горизонт инструмента находится на высоте 95,5 + 0,8 = 96,3 м. При этом известно, что проектная отметка низа фундамента составляет 93,9 м.

Таким образом, разница по высоте между горизонтальной плоскостью, на которую настроен нивелир, и подошвой фундамента составит 96,3 – 93,9 = 2,4 м.

Дальнейшие измерения показали, что высотная отметка поверхности грунта относительно оси нивелира в месте заложения фундамента составляет 1,1 м. Следовательно, глубина траншеи под фундамент будет равна 2,4 – 1,1 = 1,3 м.

Вернуться к оглавлению

На что нужно обратить внимание при освоении оптического нивелира

Самая распространенная ошибка начинающих нивелировщиков состоит в следующем: они полагают, что точки с большей высотной отметкой находятся выше точек с меньшей высотной отметкой.

На самом же деле все обстоит наоборот: если рейка «показывает» большое значение, значит, она находится в яме, если малое – на возвышении.

К примеру, если при съемке высотная отметка одной точки оказалась равной 1,4 м, а другой – 1,2 м, то вторая точка выше первой на 0,2 м, а не наоборот. В данном случае срабатывает стереотип: нам кажется, что чем больше высотная отметка, тем на большей высоте расположен объект. Для того чтобы избежать ошибок, приучите себя хотя бы на первых порах все результаты измерений пересчитывать и проверять по несколько раз.

Как купить экспресс-кабельные перила

Выбор подходящих компонентов для вашей системы кабельных ограждений должен быть простым. Мы разработали Express специально для того, чтобы максимально упростить получение всех необходимых деталей. Следуйте инструкциям ниже, чтобы приобрести полную систему кабельных ограждений!

Читать больше Магазин Экспресс

Типы сообщений:

В экспресс-системе 5 типов постов:

Концевые стойки (ровные и угловые)

Концевые стойки используются для завершения кабельного ограждения, запуска или остановки вашей системы.Они включают в себя все натяжное оборудование, необходимое для того, чтобы туго натянуть кабельную рейку и закрепить ее на стойке. Они немного дороже, чем сквозные.

Линейные стойки (ровные и угловые)

Стойки

Line предоставляют дополнительные точки крепления, чтобы держать поручни прочными и ограничивать прогиб кабелей. Они включают в себя все монтажное оборудование и не требуют кабельной арматуры.

Угловые стойки (только уровень)

Если вам нужно повернуть за угол и вы хотите использовать одну стойку, мы поможем вам.Наш инновационный Keymount Fitting позволяет вам закончить кабель, не проходя через столб. Эта стойка поставляется с компонентами перил для кабелей, необходимыми для двух трасс, и всем монтажным оборудованием. Несмотря на то, что это самый дорогой пост, он позволяет вам сэкономить, поскольку вам не нужно покупать двухуровневые посты.

Шаг 2. Сколько элементов перил вам понадобится

В системе кабельных ограждений Express поручень состоит из частей 8’6 ″. Измерьте размеры вашего проекта и определите, сколько штук перил вам нужно.Можно отрезать поручень, если вам нужно несколько коротких частей.

Для каждого поручня необходимо купить две заглушки. Если вы собираетесь обрезать поручень, чтобы использовать его для нескольких прогонов, вам нужно будет приобрести две дополнительные заглушки на каждый дополнительный прогон. Например, если вы разрежете поручень диаметром 8 футов 6 дюймов на две части по 4 дюйма, у вас будет четыре конца, которые необходимо заглушить.

Шаг 3: Определите количество кабеля

Чтобы убедиться, что у вас достаточно кабеля, выполните следующие действия:

1. Возьмите общее количество погонных футов ваших пробежек с 36-дюймовыми стойками и умножьте его на 10.
2. Возьмите общее количество погонных футов ваших пробежек с 42-дюймовыми стойками и умножьте его на 12.
3. Сложите суммы шагов 1 и 2 вместе и умножьте на 1,1. Это гарантирует, что у вас будет достаточно лишнего, если вы сделаете один или два неправильных разреза.
4. Кабель выпускается в катушках 100 и 400 дюймов. В зависимости от числа, полученного на шаге 3, округлите до ближайших 100 и закажите соответствующее количество катушек на 400 и 100 футов. Пример. Допустим, я решил, что мне нужно 682 фута кабеля.Округляя вверх, я понимаю, что мне нужно 700 футов, которые я могу получить, заказав катушку 1 × 400 дюймов и катушки 3 × 100 дюймов.

Шаг 4. Получите установочный комплект

Ваш установочный комплект содержит все специальные инструменты, необходимые для установки вашего проекта. Включает:

• Инструмент для обжима кабеля — Вы будете использовать его для обжима кабельной арматуры Express на самом кабеле. Он поставляется со специальными матрицами, размер которых соответствует нашей арматуре.
• Резак для кабеля — Используется для резки кабеля
• Инструмент для вставки кабельной рейки — Это облегчает натяжение кабелей, не распутывая их.
• Шестигранный ключ — Используйте его для затяжки фитингов
• Уровень поста — Полезно для проверки уровня поста
• Насадка T-30 2 ”- Специально разработана для использования с нашими крепежными винтами
• Тюбик винтового воска 2 унции — Увеличьте срок службы вашей системы благодаря использованию винтового воска

Инженерное обучение, уровень 3 — Network Rail

Присоединяйтесь к нам в течение трех увлекательных, удивительных и продвигающих карьеру лет в качестве ученика.

Ваше путешествие начинается здесь. Стажировка инженера в Network Rail — это первый шаг к увлекательной карьере в железнодорожной отрасли. В составе нашей команды вы будете помогать формировать национальные проекты, применять новейшие технологии и приобретать навыки для достижения успеха.

Эта схема сейчас закрыта.

Мы будем принимать заявки на это обучение в январе 2021 года.

Зарегистрируйте свой интерес, чтобы первыми узнавать, когда мы принимаем заявки на следующий набор.

Три года. Профессиональное обучение. Реальный опыт. Зарабатывай, пока учишься.
Наша программа ученичества предлагает сочетание онлайн-обучения и проживания в наших учебных центрах.

После первоначального проживания вы присоединитесь к складу рядом с домом, где вы будете специализироваться на распределении и установке, воздушных линиях, сигнализации, телекоммуникациях или отслеживании. Вы будете окружены экспертами, которые будут помогать вам учиться каждый день, а затем, когда вы начнете развивать свои навыки, вы сможете рассмотреть множество вариантов карьеры.И даже перейти к повышению квалификации и получить членство в профессиональном инженерном институте.

Какой бы карьерный путь вы ни выбрали, первая фаза программы будет сочетать в себе время, потраченное на жизнь и обучение в нашем специализированном учебном центре Westwood, онлайн-обучение, время на вашем складе и время и время в региональных учебных центрах.

По мере того, как вы будете работать над получением инженерной премии NVQ Level 2 и Level 3, вам будет предложено интересное сочетание академической работы и практического опыта.

Дружелюбное сообщество с яркой социальной жизнью и поддержкой, куда бы вы ни обратились. Мы понимаем, что жить вдали от дома в первый раз может быть непросто. Но это фантастический опыт, которым ежегодно наслаждаются сотни учеников, таких как вы.

Наша команда по доставке учеников готова помочь вам на каждом этапе пути, от начальных забот до советов по обучению и лучших мест, где можно поесть в окрестностях. Они уже видели все это раньше, поэтому, если у вас есть какие-либо проблемы, они вернут вас в нужное русло в кратчайшие сроки.

Конечно, у нас есть несколько правил, чтобы обезопасить всех и сделать всех счастливыми. Ничего слишком строгого. В большинстве случаев у вас будет возможность завести новых друзей, заняться спортом (если это вам нравится) или просто насладиться развлечениями и весело провести время.

Жилой этап будет для вас напряженным временем, но у вас будет время и для отдыха (включая несколько длинных выходных). Ваш отпуск будет спланирован заранее, и мы сообщим вам график выходных в течение первой недели, чтобы вы точно знали, когда будете работать, а когда у вас будет свободное время, чтобы повеселиться.

И не беспокойтесь о том, что вам скучно или одиноко. У вас всегда будет чем заняться: у вас плотный график, включающий технические тренировки, самообучение и занятия фитнесом. Плюс доступ к некоторым отличным удобствам на территории, включая тренажерный зал, бассейн и корт для сквоша.

И вы всегда можете увидеть, что может предложить этот район: от магазинов и спортивных мероприятий до множества ночных клубов. Предыдущие ученики даже устраивали различные благотворительные мероприятия, включая Tough Mudder, командные марафоны и благотворительные автомойки.В Вествуде так много всего, чем можно насладиться, и вам не придется далеко ходить, чтобы это найти.

Вам также не придется беспокоиться о комиссиях, мы оплатим ваши:

• Размещение
• Трехразовое питание
• Регулярные поездки домой
• Защитная одежда и оборудование

После окончания периода проживания вы займете место в команде инженеров на складе недалеко от дома. Это будет ваш шанс активно общаться в сети, учиться вместе с более опытными коллегами и применять все, что вы уже узнали, к реальным инженерным задачам.

Есть много вещей, которые нужно принять, и много ответственности. К концу трех лет у вас будет все готово к великому будущему и карьере в Network Rail.

В рамках этой программы вы пройдете множество технических модулей и модулей обучения руководителей в наших региональных инженерных учебных центрах. Это даст вам навыки, которые позволят вам продолжить карьеру и преуспеть на вершине своей профессии.

Ваши занятия будет вести команда опытных железнодорожных инженеров и профессиональных тренеров.Некоторые из них даже сами прошли программу ученичества, поэтому они являются отличным источником информации и советов.

Каждый из наших учебных центров обеспечивает индивидуальное обучение по различным дисциплинам, от трека, сигнализации и воздушных линий до распределения, оборудования и телекоммуникаций. А наши опытные специалисты по развитию персонала помогут вам отточить свои навыки в течение трехлетней программы.

После получения теоретических знаний и практического опыта в области железнодорожной инфраструктуры вы будете готовы достичь уровня NVQ 3 и пройти аттестацию конечной точки.

По окончании программы ученичества вы получите следующие квалификации:

• NVQ Уровень 3 в железнодорожном машиностроении
• Институт лидерства и менеджмента 3 уровень
• Завершение стажировки техником-железнодорожником 3 уровня

Но это только начало. Вы продолжите беседы о карьере, чтобы узнать, как мы можем помочь вам в постановке и достижении ваших будущих целей.Это может быть обучение на степень, получение профессиональной аккредитации или участие в программах дальнейшего карьерного роста, таких как прикомандирование или слежка.

Многие из наших учеников продолжают занимать руководящие должности в Network Rail; эти роли включают менеджеров программ, главных инженеров и менеджеров по техническому обслуживанию.

Ваш карьерный путь

Какой бы карьерный путь вы ни выбрали, вы будете работать над преобразованием нашей обширной сети железных дорог, точек доступа на линиях, сигналов, электрифицированных линий и телекоммуникаций, чтобы подготовить их к будущему.Все это время вы будете накапливать опыт, который также настроит вас на будущее.

Наши железнодорожные пути — это экономические артерии нашей страны. Важнейшая работа, которую вы будете выполнять, будет обеспечивать безопасность и надежность линий для миллионов людей, которые ежедневно пользуются железными дорогами.

Как ученик пути вы будете нести ответственность за обслуживание, осмотр и ремонт сети путей (также известной как постоянный путь или P-Way), чтобы обеспечить безопасность и эффективность железной дороги.Работая в команде, вы обеспечите оптимальную работу путевой системы; сюда входят рельсы, шпалы и балласт, поддерживающие поезда, а также связанные с ними дренажные и вспомогательные конструкции.

Начав в качестве ученика, вы получите широкий доступ ко всему, что мы делаем, прежде чем начать строить свою карьеру, работая с техническими уровнями или уровнями обслуживания. Это работа в любую погоду и круглосуточно, поэтому вы будете отсутствовать днем, ночью и по выходным. Это вызов, который больше всего нравится нашим ученикам.Вам понадобится внимательное отношение к деталям, чтобы определить любую работу, необходимую для поддержания пути движения поездов и обеспечения первой линии реагирования на такие опасности в сети, как сходы с рельсов и блокировки линий.

Работа в правильном направлении часто включает в себя вынесение суждений на основе опыта и ноу-хау, но вы также столкнетесь с новыми проблемами, поэтому командная работа важна при выборе лучшего решения проблемы.

Практическое обслуживание может перерасти в технически сложные инженерные роли или должность инженера линейного управления. То, что начинается как трудоемкая роль, может помочь подобрать ученика для работы в областях от проектирования путей до руководства проектом. Вы можете сделать целую карьеру в области проектирования путей с поддержкой и обучением, которые могут включать спонсорство университетов и привлечение профессионального членства в ICE, IMechE и PWI: от ученичества до главы инженерного отдела возможно все!

Узнайте больше о пути и ходовой части

Следить за учеником: Хамза

Поддержание механически исправных и правильных положений воздушных линий электропередачи протяженностью 10 000 миль — это довольно сложная задача, особенно потому, что осмотр, техническое обслуживание и ремонт могут проводиться только тогда, когда поезда не ходят и отключено электричество.

Нет, два дня одинаковые — в случае обрыва провода поезда останавливаются. Используя свои знания и навыки, вы поможете починить их и снова поднять в воздух, безопасно и как можно быстрее. Работая с системами высокого напряжения, вы убедитесь, что у железной дороги есть электричество для движения поездов.

Ремонт воздушных линий выполняется круглосуточно, ежедневно и в праздничные дни и может производиться в местах, удаленных от вашего депо, поэтому тщательное планирование имеет важное значение.Работа на высоте — обычное дело, и вы будете использовать различные типы специальных инструментов и оборудования для измерения, регулировки, ремонта и модификации кабелей и проводов, обеспечивающих работу железной дороги Великобритании.

В технически сложной роли мы ожидаем от вас пристального внимания к деталям, способности решать проблемы и работать с осознанием безопасности. Впереди целая карьера в области электротехники с поддержкой и обучением, которые могут включать спонсорство в университете и профессиональную квалификацию в IET.

Узнайте больше о том, как и почему мы электризуем raliway

Ученик инженера воздушной линии: Мэтт

Наши сигнальные системы обеспечивают безопасность миллионов людей. Сигнализация охватывает широкий спектр оборудования и технологий, от механических и электрических до компьютерных систем, а также схем повышения безопасности и производительности. Эти системы обеспечивают безопасное расположение поездов и переход с одного пути на другой.Они предупреждают сигнальщиков о движении поездов, предупреждают водителей и могут автоматически останавливать поезда. Каждый день мы проверяем, тестируем, очищаем и исправляем тысячи сигналов по всей стране. Это делается путем снятия и регистрации электрических и механических характеристик оборудования.

Как ученик, вы будете нести ответственность за обслуживание оборудования, которое безопасно перемещает поезда в очень сложной и быстро меняющейся среде. Нет двух одинаковых дней, вы могли бы работать над серьезным отказом системы сигнализации, чтобы поезда снова ходили и люди возвращались домой, или поддерживаете большой инженерный проект с ремонтом и обновлением рабочего оборудования пунктов.

Поскольку вам придется работать в небольших сплоченных командах, ваша способность работать с другими является ключевым активом. В технически сложной должности мы ожидаем от вас пристального внимания к деталям, способности решать проблемы и работать с осознанием безопасности.

Первым шагом будет стать техник по сигнализации, и по мере продвижения в этой должности вы сможете взять на себя ответственность за собственную команду и развивать свои технические знания, что приведет к карьере инженера по сигнализации. Вы можете сделать целую карьеру в области инженерии сигналов с поддержкой и обучением, которые могут включать спонсорство университета и привлечение профессионального членства в IRSE и IET.

Узнайте больше о наших инвестициях в новейшие технологии сигнализации и управления

Ученик по сигналу: Лаура

Что приходит на ум, когда кто-то упоминает о железнодорожной сети? Большинство людей автоматически думают о станциях, точках, сигналах, мощности и, очевидно, о рельсах и поездах. Существует еще одна сеть — телекоммуникационная сеть, состоящая из тысяч точек присутствия по всей стране, обычно прилегающих к железнодорожной инфраструктуре, соединяющей центры оперативного управления железной дорогой с железнодорожной инфраструктурой.

Телекоммуникационная сеть, по большей части невидимая для неподготовленного глаза, играет жизненно важную роль в соединении элементов из других дисциплин, необходимых для обеспечения эффективной и безопасной железной дороги — и это не просто телефоны!

Телекоммуникационная сеть использует системы радиосвязи и цифровой связи по оптоволоконным кабелям в течение многих лет, однако телекоммуникационная сеть постоянно развивается, поскольку новые технологии Ethernet вводятся в железнодорожные системы по всей стране для поддержки огромного роста пропускной способности телекоммуникационной сети.Современные высоконадежные системы связи имеют решающее значение для обеспечения безопасной и эффективной работы современной железной дороги.

Во время обучения вы будете работать удаленно с центром управления телекоммуникационной сетью и опытными и компетентными техническими специалистами на месте в аппаратных и на трассах, что необходимо для поддержки широкого спектра телекоммуникационных систем. Сюда входят медные и оптоволоконные кабели, системы передачи SDH и Ethernet-маршрутизаторы, GSM-трек для обучения радио и другие современные системы передачи голоса и данных на основе IP и, да, некоторые телефоны.Каким бы надежным ни было оборудование, сбои все же случаются, а роль квалифицированного специалиста по электросвязи включает в себя обязательство по вызову для реагирования на срочные сбои в нерабочее время и техническое обслуживание.

Узнайте больше о системе GSM

От воздушных линий и токопроводящих шин до резервных генераторов и линейного оборудования, включая дренажные насосы, переключатели нагревателей и бытовые принадлежности; электричество и завод — жизненно важная часть нашей инфраструктуры.Фактически, на эксплуатацию железнодорожной сети уходит 1% всей электроэнергии, производимой в Великобритании. 40% нашей сети электрифицировано, а 60% всего железнодорожного сообщения — электрическое.

Будучи учеником, вы будете работать в команде, чтобы обеспечить безопасную и эффективную передачу энергии по электрифицированным рельсам. Изо дня в день вы будете работать над гайками, болтами и тросами системы электрификации, чтобы убедиться, что у железной дороги есть мощность для движения поездов, сигналов и станций. Это означает, что вы будете работать с системами с питанием от 50 В до и выше с системами с напряжением 33 000 Вольт; обслуживание и поиск неисправностей оборудования в динамической среде, критичной для безопасности.Вы будете работать как на открытом воздухе, так и на линейных подстанциях в распределительной сети, помогая поддерживать железную дорогу в рабочем состоянии. Каждая неисправность и проблема индивидуальны, и при отключении электроэнергии вы будете использовать свои навыки, знания и обучение, чтобы выявить неисправность и восстановить обслуживание.

Все эти области включают работу в срок или с опозданием, чтобы тысячи поездов продолжали движение, вот что делает эту область такой захватывающей!

Ученик инженера: Джесс

Заработная плата и пособия

Ученичество означает возможность получать реальную заработную плату, пока вы учитесь.

В настоящее время заработная плата за первый год составляет 10 609 фунтов стерлингов.

Вы также будете иметь право на выплату в размере 1347 фунтов стерлингов после успешного завершения первого года обучения.

Заработная плата за второй год увеличивается до;

• Возраст 18-20: 13 625 фунтов стерлингов в год *
• Возраст 21-24 лет: 14 924 фунтов стерлингов в год *
• Возраст 25+: 15 870 фунтов стерлингов в год *

Заработная плата в третий год увеличивается до 16054 фунтов стерлингов ежегодно*.

* возможны изменения

Преимущества компании

Во время действия схемы вы также можете претендовать на все преимущества нашей компании, такие как:

Сотрудники, работающие в радиусе 16 миль от Чаринг-Кросс, имеют право на получение пособия во внутреннем Лондоне в размере 3100 фунтов стерлингов в год.

Сотрудники, работающие в 16 милях и до 40 миль от Чаринг-Кросс, имеют право на получение пособия за пределами Лондона в размере 1800 фунтов стерлингов в год.

Если вы путешествуете поездом, вы будете иметь право на 75% скидку на годовые абонементы на сумму до 3 660 фунтов стерлингов в дополнение к беспроцентной ссуде на абонемент.

Мы рады предложить ряд пенсионных схем, которые обеспечивают гибкость и свободу выбора для наших сотрудников.Большинство новых сотрудников имеют право присоединиться либо к схеме с установленными взносами NRDC, либо к схеме NR CARE, нашей схеме среднего карьерного роста, которая представляет собой тип соглашения с установленными выплатами. После пяти лет непрерывной работы в компании вы получаете право присоединиться к разделу Network Rail с установленными выплатами пенсионного плана Railways, если только вы не имеете на это право при поступлении на работу.

Вы можете найти подробную информацию о наших схемах на www.myNRpension.co.uk.

Хотите подать заявку?

Думаете, у вас есть все, что нужно для процветания в железнодорожной отрасли? В нашу программу ученичества ежегодно поступает большое количество заявлений, поэтому есть некоторые минимальные требования, которые вам необходимо выполнить, чтобы подать заявку:

Вы должны быть доступны, чтобы начать программу 27 марта 2021 года.

Все отпуска и праздники запланированы компанией Network Rail на начальном этапе из-за графика технического обучения, но будут запланированные отпуска, а также запланированные длинные выходные.

Вам должно быть 18 лет не позднее 27 марта 2021 года, когда программа начнет действовать.

Первый этап

Первый этап вашего обучения представляет собой сочетание 10-недельного онлайн-обучения и проживания.Обучение по месту жительства будет организовано в кластерах по несколько недель одновременно

Обучение будет с понедельника по пятницу с 08:15 до 16:15 (в некоторые вечера вам может потребоваться работать позже)

Суббота и воскресенье — ваше собственное время, и вы можете поехать домой за свой счет, если хотите.

Второй этап

Вторая фаза вашего ученичества продлится примерно 2,5 года и завершится в марте 2024 года. На это время у вас будут запланированы периоды обучения в Вествуде и наших региональных учебных центрах ближе к вашему месту жительства.

Обратите внимание, если вы не сможете принять участие в этой программе, мы не сможем принять вашу заявку.

Если мы предложим вам место в программе ученичества, одним из условий будет посещение врача. Это потому, что вы будете работать в критических для безопасности условиях, и нам важно понимать, есть ли что-то, что нам нужно знать, чтобы обеспечить вашу безопасность. Мы также проведем для вас специальную подготовку, чтобы обезопасить вас и тех, с кем вы работаете, и вам потребуется медицинская помощь, прежде чем вы сможете пройти обучение.

Медицинское обслуживание включает в себя проверку слуха и зрения, а также вас спросят о существующих заболеваниях или лекарствах, которые вы принимаете. В то же время есть тесты на наркотики и алкоголь. Если мы сделаем вам предложение, мы отправим вам информацию о политике компании Network Rail, так как важно, чтобы вы понимали ожидания.

Медицинское обслуживание проводится для нас нашим партнером в области здравоохранения, и вас попросят посетить местное отделение. Это полностью конфиденциально, и результат будет обсужден с вами.Ничто не передается без вашего разрешения.

По возможности мы стараемся учесть любые ограничения или корректировки, рекомендованные по медицинским показаниям, но иногда это невозможно, и мы не можем продолжить выполнение предложения.

Чтобы участвовать в нашей программе ученичества, вы должны иметь следующие академические квалификации или их признанные эквиваленты:

• GCSE по английскому языку для класса A * — C / 9-4 **
• GCSE по математике в классе A * — C / 9 — 5
• GCSE Science at Grade A * — C / 9-4 Или NVQ или BTEC Уровень 2 или выше по инженерному предмету
• Еще один GCSE по любому предмету на уровне A * — C / 9 — 4

_{* Обратите внимание, что NVQ или BTEC уровня 1 по инженерному предмету не соответствует требуемому стандарту}

_{** Английская литература принимается только как дополнительная квалификация}

Будет принято

функциональных навыков 2 уровня по математике и английскому языку.Все 3 части на английском языке должны быть заполнены. Мы не можем принимать только английское чтение или письмо.

Следующие квалификации приемлемы в качестве эквивалентов (или выше) GCSE:

• Шотландский кредит стандартные уровни 1-2
• Уровень A — E
• Уровень AS на уровне A — E
• Уровень O на уровне A — C
• IGCSE на уровне A — C

(включая английский, математику и естественные науки или инженерное дело)

Для выполнения требования «еще один GCSE по любому предмету на уровне A * — C» будет принята любая из следующих квалификаций на уровне сдачи или выше (заслуги или отличия):

• QCF Functional Skills Level 2
• NQF Ключевые навыки 2 уровня или выше
• Диплом о высшем образовании НСК
• NVQ Уровень 2 или выше
• Сертификат и диплом QCF 2 уровня и выше
• Премия, сертификат или диплом BTEC 2 уровня или выше

Мы принимаем эквивалентную квалификацию из всех стран Великобритании.Пожалуйста, обратитесь к руководству Агентства по обеспечению качества высшего образования по сравнению квалификаций в Великобритании.

Вы должны иметь возможность показать нам оригинальные сертификаты или подтвержденный отчет о результатах, когда мы попросим их предоставить в процессе подачи заявки. В вашей школе или колледже вам сообщат, к кому обращаться, если вам потребуется замена. Мы не можем принять прогнозируемые результаты.

Если вы получили квалификацию за пределами Великобритании, нам потребуется перевод результатов экзамена NARIC.Вы можете получить его на сайте www.naric.org.uk

.

Если вы сейчас сдаете экзамены:

Вы можете подать заявку, однако, когда вы получите результаты, нам нужно будет подтвердить, что они соответствуют требованиям.

Эта схема сейчас закрыта.

Мы будем принимать заявки на это обучение в январе 2021 года.

Зарегистрируйте свой интерес, чтобы первыми узнавать, когда мы принимаем заявки на следующий набор.

Как сделать перила для стула из матов

В прямом эфире

Наркоман реабилитации

В прямом эфире

Наркоман реабилитации

В прямом эфире

Наркоман реабилитации

В прямом эфире

Наркоман реабилитации

В прямом эфире

Наркоман реабилитации

В прямом эфире

Наркоман реабилитации

В прямом эфире

Наркоман реабилитации

В прямом эфире

Наркоман реабилитации

В прямом эфире

Особняки со скидкой

В прямом эфире

Особняки со скидкой

В прямом эфире

Особняки со скидкой

В прямом эфире

Особняки со скидкой

В прямом эфире

Особняки со скидкой

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Любите это или перечислите

В прямом эфире

Fixer to Fabulous

В прямом эфире

Fixer to Fabulous

В прямом эфире

House Hunters International

В прямом эфире

Охотники за домом

В прямом эфире

Охотники за домом

В прямом эфире

House Hunters International

В прямом эфире

Fixer to Fabulous

В прямом эфире

House Hunters International

В прямом эфире

Охотники за домом

В прямом эфире

Охотники за домом

В прямом эфире

House Hunters International

В прямом эфире

Fixer to Fabulous

В прямом эфире

Fixer to Fabulous

В прямом эфире

Fixer to Fabulous В тренде

HGTV Дом мечты 2021

Родной город

2021 Цветовые тренды

Идеи уютной гостиной

Модернизация кухонного шкафа

Зимостойкие растения

Показывает

• Особняки со скидкой
• Брат против.Родной брат
• Знаменитость I.O.U.
• Кристина на побережье
• Fixer to Fabulous
• Флип или флоп
• Листать 101
• Хорошие кости
• Помогите! Я разрушил свой дом
• Родной город
• Любите это или перечислите
• Братья по собственности: Forever Home
• Остров Реновации
• Рок блок
• Правила дома для отпуска
• Город ветров реабилитации
• См. Полное расписание
• Смотреть вживую
• Полные сезоны трансляции

Увидеть больше в шоу дизайн

• Украшения
• Ремоделирование
• Идеи по комнатам
• Главная Туры
• Стили дизайна

Узнать больше в дизайне На улице

• Сады
• Цветы и растения
• Ландшафтный дизайн и ландшафтный дизайн
• Открытые пространства
• Обуздать апелляцию

Увидеть больше на открытом воздухе Живущий

• Семья
• Уборка и организация
• каникулы
• Развлекательный
• Путешествовать
• Здоровье и благополучие
• Недвижимость

Увидеть больше в жизни Как

• Обустройство дома
• Ремесла
• Сделай сам
• Апсайклинг
• HGTV ручной работы

См. Больше в разделе «Как сделать» Лотереи

• HGTV Dream Home 2021: примите участие в розыгрыше призов
• Умный дом HGTV
• HGTV Городской оазис

Увидеть больше в лотереях Магазин Фото Вдохновение

• Информационные бюллетени
• Журнал
• Расписание ТВ
• Смотреть вживую

Поищем

Учебное пособие по SQL

SQL — стандартный язык для хранения, обработки и извлечения данных. в базах данных.

Наш учебник по SQL научит вас использовать SQL в: MySQL, SQL Server, MS Access, Oracle, Sybase, Informix, Postgres и другие системы баз данных.

Начните изучать SQL прямо сейчас »

---

Примеры в каждой главе

С помощью нашего онлайн-редактора SQL вы можете редактировать операторы SQL и щелкать кнопку, чтобы просмотреть результат.

Щелкните кнопку «Попробуйте сами», чтобы увидеть, как это работает.

---

Упражнения SQL

---

---

Примеры SQL

Учись на примерах! Этот учебник дополняет все пояснения поясняющими примерами.

Просмотреть все примеры SQL

---

Тест-викторина по SQL

Проверьте свои навыки SQL в W3Schools!

Начать тест по SQL!

---

Ссылки на SQL

На W3Schools вы найдете полный справочник по ключевым словам и функциям:

Справочник по ключевым словам SQL

Функции MYSQL

Функции SQLServer

Функции доступа MS

Краткий справочник по SQL

---

Типы данных SQL

Типы данных и диапазоны для Microsoft Access, MySQL и SQL Server.

Типы данных SQL

---

Экзамен по SQL — получите диплом!

Интернет-сертификация W3Schools

Идеальное решение для профессионалов, которым необходимо совмещать работу, семью и карьеру.

Уже выдано более 25 000 сертификатов!

Получите сертификат »

Сертификат HTML документирует ваши знания HTML.

Сертификат CSS свидетельствует о ваших знаниях в области CSS.

Сертификат JavaScript документирует ваши знания JavaScript и HTML DOM.

Сертификат Python документирует ваши знания Python.

Сертификат jQuery подтверждает ваши знания о jQuery.

Сертификат SQL документирует ваши знания SQL.

Сертификат PHP подтверждает ваши знания PHP и MySQL.

Сертификат Java документирует ваши знания Java.

Сертификат XML документирует ваши знания XML, XML DOM и XSLT.

Сертификат Bootstrap подтверждает ваши знания о среде Bootstrap.

Как использовать метод Rails Where (с примерами)

В Rails вы можете запрашивать базу данных через ваши модели для доступа к вашим данным.

Это можно сделать с помощью методов ActiveRecord .

Как , где , найти или find_by .

В результате вы получите :

• С find_by , одна запись или nil
• С , где , объект ActiveRecord :: Relation
• С find , отдельная запись, найденная по ее первичному столбцу (обычно id ), вызывает исключение, если не найдена

Другими словами :

Если вы ожидаете одну запись (конкретного пользователя), используйте find_by , для нескольких записей (список пользователей) используйте вместо .

Но , где имеет множество способов использования, что часто сбивает с толку новичков.

Нет проблем!

Мы собираемся взглянуть на различные способы использования вместо в ваших приложениях Rails.

Основные условия «Где»

Цель использования , где , — создать запрос, который фильтрует информацию в вашей базе данных, чтобы вы получали только те строки, которые вам нужны.

Например :

Дана модель Book с заголовком , автор и категория .

Вы можете найти все книги определенного автора или все книги, относящиеся к определенной категории.

Вот запрос :

Book.where (категория: «Рубин»)


Это возвращает все книги с категорией «Рубин».

Вы также можете комбинировать условия.

Нравится :

Book.where (категория: «Рубин», автор: «Хесус Кастелло»)


Это возвращает книги, которые соответствуют как категории , так и автору .

А можно совместить , где с прицелом.

# определение области
учебник
  scope: long_title, -> {where ("LENGTH (title)> 20")}
конец

# код контроллера
@books = Book.long_title.where (категория: «Рубин»)


Использование хеша ( плод: "яблоко" ) позволяет проверить, равен ли столбец чему-либо.

Но что, если вы не стремитесь к равенству?

Тогда вам нужно будет использовать строку.

Рельсы Где: Больше и меньше

Если вы хотите проверить «больше чем», «меньше чем» или что-то в этом роде…

Сделай так :

Книга.где ("ДЛИНА (заголовок)> 20")


Если вам нужно интерполировать значения…

Сделай так :

Book.where ("ДЛИНА (название)>?", Params [: min_length])


Это ? называется «заполнителем» и используется для обеспечения безопасности, чтобы избежать атак с использованием SQL-инъекций.

Другой вариант — использовать именованные заполнители.

Пример :

Book.where ("ДЛИНА (название)>: мин", мин: параметры [: мин_длина])


Я считаю, что это реже, чем заполнитель вопросительного знака, но он может быть полезен для запросов, включающих много интерполированных значений.

Как использовать там, где нет и где или в условиях

Давайте посмотрим на более сложные запросы.

Если вы хотите проверить, что условие НЕ истинно, вы можете объединить , где , с методом , а не .

Вот пример :

Book.where.not (категория: "Java")


Другой пример :

Book.where.not (название: ноль)


Будет найдено Книга с заголовком , а не nil .

Как насчет условия ИЛИ?

Вы можете объединить , где , с методом или , чтобы получить строки, соответствующие ЛЮБОМУ из двух или более условий.

Вот как это работает :

Book.where (категория: «Программирование»). Или (Book.where (категория: «Ruby»))


Это объединяет два , где запросов, в один.

Попробуйте!

Rails, где IN, пример массива

Все примеры, которые мы видели, ищут одно конкретное значение.

Но вы можете искать несколько значений.

Как?

Использование массива!

Пример :

Book.where (id: [1,2,3])


Это генерирует запрос «IN», который будет искать, в то же время, все эти идентификаторы.

ВЫБЕРИТЕ "книги". * ИЗ "книги" ГДЕ "книги". "Идентификатор" В (1, 2, 3)


Вы найдете этот запрос в журналах рельсов.

Rails присоединяется к условию ассоциации

Если вы хотите сопоставить на основе значения связи, вам необходимо сделать эту связь доступной с помощью метода объединений .

Тогда вы можете это сделать :

Book.joins (: комментарии) .where (комментарии: {id: 2})


С помощью этого запроса вы получите все книги, у которых есть комментарий, а идентификатор комментария — это 2 .

Для строковой версии :

Book.joins (: comments) .where ("comments.id = 2")


Где комментариев — это имя таблицы, а id — имя столбца.

Как искать внутри текста с условием Where LIKE

Если вы хотите реализовать функцию поиска, вы можете разрешить частичное совпадение.

Вы можете сделать это с помощью запроса «LIKE».

Вот пример :

Book.where ("название LIKE?", "%" + Params [: q] + "%")


При этом будут найдены все заголовки, содержащие поисковый текст, указанный в параметрах ( params [: q] ), в любом месте внутри заголовка.

Очень полезный запрос!

Что такое символ процентов ?

В SQL % — это подстановочный знак.

Видео: Где vs Find_By в деталях

Сводка

Вы узнали, как использовать метод Rails where для запроса моделей ActiveRecord !

в том числе :

• Как фильтровать по нескольким условиям
• Как использовать массивы для эффективного поиска нескольких строк
• Как использовать , где в сочетании с методами или и , а не , для написания более сложных запросов

Теперь ваша очередь применить это на практике.

Спасибо за чтение 🙂

Настройка нескольких баз данных в Rails: полное руководство

Есть разные причины, по которым вы можете подумать о наличии нескольких баз данных в вашем приложении Ruby on Rails. В моем конкретном сценарии мне нужно было хранить большие объемы данных, представляющих поведение пользователя: клики, посещенные страницы, исторические изменения и так далее.

Базы данных этого типа обычно не критичны и растут намного быстрее (и больше), чем большинство баз данных.Их требования часто различны: например, им нужно больше места для хранения, они более терпимы к сбоям оборудования или программного обеспечения и требуют большого количества операций записи. По этим причинам иногда бывает интересно отделить их от основной базы данных вашего приложения. Часто для такого рода задач выбираются базы данных, не относящиеся к РСУБД, но это выходит за рамки данной статьи.

Я погуглил и прочитал много разных решений, однако не смог найти ни одного, которое полностью объясняло бы, как:

• Имейте разные и изолированные миграции и схемы для каждой базы данных.
• Используйте генераторы рельсов, чтобы независимо создавать новые миграции для каждой базы данных.
• Предлагает специальные задачи для базы данных для наиболее распространенных операций с базой данных (т. Е. Подобных тем, которые доступны для первичной базы данных).
• Интеграция с RSpec по умолчанию спецификационная задача.
• Работа с очистителем баз данных.
• Работа над Heroku.

Это мой взгляд на то, как решить все эти проблемы и получить полностью работающее решение с несколькими базами данных для вашего приложения Rails.

Создание настраиваемых файлов базы данных

Для целей этого руководства мы собираемся настроить вторую базу данных под названием Stats . Для этого мы собираемся продублировать то, как Rails обрабатывает первичную базу данных, и придерживаться соглашений.

Прежде всего, создайте файл config / database_stats.yml и заполните его так же, как и с файлом конфигурации первичной базы данных. Ваш файл будет выглядеть примерно так:

развитие: адаптер: postgresql кодировка: utf8 хост: localhost бассейн: 10 база данных: myapp_stats_development имя пользователя: postgres пароль: контрольная работа: адаптер: postgresql кодировка: utf8 хост: localhost бассейн: 10 база данных: myapp_stats_test имя пользователя: postgres пароль: производство: адаптер: postgresql кодировка: utf8 url: <% = ENV ["DATABASE_STATS_URL"]%> пул: <% = ENV ["DB_POOL"] || 5%>

1 2 3 4 5 6 7 8 9 10 11 12 13 140002 14 18 19 20 21 22 23

разработка: адаптер: postgresql кодировка: utf8 хост: localhost пул: 10 база данных : myapp_stats_development имя пользователя: postgres пароль: 000 адаптер q2 кодировка: utf8 хост: localhost пул: 10 база данных: myapp_stats_test имя пользователя: postgres пароль: производство: адаптер: postgresqloding urlcode url = ENV [«DATABASE_STATS_URL»]%> пул: <% = ENV ["DB_POOL"] || 5%>

Обратите внимание, что я дал конкретные имена базам данных, стараясь как можно точнее следовать правилам именования Rails.Кроме того, я установил производственный URL-адрес базы данных для переменной среды DATABASE_STATS_URL. Это позволит нам легко установить эту переменную для вторичной базы данных при развертывании на Heroku.

Теперь мы собираемся создать каталог, в котором будет храниться схема и все миграции базы данных Stats, так что у нее будут собственные файлы, четко изолированные от первичной базы данных. По сути, мы собираемся дублировать первичную базу данных Rails. каталог db.

Создать каталог db_stats в корне Rails и убедитесь, что скопированы структура и файлы первичной базы данных db в нем.У вас будет что-то вроде:

— дб | — мигрировать schema.rb семена.rb — db_stats | — мигрировать schema.rb семена.rb

— db | — миграция schema.rb seed.rb — db_stats | — миграция schema.rb seed.rb

Созданные файлы схема.rb и seed.rb вместе с Каталог миграции должен быть пустым.

Добавить задачи Rake

Для работы с базой данных статистики и обеспечения возможности ее создания, миграции, сброса схемы и других функций нам потребуются специальные задачи Rake. Эти задачи предоставят нам те же функции, что и Rails для первичной базы данных.

Создать новый файл lib / tasks / db_stats.rake и вставьте следующее:

спецификация задачи: [«stats: db: test: prepare»] пространство имен: статистика делать пространство имен: db do | ns | задача: падение делать Rake :: Task [«db: drop»].вызывать конец задача: создать сделать Rake :: Task [«db: create»]. Invoke конец задача: настройка сделать Rake :: Task [«db: setup»]. Invoke конец задача: перенести делать Rake :: Task [«db: migrate»]. Invoke конец задача: откат сделать Rake :: Task [«db: rollback»]. Invoke конец задача: семя делать Rake :: Task [«db: seed»]. Invoke конец задача: версия сделать Rake :: Task [«db: version»].вызывать конец пространство имен: схема делать задача: загрузка сделать Rake :: Task [«db: schema: load»]. Invoke конец задача: сделать дамп Rake :: Task [«db: schema: dump»]. Invoke конец конец пространство имен: тест делать задача: подготовиться сделать Rake :: Task [«db: test: prepare»]. Invoke конец конец # добавить и добавить соответствующие задачи ко всем задачам, определенным здесь выше ns.tasks.each do | task | задача.улучшить [«stats: set_custom_config»] сделать Rake :: Task [«stats: revert_to_original_config»]. Invoke конец конец конец задача: set_custom_config сделать # сохранить текущие вары @original_config = { env_schema: ENV [‘SCHEMA’], config: Rails.application.config.dup } # установить переменные конфигурации для пользовательской базы данных ENV [‘SCHEMA’] = «db_stats / schema.rb» Rails.application.config.paths [‘db’] = [«db_stats»] Рельсы.application.config.paths [‘db / migrate’] = [«db_stats / migrate»] Rails.application.config.paths [‘db / seed’] = [«db_stats / seed.rb»] Rails.application.config.paths [‘config / database’] = [«config / database_stats.yml»] конец задача: revert_to_original_config сделать # сбросить конфигурационные переменные к исходным значениям ENV [‘SCHEMA’] = @original_config [: env_schema] Rails.application.config = @original_config [: config] конец конец

1 2 3 4 5 6 7 8 9 10 11 12 13 140002 14 18 19 20 21 22 23 24 25 26 27 28 29 30 000 34 35 36 37 38 39 40 41 42 43 44 45 46 49 00030002 47 00030002 47 0003 51 52 53 54 55 56 57 58 59 60 61 62 63 9 0002 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 77

спецификация задачи: [«stats: db: test: prepare»] пространство имен: stats do пространство имен: db do | ns | задача: drop do Rake :: Task [«db: drop»].invoke end task: create do Rake :: Task [«db: create»]. invoke end task: setup do Rake :: Task [«db: setup» ] .invoke end task: migrate do Rake :: Task [«db: migrate»]. invoke end task: rollback do Rake :: Task [«db: откат «]. invoke end task: seed do Rake :: Task [» db: seed «].invoke end task: version do Rake :: Task [«db: version»]. invoke end namespace: schema do task: load do Rake :: Task [«db: schema: load»]. invoke end task: dump do Rake :: Task [«db: schema: dump»]. invoke end end namespace : test do task: prepare do Rake :: Task [«db: test: prepare»].invoke end end # добавить и добавить соответствующие задачи ко всем задачам, определенным здесь выше ns.tasks.each do | task | task.enhance [«stats: set_custom_config»] do Rake :: Task [«stats: revert_to_original_config»]. Invoke end end end config # save_config. vars @original_config = { env_schema: ENV [‘SCHEMA’], config: Rails.application.config.dup } # установить переменные конфигурации для пользовательской базы данных ENV [‘SCHEMA’] = «db_stats / schema.rb» Rails.application.config.paths [‘db’] = [«db_stats»] Rails.application.config.paths [‘db / migrate’] = [«db_stats / migrate»] Rails.application.config.paths [‘db / seed’] = [«db_stats / seed.rb «] Rails.application.config.paths [‘config / database’] = [» config / database_stats.yml «] end task: revert_to_original_config do # сбросить конфигурационные переменные к исходным значениям ENV [‘SCHEMA’] = @original_config [: env_schema] Rails.application. config] конец конец

Это требует небольшого пояснения: давайте разберем этот файл на основные разделы. Прежде всего, мы просто предоставляем «прокси» для стандартных задач базы данных Rails во вновь созданном пространстве имен Rake. статистика: db:

задача: падение делать Rake :: Task [«db: drop»].вызывать конец задача: создать сделать Rake :: Task [«db: create»]. Invoke конец задача: настройка сделать Rake :: Task [«db: setup»]. Invoke конец задача: перенести делать Rake :: Task [«db: migrate»]. Invoke конец […]

1 2 3 4 5 6 7 8 9 10 11 12 13 140002 14

задача: drop do Rake :: Task [«db: drop»].invoke end task: create do Rake :: Task [«db: create»]. invoke end task: setup do Rake :: Task [«db: setup» ] .invoke end task: migrate do Rake :: Task [«db: migrate»]. invoke end […]

Затем мы повторяем все эти задачи и гарантируем, что задача stats: set_custom_config запускается с до и задача stats: revert_to_original_config после каждой из задач «прокси»:

# добавить и добавить соответствующие задачи ко всем задачам, определенным в stats: db namespace нсtasks.each do | task | task.enhance [«stats: set_custom_config»] сделать Rake :: Task [«stats: revert_to_original_config»]. Invoke конец конец

# добавить и добавить соответствующие задачи ко всем задачам, определенным в stats: db namespace ns.tasks.each do | task | task.enhance [«stats: set_custom_config»] do Rake :: Task [«stats: revert_to_original_config»]. Invoke end end

Мы должны это сделать, поскольку, к сожалению, поддержка Rails для нескольких баз данных не так уж велика, поэтому нам нужно предоставить небольшие хаки, чтобы все работало.По этой причине мы должны установить определенные переменные среды и конфигурации для пользовательских значений, которые соответствуют нашей базе данных Stats, прежде чем мы запускаем «прокси» задачи, а затем убедиться, что исходные значения возвращаются после того, как эти задачи были выполнены. Следующие две задачи делают именно это:

задача: set_custom_config сделать # сохранить текущие вары @original_config = { env_schema: ENV [‘SCHEMA’], config: Rails.application.config.dup } # установить переменные конфигурации для пользовательской базы данных ENV [‘SCHEMA’] = «db_stats / schema.rb » Rails.application.config.paths [‘db’] = [«db_stats»] Rails.application.config.paths [‘db / migrate’] = [«db_stats / migrate»] Rails.application.config.paths [‘db / seed’] = [«db_stats / seed.rb»] Rails.application.config.paths [‘config / database’] = [«config / database_stats.yml»] конец задача: revert_to_original_config сделать # сбросить конфигурационные переменные к исходным значениям ENV [‘SCHEMA’] = @original_config [: env_schema] Rails.application.config = @original_config [: config] конец

1 2 3 4 5 6 7 8 9 10 11 12 13 140002 14 18 19 20

задача: set_custom_config do # сохранить текущие вары @original_config = { env_schema: ENV [‘SCHEMA’], config: Rails.application.config.dup } # установить переменные конфигурации для пользовательской базы данных ENV [‘SCHEMA’] = «db_stats / schema.rb» Rails.application.config.paths [‘db’] = [«db_stats»] Rails.application.config.paths [‘db / migrate’] = [«db_stats / migrate»] Rails.application.config.paths [‘db / seed’] = [«db_stats / seed.rb «] Rails.application.config.paths [‘config / database’] = [» config / database_stats.yml «] end task: revert_to_original_config do # сбросить переменные конфигурации к исходным значения ENV [‘SCHEMA’] = @original_config [: env_schema] Rails.application.config = @original_config [: config] конец

Обратите внимание, как строки 9-13 устанавливают значения для файлов и каталогов, которые мы создали на предыдущих шагах.

Наконец, если вы используете RSpec, вы можете добавить одну зависимость к spec, чтобы обеспечить автоматическую подготовку базы данных Stats при запуске тестов:

спецификация задачи: [«stats: db: test: prepare»]

спецификация задачи: [«stats: db: test: prepare»]

После того, как все это настроено, мы можем создать базу данных Stats и запустить ее первую миграцию:

$ rake stats: db: create $ rake stats: db: migrate

$ rake stats: db: create $ rake stats: db: migrate

Это сгенерирует файл схемы базы данных Stats в db_stats / schema.руб.

Добавить собственный генератор

К сожалению, мы не можем просто использовать генератор Rails. ActiveRecord :: Generators :: MigrationGenerator, потому что он жестко кодирует родительский каталог миграции (обратите внимание на путь, жестко заданный для каталога db / migrate в строке 4 ниже):

def create_migration_file set_local_assigns! validate_file_name! migration_template @migration_template, «db / migrate / # {file_name}».rb » конец

def create_migration_file set_local_assigns! validate_file_name! migration_template @migration_template, «db / migrate / # {file_name} .rb» end

Следовательно, нам нужен настраиваемый генератор для создания миграций для базы данных Stats. Тем не менее, мы все еще можем унаследовать от него и исправить эту конкретную функцию.Создайте следующий генератор в библиотека / генераторы / stats_migration_generator.rb:

требуется ‘rails / generators / active_record / migration / migration_generator’ class StatsMigrationGenerator

требуется ‘rails / generators / active_record / migration / migration_generator’ class StatsMigrationGenerator source_root File.join (File.dirname (ActiveRecord :: Generators :: Migration_method). create_migration_file) .source_location.first), «templates») def create_migration_file set_local_assigns! validate_file_name! migration_template @migration_template, «db_stats / migrate / # {file_name}».rb « конец конец

В строке 9 мы устанавливаем базу каталога в каталог базы данных Stats. Кроме того, в строке 4 мы инициализируем каталог шаблонов и указываем его на исходный каталог, используемый генератором, от которого мы наследуем.

Теперь, когда все это сделано, мы можем генерировать миграции для базы данных статистики:

$ rails g stats_migration create_clicks создайте db_stats / migrate / 201512011

_create_clicks.

руб.

$ rails g stats_migration create_clicks create db_stats / migrate / 201512011 _create_clicks.rb

Вы заметите, что файл миграции создается в каталоге миграции базы данных статистики. db_stats / migrate. Вы можете отредактировать этот файл, а затем запустить миграцию с помощью задачи Rake, которую мы настроили на предыдущих шагах, так же, как вы обычно делаете это с основной базой данных:

Доработать подключение и модели

Мы почти закончили.Добавить новый файл инициализатора config / initializers / db_stats.rb и вставьте следующее:

# сохранить настройки базы данных статистики в глобальную переменную DB_STATS = YAML :: load (ERB.new (File.read (Rails.root.join («config», «database_stats.yml»)). Result) [Rails.env]

# сохранить настройки базы данных статистики в глобальной переменной DB_STATS = YAML :: load (ERB.new (File.read (Rails.root.join («config», «database_stats.yml «))). результат) [Rails.env]

Обратите внимание, что мы ссылаемся на файл конфигурации базы данных Stats, который мы создали на первом шаге выше. Таким образом мы инициализируем глобальную переменную DB_STATS, которая содержит текущую конфигурацию среды базы данных Stats.

Наконец, мы можем настроить подключение наших моделей к этой конфигурации. Например, предположим, что у нас есть Нажмите модель, которая соответствует миграции здесь выше.Все, что вам нужно сделать, это добавить одну дополнительную строку, в которой указано, какое соединение использовать:

class Click

class Щелкните install_connection DB_STATS end

Это так просто. Теперь ваша модель будет использовать базу данных Stats.

Однако, если у вас есть несколько моделей, которым необходимо подключиться к базе данных статистики, вам потребуется добавить дополнительный шаг. Если бы у вас была другая модель, устанавливающая собственное соединение с базой данных Stats, у нее был бы собственный пул соединений, и вы могли бы рискнуть выйти из доступных соединений с вашей базой данных Stats. Поэтому, если у вас несколько моделей, рекомендуется наследовать от одной модели, чтобы все модели, подключающиеся к базе данных Stats, использовали один и тот же пул подключений.

Для этого создайте базовую модель, которая подключается к базе данных Stats:

класс StatsBase

класс StatsBase install_connection DB_STATS self.abstract_class = true end

Теперь вы можете наследовать во всех своих моделях:

class Click

класс Нажмите конец класс Просмотр конец

Heroku

Как уже предполагалось, последний шаг, который вам нужно сделать для работы с Heroku, — это установить переменную окружения DATABASE_STATS_URL в базу данных, которую вы хотите использовать в качестве статистики.Например, если вы создали вторую базу данных с именем HEROKU_POSTGRESQL_TEAL_URL все, что вам нужно сделать, это установить значение этой базы данных с помощью панели инструментов Heroku:

Конфигурация $ heroku: установить DATABASE_STATS_URL = postgres: // gsdfjrthjsnaew: gry6OJF6drDjththjkSDngldsf@ec2-116-22-114-221.compute-1.amazonaws.com: 5432 / hmsrthj24dfgks

Конфигурация $ heroku: установить DATABASE_STATS_URL = postgres: // gsdfjrthjsnaew: gry6OJF6drDjththjkSDngldsf @ ec2-116-22-114-221.compute-1.amazonaws.com:5432/hmsrthj24dfgks

И вы готовы к работе.

Бонус: DatabaseCleaner

Если вы используете гем DatabaseCleaner, вы можете настроить его для очистки моделей, которые также используют базу данных Stats. Например, ваш spec / rails_helper.rb может выглядеть примерно так:

ENV [«RAILS_ENV»] || = ‘тест’ требуется ‘spec_helper’ требуется File.expand_path («../../ config / environment», __FILE__) требуется ‘rspec / rails’ Режиссер [Rails.root.join («spec / support / ** / *. rb»)]. каждый {| f | требовать f} ActiveRecord :: Migration.maintain_test_schema! RSpec.configure do | config | config.use_transactional_fixtures = ложь config.infer_spec_type_from_file_location! config.before (: suite) сделать DatabaseCleaner.clean_with (: усечение) DatabaseCleaner [: active_record, {model: Click}]. Clean_with (: усечение) конец config.before (: each) do | example | unit_test =! [: особенность,: запрос].включить? (example.metadata [: type]) стратегия = unit_test? : транзакция:: усечение DatabaseCleaner.strategy = стратегия DatabaseCleaner [: active_record, {model: Click}]. Strategy = strategy DatabaseCleaner.start DatabaseCleaner [: active_record, {model: Click}]. Начать конец config.after (: each) сделать База данныхCleaner.clean DatabaseCleaner [: active_record, {model: Click}]. Очистить конец конец

1 2 3 4 5 6 7 8 9 10 11 12 13 140002 14 18 19 20 21 22 23 24 25 26 27 28 29 30 000 34

ENV [«RAILS_ENV»] || = ‘test’ require ‘spec_helper’ require File.expand_path («../../ config / environment», __FILE__) require ‘rspec / rails’ Dir [Rails.root.join («spec / support / ** / *. rb»)] .each {| f | require f} ActiveRecord :: Migration.maintain_test_schema! RSpec.configure do | config | config.use_transactional_fixtures = false config.infer_spec_type_from_file_location! config.before (: suite) do DatabaseCleaner.clean_with (: truncation) DatabaseCleaner [: active_record, {model: Click}]. clean_with (: truncation) end config.before (: each) do | example | unit_test =! [: Feature,: request] .include? (Example.metadata [: type]) strategy = unit_test? : transaction:: truncation DatabaseCleaner.strategy = стратегия DatabaseCleaner [: active_record, {model: Click}]. strategy = стратегия DatabaseCleaner.start DatabaseCleaner [: active_record, {model: Click}]. start end config.after (: each) do DatabaseCleaner.clean DatabaseCleaner [: active_record, {model: Click}]. чистый конец конец

Согласно DatabaseCleaner README, должна быть возможность установить опцию соединения вместо опции модели . К сожалению, мои попытки не увенчались успехом.Если кто-нибудь знает, как это сделать, и не указывать стратегию DatabaseCleaner для каждой модели, дайте мне знать.

Надеюсь, вам понравилось это читать, и что мои рассуждения могут быть полезны тем, кто идет по тому же пути. Как обычно, горячо приветствуются любые предложения по улучшению чего-либо из этого.

Счастливого множественного открытия! 🙂

.
