План плоской кровли, чертеж

При строительстве частного дома важно продумать все нюансы, которые могут возникнуть в процессе работы, а также изначально определить, каким будет внешний вид готового строения. Это возможно сделать, воспользовавшись услугами опытного проектировщика. Но на этапе создания чертежа определяется не только тип фундамента и площадь будущего дома, но и тип кровли, который будет использоваться. Помните, что ни один дом не прослужит долго, а проживание в нем никогда не будет комфортным, если тщательно не спланировать и обустроить крышу. До начала работ по созданию кровли, необходимо спроектировать ее, а также рассчитать площадь конструкции. Специалисты в строительной отрасли утверждают, что если грамотно подойти к этому вопросу, обустройство крыши не только будет быстрым, но и сделает монтажные работы в разы проще и дешевле. Чрезвычайно важно определить правильно основные элементы сечения, чтобы при реализации проекта не потребовалось вносить никаких корректив и правок, переделывая все заново.

Схема монтажа плоской кровли

После разработки схемы, необходимо определиться с наиболее приемлемым материалом, который будет применен для создания крыши строения. Не забывайте о том, что данный спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской кровли.

Общая информация об оформлении проекта

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с подробным описанием конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций, а также иных составляющих объекта. Кровельное покрытие (завершенный вид)

В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются конструктивные параметры. Если проектом обусловлена необходимость подрезки листов, важно предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться.

Преимущества плоской крыши

Разумеется, все люди, которые решили взяться за строительство собственного дома, часто сталкиваются с проблемой выбора наиболее оптимального типа кровли. Можно с уверенностью сказать, что использование плоской крыши в проекте сооружения, позволит сделать внешний вид готового дома действительно стильным и современным. Кроме того, такой тип конструкции отличается простотой монтажа и считается бюджетным вариантом. Но не забывайте об одном существенном недостатке данной кровли, который заключается в том, что она сильно восприимчива к влиянию факторов окружающей среды и нуждается в тщательных гидроизоляционных работах.

То, что нужно знать о плоской кровле

Ниже мы перечислим основные требования, которые выдвигаются к данному типу конструкции, а именно:

– Так как осадки ни в коем случае не должны скапливаться на поверхности крыши, уклон все-таки должен быть. Для обеспечения долговечности сооружения и надежности самой кровли, он должен быть не меньше, чем 2 %. Самым оптимальным вариантом является 10-15 градусов.

– Если для вашей местности характерны затяжные и сильные дожди или большое количество осадков в холодное время года, то в таком случае одним только уклоном не обойтись. Важно продумать создание полноценной системы водоотвода. Она может быть как внешней, так и внутренней. Один стояк способен обслужить участок порядка 150-200 квадратных метров.
В загородном домостроении нередко внешние водостоки создаются с применением специальных переливных окон, которые обустраивают на уровне ливнеприемника кровли. Если же линии сливов не пересекаются, настоятельно рекомендуется в плане крыши отобразить периметр фасада.

Важно отметить, что проекты частных коттеджей, зачастую, не содержат информации об угле наклона, в таком случае, для исправления ошибки проектировщика, не нужно переделывать всю работу заново, а просто необходимо сформировать наклон с использованием различных сыпучих материалов, а также стяжки, либо плит из полистирола. Плоская крыша загородного дома, застеленная газоном

Тонкости подготовки плана скатной кровли

Для начала стоит отметить, что скатная кровля – это крыша, которая представляет собой сборную конструкцию листов с наклоном не больше чем 10 %. Учитывая конструктивные особенности, специалисты в области строительства выделяют два типа кровли – с чердаком или без него. Самый распространенный и востребованный вариант – это крыша, состоящая из 2 скатов. Такая конструкция может быть применима к любому строению. В разрезе она напоминает треугольник, а готовая схема должна содержать подробные сведения о таких показателях, как: длина, расположения каждого из элементов, а также сечении.

Крайне важно еще в процессе проектирования определится с принципом крепления узлов, а также зафиксировать эту в нормативно-технической документации по объекту. Плоская крыша с утеплителем

Графическая составляющая проекта отображает длину стен здания, расположение стропил и балок, а также наиболее оптимальный угол ската

Подбирая кровельный материал, обращайте внимание на такие характеристики:

для профнастила важно создать наклон не менее 8 градусов ;
в случае использования шифера этот показатель возрастает до 20-30 градусов;
применяя рубероид или же схожие рулонные материалы — 5 градусов;
отдавая предпочтение металлочерепицы, угол наклона не может быть меньше чем 30 градусов.

Будьте уверены, что дома с таким типом крыш, смотрятся действительно дорого и стильно. Кроме того, вы получите возможность обустроить дополнительные мансардные этажи, тем самым увеличив количество полезной площади. Все помещения здания, будут не только просторными, но и максимально комфортными для проживания.

Но, несмотря на перечисленные преимущества, установка скатной кровли – это дело не из легких. При создании плана крыши, лучше всего воспользуйтесь услугами профессионалов, так как малейшая ошибка, может быть чревата огромными временными и денежными затратами на ее устранение.

Визуализация процесса укладки

Как выполняется чертеж крыши?

Первым делом происходит деление всей площади дома на несколько прямоугольников, которые обводятся линиями для обозначения, наружных и внутренних скосов. Некоторые из них будут несколько выходить за границу стен, так как любая крыша должна иметь определенный свес. Визуализация видов фасада и сбоку происходит с учетом угла наклона. Во время создания графической части чертежа крыши, настоятельно рекомендуется применять специальное программное обеспечение, которое можно без труда найти на строительных порталах.

Все работы происходят в следующей последовательности:

Первым делом, сооружение обводится линиями.
Сделанные отметки переносятся на план кровли плоской крыши с контурами несущих стен.
Каждый из прямоугольников выделяется, под ним создаются рисунки будущей кровли.
Расположение коньков также отмечается линиями.
Визуализируются ендовы, а также коньки.
На чертеж обязательно необходимо перенести вентиляционные каналы, а также окна, размещенные на мансардном этаже.

Проставляются углы наклона скатов, а также направленность водостоков.
Отмечаются все размеры по осям схемы.

План плоской кровли составляется быстро, но только если за его выполнение возьмутся опытные специалисты. Если вы не имеете навыков в этом деле и никогда ранее не сталкивались с проектами крыш, то лучше всего не пытайтесь создать все необходимые чертежи самостоятельно, ведь крыша – это один из важнейших элементов любого строения. От качества ее монтажа, зачастую, напрямую зависит долговечность дома, а также комфорт проживания в нем.

Плоская крыша. Устройство, материалы и технологии

Сегодня плоская крыша — вовсе не прерогатива исключительно городских многоэтажек. Напротив, именно сейчас плоская крыша может стать модной архитектурной находкой для загородного дома, позволяющей экономить драгоценную площадь и устраивать на высоте уютные места для отдыха.

Использование современных материалов и технологий дает возможность успешно строить частные коттеджи с плоскими крышами, не опасаясь сюрпризов нашего капризного климата. Но насладиться всеми преимуществами плоской кровли можно лишь при условии, что заказчик и строители будут скрупулезно следовать рекомендациям специалистов в подборе всех компонентов кровельной конструкции и технологии монтажа. Только в этом случае плоская крыша будет исправно служить нескольким поколениям обитателей дома, не требуя дополнительных затрат.

Достоинства устройства плоской крыши

Разнообразные детали и конструкции для устройства плоских крыш до недавнего времени были либо недостаточно функциональными и надежными, либо весьма дорогими, что не способствовало популяризации такого типа крыш, особенно среди частных застройщиков.

Однако на практике оказывается, что ко многим проблемам мы сами относимся слишком предвзято и, находясь в плену стереотипов, не всегда можем посмотреть на вещи объективно. Вариантов решения существует множество, главное — выбрать адекватный и избежать ошибок.

Многие плоские крыши считают модной архитектурной «изюминкой» проекта. Дома с крышами без скатов выглядят более современно

Как утверждают архитекторы, сегодня в моду снова начинают входить строения в стиле конструктивизма, пропагандирующего простоту конструкций и минимум деталей. А это значит, что меняется в лучшую сторону отношение потребителей к плоским кровлям.

До недавнего времени у большинства застройщиков было стойкое предубеждение против плоских крыш. Одни считали, что это некрасиво, другие боялись обильных снегопадов, третьи были убеждены, что устройство плоских крыш — слишком затратное мероприятие. Однако здания подобного типа имеют большое количество очевидных плюсов.

Чаще всего плоскую крышу превращают в террасную зону отдыха

При одной и той же архитектурной основе площадь плоской кровли меньше плошали скатной, то есть экономия материалов — на лицо. Сама укладка плоской кровли удобней, чем скатной — проще монтировать кровельный «пирог» у себя под ногами, чем на большой высоте в небезопасном положении. Обслуживание плоской крыши, профилактические осмотры, очистка воронок и т. п. также не отличаются особой сложностью, а контроль технических устройств, работа с дымоходами, антеннами, вентиляционными каналами и самим настилом в этом случае — не экстравагантное альпинистское занятие, а обычная процедура.

Кроме того, устройство плоской крыши позволяет изыскать дополнительную площадь, не увеличивая контур сооружения. Такая крыша при желании может легко превратиться в террасу, сад, прогулочную площадку и др. К слову, в Европе идея эксплуатируемой плоской крыши наиболее востребована в крупных городах. Здесь экологическая проблема становится все более актуальной, поэтому возносить фрагменты парков, палисадников и газонов с земли «под облака» оказалось очень популярным занятием. А самый главный нюанс заключается в следующем: чтобы плоская крыша стала надежной защитой, она должна быть смонтирована правильно и с использованием долговечных современных материалов.

Устройство газона на крыше потребует дополнительных мероприятий

Конструктивные элементы плоской крыши

Традиционная плоская крыша состоит из несущего основания (им может служить металлический профилированный лист или железобетонная плита), на которое по слою паробарьера уложен теплоизоляционный материал, защищенный от осадков слоем гидроизоляции.

Стоит отметить, что все части кровельного «пирога» одинаково важны, и если хотя бы одна из них окажется некачественной, пострадает вся конструкция. В основе грамотной работы по устройству плоских кровель лежит комплексный подход, заключающийся в определении и реализации оптимального конструктивного решения и типа покрытия с учетом всех технологических и эксплуатационных свойств: водонепроницаемости, огнестойкости, трудоемкости обустройства, простоты обслуживания и ремонта, декоративных качеств.

Иногда края и углы крыши требуют дополнительной обработки герметиком

Особое внимание специалисты уделяют заделке швов, выбору элементов и способов крепежа, выполнению сквозных отверстий и устройству технологических узлов кровли (примыканий к трубам и парапетам, углов, сливов, проводок коммуникаций, надстроек и др.), подверженных наибольшим воздействиям и нагрузкам в процессе эксплуатации. Ну и, конечно, функционирование кровли не будет зависеть ни от каких внешних и внутренних неблагоприятных факторов, если разнообразные сопутствующие детали и конструкции изготовлены из метеоустойчивых, ударопрочных материалов, стойких к коррозии и воздействию ультрафиолета. Выбором системы комплектации должен заниматься сам проектант. Именно он определяет вид и количество необходимых материалов. Конкретное решение зависит от размера крыши, типа объекта, условий эксплуатации и др. И отсутствие хотя бы одной детали целостной системы чревато самыми неприятными последствиями.

В зависимости от типа гидроизоляции ее приклеивают, механически закрепляют или свободно укладывают

Особое значение имеет качество креплений и способ их монтажа — в частности для материалов, укладываемых с механическим креплением к основанию кровли.

1) Несоблюдение правил крепления кровельного полотна способно привести к отрыву гидроизоляции сильным порывом ветра.

2) Электрохимическая коррозия в паре «профлист + неправильный саморез» может вызвать потерю несущей способности основания.

3) Замерзшая или забитая воронка — верный путь к переполнению кровли влагой и протечке.

Пример устройства плоской крыши

Так как площадь плоской кровли значительно, меньше, чем скатной, на ее устройство расходуется меньше материалов

Основой крыши может служить бетонная плита или профнастил

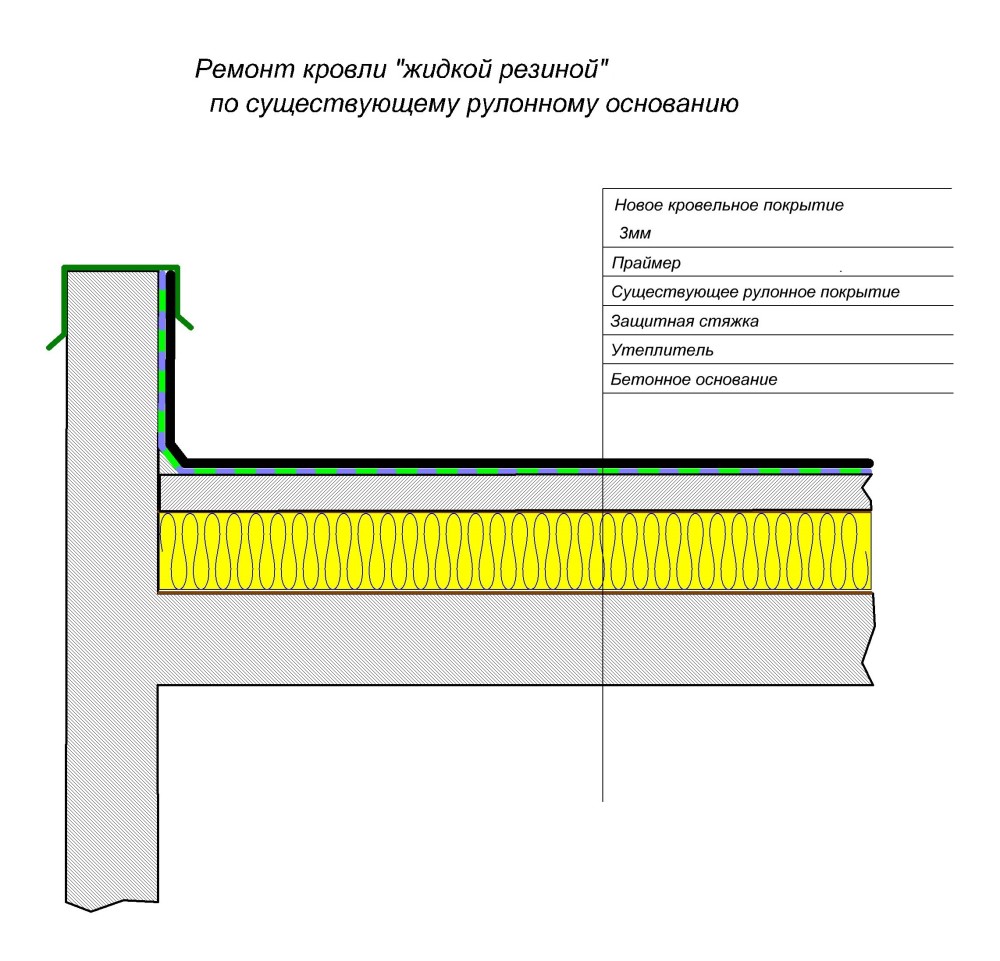

Состав кровельного «пирога» снизу вверх: пароизоляция, утеплитель, гидроизоляция

Для гидроизоляции используют мастичные, мембранные и полимерно-битумные материалы

Особенности утепления плоской крыши

Основа плоской кровли — несущая плита, выполненная из железобетона, монолита или профилированного металлического листа. Поверх нее укладывают пароизолирующий материал, главная функция которого — защита утеплителя от водяного пара, предотвращение его намокания, вздутия и гарантия сохранения всех первоначальных свойств. Затем на крыше монтируют теплоизоляцию, защищенную от воздействия атмосферных осадков гидроизоляционным ковром.

Существует однослойная и двухслойная системы теплоизоляции плоской кровли. В современном строительстве наиболее частое применение находит двухслойная система. По технологии нижний слой берет на себя основную теплоизолирующую функцию, верхний же — отвечает в основном за перераспределение механической нагрузки. Если первый слой имеет толщину 70-200 мм, то второй — всего 30-50 мм, однако он отличается повышенной прочностью на сжатие и плотностью. Такая «специализация» слоев «пирога» плоской кровли позволяет существенно снизить ее вес и, соответственно, нагрузку на перекрытия. Требования к утеплителю: пожаробезопасность, низкие теплопроводность и водопоглощение, высокие паропроницаемость и прочность на сжатие, на отрыв слоев и устойчивость к точечным загрузкам.

В сравнении технологий утепления плоской и скатной кровель стоит выделить следующие отличия:

в скатной кровле можно использовать мягкий утеплитель, в плоской кровле — только плотные плиты;
теплоизоляцию в скатной кровле устанавливают враспор в каркасе без дополнительного крепления, в плоской кровле — с механическим креплением;
в «пироге» скатной кровли, как правило, необходима ветрозащита, в плоской кровле такой необходимости нет вовсе.

Устройство вентиляции плоской крыши

Один из самых важных моментов в обустройстве кровель — обеспечение свободного выхода паров влаги из кровельного «пирога». Вентиляционные аксессуары — необходимый элемент современной кровли. Водяной пар постоянно образуется во внутренних помещениях здания в результате жизнедеятельности людей. За счет диффузии и конвективного процесса он поднимается вверх и, охлаждаясь, конденсируется в подкровельном пространстве. Особенно интенсивно влага накапливается там в зимнее время. Она отрицательно воздействует как на деревянные, так и на металлические элементы конструкции крыши. При переизбытке конденсата образуются мокрые пятна и плесень на потолке. Кроме того, накапливаясь в теплоизоляционном материале, влага значительно снижает его свойства, что, соответственно, увеличивает затраты на отопление жилья. Для того чтобы этого не происходило, необходимо создать такие условия, чтобы влага не задерживалась внутри кровельной конструкции, а свободно испарялась и выходила наружу.

Лучше всего с этой задачей справляются специальные компоненты крыши — кровельные вентиляторы (или аэраторы). Это — специальные трубы различных диаметров из металла или пластика, накрытые сверху колпаками в форме зонтиков.

Принцип действия аэратора основан на разнице давлений, вызванной воздушными потоками. Его конструкция позволяет парам влаги свободно выходить из-под кровельного ковра, не повреждая последний — предотвращая образование пузырей и отслаивание кровельного материала. Таким образом мы получаем вентилируемую или «дышащую » кровлю. На плоских крышах простой конфигурации аэраторы размещают равномерно по всей площади в наиболее высоких точках кровельной плоскости в местах стыков теплоизоляционных плит. Установку вентиляторов желательно производить во время монтажа самой кровли. В случае же с установкой в готовую конструкцию затраты на монтаж аэраторов значительно увеличиваются. Элементы вентиляции — обязательная часть системы. Когда они не предусмотрены или неправильно установлены, срок службы утеплителя и конструкции в целом сокращается в несколько раз.

Сопутствующих материалов для устройства плоской кровли очень много. И необходимость их использования для обустройства крыши обусловлена ее конструкцией. Так, например, на Западе огромное значение уделяют оснащению зданий устройствами естественного дымоудаления, которые позволяют безопасно эвакуировать людей при пожаре. Обычно для этого используют люки, совмещенные с зенитными фонарями. Причем эти приспособления нужно выбирать на этапе проектирования.

Система водостоков плоской крыши

Не в последнюю очередь надежность кровли зависит от уклона. Абсолютно плоских крыш не бывает, так как для эффективного отвода воды необходим пусть маленький и незаметный глазу, но уклон. На плоских кровлях он измеряется в процентах. Хорошо, когда уклон крыши обеспечивается конфигурацией ее основания, но в большинстве случаев уклоны приходится устраивать дополнительно.

Не рекомендуется изготавливать новые кровли с уклоном менее 2 %. Оптимальный вариант — 2-5 %. Такие конструкции (вне зависимости от того, из какого материала они сделаны) быстро и беспрепятственно освобождаются от воды, создавая более комфортные условия «работы» кровельного ковра. И даже появление небольшого дефекта в кровельном покрытии на поверхности с хорошим уклоном не приведет к серьезным последствиям.

Даже у плоской крыши есть минимальный уклон, облегчающий отвод воды. Воронку с водостоком устанавливают, как правило, на той стороне, в которую направлен уклон

Еще один не менее важный элемент кровли — водостоки, которые «уводят» влагу и снег по запланированному маршруту. На плоских крышах чаще всего устраивают системы внутреннего водостока. Специальные водосточные воронки или фитинги, равномерно расположенные по поверхности крыши, эффективно справляются с отводом воды в сильные ливни, не допуская затопления кровли. Их количество и места расположения следует предусматривать с учетом норм проектирования соответствующих сооружений и строительных требований по проектированию канализации и водостоков зданий. Достаточное число воронок на одну кровлю зависит от ее архитектуры и условий эксплуатации, а также от количества осадков в данной местности. В среднем воронку устанавливают на каждые 200-300 м², но не менее одной на кровлю. В комплект воронки, как правило, входит специальный фильтр, предохраняющий водосток от попадания листьев. Для предотвращения замерзания воды устья некоторых воронок оборудуют саморегулирующими термокабелями, которые гарантируют быстрый отвод влаги с крыши в осенне-весенний период и во время зимних оттепелей.

Переливное «окно» может быть из металла или пластика

Водостоки — это своего рода индикаторы ухода за кровлей. То есть периодически необходимо проводить ревизию водосливных воронок, очищать их от грязи, листьев, льда, вовремя проводить ремонт либо замену.

Альтернативой внутреннему водостоку с обогреваемой воронкой может служить внешний, устанавливаемый по одной из сторон крыши или точечно — в 2-3 местах. В этом случае вы можете быть уверены, что сосулька в зимнее время появится только на «запрограммированном» вами участке. Предсказуемость лучше спонтанности — ведь это значит, что вы можете сами определять опасные места вокруг дома, а это обезопасит от случайных травм (например на крыльце).

Вынос трубы должен быть достаточным, чтобы вода с крыши не попадала на фасад дома

Для устройства водоотвода с плоской кровли в частном строительстве чаще всего используют наружный водосток (внутренний больше подходит для плоских крыш массивных промышленных зданий). Его, как правило, выполняют с помощью переливных окон, установленных в парапете вместе с кровельными ливнеприемниками. Желательно использовать в этих случаях и кабельные системы обогрева, так как переливное окно и ливнеприемник, ввиду своей конструкции, подвержены обледенению в зимний период.

При выборе водосточной системы особое внимание следует уделить материалу конструкций. Я, со своей стороны, могу рекомендовать изделия из поливинилхлорида (ПВХ), так как они менее подвержены образованию наледи, нежели металлические. Реже в частном строительстве используют внутренний водосток. Он включает в себя водоприемные воронки, трубы и крепежные элементы. В данном случае водосточная система проходит через внутреннее пространство здания.

Герметики и материалы для гидроизоляции для плоской крыши

Инструменты и принадлежности для устройства плоской крыши

Монтаж плоской кровли не обходится без использования дополнительных изделий и деталей. К основному списку принадлежностей можно отнести следующие:

Армированная усиливающая полоса — предназначена для укрепления мест примыкания основной мембраны по периметру крыши.
Монтажный клей — применяют для приклеивания уплотняющих полос и других деталей к различным основаниям.
Клей для швов — используют как высокопрочный адгезив для нанесения на металлические основания.
Краевой герметик — предназначен для герметизации и механической защиты открытых кромок всех склеенных швов.
Водоотталкивающий герметик — применяют для выполнения водонепроницаемых прокладок, наносят под давлением.
Жидкий герметик — используют для заполнения несквозных отверстий в местах примыканий.
Металлическая (или полимерная) рейка — имеет готовые отверстия для элементов крепления, предназначена для соединения листов мембраны.
Алюминиевый краевой профиль — предназначен для того, чтобы фиксировать и герметизировать края гидроизоляции в местах примыканий, например парапеты и бортики кровли.
Саморезы разных типоразмеров — применяют для механического крепления отдельных деталей и конструкций.
Пешеходные дорожки — резиновые маты для защиты мембраны в местах регулярного движения.
Самоклеящийся фартук — может быть использован для гидроизоляции труб и любых металлических деталей.

Материалы и инструмент для устройства плоской крыши

Что бы еще почитать?

что это такое, высота и узел примыкания, ограждения и монтаж

Содержание статьи:

По правилам техники безопасности парапет кровли является обязательным атрибутом конструкции здания. О его грамотном обустройстве нужно заботиться уже на этапе проектирования.

Основные функции парапета кровли

Основная функция парапета на плоской крыше заключается в защите находящихся там людей от падения

Парапет на крыше предохраняет находящихся там людей от возможных инцидентов, опасных для жизни и здоровья. Это особенно необходимо для зданий, имеющих большое число этажей. Пребывание человека на такой высоте без средств страховки чревато печальными последствиями. Помимо этой функции, парапетная конструкция выполняет ряд других:

Сокрытие от постороннего взора панельных поверхностей кондиционеров, генераторов, иных приборов и оборудования, монтируемого на крыше. Такая цель особенно преследуется при работе на зданиях коммерческого или промышленного назначения, для которых важен представительный облик.
Направление жидкости в приемный отсек, куда она затем поступает в систему слива. Это важно, чтобы минимизировать воздействие влаги на материал покрытия и предотвратить формирование сосулек. Место локализации приемника, а также уклон конструкции должны быть рассчитаны еще на этапе проектирования строения.
Защита уязвимых частей кровли (скатовых боковушек и примыканий карнизов) от ветровых порывов. В этих местах обычно берут начало нарушения целостности покрытий, способные развиться до такой степени, что возникнет необходимость в демонтаже всей конструкции.

Ограды могут играть роль декоративного элемента. Они продлевают срок службы кровельного покрытия.

Устройство парапета кровли

Устройство гидроизоляции и парапета на плоской кровле

Парапет крыши зачастую продолжает стены фасада. Но иногда его намеренно делают из иного строительного материала. Он должен отличаться достаточной прочностью, а наружные поверхности должны быть защищены от воздействия осадков. Часто используют блочные элементы – обычно это полнотелый или с прорезями кирпич. Можно встретить и металлические парапеты. Требования к конструкциям регламентируются санитарными нормами и правилами.

Помимо непосредственно парапета, в его систему входят:

Ограждение, необходимое для обеспечения безопасности людей, пребывающих на крыше. Это, как правило, стальная конструкция. Она может быть изготовлена из нержавеющего металла, подвергнутого легированию.
Фартук, выполняющий функцию гидроизоляции. Наклон его выбирают так, чтобы обеспечить отведение жидкости к приемнику с последующим стоком.
Клин, увеличивающий область смыкания парапета с кровельной поверхностью. Он нужен, если последняя сформирована рулонным материалом, плохо переносящим линейные изгибы.

Конструкция оборудуется предохранительным стальным козырьком. Он помогает отведению жидкости и предотвращает разрушительные процессы в кладочном материале.

Разновидности и высота

Плоский парапет на крыше

Конструктивный элемент может иметь разные варианты исполнения:

Простые. Сюда относятся незамысловатые конструкции, снабженные двумя скатами. Это экономичный вариант для крыши такой конструкции.
Сложные. Здесь предусматривается отхождение воды в двух разных направлениях. Капельники, отводящие осадки в сточные желоба, требуется подгонять под предохранительные выступы.
Коньковые. Такие варианты снабжаются нижним креплением. Его нужно прикрывать козырьком.
Фигурной формы. Такие конструкции обладают декоративными качествами. Ограждение внешне похоже на перила. Используются сложные формы, завитки и иные украшающие элементы.
Плоские. Узел парапета плоской кровли снабжен отводными капельниками. При конструировании предусматривают разведение их в обратных направлениях.

Минимальная высота парапета должна составлять 0,45 м. Это правило касается любого эксплуатируемого здания. Если брать высоту вместе с оградой, наименьшее значение будет равно 1,2 м. По правилам парапетная конструкция обязательно монтируется на любой крыше с уклоном меньше 12 градусов и дистанцией до карниза более 10 м. На неиспользуемой односкатной или плоской кровле низкого (меньше 10 м) здания можно оборудовать декоративную ограду. Иногда на таких крышах не ставят парапет вообще.

Обустройство узла примыкания

Обустройство узла примыкания парапета

Узел примыкания кровли к парапету должен быть снабжен несколькими слоями гидроизоляционного материала на стыках. Его устанавливают и на вертикальные поверхности. Для лучшей защиты иногда сверху монтируется лист железа с оцинковкой. Для отведения жидкости применяются панельные элементы из металла, обработанного составом, предохраняющим от коррозии.

Для мягкой кровли и иных рулонных покрытий используют специальные переходные борты. Водоотвод в этом случае оборудуют полоской гидроизоляции.

Сборка конструкции

Смонтировать парапетную конструкцию из металла несложно. Желательно заранее подготовить чертеж, особенно если предполагается большое число слоев в разрезе. Система включает в себя главную часть и перпендикулярные отгибы. Если оцинкованный стальной парапет имеет высоту больше 0,45 м, его оборудуют фартуком. Сверху на крепежные детали устанавливают прижимную рейку и герметизируют стыковые места. Если парапет выполняют из кирпичей, он нуждается в армировании. Для этого используют прутки стали длиной не менее полуметра.

Советы по выполнению монтажных работ

Конструкция делает обслуживание кровли безопаснее, но при пренебрежении технологией могут возникнуть проблемы. Необходимо внимательно относиться к гидроизоляции, особенно если речь идет о плоской крыше, на которой задерживается вода, или о мягких рулонных материалах, портящихся под действием влаги.

Нужно следить за направлением уклона кровли. Жидкость должна своевременно отводиться в приемники. Нельзя допускать ее застоя, иначе лед будет подрывать нахлесты, потребуются дорогостоящие ремонтные работы. В областях примыкания нужно минимизировать нагрузки, ограничить передвижение.

Преимущества и недостатки плоской кровли

Плоская крыша: преимущества и недостатки

Из всех типов крыш домов и строений, одним из самых противоречивых является плоская крыша. Плоская крыша, обычно используемая в больших зданиях и хозяйственных постройках, имеет свои особые потребности и проблемы. Если вы рассматриваете этот тип крыши для своего здания или жилого дома, убедитесь, что вы понимаете преимущества и недостатки, которые она может принести.

Начало работы

Запросите бесплатное ценовое предложение!
Кровля, сайдинг, водостоки, окна и двери для жилых и коммерческих помещений.

Преимущества плоской крыши

Безусловно, самым большим преимуществом использования плоской крыши является стоимость. От первоначального строительства и установки до материалов, наиболее часто используемых для покрытия крыши, плоские крыши довольно дешевы. Множество видов материалов, используемых для инсталляции.80 футов, что делает плоскую крышу чрезвычайно доступной как для первоначальной установки, так и для обслуживания и ремонта.

Еще одним преимуществом использования плоской крыши является тот факт, что теперь вы можете использовать пространство после завершения строительства. Поднимите свои кондиционеры над землей и поставьте их на крышу. Установите на крышу солнечные батареи, которые менее заметны со стороны бордюра. Посадите сад на крыше или спроектируйте живую крышу. Возможности использования плоской крыши практически безграничны, и это, безусловно, одно из самых больших преимуществ ее использования.

Последним преимуществом идет рука об руку с тем, что с плоской крышей у вас также есть возможность получить более универсальное внутреннее пространство. Готовые чердаки и использование квартиры на верхнем этаже становятся более доступными без наклонных стен, как при традиционной скатной крыше. Это отличный вариант для домов, где требуется максимальное внутреннее пространство.

Наконец, плоские крыши обычно более доступны, чем наклонные. Таким образом, очистка желобов, ремонт и установка таких вещей, как спутниковые антенны или солнечные батареи, становятся проще и дешевле.

Недостатки плоской крыши

Самым большим недостатком установки плоской крыши является дренаж или его отсутствие. Плоские крыши имеют водоотвод, но не так эффективно, как крыша с любым уклоном. Поэтому вода имеет тенденцию собираться в лужу и оставаться на крыше, что может привести к разрушению кровельного материала или возможной утечке, особенно по швам.

Второй минус — это отсутствие вариантов рубероида. Подавляющее большинство плоских крыш используют рулонную кровлю; резина, EPDM, TPO или битум.Все это относительно недорогие материалы и их легко установить, но большинство из них имеют ограниченный срок службы от 10 до 15 лет. Доступна резиновая черепица, которую можно установить вместе с рулонной резиновой кровлей, и становятся доступными некоторые новые материалы, такие как кровля из поликарбоната и кровля из ПВХ, которые могут служить дольше и давать некоторые варианты стиля, но они имеют более высокую цену и не имеют своего рода история, которая может помочь предсказать, как долго они продлятся.

Рассмотрим плоскую крышу

Плоские крыши, возможно, не самый привлекательный вариант для домов и зданий, но у них есть свои преимущества.Обратите внимание на них и на недостатки, принимая решение, чтобы получить лучшую крышу для своего здания.

Начало работы

Было ли это полезно для вас?

Загружается …

Крыши — Строительные нормы и правила Южная Африка

Пятница, 8 января 2021 г.
О нас
Свяжитесь с нами
Положения и условия
Строительные нормы и правила (NBR) Intro.
Почему национальные строительные нормы и правила
PAJA: Закон о защите ваших прав
Закон о мерах по защите потребителей жилья
Представления на проект дома
Муниципалитет Контакт
Планирование и определение подзаконных актов
Схемы зонирования
Схема зонирования Кейптауна
Градостроительный план — JHB
Схема городского планирования Тшване, 2008 г.
Глоссарий национальных строительных норм
Определения градостроительства
Экологические от A до Z
NBR (SA)
Строительные законы и SANS 10400
Строительные нормы и правила Раздел 1
Общие принципы и требования — Часть A
Конструктивное проектирование — Часть B
Размеры — Деталь C
Общественная безопасность, часть D
Работы по сносу, деталь E
Операции на объекте — Часть F
Раскопки — Деталь G
Основы — Часть H
Дерево, повреждение стен и фундамента — SANS10400-H Приложение-D
Строительные нормы и правила Раздел 2
Полы — Деталь J
Стены-Деталь K
Крыша Часть-L
Лестница, деталь M
Остекление, деталь N
Освещение и вентиляция — часть O
Дренажная часть P
Санитарно-бытовые отходы без воды, деталь Q
Строительные нормы и правила Раздел 3
Удаление ливневых вод, деталь R
Услуги для людей с ограниченными возможностями — Часть S
Противопожарная защита, часть T
Утилизация мусора, деталь U
Обогрев помещений, часть V
Противопожарная установка, деталь W
Энергопотребление и устойчивость (SANS 10400X и XA)
Расчет фенестрации
Элементы конструкции
Бетонные фундаменты
Бетон и кладка
Бетонные смеси
Бетонные смеси по весу и объему
Бетонная плита
Бетон в холодную погоду
Стекло и остекление как конструктивный элемент
Крыши и кровля
Анкерная конструкция крыши
Соломенные крыши и молнии
Гидроизоляция кровли
Руководство по SANS 10400XA
Учреждения для инвалидов
Временные постройки
NHBRC
Национальный совет по регистрации строителей жилья — NHBRC
О NHBRC
Обзор гарантийной схемы NHBRC
Требования к владельцу застройщика — NHBRC
Обзор технических требований NHBRC
NHBRC — Вопросы и ответы
Сборы NHBRC
NHBRC приостанавливает выплаты, включенные в PA003
Плоские крыши по лучшей цене — Выгодные предложения на плоские крыши от мировых продавцов плоских крыш
Отличные новости !!! Вы находитесь в нужном месте для плоских крыш. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя плоская крыша в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили плоскую крышу на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в плоских крышах и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести flat roofs по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Архитектурные детали: Кровельные системы — Кровля с плоским фальцем
Описание: Системы кровли с плоским фальцем обычно используются на плоских крышах или крышах с низким уклоном или, альтернативно, на очень крутых склонах. Они также используются на изогнутых поверхностях, таких как купола и цилиндрические своды.
Плоская фальцевая кровля состоит из 18 «на 24», 20 унций. листы медные холоднокатаные прямоугольные. Две смежные стороны листов загибают, а две загибают под замки 3/4 дюйма. Медные планки из холоднокатаной меди толщиной 16 или 20 унций устанавливаются в каждый из продольных и поперечных швов. Готовые противни соединяются в продольном направлении. и в поперечном направлении, с шахматными поперечными швами.О применении этой системы для облицовки стен см. Раздел 12.7. Горизонтальные плоские замковые системы.
Если уклон 3:12 или меньше, швы завариваются, см. Кровельные системы — Особые рекомендации по проектированию и установке кровли. Края листов должны быть очищены, обработаны проволочной щеткой, флюсованы и предварительно залужены до ширины 1-1 / 2 дюйма перед складыванием. После того, как замкнутые швы будут соединены, их следует обработать ковкой или зачистить и тщательно пропотеть припоем. Для печного нагрева Для меди каждая пара котлов должна весить не менее 5 фунтов. Более тяжелые меди лучше сохраняют тепло, что обычно приводит к более эффективной пайке столярных изделий с плоским швом.Головка горелочного паяльного котла должна весить не менее 3 фунтов.
Чтобы учесть накопление расширения, крыши более 30 футов в направлении непрерывных продольных швов должны быть разделены распорными рейками. Расстояние между этими коническими планками не должно превышать 30 футов. Они покрыты 20 унциями. медные листы длиной от 8 до 10 футов, зафиксированные и спаянные вместе. См. Деталь 8.5E для получения дополнительной информации.
Особые условия: Если уклон крыши превышает 4 дюйма на фут, швы могут быть заполнены герметиком на резиновой или синтетической основе вместо припоя.См. Раздел Кровельные системы — Особые рекомендации по проектированию и установке кровли.
Требования к настилу: Настил или планки с возможностью прибивания гвоздями.
8.5A. Стандартная кровля
Показаны типичный кровельный квадрат и формованные поддоны. Углы листа обрезаются перед загибом краев.
Скачать файл CAD
8,5Б. Типичная плоская фальцевая крыша
Этот рисунок иллюстрирует общую концепцию плоской кровли. Продольные швы обычно сплошные, а поперечные швы расположены в шахматном порядке.Каждый поддон прикреплен к настилу крыши. Кастрюли следует устанавливать так, чтобы вода всегда переливалась из одной посуды в нижнюю.
Скачать файл CAD
8,5 С. Деталь края
Показана типичная деталь края. Такая конструкция позволяет воде стекать с крыши по этому краю. Другие методы, предотвращающие этот поток, включают использование обрешетки, аналогичной детали гребня фронтона для крыш из фальцевых обрешеток (деталь 8.3A).
8.5D. Карниз и фронтон
Эта деталь показывает 20 унций. медные грабли или карнизный лист.Нижний край этого листа зацепляется за краевую планку. Верхний край фиксируется и впаивается в обычные листы крыши.
Скачать файл CAD
8.5E. Расширительная рейка
Показанная коническая распорная рейка обычно имеет ширину 3 дюйма вверху и 2-1 / 4 дюйма внизу. Высота должна быть не менее 1-1 / 2 дюйма. Медные покрывающие листы весом 20 унций имеют непрерывную длину от 4 дюймов с одной стороны до 4 дюймов с другой. Они согнуты под прямым углом в месте стыковки с конической обрешеткой , оставляя место для движения.Эти листы фиксируются и впаиваются в плоский шов кровли.
Скачать файл CAD
8.5F. Деталь в Valley
Медный оклад укладывается в впадину, и его верхние края удерживаются планками, расстояние между которыми не превышает 12 дюймов. Кровля с плоским швом перекрывает оклад как минимум на 6 дюймов. Показаны два способа зацепления нижнего края кровли. Справа используется сплошная стопорная планка, припаянная к планке долины. Тот, что слева, использует двойную складку в долине.
Скачать файл CAD
8.5G. Деталь бедра
Верхние концы медных кровельных листов загнуты вверх, образуя шов высотой 1 дюйм. Наверху используются две планки для закрепления каждого поддона. Медный колпачок на 20 унций закрывает тазобедренный сустав.
Скачать файл CAD
Для дополнительной информации:
Окна в плоских крышах — FAKRO GB Limited — cad dwg архитектурные детали
Скачать
Вертикальное и горизонтальное сечение: дымоудаленное окно FSP P1 с системой плоской крыши EFS
Скачать
Вертикальное и горизонтальное сечение: система двускатной крыши EFR с окнами FTP-V U3 Z-Wave FTU-V U3 Z-Wave
Скачать
Вертикальное и горизонтальное сечение: Плоское мансардное окно DXW, неоткрытое, плоское
Скачать
Вертикальное и горизонтальное сечение: мансардное окно FTP-V L3, FTU-V L3 с системой плоской крыши EFW
Скачать
Вертикальное и горизонтальное сечение: термоизолированное мансардное окно FWL U3 с системой плоской крыши EFE
Скачать
Вертикальный разрез: FAKRO Light Tunnel SRT 550
Скачать
Вертикальный разрез: FAKRO Light Tunnel SLT 550
Скачать
Вертикальное и горизонтальное сечение: DXF DU6 Плоское мансардное окно, неоткрывающееся (Плоское), стеклопакет DU6
Скачать
Вертикальное и горизонтальное сечение: DXC-C L2 Плоское мансардное окно, неоткрывающееся, с прозрачным куполом, стеклопакет L2
Скачать
Вертикальное и горизонтальное сечение: DEF DU8 FAKRO Плоское мансардное окно, электрически открываемое, Плоское, стеклопакет DU8. Удлинитель рамки XRD FAKRO
Скачать
Вертикальное и горизонтальное сечение: DEF DU6 FAKRO Плоское мансардное окно, электрически открывающееся, Плоское, стеклопакет DU6
Скачать
Вертикальное и горизонтальное сечение: DMC-C L2 Плоское мансардное окно, открываемое вручную, с прозрачным куполом, стеклопакет L2.
Скачать
Вертикальное и горизонтальное сечение: DMF DU6 FAKRO Плоское мансардное окно, открываемое вручную, Плоское остекление DU6
Скачать
Вертикальное и горизонтальное сечение: плоский люк DRF DU6 FAKRO, открываемый вручную, стеклопакет DU6
Скачать
Вертикальное и горизонтальное сечение: плоский люк DRC-C P2 FAKRO открывается вручную с прозрачным куполом и однокамерным стеклопакетом P2
Скачать
Вертикальное и горизонтальное сечение: DEC-C L2 FAKRO Плоское мансардное окно, электрически открываемое, с прозрачным куполом, стеклопакет L2
.
No related posts.
