Провод многопроволочный в пвх изоляции: Провод монтажный 6 кв.мм медный 0,45 кВ гибкий с ПВХ изоляцией

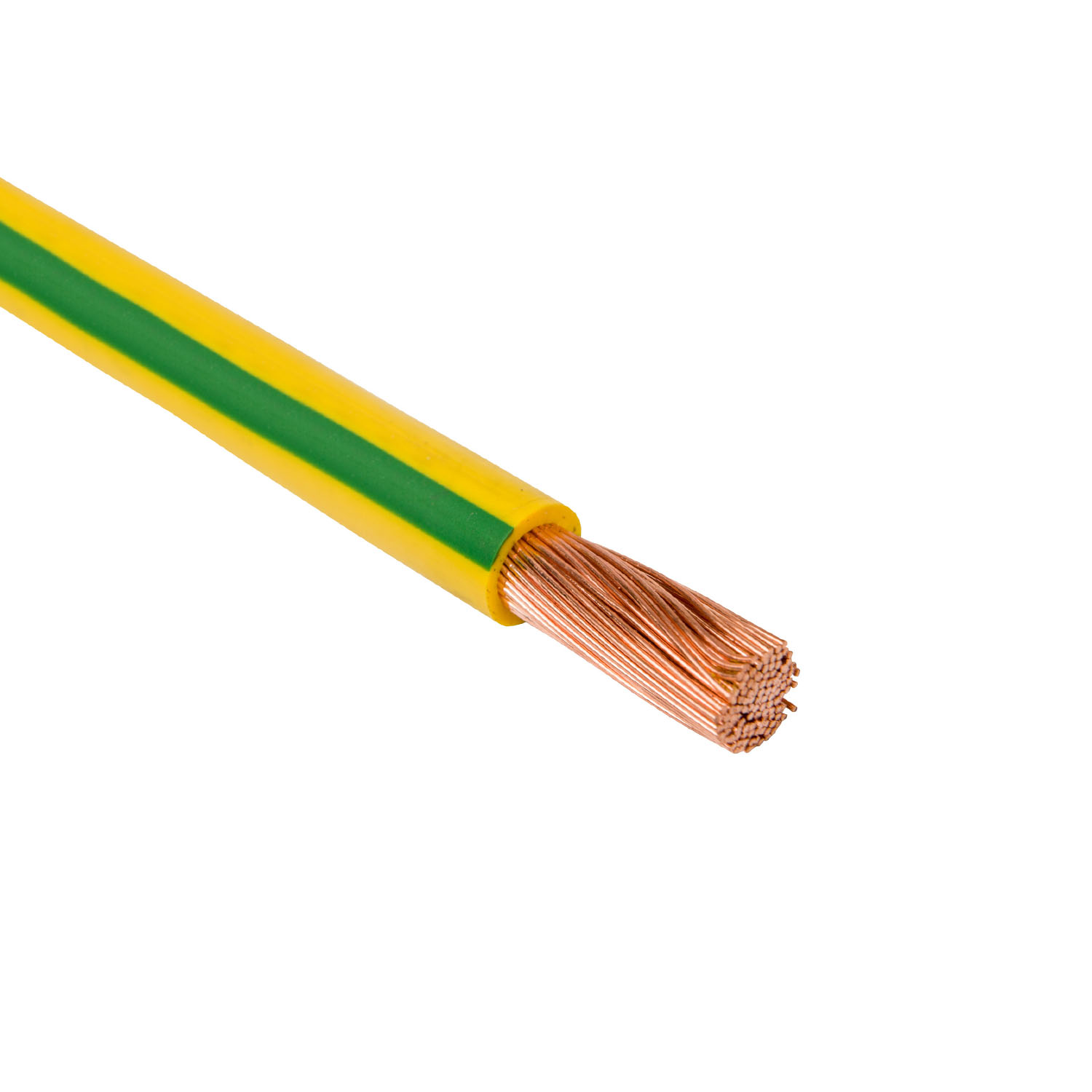

Провод монтажный 6 кв.мм медный 0,45 кВ гибкий с ПВХ изоляцией

Конструкция ПуГВ 1х6  :

ПВ3 — провод с медной жилой с изоляцией из ПВХ пластиката, повышенной гибкости
1. Токопроводящая жила:
— у проводов марки ПВ3 — медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483
2. Изоляция — из ПВХ пластиката, различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Цвет сплошной изоляции или наносимых продольных полос должен быть оговорен в заказе.
Применение:
Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянное напряжение до 1000 В.
Провода марки ПВ3 предназначены для монтажа участков электрических цепей, где возможны изгибы проводов.

Технические характеристики:

— Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.
— Диапазон температур эксплуатации от -50°С до +70°С
— Относительная влажность воздуха при температуре +35°С…..100%
— Провода стойки к воздействию плесневых грибов
— Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов
— Провода не распространяют горение
— Монтаж проводов должен производиться при температуре не ниже -15°С
— Радиус изгиба при монтаже должен быть не менее 5 диаметров провода
— Длительно допустимая температура нагрева жил не должна превышать +70°С

Провод монтажный 6 кв.мм медный 0,45 кВ гибкий с ПВХ изоляцией арт: ПуГВ 1х6 / ПВ-3 6 по низкой цене в интернет — магазине Электро ОМ

Характеристики

Количество жил

Изолированный провод — цены, прайс лист 2021



Материалы для изоляции медных и алюминиевых проводов

В данной группе каталога представлена кабельно-проводниковая продукция широкого спектра назначения, которая используется в быту и на производстве при монтаже сетей освещения, подключении электроприборов, устройстве внутренней проводки и систем электрического обогрева. Предлагаемый ассортимент позволяет подобрать тип и марку изолированного провода, технические характеристики и цена которого будут наиболее точно соответствовать потребностям заказчика.

В процессе производства кабельных изделий с медными и алюминиевыми токонесущими жилами в зависимости от назначения и предполагаемых условий эксплуатации каждого вида продукции используются различные материалы – диэлектрики. В настоящее время наибольшее распространение получила кабельно-проводниковая продукция с изоляцией из оболочковых компаундов и полимеров – ПВХ и ПЭТФ. По-прежнему популярны отдельные марки проводов в резиновой изоляции.

● Провода с изоляцией из поливинилхлорида (ПВХ) могут эксплуатироваться в условиях повышенной влажности и широком диапазоне температур, устойчивы к воздействию химически активных веществ, хорошо переносят механические нагрузки, рассчитаны на длительный срок службы. Этот изоляционный материал не распространяет горение, а специальные кабельные ПВХ пластикаты пониженной горючести имеют еще более уникальные противопожарные свойства.

● Теплостойкая изоляция ПЭТФ на основе полимерных волокон и пленок из полиэтилентерефталата, известного также как лавсан или терилен, используется для производства специальных марок монтажных кабелей и проводов. Основное отличие данного изоляционного материала от остальных – широкий температурный диапазон. Производители гарантируют стабильность эксплуатационных характеристик отдельных марок кабельной продукции в ПЭТФ изоляции в диапазоне температур от -60°С до +170°С.

● Изоляционные материалы на основе резины отличаются особой гибкостью и предельно низкой диэлектрической проницаемостью, но достаточно дороги и не могут эксплуатироваться при высоких температурах окружающей среды. С течением времени многие виды резины теряют эластичность и становятся ломкими, что негативно сказывается на свойствах изоляции.

Нагрузочные характеристики и физические свойства медных и алюминиевых проводов различного сечения в ПВХ, ПЭТФ и резиновой изоляции позволяют с успехом применять их для устройства электрических сетей, подключения промышленных и бытовых приборов различного назначения.

Где применяются изолированные провода

Ряд изделий, представленных в данном разделе, относятся к группе установочных проводов. Они могут быть использованы для производства практически любых электромонтажных работ внутри помещений. Алюминиевый провод марки АПВ в изоляции из ПВХ пластиката относится к эконом классу. Такая же изоляция используется в изделиях с медными жилами — ПВ1, ПуВ, ПВ-3. Этими марками проводов монтируют скрытую проводку под штукатуркой и в кабель — каналах, подключают измерительные устройства и исполнительные механизмы небольшой мощности, бытовую технику и осветительные приборы.

Плоский провод марки

ШВВП в «двойной» ПВХ изоляции также является универсальным, и может использоваться как кабель питания самых разнообразных приборов и оборудования, как внутри помещений, так и на улице. Изделия с четырьмя изолированными жилами ПВС (изоляция ПВХ) и шланговый провод РПШ с резиновой изоляцией в оболочке из термопластичного полиэтилена используют для подключения трехфазных устройств. Часть ассортимента группы изолированных проводов составляют специализированные изделия. Например, многожильный телефонный провод П-274.



Кабель гибкий медный многожильный в ПВХ изоляции: классы, разновидности и применение

При монтаже электронных систем, телевизионных антенн и подведении интернета используются кабели с различными характеристиками. Существуют провода, содержащие одну токопроводящую жилу или несколько. В зависимости от цели необходимо выбирать подходящий кабель, учитывая все его особенности, чтобы при покупке точно указать продавцу все интересующие параметры, например, гибкий медный многожильный кабель в ПВХ изоляции.

Классификация кабеля по ГОСТу

Все провода, независимо от числа токопроводящих жил и материала проволоки и изолирующего покрытия, имеют определенный ГОСТом 22483−2012 показатель гибкости, который определяет наименьший радиус изгиба без повреждения целостности изделия и его качественных характеристик.

Всего существует 6 классов гибкости кабелей:

• Класс № 1 включает сечение проволоки от 0,03 до 1000 мм^2. Количество проволочек составляет от 1 до 59.
• № 2 содержит провода, имеющие в сечении от 0,5 до 2000 мм² при количестве от 7 до 91.
• К третьему относятся кабели с максимальным диаметром входящих в него жил от 0,33 до 0,87.
• Класс гибкости № 4 объединяет провода с сечением от 0,05 до 400 мм
  2.
• Класс № 5 включает провода толщиной от 0,03 до 625 мм².
• № 6 — самый гибкий, общая площадь жил от 0,03 до 300 мм², максимальный диаметр каждой проволоки — от 0,06 до 0,4.

В продукции различных классов используется разный материал. Алюминиевые провода не такие гибкие, как медные, поэтому их используют только в первых трех классах.

Гибкость можно также условно разделить на такие категории:

• нормальная — 1 кл. ;
• повышенная — 2−4 кл.;
• высокая — 5−6 кл.

В зависимости от сферы применения многожильных проводов их изготавливают с различным уровнем прочности, токопроводимости и сопротивления.

Разновидности проводов

Различают несколько видов кабелей в зависимости от назначения. Соответственно, их характеристики будут существенно отличаться. Это:

1. Силовые кабели.
2. Провода.
3. Кабели для передачи информации.
4. Светодиодные и электролюминесцентные.
5. Специальные виды.

Чтобы разобраться в назначении каждого из них, необходимо изучить их основные характеристики.

Силовые марки

К силовым кабелям относятся такие наиболее популярные изделия, как ВВГ, КГВВ и КОГ. Первый из них является гибким медным кабелем, состоящим из множества жил. Он оснащен изоляцией из материала ПВХ и обычно применяется для прокладывания электропроводки в различных помещениях. Это изделие хорошо зарекомендовало себя в самых разных условиях, например, высокой влажности или взрывоопасности. Ввиду своей многожильности ВВГ имеет повышенную гибкость, что позволяет использовать его в труднодоступных местах, требующих загибания провода.

КГВВ — контрольный гибкий многопроволочный медный кабель. Имеет модели с повышенным и высоким уровнем гибкости, способные выдержать 100 циклов сгибания/разгибания. Успешно используется в управленческих и силовых цепях.

Кабель многожильный особой гибкости КОГ имеет резиновое изоляционное покрытие, его жилы относятся к 5 классу и способны выдержать 10−12 тыс. циклов изгибов радиусом до 55 мм. Чаще всего этот кабель используют в подключении сварочных установок — как автоматических, так и полуавтоматов. Не боится влияния солнечного ультрафиолета и повышенной влажности.

Монтажные и передающие информацию

Среди проводов больше остальных распространены марки

ПБПП (ПУНП) и ПБППг (ПУГНП). Они называются установочными, или по-другому — монтажными.

БПП (ПУНП) имеет плоское сечение, включает в себя две-три однопроволочных медных жилы с ПВХ изоляцией. Провода этой марки применяются в монтаже осветительных приборов, а также розеток и выключателей. Минимальный радиус сгибания составляет около десяти диаметров провода.

Как разновидность ПУНП существует провод с жилами из алюминиевой проволоки — АПУНП. Его гибкость немного меньше из-за особенностей материала, в остальном же характеристики не отличаются от ПУНП.

ПБППг (ПУГНП) — провод медный гибкий изолированный многожильный, отличается многопроволочными жилами, а следовательно, и гибкостью, о чем свидетельствует буква Г в обозначении. Радиус изгиба — не менее 6. Другие параметры совпадают с предыдущей разновидностью.

ПУГНП существует только в медном варианте.

К кабелям для передачи информации относятся такие марки, которые способны передавать не только электроэнергию, но и энергоинформационные сигналы. Это всевозможные антенны — RG-59, RG-6, RG-58, а также серия РК 75; компьютерные витые пары, с помощью которых компьютеры соединены друг с другом и интернетом; провода для проведения телефонной линии.

Декоративные и специальные

Что касается светодиодных и электролюминесцентных проводов, то они используются в качестве силовых, выполняя к тому же декоративные функции. Есть и практическая сторона применения этих проводов — при повреждении сразу будет виден разрыв, так как светодиоды в этом месте перестанут гореть.

Специальные кабели применяются для монтажа в специфических условиях — они устойчивы к агрессивному воздействию внешней окружающей среды, высокой влажности и температуре.

Медные многожильные кабели используются во множестве различных сфер жизни и промышленности. Они применяются в частных и многоквартирных домах, для прокладывания освещения на судах, дорогах и в шахтах, с их помощью подключают печи в пищевой, а также химической, сталелитейной и деревообрабатывающей промышленности, используют в сварочных работах и многих других областях. Кроме того, эти провода применяют для передачи информационных сигналов и декорации помещений как внешней, так и внутренней. Медные кабели имеют широкий диапазон температурного режима — от -60 до +600 градусов по Цельсию.

Провод силовой ПВХ (ПуГВ; ПуВ; ПВ-1 ;ПВ-3)

Расшифровка марки ПуГВ, ПуВ и ПВ

• П – провод
• У – установочный
• Г – гибкикй
• В – изоляция из ПВХ пластиката

Область применения кабелей марки ПуГВ.

Провод ПуГВ прокладывается в трубах, коробах, на лотках и пустотах всяких конструций для монтажа осветительных и силовых сетей, где нужна повышенная гибкость при прокладке и монтаже.

Этот провод может прокладываться, как открытым, так и закрытым способом (под штукатуркой или в кирпичную кладку). ПуГВ не распространяют горения при групповой прокладке.

Описание силового провода ПуГВ

Провод ПуГВ – силовой, одножильный с гибкой жилой из медных проволок в изоляции из ПВХ пластиката, без оболочки. Провод ПугВ используется для установок в осветительных и силовых сетях при стационарной прокладке, а так же для монтажа станков, механизмов, машин, автоматов при изготовлении электро – щитового оборудования при номинальном и пременнм напряжении сети до 450/750В включительно, номинальной частотой до 400Гц или постоянным.

Технические и эксплуатационные характеристики провода ПуГВ

• Диапазон температур применения: от -50°С до +70°С.
• Относительная влажность воздуха: до 100%.
• Монтаж данных проводов должен производиться при температуре выше -15°С
• Строительная длина данных проводов не менее 100 метров.
• Срок службы, не менее 15 лет.
• Гарантийный срок эксплуатации: 2 года с момента ввода проводов в эксплуатацию.

Область применения проводов марки ПВ-1

Провод установочный ПВ-1 — с изоляцией из ПВХ пластиката различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-1 применяется при стационарной прокладке в осветительных сетях, а также при монтаже электрооборудования, машин, станков и других механизмов. Провода могут использоваться в качестве встроенных элементов внутри изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах. Провод марки ПВ1 предназначен для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и для монтажа электрических цепей.

Указания по монтажу и эксплуатации провода марки ПВ-1

• Провода ПВ-1 стойки к воздействию механических ударов многократного действия c пиковым ударным ускорением 1500 m/c2, при его длительности 1-5 m c.
• токопроводящая жила — медная, класса класса 1 — для сечений 0,75 — 50 мм2 ; класса 2 — для сечений 70 — 95 мм2 вкл. по ГОСТ 22483
• изоляция — поливинилхлоридный пластикат.
• количество жил — 1.
• сечение токопроводящей жилы —от 0,5 до 95 мм2.
• рабочая температура — от -50°С до +70°С.
• рекомендуемая температура при прокладке — не ниже -15°С.
• длительно-допустимая температура нагрева жил — не более +70°С.
• радиус изгиба — 10 диаметров кабеля.
• срок службы — не менее 15 лет.
• гарантийный срок эксплуатации — 2 года.

Указания по монтажу и краткое описание провода ПВ-3

Провод установочный ПВ-3 — провод повышенной гибкости, со скрученной медной многопроволочной жилой и изоляцией из ПВХ пластиката разных цветов. Расцветка сделана сплошной или с нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-3 применяется монтажа участков электрических цепей, где возможны изгибы проводов.

Благодаря своей гибкости провода марки ПВ 3 идеально подходят для монтажа участков электрических цепей в стояках жилых домов и в других местах где возможны частые и сильные изгибы проводов.

Структура провода ПВ-3

Токопроводящая жила — медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483-77

• изоляция — поливинилхлоридный пластикат.
• количество жил — 1.
• сечение токопроводящей жилы —от 0,5 до 95 мм2.
• рабочая температура — от -50°С до +70°С.
• рекомендуемая температура при прокладке — не ниже -15°С.
• длительно-допустимая температура нагрева жил — не более +70°С.
• радиус изгиба — 5 диаметров кабеля.
• срок службы — не менее 15 лет.
• гарантийный срок эксплуатации — 2 года. ГОСТ — 6323-79.

Профессиональный подход и готовые решения помогают компании «СтройТрэйд» оставаться лидерами на рынке. Получите полную консультативную поддержку позвонив по тел: +7 (343) 236-63-25

                                                                                                               +7 (343) 253-24-72

                                                                                                               +7 (343) 200-73-13

Онлайн заявка

• Провод ПуГВ и ПВ-3 таблицы



• Провод ПуВ и ПВ-1



Марка провода	Номинальное сечение токопроводящей жилы, мм2	Номинальный диаметр провода, мм	Расчетная масса 1 км провода, кг
Провод ПуГВ  (ПВ 3)	0,50	2,1	9,4
Провод ПуГВ  (ПВ 3)	0,75	2,4	12,6
Провод ПуГВ  (ПВ3)	1	2,5	15,4
Провод ПуГВ  (ПВ3)	1,5	3,0	22,0
Провод ПуГВ  (ПВ3)	2,5	3,7	34,9
Провод ПуГВ  (ПВ3)	4	4,2	51,1
Провод ПуГВ  (ПВ 3)	6	5,3	74,2
Провод ПуГВ  (ПВ 3)	10	6,8	122
Провод ПуГВ  (ПВ 3)	16	8,0	184
Провод ПуГВ  (ПВ 3)	25	9,9	280
Провод ПуГВ  (ПВ 3)	35	11,4	397
Провод ПуГВ  (ПВ 3)	50	13,6	558
Провод ПуГВ  (ПВ 3)	70	15,6	761
Провод ПуГВ  (ПВ 3)	95	17,7	1026
Провод ПуГВ  (ПВ 3)	120	20,0	1267
Провод ПуГВ  (ПВ 3)	150	22,6	1584
Провод ПуГВ  (ПВ 3)	185	25,0	1939
Провод ПуГВ  (ПВ 3)	240	27,9	2537
Провод ПуГВ  (ПВ 3)	300	31,8	3169
Провод ПуГВ  (ПВ 3)	400	35,4	4142

Марка провода	Номинальное сечение токопроводящей жилы, мм2	Диаметр провода, мм	Вес провода кг/км
Провод ПуВ (ПВ 1)	0,50	2,0	8,5
Провод ПуВ (ПВ 1)	0,75	2,2	11,1
Провод ПуВ (ПВ 1)	1	2,3	13,9
Провод ПуВ (ПВ 1)	1,5	2,8	20,2
Провод ПуВ (ПВ 1)	2,5	3,4	32,0
Провод ПуВ (ПВ 1)	4	3,9	47,0
Провод ПуВ (ПВ 1)	6	4,4	66,8
Провод ПуВ (ПВ 1)	10	5,6	111
Провод ПуВ (ПВ 1)	16	7,1	180
Провод ПуВ (ПВ 1)	25	8,8	283
Провод ПуВ (ПВ 1)	35	10,0	381
Провод ПуВ (ПВ 1)	50	11,7	517
Провод ПуВ (ПВ 1)	70	13,5	728
Провод ПуВ (ПВ 1)	95	15,8	1005
Провод ПуВ (ПВ 1)	120	17,4	1252
Провод ПуВ (ПВ 1)	150	19,4	1541
Провод ПуВ (ПВ 1)	185	21,6	1932
Провод ПуВ (ПВ 1)	240	24,7	2527
Провод ПуВ (ПВ 1)	300	27,5	3161
Провод ПуВ (ПВ 1)	400	30,9	4025

Кабельная продукция

Кабель АВВГ, ВВГ

Кабель АВВГ

     Предназначен для передачи и распределения электроэнергии в станционных установках. Кабель алюминиевые (ААВГ) и медные (ВВГ) жилы с изоляцией из ПВХ – пластиката. Основные жилы имеют отличительную расцветку. Кабель рассчитан для работы на номинальное переменное напряжение 660в частотой 50гц температура окружающий среды от -40 до +50.

Кабель ВВГ

Кабель РПШ

 Предназначен  для  подключения цепей управления подвижными механизмами (тельферы, тали). Кабель имеет  медные многопроволочные жилы с изоляцией и оболочкой из резины. Жилы имеют отличительную окраску.

Кабель КГ

 Предназначен для присоединения передвижных механизмов к электрическим сетям. Кабель имеет медные многопроволочные жилы с сечением от 0,75 до 120 мм с  изоляцией и оболочкой из резины. Основные изолированные жилы имеюотличительную окраску.

Одножильный силовой медный кабель предназначен для сварки.

Кабель сварочный

Кабель ТППэП

 Кабель ТППэП с полиэтиленовой (ПЭ) изоляцией в ПЭ оболочке с экраном из алюмополиэтиленовой ленты предназначен для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий, подвески на воздушных линиях связи для эксплуатации в местных телефонных сетях при температуре окружающей среды от – 50 до +60С.

Провод ПВС

 Провод  круглый  с медными жилами двойной ПВХ изоляцией, предназначен для присоединения электроприборов и электроинструментов —  стиральных машин, холодильников, переносок, средств малой механизации  и  т.д.

 Провод с медными жилами двойной ПВХ изоляцией, предназначен для монтажа силовых осветительных сетей, прокладки в монтажных каналах там, где возможны изгибы проводов.

ПУГНП  – провод с медными многопроволочными жилами.

ПУНП    – с медными монолитными жилами.

АПУНП – с алюминиевыми монолитными жилами.

Провод NYM

 Предназначен для монтажа электропроводок и кабельных линий в производственных, общественных и жилых зданиях и сооружениях. Кабель имеет жилы с изоляцией из ПВХ пластиката разного цвета, заполнением из резины и наружную оболочку из ПВХ пластика. Жилы имеют отличительную окраску. Провод имеет продольную герметизацию, не распространяющую, горения и позволяет электроприборы класса защиты 1. Кабели рассчитаны для работы при температуре кружающей среды от -50 до +50С.

ПВ-1 провод с медной жилой в ПВХ изоляции жила медная монолитная.

ПВ-3 провод с медной жилой в ПВХ изоляции жила медная многопроволочная.

АПВ – провод алюминиевый в ПВХ изоляции жила монолитная.

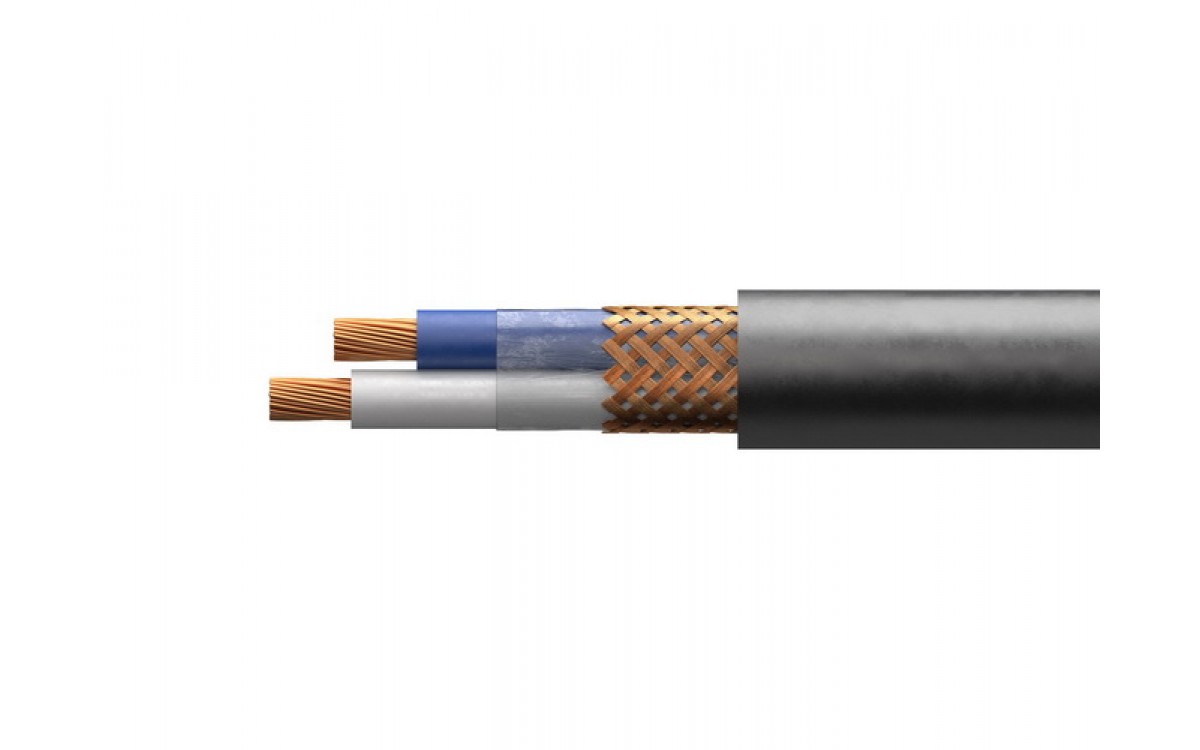

Провод МКЭШ

 Провод монтажный МКЭШ с медными лужёными многопроволочными   токопроводящими жилами с изоляцией из ПВХ-пластиката, с экраном из медных проволок, в оболочке из ПВХ-пластиката. Предназначен для фиксированного межприборного монтажа, для соединения электрической и электронной аппаратуры и приборов, а также для монтажа коммутационной аппаратуры АТС



Провод РКГМ

 Провод с медной многопроволочной жилой, с изоляцией из кремний органической резины, в оплетке из стекловолокна, пропитанного эмалью  или  теплостойким лаком. Предназначен для выводных концов электрических машин, для применения в тепловых приборах, в осветительных приборах повышенной мощности. Не распространяет  и  не поддерживает горение. Температура эксплуатации от минус 60 до плюс 180 градусов С.

Провод ПВ-3

Провод установочный ПВ-3 — провод повышенной гибкости, со скрученой медной многопроволочной жилой и изоляцией из ПВХ пластиката различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-3 применяется монтажа участков электрических цепей, где возможны изгибы проводов.

Благодаря своей гибкости провода марки ПВ 3 идеально подходят для монтажа участков электрических цепей в стояках жилых домов и в других местах где возможны частые и сильные изгибы проводов.

токопроводящая жила — медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483-77
изоляция — поливинилхлоридный пластикат.
количество жил — 1.
сечение токопроводящей жилы —от 0,5 до 95 мм².
рабочая температура — от -50°С до +70°С.
рекомендуемая температура при прокладке — не ниже -15°С.
длительно-допустимая температура нагрева жил — не более +70°С.
радиус изгиба — 5 диаметров кабеля.
срок службы — не менее 15 лет.
гарантийный срок эксплуатации — 2 года.
ГОСТ — 6323-79

Технические характеристики провода ПВ-3:

Число жил X сечение, мм2	Внешний диаметр (размер), мм	Вес провода, кг/км	Диаметр токопроводящей жилы, мм	Число жил X сечение, мм2	Максимальное электрическое сопротивление постоянному току токопроводящей жилы (при +20°С), Ом/км	Электрическое сопротивление изоляции проводов, кОм/км, не менее (при +70°С)
1×0,75	2,31	11,4	1,11	1×0,75	24,5	11
1×1,0	2,46	13,8	1,26	1×1,0	18,1	10
1×1,5	2,96	20,6	1,56	1×1,5	12,1	10
1×2,5	3,7	34,3	2,1	1×2,5	7,41	9
1×4,0	4,2	49,4	2,6	1×4,0	4,61	7
1×6,0	4,8	70,6	3,2	1×6,0	3,08	6
1×10,0	6	110	4	1×10,0	1,83	5,6
1×16,0	7,8	184	5,8	1×16,0	1,21	4,6
1×25,0	9,6	285	7,2	1×25,0	0,809	4,4
1×35,0	11,4	401	9	1×35,0	0,551	3,8

Номенклатура провода марки ПВ-3 :

ПВ-3 1х0,75

ПВ-3 1х1,0

ПВ-3 1х1,5

ПВ-3 1х2,5

ПВ-3 1х4,0

ПВ-3 1х6,0

ПВ-3 1х10,0

ПВ-3 1х16,0

ПВ-3 1х25,0

ПВ-3 1х35,0

Кабель ПВС 3х0,75 мм2, многожильный, ПВХ изоляция и оболочка.

Артикул: ПВС 3х0.75

Производители ZFNM

22.26 грн./м

Цена с НДС

В наличии

Характеристики

Описание

Кабель ПВС соединительный со скрученными медными жилами, с ПВХ изоляцией, с ПВХ оболочкой, гибкие.
      Кабель ПВС предназначен для присоединения машин и приборов бытового и аналогичного применения к сетям номинальным переменным напряжением до 450 В для систем 450/750 В. Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных.
     Провода ПВС не предназначены для армирования неразборной арматурой.
      Конструкция:
1. Токопроводящая жила — медная, круглой формы, многопроволочная класса 5 по ГОСТ 22483-77
(для сечений от 0,75 мм до 2,5 мм2 включительно).
2. Изоляция — ПВХ пластикат.
3. Скрутка — изолированные жилы скручены без заполнителя. Изолированные жилы пятижильных проводов допускается скручивать вокруг сердечника.
4. Оболочка — ПВХ пластикат. Оболочка в проводах наложена с заполнением промежутков между жилами, придавая проводам круглую форму.
Технико-эксплуатационные характеристики
Максимальная температура токопроводящей жилы для провода ПВС при эксплуатации: +70 С
Ресурс проводов ПВС, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, составляет: не менее 30000 (60000) циклов (движений)
Температурный диапазон эксплуатации првода ПВС: от -25 С до +40 С
Строительная длина проводов проводов ПВС: не менее 50 м
Срок службы проводов ПВС:
          подвижно: не менее 6-ти лет
          стационарно: не менее 10-ти лет

Кабели и провода с поливинилхлоридной изоляцией — Распределитель проводов и кабелей из ПВХ

Что такое ПВХ?

Виниловая пластиковая изоляция — это термопластический материал, который быстро снимается, устойчив к маслам, растворителям и озону. Цвета яркие и остаются отчетливыми после обработки. При сравнительно низких затратах по сравнению с другими материалами, провода и кабели из ПВХ являются предпочтительным выбором для изоляции кабелей и оболочек.

Характеристики и преимущества провода и кабеля из ПВХ:

Устойчивость к огню, маслам и химическим веществам делает кабели с ПВХ изоляцией идеальными для множества различных применений, включая маломощные и контролируемые.Во многих случаях проходит испытание на огнестойкость вертикального провода VW-1.

• Отличные свойства гибкости
• Хорошая устойчивость к колебаниям температуры и условиям окружающей среды
• Хорошая стойкость к химическому воздействию и истиранию

Общие области применения ПВХ:

• Двигатели
• Трансформаторы
• ПРА люминесцентные
• Коммутаторы
• Панели
• Органы управления
• Выпрямители
• Электронные схемы

Interstate Wire, дистрибьютор проводов и кабелей из ПВХ, поставляет различные варианты проводов и кабелей с ПВХ-изоляцией для тех областей применения, в которых вы нуждаетесь.

1. Жилы из луженой меди. Изоляция ПВХ. 80ºC. 1000В.

   Посмотреть детали

2. Жилы из луженой меди.Изоляция ПВХ. 80ºC. 1000В.

   Посмотреть детали

3. Жилы из луженой меди. Изоляция ПВХ. 80ºC. 1000В.

   Посмотреть детали

4. Жилы из луженой меди.Изоляция ПВХ. 80ºC. 1000В.

   Посмотреть детали

5. Жилы из луженой меди. Изоляция ПВХ. 80ºC. 1000В.

   Посмотреть детали

6. Жилы из луженой меди.Изоляция ПВХ. 80ºC. 1000В.

   Посмотреть детали

7. Жилы из луженой меди. Изоляция ПВХ. 80ºC. 1000В.

   Посмотреть детали

8. Жилы из луженой меди.Изоляция ПВХ. 90 ° С. 1000В.

   Посмотреть детали

9. неизолированный медный проводник. Изоляция ПВХ. .023 «Номинальная стенка. 85ºC

   Посмотреть детали
10. Первичный провод

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K.Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
11. Первичный провод

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K. Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
12. Первичный провод

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K.Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
13. Первичный провод

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K.Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
14. Первичный провод

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K. Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
15. Первичный провод

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K.Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
16. Кабель батареи

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K.Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
17. Кабель батареи

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K. Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
18. Кабель батареи

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K.Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
19. Кабель батареи

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K.Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
20. Кабель батареи

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K. Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
21. Кабель батареи

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K.Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
22. Кабель батареи

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K.Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали
23. Кабель батареи

    изготовлен из отожженной тонкопроволочной луженой меди типа 3, ASTM B172, класс K. Изолированный ПВХ-оболочкой, обеспечивающий прочное, но гибкое изделие, устойчивое к бензину, влаге, кислоте, щелочам, истиранию и пламени. Этот продукт UL 1426 (BC-5W2) соответствует требованиям CSA, SAE, USCG, ABYC и NMMA.

    Посмотреть детали

24. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

25. Жилы из луженой меди. Изоляция ПВХ. .010 «Номинальная стенка. 105ºC. 600V.

    Посмотреть детали

26. Жилы из луженой меди.Изоляция ПВХ. .010 «Номинальная стенка. 105ºC. 600V.

    Посмотреть детали

27. Жилы из луженой меди. Изоляция ПВХ. .010 «Номинальная стенка. 105ºC. 600V.

    Посмотреть детали

28. Жилы из луженой меди.Изоляция ПВХ. .010 «Номинальная стенка. 105ºC. 600V.

    Посмотреть детали

29. Жилы из луженой меди. Изоляция ПВХ. .010 «Номинальная стенка. 105ºC. 600V.

    Посмотреть детали

30. Жилы из луженой меди.Изоляция ПВХ. .010 «Номинальная стенка. 105ºC. 600V.

    Посмотреть детали

31. Жилы из луженой меди. Изоляция ПВХ. .010 «Номинальная стенка. 105ºC. 600V.

    Посмотреть детали

32. Жилы из луженой меди.Изоляция ПВХ. .010 «Номинальная стенка. 105ºC. 600V.

    Посмотреть детали

33. Жилы из луженой меди. Изоляция ПВХ. .010 «Номинальная стенка. 105ºC. 600V.

    Посмотреть детали

34. Жилы из луженой меди.Изоляция ПВХ с нейлоном. .010 «Номинальная стенка. 105ºC. 600V.

    Посмотреть детали

35. Жилы из луженой меди.ПВХ с нейлоном. .017 «Номинальная стенка. 105 ° C. 1000 В.

    Посмотреть детали

36. Жилы из луженой меди.ПВХ с нейлоном. 0,031 «Номинальная стенка. 105 ° C. 3000 В.

    Посмотреть детали

37. Жилы из луженой меди.Изоляция ПВХ. .015 «Номинальная стенка. 105ºC. 1000В.

    Посмотреть детали

38. Жилы из луженой меди.Изоляция ПВХ. .030 «Номинальная стенка. 105 ° C. 3000 В.

    Посмотреть детали

39. Жилы из луженой меди.Изоляция из ПВХ с нейлоновой оболочкой. 105 ° С. 600В.

    Посмотреть детали

40. Жилы из луженой меди.ПВХ + стеклянная оплетка с прозрачной нейлоновой курткой. 105 ° С. 600В.

    Посмотреть детали

41. Жилы из луженой меди.Изоляция ПВХ. 80ºC (UL1007), 105ºC (UL1569). 300В.

    Посмотреть детали

42. Жилы из луженой меди.Изоляция ПВХ. 80ºC (UL1007), 105ºC (UL1569). 300В.

    Посмотреть детали

43. Жилы из луженой меди.Изоляция ПВХ. 80ºC (UL1007), 105ºC (UL1569). 300В.

    Посмотреть детали

44. Жилы из луженой меди.Изоляция ПВХ. 80ºC (UL1007), 105ºC (UL1569). 300В.

    Посмотреть детали

45. Жилы из луженой меди.Изоляция ПВХ. 80ºC (UL1007), 105ºC (UL1569). 300В.

    Посмотреть детали

46. Жилы из луженой меди.Изоляция ПВХ. 80ºC (UL1007), 105ºC (UL1569). 300В.

    Посмотреть детали

47. Жилы из луженой меди.Изоляция ПВХ. 80ºC (UL1007), 105ºC (UL1569). 300В.

    Посмотреть детали

48. Жилы из луженой меди.Изоляция ПВХ. 80ºC (UL1007), 105ºC (UL1569). 300В.

    Посмотреть детали

49. Жилы из луженой меди.Изоляция ПВХ. 80ºC (UL1007), 105ºC (UL1569). 300В.

    Посмотреть детали

50. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

51. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

52. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

53. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

54. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

55. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

56. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

57. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

58. Жилы из луженой меди.Изоляция ПВХ. Номинальная стенка 1/32 дюйма. 105 ° C. 600 В.

    Посмотреть детали

59. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

60. Жилы из луженой меди.Полужесткая изоляция из ПВХ. 80 ° С. 300В.

    Посмотреть детали

61. Жилы из луженой меди.Полужесткая изоляция из ПВХ. 80 ° С. 300В.

    Посмотреть детали

62. Жилы из луженой меди.Полужесткая изоляция из ПВХ. 80 ° С. 300В.

    Посмотреть детали

63. Жилы из луженой меди.Полужесткая изоляция из ПВХ. 80 ° С. 300В.

    Посмотреть детали

64. Жилы из луженой меди.Полужесткая изоляция из ПВХ. 80 ° С. 300В.

    Посмотреть детали

65. Жилы из луженой меди.Полужесткая изоляция из ПВХ. 80 ° С. 300В.

    Посмотреть детали

66. Жилы из луженой меди.Полужесткая изоляция из ПВХ. 80 ° С. 300В.

    Посмотреть детали

67. Жилы из луженой меди.Полужесткая изоляция из ПВХ. 80 ° С. 300В.

    Посмотреть детали

68. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

69. Жилы из луженой меди.Изоляция ПВХ. 105 ° С. 600В.

    Посмотреть детали

70. Жилы из луженой меди.Изоляция ПВХ. .016 «Номинальная стенка. 105 ° C. 300 В.

    Посмотреть детали

сели на мель медный изолированный ПВХ провод электрического кабеля с пластиковым пакетом

Двухжильные гибкие жилы с изоляцией из ПВХ Кабель РВВ 1.5 мм2 2,5 мм2 4 мм2 С пластиковой упаковкой

Характеристики
H05V-K 300 / 500V

Номинальное сечение жилы	№ / диам. Проводника	Максимальный наружный диаметр	Приблизительный вес
мм2	мм	мм2	кг / км
0,3	16 / 0,15	2,3	6,4
0.4	23 / 0,15	2,5	8,1
0,5	16 / 0,2	2,6	9,1
0,75	24 / 0,2	2,8	12,2
1,0	32 / 0,2	3,0	15,1

H07V-K 450/750 В

Номинальное сечение жилы	№/ Dia. Проводника	Максимальный наружный диаметр	Приблизительный вес
мм2	мм	мм2	кг / км
1,5	30 / 0,25	3,4	21,4
2,5	49 / 0,25	4,1	24,5

H07V-K 450/750 В

Номинальное сечение жилы	№/ Dia. Проводника	Максимальный наружный диаметр	Приблизительный вес
мм2	мм	мм2	кг / км
4	56 / 0,20	4,8	51,8
6	84 / 0,30	6,4	71,4
10	84 / 0,30	8,0	12,4

Спецификация:

1, Этот кабель производится в соответствии со стандартами BS6500, IEC60227: 1993, VDE 0281

.

2, BS6360, класс 5, одножильный или многожильный неизолированный медный провод

3, BS7655 TI 1 ПВХ изоляция

4, с оболочкой из ПВХ, возможный цвет

Заявка:

Кабель подходит для фиксированной проводки силового устройства, силового освещения домашнего электрооборудования и приборов, внутренней проводки электрического оборудования, электронного оборудования, устройства автоматизации и т. Д.

Подходит для использования в кабелепроводах и для фиксированной защищенной установки проводки охранной сигнализации, систем громкой связи, переговорных устройств, телефонных станций, громкоговорителей, контрольно-измерительных приборов, цепей управления и других низковольтных цепей с ограничением мощности и необходимой защиты от помех

подходит для использования с приборами с двойной изоляцией, где шнур не подвергается механическим нагрузкам.

Обязательства по послепродажному обслуживанию
Shanghai Shenghua Cable (Group) придерживается принципа Шэнхуа «Стремиться к лучшему предприятию, производить лучший продукт, предоставлять лучший сервис, создавать лучший бренд», настаивает на политике качества прежде всего, стремится к тому, чтобы добиваться высокого качества и отсутствия брака товара.Таким образом, каждый клиент может в полной мере воспользоваться превосходным качеством и безупречным сервисом Shenghua Cable. Между тем, мы соблюдаем дух Шэнхуа «Делай лучшее, взаимно выигрывай», стремимся установить долгосрочные и стабильные отношения с каждым клиентом. Настоящим мы гарантируем, что:
1. Клиент — Бог. Мы бережно относимся к каждому клиенту, каждому сотрудничеству наизусть.
2. Бесплатное предпродажное обслуживание. Мы предоставим лучшее предложение каждому клиенту.
3. Хорошее сервисное обслуживание. При установлении отношений сотрудничества с клиентами мы предоставим бесплатную техническую консультацию по эксплуатации продукта, техническому обслуживанию и вводу в эксплуатацию
.
4. Внимательное послепродажное обслуживание. На наш продукт распространяется гарантия PICC (Народная страховая компания Китая). Мы предоставим
бесплатное обслуживание и отладку в течение 12 месяцев после установки (за исключением случаев неправильного использования).
5. Мы гарантируем решение ваших проблем в течение 24 часов в Шанхае, 72 часа для других районов.
6. Телефон круглосуточной горячей линии. Мы назначим специалиста, который своевременно ответит на ваш вопрос.
Мы всегда твердо верим в то, что «Качество — это линия жизни, сервис — пропускная способность», что сделает нас еще ближе и теснее!

THHN Wire, встретите свою замену

THHN — самый популярный вид строительной проволоки.Согласно определению Национального электротехнического кодекса (NEC), он предназначен для использования в строительстве. Тем не менее, это обычно указывается инженерами в станках, схемах управления и некоторых устройствах. Прочтите дополнительную информацию, чтобы узнать, какие активные ингредиенты содержатся в проволоке THHN и почему она может быть не лучшим выбором для работы.

Что такое провод?

THHN — термопластичная, жаропрочная проволока с нейлоновым покрытием. Он разработан с особым изоляционным материалом, температурным режимом и условиями использования электрического провода и кабеля.Чрезвычайно популярный в качестве недорогого строительного провода, провод THHN превосходно выполняет свое предназначение и может использоваться для электромонтажа станков, цепей управления и некоторых приборов.

Строительный провод бывает двух типов (многопроволочный или одножильный), изготовлен из меди или алюминия и покрыт изоляцией из поливинилхлорида (ПВХ) с нейлоновой оболочкой. Хотя это звучит великолепно, его трагический недостаток заключается в том, что провод THHN уязвим для влаги и химикатов — проблема связана с его изоляцией из ПВХ и нейлоновой оболочкой:

• Нейлоновая куртка: Известная в полевых условиях как жертвенный слой, это первая и недолговечная линия защиты.Он также не является гибким, что типично для изделий с нейлоновым покрытием, и не оказывает конечному пользователю никакой пользы, когда речь идет о минимизации трудозатрат и времени простоя во время установки.

Что для этого исправить? Фторполимер.

Чтобы понять фторполимер и его влияние / преимущества, имеет смысл сначала обратиться к основному термину «полимер». Полимер — это большая молекула, состоящая из множества повторяющихся субъединиц. Он играет важную и вездесущую роль в повседневной жизни. Полимеры могут быть хорошо знакомыми синтетическими пластиками, которые встречаются в домашних условиях (например, полистирол).Они также могут быть природными биополимерами, которые имеют фундаментальное значение для биологической структуры и функций (например, ДНК и белки). Полимеры по своей природе обладают уникальными физическими свойствами, включая прочность и эластичность.

Перенесемся в фторполимер. Состоящий в основном из прочных фторных и углеродных связей, он был обнаружен случайно в 1930-х годах в результате других испытаний. Что такого захватывающего в этой находке? Так получилось, что фторполимер характеризуется высокой устойчивостью к коррозии от большинства химикатов, лучшей устойчивостью к высоким температурам, чем любой другой пластик, и низким коэффициентом трения. Это также фторполимер, который работает в покрытии вашей домашней посуды с антипригарным покрытием!

Итак, что происходит, когда вы смешиваете фторполимер с промышленным проводом и кабелем? Кабель, который избавляет клиентов от ненужных ремонтов / замен, трудозатрат и простоев. Познакомьтесь с Chem-Gard®.

Почему Chem-Gard над проводом THHN?

Если вы работаете с приложениями, которые являются особенно суровыми, поскольку окружающая среда состоит из влажности, тепла и химикатов, и если у вас есть опыт работы с выгребной ямой, которая находится внутри кабелепровода, рассмотрите Chem-Gard — флагман компании TPC Wire & Cable. серия кабелей для химической стойкости и экстремальных температур.

В отличие от провода THHN, Chem-Gard имеет фторполимерную оболочку и изоляцию, что позволяет ему выдерживать воздействие агрессивных химикатов, высоких температур и даже очень низких температур. Диапазон температур достигает 200 градусов по Цельсию. Фторполимерная оболочка также обеспечивает отличную защиту от истирания и позволяет легко протягивать химически стойкий кабель через кабелепровод.

В современных промышленных условиях внимание к воде, маслам и другим химическим веществам, которые вступают в контакт с вашим кабелем, может дать вам преимущество при выборе правильного продукта с самым долгим сроком службы.Оболочка кабеля может набухать, трескаться или затвердевать под воздействием химикатов и даже может попадать жидкости в сам кабель. Продукция Chem-Gard особенно химически стойкая благодаря фторполимерной оболочке и изоляции.

Выбор правильного кабеля для вашей среды снижает незапланированный ремонт / замену и, следовательно, затраты, связанные с запасными частями, рабочей силой и временем простоя. Если вам нужен прочный, но гибкий химически стойкий кабель, который также выдерживает истирание и высокие температуры, рассмотрите вариант Chem-Gard вместо провода THHN.Серия TPC Chem-Gard предлагает обширную линейку экранированных и неэкранированных кабелей как с одножильными, так и с многожильными проводами. Из-за уникальных свойств материалов Chem-Gard мы рекомендуем экранированный продукт для приложений с динамическим изгибом.

Чтобы запросить образец и / или обсудить проблемы, связанные с химическими веществами, истиранием и нагревом, позвоните по телефону 800-211-4520 или оставьте нам комментарий ниже.

Эффективный одножильный многожильный провод с изоляцией из ПВХ Сертифицированные продукты

Купите одножильный многожильный провод из ПВХ у проверенных поставщиков на сайте Alibaba.com и доставьте товары прямо к порогу. Эти провода могут быть полезны в домашнем хозяйстве, а также во многих отраслях промышленности. Они преобразуют электричество в тепло с помощью очень электрически стойкого провода. Существует множество продуктов прямой и спиральной формы для удовлетворения требований к проводимости.

Существует множество одножильных одножильных многожильных проводов с ПВХ изоляцией , изготовленных из различных материалов и различных размеров, которые можно купить на Alibaba.com. Проволока изготавливается из металлов, таких как нихром, медь или другие сплавы.Свойства металла влияют на поведение всего оборудования и его последующее применение. Самыми распространенными вариантами являются нихромовые провода из-за их идеального характера. Они не только обладают высокой устойчивостью, но и образуют вокруг себя оксидный слой, защищая тем самым внутренние слои. Канталовая проволока — еще один вариант, она состоит из алюминия, хрома и железа. Для нагрева при низких температурах идеально подходят мельхиоровые проволоки.

одножильный многожильный провод с ПВХ изоляцией широко используется из-за множества желаемых свойств, которыми они обладают.Они могут выдерживать экстремальное количество тепла, противостоять окислению и устойчивы к коррозии, вызванной такими факторами окружающей среды, как влажность. У них есть несколько применений в домашнем хозяйстве, например, в тостерах или фенах. Они также используются в различных отраслях промышленности, включая аэрокосмическую, медицинскую диагностику и строительство. Некоторые модели предусматривают обогрев дорожек, подогрев полов и подогрев крыши.

Выберите из эксклюзивного ассортимента одножильный многожильный провод с ПВХ изоляцией , чтобы найти продукцию самого высокого качества, соответствующую требованиям.Эти провода очень универсальны и имеют несколько применений как в домашнем хозяйстве, так и в промышленности. Они имеют стабильную структуру, выдерживают высокие температуры и рассчитаны на длительный срок службы. Посетите Alibaba.com и приобретите превосходные продукты для отопления по доступным ценам.

18 AWG TFN Твердая медная изоляция из ПВХ 600V Строительный провод

Информация о продукте

Спецификация

18 AWG TFN Твердая медная изоляция 600v PVC Building Wire

Допустимая нагрузка для твердой медной ПВХ-изоляции 18 AWG TFN 600 В Строительный провод: 14 А при 90 ° C

Приложения:

Медная строительная проволока TFN — это строительная проволока, обычно используемая в станках, осветительных приборах, схемах управления и различных бытовых приборах.Электрический кабель рассчитан на 600 вольт. Температура не должна превышать 90 ° C.

Также известен как:

18 провод TFN, 600 В, 18 кабель TFN, 600 В, 18 крепежный провод из термопласта, нейлон 600 В, 18 сплошной провод TFN, 18 крепежный провод TFN.

Стандарты:

• Стандарт UL 66
• NEC обозначен как Fixture Wire

Строительство:

Проводников:

Провод ТФФН имеет сплошную медную жилу.

Изоляция: Кабель типа ТФФН

имеет огнестойкую изоляцию из ПВХ, устойчивую к нагреванию и влаге.

Куртка:

Куртка из нейлона из полиамида устойчива к истиранию, химическим веществам, газу и маслу.

Технические характеристики:

• Калибр: 18
• Вес: 0,012 фунта
• Скрутка: Сплошной
• Внешний диаметр: 0.078 дюймов
• Изоляция: ПВХ
• Толщина изоляции: 0,015 дюйма
• Толщина нейлона: 0,004 дюйма

Аналоги производителя
Алан:	Черный: 18TFN110, Синий: 18TFN410, Красный: 18TFN310, Белый: 18TFN210, Коричневый: 18TFN710, 25 18TFN710, 325 Оранжевый Желтый: 18TFN610
Омни-кабель:	Черный : M518SO-01, Фиолетовый: M518SO-09 Серый: M518SO-06, Синий: M518SO-05, Красный: M5183SO-03, Белый M518SO-02, Коричневый: M518SO-10, Зеленый: M518SO-04, Оранжевый: M518SO-07, Желтый: M518SO-08
Южный провод:	Черный : 26977906, Синий: 26980306, Красный: 26979506, Белый: 26978706, Коричневый: 26984506, 32801 Коричневый: 26984506, 32801 26984506, 32801 26984506, 32801 26984506, 32802 , Желтый: 26982906

* Данные, представленные на этой странице, могут изменяться в зависимости от расхождений различных производителей

** Изображения предназначены только для демонстрации. Точную информацию о продукте см. В разделе «Технические характеристики продукта».

TFFN и THHN Wire | Союзный университет

В этой части нашей серии статей «Это и это» мы будем сравнивать строительные провода TFFN и THHN. Эти провода изготовлены в соответствии с Национальными электротехническими нормами и предназначены для проводки общего назначения для установки в кабелепроводах или признанных кабельных каналах. Эти провода очень похожи, но четыре буквы в их названии обозначают разные рейтинги, которым они соответствуют.

Что такое THHN Wire?

Провод

THHN или термопластичный высокотермостойкий нейлоновый провод — это строительный провод, идеально подходящий для использования в станках, приборах и проводке цепей управления.Этот провод изготовлен из термопласта, в частности из ПВХ-изоляции и нейлоновой оболочки.

Провода

THHN чаще всего предлагаются с многопроволочными жилами, но также доступны и одножильные. Allied Wire and Cable предлагает этот провод сечением от 14 AWG до 1000 MCM. Большинство проводов THHN также имеют двойной рейтинг, что и провода THWN, что также делает их водонепроницаемыми.

Магазин THHN Wire

Что такое TFFN Wire?

Провод

TFFN или термопластичный гибкий нейлоновый провод для приспособлений — это строительный провод с теми же приложениями, что и провод THHN.Эта проволока также сделана из термопластичных материалов. Он очень гибкий, но доступен в меньшем диапазоне размеров. Проволока ТФФН также классифицируется как проволочная арматура. Его также можно отнести к категории проводов TFN. Провод TFN имеет сплошной, а не многожильный провод, поэтому на нем нет второй буквы «F», обозначающей гибкий.

Магазин ТФФН Проволока

	Макс. Температура	Напряжение	Изоляция	Куртка	Двойной рейтинг
THHN Провод	90 ° C сухой, 75 ° C влажный	600 В	ПВХ	Нейлон	THWN
TFFN Провод	90 ° C Сухой	600 В	ПВХ	Нейлон	ТФН

В чем разница между проводами THHN и TFFN?

Основное различие между этими проводами — их номиналы.Провод THHN можно использовать как в сухих, так и во влажных местах, тогда как провод TFFN подходит только для использования в сухих местах. Тем не менее, оба они подходят для установки в кабелепроводах и других утвержденных дорожках качения. Однако, поскольку TFFN является фиксирующим проводом, существуют ограничения на его использование в дорожках качения. Они должны быть достаточно большими, чтобы можно было устанавливать и снимать провода без повреждения изоляции.

В то время как провод TFFN более гибкий, THHN обеспечивает лучшую термостойкость во влажных помещениях. Его также можно использовать в ответвленных цепях.Еще одним важным отличием является их толщина и размер изоляции. TFFN имеет более тонкую изоляцию и доступен только в 16 и 18 AWG. Компания Allied Wire and Cable имеет как провода THHN, так и TFFN, одобренные UL. Наш провод TFFN также одобрен CSA, а наш провод THHN доступен в соответствии с требованиями RoHS.

Купить все строительный провод

Т-образный многожильный провод для термопар AWG24 с изоляцией из ПВХ для продажи

Многожильный Т-образный провод для термопар с ПВХ изоляцией

— 1 ярд или кратное 1 ярду —

Это термопарный провод Т-образного типа с синей ПВХ изоляцией, который выдерживает температуру около 105 C или 221 F.Этот провод термопары Т-типа можно использовать для изготовления собственных термопар для широкого спектра применений или для изготовления собственного удлинительного провода. Термопары Т-типа часто используются для измерения низких и сверхнизких температур в криогенных приложениях. Этот провод термопары Т-типа может измерять температуру жидкого азота, сухого льда и других охлаждающих жидкостей, используемых в криогенной технике. Медный константановый провод изготавливается в соответствии со стандартными спецификациями термопар Т-типа. Это многожильный провод с 7 нитями, он более гибкий, чем сплошной, и поэтому особенно полезен для гибких удлинительных проводов Т-образного типа и протягивания провода термопары Т-типа в кабелепроводе.Он продается с шагом 10 ярдов, поэтому, если вы закажете 2 единицы этого, вы получите один провод длиной 20 ярдов.

Этот провод можно использовать для изготовления удлинительных проводов, в этом случае он может передавать температурные сигналы до 750 ° F (400 ° C). Изоляцию провода нельзя подвергать воздействию температур выше примерно 220 ° F (105 ° C), потому что ПВХ начнет размягчаться и плавиться. Вы можете использовать термопару Т-типа с изоляцией из стекловолокна, FEP или нержавеющей стали в горячей зоне и направить ее в более холодное место, а оттуда передавать сигнал, используя более дешевый провод с изоляцией из ПВХ.

Спецификация

• Т-образный провод для термопар для изготовления термопар или удлинительный провод
• Диапазон измерений: от -328 ° F до 220 ° F (от -210 ° C до 105 ° C)
• Медный / константановый провод термопары типа T со стандартной точностью (в зависимости от того, что больше): +/- 1,0 ° C или +/- 0,75%
• Многожильный провод, AWG 24 (0,51 мм), 7 жил по 0,2 мм
• ПВХ изоляция с цветовой кодировкой ANSI, синий = + (положительный), красный = — (отрицательный)
• Продается с шагом 10 ярдов, 1 единица = 10 ярдов, закажите 2 единицы, и вы получите катушку с проволокой 20 ярдов

.

No related posts.
