Какие стропильные соединения существуют?

Способ сочленения стропил с мауэрлатом подбирается с учетом особенностей конкретной системы. Самое главное – обеспечить оптимальное распределение поступающей нагрузки от веса кровельной конструкции в целом и непосредственно стропил на стены строения.

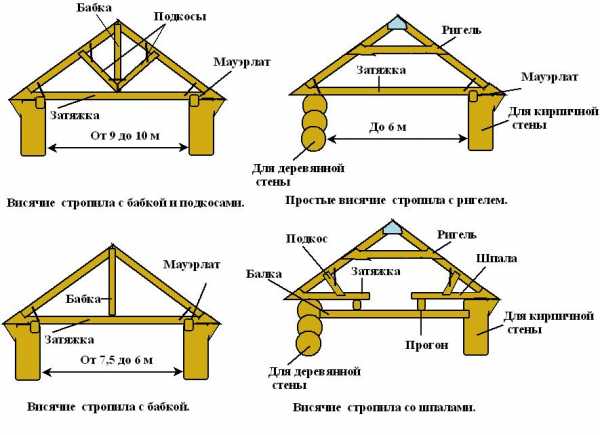

Висячие стропила

Существует несколько основных узлов соединения, главными среди которых являются, прежде всего, соединения стропильных ног с мауэрлатом, а также крепление брусьев к дополнительным конструктивным элементам с целою увеличения жесткости и в целом прочности крыши.

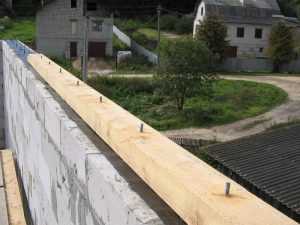

Непосредственно мауэрлат — это сравнительно толстая балка, закрепляемая по верхней части внешней стены дома параллельно по отношению к коньку кровли. Как правило, для устройства мауэрлата применяется брус сечением 150х150 мм. Крепление опорной системы к стене обычно выполняется с использованием оцинкованных шпилек.

Безраспорное соединение наслонных стропил с мауэрлатом и коньковым прогоном. Варианты со скользящим соединением с мауэрлатом

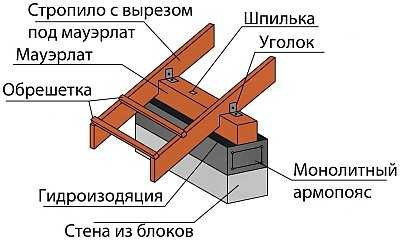

Основные принципы крепления стропил к мауэрлату

Необходимость в монтаже брусьев на мауэрлат возникает в процессе обустройства безраспорных и распорных конструкций. Висячие и наслонные стропила устанавливаются на опорную систему с применением скользящего либо жесткого сочленения. Подходящий метод соединения подбирается с учетом особенностей конкретной конструкции.

Основные принципы крепления стропил к мауэрлату

Врубка для соединения должна быть сделана непосредственно в стропилине. Создание врубки в опорной системе нежелательно по той причине, что это способно уменьшить несущую способность опорного бруса и в целом поспособствовать снижению надежности системы.

При жестком соединении полностью исключается вероятность смещения конструктивных элементов в любых направлениях. Для достижения требуемой жесткости выполняется крепление с применением металлических уголков. Также это можно сделать путем создания специальных вырезов в стропильных ногах. Эти вырезы в стропилинах дополнительно закрепляются скобами или саморезами, также можно использовать болты и прочие крепежные элементы.

Крепление стропил

Настоятельно рекомендуется делать проволочную скрутку. Благодаря ей будет обеспечиваться дополнительная надежность соединения стропилин с опорным брусом.

Скользящие крепления

При обустройстве кровельных систем деревянных строений довольно часто выполняется скользящее соединение стропилин с мауэрлатом. Для его создания используются т.н. «салазки». Это специальный крепеж, соединяющий элементы системы таким образом, что у стропильных ног остается определенная свобода, благодаря чему в дальнейшем удается предотвратить появление всевозможных деформаций крыши во время естественной усадки строения из натуральной древесины.

Скользящие крепления

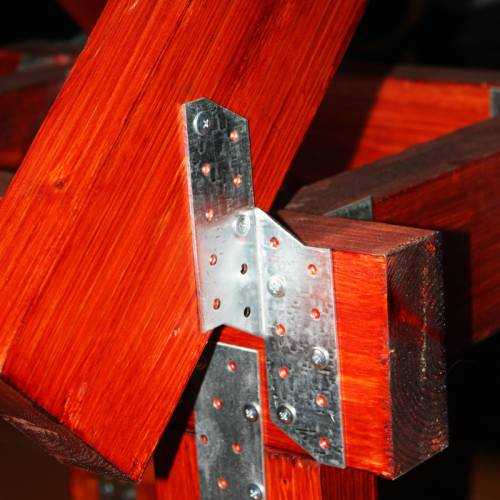

Использование уголка для соединения элементов конструкции

При выборе метода крепления стропил кровли к мауэрлату нужно ориентироваться на особенности конкретной крыши. В случае с деревянными постройками обычно используется скользящее соединение, во всех остальных же ситуациях сочленение делается жестким.

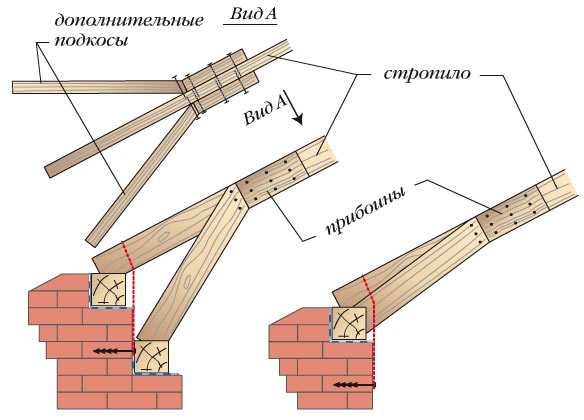

Схема усиления стропил дополнительными подкосами

Если предпочтение отдается соединению с применением специальных вырезов, работу нужно начинать непосредственно с их подготовки. Вырезы делайте так, чтобы стропилина безо всяких проблем устанавливалась своей горизонтальным участком на мауэрлат, а угол наклона бруса соответствовал наклону кровельного ската. Для фиксации одного бруска будет достаточно трех гвоздей, два из которых следует вбить по обеим сторонам стропилины под углом. Последний гвоздь забивайте в направлении вертикально сверху. Используйте проволоку для усиления соединения. В результате вы получите максимально прочное и жесткое соединение.

Наиболее распространенным методом соединения стропил с мауэрлатом является способ, предполагающий применение подшивного бруса и уголка. В данном случае работа начинается с того, что стропилина разрезается под требуемым углом. Угол подбирается в соответствии с уклоном кровельного ската, закрепленным в проекте.

Далее необходимо установить по краю опорного бруса подшивной брус длиной порядка 100 см. Стропилина будет жестко упираться в этот брусок по линии давления. Конструкция рассматриваемой системы такова, что соединение будет максимально жестким, без сдвигов и прочих нарушений. Боковое крепление стропильной ноги к опорной системе выполняется металлическими уголками. Такие крепежные элементы позволяют предотвратить поперечное смещение стропилин. Дополнительно специалисты рекомендуют усиливать узлы крепления за счет специальной проволоки.

Существует несколько разновидностей уголков, которые можно использовать для сочленения стропилин с мауэрлатом.Наиболее распространенными являются уголки марок КР11 и КР21. Такие изделия имеют овальные отверстия под анкера, благодаря которым значительно уменьшается вероятность обрыва крепежа под воздействием нагрузок или в процессе осадки строения. При помощи уголка марки КР5 можно крепить элементы конструкции с большим значением несущей способности. Уголок марки КР6 имеет упрочненную конструкцию и используется для фиксации тяжелых элементов.

Крепление

Дополнительно применяются уголки марки КМ, для изготовления которых традиционно используется перфорированная сталь. С их помощью закрепляют основные несущие и разного рода дополнительные элементы стропильной системы. Среди преимуществ такого крепежа нужно отметить возможность применения традиционных шурупов и саморезов, а также отсутствие необходимости привлечения к монтажным работам спецтехники.

Крепеж для стропил

Также в продаже доступны усиленные уголки марки KMRP. Они предназначены для фиксации конструктивных элементов под прямым углом. Такие изделия обеспечивают качественную фиксацию стропил. Подобные уголки можно регулировать, что делает работу максимально удобной.

Порядок выполнения жесткого соединения

Крепление, как уже отмечалось, может выполняться по жесткой и скользящей технологиям.

Жесткое сочленение традиционно применяется при фиксации стропил наслонного типа. Такая работа требует обеспечения максимально прочной посадки стропилины на опорный брус. Жесткое соединение не должно подвергаться никаким усилиями. Для получения нужной жесткости можно использовать метод врубки и нашивки.

Установка стропил своими руками

При креплении с врубками в первую очередь необходимо подготовить врубки на каждой отдельной стропилине. Высота подобной выемки должна быть не более 1/3 высоты бруса. Каждую стропилину надо упереть в мауэрлат подготовленными выемками и закрепить с помощью двух гвоздей, забитых по бокам стропильной доски. Для дополнительной фиксации нужно забить третий гвоздь, только уже вертикально. Такой метод получил наиболее широкое распространение и традиционно используется при обустройстве кровельных систем любого уровня сложности.

Шаблоны для разметки врубок стропил для монтажа стропильной системы

Помните, что врубку можно делать исключительно в стропилинах. Создавать подобные «седла» в мауэрлате нельзя, т.к. из-за этого будет снижаться показатель его несущей способности.

В соответствии со вторым способом фиксации стропилин к мауэрлату (метод нашивки) нужно предварительно подготовить дополнительные бруски длиной 1 м. Они будут подшиваться к стропилинам, и непосредственно деревянные брусья будут упираться в поверхность мауэрлата. Бруски фиксируются с помощью рассмотренных ранее уголков.

Если один конец стропилины фиксируется с применением метода жесткого сочленения, второй конец должен быть закреплен «скользяще». Свойства древесины таковы, что она имеет склонность менять свой объем в зависимости от погодных явлений. И в том случае, если оба конца бруса будут закреплены жестко, это неизбежно спровоцирует повышение уровня нагрузок на стены и довольно быстро приведет к нарушению их прочности и в целом деформации.

Особенности скользящего соединения

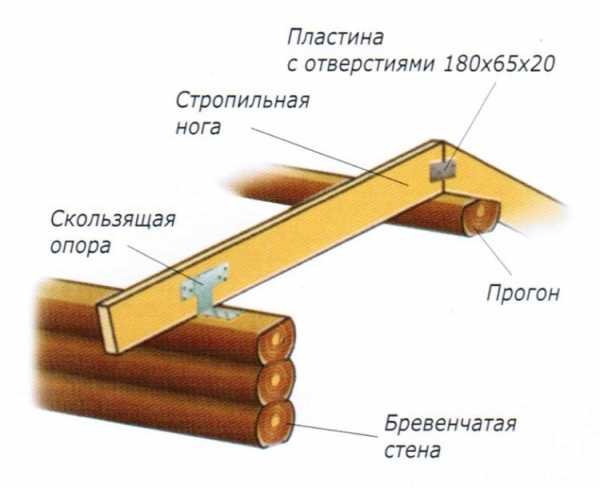

Схема скользящей опоры для стропил

Такое сочленение, как уже отмечалось, используется при обустройстве кровельных систем домов, построенных из древесины (бруса, сруба и пр.). Жесткое сочленение запрещается использовать из-за все тех же свойств древесины.

После завершения строительства материал еще пару лет будет меняться в размерах, т.е. давать усадку. Стропильные элементы тоже будут двигаться, так что ни о каких жестких соединениях речи быть не может, т.к. из-за них стены дома попросту деформируются.

Важно дать стропильным ногам небольшую свободу движений. Делается это с помощью уже упоминавшихся «салазок». Также монтаж может выполняться с применением специальных уголков, имеющих продолговатое крепежное отверстие.

Распорки, подкосы и бабки крепятся к стропилинам за счет хомутов и скоб. Дополнительно должно обеспечиваться крепление стропилин к стенам здания при помощи проволочных скруток. Благодаря им будет существенно снижен риск срыва кровельной системы при сильном ветре.

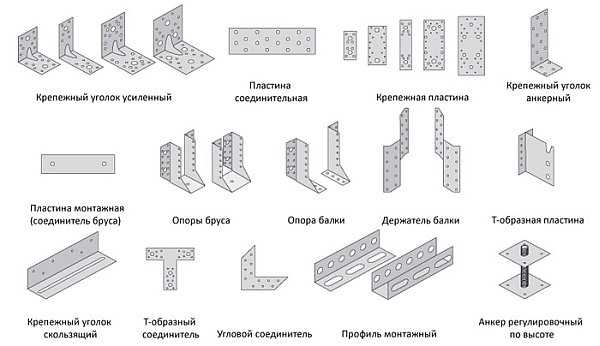

Какие еще крепления используются для соединения?

Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. К примеру, со стальными уголками и толстыми проволоками вы уже знакомы. Дополнительно используются разнообразные усиленные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж особого назначения и т.д.

Специализированное крепление, выполняет связующую роль при соединении двух элементов, пересекающихся под косым углом

В случае если монтаж будет выполняться с применением кронштейнов, врезки в стропильных ногах не делаются. То есть данный метод позволяет получать максимально надежное и эффективное соединение.

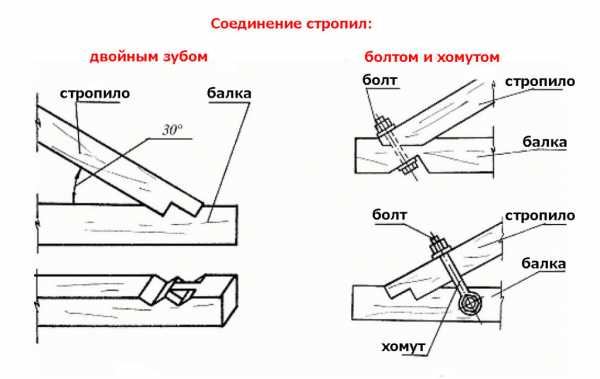

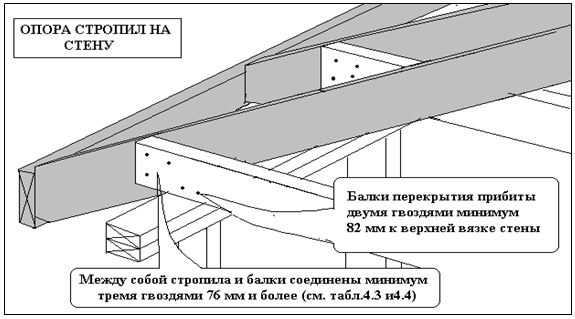

Инструкция по креплению стропил к балкам

Важно знать не только порядок соединения стропилин с мауэрлатом, но и особенности скрепления этих элементов с другими частями кровельной конструкции. Одним из таких моментов является соединение стропилин с балками. Последние опираются на стены дома и располагаются в единой плоскости со стропилинами.

Крепление стропил к балкам

Для выполнения подобного соединения нужно вырезать на концах балок перекрытий специальные выемки, в которые в дальнейшем будут вставляться брусья стропил. Для обеспечения максимально ровной укладки поперечных балок, можно натянуть на крайние бруски струну и ориентироваться по ней.

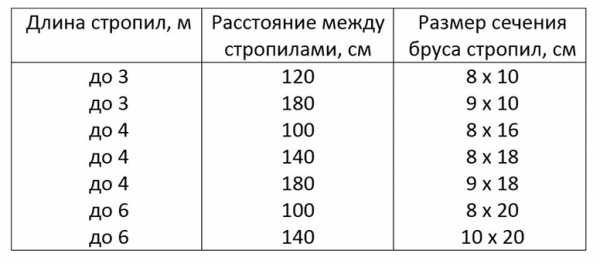

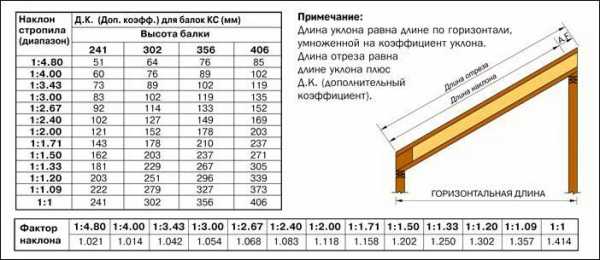

Таблица шага стропил

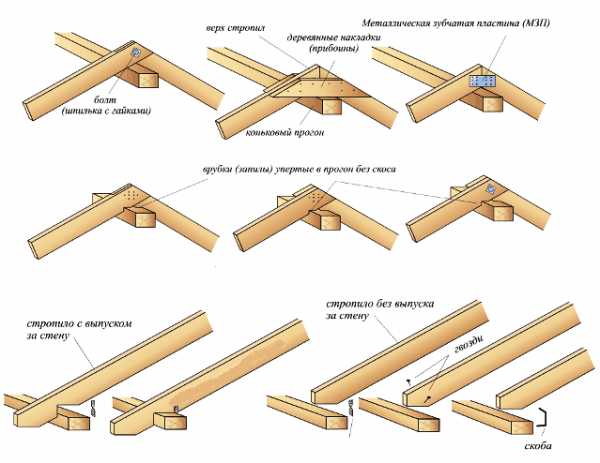

Нюансы соединения брусьев в коньковой части

В этом месте сочленение обычно выполняется по методу «встык». Для этого нужно, прежде всего, подрезать верхний край стропилин под углом. Угол подрезки должен быть таким же, как угол наклона кровельного ската. Для облегчения работы рекомендуется сделать шаблон и обрезать все стропильные ноги по нему. Скрепление стропилин под коньком выполняется с помощью двух гвоздей, которые забиваются под углом.

Дополнительно стык можно усилить деревянной либо металлической накладкой, притянутой с помощью гвоздей или болтов соответственно. Стропилины скрепляются с коньковым брусом. Такая технология довольно сложна в исполнении, из-за чего в частном домостроительстве почти не применяется.

Самым любимым и популярным среди строителей вариантом монтажа в данном случае является сочленение «внахлест». Стропилины скрепляются своими боковыми частями и стягиваются гвоздями либо болтом. Также для соединения подходят специальные оцинкованные шпильки. Этот метод отличается особой простотой выполнения, из-за которой и пользуется такой большой популярностью.

Нюансы соединения брусьев в коньковой части

Рекомендации по удлинению стропильных ног

В процессе соединения мауэрлата и стропильных ног нередко возникает необходимость удлинения последних. Стандартное значение длины пиломатериала равняется 6 метрам. При необходимости получения более длинных балок их приходится наращивать. Существует три основных способа удлинения стропилин.

1. В соответствии с первым способом сначала торцы брусьев спиливаются под углом в 45 градусов. Между собой бруски стягиваются болтом. Обычно используется крепеж диаметром 14 мм, но вполне подойдет и 12-миллиметровый болт.
2. Второй метод предполагает крепление «встык». Для этого нужно обрезать торцы брусков под углом в 90 градусов, после чего прибить на стык по обеим сторонам накладки из досок. Помните о том, что крепежные элементы должны быть установлены в шахматном порядке. При желании вместо деревянных пластин можно использовать металлические накладки.
3. И третий способ соединения двух стропилин известен под названием «внахлест». Для его выполнения торцы брусьев можно обрезать под произвольным углом. Важно, чтобы участок стыка двух стропилин был не меньше 100 см. Крепления также должны размещаться шахматно.

   Соединение и наращивание стропил «внахлест»

В случае если для выполнения соединений будут использоваться гайки с болтами, нужно обязательно использовать специальные шайбы либо пластины. Без них гайки могут попросту «утонуть» в материале. Среди всех существующих вариантов соединений крепеж с использованием гвоздей является наименее надежным, поэтому его рекомендуется использовать только в крайних случаях.

От того насколько правильно будет выполнено соединение бруса с мауэрлатом напрямую зависит срок службы, качество и надежность кровли. Вне зависимости от выбранного способа соединения нужно придерживаться основных правил. Прежде всего, плоскости элементов должны максимально плотно прилегать друг к другу. Этого можно добиться только путем точного и аккуратного выполнения всех углублений и врубок.

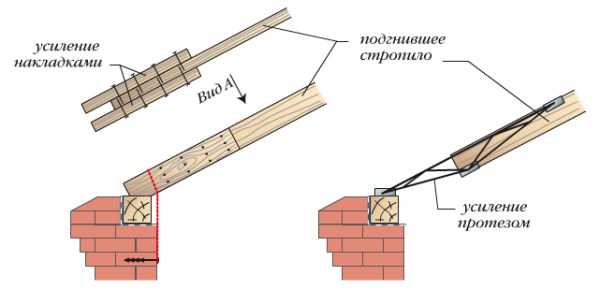

Усиление стропил

Стропильная система – это основа, «скелет» любой крыши, поэтому к ее обустройству нужно подходить со знанием дела. От правильности установки и фиксации основных элементов конструкции напрямую зависит срок ее службы и основные эксплуатационные характеристики. Поэтому будьте внимательны, придерживайтесь полученных рекомендаций на каждом этапе монтажа и все получится. Удачной работы!

Видео – Как крепить стропила к мауэрлату

Навигация по записям

vse-pro-ogorod.sqicolombia.net

Подстропильники что это такое — Портал о стройке

Несущие элементы покрытия устраивают плоскост­ными и пространственными. Плоскостные включают в себя стро­пильные и подстропильные конструкции, настилы.

Стропильные конструкции воспринимают воздействия, обус­ловленные как опирающимися на них ограждающими элемен­тами покрытия, так и подвешенными к ним средствами внутри­цехового транспорта и технологического оборудования. Это опре­деляет их многообразие форм и конструктивных решений.

• Стропильные железобетонные конструкции изготовляют в виде балок и ферм. Наибольшее применение балки находят для перекрытия пролетов до 18 м. Имеются экономичные решения и для перекрытия пролетов 24 м. Наибольшее распространение в на­стоящее время находят унифицированные балки, приведенные на рис. 2.8.

Стропильные фермы изготовляют сегментного типа, реже с треугольной решеткой, а чаще безраскосные. При необходимости устройства малого уклона покрытия, составляющего для пролета 18 м 3,3%, а для пролета 24 м — 5%, в верхних узлах безраскосных ферм устраивают столбики (рис. 2.8 б, в).

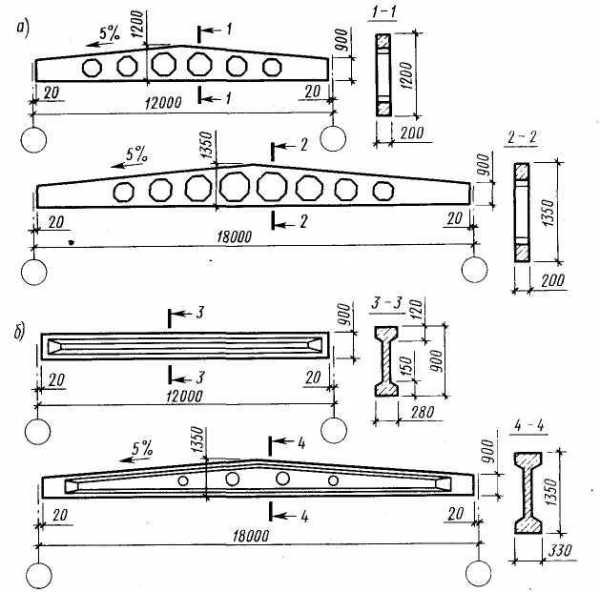

Рис. 2.8 Железобетонные стропильные балки:

а — решетчатые для скатных кровель; б — сплошные для плоской и скатной кровли

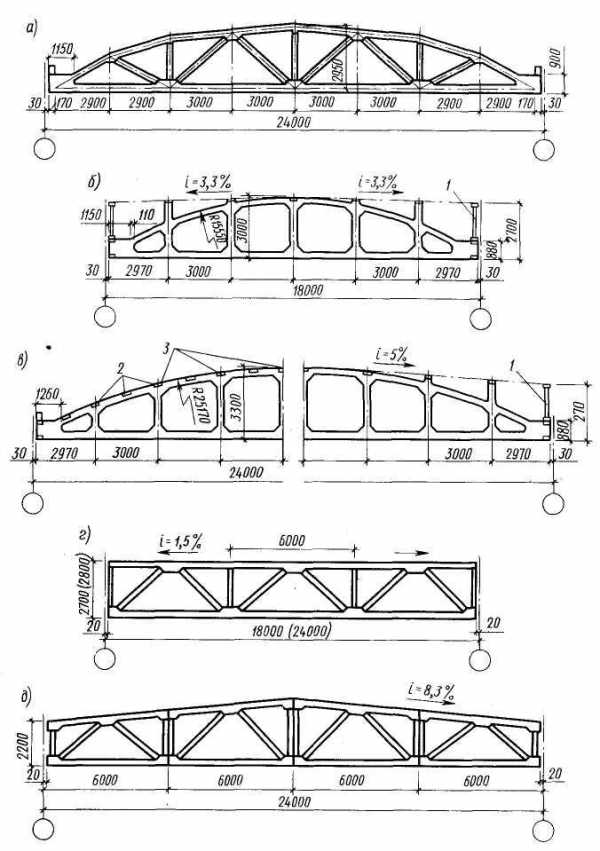

Рис. 2.9 Железобетонные фермы:

а — сегментная раскосная; б — безраскосная для малоуклонных кровель пролетом 18 м; в— варианты безраскосных ферм пролетом 24 м; г — с параллельными пояса­ми; д—полигональные сборные; / — стальная стойка; 2 — закладные детали для плит шириной 1,5 м; 3 — то же, 3 м

Для производств, где целесообразно использовать межфер­менные пространства применяют фермы с параллельными поясами или полигональ­ными с треугольной решеткой (рис. 2.9 г, д)

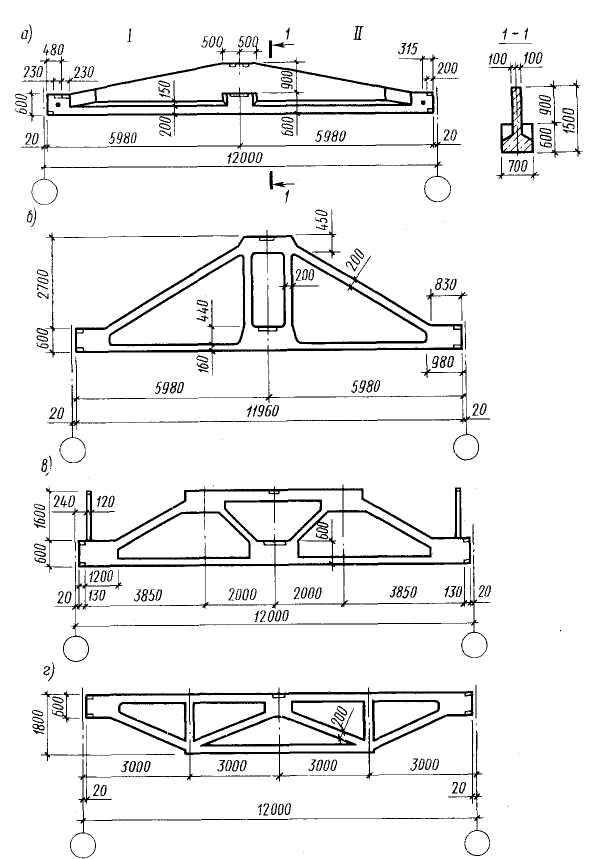

Рис. 2.10 Подстропильные конструкции:

а — подстропильная балка; б— подстропильная ферма для малоуклонных кровель;

Стропильные балки и фермы располагают с шагом 6 и 12 м. Шаг 6 м предпочтителен для стропильных конструкций, к которым подвешиваются средства внутрицехового транспорта (моно­рельсы, подвесные краны), поскольку при большем шаге сущест­венно утяжеляются крановые пути. При сетке колонн 18X6 или 24X6 м стропильные конструкции устанавливают непосредст­венно на колонны. Если по условиям технологического про­цесса шаг колонн средних рядов должен быть большим, напри­мер 12 м, то по колоннам устанавливают подстропильные конст­рукции, а стропильные конструкции ставят уже на них по оси колонны и по середине подстропильной конструкции. Высота колонн, на которые устанавливают подстропильные конструкции, будет на 600 мм меньшей, т. е. на высоту опорной части подстропильной конструкции.

При стропильных балках применяют подстропильные балки (рис. 2.10, а), при стропильных фермах — подстропильные фермы. Последние изготовляют двух видов: для малоуклонных кро­вель большей высоты (рис. 2.10,6), а для скатных кровель — меньшей высоты с устройством стоек на опорах, служащих опо­рой для крайних настилов покрытия (рис. 2.10,

В бескрановых зданиях и в зданиях с опорными мостовыми кранами стропильные конструкции часто располагают через 12 м, при котором используют настилы длиной 12 м.

•Стропильные стальные конструкции устраиваются в виде ферм. Наибо­лее распространены фермы малоуклонные (уклон верхнего по­яса 1,5%) или с большим уклоном (уклон верхнего пояса 1 : 3). Малоуклонные фермы пролетом 18 м выполняют в виде одной отправочной марки, при пролетах 24, 30 и 36 м их из-за труд­ности транспортировки выполняют из двух частей, соединяемых на месте монтажа высокопрочными болтами или сваркой.

Фермы шарнирно опирают на колонны. При шаге колонн крайних рядов 6 м, а средних 12 м и более возникает необхо­димость установки подстропильных ферм, на которые стропиль­ные конструкции имеют шарнирное опирание. Опорные краны конструктивно не связаны с покрытием. Это позволяет уста­навливать стропильные фермы с рациональным для этого шагом. Подвесные краны крепят к фермам, поэтому расстояние между ними должно быть не более 6 м.

Решетка ферм определяется целесообразным распределением усилий между раскосами и стойками. При этом расстояние между узлами ферм принимают обычно по верхнему поясу, воспринимающему сосредоточенные нагрузки,—3 м, а нижнему поясу — 6 м. В фермах пролетом 24, 30 и 36м для удобства устройства монтажного стыка по середине пролета появляется дополнительный вертикальный элемент.

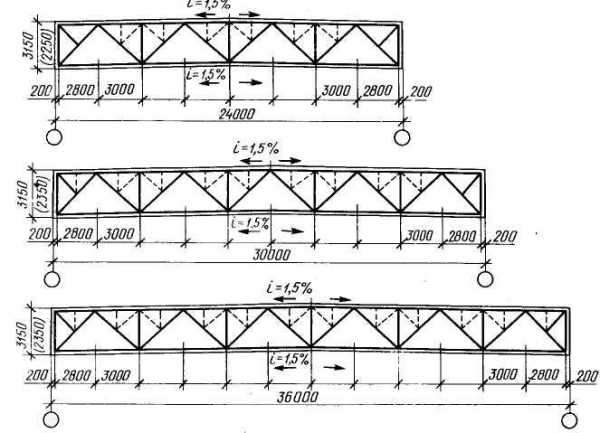

Рис. 2.11 Малоуклонные фермы из горячекатаных профилей (в скобках указаны высоты ферм пониженной высоты)

• Железобетонные плиты, служащие основанием для кровли, укладывают по поперечным стропильным конструкциям; они имеют четыре типоразмера. При шаге стропильных конструкций 6 м используются плиты 3X6 и 1,5X6 м, а при шаге 12 м — 12X6 и 1,5X12 м (рис.2.11). В основном применяют плиты шириной 3 м, что соответствует расстоянию между узлами ферм.

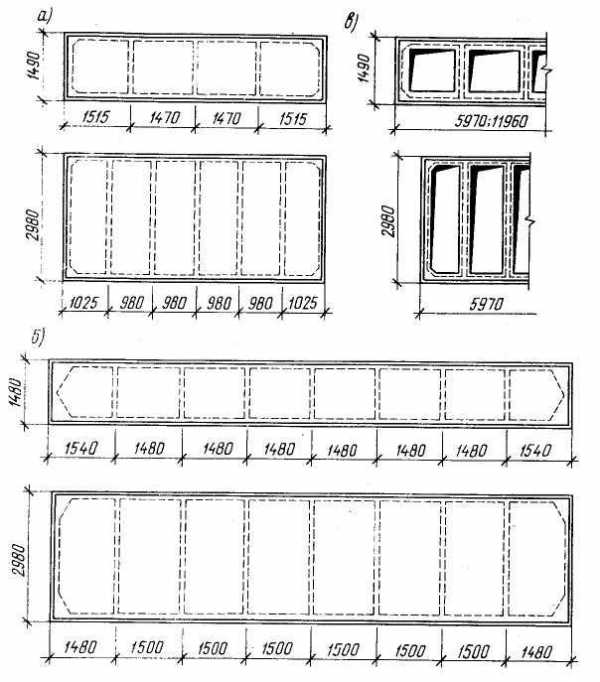

Рис. 2.121 Железобетонные плиты покрытия:

а — для шага стропильной конструкции 6 м; б — для шага 12 м; а—фрагмент плит для легкосбрасываемых покрытий

Читайте также

stroyka.ahuman.ru

Подстропильники как установить — Строим дом

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями.

Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

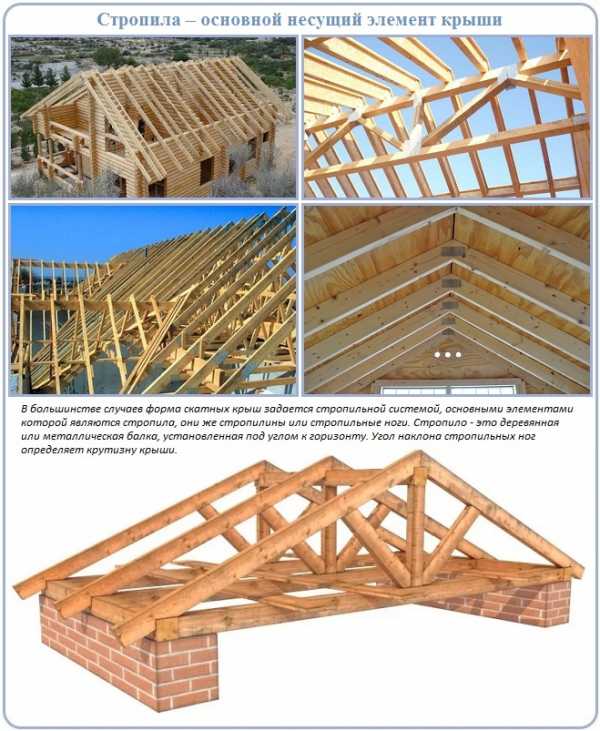

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

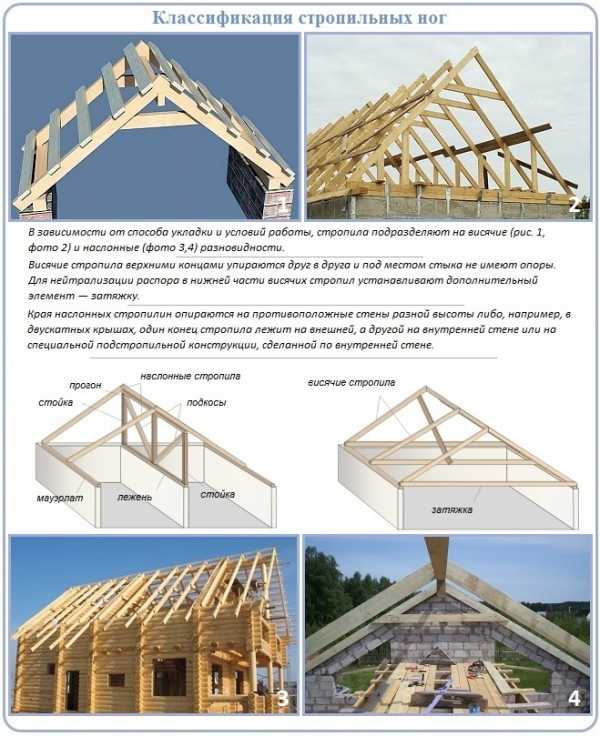

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

• Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
• Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

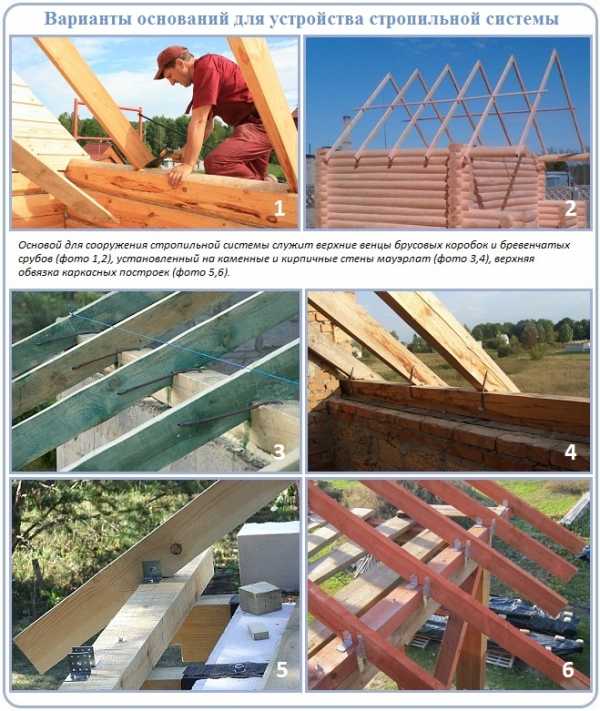

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

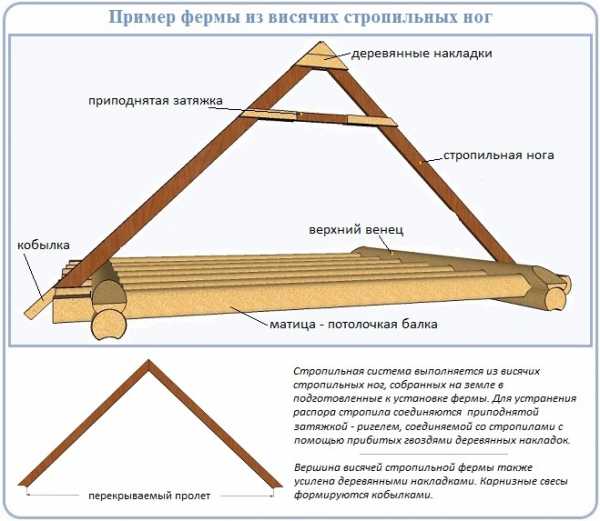

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

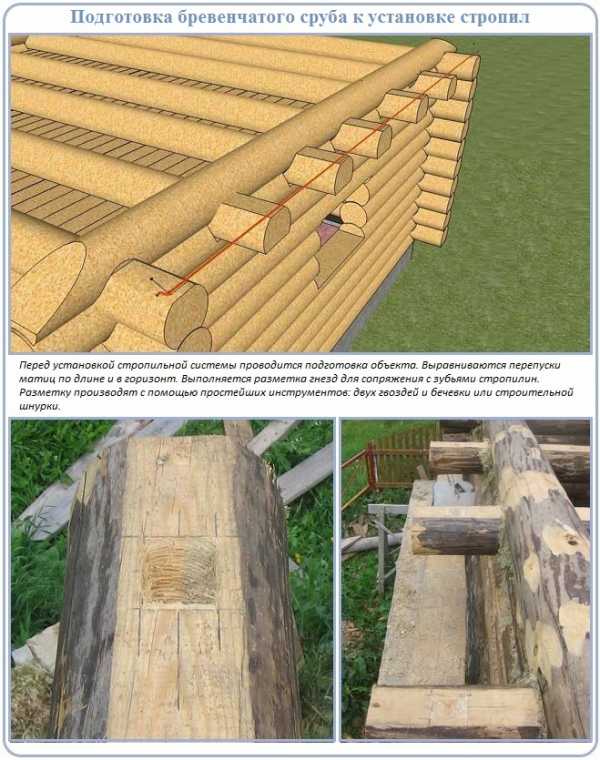

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

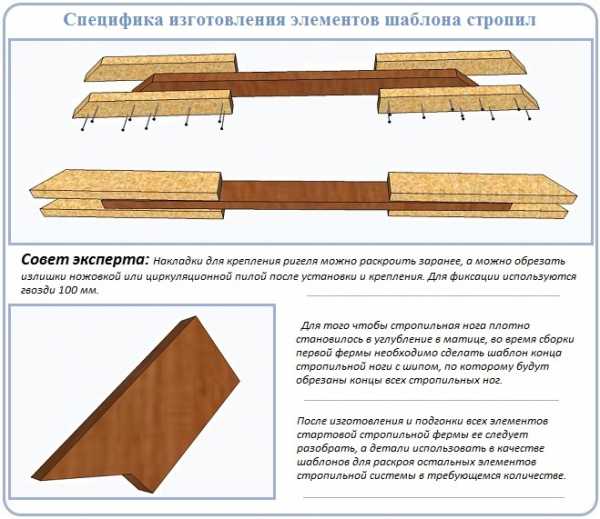

Дальше приступаем к изготовлению шаблона стропильных ферм:

• Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.

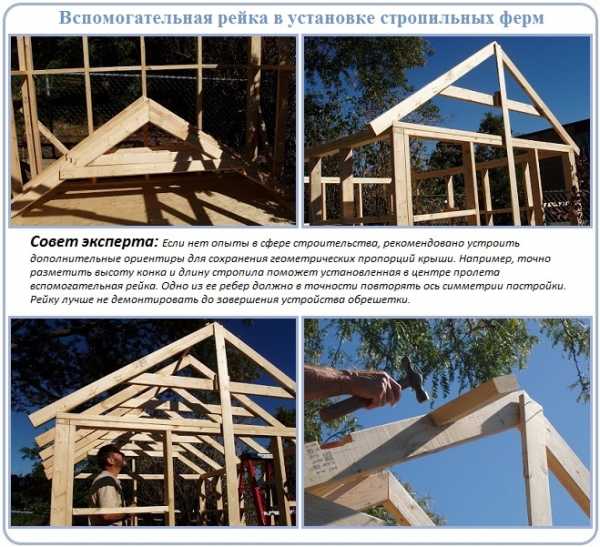

• На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
• Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
• Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
• От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
• Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
• После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

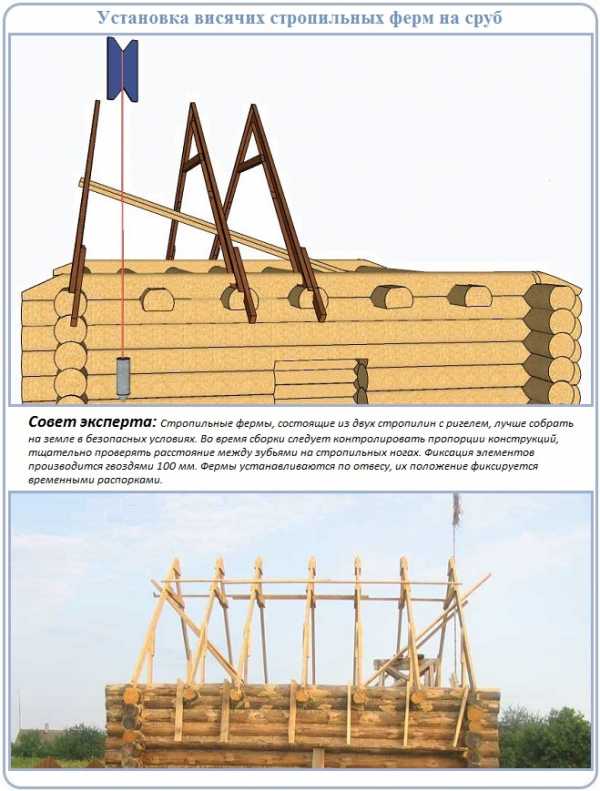

Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

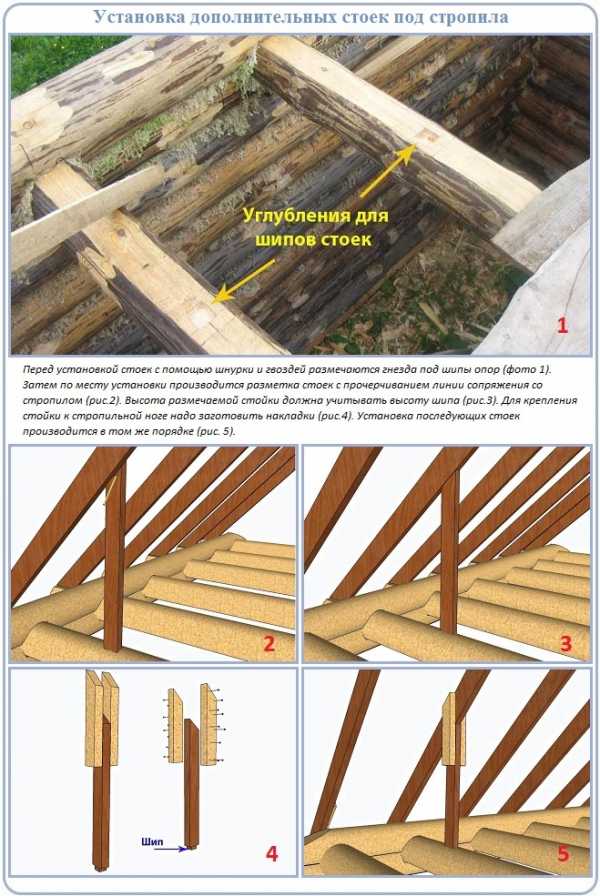

Чтобы увеличить устойчивость системы, под стропилины установим стойки:

• Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
• Выдолбим в бревнах гнезда согласно разметке.
• Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
• Изготовим стойку и две накладки для ее крепления к стропилине.
• Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

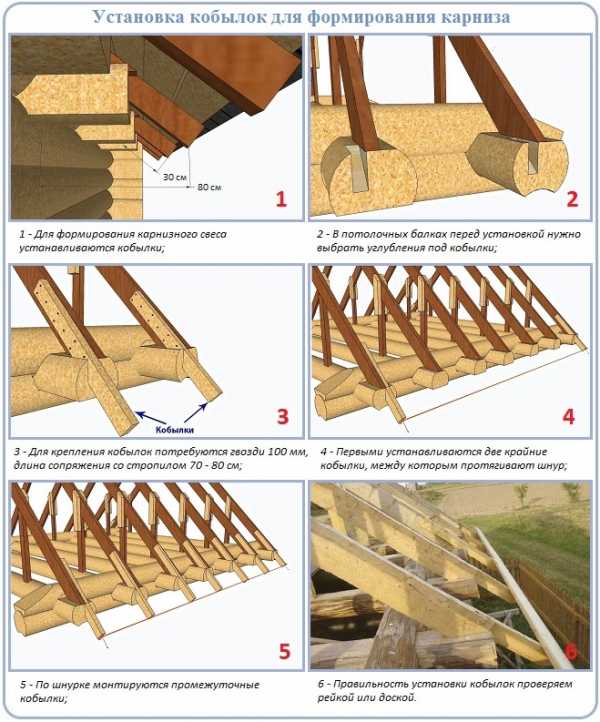

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

• Отмечаем по факту ширину кобылки на перепуске.
• Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
• Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

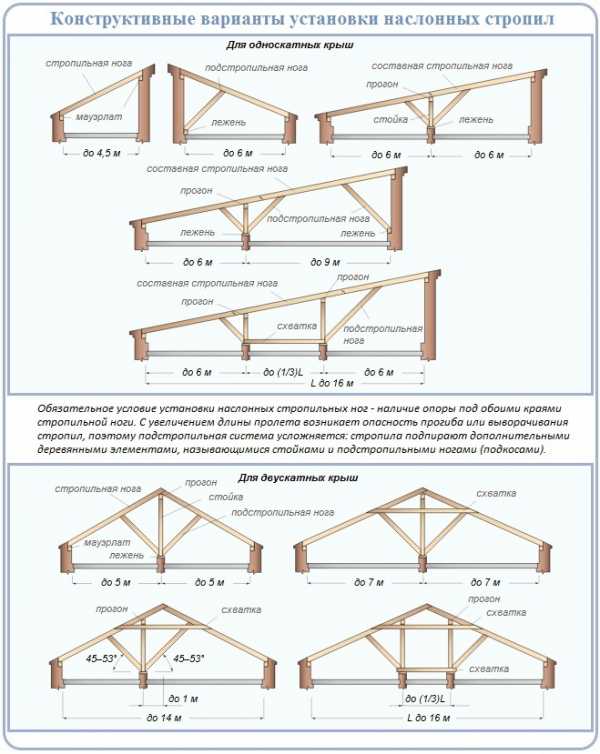

Устройство наслонного каркаса крыши

В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

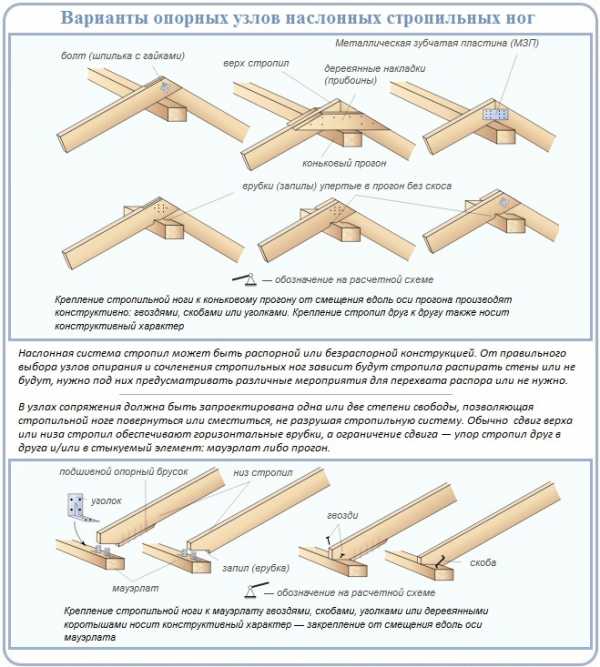

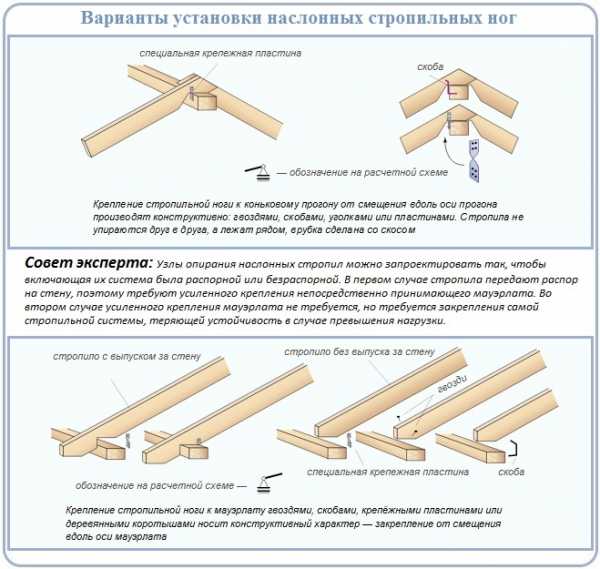

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

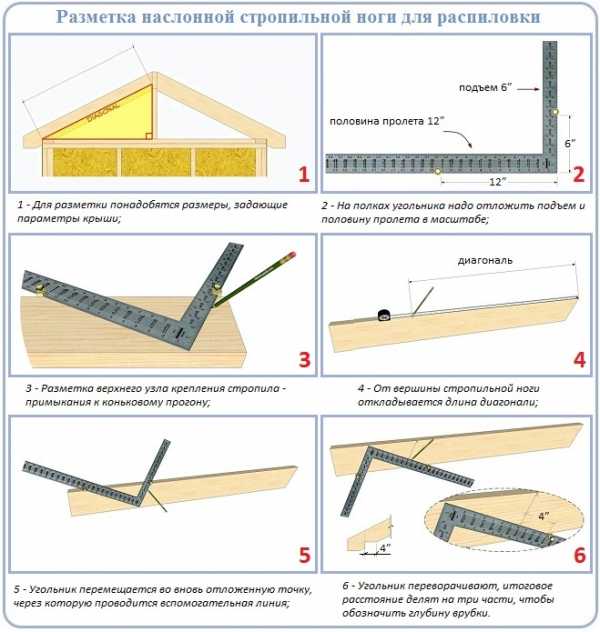

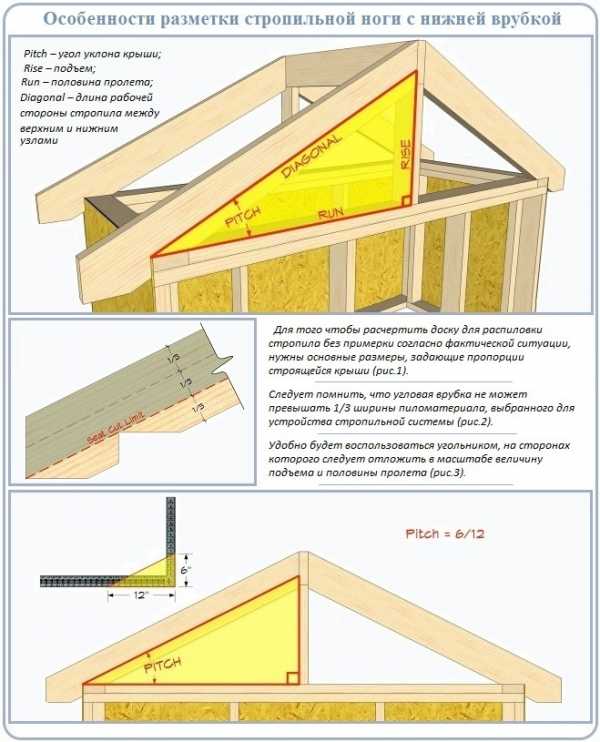

Вариант разметки строительным угольником:

• На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
• Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
• К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.

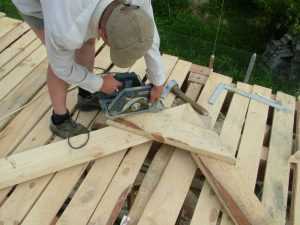

• Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
• От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
• Переносим угольник в эту точку. Проводим линию, параллельную первой.
• Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
• Линия меньшего отрезка как раз и обозначит нам врубку.

В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

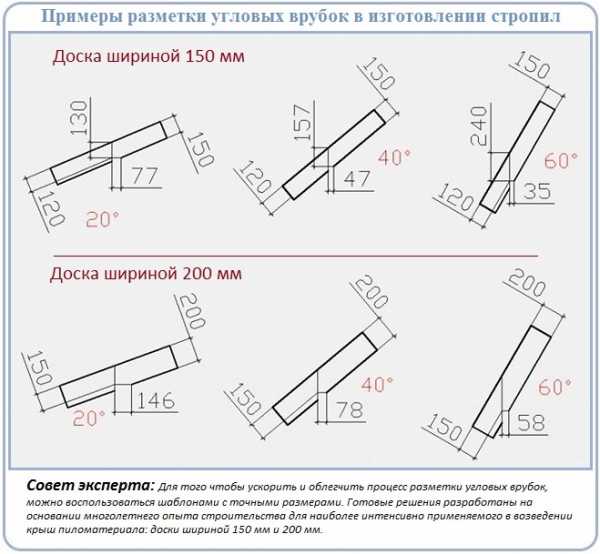

В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

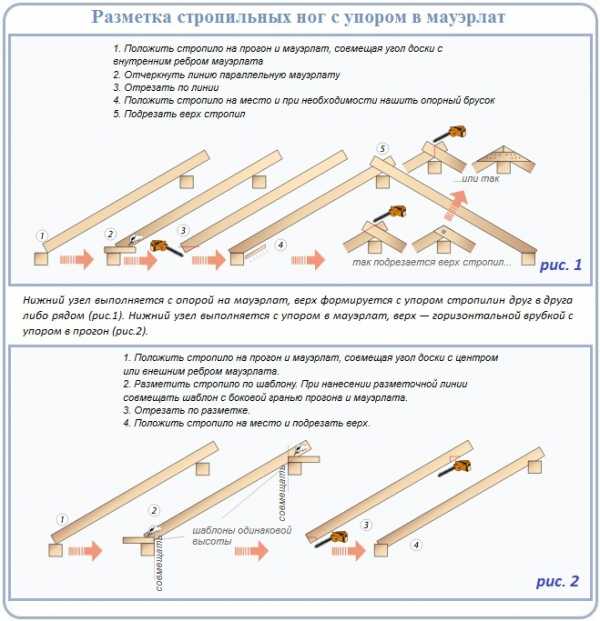

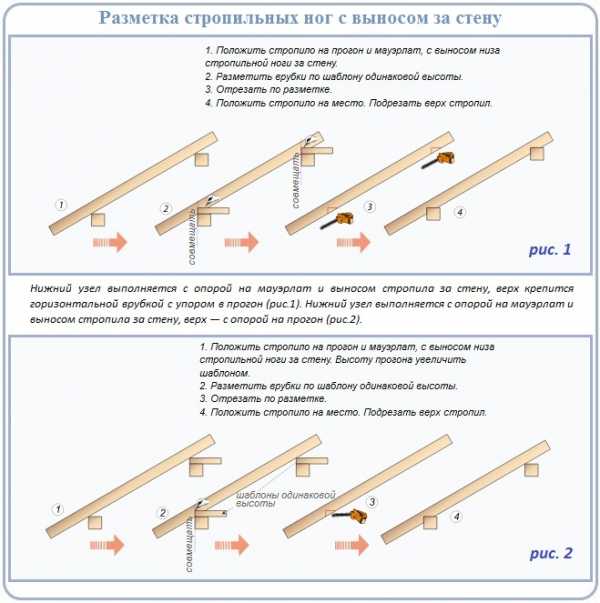

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

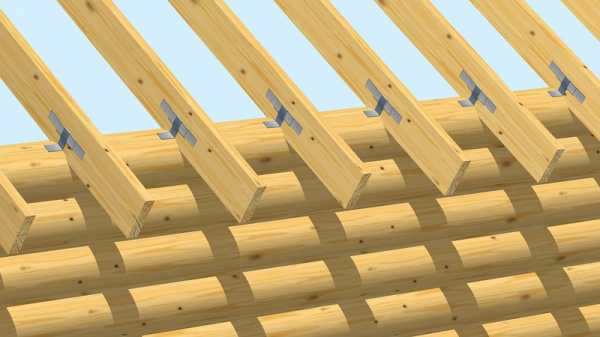

Установка стропилин с креплением металлическими уголками:

Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

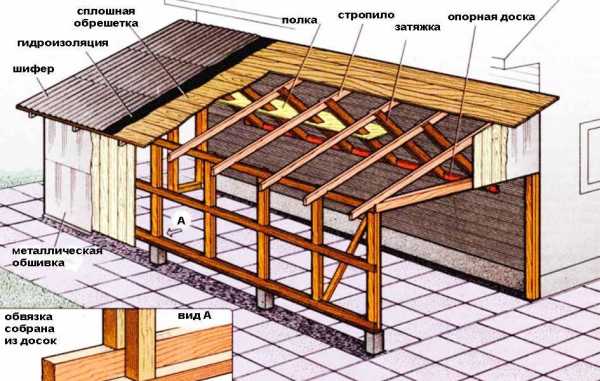

Устройство стропильного каркаса под крышу гаража:

Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

stroim-dom.radiomoon.ru

Подстропильники — Про стройку и не только

Каждому, кто решил самостоятельно построить дом, необходимо помимо всего прочего разобраться в том, как правильно крепить стропила кровли к мауэрлату. Это одно из самых ответственных соединений, от правильности выполнения и надежности которого напрямую зависит срок эксплуатации кровельной конструкции и, конечно же, безопасность людей, пребывающих в доме. Именно поэтому важно досконально разобраться во всех нюансах соединения стропильных ног с другими элементами кровли, чтобы избежать трагических последствий.

Как крепить стропила к мауэрлату

Содержание пошаговой инструкции:

Содержание статьи:

Какие стропильные соединения существуют?

Способ сочленения стропил с мауэрлатом подбирается с учетом особенностей конкретной системы. Самое главное – обеспечить оптимальное распределение поступающей нагрузки от веса кровельной конструкции в целом и непосредственно стропил на стены строения.

Висячие стропила

Существует несколько основных узлов соединения, главными среди которых являются, прежде всего, соединения стропильных ног с мауэрлатом, а также крепление брусьев к дополнительным конструктивным элементам с целою увеличения жесткости и в целом прочности крыши.

Непосредственно мауэрлат — это сравнительно толстая балка, закрепляемая по верхней части внешней стены дома параллельно по отношению к коньку кровли. Как правило, для устройства мауэрлата применяется брус сечением 150х150 мм. Крепление опорной системы к стене обычно выполняется с использованием оцинкованных шпилек.

Безраспорное соединение наслонных стропил с мауэрлатом и коньковым прогоном. Варианты со скользящим соединением с мауэрлатом

Основные принципы крепления стропил к мауэрлату

Необходимость в монтаже брусьев на мауэрлат возникает в процессе обустройства безраспорных и распорных конструкций. Висячие и наслонные стропила устанавливаются на опорную систему с применением скользящего либо жесткого сочленения. Подходящий метод соединения подбирается с учетом особенностей конкретной конструкции.

Основные принципы крепления стропил к мауэрлату

Врубка для соединения должна быть сделана непосредственно в стропилине. Создание врубки в опорной системе нежелательно по той причине, что это способно уменьшить несущую способность опорного бруса и в целом поспособствовать снижению надежности системы.

При жестком соединении полностью исключается вероятность смещения конструктивных элементов в любых направлениях. Для достижения требуемой жесткости выполняется крепление с применением металлических уголков. Также это можно сделать путем создания специальных вырезов в стропильных ногах. Эти вырезы в стропилинах дополнительно закрепляются скобами или саморезами, также можно использовать болты и прочие крепежные элементы.

Крепление стропил

Настоятельно рекомендуется делать проволочную скрутку. Благодаря ей будет обеспечиваться дополнительная надежность соединения стропилин с опорным брусом.

Скользящие крепления

При обустройстве кровельных систем деревянных строений довольно часто выполняется скользящее соединение стропилин с мауэрлатом. Для его создания используются т.н. «салазки». Это специальный крепеж, соединяющий элементы системы таким образом, что у стропильных ног остается определенная свобода, благодаря чему в дальнейшем удается предотвратить появление всевозможных деформаций крыши во время естественной усадки строения из натуральной древесины.

Скользящие крепления

Использование уголка для соединения элементов конструкции

При выборе метода крепления стропил кровли к мауэрлату нужно ориентироваться на особенности конкретной крыши. В случае с деревянными постройками обычно используется скользящее соединение, во всех остальных же ситуациях сочленение делается жестким.

Схема усиления стропил дополнительными подкосами

Если предпочтение отдается соединению с применением специальных вырезов, работу нужно начинать непосредственно с их подготовки. Вырезы делайте так, чтобы стропилина безо всяких проблем устанавливалась своей горизонтальным участком на мауэрлат, а угол наклона бруса соответствовал наклону кровельного ската. Для фиксации одного бруска будет достаточно трех гвоздей, два из которых следует вбить по обеим сторонам стропилины под углом. Последний гвоздь забивайте в направлении вертикально сверху. Используйте проволоку для усиления соединения. В результате вы получите максимально прочное и жесткое соединение.

Наиболее распространенным методом соединения стропил с мауэрлатом является способ, предполагающий применение подшивного бруса и уголка. В данном случае работа начинается с того, что стропилина разрезается под требуемым углом. Угол подбирается в соответствии с уклоном кровельного ската, закрепленным в проекте.

Далее необходимо установить по краю опорного бруса подшивной брус длиной порядка 100 см. Стропилина будет жестко упираться в этот брусок по линии давления. Конструкция рассматриваемой системы такова, что соединение будет максимально жестким, без сдвигов и прочих нарушений. Боковое крепление стропильной ноги к опорной системе выполняется металлическими уголками. Такие крепежные элементы позволяют предотвратить поперечное смещение стропилин. Дополнительно специалисты рекомендуют усиливать узлы крепления за счет специальной проволоки.

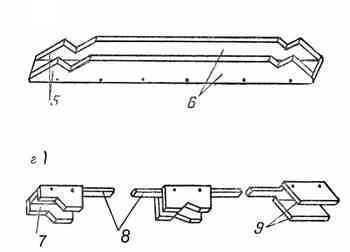

Существует несколько разновидностей уголков, которые можно использовать для сочленения стропилин с мауэрлатом.Наиболее распространенными являются уголки марок КР11 и КР21. Такие изделия имеют овальные отверстия под анкера, благодаря которым значительно уменьшается вероятность обрыва крепежа под воздействием нагрузок или в процессе осадки строения. При помощи уголка марки КР5 можно крепить элементы конструкции с большим значением несущей способности. Уголок марки КР6 имеет упрочненную конструкцию и используется для фиксации тяжелых элементов.

Крепление

Дополнительно применяются уголки марки КМ, для изготовления которых традиционно используется перфорированная сталь. С их помощью закрепляют основные несущие и разного рода дополнительные элементы стропильной системы. Среди преимуществ такого крепежа нужно отметить возможность применения традиционных шурупов и саморезов, а также отсутствие необходимости привлечения к монтажным работам спецтехники.

Крепеж для стропил

Также в продаже доступны усиленные уголки марки KMRP. Они предназначены для фиксации конструктивных элементов под прямым углом. Такие изделия обеспечивают качественную фиксацию стропил. Подобные уголки можно регулировать, что делает работу максимально удобной.

Порядок выполнения жесткого соединения

Крепление, как уже отмечалось, может выполняться по жесткой и скользящей технологиям.

Жесткое сочленение традиционно применяется при фиксации стропил наслонного типа. Такая работа требует обеспечения максимально прочной посадки стропилины на опорный брус. Жесткое соединение не должно подвергаться никаким усилиями. Для получения нужной жесткости можно использовать метод врубки и нашивки.

Установка стропил своими руками

При креплении с врубками в первую очередь необходимо подготовить врубки на каждой отдельной стропилине. Высота подобной выемки должна быть не более 1/3 высоты бруса. Каждую стропилину надо упереть в мауэрлат подготовленными выемками и закрепить с помощью двух гвоздей, забитых по бокам стропильной доски. Для дополнительной фиксации нужно забить третий гвоздь, только уже вертикально. Такой метод получил наиболее широкое распространение и традиционно используется при обустройстве кровельных систем любого уровня сложности.

Шаблоны для разметки врубок стропил для монтажа стропильной системы

Помните, что врубку можно делать исключительно в стропилинах. Создавать подобные «седла» в мауэрлате нельзя, т.к. из-за этого будет снижаться показатель его несущей способности.

В соответствии со вторым способом фиксации стропилин к мауэрлату (метод нашивки) нужно предварительно подготовить дополнительные бруски длиной 1 м. Они будут подшиваться к стропилинам, и непосредственно деревянные брусья будут упираться в поверхность мауэрлата. Бруски фиксируются с помощью рассмотренных ранее уголков.

Если один конец стропилины фиксируется с применением метода жесткого сочленения, второй конец должен быть закреплен «скользяще». Свойства древесины таковы, что она имеет склонность менять свой объем в зависимости от погодных явлений. И в том случае, если оба конца бруса будут закреплены жестко, это неизбежно спровоцирует повышение уровня нагрузок на стены и довольно быстро приведет к нарушению их прочности и в целом деформации.

Особенности скользящего соединения

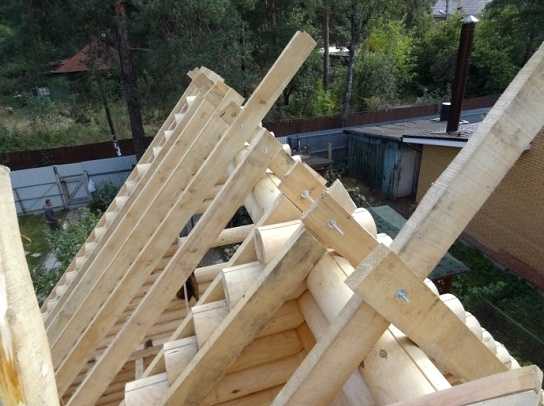

Схема скользящей опоры для стропил

Такое сочленение, как уже отмечалось, используется при обустройстве кровельных систем домов, построенных из древесины (бруса, сруба и пр.). Жесткое сочленение запрещается использовать из-за все тех же свойств древесины.

После завершения строительства материал еще пару лет будет меняться в размерах, т.е. давать усадку. Стропильные элементы тоже будут двигаться, так что ни о каких жестких соединениях речи быть не может, т.к. из-за них стены дома попросту деформируются.

Важно дать стропильным ногам небольшую свободу движений. Делается это с помощью уже упоминавшихся «салазок». Также монтаж может выполняться с применением специальных уголков, имеющих продолговатое крепежное отверстие.

Распорки, подкосы и бабки крепятся к стропилинам за счет хомутов и скоб. Дополнительно должно обеспечиваться крепление стропилин к стенам здания при помощи проволочных скруток. Благодаря им будет существенно снижен риск срыва кровельной системы при сильном ветре.

Какие еще крепления используются для соединения?

Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. К примеру, со стальными уголками и толстыми проволоками вы уже знакомы. Дополнительно используются разнообразные усиленные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж особого назначения и т.д.

Специализированное крепление, выполняет связующую роль при соединении двух элементов, пересекающихся под косым углом

В случае если монтаж будет выполняться с применением кронштейнов, врезки в стропильных ногах не делаются. То есть данный метод позволяет получать максимально надежное и эффективное соединение.

Инструкция по креплению стропил к балкам

Важно знать не только порядок соединения стропилин с мауэрлатом, но и особенности скрепления этих элементов с другими частями кровельной конструкции. Одним из таких моментов является соединение стропилин с балками. Последние опираются на стены дома и располагаются в единой плоскости со стропилинами.

Крепление стропил к балкам

Для выполнения подобного соединения нужно вырезать на концах балок перекрытий специальные выемки, в которые в дальнейшем будут вставляться брусья стропил. Для обеспечения максимально ровной укладки поперечных балок, можно натянуть на крайние бруски струну и ориентироваться по ней.

Таблица шага стропил

Нюансы соединения брусьев в коньковой части

В этом месте сочленение обычно выполняется по методу «встык». Для этого нужно, прежде всего, подрезать верхний край стропилин под углом. Угол подрезки должен быть таким же, как угол наклона кровельного ската. Для облегчения работы рекомендуется сделать шаблон и обрезать все стропильные ноги по нему. Скрепление стропилин под коньком выполняется с помощью двух гвоздей, которые забиваются под углом.

Дополнительно стык можно усилить деревянной либо металлической накладкой, притянутой с помощью гвоздей или болтов соответственно. Стропилины скрепляются с коньковым брусом. Такая технология довольно сложна в исполнении, из-за чего в частном домостроительстве почти не применяется.

Самым любимым и популярным среди строителей вариантом монтажа в данном случае является сочленение «внахлест». Стропилины скрепляются своими боковыми частями и стягиваются гвоздями либо болтом. Также для соединения подходят специальные оцинкованные шпильки. Этот метод отличается особой простотой выполнения, из-за которой и пользуется такой большой популярностью.

Нюансы соединения брусьев в коньковой части

Рекомендации по удлинению стропильных ног

В процессе соединения мауэрлата и стропильных ног нередко возникает необходимость удлинения последних. Стандартное значение длины пиломатериала равняется 6 метрам. При необходимости получения более длинных балок их приходится наращивать. Существует три основных способа удлинения стропилин.

1. В соответствии с первым способом сначала торцы брусьев спиливаются под углом в 45 градусов. Между собой бруски стягиваются болтом. Обычно используется крепеж диаметром 14 мм, но вполне подойдет и 12-миллиметровый болт.
2. Второй метод предполагает крепление «встык». Для этого нужно обрезать торцы брусков под углом в 90 градусов, после чего прибить на стык по обеим сторонам накладки из досок. Помните о том, что крепежные элементы должны быть установлены в шахматном порядке. При желании вместо деревянных пластин можно использовать металлические накладки.
3. И третий способ соединения двух стропилин известен под названием «внахлест». Для его выполнения торцы брусьев можно обрезать под произвольным углом. Важно, чтобы участок стыка двух стропилин был не меньше 100 см. Крепления также должны размещаться шахматно.

   Соединение и наращивание стропил «внахлест»

В случае если для выполнения соединений будут использоваться гайки с болтами, нужно обязательно использовать специальные шайбы либо пластины. Без них гайки могут попросту «утонуть» в материале. Среди всех существующих вариантов соединений крепеж с использованием гвоздей является наименее надежным, поэтому его рекомендуется использовать только в крайних случаях.

От того насколько правильно будет выполнено соединение бруса с мауэрлатом напрямую зависит срок службы, качество и надежность кровли. Вне зависимости от выбранного способа соединения нужно придерживаться основных правил. Прежде всего, плоскости элементов должны максимально плотно прилегать друг к другу. Этого можно добиться только путем точного и аккуратного выполнения всех углублений и врубок.

Усиление стропил

Стропильная система – это основа, «скелет» любой крыши, поэтому к ее обустройству нужно подходить со знанием дела. От правильности установки и фиксации основных элементов конструкции напрямую зависит срок ее службы и основные эксплуатационные характеристики. Поэтому будьте внимательны, придерживайтесь полученных рекомендаций на каждом этапе монтажа и все получится. Удачной работы!

Видео – Как крепить стропила к мауэрлату

Source: svoimi-rykami.ru

vse-pro-stroyku.sqicolombia.net

Подстропильники как установить — Портал о стройке

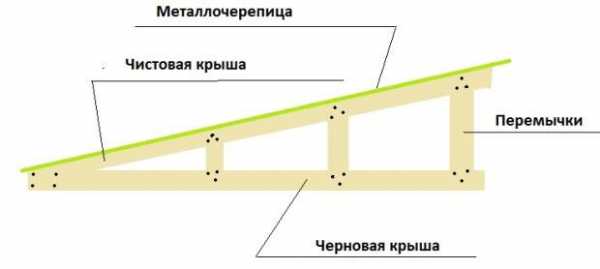

Для подбора сечения однопролетной деревянной балки (стропильной ноги на двух опорах) определяющим часто является прогиб при неполностью используемых напряжениях изгиба. Поэтому однопролетная балка с постоянным сечением обычно бывает не самой экономичной. Неразрезные двухпролетные балки позволяют использовать более экономичные поперечные сечения, чем однопролетные балки той же длины.

Эти системы наслонных стропил тоже можно делать по распорному и безраспорному варианту. Вся разница заключается только в устройстве концевых опор, не будем больше на этом останавливаться.

рис. 39. Наслонные стропила с подкосами

Третья опора стропильной ноги — подкос, другое название подстропильная нога (рис. 39), устанавливается под углом к горизонту не менее 45° и превращает стропило из однопролетной балки в двухпролетную неразрезную. Что позволяет уменьшить сечение стропильной ноги при той же нагрузке, а пролет, перекрываемый двускатной крышей, увеличить до 14 м.

В двухпролетной неразрезной балке максимальный изгибающий момент находится над средней опорой, его и принимают для расчета сечения стропильной ноги (рис 40). Простой пример, попробуйте перегнуть палку через колено, она сломается на колене. Здесь будет максимальный изгибающий момент, по которому и нужно определять сечение всего деревянного элемента. Прогиб неразрезной двухпролетной балки будет меньше, чем обычной балки на двух опорах той же длины. Мешает средняя опора, это очевидно. Однако если вспомнить, что наша реальная расчетная схема это все-таки не горизонтальная балка, а наклонная и подперта она наклонным подкосом, то очевидным становится и то, что прогнувшееся стропило сместит и узел соединения с подкосом. Поэтому прогиб стропильной ноги для упрощения считают по обычной формуле прогиба (2) однопролетной балки для наибольшего пролета. В данном случае, для крыш с уклонами скатов до 45°, прогиб считается для нижнего пролета — от узла соединения с мауэрлатом до узла соединения с подкосом.

рис. 40. Конструктивные и расчетные схемы наслонных стропил с подкосами. Узел крепления подкоса

Узел крепления подкоса к стропильной ноге очень простой и не требует никакого расчета. Подкос просто заводят под стропильную ногу и фиксируют от смещения прибоинами: нижней и двумя боковыми. Расчет гвоздевого соединения не производится, оно здесь носит чисто конструктивный характер. Важно, чтобы торец подкоса был точно подпилен под угол наклона стропильной ноги так, чтобы у стропилины не было люфта на выбор зазора при приложении к ней нагрузки. Иными словами, точно подогнанный под низ стропила подкос не даст ему прогнуться в месте опирания. При полном расчете стропильной системы стропило в месте опирания подкоса проверяют на местное смятие древесины, но как правило, в таком расчете нет необходимости. Сечение подкоса определяют расчетом на сжатие и если получают слишком маленькое сечение, задают конструктивно, равным сечению стропильной ноги.

В верхней части рисунка 40 изображена распорная стропильная схема без схватки. Сжимающие усилия в ней принимают подкосы. Система, рассчитанная на распор воспринимаемый материалом стен, в схватке не нуждается. Здесь уже есть элементы, работающие на сжатие — подкосы. Схватка не снимает распор, значит в ней нет острой необходимости.

В нижней части рисунка 40 безраспорная схема стропил с затяжкой. Здесь все наоборот, затяжка необходимый элемент и она участвует в работе всей системы. Схватку нужно устанавливать ниже крепления подкосов. Иначе безраспорный узел опирания на мауэрлат — ползун при изменении нагрузок может действительно начать ползать по мауэрлату. Обычно рассчитывается только гвоздевое соединение схватки со стропильной ногой, из-за малых внутренних напряжений сечение схватки-затяжки подбирается конструктивно.

Source: ostroykevse.com

Читайте также

stroyka.ahuman.ru

как сделать своими руками, фото, чертежи

При сооружении домов обычно используется двускатная, шатровая или вальмовая конструкция крыш. Многоскатные крыши характеризуются сложностью конструкции, требуют много стройматериала и времени. В данной статье речь пойдёт о том, как обустроить односкатную крышу самостоятельно, и с чего начать, если за дело берётся новичок в строительном деле.

Особенности и элементы односкатной крыши

Простота и надёжность конструкции позволяют использовать односкатные крыши для возведения над хозяйственными постройками, банями, поскольку такие крыши:

1. Экономичны.
2. Не требуют больших затрат на строительные материалы.
3. Конструктивно просты.
4. Служат безукоризненно долгосрочно.

При грамотном обустройстве односкатки обдуваются воздушными потоками без препятствий. Такая вентиляция исключает образование конденсата, спасает от разрушающего действия влаги на деревянные элементы и от гниения. Воздухообмен обеспечивается посредством изоляционного слоя и специальных отверстий, расположенных по боковым сторонам кровли.

Кроме названных преимуществ, неоспоримыми плюсами односкатной крыши считаются:

• невысокая стоимость работ;
• несложный даже для новичков процесс монтажа;
• простота обустройства системы водостока и дымоходов.

Обустройство односкатки обходится малым количеством стройматериалов.

Мауэрлат – важный элемент, подстропильник, служащий опорой для стропил во время кровельных работ. Он нужен для того, чтобы распределять нагрузку от системы стропил и кровли, исключить разрушение стен под их тяжестью. Изготавливают мауэрлат из доски 40-50 мм или бруса большого сечения, крепится он к поверхности несущих стен с помощью специальными дюбелями или кусками арматуры с диаметром 6-8 мм.

Стропила (строители называют стропильными ногами). Элементы, передающие нагрузку на поверхность несущих стен. Изготавливают их из досок 30-40 мм толщины. При установке стропил на большом расстоянии применяются доски потолще.

Обрешётка. На доски обрешётки фиксируется кровельный материал. При выборе мягкого покрытия, к примеру, ондулина или битумной черепицы берут для обрешётки ОСП и фанеру, при жёстком материале подойдут необрезные и обрезные доски, стружечные плиты.

Фронтон – пространство, остающееся после фиксации кровли по бокам, которое обшивают досками или другими отделочными материалами.

Типы стропильных систем

В зависимости от материала строения, вида объекта используются при строительстве стропильные системы нескольких видов.

Скользящий тип

Применяют его при строительстве бань из деревянных срубов, так как у таких бань есть свойство летом высыхать, а зимой намокать. Стропила прикрепляются к мауэрлату специальными металлическими приспособлениями, которые двигаются при изменении размеров бани. Для такого типа стропил больше всего подходит битумная черепица.

Наслонные

Стропила прикрепляются жёстко. Система отличается устойчивостью, такие стропила применяются для бань из блоков или кирпича.

Система с промежуточной рамой

Используется для строений с длиной стропил больше 6 м. Для уменьшения прогибания стропильных ног прикрепляют ещё одну промежуточную раму.

Угол наклона крыш

Угол уклона таких крыш делается с учётом климатических условий местности, где возводится строение. Если строящийся объект расположен на возвышенном, обдуваемом ветром месте, то уклон делается меньше.

Уклон зависит и от:

• использованного укрывного материала;
• способа его крепления;
• размеров площади крыши.

Конструкция должна быть доступной для обслуживания и ремонтных работ. Для кровли односкатных крыш многие используют оцинкованные листы, мягкий ондулин.

В последние годы популярными стали такие материалы, как профнастил и металлочерепица. При выборе металлочерепицы и профнастила для кровли уклон делается от 20 до 30 градусов. Если материал кровли плотный, стыки герметичны, то уклон ската делается маленьким. Например, при рубероиде, шифере уклон будет от 5 до 10 градусов.

Материал кровли способствует лёгкому удалению с поверхности крыши весной и зимой таявшего снега. К примеру, с профнастила, металлочерепицы, оцинкованных листов пласты снега удаляются легче.

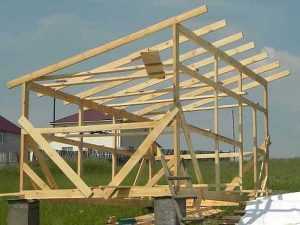

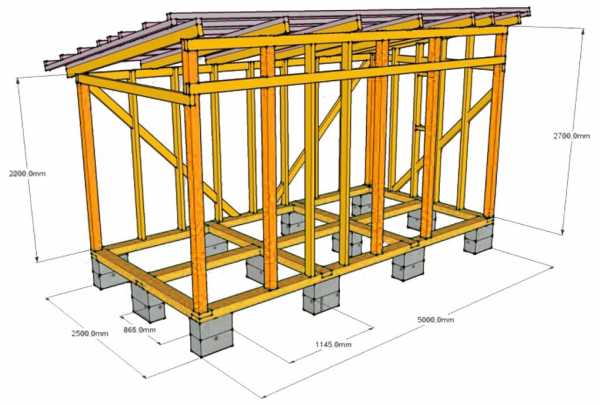

Монтаж односкатной крыши

Для обустройства такой крыши своими руками пошагово запаситесь необходимыми стройматериалами и инструментами. Пиломатериалы и деревянные элементы должны быть сухими и высокого качества без сучков с влажностью не менее 22%. Их обработайте специальными антисептическими препаратами.

Необходимые для монтажа односкатки материалы:

• деревянный брус с сечением 10-15 см;
• доски 50 мм толщины для стропилин;
• крупные гвозди, саморезы, анкерные болты;
• материалы для тепло- и гидроизоляции;
• строительный скотч, уровень и степлер;

Надо иметь хорошие инструменты для работы: топоры и пилы, ножовку и молоток, строительный нож и отвес, шуруповёрт и рулетку.

Возведение любого вида крыши начинается с устройства стропил, длина которых и частота зависят от размеров площади строящегося здания. Важен и материал стены. По технологии строительных работ стропила обычно устанавливаются на подстропильник – мауэрлат. Если строение небольшое с длиной пролёта, не превышающей 4,5 м, то обустройство стропильной системы крыши с одним скатом не представляет трудности даже для начинающего строителя.

Требования к стропилам

Для процесса монтажа необходимо наличие мауэрлатного бруса и стропильных опор. При большой площади строений с длиной пролёта выше 6 м установите подстропильные ноги.

Для монтажа стропил существуют строительные нормы и правила, требующие строгого выполнения, чтобы предотвратить во время эксплуатации строения негативные последствия. Соблюдайте правила безопасности, во время строительных работ работать на крепких и надёжных временных досках.

Установка односкатной крыши поэтапно

Монтаж крыши производится по этапам.

Этап 1. Укладывается мауэрлатный брус на бетонные или кирпичные стены строения, на которые будут опираться стропила. Мауэрлат выполняет функцию опоры для всей системы, без него трудно равномерно рассредоточить нагрузку от веса стропил с кровлей, действующую на несущие элементы строения.

К процессу установки мауэрлата отнеситесь со всей серьёзностью, работайте с использованием строительного уровня, чтобы соблюдать строгую горизонтальность.

Иногда его укладывают обрывочно, только в местах прикрепления стропилины. Брус должен быть крепким, чтобы выдержать нагрузку от всей системы стропил.

Для мауэрлата подходит, как было сказано выше, деревянный прочный брус 10×10 см или 10×15 см в сечении, который прикрепляют на несущие стены строящегося объекта. Мауэрлат делают из двух досок, обвязав их проволокой или соединив гвоздями.

Между поверхностью стены и мауэрлатом укладывается слой рубероида. Толщину мауэрлатного бруса определяет угол уклона крыши, а угол уклона зависит в свою очередь от площади строения и типа кровельного материала.

Этап 2. Устанавливаются поперечные балки с обеих сторон стены с прикреплением к брусу мауэрлата.

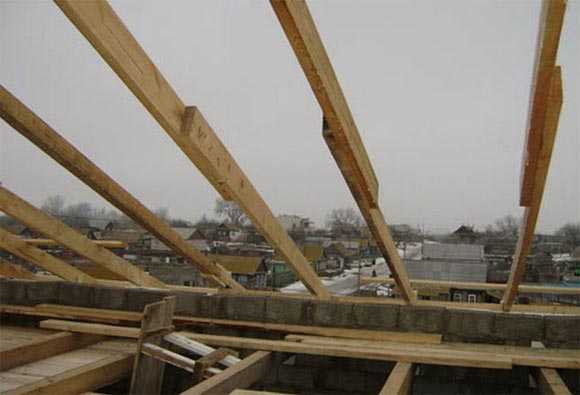

Этап 3. Монтаж стропилин в пазы – очень ответственный момент всего процесса. Стропильные ноги врезают по всей длине мауэрлатного бруса. Перед прикреплением отметьте места врезки. Необходимо сделать так, чтобы пазы для врезания были чуть шире толщины доски, так как от этого зависит уклон крыши.

Все доски, используемые для стропил, должны иметь одинаковую длину и уклон. Для удобства монтажа поставьте две доски в двух концах стены, потом протянуть шнур между ними или верёвку, потом работу вести по этому ориентиру. Тогда процесс монтажа станет удобнее и легче.

Фиксировать стропила к брусу следует крупными гвоздями или анкерными болтами. Один конец стропильной ноги закрепляют на мауэрлате, а другой прикрепляют к горизонтальной балке, под которой будет фронтон. Следите за тем, чтобы стропильные ноги были одного градуса уклона а также одинаковой высоты.

При установке стропил на строении с большой площадью, если расстояние между пролётами больше 4-4,5 м, не обойтись без дополнительных подпорочных балок (подкосов), которые прикрепляются под каждую ногу стропил. Использование такого способа при монтаже будет способствовать усилению не только стропил, но и всей крыши.

Оставляют расстояние между стропильными досками в зависимости от типа укрывного материала: при выборе лёгких по весу укрывных материалов придерживаются 130 — 150 см. Если взять металлочерепицу или асбестоцементные листы, то расстояние допускают 100-120 см. Для придания большей прочности стропил доски укладывайте торцовой частью.

Этап 4. Завершающий слой – это кровельный материал, который используется с учётом индивидуальных особенностей. После монтажа стропил пошагово на них укрепляются обрешёточные доски (обычно используются необрезные), а сверху, поперёк стропил, помещают пароизоляционный материал – подойдёт для этого полиэтиленовая плёнка.

Такая пошаговая установка стропил односкатки выполняется для неутеплённых помещений.

Односкатная крыша бани из блоков

Рассмотрим установку односкатной крыши строения из пеноблока. Такой материал сейчас очень востребован, поскольку соотношение цены и качества вполне приемлемо для бюджетного строительства. Кроме этого, монтажные работы заканчиваются за короткий срок, не ждите полного высыхания и усадки строения из дерева.

Шаг 1. Сначала подготовьте гидроизоляционный материал для мауэрлата. Используйте рубероид, он не уступает по качеству и эффективности современным гидроизоляторам, а также дешевле по стоимости. Перед использованием разрежьте рубероид ножовкой, делая ширину полос 5-10 см (не выше ширины стены).

Чтобы удобно было разрезать рулон, скрутите его плотно и аккуратно обмотать скотчем. Тогда при разрезании рулона получатся ровные по ширине полосы.

Шаг 2. Установить на поверхность стены мауэрлат, выполненный из бруса или цельной доски хвойной породы без сучков.

Шаг 3. На поверхности мауэрлата следует отметить места, где будут располагаться стропила. Обычно расстояние между ногами делают 60 см.

Для бани с маленькой площадью для стропил используют доски с сечением 30 мм.

Шаг 4. Расположив мауэрлат на стену, отметьте места крепления с помощью дюбелей. Крепление должно быть прочным и надёжным, поэтому сделайте так, чтобы дюбеля располагались посредине блоков, а не попадали в стыки.

После фиксирования одного дюбеля, выровняйте положение доски, затем закрепить второй с противоположной стороны мауэрлата. Металлическую часть дюбеля полностью введите в отверстие, затем на 2-3 см в глубину блока.

Шаг 5. В полученные отверстия на доске надо вбить металлические части дюбелей. После укладывания сверху полос рубероида для гидроизоляции надо проделать отверстия над дюбелями с обыкновенным гвоздём так, чтобы кончик болта доставал до резьбы дюбеля.

Шаг 6. После установки доски мауэрлата на место, прикрепите её шурупами или болтами, сильно не затягивая.

Изготовление стропил

Изготовление этого элемента и его крепление считается самым сложным и ответственным моментом для самостоятельного выполнения.

Сначала запиливаются пятки стропил. Для этого доску расположите на ровной поверхности и отметить точку, где будет соприкасаться нога стропилины с брусом мауэрлата. С помощью угольника проводится прямая линия с последующей отметкой глубины пятки.

Определяется угол подреза стропильных торцов с применением угольника, угол отмечается в верхней части перпендикуляра.

Чтобы нарисовать контур пятки, прямоугольник приставляют углом к отмеченной точке пятки, располагая один катет с начерченной ранее линией. Если обвести оба катета карандашом, то получается контур пятки.

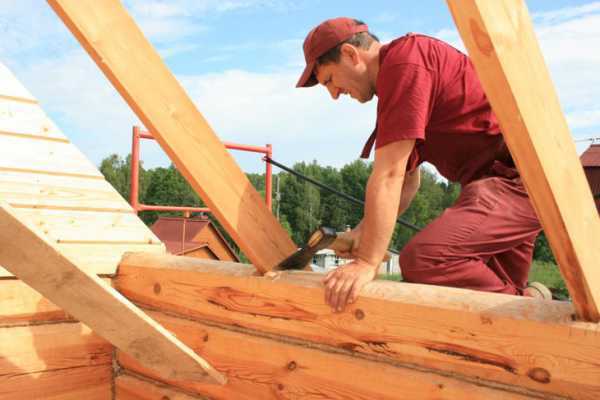

Вырезайте стропилины с помощью ручной пилы. После заготовки одной стропилины проверьте, соответствуют ли размеры стропилин месту их установки. Эту стропилину надо использовать потом как шаблон для следующих ног.

Установка стропил

Стропилина устанавливается на мауэрлат по отмеченной разметке, с помощью металлических уголков её прикручивают к брусу.

Просверливается отверстие в ноге для шпильки. Сделайте так, чтобы отверстие совпало с дыркой на противоположной стороне угольника.

Для большей прочности и устойчивости дополнительно усильте крепление уголка с другой стороны стропилины, применяя саморезы.

Установку стропил выполняют с определением угла уклона крыши, который должен быть примерно 25 градусов. При выборе наклона учитывается размер поверхности крыши, климатические условия местности, где расположено строение. Если при большом размере крыши сделать маленький уклон, то талый снег весной своевременно не будет сходить.

Если его не убирать, то нагрузка от пластов снега может привести к деформации не только стропил, но и кровельного материала.

1. Шаг 1. Из брусов с сечением 10×10 см заготовьте вертикальные опоры. Их ставят только с одной стороны, с другой стороны ноги стропил могут упираться сразу в мауэрлат. Такое решение даёт сокращение времени монтажа и количества стройматериалов, а также повышает устойчивость стропил. Прочность системы зависит от количества узлов крепления: чем их больше, тем лучше. Они должны выдержать уклон ската крыши.
2. Шаг 2. Устанавливают вертикальные опоры, закрепляя их с двух сторон с помощью металлических уголков и саморезов. Фиксирование начинайте с двух крайних опор, после крепления между ними следует натянуть шнур, по нему производить установку оставшихся элементов. Высота опор должна быть одинаковой и ровной, поэтому её следует держать на контроле, подгоняя в процессе работы.
3. Шаг 3. К установленным вертикальным опорам прикрепляются балки-стропилины, другой стороной стропилины фиксируются с упором на мауэрлат.

Крышу бани следует утеплять. Для этого проведите дополнительные работы. Утеплитель укладывается до монтажа кровельного материала.

К установленным стропилам снизу строительным степлером подшивается материал для гидроизоляции (с этой целью используют простую полиэтиленовую плёнку). Крепят свободно без натягивания.

Следующим слоем «пирога» укладывается теплоизоляция (используйте минвату, стекловолокно, подойдут базальтовые маты). Укладывается утеплитель с толщиной около 20 см, при этом следите, чтобы не оставались щели или зазоры.

Потом идёт очередь укладки слоя гидроизоляции, между ним и утеплителем оставляют небольшое пространство. Для обеспечения зазора обычно между этими слоями располагают деревянные бруски. Для фиксации гидроизоляционного слоя пользуются строительным степлером.

В итоге получается такой «слоёный пирог», на который укладываются доски обрешётки или реечки. Монтируют их поперёк стропильных досок, располагая промежуточно или сплошным полотном.

После закрепления обрешётки процесс монтажа завершает укладывание кровельного покрытия, которое имеет свои строительные особенности.

При строительстве бань, гаражей, а также хозблоков и беседок наиболее удобен и приемлем именно односкатный тип крыши. Такие кровли практичны, функциональны, конструкционно очень просты, выдерживают любые нагрузки.

umelieruchki.ru

No related posts.
