Подключение твердотопливного котла к системе отопления: как правильно подключить, чертеж системы, детали на фото и видео

как правильно подключить, чертеж системы, детали на фото и видео

Содержание:

1. Требования к подключению твердотопливных котлов
2. Схемы подключения твердотопливных котлов

При создании системы теплоснабжения в загородных коттеджах и домах, расположенных сельской местности, при отсутствии магистрального газопровода владельцы недвижимости предпочитают пользоваться котлами, функционирующими на твердом топливе, в основном на угле или дровах. Правда, схема установки твердотопливного котла в конкретном случае может отличаться, поскольку для пиролизных приборов требуется обязательное наличие электроэнергии, да и сам процесс монтажа имеет ряд особенностей (прочитайте: «Пиролизный котел своими руками: чертежи»).

Требования к подключению твердотопливных котлов

То, насколько эффективно и надежно будет функционировать отопительная конструкция, прежде всего, зависит от того, насколько правильно подключен твердотопливный котел с водяным контуром или без него. Но это возможно, когда схема подключения твердотопливного котла выполнена профессионально (прочитайте также: «Подключение котла к системе отопления — делаем правильно»). Если используется данного типа водонагревающий прибор, как видно на фото у него имеется только вход и выход, к которым присоединяют остальные элементы схемы.

Чтобы котел отопления на твердом топливе работал продолжительное время с наибольшей отдачей,
инструкция по эксплуатации регламентирует минимальную температуру 55°C на выходе, и 45°C на входе (обратке) котла. При несоблюдении этих условий конденсат, собравшись на стенках, способен разрушить агрегат. Чтобы избежать подобных проблем, потребуется схема подключения твердотопливного котла отопления к системе теплоснабжения.

Немаловажное значение имеет правильность установки прибора, поскольку он должен располагаться на жестком основании строго вертикально. Для обустройства напольного покрытия создают цементную стяжку толщиной не менее 5 сантиметров с подсыпкой аналогичной высоты. Расширительный бачок следует монтировать в самой высокой точке над системой отопления, обычно его помещают в чердачном помещении.

Дымоход у котла следует оборудовать клапаном, сделанным из нержавеющей стали, внизу у него необходимо обустроить сборник конденсата (прочитайте: «Как сделать дымоход для твердотопливного котла своими руками – варианты устройства дымовой трубы»). Для очистки канала от сажи по всей его длине можно создать легкодоступные, небольшие по размеру люки. Если труба для отвода копоти проходит через неотапливаемое помещение, ее следует утеплить и тем самым продлить срок эксплуатации.

Специалисты категорически не рекомендуют эксплуатировать данные приборы без предохранительного клапана. Можно также установить трехходовой клапан для котла. Необходимо изучить инструкцию, как правильно подключить твердотопливный котел и как следует его эксплуатировать. Дело в том, что агрегаты на твердом топливе использовать можно только вместе с водяным контуром с давлением 2кг/см², а уровень допустимого температурного режима не должен превышать 90°C.



Схемы подключения твердотопливных котлов


Существует множество схем на подключение ТТ котлов. Иногда они являются незаменимыми. В каждом отдельном случае схема подключения твердотопливного котла к системе отопления выбирается индивидуально.

При использовании схем необходимо учитывать ряд моментов:

1. Когда делают твердотопливный котел своими руками — чертеж вовсе не следует заучивать. Достаточно будет знаний принципиального устройства теплогенератора, работающего на твердом топливе, а также плюсы и минусы таких приборов.
2. При расчете идеальной схемы теплоснабжения необходимо наилучшим образом совмещать функционирование твердотопливного прибора с баком, аккумулирующим тепловую энергию. Дело заключается в том, что в процессе работы температура водонагревающего устройства может колебаться в диапазоне от 60°C до 90°C, так как удержать ее в постоянном температурном режиме не представляется возможным. Агрегаты, работающие с использованием угля или дров, относятся к инертным приборам. Этим они отличаются от газовых, электрических и дизельных теплогенерирующих установок.
3. Если устанавливается твердотопливный котел своими руками — чертежи не всегда предусматривают монтаж водяного насоса, обеспечивающего принудительную циркуляцию теплоносителя. Происходит это по ряду причин, одной из них являются часто происходящие перепады напряжения в электросети или отсутствие ЛЭП около дома. По причине не использования насоса стоимость отопительного оборудования будет дешевле, но при монтаже системы потребуется соблюдать уклон. Читайте также: «Монтаж и установка твердотопливного котла отопления – пошаговое руководство».
4. Когда устанавливается твердотопливный котел — схема монтажа должна предусматривать наличие между котлом и баком предохранительных линий в месте входной и выходной труб в непосредственной близости от водонагревателя. Кроме этого расстояние между котлом и расширительным баком должно быть как можно короче. На этом участке не допускается врезка предохранительных клапанов или кранов.
5. Если посмотреть на любой чертеж твердотопливного котла своими руками и схему его монтажа в отопительной системе, то видно, что циркуляционный насос следует устанавливать на трубе возврата, которая также называется обраткой, поблизости от теплогенератора. Поступают таким образом, чтобы при сбое в энергообеспечении конструкция теплообеспечения продолжала свое функционирование без принудительного устройства. Циркуляционный насос устанавливают по обводному пути и тогда при необходимости его отключают от сети, а обвод перекрывают кранами.
6. Специалисты советуют при монтаже отопительной системы обустраивать байпас, представляющий собой перемычки с краном, размещенные между линией подачи и обраткой. Он потребуется для возврата из радиатора в стояк избыточного количества горячего теплоносителя, когда оно меняется при помощи терморегулятора. Читайте также: «Какая схема подключения твердотопливного котла лучше – подсоединяем правильно».

В итоге следует заметить, что функционирование всей системы основано на вытеснении холодной жидкости горячим потоком.

Подробнее о схеме подключения твердотопливного котла на видео:

Схема подключения теплоаккумулятора с твердотопливным котлом и электрокотлом

Буферная емкость, неотъемлемая часть схемы подключения твердотопливного или электрического котла. При одновременном использовании двух типов теплогенераторов, установленных в единую систему отопления бак накопитель играет роль гидравлического разделителя.

Обвязка теплоаккумулятора с твердотопливным котлом или электрокотлом преследует несколько важных задач: аккумулирует и отдает энергию, предотвращает гидравлические удары и перегрев теплоносителя, обеспечивает равномерный нагрев теплонесущей жидкости.

Зачем нужна буферная ёмкость для ТТ или электрокотла

Теплоаккумулятор работает как электроаккумулятор. При включенном котле бак собирает тепловую энергию. Внутри ёмкости (в зависимости от модели) вмещается от 200 до более чем 3000 л воды.

Нагретый теплоноситель из котла поступает в накопительный бак, покрытый теплоизоляционным слоем. Внутри емкости теплоаккумулятора горячая вода сохраняет температуру в течение 5-18 часов. Сразу после отключения котла, выступающего основным источником тепловой энергии, вода в системе отопления начинает остывать. Недостаток тепла компенсируется за счет нагретого и сохраненного в буферной ёмкости теплоносителя.

Описанный принцип работы используется по-разному. Так, теплоаккумулятор в системе отопления с твёрдотопливным котлом устанавливается по нескольким причинам:

• после отключения ТТ котла по причине прогорания дров или угля, в ночное время суток, обогрев здания продолжается;
• перегрев и закипание теплоносителя (частое явление при работе ТТ котла) исключается;
• при установке накопителя с контуром ГВС, можно обеспечить горячее водоснабжение дома;
• бак с двумя теплообменниками может одновременно подключаться к котлу, системе горячего водоснабжения и солнечным коллекторам или геотермальному насосу.

Подключение буферной емкости к электрокотлу используют с несколько другой целью — с двух тарифным счетчиком. Плата за электричество по «ночному тарифу» существенно снижается. Теплоаккумулятор устанавливают с таким расчетом, чтобы нагреть его в период льготного тарифа на электроэнергию. Экономия при грамотном расчете теплоаккумулятора составит не менее 30%, по сравнению с обвязкой электрокотла без буферной емкости.

В случае параллельного подсоединения электрического и твердотопливного котла в единую сеть отопления, накопительный бак играет роль теплоаккумулятора и гидравлического разделителя.

Для простоты расчетов объём бака и определение расхода теплоносителя высчитывают по следующей таблице:

Жилая площадь / время автономной работы	8 час	10 час	12 час	14 час	16 час
100 м²	587 л	734 л	881 л	1028 л	1175 л
150 м²	880 л	1101 л	1321 л	1542 л	1762 л
200 м²	1174 л	1468 л	1762 л	2056 л	2350 л

Как подключить буферный накопитель к котлу

Чтобы выполнить правильную обвязку необходимо хорошо понимать, как устроен бак. Внутри накопитель — это пустая бочка. В верхней части присутствуют два патрубка для подключения к теплогенератору и системе отопления. Внизу присутствуют аналогичные отводы, для обратки.

Правильная обвязка котла с буферной емкостью должна обеспечить соблюдение нескольких условий:

• нагретый теплоноситель в баке должен двигаться по направлению к системе отопления и вниз;
• не допускается, чтобы охлажденную жидкость, находящуюся внизу ёмкости, выдавливало наверх.

Схема отопления с теплоаккумулятором в частном доме предназначена справиться с описанными выше задачами. Проектирование и изготовление обвязки — это сложный процесс, требующий определенных инженерных навыков.

Обвязка теплоаккумулятора с одним котлом

Существуют отличия в подключении буферной емкости в самотечной и с принудительной циркуляцией теплоносителя в системе. Разница заключается в нескольких аспектах, влияющих на схему обвязки:

Теплоаккумулятор в системе отопления с естественной циркуляцией необходимо расположить выше уровня радиаторов отопления. Компенсация давления осуществляется за счет мембранного или открытого расширительного бака.

Монтаж теплоаккумулятора к твердотопливному котлу осуществляется с применением предохраняющей и регулирующей арматуры. Обязательно устанавливают сепаратор воздуха, расширительный бак мембранного или открытого типа, трехходовой клапан, узел безопасности (манометр, сбросовый клапан, воздухоотводчик).

Схема буферной ёмкости с двумя котлами

Принцип обвязки во многом напоминает рассмотренный выше. Используется параллельное подключение электрокотла и твердотопливного котла. Подача теплоносителя осуществляется следующим способом:

• твердотопливный котел устанавливается как основной источник тепла;
• на подачу через трехходовой клапан с электроприводом, подключенный к термостату, ставится электрокотел;
• после устанавливаются сепаратор воздуха и циркуляционный насос;
• выполняется монтаж буферной емкости на отопление;
• на обратку монтируют узел подпитки, модуль защиты от холостого хода, мембранный бак.

Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку. Обвязка твердотопливного котла с теплоаккумулятором и электрическим котлом работает следующим образом:

• основным источником тепла остается котел на твёрдом топливе;
• после прогорания дров и остывания теплоносителя, какое-то время нагрев поддерживается за счет буферной емкости;
• как только температура нагрева падает до предельных значений, включается электрокотел.

Возможно подключение бойлера косвенного нагрева к теплоаккумулятору, с встроенным змеевиком ГВС. Для обеспечения достаточного количества тепла запас мощности котла должен составлять не менее 50%. Для дома с площадью 200 м², котел должен быть мощностью не менее 40 кВт. Такой производительности будет достаточной, чтобы прогреть систему отопления и зарядить теплоаккумулятор.

Варианты подключения теплоаккумулирующей ёмкости

Как установить твердотопливный котел своими руками

Система отопления в частном доме – важнейшая часть оборудования жилья, без неё в холодное время года не обойтись. Хорошо, если к дому проведён газ, отопительный котёл на этом виде топлива установить не очень сложно. Но бывают ситуации, когда газовая магистраль рядом с домом не проходит, особенно это касается загородного жилья. В этом случае выручает котёл твердотопливный. Он устанавливается в помещении, но сам процесс установки требует определённой подготовки и навыков. Монтаж такой системы отопления имеет свои особенности.

Требования к помещению

Твердотопливные котлы устанавливаются в помещении с низким уровнем влажности. Параметры котельной определяется количеством и параметрами оборудования. Как правило, достаточно площади в 7-8 квадратных метров. Ещё следует определиться с местом хранения топлива. Оно должно быть защищено от атмосферных воздействий.

Стены помещения, где будет устанавливаться котёл, покрываются толстым слоем штукатурки, асбестом и листовым железом. Нужно обратить внимание и на потолок. Если он не защищён от воздействия высоких температур, верхняя часть помещения должна находиться на расстоянии не менее 120 см. Есть ещё несколько требований:

• котёл должен располагаться на огнеупорном помосте толщиной 7-10 см;
• обязательно наличие у основания кирпичной кладки и стального листа;
• допускается применение цементной стяжки толщиной 5-8 см;
• от топочной камеры обустраивается зона безопасности – 40-50 см.

Повышенное внимание следует уделить деревянным конструкциям. Они должны быть защищены кирпичной кладкой.

Наличие вентиляции в помещении котельной обязательно. Она призвана выполнять несколько важных функций:

• обеспечивать поступление воздушных масс, необходимых для процесса горения;
• удалять из помещения вредные газы, которые образуются при горении топлива;
• создавать равное количество удалённого и приточного воздуха.

В помещении должно быть оборудовано два отверстия: приточное и вытяжное.

Последовательность монтажа твёрдотопливного котла

Соблюдать установку твердотопливного котла своими руками не очень сложно:

• определяется место размещения котла, лучше, если это будет хорошо проветриваемый коридор;
• подготавливается помещение;
• обустраивается проточно-вытяжная вентиляция;
• монтируется сам котёл;
• проводится дымоход;

После всех этих манипуляций котёл подключается к системе отопления и производится пробный пуск оборудования.

У этих устройств есть ряд несомненных преимуществ:

• выбор моделей многообразен;
• стоимость топлива относительно невысока;
• работают такие котлы автономно, без потребления электроэнергии.

Для газового котла нужны дополнительные вложения за проведение газа, установка твердотопливного котла этого не требует. Правда, в автоматическом режиме он работать не может, поскольку периодически требуется закладка топлива. Без присутствия человека его заложить нельзя, это – определённый недостаток таких систем отопления.

Требования к монтажу

Чёткого регламента для установки твёрдотопливных котлов своими руками в жилом помещении нет, но некоторые условия должны быть соблюдены:

• желательно устанавливать оборудование как можно ближе к внешней стене дома;
• должен быть обеспечен свободный доступ к котлу для технического обслуживания;
• запрещается подключение вентиляции в котельной к стационарной кирпичной вентиляции.

Между стеной и котлом должен быть обеспечен зазор, который должен быть не менее 10 см.

Подготовка фундамента

Есть несколько обязательных положений:

• если твердотопливный котёл весит до 200 кг, вполне можно обойтись цементной стяжкой;
• при весе до 300 кг стяжка должна быть уже железобетонной;
• если масса ещё больше, устанавливается фундаментная плита.

При дополнительной установке терплоаккумулятора допускается наличие единой стяжки с котлом арматурного типа.

Подключение дымохода

Самый простой способ обустройства дымохода твердотопливного котла – сделать его приставным с внешней стороны. Это будет вертикальная труба, соединённая с патрубком. Методика установки не представляет особой сложности:

• в стене делается отверстие, которое должно превосходить размеры трубы приблизительно на 40 см;
• в отверстие монтируется оцинкованный короб;
• сквозь него пропускается сэндвич-труба;
• образовавшиеся пустоты заполняются базальтовой ватой;
• минимальная высота дымохода должна быть не меньше 5 м;
• труба не должна иметь более 3 поворотов;
• горизонтальная честь дымоходной трубы должна быть немного наклонена в сторону котла;
• в нижней части дымохода должен присутствовать сборник образующегося конденсата;
• крепления трубы к стене не должны соседствовать с её стыками;
• сверху на дымоходную трубу монтируют специальный колпак, предохраняющий от попадания осадков.

Сэндвич-дымоход для твердотопливного котла

Дымоход должен находиться выше кровли, чтобы обеспечить надёжную вытяжку.

Обвязка

Она делится на самотечную и принудительную. Первый способ встречается гораздо чаще, он ещё и дешевле. Для этого варианта установки твердотопливного котла своими руками необходимо будет использовать:

• трубы для подачи теплоносителя и его обратного возвращения, они подключаются непосредственно к котлу;
• твердотопливный котёл должен быть установлен ниже топливной развязки для облегчения циркуляции теплоносителя в системе;
• в группу безопасности входят манометр, предохранительный клапан, система отведения воздуха.

Для принудительной обвязки оборудования понадобится больше:

• увеличивается количество труб;
• обязательно устанавливается циркуляционный насос;
• нужно включить в систему радиаторы и воздухосбросник;
• увеличивается количество вентилей, манометров и тонометров.

Принудительная обвязка предусматривает обязательное подключение к электросети.

Грамотно произведённая обвязка обязательно содержит так называемую группу безопасности. Она ставится на выходе из подающего теплоноситель патрубка. Если давление в системе будет выше расчётного, устройства группы безопасности его сбросят. Между ними и непосредственно котлом не должно присутствовать никакой запорной аппаратуры.

Для обвязки твердотопливного котла допустимо использование полипропиленовых труб, их удобно соединять и резать. Для соединения отдельных частей труба нагревается специальным техническим паяльником и мгновенно стыкуется. А вот между группой безопасности и котлом рекомендуется использовать металлические соединения. Систему должен дополнять ТЭН, чтобы предотвратить теплоноситель от возможного замерзания при внезапном отключении системы.

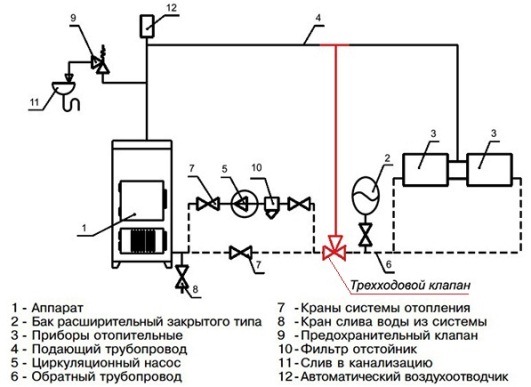

Подключение твердотопливного котла к системе отопления

Основное правило: в работающий котёл не должна подаваться холодная вода, если в нём нет чугунного теплообменника.

Иначе в топке будет неизбежно образовываться жидкий конденсат, который начнёт смешиваться с сажей. Получится липкая масса, которая будет снижать эффективность работы системы, и удалить которую будет чрезвычайно трудно.

В связи с этим применяется особая система обвязки с трёхходовым клапаном и байпасом. В клапане фиксируется температура около 50 градусов.

Еще для подключения котла потребуется:

• запорная аппаратура;
• бачок расширительный;
• насос.

После полной установки системы она заполняется водой, и в ней нагнетается давление в 1 Бар.

Использование буферной ёмкости

Такую ёмкость ещё называют баком-аккумулятором. Это, как правило, стальная ёмкость, способная выдержать давление до 4 атмосфер. Поэтому толщина её стенок должна быть не менее 3 мм. Ёмкость оснащается патрубками для присоединения к системе отопления дома, термодатчика, ТЭНа и предохранительных клапанов.

Обычно буферная ёмкость имеет определённый слой утеплителя толщиной от 3 см. Качественные модели сохраняют тепло используемой жидкости в течение суток с очень небольшими потерями – всего до 5 градусов.

Поверх утеплителя располагается покрытие, которое может быть выполнено из пластика, дерматина или даже плотного полиэтилена. Есть чехлы съёмные.

Обычно буферная ёмкость устанавливается на ровную поверхность рядом с твердотопливным котлом. Если её объём достаточно велик, предусматриваются настенные крепления. А уж совсем большие ёмкости устанавливаются горизонтально.

Основное предназначение таких конструкций состоит в том, чтобы вода оставалась горячей в отопительной системе как можно дольше. Подобным образом запас тепла в системе будет оставаться даже при поломке котла или отсутствии необходимого количества используемого топлива.

Так же буферная емкость в связке с твердотопливным котлом выполняет функцию безопасности. Установка ее подразумевает обвязку с твердотопливным котлов по самотечному принципу. В случае отключения электроэнергии, котел будет работать по самотечному принципу и плавно охлаждаться.

Читайте так же:

Отопление дома твердотопливным и электрическим котлом

Отопление дома твердотопливным котлом обходится не дорого. Но оно хлопотное. Электричество, наоборот подороже, но самое комфортное из всех видов энергоносителей.

Твердотопливный котел неплохо дополнить электрическим, что позволит намного упростить обслуживание отопления в доме и удобство проживания. Можно будет не просыпаться ночью для поддержания обогрева твердым топливом, а также покидать дом на длительное время без замораживания здания, или же просто поддерживать тепло электричеством, когда некогда заниматься дровами.

Желательно оформить «ночной тариф» электроснабжения, который значительно дешевле дневного.

Тогда автоматизированный электрический котел сможет разогревать дом ночью, а не только поддерживать температуру.

В общем, отопление двумя котлами – твердотопливным и электрическим – удобная схема, которая набирает популярность.

Остается разобраться, как сделать обогрев жилища с помощью двух теплогенераторов — твердотопливного и электрического, как правильно подключить, какая автоматизация потребуется, чтобы работа агрегатов была согласованной и поочередной.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка.

Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм. , обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.

Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.

Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.

Схема подключения, обратные клапаны

Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.

Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.

Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.

На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.

Средства автоматики

Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.

Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.

При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.

Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.

Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.

Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).

Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.

Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.

Подключение твердотопливного котла к системе отопления

Правильная схема подключения твердотопливного котла отопления своими руками

При создании системы теплоснабжения в загородных коттеджах и домах, расположенных сельской местности, при отсутствии магистрального газопровода владельцы недвижимости предпочитают пользоваться котлами, функционирующими на твердом топливе, в основном на угле или дровах. Правда, схема установки твердотопливного котла в конкретном случае может отличаться, поскольку для пиролизных приборов требуется обязательное наличие электроэнергии, да и сам процесс монтажа имеет ряд особенностей (прочитайте: «Пиролизный котел своими руками: чертежи «).

Требования к подключению твердотопливных котлов

То, насколько эффективно и надежно будет функционировать отопительная конструкция, прежде всего, зависит от того, насколько правильно подключен твердотопливный котел с водяным контуром или без него. Но это возможно, когда схема подключения твердотопливного котла выполнена профессионально (прочитайте также: «Подключение котла к системе отопления — делаем правильно «). Если используется данного типа водонагревающий прибор, как видно на фото у него имеется только вход и выход, к которым присоединяют остальные элементы схемы.
Чтобы котел отопления на твердом топливе работал продолжительное время с наибольшей отдачей,
инструкция по эксплуатации регламентирует минимальную температуру 55°C на выходе, и 45°C на входе (обратке) котла. При несоблюдении этих условий конденсат, собравшись на стенках, способен разрушить агрегат. Чтобы избежать подобных проблем, потребуется схема подключения твердотопливного котла отопления к системе теплоснабжения.

Немаловажное значение имеет правильность установки прибора, поскольку он должен располагаться на жестком основании строго вертикально. Для обустройства напольного покрытия создают цементную стяжку толщиной не менее 5 сантиметров с подсыпкой аналогичной высоты. Расширительный бачок следует монтировать в самой высокой точке над системой отопления, обычно его помещают в чердачном помещении.

Дымоход у котла следует оборудовать клапаном, сделанным из нержавеющей стали, внизу у него необходимо обустроить сборник конденсата. Для очистки канала от сажи по всей его длине можно создать легкодоступные, небольшие по размеру люки. Если труба для отвода копоти проходит через неотапливаемое помещение, ее следует утеплить и тем самым продлить срок эксплуатации.

Специалисты категорически не рекомендуют эксплуатировать данные приборы без предохранительного клапана. Необходимо изучить инструкцию, как правильно подключить твердотопливный котел и как следует его эксплуатировать. Дело в том, что агрегаты на твердом топливе использовать можно только вместе с водяным контуром с давлением 2кг/см², а уровень допустимого температурного режима не должен превышать 90°C.

Схемы подключения твердотопливных котлов

Существует множество схем на подключение ТТ котлов. Иногда они являются незаменимыми. В каждом отдельном случае схема подключения твердотопливного котла к системе отопления выбирается индивидуально.

При использовании схем необходимо учитывать ряд моментов:

1. Когда делают твердотопливный котел своими руками — чертеж вовсе не следует заучивать. Достаточно будет знаний принципиального устройства теплогенератора, работающего на твердом топливе, а также плюсы и минусы таких приборов.
2. При расчете идеальной схемы теплоснабжения необходимо наилучшим образом совмещать функционирование твердотопливного прибора с баком, аккумулирующим тепловую энергию. Дело заключается в том, что в процессе работы температура водонагревающего устройства может колебаться в диапазоне от 60°C до 90°C, так как удержать ее в постоянном температурном режиме не представляется возможным. Агрегаты, работающие с использованием угля или дров, относятся к инертным приборам. Этим они отличаются от газовых, электрических и дизельных теплогенерирующих установок.
3. Если устанавливается твердотопливный котел своими руками — чертежи не всегда предусматривают монтаж водяного насоса, обеспечивающего принудительную циркуляцию теплоносителя. Происходит это по ряду причин, одной из них являются часто происходящие перепады напряжения в электросети или отсутствие ЛЭП около дома. По причине не использования насоса стоимость отопительного оборудования будет дешевле, но при монтаже системы потребуется соблюдать уклон.
4. Когда устанавливается твердотопливный котел — схема монтажа должна предусматривать наличие между котлом и баком предохранительных линий в месте входной и выходной труб в непосредственной близости от водонагревателя. Кроме этого расстояние между котлом и расширительным баком должно быть как можно короче. На этом участке не допускается врезка предохранительных клапанов или кранов.
5. Если посмотреть на любой чертеж твердотопливного котла своими руками и схему его монтажа в отопительной системе, то видно, что циркуляционный насос следует устанавливать на трубе возврата, которая также называется обраткой, поблизости от теплогенератора. Поступают таким образом, чтобы при сбое в энергообеспечении конструкция теплообеспечения продолжала свое функционирование без принудительного устройства. Циркуляционный насос устанавливают по обводному пути и тогда при необходимости его отключают от сети, а обвод перекрывают кранами.
6. Специалисты советуют при монтаже отопительной системы обустраивать байпас, представляющий собой перемычки с краном, размещенные между линией подачи и обраткой. Он потребуется для возврата из радиатора в стояк избыточного количества горячего теплоносителя, когда оно меняется при помощи терморегулятора.

В итоге следует заметить, что функционирование всей системы основано на вытеснении холодной жидкости горячим потоком.

Подробнее о схеме подключения твердотопливного котла на видео:

Подключаем твердотопливный котёл к системе отопления: проблемы и их решение

В отличие от электрических и газовых отопительных агрегатов, котлы, работающие на твёрдом топливе, практически никогда не оснащаются циркуляционными насосами, группой безопасности, устройствами регулировки и управления. Каждый решает эти вопросы самостоятельно, выбирая схему обвязки обогревающего прибора в соответствии с типом и особенностями системы обогрева. От того, насколько правильно будет выполнен монтаж теплогенератора, зависит не только экономичность и производительность отопления, но и его надёжная, безаварийная работа. Именно поэтому важно включить в схему узлы и устройства, которые обеспечат долговечность отопительного агрегата и его защиту при возникновении нештатных ситуаций.

Кроме того, при монтаже твердотопливного котла не стоит отказываться от оборудования, которое создаёт дополнительное удобство и комфорт. При помощи теплоаккумулятора можно решить проблему перепада температур во время перезагрузки котла, а бойлер косвенного нагрева обеспечит дом горячей водой. Задумались о подключении твердотопливного отопительного агрегата по всем правилам? Мы поможем вам в этом!

Типовые схемы обвязки твердотопливных котлов

Мнение о том, что твердотопливный котёл представляет собой морально устаревший агрегат, покрытый грязью и копотью, ошибочно, не так ли?

Сложность управления процессом горения в твердотопливных котлах приводит к большой инерционности отопительной системы, что негативно сказывается на удобстве и безопасности во время эксплуатации. Ситуация осложняется ещё и тем, что КПД агрегатов этого типа напрямую зависит от температуры теплоносителя. Для эффективной работы отопления обвязка должна обеспечивать температуру теплового агента в пределах 60 – 65 °С. Разумеется, при неправильной интеграции оборудования такой нагрев при плюсовой температуре «за бортом» будет весьма некомфортным и неэкономичным. Кроме того, полноценная работа теплогенератора зависит от ряда дополнительных факторов — типа отопительной системы, количества контуров, наличия дополнительных потребителей энергии и т. д. Представленные ниже схемы обвязок учитывают самые распространённые случаи. Если же ни одна из них не отвечает вашим требованиям, то знания принципов и особенностей структуры отопительных систем помогут в разработке индивидуального проекта.

Система открытого типа с естественной циркуляцией в частном доме

Прежде всего, необходимо отметить, что открытые системы гравитационного типа считаются наиболее подходящими для твердотопливных котлов. Связано это с тем, что даже в экстренных случаях, связанных с резким повышением температуры и давления, отопление, скорее всего, останется герметичным и работоспособным. Немаловажно и то, что функциональность обогревающего оборудования не зависит от наличия электропитания. Учитывая, что котлы, работающие на дровах, устанавливают не в мегаполисах, а в удалённых от благ цивилизации районах, этот фактор не покажется вам таким уж малозначительным. Конечно, эта схема не лишена недостатков, главными из которых являются:

• свободный доступ кислорода к системе, что вызывает внутреннюю коррозию труб;
• необходимость в пополнении уровня теплоносителя вследствие его испарения;
• неравномерность температуры теплового агента в начале и в конце каждого контура.

Слой любого минерального масла толщиной в 1 – 2 см, налитого в расширительный бак, предотвратит попадание кислорода в теплоноситель и снизит скорость испарения жидкости.

Несмотря на недостатки, гравитационная схема очень популярна ввиду её простоты, надёжности и низкой стоимости.

Схема монтажа твердотопливного агрегата в отопительной системе открытого типа

Принимая решение выполнять монтаж данным способом, учтите, что для нормальной циркуляции теплоносителя вход котла должен находиться ниже радиаторов отопления не менее, чем на 0. 5 м. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Кроме того, важно правильно рассчитать гидродинамическое сопротивление всех веток системы, а в процессе проектирования стараться уменьшить число запорной и регулирующей арматуры. Правильная работа системы с естественной циркуляцией теплоносителя зависит и от места установки расширительного бачка — он должен подключаться в самой высокой точке.

Закрытая система с естественной циркуляцией

Установка на обратной магистрали расширительного бачка мембранного типа позволит избежать вредного воздействия кислорода и избавит от необходимости контроля уровня теплоносителя.

Конструкция мембранного расширительного бака

Принимая решение оборудовать гравитационную систему герметичным расширительным бачком, учитывайте следующие моменты:

• ёмкость мембранного бака должна вмещать не менее 10% объёма всего теплоносителя;
• на трубе подачи обязательно должен быть установлен предохранительный клапан;
• самая верхняя точка системы должна быть оборудована воздухоотводчиком.

Дополнительные устройства, которые входят в группу безопасности котла (предохранительный клапан и воздухоотводик), придётся приобретать отдельно — производители очень редко комплектуют агрегаты подобными устройствами.

Предохранительный клапан позволяет произвести сброс теплоносителя в случае, если давление в системе превысит критическое значение. Нормальным рабочим показателем считается давление от 1.5 до 2 атм. Аварийный клапан настраивают на величину 3 атм.

Особенности систем с принудительным движением теплоносителя

Для того чтобы выровнять температуру на всех участках, в закрытую отопительную систему интегрируют циркуляционный насос. Поскольку этот агрегат может обеспечить принудительное движение теплоносителя, требования к уровню установки котла и соблюдению уклонов становятся ничтожными. Тем не менее, не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить обходную ветку, именуемую байпасом, то в случае отключения электричества циркуляцию теплового агента обеспечат силы гравитации.

Применение байпаса позволит при необходимости переключиться на естественный способ циркуляции теплоносителя

Электрическая помпа устанавливается на обратной магистрали, между расширительным баком и входным штуцером. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.

Установка циркуляционного агрегата на обратке необходима ещё и в целях безопасности. При закипании воды в котле возможно образование пара, попадание которого в центробежный насос чревато полным прекращением движения жидкости, что может привести к аварии. Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций.

Подключение через коллекторы

В случае если к твердотопливному котлу требуется подключить несколько параллельных веток с радиаторами, водяной тёплый пол и т. д. то требуется балансировка контуров, иначе теплоноситель пойдёт по пути наименьшего сопротивления, а остальные участки системы останутся холодными. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов (гребёнок) – распределительных устройств с одним входом и несколькими выходами. Монтаж гребёнок открывает широкие возможности для подключения нескольких циркуляционных насосов, позволяет подавать к потребителям тепловой агент одинаковой температуры и регулировать его подачу. Единственным минусом обвязки этого типа можно считать усложнение конструкции и повышение стоимости отопительной системы.

Коллекторная обвязка твердотопливного котла

Отдельным случаем коллекторной обвязки является подключение с гидрострелкой. Её отличие от обычного коллектора заключается в том, что это устройство выступает своего рода посредником между отопительным котлом и потребителями. Выполненная в виде трубы большого диаметра, гидрострелка устанавливается вертикально и подключается к входному и напорному патрубкам котла. При этом врезку потребителей делают на различной высоте, что позволяет подобрать оптимальную температуру для каждого контура.

Установка аварийных и регулировочных систем

Аварийные и регулировочные системы служат нескольким целям:

• защита системы от разгерметизации в случае неконтролируемого повышения давления;
• регулировка температуры отдельных контуров;
• защита котла от перегрева;
• предотвращение конденсационных процессов, связанных с большим перепадом температуры подачи и обратки.

Для решения задач безопасности системы в схему обвязки вводят предохранительный клапан, аварийный теплообменник или контур естественной циркуляции. Что же касается вопросов регулирования температуры теплового агента, то в этих целях применяют термостатические и управляемые клапаны.

Обвязка с трёхходовым клапаном

Устройство трёхходового смесительного клапана

Твердотопливный котёл является отопительным агрегатом периодического действия, поэтому он подвергается опасности коррозии из-за конденсата, который выпадает на его стенках во время разогрева. Связано это с попаданием слишком холодного теплоносителя из обратки в теплообменник отопительного агрегата. Устранить опасность этого фактора можно при помощи трёхходового клапана. Это устройство представляет собой регулируемый вентиль с двумя входами и одним выходом. По сигналу с датчика температуры трёхходовой клапан открывает канал подачи горячего теплоносителя на вход котла, препятствуя возникновению точки росы. Как только отопительный агрегат войдёт в рабочий режим, подача жидкости по малому кругу прекращается.

Схема обвязки с трёхходовым клапаном

Довольно распространённой ошибкой является монтаж центробежного насоса до трёхходового вентиля. Естественно, при закрытом клапане ни о какой циркуляции жидкости в системе не может быть и речи. Правильно будет устанавливать помпу после регулировочного устройства.

Трёхходовой клапан можно использовать и для регулировки температуры теплового агента, поступающего к потребителям. В этом случае устройство настраивают на работу в другую сторону, подмешивая холодный теплоноситель из обратки в подачу.

Схема с буферной ёмкостью

Схема системы отопления с буферной ёмкостью

Низкая управляемость твердотопливных котлов требует постоянного контроля за количеством дров и тягой, что значительно снижает удобство при их эксплуатации. Загружать больше топлива и при этом не переживать по поводу возможного закипания жидкости позволит монтаж буферной ёмкости (теплоаккумулятора). Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Благодаря большому объёму, буферная ёмкость может накапливать избыточное тепло и по мере необходимости отдавать его радиаторам. Отрегулировать температуру жидкости, поступающей из теплоаккумулятора, поможет узел смешивания, который использует всё тот же трёхходовой клапан.

Элементы обвязки, обеспечивающие безопасность отопительной системы

Обвязка с аварийным контуром

Кроме предохранительного клапана, о котором говорилось выше, защита отопительного агрегата от перегрева решается при помощи аварийного контура, по которому в теплообменник подаётся холодная вода из водопровода. В зависимости от конструкции котла подача охлаждающей жидкости может осуществляться непосредственно в теплообменник или специальный змеевик, установленный в рабочей камере агрегата. К слову, именно последний вариант является единственно возможным для систем с залитым антифризом. Подача воды осуществляется при помощи трёхходового вентиля, которым управляет датчик, установленный внутри теплообменника. Сброс «отработанной» жидкости происходит по специальной магистрали, соединённой с канализацией.

Схема с подключением бойлера косвенного нагрева

Схема с подключением бойлера косвенного нагрева

Обвязка с подключением бойлера для горячего водоснабжения может применяться для отопительных систем всех типов. Для этого специальную теплоизолированную ёмкость (бойлер) подключают к водопроводу и системе ГВС, а внутри водонагревателя устанавливают змеевик, который врезают в магистраль подачи теплового агента. Проходя по этому контуру, горячий теплоноситель отдаёт тепло воде. Нередко бойлер косвенного нагрева оснащают ещё и ТЭНами, благодаря которым появляется возможность получать горячую воду в тёплое время года.

Видео: Обвязка твердотопливного котла

Правильная установка твердотопливного котла в отопительную систему закрытого типа

Огромным преимуществом твердотопливных котлов является то, что для их установки не требуется никаких разрешительных документов. Монтаж вполне можно провести собственноручно, тем более, что для этого не потребуется ни специального инструмента, ни особых знаний. Главное — ответственно подойти к работе и соблюдать очерёдность всех этапов.

Обустройство котельной

Недостатком отопительных агрегатов, используемых для сжигания дров и угля, является необходимость в специальном, хорошо проветриваемом помещении. Конечно, можно было бы установить котёл в кухне или ванной, однако, периодический выброс дыма и копоти, грязь от топлива и продуктов сгорания делают эту затею непригодной для реализации. К тому же установка сжигающего оборудования в жилых комнатах ещё и небезопасна — выброс чадного газа может привести к трагедии.

Твердотопливный котёл лучше всего устанавливать вне жилых помещений

При установке теплогенератора в котельной соблюдают несколько правил:

• расстояние от топочной дверцы до стены должно быть не менее 1м;
• на расстоянии не выше 50 см от пола и не ниже 40 см от потолка должны быть установлены вентиляционные каналы;
• в помещении не должны находиться горюче-смазочные и легковоспламеняющиеся вещества и предметы;
• площадку-основание перед зольником защищают при помощи металлического листа размерами не менее 0. 5х0.7 м.

Кроме того, в месте установки котла предусматривают проём под дымовую трубу, которую выводят наружу. Конфигурацию и размеры дымохода производители указывают в техническом паспорте, поэтому выдумывать ничего не потребуется. Конечно, если возникнет необходимость, то от требований документации можно отклониться, однако в любом случае канал для отвода продуктов горения должен обеспечивать отличную тягу в любую погоду.

Как правильно смонтировать дымоход

Устанавливая дымовую трубу, все соединения и щели заделывают герметизирующими материалами, а также предусматривают окна для очистки каналов от сажи и улавливатель для конденсата.

Подготовка к установке обогревающего агрегата

Перед установкой котла выбирают схему обвязки, рассчитывают длину и диаметр трубопроводов, количество радиаторов, тип и количество дополнительного оборудования и запорно-регулирующей арматуры.

Несмотря на всё разнообразие конструкторских решений, специалисты рекомендуют выбирать комбинированное отопление, которое сможет обеспечить принудительную и естественную циркуляцию теплоносителя. Поэтому при расчётах необходимо продумать, каким образом будет установлен параллельный участок трубопровода подачи (байпас) с центробежным насосом и предусмотреть необходимые для работы гравитационной системы уклоны. Не стоит отказываться и от буферной ёмкости. Конечно, её установка повлечёт дополнительные расходы. Тем не менее, накопитель этого типа сможет выровнять температурную кривую, а одной закладки топлива хватит на более продолжительное время.

Подключение котла к отопительной системе с буферной ёмкостью двойного назначения

Особый комфорт предоставит теплоаккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Учитывая тот факт, что из-за установки твердотопливного агрегата в отдельной комнате значительно увеличивается длина контура ГВС, на нём монтируют дополнительный циркуляционный насос. Это устранит необходимость сливать холодную воду в ожидании, когда пойдёт горячая.

Перед монтажом котла обязательно надо предусмотреть место для расширительного бачка и не забывать об устройствах, призванных снизить давление в системе в критических ситуациях. Простая схема обвязки, которую можно использовать в качестве рабочего проекта, показана на нашем рисунке. Она объединяет всё рассмотренное выше оборудование и обеспечивает его правильную и безаварийную работу.

Монтаж и подключение твердотопливного теплогенератора

После проведения всех необходимых расчётов и подготовки оборудования и материалов приступают к монтажу.

1. Устанавливают на место, выравнивают по уровню и крепят отопительный агрегат, после чего к нему подключают дымоход.
2. Крепят радиаторы отопления, устанавливают теплоаккумулятор и расширительный бак.
3. Монтируют трубопровод подачи и байпас, на котором устанавливают центробежный насос. На обоих участках (прямом и обводном) устанавливают шаровые краны для того, чтобы теплоноситель можно было транспортировать принудительным или естественным способом.

Напоминаем, что центробежный насос можно устанавливать только при правильной ориентации вала, который должен находиться в горизонтальной плоскости. Схемы всех возможных вариантов монтажа производитель указывает в инструкции на изделие.

Напорную магистраль подключают к теплоаккумулятору. Надо сказать, что и входной, и выходной патрубки буферного бака должны быть установлены в его верхней части. Благодаря этому количество тёплой воды в ёмкости не будет оказывать влияния на готовность отопительного контура. Обязательно отметим тот факт, что остывание котла в период перезагрузки будет снижать температуру в системе. Связано это с тем, что в это время теплогенератор будет работать в качестве воздушного теплообменника, отдавая тепло из отопительной системы в дымовую трубу. Чтобы устранить это недочёт, в котловом и отопительном контуре устанавливают отдельные циркуляционные насосы. Поместив термопару в зону горения, можно останавливать движение теплоносителя через контур котла при затухании огня.

Монтаж отдельных насосов на котловом и теплообменном контуре сможет решить проблему утечки тепла через котёл при его остывании

На магистрали подачи устанавливают предохранительный клапан и воздухоотводчик.

Подключают аварийный контур котла или монтируют запорно-регулирующую арматуру, которая при закипании воды откроет магистраль её сброса в канализацию и канал подачи холодной жидкости из водопровода.

Монтируют обратный трубопровод от теплоаккумулятора к отопительному агрегату. Перед входным патрубком котла устанавливают циркуляционный насос, трёхходовой клапан и фильтр-отстойник.

Отдельно на трубопроводе обратке монтируют расширительный бак.

Обратите внимание! На трубопроводах, которые подключаются к устройствам защиты, запорная арматура не устанавливается. На этих участках должно быть как можно меньше соединений.

Верхний выход теплоаккумулирующей ёмкости соединяют с трёхходовым клапаном и циркуляционным насосом отопительного контура, после чего подключают радиаторы и монтируют обратный трубопровод.

После подключения основных контуров приступают к обустройству системы горячего водоснабжения. Если змеевик теплообменника встроен в буферную ёмкость, то достаточно будет просто подключить к соответствующим патрубкам вход для холодной воды и выход в «горячую» магистраль. При установке отдельного водонагревателя косвенного нагрева используют схему с дополнительным циркуляционным насосом или трёхходовым клапаном. И в том, и в другом случае на входе подачи холодной воды устанавливают обратный клапан. Он перекроет путь для нагретой жидкости в «холодный» водопровод.

Некоторые твердотопливные котлы оснащаются регулятором тяги, работа которого заключается в уменьшении проходного сечения поддувала. Благодаря этому снижается поток воздуха в зону горения и его интенсивность, а соответственно и температура теплоносителя, уменьшается. Если отопительный агрегат имеет такую конструкцию, то монтируют и настраивают привод механизма воздушной заслонки.

Установка автоматического регулятора тяги позволит контролировать процесс горения топлива

Места всех резьбовых соединений должны быть тщательно загерметизированы с помощью сантехнического льна и специальной невысыхающей пасты.

После завершения монтажа в систему заливают теплоноситель, включают на полную мощность центробежные насосы и внимательно осматривают места всех присоединений на предмет утечки. Убедившись в отсутствии подтеканий, разжигают котёл и проверяют работу всех контуров на максимальных режимах.

Особенности интеграции твердотопливного агрегата в открытую отопительную систему

Главной особенностью открытых отопительных систем является контакт теплоносителя с атмосферным воздухом, который происходит с участием расширительного бака. Эта ёмкость призвана компенсировать тепловое расширение теплоносителя, которое происходит при его нагревании. Расширитель врезают в самой высокой точке системы, а для того, чтобы при переполнении бака горячая жидкость не заливала помещение, к его верхней части подключают сливную трубку, второй конец которой выводят в канализацию.

Конструкция расширительного бака открытого типа

Большой объём бака вынуждает устанавливать его на чердак, поэтому понадобится дополнительное утепление расширителя и подходящих к нему трубок, иначе они могут замёрзнуть зимой. Кроме того, надо обязательно помнить, что этот элемент является частью отопительной системы, поэтому его тепловые потери повлекут за собой снижение температуры в радиаторах.

Поскольку открытая система не является герметичной, отпадает необходимость в монтаже предохранительного клапана и подключении аварийных контуров. При закипании теплоносителя давление будет сброшено через расширительный бак.

Отдельное внимание следует уделить трубопроводам. Поскольку вода в них будет идти самотёком, то на циркуляцию будет оказывать влияние диаметра труб и гидравлическое сопротивление в системе. Последний фактор зависит от поворотов, сужений, перепадов уровня и т. д. поэтому их количество должно быть минимальным. Для того чтобы изначально придать потоку воды необходимую потенциальную энергию, на выходе из котла монтируют вертикальный стояк. Чем выше сможет подняться по нему вода, тем выше будет скорость теплоносителя и тем быстрее будут прогреваться радиаторы. В этих же целях вход обратки должен находиться в самой нижней точке отопительной системы.

Напоследок хотелось бы отметить, что в открытых системах предпочтительнее использовать не антифриз, а воду. Связано это с более высокой вязкостью, сниженной теплоёмкостью и быстрым старением вещества при контакте с воздухом. Что же касается воды, то её лучше всего умягчить и при возможности никогда не сливать. Это в несколько раз увеличит срок службы трубопроводов, радиаторов, теплогенератора и другого отопительного оборудования.

Видео: Подключение твердотопливного котла своими руками

Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Если вы успешно разобрались во всех нюансах, то можно смело приступать к работе. Напоследок хотелось бы отметить, что отопление является одной из самых сложных и ответственных инженерных систем. Если у вас нет уверенности в собственных силах, не экспериментируйте. Помните о том, что ошибки при монтаже рано или поздно выльются в серьёзные проблемы, поэтому не стесняйтесь спросить совета у специалистов.

Схема подключения твердотопливного котла для своего дома

В загородных домах и коттеджах, где нет поблизости газопровода, зачастую используются отопительные агрегаты, работающие на дровах и угле. Но схемы подключения твердотопливных котлов могут отличаться друг от друга, так как для пиролизных устройств обязательно наличие электроэнергии, да и сама такая установка имеет некоторые принципиальные отличия.

Твердотопливный котёл в системе отопления

Твердотопливные котлы и их подключение

Некоторые требования к установке ТТ котлов

Твердотопливный котел Viadrus U22C-5

• Корректность работы отопительной системы зависит, в первую очередь, от самой системы, так как правильно подключить твердотопливный котел (с водяным контуром или без) можно лишь в том случае, если разводка труб и радиаторов выполнена профессионально. Ведь, по сути, у водонагревающего устройства дано го типа есть только вход и выход, куда врезается остальная схема.
• Чтобы твердотопливный котёл работал с наибольшей отдачей и имел наибольший срок бесперебойной службы, инструкция по эксплуатации предполагает минимальную температуру на выходе – 55⁰C, а на входе (обратка) — 45⁰C. В противном случае, конденсат на холодных стенках агрегата снизит его временные показатели, разрушив металл. Этого можно избежать, используя различные схемы подключения котла к отопительной системе.

• Не менее важна и установка агрегата, потому что котёл должен стоять строго вертикально, на жёстком основании, а это подразумевает цементную стяжку не менее 5 см толщиной с подсыпкой (полушкой) такой же толщины. Расширительный бачок открытого типа должен находиться выше всей системы отопления и для этого чаще всего его определяют в чердачное помещение.
• Дымоход у котла должен быть оборудован клапаном из нержавеющей стали, а в нижней его части необходимо устроить сборник для конденсата. Чтобы иметь возможность очищать канал от сажи, по его длине можно сделать небольшие, легкодоступные люки. В неотапливаемой части помещения, через которую проходит труба для отвода копоти следует утеплить её своими руками, чтобы продлить срок эксплуатации.

Предостерегающие советы: категорически запрещается эксплуатация твердотопливных котлов для отопления частного дома без предохранительного клапана. Использование ТТ агрегатов возможно только в водяном контуре с давлением о,2МПа или 2кг/см2, а допустимая температура не должна превышать 90⁰ C .

Схемы подключения ТТ котлов

Подключение ТТ котла

• Схем на подключение твердотопливного котла существует множество и все они в тех или иных случаях являются наиболее приемлемыми, а иногда – даже незаменимыми. Но, тем не менее, вовсе не обязательно заучивать все чертежи, чтобы добиться самого оптимального результата – достаточно хорошо знать принцип работы агрегатов на твёрдом топливе, их преимущества и недостатки.

Самая простая и популярная схема подключения пиролизного котла

• Чтобы рассчитать идеальную схему отопления, нужно как можно лучше совместить работу твердотопливного агрегата с баком аккумуляции тепловой энергии. Дело в том, что рабочая температура водоподогревающего устройства постоянно колеблется в районе 60⁰C-90⁰C и удержать её в постоянном режиме практически невозможно. Ведь котёл, работающий на дровах или угле – это инертное устройство, в отличие от аналогичных газовых, электрических и даже дизельных установок (схему подключения твердотопливного котла вы можете посмотреть в этом материале).

Подключение твердотопливного котла без принудительной циркуляции

• Не всегда есть возможность для установки водяного насоса для принудительной циркуляции теплоносителя и причины для этого могут быть самые банальные. Одна из них – это частые перепады напряжения в сети, которые сложно выровнять стабилизатором или вообще, полное отсутствие ЛЭП вблизи дома. Конечно, цена на такую систему будет ниже за счёт отсутствия дополнительного оборудования, но дл её монтажа понадобится особая тщательность для соблюдения уклонов.

Ещё одна схема подключения ТТ котла к системе отопления

• Между котлом и баком в системе отопления будут не лишними предохранительные линии на входной и выходной трубе, как можно ближе к водонагревателю. Также соединение котла с расширительным бачком должно происходить наиболее коротким путём, на котором нельзя врезать краны или предохранительные клапаны.
• Обратите внимание на расстояние h на схеме, которое определяет подъём расширительного бачка над верхней точкой системы отопления. Если по каким-либо причинам невозможно поднять бак, таким образом, что циркуляционный насос следует врезать в прямую трубу. В противном случае вы откроете возможность для всасывания воздуха в верхние радиаторы.

Принцип врезки циркуляционного насоса

• Циркуляционный насос устанавливается на трубе возврата (обратке) поблизости от котла отопления. Это делается для того чтобы в случае сбоя с энергообеспечением система продолжала функционировать без принуждения. Этот агрегат монтируется по обводному пути и в случае необходимости его можно отключить от сети, а обвод перекрыть кранами.

Совет. При монтаже отопления не следует пренебрегать установкой байпаса (перемычки с краном между подачей и обраткой). Он служит для возвращения из радиатора в стояк избытка горячей воды, когда при помощи терморегулятора изменяется его количество.

Заключение

Посмотрите на фото схем, а также видео ролик, чтобы составить себе полное представление о принципах монтажа отопления с твердотопливными котлами.

В любом случае, вся система будет основываться на вытеснении холодного теплоносителя горячим потоком. И оттого, насколько эффективно это будет происходить – зависит качество окончательной работы по сборке всего контура, вместе с котлом.

Источники: http://teplospec.com/tverdotoplivnoe-otoplenie/pravilnaya-skhema-podklyucheniya-tverdotoplivnogo-kotla-otopleniya-svoimi-rukami.html, http://aqua-rmnt.com/otoplenie/kotly/podklyuchaem-tverdotoplivnyj-kotyol-k-sisteme-otopleniya-problemy-i-ix-reshenie.html, http://otoplenie-gid.ru/kotli/tverdotoplivnye/354-shema-podklyucheniya-tverdotoplivnogo-kotla

видео-инструкция как подключить своими руками, особенности изделий для отопления, цена, фото

Любое оборудование, к какой бы категории сложности оно не относилось, требует серьезного подхода к инсталляции и последующей эксплуатации. В противном случае период бесперебойного функционирования может быть заметно снижен. Придерживаться определенных правил также необходимо, когда осуществляется подключение твердотопливного котла, несмотря на простоту конструкции.

На фото изображен подключенный к системе котел.

Особенности установки

Занимаясь инсталляцией подобного оборудования, следует соблюдать основные правила, которые позволят максимально безопасно осуществлять эксплуатацию прибора.

Перед началом работ нужно произвести вычисления, необходимые для определения технических параметров устройства, а также подобрать подходящее место.

• Агрегат, работающий на твердом топливе, должен находиться в отдельном помещении размером не менее 7 кв. м.
• В котельном отсеке требуется в обязательном порядке создать приточную вентиляцию: на 1 кВт мощности прибора должно приходиться 8 кв. см воздуховода.
• Покрытие для пола следует выбирать с учетом огнеупорности, а перед котлом нужно положить лист металла.
• Устройство должно располагаться на некотором удалении от боковых поверхностей: не менее 200 см от передней части и более 50 см от боковых стенок.

Пример расположения твердотопливного агрегата.

Внимание!
При проведении работ следует использовать металлические трубы для подсоединения к патрубкам твердотопливных котлов.
Их протяженность не должна быть менее 15 см.

Процесс инсталляции

Установка не очень сложна, а значит, может быть осуществлена своими руками. Далее рекомендуется ознакомиться с основными этапами, которые придется пройти в процессе инсталляции отопительного прибора. При грамотном монтаже система обогрева будет служить много лет.

Подготовка основания

Независимо от используемой схемы подключения твердотопливных котлов, в помещении подготавливается опорная конструкция на полу. Обычно она возвышается над основной частью нижней плоскости на 10-20 см. Наиболее популярный вариант – армированная стяжка из бетона.

Так выглядит надежная платформа для котла.

На поверхность подиума рекомендуется уложить металлический лист для защиты от термического воздействия. В качестве альтернативы можно использовать асбестовые пластины толщиной не менее 5 мм.

Устройство обвязки

При организации системы необходимо особое внимание уделить подбору наиболее эффективного режима работы и регулировке температуры. При условии правильного выполнения обвязки удается сэкономить, так как тепловая энергия в этом случае оптимально распределяется.

При установке может использоваться одна из нескольких схем.

Наиболее простая система с естественной циркуляцией.

• Обвязка в системе отопления с естественной циркуляцией является наиболее простым вариантом, так как не подразумевает дополнительных приспособлений. Вся регулировка выполняется вручную, горючее добавляется по мере сгорания. Подобная схема предполагает наличие труб с большим диаметром.
• Система с принудительной циркуляцией обязательно должна включать специальный насос для перекачки жидкости. С его помощью теплоноситель движется равномерно по замкнутому контуру. Благодаря такому устройству можно осуществлять регулировку радиаторов отопления отдельно. Однако в здании должно присутствовать электричество для работы циркуляционного насоса отопительной системы.
• Коллекторная разводка считается самой сложной, что связано с наличием большого количества различных приспособлений – клапанов, отводчиков воздуха, задвижек, кранов и других устройство для контроля необходимых параметров. Цена такой обогревательной сети достаточно высока.
• Кольцевая схема обвязки с первичными и вторичными контурами применяется, как правило, в жилых строениях с множеством потребителей. При устройстве требуется установка сразу нескольких устройств для организации циркуляции теплоносителя.

Наиболее сложная обвязка обогревательного устройства.

Важно!
Твердотопливные агрегаты для отопления, имеющие зависимость от электрической энергии должны в обязательном порядке оборудоваться аварийными схемами, чтобы при отключении света нормальная работа продолжалась.

Создание дымохода

Устройства оснащаются трубой для отвода продуктов сгорания, сечение которой должно соответствовать размерам выпускного отверстия, расположенного в верхней части. Чаще всего используются готовые элементы, состоящие из металлических вставок и теплоизоляционного материала.

При идеальном варианте дымоход должен не иметь поворотов, но если они все же присутствуют, то их нужно делать максимально плавными. Все стыки между составными частями трубопровода необходимо герметизировать, чтобы дым от котла не проникал в отапливаемое помещение. Для этих целей может применяться термостойкая лента или специальный состав.

Базовые правила расположения дымохода.

Особое внимание следует уделить выпуску трубы над крышей, так как от этого будет зависеть качество тяги.

• Если от конька до дымохода расстояние не превышает 150 см, то нужно сделать выпуск над самой верхней точкой на 50 см.
• При удалении от пересечения скатов до 300 см труба должна выводиться так, чтобы верхняя часть находилась на одном уровне с коньком.

• Если дымоход находится на приличном расстоянии, то его следует располагать ниже верхней части крыши с углом не более 10 градусов.

В качестве заключения

После того как будет изучена инструкция, многим индивидуальным застройщикам станет понятно, как правильно подключить твердотопливный котел к отопительной системе жилого дома. Выбор конечной схемы будет зависеть не только от предпочтений хозяев, но и от условий эксплуатации, ведь в некоторых случаях приходится идти на некоторые издержки. Другая важная информация для потребителей содержится на видео.

Котельная установка | ATMOS

ОБЩИЕ УСЛОВИЯ ДЛЯ НАДЛЕЖАЩЕЙ РАБОТЫ И ВЫСОКОЙ ЭФФЕКТИВНОСТИ КОТЛОВ ATMOS.

• Установка котла может производиться только профессиональными установщиками, прошедшими обучение у производителя.
• Котел необходимо устанавливать в сухом и хорошо вентилируемом помещении — котельной.
• При подключении котла к системе всегда необходимо устанавливать терморегулирующий клапан Laddomat 21 или TV 60 ° C после котла вместе с насосом, шаровым краном, плавающим обратным клапаном и фильтром, чтобы обеспечить возврат воды. к котлу никогда не опускается ниже 65 ° C — согласно стандарту ЧСН 070240/93.(Количество конденсирующихся смол и кислот уменьшается с увеличением температуры воды, возвращающейся в котел = увеличение срока службы котла). Мы рекомендуем использовать Laddomat 21 только мощностью до 50 кВт включительно.
• Насос в контуре котла должен всегда включаться независимым термостатом, когда температура достигает 70 — 80 ° C. В случае подключения котла без накопительных баков насос в контуре обогреваемого объекта может работать только тогда, когда насос в контуре котла работает (одновременно).Причина в том, чтобы избежать переохлаждения котла через заднюю заслонку в контуре котла или Laddomat 21.
• В любом режиме котла температура воды на выходе из котла должна быть 80 — 90 ° C.
• Если котел постоянно работает на мощности менее 40% от номинальной мощности или используется для нагрева воды летом, необходимо ежедневно нагревать его теплом для поддержания долговечности котла. Котел нельзя постоянно эксплуатировать в режиме минимальной мощности, так как возможно образование смол или кислот.
• Котел должен быть защищен от перегрева в случае отключения электроэнергии, поскольку он обладает определенной инерцией.

Варианты решений защиты котла от перегрева

1. контур защиты от перегрева с клапаном TS 130 ¾ 90 ° C) или WATTS STS 20
2. резервный источник электроэнергии (аккумулятор) для насоса (см. Прайс-лист, котлы к этому источнику не подключаем)
3. один из ответвлений в системе подключен к самовозводу с несколькими
Котел
4. , соединенный с баком доохлаждения и обратным зонным клапаном

ВНИМАНИЕ — ВСЕ КОТЛЫ, ИЗГОТОВЛЕННЫЕ В 2003 ГОДУ И ДО ПРЕДЫДУЩЕГО, ОБОРУДОВАНЫ КОНТУРОМ ОХЛАЖДЕНИЯ.

РЕКОМЕНДУЕМЫЕ УСТАНОВКИ — КЛАССИФИЦИРОВАНЫ В ОТНОШЕНИИ НАИЛУЧШИХ ПРЕИМУЩЕСТВ

(Примечание к схемам: в случае работы насоса обратный клапан закрывается избыточным давлением на выходе насоса; в случае отключения насоса клапан полностью открывается.))

Прочее 42 Рекомендуемая конфигурация установки

• Тяга в дымоходе должна достигать заданных значений (21 — 35 Па в зависимости от типа котла).

  Небольшая тяга снижает долговечность котла — котел более склонен к отложению смолы, забивается и дымится при добавлении топлива.
  Решение: выровняйте дымоход или установите на дымоход специальный переходник или вытяжной вентилятор.

  Большая тяга увеличивает расход топлива (повышенные потери в дымоходе — пониженный КПД котла).
  Решение: установить дроссельную заслонку в дымоходе между котлом и дымоходом.

• Зону загрузки котла и задний сборный канал необходимо регулярно очищать от золы и пыли.

ВНИМАНИЕ — Дымоход должен быть хорошо изолирован и изолирован, чтобы избежать конденсации водяного пара и смолы в дымоходе при пониженной мощности котла.

Рекомендации от ATMOS

Большинство вышеперечисленных условий выполняется при установке котла вместе с накопительными баками. Поэтому мы настоятельно рекомендуем это.

Несоблюдение данных инструкций ведет к прекращению гарантии и сокращает срок службы котла.

Laddomat 21

НАКОПЛЕНИЕ ТЕПЛА

Установка котла вместе с накопительными баками дает ряд преимуществ:

• меньший расход топлива (20-30%), котел работает на полной мощности и максимальном КПД, пока топливо не сгорит
• долгий срок службы котла и дымохода — образование гудрона и кислот сведено к минимуму
• Возможна комбинация с другими способами отопления — эл.г. использование электроэнергии для накопления тепла
• предназначен для комбинации нагревательных элементов (радиаторов) с теплым полом
• комфортный обогрев и идеальное выгорание топлива
• более экологичное отопление
• Гарантия 3 года на корпус котла

Мы рекомендуем установку котла вместе с накопительными баками в качестве основного варианта установки.
Если вы не можете обеспечить рекомендуемый объем накопительного бака, подключите котел хотя бы с одним расширительным баком на 500-1000 л.Система отопления должна быть установлена ​​квалифицированной компанией в соответствии с ČSN 060830. Если вы выбираете накопительный бак большого объема, вы также должны выбрать котел с соответствующей мощностью, чтобы он мог заряжать резервуары в разумные сроки.

УСТАНОВКА КОТЛА С НАКОПИТЕЛЬНЫМИ СУДНАМИ И LADDOMAT 21 — ГРАФИК СОЕДИНЕНИЙ

Диаметр НКТ в установке с накопительными баками
Тип и мощность котла	часть A		часть B
	Cu	Сталь	Cu	Сталь
DC 18S, C 18S, DC 20GS	28×1	25 (1 «)	28×1	25 (1 «)
DC 22S, DC 25S, DC 25GS, C 20S, DC 22SX	28×1	25 (1 «)	28×1	25 (1 «)
DC 32S, DC 32GS, C 30S, DC 30SX	35×1,5	32 (5/4 «)	28×1	25 (1 «)
DC 40GS, C 40S, DC 40SE, DC40SX	35×1,5	32 (5/4 «)	28×1	25 (1 «)
DC 50S, DC50SE	42×1,5	40 (6/4 «)	35×1,5	32 (5/4 «)

Laddomat 21 предназначен для котлов мощностью до 75 кВт, однако мы Рекомендуем использовать максимум 50 кВт.
Котлы мощностью более 50 кВт мы рекомендуем оборудовать самым большим терморегулирующим клапаном ESBE и мощным насосом или трехходовым клапаном с сервоприводом с электрическим управлением, поддерживающим минимальную температуру возвратной воды в пределах 65-75 ° C. . Соединение котла с накопительными баками может быть выполнено с использованием открытого или закрытого расширительного бака.

Работа системы с аккумуляторами

После розжига котла во время работы на максимальной мощности (от 2 до 4 нагрузок) мы нагреваем накопительные баки до требуемой температуры 90 — 100 ° C.Затем даем котлу прогореть. После этого мы забираем тепло из резервуара через трехходовой клапан в течение периода времени, соответствующего размеру резервуара и наружной температуре. В отопительный период (при соблюдении минимальных емкостей гидроаккумуляторов) он может составлять от 1 до 3 дней. В случае, если невозможно использовать накопление, мы рекомендуем установить как минимум один бак на 500–1000 л для балансировки запуска и завершения работы котла.

Изоляция емкости

Накопительные баки обычно поставляются без изоляции.Подходящим решением является совместное утепление указанного количества резервуаров (необходимого объема) минеральной ватой в каркас из гипсокартона или дополнительное заполнение заливным утеплителем. Рекомендуемая толщина утеплителя (минеральная вата) — 120 мм. Другой возможный вариант — приобрести емкости уже утепленные минеральной ватой в кожухе из кожзаменителя, также поставляемые нашей компанией.

Отопление ГВС

Для нагрева технической воды можем использовать комбинированный котел или накопительный бак с медным проточным водонагревателем (см. Прайс-лист).

Laddomat 21

Laddomat 21

Его конструкция заменяет классическое соединение нескольких независимых частей. Он состоит из чугунного корпуса, терморегулирующего клапана, насоса, обратного клапана без пружины, шаровых кранов и термометров. Когда вода в бойлере достигает температуры 78 ° C, терморегулирующий клапан открывает подачу из бака. Подключение к Laddomat 21 намного проще, поэтому мы настоятельно рекомендуем его.Арматура Laddomat 21 поставляется с термокартриджем на 72 ° C, который рассчитан на котлы мощностью более 32 кВт.

РАБОЧИЕ ДАННЫЕ
Макс. рабочее давление	0,25 МПа
Строительное давление	0,25 МПа
Испытательное давление	0,33 МПа
Макс. рабочая температура	100 ° С

ТИП СОСУДА	ОБЪЕМ (л)	ДИАМЕТР (мм)	ВЫСОТА (мм)
АН 500	500	600	1944/1940 *
AN 750	750	750/790 *	1974/1752 *
AN 800	800	790	1910
АН 1000	1000	850/790 *	2025/2202 *

Емкости поставляются без изоляции или с изоляцией в кожухе.

МИНИМАЛЬНЫЙ ОБЪЕМ НАКОПИТЕЛЬНОГО СУДНА
Тип	DC 18S	DC 22S	постоянного тока 25 / 25GS	постоянного тока 32 / 32GS	постоянного тока 40GS / SX	постоянного тока 50S	DC 70 / 75SE	постоянного тока 100
Мощность / кВт	20	22	25	35/32	40	49	70	99
Объем / л	1000 1500	1500 2000	1500 2000	2000 2500	2500 3000	3000 4000	4000 5000	5000 6000

Мы рекомендуем всегда выбирать больший объем накопительного бака из заданного размера.

МИНИМАЛЬНЫЙ ОБЪЕМ НАКОПИТЕЛЬНОГО СУДНА
Тип	C 18S	C 20S	C 30S	C 40S	C 50S
Мощность / кВт	20	25	32	40	48
Объем / л	1 000 — 1 500	1 500 — 2 000	2 000 — 2 500	2 500–3 000	3 000–4 000

Системы отопления с накопительными баками — лучшая установка с котлами на твердом топливе.

SR728C1 Контроллер тепловой энергии Возврат твердотопливного котла Отопление Передача тепла между баками Управление солнечным коллектором | Контроллер солнечного коллектора | Контроллер энергии солнечный контроллер

SR728C1 Контроллер водонагревателя

Ввести:

Максимальное количество коллекторов: 2
Максимальное количество накопительных баков: 2
Максимальное количество реле: 3
Максимальное количество датчиков: 5
Макс.количество прикладных систем: 10

Основные технические характеристики:

Размер: 191 мм x 140 мм x 40 мм

Источник питания: 200-240 В переменного тока или 100-130 В переменного тока, 50-60 Гц. .
Потребляемая мощность: <3 Вт
Точность измерения температуры: ± 2 ° C
Диапазон измерения температуры коллектора: -10 ° C ~ 200 ° C
Диапазон измерения температуры резервуара: 0 ° C ~ 110 ° C
Подходящая мощность насоса: возможно подключение 3 насосов по мощности каждого насос <200 Вт.
Входы: 5 датчиков
2 шт. * Датчик Pt1000 (≤500 ° C) для коллектора (силиконовый кабель ≤280 ° C)
3 шт. * Датчик NTC10K B3950 (≤ 135 ° C) для резервуара (ПВХ-кабель ≤105 ° C)
Выходы: 3 реле для циркуляционных насосов или 3- ходовой электромагнитный клапан
Температура окружающей среды: -10oC ~ 50oC.
Класс водонепроницаемости: IP40.

Основные функции:

Время нагрева
Регулирование разницы температур 2 * ΔT
Аварийное отключение коллектора
Функция охлаждения коллектора
Защита коллектора от низкой температуры
Защита коллектора от замерзания
Функция повторного охлаждения резервуара
Максимальная температура резервуара (2 * резервуара для хранения) )
Максимальная температура включения
(для передачи тепла обратной линии отопления твердотопливного котла между баками)
Минимальная температура включения
(для передачи тепла обратной линии твердотопливного котла между баками)
Функция защиты от легионелл
Циркуляционный насос горячей воды с регулируемой температурой
Скорость вращения управление (1 * полупроводник)
Измерение тепловой энергии
Логика приоритета нескольких резервуаров (2 * резервуара для хранения)
Функция байпаса при высокой температуре (охлаждение коллектора)
Ручное управление (для 5 выходов: R1…R4h2)
Установка пароля
Восстановление заводских настроек
Функция отпуска
Ручной нагрев
Функция запроса температуры
Защита памяти
Защита экрана
Устранение неисправностей
Защита от неисправностей
Проверка неисправностей
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размер: 191 мм x 140 мм x 40 мм
Источник питания: 200–240 В переменного тока или 100–130 В переменного тока, 50–60 Гц. .
Потребляемая мощность: <3 Вт
Точность измерения температуры: ± 2 ° C
Диапазон измерения температуры коллектора: -10 ° C ~ 200 ° C
Диапазон измерения температуры резервуара: 0 ° C ~ 110 ° C
Подходящая мощность насоса: 5 насосов, которые можно подключить мощность каждого насос <200 Вт.
Входы: 6 датчиков
2 шт. * Датчик Pt1000 (≤500 ° C) для коллектора (силиконовый кабель ≤280 ° C)
4 шт. * Датчик NTC10K B3950 (≤ 135 ° C) для резервуара (кабель ПВХ ≤105 ° C)
Выходы: 5 реле для циркуляционных насосов или 3 электромагнитный клапан
Температура окружающей среды: -10oC ~ 50oC.
Класс водонепроницаемости: IP40.

Система:

>>> Доставка и вручение

Большинство товаров из нашего магазина будут отправлены в течение 3 рабочих дней после подтверждения оплаты на Aliexpress

Указанная стоимость доставки НЕ включает дополнительные расходы для удаленных районов перечисленные компаниями Express.

ETA (расчетное время прибытия), указанное в листинге, предоставлено транспортными компаниями, но это не может быть причиной спора о задержке доставки. Мы НЕ будем нести ответственность за любые задержки во время доставки, включая, помимо прочего, таможенную проверку почтовых отправлений, забастовку, форс-мажорные обстоятельства и т. Д.

Российские покупатели должны были указать полное имя; Покупатели из Бразилии должны оставить номер CPF / CPNJ; Покупатели из Чили должны оставить номер RUT.

>>> Таможенные пошлины и налоги

Ввозные пошлины, налоги и сборы не включены в цену товара или стоимость доставки. Эти обязанности ответственность покупателя.

Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут понесены до торгов / покупки.

>>> О возврате

Если вы получили товар, который не соответствует описанию, пожалуйста, свяжитесь с нами в течение 7 дней и верните нужный товар.

Если вы получили товар DOA (повреждение по прибытии) или дефект товара, пожалуйста, свяжитесь с нами. Замена или возврат будут предложены после сообщения. Некоторые товары с низкой стоимостью могут не быть возвращены.

Все возвраты, не связанные с ошибкой продавца, сборы за доставку и обработку будут зачислены на счет покупателя.

Все возвращаемые товары должны быть в оригинальной упаковке со всеми принадлежностями.

>>> Гарантия

Мы поддерживаем нашу продукцию, поэтому вы всегда защищены!

Чтобы доказать это, мы предлагаем БЕСПЛАТНУЮ ограниченную гарантию на шесть месяцев.Пожалуйста, прочтите следующие важные сведения о гарантийной политике.

Мы гарантируем, что все продукты не будут иметь дефектов материалов или изготовления в течение как минимум 6 месяцев с даты покупки.

Мы полностью гарантируем покупателям обмен или возврат в течение 7 рабочих дней, если товар DOA (повреждение по прибытии).

Гарантия не распространяется на нормальный износ продукта в течение всего срока службы, износ или неправильное использование.

Гарантия не распространяется на условия, возникшие в результате неправильного использования, злоупотребления, небрежности, несчастного случая, неправильного применения, неправильной установки или изменения.

>>> Обратная связь

Пожалуйста, сначала свяжитесь с нами, если есть какие-либо проблемы с оплатой, доставкой или полученными продуктами. Отрицательный отзыв не поможет решить проблему.

Контроллер тепловой энергии Контроллер солнечной системы SR728C1 для твердотопливного котла Возвратное отопление Переключение между баками | Контроллер солнечной системы | контроллер solarenergy control

SR728C1 Контроллер нагревателя горячей воды

Ввести:

Максимум.количество коллекторов: 2
Максимальное количество накопительных баков: 2
Максимальное количество реле: 3
Максимальное количество датчиков: 5
Максимальное количество прикладных систем: 10

Основные технические данные:

Размер: 191 мм x 140 мм x 40 мм
Источник питания: 200-240 В переменного тока или 100-130 В переменного тока, 50-60 Гц. .
Потребляемая мощность: <3 Вт
Точность измерения температуры: ± 2 ° C
Диапазон измерения температуры коллектора: -10 ° C ~ 200 ° C
Диапазон измерения температуры резервуара: 0 ° C ~ 110 ° C
Подходящая мощность насоса: возможно подключение 3 насосов по мощности каждого насос <200 Вт.
Входы: 5 датчиков
2 шт. * Датчик Pt1000 (≤500 ° C) для коллектора (силиконовый кабель ≤280 ° C)
3 шт. * Датчик NTC10K B3950 (≤ 135 ° C) для резервуара (ПВХ-кабель ≤105 ° C)
Выходы: 3 реле для циркуляционных насосов или 3- ходовой электромагнитный клапан
Температура окружающей среды: -10oC ~ 50oC.
Класс водонепроницаемости: IP40.

Основные функции:

Время нагрева
Регулирование разницы температур 2 * ΔT
Аварийное отключение коллектора
Функция охлаждения коллектора
Защита коллектора от низкой температуры
Защита коллектора от замерзания
Функция повторного охлаждения резервуара
Максимальная температура резервуара (2 * резервуара)
Максимальная температура отключения
( для теплопередачи тепла обратной линии твердотопливного котла между баками)
Минимальная температура включения
(для передачи тепла обратной линии твердотопливного котла между баками)
Функция защиты от легионелл
Циркуляционный насос горячей воды с контролем температуры
Регулирование скорости вращения (1 * полупроводник)
Измерение тепловой энергии
Логика приоритета нескольких резервуаров (2 * резервуара)
Функция высокотемпературного байпаса (охлаждение коллектора)
Ручное управление (для 5 выходов: R1…R4h2)
Установка пароля
Восстановление заводских настроек
Функция отпуска
Ручной нагрев
Функция запроса температуры
Защита памяти
Защита экрана
Устранение неисправностей
Защита от неисправностей
Проверка неисправностей
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размер: 191 мм x 140 мм x 40 мм
Источник питания: 200–240 В переменного тока или 100–130 В переменного тока, 50–60 Гц. .
Потребляемая мощность: <3 Вт
Точность измерения температуры: ± 2 ° C
Диапазон измерения температуры коллектора: -10 ° C ~ 200 ° C
Диапазон измерения температуры резервуара: 0 ° C ~ 110 ° C
Подходящая мощность насоса: 5 насосов, которые можно подключить мощность каждого насос <200 Вт.
Входы: 6 датчиков
2 шт. * Датчик Pt1000 (≤500 ° C) для коллектора (силиконовый кабель ≤280 ° C)
4 шт. * Датчик NTC10K B3950 (≤ 135 ° C) для резервуара (кабель ПВХ ≤105 ° C)
Выходы: 5 реле для циркуляционных насосов или 3 электромагнитный клапан
Температура окружающей среды: -10oC ~ 50oC.
