Изоляция проводов основные способы и хитрости

Изоляция проводов – это важный процесс, который нужно выполнять качественно. В противном случае вы рискуете получить в своем доме замыкание и тогда все ваше имущество и здоровье близких будет в опасности. Ошибку на самом деле допустить очень просто и привести они может к ужасным последствиям. В данной статье я решил для вас рассказать несколько основных способов, которые каждый человек сможет применить без лишних усилий.



Изоляция проводов: меры предосторожности

Перед тем, как вы решили провести изоляцию электрических проводов вы должны четко понимать, что они должны быть отключены от сети. Лучше всего выключать напряжение с помощью автоматического выключателя. Далее вы должны убедиться в том, что напряжение отсутствует полностью.

Обращайте свое внимание и на материалы, которые вы собираетесь использовать, это очень важно. Если он может загореться – это приведет к аварии.

Читайте далее мой обзор материалов для изоляции. Сразу отмечу, изолировать провод под землей нельзя.

Инструмент для изоляции проводов

На сегодняшний день можно выделить следующие материалы для изоляции проводов и кабелей:

  • ПВХ изолента. Она обладает хорошей устойчивостью, если помещение влажное она не раскисает и со временем не отклеивается. Но, лучше ее применять только в сухих помещениях, это будет гарантировать вам долгий срок службы изоляции.
  • ХБ изолента. Считается отличным материалом, даже лучше чем первый вариант. Она более устойчива к влаге и другим нагрузкам. Используют ее даже для подключения проводов в машине, что уже говорит за ее качество.

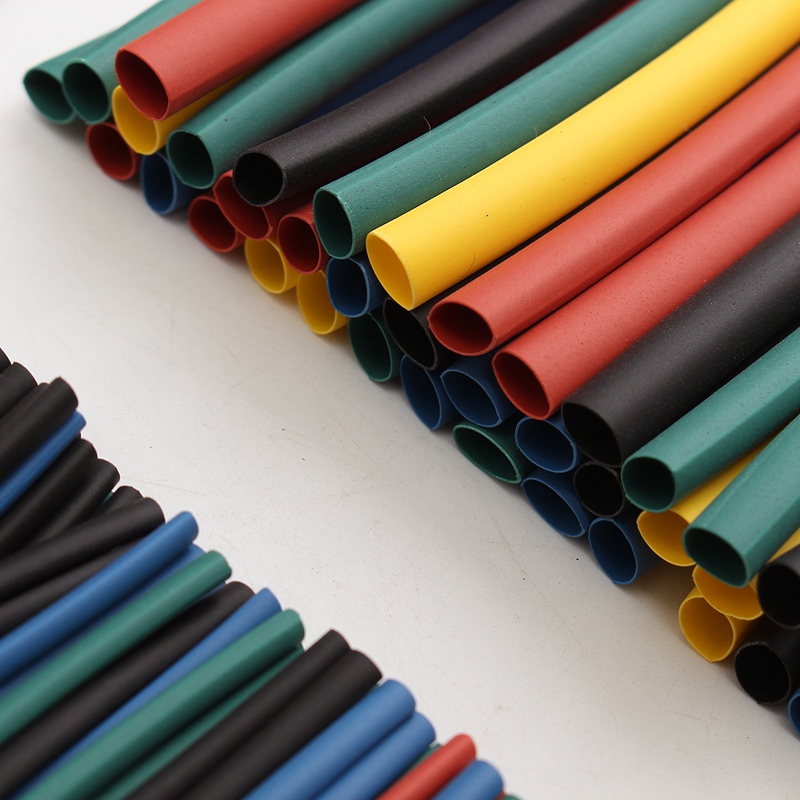

  • Термоусадочная трубка (ТУТ). Оптимальный вариант, его мы рекомендуем использовать повсеместно, ведь она отлично удерживает изоляцию под водой, в земле и даже в машине. Устанавливать просто, также у нее большой срок службы. Это лучший материал на данный момент.
  • Колпачки СИЗ. Используются они крайне редко, только в тех случаях, когда нужно заизолировать скрутку.
    По свойствам напоминают термоусадочную трубку.

Изоляция проводов: основные способы

И так, как заизолировать провод. Теперь мы подошли к основному этапу в нашей статье. Так, как выше я для вас собрал несколько материалов для изоляции, как применять их всех я вам и расскажу.

Изоляция проводов изолентой

Изначально вы должны хорошо скрутить все провода между собой, о там как это сделать читайте в статье: соединение проводов. Если у вас провод с большим количеством жил, лучше их спаять между собой.

Изначально берем изоленту и начинаем ее разматывать, далее начинаем потихоньку обматывать весь провод, как показано на фото ниже.

Помните, что у вас должно получиться два слоя, ни в коем случае нельзя допускать того, чтобы часть провода оставалась не заизолированной, ведь это может привести к замыканию. Интересная особенности у Кабеля АБС.

Изоляция проводов термоусадкой

Изоляция провода таким способом – это одно удовольствие. Но помните, трубку нужно одеть до того момента, когда вы соедините все провода между собой.   Изоляция медных проводов в этом случае не займет много времени.

Приступаем к самому процессу изоляции. Когда вы проделали действия выше, надеваем колпачок.

Далее мы должны его нагреть. Оптимально использовать строительный фен, если у вас под рукой его нет, попробуйте аккуратно подогреть это место зажигалкой. Однако смотрите, чтобы термоукладка стянулась полностью на проводе, ведь сопротивление изоляции провода не прощает ошибок.

Такой способ лучше применять для случаев, когда вы собираетесь использовать кабель в воде, в земле и в других влажных помещениях.

Вот мы с вами и разобрали все способы изоляции проводов. Надеемся, эта информация была для вас полезна, задавайте вопросы. Если не нашли ответ в этой статье скажите нам, мы его обязательно сделаем для вас.

Изоляция проводов:видео


Статьи по теме: Как сделать ответвление провода.

Как выполняется замер сопротивления изоляции электропроводки

Замер сопротивление изоляции мегаомметром

Измерение сопротивления изоляции электропроводки должно выполняться во время приемо-сдаточных работ; периодически, согласно нормам и установленным правилам, а также после проведения ремонтов сети освещения. При этом производится не только замер сопротивления изоляции между фазных и нулевых проводов, но и сопротивление изоляции между ними и проводником заземления.

Это позволяет вовремя диагностировать и устранять возможные повреждения изоляции, что снижает риск коротких замыканий и пожаров.

Работа с мегаомметром

Что такое мегаомметр?

Прибор для замера сопротивления изоляции электропроводки называется мегаомметр. Принцип его действия основан на измерении токов утечки между двумя точками электрической цепи. Чем они выше, тем ниже сопротивление изоляции, и, соответственно, данная электроустановка требует повышенного внимания.

Итак:

  • На данный момент на рынке представлены мегаомметры двух основных типов. Приборы, работающие от встроенного в прибор генератора, и более современные мегаомметры с наличием аккумулятора.

На фото изображен универсальный мегаомметр

  • По типоразмеру мегаомметры можно разделить на устройства с номинальным напряжением в 100В, 500В, 1000В и 2500В. Самые маленькие мегаомметры применяются для испытания электроустановок до 50В.В зависимости от номинальных нагрузок для цепей напряжением до 660В обычно применяют устройства на 500 или 1000В. Для цепей напряжением до 3кВ — мегаомметры на 1000В, а для электроустановок и проводников большего напряжения приборы на 2500В.

Кто и когда имеет право производить замеры мегаомметром

Приборы замера сопротивления изоляции электропроводки имеют определенные требования по работе с ними. Так для самостоятельной работы мегаомметром в электроустановках до 1000В вам необходима третья группа допуска по электробезопастности.
Итак:

  • Периодичность замеров сопротивления изоляции электропроводки определяется ПТЭЭП (Правила технической эксплуатации электроустановок потребителей) и для электропроводки осветительной сети составляет 1 раз в три года. Такие же нормы действуют для электропроводки офисных помещений и торговых павильонов.

Обратите внимание! Наружная электропроводка и проводка, выполненная в особо опасных помещениях, должна проходить замер сопротивления изоляции ежегодно. Кроме того ежегодно проходит проверку электропроводка кранов, лифтов, детских и оздоровительных учреждений.

  • Периодичность проверки сопротивления изоляции электропроводки электрических печей составляет 1 раз в полгода. При этом замеры должны производиться во время максимально нагретого состояния печи.
    Кроме того раз в полгода следует визуально осматривать состояние заземления печи. Эти же нормы проверки относятся и к сварочным аппаратам.

Как работать с мегаомметром?

Для подключения к электрической сети прибор зaмерa сопротивления изоляции электропроводки имеет два вывода длиной до трех метров. Они дают возможность подключать прибор к электрической цепи.

Схема подключения мегаомметра в трехфазной цепи

Обратите внимание! Для работы с мегаомметром во всех электроустановках, на которых предстоит производить замеры, следует снять напряжение. Кроме того следует снять напряжение с соседних электроустановок, к которым возможно случайное прикосновение.

Итак:

  • Перед применением мегаомметр должен быть проверен на работоспособность. Для этого сначала закорачиваем выводы прибора накоротко. Затем вращаем ручку генератора и проверяем наличие цепи по показаниям прибора. После этого изолируем выводы друг от друга и проверяем максимально возможные показания на приборе.
  • После этого приступаем непосредственно к замерам. Для замеров трехпроводной однофазной цепи последовательность операций должна быть следующей:
    1. В сети освещения выкручиваем все лампы и отключаем все электроприборы от розеток.
    2. После этого включаем все выключатели сети освещения.
    3. Согласно ПБЭЭ (Правил безопасной эксплуатации электроустановок), все работы с мегаомметром должны выполняться в диэлектрических перчатках. Ведь напряжение на выводах прибора — минимум 500В, поэтому данным требованием не стоит пренебрегать.
    4. Подключаем выводы к фазному и нулевому проводу сети освещения. Производим замер. Согласно ПТЭЭП, он должен показать значение не меньше 0,5 МОм.

Обратите внимание! При выполнении замера должны быть приняты меры по предотвращению повреждения полупроводниковых и микроэлектронных приборов в цепи. Поэтому если в вашей цепи таковые присутствуют, их необходимо «выцепить» до проведения замеров.

  • После выполнения замера фазный провод следует разрядить, прежде чем прикасаться к нему.
    Вообще емкость проводников освещения не велика и этот пункт можно бы было опустить, но, в случае наличия в вашей сети больших индуктивных или емкостных сопротивлений, снятие заряда с проводника обязательно, ведь цена невыполнения этого действия, может быть очень велика. Кстати по этой же причине мы не измеряем коэффициент абсорбции изоляции.
  • Затем производим такие же замеры по отношению между фазным проводом и заземлением и нулевым проводом и заземлением. Во всех случаях показания должны быть выше 0,5МОм.

  • Если необходимо выполнить замер сопротивления изоляции трехфазной цепи, то последовательность операций такая же. Только количество замеров больше, ведь нам необходимо замерить изоляцию между всеми фазными проводниками, нулевым проводом и землей.

Несколько слов о мультиметре

Мультиметр

Большинство мультиметров имеют функцию замера сопротивления. Но измеряют они не сопротивление изоляции, а сопротивление электрической цепи.

Поэтому для проведения периодических проверок сопротивления изоляции он не предназначен. Мультиметр позволит вам своими руками отыскать место повреждения провода, найти плохой контакт, проверить целостность заземляющего проводника, а также еще целый ряд необходимых задач. Но замерить сопротивление изоляции он не способен.

Вывод

Надеемся, наша инструкция поможет вам определиться со сроками и методами проведения проверки сопротивления изоляции. Ведь многочисленные видео в сети интернет зачастую дают информацию несоответствующую действительности о возможности использования для этих целей мультиметра.

Недаром в большинстве случаев такими измерениями занимаются специальные высоковольтные лаборатории, которые имеют все необходимое оборудование, специалистов и сертификацию, согласно действующего законодательства.

Виды и типы изоляции проводов или кабелей

Техническая составляющая современного мира не может существовать без питания электричеством. Миллионы электростанций поставляют данный ресурс как в жилые дома, так и на производственные сооружения. Освещение, обеспечение работоспособности приборов — вся современная жизнь зависит от тока. Для передачи этого ценного ресурса используются кабели и провода, изолированные специальными материалами для долговечности и безопасности службы.

Виды и типы изоляции проводов и кабелей

В производстве кабелей используют множество текстур и материй, обладающих способностью к изоляции. Основным свойством изолирующего покрытия признается полная неспособность проводить электрический ток.

Что собой представляют изолированные кабели

Примерами такого покрытия служат:

  • резиновое;
  • ПВХ;
  • полиэтиленовое;
  • фторопластовое;
  • бумажное;
  • шелковое;
  • полистироловое.
Изоляция может быть сделана из разного материала

Менее популярным изолятором служит окись магния. В зависимости от особенностей кабеля, его конструкции и эксплуатируемого сетевого напряжения подбирается тип изолирования:

  • оболочные и безоболочные кабели с показаниями постоянного напряжения до 700 В, номинальным переменным током 220 В для однофазных и 380 В для трехфазных сетей;
  • оболочные и безоболочные кабельные системы с постоянным напряжением в диапазоне 700-1000 В, переменным 220-400 В;
  • кабеля с постоянным напряжением, ограниченным 3600 В, переменным от 400 до 1800 В;
  • кабеля с постоянным диапазоном 1000-6000 В, переменным 400-1800 В.

К сведению! По агрегатному состоянию диэлектрики подразделяются на жидкие, газообразные и твердые подвиды, по происхождению — на органические, неорганические и волокнистые материалы.

Информация о видах изоляции с учетом их особенностей и специфики применения поможет максимально использовать потенциал кабелей в производстве.

Жидкая изоляция

При использовании изоляционных материалов методом обмотки части проводов оставались без покрытия. Такие зоны, начиная с 2010 г., стали покрывать совершенно новым материалом — жидкой изоляцией. Структура позволяла равномерно нанести слой вязкой субстанции на оголенные зоны без зазоров. После высыхания образовывалось покрытие, не пропускающее электричество. Со временем эксклюзивное жидкое покрытие стало доступно повсеместно. Однако оно имеет как преимущества, так и недостатки в применении.

Жидкая изолента

Положительные свойства покрытия:

  • высокая стойкость к внешним неблагоприятно влияющим факторам;
  • способность к диалектному покрытию;
  • устойчивость к вибрации;
  • способность переносить воздействие ультрафиолетовых излучений;
  • легкость в применении ремонтных работ;
  • пластичность и укрывистость провода в труднодоступных местах и сгибах.

Недостатки изоляции:

  • токсичность;
  • высокая стоимость;
  • летучесть жидкости — малая экономичность расхода при открытии герметичной банки.

Характеристики жидкой электроизоляции:

  • субстанция представляет собой вязкое, тянущееся вещество;
  • выпускается в трех видах — в тюбике, банке и в виде спрея;
  • нанесение производится кистью, за исключением распылителя.

Важно! Перед использованием изоляции кабелей и проводов сеть обесточивается.

Менее экономичный по расходу спрей-изолятор. Однако он способен проникнуть в самые труднодоступные места. Тюбик позволит более дозировано расходовать материал без применения дополнительных приспособлений. Банка со средством подойдет в массовом использовании.

Твердая изоляция

Помимо жидких диэлектриков, существуют твердые аналоги. К ним относятся:

  • бумажная обмотка. Ленты из хлопчатобумажной основы пропитываются жидкими составами диэлектриков — маслами, после чего производится плотная обмотка кабеля. Преимуществами данного вида признаны долговечность применения, низкая стоимость и способность противостоять сырым грунтам и высокой влажности. Из недостатков выявлено смещение жидкости при вертикальном и наклонном положении кабеля. Данная деформация неизменно приводит к износу и потере диэлектрических способностей;
  • резиновые диэлектрики. Такой способ изоляции гарантирует гибкость кабеля, полную непроницаемость влаги и среднюю износостойкость. Минусами признаны невысокая температурная граница применения (не более 65 °С), высокая стоимость и потеря эластичности со временем;
  • пластмассовая изоляция. В качестве основы используют полиэтилен, полихлорвинил и СПЭ. Плюсы такого вида покрытия — расширенный диапазон рабочей температуры, экологичность, повышенная устойчивость к влаге, пропорциональность прочности и веса, нейтральность химического и электрического типа, устойчивость к механическим повреждениям. Недостатки — деформация при температуре свыше 140 °С;
  • ПВХ. Преимущества данного вида изоляции в высоком сопротивлении к деформациям, экологичность, небольшие потери при допустимом токе нагрузки, продуктивность использования на сложных трассах ввиду небольших диаметров и массе. Из недостатков выявлена низкая устойчивость к минусовой температуре (не более −60 °С) и ультрафиолетовым излучениям;
  • шелковая обмотка аналогична бумажной, пропитываемой специальными маслами. Прочность материала гарантирует высокую износостойкость. Однако воздействие температур губительно для такой изоляции. В результате обмотка шелком нашла себя лишь во внутренних трассах и конструкциях кабеля в помещениях с постоянной температурой.
Твердые диэлектрические материалы

Обратите внимание! Твердые виды изоляции подбираются с учетом месторасположения кабеля и вероятности влияния внешних повреждающих факторов.

Газообразная изоляция

В газообразной изоляции применяются:

  • азот;
  • водород;
  • электротехнический газ;
  • воздух.
Трансформатор с электрогазовой изоляцией

Преимущества данного вида диэлектриков заключаются в способности к охлаждению кабеля, снижении опасности взрыва. Недостатки — герметичность при использовании, вероятность окисления, приводящая к снижению электрической прочности.

Неорганическая изоляция

К неорганическим диэлектрикам относятся:

  • слюда;
  • фарфор;
  • керамика;
  • мусковит;
  • флогопит;
  • стекло.
Неорганическая изоляция

Обратите внимание! Положительными особенностями признаны стойкость к высоким температурам и воздействию агрессивных химических веществ. Недостаток — низкая сопротивляемость механическим повреждениям.

Лакированные ткани

Лакоткани широко применимы в электроизоляции. Они подразделяются на:

  • хлопчатобумажные;
  • шелковые;
  • стеклянные;
  • капроновые.
Лакоткань в изолировании кабеля

Общими положительными характеристиками признаны гибкость, высокая устойчивость к воздействию влаги и повышенным температурам. Недостатки — низкое противостояние механическим повреждениям, воздействию ультрафиолета и низких температурных режимов, поэтому требуется теплоизоляция.

Где используется изоляция проводов и кабелей

Изолированные провода и кабели используются повсеместно как в быту, так и в производстве. Провода наиболее часто применяются в подключении приборов и систем. Примером могут стать любые соединяемые технические средства: от игровой приставки до сложных компьютеров и бытовых приборов. Кабеля же служат для проведения электричества от станции к жилым домам, производственным организациям и иным учреждениям.

Применение изолированных кабелей осуществляется в разных сферах

Кабеля прокладываются воздушным, подземным и подводным способами. Вне зависимости от цели использования проводов и кабельных трасс необходима изоляция от проникновения электрического тока во внешнюю среду.

Обратите внимание! Диэлектрические материалы служат для обеспечения безопасности окружающего мира и живых существ, сохранения и экономичности использования напряжений различного вида. Также назначением изоляции признано сохранение долгой службы кабелей и проводов.

Как правильно использовать изоляцию проводов

Производственная изоляция проводов и кабеля сертифицирована, следовательно, соответствует качеству и прошла контрольные испытания. Однако со временем могут появиться прорехи в покрытии. В такие моменты, если нет возможности заменить полностью, настает черед ремонта изоляции. Для этого используют изоленту, термотрубки и жидкие диэлектрики. Подбирают способ изолирования в зависимости от вида повреждения:

  • потертость основного покрытия устраняется с помощью термоусадки;
  • изломы, удлинение и замена вилки изолируются при помощи жидких и термических диэлектриков;
  • механические повреждения в больших количествах требуют полной замены провода.

Важно! изоляция проводов применяется и в случае самостоятельной спайки и скрутки сердцевин, однако следует соблюдать меры предосторожности и технику безопасности.

Поврежденная изоляция поддается ремонту

Причины повреждений провода:

  • перетирание при частом использовании;
  • воздействие внешних факторов;
  • порча домашними питомцами;
  • скачки напряжения;
  • несоответствие правилам эксплуатации;
  • использование некачественных материалов.

Основные требования к безопасному использованию изоляции:

  • провода и кабели должны быть обесточены;
  • качество изоляционных материалов высокое и соответствует стандартам;
  • сердцевина обесточенного провода обезжиривается и очищается непосредственно перед процедурой изоляции;
  • способ изолирования соответствует его месту проведения;
  • ремонтник должен иметь достаточный опыт и навыки изоляции.

Важно! Не стоит проводить данную процедуру самостоятельно без опыта. Во избежание несчастных и чрезвычайных ситуаций электроизоляцию необходимо доверить профессионалу.

Изоляция электрического кабеля — важнейшая составляющая работоспособности энергетических сетей. Правильная защита провода от воздействия внешних факторов вкупе с особенностями монтажа и применения гарантирует долгую и бесперебойную поставку тока. Своевременный ремонт и замена диэлектрических материалов невозможны без знания характеристик, преимуществ и недостатков изолятора вне зависимости от бытового или производственного использования.

Какую изоляцию проводов можно использовать, и как это правильно сделать

Хотя с каждым днем появляется все больше беспроводных устройств, основным средством передачи электрического тока по-прежнему остаются провода.
При производстве проводов и кабелей используются различные виды изоляции. Каждый вид изоляции проводов определяет область применения тех или иных кабельных изделий.
В процессе монтажа проводов или кабелей появляется необходимость в изоляции мест их соединения или подключения к электроприборам. Каким же образом это можно сделать?

Ранее для изоляции кабелей применяли бумагу, но сейчас, при огромном количестве современных материалов ее используют крайне редко. Бумагу наматывали несколькими слоями, пропитывая маслом и канифолью. Это помогало противостоять влиянию влаги.
В производственных условиях делают надежную изоляцию из фторопласта. Ленты фторопласта наматывают на провода и запекают. Образуется оболочка, которая не боится не только химического или температурного, но и механического воздействия.

ПВХ изоляция

ПВХ (поливинилхлорид) также называют виниловая изоляция. Поливинилхлорид устойчив к действию щелочей и кислот, не проводит ток, не растворяется в воде, поэтому находит широкое применение при изготовлении изоляционных материалов. Применяется для изготовления изоляции проводов и кабелей. Так же изготавливают ПВХ изоленту, для изоляции соединения проводов.
Одно из преимуществ ПВХ изоляции – ее дешевизна. Полимерная изоляция довольно эластична и устойчива к перепадам температур, не горит на воздухе. При производстве ПВХ материалов могут добавлять пластификаторы, они несколько ухудшают изоляционные свойства и стойкость к химикатам, но увеличивают эластичность и устойчивость к воздействию ультрафиолетовых лучей.


Если в соединительном кабеле используется виниловая изоляция, покрывающая провода, то кабель обозначается аббревиатурой ПВС. Он может состоять из 2-5 алюминиевых или медных жил. Оболочка бывает виниловая или резиновая.
Срок службы ПВС кабелей превышает 6 лет. В течение всего этого времени они не требуют замены. Они устойчивы к коррозии и плесени, выдерживают морозы до -40° и жару до +40°. Их рабочее сопротивление составляет на 1 км около 270 Ом.
Кабели с ПВХ оболочкой и алюминиевыми жилами применяют в городских электрических сетях, для подачи электричества на производстве и в жилых многоквартирных домах

Изоляция электрическая — Большая советская энциклопедия

Изоля́ция электрическая

Предназначена для предотвращения образования электрического контакта между частями электротехнической установки, находящимися под различными электрическими потенциалами. И. э. характеризуется электрической прочностью, объёмным и поверхностным электрическими сопротивлениями, диэлектрическими потерями, короностойкостью, нагрево- и морозостойкостью, механической прочностью и др. (см. Электроизоляционные материалы). Выбор диэлектриков (См. Диэлектрики) для И. э. зависит от условий её эксплуатации. Например, для изоляции электрических машин (генераторов, двигателей) определяющее значение имеет нагревостойкость; в этом случае И. э. чаще всего изготавливают из Слюды. Для изоляции воздушных линий электропередачи (См. Линия электропередачи) особенно важны влагостойкость и механическая прочность, наиболее подходящие материалы — Фарфор и Стекло. В радиотехнических устройствах И. э. выполняется обычно из материалов, обладающих минимальными диэлектрическими потерями и максимальным объёмным и поверхностным электрическими сопротивлениями. В трансформаторах, электрических конденсаторах и кабелях применяют комбинированную И. э., состоящую из минерального масла и пропитанной им целлюлозы (бумаги, электрокартона, прессшпана).

Габариты изоляционной конструкции (см. Изолятор) определяются рабочим напряжением установки и длительной прочностью И. э. при заданном сроке службы. Если на установке могут возникать перенапряжения (См. Перенапряжение) (кратковременные повышения напряжения), то конструкция и габариты И. э. определяются также амплитудой возможных перенапряжений и кратковременной электрической прочностью.

Лит.: Богородицкий Н. П., Пасынков В. В., Тареев Б. М., Электротехнические материалы, 4 изд., М. — Л., 1961: Козырев Н. А., Изоляция электрических машин и методы ее испытаний. М. — Л., 1962; Артемьев Д. Е., Тиходеев Н. Н., Щур С. С., Координация изоляции линий электропередачи, М. — Л., 1966; Сапожников А. В., Уровни изоляции электрооборудования высокого напряжения, М., 1969.

Д. В. Разевиг.

Источник: Большая советская энциклопедия на Gufo.me

Можно ли использовать пенопластовую изоляцию для электропроводки? Советы для электриков и электриков.

В последние несколько лет утеплитель из распыляемой полиуретановой пены (SPF) быстро набирает популярность как изоляционный продукт премиум-класса на строительном рынке. Изоляция из напыляемой пены особенно полезна, поскольку она воздухонепроницаема; он соединяется и создает уплотнение с соседними материалами, а также изолирует более эффективно, чем другие продукты.

Раньше вы, возможно, не сталкивались с этим слишком часто, но изоляция из напыляемой пены использовалась в зданиях более 30 лет.Базовая химия для вспенивания известна более 80 лет.

Пенополиуритан повсюду вокруг вас: в ваших машинах, в технике, в подушках из пенопласта и других предметах домашнего обихода. Сейчас он становится обычным материалом, используемым в зданиях, и электротехническая промышленность должна понимать, как с ним работать и как с ним работать в рамках повседневного процесса ведения бизнеса.

Большинство электриков осознают, по крайней мере периферийно, необходимость герметизации наружных стен, потолков и полов в некондиционном пространстве.Утечка воздуха является основной причиной жалоб на комфорт, но она также может вызвать повышенное потребление энергии, скрытую конденсацию и связанные с этим проблемы, такие как плесень, коррозия и гниль древесины. Чтобы избежать этих проблем, архитекторы и строители, стремящиеся к повышенной герметичности и энергоэффективности, часто указывают такие особенности, как герметичные электрические коробки, кожухи из полипропилена за электрическими коробками и герметичные кожухи для горшков / светильников для банок.

Изоляция из пенопласта

может значительно упростить подобные проблемы.В случае аэрозольной пены изоляция сама по себе обеспечивает воздушное уплотнение, позволяя другим профессионалам больше гибкости в выборе некоторых продуктов и способов их установки.

Как правило, грубая подача электричества выполняется до нанесения распыляемой пены, а окончательное соединение светильников и других устройств происходит после, однако часто невозможно избежать запуска хотя бы некоторых цепей в изолированных стенах после завершения распыления пены. Запуск контуров после нанесения распылительной пены может быть сложной задачей, в зависимости от того, какой тип пены был нанесен и насколько обширны дополнительные электрические работы.

Во многих случаях, когда пену наносят в полости стен, потолка и пола, вы можете встретить пену с низкой плотностью распыления. Этот тип пенопласта часто называют «пенопластом половинной плотности», «открытыми ячейками» или даже «пеной Icynene», поскольку компания Icynene была производителем, первым применившим ее. Он имеет мягкость и консистенцию, как пирог с едой ангела, и его можно легко разрезать, чтобы можно было заправить проводку. Карманный нож или даже кредитная карта могут быть всем, что нужно для выполнения работы.Сведите к минимуму повреждения пенопласта, и ремонтные работы практически не потребуются. Пока вы не полностью проникаете в пену (например, просверливаете отверстия непосредственно изнутри на внешнюю поверхность пенопласта), вы не нарушите герметичность, которую она обеспечивает.

В других случаях, особенно на внешней стороне каркаса, вы можете встретить более жесткий / более плотный / более твердый тип распыляемой пены, называемой распыляемой пеной средней плотности. Иногда ее называют пеной с плотностью два фунта или пеной с закрытыми ячейками.Он намного тверже, по прочности похож на экструдированный пенополистирол, который продают на складе пиломатериалов. Ключевое отличие состоит в том, что его структура с закрытыми порами и адгезионные свойства часто выбираются для обеспечения непрерывного пароизоляции, а также воздушного барьера. Если вы повредили пенопласт этого типа и не отремонтируете его, инспектор может потребовать ремонта пенопласта, прежде чем можно будет продолжить строительство.

В случае любого типа пенопласта, если вы удалите большие участки пенопласта, его придется отремонтировать / заменить — минимизируйте повреждения, и вы сведете к минимуму необходимость ремонта.Если вы работаете с пеной, рекомендуется связаться с установщиком пенопласта для получения рекомендаций и продуктов из набора пены для распыления или консервной пены, совместимых с установленным им материалом. Помните, что когда вы наносите даже небольшое количество пенопласта, эта пена образуется в результате реактивного химического процесса. Надевайте защитные перчатки, очки и одежду и следуйте рекомендациям производителя относительно вентиляции и / или защиты органов дыхания, чтобы избежать реакции на вашу кожу или легкие.

Советы по работе с аэрозольной пеной

Пена для распыления

может дать потрясающие результаты с точки зрения тепловых характеристик и с точки зрения предотвращения общих проблем, связанных с герметизацией воздуха и контролем влажности. Но это также может преподнести сюрпризы, если вы не примете меры, чтобы их избежать. Следуйте этим советам, чтобы свести к минимуму проблемы с электромонтажными работами.

На этапе предварительной обработки

  • Убедитесь, что вся проводка затянута и закреплена как минимум через каждые 24 дюйма или около того, чтобы минимизировать смещение при расширении пены.SPF также будет выделять тепло при расширении. Электропроводка, утвержденная NEMA, совместима, однако может потребоваться прокладка проводки динамиков, сетевых кабелей и других услуг после нанесения пены, чтобы избежать проблем с проводкой без номиналов.
  • Закройте переднюю часть всех электрических коробок, панелей и оборудования, чтобы избежать попадания пены в нежелательные области.
  • По возможности используйте электрические коробки с воздушным уплотнением, чтобы свести к минимуму проникновение пены в коробки сзади и с боков.
  • Используйте кожухи для баллончиков, которые совместимы с распыляемой пеной и которые не зависят от движения воздуха через кожух для охлаждения / тепловой защиты.
  • Хотя распыляемая пена имеет только четверть распространения пламени деревянных изделий, она по-прежнему считается горючей. Следуйте всем нормам и рекомендациям производителя по отделению теплопроизводящего оборудования и приборов от распыляемой пены. Может быть рекомендован гипсокартон и / или воздушное пространство.
  • Следуйте обычным процедурам снижения номинальных характеристик при подключении тяжелых нагрузок в хорошо изолированных узлах. (Изоляция из распыляемой пены с низкой плотностью имеет коэффициент сопротивления R, сравнимый с другими типами изоляции.Изоляция из пенопласта средней плотности сопоставима со стандартными картонными изделиями.)
  • Не выполняйте никаких электромонтажных работ, пока распыляется изоляционная пена. Безопасная практика заключается в том, чтобы избегать работы в этой области во время распыления и в течение периода времени до 24 часов после этого, как рекомендовано производителем распыляемой пены.

На завершающей стадии

  • Удалите всю пену, которая была чрезмерно распылена на оборудование и / или в электрические коробки.
  • Если требуются дополнительные цепи / электрические цепи, прокладывайте проводку по пути, минимизирующему расстояние через пену — пройдите через внутренние стены и пол, чтобы добраться до внешних стен и потолков.
  • Старайтесь избегать проникновения дополнительной проводки через пену. Дополнительное воздушное уплотнение может потребоваться, если отверстия просверливаются через готовую пену непосредственно изнутри наружу.
  • Пена для заплаты / ремонта с совместимыми продуктами. (Распылительная пена низкой плотности должна быть отремонтирована с помощью набора пенопласта низкой плотности. Распыляемая пена средней плотности должна быть отремонтирована с помощью набора распыляемой пены средней плотности.

Зазоры

и расстояния утечки в электрических распределительных щитах низкого напряжения

В первом посте этой серии подробно описаны причины введения стандарта IEC 61439, в то время как во втором посте рассматривается номинальный ток защитных устройств.Соблюдение стандарта и выполнение его руководящих принципов помогает гарантировать, что электрические распределительные щиты и панели низкого напряжения работают должным образом. Это повышает электробезопасность и снижает вероятность нарушения непрерывности обслуживания, тем самым сокращая время простоя и связанные с этим расходы. Для проектировщиков это способ построить бизнес — путем выбора более надежного оборудования, системы или узла.

В этом посте я собираюсь обрисовать причины, почему и как вы должны соблюдать зазоры и пути утечки.Это важно для доступности электроэнергии, что является жизненно важным вопросом, на который влияют местные условия во всем мире. В Индии, например, к сожалению, отключение электроэнергии затронуло 670 миллионов человек.

Перебои в электросети могут быть вызваны авариями, молнией или другими факторами. Обеспечение минимальных зазоров и путей утечки, требуемых стандартом, позволяет избежать проблем с номинальным напряжением и перенапряжением, например:

  • Зажигание электрической дуги — предотвращение критически важно для уменьшения вспышки дуги
  • Снижение изоляционных свойств
  • Повреждение соединения

Прежде чем мы перейдем к тому, как вы можете удовлетворить эти требования, давайте определим термины:

  • Зазоры — кратчайшее расстояние между двумя токопроводящими частями, указанное для номинального напряжения и перенапряжения
  • Расстояния утечки — кратчайшее расстояние по поверхности изоляционного материала между двумя токопроводящими частями, указанное для нормального использования и измененное условиями окружающей среды, такими как степень загрязнения окружающей среды

Раздел 10.4 IEC 61439 предоставляет список, упомянутый в IEC 60664-1, базовой публикации по безопасности «Координация изоляции оборудования в низковольтных системах». Здесь показаны минимальные зазоры и пути утечки по номинальному или номинальному напряжению и перенапряжению или номинальному импульсному выдерживаемому напряжению при различных уровнях загрязнения. Степень загрязнения составляет от 1 до 4 в стандарте, а для панели или распределительного щита, установленного в промышленной зоне, степень загрязнения определяется как 3.

Например, предположим, что номинальное напряжение (Ui) составляет 1000 В, а категория перенапряжения — III.Тогда номинальное импульсное напряжение (Uimp) равно 8000 В согласно таблице F.1 стандарта IEC 60664-1.

При таком импульсном напряжении (8000 В) и степени загрязнения 3 (промышленная среда) минимальный зазор должен составлять 8 мм, как показано в таблице 1.

IEC 61439 предлагает производителям панелей выполнять плановую проверку зазоров и путей утечки. При соблюдении проектных расстояний производитель панелей получает гарантию рабочих характеристик практически для всех типов перенапряжений и ограничений окружающей среды при установке.Кроме того, согласно IEC 61439-1, раздел 10.11, оригинальный производитель должен убедиться, что зазоры или пути утечки соответствуют стандарту даже после испытания на короткое замыкание.

Использование стандартных методов для проектирования и тестирования распределительного щита позволяет избежать таких проблем, как диэлектрическое повреждение, уменьшение пути утечки или зазоров, а также других рисков электрической безопасности. В тех редких случаях, когда поблизости ударяет молния, это может значительно увеличить риск перенапряжения в сети.Однако также важно знать, что простое действие включения и выключения оборудования, которое является обычным явлением в большинстве зданий, аналогичным образом может вызвать перенапряжение. Поэтому очень важно выбрать правильную конструкцию, чтобы обеспечить электробезопасность. Так будет, если ваша панель соответствует стандарту.

Однако, как видно из приведенного выше примера, где минимальный зазор был рассчитан равным 8 мм, проверка соответствия стандарту не всегда является легким или простым процессом.Требуется несколько шагов, а также поиск значений в различных таблицах.

Сертификация третьей стороной, преимущество IEC 61439 по сравнению с предыдущими стандартами, может помочь в этом. Благодаря такой сертификации специалисты по спецификациям могут быть уверены, что то, что поступает от поставщиков компонентов распределительных щитов и оригинальных производителей, реализует рекомендации стандарта. В результате дизайнеры могут сконцентрироваться на других частях проекта, при этом будучи уверенными, что получившаяся система будет работать так, как должна сейчас, и будет продолжать работать до конца своего жизненного цикла.

Schneider Electric имеет в своем каталоге полный ассортимент главных и распределительных шин, сборных соединений и распределительных блоков, а также правил проектирования. В следующем посте этой серии мы рассмотрим изоляционный материал и способы подтверждения его качества

.

Основные советы, приемы и инструменты для электромонтажа автомобиля

Автомобили наполнены вещами, которые могут повысить или снизить производительность. В двигатель необходимо подавать необходимое количество воздуха, топлива и искры.Подвеска и тормоза должны быть в отличном состоянии. Колеса и шины, трансмиссия, система охлаждения, датчики — даже сиденья — все должно работать должным образом.

Многие энтузиасты упускают из виду систему электропроводки. Плохая проводка не позволит вашим электрическим аксессуарам работать на полную мощность, а это означает низкую производительность.

Многие люди боятся электромонтажа в автомобиле. Но правильная электромонтажная работа не должна быть пугающей задачей — мы собрали несколько советов, которые помогут сделать ее немного более гладкой.

Подходящие инструменты значительно упростят работу по электромонтажу. Начните с качественного набора инструментов для зачистки проводов. Устройства для зачистки проводов обычно имеют группу отверстий, подходящую для большинства калибров. Это позволяет снять изоляцию с ваших проводов, не разрезая их случайно.

При установке беспаечных разъемов необходим хороший инструмент для обжима проводов. Большинство качественных обжимных клещей имеют две или три секции на передней части, чтобы соответствовать разным размерам наконечников. Вы даже можете приобрести обжимные устройства с секциями для резки и зачистки проводов.

Паяльник необходим для сращивания проводов или закрепления негабаритных разъемов, которые невозможно обжать. Вам понадобится припой, разработанный специально для электроники и проводки. Он имеет среднеактивированный флюс из канифоли для очистки проволоки во время ее нагрева, удаления окисления и легкой коррозии. Это позволяет паять с меньшим нагревом, делая соединения более прочными с меньшим электрическим сопротивлением.

Вот еще несколько вещей, которые должны быть в вашем электрическом ящике для инструментов:

  • Проволочная щетка для удаления сильной коррозии, масла или смазки перед пайкой
  • Вольт / омметр для измерения уровней напряжения и сопротивления в ваших цепях
  • Контрольная лампа для проверки наличия питания в цепи
  • Термоусадочная трубка для изоляции соединений от внешних элементов.Трубка скользит по соединителю или пайке и безвозвратно сжимается при нагревании

Заводской жгут проводов включает в себя необходимую проводку для стандартных электрических компонентов, таких как дворники, звуковой сигнал, фары и т. Д. Однако, когда вы добавляете электрические или электронные компоненты в свой автомобиль, например, высококачественную аудиосистему или гоночную электронику, вам необходимо выбрать правильный провод самостоятельно. Следует учитывать три фактора: размер, материал и цвет.

Размер провода измеряется калибром — чем меньше номер калибра, тем больше размер провода.Необходимый калибр зависит от тока, потребляемого аксессуаром, и длины провода между аксессуаром и источником питания. Как правило, чем больше потребляемый ток, тем большего сечения требуется для правильного питания аксессуара.

Одним из факторов, который следует учитывать при использовании длинных проводов, является падение напряжения. Чем длиннее провод, тем больше падение напряжения. Вы можете компенсировать падение напряжения, увеличив размер провода. Как показывает практика, для обеспечения максимальной производительности старайтесь поддерживать падение напряжения менее 0,5%.

Материал проволоки обычно — алюминий или медь. Для автомобильных целей мы рекомендуем многожильный медный провод для максимальной гибкости и проводимости.

Цвет провода на первый взгляд может показаться неважным, но он становится решающим, когда вы пытаетесь отследить неисправную цепь в дальнейшем. Чтобы не рвать на себе волосы, раскрасьте провод по аксессуару. Это поможет вам отслеживать, какой провод куда идет во время установки и устранения неполадок.

Существует два основных типа разъемов: паяные и беспаечные. Паяные разъемы необходимы при слишком большом размере проводки или при соединении проводов вместе. Паяльные или обжимные соединители можно использовать для большинства других соединений, и мы рекомендуем использовать их везде, где это возможно.

Разъемы без пайки являются самыми простыми в использовании и обеспечивают хорошее и надежное соединение. Обычно беспаечные соединители поставляются с изоляторами с цветовой кодировкой, поэтому вы знаете, для какого калибра они предназначены.Разъемы без пайки бывают разных конфигураций:

Стыковые соединители имеют форму цилиндра и идеально подходят для соединения концов двух проводов. Конец провода вставляется в каждый конец соединителя, который обжимается для завершения соединения.

Лопаточные соединители идеально подходят для компонентов, которые часто снимаются или обслуживаются. Штекерный соединитель на одном конце провода входит в гнездовой соединитель на другом конце провода, завершая соединение.Для отключения просто разъедините разъемы.

Кольцевые соединители служат для крепления провода к винтовым зажимам; они закреплены клеммным винтом.

При установке любого типа разъема — паяного или беспаечного — рекомендуется использовать термоусадочную трубку. Термоусадочные трубки относительно просты в установке и обеспечивают дополнительную защиту от короткого замыкания и внешних элементов.

Электропроводка в автомобиле — это нечто большее, чем просто провод. Например, вам понадобится какая-то защита от перегрузки для защиты вашей дорогой электроники.Три основных типа защиты от перегрузки — предохранители, плавкие вставки и автоматические выключатели:

  • Предохранители предназначены для сгорания, когда на защищаемые ими цепи подается больше мощности, чем рассчитаны на предохранители. Предохранители рассчитаны по силе тока; популярные размеры: 3, 4, 5, 6, 7,5, 10, 12,5, 15, 20, 25 и 30 ампер. Всегда используйте предохранитель с номиналом немного выше, чем у аксессуара. Например, если электрический вентилятор рассчитан на 19,5 А, используйте предохранитель на 25 А.
  • Плавкие вставки — еще один вариант.Это специальные проволоки, изготовленные из сплава с более низкой температурой плавления, чем обычная медная проволока. Перемычка соединена с проводом питания аксессуара. В случае электрической перегрузки перемычка оплавится, и питание не попадет на защищаемый аксессуар.
  • Автоматический выключатель отключит питание защищаемого устройства в случае перегрузки. Когда перегрузка устранена, автоматический выключатель возвращается в исходное положение. Автоматические выключатели бывают в версиях с ручным и автоматическим сбросом и имеют те же самые популярные значения силы тока, что и предохранители.

Вы также должны установить реле вместе с проводкой, если ваши электрические аксессуары требуют большего тока, чем рассчитан на стандартный выключатель питания. А поскольку большинство переключателей предназначены для работы с очень ограниченными токами, реле требуются почти каждый раз для подключения нового вторичного электрического аксессуара.

Реле чрезвычайно полезны для работы с электрическими аксессуарами с большим током, такими как большие электрические вентиляторы, топливные насосы и HID фары.Они активируются электрической катушкой и управляются переключателем. Когда реле замкнуто, питание на рассматриваемый аксессуар не подается. Когда вы нажимаете переключатель аксессуаров, электрическая катушка в реле размыкается, передавая питание на аксессуар.

Существует множество других продуктов, облегчающих выполнение электромонтажных работ, включая панели переключателей, многоконтурные главные и вспомогательные блоки предохранителей, тумблеры, кнопочные переключатели и переключатели удаленного монтажа, и, конечно же, жгуты проводов для всего, от противотуманных фар. и датчики для комплектации автомобилей.

Прежде чем приступить к проекту электромонтажа, составьте план. Проложите проводку или жгут проводов так, чтобы вы знали, куда идет каждый провод, и что у вас достаточно проводов для выполнения работы. Разместите блок предохранителей в легкодоступном месте, например в перчаточном ящике или на центральной консоли. Установите необходимые реле, плавкие вставки или автоматические выключатели на соединениях между источником питания и электрическими аксессуарами.

Если на проводке еще нет маркировки, пометьте каждый провод или жгут с названиями компонентов, к которым они направляются.Если проводка или жгут проводов будут проходить через брандмауэр, вставьте в отверстие втулку, чтобы листовой металл не прорезал провода. Не закрепляйте разъемы, пока проводка не пройдет через брандмауэр.

Выберите место на брандмауэре или рядом с ним для точки общего заземления ремня безопасности и одну точку для заземления шасси на отрицательной стороне автомобиля. Этот метод дает вам единственный путь к отрицательной стороне транспортного средства и обеспечивает более эффективное заземление. Используйте провод 10 калибра или больше для соединения общего заземления с землей вашего шасси.

Не торопитесь, будьте организованы, сохраняйте спокойствие, и вы станете мастером электромонтажа, даже не успев это осознать!

Часто задаваемые вопросы по электромонтажу (часть 1 из 2)

Автор: auto-faq 3.3.1 (Perl 5.006)
Название архива: Электропроводка / часть 1
Обновлено: ВНИМАНИЕ

Этот FAQ не обновлялся и не публиковался в течение нескольких лет. Это
предполагается, что он будет обновлен, чтобы привести его в соответствие
с текущим кодом.Комментарии приветствуются на wirefaq (@) ferret.ocunix.on.ca

Часто задаваемые вопросы по электропроводке

                        Авторское право 1991-2004 гг.
Стивен Белловин (smb (at) research.att.com)
Крис Льюис (clewis (at) ferret.ocunix.on.ca)

Распространение с целью получения прибыли или в измененном содержании / формате
запрещено без разрешения авторов.
Распространение через печатную книгу или CDROM.
запрещено без согласия автора. Любой другой
распространение должно включать это уведомление об авторских правах и
атрибуция.| "быстро приведет вас к измененным разделам в
большинство читателей новостей.



Тема: Ответы на вопросы в этом FAQ

Введение / Отказ от ответственности
Что такое NEC? Где взять копию?
Что такое ЦИК? Где взять копию?
Могу ли я сделать проводку самостоятельно? Дополнительные указатели?
Что мне нужно в инструментах?
Что такое список UL?
Что такое одобрение CSA?
Какое влияние оказывает НАФТА на стандарты и разрешения на проводку?
Есть ли более дешевые и удобные для чтения книги по электромонтажу?
Другие ресурсы по электромонтажу
Проверки как и что? Почему я должен проверять мою проводку?
Мой дом не соответствует некоторым из этих правил и норм.Слово о напряжениях: 110/115/117/120/125/220/240
Как выглядит электрическое обслуживание?
Что такое схема?
«заземление» против «заземленного» против «нейтрального».
Что делает предохранитель или прерыватель? Какие отличия?
Прерыватели? Я не могу использовать предохранители?
Проволока какого размера мне следует использовать?
Откуда эти цифры?
Что означает «14-2»?
Что такое "проволока-гайка" / "маррет" / "коннектор марр". Как они используются?
Что такое GFI / GFCI?
Где следует использовать GFCI?
Где мне не использовать GFCI?
В чем разница между выходом GFCI и выключателем GFCI?
Тогда для чего нужен заземляющий штырь на розетке?
Система заземляющих электродов (НОВИНКА)
Требования к склеиванию (НОВИНКА)
Проверка заземляющих проводов и заземляющих электродов.(НОВИНКА)
Почему один штырь шире другого? Поляризация
Как преобразовать двухконтактные розетки в трехконтактные?
Скачки, скачки, разрывы, заземление и ваша электроника
Вы уверены в GFCI и незаземленных розетках?
Должна ли работать кнопка тестирования?
Как подключить 3-х и 4-х позиционные переключатели
Какие розетки мне нужны на кухне?
Где должны быть розетки и выключатели в ванных комнатах?
Общие правила размещения торговых точек / пропускная способность линий
Что такое Romex / NM / NMD? Что такое BX? Когда я должен использовать каждый?
Какие ящики использовать: пластиковые или металлические?
Расположение распределительной коробки?
Могу ли я установить приспособление для замены?
Шумные люминесцентные светильники, что мне делать?
Шумный свет с переключателями яркости, что мне делать? (НОВИНКА)
Что означает, когда при запуске мотора свет становится ярче?
Что такое 3-х фазное питание? Стоит ли мне его использовать? Могу я получить это в моем доме?
Что лучше запустить моторы на 110 или 220?
Что это за чушь про 3л.с. на цепях 110В 15А?
Как мне подключить свой магазин?
Подземная проводка
Дверной звонок / телефон / кабель Другие советы по подключению
Алюминиевая проводка
Я покупаю дом! Что я должен делать?
Что это за странности? Электропроводка старого образца
Где мне покупать вещи?
Таблица характеристик медной проволоки
Рекомендации по детекторам дыма
Прочие ссылки



Тема: Введение / Заявление об ограничении ответственности

Несмотря на то, что мы провели довольно много электромонтажа, мы не
электрики, и мы не можем нести ответственность за то, что вы делаете.Если
вы совершенно не уверены, что правильно или безопасно, * не
сделай это*. Обратитесь к квалифицированному специалисту - лицензированному электрику,
или к вашему местному электрику. Электричество - это не шутка;
ошибки могут привести к поражению электрическим током, возгоранию или поражению электрическим током.

Кроме того, наше обсуждение основано на Национальном
Электрический кодекс (NEC) и Канадский электротехнический кодекс (CEC).
В меру своих возможностей мы подтвердили каждую деталь
с электрическим кодом, но мы не цитируем разделы
просто для того, чтобы это было удобно для чтения.Если вы думаете, что мы неправы,
приглашаем вас поправить нас, но пожалуйста - цитируйте ссылки!

НИК и ЦИК сами по себе не имеют
силу закона. Многие муниципалитеты принимают его целиком. Другие,
однако не делайте этого. Проверьте свое местное здание
отдела (и <провинциальные> управления гидроинспекции в
Канада), чтобы узнать, что применяется в вашем регионе. Также,
у вашей местной электросети также могут быть особые требования
для электромонтажа. Имейте также в виду, что
мы говорим здесь относится в первую очередь к обычным односемейным
резиденции.Многосемейные дома, мобильные дома, коммерческие
учреждения и т. д., иногда управляются разными
правила.

Также обратите внимание, что вопреки распространенному мнению в США (и в
некоторые части Канады), Канада не является дочерней компанией, находящейся в полной собственности
США. Следовательно, NEC не применяется в Канаде.
Многое то же самое, в том числе напряжения, линии
частоты и законы физики. Но есть ряд
кардинальных различий в правилах. Где мы можем, мы
отметил их, пометив соответствующие отрывки с помощью `` NEC '' или
`` ЦИК ''.Помните, что ЦИК и НИК соответствуют минимальным стандартам. Часто
умно выходить за рамки их минимальных требований.



Тема: Что такое NEC? Где взять копию?

NEC - это типовой электрический кодекс, разработанный и опубликованный
Национальная ассоциация противопожарной защиты, группа страховой отрасли.
Он обновляется каждые три года. Выпущена версия 1993 года.
Вы можете купить копию в приличном книжном магазине или позвонив в него напрямую
по телефону 800-344-3555. Код существует в нескольких версиях.Есть
полный текст, что довольно непонятно. Есть сокращенный
издание, в котором есть только разделы, которые могут быть применимы к большинству домов.
И есть Справочник NEC, который содержит
комментарий '' к коду, а также полный текст. Это
рекомендуемая версия. К сожалению, руководства по
сокращенное издание. А полный справочник стоит дорого -
65 долларов США плюс доставка и транспортировка.



Тема: Что такое ЦИК? Где взять копию?

Канадская ассоциация стандартов - это организация, состоящая из
различных государственных структур, электроэнергетики, страхование
компании, производители электротехники и другие организации.CSA публикует стандарт CSA C22.1, который обновляется каждые два
или три года. Каждая провинция принимает, с некоторыми поправками,
этот стандарт и публикует кодовую книгу для конкретной провинции.
Поскольку каждая провинция издает свои, слегка измененные
стандарт, было бы несколько запутать получение CSA
сам стандарт. В этом FAQ "CEC" действительно означает
соответствующий провинциальный стандарт. В частности, этот FAQ
получено из Кодекса безопасности гидроэлектростанций Онтарио, 20-й
издание (1990). Что, в свою очередь, основано на CSA C22.1-1990 (16-е
издание). Хотя между провинциями существуют различия,
Была сделана попытка избежать подробностей, специфичных для Онтарио.

Соответствующий провинциальный код можно получить в отделе электроснабжения.
инспекционные пункты вашего провинциального властного органа. В
Онтарио, это Онтарио Гидро. Книга Ontario Hydro не является
чрезмерно жирный. Это около 25 канадских долларов и включает обновления, отправленные по почте. я
слышал, что эти стандарты несколько легче читать, чем
эквивалентные публикации NEC.

Не беспокойтесь спрашивать в Квебеке - проводка своими руками запрещена во всем
провинция.

Тема: Могу ли я сделать проводку самостоятельно? Дополнительные указатели?

В большинстве мест домовладельцам разрешается делать проводку самостоятельно.
В некоторых нет. Обратитесь к местному электрику.
инспектор. В большинстве мест вам не разрешат прокладывать проводку на чужих
дома за деньги без лицензии. Вам также не разрешено делать
электромонтаж в «коммерческих» зданиях. Многоквартирные дома (например, дуплексы)
обычно считаются «полукоммерческими» или «коммерческими». Тем не мение,
многие юрисдикции позволят вам работать на полукоммерческих
проводку, если вас наблюдает лицензированный электрик - если вы можете
найти того, кто хочет контролировать.Если делать проводку самостоятельно, важный момент:

Делайте это ЧИСТИЧНО и ХОРОШО! На самом деле вы стремитесь к лучшему
работа, чем сделает электрик. Ведь это твой собственный дом,
и это вы или ваша семья можете убить, если вы сделаете
ошибка. У электрика царит нехватка времени, есть навыки
и знает профессиональные хитрости, чтобы делать свою работу быстро и безопасно.
В этом FAQ мы сознательно дали несколько рекомендаций, которые
превышают код, потому что мы считаем его разумным,
и впечатлит инспектора.Инспектор будет знать, что вы любитель. Ты должен
заслужить его доверие. Лучший способ сделать это - потратить
время делать как можно более аккуратную работу. Не срезайте углы.
Превышать спецификации. В противном случае инспектор может получить крайне
придирчивы и обвиняют вас в малейших проступках.

Не пытайтесь ничего скрыть от инспектора.

Используйте подходящие инструменты. То есть: не используйте хлебный нож, чтобы раздеться
провода или скручивайте провода пальцами. Инспектор
это не понравится, и результаты будут небезопасными.И это
занимает больше времени. И вы с большей вероятностью вставите кусок
Провод 12ga через вашу руку.

Не трогайте домашний провод, когда он очень холодный (например, ниже -10 ° C.
или 16F). Домашняя проволока из термопласта, особенно старых типов
становятся очень хрупкими.



Тема: Что мне нужно в инструментах?

Во-первых, очевидное - молоток, дрель, несколько
отвертки, как прямые, так и крестообразные. Если вы
посчастливилось жить в Канаде (или найти источник одобренного CSA
устройств) вам потребуются отвертки Robertson ("квадратная выемка")
(# 1 и # 2) вместо филлипса.Для сверления нескольких отверстий используйте лопаточное сверло 3/4 "или 1" и 1/4 "или
Электродрель 3/8 дюйма подойдет. Если вы много делаете, или
работаете с пиломатериалами старого возраста, мы рекомендуем сверло 1/2 дюйма
(сверла под прямым углом замечательные. Можно взять напрокат) и
Шнековые сверла 3/4 дюйма или 1 дюйм. Эти биты тянут
вы прошли, так что они намного быстрее и менее утомительны, даже
в древесине лиственных пород 90-летнего возраста.

Биты отвертки пригодятся для сверл, особенно если вы
установите электрические коробки с помощью шурупов (шурупов для гипсокартона
работать хорошо).Для зачистки проводов используйте настоящий инструмент для зачистки проводов, а не нож или
обычные кусачки. Не покупайте комбо-стриптизершу K-Mart за 3 доллара,
щипцы для обжима и открывалка для бутылок. Вы должны заплатить
От 15 до 20 долларов за хорошую пару «плоскогубцев». Он будет иметь размер
зачистки отверстий, и не будет надрезать или схватить провод - он должен
им легко зачистить провод. У одной модели есть небольшое отверстие в
лезвие для формирования точных проволочных петель под винтовые клеммы. Там
являются более интересными типами (автополоска / обрезка), но обычно они не
необходимо, и профессионалы обычно их не используют.Пара диагональных боковых плоскогубцев пригодится для обрезки концов.
в стесненных местах. Не используйте их для зачистки проводов.

Вам понадобятся линейные клещи для скручивания проводов для соединителей.

У вас должна быть пара острогубцев для возни
внутри ящиков и замыкающих петель, но лучше сформировать проволоку
петли с "отверстием для формирования петли" на инструменте для снятия изоляции - больше
точный.

Если вы используете неметаллический кабель, возьмите инструмент для зачистки кабеля.
удаление ножен. Или сделайте то, что делают некоторые профессионалы, они
конец оболочки зацепите заземляющий провод плоскогубцами,
и просто оторвите оболочку, используя заземляющий провод в качестве
"молния" и отрезать ножны.Вы не должны пытаться раздеться
ножны с острием ножа, потому что их слишком легко
разрежьте изоляцию на проводниках. По-видимому, Стэнли
универсальные ножи с ножами для линолеума (лезвия с крючками)
можно использовать для снятия оболочки, но все же есть возможность
что ты проводников долбишь.

Для любого значительного объема работ с армированным кабелем хорошо
стоит потратить время на приобретение поворотного разветвителя кабеля (~ 18 долларов США).
Ножовки сложно использовать, не разрезая проволоку
или изоляция.Тестеры розеток с тремя контактами - это быстрая проверка правильности подключения
магазины. Около 6 долларов. Мультиметры говорят вам больше, но это намного больше
дорого и, вероятно, того не стоит для большинства людей. Просто
датчик напряжения, который может обнаруживать потенциал через изолированный
провод, не питающий никаких устройств, чрезвычайно полезен; они стоят
около 10 долларов США в Radio Shack.

У вас должен быть датчик напряжения - чтобы проверить, что провода
мертвы, прежде чем приступить к работе с ними. Варианты с неоновой лампочкой стоят дешево (2-3 доллара)
и работать хорошо.Если вы станете более серьезным, тип «звуковой сигнализации» будет
хорош для трассировки цепей без помощника. (Хотя меня знали
чтобы заблокировать дрель, и бейте выключателями, пока крик не прекратится ;-)

Чтобы пропустить провода через существующие стены, вам понадобится рыболовная лента.
Часто нужны две ленты, но иногда гнутая вешалка или
хватит длины тонкой цепочки. Рыбные ленты можно взять напрокат.

Электроизоляционная лента. Очень много ;-) Серьезно, хороший и грамотный
для электромонтажа потребуется очень мало ленты. Лента пригодится для
обертывание дикий утеплителем в ремонтных работах.Другое использование - обернуть
вокруг корпуса розеток и выключателей, чтобы закрыть оконечную нагрузку
саморезы - я этого не делаю, но это предпочитают подрядчики по гипсокартону (чтобы
предотвратить взрывы при столкновении ножа для гипсокартона с розеткой под напряжением
без крышки).



Тема: Что такое список UL?

UL означает «Лаборатория андеррайтеров». Это было
организация страховой отрасли, но теперь она независима
и некоммерческая. Тестирует электрические компоненты и оборудование
на наличие потенциальных опасностей.Когда что-то внесено в список UL, это означает
что UL протестировал устройство, и оно соответствует их требованиям
в целях безопасности - например, опасность возгорания или поражения электрическим током. Это не обязательно
означают, что устройство действительно делает то, что должно, просто
что это, вероятно, не убьет вас.

UL не имеет силы закона в США - вы
разрешено покупать и устанавливать устройства, не внесенные в списки UL. Тем не мение,
страховые полисы иногда содержат пункты, которые
ограничить свою ответственность в случае предъявления претензии в ответ на
отказ устройства, не внесенного в список UL.Кроме того, в
во многих случаях NEC потребует, чтобы компонент проводки
используется для определенной цели и внесен в список UL для этой цели.
Косвенно это означает, что определенные части вашей проводки
должны быть внесены в список UL до того, как инспектор одобрит это и / или
выданы разрешения на размещение.



Тема: Что такое одобрение CSA?

Каждое электрическое устройство или компонент должны быть сертифицированы
Канадская ассоциация стандартов (или признанный эквивалент) до
его можно продать в Канаде. Подразумевается, что вся проводка
должны выполняться с использованием материалов, одобренных CSA.Они проводят тестирование
аналогичен UL (немного более строгий), за исключением того, что CSA (или
признанный эквивалент) одобрение требуется по закону.

Опять же, как и UL, если пожар был вызван не одобренным CSA
оборудования, вашей страховой компании, возможно, не придется платить
Запрос.

Примечание: строго говоря, обычно есть законный способ
отсутствие наклейки CSA. В некоторых случаях (например, Онтарио)
местная гидроинспекция перед покупкой или перед использованием
приемлемо. Гидроинспектор наклеит «наклейку с гидроприводом».
к устройству, что имеет допуск CSA.Но это стоит
деньги - последнее, что я знал, 75 долларов за осмотренную единицу.

ULC (Лаборатория андеррайтеров Канады) является независимым
организация, которая, помимо прочего, берет на себя
ежеквартальная проверка производителя для обеспечения непрерывного
соответствие продуктов, включенных в список / признанных UL, отчетам агентства
и стандарты безопасности. Эта работа выполняется по контракту с UL.
Inc (Отдел последующих услуг). Они не филиал или
дочерняя компания UL.



Тема: Какое влияние оказывает НАФТА на стандарты и разрешения на проводку?

Соглашение о свободной торговле в Северной Америке вступило в силу
1 января 1994 г.НАФТА пытается снизить торговые барьеры
между Мексикой, Канадой и США. Одна из «преград»
было утверждение материала. С 1 января CSA
одобрение устройства юридически считается эквивалентным UL
одобрение в США. И наоборот, UL теперь принят как
эквивалентно разрешению CSA в Канаде. Теоретически это
означает, что устройства, отмеченные только сертификатом UL, являются приемлемыми
в CEC, и наоборот, утверждение CSA устройства
принимается NEC.Это позволяет гораздо более свободно торговать
электрические материалы между двумя странами.

Это не влияет на сами электрические коды, поэтому
различия в практике между НИК и ЦИК сохранятся.
Я также понимаю, что двустороннее признание
"одобрение" будет применяться только тогда, когда применяемые стандарты
разумно то же самое. Например, кабель, одобренный
NEC для данной цели может быть неприемлемой для CEC для
с той же целью, если требования стандартов различны.Например: кабель «NMD» (неметаллический, влажный) обычно требуется для
резиденции в Канаде. Кабель «НМ» («неметаллический, не влажный
location), который используется в тех же ситуациях в США,
вероятно, было бы неприемлемо в Канаде. Также,
муниципалитеты могут добавить дополнительные требования к
ЦИК, как могут в США над НИК.

Таким образом, канадцы, вероятно, начнут видеть одобренный только UL
материалы в магазинах, и американцы то же самое относительно
Только CSA. Но некоторые отличия останутся.Если есть сомнения относительно
основные предметы, обратитесь к инспектору. По крайней мере, в Канаде
наличие материала в магазине обычно означает
что это нормально для установки.



Тема: Есть ли более дешевые и удобные для чтения книги по электропроводке?

США: наши читатели предложили следующие три книги

Жилая проводка
Джеффа Маркелла,
Книги мастеров,
Carlsbad CA за 18,25 доллара. ISBN 0-934041-19-9.

Практическая электрическая проводка
Жилой, фермерский и промышленный, на основе национального
Электрический код ANSI / NFPA 70
Герберт П.Рихтер и В. Крейтон Шван
McGraw-Hill Book Co.

Упрощенная проводка
Х. П. Рихтер и В. К. Шван
Park Publishing Co.

Руководство электрика для инструментов
Рекс Миллер
Прентис Холл (АРКО) 1989
ISBN 0-13-247701-7 11,00 долларов США

Постарайтесь убедиться, что книга основана на последней версии NEC
доработка. На данный момент это 1993 год.

Канада: P.S. Найт пишет и издает книгу под названием
«Упрощенный электрический кодекс». Похоже, есть версия
публикуется для каждой провинции и очень привязан к
соответствующий провинциальный кодекс.Он ориентирован на бытовую проводку,
и незаменим для канадских любителей. Лучше получить
эту книгу, чем ЦИК, если вы не проводите много проводов (или не отвечаете
вопросы в сети ;-).

Он обновляется каждый раз, когда обновляются провинциальные коды. Эта книга
доступны во всех магазинах бытовой техники и товаров для дома по цене менее 10 канадских долларов.



Тема: Другие ресурсы по электромонтажу

http://homewiring.tripod.com - действительно отличный сайт.
Он содержит довольно широкий спектр очень подробной информации.
Если вам нужны картинки о том, как делать обычные вещи (например, 3 или 4
переключатели, установка потолочного вентилятора и т. д.), это отличный
место, куда пойти.Он не охватывает столь широкий круг вопросов
как этот FAQ, но он гораздо более подробный и актуальный
в некоторых областях.

Это особенно удобно для разводки сложных
переключатели.

Обратите внимание, что этот сайт предназначен только для NEC 1999 года. Что обозначает
если вы не в США, вам нужно будет очень осторожно
принимая правила как Евангелие. Например, раздел о кухнях
совершенно неверно для Канады.




Тема: Проверки как и что? Почему я должен проверять мою проводку?

Большинство юрисдикций требуют, чтобы вы получили разрешение и
проверки любой проводки, которая сделана.Среди прочего
мирские бюрократические причины (страховые компании не
любит платить претензии), разрешение и проверки
дает некоторую уверенность в том, что вы, ваша семья, ваши соседи
или последующие владельцы вашего дома не погибнут и не проиграют
их дома однажды ночью из-за небрежной проводки.

Большинство юрисдикций имеют право приказать вам освободить
домой, или приказать вам оторвать любую проводку, сделанную без
разрешать. Калифорния, например, особенно противна
это.Если в вашем доме начался пожар, а непроверенная проводка находится на
по вине страховые компании часто отказываются возмещать ущерб
претензии.

В целом процесс выглядит так:
- вы обращаетесь в местную инспекцию или в здание
отдел разрешения. У вас должен быть эскиз или
подробный чертеж того, что вы планируете делать. Это
хорошее время, чтобы задать вопросы о том, что вы не
уверен. Если вы делаете большую работу, они могут навязать
на вас особые условия, требуется погрузка
расчеты и задать другие вопросы.С этой точки зрения
они скажут вам, какие проверки вам понадобятся.
- Если вы устанавливаете главную панель, вам потребуется
проверьте панель и сервисные соединения
прежде, чем ваша электросеть обеспечит подключение.
Иногда это делается местными властями.
а не обычные инспекторы.
- После установки коробок и проводки, но до
утеплитель / стены поднимаются, вам понадобится
«грубый» осмотр.
- После того, как стены возведены и проводка закончена,
вам понадобится «заключительный осмотр».

СУБЪЕКТ: Мой дом не соответствует некоторым из этих правил и норм.
Мне нужно обновиться?

В общем, нет необходимости обновлять старые жилища,
хотя есть и исключения (например: детекторы дыма в некоторых
случаи). Однако любая новая работа должна выполняться в соответствии с
последний электрический код. Кроме того, если вы занимаетесь `` основной '' работой, вы
может потребоваться обновить некоторые существующие части или все
вашей системы. Проконсультируйтесь с вашим местным электриком.



Тема: Слово о напряжениях: 110/115/117/120/125/220/240

Одна вещь, которая может немного запутать, - это
разные числа людей болтают о напряжении
цепь.Один человек может говорить о 110 В, другой 117 В.
или еще 120В. Это все, по сути, абсолютно одинаковые
вещь ... В Северной Америке коммунальные предприятия требуются
для подачи в ваш дом двухфазного питания 240 В (+ -5%).
Это работает как две ноги 120 В + - 5%. Кроме того, поскольку там
резистивные перепады напряжения в домашней проводке, это не
необоснованно обнаружить, что 120 В упало до 110 В или 240 В упало
до 220В к моменту, когда мощность достигнет розетки. Особенно
в конце удлинителя или длинного участка цепи.Для ряда
причин, каких-то исторических, какой-то простой личной злобности,
разные люди предпочитают звонить им по немного разным номерам.
В этом разделе часто задаваемых вопросов принято называть их "110 В" и
"220V", за исключением случаев, когда на самом деле говорится, какое измеренное напряжение будет
быть. Сбивает с толку? Немного. Просто проигнорируйте это.

Одна вещь, которая может сделать это немного более понятным
в том, что на шильдиках оборудования обычно указано нижнее значение (например: 110 В
вместо 120В) значение. Это означает, что устройство
разработан для правильной работы при падении напряжения, которое
низкий.208 В * не * то же самое, что 240 В. 208В - это напряжение между
фазы трехфазной Y-цепи, напряжение 120 В от нейтрали к любой
горячей. 480 В - это напряжение между фазами трехфазного "Y"
цепь 277V от горячего к нейтральному.

В соответствии со странностью 110 В против 120 В двигатели предназначены для
для работы на 480 В три фазы часто обозначаются как 440 В ...



Тема: Как выглядит электрическая служба?

Логически четыре провода связаны с питанием
главная панель с питанием. Три из них поступят от утилиты
полюс, а четвертый (голый) провод идет откуда-то еще.Оголенный провод подсоединяется к одному или нескольким длинным металлическим стержням.
 в землю, или в провод, закопанный в фундамент, или иногда
 к водопроводу (должен быть металлическим, продолжаться до места
магистральный водопровод, входящий в дом. Остерегайтесь гальваники
действие проводимости «разрывается» (часто между медной и железной трубой).
Это «заземляющий провод». Он нужен, чтобы убедиться, что
Третий контакт на ваших розетках заземлен. Этот провод
обычно нет тока.Один из других проводов будет белым (или черным с белым или
желтые полосы, а иногда и просто черные). Это нейтральный провод.
Он подключен к «центральному отводу» (CEC; «центральный отвод» в
NEC ;-) распределительного трансформатора, питающего питание. Это
подключается к заземляющему проводнику только в одном месте (часто
внутри панели). Нейтраль и земля не должны быть подключены
где-нибудь еще. В противном случае могут произойти странные и / или опасные вещи.

Кроме того, должна быть только одна система заземления в
дом.Некоторые нормы требуют более одного заземляющего электрода.
Они будут соединены вместе или подключены к нейтрали.
в общей точке - еще одна система заземления. Добавление дополнительных
заземляющие электроды, подключенные к другим частям дома
проводка небезопасна и противоречит нормам.

Если вы добавляете вспомогательную панель, земля и нейтраль обычно
выведены как отдельные проводники от главной панели, и
не связаны между собой на субпанели (т. е. все еще только один
соединение нейтраль-земля). Однако в некоторых ситуациях
(определенные категории отдельных зданий) вы действительно делаете
необходимо предоставить второй заземляющий электрод - проконсультируйтесь с вашим
инспектор.Два других провода обычно черного цвета и являются «горячими».
провода. Они прикреплены к распределительному трансформатору как
хорошо.

Два черных провода сдвинуты по фазе на 180 градусов.
разное. Это означает, что если вы подключите что-то к обоим горячим проводам,
напряжение будет 220 вольт. Если что-то подключить к
белый и любой из двух черных вы получите 110 В.

Кажется, что в некоторые панели входят только три провода.
Это либо потому, что нейтраль и земля подключены.
вместе в другой точке (например: метр или столб) и один
провод выполняет двойную функцию как нейтраль и земля, или в некоторых
в редких случаях в сервисе есть только один горячий провод (только 110 В
служба).

Тема: Что такое схема?

Внутри панели производятся подключения к входящим проводам.
Эти соединения затем используются для подачи питания на выбранные
части дома. Есть три разных комбинации:
1) одна горячая, одна нейтраль и земля: цепь 110 В.
2) две точки, без нейтрали и заземление: цепь 220 В.
3) две точки, нейтраль и земля: цепь 220 В + нейтраль,
и / или две цепи 110 В с общей нейтралью.

(1) используется для большинства цепей питания розеток и
освещение в вашем доме.(3) обычно используется для подачи
питание основных приборов, таких как печи и сушилки - они
часто есть потребность как в 220 В, так и в 110 В или в нескольких
цепи от щитовой коробки до точки распределения. (2) является
обычно для специальных цепей двигателя 220 В, электрических нагревателей или
Кондиционеры.

[Важное примечание: в США NEC разрешает цепь
аналогично (2) для печей и сушилок, а именно, три
проводка с заземляющим проводом, выполняющим двойную функцию в качестве нейтрали.
Начиная с редакции NEC 1996 года, это НЕ РАЗРЕШЕНО.]

(1) обычно подключается трехжильным проводом: черный для горячего,
белый для нейтрали и голый для заземления.

(2) и (3) имеют один горячий провод красного цвета, другой черный, а
неизолированный провод для заземления, а в (3) белый провод для нейтрали.

Иногда вы увидите (2), соединенные только черным, белым и заземленным
провод. Поскольку белый цвет в данном случае «горячий», и NEC, и CEC
требует, чтобы белый провод был «постоянно помечен» на концах
чтобы указать, что это провод под напряжением. Обычно делается краской, гвоздем
полироль или иногда изолента.Каждая цепь присоединена к основным проводам, идущим в
панель через автоматический выключатель или предохранитель.

В некоторых регионах есть схемы, которые выглядят как (1), (2)
или (3) за исключением того, что они имеют два оголенных провода заземления. Некоторые места
это необходимо для гидромассажных ванн и т.п. (одно заземление - это "каркасное заземление",
другой присоединяется к двигателю). Это может быть или не быть
альтернатива защите GFCI.



Тема: «заземление» против «заземленного» против «нейтрального».

Согласно терминологии ЦИК и НИК,
«заземляющий» провод предназначен для защитного заземления, т.е.е., зеленый
либо голый, либо зеленый с желтой полосой провода. Слово «нейтральный»
зарезервирован для белых, когда у вас есть схема с более чем
один «горячий» провод. Так как белый провод подключен к нейтрали и
заземляющий провод внутри панели, правильный термин
«заземленный провод». Однако потенциальная путаница между
«заземленный провод» и «заземляющий провод» могут привести к
потенциально смертельные ошибки - никогда не используйте неизолированный провод
как «заземленный провод» или белый провод как «заземляющий провод»,
даже если они соединены вместе в панели.[Но не в субпанелях - субпанели питаются нейтралью и заземлением
отдельно от основной панели. Как правило.]

Примечание: не заклеивайте, не окрашивайте и не заменяйте провода другого цвета для
безопасный заземляющий провод.

В торговле и в обычном употреблении используется слово «нейтральный».
для «заземленного провода». В этом FAQ используется слово "нейтральный" просто для того, чтобы
избежать возможной путаницы. Мы рекомендуем использовать «нейтральный»
тоже. Таким образом, белый провод всегда (за исключением некоторого света
переключение приложений) нейтральный. Не земля.



Тема: Что делает предохранитель или прерыватель? Какие отличия?

Предохранители и автоматические выключатели предназначены для отключения питания.
в цепь, когда ток превышает безопасный уровень.За
Например, если ваш тостер закорочен, предохранитель или выключатель должны
«поездка», предохраняющая от оплавления проводку в стенах. В виде
предохранители и автоматические выключатели в первую очередь предназначены для защиты
электропроводка - утверждение UL или CSA предположительно указывает на то, что
само оборудование не вызовет возгорания.

Предохранители содержат узкую металлическую полоску, предназначенную для плавления.
(безопасно), когда ток превышает номинальное значение, тем самым
прерывание питания цепи. Предохранители срабатывают относительно
быстрый. Иногда это может быть проблемой для двигателей,
большие скачки пускового тока.Для цепей двигателя вы можете использовать
предохранитель с "выдержкой времени" (одна марка - "фюзетрон"), который позволит избежать
отключение при кратковременных перегрузках. Фюзетрон выглядит как
подпружиненный предохранитель. Предохранитель может сработать только один раз, тогда он должен быть
заменены.

Прерыватели - довольно сложные механические устройства. Oни
обычно состоят из одного подпружиненного контакта, который фиксируется
в позицию против другого контакта. Когда текущий поток
через устройство превышает номинальное значение, биметаллическая полоса
нагревается и гнется.При изгибании он "размыкает" защелку, и
пружина разъединяет контакты. Автоматические выключатели ведут себя
так же, как и фюзетроны, то есть им требуется больше времени для
срабатывает при умеренных перегрузках, чем обычные предохранители. С высоким
перегрузки, они быстро отключаются. Автоматические выключатели могут быть сброшены на конечный
количество раз - каждый раз, когда они спотыкаются или бросаются
когда цепь используется, возникает дуга, которая
повреждает контакты. Таким образом, выключатели не следует использовать в
место переключателей, если они специально не указаны для
цель.Ни предохранители, ни автоматические выключатели сами по себе не «ограничивают» ток. Мертвый
короткое замыкание в цепи может вызвать сотни, а иногда даже
тысячи ампер на короткий период времени, что
часто может вызвать серьезные повреждения.



Тема: Прерыватели? Я не могу использовать предохранители?

Статистика показывает, что панели предохранителей имеют значительно более высокую
риск возникновения пожара, чем панели выключателя. Обычно это
из-за неплотно вкрученного предохранителя или контактов
коррозия и нагрев со временем, или предохранитель неправильного размера
устанавливается, или как гласит пословица "заменить предохранитель на
пенни "уловка.Поскольку выключатели устанавливаются более стационарно и лучше
механизмы соединения, риск возгорания значительно меньше.

Предохранители могут взорваться при очень большой перегрузке. когда
взрыватель взрывается, облако металлического пара становится проводящим
путь. Результат? От полного расплавления электрощита,
расплавленная служебная проводка, из-за пожара в электрической
распределительный трансформатор, и ваш дом сгорел.
[Этот автор видел, как это произошло.] Прерыватели этого не сделают.

Многие юрисдикции, особенно в Канаде, больше не разрешают
панели предохранителей в новых установках.NEC разрешает новые
панели предохранителей в некоторых редких случаях (требующих специального
вставки для «привязки» держателя предохранителя к предохранителям определенного размера)

Некоторым устройствам, особенно некоторым большим кондиционерам, требуется предохранитель.
защита в дополнение к выключателю на панели. Предохранитель
там для защиты обмоток двигателя от перегрузки. Проверить
маркировка на агрегате. Обычно это только на больших постоянно
установлены моторы. В инструкции по установке вам сообщат
если он вам нужен.



Тема: Проволока какого размера мне следует использовать?

Для цепи на 20 ампер используйте провод 12 калибра.Для цепи на 15 А
вы можете использовать провод 14 калибра (в большинстве стран). На долгое время
тем не менее, вам следует использовать провод следующего большего размера, чтобы избежать
падение напряжения. 12 калибр лишь немного дороже, чем
14 калибра, хотя он жестче и с ним труднее работать.

Вот краткая таблица для обычных ситуаций. Увеличьте размер для
более 100 футов, когда кабель находится в кабелепроводе, или
соединены с другими проводами в месте, где они не могут рассеиваться
легко нагреть:

Манометр ампер
14 15
12 20
10 30
8 40
6 65

Мы не указываем большие размеры, потому что они начинают сильно зависеть
по применению и точному типу проволоки.

Тема: Откуда берутся эти числа?

Есть два момента: падение напряжения и тепловыделение.
Чем меньше провод, тем выше сопротивление. когда
сопротивление больше, провод больше нагревается, и есть
большее падение напряжения в проводке. Первое, почему вам нужно
высокотемпературная изоляция и / или провода большего диаметра для использования в
трубопровод; последнее, поэтому вы должны использовать провод большего размера в течение длительного времени
бежит.

Ни один из этих эффектов не имеет большого значения на очень коротких расстояниях.
Есть некоторые очень специфические исключения, когда использование меньшего
проволока допускается.Самым очевидным является сетевой шнур на большинстве
лампы. Не пытайтесь это сделать, если вы не уверены, что вам подходит
одно из тех исключений; вы никогда не ошибетесь, если будете использовать большие
провод.



Тема: Что означает «14-2»?

Используется для описания размера и количества проводников.
в кабеле. Первое число указывает калибр. Секунда
количество токоведущих жил в проводе - но
помните, что обычно есть дополнительный провод заземления. «14-2» означает
Калибр 14, два изолированных токоведущих провода плюс неизолированное заземление.-2 провода обычно имеют черный, белый и оголенный провод заземления. Иногда
белый цвет вместо этого красный для цепей 220 В без нейтрали. В
в последнем случае оболочка обычно тоже красная.

-3 провод обычно имеет черный, красный, белый и оголенный провод заземления.
Обычно несут 220В с нейтралью.



Тема: Что такое "провод-гайка" / "маррет" / "соединитель марр"? Как они
используемый?

Накручиваемый коннектор представляет собой пластиковый конус с резьбой.
штуковина, которая используется для соединения проводов. "Марретт",
«Соединитель Marr», «IDEAL Wire-nut (R)» - торговые наименования.Ты будешь
Обычно их используют в разводке своими руками в большом количестве.

По сути, вы зачищаете концы проводов примерно на дюйм, скручиваете их
вместе, затем закрутите разъем.

В то время как некоторые разъемы рекламируют, что вам не нужно скручивать
провод, так или иначе - это больше механически и электрически
безопасный. Если в инструкциях специально не указано иное ...

Есть много разных размеров соединителей проводов. Вы должны проверить
что разъем, который вы используете, соответствует размеру
количество и размеры проводов, которые вы соединяете.Не собирайте провода просто плоскогубцами или
ваши пальцы. Используйте плоскогубцы с тупым концом ("лайнсмен"),
и аккуратно и плотно скручиваем провода. Иногда
полученный конец рекомендуется обрезать, чтобы убедиться, что он
входит в разъем правильно.

Закрутив разъем, потяните за каждый провод и
убедитесь, что ничего не болтается.

Некоторые люди оборачивают "открытый" конец разъема электрическим
лента. Вероятно, это не очень хорошая идея - инспектор может
оторвать при осмотре.Обычно это делается, потому что
немного оголенного провода снаружи разъема - вместо этого
приклеивая его, соединение следует переделать.



Тема: Что такое GFI / GFCI?

GFCI - это `` прерыватель цепи замыкания на землю ''. Он измеряет
текущий ток, протекающий через горячий провод и
нейтральный провод. Если они отличаются более чем на несколько миллиампер,
предположение состоит в том, что ток утекает на землю через какой-то другой
путь. Это может быть из-за короткого замыкания на шасси
электроприбора, или к заземляющему проводу, или через человека.Любые
таких ситуаций является опасным, поэтому GFCI срабатывает, нарушая
схема.

GFCI не защищают от всех видов поражения электрическим током. Если,
например, вы одновременно коснулись горячего и нейтрального
провода цепи, и никакая часть вас не была заземлена, GFCI
не поможет. Весь ток, прошедший от горячего
вы вернетесь через нейтральный провод, сохраняя
GFCI доволен.

Две пары соединений на выходе GFCI не симметричны.
Один помечен как НАГРУЗКА; другой, LINE.Входящая мощность
* должен * быть подключен к ЛИНИИ, иначе розетка не будет
защищен. Сторона ЗАГРУЗКИ может использоваться для защиты всех устройств.
вниз по течению от него. Таким образом, можно получить целую вереницу розеток.
покрывается одной розеткой GFCI.



Тема: Где следует использовать GFCI?

NEC требует GFCI для однофазных сетей на 110 В, 15 А или 20 А.
розетки, в ванных комнатах, кухонные стойки в пределах 6 футов от раковины, барная стойка
раковины, кровельные воронки, гаражи, недостроенные подвалы или подвалы,
на открытом воздухе, возле бассейна или в любом другом месте, где вы, вероятно,
столкнуться с водой или сыростью.Есть исключения для недоступных
розетки, предназначенные для бытовой техники, `` занимающей фиксированное пространство '',
обычно холодильники и морозильники, а также отстойники и
стиральная техника.

Теперь NEC требует, чтобы при замене розетки в
Если теперь требуется GFCI, необходимо установить защиту GFCI.
Особо отметим - розетки для кухни и ванной.

При использовании правила «фиксированного устройства» для исключения выходов GFCI,
розетки с одной розеткой должны использоваться для одиночных приборов,
дуплексные розетки можно использовать для двух приборов.ЦИК не санкционирует такое количество GFCI. В частности, там
не требуется для защиты кухонных розеток, большинства гаражей или
подвальные розетки. Подвальные розетки необходимо защитить, если вы
есть земляной пол, гаражные розетки, если они рядом с дверью
снаружи. В ванных комнатах и ​​большинстве внешних торговых точек должны быть GFCI,
как и системы бассейнов и джакузи или гидромассажные насосы.

Существует множество правил относительно GFCI с пулами и так далее. Этот
выходит за рамки нашей компетенции, поэтому мы не рассматриваем его в
деталь.Увидимся у инспектора.

Теперь при замене розетки она должна быть защищена GFCI, если
теперь это потребуется для новой установки. То есть,
кухонная розетка, установленная в соответствии с Кодексом 1984 г., не должна иметь
был защищен, но если эта розетка когда-либо будет заменена, GFCI
Теперь необходимо добавить защиту (под NEC). Это явный
в NEC 1993 года и наложен инспектором в Канаде.

Даже если вам не требуется защита GFCI, вы можете
все равно хотите рассмотреть возможность его установки. Если вам не нужен GFCI
выключатель (см. ниже), стоимость невысока.В США GFCI
торговые точки могут стоить всего 8 долларов США. (Затраты немного выше в
Канада: 12 канадских долларов. Оцените собственные факторы риска. Ваш
готовый подвал когда-нибудь промокнет? У тебя есть маленькие дети?
Вы используете розетки в гараже для электроинструмента? Делает
вода или талый снег когда-нибудь лужи в вашем гараже?



Тема: Где не следует использовать GFCI?

GFCI обычно не используются в схемах, которые (а) не создают
риск безопасности, и (б) используются для питания оборудования, которое должно работать
без присмотра в течение длительного времени.Холодильники, морозильники,
и отстойники - хорошие примеры. Причина в том, что GFCI
иногда склонны к неприятным поездкам. Некоторые утверждают, что
индуктивная задержка в обмотках двигателя может вызвать кратковременное
текущий дисбаланс, отключение GFCI. Однако обратите внимание, что большинство
Поездки GFCI реальны; если у тебя много поездок бесплатно
очевидная причина, вам следует проверить проводку
прежде чем решить, что GFCI сломан или бесполезен.



Тема: В чем разница между выходом GFCI и выключателем GFCI?

В большинстве случаев вы можете использовать либо выход GFCI в качестве
первое устройство в цепи, или вы можете установить выключатель с
встроенный GFCI.Первое обычно предпочтительнее, поскольку GFCI
выключатели довольно дороги. Например, обычный GE
стоимость выключателя ~ 5 долларов США; модель GFCI стоит ~ 35 долларов США. Существует один
главное исключение: если вам нужно защитить многопроводную ветвь
цепь '' (две или более цепей, имеющих общий нейтральный провод),
например, кухонная схема в канадском стиле, вам понадобится
многополюсный выключатель GFCI. К сожалению, это дорого;
стоимость может достигать сотен долларов, в зависимости от
какая у вас марка панельной коробки.Но если вы должны защитить таких
схему (скажем, для нагревателя бассейна), у вас нет выбора.

Еще один нюанс - торговые точки GFCI громоздки. Вы можете использовать
коробка увеличенного размера при их установке. Если подумать, используйте
повсюду большие (на самом деле глубокие) коробки. Вы поблагодарите себя
для этого.

Кстати, если вы устанавливаете GFCI, чтобы убедиться, что
конкретная розетка защищена (например, ванная), вы не
действительно придется приложить все усилия, чтобы найти первый
розетку в цепи, можно просто найти первую розетку
в ванной, а не GFCI что-либо перед ним.Но
защита всей цепи является предпочтительной.

При установке GFCI рекомендуется использовать небольшую
прилагаемые к нему наклейки с защитой от замыкания на землю и маркировка
выходы ниже GFCI. Вы можете выяснить, какие
выходы находятся "ниже по потоку", просто отключив GFCI с помощью
кнопку тестирования и посмотрите, какие розетки не работают.

Обратите внимание, что метки являются обязательными для GFCI-защищенных-но-незаземленных
трехконтактные розетки согласно NEC.



СУБЪЕКТ: Тогда для чего нужен заземляющий штырь на розетке?

Помимо их использования в электронике, которые мы не будем комментировать,
и для некоторых люминесцентных ламп (они не включатся без
хорошее заземление), они предназначены для защиты от
нарушения изоляции внутри устройства.Как правило, случай
прибор подключен к заземляющему проводу. Если есть
нарушение изоляции, из-за которого горячий провод замыкается на корпус,
заземляющий провод безопасно отводит электричество (и, возможно,
выключает автоматический выключатель в процессе). Если дело не в
заземлен и происходит такое короткое замыкание, корпус жив - и если
вы прикоснетесь к нему, пока вас заземлили, вы получите удар. Из
конечно, если схема защищена GFCI, это будет очень
tiny zap - вот почему вы можете использовать GFCI для замены
незаземленные розетки (как NEC, так и CEC).Есть некоторые приборы, которые * никогда * нельзя заземлять. В
в частности, это касается тостеров и всего остального,
открытые проводники. Учтите: если прикоснуться к нагреву
электрод в тостере, а вы не заземлены, ничего не будет
случиться. Если вы слегка приземлились, вы получите небольшой шок;
сопротивление будет слишком высоким. Но если бы дело было
заземлен, и вы держали его, вы были бы идеальным путем
земля ...



Тема: Система заземляющих электродов

Обратите внимание, что полное описание того, как установить заземляющий электрод
система выходит за рамки этого FAQ.Сделанные комментарии
здесь в первую очередь для того, чтобы читатель понял, что это
для, и некоторые из его характеристик.

Система заземляющих электродов - это метод, с помощью которого нейтраль
и заземляющие жилы подключены к общей «земле»
Справка. Подключение от электрической системы к
система заземления сделана только в одном месте, чтобы избежать заземления
петли.

Система заземляющих электродов _не_ предназначена для
текущий. Замыкания на землю (т.е. короткое замыкание между горячим и заземленным корпусом)
проведен вниз по заземляющему проводу к месту его подключения
с нейтралью и, надеюсь, срабатывает прерыватель / предохранитель.В
заземляющий электрод в такой ситуации не участвует.
Хотя проводники, участвующие в этом, относительно большие, они
рассчитан на удары молнии и другие чрезвычайно непродолжительные
События. Система заземляющих электродов специально _не_
Ожидается, что проводимость будет достаточной для отключения выключателя на 15 А.

Заземляющий электрод часто имеет умеренно высокий
сопротивление. Например, согласно NEC, приемлемый
Система заземляющих электродов может иметь сопротивление 25 Ом - только
5 А при 120 В, недостаточно для отключения выключателя на 15 А.Система заземляющих электродов обычно состоит из первичного
заземляющий электрод, а также, возможно, вторичный электрод. А
Первичный электрод может быть (при прямом контакте с землей):
10 футов заземляющего стержня. 10 футов обсадной трубы или металлической водопроводной трубы
(должен быть подключен в пределах 5 футов от входа трубы в дом). 20 '
медной проволоки, закопанной в основании. А
вторичный электрод потребуется, если первичным является водяной
трубы или (NEC), если сопротивление первичного электрода> 25 Ом относительно
грязь.

Тема: Требования к склеиванию

Все «металлические системы» в доме, которые могут
под напряжением должны быть подключены к системе заземления.
Обычно это означает: металлический водопровод, металлический
дренажно-канализационная труба, металлические воздуховоды, газопроводы, а иногда
металлические конструктивные элементы (например, системы металлического каркаса).

Обоснование этого простое: если каким-то образом контактный ток
водопровод, скажем, вы не хотите, чтобы каждый сантехнический прибор в вашем
домой, чтобы стать живым.Связь пытается гарантировать, что у вас есть
путь с низким сопротивлением к системе заземления на панели, и оттуда
к нейтрали - гарантируя, что это замыкание на землю будет остановлено
срабатывание выключателя или предохранителя. Помните, что это не зависит от
проводимость системы заземляющих электродов.

Обычно соединение большинства этих систем выполняется
задействованное оборудование. Воздуховод печи заземлен от печи
подключение. Заземление газопровода производит газовщик ;-)
Итак, мы в основном поговорим здесь о заземлении водопровода.NEC, похоже, настаивает на том, чтобы каждая электрически изолированная секция
металлической водопроводной трубы должны быть соединены перемычками. Возьмите особое
обратите внимание, что вы должны предоставить перемычку, которая обходит
основной счетчик воды (особенно если вы используете водопровод
в качестве заземляющего электрода), а также перемычку между горячим и холодным, если
водонагреватель - это электроизолятор. ЦИК, например,
также требует, чтобы рама вашей стиральной машины была прикреплена к
труба подачи холодной воды.Точные детали того, как это соединение должно быть выполнено, выходят за рамки
этот FAQ. Обычно это провод 6ga, идущий от клеммы заземления.
панели к удобной медной трубе. Если используется водоснабжение
в качестве заземляющего электрода правила становятся более строгими (применяется правило 5 '
в NEC и т. д.)



Тема: Проверка заземляющих проводов и заземляющих электродов.

Испытание полигонов - процесс сложный и в некоторой степени опасный.
Недостаточно проверить целостность. И не просто сопротивление
тестирование.Мы обозначим некоторые возможные подходы, но если
тебе немного неудобно, даже не думай о
пробуя эти процедуры.

Чтобы заземляющий провод был исправным, сопротивление должно быть
"низкий". Он также должен быть достаточно прочным, чтобы выдерживать перегрузку.
достаточно долго, чтобы сработал предохранитель или прерыватель. В
электрический кодекс устанавливает, как общий принцип, что
сопротивление заземляющего проводника должно быть таким, чтобы в 4-5 раз
ток выключателя будет течь. Например, если
ваш выключатель 15А, сопротивление заземляющего проводника
должен быть достаточно низким, чтобы пропускать ток 60-75A - около 2 Ом
максимум при 120В.Для сравнения - 1000 футов проволоки 14га.
составляет 2,5 Ом.

В старых домах сложность заключается в том, что заземляющий проводник
условие может заключаться в том, что даже если сопротивление <2 Ом,
соединение с массой может перегореть до того, как сработает предохранитель / прерыватель,
оставив корпус прибора, который только что закоротил, под напряжением.

Следовательно, вы должны измерить как сопротивление, так и его
способность вставать под нагрузку.

Один простой способ выполнить «настоящий» тест - это просто
заземлите и посмотрите, не сработает ли предохранитель или прерыватель.Это,
к сожалению, крайне опасно. Предохранитель может взорваться.
Прерыватель может выйти из строя. Вы можете получить расплавленный
медь. Вы можете разжечь огонь. Вы можете получить удар током или
ослеплен. Так что даже не думайте пробовать это.

Один умеренно безопасный подход - подключить лампочку мощностью 100 Вт.
между горячим воздухом и землей, которую вы хотите проверить. Лампа должна
свет полностью. Если у вас есть вольтметр, проверьте напряжение между
земля и нейтраль. Вы должны увидеть менее 2 вольт.
Если напряжение намного выше или лампа тускнеет, отключите ее.
быстро - возможно, земля где-то перегревается.Земля
следует проверить на наличие плохих контактов.

Несколько другое дело - проверка заземляющего электрода.
Коды нацелены на сопротивление грязи к электроду 25 Ом или
лучше. Один умеренно безопасный способ:

- выключить главную панель
- выключить все выключатели
- отсоедините заземляющий электрод от остальных
система. (часто просто болт в панели)
- подключить предохранитель на 5А между выходом одного выключателя на 15А
и заземляющий электрод. (используйте автомобильный предохранитель 5А.
в держателе для косичек)
- включите главный выключатель и подключенный одиночный выключатель
на предохранитель 5А.- если предохранитель 5А перегорел, значит, у вас все в порядке.



СУБЪЕКТ: Почему один штырь шире другого? Поляризация

В настоящее время многие устройства с двумя контактами имеют один контакт шире, чем
разное. Это для того, чтобы устройство могло положиться (не гарантировано!)
на одном конкретном проводе нейтральный, а другой горячий.
Это особенно выгодно в осветительных приборах, где
оболочка должна быть нейтральной (предохранительной) или другими устройствами, которые хотят
иметь приблизительный ориентир на землю (например, некоторые радиостанции).

Большинство двухконтактных удлинителей также имеют широкие вилки.Для этого необходимо подключить розетки и правильно подключить
наоборот. Вы хотите, чтобы широкий зубец был нейтральным, а
узкий горячий. Большинство розеток имеют более темный металл для
горячий винт и более светлый винт для нейтрали.
Если нет, то обычно можно выяснить, что, что, с помощью чего
зубец, с которым соединяется оконечный винт.



Тема: Как преобразовать двухконтактные розетки в трехконтактные?

В старых домах вместо этого часто используются двухконтактные розетки.
из более современных трех.Эти розетки не безопасны
заземление, а кабели обычно не имеют заземляющего провода. Ни то, ни другое
NEC или CEC разрешает установку новых 2-контактных розеток.

Есть несколько разных подходов к решению этой проблемы:
1) Если проводка выполняется через кабелепровод или BX, а
кабелепровод идет обратно к панели, вы можете подключить
третий контакт новой розетки к розетке
коробка. В основном NEC - ЦИК осуждает эту практику.
2) Если рядом проходит металлическая труба холодной воды, и
это электрически непрерывно к заземлению основного дома
точки, к ней можно подвести проводник с третьего
зубец.Вы НЕ ДОЛЖНЫ предполагать, что труба непрерывная,
если вы не можете визуально проверить всю длину и / или
Проверь это. Тестовые площадки - это сложно - см. «Тестирование».
Земли »раздел.
3) Проведите заземляющий провод обратно к главной панели.
4) Самый простой: установить розетку GFCI. Заземляющий наконечник
не должен ни к чему подключаться, но GFCI
Вместо этого будет служить сама защита. GFCI
также защитит нисходящий поток (возможно, также два контакта
магазины).Если вы сделаете это для защиты выходных отверстий,
заземления нельзя соединять вместе. С тех пор
не будет подключен к реальной земле, неисправность проводки
может подавать питание на корпуса трех подключенных устройств
в другие торговые точки. Но будьте уверены, что нет
непрямые соединения заземления, например, через оболочку
на кабеле BX.

CEC разрешает вам заменять двухконтактную розетку на трехконтактную.
зубец, если вы заполните U-землю непроводящей жидкостью.Как герметик. Это не разрешено в NEC.

Согласно требованиям NEC, трехконтактные розетки без заземления
которые защищены GFCI, должны быть помечены как таковые.

См. Следующий раздел о компьютерах на GFCI-защищенных безосновательных
магазины.



Тема: Скачки, скачки, разрывы, заземление и ваша электроника

Теоретически в ваш дом подается идеальный кондиционер.
синусоидальная волна. Обычно это довольно близко. Но иногда это
не будет. Удары молнии и другие события повлияют на
мощность.Обычно они делятся на две общие категории: очень
всплески высокого напряжения (часто до 1000 вольт, но обычно
длительностью всего несколько микросекунд) или скачков (большая продолжительность,
но обычно гораздо более низкое напряжение).

Большая часть вашего электрооборудования, двигателей, работает от трансформатора
электроника, фары и т. д., даже не заметят эти одноразовые
События. Однако некоторые типы твердотельной электроники,
особенно компьютеры с импульсными источниками питания и MOS
полупроводники, могут быть повреждены в результате этих событий.За
Например, шип может «пробить дыру» в изоляционном слое.
в устройстве MOS (например, процессор за несколько сотен долларов за 386 долларов),
тем самым разрушив его.

Традиционный подход к защите вашей электроники заключается в следующем:
используйте «ограничители перенапряжения» или «сетевые фильтры». Обычно это
устройства, которые вы подключаете между розеткой и
электроника.

Грубо говоря, ограничители перенапряжения работают, обнаруживая
перенапряжения и замыкания на них. Думайте о них как о напряжении
ограничители. Сетевые фильтры обычно используют частотно-зависимые
цепи (катушки индуктивности, конденсаторы и т. д.) "отключиться" от нежелательных
шипы - не позволяющие им добраться до вашей электроники.

Итак, вам следует подумать об использовании подавителей или фильтров на вашем
чувствительное оборудование.

Эти устройства имеют очень широкий ценовой диапазон. От пары
долларов до нескольких сотен. Мы верим, что вы можете защитить
ваше оборудование от подавляющего большинства проблем с питанием
выбор устройств в диапазоне 20-50 долларов.

Несколько слов о заземлении: большинство подавителей и фильтров EFI
требуются реальные основания. Все, чего нет, почти бесполезны.Например, большинство ограничителей перенапряжения используют MOV (оксид металла
варисторы) для «фиксации» перенапряжений. Да, вы можете
подавитель, у которого есть только MOV между нейтральным и горячим к
бороться с перепадами напряжения в дифференциальном режиме, но это не так
довольно. Вам также нужна защита от синфазного сигнала. Хорошие подавители
должен иметь 3 MOV, по одному между каждой парой проводов. Который
означает, что у вас должна быть хорошая твердая почва. Например: солидно
подключил провод 14га обратно к панели. Не ржавая броня BX или
оцинкованная труба с конденсацией поворачивая медное соединение
зеленый.Без земли волна или шип могут «поднять» ваш
вся электронная система подальше от земли. Который
идеально подходит для продувки интерфейсной электроники для портов принтера
и т.п.

Во-вторых, статическое электричество - один из главных врагов
электроника. Хорошая основа рамы - один из способов
защита от статических ударов.

Если вы хотите установить компьютер
оборудование на двухпроводных беззаземленных цепях обратите внимание:

Добавление розетки GFCI к цепи делает схему безопасной для
ты.Но это не делает его безопасным для вашего оборудования - вам нужно
заземление для обеспечения эффективности ограничителей перенапряжения или сетевых фильтров.



Тема: Вы уверены в GFCI и незаземленных розетках?
Должна ли работать кнопка тестирования?

NEC, раздел 210-7 (d) и CEC, раздел 26-700 (9), вполне
ясно, что GFCI являются законной заменой заземленной розетки
в существующей установке, где нет заземления в
розетку.

Но ваши местные коды могут отличаться. Что касается кнопки ТЕСТ - там
резистор, соединяющий сторону НАГРУЗКИ горячего провода с ЛИНИЕЙ
сторону нейтрального провода при нажатии кнопки ТЕСТ.Текущий
через этот резистор проявляется как дисбаланс и отключает GFCI.
Это простой, пассивный и надежный тест, не требующий
настоящая площадка для работы. Если ваш GFCI не срабатывает при нажатии
кнопку TEST, очень вероятно, что она неисправна или неправильно подключена. Очередной раз:
если кнопка тестирования не работает, что-то сломано и, возможно,
опасно. Проблема должна быть немедленно устранена.

В инструкциях, прилагаемых к некоторым GFCI, указано, что земля
провод должен быть подключен.Мы не знаем, почему они так говорят. В
причины могут быть такими же банальными, как старая инструкция, или
формальности включения в список UL или CSA - возможно, устройство никогда не было
протестирован без подключения заземляющего провода. С другой стороны,
Утверждение UL или CSA должно быть предоставлено только в том случае, если устройство
корректно ведет себя во * всех * перечисленных приложениях, включая незаземленные
замена розетки. (Один из нас по имени Левитон; их GFCI
помечены для установки только в заземленных цепях. Техник
был удивлен, увидев это; он согласился с тем, что NEC не требует
это и обещал расследовать.)

Изоляция двигателя

Изоляция двигателя предотвращает соединение обмоток и обмотки с землей. При рассмотрении двигателей важно понимать, как работает изоляция и ее практическое применение.

Рейтинг


Класс изоляции двигателя

IEC 60085 «Электрическая изоляция — Термическая оценка и обозначение» разделяет изоляцию на классы. Каждому классу присваивается обозначение, соответствующее верхнему пределу температуры изоляционного материала при использовании в нормальных условиях эксплуатации.

Правильная изоляция обмотки двигателя определяется как повышением температуры двигателя, так и температурой окружающего воздуха.

Если двигатель подвергается воздействию температуры окружающей среды выше 40 o C, обычно необходимо снизить номинальные характеристики двигателя или использовать материал более высокого класса изоляции.

Примечание. Двигатели обычно рассчитаны на изоляцию класса «B» или «F»

Совет: указывается изоляция класса «F», но с повышением температуры класса «B».Это дает запас 25 o C — может использоваться, например, для высоких температур окружающей среды.

IEC — Повышение температуры NEMA

В приведенной ниже таблице сравниваются номинальные значения повышения температуры IEC со спецификацией NEMA:

50

902 07

90

Изоляция
Класс		 IEC NEMA
[1.0 SF]		 NEMA
[ SF]

A

60

60

70

E

75

75

50

В

80

80

F

100

105

115

H

50

50

* SF — Фактор обслуживания NEMA

Срок службы и температура изоляции

При превышении верхнего предела температуры изоляционного материала срок службы изоляции сокращается, как показано ниже.

Выбор класса изоляции имеет решающее значение для срока службы двигателя. Общее практическое правило состоит в том, что срок службы изоляции двигателя сокращается вдвое на каждые 8–10 ° C, когда температура превышает номинальную.


Срок службы и температура двигателя

Проверка изоляции

Перед вводом двигателя в Во время текущего обслуживания и поиска неисправностей прибор для проверки изоляции используется для измерения изоляции двигателя и проверки ее пригодности.

Испытательные напряжения изоляции

Напряжение двигателя (В) Испытательное напряжение постоянного тока (В)
<2000 500
2001-4000 1000 *
2500 *
8001 — 16000 5000 *

Сначала проверьте сопротивление, используя 500 В

Рекомендуемые значения сопротивления обмотки

Учитывая межфазное напряжение В (кВ), температура обмотки T ( o C), то минимальное сопротивление изоляции (МОм) всей обмотки должно быть больше:

k = 4.159 для новой машины, чистой, сухой
k = 2,869 для старой машины, чистой, незагрязненной
k = 2,771 машины через несколько лет, нормальное промышленное загрязнение

На трехфазной обмотке сопротивление каждой фазы:

Индекс поляризации


Процесс сушки двигателя

Индекс поляризации — это отношение сопротивления изоляции обмотки, измеренное после приложения испытательного напряжения в течение 10 минут, к значению, полученному через 1 минуту, и используется в качестве ориентира для сухость намотки.

Чистая сухая обмотка обычно дает значение больше 1,5. Чем ниже коэффициент, тем больше путь утечки на землю (фактически, способность изоляции удерживать емкостной заряд).

Точных пороговых значений не существует (обычно от 1,25 до 2,5). Лучшим ориентиром является постоянное соотношение последовательных измерений, снимаемых периодически

Смола для электроизоляции | Demak (английский) Смолы

SEPOX 233 FR XP +
DK 401		 100 ÷ 18 400-500 85-95 -55 ° / + 180 °

Специально разработан для герметизации статоров двигателей HEV .
Превосходная теплопередача, которая снижает температуру двигателя во время работы.

  • ВЫСОКОТЕРМИЧЕСКИЙ УДАР УСТОЙЧИВОСТЬ к многократным термическим циклам
  • НИЗКАЯ ВЯЗКОСТЬ, гарантирующая превосходные свойства пропитки для высоконаполненного материала
  • НИЗКАЯ ОБЪЕМНАЯ УСАДКА после полимеризации
  • ТЕПЛОПРОВОДНОСТЬ = 1,15-1,2 [Вт / М ° K]
SEPOX 233 FR XP +
DK 442 XP		 100 ÷ 26 250-400 40-45 -55 ° / + 180 °

Специально разработан для герметизации статоров двигателей HEV .
Хорошая теплопередача, снижающая температуру двигателя во время работы.
ЭПОКСИДНАЯ СМОЛА ГОРЯЧЕГО ОТВЕРЖДЕНИЯ ДЛЯ E-MOBILITY .

  • ВЫСОКОТЕРМИЧЕСКИЙ УДАР УСТОЙЧИВОСТЬ к многократным термическим циклам
  • НИЗКАЯ ВЯЗКОСТЬ, гарантирующая превосходные свойства пропитки для высоконаполненного материала
  • НИЗКАЯ ОБЪЕМНАЯ УСАДКА после полимеризации
  • ТЕПЛОПРОВОДНОСТЬ = 1,0-1,12 [Вт / М ° K]
SEPOX 201 XP +
DK 433 XP		 100 ÷ 75 700-900 120–125 -55 ° / + 180 °

ЭПОКСИДНАЯ СМОЛА ГОРЯЧЕГО ОТВЕРЖДЕНИЯ, СПЕЦИАЛЬНО РАЗРАБОТАННАЯ ДЛЯ КОНДЕНСАТОРОВ .

  • ВЫСОКОТЕРМИЧЕСКИЙ УДАР УСТОЙЧИВОСТЬ к многократным термическим циклам
  • НИЗКАЯ ВЯЗКОСТЬ, гарантирующая превосходные свойства пропитки для высоконаполненного материала
  • НИЗКАЯ ОБЪЕМНАЯ УСАДКА после полимеризации
  • ТЕПЛОПРОВОДНОСТЬ = 0,85-0,95 [Вт / М ° K]
Sepox 233 FR +
DK 441		 100 ÷ 35 500 -15 -55 ° / + 180 ° Высокая эластичность, отличная термостойкость.Температурный класс H
Sepox 235 +
DK 401		 100 ÷ 35 150 85 -55 ° / + 180 ° Высокая теплопроводность, очень высокие диэлектрические свойства, хорошее смачивание проводов. Рекомендуется для вакуумного дозирования. Температурный класс H
Sepox 234 FR TG +
DK 434		 100 ÷ 100 800 100 -55 ° / + 180 ° Огнестойкость: UL 94 V0, термический класс H.Высокая теплопроводность.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Copyright © 2019 "DoorsStyle" Все правва защищены. Политика конфиденциальности right
