Что такое нивелир?
Нивелир – это геодезический прибор, предназначение которого в том, чтобы определять превышение одной из точек над другой методом нивелирования горизонтальным лучом.
Нивелиры бывают оптические и лазерные. По точности измерения их делят на высокоточные приборы, точные и технические. Применяют эти приборы для нивелирования на строительных площадках, а также для проведения отделочных работ, для горизонтального нивелирования.
Простейший нивелир с уровнем имеет зрительную трубу, цилиндрический уровень и триггер, то есть подставку для зрительной трубы с тремя подъемными винтами. Именно такой прибор использовали уже в семнадцатом веке.
Понятно, что за минувшие столетия прибор не мог не претерпеть изменения. И современные приборы, будь то оптические или лазерные, выглядят совсем иначе. Оптический нивелир можно очень часто увидеть на строительной площадке. В обычный комплект для нивелирования входит не только нивелир, но и две рейки с делениями.
А суть нивелирования сводится к тому, что после того, как наведешь зрительную трубу на нивелирную рейку, можно снимать отсчеты с рейки. Особого внимания, конечно, заслуживает именно лазерный нивелир, поскольку он отличается не только высокой точностью, но и многофункциональностью. Поэтому трудно представить инженерные геодезические работы без этого прибора.
Чем отличаются виды устройств
Между собой агрегаты могут отличаться. И дело здесь не в том, кто производитель. Они могут отличаться возможностями и функционалом. Скажем, можно повстречаться с таким прибором, который несколько отличается принципом работы. Они функционируют с мощным излучением пучка.
Существуют такие виды лазерных нивелиров, которым дополнительно в комплект полагается приемник. Они служат только для того, чтобы проводить внутренние работы.
Необходимо подчеркнуть, что нивелир иногда называют в непрофессиональной среде «лазерный уровень» или «построитель плоскости», хотя речь идет об одном и том же. Лазерный нивелир очень удобен для того, чтобы с ним работать внутри какого-либо помещения, когда выравниваешь пол, потолок, стены. Он также очень удобен для того, чтобы укладывать кафельную плитку.
Работать с ним несложно. Ко всему к прибору производитель прилагает подробную инструкцию. И, например, чтобы определить ровность стен, достаточно только пустить луч вдоль стены и с помощью линейки выявить неровности. Понятно, что лазерный нивелир может найти применение не только при выполнении внутренних работ, но и наружных.
для чего нужен электронный строительный нивелир? Принцип работы и виды. Что измеряет? Особенности цифрового и геодезического нивелиров, для строительства дома. Как выбрать?
Устройство
По сути, современный нивелир – это не один прибор, а их группа, в которой каждый механизм позволяет добиться поставленной цели, но делает это разными способами. Соответственно, внутреннее строение агрегата тоже существенно отличается.
Простейший нивелир, который можно считать классическим, представляет собой сочетание нескольких простейших строительных инструментов. В его основе лежат обыкновенный пузырьковый уровень, увеличительная («подзорная») труба и визирная ось. При такой конструкции, безусловно, важную роль играет точность зрения оператора, ведь прибор сам по себе ничего не измеряет, он лишь позволяет «измерить уровнем» особенности ландшафта или строения.
Современные модели нивелиров имеют дополнительные функции, но у оптического варианта их нет, потому он часто используется в комбинации с другими строительными инструментами – сантиметровой рейкой и нитяным дальномером.
Цифровые технологии были придуманы для того, чтобы исключить человеческие ошибки, а цифровые нивелиры, соответственно, практически все делают за своего оператора – тому остается только направить инструмент на измеряемые поверхности. При этом устройство аппарата примерно то же, что и у его оптического «коллеги», только вся информация собирается самим прибором и выводится на экран.
На сегодняшний день наиболее популярной считается третья разновидность нивелиров – лазерные. Агрегат имеет коллиматорный прицел – примерно такой же, как на современном оружии. Нивелирование осуществляется на основе отклонений, наблюдаемых в направлении луча, который для работы в помещениях обычно делается красным

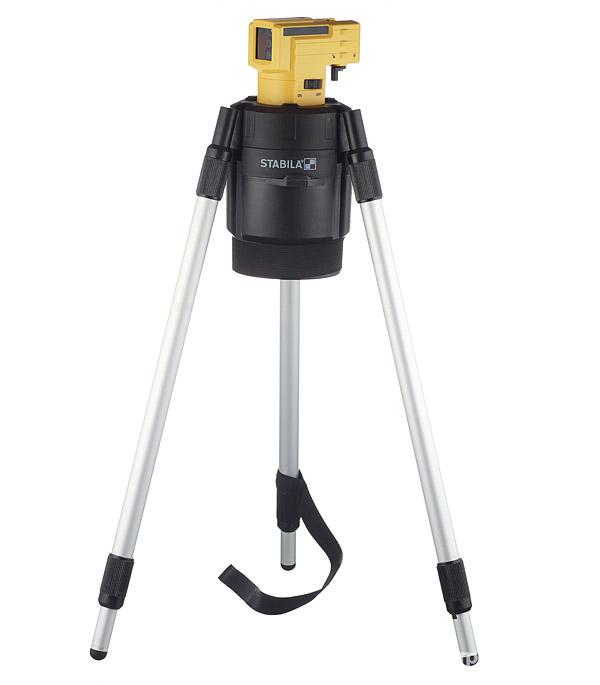

, а для уличных изысканий – зеленым.Любой нивелир устанавливается на штатив, который позволяет добиться определенной устойчивости прибора даже в условиях полного отсутствия строго горизонтальных поверхностей. В большинстве случаев штативы изготавливают из алюминия, который одновременно легок и очень прочен. В качестве альтернативы может быть использована древесина, которая дороже и почти всегда тяжелее, зато не гнется и гарантирует максимальную устойчивость.
Компактные штативы для бытового использования могут производиться из стеклопластика, тогда как роль выбора материала для корпуса самого агрегата уже не столь принципиальна – обычно нужно прочное и надежное вещество, которым оказывается особый пластик или металл. То же самое касается и крепежных элементов.
Сам по себе нивелир нельзя назвать слишком уж тяжелым – в зависимости от модели и использованных для изготовления материалов его вес может колебаться от 400 граммов до 2 килограммов. Для оптического прибора нормой можно считать вес примерно в 1,2-1,7 кг, но важно не забывать, что механизм практически бесполезен без идущей в комплекте треноги, а значит, суммарный вес конструкции легко может достигнуть пяти и более килограммов.
Раз речь зашла о массе устройства, назовем и примерные габариты для оптических изделий: 12-20 см в длину, 11-14 см в ширину и 12-22 см в высоту. Что касается цифровых устройств, то их размеры зависят еще и от диагонали экрана, которая у некоторых образцов достойно конкурирует с диагональю модных смартфонов.
Принцип работы
Оптические нивелиры, которые еще называют оптико-механическими, сегодня все еще встречаются на некоторых площадках, но понемногу выходят из обращения по двум причинам: во-первых, они не защищают от возможной ошибки оператора, во-вторых, требуют сразу двух человек для обслуживания. Оператор может отследить разницу уровней через зрительную трубу – в нее проходит луч света, тогда как сама труба вращается в горизонтальной плоскости.
Настраивать оптический нивелир приходится самим рабочим и это еще один риск для точности результата.
С лазерным нивелиром работать заметно проще хотя бы потому, что из него выходит видимый человеческим глазом цветной луч, который заменяет собой воображаемую линию в оптическом агрегате. Благодаря такому принципу организации работы любое отклонение луча от прямой линии, если оно вдруг случилось из-за отражающей способности поверхности, будет бросаться в глаза.
Большинство современных лазерных нивелиров умеют даже больше – при необходимости они проецируют на поверхность вертикальные и горизонтальные линии, строят углы и так далее. Некоторые модели допускают еще и удаленное управление – такой агрегат может обслуживаться одним человеком на площадке при условии работы с напарником.
Цифровой нивелир тоже является либо оптико-механическим, либо лазерным, вот только работа с ним существенно компьютеризована. Конструкция предполагает наличие собственного процессора и памяти, в этом случае сам прибор выступает напарником для своего оператора – второй человек для его использования не нужен. Бортовой компьютер агрегата позволяет точнее оценить перепады и правильнее оценить геодезическую картину, кроме того, он наглядно подает всю собранную (и уже просчитанную) информацию на специальный экран.
Помимо прочего, устройство умеет еще и запоминать те данные, которые оно зафиксировало, что для моделирования и проектирования очень удобно. Весь принцип работы такого нивелира построен на современных технологиях: даже деления на рейке нанесены в виде штрих-кода, чтобы компьютер мог их считывать автоматически.
Для чего нужен?
Основной задачей для процесса нивелирования является сравнение видимых поверхностей будущей стройплощадки для определения присутствия наклона или других неровностей. Устройство измеряет разности уровня между двумя поверхностями и позволяет составить адекватное представление о том, как выглядит рельеф – следовательно, полученные данные можно использовать либо для идеального выравнивания площадки, либо для того, чтобы эти самые неровности использовать.
Нивелиры используются в следующих случаях:
- для правильного составления проектов любого рода, подробных геодезических карт и планов высокой точности;
- для монтажа любых технических конструкций, будь то опоры линии электропередач или канализация, меняемая в процессе ремонта квартиры;
- для декоративного или имеющего любую другую цель выравнивания больших площадей, например, для строительства детских или спортивных площадок;
- для прогнозирования вероятного оседания того или иного строения, а также адекватной оценки масштабов происходящего и принятия мер во избежание обрушения;
- для монтажа в процессе строительства или ремонта дома конструкций, для которых традиционно необходим ровный горизонт – к таковым относятся полы, потолки и некоторые другие поверхности.
Большинство сложных моделей нивелиров являются редкой и очень дорогой техникой, доверяемой только специалистам самого высокого уровня, а вот более простые модели, служащие для бытового ремонта помещений, можно встретить у любого мужчины «с руками». Такие агрегаты чаще всего называют лазерными уровнями и их применение в быту весьма широко – без них крайне сложно правильно разметить углы или ровно уложить кафель и другие подобные отделочные материалы.
Если относиться к задаче с максимальной ответственностью, то даже для поклейки обоев такой прибор необходим – толстые разновидности полотен клеятся только встык, а потому нуждаются в идеальной вертикали стыков.
Нивелир с компенсатором пригодится также электрику, которому в процессе монтажа элементов электрической сети (выключателей, розеток, предохранителей) желательно выдерживать единый уровень для всех них.
Виды
Выше мы уже поверхностно прошлись по основным разновидностям подобного оборудования, однако такая его классификация оказалась бы слишком уж поверхностной – из-за многочисленных решаемых задач и разнообразия способов их решения подобные агрегаты делятся на куда большее количество типов. Стоит хотя бы немного внимания уделить каждому отдельному типу, отталкиваясь от того, к какому основному классу он принадлежит.
Электронный (цифровой)
Современные модели, как было сказано выше, выделены в отдельный класс скорее по дополнительным признакам в виде способности отображать и анализировать полученную информацию. При этом цифровой нивелир все равно относится к оптико-механическим либо лазерным и различить их весьма просто – у лазерного будет видимый луч, тогда как оптический агрегат будет производить свои вычисления без каких-либо видимых очертаний на стенах.
Практически всегда такой строительный инструмент следует считать профессиональным и даже промышленным – это очень дорогой прибор, который любитель просто не сможет себе позволить.
Особо детальной классификации цифровых нивелиров пока не существует по тем причинам, что они, во-первых, пока представлены небольшим количеством моделей, во-вторых, могут отличаться массой характеристик. Из классификации по собственным способностям стоит упомянуть только критерий точности. Но в большинстве случаев дорогая аппаратура демонстрирует способность нивелировать поверхности очень точно.
В остальном отличия касаются преимущественно сравнения бортовых компьютеров: в частности, оцениваются мощность процессора, способность программного обеспечения проводить различные вычисления, объем памяти для запоминания собранных сведений и результатов вычислений.

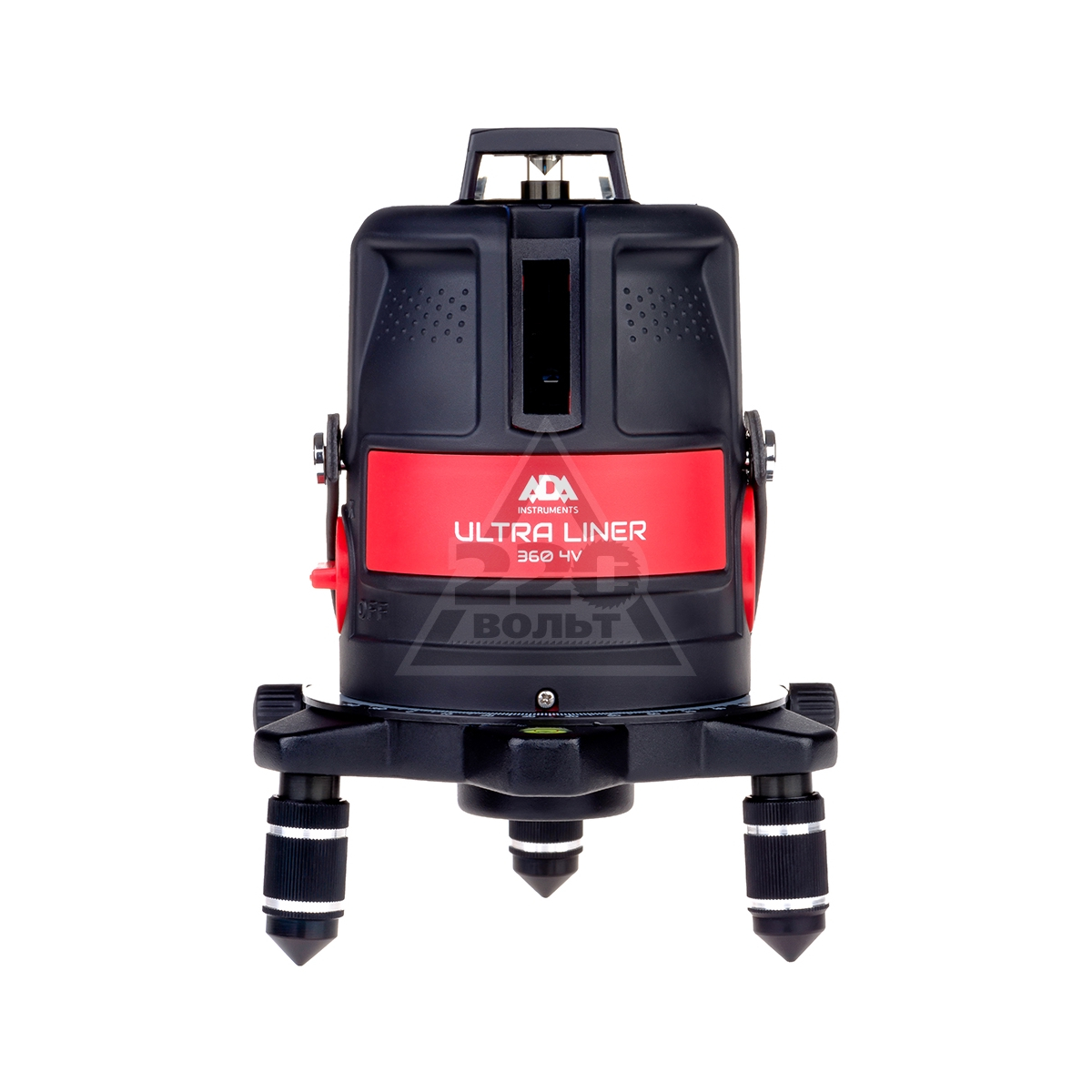

Лазерный
Такой тип геодезических приборов в плане классификации уже куда более разнообразен, отличия могут заключаться даже в ключевом аспекте – принципе работы. У позиционных моделей лазерный луч, излучаемый прибором, у своего основания проходит сквозь особую призму, тогда как у ротационного вместо призмы используется специальная линза.
Именно ротационный вариант считается куда более пригодным для выполнения более сложных задач – как минимум он позволяет проводить круговые измерения на 360 градусов, чего не получится сделать с позиционным агрегатом, а еще он обеспечивает повышенную дальность излучения видимого луча и имеет дополнительные полезные функции.
Существует также несколько условное деление на бытовые и профессиональные лазерные нивелиры, которое не имеет четких границ – разница заключается в количестве тех же дополнительных функций и качестве сборки, причем оба сравнения, конечно же, в пользу профессиональных моделей. В первую очередь адекватный нивелир должен быть защищен от проникновения в корпус влаги и пыли, и если для бытовой модели эта характеристика просто желанная и свидетельствует об ответственном отношении производителя к своей работе, то для профессиональных нивелиров это обязательная черта, без которой в такую категорию просто не попасть.
Профи-агрегат не только дает более точные результаты, но и помогает своему оператору в процессе настройки – специальная функция самовыравнивания инструмента гарантирует, что хотя бы сам он установлен ровно, а значит, минимизируется риск ошибки или безответственности оператора. Кроме того, профессиональные модели нередко оснащены приемником луча – с таким дополнительным узлом существенно возрастает как дальность измерений, так и их точность.
Что же касается наиболее функциональных разновидностей профессиональных лазерных нивелиров, то они предполагают еще и проецирование сетки на любую поверхность, возможность визуального построения углов и даже функцию удаленного управления, чтобы для второго рабочего отпадала необходимость выезжать на объект.
Лазерные нивелиры отличаются еще и по цвету испускаемого луча, но это вовсе не дизайнерская прихоть. Общепринято, что модели с зеленым лучом создаются специально для работы в условиях открытого пространства, поскольку волны зеленого цвета весьма устойчивы и способны без искажений проходить расстояние более километра, обеспечивая высокую точность измерений. Зеленый цвет хорошо фиксируется человеческим глазом, но может быть потерян в траве, особенно при ярком солнечном свете.
Нивелиры с красным лучом куда чаще используются в условиях помещения, эффективная дальность действия никогда не превышает показатель в 500 метров, но этот момент нужно уточнять для каждой отдельной модели – простенькие агрегаты и вовсе могут работать всего лишь на 10 метров.
Лазерный агрегат, как и цифровой, требует источника питания – хоть такой прибор и не умеет проводить самостоятельные вычисления, зато он обеспечивает визуализацию луча. Типичным решением для нивелира является наличие аккумулятора, нуждающегося в периодической зарядке. Сам аккумулятор может быть как съемным, так и несъемным – первый вариант хорош тем, что теоретически его можно заменить в случае поломки, второй же, как предполагается, изначально более надежный и долговечный, хотя сильно полагаться на это не стоит. Если же речь идет о небольшом и простом нивелире, способном поместиться в карман, не стоит удивляться, если он работает от обыкновенных батареек.
Изредка попадаются еще и сетевые нивелиры, но они по понятным причинам не очень востребованы и в принципе могут быть использованы разве что в условиях помещения.

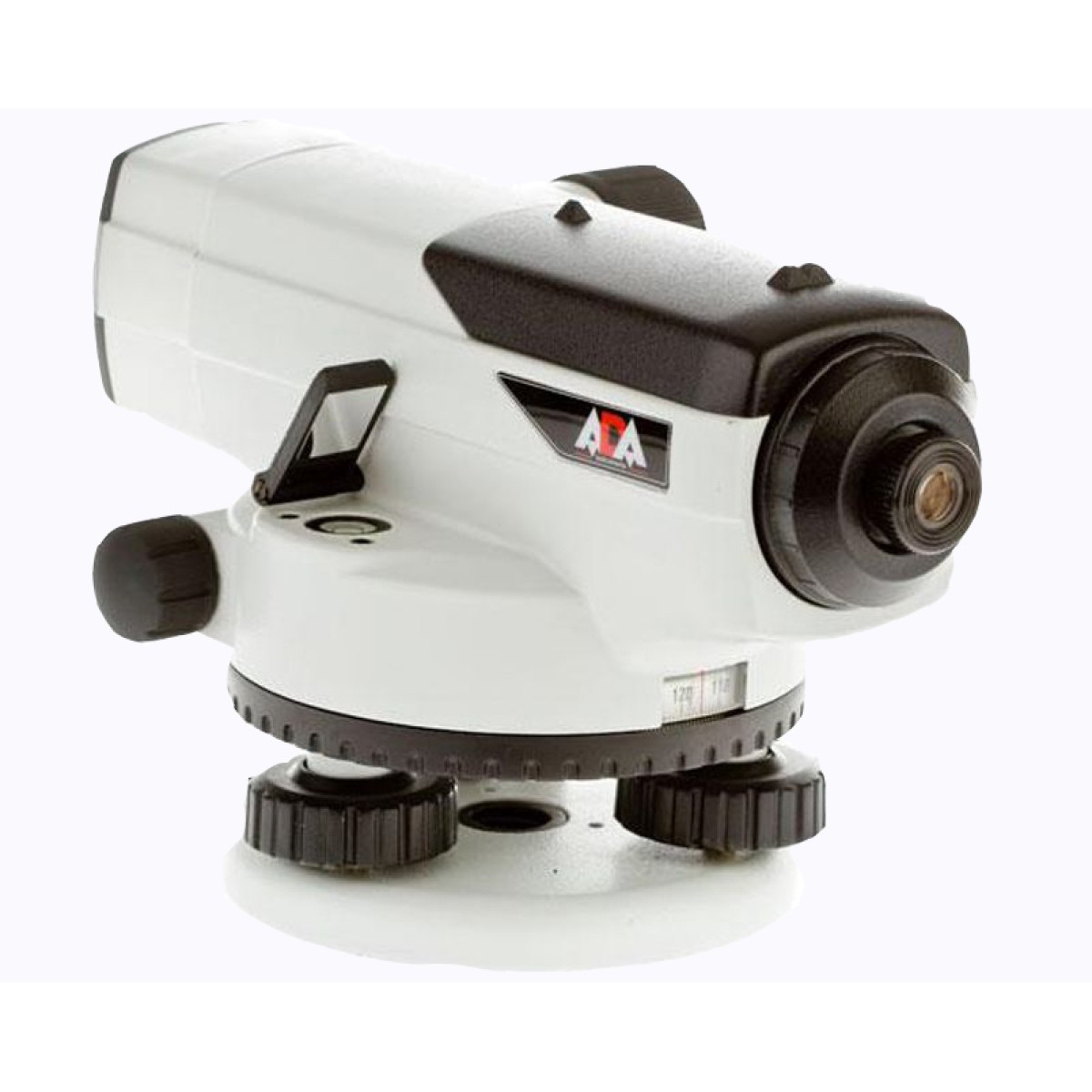

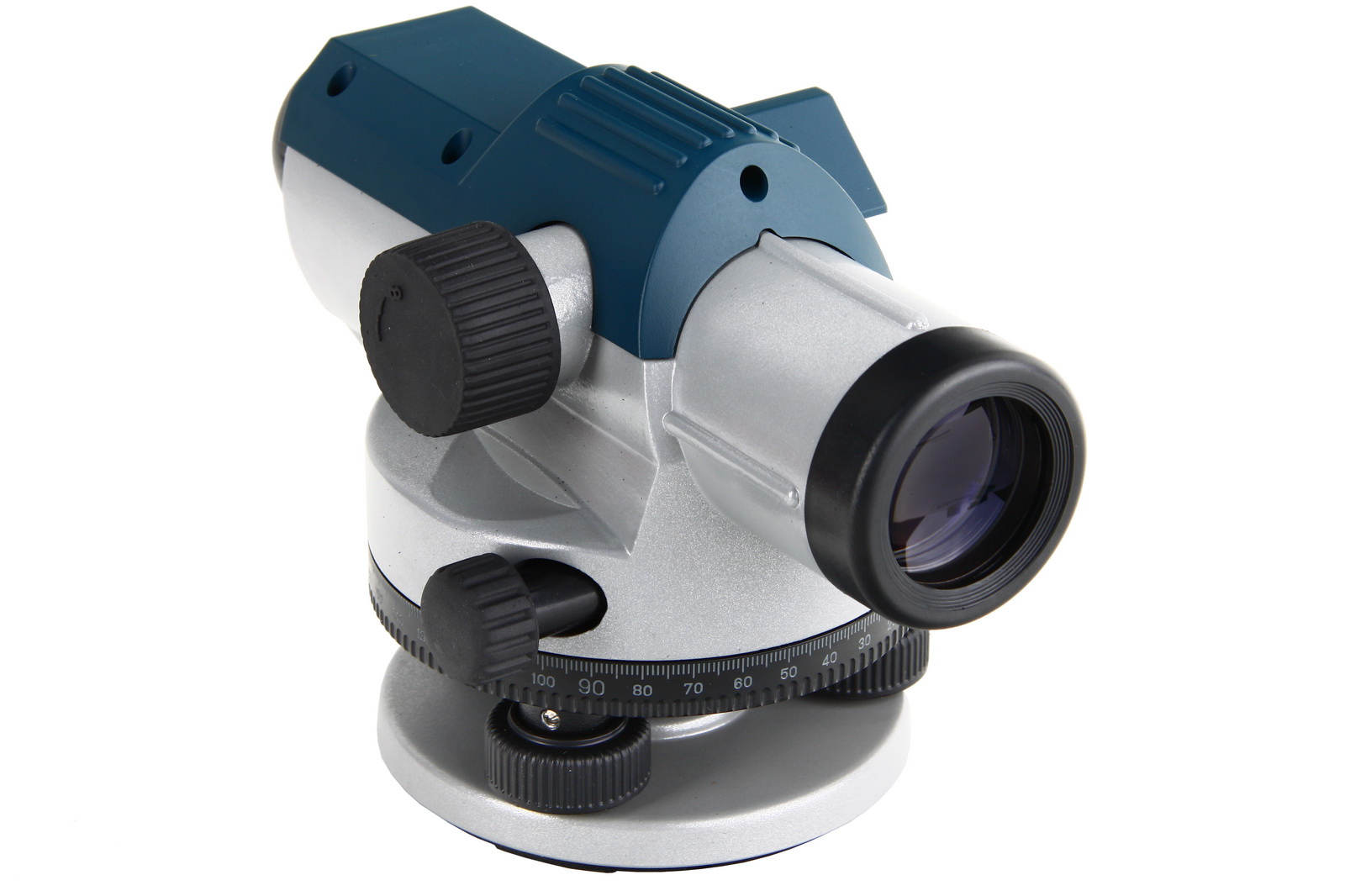

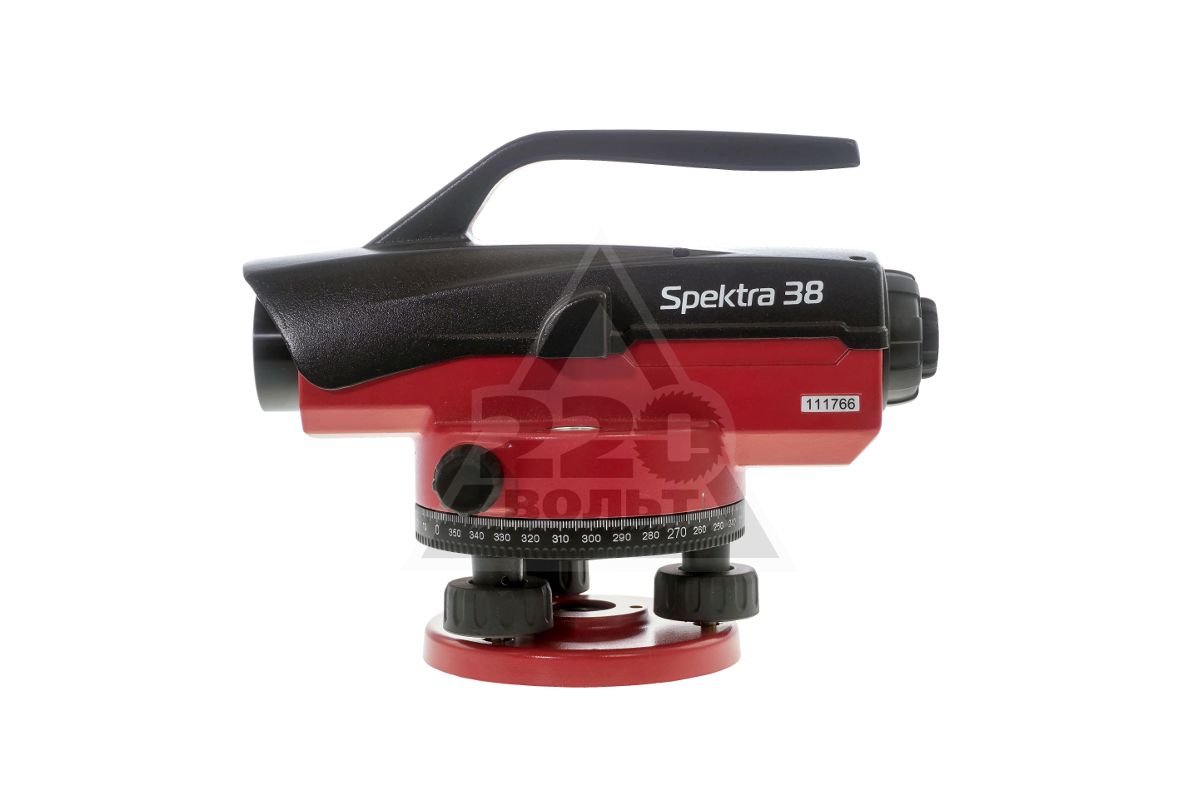

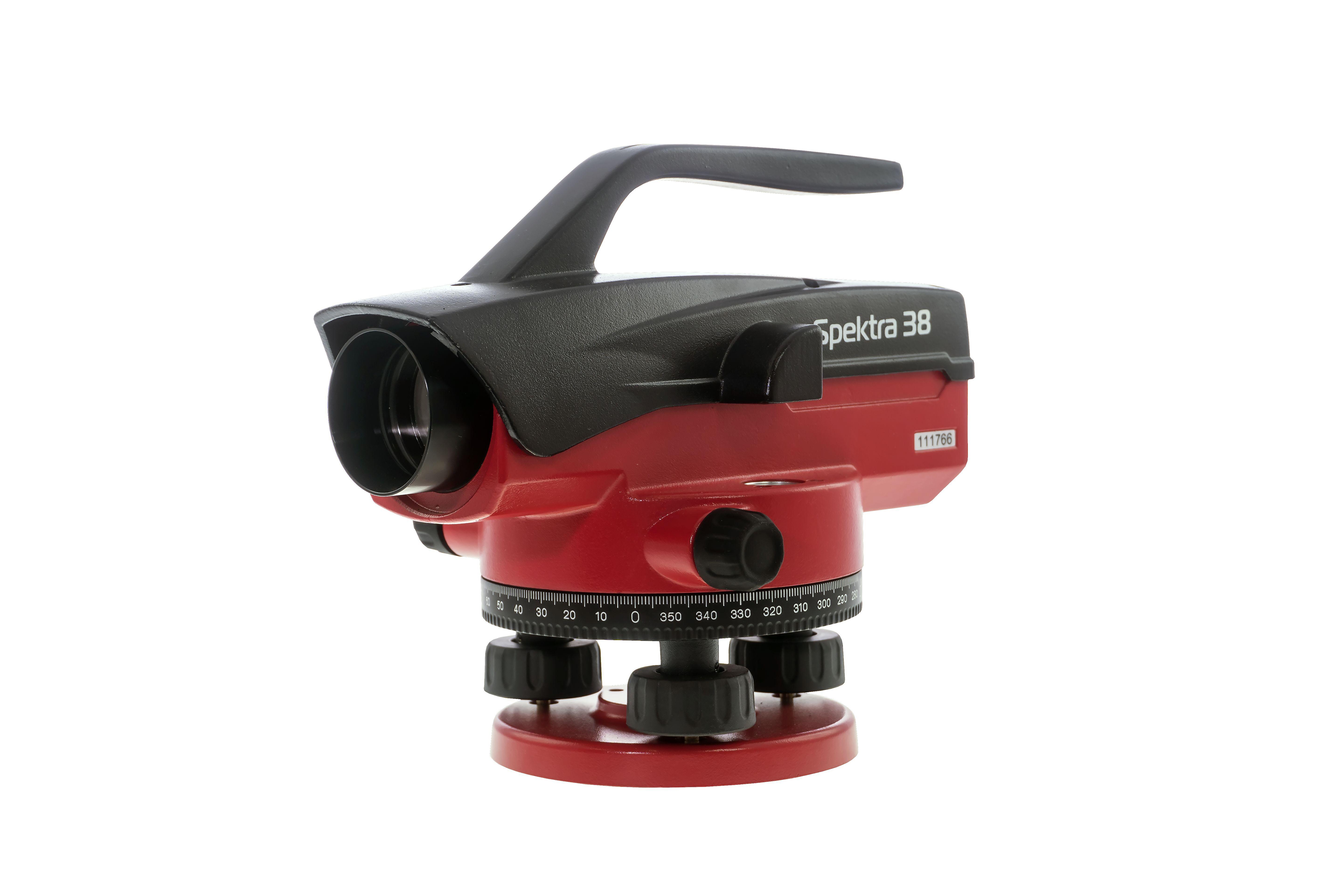

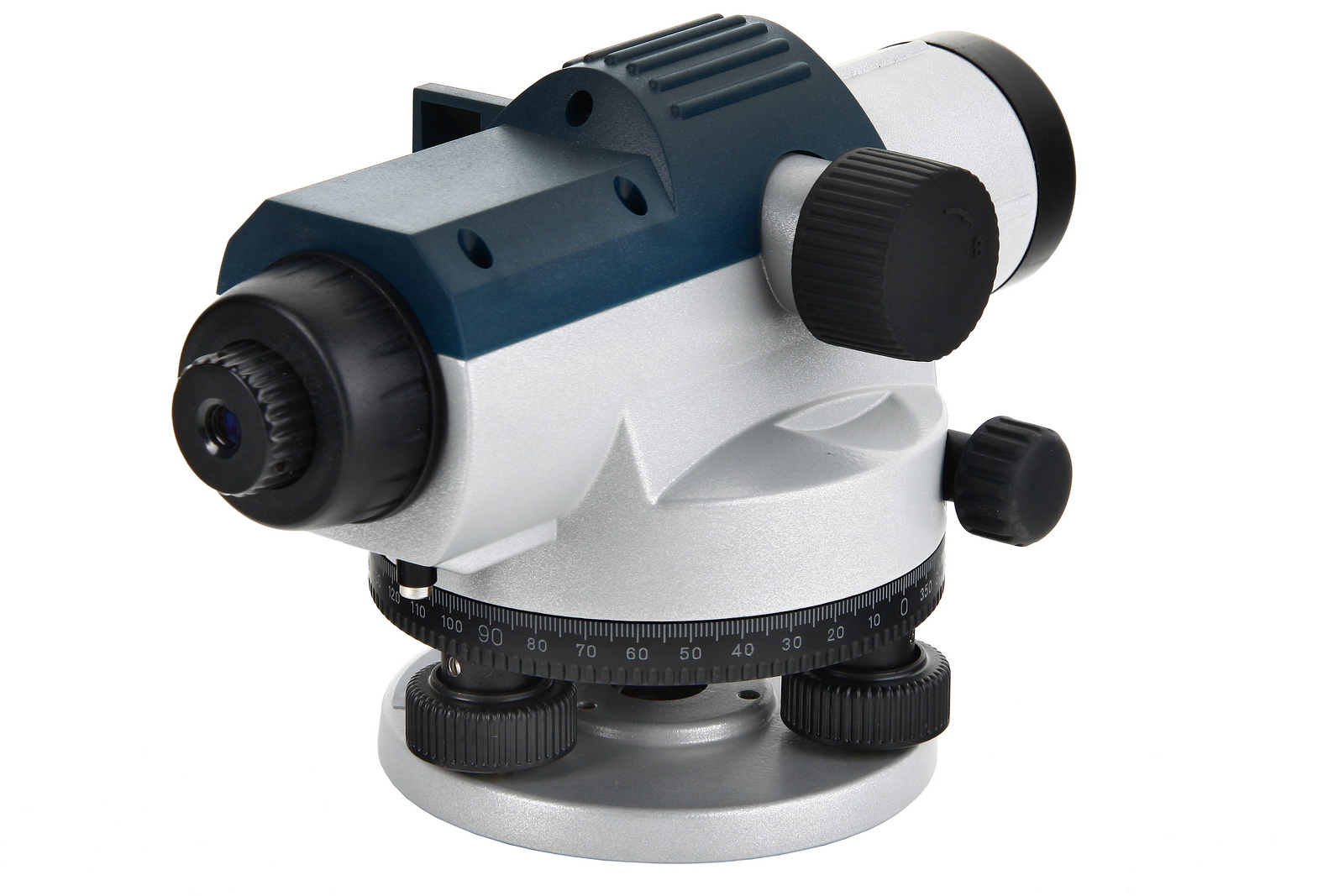

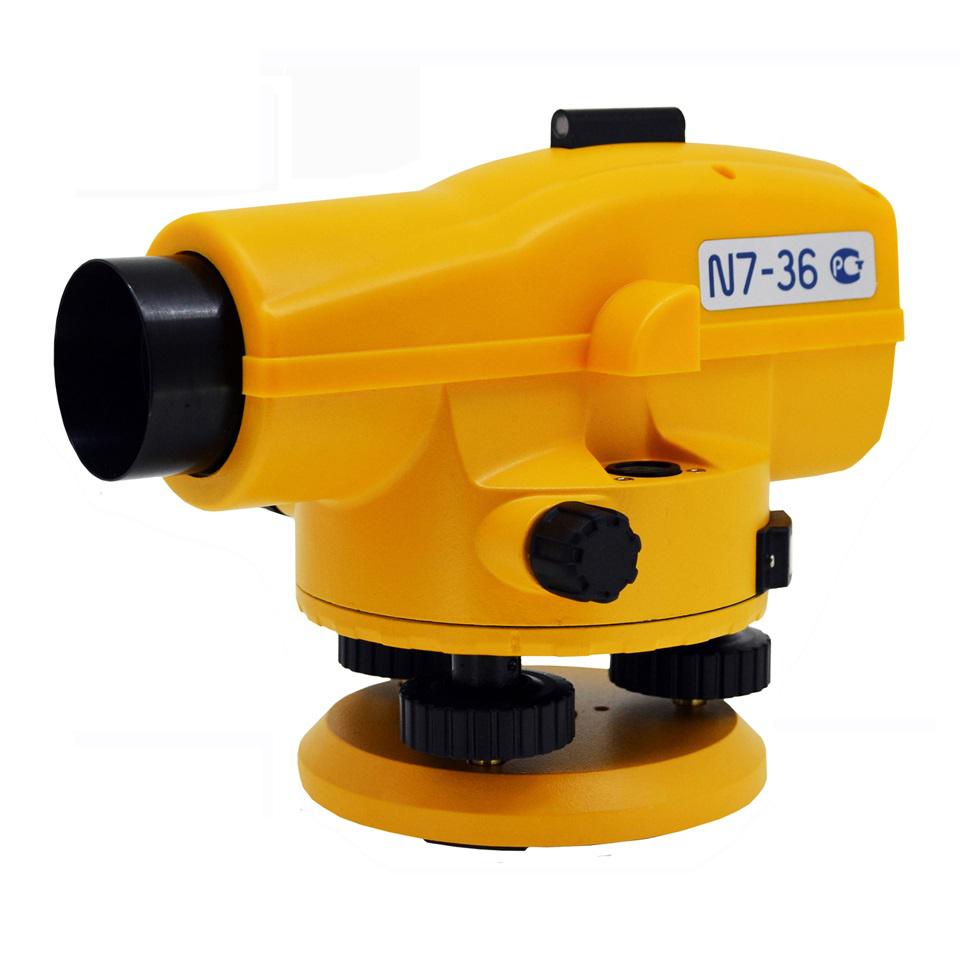

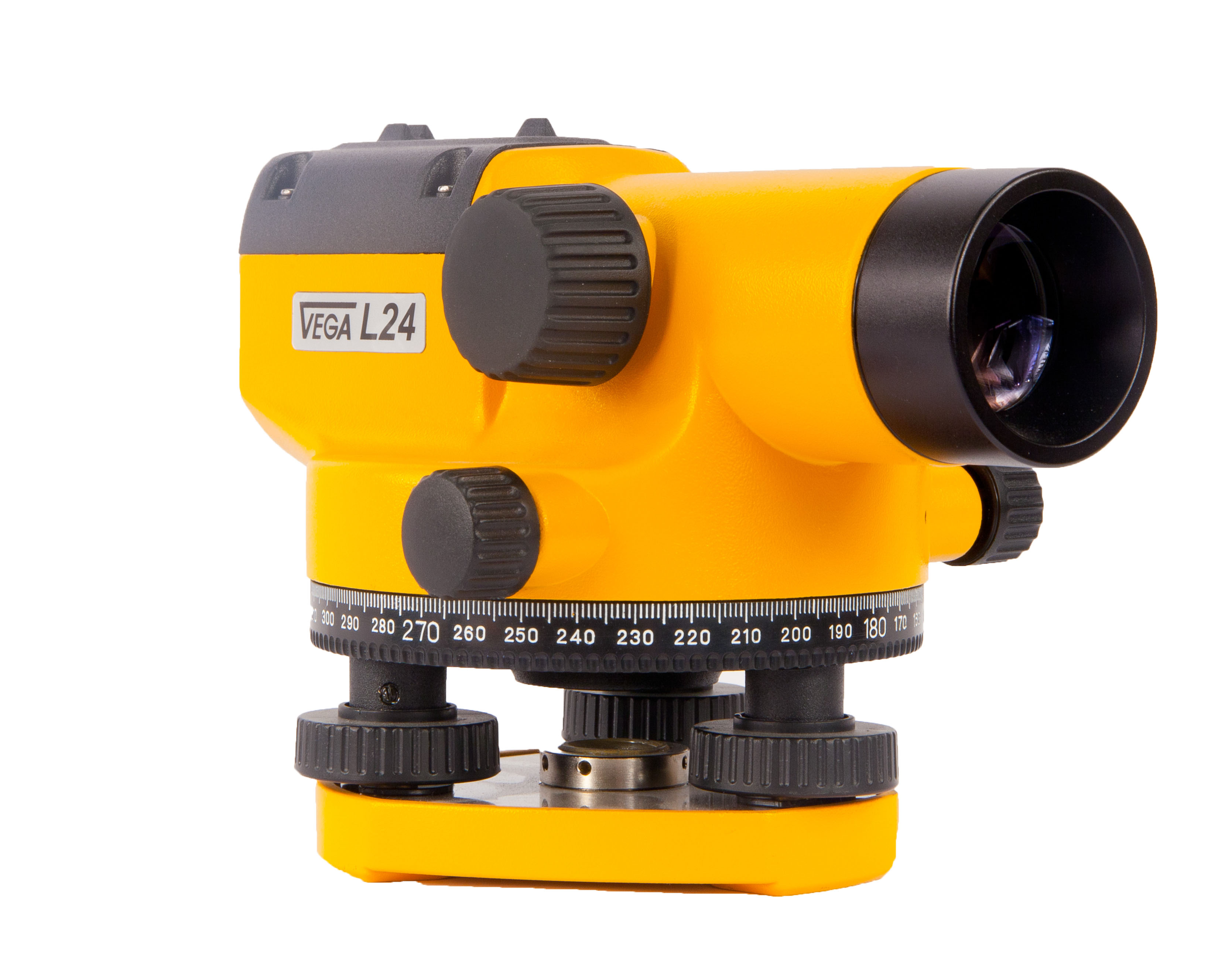

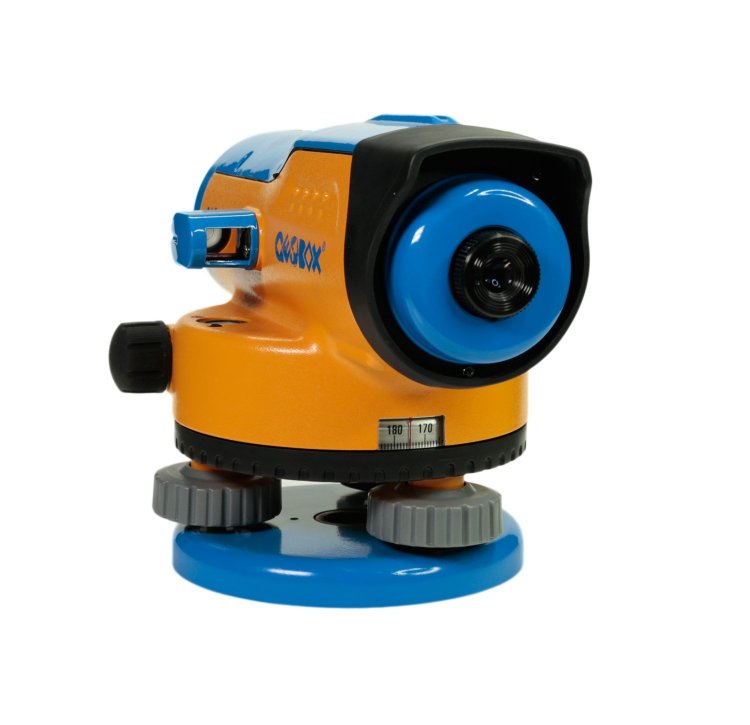

Оптический
Оптико-механический нивелир представляет собой настолько простую конструкцию, что масштабно классифицировать его просто не получится – радикальных различий между моделями обычно не наблюдается. Единственное, на что стоит обратить внимание – это степень точности, которая обозначена специальными терминами.
Например, увидев оптический прибор технической степени точности, не спешите очаровываться – техника здесь отнюдь не тонкая, таким названием создатели замаскировали механизм, годящийся для решения лишь самых простых задач. Что касается по-настоящему полезных агрегатов, то с их качеством все понятно сразу же – они называются точными и высокоточными, причем во втором случае это не просто красивая формулировка, а вполне реальная разница в точности.
Производители и обзор моделей
Как и в случае со многими другими приборами, неопытному потребителю зачастую проще выбрать потенциальную покупку по критерию известной и востребованной марки, нежели самым детальным образом вникать в технические характеристики и искать многочисленные отзывы. Если вы хотите приобрести простейший оптический нивелир, то это вам вряд ли понадобится – они отличаются между собой разве что мелочами.
В случае с покупкой дорогой цифровой техники на одну лишь марку не стоит полагаться хотя бы потому, что прибор покупается для сложной постоянной работы и должен выбираться профессионалом. Совсем другое дело, если вы берете лазерный нивелир среднего уровня, который не будет применяться для выполнения предельно сложных вычислений, но все же должен быть качественным и хорошим – в этом случае критерий производителя и конкретной модели вполне может сработать.
Рассмотрим несколько наиболее популярных моделей.
- KaiTian 5 Lines 6 Points считается одним из лучших нивелиров для нивелирования на 360 градусов. Агрегат работает до 10 часов от батареи, а может быть включен в сеть. Из-за того, что он свободно вращается во все стороны, его можно не переставлять в процессе работы, устройство активно используется даже профессионалами.
Несмотря на некоторую громоздкость, это максимально функциональная модель.
- «Ермак 659-023» отечественного производства может считаться лидером в условиях работы на улице. При 25-метровом луче такой прибор отличается удобной компактностью и способностью функционировать в любых погодных условиях, кроме того, отечественное происхождение механизма положительно сказалось на его стоимости. Из минусов стоит выделить непродолжительную автономную работу (не более 3 часов) и актуальность только для небольших проектов.
- Bosch PLL 360 Set – представитель одного из наиболее известных брендов разноплановой (в том числе и строительной) аппаратуры, один из лучших линейных нивелиров. Имя фирмы в данном случае – это не пустой звук, потому что точность измерений в среднем заметно выше, чем у любых других аналогичных агрегатов. Из числа плюсов стоит выделить также способность вращаться на 360 градусов. К сожалению, есть и определенные ограничения: во-первых, это прибор сугубо для небольших помещений, ведь дальность луча тут всего 20 метров, во-вторых, при необходимости замены аккумулятора нужно брать деталь того же производителя – аналоги того же размера не подойдут.
- Condtrol xliner combo set считается топовым нивелиром для профессионалов, поскольку заодно выполняет еще и функции отвеса и осепостроителя. Отзывы свидетельствуют, что это универсальная машина для измерений любого рода. Производитель позаботился о том, чтобы потребитель ни в чем не нуждался – комплектация здесь тоже на высочайшем уровне. Кроме того, агрегат приспособлен для работы в экстремальных условиях – ему не страшны даже суровые русские зимы.
Придраться у этой модели было бы совершенно не к чему, если бы высочайшее качество не стоило так много, хотя подобная затрата, конечно, окупится в руках специалиста.
- Kapro 895 All Lines называют в числе лучших лазерных нивелиров среди тех моделей, что оборудованы еще и отвесом. Это прекрасный инструмент для будущего ремонта квартиры – он предлагает много вертикалей, благодаря чему отделка и монтаж розеток будут выглядеть идеально выверенными. Наличие отвеса и возможности вращения на 360 градусов позволяют быстро разметить все помещение без перестановки конструкции. Последнее очень актуально, ведь агрегат большой и тяжелый. Будущему владельцу он, кстати, влетит в копеечку.
Как выбрать?
Нивелир – инструмент крайне важный, от его показаний сильно зависит способность здания (или даже ремонта внутри него) продержаться как можно дольше, а уж неправильные измерения даже могут привести к катастрофе.
Следовательно, нивелир нужно подбирать с умом – чтобы вложиться в бюджет, добиться нормального качества и при этом не переплатить за ненужное.
Одна из важных ошибок большинства неопытных потребителей – стремление приобрести максимально качественный и мощный прибор. В бытовых условиях агрегат обычно нужен только для ремонта внутри помещений, а значит, вам уже не следует ориентироваться на большую длину луча, и подойдет даже недорогая модель. Кроме того, в помещениях, которые в условиях среднестатистической отечественной квартиры сильно большими не бывают, угловые погрешности обычно не зашкаливают, так что гнаться за выдающейся точностью тоже не нужно – пусть этим занимаются строители масштабных объектов.
По сути, при выборе оптического нивелира бытового уровня вы должны всего лишь осмотреть его на предмет наличия повреждений корпуса, а также сверить правильность работы встроенного уровня по любому другому уровню – вот и весь выбор.
Другое дело, если вы активно занимаетесь строительством, в том числе и на открытой местности, и понимаете, что покупка хотя бы полупрофессионального прибора обязательна. Тут разбег по качеству и характеристикам уже куда серьезнее, потому важно приобрести хороший нивелир, который не подведет и будет обладать всем необходимым функционалом.
Обратите внимание на следующие критерии при выборе дорогого оборудования.
- Наличие дополнительных лучей. Самый простой прибор обеспечивает их всего два – по одному на вертикаль и горизонталь. Дополнительные лучи исходят из источников по бокам от основного корпуса, благодаря им можно построить простую сетку, которая составит понятие о рельефе поверхности быстро и эффективно.
- Дальность свечения. Неопытные потребители, возможно, слышали о том, что лазерный луч на самом деле бьет несколько дальше, нежели это написано в спецификациях для каждой конкретной модели. Это действительно так, но у светового излучения есть свойство постепенно расширяться в стороны, потому даже узкая лазерная точка на большом расстоянии начинает расплываться.
Превысив расстояние, указанное в инструкции, вы, возможно, и увидите нужную вам сетку, но производитель уже не отвечает за ее правильную прорисовку.
- Система самовыравнивания. Точные измерения возможны лишь в том случае, если нивелир установлен идеально ровно. Добиться этого можно и вручную, но именно возня с предварительной настройкой делает работу оператора сложной, кропотливой и медленной.
Если агрегат умеет выравниваться самостоятельно, это сэкономит ваше время и нервы, а также повысит точность нивелирования.
- Угол развертки лучей. По утверждению большинства профессионалов, показатель в 110-130 градусов можно считать идеальным.
- Источник питания. Практика показывает, что для источника питания в нивелире важна даже не столько способность долго работать, сколько предельная простота, позволяющая в любой момент заменить эту деталь – такая особенность делает прибор едва ли не вечным. Если для большинства других инструментов батарейки в качестве основного источника питания не очень желательны, то для нивелира, потребляющего мало энергии, они подходят – лишь бы они относились к повсеместно доступному стандарту.

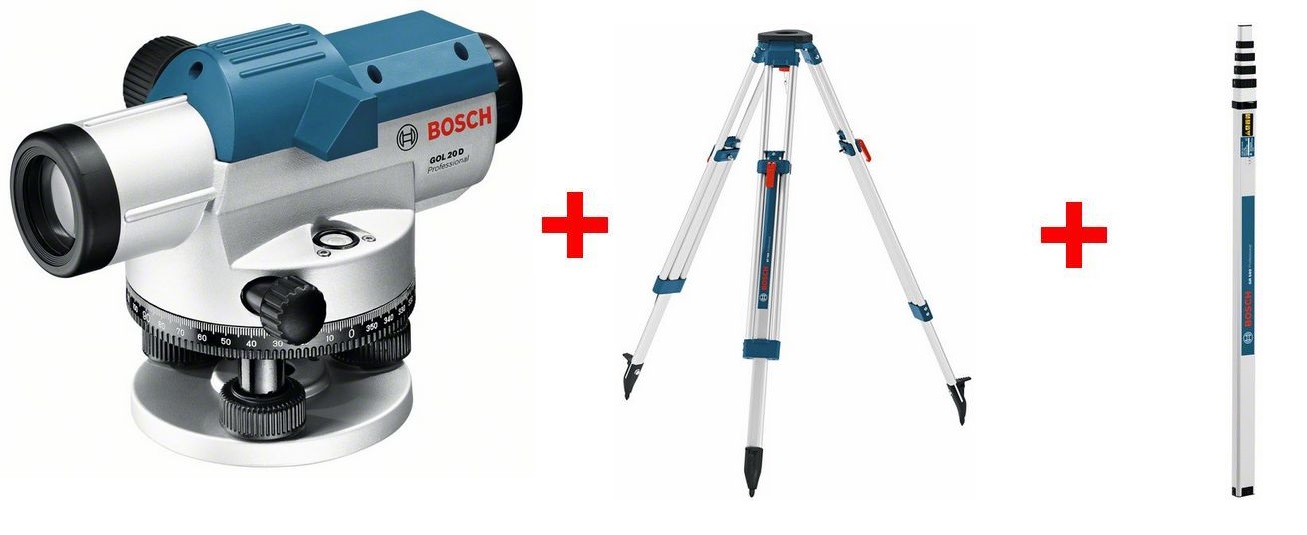

- Необходимые аксессуары. Сам по себе нивелир бесполезен – как минимум ему нужен еще и штатив, а также некоторые другие приспособления. Хорошо, если производитель позаботился о том, чтобы собрать для вас полный комплект – так вы и денег сэкономите на оптовой покупке, и получите стопроцентную уверенность в полной совместимости всех элементов. Помимо штатива, полезным дополнением к набору могут стать защитные лазерные очки – они и зрение оберегают, и позволяют лучше видеть луч в условиях плохой погоды. Не обойтись также без различных фиксаторов в виде прищепок или магнитных креплений.
Необязательно выбирать агрегат с наиболее щедрой комплектацией – некоторые комплектующие могут никогда в жизни вам не понадобиться, но по отдельности покупка такого же набора точно обойдется дороже.
- Особенности корпуса. Если вы берете дорогую и очень тонкую технику, важно выбрать такую модель, которая максимально защищена от любых неприятностей. Маркировка IP54 считается лучшей в своем роде – нивелир такого класса не боится ни пыли, ни влаги, он может работать на пыльной строительной площадке даже в дождь. Заботливые производители выполняют дорогие модели в противоударном корпусе, да еще и с демпферными накладками – в случае падения агрегата такие его характеристики сильно повышают шанс прибора на выживание. Идеальным будет исполнение с внутренними амортизаторами – с ними ценная электроника точно останется в порядке.
Правила эксплуатации
Нивелир необходим для правильного нивелирования площадки, но от него не будет никакого толку, если не использовать его правильно. Одно из обязательных условий, которые необходимо соблюдать, – это так называемое главное геометрическое условие нивелира. Описать его можно несколькими простыми тезисами.
- Горизонтальное положение должно быть строго выверено по пузырьковому уровню. Установив прибор на треногу, его направляют в одну сторону и с помощью винтов выравнивают так, чтобы пузырек воздуха находился точно в нуль-пункте. После этого зрительную трубу вместе с уровнем разворачивают на 180 градусов, и пузырек должен оставаться там же, где он и был – если так и есть, пункт первый выполнен. В противном случае оператор, пользуясь винтами и другими регулировочными креплениями, должен добиваться того, чтобы пузырек оказался в указанном месте и не смещался.
- Вертикальное положение необходимо выверить по отвесу. Для чистоты эксперимента тот подвешивают в месте, надежно защищенном от сквозняков и ветра, при этом инструмент должен быть тяжелым, чтобы минимально поддаваться любым внешним факторам. Нивелир устанавливают на расстоянии 20-25 метров от подвешенного отвеса и сверяют его положение с вертикальной нитью сетки. Если наблюдается отклонение хотя бы на 0,5 мм, агрегат требует последующей настройки.
Кроме этого, следует придерживаться некоторых других правил в работе с инструментом. Существуют две основные тактики работы с агрегатом – так называемые способы работы «вперед» и «из середины». В первом случае нивелир устанавливается в некой начальной точке, измеряется его высота над уровнем пола, и уже на основании этих показателей делаются выводы о перепаде высот в пределах площадки. Второй метод встречается несколько чаще, суть его состоит в том, чтобы расположить прибор посредине между двумя точками, каждую из которых следует оценить.
Установка штатива
В большинстве случаев следует пользоваться способом измерения «из середины», потому штатив устанавливают на примерно одинаковом расстоянии от крайних точек линии. Винты на ножках могут быть раздвинуты на любую ширину, за счет чего оператор может выбирать высоту расположения прибора – этот момент важен для удобства персонала, а значит, влияет на качество измерений.
Найдя удобную высоту, винты закручивают, фиксируя треногу в выбранном положении, и только после этого на головку штатива крепят сам нивелир. Положение ножек треноги зависит от особенностей рельефа, а вот головка должна располагаться горизонтально – для этого ее можно регулировать с помощью винтов, сверяясь по уровню прибора.
Монтаж и калибровка нивелира
Процесс монтажа обычно интуитивно понятен – на трегере есть специальный крепежный винт, с помощью которого агрегат надежно фиксируется на подставке. После этого оператор обязан еще раз убедиться, что сам нивелир находится в строго горизонтальном положении во всех плоскостях, добившись выполнения главного геометрического условия. Перед началом работы нужно перепроверить правильность работы всей оптики и повторно убедиться в том, что положение инструмента является идеально выверенным. Начинать нивелирование без такой меры предосторожности категорически запрещено.
Фокусировка оптико-механического узла
Правильная фокусировка – это половина успеха в подобных измерениях. Сначала нужно убедиться, что агрегат пребывает в горизонтальном положении: руководя подъемными винтами, оператор должен отыскать такое положение встроенного уровня, при котором пузырек уровня оказался бы точно посредине, и зафиксировать это положение.
Далее нужно сфокусировать оптику, для этой цели подходит любая вертикальная поверхность поблизости. На нее наводят зрительную трубу и проворачивают окулярное кольцо до тех пор, пока не будет достигнута четкая видимость сетки. После этого нивелир переводится на рейку и при помощи специального винта для фокусировки настраивают еще и видимость шкалы.
Еще одна важная задача – отцентрировать нивелир. Для этого его устанавливают в начальной точке линии, как это было бы при способе работы «вперед». Винты крепления ослабляют до тех пор, пока оператор будет искать положение инструмента, в котором он будет отрегулирован точно по положению вертикально свисающего отвеса. После этого надо аккуратно затянуть винты, постоянно проверяя, не сбивается ли положение инструмента от деятельности оператора.
Измерение и фиксация данных
Установка нивелира для работы «из середины» обычно показывает более точные результаты, поэтому по возможности следует отдать предпочтение именно такому способу. Отыскав среднюю точку между двумя крайними и подготовив инструмент по вышеописанной инструкции, в точке устанавливают мерную рейку, которая должна совпадать с вертикалью на визирной сетке.
Нивелир последовательно устанавливается с обеих сторон от установленной мерной рейки, показания снимаются в обоих направлениях – это позволяет минимизировать вероятность ошибки. Результаты измерения необходимо записать тут же после их снятия, при вышеописанном двустороннем измерении итоговым результатом считается среднее арифметическое.
О том, как правильно пользоваться нивелиром, смотрите в следующем видео.
для чего нужен электронный строительный нивелир? Принцип работы и виды. Что измеряет? Особенности цифрового и геодезического нивелиров, для строительства дома. Как выбрать?
Один из главных принципов строительства заключается в том, что основа сооружения, будь то фундамент или пол, должна быть горизонтально ровной. Если не соблюдать это правило, не может быть и речи об установке той же мебели, а вся конструкция может рухнуть, если при расчетах проектировщики отталкивались от ровной поверхности, которой нет. Чтобы избежать ошибок еще на этапе проектирования и правильно представлять себе рельеф местности, используется специальный геодезический прибор – нивелир.
Устройство
По сути, современный нивелир – это не один прибор, а их группа, в которой каждый механизм позволяет добиться поставленной цели, но делает это разными способами. Соответственно, внутреннее строение агрегата тоже существенно отличается.
Простейший нивелир, который можно считать классическим, представляет собой сочетание нескольких простейших строительных инструментов. В его основе лежат обыкновенный пузырьковый уровень, увеличительная («подзорная») труба и визирная ось. При такой конструкции, безусловно, важную роль играет точность зрения оператора, ведь прибор сам по себе ничего не измеряет, он лишь позволяет «измерить уровнем» особенности ландшафта или строения.
Современные модели нивелиров имеют дополнительные функции, но у оптического варианта их нет, потому он часто используется в комбинации с другими строительными инструментами – сантиметровой рейкой и нитяным дальномером.
Цифровые технологии были придуманы для того, чтобы исключить человеческие ошибки, а цифровые нивелиры, соответственно, практически все делают за своего оператора – тому остается только направить инструмент на измеряемые поверхности. При этом устройство аппарата примерно то же, что и у его оптического «коллеги», только вся информация собирается самим прибором и выводится на экран.
На сегодняшний день наиболее популярной считается третья разновидность нивелиров – лазерные. Агрегат имеет коллиматорный прицел – примерно такой же, как на современном оружии. Нивелирование осуществляется на основе отклонений, наблюдаемых в направлении луча, который для работы в помещениях обычно делается красным, а для уличных изысканий – зеленым.
Любой нивелир устанавливается на штатив, который позволяет добиться определенной устойчивости прибора даже в условиях полного отсутствия строго горизонтальных поверхностей. В большинстве случаев штативы изготавливают из алюминия, который одновременно легок и очень прочен. В качестве альтернативы может быть использована древесина, которая дороже и почти всегда тяжелее, зато не гнется и гарантирует максимальную устойчивость.
Компактные штативы для бытового использования могут производиться из стеклопластика, тогда как роль выбора материала для корпуса самого агрегата уже не столь принципиальна – обычно нужно прочное и надежное вещество, которым оказывается особый пластик или металл. То же самое касается и крепежных элементов.
Сам по себе нивелир нельзя назвать слишком уж тяжелым – в зависимости от модели и использованных для изготовления материалов его вес может колебаться от 400 граммов до 2 килограммов. Для оптического прибора нормой можно считать вес примерно в 1,2-1,7 кг, но важно не забывать, что механизм практически бесполезен без идущей в комплекте треноги, а значит, суммарный вес конструкции легко может достигнуть пяти и более килограммов.
Раз речь зашла о массе устройства, назовем и примерные габариты для оптических изделий: 12-20 см в длину, 11-14 см в ширину и 12-22 см в высоту. Что касается цифровых устройств, то их размеры зависят еще и от диагонали экрана, которая у некоторых образцов достойно конкурирует с диагональю модных смартфонов.
Принцип работы
Оптические нивелиры, которые еще называют оптико-механическими, сегодня все еще встречаются на некоторых площадках, но понемногу выходят из обращения по двум причинам: во-первых, они не защищают от возможной ошибки оператора, во-вторых, требуют сразу двух человек для обслуживания. Оператор может отследить разницу уровней через зрительную трубу – в нее проходит луч света, тогда как сама труба вращается в горизонтальной плоскости. Второй человек нужен для того, чтобы держать мерную рейку, пока первый снимает показания.
Настраивать оптический нивелир приходится самим рабочим и это еще один риск для точности результата.
С лазерным нивелиром работать заметно проще хотя бы потому, что из него выходит видимый человеческим глазом цветной луч, который заменяет собой воображаемую линию в оптическом агрегате. Благодаря такому принципу организации работы любое отклонение луча от прямой линии, если оно вдруг случилось из-за отражающей способности поверхности, будет бросаться в глаза.
Большинство современных лазерных нивелиров умеют даже больше – при необходимости они проецируют на поверхность вертикальные и горизонтальные линии, строят углы и так далее. Некоторые модели допускают еще и удаленное управление – такой агрегат может обслуживаться одним человеком на площадке при условии работы с напарником.
Цифровой нивелир тоже является либо оптико-механическим, либо лазерным, вот только работа с ним существенно компьютеризована. Конструкция предполагает наличие собственного процессора и памяти, в этом случае сам прибор выступает напарником для своего оператора – второй человек для его использования не нужен. Бортовой компьютер агрегата позволяет точнее оценить перепады и правильнее оценить геодезическую картину, кроме того, он наглядно подает всю собранную (и уже просчитанную) информацию на специальный экран.
Помимо прочего, устройство умеет еще и запоминать те данные, которые оно зафиксировало, что для моделирования и проектирования очень удобно. Весь принцип работы такого нивелира построен на современных технологиях: даже деления на рейке нанесены в виде штрих-кода, чтобы компьютер мог их считывать автоматически.
Для чего нужен?
Основной задачей для процесса нивелирования является сравнение видимых поверхностей будущей стройплощадки для определения присутствия наклона или других неровностей. Устройство измеряет разности уровня между двумя поверхностями и позволяет составить адекватное представление о том, как выглядит рельеф – следовательно, полученные данные можно использовать либо для идеального выравнивания площадки, либо для того, чтобы эти самые неровности использовать.
Нивелиры используются в следующих случаях:
- для правильного составления проектов любого рода, подробных геодезических карт и планов высокой точности;
- для монтажа любых технических конструкций, будь то опоры линии электропередач или канализация, меняемая в процессе ремонта квартиры;
- для декоративного или имеющего любую другую цель выравнивания больших площадей, например, для строительства детских или спортивных площадок;
- для прогнозирования вероятного оседания того или иного строения, а также адекватной оценки масштабов происходящего и принятия мер во избежание обрушения;
- для монтажа в процессе строительства или ремонта дома конструкций, для которых традиционно необходим ровный горизонт – к таковым относятся полы, потолки и некоторые другие поверхности.
Большинство сложных моделей нивелиров являются редкой и очень дорогой техникой, доверяемой только специалистам самого высокого уровня, а вот более простые модели, служащие для бытового ремонта помещений, можно встретить у любого мужчины «с руками». Такие агрегаты чаще всего называют лазерными уровнями и их применение в быту весьма широко – без них крайне сложно правильно разметить углы или ровно уложить кафель и другие подобные отделочные материалы.
Если относиться к задаче с максимальной ответственностью, то даже для поклейки обоев такой прибор необходим – толстые разновидности полотен клеятся только встык, а потому нуждаются в идеальной вертикали стыков.
Нивелир с компенсатором пригодится также электрику, которому в процессе монтажа элементов электрической сети (выключателей, розеток, предохранителей) желательно выдерживать единый уровень для всех них.
Виды
Выше мы уже поверхностно прошлись по основным разновидностям подобного оборудования, однако такая его классификация оказалась бы слишком уж поверхностной – из-за многочисленных решаемых задач и разнообразия способов их решения подобные агрегаты делятся на куда большее количество типов. Стоит хотя бы немного внимания уделить каждому отдельному типу, отталкиваясь от того, к какому основному классу он принадлежит.
Электронный (цифровой)
Современные модели, как было сказано выше, выделены в отдельный класс скорее по дополнительным признакам в виде способности отображать и анализировать полученную информацию. При этом цифровой нивелир все равно относится к оптико-механическим либо лазерным и различить их весьма просто – у лазерного будет видимый луч, тогда как оптический агрегат будет производить свои вычисления без каких-либо видимых очертаний на стенах.
Практически всегда такой строительный инструмент следует считать профессиональным и даже промышленным – это очень дорогой прибор, который любитель просто не сможет себе позволить.
Особо детальной классификации цифровых нивелиров пока не существует по тем причинам, что они, во-первых, пока представлены небольшим количеством моделей, во-вторых, могут отличаться массой характеристик. Из классификации по собственным способностям стоит упомянуть только критерий точности. Но в большинстве случаев дорогая аппаратура демонстрирует способность нивелировать поверхности очень точно.
В остальном отличия касаются преимущественно сравнения бортовых компьютеров: в частности, оцениваются мощность процессора, способность программного обеспечения проводить различные вычисления, объем памяти для запоминания собранных сведений и результатов вычислений.
Лазерный
Такой тип геодезических приборов в плане классификации уже куда более разнообразен, отличия могут заключаться даже в ключевом аспекте – принципе работы. У позиционных моделей лазерный луч, излучаемый прибором, у своего основания проходит сквозь особую призму, тогда как у ротационного вместо призмы используется специальная линза.
Именно ротационный вариант считается куда более пригодным для выполнения более сложных задач – как минимум он позволяет проводить круговые измерения на 360 градусов, чего не получится сделать с позиционным агрегатом, а еще он обеспечивает повышенную дальность излучения видимого луча и имеет дополнительные полезные функции.
Существует также несколько условное деление на бытовые и профессиональные лазерные нивелиры, которое не имеет четких границ – разница заключается в количестве тех же дополнительных функций и качестве сборки, причем оба сравнения, конечно же, в пользу профессиональных моделей. В первую очередь адекватный нивелир должен быть защищен от проникновения в корпус влаги и пыли, и если для бытовой модели эта характеристика просто желанная и свидетельствует об ответственном отношении производителя к своей работе, то для профессиональных нивелиров это обязательная черта, без которой в такую категорию просто не попасть.
Профи-агрегат не только дает более точные результаты, но и помогает своему оператору в процессе настройки – специальная функция самовыравнивания инструмента гарантирует, что хотя бы сам он установлен ровно, а значит, минимизируется риск ошибки или безответственности оператора. Кроме того, профессиональные модели нередко оснащены приемником луча – с таким дополнительным узлом существенно возрастает как дальность измерений, так и их точность.
Что же касается наиболее функциональных разновидностей профессиональных лазерных нивелиров, то они предполагают еще и проецирование сетки на любую поверхность, возможность визуального построения углов и даже функцию удаленного управления, чтобы для второго рабочего отпадала необходимость выезжать на объект.
Лазерные нивелиры отличаются еще и по цвету испускаемого луча, но это вовсе не дизайнерская прихоть. Общепринято, что модели с зеленым лучом создаются специально для работы в условиях открытого пространства, поскольку волны зеленого цвета весьма устойчивы и способны без искажений проходить расстояние более километра, обеспечивая высокую точность измерений. Зеленый цвет хорошо фиксируется человеческим глазом, но может быть потерян в траве, особенно при ярком солнечном свете.
Нивелиры с красным лучом куда чаще используются в условиях помещения, эффективная дальность действия никогда не превышает показатель в 500 метров, но этот момент нужно уточнять для каждой отдельной модели – простенькие агрегаты и вовсе могут работать всего лишь на 10 метров.
Лазерный агрегат, как и цифровой, требует источника питания – хоть такой прибор и не умеет проводить самостоятельные вычисления, зато он обеспечивает визуализацию луча. Типичным решением для нивелира является наличие аккумулятора, нуждающегося в периодической зарядке. Сам аккумулятор может быть как съемным, так и несъемным – первый вариант хорош тем, что теоретически его можно заменить в случае поломки, второй же, как предполагается, изначально более надежный и долговечный, хотя сильно полагаться на это не стоит. Если же речь идет о небольшом и простом нивелире, способном поместиться в карман, не стоит удивляться, если он работает от обыкновенных батареек.
Изредка попадаются еще и сетевые нивелиры, но они по понятным причинам не очень востребованы и в принципе могут быть использованы разве что в условиях помещения.
Оптический
Оптико-механический нивелир представляет собой настолько простую конструкцию, что масштабно классифицировать его просто не получится – радикальных различий между моделями обычно не наблюдается. Единственное, на что стоит обратить внимание – это степень точности, которая обозначена специальными терминами.
Например, увидев оптический прибор технической степени точности, не спешите очаровываться – техника здесь отнюдь не тонкая, таким названием создатели замаскировали механизм, годящийся для решения лишь самых простых задач. Что касается по-настоящему полезных агрегатов, то с их качеством все понятно сразу же – они называются точными и высокоточными, причем во втором случае это не просто красивая формулировка, а вполне реальная разница в точности.
Производители и обзор моделей
Как и в случае со многими другими приборами, неопытному потребителю зачастую проще выбрать потенциальную покупку по критерию известной и востребованной марки, нежели самым детальным образом вникать в технические характеристики и искать многочисленные отзывы. Если вы хотите приобрести простейший оптический нивелир, то это вам вряд ли понадобится – они отличаются между собой разве что мелочами.
В случае с покупкой дорогой цифровой техники на одну лишь марку не стоит полагаться хотя бы потому, что прибор покупается для сложной постоянной работы и должен выбираться профессионалом. Совсем другое дело, если вы берете лазерный нивелир среднего уровня, который не будет применяться для выполнения предельно сложных вычислений, но все же должен быть качественным и хорошим – в этом случае критерий производителя и конкретной модели вполне может сработать.
Рассмотрим несколько наиболее популярных моделей.
- KaiTian 5 Lines 6 Points считается одним из лучших нивелиров для нивелирования на 360 градусов. Агрегат работает до 10 часов от батареи, а может быть включен в сеть. Из-за того, что он свободно вращается во все стороны, его можно не переставлять в процессе работы, устройство активно используется даже профессионалами.
Несмотря на некоторую громоздкость, это максимально функциональная модель.
- «Ермак 659-023» отечественного производства может считаться лидером в условиях работы на улице. При 25-метровом луче такой прибор отличается удобной компактностью и способностью функционировать в любых погодных условиях, кроме того, отечественное происхождение механизма положительно сказалось на его стоимости. Из минусов стоит выделить непродолжительную автономную работу (не более 3 часов) и актуальность только для небольших проектов.
- Bosch PLL 360 Set – представитель одного из наиболее известных брендов разноплановой (в том числе и строительной) аппаратуры, один из лучших линейных нивелиров. Имя фирмы в данном случае – это не пустой звук, потому что точность измерений в среднем заметно выше, чем у любых других аналогичных агрегатов. Из числа плюсов стоит выделить также способность вращаться на 360 градусов. К сожалению, есть и определенные ограничения: во-первых, это прибор сугубо для небольших помещений, ведь дальность луча тут всего 20 метров, во-вторых, при необходимости замены аккумулятора нужно брать деталь того же производителя – аналоги того же размера не подойдут.
- Condtrol xliner combo set считается топовым нивелиром для профессионалов, поскольку заодно выполняет еще и функции отвеса и осепостроителя. Отзывы свидетельствуют, что это универсальная машина для измерений любого рода. Производитель позаботился о том, чтобы потребитель ни в чем не нуждался – комплектация здесь тоже на высочайшем уровне. Кроме того, агрегат приспособлен для работы в экстремальных условиях – ему не страшны даже суровые русские зимы.
Придраться у этой модели было бы совершенно не к чему, если бы высочайшее качество не стоило так много, хотя подобная затрата, конечно, окупится в руках специалиста.
- Kapro 895 All Lines называют в числе лучших лазерных нивелиров среди тех моделей, что оборудованы еще и отвесом. Это прекрасный инструмент для будущего ремонта квартиры – он предлагает много вертикалей, благодаря чему отделка и монтаж розеток будут выглядеть идеально выверенными. Наличие отвеса и возможности вращения на 360 градусов позволяют быстро разметить все помещение без перестановки конструкции. Последнее очень актуально, ведь агрегат большой и тяжелый. Будущему владельцу он, кстати, влетит в копеечку.
Как выбрать?
Нивелир – инструмент крайне важный, от его показаний сильно зависит способность здания (или даже ремонта внутри него) продержаться как можно дольше, а уж неправильные измерения даже могут привести к катастрофе.
Следовательно, нивелир нужно подбирать с умом – чтобы вложиться в бюджет, добиться нормального качества и при этом не переплатить за ненужное.
Одна из важных ошибок большинства неопытных потребителей – стремление приобрести максимально качественный и мощный прибор. В бытовых условиях агрегат обычно нужен только для ремонта внутри помещений, а значит, вам уже не следует ориентироваться на большую длину луча, и подойдет даже недорогая модель. Кроме того, в помещениях, которые в условиях среднестатистической отечественной квартиры сильно большими не бывают, угловые погрешности обычно не зашкаливают, так что гнаться за выдающейся точностью тоже не нужно – пусть этим занимаются строители масштабных объектов.
По сути, при выборе оптического нивелира бытового уровня вы должны всего лишь осмотреть его на предмет наличия повреждений корпуса, а также сверить правильность работы встроенного уровня по любому другому уровню – вот и весь выбор.
Другое дело, если вы активно занимаетесь строительством, в том числе и на открытой местности, и понимаете, что покупка хотя бы полупрофессионального прибора обязательна. Тут разбег по качеству и характеристикам уже куда серьезнее, потому важно приобрести хороший нивелир, который не подведет и будет обладать всем необходимым функционалом.
Обратите внимание на следующие критерии при выборе дорогого оборудования.
- Наличие дополнительных лучей. Самый простой прибор обеспечивает их всего два – по одному на вертикаль и горизонталь. Дополнительные лучи исходят из источников по бокам от основного корпуса, благодаря им можно построить простую сетку, которая составит понятие о рельефе поверхности быстро и эффективно.
- Дальность свечения. Неопытные потребители, возможно, слышали о том, что лазерный луч на самом деле бьет несколько дальше, нежели это написано в спецификациях для каждой конкретной модели. Это действительно так, но у светового излучения есть свойство постепенно расширяться в стороны, потому даже узкая лазерная точка на большом расстоянии начинает расплываться.
Превысив расстояние, указанное в инструкции, вы, возможно, и увидите нужную вам сетку, но производитель уже не отвечает за ее правильную прорисовку.
- Система самовыравнивания. Точные измерения возможны лишь в том случае, если нивелир установлен идеально ровно. Добиться этого можно и вручную, но именно возня с предварительной настройкой делает работу оператора сложной, кропотливой и медленной.
Если агрегат умеет выравниваться самостоятельно, это сэкономит ваше время и нервы, а также повысит точность нивелирования.
- Угол развертки лучей. По утверждению большинства профессионалов, показатель в 110-130 градусов можно считать идеальным.
- Источник питания. Практика показывает, что для источника питания в нивелире важна даже не столько способность долго работать, сколько предельная простота, позволяющая в любой момент заменить эту деталь – такая особенность делает прибор едва ли не вечным. Если для большинства других инструментов батарейки в качестве основного источника питания не очень желательны, то для нивелира, потребляющего мало энергии, они подходят – лишь бы они относились к повсеместно доступному стандарту.
- Необходимые аксессуары. Сам по себе нивелир бесполезен – как минимум ему нужен еще и штатив, а также некоторые другие приспособления. Хорошо, если производитель позаботился о том, чтобы собрать для вас полный комплект – так вы и денег сэкономите на оптовой покупке, и получите стопроцентную уверенность в полной совместимости всех элементов. Помимо штатива, полезным дополнением к набору могут стать защитные лазерные очки – они и зрение оберегают, и позволяют лучше видеть луч в условиях плохой погоды. Не обойтись также без различных фиксаторов в виде прищепок или магнитных креплений.
Необязательно выбирать агрегат с наиболее щедрой комплектацией – некоторые комплектующие могут никогда в жизни вам не понадобиться, но по отдельности покупка такого же набора точно обойдется дороже.
- Особенности корпуса. Если вы берете дорогую и очень тонкую технику, важно выбрать такую модель, которая максимально защищена от любых неприятностей. Маркировка IP54 считается лучшей в своем роде – нивелир такого класса не боится ни пыли, ни влаги, он может работать на пыльной строительной площадке даже в дождь. Заботливые производители выполняют дорогие модели в противоударном корпусе, да еще и с демпферными накладками – в случае падения агрегата такие его характеристики сильно повышают шанс прибора на выживание. Идеальным будет исполнение с внутренними амортизаторами – с ними ценная электроника точно останется в порядке.
Правила эксплуатации
Нивелир необходим для правильного нивелирования площадки, но от него не будет никакого толку, если не использовать его правильно. Одно из обязательных условий, которые необходимо соблюдать, – это так называемое главное геометрическое условие нивелира. Описать его можно несколькими простыми тезисами.
- Горизонтальное положение должно быть строго выверено по пузырьковому уровню. Установив прибор на треногу, его направляют в одну сторону и с помощью винтов выравнивают так, чтобы пузырек воздуха находился точно в нуль-пункте. После этого зрительную трубу вместе с уровнем разворачивают на 180 градусов, и пузырек должен оставаться там же, где он и был – если так и есть, пункт первый выполнен. В противном случае оператор, пользуясь винтами и другими регулировочными креплениями, должен добиваться того, чтобы пузырек оказался в указанном месте и не смещался.
- Вертикальное положение необходимо выверить по отвесу. Для чистоты эксперимента тот подвешивают в месте, надежно защищенном от сквозняков и ветра, при этом инструмент должен быть тяжелым, чтобы минимально поддаваться любым внешним факторам. Нивелир устанавливают на расстоянии 20-25 метров от подвешенного отвеса и сверяют его положение с вертикальной нитью сетки. Если наблюдается отклонение хотя бы на 0,5 мм, агрегат требует последующей настройки.
Кроме этого, следует придерживаться некоторых других правил в работе с инструментом. Существуют две основные тактики работы с агрегатом – так называемые способы работы «вперед» и «из середины». В первом случае нивелир устанавливается в некой начальной точке, измеряется его высота над уровнем пола, и уже на основании этих показателей делаются выводы о перепаде высот в пределах площадки. Второй метод встречается несколько чаще, суть его состоит в том, чтобы расположить прибор посредине между двумя точками, каждую из которых следует оценить.
Установка штатива
В большинстве случаев следует пользоваться способом измерения «из середины», потому штатив устанавливают на примерно одинаковом расстоянии от крайних точек линии. Винты на ножках могут быть раздвинуты на любую ширину, за счет чего оператор может выбирать высоту расположения прибора – этот момент важен для удобства персонала, а значит, влияет на качество измерений.
Найдя удобную высоту, винты закручивают, фиксируя треногу в выбранном положении, и только после этого на головку штатива крепят сам нивелир. Положение ножек треноги зависит от особенностей рельефа, а вот головка должна располагаться горизонтально – для этого ее можно регулировать с помощью винтов, сверяясь по уровню прибора.
Монтаж и калибровка нивелира
Процесс монтажа обычно интуитивно понятен – на трегере есть специальный крепежный винт, с помощью которого агрегат надежно фиксируется на подставке. После этого оператор обязан еще раз убедиться, что сам нивелир находится в строго горизонтальном положении во всех плоскостях, добившись выполнения главного геометрического условия. Перед началом работы нужно перепроверить правильность работы всей оптики и повторно убедиться в том, что положение инструмента является идеально выверенным. Начинать нивелирование без такой меры предосторожности категорически запрещено.
Фокусировка оптико-механического узла
Правильная фокусировка – это половина успеха в подобных измерениях. Сначала нужно убедиться, что агрегат пребывает в горизонтальном положении: руководя подъемными винтами, оператор должен отыскать такое положение встроенного уровня, при котором пузырек уровня оказался бы точно посредине, и зафиксировать это положение.
Далее нужно сфокусировать оптику, для этой цели подходит любая вертикальная поверхность поблизости. На нее наводят зрительную трубу и проворачивают окулярное кольцо до тех пор, пока не будет достигнута четкая видимость сетки. После этого нивелир переводится на рейку и при помощи специального винта для фокусировки настраивают еще и видимость шкалы.
Еще одна важная задача – отцентрировать нивелир. Для этого его устанавливают в начальной точке линии, как это было бы при способе работы «вперед». Винты крепления ослабляют до тех пор, пока оператор будет искать положение инструмента, в котором он будет отрегулирован точно по положению вертикально свисающего отвеса. После этого надо аккуратно затянуть винты, постоянно проверяя, не сбивается ли положение инструмента от деятельности оператора.
Измерение и фиксация данных
Установка нивелира для работы «из середины» обычно показывает более точные результаты, поэтому по возможности следует отдать предпочтение именно такому способу. Отыскав среднюю точку между двумя крайними и подготовив инструмент по вышеописанной инструкции, в точке устанавливают мерную рейку, которая должна совпадать с вертикалью на визирной сетке.
Нивелир последовательно устанавливается с обеих сторон от установленной мерной рейки, показания снимаются в обоих направлениях – это позволяет минимизировать вероятность ошибки. Результаты измерения необходимо записать тут же после их снятия, при вышеописанном двустороннем измерении итоговым результатом считается среднее арифметическое.
О том, как правильно пользоваться нивелиром, смотрите в следующем видео.
для чего нужен электронный строительный нивелир? Принцип работы и виды. Что измеряет? Особенности цифрового и геодезического нивелиров, для строительства дома. Как выбрать?
Один из главных принципов строительства заключается в том, что основа сооружения, будь то фундамент или пол, должна быть горизонтально ровной. Если не соблюдать это правило, не может быть и речи об установке той же мебели, а вся конструкция может рухнуть, если при расчетах проектировщики отталкивались от ровной поверхности, которой нет. Чтобы избежать ошибок еще на этапе проектирования и правильно представлять себе рельеф местности, используется специальный геодезический прибор – нивелир.
Устройство
По сути, современный нивелир – это не один прибор, а их группа, в которой каждый механизм позволяет добиться поставленной цели, но делает это разными способами. Соответственно, внутреннее строение агрегата тоже существенно отличается.
Простейший нивелир, который можно считать классическим, представляет собой сочетание нескольких простейших строительных инструментов. В его основе лежат обыкновенный пузырьковый уровень, увеличительная («подзорная») труба и визирная ось. При такой конструкции, безусловно, важную роль играет точность зрения оператора, ведь прибор сам по себе ничего не измеряет, он лишь позволяет «измерить уровнем» особенности ландшафта или строения.
Современные модели нивелиров имеют дополнительные функции, но у оптического варианта их нет, потому он часто используется в комбинации с другими строительными инструментами – сантиметровой рейкой и нитяным дальномером.
Цифровые технологии были придуманы для того, чтобы исключить человеческие ошибки, а цифровые нивелиры, соответственно, практически все делают за своего оператора – тому остается только направить инструмент на измеряемые поверхности. При этом устройство аппарата примерно то же, что и у его оптического «коллеги», только вся информация собирается самим прибором и выводится на экран.
На сегодняшний день наиболее популярной считается третья разновидность нивелиров – лазерные. Агрегат имеет коллиматорный прицел – примерно такой же, как на современном оружии. Нивелирование осуществляется на основе отклонений, наблюдаемых в направлении луча, который для работы в помещениях обычно делается красным, а для уличных изысканий – зеленым.

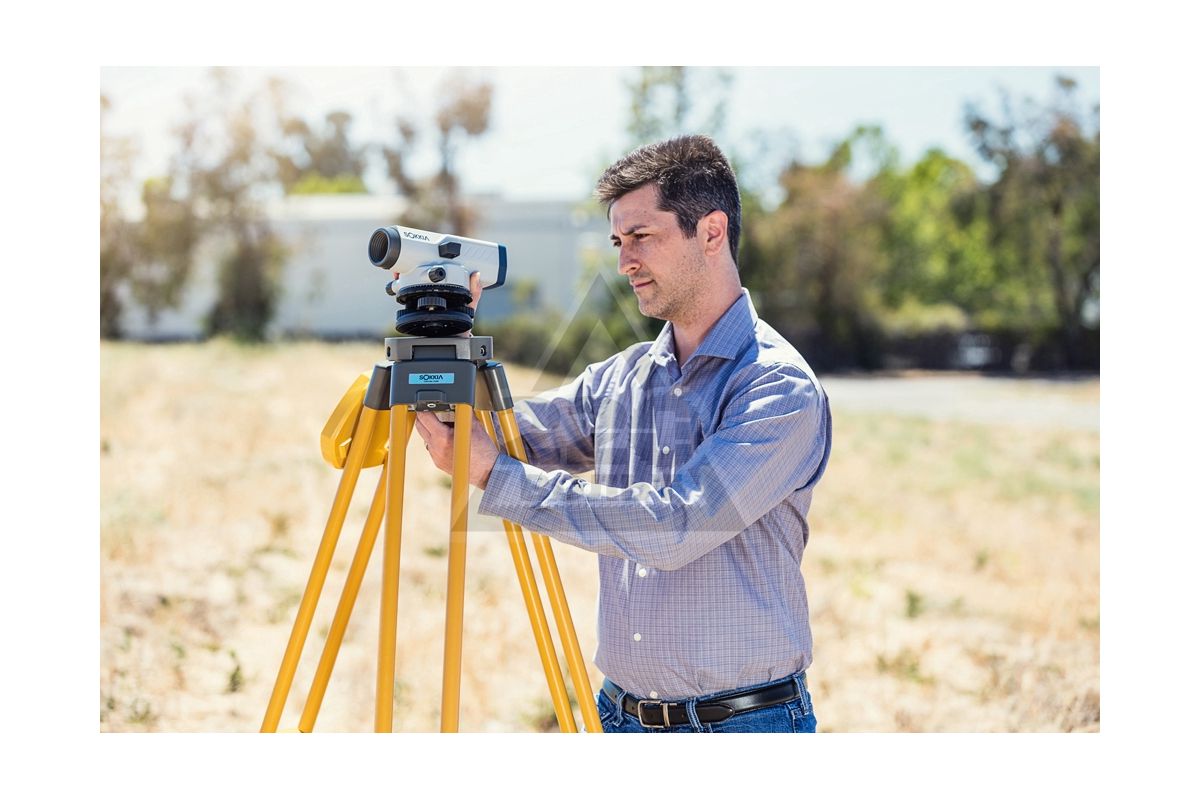

Любой нивелир устанавливается на штатив, который позволяет добиться определенной устойчивости прибора даже в условиях полного отсутствия строго горизонтальных поверхностей. В большинстве случаев штативы изготавливают из алюминия, который одновременно легок и очень прочен. В качестве альтернативы может быть использована древесина, которая дороже и почти всегда тяжелее, зато не гнется и гарантирует максимальную устойчивость.
Компактные штативы для бытового использования могут производиться из стеклопластика, тогда как роль выбора материала для корпуса самого агрегата уже не столь принципиальна – обычно нужно прочное и надежное вещество, которым оказывается особый пластик или металл. То же самое касается и крепежных элементов.
Сам по себе нивелир нельзя назвать слишком уж тяжелым – в зависимости от модели и использованных для изготовления материалов его вес может колебаться от 400 граммов до 2 килограммов. Для оптического прибора нормой можно считать вес примерно в 1,2-1,7 кг, но важно не забывать, что механизм практически бесполезен без идущей в комплекте треноги, а значит, суммарный вес конструкции легко может достигнуть пяти и более килограммов.
Раз речь зашла о массе устройства, назовем и примерные габариты для оптических изделий: 12-20 см в длину, 11-14 см в ширину и 12-22 см в высоту. Что касается цифровых устройств, то их размеры зависят еще и от диагонали экрана, которая у некоторых образцов достойно конкурирует с диагональю модных смартфонов.
Принцип работы
Оптические нивелиры, которые еще называют оптико-механическими, сегодня все еще встречаются на некоторых площадках, но понемногу выходят из обращения по двум причинам: во-первых, они не защищают от возможной ошибки оператора, во-вторых, требуют сразу двух человек для обслуживания. Оператор может отследить разницу уровней через зрительную трубу – в нее проходит луч света, тогда как сама труба вращается в горизонтальной плоскости. Второй человек нужен для того, чтобы держать мерную рейку, пока первый снимает показания.
Настраивать оптический нивелир приходится самим рабочим и это еще один риск для точности результата.
С лазерным нивелиром работать заметно проще хотя бы потому, что из него выходит видимый человеческим глазом цветной луч, который заменяет собой воображаемую линию в оптическом агрегате. Благодаря такому принципу организации работы любое отклонение луча от прямой линии, если оно вдруг случилось из-за отражающей способности поверхности, будет бросаться в глаза.
Большинство современных лазерных нивелиров умеют даже больше – при необходимости они проецируют на поверхность вертикальные и горизонтальные линии, строят углы и так далее. Некоторые модели допускают еще и удаленное управление – такой агрегат может обслуживаться одним человеком на площадке при условии работы с напарником.
Цифровой нивелир тоже является либо оптико-механическим, либо лазерным, вот только работа с ним существенно компьютеризована. Конструкция предполагает наличие собственного процессора и памяти, в этом случае сам прибор выступает напарником для своего оператора – второй человек для его использования не нужен. Бортовой компьютер агрегата позволяет точнее оценить перепады и правильнее оценить геодезическую картину, кроме того, он наглядно подает всю собранную (и уже просчитанную) информацию на специальный экран.
Помимо прочего, устройство умеет еще и запоминать те данные, которые оно зафиксировало, что для моделирования и проектирования очень удобно. Весь принцип работы такого нивелира построен на современных технологиях: даже деления на рейке нанесены в виде штрих-кода, чтобы компьютер мог их считывать автоматически.
Для чего нужен?
Основной задачей для процесса нивелирования является сравнение видимых поверхностей будущей стройплощадки для определения присутствия наклона или других неровностей. Устройство измеряет разности уровня между двумя поверхностями и позволяет составить адекватное представление о том, как выглядит рельеф – следовательно, полученные данные можно использовать либо для идеального выравнивания площадки, либо для того, чтобы эти самые неровности использовать.
Нивелиры используются в следующих случаях:
- для правильного составления проектов любого рода, подробных геодезических карт и планов высокой точности;
- для монтажа любых технических конструкций, будь то опоры линии электропередач или канализация, меняемая в процессе ремонта квартиры;
- для декоративного или имеющего любую другую цель выравнивания больших площадей, например, для строительства детских или спортивных площадок;
- для прогнозирования вероятного оседания того или иного строения, а также адекватной оценки масштабов происходящего и принятия мер во избежание обрушения;
- для монтажа в процессе строительства или ремонта дома конструкций, для которых традиционно необходим ровный горизонт – к таковым относятся полы, потолки и некоторые другие поверхности.
Большинство сложных моделей нивелиров являются редкой и очень дорогой техникой, доверяемой только специалистам самого высокого уровня, а вот более простые модели, служащие для бытового ремонта помещений, можно встретить у любого мужчины «с руками». Такие агрегаты чаще всего называют лазерными уровнями и их применение в быту весьма широко – без них крайне сложно правильно разметить углы или ровно уложить кафель и другие подобные отделочные материалы.
Если относиться к задаче с максимальной ответственностью, то даже для поклейки обоев такой прибор необходим – толстые разновидности полотен клеятся только встык, а потому нуждаются в идеальной вертикали стыков.
Нивелир с компенсатором пригодится также электрику, которому в процессе монтажа элементов электрической сети (выключателей, розеток, предохранителей) желательно выдерживать единый уровень для всех них.
Виды
Выше мы уже поверхностно прошлись по основным разновидностям подобного оборудования, однако такая его классификация оказалась бы слишком уж поверхностной – из-за многочисленных решаемых задач и разнообразия способов их решения подобные агрегаты делятся на куда большее количество типов. Стоит хотя бы немного внимания уделить каждому отдельному типу, отталкиваясь от того, к какому основному классу он принадлежит.
Электронный (цифровой)
Современные модели, как было сказано выше, выделены в отдельный класс скорее по дополнительным признакам в виде способности отображать и анализировать полученную информацию. При этом цифровой нивелир все равно относится к оптико-механическим либо лазерным и различить их весьма просто – у лазерного будет видимый луч, тогда как оптический агрегат будет производить свои вычисления без каких-либо видимых очертаний на стенах.
Практически всегда такой строительный инструмент следует считать профессиональным и даже промышленным – это очень дорогой прибор, который любитель просто не сможет себе позволить.
Особо детальной классификации цифровых нивелиров пока не существует по тем причинам, что они, во-первых, пока представлены небольшим количеством моделей, во-вторых, могут отличаться массой характеристик. Из классификации по собственным способностям стоит упомянуть только критерий точности. Но в большинстве случаев дорогая аппаратура демонстрирует способность нивелировать поверхности очень точно.
В остальном отличия касаются преимущественно сравнения бортовых компьютеров: в частности, оцениваются мощность процессора, способность программного обеспечения проводить различные вычисления, объем памяти для запоминания собранных сведений и результатов вычислений.
Лазерный
Такой тип геодезических приборов в плане классификации уже куда более разнообразен, отличия могут заключаться даже в ключевом аспекте – принципе работы. У позиционных моделей лазерный луч, излучаемый прибором, у своего основания проходит сквозь особую призму, тогда как у ротационного вместо призмы используется специальная линза.
Именно ротационный вариант считается куда более пригодным для выполнения более сложных задач – как минимум он позволяет проводить круговые измерения на 360 градусов, чего не получится сделать с позиционным агрегатом, а еще он обеспечивает повышенную дальность излучения видимого луча и имеет дополнительные полезные функции.
Существует также несколько условное деление на бытовые и профессиональные лазерные нивелиры, которое не имеет четких границ – разница заключается в количестве тех же дополнительных функций и качестве сборки, причем оба сравнения, конечно же, в пользу профессиональных моделей. В первую очередь адекватный нивелир должен быть защищен от проникновения в корпус влаги и пыли, и если для бытовой модели эта характеристика просто желанная и свидетельствует об ответственном отношении производителя к своей работе, то для профессиональных нивелиров это обязательная черта, без которой в такую категорию просто не попасть.
Профи-агрегат не только дает более точные результаты, но и помогает своему оператору в процессе настройки – специальная функция самовыравнивания инструмента гарантирует, что хотя бы сам он установлен ровно, а значит, минимизируется риск ошибки или безответственности оператора. Кроме того, профессиональные модели нередко оснащены приемником луча – с таким дополнительным узлом существенно возрастает как дальность измерений, так и их точность.
Что же касается наиболее функциональных разновидностей профессиональных лазерных нивелиров, то они предполагают еще и проецирование сетки на любую поверхность, возможность визуального построения углов и даже функцию удаленного управления, чтобы для второго рабочего отпадала необходимость выезжать на объект.
Лазерные нивелиры отличаются еще и по цвету испускаемого луча, но это вовсе не дизайнерская прихоть. Общепринято, что модели с зеленым лучом создаются специально для работы в условиях открытого пространства, поскольку волны зеленого цвета весьма устойчивы и способны без искажений проходить расстояние более километра, обеспечивая высокую точность измерений. Зеленый цвет хорошо фиксируется человеческим глазом, но может быть потерян в траве, особенно при ярком солнечном свете.
Нивелиры с красным лучом куда чаще используются в условиях помещения, эффективная дальность действия никогда не превышает показатель в 500 метров, но этот момент нужно уточнять для каждой отдельной модели – простенькие агрегаты и вовсе могут работать всего лишь на 10 метров.
Лазерный агрегат, как и цифровой, требует источника питания – хоть такой прибор и не умеет проводить самостоятельные вычисления, зато он обеспечивает визуализацию луча. Типичным решением для нивелира является наличие аккумулятора, нуждающегося в периодической зарядке. Сам аккумулятор может быть как съемным, так и несъемным – первый вариант хорош тем, что теоретически его можно заменить в случае поломки, второй же, как предполагается, изначально более надежный и долговечный, хотя сильно полагаться на это не стоит. Если же речь идет о небольшом и простом нивелире, способном поместиться в карман, не стоит удивляться, если он работает от обыкновенных батареек.
Изредка попадаются еще и сетевые нивелиры, но они по понятным причинам не очень востребованы и в принципе могут быть использованы разве что в условиях помещения.
Оптический
Оптико-механический нивелир представляет собой настолько простую конструкцию, что масштабно классифицировать его просто не получится – радикальных различий между моделями обычно не наблюдается. Единственное, на что стоит обратить внимание – это степень точности, которая обозначена специальными терминами.
Например, увидев оптический прибор технической степени точности, не спешите очаровываться – техника здесь отнюдь не тонкая, таким названием создатели замаскировали механизм, годящийся для решения лишь самых простых задач. Что касается по-настоящему полезных агрегатов, то с их качеством все понятно сразу же – они называются точными и высокоточными, причем во втором случае это не просто красивая формулировка, а вполне реальная разница в точности.
Производители и обзор моделей
Как и в случае со многими другими приборами, неопытному потребителю зачастую проще выбрать потенциальную покупку по критерию известной и востребованной марки, нежели самым детальным образом вникать в технические характеристики и искать многочисленные отзывы. Если вы хотите приобрести простейший оптический нивелир, то это вам вряд ли понадобится – они отличаются между собой разве что мелочами.
В случае с покупкой дорогой цифровой техники на одну лишь марку не стоит полагаться хотя бы потому, что прибор покупается для сложной постоянной работы и должен выбираться профессионалом. Совсем другое дело, если вы берете лазерный нивелир среднего уровня, который не будет применяться для выполнения предельно сложных вычислений, но все же должен быть качественным и хорошим – в этом случае критерий производителя и конкретной модели вполне может сработать.
Рассмотрим несколько наиболее популярных моделей.
- KaiTian 5 Lines 6 Points считается одним из лучших нивелиров для нивелирования на 360 градусов. Агрегат работает до 10 часов от батареи, а может быть включен в сеть. Из-за того, что он свободно вращается во все стороны, его можно не переставлять в процессе работы, устройство активно используется даже профессионалами.
Несмотря на некоторую громоздкость, это максимально функциональная модель.
- «Ермак 659-023» отечественного производства может считаться лидером в условиях работы на улице. При 25-метровом луче такой прибор отличается удобной компактностью и способностью функционировать в любых погодных условиях, кроме того, отечественное происхождение механизма положительно сказалось на его стоимости. Из минусов стоит выделить непродолжительную автономную работу (не более 3 часов) и актуальность только для небольших проектов.
- Bosch PLL 360 Set – представитель одного из наиболее известных брендов разноплановой (в том числе и строительной) аппаратуры, один из лучших линейных нивелиров. Имя фирмы в данном случае – это не пустой звук, потому что точность измерений в среднем заметно выше, чем у любых других аналогичных агрегатов. Из числа плюсов стоит выделить также способность вращаться на 360 градусов. К сожалению, есть и определенные ограничения: во-первых, это прибор сугубо для небольших помещений, ведь дальность луча тут всего 20 метров, во-вторых, при необходимости замены аккумулятора нужно брать деталь того же производителя – аналоги того же размера не подойдут.
- Condtrol xliner combo set считается топовым нивелиром для профессионалов, поскольку заодно выполняет еще и функции отвеса и осепостроителя. Отзывы свидетельствуют, что это универсальная машина для измерений любого рода. Производитель позаботился о том, чтобы потребитель ни в чем не нуждался – комплектация здесь тоже на высочайшем уровне. Кроме того, агрегат приспособлен для работы в экстремальных условиях – ему не страшны даже суровые русские зимы.
Придраться у этой модели было бы совершенно не к чему, если бы высочайшее качество не стоило так много, хотя подобная затрата, конечно, окупится в руках специалиста.
- Kapro 895 All Lines называют в числе лучших лазерных нивелиров среди тех моделей, что оборудованы еще и отвесом. Это прекрасный инструмент для будущего ремонта квартиры – он предлагает много вертикалей, благодаря чему отделка и монтаж розеток будут выглядеть идеально выверенными. Наличие отвеса и возможности вращения на 360 градусов позволяют быстро разметить все помещение без перестановки конструкции. Последнее очень актуально, ведь агрегат большой и тяжелый. Будущему владельцу он, кстати, влетит в копеечку.
Как выбрать?
Нивелир – инструмент крайне важный, от его показаний сильно зависит способность здания (или даже ремонта внутри него) продержаться как можно дольше, а уж неправильные измерения даже могут привести к катастрофе.
Следовательно, нивелир нужно подбирать с умом – чтобы вложиться в бюджет, добиться нормального качества и при этом не переплатить за ненужное.
Одна из важных ошибок большинства неопытных потребителей – стремление приобрести максимально качественный и мощный прибор. В бытовых условиях агрегат обычно нужен только для ремонта внутри помещений, а значит, вам уже не следует ориентироваться на большую длину луча, и подойдет даже недорогая модель. Кроме того, в помещениях, которые в условиях среднестатистической отечественной квартиры сильно большими не бывают, угловые погрешности обычно не зашкаливают, так что гнаться за выдающейся точностью тоже не нужно – пусть этим занимаются строители масштабных объектов.
По сути, при выборе оптического нивелира бытового уровня вы должны всего лишь осмотреть его на предмет наличия повреждений корпуса, а также сверить правильность работы встроенного уровня по любому другому уровню – вот и весь выбор.
Другое дело, если вы активно занимаетесь строительством, в том числе и на открытой местности, и понимаете, что покупка хотя бы полупрофессионального прибора обязательна. Тут разбег по качеству и характеристикам уже куда серьезнее, потому важно приобрести хороший нивелир, который не подведет и будет обладать всем необходимым функционалом.
Обратите внимание на следующие критерии при выборе дорогого оборудования.
- Наличие дополнительных лучей. Самый простой прибор обеспечивает их всего два – по одному на вертикаль и горизонталь. Дополнительные лучи исходят из источников по бокам от основного корпуса, благодаря им можно построить простую сетку, которая составит понятие о рельефе поверхности быстро и эффективно.
- Дальность свечения. Неопытные потребители, возможно, слышали о том, что лазерный луч на самом деле бьет несколько дальше, нежели это написано в спецификациях для каждой конкретной модели. Это действительно так, но у светового излучения есть свойство постепенно расширяться в стороны, потому даже узкая лазерная точка на большом расстоянии начинает расплываться.
Превысив расстояние, указанное в инструкции, вы, возможно, и увидите нужную вам сетку, но производитель уже не отвечает за ее правильную прорисовку.
- Система самовыравнивания. Точные измерения возможны лишь в том случае, если нивелир установлен идеально ровно. Добиться этого можно и вручную, но именно возня с предварительной настройкой делает работу оператора сложной, кропотливой и медленной.
Если агрегат умеет выравниваться самостоятельно, это сэкономит ваше время и нервы, а также повысит точность нивелирования.
- Угол развертки лучей. По утверждению большинства профессионалов, показатель в 110-130 градусов можно считать идеальным.
- Источник питания. Практика показывает, что для источника питания в нивелире важна даже не столько способность долго работать, сколько предельная простота, позволяющая в любой момент заменить эту деталь – такая особенность делает прибор едва ли не вечным. Если для большинства других инструментов батарейки в качестве основного источника питания не очень желательны, то для нивелира, потребляющего мало энергии, они подходят – лишь бы они относились к повсеместно доступному стандарту.
- Необходимые аксессуары. Сам по себе нивелир бесполезен – как минимум ему нужен еще и штатив, а также некоторые другие приспособления. Хорошо, если производитель позаботился о том, чтобы собрать для вас полный комплект – так вы и денег сэкономите на оптовой покупке, и получите стопроцентную уверенность в полной совместимости всех элементов. Помимо штатива, полезным дополнением к набору могут стать защитные лазерные очки – они и зрение оберегают, и позволяют лучше видеть луч в условиях плохой погоды. Не обойтись также без различных фиксаторов в виде прищепок или магнитных креплений.
Необязательно выбирать агрегат с наиболее щедрой комплектацией – некоторые комплектующие могут никогда в жизни вам не понадобиться, но по отдельности покупка такого же набора точно обойдется дороже.
- Особенности корпуса. Если вы берете дорогую и очень тонкую технику, важно выбрать такую модель, которая максимально защищена от любых неприятностей. Маркировка IP54 считается лучшей в своем роде – нивелир такого класса не боится ни пыли, ни влаги, он может работать на пыльной строительной площадке даже в дождь. Заботливые производители выполняют дорогие модели в противоударном корпусе, да еще и с демпферными накладками – в случае падения агрегата такие его характеристики сильно повышают шанс прибора на выживание. Идеальным будет исполнение с внутренними амортизаторами – с ними ценная электроника точно останется в порядке.
Правила эксплуатации
Нивелир необходим для правильного нивелирования площадки, но от него не будет никакого толку, если не использовать его правильно. Одно из обязательных условий, которые необходимо соблюдать, – это так называемое главное геометрическое условие нивелира. Описать его можно несколькими простыми тезисами.
- Горизонтальное положение должно быть строго выверено по пузырьковому уровню. Установив прибор на треногу, его направляют в одну сторону и с помощью винтов выравнивают так, чтобы пузырек воздуха находился точно в нуль-пункте. После этого зрительную трубу вместе с уровнем разворачивают на 180 градусов, и пузырек должен оставаться там же, где он и был – если так и есть, пункт первый выполнен. В противном случае оператор, пользуясь винтами и другими регулировочными креплениями, должен добиваться того, чтобы пузырек оказался в указанном месте и не смещался.
- Вертикальное положение необходимо выверить по отвесу. Для чистоты эксперимента тот подвешивают в месте, надежно защищенном от сквозняков и ветра, при этом инструмент должен быть тяжелым, чтобы минимально поддаваться любым внешним факторам. Нивелир устанавливают на расстоянии 20-25 метров от подвешенного отвеса и сверяют его положение с вертикальной нитью сетки. Если наблюдается отклонение хотя бы на 0,5 мм, агрегат требует последующей настройки.
Кроме этого, следует придерживаться некоторых других правил в работе с инструментом. Существуют две основные тактики работы с агрегатом – так называемые способы работы «вперед» и «из середины». В первом случае нивелир устанавливается в некой начальной точке, измеряется его высота над уровнем пола, и уже на основании этих показателей делаются выводы о перепаде высот в пределах площадки. Второй метод встречается несколько чаще, суть его состоит в том, чтобы расположить прибор посредине между двумя точками, каждую из которых следует оценить.
Установка штатива
В большинстве случаев следует пользоваться способом измерения «из середины», потому штатив устанавливают на примерно одинаковом расстоянии от крайних точек линии. Винты на ножках могут быть раздвинуты на любую ширину, за счет чего оператор может выбирать высоту расположения прибора – этот момент важен для удобства персонала, а значит, влияет на качество измерений.
Найдя удобную высоту, винты закручивают, фиксируя треногу в выбранном положении, и только после этого на головку штатива крепят сам нивелир. Положение ножек треноги зависит от особенностей рельефа, а вот головка должна располагаться горизонтально – для этого ее можно регулировать с помощью винтов, сверяясь по уровню прибора.
Монтаж и калибровка нивелира
Процесс монтажа обычно интуитивно понятен – на трегере есть специальный крепежный винт, с помощью которого агрегат надежно фиксируется на подставке. После этого оператор обязан еще раз убедиться, что сам нивелир находится в строго горизонтальном положении во всех плоскостях, добившись выполнения главного геометрического условия. Перед началом работы нужно перепроверить правильность работы всей оптики и повторно убедиться в том, что положение инструмента является идеально выверенным. Начинать нивелирование без такой меры предосторожности категорически запрещено.
Фокусировка оптико-механического узла
Правильная фокусировка – это половина успеха в подобных измерениях. Сначала нужно убедиться, что агрегат пребывает в горизонтальном положении: руководя подъемными винтами, оператор должен отыскать такое положение встроенного уровня, при котором пузырек уровня оказался бы точно посредине, и зафиксировать это положение.
Далее нужно сфокусировать оптику, для этой цели подходит любая вертикальная поверхность поблизости. На нее наводят зрительную трубу и проворачивают окулярное кольцо до тех пор, пока не будет достигнута четкая видимость сетки. После этого нивелир переводится на рейку и при помощи специального винта для фокусировки настраивают еще и видимость шкалы.
Еще одна важная задача – отцентрировать нивелир. Для этого его устанавливают в начальной точке линии, как это было бы при способе работы «вперед». Винты крепления ослабляют до тех пор, пока оператор будет искать положение инструмента, в котором он будет отрегулирован точно по положению вертикально свисающего отвеса. После этого надо аккуратно затянуть винты, постоянно проверяя, не сбивается ли положение инструмента от деятельности оператора.
Измерение и фиксация данных
Установка нивелира для работы «из середины» обычно показывает более точные результаты, поэтому по возможности следует отдать предпочтение именно такому способу. Отыскав среднюю точку между двумя крайними и подготовив инструмент по вышеописанной инструкции, в точке устанавливают мерную рейку, которая должна совпадать с вертикалью на визирной сетке.
Нивелир последовательно устанавливается с обеих сторон от установленной мерной рейки, показания снимаются в обоих направлениях – это позволяет минимизировать вероятность ошибки. Результаты измерения необходимо записать тут же после их снятия, при вышеописанном двустороннем измерении итоговым результатом считается среднее арифметическое.
О том, как правильно пользоваться нивелиром, смотрите в следующем видео.
для чего нужен электронный строительный нивелир? Принцип работы и виды. Что измеряет? Особенности цифрового и геодезического нивелиров, для строительства дома. Как выбрать?
Один из главных принципов строительства заключается в том, что основа сооружения, будь то фундамент или пол, должна быть горизонтально ровной. Если не соблюдать это правило, не может быть и речи об установке той же мебели, а вся конструкция может рухнуть, если при расчетах проектировщики отталкивались от ровной поверхности, которой нет. Чтобы избежать ошибок еще на этапе проектирования и правильно представлять себе рельеф местности, используется специальный геодезический прибор – нивелир.
Устройство
По сути, современный нивелир – это не один прибор, а их группа, в которой каждый механизм позволяет добиться поставленной цели, но делает это разными способами. Соответственно, внутреннее строение агрегата тоже существенно отличается.
Простейший нивелир, который можно считать классическим, представляет собой сочетание нескольких простейших строительных инструментов. В его основе лежат обыкновенный пузырьковый уровень, увеличительная («подзорная») труба и визирная ось. При такой конструкции, безусловно, важную роль играет точность зрения оператора, ведь прибор сам по себе ничего не измеряет, он лишь позволяет «измерить уровнем» особенности ландшафта или строения.
Современные модели нивелиров имеют дополнительные функции, но у оптического варианта их нет, потому он часто используется в комбинации с другими строительными инструментами – сантиметровой рейкой и нитяным дальномером.
Цифровые технологии были придуманы для того, чтобы исключить человеческие ошибки, а цифровые нивелиры, соответственно, практически все делают за своего оператора – тому остается только направить инструмент на измеряемые поверхности. При этом устройство аппарата примерно то же, что и у его оптического «коллеги», только вся информация собирается самим прибором и выводится на экран.
На сегодняшний день наиболее популярной считается третья разновидность нивелиров – лазерные. Агрегат имеет коллиматорный прицел – примерно такой же, как на современном оружии. Нивелирование осуществляется на основе отклонений, наблюдаемых в направлении луча, который для работы в помещениях обычно делается красным, а для уличных изысканий – зеленым.
Любой нивелир устанавливается на штатив, который позволяет добиться определенной устойчивости прибора даже в условиях полного отсутствия строго горизонтальных поверхностей. В большинстве случаев штативы изготавливают из алюминия, который одновременно легок и очень прочен. В качестве альтернативы может быть использована древесина, которая дороже и почти всегда тяжелее, зато не гнется и гарантирует максимальную устойчивость.
Компактные штативы для бытового использования могут производиться из стеклопластика, тогда как роль выбора материала для корпуса самого агрегата уже не столь принципиальна – обычно нужно прочное и надежное вещество, которым оказывается особый пластик или металл. То же самое касается и крепежных элементов.
Сам по себе нивелир нельзя назвать слишком уж тяжелым – в зависимости от модели и использованных для изготовления материалов его вес может колебаться от 400 граммов до 2 килограммов. Для оптического прибора нормой можно считать вес примерно в 1,2-1,7 кг, но важно не забывать, что механизм практически бесполезен без идущей в комплекте треноги, а значит, суммарный вес конструкции легко может достигнуть пяти и более килограммов.
Раз речь зашла о массе устройства, назовем и примерные габариты для оптических изделий: 12-20 см в длину, 11-14 см в ширину и 12-22 см в высоту. Что касается цифровых устройств, то их размеры зависят еще и от диагонали экрана, которая у некоторых образцов достойно конкурирует с диагональю модных смартфонов.
Принцип работы
Оптические нивелиры, которые еще называют оптико-механическими, сегодня все еще встречаются на некоторых площадках, но понемногу выходят из обращения по двум причинам: во-первых, они не защищают от возможной ошибки оператора, во-вторых, требуют сразу двух человек для обслуживания. Оператор может отследить разницу уровней через зрительную трубу – в нее проходит луч света, тогда как сама труба вращается в горизонтальной плоскости. Второй человек нужен для того, чтобы держать мерную рейку, пока первый снимает показания.
Настраивать оптический нивелир приходится самим рабочим и это еще один риск для точности результата.
С лазерным нивелиром работать заметно проще хотя бы потому, что из него выходит видимый человеческим глазом цветной луч, который заменяет собой воображаемую линию в оптическом агрегате. Благодаря такому принципу организации работы любое отклонение луча от прямой линии, если оно вдруг случилось из-за отражающей способности поверхности, будет бросаться в глаза.
Большинство современных лазерных нивелиров умеют даже больше – при необходимости они проецируют на поверхность вертикальные и горизонтальные линии, строят углы и так далее. Некоторые модели допускают еще и удаленное управление – такой агрегат может обслуживаться одним человеком на площадке при условии работы с напарником.
Цифровой нивелир тоже является либо оптико-механическим, либо лазерным, вот только работа с ним существенно компьютеризована. Конструкция предполагает наличие собственного процессора и памяти, в этом случае сам прибор выступает напарником для своего оператора – второй человек для его использования не нужен. Бортовой компьютер агрегата позволяет точнее оценить перепады и правильнее оценить геодезическую картину, кроме того, он наглядно подает всю собранную (и уже просчитанную) информацию на специальный экран.
Помимо прочего, устройство умеет еще и запоминать те данные, которые оно зафиксировало, что для моделирования и проектирования очень удобно. Весь принцип работы такого нивелира построен на современных технологиях: даже деления на рейке нанесены в виде штрих-кода, чтобы компьютер мог их считывать автоматически.
Для чего нужен?
Основной задачей для процесса нивелирования является сравнение видимых поверхностей будущей стройплощадки для определения присутствия наклона или других неровностей. Устройство измеряет разности уровня между двумя поверхностями и позволяет составить адекватное представление о том, как выглядит рельеф – следовательно, полученные данные можно использовать либо для идеального выравнивания площадки, либо для того, чтобы эти самые неровности использовать.
Нивелиры используются в следующих случаях:
- для правильного составления проектов любого рода, подробных геодезических карт и планов высокой точности;
- для монтажа любых технических конструкций, будь то опоры линии электропередач или канализация, меняемая в процессе ремонта квартиры;
- для декоративного или имеющего любую другую цель выравнивания больших площадей, например, для строительства детских или спортивных площадок;
- для прогнозирования вероятного оседания того или иного строения, а также адекватной оценки масштабов происходящего и принятия мер во избежание обрушения;
- для монтажа в процессе строительства или ремонта дома конструкций, для которых традиционно необходим ровный горизонт – к таковым относятся полы, потолки и некоторые другие поверхности.
Большинство сложных моделей нивелиров являются редкой и очень дорогой техникой, доверяемой только специалистам самого высокого уровня, а вот более простые модели, служащие для бытового ремонта помещений, можно встретить у любого мужчины «с руками». Такие агрегаты чаще всего называют лазерными уровнями и их применение в быту весьма широко – без них крайне сложно правильно разметить углы или ровно уложить кафель и другие подобные отделочные материалы.
Если относиться к задаче с максимальной ответственностью, то даже для поклейки обоев такой прибор необходим – толстые разновидности полотен клеятся только встык, а потому нуждаются в идеальной вертикали стыков.
Нивелир с компенсатором пригодится также электрику, которому в процессе монтажа элементов электрической сети (выключателей, розеток, предохранителей) желательно выдерживать единый уровень для всех них.
Виды
Выше мы уже поверхностно прошлись по основным разновидностям подобного оборудования, однако такая его классификация оказалась бы слишком уж поверхностной – из-за многочисленных решаемых задач и разнообразия способов их решения подобные агрегаты делятся на куда большее количество типов. Стоит хотя бы немного внимания уделить каждому отдельному типу, отталкиваясь от того, к какому основному классу он принадлежит.
Электронный (цифровой)
Современные модели, как было сказано выше, выделены в отдельный класс скорее по дополнительным признакам в виде способности отображать и анализировать полученную информацию. При этом цифровой нивелир все равно относится к оптико-механическим либо лазерным и различить их весьма просто – у лазерного будет видимый луч, тогда как оптический агрегат будет производить свои вычисления без каких-либо видимых очертаний на стенах.
Практически всегда такой строительный инструмент следует считать профессиональным и даже промышленным – это очень дорогой прибор, который любитель просто не сможет себе позволить.
Особо детальной классификации цифровых нивелиров пока не существует по тем причинам, что они, во-первых, пока представлены небольшим количеством моделей, во-вторых, могут отличаться массой характеристик. Из классификации по собственным способностям стоит упомянуть только критерий точности. Но в большинстве случаев дорогая аппаратура демонстрирует способность нивелировать поверхности очень точно.
В остальном отличия касаются преимущественно сравнения бортовых компьютеров: в частности, оцениваются мощность процессора, способность программного обеспечения проводить различные вычисления, объем памяти для запоминания собранных сведений и результатов вычислений.
Лазерный
Такой тип геодезических приборов в плане классификации уже куда более разнообразен, отличия могут заключаться даже в ключевом аспекте – принципе работы. У позиционных моделей лазерный луч, излучаемый прибором, у своего основания проходит сквозь особую призму, тогда как у ротационного вместо призмы используется специальная линза.
Именно ротационный вариант считается куда более пригодным для выполнения более сложных задач – как минимум он позволяет проводить круговые измерения на 360 градусов, чего не получится сделать с позиционным агрегатом, а еще он обеспечивает повышенную дальность излучения видимого луча и имеет дополнительные полезные функции.
Существует также несколько условное деление на бытовые и профессиональные лазерные нивелиры, которое не имеет четких границ – разница заключается в количестве тех же дополнительных функций и качестве сборки, причем оба сравнения, конечно же, в пользу профессиональных моделей. В первую очередь адекватный нивелир должен быть защищен от проникновения в корпус влаги и пыли, и если для бытовой модели эта характеристика просто желанная и свидетельствует об ответственном отношении производителя к своей работе, то для профессиональных нивелиров это обязательная черта, без которой в такую категорию просто не попасть.
Профи-агрегат не только дает более точные результаты, но и помогает своему оператору в процессе настройки – специальная функция самовыравнивания инструмента гарантирует, что хотя бы сам он установлен ровно, а значит, минимизируется риск ошибки или безответственности оператора. Кроме того, профессиональные модели нередко оснащены приемником луча – с таким дополнительным узлом существенно возрастает как дальность измерений, так и их точность.
Что же касается наиболее функциональных разновидностей профессиональных лазерных нивелиров, то они предполагают еще и проецирование сетки на любую поверхность, возможность визуального построения углов и даже функцию удаленного управления, чтобы для второго рабочего отпадала необходимость выезжать на объект.
Лазерные нивелиры отличаются еще и по цвету испускаемого луча, но это вовсе не дизайнерская прихоть. Общепринято, что модели с зеленым лучом создаются специально для работы в условиях открытого пространства, поскольку волны зеленого цвета весьма устойчивы и способны без искажений проходить расстояние более километра, обеспечивая высокую точность измерений. Зеленый цвет хорошо фиксируется человеческим глазом, но может быть потерян в траве, особенно при ярком солнечном свете.
Нивелиры с красным лучом куда чаще используются в условиях помещения, эффективная дальность действия никогда не превышает показатель в 500 метров, но этот момент нужно уточнять для каждой отдельной модели – простенькие агрегаты и вовсе могут работать всего лишь на 10 метров.
Лазерный агрегат, как и цифровой, требует источника питания – хоть такой прибор и не умеет проводить самостоятельные вычисления, зато он обеспечивает визуализацию луча. Типичным решением для нивелира является наличие аккумулятора, нуждающегося в периодической зарядке. Сам аккумулятор может быть как съемным, так и несъемным – первый вариант хорош тем, что теоретически его можно заменить в случае поломки, второй же, как предполагается, изначально более надежный и долговечный, хотя сильно полагаться на это не стоит. Если же речь идет о небольшом и простом нивелире, способном поместиться в карман, не стоит удивляться, если он работает от обыкновенных батареек.
Изредка попадаются еще и сетевые нивелиры, но они по понятным причинам не очень востребованы и в принципе могут быть использованы разве что в условиях помещения.
Оптический
Оптико-механический нивелир представляет собой настолько простую конструкцию, что масштабно классифицировать его просто не получится – радикальных различий между моделями обычно не наблюдается. Единственное, на что стоит обратить внимание – это степень точности, которая обозначена специальными терминами.
Например, увидев оптический прибор технической степени точности, не спешите очаровываться – техника здесь отнюдь не тонкая, таким названием создатели замаскировали механизм, годящийся для решения лишь самых простых задач. Что касается по-настоящему полезных агрегатов, то с их качеством все понятно сразу же – они называются точными и высокоточными, причем во втором случае это не просто красивая формулировка, а вполне реальная разница в точности.
Производители и обзор моделей
Как и в случае со многими другими приборами, неопытному потребителю зачастую проще выбрать потенциальную покупку по критерию известной и востребованной марки, нежели самым детальным образом вникать в технические характеристики и искать многочисленные отзывы. Если вы хотите приобрести простейший оптический нивелир, то это вам вряд ли понадобится – они отличаются между собой разве что мелочами.
В случае с покупкой дорогой цифровой техники на одну лишь марку не стоит полагаться хотя бы потому, что прибор покупается для сложной постоянной работы и должен выбираться профессионалом. Совсем другое дело, если вы берете лазерный нивелир среднего уровня, который не будет применяться для выполнения предельно сложных вычислений, но все же должен быть качественным и хорошим – в этом случае критерий производителя и конкретной модели вполне может сработать.
Рассмотрим несколько наиболее популярных моделей.
- KaiTian 5 Lines 6 Points считается одним из лучших нивелиров для нивелирования на 360 градусов. Агрегат работает до 10 часов от батареи, а может быть включен в сеть. Из-за того, что он свободно вращается во все стороны, его можно не переставлять в процессе работы, устройство активно используется даже профессионалами.
Несмотря на некоторую громоздкость, это максимально функциональная модель.
- «Ермак 659-023» отечественного производства может считаться лидером в условиях работы на улице. При 25-метровом луче такой прибор отличается удобной компактностью и способностью функционировать в любых погодных условиях, кроме того, отечественное происхождение механизма положительно сказалось на его стоимости. Из минусов стоит выделить непродолжительную автономную работу (не более 3 часов) и актуальность только для небольших проектов.
- Bosch PLL 360 Set – представитель одного из наиболее известных брендов разноплановой (в том числе и строительной) аппаратуры, один из лучших линейных нивелиров. Имя фирмы в данном случае – это не пустой звук, потому что точность измерений в среднем заметно выше, чем у любых других аналогичных агрегатов. Из числа плюсов стоит выделить также способность вращаться на 360 градусов. К сожалению, есть и определенные ограничения: во-первых, это прибор сугубо для небольших помещений, ведь дальность луча тут всего 20 метров, во-вторых, при необходимости замены аккумулятора нужно брать деталь того же производителя – аналоги того же размера не подойдут.
- Condtrol xliner combo set считается топовым нивелиром для профессионалов, поскольку заодно выполняет еще и функции отвеса и осепостроителя. Отзывы свидетельствуют, что это универсальная машина для измерений любого рода. Производитель позаботился о том, чтобы потребитель ни в чем не нуждался – комплектация здесь тоже на высочайшем уровне. Кроме того, агрегат приспособлен для работы в экстремальных условиях – ему не страшны даже суровые русские зимы.
Придраться у этой модели было бы совершенно не к чему, если бы высочайшее качество не стоило так много, хотя подобная затрата, конечно, окупится в руках специалиста.
- Kapro 895 All Lines называют в числе лучших лазерных нивелиров среди тех моделей, что оборудованы еще и отвесом. Это прекрасный инструмент для будущего ремонта квартиры – он предлагает много вертикалей, благодаря чему отделка и монтаж розеток будут выглядеть идеально выверенными. Наличие отвеса и возможности вращения на 360 градусов позволяют быстро разметить все помещение без перестановки конструкции. Последнее очень актуально, ведь агрегат большой и тяжелый. Будущему владельцу он, кстати, влетит в копеечку.
Как выбрать?
Нивелир – инструмент крайне важный, от его показаний сильно зависит способность здания (или даже ремонта внутри него) продержаться как можно дольше, а уж неправильные измерения даже могут привести к катастрофе.
Следовательно, нивелир нужно подбирать с умом – чтобы вложиться в бюджет, добиться нормального качества и при этом не переплатить за ненужное.
Одна из важных ошибок большинства неопытных потребителей – стремление приобрести максимально качественный и мощный прибор. В бытовых условиях агрегат обычно нужен только для ремонта внутри помещений, а значит, вам уже не следует ориентироваться на большую длину луча, и подойдет даже недорогая модель. Кроме того, в помещениях, которые в условиях среднестатистической отечественной квартиры сильно большими не бывают, угловые погрешности обычно не зашкаливают, так что гнаться за выдающейся точностью тоже не нужно – пусть этим занимаются строители масштабных объектов.
По сути, при выборе оптического нивелира бытового уровня вы должны всего лишь осмотреть его на предмет наличия повреждений корпуса, а также сверить правильность работы встроенного уровня по любому другому уровню – вот и весь выбор.
Другое дело, если вы активно занимаетесь строительством, в том числе и на открытой местности, и понимаете, что покупка хотя бы полупрофессионального прибора обязательна. Тут разбег по качеству и характеристикам уже куда серьезнее, потому важно приобрести хороший нивелир, который не подведет и будет обладать всем необходимым функционалом.
Обратите внимание на следующие критерии при выборе дорогого оборудования.
- Наличие дополнительных лучей. Самый простой прибор обеспечивает их всего два – по одному на вертикаль и горизонталь. Дополнительные лучи исходят из источников по бокам от основного корпуса, благодаря им можно построить простую сетку, которая составит понятие о рельефе поверхности быстро и эффективно.
- Дальность свечения. Неопытные потребители, возможно, слышали о том, что лазерный луч на самом деле бьет несколько дальше, нежели это написано в спецификациях для каждой конкретной модели. Это действительно так, но у светового излучения есть свойство постепенно расширяться в стороны, потому даже узкая лазерная точка на большом расстоянии начинает расплываться.
Превысив расстояние, указанное в инструкции, вы, возможно, и увидите нужную вам сетку, но производитель уже не отвечает за ее правильную прорисовку.
- Система самовыравнивания. Точные измерения возможны лишь в том случае, если нивелир установлен идеально ровно. Добиться этого можно и вручную, но именно возня с предварительной настройкой делает работу оператора сложной, кропотливой и медленной.
Если агрегат умеет выравниваться самостоятельно, это сэкономит ваше время и нервы, а также повысит точность нивелирования.
- Угол развертки лучей. По утверждению большинства профессионалов, показатель в 110-130 градусов можно считать идеальным.
- Источник питания. Практика показывает, что для источника питания в нивелире важна даже не столько способность долго работать, сколько предельная простота, позволяющая в любой момент заменить эту деталь – такая особенность делает прибор едва ли не вечным. Если для большинства других инструментов батарейки в качестве основного источника питания не очень желательны, то для нивелира, потребляющего мало энергии, они подходят – лишь бы они относились к повсеместно доступному стандарту.
- Необходимые аксессуары. Сам по себе нивелир бесполезен – как минимум ему нужен еще и штатив, а также некоторые другие приспособления. Хорошо, если производитель позаботился о том, чтобы собрать для вас полный комплект – так вы и денег сэкономите на оптовой покупке, и получите стопроцентную уверенность в полной совместимости всех элементов. Помимо штатива, полезным дополнением к набору могут стать защитные лазерные очки – они и зрение оберегают, и позволяют лучше видеть луч в условиях плохой погоды. Не обойтись также без различных фиксаторов в виде прищепок или магнитных креплений.
Необязательно выбирать агрегат с наиболее щедрой комплектацией – некоторые комплектующие могут никогда в жизни вам не понадобиться, но по отдельности покупка такого же набора точно обойдется дороже.
- Особенности корпуса. Если вы берете дорогую и очень тонкую технику, важно выбрать такую модель, которая максимально защищена от любых неприятностей. Маркировка IP54 считается лучшей в своем роде – нивелир такого класса не боится ни пыли, ни влаги, он может работать на пыльной строительной площадке даже в дождь. Заботливые производители выполняют дорогие модели в противоударном корпусе, да еще и с демпферными накладками – в случае падения агрегата такие его характеристики сильно повышают шанс прибора на выживание. Идеальным будет исполнение с внутренними амортизаторами – с ними ценная электроника точно останется в порядке.
Правила эксплуатации
Нивелир необходим для правильного нивелирования площадки, но от него не будет никакого толку, если не использовать его правильно. Одно из обязательных условий, которые необходимо соблюдать, – это так называемое главное геометрическое условие нивелира. Описать его можно несколькими простыми тезисами.
- Горизонтальное положение должно быть строго выверено по пузырьковому уровню. Установив прибор на треногу, его направляют в одну сторону и с помощью винтов выравнивают так, чтобы пузырек воздуха находился точно в нуль-пункте. После этого зрительную трубу вместе с уровнем разворачивают на 180 градусов, и пузырек должен оставаться там же, где он и был – если так и есть, пункт первый выполнен. В противном случае оператор, пользуясь винтами и другими регулировочными креплениями, должен добиваться того, чтобы пузырек оказался в указанном месте и не смещался.
- Вертикальное положение необходимо выверить по отвесу. Для чистоты эксперимента тот подвешивают в месте, надежно защищенном от сквозняков и ветра, при этом инструмент должен быть тяжелым, чтобы минимально поддаваться любым внешним факторам. Нивелир устанавливают на расстоянии 20-25 метров от подвешенного отвеса и сверяют его положение с вертикальной нитью сетки. Если наблюдается отклонение хотя бы на 0,5 мм, агрегат требует последующей настройки.
Кроме этого, следует придерживаться некоторых других правил в работе с инструментом. Существуют две основные тактики работы с агрегатом – так называемые способы работы «вперед» и «из середины». В первом случае нивелир устанавливается в некой начальной точке, измеряется его высота над уровнем пола, и уже на основании этих показателей делаются выводы о перепаде высот в пределах площадки. Второй метод встречается несколько чаще, суть его состоит в том, чтобы расположить прибор посредине между двумя точками, каждую из которых следует оценить.
Установка штатива
В большинстве случаев следует пользоваться способом измерения «из середины», потому штатив устанавливают на примерно одинаковом расстоянии от крайних точек линии. Винты на ножках могут быть раздвинуты на любую ширину, за счет чего оператор может выбирать высоту расположения прибора – этот момент важен для удобства персонала, а значит, влияет на качество измерений.
Найдя удобную высоту, винты закручивают, фиксируя треногу в выбранном положении, и только после этого на головку штатива крепят сам нивелир. Положение ножек треноги зависит от особенностей рельефа, а вот головка должна располагаться горизонтально – для этого ее можно регулировать с помощью винтов, сверяясь по уровню прибора.
Монтаж и калибровка нивелира
Процесс монтажа обычно интуитивно понятен – на трегере есть специальный крепежный винт, с помощью которого агрегат надежно фиксируется на подставке. После этого оператор обязан еще раз убедиться, что сам нивелир находится в строго горизонтальном положении во всех плоскостях, добившись выполнения главного геометрического условия. Перед началом работы нужно перепроверить правильность работы всей оптики и повторно убедиться в том, что положение инструмента является идеально выверенным. Начинать нивелирование без такой меры предосторожности категорически запрещено.
Фокусировка оптико-механического узла
Правильная фокусировка – это половина успеха в подобных измерениях. Сначала нужно убедиться, что агрегат пребывает в горизонтальном положении: руководя подъемными винтами, оператор должен отыскать такое положение встроенного уровня, при котором пузырек уровня оказался бы точно посредине, и зафиксировать это положение.
Далее нужно сфокусировать оптику, для этой цели подходит любая вертикальная поверхность поблизости. На нее наводят зрительную трубу и проворачивают окулярное кольцо до тех пор, пока не будет достигнута четкая видимость сетки. После этого нивелир переводится на рейку и при помощи специального винта для фокусировки настраивают еще и видимость шкалы.
Еще одна важная задача – отцентрировать нивелир. Для этого его устанавливают в начальной точке линии, как это было бы при способе работы «вперед». Винты крепления ослабляют до тех пор, пока оператор будет искать положение инструмента, в котором он будет отрегулирован точно по положению вертикально свисающего отвеса. После этого надо аккуратно затянуть винты, постоянно проверяя, не сбивается ли положение инструмента от деятельности оператора.
Измерение и фиксация данных
Установка нивелира для работы «из середины» обычно показывает более точные результаты, поэтому по возможности следует отдать предпочтение именно такому способу. Отыскав среднюю точку между двумя крайними и подготовив инструмент по вышеописанной инструкции, в точке устанавливают мерную рейку, которая должна совпадать с вертикалью на визирной сетке.
Нивелир последовательно устанавливается с обеих сторон от установленной мерной рейки, показания снимаются в обоих направлениях – это позволяет минимизировать вероятность ошибки. Результаты измерения необходимо записать тут же после их снятия, при вышеописанном двустороннем измерении итоговым результатом считается среднее арифметическое.
О том, как правильно пользоваться нивелиром, смотрите в следующем видео.
Нивелир — прибор с историей
Автор Илья Чернышев На чтение 4 мин. Просмотров 766 Обновлено
Что это за инструмент?
Нивелиром называют измерительный инструмент для определения разницы высот точек. Работа его основана на прямолинейности световых лучей, а основная задача — построить стабильную горизонталь, относительно которой любые отклонения станут заметными. Принцип работы нивелира остаётся неизменным со времён его изобретения во II веке до н.э., а, собственно, изобретателем этого незаменимого и поныне инструмента считается знаменитый древнегреческий механик Герон Александрийский.
Где используется нивелир?В основном нивелиры используют геодезисты, строители, топографы, проектировщики, а также мастера-ремонтники. Работу всех этих людей невозможно представить без нивелиров, с помощью которых обеспечиваются очень точные измерения разности высот между объектами (чаще всего между исходным репером и искомой точкой). Также нивелир может обеспечить горизонтальную плоскость в любом направлении. Без таких замеров практически невозможно ни правильно спроектировать, ни построить хоть сколько-либо серьёзную инженерную конструкцию или здание так, чтобы они оказались надёжными и безопасными. А уж о соблюдении современных норм и стандартов — и говорить нечего.
Причем пользоваться прибором может научиться каждый- главное понять принцип. Поэтому данный прибор очень востребован на стройках любых зданий и сооружений. С многообразием геодезического оборудования вкратце можно ознакомиться здесь.
Какие бывают виды нивелиров?Профессионалы обычно используют нивелиры оптические. Это весьма надёжные приборы, защищённые от воздействия влаги или жары, которые можно эксплуатировать на улице на протяжении всего года. Чаще всего оптические нивелиры оснащаются стальным корпусом, а инструменты профессиональные получают очень высокую степень защиты от влаги и пыли. Механические оптические нивелиры имеют очень широкий диапазон условий использования как в плане погодных условий, так и в плане температур воздуха окружающей среды.
Оптические нивелиры выпускаются сейчас не только механические, но и электронные. Цифровые считывающие устройства значительно облегчают настройку и использование прибора, ускоряют процесс снятия замеров, а также позволяют автоматически выполнять и сохранять на карту памяти необходимые расчёты. Вибрация и слабое освещение при этом электронным нивелирам не являются помехой. С другой стороны, хрупкая начинка не всегда позволяет использовать вместо традиционных оптических нивелиров цифровые приборы.
В конце прошлого века появился ещё один тип приборов, не работающих по привычному принципу, — лазерные нивелиры, которые часто называют просто лазерными уровнями. Эти приборы умеют проецировать луч на поверхность. Они намного проще оптических нивелиров в использовании и работе с лазерным уровнем можно научиться самостоятельно: здесь не потребуется ни точная настройка трубы, ни умение разбираться в разнообразии шкал. По лучу лазерного прибора выполнить замеры, разметку или сразу какую-то работу очень легко. Кроме того, существуют модели лазерных нивелиров, которые упрощают их выравнивание, мигая лучом или сигналя, если прибор устанавливается неровно. Лазерные уровни существуют очень широкого диапазона возможностей и степени защищённости в зависимости от назначения: от простых и недорогих бытовых моделей с одним-двумя не слишком яркими лучами и пластиковым корпусом — и до дорогих пыле- и влагозащищённых построителей плоскостей или нивелиров ротационных с ярким излучением и множеством дополнительных функций, предназначенных для использования профессионалами при больших масштабах и объёмах работ.
Из чего состоит нивелир?Основным нивелиром для строительных работ все-таки является оптический нивелир. Он состоит из терегера и главного блока. Трегер — это металлический круг с тремя опорами и подъёмными винтами, благодаря которому можно менять положение главного блока и закреплять его. Главный блок состоит из зрительной трубы с прицелом и окуляром, горизонтальной шкалы-лимба, цилиндрических уровней для горизонтирования прибора, винтов для наводки, закрепления и фокусировки трубы, а также компенсатора, который гасит возникающие колебания и поддерживает трубу в горизонтальном положении. Замеры производятся с помощью специальных реек, на которые нанесены шкалы.
В заключение стоит сказать, что из- за своего простого строения и легкости эксплуатации этот прибор по праву занимает первое место на строительной площадке.
Можно просто написать
Наши соцсети:
Телефон: 8 (903) 253-35-84, Илья
ООО «Землемер» Для Вас!
Нивелир — необходимый инструмент в строительстве
Содержание:
- 1. Оптический нивелир – выбор профессионала
- 2. Лазерный нивелир – надежность и простота в использовании
- 3. Что понадобится для работы с устройством?
- 4. Подведем итог
Нивелир — измерительный инструмент, с помощью которого можно определить угол наклона, относительную высоту объекта, сделать разметку. Его используют профессиональные строители и монтажники при возведении промышленных зданий, жилых домов, коммуникационных строений, торговых центров, а также ремонтники при отделке помещений, геодезисты при исследовании территории. Без нивелиров работа в этих сферах деятельности не представляется возможной. Ведь необходимость точных замеров на этапе проектировки и в процессе строительства обусловлена, во-первых, требованиями государственных стандартов, соблюдение которых контролируется, во-вторых, с надежным измерительным прибором гораздо легче возводить элементы конструкций и проводить отделку, чем с подручными приспособлениями. Более того, от правильности расположения несущих стен и других важных частей здания зависит безопасность людей, которые будут там жить и работать.
А знаете ли Вы, что высота самой большой в мире телевизионной башни составляет 634 м? Для сравнения, высота 9-этажного здания около 30 метров, а Останкинской башни — 540 м. Это необычное строение находится в Токио и называется «Небесное дерево». Его строительство продолжалось 2,5 года. Сооружение состоит из множества перекладин. Конструкция очень устойчива, потому что все элементы расположены с максимальной точностью.
Возведение архитектурных зданий, как и жилых домов, также требует применения специальных измерительных приборов при проведении работ. Кроме того, нивелиры сегодня стали доступны для применения и в других сферах деятельности – их используют сборщики мебели, мастера-отделочники, а также обычные пользователи для выполнения ремонта в быту. Но раньше эти инструменты считались сугубо профессиональными…
Нивелир является одним из первых геодезических приборов. Упоминания об устройстве, которое по своей функции напоминало этот прибор, появились уже в исторических сочинениях Герона Александрийского, написанных во II веке до нашей эры. Он представлял собой два соединенных сосуда, наполненных водой. Усовершенствованное же устройство, которое более приближено к современному нивелиру, было изобретено в России в 1890 году геодезистом Дмитрием Гедеоновым. Сейчас этот инструмент стал более совершенным, но основной принцип выравнивания его положения сохранился – сосуд с водой заменяет цилиндрический уровень.
В конце 20 века появились более совершенные приборы – лазерные уровни, которые стали повсеместно использоваться не только в профессиональном строительстве, но и в бытовой сфере. Они позволяют сделать ровную разметку при оклеивании стен обоями, заливке стяжки, укладке паркета, возведении стен из гипсокартона и выполнении других работ, с которыми может самостоятельно справиться практичный хозяин.
Оптические нивелиры появились давно, но сохраняют свою актуальность по сей день. Лазерные приборы – сравнительно новое изобретение, которое еще только приобретает популярность. Об этих двух видах техники мы расскажем подробно.
Оптический нивелир – выбор профессионала
С течением времени сфера применения этого измерительного инструмента мало изменилась, его все так же используют геодезисты, проектировщики, строители и топографы. Такой прибор пригоден для эксплуатации в течение всего года, ведь в нем нет электроэлементов, которые могли бы повредиться от воздействия влаги и солнечных лучей – механизм очень надежный. Так из чего же состоит оптический нивелир?
Основные части устройства: трегер – представляет собой металлический круг на трех опорах и с тремя подъемными винтами для закрепления и регулировки положения главного блока. Главный блок включает в себя:
- зрительную трубу с окуляром и прицелом,
- горизонтальный лимб,
- винт для фокусировки трубы,
- наводящий и закрепляющий винты трубы,
- цилиндрические уровни,
- компенсатор — представляет собой воздушный или магнитный демпфер, который гасит возникшие колебания и позволяет избежать увеличения погрешности.
Замер осуществляется с помощью зрительной трубы с увеличительными линзами. Она настраивается винтами так, чтобы изображение было максимально четким. Благодаря шкале с делениями определяется отклонение от вертикальной и горизонтальной плоскости. С помощью этого прибора можно определять высоту объекта, разность высот нескольких почвы, измерять угол наклона.
Корпус оптического нивелира обычно изготавливается из стали, поэтому внутренние механизмы надежно защищены от повреждений. Большинство профессиональных инструментов имеет степень защиты IP54 (от проникновения пыли и влаги), поэтому они могут применяться в условиях повышенной влажности и запыленности. Ни капли воды, ни пыль и другие инородные частицы, не попадут на важные внутренние элементы, поэтому прибор будет исправно работать. Поскольку нивелир механический, он подходит для эксплуатации в любых погодных условиях, при низкой или высокой температуре ( от -20 до +50 °С).
Лазерный нивелир – надежность и простота в использовании
Этот прибор еще называют «лазерный уровень». Он проецирует на поверхность луч, по которому очень быстро и просто определить высоту, выполнить разметку. Если Вы запланировали сделать ремонт в квартире своими руками или открыть частную фирму по оказанию услуг по отделке помещений, лазерный нивелир будет очень кстати. При работе с ним не требуется специального образования – научиться делать замеры можно самому. У этого прибора, в отличие от оптического, нет зрительной трубы, поэтому не придется тратить много времени на ее настройку. Некоторые модели устройств оснащены функцией автоматического выравнивания, упрощающей выравнивание нивелира при установке. У одних при неправильном положении происходит мигание луча, у других – раздается звуковой сигнал. Как только прибор будет установлен ровно, эти сигналы прекратятся, и можно будет делать замер. Кроме того, не понадобится разбираться в системе шкал, ведь измерения осуществляются с помощью лазера. Луч проецируется на поверхность, и по нему можно выполнить разметку или сразу приклеить обойное полотно, вбить несколько гвоздей и т.д.
Лазер, с помощью которого производится замер, направляется излучателем и проецируется несколькими способами. В зависимости от чего, нивелиры могут быть:
- Точечные – лазер на поверхности отображается в виде точки.
- Линейные – приборы имеют призмы, благодаря которым луч проектируется на поверхности в виде горизонтальной или вертикальной линии. Так удобнее выкладывать плитку или устанавливать бордюры.
- Построитель плоскостей – имеет несколько излучателей. Если предполагается, что будет только вертикальная и горизонтальная линия – два излучателя, если еще линия по диагонали – три. Такие приборы имеют несколько режимов проецирования, например, можно определять точку зенита, надира, размечать положение будущей перегородки.
- Ротационные нивелиры – оснащены излучателем, который вращается на 360° и проецирует луч в этом радиусе. Такие нивелиры используются чаще всего на улице или при строительстве большого объекта, потому что длина луча обычно больше, чем у других видов техники (до 50 м).
Лазерные приборы могут быть предназначены для работы только в помещении или и в здании, и на улице. У бытовых лазерных нивелиров луч не очень яркий, поэтому его плохо видно при дневном свете. Кроме того, пластиковый корпус не имеет должной защиты от влаги, поэтому он предназначен только для выполнения работ в помещении. Техника для улицы оснащается мощным лазером, который хорошо различим даже в солнечную погоду. Корпус же обычно имеет резиновое покрытие и степень защиты IP51 (защита от пыли и капель воды, падающих под прямым углом), как у ADA 5D Crosspoint А00135. Такие приборы наиболее надежны и долговечны и могут использоваться повседневно строителями, проектировщиками, ландшафтными дизайнерами на улице.
Если Вы хотите поклеить обои или уложить плитку в ванной, можно, конечно, воспользоваться обычным отвесом. Для этого потребуется вбить гвоздь под потолком и на нитке подвесить другой гвоздь. Согласитесь, это не самый удобный способ. Кто может гарантировать, что разметка будет выполнена ровно? Малейшее колебание – и отвес смещается. С лазерным нивелиром таких проблем не будет, и выполнить ровную разметку для приклеивания обойного полотна будет намного легче. Для подобных целей можно купить недорогую модель техники, которая проецирует только один луч. Если же в Ваших планах строительство дома, тогда следует присмотреться к прибору с большим набором функций. Но и цена на него будет значительно выше.
Подробнее о названных видах нивелиров читайте в статье.
Что понадобится для работы с устройством?
Одно из самых важных правил при использовании техники – ровная основа под ногами. Если в помещении это возможно, то на холмистой поверхности – вряд ли. В этом случае установить прибор ровно можно с помощью штатива. Его всегда нужно использовать при замерах, ведь даже из-за малейшего отклонения оборудования погрешность показаний значительно увеличится. Кроме того, штатив предотвратит случайное падение, потому что нивелир надежно крепится на нем с помощью винтов.
Проверить правильность установки штатива можно с помощью встроенного цилиндрического уровня (ватерпаса). Если штатив установлен ровно, пузырь в колбе уровня будет точно посередине. У геодезистов даже есть профессиональная шутка на эту тему: «Вопрос: какое самое главное правило у геодезиста? Ответ: «пузырек» на середину».
Для использования дома подойдут другие, более компактные держатели. Они прикрепляются к стене или ставятся на пол. Такие приспособления пригодятся, если замеры нужно сделать на небольшой высоте или, наоборот, под потолком. Прибор вместе с держателем легко переносить и переустанавливать. К тому же, хранение такого крепления не требует много места.
Для работы с нивелиром потребуется специальная рейка. На нее наводится прицел объектива или лазер. По делениям шкалы определяется высота или перепады высот разных объектов.
При использовании лазерного нивелира нужно надевать защитные очки. Они обезопасят ваше зрение, если луч мощностью почти 1 милливатт попадет в глаза. Иногда они продаются вместе с инструментом, но можно их купить отдельно.
Лазерная техника работает на щелочных или аккумуляторных батарейках. Одного полного заряда хватает на несколько часов. Чтобы прибор не отключился в самый неподходящий момент, нужно иметь всегда запасной набор элементов питания.
При нивелировании на открытой местности пригодится приемник, с помощью которого удобно определить нахождение луча на больших расстояниях, до 700 метров.
При покупке оптического прибора лучше сразу купить полный комплект сопутствующего оборудования: отвертку, чехол и футляр для безопасного хранения. Это поможет снизить вероятность потери точности прибором при транспортировке.
Обо всех тонкостях работы с приборами можно узнать в статье «Основные правила работы с нивелирами».
Подведем итог
«Старый друг лучше новых двух». Возможно, этой народной поговоркой руководствуются строители, покупая оптический нивелир. С ним можно сделать замер в любую погоду, а его точность не зависит от факторов внешней среды. Спрос на такие приборы сохраняется как десятки лет назад, так и сегодня.
Наличие у профессионалов оптического нивелира еще не говорит о том, что они пренебрегают лазерными устройствами. Последние стали популярны среди специалистов, потому что они очень удобны, а замеры выполняются быстрее. Они будут просто незаменимы, когда нужно справиться с работой в кратчайшие сроки, например, при проектировке перегородок в помещении.
Лазерные построители плоскостей стали доступны почти каждому, поэтому довольно часто применяются в быту. С ними можно самостоятельно справиться с ремонтными работами в квартире (спроектировать каркас для гипсокартонной перегородки, наметить линию при застилке паркета, выполнить разметку для укладки плитки, при строительстве дома сделать оконные проемы на одном уровне). С таким прибором работы будут выполнены очень профессионально даже любителем.
Если у Вас в планах ремонт квартиры или строительство, и нужен надежный измерительный инструмент, пришло время купить нивелир. В нашем интернет-магазине представлены оптические и лазерные виды техники, из которых и профессионал, и любитель обязательно подберет подходящую модель. Спешите сделать заказ, и начинайте работу! Будьте уверены, что с качественным устройством все будет выполнено на высоком уровне.
Как получить доступ к встроенному пузырьковому уровню Google на Android
Если вам когда-либо нужно было убедиться, что что-то выровнено в крайнем случае, теперь вы можете получить пузырьковый уровень на своем телефоне за секунды.
Поскольку вы всегда носите свой смартфон с собой, иметь на нем целый ряд инструментов очень удобно. И хотя большинство этих инструментов не так точны, как специальные инструменты, в крайнем случае они неплохо справляются со своей задачей.
На Android по умолчанию не установлено приложение пузырькового уровня, в отличие от iPhone.Но получить пузырьковый уровень на Android по-прежнему легко. Мы покажем вам, как это сделать.
Как использовать пузырьковый уровень Google на Android
У Google есть множество виджетов, которые появляются на странице результатов поиска, таких как калькулятор, метроном и даже некоторые поисковые игры Google.Как оказалось, самый простой вариант пузырькового уровня Android — это также виджет Google.
Чтобы получить доступ к пузырьковому уровню — или спиртовому уровню — на Android, просто откройте приложение Google на своем телефоне и выполните поиск по запросу «пузырьковый уровень».Вы также можете произносить слова в Google Assistant. Это приведет к появлению простого уровня в маленьком поле вверху результатов поиска.
Используйте его, как настоящий пузырьковый уровень — выровняйте телефон по вертикали или горизонтали, чтобы увидеть, насколько он ровный.Чтобы помочь измерить, вы увидите, на сколько градусов вы отклонились от нуля, а также значок плюса, который поможет вам убедиться, что все ровно.
Имейте в виду, что ваше устройство может иметь объектив камеры, гнездо Pop Socket или какой-либо другой элемент, выступающий на задней панели, что не позволяет ему полностью выровняться.
Очевидно, это не может заменить реальный уровень, поскольку внутренние датчики вашего телефона не могут дублировать реальный инструмент.Таким образом, вам, вероятно, понадобится второе мнение для любой серьезной работы. Но для быстрой проверки или просто для того, чтобы посмотреть, насколько ровные предметы в вашем доме, он отлично работает.
Другие приложения Android Bubble Level
Уровень в Google в большинстве случаев должен работать хорошо.И это не совсем инструмент для Android — он будет работать на iPhone и других мобильных устройствах, если вы введете тот же термин в приложение Google.
Но если вам нужно что-то с дополнительными функциями или вы не хотите каждый раз искать в Google, вы можете установить на свой телефон приложение специального уровня.
Как и приложения-фонарики, приложения большинства уровней, к сожалению, полны рекламы и инвазивных разрешений.Таким образом, вы должны быть осторожны с тем, какой из них вы устанавливаете.
Пузырьковый уровень PixelProse — хороший выбор.В нем нет рекламы и требуется только несколько базовых разрешений, которые не являются чрезмерными. Приложение показывает размеры для каждой стороны вашего телефона и включает звуковые эффекты, поэтому вы можете проверить измерения, не глядя на устройство.
галерея изображений (2 изображения) ЗакрыватьИзображение 1 из 2
Изображение 2 из 2
Опять же, это не полная замена инструмента реального уровня, но это удобнее, чем поиск в Google, если вы планируете часто его использовать.Вы можете посмотреть приложение другого уровня, если оно вам не подходит, но большинство из них похожи, и это не содержит лишней ерунды.
Носите пузырьковый уровень везде
Теперь вы знаете, как легко вызвать пузырьковый уровень на вашем устройстве Android.Используйте его в следующий раз, когда повесите плакат или почувствуете, что что-то пошло не так. Никогда не знаешь, когда это может пригодиться!
Уровень — не единственный инструмент, который может приблизить ваш телефон.Вы найдете множество приложений с инструментами для Android, включая линейки, транспортиры и многое другое.
Кредит изображения: Bacho / Shutterstock
10 лучших бесплатных приложений Toolbox для AndroidХотите превратить свой телефон Android в набор инструментов? Вот несколько полезных приложений Android для измерения расстояния, уровня, звука и т. Д.
Читать далее
Об авторе Бен Штегнер (Опубликовано 1696 статей)Бен — заместитель редактора и менеджер по адаптации в MakeUseOf.Он оставил свою работу в сфере ИТ, чтобы писать полный рабочий день в 2016 году, и никогда не оглядывался назад. В качестве профессионального писателя он освещал технические руководства, рекомендации по видеоиграм и многое другое уже более шести лет.
Более От Бена СтегнераПодпишитесь на нашу рассылку новостей
Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!
Еще один шаг…!
Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.
Создание уровня доступа на основе устройства
На этой странице показано, как создавать уровни доступа на основе устройств с помощью Доступ к диспетчеру контекста.
Чтобы узнать, как применять уровни доступа к Защищенный прокси-сервер с идентификацией (IAP) ресурсы см. в документации BeyondCorp Enterprise.
Обзор
Уровень доступа представляет собой набор атрибутов, назначаемых запросам в зависимости от их происхождения. С использованием такую информацию, как тип устройства, вы можете укажите, какой уровень доступа предоставить. Например, вы можете назначить Уровень «High_Trust» устройствам с зашифрованными дисками и «Medium_Trust» доверяет устройствам, у которых есть только блокировка экрана.
Информация об устройстве собирается и используется по уровням доступа после того, как вы настроить проверку конечных точек.
Уровень доступа принудительно добавляется как Условие управления идентификацией и доступом (IAM) на ваш Ресурс, защищенный IAP.Этот процесс является частью Подход BeyondCorp Enterprise к обеспечению безопасности приложения и ресурсы.
Для получения дополнительной информации см. Доступ к диспетчеру контекста обзор.
Прежде чем начать
Вам должна быть предоставлена одна из следующих ролей:
- Администратор диспетчера контекста доступа
- Редактор диспетчера контекста доступа
- Читатель диспетчера контекста доступа
Настроить проверку конечной точки.
Создание уровня доступа
Следующий процесс создает уровень доступа на основе устройства.
В этом примере предположим, что вы хотите создать уровень доступа, который позволяет пользователи могут получить доступ к вашему ресурсу только в том случае, если у них есть зашифрованное хранилище на устройстве.
Консоль
Перешел на страницу диспетчера контекста доступа в облачной консоли.
Перейти на страницу диспетчера контекста доступа
Если появится запрос, выберите свою организацию.
В верхней части страницы Access Context Manager щелкните New .
На панели Новый уровень доступа в разделе Условия щелкните Добавьте атрибут и затем щелкните Device Policy .
Щелкните раскрывающийся список Storage encryption и выберите Encrypted . Обратите внимание, что это правило будет работать только после настройки проверки конечных точек. на устройствах ваших сотрудников.
Нажмите Сохранить .
gcloud
Создайте файл
.yaml
для уровня доступа, который включает политику устройства атрибуты.В этом примере, чтобы ограничить доступ только для пользователей с зашифрованным устройством место хранения, вы бы вошли следующее в файле
.yaml
:- devicePolicy: allowedEncryptionStatuses - ЗАШИФРОВАНО
Для списка атрибутов уровня доступа политики устройства и их YAML формат см. в разделе Атрибуты политики устройства. См. Этот пример файла YAML уровня доступа для полного YAML-файла со всеми возможными атрибутами.
Обратите внимание, что правило
devicePolicy
работает только после настройки проверки конечных точек на устройствах сотрудников.Сохраните файл. В этом примере файл называется CONDITIONS.yaml .
Создайте уровень доступа.
Уровни диспетчера контекста доступа gcloud создают ИМЯ \ --title TITLE \ --basic-level-spec УСЛОВИЯ.yaml \ --policy = POLICY_NAME
Где:
ИМЯ — уникальное имя для уровня доступа.Это должно начинаются с буквы и включают только буквы, цифры и подчеркивания.
НАЗВАНИЕ — это заголовок, читаемый человеком. Он должен быть уникальным для политика.
POLICY_NAME — название вашей организации политика доступа.
Вы должны увидеть результат, подобный:
Создан запрос для: ИМЯ Ожидание завершения операции [accessPolicies / POLICY_NAME / accessLevels / NAME / create / 1521594488380943]...Выполнено. Создан уровень NAME .
API
Создайте тело запроса для создания
AccessLevel
ресурс.В этом примере, чтобы ограничить доступ только для пользователей с зашифрованным устройством место хранения, вы бы вошли следующее в файле
.yaml
:{ "name": " ИМЯ ", "title": " НАЗВАНИЕ ", "базовый": { "условия": [ { "devicePolicy": [ "allowedEncryptionStatuses": [ «ЗАШИФРОВАНО» ] ] } ] } }
Где:
ИМЯ — уникальное имя для уровня доступа.Это должно начинаются с буквы и включают только буквы, цифры и подчеркивания.
НАЗВАНИЕ — это заголовок, читаемый человеком. Он должен быть уникальным для политика.
Для списка атрибутов уровня доступа политики устройства и их YAML формат см. в разделе Атрибуты политики устройства. См. Этот пример файла YAML уровня доступа для полного YAML-файла со всеми возможными атрибутами.
Создайте уровень доступа, позвонив по номеру
accessLevels.создать
.POST https://accesscontextmanager.googleapis.com/v1/accessPolicies/ POLICY_NAME / accessLevels
Где:
- POLICY_NAME — название вашей организации политика доступа.
Применение уровня доступа
После создания уровня доступа вам необходимо применить его к защищенному IAP ресурс для этого действовать. Этот процесс является частью создания вашего Google Cloud ресурсы с учетом контекста.
Защитите свой ресурс с ИПД.
Применить свой уровень доступа к ресурсу.
Каковы уровни управления устройствами в ENA? — Entuity
Эта статья была заменена Entuity v19.0. Последнюю информацию по этой теме см. В этой статье.
Уровни управления устройствами
Для редактирования уровня управления устройством
ENA управляет устройствами, используя один из следующих уровней управления.Интерфейс управления всех устройств под управлением ENA должен быть доступен для проверки связи ICMP. ENA использует информацию ping для вычисления информации о доступности и задержке для устройства. Если в интерфейсе управления отключен эхо-запрос, ENA сообщает о задержке и доступности как Неизвестно .
Уровень управления устройством устанавливается при добавлении устройства.
Уровней управления устройством:
Уровень | Описание |
---|---|
Полный | ENA полностью управляет устройством и всеми его интерфейсами. |
Полный (только порт Mgmt) | ENA v17.0 P08 и выше — ENA полностью управляет устройством, но управляет только интерфейсом управления. |
Полный (без портов) | ENA полностью управляет устройством, но не поддерживает информацию об уровне порта. |
Базовый | ENA собирает только основную системную информацию и полную таблицу IP-адресов через SNMP. Этот уровень управления используется в следующих случаях:
|
Только пинг | ENA не собирает данные SNMP для этих устройств. Он только сообщает, отвечают ли эти устройства на эхо-запрос ICMP. |
Нет | ENA не управляет устройством. Нет доступен только с типом устройства Custom Device, который используется для представления устройств в ENA, которые не управляются ENA. |
Для редактирования уровня управления устройством:
Вы можете редактировать уровень управления устройством после того, как оно было добавлено:
- Щелкните Главное меню , а затем Администрирование .Откроется страница Администрирование .
- Щелкните Список устройств . Это откроет страницу Device Inventory .
- Найдите и выберите устройство, которое вы хотите отредактировать. Щелкните Изменить внизу окна.
- Откроется окно Modify Devices .
- В раскрывающемся поле Уровень управления выберите уровень управления, на который вы хотите изменить устройство.
- Нажмите ОК , чтобы сохранить изменения, в противном случае нажмите Отмена .
Гастростомия, прибор для определения уровня кожи | Путь к росту
Вашему ребенку сделали гастростому. Это отверстие в желудке для еды и жидкости. Теперь, когда место гастростомы вашего ребенка зажило, трубка будет заменена «устройством для измерения уровня кожи». Это устройство уровня кожи называется G-button (торговая марка AMT) .Это устройство:
- позволит вашему ребенку / ребенку спать на животе
- позволит вашему ребенку легче ползать
- не будет легко вытаскиваться
- не мешать одежде
- быть скрыто из поля зрения
Врач или медсестра-специалист поместит первую G-кнопку. Размещение кнопки G может вызвать небольшое кровотечение, но оно не будет кровоточить надолго. После замены устройства в офисе вы получите инструкции, как заменить его дома.Кнопки G- обычно необходимо заменять каждые 4-6 месяцев.
Ежемесячная проверка баллона
Баллон удержания Mic-Key необходимо проверять один раз в месяц. Этот баллон удерживает кнопку G на месте.
- Вставьте шприц с скользящим наконечником объемом 10 см3 в порт клапана надувания баллона.
- Вытяните поршень шприца.
- Если количество воды правильное, используйте шприц, чтобы снова налить воду.
- Если количество воды немного меньше ожидаемого, добавьте воды в шприц, прежде чем снова поместить его в баллон.
→ Пример: ваш ребенок весит 12 фунтов, и вы ожидаете, что ему вернут 5 мл воды. У вас всего 4 мл. Добавьте 1 мл к 4 мл и снова пропустите через клапан надувания баллона. - Если вода не возвращается (или возвращается очень мало), замените кнопку AMT, как вас учили.
→ Если ваш ребенок весит более 10 фунтов, вы должны вытащить 5 мл воды.
→ Если ваш ребенок весит менее 10 фунтов, выньте 3 мл воды.
Ежедневный уход:
- Осторожно очистите область водой с мылом. Пэт насухо.
- В течение первой недели после операции поворачивайте устройство по кругу один раз в день.
Особый уход:
Утечка: Утечка — это нормально. Это ненормально, если протечка пропитает одежду вашего ребенка в течение одного часа.
- Кнопка G может перемещаться вверх и вниз, поскольку она свободна и не плотно прилегает к животу.Убедитесь, что воздушный шар все еще полностью надут. Медсестра покажет вам, как это сделать. Вы можете поместить под пуговицу предварительно разрезанные марлевые салфетки, чтобы они плотно прилегали к животу. Меняйте эти прокладки, когда они намокнут.
- Если смесь течет из середины AMT®, сообщите об этом медсестре на дому или медсестре-специалисту.
- Иногда дренаж может иметь желто-зеленый цвет или цвет детской смеси.
Раздражение кожи:
Кожа вокруг кнопки может покраснеть и вызвать раздражение при протекании.Утечка может вызвать ожог кожи. Лучшим способом защиты кожи является предотвращение протекания. Вы можете нанести порошок стомы внутрь тракта, чтобы предотвратить протекание. При появлении раздражения можно нанести защитный крем.
Разрастание тканей:
Со временем у вашего ребенка может появиться бугорок на стороне кнопки, это называется чрезмерным разрастанием тканей. Разрастание тканей похоже на ваши десны, розовые и влажные. Это может вызвать боль, кровотечение или подтекание. Это не вредно, но может изменить посадку кнопки.Медсестры-специалисты в хирургическом кабинете могут помочь вам лечить чрезмерный рост тканей.
Позвоните в хирургический кабинет по телефону 668-7703, если:
- Вокруг устройства большая область покраснения.
- Вокруг устройства опухоль.
- Постоянная проблема с утечкой.
- У вас есть вопросы по проверке баллона или замене устройства.
Заявление об ограничении ответственности : Эта информация не предназначена для замены или замены профессиональной медицинской консультации, которую вы получаете от врача вашего ребенка.Содержимое, представленное на этой странице, предназначено только для информационных целей и не предназначено для диагностики или лечения проблем со здоровьем или заболеваний. Пожалуйста, проконсультируйтесь с лечащим врачом вашего ребенка с любыми вопросами или проблемами, которые могут у вас возникнуть в отношении состояния здоровья.
Дата отзыва: 10/2018
Настроить узлы для использования учетных данных на уровне устройства для подключений NCM
Когда узел настроен на использование учетных данных для входа на уровне устройства, профиль подключения для этого узла определяет учетные данные для входа и другую информацию о подключении, которую NCM использует для подключения к этому узлу.По умолчанию профиль подключения для каждого узла NCM использует набор глобальных переменных для определения значения каждого поля, как показано ниже. Вы можете указать другое значение для любого поля.
Чтобы настроить устройства на использование учетных данных на уровне устройства, выполните следующие задачи.
Для получения информации о других параметрах конфигурации см. Параметры для указания информации о соединении NCM.
Сбор информации
Перед тем, как начать:
- Найдите учетные данные для входа в систему для узла, который вы хотите добавить в NCM.
- Определите, связывается ли NCM с устройством через Telnet или SSH.
- Укажите порты Telnet или SSH, используемые для связи.
Проверить значения глобальных переменных
Проверьте значения глобальных переменных и при необходимости измените их.См. Раздел Определение значений для глобальных переменных.
Отменить настройки по умолчанию для определенного узла
Если значение глобальной переменной не подходит для определенного узла, отредактируйте профиль соединения этого узла, указав другое значение.
- Щелкните «Настройки»> «Все настройки».
- В разделе «Управление узлами и группами» щелкните «Управление узлами».
- Используйте список «Группировать по» для фильтрации узлов.
- Выберите узел в списке и нажмите «Изменить свойства».
- Прокрутите вниз до Свойства NCM.
- Для профиля глобального подключения выберите <Без профиля>.
- В поле «Учетные данные для входа» выберите «Устройство».
Введите значения для любых полей, в которых , а не должны использовать значения глобальных переменных.
Например, вы можете отменить любое из следующего:
- Введите имя пользователя и пароль для входа в это устройство.
В разделе «Уровень включения» выберите
включить
, если NCM должен ввести команду для обеспечения более высокого уровня доступа к сетевым устройствам.На некоторых устройствах эта команда требуется, чтобы позволить NCM создавать резервные копии конфигураций, загружать измененные конфигурации и запускать определенные сценарии.Если команда требуется, но это команда , а не
включить
, выполните следующие действия:Выберите
включить
в профиле подключения.В шаблоне устройства, который определяет специфичные для устройства команды, используемые для выполнения действий на этом устройстве, включите следующее:
, где
commandForMyDevice
— это команда, введенная на вашем устройстве (например,super
).
Если учетная запись NCM имеет необходимые привилегии без необходимости вводить такую команду, как
enable
, тогда убедитесь, чтоenable
— это , а не , выбранный в профиле подключения.- Если вы выбрали
включить
, введите для него пароль. - Для «Выполнить сценарии с использованием» выберите протокол, который NCM должен использовать для выполнения команд и сценариев.
Для использования конфигурации запроса выберите протокол, который NCM должен использовать для входа в систему и запроса передачи конфигурации.
Для получения дополнительной информации о параметрах конфигурации запроса и передачи см. Протоколы, которые NCM использует для передачи конфигураций.
- Для использования конфигураций передачи выберите протокол, который NCM должен использовать для загрузки и выгрузки конфигураций.
- Установите порты Telnet и SSH на порты, разрешенные в вашей сети.
- Нажмите «Отправить».
Как определить уровень беспокойства вашего программного устройства?
FDA рекомендует вам оценить уровень беспокойства, прежде чем устранять любую опасность; то есть вам следует оценить свое программное устройство по следующим вопросам, как если бы вы не реализовали меры по снижению рисков.
Если ответ на любой вопрос отрицательный, переходите к следующему вопросу. Во всех случаях рекомендуется оценивать Уровень беспокойства в контексте наихудших, разумно предсказуемых клинических последствий отказа Программного устройства.
Основной уровень беспокойства
- Подходит ли программное обеспечение к компьютерному программному обеспечению Blood Establishment?
- Предназначено ли программное устройство для использования в сочетании с лекарством или биологическим препаратом?
- Является ли программное устройство аксессуаром к медицинскому устройству, вызывающим серьезную озабоченность?
- Может ли отказ Программного устройства привести к смерти или серьезным травмам пациента или пользователя устройства до устранения опасностей? Примеры этого включают следующее:
- Управляет ли программное устройство функцией жизнеобеспечения или жизнеобеспечения?
- Контролирует ли программное устройство подачу потенциально вредной энергии, которая может привести к смерти или серьезным травмам, например систем лучевой терапии, дефибрилляторов и генераторов абляции?
- Контролирует ли программное устройство проведение лечения или терапии таким образом, чтобы ошибка или сбой в работе могли привести к смерти или серьезной травме?
- Предоставляет ли программное устройство диагностическую информацию, которая напрямую влияет на решение относительно лечения или терапии, так что неправильное применение может привести к серьезным травмам или смерти?
- Обеспечивает ли программное устройство мониторинг показателей жизнедеятельности и сигнализацию в потенциально опасных для жизни ситуациях, в которых необходимо медицинское вмешательство?
Умеренный уровень беспокойства
- Является ли программное устройство аксессуаром к медицинскому устройству, вызывающим умеренный уровень беспокойства?
- Может ли отказ Программного устройства привести к незначительным травмам пациента или пользователя устройства до устранения опасностей?
- Может ли неисправность или скрытый дефект в конструкции Программного устройства привести к ошибочному диагнозу или задержке оказания соответствующей медицинской помощи, что может привести к легким травмам?
Если ответ на все вышеперечисленные вопросы отрицательный, уровень беспокойства является незначительным.
Google возвращает корректировки ставок на уровне устройств для планшетов и настольных компьютеров
В 2013 году, когда Google впервые объявил о расширенных кампаниях, одним из основных изменений стало то, что все кампании были нацелены на все устройства. Рекламодатели могли контролировать свои ставки для мобильных устройств с помощью корректировки ставок для мобильных устройств, но, помимо этого, рекламодатели практически не могли контролировать, как они могут корректировать свои ставки на планшетах и настольных устройствах. В то время Google утверждал, что рекламодатели не упустят возможность контролировать свои ставки для планшетов и настольных ПК, потому что «по мере сближения устройств поведение потребителей на планшетах и настольных компьютерах становится очень похожим.”
Многих рекламодателей PPC, таких как Мэтт Умбро, не убедили:
Торги на уровне устройств вернулись, детка!
Что ж, начиная с сегодняшнего дня у рекламодателей PPC есть повод для радости, потому что Google дал нам всю возможность корректировать ставки для настольных и планшетных устройств с корректировкой ставок для устройств. Рекламодатели теперь могут корректировать свои ставки для настольных и планшетных устройств на уровне кампании или группы объявлений, перейдя в раздел «Устройства».
Эта новость стала облегчением для многих рекламодателей, которые сетовали на то, что поведение пользователей при работе с разными устройствами резко изменилось с тех пор, как в 2013 году были впервые представлены расширенные кампании.Например, мобильные клики сейчас составляют большую часть всего платного поискового трафика:
Не только значительно изменилась структура поискового трафика на устройствах, но и резко изменилась цена за клик, которую рекламодатели платят за эти устройства:
Поскольку мы никогда не видели сходства цены за клик для настольных компьютеров и планшетов или поведения пользователей, я ожидаю, что многие SEM воспользуются преимуществами этих новых корректировок ставок для устройств, чтобы устранить различия в производительности этих устройств!
Хотите узнать, как пользоваться этой функцией и другими новыми функциями, выпущенными на этой неделе (включая расширенные текстовые объявления и адаптивные медийные объявления)? Запишитесь на мой бесплатный веб-семинар позже на этой неделе .
