Виды профилей для гипсокартона | АЗБУКА РЕМОНТА

Те, кто впервые столкнулся со сборкой каркаса из профилей для последующей обшивки гипсокартоном, обычно заходят в тупик от обилия их видов. Профили имеют несколько различных сечений и в первый момент непонятно какой из них к какому крепить. Но все достаточно просто. В этой статье мы поговорим о видах профилей, предназначении каждого из них, а так же дополнительных элементах для их крепления.

Профиль для гипсокартона

Все профиля для каркасов под обшивку гипсокартоном можно свести к 6 основным видам. 4 вида для сборки собственно каркаса: направляющий (маркировка ПН или UW), направляющий потолочный, (ПНП или UD) потолочный (ПП или CD) и стоечный (ПС или CW). И кроме этого существуют еще угловой профиль (ПУ), предназначенный для укрепления углов и профиль маячковый (ПМ), необходимый для выравнивания стен.

Профиль направляющий

Профиль для гипсокартона: направляющий (1) и стоечный (2).

Как следует из названия, предназначен для того чтобы служить направляющим (как бы своеобразным рельсом) на который крепятся профиль стоечный.

Применяется при изготовлении каркасов стен и перегородок. Имеет глубину 40 мм и ширину 50/75/100 мм в зависимости от запланированной толщины стены.

Профиль стоечный

Этот вид профиля является основным элементом при изготовлении каркаса стен и перегородок. Закрепляется в направляющий профиль, который в свою очередь крепится по периметру планируемой стены.

Профиль направляющий потолочный

Профиль для гипсокартона направляющий потолочный (1) и потолочный (2).

Имеет те же функции что и направляющий профиль, но предназначен для изготовления основы каркаса для потолков из гипсокартона.

Профиль потолочный

Из этого вида профиля изготавливается каркас для потолков. В отличии от профиля стоечного дополнительно крепится к потолку специальными элементами о которых речь будет ниже.

Угловой профиль

Этим профилем укрепляются углы, после завершения обшивки каркаса гипсокартоном.

Маячковый профиль

Этот вид профиля служит как бы рельсами, по которым ведется правило при выравнивании стен штукатуркой.

Дополнительные элементы крепления

Кроме самих профилей существует еще ряд стандартных деталей и приспособлений, при помощи которых конструкция из профилей крепится к несущим стенам и потолку.

Приспособления для крепления профильных конструкций: подвес прямой (1) и соединитель «краб» (2).

Подвес прямой и подвес с анкерным зажимом служат для крепления потолочного профиля к потолку.

Соеденитель «краб» нужен для создания перекрестных соединений под прямым углом в каркасе.

Соединители и удлинители служат для соединения между собой в различных комбинациях отдельных отрезков профиля.

Из описанных деталей при помощи нескольких видов шурупов и анкерных дюбелей можно собрать конструкцию практически любой сложности.

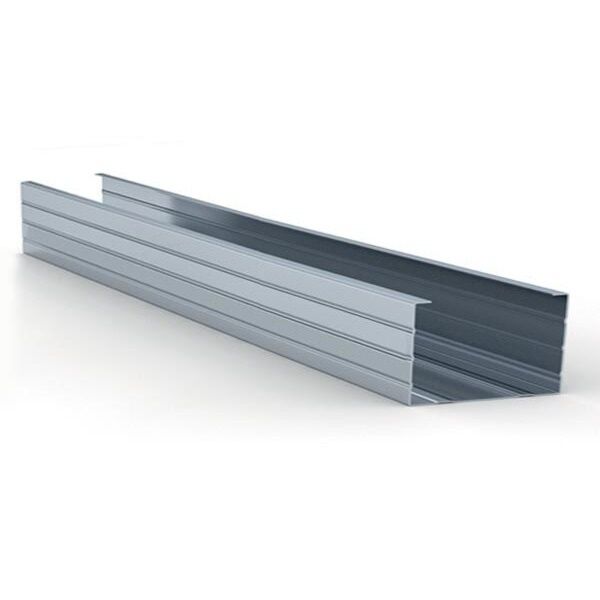

Профиль для гипсокартона CW (ПС) 50х50. Толщина: 0.6мм. 3м

Виды профилей, применяемых для создания каркаса под гипсокартон

Монтаж каркасной основы из метал-профилей по своей конструкции несложный. Он состоит из вертикалей и горизонталей составляющих металлические элементы, которые называются направляющими, потолочными, перегородочными профилями. Для правильного выбора нужного профиля, следует ознакомиться с его маркировкой и размерами.

Профиль стоечный для каркаса ГКЛ

Какие существуют профили для гипсокартона:

Название профиля без сокращений	Сокращенное название на Российском рынке	Сокращенное Европейское название
Стоечный	ПС	CW
Направляющий	ПН	UW
Потолочный	ПП	CD
Потолочный направляющий	ПНП	UD

Какие основные профили для гипсокартона бывают?

Назначение и характеристики направляющего профиля (ПН)

Профиль направляющий, сокращенно ПН он же UW. Толщиной 0.55-0.8 мм. Это защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН произведен в виде планки буквой «П», которая применяется в сооружении металлического скелета для фальш-стен. Применяется для быстрого возведения перегородок различной толщины. Направляющие служат основой в монтаже каркаса, создают прочность конструкции. Профиль имеет разную ширину, что позволяет возводить высокие перегородки и прятать в стене коммуникации.

Направляющий профиль, применим для каркаса для гипсокартонной фальш-стены

Размеры направляющего элемента для гипсокартона:

Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
UW (ПН)-2-50*40	0.5	50	40	3
UW (ПН)-4-75*45	0.5	75	45	3
UW (ПН)-6-100*40	0.6	100	40	4

В профиле заводом-изготовителем могут быть сделаны отверстия 8 мм. для крепления изделия к основе (стена, потолок). Крепежными элементами, в основном, служат дюбель-гвозди размером 6/40, 6/60. Длина изделия достигает 3 метров.

В монтаже перегородки, выравнивании стены гипсокартоном первым крепится данный вид металлического изделия по сделанной заранее разметке. Затем применяются ПС (стоечный), а также дополнительные материалы, такие как подвесы, удлинители, крабы.

Обозначения и размеры UD профиль

Функциональность стоечного профиля (ПС)

Расшифровывается как профиль стоячный, кратко ПС или другое европейское обозначение CW. Данный вид металлической планки применяется при производстве металлического каркаса для гипсокартонной фальш-стены, а также выравнивание вертикальных поверхностей в помещении. Осуществляя возведение каркаса для фальш-стены, металлический элемент вставляется в зафиксированный НП. В связи с этим, ширина ПС и ПН имеет одинаковые размеры. Перегородочный профиль для гипсокартона производится из оцинкованной стали.

Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
CW (ПС) 50*50	0.4-0.6	50	50	2.6; 3; 4
CW (ПС) 65*50		65
CW (ПС) 75*50		75
CW (ПС) 100*50		100

Профиль стоечный применим для создания каркаса перегородки из гипсокартона

В зависимости от создаваемой конструкции приобретается требуемый размер.

Длина может быть от 3 до 4 метров. Отличительной чертой профиля являются специальные канавки для удобства монтажа гипсокартонных листов, а также их фиксации.

Размеры профилей CW

Применение, размеры потолочного направляющего профиля (ПНП)

Обозначается так же как ПН (UD) (расшифровка — профиль направляющий потолочный). В сечении П-образный, с гладкими боковыми стенками. Используется как основа-опора для стоек и перемычек. Крепится по периметру конструкции, в него потом устанавливаются все остальные элементы системы. ПНП производится из металла, покрытой защитным слоем. Он применяется в производстве металлической основы для подвесного потолка из ГКЛ. Данный элемент крепится к стене дюбель-гвоздями, служит для дальнейшей вставки в них потолочного профиля и создает прочность всей конструкции под гипсокартон.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартона потолочный имеет такие размеры: толщина ПНП 28*27 — 0.

4-0.6 мм., ширина 28 мм., высота – 27 мм., длина – 3 метра.

Потолочный профиль (ПП)

Пожалуйста самый популярный в каждом ремонте это потолочный профиль (ПП) или другое обозначение CD. Это изделие применяется в монтаже металлического каркаса для подвесного, фигурного, многоуровневого потолка из гипсокартона. Профиль вставляется, при монтаже, в направляющий и крепится к подвесам. Производится изделие из оцинкованной стали, что дает защиту от ржавчины. Для потолочного профиля применимы специальные саморезы, называемые мастерами «клопы» — диаметр – 3.5-3.9 мм. длина 9.5-11мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры потолочного профиля для гипсокартона: толщина 0.4-0.6 мм., ширина – 60мм., высота 27мм., длина стандарт 3 метра на заказ 4 метра.

Дополнительные виды профилей

А также производятся виды профилей для гипсокартона, применяемые в возведении металлического каркаса не так часто, и в основном заменяемые собственно ручным производством.

Арочный профиль

Данный гипсокартонный арочный профиль применяется в создание арок и других фигурных элементов на потолке или на стене. В основу производства арочного профиля лег потолочный метал-элемент. Подробно, о видах арочного профиля.

Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартон

Заводы изготовители предлагают свои варианты изгибания профиля для арок на заказ, имеющего отличительные удобства в работе. Для этого используют обычный ПП (60х27) после изгибания обозначается как ПА.

Размеры радиуса для изгиба:

Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус загиба, мм.
ПА(CD) – 60×27 KNAUF	0/4-0/6	60	27	2.6; 3; 4	1000
ПА(CD) – 60×27 KNAUF (внутр.)	0/4-0/6	60	27	2.6; 3; 4	500

Изогнутый профиль

Подробно, о других вариантах изготовления арок.

Усиленный профиль

Данный элемент обозначается UА. Изделие используется для усиления каркасной основы для гипсокартона. Он применим в подвесных потолках сложной конструкции, а также в формировании перегородок с отяжелением предметов (подвесить телевизор на поверхность перегородки), создание в гипсокартонных перегородках проемов дверей, окон.

Усиленный профиль монтируется в места каркаса, где предполагается навешивание тяжелых предметов на гипсокартонную основу

Размеры усиленного профиля под гипсокартон:

маркировка изделия	толщина изделия	спинка профиля, мм.	высота ребра, мм.	кол-во рядов просечек на спинке	стандартная длина профиля, м.
UA–50-40-2	2.0 мм.	50	40	1 шт.	2.6; 3; 4
UA-75-40-2		75		2 шт.
UA-100-40-2		100
UA-125-40-2		125
UA-150-40-2		150

Профиль для гипсокартона UW (ПН) 75х40.

Толщина: 0.6мм. 3м Виды профилей, применяемых для создания каркаса под гипсокартон

Профиль стоечный для каркаса ГКЛ

Какие существуют профили для гипсокартона:

Название профиля без сокращений	Сокращенное название на Российском рынке	Сокращенное Европейское название
Стоечный	ПС	CW
Направляющий	ПН	UW
Потолочный	ПП	CD
Потолочный направляющий	ПНП	UD

Какие основные профили для гипсокартона бывают?

Назначение и характеристики направляющего профиля (ПН)

Направляющий профиль, применим для каркаса для гипсокартонной фальш-стены

Размеры направляющего элемента для гипсокартона:

Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
UW (ПН)-2-50*40	0.5	50	40	3
UW (ПН)-4-75*45	0.5	75	45	3
UW (ПН)-6-100*40	0.6	100	40	4

Обозначения и размеры UD профиль

Функциональность стоечного профиля (ПС)

Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
CW (ПС) 50*50	0.4-0.6	50	50	2.6; 3; 4
CW (ПС) 65*50		65
CW (ПС) 75*50		75
CW (ПС) 100*50		100

Профиль стоечный применим для создания каркаса перегородки из гипсокартона

В зависимости от создаваемой конструкции приобретается требуемый размер. Длина может быть от 3 до 4 метров. Отличительной чертой профиля являются специальные канавки для удобства монтажа гипсокартонных листов, а также их фиксации.

Размеры профилей CW

Применение, размеры потолочного направляющего профиля (ПНП)

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартона потолочный имеет такие размеры: толщина ПНП 28*27 — 0.4-0.6 мм., ширина 28 мм., высота – 27 мм., длина – 3 метра.

Потолочный профиль (ПП)

Потолочный профиль монтируется в каркас для подвесного потолка

Дополнительные виды профилей

Арочный профиль

Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартон

Размеры радиуса для изгиба:

Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус загиба, мм.
ПА(CD) – 60×27 KNAUF	0/4-0/6	60	27	2.6; 3; 4	1000
ПА(CD) – 60×27 KNAUF (внутр.)	0/4-0/6	60	27	2.6; 3; 4	500

Изогнутый профиль

Подробно, о других вариантах изготовления арок.

Усиленный профиль

Размеры усиленного профиля под гипсокартон:

маркировка изделия	толщина изделия	спинка профиля, мм.	высота ребра, мм.	кол-во рядов просечек на спинке	стандартная длина профиля, м.
UA–50-40-2	2.0 мм.	50	40	1 шт.	2.6; 3; 4
UA-75-40-2		75		2 шт.
UA-100-40-2		100
UA-125-40-2		125
UA-150-40-2		150

Виды профиля, гипсокартона, комплектующего и инструмента.

Виды профиля для гипсокартона.

Изготавливают металлические профиля из листа оцинкованной жести, методом холодной прокатки. Такие профили отличаются прочностью, жесткостью и легкостью. Цинк обладает антикоррозийным свойством, что делает профиль практически вечным.

По главным характеристикам профиля для гипсокартона делятся на основные (ПС или CW, ПП или CD) и направляющие (ПН или UD, UW).

Основные профиля предназначены для больших нагрузок и являются несущим основанием для крепления гипсокартонных листов. Узнать их можно по внешнему виду, а точнее, по С — образному виду с загнутыми краями.

Направляющие профиля используются как горизонтальные направляющие, в которые вставляют основные профиля. Эти профиля применяют и в качестве основы для прикручивания листов. Имеют П — образную форму.

Характеристики профиля для гипсокартона:

CD профиль (ПП профиль) — применяется для изготовления основного каркаса подвесных потолков, но в некоторых случаях применяется и при облицовки стены.
Существуют длинной: 2750, 3000, 4000, 4500 мм.
Самые ходовые размеры (длина): 3000, 4000 мм.
Размер профиля: 60х27 мм.

UD профиль (ПН профиль) — применяется для изготовления конструкции подвесного потолка, в некоторых случаях применяется для облицовки стен. Служит в качестве направляющего для CD профиля.
Существуют длинной: 2750, 3000, 4000, 4500 мм.
Самые ходовые размеры (длина): 3000, 4000 мм.
Размер профиля: 28х27мм.

CW профиль (ПС профиль) — применяется для изготовления перегородок, облицовки стен. Служит в качестве вертикальных стоек. В спинке каждого профиля есть отверстия в виде буквы Н, которые позволяют произвести монтаж инженерных коммуникаций (электричество, телефон…) внутри перегородок.
Существуют длинной: 2750, 3000, 4000, 4500 и 6000 мм.
Самые ходовые размеры (длина): 3000, 4000 мм.
Размер профиля: CW 50 — 50х50 мм; CW 75 — 75х50 мм; CW 100 — 100х50 мм;

UW профиль (ПН профиль) — применяется для изготовления перегородок, облицовки стен. Служит в качестве направляющего для профиля CW.
Существуют длинной: 2750, 3000, 4000, 4500 и 6000 мм.
Самые ходовые размеры (длина): 3000, 4000 мм.
Размер профиля: UW 50 — 50х40 мм; UW 75 — 75х40 мм; UW 100 — 100х40 мм;

Существуют так же изогнутые CD профиля (профиль арочный): вогнутые и выпуклые, для изготовления криволинейных конструкций (в основном арочных).

Стандартные радиусы и длины:

Вогнутые		Выпуклые
Радиус, мм.	Длина, мм.	Радиус, мм.	Длина, мм.
500-1000	2600, 3100,4000	—	—
1001-2000	2600, 3100,4000	1001-2000	2600, 3100,4000
2001-3000	2600, 3100,4000	2001-3000	2600, 3100,4000
3001-4000	2600, 3100,4000	3001-400	2600, 3100,4000
4001-5000	2600, 3100,4000	4001-5000	2600, 3100,4000
> 5000	2600, 3100,4000	> 5000	2600, 3100,4000

Виды гипсокартона.

В зависимости от свойств и области применения, гипсокартонные листы делятся на следующие виды:

ГКЛ (гипсокартонные листы обычные) – гипсокартонные листы, применяемые в основном для внутренней отделки помещений с сухой и нормальной влажностью ( комнаты, залы, кухни…)
Цвет картона: серый.
Цвет надписи на тыльной стороне: синий.

ГКЛВ (гипсокартонные листы влагостойкие) – гипсокартонные листы, имеющие повышенные водоотталкивающие свойства, применяемые в помещениях с сухим, нормальным, влажным и мокрым влажностными режимами ( ванные комнаты).
Цвет картона: зеленый.
Цвет надписи на тыльной стороне: синий.

ГКЛО (гипсокартонные листы огнеупорные) – гипсокартонные листы с повышенным сопротивлением к открытому огню, применяют в помещениях с повышенной пожарной опасностью (чердаки).
Цвет картона: серый.
Цвет надписи на тыльной стороне: красный.

ГКЛВО (гипсокартонные листы влагостойкие и огнеупорные) – гипсокартонные листы, обладающие свойствами ГКЛВ и ГКЛО. Применяются в помещениях с повышенными требованиями к огнестойкости и водоотталкиванию.
Цвет картона: зеленый.
Цвет надписи на тыльной стороне: красный.

Самые востребованные это, безусловно, ГКЛ и ГКЛВ.

Гипсокартонные листы различаются еще по виду продольной кромки, обозначение которой пишется на его тыльной стороне.

Длина гипсокартонных листов варьируется от 2000 до 4000 мм с шагом 50 мм .
Ширина 600 и 1200 мм.
Толщина 6,5; 8,0; 9,5; 12,5; 14,0; 16,0; 18,0; 20,0; 24,0; мм.
Самые применяемые размеры: длина 2500, ширина 1200, толщина 12,5 (стеновой) и 9,5 (потолочный).

Комплектующее для профилей.

Соединитель CD профилей двухуровневый — служит для соединения профилей CD в разных уровнях, во взаимно перпендикулярных направлениях (крест-накрест). Поставляется в развернутом виде, перед монтажом нужно выгнуть в П – образную форму. Фиксируется двумя саморезами, по одному с каждой стороны.

Соединитель CD профилей одноуровневый (краб) – служит для соединения профилей CD в одном уровне, во взаимно перпендикулярных направлениях (крест-накрест). Защелкивается на профиле, при нагрузке свыше 20 кг/м2 фиксируется саморезами, по одному в каждое отверстие.

Прямой подвес – применяется для крепления CD профиля. Крепится непосредственно к несущему основанию (потолку). Перед креплением к профилю подвес следует согнуть в П – образную форму. Фиксируется двумя саморезами к профилю CD, с каждой стороны подвеса.
Стандартная длина 125 мм, но отдельные частные производители изготавливают разной длины: от 75 мм до 300 мм. Несущая способность прямого подвеса – 40 кг.

Анкерный подвес (подвес с тягой) – используется для крепления CD профиля к несущему основанию. Вставляется в профиль, тяга продевается через отверстия в пружине. Применяется там, где не хватает стандартной длины прямого подвеса.
Длина тяги: 250, 500, 1000 мм.
Несущая способность анкерного подвеса – 25 кг.

Удлинитель CD профиля (соединитель продольный) – применяется для удлинения (наращивания) профиля. Вставляется с торца профиля ”рогами” вверх. Для дополнительной жесткости и несущей способности, вкручивается по одному саморезу в каждый край удлинителя.

Соединитель угловой для профиля CD – применяется для соединения профиля в одноуровневой системе подвесного потолка, вместо соединителя ”краб”.

Крепежные элементы для гипсокартонных конструкций.

Самый распространенный и безусловный лидер по расходу — это саморез по металлу TN25 (в народе именуется саморез 3,5х25 мм, либо саморез для г\к). Применяется для крепления гипсокартонных листов к профилям.

Саморез LN 9, 11, 16 (прокалывающий) и LB 9, 11, 16 (сверлящий) – применяется для соединения профилей между собой, крепления прямого повеса, соединителей, удлинителя… Число возле названия означает его длину: LN9 соответственно 9 мм; LN11 – 11 мм и т.д.. Огромный минус этих саморезов — это их маленький размер, что затрудняет скручивание, и выступающая шляпка, которая мешает ровному прилеганию гипсокартона к профилям.

Лучше всего для соединения подходит саморез с пресс-шайбой, существующий как прокалывающий, так и сверлящий. Длина его самая разнообразная: от 9 мм до 100 мм (а может и больше). Я бы рекомендовал брать 14-16 мм длинной, прокалывающие, так как они вам подойдут для всех видов соединения.

Для крепления UW, UD профиля к стенам, подойдет любой саморез с нейлоновым, пластиковым дюбелем. Я лично применяю для крепления к монолитным основаниям ”Дюбель с ударным шурупом бортик грибок”, как на фотографии.

Для крепления к горизонтальным основаниям (потолку) прямого подвеса, анкерного подвеса… лучше всего использовать дюбель потолочный (анкер-клин), т.к. он в отличие от пластика не рассыхается и не подвержен коррозии, следовательно, прослужит вам вечность. Длина от 35 мм. ( и вообще, всегда для крепления к потолку гипсокартонной конструкции используйте металлический крепеж, меньше проблем будет в дальнейшем )

Для крепления к пустотелым конструкциям существует огромное количество как металлических, так и пластиковых дюбелей. Некоторые виды вы видите на картинке. Где какой применить зависит от типа и глубины пустоты.

Инструмент.

На сегодняшний день, существует достаточно много разновидностей инструмента для облегчения сборки и зашивания гипсокартонных конструкций, но в большинстве это профессиональный инструмент, покупать который для того чтобы сделать пару потолков и зашить пару стен не целесообразно. Так что опишу самый необходимый инструмент, без которого даже не стоит приступать к сборке.

Перфоратор или ударная дрель – применяется для сверления отверстий под крепеж.

Шуруповерт с битами (аккумуляторный или работающий от сети) – применяется для крепления ГКЛ, скручивания профилей. Заменить шуруповерт может обыкновенная дрель с низкими оборотами.

Гидроуровень или лазерный уровень – применяется для разметки горизонтальных линий для последующего крепления профилей. Если вы располагаете средствами то лучше купить лазерный уровень, он облегчит вам работу в разы.

Шнуроотбойное приспособление (малярная нить) – применяется при разметке для отбивания идеально ровной линии на стене или потолке.

Нож с выдвижными лезвиями – применяется для резки гипсокартонных листов.

Рубанок для гипсокартона – применяется для шлифовки торца ГКЛ листа после обрезки. Так же его можно заменить наждачной бумагой закрепленной на бруске.

Drywall Steel Profile Systems котировки в реальном времени, цены последней продажи -Okorder.com

Описание продукта:

Стальные профили для гипсокартона широко используются в зданиях для потолочных и перегородочных систем с различными видами плит, такими как гипсокартон, плита из силиката кальция, плита из оксида магния, плита из фиброцемента … Стальные профили для гипсокартона изготавливаются из оцинкованной стали и могут быть установлен легко. Кроме того, тепло- и звукоизоляционные материалы могут быть заполнены системой перегородок, чтобы обеспечить безопасную и огнестойкую стену, а также создать тихую среду.

Спецификация стального профиля для гипсокартона:

Размер: разные серии размеров для разных рынков

Толщина: 0,40 ~ 1 мм

Длина: нормальная 3 м / штука

Оцинковка: нормальная 50 ~ 60 г / м2 , или на заказ

Упаковка стального профиля из гипсокартона:

шт. в тюк (обычно упаковывается лентами), тюки в контейнеры / вагон

Поставка стального профиля из гипсокартона:

из Xingang (порт) или Тяньцзинь (станция), 3 недели с момента получения предоплаты

Установка перегородки с профилями из гипсокартона и аксессуарами:

1.Маркировка

2. Закрепите шпильку и направляющую

3. Установите стальной швеллер

4. Установите доски

5. Применение фуганка (аксессуары, винт, фуганок, лента, изоляционный материал)

Q: Декоративный легкий стальной килевой бумажный гипсокартон, высота стены 4,1 метра, пролет 6,5 метра, не нужно добавлять структурную колонну, балку: Не понимаю, какое название «пролет» — это специальный термин, стена — это вертикальный компонент, «пролет» нет

Q: Как сделать деревообрабатывающую перегородку, с дверью: Процедуры строительства деревянного киля: очистить низовой уровень → линия, ищите правила → в земле с кирпичом, цементным раствором, чтобы сделать подушку-ремень (также известный как кикер) → эластичная линия, спина к потолку и основной конструкции стены → Вертикальная каркасная стена → установка вдоль земли, вдоль верхней части канавки → стоять на киле → гвоздь поперечный киль → панель крышки, установить место розетки и настроить так, чтобы укрепить крышку панели деревянной панели.

Q: Практика строительства перегородок из гипсокартона с легким стальным килем и процесс строительства В чем разница?: Практика заключается в том, чтобы сначала поиграть на земле, и навес на угловом киле должен быть вертикальным после установки основного киля, когда киль установлен в гипсокартонную щетку, штукатурная щетка, разница в латексной краске сильнее, чем стоимость киля, выше, чем у дерева. киль

Q: Какова связь между основной доской и облицовкой, находится ли киль между двумя слоями? Такие, как свет в стене, чтобы сделать мягкий пакет, основную доску и лайнер, как подключить?: В оригинальной стене сделать одностороннюю стенку киля из легкой стали, основание из столярного картона, установку подвешивания из алюминиевого сплава, а затем мягкий пакет, закрепленный на перекладине.

Q: Комната для удаления перегородки, не может сохранить оригинальный легкий стальной потолок из гипсокартона?: В помещении убрав перегородку, можно сохранить оригинальный легкий стальной килевой гипсокартонный потолок.

Q: С легкой гипсокартонной панелью со стальным килем сделать цену перегородки, как рассчитать?: Легкий стальной киль гипсокартона, чтобы сделать перегородку искусственной около 20 юаней, между 75 — 120 предложений, в основном, чтобы увидеть ваш город и качество материала, используемого для принятия решения.

Q: Водонепроницаемый гипсокартон для перегородки туалета и укладывать плитку?: Наружная стена ванной комнаты из гипсокартона обыкновенного типа (размер 1,2М * 3,0М). Крепится пневматическими гвоздями, также можно использовать саморезы антикоррозийные 4 * 20.

Q: Как снять отрез гипсокартона: Перед сносом взгляните на оригинальные строительные чертежи отделки или проконсультируйтесь с владельцами, узнайте распределение воды и электричества, материалы для отделки стен, размер обрезки и так далее.Если внутри перегородки есть гидроэлектростанции, сначала закрывается общий клапан или соответствующий клапан, чтобы удалить перегородку. Если отделочные материалы — это плитка и т.п., обратите внимание на землю, чтобы сделать защиту, чтобы не уронить наземную плитку. Чтобы увидеть, является ли стена антимагнитной или стеной, есть ли звукоизоляционный материал, если он есть, необходимо сделать до сноса соответствующие антимагнитные меры или меры защиты от шума, чтобы избежать сноса позже, чем восстановительные потери. Если больший размер перегородки необходим, сначала перегородку делают ограждением, или игровым килем, как неподвижной стеной, а затем раскалывают.

Q: Можно ли использовать пустотелый кирпич или кирпич 95?: Из пустотелого кирпича, поскольку он относительно легкий, пол не трескается. На самом деле, есть много других материалов для стен, в том числе гипсокартон с легким стальным килем, стальная сетка и т. Д., Оба легкие, но и экономят место, как обычно, при отделке кирпичной стены следует использовать 1/2 кирпичной стены, если пустотелый кирпич Do, ширина стены кисти с толщиной 120, основным преимуществом является вес света, как правило, 95 кирпичных стен 2/3, не принесет слишком большой нагрузки на структуру самого дома, шумовые эффекты могут быть, Потому что пустотелый кирпич внутри Отверстие в устройстве на функцию шума, чтобы рассмотреть, условно говоря, 95 толщину кирпичной стены и пустотелый кирпич такой же, тяжелый вес, эффект звукоизоляции, чем пустотелый кирпич, чтобы немного лучше.Но я предлагаю главное здание кирпичной стены, тогда лучше всего использовать паробетонные блоки, чтобы добиться наилучших результатов!

Q: Есть ли украшение собратья, хотелось бы спросить: внутри завода сделать легкий стальной килевой потолок, перегородки (обычные), цена упаковки сколько?: Генеральный мастер цена между 20-25 юаней, материал Бао Гун Бао в 100 юаней сверху вниз, домашнее улучшение легкой промышленности в 20-25 юаней, упаковочный материал между 300-600 хорошо, около 100 юаней в целом Сказано — это цена квадратного метра.Если их собственная жизнь, в соответствии с потолком, чтобы сделать хорошую работу, не используйте слишком много аренды, 40-50 юаней прилив влаги на коже от 90 юаней -100 юаней за квадратный метр, рекомендуется см. характер, Друзья такой большой марки, больших марок и небольших марок пластин разница не велика, то есть электрическая разница больше, хорошо согреть около 1000 юаней, светодиоды хорошие 500-1000 юаней, обычные 200-100 юаней, хорошая вентиляция вентиляции 500-1000 юаней, обычные 200 юаней сверху вниз

1.Обзор производителя
Расположение	Бачжоу, Китай
Год основания	1994
Годовой объем производства	5 миллионов долларов США — 10 миллионов долларов США
Основные рынки	20,00% Средний Восток 20,00% Африка 20,00% Южная Америка 10.00% Юго-Восточная Азия 10,00% Северная Америка
Сертификаты компании	ISO 9001: 2000

2. Сертификаты производителя
a) Название сертификата
Диапазон
Каталожный номер
Срок действия

3.Возможности производителя
а) Торговые мощности
Ближайший порт	Тяньцзинь
Доля экспорта	51% — 60%
Кол-во сотрудников торгового отдела	6-10 человек
Язык:	Английский ； Китайский
б) Заводская информация
Заводской размер:	30 000-50 000 кв.м
№производственных линий	10
Контрактное производство	Предлагаемая услуга OEM Покупателю Предлагается этикетка
Диапазон цен на продукцию	Высокое и / или Среднее

Вариантов крепления профиля под гипсокартон. Все о том, как прикрепить гипсокартон к каркасу из металлопрофиля. Какие инструменты нужны при установке элементов профиля

Построение каркаса под установку гипсокартонных конструкций — задача вполне посильная без специалистов; это требует немного умения и терпения.

Главное условие при постройке каркаса — чтобы он немного двигался и не был жестко скреплен по краям, если вы планируете загрунтовать поверхность по швам.

Для стены с обоями это не имеет значения, потому что если появятся трещины, их не будет видно. Но с точки зрения техники это, конечно, очень плохо, потому что трещины никогда не приведут к хорошему. Многие задумываются, как прикрепить анкету к анкете. На базу? Есть много нюансов? И это желание вполне справедливое, ведь допустив даже небольшую ошибку, придется все переделывать.

Перед началом работы

Вам необходимо на бумаге набросать оптимальный план, как прикрепить профиль к профилю, чтобы не было много отходов, и разместить каркас и гипсокартон оптимальным образом. Посмотрите, какой вариант сэкономит вам больше всего материала. Прикиньте размер двери, и если листы больше, чем нужно, то нужен грузовой лифт с широкой дверью, ведь в худшем случае листы 3 х 1,2 м могут не попасть в дверные проемы.

Нужно рассчитать количество материала.Во избежание недоразумений следует помнить, что UD — монтируется на стены, бывает размером 28 на 27. CD — основной профиль, для стен достаточно только этих двух, но при установке потолочного каркаса понадобится еще один, он действует как перемычки между профилями … Требуемое количество UD-профилей для потолка легко рассчитать по формуле K = P / 3, где K — количество профилей длиной 3 м, P — периметр комната. Если размеры 3100 мм, то, чтобы не прибавлять 100, можно сделать K = P / 4 на 4 м.Для стены вместо размера комнаты нужен периметр плоскости.

Расчет профиля CD

При работе необходимо учитывать длину и ширину помещения. Последний делится на расстояние между профилями и длина подбирается в зависимости от длины помещения, если 3 м — профиль 3 м; 3.5 — потом 4, чтобы работа шла быстрее, об остатках можно не беспокоиться — они пойдут вместо крабов, на материале сэкономим.

Например, ширина комнаты 5600 мм, длина 3100, потолок будет сплошным с расчетом на люстру. Тогда шаг между профилями 600 мм, 5600 делим на 600, получается 9,3. То есть нам понадобится 9 заготовок профиля 4 м с учетом длины комнаты 3100. В крайнем случае можно купить 10 профилей длиной 3 м, 10-ю разрезать на куски по 100 мм и прибавить к девяти в наличии, но нам понадобится еще 9 соединительных деталей, и неизвестно, выиграем ли мы.

Расчет других материалов

Расчет перемычек ведется по той же схеме, но с учетом габаритов гипсокартона: расстояние между перемычками 1200 или 600 мм, в идеале, чтобы были меньше расходников. Для крепления профиля UD нам понадобится дюбель-гвоздь 6 х 60. Рассчитать несложно, разделим длину и ширину на расстояние, скажем, 400 мм, тогда нам понадобится 44 дюбеля.

Так же считаем, что для крепления кронштейна нам понадобится 2 дюбеля на 1 элемент, подвесы — с учетом шага 600 мм — 5 шт на профиль CD, у нас их 9, значит 5 х 9 = 36, умножаем на 2 и получаем 72 шт, прибавляем 44 дюбеля, которые нам нужны для профиля, и получаем 116 шт.

Многие новички не знают, сколько нужно саморезов и как правильно прикрепить. Профиль надежно крепится к профилю с помощью 2-х саморезов. Для крепления профилей между кронштейнами также потребуется 2 самореза, профиль и соединитель — 2 шт., Перемычки с ним — 4 шт., Плюс на каждый лист нужно 50-60 шт., В итоге , около 500 шт., если брать с поля, с учетом того, что некоторые могут сломаться и так далее.

Как правильно устанавливать профили?

Как я могу прикрепить профиль к профилю? Правила установки просты.

Чтобы качественно соединить два элемента каркаса между собой, нужно закрепить их небольшими специальными саморезами по металлу — блохами, которые предназначены для использования на этих профилях.

При креплении по краям помещения профили нельзя соединять между собой, чтобы потолок мог свободно перемещаться, а в плоскости не было трещин и дефектов.

Как прикрепить профиль к профилю тройником без краба? Подгибать необходимо либо центральную плоскость профиля, либо боковые грани.Первый вариант приведет к менее надежному креплению. Для соединения боковых краев нужно их загнуть и прикрепить по 2 блошки на каждой изогнутой полочке к профилю.

Крабы используются для Х-образного крепления элементов. Их также можно прикрепить к тройнику, предварительно сняв одну грань.

Как прикрепить профиль к профилю без краба? Для правильного соединения профилей необходимо обрезать края в точках стыка, если они мешают, и дополнительно усилить крепление саморезами — винтиками, называемыми «жучками» или «блохами».

Если нам нужно удлинить профиль, то этого можно добиться, соединив профиль внахлест или стык — с помощью отрезка ненужного элемента профиля или направляющей соответственно, скрепив их блохами для надежности.

Как подключить профили?

Многие задаются вопросом: «Как прикрепить профиль к профилю? Чем отличаются саморезы?» Крепить элементы можно при помощи различных саморезов, которые еще называют шурупами от клопов, клопов, клопов с помощью дрели и прихваток.Но как при помощи саморезов прикрепить профиль к профилю? Для этого достаточно сильно нажать и прокрутить, отмечая точку. Поэтому для удобства они не делаются слишком длинными.

Жуки со сверлом, саморезами и шурупами отличаются только тем, что предназначены для разной толщины профиля: жуки со сверлом — для профилей до 1 мм, чтобы можно было одновременно просверлить отверстие и вкрутить его надежно за один прием без дрели и смены насадок на шуруповерт.

Как прикрепить профиль к профилю прихваткой-саморезом? Этот саморез — тот же жучок, но рассчитан на толстые профили 1-2 мм. В отличие от небольшого жучка, его можно использовать как для профилей, так и для более толстых конструкций, что очень удобно, когда вы покупаете их на складе.

Также многие саморезы этого типа имеют специальные насечки, предотвращающие раскручивание во время работы. Дополнительного сверления отверстия не требуется, саморезы вкручиваются путем вдавливания в профиль.Ниже подробно описано, как прикрепить профиль к профилю.

Инструкция по установке профилей

Профиль должен быть соединен с блохами длиной 9,5 мм. По углам необходимо убрать одну боковую кромку в конструкции на ширину прилегающей части, с добавлением 20 мм для листа гипсокартона, чтобы они были без зазора.

Для надежности в примыкающем профиле можно убрать центральную кромку, а боковые отогнуть и прикрепить к основному профилю.

Это гарантия того, что люстра, прикрепленная к раме, не упадет со временем. Но зачастую и без этого дополнения конструкция получается достаточно прочной.

Зажим для ушей используется для сложных функций, когда требуется одно лицо. Например, для крепления элемента конструкции в виде столба вертикально к потолку при строительстве стены из гипсокартона.

Крепление вертикальных стоек

При использовании этого метода все ненужные грани должны быть вырезаны на стыке, оставив единственную, необходимую для стыка.Его следует закрепить дюбелем под углом 45 градусов, в месте сгиба.

Многие делают ошибку, прикрепляя к потолку только один край, без дюбеля на изгибе. В этом случае подставка будет удерживаться ненадежно и будет раскачиваться. Дополнительное усиление кромки обычно не работает — она все равно двигается в складке.

Для постройки комнаты впервые гипсокартонным стенам нужны еще «ушки» для монтажа, то есть края профиля, без самого элемента.

Концы лишних краев профиля нужно убрать, оставив нужные желаемой длины. Профиль используется для дополнительной фиксации двух параллельных элементов.

Как сделать металлический каркас для стены?

Как прикрепить профиль к профилю? Фото, на котором вы можете увидеть собранный каркас из профилей, показано ниже.

Профиль крепится аналогично, но с учетом вертикальности поверхности, без перемычек и множества армирований.Для начала при помощи уровня измеряется вертикальность будущей стены из гипсокартона. С помощью лазерного уровня и карандаша нарисуйте места для крепления профиля UD. Если нам нужно только протянуть нить по всей стене, предварительно закрепив ее на дюбель-гвозди.

Манипулируя резьбой, необходимо добиться равномерного расположения профилей по периметру стены, чтобы резьба не только не касалась выступов и неровностей, но и оставалось достаточно места для CD-профиля.

Как правильно прикрепить профиль к профилю при возведении вертикального каркаса? Делается это при креплении UD-профиля по периметру, после чего нужно все тщательно замерить и потом закрепить КД с блохами к UD-профилю. Они должны быть не ближе 400 мм друг от друга, после точного расположения всего каркаса кронштейны следует аккуратно прибить на дюбель-гвоздь за ними.

Маркировка профиля UD для потолка

Сначала протягивается нить, по которой измеряется контрольный уровень, обычно примерно на 10 см ниже основания.Затем измеряется горизонтальность будущей плоскости, и ставятся отметки.

Тогда по отметкам к нему необходимо крепить в дальнейшем, гипсокартон к нему крепить нельзя, так как потолок и стены перемещаются относительно друг друга в зависимости от влажности и температуры окружающей среды.

Ямки нужно делать через каждые 50 см, на 3 м нужно 6 шт. Лучше перед установкой наклеить уплотнительную ленту с обратной стороны — она гасит вибрации, защищает от трещин и создает дополнительную звукоизоляцию.

Затем на стене нужно провести отметку по крайнему отверстию, затем прикрепить край к основанию и выставить профиль по отметкам так, чтобы он находился на горизонтальном уровне. На противоположной стороне проделайте отверстие, снова совмещая все отметки, и только потом тщательно закрепите профиль по оставшимся отверстиям.

Разметка других элементов при установке каркаса

Измеряем боковые подвесы — это П-образный кронштейн, который крепится к основанию, в данном случае к потолку, и к профилю.

Также следует заранее определить, что расстояние между профилями по краям не превышает 120 см, то есть по краю можно сделать меньше, но не больше 120 см, таким образом формируем линию крепления основных профилей, на которые будут держаться листы гипсокартона.

На этом этапе важно определиться со схемой освещения и проводки, чтобы они не упали на каркас, так как он может не выдержать нагрузки светильника. Их лучше также прикрепить к основанию, причем важно, чтобы точки крепления светильников и профилей не пересекались.

При креплении подвесов, которые в будущем станут скобами, также важно прикрепить уплотнитель к плоской стороне и закрепить юбкой вниз с шагом 1 м.

Когда строится каркас потолка? Как прикрепить профиль к профилю?

Пошаговая инструкция:

1. Берем основной профиль, он зачастую короче потолка, поэтому профили соединяются между собой специальной застежкой, надежно удерживающей его от изгиба.

2. Даже такой же кусок профиля можно использовать как насадку. Водяной уровень очень удобно крепить к профилю, чтобы на уровне можно было работать без проблем, не отрываясь от рабочего места и не делая лишних движений. Профиль крепится к подвесам с помощью саморезов.

3. Затем после предварительной сборки к основному профилю крепятся крабы — специальные зажимы-соединители, значительно упрощающие установку опорных профилей — коротких поперечных направляющих, они крепятся к основному профилю.

4. Все остальные компоненты каркаса крепятся к крабам в зависимости от конструкции, потому что помимо потолка из гипсокартона возможен вариант крепления стены, примыкающей к потолку.

Техника безопасности

Не следует пренебрегать техникой безопасности при выполнении работ, пользоваться острыми ножницами, закидывать обрезанные профили под ноги в рабочую зону.

Перед тем, как прикрепить профиль к профилю, должно быть отдельное место для гипсокартона, которое не будет мешать ни профилю, ни работе.Все детали, профили и инструменты следует размещать в определенных местах.

Отвертка должна быть в исправном состоянии, шнуры, держатель должны лежать на полу и ни в коем случае не находиться ниже возможной траектории полета отрезанного участка профиля.

Стремянка должна быть устойчивой. Внизу от рабочей зоны и возможного падения листа гипсокартона партнер и помощники не могут двигаться, нужно находиться немного в стороне, но не прямо под листом.

Правильная и надежная установка гарантирует, что построенная поверхность не деформируется и будет прочной.Как закрепить каркас на стене и соединить его элементы между собой?

Выбор крепежа

Прежде чем рассматривать, как установить профиль под стену из гипсокартона, следует разобраться, какие крепежи и инструменты могут вам понадобиться при работе.

Крепеж специальный

Производители металлических профилей также выпускают специальные крепления, предназначенные для соединения секций и узлов создаваемого каркаса:

Удлинитель профиля предназначен для наращивания металлических полос.Вставка выполнена из того же материала, что и все элементы будущего каркаса, и подходит по размеру к выпускаемым производителем оцинкованным рельсам, точно соединяя и укрепляя их.
Одноуровневая «краб» быстро и жестко фиксирует профили в одной плоскости. Разветвитель дополнительно для надежности скручивают саморезами.
Двухуровневый соединитель соединяет и фиксирует профили, расположенные один под другим.
Боковой соединитель создает Т-образные стыки путем фиксации перпендикулярных профилей.

Для использования этих специальных креплений необходимо сначала создать эскиз рамы, которую необходимо установить, и рассчитать их необходимое количество.

Винт саморез

Совет! Не покупайте саморезы со сверлом; мелкая фурнитура с острым наконечником (так называемые «жучки») будет удобнее для сборки каркаса.

Длина саморезов для соединения металлического профиля должна быть 9 или 11 мм.Материал, из которого создается фурнитура, никак не повлияет на качество сборки конструкции, поэтому вы можете купить любой имеющийся в магазине. В среднем расход этого крепежа составляет 20-25 штук на 1 кв.м возводимой конструкции.

Дюбель-гвоздь

Этот крепеж необходим для крепления подвесов к бетонной или кирпичной стене. Оптимальная длина дюбеля-гвоздя — 37 мм, а диаметр — 6 мм.

Вешалки

Еще одним важным элементом крепления являются вешалки, на которых каркас крепится к стене.Они имеют П-образную форму, поэтому мастера и прозвали их «крокодилами». Крепятся вешалки по разметочным линиям на стенах с помощью саморезов или дюбелей-гвоздей.

Необходимое количество подвесов рассчитывается по количеству стоечных профилей. На один трехметровый элемент потребуется 5 «крокодилов».

Выбор инструмента

Чтобы процесс монтажа был быстрым, а металлический профиль не сломался и не поцарапал мастер, важно правильно подобрать инструмент для работы.

Ножницы по металлу необходимы для обрезки профилей. Специалисты рекомендуют приобретать инструмент для фигурной стрижки — его рабочая часть удобно изгибается, поэтому во время работы вы не поцарапаете и не порежете края конструкции. Если вы не можете найти такие ножницы, это не страшно, воспользуйтесь обычными по металлу, главное, чтобы они были острыми.
Перфоратор Вам нужно будет просверлить отверстия в бетонной стене под дюбель-гвозди.
Отвертка — основной инструмент при установке каркаса и последующем прикручивании к нему гипсокартона.Удобно, если он будет работать не от сети, а от аккумулятора. Для отвертки следует купить несколько бит размера Ph3 разной длины (от 50 мм), что обеспечит доступ к труднодоступным местам.
Отвертка с набором бит нужна для закручивания саморезов в местах, недоступных для отвертки.

Кроме основного инструмента вам потребуются рулетка, уровень, леска для визуализации и контроля уровня поверхности.

Способы крепления профиля

Если у начинающих ремонтников не возникает вопросов по алгоритму возведения конструкции, то часто возникают проблемы с выбором способа крепления профилей между собой.

Существует 3 основных способа крепления профиля для гипсокартона. В основном они различаются степенью сложности работы, на надежность результата, по мнению специалистов, практически не влияют способы соединения металлических элементов.

С помощью специальных креплений

Самый «правильный» способ монтажа предполагает использование специального крепежа, который выпускают производители профиля.Помимо сложности расчета необходимого их количества, у неопытных мастеров могут возникнуть проблемы со сборкой и креплением стоек с использованием этих элементов.

Главный вопрос, который возникает при использовании специального крепежа, — как разрезать профили, чтобы они надежно и не болтались, а подставка не гнулась и не деформировалась? Перед тем, как вырезать элементы, следует произвести тщательные замеры, а затем:

при соединении удлинителем элементы стойки укорачиваются в целом на 10-15 мм;
для крепления крабами и боковыми соединителями, перемычки укорачиваются на 5 мм.

В целом установка каркаса таким способом достаточно проста, использовать саморезы практически не нужно, так как все изделия надежно защелкиваются на профилях. Вы можете использовать отвертку в тех случаях, когда вам кажется целесообразным дополнительно укрепить сборку фурнитурой.

Для саморезов

Это самый популярный способ крепления элементов металлического каркаса друг к другу. Конечно, прочность узлов будет ниже, чем в случае использования специальных элементов, но при установке плоской стены без полок нагрузка на стыки будет минимальной.

Важно. Этот прием применяется и при наличии нестандартного профиля, для которого проблематично найти подходящий по размеру специальный крепеж.

Крепление к саморезу может производиться тремя способами: без резки металла, с насечкой и с армированием.

При креплении без обрезки профиль фиксируется на направляющей внахлест и закручивание саморезами. Угловые стыки также после стыковки скручивают метизом.Специалисты не рекомендуют наращивать стойки таким способом — перекрытие нескольких профилей друг на друга приведет к неизбежной потере правильной геометрии.
Крепление с надрезом профиля требует прибавления 4 см «на швы» с каждой стороны при замерах. Если на узел не планируется особой нагрузки, стороны по краям детали можно обрезать ножницами по металлу, оставив только основание, которое будет накладываться на соседнюю стойку. Для дополнительного усиления в перемычках или проемах стороны стыка с обеих сторон надрезают под углом 45 градусов и профиль складывают в «коробку».
Еще более надежное крепление перемычек создается за счет нахлеста с двух сторон направляющих в месте стыка нарезанных десятиметровых отрезков профиля. Подготовленные элементы прикручиваются к секции, к которой затем соединяются перемычки и закрепляются на направляющей и дополнительно по бокам арматурной детали двумя или тремя метизами.

С резаком

Третий способ крепления профиля основан на использовании специального инструмента — фрезы.Его обычно используют только профессионалы, так как цена качественного светильника довольно существенная.

При использовании фрезы практически не потребуются саморезы и специальный крепеж, соединение профилей осуществляется посредством устройства отверстий в металле. В то же время инструмент сгибает материал вокруг отверстия, надежно удерживая два элемента вместе.

Важно. Из-за конструктивных особенностей фрезы инструмент нельзя использовать на всех участках строящейся рамы.В труднодоступных местах придется поработать отверткой и саморезами.

Рассмотрим , какие системы крепления можно использовать для профиля и гипсокартона в зависимости от вида работ.

Для работы с гипсокартоном не требуются специальные навыки, а также опыт работы в сфере строительства. Однако следует знать, что для создания прочных и долговечных конструкций из гипсокартона необходимо использовать правильные системы крепления.

Основные виды профилей для гипсокартона

При использовании металлического профиля (о видах профиля мы писали в) быстро и качественно можно сделать каркас, к которому будет крепиться гипсокартон.

Реечный профиль. Это полоса из оцинкованной стали. Имеет сечение в виде швеллера. Профиль имеет продольные канавки для дополнительной прочности и жесткости. Профиль используется для облицовки стен и стоек.
Направляющий профиль. Изготовлен из оцинкованной полосы. Имеет форму буквы P. Используется как направляющая основа.
Профиль потолочный. Применяется для устройства одноярусных и многоярусных потолков.Изготовлен из оцинкованной стали.
Угловой профиль. Используется для крепления внешних и внутренних углов, чтобы придать им прочность и избежать деформации.

Крепежные детали наиболее часто используемые для монтажа гипсокартонных конструкций

Крепеж для соединения профилей между собой

Крепеж для профиля CD. Используется для фиксации профилей на разных уровнях. Имеет направления, перпендикулярные друг другу.Кроме того, для крепления данного вида крепления потребуются специальные саморезы. Стоимость около 7 рублей.

Удлинитель или его еще называют продольный соединитель

Удлинитель для профиля CD. Используется для удлинения элементов профиля. Застежку еще называют продольным соединителем. Для крепления крепления используются саморезы, которые придают конструкции дополнительную прочность и жесткость. Рекомендуется использовать как для монтажа натяжных потолков, так и для других типов конструкций (например).Примерная цена 5-8 рублей.

Соединители одноуровневые для CD профиля. Также этот вид застежки называется крабами.

Соединители одноуровневые для CD-профиля. Также этот вид застежки называется крабами. Их используют при ремонте больших площадей, когда длины профиля недостаточно. Они позволяют достаточно жестко соединить элементы каркаса на одном уровне. Крепежные элементы размещаются перпендикулярно. Для установки этого вида крепежа саморезы не требуются.Их используют только при значительной нагрузке. В противном случае конструкция фиксируется защелкиванием в профилях. Стоимость от 7 руб.

Угловой соединитель для профиля CD. Используется при установке одноуровневых потолков.

Угловой соединитель для CD-профиля. Используется при установке одноуровневых потолков. Можно использовать вместо крабовой застежки … Выдерживает нагрузки до 20 кг на квадратный метр. Стоимость одного разъема от 5 рублей.
Саморезы для профиля (фунт). Используется для соединения элементов профиля между собой. Конец жучка представляет собой дрель, поэтому заранее готовить отверстия не нужно, достаточно вкрутить шурупы отверткой.
В этом случае размер шага должен быть около 25 см. Цена за упаковку из 1500 штук около 300 рублей. Выдерживает нагрузку более 20 кг.

Крепеж для крепления профиля к поверхности

Саморезы и дюбели

Для крепления каркаса из профиля к стене используйте дюбеля … Чаще всего используются дюбели из полимерных материалов, таких как нейлон или полипропилен. Но используются и металлические дюбели.

Использование таких креплений позволяет добиться максимальной жесткости и прочности конструкции. В зависимости от веса конструкции и ее площади могут применяться дюбели разного размера и диаметра.

Саморез можно использовать как для соединения элементов каркаса, так и для крепления к нему гипсокартона. Они могут различаться по форме, размеру и шагу резьбы.

Основными креплениями являются кронштейны, подвески и стержни. Подвесы крепятся к поверхности при помощи дюбелей и саморезов.

Прямой подвес для CD-профилей. Также называется П-образной вешалкой или крокодиловой.

Прямой подвес для CD-профилей. Также называется П-образной вешалкой или крокодиловой. Применяется при установке натяжных потолков. Этот тип крепежа монтируется на поверхность потолка … Крепеж способен выдерживать значительные нагрузки до 40 кг. Для придания жесткости и надежности конструкции профиль следует крепить с помощью подвесов с максимальным шагом 50 см. Стоимость одной подвески от 2 рублей.
Якорная подвеска. Эту застежку также называют тяговым подвесом. Используется для соединения профиля CD с поверхностью потолка. Применяется, если прямой подвес недостаточно длинный. Максимальная нагрузка, которую выдерживает такой крепеж, — 25 кг.Стоимость зависит от материалов и нагрузки, которую выдерживает крепление. Примерная цена 8 рублей. Для легких нагрузок можно использовать пластиковые дюбеля и саморезы.

Подвеска с рессорой. Применяется для крепления профилей к потолку. Помогает отрегулировать высоту потолков из гипсокартона.

Распространенные виды крепежа для соединения профилей ГКЛ

При покупке систем крепления очень важно проверить ровность крепления, отсутствие повреждений оцинкованного покрытия и соответствие заявленным размерам.Не все виды такого крепежа соответствуют стандартам. Рассмотрим основные типы брака , на которые стоит обратить внимание в первую очередь.

Недостаточная толщина металла.
Наличие ржавчины.
Неправильное качение.
Несоответствие заявленным размерам.
Слишком тонкая или слишком слабая резка.
Недостаточно острый наконечник.
Наличие заусенцев.
Наличие провисания пластиковой заглушки для дюбеля.

Приобретать такие застежки рекомендуется только в специализированных торговых точках, которые могут предоставить Вам всю необходимую информацию и сертификаты подлинности на товар. Сэкономив на креплении, вы рискуете не только значительно снизить прочность и долговечность готовой конструкции, но и получить травмы при эксплуатации.

Крепление профиля для гипсокартона к стене необходимо для надежной фиксации листов. Гипсокартон можно прикрепить к деревянным рейкам, приклеенным непосредственно к стене.Но это применяется, когда по каким-то причинам невозможно использовать профиль из гипсокартона для металлических стен. Как это сделать правильно, расскажет статья.

Листы гипсокартона или гипсокартона используются во многих сферах при проведении ремонтно-строительных работ, таких как:

Создание арок (см. Как красиво украсить арку из гипсокартона).
Выравнивание плоскостей стен и потолка.
Создание многоуровневых потолков.
Формирование встроенных шкафов и ниш.
Декоративная отделка.
Отделка фасадов.
Ремонт внутри здания с повышенной влажностью, например, ванной комнаты (см. Отделка ванной комнаты гипсокартоном: порядок работ).

Классический вариант гипсокартона — это пресс-лист с гипсовым сердечником и обшивкой. Гипсокартон классифицируют по назначению.

Может быть:

Стенов. Изготовлен в бело-сером цвете, толщиной 12,5 мм. Цена на них меньше, чем у других видов листов гипсокартона. Используется при:

ремонт и установка стен или межкомнатных перегородок;
создание ниши;
изготовление полок;
проектирование подвесных конструкций.

Потолок. Отличается меньшей толщиной, не более 9,5 миллиметров, что значительно облегчает монтируемую конструкцию. Используется:

для облицовки потолка;
для создания многоуровневых конструкций;
при создании арок и других криволинейных конструкций.

Арочный. Имеет самую маленькую толщину среди подобных материалов, не более 6,5 миллиметра. Применяется при создании конструкций разного радиуса разной кривизны.
Влагостойкость … Маркировка GKLV, внешние листы окрашены в зеленый цвет. Материал практически не впитывает влагу, поэтому его используют при отделке ванных комнат, туалетов и других помещений с повышенной влажностью воздуха.
Огнестойкий. ГКЛО имеет красную поверхность.Он отличается усиленной внутренней структурой, что делает материал устойчивым к возгоранию и высоким температурам.
Фасад. Листы гипсокартона покрыты стекловолокном с двух сторон. Стандартная их толщина — 12,5 миллиметра, поверхность окрашена в ярко-желтый цвет.
С изоляцией … Это модификация стандартного листа, к которому с помощью клея крепится блок пенополистирола. Толщина изоляционного слоя может достигать 60 миллиметров, отделанные им стены имеют самые высокие изоляционные параметры.
Виниловое покрытие. Это современное решение с повышенной универсальностью отделочного материала. С одной стороны листа декоративное виниловое покрытие. В комплект поставки ГКЛ входят универсальные профили и однотонные элементы для стыковки листов, что позволяет устанавливать стены с готовыми цветовыми решениями.

Листы гипсокартона могут быть:

Ширина более 60 сантиметров.
Длина более 2,5 метров.

Особенности листов гипсокартона определяются еще и разным способом их крепления своими руками.

На какой профиль можно крепить гипсокартон

Для удобства монтажа можно использовать профиль для стены из гипсокартона, который бывает четырех типов:

Два из них используются для крепления каркаса на стенах и для изготовление перегородок.
Два — для устройства каркаса на потолке.

Стандартная длина элементов — три или четыре метра. Толщина металла, используемого для их изготовления, составляет от 0,4 до 0,8 миллиметра.Оптимальный вариант с толщиной профиля не менее 0,55 миллиметра. Кроме того, для отделки гипсокартонных поверхностей используются элементы двух типов.

По договоренности, профили бывают:

Стеллаж или ПС. Они имеют С-образную форму с продольными бороздками. Основание элемента — «спинка», его ширина составляет от 50 до 100 миллиметров, а боковины — «полочки», их размер всегда 50 миллиметров, используются для установки перегородок и облицовки помещений. Используется при монтаже вертикальных стоек.
Направляющие или PN. Изготовлен в U-образной форме с размерами:

Ширина полки 40 мм, всегда постоянная;
от 50 до 100 миллиметров, базовые размеры.

Применяются для создания перегородок и стеновых каркасов. При установке его крепят к потолку и полу, создавая жесткий каркас для основной конструкции.

Потолок или полипропилен, размером 60×27 мм, имеют три одинаковых продольных паза. Используется для подвесной конструкции.
Направляющие потолочные или ПНП, их размеры: 28х27 миллиметров. Применяются для крепления каркасов к потолку и как вертикальный элемент для стен.
Уголок или ПУ, размеры: 31×31, 25×25 миллиметров. Используется для усиления углов. Их делают внешними или внутренними, которые различаются по параметрам и назначению.
Арочные или ПА имеют изогнутую или выпуклую форму. С их помощью украшают арочные дверные проемы и создают сложные волнообразные подвесные конструкции.

В качестве дополнительных элементов используются:

Муфта для увеличения длины профилей ПП.
Краб выполнен в крестообразной форме и используется на пересечении элементов профиля, как на фото, что увеличивает прочность конструкции. Двухуровневая тележка крепится на плате верхнего уровня и надежно фиксирует металлический профиль нижнего уровня.

Прямой подвесной элемент крепится к поверхности и изгибается по специальным линиям. Затем устанавливаются профили и закрепляются в П-образном проеме. Лишние «ушки» аккуратно загибаем или срезаем.

Совет: При использовании такого крепежа необходимо, чтобы пространство под потолком составляло не более 6 сантиметров.

Хомуты и стержни анкерных подвесов. С их помощью можно регулировать высоту межпотолочного пространства в пределах от 25 до 100 сантиметров. Опорная часть элемента обеспечивает устойчивое положение печатной платы.

Как выбрать фурнитуру для крепления профилей

Фурнитуру для крепления направляющих и подвесов следует выбирать из того типа поверхностей, для которых они предназначены.

Например:

Для стен и потолков из бетона анкерные профили или подвесы крепятся дюбелями, размеры которых составляют 6×60 или 6×40 миллиметров, в зависимости от качества поверхностей.
По деревянным основам для крепежа используются саморезы размером 6х70, 6х80 миллиметров.
Все металлические элементы конструкции, такие как: прямые подвесы к потолочным профилям, стоечные профили к направляющим, муфты, крабы, должны крепиться между собой саморезами с заостренным концом, размер 3.5х11 миллиметров.
Гипсокартон крепится к металлическому профилю саморезами с мелкой резьбой 3,5х25 мм, изготовленными из оцинкованной стали. В этом случае предварительно проделывать какую-либо дырку не стоит.
Профильные направляющие для изготовления стоек к гипсокартонному потолку могут быть закреплены специальными ниспадающими дюбелями, обеспечивающими надежное крепление.

Какие инструменты нужны при установке элементов профиля

Профиль для стен из гипсокартона крепится на:

Прямые подвесы.
Анкерные подвески.
Крабовые соединители.

Для установки каркаса и установки утеплителя необходимо подготовить:

Перфоратор, для просверливания отверстий для установки дюбелей.
Отвертка.
Электродрель со специальной насадкой для крепления гипсокартона.
Отвертка.
Скрапппрофиль или резак.
Рашпиль.
Лобзик.
Кусачки.
Уровень строительный с магнитным бортиком.
Уровень воды.
Лазерный уровень.
Chokline или малярный шнур.
Чертеж.
Отвес.
Металлический или деревянный квадрат.
Дюбели и сверла для них, диаметром 6 миллиметров.
Саморезы диаметром 4 мм.
Для резки профиля, ножниц по металлу.
Двусторонний скотч.
Защитные перчатки.
Маска для защиты лица при работе с утеплителем.

Как смонтировать профиль на потолок

Совет: Перед приобретением металлического профиля для установки гипсокартона следует правильно рассчитать его количество.

Для этого:

Размеры комнаты измеряются.
Схема расположения профилей рисуется с учетом расположения элементов стеллажа с шагом 40 или 60 сантиметров, размеры снимаются по осям элементов при условии, что к ним крепятся целые листы гипсокартона. рама. Это связано с тем, что обычно лист гипсокартона делают шириной 1,2 метра, и крепить его следует к трем, а лучше к четырем частям стойки.В этом случае стыки листов гипсокартона должны располагаться посередине профиля, чтобы впоследствии избежать образования трещин на стене.

После закупки материалов и инструмента можно приступать к работе.

Совет: Планируя отделку всего помещения, работы необходимо начинать с установки каркаса на потолке. Очень часто его поверхность отклоняется под углом 90 °. Если при этом начать работу со стен, уложить гипсокартон вверху будет довольно сложно.

Проводятся электромонтажные работы, подводится кабель к местам расположения осветительных приборов. При этом длину провода берут с запасом до 15 сантиметров.
Проверяется работоспособность всех соединений проводки. При установке точечных светильников тщательно планируется прохождение металлических элементов конструкции.
Определяет, насколько далеко упадет новый потолок. В этом случае стоит учесть установку точечных светильников, нужно будет знать их высоту, которая может составлять от 5 до 15 сантиметров.
На стене отмечается точка, от которой будет производиться вся разметка. С помощью лазерного уровня карандашом или обивочным шнуром проводится горизонтальная линия.
Необходимая длина детали измеряется рулеткой и отрезается ножницами по металлу. Профили можно легко стыковать, вставив один конец в другой, с нахлестом не менее 30 миллиметров, затем эта точка фиксируется соответствующим крепежным элементом.
По заранее размеченным на стенах линиям монтируется ПНП через имеющиеся рабочие отверстия на профиле; при их отсутствии просверливают перфоратором или электродрелью с шагом в полметра, что зависит от основания стены, на которую крепится каркас.
Разметка проводится для крепления потолочных профилей. Для этого:

нужно отступить от стены примерно на 60 сантиметров, из-за неровностей стен;
уровень проверяет точность расположения отметок;
профиль, который используется как линейка, соединяет риски на противоположных стенах — эта линия будет «точкой отсчета»;
Параллельно ему, с шагом 60 сантиметров проводят линии по всей площади потолка.

Таким же образом размечается потолок по длине помещения.
Прямые подвесы закрепляют дюбелями с шагом 60 сантиметров, центр их основания следует располагать по размеченной линии. Траверсы лучше дополнительно установить в точках установки приборов или оборудования.

Совет: приобретайте «впрок», потолочные профили для монтажа гипсокартона не нужны, расстояние между стенами в разных точках комнаты может существенно отличаться.Для каждого профиля длину следует измерять отдельно, и ее значение должно быть примерно на 2 сантиметра меньше ширины комнаты.

В направляющие устанавливаются потолочные профили, так что центральный паз выходит наружу. Их положение фиксируется одним саморезом. При необходимости используется муфта.
Из потолочного профиля ножницами по металлу вырезаются перемычки длиной 60 сантиметров, а перекладины, которые потребуются для установки от стены до первого продольного элемента, на два сантиметра меньше имеющегося расстояния.
В процессе работы необходимо контролировать совпадение паза профиля и отметок на стенах.
В местах соединения поперечного элемента с продольным применяется одноуровневая «краб», которая крепится саморезами.
К подвескам прикреплены потолочные профили. Где:

планка прикреплена к ПП к каждой точке подключения;
после проверки всех мест отклонения корректируются;
все элементы надежно закреплены.

Листы гипсокартона монтируются.

Как смонтировать металлический профиль на стену

Совет: Перед установкой каркаса стены из металлического профиля выполняются все работы, связанные с электричеством: подключаются провода к выключателям, розеткам, осветительным приборам, всем бытовым приборам.

Технология монтажа каркаса стен заключается в отделке каждой стены отдельно.

Инструкция по креплению каркаса к стенам из гипсокартонного профиля предлагает следующий порядок выполнения работ:

Особого внимания требует устройство каркаса стены с окнами.Если нужно утеплить стены, устанавливаются вертикальные профили на расстоянии 50 миллиметров от старых откосов.
Влияет ширина подоконника; при отделке стен после ее монтажа разметка рамы начинается от окна. Но при этом следует учитывать и толщину листа гипсокартона, она может составлять 12,5 или 9,5 миллиметра.
К рамке прикладывают квадрат и измеряют желаемое расстояние, добавляя 5 сантиметров с другой стороны проема.Возможна установка ПН сразу на «низ» подоконника, с шагом вертикальных стоек до 60 сантиметров.
Строительный уровень наносится на риски, что поможет перенести их на боковые плоскости подоконника.
Метки на полу и потолке соединены.
Направляющие профиля устанавливаются по этим линиям:

по бокам окна, вертикали в данном случае размечаются от этих профилей с шагом 60 сантиметров;
один из них необходимо установить в углу комнаты.

Подвесы монтируются с шагом 60 сантиметров, с центром строго по линии.
Стойки профилей устанавливаются в направляющие так, чтобы их средний паз совпал с отметкой на полу и потолке, а затем соединяются между собой.
Уровень регулирует вертикальные элементы полок и основания.
Окончательное крепление производится саморезами.
Штанги фиксируются крабом. Над проемом устанавливают горизонтальную перемычку.
После полного крепления металлического каркаса к стене необходимо наметить размещение поперечных и продольных профилей. Такая схема потребуется, если возникнет необходимость разместить картины на стене, дополнительную полку или декоративное горшок к потолку.
При этом для крепления используются так называемые «зонтики», «бабочки» и другие подобные элементы, которые крепятся по такому принципу: пластиковый дюбель при вкручивании шурупа расправляет свои «крылья», что обеспечивает надежное крепление на тыльной стороне листа гипсокартона.

Как выполняется облицовка стен гипсокартоном на деревянных профилях будет подробно показано на видео в этой статье. Если все монтажные работы провести правильно, отделка помещения гипсокартоном будет качественной.

Правильное крепление профиля гарантирует надежность конструкции из гипсокартона. В процессе работы приходится соединять и удлинять детали, для установки использовать различные дюбеля и шурупы.

Крепление профильной рамы к деревянным основам производится саморезами черного или оцинкованного цвета с большим шагом резьбы.Для крепления на бетонные, блочные и кирпичные поверхности доступны различные крепления:

Дюбель-гвоздь с грибовидной головкой — быстрое крепление каркаса к стене, дюбели диаметром 6-10 мм и длиной от 30 мм. используются;
Дюбель нейлоновый или ПП — для любой стены, можно использовать с шурупами диаметром 2–6 мм;
Дюбель дюбель («ёжик») — горизонтальный, длиной более 50 мм и вертикальным креплением в бетон;
Анкерный дюбель металлический — надежный монтаж на потолок, размер подбирается в зависимости от нагрузки;
Дюбель-крюк — для крепления проволочной подвески;
Анкер потолочный клиновой — для вертикальной установки вбиванием.

Металлические направляющие и соединительные детали скрепляются между собой тремя способами:

Саморезы типа пресс-шайбы («жучки») со сверлом или с острым наконечником;
Заклепки с предварительно просверленными отверстиями;
С помощью фрезы — специального инструмента, который протыкает стенки профиля и загибает металлические лепестки по сторонам отверстия.

В процессе возведения каркаса под гипсокартон требуется удлинить профили или стыковать их под прямым углом:

Пристройка осуществляется прямым соединительным элементом, в который соединяются два конца профилей вставляются и фиксируются клопами;
Крестообразное соединение осуществляется «крабом»: в него защелкиваются концы четырех профилей, затем усики загибаются и прикручиваются саморезами;
Крепление без крабов: поперечные профили нарезают по изгибу, борта загибают, затем накладывают на продольную направляющую и закрепляют;
Т-образное соединение выполняется тем же методом или используется обрезанный «краб»;
При стыковке стоечного и направляющего профиля первый вставляется в последний и затягивается саморезом.

Порядок установки вертикального профиля:

Профиль вырезается на 1 см короче расстояния между установленной нижней и верхней направляющими и вставляется между ними;
На стене через 60 см делают отметки с каждой стороны профиля, вытаскивают заготовку;
Вешалки устанавливаются поперек линий, просверливаются отверстия и устанавливаются дюбели;
Заготовка ставится на место, прикрепляется к направляющим винтам;
Вертикальный профиль совмещается со шнуром и прикручивается к подвесам;
Выступающие части пластин загнуты внутрь.

Горизонтальные перемычки соединяются с вертикальными направляющими одним из ранее рассмотренных способов.

Профиль крепится к поверхности потолка с помощью подвесов двух типов:

Подвесы прямые — перфорированные пластины, гнутые в форме буквы «П», к ним профиль крепится саморезами с пресс-шайбой;
Тяговые подвески — состоят из спицы, разжимного элемента и фигурной пластины, которая защелкивается в выступах профиля.

При отсутствии заводских подвесок изготавливаются отдельно от оставшихся обрезков.Куски профиля надрезаются по бокам и загибаются под углом 90 °. Полученное крепление отличается высокой надежностью и недорого.

Ознакомившись с советами профессионалов, работа пойдет проще, а главное — правильно. Начиная с плоского дизайна и приобретая навыки, они постепенно переходят к сложным формам и становятся настоящими мастерами.

Потолок из гипсокартона в ванной

Содержимое

Почему ГКЛ?
Минусы гипсокартонного потолка в ванной
Особенности использования ГКЛ для потолка в ванной
Материалы и инструменты
Монтажная рама
Монтаж и обработка гипсокартона

Потолок — это самая яркая часть интерьера любого помещения, в том числе и ванной комнаты.Он должен быть не только гладким и красивым, но и практичным. Этого можно добиться легко, быстро и с минимальными финансовыми затратами, используя листы гипсокартона. Рассмотрим пошагово, как смонтировать потолок из гипсокартона в ванной комнате.

Почему ГКЛ?

Как и любой другой, у этого материала есть свои плюсы и минусы. Достоинства использования конструкции из гипсокартона в ванной:

Достаточно простая установка, доступная даже начинающему мастеру.
Для установки потолка не требуется специальных дорогостоящих инструментов.Использует обычные материалы, которые можно найти в любом крупном хозяйственном магазине.
В пространстве за новой плоскостью потолка можно разместить точечные светильники или спрятать там элементы принудительной вентиляции, что особенно актуально для ванной или совмещенного санузла. При необходимости в это пространство можно поместить утеплитель или звукоизоляцию.
Гипсокартон совместим со всеми видами отделки. Самое простое решение — покрыть его водостойкой краской выбранного цвета.
Наконец, из ГКЛ можно создавать не только плоские, но и многоуровневые конструкции, максимально органично интегрировав их в интерьер ванной комнаты и добиваясь уникальности ее дизайна.Некоторые интересные дизайнерские решения представлены на фото.

Минусы гипсокартонного потолка в ванной

Конечно, есть минусы:

Подвесные потолки уменьшают высоту помещения. Минимальная толщина профиля, используемого при монтаже каркаса.
Гипсокартон, даже если он влагостойкий, не предназначен для постоянного контакта с водой. Конструкция потолка требует тщательной отделки после монтажа, чтобы не допустить попадания влаги под его поверхность.Это может привести к образованию под его плоскостью плесени или грибка, что неминуемо повлечет за собой ранний демонтаж и ремонт. Поэтому шпаклевать и заделывать швы нужно очень аккуратно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Инструмент для гипсокартонных работ: разметка, крепление профиля, резка и установка гипсокартона

Особенности использования ГКЛ для потолка в ванной

Планируя создать потолок из гипсокартона в ванной, нужно учесть несколько важных нюансов:

В таком помещении, как ванная, только влагостойкий гипсокартон.Отличить его от обычного достаточно просто: листы окрашены в зеленый цвет и имеют маркировку ГКЛВ.

Каркас подвесного потолка изготовлен из металлического оцинкованного профиля. Он более устойчив к влаге, чем дерево.
Основание под потолком тщательно обработано антисептическим раствором.
Если вы планируете монтировать какие-то массивные детали интерьера, то в этих местах заранее армируют каркас.

Гипсокартон какого производителя вы используете?

Всего голосов: 186

Голосов: 153

15.03.2018

Вы или со своего IP уже проголосовали.

Материалы и инструменты

После того, как будут произведены необходимые замеры и составлен чертеж, можно запастись материалом. Потребуется:

Влагостойкий гипсокартон.
Направляющий и потолочный профиль.
Прямые подвесы для выравнивания потолка.
Крепежные изделия: дюбель-гвозди, саморезы по металлу.
Самоклеющаяся уплотнительная лента.
Сетка армирующая из стекловолокна.
Шпаклевка и грунтовка для гипсокартона.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Лента для швов гипсокартона: перфорированная бумага и серп

Важно! В ванной нельзя использовать гипсовую шпаклевку, которая боится влаги. Подойдет водостойкая цементная или полимерная смесь.

Как уже отмечалось, для работы не требуется специальный или редкий инструмент. Вам понадобится:

Ударная дрель с правой дрелью.
Отвертка. Очень пригодится специальная насадка, предназначенная для работы с гипсокартоном: она ограничивает глубину завинчивания.Это позволяет не смывать материал при установке.
Ножницы по металлу для резки профиля.
Шпатель, кисть и валик для заделки швов и грунтовки для гипсокартона.
Малярный нож.
Маркировочно-измерительный инструмент: рулетка, уровень, угольник, карандаш.

Каркасная установка

После подготовительных работ, заключающихся в удалении неплотно прикрепленных элементов старого покрытия и нанесении антисептика, наносится следующая маркировка:

На выбранном расстоянии от базовой плоскости положение направляющих отображается с помощью уровня.
Отмечены точки крепления опорного профиля. Шаг между этими элементами должен соответствовать размеру гипсокартона, обычно он составляет 60 см.

Если ванная маленькая, то перпендикулярные перемычки делать не нужно. Жесткость, обеспечиваемая фрагментами ГКЛ, достаточна.

На линиях крепления несущего профиля отмечаются точки установки прямых подвесов.

После разметки рама собирается на:

Плоскость направляющих, прилегающая к стене, оклеена демпферной лентой.После этого монтируются дюбель-гвоздями с шагом 40-60 см.
В потолке просверливаются отверстия и крепятся прямые подвесы.

Опорные профили обрезаются по длине и вставляются в направляющие. Их рекомендуется делать меньше требуемого размера на 1-1,5 см. После этого они закрепляются саморезами по металлу.
Контролируя уровень положения несущих профилей, закрепите их прямыми подвесами. Этот крепеж имеет ряд отверстий: в одно из них вкручиваются шурупы, после чего выступающие части подвесов загибаются к потолку.
При необходимости также устанавливаются перпендикулярные перемычки.

Присоединить профили к сетке можно следующим способом: перемычка вырезается на 2 см больше необходимого размера, после чего боковые полочки снимаются с ее концов и язычок отгибается. Крепится саморезами к несущему профилю. Для надежности также можно использовать крабовые соединители.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Отвертки для гипсокартона: с ограничителем и без него

Более подробно сборка рамы описана в этой статье.

Монтаж и обработка гипсокартона

Завершив сборку каркаса, протягивают необходимые коммуникации и подготавливают крепление светильников или других устройств, размещаемых в полости потолка. После этого крепится гипсокартон:

Размечаются и нарезаются фрагменты необходимых размеров. Это проще сделать малярным ножом: картон разрезается с одной стороны, затем лист аккуратно разрывается по этой линии, а картон разрезается с другой.
В местах соединения деталей ГКЛ малярным ножом или кромкорезом выполняются скосы под углом 45 °.
Элементы обшивки крепятся шурупами к профилям с шагом 20–25 см. Их следует стыковать исключительно на поверхности профиля.

После окончания монтажа гипсокартона провести обработку получившегося рубанка:

На швы наклеивается армирующая сетка. Можно нанести на стык немного замазки и вдавить в него сетку.
Шпаклевка заделывается заподлицо с плоскостью потолка.
После высыхания смеси шов затирают мелкой наждачной бумагой. Правила герметизации стыков и видео смотрите здесь.
Отверстия, образованные саморезами, также заделываются и протираются.
Вся поверхность потолка дважды грунтуется универсальным составом. Второй слой наносится после полного высыхания первого.

Когда шпатлевка полностью затвердела, потолок можно покрасить или обработать другим способом.Под покраску поверхность необходимо зашпаклевать водостойкой шпаклевкой в несколько слоев. Прочтите, как это сделать правильно. здесь.

Аккуратность и внимательность в работе обеспечат качество и долговечность гипсокартонного потолка в вашей ванной комнате. Процесс установки наглядно показан на видео.

ЭКСПЕРТНЫЙ САЙТ

Цугунов Антон Валерьевич

Главный универсал

С 2003 года занимаюсь ремонтом и отделкой помещений.
Более 100 реализованных объектов.
Я ценю качество больше, чем количество!

Личная страница >>>

Друзья!

Предлагаю Вам услугу «Друг Builder»

По мере развития сайта ко мне все чаще обращаются подписчики и посетители с просьбой помочь советом по разным вопросам ремонта и отделки.

Вопросы иногда задают очень сложные и интересные.Нельзя писать статью для каждой ситуации, поэтому я решил посоветовать вам индивидуально.

Благодаря вам, друзья, родилось новое направление моей любимой работы — поделитесь своим опытом и принесите пользу всем, кто идет в ремонте!

Получите у меня разовую консультацию >>>

Заказать полное сопровождение ремонта квартиры >>>

Как делают перегородки из гипсокартона? Соорудить стену из гипсокартона своими руками несложно! Материалы и инструменты

Распространенный способ разделения пространства квартиры или комнаты на части — постройка, залитая минеральной ватой и обшитая гипсокартоном, то есть плиты с гипсовым сердечником, оклеенные прочным строительным картоном.Это довольно простая система, которую вы можете установить самостоятельно. Нравится профили?

Все о монтаже перегородок из гипсокартона:

Какой гипсокартон правильный

В первую очередь нужно выбрать материалы, подходящие для ваших задач.

Просмотры

Для отделки городских квартир и загородных домов используются следующие виды:

Нормальная. Он предназначен для помещений с содержанием водяного пара в воздухе 30-60%.
Влагостойкость, что легко узнать по характерному зеленому цвету картона.Его можно использовать для помещений с влажностью до 75%, прежде всего в ванной, туалете и кухне.
Огнестойкий, огнестойкий, влагостойкий, ударопрочный. Это специализированные изделия, которые реже используются в частных домах. Между тем, ударопрочный материал — хороший выбор для помещений, где есть вероятность механического воздействия на стены — детских, коридоров. Также он подходит для опор, на которые планируется вешать тяжелую мебель.

Размеры гипсокартона

В продаже можно найти листы со следующими параметрами (мм):

Ширина 600 или 1200
Длина от 2000 до 4000
Толщина 6.5; восемь; 9,5; 12,5; 14; 16; 18; двадцать

Популярный среди потребителей размер — 1200×2500, поскольку более крупные изделия сложнее транспортировать и перемещать на месте. Специалисты рекомендуют брать для облицовки плиты толщиной не менее 12,5 мм, чтобы обеспечить жесткость и прочность конструкции. Тонкие изделия легче повредить, они хуже изолируют звук и на них даже не повесишь легкую полку.

Расчет количества слоев

Каркас обшивается с каждой стороны одним, двумя или тремя слоями листового материала.Чем больше, тем прочнее и жестче конструкция и тем лучше ее звукоизоляционные свойства — за счет ее массивности. Но тем выше его стоимость. Поэтому оптимальное решение для жилого помещения — два слоя с каждой стороны конструкции.

Расчет количества листов

Сколько досок нужно для отделки? Расчет прост: рассчитываем общую площадь внутренней стены с одной стороны, без проемов. Если облицовку делать в один слой, то полученное значение умножаем на два (ведь у стены две стороны).Если в два слоя, то в четыре. Делим этот показатель на площадь одного гипсокартона. Например, для изделия размером 2500х1200 это 3 м 2. Не забываем про запас, его коэффициент зависит от размеров помещения. При его размерах менее 10 м 2 — 1,3, при менее 20 м 2 — 1,2, при более 20 м 2 — 1,1. Умножаем полученную ранее цифру на этот коэффициент, округляем до ближайшего целого и получаем необходимое количество тарелок.

Выбор размеров профилей

Перегородки строятся из горизонтальных (направляющие) и вертикальных (реечные).Они имеют П-образную форму, изготовлены из оцинкованной стали. Их параметры (мм):

Сечение направляющих -50×40, 75×40, 100×40, стоечное — 50×50, 75×50, 100×50.
Длина — 3000, 3500, 4000.
Толщина — от 0,5 до 2.

Размер изделия выбирается исходя из планируемых нагрузок, требований к звукоизоляции и т. Д. Обратите внимание: стеллаж должен плотно входить в рейку. Например, для горизонтального элемента сечением 50х40 подойдет вертикальное сечение 50х50.

Часто для экономии площади квартиры стену делают всего 7-8 см на каркасе из стальных оцинкованных профилей 50х50. Такая система сильно подвержена вибрациям, а минеральная вата толщиной 0,5 см. недостаточно для соблюдения строительных норм по звукоизоляции (41 дБ).

Система должна быть собрана из элементов 50 × 70 или 50 × 100. Вы также можете использовать сухие деревянные блоки без сучков — некоторые эксперты считают, что этот вариант даже лучше с точки зрения изоляции воздушного шума.

Кроме того, важна толщина профиля. Для внутренней стены выбирают конструкции не менее 0,6 мм. Если использовать более тонкие детали, то при фиксации плит саморезы могут прокручиваться, что снижает прочность конструкции. Продукты уже есть на рынке, но они обладают недостаточной жесткостью и поэтому не должны использоваться. В противном случае есть опасность провисания.

Какие материалы и инструменты потребуются

Материалы (править)

Звукопоглощающие маты — обычно изготавливаются из (каменного волокна)
Лента демпферная (уплотнительная)
Дюбель-гвоздь
Анкер клиновой
Саморезы с пресс-шайбой
Саморезы (саморезы) с потайной головкой
Акриловая грунтовка
Гипсовая или полимерная шпатлевка
Лента армирующая бумажная

Как сделать перегородку из гипсокартона своими руками

Монтаж гипсокартона можно проводить только после завершения всех «мокрых» работ на объекте.Если воздух в помещении обильно насыщен влагой, то плиты ее впитают и могут деформироваться.

Кроме того, не рекомендуется начинать монтаж сразу после доставки гипсокартона на объект. Ведь хранились они, скорее всего, в сыром неотапливаемом помещении. Если в отапливаемом помещении их сразу поставить вертикально и закрепить на основании, они начнут неравномерно сохнуть, что чревато их искривлением и появлением трещин на поверхности стены.Стоит подождать не менее 24 часов (а лучше — 3-4 дня), поместив материал в горизонтальное положение, и только после этого приступать к основным работам.

Наценка

Первый этап — разметка местоположения проекта. Выполняется с помощью лазерного уровня или линейки в сочетании с красящей линией. Сначала размечаем на полу место под перегородку и дверной проем. Затем с помощью лазерного прибора или отвеса контур конструкции переносится на стены и потолок.

Установка направляющих

Убедитесь, что направляющие плотно прилегают к основанию.
Предотвратить распространение вибрации от конструкции дома, улучшив звукоизоляцию.

Горизонтальные балки крепятся к полу и стенам дюбелями-гвоздями 6х40. Расстояние между крепежами — не более 100 см (оптимально — около 40 см), при этом на одну направляющую должно приходиться не менее трех дюбель-гвоздей. Отверстия под них проделываются перфоратором.Гвозди вбивают отверткой или, если есть опыт, тем же перфоратором. Их рекомендуется крепить к потолку клиньями в предварительно просверленных отверстиях.

Детали рамы можно разрезать ножницами по металлу (механическими, электрическими) или угловой шлифовальной машиной. Но будьте предельно осторожны. Заусенцы после резки ножницами, а также выступающие головки саморезов могут стать причиной неровностей. Между тем конструкция не предназначена для оштукатуривания, и шпаклевка успевает «убрать» небольшие неровности и ямки.В то же время сплошная шпаклевка значительно увеличит трудоемкость работы.

Возведение стоек

Обычно шаг вертикальных опор составляет 60 см. В случае большой расчетной нагрузки на эту стену или потолок высотой более 4 м, шаг уменьшают до 40 см. Также можно увеличить жесткость таким образом: сделать стойку из двух профилей, установленных торцами друг к другу и скрепленных пресс-шайбами … Также можно усилить горизонтальными перемычками.Вертикальные опоры должны быть на 1 см меньше высоты помещения — для удобства монтажа и для компенсации возможной усадки постройки. Если изделие короче необходимого, его удлиняют. Для этого один элемент надвигается на другой с нахлестом не менее 50 см и соединяется саморезами. В каркасе места нахлеста расположены в шахматном порядке для предотвращения ослабления конструкции и, как следствие, появления трещин.

Некоторые умельцы скрепляют вертикальные и горизонтальные балки саморезами с пресс-шайбами.Это не правильно. Шапки будут обращены в комнату, они будут торчать и мешать при обшивке, что в конечном итоге негативно скажется на надежности всей системы. Как вариант, можно закрепить направляющие саморезами до завершения сборки основания. А потом непосредственно перед отделкой гипсокартона постепенно их скручиваем. Но это увеличит время установки.

Оптимальное решение — резак. Он соединит детали методом punch-down.Такой крепеж не мешает последующему монтажу. Добавляем, что вертикальные опоры перед креплением необходимо выровнять.

Техническая ошибка — отсутствие прокладок между перегородкой и капитальными стенами, перекрытиями. В этом случае на него передается структурный шум. Направляющие к стенам, потолку и полу желательно крепить через эластичные распорки (из пористой резины, пробки, пенополиэтилена), которые будут гасить вибрацию, делать конструкцию более воздухонепроницаемой и тем самым способствовать повышению уровня акустического комфорта в помещениях. .В новостройке швы, заполненные эластичным материалом, компенсируют усадочные деформации строительных элементов.

Создание дверного проема

Чаще всего его выполняют с использованием стандартных профилей, внутри которых для армирования кладут деревянные бруски. Также можно соединить две стойки в коробке или установить специальный элемент профиля толщиной 2 мм, который имеет повышенную прочность и подходит для массивных. Над проемом предусмотрена горизонтальная перемычка из вырезанной части рамы. Перемычка устанавливается по уровню и фиксируется к стойкам саморезами.

Важный момент: необходимо разметить места для стоек, чтобы впоследствии стыки не попадали на вертикальные балки, обрамляющие проем. В противном случае вокруг него есть риск появления трещин.

Звукоизоляция и коммуникации

Отверстия для электропроводки прорезаются в стойках еще до установки. Кабели протянуты в гофрированных трубах. Отверстия в гипсокартоне для розеток проделываются металлическими коронками — насадками для отвертки.

Пространство между стойками заполнено звукопоглощающими матами или рулонами минеральной ваты. Их выбирают исходя из ширины каркаса.

Что касается выбора рулонной минеральной ваты, то подойдет продукт плотностью не менее 40 кг / м 3. Вата более низкой плотности слеживается и со временем оседает.

Обшивка

При ее выполнении необходимо соблюдать следующие правила:

Используйте саморезы необходимой длины. Расчет такой: длина = толщина листа + профиль + 1 см (на эту величину крепеж должен уходить в металлическую деталь).То есть для однослойной обшивки 12,5 мм используются саморезы длиной 2,5 см, для двухслойной обшивки — длиной 3,5 см.
При вкручивании шурупы должны быть утоплены в гипсокартон строго на 1 мм. Если их не затягивать, то при шпаклевке они станут препятствием. Если их перекрутить, то они могут повредить сердцевину изделия, и крепление будет ненадежным. Дешевый способ выставить нужную глубину — стопор для обычной отвертки.Профессионалы же предпочитают отвертку с ограниченной глубиной завинчивания.
Шаг установки саморезов — не более 25 см. Чтобы плита не осыпалась, их нужно вкручивать на расстоянии не менее 1,5 см от ее торцевого края и не менее 1 см от продольного.
Часто высота конструкции больше, чем длина гипсокартона. Затем при однослойной обшивке на дополнительной перемычке стыкуются смежные по вертикали плиты.Причем горизонтально соседние монтируются со смещением 40-60 см. При отделке в два слоя перемычками можно пренебречь, но элементы второго слоя должны перекрывать стыки первого и располагаться на расстоянии друг от друга.
Во избежание появления трещин необходимо оставлять зазор между плитами и полом не менее 1 см. Сверху также оставляется небольшой зазор, а в месте стыка обшивки с потолком можно приклеить разделительную ленту.
Гипсокартон режется специальной ножовкой либо строительным или канцелярским ножом.При работе ножовкой будет пыль и рез будет неряшливым. А при использовании ножа — аккуратно и без пыли. Однако снимать ножом кромки с листов в местах их стыков (как того требует технология монтажа) нельзя: срез будет неровным. Края снимаются специальной плоскостью под углом 22,5 °. Это позволяет выполнять стык материалов под углом 45 °. Если необходимо выровнять край срезаемого слоя, используйте черновой рубанок.
Дверной проем сначала полностью закрывают обшивкой, которая затем обрезается по стойкам и перемычке — так проще обеспечить нужную геометрию.Таким образом, верхняя часть проема всегда образуется L-образными элементами, предотвращающими растрескивание.

Наверное, сегодня без гипсокартона не обходится ни один ремонт. Его в полной мере можно назвать универсальным материалом, так как он также используется для простого выравнивания поверхностей, а также для возведения из него новых конструкций различного уровня сложности.

Например, это отличный материал для устройства внутренних перегородок в квартире или доме, скажем, для того, чтобы разделить большую комнату на две отдельные комнаты.Такая задача вполне по силам даже начинающему строителю. Если, конечно, он предварительно разберется с «теорией» вопроса «как сделать стену из гипсокартона», и в процессе работы будет придерживаться тех технологических рекомендаций, которые будут ему даны в этой публикации.

Преимущества и недостатки стеновых конструкций из гипсокартона

Для начала, наверное, имеет смысл вкратце выделить положительные и отрицательные стороны каркасной конструкции стены из гипсокартона.Разобравшись с ними, можно будет со знанием дела определить, подходит ли такая перегородка для конкретного случая или нет.

Так до преимущества конструкции перегородок из гипсокартона включают в себя следующие пункты:

Материалы, из которых построены такие стены, достаточно легкие, поэтому не будут утяжелять полы. Поэтому собранная конструкция будет абсолютно безопасна для постройки.
Стены и перегородки из гипсокартона не являются капитальными, поэтому для их возведения не потребуется оформлять разрешение, получение которого связано с потерей значительного количества времени, денег, сил и нервов.
Гипсокартон выпускается в нескольких вариантах — это простые листы (ГКЛ), влагостойкие (ГКЛВ), огнестойкие (ГКЛО). Доступны легкие листы для потолочных конструкций. Поэтому стены и перегородки из этого материала можно возвести в любой из комнат, в том числе в ванной или возле печи или камина.
Доступная стоимость как самого гипсокартона, так и комплектующих для построения каркаса позволяет семье приобретать их для ремонта даже при скромном бюджете.
Спроектировать и смонтировать стены из гипсокартона, которые имеют сложные декоративные и полезные формы, например, арочные дверные проемы или функциональные ниши и шкафы, позволяют отказаться от покупки мебельной фурнитуры.
При выравнивании стен этим материалом не нужно снимать старую штукатурку.
Возведение стен из гипсокартона (или при выравнивании стен гипсокартоном каркасным методом) позволяет сразу провести утепление и звукоизоляцию.
В каркас возводимой стены можно спрятать электропроводку.
Есть полная возможность обойтись без привлечения бригады строителей, так как все работы можно делать самостоятельно или с одним помощником.
Материал дышащий и экологически чистый, что немаловажно при обустройстве жилых помещений.
Возведенная таким образом стена или перегородка получается идеально гладкой, подходящей для любого облицовочного материала, будь то обои, краска или керамическая плитка.

Можно ли гипсокартон в ванной? Да, конечно!
При правильном монтаже и специальной подготовке поверхностей листам ГКЛВ не страшны специфические условия ванной или совмещенного санузла. А идеально ровные стены — отличная возможность их выложить плиткой. Инструкция по такой отделке содержится в специальной публикации нашего портала.

Гипсокартон цены

гипсокартон

Теперь, для объективности картинки, необходимо учесть и отрицательных сторон гипсокартонные конструкции.Желательно узнать о них заранее, чтобы в дальнейшем, уже во время эксплуатации помещений, вы не столкнулись с некоторыми неожиданными неудобствами. :

Стена из этого материала не выдержит навешивания каких-либо тяжелых предметов прямо на гипсокартон, так как листы довольно тонкие (12,5 мм), хрупкие, а сам гипс не отличается особой прочностью. Поэтому, если в будущем стоит задача повесить на стену, например, телевизор или бра, то их расположение необходимо определить еще на этапе проектирования конструкции, а дополнительные перемычки сделать из металлического профиля с деревянными выступами. должны быть предусмотрены для крепления.
Стеновая конструкция будет иметь минимальную толщину около 80 мм, а часто и намного больше. Таким образом, площадь помещения несколько скрывается. Но задумайтесь, а если для перегородки использовать другие материалы? Практически любой другой даст еще большую толщину. Поэтому данный недостаток можно назвать весьма сомнительным.

Как видите, с этими недостатками проблемы вполне решаемые. Из чего можно сделать вывод, что стена из гипсокартона для квартиры — лучший вариант, если нужно разделить комнату на отдельные зоны или даже изолированные комнаты.

Как самому построить стену из гипсокартона?

Материалы для устройства стен из гипсокартона

После составления проекта или чертежа по размерам, снятым с места расположения стены, необходимо составить список всех необходимых материалов, чтобы в процессе работы не выяснилось, что чего-то не хватает и нет прервать работу и бежать в ближайший строительный магазин.

Рисунок	Краткая характеристика и назначение материалов
	Направляющие металлические профили KNAUF, например, PN 100 × 40 мм для крепления к потолку и полу. 100 — ширина профиля в миллиметрах, по которой будет задана толщина каркаса. Если добавить еще две толщины гипсокартона, то толщина стен будет не менее 125 мм. Если это много, можно использовать другие аналогичные профили с меньшей шириной, например PN 50 × 40 (толщина готовой стенки — 75 мм) или PN 75 × 40 (стенка толщиной 100 мм)
	Стеллажные металлические профили для вертикальных стоек и перемычек, устанавливаемых внутри конструкции. На иллюстрации показан КНАУФ ПС 100 × 50 мм, но, как уже говорилось выше, можно выбрать более узкие, ПС 50 × 50 или ПС 75 × 50.
	Самоклеящаяся уплотнительная лента Dichtungsband соответствующей ширины (95, 70 или 50 мм, в зависимости от веса выбранных профилей). Предназначен для наклеивания на рельсы и профили стоек для плотного прилегания к стенам, потолку и полу. Благодаря этой ленте конструкция приобретает звукоизолирующие качества — значительно снижается эффект передачи ударного шума.
	Листы гипсокартона ГКЛ габаритами 1200 × 2500 × 12.5 мм. Для ванной, как уже говорилось, берется ГКЛВ, а если крытая стена расположена в непосредственной близости от печи или камина, то лучше использовать ГКЛО.
	Армирующая перфорированная бумажная лента для стыков гипсокартона. Также можно использовать сетку из стекловолокна, специально производимую в виде узких полосок и даже часто с самоклеящейся стороной.
	Дюбель-гвозди размером 6 × 40 мм для крепления направляющих к опорным поверхностям.
	Саморезы для гипсокартона по металлу — для крепления профилей между собой (можно использовать «жучки» или саморезы с широкой прессовой крышкой, как показано на рисунке), и для крепления гипсокартона. листы к конструкции. Самые популярные саморезы 3,5 × 35 мм или 3,5 × 25 мм. Более длинный и не требуется
	Грунтовка для гипсокартона может быть прозрачной или белой. Последний чаще всего применяется при подготовке поверхности под поклейку обоев.
	Шпатлевка для гипсокартона предназначена для заделки стыков и отверстий от саморезов, а затем для непрерывного нанесения тонким слоем на поверхность стены. Шпаклевку можно приобрести пастообразной (намного дороже) или сухой (требует подготовки).
	Минеральная изоляция с толщиной, соответствующей толщине предполагаемой стены. Для жилых комнат лучше выбирать базальтовый материал средней плотности. Марки утеплителей предназначены непосредственно для подземных целей. Например, «ISOVER Warm House», «KNAUF Acoustic Partition», «URSA PUREONE», «ROCKWOOL Light Butts SCANDIC», «ACOUSTIC GROUPE Shumanet BM» и другие отлично зарекомендовали себя.
	Деревянные балки, поперечное сечение которых будет соответствовать ширине металлических профилей для выступов, а также для формирования дверной коробки.

Монтажный инструмент

Без необходимых инструментов, как известно, невозможно будет провести какие-либо строительные работы.

Рисунок	Назначение инструмента
	Лазерный (лучше) или обычный пузырьковый строительный уровень для точной маркировки. Уровень также необходим для установки каркаса — для контроля правильности установки деталей.
	Малярный шнур позволит быстро и качественно отбить прямую линию на любой поверхности.
	Отвес даже с лазерным уровнем все равно может помочь — с его помощью можно быстро и точно спроецировать линии стены от потолка до пола, так что перегородка будет установлена идеально вертикально , без наклона.
	Рулетка необходима при любых строительных работах; при возведении стены из гипсокартона без него тоже не обойтись.
	Строительный квадрат необходим для разметки стены, разметки и резки профилей и листов гипсокартона. Квадраты выпускаются в разных исполнениях и для работы следует выбирать более удобный.
	При креплении направляющих к капитальным поверхностям (потолку, полу, стенам) потребуется молоток.Им забиваются дюбели-гвозди.
	Специальный нож для гипсокартона или даже его канцелярский «собрат» — для резки листов.
	Для резки листов также можно использовать ножовку или электрический лобзик.
	Ножницы по металлу или «болгарка» для резки профиля. Ручные инструменты более безопасны в использовании и не повреждают оцинкованный слой во время резки.
	Перфоратор необходим, если профили должны быть прикреплены к бетонным поверхностям. Иногда без него вполне можно обойтись, если материал, к которому крепятся профили, «податливый».
	Отвертка поможет быстро справиться с установкой профилей и гипсокартона на каркас.
	Набор шпателей, 3 ÷ 4 шт., — от самых широких (около 400 мм) до самых узких (50 мм). необходим на разных этапах заполнения стен.
	Валик или широкая кисть — для нанесения грунтовки на гипсокартон перед отделочными работами
	Строительная терка со сменными насадками нужна для затирки твердеющих швов шпатлевочного состава, для выравнивания стены после шпатлевки.
	Резак. Этот инструмент хорошо иметь под рукой, так как он значительно ускорит соединение металлических элементов каркаса. Если его нет, профили можно соединить саморезами по металлу.

Некоторые нюансы установки перегородок из гипсокартона

Прежде чем приступить к пошаговому рассмотрению процесса возведения стены из гипсокартона, необходимо учесть особенности некоторых работ, чтобы дальше не возвращаться к этим вопросам.

Каркас под обшивку гипсокартоном может быть изготовлен не только из металлического оцинкованного профиля, но и из обычного деревянного бруса. Второй вариант будет стоить немного дороже, но прочность конструкции, вероятно, будет еще выше.

Если для каркаса выбрана планка, то горизонтальные перемычки крепятся к вертикальным стойкам металлическими уголками, которые необходимы для крепления одной детали из четырех частей (по две с каждой стороны). Для надежности и устойчивости они должны держать планку как сверху, так и снизу.

Цены на популярные модели отверток

Детали каркасной обвязки (каркаса), закрепляемые на капитальных поверхностях помещения.
Вертикальные стойки каркаса — они обязательно изготавливаются из цельного бруса.
Горизонтальные поперечины каркаса, придающие конструкции жесткость.
Перемычки фиксируются на стойках и обвязочной балке с помощью металлических уголков, закрепляемых саморезами.
Крепление каркаса к твердым поверхностям — дюбель-гвозди.

В связи с тем, что стандартная ширина листа гипсокартона составляет 1200 мм, и он должен быть закреплен как минимум по трем линиям, по краям и по средней линии, вертикальные стойки располагаются так, чтобы расстояние между их осями — 600 мм.

Крепление листов гипсокартона к каркасу осуществляется с помощью специальных саморезов по металлу или дереву (в зависимости от материала каркаса). Головка самореза после ввинчивания должна быть утоплена в гипсокартон на 2 ÷ 3 мм — для этого удобны специальные биты для отвертки, имеющие «юбку» — ограничитель.

Пространство над заглушкой оставлено для заполнения замазкой — так крепежи станут совершенно незаметными. Листы крепятся ко всем стойкам и крестовинам каркаса, саморезы вкручиваются с шагом 150 ÷ 200 мм.

Цены на гипсокартон гидроизоляционный

гипсокартон водонепроницаемый

Очень важно правильно резать гипсокартон: ведь если вы не знаете, как выполняется этот процесс, можно испортить материал.Сломанный или даже слегка сломанный лист больше не используется для настенного монтажа целиком. Правда, впоследствии удастся вырезать из всей ее части нужные более мелкие детали.

Чтобы получить ровный кусок гипсокартона необходимого размера, необходимо предварительно разметить его на целом листе. По отмеченным точкам проводится линия. Затем, прикрепив к нему металлическую линейку, вдоль нее продевают острый нож с надавливанием.

На этом этапе важно разрезать верхний слой гипсокартона.После этого лист укладывается так, чтобы линия отреза оказалась на краю стола. На выступающий за столешницу участок оказывается легкое давление, из-за чего гипсовый слой срывается ровно по линии надреза. Осталось только ножом разрезать нижний слой картона.

Если вам нужно соединить два куска листа, не имеющих заводской фаски, то по их краям нужно сделать надрезы ножом или специальным рубанком. Общая ширина среза должна составлять примерно 10 мм.Эту канавку необходимо залить шпаклевкой, которая вместе с армирующей лентой будет связывать листы между собой.

Если на возводимой стене планируется устроить дверной проем (а это чаще всего так), его следует укрепить перекладиной. Делается это разными способами:

— вместо оцинкованного профиля, образующего проем, сразу можно использовать брус;

— деревянные детали можно вставить во внутреннее пространство металлического профиля;

— вместо одной металлической стойки с каждой стороны проема устанавливаются две, на расстоянии 50 мм друг от друга, после чего в такой усиленный дверной проем устанавливается деревянная дверная коробка.

Специалисты рекомендуют крепить к установленному каркасу стены два слоя гипсокартона — это повысит прочность и звукоизоляцию конструкции.

При необходимости формования деталей с углами из металлического профиля надрезы на его стенках необходимо делать под углом. Проще сделать этот процесс ножницами по металлу, но можно делать пропилы болгаркой, соблюдая высочайшую точность.

Чтобы металл изгибался равномерно, пропилы на обеих боковых стенках должны быть одинаковыми.

Нижняя часть, изображенная на рисунке, часто выполняется, например, для создания перемычки дверного проема.

При установке листов гипсокартона на каркас обязательно оставлять деформационный зазор шириной 10 ÷ 12 мм между гипсокартоном и поверхностью пола. Чтобы упростить эту задачу и сделать зазор ровным, перед установкой листа на место на пол можно уложить несколько обрезков одного и того же гипсокартона. После прикрепления листа к каркасу эти вкладыши удаляются.А зазор в зависимости от типа помещения заполняется либо герметиком (например, в ванной), либо пеной (в помещениях с нормальными условиями эксплуатации).

Монтаж стены из гипсокартона — поэтапно

Таблица ниже покажет вам шаг за шагом процесс строительства внутренней стены из гипсокартона.

Иллюстрация	Краткое описание выполняемой операции
	Первым этапом работ всегда является разметка поверхностей помещения, в котором будет установлена стена. Эту задачу лучше всего решить с помощью конструктора лазерных плоскостей. Он сразу обозначит и наметит необходимые линии на потолке, полу и противоположных стенах. Если данного прибора нет под рукой, то для разметки используют строительный уровень, отвес, металлическую линейку и маркер. Сначала на поверхности пола определяется линия. Для этого от параллельной стены в нескольких местах прокладывается одинаковое расстояние по боковым стенкам. Затем из точки в точку натягивают малярный шнур и с его помощью отбивают линию на поверхности.Он должен образовывать прямой угол с одной и второй боковыми стенками. Далее линию необходимо закрепить, проведя по ней маркером, предварительно уложив линейку.
	Ориентируясь по горизонтальной линии пола, от нее определяют вертикальные проекции на боковые стены стены — наиболее точной в этом вопросе будет отвес. Верхняя линия будущей стены определяется соединением вертикальных линий на противоположных стенах на потолке — ее также проще всего отбить малярным шнуром. В идеале линии потолка и пола должны находиться в одной вертикальной плоскости. Вы можете проверить их правильное расположение с помощью отвеса — как показано на рисунке
	Теперь по нарисованной на полу линии следует отметить расположение будущего дверного проема согласно составленному проекту. Как правило, ширина внутренних проемов составляет 800 мм. Могут быть и другие размеры, но обязательно, чтобы при выходе из проема учитывалась как ширина двери, так и параметры дверной коробки.
	Следующий этап — подготовка профилей к установке каркаса. Сначала производятся необходимые замеры и при необходимости раскрой. Лучше сразу подготовить все элементы конструкции, которые будут крепиться к капитальным поверхностям. Затем на те плоскости профилей, которыми они будут прижиматься к поверхностям стен, пола и потолка, приклеивается уплотнительная лента.
	Сначала направляющая крепится к полу по линии, нанесенной на ее поверхность.Для этого на пол укладывается профиль, от стены отступают 100 мм — очерчивается центр отверстия. Затем просверливается первое отверстие в профиле в полу.
	Дюбель-гвоздь сразу же вставляется в отверстие и забивается молотком. Благодаря этой предосторожности профиль будет закреплен на полу в нужном положении, а оставшиеся отверстия будет намного легче просверлить.
	Профиль крепится с шагом примерно 500 мм. При сверлении следующих отверстий следите за тем, чтобы профиль не смещался с начерченной линии.
	Крепление кромки профиля, обращенной к дверному проему, осуществляется на расстоянии 200 мм от него. Это необходимо для того, чтобы оставить свободное место для крепления вертикальной арматуры и формирования дверного проема столбов, устанавливаемых в этом месте. Чтобы головка дюбеля-гвоздя не мешала установке.
	Далее металлический профиль крепится к потолку. Желательно, чтобы профиль был сплошным, но если он должен состоять из двух сегментов, то их стык не должен быть выше дверного проема.
	Когда горизонтальные профили на полу и потолке закреплены, они соединяются вертикальными направляющими, прикрепленными к стенам. Стойки помещаются внутри горизонтальных направляющих. Их крепят с помощью фрезы или саморезов по металлу.
	Следующий этап — разметка и установка вертикальных стоечных профилей. Как упоминалось выше, необходимо соблюдать расстояние 600 мм между осевой линией двух соседних профилей. Стойки вставляются в направляющий профиль и фиксируются фрезой или саморезами по металлу. При установке стоек очень важно контролировать их вертикальное положение с помощью строительного уровня или отвеса. Особое внимание следует уделить стойкам, образующим дверной проем, так как они должны быть закреплены строго перпендикулярно направляющим.
	Стойки, обрамляющие дверной проем, должны быть более жестко закреплены в конструкции. Желательно их дополнительно армировать деревянной планкой, которую вставляют и закрепляют внутри металлического профиля. Для внешних стоек дверного проема удобнее использовать усиленные перфорированные профили, но подойдут и обычные стоечные.
	К краям внешних стоек прикручиваются специальные прочные перфорированные уголки, они фиксируются винтами и гайками, но последние не затягиваются полностью, оставляя возможность регулировки высоты стойки на месте установки. Возможность регулировки высоты возможна только при использовании перфорированных профилей и уголков — поэтому они более удобны для монтажа.
	Стойка устанавливается по углам в направляющих профилях на полу и потолке.
	Концевые стойки необходимо проверить на идеальную вертикальность с помощью строительного уровня.
	После этого через отверстия в углах просверливаются отверстия в полу, через направляющий профиль — под дюбель-гвозди.
	Дюбель-гвозди устанавливаются в отверстия и забиваются в основание молотком.
	Далее на крепежных винтах гайки окончательно затягивают. Это зафиксирует нижнюю часть стойки.
	После этого верхняя сторона стойки таким же образом фиксируется на верхнем направляющем профиле. То есть в потолке просверливаются два отверстия через уголок и направляющий профиль, через которые забиваются дюбель-гвозди. Затем, после окончательной проверки правильности положения сливов, гайки на крепежных винтах затягивают.
	Далее определяется высота дверного проема и отмечается на вертикальных стойках. Обычно он лежит в пределах от 2100 до 2300 мм. Измеряется ширина между стойками — она необходима для изготовления горизонтальной перемычки, ограничивающей проем по высоте.
	Делают горизонтальную перемычку — обычно из направляющего профиля. Вам понадобится отрезок, длина которого складывается из ширины дверного проема и боковых складок, с помощью которых перемычка будет крепиться к стойкам. Длина складок может варьироваться от 200 до 300 мм. Размечается сечение профиля, затем ножницами по металлу делаются надрезы по разметке. Затем боковые части профиля загибают под прямым углом к горизонтальной части детали. Пример разреза был ранее показан на иллюстрации, когда учитывались основные принципы установки.
	Готовую перемычку устанавливают в обозначенном для нее месте, а ее гнутые части надевают на вертикальные стойки. Далее с помощью уровня проверяется его горизонтальное положение.
	Перемычка крепится саморезами с обеих сторон стоек. Саморезов потребуется по два-три с каждой стороны крепления, в зависимости от выбранной длины складок. Дополнительно рекомендуется усилить перемычку деревянной вставкой, уложенной и закрепленной в горизонтальной части перемычки.
	Завершением усиления конструкции дверного проема является установка вертикальных перемычек, которые соединят потолочную направляющую и горизонтальную перемычку, ограничивающую дверной проем. Обычно для этого используются две части. Если в перемычку устанавливается деревянная вставка, то края вертикальных стоек обрезаются и производится фиксация вне горизонтальной перемычки. Если деревянная вставка не использовалась, то вертикальные стойки вставляются внутрь верхней и нижней направляющих, а затем закрепляются резцом или саморезами. Расстояние между основной стойкой и вспомогательной арматурой должно составлять примерно 150 мм, что также добавит дополнительной жесткости конструкции.
	Когда каркас полностью готов, внутри конструкции, если в этом есть необходимость, прокладывается электропроводка, определяется расположение розеток и выключателей, к этим точкам подключаются кабели. Для обеспечения безопасности электропроводки рекомендуется прокладывать кабели в специальной гофрированной трубе. Все соединения должны быть хорошо изолированы.
	После завершения монтажа каркаса можно переходить к оштукатуриванию его гипсокартоном. Монтаж листов обычно начинается от основной стены. Сначала крепится нижний лист материала, при этом не следует забывать о деформационных зазорах, которые следует оставлять между гипсокартоном и капитальными поверхностями. Если первый вертикальный ряд листов имеет горизонтальные стыки, то стыки следующего ряда должны «разбегаться» на расстоянии не менее 400 мм от стыков листов первого ряда. Расстояние между горизонтальной перемычкой дверного проема и ближайшим стыком листов должно быть не менее 150 мм.
	Для подготовки детали, которая будет закреплена над дверным проемом и к боковой стойке, размеры снимаются с места ее запланированного расположения. А затем из гипсокартона вырезается фрагмент необходимой конфигурации по взятым параметрам. В этом случае необходимо учитывать расположение вертикальных стоек над дверным проемом, а также то, что край вырезаемой панели должен заходить на половину ширины первой или второй стойки — для крепления саморезами.
	Далее обшивается вторая сторона дверного проема — работа ведется по такому же принципу. После этого устанавливается следующий ряд листов и так до конца. Последний лист почты, вероятно, также нужно будет обрезать по ширине. При этом соблюдается рекомендуемый интервал стыков — как уже было сказано выше. После завершения монтажа гипсокартона те края листов, на которых отсутствуют заводские фаски, срезаются под углом — об этом шла речь ранее.
	Следующий этап — заделка стыков шпаклевкой, на которую наклеивается армирующая лента. Поверх ленты наносится еще один слой шпатлевки. На этом нижнем слое гипсокартона шляпки саморезов покрывать шпаклевкой пока не требуется.
	После высыхания шпатлевочного состава на стену монтируется второй слой гипсокартона (если это было предусмотрено проектом). При его установке необходимо следить за тем, чтобы стыки нижнего слоя обшивки не совпадали с стыками верхнего как по горизонтали, так и по вертикали. Обрезка краев, заливка и усиление стыков наружных слоев облицовки проводится несколько позже, уже одновременно монтируясь на одной и другой стороне стены.
	Если планировалось установить розетку в стене, то на этом этапе просверливается розетка для розетки — для этого потребуется специальное сверло-коронка по гипсокартону. Затем через отверстие выводятся кабели и устанавливается розетка, в которую будет вмонтирована розетка или выключатель. Фланцы из гипсокартона имеют особую конструкцию и фиксируются затяжкой шурупов, которые отжимают фиксаторы-упоры с тыльной стороны облицовки.
	Завершив обшивку одной стороны стены, с другой стороны между вертикальными стойками укладывается изоляционный материал. Он должен максимально плотно прилегать к элементам каркаса. После укладки утеплителя вторая сторона стены обшивается гипсокартоном. Понятно, что он следует примерно по тому же алгоритму, что и первая сторона.
	При обшивке второй стороны конструкции двумя слоями гипсокартона с обеих сторон кромки обрезаются в местах стыков листов, не имеющих фаски. Затем их необходимо обработать грунтовкой. Далее на стыки наносится шпатлевка, на нее наклеивается армирующая лента, на которую наносится слой шпатлевки. Далее выполняется заливка и армирование линий стыков, а кроме того, шпаклевкой обрабатываются отверстия от шляпок крепежных саморезов. Когда шпатлевка высохнет, места ее нанесения выровнять теркой.
	Следующий этап — обеспыливание, а затем — сплошное грунтование поверхности. Этот этап работ является подготовительным к окончательному выравниванию всей поверхности шпаклевкой.
	Для любого финишного покрытия гипсокартонную стену необходимо залить тонким слоем раствора. Делать это нужно так, чтобы между, например, обоями и картоном оставался слой шпаклевки.В противном случае при следующем ремонте при снятии старого, надоевшего или изношенного декоративного покрытия стен часть картона оторвется вместе с ним. То есть можно серьезно повредить целостность всей стены. Слой шпатлевки после высыхания необходимо хорошо отшлифовать до идеальной гладкости — как для покраски стены, так и для наклеивания обоев. Исключение можно сделать только для облицовки керамической плиткой — здесь не нужна идеальная гладкость. После полного выравнивания стены шлифовкой ее снова загрунтовывают — уже для последующей отделки.

Как подготовить гипсокартонную стену к отделке?
В таблице инструкции лишь немного затронуты вниманием операции по подготовке облицованной стены к отделке. И это важный вопрос, требующий большого мастерства и заслуживающий отдельного рассмотрения. Поэтому приглашаем читателя перейти к статье-инструкции нашего портала.

* * * * * * *

Итак, возведение каркасной стены-перегородки с вагонкой из гипсокартона — вполне посильная задача даже для начинающего строителя.Смело беритесь за дело — и если постараетесь, все должно получиться!

Завершим статью видео, в котором мастера делятся секретом возведения перегородки со звукоизоляционными способностями.

Видео: Звукоизоляция стены из гипсокартона

Здравствуйте, здравствуйте, наши отважные гипсокартоны. Сегодня вы найдете крутой учебник на тему перегородок из гипсокартона. Точнее, разберем однослойную перегородку на едином каркасе — С 111 по классификации Knauf, так как такие перегородки наиболее распространены.Разберемся с общими принципами их установки, как сформировать дверной проем, внешний угол и сопряжение нескольких перегородок между собой. В качестве примера возьмем угловую перегородку с дверным проемом, которая обычно используется для ограждения кладовых и гардеробных (по сути, питомников моли) для хранения солений / варенья и всевозможного мусора, от которого давно пора избавиться.

Обращаем ваше внимание, что работы с гипсокартоном можно проводить только после полного высыхания штукатурки и стяжки в квартире.

Для начала познакомимся со специальными профилями, которые служат для формирования каркаса перегородок. Эти профили называются стоечными. Точнее, есть стоечные подстанции (CW), а также есть специальные широкие направляющие PN (UW) для них. Размеры направляющих профилей: 40 × 50, 75, 100 мм. В нашем примере мы будем использовать профили шириной 100 мм. Буквы C и U в их буржуазном названии указывают на форму их секции. Как вы можете видеть на картинке, направляющие полки прямые, как рожки буквы U, а полки стеллажей имеют закругленные края, как у C.Кстати, полки называют боковыми кромками профилей, а стенки — задними. Вторая буква зарубежного названия означает, что профили стоечные, то есть стеновые от немецкого «Wand».

Реечные и направляющие профили Knauf

Они в сопряженном исполнении

Еще раз повторяем, что можно использовать только профиль с толщиной металла 0,55-0,6 мм, например, Knauf. Они хороши не только своей жесткостью, но и тем, что их конструкция позволяет вставлять их друг в друга, тем самым добиваясь их удлинения и укрепления по бокам дверного проема.Профили других производителей могут не справиться с этой задачей. В стенах ПН уже есть готовые отверстия диаметром 8 мм под дюбели.

Размеры стоечного профиля: 50 × 50, 75, 100 мм. Для однослойных перегородок 50-е стойки слабоваты, поэтому всем советуем брать 75-ю или 100-ю. В стенках стоечных профилей Кнауф 3 пары близко расположенных отверстий диаметром 33 мм для прокладки проводов.

Профильные направляющие KNAUF PN 100 × 40 мм
Реечные профили KNAUF PS 100 × 50 мм
Герметизирующая лента Dichtungsband
Разделительная лента
«Дюбель-гвозди» (другое название «Быстрый монтаж») 6 × 40 мм
Прерыватель шнура
Лазерный уровень или пузырек
Линейка алюминиевая 2.5 м
Листы гипсокартона Gyproc 3000x1200x12,5
Шпаклевка (работаем с Danogips Superfinish)
Армирующая лента для швов KNAUF Kurt
Roulette
Hammer
Канцелярский нож (или специальный нож для резки 90 GK4) 9045 молоток + дрель
Отвертка с насечкой
Саморез по металлу 3,5 × 25-35 мм (черный, частый шаг)
Саморез с пресс-шайбой 4,2 × 13 мм или короче
Ножницы по металлу или шлифовальный станок
Минвата ISOVER, KNAUF Insulation, URSA, Rockwool, Shumanet и др.
Шпатели узкие и широкие

На следующем слайде слева — саморез с пресс-шайбой, он служит для скрепления профилей между собой. Есть вариант с дрелью и без. Они обозначаются LB и LN соответственно. На слайде показан вариант LN. В нашем случае они нужны только при отсутствии фрезы. Справа — саморез для гипсокартона. Точнее, по металлу все то же, но уже используется для крепления листов ГК к профилям.Поэтому чаще всего его так и называют — саморез для гипсокартона. Есть секрет, т. Н. рожковое дерево, голова. Обозначается — TN. Еще есть ТБ, со сверлом на конце, но без него легко обойтись, легко можно взять стальную ТН-ки толщиной 0,6 мм.

Саморезы для монтажа конструкций из гипсокартона

Инструкция по установке перегородки из гипсокартона своими руками.

Шаг 1. Разметка

Например, пусть наша перегородка будет продолжением существующей стены.Крайне желательно предварительно выровнять его с маяками. Рисуем линию-продолжение стены на потолке, прямой угол делаем при помощи простого квадрата. Эта линия является внутренней границей нашей будущей перегородки с учетом ее окончательных размеров. Но сначала нам нужно смонтировать каркас, а для него размеры другие. Самостоятельно рисовать линии для рамки необязательно, можно все упростить. Как? Вы узнаете очень скоро …

Линии разметки потолка

А пока мы переносим линии от потолка на пол с помощью отвеса и прерывателя шнура или лазерного уровня.

Перенос разметки на пол

А теперь перед вами очень упрощенный способ нанесения разметки PN.

Разметка отверстий под крепеж

Суть в том, что на направляющие профили нашиваются кусочки гипсокартона, обрезанные по размеру, которые уже выставлены по линиям. При таком подходе риск ошибки будет минимальным. Имеется в виду, что в дальнейшем, когда будут сшиты листы основного кода, правило не будет «прыгать» по границе стены / перегородки.Куски гипсокартона следует пришивать заподлицо со стенами ПН. Выставляем профиль этими деталями по линии и карандашом или маркером наносим отметки там, где у нас будут отверстия для крепления ПН к основанию.

С другого угла

Шаг 2. Монтируем PN

Затем по нашим отметкам просверливаются отверстия в основании, и на профили обязательно наклеивается уплотнительная лента. Его отсутствие способно на корню испортить всю звукоизоляцию будущей перегородки.С его помощью прилегание к основанию будет очень плотным, что также влияет на трещиностойкость конструкции. Само крепление осуществляется дюбель-гвоздями при помощи обычного молотка. Быстро и сильно.

Крепление профиля к дюбелю-гвоздям

Напольные направляющие

У проема

На потолке

Куски гипсокартона не откручиваем от профилей, пока не закрепим ПН во всех необходимых точках.Часто возникают ситуации, когда имеющихся отверстий в ПН не хватает. В этих случаях их следует просверлить самостоятельно, причем сделать это можно за один прием — через профиль в основание. Главное — внимательно следить за тем, чтобы границы кусков гипсокартона четко совпадали с линиями разметки. Прикрепив направляющие к бокам дверного проема, советую сверить их правилом и убедиться, что они лежат строго на одной линии.

Необходимо сделать не менее трех точек крепления на один профиль.Даже если это 30 см в длину. Обычно шаг застежек делается в районе 50 см. Если пол неровный, шаг уменьшают. Иногда даже приходится делить PN на несколько сегментов. Так же поступаем и с потолком. Затем откручиваем куски гипсокартона, но не выбрасываем, они нам еще пригодятся …

Шаг 3. Крепление настенных подстанций

Крепление стоек к стенам

Вырезаем стоечные профили по высоте, вставьте их в направляющие вплотную к стенам и просверлите отверстия в стенах прямо через них.Старайтесь выдерживать шаг около 50 см, не более. В эти отверстия снова вбиваем дюбель-гвозди. Не забудьте обклеить стенки профилей уплотнительной лентой! И управляйте ими с помощью правила, они не должны сгибаться. Кстати, высота подстанции должна быть меньше высоты потолков в помещении хотя бы на 1 сантиметр. Им не обязательно поддерживать потолок.

Длина стоек на 1 см меньше высоты потолка

Как видите, между профилем стойки и полом есть некоторое расстояние.

Шаг 4. Установка стоек рамы

Профили рамы стойки устанавливаются с шагом 60 см. Если на перегородку предполагается укладывать плитку, то с шагом 40 см. На слайде показаны профили, установленные на расстоянии 60 и 80 см от стены. Ближайший PS просто образует дверной проем.

Стойки каркаса перегородки

Для надежного формирования проема боковые БП делают двойными, то есть один ПС вставляется в другой. Конечно, делается это таким образом, чтобы отверстия в стенках этих профилей совпадали по высоте.Вставить PS друг в друга — задача не из легких, иногда приходится ходить по ним ногами, чтобы они встали на место по всей длине. Получается, что на слайде вы видите 3 профиля, а на самом деле их 4.

Подстанции выставлены в одном направлении — стеной к углу, от которого будет начинаться обшивка гипсокартоном. Максимальный вес дверного полотна, выдерживающего пар ПС-100 — 40 кг. Стеллажные профили устанавливаются строго вертикально.Их длина должна быть на 1 см меньше высоты потолков. И отверстия во всех профилях должны быть на одинаковой высоте. Профили можно закрепить на направляющих при помощи фрезы или саморезов с пресс-шайбой (на время). Перед ремонтом гипсокартона необходимо выкрутить все саморезы.

Стеллажи на земле

Да, ПС устанавливаются в одном направлении, потому что крепление листов должно начинаться с той части полки профиля, которая ближе к ее стене.В противном случае саморезы заклинивают полку профиля, и она может погнуться. На слайде вы можете увидеть практически готовый каркас перегородки. Давайте посмотрим, как правильно формируется внешний угол …

Формирование внешнего угла

Рама под другим углом

Один из стоечных профилей повернут стеной наружу, а второй стоит как полка к нам. Между ними было оставлено расстояние равное толщине гипсокартона, мы его уложили на этапе крепления ПН.Таким образом лист ГК изнутри перегородки как бы заведется в ее глубину. В конце статьи внешний угол полностью готовой перегородки будет показан в разрезе.

Шаг 5. Перемычка

Перемычка из PN

Нам осталось сделать перемычку для дверного проема. Его делают из направляющего профиля, нарезав его полочки наискосок и загнув часть длины на 5-7 см. На слайде хорошо видно, как это будет выглядеть. То есть потребуется отрезать кусок ПН на 10-14 см длиннее ширины проема.Вырежьте и согните его симметрично. С каждой стороны перемычка крепится к боковым стойкам 2-3 саморезами LN.

Установка перемычки в раму

Теперь наша рама полностью готова. Электрические кабели можно пропустить через раму. Но не стоит класть их внутрь профилей, так как при обшивке гипсокартона их можно проткнуть саморезами TN.

Шаг 6. Обшивка гипсокартоном

Обшивка каркаса гипсокартоном

ПЕРЕД перемычками

Здесь есть несколько правил.

О первом мы уже говорили — стыковать листы на боковых профилях проема нельзя.
Второе — крестообразные соединения типа «+», недопустимы только тип «t».
Третье — стыки листов изнутри и снаружи должны быть смещены по горизонтали на шаг профилей, а по вертикали не менее чем на 40 см. На слайде вы можете увидеть те самые куски гипсокартона, которые мы использовали для разметки. Теперь они служат нам опорой. Ведь листы ГК нельзя ставить прямо на пол, их нужно приподнимать над ним примерно на 1 см.
И до потолка они тоже не должны доходить, примерно на полсантиметра. Это четвертое правило.

Вы можете использовать небольшие сверла по металлу, чтобы прикрепить гипсокартон к двойным стойкам. В противном случае очень часто саморезы просто заклинивают внутреннюю часть профиля. Сначала просверлите отверстия в гипсокартоне, затем вкрутите в них саморезы. Конечно, стыковать листы по горизонтали можно только на профилях, а это значит, что перемычки из ПС нужно делать в местах стыков.Посмотрите, как они выглядят, на следующем слайде.

Перемычки от ПС

Это секции обычных стоечных профилей. Чтобы закрепить их, опять же, нужно начинать со стороны полки, которая находится ближе к стене. В вопросе установки перемычек желательно иметь помощника, который будет удерживать участки профилей, пока вы закручиваете в них шурупы. После установки всех перемычек между профилями можно укладывать звукоизоляционные плиты (минеральную вату).Нам больше всего нравится ISOVER. При укладке стараемся не оставлять пустых участков. Его следует обрезать с запасом около 5 см, чтобы он упирался в профили и за счет этого удерживался в каркасе. При работе с минеральной ватой обязательно используйте очки, респиратор и перчатки!

Процесс нанесения покрытия

Процесс нанесения покрытия 2

Готовая облицовка

Шаг винтов составляет около 20-25 см. На джемперах желательно почаще подкручивать, через 10-15 см.Следите за тем, чтобы шляпки шурупов углубились в лист, но не протыкали картон. Если картон проткнул, следует закрутить саморез. Что еще немаловажно — винты должны входить строго под прямым углом. Они должны располагаться от края торцевой кромки листа на расстоянии не менее 15 мм, а от продольного края — не менее 10 мм. Кстати, гипсокартон можно монтировать только в вертикальном положении! Если в комнате планируется натяжной потолок, под него в перегородке желательно смонтировать закладные из ПС, в которые рекомендуем дополнительно вставить брус соответствующего размера.

Еще рекомендую вкручивать саморезы в перемычки с обеих сторон перегородки, а не только со стороны стыка. Желательно угадать расположение листов по внешнему углу, чтобы они легли на него заводским краем. Тогда, когда мы установим на него защитный уголок, он углубится, а плоскость не испортится. Конечно, все прогрессивное человечество давно использует специальную углеродную защитную бумажную ленту, например, Sheetrock. Но мы знаем, что в нашей стране такие найти сложно, поэтому каменный век у нас затянулся, и мы до сих пор используем устаревшие металлические уголки.Итак, перегородка собрана.

А вот и обещанные пары:

Правый внешний угол

Крестообразное соединение

Т-образное соединение

А вот видео от Knauf:

В контакте с

Гипсокартон — строительный материал для стен и потолка. Чаще всего его используют для выравнивания поверхности или для крепления перегородки. Округлая форма — не очень распространенный вариант, но иногда это отличный способ оригинально украсить комнату.Монтировать круглую стену желательно, когда необходимо немного увеличить площадь одной комнаты за счет другой. Это также отличный вариант для сглаживания острых углов. Доказано, что выступающие части макета более подвержены механическим повреждениям, чем закругленные. И если у вас есть маленькие дети, это тоже намного безопаснее.

Необходимые материалы и инструменты

Для изготовления перегородки округлой формы потребуются листы гипсокартона толщиной 6,8 или 9,5 мм. Есть и более толстые плиты, но для наших целей они не подходят.Также понадобится профиль, на который будут крепиться листы гипсокартона. Также вам потребуются яминвата, а также шурупы или саморезы для крепежа.

Из инструментов приготовьте ножовку, болгарку, строительный циркуль, ножницы по металлу, карандаш, уровень, игольчатый валик, отвертку, угольник, строительный нож. Этого набора будет вполне достаточно для реализации задумки.

Как сделать круглую стену из гипсокартона своими руками. Пошаговая инструкция

Тщательно продуманные пошаговые действия приведут к желаемому результату.Для начала определите точное место, где будет стоять перегородка и примерно прикините ее размеры. А после подготовки всех инструментов и материалов можно приступать к установке.

Этап 1. Бланк шаблона

Шаблон изготавливается из обычного куска картона, фанеры, а лучше всего из куска гипсокартона. Необходимо тщательно измерить необходимый радиус изгиба, а затем с помощью строительного циркуля начертить на материале полукруг. Вырезаем форму ножовкой или строительным ножом — шаблон готов.

Этап 2. Наценка

Поместите шаблон на соединяемые стены и разметьте пол простым карандашом. При этом плоская сторона заготовки должна находиться внутри помещения. Строго параллельно, такую же разметку следует делать на потолке. Если начертить полукруг достаточно сложно, можно просто прикрутить картонную заготовку парой шурупов, чтобы она оставалась на месте. Другой вариант — закрепить на полу картонный шаблон, а сверху — его обрезки такой же формы.Положение шаблонов вверху и внизу должно быть одинаковым.

Шаг 3. Подготовьте направляющие

Для монтажа стены из гипсокартона подойдет металлический профиль, который необходимо правильно согнуть. Это не так сложно, как кажется на первый взгляд. Для. Чтобы придать профилю дугообразную форму, нужно через каждые 5 см сделать разметку и провести по ней линии. По этим линиям с помощью болгарки сделайте надрезы на одной из кромок профиля. А затем ножницами вырежьте основу.Благодаря этим манипуляциям металлический профиль теперь можно легко согнуть в дугу нужной формы и размера. Сделайте две таких штуки, одну для пола и одну для потолка. Дуга должна совпадать с нарисованными линиями.

Этап 4. Установка каркаса

Прикрепите заранее подготовленные дуги из металлических направляющих к потолку и полу с помощью саморезов. Теперь в них можно вставлять вертикальные элементы обрамления. Совершать сплошную обрешетку не обязательно, но чем меньше зазоры между вертикальным профилем, тем ровнее получится полукруглая стена.Направляющие должны быть строго вертикальными, без уклонов и изгибов.

Чтобы упростить дальнейший монтаж гипсокартона на каркас, сделайте разметку на полу, где расположен профиль.

Шаг 5. Монтаж снаружи стены

Чтобы гипсокартон приобрел желаемую форму, его необходимо смочить водой. Несмотря на то, что внешние части материала изготовлены из обычного картона, он не размягчается и не рассыпается.Оставьте листы гипсокартона примерно на 20 минут, чтобы они полностью пропитались влагой. После этого с ними нужно обращаться очень осторожно, чтобы не порвать и не повредить верхнее покрытие.

Возьмите лист гипсокартона и прикрепите его к вертикальным профилям. Отверткой и саморезами прикрутите край листа к первому профилю, а затем аккуратно загните гипсокартон до соприкосновения со второй стойкой. После присоединения ко второй направляющей повторяйте процедуру до завершения установки.

Длинные листы неудобно монтировать, а в процессе их можно легко повредить. Заранее разрежьте гипсокартон, чтобы стена состояла из двух горизонтальных слоев.

Этап 6. Слой звукоизоляции

Минеральная вата — отличный звукоизоляционный материал. К тому же его очень легко уместить в зазоры между направляющими. Толщина звукоизоляционного слоя будет равна толщине металлического профиля. Нарежьте плиты минеральной ваты на тонкие полоски, чтобы их можно было снимать между столбами.Специально их застегивать не нужно, держатся они все равно отлично. Еще лучше, если минеральная вата частично войдет внутрь направляющих.

Шумоизоляция не обязательна, но тогда будьте готовы к тому, что полая стена пропускает и даже усиливает малейший шум в соседней комнате.

Шаг 7. Установка внутренней стороны стены

Монтаж внутренней части дуги аналогичен креплению внешней стороны стены.Для начала также следует смочить доски гипсокартона и дождаться их размягчения. И примерно через 20 минут можно начинать установку. Для удобства используется игольчатый валик, чтобы закатать гипсокартон изнутри до получения желаемого изгиба. Прикрепите лист к крайней стойке каркаса и прикрепите саморезами или саморезами. Далее продолжайте плотно прижимать уже изогнутый лист к направляющим и закрепить его. Как и в случае с внешней обшивкой, внутреннюю также желательно делать в два ряда, чтобы избежать растрескивания и поломки плит.

Этап 8. Укладка второго слоя гипсокартона

Для получения прочной и надежной конструкции перегородки из гипсокартона делают из нескольких слоев материала. На уже готовую полукруглую обшивку нужно прикрепить еще один слой гипсокартона. Здесь действия будут абсолютно аналогичны установке первых листов, но пойдут намного быстрее и проще. Смочите гипсокартон, дождитесь его размягчения и нанесите игольчатым валиком, чтобы он лучше гнулся.Сначала закрепите листы снаружи, а затем изнутри стены, при этом важно не забивать саморезы в те места, где они уже есть. Листы закрепляются на ранее закрепленном гипсокартоне.

Шаг 9. Выравнивание

Для дальнейшей отделки круглой стены ее необходимо предварительно выровнять. Для этого потребуется наполнитель, подходящий для работы по гипсокартону. С его помощью нужно заделать все стыки между листами, а также места крепления листа гипсокартона саморезами.Когда состав высохнет, его необходимо отшлифовать до идеальной гладкости.

Стена из гипсокартона готова под отделку. Если выравнивание выполнено хорошо, то на такую стену можно клеить даже тонкие бумажные обои. В целом перегородку из гипсокартона можно отделать любым возможным способом.

Несмотря на то, что процесс установки несложный, профессиональные советы помогут избежать ошибок и повысят эффективность и скорость работы.

При установке круглой стены главное — тщательная проработка проекта, включая все нюансы освещения, расположения межкомнатных дверей и коммуникаций.
Для смачивания листов гипсокартона желательно использовать пистолет-распылитель, с помощью которого достигается равномерное распыление.
Выбирая гипсокартон, учитывайте тип помещения, в котором будет установлена стена округлой формы. Для обычной комнаты — спальни, гостиной, детской, кабинета — идеален стандартный лист ГКЛ, предназначенный для сухих помещений. Ему легко придать желаемую форму. Для помещений с повышенной влажностью используйте влагостойкий материал ГКЛВ.
При креплении листа к направляющим старайтесь закручивать шурупы в шахматном порядке, это повысит прочность конструкции, гипсокартон не будет висеть на каркасе.
Если вы планируете оклеить стену тонкими обоями или покрасить ее, большое внимание уделите отделке листов гипсокартона.

Монтаж перегородки из гипсокартона скругленной формы несложно выполнить своими руками. Изучив теорию, нужно составить дизайн-проект прямо для своей комнаты. Пошаговый мастер-класс по установке перегородки из гипсокартона скругленной формы представлен в видеоуроке

К сожалению, сегодня не каждый может позволить себе приобрести просторное жилье, но большинство из нас по-прежнему стремятся создать максимум уюта и комфорта в том, что есть.Есть ли выход из ситуации, когда количества комнат в квартире недостаточно, чтобы полностью удовлетворить потребности всех членов семьи? Что, если одну комнату нужно использовать как гостиную, кабинет и спальню? Несмотря на сложность вопроса, ответ довольно прост — любое жилое пространство можно своими руками разделить на функциональные зоны, разделив каркасными перегородками, обшитыми гипсокартоном, и установив дверь.

Анатомия конструкции из гипсокартона

Несмотря на особенности интерьера, вашу дизайнерскую идею, а также расположение и размеры перегородок из гипсокартона, все эти конструкции, как правило, имеют стандартную конструкцию.В их основе — жесткий металлический каркас из оцинкованных профилей, который может быть усилен деревянной балкой в месте установки дверного проема. Для повышения тепло- и звукоизоляционных свойств обрешетка заполняется специальным утеплителем, выбор которого зависит от особенностей помещения и требований к конструкции. Собранный и утепленный каркас обшит с двух сторон листами гипсокартона (ГКЛ) — надежный, экологически чистый и простой в установке материал, полностью готовый к любому виду отделки.

Каркас из профиля залит утеплителем и обшит гипсокартонными листами

Область применения

Каркасные перегородки, обшитые гипсокартоном, используются для разделения или зонирования пространства в помещениях различной планировки и назначения. Эти конструкции устанавливаются в промышленных и офисных зданиях, жилых домах и квартирах, гаражах и хозяйственных постройках. Многообразие видов гипсокартона позволяет устанавливать перегородки в помещениях с повышенной влажностью и особыми требованиями пожарной безопасности.

Преимущества

Каркасные конструкции, обшитые гипсокартонными листами, давно и с большим успехом заменяют перегородки из кирпича или дерева за счет ряда характерных преимуществ:

Свойства материала. Прочный металлический профиль позволяет монтировать легкие перегородки любой формы и размера, не создавая дополнительной нагрузки на несущие перекрытия. Материал устойчив к влаге, гальваническое покрытие предотвращает окисление и образование ржавчины.Гипсокартон — это экологически чистый материал, специально обработанный для улучшения его огнестойких и влагостойких свойств. Он прост в установке, прочен и долговечен, а его сочетание с каменной ватой, пеной или пробковой плитой улучшает тепло- и звукоизоляционные свойства конструкции. ГКЛ отличается идеально ровной поверхностью, которая имеет неограниченные возможности для декоративной отделки.
Быстрая и простая установка. Перегородки из гипсокартона просты в установке — создать их сможет даже новичок, «неопытный» в строительных работах, домашний мастер.Отметим, что одним из преимуществ таких конструкций является возможность менять их расположение — изделие легко разбирается и собирается заново.
Прокладка коммуникаций. Возможность прокладки электропроводки, водопровода или канализации внутри каркаса перегородки — еще одно преимущество такой конструкции.
Минимальные затраты. Все элементы, составляющие перегородку, обшитую гипсокартоном, имеют невысокую стоимость. Во время монтажа изделия не образуется куча строительного мусора и пыли, не превышается допустимый уровень шума и затрачивается минимум энергии.

недостатки

Обязательно обратите внимание на недостатки конструкции, которые необходимо учитывать при принятии окончательного решения о ее создании:

Относительная хрупкость гипсокартона по сравнению с материалами для капитального строительства (кирпич, бетон, дерево). Увеличить этот параметр можно только добавлением слоев кожи.
Низкая устойчивость гипсокартона к обильной влаге. Материал может разрушиться в результате протечки, «организованной» соседями, живущими наверху.
Невозможность прикрепления массивных полок или навесных шкафов к поверхности перегородки. Конструкция способна выдерживать вес до 70 кг на один погонный метр при условии крепления элементов к деталям каркаса, а сам гипсокартон выдерживает не более 15 кг.

Несмотря на некоторые недостатки гипсокартона, отметим, что грамотное создание и правильная эксплуатация перегородок из этого материала поможет быстро, легко и недорого преобразить интерьер помещения, придав ему уюта и увеличив функциональность.

Подготовка к работе

Вот и все, на этом короткий «теоретический курс» закончился, переходим к решению практических задач. Сначала рассмотрим список необходимых инструментов, перечислим материалы, которые нам понадобятся для возведения конструкции, а также произведем примерный расчет их количества.

Инструмент

Для установки перегородки необходимо подготовить набор специальных, но достаточно распространенных и простых инструментов:

Рулетка, нейлоновый шнур, строительный уровень, отвес, карандаш — разметка места конструкции.
ЛБМ («болгарка») или ножницы по металлу — нарезка профильных полос на элементы необходимой длины.
Лобзик (ножовка) с напильниками по гипсокартону или строительный нож — нарезка листов обшивки по размеру.
Ударная дрель или перфоратор — просверливание отверстий в несущих перекрытиях под дюбели для крепления профиля ПН.
Отвертка электрическая (аккумуляторная) — крепление деталей каркаса и установка листов обшивки саморезами.

Для установки перегородки вам понадобится простой строительный инструмент

Внимание! Чтобы смонтировать конструкцию на верхних уровнях, вам понадобится прочная стремянка.Работа с металлическим профилем и гипсокартоном подразумевает обязательное использование средств индивидуальной защиты — очков или масок, тяжелых перчаток, респиратора.

Материалы (править)

Для самостоятельного монтажа перегородки будут использоваться следующие материалы:

Металлический профиль двух типов для крепления каркаса: PN — «направляющая» (английская маркировка UW) — прилагается к полу, потолку и несущим стенам, чтобы спроектировать контур конструкции. Также его используют при создании дверного проема.ПС — «стоечный» (английская маркировка CW) — устанавливается вертикально для обеспечения жесткости каркаса. Это несущий элемент обрешетки.
Гипсокартон для облицовки — закрывает каркас с двух сторон.
Утеплитель — заполняет внутреннюю часть конструкции, повышая ее тепло- и звукоизоляционные свойства.

1 — металлический профиль; 2 — материал для тепло- и звукоизоляции; 3 — гипсокартон

Выбирая основные материалы для возведения перегородки, нужно учитывать ее индивидуальные параметры и требования, которым она должна соответствовать.Рассмотрим этот вопрос подробнее:

Профиль. Стандартный монтаж внутренних каркасных конструкций подразумевает возможность использования материала с шириной основания 50, 75 или 100 мм. Выбор этого параметра зависит от высоты потолков в комнате — чем они выше, тем шире должен быть профиль и тем толще сама перегородка.
Гипсокартон. Существует несколько видов материала для обшивки каркаса, выбор здесь зависит только от характеристик помещения.Например: при установке перегородки в ванной нужно использовать гипсокартон — влагостойкий вид гипсокартона, а создание криволинейных и фигурных конструкций потребует использования более тонких листов.
Изоляционный материал. Его подбирают исходя из требований к перегородке и особенностей помещения — при разделении комнаты на кабинет и детскую вам понадобится хороший звукоизолятор (пробковая плита или плотный поролон), а также базальтовая вата, которая отлично хранит тепло, пригодится для выделения зоны прихожей.

Кроме основных элементов конструкции, вам потребуется создать его:

Дюбель-гвозди (6х40 или 6х60 мм) — установка профиля на потолки.
Саморезы по металлу (LB 9 или LB 11) — крепление элементов каркаса.
Саморезы пробивные для гипсокартона (МН 25 или МН 30) — монтаж облицовки.
Лента уплотнительная (демпферная) — прокладка между направляющим профилем и основными перекрытиями.
Угловой профиль (ПУ) — усиление стыка листов обшивки по углам дверного проема.

Вся конструкция будет смонтирована с использованием трех видов крепежа

Совет специалиста: Приобретая все необходимое, одновременно приобретайте материалы для герметизации стыков между листами и маскировки зон завинчивания шляпок саморезов на поверхность обшивки — армирующая лента-серпянка, грунтовка для гипсокартона, финишная шпатлевка.

Замеры + таблица для расчета расходных материалов

Чтобы избежать лишних финансовых затрат и исключить необходимость дополнительных закупок материала, следует правильно рассчитать необходимую сумму.Сложности в этом мероприятии нет — нужно измерить высоту и длину предлагаемой конструкции и определить ее основные параметры (ширину профиля и количество слоев обшивки). Рассмотрим расчет материала на примере перегородки длиной 5 метров и высотой 3 метра с дверным проемом шириной 0,8 метра и высотой 2,1 метра, с каркасом из профиля шириной 75 мм и однослойной обшивкой гипсокартонными листами. .

Направляющий профиль (UW). Рассчитываем периметр нашей конструкции (5 м + 3 м) * 2 = 16 м.Вычтем из этого значения ширину дверного проема (0,8) и получим 15,2 м. Известно, что высота перегородки составляет 3 м, поэтому нам обязательно потребуются две трехметровые планки, которые мы будем закреплять целиком, вертикально к несущим стенам. Оставшуюся часть длины 9,2 м мы закроем тремя четырехметровыми профильными полосами (12 м), а избыток (2,8 м) пригодится для усиления каркаса в месте установки двери и установки перемычек между стойками.
Профиль UW отмечен черным цветом, формируя контур конструкции.
Профиль стойки (CW).Учитывая стандартную ширину листа гипсокартона (1,2 м), вертикальные стойки каркаса необходимо монтировать с шагом не более 0,6 м так, чтобы стыки плит соединялись на одном профиле, а другой элемент находился в середина листа.
Стойки каркаса следует монтировать на расстоянии не более 600 мм друг от друга.
Зная длину перегородки, можно рассчитать количество стоек, разделив 5 м на 0,6 и получив в результате 8 полос длиной 3 метра (показатель определяется в соответствии с высотой конструкции).
Серым цветом выделены вертикальные стойки каркаса перегородки из профиля CW.
Профиль для дверного проема. В месте установки двери придется сместить одну стойку, усилив ее полосой направляющего профиля, такое же конструктивное решение будет применено и с другой стороны проема. Таким образом, нам понадобится еще один трехметровый профиль стойки (CW) и две направляющие планки (UW) такой же длины. Для оформления верхней части дверного проема будет использован отрезок направляющего профиля 1,0 м.
Две несущие армированные опоры выделены зеленым цветом, перемычка (верхняя балка) дверного проема выделена синим цветом.
Профиль для перемычек между стойками. Для увеличения прочности каркаса между стойками из направляющего профиля устанавливаются горизонтальные перемычки на высоте 1,5 м. Для этого потребуется еще одна полоса UW длиной 3 м и те излишки, которые остались при расчете контура перегородки.
Перемычки из профиля UW, повышающие общую жесткость конструкции, отмечены синим цветом.
Гипсокартон.В качестве материала для облицовки используем листы (плиты) ГКЛ длиной 3000, шириной 1200 и толщиной 12,5 мм. Чтобы закрыть одну сторону рамки, нам понадобится пять листов, два из которых будут использованы полностью, а три других придется обрезать по размеру. Расчет гипсокартона для второй стороны перегородки выполняется так, чтобы стыки листов не пересекались, а смещались на половину листа. Еще нужно пять плит — две полные и три обрезные.
С одной стороны рамы листы обшивки будут расположены таким образом
Вторая сторона рамы должна быть закрыта так, чтобы листы были смещены на одну стойку или 600 мм

Совет специалиста: Двухсторонний монтаж листов гипсокартона со смещением стыков повысит жесткость конструкции, значительно снизит возможность деформации и снизит вероятность появления трещин на поверхности материала.Если вам нужна более прочная перегородка, используйте при ее обшивке два слоя гипсокартона.

Подводя итог расчетам, можно сделать вывод, что для создания перегородки из гипсокартона 5х3 м с дверным проемом нам потребуется:

направляющий профиль (UW-75) 3 метра — 5 полос;
профиль направляющий (UW-75) 4 метра — 3 полосы;
стоечный профиль (CW-75) 3 метра — 9 полос;
гипсокартон (ГКЛ 1200х3000х12,5 мм) — 10 листов.

Количество метизов (крепежа) рассчитывается исходя из шага их установки.Максимальное расстояние между дюбелями, фиксирующими направляющий профиль к потолку, не должно превышать 500 мм, а саморезы по гипсокартону устанавливаются через каждые 250–300 мм.

Инженеры немецкой компании KNAUF — мирового лидера в производстве материалов и технологий для каркасного строительства — подготовили таблицу, которая поможет нам с расчетами.

* Обратите внимание, что количество угловых профилей (ПУ) зависит от размеров дверного проема и не зависит от площади конструкции.

Внимание! Для упрощения расчетов при возведении перегородки из гипсокартона можно воспользоваться специальным онлайн-калькулятором, который показывает примерный расход основного материала и всех остальных компонентов.

Как сделать самому: пошаговая инструкция

Итак, все важные этапы подготовки к работе пройдены, потерпим, заручаемся поддержкой близких, получим одобрение соседей и приступим к установке конструкции.

Совет специалиста: Любые строительные работы с использованием гипсокартона следует проводить при температуре воздуха в помещении не ниже +15 С. Монтаж конструкции лучше проводить до отделки полов и покраски. Перед мероприятиями по созданию перегородки поверхность основных этажей следует выровнять, заделав ямки, швы и трещины шпаклевкой.

Планировка и разметка

Перед тем, как приступить к монтажу конструкции, определим место ее установки и составим схематический план, по которому будет проводиться разметка.Этот этап работы выглядит следующим образом:

Внимание! Следует помнить, что проведенная нами линия — это отметка для крепления направляющего профиля. Чтобы определить точные границы самой конструкции, сюда нужно добавить толщину плит гипсокартона и слой его отделки.

Установка обрешетки

Закончив с разметкой, внимательно проверим правильность ее нанесения и приступим к изготовлению металлического каркаса нашей перегородки:

ЛБМ («болгарка») или ножницами по металлу нарезаем кусочки направляющий профиль UW необходимой длины.С обратной стороны заготовок приклеиваем уплотнительную демпферную ленту, которая смягчает звуковые колебания и колебания, которые будут передаваться конструкции от основных этажей.
Уплотнительная демпферная лента защитит конструкцию от звуковых колебаний и вибраций
Закрепляем полосы по горизонтальной линии разметки просверливанием дыроколом отверстий под дюбель-гвозди (с шагом не более 400-500 мм) и забиванием в крепеж с помощью молотка. Опытные мастера советуют начинать с верхней рейки, расположенной на потолке, так как с нее будет легче «выстрелить» правильный монтаж напольного профиля с помощью отвеса.
Просверливаем отверстия под дюбель-гвозди перфоратором и забиваем крепеж молотком
Устанавливаем вертикальные направляющие, прикрепляя их к несущим стенам (с тем же шагом) по линии разметки и контролируя правильность установки с помощью строительного уровня. Учтите, что для крепления металлического профиля к кирпичным стенам с толстым слоем штукатурки потребуется использование более длинных дюбель-гвоздей (6х60 или 8х60).
Прикрепив направляющие к несущим стенам, проверяем вертикаль с помощью строительного уровня.
Формируем дверной проем, установив стойки из армированного профиля в отмеченном месте.Замерим расстояние между нижней и верхней частями контура рамы, обязательно отнимем от этого значения 10 мм и отрежем две полосы профиля CW этого размера. Есть несколько вариантов усиления деталей — можно вставить направляющий профиль в стойку и закрепить с двух сторон саморезами по металлу (через каждые 150-200 мм), а можно полосу CW укрепить сухой деревянной планкой. , подобрав по размеру, вставив внутрь и также закрепив саморезами.
Вставляем стоечный профиль в направляющую и закрепляем конструкцию саморезами по металлу
Устанавливаем усиленную стойку в напольную направляющую каркаса, выводим верх планки в потолок (здесь 10 мм. зазор пригодится), проверьте строгую вертикаль элемента уровнем и закрепите деталь саморезами по металлу. Таким же образом смонтируем вторую стойку.
При установке стойки сначала установите ее в нижнюю направляющую, затем аккуратно вставьте в верхнюю.
Установим стойки из профиля CW с шагом 600 мм, начиная с любой из несущих стен.Процесс установки этих элементов полностью совпадает с установкой армированных стоек — детали разрезаем на полосы на 10 мм меньше расстояния между направляющими, проверяем вертикальность уровнем, крепление выполняем саморезами по металлу. Учтите, что размер шага 600 мм должен быть посередине стоечного профиля, так как именно в этом месте будут стыковаться листы обшивки стандартной шириной 1200 мм.
Стоечный профиль крепится к направляющим саморезами по металлу
Монтируем горизонтальную перемычку (верхнюю балку) дверного проема.Отрезать от планки направляющего профиля кусок на 200 мм длиннее расстояния между армированными стойками. Отмеряем по 100 мм с каждого края детали и обрезаем боковые части перпендикулярно основанию, оставляя его целым. Осторожно загните эти отрезки внутрь и получите профильную полосу необходимого размера с глухими концами.
Внутрь верхней балки проема можно вставить деревянную балку, которая дополнительно усиливает конструкцию
Установим перемычку между стойками проема в нужном месте (будем учитывать высоту дверного блока , а также возможность дальнейшего монтажа чистового покрытия пола) проверьте горизонтальность строительным уровнем и закрепите деталь саморезами по металлу.Этот элемент конструкции также можно усилить любым из упомянутых способов.
Если высота помещения в месте установки перегородки превышает 3 м, придется изготовить и смонтировать дополнительные ребра жесткости — поперечные перемычки между стойками. Детали изготавливаются так же, как и верхняя балка дверного проема и крепятся к вертикальному профилю CW саморезами по металлу.
Вариант расположения поперечных перемычек в каркасе высотой более 3 м.
Внутри готового каркаса перегородки установим закладные элементы из профиля, прочной толстой фанеры или бруса, к которому будет можно будет прикрепить навесные шкафы, тяжелые зеркала и бра.После этого произведем монтаж электропроводки, проложив ее в специальной гофрированной трубе, а также проложим все необходимые коммуникации и трубопроводы.
Деревянные балки необходимо крепить в местах установки тяжелых навесных шкафов и других массивных элементов интерьера.

На этом установка каркаса завершена, можно переходить к следующему, не менее важному этапу создания перегородки.

Обшивка каркаса с установкой тепло- и звукоизоляции

Чтобы конструкция надежно сохраняла тепло и защищала покой от посторонних шумов, ее внутренности необходимо заполнить специальным изоляционным материалом.Многолетняя практика показывает, что для этих целей вполне подойдет недорогой, но качественный тепло- и звукоизолятор — минеральная (каменная или базальтовая) вата.

Плиты из минеральной ваты надежно сохраняют тепло, а также изолируют помещение от посторонних шумов

Совет специалиста: Для заполнения каркаса межкомнатной перегородки приобретайте плиты или маты из минеральной ваты необходимой толщины — материала данной Форма изготовления легко режется по размеру и удобно помещается между элементами обрешетки.

Перед установкой слоя тепло- и звукоизоляции внутри конструкции выполним следующие действия:

Обойдем одну сторону каркаса гипсокартоном, начиная с целого листа от стены, где начинался шаг 600 мм. для стоек профиля CW. Помните, что при установке гипсокартона обязательно оставлять зазор 5-10 мм на стыках плиты с потолком и полом. Материал имеет свойство расширяться при изменении температуры и влажности, а «слепая» установка в распорку может привести к ее деформации и появлению трещин.
Монтаж обшивки выполняется из цельного листа от стены, откуда начинался комплект стоек
Крепим лист обшивки к профилю, закручивая саморезы для гипсокартона по всему периметру с шагом 250 –300 мм. Заглушки саморезов утопили внутрь гипсокартона на глубину 0,5–0,8 мм.
Шляпки саморезов должны быть слегка утоплены в поверхность гипсокартона
Лобзиком или ножом вырезаем остальные элементы обшивки по размеру и скрепляем их таким образом, чтобы листы были стыкуется ровно посередине стоечного профиля.
Стыкаем листы гипсокартона ровно посередине профиля
Закрыв одну сторону каркаса, кладем внутрь изоляционный материал, разрезая его с небольшим припуском и вставляя между стойками.
Помещаем обрезанные по размеру плиты минеральной ваты между стойками обрешетки
Монтируем облицовку с другой стороны перегородки, смещая листы на 600 мм (одна стойка) относительно закрытой части поверхность — такой способ крепления облицовки значительно повысит прочность конструкции.
Закрываем гипсокартоном другую сторону каркаса, сдвигая лист на одну стойку (600 мм)
Стыки и края листов в месте установки дверного проема укрепим угловым профилем.

Внимание! Собирая обшивку из гипсокартона, помните, что лист необходимо закрепить по всему периметру — для крепления пристройки или деталей нестандартных размеров в каркас придется вставить дополнительные элементы профиля.

Заключительные пояса

Закончив обшивку каркаса перегородки, вставьте в него дверной блок и решите вопрос отделки поверхности гипсокартона. Если при установке проема была соблюдена строгая вертикаль, установка агрегата не вызовет никаких затруднений.

Вопрос с отделкой поверхности облицовки тоже решается довольно просто:

Теперь перегородка с дверью готова к любой отделке — ее можно оклеивать обоями, крашеной, керамической плиткой или декоративной штукатуркой. можно применять — это зависит только от вашей фантазии и финансовых возможностей.Для более детального ознакомления с процессом монтажа каркасной конструкции обшитой гипсокартоном предлагаем вашему вниманию следующее видео.

Видео: Как построить перегородку из гипсокартона и установить дверь

Многолетний профессиональный опыт показывает, что наши сограждане все чаще выбирают гипсокартон для устройства дополнительных несущих стен или межкомнатных перегородок в своих домах. Этот материал прост в использовании и позволяет создавать такие конструкции, не прибегая к помощи бригады строителей, услуги которой совсем недешевы.Надеемся, что теперь вы без проблем сможете выполнить эту работу самостоятельно.

Виды профилей для гипсокартона | АЗБУКА РЕМОНТА

Профиль для гипсокартона

Профиль направляющий

Профиль стоечный

Профиль направляющий потолочный

Профиль потолочный

Угловой профиль

Маячковый профиль

Дополнительные элементы крепления

Профиль для гипсокартона CW (ПС) 50х50. Толщина: 0.6мм. 3м

Назначение и характеристики направляющего профиля (ПН)

Функциональность стоечного профиля (ПС)

Применение, размеры потолочного направляющего профиля (ПНП)

Дополнительные виды профилей

Профиль для гипсокартона UW (ПН) 75х40.

Назначение и характеристики направляющего профиля (ПН)

Функциональность стоечного профиля (ПС)

Применение, размеры потолочного направляющего профиля (ПНП)

Дополнительные виды профилей

Виды профиля, гипсокартона, комплектующего и инструмента.

Виды профиля для гипсокартона.

Виды гипсокартона.

Комплектующее для профилей.

Крепежные элементы для гипсокартонных конструкций.

Инструмент.

Drywall Steel Profile Systems котировки в реальном времени, цены последней продажи -Okorder.com

Описание продукта:

1.Обзор производителя

2. Сертификаты производителя

3.Возможности производителя

Перед началом работы

Расчет профиля CD

Расчет других материалов

Как правильно устанавливать профили?

Как подключить профили?

Инструкция по установке профилей

Крепление вертикальных стоек

Как сделать металлический каркас для стены?

Маркировка профиля UD для потолка

Разметка других элементов при установке каркаса

Когда строится каркас потолка? Как прикрепить профиль к профилю?

Техника безопасности

Выбор крепежа

Крепеж специальный

Винт саморез

Дюбель-гвоздь

Вешалки

Выбор инструмента

Способы крепления профиля

С помощью специальных креплений

Для саморезов

С резаком

Основные виды профилей для гипсокартона

Крепеж для соединения профилей между собой

Крепеж для крепления профиля к поверхности

На какой профиль можно крепить гипсокартон

Как выбрать фурнитуру для крепления профилей

Какие инструменты нужны при установке элементов профиля

Как смонтировать профиль на потолок

Как смонтировать металлический профиль на стену

Потолок из гипсокартона в ванной

Почему ГКЛ?

Минусы гипсокартонного потолка в ванной

Особенности использования ГКЛ для потолка в ванной

Материалы и инструменты

Каркасная установка

Монтаж и обработка гипсокартона

Как делают перегородки из гипсокартона? Соорудить стену из гипсокартона своими руками несложно! Материалы и инструменты

Все о монтаже перегородок из гипсокартона:

Какой гипсокартон правильный

Просмотры

Размеры гипсокартона

Расчет количества слоев

Расчет количества листов

Выбор размеров профилей

Какие материалы и инструменты потребуются

Материалы (править)

Как сделать перегородку из гипсокартона своими руками

Наценка

Установка направляющих
