Маркировка электропроводки: Маркировка проводов и кабелей. Виды и характеристики проводов

Буквенно-цифровая и цветовая маркировка проводников по ГОСТ

Вопрос буквенно-цифровой и цветовой маркировки (идентификации) проводников (например, изоляции проводов, жил кабелей и т.д.) и выводов электрооборудования конкретных типов для электрических цепей переменного и постоянного тока в настоящее время максимально полно регламентирует ГОСТ 33542-2015, который был создан на базе МЭК 60445:2010 и начал действовать с 1 октября 2016 года. Но это не такой простой вопрос как думается, так как имеет место серьезная путаница в нормативных стандартах. Почему так, читайте далее в статье.

Путаница в стандартах

По идее, в электрике не может быть двоякого толкования чего-либо. Это как точная математическая наука. Здесь должно быть все четко стандартизировано, терминологически правильно и однозначно. Но как говорится, все в теории одно, а на практике другое. И пример этому – вопрос правильного выполнения цветовой маркировки проводников и выводов электрооборудования.

Почему возникает этот пресловутая путаница? Все просто. Выпуская новые ГОСТы, почему-то ответственные за это люди не прекращают действие предыдущих родственных ГОСТов. Тем самым получается двоякое толкование одних и тех же правил и требований.

В нашем случае, до ГОСТ 33542-2015 действовал ГОСТ Р 50462–2009. А до ГОСТ Р 50462–2009 действовал ГОСТ Р 50462–92. И до ГОСТ Р 50462–92 действовал ГОСТ 12.2.007.0–75. И что вы думаете? Более старые ГОСТ Р 50462–2009, ГОСТ 12.2.007.0–75 продолжают действовать и сегодня! А ведь, логично, что они должны быть отменены. В этом вы можете убедиться сами, зайдя на сайт РОССТАНДАРТа и проверив срок действия этих ГОСТов.

По-моему – это вопиющая халатность и глупость — плодить стандарты об одном и том же НЕ запрещая действия более старых.

Почему п. 1.1.29 и 1.1.30 ПУЭ 7 некорректны?

А что же ПУЭ 7? В пунктах 1.1.29 и 1.1.30 приведены неактуальные и даже ошибочные требования к цветовой маркировке проводников.

Рассмотрим п.1.1.29 ПУЭ 7:

Видим, что требования п. 1.1.29 ПУЭ 7 в целом соответствуют положениям ГОСТ Р 50462–92, который уже не действует. А это уже некорректно, так как соответствовать они должны требованиям ГОСТ 33542.

Рассмотрим п.1.1.30 ПУЭ 7:

А требования п. 1.1.30 ПУЭ 7 противоречат требованиям не только современного ГОСТ 33542–2015, но и всем его предыдущим вариациям — ГОСТ Р 50462–2009, ГОСТ Р 50462–92 и даже ГОСТ 12.2.007.0–75 и, тем самым, создают условия для поражения электрическим током.

1. Например, в этом пункте говорится, что вы можете использовать отдельно желтый и отдельно зеленые цвета для цветовой маркировки фазных шин.

Как мы знаем уже ГОСТ Р 50462–2009 и ГОСТ 33542–2015 прямо запрещали использовать по отдельности данные цвета с целью соблюдения требований электробезопасности, так как могли возникнуть такие ситуации, когда можно было спутать защитные шины с жёлто-зелёной маркировкой и фазные шины с жёлтой или зелёной расцветкой.

Пункт 6.2.1 из ГОСТ 33542–2015

2) Шины, представляющие собой один из вариантов исполнения проводников, обычно применяют в низковольтных распределительных устройствах, которые производят и сертифицируют согласно требованиям национальных стандартов, установивших что цветовая идентификация проводников должна соответствовать требованиям ГОСТ Р 50462–92 или ГОСТ Р 50462–2009, или ГОСТ 33542.

3) Одновременное использование синего и голубого цветов для идентификации полюсной и средней шин неизбежно приведёт к опасной ситуации, поскольку полюсная шина может находиться под напряжением 110, 220, 440 В и более, а средняя шина находится под напряжением, практически равным нулю. Более того, ГОСТ Р 50462–92 рассматривал синий и голубой цвета в качестве одного цвета.

4) Фазные проводники в требованиях обозначены буквами «А, В, С». Однако в стандартах МЭК и разработанных на их основе национальных стандартах фазные проводники обозначают иначе – «L1, L2, L3».

Эти и другие ошибки в этих пунктах, возникли из-за того, что требования п. 1.1.29 ПУЭ 7-го изд. были сформулированы на основе требований ГОСТ Р 50462–92, а требования п. 1.1.30 ПУЭ 7-го изд. были переписаны из п. 1.1.29 ПУЭ 6-го изд. образца 1985 г. То есть ошибки переписываются из года в год и при этом никто не удосуживается их исправить.

Правильная идентификация проводников

Как я уже писал выше, берем последний официально внедренный в Армении, Беларуси, Киргизии, Молдове, России и Таджикистане ГОСТ 33542–2015, далее находим там таблицу A.1, которая однозначно регламентирует цвета, буквенно-цифровые и графические обозначения, применяемые для идентификации проводников и выводов электрооборудования. И пользуемся!

Таблица A.1. Начало. ГОСТ 33542–2015Окончание таблицы A1 ГОСТ 33542–2015

Какие цвета и буквенные коды следует применять для обозначения проводников?

Проводники всех электропроводок в электроустановках индивидуальных жилых домов и квартир должны быть идентифицированы цветами. Эти цвета и их буквенные коды стандартизированы. Буквенные коды предназначены для использования в технической документации электроустановок и электрооборудования, а также при маркировке электрооборудования. Ниже приведены стандартизированные цвета и соответствующие им буквенные коды.

О МЭК 60445:2017

Этот стандарт вышел в августе 2017 года и пришел на замену МЭК 60445:2010, на базе которого, как мы знаем, был создан ГОСТ 33542-2015. В этом стандарте есть крайне важные изменения по сравнению с МЭК 60445:2010:

• положительный полюсный проводник предписано обозначать красным цветом;
• отрицательный полюсный проводник – белым цветом;
• функциональный заземляющий проводник – розовым цветом;
• поправкой 1, в частности, в таблице A.1 исправлены два буквенных обозначения цветов. Для коричневого цвета обозначение «BR» заменено корректным обозначением «BN», для серого цвета обозначение «GR» заменено обозначением «GY».

Согласно ГОСТ 33542 положительный полюсный проводник обозначают коричневым цветом, отрицательный полюсный проводник – серым цветом.

Поэтому это лучше уже учитывать сейчас. А стандарт ГОСТ 33542-2015 будет со временем переработан и приведен в соответствие с МЭК 60445:2017.

Электрические цепи переменного тока

К примеру, определим какого цвета должна быть изоляция проводников в электропроводках индивидуальных жилых домов и квартир.

Мы знаем, что в трёхфазных электроустановках зданий, имеющих типы заземления системы TN-C-S и TT используется 5 проводников: L1, L2, L3, N, PE. А если электроустановка однофазная, то используется 3 типа проводников: L, N, PE. Указанные проводники следует маркировать строго определёнными цветами.

В трёхфазных электроустановках зданий большинство электрических цепей однофазные. Цвет изоляции фазного проводника однофазной электрической цепи должен совпадать с цветом изоляции фазного проводника трёхфазной электрической цепи, к которому он присоединён.

Для фазного проводника однофазной электрической цепи однофазной электроустановки здания предпочтительным цветом установлен коричневый цвет. Поэтому изоляция фазных проводников в однофазных электрических цепях однофазных электроустановок зданий должна быть

коричневой.

Согласно требованиям ГОСТ 33542-2015 нейтральный проводник следует идентифицировать синим цветом. Поэтому изоляция нейтральных проводников во всех электрических цепях однофазных и трёхфазных электроустановок зданий должна быть синего цвета.

Согласно требованиям ГОСТ 33542-2015 защитный проводник следует идентифицировать комбинацией жёлтого и зелёного цветов. Поэтому изоляция защитных проводников во всех электрических цепях однофазных и трёхфазных электроустановок зданий должна быть жёлто-зелёного цвета.

Тогда согласно ГОСТ 33542-2015 получаем такие таблички-шпаргалки: для трехфазных и однофазных электроустановок зданий (электрические цепи переменного тока):

Здесь следует заметить, что фазировка не подразумевается данными цветами (коричневый, черный и серый). Это означает, что вы можете, например, проводник L1 маркировать не только именно коричневым цветом изоляции, но и серым или черным.

Электрические цепи постоянного тока

Как итог: покупать следует тот кабель или провод, который имеет надлежащую цветовую идентификацию жил, чтобы соответствовать требованиям современного ГОСТ 33542-2015.

Также кому удобно не читать, а смотреть, то мы выпустили для вас видео ниже:

Использованная литература

При подготовке статьи мной использовалась следующая литература и нормативная документация:

1. Харечко Ю. В. Новые основополагающие требования к цветовой и буквенно-цифровой идентификации проводников в низковольтных электроустановках и электрооборудовании// Энергонадзор и энергобезопасность. – 2010. – № 3.
2. Харечко Ю.В. ГОСТ 33542: цветовая идентификация// Библиотека инженера по охране труда. – 2017. – № 3.
3. ГОСТ 33542-2015
4. ГОСТ Р 50462–2009
5. ГОСТ Р 50462–92
6. ГОСТ 12.2.007.0–75
7. ПУЭ 7 издания
8. МЭК 60445:2017

Маркировка электрических кабелей и проводов

Смотрите также обзоры и статьи:

В современном мире все кабели или провода обязаны иметь определённую расцветку и обозначения, чтобы быстро, правильно и качественно определить какое у каждого из них предназначение и возможное напряжение, сколько силы тока оно способно выдерживать и при этом не выходить из эксплуатации.

Абсолютно все заводы-производители на сегодня делают на своих мощностях подобные обозначения на таких изделиях, благодаря чему электрик или просто домашний мастер может прийти в магазин и заказать определенное количество по длине кабеля нужной ему марки.

Ведь все они сейчас имеют строгие стандарты, толщину жил, форму и т.п. Все они выполнены по так называемым ГОСТам.

Обратите внимание на каждом проводе или кабеле, сверху в том месте, где изоляция, расположен определенный, присущий только данному кабелю, шифр. Такой вспомогательный код помогает сразу профессионалу, как-бы сходу определить какой перед ним кабель по таким характеристикам как, например, из какого материала выполнена в нем токоведущая жила, где, в каких условиях лучше использовать подобный провод, каков тип изоляции у него, имеются ли какие-либо нюансы конструкционные, каков диаметр сечения и какое напряжение он способен выдерживать.

Назначение маркировки проводов

Требуется в самом начале знать, что такое кабели, какие бывают провода и какими шнуры, ведь все данные продукты активно расходуются в прокладывании такого типа подключения как электропроводка в любом помещении, жилом и нет.

Итак, провода- это электрический проводник, который выполнен в виде скрученных попарно нескольких проволок, которые могут иметь изоляцию, и быть без нее. Провод обладает также оболочкой – ее отличительная и характерная черта– это отсутствие металлической обводки, только в редких случаях. Для оболочки применяют обычно какие-либо легкие вещества или материалы.

Провода зачастую используются для прокладывания проводки в частных деревянных домах, дачах, в электродвигателях для изготовления обмотки. По материалу изготовления жилы различают медные и алюминиевые провода. Эти два материала очень отличаются по характеру работы и пропусканию тока через себя. Так, например, медные считаются куда лучше, чем алюминиевые. Ведь медь материал пластичный, способен пропускать через себя большие токовые нагрузки и силу напряжения без ее рассеивания и больших потерь, она более долговечная. Но к числу недостатков медных жил, а именно жила и есть основной проводник в проводе, стоит отнести такие негативные параметры как высокая цена меди как цветного металла и быстрое окисление, если в таком проводе что-то случится с изоляцией и оголится жила.

Алюминиевая проводка сейчас все больше уходит в прошлое. Да, ее существенным преимуществом является невысокая стоимость, однако алюминий – очень хрупкий металл, неспособный выдерживать большие токовые нагрузки, рассыпается, дает нестабильное электрическое соединение и контакт между проводами. Словом, стоит выбирать именно медные провода для различных строительно-монтажных работ и других, связанных с электричеством и проводкой.

Оболочка жил у проводов имеет изоляцию из пластмассы или резиновую, всего в один слой для того, чтобы закрыть оболочку токовых жил. В домашних и производственных условиях контакты жил обычно изолируются, чтобы обезопасить щитовую и электрика, а вот оголенным они остаются на высоковольтных вышках и линиях электропередач, где изоляция уменьшает напряжение и силу тока. Прохождение провода через отверстие с острыми металлическими краями категорически запрещено.

Кстати такие провода могут быть как монтажными для контактов электроцепи в аппаратуре или электросхеме в распределительном щите, так силовыми или установочными, используемыми для воздушных линий электропередач и внутри зданий и строений. Кстати, монтажный провод всегда и обязательно изготавливается из меди, вернее, его несущая жила.

Буквенно-цифровая маркировка

Все шифры, которые представлены в маркировке, определяют различия между проводниками. Так, к примеру, каково поперечное сечение, которое может варьироваться в пределах от 0,35 квадратных миллиметров и до 240 кв. мм. Материал жил может быть медным, алюминиевым и алюмомеди – специального сплава двух этих металлов. Напряжение разнится или 220 В или 380 В. Могут быть как одножильные, так и многожильные провода.

ГОСТ строго определяет одинаковость маркировки. Так, первая буква говорит о том, каков материал жил: А – алюминий, а медь буквенной характеристики не имеет.

Вторая буква – вид провода или оболочки: П – плоский, М – для монтажа, К – контрольный, МГ – для монтажа с гибкой жилой, Ш – установочный.

Третья буква – это характеристика изоляции: В или ВР – ПВХ, Р – резина, Н, НР – негорящая резина, П – полиэтилен, К – капрон, Ф – фальцон, МЭ – эмаль, Л – лакировка, Ш – шелк из полиамида, О – оплетка из такого шелка, С – стекловолоконный, Э – изоляция с экранированием, Т – несущий трос изолированный, Г – изоляция с гибкой жилой.

Буква четвертая отвечает за конструкцию и ее особенности. А – проводник асфальтированный, Б – с бронированными лентами стальными, Г – кабель без защиты или гибкий провод, К – круглыми проволоками бронирование, Т – для укладки в трубах, О – с защитой оплетками.

Маркировка силовых кабелей

Кабель представляет собой электротехническое изделие, которое состоит сразу из нескольких проводов под единым слоем изоляции. Изоляцией в этом случае может выступать поливинилхлорид, пластмасса или резина. Жила кабеля защищена от внешнего мира также дополнительным слоем изоляции, которая представляет собой проволоку, а также бронированную стальную ленту. Что именно является вспомогательной оболочкой кабеля будет обязательно указано на маркировке данного изделия.

Электрические кабели разделяются на пять основных типов – это силовые, контрольные, радиочастотные, для связи и для управления. Силовые устройства и источники света работают исключительно на силовых кабелях. Их легко можно встретить в электропроводке дома или предприятия, на воздушных линия электрической передачи. В них изоляцией может быть не только ПВХ или резина, но даже бумага или полиэтилен.

Кабель силовой может иметь свинцовую защитную оболочку, пропитанную маслом бумажную изоляцию. Есть газонаполненные силовые кабели и маслонаполненные. Но главным образом они делятся на низкого и высокого переменного напряжения. Их изолированная нейтраль может быть, как 1,3,6, 10, 20 и даже 35 киловольт, а частота при этом поддерживаться на значении в 50 герц.

Маркировка кабелей связи

Токи различных частот – основное назначение кабелей связи. При помощи их они передают информацию. Высокочастотные кабели связи требуются для передачи информации на дальние расстояния, а для близлежащих объектов активно используются низкочастотные кабели связи.

ТЗГ – для телефонной канализации с оболочкой из свинца, ТЗБ – свинцовый с бронировкой лентами и джутом для прокладки в земле, ТЗБГ – антикоррозионный для кислых или щелочных грунтов, ТЗК – для прокладки в воде.
Монтаж «земли» общей шиной не совсем правильным. Наилучшие результаты по отсутствию фона и наводок дает так называемый «мультизвездочный» монтаж, когда земли каждого каскада сводятся в одну точку. Туда же должен подключаться и фильтрующий конденсатор питания каскада. Эти точки соединяются уже между собой.

Маркировка контрольных кабелей

Контрольные кабели используются в радиотехнике, в подаче сигнала для работы какого-либо технического устройства, например, стрелок на железнодорожных путях. Может иметь и медную и алюминиевую жилу.

Расшифровка цифрового обозначения

Расшифровка такого обозначения состоит из трех основных цифр, которые обязательно указываются на кабеле, проводе или шнуре. Так, например, первая цифра говорит о том, сколько в данном электротехническом изделии токоведущих жил. Она размещается обычно перед буквенным значением. Если ее нет, т.е. она отсутствует, то это говорит о том, что изделие с одной жилой.

Вторая цифра свидетельствует о диаметре поперечного сечения в квадратных миллиметрах, а третья определяет какое рабочее напряжение имеет провод, кабель или шнур.

Маркировка проводов и шнуров

Стоит упомянуть, чем по сути являются и шнуры. Это электротехническое устройство, состоящее из нескольких жил, которые довольно эластичны. Их отличительная особенность – небольшое сечение – максимум полтора квадратных миллиметров. Жилы данного изделия – это множество проволок, скрученных между собой. Шнуры чаще всего используются для подключения различных приборов, типа холодильника, микроволновки, компьютера, к сети. Кстати, шнуры маркируются буквой «Ш».

Цветовая маркировка кабелей

Кабель управления применим в системах автоматики, имеет медный проводник с экраном защиты, который защищает сигнал от лишних помех и повреждений.

Видео сигнал, а также радио сигнал передается при помощи радиочастотных кабелей. Они используются в радиотехнических приборах.

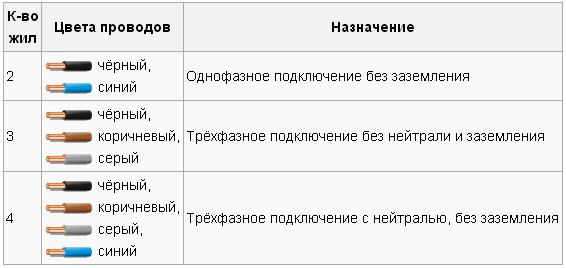

Трехжильные кабели имеют черный, серый, зелено-желтый, коричневый цвета, четырехжильный – серый или синий, черный и коричневый, и пятижильный. Синий цвет определяет нулевую жилу. Изоляция жилы заземления всегда должна быть желто-зеленой в полоску.

Таблицы: конструктивные особенности силовых кабелей

Выводы

Благодаря цветовой и буквенной маркировке кабелей и проводов, а также шнуров можно легко и просто разобраться во всем огромном перечне данной электротехнической продукции и применить ее на практике.

Опубликовано: 2020-07-31 Обновлено: 2020-08-11

Поделиться в соцсетях

какой цвет провода фаза ноль земля

Маркировка кабеля — нанесение на кабель цветовой разметки. Требования к маркировке согласно ГОСТ и ПУЭ указывают, где находятся фаза, ноль и земля. Цветовая маркировка проводов повышает уровень безопасности и применяется для удобства проведения регулярного обслуживания и профилактики электропроводки.

Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.

При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:
• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:
1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
   Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.

Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:
• Фаза «А» – окрашена в желтый цвет;
• Фаза «В» – окрашена в зеленый цвет;
• Фаза «С» – окрашена в красный цвет.

Для сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:
1. Нулевой рабочий провод (N) – маркировка синим цветом;
2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.

Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
1. синий – ноль;
2. желто-зеленый проводник – заземление;
3. черный проводник – фаза А;
4. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений.

У клавиатуры для ноутбука или блока питания компьютера:
1. Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие.
2. Белый – для разъема USB D, при этом зеленым определяется D+.
3. Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

За что отвечают провода магнитолы по цветам:
• Черный – земля или подключение к массе двигателя.
• Красный – шнур питания.
• Желтый – питание, соединяется с красным.
• Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить провода нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка также указывается в сертификате и паспорте изделия.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Виды кабелей и проводов – их назначение и характеристики

Количество разновидностей проводов, электрошнуров и кабелей исчисляется десятками тысяч – только производимых по отечественным ГОСТам зарегистрировано больше 20000. Хорошая новость – не обязательно знать «в лицо» все существующие виды кабелей и проводов и их назначение – достаточно понимать общие принципы деления их на виды и уметь читать маркировку, в которой отображены все важные характеристики.

Основные понятия

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жила в электропроводке

Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.

По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется. Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой.

Однопроволочная жила.

Многопроволочная жила.

Площадь сечения проводников определяет суммарную мощность тока, который может быть через него пропущен. Так как сечение провода это основной параметр, применяемый при расчетах пропускной способности электропроводки, то производители обязаны указывать его на изоляции проводника. Чтобы исключить путаницу, то делается это через равные промежутки – обычно до 1 метра, а если провод голый, то сечение указывается на упаковке бухты, но желательно перепроверить его штангенциркулем или микрометром. Также надо быть осторожным при покупке недорогих марок проводов – в ГОСТЕ заложены определенные допуски для толщины жил проводников и иногда производители этим активно пользуются. К примеру, есть марки проводов с допуском целых 30% и если позволяет точность оборудования, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все окажется в рамках закона.

Есть еще и отличия жил по форме – в основном они бывают круглые, но в ряде разновидностей проводов и кабелей делаются, к примеру, секторными – одно и многожильными. Это улучшает общую компоновку жил и уменьшает наружный диаметр всего изделия.

Изоляция электропроводки

Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.

Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.

Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.

В чем различия между кабелем и проводом

Одни и те же проводники электричества могут назвать кабелем, проводом или шнуром. При этом, по правде говоря, не особо утруждают себя правильностью формулировки как покупатели, так и некоторые продавцы.

Провод – основа

По определению, проводом считаются одна или несколько токоведущих жил, которые соединяют два участка электрической цепи. Жилы могут быть одно и многопроволочными, голыми или изолированными и различающимися по прочим характеристикам. Также есть отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки – у них каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрывается кембриком из полимеров или подобных материалов.

Голые провода в бытовых условиях практически не применяются – их чаще используют для передачи электроэнергии по воздушным линиям и в прочих местах, куда человек без допуска не попадает.

Изолированные провода сами по себе в быту используются слабо – больше они применяются внутри различного электрооборудования или в электросети электромобиля.

Кабель – сборная конструкция

По структуре кабель похож на защищенный провод – это одна или несколько токоведущих жил, каждая из которых в своей изоляции, плюс еще один изоляционно-защитный наружный слой из полимеров, пластика или резины.

Главное отличие кабеля от провода надо искать внутри – если у последнего наружная оболочка это просто трубка, то у кабеля дополнительно заполняется пространство между токоведущим жилами – нитками, лентами или мелованным составом. Это предотвращает слипание жил, которые могут немного смещаться друг относительно друга при сгибании кабеля, что упрощает его монтаж и дальнейшее обслуживание.

Дополнительно выделяются бронированные кабели – у них несколько слоев наружной изоляции, между которыми есть защита от механических повреждений в виде оплетки или перевитых металлических лент.

Шнур – гибкость

Основное применение электрических шнуров – подключение бытовых электроприборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибаниям, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².

Чтобы избежать перерасхода меди при производстве устройств, сечение шнуров подбирается в зависимости от мощности подключаемых приборов. Для мелких электроприборов, наподобие электробритвы, это будет 0,35 мм², телевизорам достаточно 0,5 мм², а устройствам с электродвигателем – от 0,75 мм².

По длине у шнуров нет строгих норм, но чаще всего это 1, 1.5, 2, 3.5, 4 и 6 метров. Часто электроприборы комплектуются шнурами с неразборными (одноразовыми) вилками, а для некоторых устройств под наружную изоляцию вплетается армирование для повышения механической прочности. Если придется менять электрический шнур на устройстве с нагревательными элементами: утюг, бойлер, чайник или электроплитка – надо учитывать, что изоляция должна быть с повышенной термостойкостью.

Как итог – основные различия

Самостоятельная и отдельная единица это провод – голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой это тоже провод, но многожильный. Если сверху многожильного провода есть дополнительная изоляция, то это защищенный провод.

Если между жилами защищенного провода есть дополнительные элементы: армирующие нити, мелование или часть внешней оболочки «утоплена» между проводами, то это уже кабель. Гибкий провод или кабель, сделанный для подключения к сети электроприборов, называется шнуром.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.



+ Плюсы алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.



— Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.



+ Плюсы медных проводов

1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.



— Минусы медных проводов

1. Стоимость – в несколько раз дороже алюминия.
2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

Различие кабелей и проводов в зависимости от изоляции

В кабеле или защищенном проводе изоляция делится на внутреннюю, покрывающую каждую жилу отдельно и внешнюю (наружную). Первая защищает жилы от контакта друг с другом и обеспечивает их защиту от механических повреждений. Наружная удерживает все составляющие кабеля вместе и дополнительно защищает внутреннюю изоляцию от пересыхания, повышенной влажности и прочих факторов.

Характеристики изоляции

При подборе изоляции учитываются ее способность выдерживать:

Напряжение. В бытовых условиях этому вопросу особое внимание не уделяется, так как подавляющее большинство материалов выдерживают до 660 или 1000 Вольт.

Высокую температуру. При прохождении тока через проводник, часть энергии рассеивается в виде тепла, которое с поверхности изоляции рассеивается в окружающей среде – воздухе, если это открытая проводка или уходит в стены, если закрытая. В определенный момент наступает равновесие, когда количество выделяемого тепла сравнивается с отдаваемым. Температура, которая устанавливается в этот момент, должна находиться в диапазоне так называемой рабочей температуры, которую изоляция провода должна выдерживать неограниченное время. Для кратковременных перегрузок тоже существует предел температуры, который изоляция без последствий должна выдержать в течение определенного времени. Также указывается поведение изоляции при чрезмерном нагревании – горение, тление, выделение в воздух вредных для человека веществ и прочие.

Низкую температуру. Если кабель будет использоваться вне помещений, то надо дополнительно смотреть на показатель морозоустойчивости – при определенной минусовой температуре изоляция становится хрупкой, что надо учитывать при монтаже и дальнейшей эксплуатации.

Сопротивляемость ультрафиолету. Часть изоляционных материалов, при прочих отличных характеристиках, со временем начинает портиться, если находится под воздействием солнечных лучей. Они становятся ломкими и ссыхаются – это обязательно надо учитывать, если планируется, к примеру, провести проводку на веранду или летний домик.

Механическая прочность на разрыв. Чем больше, тем лучше, хотя, разумеется, брать сверхпрочный кабель для ремонта провода у лампочки нет смысла.

Изоляционные материалы

В электротехнике применяется большое количество изоляционных материалов – даже просто перечислить их все достаточно сложно. Но на бытовом уровне достаточно знать те из них, что используются чаще всего – для внутренней электропроводки и подведения электричества к дому.

Поливинилхлорид (ПВХ).

Благодаря невысокой стоимости и хорошим физическим характеристикам – гибкости и износостойкости, чаще всего используется для изоляции проводов, что прокладываются внутри помещения. Не горюч и достаточно устойчив к агрессивным химическим соединениям. К недостаткам относится неспособность выдерживать морозы ниже -20 °С, и выделение едких веществ при чрезмерном нагревании.

Резина.

Природный материал, применяемый при необходимости получить повышенную гибкость провода и устойчивость к минусовым температурам.

Полиэтилен.

Хороший диэлектрик, устойчив к отрицательным температурам и агрессивным химическим соединениям\, но гибкость оставляет желать лучшего.

Силиконовая резина.

Отличительной особенность материала является его свойство образовывать после сгорания пленку, не пропускающую электрический ток. Это понижает вероятность короткого замыкания вследствие перегревания проводки.

Бумага с пропиткой.

Хороший диэлектрик, но насколько она защищена от перегрева, уже полностью зависит от применяемого для пропитки вещества.

Карболит.

Хороший изолятор с высокой термостойкостью. Кроме изоляции применяется при изготовлении корпусов розеток и подобных устройств. Из недостатков материала выделяется его хрупкость.

Дополнительные элементы наружной изоляции

В зависимости от назначения кабеля, дополнительно к внешней изоляции добавляются такие элементы:

Экранирование.



Чаще всего используется в слаботочных информационных кабелях и делается из фольги или дополнительной оплетки. Назначение – создание барьера от паразитных токов, которые могут навестись от радиоволн или излучений соседних электроприборов. Дополнительно выравнивают электромагнитные поля внутри самого провода.

Бронирование.



Оплетка из достаточно толстого металла. Максимальная защита кабеля от возможных механических повреждений – применяется при прокладках на подвижных грунтах или таких, на которые оказывается постоянное механическое напряжение – под автомобильными трассами и т.п.

Хлопчатобумажная оплетка.



Дополнительная защита наружной изоляции от механических повреждений, плюс предохранение ее от сгнивания, для чего оплетка пропитывается химикатами.

Оцинкованная стальная оплетка.



Защита провода от механического растяжения – нужна для тех кабелей, которые есть риск резко дернуть во время работы электрооборудования.

Виды проводов

Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться. Далее раасмотрим различные виды проводов, которые чаще всего используются для бытового применения.

Плоские

1. ПБПП (ПУНП).

Плоский защищенный провод с медными однопроволочными жилами, сечением от 1,5 до 6 мм², расположенными в одной плоскости. Материал наружной и внутренней изоляции – ПВХ. Может использоваться при температурах в диапазоне -15/+50, при монтаже разрешается изгибать по окружности с радиусом не менее 10 диаметров (так как провод плоский, то измеряется ширина – большая сторона). Предназначен для передачи тока напряжением до 250 Вольт, частотой 50 Герц. Используется преимущественно для подключения освещения или розеток.

2. ПБППг (ПУГНП).

Буква «г» в названии указывает на отличительную черту провода – гибкость, которую придает использование многопроволочных жил. Это также уменьшает радиус изгиба при монтаже, который равен 6 диаметрам. Все остальные характеристики такие же, как у однопроволочного ПБПП (ПУНП).

3. АПУНП.

Тот же провод ПУНП, но с однопроволочной алюминиевой жилой, сечением от 2,5 до 6 мм². Остальные характеристики без изменений.

Приобретая провода ПБПП, ПБППг и АПУНП надо помнить, что ГОСТ определяет для них допуск по толщине жилы и изоляции в 30%. Это значит, что сечение провода с маркировкой 1,5 мм² по факту вполне может оказаться ≈1 мм². Кроме того, провод АПУНП запрещен для использования положениями ПУЭ и изготавливают его только из-за спроса, вызванного низкой ценой.

Хотя изоляция таких проводов должна выдерживать напряжение до 250 Вольт, но по вышеуказанным причинам это не всегда так. Поэтому использовать их лучше только на освещение, а для розеток приобретать кабели NYM или ВВГ.

С перемычками

1.ППВ.

Провод легко узнать благодаря характерным перемычкам между жилами, которые сделаны из того же материала, что и их изоляция – ПВХ. Количество самих жил 2-3, они однопроволочные, сечением 0,75-6 мм². Провод можно использовать для передачи тока напряжением 450 Вольт и частотой до 400 Герц. Изоляция не горит, устойчива к кислотам и щелочам – после монтажа провод может использоваться при температурах -50/+70 °С и в условиях 100% влажности (характеристика для 35 °С). При монтаже допускается изгиб с радиусом 10 диаметров.

2. АППВ.

Те же самые характеристики, как и у ППВ, но с учетом алюминиевых жил – сечение начинается с 2,5 мм². Назначение – монтаж открытой проводки – осветительной и силовой.

Одножильные

1. АПВ.

Отдельный алюминиевый одножильный провод. Жила сечением 2,5-16 мм² – однопроволочная, а 25-95 мм² – многопроволочная. Материал изоляции – ПВХ, устойчив к химически агрессивным соединениям, позволяет использовать провод при влажности 100% (тесты при 35 °С), в температурном режиме -50/+70 °С. При монтаже соблюдать радиус изгиба 10 диаметров. Особых ограничений для использования нет.

2. ПВ1.

Тот же АПВ, только с медной однопроволочной жилой, сечением 0,75-16 мм² и многопроволочной 16-95 мм².

3. ПВ3.

Цифра в названии провода указывает на класс гибкости – здесь она значительно выше, так как при любом сечении жилы она многопроволочная. Применяется для монтажа линий, где нужны частые переходы и изгибы. Радиус последних не должен быть меньше чем 6 диаметров.

Провода ПВ1, ПВ3 и АПВ изготавливаются с многоцветной изоляцией, что повышает удобство их использования для монтажа распредщитов без применения дополнительной маркировки.

Для изготовления электрошнуров

1. ПВС.

Медный многожильный провод, с 2-5 многопроволочными жилами сечением 0,75-16 мм². Изоляция всех жил разного цвета, оболочка однотонная белая. Назначение провода – передача тока напряжением 380 Вольт частотой 50 Герц. Благодаря высокой гибкости, применяется чаще всего для подключения электрооборудования – рассчитан минимум на 3000 сгибаний.

Для прокладки внутри стен не рекомендуется – в таких условиях через 4-5 лет начнет разрушаться наружная изоляция. Может использоваться при температурах -25/+40 °С, а в модификации ПВСУ – от -40 до +40 °С.

2. ШВВП.

Медный многожильный провод, с 2-3 многопроволочными жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен.

Виды кабелей

Кроме стандартных силовых кабелей, предназначенных для передачи электрического тока, существует ряд дополнительных модификаций, которые используются в других целях или имеют отдельные функции.

Силовые кабели

Основное назначение силовых кабелей – прокладка внутренней или наружной электропроводки для запитывания приборов освещения и розеток. Чаще всего для этого приобретаются следующие виды кабелей:

1. ВВГ.

Один из самых популярных и надежных силовых кабелей отечественного производства. Применяется для передачи электрического тока напряжением до 1000 Вольт и частотой 50 Герц. В зависимости от модификации используются одно и многопроволочные жилы сечением 1,5-240 мм². Внешняя и внутренняя изоляция из ПВХ, защищает жилы от высокой влажности – до 98% при температуре +40 °С. Популярные модификации кабеля ВВГ:

АВВГ – тот же ВВГ, но с алюминиевыми однопроволочными жилами сечением 2,5-50 мм².

ВВГнг – изоляция не поддерживает горение.

ВВГп – плоский кабель, в котором токопроводящие жилы расположены в одной плоскости.

ВВГз – между наружной и внутренней изоляциями есть заполнение в виде резиновой стружки или дополнительных нитей из ПВХ.

Все разновидности изоляции обладают хорошей механической и химической устойчивостью, радиус изгиба от 10 диагоналей.

2. NYM.

По строению это аналог кабеля ВВГ, но сделанный не по отечественным гостам, а европейским стандартам, разработанными немецкими инженерами. При равных физических характеристиках кабель NYM считается более надежным, так как материалы, что применяются при его производстве, качественнее, а допуски жестче. Отличительная особенность кабеля – прослойка между внутренней и внешней изоляцией из мелованной резины

По своим характеристикам и назначению NYM это бытовой кабель для монтажа розеток или освещения – он состоит из 2-5 токопроводящих многопроволочных медных жил и рассчитан на напряжение 660 Вольт. Качество изоляции позволяет эксплуатировать кабель при температурах -40/+70 °С, а радиус изгиба при монтаже составляет всего 4 диаметра.

Кабель NYM применяется для прокладки наружной и внутренней проводки. Ограничений только два – не допускать воздействия прямых солнечных лучей и не укладывать кабель напрямую в свежезалитый бетон – в таких случаях надо использовать гофротрубы или кабель-каналы.

В зависимости от количества жил, их изоляция окрашивается в следующие цвета: черный, голубой, желто-зеленый, коричневый и еще один черный с дополнительной меткой.

3. КГ – кабель гибкий.

1-6 многопроволочных медных жил рассчитаны на напряжение переменного тока до 660 Вольт и частоту до 400 Герц. Материал внутренней и наружной изоляции – резина, что придает кабелю повышенную гибкость и делает возможной эксплуатацию при температурах -60/+50 °С.

Преимущественно применяется для подключения к сети мощного электрооборудования – сварочных аппаратов, нагревательных устройств, генераторов и т.п. При необходимости можно использовать его и для монтажа силовой проводки, но это достаточно дорогое удовольствие – если есть возможность, то проще подобрать NYM или ВВГ.

4. ВББШв.

Медный кабель с одно или многопроволочными жилами сечением 1,52-240 мм², в количестве 1-5 штук. Внешняя и внутренняя изоляция изготавливаются из ПВХ – этим же материалом заполняются все пустоты между жилами. Под наружной оболочкой делается броня из двух металлических лент, которые наматываются внахлест. Изоляция выдерживает напряжение тока до 1000 Вольт и может эксплуатироваться при температурах -50/+50 и влажности до 98% (при +35 °С).

Распространены следующие модификации:

• АВББШв – с алюминиевыми жилами.
• ВББШвнг – изоляция не горит.
• ВББШвнг-LS – изоляция при тлении почти не выделяет дым и едкий газ.

При монтаже радиус изгиба надо выдерживать от 10 диаметров.

5. Светящиеся кабели.

При включении такого кабеля в сеть, поверхность его изоляции начинает светится.

Вызывается этот эффект двумя способами:

Светодиоды. Внешняя изоляция выполнена в два слоя один стандартный, а второй прозрачный. Между ними на расстоянии 2 см последовательно друг к другу расположены светодиоды. Такая конструкция очень удобна в плане поиска обрыва токоведущей жилы – в этом месте светодиоды перестанут светиться. Изготавливаются такие кабели компанией «Дюралайт» – чаще всего они применяются для запитывания сценической аппаратуры, но есть линейка светящихся компьютерных кабелей.

Люминесцентное покрытие. При включении в сеть излучает равномерное свечение всей площадью, чем напоминает неоновые трубки. Преимущества такого решения в сравнительно низкой стоимости и отсутствии ограничений по длине кабеля.

Кабели для передачи информации

Самые первые из них использовались для подключения телефонов и телевизионных антенн, но с развитием компьютерной техники появились новые типы кабелей для передачи информации.

1. RG-6, RG-59, RG-58, РК75.

RG-6.

RG-58.

RG-59.

РК75.

Неспециалисту такие кабели больше известны как «антенные», которые состоят из одно или многопроволочной медной жилы сечением порядка 1 мм², толстой внутренней изоляции из плотного или вспененного полиэтилена, экранирующей оплетки и наружного изоляционного слоя – кембрика.

Не вдаваясь в технические подробности, достаточно знать, что такое строение кабеля идеально подходит для передачи слаботочных сигналов высокой частоты. Специалист, при покупке подобного кабеля, поинтересуется такими характеристиками передаваемого тока как частота, сопротивление, разновидность экранирования, время затухания сигнала и т.п.

2. Компьютерная витая пара.

Если на далекие расстояния применяется специальный оптоволоконный кабель, то для подключения компьютеров в локальные сети используется так называемая витая пара. Чаще всего это 4 или 8 проводов, перевитых между собой попарно – такая конструкция улучшает характеристики приема-передачи сигнала.

Так как провода витой пары обычно тонкие и их легко можно повредить, рядом с ними идет разрывная нить, которой можно легко пропороть и разрезать изнутри внешнюю защитную изоляцию.

Есть несколько разновидностей таких кабелей, отличающихся друг от друга наличием или отсутствием дополнительного экранирования для стабилизации проходящего по жилам сигнала:

• UTP – с обычной наружной защитной ПВХ изоляцией.
• FTP – под наружной изоляцией намотан экран из фольги.
• STP – экран выполнен в виде оплетки из медной проволоки. Кроме общего экранирования, каждая витая пара защищена отдельно.
• S/FTP – фольгированный экран под общей изоляцией и на каждой витой паре.

По количеству витых пар кабели делятся на категории CAT1, CAT2 и CAT5e – последняя из них это 4 пары проводов, что позволяет передавать данные со скоростью до 1 Гб/сек.

3. Телефонные кабели и провода.

Слаботочные кабели – делятся в основном на используемые при прокладке линии между телефонными подстанциями и для монтажа отдельных веток в доме или квартире.

ТППэп. Многожильный кабель – в зависимости от модификации рассчитан на подключение до 400 абонентов (на каждого по 2 провода). Жилы используются однопроволочные, сечением 0,4-0,5 мм², изоляция – полиэтилен. Кроме модификаций по количеству проводов, есть бронированные кабели, пригодные для прокладки в грунте без дополнительных сооружений.

ТРВ (лапша). 2 или 4 однопроволочные медные жилы сечением 0,4-0,5 мм², заключенные в ПВХ оболочку с разделенным основанием. Изоляция выдерживает эксплуатацию при температурах -10/+40 °С и относительную влажность не выше 80% (при +30 °С).

ТРП. Тот же ТРВ, но с изоляцией из полиэтилена, что делает провод пригодным для использования вне помещений.

ШТЛП. Плоский защищенный провод повышенной гибкости с двумя или четырьмя многопроволочными жилами сечением 0,08-0,12 мм². Внутренняя изоляция из ПВХ, наружный слой – полиэтилен.

ПРППМ. Плоский защищенный двухжильный провод с однопроволочными жилами сечением 0,9 или 1,2 мм² и разделенным основанием. В зависимости от модификации используется внутренняя изоляция из ПВХ, а наружная из полиэтилена или двойная из ПВХ. Провод пригоден для эксплуатации при температурах -60/+60 – применяется для прокладки наружной линии по стенам зданий или по воздушным опорам.

Специализированные кабели

Созданы для эксплуатации в нестандартных условиях – с отличающимися от стандартных температурой, влажность, давлением и т.п.

1. ПНСВ.

Нагревательный провод, предназначенный не передавать, а потреблять электричество. Жила сечением 1.2, 1.4, 2, 3 мм² изготавливается из стали и покрывается повороной или оцинковкой. Изоляция из термоустойчивого ПВХ или полиэтилена, которые сохраняют свои свойства в диапазоне температур -50/+80 °С. Провод рассчитан на подключение к линии 220-380 Вольт 50 Герц и чаще всего применяется для изготовления теплых полов.

2. ВПП.

Кабель с медной многопроволочной жилой сечением 1,2-25 мм² заключенной в двойную изоляцию из полиэтилена или ПВХ. Рассчитан на работу при напряжении до 660 Вольт и частоте тока 50 Герц. Изоляция выдерживает резкие перемены давления и позволяет эксплуатацию кабеля при температурах -40/+80 °С. Популярная область применения – запитывание двигателей насосов, опущенных в артезианские скважины.

3. РКГМ.

Силовой медный одножильный термоустойчивый монтажный провод. Жила многопроволочная гибкая сечением 0,75-120 мм² – рассчитана на напряжение до 600 Вольт при частоте до 400 Герц. Изоляция из кремнийорганической резины с наружной оболочкой из стекловолокна, плюс пропитки термостойкими лаками или эмалями – сохраняет свои свойства в диапазоне температур -60/+180 °С. Такие типы проводов применяются для эксплуатации при многократно повышенных температурах – проводка в печах, банях, подключение нагревательных устройств и т.п.

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

• М – монтажный
• МГ – гибкий монтажный
• П (У) или Ш – установочный
• К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

• П – полиэтилен
• В или ВР – поливинилхлорид
• Р – резина
• Н или НР – негорючая резина
• С – стекловолокно
• К – капрон
• Д – двойная обмотка
• Ш – шелк полиамидный
• Э – экранированный

Буква 4. Конструктивные особенности:

• Г – гибкий
• К – бронированный, оплетенный круглой проволокой
• Б – бронированный лентами
• О – в оплетке
• Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

• з – заполненный
• нг – негорючий
• HF – при горении выделяют мало дыма
• LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример расшифровки маркировки: АВВГнг 3х2.5

• А — кабель с алюминиевой жилой;
• В — изоляция каждой жилы из ПВХ;
• В — наружная оболочка из ПВХ;
• Г — кабель гибкий;

• нг — оболочка не поддерживает горение;
• 3 — три жилы;
• 2,5 — сечение жилы.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Цвет изоляции жил кабеля

При электромонтажных работах практически всегда поднимается вопрос об идентификации проводников по цветовой маркировке. И если раньше, в «застойные» времена применялись провода только белого и черного цветов, то на данный момент производители частенько, не смотря на все требования ГОСТов и ПУЭ, «раскрашивают» провода во все цвета радуги. Что, в свою очередь, значительно затрудняет правильную коммутацию и обслуживание электропроводки. Поскольку существенная часть электропроводки является многожильной, то каждая жила в кабеле имеет цветную изоляцию, указывающую на ее назначение.

Согласно ГОСТ Р 50462-2009 каждый проводник в кабельной продукции, шинах, электрическом оборудовании и электроустановках, должен иметь цветовою или цветовую и буквенно-цифровую маркировку.

Для распознавания проводников используют такие цвета как: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый и бирюзовый. Цветовая маркировка выполняется по всей длине проводника посредством цвета изоляции либо с помощью цветных меток.

Примечание:
Желтый и зеленый цвета применяют только в комбинации желто-зеленого цвета, т.е. при идентификации проводников желтый и зеленый цвета не должны использоваться по отдельности.

Нейтральный (N) и средний проводники (M)
Синим цветом обозначают нейтральный (по нему ток идет в обратном направлении) и средний проводники. Синий цвет изоляции не должен использоваться ни для какого другого проводника, кроме заземленного линейного.

Фазные проводники (L) в электрических цепях переменного тока
Фазный проводник — по нему ток подается в электросеть — как правило, обозначается коричневым (реже черным или серым) цветом изоляции. Однако в ПУЭ 7 допускается красная, фиолетовая, розовая, белая, оранжевая или бирюзовая цветовая маркировка. В том случае, если однофазная электрическая цепь создана ответвлением от трехфазной сети, то фазный провод однофазной цепи должен совпадать по цвету с фазным проводом трехфазной сети, к которому он присоединен.

Полюсные проводники (L+/L-) в электрических цепях постоянного тока
Предпочтительным цветом для положительного полюсного проводника является коричневый, а для отрицательного полюсного проводника — серый. Если двухпроводная электрическая цепь является ответвлением от трехпроводной электрической цепи, то цветовая маркировка полюсного проводника должна совпадать с световой маркировкой того полюсного проводника с которым он соединяется.

Защитные проводники (PE) и защитные проводники уравнивания потенциалов (PB)
Защитные проводники должны иметь маркировку двухцветной желто-зеленой комбинацией. При этом, комбинация цветов должна быть выполнена так, что бы на любых 15 мм длины проводника один из цветов покрывал не более 70% и не менее 30% поверхности, а другой покрывал оставшуюся поверхность.

PEN-проводники
PEN-проводники маркируются желто-зеленым цветом по всей длине с метками синего цвета на концах и в точках соединений либо синим цветом по всей длине с метками желто-зеленого цвета на концах и в точках соединений.

PEL-проводники
PEL-проводники маркируются желто-зеленым цветом по всей длине с метками синего цвета на концах и в очках соединений. Для избегания путаницы с PEN-проводником, на концах и в точках соединения PEL-проводника должно быть указано буквенно-цифровое обозначение «PEL».

РЕМ-проводники
РЕМ-проводники маркируются желто-зеленым цветом по всей длине с метками синего цвета на концах и в очках соединений. Для избегания путаницы с PEN и PEL-проводниками, на концах и в точках соединения PEM-проводника должно быть указано буквенно-цифровое обозначение «PEM».

В таблице указана информация об идентификации проводников с помощью цветовой маркировки и буквенно-цифрового обозначения.

Делаем правильную маркировку на «неправильном кабеле»
Иногда в кабеле, или в уже готовой разводке, благодаря производителям и нерадивым электрикам, встречаются невозможные сочетания цветов, и не понятно, где ноль, где фаза, а где заземление. Не стоит полагаться на цвет жил, часто бывает, что жилы кабеля подключены неправильно. Определяйте фазные жилы с помощью пробника! А исправить такую ситуацию поможет правильная маркировка, которую можно сделать самостоятельно с помощью:

• термоусадочной трубки или изоленты, соответствующего цвета;
• перманентным (несмываемым) маркером;
• маркировочными бирками;
• специальными клейкими цветными флажками;
• плоскими кембриками и т.д.

Если монтаж проводников производился по старому ГОСТу, то не нужно менять уже существующую маркировку, просто учитывайте, что при введении сегодня в эксплуатацию новых электроустановок необходимо пользоваться новыми правилами.

Предусмотрительность при выборе кабелей и проводов, а так же аккуратность при их монтаже и коммутации (с учетом правильного соединения по цвету изоляции) это залог не только надежной работы электрооборудования и электросети в целом, но и безопасность Вашего здоровья и имущества.

Материалы, близкие по теме:

Маркировка проводов и кабелей — что необходимо знать для выбора?

Весь современный мир окутан проводами. В домах, по стенам, на крышах, на фонарях, под землей проложены осветительные, высоковольтные провода. Шнур утюга, пылесоса, кофеварки, стиральной машины, компьютера, телевизора, холодильника тянется к розетке, чтобы подключить питание. Высоковольтная линия, через безлюдную тайгу, несет электроэнергию в города от гидроэлектростанций с сибирских рек.

Маркировка кабелей и проводов неопытного покупателя может привести в затруднительное положение. Марки кабелей и проводов указывают определенным образом, чтобы вы могли легко выбирать среди разных видов продукции. Буквы обозначают: для чего нужен провод, где будет пролегать, из какого металла сделана центральная жила, из чего изоляция, на какую мощность рассчитывается. Чтобы не происходило пожаров, электрический провод или кабель должен быть подобран правильно. О том, как читать марки проводов, мы расскажем в этой статье.

Какими бывают провода

По проводам сегодня передают телефонные звонки, всевозможную информацию, электроэнергию промышленных размеров и бытовых. В зависимости от того, какую работу выполняет провод, он отличается разным металлом и диаметром жилы, количеством жил, изоляцией, специальными качествами. В местах повышенной пожарной опасности, к примеру, прокладывают кабеля или шнуры с изоляцией, которая плохо горит. Все эти нюансы имеют определенное обозначение в виде букв и цифр, указанных на изоляции электрических проводов.

Расшифровка маркировки проводов – это краткое перечисление технических характеристик изделия. Каждая буква маркировки указывает:

• металл, из которого сделаны центральные жилы, непосредственно пропускающие электрический ток;
• место применения данного изделия;
• материал изоляции и общих оболочек, дополнительной защиты;
• степень гибкости, устойчивость от возгорания, способность само-затухания, низкое выделение дыма, не поддержание горения;
• вид конструкции, количество жил;
• общую площадь сечения проволок, жилы;
• оптимальное напряжение, которое способно выдержать изделие, в рабочем режиме.

Группы изделий

Для электропроводки сегодня используют кабеля, обычные провода и бытовые шнуры. Это три главные группы, на которые условно можно разделить электротехнические изделия. В зависимости от предназначения они изготавливаются с разным числом жил и сечением электропроводящей сердцевины, по-разному изолируются. К примеру, если вы решили установить фонтан в дачном пруду, кабель, проложенный под водой, должен быть заизолирован особым образом.

Провод

Одна или немного проволок без изоляции, или с тонкой изолирующей пленкой, называются проводом. Некоторые специалисты их просто называют жилой. Изоляция провода обычно легкая, не металлическая. Это лак, поливинилхлорид. Изолированная лаком жила используется для обмотки трансформаторов, моторов.

Двужильный провод с ПВХ изоляцией прокладывают при монтаже домашней электропроводки в многоквартирных зданиях, на даче, в деревянных строениях, загородных коттеджах.

Провода выпускают в основном с медной и алюминиевой сердцевиной. Хотя встречаются жилы из стали и других дорогих сплавов. Провод с медными сердцевинами дороже алюминиевых, но способен пропускать ток более высоких значений. Это обеспечивает лучшую пожарную безопасность, потому что провод не нагревается. Что надо учитывать, делая проводку электричества в деревянном строении. Медные жилы способны испытывать большее число изгибов, не ломаясь, чем алюминиевые.

Хотя алюминиевые провода дешевле, но они более хрупкие, поэтому продаются и используются все реже. Медь и алюминий на открытом воздухе окисляются. Поэтому соединения следует выполнять через клеммы или хорошо изолировать, лудить, покрывать лаком.

Контакты бывают заизолированными и оголенными. Открытый вид используется на троллейбусных проводах. Изолированный провод делают защищенным и без дополнительной защиты, это – слой пластмассы, резины, к примеру, для прокладки в сыром помещении, таком как баня.

Также провода делятся на силовые, монтажные, установочные. Монтажные – медные, прокладывают в электрических щитах. Монтажные провода соединяют детали в разных приборах. Силовые и установочные используют на открытом воздухе и внутри жилья. Изделия, находящиеся под напряжением 220 вольт, называются проводами питания, они проложены в любом доме от розеток до лампочек и бытовой техники.

Кабель

Это изделие из одножильных или многожильных изолированных проводов, покрытое общей оболочкой из пластмассы, резины, винила. Кабель бывает закрыт броней, для защиты от вандалов, об этом указывается в шифре, нанесенном на изоляцию.

Кабель, в свою очередь, бывает:

• контрольный;
• силовой;
• аналоговый;
• телефонный;
• радио.

Силовой кабель передает электроэнергию к распределительным щиткам и осветительным приборам, насосам водоснабжения. Его прокладывают на улице, по воздуху и под землей, а также внутри зданий частных и производственных. Такое изделие бывает с алюминиевой жилой и медной. Сегодня чаще используют медный вариант. Изолирующий слой выполняется из резины, винила, разного полиэтилена.

Контрольный кабель способен передать сигнал информации, для управления разными устройствами. Такой кабель тоже бывает медный или алюминиевый.

Аналоговый кабель используют в различных сетях автоматики, обычно это медный провод с защитной оплеткой. Экран из оплетки защищает информационный сигнал от различных наводок.

Шнуры

Шнурами в быту называют двужильные и многожильные провода, которыми подключают электрические приборы, осветительные лампочки к сети питания в 220 в, частотой 50 Гц. Двужильный провод применяется там, где нет необходимости монтировать специальное заземление. Сегодня шнуры с евро-вилкой включают в сеть холодильники, утюги, фены, микроволновки, стиральные машины, электрочайники, кофеварочные машины. Различные удлинители тоже конструируют из шнуров, способных выдержать большую нагрузку от нескольких бытовых приборов. Их лучше делать из трех медных жил, гибких и способных проводить высокий ток.

Как расшифровывать маркировку отечественных производителей

Каждый человек, собираясь приобретать провода, кабеля, сталкивается со сложной задачей выбора. Это происходит потому, что маркировка проводов, указанная на изоляции, выглядит как шифр. Зная, что означают те буквы и цифры, которые указаны на изоляции электротехнических изделий, вы с легкостью пойдете в магазин и купите нужное вам изделие.

Рассмотрим примеры маркировки, с расшифровкой, чтобы вы могли купить для электропроводки изделия, отвечающие техническим условиям. Старая проводка сегодня не справляется с подключением нового бытового оборудования.

Силовые кабеля маркируются следующим образом:

• А – эта буква рассказывает о том, из какого металла сделана токопроводящая жила. Если вы видите букву А на первом месте шифра маркировки, значит несущая ток проволока сделана из алюминия. Когда жила из электротехнической меди – на первом месте не будет никакой буквы;

• АА – на первых двух позициях информирует покупателя – алюминиевая сердцевина в алюминиевой оболочке;
• Б – информирует о наличии брони из 2-х стальных пластин с антикоррозийной защитой;
• Бнг – бронированный, не горит;
• В – символ может быть указан на первой позиции, он утверждает, что изолирован поливинилхлоридом;
• В – символ может оказаться на второй позиции, он информирует в этом случае о наличии в кабеле второго слоя из поливинилхлорида;
• Г – символ может быть указан в конце буквенной части шифра, он сообщает о том, что провод оголенный, без дополнительной защиты;
• К – буква информирует о том, что броня кабеля выполнена из круглой стальной проволоки. На дачном участке проводку могут погрызть кролики, другие дикие животные, для этого существуют кабеля, покрытые броней;
• Шв – наличие опрессованного ПВХ шланга на броне;
• Шп – слой из опрессованного шланга на броне, из полиэтилена;
• Р – резиновый слой;
• НР – резина, не горит;
• Пс – самозатухающий полиэтилен, что важно в опасных для возгорания местах;
• Пв – полиэтилен вулканизированный;
• нг – символы, сообщающие о том, что кабель не горит сам и не поддерживает горения в группе;
• LS – Low Smoke – мало выделяет дым;
• нг – LS – не горит, не выделяет дыма;
• FR – повышенная устойчивость от огня, наличие слюдосодержащей пластины;
• FRLS – мало дымит, устойчив от огня;
• Ш – иногда встречается такая маркировка, означающая шнур.

Следует отметить, что лишь первая буква А сообщает о металле жилы. Если ее нет в маркировке, значит жила сделана из меди. Все остальные буквы обозначают материал изоляции, защитных оболочек и их свойства, такие как устойчивость к огню, способность само-затухать, не выделять большой объем ядовитого дыма. Если такой кабель проложен в группе других, он не поддерживает горение. В шифре маркировки это отмечено маленькими буквами нг.

На контрольный кабель маркировка наносится следующим образом:

• А – символ, размещенный на первой позиции, утверждает, что жила – алюминиевая, когда А пропущена, проволока медная;
• В – на второй позиции, без А – на первой, указывает, что изоляция ПВХ;
• В – на третьей позиции, когда нет А – на второй, говорит о дополнительном слое из ПВХ;
• П – полиэтилен;
• Пс – полиэтилен само-затухающий;
• Г – дополнительной защиты нет;
• Р – резина.

Все символы, кроме А сообщают о слоях защиты. Там, где высокая сырость и температура, например, в бане, защита нужна из резины, само-затухающего полиэтилена.

Маркировка, характерная для монтажа:

• М – на первой позиции, обозначает монтажный провод;
• Г – много проволок, если символа нет, одна проволока;
• В – ПВХ;
• ПВ-1, ПВ-3 – слой ПВХ, цифрами 1 и 3 обозначена степень гибкости;
• ПВС – ПВХ, провод для соединения;
• ШВВП – шнур плоский, два слоя винила;
• ПУНП – провод универсал плоский;
• ПУГНП – провода универсал плоские, высокая гибкость. Прокладывают внутри помещений, для бытового оборудования и уличных фонарей.

Популярные маркировки

Популярный вид кабеля – ВВГ – читается: Винил, Винил, Голый. Если рассмотреть все буквы подробнее, получается:

_ первый символ отсутствует, значит сердцевина сделана из электротехнической меди.

В – изоляция каждой жилы сделана из ПВХ.

В – все жилы окружены еще, общим поливинилхлоридным плотным слоем.

Г – голый, то есть поверх общей оболочки отсутствует броня – противо-вандальная жесткая конструкция.

У кабеля ВВГ бывает от одной до пяти токо-несущих частей. У него может быть нулевая жила или отсутствовать.

Если кабель маркирован ВВГнг, это означает, что этот подвид изделия не поддерживает распространение огня. Это качество важно для мест с повышенной опасностью возгорания.

Более полная маркировка: кабель ВВГнг — 0,66 кВ 3*1,5. Изделие медное, из трех жил, у каждой сечение 1,5 мм2. Каждая в изоляции ПВХ (первый символ В), общая оболочка тоже виниловая (второй символ В), брони нет (буква Г), не поддерживает горения, будучи в группе (буквы нг).

Медный кабель ПВС часто покупают для устройства электропроводки в частных домах, для разного оборудования на даче, подключения к сети любых кухонных приборов и машин.

Маркировка ПВС расшифровывается: провод медный, соединительный, с ПВХ изоляцией. Такой провод изготавливается из 2-5 медных, закрученных, отдельно покрытых ПВХ, жил, с разным сечением (0,5-22 мм2).

Провода на столбах обозначаются так:

• СИП-1 – самонесущий изолированный сшитым полиэтиленом провод с неизолированным нулем;
• СИП-2 – нулевая жила изолирована;
• СИП-4 – изолированные жилы с одинаковым сечением.

Провода NYM – произведены по немецким нормам кабелей Normenleitung, в ПВХ (Y), применяется в монтаже разного назначения. Символы VDE гарантируют бесперебойность работы в помещениях с высокой температурой, пожароопасных местах.

КГ – кабель гибкий производится с медными круглыми жилами, от одной до пяти, с широким разбросом поперечного сечения: от 1 до 185 мм2. Изоляция жил состоит из резины на основе природного каучука (РТИ-1). Общая оболочка – шланговая резина РШТ-2 или РШТМ-2 из синтетического каучука (изопрен, бутадиен).

Иностранные производители

Если в шифре на изоляции вы увидите латинские буквы, значит изделие иностранной фирмы.

Силовые кабеля у них обозначаются так:

• N – изготавливалось по нормативам союза немецких электриков VDE;
• Y – по нашему – винил;
• H – нет опасных включений, таких как галогены;
• M – проводник для монтажа.

Для контроля:

• Y – изолировано с применением винила;
• SL – для контроля;
• Li – много жил сделан по VDE.

Для монтажа:

• H – одобренный HAR;
• N – отвечает нормам страны изготовителя;
• 05 – максимальное допустимое U = 500 В;
• 07 – максимально допустимое U = 750 В;
• V – заизолирован винилом;
• K – сердцевина хорошо гнется, рекомендуется для монтажных работ.

Иностранная маркировка мало отличается от отечественной, но в ней символы могут располагаться по-другому, будьте внимательны, советуйтесь со специалистами.

Выводы

Если вы решили смонтировать электропроводку в своем доме самостоятельно, сделайте правильный расчет, чтобы нагрузка не превышала допустимую. Учитывайте, что в будущем вы можете приобрести новый холодильник, стиральную машину-автомат, посудомоечную машину, тостер, пароварку, мультиварку, электрическую духовку и других помощников по дому, с мощным потреблением электроэнергии. Проводку для осветительных ламп допускается сделать из простых двужильных проводов. Стиральную машину автомат подключать непосредственно от распределительного щита, отдельным кабелем, рассчитанным на высокую силу тока, через устройство запасного отключения, с обязательным заземлением.

Затем определитесь с местом укладки, наметьте путь пролегания, измерив общую длину. Кабель покупайте только у сертифицированных продавцов, учитывая количество фаз, рассчитанное сечение, способ прокладки. В магазин отправляйтесь со штангенциркулем, чтобы уточнить толщину жил и защитных оболочек. Зарубежные производители часто изготавливают жилы с заниженным сечением.

Расцветки проводки в Америке, Западной Европе. Частный электрик москвич



Какие цветовые коды оболочки проводов используются для обозначения в западных странах при монтаже электропроводки



Кабели, провода, вся электропроводка, с помощью которой производится электромонтажные работы в доме, квартире в электрощите, при монтаже электроаппаратов имеет цветовую маркировку. Цветовая маркировка электропроводки при распределении переменного и постоянного тока какой-либо ветви цепи обязательно имеет цветовую маркировку.

В некоторых странах все цвета проводов указаны в нормативно-правовых документах, в некоторых странах есть лишь некоторые рекомендации по цвету проводов для электромонтажа. Посмотрим, какие правила цветовой маркировки проводки, то есть цвета изоляции провода, существуют на Западе.

В Европе большинство стран придерживается правил МЭК, Международной Электротехнической комиссии. Мы будем рассматривать те правила, которые используются для расцветки электропроводки переменного тока.

Рассмотрим новые и старые цветовые коды. Старая кодировка не полностью учитывала точное обозначение фаз. Электромонтажные работы сейчас выполняются с учетом новых правил цветовой кодировки, а это более понятно и удобно при электромонтаже.

Кстати, в Европе провод защитного заземления везде обозначается как зеленый с желтой полосой. Цветовые коды электропроводки МЭК, применяемые в большинстве стран Европы:

Функция провода	Буквенное обозначение	Цвет МЭК	Цвет, старый МЭК
Защитное заземление	РЕ	Зеленый с желтой полосой	Зеленый с желтой полосой
Нейтральный, ноль	N	Синий	Синий
Одиночная фаза	L	Коричневый	Коричневый или черный
Линия 1(3 фазы)	L1	Коричневый	Коричневый или черный
Линия 2 (3 фазы)	L2	Черный	Коричневый или черный
Линия 3 (3 фазы)	L3	Серый	Коричневый или черный



Так обозначаются цвета электропроводки в Европе. Если производится монтаж электропроводки в доме с трехфазным напряжением, то по цвету провода можно понять какую функцию выполняет провод, какая это фаза или это ноль.

А вот в США цветовая маркировка электропроводки отличается. Там есть маркировка Национального Электрического кода. Провод заземления в Америке или медный оголенный, без изоляции, или зеленый, или зеленый с желтой полосой. Цвета провода черный, красный и синий используются для электропроводки с трехфазным переменным напряжением 120 вольт. Цветовой код коричневый, оранжевый и желтый используется для электропроводки с более высоким переменным напряжением.

Вот цветовые коды электропроводки переменного тока, используемые в США:

Функция провода	Буквенное обозначение	Цвет для 120В	Цвет альтернативный
Защитное заземление	PE	Оголенный медный, зеленый, зелено-желтый, белый	Зеленый
Нейтральный, ноль	N	Белый	Серый
Линия, одиночная фаза	L	Красный или черный
Линия (3 фазы)	L1	Черный	Коричневый
Линия (3 фазы)	L2	Красный	Оранжевый
Линия (З фазы)	L3	Синий	Желтый



Так что в Штатах ноль в розетке – белый провод, что для нашей российской электропроводки в доме не характерно.

Если вам нужно сделать качественный монтаж электропроводки в доме или квартире, звоните. Я делаем надежную электропроводку.

Маркировка стала проще — маркировка кабелей

В настоящее время у нас много кабелей, и бывает трудно отличить один от другого. Вот почему существуют ярлыки для проводов, чтобы облегчить вашу боль в поисках организованных кабелей. Воспользуйтесь нашим простым руководством, чтобы выбрать лучший продукт и метод маркировки кабелей и проводов.

1. Вы можете пометить свои кабели до или после заделки, поэтому используйте маркеры для обертывания и убедитесь, что легенда хорошо видна со всех сторон (это гарантирует, что вы полностью обернули этикетку вокруг провода)
   • Существует несколько различных типов этикеток, но мы рекомендуем самоламинирующийся маркер, особый тип маркировочного маркера, которым вы оборачиваете свои кабели.У него есть прозрачная часть, которую вы используете для ламинирования легенды, обеспечивая ее надежную защиту.
   • Если вы собираетесь использовать маркеры перед заделкой, выберите маркеры на рукавах, которые необходимо надеть на открытый конец провода. Маркеры на рукавах обычно изготавливаются из неклейких материалов, которые обладают большой гибкостью и часто могут подвергаться термоусадке. Если вы решите их усадить, маркеры на рукавах станут надежным решением для идентификации, которое выдержит даже самые суровые условия.
2. Размер имеет значение при маркировке вашего провода
   • В зависимости от размера и ширины ваших проводов их размеры будут определять длину и диаметр гильз, которые вам понадобятся, поэтому обязательно рассчитайте размер и длину оберточного или самоламинирующегося маркера. Самый простой способ измерить — рассчитать внешний диаметр ваших кабелей и убедиться, что на этикетке диаметр как минимум в пять раз больше.
3. Маркер для печати по требованию или предварительно напечатанные маркеры
   • Из огромного набора инструментов, которые могут помочь вам обернуть провода, наиболее простыми из этих решений, возможно, являются маркеры с печатью по запросу и предварительно напечатанные маркеры.Эти методы обеспечивают отличное качество и хорошую гибкость и используют портативные устройства для изготовления этикеток или программное обеспечение, связанное с термотрансферными принтерами, чтобы предоставить вам все необходимое. В вашем распоряжении широкий спектр различных размеров, чтобы соответствовать вашему конкретному применению. Это решение также устраняет такие проблемы, как длинные многосимвольные легенды, поскольку вы можете печатать все, что захотите.
   • Маркер с предварительной печатью тоже предлагает много возможностей. Предварительно напечатанные маркеры — это простое и гибкое решение, которое идеально подходит для любого приложения, поскольку доступно большое количество различных легенд и пользовательских легенд.

Окружающая среда тоже имеет значение

Очень важно, чтобы вы выбирали метки проводов, которые подходят для среды, в которой вы будете их использовать. Вам следует выяснить, будут ли ваши метки контактировать с вода, масло, грязь, растворители или химикаты, а также должны ли они быть самозатухающими или соответствовать другим особым требованиям (правительственным, военным, автомобильным и т. д.).

Существует множество различных продуктов для маркировки проводов, и этот раздел познакомит вас с двумя основными категориями.Сначала мы обсудим метод маркировки проводов «Печать по требованию»; он предлагает гибкость печати ваших легенд самостоятельно с помощью таких инструментов, как лазерные принтеры, струйные принтеры, термотрансферные принтеры или точечно-матричные принтеры.

1. Этикетка для лазерной печати
   Это различные типы этикеток, которые можно создавать с помощью лазерного принтера:

   • Самоламинирующийся полиэстер, который предоставляет вам маркеры для проводов и кабелей с низким содержанием галогенов и серы. легко прилегают и достигают постоянной адгезии через 24 часа.
   • Matte Tedlar® предлагает решение для маркировки проводов и кабелей, подходящее для аэрокосмического и военного применения, поскольку его можно перемещать и самозатухать.
   • Нейлоновый тканевый материал обеспечивает маркировку проводов, кабелей и компонентов, которая также подходит для военных и аэрокосмических применений, поскольку он может перемещаться и имеет прочный клей.


2. Этикетки для струйной печати
   Это различные типы этикеток, предлагаемых для использования с инструментом для струйной печати:
   • Виниловая ткань, которая обеспечивает маркировку проводов и компонентов, которая может быть совместимой, перемещаемой, съемной а также устойчив к маслу, воде и влажности.
   • Самоламинирующийся винил предлагает маркировку кабелей и проводов с отличной стойкостью к истиранию и растеканию, а также стойкий клей
   • Matte Tedlar® обеспечивает самозатухающую маркировку проводов, кабелей и компонентов, подходящую для аэрокосмического и военного применения. и прочно удерживается на месте с помощью перманентного клея.


3. Этикетки для термотрансферной печати
   Это различные типы этикеток, предлагаемые только для инструмента для термотрансферной печати:

   • Матовая переставляемая виниловая ткань, которая предоставляет вам перемещаемые маркеры проводов и компонентов.
   • Самоламинирующийся винил предлагает маркировку проводов и кабелей, подходящую для круглых или плоских кабелей, и обеспечивает отличную стойкость к истиранию и смазыванию. Между этикетками этого типа обычно имеется перфорация, чтобы избежать отрывов и складывания веером.
   • Самозатухающий тедлар производит маркеры для проводов и кабелей, которые подходят для аэрокосмической и военной промышленности и доступны в желтом или белом цвете.
   • Матовая нейлоновая ткань обеспечивает постоянную клейкую маркировку проводов и компонентов, признанную UL / CSA.


4. Этикетки с точечной матрицей для печати
   Это различные типы этикеток, предлагаемых для использования с матричным принтером :

   • Самоламинирующийся винил, обеспечивающий прочную маркировку проводов и кабелей. самозатухающий
   • Matte Polyolefin предлагает кабельные маркеры с термоусаживающейся пленкой и термоактивируемым клеем, которые обычно хорошо подходят для маркировки больших трубопроводов.
   • Нейлоновая ткань обеспечивает постоянную клейкую маркировку проводов и компонентов, устойчивую к маслу, грязи и теплу и признанную UL и CSA.
   • Виниловая ткань обеспечивает маркировку проводов и компонентов, которая может перемещаться, сниматься и устойчива к воде, маслу и влажности.
   • Low Profile Matte Tedlar® предлагает маркировку проводов и компонентов, которая является гибкой и самозатухающей,
   • Matte Tedlar® предлагает маркировку проводов и компонентов, которая подходит для аэрокосмического и военного применения, является самозатухающей и соответствует требованиям MIL. -М-896958.
   • Self-Laminating Tedlar производит самозатухающие этикетки для проводов и кабелей, которые обладают отличной стойкостью к истиранию и смазыванию.

Теперь мы обсудим продукты для маркировки проводов с предварительной печатью; хороший выбор, если вам не нужна возможность самостоятельно печатать этикетки. Этот метод предлагает сотни различных надписей из более чем десяти различных материалов, а также предварительно напечатанные маркерные карты и ZipStrip®, которые позволяют легко удалить нужный вам маркер.

Обычные материалы:

• Виниловая ткань, которая предлагает перемещаемый маркер с высокой адгезией и очень удобная.
• Полиэстер с виниловым покрытием отличается низким профилем, который подходит для проволоки небольшого калибра и устойчив к грязи и маслу.
• Алюминиевая фольга предлагает удобное и удобное решение, подходящее для наружной проводки и автомобильной промышленности, стойкое к маслу, теплу, истиранию и растворителям.
• Acetate Cloth — термостойкий и маслостойкий маркер для проволоки, предназначенный для нанесения лака или выпечки, идеально подходит для автомобильной промышленности.
• Самоламинирующийся винил обеспечивает отличную устойчивость к маслам и грязи и идеально подходит для маркировки под землей и плоской лентой.
• Полиэстер обеспечивает отличную стойкость к истиранию, грязи и маслам.
• Винил обеспечивает хорошее прилегание и прочность, а также отлично подходит для идентификации кабеля.

В этом разделе вы узнаете, как применять выбранный вами маркер метки.

• Теперь, когда вы выбрали или создали метку, которую хотите использовать, пора научиться правильно применять ее к проводу. Плохо наклеенная этикетка может стать нечитаемой или даже плохо удерживаться на проводе.Следуйте инструкциям в этом разделе, чтобы узнать, как успешно применять маркеры для обертывания и рукава.
• Обращенную идентификацию проще всего нанести, оторвав верхний конец маркера для проволоки от лайнера; Обратите внимание, что во время нанесения вы должны как можно меньше касаться клея этикетки. Используя этот метод, поместите верхнюю часть этикетки на проволоку и оберните ею маркер, но не касайтесь остальной части клея, так как это может привести к пометке маркера.
• Используя метод идентификации рукава: сложите держатель и обнажите отверстие рукава PermaSleeve.Затем вставьте провод в рукав и снимите его с держателя. После заделки провода муфту можно отрегулировать в наилучшее положение для маркировки, а затем закрепить, используя термофен для ее усадки.

Маркировка проводов 101 | Графическая продукция

По мере того, как на вашем рабочем месте становится все больше и больше проводов и кабелей, становится все более и более важным знать, какой шнур куда ведет. Сетевой кабель, подключенный не к тому порту, может стоить много времени на поиск и устранение неисправностей; Отсоединенный заземляющий провод может вызвать смертельный пожар.

Системы маркировки проводов

Лучший способ предотвратить переключение кабелей и связанные с этим несчастные случаи — пометить каждый кабель отдельно. В хорошей системе маркировки каждый кабель можно идентифицировать с первого взгляда; вы должны сразу определить, для какого типа подключения предназначен этот кабель и куда он ведет. Один из лучших способов достичь этой цели — сочетать цветовое кодирование и письменные детали.

Цветовая кодировка для маркировки проводов

Системы цветовой кодировки проводов предлагают немедленное распознавание, но несколько разных стандартов применяются к аналогичной проводке в разных ситуациях.Известный вам цветовой код может не совпадать с используемым в другом учреждении или даже на другом оборудовании. Если в вашей системе маркировки проводов используются цветовые коды, вы должны разместить описание системы рядом с проводами, которые затронуты.

Письменные детали для маркировки проводов

Добавьте письменные данные для большей конкретности; кабель может быть помечен описанием его происхождения и назначения, или на нем может быть указан номер ссылки или код, который можно найти на схеме подключения.Этот уровень детализации критически важен для нескольких одинаковых проводов, где одно только цветовое кодирование не поможет. Письменная информация полезна только в том случае, если вы умеете ее читать; если маркировка поцарапана, изношена или слишком мала и недоступна, ее может вообще не быть.

Типы маркировки проводов

Чтобы объединить два метода, используйте цветовую кодировку для определения типа кабеля или соединения и используйте письменные данные, чтобы точно определить, какое соединение обслуживает кабель или куда он ведет.Вы можете пометить кабели и провода флажками, обмотками или термоусадочными трубками.

Этикетки с флагами

Этикетки-флажки называются так потому, что они складываются вокруг провода, а концы этикеток склеиваются, образуя выделяющийся «флаг». Это обеспечивает достаточное пространство для письменной информации, что полезно для очень маленьких проводов. Яркий флаг может выделить один важный провод среди десятков других. Однако метки-флажки могут зацепиться за другие провода или корпуса, и их можно легко порвать, надеть или потерять.

Обмотка проволоки

Обмотка проволоки — лучший подход для постоянной маркировки кабеля. Вместо того, чтобы загибать проволоку только один раз, прозрачный «хвост» обмотки проволоки полностью огибает проволоку, а затем накладывается на печатный материал. Закрыв эти напечатанные детали, прозрачная часть этикетки действует как защитный экран, предохраняя ее от износа; прилипая к себе и даже наматываясь снова, проволочная обертка может стать наиболее надежно закрепляемой этикеткой для кабелей.Иногда проволочная обертка даже дольше, чем проволока, к которой она прикреплена!

Термоусадочные трубки для маркировки проводов

Термоусадочные трубки состоят из специального полиолефинового материала, который сжимается при нагревании. Вы можете создать этикетку в виде цельной трубки, надеть ее на конец кабеля и затянуть этикетку с помощью теплового пистолета. Термоусадочные трубки более гибкие, чем проволочные обертки, и не оставляют следов, если вам нужно удалить их для последующей повторной маркировки. Они выглядят очень чисто и профессионально и идеально подходят для кабелей, которые будут видны в готовой системе.Обратной стороной термоусадочной трубки является то, что вам нужен доступ к концу кабеля, чтобы пометить его таким образом; проволочную пленку можно наложить на середину длинного провода, не отсоединяя ни один конец, но термоусадочную трубку нельзя.

Размер текста для маркировки проводов

Следующий вопрос — насколько велика ваша печатная информация. Этот текст должен быть достаточно большим, чтобы его можно было легко прочитать, но достаточно маленьким, чтобы его было полностью видно с одной стороны кабеля — если половина буквы находится на другой стороне кабеля, его будет нелегко прочитать! Высота этих букв должна соответствовать диаметру вашего кабеля.Как показывает практика, не делайте буквы выше диаметра кабеля и не уменьшайте их вдвое. Текст большего размера в этом диапазоне легче читать, а заглавные буквы четче, чем строчные.

Например, если вы маркируете провод калибра 16 (AWG), диаметр провода будет около 0,05 дюйма; текст на этикетке может находиться в диапазоне от 0,05 дюйма до 0,025 дюйма и должен быть написан заглавными буквами. В большинстве документов, которые вы распечатываете с компьютера, текст будет как минимум вдвое больше; все, что подходит для провода 16 калибра, должно быть очень мелким шрифтом!

Если вы используете термоусадочную трубку, помните, что текст будет сжиматься вместе с трубкой; большинство термоусадочных трубок достигают от половины до одной трети своего первоначального размера при использовании.Продолжая использовать это эмпирическое правило, если вы будете маркировать 0,25-дюймовый кабель термоусадочной трубкой, ваш исходный текст должен содержать буквы около 0,5 дюйма в высоту.

Поскольку большинство компьютерных программ для проектирования используют «точки» для измерения размера текста, может быть полезно запомнить другой ярлык. В качестве приблизительной оценки вы можете умножить предполагаемую высоту (в дюймах) ваших заглавных букв на 100, чтобы получить размер этого текста (в точках). Заглавные буквы высотой 0,12 дюйма в большинстве шрифтов будут иметь размер примерно 12 пунктов.

Установка электропроводки

— Идентификация проводов

Идентификация проводов

Надлежащая идентификация электрических проводов и кабелей с указанием их цепей и напряжений необходима для обеспечения безопасности работы, безопасности обслуживающего персонала и простоты обслуживания. Все провода, используемые в самолетах, должны иметь маркировку типа, отпечатанную по всей длине. За этим номером детали обычно ставят пятизначный / буквенный код коммерческого и государственного учреждения (CAGE), идентифицирующий производителя провода.Вы можете определить рабочие характеристики существующего установленного провода, который необходимо заменить, и избежать непреднамеренного использования провода с более низкими характеристиками и неподходящего провода для замены.

Рисунок 9-124. Маркировка для одинарного провода без рукава. [щелкните изображение, чтобы увеличить]

Размещение идентификационной маркировки

Идентификационная маркировка должна быть размещена на каждом конце провода и с максимальным интервалом 15 дюймов по длине провода.Провода длиной менее 3 дюймов идентифицировать не нужно. Провода длиной от 3 до 7 дюймов должны быть обозначены примерно по центру. Дополнительные втулки идентификационных маркеров должны быть расположены так, чтобы не нужно было снимать стяжки, зажимы или поддерживающие устройства для считывания идентификации. Идентификационный код провода должен быть напечатан для чтения по горизонтали (слева направо) или по вертикали (сверху вниз). Существуют два метода маркировки провода или кабеля:

1. Прямая маркировка выполняется путем печати внешнего покрытия кабеля.[Рис. 9-124B]
2. Косвенная маркировка выполняется путем печати термоусаживаемого рукава и установки печатного рукава на внешнее покрытие провода или кабеля. На провод или кабель с косвенной маркировкой должны быть нанесены отпечатанные рукава на каждом конце и с интервалами не более 6 футов. [Рисунок 9-125] Отдельные провода внутри кабеля должны быть идентифицированы в пределах 3 дюймов от их окончания. [Рисунок 9-124A]

Рисунок 9-125. Расстояние между печатными опознавательными знаками (косвенная маркировка).

Типы маркировки проводов

Предпочтительным методом является нанесение маркировки непосредственно на провод, не вызывая ухудшения изоляции. Провода с тефлоновым покрытием, экранированная проводка, многожильный кабель и провода термопар обычно требуют специальных гильз для маркировки. Существуют специальные машины для маркировки проводов, которые можно использовать для нанесения маркировки непосредственно на провода указанного выше типа. Какой бы метод маркировки ни использовался, маркировка должна быть разборчивой, а цвет должен контрастировать с изоляцией провода или гильзой.

Для маркировки непосредственно на проводе можно использовать несколько различных методов: маркировка горячим штампом, струйные принтеры и лазерные струйные принтеры. [Рис. 9-126] Метод горячего штампа может повредить изоляцию проводов нового типа, в которых используются тонкие изоляторы. Произошел разрыв изоляционной стены и проникновение штамповочных штампов в проводник из этих материалов. Позже в процессе эксплуатации, когда эти отверстия были смачены различными жидкостями или влагой, из-за серьезного искрения и слежения за поверхностью жгуты проводов были повреждены.

Рисунок 9-126. Лазерный проволочный принтер.

Идентификационные рукава можно использовать, если прямая маркировка на проводе невозможна. [Рисунок 9-127] Рисунок 9-127. Альтернативный метод идентификации жгутов проводов.

Гибкие рукава, прозрачные или непрозрачные, подходят для общего использования. Если компонентный провод с цветовой кодировкой или полосой используется как часть кабеля, на идентификационной гильзе должен быть указан цвет, связанный с каждым идентификационным кодом провода. Идентификационные рукава обычно используются для идентификации следующих типов проводов или кабелей: экранированный провод без оболочки, провод термопары, коаксиальный кабель, многожильный кабель и высокотемпературный провод.В большинстве случаев вместо оплетки можно использовать идентификационную ленту. Для рукавов, подвергающихся воздействию высоких температур (более 400 ° F), следует использовать такие материалы, как силиконовое стекловолокно. Полиолефиновые рукава следует использовать в областях, где необходима устойчивость к растворителям и синтетическим гидравлическим жидкостям. Гильзы могут быть закреплены на месте с помощью кабельных стяжек или путем термоусадки. Идентификационная оплетка для проводов различных размеров показана на Рисунке 9-128.

Рисунок 9-128. Рекомендуемый размер идентификационной оплетки.

Летный механик рекомендует

Раскрытие тайны маркировки FT для проводов и кабелей

Время чтения: 8 минут

К этому времени пользователи Канадского электрического кодекса (Кодекс CE, часть I) должны хорошо понимать предмет маркировки FT для горючей изоляции и оболочки проводов и кабелей. Однако в действительности все выглядит иначе, и путаница все еще существует. Попробуем еще раз вернуться к этой теме и ответить на 5 основных вопросов, связанных с ней.

Вопрос 1. Что означает маркировка FT?

Ответ 1. Специальная маркировка FT на воспламеняющейся оболочке проводника или кабеля свидетельствует о том, что этот конкретный провод или кабель был подвергнут испытанию вертикальным пламенем FT1 или испытанию вертикальным пламенем FT 4 в соответствии с положениями Стандарт CSA C22.2 No. 0.3 или стандарт CSA C22.2 No. 2556, или был подвергнут испытанию на плотность пламени и дыма FT6 в соответствии со стандартом ULC CAN / ULC S102.4.

Вопрос 2.Требуется ли соответствие маркировки FT Кодексом CE, Часть I?

Ответ 2 . Да, это так. Правило 2-130 Кодекса CE требует следующего:

“2-130 Требования к распространению пламени для электропроводки и кабелей (см. Приложения B и G)

Электропроводка и кабели, проложенные в зданиях, должны соответствовать требованиям к распространению пламени Национального строительного кодекса Канады или местного строительного законодательства. «

Приложение B Примечание к этому Правилу содержит подробное объяснение использования специальной маркировки распространения пламени (FT1, FT4 или FT6) для такой оголенной горючей изоляции или оболочки проводов и кабелей, в зависимости от того, расположены ли такие проводники и кабели в здании из горючих материалов. строительство или в зданиях, которые должны быть негорючими в соответствии с Национальным строительным кодексом Канады.Приложение B Note также предлагает дополнительные пояснения по требованиям к маркировке FT для проводов и кабелей, расположенных в камерах с открытой горючей изоляцией. В Приложении G Кодекса CE содержится соответствующая перекрестная ссылка между требованиями Кодекса CE и требованиями NBCC в этом отношении.

Вопрос 3. Что означает «открытая горючая оболочка или открытая горючая изоляция» для целей Правила 2-130 Кодекса СЕ, Часть I?

Ответ 3. Правило 12-504 Кодекса CE разрешает использование кабеля с неметаллической оболочкой только в зданиях из горючей конструкции и разрешает такое использование в зданиях, которые должны быть негорючими, только при такой установке. принимается AHJ (см. ниже):

“12-504 Использование кабеля с неметаллической оболочкой (см. Приложение B)

Кабель с неметаллической оболочкой должен быть разрешен внутри или на зданиях из горючей конструкции, а также внутри или на других типах конструкций, где это приемлемо.«

Это означает, что в здании, которое должно быть негорючего, методы электромонтажа для установок, подпадающих под действие Раздела 12 Кодекса CE, должны выполняться с помощью кабелей с металлической оболочкой или с помощью проводов, установленных в кабельных каналах. Это также означает, что если проводники и кабели прокладываются в кабельных каналах, их горючая изоляция и горючие оболочки больше не подвергаются воздействию, а требования к распространению пламени, предусмотренные Правилом 2-130 Кодекса СЕ, неприменимы для таких установок.Следует отметить, что некоторые бронированные кабели могут быть сконструированы, испытаны и сертифицированы с внешними горючими оболочками, и снятие таких горючих рубашек с целью предотвращения необходимости соблюдения Правил 2-130 Кодекса CE может привести к аннулированию сертификации кабель. Таким образом, в каждом таком случае необходимо получить подтверждение от производителей кабеля, чтобы убедиться, что такое удаление не приведет к аннулированию первоначальной сертификации кабеля.

Следует также отметить, что некоторые методы проводки не подпадают под действие Раздела 12 (см. Ниже), и в соответствии с этими (исключенными) методами проводки кабели с неметаллической оболочкой или проводники в кабельных каналах могут быть установлены в зданиях, требующих быть негорючей конструкции.

“12-000 Объем (см. Приложение B)

(1) Положения Раздела 12 применяются ко всем установкам электропроводки, работающим при 750 В или ниже, за исключением

(a) Цепи Класса 2, если иное не указано в Разделе 16;

(b) общественные распределительные антенны и радио- и телевизионные цепи, если иное не указано в Разделе 54;

(c) волоконно-оптические кабели, если иное не указано в Разделе 56;

(d) проводники цепи связи, если иное не указано в Разделе 60; и

(e) проводники, которые являются неотъемлемой частью заводского оборудования.”

Так, если в здании установлены бронированные кабели с оголенными внешними воспламеняющимися оболочками, или любые кабели с неметаллической оболочкой, разрешенные для прокладки Разделом 12 Кодекса CE, или любые проводники и кабели для цепей связи, цепей Класса 2, оптических волоконно-оптических цепей или общих антенн, распределительных и радиосвязных цепей, разрешенных для установки в здании с оголенными внешними воспламеняющимися оболочками, такие проводники и кабели должны соответствовать Правилу 2-130 Кодекса CE.

Фото 2. ТЭК с маркировкой FT4 на внешней оболочке из горючего материала. Фото Стива Дугласа

Вопрос 4. Что означают «горючие» или «негорючие» конструкции и где можно найти требования к возведению зданий?

Ответ 4. Национальный строительный кодекс Канады (NBCC) дает следующие определения «горючих» и «негорючих» конструкций зданий. Примечание: издание NBCC 2015 года используется для всех соответствующих цитат и ссылок, представленных в этой статье.

«Горючие конструкции — это конструкции, не отвечающие требованиям к негорючим конструкциям».

«Негорючие конструкции — это сооружения, в которых степень пожарной безопасности достигается за счет использования негорючих материалов для конструктивных элементов и других строительных конструкций»

Особые положения в подразделе 3.2.2. НКБК определяет тип строительства для каждого здания и применение подраздела 3.2.2. утверждает следующее:

«3.2.2. Размер здания и конструкция относительно Занятость

3.2.2.1. Приложение

1) За исключением случаев, предусмотренных Статьей 3.2.2.3., Здание должно быть построено в соответствии с настоящим Подразделом, чтобы предотвратить распространение и обрушение огня, вызванные его последствиями ».

Таким образом, специалисты по строительным нормам должны будут сообщить проектировщикам-электрикам и подрядчикам по электротехнике, должно ли конкретное здание быть негорючим, а проектировщики-электрики и подрядчики по электротехнике должны будут выбрать проводники и кабели с соответствующими степень распространения пламени (с соответствующей маркировкой FT), если проводники и кабели прокладываются в зданиях с оголенными внешними оболочками из горючего материала.

Вопрос 5. Почему требования к распространению пламени (маркировка FT) для проводов и кабелей с открытой внешней оболочкой отличаются, когда такие проводники и кабели устанавливаются в зданиях из горючей конструкции, по сравнению с их прокладкой в ​​зданиях из негорючих конструкций?

Ответ 5. Требования NBCC к строительным материалам, используемым в зданиях из горючей конструкции, менее строгие, чем требования к строительным материалам, разрешенным для использования в зданиях, которые должны быть негорючими.

Подраздел 3.1.4. НКБК распространяется на здания из горючего строительства, а подраздел 3.1.5. NBCC распространяется на здания, которые должны быть негорючими.

Статья 3.1.4.1 NBCC предписывает следующий общий рейтинг распространения пламени в зданиях из горючих конструкций:

«3.1.4.1. Горючие материалы Разрешены

1) Здание, которому разрешено использовать горючие конструкции, разрешается строить из горючих материалов с негорючими компонентами или без них.

2) Степень распространения пламени на любой открытой поверхности пенопластовой изоляции и на любой поверхности, которая может быть открыта при разрезании изоляции в любом направлении, должна быть не более 500 ».

Когда кабели с неметаллической оболочкой или проводники, не заключенные в кабельные каналы, устанавливаются в зданиях из горючей конструкции (в соответствии с требованиями Кодекса CE), открытые внешние горючие оболочки таких проводов и кабелей должны иметь маркировку FT1. Если такие проводники и кабели расположены в помещении в здании из горючей конструкции, статья 3 допускает использование только проводов и кабелей с маркировкой FT6.1.4.3. НБКК (см. ниже):

Следует отметить, что такое ограничительное требование — для маркировки FT 6 проводов и кабелей в пленумах зданий из горючих конструкций было введено только в редакции NBCC 2015 года, и, надеюсь, редакция Кодекса CE 2018 года отразит эти изменения. Также следует отметить, что п. 3.1.4.3. NBCC допускает исключение, позволяющее проводить до 9 м таких проводов и кабелей, выходящих из негорючих каналов в пленочных камерах, с классом FT 4 (но не с классом FT 6).

«3.1.4.3. Провода и кабели

1) За исключением случаев, предусмотренных Приложением (2), волоконно-оптические кабели, электрические провода и кабели с горючей изоляцией, кожухами или оболочками, которые устанавливаются в здании, которому разрешено использовать горючие конструкции, должны

22. a) не передает пламя или продолжает гореть более 1 мин при испытании в соответствии с испытанием вертикальным пламенем (рейтинг FT1) в CSA C22.2 No. 0.3,

«Методы испытаний электрических проводов и кабелей» или

1. б) находиться по адресу
2. i) полностью закрытые негорючие дорожки качения (см.

Примечание А-3.1.4.3. (1) (b) (i)),

1. ii) каменные стены,

iii) бетонные плиты или

1. iv) полностью закрытые неметаллические дорожки качения в соответствии с

Пункт 3.1.5.23. (1) (b).

(см. Примечание A-3.1.4.3. (1).)

(см. Также предложение 3.6.4.3. (1).)

2) За исключением случаев, разрешенных в предложениях (3) и (4), волоконно-оптические кабели и электрические провода и кабели с горючей изоляцией, кожухами или оболочками, которые используются для передачи голоса, звука или данных и устанавливаются в Камера статического давления в здании, которому разрешено быть из горючего материала, должна иметь следующие характеристики при испытании в соответствии с CAN / ULC-S102.4, «Испытание на огнестойкость и дымообразование электропроводки, кабелей и неметаллических дорожек качения» (рейтинг FT6):

1. а) горизонтальное расстояние пламени не более 1,5 м,
2. б) средняя оптическая плотность дыма не более 0,15, а
3. в) пиковая оптическая плотность дыма не более 0,5.

3) За исключением случаев, разрешенных в Приложении (4), где полностью закрытые негорючие кабельные каналы используются в камере статического давления, открытые компоненты систем электропроводки с горючей изоляцией, кожухами или оболочками, включая оптоволоконные кабели и электрические провода и кабели, используемые для передачи голоса, звука или данных, которые установлены в камере или простираются не более чем на 9 м от камеры, включая падение до уровня пола, разрешены при условии, что они имеют вертикальную диаграмму не более 1.5 м при испытании в соответствии с Вертикальным испытанием пламенем — кабели в кабельных лотках (рейтинг FT4) в CSA C22.2 № 0.3, «Методы испытаний электрических проводов и кабелей. «

Статья 3.1.5.1. NBCC в целом требует использования только негорючих материалов в здании, которое должно быть негорючим (см. ниже):

«3.1.5.1. Негорючие материалы

1) За исключением случаев, предусмотренных предложениями (2) — (4) и статьями 3.1.5.2. по 3.1.5.24., 3.1.13.4. и 3.2.2.16. здание или часть здания, которые должны быть негорючими, должны быть построены из негорючих материалов ».

Когда проводники и кабели с оголенными внешними горючими оболочками устанавливаются в соответствии с Кодексом СЕ в зданиях, которые должны быть негорючими, открытые внешние горючие оболочки таких проводов и кабелей должны иметь маркировку FT4. Если такие проводники и кабели расположены в камере статического давления в здании, конструкция которого должна быть негорючей, статья 3 допускает использование только проводов и кабелей с маркировкой FT6.1.5.21. НБКК (см. ниже):

Следует отметить, что Статья 3.1.5.21. NBCC допускает исключение, позволяющее проводить до 9 м таких проводов и кабелей, выходящих из негорючих каналов в пленочных камерах, с классом FT 4 (но не с классом FT 6).

«3.1.5.21. Провода и кабели

1) За исключением случаев, предусмотренных предложением (2) и статьей 3.1.5.22., Оптоволоконные кабели, электрические провода и кабели с горючей изоляцией, кожухами или оболочками разрешены в зданиях, которые должны быть негорючими, при условии, что

1. a) провода и кабели имеют вертикальную ось не более 1.5 м при испытании в соответствии с испытанием вертикальным пламенем — кабели в кабельных лотках (рейтинг FT4) в CSA C22.2 № 0.3, «Методы испытаний электрических проводов и кабелей»,

1. б) провода и кабели находятся в
2. i) полностью закрытые негорючие дорожки качения (см.

Примечание A-3.1.4.3. (1) (b) (i)),

1. ii) каменные стены,

iii) бетонные плиты,

1. iv) служебное помещение, отделенное от остальной части здания противопожарной перегородкой, имеющей рейтинг огнестойкости не менее 1 часа, или
2. v) полностью закрытые неметаллические дорожки качения в соответствии с

Пункт 3.1.5.23. (1) (b) или (c) провода и кабели — это кабели связи, используемые на служебном входе в здание , и их длина не превышает 3 м.

(См. Примечание A-3.1.5.21. (1).)

2) За исключением случаев, разрешенных в предложениях (3) и (4), волоконно-оптические кабели и электрические провода и кабели с горючей изоляцией, оболочками или оболочками, которые используются для передачи голоса, звука или данных и не находятся полностью закрытые негорючие кабельные каналы разрешается устанавливать в камере статического давления в здании, которое должно быть негорючей конструкции, при условии, что провода и кабели имеют горизонтальное расстояние до пламени не более 1.5 м, средняя оптическая плотность дыма не более 0,15 и пиковая оптическая плотность дыма не более 0,5 при испытании в соответствии с CAN / ULC-S102.4, «Испытание на пожарные и дымовые характеристики электропроводки, кабелей. и неметаллические дорожки качения »( FT6 рейтинг ).

3) За исключением случаев, разрешенных в Приложении (4), когда в камере используются полностью закрытые негорючие кабельные каналы, открытые компоненты систем электропроводки с горючей изоляцией, кожухами или оболочками, включая оптоволоконные кабели и электрические провода и кабели, которые используются для передача голоса, звука или данных, которые установлены в камере или которые простираются не более чем на 9 м от камеры, включая падение до уровня пола, разрешены при условии, что они имеют вертикальную диаграмму не более 1.5 м при испытании в соответствии с Вертикальным испытанием пламенем — кабели в кабельных лотках ( рейтинг FT4 ) в CSA C22.2 № 0.3, «Методы испытаний электрических проводов и кабелей»

Надеюсь, что ответов на поставленные выше вопросы будет достаточно, чтобы рассмотреть предысторию и логику маркировки FT проводов и кабелей.

Однако, как обычно, необходимо консультироваться с местными AHJ по каждому конкретному проекту установки.

Этикетки для кабелей, этикетки для проводов для промышленной идентификации

Этикетки и маркировка кабелей: от непрерывного отслеживания до максимальной прозрачности

Решения для маркировки кабелей в соответствии с вашими требованиями

Будь то маркировка кабелей и проводов, решения для промышленной маркировки во взрывоопасных зонах или защитная маркировка со свидетельством несанкционированного доступа: HellermannTyton предлагает обширный портфель из кабельных этикеток и других решений для маркировки для широкого спектра приложений , от Aerospace и железнодорожная промышленность с по складские помещения .

Наши решения для промышленной идентификации варьируются от простых предварительно напечатанных маркеров до самоклеящихся этикеток и полных систем печати, предназначенных для обработки тысяч этикеток, термоусадочных трубок или маркеров.

Большинство наших продуктов было разработано в тесном сотрудничестве с клиентами.

В результате наш портфель теперь включает решения, отвечающие широкому спектру требований : включая аспекты безопасности , необходимость отслеживания или соответствие юридическим требованиям .

Этикетки для кабелей: стабильные, универсальные и простые в использовании

Самоламинирующиеся этикетки для проволоки для исключительной защиты

Самоламинирующиеся кабельные этикетки с обертыванием состоят из поверхности для печати или записи, и функции ламинирования. Это гарантирует отличную защиту печатного текста от влаги, грязи, отложений и механического истирания. Благодаря своей гибкости, большинство этих ID кабелей также подходят для плоских ленточных кабелей , некоторые из них для высокотемпературных и внешних требований .

HellermannTyton предлагает широкий ассортимент этикеток, отвечающих большинству требований:

• Этикетки для термотрансферной печати , лазерной печати или ручная маркировка
• Этикетки различных размеров и форм
• Этикетки из различных материалов и различных спецификаций

Ниже вы найдете некоторые основные характеристики из нашего портфеля этикеток для кабелей .

TagPrint Pro: программное обеспечение для печати этикеток для кабелей

Программа для этикетирования TagPrint Pro содержит шаблоны для всей продукции HellermannTyton для термотрансферной печати — от проволочных этикеток , маркеров до термоусадочных трубок .

Просто выберите встроенную графику или загрузите свою и добавьте данные из системы ERP или стандартных программ, таких как Excel.

Штрих-коды создаются в несколько кликов.Поверхность всех этикеток HellermannTyton была специально подготовлена, чтобы качество печати на этикеточных принтерах всегда было отличным.

Этикетки высокого качества для лазерной печати

Ярлыки для проводов

Helatag 1104 — популярный выбор для маркировки кабелей . Это самоламинирующиеся этикетки для лазерной печати.

Поместите область напечатанной информации на провод и оберните прозрачную полосу вокруг провода , чтобы закрыть текст и обеспечить ему отличную защиту от истирания, пыли и грязи.

Проволочные этикетки для термотрансферной печати

Ярлыки для проводов

Helatag 1209 отличаются особой гибкостью благодаря закругленным краям.

Это делает их идеальными для плоских ленточных кабелей , а также для других кабелей и проводов. Этикетки можно легко распечатать с помощью термотрансферного принтера .

• Идеально для маркировки кабелей и проводов
• Превосходная Защита от влаги и механического истирания благодаря функции ламинирования
• Дополнительная сила сцепления за счет закругленной кромки

НОВИНКА: самоклеящиеся этикетки для гидравлических кабелей и труб

Самоламинирующиеся этикетки Helatag 1232 идеально подходят для работы в суровых условиях, например.грамм. для маркировки гидравлических труб .

На них нанесен сверхпрочный защитный ламинат , и на них можно удобно печатать с помощью принтеров серии термотрансферных принтеров HellermannTyton.

На этикетках серии Helatag 1232 предусмотрено место для дополнительной информации , а не только для серийного номера. Клей на акрилатной основе не повредит шланг.

Маркировка имеет хорошую стойкость к химическим веществам , таким как спирт, бензин, растворители и гидравлическое масло.Постоянную идентификацию кабеля обеспечивает гибкий, но прочный на разрыв и ударопрочный материал из полиэстера .

Диспенсер этикеток для ручного нанесения этикеток

Быстрое и практичное решение для небольших работ по техобслуживанию и ремонту — диспенсер самоламинирующихся этикеток RiteOn для рукописной маркировки . Чтобы увидеть, насколько это просто, посмотрите это видео :

Кабельные маркеры и кабельные бирки

Маркировка кабеля для различных требований

Каждая среда требует особых решений для маркировки.В дополнение к самоклеящимся кабельным этикеткам существует множество альтернатив, таких как термоусадочная трубка для печати , маркировка кабеля или маркировка кабеля . На рукавах и маркерах можно напечатать с обеих сторон , имеют хорошую механическую прочность и устойчивы к органическим растворителям и химикаты . Материалы для маркировки кабеля доступны в непрерывном формате или предварительно нарезанном в практичной «лестничной» системе.

Популярные приложения для кабельных бирок и маркеров HellermannTyton:

• Последующий монтаж или техобслуживание и ремонтные работы
• Приложения с особыми требованиями: например, стойкость к высоким температурам , обнаруживаемость металла или стойкость к жидкости

Прочтите некоторые конкретные примеры продуктов.

Этикетки с термоусадочной проволокой для печати: одобрено для европейских железных дорог

Не содержащий галогенов, огнестойкий и водостойкий TLFD DS в основном используется в приложениях, где противопожарная защита играет главную роль.

Однако эта термоусадочная этикетка также идеально подходит для применений, где требуется устойчивость к органическим жидкостям, , , обычное топливо, , смазочные материалы , и , свойства растворителя .

Материал протестирован в соответствии со стандартами EN-45545-2 , предварительно разрезан и снабжен практичной «лестничной системой».

Огнестойкая маркировка кабеля

HellermannTyton также предлагает трубки, такие как огнестойкие THTT DS — решение для промышленной идентификации , разработанное для тяжелых условий эксплуатации .

Печатный маркер идеален для применений, где высокие температуры и агрессивные растворы , особенно в аэрокосмической промышленности .

Бирки для кабелей, устойчивые к УФ-излучению

Идеально подходит для суровых условий окружающей среды. : Кабельные бирки TIPTAG PU, изготовленные из гибкого полиуретанового материала , являются идеальным выбором, когда требуется постоянная читаемость и Устойчивая к ультрафиолетовому излучению маркировка .

Доступные в белом и желтом цветах, основные преимущества этих огнестойких маркеров для печати включают в себя хорошую устойчивость к :

.

• Выветривание
• Истирание
• Химические вещества

Маркировка кабеля с печатью

Предварительно напечатанные маркеры, такие как Helagrip, Ovalgrip и WIC , можно легко надеть на кабели и провода .

Эти решения идеально подходят для следующих отраслей :

• Панельный дом
• Общественный транспорт
• Коммунальные услуги
• Телекоммуникации
• Электроустановки

Доступны символы 0–9, A – Z , а также электрические стандартные символы .

Посмотрите это видео и узнайте, как легко установить предварительно напечатанные маркеры HellermannTyton:

Идентификационные кабельные стяжки, пластины и держатели

HellermannTyton предлагает широкий ассортимент стяжек, пластин и держателей. Например, таблички для маркировки кабелей серий IMP и IT для использования на больших пучках кабелей .

Таблички со стрелками также подходят для использования на больших трубах и кабелях.

Идентификационные теги

Q-Tag, с другой стороны, имеют дизайн флага , который позволяет пользователю быстро читать или сканировать печатную информацию.

С держателями Helafix HC и HCR HellermannTyton также предлагает решение, в котором можно закрепить с помощью кабельных стяжек , а также винтов или заклепок — для временной или постоянной маркировки.

На всех галстуках, пластинах и держателях можно писать от руки, используя черный или красный несмываемый маркер T82.

Промышленная маркировка

Решения промышленной идентификации для современных рабочих процессов

Существует множество решений для маркировки кабелей и проводов, подходящих для постоянной маркировки компонентов и предварительно собранных единиц в электротехнической промышленности , а также для заводского оборудования с маркировкой .

Эти решения для промышленной идентификации могут также использоваться для Construction и ввода в эксплуатацию , а также для ремонта и расширения распределительных шкафов и систем управления .

Взгляните на избранных основных продуктов , которые часто используются в области промышленной маркировки .

Промышленная маркировка для борьбы с манипуляциями

HellermannTyton предлагает ряд материалов, которые позволяют клиентам быстро определить, были ли подделаны активы .

Два типа материалов являются общими и используются для выявления проблем, связанных с вмешательством: один оставляет на поверхности отчетливый узор, а другой распадается на фрагменты.

Также доступна прочная система маркировки для наружной рекламы , состоящая из прозрачной, ламинированной и пригодной для печати серебряной этикетки, которая обеспечивает отличные характеристики на грузовиках и прицепах .

Этикетки для панелей самоклеящиеся

Панельные этикетки, такие как Helatag 1220, представляют собой долговечные самоклеящиеся этикетки , сделанные из толстого материала. Он предназначен для замены традиционных пластиковых пластин с гравировкой.

Эти промышленные идентификационные этикетки подходят для следующих приложений :

• Панели управления
• Распределительные устройства
• Шкафы для хранения данных
• Общая маркировка прибора

Быстрая рукописная маркировка

Рукописные этикетки HELASIGN 270 из желтой ткани предназначены для быстрой идентификации компонентов, распределительного устройства и другого оборудования на месте установки .

Благодаря клею из синтетического каучука, этикетку можно легко удалить или при необходимости переместить — не оставляя следов клея.

Этикетки также подходят для сложных поверхностей и доступны с черной рамкой или без нее.

Руководство по выбору этикеток и маркеров

Вам интересно, какое решение для идентификации кабеля подходит для вашего приложения ? Наше руководство по выбору может вам помочь.

Выберите идентифицируемый объект (плоская или изогнутая поверхность) и качество его поверхности (гладкая или шероховатая). В зависимости от того, что вам нужно от наших систем идентификации, блок-схема поможет вам найти все подходящие продукты.

Попробуйте наш маркер для этикеток и руководство по выбору прямо сейчас.

Идентификация кабеля для специального применения

Идентификация кабеля в суровых и сложных условиях

Экстремальные условия окружающей среды требуют изделий из прочных материалов .Кроме того, оцифровка и упрощение процессов является важной темой для многих областей, где требуются специальные решения для промышленной идентификации, которые могут выдерживать экстремальные условия окружающей среды . Они также предлагают разумные возможности для повышения эффективности вашего бизнеса.

От интеллектуальных решений для этикетирования вы можете идентифицировать с до неразрушимых этикеток , сделанных из стали , вот некоторые из наших продуктов .

RFID: носитель информации, этикетка продукта и кабель быстрее — все в одном

Технология RFID представляет собой интеллектуальное решение для промышленной идентификации , сериализации и отслеживания продуктов .

HellermannTyton предлагает различные решения для отслеживания RFID , включая аксессуары и соответствующие считыватели RFID.

Узнайте больше о наших решениях RFID.

Система тиснения из нержавеющей стали M-BOSS

M-BOSS Compact — это тихая и простая в использовании система для тиснения металлических пластин .Физические свойства металла и высота тисненого знака позволяют пользователю легко удалить излишки грязи, краски или жира с помощью металлической щетки без нарушения целостности текста.

Маркеры M-BOSS используются во всех областях, где возникают высокие механические или термические нагрузки . К ним относятся следующие отрасли и направления:

• Морская промышленность
• Судостроение
• Нефтехимическая промышленность
• Горное дело
• Подземная промышленность
• Радио и мобильная телефонная промышленность

Дополнительную информацию можно найти в этой брошюре.

Hellermark: металлические маркеры с тиснением

Маркиры Hellermark с тиснением из нержавеющей стали идеально подходят для использования в суровых условиях или опасных сред. .

Кабельные стяжки просто протягивают через пряжку , чтобы закрепить несущие пластины.

Эти предварительно проштампованные маркеры используются, например, в следующих отраслях: :

• Железнодорожная промышленность
• Судостроительная промышленность
• Пищевая промышленность
• Строительные отрасли.

Часто задаваемые вопросы

Как выбрать правильную этикетку кабеля или маркер кабеля?

Прежде всего, какие требования вы предъявляете к маркировке кабеля или маркировке кабеля? Или другими словами: какие требования необходимо выполнить? Основными аспектами здесь являются, например, подвергается ли материал воздействию температур выше или ниже 90 градусов Цельсия , должен ли он быть защищенным от несанкционированного доступа или устойчивым к ультрафиолетовому излучению .

Вам поможет руководство по выбору этикеток и маркеров HellermannTyton. Убедитесь сами и выберите продукт, подходящий для вашей области применения !

Как выбрать правильный размер этикетки кабеля для термоусадочной трубки или для маркеров и этикеток?

Первый шаг — определить , какой диаметр кабеля вам нужен для вашего приложения. Или когда дело доходит до маркировки или маркировки кабелей: с каким диаметром кабеля я имею дело?

Как только это станет известно, руководство HellermannTyton по выбору размера поможет вам найти подходящий продукт для вашего применения. .Попробуй это сейчас!

Как можно использовать этикетки для проводов с защитным ламинатом?

Особенностью является то, что большинство защитных ламинатных этикеток HellermannTyton имеют закругленные углы. Это приводит к на более высокой конечной адгезии защитного ламината и противодействует нежелательному удалению маркировки проводов, особенно с кабелями малого диаметра и в тяжелых приложениях.

Что еще нужно учитывать и как правильно рассчитать размер для вашего защитного ламината? Ознакомьтесь с нашими инструкциями по использованию этикеток с защитным ламинатом!

Как выбрать правильный принтер и ленты для определенных типов и материалов?

HellermannTyton предлагает различных систем , которые могут печатать различные типы материалов / этикеток .Если вы хотите узнать, какой продукт подходит для вашей маркировки кабеля или маркировки кабеля, эта таблица дает вам хороший обзор . Убедитесь сами!

Какие клеящие свойства имеют кабельные этикетки?

В основном, различают следующие два состояния: начальное соединение , , которое происходит сразу после соединения этикетки и поверхности, и окончательное соединение , , которое представляет состояние постоянного соединения между этикеткой и поверхностью после соединения. клей был нанесен, прижат и затвердел.Факторы, влияющие на оптимальную адгезию, включают качество материала поверхности и свойства клея .

Что еще нужно учесть? Узнайте больше в нашей брошюре о клеящих свойствах этикеток!

Почему поверхностная энергия является важным фактором при выборе правильного клея?

Если поверхность, подлежащая маркировке, смочена клеем, энергия поверхности является решающим фактором для максимально достижимой прочности сцепления клея — в дополнение к рецептуре клея и качеству поверхности (материал, шероховатость, влажность, и т.п.).

Плоские капли:

• Высокая поверхностная энергия
• Хорошее смачивание
• Хорошие адгезионные свойства

Лазерная маркировка проводов для аэрокосмических проводов и кабелей

Cord Master предоставляет услуги лазерной маркировки проводов с использованием ультрасовременной УФ-лазерной маркировки от Spectrum Technologies. Мы можем постоянно маркировать широкий спектр типов и конструкций проводов и кабелей с помощью высококачественного и надежного метода идентификации.Мы специализируемся на маркировке электрических проводов и волоконной оптики с фторполимерным покрытием, используемых в аэрокосмической промышленности, и наше оборудование и процессы соответствуют следующим аэрокосмическим стандартам:

• Соответствует SAE AS50881, нет необходимости в испытании целостности изоляции после маркировки
• Полностью соответствует SAE ARP 5607 «Разборчивость печати на проводах и кабелях для аэрокосмической промышленности»
• Сертифицированный контраст маркировки 70-80% с использованием SAE AS4373, часть 1001 «Контраст маркировки проводов»
• Несмываемая маркировка соответствует спецификации Boeing 5152
• В полном соответствии с Sikorsky SS7333 «без ограничений использования»

Наша система эффективно наносит маркировку на PTFE (Teflon®), FEP, ETFE или аналогичные оболочки.Эти фторполимерные материалы обычно могут быть маркированы во всех формах, включая экструдированные полимеры, тонкие ленты или дисперсионные верхние покрытия, включая одинарные, витые пары и тройные (за исключением рубашек с прозрачным покрытием).

Преимущества нашей системы лазерной маркировки проволоки

• Неагрессивная маркировка УФ-лазером, без повреждения изоляции
• Превосходная стойкость к воздействию горячей гидравлической жидкости, топлива и истиранию
• Превосходный контраст и видимость
• Поддерживает целостность изоляции
• Изменяемый размер, ориентация и размещение шрифта

Типы проводов с УФ-маркировкой:

• Одноядерный, экранированный и неэкранированный:
  • Многожильный с оболочкой, экранированный и неэкранированный
• Полиимидные (каптоновые) провода, обмотанные лентой:
  • ПТФЭ (тефлон) с дисперсионным покрытием, проволока, обмотанная полиимидной лентой из ЭТФЭ и ФЭП, e.грамм. Airbus CF, Eurofighter JN1007, JN1018, JN1019
  • Тефлоновая лента (TKT / TK) напр. Airbus DK / DM / DR / AD, Boeing BMS13-60, AS22759 / 80-92
• Провода экструдированные:
  • Экструзии TFE напр. AS22759 / 9-12, PAN 6429PTFE (тефлон)
  • ETFE, XLETFE (Tefzel) например Boeing BMS 13-48 и т. Д., AS22759 / 16-19, AS22759 / 32-46 или FEP

Cord Master также предлагает термотрансферную печать для маркеров рукавов и термоусаживаемых изоляционных рукавов в соответствии с Sikorsky SS7333 и SS7334.

---

Отзыв

«Я хочу поблагодарить компанию Cord Master за комплект проводов высшего качества, который мы получили на прошлой неделе. Качество лазерной маркировки и быстрые сроки доставки были отмечены и высоко оценены. Мы, безусловно, будем использовать Cord Master в будущем, чтобы обращаться к продавцу с учетом наших потребностей в маркировке проводов ».

Джон Бабала
Инженер-электрик
Calspan, Inc.

Идентификация аварийных систем: четкая маркировка аварийной проводки предотвращает проблемы

Раздел 700 Национального электрического кодекса.10 (A) требует, чтобы все коробки и корпуса, включая переключатели, генераторы и силовые панели, которые являются частью аварийной системы, были маркированы, чтобы их можно было легко идентифицировать как компонент аварийной системы. Каждый аспект требует внимания к деталям. Одна вещь, которую необходимо знать, — это то, какая проводка, какое оборудование и корпуса являются компонентами аварийной системы на объекте. Другой — уровень детализации, необходимый для выполнения требований к маркировке, предписываемых этим правилом NEC.Многие установки и проверки не соответствуют обоим требованиям.

Во-первых, давайте рассмотрим, что представляет собой аварийная система. Статья 700 применяется непосредственно ко всем аварийным электрическим системам, и этот термин определен в Разделе 700.2. Определение этого термина применяется в Статье 700 и других правилах NEC, которые включают или ссылаются на термин «аварийные системы». Итак, с этой информацией давайте посмотрим, как определение сужает эти системы.

Аварийные системы требуются по закону и обычно классифицируются как аварийные в соответствии с муниципальными, государственными, федеральными или другими кодексами или любыми государственными юрисдикциями.Эти системы предназначены для автоматического снабжения светом и / или электроэнергией обозначенных зон и оборудования в случае сбоя нормального электроснабжения или в случае отказа части системы, предназначенной для подачи, распределения и управления энергией и освещением. для безопасности человеческой жизни.

Аварийные системы обычно устанавливаются в местах сбора, где требуется освещение для безопасного выхода большого количества людей из зданий, таких как отели, театры, спортивные арены, медицинские учреждения и аналогичные учреждения.Эти системы часто обеспечивают питание для таких функций, как вентиляция (где это необходимо для поддержания жизни), системы пожарной сигнализации, лифты, пожарные насосы, производственные процессы и другое оборудование. Определение термина «аварийная система», данное NEC, помогает пользователям понять, как определяются аварийные системы, и какие проводка и компоненты в электрических системах предназначены для аварийных целей.

Теперь, когда было установлено более полное понимание аварийных систем, следующее правило Кодекса, которое необходимо изучить и правильно применить, — это требование четко маркировать (идентифицировать) корпуса оборудования, распределительные и тяговые коробки, щитовые панели, автоматические переключатели, ответвленную цепь и проводку фидера. и так далее, которые являются частью аварийной системы.Формулировка тарификации в Разделе 700.10 (A) относится к идентификации, о которой и идет речь в этом разделе. Вот где многие не понимают этого на практике. Те, кто непосредственно участвует в проектировании или установке аварийной системы, обычно знают, какие компоненты и проводка составляют систему, поэтому личные знания и то, что они считают приемлемой маркировкой, могут быть недостаточными для жителей и пользователей объекта после того, как здание будет построено. занят.

Слова «легко идентифицировать» означают, что если кто-либо (не только кто-то с опытом работы в области электротехники) осмотрит электропроводку или корпуса оборудования, он должен знать, что это часть аварийной системы.Чтобы сделать это правильно в полевых условиях, мы должны включить слова «аварийная система» как часть постоянной маркировки, требуемой 700.10 (A) (1). Тогда это будет ясно не только монтажникам и строительным бригадам, но и всем тем, кто занимает и использует объект еще долгое время после того, как было предоставлено помещение.

Многие в этой области совершают ошибку, просто маркируя вложения буквами «EM», а не записывая их по буквам. Известно, что инспекторы не проводят установку из-за такой несоответствующей маркировки. (Кстати, инспекторам следует стремиться последовательно применять это требование ко всем подходящим аварийным системам и оборудованию, но это уже история другого дня.)

Раздел 700.10 (A) (2) также указывает, что открытые (не скрытые) кабели и кабельные каналы должны быть постоянно маркированы как компонент аварийной системы или цепи (фидеры и ответвления) с интервалами, не превышающими 25 футов. Наконец, розетки, питаемые от аварийной системы, должны быть отличительного цвета, например красного, или иметь маркировку на розетке или крышке, чтобы идентифицировать их как аварийные.

Большинство проектных групп и подрядчиков по электротехнике выполняют эти требования в своих спецификациях или с помощью таких методов маркировки, как гравированные этикетки и каталоги.Для дорожек качения можно использовать специальные наклейки, а также использовать кабели или цветовую кодировку и надписи, если это приемлемо для компетентного органа, имеющего юрисдикцию.

Наконец, давайте рассмотрим основные причины особых требований к маркировке проводки и компонентов аварийной системы. Один из них заключается в том, чтобы владельцы и обслуживающий персонал могли отличить аварийные системы от обычных энергосистем и оборудования для обслуживания и других целей. Другая причина — помочь в соблюдении требований к разделению проводов, указанных в разделе 700.10 (В).

.
