Чем отличается кромочный фрезер от обычного

В процессе обработки листовых материалов, особую проблему составляют операции по формированию боковых граней изделий. При отсутствии специального промышленного оборудования, выполнить эти работы с приличным качество очень сложно. На помощь может прийти ручной электроинструмент, носящий название кромочный фрезер. Он способен выполнить фаску, подрезать торец или выбрать четверть на заготовке. Но его возможности не ограничены обработкой кромок и позволяют выполнять множество других операций. Разобраться, что такое кромочный фрезер и для чего он может использоваться поможет материал, расположенный далее.

Устройство инструмента

На первый взгляд конструкция электроинструмента для обработки кромок аналогична ручной фрезерной машине. Обычный электрический шпиндель и скользящее основание делают оба инструмента очень похожими. Тем не менее, это разное оборудование, отличающееся как по конструкции, так и по назначению и приемам выполнения работ. Кромочная машина обычно меньше по габаритам и ориентирована на удержание одной рукой. Обработка граней не требует глубокого врезания в материал, поэтому инструмент оснащается электродвигателем небольшой мощности. Еще одно отличие ручного фрезера от кромочного фрезера заключено в конструкции опорной плиты. В первом инструменте реализована возможность свободного вертикального перемещения, обеспечивающая различную глубину фрезерования. При обработке кромок такое движение не востребовано. Фреза для работы по торцу практически всегда имеет постоянный вылет. Поэтому опорная плита кромочной машины проста по конструкции и обычно не оснащена дополнительными механизмами.

Производители предлагают несколько целевых модификаций кромочного инструмента, с некоторыми отличиями в конструкции. В работах по гипсокартону рекомендуется применять окантовочный фрезер. Он имеет самую простую конструкцию основания и маленькую мощность двигателя. Назначение машины обусловило и небольшой диаметр используемых фрез. Для работ по установке дверной фурнитуры позиционируется кромочно-петлевой фрезер. Эта машина отличается корпусом с отогнутой ручкой, и напоминает классическую дрель. В отдельную категорию выделяют фрезеры для обработки кромки ПВХ. Их главная особенность заключена в дополнительной рукоятке, необходимой при удержании оборудования на весу.

Применение

Резание, шлифование, сверление стали основными операциями при обработке дерева, пластика и других мягких материалов. Но достижение многих задач невыполнимо без фрезерных работ, для чего нужен специальный инструмент. Область использования кромочного фрезера ясна из его названия. С его помощью легко производятся работы по краям плоской заготовки. В первую очередь это выполнение фасок и скруглений. С использованием профильных фрез можно получить край сложной формы. Незаменима кромочная машина при подгонке шпона под размер заготовки, для вырезания пазов под установку петель, замков и иной фурнитуры.

Кромочный инструмент может использоваться не только для обработки кромки, но выполнять и фрезерные работы. Чтобы приступить к выборке паза или гравировке, достаточно установить соответствующую фрезу. Если не требовать от этого инструмента большой производительности, то он вполне может заменить вертикальную фрезерную машину в небольшой мастерской.

Выбор кромочного фрезера

В отличие от многих других инструментов, важным критерием при выборе кромочного фрезера будет удобство работы. Учитывая специфику операций, выполняемых одной рукой, на первый план выходят такие характеристики, как масса и эргономика. Параметры двигателя играют второстепенную роль. Мощный, но не удобный фрезер отрицательно повлияет на результат.

Выбирать профессиональную модель рекомендуется в том случае, если инструмент будет использоваться постоянно. При нерегулярном применении вполне подойдут простейшие модели. Для домашнего использования неплохим вариантом станет кромочно-петлевой фрезер.

Из дополнительного оборудования следует обратить внимание на упоры и прижимы, используемые в конкретных видах работ. В некоторых случаях востребованной окажется поворотная подошва для фрезерования под углом.

Оснастка к кромочному фрезеру представлена только разнообразными фрезами. Следует выбирать модели с хвостовиком диаметром 6 мм. Другие варианты в большинство фрезеров установить нельзя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Фрезерование позволяет сверлить отверстия, штробить, формировать посадочные места для дверной и оконной фурнитуры (например, для замков). А еще производить шлифовку поверхностей, выполнять всевозможные детали. Это в ваших планах? Покупайте фрезер!

В процессе работы фреза и вращается, и ходит туда-сюда. Такой принцип позволяет, как говорится, «вынимать материал» из заготовок различных конфигураций, будь то лист, брусок или фигурный элемент. Причем фрезерованию поддается отнюдь не только дерево и материалы на его основе (ДСП, МДФ, ОСП, фанера). Существуют фрезы для работы с пластиками, камнем, металлами.

Для ремесла и творчества

Потенциал метода очень широк. Фрезеру подвластна гравировка, создание сложных форм (в этом плане особенно популярна резьба по дереву). Электрическим ручным инструментом обрабатывают горизонтальные, вертикальные, наклонные поверхности, уступы и пазы различного профиля.

Самые широкие возможности открываются при работе с листовым материалом. Дизайнеры знают, насколько непросто работать с полупрозрачными пластиками. Оргстекло, акрил и т. п. нередко используются в качестве декора с подсветкой. Аккуратно выполнить из них плавный контур с минимальной вероятностью растрескивания, проделать отверстия и канавки для светодиодной начинки проще всего именно фрезой. Край при раскройке выходит качественным, и затраты на его дальнейшую обработку минимальны. Благодаря работе по шаблону точность создания формы из листового материала очень высока.

Фрезеры бывают разные

Оборудование для фрезерования весьма разнообразно. Одни только ручные фрезеры бывают: – универсальные; – кромочные; – ламельные, – присадочные.

Кромочный используют для снятия фасок и обточки кромок, ламельный – для изготовления пазов. Мы же в этом обзоре рассмотрим инструмент, оптимальный для домашнего мастера, – УНИВЕРСАЛЬНЫЙ ручной фрезер. Интереснейшая штука, с виду похожая на звездолет Гравицапу из фильма «Кин-дза-дза», умеет многое (разве что не летает).

На заметку: Константная электроника автоматически поддерживает оптимальную скорость вращения фрезы. Опция полезна особенно при обработке неоднородных материалов, например древесины. Поверхность получается оптимального качества. До идеала при работе по дереву часто требуется «доводка» наждачной бумагой вручную, либо шлифмашинкой.

Универсальный фрезер

Инопланетный вид инструменту придает компоновка агрегатов: «голова» (корпус с электродвигателем) опирается на штанги на жестких пружинах. Упоры нужны для того, чтобы задавать фрезе необходимую глубину погружения. Зажим штанг в том или ином положении осуществляется с помощью ручек, которые находятся симметрично по бокам корпуса. Бывает и один фиксатор положения штанг. Тогда с противоположной стороны возможен небольшой люфт, то есть при определенном нажиме фреза будет уходить глубже.

Платформа инструмента металлическая, с пластиковой накладкой. Наилучшим образом ведет себя литая подошва. Она идеально прилегает к основе и помогает производить действия, в результате которых движение фрезы происходит более точно. Отверстие в подошве, ограничивающее диаметр фрезы, имеет значение, если предстоит работать с особо крупной оснасткой.

Работа в трех измерениях

Глубина погружения фрезы фиксируется специальным рычагом или винтом. При настройке «голова» фрезера должна двигаться вверх-вниз плавно, без рывков. Перед началом работы выставляется ноль, затем глубина погружения. Револьверный упор позволяет изменять глубину погружения с некоторым шагом. В разных моделях он бывает 3- или 5-позиционным.

Помимо глубины погружения, пользуясь специальной приставкой – параллельным упором, – можно задать расстояние от края детали до центра фрезы. При смещении направляющей изменяется расстояние, так, шаг за шагом, выбирают лишний материал и делают паз заданной длины, ширины и глубины.

Нам бы пооборотистей!

Показатель «число оборотов двигателя в минуту» характеризует способность инструмента работать с теми или иными материалами. Практически все фрезеры оснащены бесступенчатым регулятором скорости вращения фрезы. Колесико должно поворачиваться с трудом, чтобы при вибрации позиция не сбилась.

Номинальное значение оборотов выставляется в зависимости от структуры и твердости материала, диаметра фрезы, большое значение имеет и опыт работы. Предпочтительнее работать на больших оборотах. Тогда погрешность будет меньше, то есть паз или профиль получится ровным, без волн. Однако следует иметь в виду, что на больших оборотах имеется риск возникновения прижогов.

Эргономика и безопасность

Точность фрезерования во многом зависит от удобства работы. Поэтому при выборе инструмента имеет смысл подержать его в руках, попробовать покрутить ручки и рычаги. По мощности инструмент делится на три ранжира: малой мощности – до 750 Вт, средней – до 1100 Вт и большой – более 1200 Вт. Чем мощнее – тем тяжелее.

Однако мощность не является главным критерием выбора. К немаловажным узлам относятся фиксирующий механизм кнопки включения, защита от непреднамеренного включения, адаптер для удаления пыли. Посмотрите, чтобы переходник для подключения пылесоса не мешал, не загораживал зону видимости. Этот параметр во многом субъективен, поскольку зависит от особенностей положения мастера при работе.

Что включено

Как правило, профессиональный инструмент не комплектуется фрезами, поскольку предполагается, что мастер сам выберет ту оснастку, которая ему нужна. Ведь каждая профессиональная фреза, выполненная из высококачественных сплавов, может стоить как целый набор бытовых фрез. Но даже в самый скромный комплект профессионального инструмента входят: – копировальная втулка; – фиксатор; – переходник для подключения пылесоса; – ключ для настройки.

Модели бытового уровня нередко комплектуются набором фрез для самых распространенных операций, чтобы работа домашнего мастера сразу спорилась. Согласитесь, удобно, когда есть из чего выбрать, можно все попробовать и приноровиться.

Фрезы концевые, кромочные

Фрезеровка охватывает широкий спектр различных операций и предполагает использование разной оснастки. Копировальная втулка предназначена для работы по шаблону. Также по шаблону можно работать фрезами с подшипником, фрезы концевые используется для выработки пазов, профилирования. Отличаются количеством ножей.

Фреза кромочная позволяет придать краю (торцу) тот или иной рельеф. Кромочные фрезы имеют подшипник для скольжения по шаблону. Бывают с верхним подшипником (у хвостовика) и с нижним подшипником (у окончания фрезы). Выбор зависит от удобства работы с шаблоном сверху или снизу.

Для выборки паза применяют пазовую фрезу, но иногда – дисковую. Фреза для изготовления филенок – наборная, состоит из двух частей (верхняя часть – подшипник – нижняя часть).

Каждая фреза имеет рабочую часть и хвостовик. Хвостовик вставляется в цанговый зажим на 2/3 своей длины. Чем глубже он вставлен, тем надежнее закреплена фреза, и тем меньше вероятность ее выпадения во время работы.

Кромочный фрезер (он же триммер) — инструмент сугубо профессиональный и пользуется большим почетом у столяров. Каковы его возможности и почему обычный вертикальный фрезер не заменит кромочного?

На фото:

Для чего нужен такой фрезер?

Фрезерование по кромке. Типичные задачи для кромочного фрезера (триммера) — снятие фаски, скругление края или придание ему сложного профиля, формирование декоративных желобков вдоль кромки, подгонка слоя шпона по размерам щита (снятие припуска пригоночной фрезой), вырезка пазов под петли. Этим, разумеется, возможности инструмента не ограничиваются. Ничто не мешает выполнять копирование, фрезеровать пазы или вырезать рисунок.
Не путайте с вертикальным фрезером. Может показаться, что кромочный фрезер — это урезанный вариант классического вертикального, однако на самом деле это не так, ведь у триммера есть ряд неоспоримых достоинств. Давайте разберемся, чем хорош этот инструмент.

Достоинства

На фото: кромочный фрезер DWE6005 компании DeWALT.

Легкий, маневренный, удобный. Кромочные, они же окантовочные, фрезеры имеют сравнительно скромную мощность (от 450 до 720 Вт), но именно этим они и хороши. Компактные размеры и небольшой вес делают инструмент маневренным и очень удобным в обращении. Небольшая подошва позволяет развернуться в ограниченном пространстве. По заготовке триммер ведут одной рукой. В некоторых случаях это заметно упрощает работу, так как избавляет от необходимости фиксировать деталь на верстаке.

Особенности кромочного фрезера

Регулировки. Глубину погружения фрезы задают перед работой. Для этого нужно поднять и зафиксировать корпус на нужной высоте: вертикальный ход составляет 28-30 мм, имеется шкала. Для точного ведения вдоль края предусмотрена возможность установки параллельного упора, хотя инструмент можно вести и по направляющей.
Полезные приспособления. Можно встретить, например, модели с адаптером для подключения пылесоса или с наклонным основанием — для работы под углом к поверхности.
Оснастка. Специальных фрез триммерам не требуется. Подойдет стандартная оснастка с хвостовиком 6 или 8 мм.
Электронная регулировка скорости. Она у большинства кромочных фрезеров (даже у дорогих) отсутствует, при этом частота вращения очень высока — до 30000-33000 оборотов в минуту.

Универсальные фрезеры

На фото: кромочный фрезер 3707F компании Makita.

С кромочной базой в комплекте. В последнее время на рынке появляется все больше и больше универсальных фрезеров со сменными базами. Корпус мотора у них выполнен в виде съемного модуля, который можно быстро закрепить на одном из оснований: на погружном со стандартным механизмом регулировки глубины или же на кромочном. В первом случае получаем классическую вертикальную машину, во втором — кромочный фрезер.

Кромочно-петлевые фрезеры

Для фрезерования пазов под петли. Такие машины адаптированы под вырезку углублений для карты петель. У них имеется обособленная рукоятка с кнопкой выключателя и упор, позволяющий точно фрезеровать на узком крае. Подобных машин на рынке единицы, да и специализация у них очень узкая, а потому берут их целенаправленно, под конкретную задачу, а не по принципу «может пригодиться в будущем».

Ручной фрезер по дереву: разновидности и сфера применения.

Ручной фрезер по дереву — устройство, которое должен иметь в арсенале любой мастер, занимающийся обработкой дерева. В производстве применяют стационарные фрезерные станки. В небольшой мастерской или домашнем хозяйстве используют ручные фрезеры.

Что такое ручной фрезер по дереву

Это электроинструмент вращательного типа, рабочей частью которого является фреза, закреплённая в цанговом патроне. Положение относительно поверхности обеспечивается опорной платформой (подошвой) или направляющей конструкцией. Фрезер применяют для обработки и декорирования поверхностей, нарезки пазов, профилирования, изготовления различных деталей и прочих работ по дереву.

Как и любой другой электроинструмент ручные фрезеры можно разделить на две категории: профессиональный и бытовой. Разница будет заключаться в мощности, назначении, функционале и прочих технических показателях, свойственных каждой из категорий.

Ручной фрезер по дереву может быть универсальным и подходить для выполнения большого количества операций, начиная от сверления отверстий и заканчивая работой со сложным узором.

Кроме того, существуют профессиональные модели, имеющие узкую специализацию. С их помощью можно выполнять определённый вид работ.

Назначение может быть любым: от снятия лака с поверхности до нарезания пазов определённой конфигурации.

Функционал инструмента

Основное назначение ручного фрезера по дереву — изготовление деталей для мебели, декоративных изделий и столярные работы. Используя доступный функционал и соответствующие расходники не составит труда выполнить следующие операции:

сверление отверстий любого диаметра и формы;
черновое выравнивание поверхностей и контуров деталей;
нарезка пазов, шлицов, шипов;
резка и подгонка соединений деталей;

изготовление посадочных пазов под фурнитуру;
профилирование прямой или фигурной кромки;
выполнение декоративной резьбы.

Конструкция универсального фрезеровального инструмента предусматривает использование различных насадок и направляющих приспособлений. Это значительно увеличивает функционал и точность обработки. Для этого используют специальные направляющие шины, упоры, копировальные кольца и шаблоны (кондукторы), циркуль-штанги и прочие приспособления.

Виды фрезеров и их особенности

Характер выполняемых работ и их объём определяет наличие того или иного вида фрезера. В мебельном производстве фрезерование является одним из основных процессов, для которого лучше подойдут узкоспециализированные модели.

Для бытового использования или в небольшой мастерской выгоднее иметь универсальную модель, подходящую для выполнения основных операций. Штанговый (вертикальный или погружной), является самым распространённым и универсальным видом.

Подходит для основных работ в домашних условиях, а также применяется на производстве. Кромочный (окантовочный), предназначен для нарезки пазов, канавок, снятия фаски. Подходит для аккуратной обработки ламинированных или шпонированных деталей. Используется в основном на производстве.

Ламельный, предназначен исключительно для нарезки пазов. Присадочный (дюбельный), специализированный электроинструмент для сверления парных отверстий под шканты. Применяется в мебельном производстве.

Комплектующие и расходники для ручного фрезера по дереву

Главный расходник — фрезы. Каждая предназначена для выполнения определённых операций и подбирается с учётом размера и формы выемки или отверстия. Существуют следующие разновидности фрез:

пазовые: прямые, фасонные, «ласточкин хвост;
кромочные (повторяющие): прямые, калёвочные, конусные, фигурные, фальцевые;
фигирейные: (односторонние и двухсторонние): горизонтальные, вертикальные;
дисковые;
конусные;
комбинированные.

Рабочая часть фрезы может иметь диаметр от 2-х до 73-х мм. Диаметр хвостовика: 6 мм, 8 и 12 мм. В связи с этим неплохо иметь в арсенале сменные цанговые патроны.

Для сверления отверстий небольшого диаметра возможно использовать обычные свёрла по дереву. Хороший набор не помешает.

Особенности работы с инструментом

Универсальность и широкий функционал обуславливают некоторые особенности использования ручного фрезера. Они заключаются как в умении работать инструментом, так и в соблюдении определённых правил.

Необходимо выбирать фрезы, соответствующие виду предстоящей работы. Твёрдость материала (древесины) также влияет на выбор. Для мягкой древесины подходят фрезы с режущей частью из лёгкого материала, твёрдые породы дерева требуют применения твёрдых режущих частей.

Скорость вращения также имеет значение. Обработку фрезами большого диаметра выполняют на небольших скоростях и, соответственно, чем тоньше фреза, тем выше обороты.

Слово «ручной» не означает, что инструментом возможно работать только, удерживая его руками. Большинство моделей допускают крепление к рабочему столу. Обработку мелких деталей удобнее производить закрепив устройство.

Закрепив устройство шпинделем вверх и используя различные приспособления, как заводские, так и самодельные можно собрать универсальный станок.

Как правильно выбрать и на что ориентироваться

Для правильного выбора необходимо определиться с видом фрезера. Технические параметры влияют на производительность, точность и удобность использования.

Мощность, для несложных операций в бытовых условиях будет достаточно от 400 до 750 Вт мощности.

Если предполагается использовать инструмент в небольшой домашней мастерской, выбор следует остановить на моделях от 800 до 1250 Вт. И, наконец, для профессиональных работ подойдут устройства более мощные, потребляющие до 2000 Вт. Скорость вращения, от этого параметра зависит возможность работы с материалами различной твёрдости.

Чем ниже обороты, тем мягче должен быть обрабатываемый материал. Количество оборотов в минуту может иметь диапазон от 7 до 30 тысяч. Подошва, устройства высокого качества имеют литую подошву. Она является основой, к которой крепятся направляющие детали, штанги и регулировочные узлы.

Основание должно иметь защиту в виде пластиковой накладки, которая предотвращает повреждение обрабатываемых поверхностей. Штанговый механизм, он должен работать плавно и без усилий. От качества деталей механизма зависит производительность и точность обработки.

Цанговый патрон, лёгкие модели рассчитаны на использование фрез малого и среднего размера с хвостовиком до 8 мм.

Мощные и тяжёлые фрезеры могут работать с оснасткой больших диаметров, что подразумевает наличие толстых хвостовиков до 12 мм. Ход фрезы, глубина фрезерования моделей бытового назначения лежит в пределах 50 мм. У профессионального инструмента этот показатель может ровняться 70 – 80 мм.

Кроме основных характеристик также следует учитывать возможность регулировки скорости вращения. Регулировка бывает ступенчатой или плавной. У хорошего инструмента переключатель скорости располагается так, чтобы его нельзя было случайно задеть.

Не стоит гнаться за высокими показателями мощности. Чем мощнее инструмент, тем он тяжелее и выполнять тонкую работу будет сложно.

Важным показателем является наличие плавного пуска и стабильность оборотов двигателя под нагрузкой. Продолжительность непрерывной работы влияет на производительность.

Выбирая любой инструмент, в том числе ручной фрезер предпочтение следует отдавать известным производителям. При выборе не слишком дорогих моделей для бытовых нужд следует обратить внимание на таких производителей как Интерскол или Makita. Профессионалы обычно отдают предпочтение DeWalt, Bosch, Festool, Black&Decker.

Источник: https://prosto-instrumenty.ru/ruchnoj-frezer-po-derevu/

10 лучших ручных фрезеров по дереву

Реклама от спонсоров:

Тип фрезера выбирается с учетом вида и объемов работ, а также назначения: для выполнения профессиональных задач или для применения в бытовых отраслях. Рассмотрим подробнее, что нужно учитывать при покупке фрезерного инструмента для работы по дереву.

Как выбрать ручной фрезер по дереву

Разновидности ручных фрезеров

Погружной (вертикальный) – универсальная модель, предназначенная для разных видов работ: формирования отверстий и пазов, удаления фасок. Используется как профессионалами, так и любителями.
Кромочный (триммер) – предназначен для обработки пазов, создания канавок, удаления фасок. Актуален для постоянного использования профессионалами, в быту эти работы можно выполнять и другими (более доступными по цене) устройствами.
Ротационный – подходит для создания отверстий в деревянных деталях, гипсокартоне, пластике, керамических изделиях. Может оформлять кромки.
Ламельный – предназначен только для создания пазов.
Присадочный – используется для формирования парных отверстий, востребован в мебельном производстве.

Важные критерии

Мощность. Оптимальное значение – 1800-2000 Вт, если больше – устройство будет тяжелым и менее удобным в работе. Если фрезер требуется для эпизодических манипуляций в гараже или на даче, подойдет модель с мощностью 600-700 Вт.

Настройка числа оборотов. Данная функция делает прибор более универсальным: 20000 оборотов – для массивных деревянных изделий, 10000 – для фанеры и пластика.
Глубина фрезерования. У простых моделей данное значение – 50-55 мм, этого хватает для бытовых нужд. Профессиональные устройства имеют глубину пропила до 80 мм.
Сохранение постоянных оборотов под нагрузкой – требуется для предохранения двигателя от перегрузок, делает работу с материалом более предсказуемой.
Размер цанги. Элемент необходим для фиксации фрезерного элемента: чем больше цанг разных размеров в комплекте, тем больше разных фрез можно крепить.
Патрубок для пылесоса – позволяет подключать оборудование для отвода пыли и стружки. Очень полезная функция при работе в помещениях.
Вес – современные модели весят около 4 кг. Слишком тяжелые устройства неудобно использовать, особенно если требуется тонкая работа.

Второстепенные критерии

Плавный запуск – функция необходима при использовании мощных фрезеров, в недорогих приборах она может отсутствовать.
Блокировка шпинделя – позволяет проще менять фрезу, но не является обязательной функцией.

Лучший универсальный фрезер по дереву

Makita RT0700CX2 которое используется не только профессионалами, но и любителями. Модель имеет три функции: кромочника, триммера и фрезера.

Характеристики

настройка числа оборотов;
мощность – 710 Вт;
функция плавного запуска;
сохранение числа оборотов при нагрузке;
масса – 1,8 кг;
длина кабеля – 2,5 м;
количество оборотов – 10000-30000 в минуту;
параметры цанги – 6/8 мм;
размеры – 200х89х89 мм;
предельный диаметр фрезерного элемента – 35 мм.

Плюсы

Универсальность. Фрезер может сочетаться с 4 подошвами, которые легко меняются.
В комплектации имеется 2 цанги.
Корпус – алюминиевый, что делает устройство более прочным.
Имеется патрубок пылеотсоса.

Минус – нет подсветки.

Лучший фрезер по дереву погружного типа

Интерскол ФМ-40/1000Э отличается легкостью в управлении. Долговечность обеспечивается качественными материалами, а безопасной – встроенной электронной системой.

Характеристики

параметры цанги – 6 мм, 8 мм;
конфигурация – вертикальная;
глубина фрезерования – 44 мм;
мощность – 1100 Вт;
предельный размер фрезерного элемента – 30 мм;
число оборотов – 10000-25500 в мин;
масса – 3,1 кг.

Плюсы

Возможность настройки количества оборотов.
Корпус из металлопластика.
Можно настраивать точную глубину.
Шпиндель имеет фиксатор.
Имеется револьверный упор.
Низкий уровень шума при работе.
Оснащается патрубком для пылесоса.

Минусы

В собранном виде не помещается в коробку.
Не очень удобный револьверный упор.

Лучший профессиональный фрезер по дереву

Bort BOF-1080N – современная модель, которая обладает достаточной мощностью для выполнения фрезерных работ в профессиональных и любительских целях.

Характеристики

мощность – 1200 Вт;
глубина – 45 мм;
минимально допустимый размер патрона – 6 мм;
предельный размер патрона – 8 мм;
число оборотов – 11000-30000 в минуту;
нагрузка сети – 230 В;
габариты – 230x265x140 мм;
масса – 3,2 кг.

Плюсы:

Имеется возможность быстрой настройки глубины.
Есть фиксатор шпинделя.
Рукоятки из противоскользящих материалов.
Патрубок для пылесоса.
Основание выполнено из литого металла.
Можно настраивать скорость вращения фрезерного элемента.
В комплекте есть набор щеток.
В рукоятке имеется встроенный выключатель.

Лучший недорогой фрезер по дереву

Hammer FRZ1200B подходит для повседневного использования, применения в строительстве и ремонте. Отличается хорошим уровнем сборки и продуманным расположением органов управления.

Характеристики

мощность – 1200 Вт;
число оборотов – 16000-30000 в минуту;
глубина – 55 мм;
параметры цанг – 6 мм, 8 мм;
масса – 4,3 кг.

Плюсы

Имеется возможность настройки скорости вращения.
Конструкция дополнена револьверным упором.
Есть патрубок для пылесоса.
В комплекте имеется копировальная втулка.

Лучший мощный фрезер по дереву

BOSCH POF 1400 ACE выделяется своей надежностью и высокой мощностью.

Характеристики

число оборотов – 11000-28000 в минуту;
мощность – 1400 Вт;
глубина пропила фрезерным элементом – 55 мм;
конфигурация – вертикальная;
параметры цанг – 6 мм, 8 мм, 1/4″;
уровень шума – 95 дБ;
масса – 3,5 кг.

Плюсы

Можно устанавливать точную глубину пропила.
При работе сохраняется неизменная скорость под нагрузкой.
Возможность подключения пылесоса для отвода пыли.
Конструкция оснащается подсветкой.

Минусы

Основание может шататься.
Высокая цена – так как продукция известного бренда.

ELITECH Ф 1800Э применяется для декоративных работ – создания фигурных пазов, кромок, фасок.

Характеристики

число оборотов – 11000-23000 в минуту;
мощность – 1800 Вт;
масса – 4,3 кг;
размеры цанги – 8/12 мм;
глубина фрезерования – 55 мм.

Плюсы

В конструкции имеется ограничитель пускового тока для защиты от перегрузок.
Модель характеризуется плавным нарастанием скорости для более точного пропила.
Устройство оснащается патрубком для пылесоса, что позволяет отводить пыль, которая образуется при работе.
В передней части расположена подсветка, упрощающая использование в темное время суток или в помещении с плохим освещением.

Лучший эргономичный фрезер по дереву

ВИХРЬ ФМ-1900 отличается от большинства компактных моделей своими габаритами. При этом модель вполне удобна в использовании, так как имеет эргономичные ручки и продуманную конструкцию.

Характеристики

конфигурация – вертикальная;
мощность – 1900 Вт;
глубина – 50 мм;
число оборотов – 26000 в минуту;
масса – 5 кг;
размер цанги – 6, 8 и 12 мм.

Плюсы

Возможность настройки количества оборотов.
Имеет литую подошву.
Есть патрубок для подключения пылесоса.

Минусы

В оснащении нет подсветки, как у других современных моделей.
Работает от сети, а не от аккумулятора.
Нет поддержания скорости под нагрузкой.

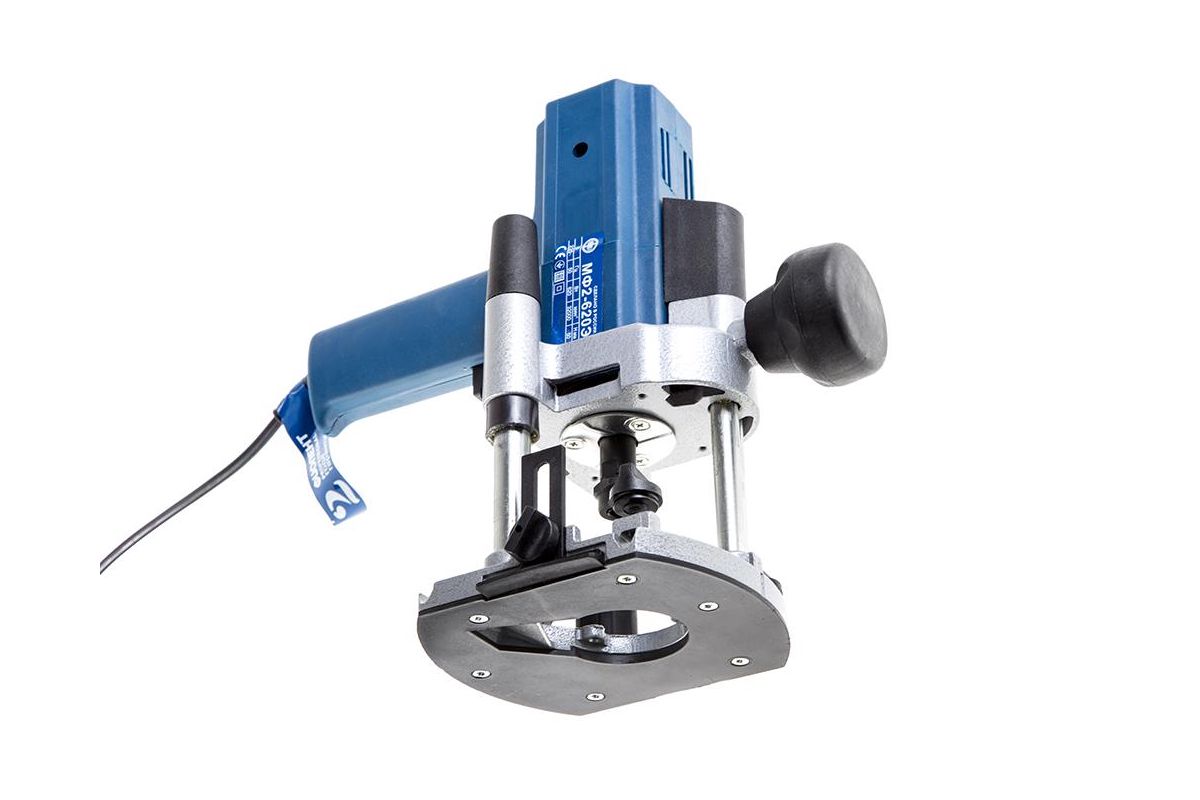

Фиолент МФ3-1100Э – это современная модель по доступной цене, довольно мощная и функциональная, при этом отличается прочностью конструкции и безопасностью при работе.

Характеристики

мощность – 1100 Вт;
количество оборотов – до 30000 в минуту;
глубина фрезерования – 50 мм;
вес – 2,6 кг;
размеры – 270×128×236 мм.

Плюсы

Легкость в работе благодаря компактным размерам.
Имеется боковая ручка, которая упрощает применение.
Есть шкала для точного погружения фрезы.

Минус – нет возможности регулировки оборотов.

Лучший фрезер по дереву для удаления фасок

DeWALT D 26204 K подходит для удаления фасок и формирования пазов. Прибор востребован благодаря своей надежности, производительности и безопасности.

Характеристики

мощность – 900 Вт;
скорость вращения фрезерного элемента – от 16000 до 27000 в минуту;
глубина фрезерования – 55 мм;
вес – 2,9 кг.

Плюсы

Резиновые ручки обеспечивают легкость управления.
Блокировка шпинделя позволяет быстро менять фрезы.
Плавный пуск – необходим для точного создания прореза при начале фрезерования.
Есть патрубок для пылесоса.
Имеется подсветка для работы вечером на улице или в помещении при плохом освещении.

Лучший фрезер по дереву для домашнего использования

RYOBI RRT1600-K – практичная и функциональная модель для использования опытными мастерами и частными умельцами.

Характеристики

мощность – 1600 Вт;
глубина фрезерования – 55 мм;
размер цанги – 8 мм, 12 мм;
число оборотов – 10000-26000 в минуту;
нагрузка сети – 220-240 В/50-60 Гц;
размеры – 300 x 290 x 135 мм;
масса – 3,95 кг.

Плюсы

Имеется 5 фрез, что делает прибор универсальным.
Резиновые ручки, которые делают использование более комфортным.
Можно подключать пылесос для отвода пыли и стружки.
Возможность настройки глубины фрезерования.

Любые из описанных выше моделей фрезеров – это надежные и производительные средства обработки деревянных поверхностей.

При должном уходе они являются долговечными и безопасными в течение всей эксплуатации.

Источник: https://vash.market/dom-i-dacha/stroitelstvo-i-remont/instrumenty/10-ruchnyh-frezerov-po-derevu-kak-vybrat-harakteristiki-plyusy-i-minusy.html

Ручной фрезер по дереву

Для проведения многих работа в столярной мастерской требуется фрезер. В последнее время большое распространение получили варианты исполнения с электрическим приводом, так как их применение позволяет максимально автоматизировать процесс и уменьшить количество требующегося время на обработку.

Несмотря на это ручной фрезер по дереву также весьма распространен, так как позволяет получить более сложные поверхности. Довольно часто проводится резьба по дереву ручным фрезером. Рассматриваемый инструмент выбирается в том случае, если нужно научиться работать с деревом.

Стоит учитывать, что в продаже встречается просто огромное количество вариантов исполнения этого инструмента, каждый обладает своими определенными особенностями. К примеру, фигурная резьба по дереву фрезером проводится при тщательном подборе наиболее подходящего инструмента.

Рассмотрим все особенности его выбора подробнее.

Ручной фрезер по дереву

Принцип работы оборудования

Принцип работы во многом зависит от вида выбранного инструмента. Большое распространение получил вертикальный фрезер по дереву, который можно считать универсальным инструментом, подходящим для самых различных случаев применения. Ручной фрезерный станок по дереву обладает следующими особенностями:

Конструкция достаточно проста, оснастка крепится на валу электродвигателя. Фреза выполняет механическую обработку поверхности за счет наличия режущей кромки.
Рассматриваемый инструмент представлен конструкцией, у которой вращение передается от вала двигателя напрямую. Другими словами, отсутствуют шестерни и ременная передача. За счет этого фрезерование ускоряется, так как раскручивание инструмента требуется немного времени.
Корпус фрезера может передвигаться по специальным направляющим относительно заготовки. Опорная платформа жестко фиксируется на основании. За счет этого возможности ручного фрезера по дереву существенно увеличиваются.

Работа ручным фрезером по дереву упрощается за счет установки специального упора, который позволяет регулировать глубину врезания фрезы. При опускании конструкции режущий инструмент плавно врезается в дерево. Перемещение фрезера по дереву может проводиться в горизонтальном направлении.

Работа ручным фрезером по дереву

Классическая конструкция состоит из следующих элементов:

Цанговый зажим, применяемый для зажима режущего инструмента.
Опорная платформа, предназначенная для базирования фрезера по дереву.
Ограничитель глубины врезания ступенчатого типа.
Ручка захвата, применяемая для управления инструментом.
Вертикальный упор.
Регулятор для указания числа оборотов.
Ручка, которая позволяет с высокой точностью настраивать глубину врезания.
Корпус с электрическим двигателем.
Ручка, предназначенная для параллельной регулировки расположения упора.
Параллельный упор.
Затяжной рычаг.
Кнопка, отвечающая за включение и выключение инструмента.
Направляющие штанги.

Устройство ручного фрезера

Производством рассматриваемого инструмента занимаются самые различные компании. Популярность бренда во многом определяет качество фрезера по дереву и его срок службы.

Разновидности ручных фрезерных станков

Изначально фрезер ручной применялся исключительно для работы с древесиной.

Сегодня можно встретить просто огромное количество вариантов исполнения этого инструмента, к примеру, некоторые используются для обработки натурального или искусственного камня, другие – металлов и пластика.

Универсальный фрезер применяется для выполнения различных столярных работ, которые связаны с получением мебели или декоративных изделий сложной формы. Он может использоваться для проведения следующих операций:

Образования пазов, шипов, фальцев и других углублений в материале с определенной формой. Погружной фрезер весьма распространен, так как подходит для выполнения самых различных технологических задач.
Выборка четверти проводится также довольно часто при изготовлении различных изделий из дерева.
Очень часто столярные работы предусматривают создание посадочных мест для замков или различной фурнитуры. Сделать подходящее отверстие или выемку качественно без подходящего фрезера по дереву практически невозможно.
Профилирование кромки по прямой или кривой траектории. Можно встретить в продаже кромочный фрезер, которые идеально подходит для рассматриваемой задачи.
Высверливание отверстий. Для получения отверстий в древесине фрезерные машины применяются крайне редко, так как для этого лучше всего подходит сверлильный станок. Однако, если отверстие имеет смещенную ось или необычную форму, то именно рассматриваемый фрезер по дереву подходит больше других.
Подгонка соединяемых деталей. При выполнении столярных работ довольно часто нужно выполнить соединение отдельных элементов. Для того чтобы они идеально прилегали друг к другу следует проводить точную обработку торцевых поверхностей.
Выравнивание контура при черновой обработке. Электрический фрезер может применяться для черновой обработки поверхности, получения заданной формы. Этот инструмент предназначен для снятия большого количества материала.
Создание декоративной резьбы. В некоторых случаях отделка поверхности предусматривает создание декоративной резьбы, которая предназначена лишь для украшения.

Виды фрез для ручного фрезераВиды фрез для ручного фрезера

Рассматривая виды фрезеров, стоит учитывать, что они классифицируются прежде всего по предназначению или сфере применения. Некоторые характеризуются универсальностью, другие подходят лишь для выполнения сложных и необычных операций. Классификация выглядит следующим образом:

Погружной или вертикальный – разновидность инструмента, которая применяется для получения различных отверстий и пазов, а также снятия фаски и фрезерования замкнутого контура. Данный вариант исполнения получил широкое распространение, применяется как в домашней мастерской, так и в промышленных цехах.
Кромочный или триммер – вариант исполнения, который предназначен для выборки паза, снятия фаски, вырезания неглубоких выемок сложной формы. Данный фрезер по дереву характеризуется тем, что может применяться для работы с материалом покрытым шпоном или ламинатом. Специалисты отмечают, что этот вариант исполнения целесообразно приобретать только в случае каждодневного использования.
Ротационный – инструмент, используемый для получения отверстий в дереве, керамике или гипсокартоне. Отличительной особенностью назовем то, что этот вариант исполнения позволяет контролировать глубину создаваемых отверстий с высокой точностью.
Ламельный применяется исключительно для выборки пазов.
Присадочный инструмент встречается крайне редко, так как применяется для получения парных отверстий.

Электрофрезеры применяются для существенного ускорения процесса обработки. Однако, в некоторых случаях без ручного приспособления практически не обойтись. Современный электрический мотор может иметь различный показатель оборотов, для чего устанавливаются специальные регуляторы.

Правила эксплуатации

Работа на ручном фрезере по дереву требует наличия определенных навыков. К примеру, для управления фрезой по сложному контуру применяется специальный шаблон. Среди особенностей правил эксплуатации отметим следующие моменты:

Фрезерование дерева должно проводиться только при надетых защитных очках
Узоры ручным фрезером по дереву получить можно только при наличии соответствующего опыта.
Нельзя допускать перегрев устройства.
Не допускается попадание посторонних предметов в зону резания.

Работа фрезером по дереву предусматривает выбор наиболее подходящих показателей скорости вращения фрезы и величины подачи. Это связан с тем, что древесина не терпит перегрева и при высокой скорости может даже загореться. Обработка кромки должна проводиться при применении специальной разновидности инструмента.

В заключение отметим, что важно уделить внимание бренду оборудования. Это определяет то, насколько качественным получается конструкция, как долго она прослужит и какими будет обладать эксплуатационными качествами. Большей популярностью пользуются устройства немецких производителей, так как они гарантируют высокое качество и длительный срок службы оборудования.

Источник: https://stankiexpert.ru/stanki/frezernye/ruchnojj-frezer-po-derevu.html

Какие бывают виды фрез по дереву: разновидности и сферы применения

В этой статье я постараюсь рассказать какие виды фрез бывают и для чего они используются.

фреза микрошип

По конструкции фрезы можно разделить на три типа:

монолитные фрезы — режущая кромка такой фрезы выточена в самом основании, так, что поломать такую фрезу будет нелегко, но вот после нескольких заточек она придет в негодность;
сборные — состоят из стальной болванки и приваренной режущей части, так как подобные фрезы проще всего изготавливать, на рынке их большинство;
со сменными режущими кромками — обычно ножи на таких фрезах бывают двусторонние, и если затупилась одна сторона, то можно перевернуть лезвие использовать другую сторону.

По характеристики материала лезвия фрезы бывают двух видов: быстрорежущие — для мягких пород дерева, и твердосплавные — для твердых пород.

И немаловажный параметр это диаметр хвостовика, бывает на 6, 8 и 12 мм. Есть так же забугорный вариант на четверть и полдюйма, но такие фрезы не совместимы с миллиметровой цангой.

Ну, а теперь давайте посмотрим какие виды фрез для ручного фрезера бывают и как их можно использовать.

Фрезы пазовые

Применяются для выборки паза необходимой глубины и ширины.

Пазовая прямая фреза

пазовая прямая фреза

Самая простая фреза цилиндрической формы. После использования в заготовке остается прямоугольный паз.

Пазовая галтельная фреза

пазовая галтельная фреза

Головка этой пазовой фрезы имеет округленную форму, и после ее использования паз напоминает латинскую букву «U». В зависимости от глубины погружения паз может быть полукруглым или же с прямыми краями в начале.

Пазовая V-образная фреза

пазовая V-образная фреза

Данный тип фрезы используется для создания декоративных пазов, а так же для снятия кромки. Бывают разнообразные углы наклона ножа, для создание наклона стенки, например 60 градусов, или 90 градусов.

Пазовая конструкционная фреза «ласточкин хвост»

пазовая конструкционная фреза «ласточкин хвост»

Данная фреза применяется для создания разъемного соединения «ласточкин хвост». Данный тип соеденения считается одним из самых надежных и долговечных, но требует от мастера большой сноровки.

Пазовая конструкционная Т-образная фреза

пазовая конструкционная Т-образная фреза

Этот тип фрез, как и предыдущий, применяется для создания разъемного соединения.

Пазовые фасонные фрезы

Существует целый ряд пазовых фасонных фрез для получения фигурного паза, так же такими фрезами можно обрабатывать кромки заготовки. Пазовые фасонные фрезы в сечении напоминают фигурные скобки. СОВЕТ: если вы хотите изготовить сложный паз такой фрезой, то пройдитесь по контуру, сначала прямой пазовой фрезой, а затем фасонной, это уменьшит нагрузку и на фрезу, и на фрезер.

пазовые фасонные фрезыпазовые фасонные фрезыпазовые фасонные фрезыпазовые фасонные фрезы

Фрезы кромочные

Как уже понятно из названия, данные фрезы служат для обработки кромок и торцов заготовки. Чаще всего кромочные фрезы бывают с подшипником, который не позволяет фрезе углубится в заготовку, а удерживает ее на кромке.

Кромочные прямые фрезы

Такие фрезы нужны для получения прямого угла на кромке или торце заготовки. То есть такая фреза, установленная на фрезер, будет строго перпендикулярна платформе фрезера.

кромочная прямая фрезакромочная прямая фреза

Кромочные калевочные фрезы

Данные тип фрех используется для получения волнистой, прямой, дугообразной и других фигурных кромок. Ее можно округлить ребро заготовки, скруглить его, получить полустержневой выступ или сделать кромку с фальцем. Такие фрезы часто используются для сложных орнаментов.

На этих фотографиях примеры того, как работают калевочные фрезы на кромке:

кромочная калевочна фрезакромочная калевочна фрезакромочная калевочна фрезакромочная калевочна фрезакромочная калевочна фрезакромочная калевочна фрезакромочная калевочна фрезакромочная калевочна фрезакромочная калевочна фрезакромочная калевочна фрезакромочная калевочна фрезакромочная калевочна фрезакромочная калевочна фреза

Кромочная калевочная регулируемая фреза

Прелесть этой фрезы в возможности регулировки расстояния между лезвиями, что позволяет округлять сразу верхний и нижний угол торца заготовки.

кромочная калевочная регулируемая фреза

Кромочные фальцевые фрезы

Такой тип фрез предназначен получения паза по кромке заготовки, выборки четверти и прямоугольной выборки с фальцем. Наличие подшипника на данной фрезе позволяет фрезеровать как прямолинейные, так и изогнутые детали.

Такие фрезы могут использоваться при: фрезеровании фальцев картинных рамок, сплачивании деталей в четверть, фальцевании элементов корпусной мебели.

Глубину выборки данной фрезы можно регулировать как подшипником, так и положение ручного фрезера.

кромочная фальцевая фрезакромочная фальцевая фреза

А это кромочная фальцевая фреза идет в комплекте с набором подшипников для регулирования глубины выборки

кромочная фальцевая фреза с набором подшипниковкромочная фальцевая фреза с набором подшипников и ножей

Кромочные конусные фрезы

Кроме создания декоративных кромок заготовки конусными фрезами можно выполнять угловые фаски по ребру делянок, а затем скреплять по длине, создавать объемные изделия (круглые, многоугольные).

кромочная конусная фрезакромочная конусная фрезакромочная конусная фреза

Кромочные галтельные фрезы

Данная фреза применяется для создание округлого паза на кромке заготовки. Наличие двух подшипников повышает удобство пользования данной фрезой и исключает перекос.

кромочная галтельная фреза

Кромочные мультипрофильные фрезы

В принципе тот же узор можно получить комбинируя разные фрезы, но на замену фрезы и один или несколько дополнительных проходов тратится много времени.

Мультипрофильные фрезы призваны сократить количество проходов до одного и тем самым здорово экономят время и нервы.

Но в каждой бочке меда есть своя ложка дегтя, если вы работаете это фрезой на всю рабочую высоту, то возрастает нагрузка на ручной фрезер, поэтому желательно пользоваться фрезером мощностью не менее 1600 Вт.

кромочная мультипрофильная фреза

Кромочные фигурные фрезы

С этими фрезами можно получить разнообразные виды профилей кромки. Можно использовать так же отдельные части рабочей кромки фрезы для получения оригинального профиля. Как и в предыдущем случае, здесь тоже понадобится мощный фрезер, так как фреза работает на большую площадь.

кромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезкромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фрезакромочная фигурная фреза

Кромочные полустержневые фрезы

Полустержневы фрезы используются для получения выпуклого, полукруглого выступа. Так же можно с помощью это фрезы изготавливать деревянный стержень (если обработать такой фрезой заготовку с двух сторон), можно получить профиль с фаской и кромкой. А если использовать эту фрезу в паре с калевочной или галтельной фрезой можно получить шарнирное соединение.

кромочная полустержневая фрезакромочная полустержневая фрезакромочная полустержневая фреза

Фрезы комбинированные

Комбинированные фрезы предназначены для сращивание деталей по торцу (наращивание) и изготовлению щитов по кромке. Комбинированные фрезы сочетают в себе и шип, и паз и расчитаны на то, что бы за один проход создать и шип и паз.

Комбинированные универсальные фрезы

С помощью такой фрезы получается совмещаемые шип и паз расположенные под заданным углом друг к другу. Так как одной фрезой можно обработать сразу две заготовки — это здорово экономит время.

комбинированная универсальная фрезакомбинированная универсальная фрезакомбинированная универсальная фрезакомбинированная универсальная фреза

Комбинированные рамочные фрезы

Эти фрезы разборные и позволяют располагать ножи на оси в нужном порядке. При изменении конфигурации такой фрезы, ее основание остается в цанге ручного фрезера, что бы не сбить настройки. Довольно часто такие фрезы продаются в наборах.

комбинированная рамочная фрезакомбинированная рамочная фрезакомбинированная рамочная фрезакомбинированная рамочная фрезанабор комбинированных рамочных фрезнабор комбинированных рамочных фрезнабор комбинированных рамочных фрез

Микрошиповые фрезы

Данный тип фрез служит для для очень прочного соединения заготовок друг с другом на микро шип и паз. Так как вырезается множество мелких шипов и пазов — весьма значительно увеличивается площадь склеиваемой поверхности.

микрошиповая фреза

Пазо-шиповые фрезы

Это может быть как и набор из двух фрез вырезающих отдельно шип и отдельно паз, так и может быть одна сборная фреза, разбирая и собирая которую можно изменить ее конфигурацию.

разборная пазо-шипова фрезанабор фрез шип и паз

Фрезы для изготовления вагонки

В принципе эта та же самая пазо шиповая фреза (набор фрез), разница лишь в том, что соединение получается фигурной формы и немного с большей площадью соприкосновения.

фрезы для изготовления вагонки

Фрезы фигирейные

Данный тип фрез используется для жекоративной обработки кромок филенок. На данных фрезах есть подшипник, а поэтому можно обрабатывать не только прямолинейные заготовки, но и криволинейную кромку.

Фрезы фигирийные горизонтальные

Бывает два типа: односторонние и двусторонние, вторые обрабатывают кромку изделия сверху и снизу.

фреза фигирийная горизонтальная (односторонняя)фреза фигирийная горизонтальная (односторонняя)фреза фигирийная горизонтальная (односторонняя)фреза фигирийная горизонтальная (односторонняя)фреза фигирийная горизонтальная (односторонняя)фреза фигирийная горизонтальная (двусторонняя)фреза фигирийная горизонтальная (двусторонняя)фреза фигирийная горизонтальная (двусторонняя)

Фрезы фигирийные вертикальные

Предназначены для глубокого фрезерования кромок изделий (филенок). Часто используются для создания плинтусов, но при хорошем воображении их возможности гораздо шире.

фреза фигирийная вертикальнаяфреза фигирийная вертикальнаяЗдесь я постарался привести примеры всех разновидностей фрез для ручного фрезера.

Что то пропустил? Дополняйте!!! Но стоит учесть, что одной и той же фрезы может быть нескольких размерах, так, что если вы решили в серьез заняться столяркой приготовьте серьезный ящик для хранения фрез!

Если вам была интересна и полезна публикация, то обязательно, просто обязательно ставим лайк и подписываемся!!! Все предложения, пожелания и критику шлите на [email protected] или же в комментарии под публикацией!

Производителем фрез изображения которых использывались в публикации является фирма ЭНКОР!

Источник: https://zen.yandex.ru/media/id/5b028c56bce67eb9a30669f6/5b92b7deef22f400aa2cd29d

Какой выбрать ручной фрезер по дереву

Содержание статьи:

Одной из самых популярных работой по обработке дерева является фрезерование. Подобную работу можно сделать при помощи фрезерного станка. Сейчас на строительном рынке можно найти огромное количество различных моделей фрезерных станков и у всех будут свои отличительные особенности по конструкции. Поэтому для того, чтобы помочь вам разобраться с выбором мы и задумали эту статью. Ниже будем рассматривать подобный инструмент для обработки древесины и как выбрать фрезер ручной. Как раз таким инструментом чаще всего и работают люди.

Особенности

Если сравнивать ручные со стационарными большими станками, то сразу можно сказать, что они будут отличаться своими особенностями.

Так, ручные варианты в основном производят фирмы Интерскол и Макита. Если сравнивать их с конкурентами, то их продукция обладает лучшими характеристиками. Когда решается, как выбрать фрезер по дереву, то необходимо обращать внимание на этих производителей.

Фрезеровочные станки ручного типа в основном применяются в быту для обработки деревянных конструкций. Так, к примеру, с их помощью вы сможете выполнить следующие операции:

Произведете установку межкомнатных дверей
Установите деревянные окна;
Сделать проточку доски;
Проведете обтачивание мелких элементов;
Срежете лишние слои древесины;
Выполните замки или пазы.

Чтобы понять, как выбрать фрезерный станок необходимо понять все функции. По своей сути подобные станки обладают широким функционалом и могут применяться в обширном диапазоне работ. Однако они обладают отдельными ограничениями. Например, инструмент должен применяться точечно. Это значит, что его не получится использовать при обработке больших деталей.

Компактные модели прекрасно вам подойдут, когда вам нужно обработать небольшие доски, планки, фанеру и т.п., а массивные элементы будут поддаваться обработке с трудом. Однако здесь стоит оговориться и сказать, что все будет зависеть непосредственно от выбранной модели. Как уже говорилось выше, популярные производители выпускают мощные модели, которые способны справиться и с задачами в быту, и с повышенными объемами работ. К тому же, они могут использоваться не только для обработки древесины, но и подойдут для работы с пластиком, мягким металлом и другими не очень твердыми материалами.

Выбор конструкции

Чтобы понять, какой фрезер купить для бытового использования, необходимо понимать, что ручной стоит меньше громоздких стационарных моделей. В целом инструмент выглядит, как увеличенная дрель, обладающая стабилизирующей планкой и доп. насадками. Двигатель спрятан за металлическим или пластиковым корпусом. Ведущие производители чаще всего применяют для кожуха пластик, т.к. это позволяет снизить стоимость конечного продукта.

От двигателя выходит маленький патрон или шпиндель. Как раз на него и одевается непосредственно фреза. Вариантов фрез для устройства имеется великое множество и при этом каждая из них предназначена для своей работы. Вовсе не будет удивительным то, что начинающий мастер легко запутается в их выборе и не сразу разберется, какой ручной фрезер лучше.

Рабочая насадка получает движение от мотора. Основной упор инструмента происходит на пластину, прикрепленную снизу. Удерживается станок с помощью удобных рукояток. Нижняя пластина позволяет защитить оператора от стружки, стабилизирует устройство, а также позволяет осуществлять регулировку глубины реза. Однако подобная регулировка предусматривается не во всех моделях. Как можно увидеть, сложного ничего в устройстве нет, он действует точно также как и любой другой современный электроинструмент. Немного сложнее дело будет непосредственно с выбором. Поэтому продолжаем изучать, какой ручной фрезер по дереву стоит выбирать и какой самый лучший.

Разновидности и различия

Фрезеры по дереву представляет собой одну из разновидностей стационарного фрезерного станка. Однако современные модели имеют несколько разновидностей. К примеру, все модели можно разделить по их мощности на:

Легкие – обладают мощностью до 750 Вт. Прекрасно подойдут для небольших по объему работ, однако для профессионального использования их мощности будет недостаточно.
Средние – мощность уже варьируется от 750 до 900 Ватт. Эта категория является не четкой, так как к ней можно относить и некоторые тяжелые модели. Является самым универсальным инструментом в классе с наиболее приемлемыми характеристиками. Применяется в основном для производства мебели и выполнения декоративных элементов из дерева. Из практики можно сказать, что когда выбирается, какой фрезер выбрать для бытового использования, то лучше всего обращать внимание на подобные модели.
Тяжелые – относятся к профессиональному инструменту. Мощность колеблется в пределах 900-1200 Вт. Однако встречаются и более мощные экземпляры. Тяжелый класс в свою очередь можно разделить по типу воздействия на обрабатываемый материл на неподвижные и погружные.

Неподвижный фрезер в стол наиболее дешевый аппарат из этого класса. Их эксплуатировать максимально просто, однако и их возможности минимальны. Все дело в том, что стабилизирующая планка, там, где она вообще присутствует, не имеет возможности регулировки по высоте.

Погружные действительно профессиональный инструмент. Они обладают внушительной функциональностью (например, регулировка погружения), которая дает возможность создания произведений искусства. Однако наличие серьезной функциональности приводит к их удорожанию и купить фрезер по дереву не всегда по карману.

Виды фрез

Иметь дома среди инструмента ручной фрезер будет, конечно, удобно. Он способен значительно облегчить выполнение многих задач. Однако чтобы работа началась и выполнялась качественно необходимо выбрать и установить на ручной станок фрезы нужного типа, формы и размера. О том, какой лучше выбрать по функционалу и удобству работы с фрезами, далее.

Фреза сама по себе представляет обычную насадку на выходной вал инструмента (шпиндель). У нее одна сторона цилиндрическая и предназначена для закрепления в патроне. С другой стороны будет находиться рабочая часть, которой и будет осуществляться обработка материала. Для того чтобы правильно выбрать фрезу необходимо сразу представлять, для чего она предназначается, какие у нее характеристики и т.п. Иначе выбор будет затруднен. А выполнение всей работы, как вы понимаете, зависит именно от типа рабочей насадки.

Насадки можно разделить на следующие виды:

С цельным основанием;
С направляющим подшипником.

В первом варианте, как можно понять, рабочий инструмент выглядит цельной конструкцией с повышенной прочностью. А второй случай предполагает наличие дополнительного подшипника, который несколько усложняет конструкцию.

Модели, обладающие направляющим подшипником, представлены следующими типами:

Конусные;
Профильные;
Дисковые;
Калевочные;
Гальтельные;
Фальцевые.

Конусные предназначены для среза для кромок досок или брусков под необходимым углом. Чаще всего угол для среза – 45°.

Профильные – обладают интересной формой, которая позволяет выполнять декоративные пазы. Бывают круглыми, иметь несколько выступов или линий. Применяются для создания декоративных элементов на дверях, мебели и т.д.

Дисковые помогут вам выполнить пазы в заготовке. Используются достаточно часто для стыковки деревянного пола или проточки плинтусов.

С помощью калевочных фрез вы сможете закруглить кромку заготовки, сделав ее гладкой. Могут также полностью закруглить доску.

Гальтельные фрезы будут схожи с профильными, но позволяют создавать уже внутренние узоры. Частенько используются для внутренних закруглений четвертей.

Фальцевые – дают возможность идеального фрезерования целых четвертей бруска или доски. Естественно, что эту работу можно выполнять и дисковой фрезой, но с помощью фальцевой вы сделаете это побыстрее. К тому же работу будет выполняться качественнее, да и повторных проходов будет меньше.

Фрезы без направляющих и их особенности

Подобные фрезы в основном используются для выполнения проточек в теле заготовки. Проще говоря, если фрезой с подшипником вам потребуется сначала обработать доску с одной стороны, а потом с другой, то фрезой без направляющей вы значительно упростите себе жизнь, т.к. ее можно спокойно загонять в заготовку в необходимом месте без опасений. Каких-либо повреждений или проблем не возникнет. Они, в свою очередь, разделяются на:

Прямоугольные;
Гальтельные;
V-образные;
«Ласточкин хвост»

Прямоугольные – позволяют выполнять прямоугольные крупные пазы. Работа происходит быстро и качественно.

Гальтельные – практически аналогичны фрезам с подшипниками, но способны выполнять полноценный скругленный паз.

V-образные – применяются для выполнения треугольных пазов.

«Ласточкин хвост» – используются для проточки в заготовках пазов с внутренними расширениями. Они обычно применяются тогда, когда нужно выполнить прочные и надежные закрытые замки.

Какой вариант выбрать

Теперь посмотрим на то, какой фрезер лучше купить. Точно также как и с выбором любого другого инструмента для дома, вам заранее необходимо понять, для чего он вам нужен и какую работу вы будете им выполнять. Ведь для выполнения элементарных работ по дому вам будет достаточно легкого недорогого варианта и нужды покупать дорогую профессиональную модель абсолютно нет.

Конечно же, если вы занимаетесь обработкой древесины на профессиональном уровне, то, естественно, что вам необходим агрегат посерьезнее.

В целом, кроме выбора рабочих насадок, выбор инструмента между моделями не сложен и понять, какой выбрать довольно просто. Как уже говорилось нужно учитывать мощность, эргономику, вашу симпатию, ну и, конечно же, цену. Однако профессионалы рекомендуют не покупать дешевые неизвестные марки, если вы хотите, чтобы прибор мог работать долгое время. Лучше всего обращаться к уже зарекомендовавшим себя производителям – Makita, Интерскол, Hitachi, Метабо, Bosch, Dewalt. Эти фирмы уже не один раз доказывали, что производят действительно качественную продукцию.

Не можем не согласиться, что качественный вариант одного из приведенных выше производителей будет стоить дороже, чем какой-нибудь китайский станок. Однако стоит ли рисковать? Ведь в случае поломки подобного инструмента, найти на него запчасти и починить его будет достаточно проблематично, если вообще это будет возможно, потому что многие дешевые варианты не предполагают своего последующего ремонта. А вот выбор качественного инструмента действительно будет стоящим, так как он сможет прослужить долгие годы. Его в случае неисправности вы всегда сможете отремонтировать в сервисном центре производителя, которых сейчас достаточное количество. Поэтому смотреть на то, какой лучше выбрать стоит еще до покупки.

Советуем почитать:

Ручной фрезер по дереву — особенности и использование

Для проведения многих работ в столярной мастерской требуется фрезер. В последнее время большую популярность получили варианты исполнения с электрическим приводом, потому что их применение позволяет максимально автоматизировать процесс и уменьшить количество требующегося время на обработку. Несмотря на это ручной фрезер по дереву весьма распространен, так как позволяет получить более сложные поверхности. Часто проводится резьба по дереву ручным фрезером. Рассматриваемый инструмент выбирается когда нужно научиться работать с деревом. Стоит учитывать, что в продаже встречается огромное количество вариантов исполнения такого инструмента, каждый обладает своими определенными особенностями. Фигурная резьба по дереву фрезером проводится при тщательном подборе подходящего инструмента. Рассмотрим все особенности его выбора подробнее.

Содержание статьи:

Принцип работы оборудования

Принцип работы по большей части зависит от вида выбранного инструмента. Большое распространение получил вертикальный фрезер по дереву. Его можно считать универсальным инструментом, подходящим для различных случаев применения. Ручной фрезерный станок по дереву имеет следующие особенности:

Простая конструкция. Оснастка крепится на валу электродвигателя. Фреза выполняет механическую обработку поверхности за счет наличия режущей кромки.
Рассматриваемый инструмент представлен конструкцией, где вращение передается от вала двигателя напрямую. Другими словами, отсутствуют шестерни и ременная передача. Благодаря этому фрезерование ускоряется, так как раскручивание инструмента требует немного времени.
Корпус фрезера может передвигаться по специальным направляющим относительно заготовки. Опорная платформа жестко фиксируется на основании. За счет этого возможности ручного фрезера по дереву значительно увеличиваются.

Работа ручным фрезером по дереву упрощается за счет установки специального упора, позволяющего регулировать глубину врезания фрезы. При опускании конструкции режущий инструмент плавно врезается в дерево. Перемещение фрезера по дереву может происходить в горизонтальном направлении.

Классическая конструкция состоит из таких элементов:

Цанговый зажим, применяемый для зажима режущего инструмента.
Опорная платформа, предназначенная для базирования фрезера по дереву.
Ограничитель глубины врезания ступенчатого типа.
Ручка захвата, используемая для управления инструментом.
Вертикальный упор.
Регулятор для указания числа оборотов.
Ручка, позволяющая с большой точностью настраивать глубину врезания.
Корпус с электрическим двигателем.
Ручка, предназначенная для параллельной регулировки расположения упора.
Параллельный упор.
Затяжной рычаг.
Кнопка, отвечающая за включение и выключение инструмента.
Направляющие штанги.

Устройство ручного фрезера

Производством рассматриваемого инструмента занимаются разные компании. Популярность бренда во многом определяет качество фрезера по дереву и его продолжительность службы.

Разновидности ручных фрезерных станков

Изначально ручной фрезер применялся исключительно для работы с древесиной. Сегодня можно встретить огромное количество вариантов исполнения этого инструмента, к примеру, некоторые используются для обработки натурального или искусственного камня, другие — металлов и пластика. Универсальный фрезер подходит для выполнения различных столярных работ, связанных с получением мебели или декоративных изделий сложной формы. Он может использоваться для проведения следующих операций:

Образования пазов, шипов, фальцев и других углублений в материале с определенной формой. Погружной фрезер очень распространен, так как подходит для выполнения самых различных технологических задач.
Выборка четверти проводится довольно часто при изготовлении различных изделий из дерева.
Очень часто столярные работы предусматривают создание посадочных мест для замков или различной фурнитуры. Сделать подходящее отверстие или выемку качественно без подходящего фрезера по дереву практически невозможно.
Профилирование кромки по прямой или кривой траектории. Можно встретить в продаже кромочный фрезер, которые идеально подходит для рассматриваемой задачи.
Высверливание отверстий. Для получения отверстий в древесине фрезерные машины применяются крайне редко, так как для этого лучше всего подходит сверлильный станок. Однако, если отверстие имеет смещенную ось или необычную форму, то именно рассматриваемый фрезер по дереву подходит больше прочих.
Подгонка соединяемых деталей. При выполнении столярных работ довольно часто нужно выполнить соединение отдельных элементов. Чтобы они идеально прилегали друг к другу следует проводить точную обработку торцевых поверхностей.
Выравнивание контура при черновой обработке. Электрический фрезер может применяться для черновой обработки поверхности, получения заданной формы. Этот инструмент предназначен для снятия большого количества материала.
Создание декоративной резьбы. Иногда отделка поверхности предусматривает создание декоративной резьбы, предназначенной лишь для украшения.

Виды фрез для ручного фрезера

Погружной или вертикальный – разновидность инструмента, которая применяется для получения различных отверстий и пазов, а также снятия фаски и фрезерования замкнутого контура. Этот вариант исполнения получил широкое распространение, применяется как в домашней мастерской, так и в промышленных цехах.
Кромочный или триммер – вариант исполнения, который предназначен для выборки паза, снятия фаски, вырезания неглубоких выемок сложной формы. Данный фрезер по дереву характеризуется тем, что может применяться для работы с материалом покрытым шпоном или ламинатом. Специалисты отмечают, что этот вариант исполнения целесообразно приобретать только в случае каждодневного использования.
Ротационный – инструмент, используемый для получения отверстий в дереве, керамике или гипсокартоне. Отличительной особенностью назовем то, что этот вариант исполнения позволяет контролировать глубину создаваемых отверстий с большой точностью.
Ламельный применяется исключительно для выборки пазов.
Присадочный инструмент встречается крайне редко, так как используется для получения парных отверстий.

Правила эксплуатации

Фрезерование дерева должно проводиться только при надетых защитных очках
Узоры ручным фрезером по дереву получить можно при наличии соответствующего опыта.
Нельзя допускать перегрев устройства.
Не допускается попадание посторонних предметов в зону резания.

Работа фрезером по дереву предусматривает выбор самых подходящих показателей скорости вращения фрезы и величины подачи. Это связано с тем, что древесина не терпит перегрева и при высокой скорости может загореться. Обработка кромки должна проводиться специальным инструментом.,

Заключение

Важно уделить внимание бренду оборудования. Это определяет то, насколько качественным получается конструкция, как долго она будет служить и какими будет обладать эксплуатационными качествами. Большей популярностью пользуются устройства немецких производителей, потому что они гарантируют высокое качество и длительный срок службы оборудования.

% PDF-1.4 % 331 0 объект > эндобдж xref 331 78 0000000016 00000 н. 0000002713 00000 н. 0000002834 00000 н. 0000003431 00000 н. 0000004138 00000 п. 0000004760 00000 н. 0000005192 00000 н. 0000005306 00000 н. 0000005900 00000 н. 0000006012 00000 н. 0000006450 00000 н. 0000011539 00000 п. 0000012165 00000 п. 0000012855 00000 п. 0000012945 00000 п. 0000013593 00000 п. 0000013976 00000 п. 0000014429 00000 п. 0000016882 00000 п. 0000019016 00000 п. 0000021267 00000 п. 0000023566 00000 п. 0000025210 00000 п. 0000027368 00000 н. 0000029463 00000 п. 0000031722 00000 п. 0000036843 00000 п. 0000039295 00000 п. 0000039408 00000 п. 0000039520 00000 н. 0000039640 00000 п. 0000039789 00000 п. 0000039902 00000 н. 0000039999 00000 н. 0000040148 00000 п. 0000040255 00000 п. 0000040352 00000 п. 0000040501 00000 п. 0000040609 00000 п. 0000040716 00000 п. 0000040837 00000 п. 0000040991 00000 п. 0000041094 00000 п. 0000041193 00000 п. 0000041314 00000 п. 0000041463 00000 п. 0000041575 00000 п. 0000041684 00000 п. 0000041805 00000 п. 0000041954 00000 п. 0000042065 00000 п. 0000042177 00000 п. 0000042298 00000 п. 0000042447 00000 п. 0000042557 00000 п. 0000042670 00000 п. 0000042778 00000 п. 0000042924 00000 п. 0000043077 00000 п. 0000043186 00000 п. 0000043295 00000 п. 0000043416 00000 п. 0000043565 00000 п. 0000043677 00000 п. 0000043798 00000 п. 0000043952 00000 п. 0000044051 00000 п. 0000044167 00000 п. 0000044316 00000 п. 0000044425 00000 п. 0000044529 00000 п. 0000044650 00000 п. 0000044804 00000 п. 0000044913 00000 п. 0000045026 00000 п. 0000045147 00000 п. 0000045296 00000 п. 0000001856 00000 н. трейлер ] / Назад 792407 >> startxref 0 %% EOF 408 0 объект > поток hb«b`h Ȁ

Компактный маршрутизатор DeWalt Heavy-Duty DWP610 / DWP611 Руководство пользователя

Компактный маршрутизатор для тяжелых условий эксплуатации DWP610 / DWP611

СОХРАНИТЕ ВСЕ ПРЕДУПРЕЖДЕНИЯ И ИНСТРУКЦИИ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ

Термин «электроинструмент» в предупреждениях относится к вашему сетевому (проводному) электроинструменту или аккумуляторному (беспроводному) электроинструменту.

БЕЗОПАСНОСТЬ РАБОЧЕЙ ЗОНЫ
a) Поддерживайте чистоту и хорошее освещение рабочей зоны. Загроможденные или темные места могут стать причиной несчастных случаев.
b) Не работайте с электроинструментом во взрывоопасной атмосфере, например, в присутствии легковоспламеняющихся жидкостей, газов или пыли. Электроинструменты создают искры, которые могут воспламенить пыль или пары.
c) Не подпускайте детей и посторонних лиц при работе с электроинструментом. Отвлечение внимания может привести к потере контроля.
ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ
a) Вилки электроинструментов должны соответствовать розетке.Ни в коем случае не модифицируйте вилку. Не используйте переходные вилки с заземленными электроинструментами. Неизмененные вилки и подходящие розетки снизят риск поражения электрическим током.
b) Избегайте контакта тела с заземленными поверхностями, такими как трубы, радиаторы, плиты и холодильники. Если ваше тело заземлено, существует повышенный риск поражения электрическим током.
c) Не подвергайте электроинструмент воздействию дождя или влаги. Попадание воды в электроинструмент увеличивает риск поражения электрическим током.
г) Не злоупотребляйте шнуром. Никогда не используйте шнур для переноски, тяги или отключения электроинструмента. Держите шнур вдали от источников тепла, масла, острых краев или движущихся частей. Поврежденные или запутавшиеся шнуры увеличивают риск поражения электрическим током.
e) При работе с электроинструментом на открытом воздухе используйте удлинитель, подходящий для использования вне помещения. Использование кабеля, подходящего для использования на открытом воздухе, снижает риск поражения электрическим током.
f) Если использование электроинструмента во влажном месте неизбежно, используйте источник питания с защитой от замыкания на землю (GFCI).Использование GFCI снижает риск поражения электрическим током.
ЛИЧНАЯ БЕЗОПАСНОСТЬ
a) Будьте внимательны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не пользуйтесь электроинструментом, если вы устали, находитесь под действием наркотиков, алкоголя или лекарств. Момент невнимательности при работе с электроинструментом может привести к серьезным травмам.
б) Используйте средства индивидуальной защиты. Всегда надевайте защитные очки. Защитное снаряжение, такое как респиратор, нескользящая защитная обувь, каска или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат количество травм.
c) Предотвратить непреднамеренный запуск. Убедитесь, что переключатель находится в выключенном положении, прежде чем подключать к источнику питания и / или аккумуляторной батарее, поднимать или переносить инструмент. Переноска электроинструмента, держа палец на переключателе, или включение электроинструмента, у которого переключатель включен, может привести к несчастным случаям.
d) Удалите регулировочный ключ или гаечный ключ перед включением электроинструмента. Гаечный ключ или ключ, оставленный на вращающейся части электроинструмента, может привести к травме.
д) Не переусердствуйте. Всегда стойте на ногах и сохраняйте равновесие.Это позволяет лучше контролировать электроинструмент в непредвиденных ситуациях.
е) Одевайтесь правильно. Не носите свободную одежду или украшения. Держите волосы, одежду и перчатки подальше от движущихся частей. Свободная одежда, украшения или длинные волосы могут попасть в движущиеся части.
g) Если предусмотрены устройства для подключения пылеуловителей и пылеуловителей, убедитесь, что они подключены и используются надлежащим образом. Использование пылесборника может снизить опасность, связанную с пылью.
ЭКСПЛУАТАЦИЯ И УХОД ЗА ЭЛЕКТРОИНСТРУМЕНТОМ
a) Не применяйте силу к электроинструменту.Используйте соответствующий электроинструмент. Правильный электроинструмент будет выполнять работу лучше и безопаснее с той скоростью, для которой он был разработан.
b) Не используйте электроинструмент, если переключатель не включает и не выключает его. Любой электроинструмент, которым нельзя управлять с помощью переключателя, опасен и подлежит ремонту.
c) Отсоедините вилку от источника питания и / или аккумуляторную батарею от электроинструмента перед выполнением любых регулировок, сменой принадлежностей или хранением электроинструмента. Такие превентивные меры безопасности снижают риск случайного запуска электроинструмента.
d) Храните неиспользуемые электроинструменты в недоступном для детей месте и не позволяйте лицам, не знакомым с электроинструментом или данными инструкциями, работать с электроинструментом. Электроинструменты опасны в руках неподготовленных пользователей.
e) Уход за электроинструментом. Проверьте, нет ли перекоса или заедания движущихся частей, поломки частей и любых других условий, которые могут повлиять на работу электроинструмента. В случае повреждения отремонтируйте электроинструмент перед использованием. Многие несчастные случаи вызваны плохо обслуживаемым электроинструментом.
f) Держите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками
реже заедают и их легче контролировать.
g) Используйте электроинструмент, принадлежности, насадки для инструментов и т. Д. В соответствии с данными инструкциями, принимая во внимание условия работы и выполняемую работу. Использование электроинструмента для операций, отличных от предполагаемых, может привести к опасной ситуации.
ОБСЛУЖИВАНИЕ
a) Поручите ремонт электроинструмента квалифицированному специалисту по ремонту с использованием только идентичных запасных частей.Это обеспечит безопасность электроинструмента.

Дополнительные специальные правила безопасности

Держите электроинструменты за изолированные поверхности для захвата при выполнении операций, при которых режущий инструмент может задеть скрытую проводку или собственный шнур. Контакт с токоведущим проводом сделает открытые металлические части инструмента «под напряжением» и приведет к поражению оператора.
Используйте зажимы или другой практичный способ закрепить и удерживать заготовку на устойчивой платформе. Если держать изделие рукой или прижимать его к телу, оно становится нестабильным и может привести к потере контроля.
НЕ режьте металл.
Следите за тем, чтобы ручки и поверхности для захвата были сухими, чистыми и обезжиренными. Это позволит лучше контролировать инструмент.
Крепко держите фрезерный станок обеими руками, чтобы выдержать пусковой момент.
Держите руки подальше от зоны резки. Ни в коем случае не засовывайтесь под заготовку. При резке основание фрезы должно плотно прилегать к заготовке. Эти меры предосторожности снизят риск получения травм.
Никогда не запускайте моторный блок, если он не вставлен в одну из баз маршрутизатора.Двигатель не предназначен для использования в ручном режиме.
Поддерживайте постоянное давление резания. Не перегружайте двигатель.
Убедитесь, что шнур не заедает и не мешает прокладке кабеля.
Используйте острые фрезы. Затупившиеся резаки могут вызвать отклонение или остановку маршрутизатора под давлением.
Перед тем, как положить маршрутизатор, убедитесь, что двигатель полностью остановлен. Если режущая головка все еще вращается, когда инструмент положен, это может привести к травме или повреждению.
Перед запуском двигателя убедитесь, что фреза не касается заготовки.Если фреза касается заготовки при запуске двигателя, это может вызвать подпрыгивание фрезы, что приведет к повреждению или травме.
ВСЕГДА отключайте инструмент от источника питания, прежде чем производить регулировку или замену бит.
Во избежание травм не касайтесь биты руками при работающем двигателе.
НИКОГДА не прикасайтесь к биту сразу после использования. Может быть очень жарко.
Обеспечьте зазор под заготовкой для фрезы при сквозном резании.
Надежно затяните гайку цанги, чтобы бит не соскользнул.
Никогда не затягивайте гайку цанги без бит.
Не используйте в этом инструменте фрезы диаметром более 1-3 / 8 ″ (34,9 мм).
Всегда используйте фрезы с диаметром хвостовика 6,4 мм (1/4 дюйма), который соответствует размеру цанги вашего инструмента.
Всегда используйте фрезы со скоростью мин. 27000 мин-1 и отмечена соответствующим образом.
Не рекомендуется для использования в столе маршрутизатора.
Избегайте резания на подъеме (резание в направлении, противоположном показанному на Рисунке 12).Срезание подъема увеличивает вероятность потери управления, что может привести к травме. Когда требуется преодоление подъема (поворот за углом), будьте предельно осторожны, чтобы сохранить контроль над маршрутизатором. Делайте меньшие разрезы и удаляйте минимум материала с каждым проходом.
В целях безопасности удлинительный шнур должен иметь соответствующий размер провода (AWG или американский калибр проводов). Чем меньше номер калибра провода, тем больше пропускная способность кабеля, т. Е. Калибр 16 имеет большую пропускную способность, чем калибр 18. Шнур недостаточного размера вызовет падение напряжения в сети, что приведет к потере мощности и перегреву.При использовании более чем одного удлинителя для обеспечения общей длины убедитесь, что каждое отдельное удлинение содержит по крайней мере минимальный размер провода. В следующей таблице показан правильный размер в зависимости от длины шнура и номинального тока на паспортной табличке. Если сомневаетесь, используйте следующий более толстый калибр. Чем меньше номер калибра, тем тяжелее шнур.

Минимальный калибр для наборов шнуров
Номинальный ток		Вольт	Общая длина шнура в футах (в метрах)
		120 В	25 (7.6)	50 (15,2)	100 (30,5)	150 (45,7)
		240 В	50 (15,2)	100 (30,5)	200 (61,0)	300 (91,4)
Подробнее Чем	Не более	AWG
0	6		18	16	16	14
6	10		18	16	14	12
10	12		16	16	14	12
12	16		14	12	Не рекомендуется

ВНИМАНИЕ: ВСЕГДА используйте защитные очки.Обычные очки НЕ ЯВЛЯЮТСЯ защитными очками. Также используйте маску для лица или респиратор, если при резке идет пыль. ВСЕГДА НОСИТЕ СЕРТИФИЦИРОВАННОЕ ОБОРУДОВАНИЕ БЕЗОПАСНОСТИ:

Защита глаз ANSI Z87.1 (CAN / CSA Z94.3),
Средства защиты органов слуха ANSI S12.6 (S3.19),
Защита органов дыхания NIOSH / OSHA / MSHA.
свинец свинцовых красок,
кристаллический кремнезем из кирпича, цемента и других каменных изделий, и
мышьяк и хром из химически обработанных пиломатериалов.

Ваш риск от этих воздействий варьируется в зависимости от того, как часто вы выполняете этот вид работы. Чтобы снизить воздействие этих химикатов: работайте в хорошо вентилируемом помещении и работайте с одобренным оборудованием для обеспечения безопасности, например, с респираторами, специально разработанными для фильтрации микроскопических частиц.

Избегайте длительного контакта с пылью от механического шлифования, пиления, шлифования, сверления и других строительных работ. Наденьте защитную одежду и промойте открытые участки водой с мылом.Попадание пыли в рот, глаза или на кожу может способствовать абсорбции вредных химикатов.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

Двигатель

Убедитесь, что ваш источник питания соответствует маркировке на паспортной табличке. 120 В переменного тока означает, что ваш инструмент будет работать от переменного тока. Снижение напряжения всего на 10% может вызвать потерю мощности и привести к перегреву. Все инструменты DEWALT проходят заводские испытания; если этот инструмент не работает, проверьте источник питания.
ПРЕДУПРЕЖДЕНИЕ: Принадлежности должны быть рассчитаны как минимум на скорость, рекомендованную на этикетке с предупреждением об инструменте.Принадлежности, работающие с номинальной скоростью, могут разлететься и причинить травму. Номинальные параметры принадлежностей всегда должны быть выше скорости инструмента, указанной на паспортной табличке инструмента.
ПРЕДУПРЕЖДЕНИЕ: Чтобы снизить риск получения травмы, выключите устройство и отсоедините его от источника питания перед установкой и снятием аксессуаров, перед настройкой или во время ремонта. Случайный запуск может привести к травме.

A. Быстроразъемные язычки
B. Кольцо регулировки глубины
C. Диск регулировки скорости
(только DWP611)
D.Переключатель включения (l) / выключения (o)
E. Кнопка блокировки шпинделя
F. Светодиодные индикаторы (только DWP611)
G. Канавка для направляющего штифта
H. Шкала микронастройки
I. Фиксирующий рычаг
J. Паз боковой направляющей (фиксированный) base)
K. Подбаза
(DWP610 имеет круглую подстилку, DWP611 имеет D-основание), обе доступны в качестве аксессуара.
L. Вакуумная насадка
(для использования с врезным основанием)
M. Отверстия для краевой направляющей премиум-класса (продается отдельно)
N. Поворотный упор
O. Стержень регулировки глубины
P. Рычаг блокировки погружения
Q.Боковая направляющая
R. Направляющие штифты
S. Регулировочный винт стопорного рычага
T. Центрирующий инструмент
U. Цанговая гайка
V. Вакуумная насадка (неподвижное основание)
W. Винты (вакуумная насадка)
X. Паз боковой направляющей (врезное основание) )
Z. Моторный агрегат
AA. Остановка двигателя
BB. Винт с накатанной головкой
CC. Ручка с накаткой
DD. Шкала регулировки глубины
EE. Язычок регулятора нуля
FF. Винты основания
GG. Винты боковой направляющей
HH. Выступ (вакуумная насадка)
II. Защелкивающийся язычок (вакуумная насадка)
JJ.Шайба пластиковая (вакуумная насадка)
КК. Винт с накатанной головкой (вакуумная насадка)

ОПЕРАЦИЯ

ПРЕДУПРЕЖДЕНИЕ: Чтобы снизить риск получения травмы, выключите устройство и отсоедините его от источника питания перед установкой и снятием аксессуаров, перед настройкой или во время ремонта. Случайный запуск может привести к травме.
ВНИМАНИЕ: Не используйте фрезы диаметром более 1-3 / 8 ″ (34,9 мм) в этом инструменте.

Подключение к источнику питания

ВНИМАНИЕ: Перед подключением инструмента к источнику питания убедитесь, что переключатель находится в положении «ВЫКЛ».Кроме того, проверьте цепь питания, чтобы убедиться, что она такая же, как указанная на табличке с техническими характеристиками инструмента.
Запуск и остановка двигателя (Рис. 1)
ВНИМАНИЕ: Перед запуском инструмента очистите рабочую зону от всех посторонних предметов. Также крепко держите инструмент, чтобы выдержать пусковой момент.
ВНИМАНИЕ: Во избежание травм и / или повреждения готовой работы всегда дайте силовому агрегату полностью остановиться, прежде чем положить инструмент.
Чтобы включить устройство, нажмите на сторону переключателя защиты от пыли (D), на которой написано «ВКЛ» и соответствует символу «I.»Чтобы выключить устройство, нажмите на сторону переключателя, на которой написано« ВЫКЛ »и соответствует символу« O ».

Быстроразъемный двигатель

Откройте стопорный рычаг (I) на основании.
Возьмитесь за моторный блок одной рукой, нажав оба быстросъемных язычка (A).
Другой рукой возьмитесь за основание и снимите двигатель с основания.

ДЛЯ УСТАНОВКИ БИТА

Снимите блок двигателя с базового блока, см. «Быстроразъемное соединение двигателя» (при необходимости).
Очистите и вставьте круглый хвостовик нужной фрезы в ослабленную цангу до упора, а затем вытяните его примерно на 1,6 мм (1/16 дюйма).
Нажмите кнопку блокировки шпинделя (E), чтобы удерживать вал шпинделя на месте, одновременно поворачивая гайку цанги (U) по часовой стрелке с помощью прилагаемого гаечного ключа.
ПРИМЕЧАНИЕ: Устройство оборудовано несколькими фиксаторами блокировки шпинделя, что позволяет использовать дополнительный метод затяжки биты с «ручным храповым механизмом».
Для затяжки методом «ручного храповика»:
a. Не снимая гаечный ключ с гайки цанги (U), ослабьте давление на кнопку блокировки шпинделя (E).
г. Не снимая гаечного ключа с гайки цангового патрубка (U), измените направление затяжки, чтобы переустановить положение ключа.
г. Снова нажмите кнопку блокировки шпинделя (E) и поверните ключ по часовой стрелке.
г. Повторяйте процедуру до тех пор, пока гайка цанги (U) не достигнет желаемой плотности.

ВНИМАНИЕ: Избегайте возможных повреждений цанги. Никогда не затягивайте цангу без бит.

ДЛЯ УДАЛЕНИЯ БИТЫ

Снимите моторный блок с базового блока, см. Быстроразъемное соединение мотора.
Нажмите кнопку блокировки шпинделя (E), чтобы удерживать вал шпинделя на месте, одновременно поворачивая гайку цанги (U) против часовой стрелки с помощью прилагаемого гаечного ключа.
Чтобы ослабить с помощью «ручной храповик» метод:
- Не снимая гаечный ключ с гайки цанги (U), ослабьте давление на кнопку блокировки шпинделя (E).
- Не снимая гаечного ключа с гайки цангового патрубка (U), измените направление ослабления, чтобы вернуть ключ в исходное положение.
- Снова нажмите кнопку блокировки шпинделя (E) и поверните ключ против часовой стрелки.
- Повторяйте процедуру до тех пор, пока гайка цанги (U) не ослабнет и биту можно будет снять.

Цанги

ПРИМЕЧАНИЕ: Никогда не затягивайте цангу без предварительной установки в нее фрезы. Затягивание пустой цанги даже вручную может повредить цангу.
Чтобы изменить размер цанги, отвинтите узел цанги, как описано выше. Установите желаемую цангу в обратном порядке. Цанга и гайка цанги соединены. Не пытайтесь снять цангу с гайки цанги.

Регулировка стопорного рычага

ПРЕДУПРЕЖДЕНИЕ: Чтобы снизить риск получения травмы, выключите устройство и отсоедините его от источника питания перед установкой и снятием аксессуаров, перед настройкой или во время ремонта. Случайный запуск может привести к травме.
Не используйте чрезмерное усилие для зажима стопорного рычага. Применение чрезмерной силы может повредить основание.
Когда фиксирующий рычаг зажат, двигатель не должен двигаться в основании. Регулировка необходима, если стопорный рычаг не зажимается без чрезмерного усилия или если двигатель перемещается в основании после зажима.

Для регулировки усилия зажима стопорного рычага:

Откройте стопорный рычаг (I).
С помощью шестигранного ключа поверните регулировочный винт стопорного рычага (S) небольшими приращениями.
При повороте винта по часовой стрелке рычаг затягивается, а при повороте против часовой стрелки рычаг ослабляется.

Центрирование основания

Чтобы снизить риск получения травм, выключите устройство и отсоедините его от источника питания перед установкой и снятием аксессуаров, перед настройкой или во время ремонта. Случайный запуск может привести к травме.

Если вам необходимо отрегулировать, изменить или заменить опорную плиту, рекомендуется центрирующий инструмент, см. Принадлежности.Центровочный инструмент состоит из конуса и штифта.
Чтобы отрегулировать подоснову, выполните следующие действия.

Ослабьте, но не снимайте винты основания (FF), чтобы основание свободно двигалось.
Вставьте штифт в цангу и затяните гайку цанги.
Вставьте двигатель в основание и зажмите фиксирующий рычаг на основании.
Установите конус на штифт (рис. 5A) и слегка надавите на конус до упора, как показано на рис. 5B. Это будет центрировать подоснову.
Удерживая конус, затяните винты основания.

Использование направляющих шаблонов

Круглое основание подходит для универсальных шаблонных направляющих. Аксессуары, рекомендуемые для использования с вашим инструментом, можно приобрести за дополнительную плату у местного дилера или в авторизованном сервисном центре.

ПРИМЕЧАНИЕ: Подоснование D-образной формы не вмещает направляющие шаблона и предназначено для установки коронок диаметром до 1-3 / 8 ″ (34,9 мм).
Для использования направляющих шаблонов:

Отцентрируйте основание.См. Раздел «Центрирование основания».
Установите шаблон шаблона (доступен как принадлежность) на основание и надежно затяните.

Регулировка глубины резания

Выбрать и установить желаемую биту. См. Установка и снятие бит.
Присоедините основание к двигателю, убедившись, что основание прикреплено к кольцу регулировки глубины.Поместите фрезер на заготовку.
Откройте стопорный рычаг (I) и поверните кольцо регулировки глубины (B) до тех пор, пока бит не коснется обрабатываемой детали. При повороте кольца по часовой стрелке режущая головка поднимается, а при повороте против часовой стрелки режущая головка опускается.
Поверните микрорегулируемую шкалу (H) по часовой стрелке до тех пор, пока 0 на шкале не совпадет с указателем в нижней части кольца регулировки глубины.
Поворачивайте кольцо регулировки глубины до тех пор, пока стрелка не совпадет с отметкой желаемой глубины реза на микрорегулируемой шкале.
ПРИМЕЧАНИЕ: Каждая отметка на регулируемой шкале представляет изменение глубины на 1/64 ″ или 0,015 ″ (0,4 мм), а один полный (360º) поворот кольца изменяет глубину на 0,5 ″ (12,7 мм).
Закройте стопорный рычаг (I), чтобы заблокировать основание.

Использование кромочной направляющей

Кромочную направляющую (модель DNP618) можно приобрести у местного продавца или в сервисном центре за дополнительную плату.

Снимите моторный блок с базового блока, см. Быстроразъемное соединение мотора.
Выверните винты с плоской головкой (GG) из отверстий для хранения на боковой направляющей.
Вставьте боковую направляющую в паз для боковой направляющей (J) на стороне неподвижного основания или (X) на стороне врезного основания. Вставьте два винта с плоской головкой в соответствующие отверстия во вспомогательном основании, чтобы закрепить боковую направляющую. Затяните крепеж.
Следуйте всем инструкциям, прилагаемым к боковой направляющей.
ПРИМЕЧАНИЕ: Чтобы снять боковую направляющую, выполните описанную выше процедуру в обратном порядке. После снятия боковой направляющей всегда вставляйте два винта с плоской головкой в отверстия для хранения на боковой направляющей, чтобы предотвратить потерю.

Использование направляющей Premium Edge (только основание для погружения)
Направляющую Premium Edge (модель DW6913) можно приобрести у местного продавца или в сервисном центре за дополнительную плату. Следуйте инструкциям по сборке, прилагаемым к боковой направляющей.

Вакуумная насадка

Снимите моторный блок с базового блока, см. Быстроразъемное соединение мотора.
Присоедините насадку для вакуумирования (V) к основанию, как показано. Надежно затяните винты с накатанной головкой (W) вручную.
Присоедините адаптер шланга к вакуумной насадке.
При использовании пылесоса помните о его размещении. Убедитесь, что пылесос устойчив и его шланг не мешает работе.

Вакуумная насадка

Снимите блок двигателя с врезного основания, см. «Быстроразъемное соединение двигателя».
Вставьте язычок (HH, вставка) на вакуумной насадке в прорезь в основании погружения и защелкните язычок (II, вставка) в отверстие в основании ванны.
Закрепите на основании с помощью прилагаемой пластмассовой шайбы (JJ) и винта с накатанной головкой (KK). Надежно затяните винт с накатанной головкой вручную.
Присоедините адаптер шланга к вакуумной насадке.
При использовании пылесоса помните о его размещении.Убедитесь, что пылесос устойчив и его шланг не мешает работе.

Установка: фиксированная база

УСТАНОВКА ДВИГАТЕЛЯ В ФИКСИРОВАННОЕ ОСНОВАНИЕ

Откройте стопорный рычаг (I) на основании.
Если кольцо регулировки глубины (B) не находится на двигателе, навинтите кольцо регулировки глубины (B) на двигатель, пока кольцо не окажется примерно на полпути между верхней и нижней частью двигателя, как показано.Вставьте двигатель в основание, совместив паз на двигателе (G) с направляющими штифтами (R) на основании. Сдвиньте двигатель вниз, пока кольцо регулировки глубины не встанет на место.
ПРИМЕЧАНИЕ: Канавки для направляющих штифтов (G) расположены с обеих сторон двигателя, поэтому его можно расположить в двух направлениях.
Отрегулируйте глубину резания, поворачивая кольцо регулировки глубины. См. Регулировка глубины резания.
Закройте стопорный рычаг (I), когда будет достигнута желаемая глубина. Для получения информации о настройке глубины резания см. Регулировка глубины резания.

Установка: база для погружения

УСТАНОВКА ДВИГАТЕЛЯ В ОСНОВАНИЕ ПЛУНЖЕРА

Снимите кольцо регулировки глубины (B) с двигателя. Он не используется с основанием для погружения.
ПРИМЕЧАНИЕ: Установите кольцо регулировки глубины на неподвижное основание, когда оно не используется, для предотвращения потери.
Вставьте двигатель в основание, совместив паз на двигателе (G) с направляющими штифтами (R) на основании. Сдвиньте двигатель вниз, пока он не остановится на упоре двигателя (AA).
Закройте стопорный рычаг (I).

РЕГУЛИРОВКА ГЛУБИНЫ МАРШРУТИЗАТОРА

Разблокируйте механизм погружения, потянув вниз рычаг блокировки погружения (P). Опустите фрезер до упора, чтобы фреза касалась заготовки.
Заблокируйте механизм погружения, отпустив рычаг блокировки погружения (P).
Ослабьте стержень регулировки глубины (O), повернув винт с накатанной головкой (BB) против часовой стрелки.
Сдвиньте стержень регулировки глубины (O) вниз, чтобы он встретился с нижним упором револьверной головки (N).
Сдвиньте язычок регулятора нуля (EE) на стержне регулировки глубины вниз так, чтобы его верхушка совпала с нулем на шкале регулировки глубины (DD).
Взявшись за верхнюю рифленую часть стержня регулировки глубины (O), сдвиньте ее вверх так, чтобы язычок (EE) совпал с желаемой глубиной резания на шкале регулировки глубины (DD).
Затяните винт с накатанной головкой (BB), чтобы удерживать стержень регулировки глубины на месте.
Удерживая обе руки за ручки, разблокируйте механизм погружения, потянув вниз рычаг блокировки погружения (P).Погружной механизм и двигатель переместятся вверх. Когда фрезер погружен, стержень регулировки глубины ударяется о упор револьверной головки, позволяя фрезеру достичь точно желаемой глубины.

ИСПОЛЬЗОВАНИЕ ВРАЩАЮЩЕЙСЯ РЕЗКИ ДЛЯ СТУПЕНЧАТЫХ РЕЗКИ

Если требуемая глубина резания больше допустимой за один проход, поверните револьверную головку так, чтобы стержень глубины (O) изначально совпал с более высоким упором револьверной головки. После каждого реза вращайте револьверную головку так, чтобы ограничитель глубины совпадал с более короткой стойкой, пока не будет достигнута конечная глубина резания.
ПРЕДУПРЕЖДЕНИЕ: Не меняйте упор револьверной головки во время работы маршрутизатора. Это поставит ваши руки слишком близко к режущей головке.

Операция: все базы НАПРАВЛЕНИЕ ПОДАЧИ

Направление подачи очень важно при маршрутизации и может иметь значение между успешной работой и провалом проекта. На рисунках показано правильное направление подачи для некоторых типичных разрезов. Общее правило, которому следует следовать, — перемещать фрезер против часовой стрелки при наружном срезе и по часовой стрелке при внутреннем срезе.
Сформируйте внешний край заготовки, выполнив следующие действия:

Формируем край зерна слева направо
Сформируйте прямую сторону зерна, двигаясь слева направо
Обрезать другую сторону зерна
Обработка оставшейся прямой кромки зерна

ВЫБОР СКОРОСТИ МАРШРУТИЗАТОРА (ТОЛЬКО DWP611 И DWP611PK)
См. Таблицу выбора скорости, чтобы выбрать скорость маршрутизатора. Поверните диск переменной скорости (C), чтобы контролировать скорость маршрутизатора.
ФУНКЦИЯ МЯГКОГО ПУСКА (ВСЕ МОДЕЛИ)
Компактные маршрутизаторы оснащены электроникой, обеспечивающей плавный пуск, которая сводит к минимуму пусковой момент двигателя.
УПРАВЛЕНИЕ ПЕРЕМЕННОЙ СКОРОСТЬЮ (ВСЕ БЛОКИ)
Этот маршрутизатор оснащен регулятором скорости (C) с бесконечным числом скоростей от 16 000 до 27 000 об / мин. Отрегулируйте скорость, поворачивая диск переменной скорости (C).
УВЕДОМЛЕНИЕ: При работе на низкой и средней скорости управление скоростью предотвращает снижение скорости двигателя.Если вы ожидаете услышать изменение скорости и продолжаете нагружать двигатель, вы можете повредить двигатель из-за перегрева. Уменьшите глубину резания и / или уменьшите скорость подачи, чтобы предотвратить повреждение инструмента.
Компактные фрезерные станки оснащены электроникой для контроля и поддержания скорости инструмента во время резки.

ТАБЛИЦА ВЫБОРА СКОРОСТИ

НАСТРОЙКА ДИСКА	ПРИМ. Обороты	ПРИМЕНЕНИЕ
1	16 000	Биты и фрезы большого диаметра
2	18 200
3	20 400
4	22 600	Биты и фрезы малого диаметра.Хвойные породы, пластик, ламинат.
5	24 800
6	27 000

Поиск и устранение неисправностей

Чтобы получить помощь с вашим инструментом, посетите наш веб-сайт www.dewalt.com или позвоните по телефону 1-800-4-DEWALT (1-800-433-9258).

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Уборка

ПРЕДУПРЕЖДЕНИЕ: Выдувайте грязь и пыль из всех вентиляционных отверстий сухим воздухом не реже одного раза в неделю. При выполнении этой процедуры используйте соответствующие средства защиты глаз ANSI Z87.1 (CAN / CSA Z94.3) и соответствующие средства защиты органов дыхания NIOSH / OSHA / MSHA.
ПРЕДУПРЕЖДЕНИЕ: Никогда не используйте растворители или другие агрессивные химические вещества для очистки неметаллических частей инструмента. Эти химические вещества могут ослабить материалы, используемые в этих частях. Используйте ткань, смоченную только водой с мягким мылом.Ни в коем случае не допускайте попадания жидкости внутрь инструмента; никогда не погружайте какую-либо часть инструмента в жидкость.
Не запускается
Если ваш инструмент не запускается, убедитесь, что штыри вилки шнура надежно контактируют с розеткой. Также проверьте, нет ли в линии перегоревших предохранителей или размыкателей цепи.
Смазка
Этот инструмент был смазан достаточным количеством высококачественной смазки для всего срока службы устройства при нормальных условиях эксплуатации. Никакой дополнительной смазки не требуется.
Проверка щеток
Для вашей постоянной безопасности и защиты от электричества проверка и замена щеток на этом инструменте должны выполняться ТОЛЬКО заводским сервисным центром DEWALT, авторизованным сервисным центром DEWALT или другим квалифицированным обслуживающим персоналом.
Примерно через 100 часов использования возьмите или отправьте инструмент в ближайший заводской сервисный центр DEWALT или авторизованный сервисный центр DEWALT для тщательной очистки и осмотра. Замените изношенные детали и смажьте их свежей смазкой.Установите новые кисти и проверьте работоспособность инструмента.

Любое отключение питания до указанной выше проверки может указывать на необходимость немедленного обслуживания вашего инструмента. НЕ ПРОДОЛЖАЙТЕ ИСПОЛЬЗОВАТЬ ИНСТРУМЕНТ В ЭТОМ УСЛОВИИ. При наличии надлежащего рабочего напряжения верните инструмент на станцию технического обслуживания для немедленного обслуживания.

Двигатель и основание для нанесения воска

Для обеспечения плавности хода при перемещении моторного блока по отношению к основанию внешнюю часть моторного блока и внутреннюю часть основания можно покрыть воском с использованием любой стандартной пасты или жидкого воска.В соответствии с инструкциями производителя нанесите воск на внешний диаметр моторного блока и внутренний диаметр основания. Дайте воску высохнуть и удалите остатки мягкой тканью.

Ремонт

Для обеспечения БЕЗОПАСНОСТИ и НАДЕЖНОСТИ продукта ремонт, техническое обслуживание и регулировка (включая проверку и замену щеток) должны выполняться заводским сервисным центром DEWALT, авторизованным сервисным центром DEWALT или другим квалифицированным обслуживающим персоналом. Всегда используйте идентичные запасные части.

Принадлежности

ПРЕДУПРЕЖДЕНИЕ: Поскольку аксессуары, кроме предлагаемых DEWALT, не тестировались с этим продуктом, использование таких аксессуаров с этим инструментом может быть опасным. Чтобы снизить риск получения травмы, с этим продуктом следует использовать только рекомендованные DEWALT аксессуары. Рекомендуемые аксессуары для использования с вашим инструментом можно приобрести в местном сервисном центре за дополнительную плату.

Если вам нужна помощь в поиске принадлежностей, обращайтесь в DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 или позвоните по телефону 1-800-4-DEWALT (1-800-433-9258).

Трехлетняя ограниченная гарантия

DEWALT бесплатно отремонтирует любые дефекты, возникшие из-за дефектных материалов или изготовления, в течение трех лет с даты покупки. Эта гарантия не распространяется на отказ детали из-за нормального износа или неправильного использования инструмента. Для получения дополнительной информации о гарантийном покрытии и гарантийном ремонте посетите сайт www.dewalt.com или позвоните по телефону 1-800-4-DEWALT (1-800-433-9258). Эта гарантия не распространяется на аксессуары или повреждения, возникшие в результате ремонта или попытки ремонта другими лицами.Эта гарантия дает вам определенные юридические права, и вы можете иметь другие права, которые различаются в зависимости от штата или провинции.

В дополнение к гарантии на инструменты DEWALT распространяется наш:

БЕСПЛАТНОЕ ОБСЛУЖИВАНИЕ НА 1 ГОД

DEWALT будет обслуживать инструмент и заменять изношенные детали, вызванные нормальным использованием, бесплатно в любое время в течение первого года после покупки.

ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ НА 90 ДНЕЙ
Если вы не полностью удовлетворены работой электроинструмента, лазера или гвоздя DEWALT по какой-либо причине, вы можете вернуть его в течение 90 дней с даты покупки с квитанцией на полный возврат — без вопросов.
ЛАТИНСКАЯ АМЕРИКА: Настоящая гарантия не распространяется на продукты, продаваемые в Латинской Америке. Для продуктов, продаваемых в Латинской Америке, см. Информацию о гарантии для конкретной страны, содержащуюся на упаковке, позвоните в местную компанию или посетите веб-сайт для получения информации о гарантии.
БЕСПЛАТНАЯ ЗАМЕНА ПРЕДУПРЕДИТЕЛЬНОЙ ТАБЛИЧКИ: Если ваши предупреждающие таблички стали неразборчивыми или отсутствуют, позвоните по телефону 1-800-4-DEWALT (1-800-433-9258) для бесплатной замены.

Craftsman 315275100 Руководство пользователя PLUNGE ROUTER Руководства и руководства L0011176

Руководство пользователя маршрутизатора

CRAFTSMAN L0011176 Руководство пользователя маршрутизатора CRAFTSMAN, руководства по установке маршрутизатора CRAFTSMAN

Руководство пользователя

: Craftsman 315275100 315275100 CRAFTSMAN PLUNGE ROUTER — Руководства и руководства Просмотрите руководство пользователя CRAFTSMAN PLUNGE ROUTER # 315275E ROUTER # 315275E ROUTER.На главную: Детали инструмента: Детали мастера: Руководство мастера PLUNGE ROUTER

Непосредственное открытие PDF: Просмотр PDF.
Количество страниц: 28

SE / A / _S
ВЛАДЕЛЬЦА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

МОДЕЛЬ №.
315,275100

, _

ОСТОРОЖНОСТЬ:

Читай и следи
ВСЕ правила безопасности
и инструкции
перед операцией
это оборудование.

Спасибо за покупку
Плунжер-роутер Craftsman

I: РАФТГАН o
Промышленные
Погружной маршрутизатор
Двойная изоляция
Гарантия
Вступление
Распаковка
Функции
Корректировки
Операция
Обслуживание
Запчасти для ремонта

SEARS, ROEBUCK AND CO., Hoffman Estates, IL 60179 США.
972000-258
10-00

Напечатано в США.

• ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
ДВОЙНАЯ ИЗОЛЯЦИЯ - это концепция безопасности в электроэнергетике.
инструменты, которые устраняют необходимость в обычных трехпроводных
заземленный шнур питания и заземленная система питания. Где бы
в инструменте есть ток есть две комплектации
изоляции для защиты пользователя. Все открытые металлические части
изолированы от внутренних металлических компонентов двигателя с защитой
изоляция.

ВАЖНО - Обслуживание инструмента с двойной изоляцией
требует особой осторожности и знания системы и
должны выполняться только квалифицированным специалистом по обслуживанию.Для обслуживания мы предлагаем вам вернуть инструмент ближайшему к вам
Магазин Sears на ремонт. Всегда используйте оригинальную замену на заводе
запчасти при обслуживании.

ПРЕДУПРЕЖДЕНИЕ:

ПРЕДУПРЕЖДЕНИЕ:
Не пытайтесь использовать этот инструмент, пока не получите
внимательно прочтите и полностью поймите все
инструкции, правила техники безопасности и т. д., содержащиеся в этом
руководство по эксплуатации. Несоблюдение может привести к несчастным случаям.
связанных с возгоранием, поражением электрическим током или серьезными личными
травма, повреждение. Сохраните руководство пользователя и часто просматривайте
для продолжения безопасной эксплуатации и обучения других
кто может использовать этот инструмент.ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ
1.

ЗНАТЬ

ВАШ

ВЛАСТЬ

ОРУДИЕ ТРУДА.

Читать владельца

руководство внимательно. Изучите его приложения
а также
ограничения, а также конкретный потенциал
опасности, связанные с этим инструментом.
2.

ОХРАНЯТЬ ОТ
ЭЛЕКТРИЧЕСКИЙ
ШОК
к
предотвращение контакта тела с заземленными поверхностями.
Например:
Трубы,
радиаторы,
диапазоны,
холодильные шкафы.
СОХРАНИТЕ ОХРАНУ НА МЕСТЕ и в рабочем состоянии.
СОХРАНИТЕ РАБОЧУЮ ЗОНУ В ЧИСТОТЕ. Загроможденные районы
скамейки вызывают несчастные случаи.
ИЗБЕГАЙТЕ ОПАСНЫХ
СРЕДА.
Не надо

использовать электроинструмент во влажных или влажных местах или подвергать
идет дождь.Рабочее место должно быть хорошо освещено.
ДЕРЖАТЬ ДЕТЕЙ
И ПОСЕТИТЕЛЕЙ. Все

посетители должны носить защитные очки и
на безопасном расстоянии от рабочей зоны. Не позволять
Посетители связываются инструментом или удлинителем.
ХРАНИТЕ НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ. Когда инструменты не используются

3.
4.

следует хранить в сухом и высоком или закрытом помещении.
место - недоступное для детей.
8.
9.

НЕ ПРИСОЕДИНЯЙТЕ ИНСТРУМЕНТ. Он сделает работу лучше
и безопаснее с той скоростью, для которой он был разработан.
ИСПОЛЬЗУЙТЕ ПРАВИЛЬНЫЙ ИНСТРУМЕНТ. Не прилагайте усилия к маленькому инструменту или

10,

насадка для работы с тяжелым инструментом.Не используйте инструмент по назначению - для
пример - никогда не следует использовать циркулярную пилу
для распиловки ветвей деревьев или бревен.
НОСИТЕ ПРАВИЛЬНУЮ ОДЕЖДУ.
Не носите свободную

11.

12.
13.
14.

15.

16.

17.

18.

маска, если работа пыльная.
ЗАЩИЩАТЬ
ВАШ СЛУХ.
Носить слух
защита при длительной эксплуатации.
НЕ ИСПОЛЬЗУЙТЕ ШНУР. Никогда не переносите инструмент за шнур
или выдерните его, чтобы отсоединить от розетки.
Хранить
шнур от тепла, масла и острых краев.
БЕЗОПАСНАЯ РАБОТА. Используйте зажимы или тиски, чтобы удерживать
Работа. Обе руки необходимы для управления
орудие труда.НЕ ПЕРЕГРУЖАЙТЕ.
Держитесь на ногах и
всегда балансировать. Не используйте на лестнице или
нестабильная опора.
ПОДДЕРЖИВАТЬ
ИНСТРУМЕНТЫ БЕЗОПАСНО. Храните инструменты
всегда острый и чистый для лучшего и безопасного
представление. Следуйте инструкциям по смазке
и смена аксессуаров.
ОТКЛЮЧИТЬ
ИНСТРУМЕНТЫ. Когда не используется, до
обслуживание, или при замене навесного оборудования, ножей,
биты, фрезы и т. д., все инструменты должны быть отключены

19.

одежда или украшения, которые могут попасть в инструмент
движущихся частей и причинить травму.Резина

рекомендуются перчатки и нескользящая обувь
при работе на открытом воздухе. Носить защитные
волосы
покрытие, содержащее длинные волосы и защищающее их от
втягивается в близлежащие вентиляционные отверстия.
ВСЕГДА НОСИТЕ ЗАЩИТНЫЕ ОЧКИ. Каждый день
очки
иметь только ударопрочные линзы;
они НЕ являются защитными очками.
ЗАЩИТИТЕ СВОИ ЛЕГКИЕ. Носите лицо или пыль

от источника питания.
УДАЛИТЬ
РЕГУЛИРОВКА
КЛЮЧИ.

КЛЮЧИ

А ТАКЖЕ

Сформируйте привычку проверять, чтобы увидеть

Этот символ указывает на важные меры предосторожности.
Это означает

внимание!!!

Ваша безопасность
Страница 2

вовлечен,

ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ (продолжение)
что ключи и гаечные ключи
от инструмента перед его включением.20.

21.

ИЗБЕГАТЬ

АВАРИЙНЫЙ

31.

удалены

ЗАПУСК.

Не неси

вставленные инструменты с пальцем на переключателе. Быть уверенным
выключатель выключен при включении.
УБЕДИТЕСЬ, ЧТО РАСШИРЕНИЕ
ШНУР ВХОДИТ

ток ваш продукт будет рисовать. Низкорослый
шнур вызовет падение напряжения в сети, что приведет к
потеря мощности и перегрев. Размер сечения проводов
(A.W.G.) не менее 14 рекомендуется для

32.

35.

ПОЛЯРИЗАЦИЯ

37.

25.

Держите руки подальше от резаков. Не доходить
работайте, пока фреза вращается.Не надо
попытаться удалить материал во время вращения резака.
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ВО ВЗРЫВООПАСНОЙ СРЕДЕ.

26.

Обычное искрение в двигателе может привести к воспламенению паров.
ПЕРИОДИЧЕСКИ ПРОВЕРЯЙТЕ ШНУРЫ ИНСТРУМЕНТОВ
а также

ПОЗВОНИТЕ и замените в случае повреждения.
ДЕРЖАТЬ РУЧКИ
ХИМЧИСТКА,

30.

уменьшать

риск

Кроме того, не используйте с каким-либо устройством, которое может вызвать
напряжение источника питания изменить.
ПРИ ИСПОЛЬЗОВАНИИ ДАННОГО МАРШРУТИЗАТОРА С МАРШРУТИЗАТОРОМ

38.

ПОМОЩЬ ПРЕДОТВРАТИТЬ ВОЗМОЖНО
К
СОХРАНЕНИЕ
В

СЕРЬЕЗНЫЙ
РЕЗАК

ОХРАНЯЕМЫЙ
ВСЕГДА. Используйте только роутер
столы с ограждениями, которые были разработаны для
использовать на маршрутизаторах этого типа, размера и
масса.СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ.
Просмотрите их
часто

и используйте их, чтобы проинструктировать

другие

может использовать этот инструмент. Если вы одолжите кому-то
также одолжите им эти инструкции.

кто

этот инструмент,

ПЕРИОДИАНД

ПРЕДУПРЕЖДЕНИЕ:

БЕСПЛАТНО

ОТ МАСЛА И СМАЗКИ. Всегда используйте чистую
ткань при чистке. Никогда не используйте тормозные жидкости,
бензин, нефтепродукты или любые крепкие
растворители для очистки инструмента.
29.

поляризованная розетка только в одну сторону. Если вилка
не полностью вставляется в розетку, переверните вилку, если она все еще
не подходит, обратитесь к квалифицированному электрику, чтобы
установите подходящую розетку.Не меняйте вилку
в любом случае.
НЕ ИСПОЛЬЗУЙТЕ ИНСТРУМЕНТ ПОД "КОРИЧНЕВЫМ"
ИЛИ ДРУГОЙ
НИЗКОЕ НАПРЯЖЕНИЕ
УСЛОВИЯ.

СТОЛ,
ТРАВМА, ПОВРЕЖДЕНИЕ

в случае повреждения отремонтируйте в ближайшем к вам Sears
Ремонтный центр. Будьте постоянно в курсе шнура
место нахождения.

28.

ЗАГЛУШКИ.

поражение электрическим током, у этого инструмента есть поляризованная вилка (одна
лезвие шире другого). Этот штекер подойдет

24.

ШНУРЫ

заменен в авторизованном сервисном центре.
ПРОВЕРЬТЕ пиломатериалы и удалите все гвозди.

алкоголь или любые лекарства.
КОГДА
ОБСЛУЖИВАНИЕ
ИСПОЛЬЗУЙТЕ ТОЛЬКО ИДЕНТИЧНЫЕ
МАСТЕР
ЗАМЕНА
ЧАСТИ.СОХРАНИТЬ КУСАЧКИ
ЧИСТЫЙ И ОСТРЫЙ. Острый
фрезы минимизируют срыв и отдачу.
НЕ ДОПУСКАЙТЕ РУКИ В ЗОНЕ РЕЗКИ.

РАСШИРЕНИЕ

НЕТ

34.

36.

ОСМОТРЕТЬ

ДЕЛАЕТ

перед маршрутизацией.
НАРКОТИКИ,
АЛКОГОЛЬ,
МЕДИКАМЕНТ.
Не надо
работать с инструментом в состоянии наркотического опьянения,

удлинитель длиной не более 25 футов. Шнур
более 25 футов не рекомендуется.
Если в
сомневаюсь, используйте следующий более тяжелый калибр. Чем меньше
номер датчика, тем тяжелее шнур.
НАРУЖНЫЙ
ИСПОЛЬЗОВАТЬ РАСШИРЕНИЕ
ШНУРЫ. Когда

27.

ПЕРЕКЛЮЧАТЕЛЬ

33.

инструмент используется на открытом воздухе, используйте только удлинители
подходит для использования на открытом воздухе.Утверждено на открытом воздухе
шнуры маркируются суффиксом W-A, например
- SJTW-A или SJOW-A.
23.

ИСПОЛЬЗУЙТЕ ИНСТРУМЕНТ

ВКЛЮЧАЙТЕ И ВЫКЛЮЧАЙТЕ ЕГО. Есть неисправные переключатели

ХОРОШЕЕ СОСТОЯНИЕ.
При использовании расширения
шнур, обязательно используйте достаточно тяжелый, чтобы носить

22.

НЕ НАДО

БУДЬ НАСТОРОЖЕ. Смотрите, что вы делаете, и
используй здравый смысл. Не работайте с инструментом, когда
ты устал. Не спешите.
ПРОВЕРИТЬ ПОВРЕЖДЕНИЕ
ЧАСТИ. Перед дальнейшим использованием
инструмента, ограждения или другой детали, которая повреждена
следует тщательно проверить, чтобы определить,
будет работать должным образом и выполнять свое предназначение
функция.Проверить выравнивание движущихся частей,
заедание подвижных колодок, поломка деталей,
монтаж и любые другие условия, которые могут
влияют на его работу. Охранник или другая часть, которая
поврежденные следует должным образом отремонтировать или заменить
авторизованным сервисным центром, если не указано иное
в другом месте данного руководства.

Некоторая пыль создается при шлифовании, пилении, шлифовании,
бурение и другие строительные работы содержат
химические вещества, которые, как известно, вызывают рак, врожденные дефекты или другие
репродуктивный вред. Некоторые примеры этих химикатов
находятся:
• свинец из красок на свинцовой основе,
• кристаллический кремнезем из кирпича и цемента и др.
кладочные изделия и
• мышьяк и хром из химически обработанных
пиломатериалы.Ваш риск от этих воздействий колеблется, в зависимости от
как часто вы выполняете этот вид работы. Чтобы уменьшить ваш
воздействие этих химикатов: работайте в хорошо вентилируемом
области и работайте с одобренным оборудованием для обеспечения безопасности, таким как
те респираторы, специально разработанные для фильтрации
микроскопические частицы.

Стр. 3

ВСТУПЛЕНИЕ
ПОЗДРАВЛЯЕМ
И СПАСИБО ЗА ПОКУПКУ
ЭТОТ РЕМЕСЕЛ
МАРШРУТИЗАТОР. Он был разработан,
спроектирован и произведен, чтобы предоставить вам Sears высокой
стандарт надежности, простоты эксплуатации и оператора
безопасность.При правильном уходе он обеспечит вам долгие годы прочной,
безотказная работа.

ОСТОРОЖНОСТЬ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Глубина резания

0 - 2-1 / 2 дюйма

Цанга
Рейтинг

1/4 дюйма - 1/2 дюйма
120 В, 60 Гц, только переменный ток, 12,0 А

Нет скорости загрузки

22000 об / мин

Шнур питания
Вес нетто

10 футов.
11,12 фунтов.

Ваш маршрутизатор имеет множество функций для выполнения операций маршрутизации.
приятнее и приятнее. Безопасность, производительность и
надежность была уделено первоочередное внимание при разработке
Этот маршрутизатор упрощает обслуживание и эксплуатацию.ПОЛНАЯ ГАРАНТИЯ НА ГОД

О МАСТЕРАХ

ПРОМЫШЛЕННЫЙ

ПРОФИЛЬНЫЙ МАРШРУТИЗАТОР

Если промышленный фрезерный станок Craftsman Industrial выйдет из строя из-за дефекта материала или изготовления в течение одного года с момента
дата покупки, Sears отремонтирует его бесплатно.
ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ ДОСТУПНО, ПРОСТО ВОЗВРАЩАЯ ИНСТРУМЕНТ В БЛИЖАЙШИЙ МАГАЗИН SEARS.
ИЛИ СЕРВИСНЫЙ ЦЕНТР ПО СОЕДИНЕННЫМ ШТАТАМ.
Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.
SEARS, ROEBUCK AND CO.ОТДЕЛ. 817 Вт
HOFFMAN ESTATES, IL 60179

ОГЛАВЛЕНИЕ
1.

Правила безопасной эксплуатации .............................................. ..............................

Введение и технические характеристики продукта ............................................... ..........

Гарантия и содержание ............................................. .......................

Распаковка ................................................. .................................................. ...

5.Функции ................................................. .................................................. ...

Регулировки ................................................. .............................................

Эксплуатация ................................................. ...............................................

13-19

Обслуживание

20-24

Покомпонентное изображение и список запасных частей ............................................ ..........

10.

................................................................................. ..........

Заказ запасных частей / обслуживание .............................................. .................................

Стр. 4

2-3

5-7

8–12

26–27
28 год

РАСПАКОВКА
Ваш новый фрезерный станок поставляется полностью собранным. После
вынув его из коробки, внимательно осмотрите его, чтобы убедиться, что
он не поврежден и все детали отсутствуют. См. Рисунок
1. Следующие аксессуары также должны быть включены в
коробка:
1.

Комбинация

Гаечный ключ (3/8 дюйма - 7/8 дюйма)

ПРЕДУПРЕЖДЕНИЕ:
Если какие-либо детали отсутствуют, не включайте роутер до тех пор, пока
недостающие детали заменены.Неспособность сделать это может
привести к возможным серьезным травмам.
знак равно

1/4 дюйма Цанга в сборе

ОСОБЕННОСТИ
Ваш маршрутизатор - это универсальный инструмент для деревообработки, который прослужит вам годы безотказной работы. Он разработан с
в виду профессионал, но его простота в эксплуатации позволяет любителю производить красивую и точную работу.
2 ЛОШАДЬ

МОТОР

БЛОКИРОВКА

ХАРАКТЕРНАЯ ЧЕРТА

Ваш роутер имеет мощные 2 лошадиные силы
мотор с
Достаточная мощность для выполнения самых сложных работ по фрезерованию. В
двигатель также имеет доступные извне щетки для облегчения
обслуживание.Ваш роутер оснащен функцией БЛОКИРОВКИ, которая
удобно, когда требуется непрерывная работа в течение продолжительных периодов времени.

ВКЛ ВЫКЛ

Ваш маршрутизатор имеет большие ручки для удобства использования.
и поддержание надлежащего контроля при маршрутизации. Левая ручка
позволяет установить глубину резания фрезы при выполнении врезания
разрезает, а правая ручка обеспечивает легкий доступ к триггеру включения и кнопке блокировки. На ручках также есть
спроектированы так, чтобы их было удобно и легко
захватить при работе в разных положениях или в разных
углы.КУРОК

Нажатие или отпускание
роутер включен или выключен.

триггер ВКЛ-ВЫКЛ включит ваш

РУЧКА УПРАВЛЕНИЯ ГЛУБИНОЙ
Большая ручка регулировки глубины обеспечивает точную глубину резания
возможны изменения. Это также очень полезно при создании глубины
вырезать изменения с вашим маршрутизатором, установленным вверх клоуном на
таблица маршрутизатора.

Блок ограничителя глубины расположен на основании вашего маршрутизатора.
обеспечивает три регулируемых упора и три фиксированных упора для
быстрое изменение глубины резания. Шкала регулировки глубины
позволяет быстро регулировать глубину резания,
Подпружиненная регулировочная ручка, быстросъемная стопорная планка
нажатием на центр ручки.1/2 ДЮЙМА ХВОСТОВИК

ЕМКОСТЬ

Ваш маршрутизатор оснащен цанговым патроном диаметром 1/2 дюйма, который
подходит для фрез с хвостовиком 1/2 дюйма. Цанга 1/4 дюйма
сборка была предусмотрена таким образом, чтобы резцы с диаметром 1/4 дюйма.
также могут использоваться хвостовики.
ЧИП

ЩИТ

Прозрачный пластиковый экран для стружки предусмотрен на
основание маршрутизатора для защиты от летящей пыли и
чипсы. Он предназначен для установки в переднее отверстие в основании маршрутизатора.

ПОСИЛОК

ШПИНДЕЛЬ

РУЧКИ

ПЕРЕКЛЮЧАТЕЛЬ ОДНОЙ СКОРОСТИ

СИСТЕМА ОСТАНОВКИ ГЛУБИНЫ

1/4 ДЮЙМАА ТАКЖЕ

БОЛЬШОЙ

ЗАМОК

Фиксатор шпинделя Posilock защищает шпиндель так, что только один
гаечный ключ нужен для ослабления гайки цанги и смены фрезы.
Индикатор блокировки шпинделя предупреждает о том, что шпиндель отключен.
заблокирован, если подключить роутер к источнику питания перед разблокировкой
шпиндель. ПРИМЕЧАНИЕ. Ваш маршрутизатор не будет работать, если шпиндель заблокирован.

В вашем роутере есть переключатель скорости. При активации
Скорость двигателя работает при скорости холостого хода 22000 об / мин.
Высокая скорость позволяет как опытным, так и неопытным пользователям маршрутизатора получать выгоду, добиваясь профессиональных результатов с меньшим количеством ошибок в работе.После нагрузки на фрезу скорость фрезы определяется в соответствии с приблизительным диаметром фрезы, который вы будете
использовать и твердость разрезаемого материала. В
лучшие разрезы получаются, когда резак проходит сквозь материал
при правильной скорости подачи.
ПО ЖЕЛАНИЮ

МАРШРУТИЗАТОР

АКСЕССУАРЫ

Доступны дополнительные аксессуары для вашего погружения
маршрутизатор - это направляющая кромки, направляющая ролика и направляющая шаблона
втулка. Кромочная направляющая удерживает резак параллельно
край заготовки при нарезании пазов и заусениц.Роликовая направляющая позволяет использовать фрезер для обрезки ламината и выполнения разрезов, параллельных поверхности неправильной формы.
край. Направляющая втулка шаблона позволяет маршрутизатору
следуйте шаблону для создания дубликатов фигур.

Pa_e 5

ОСОБЕННОСТИ
(ТЕПЕРЬ

ВАШ

МАРШРУТИЗАТОР

3 Прежде чем пытаться использовать маршрутизатор, ознакомьтесь со всеми функциями и требованиями безопасности. См. Рисунки I и 2.

ПРЕДУПРЕЖДЕНИЕ:
Не позволяйте, чтобы знакомство с вашим роутером сделало вас небрежным. Помните, что достаточно небрежной доли секунды
нанести тяжелую травму.ПЕРЕДНИЙ
РУЧКА УПРАВЛЕНИЯ ГЛУБИНОЙ

ПОСМОТРЕТЬ

]

МАРШРУТИЗАТОРА
ЗАМОК ШПИНДЕЛЯ
ИНДИКАТОР
ПОСИЛОК
ЗАМОК ШПИНДЕЛЯ

ЗАМОК
ЗАГРУЗИТЬ
ВЫПУСКАТЬ
ПРИВОД
РУЧКА ПЕРЕКЛЮЧАТЕЛЯ

ШКАЛА
ДЮЙМЫ И МЕТРИЧ.)

НУЛЕВОЙ СБРОС
ПОКАЗАТЕЛЬ

,КОРРЕКТИРОВАНИЕ
ЧИП-ЩИТ

5 / 16-18

РУЧКА
ОФКНОБ

СТОП-БАР
СТОПОРНЫЙ ВИНТ

UNC-2B

ШЕСТИГРАННАЯ ГАЙКА

coMl / 4 IN. КОЛЛЕ

БЛОК ГЛУБИНЫ

3/8 ДЮЙМА - 7/8 ДЮЙМ.

БЛОК ГЛУБИНЫ ВРАЩАЕТСЯ
ДЛЯ ГЛУБИНЫ РЕЗКИ ИЗМЕНЕНИЙ

рисунок 1
я

Стр. 6

ОСОБЕННОСТИ
ЗАДНИЙ ВИД МАРШРУТИЗАТОРА
ГЛУБИНА
РУЧКА УПРАВЛЕНИЯ

ШНУР ПИТАНИЯ

ЗАМОК
РУЧКА

БЛОКИРОВКА
КНОПКА

ВКЛ ВЫКЛ
КУРОК
ВЫКЛЮЧАТЕЛЬ
РУЧКА
5116-16

UNC-2B

ЗАГРУЗИТЬ
ЗАМОК
ПРИВОД
ШЕСТИГРАННАЯ ГАЙКА

БАЗА МАРШРУТИЗАТОРА

ОСТАНАВЛИВАТЬСЯ
ФЛАНЕЦ
ПОДБАЗА
КОЛЛЕТНЫЙ ОРЕХ
Инжир.2

ЭЛЕКТРИЧЕСКИЙ

СВЯЗЬ

Ваш маршрутизатор оснащен высокоточным электродвигателем. Он должен быть подключен к источнику питания 120 В, 60 Гц, только переменного тока.
(нормальный бытовой ток). Не используйте этот инструмент на постоянном токе (DC). Падение напряжения более 10 процентов вызовет
потеря мощности и двигатель перегреется. Если ваш инструмент не работает при подключении к розетке, дважды проверьте питание.
поставка.

ПРЕДУПРЕЖДЕНИЕ:
Работа с любым электроинструментом может привести к попаданию посторонних предметов в глаза,
что может привести к серьезному повреждению глаз.Перед началом работы с электроинструментом всегда надевайте
защитные очки или защитные очки с боковыми щитками и, при необходимости, маской, закрывающей все лицо. Мы
порекомендуйте защитную маску Wide Vision для использования поверх очков или стандартных защитных очков с
боковые щитки, доступные в розничных магазинах Sears.
Паое 7

РЕГУЛИРОВКИ

ПРЕДУПРЕЖДЕНИЕ:
Ваш роутер никогда не должен быть подключен к источнику питания
когда вы собираете детали, вносите корректировки,
установка или снятие фрез или когда они не используются.
Отключение маршрутизатора предотвратит случайный запуск
это может привести к серьезным травмам.я

УСТАНОВКА / УДАЛЕНИЕ

CU'I-RERS

См. Рисунки 3, 4 и 5.
1.

ОТСОЕДИНИТЕ МАРШРУТИЗАТОР.

ПРЕДУПРЕЖДЕНИЕ:
Если вы не отключите роутер от сети, это может привести к случайному
начало причинения серьезных травм.
Установите фиксатор шпинделя Posilock в положение блокировки. Видеть
Рисунок 3. ПРИМЕЧАНИЕ: Если шпиндель не блокируется, поверните гайку цанги.
гаечным ключом, одновременно надавливая на
фиксатор шпинделя большим пальцем или пальцем. Когда блокировка
механизм входит в паз шпинделя, блокировка шпинделя
сдвинется в положение блокировки.

РЕЗАК
КОМБИНАЦИЯ
, ГАЕЧНЫЙ КЛЮЧ
КОЛЛЕ
ОРЕХ

ПРЕДУПРЕЖДЕНИЕ:
®

Во избежание повреждения шпинделя или блокировки шпинделя не
попытайтесь заблокировать шпиндель при работающем двигателе.Всегда позволяйте двигателю полностью остановиться и
отключите его перед включением блокировки шпинделя.
я

Положите маршрутизатор на верстак вверх дном или положите лицевой стороной вверх.
вниз на бок, чтобы получить легкий доступ к цанге
орех.

Поместите конец 7/8 дюйма прилагаемого комбинированного ключа.
через заднюю часть основания фрезы на гайку цанги и поверните
против часовой стрелки, чтобы ослабить. См. Рисунок 4.

ПРЕДУПРЕЖДЕНИЕ:
Если вы меняете резак сразу после использования,
осторожно, не касайтесь резака или цанги руками или
пальцы. Они обгорят из-за накопления тепла.
от резки.Всегда используйте прилагаемый гаечный ключ.

Пакет 8

РЕГУЛИРОВКИ
УСТАНОВКА / УДАЛЕНИЕ

РЕЗАКИ

ВАЛ ДВИГАТЕЛЯ

1/2 ДЮЙМА,

(Продолжение)
5.

Если вы устанавливаете резак впервые, его можно установить
после ослабления гайки цанги. При замене фрезы резак будет
легко соскальзывает с цанги после ослабления гайки цанги.
Цанга 1/2 дюйма обработана с допусками точности.
для фрез с хвостовиком диаметром 1/2 дюйма. Как раньше
Как уже упоминалось, цанговый патрон 1/4 дюйма также был
прилагается к маршрутизатору, поэтому фрезы с диаметром 1/4 дюйма.можно использовать биты с хвостовиком.

ЦЕПНОЙ ВИНТ (ЛЕВЫЙ "МАРШРУТ") ИСПОЛЬЗОВАНИЕ № 2
ОТВЕРТКА ФИЛЛИПС,
ПОВОРОТ ПО ЧАСОВОЙ СТРЕЛКЕ
ПОСМОТРЕТЬ И ПО ЧАСОВОЙ СТРЕЛКЕ
ЗАТЯНУТЬ

Чтобы использовать фрезы с хвостовиком 1/4 дюйма, цанга 1/2 дюйма
узел необходимо снять и заменить на 1/4
дюйм. цанговый патрон. Снимите узел цанги 1/2 дюйма.
сняв гайку цанги, ослабив крепление винта цанги
цанговый патрон к валу двигателя, затем снимите цанговый патрон.
ПРИМЕЧАНИЕ. Винт цанги имеет левую резьбу и
вам понадобится крестовая отвертка №2, чтобы открутить
цанга винтовая.Поверните винт по часовой стрелке, чтобы ослабить и
против часовой стрелки, чтобы затянуть.

Надежно замените узел кольца 1/4 дюйма.
затяните винт цанги в цанге к валу двигателя, затем
снова установите гайку цанги 1/2 дюйма. См. Рисунок 5.

Вставьте хвостовик фрезы в цангу до упора.
наружу, затем вытащите его на 1/16 дюйма, чтобы учесть расширение
когда бит становится горячим.

10.

Надежно затяните гайку цанги, поворачивая
гаечный ключ прилагается. См. Рисунок 4.

РЕЖУЩИЙ С
1/4 ДЮЙМА, ДИАМЕТР ХВОСТОВика

Рис. 5

ПРЕДУПРЕЖДЕНИЕ:
Не используйте фрезы с хвостовиком меньшего размера.Малоразмерный
стержни не будут затягиваться должным образом и могут быть выброшены
инструмент, причиняющий травму.

ПРЕДУПРЕЖДЕНИЕ:
Если гайка цанги затянута ненадежно, резак может выскочить.
во время использования, что может привести к серьезным травмам.
11.

СОБРАНИЕ

Верните фиксатор шпинделя Posilock в разблокированное положение.
В противном случае механизм блокировки шпинделя сработает.
не позволять включать роутер. Если вы забудете,
Световой индикатор блокировки шпинделя предупредит вас о том, что
шпиндель все еще заблокирован, когда вы подключаете маршрутизатор к
источник питания.

Стр.9

РЕГУЛИРОВКИ
ГЛУБИНА

ВЫРЕЗАТЬ

РЕГУЛИРОВКИ

См. Рисунки 6, 7 и 8.При фрезеровании канавки, которая слишком глубокая для безопасной резки за один проход,
Лучше всего резать за несколько проходов. Мы рекомендуем
Для получения более глубоких разрезов необходимо сделать несколько проходов.
Правильная глубина резания зависит от нескольких факторов: мощности маршрутизатора
двигатель, тип используемой фрезы и тип древесины.
Легкий маршрутизатор с низким энергопотреблением предназначен для неглубоких
порезы. Маршрутизатор с высокой мощностью может безопасно резать глубже.
Маленькие насадки, такие как зубчатые насадки диаметром 1/4 дюйма с резанием 1/16 дюйма
диаметры, предназначены для удаления только небольшого количества
древесина.Большие биты, такие как хвостовики 1/2 дюйма с прямой канавкой,
предназначен для удаления большего количества древесины за один проход. Порезы
в мягких породах древесины, таких как белая сосна, можно сделать глубже, чем в
твердые твердые породы дерева, такие как дуб или клен. Исходя из этих соображений, выберите такую глубину резания, при которой не будут размещаться чрезмерные
нагрузка на двигатель маршрутизатора. Если вы обнаружите, что необходима дополнительная сила или
что скорость мотора значительно замедлилась, выключите роутер
и поднять бит. Затем сделайте рез за два или более прохода.

УСТАНОВИТЬ ГЛУБИНУ
1.4.
5.
6.

10.
11.
12.

Рис. 6

ОТСОЕДИНИТЕ МАРШРУТИЗАТОР.

ПРЕДУПРЕЖДЕНИЕ:

"IANDLE

ВЫРЕЗАТЬ

Если вы не отключите роутер от сети, это может привести к случайному
начинает вызывать серьезные_ травмы.
2.

ДЕПРЕСС Т (
ПОДЪЕМ ФРЕЗ

Поднимите резак, нажав на привод разблокировки врезания.
См. Рисунок 6.
Отрегулируйте ручку регулировки глубины, пока резак не окажется внутри маршрутизатора.
подбаза. См. Рисунок 7.
Положите маршрутизатор на ровную поверхность.
Опускайте фрезер так, чтобы кончик фрезы едва касался плоскости
поверхность. См. Рисунок 8.
Сожмите привод блокировки врезания, чтобы зафиксировать резак на «нуле».
глубина резания, ПРИМЕЧАНИЕ: При желании отрегулируйте глубину резания.
ручку, пока шестигранная гайка не коснется стопорного фланца.Это обеспечит положительный упор при «нулевой» глубине резания.
Поверните блок ограничителя глубины в желаемое положение, ослабьте
фиксатор, затем поверните ручку регулировки до упора.
касается стопорного винта на блоке ограничителя глубины.
Сдвиньте индикатор сброса нуля вверх или вниз по шкале при остановке.
бар, пока белая линия на индикаторе сброса нуля не совместится с
желаемый ориентир. Например, выровняйте белую линию
с отметкой 1 дюйм на шкале.
Затем поверните ручку регулировки в обратном направлении,
поднимая стопорную планку, чтобы получить желаемую глубину резания.Видеть
Рис. 8. Например, если задана глубина резания 1/8 дюйма,
индикатор сброса на ноль переместится на 1/8 дюйма от 1 дюйма.
ориентир. Надежно затяните ручку.
Расположите маршрутизатор так, чтобы резак мог выступать ниже
основание для желаемой настройки глубины.
Нажмите на привод разблокировки врезания.
Возьмитесь за ручки и опустите фрезер до упора в упор.
стопорный винт, привод блокировки врезания, блокировка
фрезу на желаемую глубину резания. См. Рисунок 9.
•
Стр.10

D _.- I. БЛОК ПЕРЕСЕЧЕНИЯ
(ТУРРЕТ)

Рис. 8

РЕГУЛИРОВКИ
ГЛУБИНА

КОНТРОЛЬ

РУЧКА

См. Рисунок 9.Глубину резания можно точно отрегулировать с помощью
ручку регулировки глубины. Еще одно основное использование глубины
ручка управления устанавливает глубину резания при установленном мутере
вверх ногами на столе muter. ПРИМЕЧАНИЕ. Вес
muter плюс неудобное положение, в котором он находится при установке на
фрезерный стол заставляет использовать ручку регулировки глубины.
К

УСТАНОВЛЕННЫЙ

ГЛУБИНА

КОНТРОЛЬ

РУЧКА

ИЗ

РЕЗАТЬ

С УЧАСТИЕМ

ГЛУБИНА

ОТСОЕДИНИТЕ МАРШРУТИЗАТОР.

! -w, °., °°:]
Если вы не отключите роутер от сети, это может привести к случайному
начало причинения серьезных травм.2.
3.
4.

Ослабьте фиксирующую ручку и поверните регулировочную ручку так, чтобы
стопорная планка не касается стопорных винтов или фиксированных упоров.
Нажмите на привод разблокировки врезания и дайте фрезеру
вернитесь в крайнее верхнее положение против шестигранной гайки.
Погружать фрезер до тех пор, пока фреза не достигнет приблизительно желаемой
глубина резания. Затем нажмите на привод блокировки врезания,
временная блокировка фрезы на желаемой глубине резания.
Поверните ручку регулятора глубины по часовой стрелке, пока шестигранная гайка не встанет на место.
напротив упорного фланца. Не перетягивайте шестигранную гайку.
напротив упорного фланца.Нажмите на привод разблокировки врезания и поверните регулятор глубины
ручку, пока резак не достигнет желаемой глубины резания. Всегда
убедитесь, что фиксатор погружения разблокирован и маршрутизатор
Освободите перед настройкой глубины резания с контролем глубины
ручка.

Выжать привод блокировки врезания, зафиксировать резак на желаемом
глубина резания.
8. Поверните ручку регулировки и отрегулируйте упор до упора.
касается желаемого упорного винта или фиксированного упора.
9. Надежно затяните ручку фиксатора.
Ручка регулировки глубины подпружинена против шестигранной гайки. если ты
отрегулируйте его слишком далеко, и он выскочит из резьбового стержня, см. ГЛУБИНА
РЕГУЛИРОВКА РУЧКИ УПРАВЛЕНИЯ в разделе обслуживания
для правильной сборки.Z_EROR

ВЫКЛЮЧАТЕЛЬ

РУЧКА
ESET
ПОКАЗАТЕЛЬ

КОРРЕКТИРОВАНИЕ
РУЧКА

ГЛУБИНА ОСТАНОВКИ
См. Рисунок 10.

СИСТЕМА

Блок ограничителя глубины расположен на основании вашего маршрутизатора.
позволяет делать глубокие или тяжелые пропилы последовательно
проходит с использованием заданной глубины резания. И фиксированные, и
предусмотрены регулируемые упоры, позволяющие изменять глубину реза
быстро и просто. Блок ограничителя глубины, также известный как
револьверная головка, вращающаяся на шариковой фиксаторе в фрезере
база.

Рис. 10

КАК УСТАНОВИТЬ НАСТРОЙКИ БЛОКА ОСТАНОВКИ ГЛУБИНЫ
1.ОТСОЕДИНИТЕ МАРШРУТИЗАТОР.

Ослабьте фиксирующую ручку и поверните регулировочную ручку по часовой стрелке,
поднятие стоп-бара в самое верхнее положение.
Определите, какой упор, регулируемый или фиксированный, использовать для
желаемая глубина реза. Комбинация двух
типы остановки могут использоваться, если это необходимо для конкретной работы. Если
с помощью регулируемых упоров, упорный винт на каждом
упор можно отрегулировать на желаемую высоту, ослабив
шестигранную гайку с концом комбинированного ключа на 3/8 дюйма
прилагается, и поворачивая или выкручивая его пальцами.
Зафиксируйте стопорный винт на месте, затянув шестигранную гайку.
с гаечным ключом.Не перетягивайте шестигранную гайку. Установить остановки
на желаемую высоту, распределяя по всей глубине пропила
по количеству используемых остановок.
Поворачивайте блок ограничителя глубины до тех пор, пока ограничитель глубины не будет установлен.
выровнен по стопорной планке.

Заданная глубина резания достигается путем врезания фрезы до
упорная планка соприкасается со стопорным винтом или фиксированным упором
на блоке ограничителя глубины.
Фиксированные упоры находятся на расстоянии примерно 1/8 дюйма друг от друга. Регулируемый
ограничители имеют винты, которые можно отрегулировать примерно на 1/2 дюйма.

Стр. 11

РЕГУЛИРОВКИ
ГЛУБИНА
5.6.
7.
8.

10.

СИСТЕМА ОСТАНОВКИ

(Продолжение)

Поднимите резак, нажав на привод разблокировки врезания.
Поместите маршрутизатор на плоскую поверхность и опустите его до конца.
резак едва касается плоской поверхности.
Сожмите привод блокировки врезания, чтобы зафиксировать резак на «нуле».
глубина резания.
Поверните ручку регулировки против часовой стрелки до упора.
планку до упора, затем надежно затяните ручку фиксатора.
Самый высокий упор теперь становится «нулевой» глубиной резания.
параметр.
Нажмите на привод разблокировки врезания и поднимите фрезер. Поверните стопорный блок так, чтобы выровнялся следующий самый высокий ограничитель глубины.
со стоп-баром.Это обнаружит резак для начального прохода.
Поворачивайте блок ограничителя глубины после каждого прохода. Сделать как
много последовательных проходов по мере необходимости для получения желаемого
глубина резания, постепенное опускание фрезы на следующую глубину
настройки резки с каждым проходом.

НУЛЬ

СБРОС НАСТРОЕК

ОРИЕНТИР

ПОКАЗАТЕЛЬ

См. Рисунок 11.
Индикатор сброса нуля позволяет использовать предоставленную шкалу.
на корпусе, чтобы быстро изменить глубину резания существующих
настройки глубины резания. Просто выберите точку отсчета на
шкалы и сдвиньте индикатор сброса нуля вверх или вниз
расстояние, необходимое для новой глубины резания.Затем измените стоп-бар
положение, ослабив фиксирующую ручку и повернув ручку регулировки
пока белая линия на индикаторе сброса нуля не вернется в исходную точку. Надежно затяните ручку фиксатора, чтобы зафиксировать стопорную планку в новом
позиция. Положение резака теперь будет увеличиваться или уменьшаться
было отрегулировано точное расстояние до упора.
Помните: каждая отметка на дюймовой шкале означает 1/32
дюйма изменяют настройку глубины, пока каждая отметка на метрической
масштаб равен изменению глубины на 1 мм; контроль глубины
ручку следует использовать для точной регулировки глубины
резки; и быстрое нажатие на центр ручки регулировки глубины
отпускает стоп-бар.УПРАЖНЯТЬСЯ

ДО

ДЕЙСТВИТЕЛЬНЫЙ

ИСПОЛЬЗОВАТЬ

"ВКЛ ВЫКЛ"
КУРОК

ДЕПРЕСС, ЧТОБЫ ВКЛЮЧИТЬ
ОТПУСТИТЬ, ЧТОБЫ ВЫКЛЮЧИТЬ

См. Рисунок 12.
1.

Убедитесь, что напряжение питания 120 В, 60 Гц, переменного тока.
Только.
Убедитесь, что фиксатор шпинделя Posilock находится в разблокированном положении.
позиция.
Убедитесь, что пусковой курок не находится в фиксаторе.
позиция.
Убедитесь, что в цанге нет резца.
Убедитесь, что цанга не выступает ниже основания.
Подключите маршрутизатор к источнику питания.

Крепко возьмитесь за маршрутизатор обеими руками и включите его.

2.
3.4.
5.

ОДИН

СКОРОСТЬ

ВЫКЛЮЧАТЕЛЬ

См. Рисунок 12.
В вашем роутере есть переключатель скорости. Чтобы активировать переключатель и
Включите маршрутизатор, нажмите на курок включения-выключения на ручке переключателя.
Отпустите триггер включения-выключения, чтобы выключить маршрутизатор.

Стр. 12

РАБОТА
ПРЕДУПРЕЖДЕНИЕ:
Всегда надевайте защитные очки или защитные очки сбоку.
экраны при использовании роутера. Неспособность сделать это может
привести к образованию пыли, стружки, стружки, незакрепленных частиц или посторонних предметов.
предметы, брошенные вам в глаза, могут вызвать седативный эффект
травма, повреждение. Если во время работы идет пыль, наденьте также маску или респиратор от пыли.я

БЛОКИРОВКА

BU'I'I "ON

См. Рисунок 13.
Курок включения-выключения вашего роутера оснащен фиксатором.
функция, которая удобна при работе в течение длительного
периоды времени. Кнопка блокировки расположена в верхнем
часть триггера включения-выключения. Работает аналогично качалке
выключатель. Для блокировки полностью нажмите на курок включения-выключения, затем нажмите кнопку блокировки в верхней части курка включения-выключения и отпустите.
Вы почувствуете кнопку блокировки, когда она щелкнет триггером включения-выключения.
занял позицию. Чтобы выпустить взятку, нажмите на выступающую
часть кнопки блокировки.ПРЕДУПРЕЖДЕНИЕ:
Перед подключением мютера к источнику питания всегда
убедитесь, что переключатель не находится в положении блокировки. Отказ
это может привести к случайному запуску роутера.
что может привести к серьезным травмам.

МАРШРУТИЗАЦИЯ
См. Рисунок 14.
Для простоты эксплуатации и поддержания надлежащего контроля ваш
маршрутизатор имеет две ручки, по одной с каждой стороны основания маршрутизатора.
При использовании роутера крепко держите его обеими руками, как
показано на рисунке 14.
Перед запуском маршрутизатора убедитесь, что резак надежно затянут.
в гайке цанги, и эта глубина резания отрегулирована должным образом.Включите маршрутизатор и дайте двигателю набрать полную скорость, затем
постепенно погружайте или продвигайте фрезу в заготовку. Не позволять
фреза касается заготовки перед включением фрезера и
позволяя ему развиваться на полной скорости.
Сохраняйте бдительность и наблюдайте за тем, что вы делаете. НЕ РАБОТАЙТЕ
роутер при утомлении.

НАПРАВЛЕНИЕ ПОДАЧИ
При фрезеровании резак вращается по часовой стрелке. Следовательно, вы
следует подавать фрезер в заготовку слева направо.
При подаче слева направо вращение резака тянет
фрезер против заготовки.Если кормить в обратном направлении,
силы вращения вращающегося долота будут иметь тенденцию отбрасывать
маршрутизатор подальше от заготовки. Это может привести к потере
контроль вашего роутера.

СТАВКА КОРМЛЕНИЯ
ВАЖНО: весь «секрет» профессионального приглушения и
формирование кромки заключается в тщательной настройке, чтобы разрез был
сделано и в выборе правильной нормы подачи.

Правильная норма кормления зависит от нескольких факторов:
твердость и влажность древесины, глубина пропила,
и диаметр резания долота.При неглубокой резке
канавки в мягких породах древесины, таких как сосна, ускоренная подача корма может
использоваться. При выполнении глубоких пропилов в твердых породах древесины, например, в дубе,
потребуется более низкая скорость подачи.
Лучшая скорость подачи - та, которая не замедляет работу маршрутизатора.
скорость двигателя более одной трети его скорости холостого хода. Если роутер
подается слишком быстро, он вынимает из дерева крупную стружку и оставляет
следы зазубрин. Если маршрутизатор будет питаться слишком медленно, он обуглится или сгорит
дерево.

П_н_ 1_

РАБОТА
ПРАВИЛЬНОЕ КОРМЛЕНИЕ
Правильная подача не бывает ни слишком быстрой, ни слишком медленной.Это ставка на
что долото продвигается твердо и надежно, чтобы производить
непрерывная спираль из однородной стружки - без забивания
древесина для получения крупных отдельных стружек или, с другой стороны,
создавать только опилки. Если вы делаете небольшой диаметр,
неглубокая канавка в мягкой сухой древесине, правильная подача может быть
примерно так быстро, как вы можете перемещать маршрутизатор по вашему гиду
линия. С другой стороны, если сверло большое, разрез будет глубоким.
или дерево трудно резать, правильная подача может быть очень медленной.
один.Затем, опять же, поперечный разрез может потребовать более медленного темпа.
чем идентичный с зерном, нарезанным в той же заготовке.

СЛИШКОМ БЫСТРО

Нет фиксированного правила. Вы узнаете, основываясь на опыте
практика и использование. Лучшая норма подачи определяется
прислушиваясь к звуку мотора маршрутизатора и чувствуя
прогресс каждого разреза. По возможности всегда проверяйте разрез на
заблаговременно отрежьте кусок древесины заготовки.

ПРИНУДИТЕЛЬНАЯ КОРМЛЕНИЕ
Чистая, гладкая фрезеровка и формирование кромок возможны только
когда долото вращается с относительно высокой скоростью и
откусывая очень маленькие кусочки, получаются крошечные, чисто отрезанные чипсы.Если ваш маршрутизатор вынужден двигаться вперед слишком быстро, скорость вращения
бит становится медленнее, чем обычно, по отношению к своему переднему
движение. В результате сверло должно кусаться больше, так как оно
вращается. «Более крупные кусочки» означают более крупные чипсы, а более грубые
Конец. Более крупные чипы также требуют большей мощности, что может
приведет к перегрузке двигателя маршрутизатора.
В экстремальных условиях принудительной подачи относительная частота вращения
бит может стать таким медленным - и укусы, которые он должен принять, так
большой - чипы будут частично сбиты (а не
полностью отрезан), в результате чего
заготовка.См. Рисунок 15.
YourCraftsmanrouterisanextremelyhigh.speedtool
(22 000
Оборотов холостого хода), и будет делать чистые, гладкие разрезы, если
разрешено свободно работать без перегрузки принудительного (слишком быстрого)
кормить. Три вещи, которые вызывают "принудительную загрузку": размер бит,
глубина резания и характеристики заготовки. Чем больше
бит или чем глубже разрез, тем медленнее должен быть
двинулся вперед; Если древесина очень твердая, узловатая, липкая или
влажный, операция должна быть еще более замедленной.
Вы всегда можете обнаружить "принудительное кормление" по звуку
мотор.Его пронзительный вой будет звучать тише и сильнее, как
Lt теряет скорость. Кроме того, усилие удержания инструмента будет
заметно увеличился.

СЛИШКОМ МЕДЛЕННО

Рис. 15

СЛИШКОМ МЕДЛЕННОЕ КОРМЛЕНИЕ
Также можно испортить срез, сдвинув фрезер вперед.
слишком медленно. Когда он слишком медленно продвигается к работе,
вращающееся сверло не врезается в новую древесину достаточно быстро, чтобы
Укус; вместо этого он просто соскребает частицы, похожие на опилки.
При соскабливании выделяется тепло, которое может глазировать, обжечь или испортить
резать - в крайнем случае может даже перегреть коронку, чтобы
разрушить его твердость.Кроме того, управлять роутером сложнее, когда бит
скребет, а не режет. Практически без нагрузки на
двигатель, долото будет вращаться со скоростью, близкой к максимальной, и будет
имеют гораздо большую, чем обычно, тенденцию отскакивать от
стороны пропила (особенно, если древесина имеет ярко выраженный
зерно с твердыми и мягкими участками). В результате разрез произведен
вместо прямых сторон могли быть волнистые. См. Рисунок 15.
"Слишком медленная подача" также может привести к тому, что ваш маршрутизатор начнет работать в
неправильное направление от намеченной линии разреза.Всегда хватайся
и крепко держите маршрутизатор обеими руками во время трассировки.
Вы можете обнаружить "слишком медленную подачу" по убегающему слишком-высокому
пронзительный звук мотора или ощущение "покачивания" долота
в разрезе.

PaQe14

РАБОТА
ГЛУБИНА

ВЫРЕЗАТЬ

Как уже упоминалось ранее, глубина резания важна, потому что она влияет на скорость подачи, которая в fLu'n влияет на
качество реза (а также возможность повреждения вашего
немного). Глубокий пропил требует более медленной подачи, чем неглубокий, и
слишком глубокий разрез приведет к замедлению подачи настолько, что
сверло больше не режет, а царапает.Никогда не рекомендуется делать глубокий надрез. Меньшие биты - особенно те, что диаметром всего 1/16 дюйма - легко ломаются.
отключается при слишком сильном боковом ударе. Достаточно большой бит
можно не отломать, но если разрез слишком глубок, сделайте черновой разрез
приведет - и может быть очень трудно направлять и контролировать
бит по желанию. Для этих rea_sona мы рекомендуем
Для получения более глубоких разрезов необходимо сделать несколько проходов. См. Рисунок 16.

ГЛУБИНА
OF _UT

I 2ND. ПРОХОДИТЬ
_ 1СТ. ПРОЙДИТЕ I
I_.rl 1ST. ПРОХОДИТЬ

2-ОЙ ПАСС I

Поэтому для более глубоких надрезов необходимо выполнять как
много последовательных проходов по мере необходимости, опуская долото на
каждый новый проход.В целях экономии времени сделайте всю стрижку
необходимо при одной установке глубины, прежде чем опускать долото для
следующий проход. Это также обеспечит равномерную глубину при окончательном
проход завершен. См. Рисунок 17.

НАПРАВЛЕНИЕ

ПОДАЧИ И УПРАВЛЕНИЯ
ПОДАЧА МАРШРУТИЗАТОРА

См. Рисунок 18.

D'REC2'O "

Двигатель и фреза вращаются по часовой стрелке. Этот
придает инструменту легкую склонность к скручиванию (в руках) в
против часовой стрелки, особенно когда двигатель вращается.
вверх (как при запуске).
КОНЕЦ
МАРШРУТ
1
ЗЕРНОВЫЕ
ПЕРВЫЙ

Из-за чрезвычайно высокой скорости вращения долота во время
"правильная подача", очень небольшая отдача
бороться с нормальными условиями.Однако если
ударить битом узел, твердое зерно, посторонний предмет и т. д., которые могут
повлиять на нормальный ход резания, будет
небольшая отдача - достаточная, чтобы испортить точность резки
если вы не готовы. Такой откат всегда есть в
направление противоположно направлению вращения долота.

ПОДАЧА МАРШРУТИЗАТОРА
НАПРАВЛЕНИЕ

Чтобы избежать такой отдачи, спланируйте настройку и
направление подачи, чтобы вы всегда толкали инструмент
- держать его напротив того, что вы используете для направления разреза
- в том же направлении, что и передняя кромка долота
движущийся.Короче говоря, тяга должна быть в направлении, сохраняющем
острые края сверла непрерывно впиваются в новые
(необрезанная) древесина.

НЕМНОГО
ВРАЩЕНИЕ

Рис.18
НАПРАВЛЯЮЩАЯ СНАРУЖИ

МАРШРУТИЗАЦИЯ
Всякий раз, когда вы фрезерете канавку, ваше путешествие должно быть в
направление, которое помещает любое руководство, которое вы используете, в
Правая сторона. Короче говоря, когда направляющая позиционируется как
как показано в первой части рисунка 19, ход инструмента должен быть оставлен
вправо и против часовой стрелки по кривым. Когда гид
позиционируется, как показано во второй части рисунка 19.
движение должно быть справа налево и по часовой стрелке по поворотам.Если
есть выбор, первую настройку, как правило, проще всего
использовать. В любом случае боковой толчок, который вы используете, направлен против
руководство,

'O
НАПРАВЛЯЮЩАЯ ВНУТРИ
k

Стр. 15

Рис.19.

РАБОТА
КРАЙНАЯ МАРШРУТИЗАЦИЯ
Установите фрезер на заготовку, убедившись, что фреза
не контактировать с заготовкой. Включите маршрутизатор и дайте мотору остыть.
его полная скорость. Начните резку, постепенно вводя резак в
заготовка.

МАРШРУТИЗАТОР

ПРЕДУПРЕЖДЕНИЕ:

ОБРАБОТКА ВЕРХНЕЙ КРОМКИ
По окончании резки выключите двигатель и дайте ему поработать.
полная остановка перед снятием маршрутизатора с рабочей поверхности.ПРЕДУПРЕЖДЕНИЕ:

МАРШРУТИЗАТОР

РАБОТА

РУКОВОДСТВО

Никогда не вынимайте маршрутизатор из работы и не кладите его на
рабочая поверхность до остановки резака.
КРОМКА

С УЧАСТИЕМ

ПИЛОТ

БИТЫ

ПИЛОТ

- -

- _ ------- _. - _

См. Рисунок 20.
Зубцы и формованные края можно обрезать с помощью пилок с пилотом.
Пилот выступает ниже резца. Некоторые пилоты солидные
расширения фрезы. Другие - это шарикоподшипниковые направляющие, которые
крепятся к концу фрезы. Пилоты позволяют
фрезы суммируются, в то время как пилот следует за кромкой заготовки.
Биты оправочного типа с пилотом отлично подходят для быстрого, легкого, режущего инструмента.
формирование.Они будут следовать за кромками заготовки, которые либо
прямые или изогнутые. Пилот тоже мешает долоту сделать
глубокий порез; и крепко удерживая Пито в контакте с
кромка заготовки по всей длине предотвращает срезание
слишком мелко.
Всякий раз, когда толщина заготовки вместе с желаемой
глубина резания (отрегулированная настройкой глубины фрезерования) такие
чтобы придать форму только верхней части кромки (оставляя на
как минимум 1/16 дюйма. толстая необрезанная часть внизу), пилот может ездить
против неразрезанной части, которая будет служить для его направления.Видеть
Рис. 20. Однако, если заготовка слишком тонкая или сверло установлено
слишком низко, чтобы не было необрезанного края для пилотирования
против, необходимо разместить дополнительную доску, которая будет служить ориентиром.
под заготовкой. На этой "путеводной" доске должно быть ровно
тот же контур - прямой или изогнутый - что и заготовка
край. Если он расположен так, чтобы его край был заподлицо с
кромки заготовки, сверло сделает полный прорез (до
радиус). С другой стороны, если направляющая расположена, как показано
на рисунке 20 (за пределами края заготовки) сверло сделает
меньше, чем полный разрез - что изменит форму готового
край.ПРИМЕЧАНИЕ: При желании любой из пилотируемых битов можно использовать без
пилот для обработки кромок с помощью направляющих, как и прежде. Так же
размер (диаметр) пилота, который используется, определяет
максимальная ширина реза, которая может быть сделана с пилотом против
край заготовки (маленький пилот обнажает всю коронку;
большой уменьшает это количество на 1/16 дюйма).

ВЕСЬ

Я-

ОБРАБОТКА КРАЯ

Рис.20.

4 ПРАВИЛЬНАЯ РЕЗКА

1 / 4iN.TO1 iN.

Рис.21.
При фрезеровании всех краев панели или доски фрезеруйте конец
зерно в первую очередь.Любые сколы, возникающие в углах, будут
удаляться при фрезеровании края. Начните каждую сторону на 1/4 дюйма.
подальше от конца. Вставьте фрезу в древесину до тех пор, пока
пилот касается необрезанного края. Затем медленно верните маршрутизатор в
сформировать угол. Затем переместите маршрутизатор вперед, чтобы сформировать
остальная часть края. Будьте осторожны, чтобы пилот был прижат к
необрезанный край. Повторите эту процедуру с каждой стороны
панель. На рисунке 21 показана правильная последовательность разрезов, чтобы сделать
при фрезеровании кромок с четырех сторон панели.РАБОТА
МАРШРУТИЗАЦИЯ

КАНАВКИ

См. Рисунок 22.
При заглушении на лицевой стороне досок настройте глушитель на желаемое.
глубину резания, приложите край основания фрезы к заготовке,
и включите свой роутер. Медленно вставьте резак в
заготовку по желаемой линии реза.

ПРЕДУПРЕЖДЕНИЕ:

При фрезеровании прямых резов по заготовке прижмите линейку к заготовке, чтобы использовать ее в качестве направляющей. Разместите
линейка параллельно линии пореза и смещение расстояния
между режущей кромкой фрезы и кромкой
база маршрутизатора.Прижмите основание маршрутизатора к линейке.
и проточите канавку.
При фрезеровании канавки шире диаметра фрезы
зажмите линейку с обеих сторон от линии реза.
Расположите обе направляющие параллельно желаемой линии пореза и
разнесены на равные расстояния от желаемых краев канавки.
Маршрут по одной направляющей; затем поверните в обратном направлении и идите вдоль
другой гид. Вычистите все оставшиеся отходы в центре
паза от руки.
ПО ЖЕЛАНИЮ

КРАЙ

РУКОВОДСТВО

РУЧКА
ВИНТ
МАРШРУТИЗАТОР
БАЗА
ПО ЖЕЛАНИЮ
НАПРАВЛЯЮЩАЯ КРАЯ

A'n'ACHMENT

См. Рисунки 23, 24 и 25.МАРШРУТИЗАЦИЯ

С ДОПОЛНИТЕЛЬНЫМ

НАПРАВЛЯЮЩАЯ КРАЯ

См. Рисунки 23 и 24.
Прямые пропилы и канавки можно фрезеровать с помощью дополнительного
насадка для боковой направляющей, которую можно приобрести для использования на
ваш роутер. Крайняя направляющая прикрепляется к держателю направляющей, затем
направляющие шины входят в отверстия в основании маршрутизатора. Ручка
винты в основании фиксируют направляющие шины на месте.

КРЫЛО БОЛТ
РУЧКА РЕГУЛИРОВКИ НАПРАВЛЯЮЩЕЙ КРАЯ

Регулировка производится ослаблением барашкового болта на направляющей.
держателя, установив кромочную направляющую на нужном расстоянии от
резак, затем снова затянуть барашковый болт.Точная регулировка может быть
сделано с ручкой регулировки кромочной направляющей на конце направляющей
держатель. При фрезеровании с помощью краевой направляющей удерживайте
кромочная направляющая вплотную к краю заготовки, как показано на рисунке
24.
МАРШРУТИЗАЦИЯ

КРУГОВ

С УЧАСТИЕМ

ПО ЖЕЛАНИЮ

КРАЙ

РУКОВОДСТВО
См. Рисунок 25.
Дополнительную боковую направляющую также можно использовать для
круги трассировки, когда пилотируемое долото недоступно или не соответствует требуемой работе. Расположите боковую направляющую так, чтобы
резак находится в центральном отверстии боковой направляющей. Хранить
оба угла кромочной направляющей прижаты к кромке, чтобы
поддерживать постоянную форму.При фрезеровании внешнего края (периметра) круга подайте
маршрутизатор против часовой стрелки. При фрезеровании внутренней части
по кругу подайте фрезер по часовой стрелке, как показано на рисунке 25.
Помните, что вращение долота всегда должно приводить к
заготовку, а не подальше от нее.
Стр.17

МАРШРУТ ПО ПРЯМОЙ СТОРОНЕ
ДОПОЛНИТЕЛЬНАЯ НАПРАВЛЯЮЩАЯ КРАЯ

Рис 23.

РАБОТА
МАРШРУТИЗАЦИЯ С ДОПОЛНИТЕЛЬНЫМ

НАПРАВЛЯЮЩАЯ ДЛЯ РОЛИКА

См. Рисунки 26 и 27.
Для использования с маршрутизатором доступна дополнительная роликовая направляющая.
Это полезно для фрезерования неровных краев и обрезки ламината.Роликовая направляющая прикрепляется к держателю направляющей, как показано на
рисунок 26. Его можно регулировать как вверх, так и вниз.
Роликовая направляющая движется против неровностей заготовки.
При фрезеровании декоративной канавки по неровной кромке
расстояние от роликовой направляющей до резака должно быть таким же, как
расстояние от нужного реза и края заготовки.
Точную настройку можно выполнить с помощью ручки регулировки направляющей кромки на держателе направляющей. Надежно затяните барашковые болты.
При фрезеровании держите ролик плотно прижатым к краю
заготовка.Тщательно следуйте желаемой линии реза, чтобы
расстояние между срезом и кромкой не меняется.
При обрезке ламината с помощью роликовой направляющей используйте прямую
сверло или тупорылое сверло. Установите роликовую направляющую ровно
внутренней режущей кромкой фрезы. Роликовая направляющая
следует по краю заготовки, в то время как бит обрезает
нависающий ламинат. См. Рисунок 27.
МАРШРУТИЗАЦИЯ

С УЧАСТИЕМ

ПО ЖЕЛАНИЮ

РУКОВОДСТВО

ВТУЛКИ

См. Рисунки 28 и 29.
Вы можете точно дублировать кривые и сложные формы с помощью
установка на маршрутизатор дополнительной направляющей втулки шаблона, которая
простирается ниже основания.Бит маршрутизатора проходит через
направляющая втулка. Затем направляющая втулка движется по
шаблон.
УСТАНОВИТЬ ШАБЛОН

НАПРАВЛЯЮЩАЯ ВТУЛКА:

1. ОТСОЕДИНИТЕ МАРШРУТИЗАТОР.
ЛАМИНАТ
ДОПОЛНИТЕЛЬНОЕ РУКОВОДСТВО ПО РОЛИКУ
ПО ЖЕЛАНИЮ
ШАБЛОН
НАПРАВЛЯЮЩАЯ ВТУЛКА

Если вы не отключите роутер от сети, это может привести к случайному
начало причинения серьезных травм.
2.

ВИНТ

Положите маршрутизатор на верстак вверх дном.

Поместите направляющую втулку шаблона в углубленную часть
основание маршрутизатора, как показано на рисунке 28.

Совместите вырезы в направляющей втулке с резьбовыми отверстиями.
в базе.5.

Закрепите направляющую втулку на основании фрезера с помощью полукруглой головки.
винты прилагаются.

Надежно затяните винты.

ВЫРОВНЯТЬ
ВЫРЕЗКИ
С УЧАСТИЕМ

l.w ...,. oj
Если не затянуть винты, бит может попасть внутрь.

контакт с проходной изоляцией, что может привести к серьезным травмам.

Стр.18

"МАРШРУТИЗАТОР

Рис 27
НЕМНОГО

РАБОТА
МАРШРУТИЗАЦИЯ

С УЧАСТИЕМ

ПО ЖЕЛАНИЮ

РУКОВОДСТВО

ВТУЛКИ

(Продолжение)
Закрепите шаблон на заготовке. Установите маршрутизатор на желаемую глубину
вырезать и включить. Поместите основание маршрутизатора на шаблон с помощью
буртик направляющей втулки упирается в край
шаблон.Опустите резак в заготовку и продолжайте
шаблон, удерживая направляющую втулку прижатой к шаблону
край.

БАЗА МАРШРУТИЗАТОРА

При фрезеровании с помощью направляющих втулок шаблона необходимо
учтите разницу в размерах между режущей кромкой
резак и торец втулки направляющей втулки. При изготовлении
шаблоны, всегда учитывайте эту разницу в размерах. См. Рисунок
29.

ДЖИДЕ
ВТУЛКА

СВОБОДНАЯ МАРШРУТИЗАЦИЯ
РАБОЧАЯ ЧАСТЬ

См. Рисунок 30.

МАРШРУТИЗАТОР

При использовании от руки ваш погружной фрезерный станок становится гибким
и универсальный инструмент.Такая гибкость позволяет легко
дорожные знаки, рельефные скульптуры и т. д.

РАЗМЕР
РАЗНИЦА

НЕМНОГО
Рис.29.

Существует два основных метода разводки от руки:
1.

Нанесение букв, пазов и узоров на древесину.

Выровняйте фон, оставив буквы или узор приподнятыми над поверхностью, как показано на рисунке 30.

При огранке от руки мы рекомендуем следующее:
1.

Нарисуйте или разложите выкройку на заготовке.

Выберите подходящий резак. ПРИМЕЧАНИЕ: стержневой ящик или
Сверло с V-образной канавкой часто используется для фрезерования букв и гравировки предметов.Прямые биты и шаровые мельницы часто
используется для изготовления рельефной резьбы. Насадки с прожилками используются для
вырезать мелкие замысловатые детали.

Обработайте узор за два или более проходов. Сделайте первый
пройти на 25% от желаемой глубины резания. Это будет
обеспечивают лучший контроль, а также служат руководством для
следующий проход.

Маршрутизация от руки - отличный пример того, как использовать
функция глубокой маршрутизации вашего роутера:
1.

Выберите подходящую фрезу, установите желаемую глубину
разрежьте, внимательно проверьте установку и закрепите заготовку.2.

Сделайте пробный надрез в куске дерева из той же
заготовку по возможности.

Нажмите на привод разблокировки врезания и поднимите резак из
любая заданная глубина резания. Это также позволяет поднять фрезу.
внутри подбазы маршрутизатора.

Поместите фрезер на заготовку внутри фрезерного шаблона.

Надежно возьмитесь за ручки и нажмите пусковой курок, чтобы
запустите свой роутер.

Дайте мотору разогнаться до полной скорости, затем постепенно опускайтесь.
фреза в заготовку, пока стопорная планка не коснется контакта
со стопорным винтом на блоке ограничения глубины.7.

Сожмите привод блокировки врезания, чтобы обеспечить глубину резания.
параметр.

Начните фрезеровку рисунка, продолжая до тех пор, пока не будет сделан полный проход на этой глубине резания.

Несколько разрезов, требующих изменения положения маршрутизатора, могут
быть нужным для конкретной работы. Если такая ситуация существует,
нажмите на привод разблокировки врезания и поднимите фрезу внутри основания фрезера после каждого разреза, переставьте фрезер
для следующего пропила постепенно погружайте фрезу в заготовку
до тех пор, пока стопорная планка не коснется стопорного винта, отожмите врезаться
заблокировать привод и продолжить трассировку.10 После того, как были сделаны все разрезы, отпустите
привод, поднимите резак внутри основания мутера, снимите
фрезер от заготовки, отпустите пусковой курок и дайте фрезу полностью остановиться.

Стр.19

ПОДДЕРЖАНИЕ
, ПРЕДУПРЕЖДЕНИЕ:
При обслуживании используйте только идентичную замену Craftsman.
_arts. Использование любых других деталей может создать опасность или
вызвать повреждение продукта.

ОБЩЕЕ
Только детали, указанные в списке деталей на стр. 27, предназначены для
отремонтированы или заменены заказчиком. Все остальные части представляют
важная часть системы двойной изоляции и должна
обслуживаться только квалифицированным специалистом сервисной службы Sears.Избегайте использования растворителей при чистке пластиковых деталей. Большинство пластиков
подвержены ущербу от различных видов коммерческой
растворители и могут быть повреждены в результате их использования. Используйте чистую ткань.
для удаления грязи, угольной пыли и т. д.

Когда электроинструменты используются на лодках из стекловолокна, спортивных автомобилях,
стеновая плита, шпатлевка или штукатурка, это было
обнаружено, что они подвержены ускоренному износу и возможны
преждевременный выход из строя, т.к.
очень абразивен для подшипников, щеток, коллекторов и т. д.Следовательно, не рекомендуется использовать этот инструмент для
расширенные работы на любом стеклопластике, стеновых плитах, шпаклевке
составы, либо штукатурка. При любом использовании этих материалов
Чрезвычайно важно, чтобы инструмент часто чистился
обдув струей воздуха.

ПРЕДУПРЕЖДЕНИЕ:
Всегда надевайте защитные очки или защитные очки сбоку.
щиты во время работы электроинструмента или при продувке
пыль. Если во время работы возникает пыль, наденьте также респиратор.

СМАЗКА

ПРЕДУПРЕЖДЕНИЕ:
Никогда не допускайте попадания тормозных жидкостей, бензина, нефтепродуктов, проникающих масел и т. Д.войти в контакт
с пластиковыми деталями. Они содержат химические вещества, которые могут повредить,
ослабить или разрушить пластик.

Все подшипники в этом инструменте смазаны достаточным
количество высококачественной смазки на весь срок службы агрегата под
нормальные условия эксплуатации. Следовательно, дальнейшая смазка не требуется.
требуется для.

Стр.20

ПОДДЕРЖАНИЕ
ПРАВИЛЬНЫЙ

УХОД ЗА КУСАЧКАМИ

ПРАВИЛЬНЫЙ

Получите более быстрые и точные результаты резки, сохранив фрезы
чистый и острый. Удалите всю скопившуюся смолу и смолу из
резаки после каждого использования.При заточке фрезы затачивайте только внутреннюю часть
передовой. Никогда не шлифуйте внешний диаметр. Будь уверен, когда
заточка конца фрезы отшлифовать задний угол
такая же, как и исходная.

ЩЕТКА

УХОД ЗА КОЛЛЕТОМ

Время от времени возникает необходимость чистить
цанга и гайка цанги. Для этого просто снимите гайку цанги с
цангу и очистите скопившуюся пыль и стружку. потом
верните гайку цанги в исходное положение.

ЗАМЕНА

См. Рисунок 31.
Ваш маршрутизатор имеет внешние узлы щеток
которые следует периодически проверять на износ,
ПРОДОЛЖАЙТЕ СЛЕДУЮЩИМ
ТРЕБУЕТСЯ:
1.КОГДА

ЗАМЕНА

ЯВЛЯЕТСЯ

ОТСОЕДИНИТЕ МАРШРУТИЗАТОР.

ПРЕДУПРЕЖДЕНИЕ:
Если вы не отключите роутер от сети, это может привести к случайному
запуск или поражение электрическим током, что может привести к серьезным травмам или смерти.
2.

Снимите колпачок щетки с помощью отвертки. Щетка в сборе
подпружинен и выскакивает, когда вы снимаете
колпачок для кисти.

Снимите щетку в сборе (щетку и пружину).

Проверить на износ. В случае износа всегда заменяйте попарно. Делать
не заменяйте одну сторону без замены другой.

Выполните сборку, используя новые узлы щеток. Убедись
кривизна щетки соответствует кривизне двигателя и
щетка свободно перемещается в трубке щетки.6.

Установите на место колпачок щетки и надежно затяните.

РАСШИРЕНИЕ

ШНУРЫ

Использование любого удлинителя вызовет некоторую потерю мощности.
Чтобы свести потери к минимуму и предотвратить перегрев инструмента,
используйте удлинитель, достаточно тяжелый, чтобы нести
ток инструмент нарисует.
Сечение провода (A.W.G.) не менее 14 рекомендуется для
удлинитель длиной не более 25 футов. При работе
на открытом воздухе используйте удлинитель, подходящий для наружного
использовать. Куртка шнура будет обозначена WA.

ОСТОРОЖНОСТЬ:
Держите удлинители вдали от зон маршрутизации и
расположите шнур так, чтобы он не зацепился за пиломатериалы,
инструменты и др., во время операции маршрутизации.

Стр.21

ПРЕДУПРЕЖДЕНИЕ:
Проверяйте удлинители перед каждым использованием. Если повреждено
замените немедленно. Никогда не используйте инструмент с поврежденным
шнур, так как прикосновение к поврежденной области может вызвать
поражение электрическим током, повлекшее за собой серьезную травму.

ПОДДЕРЖАНИЕ
РЕГУЛИРОВКА ПЛУНЖНОГО ПРИВОДА
СЖАТИЕ

См. Рисунок 32.
Привод блокировки врезания правильно установлен на
на заводе, и никаких первоначальных настроек не требуется.
Однако после продолжительного использования может произойти небольшая корректировка.
требуется. В такой ситуации внесите изменения, как
следует:
1.ЗАГРУЗИТЬ
ВЫПУСКАТЬ
ПРИВОД

ОТСОЕДИНИТЕ МАРШРУТИЗАТОР.

ЗАГРУЗИТЬ
ЗАМОК
ПРИВОД

ВИНТЫ

я,

ПРЕДУПРЕЖДЕНИЕ:

Если вы не отключите роутер от сети, это может привести к случайному
начало причинения серьезных травмO_ /.
2.
3.

Ослабьте винт с головкой под торцевой ключ шестигранным ключом на 1/8 дюйма.
(гаечный ключ). Этот шаг необходим, чтобы убедиться
винт не контактирует со стержнем в базовой сборке.

Нажмите на привод блокировки врезания до тех пор, пока он не будет заподлицо с ручкой.
как показано на рисунке 33.

Продолжайте удерживать привод блокировки врезания заподлицо с ручкой,
затем поверните шестигранный ключ по часовой стрелке, пока винт с головкой под торцевой ключ
касается стержня узла основания.ВАЖНО: не
перетянуть винт.

Убедитесь, что шестигранная гайка остается ослабленной при затяжке.
винт с головкой под торцевой ключ.

Как только винт с головкой под торцевой ключ коснется красного цвета в сборе,
зафиксируйте его, затянув шестигранную гайку от фиксатора врезания
привод.

10.

Не допускайте проскальзывания или поворота винта с головкой под торцевой ключ во время затяжки.
шестигранная гайка.

11.

Наденьте пружину сжатия на штифт при отпускании врезания.
привод. Затем установите выступы на приводе в пазах скольжения,
Убедитесь, что конец пружины сжатия упирается в
стенка стопорного кармана.

РУЧКА

ЗАМОК
РУЧКА
КРЫШКА

ГАЕЧНЫЙ КЛЮЧ
ШЕСТИГРАННАЯ ГАЙКА

1/8 ДЮЙМАHEX
(КЛЮЧ АЛЛЕНА)

Ослабьте шестигранную гайку в нижней части привода блокировки врезания с помощью
гаечный ключ с открытым зевом на 7/16 дюйма.

12.

._OCKET

Снимите винты крышки ручки замка и ручку замка.
крышка. См. Рисунок 32.
ОБРАТИТЕ ВНИМАНИЕ, ЧТО МЕСТО ВЫПУСКА ПЛАНЖА
ПРИВОД
И СЖАТИЕ
ВЕСНА В
РУЧКА. Повторная сборка всех снятых деталей должна
быть одинаковыми для блокировки погружения и погружения
разблокировать приводы для правильной работы,

ЗАГРУЗИТЬ
ЗАМОК
ПРИВОД

Осторожно установите крышку ручки и крышку ручки.
винты. Убедитесь, что привод разблокировки погружения и
пружина сжатия установлена правильно.13. Надежно затяните винты крышки ручки.
При правильной настройке привод блокировки врезания
контакт со стержнем узла основания, когда он находится заподлицо с ручкой.
При нажатии на привод плунжерного фиксатора за эту точку возникает трение.
возникает ситуация блокировки. Это то, что блокирует ваш роутер
желаемая глубина резания.
Привод освобождения от погружения подпружинен. Когда помолвлен,
он толкает привод блокировки врезания за точку промывки в
противоположное направление. Это ослабляет винт с головкой под торцевой ключ, освобождая
давление от стержня в сборке основания.Стр. 22

СЖАТИЕ
ВЕСНА

Рис 32
ПЭГ

ЗАГРУЗИТЬ
ВЫПУСКАТЬ
ПРИВОД

НА
ПРИВОД

КАНАВКА
ЗАМОК
ПРИВОД ПОКАЗАН
ПОЛОЖЕНИЕ USH

ШЕСТИГРАННАЯ ГАЙКА

ПОДДЕРЖАНИЕ
РЕГУЛИРОВКА РУЧКИ РЕГУЛИРОВКИ ГЛУБИНЫ
См. Рисунок 34.
Ручка регулировки глубины подпружинена против шестигранной гайки, чтобы
предотвратить случайное отделение двигателя маршрутизатора от маршрутизатора
база. Если ручка регулировки глубины повернута слишком далеко вверх по глубине
регулирующий стержень, пружина заставит ручку регулировки глубины
выскочить перед шестигранной гайкой. Не снимайте шестигранную гайку. Должно
все время оставаться на стержне регулировки глубины.Это
особенно важно при использовании маршрутизатора вверх ногами на
таблица маршрутизатора.
ЧТОБЫ ЗАМЕНИТЬ РЕГУЛЯТОР ГЛУБИНЫ
1.

ГЛУБИНА
КОНТРОЛЬ

РУЧКА:

ОТСОЕДИНИТЕ МАРШРУТИЗАТОР.
II

ПРЕДУПРЕЖДЕНИЕ:

Если вы не отключите роутер от сети, это может привести к случайному
начало причинения серьезных травм.
2.

Поверните шестигранную гайку против часовой стрелки до 1/4 дюйма резьбы.
остаются в верхней части стержня регулировки глубины.

Поместите пружину сжатия на шестигранную гайку, как показано на рисунке.
на рисунке 34.

Поместите ручку регулировки глубины на верхнюю часть нажимной пружины.
и совместите выступы на ручке регулировки глубины с плоскими гранями на шестиграннике.
орех.5.

Осторожно сожмите пружину, надавив на нее сверху.
ручка регулировки глубины.

Со сжатой пружиной, ручка регулировки глубины резьбы
по часовой стрелке на стержень регулировки глубины.

Поворачивайте ручку регулировки глубины до тех пор, пока не будет достигнута желаемая глубина резания.
достиг.

ГЛУБИНА
КОРРЕКТИРОВАНИЕ
СТЕРЖЕНЬ

Не заменяйте ручку регулировки глубины без сжатия.
весна,

ПРЕДУПРЕЖДЕНИЕ:
Замена ручки регулировки глубины без пружины сжатия
может вызвать вибрацию ручки регулировки глубины и шестигранной гайки
стержень регулировки глубины во время использования. Эта ситуация могла
привести к отделению двигателя от основания маршрутизатора, что приведет к
возможны серьезные травмы.Стр. 23

СЖАТИЕ

1/4

КВАРТИРЫ _
СТИРАЛЬНАЯ МАШИНА

ВКЛАДКИ

Рис 34
я

ПОДДЕРЖАНИЕ
МАРШРУТИЗАТОР

ТАБЛИЦЫ

ПРЕДУПРЕЖДЕНИЕ:

, ПРЕДУПРЕЖДЕНИЕ:

Не используйте с таблицами маршрутизатора, которые не соответствуют требованиям безопасности.
методы обработки древесины и обеспечить надлежащую защиту
резак. Несоблюдение может привести к несчастному случаю, в результате которого
возможна серьезная травма.
При установке маршрутизатора на стол маршрутизатора используйте только три
Резьбовые отверстия 5 / 16-18 UNC-2B в основании маршрутизатора.
Используйте винты 8 / 16-18 UNC-2A с плоской головкой длиной 1-1 / 8 дюйма или 11/4 дюйма при установке маршрутизатора на стол маршрутизатора.ЗАМЕТКА:
Подбазу маршрутизатора необходимо удалить, чтобы получить доступ к
резьбовые отверстия 5 / 16-18 UNC.

Не используйте четыре винта основания 8-32 UNC-2B или
8-32 UNC-2B резьбовые отверстия под фундаментные винты для монтажа
маршрутизатор к таблице маршрутизатора. Эти винты и отверстия для винтов
не закрепит маршрутизатор на столе маршрутизатора должным образом и может
привести к аварии, которая может привести к серьезным травмам.
Использование мастера

Reuters в роутере

столы предложены

другими производителями
не исследовался
соблюдение действующих норм безопасности.для

ПРЕДУПРЕЖДЕНИЕ:
Не используйте большие фрезы для маршрутизации от руки. Использование
большие биты маршрутизатора, когда произвольная маршрутизация может привести к потере
контроля или создания других опасных условий, которые
может привести к серьезным травмам. Когда
используя таблицу маршрутизаторов, следует использовать большие биты маршрутизатора для
только окантовка.

ПОЛЕЗНЫЕ СОВЕТЫ

, / '

При трассировке всегда надевайте защитные очки.

J "

Безопасный оператор - это тот, кто думает наперед.

J "

Планируйте каждую операцию перед тем, как начать.

, /

Изучите все правила безопасности и безопасно выполняйте работу.# "

Не позволяйте знакомству сделать вас небрежным.
НИКОГДА не подвергайте руки опасности.

,Я

Всегда надежно зажимайте заготовку перед фрезерованием.

, / "

Убедитесь, что зажимы не ослабнут во время использования.

, /

Сделайте настройки настройки

Обеспечьте более плавную работу, часто очищая маршрутизатор. Встряхните маршрутизатор или продуйте струей воздуха, чтобы удалить
скопление опилок.

• /

Держите фрезы чистыми и правильно заточенными.

# "

Внимательно проверьте настройки глубины резания. Не тратьте пиломатериалы, делая слишком глубокие пропилы. Сделайте несколько неглубоких проходов,
опускание фрезы для каждого нового прохода.• /

Испытайте сложные конструкции на ломе - не тратьте пиломатериалы попусту.

• /

ДУМАЙТЕ О БЕЗОПАСНОСТИ, ДУМАЯ ВПЕРЕДИ.

осторожно. Затем проверьте еще раз. Дважды отмерьте и один раз отрежьте.

Стр. 24

ПРИМЕЧАНИЯ

Стр.25

МАСТЕР

МАРШРУТИЗАТОР - НОМЕР МОДЕЛИ 315.275100

ПОСМОТРЕТЬ "А"

ПРИМЕЧАНИЕ: «A» - показанная сборка представляет собой важную часть системы с двойной изоляцией. Чтобы избежать возможности изменения или повреждения
системы, обслуживание должно выполняться в ближайшем ремонтном центре Sears. Обратитесь в ближайший розничный магазин Sears для получения сервисного центра.
Информация.Пап_, 26

МАСТЕР

МАРШРУТИЗАТОР - НОМЕР МОДЕЛИ 315,275100

]

л ....
В
номер модели
будут найдены
пластина, прикрепленная к корпусу мотора. Всегда указывайте номер модели во всей переписке, касающейся вашего I
МАРШРУТИЗАТОР
при заказе
ремонт
колодки.

СПИСОК ДЕТАЛЕЙ
Ключ
Нет.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21 год
22
23
24
25
26
27
28 год
29
30
31 год
32
33
34
35 год
36
37
38
39

Часть
Число
622167-028
970738-002
970742-001
974433-001
970743-001
970740-001
931744-006
622171-055
970760-001
970758-001
971094-001
970762-001
970736-001
617966-030
970764-001
970875-001
974012-001
974016-001
973844-001
970770-001
931744-063
703493-820
970720-202
622931-008
970734-001
970717-002
970715-002
622347-017
622167-070
970718-002
970719-001
989177-000
970866-002
971137-001
607406-005
706382-817
970732-001
970864-001
614658-010

970865-001

*
*

Описание
Quan.Стопорное кольцо ..............................................
1
Пружина кручения ..............................................
1
Стопорная пробка ................................................ ......
1
Зажимной болт ................................................ ....
1
Шайба с ключом ..............................................
1
Винт (# 1 / 4-28 x 1-5 / 8 дюйма, шестигранный, твердый.) ..... 1
Шайба ** STD551225 .................................. 1
Шестигранная гайка (# 1 / 4-28) ........................................ . 1
Привод замка................................................
1
Крышка ручки замка ....................................... 1
Этикетка Posilock ...............................................
1
Привод выпуска ..........................................
1
Пружина сжатия ..................................... 1
Винт (# 8-10 x 5/8 дюйма, высота сковороды) ................... 5
Кисть _ ,, __ ap
.................................................. ...
2
Щетка в сборе ............................................ 2
Паспортная табличка .....................................................
1
Табличка с логотипом ................................................ .....
1
112 дюймов Цанговая гайка ........................................... 1
Индикатор нулевого сброса ..................................... 1
Стиральная машина ................................................. .........
1
Стиральная машина ................................................. .........
1
Фиксирующая пластина ...............................................
1
Винт (# 6-32 x 318 дюймов Fil. Hd.) ..................... 2
Пружина сжатия..................................... 1
Ручка регулировки .......................................... 1
Ручка блокировки ................................................ .....
1
Проволочная губка ..............................................
1
Стопорное кольцо ..............................................
1
Штанга ограничения глубины ............................................. 1
Шестерня стопорной шины .............................................
1
Комплект стопорных колец ......................................... 1
Ручка регулировки глубины.................................
1
Пружина сжатия ...................: ................. 1
Шестигранник N, .ut (# 3 / 8-16) ..................................... .... 2
Стиральная машина ................................................. .........
1
Штанга регулировки глубины .................................. 1
Чип щит ................................................ ...
1
Винт (# 8-32 x 3/8 дюйма, высота поддона)
** STD510803 ............................................... .
1
Подбаза ........................................................
1

Ключ
Нет.
41 год

Часть
Число
622183-042

42
43 год
44 год
45
46
47
48
49
50
51
52
53
54

970755-204
970772-001
967711-000
970722-006
705404-801
940021-006
706239-830
622347-019
970712-001
970741-001
970754-001
970723-001
974252-003

974252-005

56
57 год
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75

974518-002
622167-071
974096-001
607896-001
970729-001
971705-001
971706-001
971308-001
969355-001
971311-001
971309-001
606066-006
971306-001
931744-063
060721-630
060721-530
060721-430
060721-030
972160-001
969357-002

***
***
***
***
***
***

972421-000

***

972000-258

Описание
Quan.* Винт (# 8-32 x 3/8 дюйма, плоский Hd.)
** STD510803 ............................................... .
4
Базовая сборка .............................................
1
Компрессия .__ pring ..................................... 1
1/4 дюйма Стальной баллон ............................................
1
Блок ограничителя глубины (револьвер) ............................. 1
* Шестигранная гайка (# 10-24) ......................................... . 3
* Винт (# 10-24 x 1/2 дюйма с головкой Soc. Hd.) ......... 3
Стиральная машина ..........................................................
1
Проволочная губка ..............................................
1
Плечевой винт ............................................
1
Пыльник ................................................ ......
2
Степень сжатия ..................................... 2
Направляющий шрифт ................................................ ......
2
1/2 дюйма Цанга в сборе) !.
(Включает один из ключевых номеров 58 и 59) ......... 1
1/4 дюйма Цанга в сборе
(Включает один из ключевых номеров 58 и 59) ......... 1
Комбинированный ключ (3/8 дюйма.-7/8 дюйма) ............ 1
Стопорное кольцо ..............................................
4
Плечевой винт ............................................
2

Retainin_Rning ..............................................
2
Дополнительный винт с ручкой ....................................
2
Дополнительная роликовая направляющая ...................................
1
Дополнительная скользящая пластина ......................................
1
Болт крыла Optionat ........................................
2
Дополнительная кромочная направляющая ....................................
1
Дополнительный держатель направляющей ..................................
1
Дополнительная ручка регулировки направляющей кромки ........ 1
Дополнительный винт_ # 10-32 x 3/8 дюйма. Pan Hd.) ... 2
Дополнительная направляющая втулка ................................ 1
Дополнительная шайба ...........................................
2
Направляющая втулка с гайкой (1/4 дюйма x 5/16 дюйма) ....... 1
Направляющая втулка с гайкой (1/4 дюйма x 3/8 дюйма} ......... 1
Направляющая втулка с гайкой (1/2 дюйма x 5/8 дюйма) ......... 1
Направляющая втулка с гайкой (11/32 дюйма x 7/16 дюйма) ... 1
Адаптер направляющей втулки................................. 1
Дополнительный узел роликовой направляющей
(_IncludesKey No. 61, 62, 63 и 69) ............. 1
Дополнительный держатель направляющей с оборудованием
(включая ключевые номера 60, 63, 64, 65, 66 и 69), 1
Руководство пользователя

* Стандартное оборудование m можно приобрести на месте
** Доступно с Div.98 --- Source 980.00
*** Дополнительный аксессуар (не показан) - можно приобрести для использования на вашем новом роутере.
Стр. 27

Для ремонта крупной бытовой техники

в собственном доме ...

независимо от того, кто это сделал, независимо от того, кто его продал!

1-800-4-МОЙ-ДОМ

sMAв любое время,

день или ночь

, (1-800-469-4663)

www.sears.com

Ввозить такие товары, как пылесосы, оборудование для газонов и электронику.
для ремонта позвоните в ближайший к вам центр ремонта и запчастей Seers.

1-800-488-1222

В любое время дня и ночи

www.sears.com

Для запасных частей, аксессуаров и руководств по эксплуатации.
то, что вам нужно сделать своими руками, звоните в Sears PartsDirect sM!

1-800-366-ЧАСТЬ
(1-800-366-7278)

6 утра-

23:00 CST,

7 дней в неделю

www.sears.com/partsdirect

Чтобы приобрести или узнать о соглашении об обслуживании Sears:

1-800-827-6655
7 а.м. - 17:00 CST, пн. - Суббота.

Para pedir servicio de reparacibn a domicilio,
y para ordenar piezas con entrega a domicilio:
1-888-СУ-ХОГАР
см

Au Canada pour service en fran_: ais:
1-877-LE-FOYERSM

(1-888-784-6427)

(1-877-533-6937)

Главная
SEARS}

® Зарегистрированный товарный знак / T. Товарный знак Sears, Roebuck and Co.
О Сирс, Робак и Ко.

® Mama Registrada / TM Marca de F_ibdca de Sears, Roebuck and Co.

Исходные данные Exif:

 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение / pdf
Версия PDF: 1.2
Линеаризованный: Нет
Количество страниц: 28
Макет страницы: одностраничный
Режим страницы: UseNone
Производитель: Goby Monitor Application версии 3, 2, 1, 4
Дата создания: Вт, 14 августа, 09:20:19 2007
Автор:
Заголовок                           :
Тема                         :

Метаданные EXIF, предоставленные EXIF.tools

Makita USA — Подробная информация о продукте -RT0701C

Компактный маршрутизатор HP Makita 1-1 / 4 (модель RT0701C) обеспечивает производительность и точность в компактном дизайне.RT0701C с максимальной мощностью 1-1 / 4 лошадиных сил разработан для целого ряда приложений точной трассировки.

RT0701C оснащен мощным двигателем мощностью 1-1 / 4 л.с. (максимальная мощность) с регулятором скорости (10 000–30 000 об / мин), который позволяет пользователю подбирать скорость в зависимости от области применения. Дополнительные характеристики включают электронное управление скоростью для поддержания постоянной скорости под нагрузкой и функцию плавного пуска для плавного пуска. RT0701C имеет двойную изоляцию с прочным алюминиевым корпусом двигателя для увеличения срока службы.

RT0701C спроектирован для обеспечения точности и включает в себя плавную реечную систему точной регулировки глубины и легко читаемые шкалы глубины для более точных настроек. Быстросъемная система кулачкового замка разработана для легкой регулировки глубины и снятия / установки основания, с хорошо заметной конструкцией основания для улучшения работы и производительности.

Дополнительные функции включают тонкий и эргономичный дизайн, который весит всего 3,9 фунта, с прочной конструкцией с плоским верхом для дополнительного удобства при замене бит.Основание можно быстро снять для установки других оснований (продаются отдельно), а фиксатор вала разработан для быстрой и легкой замены бит. RT0701C использует фрезы с хвостовиком ¼ ”.

Цанга: 1/4 «

Скорость холостого хода (переменная скорость): 10 000 — 30 000 об / мин

Общая длина: 7-7 / 8 «

АМПЕР: 6.5

Максимальная мощность: 1-1 / 4 л.с.

Вес нетто: 3,9 фунта.

База: фиксированная

Набор с переменной скоростью: Да

Тип питания: провод

Вес в упаковке: 6,3 фунта.

Код UPC: 088381-652872

Маршрутизатор Cisco Small Business RV180 / RV180W Краткое руководство по началу работы

% PDF-1.4 % 1 0 объект > эндобдж 9 0 объект > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > транслировать application / pdf Маршрутизатор Cisco Small Business RV180 / RV180W Краткое руководство пользователя iText 1.4.1 (by lowagie.com) Многофункциональный маршрутизатор VPN Cisco RV180W Wireless-N конечный поток эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > транслировать HWn9} ӂh ޛ q, `Yv% e | * xfa5] d: u! ۈ FEA $ BR Ugn6 / 77qūK # l.(B @ V`xLJ @ x ݨ

Лучший компактный маршрутизатор — полное руководство покупателя компактного маршрутизатора

Любому плотнику нужен хороший компактный маршрутизатор в своей мастерской. Лучший компактный маршрутизатор можно использовать для всех видов проектов DIY, чтобы предоставить подробную информацию, кромки, профили и т. д. Это необходимый инструмент для столярных работ, потому что вы просто не можете закончить определенные проекты без помощи компактного маршрутизатора. Поиск лучшего компактного маршрутизатора может показаться сложной задачей, поскольку доступно множество различных вариантов.Вам нужен небольшой роутер? Ручной роутер? Маршрутизатор с двухручьевой базой? Есть много разных соображений. Следуйте нашему полному руководству ниже, чтобы узнать все, что вам нужно, о том, как выбрать лучший компактный маршрутизатор для вашей мастерской.

Что такое компактный маршрутизатор?

Перво-наперво — что такое компактный роутер? Ни одна столярная мастерская не обходится без него, поскольку это такой универсальный инструмент, который позволяет добиться уникальных результатов формования, которые невозможно получить с помощью других инструментов.Компактный фрезерный станок — это специальное деревообрабатывающее устройство для профилирования и обрезки декоративных кромок.

Инструмент может быть использован во всех сферах применения и может создавать профили поверх скрытых стыков в деревообработке, скашивать кромку, выравнивать неровности древесины в качестве строгального станка, выравнивать любые кривые края в пиломатериалах и создавать любой профиль кромки, который Ваш проект деревообработки понадобится. Если вам нужно сделать какую-либо формовку или детализацию дерева в своей мастерской, вам понадобится компактный фрезерный станок для этой работы.

Различные типы маршрутизаторов

Маршрутизаторы не все одинаковы. При выборе лучшего компактного маршрутизатора для ваших нужд в первую очередь необходимо понять, какие типы маршрутизаторов доступны. Вы получаете разные варианты в зависимости от потребностей каждого отдельного проекта. Некоторые маршрутизаторы подходят для одних целей, но не подходят для других. Итак, какие существуют варианты при поиске лучшего компактного маршрутизатора? Мы рассмотрим их ниже.

Palm Router

Начиная с самого маленького варианта, у нас есть Palm Router. Эти продукты, также известные как мини-маршрутизатор, на самом деле представляют собой крошечные версии вашего обычного деревянного маршрутизатора. Цанга в фрезерных станках для ладони будет четверть дюйма. Из-за своего небольшого размера эти фрезы используются для выполнения всевозможных детальных работ по обрезке кромок по дереву и отделке ламината, в том числе Formica.

Как можно догадаться по названию, это портативные маршрутизаторы. Они легкие, маленькие для работы и невероятно универсальные.Если вы ищете свой первый компактный маршрутизатор, вам, вероятно, понадобится небольшой маршрутизатор из этой категории.

Маршрутизаторы погружения

Маршрутизаторы погружения фиксируются в своем положении. Эти фрезы устанавливаются сверху на древесину и опускаются вертикально вниз, чтобы погрузиться в поверхность древесины. Погружной фрезерный станок предназначен для выполнения глубоких бороздок на поверхности древесины. Вы можете сделать врезку, сделать узоры на дереве, создать дадо или сделать работу с шаблоном.

Фиксированные маршрутизаторы

Как следует из названия, этот тип маршрутизатора жестко фиксируется в основании.Пока база установлена, бита будет выступать на заданную вами длину. Это можно использовать для действительно широкого спектра проектов по формированию кромок. Маршрутизаторы с фиксированной базой, возможно, являются наиболее универсальными инструментами, и именно их будет использовать большинство профессиональных мастерских.

Маршрутизаторы различных уровней

Существуют не только разные типы маршрутизаторов, но и разные «обязанности» маршрутизаторов. Это могут быть продукты для тяжелых условий эксплуатации, продукты для средних условий и маршрутизаторы для легких режимов работы.Компактные маршрутизаторы, используемые энтузиастами DIY дома, как правило, легкие. Обязанности маршрутизатора в основном связаны с мощностью, прочностью и размером модели.

Лучший компактный маршрутизатор

Теперь, когда мы лучше понимаем, что такое компактный маршрутизатор и каковы различные типы маршрутизаторов, пришло время выбрать лучший для ваших нужд. Различные компактные маршрутизаторы обладают уникальными характеристиками и особенностями, поэтому важно выбрать тот, который идеально соответствует типу деревянных работ, которые вы собираетесь выполнять.Из всех продуктов мы собрали лучшие обзоры компактных маршрутизаторов ниже, чтобы помочь вам найти лучший инструмент для вашей мастерской.

Лучший компактный маршрутизатор: Комплект компактного маршрутизатора MAKITA

При поиске потрясающих электроинструментов Makita всегда является лучшим брендом, на который стоит обратить внимание. Этот компактный набор фрезерных станков предлагает один из лучших и наиболее универсальных наборов инструментов для всех мастеров деревообработки. В комплект входят компактный фрезерный станок и основание для погружения для большего количества вариантов столярных работ.Маршрутизатор оснащен мощным мотором мощностью 1 1/4 лошадиных силы и полностью регулируемой скоростью. Это позволяет вам идеально подобрать скорость, с которой вы работаете, для вашего деревообрабатывающего приложения. Имеется электронный регулятор скорости, который помогает поддерживать постоянную скорость при работе под большой нагрузкой. Маршрутизатор также имеет умную функцию плавного запуска, чтобы сделать его запуск более плавным.

Для большей прочности эта модель имеет двойную изоляцию. Мотоцикл изготовлен из действительно прочного алюминия, обеспечивающего исключительную долговечность.Устройство тонкое и эргономичное, что обеспечивает повышенный комфорт и контроль во время использования. Для легкой регулировки глубины предусмотрена система быстросъемного кулачкового замка и легкое снятие / установка основания. Для достижения более точных настроек этот компактный маршрутизатор оснащен гладкой зубчатой рейкой и шестерней для точной настройки. На этой фиксированной основе вы можете удобно использовать стандартные отраслевые направляющие для шаблонов.

Переменный набор скорости и электронное управление скоростью
Быстросъемная система кулачкового замка для легкой регулировки
Компактный маршрутизатор HP 1-1 / 4 с функцией плавного пуска

Посмотреть на Amazon

PROS

Комплект с компактным фрезером и основанием плунжера
Включает превосходные регуляторы скорости
Включает функцию плавного пуска
Долговечная высококачественная сборка
Предлагает легкую регулировку глубины
Очень мощный и удобный в использовании

Лучший малый маршрутизатор: THINKWORK Compact Wood Palm Router
В этом небольшом маршрутизаторе есть все необходимое для начала работы с вашим детальным проектом деревянных работ.Компактный фрезерный станок включает в себя набор фрез для деревообработки с хвостовиком из 15 предметов, направляющую пластину, прямую направляющую и все инструменты, необходимые для работы с фрезером. Система эффективна с двигателем мощностью 1,25 л.с., подходящим для самых разных работ по фрезеровке и обрезке.
Некоторые главные особенности этого компактного маршрутизатора включают зубчатую передачу из нержавеющей стали, легкую замену лезвия, фиксированную нижнюю ручку и удобную ручку с нескользящей резиновой ручкой. Маршрутизатор является нержавеющим, водонепроницаемым, очень прочным и долговечным.Этот набор соответствует профессиональному стандарту и может использоваться для домашнего или промышленного использования. Маршрутизатор подходит для самых разных проектов и обещает высокую эффективность.
Простой в эксплуатации и мощный двигатель на 6,5 А
Включает в себя широкий спектр принадлежностей и набор фрез для хвостовика
Подходит для широкого спектра деревообрабатывающих применений
Посмотреть на Amazon
PROS
Профессиональное и долговечное качество
Нескользящая и удобная рукоять
Хорошее соотношение цены и качества
Ручка блокировки поворотного основания
В набор входит широкий выбор аксессуаров
Подходит для широкого спектра применений в деревообработке
CONS
Металлическую направляющую можно улучшить
Небольшой маршрутизатор для небольших помещений
Большинство Универсальный компактный маршрутизатор: BOSCH Colt Router Tool 9 0002 Этот компактный маршрутизатор от Bosch — один из самых удобных и универсальных деревообрабатывающих инструментов.Фрезерный станок имеет большую способность принимать биты большего размера с более универсальным диаметром. Универсальная система смены бит делает работу быстрой и эффективной.
Фрезерный станок имеет компактную конструкцию для большей точности в ограниченном пространстве. Уникальные карманы для поддержки пальцев, повышающие стабильность и комфорт, облегчают работу при обрезке краев. И хотя этот маршрутизатор компактен, он по-прежнему обладает большой мощностью. Инструмент имеет двигатель с регулируемой скоростью 1,0 л.с. и 5,6 А с хорошим диапазоном скоростей.Маршрутизатор имеет действительно прочное алюминиевое основание, обеспечивающее улучшенные результаты при работе. Существует также очень быстрая регулировка глубины, которая позволяет выполнять макро- и микрокоррекции для большей точности.
Фрезерный станок для ладоней с двигателем с регулируемой скоростью 1,0 л.с.
Удобный, универсальный и надежный инструмент для фрезерования
Быстрая и точная система регулировки глубины
Посмотреть на Amazon
PROS
Увеличенная битовая емкость для большая универсальность
Хороший двигатель с регулируемой скоростью
Вы можете легко выполнять микронастройки для большей универсальности
Фиксированное основание очень прочное
Компактная конструкция, простая в обращении
Отличное соотношение цены и качества
МИНУСЫ
Некоторые компактные маршрутизаторы предлагают большую мощность
Нет центральных линий на основании, что затрудняет установку
Лучший маршрутизатор с питанием от батареи: Маршрутизатор Fuel Compact MILWAUKEE
В этом компактном маршрутизаторе с батарейным питанием используется бесщеточный двигатель, обеспечивающий максимальную мощность и производительность.Маршрутизатор использует интеллект Redlink Plus, чтобы предотвратить его перегрузку, нагрев и чрезмерную разрядку, чтобы поддерживать высочайший уровень производительности. Имеется хороший набор скорости с регулируемым диапазоном, который позволяет достичь высокого уровня точности управления чистыми краями и детализацией.
Маршрутизатор имеет кнопку для быстрой и эффективной настройки макросов с диапазоном регулировки 1,5 дюйма. Также имеется винт точной настройки, который позволяет добиться отличных деталей и точных настроек.Этот фрезерный станок с батарейным питанием представляет собой компактный инструмент для фрезерования, но он полностью совместим с насадками для смещения основания Milwaukee и основанием для погружения для тех, кому нужно больше возможностей.
Беспроводной бесщеточный двигатель Powerstate
Переменный диапазон скоростей с точным управлением
Простая макро- и микрорегулировка для повышения точности
Посмотреть на Amazon
PROS
Удобный аккумуляторный инструмент для использования в любом месте
Включает в себя хорошее управление переменной скоростью
Возможность очень точной регулировки
Высокопроизводительный интеллект, предотвращающий перегрев
Предлагает точный контроль для чистых краев и подробности
Простота использования
Очень мощный маршрутизатор
Работает очень тихо
МИНУСЫ
Некоторые люди предпочитают проводные маршрутизаторы для постоянного питания
Лучшее соотношение цены и качества Беспроводной маршрутизатор: DEWALT Trim Router
Компания Dewalt всегда является одним из самых мощных инструментов, и этот компактный маршрутизатор не является исключением.Этот обрезной маршрутизатор Dewalt предлагает отличный уровень мощности для беспроводной модели. Будучи беспроводным, вы получаете превосходный уровень гибкости и удобства для использования во всех типах сценариев. Это делает его идеальным инструментом для домашних мастеров. Фрезерный станок Dewalt оснащен прохладной светодиодной подсветкой, которая облегчает работу. Этот маршрутизатор также легко отрегулировать при точных настройках высоты.
В этой модели есть электронный тормоз, который помогает быстрее замедлить двигатель после отключения. Это позволяет более точно работать.Набор с переменной скоростью является универсальным, и он позволяет вам идеально согласовывать скорость работы инструмента с вашим приложением. Мотор плавного пуска с полной электронной обратной связью позволяет поддерживать высокую скорость во время резки. В общем, это универсальный, мощный, точный и удобный беспроводной маршрутизатор, который идеально подходит для домашнего использования.
Аккумуляторный бесщеточный фрезерный инструмент
Регулировка скорости и электронная тормозная система
Кольцо точной регулировки глубины и двигатель плавного пуска
Посмотреть на Amazon
PROS
Мощный беспроводной компактный маршрутизатор
Включает светодиодные фонари для большей видимости при работе
Отличная регулировка глубины
Эффективный регулятор скорости
Электронный тормоз и двигатель плавного пуска
Легкий и удобный в обращении
Компактный и мощный
МИНУСЫ
Срок службы батареи может быть лучше
Требуется время для замены битов
Лучший фрезерный станок: MAKITA Plunge Маршрутизатор с электрическим тормозом
Этот маршрутизатор от Makita является продуктом промышленного назначения для серьезных пользователей.Большой врезной фрезерный станок изготовлен с использованием шарикоподшипников увеличенного размера, что придает инструменту большую прочность. Спусковой крючок имеет фиксатор для легкого управления. Несмотря на то, что это большой инструмент, он действительно удобен и прост в использовании благодаря двум ручкам управления с резиновым покрытием.
Это погружной маршрутизатор мощностью 3 для серьезной мощности. Регулируемая скорость обеспечивает высокую точность, а плавное погружение обеспечивает превосходную производительность. Имеется функция плавного пуска для более плавного пуска, электрический тормоз для большей производительности и большая глубина погружения, позволяющая легко проникать в древесину.Это большая машина, и в ней идеально сочетаются точность и мощность для безупречной работы с деревом.
Мощный погружной фрезерный инструмент на 3-1 / 4 л.с.
Конструкция с увеличенными шарикоподшипниками для увеличения срока службы инструмента
Эргономичные прорезиненные ручки с пальцевым переключателем
Посмотреть на Amazon
PROS
Серьезно мощное погружение маршрутизатор
Простое и удобное управление
Предлагает хороший диапазон регулировок и точной настройки
Полезная блокировка спускового крючка для управления скоростью
Включает функцию плавного пуска
CONS
Более дорогой инструмент
Подходит для больших и тяжелых работ
Лучший бюджетный компактный маршрутизатор: CTOPOGO Compact Wood Router
Получение лучшего компактного маршрутизатора не означает, что вам нужно обанкротиться.Этот инструмент от CtopoGo — отличный доступный вариант для тех, кто ищет простой роутер. Компактный маршрутизатор по-прежнему очень прочен, поскольку изготовлен из высококачественного алюминия и пластика. Легко работать с прозрачным основанием, которое обеспечивает большую точность.
Роутер также включает в себя отличный набор аксессуаров. Есть прямая направляющая, направляющая для обрезки, гаечные ключи и все другие аксессуары и инструменты, необходимые для эффективной работы. Также имеется набор из 12 фрез с хвостовиком, который позволяет добиться всех видов эффектов и деталей при профилировании древесины.Этот электрический триммер небольшой, легко настраивается и достаточно мощный для множества различных применений. Если вы новичок или у вас ограниченный бюджет, то этот инструмент станет отличным выбором.
Включает в себя различные аксессуары и фрезы
Простой в эксплуатации, высококачественный маршрутизатор
Подходит для широкого спектра деревообрабатывающих приложений
Посмотреть на Amazon
PROS
Отличное соотношение цены и качества
Включает полный набор хвостовиков фрезы и все аксессуары
Изготовлено из прочных материалов
Простота регулировки и использования
Комфортная и компактная
CONS
Не самый мощный маршрутизатор
Немного громоздко для работы одной рукой
На что обращать внимание в лучшем компактном маршрутизаторе
Существует множество различных компактных маршрутизаторов.Существует не только множество различных брендов, но и разновидности маршрутизаторов по размеру и стилю, которые определяют, для какого проекта он лучше всего. При просмотре компактных маршрутизаторов всегда есть определенные особенности, на которые следует обратить внимание. Мы выделили эти важные соображения ниже.
Power
В компактных маршрутизаторах для питания встряхивающего долота используется двигатель. По сути, чем больше мощность у этого мотора, тем лучше будет работать маршрутизатор. Мощные фрезерные станки могут легко профилировать древесину плавными, ровными движениями.Это также позволяет лучше работать с более широким диапазоном пород дерева, включая твердые породы. Сила мотора измеряется в лошадиных силах. Стандартные мини-маршрутизаторы по дереву могут иметь что-то около 1,0 лошадиных сил, тогда как более мощные устройства могут предлагать 1-или 1-½ лошадиных сил. Очень мощные маршрутизаторы промышленного класса будут иметь мощность от 3 до 4 лошадиных сил.
Конечно, мощность инструмента также зависит от того, насколько легко им управлять. Большая мощность может затруднить управление устройством, что может повлиять на профилирование древесины.Каким бы мощным ни был маршрутизатор, вы должны быть уверены, что полностью контролируете его. Некоторые другие факторы, относящиеся к мощности инструмента, включают уровень шума, размер и вибрацию.
С питанием от батареи или с питанием от сети
Небольшие маршрутизаторы для деревообработки могут быть беспроводными (с питанием от батареи) или иметь шнур, который подключается к розетке. У обоих этих инструментов есть свои уникальные преимущества. Большинство моделей подключены к сети. Это позволяет добиться постоянного электропитания.Подключение инструмента также позволяет достичь более высокого уровня мощности. Обратной стороной является то, что вы ограничены тем, где вы можете использовать инструмент, потому что вам всегда нужно иметь поблизости настенную розетку. Вам понадобится достаточно длинный шнур, и для работы с ним может потребоваться даже удлинитель.
Инструменты с батарейным питанием обеспечивают гибкость и свободу действий. Вы можете использовать их где угодно, в труднодоступных местах, и их легче удерживать. Недостатком является то, что инструменты с батарейным питанием необходимо заряжать, а срок их службы ограничен.Они также могут предложить немного меньшую мощность, чем другие типы компактных маршрутизаторов.
Фиксированный или нет
При поиске лучшего компактного маршрутизатора вы обнаружите, что некоторые из них представляют собой просто портативный маршрутизатор, а другие включают фиксированную базовую точку. Если вам нужна фиксированная база, как это делает большинство людей, вам придется найти ту, которая работает с вашим инструментом, и покупать ее отдельно. Лучший небольшой маршрутизатор должен предлагать оба варианта.
Если устройство имеет фиксированное основание, вы также должны убедиться, что оно достаточно хорошего качества.Он должен иметь хорошие направляющие, легко крепиться к рабочему столу и обеспечивать точное и легкое управление. Лучшие компактные маршрутизаторы также могут поставляться с врезным основанием для еще большей универсальности.
Shanking Bits
У вас может быть лучший компактный маршрутизатор с точки зрения его размера, мощности и функций, но эти инструменты настолько хороши, насколько хороши биты, которые вы используете с ними. Самый лучший компактный маршрутизатор должен уметь работать с широким диапазоном хвостовиков. Они должны легко заменяться для большего удобства использования.Некоторые модели уже поставляются с набором бит, в то время как другие требуют, чтобы вы покупали их отдельно. Качественные биты имеют большое значение для вашей работы. Попробуйте найти маршрутизатор, который обеспечивает максимальную универсальность с битами и который легко менять между битами.
Переменная скорость
Лучший компактный маршрутизатор позволит вам выбирать между широким диапазоном вариантов скорости. Независимо от того, используете ли вы лучший маленький маршрутизатор или большую промышленную модель, инструмент должен иметь хорошее регулирование скорости.Это позволит вам регулировать мощность маршрутизатора небольшими шагами, чтобы идеально соответствовать вашему проекту. Чем шире диапазон регулировки скорости, тем лучше.
Регулировка скорости обеспечивает большую гибкость и индивидуальность вашего проекта. Вы можете добиться лучших деталей и работать более плавно и эффективно, если у вас будет скорость, точно соответствующая вашей древесине, сверлу и стилю работы.
Прецизионная регулировка
Этот фактор больше подходит для врезных маршрутизаторов.При использовании погружного фрезерного станка вы захотите иметь возможность отрегулировать его глубину как можно точнее. Лучшие компактные маршрутизаторы должны иметь два типа регулировки глубины. Это макро и микро настройки. Настройка макросъемки должна позволить вам делать быстрые и легкие изменения в большем масштабе.
Затем диск микронастройки должен позволить вам делать небольшие и точные настройки, чтобы убедиться, что вы достигли именно того размера, который вам нужен. Если маршрутизатор позволяет регулировать его размер с меньшими приращениями, у вас будет больше контроля для повышения точности.
Размер и удобство
Мини-фрезерный инструмент должен быть небольшого размера. Если вы ищете маршрутизатор большего размера для более крупных приложений, то вам не нужно, чтобы он был слишком маленьким. Для оптимального использования необходимо правильно подобрать инструмент. Мини-фрезерные станки по дереву должны быть легкими, удобными в обращении, направляющими и простыми в использовании. Если маршрутизатор слишком большой или громоздкий, это может повлиять на то, как вы им управляете. Работа с мини-фрезой по дереву обеспечивает большую точность и упрощает детализацию.
Конечно, если вам нужен более мощный инструмент, то вам не стоит искать лучший небольшой маршрутизатор.Для этого вам понадобится модель, достаточно большая и прочная для вашего приложения. Комфорт — еще один важный фактор. Независимо от того, насколько велик инструмент, он должен иметь удобную рукоятку, которой легко управлять с идеальной точностью.
Долговечность
Деревообрабатывающие инструменты должны быть прочными и долговечными. Лучший компактный маршрутизатор должен быть изготовлен из прочных, высокопрочных материалов, таких как алюминий. Инструменты должны быть пригодны для многократного использования с прочной древесиной, чтобы выдерживать их использование в течение более длительного срока службы.Долговечность — главный фактор для любого электроинструмента. Если роутер сделан из дешевых материалов, он может начать разваливаться после нескольких использований.
Дополнительные функции
Лучшие компактные маршрутизаторы предлагают дополнительные функции для превосходной работы. Сюда могут входить такие вещи, как светодиодное освещение для большего контроля, двигатели с плавным пуском, электронный тормоз, блокировка скорости и т. Д. Часто именно мелкие функции имеют большое значение для конечного результата использования маршрутизатора.
Также обратите внимание на любые дополнительные аксессуары, поставляемые с продуктом. Это могут быть гаечные ключи, направляющие для обрезки, прямые направляющие и многое другое. Как упоминалось выше, некоторые из лучших компактных маршрутизаторов также включают наборы битов. Все это увеличивает общую ценность продукта и может иметь большое значение, когда дело доходит до использования маршрутизатора.
Биты с направляющими на шарикоподшипниках
Лучшие компактные фрезерные станки оснащены битами с направляющими на шарикоподшипниках, которые помогают уменьшить образование царапин.Их можно эффективно использовать без смазки. Эти агрегаты выпускаются либо со скосом, либо со скосом заподлицо. Если вы серьезно относитесь к работе с деревом, то всегда ищите фрезерный станок, в котором для большей точности используются биты с шарикоподшипниками.
Цена
И, конечно же, стоит обратить внимание на цену инструмента. Лучшие компактные роутеры могут сильно отличаться по цене. Когда дело доходит до электроинструментов, вы обычно получаете то, за что платите. Очень дорогие маршрутизаторы предлагают большую мощность, точность и долговечность.Однако начинающих пользователей все это может не интересовать, и им может понадобиться простой продукт для простых проектов.
В этом случае достаточно более доступного маршрутизатора. Разберитесь, какую работу вы будете выполнять и что именно вам нужно от роутера. Это поможет вам решить, какой бюджетный диапазон вам следует рассмотреть.
Советы по использованию лучшего компактного маршрутизатора
Очевидно, что при поиске лучшего компактного маршрутизатора необходимо учитывать множество факторов.Как только вам удалось найти лучший инструмент для ваших требований, пора переходить к столярным изделиям! Чтобы облегчить вам жизнь, мы выделили несколько профессиональных советов, которые помогут упростить работу с компактным маршрутизатором.
Для более плотных дадо можно использовать ленту. Размещение полос ленты вдоль края основания фрезы помогает отодвинуть фрезу от направляющей при повторной резке для большей точности.
Индивидуальные мерные блоки для различных наконечников профилирования экономят время и облегчают работу. Для облегчения работы вы можете изготавливать собственные индивидуальные мерные блоки в соответствии с вашими долотами.
Когда вам нужно контролировать начало и конец деревянного профиля, вы можете использовать настраиваемые стопорные блоки. Просто отмерьте их и прижмите к краю заготовки.
Если вы хотите подрезать края полок из массива дерева заподлицо, их следует зажать вместе по краю. Это помогает снизить риск опрокидывания машины для получения более безопасной и качественной отделки.
Изготовление простого стартового штифта из стержня может помочь защитить пальцы при фрезеровании от руки.
Используйте фрезу и сверло для выравнивания заподлицо, чтобы легко увеличить отверстия в два быстрых шага.

Часто задаваемые вопросы
Что можно делать с компактным маршрутизатором?
Маленькие деревообрабатывающие фрезы можно использовать для профилирования древесины, обрезки декоративных кромок, выпрямления кривых кромок на дереве и придания формы деталям во время обработки дерева.
Чем отличаются фрезеры для обрезки и плунжера?
Плунжерные роутеры имеют фиксированное основание и опускаются по вертикали.Обычно это более мощные и сверхмощные инструменты. Фрезерные станки Trim — это более легкие инструменты меньшего размера. Часто используют ламинат или винир, чтобы смыть края.
Можно ли использовать сверлильный станок вместо фрезерного станка?
Некоторые сверлильные станки можно использовать в качестве подвесных фрезерных станков, увеличив их скорость и используя подходящую коронку. Однако мы рекомендуем приобрести лучший компактный маршрутизатор для работы, если вы хотите добиться лучших результатов.
Если вам нужен мини-фрезерный инструмент или мощный погружной фрезерный станок, существует множество различных вариантов на выбор.Мы надеемся, что приведенное выше руководство по лучшим компактным маршрутизаторам научило вас всему, что вы хотели узнать, и подготовило для вас лучший выбор продукта для вашего приложения. Эти инструменты составляют большую часть любой деревообрабатывающей студии, и с лучшим компактным маршрутизатором вы сможете сделать гораздо больше с вашей деревообработкой. Желаем вам успехов в вашем будущем проекте!
Я родился в 1984 году, деревообработкой занимаюсь с 2005 года, а токарным — с 2011 года.Из-за моей любви к дереву и деревообработке я основал сайт woodhappen.com, чтобы обучать других энтузиастов отделке и запечатыванию дерева, лучшим инструментам для деревообработки, различным типам древесины и всему остальному, что связано с деревом!
Как настроить беспроводной маршрутизатор
Когда вы открываете этот маршрутизатор в первый раз, все кабели и порты могут показаться устрашающими. Даже инструкция по эксплуатации может читаться как на иностранном языке. К счастью, вы не единственный, кто пытается настроить беспроводной маршрутизатор.
Мы можем помочь вам настроить маршрутизатор и подключить его к вашим любимым устройствам, чтобы вы сразу же оказались в Интернете.
Шаг 1. Подключите маршрутизатор к модему
Пока не подключайте роутер к розетке. Вместо этого первое, что вы собираетесь сделать, это подключить модем к порту WAN с помощью кабеля Ethernet.
Билл Роберсон / Цифровые тенденции
Билл Роберсон / Цифровые тенденции
Не знаете, какой порт WAN? Большинство потребительских маршрутизаторов имеют группу портов Ethernet, некоторые из которых называются портами LAN (локальная сеть), а другой — портом WAN (глобальная сеть).Порт WAN выглядит так же, как порты LAN, но часто имеет другой цвет и находится на некотором расстоянии от них. Например, на приведенной выше фотографии порт WAN желтого цвета и помечен как Интернет. Иногда он обозначается как WAN. Этот порт предназначен для подключения вашего маршрутизатора к модему и внешнему миру оттуда. Порты LAN предназначены для подключения к локальным устройствам.
Подключите один кабель Ethernet к модему, а другой конец — к порту WAN маршрутизатора. Затем подключите адаптер питания маршрутизатора к стене.
Если у вас нет кабеля, ознакомьтесь с нашим руководством по выбору подходящего кабеля Ethernet.
Шаг 2. Загрузите приложение и подключитесь.
Дайте маршрутизатору минуту на запуск и создание сети. А пока (если доступен другой вариант подключения) загрузите приложение, связанное с производителем вашего модема. Современные модемы обычно можно настроить с помощью мобильного приложения, которое автоматически проведет вас через процесс настройки. Это наиболее эффективный метод, но вы должны убедиться, что выбрали правильное приложение.
Linksys имеет собственное приложение для настройки и управления, Netgear использует приложение Nighthawk, а Google имеет собственное приложение для настройки. Инструкции по использованию приложения должны быть в вашем руководстве.
Теперь подключитесь к скрытой сети Wi-Fi. Обычно это простой процесс: зайдите в настройки на своем телефоне или компьютере и выберите вариант Wi-Fi / Сеть. Найдите здесь название своего роутера. Ваш маршрутизатор должен иметь имя SSID по умолчанию, которое напечатано на задней панели маршрутизатора, а также сетевой ключ по умолчанию.Используйте ключ для входа в сеть. Некоторые маршрутизаторы просто требуют от вас сканирования QR-кода для завершения этого процесса, но если это невозможно, этих шагов должно быть достаточно.
После подключения запустите приложение для управления маршрутизатором, чтобы начать настройку!
Альтернативный метод : Если на вашем маршрутизаторе нет приложения, подключите компьютер к маршрутизатору вручную с помощью кабеля Ethernet. После подключения перейдите на страницу конфигурации маршрутизатора. Эта страница представляет собой веб-сайт, размещенный на вашем маршрутизаторе, и это традиционный способ настройки параметров вашего маршрутизатора.Как его найти, может быть разным, но почти всегда это означает, что нужно ввести 192.168.1.1 в адресную строку предпочитаемого браузера, а затем нажать и ввести .
Если вы нашли страницу, переходите к следующему шагу. Однако, если этот адрес не работает, ваш маршрутизатор может полностью использовать другой адрес. Этот адрес может отличаться в зависимости от вашего маршрутизатора, поэтому обратитесь к официальной документации вашего маршрутизатора, если адрес 192.168.1.1 не работает.
Кроме того, вы можете просто проверить наш список IP-адресов и паролей маршрутизаторов по умолчанию.
Шаг 3. Создайте имя пользователя и пароль или найдите существующий
Ваше приложение маршрутизатора должно автоматически проводить вас через процедуры настройки, поэтому ответьте на его вопросы и заполните формы по мере необходимости. Для большинства новых маршрутизаторов вам будет предложено создать имя приложения (опять же, это называется SSID) и пароль. Убедитесь, что этот пароль уникален и безопасен, потому что любой, у кого он есть, может сделать с вашей сетью самые разные неприятности.
Шифрование
WPA2 в настоящее время является стандартом безопасности, и вы всегда должны выбирать его, если есть возможность для вашего протокола безопасности.Убедитесь, что вы выбрали длинный пароль, отличный от пароля администратора, который вы установили ранее.
В идеале он не должен включать слова из словаря или легко угадываемое имя (например, имя вашего питомца). После этого сохраните пароль в безопасном месте.
Однако у используемого маршрутизатора может уже быть пароль, и его необходимо сбросить. У большинства маршрутизаторов есть утопленная кнопка сброса на задней панели. Удерживая кнопку Reset со скрепкой не менее 30 секунд, вы добьетесь цели.
Оставьте питание включенным и дождитесь, пока маршрутизатор перестанет работать. При перезапуске он должен использовать настройки по умолчанию, то есть имя пользователя и пароль по умолчанию теперь предоставят вам доступ к настройкам.
Шаг 4. Продолжите настройку маршрутизатора
Приложение маршрутизатора также должно позволять вам настраивать другие параметры, такие как родительский контроль, автоматические обновления и многое другое. Вы можете настроить эти и другие параметры позже из приложения, но обратите внимание на пошаговое руководство и все, что оно вас учит.Вы должны узнать о гостевом доступе, мониторинге активности и многом другом. По завершении приложение настроит параметры сети и завершит настройку вашей сети. Теперь вы можете изучить приложение на досуге, чтобы узнать больше.
Некоторые приложения, например Nighthawk, также подпишут вас на бесплатные пробные версии дополнительных фильтров безопасности. Они должны , а не автоматически подписывать вас на платежи, и срок их действия истекает естественным образом через 30 дней без каких-либо дополнительных затрат.
Необязательно: настройка ячеистых маршрутизаторов
В наши дни все большее количество маршрутизаторов являются «ячеистыми маршрутизаторами», такими как маршрутизатор Google Wi-Fi.Mesh-маршрутизаторы используют группу устройств Wi-Fi, которые работают вместе — обычно два или три из них. Одно устройство подключается к вашему модему и действует как традиционный маршрутизатор.
Другие устройства больше похожи на автоматические ретрансляторы, которые подключаются к первому устройству и обеспечивают вторичный источник сигнала. Эта функция может значительно расширить диапазон маршрутизатора, позволить пользователям избавиться от мертвых зон и обеспечить полное покрытие больших домов или собственности.
Однако это означает, что вам нужно будет сделать еще один шаг и разместить дополнительные устройства в вашем доме.Вот несколько советов, которые помогут вам правильно расположить ячеистые маршрутизаторы:
Постарайтесь установить дополнительные маршрутизаторы на открытом пространстве, где они могут транслировать сеть как можно более свободно. Помните, что с этими точками доступа вам не нужно быть привязанным к модему! Однако маршрутизаторам потребуется доступ к розетке.
Установите дополнительные точки маршрутизатора подальше, но не слишком далеко . Все роутеры должны работать вместе. В среднем старайтесь находиться примерно в двух комнатах от исходного маршрутизатора.
Вы также можете разместить точки маршрутизатора в важных зонах вашего дома. Например, если у вас есть игровое пространство, где вы используете Wi-Fi, вы можете убедиться, что одна из спутниковых моделей размещена там для максимального эффекта.
Многие маршрутизаторы предлагают мобильное приложение, которое упрощает подключение дополнительных маршрутизаторов и точек доступа к вашей сети с телефона или планшета. Например, Google Nest использует QR-коды для подключения маршрутизатора или точки доступа. Если вы не подключите это дополнительное оборудование к сети, это означает, что вы упустите те специальные функции, которые они предлагают.Обязательно выполните этот шаг для всех добавляемых устройств.
И вы пошли!
Теперь, когда вы уже подключили и настроили беспроводной маршрутизатор, а также дополнительные маршрутизаторы и точки доступа, вы можете начать подключать устройства, чтобы они могли получить доступ к Интернету — без каких-либо уродливых шнуров или кабелей.
No related posts.

Чем отличается кромочный фрезер от обычного

Устройство инструмента

Применение

Популярные модели

Выбор кромочного фрезера

Для ремесла и творчества

Фрезеры бывают разные

Универсальный фрезер

Работа в трех измерениях

Нам бы пооборотистей!

Эргономика и безопасность

Что включено

Фрезы концевые, кромочные

На фото:

Для чего нужен такой фрезер?

Достоинства

На фото: кромочный фрезер DWE6005 компании DeWALT.

Особенности кромочного фрезера

Универсальные фрезеры

На фото: кромочный фрезер 3707F компании Makita.

Кромочно-петлевые фрезеры

Ручной фрезер по дереву: разновидности и сфера применения.

Что такое ручной фрезер по дереву

Функционал инструмента

Виды фрезеров и их особенности

Комплектующие и расходники для ручного фрезера по дереву

Особенности работы с инструментом

Как правильно выбрать и на что ориентироваться

10 лучших ручных фрезеров по дереву

Как выбрать ручной фрезер по дереву

Разновидности ручных фрезеров

Важные критерии

Второстепенные критерии

Лучший универсальный фрезер по дереву

Характеристики

Плюсы

Лучший фрезер по дереву погружного типа

Характеристики

Плюсы

Минусы

Лучший профессиональный фрезер по дереву

Характеристики

Плюсы:

Лучший недорогой фрезер по дереву

Характеристики

Плюсы

Лучший мощный фрезер по дереву

Характеристики

Плюсы

Минусы

Характеристики

Плюсы

Лучший эргономичный фрезер по дереву

Характеристики

Плюсы

Минусы

Характеристики

Плюсы

Лучший фрезер по дереву для удаления фасок

Характеристики

Плюсы

Лучший фрезер по дереву для домашнего использования

Характеристики

Плюсы

Ручной фрезер по дереву

Принцип работы оборудования

Разновидности ручных фрезерных станков

Рекомендации по выбору ручного фрезера

Правила эксплуатации

Какие бывают виды фрез по дереву: разновидности и сферы применения

Фрезы пазовые

Пазовая прямая фреза

Пазовая галтельная фреза

Пазовая V-образная фреза

Пазовая конструкционная фреза «ласточкин хвост»

Пазовая конструкционная Т-образная фреза

Пазовые фасонные фрезы

Фрезы кромочные

Кромочные прямые фрезы

Кромочные калевочные фрезы
