Кровать с подъемным механизмом своими руками чертежи: Как сделать кровать с подъемным механизмом своими руками, советы

Мы будем рассматривать самый простой вариант.

Что нужно подготовить для работы

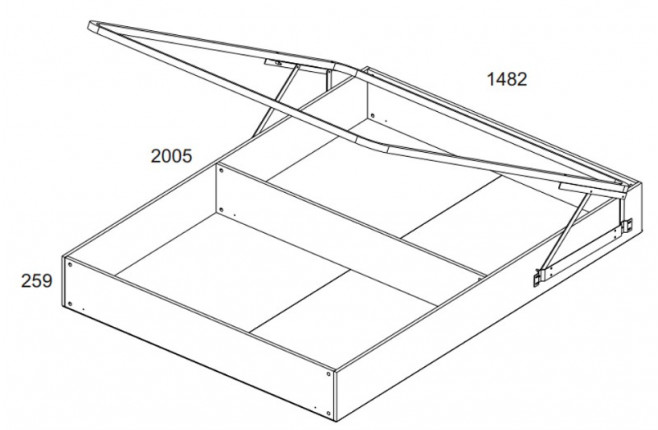

Двуспальная кровать своими руками – чертеж

Как смонтировать вкладной каркас под матрас

Как изготовить подъемные механизмы

Единственное, что вызвало некоторые трудности – это формирование вертикальных прогибов в стальных полосах для шарнирного крепления нижних концов рычагов. В нашем случае они делались в условиях слесарной мастерской, посредством небольшого пресса.

Как собрать кровать с подъемным механизмом своими руками

Подъемная кровать своими руками – этапы сборки:

чертежи (двуспальная), как собрать, изготовление, установка

В современных квартирах часто не хватает места, и кровать с подъемным механизмом своими руками может немного помочь в этом вопросе. В ней будет достаточно места для хранения белья и постельных принадлежностей, чтобы во время бодрствования они не занимали слишком много места.

Кровать с подъемным механизмом довольно практична, так как в ней можно хранить вещи.

Сама основа кровати и ее боковые и торцевые механизмы могут быть изготовлены из любого материала. Популярностью пользуются различные породы натуральной древесины, ДСП, ламинат с пленкой, имитирующий различные материалы. То, будет ли она опираться о ножки или стоять на полу всем каркасом, не имеет большого значения и зависит исключительно от предпочтений хозяев. Двуспальная кровать без ножек облегчает процесс уборки, так как под ножками скапливается много пыли.

Материалы и инструменты

Наиболее доступным и недорогим материалом для изготовления кровати является ДСП.

Изготовление любой мебели, даже не такой сложной, как та, состав которой дополнен подъемным механизмом, начинается с составления чертежей, подбора материалов и подготовки инструментов. Простым в обработке материалом, недорогим и доступным является листовой ДСП, из которого в настоящее время изготавливается большая часть всей мебели. Можно использовать и ОСП, или ориентированно-стружечную плиту. Массив древесины потребует больших финансовых вложений, но работа с ним не отличается сложностью и может быть произведена своими руками. Большая часть работ будет связана с обработкой древесины, и поэтому инструмент потребуется соответствующий:

• лобзик электрический;
• шуруповерт и набор бит к нему;
• сварочный аппарат;
• болгарка с диском по металлу;
• рулетка;
• уровень;
• маркер, карандаш;
• стальные планки;
• ткань для обивки;
• поролон;
• мебельный степлер;
• фен строительный.

Перед тем как изготавливать спальное место, снабженное подъемным механизмом, требуется выяснить оптимальные габариты изделия. По стандартам длина кроватей составляет 2 метра, а ширина зависит от желания хозяина и колеблется от 0,9 до 2 м. Именно ширина влияет на требуемую от подъемного механизма прочность, так как чем больше ширина, тем выше вес поднимаемого матраса.

Вернуться к оглавлению

Монтаж подъемного механизма

Сборка кровати с подъемным механизмом.

Этот механизм имеет первостепенное значение, так как именно он позволяет поднимать верх кровати, получая доступ к полой нижней части, оборудованной под хранилище. Чаще всего состоит он из набора стальных планок, собранных в конструкцию, подобную каркасу на подвижных соединениях и оснащенных пневматическими амортизаторами.

Верхняя планка крепится к нижней части каркаса решетки спальной поверхности. Для того чтобы закрепить ее в таком положении, необходимо изготовить планку из уголкового стального проката либо аналогичной по прочности фурнитуры. Еще две планки являются основами подъемника, который должен быть установлен на детали кроватного каркаса. Следующая пара планок будет регулировать высоту, на которую поднимается решетка матраса и также поддерживают его в поднятом состоянии, когда это необходимо. Нижняя же опорная планка, чтобы облегчить движение шарнирных опор, имеет отклонения в форме от угла плоскости в тех местах, где шарниры крепятся к ней.

Все детали такого механизма, которые изготовлены для кровати своими руками, должны иметь высокие характеристики прочности. Нагрузка при пользовании подъемным механизмом распределяется не только на планки и амортизатор, но и на узлы крепления, крепежную фурнитуру, при помощи которой механизм соединяется с кроватью. Если подходящих инструментов или материалов для изготовления подъемного механизма найти не получается, его можно приобрести в магазинах мебельной фурнитуры или даже изготовить нестандартные размеры на заказ.

Вернуться к оглавлению

Дополнительный каркас

Для увеличения прочности кровати с подъемным механизмом, необходимо изготовить стальной каркас.

Прочность любого спального места может быть увеличена при помощи изготовленного специально для нее стального каркаса. При размерах кровати от двуспальной и выше это имеет такое же большое значение, как и для кроватей нестандартной формы. Изготавливается каркас из того же стального профиля, что и подъемный механизм, или чуть большего сечения. Габаритные размеры должны быть заранее спроектированы в соответствии с конструкцией, распиливание профиля на заготовки выполняется при помощи болгарки. Детали соединяются аккуратным сварным швом.

Обязательно нужно между продольными и поперечными элементами в углах их соединения установить поперечные стойки, которые добавят конструкции прочности и не дадут ей сложиться под нагрузками в процессе эксплуатации. Дальнейшая работа по изготовлению своими руками кровати с подъемным механизмом предполагает отделку торцов каркаса будущего изделия. Из выбранного для этой цели материала выкраивают заготовки по размеру и крепят их к сваренному готовому каркасу болтами или саморезами. Ножки крепят к углам получившейся формы, если они предусмотрены по плану изделия. Мобильность, облегчающую перемещение изделия в процессе уборки, обеспечивают колесики, закрепленные на нижней части ножек. Если ножки не предусмотрены конструкцией, колесики можно закрепить непосредственно на каркас.

Вернуться к оглавлению

Создание обшивки

Рама и обшивка на ней нужны не только для декоративных целей, чтобы закрыть кровать и спрятать содержимое внутреннего ящика, но и для того, чтобы была возможна эксплуатация основной части кровати по ее прямому назначению.

Основание для ортопедических матрасов является едва ли не лучшим выходом из положения. Остается только положить его на металлический каркас, обшить его ДСП или другим материалом и закрепить на механизме подъема. Размер основания нужно подбирать к готовому основанию или делать основание специально под него, они должны подходить друг другу.

Самостоятельно изготавливая кровать, нельзя обойти вниманием этап отделки внешних поверхностей каркаса. Можно использовать для обивки ткань, кожу или дерматин в зависимости от интерьера и предпочтений хозяина. Вне зависимости от выбранного материала обшивку удобнее всего производить при помощи мебельного степлера. Он с силой вбивает в каркас небольшого размера стальные скобы, которые будут удерживать материал в нужном положении. Придать объем и воздушность внутренней части обивки поможет листовой поролон, положенный на каркас в несколько слоев.

чертежи, размеры, инструкция по сборке

Походив по мебельным магазинам и салонам, очень часто можно ужаснуться от представленных там ценников. Самое обидное, что простая кровать из самого дешевого материала (вовсе не дерево, а обычное ДСП или МДФ с обыкновенным подматрасным щитом из чернового ДСП, т.е. даже без ламелей) имеет заоблачную для такого изделия цену. Насмотревшись подобного, мы начинаем прорабатывать уже другие варианты: одни ищут Б/У мебель по доскам объявлений, другие берут попроще и довольствуются дешевым аналогом, а кто-то просто откладывает покупку изделия на неограниченный срок.

Но мы в данной статье пойдем другим путем. Мы сделаем двуспальную кровать своими руками.

Для понимания:
описываемая в данной статье кровать является ничуть не хуже тех, которые представлены в мебельных магазинах и салонах. Она не уступает ни по материалам, ни по качеству сборки.
Единственное ее отличие в том, что вы не платите деньги за разработку, дизайн, проектирование и изготовление этой 2-спальной кровати. Вы просто это делаете все сами.

Плюс такого подхода в том, что мебельный салон, что вы — почти одинаково заплатите за материалы. А, собрав эту двухспальную кровать самостоятельно, вы сэкономите минимум половину стоимости конструкции (т.е. ровно столько составляет наценка на себестоимость за услуги по проектированию, дизайну и сборке этого предмета мебели).

Фото двуспальной кровати, которую мы будем делать своими руками:

В данной статье представлен мастер класс по изготовлению и сборке двухспальной кровати из ДСП + МДФ накладки на быльцах, общие габариты 2032*1692*800 (длинна/ширина/высота), размер спального места под матрас 1600*2000 мм, т.е. вполне стандартная кровать для двух человек.

В самом низу статьи можно скачать файл со сборочными чертежами двуспальной кровати, а так же его комплектацией.

Необходимый инструмент

• Шуруповерт
• Бита под конфирматы
• Шило, отвертка
• Рулетка, линейка, карандаш
• Молоток

По большому счету никакого другого инструмента для сборки данной кровати вам не понадобится, конечно же, если вы не захотите еще сэкономить и не будете клеить кромку на ДСП самостоятельно.

Но для данной кровати все детали мы брали сразу с кромкованием, там же, на мебельном производстве, при заказе распила. Поэтому если будете клеить кромку сами, вам так же еще понадобится старенький утюг, наждачная бумага и нож резак. Более подробно этот процесс расписан здесь.

Деталировка и комплектация

Итак, что нам нужно по деталям для такой 2-спальной кровати:

ДСП ламинированное венге 16 мм (если хотите, цвет можете выбирать свой)

• Изголовье — 1692*800 мм — 1 шт
• Изножье — 1692*400 мм — 1 шт
• Царга (боковина) — 2000*250 мм — 2шт

ДСП Черновое 16 мм

Эти детали будут находится внутри нашего предмета мебели. Их не будет видно, поэтому не стоит переплачивать за ламинированное ДСП (ЛДСП), а можно заказать эти детали в черновом ДСП:

• Опоры (ноги) для подматрасного щита — 2000*234 мм — 2 шт
• Опорные планки короткие для царг- 2000*50 мм — 2 шт
• Подматрасный щит — 1995*1595 мм — 1шт

Матрас будет лежать не на ламелях, как у дорогих кроватей, а на черновом подматрасном щите. Он намного дешевле ламелей и, благодаря современным качественным матрасам, вы даже не почувствуете разницы в этих деталях.

МДФ накладки Белый Глянец 10 мм

• Накладки на изголовье и изножье — 1532*240 мм — 2 шт

Эти белые накладки будут использоваться для декора нашей кровати. Крепить мы их будем с помощью шурупов 3,5*25 мм со стороны ДСП.

 Необходимая фурнитура и крепеж

По фурнитуре для сборки двухместной кровати своими руками нам понадобятся лишь двойные подпятники в количестве 12 штук. Берите под цвет плиты ДСП, а так же не на гвоздях, а те, которые закручиваются с помощью шурупов. Нужно по три штуки на каждую опору, на которых будет стоять кровать.

Двойной мебельный подпятник

Необходимый крепеж

• Конфирмат 6,4*50 — 50шт
• Шуруп 3,5*30 — 50 шт
• Шуруп 3,5*16 — 50 шт
• Шуруп 3,5*25 — 50 шт
• Уголок металический 50*30*30*2 — 20 шт
• Заглушка конфирматов венге (под цвет ДСП) — 50 шт

Разметка деталей кровати

Ниже вы увидите эскиз кровати с пометками, на что обратить внимание. Начинать разметку удобнее всего с больших деталей. Например прикрепить двойные подпятники к ногам кровати. Крепятся они на изголовье, изножье, а так же на внутренние ноги из чернового ДСП, по 3 штуки на каждую деталь.

Далее нужно прикрутить МДФ накладки на быльца:

На деталях изголовья и изножья нужно отмерить по 80 мм от верха и от боковых краев. После этого надо приложить наши накладки и скрутить их к ДСП шурупами 3,5*25 (с НЕ просматриваемой стороны). Т.е. к изголовью накладка прикручивается с внешней, а к изножью — с внутренней стороны кровати.

После того, как прикрутите накладки МДФ, нужно заняться боковыми царгами. А именно, с внутренней стороны необходимо прикрутить на них опорные планки 200*50 мм для подматрасного щита. Отмеряйте расстояние 116 мм от верха царги, и по этой линии приложите опорную планку, на которую будет ложиться подматрасный щит.

Сборка двуспальной кровати

Далее необходимо скрутить все 4 основные детали нашей кровати в одну цельную коробку.

Сборка двуспальной кровати — сборка деталей, виды крепежа

Боковые царги к изголовью и изножью нужно крепить конфирматами, на которые потом будут прикреплены заглушки. Хочу обратить ваше внимание, что царги крепятся к изголовью и изножью с отступом в 30 мм от края боковины. Сюда нужно добавить еще 8 мм, чтобы попасть строго по центру торца царги для сверления. По высоте (по вертикали) царга размещена с отступами в 50 мм от верха изножья и 100 мм от низа задней спинки кровати и от изголовья (смотрите на схеме).

Крепление царги 2-спальной кровати

Более подробно по сверлению отверстий в ДСП можете почитать тут.

После того, как вы соберете вместе эти 4 детали, останется только прикрутить внутренние ноги нашей кровати на металические уголки к изголовью и изножью, а так же положить подматрасный щит.

Для их правильной установки, на изголовье и изножье нашей 2-спальной кровати нужно отмерять по 538 мм от каждого края, и на этом расстоянии прикрутить эти ноги с помощью мебельных металлических уголков.

Установка внутренних опор

Далее просто кладете подматрасный щит, а на него матрас и все)

Необходимые чертежи и документация

Ниже по ссылке можно скачать сборочный чертеж данной 2-спальной кровати (для программ Компас и Autocad) со всеми необходимыми размерами и расстояниями, а так же его деталировку и комплектацию в файле Excel

Деталировка, комплектация, чертеж кровати, ссылка на скачивание:

Чертежи для сборки двухспальной кровати своими руками

Надеемся, что эта информация поможет вам сделать кровать своими руками, подобную той, которую вы видите на фото выше, и ваша вторая половинка оценит  вас по достоинству!

Присылайте нам фото изделий, сделанных своими руками, с описанием работ — мы обязательно разместим их на сайте с указанием информации о вас, мир должен знать героев!

Удачи всем домашним мастерам!

Построение серии кроватей Мерфи — Шаг 2-6: подъемный механизм и сборка

Чтобы узнать об этом проекте, посмотрите видео!

Если вы не читали, вот краткое изложение серии «Кровати Мерфи». В первом сообщении был представлен обзор проекта и некоторые моменты, которые следует учитывать при выборе типа кровати Мерфи своими руками, которую вы можете прочитать здесь, а во втором сообщении подробно рассказывалось о шаге 1: подготовка компонентов шкафа, на которую ушло несколько дней. Сделайте это между получением материалов, резкой всего дерева, обрезкой кромок, шлифованием и окрашиванием (подробнее об этом читайте здесь).Теперь самое интересное — установка подъемного механизма для кровати и сборка шкафа.

Совет: Хотя это не невозможно сделать в одиночку, я настоятельно рекомендую найти помощника, желательно того, кто может комфортно поднимать тяжелые вещи.

Как я уже упоминал в своем первом посте, я выбрал комплект оборудования для кровати Мерфи с сайта murphybeddepot.com, который поставляется со всем оборудованием для подъемного механизма и каркасом для кровати. В инструкциях говорится, что сначала нужно собрать шкаф, но я решил начать со сборки передней панели, на которой будет располагаться матрас.

В планах шкафов для передней панели требовалось 4 куска фанеры, но когда я вырезал компоненты из фанеры, я немного изменил планы, так что у меня будет два куска фанеры вместо четырех, чтобы было меньше стыков. перед.

Затем я установил подъемный механизм на боковые панели шкафа.

Особенности этого шага будут различаться в зависимости от используемого комплекта оборудования, но процесс будет по существу таким же. Отверстия должны находиться в точном месте, чтобы соответствовать отверстиям в подъемном механизме, поэтому здесь опять же точность является ключевым моментом.В некоторых наборах есть шаблон для разметки отверстий, но, поскольку в этом комплекте его не было, я измерил и отметил расположение каждого отверстия.

Инструкции рекомендуют начинать с просверливания небольшого пилотного отверстия, прежде чем увеличивать отверстие для болтов — это помогает обеспечить правильное расположение отверстий. Я попытался сделать это на обеих боковых панелях одновременно, сложив их друг на друга, и это сработало, но я бы не рекомендовал это делать, потому что очень сложно держать сверло прямо на 100% и даже минутную смену местоположения. пилотного отверстия приведет к тому, что отверстия не будут совпадать.

Затем я использовал сверло с зенковкой, чтобы проделать полости так, чтобы головка болта могла прилегать заподлицо с внешней поверхностью боковых панелей.

Совет: Обязательно прочтите инструкции много раз перед началом работы и заранее составьте список всех инструментов, которые вам понадобятся, чтобы они были у вас под рукой, когда вы начнете собирать шкаф. Это избавит вас от необходимости совершать импровизированную поездку к оборудованию, как мне пришлось сделать, когда я понял, что у меня нет зенковки нужного размера!

Следующим шагом было использование гаек и болтов для прикрепления подъемного механизма к боковым панелям.Выровнять все отверстия немного сложно, поэтому я начал с того, что вставил один болт очень свободно, а затем вставил все остальные, один за другим, сначала свободно. Это упростило внесение небольших корректировок, чтобы все они подходили к нему. Затем я затянул болты — гаечный ключ был под рукой, чтобы удерживать гайку, а я использовал дрель для затягивания болта.

Затем пришло время добавить больше пружин — эта часть несколько расстраивала, потому что некоторые пружины входили очень легко, в то время как другие требовали большого уговора.В конце концов, используя гаечный ключ, чтобы оставить пластины, свое дело. Количество необходимых пружин зависит от веса матраса и от материала, из которого изготовлена ​​передняя панель. К сожалению, нет простого способа узнать, сколько именно вам нужно, прежде чем надеть матрас и проверить его. Я не надевал перчатки, пока делал это, но настоятельно рекомендую делать это — пружины очень жирные, и пальцы легко защемить.

После этого я наконец был готов к сборке шкафа.Я решил использовать кронштейны и винты для его сборки, потому что а) у меня нет мастерской или специальных инструментов и б) я хотел иметь возможность разобрать шкаф для его перемещения, что было бы невозможно при использовании дюбелей. и клей. Я смог заказать все винты и кронштейны, необходимые для сборки компонентов шкафа с оборудованием для кровати Мерфи, так что мне пришлось много гадать, чтобы выяснить, что мне нужно.

Я начал с установки изголовья, а затем перешел к верхней и нижней частям.Его довольно просто собрать, но зажимы и дополнительная пара рук очень полезны. И легко запутаться в том, какая деталь и куда идет, поэтому также неплохо обращаться к чертежам на протяжении всего процесса сборки.

После того, как шкаф был построен, я использовал прибор для поиска стоек, чтобы определить местонахождение стоек и пометил их расположение скотчем. Рекомендации могут отличаться в зависимости от вашего конкретного комплекта оборудования, но я рекомендую закрепить верх шкафа на 3 стенных стойках с помощью кронштейнов, входящих в комплект оборудования.

Совет: Если у вас нет инструмента для поиска гвоздей, есть другие способы их найти. Обычно есть шпилька справа или слева от розетки или переключателя света, и они обычно имеют размер 16-24 дюйма по центру ( , что означает от середины одной шпильки до середины следующей рядом с ней), но чаще всего 16 дюймов. Итак, если у вас есть розетка или выключатель поблизости, вы можете начать с нее, чтобы найти стойку, и двигаться вдоль стены, чтобы найти остальные. Одно предостережение заключается в том, что в зависимости от того, когда был построен ваш дом, фактический размер гвоздей может отличаться от стандартных 1 ½ «x 3 ½». Между 1900-1950 гг. Черновая резка 2 × 4 были наиболее распространены и на самом деле имели размер 2 на 4 дюйма, а дома, построенные в 1950-1965 гг., Могли иметь 2 × 4 размером 1 — 1/3 на 3 — 1/4 дюйма — имейте это в виду, поскольку это повлияет на фактическое расстояние от первой стойки до следующей.

Перед тем, как прикрепить шкаф к стене, я должен был убедиться, что он квадратный. Я не знал, как это лучше сделать, но с помощью своего столярного угольника проверил каждый угол спереди — очень важно, чтобы шкаф был везде идеально квадратным, иначе передняя панель не сможет закрываться.

Следующим шагом после прикрепления шкафа к стене было надевание лицевой панели на подъемный механизм. На этом этапе мне пришлось вызвать подкрепление, потому что на этом этапе требуется много мышц, чтобы сначала опустить натяжной рычаг, а затем поднять переднюю панель на натяжной рычаг.

Боковое примечание: Если вы не хотите иметь дело с пружинами, вы можете приобрести комплекты кровати Мерфи с поршнями, хотя одним из недостатков поршней является то, что они видны по бокам даже с матрас на.С пружинами механизм скрывается из виду, как только матрас оказывается на месте.

К счастью, когда мы отпустили натяжной рычаг и подняли переднюю панель на место, она вошла прямо между боковыми панелями. Нам пришлось сделать небольшую корректировку, чтобы выровнять расстояние с обеих сторон, но это было незначительно. Мы протестировали кровать с матрасом, но вставили слишком много пружин, чтобы передняя панель не оставалась внизу. Поэтому мы сняли матрас и отсоединили шкаф от стены, чтобы получить доступ к задней части подъемного механизма и снять пружины.

Вся тяжелая работа была сделана, но мне еще оставалось закончить внутреннюю часть кровати Мерфи. Мне не понравился внешний вид белой стены над изголовьем кровати, и я также хотел добавить немного цвета, поэтому я не окрашивал внутренние поверхности панелей.

Как построить ДЕШЕВУЮ кровать-лифт своими руками для переоборудования фургона

Подобрать оптимальную планировку спальни в автофургоне может быть непросто. С одной стороны, кровати, расположенные в длину, дают вам много места для сна, но занимают более 50% вашей жилой площади. С другой стороны, горизонтальные кровати не поместятся без бликов, чтобы получить дополнительную ширину в стенах.

Living tiny требует творческих идей, чтобы максимально увеличить пространство для хранения вещей и жилую площадь. Мы знали, что нам нужна непостоянная кровать, которую не нужно было бы устанавливать каждый день.

Наше решение? Кровать лифта.

Кровать-лифт — отличное компактное решение для автофургона или крошечного дома. Они позволяют увеличивать пространство вдвое и располагать гостиную и спальню в одной зоне. В отличие от кровати-чердака, вы можете изменить положение кровати-лифта по своему усмотрению. Вы не придерживаетесь какой-то одной схемы, потому что можете приподнять кровать, когда в ней нет необходимости.

Отсутствие постоянной кровати означает, что у вас больше места для хранения вещей и больше гибкости в использовании вашего пространства. Кроме того, вам не нужно каждый день заправлять постель. Если вы когда-либо жили крошечным, вы знаете, что это главное преимущество!

Распространенным решением проблемы с постоянной кроватью является кровать в стенке, называемая кроватью Мерфи. Хотя это отличный способ периодически получать доступ к кровати, конструкция может быть сложной.В планы большинства людей входит комплект кровати Мерфи, чтобы воплотить эту идею в жизнь.

Кровати Мерфи создают массу открытого пространства на полу, когда они подняты. Но у вас не будет постоянного дивана или стола в этой области. Они идеально подходят для перевозки снаряжения, но в конечном итоге они, вероятно, лучше подходят для крошечного дома.

С другой стороны, лифтовые кровати освобождают жилое пространство, позволяя вам постоянно иметь диван или столик на месте. Фурнитура для подъемников относительно легко найти и не требует специальных комплектов.Единственный недостаток — это принесение в жертву высоты потолка, которую вы теряете, когда кровать поднимается.

В нашем фургоне мы решили отказаться от дополнительной высоты потолка, чтобы сохранить панорамный вид на 270 °. Таким образом, мы смогли получить большую кровать размера «queen-size», которая поднимается и опускается, не закрывая наши окна. Мы всегда получаем много света, независимо от того, поднимаем мы кровать или нет. Кровать Мерфи могла вместить только две односпальные кровати и закрывала целую стену окон.Наша кровать для лифта своими руками — идеальный компромисс!

Посмотрите, как работает наша станина лифта в нашем туре на фургоне видео

Мы создали собственный комплект кровати для лифта из следующих материалов.

Прикрепите все шкивы к балкам потолка фургона Sprinter.Мы прикрутили 2 шкива Harken 16mm Airblock Cheek к поперечным балкам на стороне водителя потолка Sprinter, 2 x Harken Micro Upright Lead Blocks, а также Harken 16mm Airblock Double и Harken 16mm Airblock Single на пассажирской стороне балок.

Протяните тросы через шкивы и соедините их друг с другом. Красные кружки на фото указывают, где связаны веревки. Вы можете сделать это с помощью замочной строчки или с помощью крепежного кольца.

Затем прикрепите стяжную муфту к концу каждой веревки во всех четырех углах кровати. Обратите внимание, что вы всегда можете пропустить этот шаг и прикрепить веревки прямо к каркасу кровати. Но мы хотели иметь возможность отсоединять кровать от лебедки, когда она опускается, в целях безопасности. Таким образом, если мотор лебедки когда-нибудь решит ожить ночью, наша кровать не поднимется вместе с ним.

* Примечание: Мы рекомендуем протянуть тросы через перед установкой потолка .Когда потолок установлен, протянуть их из одной стороны фургона в другую становится труднее. Но не невозможно — при необходимости используйте кабельную змею .

Из алюминия 80/20 мы построили каркас кровати с 4 горизонтальными перекладинами. Оглядываясь назад, можно сказать, что было бы лучше использовать 6-8 горизонтальных перекладин для улучшения структурной целостности и распределения веса.

К нижней части рамы мы прикрепили лист фанеры и те же доски, что и на потолке.Мы использовали сосновые рейки 1 × 4 на потолке остальной части нашего фургона, поэтому мы продолжили дизайн здесь.

Сверху каркаса мы прикрепили лист вяжущего картона. Пегборд легкий, а предварительно просверленные отверстия обеспечивают циркуляцию воздуха под нашим матрасом. Мы использовали гайки с Т-образным пазом, чтобы прикрепить перфорированную доску к каркасу кровати. Они идеально подходят для алюминия 80/20.

Наконец, мы прикрепили рым-болты к раме, где стяжные муфты будут соединяться с станиной.

Мы прикрутили лебедку для квадроциклов к стене фургона, используя нашу существующую систему L-образных направляющих. Если у вас еще нет системы L track, вам необходимо ее установить. Затем, запомнив предохранители и калибр проводов, которые вам понадобятся, подсоедините лебедку к электрической сети. Если вы не хотите вносить в смесь электричество, вы всегда можете использовать ручную рукоятку.

Прокрутите механизм станины лифта и нажмите кнопку подъема / опускания на лебедке.В случае сбоя питания проверьте все предохранители на лебедке. Как только механизм будет запущен и заработает, поиграйте с размещением стяжной муфты / рым-болта, чтобы положение станины было по центру. Убедитесь, что он не раскачивается в одну или другую сторону, когда вы поднимаете и опускаете его.

После завершения испытаний ваша выдвижная потолочная кровать готова к работе! Для дополнительной безопасности мы добавили больше веревок, чтобы уменьшить нагрузку на лебедку и дополнительно защитить кровать во время неровностей.Мы протянули стропы через балки фургона и прикрепили к концам прочные карабины. Когда кровать поднята, мы закрепляем ее, продевая карабины.

• Выберите лебедку с синтетическим тросом, чтобы свести к минимуму шум при подъеме и опускании кровати.
• Некоторые лебедки могут быть очень шумными. Мы построили звукоизоляционный бокс из сосновой фанеры и звукоизоляционной пены, чтобы заглушить шум.
• Установите тросовый механизм перед отделкой потолка.
• Сделайте кровать подходящего размера для габаритов вашего фургона. Помните, что у Sprinter ширина фургона вверху меньше, чем посередине. Это означало, что размер нашей кровати был ограничен шириной потолка.
• Убедитесь, что вы соорудили что-нибудь надежное, чтобы кровать могла опираться на нее при опускании. Мы рекомендуем шкафы с обеих сторон фургона, чтобы создать эффект приподнятой платформы с большим количеством мест для хранения.

В целом, наша цена на кровать в лифте составила 692,46 канадских долларов (примерно 545 долларов США для наших американских друзей). См. Полную разбивку затрат ниже:

Фанера + деревянные рейки — 141,00 $
Гвоздь — 33,89 $

Шкивы + винты — 231,94 $
Стяжки + проушины — 41 $.42
Канаты — 83,48 $
Лебедка + болты — 138,74 $
Звукоизоляционная пена — 21,99 $

В целом, мы очень довольны нашей лифтовой кроватью, сделанной своими руками. Кровати, которые можно поднимать и опускать, открывают много дополнительного жилого пространства в фургоне или крошечном домике. Это отличная альтернатива кроватям-чердакам, для которых требуется лестница или трансформируемая столовая, которую нужно собирать каждый день.Надеюсь, эта информация поможет вам создать кровать-лифт своей мечты!

Диван-кровать трансформер своими руками по чертежам. Кровать-трансформер своими руками: Советы Как построить надежный механизм и идеи по их реализации (90 фото). Производственный процесс: Пошаговая инструкция

Современная мебель не просто красиво смотрится в комнате, а вмещает множество вещей.Это функциональный элемент, выполняющий несколько задач. Еще одна особенность такой конструкции — она ​​позволяет разместить в небольшом помещении больше мебели и при этом сэкономить драгоценные квадратные метры. В большинстве случаев такие приемы используются для небольших квартир и гостиных, которые представляют собой подсобные спальни. Ставить полноценное ложе не всегда удобно, а вот спать на диване — ровное испытание для спины. Прекрасным решением в таких случаях станет шкаф-кровать. О ней и пойдет речь в этой статье.

Как сделать мебель своими руками?

Процесс изготовления кровати своими руками начинается с эскизов и выбора места. По сути, это два ящика, которые соединены между собой специальным механизмом и украшены дверцами шкафа.

В компании, где занимаются вскрытием ЛДПС, вы можете заказать все необходимые детали дизайна, подобрать оттенок шпона и дизайн фасада шкафа. Что касается самой кровати, то вы можете разобрать старую или заказать каркас с ламелями без матраса на мебельной фабрике.Что делать в первую очередь, так как все остальные размеры и расположение мебели зависят от размеров каркаса кровати.

Внешне дизайн будет выглядеть как обычно. При необходимости опускается и большая полноценная кровать в комнате. Рассмотрим пошаговый урок изготовления мебели-трансформера своими руками.

1. За основу автор урока предлагает взять ортопедическое основание кровати. Спальное место 180 х 200 см.
2. Все ламели удалены. Должен быть только позвоночник.
3. Каркасная рама, которая выдержит весь вес, поместите на бруски 40 x 50 см. Вы, конечно, можете попробовать вместо хронометража взять для мебели стандартные ножки, но они почти наверняка не выдержат такого веса.
4. На заготовки для шкафа размещаем сиденья под боковые части.
5. Далее соединяем часть конструкции.
6. В конце концов, заблокируйте верхнюю панель.
7. Так выглядит каркас всей тумбы-кровати.
8. Изготовляем мебель своими руками и закрепляем в несущей стене.
9. В процессе грязи их будет много, поэтому автор урока советует сразу пользоваться пылесосом и не оставлять сколы и пыль.
10. Теперь монтирую каркас станины, которую мы разобрали в самом начале, с помощью механизма подъема станины и газовых рессор.
11. Этот узел выдержит наибольшую нагрузку при эксплуатации.Выбирать толщину листа ДСП стоит исходя из этих нагрузок и оговаривать ее у специалистов еще на этапе эскиза и раскроя.
12. Пора соединить две части фундамента мебели.
13. После монтажа и напыления необходимо усилить конструкцию и вернуться к ламелям.
14. Последний этап мастер-класса, как сделать мебель своими руками, закрепим фасад.
15. По чертежам фасад из мебели-трансформера своими руками имеет самую простую форму.За ручками шкафа кровать ведет в горизонтальное положение. Эту деталь можно сделать по своему усмотрению, единственное условие — фасад должен сочетаться с мебелью в комнате, а аксессуары и ее расположение не так важны.
16. Карниз одновременно выполняет функцию ножки кровати. А на соседней тумбочке постельное белье вмещается. Кстати, вся мебель в комнате сделана из одного материала, а дизайн шкафа лаконичный и в то же время стильный.В результате мебель действительно занимает мало места и становится как бы незаметной.
17. Вот такая стильная и незаметная мебель-трансформер своими руками в результате.

Тема дефицита места в малогабаритных квартирах актуальна всегда. Подъемная мебель позволяет в активное время суток расширить площадь помещения, что значительно облегчает пребывание людей в стесненных условиях. Мне было интересно узнать, как сделать шкаф-кровать.Изучив массу информации по данной теме в интернете, я решил собрать Кровать-трансформер своими руками. Он изучил основные принципы устройства встроенной мебели. Сделаны чертежи и схемы шкафа кровати. Составлены списки необходимых инструментов и материалов.

Подъемное устройство станины шкафа

Конструкция шкафа-кровати, собранная своими руками, представляет собой два ящика, один из которых встроен в другой. Два подъемных механизма, расположенные внизу по бокам мебельного корпуса, обеспечивают перемещение спальни из горизонтального положения в вертикальное и наоборот.

Подъемный механизм — довольно сложное техническое устройство. Самостоятельно, без специального заводского оборудования, пытаться изготовить такой механизм — дело рискованное. Поэтому использовал приобретенные аппараты заводского производства.

Инструмент

Итак, работы по сбору складной конструкции спальной мебели относятся к пиломатериалам, инструмент нужен соответствующий:

• электроловик;
• перфоратор;
• пила;
Отвертка
• ;
• подтверждающее сверло с заслонкой;
• молоток;
• рулетка;
• карандаш;
• самосвальный;
• набор ключей

Материалы

По чертежам шкаф-кровать с размерами, заказывала в мебельной мастерской с нарезкой листов МДФ.Там же заказали отделку торцов всех деталей сборки закладной кровати. Низ спальной кровати также является фасадной стенкой шкафа. Его производитель тоже заказал в мебельной мастерской.

Детали вертикального корпуса встраиваемой мебели из МДФ 25 мм:

• боковые панели 45 х 220 см — 2шт.
• панель верхняя вертикальная и горизонтальная 45 x 176 см — 3 шт.
• нижняя стенка 50 х 174 см — 1 шт.
• опора горизонтальная панель 45 х 180 см — 1 шт.

• боковые стенки 43 х 218 см.
• поперечные стены 43 х 174 см.
• низ фасада 1760 х 2180 см.

• подъемный механизм с поворотной опорой — 2 комплекта с застежками;

• уголки металлические 50 х 50 — 26 шт;
• дюбель каркасный 10 х 122 мм — 2шт;
• подтверждает 50 мм — 16 шт .;
• винты 30 мм — 40 шт.

Пошаговая инструкция, как самому сделать шкаф-кровать

Принес домой материалы и подготовив инструмент, приступил к сборке своими руками тумбы-трансформера по чертежам. Этапы выполняемых работ.

1. На стене карандашом нанесена разметка под крепление вертикального корпуса мебели.
2. В двух точках перфоратор проделал в бетонной стене отверстия Ø 10 мм глубиной 120 мм.
3. Через отверстия по углам забил 2 каркасных дюбеля в стене.

1. Ящик вертикального шкафа, собранный из панелей, перечисленных в разделе «Материалы». В торцах и плоскостях сопряжения деталей просверлены отверстия для установки конфирматов.
2. Сморщивание подтверждает, корпус установлен в вертикальное положение.

1. Винты крепят монтажные уголки, прикрученные к стене.
2. Собрал коробку кровати, соединяя панели подтверждения.

Стоимость материалов

По окончании работ были подсчитаны понесенные мной затраты на изготовление мебели.

Затраты на изготовление панелей для сборки своими руками закладной кровати в шкаф. Квадрат МДФ толщиной 25 мм составил 11,55 м 2:

• боковые панели 45 х 220 см — 2шт;
• панель верхняя вертикальная и горизонтальная 450 х 1740 мм — 3 шт .;
• нижняя стенка 50 х 174 см — 1 шт .;
• опора горизонтальная панель 45 х 180 см — 1 шт .;
• боковые стенки 43 х 218 см;
• поперечных стен 430 х 1760 мм;
• нижний фасад 1760 х 2180 мм;

Общая длина раскроя листов МДФ — 20 п.М. Обработка концов — 34 часа.

Мебельный цех поставил счет на оплату материалов, за работы по раскрою и транспортировке панелей:

11,55 м 2 х 400 руб. = 4620 руб .;

20 вечера х 30 руб. = 600 руб .;

34 вечера х 5 руб. = 170 руб.

Итого: 5390 руб.

Стоимость прочих материалов составила:

• подъемный механизм с поворотной ножкой — 2 комплекта с застежкой = 3000 руб .;
• металлические уголки 50 х 50 — 26 шт.= 52 рубля;
• дюбель рамный 10 х 122 мм — 2шт. = 16 рублей;
• подтверждает 50 мм — 16 шт. = 20 рублей;
• винты 30 мм — 40 шт. = 5 руб.

Общая стоимость материалов составила: 8483 руб.

Затраты на оплату труда

Монтаж шкафа постельного белья трансформатора производился за 2 дня.

Такая схема сборки шкафов своими руками обойдется намного дешевле, чем заказ такой мебели. Чтобы построить такую ​​простую, но ответственную конструкцию, необходимо иметь опыт работы с вышеупомянутым инструментом.

В любой маленькой комнате всегда не хватает свободного места для расстановки различной мебели. Например, для организации рабочего места, детского уголка, для спальни гостиной. Ну и конечно же для другой кровати, которая в любой комнате занимает значительную площадь и требует подходов с двух сторон шириной не менее 50 см. Поэтому необходимо искать неординарную мебель и планировочные решения для организации комфортного жилого пространства.

В такой ситуации на помощь придет универсальная мебель-трансформер, которая поможет совмещать несколько функций, украсив интерьер, несмотря на дефицит площади.

В первую очередь это касается тех комнат, в которых установлена ​​кровать. В дневное время его быстро убирают в нишу с помощью подъемного механизма, приподнимая жизненно важное пространство для других целей (рис. 1.2).

Вместо громоздкой кровати появляется компактный диван, активно работающий в дневное время (рис. 2).

Раскладная двуспальная кровать легко трансформируется в вертикальную стену, на обратной (задней) стороне которой можно разместить несколько плакатов или даже картин, украшающих интерьер (рис.2).

Стоит напомнить, что перед тем, как приступить к сборке своими руками, необходимо составить подробные схемы, чтобы определить порядок сборки мебели, и приобрести для этого необходимые строительные материалы. На чертеже нужно указать размер кровати и размеры отдельных элементов, форму и размеры дополнительных ящиков, а также тип механизма, который может складываться, выдвигаться, подниматься и модульный.

Для механизма трансформации необходимо использовать надежные и прочные детали, которые должны выдерживать ежедневную эксплуатацию и вес будущей конструкции.Их тоже нужно приобретать заранее, они продаются в строительных супермаркетах.

Как показывает практика, наиболее рациональным вариантом трансформатора является подъемная труба подъемного механизма, другая — на подставке (рис. 1, 2). В вертикальном положении складная (эталонная) подставка складывается, прижимается к фанерному основанию ящика. Для более удобного и «мягкого» сна на такой кровати можно установить ламели между матрасом и фанерой, что добавит обзорности матрасу, а соответственно создаст дополнительный комфорт.

Интересен планировочный вариант размещения кровати на полу под подиумом (рис. 3). Напольный подиум устраивают на высоте 45-50 см от пола. Под ним монтируется каркас, на который опираются доски пола, например, ковролин. По краю подиума установили декоративную световую стену из плит. Затем собрать из досок основу — коробку-рамку (это было описано и показано на рис. 1.2).

Снизу к раме прикреплены роликовые механизмы, позволяющие разместить большую часть ложа подиума.Меньшая часть используется как диван, в котором наклонные подушки выполняют функции спинки. При необходимости можно полностью раздвинуть кровать под подиум, тем самым освободив в дневное время другую часть пространства комнаты.

Среди различных вариантов планировочного решения Привлекает шкаф и кровать-трансформер в одном устройстве. В некоторых квартирах есть ниши, которые можно с успехом использовать в таком дизайне. В нише размещается шкаф с поворотным механизмом. С одной стороны кровать, а с другой — шкаф с полками.Плюс такой конструкции в том, что существующие на задней стороне кровати полки и полки всегда находятся под одним и тем же углом к ​​полу.

Какое конструктивное решение? По сути, он состоит из двух основных элементов: каркаса-ящика, выполняющего функцию шкафа (рис. 4) (именно он заполняет в нем нишу). А с ним еще одна коробка, в которой лежит кровать.

Благодаря двум металлическим держателям кровать может менять свое положение, наклоняясь и превращаясь в кровать для сна. Конструкция легко поворачивается вокруг своей оси за счет роторного механизма, установленного на полу и на потолке.Кровать поднимается и фиксируется специальными застежками, которые сохранят конструкцию в собранном виде, а весь блок разворачивается в сторону комнаты и представляет собой шкаф с полками.

Выбрав складную кровать с вращающимся основанием, вам не придется каждый раз открывать полки перед укладкой кровати, что очень удобно.

Основными требованиями к установке и эксплуатации этой мебели являются идеально ровные поверхности стен стен. При перекосе конструкция расшатывается, также есть возможность стыковать механизмы, ослабляя застежки.

Несколько необычным является стол-трансформер, который будет приятно дополнить небольшую комнату в качестве журнального столика, например. Он состоит из нескольких объемных дисков (рис. 5), поставленных поверх другой и соединенных вертикальной трубой. Он не превращается в полноценный стол, но становится больше за счет стеклянных поверхностей, а также имеет дополнительную систему Storage. Все его поверхности сгруппированы и покрыты мебельным лаком в несколько слоев.

Примечание: Шкаф-книжка своими руками

Мечта любой рукодельницы — уютное рабочее место, где все под рукой.Живя в маленькой квартире, далеко не каждый может себе позволить выделить под мастерскую зону, где можно расставить необходимые материалы и заняться любимой поделкой. Мой муж архитектор, решил эту проблему по-своему, сделал для меня шкаф-трансформер.

В углу комнаты со стороны окна встроена рама под подиум. Для этого заказали и установили сварную конструкцию из металлического профиля.

Идея заключалась в том, чтобы надстроить конструкцию сверху рабочего места, а внизу в нише установить выдвижную кровать.Сделана ступенька для комфортного подъема на подиум. Затем был закреплен тонкий металлический профиль по всей раме, и конструкция из ламината повышенной износостойкости (класс 33-34) была потрачена впустую.

С учетом размеров ниши кровать изготовлена ​​снизу и установлено роликовое крепление, с помощью которого она легко выдвигается (мы используем ее как кровать) (фото 1), а также перемещается внутрь, трансформируясь в Дачный диван или ресепшн (фото 2)

На подиуме собран шкаф-трансформер.Дверь крепится на петлях (фото 3) и откатывается на колесах (фото 4, 5).

Внутри шкафа на всю длину и ширину крепится столешница для рабочего места. В полках с П-образной конструкцией устанавливаются ящики без направляющих и креплений, при необходимости они полностью выходят из своих ответвлений.

Внутри центральной ниши ставят столик для ноутбука, который можно снять и освободить дополнительное место для работы.

Снизу столов поставили трубку с выдвижными ящиками для бумаги и мельчайших вещей, на нее поставили принтер.Светодиодная лампа горела сверху (фото 6)

Несмотря на небольшую нишу в дверце, в ней также разместили выдвижные початки для хранения хвойных материалов и свободную полку для книг, на которой также установили светильник (фото 7) снизу. из открытой полки выцветших коробок (продается в магазине как «галошница» для обуви). В них удобно размещены бумажно-войлочные листы, фоамиран, полиэтиленовая упаковка (фото 8)

Сейчас занимаюсь рукоделием не только с удовольствием, но и с комфортом!

Стол-стеллаж — трансформер своими руками

60/100 шт Наклейки Мубарак Рамадан Декор Рамадан Карим Декор…

В мире современные технологии Когда в маленькой квартире хочется поставить все купленное, популярностью пользуются трансформаторы. Рассмотрим, как сделать кровать-трансформер на пошаговом уроке своими руками.

Mastery необычная кровать-трансформер своими руками: виды кроватей

Кровать-трансформер — отличное решение, когда нужно объединить несколько предметов интерьера в одной конструкции. Особенно популярна эта модель в малогабаритных квартирах. Существует несколько основных вариантов трансформации кровати: шкаф, стол, комод, диван.

Каждый выбирает ту модель, которая полностью удовлетворяет его требованиям. Принцип работы кровати основан на подобии механизма дивана: с помощью специальных застежек возможна фиксация в определенном положении.

Самая распространенная модель — тумба-кровать. В зависимости от положения кровати в сложенном виде можно выделить два типа этой мебели: горизонтальную и вертикальную.

Шкаф данной конструкции может быть как настоящей, так и имитацией.Основные составные части этого типа кровати: ящик, спальное место, которое может быть одно- и двухместным, подъемный механизм.

Прикроватная тумба может быть изготовлена ​​и своими руками, если есть необходимый материал и инструменты.

Перед началом работ следует убедиться в наличии полного списка необходимых инструментов, которых будет достаточно: уровень, угольник, лобзик (желательно электрический) с пилой по дереву, отвертка, рулетка и карандаш, электродрель с подметальными машинами, перфоратор и др. плоскогубцы.

Первое, что будет востребовано в начале работы — это чертежи. Выполняются самостоятельно, придерживаясь определенных принципов:

• Тщательно продуманный вид трансформации. На эскизе отображена мебель в целом и заданы габаритные размеры
• По созданному эскизу составляется общий чертеж, на котором отображаются все детали.
• Каждый предмет рассматривается и разыгрывается отдельно с указанием всех размеров. При выполнении этого пункта необходимо учитывать ширину используемого материала
• Тщательно просчитать расположение деталей, при этом нужно учитывать толщину ленты ПВХ для оклейки кромок
• Все детали конструкции должны быть больше чем 5 см

Самым первым этапом изготовления трансформатора будет приобретение или изготовление базы своими силами. Прежде чем приступить к работе, необходимо купить матрас, который соответствует размеру кровати. Для изготовления основы своими руками потребуется наличие плиты ЛДСП. Из него вырезаются необходимые детали. В вертикальной кровати основанием является фасад шкафа, поэтому он может быть выполнен из фрагментов, различающихся фактурой и цветом.

ДСП в домашних условиях резать не рекомендуется, поэтому лучше обращаться на специализированные предприятия. Если еще предстоит подъем некоторых деталей, то во избежание сколов нужно использовать электроловку на максимальных оборотах.

Приобретайте амортизирующие гнутые специальные пластины, которые называются «Ламаны», с ними в комплекте и с рамой соответствующего размера. Все это собирается вместе и устанавливается на брусьях.

Потом идет спальное место с отверткой и подтверждением, которое спрятано под пластиковой заглушкой.Уголки следует использовать утюгом, что дает гарантию прочности и прочности. Боковые стенки спального места атакуют 4 см х 4 см, которые являются опорой конструкции ламелей.

Следующей акцией будет крепление матрасов и стычки, которые не позволят кроватям самопроизвольно раскрыться.

Стена, к которой будет крепиться конструкция, должна быть прочной. После этого можно собрать ящик, который при желании можно оборудовать дополнительными полками.Тогда отдаем предпочтение одному из видов подъемного механизма: покупному, от гаражных занавесей или с электроприводом. Петли К. прикрепляют к спальне и ящику, после чего следует проверка подъемного механизма, функцией которого является легкий подъем кровати и фиксация ее в одном положении.

Также потребуются амортизаторы и система противовесов, которые следует тщательно выбирать. Основание шкафа крепится к стене, кровать поднимается, а фасад в это время оформляется различной фурнитурой и элементами.Вы можете смело использовать элемент интерьера, сделанный своими руками. Фото наглядно демонстрирует один из вариантов декора тумбы-кровати:

По такому же принципу происходит процесс изготовления прикроватного столика и других вариаций. Она отличается от взрослой кровати-трансформера детской кроватки-трансформера тем, что она не встраивается. Напротив, в его дизайн заложены все элементы.

В заключение хотим предложить вам ознакомиться с видео, которые были отобраны по тематике данной статьи.Они могут узнать некоторые тонкости процесса изготовления мебели трансформеров, а также вдохновиться идеями.

Современный мебельный рынок предлагает мебель разных стилей На любой вкус и кошелек. В выставочных павильонах можно найти роскошные, похожие на королевские, кровати, стулья, комоды, разместить которые можно в огромном помещении.

Можно найти более скромные, но со вкусом изящные гарнитуры. Есть очень простая и дешевая мебель.

Куб трансформер может служить прикроватной тумбочкой, столиком с пуфами, креслом и полноценной кроватью

Особняк — трансформер, демонстрирующий предельную компактность, универсальность использования и предельную простоту.Она отлично вписывается в комнаты, оформленные в стиле минимализм, и позволяет увеличить жилое пространство, наполнить его воздухом и светом.

Двуспальная кровать в гостиной не займет много места днем, а ночью станет комфортным спальным местом.

Функциональный трансформер, включая кровать, диван, стол и упаковку

Мебель-трансформер — изобретение, получившее широкое распространение в квартирах небольшой площади, где невозможно было установить «полноценные» диваны, кровати, столы.Такие малогабаритные апартаменты были отличным набором.

Комод легко превращается в компьютерный стол и полку для принтера

Однако со временем на это обратили внимание и те, кто имеет достаточно просторные комнаты, но привык к минимализму или желает наполнить свое жилище светом и воздухом.

Простое и компактное решение — полка под окном, а при необходимости обеденный стол со стульями

Трансформеры не только позволяют реализовать эти задачи, но и решают другой вопрос: оригинальность интерьера и простор для дизайнерской мысли.С такой мебелью можно обратиться:

• спальня — в гостиной и наоборот;
• тумба-кровать — в уютный диванчик;
• спальное место — в часть стенного пространства;
• небольшой сундук, занимающий совсем немного места — небольшой столик с док-станцией.

Кровать-трансформер удобна как в маленьких, так и в больших помещениях, так как днем ​​может превратить комнату в гостиную, а ночью в спальню

Вместительность для различных дизайнерских решений. Обеспечивает использование модульной мебели, как самостоятельный элемент, или вместе с другими видами трансформации:

• складной;
• выдвижной;
• поднимающийся (складной).

Кресло-кровать Transformer Soft в сложенном и разложенном виде

С помощью различных строительных решений, в том числе «исчезающих», можно превратить гостиную вечером в детскую, а обеденный стол после трапезы «спрятать» — «спрятать» в маленькой кухне.

Компьютерный стол-трансформер для работы сидя и стоя

Детский или шкаф можно оборудовать диваном или полноценной спальней, рядом с которой появятся шкафы и полки, собранные из разных модулей.

Детская кровать-трансформер может служить манекеном для ребенка и комодом или кроватью для подростка, столиком и полкой

Они украсят комнату, выполнят функциональные задачи и придадут помещению особую неповторимость.

Двухъярусный диван-кровать — прочное и компактное решение для маленьких детей

Чертежи мебели трансформер своими руками

Схема кровати трансформатора

Мебель-трансформер можно заказать в компании, которая занимается ее изготовлением, но если домашний мастер имеет хотя бы небольшой опыт работы со столярным инструментом с материалами, которые используются для его изготовления, он сможет изготовить его своими руками.

Чертежи также можно сделать самостоятельно или найти в Интернете, где предлагаются мастер-классы по составлению эскизов и чертежей и изготовлению трансформатора своими руками.

Чертеж шкафа со встроенной станиной

При выполнении чертежа необходимо учитывать:

• размер помещения, в котором предполагается установка мебельного трансформера;
• четких параметров нового продукта;
• материалов, которые будут использоваться, и их свойства;
• местонахождение товара;
Тип трансформатора
• .

При составлении чертежа требуется предельная точность и размер изделия.

Схема таблицы трансформатора для типоразмеров

Необходимые материалы

Набор необходимых материалов Напрямую будет зависеть от того, какой мебелью будет заниматься домашнее хозяйство. Однако есть список, который присутствует в любом выборе.

Необходимый инструмент

Набор необходимого инструмента для изготовления своими руками также будет разным, в зависимости от выбранного типа мебели.В общий список войдут:

• петли для фасадов;
• уголь металлический или пластиковый сцепной;
• направляющие для ящиков;
• электродрель с набором сверл;
• хомутов;
• фреза;
• молоток;
• железо;
• лобзик или ножовка;
• средств измерений.

Этот список может отличаться в зависимости от выбранной модели.

Производственный процесс: Пошаговая инструкция

Схема простой самодельной подъемной кровати

Чтобы сделать кровать-трансформер своими руками, двигаться нужно шаг за шагом, не упуская ни одного важного момента подготовки и работы.

Начать нужно с выбора места расположения изделия, после чего можно приступать к изготовлению эскиза, а затем и чертежа.

Очень компактная кровать-трансформер для интерьерных решений в стиле минимализм

После выбора дизайна изделия, уточнения его размеров и нанесения рисунка можно приступать к изготовлению. Попробуем сделать кровать — шкаф. Несмотря на кажущуюся сложность, сделать это не очень сложно. Основная проблема — большие размеры.

Инструкция

Схема подъемного механизма и ножек станины

Совет. Необязательно вместо бруса устанавливать основу под стандартные ножки для мебели, ведь они могут не выдержать веса конструкции.

Готовый подъемный механизм сэкономит ваше время и силы при изготовлении станины трансформера

Чтобы перевести кровать в горизонтальное положение, нужно установить ручки и пользоваться ими.

Внимание! Фасад должен сочетаться с мебелью, находящейся в комнате. Что касается фурнитуры, то ее расположение не имеет существенного значения.

Видео: Шкаф-кровать своими руками

DIY Camper Van Bed Lift Mechanism с линейными приводами — Прогрессивная автоматизация

DIY-проектов за пределами вашей повседневной жизни могут быть одним из самых полезных аспектов нашей напряженной жизни. Волнение от их планирования, адреналин от принятия вызова, не очень приятные разочарования во время выполнения, улучшения, сделанные на этом пути, и воодушевляющее чувство выполненного долга в конце.Все в них делает их изобретательными и полностью оправданными, а с помощью некоторых полезных устройств их можно сделать еще лучше! Ассортимент первоклассной продукции Progressive Automations очень популярен среди наших домашних потребителей. Наши линейные приводы и контроллеры предназначены для различных областей применения, что делает их идеальным выбором для клиентов, которые имеют дело с нестандартными самодельными конструкциями. Эти раскрывающиеся телевизионные механизмы и роботизированные проекты DIY для детей — лишь некоторые примеры универсальности, которую мы предлагаем энтузиастам DIY!

В центре внимания этого блога — один из самых популярных проектов «сделай сам», о котором наши инженеры задают вопросы: «Сделай сам» подъемники для кроватей для их кемперов и спринтерских фургонов! Автоматические подъемники для кроватей дают вам дополнительное пространство, когда они не используются, а с помощью наших линейных приводов и элементов управления их можно опустить на необходимую высоту одним нажатием кнопки! В этом блоге мы обсуждаем, как вы можете использовать наши продукты для управления движением для создания идеальной системы подъема спальных мест в кемпере.

Автоматические автофургоны: захватывающий проект DIY

Кемпинг — это уединение и хобби, которое нравится многим: поездка в отдаленное место, блаженное чувство абсолютного покоя, которого мы все жаждем, и возможность провести время со своими близкими. Кемпинги и «жизнь в фургоне» становятся все более и более популярными, и, как следствие, растут и инициативы людей по улучшению их условий. Фургоны-кемперы также известны из-за их ограниченного пространства и сложности в обустройстве вашего пространства.Даже если у вас есть специальный автофургон или фургон, вытаскивание или чистка кроватей может оказаться проблемой, которой не все ждут. Здесь в игру вступают автоматические подъемники для кроватей. Линейные приводы идеально подходят для использования во многих областях вашего автофургона или жилого дома. Если вы ищете привод для кровати или хотите установить исполнительные устройства для периферийных частей вашего фургона, вам следует на 100% рассмотреть технологии линейного срабатывания.

Автоподъемники для фургонов

При автоматизации автофургонов создание платформы для кемпинга с подъемным механизмом, пожалуй, первое, что приходит в голову многим мастерам-мастерам, которые нам звонят.Обычно в любом кемпинговом транспортном средстве кровати складываются внутри диванов или прячутся за отсеком в стене. Установка электрического подъемника для кровати в автофургоне может иметь огромное значение для выполнения этой задачи.

Процесс установки подъемника кровати DIY RV не так уж и сложен. Вам просто нужно определить места установки ваших линейных приводов, которые можно оптимизировать, выполнив правильные расчеты крутящего момента и выбрав правильные компоненты, которые будут использоваться с выбранным вами линейным приводом.С такой установкой, установленной в вашем фургоне, подъем и опускание ваших кроватей сводятся к нажатию кнопки. Установка подъемной кровати для фургона-спринтера предъявляет те же требования — вы можете подготовить или убрать кровать за секунды.

Рекомендации по подъемникам для кроватей в автофургоне

Далее мы хотели бы предложить наши рекомендации о том, какие продукты вам понадобятся для выполнения такого преобразования. Компания Progressive Automations помогла многим клиентам в их проекте подъемников для кроватей своими руками и обнаружила, что они часто следуют одним и тем же тенденциям.Сходство, наблюдаемое в большинстве областей применения, определило следующие продукты как лучшие решения для подъемников для кроватей в автофургонах или жилых автофургонах.

PA-04-30-400-HS-24VDC

Рисунок 1: PA-04

PA-04 — один из самых универсальных прямоходных приводов, отлично подходящий для множества различных применений.Он идеально подходит для переоборудования фургонов благодаря своей динамической и статической силе в 400 фунтов, а также длине хода от 6 до 40 дюймов, что больше, чем время, необходимое для установки лагеря в неподвижном состоянии.

Обратная связь на эффекте Холла, встроенная в его цепь, обеспечивает синхронизированное движение, которое является требованием для автофургонов, поскольку несколько исполнительных механизмов перемещают один и тот же груз одновременно. Обычно вам понадобятся четыре таких привода, все синхронизированные, чтобы поднимать и опускать подъемник для кровати.

FLTCON-4

Рисунок 2: FLTCON-4

FLTCON-4 — это блок управления, который идет вместе с линейными приводами PA-04. Он разработан для работы с датчиками Холла и чрезвычайно компактен, что позволяет разместить его в любом углу или укромном уголке вашего фургона. Это 4-канальный контроллер, что означает, что вам нужен только один из них для управления всеми четырьмя линейными приводами.

Пульт дистанционного управления RT-11

Рисунок 3: Удаленный RT-11

А вот и самое интересное.Вместе с линейными приводами и контроллером вы можете получить невероятно простой в использовании пульт дистанционного управления RT-11. Этот пульт дистанционного управления позволяет вам установить до четырех значений высоты, поднимая подъемник кровати на желаемую высоту нажатием одной кнопки. Мы рекомендуем этот пульт дистанционного управления из-за его удобства и простоты использования, и он оказался довольно популярным в других приложениях для подъемников, которые ранее выполнялись нашими клиентами!

Монтажные кронштейны BRK-02

Рисунок 4: Монтажные кронштейны BRK-02

Наконец, вам понадобятся наши прочные монтажные кронштейны BRK-02 для крепления поступательных приводов к точкам крепления вашего приложения.Два из них прикреплены как на стороне хода, так и на стороне двигателя каждого линейного привода, что означает, что вам потребуется восемь. Они допускают вращение на 180 ^o и могут выдерживать гораздо большую нагрузку, чем линейный привод, что делает их надежным вариантом для этого применения.

Последние мысли

Если вы часто используете свой автофургон, сделайте это, определенно, стоит потратить ваше время, и отдача будет большой. Почему бы не автоматизировать кровать, чтобы она могла подниматься и опускаться, когда это необходимо, чтобы освободить дополнительное пространство, когда она не используется? Этот проект легко завершить, и, руководствуясь этим блогом, вы легко сможете его завершить.

Если вы не знаете, с чего начать, или если PA-04 действительно подходит для вашего приложения, поговорите с нашими опытными инженерами, которые всегда готовы предложить профессиональную помощь.

создать кровать механизм кровати Мерфи

Как работает кровать Мерфи? Что за механизм? Видео и руководство

У вас ограниченное пространство или квартира-студия? Может ли спрятавшаяся кровать предоставить вам дополнительное пространство для прогулок и позволит более эффективно использовать пространство в квартире? Кровать-мёрфи (также называемая стенной кроватью) может идеально подойти для ваших нужд.

Кровать-мёрфи складывается в пространство в стене или шкафу с помощью петли, когда она не используется. Двустворчатые книжные шкафы Кровати Мерфи работают, переворачиваясь вертикально в стену вместе с книжным шкафом, чтобы спрятать кровать. Откидные кровати-столешницы работают за счет открывания стола в вертикальном положении.

Прочтите, чтобы узнать, как можно использовать свою кровать ночью, а затем получить столь необходимое пространство, чтобы передвигаться, работать или играть в течение дня.

Что такое кровать Мерфи?

Кровать-мёрфи можно складывать в стену или в шкаф.Они — удобный способ освободить место в любой комнате. Вы можете использовать кровати Мерфи в:

• Многоцелевое пространство. Например, комната, которая днем ​​является офисом, а ночью спальня
• Квартира-студия
• Дом в минималистском стиле
• Дом на колесах

Узнайте больше о кроватях-мерфи в этом подробном руководстве по кроватям-мерфи в дополнение к нашей статье о Кровать Мерфи плюсы и минусы. Вы также можете взглянуть на руководство по грузоподъемности кровати Мерфи, чтобы помочь вам найти подходящую для ваших нужд.Кроме того, вы можете найти наше подробное руководство по матрасам, каркасам и постельным принадлежностям для кроватей Мерфи, 5 кроватям Мерфи для комнат с низкими потолками и 10 аксессуарам для кроватей Мерфи, а также тому, почему они вам нужны.

В то время как кровать, которая может складываться в стену, может рассматриваться как угроза безопасности, достижения в области технологий сделали кровати мерфи безопасными.Новые кровати Мерфи работают с использованием фиксирующих механизмов, которые предотвращают их случайное выпрыгивание.

Кроме того, современные стенные кровати многофункциональны и элегантны. Многие разновидности поставляются с полками и ящиками. Это позволяет рационально использовать пространство в своей квартире или комнате. Другие компактные кровати включают в себя кровати на платформе, раскладные кровати и кровати-чердаки / двухъярусные кровати.

Вы можете найти кровати-мёрфи, которые складываются как вертикально, так и горизонтально. Выбирайте кровати с вертикальными стенками, если в вашем помещении высокие потолки и достаточно места на полу.Горизонтальные варианты отлично подходят для тесных пространств и низких потолков.

Вот самые популярные типы кроватей Мерфи:

Двусторонняя кровать Мерфи разворачивается из шкафа. Складные дверцы шкафа открываются вбок, а кровать опускается. Кровать имеет деревянные рейки, на которых установлен матрас. Матрас может быть толщиной до 11 дюймов. Когда кровать не используется, она хранится в шкафу и вне поля зрения. Смотрите видео ниже.

С этой опцией вы получаете рабочее место за столом днем ​​и удобную кровать ночью.На рынке вы найдете множество версий откидной письменной кровати. Вы можете выбрать вертикальный или горизонтальный вариант.

Некоторые разновидности откидных кроватей для письменных столов позволяют даже не трогать предметы на столе, когда вы опускаете кровать. Затем, когда вы проснетесь, вы можете перевернуть кровать и сразу приступить к работе.

Для большинства откидных кроватей для письменных столов стол убирается, когда вы опускаете кровать. Вам придется заново настраивать рабочее место после того, как вы уберете кровать.Смотрите видео ниже.

Кровать для библиотеки «Мерфи» функциональна и привлекательна. Они представляют собой сочетание выдвижных книжных полок и удобных кроватей. Вы, возможно, смотрели на цены на кровати Мерфи и задавались вопросом: «Почему кровати Мерфи такие дорогие?», Мы делаем разбивку в нашей статье.

Кровать для библиотеки — отличное дополнение к домашнему офису. Вы получаете место для ваших книг и других предметов, а также раскладную кровать, на которой можно разместить матрас толщиной 11 дюймов.

Зачем нужна одна стенная кровать, если можно получить две и иметь еще больше спального места? Двухъярусная кровать мерфи состоит из двух кроватей в одной. С этими скрытыми двухъярусными кроватями вы действительно максимально увеличите свое пространство. Они имеют широкий спектр современных элегантных дизайнов и являются прекрасным дополнением детских комнат. Ваши дети будут комфортно спать по ночам, а днем ​​у них будет много места для игр.

Нужна кровать для вашего питомца, которая останется вне поля зрения, когда она вам не нужна? Почему бы не получить кровать для домашних животных? Поскольку они намного меньше по размеру, большинство кроватей для домашних животных складываются, чтобы легко вписаться в остальную мебель.Современный дизайн создан, чтобы дать вашему пушистому другу уютное место для сна, а также привлекательно выглядеть, когда кровать сложена.

Как следует из названия, эта кровать не требует установки на стены или пол. После использования просто храните его у стены. Он портативный и отлично подходит для людей, которые часто перемещаются.

Связанные темы:

Как работает кровать Мерфи?

Кровати Murphy оснащены подъемными механизмами, которые позволяют легко поднимать и опускать их.К ним относятся как пружинные, так и поршневые подъемники, как описано в следующем разделе. Дети и пожилые люди должны уметь пользоваться ими без особых усилий. Также к ним прилагаются инструкции по установке и открытию. Большинство кроватей мерфи требуют профессиональной установки.

1. Возьмитесь за ручку в верхней части кровати
2. Плавным движением опустите кровать
3. В зависимости от модели поверните или опустите ноги.Это должно произойти, когда кровать наполовину опущена.
4. Опустите кровать и поставьте ее ножки на пол

Поднять кровать так же просто, как выполнить указанные выше действия в обратном порядке. Но убедитесь, что вы аккуратно заправляете простыни, одеяла и пуховые одеяла. Убедитесь, что ножки кровати вернулись в закрытое положение.

В этом видео женщина показывает, как работает стандартная настенная кровать или кровать Мерфи.

Двустворчатая стенная кровать скрыта за шкафом.Чтобы использовать его, сначала откройте дверцы шкафа. В зависимости от модели двери могут сдвигаться или поворачиваться в сторону. Опустите кровать и установите ее в соответствии с пошаговой процедурой, описанной выше.

В этом видео женщина демонстрирует, как работает складывающаяся вдвое кровать Мерфи.

Когда вы готовы ко сну, опустите поверхность стола, чтобы активировать подъемный механизм. Стол перевернется, и вы увидите матрас в деревянном ящике.В зависимости от конструкции рабочая поверхность может оставаться нетронутой или может втягиваться.

В этом видео показано, как откидная кровать на столе работает, не мешая предметам, которые вы храните на столе.

Что такое механизм кровати Мерфи?

Вот самые популярные механизмы подъема кровати Мерфи и стенной кровати:

В этом случае сверхпрочные стальные пружины обеспечивают опускание и подъем кровати Мерфи.По бокам кровати прикреплены пружины. Пружинный механизм может иметь до 9 пружин с каждой стороны. Вес и размер матраса определяют количество пружин. Когда вы устанавливаете пружинный подъемный механизм, вы можете контролировать необходимое натяжение катушек.

Некоторые кровати Мерфи, в которых используются пружины, требуют напольного монтажа. Это делает кровати устойчивыми, но, к сожалению, повреждает пол и оставляет шрамы. Итак, если вы арендуете свой дом, не забудьте посоветоваться с домовладельцем, прежде чем ставить кровать на пол.

Чтобы избежать провисания и шума, пружины необходимо подтягивать каждые несколько лет и смазывать. К счастью, многие производители кроватей с пружинным механизмом обычно предоставляют пожизненную гарантию. Убедитесь, что вы следуете рекомендациям производителя о том, как правильно обслуживать механизм спринтерского подъемника.

Здесь поршни под давлением газа помогают опускать или поднимать станину. Вам будет легко использовать кровать, будь то кровать размера «king-size» или две односпальные кровати. Этот механизм имеет меньше движущихся частей и занимает меньше места по сравнению с другими подъемными механизмами. Он быстро устанавливается и работает бесшумно. Кроме того, он не прогибается и не изнашивается.

Станины с поршневыми механизмами монтируются на стенах. Они прикреплены к стойкам в стене.Весь поршневой механизм находится в шкафу. Он имеет прочную систему блокировки, которая предотвращает случайное раскладывание кровати. К сожалению, поршни нельзя отрегулировать после первоначальной установки.

Как кровать Мерфи работает в кемпере или доме на колесах? Это другое?

Кроватка Мерфи работает в доме на колесах / кемпере так же, как и стандартные кровати-убежища, описанные выше.Он использует либо пружинный подъемник, либо поршневой механизм на шарнире, чтобы складываться в стену или шкаф внутри кемпера.

Поскольку в большинстве жилых автофургонов и передвижных домов мало места, кровати-мёрфи — идеальное решение, чтобы максимально увеличить пространство в вашем кемпере или автофургоне во время приключений, а также предоставить спальную зону.

Есть возможность приобрести кемпер с современной кроватью Мерфи или установить ее задним числом. Кровать должна быть спроектирована так, чтобы поместиться в пространстве автофургона.Перед тем, как использовать кровать Мерфи, всегда убедитесь, что ваш Фургон стоит ровно, иначе вы можете подвергнуть чрезмерной нагрузке себя или механизм подъема кровати Мерфи. .

Горизонтальная кушетка в автофургоне спринтера. Изображение с сайта teraion.info.

Статьи по теме:

Раскрытие информации

Как построить платформу-кровать с подъемным механизмом для хранения

Платформа для матраса состоит из трех каркасов для хранения: по одной с каждой стороны с тремя отсеками и еще одного односекционного ящика, который помещается между этими двумя, у подножия кровати. . шаг тринадцатый // как построить кровать для хранения. установить вагонку. фото Лауры Мосс. Эта легко настраиваемая деталь мгновенно поднимет вашу кровать. Легко добавьте место для хранения вещей на платформу. Кровати на платформе предоставляют дополнительное место для постельного белья, несезонной одежды или спортивных товаров: продаются только как подъемный механизм, что позволяет вам построить собственную платформу для поддержки матраса, или как комплект с подъемным механизмом и каркасом матраса.. Но, конечно, вы можете придумать кровать для хранения своего собственного размера и изготовить ее на заказ в соответствии с вашими точными спецификациями, просто в зависимости от вашего уровня мастерства в деревообработке. кровати подъемно-раздвижные 9124 e. главная ул.

Инструкции по хранению кровати своими руками.Мы, в компании Lift and Stor Storage Beds, расположенной в Аризоне, представляем наши проекты «сделай сам», доступные в США и Канаде. специализируясь на многоцелевой мебели и конструкциях для экономии места, у нас есть много различных комплектов, которые могут быть очень полезны в вашем небольшом доме или квартире. Используйте эти простые планы кроватей на платформе своими руками, чтобы сделать стильный каркас кровати с местом для хранения. планы включают размеры для двухместной, полной кровати, кровати размера «queen-size» или «king-size» на платформе. Этот план платформы платформы устраняет необходимость в коробчатой ​​пружине и добавляет много места для хранения.
