Красивый короб для проводов

Мы выбираем обои в милый цветочек или модную снежно-белую отделку, потертую или, наоборот, ультрасовременную мебель, салфеточки, подходящие под шторы и подушечки на стульях — словом, создаем в своем доме особый маленький мир с неповторимым стилем. Но есть вещи, которых никак не избежать в наш век прогресса и которые, пользуясь этим, нахально портят всю бережно создаваемую нами идиллию. К ним относится, например, электроника и бытовая техника. Однако и технику производители стали выпускать в большом ассортименте, подходящем для разных стилей, и во встраиваемых версиях. Другой враг — провода, тянущиеся от этой самой техники по стенам и полу. Тем, кому они нестерпимо мозолят глаз, предлагаем несколько идей по их маскировке.

Все мы знаем, что чаще всего провода прячут под плинтус, а розетки стараются подобрать в цвет отделке и покупают их со специальными крышечками, которые обеспечивают безопасность для детей и более благообразный вид.

Но что делать, если, например, к вам пришел новый интернет-оператор и протянул новые провода? Или вы решили переставить телевизор в тот угол комнаты, где нет розетки? Не переделывать же из-за этого весь ремонт? Всегда можно проявить изобретательность и загородить провода, например, декоративным заборчиком. А розетку или новый интернет-роутер загородить каким-нибудь самодельным заслоном, превращающим неблаговидный элемент в арт-объект. На примере снизу — легкий в создании геометричный айсберг.

Чтобы провода лежали за таким заборчиков, не топорщась, нам поможет другой всем известный способ сделать вид проводов более аккуратным — хомуты-стяжки.

Такие хомутики можно сделать и самим из обычной липучки. Хомуты из липучки в продаже тоже найти довольно легко, их существенное преимущество в многоразовости.

Изготовить самодельные крепления для проводов можно и из канцелярских клипс. Клипсы в качестве хомутов могут еще и обеспечить их фиксацию к стене.

Из таких же прищепочек можно сделать и разделитель для входов зарядных устройств.

При всей очевидности идеи пользования хомутами для проводов, не все из нас представляют, насколько они могут быть полезны в обычной жизни. Вот пример того, как меняется вид вашего рабочего стола благодаря этим нехитрым штучкам.

Сейчас в продаже можно найти и очень симпатичные варианты хомутов, например, в виде листочков.

На эту же растительную тему бывают и маскировочные чехлы для проводов.

Обыграть вид тянущихся по комнате проводов можно и с помощью подручных средств, наклеек и собственных рисунков.

Если изоляторы на ваших проводах хоть мало-мальски похожи на эстетические, вы можете и вовсе их не маскировать, а, наоборот, сделать предметом дизайнерского искусства и всеобщего внимания. А вот вам несколько примеров для вдохновения. Особенно подойдет такая идея для интерьеров, стилизованных под лофт.

Провода, свисающие с рабочего стола, если ваш стол стоит у стены, можно просто занавесить шторкой.

Или урезонить при помощи специальных подвесных гамачков.

Такое приспособление можно заказать на etsy.com, откуда мы, кстати, заказывали еще один гаджет для усмирения перепутывающихся проводков.

Подобные разделители для проводов и входов зарядок вы можете встретить в продаже в виде коробочек.

Однако вовсе не сложно сделать такой разделитель самим, например, из коробки для обуви. Особенно красиво будет смотреться ваш новый настольный девайс, если вы обернете коробку красивой бумагой или тканью.

Из имеющихся в продаже настольных предметов, придающих проводам совсем новое значение, нам больше всего понравились эти маленькие электровышки.

Еще несколько забавных бонус-советов для вдохновения вас на борьбу с проводами и прочим мелким электрооборудованием.

Можно сделать вот такой удобный несессер для хранения проводков.

Для построения современной СКС (структурированной кабельной системы) требуется большое количество различных устройств (кабельные лотки, кабельный короб , миниканал, аксессуары), которые должны легко объединяться, меняться и позволять реконфигурировать сеть. Объединение таких устройств в серии, а так же наличие своеобразных переходников от серии к серии (в качестве примера таких переходников можно упомянуть суппорты, дающие возможность устанавливать различные серии различных производителей) позволяет реализовывать проекты любой сложности.

Применение перфорированных электротехнических коробов

Отдельно выделен в подраздел перфорированный короб – он позволяет ответвлять кабель на всем протяжении, а так же миниканалы и короб-плинтус. Хотя электротехнический короб является основой раздела, в нашем каталоге элементы СКС структурированы следующим образом: первый параметр – сечение короба, далее – подразделы. Здесь для каждого сечения можно подобрать аксессуары – это могут быть полки-разделители, заглушки, углы и т.д. Отдельно выделены коробки и суппорты (в том числе, с рамками). Последней опцией выбора является цвет.

Из чего складывается цена на электротехнический короб?

Стоимость немного разнится в рамках сечения в зависимости от материала и толщины стенки. Можно выбрать между перфорированными и обычными кабель-каналами.

Большинство пластмассовых коробов изготавливается из ПВХ, поэтому нужно помнить, что реализованные с их помощью СКС являются чувствительными к низким температурам – т.к. этот материал становится очень хрупким при отрицательной температуре.

Электрическая проводка является источником повышенного риска с точки зрения пожарной безопасности. Короткое замыкание между двумя проводниками противоположных полюсов приводит к нагреву и воспламенению изоляции. Кроме того, соприкосновение с оголёнными проводниками представляет опасность для здоровья и жизни человека. Чтобы понизить уровень опасности и сделать эксплуатацию электропроводки безопасной, её укладывают в специальные пластиковые короба. О них и пойдёт речь далее.

Что такое короб для электропроводки

Электромонтажный короб, или кабель-канал, представляет собой электротехническое изделие, предназначенное для установки кабелей и проводов на стены, пол или потолок.

Форма кабель-канала может быть прямоугольной или треугольной, поперечное сечение выглядит как замкнутый профиль, внутри которого прокладываются силовые или слаботочные провода. В отличие от гофры, которая выполняет сходные функции, электромонтажный короб является разборным и состоит из внутренней полости канала и крышки. Основное место применения электротехнического короба — организация сетевого обеспечения там, где внутренняя проводка не считается целесообразной.

Силовые или слаботочные кабели разводятся в коробах в тех случаях, когда монтаж скрытой проводки не является целесообразным

Преимущества электротехнического короба

Главные достоинства расположения проводки в кабель-канале заключаются в следующем:

  • простота монтажных работ;
  • мобильность;
  • доступность коммуникаций для модернизации или ремонта;
  • возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
  • масштабируемость.
    При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.

Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе.

При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность

Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки.

Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.

Устройство кабель-канала

Электротехнической промышленностью выпускаются различные виды монтажных коробов из различных материалов. Основная масса производится из пластика и металла. Но иногда короба изготавливают из электротехнического картона, стекловолокнистых материалов и даже из дерева.

В зависимости от размеров и предназначения существуют различные виды кабель-каналов. Но общим конструктивным принципом короба считается его замкнутость и способность вмещать линии электропередач в закрытом пространстве. В отличие от лотков, которые служат для опоры электропроводки при монтаже, кабельные каналы укомплектованы крышками, которые должны легко сниматься и надеваться. Крепление крышки может быть на защёлках, шурупах, болтах, а также на клею или на хомутах.

Фотогалерея: виды кабельных каналов

Видео: устройство кабельной проводки в пластиковых коробах под дерево

Выбор короба для электропроводки и расчёт его размеров

Для того чтобы выбрать оптимальный вид и размер кабель-канала, рассмотрим основные виды монтажных коробов в свете их предназначения и применения.

Металлические короба

Материалом для производства таких коробов служит прокатная листовая сталь. Чаще всего применяют оцинкованные листы, срок их службы превосходит обычный металл. В зависимости от предназначения бывают перфорированные и цельнометаллические короба. Преимуществом перфорированных изделий считается меньший вес, цельнометаллические короба отвечают более высоким требованиям безопасности. Существуют также герметические рукава из металла, которые служат для разводки кабелей на особо опасных участках — в непосредственной близости с водопроводными, газовыми и другими приборами.

Металлические короба применяются в местах повышенной опасности возгорания или при возможном контакте с агрессивными химическими веществами

Деревянные кабель-каналы

Современной промышленностью короба из дерева не выпускаются. В некоторых особых случаях мастера самостоятельно монтируют кабель-канал из деревянных элементов, исходя из конкретики ситуации. При этом используется принцип «пенала». Основное требование к такому коробу — возможность быстрого доступа к скрытой в нём проводке.

Пластиковые монтажные короба

Короба из пластмассы пользуются на сегодняшний день самым широким спросом. Благодаря низкой цене, удобству использования, внешним данным и высокой надёжности, пластиковые кабель-каналы приобрели большую популярность как среди строителей, так и среди профессиональных электриков.

Многообразие размеров, форм и расцветок пластмассовых коробов позволяет подобрать нужный вид кабель-канала для решения любой задачи. Пластик, из которого они выпускаются, обладает различными свойствами — от повышенной пожарной безопасности до водонепроницаемости. Качественная пластмасса имеет хорошие экологические показатели, не вредна для здоровья и не содержит вредных летучих веществ.

Огромным плюсом пластиковых электромонтажных коробов является доступность многочисленной фурнитуры: наружных и внутренних угловых переходников, заглушек, соединительных муфт. Всё это значительно облегчает труд монтажника, ускоряет время установки и придаёт линии электропередачи законченный вид.

Кроме всего прочего, пластик очень прост в обслуживании, не накапливает пыль, моется и при необходимости быстро заменяется.

Как рассчитать размер кабельного канала

Для того чтобы правильно подобрать размер кабель канала, нужно заранее знать количество проводов, которые будут в нём располагаться. Одним словом — нужна продуманная электрическая схема, рабочий проект, в соответствии с которым приобретается электротехническое оборудование. Обычно объём короба определяют исходя из сечения проведённых в нём кабелей. К нему добавляется допуск (при необходимости) для закладки двух-трёх проводов в будущем. Не секрет, что со временем наше жилище обрастает всё новыми видами коммуникаций. Ещё вчера никто не слышал об интернете, а сегодня он в каждом доме, а это значит, что есть необходимость провести ещё один дополнительный кабель к рабочему столу.

При необходимости в кабель-канале можно оставить запас на 2–3 провода для будущего расширения сети

При выборе короба нужно учитывать и назначение проводов, которые будут в нём находиться. Так, для слаботочных кабелей совсем необязательно покупать металлический или герметический кабель канал. Нет нужды тратиться также и на теплостойкий короб — в телефонных, телевизионных и компьютерных проводах протекают малые токи, которые не опасны с точки зрения возгорания. Зато при прокладке силовых линий нужна именно максимальная степень защиты от коротких замыканий, приветствуется герметичность и негорючесть материала.

Виды крепления крышки кабель канала

Крышка монтажного кабель канала должна плотно закрепляться на коробе. Для этого используются разнообразные способы и приспособления.

  1. В металлических коробах чаще всего используются винтовые крепления — болты, шурупы, а также — хомуты и защёлки.
  2. В пластмассовых изделиях больше всего распространено крепление при помощи защёлок или плотного прилегания крышки на основной корпус.

В пластиковых коробах крышка чаще всего крепится на защёлки в пазах корпуса

Особой популярностью пользуются сегодня кабель каналы, совмещённые с другими элементами интерьера. Ярким примером такого симбиоза служит пластиковый или деревянный плинтус, внутри которого предусмотрено пространство для прокладки кабелей. Причём это относится не только к напольным плинтусам, но и к потолочным.

Новые кабели в комнате удобно заложить в специальные каналы напольного плинтуса

Это тем более удобно, что после установки плинтуса можно неоднократно снимать его верхнюю крышку и добавлять (или уменьшать) количество проводов до тех пор, пока позволяет свободное пространство. Правда, при этом нужно соблюдать осторожность, чтобы не повредить пластмассовые пазы, в которых она крепится.

В деревянных плинтусах крышки нет, прокладка провода может осуществляется только один раз, во время его установки.

В деревянный плинтус кабель можно уложить только во время ремонта помещения

Важной характеристикой монтажного короба является его стойкость к горению. Металлический кабель канал имеет в этом смысле большое преимущество перед всеми остальными. В то же время, разработаны и испытаны пластики, которые не только препятствуют горению, но и являются «самозатухающими», т. е. гасящими образовавшийся огонь. Стоимость таких изделий несколько выше, но в местах повышенного риска возгорания не стоит экономить на безопасности. Соответствие кабель-канала имеющимся требованиям можно уточнить в техническом паспорте изделия.

Документом, регулирующим противопожарные нормы при прокладке кабелей и кабель каналов, является Федеральный закон № 123 «Технический регламент о требованиях пожарной безопасности». Основные требования изложены в ст. 82. Пункты 6,7,8. А также в «Своде правил 6.13130.2009.», разработанных МЧС России.

Производители кабель каналов

С тех пор как возможность применения кабельных коробов была сформулирована и одобрена на законодательном уровне, спрос на них вырос до небывалых размеров. Поэтому все ведущие электротехнические компании наладили производство и сбыт этого вида продукции. Была проведена строгая сертификация и испытания каждого вида каналов, поэтому информации, предоставленной в техническом паспорте монтажного короба, можно смело доверять.

Из зарубежных фирм, которые у всех на слуху, достойным производителем являются компании LEGRAND, SIMON ELECTRIC, FERON и другие.

Из отечественных производителей можно выделить такие компании как «Национальная электротехническая компания Морозов», фирма «ЭРА» и компания «РОСЭЛ» и многие другие.

Видео: наружная проводка в деревянном доме в кабель-канале

Последовательность работ по монтажу электротехнического короба

Установка монтажного короба происходит в несколько этапов.

  1. Подготовительные работы.
  2. Крепление короба.
  3. Укладка кабелей.
  4. Крепление крышки.

Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.

Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.

Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.

Монтаж кабельной трассы производится в следующей последовательности:

  1. Разобрать, сняв с него верхнюю крышку.
  2. Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию.

Крепить короб лучше всего через каждые 50 см

Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным

Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем

Края монтажного короба перед закрытием можно смазать герметиком

Видео: установка короба под проводку

Использование электромонтажных коробов для установки и дополнительной изоляции сетевых линий энергоснабжения обеспечивает надёжное размещение проводников тока, их сохранность и длительный срок эксплуатации.

7 советов, как спрятать провода в квартире

Содержание статьи

Современное жилище буквально переполнено электроприборами. Они облегчают нашу жизнь и делают её комфортнее, но в тот же момент огромное количество проводов несёт смертельную опасность для детей и домашних животных, кроме того, клубок проводов вызывает трудности при уборке, мешает и портит визуальный облик комнаты.

Конечно, лучший вариант спрятать все провода — это до проведения ремонта определиться со всеми точками электроприборов, рассчитать схемы проводки и спрятать их в стены или за гипсокартон. Но это не всегда уместно, поэтому рассмотрим более простые, дешёвые и достаточно эффективные методы решения этого вопроса.

1. Декоративный короб

Легче всего скрыть провода в декоративный короб, который называется ещё кабель-каналом. Такой канал закрывается, отвечает нормам пожаробезопасности и может вписаться в любой интерьер. На сегодняшний день существует огромное разнообразие кабель-каналов, из различных материалов (пластика, металла и металлопластика), разных конфигураций.

Несмотря на все их преимущества, есть и некоторые недостатки — это немалая стоимость и установка, требующая определённых навыков.

В связи с огромным разнообразием форм и видов этой конструкции, невозможно следовать одному алгоритму установки. В каждом конкретном случае будут свои тонкости. Но можно дать некоторые общие рекомендации.

Определение размера кабель-канала

Во время выбора кабель-канала, первым делом необходимо определиться с его габаритами. Для этого достаточно оценить объём проводов, которые необходимо спрятать, и определить размер из расчета, что при укладке, провода должны лежать свободно.

Объём заполненного пространства кабель-канала проводами — стандартная величина, которая прописана в правилах установки оборудования и составляет 1/3 объёма короба. Это необходимо для удобства монтажа и эксплуатации кабель-канала.

Разновидности кабель-каналов

Короба для проводов имеют огромное разнообразие видов, основной критерий их классификации — это расположение кабель-канала на поверхности. От этого условия зависит конфигурация и способ крепежа.

В зависимости от способа расположения провода кабель-каналы бывают:

  • настенные;
  • напольные;
  • плинтусные;
  • угловые;
  • подвесные.

Чтобы определиться с типом необходимого короба, нужно выбрать место его расположения, которое должно быть удобно, безопасно и эстетично. Чаще всего устанавливают плинтусные или потолочные короба, так как они менее заметны и легко вписываются в любой интерьер.

Рассмотрим подробнее какими характеристиками обладает каждый вид такого короба.

Плинтусные короба

Наиболее востребованные, так как устанавливаются вместо плинтусов, не мешаются под ногами и не заметны в любом интерьере. Кроме того, к плинтусным кабель-каналам имеется любая фурнитура (уголки, повороты, тройники), что позволяет уложить провода так, как вам удобно.

При изготовлении плинтусных кабель-каналов используют материалы, устойчивые к механическим повреждениям и огню. Это сказывается на стоимости коробов, что является их основным недостатком.

Парапетные системы

Слово «парапет» в названии уже говорит само за себя. Такие каналы располагаются на высоте от 80 до 100 см от пола, а по своему строению напоминают плинтусные, только более широкие и не такие глубокие.

Так же как и к плинтусным коробам, для парапетных производится фурнитура для более удобного монтажа: накладки, переходники, уголки, заглушки.

Парапетная система очень выделяется на стенах, поэтому более широкое распространение она получила в общественных помещениях (больницах, офисах и т.д). В жилых квартирах применяются только, если это уместно по стилевому решению или по настоянию хозяина.

Мини кабель-канал

Такая система представляет собой П-образный лоток, который закрывается плотной или гибкой крышкой при помощи замка. В зависимости от величины сечение таких коробов может быть прямоугольным или квадратным. Размерный ряд очень широкий.

Для небольшого количества тонких проводов используют цельнолитые мини-каналы. В такой системе вместо съемной крышки открывается одна из сторон канала, которая также держится на замке. Размеры цельнолитого канала по высоте и ширине не превышают 20-25 мм.

Фурнитура в мини-каналах представлена в более дорогостоящем сегменте. Для бюджетных мини-каналов фурнитуру не производят. Для того, чтобы соединить несколько таких систем под углом, аккуратно выпиливается часть боковины.

Мини-каналы могут крепиться к поверхности как саморезами и дюбелями, так и двухсторонним скотчем. Это очень удобно, когда надо провести провода по мебели.

Напольные кабель-системы

Основными особенностями напольной системы являются округлая форма канала (для того, чтобы не цепляться за него ногами) и более прочный материал. Изготавливают такие каналы, как правило, из алюминия и его сплавов, а также из прочного пластика.

Очень удобно использовать напольный кабель-канал в том случае, когда провод должен проходить по дверной лудке. В этом случае напольный канал прокладывается в дверном проеме, что значительно упрощает и сокращает проводную трассу.

Очень часто такая система применяется в офисах, где рабочие места находятся далеко от стен и плинтусов.

Угловой кабель-канал

Каналы такого формата очень удобно устанавливать для того, чтобы провести провода в углу. Он представляет собой треугольный короб, который закрывается крышкой на замок. Крышка углового канала может быть обычная и прозрачная. Это очень удобно, для того, чтобы обеспечить дополнительную подсветку, проложив в короба светодиодную ленту.

Длина трассы и количество сегментов канала

Для того, чтобы определиться с количеством сегментов кабель-канала, необходимо продумать рациональное расположение проводов, промерять всю длину их трассы и разделить на размер одного сегмента, стандартная длина которого составляет 2 м. Стоит учесть, что дизайнерские кабель-каналы имеют нестандартные размеры. Поэтому необходимо уточнять параметры для того, чтобы правильно рассчитать количество секторов канала.

Также нужно учитывать, что при монтаже может сломаться какая-то часть сегментов канала, поэтому всегда надо брать с запасом хотя бы в одну секцию (2 м).

Фурнитура

Во время выбора кабель-канала обязательно обращайте внимание, существует ли к выбранной модели фурнитура (заглушки, стыки, уголки, тройники) и электроустановочные изделия (розетки, выключатели, распаечные коробки). Они значительно облегчат монтаж короба и его эксплуатацию.

Варианты фиксации коробов

Кабель-каналы крепятся на саморезы или на двусторонний скотч. Оба метода универсальны, но существуют некоторые рекомендации.

Крепление саморезами

Такой вид крепежа прочный, надёжный и используется для любых поверхностей. Исключение составляют гипсокартон и пеноблок. Для этих материалов существуют свои крепежи.

Для пластиковых изделий необходимо подбирать дюбеля и саморезы со шляпкой большого диаметра, чтобы они не повредили материал тела короба. В случае, если таких саморезов не нашлось, можно при монтаже подкладывать под их шляпку широкую шайбу.

Количество точек закрепления зависит от поверхности. Основное требование — плотное прилегание короба. Поэтому если она идеально ровная, достаточно будет трёх точек соприкосновения: по краям секции и одна в середине. Чем больше неровностей, тем больше точек контакта необходимо для того, чтобы лоток не отходил от поверхности.

Монтаж кабель-канала при помощи саморезов происходит следующим образом:

  1. Кабель-каналы прикладывается к стене и определяется необходимое количество точек соединения.
  2. Отмечаются места крепления на лотке.
  3. На канале в необходимых местах сверлятся отверстия диаметром немного меньше, чем диаметр саморезов.
  4. Лоток прикладывается к стене и карандашом отмечается места, где необходимо сделать отверстия.
  5. Сверлятся отверстия, в них затем устанавливаются пластиковые заглушки, в которые затем вкручиваются саморезы.

Чтобы не портить поверхность, можно использовать для монтажа двусторонний скотч.

Крепление на двусторонний скотч

Липкую ленту применяют в том случае, когда поверхность достаточно ровная и непыльная, иначе она будет отклеиваться и не обеспечит хорошей фиксации. Для того, чтобы она хорошо схватилась, рекомендовано перед монтажом обезжирить поверхность спиртом.

Выбирать липкую ленту стоит на вспененной основе. Тогда требования к гладкой поверхности будут немного ниже за счёт того, что такое основание будет компенсировать небольшие неровности.

Качество кабель-канала

Для того, чтобы выбрать качественный короб под провода, в первую очередь необходимо обратить внимание на качество отливки пластика и на замок. Следите за тем, чтобы стенки короба не были слишком тонкими, а вся конструкция хорошо держала форму.

Показатель качества канала — это хорошо закрывающихся замок. Но и открываться он должен относительно легко руками, без дополнительных приспособлений. Замки бывают двух типов: одинарные и двойные. Замок первого типа всегда легче открывается, но если предстоит укладывать большое количество проводов, он может не выдержать нагрузку.

Двойной замок надежнее, но открывается гораздо сложнее. Однако при более высоких температурах с ним справится легче. Предпочтение чаще всего отдают замкам второй типа, так как они надежнее.

Чтобы проверить качество кабель-канала, достаточно несколько раз открыть и закрыть замок. Короб должен сохранить свою форму и не треснуть. В таком случае качество хорошее.

Достоинства кабель-каналов неоспоримы. Они надежны, легко монтируются, замену провода очень легко провести, можно прокладывать различные провода по силе тока, для этого имеются необходимые перегородки внутри канала. Единственный недостаток это высокая стоимость.

2. Обувная коробка

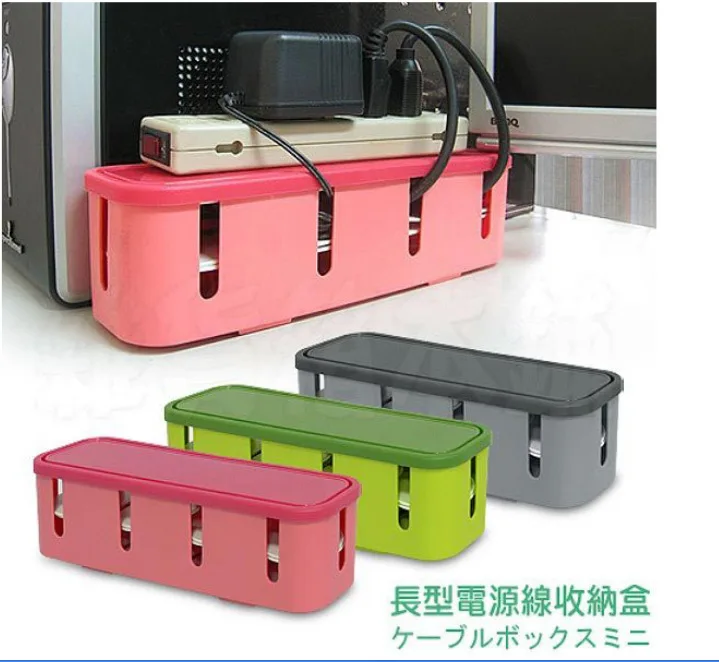

Всем знакома ситуация, когда к одному удлинителю подключается огромное множество зарядок. В этом случае очень удобна обычная обувная коробка в которую помещается удлинитель и проделывается необходимое количество отверстий для проводов. Таким образом провода будут защищены от пыли и будут находиться в полном порядке, сохраняя при этом эстетичный вид.

Такое приспособление изготавливают и в промышленных условиях. Оно представляет собой пластиковую коробку с прорезиненным дном, внизу которой располагается удлинитель, сверху имеются отверстия для вывода проводов, а внутри несколько держателей для намотки на них сильно длинных провода. Эту защиту можно ставить на пол или закреплять на стене.

3. Прячем провода за стол

Отличный вариант, если надо привести в порядок компьютерные провода. Для этого способа запасемся шурупами и обычными канцелярскими зажимами. Чтобы не испортить поверхность рабочего стола, шурупы должны быть меньше её толщины хотя бы на 1/4 часть. Для начала выбираем место крепления удлинителя. Он должен располагаться в месте доступности всех необходимых проводов. Затем крепим его в нижней части столешницы. Для этого очень удобно использовать широкую текстильную липкую ленту. Она прикручивается шурупами к столешнице, а затем к ней крепится удлинитель.

После этого к столешнице прикручиваются несколько держателей. Затем провода включаем в удлинитель и собираем их биндерами в нескольких местах. Для того, чтобы провода не болтались, используют специальные кабельные-каналы. Их можно приобрести в любом магазине стройматериалов. Таким образом, приводим в полный порядок рабочее место. Сразу становится гораздо чище и аккуратнее.

4. Скобы и стяжки

Если проводов не так много, гораздо целесообразнее прикреплять их строительным степлером или стяжками к ножке стола или к другим поверхностям. Для толстых кабелей используют специальные скобы.

5. Организация хранения проводов

Для того, чтобы провода, которые не используются постоянно были в порядке, не терялись, можно организовать органайзер для их хранения. Для этого необходимо выбрать коробку, необходимую по размеру, разделить её картонными перегородками под каждый провод и подписать ячейки.

В качестве ячеек можно использовать:

Отличная идея для хранения проводов — тканевые конверты и кармашки.

6. Провода как декор

Современный интерьер допускает наружную проводку. А ещё из провода можно выложить интересную зарисовку или задекорировать его, например посадив на него птичку. Конечно, с такими методами надо быть аккуратнее, если в доме есть дети или домашние животные.

7. Декоративные элементы из строительных магазинов

В строительных магазинах, особенно в отделе для сада, есть огромное множество декоративных элементов, которые можно использовать не по их прямому назначению. Например, небольшой декоративный заборчик отлично закроет кабель, проходящий по полу вдоль стены и выступит необычным элементом интерьера комнаты.

Как видно, спрятать провода не составляет большого труда и значительных капиталовложений. Это может быть даже очень интересно и поможет внести некоторую изюминку в ваш интерьер. Сделайте это ради здоровья ваших близких и создания комфорта и уюта в доме.

Статья написана для сайта remstroiblog.ru.

Короб для проводов: монтаж.

1.Возьмите короб и подрежьте на одной из его сторон (примыкающей к углу комнаты) ребра (перегородки) под углом для стыковки со следующим коробом.

2. Лучше начинать установку короба с угла комнаты. Поместите короб в нужное место и закрепите его.


3. Для изменения направления проводки возьмите другой короб и распилите его по ширине под углом 45 0. Поставьте  его над уже закрепленным коробом и отметьте место реза.

4. Вырежьте угловой кусочек соответствующего размера и закрепите его. Если вы должны устанавливать в этом месте розетку, отпилите кусочек верхнего ребра, чтобы провести провод (стрелка).

5. Чтобы вести прокладку короба дальше вверх, отрежьте следующею часть короба, упершуюся в потолок (под углом 45 0 , для изменения направления). Приставьте короб к будущему месту установки и отметьте точку пересечения.


6. Выполнив нижний рез, закрепите вырезанную таким образом часть короба, затем продолжайте установку следующих коробов, используя ту же технологию.


7. Установите основание розетки (подрозетник) с помощью шурупов и дюбилей, соответствующих материалам стены.


8. Проложите провода в пазах короба. Вы можете их поддержать с помощью вставленных кусочков крышки.


9. Начните установку крышки короба с размещения кусков небольшой длины в углу. Проверьте безупречность соединений разрезов под углом в 45 0, зачистив их лезвием, если это необходимо.


10. Теперь вам остается только отмерить и отрезать куски крышки большой длины, которые уже легче поставить по месту.


11. Не забудьте сделать так, чтобы между швами соединения основания короба и соединения крышки было определенное расстояние (чтобы они не оказались в одном сечении).


12. Подсоедините к розетке провода, а затем закрепите сверху лицевую панель.

Перепечатано из книги Энциклопедия электрика.

Оцените качество статьи:

Кабель-канал. Виды и применение. Способы монтажа

Кабель-канал — это специальный короб, применяющийся для создания защиты проводки различного типа. Короб выполнен в виде профиля, изготовленного из алюминия или пластика. Если вы собрались провести электропроводку открытого типа, то лучше всего спрятать ее можно в пластиковых коробах.

Электропроводка не должна портить внешний вид, выделяться. Все работы установки делаются во время ремонта или строительства. Существует много разновидностей кабель-каналов, дающих возможность устанавливать провода в любых местах с разными условиями.

Производимые мини-каналы и короба дают возможность устанавливать системы проводки различной конфигурации. Разные типоразмеры, цветовые решения создают высокую эстетику при любых видах помещений. Имеются в продаже все аксессуары для системного подхода создания проводки электрических соединений.

Типоразмеры кабель-каналов

Виды и свойства

В продаже стройматериалов имеются разные формы кабель-каналов:

  • Для напольного проведения.
  • С перфорацией.
  • Гибкие.
  • Для плинтусов.
  • Лестничные.
  • Магистральные.
  • Для мини-кабелей.
  • Прозрачные.
  • Парапетные.
  • Угловые.
Изделия бывают стальные, пластиковые, алюминиевые:
  • Самый популярный стал пластиковый короб, обладающий лучшими свойствами. Эти виды получили распространение и в уличных монтажах.
    — В помещениях применяют напольный кабель-канал. Их специальная конструкция дает возможность монтировать проводку в трудных местах. Форма овала предотвращает провода от повреждений, имеет приятный вид.
    — В частном секторе и квартирах используют плинтусные варианты, преимуществом которых стала фигурная форма, подходящая для любых интерьеров.
    — Парапетный вид проводных каналов зарекомендовал себя в офисах для защиты кабелей от различного оборудования, имеет геометрические формы.
  • Алюминиевые славятся противопожарными свойствами. Их используют в промышленном производстве, так как они обладают влагоустойчивостью, прочностью.

  • Изделия из стали раскрашены в различные цвета. Оцинкованный кабель-канал покрыт специальным слоем, не допускающим коррозии. Срок службы стальных каналов больше остальных видов. Основание канала выполнено в перфорированном виде, что делает монтаж достаточно простым.
По цветовому решению кабель-канал из пластика выпускают:
  • Белые.
  • Светлые.
  • Под дерево.
  • Цветные.
    Наиболее популярны кабель-каналы из ПВХ под дерево и белые. Чаще они используются для офисов.

Чтобы качественно провести монтаж электропроводки, необходимо иметь некоторый ассортимент вспомогательных аксессуаров, который сегодня имеется в достаточном количестве:
  • Заглушки.
  • Углы для соединений.
  • Л-образные уголки.
  • Т-образные уголки.
  • Внутренние уголки.
  • Внешние уголки.
    Реализацией коробов защиты проводки сегодня занято множество фирм и компаний.

Основные достоинства кабель-каналов состоят в двойном замке. Он обеспечивает прочность конструкции, эластичность, гибкость. Материал пластика позволяет делать установку силовых кабелей до 1000 вольт, является самозатухающим.

Мини-каналы выполнены в виде особой формы с закругленными углами и специальным креплением крышки, создающим вид целостности конструкции, закрывает вид швов. Это обеспечивает эстетичный вид для офисов. Крышка канала полностью закрывает основание, после монтажа не требуется очистка. Качественные коробы для проводов имеют сертификат Ростеста, предназначены для уличной и внутренней установки, защищены от влаги и пыли.

При выборе каналов главным критерием служит размер сечения провода. Для кабеля интернета подойдет небольшая модель 10х15 мм, она легко вписывается в интерьер квартиры, имеет следующие преимущества:
  • Материал изготовления экологически чистый.
  • Эстетичная форма.
  • Заоваленный вид.
    На рынке продаж имеются стандартизованные приспособления для крепления каналов, которые имеют разные параметры. Установка коробов проводится двумя способами.

Первый способ заключается в монтаже на защелки. Они обеспечивают быстрый монтаж кабель-канала. Второй способ осуществляется крепление короба на саморезы. Для удлинения каналов применяют муфты. Они продаются планками по два метра.

Подготовка к монтажу

Перед креплением короба нужно хорошо спланировать разметку пути прохода кабеля с учетом всех особенностей, поворотов, спусков линий. При грамотной разметке можно правильно выбрать размер и тип канала для кабеля, приобрести нужные аксессуары для монтажа.

Крепежные элементы для установки выбираются по материалу поверхности крепления. Чаще всего кабель прокладывают по таким поверхностям:
  • Стены из дерева, простенки.
  • Гипсокартонные поверхности.
  • Перегородки из кирпича.
  • Бетонные стены и потолки.
  • Металлические стены.
    Для поверхностей из дерева более подходящим вариантом стали саморезы. По бетона подходят дюбель-гвозди с размером диаметра от 6 до 8 мм. Для кирпичных стен подходят такие же крепления, как и для бетона.

Для фиксации канала проводов к гипсокартону используют обычные саморезы по дереву. Если кабели тяжелые, то лучше применить дюбели «бабочки», или «ввертыши».

Для крепления короба на металлических материалах нужно определить толщину стены. Саморезами по металлу можно крепить короб к стене из металла до 2 мм толщины. Часто применяют такие саморезы под названием «клопы».

Методы монтажа

Чаще кабель-канал для провода закрепляют на стене саморезами. Существуют и другие способы: на двухсторонний скотч, жидкие гвозди.

Длину заготовки короба измеряют рулеткой, или прикладывают к стене, отмечают карандашом. Для качественного выполнения стыка канал отрезают аккуратно ножом, ножницами, либо ножовкой. Материал коробов не выцветает, не желтеет, устойчив к старению. Пластик применяется со свойством самозатухания. Это предотвращает возникновение пожара.

Кабель-канал изготавливаются сразу с отверстиями. При монтаже не нужно их сверлить, этим экономится время. По этим отверстиям можно выравнивать канал по уровню. Профиль крепится к стене классическим способом, либо специальным инструментом дюбелями. При выполнении стыка соединительные аксессуары закрывают место стыка, приклеиваются на соединяемое место.

Порядок монтажа кабель-канала:
  • Распаковка.
  • Разметка стены.
  • Отрезание заготовки.
  • Снять крышку.
  • Установить короб на место.
  • Выровнять по уровню.
  • Для крепления дюбелями сделать отверстия.
  • Закрепить короб.
  • Заложить в канал провода.
  • Закрыть крышку.

На начальном этапе ремонта всегда производится прокладка кабелей: телевизионных, витая пара для интернета, телефонные кабели, силовые кабели, электрические. В гипсокартонных перегородках и обшивке, кабель прокладывается под пустотелой конструкцией стены в гофротрубе. После прокладки кабеля желательно записать, где проходит кабель, расстояния от потолка до кабеля. Бывает, что кабель идет под углом. Хотя, по правилам кабели должны прокладываться строго вертикально или горизонтально.

Похожие темы:

Пластиковый короб — эстетический вид электропроводки своими руками

Пластиковый короб

Содержание:

Нередки случаи, когда в административных и жилых помещениях появляется необходимость установки внешней электропроводки. Такая необходимость возникает, когда в помещении устанавливаются новые электрические приборы или приходит в негодность участок проводки, проходящей в стене.

Штробление стен не всегда возможно или приводит к затяжному ремонту, а в промышленных помещениях нет необходимости прятать провода в стену. Хорошим решением для аккуратной и безопасной укладки проводки поверх стен является пластиковый короб.

Преимущества

Пластиковый кабель-канал, как по-другому называется пластиковый короб для кабеля, представляет собой довольно удачную конструкцию из поливинилхлорида. Так, по сравнению с другими приспособлениями или видами укладки, короб из пластика обладает такими преимуществами:

  • эстетический внешний вид;
  • многообразие цветов, что позволяет подобрать короб к интерьеру квартиры;
  • прочность изделия, которое стойко к ударам и позволяет выдерживать вес тяжелого кабеля;
  • пожарная безопасность, соответствующая действующим правилам;
  • устойчивость к перепадам температуры;
  • простота монтажа и обслуживания.

Благодаря таким свойствам, пластиковые короба для проводов пользуются все большей популярностью при проведении установки наружной электропроводки.

Заглушки

Кроме этого, наиболее известные производители пластиковых кабель-каналов, такие, как «Элекор» и «Legrand», комплектуют свои изделия различной фурнитурой, которая помогает значительно окультурить и облагородить конструкцию пластикового короба для проводов. Такие элементы, как торцевые заглушки, тройники, внутренние и внешние углы, позволяют избавиться от дыр в магистрали и существенно ускорить ее установку. Производство кабель-каналов из ПВХ, осуществляется с применением современных технологий и постоянно совершенствуется.

Также читайте: Электрический пластиковый короб.

Выбор и расчет материала

Для того, чтобы сделать нормальную и надежную установку ПВХ-короба, необходимо определить некоторые детали и условия предстоящей работы.

При планировании монтажа кабель-канала из ПВХ, учитываются следующие факторы:

  1. Толщина электропроводки и других кабелей, которые будут устанавливаться.
  2. Размеры короба для отдельных участков монтажа.
  3. Возможность установки дополнительных проводов и кабелей в будущем.
  4. Материал поверхности, на которую будет установлен кабель-канал.
  5. Возможностью использования ПВХ-плинтуса с кабель-каналом для расположения в нем проводов, при разводке внутри комнат.

Разнообразие короба

В продаже имеется пластиковый короб для проводов размером 2 м в длину и самых различных размеров ширины и высоты. Форма пластиковых кабельных коробов может быть самой разнообразной.

Они могут быть изготовлены в следующей форме:

  • прямоугольника;
  • квадрата;
  • треугольника;
  • полукруга.

Исходя из формы и размера, пластиковый короб может быть:

  1. Потолочного типа. Это изделие имеет самый маленький размер, так как в нем располагаются тонкие провода, предназначенные для люстр или точечных светильников. Применяется, как правило, при прокладке новой линии по плите перекрытия. Кроме этого, при монтаже подвесного потолка из ПВХ-панелей, короб применяется для разводки электричества к вентиляторам и светильникам. Хорошим решением является использование перфорированного пластикового короба для размещения проводов на потолке при монтаже натяжных потолков из ПВХ-пленки. Возможность быстро сделать боковое отверстие в стенках короба, когда он закреплен на поверхности, существенно экономит силы и время.
  2. Стенового типа. Стеновой вариант служит для того, чтобы подвести провода к розеткам и на потолок. Для розеток необходимы довольно толстые провода, способные выдерживать мощные электроприборы. Исходя из этого, для них подбираются соответствующего размера короба. Вывод провода на потолок, лучше всего осуществлять по кабель-каналу, установленному в углу. Там он не будет бросаться в глаза, а со вкусом подобранный по цвету — может гармонично дополнить интерьер комнаты.
  3. Полового типа. Напольный пластиковый кабель-канал вполне успешно заменяет обычный деревянный или пластиковый половой плинтус. Размер здесь не имеет такого значения, как для настенных и потолочных изделий. Большой размер полового короба можно расценивать, скорее, как плюс. Кроме того, что он закрывает щель между стеной и полом, наличие запасного пространства под крышкой, может пригодиться для последующей прокладки в нем кабелей спутникового телевидения, сигнализации или интернета.

На заметку: Пластиковые изделия белого цвета представлены в самом большом ассортименте. Им легко придать нужный цвет, покрасив или оклеив пленкой.

Монтаж пластикового кабель-канала

Перед монтажом кабель канала необходимо определиться с размерами формой, количеством и цветом изделий, которые будут применяться при работе.

Составление проекта

Проектирование заключается в составлении схемы расположения электропроводки, телевизионных и оптических кабелей в помещении. Исходя из толщины одного провода или их пучка, подбирается тип и размер короба. На схеме подробно отмечаются все эти нюансы.

Угол внешний

Кроме этого, необходимо подсчитать сколько потребуется:

  • соединительных планок;
  • внутренних и внешних углов;
  • монтажных ПВХ-коробов для разводки проводов;
  • заглушек;
  • тройников;
  • крепежного материала.

Когда будет высчитано требуемое количество разного вида короба, можно узнать количество крепежа. Обычно, для крепления используются саморезы и пластмассовые дюбеля. Магистраль закрепляется на поверхности каждые 30 см. Следует умножить ее общий метраж на 3,3, чтобы получить количество саморезов.

Рекомендация: приобретать материал на 10-15% больше от расчетного. При работе могут быть допущены ошибки, плюс неизбежные отрезки.

Приобретение материала

Прежде чем отправляться в магазин за покупками, рекомендуется ознакомиться с ассортиментом товара и его ценами на сайтах строительных магазинов. Это поможет сэкономить не только деньги, но и время.

Если покупки придется делать в нескольких местах, то лучше нанять грузовое такси. Так товар будет в сохранности и под контролем. Возить изделия из ПВХ в багажнике легковой машины не рекомендуется — они могут сломаться или поцарапаться.

Во время покупки необходимо тщательно осмотреть, как панели, так и комплектующие.

Внимание нужно обратить на следующее:

  1. Отсутствие деформации. При хранении деталей на коротких стеллажах или сложенных неровно, они искривляются и принимают неправильную геометрическую форму, которую невозможно изменить.
  2. Наличие механических повреждений. Трещины в изделиях могут привести к поломке отдельных фрагментов в процессе монтажа.
  3. Состояние покрытия. Оно не должно быть испачканным, потертым или выгоревшим на солнце. Такие дефекты будут сильно портить общий вид конструкции.

Приобретать следует материал с прочными стенками. Опробовать надежность замкового соединения можно на одном из фрагментов короба при осмотре — его крышка должна мягко, с небольшим усилием сниматься и, легко, без ударов по ней, закрываться. Отсутствие резкого щелчка говорит о качестве изделия.

Инструменты

Сам процесс устройства магистрали, после того, как этот процесс спроектирован и подготовлен, представляет довольно простое мероприятие. Все, что осталось — подготовить инструмент.

Один из инструментов для монтажа

Для работы потребуется:

  • перфоратор;
  • шуруповерт;
  • ножовка по металлу;
  • стусло;
  • молоток;
  • острый нож;
  • плоскогубцы;
  • карандаш или маркер.

Набор прост и есть в каждом доме. Собрав его и проверив исправность, можно приступать к работе.

Установка кабель-канала

Имея на руках проект, материал и нужный набор инструментов, работать легко и в удовольствие.

Этапы этой работы следующие:

Завершение установки

  1. Проведение разметки на поверхности. Наносится место расположения магистрали, делаются отметки для сверления.
  2. В поверхности делаются отверстия, в них вставляются пластмассовые дюбеля.
  3. Прикручивается корпус короба.
  4. Проводится укладка проводов и кабелей. Они могут укладываться по одному или в связке с использованием пластиковой стяжки.
  5. Осуществляется разводка проводов.
  6. Устанавливаются розетки, углы, заглушки и крышка корпуса.

Работа закончена.

Видео про сборку кабель-канала

Изделия для наружней прокладки проводов

Напольный плинтус с каналами для проводов

Чтобы смонтировать электрическую цепь, одних проводов часто бывает недостаточно. Ведь кабель надо к чему-то прикрепить, спрятать или защитить каким-либо образом. Придать эстетичный вид проведенным кабелям и проводам тоже важно. Для этих целей служат разнообразные изделия из металла и пластика для прокладки проводов, созданные для того, чтобы сделать эксплуатацию электрических проводов максимально удобной, эстетичной и безопасной.





В домашних условиях кабели и провода чаще всего прячутся в стене, замуровываются в штукатурку. Это прекрасный выход из положения. Проводов не видно, они надежно скрыты за слоем гипса или цемента, который не только надежно скрывает кабель, но и служит хорошим диэлектриком при условии, что штукатурка сухая. В такой ситуации есть несколько существенных минусов.

Во-первых, до провода весьма сложно добраться. При повреждении цепи крайне трудно выяснить, где именно произошли обрыв или утечка. Когда это становится ясно, то бывает жаль обдирать керамическую плитку или обои, ведь, выполнив починку, придется восстанавливать все как было.

Во-вторых, чтобы поменять проводку на более современную и надежную, придется делать ремонт заново. Это не каждому по карману. Есть и другой путь: помещать кабель не внутри стен, а поверх них. Такой вид прокладки проводов называется открытым. Однако в данном случае проводники будут видны, а это не совсем эстетично. К тому же их легко перебить, случайно задев каким-либо предметом.

На самом деле все это не так страшно. Для открытой прокладки проводов любого типа внутри и снаружи помещений существуют специальные короба, пластиковые или металлические. Пластиковые применяются внутри помещений, а металлические — снаружи или на производстве, а также в служебных помещениях. Пластиковые короба для кабелей и проводов называют кабель-каналом или электромонтажным коробом.



Кабель-каналы

По сути, это пластиковые профили, в сечении имеющие форму буквы «П», открытая сторона накрывается крышкой, которая прилегает к профилю при помощи двойного замка. Такого вида короба распространены наиболее широко. Кроме П-образной формы они бывают треугольными, полусферическими, а порой и другой причудливой формы, предназначенной для самых разнообразных поверхностей.

Цвет кабель-канала обычно белый, но есть и другие. Материал, из которого он изготовлен, — негорючий ПВХ или полиэтилен.

Скрытая проводка кабеля

Короба крепятся к поверхности при помощи дюбель-гвоздей, шурупов, саморезов и металлических скоб. Для этого на некоторых видах кабель-каналов есть специальные отверстия. Кроме того, к пластиковым, деревянным и шпаклеванным поверхностям короб можно просто приклеить. Для этого применяется специальный клей. Кабель-канал предназначен для прокладки любых видов проводников: информационных, силовых и осветительных.

Открытая проводка, уложенная в кабель- канал поверх деревянной облицовки

Как правило, электроканалы выпускаются в виде отрезков по 2 м в длину. Продукция иностранных фирм может иметь другие размеры. Например, французская компания Legrand выпускает короба длиной 2, 2,2, 2,5 и 3 м. Ширина и высота в зависимости от сечения и количества проводников могут быть от 10 до 60 мм. При помощи различных аксессуаров, поворотных углов, тройников и заглушек к кабель-каналу, монтируются электрические сети любого типа сложности. Кроме поворотных элементов существуют специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов.

Аксессуары к кабель-каналу

Помимо основных видов кабель-канала есть специализированные изделия. К ним относятся напольные и плинтусные короба. Отличаются они местом проведения канала — вдоль пола или потолка, поэтому имеют специфическую форму.

Кабель-канал с различными видами розеток, смонтированных на поверхности

Для прокладки одиночных кабелей, например антенного, есть специальные плинтусы, которые на вид ничем не отличаются от обычных. Середина у такого изделия пустотелая, закрытая крышкой. Данный плинтус прекрасно подходит, чтобы спрятать 1–2 провода, не устанавливая дополнительных коробов.

Образец монтажа электрической системы при помощи кабель-канала и аксессуаров к нему







Плюсы пластиковых коробов:

  • не надо выполнять трудоемкие работы по штроблению и штукатурке перекрытий;
  • легкий доступ к кабелю;
  • дополнительная защита для электропроводников;
  • легкость монтажа;
  • возможность создавать современные дизайнерские решения.

Минусы кабель-каналов:

  • не всегда вписываются в дизайн помещения;
  • требуют дополнительного пространства;
  • легко ломаются при неаккуратном использовании;
  • требуют массу дополнительных аксессуаров.

Напольный плинтус

Металлические короба

Их еще называют лотками. Поскольку металлические короба весьма редко используются в бытовых условиях, то описать их можно вкратце. Предназначены для проведения кабелей внутри и снаружи помещений. Главная задача — защитить кабель от механических повреждений и скомпоновать их множество в одну трассу. Лотки изготовляются из оцинкованной стали, имеют форму П-образного профиля, накрытого крышкой.

Виды металлических лотков (слева направо): гладкий, перфорированный и лестничный

Бывают перфорированными и гладкими. Перфорированные изделия легче, их проще монтировать при помощи крепежа, гладкие устанавливаются на специальные опоры. Короба применяются при прокладке силовых кабелей в производственных помещениях, фальшполах или подвесных потолках. Так же как и пластиковые короба, имеют массу аксессуаров для компоновки поворотов и крепления их к перекрытиям.

Конструкция из металлического лотка



Гофрированные пластиковые трубы

Кроме коробов существуют пластиковые и металлические трубы, предназначенные для прокладки кабеля. У этого вида продукции более широкий спектр применения. Кабель-канал в основном укладывается на ровную, гладкую поверхность — это необходимое условие для корректного монтажа. Трубы можно монтировать практически на любую поверхность, где их можно крепить при помощи металлических скоб и специальных клипс. Кроме того, гофрированную гибкую трубу (или гофру) можно поворачивать под любыми углами или даже укладывать извивами.

Защищенные гофрой провода

Гофра предназначена для прокладки любого вида проводов как внутри помещений, так и снаружи. Защищает кабель от механических повреждений и повышенной влажности, а также предохраняет людей от поражения током.

Различают легкие и тяжелые трубы. Первый вид применяется по большей части внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи. Как первый, так и второй вид может быть со стальным зондом для протяжки кабелей или без него. Изготовлены гофрированные трубы из негорючего ПВХ. Диаметр гофры колеблется от 16 до 32 мм. Такие трубы протягиваются в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. д.

Внимание! Легкая пластиковая гофра легко лопается и ломается на морозе, поэтому не стоит жалеть средства — для наружной прокладки лучше купить тяжелый вариант.

Гофра, проведенная по наружной стене здания

Гофрированные металлические трубы (металлорукава)

Очень похожи на пластиковую гофру, но изготовлены из стальной оцинкованной ленты. Применяются там же, где и гофра. Основные отличия — повышенная защита от механических повреждений. Кроме того, при подключении заземляющего провода к металлорукаву он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей.

Проведение электропроводки при помощи металлорукава в технических помещениях

Гладкие жесткие трубы

Второе название — трубы ПВХ. Это жесткий вариант пластиковой трубы. Как понятно из названия, изготавливаются такие трубы из поливинилхлорида, не распространяющего горение. Служат для защиты и укладки проводов. Могут замуровываться в штукатурку, бетонные полы и т. д. Это исключительно удобно, поскольку провода скрыты, а извлечь их для ремонта и замены очень легко — достаточно просто вытянуть наружу. Трубы ПВХ пожаробезопасны, предохраняют от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.



Кембрики

Это своего рода чехлы — гибкие шланги из ПВХ или полипропилена, которые надеваются на кабель сверху оболочки или изоляции. Кембрик используется для придания кабелю более эстетичного вида и дополнительной защиты или когда необходимо объединить несколько проводов вместе.

Изделия для прокладки кабеля предусматривают следующие варианты крепления. Кабель-канал крепится при помощи самых обычных дюбель-гвоздей размером 6 х 40.

Пластиковый хомут-стяжка

Если материал перегородки — дерево или мягкий пластик, можно прикрутить кабель-канал шурупами или просто приклеить. Металлические лотки крепятся при помощи анкерных зажимов, дюбель-гвоздей и болтовых соединений. Приклеить лотки не получится. К тому же для их крепления иногда требуются специальные полки и кронштейны.

Гофрированные пластиковые и трубы ПВХ монтируются при помощи специальных клипс, которые, в свою очередь, крепятся к перекрытиям при помощи шурупов или дюбель-гвоздей. Использовать такой вид крепежа необычайно удобно, монтаж готовой к использованию трубы осуществляется одним движением руки. При этом очень просто извлечь трубу обратно. Металлическая скоба используется для крепления металлорукавов, гофры и труб ПВХ. Это более надежное крепление, нежели клипса.

Пластиковый хомут или стяжка применяется в тех случаях, когда надо закрепить трубы на скорую руку. К тому же это очень дешевый и простой метод.









Что бы еще почитать?

размеры, цвет, монтаж и фото

Кабельные короба представляют собой вид изделий, предназначенных для укладки электроцепей. Их использование целесообразно, поскольку с точки зрения пожарной безопасности открытый монтаж проводов на стенах является ненадежным.

Содержание

Открытьполное содержание

[ Скрыть]

Зачем нужны и как устроены кабельные короба?

Декоративные короба для прокладки кабелей в квартире или в деревянном доме представляют собой специальные каналы, предназначенные для скрытого монтажа электропроводов. Преимущество использования изделий заключается в том, что потребитель может прокладывать провода не только в помещении, но и за его пределами на улице. Эти каналы могут называться электротехническими коробками или лотками.

Главное предназначение коробов под проводку заключается в защите электрических цепей и электрооборудования от негативного воздействия внешних факторов, в частности, влаги.

Что касается конструкции, то эти изделия состоят из основного корпуса и крышки. Их сечение обычно квадратное либо прямоугольное, но в продаже можно встретить и другие варианты. В зависимости от производителя короба могут быть выполнены в цельном либо перфорированном корпусе. Последний вид не так востребован среди потребителей, он обычно используется для обеспечения лучшей вентиляции и ускоренного охлаждения.

Корпус с крышкой фиксируется посредством обычного или специального электромеханического замка. Такие изделия удобны, поскольку потребитель может в любой момент их открыть, чтобы произвести диагностику состояния, удалить или уложить новый кабель. Удобство эксплуатации изделий зависит в первую очередь от конструкции замочных устройств, а также их качества. С помощью замков обеспечивается качественная фиксация крышки к корпусу, благодаря чему ресурс эксплуатации декоративных коробок будет выше.

Изнутри изделие может разделяться посредством перегородок в конструкции. Это позволит потребителю уложить отдельно силовые кабели, а также малоточные электроцепи, которые могут применяться для подключения к телефону, телевизору и т. д. Такие провода специалисты рекомендуют укладывать раздельно. Некоторые производители поставляют на рынок короба, в которых потребитель может сделать перегородки самостоятельно. Эти элементы продаются отдельно и устанавливаются на специальные выступы, расположенные внутри корпуса.

Внешний вид короба для проводов

Материал изготовления

Диэлектрические электромонтажные короба под провода могут выполняться из пластика или металла. Выбирая первый вариант, учитывайте, что такие изделия должны быть негорючими. Если они не будут поддерживать горение, их использование возможно в деревянных домах для защиты древесины от возгорания. Желательно, чтобы короб выдавал минимум дыма.

Преимущества оцинкованных коробов:

  • эффективная защита от внешних воздействий;
  • простота установки;
  • возможность выбора изделия нужного цвета, чтобы «вписать» кабельный канал в интерьер;
  • крышка защелкивается, это избавляет потребителя от необходимости покупки коробов с замками, демонтаж крышки возможен без использования специальных инструментов.

Если для установки использовать пластиковые изделия, то помните, что они могут деформироваться и прогнуться. Покупая короб, попробуйте самостоятельно закрыть крышку. Так во время монтажа у вас будет меньше вопросов. На практике возможно такое, что на последнем этапе прокладки крышку короба приходится фиксировать стяжками или посредством клея. В этом плане металлические оцинкованные короба выигрывают у пластмассовых.

Достоинства пластиковых изделий:

  • пластмассовые кабельные каналы не подвержены воздействию ржавчины;
  • легкие по весу;
  • удобство и быстрота монтажа;
  • установка крышки возможна без применения инструментов;
  • потребитель может самостоятельно обрезать короб под нужную длину;
  • в результате температурных перепадов пластиковые короба не деформируются.

Изделия могут быть выполнены из анодированного алюминия. Использование таких коробок актуально в промышленных и производственных помещениях. Алюминиевые короба применяются для укладки открытых электроцепей или используются в квартирах, если помещение обустроено в стиле Хай-Тек.

Достоинства алюминиевых каналов:

  • защита электроцепей от электромагнитных помех;
  • хорошая ударопрочность — около 20 Дж;
  • пластиковые изделия более устойчивы к воздействию ультрафиолетовых лучей;
  • огнеупорность каналов;
  • устойчивость к температурным перепадам.

Конструкции и размеры

В зависимости от типа короба под проводку могут различаться по:

  • способу монтажа;
  • габаритам;
  • ширине.

В некоторых продуктах при изготовлении применяются специальные материалы. Они могут быть выполнены из прозрачной пластмассы, алюминия, а также его сплавов.

Плинтусные

Этот вариант актуален, если планируется скрытная укладка электроцепей без вмешательства в конструкцию стен. Они выполнены из пластмассы и с виду напоминают плинтуса, внутри изделия есть специальная полость под проводку. На рынок поставляются в разных цветах под стены или обои. В зависимости от производителя систем плинтусных каналов можно найти дополнительные элементы, с помощью которых собирается конструкция любой формы.

К примеру, для соединения компонентов используются:

  • внешние и внутренние уголки;
  • заглушки;
  • специальные модульные коробки для подключения переключателей и т. д.

Канал Hagerinrussia Hagerinrussia рассказал об особенностях плинтусных кабельных коробок и их производстве.

Допускается монтаж розеток на уровне плинтусов. Этот вариант подойдет не для всех потребителей, поскольку для пожилых людей он нецелесообразен. Зато с его помощью можно скрыть укладку электроцепей в помещении. Изделия поставляются на рынок в разных цветах — начиная от белых и бежевых проводов и заканчивая продуктами, окрашенными в оттенок дерева либо металла. Основной минус заключается в высокой стоимости, однако за штробление стен потребителю придется заплатить больше.

В зависимости от производителя размеры коробов могут быть разными:

  1. Sl Hager. Поставляет на рынок короба с размерами 2*5 см, 2*7 см, 1,5*10 см, 2,5*10 см.
  2. Легранд. Производит изделия с габаритами 2*1,25 см, 3,2*1,25 см, 4*1,25 см и т. д. Такие продукты относятся к серии мини.
  3. Производитель Легранд также выпускает изделия с размерами 3,5*8 см, 3,5*10,5 см, 5*8 см, 5*15 см и т. д. Эти продукты относятся к серии DPL.

Напольные

Эта разновидность изделий отличается от предыдущей не только формой, но и способом установки. Монтаж коробов осуществляется на поверхность пола, из-за этого их конструкция с одной стороны закруглена, что не позволит ей двигаться после монтажа. Производятся напольные устройства из прочной пластмассы либо алюминия и поставляются на рынок в одной форме. Такие изделия применяются в качестве одной из составляющей систем, к примеру, если надо подвести электроцепь к столу или источнику освещения, расположенному вдали от стен. Как вариант, напольные короба могут использоваться в качестве заменителей удлинителей с переносками.

Рынок предлагает потребителям напольные короба в нескольких размерах:

  • 5*1,2 см;
  • 7,5*1,7 см;
  • 9,2*2 см;
  • 16*6,5 см.

Что касается цвета, то выбор здесь небольшой — покупателям предлагаются белые, серые либо черные изделия. Специалисты отмечают, что угловые части, а также стыки крышки и корпуса при установке можно оформить с использованием фасонных устройств соответствующих габаритов.

Изначально производится монтаж нижней части, затем делается укладка электроцепей, а потом на корпусе фиксируется крышка. После этого в соответствующих местах выполняется установка стыковых компонентов либо углов. Они выполнены так, что при монтаже их надо просто защелкнуть, это позволит обеспечить качественное крепление.

Укладка напольных изделий

Парапетные

Парапетные короба могут называться магистральными, по своей конструкции они напоминают плинтусные изделия. Имеют определенные отличия в форме, поскольку устанавливаются над поверхностью пола. Используя кабельные каналы ДКС, можно собрать любую конфигурацию благодаря комплектующим элементам.

Изделия нашли широкое применение в офисных помещениях, а также на производственных предприятиях. Если установка осуществляется в частном домовладении либо квартире, то желательно выбрать короба под цвет стен. Могут применяться в качестве изделий, закрывающих магистрали, которые соединяют внешние и внутренние блоки систем кондиционирования.

На рынок поставляются в нескольких размерах:

  • с шириной — 8 см, 10 см, 12 см, 15 см;
  • высотой — 4 см, 5,5 см, 6 см.

К различным видам сечения в комплекте поставляются фасонные компоненты:

  • внешние и внутренние углы;
  • разветвительные составляющие;
  • заглушки и т. д.

Поставляются изделия на рынок в разных цветах, но наиболее популярными стали светлые оттенки. Найти короба в темных цветах в продаже затруднительно.

Мини

Мини изделия представляют собой уменьшенный вариант коробов, в них можно уложить ограниченное количество кабелей. Обычно используются для прокладки телефонных, телевизионных, а также Ethernet-проводов для интернета. При укладке этих изделий углы оформляются путем запиливания канала под 45 градусов. При обрезании короба надо учитывать, внешний это угол или внутренний.

На рынок поставляются в таких размерах:

  • ширина короба — 1, 1.2, 1.6, 2, 2.5, 4, 6, 8 или 10 см;
  • высота канала — 1, 1.2, 1.6, 2, 2.5, 4 или 6 см.

Различные комбинации данных размеров позволяют получить разные вариации изделий. В продаже можно найти более широкие и низкие каналы либо высокие и узкие короба.

Пять мини-изделий для укладки кабелей

Угловые

В продаже можно найти разные размеры, но самые распространенные из них это 4*4 см. Благодаря конструктивным особенностям угловые короба можно монтировать на стыке стен и потолка, также их использование допускается вместо плинтуса. Оформление углов осуществляется с помощью канцелярского ножа либо ножовки. Если выполнить угол аккуратно, со стороны кабельный канал может смотреться как декоративный компонент интерьера.

Основной недостаток заключается в том, что в угловых изделиях места значительно меньше, чем в плинтусах, также их стенки тоньше. В процессе эксплуатации может произойти повреждение электроцепи, особенно если выполняется укладка внизу.

Перфорированные

Такие короба могут быть выполнены из пластмассы либо металла. По сравнению с обычными кабельными каналами они в среднем на 30% легче и характеризуются упрощенной установкой.

Основные преимущества перфорированных изделий:

  • эффективная защита электроцепей от перегрева и расплавления, что обеспечивается посредством постоянной циркуляции воздуха внутри;
  • доступная для большинства потребителей цена;
  • перфорированные кабельные каналы обеспечивают открытый доступ электроцепям на любом участке;
  • такие изделия могут быть вмонтированы на изогнутых поверхностях.

Применение перфорированных изделий целесообразно при необходимости группировки электроцепей в щитках промышленных помещений. Их использование актуально в любом месте, где внешний вид конструкции не играет роли.

Гибкие

Такой тип изделий бывает цепным либо гофрированным. Конструкция первых включает в себя определенное количество стальных либо пластмассовых компонентов. Они обычно применяются для укладки электроцепей и фиксации их к электрооборудованию и промышленным станкам. Цепные кабельные каналы позволяют эффективно защитить провода от внешних механических воздействий, включая вибрации.

Алексей Северин в ролике рассмотрел гибкие изделия, привезенные из Китая.

Основные достоинства цепных каналов:

  • гибкость, что позволяет произвести их монтаж в любом месте;
  • снижение уровня шума;
  • эффективная защита электроцепей при их укладке в жестких условиях;
  • взаимозаменяемость участков электропроводки;
  • удобство установки;
  • легкость изделий благодаря небольшой массе;
  • полный доступ к электроцепям после их укладки в короба;
  • пониженный износ проводов благодаря их надежной защите;
  • устойчивость цепных коробов к воздействию коррозии.

Что касается гофрированных коробов, то они производятся из негорючего пластика и могут применяться при постройке сооружений и зданий. Электроцепи, которые защищены гофрированными каналами, можно устанавливать внутри стен либо оставлять снаружи, допускается их монтаж за подвесные потолки. Использование гофрированных коробов актуально в том случае, если у потребителя не получается поставить жесткую конструкцию.

Стандартные габариты:

  • с целью укладки телефонных проводов, а также электроцепей для подключения осветительных устройств — 1,6 см;
  • для подключения розеток и переключателей используются изделия размером 2 см;
  • чтобы обеспечить подключение электрических щитков, а также распределительных коробок, применяются каналы размером 2,5 см;
  • изделия размером 5 см применяются обычно для укладки межэтажных соединений на этапе строительства здания.

Основные достоинства, характерные для гофрированных изделий:

  • потребитель может изогнуть короб под любым углом;
  • хорошая изоляция электроцепей;
  • надежная защита проводки от возгорания;
  • при установке потребителю не нужно использовать стыковочные детали или заглушки.

Чтобы избежать возможного замыкания электрического тока, в гибкий кабель-канал можно укладывать один провод.

Прозрачные

Прозрачные каналы по своему строению похожи на угловые изделия, но их предназначение другое. На внутренней части вместо прямоугольной поверхности располагается специальная перегородка, выполненная под углом 45 градусов, а сама крышка короба прозрачная. Такие изделия применяются для прокладки электроцепей от осветительных приборов под потолком, в кухонных гарнитурах, а также в машинах. На саму перегородку обычно производится монтаж диодной ленты, после чего она прикрывается крышкой. В зависимости от размера короба ширина диодной ленты может составить от 0,5 до 2 см.

Прозрачный короб канал

Проволочные

Такие изделия изготовляются из специальной стальной проволоки и считаются дешевыми. Проволочные короба применяются в производственных, промышленных помещениях и зданиях, могут быть установлены в натяжные потолки. Одним из основных преимуществ таких изделий является то, что они не задерживают внутри себя пыль и удобны в использовании.

Другие достоинства:

  • экономичность благодаря низкой цене;
  • возможность циркуляции воздуха внутри, что предотвращает перегрев;
  • потребитель в любой момент может получить доступ к электроцепям;
  • быстрая установка изделий, осуществляемая посредством саморезов;
  • можно нарастить либо разветвить систему кабельных каналов без их снятия.

После укладки проволочного кабель-канала фиксация электроцепей внутри осуществляется посредством хомутов, размер которых зависит от габаритов основания, а также высоты стенок.

Стандартные размеры изделий:

  • высота — 3, 5, 8 либо 10 см;
  • ширина короба может составить от 0,5 до 60 см.

Лестничные

Лестничные короба применяются для прокладки тяжелых проводов, поскольку они характеризуются усиленной конструкцией. Обычно используются в складских и производственных помещениях, на предприятиях и т. д. Лестничные каналы являются хорошим аналогом проволочных изделий.

Виды КЭТ коробов:

  • каналы могут оснащаться крышкой или использоваться без нее;
  • изделие может оснащаться глухими либо перфорированными стенками.

Схематическое изображение лестничного канала

Количество замков

Замочные устройства, которые фиксируют крышку канала, могут быть установлены с обеих или с одной стороны. Если замок расположен только на одной стороне, то вместо фиксатора будет использоваться паз. Короба с двумя замками более надежны, поэтому рекомендуем остановить свой выбор на таких моделях. Основной недостаток, характерный для продуктов от разных производителей — ненадежная фиксация крышки, в результате чего после закрытия потребителю приходится стучать по ней.

Цветовые решения

Наиболее популярны среди потребителей белые и серые кабельные каналы, этот вариант считается универсальным, поскольку белый цвет обычно вписывается практически в любой интерьер. Потребитель может заказать любые цветные изделия. В последнее время среди покупателей стали популярны коричневые и древесные короба, которые можно установить в деревянном доме либо бане. Причем только древесных оттенков могут быть десятки — начиная от дуба и бука и заканчивая оттенками ореха или красной вишни.

О разновидностях, а также цветовых решениях короб-канала рассказал Василий Петров.

Как выбрать кабельный короб?

Прежде чем приобрести изделие, сделайте следующее:

  1. Определитесь, где будет производиться монтаж розеток, переключателей, осветительных устройств и других потребителей энергии. Надо продумать, сколько приборов вы планируете установить.
  2. Сделайте схему разводки электропроводки по комнатам.
  3. Определитесь, сколько метров короба потребуется. Не покупайте изделия впритык, обязательно должен быть запас.
  4. Подумайте, какие элементы фурнитуры будут использоваться. Речь идет о распределительных коробах, уголках, поворотных компонентах и т. д. Продумайте, какие размеры под коробки будут использоваться, следует выбрать один из оптимальных вариантов. На размеры влияет и число секций в канале.
  5. Решите, как будет производиться крепление изделий на поверхности стены, потолка или пола. В зависимости от этого подготавливается соответствующий инструментарий.

Чтобы приобрести кабельный канал, следует руководствоваться следующими параметрами:

  1. Тип материала. Надо продумать, целесообразно ли использование металлических изделий для укладки кабелей или подойдут обычные пластиковые короба. Основным преимуществом железных каналов является их прочность и надежность. В металлические изделия допускается укладка высоковольтных электроцепей, поскольку в них предусмотрен заземляющий контакт. Пластмассовый кабельный канал не позволит уложить много проводов, так как для этого придется обеспечить частую фиксацию к поверхности стены. В противном случае изделие будет прогибаться.
  2. Цвет. Если покупаются изделия для производственных или промышленных помещений, цветовое решение не играет роли. Если важно «вписать» короб в интерьер квартиры или дома, то надо приобрести изделие соответствующего оттенка.
  3. Размеры. Желательно, чтобы электроцепи укладывались в короб свободно. Если планируется установка дополнительных электроприборов и оборудования, то лучше приобрести изделие большего размера, чтобы оставить запас для укладки кабелей в будущем.
  4. Определитесь, где будут установлены кабельные каналы. Если короб монтируется на потолке, то рекомендуется купить изделие большего размера. А для укладки кабелей в канал, который будет установлен вертикально, можно приобрести короб меньших размеров.

Канал ChipiDip рассказал о выборе и креплении коробов для укладки электроцепей.

Порядок монтажа и укладки проводов

Перед выполнением монтажа проводов в кабельные короба следует произвести подготовительные мероприятия. А в процессе работ нужно соблюдать рекомендации по установке каналов и укладке кабелей.

Подготовка стен и инструментов

Монтаж электроцепей начинается с установки кабельных каналов, а для этого надо подготовить стены и потолки в доме или помещении. Если поверхность стен неровная, а геометрия помещения нарушена, то качественный монтаж изделий будет невозможен. Между рабочей поверхностью и каналом появятся щели, что впоследствии приведет к искривлению короба. Поэтому рекомендуем заняться выравниванием стен, если внешний вид конструкции важен. Выравнивание осуществляется посредством нанесения слоя шпатлевки на поверхность.

Монтаж кабельных каналов возможен после отделки стен или во время выполнения этой задачи. Но в первом случае действовать необходимо аккуратно, поскольку скрыть недочеты, появившиеся в результате допущенных ошибок, будет проблематично. Для разметки изделий воспользуйтесь маркером либо карандашом.

Выбор инструмента и материала для фиксации осуществляется в соответствии с видом стен, к примеру, изделие можно приклеить:

  • на окрашенную поверхность;
  • на деревянную поверхность;
  • на стены из гипсокартона, гипсового волокна;
  • на обои.

Эта процедура осуществляется с использованием супер-клея или жидких гвоздей. Укладка электроцепей будет выполняться после того, как клей полностью высохнет, до этого момента закрывать крышку нельзя.

Если стена выполнена из дерева, то к ней прикрепляется короб с помощью саморезов или шурупов. Для облегчения процесса монтажа допускается использование шуруповерта. С помощью сверла производится подготовка отверстия в нижней части кабельного канала, через него будут ввинчиваться саморезы либо шурупы в стену. Если стены помещения сделаны их кирпича, то фиксация кабельных каналов осуществляется посредством дюбелей и шурупов.

Алексей Медведев показал, как можно быстро зафиксировать кабельные короба на стене.

Процесс монтажа

Процедура осуществляется так:

  1. Короб с просверленным отверстием прикладывается к стене.
  2. С помощью карандаша или маркера надо разместить на поверхности точки под отверстия.
  3. Берется перфоратор, в него устанавливается сверло соответствующего размера. Оно должно быть не больше диаметра шурупов.
  4. Стены пробиваются в размеченных местах.
  5. Производится установка дюбелей.
  6. Устанавливается сам короб, а его фиксация осуществляется с помощью саморезов.

Рекомендации по монтажу

При монтаже рекомендуем отмерять нужный размер изделия с помощью рулетки либо посредством прикладывания канала к стене. Чтобы короб был установлен ровно, при выполнении задачи этот параметр контролируется строительным уровнем. Если монтаж осуществляется вертикально, то диагностика производится с помощью отвеса. После установки коробов выполняется подготовка крышек, эти элементы надо правильно обрезать. Учтите, что места стыков при переходе с горизонтальных каналов на вертикальные должны быть выполнены максимально аккуратно.

Когда короб будет закрыт крышкой, не должно остаться зазора, для этого используйте фурнитуру. Чтобы обеспечить качественный угловой переход, короба, установленные горизонтально и вертикально, должны иметь одинаковые размеры. Если используются Т-образные соединения, то габариты изделий не играют роли.

Что касается укладки, то эта процедура займет время. Более удобны изделия, оснащенные внутренними перегородками, с их помощью можно зафиксировать провод внутри, чтобы он не выпадал при открытой крышке.

При укладке кабеля в канал обязательно соблюдайте последовательность — сначала производится монтаж всего провода, после чего крышка закрывается.

Если изделие оснащено прочным замком, то он не позволит выпасть кабелям из короба даже под большим весом. При укладке проследите за тем, чтобы место стыка изделия не совпадало с местом состыковки крышки. Это позволит всей линии смотреться качественно благодаря отсутствию стыков. Фиксировать крышку на клей не стоит, поскольку в будущем ее будет сложно демонтировать. Если имеются места неудачных стыков, то их лучше обработать герметиком.

Фотогалерея

Фото разных типов кабельных каналов представлены ниже.

Видео «Выбор и установка кабельного канала»

Канал EKF рассказал о выборе коробов для укладки электропроводов и показал, как производится монтаж изделий.

 Загрузка …

Открытый паз — кабельные каналы различных размеров

WDOS-075-200 Кабельный канал с открытым пазом (с крышкой) 0,75 дюйма x 2 дюйма 0,98 (25) 2,09 (53) 78 FT 11 (5)

Производитель Direct

WDOS-075-200-TP Канал для проводов с открытыми пазами и клейкой подложкой (крышка в комплекте),75 дюйма x 2 дюйма 0,98 (25) 2,09 (53) 78 FT 11 (5)

Производитель Direct

WDOS-100-150 Кабельный канал с открытыми пазами (с крышкой) 1 дюйм x 1 .5 « 1,14 (29) 1,61 (41) 78 FT 15,5 (7)

Manufacturer Direct

WDOS-100-150-TP Кабельный канал с открытыми пазами с подложкой Клей (крышка в комплекте) 1 дюйм x 1,5 дюйма 1,14 (29) 1,61 (41) 78 FT 15,5 (7)

Manufacturer Direct

WDOS-100-200 Кабельный канал с открытыми прорезями (крышка в комплекте) 1 дюйм x 2 дюйма 1.14 (29) 2,13 (54) 78 футов 19,84 (9)

Manufacturer Direct

WDOS-100-200-TP Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) 1 «x 2» 1,14 (29) 2,13 (54) 78 FT 19,84 (9)

Manufacturer Direct

WDOS-100-300 Проволока с открытым разъемом Воздуховод (с крышкой) 1 дюйм x 3 дюйма 1.14 (29) 3,11 (79) 52 FT 20 (9)

Производитель Direct

WDOS-100-300-TP Канал для проводов с открытыми пазами с клеевым слоем (крышка в комплекте ) 1 дюйм x 3 дюйма 1,14 (29) 3,11 (79) 52 FT 20 (9)

Manufacturer Direct

WDOS-100-400 Провод с открытым разъемом Воздуховод (с крышкой) 1 дюйм x 4 дюйма 1.18 (30) 4,13 (105) 52 FT 24,25 (11)

Manufacturer Direct

WDOS-100-400-TP Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) 1 «x 4» 1,18 (30) 4,13 (105) 52 FT 24,25 (11)

Manufacturer Direct

WDOS-150-150 Проволока с открытым разъемом Воздуховод (с крышкой) 1,5 дюйма x 1.5 « 1,61 (41) 1,61 (41) 78 FT 17,65 (8)

Manufacturer Direct

WDOS-150-150-TP Канал для проводов с открытыми пазами с подложкой Клей (крышка в комплекте) 1,5 дюйма x 1,5 дюйма 1,61 (41) 1,61 (41) 78 FT 17,65 (8)

Manufacturer Direct

WDOS-150-200 Кабельный канал с открытыми прорезями (крышка в комплекте) 1.5 «x 2» 1,61 (41) 2,13 (54) 52 FT 20 (9)

Manufacturer Direct

WDOS-150-200-TP Кабельный канал с открытыми пазами с клейкой подложкой (крышка в комплекте) 1,5 дюйма x 2 дюйма 1,61 (41) 2,13 (54) 52 FT 20 (9)

Manufacturer Direct

WDOS-150 -300 Кабельный канал с открытыми прорезями (с крышкой) 1.5 «x 3» 1,54 (39) 3,11 (79) 52 FT 20 (9)

Manufacturer Direct

WDOS-150-300-TP Кабельный канал с открытыми пазами с клейкой подложкой (крышка в комплекте) 1,5 дюйма x 3 дюйма 1,54 (39) 3,11 (79) 52 FT 20 (9)

Manufacturer Direct

WDOS-150 -400 Кабельный канал с открытыми прорезями (крышка в комплекте) 1.5 «x 4» 1,69 (43) 4,13 (105) 52 FT 24,25 (11)

Manufacturer Direct

WDOS-150-400-TP Кабельный канал с открытыми пазами с клейкой подложкой (крышка в комплекте) 1,5 дюйма x 4 дюйма 1,69 (43) 4,13 (105) 52 FT 24,25 (11)

Manufacturer Direct

WDOS-200 -100 Кабельный канал с открытыми прорезями (крышка в комплекте) 2 «x 1» 2.13 (54) 1,10 (28) 78 FT 17,65 (8)

Manufacturer Direct

WDOS-200-100-TP Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) 2 «x 1» 2,13 (54) 1,10 (28) 78 FT 17,65 (8)

Manufacturer Direct

WDOS-200-150 Проволока с открытым разъемом Воздуховод (с крышкой) 2 «x 1,5» 2.13 (54) 1,61 (41) 52 FT 15,5 (7)

Manufacturer Direct

WDOS-200-150-TP Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) 2 дюйма x 1,5 дюйма 2,13 (54) 1,61 (41) 52 FT 15,5 (7)

Manufacturer Direct

WDOS-200-200 Проволока с открытым разъемом Воздуховод (с крышкой) 2 «x 2» 2.13 (54) 2,13 (54) 52 FT 20 (9)

Manufacturer Direct

WDOS-200-200-TP Канал для проводов с открытыми прорезями и клеевым слоем (крышка в комплекте ) 2 «x 2» 2,13 (54) 2,13 (54) 52 FT 20 (9)

Manufacturer Direct

WDOS-200-300 Провод с открытым разъемом Воздуховод (с крышкой) 2 x 3 дюйма 2.17 (55) 3,11 (79) 52 FT 26,46 (12)

Manufacturer Direct

WDOS-200-300-TP Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) 2 «x 3» 2,17 (55) 3,11 (79) 52 FT 26,46 (12)

Manufacturer Direct

WDOS-200-400 Проволока с открытым разъемом Воздуховод (с крышкой) 2 «x 4» 2.20 (56) 4,13 (105) 26 футов 15,5 (7)

Manufacturer Direct

WDOS-200-400-TP Канал для проводов с открытыми пазами с клеевым слоем (крышка в комплекте ) 2 «x 4» 2,20 (56) 4,13 (105) 26 FT 15,5 (7)

Manufacturer Direct

WDOS-300-150 Провод с открытым разъемом Воздуховод (с крышкой) 3 «x 1,5» 3.15 (80) 1,61 (41) 52 FT 24,25 (11)

Производитель Direct

WDOS-300-150-TP Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) 3 дюйма x 1,5 дюйма 3,15 (80) 1,61 (41) 52 FT 24,25 (11)

Manufacturer Direct

WDOS-300-200 Проволока с открытым разъемом Воздуховод (с крышкой) 3 дюйма x 2 дюйма 3.07 (78) 2,13 (54) 52 FT 24,25 (11)

Manufacturer Direct

WDOS-300-200-TP Канал для проводов с открытыми пазами с клеевым слоем (крышка в комплекте ) 3 «x 2» 3,07 (78) 2,13 (54) 52 FT 24,25 (11)

Manufacturer Direct

WDOS-300-300 Провод с открытым разъемом Воздуховод (с крышкой) 3 дюйма x 3 дюйма 3.15 (80) 3,15 (80) 52 FT 30,86 (14)

Manufacturer Direct

WDOS-300-300-TP Канал для проводов с открытыми пазами и клеевым слоем ) 3 дюйма x 3 дюйма 3,15 (80) 3,15 (80) 52 FT 30,86 (14)

Manufacturer Direct

WDOS-300-400 Проволока с открытым разъемом Воздуховод (с крышкой) 3 «x 4» 3.15 (80) 4,13 (105) 26 футов 17,65 (12)

Manufacturer Direct

WDOS-300-400-TP Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) 3 дюйма x 4 дюйма 3,15 (80) 4,13 (105) 26 футов 17,65 (12)

Manufacturer Direct

WDOS-400-200 Проволока с открытым разъемом Воздуховод (с крышкой) 4 «x 2» 4.21 (107) 2,13 (54) 26 футов 17,65 (8)

Manufacturer Direct

WDOS-400-200-TP Канал для проводов с открытыми прорезями с клеевым слоем (крышка в комплекте ) 4 «x 2» 4,21 (107) 2,13 (54) 26 FT 17,65 (8)

Manufacturer Direct

WDOS-400-300 Проволока с открытым разъемом Воздуховод (с крышкой) 4 «x 3» 4.21 (107) 3,15 (80) 26 FT 20 (9)

Manufacturer Direct

WDOS-400-300-TP Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) 4 дюйма x 3 дюйма 4,21 (107) 3,15 (80) 26 FT 20 (9)

Manufacturer Direct

WDOS-400-400 Провод с открытым разъемом Воздуховод (с крышкой) 4 «x 4» 4.21 (107) 4,09 (104) 26 футов 22 (10)

Manufacturer Direct

WDOS-400-400-TP Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) 4 дюйма x 4 дюйма 4,21 (107) 4,09 (104) 26 FT 22 (10)

Manufacturer Direct

WDOS-400-500 Провод с открытым разъемом Воздуховод (с крышкой) 4 «x 5» 4.21 (107) 5,12 (130) 26 футов 26,5 (12)

Manufacturer Direct

WDOS-400-500-TP Канал для проводов с открытыми пазами и клеевым слоем (крышка в комплекте ) 4 «x 5» 4,21 (107) 5,12 (130) 26 FT 26,5 (12)

Manufacturer Direct

WDOS-500-300 Проволока с открытым разъемом Воздуховод (с крышкой) 5 «x 3» 5.16 (131) 3,07 (78) 26 футов 30,86 (14)

Manufacturer Direct

WDOS-500-300-TP Канал для проводов с открытыми пазами с клеевым слоем (крышка в комплекте ) 5 дюймов x 3 дюйма 5,16 (131) 3,07 (78) 26 футов 30,86 (14)

Manufacturer Direct

Экономичные кабельные каналы для прокладки кабелей

Деталь # Ширина Высота Кол-во в корпусе Итого Ножки Вес Цвет Цена / корпус
ED-WD-OS-100-100-SM ​​ 1 дюйм 1 дюйм 6 39 футов фунтов 9000 Черный, белый, светло-серый
ED-WD-OS-120-140-SM 1.2 « 1,4″ 6 39 футов 8 фунтов Черный, белый, светло-серый
ED-WD-OS-200-200-SM ​​ 2 « 2″ 6 39 футов 13 фунтов Белый, светло-серый
ED-WD-OS-200-300-SM-GY 2 « 3″ 6 39 футов 15 фунтов Светло-серый

Принадлежности для просмотра проводов 2 «x 2»

Черный, белый, светло-серый 26 фунтов
Деталь # Ширина Высота Кол-во в корпусе Итого Ножки Вес Цвет Цена / футляр
ED-WD-OS-100-100-HC 1 дюйм 1 дюйм 12 79 футов фунтов
ED-WD-OS-120-140-HC 1.2 « 1,4″ 12 79 футов 17 фунтов Черный, серый, белый
ED-WD-OS-200-200-HC 2 « 2″ 12 79 футов 25 фунтов Черный, белый, светло-серый
ED-WD-OS-200-300-HC-GY 2 « 3″ 10 66 футов 24 фунта Светло-серый
ED-WD-OS-300-300-HC 3.15 « 3,15″ 6 39 футов 20 фунтов Черный, белый, светло-серый
ED-WD-OS-400-200-HC 4 « 2″ 6 39 футов 20 фунтов Светло-серый
ED-WD-OS-400-400-HC 4 « 4″ 6 39 футов 26 фунтов Черный, белый, светло-серый
Белый, светло-серый
Деталь # Ширина Высота Кол-во в корпусе Итого Ножки Вес Цвет Цена / корпус
ED-WD-OS-100-100 1 « 1″ 25 164 фута 254 фунтов
ED-WD-OS-200-200 2 « 2″ 25 164 фута 48 фунтов Черный, белый, светло-серый
ED-WD-OS-200-300 2 « 3″ 25 164 фута 59 фунтов Светло-серый
ED-WD-OS-300-300 3.15 « 3,15″ 10 65,6 футов 39 фунтов Черный, белый, светло-серый
ED-WD-OS-400-400 4 « 4″ 10 65,6 футов 52 фунта Черный, белый, светло-серый
  • Крышки в комплекте
  • Термостойкий ПВХ (до 85 ° C / 185 ° F)
  • Легко режется
  • 2 предварительно просверленных отверстия через каждые 4–5 дюймов

Есть два отверстия (одно большое, один маленький) на расстоянии 1 дюйма друг от друга и от 4 до 5 дюймов от каждого следующего набора отверстий.Эти монтажные отверстия проходят по всей длине кабельного канала. Маленькое отверстие имеет размер 3/16 дюйма на 7/16 дюйма, а большое отверстие имеет размер 1/4 дюйма на 9/16 дюйма.

Знаете ли вы, что мы можем дать вам расценки на большинство наших продуктов, включая доставку?


Вы также можете позвонить нам по бесплатному телефону 866-222-0030

Кабельный канал со сплошными стенками — Cableorganizer.com

WDSW-050-050 Кабельный канал со сплошными стенками (с крышкой) 0.5 дюймов x 0,5 дюйма 0,67 дюйма (17 мм) 0,67 дюйма (17 мм) 156 футов 13,23 фунта (6 кг)

Manufacturer Direct

WDSWI-050-100 Solid Wall Кабельный канал (с крышкой) Доступен только в сером цвете 0,5 дюйма x 1 дюйм 0,60 дюйма (15 мм) 0,18 дюйма (30 мм) 130 FT 16 фунтов (7,25 кг)
WDSW- 075-200 Кабельный канал со сплошными стенками (с крышкой) 0.75 дюймов x 2 дюйма 0,98 дюйма (25 мм) 2,09 дюйма (53 мм) 78 футов 11 фунтов (5 кг)

Manufacturer Direct

WDSW-075-200-TP Проволочный канал со сплошной стенкой с клейкой подложкой (крышка в комплекте) 0,75 дюйма x 2 дюйма 0,98 дюйма (25 мм) 2,09 дюйма (53 мм) 78 футов 11 фунтов (5 кг)

Производитель напрямую

WDSW-100-075 Кабельный канал со сплошной стенкой (с крышкой) 1 дюйм x 0.75 дюймов 1,14 дюйма (29 мм) 0,91 дюйма (23 мм) 78 FT 13,25 фунта (6 кг)

Manufacturer Direct

WDSW-100-075-TP Провод с твердой стенкой Воздуховод с клейкой подложкой (крышка в комплекте) 1 дюйм x 0,75 дюйма 1,14 дюйма (29 мм) 0,91 дюйма (23 мм) 78 футов 13,25 фунта (6 кг)

Производитель Direct

WDSWI-100-100 Кабельный канал со сплошными стенками (с крышкой) 1 дюйм x 1 дюйм 1.00 дюймов (25 мм) 1,18 дюйма (30 мм) 117 FT 21 фунт (9,5 кг)
WDSW-100-150 Кабельный канал со сплошной стенкой (с крышкой) 1 дюйм x 1,5 1,14 дюйма (29 мм) 1,61 дюйма (41 мм) 78 FT 17,7 фунта (8 кг)

Manufacturer Direct

WDSW-100-150-TP Кабельный канал с твердой стенкой с клейкой подложкой (крышка в комплекте) 1 дюйм x 1,5 дюйма 1.14 дюймов (29 мм) 1,61 дюйма (41 мм) 78 FT 17,7 фунтов (8 кг)

Manufacturer Direct

WDSW-100-200 Кабельный канал со сплошной стенкой (с крышкой) 1 дюйм x 2 дюйма 1,14 дюйма (29 мм) 2,13 дюйма (54 мм) 78 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-100-200-TP Проволочный канал со сплошными стенками и клейкой основой (крышка в комплекте) 1 дюйм x 2 дюйма 1.14 дюймов (29 мм) 2,13 дюйма (54 мм) 78 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-100-300 Кабельный канал со сплошной стенкой (с крышкой) 1 дюйм x 3 дюйма 1,14 дюйма (29 мм) 3,11 дюйма (79 мм) 52 FT 26,46 фунта (12 кг)

Manufacturer Direct

WDSW-100-300-TP Проволочный канал со сплошной стенкой и клейкой подложкой (крышка в комплекте) 1 дюйм x 3 дюйма 1.14 дюймов (29 мм) 3,11 дюйма (79 мм) 52 FT 26,46 фунтов (12 кг)

Manufacturer Direct

WDSW-100-400 Кабельный канал со сплошными стенками (с крышкой) 1 дюйм x 4 дюйма 1,18 дюйма (30 мм) 4,13 дюйма (105 мм) 52 FT 26,46 фунта (12 кг)

Manufacturer Direct

WDSW-100-400-TP Проволочный канал со сплошной стенкой и клейкой подложкой (крышка в комплекте) 1 дюйм x 4 дюйма 1.18 дюймов (30 мм) 4,13 дюйма (105 мм) 52 FT 26,46 фунтов (12 кг)

Manufacturer Direct

WDSW-150-150 Кабельный канал со сплошной стенкой (с крышкой) 1,5 дюйма x 1,5 дюйма 1,61 дюйма (41 мм) 1,61 дюйма (41 мм) 78 FT 20 фунтов (9 кг)

Manufacturer Direct

WDSW-150-150-TP Провод для сплошных стенок с клейкой подложкой (крышка в комплекте) 1.5 дюймов x 1,5 дюйма 1,61 дюйма (41 мм) 1,61 дюйма (41 мм) 78 футов 20 фунтов (9 кг)

Manufacturer Direct

WDSW-150-200 Solid Wall Кабельный канал (крышка в комплекте) 1,5 дюйма x 2 дюйма 1,61 дюйма (41 мм) 2,13 дюйма (54 мм) 52 FT 20 фунтов (9 кг)

Manufacturer Direct

WDSW -150-200-TP Проволочный канал со сплошной стенкой и клейкой подложкой (крышка в комплекте) 1.5 дюймов x 2 дюйма 1,61 дюйма (41 мм) 2,13 дюйма (54 мм) 52 FT 20 фунтов (9 кг)

Manufacturer Direct

WDSW-150-300 Solid Wall Кабельный канал (крышка в комплекте) 1,5 дюйма x 3 дюйма 1,54 дюйма (39 мм) 3,11 дюйма (79 мм) 52 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW -150-300-TP Проволочный канал со сплошной стенкой и клейкой подложкой (крышка в комплекте) 1.5 дюймов x 3 дюйма 1,54 дюйма (39 мм) 3,11 дюйма (79 мм) 52 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-150-400 Solid Wall Кабельный канал (с крышкой) 1,5 дюйма x 4 дюйма 1,69 дюйма (43 мм) 4,13 дюйма (105 мм) 52 FT 26,46 фунта (12 кг)

Manufacturer Direct

WDSW -150-400-TP Провод для сплошных стенок с клеевым слоем (крышка в комплекте) 1.5 дюймов x 4 дюйма 1,69 дюйма (43 мм) 4,13 дюйма (105 мм) 52 FT 26,46 фунтов (12 кг)

Manufacturer Direct

WDSW-200-100 Solid Wall Кабельный канал (с крышкой) 2 дюйма x 1 дюйм 2,13 дюйма (54 мм) 1,10 дюйма (28 мм) 78 FT 20 фунтов (9 кг)

Manufacturer Direct

WDSW -200-100-TP Кабельный канал со сплошной стенкой и клейкой подложкой (крышка в комплекте) 2 «x 1» 2.13 дюймов (54 мм) 1,10 дюйма (28 мм) 78 FT 20 фунтов (9 кг)

Manufacturer Direct

WDSW-200-150 Кабельный канал со сплошной стенкой (с крышкой) 2 дюйма x 1,5 дюйма 2,13 дюйма (54 мм) 1,61 дюйма (41 мм) 52 FT 15,5 фунтов (7 кг)

Manufacturer Direct

WDSW-200-150-TP Проволочный канал со сплошной стенкой и клейкой подложкой (крышка в комплекте) 2 дюйма x 1.5 дюймов 2,13 дюйма (54 мм) 1,61 дюйма (41 мм) 52 FT 15,5 фунтов (7 кг)

Manufacturer Direct

WDSW-200-200 Кабельный канал со сплошной стенкой ( Крышка в комплекте) 2 дюйма x 2 дюйма 2,13 дюйма (54 мм) 2,13 дюйма (54 мм) 52 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-200- 200-TP Кабельный канал со сплошными стенками и клейкой основой (крышка в комплекте) 2 «x 2» 2.13 дюймов (54 мм) 2,13 дюйма (54 мм) 52 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-200-300 Кабельный канал со сплошными стенками (с крышкой) 2 дюйма x 3 дюйма 2,17 дюйма (55 мм) 3,11 дюйма (79 мм) 52 FT 28,7 фунта (13 кг)

Manufacturer Direct

WDSW-200-300-TP Проволочный канал со сплошной стенкой и клейкой подложкой (крышка в комплекте) 2 «x 3» 2.17 дюймов (55 мм) 3,11 дюйма (79 мм) 52 FT 28,7 фунтов (13 кг)

Manufacturer Direct

WDSW-200-400 Кабельный канал со сплошной стенкой (с крышкой) 2 дюйма x 4 дюйма 2,20 дюйма (56 мм) 4,13 дюйма (105 мм) 26 футов 30,86 фунта (14 кг)

Manufacturer Direct

WDSW-200-400-TP Проволочный канал со сплошными стенками и клейкой подложкой (крышка в комплекте) 2 «x 4» 2.20 дюймов (56 мм) 4,13 дюйма (105 мм) 26 футов 30,86 фунтов (14 кг)

Manufacturer Direct

WDSW-300-150 Кабельный канал со сплошными стенками (с крышкой) 3 дюйма x 1,5 дюйма 3,15 дюйма (80 мм) 1,61 дюйма (41 мм) 52 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-300-150-TP Проволочный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 3 дюйма x 1.5 дюймов 3,15 дюйма (80 мм) 1,61 дюйма (41 мм) 52 FT 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-300-200 Кабельный канал с твердой стенкой Крышка в комплекте) 3 дюйма x 2 дюйма 3,07 дюйма (78 мм) 2,13 дюйма (54 мм) 52 FT 27 фунтов (12 кг)

Manufacturer Direct

WDSW-300- 200-TP Кабельный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 3 дюйма x 2 дюйма 3.07 дюймов (78 мм) 2,13 дюйма (54 мм) 52 FT 27 фунтов (12 кг)

Manufacturer Direct

WDSW-300-300 Кабельный канал со сплошными стенками (с крышкой) 3 дюйма x 3 дюйма 3,15 дюйма (80 мм) 3,15 дюйма (80 мм) 52 FT 35,3 кг (16 кг)

Manufacturer Direct

WDSW-300-300-TP Кабельный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 3 дюйма x 3 дюйма 3.15 дюймов (80 мм) 3,15 дюйма (80 мм) 52 FT 35,3 кг (16 кг)

Manufacturer Direct

WDSW-300-400 Кабельный канал со сплошной стенкой (с крышкой) 3 дюйма x 4 дюйма 3,15 дюйма (80 мм) 4,13 дюйма (105 мм) 26 футов 22 фунта (10 кг)

Manufacturer Direct

WDSW-300-400-TP Проволочный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 3 дюйма x 4 дюйма 3.15 дюймов (80 мм) 4,13 дюйма (105 мм) 26 футов 22 фунта (10 кг)

Manufacturer Direct

WDSW-400-200 Кабельный канал со сплошными стенками (с крышкой) 4 дюйма x 2 дюйма 4,21 дюйма (107 мм) 2,13 дюйма (54 мм) 26 футов 17,7 фунта (8 кг)

Manufacturer Direct

WDSW-400-200-TP Проволочный канал со сплошной стенкой и клейкой подложкой (крышка в комплекте) 4 «x 2» 4.21 дюйм (107 мм) 2,13 дюйма (54 мм) 26 футов 17,7 фунтов (8 кг)

Manufacturer Direct

WDSW-400-300 Кабельный канал со сплошной стенкой (с крышкой) 4 дюйма x 3 дюйма 4,21 дюйма (107 мм) 3,15 дюйма (80 мм) 26 футов 20 фунтов (9 кг)

Manufacturer Direct

WDSW-400-300-TP Проволочный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 4 дюйма x 3 дюйма 4.21 дюйм (107 мм) 3,15 дюйма (80 мм) 26 футов 20 фунтов (9 кг)

Manufacturer Direct

WDSW-400-400 Кабельный канал со сплошной стенкой (с крышкой) 4 дюйма x 4 дюйма 4,21 дюйма (107 мм) 4,09 дюйма (104 мм) 26 футов 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-400-400-TP Проволочный канал со сплошной стенкой и клейкой подложкой (крышка в комплекте) 4 «x 4» 4.21 дюйм (107 мм) 4,09 дюйма (104 мм) 26 футов 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-400-500 Кабельный канал со сплошной стенкой (с крышкой) 4 дюйма x 5 дюймов 4,21 дюйма (107 мм) 5,12 дюйма (130 мм) 26 футов 26,46 фунта (12 кг)

Manufacturer Direct

WDSW-400-500-TP Проволочный канал со сплошной стенкой и клейкой подложкой (крышка в комплекте) 4 «x 5» 4.21 дюйм (107 мм) 5,12 дюйма (130 мм) 26 футов 26,46 фунта (12 кг)

Manufacturer Direct

WDSW-500-300 Кабельный канал со сплошной стенкой (с крышкой) 5 дюймов x 3 дюйма 5,16 дюйма (131 мм) 3,07 дюйма (78 мм) 26 футов 24,25 фунта (11 кг)

Manufacturer Direct

WDSW-500-300-TP Проволочный канал со сплошной стенкой и клейкой основой (крышка в комплекте) 5 «x 3» 5.16 дюймов (131 мм) 3,07 дюйма (78 мм) 26 футов 24,25 фунта (11 кг)

Прямая поставка от производителя

Каналы для пластиковых проводов и кусачки | Кабельные каналы

Электропроводка — это важная и эффективная необходимость в любом доме, на работе или в производственном помещении. Защищая провода от внешних сил, кабельные каналы и желоба также аккуратно связывают кабели, создавая чистую и организованную среду. Они представляют собой уникальное и профессиональное решение для шкафов и панелей управления, различающихся по размеру и материалу и отвечающим целому ряду требований.Если вам нужно организовать провода в домашнем офисе или содержать заводские кабели в порядке, проводка и кабельные каналы являются наиболее практичным и эффективным решением.

Какой кабельный канал мне понадобится?

Это действительно зависит от того, где вам понадобится кабельный канал и какие провода или кабели у вас есть. Каналы для проводов и кабелей могут быть изготовлены из ПВХ или норила и могут иметь структуру с открытой прорезью, узкой прорезью, закрытой прорезью и сплошной стенкой.

Какую конструкцию кабельного канала следует покупать?

В кабельном канале с открытыми прорезями имеется более широкое и просторное пространство для прокладки кабелей.Они наиболее эффективны при работе с более толстыми проводами или когда вам требуется более легкий доступ для протягивания и прокладки кабелей. Благодаря съемной крышке и съемным пальцам это очень настраиваемая конструкция, которая позволяет увеличить пространство в соответствии с потребностями лотка для проволоки.

Узкий канал для проводов имеет аналогичную структуру, но имеет более узкие пространства, предназначенные для более плотного удержания проводов и кабелей. Их наиболее эффективно использовать, когда вам нужно организовать большое количество проводов, что требует большего количества точек доступа.Он также обеспечивает чистый и обтекаемый вид благодаря структурированной фиксации кабелей. Как и кабельные каналы с открытыми прорезями, они имеют съемные пальцы для большего удобства.

Кабельный канал с закрытыми пазами почти в точности напоминает открытые и узкие пазовые каналы, за исключением съемных пальцев. Благодаря более жесткой конструкции боковых стенок кабельные каналы с закрытыми прорезями обеспечивают надежное удержание и поддержку кабеля.

Наконец, кабельный канал со сплошной стенкой не имеет щелей в боковых стенках и, таким образом, обеспечивает полную защиту кабеля и проводов.Такая структура наиболее эффективна, когда вам не требуется боковой доступ или прорывы для проводов и кабелей.

Какой материал выбрать для кабельного канала: ПВХ или норил?

Опять же, это зависит от вашей ситуации. Основное различие между пластиковыми кабельными каналами и Noryl заключается в том, что Noryl является огнестойким, что делает его эффективным выбором в средах, где огонь и распространение пламени представляют собой серьезную угрозу безопасности. Будете ли вы использовать кабельный канал в условиях пожара? Является ли распространение огня серьезной проблемой? В таком случае настоятельно рекомендуется перестраховаться и приобрести кабельный желоб Noryl.

Что еще мне может понадобиться при покупке кабельных каналов?

Возможно, вы захотите приобрести аксессуары для кабельного канала для дальнейшей настройки, например, кусачки для кабельного канала. Обладая компактной и удобной конструкцией, кусачки для кабельных каналов дают пользователям возможность модифицировать свои кабельные каналы, чтобы они идеально подходили для проводов любого размера. Они легкие и чрезвычайно удобны в использовании, поэтому не стесняйтесь покупать их вместе с желаемыми кабельными каналами!

Кабельный канал | Кабельные каналы | Высоковольтные воздуховоды | 11 кВ 33 кВ Канал

LV MV HV | 600/100 В 11 кВ 33 кВ 66 кВ 132 кВ Кабельные каналы

Продукция Polypipe и Emtelle для защиты кабельных каналов и подземных кабелей независимо сертифицирована в соответствии с британскими и европейскими стандартами и широко используется на подстанциях низкого, среднего и высокого напряжения, автомагистралях, жилых домах, коммерческой, розничной и промышленной инфраструктуре. включая полный спектр защитных коробов для кабелей среднего / высокого напряжения, работающих на напряжениях 11/33 кВ и 66/132 кВ.

T&D также распространяет смазку для кабелей , помогающую протягивать силовые, телекоммуникационные и оптоволоконные кабели с низким коэффициентом трения в подземные кабельные каналы.

➡ Ознакомьтесь с полным ассортиментом Cable Duct для обеспечения подземной защиты силовых кабелей низкого, среднего и высокого напряжения (LV MV HV), включая кабельные каналы 11 кВ и 33 кВ.

  • LV MV HV силовой кабельный канал (кабели 11 кВ 33 кВ 66 кВ 132 кВ)
  • Кабель питания общего назначения (не соответствует требованиям BBA или ENATS)
  • Кабельный канал для коммунальных служб (Национальная объединенная группа коммунальных предприятий NJUG)
  • Кабельный ТВ канал (телекоммуникации — зеленый)
  • Кабельный канал для уличного освещения (оранжевый)
  • Кабельный канал для автомагистралей (Одобрено Агентством автомобильных дорог — фиолетовый)
  • Газопровод (желтый газовый змеевик — желтый)
  • Волоконно-оптические кабельные каналы
  • См. Также Уплотнения воздуховодов для герметизации кабелей Входов воздуховодов в подстанции и здания

T&D Распределение кабельных каналов для полипропиленовых труб | НН СН ВН Защита

Установка кабельного канала

Кабели следует прокладывать в каналы, размер которых соответствует диаметру кабеля, и перед установкой кабеля все кабельные каналы должны быть проверены и очищены от препятствий.Чтобы убедиться, что воздуховод подходит для типа устанавливаемого кабеля UKPN (UK Power Networks, UK DNO), рекомендует проложить кабель низкого-высокого напряжения длиной 3 метра по всей длине кабеля. кабельный канал. Затем следует осмотреть канал на предмет повреждений, прежде чем приступить к вытягиванию и установке всего кабеля.

Если будет обнаружено, что образец кабеля имеет глубокие царапины и разрывы на внешней оболочке кабеля, которые превышают половину толщины внешней оболочки, трасса кабельного канала должна быть отремонтирована до того, как будет предпринята попытка установить последнюю длину кабеля. кабель.

Кабельный канал высокого напряжения — кабели 132 кВ, 33 кВ и 11 кВ проложены внутри 160-миллиметровых каналов Emtelle Class 1 Power-Protect + в соответствии с ENATS 12-24 (2008 г.).

Кабельный канал ВН 11кВ 33кВ

Polypipe Ridgiduct Power HV обеспечивает жесткую, но гибкую систему защиты кабеля низкого и высокого напряжения — кабельный канал, производимый компанией Polypipe, полностью соответствует спецификации класса 1 и доступен с диаметром воздуховода 100 мм, 125 мм и 150 мм с черным внешним и красная внутренняя стенка канала в стандартной комплектации — доступен полный спектр уплотнений для кабельных каналов, совместимых с герметизацией кабельных каналов низкого / среднего / высокого напряжения, вводимых на подстанции 11–33 кВ.

Силовые кабельные каналы — защитные каналы для подземных кабелей низкого, среднего и высокого напряжения

  Кабельный канал ♦ Защита кабеля ♦ Герметизация воздуховода ♦ Силовые кабели LV MV HV ♦ 11 кВ 33 кВ, класс 1 ♦ Подстанции ♦ ENATS 12-14

Электропроводка | HellermannTyton

Утилизируемый кабельный канал

Вся линейка кабельных каналов HellermannTyton сертифицирована как пригодная для вторичной переработки. Что это значит для тебя?

Компании, использующие кабельные каналы, например производители комплектного оборудования и производители электрических панелей, приобретают изделия такой длины, которая позже нарезается до нужного размера для конкретного применения.Обычно это приводит к тому, что оставшиеся сегменты воздуховода выбрасываются. В зависимости от масштаба производства эти отходы могут быть значительными.

Если оставшиеся отходы помечены символом переработки, переработчики примут их. В противном случае они попадают на свалку. Вот почему все воздуховоды HellermannTyton имеют отметку «3» (ПВХ) о переработке.

Конечно, это тоже отличный канал

Установщики влияют на многие из наших самых важных деталей.Модуль дырокола на наших пластинах для чеканки закругляет острые края внутри выступов воздуховодов на наших изделиях с прорезями и изделиях высокой плотности. Больше никаких царапин на костяшках пальцев. Отламывание пальцев равномерное по всей длине, оставляя чистый край везде, где он есть. Воздуховод HellermannTyton обладает высокой устойчивостью к повышенным температурам.

Используйте воздуховод высокой плотности с соотношением пальцев 2: 1 по сравнению со стандартным воздуховодом, чтобы уменьшить разветвление проводов до клеммных колодок и создать более аккуратный вид.Используйте кабельный канал со сплошной стенкой для прямой прокладки проводов, где не требуется разрывов.

True, индивидуальный размер

HellermannTyton указывает внешние размеры воздуховода, а не внутренние размеры. Мы уверены, что наши клиенты выбирают размер воздуховода в зависимости от доступного пространства внутри панелей управления. Другие воздуховоды часто имеют размеры в соответствии с внутренними размерами воздуховода, что означает, что физический размер воздуховода на самом деле больше, что является неприятным сюрпризом при установке его в систему.

Мы хотим быть вашим универсальным поставщиком

Мы производим массивные, стандартные прорезные воздуховоды и воздуховоды с прорезями высокой плотности различных размеров, с клеем или без него, для любых применений. Выберите цвет — белый, серый, синий или негорючий черный ПВХ — и добавьте дополнительную соответствующую крышку для еще большей защиты.

Завершают ассортимент воздуховодов разделители воздуховодов, используемые для разделения высокого и низкого напряжения и уменьшения помех, крепления, соединители и монтажные инструменты.

Наши воздуховоды являются частью обширной коллекции решений для прокладки, защиты и изоляции, разработанных для обеспечения долгосрочного обслуживания, надежности и стоимости.


Кабельные каналы — FRÄNKISCHE Rohrwerke

Кабельные каналы

Энергопотребление наружных объектов резко изменилось за последние пару лет. Простое освещение во дворе или система звонков на границе участка уже не отвечает современным требованиям. Сегодня требуются более гибкие варианты энергопотребления.Примеры этого — рождественское освещение, насосы для прудов, фонтаны, аудиоустройства, а также мобильные бассейны с циркуляционными насосами.

Надежная защита подземных кабелей и проводов

Подземные кабели и провода подвергаются воздействию окружающей среды, например, давлению, истиранию или даже экстремальным температурам, и поэтому требуют защиты от повреждений. По этой причине компания FRÄNKISCHE разработала гибкий кабельный канал Kabu fl ex. Трубы Kabu ex обеспечивают механическую защиту подземных кабелей и проводов и обеспечивают полость для модификации и расширения электрической системы.Вставка и установка кабелей значительно упрощаются благодаря оптимизированной зеленой внутренней поверхности кабелепроводов Kabu fl ex R plus, будь то проектирование электрических систем в саду, защита линий электропитания для вводов в здания или в условиях высоких нагрузок. под дорогами и площадями. Кабельные каналы соответствуют всем требованиям к подземной прокладке. Специальные вставные муфты обеспечивают герметичное соединение прямолинейных полиэтиленовых труб.

Продукты

Продукт / компонент

Защита линий питания…

… подземный

  • Kabuflex S для длинных прямых участков
  • Kabuflex R plus тип 450 для нагрузки нормальным давлением
  • Kabuflex R plus тип 750 для минимального покрытия

… под дорогами и площадями

  • Кабуфлекс S
  • Kabuflex R plus тип 450
  • Kabuflex R plus тип 750 для прокладки через бетон и в случае повышенного давления

… на открытом воздухе / например, ландшафтный дизайн

  • Kabuflex R plus тип 450
  • Kabuflex R plus тип 750
  • Фундаментные трубы опор Furowell в качестве места для установки электрических устройств

.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
