Контакты розетки



Какие контакты в розетке более качественные? Рассматриваются свойства контактных элементов розеток выполненных из различных материалов

Материал контактных элементов розеток. Контактные элементы розеток изготавливают из непокрытой латуни, луженой латуни и бронзы. Контактные элементы из непокрытой латуни недолговечны – попадание влаги и контакт с алюминиевым проводом значительно ухудшают их способность проводить ток, что приводит к их нагреванию. В результате способность прочно удерживать вилку уменьшается.

Розетки с контактными элементами из луженой латуни и бронзы способны противостоять влаге и контакту с алюминиевым проводом без потери токопроводящих свойств. Такие розетки обладают большей долговечностью. Наибольшей надежностью обладают розетки, у которых нанесено серебряное напыление.

Многим, наверняка, приходилось разбирать старые розетки отечественного (ещё, советского) производства, в которых для создания лучшего контакта штырьков вилки прибора с контактными лепестками розетки использовались специальные пружины.

Однако, несмотря на это, большинство электриков знают, что, даже при соблюдении токовых ограничений, обозначенных на корпусе этих розеток, они, нередко выходили из строя из-за нагрева латунных контактов.

Современные качественные розетки известных производителей с токопроводящими контактами из высокоупругой фосфористой бронзы не нуждаются в каком-то подобном дополнительном подпружинивании, имея хорошие пружинные свойства и электрохимически более совместимы с материалом штырьков вилки бытовых электроприборов.

Клеммы розеток. В настоящее время производителями выпускаются розетки с тремя видами клемм для соединения питающих проводов:

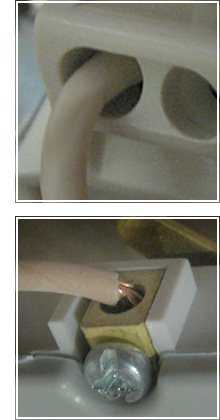

Стандартный винтовой зажим – контакт осуществляется затягиванием винта, своей шайбой прижимающего питающий провод к токоведущей части розетки. Это наиболее распространённый и хорошо себя зарекомендовавший вид клемм розеток. Подходит для любой электропроводки, ограничения – лишь в сечении применяемых проводов;

Соединитель типа «струбцина». Контакт реализуется, также, затягиванием винта, только провод прижимается не головкой винта, а его торцом. Розетки с такими клеммами не рекомендуется использовать для алюминиевой электропроводки из-за деформации мягкого алюминия в месте зажима провода, способного привести к облому жилы. Кроме того, используя розетки с клеммами струбцинного типа, даже, для медной электропроводки, следует учесть, что при шлейфовом соединении розеток сечение проводов ограничено диаметром отверстия клеммы;

Пружинный зажим. Или, самозажимная клемма – наиболее предпочтительный зажим, обеспечивающий качественное соединение, благодаря, высокому усилию зажима. Электроустановочные изделия с этими клеммами имеют большой срок службы, большинство выпускаемых сегодня розеток ведущих производителей оснащены именно такими клеммами.

volt220.ru

Телефонные розетки — классификация, схемы и способы подключения

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

к содержанию ↑

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

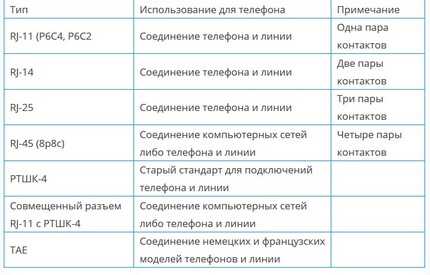

Выделяют 5 стандартов телефонных розеток:

1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.

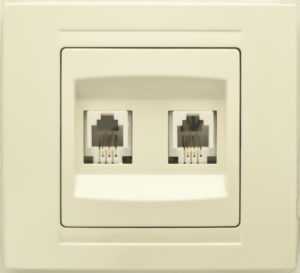

2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

3. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
4. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
5. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

к содержанию ↑

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
2. Телефоны подключаются к двум центральным контактам.
3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

4. Перед расправлением жил необходимо зачистить провод примерно на 4 см.

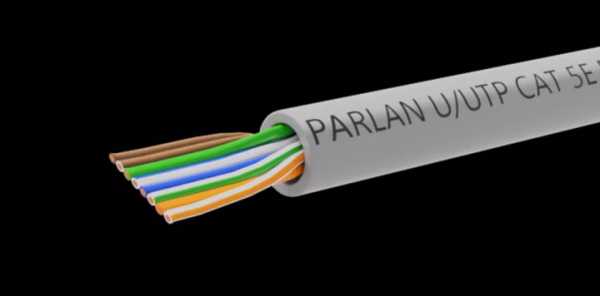

5. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

к содержанию ↑

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

• отвертка с ручкой, покрытой изоляционным материалом;

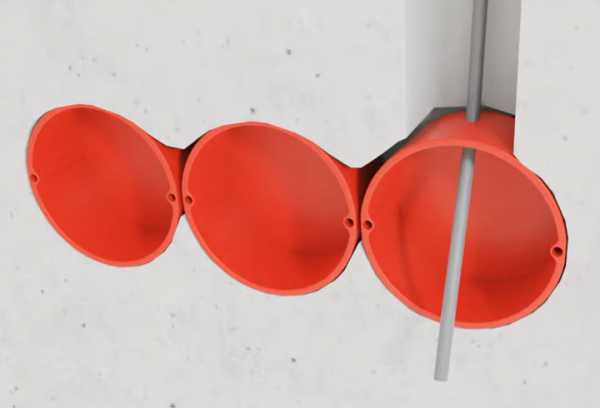

• подрозетник;
• кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
• перфоратор;
• непосредственно розетка;
• нож;
• несколько саморезов;
• кусачки;
• лента изоляционная;
• мультиметр;
• перчатки для защиты рук;
• двухсторонний скотч;
• карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

к содержанию ↑

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

1. Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.

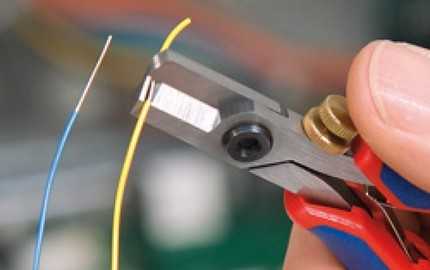

2. Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.

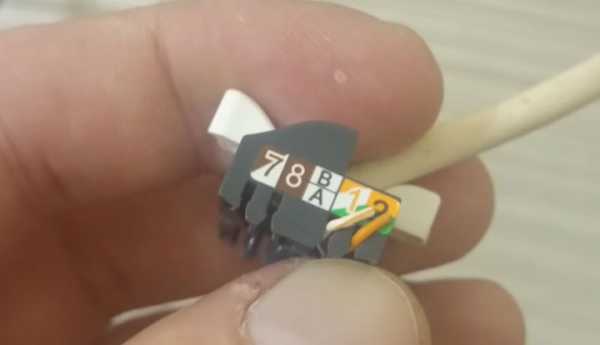

3. Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
4. Подсоединить контакты к проводникам.

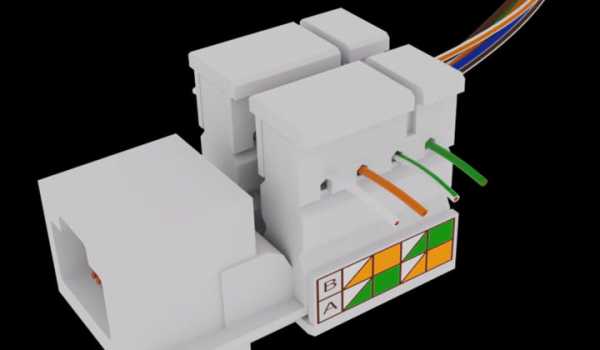

5. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
6. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
7. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
8. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

1. Сразу отметить на стене разводку и месторасположение розетки.

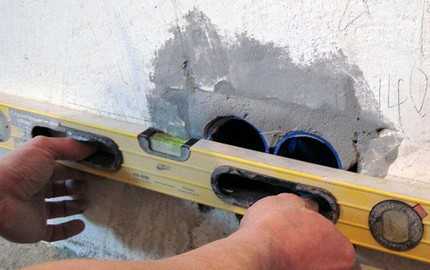

2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
3. Конструкция закрепляется в подрозетнике распорными винтами.
4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

к содержанию ↑

Полезные советы

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

1. Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
2. В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
3. На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
4. Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Телефонные розетки — классификация, схемы и способы подключения

220.guru

Rozetka Контакты, Отзывы, Пожаловаться — Хуже.нет

Rozetka Жалоб: 55 Решенных жалоб: 0 Отвеченых жалоб: 0 Интернет-магазин электроники и бытовой техники в Украине Подмена товара, неисправный товар Добрый день. Заказали часы этой модели, но к сожалению так и не удалось узнать все плюсы и минусы данной модели. Неоднократно заказывали товар с РОЗЕТКИ, всегда были довольны, ну а с этим товаром не повезло…очень разочаровались!Вместо ожидаемой модели часов CASIO AW-590-1AER нам прислали CASIO AW-591BB-1ADR (которая снята с производства и её нет в продаже не на одном сайте) Часы прислали всё как положено в фирменной коробочке, но вот штрих-код и модель часов на коробке от CASIO AW-590-1AER, а… Гарантийный ремонт Когда вопрос касается гарантийного ремонт — тут начинается. Везите нам хрен знает куда, мы посмотрим, потом отправим куда то и однажды вам скажут че там сломалось. Хрен вам розетка — есть закон. Ст 7-8 зу о правах потребителя гласит — срок исчесляется с момента обращения к продавцу, то есть к вам — а не с того момента когда вы соизволете передать в какой-то сервисный центр — я покупал у вас, вот к вам и обращаюсь. Продавец на рынке, такой же фоп как и вы и он не отправляет ехать в китай и… Платный самовывоз! Это вообще где такое видели, чтобы за самовывоз платили? Я не хочу платить за самовывоз. Купила карту памяти за 85грн, так еще плюс оплата за самовывоз. Зажрались ребята. С каждым годом все хуже магазин, очень разочаровали! Последние разы обращения в магазин, на выдаче выдают товар то царапаний то еще как-то поврежденный. Так еще и персонал говорит «не хотите не берите, нам все равно». Я не претендую на красную дорожку в магазине, и не ВИП обслуживание. Но удовольствия от покупки нет. И… Жалоба Плохой комментарий на приобретённый товар блокируется, но походу вижу левые комменты ибо не понимаю как на этот товар можно хорошие отзывы. Не могу снять видео, фото, товар выброшен. Что здесь твориться? Куда исчез товар из списка приобретенных? Доставка отстой Перезвонили уточнили квартиру, куда досталять, а потом выставили возле подъезда, и давай 500грн или тяни сам! Другие доставляют в квартиру! Не пойму за что они деньги получают, заказывал в фокстроте доставляли прям в квартиру, можно и дать сотню на чай, а то кинули и плати им или тяни сам, капец какой-то а не доставка, больше никогда не буду заказывать на розетке! Гарантия Не порекомендую их никому! Как только у вас поломается товар, то они будут мурыжить и не выполнять своих гарантийных обязательств. У меня такое случилось с телефоном TP-Link где гарантия заявлена 2 года, но по факту у них отмазки в виде технических повреждений хотя в интернете есть масса доказательств, что эти телефоны после 1-1.5 года ломаются, а именно перестают заряжаться. Больше я в них ничего покупать не буду и другим об их сервисе напишу! Доставка товара Везут товар по киеву трое суток. Ссылаясь на пробки, что есть другие клиенты и у них доставка с 10до17 часов, хотя я договаривался-до 13часов. Это был последний заказ через эту чертову розетку. Люди, пусть они разорятся со своими приколами, а в интернете есть полно других магазинов, которые нормально работают, а не так как эти клоуны! Прислали товар полностью сломан. Купил товар по уценке, в описании было указано только что повреждена упаковка. На новой почте проверил только наличие товара и то как выяснилось, одной детали не было, обнаружил уже в процессе сборки. Но когда начал собирать, то крепления все сломаны и товар вообще не возможно собрать. Заявка №240579272. Невозврат денежных средств 16.05.19 заказала утюжок tico laser ion. На сайте была информация о наличии. Произвела оплату с помощью карты. Вечером со мной связался консультант и сообщила, что товара нет в наличии и предложила замену. Предложенные варианты не подошли.из-за халатности работников я до сих пор не могу купить продукцию, деньги не возвратили, хотя оплошность была выявлена еще в четверг Мошенничество и втюхивание «левака» 24.04.2019 я сделал заказ 232394196 (Насосная станция гидрофор Euroaqua WZ250/2L для воды 0.37кВт Hmax36м Qmax36л/мин (вихревой насос) 2л) 26.04.19 мне позвонил менеджер (не помню имя ) по тел. 0931160362 и уточнил детали моего заказа.Далее он спросил, не против ли я, что насосная станция будет называться Дельта (также он сказал, что все параметры станции такие же как у моего заказа) Я согласился.Потом я уточнил , можно ли оплатить товар пластиковой картой. Он сказал, что можно оплатить в… Мошенники из Розетки Отказались ремонтировать телефон, который проработал 5 месяцев. После письменного заявления позвонили и предложили отремонтировать телефон, но аннулировать гарантию. Естественно, я отказалась, и предложила до судебное разбирательство: подача мною претензии, проведение экспертизы и суд. Позвонили менеджеры, сказали, что будет и ремонт и гарантия, согласно закону о правах потребителей. В реальности, когда я пришла забирать телефон, мне было предложено написать отказ от претензий на предмет того… Нарушение обязанностей менеджера В ср был сделан заказ на сайте розетка. Пришло сообщение с подтверждением. Вечером мне нужно было поменять адрес доставки. Я написала письмо об изменении адреса, с 8 утра в чт я звонила по телефону на розетку, спустя 2 часа дозвонилась. Попросила перенести доставку по-другому адресу и время увеличила. Менеджер ответил, что сейчас свяжется с курьером, сообщит ему и он уже меня наберет. В итоге мне звонит курьер и говорит что он уже подъехал и менеджер ему не сообщал об изменении адреса доставки… Ужасная организация Была сделан заказ ( 216425805 ) во вторник на субботу в итоге доставит решили в четверг от которой мне пришлось отказаться и 5тю менеджерам было указана дата заказа сново на субботу , каждым из них подтверждена доставка на выходной день, по итогу в субботу не смогли доставить и решили все проблемы скинуть на клиента тобишь на меня ! Заказ не получен Заказ № 211548962 24 января 2019 22: 38 на 12.02.2019 не получен, но оплачен 29.01.2019 в кредит. Не отправлен, нет данных у перевозчика. Не получал номер накладной. При звонках на горячую линию меня кормили завтраками, письма и жалобы на сайте без какой-либо реакции со стороны розетки. Никаких признаков и намеков, что письма получены и кто-то будет на их отвечать Просто отвратительный сервис! Сделала заказ ещё 29 января 2019 г. И до сих пор вот уже 3 недели мне его даже не отправили! Звоню по несколько раз в день и каждый раз новый мальчик меня кормит завтраками, что отправили уже «сегодня». То типа очередь на почте, то не успели, то света не было на складе.. Только что вопрос был: «а вам он точно нужен? » и так каждый день! Обходите стороной розетку! Потратите кучу нервов и останетесь без товара! Не прислали оплаченный товар 23 ноября 2018 г. Заказала и оплатила товар на сумму 682 грн. 2 раза прислали письмо, что заказ комплектуется, и потом тишина. Уже 5 дней никто не пишет, дозвониться нельзя. Автоответчик на линии. Писала не раз. Номер заказа 192277930. Что делать дальше？ехать в киев за товаром？ Порушення Вами моїх прав на повернення бракованого товару Був придбаний телевізор akai і пропрацював без проблем цілих три дні після чого при включення був відсутній звук, який при повторному виключннні-включенні з’являвся. Повертати телевізор не хотілось, так як був куплений замість непрацюючого батькам. Це повторювалось ще декілька днів про що написала у відгуку в розетці, де мені одразу менеджер магазину вказав ссилку на повернення товару як такого що є неналежної якості. Протягом найближчих днів телевізор працював як годинник за що був… Это ужас В розетке больше никогда ничего покупать не буду, т. К. Деньги не возвращают уже месяц. В магазине заполнила акт по возврату денежных средств, две недели тишина. Дозвонилась уточнила когда будут деньги? Повторно выслали акт на почту, заполнила отправила в бухгалтерию розетки, и так целый месяц звоню и повторно отправляю акт в бухгалтерию. Уже сил не хватает, куда ещё писать, звонить. Не заполнили гарантийный талон Заказала телефон на розетке, через 3 месяца начал глючить, хотела сдать в сервинсный центр по гарантии. Понесла телефон в сервисный центр, сказали, что гарантийный талон не заполнен, и нужно обращаться в магазин, где покупала. Я обратилась, написали чтобы я отправила пакет документов и все заполнят, думала это за пару дней все решиться, на что они написали, что гарантийный талон заполняется одна-две недели (хотя это их вина, и я не должна так долго ждать) , в итоге пока ждала талон, повредила… Интернет-магазин «Розетка» Неполная укомплектовка До этого случая на Розетке заказывал много продукции. Все приходило вовремя и в целости и сохранности. Но в последний раз сделал заказ на набор для чистки пневматического оружия №805399440. Пришло вовремя, но без насадок. И как это понимать, не пойму никак. фотографию прилагаю. Надеюсь разберетесь и исправите свою ошибку

 Последние обновления Wildberries Не принимают бракованный, товар не производится возврат денежных средств (16 ч назад)  Топ компаний  Наши эксперты  Фото дня  Последнее видео

www.huzhe.net

Зачем в розетке три контакта: это излишество или безопасность?

В заголовке намеренно задан вопрос, который раскрывает изложение дальнейшего материала. Раньше все электрические розетки создавались с двумя контактами, которых вполне достаточно для образования цепи питания электроэнергией любого бытового однофазного электроприбора.

Несколько десятилетий назад стали массово внедряться модели с тремя контактами. Причем старые пылесосы, утюги, настольные лампы и прочие приборы с двухконтактными вилками успешно работают при установке в новые трехпроводные розетки.

Двух рабочих контактов, обеспечивающих подвод к потребителю тока потенциалов фазы и нуля вполне достаточно для его нормальной работы при оптимальных условиях питания. Однако, как показал опыт эксплуатации, внутри электрической сети периодически возникают неисправности в самых неожиданных местах и приводят сбалансированную систему к аварийным ситуациям.

Для безопасной ликвидации подобных режимов и служит контакт защитного нуля на вилке и розетке.

Как работает розетка с двумя контактами при утечке тока

В зданиях старой постройки используется двухпроводная схема электрических магистралей, подводимая потенциалами фазы L и нуля PEN, объединенного рабочим N и защитным PЕ-проводниками.

Такой способ питания электроэнергии (система TN-C) раньше был узаконен государственными стандартами, считался вполне приемлемым. Ведь электрических приборов было мало. Они не потребляли большого количества энергии, использовались периодически.

Возникающие в схеме аварии устранялись перегоранием пробок или отключением автоматических выключателей. Правда, иногда на корпусе бытового прибора мог появиться потенциал фазы из-за нарушения слоя изоляции в каком-то ее месте. Тогда человек, прикоснувшийся к этому устройству, тоже попадал под действие напряжения.

Часто такие случаи заканчивались благополучно, ибо люди ходят по диэлектрическому полу в не проводящей ток обуви, редко касаются заземленных металлоконструкций. В результате небольших происшествий их «било током» несильно и они говорили. что стиральная машина, например, стала «щипать» или «драться».

Самая опасная ситуация создавалась тогда, когда человек, оказавшийся под потенциалом фазы, дополнительно дотрагивался своей конечностью до водопроводного крана, батареи отопления, газового оборудования или других токопроводящих предметов, имеющих непосредственный либо случайный контакт с землей.

При этом часть тока нагрузки через нарушенный участок изоляции проходила сквозь корпус электроприбора, а далее, например, на руку человека и по его телу передавалась на потенциал земли. Затем ток утечки направлялся уже по земле к контуру заземления питающей трансформаторной подстанции, образуя замкнутый путь с потенциалом фазы.

Вспомним, что наш организм состоит в основном из водных физиологических растворов, хорошо проводит электрический ток, не имеет возможности оказывать ему большое сопротивление и подвергается воздействию необратимых процессов от движения направленных зарядов. В отдельных случаях пятидесяти миллиампер бывает достаточно для образования фибрилляции мышечных тканей сердца и летального исхода из-за его остановки.

К сожалению, подобные явления происходили не только раньше, но продолжаются сейчас. Об этом свидетельствует статистика несчастных случаев с населением, регистрирующая происшествия при работе с бытовыми электроприборами.

Почему защитные автоматы не справляются с возникающими токами утечек

Вопрос в том, что автоматические выключатели или пробки предназначены работать при прохождении через них токов больших перегрузок или коротких замыканий, значительно превышающих номинальные параметры. К тому же ни одна защита не работает мгновенно. Ей надо время для того, чтобы:

• своим измерительным органом определить уже возникшую неисправность;
• выполнить определенный алгоритм логических операций;
• выдать команду исполнительному органу на отключение;
• отработать силовым контактом разрыв цепи после получения соответствующей команды.

В зависимости от сложившихся обстоятельств время отключения подобных неисправностей может составлять от нескольких секунд до десятков минут или вообще не произойти. Ведь доля тока утечки в общем потоке через автоматический выключатель может быть не такой уж и большой.

Пробки и автоматы плохо реагируют на подобные неисправности. Поэтому для защиты  разработаны и внедрены специальные приборы:

1. устройства защитного отключения или УЗО;
2. дифференциальные автоматы.

Но для их надежной и правильной работы требуется применение в схеме электропроводки РЕ-проводника или защитного нуля. Это уже трехпроводная система питания. Принцип работы подобных защит изложен в другой статье.

Как работает розетка с тремя контактами при утечке тока

Трехпроводная система работает за счет расщепления PEN-проводника на щите трансформаторной подстанции или во вводно́м щите здания на нули:

• рабочий N;
• защитный РЕ.

Через провода рабочего нуля образуется путь для прохождения номинальных токов нагрузок, обеспечивающих функциональность электрической схемы. Возникающие при эксплуатации токи коротких замыканий ликвидируются разрывом цепи контактами автомата или пробки.

Когда возникает пробой изоляции, ведущий к появлению опасного потенциала на корпусе электрического потребителя, то ток станет стекать по подключенному РЕ-проводнику и этим сразу снизит величину потенциала на преднамеренно заземленные металлические части.

Поэтому при трехпроводной схеме напряжение между корпусом и землей не должно превышать опасной для жизни человека величины.

Следовательно, ток, который может пройти через тело пострадавшего при подобном подключении, не должен причинить заметного вреда здоровью. К тому же вероятность работы автоматических выключателей при таком способе значительно повышается, а прикосновения человека к потенциалу корпуса для создания цепи отключения не требуется.

Практически же полную безопасность этой схемы может обеспечить только комплексное использование дифавтоматов или УЗО.

Типичные ошибки «домашних рационализаторов»

Начитавшись подобных статей в интернете, владельцы квартир со старой двухпроводной схемой самостоятельно выполняют эксперименты по «повышению электробезопасности».

При этом встречается два варианта ошибок:

1. преднамеренное зануление корпусов всех бытовых приборов;
2. использование вместо РЕ-проводника трубопроводов водопровода, отопления, газа, канализации, каркаса железобетонного здания, рельс лифта или других заземленных конструкций.

В какой-то мере это оправданные действия, но они запрещены правилами. Чем же это чревато?

Зануление в домашней проводке

Если корпус электроприбора подключен к нулю, то при пробое изоляции фазы ее потенциал сразу создаст короткое замыкание в схеме, которое приведет к отключению питания автоматическим выключателем.

Этот принцип используется в промышленных установках при работе с устаревшим электрифицированным инструментом класса 1.

Механически копировать и переносить его действие на домашнюю проводку нельзя по нескольким причинам. Но главная из них в том, что существует большая вероятность неграмотной эксплуатации электрической схемы и возможность перепутывания проводов фазы и нуля во многих местах как домашним мастером, так и специалистами ЖКХ.

В итоге сразу возникает короткое замыкание со всеми вытекающим последствиями.

Вред подключения к нестандартным заземлителям

При проектировании электропроводки здания и ее монтаже учитывается конфигурация электрической сети, характер распределения токов в нормальном и аварийном режимах. На них влияют предусмотренные проектом способы заземления.

Самовольное внесение изменений в алгоритм работы энергоснабжающей организации влечет нарушения заранее подготовленного порядка работы защитных устройств. За это придется отвечать. Выплата огромных сумм штрафа за самовольное нарушение схемы электроснабжения — не единственная мера ответственности, которая может быть принята на законном основании к нарушителю.

Кроме того, самодельные и нестандартные заземлительные устройства, как правило, обладают завышенным сопротивлением и являются источником рисков поражения случайных жильцов электрическим током.

Например, водопроводные сети периодически подвергаются ремонту или доработкам. Многие хозяева самостоятельно меняют металлические трубы на пластиковые, которые без воды обладают хорошими диэлектрическими свойствами.

В результате появления потенциала фазы на таком участке его стекания на землю не будет, а сосед по подъезду, решивший принять ванну в своей квартире без вашего разрешения, включит воду и получит удар током. Останется только ждать прихода квалифицированной комиссии, которая сделает техническое заключение о влиянии самовольного подключения и привлечении виновного к ответственности.

Что делать владельцам квартир с двухпроводной схемой

В стране уже давно законодательно введен переход схем питания жилого сектора на трехпроводную систему. Все новые здания строятся только по ней, а для старых создан план реконструкции и график его реализации при проведении капитальных ремонтов.

Уточнить все эти сроки можно в энергоснабжающих организациях. После этого надо просто выждать время и не предпринимать технического изменения схемы без согласования с компетентными органами. В своей квартире при проведении очередного ремонта рекомендуется заменить старую проводку и собрать ее по системе TN-C-S с прокладкой РЕ-проводника. Но подключать его к розеткам и приборам не стоит до реконструкции здания.

Если вас интересует более подробная информация по вопросу использования контура заземления, то смотрите видеоролик Михаила Чистякова.

Задавайте вопросы по непонятным моментам.

Полезные товары

housediz.ru

по разъемам, типу установки и дополнительным функциям



Несмотря на существование единых общемировых стандартов, далеко не всегда они широко применяются в разных странах, что надо учитывать, к примеру, при поездке в командировку. Те же привычные глазу виды розеток, распространенные в странах СНГ и части европейских государств нельзя использовать для зарядки телефона или подключения ноутбука, привезенных из США или Японии. Кроме того, если даже выбирать розетку на внутреннем рынке, то для разных задач предусмотрены устройства со своими разъемами и функционалом.

Общие детали и конструктивные различия в разных странах

Законы электротехники работают везде одинаково – на земле, под водой или на луне, поэтому принципиальное устройство всегда и везде одинаковое, независимо от того, какого розетка используется вида и назначения. Ее главная задача – обеспечить простое подключение и отключение электроприбора к стационарной электросети. Как итог – элементы и материалы будут везде одни и те же, а основное различие будет в их форме, которая исторически применяется в разных странах.

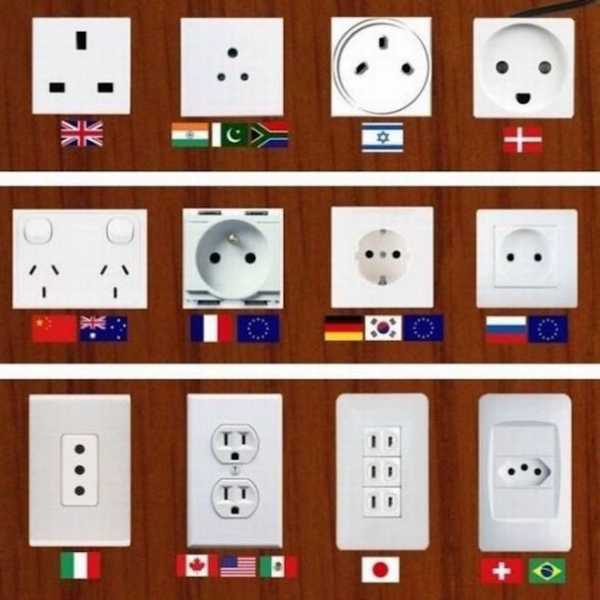

Основные виды розеток, использующиеся в разных странах:

• A – США и Япония – розетки рассчитанные на напряжение 110 Вольт.
• B – Тот же самый тип A, только с заземляющим контактом.
• C – Для работы в сетях 220 Вольт и 50 Герц. Распространена в странах СНГ и ряде европейских государств.
• D – Британские розеточные разъемы. Практически такие же используются в ЮАР.
• E – Французский вариант розетки типа С, но с заземляющим контактом.
• F – Немецкий вариант типа С для проводки с заземление
• G – Еще один стандарт из Британии.
• H – Стандарт в Израиле.
• I – Устройства, устанавливаемые в Австралии.
• J – Швейцарский розеточный разъем.
• K – Датский вариант розетки типа С для заземления.
• L – Итальянская простота и функциональность.

В этом видео подробно рассказывается об особенностях электрических сетей и в частности розеток в разных странах мира:

Из каких деталей собирают розетки

По приведенным выше устройствам видно, что все разновидности бытовых розеток, несмотря на различное исполнение, имеют общее строение. Конструкция стандартной розетки включает в себя два основных разъема для фазы и ноля, а если модель учитывает наличие заземления, то контактов будет три. Соответственно, если подведенное к ней напряжение и частота тока подойдут к устройству, которое надо включить, то при наличии переходника оно заработает.

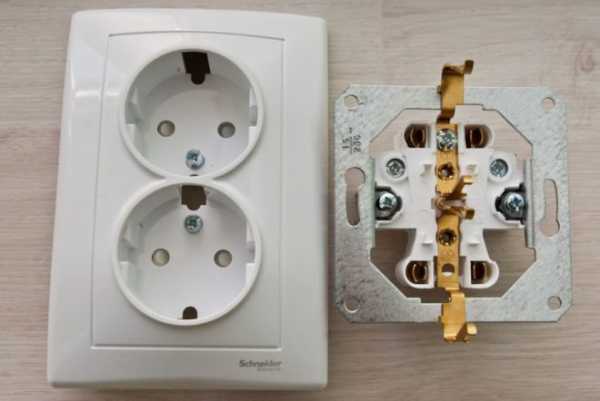

Устройство розетки, независимо от ее типа, вида и характеристик, включает в себя следующие элементы:

• Основание, выполненное из диэлектрика – керамики или пластика. Керамическое основание выдерживает большие температуры, в случае перегрева контактов, но более хрупкое. В основании есть посадочные гнезда для контактов, механизма крепления и отверстия в резьбой для прикручивания крышки.

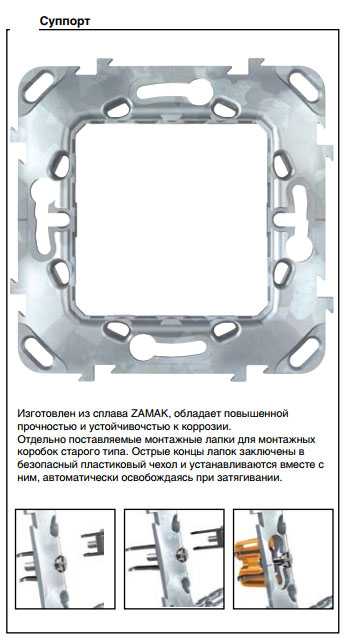

• Механизм крепления. У внутренних розеток это распорные лапки, а в наружной просто отверстия в основании – для шурупов.
• Основные контакты – для фазы и ноля. Та их часть, что обхватывает контакты штепселя может быть дополнительно подпружинена, чтобы соприкосновение было более плотным. Дополнительно на них есть крепление для провода.
• Контакт заземления – не обязательный компонент, но в большинстве устройств он есть.
• Крышка из пластика – закрывает собой токоведущие элементы и предохраняет их от попадания пыли и воды. Может состоять из двух частей – декоративной и крепежной.

Это общие детали, которые есть в любой розетке, но на рынке также есть устройства с дополнительными функциями, в которых этот список будет шире.

Различия по типу установки

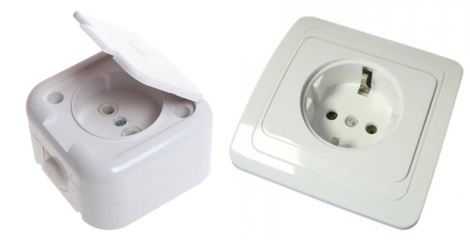

По этому критерию виды электрических розеток делятся на две основные категории: внутренние и наружные.

Первый тип устройств используется чаще всего, несмотря на определенные сложности, связанные с их монтажом – установка происходит в стену, для чего в ней надо вырезать отверстие для самой розетки и канавку для провода, который будет к ней подходить. Эти недостатки перекрываются несомненными преимуществами в плане эстетики и пожаробезопасности – не приходится спотыкаться о провода, рискуя их испортить, а если вдруг случится короткое замыкание, то в толще стены оно не страшно.

Наружные виды розеток используются чаще всего при необходимости проложить временную проводку или в деревянных домах, где монтаж внутренней проводки регламентируется очень жесткими ограничениями и практически не применяется. Также наружным методом часто крепятся силовые розетки, обладающие большими размерами.

Технические характеристики – силовые и бытовые розетки

Во всем мире используется только две стандартные частоты переменного тока – 50 и 60 Герц. Эти значения абсолютно не важны для самих розеток – от них зависит только количество потерь тока при его транспортировке на большие расстояния.

Стандартов напряжения также немного – 100, 110, 115, 120, 127, 220, 230 и 240 вольт. Учитывая, что допустимые отклонения составляют +/- 10%, можно считать что основных стандартов два – 127 и 220 вольт.

Гораздо большее внимание надо обращать на то, какие бывают розетки по силе тока, на которую рассчитаны их контакты – в современных бытовых устройствах это 10 и 16 Ампер. Если же надо подключить прибор, рассчитанный на большую силу тока, то надо устанавливать под него силовую розетку – обычно они рассчитаны на 32 Ампера. Принципиальное отличие у них в толщине контактов, благодаря чему получается большая площадь их соприкосновения.

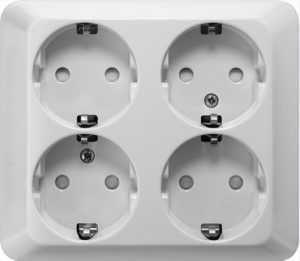

Разновидности по назначению

Если изначально розетки использовались исключительно для питания электроприборов от электросети, то с увеличением количества проводов в среднестатистическом доме, возникла необходимость прятать часть их в кабель-каналы и делать выводы. Как итог – появились новые разновидности розеток, которые стали выводами антенных проводов для телевизора, кабелей для интернет-подключения компьютеров, радио и стационарных телефонов. В последнее время устанавливают даже розеточные клеммы к которым можно подключить колонки от аудиосистемы и USB провод для зарядки телефона.

Независимо от того, для чего применяется розетка, ее главные компоненты остаются все те же – основание, механизм крепления, контакты и изолирующая (по совместительству декоративная) крышка.

Дополнительные функции

Когда насущные вопросы решены, начинают заниматься комфортом – следующие виды розеток это премиум устройства с дополнительным функционалом, позволяющим улучшить условия их эксплуатации.

• Защитные шторки. В первую очередь предназначены предупредить детские шалости с просовыванием в розетки гвоздей и прочих предметов. Дополнительно препятствуют попаданию внутрь пыли и мусора.
• Защита от влаги. Корпус спроектирован таким образом, чтобы внутрь устройства не могла просочиться жидкость. В зависимости от класса защиты, такие устройства могут выдерживать прямые попадания брызг или даже погружение под воду на глубину около метра.
• Выталкиватель вилки. Если в розетку часто вставлять и вынимать штепсель, то это всегда немного смещает ее механизм внутри стены, что со временем приводит к его выпадению. Кнопка выталкивателя нажимается в сторону стены, что позволяет забыть про эту проблему.
• Подсветка. Для тех, кто в вечернее или ночное время часто ставит на зарядку телефоны или включает другие устройства, но не хочет включать основное освещение.

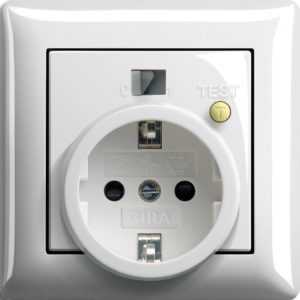

• С вмонтированным УЗО (устройством защитного отключения). Применяется, если по каким-либо причинам такая защита не может быть установлена возле вводного автомата, или есть опасения, что она не сработает.
• С индивидуальным счетчиком. Такое устройство позволяет в реальном времени наблюдать за тем, какую мощность развивает подключенный к сети прибор. Кроме цифровых обозначений есть дополнительная цветовая индикация, позволяющая визуально определить степень нагрузки на контакты розетки.
• Со встроенным таймером. Позволяет отключить или включить подсоединенный к сети прибор в заданное время (или через нужный его промежуток).

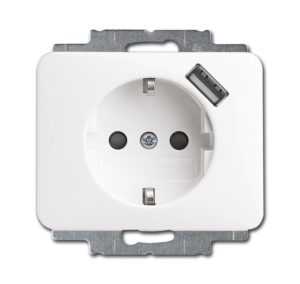

• Встроенный USB выход. Позволит не занимать розетку при зарядке телефона.

Как итог

Независимо от того как устроена розетка внешне, ее основные компоненты всегда одинаковы. Благодаря этому при поездке в другие страны зачастую для использования зарядки мобильного телефона или ноутбука можно использовать (или сделать самому) переходник. Правда перед этим надо выяснить, какой в стране принят стандарт по частоте и напряжению электрического тока.

yaelectrik.ru

Как подключить телефонную розетку: схема и этапы установки

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера.

В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Содержание статьи:

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

1. Наличие действующей линии связи от АТС.
2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Фото из

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

• Корпус – выполнен из диэлектрического материала (керамики или пластика).
• Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
• Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При , факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений

Фото из

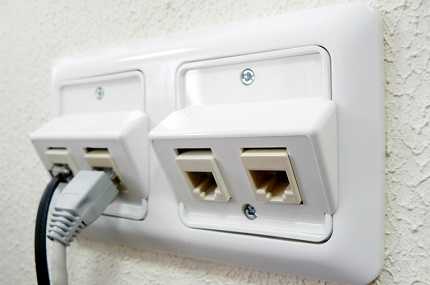

Внешний вид накладной телефонной розетки

Телефонный патч-корд с коннектором типа RJ-12

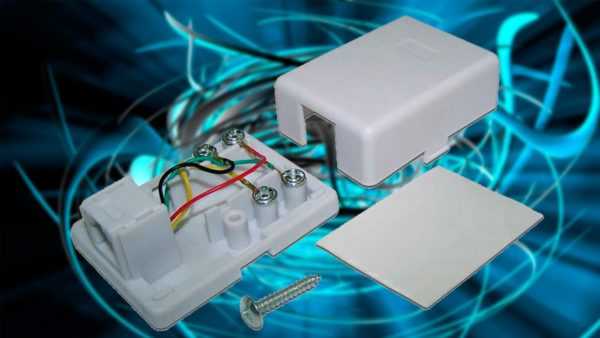

Внутреннее устройство телефонной розетки

Схема подключения розетки с двумя разъемами

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки довольно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно применить один из двух способов монтажа:

• открытый – предполагает установку накладным способом;
• закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а ведущий к нему кабель спрятать под плинтус

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

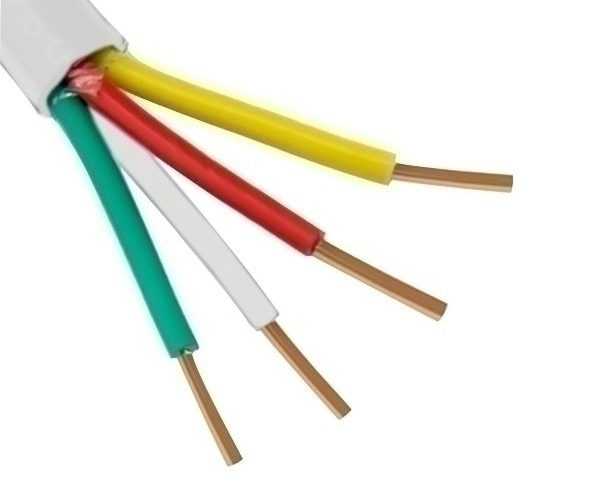

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

В целях удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Все работы по подключению действующей телефонной схемы в целях соблюдения техники безопасности рекомендуется проводить в защитных прорезиненных перчатках

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и .

Из инструментов для проведения работ необходимо подготовить:

• строительный уровень;
• кроссировочный нож;
• вольтметр;
• отвертку;
• кусачки;
• графитный карандаш;
• защитные перчатки;
• двухсторонний скотч;
• перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – . Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в .

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный .

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки с совмещенным разъемом РТШК-4 и RG-11 на аналогичное новое устройство:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Делитесь личным опытом подключения телефонной розетки, оставляйте комментарии к статье и задавайте вопросы. Форма для связи расположена ниже.

sovet-ingenera.com

Подключение интернет розетки — 3 ошибки. Схема подключения по цветам для розеток RJ 45.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

• обычная 220 Вольт

• интернет-розетка

• телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

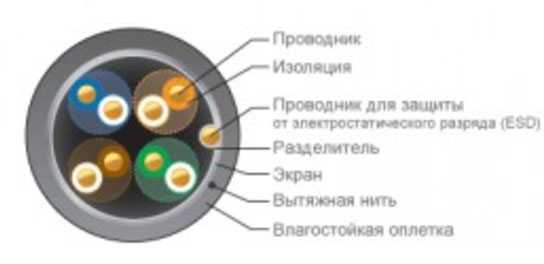

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

Монтаж интернет розетки

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать
Инструкция к Legrand – скачать

Стандарты и схема подключения

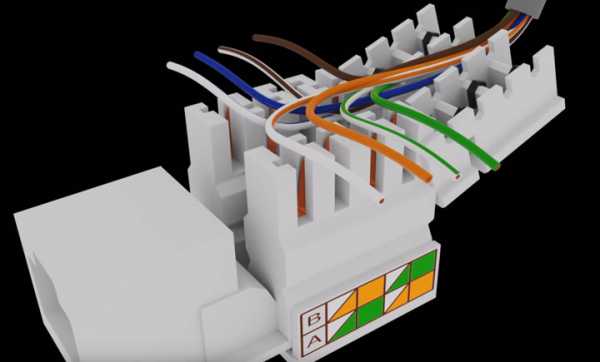

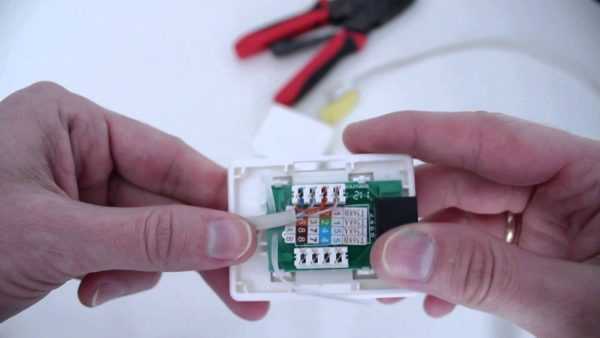

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

• по стандарту “A”

• по стандарту “B”

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

• протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

• “A” – к нижней цветовой маркировке

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

• бело-оранжевый

На другой стороне:

• бело-коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Когда вы захлопываете крышку, ножи автоматически прорезают изоляцию и образуется контактное соединение. В инструкции таких марок нередко указывают, что при подключении провода, использование специальных обжимок-кроссователей запрещено.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Подключение к роутеру и обжим коннектора

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

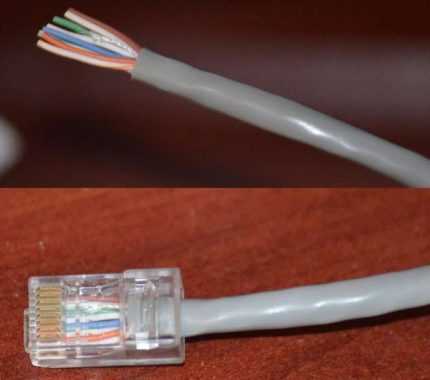

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

• бело-оранжевый

• бело-коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

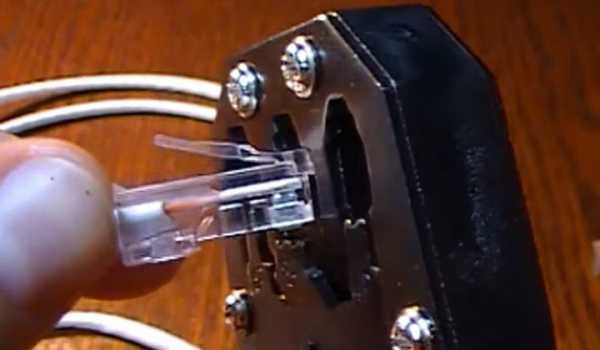

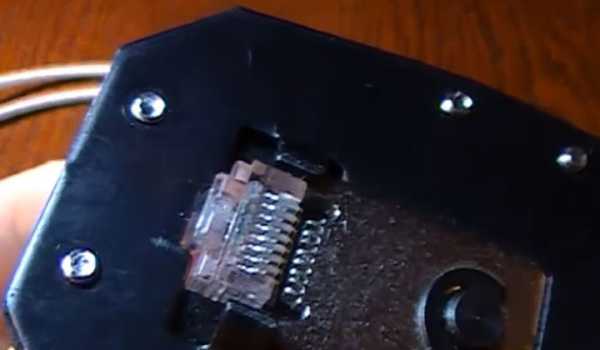

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения

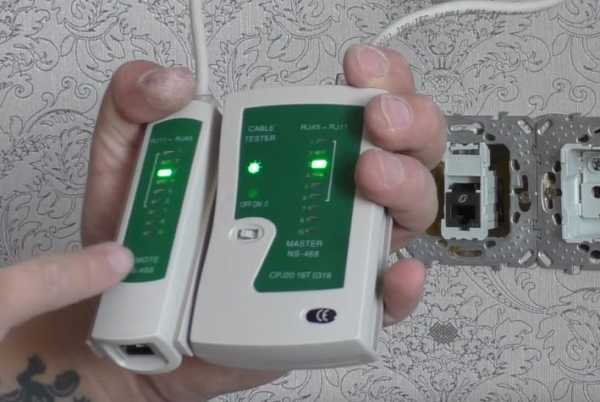

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

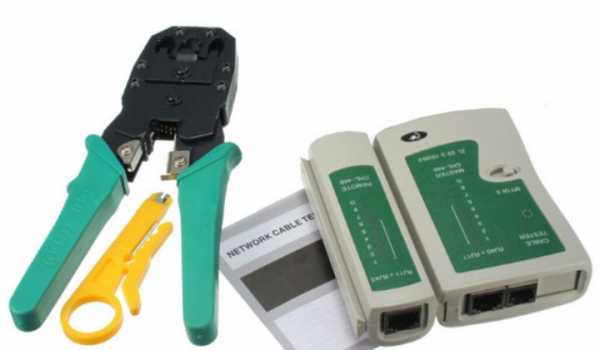

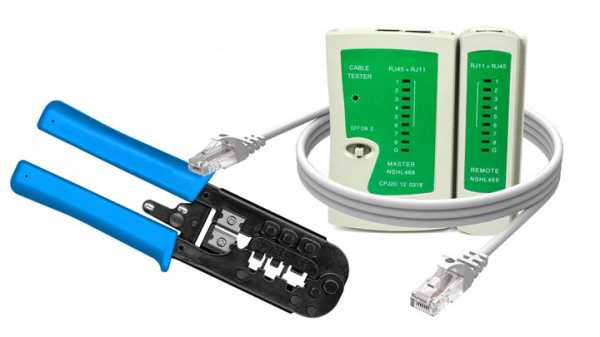

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

Как подключить 4-х жильный телефонный кабель

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.

С одной стороны две жилы заводите на контакты 1-2:

• бело-оранжевый контакт = бело-оранжевая жила

• оранжевый = оранжевая жила

а с другой, на контакты 3-6:

• бело-зеленый контакт = бело-синяя жила на кабеле

• зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Ошибки при подключении интернет розетки

1Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

domikelectrica.ru

No related posts.
