Как скрепить – в углах, по длине, варианты соединений, способы соединений
в углах, по длине, варианты соединений, способы соединений
Построить брусовый дом сложнее газобетонного или кирпичного, каждый венец требует особо аккуратного отношения к запилу материала, особенно при укладке и соединении бруса в углах. Требуется хорошее представление того, как именно должен быть выполнен запил. Даже простая, на первый взгляд, процедура сращивания бруса по длине потребует разметки с точностью до миллиметра, иначе в стенах образуются мостики холода, и, что еще хуже, материал будет насыщаться водой и деформироваться.
Как правильно класть брус
Прежде чем учиться выполнять соединение брусовых отрезков в один прогон или на углах, будет правильным освоить азы техники укладки бруса в венцы. Тем более что проблем и ошибок при монтаже стен допускается не меньше, чем при соединении бруса между собой по длине. Обычно мастера считают сращивание крайней мерой и стараются не использовать венцы с продольным соединением.
До начала сборки сруба из бруса своими руками рекомендуется выполнить небольшую подготовку:

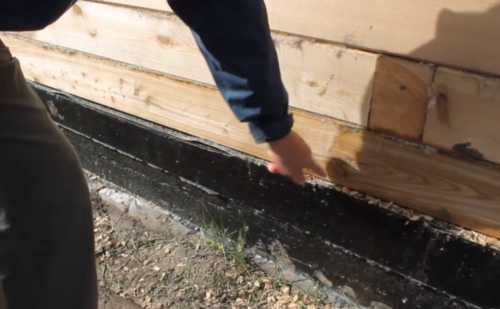

- В первую очередь проверяется качество гидроизоляции ленточного фундамента, на углах наносится осевая разметка периметра, по которой и будут выравниваться отдельные брусы при соединении между собой и в стену;
- Нарезка крепежа для соединения венцов и стыковки бруса в углах. Заготовки под нагели и шканты необходимо вырезать, обработать и высушить заранее. Стальные уголки и Т-профиль обрабатывают олифой;
- Выполняют отбраковку и отбор бруса для первых трех венцов коробки. Эти несколько брусов не должны иметь дефектов, сучков, срощенных стыков. Геометрия – максимально близкая к идеальной.
Понятно, что строительный брус заранее должен быть обработан антисептиком и антипиренами, высушен в пачке до состояния 11-14% влажности.
Совет! Для дома или полноценного жилого коттеджа геометрия материала должна быть максимально качественной. Если вдруг оказалось, что купленный брус повело, или линия распила не такая ровная, как хотелось, в этом случае партию отправляют на строгание и фаскование.
Уже после доработки выбирают брус, который пойдет на укладку стен.
Нюансы подбора и соединения венцов первого – второго ряда
Прежде всего, выбранный брус должен быть абсолютно ровным. После того как материал окажется на фундаментной ленте, покрытой двумя слоями рубероида, необходимо вооружиться хорошим строительным уровнем, лучше с гидравлическим контуром, и проверить положение первого венца. Нельзя выполнять соединение, не убедившись в идеально горизонтальном положении первого венца.

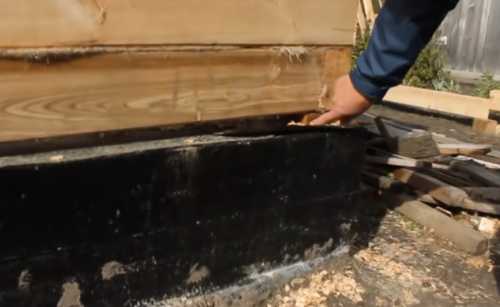

Почти всегда мастеров ожидает разочарование. Опорная поверхность фундаментной ленты далека от плоскости и имеет уклон в сторону одного из углов. Поэтому, если просто выполнить соединение на заложенных в бетон анкерах, то первый венец окажется кривым.
Даже если попытаться скомпенсировать деформацию подгонкой соединения в замках на углах, то это только ухудшит ситуацию, вследствие усадки между брусовыми венцами появятся огромные щели. Поэтому перед фиксацией первого венца брусы выравнивают по горизонту с помощью деревянных подкладок.
Особое внимание нужно уделить укладке бруса и сборке углов. Первый ряд должен быть не только прочным, но и гибким, поэтому в стартовом венце в углах используют соединение в торец на шпонке, а с внутренней стороны устанавливают металлические уголки.
Способы соединения бруса
Одним из недостатков использования брусового материала являются жесткие ограничения на геометрию прогона, после того как два отрезка будут соединены между собой. Важно, чтобы все боковые грани обоих фрагментов после соединения бруса между собой находились попарно в одной плоскости.
Для стыковки используют три типа сращивания материала:
- Продольное или линейное, два отрезка бруса соединяются между собой с получением одного прогона на всю длину стены;
- Угловое соединение, отдельные детали венца стыкуются между собой в замок в углу коробки;
- Вертикальное соединение венцов в конструкции одной стены.
Понятно, что, независимо от варианта стыка и способа построения замка, сращиваемые поверхности должны прокладываться уплотнителем, лучше всего джутовой паклей или термообработанным льняным волокном. Варианты с сушеным мхом лучше оставить для бань или легких коттеджей, у которых высота стены не превышает 3 м, а значит, риск выдавливания уплотнителя из соединения остается минимальным.

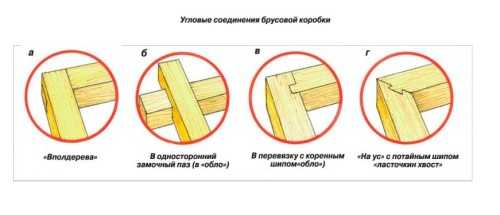

Угловое соединение бруса

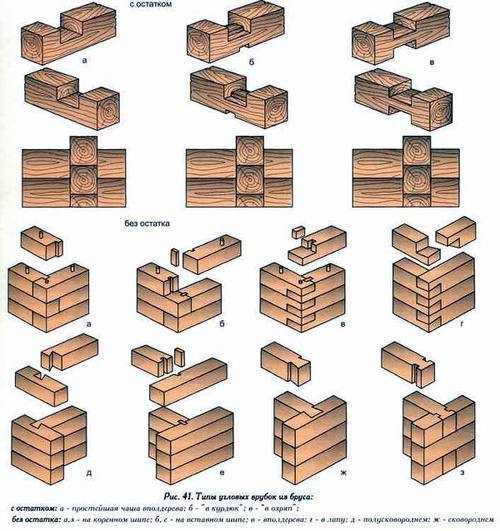

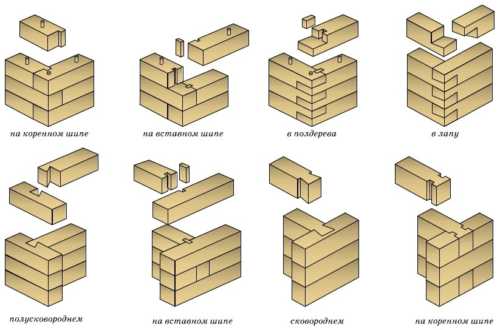

В настоящее время существует и активно применяется более десятка различных схем построения замков в углах. Все они делятся на две большие группы:
- Соединение с брусовым остатком;
- Стыковка без остатка или, по-другому, вылета торцевых участков за пределы стен.
Простейшие варианты соединения можно изготовить своими руками. При этом прочности углового соединения во всех случаях достаточно, чтобы коробка из бруса оставалась устойчивой. Более сложные варианты врезки используются для повышения жесткости углов или уменьшения тепловых потерь через щели.

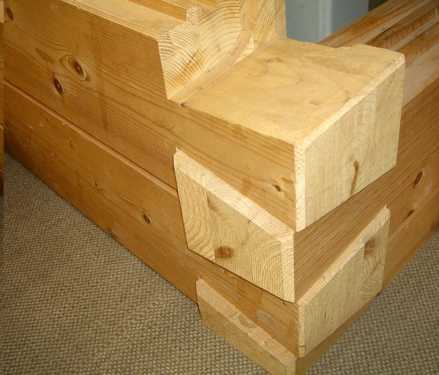

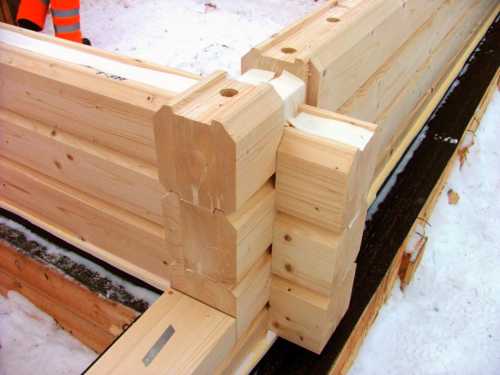

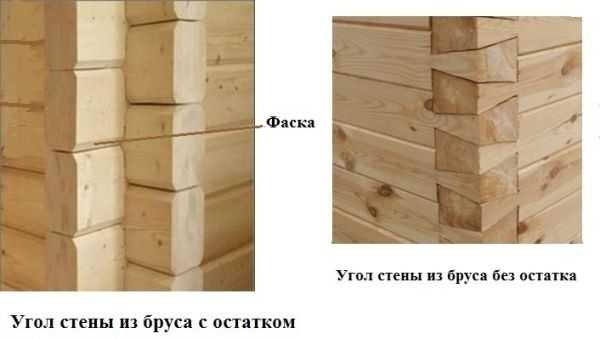

Угол с остатком
В этом случае два смежных бруса одного венца запиливаются в замок не на торцах, а на некотором удалении от края. В результате получается угол с выступающими двумя вертикальными рядами из торцов. Принято считать, что данный тип угла обеспечивает минимальные потери тепла из-за большой протяженности линии запила.

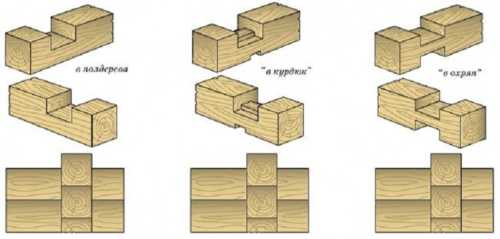

Среди наиболее популярных схем можно отметить два варианта угла – «в полдерева» и его более продвинутую версию – «в охряп». Остальные схемы и способы соединения бруса особых преимуществ не имеют, разве что увеличивается жесткость соединения. Они применяются для высоких построек из бруса, толщиной материала менее 100 мм.

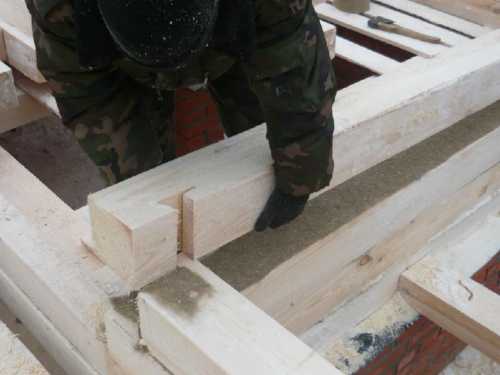

Если строить сруб из бруса своими руками, то лучше всего выбрать для углов схему «в полдерева». Изготовить замок можно следующим способом:
- На уложенном брусе с торца отмеряют отступ, равный толщине материала;

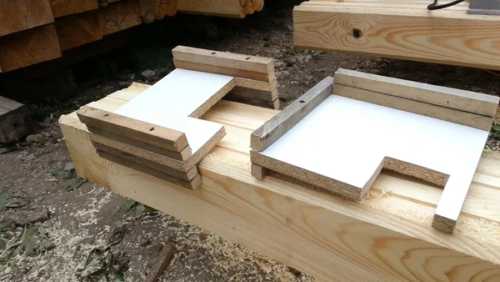

- По шаблону вырезают прямоугольный паз на ½ высоты бруса на стыкуемых частях венца;
- Прокладывают нижний элемент замка уплотнителем и собирают соединение.

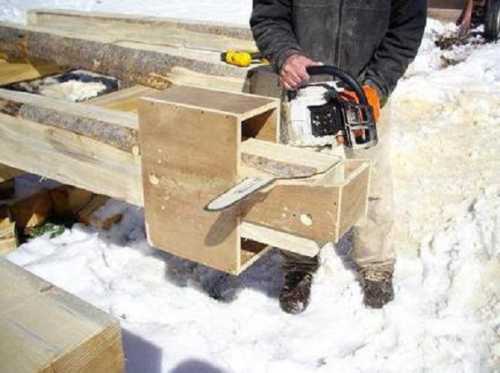

Разумеется, качество и скорость изготовления деталей замка зависит от наличия навыков и опыта. Новичкам зачастую приходится подрезать поверхности будущего соединения стамеской, но высокой квалификации для сборки угла не требуется.
Стыкование «в охряп» отличается лишь тем, что выполняется два паза толщиной в 1/3 вертикального размера бруса, в остальном этот способ мало чем отличается от предыдущего соединения.
Замок с остатком обладает высокой жесткостью, поэтому его используют для постройки различного рода башенок и надстроек, когда по замыслу дизайнера необходимо подчеркнуть «деревянный» стиль здания.
Угол без остатка
Если дизайн постройки из бруса требует, чтобы коробка выглядела абсолютно «чистой», без выступающих деталей, то в такой ситуации используются методы соединения венцов по торцевой поверхности.
Наиболее известные схемы выполнения «чистых» углов:

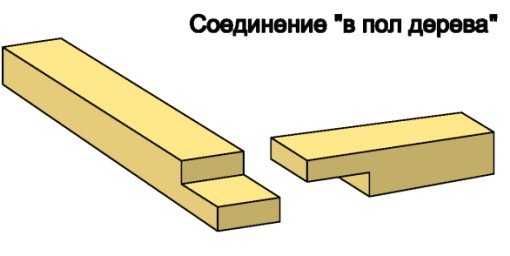

- Вариант «в полдерева» без наружной оконцовки;
- Соединение на шпонках;
- Замок с коренным шипом или зубом.
Первый вариант отличается от углов с остатком профилем соединяемых поверхностей. Если в последнем случае выполняется запил прямоугольной формы, то в «чистом» угле поверхности соединения имеют клиновидную форму.
Наиболее простая схема предполагает стыковку торцом в боковую поверхность смежного бруса. Чтобы ограничить перемещение венца в горизонтальном направлении, на соединяемых отрезках вырезают пазы и устанавливают закладные элементы-шпонки. В результате стык получается достаточно простым и, главное, – подвижным. Любой крен или неравномерная просадка не повлияют на прочность угла.
Самый теплый вариант — это соединение с шипом. С внутренней стороны одного из брусов вырезается шип или зуб, в смежном элементе выполняется шип. После укладки уплотнителя и осаживания венца угол превращается в практически непродуваемое ветром соединение. Замки без остатка чаще всего закрываются накладками из полдюймовых досок.

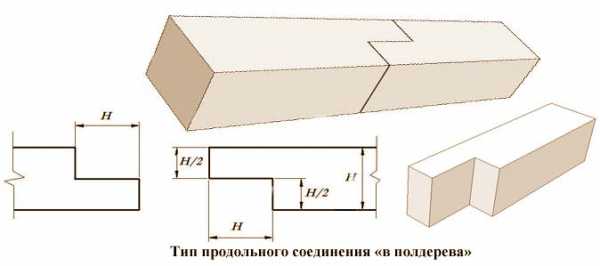

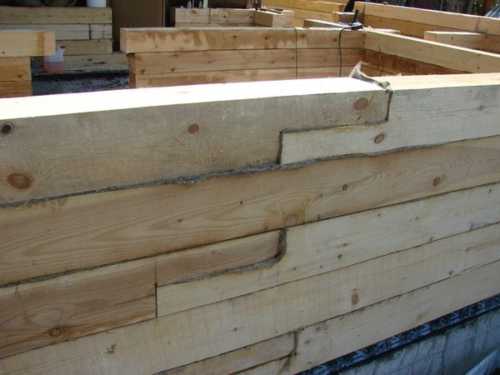

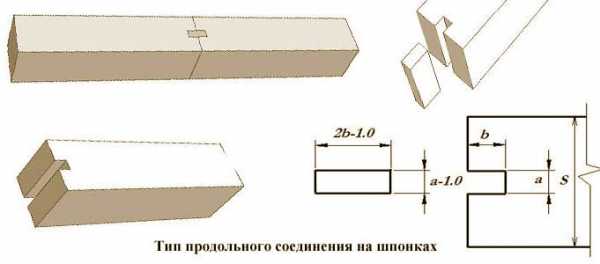

Соединение бруса между собой по длине
Обычно длина одного брусового прогона не превышает 6 м. Можно, конечно, купить и более длинный материал, но стоимость такого рода заготовок в несколько раз превышает цену на стандартные размеры. Иногда сращивание отдельных отрезков и соединение бруса между собой в один прогон выполняют с целью экономии средств и стройматериалов.

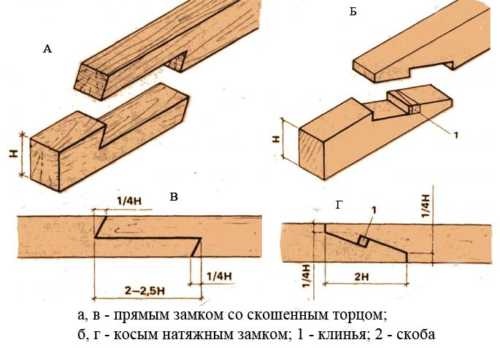

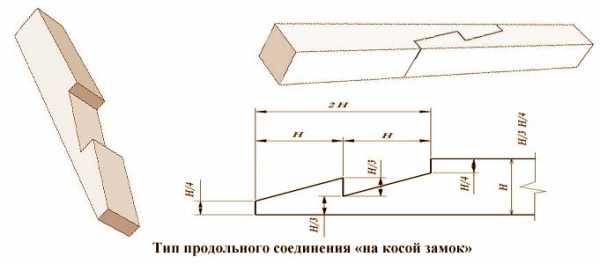

Для того, чтобы соединение получилось прочным, замок формируют, как стык из двух половинок соединяемых деталей. Проще говоря, каждый отрезок бруса запиливают в ½ толщины, складывают и стягивают, забивая гвозди под углом 60-70о к поверхности. Длину паза принимают 2-2,5 кратной высоте венца.

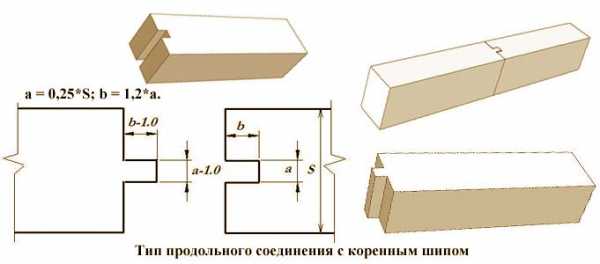

Для бруса толщиной 150 мм и более может использоваться более сложная многоступенчатая схема запила.
Важно! В этом случае соединительная поверхность может иметь 3-4 ступени, но главное — стыкуемые плоскости выполняются клиновидной формы с уклоном.
В результате, если происходит усадка бруса по длине, то стык на соединении не расходится, уплотняется, щель между сопрягаемыми поверхностями уменьшается до минимально возможного.
Недостатки продольного соединения
Идея формировать полноценные брусы большой длины с помощью схемы продольного сращивания более мелких отрезков в теории выглядит привлекательной, но на практике не всегда удобна. Соединение из двух частей — это всегда потенциальный дополнительный мостик холода, даже если между половинками уложен полноценный утеплитель.
Мало того, длина стыка в несколько раз длиннее толщины бруса, поэтому в щелях будет собираться влага, а через несколько лет поверхность вокруг замка будет некрасивого серо-зеленого цвета. Потребуется регулярная очистка и отбеливание стен.
Главный недостаток подобного соединения заключается в том, что по мере усыхания и усадки брусовых стен ширина щелей в замке увеличивается в несколько раз, поэтому утеплитель или герметик достаточно быстро осыпается из разъема. Поэтому заделку и конопатку придется выполнять каждый год.
Один из способов устранить возможное затекание влаги предполагает использование специального акрилового герметика для брусовых стен. В этом случае для упаковки стыков между венцами используют льняную ленту уменьшенной ширины. Например, для бруса, шириной в 100 мм, нужно уложить уплотнитель размером 90 мм. По окончании усадочных процессов монтажа стык очищается от остатков льна и покрывается тонким слоем акрилового уплотнения. Разумеется, это временная мера, и полностью защитить от конденсата таким способом невозможно.
Как скрепить брус между собой
Кроме углов и продольной стыковки, венцы приходится соединять между собой и в вертикальном направлении. После укладки двух рядов бруса обязательно устанавливают дополнительное крепление в виде шкантов или нагелей.

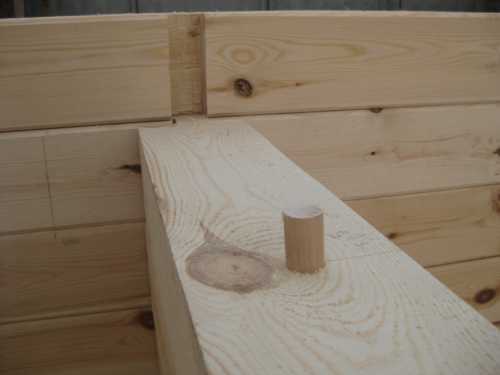

Для стяжки венцов лучше всего использовать деревянные стержни квадратного сечения с размером грани 18 мм и длиной 250 мм. Для установки предварительно сверлят отверстия 25 мм. Глубина сверловки равна полторы высоты бруса. То есть один нагель полностью пробивает верхний брус и половину нижнего. Шканты забивают в шахматном порядке так, чтобы вертикальная линия крепежа не совпадала с соединениями на нижних рядах. Нагелями крепят обязательно в углах, на оконных и дверных проемах.
Какие шканты выбрать

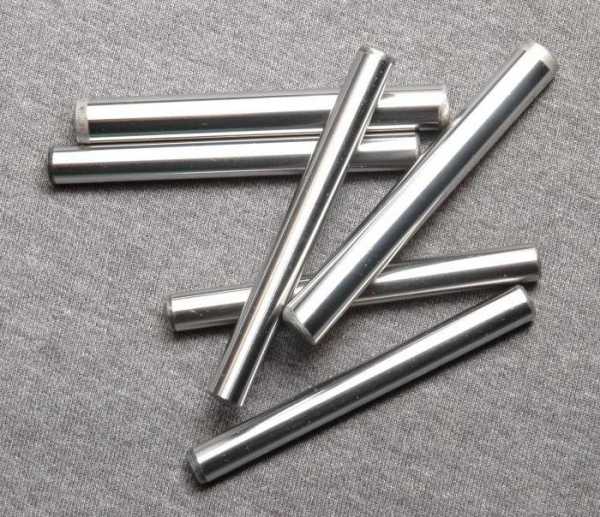

Для соединения венцов лучше всего использовать деревянный крепеж. Металлические нагели намного прочнее деревянных шкантов, но их используют в особо нагруженных соединениях. Обычно мастера не особо жалуют металл по двум причинам:
- На стальной поверхности зимой всегда образуется конденсат, древесина разбухает и подгнивает, прочность соединения падает до нуля;
- Через полгода эксплуатации металл ржавеет, и подклинивает соединение венцов. Вместо нормальной усадки ряды просто повисают на металлических стержнях.

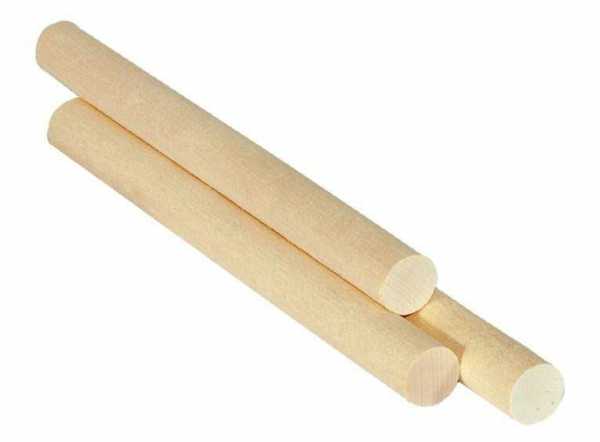

Если выбирать шканты, то лучше всего подойдут квадратные стержни из высушенной березовой древесины. Благодаря острым углам крепеж намертво врезается в мягкую древесину бруса, соединение получается прочным и надежным.

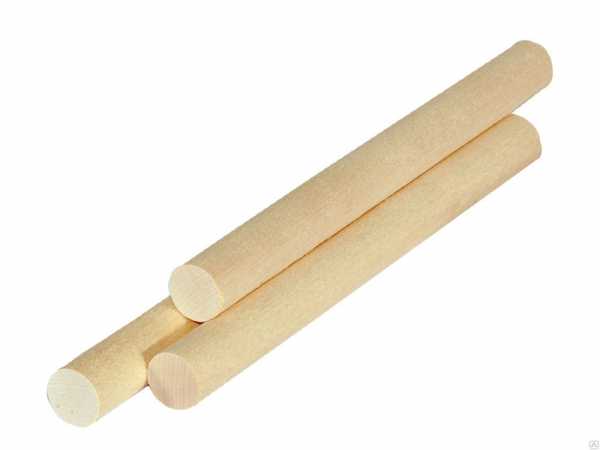

Круглые деревянные нагели сложнее в установке, если ошибиться в диаметре отверстия хотя бы на полмиллиметра, то соединение двух брусов получится неработающим, крепеж легко выпадает из угла или стены. Если взять размер с запасом, то можно легко расколоть брус до образования трещины.
Кроме того, для сборки углов или стен из бруса нельзя использовать клеевые материалы, краски и мастики. Единственным исключением является монтажная пена, задуваемая для герметизации опорной поверхности ленты. Любые жесткие соединения не помогут ликвидировать щели и зазоры.
Заключение
Выбирая вариант соединения бруса в углах или в венцах стен, необходимо помнить, что любая коробка, собранная из брусового материала по каркасной или срубовой схеме, всегда будет подвержена усадке и температурным расширениям. Поэтому соединение должно быть достаточно пластичным, чтобы при деформации венцов не произошло разрушение шпонок или шипов в углах, деревянных шкантов в стенах здания.
Отправить комментарий
2proraba.com
Как скрепить брус между собой своими руками?
Прежде чем приступить к возведению дома или бани из бруса своими руками нужно изучить теоретическую часть вопроса. А в частности, усвоить правила правильного крепления деревянного бруса. Дальше, больше, необходимо закрепить свои знания на практике. Получив определенные навыки, можно приступать к строительству дома сруба. А опыт придет во время выполнения работ. Если вы еще не знаете какое количество кубов пиломатериал вам нужно, рекомендуем вам воспользоваться этим строительным калькулятором дома из бруса.

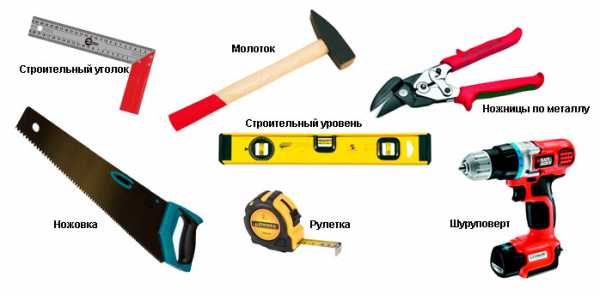

Скрепление бруса: инструмент
Соединение бруса не самое трудное и тяжелое занятие. Но подготовиться следует. Для этого потребуется:
Мерительный инструмент (рулетка, уголок столярный, уровень) и карандаш, с их помощью выполняется разметка образующих поверхностей крепления.

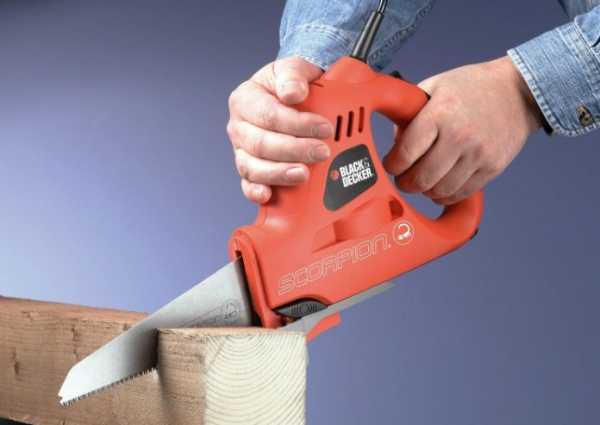

Пила, возможно, ручная электроножовка

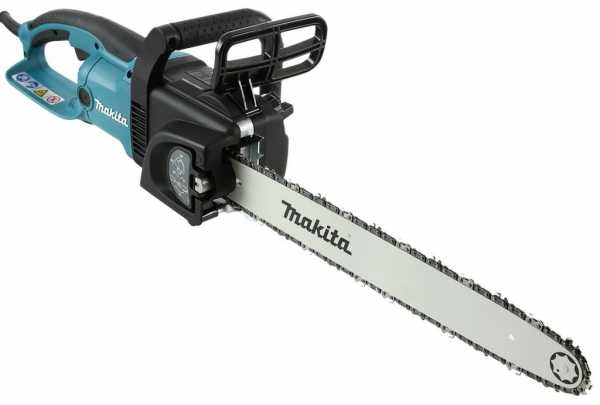

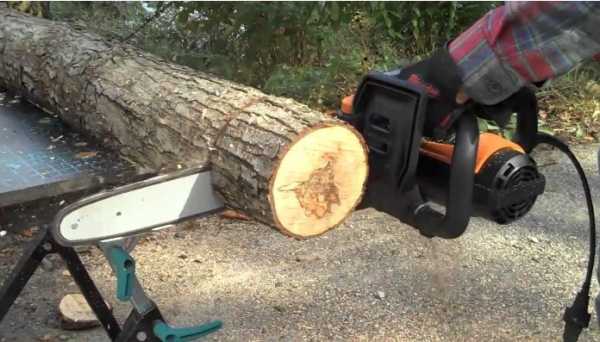

или цепная с электроприводом,
но лучше воспользоваться механизмом с бензиновым двигателем;

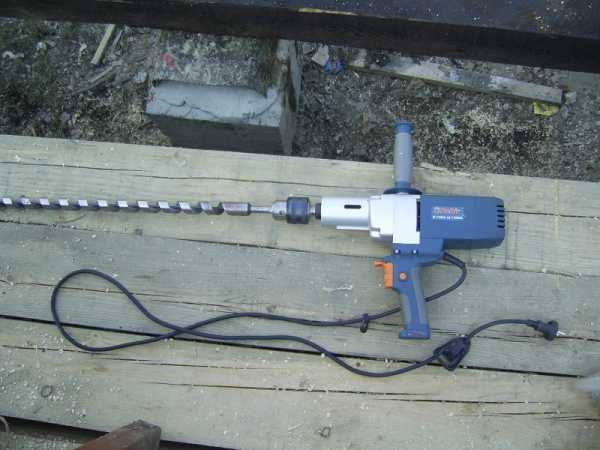

Молоток, дрель и шруповерт.
Способы углового соединения бруса
Теперь , когда все готово, определяемся в каких случаях, необходимо прибегнуть к соединению бруса. Таких моментов два:
- при устройстве углов в будущем срубе;
- при недостаточной длине приобретенного бруса.
А способы такого крепления самые разнообразные. Выбор того или иного метода крепления зависит конкретной ситуации и решения мастера. Стыкование бруса во многом отличается от соединения бревенчатых конструкций. Наше время современных технологий дедовские приемы крепления пиломатериалов постоянно совершенствуются. Наиболее популярны два способа фиксации: с остатком, и без.
Рассмотрим оба варианта.

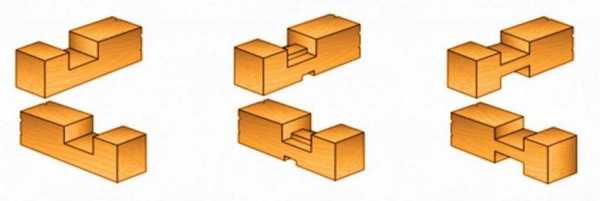

Соединение угла с остатком «в обло» или «в чашу»
Такой метод заключается в использовании замочных пазов. Они могут быть одно-, двух-, и четырёхсторонними.
Четырехсторонний пазОдносторонний паз получается в результате перпендикулярного надпила с верхней стороны бруса. Ширина, которого должна соответствовать поперечному сечению бруса.
Двухсторонний пазМетодика выпиливания двухстороннего паза предполагает пропил бруса с двух противоположных сторон верхней и нижней. Величина глубины пропила равняется четвертой части стороны перпендикулярного сечения. Этот способ дает качественное соединение, но требует высокой квалификации исполнителя.
Четырехсторонний паз
Название четырехстороннего паза, говорит само за себя. В этом случае пропилы осуществляются со всех сторон. Этот метод дает надежную фиксацию, срубы, изготовленные таким способом невероятно прочны. Наличие пазов упрощают монтаж венцов, их собирают, как конструктор Лего. Выполнять крепление таким методом под силу только профессионалам.
Соединения без остатка
Встык

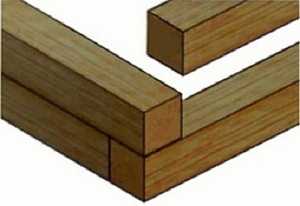

Самым элементарным по сложности является метод фиксации бруса встык. Заключается он в стыковке бруса друг к другу и креплении шипованными металлическими пластинками дальнейшей фиксацией при помощи саморезов. \В этом случае прочность и плотность такого соединения зависит от безупречности поверхностей бруса, а они редко бывают идеально ровными, и от квалифицированности исполнителя. Тщательная подгонка торцов совмещаемых настолько трудоемка, что даже не под силу профессионалам. Поэтому применение такого метода вряд ли будет уместно при строительстве жилого дома, зато он пригодится при строительстве подсобных помещений, где не важна герметичность углов.
Для жилых строений лучше использовать другие, более надежные способы крепления бруса.

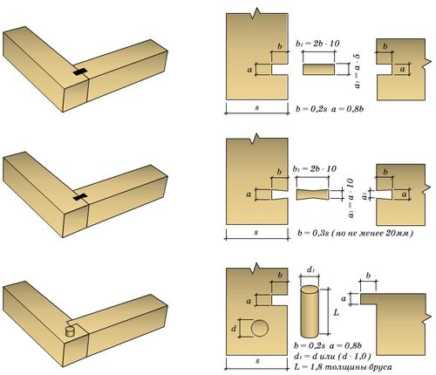

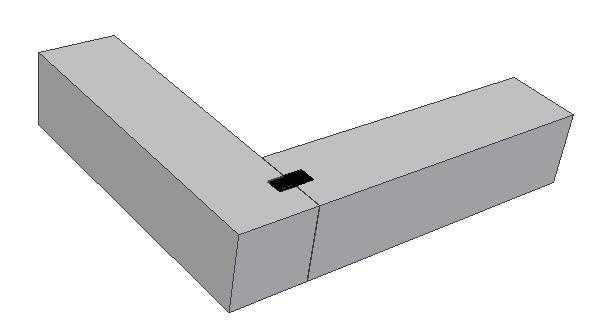

Угловые соединения при помощи шпонок
Соединение на шпонке- Прочность такого скрепления достигается применением специального клина из твердых пород дерева, называемые шпонками.
- Установка такой детали в паз бруса исключает сдвиги в стыках.
- Обратите внимание, что прочность соединения обеспечивается разновидностью клина, который может быть продольным, поперечным и косым. Косой клин сложен в изготовлении, но следует отдать должное, он гарантирует максимальную прочность и теплопроводность угла.

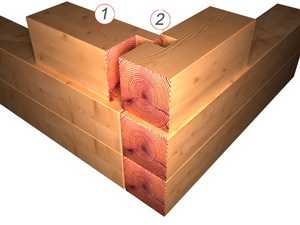

Замок « в коренной шип»
Такое соединение считается самым эффективным в плане сохранения тепла. В народе бытует определение его, как «теплый угол»». Поэтому оно считается самым популярным при строительстве домов из бруса.
- Технологический процесс заключается в изготовлении в одном из сопрягаемых брусов паза, а в другом шипа, аналогичных размеров и их дальнейшем совмещении.
- При изготовлении дома укладка утеплителя, которым может быть льняное или джутовое полотно и войлок, обязательна.
- При этом главным условием минимальных теплопотерь является плотное совмещение элементов соединения.
- Дополнительно для повышения прочности конструкции дома, необходимо чередовать в угловых венцах шипы с пазами и скреплять их круглыми деревянными нагелями.
- При применении в скреплениях нагелей, присеков и курдюков необходимо оставлять между элементами замка ветикальные щели, они будут служить компенсатором при усадке дома.

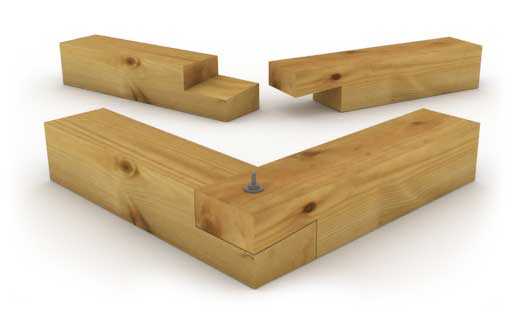

Крепление «в полдерева»
Это довольно простой способ врубки углов. Осуществляется он путем поперечного пропила половины толщины бруса, что и послужило наименованию метода. Перед началом сборки в точках возле угловых соединений просверливается отверстие для установки нагеля или шпонки. Нагель должен перекрывать сразу несколько венцов сруба.
Скрепление «в лапу»
Сходен с креплением «в полдерева» но срез выполняется под углом, что способствует сохранению тепла.

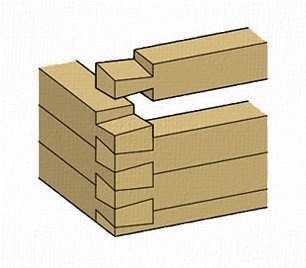

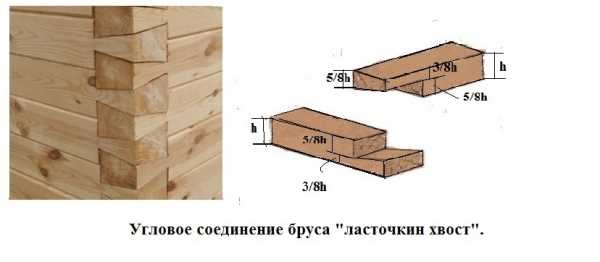

Соединение «Ласточкин хвост»
Самой надежной, прочной и практически не имеющей теплопотерь является Т-образная врубка «Ласточкин хвост». По сути, это коренной шип только не прямоугольной, трапецеидальной формы. Пазы выполняются аналогичным образом. Это довольно трудоемкий и дорогостоящий способ скрепления бруса.

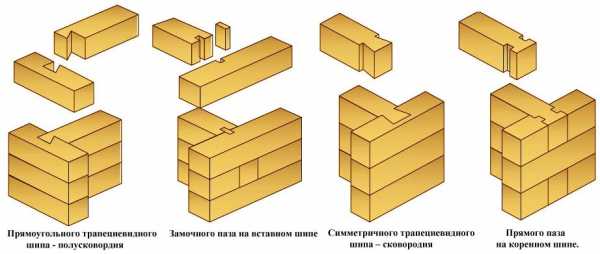

Кроме традиционного ласточкиного хвоста выделяют целый ряд других Т-образных соединений бруса:
- замочный паз на вставном шипе;
- симметричный трапециевидный шип, или «сковородня»;
- прямоугольный шип, или «полусковородня»;
- асимметричный трапециевидный шип, или «глухая сковородня»;
- прямой паз на коренном шипе.
Способы продольного соединения
В строительстве иногда нужен брус длиннее стандартного размера, который равняется 6 метрам. Поэтому возникает необходимость продольного сращивания бруса. В этих случаях применяются уже знакомые способы «в полдерева», «в шип» и «на шпонке. Однако самым прочным и надежным способом продольного соединения считается косой замок. Он боле трудоемкий и сложный в изготовлении, но оно того стоит.
Металлические крепежи для бруса
Крепеж для бруса – это специальные элементы, выполненные из легированных сплавов, применяющиеся для соединения деревянных конструкций. Они могут быть как отечественного, так и зарубежного производства. Среди множества крепежных изделий можно выделить сложные детали: опоры, уголки, муфты и шайбы, и простые элементы: анкера, шурупы, гвозди и скобы.
Сложный крепеж

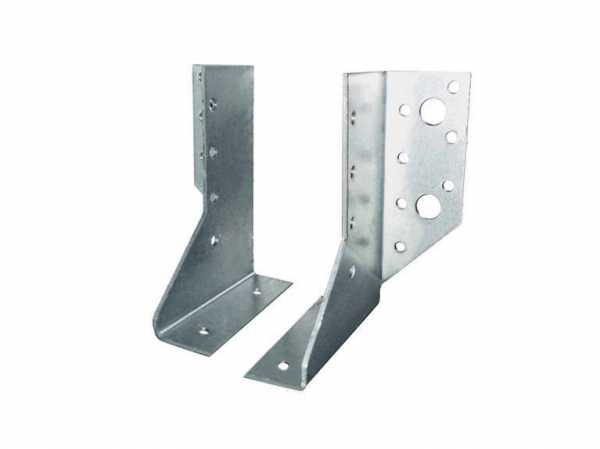

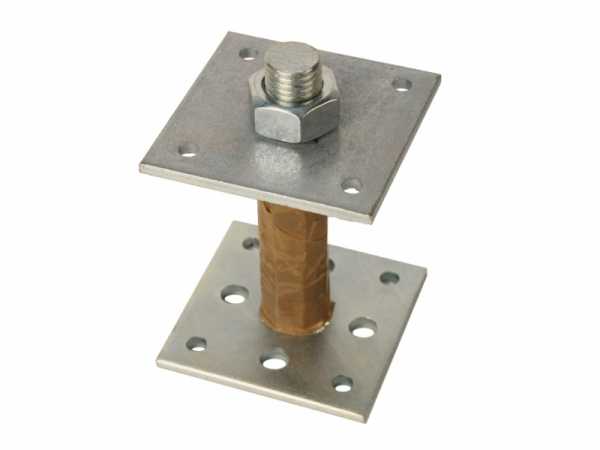

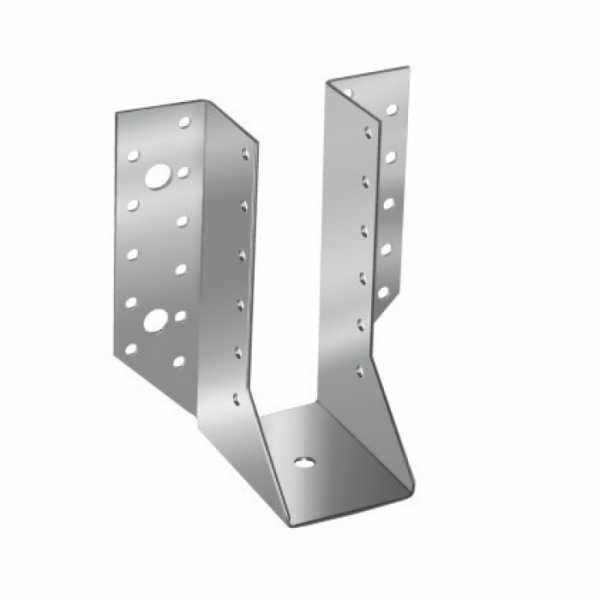

Опора – крепежная перфорированная деталь, изготавливаемая из стального профиля толщиной от 2 мм и подвергаемая нанесению антикоррозионного слоя цинка. Представляет собой уголковообразную конструкцию и служит для крепления балок перекрытия к стене дома. Опору по виду конструкции можно разделить на крепеж открытого и закрытого типа. Соединяют ее с брусом шурупами, саморезами или гвоздями. Выпускаются опоры для всех типоразмеров бруса.
Муфты с шайбами представляет собой гайку М20 со шпилькой приваренную к металлической пластине. Основным назначением является компенсация усадки бруса.

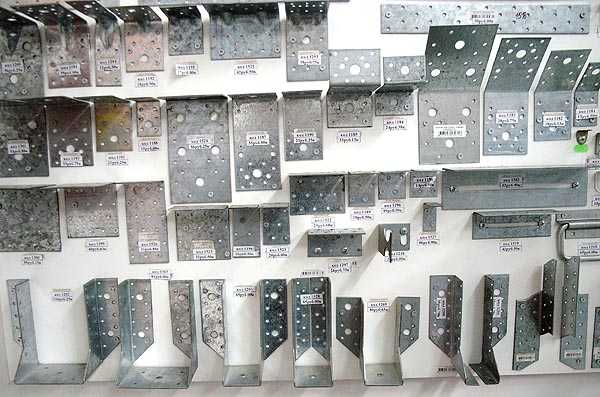

Уголки соединительные, производятся из листового проката толщиной от 2 мм и оцинковываются. Угловой крепеж выпускается в перфорированном варианте длиной от 120 до 175 мм. Выбор изделий осуществляется в зависимости от веса конструкции.
Простой крепеж
Нагели могут быть металлическими и деревянными. В качестве материала для из производства используют арматуру. Они применяются для скрепления венцов из бруса между собой. Металлические нагели обладают высокой прочностью и в состоянии предотвратить любую деформацию лесоматериала. Однако ввиду рифленой поверхности, которая может нарушить структуру деревянного массива, и несовместимости металла и дерева целесообразнее применять деревянные нагели.
Они изготавливаются, как правило, из березы или других твёрдых пород древесины. Прочность деревянных элементов почти не уступает надежности металлических изделий, при этом идеально подходят для дома из бруса, предотвращая его деформацию. Производятся нагели из дерева круглого и квадратного сечения.

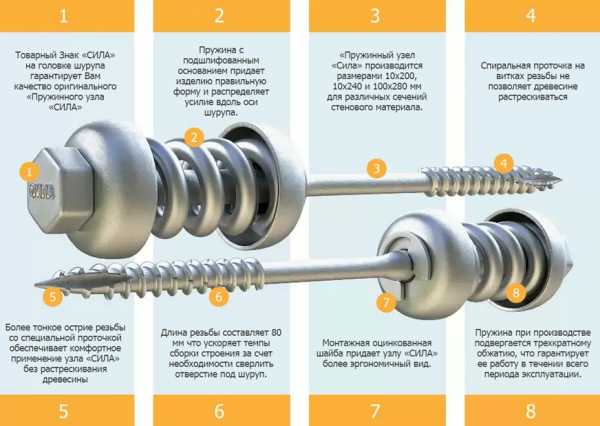

Пружинный узел «Сила»
Изделие представляет собой болт с пружиной и резьбой по дереву, изготовленный из высокопрочного антикоррозионного сплава. Крепление бруса таким элементом, как Узел «Сила», обеспечивает прочность и устойчивость соединения, и отсутствие деформации и кручения. Кроме этого, изделие дополнительно нагружает сами венцы, что препятствует образованию трещин и зазоров в процессе усадки. Рекомендуемая установка крепежных узлов на один брус не менее 4 штук.

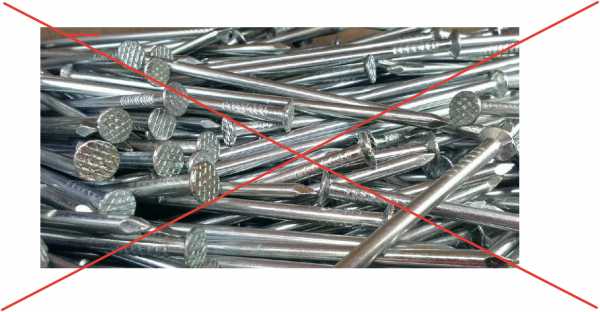

Гвозди, металлические скобы
Гвозди, равно как металлические скобы, являются неплохим крепежным изделием, но не для бруса. Применение их для соединения бруса ошибочно. Гвозди поддаются коррозии и приходят в негодность, при этом портя древесину. Исходя из этих недостатков, следует отказаться от применения гвоздей и металлических скоб.
Поскольку при помощи гвоздей любая конструкция скрепляется накрепко, ими лучше соединять детали, а не сколачивать стены.
Деревянный тип — имеет такие свойства, как впитывать и отдавать влагу, поэтому соединение бруса должно быть подвижным.
А так же можете посмотреть видео Крепление бревен нагелями
Подобрано для вас:stroysvoy-dom.ru
7 методов переплёта в домашних условиях / Sandbox / Habr
Привет, хабралюди!Прочитал на Хабре про сшивку книги и понял — не одному мне интересна тема. Душа встрепенулась: предложенный метод классической прошивки даёт качественную книжку, но затраты сил и времени, вложенные в этот трудовой подвиг, осилит не всякий. Плюс нужна немалая сноровка — никто не сможет сделать более-менее качественную книгу с первого раза. Чего стоит один только срез блока — вы и вправду думаете, что хоть раз в жизни сможете сделать это ровно для блока от 200 листов с помощью канцелярского ножа? А если хочется делать не единственную книгу в год, а хотя бы 2-3 в неделю? Нам бы методы попроще, и желательно не менее эффективные. Делюсь!
Метод 1
При объеме до 40 листов (а это уже 80 страниц!) сшиваем простым поворотным степлером посередине листов, делая обычную тетрадку (типа ученической). Для этого покупаем поворотный степлер, рассчитанный на скобу большой глубины. Его рабочая часть способна поворачиваться на 90 градусов, а скоба большой глубины (не ширины, а именно глубины) способна легко пробить до 40 листов. За несколько секунд имеем аккуратно сшитую книжку.
Метод 2 (практически без ограничения объёма книги)
Распечатываем книгу на бумаге формата А4 или меньше. Берём канцелярский дырокол, и отбирая из стопки по 20-25 листов, делаем в них отверстия. Здесь очень важно, чтобы дырочки находились на всех листах на одинаковом расстоянии, как от края листа, так и сверху-снизу. Для этого нужно иметь дырокол со встроенной линейкой выравнивания. Стоит такой дырокол ровно столько, сколько и без линейки, но позволит вашей будущей книге выглядеть довольно аккуратно. Полученные таким образом листы с отверстиями мы просто вставляем в заранее приобретённую папку-скоросшиватель. Всё разнообразие таких папок сводится к таким видам: скоросшиватели на ползунках, на верёвках, на скобах. Мы выбираем папку на скобах, обращая внимание на следующее:
:: Размер скобы должен быть чуть больше, чем вам требуется для вставки всех листов. Листы не должны вмещаться впритык! После вставки страницы должны свободно переворачиваться.
:: Скобы должны разъединяться как можно туже.
:: Когда скобы соединены, между ними не должно быть малейшего зазора, иначе лист не выпадет, но будет цепляться при переворачивании, что очень раздражает.
:: Желательно, чтоб скобы разъединялись руками — на разрыв, или с помощью язычков внизу и вверху папки. Не покупайте папку, где скобы разводятся громоздким механизмом — будет не удобно пользоваться, пропадёт ощущение «книги».
:: Обложку папки желательно выбрать мягкую. Её размер должен быть больше, чем помещаемые туда листы. Лучшая обложка — из пластика.
Просто вставьте листы в такую папку — и книга готова. И не нужно думать, что это примитив: я встречал такие книги, выпущенные зарубежными издательствами (правда, скобы там неразъёмные). Сначала думал, что надо мной просто смеются. Ан нет — забугорские обитатели воспринимают такие «книги» как книги. Ну, для них и МакДональдс — ресторан.
Метод 3
Покупаете тетрадку для записей подходящего размера и объема (они бывают вплоть до 200 листов, это 400 страниц), на пластиковой или на металлической пружине, обязательно с чистыми листами (никакого «в клетку» или «в полоску»). Аккуратно снимаете пружину (без каких бы то ни было инструментов). Печатаете на полученных листах книгу. Вставляете назад. Очень аккуратно обжимаете пружину пальцами, равномерно надавливая на каждый «зубец». Не пережмите и не помните зубцы (иначе у книги будет неопрятный вид), листы и так не выпадут. Книжка приличного качества готова.
Метод 4
Распечатываем книгу. С помощью канцелярского дырокола, как в методе №2, делаем отверстия. Но теперь делаем ряд из 4 отверстий — 2 повыше, 3 пониже. Не забываем таким же образом подготовить нижнюю и верхнюю обложку. В хозяйственном магазине покупаем устройство для посадки заклёпок или люрексов. Через полученные отверстия с помощью заклёпок или люрексов соединяем страницы и обложки. Если обложки из картона или полукартона — нужно с помощью линейки обжать обложку по линии раскрытия до первого раскрытия книги. Если обложка из пластика — нужно по линии раскрытия гвоздём сцарапать половину глубины пластика — по этой линии она и будет открываться (с первого раза сделать аккуратную бороздку может не получиться). Разумеется, такая книга не будет раскрываться «до самого корешка» — это нужно учитывать при распечатке содержимого. Получается очень удобная и красивая книга. При определённой сноровке можно сделать обложку из единого куска материала — тогда снаружи не будет виден «корешок».
Метод 5
Покупаем машинку для переплёта на пластиковую пружину (такая «пружина» мало похожа на пружину). Стоит машинка от 30$, и пользоваться ею не сложнее, чем тостером. С помощью пластиковых пружин можно сшить до 500 листов. Бывают аналогичные машинки для сшивания на металлическую пружину, но они и пружины для них стоят дороже, и сошьют вам не более 130 листов. Полученными книжками очень удобно пользоваться. Правильное название таких машинок «Биндер для переплёта на пластиковую (металлическую ) пружину». При покупке обратите внимание на следующее: корпус и ручки должны быть металлические; ножи должны отключаться по отдельности — чем больше, тем лучше; должна быть регулировка отступа от края; выбирайте машинку, рассчитанную на максимально количество прошиваемых страниц, и на максимум одновременно перфорируемых страниц — здесь не экономьте; все ножи должны двигаться синхронно и без малейшего зацепа; остальное, включая фирму-производителя — не имеет особого значения для индивидуального пользователя.
Метод 6
Будем делать настоящие книги. «Настоящие» бывают двух видов: сшитые и склеенные. Сшитые — это самые качественные, но и самые сложные в изготовлении, а значит — не в теме этой статьи. Склеенные — наиболее распространённые, загляните на свою книжную полку: если страницы книги в области корешка, под обложкой, соединены полумиллиметровым слоем затвердевшего клея — это именно она. Вот такие книги, причём профессионального качества, и без проблем мы и будем делать дома. Для этого понадобится купить машинку для термопереплёта за 50$ и термоклей. Машинка растапливает изначально твёрдый термоклей. После распечатки и обрезки, блок листов вставляется внутренней стороной в машинку, и обжимается нею. На готовый блок книги вручную клеится обложка. Вот и всё. Этим методом можно сшивать до 700 листов (в зависимости от толщины бумаги).
Метод 7

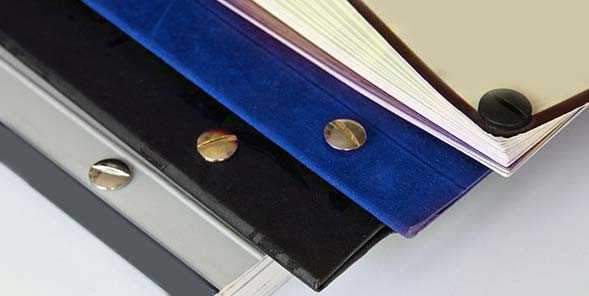

Переплет металлическим каналом (металбинд) обещает высокое качество, мгновенность и дешевизну переплёта толщиной до 300-600 листов А4 80г/кв.м в домашних условиях. Аппарат ценой около 200$ сжимает блок металлической скобой вдоль всего блока. По отзывам — очень надёжно. Интересная особенность — скобу можно разжать, и использовать повторно, до 10-20 раз.
Примечание:
Все эти методы (кроме металбинда) я опробовал сам. Имею массу сшитых таким образом книг. Это просто, быстро, и действительно доступно каждому. Удачи!
habr.com
Как скрепить много отдельных листов / Habr
Добрый вечер.Наконец-то жаркая погода загнала меня домой и выдалось немного времени на написание следующего топика.
В первой своей статье я рассказал, как из довольно подручных материалов можно сделать книгу. Ту книжку я сейчас и читаю (кстати, неровности на форзаце почти полностью разгладились, когда клей высох совсем).
В комментариях встречались вопросы в стиле «как забучить отдельные листы?» Об этом я расскажу сегодня.
Конечно, результат будет совсем не похож на книжку. К сожалению, у меня под рукой не было достойного материала, который можно было бы вставить в мягкий переплёт. Но кому-то может оказаться полезным тем не менее.
Сначала традиционно пару слов о волокнах.

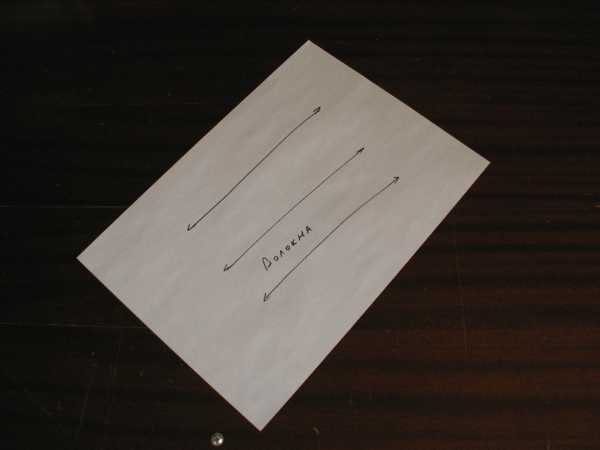

Волокна в офисной бумаге располагаются так, как показано на фото. Почему это хорошо? Это хорошо потому, что если у нас есть куча листов, то когда мы их сошьём, наша «книжка» будет хорошо открываться и листаться, ведь волокна бумаги будут располагаться вдоль корешка.

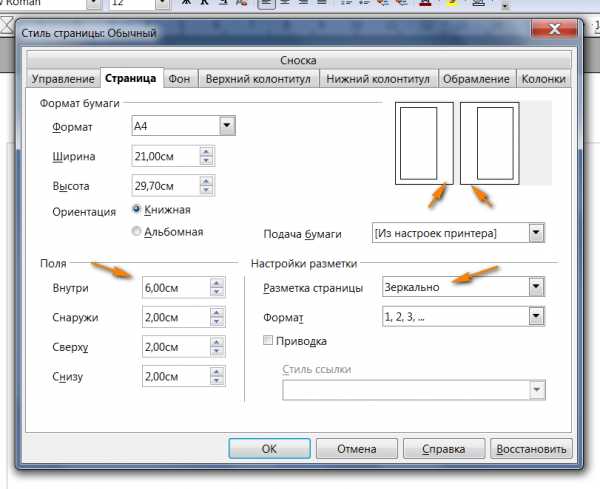

Следует отметить, что OpenOffice Writer имеет одну очень интересную функцию (я был бы очень благодарен, если бы кто-нибудь в комментариях написал, есть ли подобное в MS Word). Он умеет выставлять поля зеркально. На картинке будет яснее:
Таким образом, мы можем выставить внутренние поля чуть больше внешних, ведь они нам будут нужны для сшивания.

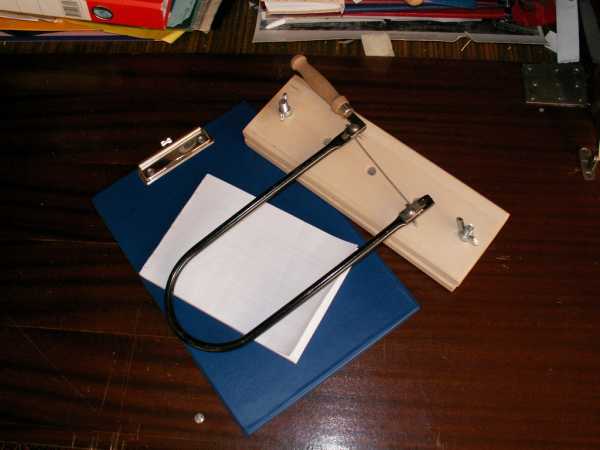

Нам понадобятся:
1. Сами листы (я взял заготовку от моего старого учебного запороть-не-страшно сшитого блока).
2. Лобзик. Можно взять ножовку с тонким полотном. Но лобзик даёт ещё более тонкий и аккуратный пропил. Однако, толстый блок им будет трудновато пилить.
3. Знакомый вам по первой статье зажим «две-деревяшки-с-дырками-скреплённый-двумя-болтами-с-барашковыми-гайками».
И, пожалуй, без зажима тут никак не обойтись. Благо все его составные части стоят копейки.

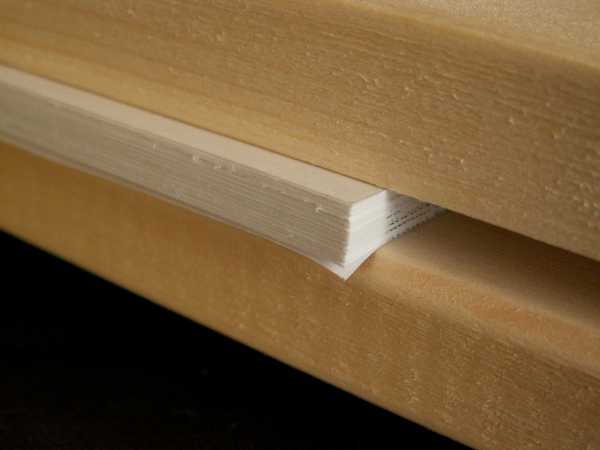

Аккуратно собираем нашу стопку листов и зажимаем между деревяшками. Стопка должна выступать на 5–6 мм.

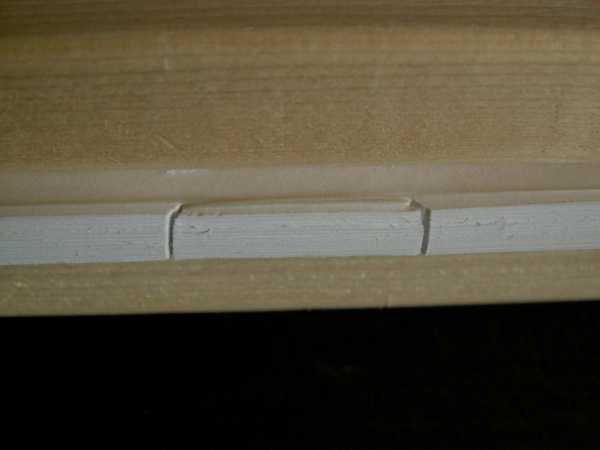

Берём в руки лобзик и пилим. Нам нужно сделать парные пропилы в виде разделённой буквы «V». В данном случае в моей стопке около 60 листов и я делаю пропилы на глубину 3–4 мм. Если стопка больше, то пилим чуть глубже — на 4–5 мм (на забудьте задать внутренние поля чуть побольше!). На длинную сторону листа формата А4 будет достаточно 6 парных пропилов.
Теперь у нас есть стопка листов с пропилами. Берём капроновую нить — она тонкая и прочная. Используя пропилы как клинья, связываем листы в один блок.
И чуть покрупнее.
Промазываем торец клеем, следим, чтобы клей попал в пропилы. Зажимаем блок между деревяшками (не забудьте проложить чистые листы, чтобы блок не приклеился к прессу). Ждём пока высохнет. При необходимости обрезаем края так, как это описано по ссылке выше.
Получается такой разворот.
Всё, уже можно читать.
Как сделать переплёт для такой книжки, замечательно рассказано тут.
Если это слишком сложно, то берём лист ватмана. В знакомой типографии просим сделать биговку (продавливание канавки) по измерениям из статьи и приклеиваем обложку из ватмана.
Максимальное количество листов, которые я сшивал таким способом — около 130. Блок легко раскрывается и довольно крепкий. Конечно, если такой блок целенаправленно разрушать, то он разрушится. Но просто читать очень комфортно. Про большее количество листов говорить не буду — боюсь соврать.
Хороших вам книжек, качественных pdf’ов и приятного чтения!
habr.com
Соединение бруса между собой: обзор различных способов
При строительстве дачного дома, коттеджа или бани чаще всего используют дерево. Оно никогда не теряло своей популярности. А сейчас, когда развитие деревообрабатывающего производства сделало пиломатериалы доступнее и разнообразнее, для многих выбор стал очевиден. Чтобы сруб простоял много лет, стал надежным и уютным убежищем от непогоды и суеты, нужно помнить, что не существует незначительных мелочей. Многое зависит от мастерства строителей. Важно правильно выбрать подходящую породу дерева для каждого элемента. Определить, какое будет соединение бруса и венцов между собой. Тогда здание будет крепким и красивым, и послужит многим поколениям.
1. Крепление венцов сруба
Венцом называется один ряд бруса, уложенного прямоугольником и скрепленного по углам. Из них состоят стены здания, его основа.
Крепить брусья между собой надо очень тщательно как в углах, так и на прямых участках, чтобы они не проворачивались вокруг своей оси, не смещались. Это возможно, даже если брус прямоугольного сечения. Для дерева нельзя использовать железные гвозди – они не выдержат нагрузки и условий использования. Дерево имеет определенную влажность, от которой железо со временем окислиться и разрушится. А следом развалится и сам дом.

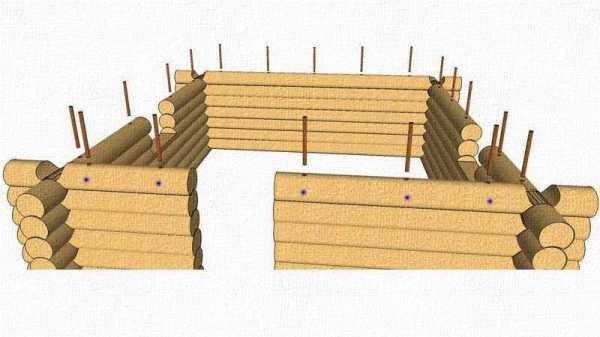

При строительстве срубов применяются деревянные гвозди – нагели. Они могут быть круглого или прямоугольного сечения, но предпочтение отдается круглым. При высыхании и усадке деревянной конструкции они создают меньшее напряжение. Ставить нагели надо строго вертикально.

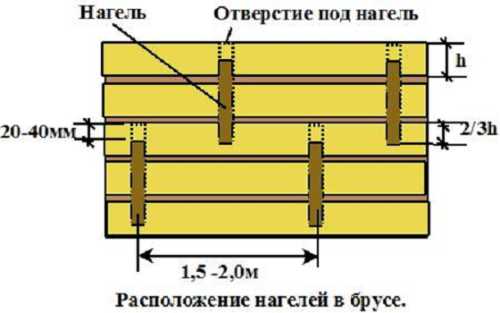

На прямых участках стен через равномерные промежутки 1,5-2м сверлятся отверстия, куда и забиваются нагели. От углов и проемов принято отступать примерно 50см. Потом совмещается и насаживается верхний ряд. Чтоб облегчить задачу, венцы собираются на земле секциями по несколько рядов.
Для углов существует несколько способов крепления бруса.
2. Соединение углов бруса с остатком
2. Соединение углов бруса с остаткомПри таком соединении брусья скрепляются на некотором расстоянии от краев, а оставшиеся концы немного вступают за угол здания, образуя своеобразную бахрому. Минус такого крепления в том, что длину остатков придется учитывать при подсчете количества материала для строительства. Зато такие углы меньше пропускают холод.
Соединение углов «в обло» («в чашу») может выполняться разными способами. Самые простые из низ:
- односторонний;
- двусторонний;
- четырехсторонний.
В первом случае (односторонний) на расстоянии от края вырезается паз глубиной в половину толщины бруса. Он должен соответствовать форме бруса, который будут в него укладывать: для профилированного бруса – прямоугольный, для оцилиндрованного – полукруглая чаша. Паз может быть верхним или нижним.
Для второго (двустронний) пазы выполняются и сверху и снизу. Глубина каждого составляет уже примерно четверть толщины. Ширина паза в обоих случаях должна быть равна ширине бруса.
Третий метод (четырехсторонний) считается самым надежным, но требует определенной сноровки, чтобы правильно рассчитать глубину и ширину пазов и при выполнении не повредить сам брус.
Часто соединение «в обло» усиливают с помощью небольших нагелей.
3. Соединение углов бруса без остатка
Нежелание тратить деньги на «хвосты» в углах дома заставляет задуматься, как соединить брус без остатка. При этом углы теряют больше тепла, выглядят некрасиво. Поэтому многие набивают сверху широкие доски.
Соединение бруса “встык”
Самый простой, но наименее надежный способ создания угла – встык. При таком методе к краю одного бруса приставляется торец другого и скрепляется с помощью металлических скоб или гвоздей.
В процессе усадки такое соединение может разойтись довольно сильно, поэтому применять его рекомендуют для временных построек и сараев, в которых не требуется сохранять тепло.
При помощи шпонки.
Гораздо надежнее соединение бруса при помощи шпонки.
Шпонка – небольшой брусок, обычно сделанный из твердой породы дерева. Пазы под шпонку вырезаются по центру торца одного бруса и в боковой поверхности другого так, чтобы они совпали при прикладывании. Обычно ширина паза составляет треть от размера торца. Соответственно, для углового соединения расстояние от края бруса до бокового паза должно быть такое же. Потом шпонка забивается в пазы с натягом. При этом смещение брусьев друг относительно друга практически невозможно.
Паз можно вырезать перпендикулярно торцу или под углом. В последнем случае даже при сильных нагрузках меньше вероятности, что детали разъедутся в стороны. Бывает, что шпонку устанавливают горизонтально.
Этот метод хорошо подходит для наружных углов и для возведения внутренних стен, так как паз под шпонку можно вырезать на любом расстоянии от края бруса.
В коренной шип
(этот способ как и «ласточкин хвост» называют «теплый угол»).
Соединение в коренной шип похоже на соединение при помощи шпонки, но в этом случае не используется посторонняя деталь.
В одном из брусьев сбоку вырубается паз. На торце второго выполняется шип так, чтобы в конечном итоге он оказался с внутренней стороны стены. В этом случае угол пропускает меньше тепла. Сама конструкция выигрывает за счет того, что шип является неотделимой частью большего элемента. И все-таки дополнительно его скрепляют с помощью нагеля.
«Ласточкин хвост».
Описанные выше два способа угловых соединений подразумевают, что элемент для крепления имеет прямоугольную форму.
В случае с методом «ласточкин хвост» шпонка или шип расширяются к краю. Шпонка, например, становится похожей на песочные часы. Это расширение создает дополнительное сопротивление продольным нагрузкам. Пазы под такое соединение делаются соответствующей формы.
Соединение бруса «в лапу».
Чтобы сделать соединение «в лапу», на торце одного бруса вырубается большой, примерно в половину размера, шип с расширением к концу. На втором паз должен иметь уклон в одну сторону и ровно подходить к первому, если сложить угол. Такое крепление рекомендуют дополнить нагелем или шпонкой.
Крепление бруса в полдерева.
Крепление в полдерева выполняется аналогично соединению «в лапу», но срезы выпиливаются ровно в половину ширины бруса. Это упрощает работу строителей.
Все соединения в срубе обязательно прокладывают теплоизоляционными материалами, джутом или паклей. Поверхности должны быть максимально гладкими, плотно прилегать друг к другу. Чтобы защитить дерево от гниения и паразитов, каждый элемент предварительно обрабатывается специальными антисептическими составами.
При строительстве деревянных сооружений обязательно надо учитывать влажность материалов. Если она будет слишком большая, при усадке может повести брусья, могут появиться трещины.
После того, как сруб возведен под крышу, он должен выстояться. Только после этого можно вставлять окна и двери. Иначе в процессе осадки их может сильно покорежить или даже выдавить.
В деревянном строительстве множество нюансов, без знания которых не обойтись. Опытные мастера проделают быстро и качественно работу, на которую любитель потратит время и средства. Не стоит экономить на собственном комфорте.
horoshidom.ru
продольное, венцевое и угловое соединение
Издавна на Руси возводились деревянные дома без использования гвоздей. Такие конструкции были очень крепкими и надежными. На сегодняшний день деревянные дома, особенно брусчатые, также пользуются большой популярностью в загородном строительстве. В таких постройках гвоздями сколачиваются только отдельные детали, так как стены не должны быть жесткой конструкции. Они должны иметь определенную подвижность, потому что дерево в процессе эксплуатации то набирает, то отдает влагу, меняя свои габариты. Также со временем гвозди ржавеют и портят древесину. Поэтому далее будет рассмотрено, как скрепить брус без использования гвоздей.
Виды угловых соединений брусьев.
Варианты соединения бруса
Основными видами соединения бруса между собой являются следующие:
Соединения бруса в “пол дерева” и “в лапу”.
- Продольное сочленение, которое применяется при увеличении длины бревна в одном венце. С помощью такого соединения предотвращается смещение материала относительно продольной оси.
- Венцевое. Данный вид соединения используется для сопряжения элементов, размещенных в соседних венцах или слоях стены. Оно предотвращает движение бревен в горизонтальной плоскости под действием тяжести верхних элементов постройки.
- Угловое сочленение служит для монтажа бревен при конструировании углов здания. Предотвращает движение стен относительно друг друга.
- Т-образное соединение применяется для формирования внутренних стен дома. Предотвращает смещение внутренней стены и ее расстыковки.
При использовании определенного варианта сочленения необходимо принимать во внимание уровень вашего мастерства при работе с брусом и инструментом по дереву, а также трудоемкость и целесообразность выбранного способа монтажа.
Вернуться к оглавлению
Продольное соединение
При строительстве деревянного дома достаточно часто возникает необходимость в продольном соединении бруса для наращивания его длины. В связи с тем что места состыковки наиболее подвержены различного рода деформациям, то лучше сводить количество таких мест к минимуму. Применять такое сращивание рекомендуется в таких местах, как внутренние стенки и простенки, потому что они менее подвержены деформациям.
Скрепить брус между собой можно с помощью различных замковых соединений или с применением продольного шипа. Наиболее популярным и легким в исполнении является сочленение с помощью прямого или косого замка вполдерева.
В случае использования такого способа брусья рекомендуется дополнительно фиксировать с помощью деревянных нагелей в местах контакта поверхностей.
Применение центрального шипа позволяет добиться более качественного соединения бруса. Размер шипа подбирают таким образом, чтобы его длина была в 2 раза больше ширины бруса, а глубину гнезда под шип делают немного больше, чем его длина. Для более качественного соединения центральный шип можно комбинировать с замковым соединением или использовать шпон.
Вернуться к оглавлению
Венцевое сочленение бруса
Соединение бруса с нижнем венцом.
Данный вид соединения позволяет закрепить брус вдоль горизонтальной плоскости, которой они соприкасаются друг с другом при строительстве стен здания. Для его реализации используются такие способы крепления:
- с применением вставных шпонок и шипов;
- с применением металлических штырей;
- деревянными нагелями;
- с использованием фрезерованных замков;
- с помощью саморезов;
- с использованием скоб.
Если для крепления применяются любые металлические элементы, необходимо помнить, что в местах соприкосновения металла и дерева возникает повышенная коррозия первого, что со временем приводит к преждевременной порче элементов конструкции. Данный метод крепления бруса является самым простым, дешевым и ненадежным, поэтому применять его можно только в тех случаях, когда остальные варианты соединения по каким-либо причинам использовать нельзя.
Если вы все же решили сэкономить деньги и время и соединить брус гвоздями, то применяйте для этого специальные гвозди без шляпки, которые можно изготовить самостоятельно из проволоки диаметром 6 мм, которую обязательно нужно притапливать. Для этого верхний брус предварительно сверлят насквозь дрелью. В этом случае нужно знать, что такой способ монтажа со временем приведет к возникновению в древесине щелей, которые нужно будет конопатить.
Применение саморезов и скоб является дополнительным и временным средством крепления, потому что данные элементы недолговечны и ненадежны, они портят внешний вид стены.
Самым распространенным способом венцевого сочленения являются деревянные нагели. В этом случае вместо металлического изделия применяются деревянные колышки с сечением любой формы (круглой, прямоугольной, многогранной), которые забиваются в подготовленные отверстия, а на часть, которая будет торчать, насаживается следующее бревно. Для изготовления нагелей необходимо использовать прочную породу дерева. При этом нагели должны иметь перпендикулярные по отношению к волокнам бруса собственные волокна и иметь меньшую влажность, чем у дерева, из которого изготовлены детали дома. Данный метод является простым в исполнении, но при этом он достаточно надежен и долговечен.
Вернуться к оглавлению
Угловое соединение бруса
Угловое соединение может выполняться с остатком или без остатка. В первом случае брусья соединяются с помощью замочных пазов, которые бывают односторонними, двусторонними или четырехсторонними. Сочленение односторонним пазом предусматривает создание в каждом элементе надпила в виде поперечного паза. Данный паз делается с верхней или нижней стороны.
При использовании двустороннего замкового крепления пропилы делаются снизу и сверху. При этом глубина каждого должна составлять около ¼ высоты бруса. Использование четырехстороннего паза предусматривает создание пропилов с четырех сторон.
Соединение бруса без остатка может выполняться встык, на коренных шипах или на шпонах. Самым простым способом является соединение встык, при котором брусья просто состыковываются друг с другом торцами и закрепляются с помощью шипованных металлических пластин скобами или гвоздями.
При конструировании углов на шпонках используется специальный вкладыш из твердых пород дерева. После установки шпонки она не позволяет перемещаться деревянной конструкции. Самым распространенным способом углового крепления является использование коренного шипа. В этом случае в торце одного из брусьев делается специальный паз, а на конце другого – вертикальный шип. В этом случае надежность соединения напрямую зависит от количества шипов и пазов.
При возведении деревянной конструкции соединение бруса – один из самых важных этапов строительства. От его качества зависит надежность и долголетие всего здания. Поэтому к выбору того или иного типа соединения и его реализации необходимо подходить со всей ответственностью.
masterbrusa.ru
Способы скрепления брошюр
Печатное издание, называемое брошюра, известно каждому из нас. При упоминании брошюра первое, что приходит на ум — маленькая книжка, что содержит информацию рекламного или учебного плана. Найденное в интернете описание о брошюре так же характеризует ее печатным, не периодичным книжным изданием, производное от французского слова brocher – сшивать.
Текстовое наполнение брошюры немного отошло от первоначального, сегодня материал заполняющий брошюру носит справочный или рекламный характер. Вместимость брошюры и умение не только рассказать о товаре, но и показать его, благодаря красочным иллюстрациям, сделало брошюру одной из самых популярных носителей рекламы. Солидная фирма обязательно имеет в своем арсенале, не только визитки, буклеты, листовки или каталоги, но и брошюру, обладающую способностью при минимальных затратах, донести подробную информацию до большого числа потенциальных клиентов. Брошюра в отличие от буклета или листовки, внушает доверие, ее приятно и в руках подержать, и страницы полистать. Удачно сделанный дизайн , подобранный и продуманный текст, приятное качество бумаги, яркие иллюстрации, способны удерживать внимание читателя, но, не надо забывать о таком немаловажным факторе на пути к идеальности, как способ скрепления нашей брошюры. Толщина брошюры, зависит от количества страниц, следовательно, и крепление обязательно должно быть тщательно подобранным. Основная задача брошюры, кроме конечно задачи информационной, не оказаться в корзине для бумаг непочтенной, а прослужить как можно дольше.
1 Среди множества пользующихся успехом у заказчиков способов крепления страниц, особо популярным можно назвать метод сшивания скрепкой. Метод надежен, проверен временем, экономичен. Вариант сшивания скрепкой хорошо известен нам с детства, таким образом, сшивали, да и продолжают скреплять обычные тетради. Так называемый вариант шитья «внакидку», когда концы скобы или скрепки прокалывают середину корешкового сгиба в двух или более местах, и закрепляются, плотно скрепляя листы изделия. Еще один из вариантов сшивания скрепкой называется шитьем в тачку, здесь скоба прокалывает сгиб корешка с лицевой стороны, а концы скобок зажимают, не внутри брошюры, а с обратной ее стороны. У обоих вариантов брошюровки скрепкой есть свои достоинства и недостатки. Если заказчик выбирает метод скрепления «втачку», то изделие, скрепленное таким образом, будет недостаточно раскрываться. Что конечно повлияет на его общий внешний вид и срок службы брошюры. А вот если заказанная брошюра имеет небольшое количество листов, не превышающих 60 страниц, то способ брошюровки при помощи скрепки подойдет лучше, как никакой другой. Сшивать блок изделия можно и при помощи ниток, такой метод брошюровки применяют, если изделие в обложке и содержит большое количество листов. Листы соединяют и прошивают нитью, а после при помощи термоклея, крепят к изделию обложку.
2 Брошюра, имеющая большое количество страниц, предполагающая мягкую обложку, может быть скреплена при помощи метода КБС, что означает клеевое бесшвейное скрепление. Брошюра, скрепленная таким образом, выглядит замечательно. Небольшой минус такому скреплению все та же невозможность положить брошюру в раскрытом виде, а так, как брошюра содержит кроме текста еще и иллюстрации, затруднений при полноценном просмотре не избежать. Срок службы брошюры выполненной с помощью КБС несколько лет, и все это время страницы нашей брошюры можно открывать постоянно, не боясь нанести ее внешнему виду каких бы то ни было повреждений. Не смотря на то, что при помощи КБС, брошюра имеет довольно солидный вид, учитывать необходимо и то, что не все материалы подходят для такого способа брошюровки. Некоторые виды плотной бумаги, например мелованной, плохо поддаются склейке, в этом случае необходимо выбрать другой, более подходящий способ.
3 Скрепление брошюры пружиной, по праву считается самым эффектным и элегантным. Брошюра на пружине располагает к себе, внушает доверие. Как правило, пружина, которой скрепляют листы брошюры, металлическая или пластиковая. Обложка такой брошюры может быть как мягкой, так и твердой, выполненной с использованием различных дизайнерских материалов. Использование картона с тиснением, с легкостью сделает брошюру отличающейся от других. Такая брошюра, скрепленная при помощи пружины, имеет самый полный разворот, предполагает замену страниц, да и прослужит на благо вашей кампании, дольше остальных. Кроме этого, брошюры на пружине, отличаются способностью иметь как минимальное количество страниц, так и максимальное.
4 Близкий родственник скрепления брошюр пружиной, это вариант брошюры на болтах / кольцах. Цветовая гамма в случае выбора такого скрепления, более обширна, а скрепление веером, придаст брошюре оригинальный вид.
В любом случае, какой вариант способа скрепления для брошюры вы бы не предпочли, помните, что последний из печатных процессов изготовления, придает, конечно, брошюре законченный вид, но в первую очередь служит для удобного и долгосрочного использования, радуя при этом своим видом заказчиков.
Помощь специалистов типографии MoscowBrand в разработке и изготовлении брошюр, подробная информация, грамотная и исчерпывающая консультация, поможет Вам с выбором, обеспечив отличное качество и невысокую себестоимость.
moscowbrand.ru
