Подключение стиральной машины к электросети: своими руками, инструкция

Стиральные машины-автомат потребляют при пиковых нагрузках вплоть до 4 кВт/ч электроэнергии. Поэтому их нельзя подключать в ближайшую простую розетку – это может вовсе привести к пожару, в лучшем же случае просто сработает защитный автомат и отключится электроэнергия. Как же производится подключение стиральной машины к электросети, в каких случаях обязательно устанавливается защитный автомат (и с какими параметрами)? Можно ли подключать её без заземления и к чему это может привести?

Базовая схема подключения стиральной машины к электросети. Здесь схематично также указан метод вывода вода в канализацию

Содержание статьи

Расчет сечения провода

Первое, что необходимо рассчитать – это сечение провода, по которым и будет подключена розетка/автомат, питающие стиральную машину. Выбирают диаметр сечения по возможной пиковой нагрузке на электросеть. То есть, по максимальной потребляемой устройством мощности (указывается в киловаттах или вольт*амперах). Узнать параметры той или иной стиральной машины можно непосредственно в технической документации.

Рекомендуется придерживаться следующей схемы.

Таблица 1.  Схема расчета сечения проводов.

Максимально потребляемый ток	Сечение проводов питающего кабеля (медь), в мм	Сечение проводов питающего кабеля (алюминий), в мм
До 1 кВт	1	2.5
До 2 кВт	1.5	2.5
До 3,5 кВт	1.5	2.5
До 4,4 кВт	2.5	4
До 5,5 кВт	4	6

Большинство бытовых моделей стиральных машин потребляют от 2 до 3,5 кВт. Вышеуказанная таблица актуальна только при напряжении питания 220 В. Стиральные машины, требующие

подключения к 380 В. не используются для бытовых условий.

Использовать многожильный провод не следует. Рекомендуется покупать именно одножильный и прокладывать его единственным контуром

Можно ли использовать провод большей толщины, нежели указано в таблице? Хоть это и будут дополнительные расходы, но такой вариант допустимый. Главное – выполнять его прокладку именно через кабель-канал, внутренний объем которого будет заполнен не более чем на 60% (для обеспечения нормального теплоотвода, что соответствует стандартам СНиП).

Что будет если провод окажется тонким?

Если провод будет тонким, то:

1. Есть вероятность перегрева подведенного кабеля, из-за чего расплавится его изоляция, в дальнейшем может возникнуть короткое замыкание.
2. Из-за постоянного перегрева повредятся чистовые отделочные материалы (даже если провод смонтировать в кабель-канале, штукатурка при этом нередко покрывается трещинами, а на обоях проступают темные пятна).
3. Повышенная нагрузка на клеммные соединения (в щитке, непосредственно в розетке или автомате).

В остальном же использование слишком тонкого провода для подачи питания – это нарушение правил пожарной безопасности. Активная эксплуатация такой электросети действительно может стать причиной короткого замыкания и последующего пожара.

Самое распространенное последствие использования тонких проводов

Наличие заземления

Наличие заземления для стиральной машины – обязательное требование. Это указывается и в технической документации, и в любой другой инструкции по подключению. Без заземления статическое напряжение, образовываемое на барабане машины-автомат может «пробивать» и на корпус, и даже на водопроводные трубы, краны (особенно если весь водопровод на металлических трубах).

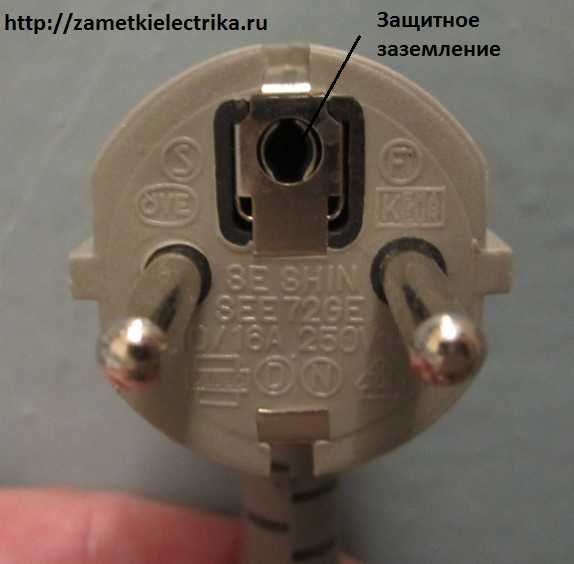

Вилки для подключения стиральных машин чаще всего имеют такой вид. Боковые контакты — это как раз для вывода заземления на совместимую розетку

Также статическое напряжение может повредить уязвимые к этому внутренние комплектующие стиральной машины. Чаще всего от него «страдают» платы управления. А ремонт такой поломки может обойтись в половину стоимости от нового прибора. И, кстати, подключение стиральной машины к электросети без заземления – это нарушение гарантийных условий. Если она выйдет при этом из строя, даже из-за заводского брака, то производитель вправе отказать в выполнении ремонта.

Каким должно быть заземление? Используемый сейчас стандарт – TN-S. В старых многоквартирных домах в РФ нередко применяется TN-C. Можно ли подключать машинку к сети с таким заземлением? В теории – да, на практике же защита будет неполноценной. При таком раскладе требуется монтаж так называемого PEN-проводника (нередко его называют «шиной») с его разделением на каналы

N (нулевой) и PE (под заземление). С этим справиться без проблем любой электрик (самостоятельно выполнять подобное запрещено, так как требуется частичное изменение конфигурации подключения в щитовой).

Что касательно диаметра сечения провода для заземления, то в большинстве случаев достаточно 1 мм для меди и 2,5 мм для алюминия. А если укладывается обычный трехжильный провод для подключения питания стиральной машины, то сечение будет таким же, как и у питающей проводки.

Можно ли выводить заземление на водопроводную трубу или батареи отопления? Ни в коем случае, так как это приведет к распространению статики на весь водопровод или теплопровод в многоквартирном доме. А если ещё проводка будет смонтирована с устройством защитного отключения (УЗО), то вывод заземления таким нестандартным способом приведет к его автоматическому срабатыванию при включении стиральной машины.

Что делать в частных домах, где заземления вообще нет? Выводить его отдельно для стиральной машины (к нему также можно подключить и бойлер, насосную станцию, посудомоечную машину – это те устройства, которые больше всего потребляют электроэнергии в доме).

Вариант вывода заземления в частном доме

Выбор розетки

В 90% случаев стиральные машины устанавливаются в ванной комнате. А это – помещение с повышенной влажностью. Поэтому розетка требуется с повышенным классом влагозащиты. Рекомендуется придерживаться следующей схемы:

1. Розетка располагается на расстоянии до 0,6 метров от ванны/душа/мойки. Корпус розетки должен соответствовать нормативам IP X5 (вместо X будет стоять другое число – оно указывает на класс устойчивости к проникновению пыли и грязи внутри корпуса).
2. Розетка располагается на расстоянии
   от 0,7 до 2,4 метров. В этом случае корпус должен соответствовать нормативам IP X4.
3. Розетка располагается на расстоянии свыше 2,4 метров. Можно использовать обычную «бытовую» розетку.

Ещё один нюанс – следует отдавать предпочтение розеткам с керамическим, а не пластиковым корпусом. Они даже при коротком замыкании или сильном перегреве не плавятся, не загораются – это будет своего рода дополнительной защитой.

Условное обозначение «зон опасности». В зоне 1 размещать розетку не следует

Можно ли вместо розетки устанавливать «автомат» (автоматический выключатель)? В принципе, можно, но в такой схеме есть несколько существенных недостатков:

• автомат необходимо заключать в дополнительный герметичный корпус, который будет защищать подключение от попадания брызг, влаги, грязи;
• автоматы устанавливаются только наружно, в стену их можно монтировать только закрывая гипсокартонном, для миниатюрных ванных комнат формирование дополнительной фальш-стены – не вариант;
• по умолчанию в стиральных машинах имеется выход именно под розетку, для подключения через «автомат» приходится обрезать штекер вилки, из-за чего потребитель теряет гарантию (производитель получает право отказать в обслуживании, так как в конструкцию устройства внесены изменения).

Так что рекомендуется ставить именно розетки. Наличие защитной «шторки» на ней – не обязательно. А вот ставить так называемые «умные» розетки (с дистанционным управлением, измерением температуры проводки) – не следует. Из-за повышенных токов платы управления ими, как показала практика, часто выходят из строя.

Защитная шторка практически никакой защиты от влаги не предоставляет. Главное — наличие внутренних защитных мембран, которые автоматически открываются при подключении вилки

Цены на влагозащитную розетка с заземлением

Влагозащитная розетка с заземлением

Допустимая нагрузка на розетку

При выборе розетки следует учитывать и допустимую пиковую нагрузку на неё. Большинство бытовых моделей рассчитаны на работу в сети 220 В. при силе тока в 16 А. Это означает, что максимальная мощность подключаемой к таковой розетке стиральной машины должна быть не выше 3,5 кВт. (220В*16А=3520 Вт). Если устройство потребляет от 3 кВт. и выше, то однозначно рекомендуется монтировать розетку с допустимой пиковой нагрузкой от 25 А. В этом случае риск перегрева контактов и самого корпуса исключаются.

Одно из распространенных последствий установки розетки, которая не рассчитана на высокие нагрузки. Такое же бывает, если внутреннее соединение на клеммах — не качественное

Необходимо ли устройство защитного отключения (УЗО)?

УЗО, в данном подключение заземления не предусмотрено, так что провод выводится напрямую к заземленной пластине в щитовой

Требование к установке УЗО в инструкции к стиральной машине не указывается. Но это из-за того, что в развитых странах такие устройства по умолчанию устанавливаются в щитовой. В РФ же дела с этим обстоят гораздо хуже. Поэтому УЗО ставить нужно обязательно.

Для чего необходимо устройство защитного отключения? Его функция – это отключение электросети при возникновении в проводке значительных «утечек» электричества, а именно – удара током. Соответственно, даже если стиральная машина выйдет из строя или повредится изоляция питающего кабеля, за который кто-нибудь возьмется, то тут же сработает УЗО и питание автоматически отключится.

Схема подключения УЗО

Какое УЗО следует устанавливать? Предельная нагрузка рассчитывается такая же, как и на розетку (указывается тоже в амперах), а вот уставка должна быть

не больше 30 mA. В противном случае возникает риск несрабатывания УЗО при кратковременной утечке тока.

Советуем прочитать, связанную с данной темой, статью о чистке стиральной машины с помощью лимонной кислоты от накипи и грязи. Информация о преимуществах и недостатках лимонной кислоты, пошаговая инструкция по чистке стиральной машины.

Цены на различные виды дифавтоматов

Дифавтомат

Схема подключения к электросети

Опытные электрики рекомендуют монтировать электропитание для подключения стиральной машины отдельной группой прямо из щитка. Дополнительно подключать к данной розетке ничего не следует (особенно бойлер, насосную станцию, проточный водонагреватель). Прокладку кабеля следует выполнять через кабель-канал, расположение фазы/нуля не имеет значения.

Схематическое изображение подключения стиральной машины

Если же вывести отдельную группу питания под стиральную машину не представляется возможным, то вместо этого вывод делается из распределительной коробки. Самое главное – это обеспечить надежные соединения проводов по разделяющим группам (обязательно использование клеммников). И после тестового запуска стиральной машины следует тщательно проверить не перегреваются ли места соединения проводки в распределительной коробке (для этого можно использовать либо инфракрасный датчик, либо тепловизор, либо термопару). Если хоть где-то происходит нагрев свыше 70 градусов, то это указывает на допущенные ошибки или недочеты в соединении.

Ещё один нюанс, который многие не учитывают – это наличие изоляции под стиральной машиной. В строительных магазинах для этого продают специальные «коврики» под стиральную машину, которые одновременно выступают и в качестве изолятора, и частично глушат вибрации корпуса (машинка после этого «не прыгает» при выполнении цикла отжима на высоких оборотах). И даже если на пол случайно разольют воду – это не приведет к короткому замыканию.

Тот самый антивибрационный коврик, который также выступает в качестве изолятора

Совет! Также не следует использовать заземление от другой контактной группы розеток – это может давать статические разряды в сеть и нарушать работу других бытовых приборов (особенно тех, которые уязвимы к статике: роутеры, ноутбуки, мобильные телефоны, компьютеры, телевизоры). Ноль тоже следует выводить отдельно. Это самый безопасный вариант подключения.

Типовые ошибки при подключении стиральной машины

В домах старой постройки вывод заземления на ноль — обычная практика. Но делать так, конечно же, не рекомендуется

Самые распространенные ошибки, которые допускают при подключении стиральных машин к электросети, следующие:

1. Подключение без заземления. Даже если в таком состоянии машинка проработает не один год, то рано или поздно статика приведет к выходу из строя платы управления. В худшем случае – при касании к корпусу стиральной машины будет «бить током».
2. Подключение без УЗО. Стиральные машины напрямую соединяются с водопроводом. Если в какой-то момент трубу прорвет или лопнет шланг, по которому подается вода (а это может быть и из-за забитого фильтра), то практически мгновенно возникнет короткое замыкание, что может привести к пожару. УЗО при таком раскладе мгновенно отключит питание (тогда как обычный автомат – только при повышении общей нагрузки в электросети). А это важно, так как современные стиральные машины поддерживают функцию отложенного запуска (для автоматической стирки по таймеру).
3. Подключение заземления «на ноль». При попытке запуска стиральной машины в таком случае обязательно срабатывает защита в щитовой и электричество полностью отключается.
4. Подключение к розетке, не рассчитанной на высокую нагрузку. В лучшем случае на ней просто появится нагар. В худшем – она начнет плавиться, после чего попросту перестанет работать (из-за оплавления контактных пластин).
5. Не отрегулирована позиция стиральной машины перед первым запуском. В этом случае может неправильно срабатывать датчик наличия воды, поэтому в барабане после стирки будет оставаться вода. Именно она и может накапливать статическое электричество, передавая его на барабан. По этой же причине можно при вынимании белья получить разряд током, даже если из розетки стиральная машина выключена.
6. После стирки не отключать машинку от розетки. Диодные мосты, которые предотвращают потребление электрики в выключенном состоянии, могут банально прогореть со временем. Остаточное электричество впоследствии пойдет на плату управления. Опять же, производитель тоже в инструкции четко указывает на необходимость отключать стиральную машину при неиспользовании. Если добраться к розетке сложно, то допускается отключение всей линии электропередачи из щитовой.

Это только распространенные ошибки.

Видео – Как подключить стиральную машину

Порядок подключения стиральной машины – пошаговая инструкция

Итого, порядок подключения стиральной машины должен быть следующий:

Шаг 1. Проложить 3-жильный кабель (с заземлением) от щитовой к месту установки стиральной машины.

Прокладываем 3-жильный кабель

Шаг 2. Установить совместимую розетку. Если монтаж производится в ванной, то розетка должна иметь класс защиты не ниже IP X4 или IP X5 в зависимости от расстояния до душевой, ванны, раковины.

Подключаем розетку

Шаг 3. Подключить УЗО (устанавливается в щитовой, а не возле розетки).

Подключаем УЗО

Шаг 4. Корректировка позиции стиральной машины. Для этого достаточно положить сверху строительный уровень и регулируя положение ножек выставить капсулу воздуха в нулевое положение. Не следует забывать и об изолирующем коврике.

Правильное расположение стиральной машины

Шаг 5. Тестовый запуск стиральной машины. Обязательно выполняется отжим и нагрев воды – это те функции, при которых получается самое высокое потребление электроэнергии. Если машинка новая, то перед первым запуском следует также снять транспортировочные болты (на задней стенке). Если этого не сделать, то при работе она будет чрезмерно вибрировать.

Тестовый запуск

Все эти рекомендации, кстати, производитель обязательно указывает в инструкции.

Те самые транспортировочные болты. Перед тестовым запуском их обязательно убирают

Цены на модельный ряд стиральных машин

Стиральная машина

Видео – Подключение и установка стиральных машин

Можно ли подключать через удлинитель?

Далеко не во всех ваннах имеются розетки (особенно в старых квартирах «хрущевках»). В них приходится подключать стиральную машину через удлинитель. Такой вариант допускается, но только если розетка, которая является основной, рассчитана на подобные нагрузки, а сечение провода удлинителя имеет сечение от 2,5 мм. (разрешается только медь, заземление тоже обязательно). Главное – надежное соединение с минимумом переходников.

Внимание! При подключении через удлинитель необходимо использовать минимально допустимую его длину. Оставшийся провод нельзя скручивать или располагать «битком» в одном месте – это тоже приведет к его возможному перегреву.

Удлинитель с влагозащитой. Стоят такие недешево. Обычные использовать — опасно

Итого, при подключении стиральной машины к электросети необходимо учитывать массу нюансов, начиная от сечения провода, по которому подводится электроэнергия, заканчивая установкой УЗО, автоматов, вывода заземления. Если хотя бы один параметр не учесть, то есть немалая вероятность раннего выхода из строя оборудования без возможности его ремонта по гарантии.

Видео – Как правильно подключить УЗО

remont-book.com

Как подключить стиральную машину к электросети правильно: 4 требования к установке

Рейтинг автора

Написано статей

Автор статьи

Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.

Просмотров: 95

Опубликована: 18-10-2018

Изменена: 18-10-2018

Время на прочтение: 4 минут

У этой статьи: 0 комментариев(я)

Техника куплена и установлена, осталось завершить последние приготовления и запустить работу. Одним из важных этапов подготовки является подключение стиральной машины к электричеству. Наверное, большинство из нас считает, что достаточно включить вилку в розетку и все дела. Но это не так, лучше сразу подготовить стиралку к работе по правилам, чем потом заниматься ремонтом.

Как правильно подключить СМА к электричеству: правила и запреты

Соединение с сетью проводится только после организации всех коммуникаций. Сначала машинка устанавливается по уровню на ровной и твердой поверхности. Затем снимаются транспортировочные болты в задней части корпуса. После подключаются водопроводные и сливные шланги.

Подготовительный этап закончен. Завершает цепочку подключение к электросети. Не все так просто, как кажется на первый взгляд. Стоит соблюдать требования к установке.

1. Запрещается использовать удлинители. Кабель стиралки не дотягивается до розетки? Придется переставить технику либо организовать ближайшую розетку. Вилка должна иметь качественный контакт с розеткой. Провода СМ обладают мощностью более 2 кВт, поэтому при включении в удлинитель (переноску) случаются теплопотери. В результате контакты нагреваются, что приводит к возгоранию.

2. Обязательно выполнять заземление. Это связано с устройством машинки. На ее корпусе скапливается потенциал в 110 Вольт. При наличии заземления эти 110 В уходят в землю. Почему производители создали такую конструкцию? Дело в работе фильтра помех, который выравнивает отклонения сети (смотрите схему). Поэтому при касании корпуса влажными руками вы можете ощущать небольшое покалывание. Без заземления эти «покалывания» обернулись бы серьезными поражениями током.

3. При установке в ванной обязательна организация влагостойкой розетки. Эксплуатация техники, которая работает с водой и электричеством, уже опасна. А если розетка находится возле ванной или душевой кабинки — риски возрастают. Поэтому розетка должна быть только влагостойкой. После работы вилка вытаскивается и отверстия закрываются заглушкой.

4. Использование УЗО и дифавтомата. Обязательно ли использовать два устройства? Да. Если УЗО предохраняет технику от поломки при скачке напряжения, то дифавтомат защищает пользователя от поражения током при пробое на корпус. Такое случается во время внутренней поломки деталей СМА.

Учитывайте наши рекомендации, чтобы избежать опасностей при работе с электричеством. Переходим к подготовке и практике.

Как подключить стиральную машинку к сети?

Начните с подготовки. Изначально составляется план прокладки кабелей, который учитывает особенности подключения техники. Если изначально учесть и просчитать все нюансы, впоследствии не придется заново штробить стены.

Мощность подключения и выбор кабеля. У разных моделей мощность отличается. Уточнить значения можно посмотрев на заднюю стенку корпуса. На наклейке указаны показатели. Обычно они не превышают 2500 Вт. Сравните данные в таблице, чтобы подобрать провод подходящего сечения.

Обычно используется трехжильный медный провод сечением 2–3 мм.

Также вам понадобятся подходящий УЗО, дифавтомат и расходные материалы: клеммы, кабели, хомуты.

Важно! Выбирайте качественную схему подключения.

Во время работ придерживайтесь схемы проводки стиральной машины. Возьмите кабель, который вы подобрали конкретно под потребности машинки. Проведите его от электрического щитка к автоматической цепи, УЗО и заземлению. Этапы показаны на картинке ниже:

Важно! Соединение медных и алюминиевых проводов выполняется только через клеммы. Скручивать их между собой запрещается!

Если щиток находится вне помещения, подвести можно к розетке электрической плиты. Также подключается дифавтомат, УЗО и заземление. Все соединения сходятся в защищенной розетке европейского типа.

Чтобы обезопасить себя и свою технику, организуйте правильное заземление. Если в новых домах оно уже предусмотрено по закону, то в старых постройках приходится заниматься подключением самостоятельно.

• Заведите заземляющий провод от розетки до фундамента снаружи здания. Прокладывайте путь по стенке.

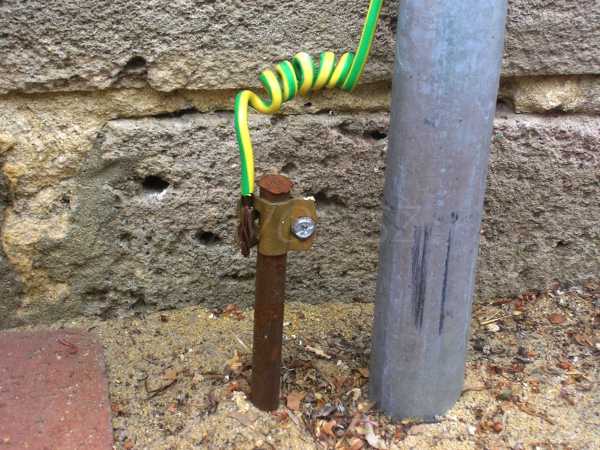

• Установите в землю металлический штырь на глубину двух метров. Верхушка штыря над землей должна быть не менее 30 см.
• Зачистите места соединений от изоляции и ржавчины.
• Намотайте жилы провода на штырь. Чтобы закрепить соединение, используйте сварку.

• Для защиты от погодных условий замотайте установку изолентой и наденьте резиновый колпак.

Работа окончена. Осталось включить вилку в розетку и запустить первую стирку. Безопасное проведение электрических соединений показано на видео:

Не пренебрегайте правилами и требованиями специалистов. Если вы ни разу не работали с электрикой, лучше обратиться к мастеру.

270076.ru

Подключение и установка стиральной машины – полный цикл работ

Итак, вы купили стиральную машину, и собираетесь подключить ее самостоятельно. Решение похвальное – вы сэкономите на услугах мастера, но нужно представлять себе последовательность действий по установке стиральной машины.

Основные условия для обеспечения нормальной работы агрегата – это демонтаж транспортировочных элементов, правильное подключение стиральной машины своими руками к сети, водопроводу и канализации, и правильная установка на полу.

Демонтаж транспортировочных элементов

Первое, что нужно сделать, чтобы самостоятельно установить стиральную машину – снять весь транспортировочный крепеж.

Они нужны только для перевозки-переноски машины, а в стационарной работе будут не только мешать, но и вредить.

Чаще всего эти загадочные элементы выглядят как болты, бруски и стальные скобы.

Если вы подключите машину с установленными транспортировочными деталями, то через некоторое время (1-6 месяцев) она просто сломается.

1. Болтами фиксируется бак для транспортировки. Если их не выкрутить, то бак не будет амортизировать, и вся машинка будет трястись, как в лихорадке. После их удаления бак будет висеть на мощных пружинах, и именно это – его рабочее положение. Пустые отверстия от болтов заглушаются пластмассовыми заглушками, которые идут в комплекте.
2. Скобы делают корпус жестче при транспортировке, а также фиксируют сливной шланг и шнур подключения машинки.
3. Иногда (но не обязательно) между баком и корпусом вы можете увидеть деревянные бруски. Чтобы их удалить, наклоните машину вперед и вытащите бруски.

Все снятые транспортные элементы постарайтесь сохранить на случай возможной транспортировки машинки в другое место.

По крайней мере, бак точно нужно будет закрепить болтами.

Подробно и с картинками демонтаж транспортировочных деталей описан в инструкции по эксплуатации.

Место для установки

Если машинка будет устанавливаться на кухне, или в комнате (не в ванной), то под ней должен быть железобетонный пол. Устанавливать стиральную машину на деревянный пол, линолеум или ламинат не рекомендуется – машинка будет постоянно вибрировать – и при стирке, и при отжиме.

В любом случае у вас под деревянным настилом есть ж/б плиты перекрытия пб, поэтому нужно снять деревянный пол и залить бетонным раствором место под машинку до уровня старого пола.

Впоследствии вы сможете отрегулировать плотность прилегания ножек машинки ко всем четырем точкам на полу – для этого ножки снабжаются резьбой.

Если пол под машинкой идеально ровный (проверьте уровнем), то вкручиваете ножки до конца – чем короче высота ножек, тем меньше условий для вибрации.

Если машинка будет устанавливаться в ванной комнате, то там пол уже бетонный, и вам ничего делать не нужно. Единственное препятствие – кафельная плитка на полу. По ней машинка может скользить при работе, поэтому нужно под нее просто подложить резиновый коврик.

Если этого не сделать, то через время вы увидите, что кафель под машинкой начнет трескаться и разбиваться на мелкие кусочки.

Установка

Как подключить стиральную машину к коммуникациям?

Нужно, прежде всего, подключить стиральную машину к холодному водопроводу, и проложить трубопровод для слива грязной воды.

Большинство существующих моделей имеют ограниченную максимальную и минимальную высоту выпускного патрубка.

Поэтому, чтобы подсоединить машину к канализационной системе, нужно устанавливать еще один сифон.

Также слив можно организовать и проще – просто закрепить конец сливного шланга на краю раковины или ванной. Крепление идет в комплекте.

Но белее безопасно стационарное подключение сливного шланга к системе канализации.

Имейте в виду – максимальная длина сливного шланга указана в инструкции и рассчитана на тот насос, который установлен в машине, поэтому наращивать его не рекомендуется.

Соединяется сливной шланг с канализацией через специальный сифон, который препятствует проникновению неприятного запаха застоявшейся воды из машинки и канализации в квартиру. Или же можно согнуть конец шланга таким образом, чтобы образовалась водяная пробка.

В некоторых инструкциях рекомендуется делать неплотное соединение в месте слива. Для чего это делается? Чтобы избежать засасывания воды из стиральной машины в систему канализации и предотвратить зависание программы, выполняемой машинкой.

Если вы будете делать неплотное соединение, то место воздушного зазора должно быть на несколько сантиметров выше, чем возможный подъем воды в ванной при засоре канализации.

Как отрегулировать положение

Установить стиральную машину самому достаточно просто. Однако очень часто пол в ванной комнате выполняется с наклоном, поэтому стиральную машину необходимо выровнять при помощи ножек, которые имеют резьбу и вкручиваются.

Желательно, чтобы высота ножек после регулировки была минимальной. Регулируется горизонтальное положение просто – покачайте машинку по диагонали, и вкрутите соответствующую ножку до устойчивого положения корпуса машинки. Нужно вращать ножку в нужном направлении, чтобы добиться устойчивого положения машинки на полу.

Есть также стиральные машины, которые можно устанавливать в кухонную мебель. Стиральную машину, не предназначенную для встраивания в мебель, нельзя устанавливать внутри нее, так как малейшая вибрация при работе приведет мебель в негодность.

Как подключить к водопроводу

Стационарно машинка подключается специальным гибким шлангом диаметром ¾ дюйма.

Шланг можно удлинить с соблюдением рекомендаций, о которых писалось выше. Все соединения необходимо уплотнять резиновыми прокладками.

После стирки воду желательно перекрывать, поэтому вам нужно будет смонтировать дополнительный вентиль на холодном водопроводе.

Также в эту схему рекомендуется включить механический фильтр-сетку, который ставится после вентиля.

Он нужен для защиты машинки от крупного мусора, который может быть в воде.

Часто такие включения появляются после ремонтных или профилактических работ водопровода. Это могут быть куски ржавчины, песок, грязь, и т.д. Периодически фильтр нужно чистить. Промышленность выпускает краны для отвода от тройников и муфт, и для отвода и подключения к бачкам унитазов и смесителям, установленным на стене.

Поэтому, в зависимости от расположения стиральной машинки, всегда можно выбрать соответствующую запорную арматуру. Такими кранами можно красиво подключить и смесители в новом скрытом водопроводе.

Для подключения сливного шланга к ванне понадобится шланг подлиннее, чем имеющийся. Это не очень удобное подключение, так как перед каждой стиркой нужно будет снимать гусак на шланге и наращивать шланг другим отрезком.

Преимущества такого способа слива воды – ваша стиральная машина никогда не протечет при простое, потому что наливной шланг не подключен.

Многие модели машин-автоматов оснащаются системой Аква-Стоп. Это наливной шланг, оборудованный на конце специальными электромагнитными клапанами. Подключается такой блок к сети 220 Вольт. И провода, и шланг находятся в гибком защитном кожухе.

Если стиральная машина не работает, то этот электромагнитный клапан подачу воды перекрывает, и вода не может поступать в машинку.

Чтобы машина работала правильно и долго, необходимо соблюдать горизонтальное расположение верхней крышки. Допускается горизонтальное отклонение не больше 2°, которое можно проверить обычным уровнем.

Также для некоторых помещений предусматривается жесткое крепление ножек к полу, например, на неустойчивом деревянном полу, на скользком и наклонном полу, и т.д. Для такого монтажа некоторые модели имеют специальные крепления – скобы для передних ножек.

Подключение к электрической сети

Техника безопасности при работе со стиральной машиной – непременное условие.

Как подключить стиральную машину к электричеству?

Для соблюдения правил ТБ необходимо подключать машину от распределительного щита с нулевым или заземляющим проводом сечением 3 мм.

Розетка тоже должна быть рассчитана на три провода.

Уделите внимание следующему моменту – заземление должно быть отдельным, его нельзя подключать к радиаторам отопления, к водопроводу или газоснабжению.

Если рядом с машинкой есть другие мощные потребители (посудомоечная машина, электрическая плита или кондиционер), то можно подключиться к ним.

В противном случае единственный безопасный выход – укладка трехпроводного мощного кабеля.

Такие работы нужно проводить, имея соответствующую подготовку. Поэтому лучше воспользоваться услугами специалистов. Они проблему подключения и подвода кабеля решат комплексно и по всем правилам ТБ.

Как альтернативный вариант, можно использовать двухпроводное подключение с использованием переносного УЗО, которое управляется дифференциальным током. Для этого рядом со счетчиком на отдельном распределительном щите устанавливается автомат и УЗО (устройство автоматического отключения).

Переносные устройства защитного отключения (УЗО)

УЗО предназначено для отключения напряжения сети, если вы прикоснетесь к токоведущим частям или к металлической части неисправной стиральной машины.

Установка переносных УЗО также преследует цель защитить помещение от возможного возгорания машинки с поврежденной электрической изоляцией.

Что вы выигрываете установке УЗО:

1. Подключение может быть проведено самостоятельно, без вызова специалиста.
2. Работа в широком температурном диапазоне.
3. Диапазон рабочих напряжений – от 115 до 265 V.
4. Установлен индикатор напряжения.
5. Небольшие габариты и вес устройства позволяют монтировать его в любом удобном месте и в любом положении.
6. Защита подключенного устройства при обрыве заземляющего провода, защита от импульсных и грозовых перегрузок.
7. Универсальное использование УЗО – устройство может работать с любыми электроприборами мощностью до 3 кВт.

Технические характеристики переносных УЗО

Напряжение питания, В	175-245
Частота, Гц	50
Номинальный ток, А	16
Ток отключения, мА	10, 30
Время отключения, с	0,03
Количество рабочих циклов	20000
Климатическое исполнение	УХЛ4
Степень защиты	IP20/IP44
Срок эксплуатации	15 лет

Это общий список работ и устройств, необходимых для правильного подключения стиральной машины. Если соблюдать правильность их выполнения, то вам не придется изучать информацию о ремонте стиральных машин.

Нет смысла рисковать новой дорогостоящей машинкой просто потому, что у вас не было желания ознакомиться с инструкцией или обучающей информацией.

voda-v-dome.net

Подключение стиральной машины к электросети

Всем доброго дня. Меня зовут Дмитрий, я автор сайта http://zametkielectrika.ru.

Сегодня у нас актуальная статья на тему подключения стиральной машины к электрической сети.

Итак, Ваша машинка уже доставлена из магазина, установлена, подключена к водопроводу и канализации. Остался не менее важный момент — это подключить ее правильно к электросети. Акцентирую внимание на слове «правильно», т.к. частенько встречаю серьезные ошибки и нарушения.

Хотелось бы призвать Вас к самому главному — это соблюдать электрическую безопасность при эксплуатации стиральной машины, иначе последствия могут быть печальными. Вот несколько несчастных случаев: случай 1 и случай 2.

Как подключить стиральную машину к электросети своими руками

Для этого рассмотрим 6 критериев, которые нужно обязательно соблюдать.

1. Мощность, сечение и марка проводов

Мощность большинства стиральных машин приблизительно составляет от 2000 до 2500 (Вт). Вот стикер моей LG WD-80192S.

Стикер с техническими данными стиральной машины

Зная мощность, мы можем определить необходимое сечение питающих проводов. Вот Вам таблица в помощь.

Если у Вас питание розетки для стиральной машины выполнено двухжильным кабелем, да еще и алюминиевым, то необходимо проложить новый медный трехжильный кабель (фаза, ноль, земля), т.е. по системе TN-C-S или TN-S.

Чаще всего в квартирах на розетки прокладывают медный трехжильный кабель сечением 2,5 кв.мм, ведь помимо стиральной машины в эту же розетку может быть включена дополнительная нагрузка, например, фен, электробритва и прочее. Соответственно, для защиты этой розеточной линии необходим автоматический выключатель с номинальным током 16 (А), характеристика С и УЗО на 25 (А), 30 (мА).

Читайте в моей новой статье, что такое характеристика В, С и D.

После определения сечения, необходимо выбрать марку питающего провода (кабеля). Переходите по указанной ссылке и по своим условиям прокладки выбирайте необходимую марку кабеля или провода. И не стоит забывать о том, что применение провода ПУНП в настоящее время запрещено.

2. Заземление

Место установки стиральной машинки чаще всего выбирают в ванной, т.е. в особо опасном помещении. Поэтому последние модели имеют защиту от поражения электрическим током класса 1. Это обеспечивается защитным заземлением — обязательное условие.

Это отчетливо видно на фотографии ниже. Вилка питающего шнура имеет заземляющий контакт.

Вилка с защитным заземлением

А что делать, если в квартире отсутствует заземление?

Ничего придумывать из головы не нужно — читайте мою статью про разделение PEN проводника, и Вы решите проблему с заземлением в квартире.

3. Розетка

Из предыдущего критерия следует, что нам необходима розетка тоже с заземляющим контактом (их еще называют «евророзеткой»). Лучше использовать розетку с керамической арматурой.

Я Вам НЕ рекомендую пользоваться удлинителями, тройниками и переходниками, т.к. это может привести к пожару в случае слабого контакта или перегруза.

Если Вы предпочитаете установить розетку в ванной комнате, то Вам необходимо приобрести специальную розетку с повышенным классом защиты, предназначенную для влажных условий. А лучше прочитайте статью про требования по установке розеток в ванной.

Специальная розетка для ванной комнаты

Как поменять розетку самостоятельно читайте здесь.

4. Устройство защитного отключения (УЗО)

Еще одним обязательным средством от поражения электрическим током является устройства защитного отключения (УЗО). Про это устройство у меня на сайте посвящен отдельный раздел — изучайте. Здесь единственное скажу, что его уставка должна быть не больше 30 (мА).

Устройство защитного отключения (УЗО)

В статье как правильно выбрать и купить УЗО Вы узнаете много интересного и полезного.

5. Схема подключения стиральной машины к электросети

Желательно розетку для стиральной машины запитать в квартирном электрическом щитке отдельной группой. Как это сделать смотрите здесь.

6. Запрещено

P.S. Теперь Вы знаете как правильно подключить стиральную машину к электросети. А на десерт сегодня классное видео…

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Подключение стиральной машины на кухне своими руками

Оглавление статьи:

Вступление

Подключение стиральной машины на кухне работа не сложная и любой домашний мастер, делающий ремонт кухни своими руками, легко с ней справиться. В статье я расскажу, как это сделать.

Современная квартира  наполнена разнообразной бытовой техникой. Она помогает нам готовить, убираться, мыть посуду и стирать. Но вся она не работает сама по себе. Любую бытовую технику нужно, прежде всего, подключить. Главное, сделать это правильно, без ошибок.

Этапы подключения

Подключение стиральной машины в квартире можно разбить на 5 этапов.

1. Подготовка стиральной машины к установке после доставки;
2. Установка стиральной машины на место;
3. Подключение стиральной машины к электропитанию;
4. Подключение стиральной машины к водопроводу;
5. Подключение стиральной машины к городской канализации.

Разберемся с каждым этапом. Напомню, я рассказываю про подключение стиральной машины на кухне.

Подготовка стиральной машины к установке после доставки

Важно! Перед установкой стиральной машины нужно открутить на задней стенке стиральной машины транспортные болты. Их как правило 3 или 4. Они предназначены для того, чтобы во время транспортировки барабан стиральной машины находился в зафиксированном состоянии.

Установка машины на место

Заранее определите место, где будет стоять стиральная машина.

На кухне место под стиральную машину выбирается поближе к мойке. При этом стиральная машина не должна вплотную располагаться к плите. Дверца машинки должна полностью и свободно открываться.

Установите стиральную  машину на выбранное место. Выставите стиральную машину по горизонтальному и вертикальному уровню. Для регулировки уровня используйте регулируемые ножки стиральной машины.

Важно! «Кривая» установка стиральной машины, будет нарушать баланс при вращении барабана. Как следствие, машина будет грохотать и подпрыгивать.

Подключение стиральной машины на кухне к электропитанию

На схеме обозначена отдельная розетка для стиральной машины

• Для электропитания стиральной машины заранее подготовьте отдельную электрическую розетку. Линия электропитания для стиральной машины должна быть отдельная со своим автоматом защиты на 16 Ампер.
• Группа электропитания стиральной машины должна быть отдельной и кабель электропитания стиральной машины должен вестись непосредственно от электрического щитка до электрической розетки стиральной машины. Сечение жил кабеля 2,5 мм, марки кабеля ВВГнг или НЮМ.
• Розетка обязательна, должна быть с заземлением.

1. Розетка с заземлением, 2. Кабель ВВГнг или НЮМ медный.



 Стиральная машина относится к приборам повышенной опасности, поэтому использование розетки без заземления для питания стиральной запрещено. Также запрещено в качестве заземления использовать нулевой рабочий провод и металлические конструкции и коммуникации квартиры (батареи, арматура и т.п.)

 Подключение стиральной машины к водопроводу

тройник-переходник для соединения пластиковых труб с металлическими или металлопластиковыми трубами

Водопровод в квартире обычно выполняется металлическими или металлопластиковыми трубами. У стиральной машины для подвода воды применяют пластиковый шланг, поэтому для подключения стиральной машины к водопроводу необходимо заранее на водопроводную трубу установить вентиль-переходник или тройник-переходник для соединения пластиковых труб с металлическими или металлопластиковыми трубами.

тройник-переходник для подключения стиральной машины

Подключите водопроводный шланг стиральной машины к переходному вентилю. На металлические резьбовые соединения обязательно подмотайте сантехнический лен с пропиткой Unipak, пластиковую резьбу уплотните прокладками. Обычно прокладки идут в комплекте.

 Подключение стиральной машины к канализации

Подключить  стиральную машину к канализации можно двумя способами.

Первый способ подключения стиральной машины к канализации

Первый способ подключения стиральной машины к канализации квартиры предполагает подсоединение слива стиральной машины  к сифону кухонной мойки.

Сифон мойки для подключения стиральной машинывывод слива стиральной машины в сифон мойки.

• Установите на кухонную мойку сифон с отдельным специальным отводом для стиральной машины.
• Присоедините слив стиральной машины к отводу сифона. Соединение зафиксируйте муфтой.

Второй способ подключения стиралки к канализации

Второй способ подключения стиральной машины к канализации квартиры, предполагает, подсоединение слива стиральной машины  непосредственно к канализационной трубе кухни.

Тройник канализационной трубы.1. Модернизируйте канализационный вывод кухни. Установите на кухонный канализационный вывод, это труба диаметром 40-50 мм пластиковый тройник, похожий на букву У. Один вывод тройника используйте для кухонной мойки, второй для стиральной машины. уплотнительное кольцо канализационной трубы.2. Не забывайте установить в канализационный вывод стиральной машины уплотнитель. Уплотнитель обеспечит плотное соединение шланга слива стиральной машины, диаметром 20 мм с канализацией. Диаметром 40-50 мм. 3. После выполнения всех этапов подключения стиральной машины осуществите проверку согласно паспорту к вашей стиральной машины.

Подключение стиралки на кухне закончено!

Видео инструкция: Как подключить стиральную машину

©Remont-kuxni.ru

Другие статьи раздела: Сантехника и техника кухни

• Записи не найдены

Последнее обновление 17 августа 2019

Поделись статьей с друзьями:

Похожее

remont-kuxni.ru

Как подключить стиральную машину без водопровода в доме » SanDizain.ru

Выезд на летний сезон за город может омрачиться необходимостью стирки в отсутствии водопровода. Зная, как подключить стиральную машину без водопровода, можно избавить себя от этой проблемы.

Как работает стиральная машина?

Процесс стирки в современных стиральных машинах полностью автоматизирован – залив и нагрев воды, добавление моющих средств, полоскание, отжим, слив отработанной воды, происходит по заданной программе.

Если программы разнообразны и зависят от модели стиральной машины, то принцип работы в них практически одинаковый.

Вода попадает в отсек для моющих средств, затем по резиновому патрубку заливается в бак, внутри которого вращается барабан. После стирки отработанная вода, с помощью сливного насоса, удаляется в канализацию.

Стиральная машина на даче

Попадает вода в стиральную машину посредством электромагнитного клапана, который открывается под действием электричества. При этом вода должна поступать под давлением. При недостаточном давлении в системе вода либо не заливается, либо сбивается программа стирки, и машина выходит из строя.

Если в квартире проблема подачи воды решается обычным подключением к водопроводу, то на даче это не всегда возможно.

Варианты организации водозабора

Стиральная машина на даче без водопровода может использоваться, если организовать подачу воды под давлением. Это можно сделать несколькими способами:

1. Добавлять воду вручную. При таком способе вода добавляется через отсек для моющих средств. Существенный недостаток такого варианта – после завершения каждой программы стиральная машина будет останавливаться, для продолжения необходимо доливать воду. Это трудоемкий процесс, на который уходит много времени.

организация водозабора для стиральной машины

2. Установка насосной станции. Довольно затратный вариант. Если дача используется только в летнее время и необходимо подключить только стиральную машину, то затраты не всегда себя оправдывают. К тому же, насосная станция требует наличия источника с чистой водой, который не всегда есть на даче.

3. Искусственное создание давления. Сделать это можно, поместив бак с водой значительно выше уровня стиральной машины. В идеале это 8-10 метров. Если дом имеет два этажа или чердак, то это вполне осуществимо. Минусы такого способа – необходимо носить воду на второй этаж.

4. Имитация насосной станции. Создается посредством установки небольшого насоса между баком с водой и стиральной машиной. Самый оптимальный способ, не требующий больших финансовых вложений.

Имитация насосной станции

Установка стиральной машины

Стиральная машина на даче без водопровода может быть установлена в любом помещении, где есть возможность подключить насос. Следует иметь в виду, что отработанная вода должна куда-то сливаться, а значит, потребуется специальная емкость или водоотвод.

Если имеется шланг достаточной длины, то легче всего вывести его на дворовую территорию и сливать в заранее подготовленную яму.

Важно! Перед запуском стиральной машины проверьте, удалены ли из барабана транспортировочные болты. Если этого не сделать, то при первом запуске стиральная машинка выйдет из строя.

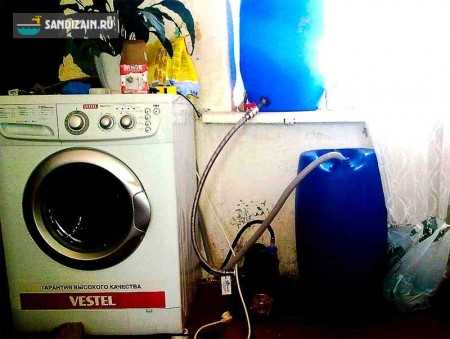

Имитация насосной станции

Решая, как подключить стиральную машину, стоит обратить внимание на способ с имитацией насосной станции. Для его реализации потребуется небольшое количество расходных материалов, а так же обычный насос – погружной, дренажный, и любой другой, используемый на даче.

Имитация насосной станции

Материалы, необходимые для подключения:
— насос;
— бочка или другая емкость для воды;
— реле для включения/выключения насоса;
— расходники: крановый шар, тройник, штуцер, переходники, фум-лента.

Если стиральной машины еще нет, то для дачи рекомендуется выбирать с маленьким объемом и, соответственно, небольшим потреблением воды (около 40 л. на 1 цикл). В зависимости от этого подбирается и емкость для воды. Для такого объема достаточно бочки на 100-110 литров.

Подключить стиральную машину автомат без водопровода можно следующим образом:

Собирается система, состоящая из насоса, реле давления, шланга. Объединяется это все при помощи тройника, от которого один шланг идет на стиральную машину, второй к реле давления, третий к насосу. Провода от реле давления (их всего два) подключаются, соответственно, к насосу и к сети в 220V.

Принцип работы реле заключается в следующем: при замкнутом реле в шланге отсутствует давление, насос работает для создания этого давления. Когда стиральная машина открывает электроклапан для заполнения водой, в системе падает давление, и, автоматически, срабатывает реле.

Оно, в свою очередь, запускает насос, который закачивает воду в машинку. Когда барабан наполнен водой в достаточном количестве, электроклапан закрывается и от реле на насос снова подается сигнал, теперь уже об отключении.

Соединение шланга от насоса и тройника рекомендуется делать съемным, на резьбе. Тогда насос можно будет использовать по его прямому назначению, а в период стирки его подключать.

Важно! При соединении всех деталей и шлангов необходимо использовать фум-ленту и герметик, во избежание утечек воды и замыкания.

Реле давления – довольно дорогой агрегат, поэтому, при желании и знании электрики, можно обойтись без него. Есть два варианта его замены:

— подключение напрямую к электроклапанам стиральной машинки. Для этого потребуется собрать схему, которая подключается к клапанам и работает, когда хотя бы один из них открыт. Для осуществления этой задачи потребуется вскрывать крышку стиральной машинки;

— подключение с помощью герконов (контакты в колбе из стекла). Геркон будет срабатывать и передавать насосу сигнал на включение, когда открывается клапан и вокруг него создается магнитное поле. Для реализации этой схемы машинку вскрывать не требуется.

Важно! Так как мотор во время работы сильно вибрирует, то устанавливать его необходимо на расстоянии от пластиковой емкости, например, его можно подвесить над бочкой.

Когда схема готова, подключение стиральной машины автомата без водопровода можно считать законченным. Необходимо только наполнить емкость водой и опустить в него шланг.

Подключение стиральной машины без водопровода «ручной вариант»: видео

sandizain.ru

No related posts.
