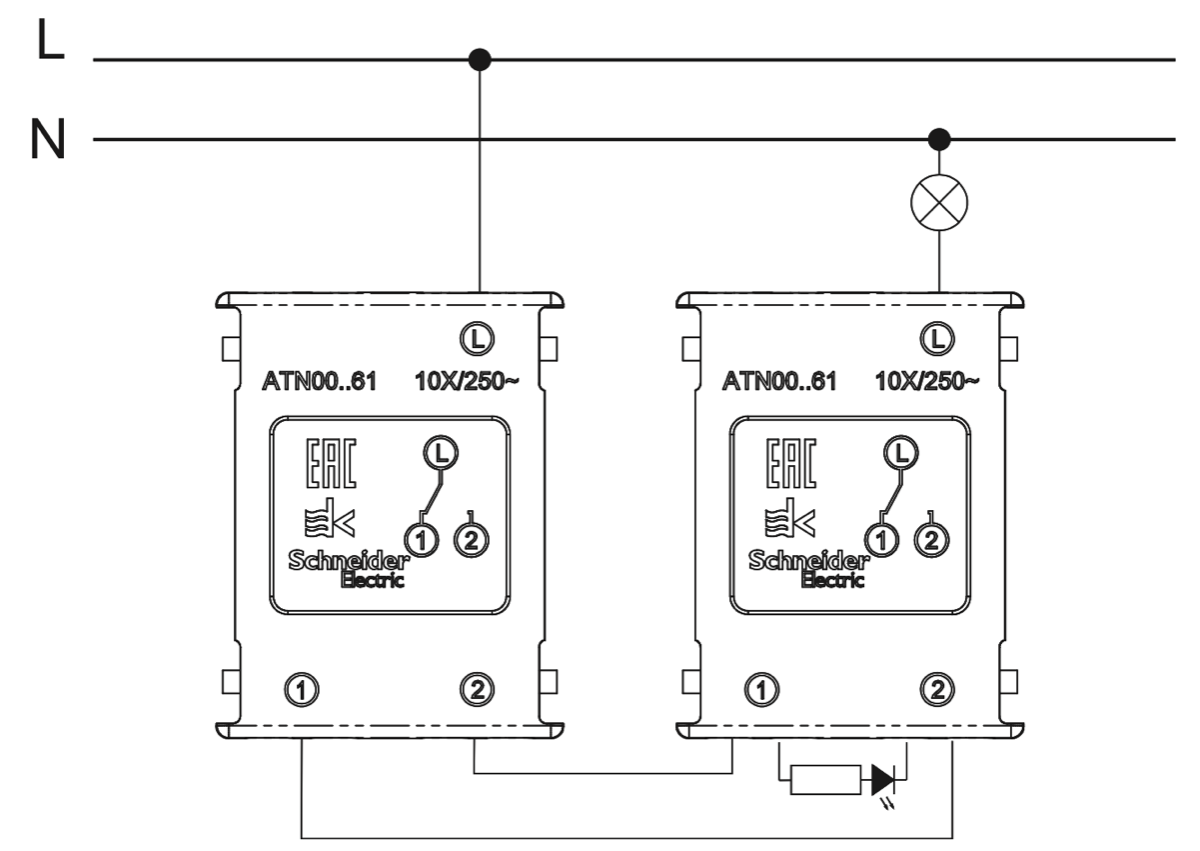

Как подключить маленький выключатель: Проходной выключатель для бра или настенного светильника — Советы на все случаи жизни — Каталог статей

Порядок объединения проводов

Монтаж выключателя предваряет подготовка. При помощи специальной отвертки (ее еще называют индикаторной) осторожно проверяют защищенные концы от электрощитка. По итогам проверки «ноль» и «фаза» в обязательном порядке обозначаются фломастером. Специалисты обходятся без этого, но тем, у кого нет опыта в подобном деле, рекомендуется затратить немного времени – это позволит предотвратить ошибки. Не игнорируйте данный совет, иначе вы потратите еще больше времени на исправление недочетов. После этого можно выполнять подключение.

На первом этапе подсоединяются три провода: «ноль» от электрощита объединяется с 2 концами световых приборов (люстры, светильника). Если монтируется новый осветительный прибор, «ноль» объединяют с единственным кабелем. Принцип подключения с уже имеющимися световыми приборами и новыми различный. В этом заключается основное отличие, его необходимо принимать во внимание.

На следующей стадии фазовый провод от электрощитка подводят к обособленному контакту выключателя, состоящего из двух клавиш. Данная мера требуется для дальнейшего отключения конкретного устройства, по-другому делать недопустимо, иначе будет нарушена главная схема.

В завершение подсоединяются оставшиеся концы проводов от световых устройств к 2 клеммам, которые содержит выключатель. Итогом проделанных манипуляций становится прерывание фазы при отключении любой из клавиш. На основании этого можно сделать вывод, что работа выполнена правильно. Принцип здесь несложный, вы сможете в нем разобраться и осуществить все необходимые действия своими руками.

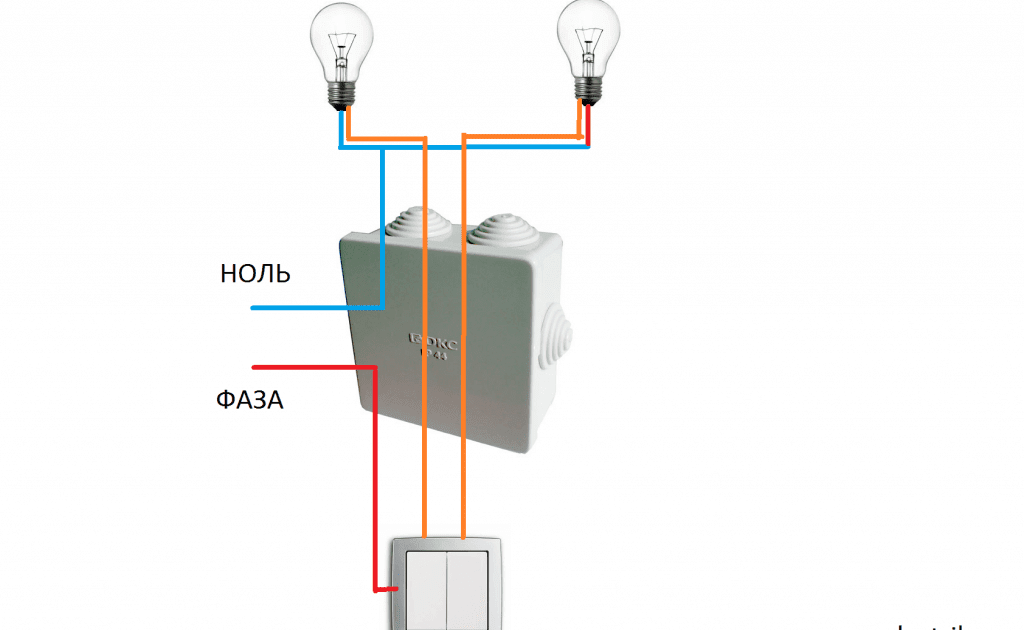

Картинка наглядно демонстрирует, как должны быть подключены провода. Фото помогут вам понять, что и в какой последовательности нужно делать.

Если вы попробуете поменять двухкнопочный выключатель своими руками, то поймете, что профессиональных знаний и умений в этом деле не требуется. С этой задачей смогут справиться даже новички, особых сложностей не возникнет. Многие из тех, кто пробовал самостоятельно подсоединять выключатели, утверждают, что обычную розетку смонтировать гораздо труднее.

Не бойтесь браться за эту работу, особенно если хотите сэкономить на услугах специалистов. Вам не придется ждать приезда мастера и платить ему деньги, вы сможете установить выключатель сами в свободное время. Конечно, есть определенные нюансы, о которых можно узнать исключительно в процессе работы, но вы сумеете в них разобраться.

Рекомендации специалистов

Перед тем как приступить к работе с электросетью, следует принять во внимание ряд важных тонкостей. Об этом говорят специалисты, регулярно сталкивающиеся с распространёнными ошибками, которые обычные люди допускают при установке выключателей. Профессионалы готовы дать советы и пояснить, как правильно выполнять монтажные манипуляции, чтобы получить долговечную готовую схему.

Представляем вашему вниманию несколько полезных рекомендаций:

1. Перед монтажом составляющих цепи основательно проверяется работоспособность элементов. В противном случае после подсоединения нужно будет «прозвонить» кабели, чтобы отыскать разрыв. Подобную вероятность следует исключить, иначе в будущем могут возникнуть проблемы. Вы же не хотите остаться без света из-за ошибок, допущенных при монтаже?!
2. Подключая два световых прибора, не экономьте на чаше, так как это может обернуться неприятностями. Рекомендуется заранее купить чашу, имеющую четыре выхода, позволяющую добиться максимально надежного соединения проводов. Подобное решение отличается практичностью и подтверждает правильность подсоединения.
3. Соблюдайте осторожность при соединении зачищенных проводов. Не допускайте их скрещивания, чтобы не возникло возможной угрозы при их дальнейшем использовании. Выполнить эти предписания трудно, но очень важно свести к минимуму касание.
4. Даже обычные розетки, которые стоят в каждой квартире, могут заискрить. Подобное происходит в результате контакта фазового провода с «нулем», поэтому старайтесь избегать ошибок.
5. Соединив провода, залудите концы. Для этой цели используется паяльный инструмент и припой. С этими приспособлениями многие не желают иметь дела, но не забывайте о том, что безопасность — прежде всего. Подобная мера предотвращает появление ржавчины, интенсивно образующейся под действием тока. Сделайте все необходимое, чтобы увеличить срок службы выключателя. Выполнив эту рекомендацию, вы избавите себя от необходимости в скором времени покупать и устанавливать новый выключатель.
6. Не экономьте изоленту. После того как вы закроете чашу, она будет единственной преградой разрыва, по этой причине желательно тщательно изолировать каждый участок зачищенных концов.

Если вы хотите, чтобы смонтированная вашими руками схема прослужила долго, следуйте рекомендациям профессионалов. Некоторые считают, что знают все сами, и игнорируют предписания специалистов. Из-за этого возникают ошибки, нарушающие работоспособность световых приборов, которые потом приходится устранять.

Руководствуясь советами профессиональных электриков, даже новичок сможет избежать ошибок. Вы правильно выполните работы по установке выключателя и обеспечите стабильную эксплуатацию освещения в своем жилище. Принцип монтажа выключателя одинаков и для квартиры, и для частного дома, главное — не пренебрегать рекомендациями.

Выключатель, оснащенный таймером

Современные производители электрооборудования предлагают новые модели выключателей, оснащенные таймерами. Многие люди не желают лишний раз подниматься для выключения света. Подобная необходимость доставляет дискомфорт любителям поспать; в таких случаях можно воспользоваться инновационными технологиями.

Сегодня есть возможность установки выключателя, оборудованного таймером. Благодаря таймеру работа выключателя заранее программируется, устанавливается определённое время отключения света. Выключатели с таймером – очередной шаг в будущее.

Стандартные розетки также оснащаются таким механизмом, но мы пока остановимся только на выключателях. Опыт показывает, насколько важна проверка контактов, но трудностей в любом случае не предвидится. Производители разработали обособленную конструкцию. Подведение контактов к датчику не предусматривается, он не нуждается в питании от электрической сети.

Наиболее востребованы электронные датчики, но можно встретить и механические, хоть они и менее популярны. Какой вариант предпочесть – решать вам, монтаж не имеет различий. Естественно, розетки, обладающие сенсорным дисплеем, более удобны, но на выключателе он может отсутствовать. По этой причине рекомендуется сэкономить финансы, отказавшись от лишних деталей, требующих больших расходов. Решение принимают покупатели, а об особенностях каждой модели детально могут рассказать продавцы.

Схема подсоединения — не такая уж сложная. Выключатели, состоящих из двух клавиш, уже много лет пользуются популярностью и применяются повсеместно; их можно встретить почти в каждом доме, поэтому особенности монтажа знакомы большинству людей. С этой задачей можно справиться в течение нескольких минут, конечно, если ответственно подойти к подготовке.

Все же гораздо труднее прямо на месте объединить клеммы, рекомендуется заранее подготовить оголенные концы проводов. Обособленная чаша выступает непременным условием, гарантирующим надежность. Многие новички забывают об этом моменте и оставляют кабеля, маскируя их штукатурным слоем.

Устанавливая выключатель, старайтесь работать аккуратно: этот прибор хоть и маленький, но может испортить отделку стеновой поверхности. Лучше всего монтировать выключатель на этапе ремонтных работ, конечно, если вам не требуется срочная замена сломавшегося механизма.

Теперь вы знаете не только как подключить двухклавишный выключатель, но и как продлить срок его службы, каких ошибок следует избегать, чтобы прибор функционировал исправно.

Видео

Монтаж двухклавишного выключателя не потребует особых усилий и не займет много времени — убедитесь в этом сами. Процесс самостоятельного подключения выключателя облегчит просмотр обучающего видеоурока. Наглядная схема подключения двухклавишного выключателя представлена на этом видео:

используем схемы для правильного подключения.

Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.

Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.

Чтобы установить выключатель,необходимо сделать следующее…

Как установить выключатель света

Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.

Выключаем автомат

Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем, что это лучше проверять несколько раз, прежде, чем касаться электрических проводов .

Проводка подключения выключателя

Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.

Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.

После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.

Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.

Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.

После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.

Как подключить выключатель света

Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).

Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:

• белый или коричневый — фаза;
• синий или черный — ноль;
• желтый, зеленый, желто-зеленый — заземление;

И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).

Отверткой крепко прикрутите винты, прижимающие провода в выключателе.

После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:

После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.

Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.

Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.

Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.

Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.

Последний шаг, включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.

На картинке вы можете посмотреть как правильно подключать электрический выключатель света: одноклавишный, двуклавишный и так далее.

Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.

Бытовой выключатель – это электротехнический двухпозиционный прибор коммутации, предназначенный для ручной подачи электрического тока на люстру или светильник.

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода , а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключатся к нижнему контакту выключателя .

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы .

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы. Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.

Как установить розетки и выключатели

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

• одноклавишные;
• двухклавишные;
• трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.

Электрические схемы выключателя в сети показаны на рисунке.

Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.

1. Отключить электропитание.
2. Снять переднюю крышку старого выключателя, вывернув центральный винт.
3. Открутить винты, фиксирующие выключатель в пластиковом стаканчике (подрозетнике).
4. Ослабить крепление распорных «лапок», частично вывернув винты, расположенные по бокам корпуса выключателя.
5. Извлечь выключатель из пластикового стаканчика.
6. Отсоединить проводники от клемм, запомнив или наметив маркером их положение.
7. При необходимости – заменить подрозетник старого образца на новый, пластиковый. Для быстрой фиксации подрозетника в гнезде применяется водный раствор алебастра.
8. В последовательности, обратной процессу демонтажа старого выключателя, установить новый и закрыть переднюю крышку. Следует обращать внимание на символы, указанные возле клемм на корпусе: стрелочками обозначаются «вход» и «выход» фазы.

Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.

Нюансы установки клавишных выключателей и розеток

1. Выбор цвета и дизайна. В этом вопросе следует руководствоваться правилами сочетания стиля и цвета материалов, используемых при отделке интерьера помещения. Выключатели и розетки не должны выделяться на стене, а значит их нужно подбирать в тон к основному цвету.
2. Где установить выключатель или розетку. Выключатель освещения устанавливается при входе в помещение, обычно – с правой стороны. Розетка обязательно должна находиться вблизи потребителя (подключаемого электроприбора). Перед заменой всей проводки следует заранее определить мощность, количество и расположения основных электроприборов.
3. На какой высоте устанавливать выключатели и розетки. Высота установки розетки от пола – 20 см, но в некоторых случаях (например, для подключения бойлера или кондиционера) будет лучше, если розетка будет расположена ближе к потолку. Выключатели устанавливают на высоте около 90 см от пола. Но если в доме есть маленькие дети, выключатели могут быть установлены выше.
4. Для установки в перегородку из гипсокартона используют подрозетники (пластиковые стаканчики) специальной конструкции — с зажимными лапками. Закручивая боковые винты по бокам, лапками прижимают и фиксируют подрозетник в гнезде.
5. Необходимо соблюдать минимальное расстояние между розеткой (выключателем) и другими коммуникациями. Между розеткой (выключателем) и газовой трубой должно быть не менее 0,5 м. До двери душевой кабины должно быть не менее 0,6 м.
6. Проходные выключатели, предназначенные для включения/отключения источников света из разных зон помещения, подключаются по схеме, указанной на их корпусе.
7. При подключении выключателя с подсветкой один провод, подключенный к ней, присоединяют к фазной клемме, а другой – к любой из оставшихся клемм.

Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.

Правила установки розеток

Розетки бывают:

• для открытой проводки;
• для скрытой проводки;
• с заземляющим контактом;
• без заземляющего контакта.

Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).

Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:

• однофазные;
• для трехфазной сети.

Последние бывают с нулевым проводником и без.

Установка розеток выполняется в соответствии со следующими правилами.

1. В помещениях с повышенной влажностью устанавливаются розетки с заземляющим контактом для подключения к заземляющему проводнику. Размещают розетки на расстоянии не менее 0,6 м от сантехприборов.
2. При подключении трехфазной розетки необходимо соблюдать фазировку (правильное чередование фаз). Это важно для нормальной работы некоторых приборов. Для фазировки потребуется специальный прибор — вольтамперфазометр (ВАФ).
3. В однофазной сети «нулевой» провод (N) изолирован материалом синего цвета, «фазный» (L) — коричневого, заземляющий провод – желто-зеленого. Встречается и другая маркировка, когда фазный провод имеет красную, белую или черную изоляцию.
4. Для трехфазной сети принята маркировка фазы «А» желтым, фазы «В» — зеленым, фазы «С» — красным цветом. Соблюдение маркировки сделает монтаж более легким.

Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.

Как установить автоматический выключатель

В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.

1. Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
2. Установка «автомата» выполняется после отключения электросети.
3. «Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
4. Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
5. При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
6. Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
7. При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
8. После монтажа подключают электропитание и проверяют правильность работы электроприборов.

В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.

Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

__________________________________________________

Условно всех электриков можно разделить на две большие группы: «бывалые» и «опытные». Бывалые всегда все знают, могут проверять фазу пальцем, их и током не раз «щелкало», они короткие замыкания не раз делали. Для них ПУЭ не указ, они «всех умнее», работают очень быстро и по принципу «и так сойдет». Бывалые могут только увидеть, что что-то не так сделали уже после возникновения неприятных ситуаций.

Опытные никогда не скажут, что они все знают, никогда не стесняются учиться, беспрекословно выполняют правила установки электрического оборудования. Их главное отличие – они не видят уже состоявшуюся проблему, а предвидят возможность ее возникновения и принимают все меры для предупреждения. Мы надеемся, что и вы будете прислушиваться к советам и перейдете в категорию опытных. Даже такое простое, на первый взгляд, дело, как подключение выключателей требует определенных знаний и умения. Для того чтобы уменьшить риски ошибок, нужно поближе познакомиться с выключателями и правилами их монтажа в зависимости от вида.

Всего есть несколько категорий выключателей, каждая из них имеет свои особенности и может применяться для бань.

Виды выключателей	Описание
	Сила тока, подающаяся к лампочке, может плавно регулироваться. Соответственно, плавно регулируется и освещение, экономится электрическая энергия (не всегда, об этом ниже). Регулирование освещения может производиться роликовой ручкой (старые образцы) или сенсорной кнопкой (новые образцы).
	Из названия понятно, что выключатели имеют встроенные электронные схемы управления, могут в автоматическом режиме включать/выключать свет по программе, заданной потребителем. Довольно дорогие устройства, но отлично страхуют забывчивых пользователей.

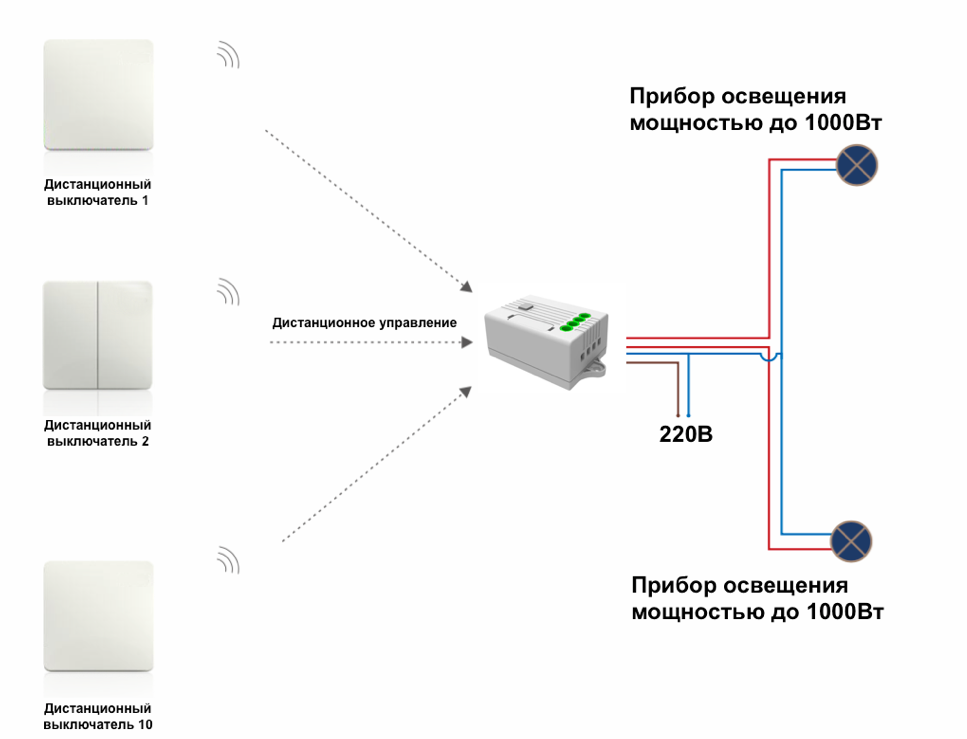

	Работают при мощи пульта удаленного управления. Цена, конечно, немаленькая, но удобства и возможные функции стоят этого.
	Самые распространенные и самые универсальные. В банях используются чаще всего. Могут одновременно включать/выключать до четырех осветительных приборов, монтируются с открытой и скрытой проводкой. Простые, безопасные и надежные.

Для скрытой проводки выключатели утапливаются в стену, монтаж происходит в специальных коробках Бермана, над поверхностью стены видны только клавиши.

Для открытой проводки выключатели фиксируются к стене, на поверхности располагаются не только клавиши, но и корпус.

Для влажных помещений применяются включатели с классом защиты корпуса не менее IP 34.

Технология подключения всех типов не особо отличается, рассмотрим правила подключения наиболее используемых вариантов выключателей. Исходные данные – вся электрическая проводка сделана с учетом ПУЭ.

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК. ПУЭ. Издание седьмое. Файл для скачивания

Цены на выключатели света

выключатель света

Как устанавливать одноклавишный выключатель скрытой проводки с подсветкой

Очень важно. Всегда и во всех случаях перед началом любых работ с электропроводкой выключайте главный разъединитель на входном распределительном щитке. И еще очень важно – не ленитесь во время производства работ повесить на щиток предупреждение, что ведется монтаж электропроводки. Это предотвратит случайное включение питания третьими лицами. Такие действия спасли не одну жизнь, правила техники безопасности написаны чьими-то несчастными случаями.

Шаг 1. Снимите крышку выключателя, если у вас на клавише есть подсветка – она должна гореть в выключенном положении и гаснуть во включенном. Клавиши во включенном положении должны находиться вверху. Некоторые производители делают положение клавиши наоборот, внизу включается, вверху выключается. Это не проблема, переверните выключатель на 180° и все будет нормально. Это небольшое нарушение ПУЭ, правила гласят, что подвод питания к любому электрическому прибору всегда должен быть снизу. Мы считаем, что пусть уж так, чем клавиши будут включаться в обратную сторону. Но еще лучше – не покупайте такие выключатели.

Шаг 2. Проверьте работоспособность выключателя. Лучше это делать еще до установки, чем уже после подключения проводов и подачи тока. Для проверки нужно иметь тестер или сделать обыкновенную контрольку из пальчиковой батарейки и маленькой лампочки. Если вы не знаете, как ее делать – не беритесь за монтаж электрической проводки.

Тестером проверить устройство не сложно. Переключите тестер в положение «сопротивление», присоедините два контакта к клеммам выключателя и несколько раз включите/выключите его. Тестер должен показывать то короткое замыкание, то разрыв цепи. Таким образом, кстати, проверяется в каком положении клавиши (верхнем или нижнем) будет включаться осветительный прибор. Обращайте на это внимание, чтобы потом не пришлось переворачивать выключатель вверх ногами.

Шаг 3. Отпустите зажимные болты клеммников. Подсоедините на вход подводящий провод, помните, что это должна быть фаза, а не ноль. Известные производители светодиоды подключают сразу, китайские и турецкие «мастера» оставляют эту операцию нам. Следовательно, к входной клемме присоедините и один из проводов светодиода, какой именно – не имеет значения.

Защитную изоляцию можно снимать ножом. Не пользуйтесь острым ножом, не надрезайте провод, во время изгиба он в месте надреза может сломаться. Если провод в коробке имеет запас по длине, то проблем не будет, можно еще раз зачищать. Если длина провода сделана «впритык», придется его удлинять, а это делать нежелательно.

Еще один способ легко убрать изоляцию – нагреть конец провода зажигалкой и быстро кончиками пальцев снять мягкое покрытие.

Шаг 4. Хорошо затяните болтик на клемме, проверьте надежность соединения, попробуйте с достаточным усилием вырвать провод. Если вам это удалось – повторите присоединение сначала, только более внимательно.

Шаг 5. Провод, который идет на лампочку, присоедините ко второй клемме, сюда же нужно «впихнуть» второй провод от светодиода. Затяните болтик и таким же способом проверьте прочность зажатия контактов.

Важно. Как правило, диаметр силового проводя значительно больше, чем диаметр провода светодиода. Во время их совместного соединения зажим упирается только в большой провод, маленький остается не зажатым. Чтобы устранить эту проблему нужно проводок от светодиода несколько раз обернуть вокруг большого. В этом случае пластина клеммы будет зажимать оба провода одновременно и надежно.

Вставляем оставшиеся провода в клемму

Шаг 6. Вставьте корпус выключателя в коробку Бермана и надежно ее зафиксируйте. Верхняя плоскость коробки должны находиться в одной плоскости со стеной. Корпус фиксируется специальными отжимными распорками, лапы разводятся болтиками, установленными с двух сторон выключателя.

Шаг 7. Проверьте надежность фиксации корпуса в коробке, все нормально – закрывайте его крышкой с клавишей.

Настоятельно рекомендуем сделать так, чтобы провод под напряжением соединялся с нижним (недоступным) контактом патрона. Это будет служить дополнительной защитой от поражения электрическим током во время замены лампочки при включенном выключателе.

Видео – Подключение одноклавишного выключателя скрытой проводки

В случае скрытой проводки коробка Бермана для включателя со всеми проводами уже должна быть установленной в стене. Если ее нет, а со стены точат только провода – проблема, придется делать лишнюю работу. Как ее устанавливать?

Цены на индукционные отвертки-тестеры

отвертка-тестер

Установка коробки Бермана

Шаг 1. Откройте кабели скрытой проводки примерно по 10 сантиметров с каждой стороны коробки. Очень осторожно снимайте штукатурку с кабеля. Мы не советуем пользоваться болгаркой, лучше осторожно работать зубилом.

Шаг 2. Разметьте и сделайте отверстие под коробку. Можно вручную, а можно и при помощи дрели со специальной алмазной насадкой. Второй вариант для профессионалов, а любителям придется долбить стену зубилом. Размеры отверстия должны быть на 1÷2 сантиметра больше коробки.

Шаг 3. Вставьте коробку в подготовленное отверстие, проверьте ее положение. Все нормально – затягивайте провода вовнутрь.

Шаг 4 . Гипсом закрепите коробку в отверстии, еще раз проверьте ее положение. Одновременно сделайте канавки под кабели. Подождите, пока гипс или алебастр схватится и продолжайте монтаж.

Сразу скажем, что такая ситуация не должна встречаться в принципе, только откровенный халтурщик может себе позволить не устанавливать коробки по время монтажа скрытой проводки.

Цены на подрозетник

подрозетник

Как устанавливать спаренный выключатель скрытой проводки

Двухклавишные включатели также могут иметь диоды, облегчающие включение света в темной комнате. Размеры корпуса и коробки Бермана стандартные, выключатель может устанавливаться в одинаковые по диаметру отверстия в стенах с одноклавишным.

Шаг 1. Распакуйте включатель, снимите переднюю крышку с клавишами. В большинстве моделей она крепится к корпусу защелками, снимается после незначительного усилия на отрыв.

Большинство деталей выключателя из пластика, не применяйте к ним больших усилий, если что-то не отсоединяется – ищите причину, а не решайте проблему за счет физической силы. Клавиши можно снять ножом или отверткой, поддев их со свободной стороны.

Шаг 2. Снимите пластиковую сердцевину выключателя. Она есть не у всех моделях включателей и служит для дополнительной защиты пользователей от поражения током. На корпусе снизу есть один контакт с зажимной клеммой и одно незанятое отверстие. Это отверстие чисто технологическое, используется во время изготовления других типов выключателей в стандартном корпусе. С другой стороны корпуса есть два контакта, по одному к каждой клавише.

Шаг 3. Присоедините входящий фазовый провод синего цвета к выключателю с той стороны, где есть только одна клемма. Внутренние соединения подадут ток сразу к двум клавишам.

Шаг 4. Двумя бесконтактными индикаторами определите правильное положение клавиш. По стандартам все коммутаторы должны включать потребители тока в верхнем положении клавиш. Один индикатор замкните на вход клавиши, а второй на выход, пробуйте их включать/выключать. В том положении, в котором лампочка индикатора загорелась. Прибор пропускает ток – запомните положение клавиш и во время установки выключателя в коробку соблюдайте правильное пространственное положение.

Шаг 5 . Прикручивайте провода коробки к выключателю. Синий фазный со стороны одного клеммника, два других со стороны двух клеммников. Вставьте корпус выключателя в коробку, винтами зафиксируйте его положение, установите на место подрешетник, пластиковую сердцевину и две клавиши.

Шаг 6 . Соедините провода в монтажной коробке. Принцип соединения такой же, как и для одноклавишного выключателя. Разница только в том, что на выходе будет, кроме фазного, два провода к каждому осветительному прибору по отдельности. Надежно заизолируйте провода и разведите их по разным углам монтажной коробки.

Шаг 7. Проверьте соединения при включенном и выключенном положении клавиш, все нормально – можете подавать питание.

Видео – Подключение спаренного выключателя скрытой проводки

Такого типа включатели чаще всего применяются в банях из сруба или оцилиндрованного бревна. Могут иметь различные модификации, но алгоритм монтажа для всех типов остается одинаковым.

Шаг 1. Плоской отверткой или ножом подденьте клавишу сбоку и снимите ее. Она держится на пластиковых защелках, не прилагайте больших усилий, клавиша должна сниматься легко. Пластиковая крышка крепится к корпусу винтами, открутите их и снимите крышку.

Шаг 2. Извлеките механизм выключателя и монтажные мембраны для герметизации входа/выхода электрических кабелей. Мембраны вставлены в направляющие корпуса и легко вынимаются.

Шаг 3. Точно разметьте положение корпуса выключателя на стене. Для гарантии можете воспользоваться уровнем.

Стенка корпуса имеет специальные отверстия для крепления саморезов, с их помощью крепится выключатель. Бывают случаи, когда стандартные отверстия по каким-то причинам нельзя использовать – или именно в этих местах трещины на стене, или в этих местах декоративные элементы оформления стены – не имеет значения. Возникла такая ситуация – не расстраивайтесь, кончиком ножа аккуратно проделайте новые отверстия в подходящих местах. Закрепите корпус на несущей поверхности.

Шаг 4. Подвод кабеля осуществляется через защитную мембрану. Проткните ее отверткой и проденьте в отверстие кабель. Если диаметр кабеля намного больше, чем сделанное отверстие, отрежьте острым ножом верхний выступ мембраны. Производители специально делают ее с выступами различных диаметров, это не только облегчает процесс монтажа, но и повышает герметичность. Имейте в виду, что для повышения универсальности установки выключателя он имеет две мембраны – по одной с каждой противоположной стороны. Вам для подключения освещения понадобится лишь одна, вторую не трогайте, пусть остается целой.

Шаг 5. Подключите провода к клеммам выключателя согласно вышеописанным способам. Защитные выключатели наружной установки также могут иметь несколько клавиш, что позволяет с одного устройства управлять несколькими осветительными приборами.

Шаг 6. Проверьте надежность соединения проводов, попробуйте их вытянуть. Еще раз подтяните болтики фиксации. Все в порядке – вставляйте механизм включателя в корпус, закрывайте крышкой и ставьте на место клавишу.

Внимательно прикручивайте крышку выключателя, по всему периметру она имеет уплотнитель. Следите, чтобы он лег на свое посадочное место без загибов. Некоторые современные модели влагозащитных выключателей предоставляют возможность самостоятельной установки светодиодной лампы, для этого на корпусе предусмотрено посадочное гнездо для лампочки, а клавиша имеет прозрачные углы, которые хорошо видно в темное время суток. Светодиод можно приобрести магазине самостоятельно, как его подключать мы описывали выше.

Видео – Установка водозащитного выключателя открытой проводки

Мы рассказали, как подключаются наиболее простые и наиболее распространенные виды выключателей, несколько слов нужно сказать и о других типах, более сложных и более функциональных.

Для начала нужно знать, что не все диммеры экономят электрическую энергию, об этом умалчивают производители. Есть реостатные диммеры, регулирование силы тока происходит за счет реостата, он бете на себя часть силы тока, на осветительный прибор поступает ток меньшего номинала. Да, сила освещения регулируется, но не за счет общего уменьшения потребления энергии, а за счет ее перераспределения между двумя потребителями – лампочкой и реостатом. Стоит ли платить лишние деньги за такой «экономный» включатель – решайте сами.

Энергию позволяют экономить только электронные диммеры, они состоят из полупроводниковых симисторов и динисторов, регулирование силы тока происходит за счет ступенчатой отсечки фазы. Эти включатели экономят энергию.

Важно. Если обыкновенные выключатели не имеют классификации по мощности, то у диммеров она есть. Мощность выключателя указывается на корпусе, она подбирается с учетом общей мощности всех потребителей, подключенных к устройству. Как и всегда, настоятельно советуем приобретать диммеры с запасом по мощности.

Электрическая схема подключения диммеров не отличается от электрической схемы подключения обыкновенных выключателей.

Подключение таймеров

Существует большой ассортимент таймеров, позволяющих производить настройки включения/выключения света с различным интервалом времени. Для бани стоит приобретать наиболее дешевые модели, это не то помещение, которым пользуются ежедневно.

Важно. Таймеры имеют довольно сложную электронную начинку, которая крайне негативно реагирует на повышение температуры и влажности. Светильники, подключенные к ним, могут устанавливаться в любых помещениях, а сам выключатель следует монтировать только в комнате отдыха.

Подключение электрических кабелей производится по обычной схеме, фаза обязательно должна идти через клавишу. Но есть и одна существенная особенность – к выключателю должны подводиться и фаза, и ноль. Электронная начинка не будет работать без автономной электрической цепи, причем она должна быть в постоянно замкнутом состоянии.

Каждый выключатель таймер рассчитан на максимальную мощность потребителей тока, ее следует учитывать во время выбора конкретной модели. Еще одно предупреждение. Электронная начинка таймера очень чувствительна к перепадам напряжение, это может вызывать не только сбои в произведенных настройках функционирования, но и ставать причиной полного выхода и строя электронных микрочипов.

Цены на диммер

Подключение дистанционных выключателей

Сложные электронные устройства, использование для бань не всегда оправданно. Но те владельцы, которые желают создавать для себя максимально комфортные условия, их устанавливают. Положительный момент – возможность не вставая с места управлять освещением всех помещений бани. Недостаток – высокая стоимость. К одному выключателю могут подключаться несколько потребителей электрической энергии. Боятся высокой температуры и повышенной влажности. В коробке должна быть фаза и ноль, микросхемы должны быть постоянно запитанными к сети.

Видео – Дистанционный выключатель света с пультом Сапфир-2503

Удар током – это не удар молотком по пальцу, не относитесь пренебрежительно к существующим правилам и технике безопасности. Если вы не уверены в добросовестности или квалификации электрика, делавшего разводку, то настоятельно рекомендуем проверить соединения в монтажной коробке для разводки.

В коробке одноклавишного выключателя должно быть две жилы – синяя под ноль и коричневая (или иного цвета) под фазу.

В распределительной коробке должен быть кабель с общего щитка. К синему (нулевому) проводу должен быть присоединен провод, идущий к осветительному прибору, фазный провод нужно присоединить к фазному проводу, идущему к выключателю. С выключателя другой провод возвращается в монтажную коробку и там соединяется с проводом, идущим к осветительному прибору.

Для двухклавишного выключателя разводка иная. Кабель выхода на осветительный прибор должен иметь три жилы: одну синюю фазную и две без напряжения. Фазный провод трехжильным кабелем должен подаваться к двухклавишному выключателю и подключаться к общему вводу для двух клавиш. На выходе каждой клавиши есть отдельные провода, которые далее соединяются в монтажной коробке с проводами кабеля светильников.

Соединение кабелей в монтажной коробке можно делать обыкновенной скруткой или с помощью специальных клеммников. Если вы делаете скрутку, то тщательно их изолируйте и разводите фазные и нулевые провода по разным углам коробки. Никогда не соединяйте между собой медные и алюминиевые провода, такое соединение быстро окисляется, перегревается и перегорает. Это, если вам повезет, если не повезет, то возможно загорание бани.

Распределительные коробки должны располагаться над выключателями, это стандартное требование. Такое расположение позволяет быстро находить нужные провода в случае возникновения проблем с электрическими потребителями.

Очень важно. Не забывайте перед работой с электрооборудованием проверять отсутствие напряжения даже после отключения автомата. Бывают случаи, когда разъединитель щелкнет (такой звук издается при его отключении), а цепь не прерывается. Чтобы избежать несчастного случая после выключения арматуры на щитке дополнительно проверяйте надежность ее срабатывания индикатором или тестером.

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы. Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье.

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

• одноклавишные;
• двухклавишные;
• трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой. При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару.

Электрические схемы выключателя в сети показаны на рисунке.

Важно! Монтаж можно выполнять только после отключения электропитания. Для этого следует перевести автоматический или пакетный выключатель в щитовой, расположенной на лестничной площадке, в положение «ВЫКЛ» и проверить наличие напряжения индикатором.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.

Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

Выясним, как установить выключатель двухклавишный. В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования. К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Основное правило: выключатель всегда должен «разрывать» фазный провод (его можно определить с помощью индикатора). «Нулевой» провод в выключатель не заходит и коммутируется непосредственно с проводкой источника света.

Нюансы установки клавишных выключателей и розеток

Важно: для того чтобы избежать поражения детей электрическим током, необходимо устанавливать розетки закрытой конструкции или применять специальные заглушки.

Правила установки розеток

Розетки бывают:

• для открытой проводки;
• для скрытой проводки;
• с заземляющим контактом;
• без заземляющего контакта.

Кроме обычных, используют розетки влагозащищенного исполнения (см. фото).

Такие устанавливают в помещениях с повышенной влажностью (в парных, в бассейнах, в санузлах, на кухне). По количеству фаз розетки различают:

• однофазные;
• для трехфазной сети.

Последние бывают с нулевым проводником и без.

Установка розеток выполняется в соответствии со следующими правилами.

Важно: многожильные провода перед присоединением к клемме розетки или выключателя опрессовывают. Обязательно фиксируют винтами корпус розетки, вкручивая их в отверстия подрозетника.

Как установить автоматический выключатель

В некоторых случаях во внутриквартирном распределительном щитке необходима установка дополнительного автоматического выключателя. Перед тем, как установить выключатель, следует ознакомиться с некоторыми правилами.

1. Автоматический выключатель выбирается по суммарному току потребления всего подключаемого к нему электрооборудования. Номинал выключателя должен быть немного ниже расчетного значения.
2. Установка «автомата» выполняется после отключения электросети.
3. «Автомат» должен быть закреплен в щитовой так, чтобы его включение и отключение не приводило к смещению. Современный метод предлагает фиксацию на дин-рейку: защелки на тыльной стороне надежно удерживают устройство. Сначала на дин-рейку сверху заводится верхняя защелка, после чего прижимается до щелчка нижняя.
4. Фазный провод (приходящий от общего выключателя или УЗО) подключается по схеме, указанной на «автомате», то есть обычно — к верхней клемме. К нижней присоединяется провод, уходящий к нагрузке.
5. При снятии изоляции необходимо действовать осторожно, чтобы не повредить жилу. Важно, чтобы изоляция была полностью снята на участке, непосредственно контактирующем с клеммой «автомата». Для этого проверяется глубина входа после выкручивания винта.
6. Несколько автоматических выключателей на одной дин-рейке соединяются перемычками. Винты клемм нужно затягивать в несколько приемов.
7. При подключении двухполюсных «автоматов», где есть «ноль» и «фаза», следует соблюдать полярность.
8. После монтажа подключают электропитание и проверяют правильность работы электроприборов.

В завершение предлагаем наглядно ознакомиться с тем, как установить выключатель: видео с комментариями специалиста.

Полезным будет и следующий видеосюжет о нюансах выбора и подключения автоматических выключателей.

Схема Подключения Розетки И Выключателя —

Схема Подключения Розетки И Выключателя

Как подключить выключатели первой группы к лампочке.

Каждая пара — это фазная и нулевая жилы.

Фаза после автомата, через распределительную коробку подключается к розетке. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода. Одна пара для розетки, вторая от выключателя, а третья — для распределительного щитка.

Далее, соединяем две жилы между собой, синюю жилу с провода идущего с выключателя отходящая фаза и белую фазную жилу с провода идущего на лампочку. Следует учесть, что первые три рисунка верху с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.

Второй вариант является наиболее практичным и долговечным.

Корпус коробки нужно закрыть пластмассовой заглушкой.

При подключении внимание стоит уделить клеммам, заземлению и занулению.

Как подключить лампочку через выключатель: разъясняем схему

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.

Аккуратно сверлим отверстие для подрозетника. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка.

Сделать это можно по цветовой раскраске провода. Как это сделать подробно рассмотрено в статье указатели напряжения.

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Схема подключения трех лампочек к одному выключателю Внимание!

А это означает: для настройки каждой клавиши на определенную лампу группу ламп следует подсоединить ее к проводу, который управляет именно этой лампой.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Монтируем установочные элементы

Так как в основе каждой из них лежат разные схемы подключения.

На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам. Также внимание нужно обратить на степень защищенности устройства — это код IP на упаковке.

Думаю эта информация будет полезна каждому, и даже достойна сохранения в закладки. Розетку можно проверить с помощью любого электроприбора, вставляем его вилку в розетку и проверяем работоспособность. А прокладывать открытую проводку тем более, штробить стену не хочется.

Схема подключения проходных выключателей очень хорошая статья в которой я привожу основные схемы соединения проходных выключателей. Для работы потребуются инструмент и расходные материалы: новый выключатель; распределительная коробка и выключатель; провода для соединения из того же материала, что вв проводка в общей сети, медные или алюминиевые ; плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник.

При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки. Обычно, определенный провод имеет свой цвет.

Разновидности, дизайн и средние цены

Вторую жилу подсоедините к выходному контакту выключателя. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь.

Это делают при помощи распорных лапок. Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп. Часть коридора обычно занята входным распределительным щитом и прибором учета счетчиком.

Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля. Собирая схему, следует обратить внимание на надёжность контактов. На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу. Итак, разберемся как подключить выключатель к лампочке на примере каждой из групп. При монтаже штроб учитывайте несколько важных правил: Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.

Подключение выключателя, через распределительную коробку.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего.

Также могут пострадать и люди.

А вот при подключении выключателя у многих могут возникнуть проблемы.

Если предполагается монтаж изделия на улице или в помещении с повышенным уровнем влажности, например, бане, душевой или ванной, нужно удостовериться, чтобы конструкция была оснащена защитными крышками — шторками. С учетом расцветки осуществляется параллельное подключение проводов и установка второй розетки. В этой статье я вместе с вами сначала буду разбирать все виды выключателей. Течение времени изменило данное правило.

См. также: Петля фаза ноль нормы

Положение клавиши данного выключателя значения не имеет. В идеале, ток должен поступать к лампочке в такой последовательности — фаза идет на центральный контакт лампочки, ноль идет на цоколь. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом? Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя.

Как подключить лампочку и выключатель? Проверяем отсутствие с помощью указателя напряжения.

Прибор предлагается использовать вместо обычной розетки. При этом каждая пара делиться на фазную и нулевую жилки. Такая схема встречается реже, но в некоторых помещениях она применяется.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов: Первый этап — прокладка от бокса распределения к сдвоенной электрической системе пять 5 проводников. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке — это в том случае, если схема подключения будет питаться напряжением от розетки. Схема подключения блока розетка-выключатель c двумя клавишами В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. Для повышения безопасности и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Отключите вводной автомат на квартиру.

Розетка с выключателем в одном корпусе

Электрическая проводка любого помещения состоит из трёх обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения техники. И если в общественных местах нас не сильно волнует, что, где и как подключено, то дома нам хочется максимального удобства, эстетичного вида и хотя бы немного экономии. В плане экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе.

В чём преимущества и недостатки?

Главным преимуществом такого устройства, как розетка и выключатель, объединённые в одном корпусе, является экономия трудовых и материальных затрат. Если бы вы ставили эти аппараты по отдельности, то пришлось бы монтировать в стене два отверстия для монтажных коробок, покупать и устанавливать два подрозетника, до выключателя и розетки прокладывать два отдельных двухжильных провода. В случае установки блока понадобится один трёхжильный провод и один подрозетник (только он будет не круглой, а специальной овальной формы), что хоть немного сократит ваше время и труд, а также финансовые расходы.

Иногда дополнительным преимуществом устройства, в котором розетка с выключателем совмещены в одном корпусе, является одинаковая высота их расположения.

Недостатком такого совмещения является то, что если из строя вышло какое-то одно устройство, замене подлежит весь блок.

Ещё один минус в том, что блок выключателей, совмещённых с розеткой, проблематично устанавливать в бетонной стене. Для такого устройства отверстие потребуется не круглое, а овальное, выбить его в бетоне будет сложнее.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров есть несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя клавишами, расположены в едином корпусе. Они отличаются по цене, способу установки (внутренней или наружной), могут быть оборудованы дополнительными функциями – подсветкой или разного рода защитами (от детей, влаги, пыли).

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешёвая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является минусом.
2. Внутренний блок выключателем и розеткой с заземлением. Клавиша выключателя может иметь специальную световую индикацию, что поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с одноклавишным выключателем и розеткой, оборудованной специальной пластиковой крышкой и имеющей степень защиты IP 54 (от проникновения пыли и воды).

Точно такие же модели могут быть с применением тройного или двойного выключателя.

блок выключатель-розетка наружный влагозащищенный

По расположению самих выключателя и розетки блоки делятся на горизонтальные (коммутационные аппараты расположены рядом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с подсветкой выключателя

Наружные блоки применяют для монтажа при открытой электрической проводке, когда выключатель и розетка не утапливаются в специальное отверстие, а закрепляются с помощью планки на поверхности стены. Провода в этом случае прокладываются по стенам, они могут быть уложены в специальные пластиковые короба, заведены в гофрированные трубы либо просто открыто крепятся по стенам на фарфоровых изоляторах.

Внутренние блоки применяют при скрытой проводке. Само устройство вставляется в подрозетник, расположенный в стенной монтажной коробке, а провода прокладываются в специальных штробах внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, сделанным из высококачественного пластика и имеющим заземление.

Если в доме есть маленькие дети и чтобы не допустить их самостоятельного знакомства с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они закрывают контакты, и если ребёнок начнёт тыкать в розетку чем-то металлическим, по крайней мере, будет исключена возможность его попадания под напряжение (шторки открываются только при одновременном введении двух штырьков вилки).

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
2. Аккуратно снимите обе клавиши выключателя.
3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Схема подключения

Самой простой схемой является подключение одноклавишного выключателя с розеткой в одном блоке.

схема подключения блока выключатель-розетка для ванной и туалета

От распределительной коробки до установленного блока прокладывается трёхжильный провод.

В распределительной коробке производится следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими на розетку и на светильник.
• Фаза из сети соединяется с фазным проводом розетки.

Теперь коммутационные действия, которые нужно произвести в самом блоке:

• Из распределительной коробки на розетку пришли фаза и ноль, подсоедините их соответственно к нужным контактам.
• Далее фаза из розетки перемычкой подсоединяется на входящий контакт выключателя.
• Ещё один провод крепится к отходящему контакту выключателя, он соединится в распределительной коробке с фазой светильника.

Обратите внимание! В случае, когда розетка с заземлением, понадобится провод, состоящий не из трёх, а из четырёх жил.

Если подключаемый блок имеет выключатель с двумя клавишами, то:

• фаза из розетки перемычкой подсоединяется на входящий контакт выключателя;
• два фазных провода подсоединяются к отходящим контактам выключателя, они идут в распределительную коробку, где подключаются к фазным проводам, приходящим от патронов двух осветительных приборов.

В остальном схема подключения двухклавишного выключателя с розеткой аналогична рассмотренному выше варианту с одной клавишей, отличие ещё лишь в том, что ноль питающей сети должен соединяться с нулевыми жилами, идущими из распределительной коробки на розетку и на два светильника.

В этом видео подробно разбираются различные варианты схемы подключения:

Несколько полезных советов

• Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
• Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
• Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Как выполняется установка розеток и выключателей

Схемы подключения розеток и выключателей

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Нормы установки выключателей и розеток

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

• Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
• Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
• Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
• Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
• Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

• Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
• Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
• Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
• Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
• Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально процесс штробления стен и установки выключателей и розеток.

• Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
• Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

Установка закладных коробок под розетки и выключатели

• Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
• А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
• Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
• А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

• Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
• Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

• Теперь такие же действия производим в распределительной коробке. К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

На фото представлена схема подключения розеток

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

• Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
• После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
• То же самое проделываем с защитным проводом.
• Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

Варианты подключения различных выключателей

• Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
• От нулевого провода в распределительной коробке подключаем один из выводов светильника.
• От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
• Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

Подключение выключателя от розетки

• Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
• Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
• А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
• Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Розетка с выключателями в одном корпусе

Фактически, ни одно современное помещение вне зависимости от его назначения, не обходится без наличия в нем каких-либо электроприборов. На сегодняшний день, рынок предлагает широкий ассортимент разнообразных изделий, среди которых имеется блок, совмещающий в своей конструкции кнопочный выключатель и розетку.

Это не является новым изобретением, такие устройства изготавливаются уже достаточно давно и до сих пор пользуются спросом, во многом это обусловлено рядом положительных сторон:

1. Схемы подключения отличаются своей простотой, поскольку нет необходимости сверлить отверстия в поверхности стены и протягивать проводку отдельно для каждого из устройств. Это является значимым преимуществом, если процесс монтажа планируется проводить самостоятельно.
2. Выключатель и розетка после установки будут находиться на одном уровне высоты.
3. Установка совмещенного блока соответствует современным европейским стандартам качества.
4. Доступность встраиваемых устройств позволяет выбрать бюджетные модели розеток и выключателей, после чего провести их объединение в единую схему.
5. Повышение уровня безопасности, поскольку в случае возникновения значительных перегрузок в питающей электросети или короткого замыкания, снижается риск возгорания.

Значимый недостаток у подобного блока всего один: в случае поломки какой-либо его части, придется осуществлять замену всего устройства целиком. Однако, этот минус полностью компенсируется удобством монтажа и эксплуатации.

Особенности монтажа

блок

Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

1. Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
2. Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
4. Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Подключение розетки, коммутируемой через выключатель

Такой вариант раздельной схемы является наиболее простым из всех доступных, для его реализации необходимо будет осуществить соединение всех контактов, идущих от питающей сети и устройств, в распределители, делается это в соответствии со специальной схемой.

Сам процесс будет выглядеть следующим образом:

1. Для внутреннего блока необходимо заблаговременно подготовить отверстие для подрозетника, если была приобретена внешняя разновидность, то просто разметить место монтажа на поверхности стены. Устройства второго типа традиционно применяются в деревянных строениях, где присутствует проводка открытого типа.
2. В распределителе должно находиться по две жилы от общей проводки, подключаемого блока и самого распределительного щита. В каждой паре имеется фаза и нуль, их необходимо правильно распознать. Иногда может присутствовать дополнительная третья жила, которая является заземлением.
3. Первоначально должна быть идентифицирована именно фаза распределительного щита, которая сразу после этого подлежит обесточиванию для безопасности проводимых работ.
4. После обесточивания помещения необходимо найти провод питания, идущий от основной сети, и соединить его с проводом выключателя. Для реализации этого процесса потребуется провести зачистку концов обоих жил, скрутить и обеспечить изоляцию. Последнее действие осуществляется путем использования изоляционной ленты.
5. Нуль, идущий от электросети, соединяется с соответствующим розеточным проводом.
6. В подключаемом блоке на данном этапе остается две свободные жилы, которые необходимо скрутить друг с другом и обеспечить им изоляцию.
7. Если подключение было произведено в точности с описанной выше схемой, то в итоге получается, что розеточная фаза коммутируется через устройство выключателя, когда он находится во включенном режиме.

Предлагаемая схема является довольно простой, и она наиболее распространена в следующих случаях:

1. Редкое использование розетки по назначению.
2. Подключение к розетке потребителей, которые требуют частого включения и выключения.
3. Проведение дополнительного освещения в смежное помещение через удлинитель, поскольку в таком случае управление им будет осуществляться через установленный блок.

Установка совмещенного блока с одноклавишным выключателем

подключение с одноклавишным выключателем

Подобные блоки на сегодняшний день встречаются в самых разных вариантах, но наиболее распространены разновидности, в которых присутствует одна или несколько розеток и выключатель, оборудованный одной клавишей.

Фактически, все современные модели подключаются одним способом: через группу клемм, к которой подсоединяется фаза и нуль, а также перемычку на фазной клемме для одного из контактов выключателя.

Пошаговая инструкция этого процесса выгляд

Монтаж электропроводки в квартире — 7 шагов от А до Я. Схемы, установка розеток и выключателей, прокладка кабеля, сборка распредщитка.

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Электрика до или после штукатурки

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

• для розеток – 30см от пола

• для выключателей света – 60-90см

• все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

• средний перфоратор с алмазной коронкой

• большой перфоратор с ударной коронкой

• штроборез с запилом 60мм в глубину

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы — одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

• плюс кондиционер или другая мощная техника

В детскую комнату можно завести отдельный провод под розетку на телевизор. Это делается для того, чтобы ребенок мог безопасно находиться в этом помещении, даже без вашего присмотра.

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

В среднем три:

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

• стиральная машинка

• сушильная машина

• варочная панель

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

• для маломощных приборов и освещения — медный кабель сечением 3*1,5мм2

• для розеток и кондиционирования — 3*2,5мм2

• духовка – 3*4мм2

• эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

• сварка с предварительной скруткой

Подробнее

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Подключение светильников

При черновом электромонтаже потолочные светильники, как правило шлейфуются. Однако при чистовых работах, необходимо уже использовать распредкоробки спрятанные за светильником.

Более подробно о правильном подключении потолочных светильников говорится в видео ниже.

После окончания чернового электромонтажа, все подрозетники закрываются крышками из пенополистерола. Делается это для того, чтобы при малярных работах провода не мешали и подрозетники оставались всегда чистыми.

Сборка распредщитка

Один из самых важных моментов в эл.монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.

Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.

Монтаж корпуса щита в стену:

Однофазный вариант рапредщитка:

Выбор оптимального трехфазного варианта:

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

• кабель 3*1,5мм2 – 10А

• кабель 3*2,5мм2 – 16А

• кабель 3*4мм2 – 20А или 25А

• кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

• реле напряжения

• выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

• охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Статьи по теме

Как подключить трехклавишный выключатель — 5 ошибок, схемы и блок с розеткой.

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Подключение проводов к выключателю

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель.
После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Схемы подключения

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Подключение 3-х клавишного выключателя и розетки

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Прежде всего вы должны знать, что для такого монтажа уже необходимо использовать медный кабель сечением 2,5мм2.

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Ошибки при подключении

1Самая частая ошибка — розетка работает, а выключатель нет.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Просто со временем, кто-то другой перекинул провода в счетчике или общей щитовой на вашу квартиру.

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — //cable. ru, Кабель.РФ

Статьи по теме

Глава 4. Элементарные сокеты TCP

Переключить навигацию Заметки Шичао

• APUE
  • Содержание
  • Глава 1.Обзор системы UNIX
  • Глава 2. Стандартизация и реализации UNIX
  • Глава 3. Файловый ввод-вывод
  • Глава 4. Файлы и каталоги
  • Глава 5.Стандартная библиотека ввода / вывода
  • Глава 6. Файлы системных данных и информация
  • Глава 7. Технологическая среда
  • Глава 8. Управление процессом
  • Глава 9.Отношения процессов
  • Глава 10. Сигналы
  • Глава 11. Потоки
  • Глава 12. Управление потоком
  • Глава 13.Демонические процессы
  • Глава 14. Расширенный ввод-вывод
  • Глава 15. Межпроцессное взаимодействие
  • Глава 16. Сетевой IPC: сокеты
  • Глава 17.Расширенный IPC
• UNP
  • Содержание
  • Глава 1 Введение
  • Глава 2. Транспортный уровень: TCP, UDP и SCTP
  • Глава 3. Сокеты Введение
  • Глава 4. Элементарные сокеты TCP
  • Глава 5. Пример TCP-клиент / сервер
  • Глава 6. Мультиплексирование ввода-вывода: функции выбора и опроса
  • Глава 7.Опции сокета
  • Глава 8. Элементарные сокеты UDP
• TCPv1
  • Содержание
  • Глава 1.Введение
  • Глава 2. Архитектура Интернет-адреса
  • Глава 3. Канальный уровень
  • Глава 4. ARP: протокол разрешения адресов
  • Глава 5.Интернет-протокол (IP)
  • Глава 6. Конфигурация системы: DHCP и автоконфигурация
  • Глава 7. Межсетевые экраны и преобразование сетевых адресов (NAT)
  • Глава 8.ICMPv4 и ICMPv6: протокол управляющих сообщений Интернета
  • Глава 9. Широковещательная и локальная многоадресная рассылка (IGMP и MLD)

sklibfun.mif

% PDF-1.4 % 1 0 obj > endobj 9 0 объект > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > ручей Acrobat Distiller 7. 0 (Windows) FrameMaker 7.22008-01-16T11: 59: 59Z2008-01-16T11: 59: 59Zapplication / pdf

sklibfun.mif

ccimr_migadm.gen

uuid: 9d286695-b153-4c39-af56-342467965404uuid: 68aaec34-2404-40fd-aaa2-07da2d23fe3c конечный поток endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект 3510 endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > ручей HWr ܸ} WLi (k7JN4N \ e «rHQ ߜ / خʃ-

C ++ Tutorial: Sockets — Server & Client

Сокеты — Сервер и Клиент — 2020

---

Боготобого.com поиск по сайту:

---

Розетка

Серверные / клиентские приложения

Основные механизмы настройки клиент-сервер:

1. Клиентское приложение отправляет запрос серверному приложению.
2. Серверное приложение возвращает ответ.
3. Некоторые из основных способов передачи данных между клиентом и сервером:
   1. Передача файла — отправляет имя и получает файл.
   2. Веб-страница — отправляет URL-адрес и получает страницу.
   3. Echo — отправляет сообщение и возвращает его.

Серверная розетка

1. создать сокет — Получить дескриптор файла!
2. привязать к адресу -Какой порт у меня?
3. слушает на порту и ждет установления соединения.
4. принимает соединение от клиента.
5. send / recv — так же, как мы читаем и пишем для файла.
6. выключение для завершения чтения / записи.
7. закрыть для выпуска данных.

Клиентская розетка

1. создать гнездо .
2. bind * — вероятно, в этом нет необходимости, потому что вы являетесь клиентом, а не сервером.
3. подключить к серверу.
4. send / recv — повторять до тех пор, пока мы не получим или не получим данные
5. выключение для завершения чтения / записи.
6. закрыть для выпуска данных.

Ссылки для программирования розеток и сетей

Для программирования сокетов с Boost.Asio , пожалуйста, посетите:

1. Boost.Asio — 1. Блокирующее и неблокирующее ожидание с таймерами
2. Boost.Asio — 2. Привязка аргументов к функции-члену обработчика обратного вызова
3. Boost.Asio — 3. Многопоточность, синхронизация и обработчик
4. Boost.Asio — 4. Программирование сокетов TCP

Для программирования сокетов с Qt посетите
http://www.bogotobogo.com/cplusplus/sockets_server_client_QT.php.

Qt 5 Учебники:

1. Qt QHttp — Загрузка файлов
2. Qt 5 QNetworkAccessManager и QNetworkRequest — загрузка файлов
3. Qt 5 QTcpSocket
4. Qt 5 QTcpSocket с сигналами и слотами
5. Qt 5 QTcpServer — Клиент и сервер
6. Qt 5 QTcpServer — Клиент и сервер, использующие многопоточность
7. Qt 5 QTcpServer — Клиент и сервер, использующие QThreadPool

Розетка — сводка

Вот краткое изложение основных концепций:

1. Socket — это способ взаимодействия с другими программами с использованием стандартных файловых дескрипторов .
2. Где взять дескриптор файла для сетевого взаимодействия?
   Итак, мы вызываем системную подпрограмму socket () .
   После того, как socket () вернет дескриптор сокета, мы начинаем общаться через него, используя специализированные вызовы API сокета send () / recv () .
3. Сокет TCP — это экземпляр конечной точки
4. Сокет TCP — это , а не соединение , это конечная точка конкретного соединения.
5. TCP соединение определяется двумя конечными точками или сокетами.
6. Назначение портов — различать несколько конечных точек на заданном сетевом адресе.
7. Номера портов закодированы в заголовке пакета транспортного протокола, и их могут легко интерпретировать не только отправляющие и принимающие компьютеры, но и другие компоненты сетевой инфраструктуры. В частности, брандмауэры обычно конфигурируются для различения пакетов на основе их исходных или целевых номеров портов , как при переадресации портов .
8. Это пара сокетов ( 4-кортеж , состоящий из IP-адреса клиента, номера порта клиента, IP-адреса сервера и номера порта сервера), которая определяет две конечные точки, которые однозначно идентифицируют каждое TCP-соединение в Интернет.
9. Только один процесс может связываться с определенной комбинацией IP-адреса и порта , используя один и тот же транспортный протокол . В противном случае мы получим конфликты портов , , когда несколько программ пытаются привязаться к одним и тем же номерам портов на одном IP-адресе, используя один и тот же протокол.

Для подключения к другой машине нам понадобится розетка .

Что такое связь?

Отношение между двумя машинами, где две части программного обеспечения знают друг о друге . Эти две части программного обеспечения умеют общаться друг с другом. Другими словами, они знают, как передать друг другу бит .
Соединение через сокет означает, что две машины имеют информацию друг о друге, включая сетевое местоположение (IP-адрес) и TCP-порт .(Если мы можем использовать анологию, IP-адрес — это номер телефона , а порт TCP — это добавочный номер ).

Сокет — это объект, похожий на файл, который позволяет программе принимать входящие соединения, исходящие соединения, а также отправка и получение данных. Перед двумя машины могут обмениваться данными, обе должны создать объект сокета .

Сокет — это ресурс , назначенный серверному процессу. Сервер создает его с помощью системного вызова socket () , и он не может использоваться другими процессами.

TCP против UDP

Существует несколько различных типов сокетов, которые определяют структуру транспортного уровня. Наиболее распространенными типами являются потоковых сокетов и датаграмм сокетов.

TCP (потоки)	UDP (дейтаграммы)
Подключения	Сокеты без установления соединения Нам не нужно поддерживать открытое соединение, как в случае с потоковыми сокетами. Мы просто создаем пакет, помещаем в него IP-заголовок с информацией о месте назначения и отправляем его. Соединение не требуется: сокеты дейтаграмм также используют IP для маршрутизации, но они не используют TCP * примечание: может быть connect () ‘d, если мы действительно хотим.
SOCK_STREAM	SOCK_DGRAM
Если мы выведем два элемента в сокет в порядке «A, B», они появятся в порядке «A, B» на противоположном конце. Они также будут безошибочными.	Если мы отправим дейтаграмму, она может прийти. Но может прийти и не в порядке. Однако, если он прибудет, данные в пакете будут безошибочными.
	Зачем нам использовать ненадежный протокол? Скорость! Мы просто игнорируем отброшенные пакеты.
Содержание произвольной длины	Ограниченный размер сообщения
Контроль потока сопоставляет отправителя с получателем	Может отправлять независимо от состояния получателя
Контроль перегрузки сопоставляет отправителя с сетью	Может отправлять независимо от состояния сети
http, telnet	tftp (тривиальный протокол передачи файлов), dhcpcd (клиент DHCP), многопользовательские игры, потоковое аудио, видеоконференцсвязь * примечание: они используют дополнительный протокол поверх UDP для повышения надежности

1. Потоковые сокеты
   Потоковые сокеты обеспечивают надежную двустороннюю связь , аналогичную тому, когда мы звоним кому-то по телефону. Одна сторона инициирует соединение с другой, и после того, как соединение установлено, любая сторона может обмениваться данными с другой.
   Кроме того, сразу же появляется подтверждение того, что сказанное нами действительно достигло пункта назначения. Потоковые сокеты
   используют протокол управления передачей (TCP) , который существует на транспортном уровне модели взаимодействия открытых систем (OSI). Данные обычно передаются пакетами. Протокол TCP разработан таким образом, чтобы пакеты данных приходили без ошибок и последовательно.
   Веб-серверы, почтовые серверы и соответствующие им клиентские приложения используют TCP и потоковые сокеты для связи.


2. Датаграммные сокеты
   Обмен данными с датаграммным сокетом больше похож на отправку письма по почте, чем на телефонный звонок. Подключение одностороннее только и ненадежное .
   Если мы отправляем несколько писем по почте, мы не можем быть уверены, что они прибудут в одном порядке или даже что они вообще достигли места назначения. Сокеты дейтаграмм используют User Datagram Protocol (UDP) .На самом деле это не настоящее соединение, а просто базовый метод отправки данных из одной точки в другую.
   Сокеты дейтаграмм и UDP обычно используются в сетевых играх и потоковой передаче мультимедиа.
   Хотя в этом разделе мы в основном уделяем внимание приложениям, которые поддерживают соединения со своими клиентами, используя ориентированный на соединение TCP, есть случаи, когда накладные расходы на установление и поддержание соединения через сокет не нужны.
   Например, просто для получения данных процесс создания сокета, установления соединения, чтения одного ответа и закрытия соединения — это слишком много.В этом случае мы используем UDP.
   Службы, предоставляемые UDP, обычно используются, когда клиенту нужно сделать короткий запрос к серверу и ожидает одного короткого ответа. Чтобы получить доступ к службе из UDP, нам нужно использовать специальные системные вызовы UDP, sendto () и recvfrom () вместо read () и write () в сокете.

   UDP используется приложением, которому не нужна надежность или байтовые потоки.

   1. Voice-over-ip (ненадежный), например конференц-связь.(посетите VoIP)
   2. DNS, RPC (ориентированный на сообщения)
   3. DHCP (начальная загрузка)

Клиент / Сервер

Модель клиент-сервер различает приложения и устройства. Сетевые клиенты делают запросы к серверу, отправляя сообщения , и серверы отвечают своим клиентам, действуя на каждый запрос и возвращая результаты .

Например, поговорим о telnet .
Когда мы подключаемся к удаленному хосту через порт 23 с помощью telnet (клиента), программа на этом хосте (называемая telnetd , сервер) оживает.Он обрабатывает входящее соединение Telnet, настраивает нас с запросом на вход в систему и т. Д.

Один сервер обычно поддерживает множество клиентов, и несколько серверов могут быть объединены в сеть в пул для обработки возрастающей нагрузки обработки по мере роста числа клиентов.

Некоторые из самых популярных приложений в Интернете используют модель клиент-сервер, включая электронную почту, FTP и веб-службы. Каждый из этих клиентов имеет пользовательский интерфейс и клиентское приложение, которое позволяет пользователю подключаться к серверам.В случае электронной почты и FTP пользователи вводят имя компьютера (или IP-адрес) в интерфейс, чтобы установить соединение с сервером.

Шаги по установке сокета на стороне сервера :

1. Создайте сокет с помощью системного вызова socket () .
2. Серверный процесс дает сокету имя. В файловой системе linux локальным сокетам дается имя файла в каталоге / tmp или / usr / tmp. Для сетевых сокетов имя файла будет идентификатором службы, номером порта, к которому клиенты могут подключаться.Этот идентификатор позволяет маршрутизировать входящие соединения (у которых есть номер порта) для подключения серверного процесса. Сокет получает имя с помощью системного вызова bind () .
3. Затем серверный процесс ожидает подключения клиента к названному сокету, который в основном прослушивает соединения с помощью системного вызова listen () . Если более одного клиента пытается установить соединение, системный вызов listen () создает очередь.
   Машина, получающая соединение (сервер), должна привязать свой объект сокета к известный номер порта.Порт — это 16-битное число в диапазоне 0-65535, которым управляет операционная система и используется клиентами для однозначной идентификации серверов. Порты 0-1023 есть зарезервировано системой и используется общими сетевыми протоколами.
4. Примите соединение с помощью системного вызова accept () . На этапе accept () создается новый сокет, отличный от названного сокета. Этот новый сокет используется исключительно для связи с этим конкретным клиентом.
   Для TCP-серверов объект сокета, используемый для получения соединений, не тот же самый сокет используется для последующего общения с клиентом. В частности, accept () Системный вызов возвращает новый объект сокета, который фактически используется для соединения. Это позволяет серверу одновременно управлять соединениями от большого количества клиентов.
5. Отправка и получение данных.
6. Указанный сокет остается для дальнейших подключений от других клиентов. Типичный веб-сервер может использовать несколько подключений. Другими словами, он может обслуживать страницы сразу нескольким клиентам. Но для простого сервера другие клиенты ждут в очереди ожидания, пока сервер снова не будет готов.

Шаги по установке сокета на стороне клиента :

1. Создайте сокет с помощью системного вызова socket () .
2. Подключите сокет к адресу сервера с помощью системного вызова connect () .
3. Отправка и получение данных. Есть несколько способов сделать это, но самый простой — использовать системные вызовы read (), и write () .

TCP-связь

UDP-связь — клиенты и серверы не устанавливают соединение друг с другом

* блок вызова, перейдите к Блокирующий сокет против неблокирующего сокета.

Розетки для помещений | Выключатели и розетки

перейти к содержанию Перейти в меню навигации Wickes

• Строка заказа 0330123 4123
• Список проектов
• Обслуживание клиентов
• Войдите или зарегистрируйтесь

Поиск Корзина Корзина 0 вернуться наверх

Просматривать

Назад

• Магазин
  • Новое в
    • Ванные комнаты
    • Отопление
    • Кухни
    • Наружное освещение
    Просмотреть все Новое в
  • Кухни
    • Выставочный зал кухонь
      • Посмотреть все диапазоны
      • Кухня Галерея
      • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
      • Брошюра о кухне
      • Продажа кухни
      • Офисная мебель
    • Готовые кухни
      • Посмотреть все диапазоны
      • Кухонные гарнитуры
      • Мэдисон Кухня
      • Орландо Кухня
      • Дакота Кухня
      • Кухня Огайо
    • Кухонный гарнитур
    • Метчики
      • Все смесители для кухни
      • Кухонные моноблочные смесители
      • Смесители для кухни
    • Аксессуары
      • Ручки и ручки для шкафа
      • Хранение на кухне
      • Отопление и электричество
      • Ящики для кухни
      • Освещение Кухни
      • Краска для кухни
      • Плитка для кухни
    • Раковины
      • Раковины из нержавеющей стали
      • Керамические мойки
      • Раковины из гранита и композитных материалов
      • Установки для утилизации отходов
    • Бытовая техника
      • Духовки
      • Варочные поверхности
      • Плиты
      • Вытяжки
      • Холодильники и морозильники
      • Посудомоечные машины
    • Туфли для скинали
    • Шкафы
      • Кухонные гарнитуры
      • Декоративные панели
      • Двери для бытовой техники
      • Цоколи и карнизы
      • Винные шкафы
    • Столешницы и Тумбы
      • Столешницы из ламината
      • Столешницы из массива дерева
      • Подставки
      • Фартуки
      • Рабочие поверхности из инженерного дерева
      • Столешницы барной стойки
    Посмотреть все кухни
  • Ванные комнаты
    • Ванная комната выставочный зал
      • Посмотреть все люксы
      • Галерея Ванной
      • Брошюра для ванной
      • Продажа ванных комнат
      • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
    • Люксы с ванной
    • Мебель и шкафы
      • Мебель для умывальника
      • Шкафы и Хранение
      • Туалеты
      • Встроенная мебель для ванной
      • Модульная мебель для ванных комнат
      • Столешницы для ванной
      • Зеркала для ванной
    • Метчики
      • Все смесители для ванной
      • Смесители для бассейнов
      • Смесители для ванны
      • Шайбы для кранов и ремонт
    • Душевые и ограждения
      • Душевые кабины
      • Душ
      • Аксессуары для душа
      • Душевые поддоны
      • Душевые Панели
      • Прогулка в душевых и влажных помещениях
      • Шторки для ванной
    • Раковины
      • Мебель для умывальника
      • Раковины столешницы
      • Гардеробные Раковины
      • Пьедестал бассейнов
      • Настенные бассейны
      • Подставка для бассейна
    • Ванны и аксессуары
      • Все ванны
      • Прямые ванны
      • Душевые ванны
      • Панели для ванны
      • Отдельностоящие ванны
      • Двухсторонние ванны
      • Фигурные ванны
    • Туалеты и аксессуары
      • Все туалеты
      • Комбинированные туалеты
      • Сиденья для унитаза
      • Туалеты
      • Вернуться к стене туалета
      • Подвесные туалеты
      • Низкие и высокие туалеты
    • Аксессуары
      • Все аксессуары для ванной
      • Аксессуары для душа
      • Сиденья для унитаза
      • Зеркала для ванной
      • Полки для ванной
      • Держатели туалетной бумаги
    • Радиаторы для полотенец
      • Клапаны радиатора
      • Вертикальные радиаторы для полотенец
      • Горизонтальные радиаторы для полотенец
      • Электрические радиаторы для полотенец
      • Радиаторы для черных полотенец
      • Современные радиаторы для полотенец
    Посмотреть все ванные комнаты
  • Строительные материалы

Коммутаторы для внутренней установки | Выключатели и розетки

перейти к содержанию Перейти в меню навигации Wickes

• Строка заказа 0330123 4123
• Список проектов
• Обслуживание клиентов
• Войдите или зарегистрируйтесь

Поиск Корзина Корзина 0 вернуться наверх

Просматривать

Назад

• Магазин
  • Новое в
    • Ванные комнаты
    • Отопление
    • Кухни
    • Наружное освещение
    Просмотреть все Новое в
  • Кухни
    • Выставочный зал кухонь
      • Посмотреть все диапазоны
      • Кухня Галерея
      • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
      • Брошюра о кухне
      • Продажа кухни
      • Офисная мебель
    • Готовые кухни
      • Посмотреть все диапазоны
      • Кухонные гарнитуры
      • Мэдисон Кухня
      • Орландо Кухня
      • Дакота Кухня
      • Кухня Огайо
    • Кухонный гарнитур
    • Метчики
      • Все смесители для кухни
      • Кухонные моноблочные смесители
      • Смесители для кухни
    • Аксессуары
      • Ручки и ручки для шкафа
      • Хранение на кухне
      • Отопление и электричество
      • Ящики для кухни
      • Освещение Кухни
      • Краска для кухни
      • Плитка для кухни
    • Раковины
      • Раковины из нержавеющей стали
      • Керамические мойки
      • Раковины из гранита и композитных материалов
      • Установки для утилизации отходов
    • Бытовая техника
      • Духовки
      • Варочные поверхности
      • Плиты
      • Вытяжки
      • Холодильники и морозильники
      • Посудомоечные машины
    • Туфли для скинали
    • Шкафы
      • Кухонные гарнитуры
      • Декоративные панели
      • Двери для бытовой техники
      • Цоколи и карнизы
      • Винные шкафы
    • Столешницы и Тумбы
      • Столешницы из ламината
      • Столешницы из массива дерева
      • Подставки
      • Фартуки
      • Рабочие поверхности из инженерного дерева
      • Столешницы барной стойки
    Посмотреть все кухни
  • Ванные комнаты
    • Ванная комната выставочный зал
      • Посмотреть все люксы
      • Галерея Ванной
      • Брошюра для ванной
      • Продажа ванных комнат
      • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
    • Люксы с ванной
    • Мебель и шкафы
      • Мебель для умывальника
      • Шкафы и Хранение
      • Туалеты
      • Встроенная мебель для ванной
      • Модульная мебель для ванных комнат
      • Столешницы для ванной
      • Зеркала для ванной
    • Метчики
      • Все смесители для ванной
      • Смесители для бассейнов
      • Смесители для ванны
      • Шайбы для кранов и ремонт
    • Душевые и ограждения
      • Душевые кабины
      • Душ
      • Аксессуары для душа
      • Душевые поддоны
      • Душевые Панели
      • Прогулка в душевых и влажных помещениях
      • Шторки для ванной
    • Раковины
      • Мебель для умывальника
      • Раковины столешницы
      • Гардеробные Раковины
      • Пьедестал бассейнов
      • Настенные бассейны
      • Подставка для бассейна
    • Ванны и аксессуары
      • Все ванны
      • Прямые ванны
      • Душевые ванны
      • Панели для ванны
      • Отдельностоящие ванны
      • Двухсторонние ванны
      • Фигурные ванны
    • Туалеты и аксессуары
      • Все туалеты
      • Комбинированные туалеты
      • Сиденья для унитаза
      • Туалеты
      • Вернуться к стене туалета
      • Подвесные туалеты
      • Низкие и высокие туалеты
    • Аксессуары
      • Все аксессуары для ванной
      • Аксессуары для душа
      • Сиденья для унитаза
      • Зеркала для ванной
      • Полки для ванной
      • Держатели туалетной бумаги
    • Радиаторы для полотенец
      • Клапаны радиатора
      • Вертикальные радиаторы для полотенец
      • Горизонтальные радиаторы для полотенец
      • Электрические радиаторы для полотенец
      • Радиаторы для черных полотенец
      • Современные радиаторы для полотенец
    Посмотреть все ванные комнаты
  • Строительные материалы
    • Древесина
      • Строганная древесина с квадратными кромками
      • Обработанные пиломатериалы
      • CLS Studwork Древесина
      • Обработанный пиломатериал C16
      • Сушеные пиломатериалы в печи
      • Сушеный Пиломатериал C16
      • Доска для строительных лесов
    • Листовые материалы
      • Листы фанеры
      • Листы МДФ
      • Декоративные панели
      • Листы OSB
      • ДСП
      • Оргалит
    • Гипс и гипсокартон
      • Угловой бус и арочные углы
      • Ковинг
      • Соединения Соединения
      • Штукатурка
      • Гипсокартон
      • Ленты и клеи для штукатурки
      • Дюбели и крепления для гипсокартона
    • Цемент и агрегаты
      • Балласт и вспомогательная база
      • Цемент
      • Бетон
      • Строительство и ландшафтный дизайн
      • Декоративный камень и гравий
      • Миномет
      • Песок
    • Кровля
      • Битумные гофрированные листы
      • Стеклопластик и плоская кровля
      • Листы поликарбоната
      • Гофрированные листы ПВХ
      • Кровельный Войлок
      • Клеи и грунтовки для кровельного войлока
      • Черепица
    • Изоляция
      • Утепление чердака
      • Изоляционная плита
      • Акриловые листы
      • Исключители проекта
      • Изоляция стен полостей
      • Трубы и куртки
    • Желоба и дренаж
      • Эффект чугуна
      • Канальный дренаж
      • Водосточные желоба большой емкости
      • Водосточный желоб Mini Line
      • Водосточные желоба круглой линии
      • Почва и вентиляция
      • Квадратная линия водостока
    • Облицовка
      • Внешняя деревянная облицовка
      • Наружное покрытие из ПВХ
      • Внутренняя деревянная облицовка
      • Внутренняя облицовка ПВХ
      • Оконные доски
    • Кирпичи, блоки и перемычки
      • Блоки
      • Кирпичи
      • Бетонные перемычки
      • Стальные перемычки
    • Фасции и софы
      • Фасции и крышки
      • Доски для Софита
      • Профили и стыки
      • Вентиляторы и крепления
    • Защита от воды и влаги
      • Курс защиты от влаги
      • Влагостойкие мембраны
      • Защита от наводнений
      • Жидкости для ремонта крыш
      • Жидкости для защиты от воды и влаги
    Посмотреть все строительные материалы

Выгодные розетки выключателя — Выгодные предложения на розетки выключателя от глобальных продавцов розеток выключателя

Отличные новости !!! Вы находитесь в нужном месте для розеток выключателей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти верхние розетки для выключателей в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили розетки для выключателей на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в розетках для выключателей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести switch sockets по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

Как подключить люстру с одной лампой.

Различные способы как подключить люстру к выключателю

Сейчас уже редко где увидишь одиноко свисающую с потолка лампочку. Все хотят жить в красивой обстановке и, стремясь украсить свое жилище, приобретают многорожковые шикарные люстры. Но вот беда — платить-то приходится за электричество больше!

Но это бывает только у тех хозяев, которые такие люстры выбирают неправильно или подключают их на одноклавишный выключатель и в этом случае включаются сразу все лампы одновременно.

Грамотный и бережливый хозяин сделает правильный выбор и подключит люстру на двухклавишный выключатель , чтобы можно было включить одну лампу или несколько или все сразу, если того требует случай.

Выбор люстры.

Если из выбранной Вами люстры выходят только два провода, то такая люстра обычно подключается на одноклавишный выключатель. Хотя можно ее самому переделать и для двухклавишного.

Если из люстры выходят три провода, то это то, что Вам надо.

Есть еще и третий вариант — это когда из люстры выходят много проводов, соединенных попарно Это тоже Ваш вариант.

В чем разница между вторым и третьим вариантами?

В третьем варианте каждая пара проводов подсоединена к отдельной лампе, что дает Вам возможность самому составлять комбинации включения ламп. Во втором варианте выбор небольшой — обычно здесь включаются или одна лампа или несколько или все сразу — в зависимости от того, какую схему собрал производитель люстры.

Вторым условием возможности подключения люстры к двухклавишному выключателю является наличие трех проводов подходящих как к выключателю, так и выходящих из потолка. Есть еще случаи, когда к месту подвески люстры выходит кабель с четырьмя проводами. Один из них обычно желто-зеленого цвета (это заземление) и прокладываются такие кабели в домах новой постройки. Бывает, что и в люстрах есть провод такого же цвета — эти провода должны быть соединены друг с другом. Если четвертого провода в люстре нет, то в подводящем кабеле его просто заизолируйте изолентой.

Если вдруг в Вашем доме оказалось, что к месту подвески люстры подходят всего два провода («фаза» и «ноль»), а люстру все же хочется подключить на двухклавишный выключатель, то сделать это тоже возможно, только придется тогда самому каким-либо образом подвести туда еще один провод или заменить существующую проводку на трехжильный кабель.

Итак, проводку проверили, с выбором люстры определились — пора приступать к монтажу.

Для работы потребуются:

3-х жильный кабель;

обычная отвертка;

индикаторная отвертка;

пассатижи или бокорезы;

изолента;

Монтаж и подключение.

Люстра с 3 проводами и цветовой маркировкой

Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.

Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.

В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.

Необходимость изоляции проводов

Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.

Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.

Схема подключения по 3 провода из каждого рожка

Электропроводка для люстры на 4 провода

Четвертый вариант – люстра с двумя лампами и четырьмя проводами, проводка на четыре провода. Выполняем все как в предыдущем пункте. Дополнительно к выполненным действиям нужно соединить желто-зеленый провод люстры с соответствующим проводом электропроводки. То же самое применить к выключателю.

Светильник с пультом управления

Обычно много задают вопросов о том, как подключить люстру с пультом, ведь такие светильники часто используются в квартирах. Люстра с пультом управления подсоединяется к проводам как обычно. Поэтому вначале надо соединить провода в люстре с проводами проводки, выбирая один из вышеперечисленных вариантов.

Здесь не имеет значения, какой именно установлен выключатель. Для управления люстрой с пультом нужно, чтобы люстра всегда находилась под напряжением. Поэтому выключатели вместе с пультом управления не используется.

Можно соединить провода между распределительной коробкой и выключателем напрямую или же оставить клавиши как есть. Но тогда придется постоянно пользоваться выключателем для подачи напряжения и уже потом брать пульт управления или все время держать выключатель включенным.

Иногда вместе с пультом управления в комплекте идет вентилятор. Для отдельного применения люстры и вентилятора используются разные клавиши выключателя. Схема управления и проводки будет такой.

Схема проводки для люстры с вентилятором

Подключение. Видео

О том, как подключить люстру к выключателю самостоятельно и что для этого потребуется, расскажет видео ниже.

Таким образом, для установки люстры с 3 рожками используется один и тот же алгоритм. Сначала определяется предназначение каждого провода, затем обесточивается помещений, подключается осветительный прибор и устанавливается выключатель. Все эти операции производятся со строгим соблюдением техники безопасности.

Люстра представляет собой светильник, закреплённый на потолке. Для равномерного освещения она обычно крепится по центру комнаты. Сегодня производители предлагают люстры с разным количеством ламп, например с тремя или пятью. Для подключения таких люстр часто используется двойной (двухклавишный) выключатель. Благодаря подключению к двойному выключателю появляется возможность регулировать освещённость в комнате. Т.е. можно отдельно включать первую и вторую группу ламп, или же включать обе группы одновременно.

Общая схема подключения к двойному выключателю выглядит следующим образом: в соединительную коробку подводятся фазный и нулевой провода, проложенные обычно от общего щитка с автоматами. От соединительной коробки нулевой провод идёт к люстре напрямую, а фазный провод – на общий контакт двойного выключателя. Из выключателя выходят два провода на люстру.

По новым требованиям кроме фазного и нулевого провода, должен использоваться защитный PE-проводник («земля»), необходимый для заземления металлических корпусов электрической техники.

Подключение люстры может выполняться полностью с нуля, или при наличии уже проложенной проводки, установленной соединительной коробки и выключателя.

Подготовка

Подключение с нуля предусматривает несколько этапов электромонтажных работ. Для начала выбирается место для монтажа соединительной коробки. Соединительная (переходная) коробка должна находиться в верхней части стены возле потолка. Форму коробки можно выбрать круглую или квадратную. Затем выбирается место под двойной выключатель. Его желательно располагать в самой комнате прямо на входе. Что касается люстры, то она вешается на специальный крючок в центральной части потолка.

Монтаж проводки

После того, как определены места под коробку и выключатель, подготавливается трасса для прокладки проводов. Выполняется штробление в стене и в потолочной плите от соединительной коробки до выключателя и до люстры. Также выполняется штробление от общего щитка до соединительной коробки.

После работ по штроблению монтируется соединительная коробка. Затем укладываются провода по всей трассе. От общего щитка в соединительную коробку идут три провода (общий ноль, общая фаза и общая «земля»). Далее от коробки прокладывается ноль и «земля» напрямую к люстре, а фазный провод подводится на место, где будет установлен двойной выключатель. От двойного выключателя должны выходить два фазных провода, которые идут сначала в соединительную коробку, а затем от коробки к люстре (на две группы ламп).

Подключение выключателя

После прокладки проводов подключается двойной выключатель. Фазный провод от коробки подключается на общий контакт двойного выключателя. Два отходящих провода, идущих через коробку на люстру, подключаются к выходным контактам выключателя. Следует отметить, что функция комнатного выключателя – это разрыв фазы. Ни в коем случае нельзя подключать на выключатель ноль.

Подключение люстры

Для того, чтобы подключить люстру, сначала необходимо все её лампы условно разделить на группы. Например, если в люстре три лампы, то первая группа будет с одной лампой, а вторая – с двумя. Если люстра с пятью лампами, то существует два варианта разделения на группы.

• Первый способ (наиболее часто применяемый) – первая группа с двумя лампами, вторая группа с тремя.
• Второй способ – первая группа с одной лампой, вторая группа с четырьмя. Выбрать можно любой вариант по желанию.

После разделения ламп на группы, выполняется подключение в самой люстре. Для начала следует отметить один нюанс подключения проводов в патронах для ламп. Фазный провод необходимо подключать к центральному контакту патрона, а нулевой провод подключается к боковому контакту. Затем все нулевые провода со всех патронов люстры соединяются вместе и подключаются к нулевому проводу, подведённому от соединительной коробки.

Что касается фазных проводов, то отдельные группы подключаются отдельно друг от друга. Т.е. фазные провода, выходящие из патронов первой группы, соединяются между собой, а фазы из патронов второй группы тоже соединяются между собой, но отдельно от фазных проводов первой группы. Затем соединённые фазы первой и второй групп люстры соединяются с фазными проводами двойного выключателя, идущими через соединительную коробку. Первая группа к одному проводу, вторая – к другому проводу от выключателя.

Если в люстре предусмотрено заземление, то защитный PE-провод от коробки необходимо подключить на специальный контакт для заземления.

Подключение в распределительной коробке

После подключения и соединения проводов в люстре и выключателе, выполняется соединение всех проводов в соединительной коробке. Общий ноль от щитка соединяется с нулевым проводом, идущим на люстру, защитный PE-проводник соединяется с «землёй», идущей также на люстру. Общая фаза от щитка соединяется с фазным проводом на выключатель. Выходящие провода от выключателя соединяются с фазными проводами, идущими на каждую группу люстры.

Последний этап – это подключение общего нуля, фазы и «земли» в щитке. Фаза подключается на автоматический выключатель, ноль – на нулевую клемму, PE-проводник – на шину заземления. После этого подаётся напряжение включением автоматического выключателя, а затем включается двойной выключатель и проверяется наличие света.

Очень часто бывает, что на старое место необходимо подключить новую люстру. В этом случае уже установлен двойной выключатель, под потолком находится соединительная коробка, провода уже проложены и для подключения люстры достаточно определить, где какой провод.

• Самый простой способ – это развести все выходящие из потолка провода в разные стороны и включить обе клавиши двойного выключателя. С помощью индикатора определить, на каких проводах есть напряжение. Провод, на котором напряжения не будет – это ноль, остальные два – это фазы.
• Второй способ – это прозванивание всех проводов. Для этого придётся разбирать сам выключатель, а иногда и вскрывать соединительную коробку.

Подключение люстры и двойного выключателя необходимо выполнять только при отключенном напряжении.

Оборудование освещения в доме должно быть безопасным, а это, как правило, зависит от вопроса, как подключить люстру правильно с соблюдением всех условий. Разумеется, любой хозяин готов заявить, что такая процедура достаточно проста, но уже в начале монтажа нередко возникают сложности.

Очень многое в безопасном подключении освещения зависит от правильности соединения электропроводки с самим прибором, следовательно, нужно быть максимально внимательным. Ведь даже самое простое соединение люстры, имеет ряд нюансов, которые должны быть правильно реализованы.

От точного выбора осветительного оборудования зависит результат дизайнерского оформления. Поэтому источник света должен быть удобным и отлично вписывающимся в интерьер, а перед покупкой изучите несколько правил относительно подбора конструкции:

• в первую очередь обращайте внимание на дизайн светильника, идеально, если прибор будет иметь одинаковую палитру с ремонтом в помещении;
• учитывайте световую мощность люстры и количество установленных в ней лампочек, определиться с этим поможет наша предыдущая статья, ознакомиться с которой вы можете ;
• размер люстры лучше соотносить к общим параметрам комнаты. Согласитесь, будет не очень красиво, если весьма габаритную гостиную будет оснащать маленький невзрачный плафон. Во-первых, это не эстетично, во-вторых — вредно для зрения;
• торговая марка, которую вы выбираете должна иметь сертификат на продукцию, к тому же предоставить гарантию на эксплуатацию прибора.

Благодаря таким незамысловатым нюансам, вы совершите покупку правильно.

Установка люстры: виды и способы подсоединения к сети

Перейдем непосредственно к вопросу, как подключить люстру. Данная процедура не затратная, но все-таки требует выполнения по инструкции. Существует несколько возможностей подсоединить светильник в домашних условиях, о некоторых из которых многие еще не знают.

Схема подключения люстры с двумя контактами к двум проводам

Подобный вариант не предусматривает сложности подсоединить прибор к общей энергосистеме жилья. Для осуществления подобного соединения вы должны лишь соединить пары проводников, но при этом важно определить соответствует ли цвет изоляции. Для этого следует взять индикаторную отвертку и проверить проводники на потолке, в том проводе, где на индикаторе загорится диод и является фазным проводником.

Схема подключения люстры с двумя проводами

В подобном случае необходимо нулевой провод от люстры соединить с нейтралью в потолке, выходящей из распределительного короба, а коричневый проводник (фаза) соединяем с фазой в потолке, которая подходит к выключателю. Подключение люстры таким способом является элементарным, так как не требует дополнительных знаний в электрике.

Внимание! Все работы с электричеством следует выполнять только после того, как обесточена сеть. Таким образом вы соблюдете правила электробезопасности .

Монтаж люстры с двумя проводами к трем контактам

Зачастую причиной выхода трех проводников из потолка является наличие проводки с заземлением или подключение люстры к двухклавишному выключателю. Что нужно сделать в такой ситуации:

• правильно определить общий провод: для этого необходимо воспользоваться индикатором. Если, прикоснувшись к двум проводам, вы заметили свечение индикаторной отвертки, а на третьем ничего не произошло, значит последний провод — общий;
• также вы можете увидеть свечение лишь на одном проводнике, а оставшиеся не реагируют на прикосновение индикаторной отвертки, следовательно, первая жила — общая.

Не забывайте, что, проверяя проводники подобным образом, необходимо привести в рабочее положение обе клавиши выключателя. Далее выполняем соединение при помощи клеммных зажимов. Фиксируем в зажим, найденный нами проводник и любой другой, выходящий из потолка. Затем необходимо подключить к клемме пару жил от люстры.

Важно! Если присутствует необходимость включения и выключения люстры двумя клавишами одновременно, можно на два контакта, выходящих из потолка поставить перемычку или соединить их между собой в клеммной колодке.

Схема подключения люстры с несколькими проводами к трем контактам

Обычно люстра может иметь несколько проводов в связи с наличием в ней нескольких гнезд для подключения источников света. Но прежде чем заняться таким монтажом, следует изучить отдельную схему для таких устройств. Ознакомиться с ней вы можете ниже.

В такой ситуации, если у вас не установлен двухклавишный выключатель, им следует обязательно обзавестись. Когда все оборудование правильно подготовлено, можно выполнять монтаж люстры. Изначально в потолке находим общий проводник, используем методику, которую применяли в прошлом способе. К найденной жиле нужно подключить по одному из проводов, выходящих из каждого патрона, соответственно расцветке изоляции.

Два проводника из потолка соединяем с двумя жилами от каждого патрона. Для укрепления контакта лучше воспользоваться методом скрутки и спайки проводов, но идеально зафиксировать соединения колпачками.

Как правильно соединить несколько люстр с одним выключателем?

Планируя установить освещение в габаритной комнате, часто приходится крепить несколько светильников, но рациональнее их использовать при помощи единственного выключателя. Рассмотрим советы по ее подключению.

1. Все светильники должны подключаться параллельно, но важно учесть, что люстры лучше подсоединять через распределительный короб, а не напрямую.
2. Иногда используют один распределитель для всех светильников. Это делается в зависимости от прокладки электропроводки в доме.
3. Если каждая из люстр имеет несколько рожков, их подключают аналогично предыдущему способу.

Важно! Иногда прибегают к возможности использования одного выключателя с несколькими клавишами для пользования группой осветительных приборов.

Необходимость удлинения проводов при подсоединении освещения

Большинство людей предпочитают оформлять потолочную зону в подвесных натяжных вариантах. Это является недостатком для светильников, особенно если они ранее не были установлены. Однако, этот минус легко поправим, так как электрики советуют правильно удлинять проводники.

На первый взгляд задача может оказаться сложной. Так как добраться до контактов в потолке уже после чистовой отделки невозможно без нарушения целостности материала.

Важно! В труднодоступных местах соединение и удлинение проводов производится максимально надежно, поэтому не рекомендуется использовать клеммные колодки и пружинные зажимы.

Идеально правильно произвести наращивание электрических кабелей, используя метод соединения специальными изоляционными колпачками, которые отвечают высоким качествам пожаробезопасности или же применяют термоусадочные трубки, которые надежно соединяют наконечники оголенных проводов и спустя время не разбалтываются. О подробностях соединения подобным образом, прочтите .

Сечение проводников для подключения люстры

Для домашнего обустройства больше подойдут люстры с лампочками небольшой мощности. В светильнике могут включаться несколько лампочек одновременно, но при этом они будут питаться от стабильного напряжения 220 Вольт, а сила тока при этом составит 3 А. Для таких источников освещения достаточно проводников с сечением 0,5 мм2.

Говоря о традиционной электросети, то ее выполняют сечением провода не менее 2,5 кв. мм. Это позволяет соединить люстры, даже, если их общая потребность составит 2000 Ватт. Поэтому смело можно утверждать, что вопросом о смене проводки, имеющей более высокое сечение, можно не задумываться.

Обратите внимание, подсоединяя светильники с галогенными лампами, целесообразно пересмотреть сечение электрических проводников, так как, такие устройства потребляют намного больше мощности. Обязательно следует рассчитать предполагаемое сечение проводов и сравнить его с существующим. Такие мероприятия вы можете произвести, воспользовавшись онлайн-калькулятором, очень важно осуществить их правильно.

Следующим этапом после окончания ремонтных работ считается подключение осветительных приборов. Часто, особенно у начинающих мастеров, возникает вопрос, как подключить люстру с 3 проводами. При неправильно выполненном соединении появляется риск возникновения короткого замыкания.

Маркировка

Выделяют трехжильные провода, их называют фазными, нулевыми и заземляющими типами. Важно рассмотреть особенности их маркировки.

Защитный «ноль» помечают желто-зеленым, зеленым и желтым цветом, а также буквами на латинице: «РЕ».

Рабочим «нулем» называют нейтральные кабели, которые имеют синий цвет. Их обозначают как «N».

Фазовое напряжение переносит провод с маркировкой «L», который имеет серый, черный либо коричневый цвет.

Инструменты

Для проведения рабочего процесса вам потребуется индикаторная отвертка, кембрики, стремянка (или стол).

Вариант 1

Проводник 4 желтого цвета с зеленой полоской является заземлением. Другие кабели необходимо проверить.

Стоит более детально рассмотреть ситуацию, как подключить люстру с тремя проводами.

Для начала желто-зеленого цвета, остальные нужно грамотно распределить. Внутренние соединения в современных образцах уже выполнены.

С наружной стороны отдельно от каждой лампы отходят фазные кабеля. В этом случае есть объединяющий нулевой кабель.

В том случае, если светильник имеет 2 лампы, то проводники не соединяются друг с другом. Благодаря этому пользователь имеет возможность включать источники света поочередно. Возможно одновременное включение с помощью двух клавишного выключателя.

Следующий этап – непосредственно соединение. Ноль соответствует нулевому проводу. Они подводятся к определенным типам клавиш, для одновременного включения достаточно зажать сразу две клавиши.

Проведение данного этапа выполняют, отключив защитный автомат.

Вариант 2

Это такой вариант, когда присутствуют три провода в области потолка и люстры.

Одна из клавиш подключает соответственно один светильник. Другая клавиша отвечает за включение всех ламп. Чтобы добиться необходимого эффекта, необходимо придерживаться определенной схемы.

Три провода соединяются совместно с каждым проводником в потолке по отдельности. В итоге получается три провода.

Четыре лампочки

На сегодняшний день достаточно часто используют данный вариант. Причем один выполняет функциональную работу защиты. Из-за этого его называют заземляющим. Используется желтый провод для этих целей.

Способ подключения дальнейшие действия будут иметь следующий порядок.

Защитные провода изолируются отдельным путем. Все остальные соединяют следующим методом.

Пять ламп

Данная схема является аналогичной с трехрожковой люстрой.

Есть варианты, когда горят:

• 1, 4 или все 5 ламп;
• 2, 3 или все 5 ламп.

Большей популярностью пользуется схематическое выполнение 2+3. Выглядит схема следующим образом.

Стоит отметить, что перед началом рабочего процесса индикаторную отвертку проверяют. Кончиком нужно коснуться фазного проводника. На нем должна присутствовать фаза. В гнезде розетки во внутренней части инструмента должен загорится огонек.

Также важно: если в помещении не предусмотрено защитное заземление, необходима изоляция во внутренней части.

Если защита присутствует, один кончик соединяют с корпусом осветительного прибора. Второй конец нужно соединить с потолочным защитным проводником.

Финальный этап

На провод фазы устанавливают выключатель. Его размыкают, распределяют должным образом. При необходимости подключают многоклавишные устройства. Можно приобрести одно-, двух-, или трехклавишные приборы. Схематически их подключение будет отличаться. Важно рассмотреть все особенности данных вариантов.

Схема подключения одноклавишного прибора является достаточно простой для использования. С ее помощью можно зажигать и одновременным путем гасить все лампы сразу. При двух подводящих проводах, которые находятся в области потолка, она используется, основываясь на их количестве.

Финальный этап в этом варианте заключается в следующем. Проводятся монтажные работы в области стены, включение фазы. Чтобы определить нужный кабель, следует воспользоваться индикаторной отверткой. При подключении к нему вы заметите характерное свечение. В том случае, если индикатор не светится, произошло подключение к нулевому проводу.

Схема подключения двухклавишного прибора немного сложнее. В точке ввода прибор подключают таким же способом, что и вариант, представленный выше. Их соединяют определенным образом с проводами, которые идут по поверхности потолка.

Схема подключения трехклавишного прибора также усложнена. Она используется специально для управления люстрами. Благодаря этому мастер имеет возможность распределять лампы на три разных независимых группы.

Предусмотрена свободная жила, действия для подключения к ней аналогичные. На вход выключателя подводят фазу, к выходу подключают фазу на отдельные группы лампы.

При выполнении работы стоит соблюдать все правила безопасности. При укладке кабелей и проведении монтажа необходимо отключить источник электроэнергии. Провести процедуру можно с помощью индикаторной отвертки.

Мастеру стоит придерживаться определенных правил:

• отключение электросети;
• тщательное изучение схемы подключения.

Прогрессивные решения

Производители предлагают широкий выбор приборов. Современным решением является подключение люстр с управлением. В стену монтируется выключатель, с помощью которого устройством можно управлять дистанционно. Место его нахождения при этом не имеет значения.

Такой подход безопасен, облегчает условия использования осветительного прибора. Их отличие от привычных устройств заключается в конструкции, дополнительных элементах управления. Монтажные работы при этом ничем не отличаются от стандартных источников света.

Стоит отметить, что процедура подключения люстры предполагает определенного рода подготовку. Речь идет о выборе инструментов, изучении инструкций, особенностей выполнения работы. Начинающий мастер может справиться с данной задачей.

В том случае, если вы все же сомневаетесь в своих способностях, мастерстве, тогда лучшим выходом станет обращение к специалисту. Они выполнят работу на высшем уровне, соблюдая все правила безопасности.

Замена осветительного оборудования в жилых помещениях может быть вызвана как неисправностью старых приборов, так и желанием обновить интерьер. В просторных помещениях устанавливаются приборы с большим числом ламп, что требует распределения их по группам. Для этого стоит подключить люстру к двухклавишному выключателю.

Инструменты для работы

Перед началом монтажа нужно подобрать необходимые инструменты. К ним относятся:

Провода в люстре

Прибор, купленный в магазине, снабжается инструкцией. Правила требуют, чтобы она была на русском языке. Однако если памятка отсутствует или отечественного перевода нет, стоит знать такие правила:

При отсутствии маркировки прозвонить схему можно с помощью прибора. В любом случае дополнительная проверка качества и правильности сборки не помешает.

Общее описание

Когда светильник оснащён несколькими лампами, а проводка позволяет использовать схему подключения двухклавишного выключателя к люстре, имеется много вариантов распределения светового потока. Можно выбрать любой из следующих:

Монтажные мероприятия

Если в комнате уже имеется устраивающая хозяина и подходящая к осветительному прибору электрическая сеть, то это сократит временные и материальные издержки на установку. Однако подсоединение с нуля также встречается нередко.

Для этого необходимо выбрать место будущего нахождения люстры. Как правило, это середина потолка, хотя современные дизайнерские решения могут предложить её установку практически в любом месте. Крепление осуществляется на специальные кронштейны.

Прокладка кабеля

Выбрав точку для размещения осветительного прибора, нужно определить, где будет установлен двойной выключатель для подключения люстры. Потребуется также распаечная коробка, которую крепят чуть ниже потолка на стене. Форма её может быть любой.

Разметив установочные места, необходимо подготовить трассу для укладки провода. Это трёхжильный (для сетей с заземлением число жил будет 4) кабель соответствующего сечения, которое зависит от мощности и количества ламп. Рассчитать его можно по специальной таблице. Канал штробится от предполагаемого места установки светильника до разветвителя и далее до коробки, где будет стоять выключатель.

Если в комнату не заведено напряжение, то от центрального щита прокладывается канал с размещением кабеля, аналогичного комнатному — до соединительного бокса. От него общий ноль и земля (если есть) отходят напрямик до люстры, а фазный провод подаётся к месту предполагаемого выключателя. От него же необходимо проложить двухжильный кабель, по которому будет подаваться фаза сперва до распредкоробки, а затем к светильнику.

После того как проброска проводов завершена, нужно их скоммутировать. Фаза, подаваемая из коробки, крепится к общему контакту разъединительного устройства. Концы, идущие к люстре, — к отходящим клеммам. Подобная арматура выполняет функцию разрыва фазы. В целях безопасности прокладывать через неё нулевой провод нельзя.

Распайка светильника

Прежде чем подключить двойной выключатель на люстру, необходимо все имеющиеся в приборе лампы разбить на требуемые группы. Это дробление выполняется в зависимости от нужных условий освещённости. Вариантов может быть несколько, выбор делается произвольно. При подключении патронов следует учитывать правило: фаза подходит к центральному контакту, ноль — к боковому. Все нулевые провода совмещаются с соответствующей жилой, идущей от соединительной коробки.

После распределения такие концы замыкаются между собой отдельно: первая и вторая группы подсоединяются к двойному кабелю, идущему от выключателя через соединительный бокс. При предусмотренной заземляющей жиле её следует совместить с контактом, помеченным PE или специальным значком.

Распределительный бокс

Соединив провода в осветительном приборе и в выключателе, нужно собрать схему в распаечном коробе. Это можно совершить несколькими способами:

Определившись с методикой совмещения проводов, следует соединить их между собой. Порядок таков:

• Общая нулевая жила от главного щитка подключается к подобному проводу люстры.
• Фаза от источника питания — с соответствующим концом, идущим к выключателю.
• Групповые шнуры со светильника — с отходящими от коммутационного устройства.
• Контакт PE — с землёй от прибора освещения.

Последним этапом будет включение схемы в распределительном щитке. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Убедившись в том, что схема рабочая, можно подавать напряжение.

В случае установки новой люстры на старое место вся электроарматура уже установлена, имеется кронштейн и провода. Необходимо определить их фазировку. Это можно сделать так:

• Развести концы в стороны и включить клавиши выключателя. Индикатором определить наличие напряжения. Где оно отсутствует, будет ноль или общий провод. Два прочих контакта — фазные.
• Для прозвонки с использованием прибора нужно разобрать выключатель и распаечную коробку.

При проведении подобных мероприятий стоит помнить, что работа с электрическим током является опасной. Поэтому перед монтажом следует отключить напряжение и проверить его отсутствие исправным приспособлением. Если навыки производства электротехнических работ отсутствуют, рекомендуется обратиться к специалистам.

DIY Tutorial: Как подключить переключатель к электрическому шнуру

Как установить выключатель на шнур лампы

Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнур в свой проект по восстановлению освещения или электрооборудования: возможно, у вас нет другого способа включить и выключить прибор (кроме как отключить его!), Может быть, выключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция для облегчения доступа! Здесь мы обсудим основы установки переключателя включения / выключения с винтовыми клеммами, особенно на провод, покрытый тканью Snake Head Vintage.

Во-первых, если вы никогда раньше не работали с обтянутыми тканью электрическими шнурами, вы можете просмотреть другой пост в нашем блоге «Как зачистить и подготовить тканевые шнуры для проводки». С использованием Обтянутый тканью электрический шнур — отличный способ добавить уникального блеска, ярких цветов и аутентичного винтажного вида любому устройству!

Пошаговая инструкция — Присоединение тросового переключателя:

1) Ключ к любому шнуровому выключателю прост: вы ТОЛЬКО режете ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через канал в переключателе. Функционально переключатель действует как цепь прерыватель: в положении «выключено» выключатель — это не , завершающее соединение через горячие провода, в положении «включено» переключатель находится в положении , позволяя замкнуть цепь.

Горячий провод будет ЧЕРНЫМ, или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ, или «маркированным», как в случае с трассирующим швом на ткани или полосой на проводе под тканью.Итак: горячее — режет, нейтральное — нет. Если есть зеленый провод заземления (как в наших 3-проводных круглых шнурах), зеленый провод также остается неразрезанным.

Исключения: иногда цвет провода будет другим, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухжильного параллельного шнура маркировка находится на стороне провода: гладкая сторона — горячая, ребристая — нейтральная.

---

2) Решите, куда вы хотите поместить свой коммутатор! На что следует обратить внимание: куда пойдет этот светильник? Где будет ближайшая розетка, и хочу ли я, чтобы выключатель был ближе к розетке или ближе к приспособлению? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для включения выключателя находится в 1-2 футах от основания лампы.Другие предпочтут разместить его на расстоянии нескольких футов от вилки, чтобы переключатель был ближе к стене, или иногда на полпути, если это позволяет вам достаточно провисать, чтобы поднять доступ к переключателю на уровень стола или тумбочки.

---

3) Для скрученных шнуров обрежьте горячий провод в центре того места, где вы хотите разместить переключатель. Если вы не можете определить, какой из проводов горячий, с внешней стороны ткани, у вас есть несколько способов выяснить это: вы можете провести линию от одного конца шнура или осторожно отогнуть ткань немного. пятно на одном из проводов.Если вы угадали, отлично, разрежьте! Если вы угадали неправильно, хорошо, что это место все равно будет закрыто внутри переключателя, не беда. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее изнашивание. Пропустите неразрезанный нейтральный провод через сквозной канал. Оберните оголенные концы горячих проводов вокруг винтов под головкой, обернув их в том же направлении, в котором будет вращаться винт: при затягивании нужно втягивать провод дальше, а не выталкивать его наружу.

---

4) Для круглых шнуров и шнуров с оплеткой сначала необходимо разрезать внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте место, где нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ВНИМАТЕЛЬНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, внешнюю виниловую оболочку прямо под тканью) и удалите ее, обнажив провода внутри . Отрежьте горячий провод в центре и выполните ту же процедуру, что и в шаге 3, чтобы выполнить соединения

• Pro Совет: Мы рекомендуем эти переключатели для круглых шнуров и шнуров с оплеткой, они имеют большее отверстие, что упрощает установку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного отпилить отверстие: пластик легко подпилить, и его не нужно много, чтобы открыть для легкого размещения.

---

5) Для параллельного (плоского) шнура процесс аналогичен другим стилям шнура, за исключением того, что вам также придется разделить два провода друг от друга. Заклеив лентой то место, где вы собираетесь разместить выключатель, используйте бритвенный нож, чтобы сначала снять ткань со шнура, затем прорежьте центр двухжильного формованного провода и осторожно отделите два провода друг от друга.Теперь у вас будет горячий и нейтральный провод (помните, горячий — это гладкая сторона, нейтраль — это ребристая сторона). Отрежьте горячий провод и приступайте к подключению проводов так же, как мы описали в последних двух шагах.

---

6) После того, как все будет подключено, установите крышку на коммутатор и затяните винты на место. Включите и выключите эту качельку пару раз, и узрите свою невероятную способность управлять потоком электричества одним пальцем!

Вот и все! А теперь займемся творчеством!

www.snakeheadvintage.com

Как подключить кнопочный переключатель в цепь?

Подключение кнопочного переключателя не известно большинству людей, никогда не контактировавших с производством. Работать с кнопочным выключателем без электрика очень опасно; поэтому, если вы энтузиаст DIY, мне нравится модифицировать небольшие электроприборы, маленькие игрушки и т. д., поэтому вы должны понять, как подключать кнопочный переключатель, прежде чем начать, чтобы вы могли лучше помочь вам выполнить самодельную работу и исключить небольшие несчастные случаи, вызванные подключением кнопочного переключателя.

---

Базовые знания по подключению кнопочного переключателя

Вообще говоря, две стороны металлического кнопочного переключателя — это штырь индикаторной лампы, а середина рядом — штифт переключателя. Функция переключателя сбрасывается, средний из трех контактов является общедоступным, выясните, какие два контакта обычно открыты после подключения.Затем последовательно соедините провод с двумя контактами лампы с двумя передними контактами, чтобы добиться нужной функции.

Материал металлической кнопки — золото, нержавеющая сталь, медь и т. Д., Что дает людям все больше и больше возможностей выбора. Металлические кнопки широко используются в бытовой технике.

Кухонная бытовая техника, такая как автоматы по продаже соков, кофеварка, соковыжималка.

Бизнес-машина, такая как монетные автоматы, торговые автоматы, модель здания, оборудование для банковской сигнализации, автомобиль безопасности с контролем доступа, тачка, балансирные электромобили, компьютеры и периферийное оборудование,

Бытовая техника, такая как дымосос, электронный дверной замок, лампы и фонари, мелкая бытовая техника, интеллектуальная мебель, стереооборудование.И медицинское оборудование, средства связи, уборочная техника и т. Д.

Кнопка подключения кнопочного переключателя играет разную роль на разных устройствах.

---

Как пользоваться металлической кнопкой?

Это зависит от того, сколько контактов у металлической кнопки. Следующие стили — это металлические кнопки Filn, такие как 2 контакта, 3 контакта, 4 контакта, 5 контактов, 6 контактов, 7 контактов, 8 контактов, 9 контактов, 10 контактов.

Для разного количества ножек функции кнопок также различаются.

Перед тем, как познакомиться с подключением провода, вам необходимо знать нормально разомкнутую и нормально замкнутую функцию переключателя. Нормально открытый и нормально закрытый, какие два из них использовать, зависит от требований схемы.

Например, простая самоблокирующаяся схема состоит в том, что нормально закрытая кнопка — это останов, а нормально открытая кнопка — это запуск. Подключенное состояние без нажатия кнопки называется нормально закрытым, но отключается после нажатия кнопки.

Когда кнопка не нажата, она отключается, вызывается нормально, а при нажатии кнопки подключается.Так что выбирайте ступни в соответствии со своими потребностями.

Ниже приведены функции и режим подключения металлической кнопки, соответствующий номеру штифта металлической кнопки.

2 контакта, это нормально открытый тип, вам просто нужно подключить 2 провода.

3 контакта, это 1 нормально открытый и 1 нормально закрытый без огней. Нам нужно только подключить публичный пин и нужную вам функцию. Продукт со словом C является общедоступным контактом, NO — нормально открытым контактом, а NC — нормально закрытым контактом.

4 пина, нормально открытый при свете. 2 ножки переключателя и две ножки лампы. Как правило, плюс и минус обозначаются на продукте в виде штифта лампы. Два других — соответствующие штифты переключателя, штифт переключателя и штифт освещения, как правило, находятся в противоположном положении, что может быть определено путем тестирования. Кроме того, свет Filn, как правило, не различает положительные и отрицательные полюса.

5 контактов, это 1 нормально открытый и 1 нормально закрытый с подсветкой, его 3 контакта соединяются нормально разомкнутым и нормально замкнутым.2 контакта соединяют бусинку лампы, а также не различают положительный и отрицательный полюс. Для режима подключения обратитесь к контакту 3.

6 контактов, они разделены на три корпуса.

Корпус 1, старый тип 22 мм: 1 нормально открытый и 1 нормально закрытый с подсветкой, еще 2 контакта, но 1 нормально открытый и 1 нормально закрытый, состоят из 4 контактов, и общего контакта нет. Штыри обычно обозначаются номерами 1, 2, 3, 4. Номера 1 и 4 нормально разомкнуты, а номера 2 и 3 нормально замкнуты.

Case2, 1 нормально открытый и 1 нормально закрытый с двухцветными лампами, будет 3 контакта, представляющих функцию 1NO1NC. Но также будут 3 контакта, представляющие двухцветные огни, с одним общим катодом и общим анодным контактом. Два других контакта обозначают разные источники света соответственно.

Корпус 3, 2 нормально открытых и 2 нормально закрытых, без подсветки, двойной и похож на 3 контакта. Но это еще с 3 контактами.

7 контактов, 1 нормально разомкнутый и 1 нормально замкнутый с трехцветной подсветкой, он аналогичен случаю 2, однако свет имеет три цвета.

8 контактов, 2 нормально открытых и 2 нормально закрытых с двойным светом.

9 контактов, 2 нормально открытых и 2 нормально закрытых с двойным светом.

10 контактов, 2 нормально открытых и 2 нормально закрытых с трехцветным светом, аналогично случаям 6, 7, 8.

Одним словом, дополнительные контакты предназначены только для обеспечения большего количества различных функций, например, два нормально открытых и два нормально закрытых источника света, одноцветный свет, двухцветный свет и трехцветный свет.

Если у вас есть какие-либо требования или вопросы по этому поводу, пожалуйста, свяжитесь с нашим инженером Луи по электронной почте [электронная почта защищена].

---

Если вы хотите купить единичный образец, вы можете просмотреть наш магазин.

Если вам нужно производство по индивидуальному заказу, оставьте нам сообщение, и мы будем активно реагировать на ваши потребности.

Как подключить выключатель света

Электропроводка выключателя света

Электроэнергетические проекты могут быть сложными и сложными для многих людей, но некоторые из них легко выполнить, например, подключить выключатель света , который настолько прост, что это может сделать каждый.Обладая надлежащими знаниями и несколькими шагами, любой может выполнить эту работу, не нанимая профессионального электрика . Каждый домовладелец должен знать , как подключить выключатель света . Как владелец дома, вам, вероятно, потребуется менять выключатель света много раз, и наем электрика для этого не лучший выбор, если вы можете сделать это всего за несколько минут.

Как работает однополюсный выключатель света

Самая простая форма выключателя света в каждом доме — это однополюсный выключатель света.Стандартные однополюсные выключатели света имеют две винтовые клеммы с винтом заземления. Один из них — для «горячего» провода, питающего коммутатор от источника питания. Второй винтовой зажим предназначен для другого горячего провода, известного как ножка переключателя, который проходит между осветительной арматурой и переключателем. Ножка переключателя передает питание на свет, когда переключатель включен. Винт заземления предназначен для подключения провода заземления цепи. Однополюсные выключатели света не подключаются к нейтральному проводу цепи.

Чтобы выполнить эту работу, следуйте пошаговой инструкции по подключению выключателя света, описанной ниже.Важно следовать инструкциям, указанным на вашем конкретном переключателе света, поскольку направления могут отличаться от того, который вы приобрели, или это зависит от технологии, которая требует другой процедуры установки переключателя света.

Как подключить однополюсный выключатель света

Подключить выключатель света — несложная задача, но для безопасного выполнения работы необходимо иметь базовые представления об электричестве. Если вы раньше не делали подобных электромонтажных работ, вам необходимо нанять для этого электрика.Как только вы научитесь подключать выключатель света, вы обнаружите, что подключение выключателя займет не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги аналогичны, независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

Базовые знания проводов в однополюсном выключателе света

Коричневый провод — это провод под напряжением или под нагрузкой. Иногда бывает также красный или черный.

Синий или белый — нейтральный провод.

Голый медный (иногда в желтой оболочке с зелеными полосами) провод является заземляющим проводом.

Для однополюсного переключателя света требуется коричневый провод для подключения к переключателю света, а затем коричневый провод, соединяющий переключатель с вашим фонарем. Выключатель действует как резак источника питания, предотвращая его попадание в выключатель света.

Нейтральный провод или синий провод, идущий в обход выключателя света, идет непосредственно к осветительной арматуре. Этот провод требуется для замыкания электрической цепи .

Медный латунный или желто-зеленый заземляющий провод должен быть подсоединен к выключателю и фонарю.

Необходимые инструменты и материалы

Однополюсный выключатель света

Плоскогубцы

Отвертка

Изолента

Мультитул

Инструкции по подключению выключателя света

1. Безопасность прежде всего

Перед тем, как что-либо запускать, выключите источник питания и убедитесь, что по цепи, с которой вы будете работать, не проходит ток.Важно, чтобы сделал это в первую очередь, иначе это может быть фатальным! ВЫКЛЮЧЕНИЕ источника питания означает отключение выключателя из блока выключателя, который управляет выключателем, который вы хотите заменить.

2. Отвинтите пластину переключателя

.

Если вы уверены, что питание этого конкретного переключателя было остановлено, возьмите отвертку и начните откручивать пластину переключателя. Многие панели переключателей прикручиваются двумя маленькими винтами с плоской головкой. После этого открутите старый выключатель на случай, если хотите заменить выключатель на новый.Теперь осторожно потяните переключатель, пока провода все еще подключены к цепи.

3. Присмотритесь к проводам

Обратите внимание на расположение всех проводов, на то, как они подключены. Вы увидите по одному проводу под каждой клеммой. Один из них будет коричневым / черным / красным проводом, который является горячим проводом, а другой может быть синим или белым. Один из них — это подача питания, а другой — ножка переключателя, как описано ранее в этой статье. Клеммы переключателя взаимозаменяемы, поэтому вам не нужно помнить, какой провод к какой клемме подключен.Кроме того, вы увидите медный латунный или желто-зеленый провод, известный как заземляющий провод, который подключается к винту с левой стороны переключателя.

4. Отсоедините проводку переключателя

Чтобы снять старую проводку с правого переключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы. Таким же образом развяжите и освободите заземляющий провод.Теперь вы можете вынуть выключатель из стены

.

5. Изучите состояние проводов

Проверьте концы проводов на предмет износа или повреждений. Изношенную часть проволоки удалите с помощью кусачки или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают при непрерывном использовании и испытывают нагрузку, поэтому вы должны убедиться, что какая-либо часть провода не будет повреждена при повторном подключении проводов к клеммам.

6. Согните провода, чтобы получился круглый крючок

С помощью плоскогубцев или мультитула загните оголенные части каждой проволоки и обвяжите крючок. Убедитесь, что крючки достаточно тугие, чтобы надежно и аккуратно войти в изгиб винтов на переключателе света.

7. Подключите новый однополюсный выключатель света

Теперь подсоедините провода к выключателю света через загнутые концы. Начните с черного и белого проводов, прикрепив их к обоим винтам клемм с правой стороны.Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать плоскогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

8. Закройте и выполните задание

Оберните изолентой винты клемм, чтобы защитить их от возгорания. Теперь заправьте провода в коробку и снова прикрутите выключатель к стене. Теперь снова установите крышку панели переключателей и включите прерыватель, чтобы восстановить питание.

9. Проверьте свой новый выключатель света

После включения выключателя проверьте его правильность работы и поразитесь своим электрическим навыкам. Это все, и вы готовы зажечь свое место

Электрический выключатель | 3-х полосный | Однополюсные, двухполюсные

Переключатели используются для управления освещением, вентиляторами и даже большими электродвигателями, но они не все одинаковы. Важно выбрать правильный тип переключателя для приложения.

Однополюсный vs.3-ходовой

Однополюсный выключатель используется для управления светом в небольшой кладовой или ванной. Это называется однополюсным переключателем, потому что два провода соединены или разделены механизмом переключения. Также есть заземляющий провод для защиты от электрических неисправностей.

Однако в некоторых приложениях, таких как коридоры и большие комнаты, наличие одного выключателя может быть неудобным, поэтому может быть полезно управлять светом из двух мест, и это роль трехпозиционного переключателя.

Используются парами, по одному в каждом месте переключения. Они имеют проводку, поэтому любой переключатель может включать свет, независимо от настройки другого.

Трехпозиционный переключатель больше однополюсного переключателя и имеет три винтовых зажима для подключения проводов, а также заземление. Два из них используют бегущие провода, идущие от одного переключателя к другому. Для третьей клеммы один переключатель подключен к проводу горячего питания, а другой переключатель подключен к свету.

Двухполюсные выключатели

Однополюсные и трехпозиционные переключатели используются для слаботочных устройств 120 В переменного тока (Вольт переменного тока).Иногда цепь может быть подключена к двухполюсному выключателю, что делает цепь 240 В переменного тока. Эта схема обычно используется с большей нагрузкой, такой как двигатель или прибор, требующий 240 В переменного тока.

Двухполюсный переключатель используется с источником питания 240 В переменного тока. В бытовых условиях эти цепи питают сушилки для одежды, электрические плиты, электрические водонагреватели или оконные блоки для кондиционирования воздуха, которые подключены к специальному двухполюсному выключателю в центре нагрузки. Двухполюсные переключатели 240 В переменного тока требуют наличия горячего провода 120 В переменного тока, который обычно представляет собой черный и красный провод, подключенный к переключателю.Третий зеленый провод подключается к винту заземления. Двухполюсный переключатель одновременно разрывает оба провода 240 В переменного тока, чтобы размыкать цепь, и одновременно замыкается, чтобы установить контакт и замкнуть цепь.

Могу ли я подключить Nintendo Switch Lite к телевизору?

Лучший ответ: Нет, Nintendo Switch Lite — это специализированное портативное устройство, в которое не входит внутреннее оборудование, необходимое для подключения к телевизору.

Могу ли я подключить Switch Lite к телевизору?

Проще говоря, нет, нельзя.Ищете более подробные ответы? Продолжай читать.

Могу ли я подключить Switch Lite к телевизору?

Фокус Switch Lite другой

Когда Nintendo впервые анонсировала Nintendo Switch, одним из ее главных преимуществ была универсальность. Идея иметь приставку, на которую можно играть на телевизоре и которую можно взять с собой, очень важна. Однако оказывается, что большинство людей просто использовали его в портативном режиме и не подключали к большим дисплеям.

Nintendo собирает данные о том, как мы используем консоли Nintendo Switch, и подавляющее большинство согласны с тем, что в отношении Switch люди чаще всего играют в портативном режиме.Я думаю, мы все знали, что это так, но Nintendo приняла это близко к сердцу и по этой причине сделала Nintendo Switch Lite исключительно мобильным устройством.

Nintendo Switch Lite в настоящее время можно купить всего за 200 долларов. Это экономия 100 долларов по сравнению с оригинальным Switch. Доступен в пяти разных цветах; коралловый, желтый, бирюзовый, синий и серый. Не знаете, с каких заголовков начать? Посмотрите эти игры для Nintendo Switch Lite.

Подходит ли Switch Lite к док-станции Nintendo Switch?

Нет, точно нет.Если вы можете представить себе оригинальный Nintendo Switch с отсутствующим одним Joy-Con, это примерно размер Switch Lite. Вы рискуете повредить Switch Lite без необходимости, только если попытаетесь установить его таким образом.

Могу ли я использовать кабели, чтобы Switch Lite отображался на моем телевизоре, не устанавливая его в док-станцию?

Итак, вы хотите знать, можно ли обойти док-станцию ​​и просто использовать кабели для подключения Switch Lite к телевизору? К сожалению, это невозможно. Nintendo не включила в Switch Lite необходимое оборудование для работы с телевизором.Это неудивительно, учитывая, что Nintendo обычно не любит, когда люди используют свои устройства для чего-либо, кроме предполагаемого использования.

Это, наверное, и к лучшему, что это невозможно. Оригинальный коммутатор был разработан для обеспечения разрешения до 720p в портативном режиме и до 1080p при подключении к док-станции. Если вы каким-то образом сможете отразить экран Switch Lite на телевизоре, он все равно будет отображаться в формате 720p, что будет ужасно смотреться на большом телевизоре.

Nintendo Switch Mini

Nintendo Switch Lite — портативная консоль

Меньшая и менее дорогая игровая система Nintendo

Эта мини-версия Nintendo Switch работает исключительно в портативном режиме.Он использует те же картриджи, что и стандартный коммутатор Nintendo, и может подключаться к стандартным коммутаторам для локальной совместной игры. Сделайте предварительный заказ сейчас.

На доках

Модель OLED для Nintendo Switch

Новый улучшенный Nintendo Switch

Если вы хотите играть в игры Nintendo Switch на своем телевизоре, вы захотите выбрать любую систему, которая поставляется с док-станцией. Модель Switch OLED предлагает не только стыкованный телевизор, но и улучшенный OLED-экран, который сделает ваши игры популярными в портативном режиме.

Мы можем получать комиссию за покупки, используя наши ссылки. Выучить больше.

Подключите точки беспроводного доступа к порту сетевого коммутатора

Привет,

Это поможет вам настроить вашу сеть.
Настройка ПК в качестве беспроводного маршрутизатора с помощью ICS
Кроме того, вот несколько ссылок для программного обеспечения точки доступа, которое вы можете использовать
:
http://download.cnet.com/Virtual-Access-Point / 3000-18508_4-10957727.html
http://www.connectify.me/
Наконец-то я правильно настроил свою домашнюю сеть. Не тратя
на покупку беспроводного маршрутизатора, чтобы использовать ничтожное широкополосное соединение
со скоростью 2,0 Мбайт, я решил превратить этот компьютер в собственный беспроводной маршрутизатор
, используя Windows и общий доступ к подключению к Интернету (ICS). Я
купил беспроводной USB-ключ (многие из которых доступны на eBuyer.com
и подобных местах), который имеет своего рода softAP (Software Access
Point).Если вы знаете, что ключ не имеет возможности запускаться, а
запускает softAP, то дальше читать нет смысла. Вам необходимо, чтобы
мог использовать программное обеспечение, поставляемое в комплекте с ключом / беспроводной картой, и
, чтобы он мог имитировать работу точки доступа.
После настройки и установки беспроводной карты настройте беспроводную точку доступа
с помощью программного обеспечения, поставляемого с картой — по умолчанию
, скорее всего, будет установлен на станцию. Я также предлагаю включить какое-то шифрование
WPA или WEP (поскольку вы не хотите, чтобы люди крали вашу полосу пропускания
).WEP использует шестнадцатеричный ключ (он будет состоять из
случайных серий чисел 0,1,2,3,4,5,6,7,8,9 и букв A, B, C, D, E, F — Имейте в виду, что
не имеет значения, что бы вы ни использовали в качестве ключа, вы должны помнить, иначе
не сможет подключать станции к точке доступа), но
не рекомендуется в такой степени, как WPA из-за очевидных недостатков безопасности.
Как только это будет сделано, мы можем приступить к настройке остальных машин. В
Сетевые подключения (место, где вы можете увидеть все свои подключения
[Пуск -> Подключиться к.. -> Показать все подключения]) щелкните правой кнопкой мыши свое Интернет-соединение
(скорее всего, это подключение к локальной сети, которое представляет собой подключение
через кабель Ethernet к вашему маршрутизатору), и нажмите [Свойства].
После этого щелкните вкладку [Дополнительно] и установите флажок, в котором говорится, что вы
хотите использовать ICS (общий доступ к подключению к Интернету). После включения вы можете получить несколько предупреждающих сообщений
, но это просто для того, чтобы убедиться, что вы действительно хотите его включить.

Общий доступ к подключению к Интернету — Разрешить другим пользователям использовать подключение к Интернету на этом компьютере.

Теперь, когда настройка, важная часть.Беспроводное соединение (которое
будет отключено или включено только без подключения) должно быть настроено для
в соответствии со следующими IP-адресами. Конфигурация
доступна через свойства настроек TCP / IP [в разделе «Сетевые подключения
» щелкните правой кнопкой мыши соединение -> Свойства -> под разделом
с надписью «Это соединение использует следующие элементы»: прокрутите вниз
и дважды щелкните на элемент с надписью «Интернет-протокол (TCP / IP)»].
IP-адрес: 192.168.0.1
Подсеть: 255.255.255.0
Шлюз по умолчанию: ОСТАВЬТЕ ПУСТОЙ
DNS: DNS ВАШЕГО ПОДКЛЮЧЕНИЯ К ИНТЕРНЕТУ — например, 192.168.1.2 — проверьте
, дважды щелкнув ваше Интернет-соединение и просмотрев статус.
[Дважды щелкните соединение и выберите вкладку с надписью «Поддержка»] —
либо это, либо введите «ipconfig / all» в командной строке [Пуск -> Выполнить ..
-> введите «cmd» и нажмите OK].

Общий доступ к подключению к Интернету — Статический IP-адрес для точки беспроводного доступа
Точка
Конфигурация этого подключения ДОЛЖНА быть такой, как указано выше, для правильной работы общего доступа к Интернету
и для всех остальных компьютеров, чтобы
могли использовать этот компьютер.
Если вы хотите настроить статические IP-адреса для других компьютеров в сети, они
могут иметь IP-адреса от 192.168.0.2 до 192.168.0.255, шлюз по умолчанию
и DNS 192.168.0.1 (адрес беспроводного подключения на
Точка доступа компьютер).

Общий доступ к подключению к Интернету — Статический IP-адрес любого клиента, которому требуется
доступ к точке доступа

Подключение трехпозиционного переключателя

| Как подключить трехпозиционные переключатели

Трехпозиционный переключатель — это тип, который включает свет с обоих концов коридора.Эти схемы ясно показывают, как подключить пару трехпозиционных переключателей света в трех разных ситуациях.

Трехсторонние переключатели света управляют светом из двух мест, например, с обоих концов лестницы или коридора.

Трехпозиционный выключатель устроен и подключен немного иначе, чем обычный однополюсный выключатель света. Во-первых, на переключателе нет надписей «ВЫКЛ.» И «ВКЛ.», А также верха и низа. Также есть еще один терминал. Вместо двух клеммных винтов и заземляющего винта, как у обычного («однополюсного») переключателя света, трехпозиционный переключатель имеет три клеммных винта и винт заземления.

Примечание. Многие современные переключатели имеют отверстия для вставки проводов вместо винтов, фиксирующих провода. Тем не менее принцип тот же.

На большинстве трехпозиционных переключателей две клеммы одного цвета (обычно серебряные или латунные), а третья клемма, называемая «общей клеммой», имеет другой, часто более темный цвет.

Не все трехпозиционные переключатели имеют эти клеммы, расположенные в одинаковой конфигурации, поэтому при подключении необходимо обращать внимание на их цвета (и инструкции, которые идут в комплекте).

Переключатель, показанный здесь, имеет серебряный и золотой винты напротив друг друга и бронзовый винт в третьем положении. Зеленый винт на одном конце предназначен для заземляющего провода.

При замене существующего трехпозиционного переключателя света обязательно вставьте провода в соответствующие винтовые клеммы. Оберните кусок ленты на провод, идущий к винту общей клеммы. Два других провода можно подсоединить к любой из идентичных клемм.

На рисунках ниже показано грубое подключение в каждой из этих ситуаций.

Обратите внимание, что на этих схемах предполагается, что вы соблюдаете все рекомендуемые методы безопасной установки электрических цепей.

Всегда отключайте питание цепи перед работой с оголенными проводами.

Как работает трехпозиционный переключатель

Важно понимать, что выключатель света предназначен для прерывания «горячего» провода при его выключении.

Имея это в виду, белый провод от источника питания всегда идет непрерывно к осветительной арматуре, а неизолированные провода заземления всегда прикрепляются к винтам заземления.Но «горячий» или «заряженный» провод, идущий от источника питания, проходит через переключатели.

У трехпозиционного переключателя пара переключателей соединяется тремя проводами — двумя черными «бегущими» проводами и третьим «общим» проводом.

При включении питания схемы любой из них может быть «горячим», в зависимости от того, как переключены переключатели.

Поскольку неметаллический электрический кабель «3 провода-заземление», такой как Romex, часто используется для подключения переключателей, во время установки часто вносятся небольшие изменения.Этот тип кабеля содержит белый провод, который должен служить черным проводом. По этой причине белый провод окрашен или заклеен черной лентой, чтобы идентифицировать его как черный (горячий) провод, когда кабель используется для соединения двух трехпозиционных переключателей и фонарей.

Как подключить трехпозиционные переключатели

Существует три основных способа настройки трехпозиционных переключателей для управления одним или несколькими фонарями. Правильный выбор для вас будет зависеть от того, где питание входит в цепь (на одном из переключателей или на осветительной арматуре), а также от расположения переключателей и ламп.

Обратите внимание: все переключатели с зеленым заземляющим винтом или проводом должны быть заземлены на металлическую распределительную коробку или на оголенный или зеленый провод заземления цепи.

A) Провода от источника питания могут сначала входить в одну распределительную коробку, затем идти к свету, а затем заканчиваться на другом переключателе. Обратите внимание на эту иллюстрацию, что входящий белый провод проходит через первую распределительную коробку и заканчивается у осветительной арматуры.

Подключение трехпозиционного переключателя, при котором питание подключается к первому переключателю, а затем к свету .

B) Провода от источника питания могут сначала войти в коробку с осветительной арматурой, пройти оттуда к одному переключателю, а затем подключить этот переключатель к другому переключателю. В этой конфигурации входящий белый провод подключается непосредственно к осветительной арматуре. Черный провод подключается к белому проводу с лентой, который проходит через первую распределительную коробку и подключается к общей клемме на втором переключателе. Затем красный и черный путешественники подключают парные терминалы путешественников к обоим переключателям.Подключение трехпозиционного переключателя, при котором питание идет напрямую на светильник .

C) Провода от источника питания идут от переключателя к переключателю, и затем идут к свету. В этой конфигурации питание поступает на первый переключатель, а осветительный прибор размещается после второго переключателя.

Белый провод, соединенный гайками в каждой распределительной коробке, идет непрерывно от источника к осветительной арматуре. Заряженный черный провод подключается к общей клемме первого переключателя, а затем парные путешественники переносят его к парным клеммам второго переключателя.Общий вывод второго переключателя отправляет черный провод на светильник.

Подключение трехпозиционного переключателя, при котором питание начинается с одного переключателя и идет ко второму переключателю перед переходом к свету.

Получите предварительно протестированную локальную электрическую проводку Pro

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 работ по благоустройству дома книги и автор бесчисленных журнальных статей.

No related posts.
