Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой.

Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

• Если у вас длинный коридор или есть затемненные повороты в проходе.

• В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

• В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

• На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

• Для монтажа переключателя используют трехжильный провод.

• Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

• Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

• Белый или серый  — фаза — жила, по которой ток движется к светильнику.

• Синий — ноль — провод с обратным движением тока.

• Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

• Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

• Соедините заземляющие жилы.

• Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

• Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

• Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

• Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

• Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

• Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение.

  При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

• Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Подключение выключателя света с одной клавишей

Главная » Электрика » Монтаж

Автор: Школа светодизайна MosBuild

Выключатели появились в тот же момент, когда человек придумал освещать помещения, в которых он находится. Несмотря на огромное разнообразие их видов, дизайна, размеров и «наворотов», они выполняют две главные задачи – включают и выключают свет. Основана эта работа на простом принципе, который будет рассмотрен в данной статье.

На нем основана и инструкция по установке своими руками освещения – от выключателя до лампочки. Выключатель может управлять любым видом освещения и любым его количеством, главное – разобраться с принципом его работы и учесть все технические нюансы, чтобы правильно выполнить монтаж освещения в квартире и соединить все воедино, не прибегая к помощи электрика.

Содержание

1. Какие они бывают?
2. Принцип работы
3. Как самостоятельно подключить?
4. Установка конструкции
5. Заключение

Какие они бывают?

• Классический и самый распространенный вариант – обычный одноклавишный выключатель света. Он предназначен для управления одной группой осветительных элементов – люстрой, светильником или ночником. Устанавливается там, где актуально именно такое управление. Плюсы – простая установка одноклавишного выключателя, невысокая цена. Минусы – невозможность подсоединить несколько независимых друг от друга групп осветительных приборов на выключатель света с одной клавишей. Схема одноклавишного выключателя будет представлена далее.

Стандартный одноклавишный механизм

• Более продвинутый вариант – две кнопки. Он дает сравнительно большую свободу в организации и планировании осветительной системы помещений. Сюда можно подключить уже две группы лампочек. Обычно такая схема используется для разграничения основного и дополнительного освещения в гостиных и кухнях. Одна кнопка включает основной свет, а вторая – дополнительное освещение над рабочими зонами. Такой вариант гораздо экономнее и аккуратнее, чем расположение двух однокнопочных вариантов рядом.

Двухкнопочный вариант

• Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам. Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.

Модель с тремя кнопками

• Помимо включения и выключения света они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы тока, проходящего через них. Такие модели называются «диммеры», они выполнены в виде регуляторов различного вида. В выключенном состоянии ток через них не проходит, световые приборы не светят. При постепенном повороте регулятора диммер начинает пропускать большее количество тока вплоть до максимума. Это будет работать только со светодиодами (даже не со всеми лампочками, обычно такая фишка подходит для светодиодных лент). Старайтесь не запитывать через диммер лампы накаливания и люминесцентные варианты – это может привести к их повреждению и сгоранию.

Регулятор подачи силы тока для разной яркости освещения

• Одним из вариантов реализации работы является добавление маленького осветительного элемента к кнопке. Он загорается в выключенном положении, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или же, наоборот, тесных помещениях. Однако с выключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных лампочек – моргание в выключенном состоянии. Проблема эта решается настолько просто, что это совершенно не повод отказываться от такой удобной вещи. Причем маленькие лампочки устанавливаются абсолютно на всех вышеописанных типах, ограничений нет никаких.

Выключатель с индикатором местоположения в темноте

• Завершим классификацию упоминанием о том, что исполнение моделей на современном рынке такое разнообразное, что их можно подобрать буквально под любой дизайн, цвет и назначение. Несмотря на то, что они будут казаться совершенно разными, принцип работы у них един – о нем мы поговорим далее.

Пример дизайнерского оформления одно- и двухкнопочного выключателя

Принцип работы

Почему светит лампочка? Потому что на нее подается электричество. Не светит она потому, что электричество не подается. Именно этим и занимается выключатель – он механически разрывает цепь с лампочкой, по которой к ней движется ток из общей сети. Чтобы понять, как он делает это, нужно заглянуть внутрь.

Разобранный двухклавишный выключатель

Видим, что белые кнопки, на которые мы нажимаем при повседневном пользовании, являются лишь декоративными элементами. Они на специальные клипсы крепятся в корпусе и приводят в движение керамические ходунки, которые и управляют электрической цепью. Работа такого механизма и то, как подключить одноклавишный выключатель, будут наглядно показаны далее в статье.

В выключенном состоянии он разрывает фазу, как следствие – лампочки не светят. Земля и ноль у светильников, грубо говоря, общие, идут они, минуя выключатель. Фазу придется запитать к каждой кнопке отдельно для разграничения цепей.

Как самостоятельно подключить?

Все виды подключаются абсолютно одинаково, отличаются лишь количеством проводов, которое напрямую зависит от клавиш в выключателе.

• Как подключить выключатель света? Его подключить проще всего. Для этого необходимо всего три провода – земля, ноль, фаза. Подключение светильника будет выполняться через распределительную коробку, сквозь которую напрямую проводится земля и рабочий ноль, подключаясь к лампочкам. Рабочая фаза – провод, который дает электрическую нагрузку, сперва заводится в распределительную коробку, после чего подключается к выключателю. Из него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампочке будет разорвана на контактах выключателя. Контакт соединяется при включении, по фазе подается нагрузка, лампочка загорается. Ниже представлена схема подключения одноклавишного выключателя.

Схема подключения одноклавишного выключателя

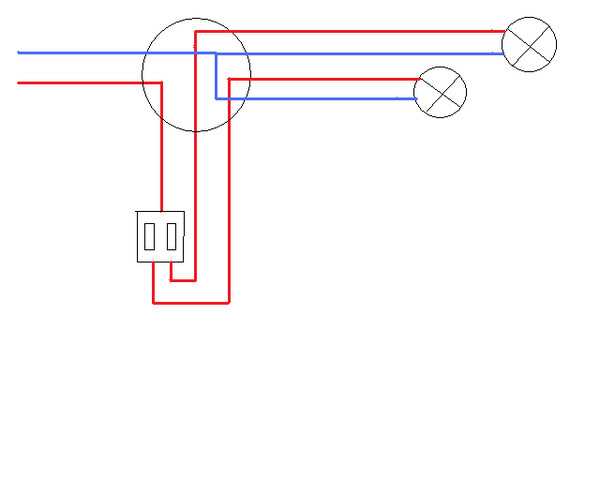

• В подключении двухкнопочного выключателя есть некоторые различия. Как подключить лампочку через выключатель в таком случае? Здесь в коробку заводится провод земли и фазы, каждый из них делится надвое для подключения к светильникам. В переключатель через коробку также заводится провод рабочей фазы, где он подсоединяется к каждому механизму разрыва цепи отдельно. От них два провода ведутся к коробке, из которой подключаются к лампочкам. Схема подключения выключателя света аналогична, только кнопки две.

Схема подключения двухклавишного варианта

Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта. Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.

• Для трехклавишного выключателя история та же. Из коробки земля и ноль утраиваются на каждую группу лампочек, а из выключателя выходит три фазы, которые подключаются соответственно.

Схема подключения лампочки без заземления

Здесь приведена схема подключения лампочки без заземления. Некоторые сети не предусмотрены для подключения земли, поэтому можно вполне обойтись без нее, просто не проводя ее параллельно с нолем.

Установка конструкции

Чуть выше мы уже говорили, что в стенке должны быть просверлены специальные отверстия – подрозетники, куда будет устанавливаться металлический каркас с уже запитанной сетью на специальные фиксаторы.

Установка каркаса с контактами в стенку

По бокам у этого каркаса будут находиться прямоугольные зубчики, которыми он будет держаться в стенке. Крепление должно быть прочным, не шататься в гнезде и не выпадать.

После установки каркаса поверх него ставится декоративная поверхность, с которой мы контактируем ежедневно после подключения выключателя света с одной клавишей.

Установка декоративной поверхности

Заключение

Выключатель – незаменимый элемент любой схемы освещения, без него она просто не будет функционировать. Современное разнообразие механизмов позволяет подключить светильники к нему в огромном количестве вариаций, а красивый дизайн сделает выключатель максимально незаметным и гармонично вписывающимся в общий интерьер помещения.

Подключение лампочки к выключателю можно выполнить своими руками. Обязательно используйте безопасный способ работы с электричеством, проверяйте исправность проводов и качество соединения контактов перед тем, как подключаться к сети.

Понравилась статья? Поделиться с друзьями:

Как заменить однополюсный настенный выключатель

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 13.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Часто задаваемые вопросы

Обзор проекта

Однополюсные настенные выключатели используются в схемах, где свет (или группа огней) управляется с одной стены. Однополюсные выключатели также могут управлять техникой или электроникой. Например, однополюсный переключатель можно использовать для управления питанием в розетке, питающей торшер, стереосистему или видеосистему.

Однополюсные выключатели на сегодняшний день являются наиболее распространенным типом переключателей в доме, и, поскольку они широко используются, рано или поздно один из них, вероятно, выйдет из строя. Замена стандартного однополюсного выключателя — одна из самых простых проблем с проводкой. Но любой ремонт электрооборудования связан с некоторым риском поражения электрическим током, поэтому важно иметь базовое представление о цепях электропроводки, чтобы выполнить этот ремонт.

Настенный выключатель — это устройство, контролирующее протекание тока через «горячий» провод электрической цепи под напряжением. В открытом (ВЫКЛ.) положении переключатель останавливает подачу тока от источника к осветительному прибору или другому устройству. При переключении в замкнутое (ВКЛ. ) положение переключатель восстанавливает протекание тока по всей цепи, позволяя загораться светильнику или работать прибору. Таким образом, настенный выключатель всегда подключается к проводам горячего контура и обычно вообще не имеет нейтрали.

Примечание: много лет назад было обычным делом найти «переключенных» нейтралов. Практика теперь не разрешена кодексом. Переключение нейтрали приведет к поломке нейтрали и заставит свет не гореть, однако это оказалось небезопасной практикой. Также важно отметить, что многие из новых интеллектуальных переключателей, даже при работе из одного места, будут иметь нейтральное соединение, чтобы обеспечить работу внутренней электроники устройства.

Существует несколько различных типов переключателей, которые можно использовать в разных конфигурациях. Например, трехпозиционные переключатели используются, когда вы хотите управлять светильником с двух разных точек на стене, а четырехпозиционный переключатель используется в сочетании с тремя -way переключатели, когда вы хотите управлять освещением (или другим устройством) из трех или более мест. Но большинство настенных выключателей в вашем доме относятся к однополюсному типу, когда выключатель управляет светом (или группой светильников) или устройством (например, измельчителем мусора) с одной стены.

При визуальном осмотре однополюсного выключателя вы увидите пару винтовых клемм вдоль боковой стороны выключателя, каждая из которых подключена к горячему проводу — одна подходит к месту выключателя от источника (вверх по течению), а другая идет вперед. к осветительному прибору или прибору, расположенному ниже по цепи. Внешний вид проводки внутри распределительной коробки может различаться в зависимости от конфигурации цепи и возраста системы проводки, но важно помнить, что провода, подключенные к боковой стороне переключателя, являются проводами, находящимися под напряжением. В случае однополюсного выключателя эти провода взаимозаменяемы — нет никакой разницы, какой провод к какому винтовому зажиму подсоединен.

Внутри переключателя находится металлическая дорожка, которая закрывается, когда переключатель находится в положении ВКЛ, и открывается, чтобы прервать поток энергии, когда переключатель находится в положении ВЫКЛ. В конце концов, эта дорожка или пружины, которые управляют дорожкой, изнашиваются, и в этот момент вам нужно будет заменить переключатель.

В дополнение к соединениям с горячим проводом новые однополюсные выключатели также имеют зеленый заземляющий винт, который должен быть подключен к системе заземления цепи. У старых однополюсных переключателей может не быть этого заземляющего винта, но при замене такого переключателя важно установить это заземляющее соединение на новом переключателе. То, как вы это сделаете, может различаться в зависимости от того, как заземлены электрические цепи вашего дома. Обычно достаточно просто соединить заземляющий винт переключателя с заземляющими проводами цепи.

Смотреть сейчас: объяснение 5 основных типов электрических выключателей

Оборудование/инструменты

• Отвертки
• Бесконтактный тестер напряжения
• Инструмент для зачистки проводов (при необходимости)
• Плоскогубцы с тонкими губками (при необходимости)

Материалы

• Стандартный однополюсный выключатель света
• Заземляющий провод косички (при необходимости)
• Соединитель проводов (при необходимости)

Ель / Кевин Норрис

1. Отключить питание

   Отключите питание цепи выключателя, выключив автоматический выключатель в сервисном щитке (коробке выключателя) вашего дома. Если на вашей панели вместо автоматических выключателей установлены предохранители, отвинтите соответствующий предохранитель и снимите его с панели.

   Будьте осторожны, доверяя этикеткам или указателям цепей внутри вашей электрической панели. Очень часто маркировки цепей бывают неправильными, поэтому всегда проверяйте питание после отключения цепи.

   Ель / Кевин Норрис

2. Тест на мощность

   Выверните два винта на крышке переключателя и осторожно снимите крышку. Используйте бесконтактный тестер напряжения, чтобы проверить все провода в распределительной коробке, чтобы убедиться, что питание отключено. Кроме того, прикоснитесь к каждой из боковых винтовых клемм переключателя щупом тестера. Если в любой момент тестер загорится, указывая на наличие напряжения, вернитесь к сервисному щитку и отключите нужный выключатель; затем повторно проверьте провода, чтобы убедиться, что питание отключено.

   Ель / Кевин Норрис

3. Удаление старого переключателя

   Открутите два винта, которые крепят переключатель к коробке. Осторожно вытащите переключатель из коробки и еще раз проверьте его, чтобы убедиться, что питание отключено от цепи, питающей переключатель.

   Ель / Кевин Норрис

   Подсказка

   Если ваш переключатель с регулируемой яркостью, он будет иметь совершенно другой вид. Диммерные переключатели имеют более крупный корпус и обычно подключаются к цепи проводами и разъемами, а не винтовыми клеммами. Если вы заменяете диммерный переключатель, обязательно купите подходящую замену.

4. Осмотрите и отсоедините проводку переключателя

   Обратите внимание на проводку переключателя. Под каждой винтовой клеммой должен быть только один провод. Один из них, скорее всего, будет черным или белым, это провод питания от источника питания. Другой может быть черным, красным или белым, в зависимости от возраста системы и расположения переключателя в цепи, но он всегда служит проводом горячего тока в конфигурации переключателя. Клеммы переключателя взаимозаменяемы, поэтому нет необходимости определять, какой из них какой.

   Если к выключателю подсоединен белый провод, вы, вероятно, смотрите на конфигурацию контура выключателя, где выключатель является последним устройством в электрической цепи. В этом случае белый провод используется в качестве горячего провода, и он должен быть помечен язычком черной или красной изоленты. Если нет, то можно добавить эту вкладку при замене.

   Если в коробке есть другие белые провода, не подключенные к выключателю, это нулевые провода цепи, которые просто проходят через коробку; их следует оставить как есть.

   Ослабьте каждую винтовую клемму и снимите провод цепи. Если коммутатор подключен через вставные разъемы для проводов на задней панели коммутатора, вы можете освободить провода, вставив небольшой гвоздь или отвертку в размыкающий паз рядом с вставным разъемом. Электрики считают вставные соединения некачественными, и при установке нового переключателя лучше всего использовать соединения с винтовыми клеммами.

   Ель / Кевин Норрис

   Совет

   Некоторым «умным» переключателям, которыми можно управлять со смартфонов и других беспроводных устройств, для поддержания беспроводного соединения требуется нейтральный провод. Установите их в соответствии с указаниями производителя.

5. Подключите новый однополюсный переключатель

   Подсоедините зеленый заземляющий винт на коммутаторе к оголенному медному или зеленому заземляющему проводу цепи. Если в цепи есть только один заземляющий провод, то его можно подключить непосредственно к заземляющему винту выключателя. При наличии двух заземляющих проводов прикрепите косичку заземления к заземляющему винту коммутатора и соедините косичку с проводами заземления цепи с помощью соединителя проводов. Косичка также является методом, используемым для соединения металлической электрической коробки с заземляющими проводами цепи — косичка не нужна с пластиковой электрической коробкой.

   Осмотрите конец каждого провода горячей цепи. Он должен иметь от 1/2 до 3/4 дюйма оголенного провода на конце и должен быть сформирован в виде крючкообразной петли. Если конец провода в плохом состоянии, обрежьте оголенный конец; затем зачистите примерно 3/4 дюйма изоляции, используя инструмент для зачистки проводов. Согните конец каждого провода в С-образную петлю и оберните ее вокруг винтовой клеммы на переключателе по часовой стрелке. Плотно затяните винты.

   Потяните за все соединения, чтобы убедиться, что они затянуты.

   Ель / Кевин Норрис

6. Завершить задание

   Аккуратно уложите провода в электрическую коробку, затем закрепите переключатель в коробке двумя крепежными винтами. Установите на место крышку переключателя. Восстановите питание цепи, включив автоматический выключатель (или переустановив предохранитель). Проверьте переключатель на правильность работы.

   Ель / Кевин Норрис

8 Типы настенных электрических выключателей и их выбор

8 типов настенных электрических выключателей и их выбор

От базового однополюсного выключателя до специальных и интеллектуальных выключателей

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 07.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Клэр Коэн

Настенные выключатели — это основные электрические устройства, управляющие осветительными приборами, некоторыми приборами и другими устройствами. Большинство распространенных типов переключателей бывают разных стилей, таких как тумблер, качелька, ползунок или кнопка. Стиль обычно не влияет на функцию переключателя и электрическую проводку, хотя может запутать процесс выбора. Но сведение вариантов к самым основным типам переключателей облегчает выбор правильного для ваших нужд.

Ниже вы узнаете о восьми распространенных типах настенных выключателей и о том, для чего они лучше всего подходят.

Смотреть сейчас: объяснение 5 основных типов электрических выключателей

• 01 из 08

  Однополюсный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником, прибором или розеткой с одной стены

  Однополюсный переключатель — это рабочая лошадка общего назначения. Вы узнаете, является ли ваш переключатель однополюсным, потому что обычно на его лицевой стороне выбиты символы ВКЛ/ВЫКЛ (хотя маркировка ВКЛ/ВЫКЛ может быть опущена на кулисных переключателях).

  При внимательном рассмотрении вы заметите, что новый однополюсный переключатель имеет две винтовые клеммы латунного цвета, прикрепленные к корпусу переключателя, а также зеленый винт, соединенный с металлической планкой. При обычном использовании этот тип переключателя используется для управления протеканием тока через «горячие» провода в цепи (обычно черные провода).

  При проводке однополюсного выключателя каждая из винтовых клемм латунного цвета присоединяется к горячему проводу, и, как правило, соединение с нейтральным проводом вообще отсутствует. Заземляющий провод цепи (обычно оголенный медный провод) подсоединяется к зеленому заземляющему винту на переключателе.

  Совет

  Как правило, нейтральные (обычно белые) провода к выключателям не подключаются. Если в коробке присутствуют две нейтрали, эти провода обычно соединяются так, чтобы они проходили через коробку, не касаясь переключателя. Или вы можете увидеть одиночный нейтральный провод, проходящий через коробку. Однако иногда вы можете увидеть белый провод, прикрепленный к выключателю, и это когда он работает как горячий провод. В этом случае белый провод должен быть обмотан черной лентой рядом с клеммой выключателя, чтобы указать, что провод работает как провод под напряжением, а не как нейтральный провод.

• 02 из 08

  Двухполюсный выключатель

  Ель / Клэр Коэн

  • Подходит для: Управление 240-вольтовым прибором или прибором с одной стены

  Двухполюсный переключатель обычно используется в промышленности. Но его можно найти в некоторых домашних системах электропроводки, где он обычно используется для управления 240-вольтовыми приборами, такими как электрическая печь или кондиционер, электрический водонагреватель или нагреватель для джакузи. По сравнению с однополюсными выключателями двухполюсные выключатели встречаются в доме гораздо реже — возможно, у вас их вообще не будет, если у вас нет приборов, для которых они требуются.

  Поскольку цепи на 240 вольт работают с двумя отдельными «горячими» проводами, эти выключатели имеют четыре винтовых клеммы латунного цвета, позволяющих управлять обоими горячими проводами в цепи — входящие провода крепятся к одному набору винтов, а отходящие горячие провода крепятся к другому набору винтов. Эти выключатели обычно рассчитаны на 30 или 40 ампер, а не на 15 или 20 ампер для стандартных однополюсных настенных выключателей.

  Двухполюсные выключатели также имеют зеленый заземляющий винт для подключения заземляющего провода цепи.


• 03 из 08

  Трехпозиционный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником с двух разных точек на стене в комнате

  Трехпозиционные выключатели используются парами и обычно находятся на обоих концах лестницы, в гаражах или подвалах с двумя входами, в коридорах и в других местах, где два отдельных настенных выключателя управляют одним светильником или прибором.

  Трехпозиционный переключатель имеет три клеммных винта. В зависимости от того, где переключатель находится в конфигурации цепи, самая темная винтовая клемма, помеченная «COM» для общего, подключается либо к проводу горячей цепи, идущему от источника питания, либо к проводу, идущему к осветительному прибору. Оставшаяся пара винтовых клемм подключена к «путеводным» проводам, которые соединяют два трехпозиционных переключателя вместе.

  Трехпозиционный переключатель также имеет зеленый заземляющий винт, к которому прикреплен заземляющий провод цепи из оголенной меди.

• 04 из 08

  Четырехпозиционный переключатель

  Ель / Клэр Коэн

  • Подходит для: Управление светильником, розеткой или прибором с трех или более разных точек на стене

  Хотя четырехпозиционные выключатели не используются обычно, их иногда можно найти в длинных коридорах и в очень больших комнатах, имеющих более двух входов. Четырехпозиционный переключатель используется между двумя трехпозиционными переключателями для обеспечения управления розеткой или осветительным прибором из нескольких мест. Если вы хотите иметь управление более чем из трех мест, например из пяти, вы все равно должны использовать два трехпозиционных переключателя (по одному на каждом конце) и три четырехпозиционных переключателя между двумя трехпозиционными переключателями.

  Четырехпозиционный переключатель имеет четыре клеммы плюс клемму заземления. Две из четырех клемм обычно медного цвета, а две другие темные. Здесь нет терминала COM или «общий», как на трехпозиционном переключателе. Четырехпозиционный переключатель функционирует как коммутационное устройство для дорожных проводов между трехпозиционными переключателями.

  Предупреждение

  Будьте предельно осторожны при замене четырехпозиционного переключателя. В зависимости от производителя есть две уникальные компоновки клемм. Один ВХОД сверху и ВЫХОД снизу, а другой ВХОД слева и ВЫХОД справа.

• 05 из 08

  Smart Switch

  IGphotography / Getty Images

  • Подходит для: Автоматического или удаленного управления осветительными приборами или приборами

  Термин «умный выключатель» относится к настенному выключателю нового типа с внутренней схемой, которая позволяет управлять осветительными приборами или приборами одним из нескольких нетрадиционных способов, например, с помощью голосового помощника (например, Alexa) или с помощью интернет-приложения. Многие современные интеллектуальные выключатели, например, могут позволить вам проверять свет и включать или выключать его с помощью приложения для смартфона из любого места, где есть подключение к Интернету. Или их можно запрограммировать на автоматическое включение или выключение света или приборов по вашему выбору.

  В то время как интеллектуальные выключатели обычно просто меняются местами в том же месте, где находится стандартный настенный выключатель, для большинства из них требуется соединение с нейтральным проводом, поскольку для их работы необходим небольшой ток. Таким образом, возможно, вам потребуется модернизация схемы для использования этих переключателей.


  Другие интеллектуальные коммутаторы не требуют нейтрального подключения и вместо этого подключаются к Интернету по беспроводной сети через концентратор. Обязательно купите интеллектуальный переключатель, совместимый с вашим концентратором или системой голосовой автоматизации, а также освещение, которым вам нужно управлять.

• 06 из 08

  Диммер

  Ель / Кевин Норрис

  • Подходит для: Регулировка интенсивности света

  Диммер обеспечивает большую гибкость освещения, позволяя изменять уровень яркости лампочек. Существует несколько подкатегорий диммеров.

  Например, поворотный диммер включает в себя ручку, которую вы поворачиваете, чтобы увеличить или уменьшить яркость. Вы нажимаете ручку, чтобы полностью выключить (или включить) свет. Ползунковый диммер обычно включает в себя тумблер, который включает и выключает свет, а также ползунковый регулятор, который увеличивает или уменьшает яркость. Некоторые диммеры имеют очень незаметные ползунки, которые практически сливаются с остальной частью переключателя.

  Диммеры с однополюсным переключателем подключаются для управления яркостью света только с одного переключателя. Существуют также диммеры для других типов выключателей.

• 07 из 08

  Переключатель присутствия

  Фотография Бретта Холмса / Getty Images

  • Подходит для: Удобное включение света/приборов, когда они вам нужны, и их отключение для экономии энергии, когда они вам не нужны

  Датчик присутствия включает в себя датчик движения, который обнаруживает, когда кто-то входит в комнату, и включает свет. Свет будет гореть в течение заданного времени. Затем, пока датчик не обнаружит больше движения, он отключит свет для экономии энергии.

  Цензоры обычно кажутся довольно плоскими и прямоугольными. И у них есть какой-то переключатель, позволяющий полностью выключить свет, настроить его так, чтобы он всегда был включен, или использовать его с режимом цензуры.

  Цензоры также имеют функцию обнаружения дневного света, поэтому они не будут включаться в зависимости от движения днем, когда вам не нужен дополнительный свет. Кроме того, их можно использовать с вытяжными вентиляторами, например, в ванной, поэтому вам не нужно беспокоиться о том, чтобы не забыть включить и выключить вентилятор.

• 08 из 08

  Специальный переключатель

  tab1962 / Getty Images

  • Подходит для: Соответствует особым требованиям, предъявляемым к светильнику или электроприбору

  Существует несколько типов специальных выключателей, которые выходят за рамки простого включения и выключения света или электроприборов. Например, некоторые выключатели имеют таймеры, которые включают и выключают свет или прибор в одно и то же время каждый день. Это хороший вариант для уличного освещения, позволяющий включать его после наступления темноты, даже если вас нет дома, и выключать сразу после восхода солнца, чтобы не тратить энергию впустую. Точно так же существуют выключатели с временной задержкой, которые оставляют свет или прибор включенным на заданное время после его включения, а затем автоматически отключают его.

  Другие выключатели также имеют розетку, чтобы у вас было дополнительное место для подключения электроники. Более того, помимо переключателей и ручек, есть также сенсорные переключатели, которые включают плоскую сенсорную панель, которую вы нажимаете для управления электрическим током.

  Кроме того, некоторые специальные выключатели предназначены специально для светодиодных ламп и ламп CFL, и их часто необходимо использовать, если в вашем светильнике есть энергосберегающие лампы с регулируемой яркостью. Кроме того, есть специальные переключатели, которые могут управлять скоростью вентиляторов, а также их световыми компонентами, если они есть.


Выбор настенного выключателя

Выбор правильного настенного выключателя зависит от того, как светильник или прибор управляется в электрической цепи, от типа управляемой цепи и от желаемой степени автоматизации или удаленного управления.
