Кабель гибкий многожильный – особенности конструкции, преимущества и недостатки, класс гибкости, обзор марок

Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели.

---

Кабель гибкий многожильный – изделия, где проводником тока выступают несколько жил, переплетённых между собой. (см рис.)

К одножильным относятся изделия, в которых ток протекает по монолитному проводнику. Толщина их сечения прямо пропорциональна силе тока, на которую он рассчитан.(см.рис.)

У каждого типа проводника есть свои преимущества и недостатки:

Кабель гибкий многожильный		Кабель с монолитным проводником
Преимущества	Недостатки	Преимущества	Недостатки
Высокая эластичность	Высокая стоимость	Низкая стоимость	Плохая работа на изгиб
Высокая гибкость	Плохая работа в ВЧ сетях	Работа в ВЧ сетях	Наличие скин-эффекта
Малые токопотери		Простота монтажа
Качественная коммутация		Простота соединения
Надежность		Высокая жёсткость

Подберем гибкий многожильный кабель для Ваших задач! Отправьте заявку он-лайн или позвоните по бесплатному номеру  8 (800) 555-88-72

Отправить заявку

Одножильные и многожильные кабели изготавливают с определенным классом гибкости. Этот показатель позволяет определить минимальный радиус, на который может быть загнуто кабельное изделие в процессе эксплуатации.

Классификация по ГОСТ 22483-2012 предусматривает разделение жил на шесть классов гибкости. К 1-му классу относится проводная продукция, которую нежелательно подвергать изгибам, скручиваниям и прочим механическим воздействиям. 6-ой класс – изделия высокой степени эластичности и гибкости, которые может использоваться в местах, где предусмотрены массовые загибы кабеля.

Гибкие многожильные кабели – обзор марок

Многопроволочный ВВГ относится категории силовых гибких медных многожильных кабелей в пвх изоляции. Кабель отлично подходит для стационарной электропроводки внутри жилых и нежилых помещений с различным классом взрывоопасности и уровнем влажности. Благодаря многопроволочным жилам ВВГ более гибкий, поэтому его намного удобнее прокладывать в местах, где есть повороты и загибы.

---

Кабель контрольный гибкий многожильный КГВВ предназначен для использования в цепях управления и силовых цепях. Скрученные жилы формируют сердечник. Модели с сечение жил до 10 мм2 относятся к 4 или 5 классу гибкости по ГОСТ. Изделия, в которых номинальное сечение жилы составляет 16 мм2 и выше, — к 3-5 классу. Число циклов на изгиб у кабельной продукции марки КГВВ – не более 100 раз, что подразумевает использование в местах, где требуется повышенная гибкость проводника.

---

Кабель медный многожильный в резиновой изоляции особой гибкости

КОГ оптимален для подключения полуавтоматических и автоматических сварочных установок. Может быть проложен как в закрытых или полузакрытых помещениях, где наблюдается высокая влажность, так и на открытом пространстве. Кабель не подвержен влиянию прямых солнечных лучей. Класс проволок, из которых состоит жила – пятый. При сечении проводников от 16 до 35 мм2 выдерживает до 10000 циклов на изгиб радиусом 55 мм, при сечении от 50 до 150 мм2 – 12000 циклов.

Нужна консультация по многожильному гибкому кабелю? Обратитесь к специалистам компании Кабельные системы!

Получить консультацию

Бронированный силовой многожильный кабель ВРБ – оптимальный вариант для использования в земляных траншеях.

Устойчивый к химическому воздействию состава почвы, он также сохранит работоспособность и при возникновении короткого замыкания в сети. Кабель ВРБ нельзя подвергать механическим растяжениям ввиду наличия брони из оцинкованных или стальных лент. Токопроводящая жила имеет второй класс гибкости. Несмотря на низкий показатель гибкости, этот бронированный силовой кабель в резиновой изоляции с многожильными проводниками облегчает стационарную прокладку с многократными поворотами.

---

Кабель гибкий медный многожильный в резиновой изоляции КГ универсален и подходит как для использования со сварочными установками, так и для прокладки внутри и снаружи помещений. Возможна эксплуатация кабеля и с подвижными электроустановками. Пятый класс гибкости жил позволяет применять кабель в местах, где необходимы частые изгибы и завороты. Существуют модификации для холодного и влажного климата (индекс -хл и -т соответственно).

---

Кабель управления гибкий многожильный КУПВ и кабель гибкий экранированный многожильный КУПЭВ используются для передачи маломощных сигналов управления. Кабель может содержать от 7 до 52 жил, сечением 0,35 или 0,5 мм2, которые относятся к 4 и 5 классам гибкости. Проводник выдерживает до 100 циклов перегибов и до 50 циклов при осевом скручивании. Изделие имеет модификации с панцирной оплёткой из луженой, оцинкованной или нержавеющей проволоки (индексы -Пм, -П и -Пн соответственно).

---

Кабель сигнальный гибкий многожильный КпсВВГ предназначен для систем пожарной сигнализации. Медные жили состоят из проволок и относятся к 4-му классу гибкости. Кабель соответствует классу пожарной безопасности О1.8.2.5.4, что допускает прокладывать эту марку в помещениях только одиночным способом. Групповой монтаж КПсВВГ разрешен только на улице или в помещениях производственного назначения. КпсВВГ производится сечением 0,12 и 0,2 мм.

---

Кабель монтажный гибкий многожильный МКШнг предназначен для межприборных и внутриприборных соединений. В конструкции медно-луженые многопроволочные жилы 3-4 класса гибкости. Количество жил от 2-х до 37 сечением от 0,35 до 2,5 мм2. Допустима групповая прокладка. При воздействии на монтажный провод вибрационных нагрузок, бензина, масел, морской воды лучше использовать марку МГШВ — низковольтный многопроволочный провод для монтажа.

---

Силовой многожильный кабель SiHF рассчитан на работу в условиях повышенных температур. Силиконовая изоляция сохраняет защитные свойства при температуре до 220оС. Она устойчива также к воздействию окисляющих веществ, спиртов, масел, щелочных растворов. Класс гибкости проводников – пятый. Изоляция изделия не содержит галогенов, поэтому SiHF-кабели – оптимальные вариант для использования

аббревиатура, маркировка и виды, технические характеристики и критерии выбора

При подключении электрооборудования и для его бесперебойной работы необходима качественная кабельная продукция. Оптимальным решением является использование кабеля ВВГ (VVG), позволяющего подключать электроаппаратуру к источнику напряжения до 1000 В. Существует несколько его разновидностей, которые предназначены для определенных условий эксплуатации. Каждая модель VVG-электрокабеля обладает своими особенностями.

Общие сведения

ВВГ-кабель предназначен для прокладки линий питания электроаппаратуры как внутри, так и снаружи помещений. ВВГ покрывается надежной виниловой оболочкой и состоит из нескольких медных жил, которые могут быть одно- и многопроволочными. Кроме того, некоторые модели покрываются специальным химическим соединением, обладающим устойчивостью к возгоранию. Отличаются электрокабели маркировками, по которым можно выяснить их основные характеристики, а также формой, сечением и типом изоляции.

Виды и маркировка

Фирма-изготовитель предлагает широкий модельный ряд кабельной продукции ВВГ-типа, характеристики которого зависят от конкретных условий эксплуатации. Распределение на виды связано с финансовой стороной вопроса, поскольку нет смысла использовать в некоторых помещениях дорогие модели, устойчивые к возгораниям. Однако в некоторых случаях, когда нужно обеспечить стабильное питание некоторых установок в условиях высокой пожароопасности, следует использовать модели со специальным покрытием.

Многожильный кабель марки ВВГ классифицируется на следующие виды:

1. ВВГ и ВВГП.
2. ВВГнг и ВВГПнг.
3. ВВГнг-ls и ВВГПнг-ls.
4. ВВГнг-frls и ВГПнг-frls.
5. ВВГ-Э и ВВГП-Э.
6. ВВГнг-hf и ВВГПнг-hf.

Кабели ВВГП и ВВГ отличаются между собой внешне. Индекс «П» указывает на плоскую форму. Это правило касается всего модельного ряда и не влияет на электрические характеристики. Базовые модели ВВГ могут воспламеняться и плавиться, поскольку они не обработаны специальными противопожарными химическими соединениями. Это бюджетные варианты, которые используются для изготовления электрических удлинителей и осветительных сетей. Основные условия их применения следующие: потребители электроэнергии низкой мощности (до 1000 Вт) и пожаробезопасные помещения.

Вид ВВГП нг полностью соответствует требованиям пожарной безопасности, поскольку покрывается специальными галогеновыми химическими веществами, препятствующими возгоранию. Его следует применять в условиях с повышенной степенью пожароопасности. Электропровод не подвержен возгоранию, однако при его тлении выделяется значительное количество дыма. Обозначение «НГ» показывает, что кабель является не горючим.

ВВГнг-ls — универсальный вариант кабеля, который при тлении выделяет незначительное количество дыма. Аббревиатура «ls» (Low smoke) может расшифровываться следующим образом: изделие выделяет минимальное количество дыма.

Совершенной моделью ряда ВВГ-кабелей является вариант ВВГнг-frls. Он обладает отличной пожаростойкостью и способен обеспечивать подачу напряжения для питания электроустановок при температуре до 740 градусов по Цельсию в течение 90−150 минут. Его применяют в электросетях с напряжением до 1000 В и частотой тока до 100 Гц. Буквы «fr» (Fire Resistance) означают, что его огнестойкость достигнута при помощи двух слоев слюдосодержащего ленточного материала.

Существуют и экранированные кабели, применяющиеся для питания точной аппаратуры. В сети случаются некоторые помехи, к которым очень чувствительна цифровая техника. Использование экранированных кабелей позволяет избежать влияния на нее различных шумов. Модель ВВГнг-hf обладает также пожаростойкостью, но, в отличие от других моделей, не горит и не выделяет дыма вообще.

Некоторые характеристики можно узнать по аббревиатуре кабеля ВВГ-типа. Расшифровка маркировки кабеля ВВГ следующая:

1. «В» — материал изоляционного покрытия (винил). Двойная буква «В» показывает, что кабель обладает двойным виниловым покрытием.
2. «Г» — гибкий.

Например, расшифровка кабеля ВВГП следующая: гибкий (Г) плоский (П) силовой кабель с двойным виниловым изоляционным покрытием (ВВ). Все модели кабелей марки ВВГ являются гибкими, поскольку о наличии брони свидетельствует индекс «Б». Броня — защита медных жил от механических повреждений.

Тип изоляции, форма и сечение

Одной из главных характеристик кабельной продукции считается сопротивление изоляционного слоя. Величина зависит от общей площади поперечного сечения (S) и напряжения, на которое он рассчитан. Изоляция кабеля является одной из его главных характеристик и зависит от площади поперечного сечения и напряжения.

Например, для проводов с сечением до 1,5 кв. мм. значение сопротивления изоляции должно быть не менее 12 МОм, а для моделей с S > 10 кв. мм. — не менее 7 МОм. Сопротивление изоляции между жилами изделия по требованиям электробезопасности недозволительно меньше 0,5 МОм при напряжении в 660 В. Если значение напряжения превышает 660 В, то его величина должна быть не менее 1 МОм.

Кабель состоит из определенного количества жил (от 2 до 5). Узнать их количество можно по его маркировке. Например, в модели с маркировкой ВВГ 3х4,0 их количество равно 3. Жилы различаются между собой по структуре проволоки, которая бывает однопроволочной (О) или многопроволочной (М). Если в аббревиатуре не указана буква «О», то жила является мноогопроволочной. Кроме того, по типу укладки жил кабели классифицируются следующим образом: плоские (П), секторальные © и круглые.

В первом типе медные проводники при производстве на заводе укладываются вдоль определенной плоскости. Секторальный тип жилы является частью окружности. Изделия круглой формы не имеют индекса.

Величина площади поперечного сечения кабельной продукции ВВГ составляет от 1,5 до 50 кв. мм., узнать ее можно по маркировке. Например, сечение составляет 4 кв. мм. у модели кабеля ВВГ 3х4,0. Площадь сечения влияет на электрическое сопротивление, которое измеряется при помощи омметра или рассчитывается. По ГОСТу его значение не должно превышать 12 Ом на каждую 1000 метров.

Технические характеристики

Любая из моделей обладает своими техническими характеристиками, от которых зависит стоимость и условия применения. Основную информацию можно получить по маркировке изделия, однако этих данных иногда недостаточно.

Список всех характеристик изделия следующий:

1. Максимальное напряжение.
2. Площадь поперечного сечения.
3. Масса.
4. Диаметр самого изделия.
5. Толщина и тип изоляционного слоя.
6. Максимально допустимый радиус изгиба для изделия, жилы которого содержат одну или много проволок.
7. Допустимые нагрузки по силе тока в земле и воздухе.
8. Максимальная сила тока, возникающая при коротком замыкании.
9. Величина сопротивлений изоляционного слоя и жил изделия.
10. Максимальная мощность.

Максимальное напряжение — это напряжение, на которое рассчитан кабель. Еще одной важной характеристикой является радиус изгиба. Она показывает значение допустимого радиуса, при котором не будут нарушены изоляция и структура жил кабеля. Номинальное значение силы тока, протекающего по изделию, при котором не произойдет его перегрев, называется допустимой токовой нагрузкой. Величина максимальной токовой нагрузки при возникновении короткого замыкания показывает максимальное значение тока, который выдержит изделие. Одним из главных критериев выбора кабеля считается мощность, на которую он рассчитан.

Пример расчета

По закону Джоуля-Ленца, количество тепловой энергии, выделяемое проводником, зависит от величины напряжения, силы тока и времени его протекания. Из этого закона следует, что при увеличении силы тока, потребляемой электроприбором, следует уменьшать величину напряжения, поскольку при этом должно выполняться следующее равенство: Q = U * I * t.

Допустимое количество теплоты Q, при котором не происходит разрушения изделия, зависит от величины тока и времени его протекания через проводник, а также величины напряжения. Для примера следует разобрать следующую задачу:

1. Максимально допустимое значение количества теплоты равно Q, при котором не разрушается изоляция кабеля (с учетом всего включенного электрооборудования).
2. Монтаж кабеля осуществляется в воздухе с максимальной токовой нагрузкой, равной Iмакс.
3. Напряжение питания электроустановок завода — U.
4. Величина тока, потребляемого электрооборудованием, на 40 А меньше максимальной токовой нагрузки Iмакс.

Нужно выполнить расчеты и сделать выводы, что произойдет при подключении дополнительного оборудования, потребляющего ток (Iдоп) величиной в 120 А. В этом случае следует применить формулу Джоуля-Ленца, которая позволяет вычислить перегрузку электрической сети. Порядок выполнения расчетов следующий:

1. Ток (Iнагр), проходящий через кабель при подключении дополнительного оборудования, рассчитывается таким образом: Iнагр = Iмакс — 40 + Iдоп = Iмакс + 80 (А). Из равенства видно, что величина допустимого тока превышает необходимое значение на 80 А.
2. Мощность при этом составляет: P = U * I = 80 * U.
3. Значение Qнагр вычисляется по формуле джоуля-Ленца: Qнагр = (Iмакс + 80) * U * t.
4. Величина Q: Q = Iмакс * U * t.
5. Для получения значения перегрузки следует разделить Qнагр на Q: ((Iмакс + 80) * U * t) / (Iмакс * U * t) = ((Iмакс * U * t) + (80 * U * t)) / (Iмакс * U * t) = 1 + 80 / Iмакс.

Из равенства можно сделать вывод, что кабельная продукция будет работать под нагрузкой, превышающей номинальное значение. При этом через некоторое время произойдет повреждение изоляции при нагреве (увеличится мощность электрооборудования). При подключении дополнительного оборудования следует протянуть еще одну кабельную линию или заменить на изделие с бо́льшим поперечным сечением.

Правила эксплуатации

При изготовлении на заводе кабельная продукция подлежит испытанию. Например, если изделие рассчитано на напряжение в 660 В, то через него в течение 9 минут пропускается разность потенциалов, равная 3000 В. Радиус изгиба R для ВВГ-кабеля диаметром d с многопроволочными проводниками вычисляется по следующей формуле: R = 7,5 * d. Для жилы с однопроволочным формула будет немного другой: R = 10 * d. Из соотношений можно сделать вывод о том, что величина радиуса зависит от диаметра кабеля.

Эксплуатация изделия осуществляется при температуре от -50 до + 50 градусов по Цельсию. Показатель температурного режима зависит от вида кабеля. Не рекомендуется выполнять монтажные работы при температуре окружающей среды ниже -15 градусов, поскольку изоляция начинает крошиться.

Для правильного выбора кабельного изделия необходимо:

1. Определить мощность подключаемого оборудования.
2. Учесть вид кабеля, его метраж, сечение, количество и тип жил.
3. Измерить сопротивление изоляции и жилы омметром и мегаомметром.

Площадь сечения кабеля зависит от мощности аппаратуры. На каждый квадратный миллиметр приходится 10 А. Если мощность потребителя составляет 5 кВт при напряжении 220 В, то сила тока равна 5000 / 220 = 22,73 А.

Сечение вычисляется следующим образом: S = 22,73 / 10 = 2,273 кв. мм. При выполнении расчетов нужно учитывать запас по сечению (15%), чтобы исключить перегрузку кабельной линии. Итоговая площадь сечения: Sит = S + S * 15% = 2,61 кв. мм. (3 кв. мм.). Однако рекомендуется покупать ВВГ-кабель сечением 4 кв. мм.

Сопротивление одной жилы кабеля, длина которого составляет 1000 м (диаметр 4 кв. мм.), не должна превышать 40 Ом. Сопротивление изоляции должно быть не менее 0,5 МОм для напряжения 220 В. Требуемая величина сопротивления при напряжении в 660 В — не менее 1 МОм.

Таким образом, ВВГ-кабель является оптимальным вариантом для питания электроаппаратуры при любых условиях окружающей среды. Некоторые модели позволяют обеспечить непрерывную подачу электроэнергии при экстремальных условиях.

Про кабели — Мы земную жизнь перевернем! — LiveJournal

Про кабели [Jan. 4th, 2016|01:29 pm] alex_avr Загадка: из какого материала сделан левый и правый провода? Вообще, любой нормальный человек скажет, что левый — явно медный, а правый — какой-то серебристый, на железо похожий, но раз я спрашиваю, значит есть какой-то подвох. И подвох действительно есть. Правда заключается в том, что левый провод на самом деле из алюминия, а правый — медный 🙂 Тот провод, который выглядит медным — на самом деле так называемый CCA — copper clad aluminum. Данный тип проводника имеет некоторые свойства, которые делают его хорошим выбором для ряда специфичных применений. Однако, в подавляющем большинстве случаев подобные провода делают исключительно для удешевления. Кстати, большинство проводов типа витая пара, которые сейчас можно встретить в повседневной жизни — точно такой же алюминий. «Настоящая» медная витая пара примерно в два раза дороже. На фото же представлен так называемый «акустический» кабель для подключения динамиков. Надо сказать, что свойства у данного кабеля при обычном применении крайне поганые. Во-первых он очень мягкий и ломкий. Довольно толстый на вид провод совершенно спокойно рвется руками. Быстро переламывается при сгибах, часто отдельные жилы отламываются даже при аккуратной зачистке. Также такой провод довольно плохо паяется, особенно если при зачистке верхний слой меди соскаблился, что бывает не редко ибо слой этот очень тонкий и нежный. Кроме того, у тех проводов, что мне попадались — весьма фиговая изоляция. Это даже немного заметно по фотографии выше — она мягкая, можно сказать немного пористая и крайне легко повреждается. Ну и, разумеется, у этого провода высокое удельное сопротивление по сравнению с медью такого же сечения, как следствие — огромное падение напряжения даже при сравнительно небольших токах. Второй провод на фотографии — качественный многожильный луженый медный провод. Именно из-за того, что он луженый у него серый, а не «медный» цвет. Лужение защищает медь от окисления. Такой провод имеет хорошие характеристики — прочный, весьма износостойкий, отлично паяется и имеет низкое удельное сопротивление. Как правило, изоляция у таких проводов тоже весьма качественная. Будьте бдительны, друзья 🙂 Comments: А что за специфичные применения, которых он хорош? Ну собственно в Википедии написано — например в динамиках, где масса катушки на мембране имеет значение. Вспрыгнул на любимого конька и выхватил шашку. :))) Лично я одобряю, хоть и не читал. Будьте бдительны, вас на каждом шагу пытаются на…Обмануть в общем. :))) только МСЭ 26-15 2х0,12 !! В курсе уже давно. 🙂 Сколько этих проводов прошло через инженерные (и радиолюбительские) руки! а еще бывают гребенки (это которые с шагом 2.54 и легко ломаются на куски нужной длины) золочёные, а бывают на вид луженые. но эти якобы луженые с трудом лудятся даже после обработки наждаком под активным флюсом. Да, бывают такие, которые не очень хорошо паяются. Правда вот так, чтобы наждаком — не доходило… я кислые флюсы не применяю — или канифоль, или спиртоканифоль, или какой-то жир (судя по запаху, тоже с канифолью). может, кислым оно и залудится. «На фото же представлен так называемый «акустический» кабель для подключения динамиков.» А нам с сыном в магазине предлагали медный кабель для подключения аккустических систем с тремя уровнями перевития неизолированных жил в кабеле. По словам продавца это необходимо для синхронизации скорости распространения токов, соответствующих разным частотным полосам звукового сигнала. Мы не смогли улыбнуться. Это же для совсем начинающих. Если углубляться в тему, то можно обнаружить что у провода есть направление подключения (распространения сигнала) — оно обычно совпадает с направлением маркировки кабеля. Потом можно узнать что на качество прохождения сигнала влияет еще и толщина изоляции, цвет оплетки и вес разъемов, а также красота коробочки, в которой продается кабель. А еще более просветленные открывают для себя кабели из четырежды безкислородной меди чистотой 99.99999999(добавить девяток по вкусу) меди, покрытой серебром, добытым девственицами в рудниках высоко в Андах при свете полной луны, и выплавленом в платиновом тигле в пламени розового масла. Стремление к совершенству — бесконечно, лишь мудрые способны отважиться идти по этому пути! Совершенно случайно имею представление о том, зачем делается три уровня перевития — если это про проводник, то чтобы сделать толстый пучок из тонких проводков (и они не лопались при сгибании), если это про изоляторы, то чтобы снизить площадь соприкосновения с проводником (кордельная изоляция, доведённая до предела). Продавец некомпетентен и/или врёт. From: tyx 2016-01-04 08:36 pm (UTC) (Link) Дык витуха же обычно вообще сталь омеднёная. Ломается и магнитится. И контакты в плинте убивает на третий раз. Вот левый как раз на медный меньше всего похож) Ну не бывает настолько бледной меди. Бывает. Чуть окисленная как раз бледнее на вид.

Многожильный медный провод и кабель

Philatron Wire and Cable производит неизолированную медь, как сплошную, так и многопроволочную . для создания нестандартных кабелей. Применение неизолированной меди класса AA и класса A используется в воздушных и распределительных устройствах, таких как изоляторы для распределительных цепей и катушечные кабели. Многожильные проводники класса B и класса C часто обладают большей гибкостью и подходят для неизолированных соединений, перемычек, нестандартных кабелей, кабелей катушек, а также могут использоваться для заземления.

Запросить цену

Технические характеристики

Обозначение номеров деталей: BC = неизолированная медь
Медь: № = размер; Letter = Class
Пример: BC12K: 12 ga. — 65 х 30 га.

Каталожные номера многожильных мягких медных проводов компании PHILATRON *

Деталь Номер	Калибр Размер MCM	Нити	Диаметр (дюймы)	Круглый Мил	Площадь (мм²)	Вес фунтов./ 1000 футов
BC26M	26	7 x 34 Ga	0,019	278	.128	. 841
BC24M	24	10 x 34 Ga.	0,023	398	.205	1,23
BC22K	22	7 x 30 Ga	0,030	704	. 324	2.16
BC20K	20	10 x 30 Гал.	0,041	1 005	,52	3,2
BC18K	18	16 X 30 Ga.	.052	1 608	0,82	4,94
BC18M	18	41 x 34 Ga	.052	1,639	0,82	5.06
BC16C	16	19 x 29 Ga	0,054	2,426	1,31	7,5
BC16k	16	26 x 30 Ga.	.0583	2 613	1,31	8,03
BC16M	16	65 X 34 Ga.	.0459	2 584	1,31	8.02
BC14C	14	19 X 27 Ga	0,068	3 829	2,08	11,9
BC14K	14	41 x 30 Ga.	.083	4,121	2,08	12,66
BC14M	14	105 x 34 Ga	.086	4 173	2,08	13
BC12C	12	19 x 25 Ga.	.086	6 088	3,31	21
BC12K	12	65 x 30 Гал.	.102	6,533	3,31	21
BC12M	12	168 x 34 Ga.	.101	6 520	3,31	753
BC10B	10	7 x 0,0385 Ga	.115	10 376	5,26	33
BC10C	10	19 х.0234 Ga.	.114	10 403	5,26	32,3
BC10K	10	104 x 30 Ga	.134	10 553	5,26	32.5
BC8B	8	7 x 0,0486 Ga	.146	16 534	8,38	51,05
BC8K	8	168 x 30 Ga.	. 157	16 800	8,38	53
BC6B	6	7 x 0,0612 Ga	. 184	26 218	13,3	81.05
BC4B	4	7 x 0,0772 Ga	,232	41740	21	129
BC2B	2	7 x 0,0974 Ga.	.332	66 370	34	205
BC1B	1	19 x 0,0664 Ga	.332	83770	42	261
BC1 / 0B	1/0	19 х.0745 г ..	.373	105 445	54	326
BC2 / 0B	2/0	19 x 0,0837 Ga.	. 419	133,108	67	415
BC3 / 0B	3/0	19 х.0940 Ga.	.470	17 884	85	518
BC4 / 0B	4/0	19 x .1055 Ga.	. 528	211 474	107	660
BC250B	250	37 Х.0833 Ga.	. 575	250 000	127	772
BC300B	300	37 x 0,0900 Ga.	. 630	300 000	152	925
BC350B	350	37 х.0973 Ga.	.681	350,290	178	1,082
BC400B	400	37 x .1040 Ga.	.728	400 000	230	1,326
BC500B	500	37 х.1162 год.	.813	500 000	254	1,543
BC600B	600	61 x 0,0992 Ga	.893	600 000	305	1853
BC750	750	133 х.0750 г ..	1,125	750 000	381	2,355
BC1000	1000	259 x 0,0621 Ga	1,304	1 000 000	508	3 159

* Примечание. Все размеры и вес являются приблизительными.Более гибкая проволока для скручивания доступна по запросу.

Рекомендации по выбору многожильного или одножильного кабеля

9 января 2020 г. / Общий

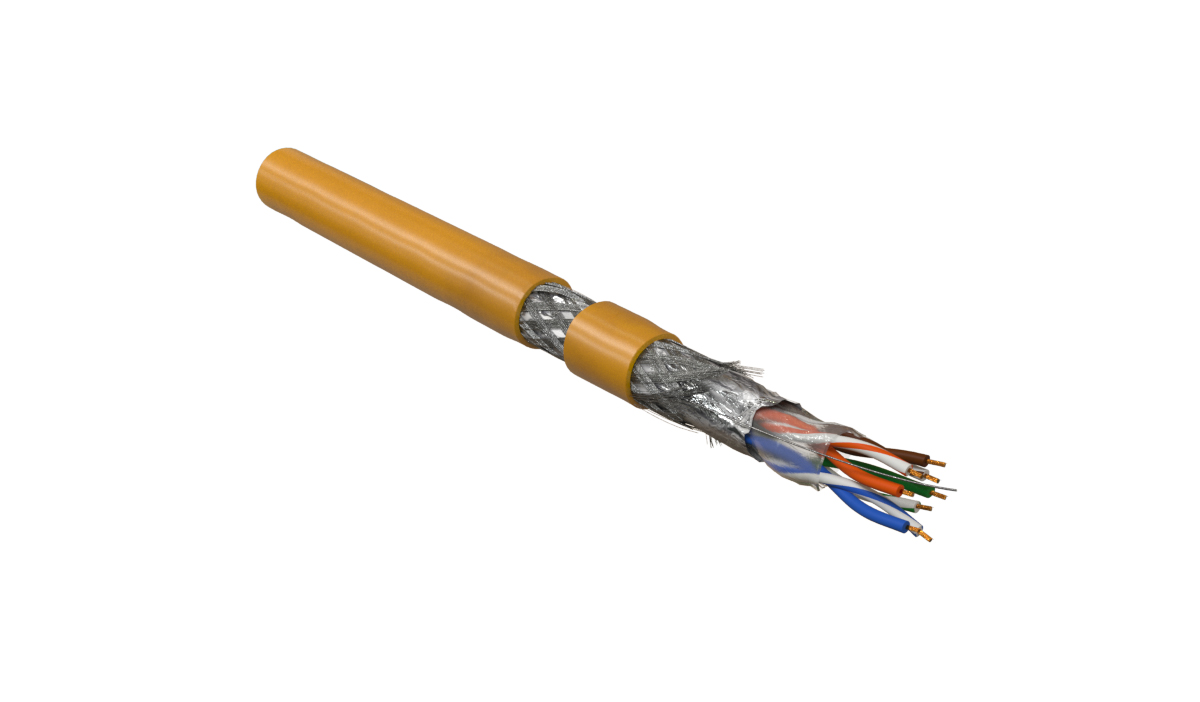

Вы, наверное, слышали о сбалансированных медных кабелях на основе витой пары, которые называются либо многожильными, либо одножильными, и если вы не знаете, что вам следует использовать, когда и где, вы пришли в нужное место. При выборе необходимо учитывать множество факторов, включая стандарты, среду, область применения и цену.Давайте посмотрим на различия и углубимся в эти соображения, чтобы вы знали, какой тип кабеля подходит для вашей конкретной ситуации.

Основы

Когда дело доходит до медного кабеля с витой парой, термины многожильный и одножильный относятся к фактической конструкции медных проводников внутри кабеля, а сами названия позволяют их различать. В многожильном кабеле каждый из восьми медных проводников состоит из нескольких «нитей» проводов небольшого калибра, которые концентрически намотаны вместе спиралью, очень похожей на веревку.Многожильный кабель обычно обозначается двумя числами, первое число представляет количество жил, а второе — калибр. Например, 7X32 (иногда пишется как 7/32) означает, что проводник состоит из 7 жил провода 32 AWG. В сплошном кабеле каждый из восьми проводников состоит только из одного сплошного провода большего калибра и указывается только одним номером калибра, указывающим размер проводника, например, 24 AWG.

Как для многожильных, так и для одножильных кабелей одной категории (т.е.например, категория 5e, категория 6 или категория 6A), указанная одним калибром, это может показаться немного запутанным. Просто помните, что независимо от того, состоит ли проводник из нескольких жил или из одного сплошного проводника, окончательный общий размер проводника будет одинаковым. Другими словами, кабель 24 AWG остается кабелем 24 AWG.

Наиболее существенное различие между многожильным и одножильным кабелем — это производительность. Поскольку проводники более высокого калибра (более тонкие) имеют больше вносимых потерь, чем проводники более низкого калибра (более толстые), многожильные кабели демонстрируют на 20–50% большее затухание, чем сплошные медные проводники (20% для 24 AWG и 50% для 26 AWG).А поскольку поперечное сечение многожильного проводника не полностью из меди (там есть немного воздуха), они также имеют более высокое сопротивление постоянному току, чем одножильные кабели. В целом, твердые кабели являются лучшими электрическими проводниками и обеспечивают превосходные стабильные электрические характеристики в более широком диапазоне частот. Они также считаются более прочными и менее подверженными вибрации или коррозии, поскольку имеют меньшую площадь поверхности, чем многожильные проводники.

Еще одно отличие — гибкость.Многожильные кабели намного более гибкие и могут выдерживать большее изгибание по сравнению с жесткими сплошными проводниками, которые могут сломаться при чрезмерном сгибании. Однако, когда дело доходит до заделки многожильного кабеля, отдельные жилы проводов могут со временем порваться или ослабнуть. Сплошные проводники будут сохранять свою форму и правильно сидеть в IDC на гнездах, коммутационных панелях и соединительных блоках.

Теперь, когда вы понимаете разницу между многожильным и одножильным кабелем, давайте рассмотрим, что нужно учитывать при выборе.

Отраслевые стандарты и окружающая среда

Когда дело доходит до 90-метровых горизонтальных постоянных линий связи, выбора действительно нет, так как стандарты TIA и ISO / IEC требуют твердого кабеля. Многожильный кабель (24 и 26 AWG) ограничен патч-кордами и имеет длину 10 метров в 100-метровом канале. Поскольку многожильные кабели более гибкие и выдерживают изгиб, из них получаются отличные коммутационные шнуры для соединений оборудования и кросс-соединений там, где кабели часто сгибаются и манипулируют ими, а всего на 10 метрах канала увеличенные вносимые потери и сопротивление не являются решающим фактором. в общей производительности канала.Однако более мелкие многожильные коммутационные шнуры 28 AWG, которые имеют еще большие вносимые потери и сопротивление из-за их меньшего калибра, имеют некоторые ограничения. Посетите наш блог, чтобы узнать о Skinny на патч-кордах 28 AWG .

В открытых офисных помещениях бывают особые ситуации, когда стандарты позволяют многожильным патч-кордам занимать более 10 метров 100-метрового канала, поскольку они признают, что офисы сталкиваются с регулярной реконфигурацией и могут потребовать более гибкой кабельной системы.Однако, если в канале используется более 10 метров многожильного кабеля, отраслевые стандарты требуют снижения общей длины канала с учетом более высоких вносимых потерь и сопротивления постоянному току.

Когда дело доходит до снижения номинальных характеристик многожильного кабеля в соответствии с отраслевыми стандартами, решающим фактором является его общая толщина — кабели большего сечения (более тонкие) имеют более высокий коэффициент снижения номинальных характеристик. Снижение номинала для многожильного кабеля 26 AWG составляет 0,5, в то время как 24 AWG — только 0,2, а многожильные кабели 22 AWG вообще не требуют снижения номинала.Расчеты для определения общей длины всего канала приведены ниже, где H = длина горизонтального кабеля, D = коэффициент снижения номинальных характеристик, C = общая длина многожильного кабеля и T = общая длина канала.

Например, при использовании 60 метров горизонтального сплошного кабеля категории 6A и 40 метров многожильного соединительного кабеля 24 AWG категории 6A с коэффициентом снижения 0,2 общая длина канала должна быть уменьшена до 97,5 метров. (Если вы предпочитаете точные вычисления, общая длина многожильного кабеля = [105-60] / [1 + 0,2] или 37.5, а общая длина канала = 60 + 37,5 или 97,5 метра.) При использовании многожильного кабеля 26 AWG со снижением номинала 0,5 длину канала необходимо уменьшить до 90 метров.

Рекомендации по применению

В то время как многожильный кабель является нормой для коммутационных шнуров в зонах коммутации в телекоммуникационной комнате (TR) и в рабочей зоне (возможно, длиннее 10 метров в открытых офисных помещениях), в сегодняшних локальных сетях необходимо учитывать основное применение, которое требует использования сплошных патч-кордов — питание через Ethernet.Когда PoE передается по медной витой паре, часть мощности рассеивается в виде тепла. Когда мощность рассеивается в виде тепла, температура внутри кабеля может увеличиваться. Из-за более высоких вносимых потерь и сопротивления постоянному току многожильные коммутационные шнуры с большей вероятностью будут демонстрировать ухудшенные характеристики передачи при повышенных температурах.

Хотя обычно это не вызывает беспокойства в помещениях с контролируемой средой, таких как TR, как только вы начинаете подключать устройства к потолку (например, точки беспроводного доступа, камеры безопасности и светодиодные фонари), скрученные патч-шнуры могут стать проблемой.Хорошее практическое правило состоит в том, что если окружающая среда не контролируется по температуре и не происходит большого количества манипуляций (например, изгибов), патч-корды должны быть сконструированы с использованием твердого кабеля. А если вы используете многожильные патч-корды в неконтролируемой среде, лучше сделать их короткими (около 5 метров или меньше). А когда дело доходит до сред с более высокими температурами, отраслевые стандарты требуют снижения номинальной длины канала и для этого, и для большего количества кабелей в пучке, генерирующего больше тепла, может потребоваться еще большее снижение номинальной длины (да, мы опубликовали в блоге по этому поводу. тоже).

Какая разница в цене?

В то время как большее количество жил в проводнике означает большую гибкость, количество жил влияет на цену — чем больше жил в кабеле, тем выше его стоимость. Чтобы снизить затраты, многожильный кабель категории 6 и категории 6A разработан с достаточным количеством жил для обеспечения надлежащей гибкости, но не таким большим, чтобы это создавало резкую разницу в цене. Другими словами, дельты недостаточно, чтобы поставить под угрозу производительность (или соответствие стандартам), выбирая многожильный кабель вместо одножильного для сред и приложений, для которых они не подходят.Храните многожильные кабели в зонах с контролируемой средой, где требуется большая гибкость.

Посмотреть конфигуратор Versiv

Многожильный и одножильный кабель

Сетевые кабели

категории 5e (CAT5e) и категории 6 (CAT6) бывают многожильными и одножильными. Люди часто спрашивают, какой проводник подходит для их применения. Мы подробно расскажем о различиях и поможем вам решить, какой кабель выбрать для вашего приложения.

В чем разница между многожильным и одножильным проводом?

Сетевые кабели категории 5e (CAT5e) и категории 6 (CAT6) выпускаются в формате многожильных и одножильных проводов.В сплошном проводе используется по одному сплошному проводу на провод, то есть в стандартном 4-парном (8-проводном) рулоне CAT5e / CAT6 всего 8 сплошных проводов. Однако в многожильном проводе используется несколько проводов, намотанных друг на друга в каждом проводе, в результате чего получается в общей сложности 56 многожильных проводов в типичной конфигурации 7-прядного рулона, каждый из которых состоит из 4-х пар или 8-проводников.

Одножильные кабели идеально подходят для структурированной проводки внутри здания. Их можно легко установить на настенные розетки и патч-панели, поскольку они состоят из одного провода.Провод правильно вставлен в разъем смещения изоляции. Жесткие кабели менее полезны при использовании стандартных разъемов RJ45, которые используются при создании соединительных кабелей. В большинстве разъемов RJ45 используются 2 штыря, проходящие через сам проводник. Это нежелательно, так как твердый кабель имеет тенденцию ломаться при проникновении в штырь. Использование трехконтактных разъемов RJ45 обеспечивает гораздо лучшее соединение, поскольку не повреждает проводник — трехконтактное соединение оборачивается вокруг проводника, а не проникает в него.

Многожильные кабели гораздо менее полезны для проталкивания стенных домкратов, потому что жилы не сохраняют свою идеальную круглую форму, когда их вставляют в соединитель со смещением изоляции. Вместо этого для создания соединительных кабелей обычно используется многожильный кабель. Сам кабель более гибкий, хорошо скручивается. Терминаторы RJ45 имеют лучшее, более гибкое и полное соединение с многожильными проводами, чем одножильные провода.

Короче говоря, для достижения наилучших результатов используйте одножильный кабель для настенных розеток и многожильный кабель для обжимных соединителей.

Что такое многожильный кабель?

Используйте многожильные соединительные кабели для подключения сетевых интерфейсных плат рабочих станций (NIC) к настенной панели с коммутационными панелями и другим оборудованием, например концентраторами. Патч-кабели, сделанные из многожильных проводов, отлично подходят для приложений, требующих многократного изгиба без повреждения кабеля. Поскольку затухание в многожильных кабелях выше, чем в одножильных, кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе.Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

Многожильные проводники

предпочтительны для:

• Гибкость проводника : Гораздо больше у многожильных проводников, что упрощает их установку.
• Срок службы гибкого провода : больше по сравнению с одножильными проводниками. Многожильные проводники могут выдерживать большую вибрацию и изгиб перед разрывом. Вообще говоря, чем тоньше скрутка, тем гибче проводник.
• Повреждение поверхности : Повреждение многожильных проводов, например царапины или надрезы, будет менее серьезным, чем аналогичное повреждение сплошных проводов.
• Количество жил : влияет как на гибкость, так и на стоимость проводника. Для проводов любого размера, чем больше жил, тем гибче и дороже становится проводник.

Просмотрите наши многожильные кабели

Что такое одножильный кабель?

Для прокладки между двумя центрами коммутации или от центра коммутации до настенной панели выберите обычный сплошной кабель UTP. Эти одножильные кабели, предназначенные для горизонтальных и магистральных прокладок, не должны многократно сгибаться, сгибаться или скручиваться.

Жесткие проводники

предпочтительны для:

• Магистральная проводка : Жесткая проводка идеальна для распределенной магистрали, а именно прямая проводка для магистральных участков и шумных участков CAT6. Это идеально подходит для кабельных соединений между зданиями и внутри зданий при структурированной прокладке кабелей между входами, аппаратными и телекоммуникационными шкафами, поскольку магистральная кабельная сеть состоит из средств передачи, основных и промежуточных кросс-соединений и оконечных устройств в этих местах.
• На открытом воздухе или в тяжелых условиях : подвергайте провод воздействию коррозионных элементов, неблагоприятных погодных условий или частого движения. Многожильный провод, наоборот, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию для соединения электронных компонентов.
• Доступность : Зачастую предпочтение отдается одножильным кабелям, поскольку они обычно более доступны по цене, чем многожильные, из-за более низкой стоимости производства.
• Прочность : Этот тип проволоки очень устойчив к повреждениям и чрезвычайно прост в изготовлении. Будучи одинарными толстыми жилами кабеля, они довольно устойчивы к угрозам и очень просты в изготовлении. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями.

Просмотрите наши твердые проводные кабели

Вердикт: многожильный или сплошной провод, какой кабель выбрать?

Важно тщательно продумать, какой кабельный проводник лучше всего подходит для вашей конфигурации, в зависимости от требований вашего приложения и особенностей установки.Поскольку затухание в многожильных кабелях выше, чем в одножильных кабелях, многожильные кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе. Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

	Сплошной провод	Многожильный провод
Применения, в которых важна гибкость проводов.	✗	✓
Применения, требующие защиты от коррозии.	✓	✗
Идеально подходит для наружного применения.	✓	✗
Применения, в которых провод периодически движется (например, на двери).	✗	✓
Эффект близости необходимо минимизировать.	✗	✓
Ценовое преимущество (при типичных обстоятельствах).	✓	✗

Если вам интересно, какое кабельное соединение вам нужно, посетите нашу страницу руководства по выбору кабеля CATx. Это руководство поможет вам выбрать правильный патч или кабель CATx для вашего приложения.

Хотите узнать больше?

Загрузите нашу техническую документацию:
Определение кабельной системы ИТ

Загрузите нашу Белую книгу Определение кабельной системы ИТ и узнайте больше на:

• Структурированные кабельные системы
• Спецификации и стандарты структурированных кабелей
• Требования к структурированной кабельной системе для вашего проекта
• Конструкция структурированной кабельной разводки
• Внедрение структурированной кабельной системы

Многожильный и одножильный кабель

Сетевые кабели категории 5e (CAT5e) и категории 6 (CAT6) выпускаются в формате многожильных и одножильных проводов.Люди часто спрашивают, какой проводник подходит для их применения. Мы подробно расскажем о различиях и поможем вам решить, какой кабель выбрать для вашего приложения.

В чем разница между многожильным и одножильным проводом?

Сетевые кабели категории 5e (CAT5e) и категории 6 (CAT6) выпускаются в формате многожильных и одножильных проводов. В сплошном проводе используется по одному сплошному проводу на провод, то есть в стандартном 4-парном (8-проводном) рулоне CAT5e / CAT6 всего 8 сплошных проводов.Однако в многожильном проводе используется несколько проводов, намотанных друг на друга в каждом проводе, в результате чего получается в общей сложности 56 многожильных проводов в типичной конфигурации 7-прядного рулона, каждый из которых состоит из 4-х пар или 8-проводников.

Одножильные кабели идеально подходят для структурированной проводки внутри здания. Их можно легко установить на настенные розетки и патч-панели, поскольку они состоят из одного провода. Провод правильно вставлен в разъем смещения изоляции. Жесткие кабели менее полезны при использовании стандартных разъемов RJ45, которые используются при создании соединительных кабелей.В большинстве разъемов RJ45 используются 2 штыря, проходящие через сам проводник. Это нежелательно, так как твердый кабель имеет тенденцию ломаться при проникновении в штырь. Использование трехконтактных разъемов RJ45 обеспечивает гораздо лучшее соединение, поскольку не повреждает проводник — трехконтактное соединение оборачивается вокруг проводника, а не проникает в него.

Многожильные кабели гораздо менее полезны для проталкивания стенных домкратов, потому что жилы не сохраняют свою идеальную круглую форму, когда их вставляют в соединитель со смещением изоляции.Вместо этого для создания соединительных кабелей обычно используется многожильный кабель. Сам кабель более гибкий, хорошо скручивается. Терминаторы RJ45 имеют лучшее, более гибкое и полное соединение с многожильными проводами, чем одножильные провода.

Короче говоря, для достижения наилучших результатов используйте одножильный кабель для настенных розеток и многожильный кабель для обжимных соединителей.

Что такое многожильный кабель?

Используйте многожильные соединительные кабели для подключения сетевых интерфейсных плат рабочих станций (NIC) к настенной панели с коммутационными панелями и другим оборудованием, например концентраторами.Патч-кабели, сделанные из многожильных проводов, отлично подходят для приложений, требующих многократного изгиба без повреждения кабеля. Поскольку затухание в многожильных кабелях выше, чем в одножильных, кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе. Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

Многожильные проводники

предпочтительны для:

• Гибкость проводника : Гораздо больше у многожильных проводников, что упрощает их установку.
• Срок службы гибкого провода : больше по сравнению с одножильными проводниками. Многожильные проводники могут выдерживать большую вибрацию и изгиб перед разрывом. Вообще говоря, чем тоньше скрутка, тем гибче проводник.
• Повреждение поверхности : Повреждение многожильных проводов, например царапины или надрезы, будет менее серьезным, чем аналогичное повреждение сплошных проводов.
• Количество жил : влияет как на гибкость, так и на стоимость проводника.Для проводов любого размера, чем больше жил, тем гибче и дороже становится проводник.

Просмотрите наши многожильные кабели

Что такое одножильный кабель?

Для прокладки между двумя центрами коммутации или от центра коммутации до настенной панели выберите обычный сплошной кабель UTP. Эти одножильные кабели, предназначенные для горизонтальных и магистральных прокладок, не должны многократно сгибаться, сгибаться или скручиваться.

Жесткие проводники

предпочтительны для:

• Магистральная проводка : Жесткая проводка идеальна для распределенной магистрали, а именно прямая проводка для магистральных участков и шумных участков CAT6.Это идеально подходит для кабельных соединений между зданиями и внутри зданий при структурированной прокладке кабелей между входами, аппаратными и телекоммуникационными шкафами, поскольку магистральная кабельная сеть состоит из средств передачи, основных и промежуточных кросс-соединений и оконечных устройств в этих местах.
• На открытом воздухе или в тяжелых условиях : подвергайте провод воздействию коррозионных элементов, неблагоприятных погодных условий или частого движения. Многожильный провод, наоборот, лучше подходит для сложных применений, таких как электронные устройства и печатные платы, где провод будет защищен, но может подвергаться изгибу или скручиванию для соединения электронных компонентов.
• Доступность : Зачастую предпочтение отдается одножильным кабелям, поскольку они обычно более доступны по цене, чем многожильные, из-за более низкой стоимости производства.
• Прочность : Этот тип проволоки очень устойчив к повреждениям и чрезвычайно прост в изготовлении. Будучи одинарными толстыми жилами кабеля, они довольно устойчивы к угрозам и очень просты в изготовлении. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями.

Просмотрите наши твердые проводные кабели

Вердикт: многожильный или сплошной провод, какой кабель выбрать?

Важно тщательно продумать, какой кабельный проводник лучше всего подходит для вашей конфигурации, в зависимости от требований вашего приложения и особенностей установки.Поскольку затухание в многожильных кабелях выше, чем в одножильных кабелях, многожильные кабели должны быть короткими, чтобы снизить вероятность еще большего затухания в системе. Лучше, чтобы длина многожильных соединительных кабелей не превышала 6,0 метров.

	Сплошной провод	Многожильный провод
Применения, в которых важна гибкость проводов.	✗	✓
Применения, требующие защиты от коррозии.	✓	✗
Идеально подходит для наружного применения.	✓	✗
Применения, в которых провод периодически движется (например, на двери).	✗	✓
Эффект близости необходимо минимизировать.	✗	✓
Ценовое преимущество (при типичных обстоятельствах).	✓	✗

Если вам интересно, какое кабельное соединение вам нужно, посетите нашу страницу руководства по выбору кабеля CATx. Это руководство поможет вам выбрать правильный патч или кабель CATx для вашего приложения.

Хотите узнать больше?

Загрузите нашу техническую документацию:
Определение кабельной системы ИТ

Загрузите нашу Белую книгу Определение кабельной системы ИТ и узнайте больше на:

• Структурированные кабельные системы
• Спецификации и стандарты структурированных кабелей
• Требования к структурированной кабельной системе для вашего проекта
• Конструкция структурированной кабельной разводки
• Внедрение структурированной кабельной системы

классов скрутки | IEWC.com

Концентрические проводники

КЛАСС B: Силовые кабели.

КЛАСС C: Силовые кабели, для которых требуется более гибкая скрутка, чем класс B.

КЛАСС D: Силовые кабели, где требуется дополнительная гибкая скрутка.

Тросовые и многожильные проводники

КЛАСС G: Все кабели для портативного использования.

КЛАСС H: Кабели, требующие максимальной гибкости.(т.е. приемные бобины)

КЛАСС I: Кабель аппаратуры и выводы двигателя.

КЛАСС K: Шнуры и кабели, состоящие из медных проводов № 30 AWG. Стационарное обслуживание.

КЛАСС M: Шнуры и кабели, состоящие из медных проводов № 34 AWG. Постоянное обслуживание.

Класс	14-2 AWG	1-4 / 0 AWG	250-500 MCM
Б	7	19	37
С	19	37	61
Д	37	61	91
г	49	133	259
H	133	259	427
я	Комбинации проводов 24 AWG
К	Комбинации проводов 30 AWG
М	Комбинации проводов 34 AWG

Варианты проводников кабельной сборки 101

Провода кабельной сборки может показаться сложной темой, но многие из свойств, которые определяют эти кабели, довольно просты.Разобраться в различиях между многожильными и одножильными проводниками и даже в различных характеристиках покрытия проводников, которые имеют значение, легко. Вам просто нужно иметь в виду несколько ключевых вещей. Даже общее представление о требованиях к гибкости проводов, потребляемому току и рабочей среде поможет вам выбрать лучшие из существующих вариантов проектирования кабелей в больших объемах.

Обрыв кабеля с внутренними проводниками

Обзор многожильных проводов в электрических кабельных сборках

Многожильные проводники, как следует из названия, состоят из небольшого количества проводов, которые были либо связаны, либо намотаны вместе, чтобы сформировать более крупный проводник, который затем используется для множества различных применений.Одно из главных преимуществ этого — долговечность. Многожильный провод просто обеспечивает более высокий уровень устойчивости к таким факторам, как усталость металла из-за изгиба. Точно так же, как взять скрепку и согнуть ее 20 раз до отказа, одножильные провода могут выйти из строя из-за аналогичного циклического изгиба. Многожильные проводники имеют меньший радиус изгиба и не будут подвергаться таким же уровням механических нагрузок по сравнению с их аналогами из сплошных проводников.

Количество жил в многожильном проводе также будет зависеть от множества различных факторов.Вообще говоря, все отдельные проводники имеют одинаковый AWG, и наименьшее число обычно равно семи. В этой конфигурации одна жилка находится в середине проводника, а остальные шесть окружают ее в плотном контакте. Затем у нас есть 19 прядей (с вышеупомянутым слоем из семи) с дополнительным слоем из 12 прядей поверх него. Также доступны многопроволочные жилы с 37, 49, 70 и даже 100 жилами, хотя, опять же, все это будет зависеть от того, для чего именно вам нужен проводник в первую очередь.Чем больше прядей присутствует, тем более гибким и прочным становится кабель. Гибкость многожильного кабеля напрямую зависит от количества жил; материал проволочной оболочки также способствует гибкости. Если вам нужен сверхгибкий кабель, попробуйте соединить куртку из силиконовой резины с проводом с большим количеством жил. Некоторые сверхгибкие кабели состоят из более чем 1600 отдельных жил, каждая из которых составляет 0,08 мм в диаметре кабеля менее дюйма.

Многожильные проводники производятся по технологии, которая очень похожа на процесс производства их одножильных аналогов, хотя есть несколько ключевых отличий.После того, как медь получена из руды, используется экструзионная машина для создания проволоки, проталкивая металл через серию штампов для достижения заданного диаметра. Для многожильных кабелей эти несколько более мелких жил затем скручиваются вместе, чтобы сформировать единый проводник (опять же, используя числовые указатели, указанные выше), прежде чем оболочка будет завершена. Шнур разрезается на отрезном станке, и на него накладывается экструдированная оболочка.

Жесткие проводники: все ломается

Провода с одножильным проводом используются в кабельных сборках для различных целей, но используются реже из-за их жесткости.Как следует из названия, они состоят из одного куска металлической проволоки, которую затем изолируют. Жесткие проводники идеально подходят для ситуаций, когда:

1. Требуется низкая стоимость (их обычно меньше производить, чем их многожильные альтернативы).
2. Нет необходимости в гибкости для малых радиусов изгиба
3. Однопроводные проводники могут пропускать более высокий ток при том же диаметре провода по сравнению с многожильными альтернативами.
4. Жесткие проводники можно формировать и изгибать для сохранения их формы.Однако твердые проводники для больших диаметров непрактичны. Они слишком жесткие и их нельзя согнуть.

Размеры одножильных проводов также могут сильно различаться в зависимости от конкретного конкретного применения. Он может варьироваться от 4/0 AWG (0000 AWG), который имеет диаметр 0,4600 дюйма, до 38 AWG с диаметром 0,0040 дюйма.

Основное отличие метода изготовления одножильных проводов от их многожильных аналогов в конечном итоге сводится к тому, как покрывается кабель.Помните, что сплошные кабели обычно изготавливаются только из одной сплошной медной жилы (по одной на каждый проводник). Металл все еще извлекается из руды, экструзионная машина все еще используется для изготовления медной проволоки, и в конечном итоге ее все еще режут и покрывают оболочкой. Для одножильных проводов используется только один провод большего диаметра, а не несколько проводников меньшего диаметра, связанных вместе.

Когда использовать многожильный медный провод по сравнению с одножильным проводом

Как одножильные, так и многопроволочные проводники имеют ряд преимуществ и недостатков.Провода с одножильным проводом идеально подходят для приложений, в которых стоимость является проблемой или где они остаются статичными без движения или прокладки (это связано с присущей им жесткостью). Из-за этого одножильные кабели часто выбирают в структурированных схемах проводов, таких как электрическая проводка в зданиях или в качестве сетевого кабеля, проходящего через стены. Например, провода марки Romex, используемые в домах, обычно представляют собой три набора одножильных проводов 14 AWG. Каждому, кто использовал это, должно быть ясно, насколько жестка эта объемная проволока и насколько сложно ее прокладывать в тесных помещениях.

С другой стороны, многожильные кабели более гибкие. Например, они очень распространены в готовых кабелях Ethernet. Многожильные кабели по умолчанию выбираются для большинства электронных устройств и жгутов кабелей из-за их универсальности и гибкости.

Пример многопроволочного и одножильного медного провода.

Плюсы, минусы и основные ограничения четырех распространенных вариантов покрытия и покрытия проводников

После выбора типа поперечного сечения проводника необходимо проверить покрытие проводника.Вы можете выбрать один из четырех основных типов покрытия и покрытия проводов в зависимости от ваших потребностей. Это:

• Без покрытия: Медь сама по себе обладает многими полезными характеристиками, поэтому иногда используются проволоки без покрытия. Однако без защитного покрытия медь будет окисляться и разъедать даже под воздействием небольшого количества влаги. Эта коррозия приведет к разрыву цепи или увеличению сопротивления цепи. И то, и другое может нанести ущерб вашему дизайнерскому решению, поскольку медный провод без покрытия не обладает влагостойкостью и высокой термостойкостью, которые могут быть у других вариантов.

• Луженая проволока: Основным преимуществом здесь является то, что луженая проволока обеспечивает устойчивость к коррозии, вызванной влажностью и влажностью, а также отличное сопротивление обжимному контакту и способность к пайке. Однако оба свойства могут со временем ухудшиться, если их не контролировать.
• Посеребренный провод: Посеребренный провод известен как своим превосходным контактным сопротивлением обжима, так и способностью к пайке, которые должны оставаться стабильными в течение всего срока службы провода.Посеребренная проволока обеспечивает отличную защиту от коррозии и часто используется в приложениях mil-aero, где требуется устойчивость к условиям окружающей среды, отвечающим требованиям mil-spec. Однако серебряные покрытия имеют строго ограниченную максимальную рабочую температуру по сравнению с такими альтернативами, как никель.
• Никелированная проволока: Этот тип проволоки имеет лучшую максимальную рабочую температуру, достигающую 460 ° С. Однако его электропроводность составляет всего около 25% от проводимости меди. Точно так же для успешной пайки требуется активный флюс.

Отраслевые спецификации, касающиеся покрытия проводников

Аналогичным образом, существуют три основных отраслевых спецификации, относящиеся к покрытию проводов, о которых вам нужно будет позаботиться. Это:

• Спецификация ASTM B-33 для луженой мягкой или отожженной медной проволоки для электрических целей: В этом стандарте указаны размеры проволоки, прочность на растяжение, требования к удлинению и многое другое, все, что касается луженой, круглой, мягкой или отожженной медной проволоки, которая будет использоваться для электрические цели.Одно из требований — оловянное покрытие, которое должно прочно прилегать к поверхности меди.
• ASTM B-355 Спецификация для мягкой или отожженной медной проволоки с никелевым покрытием: Этот стандарт распространяется на медную проволоку с никелевым покрытием, мягкую или круглую медную проволоку для использования в электрическом оборудовании. Рассматриваются пять классов (2, 4, 7, 10 и 27), и определяются такие свойства, как удлинение, удельное сопротивление и даже размеры провода.
• Спецификация ASTM B-298 для мягкой или отожженной медной проволоки с серебряным покрытием: Это касается мягких, круглых медных проводов с серебряным покрытием и других типов проводов, которые предназначены для использования в электрическом оборудовании.Они разделены на классы A, B, C, D и E в зависимости от их прочности на разрыв, веса покрытия, размеров и т. Д.

Спецификации проводов, относящиеся к покрытию проводников

Что касается спецификаций проводов, относящихся к их покрытию, к основным из них, с которыми вы захотите ознакомиться, относятся:

• UL 1007 (луженый): Сюда входят спецификации для проводов, называемых «соединительными проводами», которые сами по себе обычно используются для внутренней проводки электронного и электрического оборудования и обычно имеют номинальное напряжение между 300 В. и 600 В.Эта спецификация остается одной из наиболее часто используемых для низковольтных кабельных жгутов.
• UL 1659 (никелирование): Провода, подпадающие под эту спецификацию, изготовлены из никелированного проводящего материала. Эти представленные проводники имеют толстостенную экструдированную изоляцию из ПТФЭ, разработанную не только для обеспечения более высокого уровня долговечности, но и для более высокого номинального напряжения. Никелирование обеспечивает защиту от коррозии и позволяет использовать их в некоторых агрессивных средах.
• M22759 Спецификация провода (серебряное покрытие): Эта спецификация относится к покрытию проводов, поскольку оно используется в военной, аэрокосмической и оборонной промышленности. Чтобы что-то соответствовало этой спецификации, оно должно иметь небольшие размеры, невероятно высокую термостойкость, малый вес и особенно низкое распространение пламени. Этот материал может вызвать некоторые проблемы с поиском источников, поскольку он имеет ограниченную глобальную доступность.

Сводка

Очевидно, что существует почти бесконечное количество вариантов выбора кабелей, учитывая два типа первичных проводников (многожильный или многожильный провод или проводник).сплошной), десятки размеров AWG, а также бесчисленное количество покрытий и спецификаций UL. Понимание типов проводников и того, как их уникальные конструктивные особенности влияют на производительность, жизненно важно при выборе правильного кабеля для вашего приложения. Точно так же выбор неправильной спецификации кабеля может увеличить стоимость, время и риски для вашего проекта. Партнерство с партнером по проектированию и производству, предоставляющим полный спектр услуг, таким как Epec, может помочь вам сориентироваться в сотнях тысяч различных существующих вариантов проводов и найти лучшие варианты для вашего проекта.Epec предлагает тысячи различных типов насыпных проводов для решения практически всех задач вашей программы. Если нет существующего провода, который бы соответствовал вашим потребностям, мы можем оснастить и выдавить нашу собственную конфигурацию проводов, которая, мы надеемся, удовлетворит эти потребности.

HW000: одножильный или многопроволочный, неизолированный

Полное имя (обязательно)

Ваш телефон (обязательно)

Ваш адрес электронной почты (обязательно)

Название компании (обязательно)

Адрес компании (обязательно)

Ваш город

Ваше государство Государственный AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Ваш почтовый индекс

Тип отрасли (обязательно) Альтернативное топливоКоммерческая связьПродукция питания и напиткиПромышленное производствоМеталлы и полезные ископаемыеНефть и газ — Земля / Морские месторождения Нефтехимия / Химическая промышленность / Переработка Энергетика / Коммунальные услугиЦеллюлоза / БумагаШкола / Больница / Общественное учреждение ТранспортВода / Сточные воды Другое

Страна Выберите страну (обязательный) CanadaMexicoUnited StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдHoly See (V atican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Елена, Сент-Китс и Невис, Сент-Люсия, Сент-Пьер и Микелон, Сент-Винсент и Гренадины, Самоа, Сан-Марин. ОСАО Tome и PrincipeSaudi ArabiaSenegalSerbia и MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.с.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Тип продукта

Укажите отрасль

Комментарии (обязательно)

.
