Фундамент что это: Что такое такое фундамент?

Фундамент жилого дома. Это важно знать

Фундамент жилого дома – это та часть здания, к которой нужно отнестись с максимальной серьезностью. Именно он обеспечит долголетие вашего дома. Ошибки здесь недопустимы – течь в крыше, например, можно исправить, но что вы будете делать, если дом начнет трещать из-за неграмотно выполненного фундамента?

Рассмотрим, какие особенности нужно знать, приступая к выбору фундамента. Единого рецепта здесь нет, так как в каждой местности свои исторически сложившиеся традиции по выбору и устройству фундаментов. А обусловлены они следующими исходными данными:

1.Глубина промерзания грунта.

2.Геологическое строение (на каких грунтах будет стоять ваше здание).

3.Наличие местных строительных материалов.

Глубина промерзания грунта.

Насколько она важна и что же она дает? В Украине встречается глубина промерзания от 0,8 до 1,2 м. Рассмотрим такой вариант. Вы, не зная о таком явлении, как промерзание, решили глубоко не копать и посадить подошву своего фундамента на 80 см от поверхности земли.

Если вы живете на юге (и то не везде это поможет), то считайте, что вы угадали. Что же случится северней? В особо дождливую осень водичка напитает грунты, а потом наступит особо морозная зима. И грунты под фундаментом начнет выпучивать. Картина печальная – трещат фундаменты, за ними стены дома, а вы ничего не можете понять: ведь столько бетона с арматурой в землю зарыто… Весной пойдет обратная реакция – грунт оттает, станет мягче и фундамент начнет садиться. Причем он может это делать неравномерно – с одной стороны дома больше, чем с другой – и опять трещат стены. И так из года в год. А дом-то мы на всю жизнь строим. Так что воспользуйтесь данной информацией и, прежде чем строить, узнайте о глубине промерзания грунта в вашем районе. Если она равна 1,0 м, фундамент должен быть заглублен не менее 1 м от поверхности земли.

Геологическое строение основания под фундаменты

Это второй важный вопрос. Если вы придете в проектную организацию с целью заказать проект дома, то одним из условий будет — заказать инженерно-геологические изыскания на вашем участке. Многие пытаются избежать этого, считая такие изыскания ненужными и дорогостоящими. Но если раньше их можно было не делать и проектировать фундаменты по усредненным показателям, то сейчас по нормам Украины запрещается делать проект без инженерно-геологических изысканий. Что же они собой представляют? На участке бурится скважина и берутся на испытания грунты. Определяется глубина залегания грунтовых слоев, их характеристики и наличие грунтовых вод. Также геолог определяет надежность каждого вида грунтов – есть ли среди них просадочные, насыпные или другие ненадежные; агрессивны ли к строительным материалам грунтовые воды – и делает заключение о выборе типа фундамента для данных условий.

По результатам испытаний проектировщик выполнит расчет фундаментов под ваше здание. Еще один момент – если вы когда-то в будущем планируете надстроить еще один этаж в своем доме, позаботьтесь заранее, чтобы фундаменты были рассчитаны на дополнительную нагрузку, и сообщите о своих планах проектировщику.

Последний момент – насчет экономии. От геологии зависят габариты фундаментов – ширина лент, глубина заложения, армирование. Если вы уговорите проектировщика сделать фундаменты без геологии, то он, естественно, возьмет все со значительным запасом, а это выльется в кубы бетона, не говоря об арматуре. В итоге, обойдется все это намного дороже самого инженерно-геологического испытания. Не говоря о рисках наличия слабых грунтов, когда дом просто может начать трещать.

Материалы для фундаментов.

Классический, надежный и проверенный временем материал – это сборный или монолитный железобетон. Выбирая материал для фундамента, запомните одно: кирпич и шлакоблок использовать в грунте нельзя. При малейшем наличии грунтовых вод (а это может быть и просто верховодка, образовавшаяся при прорыве водопровода) вода начинает свое губительное воздействие на стену из кирпича (шлакоблока). Гидроизоляция в данном случае особо не спасает. Материал начинает разрушаться и терять свою несущую способность – со всеми вытекающими последствиями.

Какой вид фундамента выбрать – сборный или монолитный – зависит только от рынка материалов в вашем районе и стоимости возведения того или иного вида.



Еще полезные статьи:

«Ленточный фундамент»

«Что нужно знать о ленточном монолитном фундаменте»

«Фундамент для дома с подвалом»

«Столбчатые фундаменты под здание с несущим каркасом»

«Как запроектировать подпорную стену?»

«Сбор нагрузок для расчета конструкций — основные принципы»

«Собираем нагрузки на ленточный фундамент дома»

«Расчет фундамента под наружную стену подвала. Пример расчета»



class=»eliadunit»>

Что такое плавающий фундамент и в каких случаях его стоит возводить?

Как известно, задача фундамента — равномерно распределять нагрузку от здания на грунт. И если почва способна нести большие нагрузки, проблем не возникает. Но как быть, если земля на участке «слабая»?

Схема плавающего фундамента

На пучинистых, сыпучих, слабонесущих почвах можно устроить так называемый плавающий фундамент. Это, как правило, мелкозаглубленное (30-50 см) или незаглубленное основание (СП 50-101-2004 допускает их возведение), имеющее опору в виде песчано-гравийной подушки. Именно она нивелирует подвижки грунта, которые могут привести к деформациям стен, перекрытий и крыши. Зимой, при вспучивании отдельных участков грунта, основание движется, а весной, когда грунт оттаивает, фундамент становится на место.

Саму плиту армируют в два ряда толстыми (от 10 мм) стальными стержнями, причем под несущими стенами шаг сетки уменьшают. Мощное армирование бетонной плиты обеспечивает хорошую жесткость на изгиб, поэтому во время морозного пучения исключено провисание центральной части основания и образование трещин.

Самая распространенная форма плавающего фундамента — плитная, но существуют также ленточная и столбчатая разновидности. Тот или иной тип основания выбирают в зависимости от размеров будущего здания.

Для возведения плавающего фундамента используют бетон марки не ниже М400 и арматурные пруты диаметром 10-16 мм

Оговоримся сразу — далеко не все специалисты считают основания такого рода стопроцентно надежными. Более того, многие убеждены, что прибегать к плавающему фундаменту можно лишь тогда, когда нет достойных альтернатив. Дело в том, что мелкозаглубленная плита испытывает большие перегрузки в местах опирания стен. Да и силы морозного пучения могут привести к значительным деформациям. Но вместе с тем существует огромное количество примеров, когда плавающий фундамент показывал себя с наилучшей стороны. Как правило, проблемы возникают при нарушении технологии строительства.

Вот основные ошибки:

— закладка фундамента выше уровня промерзания почвы;

— заливка плиты на замерзшем грунте, приводящая к просадке во время оттаивания;

— неправильно сделанная или отсутствующая гидроизоляция, вызывающая насыщение бетона влагой и его разрушение.

Технология сооружения плавающего фундамента

Плавающий фундамент, пожалуй, как никакой другой требует строжайшего соблюдения всех строительных технологий. Прежде всего нужно произвести расчет толщины плиты. Этот этап следует доверить квалифицированным специалистам. Ошибки и небрежность могут привести к самым печальным последствиям.

Далее нужно следует разметить основание при помощи вбитых в землю кольев и шнура. Проверить прямоугольность формы (а плавающий фундамент, как правило, представляет собой именно прямоугольник) довольно легко. Достаточно сравнить диагонали. Разница в длине не должна превышать 2 см.

Плита плавающего фундамента может быть немного больше необходимого, но ни в коем случае не меньше

Следующий этап — рытье котлована. Так как глубина залегания фундамента невелика, с этой работой можно справиться и вручную, но привлечение техники заметно упростит и ускорит процесс. Очень важно делать выемку грунта строго под проектную отметку, стремясь, чтобы дно котлована было максимально ровным. По завершении работы поверхность трамбуют вибрационной машиной и застилают геотекстилем.

Чтобы стенки котлована не осыпались в процессе устройства гравийно-песчаной подушки их нужно делать с уклоном

Следующий этап работы — устройство подушки. Сначала в котлован засыпают щебень, а после — песок, который заполнит пустоты между камнями. Толщина подушки составляет в среднем от 20 до 40 см в зависимости от размеров фундамента и особенностей грунта. Количество слоев песка и щебня также может варьироваться. Но в любом случае каждый пласт необходимо увлажнить и тщательно утрамбовывать, чтобы избежать усадки.

Конструкция утепленного плавающего фундамента

Подготовленную подушку укрывают слоем рулонной гидроизоляции (например, плотным полиэтиленом), чтобы защитить плиту от почвенной влаги и не допустить просачивания бетонного молочка в песок и щебень. Довольно часто на подушку из песка и щебня укладывают пенополистирольные плиты, получает своего рода утепленная монолитная плита, после чего утеплитель также закрывают гидроизоляционным материалом.

Под бетон необходимо соорудить опалубку из досок толщиной не менее 20-25 мм. Изнутри ее можно выстелить листами рубероида, толя или плотного картона. Это значительно упростит разборку конструкции после того, как плита затвердеет, а доски можно будет использовать вновь.

Края деревянной опалубки под заливку бетоном должны возвышаться над уровнем земли как минимум на 2-10 см

Некоторые строители, стремясь упростить себе работу, уверяют, что без опалубки можно обойтись — ее функции выполнят стенки котлована. Но это приведет к значительному перерасходу бетона, что сведет на нет экономию на досках для опалубки.

Важнейший этап устройства плавающего фундамента — закладка арматуры. Пруты располагают в строгом соответствии с проектом, и фиксируют их посредством вязальной проволоки.

Важно! Расстояние между араматурными прутами не должно превышать 30 см

Заливку плавающего фундамента необходимо проводить одновременно по всей его площади.

Делать это по частям категорически запрещено во избежание неравномерной усадки. Значит, необходимо пригнать на объект несколько бетономешалок и привлечь бригаду рабочих, а это недешево. Кроме того, нужно быть готовым к большому расходу цемента. Именно поэтому основания такого рода использую обычно для относительно маленьких домов.

После того, как завершена работа по заливке бетонной смеси, фундамент накрывают полиэтиленовой пленкой и оставляют до затвердевания. При этом важно несколько раз в сутки смачивать поверхность плиты, чтобы не допустить преждевременного высушивания. После того, как раствор наберет прочность (не раньше чем через месяц) можно приступать к возведению стен.

Назначение и типы фундаментов – СтройМастерская

В этом материале вы узнаете, какие существуют виды грунта, какие типы фундаментов подходят для разных грунтов, а также основные правила при возведении фундамента…

Фундамент является опорной частью здания и предназначен для  передачи нагрузки от расположенных на нем конструкций на основание,  то есть на(грунт).

От надежности и крепости  фундаментов   зависят эксплуатационные качества здания, и конечно  долговечность его использования. Стоимость возведения (фундаментов может составлять  до 40 % от стоимости самого дома, а вот исправление допущенных ошибок, как правило, очень трудозатратно  и дорого, поэтому к строительству  фундамента нужно относиться очень ответственно.

Грунт, расположенный  под фундаментом , и несущий нагрузку от веса дома и самого фундамента, называются основанием. Основания под любыми строениями и конструкциями  могут быть двух видов — естественные и искусственные.

К естественным относят те основания, на которых фундамент  закладывается без какого-либо дополнительного  укрепления. Искусственным основанием является то, которое укрепляют, например, с помощью песчаной подсыпки (песчаной подушки), щебня или другого материала, с последующей трамбовкой.

Естественные основания могут быть  следующих типов: песчаные с различной крупностью песка, глинистые, лёссовидные (Пылевато-глинистый грунт), скальные, суглинки и супеси. Различные грунты (за исключением скальных)дают разную осадку дома. При неравномерной осадке, в стенах возникают трещины.

Наиболее надежными считаются  скальные грунты, они прочны, не сжимаются, не промерзают и не размываются.

Закладывать  фундаменты можно непосредственно на их поверхности.

Гравелистые грунты (гравий, обломы камня) достаточно прочны, они не размываются и не сжимаются. Фундамент можно закладывать на глубине 0,7 м.

Песчаные грунты значительно уплотняются под нагрузкой, хорошо пропускают воду и незначительно промерзают, в таких грунтах фундаменты закладывают на глубине 0,7 м (при достаточной толщине слоя и крупности песка до 25 мм).

Глинистые грунты хорошо размываются, а, замерзая, значительно вспучиваются, фундамент в глинистых грунтах надо закладывать ниже глубины промерзания на 25 см.
Суглинки и супеси представляют собой смесь песка и глины. Суглинки содержат до 20% глины, супеси до 10%. Лёссовые грунты относятся к суглинкам, они значительно сжимаются.

Глубина заложения фундаментов в таких грунтах определяется глубиной их промерзания: в супесях и суглинках глубина заложения фундамента (во влажных грунтах) ниже глубины промерзания, в лёссовидных грунтах  на 25 см ниже глубины промерзания (с тщательной зашитой основания от воды).

При наружном осмотре лёссовидные грунты напоминают глинистые, из-за этого их часто путают с ними. Поэтому при обнаружении на небольшой глубине глин, суглинков или супесей, необходимо тщательно проверить, не являются ли они лёссовидными.

Лёссовидные грунты могут служить в качестве основания фундамента, если будут приняты меры против увлажнения подошвы фундамента.
На глубину заложения фундамента влияет глубина промерзания грунта; так как грунт под влиянием температуры и влажности изменяется в объеме.
Предельная глубина, при которой грунт может изменяться в объеме и вспучиваться, называется глубиной промерзания.  При строительстве дома недостаточно учитывать только осадку грунта от массы конструкций дома и глубину его промерзания. Необходимо также принимать во внимание влияние наружных температур.

Глубина промерзания
Ниже приведены данные о глубине промерзания грунтов в различных районах (табл. 2).
Глинистые грунты вспучиваются особенно сильно, так как вследствие их малой водопроницаемости вода при замерзании не находит выхода и расширяется, в результате чего глина  вспучивается.
В песчаных грунтах пучение намного меньше, а в крупнозернистых песках совершенно незначительно, так что им на практике можно пренебречь.
Подошва фундамента должна быть расположёна ниже глубины промерзания: в песчаных грунтах на 10 см, в.глинистых — на 25 см,

Глубина заложения фундамента в сухих гравелистых и крупнозернистых песчаных грунтах, которые пропускают воду, при залегании мощного слоя породы толщиной более. 1 м может быть менее глубины промерзания, указанной выше.

Фундаменты каменных домов под наружные стены в этих грунтах могут закладываться на глубине не менее 1 м, деревянных — 0,5 м, Минимальная глубина заложения внутренних фундаментов под стены (независимо от глубины промерзания грунта) принимается 0,5 м (табл. 3).
При устройстве фундамента необходимо также учитывать уровень залегания грунтовых вод. Так как они подтапливают фундаменты и затрудняют проведение работ.

При строительстве дома эти воды причиняют большие хлопоты застройщику, поэтому прежде чем возводить дом на таких грунтах, необходимо осушить площадку под строительство, сделать дренаж, для стока грунтовых вод, по существующему уклону площадки.

Искусственные основания делают в слабых грунтах при больших нагрузках на подошву фундамента. Обычно такое основание устраивают, как уже отмечалось, уплотнением грунта трамбовкой с подсыпкой щебнем или с помощью песчаной подушки.
При устройстве песчаной подушки грунт удаляют на некоторую глубину, уплотняют его и затем засыпают крупнозернистый песок или гравий, послойно их уплотняя.

Прежде чем возводить фундамент, надо знать, на каком грунте или основании будет стоять то или иное здание; чем прочнее основание, тем долговечнее сооружение. Опускание в грунт фундамента под  действием вышерасположенных нагрузок , называется просадкой фундамента.

Гораздо чаще опорная площадь строящихся фундаментов, особо ленточных, значительно превышает расчетную и на непросадочных грунтах практически всегда обеспечивает их стабильное состояние.
В местности с высоким уровнем  грунтовых вод, на фундамент воздействуют силы морозного пучения. В  пучинистых грунтах,  а ими являются (супеси, суглинки, водонасыщенные глины, мелкие и пылеватые пески)  силы морозного пучения достигают 100~150 кПа (10-15 тс/м2) , действуя на фундамент снизу вверх, эти силы часто превосходят нагрузки вышерасположенных конструкций.

При этом сезонные вертикальные перемещения поверхностного слоя грунта при его промерзании на 1-1,5 м составляют 10-15 см.
Наверное многие замечали, покосившееся крыльцо, не ровно стоящие  пристройки и веранды, а зачастую  стены домов иногда даже покрытые трещинами  — в большинстве случаев это результат действия именно сил морозного пучения грунтов. Если строительство здания ведется на слабом грунте и имеет тяжелые стены, делают столбчатые фундаменты.

Во избежание просадки, площадь опоры фундамента проверяют расчетом, и если  необходимо  увеличивают: в ленточном фундаменте    нижняя часть делается шире, а при строительстве столбчатых,  сокращается расстояние между столбами.
На рис. 1 показаны распространенные примеры возможных деформаций фундаментов, возникающих при неправильном строительстве.
Большой ошибкой многих частных  застройщиков, является уверенность, что чем глубже залегает фундамент, тем это лучше, и что в данном случае обеспечит его надежную работу и устойчивость к нагрузкам. Но так же, необходимо учитывать и другие нюансы присутствующие при строительстве фундамента.
При расположении нижней части фундамента (подошвы) ниже уровня промерзания грунта,  силы морозного пучения перестают действовать на фундамент снизу, но при этом касательные силы морозного пучения будут продолжать свое воздействие, эти силы, действуя  на боковые поверхности, могут  выдавить фундамент вместе с промерзшим грунтом или даже оторвать его верхнюю часть от нижней, если почва не однородна, может происходить перекашивание или даже надлом фундамента.

Обычно это происходит  при строительстве фундаментов из кирпича или камня, а так же мелких блоков, большую роль в этом, играет не загруженность фундамента, поэтому оставляя на зиму фундамент для набора прочности, нужно помнить о силах морозного пучения , и по возможности нагрузить фундамент балластом до момента строительства выше стоящего строения.

Необходимые меры при строительстве фундамента
При строительстве фундамента, учитывается и принимается во внимание  ряд необходимых мер:
1) Подошву фундамента необходимо  расположить ниже уровня промерзания грунта и тем самым исключая давление сил с низу.

2) В противовес касательным силам морозного пучения, действующим на боковые поверхности фундамента, используется укрепление фундамента при строительстве с помощью арматуры, которая создает каркас жестко связывающий фундамент.

3) По форме своей, фундамент делается сужающимся к верхней части, а нижняя подошва делается шире самого фундамента, что способствует сопротивлению фундамента при морозном пучении и не позволит этим силам вытолкнуть фундамент.

Эти меры обеспечат нормальную работу фундамента при любых вертикальных подвижках грунта, но нужно помнить что самым оптимальным материалом при устройстве фундамента на пучинистых грунтах является бетон с использованием арматуры для усиления.

Немаловажным фактором в борьбе с силами морозного пучения уменьшающими свое влияние могу быть : Нанесение на боковые стенки гидроизоляционного слоя который будит скользить, ну и самое главное , это исключение причины промерзания грунта около фундамента, утепление поверхностного слоя вокруг фундамента(Керамзит, пенополистирол, шлак) эта мера не повредит и мелкозаглубленным фундаментам.

Тип фундамента
При строительстве  на холмистом рельефе необходимо учитывать боковое давление грунта, его возможный сдвиг. Величина этого давления может зависить от многих причин (крутизна откоса, гидрогеологический состав грунта и т.д.) И трудно поддается расчету.
Не плохо себя зарекомендовали  в этих условиях столбчатые фундаменты, соединенные между столбами железобетонной обвязкой( ростверком). Надежно работают и ленточные фундаменты, жестко связанные в продольном и поперечном направлениях (железобетон).

В зависимости от типа грунта выбирается и тип фундамента, так как фундамент может быть стационарным(неподвижным) или плавающим(подвижным) При строительстве малых домов ,в большинстве случаев используется стационарный фундамент.

Плавающий фундамент устраивают на пучинистых грунтах, свойство которых изменчиво в  зависимости от влагонасыщенности и температурного режима. Конструктивно, плавающий фундамент, это монолитная или решетчатая плита, толщина которой рассчитывается исходя из веса будущего строения. Строительство такого фундамента может быть оправдано при возведении на нем простых и небольших конструктивных сооружений .

Ленточный и столбчатый фундаменты самые распространенные стационарные фундаменты. По трудозатратам и расходам материалов они в 2-3 раза, а при необходимости  глубокой закладки в 3-5 раз экономичнее ленточного фундамента.

Столбчатый фундамент незаменим, при строительстве на глубоко промерзающих  пучинистых грунтах . Ограничено применение столбчатого фундамента на слабонесущем грунте при строительстве  домов с тяжелыми стенами, так как  так как возникает необходимость в изготовлении  «ростверка» и заполнении пространства между столбами грунтом и ростверком так называемая (забирка).

При строительстве ленточного фундамента, цоколь плавно переходит в стены, а нагрузка от стен равномерно распределяется по всему фундаменту, в связи с чем ленточный фундамент способен нести на себе тяжелые стены и перекрытия, возможность расположения подвала или подполья так же является большим плюсом.

Целесообразно строительство ленточного фундамента при не глубоком заложении на непучинистых сухих грунтах.  Закладка ленточного фундамента  в случае с глубоко промерзающими грунтами  требует больших трудозатрат и экономически не выгодна.

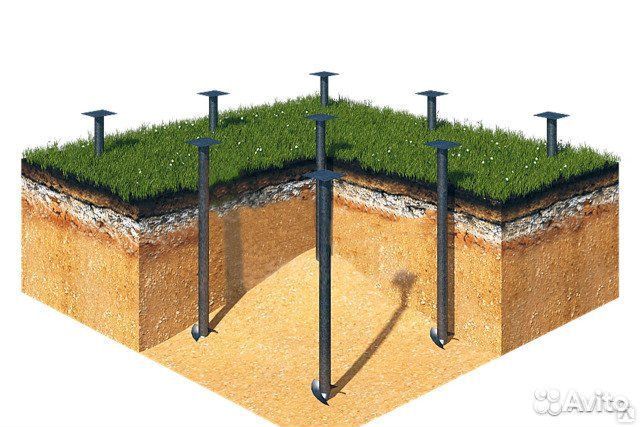

Совсем не давно появилась новая разновидность свайного фундамента — фундамент на винтовых сваях.   Этот вид фундамента хорошо зарекомендовал себя на проблемных грунтах, где строительство традиционных видов фундаментов очень трудозатратно и финансово не рентабельно. Широко используются винтовые сваи при устройстве фундамента на торфах с большой глубиной залегания, и других просадочных грунтах.
Винтовая свая — это стальная труба с приваренной лопастью определённой конфигурации на конце. Винтовые сваи могут устанавливаться как в ручную так и механическим способом.

Свая вкручивается в грунт благодаря наличию лопасти до твердой основы, лопасть  в свою очередь,  несет функцию подошвы предотвращающей просадку после монтажа.

После монтажа свай по периметру, устраивается обвязка из металлического швеллера, предотвращающая вертикальное перемещение свай.

Монтаж фундамента на сваях, не трудозатратен и быстр, стоит заметить, что  при монтаже не нарушается  структура прилегающего грунта. Установить винтовые сваи можно практически на любом грунте, кроме  скалистого и галечного типа почв.

Покрытие защищающее сваи от коррозии, обеспечивает устойчивость стали к сырости и   влажности. После монтажа винтовых свай, полая труба заполняется бетоном, что придает ей дополнительную  прочность.

stroimasterskaya.ru

Статья — Зачем проводить регулярное обследование фасада дома

Статья — Как сделать тепло и гидроизоляцию подвальных стен

Показать еще статьи из рубрики — Фундаменты

ПОСЛЕДНИЕ СТАТЬИ

Асбестоцементные листы Асбестоцементные листы — это кровельный материал довольно большого размера. Его второе название «шифер»… Подробнее

Бетон: свойства, сфера применения Не секрет, что залогом прочности и надежности любого объекта является качественный бетон. Из него возводят фундамент, стеновые конструкции, блоки перекрытия колонн. Подробнее

Особенности внутренней отделки коттеджа Внутренний дизайн дома несомненно влияет на общий комфорт и уют. Для начала, перед внутренней отделкой, необходимо составить проект или дизайн помещения… Подробнее

Лунный календарь садовода на 2012 год Благоприятные дни для посадки, посева и пересаживания культур… Подробнее

Как сделать уникальный дизайн с помощью белой керамической плитки? Большинство людей предпочитают использовать в доме надежные материалы, которые способны прослужить долгое время. В противном случае необходимость делать ремонт может возникать очень часто… Подробнее

Садовые шатры: что нужно знать об особенностях их применения? Внушительный выбор тентовых сооружений на профильном рынке способен загнать в ступор рядового обывателя. Чтобы определиться с приобретением, необходимо обратить внимание на ряд основных факторов, играющих решающее значение при покупке. Подробнее

Хорошая печь – уютный дом Сложно представить современную усадьбу, частный дом, в общем, собственное жилище — родовое гнездо — без сауны, бани или бассейна. Наверное, поэтому изобретенные столетия назад банные печи до сих пор пользуются немалым спросом… Подробнее

5 вариантов использования деревянной решетки в ландшафтном дизайне Решетка из уложенных крест-накрест брусьев небольшого сечения для поддержки вьющихся растений — один из самых популярных элементов садовой архитектуры. Подробнее

Использование профильного настила в строительстве В современном мире стеновым и кровельным профильным металлическим листам по праву принадлежит первое место среди строительных материалов. .. Подробнее

Особенности бурения глубоких производительных скважин Несмотря на то, что многие поселки и даже отдаленные от городов деревни в России имеют централизованную водопроводную систему, в некоторых случаях люди сталкиваются с серьезными проблемами, связанными с нехваткой питьевой воды… Подробнее

Комбинированный фундамент – варианты и некоторые схемы

Подземные конструкции зданий и сооружений подразделяются на группы по разным признакам. Они бывают ленточными и столбчатыми, плитными и свайными, монолитными и сборными, бетонными, деревянными, каменными и металлическими. Но в строительной практике нередко в качестве основания дома используется комбинированный фундамент, представляющий собой сочетание разных видов конструкций, материалов и форм. Подобные схемы применяются в различных ситуациях, к примеру, с целью экономии или по причине усиления несущей способности фундамента.

Варианты комбинирования

В процессе проектирования, возведения или эксплуатации дома возникают обстоятельства, требующие устройства разных типов фундамента в одном строении. Комбинирование в этом случае производят по одной из схем:

• сваи обвязывают не ростверком, а высокой бетонной лентой;
• между монолитными столбами укладывают кирпич или бетонные блоки;
• плиту опирают не на песчаную подушку, а на сваи;
• дом возводят на ленточном основании, а пристройку – на кирпичных столбах;
• на монолитные подушки устанавливают сборные блоки.

Вариантов комбинированных фундаментов можно перечислить довольно много. Одним из наиболее распространенных вариантов является устройство монолитного железобетонного пояса по всему периметру фундаментных стен, выполненных из штучных материалов. Такое сочетание повышает надежность подземной конструкции, предоставляя возможность объединения разных участков в общую систему.

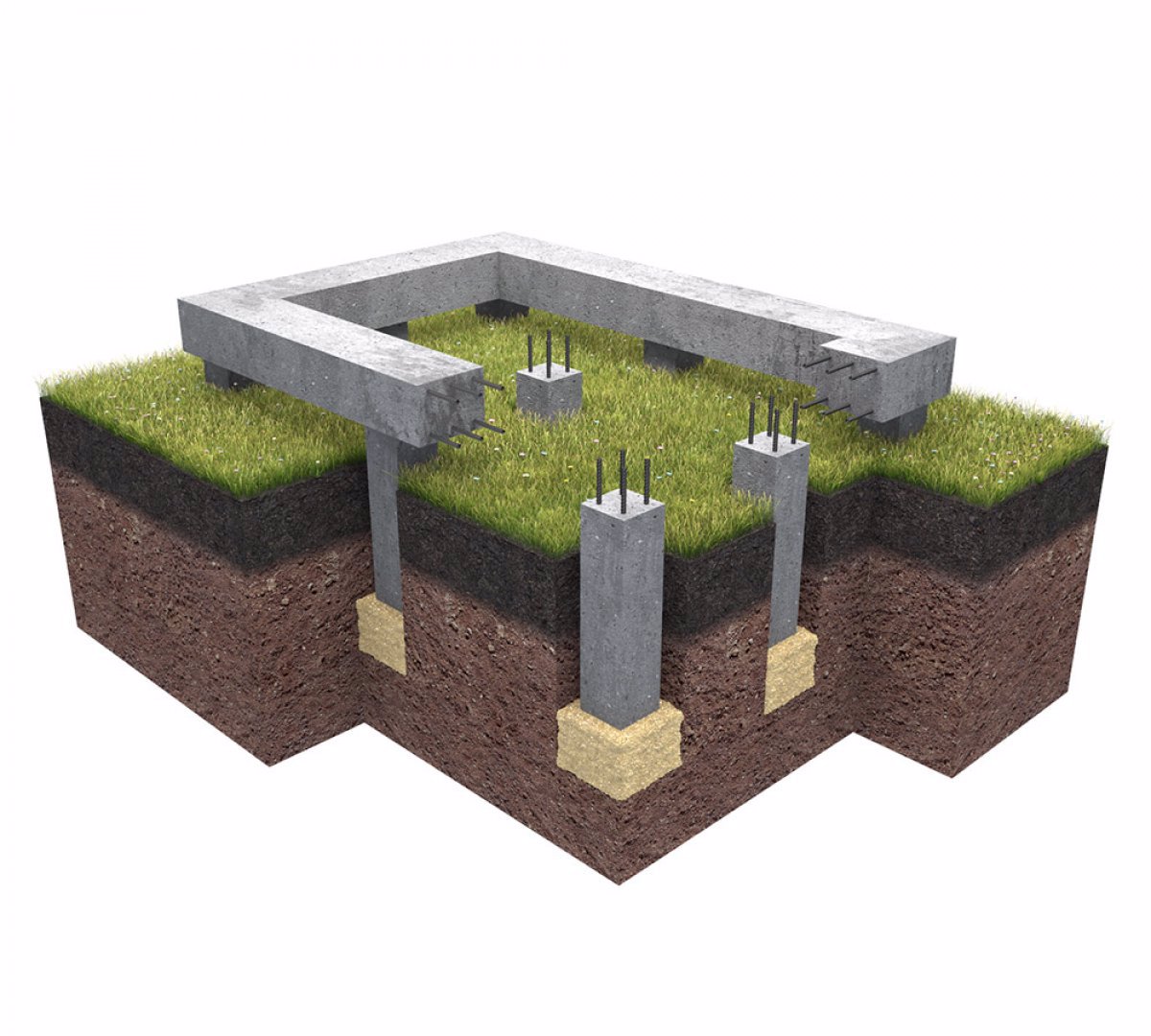

Ленточно-столбчатый фундамент

В данном случае ленточная обвязка является тем же ростверком, но с увеличенными размерами по высоте. С другой стороны, заглубленные столбы для ленточного фундамента являются дополнительной опорой в случае возведения его на слабонесущем основании или на пучинистых грунтах. Ленточно-столбчатые конструкции имеют ряд преимуществ, а именно:

• допустимость возведения массивных строений в сложных геологических условиях, даже на горизонтально-подвижных грунтах;
• возможность повышения прочности и устойчивости столбов;
• вероятность более равномерного распределения нагрузок;
• осуществимость строительства домов на участках со сложным рельефом, в том числе на склонах.

Следует отметить, что комбинированный фундамент ленточно-столбчатого типа обладает положительными свойствами обоих видов конструкций – ленточных и столбчатых. При его возведении уменьшается объем земляных работ и расход материалов, так как выполнять заливку бетонной ленты на большую глубину не требуется. Но комбинированный вариант фундамента вызывает проблемы с устройством подвалов, либо цокольных этажей.

Железобетонные столбы размещают в углах здания, местах сопряжения несущих стен и равномерно по периметру дома. Арматура, помещенная в скважины или ямы, проходит по всей высоте ленты и соединяется с ее каркасом. Таким образом фундамент становится единой конструкцией.

Работы по устройству комбинированных фундаментов проводятся в несколько этапов.

Вначале выкапывается траншея согласно проектной документации, и намечаются места установки столбов. Как правило, ширина выемки составляет 300-400мм, а глубина – 600мм. Под столбы копают ямы или выбуривают скважины ниже глубины промерзания грунта. По дну устраивают тщательно утрамбованную песчаную подушку толщиной 150-200мм, монтируют опалубку чуть выше верхней отметки ленты или цоколя и укладывают арматурные каркасы согласно чертежам. Нередко возводимую конструкцию усиливают металлическими профильными балками.

Заливку комбинированного фундамента бетоном производят в определенной последовательности. Сначала заполняют скважины или ямы, предназначенные для столбов, а затем – опалубку ленты, но без значительных перерывов в работе. Иначе необходимой прочности конструкции добиться не удастся.

Разные схемы в одном строении

Иногда застройщики используют два и даже три типа фундаментов при строительстве дома. Это может быть связано с расположением здания на склоне, когда одна его часть находится значительно ниже другой, или с необходимостью выполнения пристройки к давно эксплуатируемому объекту. Но следует сразу отметить, что решение о подобном комбинировании и стыковке разных фундаментов должно приниматься специалистами. Самостоятельные умозаключения без профессионального анализа ситуации могут привести к плачевным результатам впоследствии.

С одной стороны, сочетание разных видов фундаментов в одном строении позволяет сэкономить материальные ресурсы, а с другой – может стать причиной разрушения дома.

Рассмотрим разноуровневый объект со свайным фундаментом в верхней части. Если в его нижнем отсеке расположить бетонную плиту, то под ней нагрузки на грунт будут распределяться более равномерно благодаря большой площади опирания, чего не скажешь о сваях. Верхняя часть дома, в этом случае, со временем просядет больше, в результате чего на стыке двух блоков рано или поздно появится трещина. Рациональным решением здесь станет комбинирование свайного и ленточного фундамента с устройством усиленного, горизонтально расположенного армирования стен в зоне стыковки фундаментов.

Наглядный пример показан на нижерасположенном рисунке.

Еще один вариант комбинирования фундаментов связан с объектами, пристраиваемыми к существующим зданиям. Чаще всего, их подземные конструкции отличаются друг от друга. В этом случае придерживаются трех основных правил:

• на пучинистых грунтах не допускается выполнять жесткого соединения двух строений;
• на непучинистых грунтах соединение разных фундаментов и стен дома с пристройкой может быть жестким;
• бетонирование стыков производят только после окончательного проседания нового строения. Для этого потребуется оставить его «перезимовать».

Разнообразные схемы комбинированных фундаментов дают конструкторам широкие возможности в проектировании. Но не следует забывать о том, что основание дома должно быть надежным и долговечным. Поэтому любые инженерные решения требуется подкреплять расчетами.

Фундамент – это основа | Загородный дом, дача

Приступая к строительству собственного дома, мы хотим, чтобы он стал настоящим семейным гнездом, простоял не менее ста лет и полностью соответствовал известному изречению: «Мой дом – моя крепость». Что для этого нужно? Надежная крыша, крепкие стены, но, прежде всего – мощный фундамент. Ведь фундамент – основа сооружения, его опора, основание. Именно так переводится это слово с латинского.

Закладка фундамента – не только весьма трудоемкая и затратная стадия строительства, но и самая ответственная. Ошибки, допущенные на этом этапе, исправлять тяжело и дорого. Поэтому чрезвычайно важно правильно выбрать тип фундамента, грамотно спроектировать его, а при выполнении работ – четко следовать технологии.

Исходными данными для выбора и расчета конструкции фундамента являются:

• тип грунта на участке под застройку;
• глубина промерзания грунта;
• уровень залегания грунтовых вод;
• вес будущего сооружения.

Вес здания рассчитывается на основании проекта, а для получения остальных данных необходимо провести инженерно-геологические изыскания. Обычно услуги по проведению таких исследований оказывают крупные строительные организации или специализированные фирмы.

Фундамент, по сути, – простая конструкция, состоящая из подошвы и несущей стены.

Подошва всегда шире несущей стены, она опирается непосредственно на грунт и служит для оптимального распределения веса конструкций здания на основание (грунт).

Ширина подушки фундамента, а также его стены, зависит от нагрузки на фундамент (веса сооружения) и несущей способности грунта.

По несущей способности грунты классифицируют на три группы. Сухая глина, скалистые и крупнообломочные грунты обладают хорошей несущей способностью. Влажная глина и песок по этому критерию оцениваются как посредственные. И наихудший вариант – лессовидные и насыпной грунты, ил.

На скалистых грунтах фундамент можно устраивать без заглубления – они не склонны к размыванию, проседанию и вспучиванию. Крупнообломочные грунты, содержащие включения кристаллических пород, также не размываются и под нагрузкой деформируются слабо.

Песчаные грунты ведут себя по-разному в зависимости от размера песчинок. Пески бывают пылеватые, мелкие, средние и крупные. Под весом строительных конструкций они проседают и уплотняются. Пески не задерживают воду, поэтому не вспучиваются при промерзании. Проблематичны мелкие и пылеватые пески, особенно содержащие примеси глины. Насыщенные водой, они становятся текучими, что значительно снижает их несущую способность. Образуют так называемые плывуны, строить на которых весьма проблематично.

Читайте также

Также сложны грунты из глины. Они сжимаются, вспучиваются и размываются. Лессы и лессовидные грунты просадочны. Закладка фундамента на них производится на всю глубину промерзания.

Суглинки и супеси – песчано-глинистые грунты с преобладанием того или другого компонента.

Насыпные грунты могут иметь различный состав – шлаки, отходы различных производств, мусор с органическими примесями и пр. Это неоднородный и рыхлый грунт. Возводить здания на нем желательно только после полного самоуплотнения насыпи, т. е. через 5-7 лет.

Вид грунта имеет большое значение при выборе типа фундамента – ленточного, плитного, столбчатого или свайного.

Столбчатый фундамент подходит для сооружения легких строений на грунтах, подверженных вспучиванию или при глубоком залегании слоя – основания фундамента.

Плитный (сплошной) фундамент – единственный выход для особо тяжелых, просадочных грунтов, на заболоченных или затапливаемых территориях, при близком залегании грунтовых вод.

Свайный фундамент сооружают под многоэтажные здания в сложных геологических условиях (на рыхлых насыпных грунтах, при высоком уровне грунтовых вод и т. д.)

Чаще всего в индивидуальном строительстве применяется ленточный фундамент. Это наиболее целесообразный экономически и технологически вариант при простых геологических условиях. Его закладывают под строения из кирпича, бетона, древесины и в тех случаях, когда под зданием планируется подвал.

Конечно, для частного застройщика стоимость фундамента (как и всего строения) является одним из первостепенных вопросов. Однако выбирать тип конструкции основания жилища или уменьшать его расчетные размеры, исходя из затратности, ни в коем случае нельзя – от этого зависит долговечность дома и безопасность обитателей.

О том как сделать фундамент своими руками читайте в этой статье.

Фундамент. Несущие и ограждающие конструкции

Фундамент является одной из основных строительных характери­стик здания. Тип фундамента и свойства материала, примененного при его постройке, определены проектом с учетом несущей нагрузки всего здания. При расчете прочностных свойств фундамента закладывает­ся определенный коэффициент запаса для достижения максимальной прочности. Это связано с его решающей ролью в целостности здания и крайне низкой ремонтопригодностью. На конструкцию фундамента должны распространяться самые длительные гарантийные сроки, срав­нимые с жизненным циклом здания.

Как правило, при возведении многоэтажного здания используется ленточный тип фундамента, одновременно такой фундамент служит ограждающей конструкцией подвала. Именно такой вид фундамен­та можно периодически осматривать, хотя бы с внутренней стороны. В иных случаях о состоянии фундамента подчас можно судить лишь по косвенным данным. Осмотры являются основным видом работ при экс­плуатации фундаментов, контролируется их сохранность, целостность гидроизоляции, потребность в ремонте.

В современных зданиях подвал, являющийся частью фундамент­ных конструкций, нередко имеет утилитарные функции. Размещение в подвале технических помещений становится уже общепринятым, в крупных городах все чаще можно встретить предусмотренное про­ектом использование подвальных помещений в качестве подземного паркинга. Лифты в таких домах имеют дополнительные остановки — этажи с отрицательными номерами (-1, -2). В этой связи особенно актуальным становятся именно гидроизоляционные свойства фунда­мента. Любые обнаруженные повреждения фундамента необходимо актировать и устранять, организовывая ремонтные работы (преиму­щественно капитального характера).

Структурной основой здания наряду с фундаментом являются не­сущие конструкции. Это капитальные стены, фасадные ограждения, балки, перекрытия, колонны и т. д. Осмотр этих элементов может быть уже вполне полноценным, хотя в отличие от стен подвала такие кон­струкции имеют декоративное покрытие, такое как штукатурка, венти­лируемый фасад и пр. Осмотры могут выявить нарушение целостности конструкций вследствие естественных причин и также умышленное их повреждение при несанкционированной перепланировке помеще­ний. В последнем случае в обязанности УО — составить акт осмотра помещения и выдать собственнику предписание на устранение недо­статков, с указанием сроков исполнения. При необходимости следует направлять информацию о повреждении несущих элементов в надзор­ные органы, вплоть до прокуратуры.

Самой серьезной предпосылкой повреждения несущих конструкций служит трещина, обнаруженная в ходе осмотра. Необходимо в первую очередь отследить динамику ее изменения, для этой цели на трещину устанавливают маркеры. В настоящее время существуют специальные прецизионные устройства, которые отслеживают самую малую подвиж­ку дефекта, но они довольно дороги и требуют привлечение квалифици­рованного персонала. Если трещина не имеет угрожающего характера, то в качестве простейшего маркера используют наклеенную полоску бумаги с необходимыми отметками (дата, время, подпись исполните­ля). В любом случае, повреждение следует сфотографировать и задо­кументировать актом осмотра. В особо серьезных случаях необходимо привлекать специализированные организации и принимать срочные меры, вплоть до отселения жителей.

Фасадные конструкции не всегда являются несущими, но их по­вреждения могут иметь не менее неприятные последствия. Для панель­ных домов главной проблемой остаются швы. Железобетонные панели имеют высокую надежность и долговечность, стыки заполняются герме­тизирующими материалами, долговечность которых намного ниже. По­вреждение швов приводит к нарушениям теплозащиты и влагозащиты фасадных конструкций. Необходимо организовывать высотные работы по восстановлению шовных соединений через каждые 6-8 лет.

Условная схема установки маркеров (2) на трещине стены (1).

Большой проблемой панельных конструкций может стать коррозия стальных закладных деталей, отвечающих за прочность соединений эле­ментов конструкции. Контроль состояния закладных деталей должен производиться с привлечением специализированных организаций, их восстановление требует капитального ремонта.

Текущий ремонт кирпичных, блочных ограждающих конструкций, штукатурных покрытий требует грунтования, шпатлевки трещин, вос­становления декоративных свойств. Повышенная влажность, недо­статочная вентиляция помещения или повреждение гидроизоляции может привести к поражению стен грибком. В таких случаях требуется химическая обработка стен специальными растворами, восстановление свойств элементов.

В последние годы стало популярным использование вентилируемого фасада зданий. Здесь необходимо контролировать надежность гидрои­золяции, особенно в местах крепления навесных элементов. Намокание утеплителя вентфасада приводит к резкому снижению его изолирующих свойств. В этой связи особое значение имеет использование фасадных конструкций для установки кондиционеров, рекламы, вывесок. Наши рекомендации — запретить такое использование вентилируемого фаса­да особым решением общего собрания СП. Осмотры вентфасада про­изводятся методом промышленного альпинизма, затраты на них надо предусмотреть в бюджете содержания здания.

Монолитный фундамент

Монолитный фундамент — тип фундамента, который имеет широкое применение в строительстве фундаментов кирпичных и блочных домов, зданий с тяжелыми железобетонными перекрытиями. Монолитную технологию фундаментов используют при неравномерной почве. Основное отличие монолитного фундамента от остальных типов — бетонная плита, что составляет единое целое вместе с опалубкой.

Монолитный фундамент имеет большую площадь опоры, что позволяет ему выдерживать большие нагрузки от наземной части здания. Он защищает несущие конструкции здания от деформационных процессов, которые влекут за собой разрушения всей конструкции.

Виды монолитных фундаментов

Ленточный монолитный фундамент — это ленточный фундамент из сплошной железобетонной полосы, что проходит по всему периметру здания. При строительстве лёгких домов из бруса и бревна делают мелкозаглубленный ленточный фундамент из монолита, что образует жёсткую горизонтальную раму. Под тяжёлые каменные дома, гаражи, дома с подвалами укладывают заглубленный ленточный фундамент.

Столбчатый монолитный фундамент — столбчатый фундамент, который состоит из монолитных столбов, расположенных под углами, пересечениями стен и другими несущими конструкциями здания. Такой вид фундамент чаще всего используют для каркасных и деревянных домов.

Сплошной монолитный фундамент — это плитный фундамент, что закладывается под всей площадью здания. Применяется в условиях сильного сжатия грунта.

В зависимости от технологии выполнения монолитные фундаменты бывают бетонные и железобетонные фундаменты.

Для возведения бетонного монолитного фундамента используют бетон марки 50 и выше. В бетон можно добавлять камни (общей массой 30 — 40 % от массы бетона), что сократит расход цемента.

Железобетонный монолитный фундамент считается одним из самых надежных, и применяются в основном для многоэтажных домов. Представляет железный каркас залитый бетон. Для его устройства используют арматуру для фундамента или специальные металлические сетки.

Устройство монолитного фундамента

Устройству всех видов фундаментов передуют земляные работы. Сначала нужно подготовить основание — подготовить котлован под фундамент и вырыть траншеи. Под будущий фундамент выстилается песчаная подушка. Далее выкладывается слой дренажа, который служит защитой фундамента от разрушения грунтовыми водами. После этого на тонкий слой бетона выстилается двухслойная гидроизоляция — бентонитовые маты.

Затем устанавливается опалубка и арматура для фундамента (если используется технология армированного монолитного фундамента). Опалубка для фундамента должна быть жестко зафиксирована. Для этого используют высокопрочные стяжные винты и гайки.

Арматуру для фундамента скрепляют стальной проволокой диаметром 0,8 и 1,2 мм или специальной скобой для вязки арматуры. Вязка арматуры необходима для удержания арматурного каркаса на месте при заливки бетона. Между опалубкой и железным каркасом устраивается защитный слой. Для этого арматуру в теле бетона фиксируют, используя пластиковые фиксаторы.

После этого в опалубку заливают бетоном, который и образует фундаментную плиту. Арматура должна выступать на поверхность для того, чтоб связывать фундамент со стенами. Для повышения физико-химических и механических свойств бетона необходимо добавлять в раствор пластификаторы и противоморозные добавки в бетон.

На завершающем этапе выполняются гидроизоляция фундамента и утепление фундамента.

Группа компаний «САНПОЛ» предлагает качественные материалы для монолитных фундаментов под дом, дачу, гараж, баню или коттедж. У нас Вы сможете приобрести опалубочные системы и комплектующие к опалубке, дренажные мембраны для гидроизоляции фундамента, материалы для теплоизоляции и гидроизоляции стен фундамента.

Что такое фундамент | Для чего предназначен фонд

Фонд гражданского строительства

В Engineering фундамент — это элемент конструкции, который соединяет его с землей и передает нагрузки от конструкции на землю.

Проектирование фундамента — это применение механики грунтов и горных пород ( Геотехнический инженерный ) при проектировании фундамента элементов конструкций.

Что такое фундамент?

На языке инженеров-строителей термин «фундамент» означает «сооружение на уровне основания». Фундамент или подконструкция — это самая нижняя часть здания или любой другой конструкции, , которая используется для передачи различных типов нагрузок, действующих на нее, на подпочву ниже, на которой она опирается.

Среди всех других строительных элементов фундамент является наиболее важным, он определяет структурную устойчивость здания и количество лет, в течение которых здание может эффективно служить своему назначению

Важность фундамента потребовала создания отдельного раздела гражданского строительства, названного «Основное строительство», где даются методы проектирования и подробные сведения об этом элементе.

Конструкция фундамента очень сложна и требует тщательной проверки со стороны опытного инженера-профессионала в этой области.

Проектирование фундамента включает в себя подробное исследование недр, выбор правильного типа фундамента в зависимости от отчетов о разведке недр, несущей способности грунта (по сути, безопасной и предельной несущей способности) и тщательных проверок для определения наличия грунт может выдерживать нагрузки, которые, как ожидается, исходят от конструкции, без каких-либо критических повреждений.

Величина номинальных размеров фундамента приведена ниже, меньше которой считается небезопасным фундаментом при приложении к нему нагрузок.

• Высота фундамента определяется по формулам Ренкина, при этом минимальное значение составляет 0,9 метра
• Ширина фундамента должна быть не менее от 0,45 до 0,5 метра.

Также читайте: Что такое стена со сдвигом | Классификация стенок сдвига | Преимущества стенок сдвига | Функции стены сдвига | Важная точка Shera Wall

Для чего нужен фонд?

Есть множество причин, по которым предоставляется фундамент, некоторые из них:

• Самая важная цель обеспечения фундамента Структурная устойчивость .Прочность фундамента определяет устойчивость возводимой конструкции.
• Правильно спроектированный и построенный фундамент обеспечивает ровную поверхность для развития надстройки на надлежащем уровне над твердым основанием .
• Хорошо спроектированный фундамент предотвращает боковое перемещение опорного материала (которым в данном случае является грунт) и, таким образом, обеспечивает безопасность надстройки от пагубного воздействия боковых перемещений грунта .
• Фундамент служит цели : полностью распределяет нагрузки от конструкции на большую площадь основания, а затем и на грунт под ней. Такая равномерная передача нагрузок помогает избежать неравномерного оседания здания, что является одним из серьезных дефектов конструкции здания.

Также читайте: Что такое Caisson Foundation | Типы фундамента кессона | Преимущества, недостатки, применение и конструкция кессона

Типы фундаментов

Фундамент можно условно разделить на две категории:

• Фундамент мелкий
• Глубокий фундамент

1. Фундамент мелкий

Эти типы фундамента используются в местах, где твердый слой почвы находится на небольшой глубине от поверхности земли .

В этом типе фундамента глубина фундамента на меньше по сравнению с шириной, поэтому его также называют развернутым фундаментом .

Фундаменты мелкого заложения — это очень популярный вариант фундамента , где безопасная несущая способность почвы исключительно высока.

Неглубокий фундамент подходит, когда твердый слой существует на глубине 2–3 метров .

Преимущества неглубокого фундамента

• Это самая простая форма фундамента, которая используется для равномерного распределения нагрузок от надстройки на подпочву под ней.
• В случае неглубокого фундамента уровень грунтовых вод существует на значительной глубине , поэтому существует очень небольшая вероятность того, что фундамент встретит уровень грунтовых вод, что позволяет избежать применения различных методов гидроизоляции к фундаменту .
• По сравнению с другими типами фундаментов, проектирование для этого типа фундамента можно выполнить быстро, что позволяет сэкономить время и деньги.

Фундамент мелкого заложения можно в целом разделить на четыре категории :

• Изолированная опора.
• Комбинированные опоры.
• Консольные опоры.
• Плот или мат для ног.

1. Изолированная опора:

• В этом типе неглубокого фундамента ступенчатая опора предусмотрена под каждой колонной конструкции .
• Размеры ступеней обычно определяются конструкцией, как правило, каждая ступенька выступает на 50-75 мм из предыдущей ступени. Обычно это три ступенчатых курса , предусмотренных .
• Это наиболее распространенный тип фундамента, который используется в недорогих зданиях , где состояние почвы очень хорошее.

Также читайте: What Is Pier Foundation | Типы пробуренных опор | Преимущества и недостатки фундаментов пробуренных опор

2.Комбинированная опора:

• Комбинированная опора — это опора, в которой одна опора является общей для двух колонн .
• Они используются в условиях, когда расстояние в свету между двумя колоннами очень мало , что приводит к перекрытию ступенчатых рядов, если предусмотрены опоры для изолированной колонны .
• Существует два типа комбинированных опор: Прямоугольная опора (используется, когда нагрузки на две колонны одинаковы) и трапециевидная опора (используется, когда колонны несут неравные нагрузки).

3. Консольные опоры:

• Проще говоря, Консольное основание — это комбинированное основание, соединенное анкерной балкой, имеющей меньшую ширину и большую глубину.
• Этот тип опоры необходим для условий , когда существует строгое ограничение по пространству и невозможно выступить опорой дальше на ее грань колонны .
• Анкерная балка помогает стабилизировать колонны , таким образом обеспечивая равномерное распределение нагрузок под опорой.

Также читайте: Сваи для фундамента | Использование свайного фундамента | Характеристики свайного фундамента

4. Опора на плот или циновку:

• В местах низкого качества почвы и безопасная несущая способность грунта ниже по сравнению с обычным грунтом, под каждой колонной предусмотрено общее основание.
• Этот тип опоры известен как опора для плота. Плотная опора используется в местах, где расстояние между каждой колонной очень мало , что делает ее непригодной для изолированной опоры.
• Если колонны основания плота соединены стяжной балкой , это известно как основание матов.

2. Фундамент глубокий

Эти типа фундамента используются там, где твердый слой грунта существует на значительной глубине, а грунт низкого качества.

Эти типы фундамента подходят там, где нет твердого слоя 3 метра от поверхности земли.Как видно из названия, высота глубокого фундамента на больше, чем ширина на .

Этот тип фундамента используется там, где безопасная несущая способность грунта низкая и грунт не может выдерживать высокие нагрузки.

Также читайте: Разница между мелким и глубоким фундаментом | Что такое фонд | Виды фундамента

Преимущества глубокого фундамента

• Глубокий фундамент можно использовать там, где грунт достаточно прочен , чтобы выдерживать большие нагрузки, поэтому этот тип фундамента подходит для всех мест.
• Глубокий фундамент — единственный тип фундамента, который можно использовать в местах, где уровень грунтовых вод превышает на меньшей глубине от поверхности земли .
• Для строительства морских и перспективных сооружений используется глубокий фундамент, благодаря высокой устойчивости, которую он обеспечивает конструкциям от воздействия оседаний и опрокидывания .

Один из основных недостатков Deep Foundation состоит в том, что процедура проектирования сложна, поэтому на нее нужно потратить больше времени и денег.

Глубокий фундамент обычно подразделяется на на две категории :

1. Свайный фундамент:

Это наиболее часто используемый глубокий фундамент для строительных проектов. Свайный фундамент снова можно разделить на следующие виды:

• В зависимости от типа сваи: Уплотняющая свая, Верхняя свая, Бэттер-свая, Листовой напильник, Анкерная свая или свая Фендора .
• В зависимости от материала : Бетонная свая, стальная свая, деревянная свая, композитная свая и т. Д. .
• В зависимости от передачи нагрузки : конец Несущая свая (передает нагрузку посредством опоры) и Фрикционная свая (передает нагрузку посредством трения между сваей и окружающей почвой, подходит, когда твердый слой расположен на большой глубине) значительный.

Также читайте: Ступенчатая опора | Фундамент дома на склоне | Как построить фундамент на склоне

2. Фундамент колодца:

• Этот тип фундамента подходит для строительства мостов , и морских сооружений , где грунт, присутствующий в руслах рек, слабый и состоит из камней, щебня, образуя неровную поверхность .
• Фундамент для колодца также классифицирован в Cassions. Обычно существует трех кассионов: , Open, Box и Pneumatic Cassion, , внутри которых наиболее часто используются пневматические кассеты .

Также читайте: Grillage Foundation | Виды ростверка | Особенности ростверка

Функции фонда

Обеспечивает боковую устойчивость конструкции . Таким образом, существует небольшая вероятность разрушения конструкции конструкции, что сделает ее более долговечной в неблагоприятных условиях.

Защищает конструкцию от стихийных бедствий, таких как землетрясение, наводнение и штормы . Хорошо спроектированный фундамент защищает конструкцию в целом .

Распределение нагрузки на конструкцию выполняется равномерно . Нагрузки от надстройки передаются на более широкую область в фундаменте , а фундамент переносит ее на поверхность , тем самым обеспечивая равномерное распределение дорог и предотвращая неравномерную осадку грунта .

Фундамент обеспечивает безопасность конструкции от последствий подрыва и размыва животных, паводковой воды и т. Д.

Фундамент помогает предотвратить или минимизировать трещины из-за движения влаги в случае слабых грунтов или грунтов с низкой несущей способностью .

Назначение фонда

• Фундаменты обеспечивают устойчивость конструкции от земли: для распределения веса конструкции на большой площади во избежание перегрузки подстилающего грунта (что может привести к неравномерной осадке).
• Фундамент f служит для полного распределения нагрузки от конструкции на большую площадь основания, а затем на почву под ней. Эта нагрузка, передаваемая на почву, должна быть в пределах допустимой несущей способности грунта.

---

FAQ

Типы опор

• Сплошная настенная опора.
• Изолированная опора.
• Комбинированные опоры.
• Ленточная опора.
• Крепление ремня.
• Плотная опора.
• Свайная опора.

Фонд гражданского строительства

Фундамент — это несущая часть конструкции, находящаяся ниже или ниже земли . Он отвечает за то, чтобы выдерживать постоянные и временные нагрузки над собой, удерживать конструкцию вместе и не допускать попадания воды в подвал здания.

Функция фундамента

Фундаменты обеспечивают устойчивость конструкции от земли. : Для распределения веса конструкции на большой площади во избежание перегрузки подстилающего грунта (что может привести к неравномерной осадке).

Фундамент дома

Фундамент, Часть структурной системы, которая поддерживает и закрепляет надстройку здания и передает свои нагрузки непосредственно на землю. Чтобы предотвратить повреждение от повторяющихся циклов замораживания-оттаивания, нижняя часть фундамента должна быть ниже линии промерзания.

Фундамент в строительстве

Фундамент любого здания служит двум основным целям — распределять вес от несущих стен на грунт или коренную породу под ними и удерживать грунтовые воды или почвенную влагу.

Цель обеспечения фундамента строения

Фундаменты закопаны в землю и поддерживают здания. Назначение фундамента состоит в том, чтобы удерживать и удерживать вместе структуру над ним. Правильно построенный фундамент увеличивает количество злоупотреблений, которые может выдержать конструкция дома , и остается безопасным для людей, находящихся внутри него.

Гражданский фонд

Фундамент — это самая нижняя часть здания или гражданского сооружения, которая находится в прямом контакте с почвой, которая безопасно передает нагрузки от конструкции на почву.Как правило, фундамент можно разделить на два: неглубокий и глубокий.

Понравился этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

Структурные основы: определение, типы и конструкция

Типы фондов

Есть много типов фондов, каждый из которых имеет свои преимущества и недостатки. Давайте пройдемся по некоторым сейчас.

Фундамент с раздельным фундаментом может поддерживать одну или несколько колонн (так называемое «соединенное основание»).Этот тип фундамента неглубокий, обычно достигает не более трех метров в глубину.

Раздвижные опоры используются при небольшой нагрузке и неслабых верхних слоях почвы. Например, флагштоки или одноэтажные здания могут поддерживаться раздвинутой опорой.

Для устройства этих типов опор выкапывается необходимая глубина, укладываются арматурные стержни согласно проекту, каркас укладывается согласно проектным размерам и заливается бетон. После того, как бетон достигнет максимальной прочности на сжатие, котлован засыпается грунтом, и грунт уплотняется.

Фундамент с широким фундаментом, поддерживающий одну колонну.

Фундаменты из матов , также называемые фундаментами из плотов , имеют большие площади с несколькими опорными колоннами. Обычно все колонны в здании опираются на один фундамент. Основания из матов предпочтительнее, когда грунт имеет низкую несущую способность.

Все нагрузки распределяются на большую площадь, что снижает нагрузку на грунт с низкой несущей способностью.Фундаменты с матами экономичны в ситуациях, когда невозможно построить сваи, а разбрасывание фундаментов нецелесообразно, например, в случае малоэтажных многоэтажных зданий, если верхние слои почвы слабые.

Свайный фундамент

Свайный фундамент — это длинные колонны, которые проникают в глубокие слои почвы и служат фиксированными концами для несущих конструкций. Свайные основания могут быть железобетонными, стальными или деревянными.

Эти фундаменты используются, когда глубокие слои почвы обладают большей пропускной способностью, чем неглубокие слои, т.е. мелкие слои слабы для фиксации конструкции. Это позволяет переносить нагрузку конструкции на более сильные слои, расположенные под слабыми слоями.

Еще одним преимуществом этого типа фундамента является способность выдерживать высокие сосредоточенные нагрузки, например, высотные здания и резервуары для воды.

Для устройства свайных фундаментов просверливаются отверстия буровыми станками.Затем в просверленные отверстия укладываются сборные железобетонные сваи и зазоры заполняются бетоном. В некоторых случаях закладывается арматура, а затем в просверленные отверстия заливается бетон.

Краткое содержание урока

Фундамент — это часть структурной системы, которая фиксирует конструкцию на почве, ограничивая ее оседание в почве и противодействуя опрокидыванию.

Чтобы конструкция была неподвижной и безопасной, профессиональный инженер в соответствии со стандартами спроектировал надлежащий фундамент.Существует три основных типа фундаментов:

1. раздвижных фундаментов — фундаменты мелкого заложения, используемые для относительно небольших нагрузок.
2. маты фундаментов — фундаменты шириной со всем зданием для поддержки всех колонн (более экономичны, чем свайные фундаменты).
3. свайный фундамент — свайный фундамент — это длинный, глубокий фундамент, который выдерживает высокие здания и относительно высокие нагрузки.

Footings 101 — Руководство по конструкции бетонных опор

Опоры — важная часть конструкции фундамента.Обычно они сделаны из бетона с арматурой, залитой в вырытую траншею. Назначение опор — поддерживать фундамент и предотвращать оседание. Опоры особенно важны на участках с проблемными почвами.

Найдите ближайших подрядчиков по изготовлению плит и фундаментов, которые помогут с вашими опорами.

Строительство опор лучше всего доверить профессионалам, которые смогут оценить почвенные условия и принять решение о правильной глубине и ширине опор, а также о правильном размещении.Размеры опор также зависят от размера и типа возводимой конструкции. Размещение опор имеет решающее значение для обеспечения надлежащей поддержки фундамента и, в конечном итоге, конструкции.

Бетонные опоры также могут потребоваться для таких проектов, как настил, беседка, подпорная стена или другие типы строительства.

Если вы знаете несущую способность своего грунта, следование этим практическим рекомендациям обеспечит прочную опору.

Информация о бетонных основаниях

Что такое опоры?

Под каждым домом — фундамент, и под большинством оснований — опоры.В большинстве случаев мы принимаем опоры как должное, и обычно мы это делаем: для типичных почв обычная опора шириной 16 или 20 дюймов может более чем выдержать относительно легкий вес обычного дома.

Общие конструкции опор:

• Простыня
  Перевёрнутая Т-образная форма
• Ступенчатая опора
  Лестничная конструкция распределяет нагрузку
• Опора траншеи
  Мелкая траншея, заполненная бетоном

С другой стороны, если вы строите на мягкой глинистой почве или если под частью вашего фундамента есть мягкая зона, могут возникнуть проблемы. Основание, которое хорошо работает на хорошей почве, может не так хорошо работать в условиях слабой опоры. Мы не часто видим явное разрушение, но нередко можно увидеть чрезмерное оседание при низкой несущей способности почвы.

Если весь дом оседает медленно и равномерно, дополнительное заселение не представляет большого труда; но если оседание неравномерное (дифференциальное оседание), возможно повреждение. Каркасный дом с деревянным сайдингом и интерьером из гипсокартона, вероятно, может выдержать до 1/2 дюйма дифференциального движения фундамента, но даже 1/4 дюйма неравномерной осадки достаточно, чтобы вызвать трещины в кирпичной кладке, плитке или штукатурке.

Связанный: Ремонт фундамента

Больше всего неприятностей вызывают необычные ситуации. Когда опора располагается не по центру, так что стена не выдерживает опоры, когда вы сталкиваетесь с мягкой зоной на строительной площадке или когда опора слишком мала, строителю приходится принимать решения. Если вы думаете, что впереди проблема, вы должны остановиться и позвонить инженеру. Но если риск невелик, вы хотели бы, чтобы работа продолжалась.

В этих сложных случаях полезно понять несущую способность грунта и причины, по которым применяются правила проектирования фундаментов.На очень прочных почвах мелкие ошибки, вероятно, не имеют большого значения. Однако на слабых или маргинальных почвах лучше проявлять осторожность, некоторые решения, придуманные подрядчиками, могут не сработать.

Я как инженер-консультант, так и подрядчик, и меня вызывают во многих проблемных ситуациях. Я считаю, что люди лучше понимают проблемы, если у них есть некоторые базовые знания. Чтобы помочь строителям в полевых условиях и из-за риска чрезмерного упрощения, я собираюсь использовать в этой статье нетехнический язык, чтобы кратко объяснить, как работают опоры, и представить некоторые идеи для работы в особых ситуациях.Однако, глядя на решения, которые я рекомендую, имейте в виду, что предполагается грунт с высокой несущей способностью. Каждый раз, когда вы сомневаетесь в почве под фундаментом, вам следует обратиться за профессиональной помощью.

Брент Андерсон (Brent Anderson) — инженер-консультант и подрядчик по бетону, член Комитета 332 Американского института бетона, Жилой бетон.

Информационный бюллетень о

Foundation (краткий обзор) | Фонд Билла и Мелинды Гейтс

Руководствуясь убеждением в том, что каждая жизнь имеет равную ценность, Фонд Билла и Мелинды Гейтс работает, чтобы помочь всем людям вести здоровую и продуктивную жизнь.В развивающихся странах она направлена ​​на улучшение здоровья людей и предоставление им возможности вырваться из голода и крайней нищеты. В Соединенных Штатах он стремится обеспечить всем людям, особенно тем, у кого меньше всего ресурсов, доступ к возможностям, которые им необходимы для достижения успеха в школе и в жизни. Базирующийся в Сиэтле, штат Вашингтон, фонд возглавляет генеральный директор Марк Сузман под руководством Билла Гейтса и Мелинды Френч Гейтс.

Грантовые площадки

У нас также есть небольшая инициатива по поддержке благотворительного сектора.

Адреса

• Штаб-квартира — Сиэтл, Вашингтон
• Вашингтон, округ Колумбия Офис — Вашингтон, округ Колумбия
• Офис в Индии — Дели, Индия
• Офис в Китае — Пекин, Китай
• Офисы в Европе и на Ближнем Востоке — Лондон, Великобритания и Берлин, Германия
• Африканские офисы — Аддис-Абеба, Эфиопия; Абуджа, Нигерия; и Йоханнесбург, Южная Африка,

Руководство

• Билл Гейтс, сопредседатель и попечитель
• Мелинда Френч Гейтс, сопредседатель и попечитель
• Уоррен Баффет, попечитель (2006-2021)
• Уильям Х.Гейтс-старший, бывший сопредседатель (ум. 2020 г.)
• Марк Сузман, генеральный директор
• Кэролайн Эйнсли, финансовый директор
• Лиза Альварес-Кальдерон, директор по персоналу
• Сьюзан Бирнс, директор по связям с общественностью
• Конни Коллингсворт, главный операционный директор
• Крис Элиас, президент по глобальному развитию
• Гарги Гош, президент по вопросам глобальной политики и защиты интересов
• Аллан К. Голстон, президент Программы США
• Тревор Мундель, президент, Global Health
• Роджер Вурхис, президент, глобальный рост и возможности
• Анкур Вора, директор по стратегии
• Анита Заиди, президент, гендерное равенство
• Руководство Отдела гендерного равенства
• Руководство подразделения глобального развития
• Руководство подразделения глобального роста и возможностей
• Руководство глобального отдела здравоохранения
• Руководство подразделения глобальной политики и пропаганды
• Руководство программы США
• Руководство отдела связи
• Управление стратегического офиса Фонда Руководство отдела
• Руководство операционного отдела

Факты основания

⁽¹⁾

Текущее количество сотрудников фонда: 1763
Общая сумма грантовых выплат с момента создания (до четвертого квартала 2020 года): 60 долларов США. 1 миллиард ⁽²⁾
Всего за 2020 год Прямая поддержка получателя гранта: 5,8 миллиарда долларов ⁽³⁾
Всего за 2019 год Прямая поддержка получателя гранта за 2019 год: 5,1 миллиарда долларов ⁽³⁾
Целевой фонд фонда: 49,9 миллиарда долларов ^{( 4)}

⁽¹⁾ По состоянию на 31 декабря 2020 г. Финансовые показатели округлены до ближайших сотен миллионов.
⁽²⁾ Включает выплаты грантов, осуществленные Фондом Билла и Мелинды Гейтс и предыдущими фондами семьи Гейтс (Уильям Х.Gates Foundation, Gates Library Foundation и Gates Learning Foundation) с 1994 года.
⁽³⁾ Включает выплаты по грантам и контракты на прямую благотворительность, за исключением инвестиций, связанных с программой.
⁽⁴⁾ Ежегодно фонд получает часть подарка, заложенного Уорреном Баффетом. Баланс эндаумента включает эти пожертвования, которые были получены следующим образом:

• 24 августа 2006 г . : 1,6 млрд долларов
• 11 июля 2007 года: 1,8 миллиарда долларов
• 1 июля 2008 г .: 1 доллар США.8 миллиардов
• , 1 июля 2009 г .: 1,3 миллиарда долларов.
• 1 июля 2010 г .: 1,6 миллиарда долларов
• 7 июля 2011 г .: 1,5 миллиарда долларов
• 6 июля 2012 г .: 1,5 миллиарда долларов
• 8 июля 2013 г .: 2,0 миллиарда долларов
• , 14 июля 2014 г .: 2,1 миллиарда долларов.
• 6 июля 2015 г .: 2,2 миллиарда долларов
• 13 июля 2016 г .: 2,2 миллиарда долларов
• 17 июля 2017 г .: 2,4 миллиарда долларов
• 16 июля 2018 г .: 2 доллара.6 миллиардов
• 1 июля 2019 г .: 2,7 миллиарда долларов
• 8 июля 2020 г .: 2,2 миллиарда долларов

Географический охват

В 2020 году фонд финансировал грантополучателей в 49 штатах и ​​округе Колумбия. На международном уровне мы финансировали работу в 134 странах.

Foundation Engineering — обзор

11.1 Введение

Геотехническое проектирование или особенно фундаментальное проектирование — это искусство проведения исследований на месте, разработки моделей, кодов и вычислений.Это сопровождается принятием решения о преобладающих условиях для создания оптимального проекта на основе важности проекта, как показано на рис. 11.1.

Рисунок 11.1. Алгоритм проектирования фундамента.

В обычных вопросах проектирования инженеры рассматривают такие свойства материала, как угол трения, прочность на сдвиг недренированного грунта или сопротивление бетона одноосному сжатию, как определенный параметр, то есть упомянутое свойство, если оно задано должным образом, имеет определенное значение.Однако, изучив скважину или даже результаты записей SPT или CPT, можно заметить скрытую неопределенность в свойствах почвы. Точно так же неопределенности не ограничиваются только свойствами материала, и упрощенные конститутивные модели, и даже оценка характеристик материала вносят большие неопределенности в процесс проектирования. Наблюдения в этой области подтверждают преобладающие различия между измеренными и прогнозируемыми проектными значениями.

Неопределенность можно разделить на две общие категории: первая категория возникает из-за присущей материалам случайной природы.Этот тип неопределенности существует неизменно и не может быть устранен, но его можно лучше описать и рассмотреть, выполнив больше тестов или используя базы данных. Такие параметры, как сопротивление недренированному сдвигу, относятся к этому типу, и его значение меняется в пространстве и во времени. Фактически, прочность на сдвиг оценивается с помощью ограниченного числа образцов и соответствующих испытаний; при использовании для проектирования в другом месте, отличном от того, откуда был взят образец. Разница между расчетным значением сопротивления в этой точке и его фактическим сопротивлением является неотъемлемой погрешностью.Присущая почве изменчивость обусловлена ​​сложным процессом образования геоматериала, таким как отложения, выветривание, история напряжений и время.

Вторая категория неопределенности связана с нашим неадекватным и ограниченным знанием системы или процесса. Как правило, этот вид неопределенности можно разделить на три основных типа: неопределенность модели, неопределенность преобразования и ошибка измерения / случайного шума.

Ошибки измерения вызваны оборудованием, оператором и случайными эффектами тестирования во время измерений.Кроме того, к этой категории относятся эмпирические методы или другие модели, которые включают лабораторные или полевые измерения в расчетные характеристики грунта. Следовательно, подобную неопределенность можно уменьшить, увеличив количество и качество экспериментов или используя более совершенные модели. Статистическая неопределенность из-за ограниченного количества информации может быть уменьшена путем тестирования большего количества образцов. Однако ошибки, вызванные процессом отбора или измерения, не могут быть устранены увеличением объема выборки.

Кроме того, существует большая неопределенность в оценке временных и динамических нагрузок, таких как землетрясения, ветры, наводнения и т. Д.Неопределенности, связанные со статическими нагрузками, в отличие от неопределенностей в параметрах материала, можно игнорировать. Следует также отметить, что при динамической нагрузке значения параметров материала могут иметь значительные вариации, поэтому эти неопределенности могут быть не видны. Например, при циклическом нагружении прочность грунта на сдвиг уменьшается, что приводит к большей неопределенности в отношении характеристик этого геотехнического параметра.

Кто такой Фонд? Объяснение персонажа Rock’s Fortnite

Во время заключительного ролика Fortnite Chapter 2 фанаты наконец получили подтверждение того, чего они ожидали (и втайне надеялись), когда дело касается загадочного персонажа, The Foundation.

Маска Фонда снялась, чтобы показать образ Дуэйна «Скала» Джонсона, добавив новый уровень удивительности одному из самых могущественных персонажей в истории Fortnite . Но что именно происходит в финальном ролике второй главы, известном как «Конец»? И какова роль в этом Фонда?

Что происходит во второй главе Fortnite

The End of ?

После короткого игрового события, когда игроки отбивают волны атакующих монстров и похитителей, посланных Королевой Кубов, в ролике показано, как Агент Джонс был взят в заложники Воображаемым Орденом, контролирующей фракцией, на которую он раньше работал. Доктор Слоун, один из лидеров IO, собирается казнить его, прежде чем он будет спасен Фондом, который затем оказывается Скалой.

Эти двое сбегают, прежде чем меняют географическую ориентацию самого острова. Затем они встречаются с членами The Seven и некоторыми действительными игроками Fortnite, (известными в истории как петлители) в центре острова, прежде чем один из массивных смотрителей Cube Queen разрушает структуру, в которой они все находятся, под океаном. . Игрок достигает поверхности океана как раз вовремя, чтобы увидеть, как Кубическая Королева утонула в острове под углом 90 градусов и переворачивается, прежде чем огромная приливная волна уничтожит все, что приведет к фактическому продолжительному простоям в игре до начала. главы 3.

Кто такой Фонд и кто такие семь?

Фонд — лидер Семерки, группы существ, сосредоточенных на том, чтобы помешать Воображаемому Ордену контролировать Нулевую Точку, которая является центром всей реальности во вселенной Fortnite . По сути, Фонд представляет собой могущественного суперсолдата, который был достаточно силен, чтобы выдержать взрыв, созданный Шпилем, который он создал для защиты нулевой точки.

В ролике «Конец второй главы» два других члена Семерки — Ученый и Парадигма — ведут луперов к базе в центре острова.Посетитель был первым представителем Семерки. Предполагается, что помимо этих четырех участников есть еще три члена, отсюда и название «Семь».

Что такое Фонд Coca-Cola?

Фонд Coca-Cola Foundation — это глобальное благотворительное подразделение компании Coca-Cola. С момента своего создания в 1984 году Фонд предоставил грантов на сумму более 1,2 миллиарда долларов для поддержки устойчивых общественных инициатив — от воды до расширения прав и возможностей женщин, от утилизации отходов до благосостояния — по всему миру.

1 миллиард долларов США

В 2018 году фонд TheCoca-Cola Foundation объявил, что с момента своего основания в 1984 году он вернул сообществам по всему миру более 1 миллиарда долларов.

Помимо обслуживания своего родного города Атланты, The Coca-Cola Foundation за последние 30 с лишним лет охватила более 655 миллионов человек во всем мире благодаря поддержке более 2400 организаций, уделяющих особое внимание защите окружающей среды, расширению прав и возможностей женщин, образованию. , и улучшение сообществ.

Приоритетные направления

• Расширение прав и возможностей женщин: Расширение экономических прав и возможностей и предпринимательство
• Защита окружающей среды: Доступ к чистой воде, сбережение и переработка воды
• Расширение возможностей сообществ: образование, развитие молодежи и другие общественные и гражданские инициативы

История

В 1984 году Роберто Гойзуэта, тогдашний председатель и главный исполнительный директор The Coca-Cola Company, основал The Coca-Cola Foundation. За последние три десятилетия Фонд вырос из местного фонда в глобальную благотворительную организацию.

С момента своего основания Фонд поддерживает обучение в классе и за его пределами. Однако решение важнейших проблем и возможностей сообщества — это постоянно развивающийся процесс. В 2007 году Фонд расширил свою поддержку, включив в нее глобальные программы рационального использования водных ресурсов и программы утилизации отходов в общинах. Сегодня наши стратегии согласуются с платформой устойчивого развития компании и включают расширение прав и возможностей женщин и предпринимательство.

Узнайте больше о Фонде Coca-Cola

.

No related posts.
