технические характеристики батарей МС-140 и 140М-500, сколько в 1 секции кВт, установка и подключение

Современный рынок приборов отопления потрясает своим многообразием. Но известные всем чугунные радиаторы до сих пор очень востребованы благодаря своим многочисленным преимуществам. Они долговечны, устойчивы к коррозии, непритязательны в эксплуатировании и чрезвычайно ненадежны. Но даже самому надежному устройству однажды может потребоваться замена.

Установку радиатора отопления можно осуществить своими руками. Главное – это иметь опыт, необходимые материалы и принимать в расчет отдельные тонкости монтажа.

Особенности

Все отопительные радиаторы, независимо от материалов, примененных при их создании, а также независимо от формы и типоразмеров оснащены впускным и выпускным отверстием.

В основной массе устройств, имеющихся в продаже, данные отверстия продублированы для возможности как нижнего, так и верхнего подключения.

В процессе монтажа задействованы не все имеющиеся технологические отверстия. Для обеспечения герметичности устройства применяются специальные заглушки, которые вворачиваются в незадействованные отверстия.

В штатную комплектацию отопительной батареи не входят необходимые заглушки (пробки) и фитинги (соединительные элементы для состыковки с трубопроводом). Вследствие этого понадобится дополнительно купить спецкомплект для установки радиаторов.

Обычно данные комплекты универсальные и подходят для перекрестного либо бокового подключения.

Но имеются устройства, предназначенные для нижней подводки впускной и выпускной трубы. В такой ситуации, наряду с основным монтажным комплектом, надо будет докупить специальный узел для подключения к близко посаженным патрубкам.

Еще одна важная особенность устройства приборов отопления с циркулирующим теплоносителем – это возможность настенного либо напольного монтажа. В обоих случаях потребуется купить специальные крепежные метизы – кронштейны.

Требования

Как правило, чугунные радиаторы устанавливаются под окнами.

При этом необходимо следовать определенным требованиям:

  • Необходимоо, чтобы ребра батареи располагались строго вертикально.
  • Смещение центра батареи от середины оконного проема не должно быть более 2 сантиметров.
  • Дистанция от верхней плоскости отопительной батареи до подоконника должна быть не более 5 сантиметров. Это требуется для удобства проведения ремонтных работ, демонтажа и обслуживания прибора.
  • Дистанция от пола до радиатора должна быть не меньше 6 см, чтобы без затруднений проводить уборку пола под батареей.
  • Дистанция между стенкой и батареей устанавливается в соответствии с материалом и толщиной стен, а также в зависимости от способа монтажа отопительного устройства.

К тому же помните, что в одной комнате все отопительные батареи требуется устанавливать на одном уровне.

Технические характеристики

Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.

Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.

Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам:

Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше.

Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.

Чугун намного дольше способен удерживать тепло и источать полезную энергию.

Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией (ЕЦ) теплоносителя.

Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.

Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер.

Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.

Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара. Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.

Срок службы батарей из чугуна довольно продолжительный – 25-35 лет, а то и все 50. А это намного дольше, чем у современных батарей из алюминия либо биметалла. Большой срок службы обусловлен довольно внушительными размерами внутренних каналов, что предотвращает возникновение внутренних засоров. Кроме этого, чугун не вступает в химические реакции и устойчив к абразивному износу.

Радиаторы из чугуна выпускаются различными производителями и отличаются разнообразием моделей. Среди наиболее широко распространенных можно выделить такие приборы отопления, как «STI Nova», МС-140 и «Коннер». Поэтому рассмотрим параметры этих устройств более детально.

Батарея МС-140М-500 – отечественная продукция из чугуна старого образца, имеющая глубину секций 140 мм и межосевое расстояние 500 мм. Она активно используется в частных домах, городских квартирах и производственных помещениях, оборудованных водяной системой отопления. Предельная температура теплоносителя не должна быть выше 120o С. Производятся эти радиаторы еще со времен Советского Союза.

МС-140М-500 – это секционный и двухканальный радиатор. Число секций может варьироваться от 4 до 7. Объем одной секции – 1,45 л. Номинальный тепловой поток – 0,16 кВт. Комплектуется радиатор 2 глухими и 2 проходными заглушками, внутри установлены 4 прокладки из термостойкой резины.

Мощность одной секции данного радиатора равняется 160 Вт. Рабочее (или наибольшее избыточное давление) радиатора – 9 атмосфер, а опрессовочное (или максимальное) – 15 атмосфер.

Вес чугунного радиатора МС-140М-500 зависит от численности секций. Так, вес одной секции равняется 6,7 кг. Масса 4-секционной батареи 28,2 кг при размерах 388x588x140 мм, а чугунная батарея, имеющая 7 секций, весит 48,9 кг при габаритах 853x588x140 мм.

Чугунные радиаторы МС-140М-500 соответствуют всем требованиям ТУ и ГОСТа. Производятся они из серого чугуна марки СЧ 10.

«STI Nova» являются чугунными радиаторами отопления отечественного производства. Они имеют высокое качество и привлекательный внешний облик. Надо сказать, что компанией STI выпускается продукция среднего ценового сегмента.

Параметры батарей «STI Nova 500» следующие:

  • Рабочее (или наибольшее избыточное давление) устройства равняется 12 атмосфер, опрессовочное (или максимальное) – 16 атмосфер. Благодаря этому гидравлические удары не страшны для данной модели.
  • Тепловая мощность радиатора – 1,5 кВт, чего в полной мере хватит для того, чтобы прогреть помещение, площадь которого не превысит 15 м2.
  • Дизайн данного радиатора отдаленно похож на стальные либо алюминиевые радиаторы.

Основная техническая информация на чугунные батареи «Коннер»:

  • мощность – 120-180 Вт;
  • предельная температура теплоносителя – +110 градусов;
  • наибольшее избыточное давление радиатора – 12 атмосфер, но устройство способно выдержать давление в 20 атмосфер, гидравлические удары батареям «Коннер» не страшны;
  • батареи располагают широкими каналами, вследствие этого не создают сильного локального сопротивления;
  • габаритные параметры, масса и емкость секций у данной модификации несколько ниже, чему вышеописанных моделей.

Преимущества

Среди достоинств батарей из чугуна необходимо обозначить устойчивость к агрессивным характеристикам теплоносителя. Она предопределена материалом их изготовления – чугун длительное время не поддается коррозии даже при повышенных температурах.

Всевозможные химические добавки в теплоноситель, а также образовывающиеся в водопроводных трубах оксиды железа также не способны привести к деструкции чугуна.

Кроме устойчивости к процессам коррозии, такие радиаторы обладают следующими преимуществами:

  1. Возможность проведения ремонта в случае протечки и засора.
  2. Тепловая инерционность.
  3. Приемлемая цена. Если сравнивать стоимость батарей из чугуна с ценой вошедших в последнее время в моду биметаллических устройств, то по бюджету первый вариант будет значительно выгоднее. А если потребуется покупка радиаторов не для одного помещения, а для нескольких, то экономия окажется очень и очень солидной.
  4. Возможность эксплуатирования при большом давлении и высокой температуре. Рабочее давление радиаторов из чугуна равняется 9 атмосферам и выше и зависит от модификации и производителя. Они превосходно переносят гидравлические удары и вследствие этого часто применяются в системах централизованного отопления.
  5. Большой процент отдачи тепла за счет излучения.
  6. Простота установки.
  7. Продолжительный срок работы. Если периодически промывать чугунные батареи, а также по мере потребности заменять прокладки между секциями, то они ответят на подобный уход благодарностью. Прослужат порядка 50 лет, исправно отапливая ваше жилище.

Минусы изделий из чугуна, переходящие в плюсы:

  • Долгий нагрев. Да, это так. Разогревается чугунная батарея достаточно долго, так как это не тонкий стальной корпус. Но представьте – за окном трескучий мороз, и внезапно отключили отопление. Биметаллические, стальные и алюминиевые радиаторы практически сразу остынут, а старый добрый чугун будет еще некоторое время греть.
  • Большой вес. Неповоротливый и тяжелый чугунный радиатор не каждый способен поднять в одиночку, но большой вес радиаторам придают толстые стенки, благодаря которым долго держится тепло.
  • Неприглядный вид. Обычные чугунные батареи времен Советского союза, безусловно, не блещут красотой. Сегодня же выпускаются изысканные художественные литые чугунные изделия. Их поверхность декорирована узорами в самых разнообразных стилях.

Виды

Чугунные радиаторы могут быть:

  1. Одноканальными. В структуре батарей данного вида в каждой секции имеется канал, по которому ходит жидкий теплоноситель. Отопительные приборы такого типа легко мыть, вследствие этого их монтируют в медучреждениях.
  2. Двухканальными. В одной секции устройств отопления данного вида имеется 2 канала, что увеличивает тепловую отдачу.
  3. Трехканальными. Характеристики по тепловой отдаче выше по сопоставлению с иными типами, при этом их масса и глубина значительно больше, чем у аналогов.

В двух- и трехканальных батареях отопления применяется оребрение, которое увеличивает тепловую отдачу. Секции могут быть стилизованы в разнообразных стилях, от ретро до футуристического. Временами применяют металлический кожух, укрывающий батарею.

Востребованы радиаторы отопления двухканального типа, поскольку они компактны и имеют превосходную тепловую отдачу.

Также радиаторы из чугуна подразделяются по методу монтирования:

  1. Настенные. Фиксируются на стены посредством усиленных кронштейнов. Этот способ крепления – традиционный.

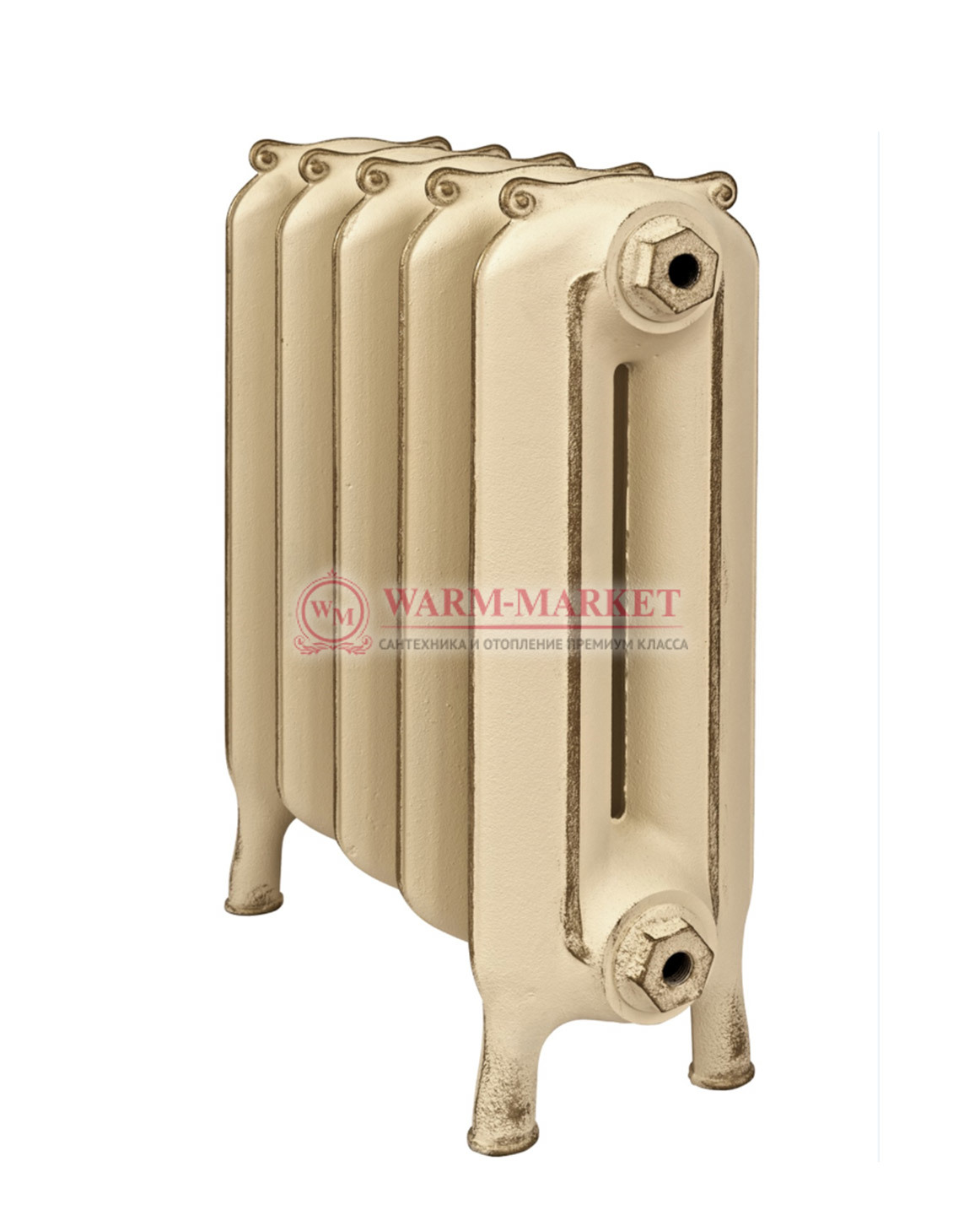

  2. Напольные. Радиаторы оснащаются четырьмя ножками. Они являются частью крайних секций, потому их тяжело обломить. Батареям такого типа не требуется дополнительный крепеж – стена останется невредимой. За ними удобно проводить уборку, поскольку дистанция от стены может быть намного больше, чем при классическом способе крепления.

Размеры

Несмотря на то, что основным критерием, принятым всеми производителями, является расстояние между осями, но попадаются устройства, которые, имея одинаковое межосевое расстояние, различаются по высоте, ширине и глубине.

Основные параметры:

  • расстояние между осями довольно разнообразно и может колебаться от 220 до 900 мм;
  • высота чугунного радиатора варьируется от 330 мм до 950 мм;
  • глубина составляет 85-200 мм;
  • по ширине изделия могут быть от 45 до 100 мм.

Учитывая такой обширный диапазон, все изделия подразделяются на стандартные чугунные батареи отопления, низкие и высокие. В каждой из этих категорий можно обнаружить и хорошо знакомые «гармошки», и устройства, сделанные под старину, и роскошные дворцовые либо в модерновом стиле с плоской внешней панелью.

Как выбрать?

Выбор радиатора из чугуна следует производить в соответствии техническими характеристиками, указанными в руководстве производителя. Кроме того, непременным условиям является монтаж прибора согласно указаниям изготовителя, поскольку это поможет предупредить возможные разрывы.

Чтобы осуществить правильный выбор чугунной батареи, стоит знать несколько моментов, на которые нужно обращать внимание.

Прежде всего, необходимо определиться с типом радиатора. Он может быть литым либо секционным. Если выбор пал на первую версию, то и здесь есть над чем подумать. Монолитное изделие имеет достаточно приличный вес, вследствие этого для его установки понадобятся специальные держатели (кронштейны). Для подобных компонентов потребуется некоторое пространство под подоконником.

Поэтому если недостаточно глубины ниши, то можно остановить свой выбор на радиаторе с ножками и просто-напросто приобрести секционную модель, потому что она имеет плоскую конфигурацию. Следовательно, дополнительного места не займет.

При выборе секционной модели нужно произвести правильный расчет мощности, в противном случае в зимнее время помещение будет недостаточно прогрето. Если по каким-то причинам имеется проблема с приобретением красивого изделия и вы решили купить советский монолитный вариант, то его можно закрыть декоративным экраном. Но здесь надо помнить, что декорация будет брать определенную долю тепла на себя.

Потому лучше, чтобы экран был не сплошным, а, к примеру, в виде решетки. Как правило, в доме средней этажности наибольшее избыточное давление составляет 9-10 атмосфер. Но батарею лучше приобретать с резервом давления, к примеру, под 12 атмосфер. Чтобы помещение полноценно отапливалось, ширина батареи должна составлять 75% от ширины подоконника.

Поскольку в современных водопроводах чистота воды оставляет желать лучшего, к тому же имеет примеси абразивных составляющих, то для монтажа радиатора в многоэтажном доме следует выбирать модель с более толстыми чугунными стенками.

Установка

Монтаж отопительных батарей является ответственным процессом. Пренебрежение основными принципами способно повлечь за собой слабую степень прогревания конструкции. Результатом может стать форсированный ремонт в квартире либо замена батареи отопления в зимний период.

Первым делом необходимо установить, как организована система отопления:

  • Самая простая разводка однотрубной системы отопления предполагает последовательное подключение. Для замены батарей необходимо полностью отключить подачу горячей воды и слить ее. Такой вид организации усложняет замену батарей из чугуна в многоэтажном доме. В зимний период все квартиры останутся без отопления на время работ.
  • Двухтрубная система разводки отопления – это параллельное подсоединение каждой батареи к двум трубам: отводящей и подающей горячую воду. Это непростая для монтажа система обладает преимуществом перед однотрубной: на этапе заложения системы можно поставить на батареи терморегуляторы, чтобы осуществлять контроль над температурой в каждой из комнат.

Большую роль играет и способ подключения радиаторов к отопительной системе. Чаще всего встречается подсоединение с одной стороны. Подводящая труба подключается к верхней части батареи, а отводящая труба – к нижней части, что способствует оптимальному уровню нагрева. Если подача горячей воды производится снизу, подводящая труба подключается к нижнему патрубку. В результате теплоотдача снижается в среднем на 6%. Одностороннее подключение дает возможность поставить перемычку (байпас) между отводящей и подводящей трубами. Подобный переход в совокупности с вентилями, регулирующими подачу воды в батарею, дают возможность контролировать количество тепла в комнате и осуществлять установку трубы без отсоединения центральной системы отопления.

Нижнее подключение применяется, если трубы отведения и подачи системы уходят в пол. Они располагаются вертикально и занимают мало места, не портят общий облик комнаты.

Диагональное (перекрестное) подключение чаще практикуется с большими батареями, в структуре которых 12 и более секций. Труба подачи подсоединяется к верхней части радиатора с одной стороны, а отводящая труба – к нижней части с противоположной стороны. Подобный способ монтажа, по сравнению с односторонним, дает возможность прогреваться отдаленным секциям батареи.

Требуется учитывать, что масса батарей из чугуна значительно выше массы радиаторов из алюминия, которые свободно можно устанавливать одному. Для качественного монтажа конструкции из чугуна необходимо пригласить на помощь несколько человек.

Также можно обратиться в коммунальную службу, отвечающую за обслуживание вашего дома. Можно подрядить специалистов, которые примут во внимание все тонкости и в случае аварийных последствий будет нести ответственность.

Чтобы произвести установку батарей из чугуна, потребуются следующие инструменты:

  • уровень строительный;
  • шуруповерт;
  • электродрель для проделывания в стенке отверстий;
  • рулетка;
  • уплотнительная лента, герметик;
  • маркер или карандаш;
  • короткий и длинный ключи для объединения секций радиатора.

Дополнительно стоит обзавестись динамометрическим ключом (гаечный ключ с вмонтированным динамометром). Он поможет идеально затянуть детали в точках сопряжения. Если затянуть слабо, то батарея в местах стыковки может не выдержать напора отопительной системы, что приведет к протечке. А если перетянуть, то можно сорвать резьбу. Это также спровоцирует аварийную ситуацию.

В наборе с батареей имеются отдельные детали для установки.

Для монтажа радиатора собственными силами могут потребоваться:

  • Сгоны для резьбового соединения трубопроводов, подходящие к трубам центральной системы.
  • В зависимости от плана подключения необходимы муфты, уголки, переходники.
  • Вентили, служащие для перекрытия воды из фурнитуры батареи.
  • Регулировочные краны для снижения объема проходящей жидкости, которые дают возможность регулировки температуры нагрева радиатора, но не годятся для полного перекрытия, вследствие этого монтируются совместно с запорным вентилем.
  • Кран для удаления воздуха, который может скапливаться в трубах и препятствовать нормальному обмену тепла. Кран Маевского (кран для спуска воздуха СТД 7073В (по ТУ 36-710-82), лучше не применять для чугунных батарей центрального отопления. Он может не выдержать гидроударов, которые случаются в этой системе. Значительная загрязненность циркулирующей воды стремительно засоряет кран, понадобится его замена.
  • Кронштейны для фиксирования радиатора к стенке. Их длина зависит от вида стены и ее глубины. Если она отделана панелями либо гипсокартоном, который от стены располагается на расстоянии, тогда необходимо учитывать длину и выбрать надлежащие крепления.
  • Байпас – при монтировании батарей в однотрубную отопительную систему.

Необходимо заблаговременно определить, какое количество секций потребуется. Стандартный принцип расчета следующий: в соответствии со всеми современными нормативами и правилами, предъявляемыми к отопительным системам, проектирующимся для воды, на один м2 помещения требуется ориентировочно 0,1 кВт мощности. Эта цифра типична лишь для жилых помещений, для нежилых достаточно и 0,05 кВт либо еще меньше в зависимости от истинного предназначения помещения. Для более точного подбора количества секций радиатора отопления существуют специальные таблицы.

Если взять это к сведению, то нехитрые вычисления можно выполнять по формуле

P = (S/P1) x100, где Р – это требуемая мощность, то есть численность секций, S – это площадь помещения, Р1 – это мощность одной секции.

В этом элементарном уравнении неизвестен один-единственный член, а именно отопительная мощность одной секции батареи. Как правило, она составляет 150 Ватт, стало быть, во всех формулах надлежит принимать ее соответствующей именно этому показателю.

Соединяются секции посредством ниппелей (ниппель-гайки) в нижней и верхней части при помощи специального ниппельного ключа. Это инструмент, имеющий плоский конец с одного края (в виде лопатки), и отверстие с другого, в которое можно вставлять металлический прут либо лом для облегчения работы.

Ниппель-гайка – это кусок трубы с пазом под уплотнительное резиновое кольцо и нарезанной с обоих концов резьбой.

В отверстиях секций имеется внутренняя резьба. С одного конца – правая, с другого – левая. На соединительной ниппель-гайке аналогичная система. Две сопрягаемые секции необходимо положить на ровную плоскость, желательно на бруски – по ним они будут свободнее скользить. На ниппель-гайки надеть резиновые прокладки, разместив их посередине. Сблизив секции на дистанцию, равную длине ниппель-гайки, аккуратно, на несколько витков от руки, вкрутить ниппель (он будет закручиваться в обе внутренние резьбы секции).

Аналогично и с другого края секции вставляется радиаторный ключ и поочередными поворотами ключа то одну ниппель-гайку, то другую, связываем секции между собой. Точно также присоединяем и другие секции. Если уплотнители из резины сделаны из качественной теплостойкой резины, то срок их службы будет соответствовать сроку службы батареи.

После сборки батарея должна быть подвергнута гидравлическому испытанию на специализированном стенде.

При окрашивании батарей после сборочных работ краску лучше использовать специальную термостойкую, которая должна выдерживать температуру 80 градусов, не размягчаться и не выделять в атмосферу вредные вещества. По большей части используют краски на акриловой основе либо алкидные эмали. Краски на акриловой основе имеют большой срок службы, алкидные эмали более дешевые. Можно применять также водно-дисперсионные краски, на которых имеется маркировка изготовителя о том, что они могут использоваться для окрашивания приборов отопления.

Перед нанесением краски необходимо провести подготовку поверхности:

  1. Удалить остатки старой краски, грязь посредством смывки. Если старая краска держится прочно, можно новый слой наносить поверх нее.
  2. Обработать поверхность наждачкой. Лучше использовать дрель со специальной насадкой либо щетку по металлу.
  3. Обезжирить поверхность обычным растворителем либо ацетоном.
  4. Положить слой грунтовки, соответствующий используемой краске. Дать просохнуть.
  5. Нанести краску. Для окрашивания радиатора внутри используйте специальную кисть изогнутой формы. Начинать окраску необходимо сверху. В первую очередь красится внутренняя часть батареи.
  6. Краску лучше наносить в два тонких слоя. Каждый из слоев должен хорошо просохнуть. Так краска прослужить дольше.

Перед тем как менять или монтировать батареи с нуля, необходимо слить воду с отопительной системы. Если имеется возможность, то лучше применить насос.

Если замена или установка радиатора производится в зимнее время и центральное отопление работает, то замену необходимо скоординировать с коммунальными службами. Старые батареи и крепления нужно снять.

Прежде чем приступать к работе, надо определиться с местом установки. Отопительное устройство располагают на участке, где наблюдаются наиболее существенные потери тепла. Обычно это место у окошек. Потеря тепла не исключена, даже если у вас стоят современные энергосберегающие стеклопакеты. О простых рамах из древесины даже говорить не стоит.

Если под окном отсутствует устройство отопления, то спускающийся по стене холодный воздух «расползается» по полу. Установка чугунных батарей к стенке в этом месте переменит ситуацию. Подымающийся вверх теплый воздух воспрепятствует продвижению холодных потоков.

Еще одной областью утечки тепла является зона возле входной двери. Правда, с этой проблемой обычно сталкиваются жильцы квартир на первом этаже и хозяева частных домов. В данной ситуации обогревающие приборы устанавливают максимально близко ко входу. Подбирая место согласно планировке, не надо забывать о достаточном месте для подведения трубопровода.

Присматривая модель чугунной батареи, принимайте в расчет климат вашего региона. Приобретение устройства с высокой отдачей тепла будет оправдано лишь для очень холодных районов. Жителям средней полосы хватит радиаторов со средними параметрами, проживающим в южных широтах подойдут низкие приборы с минимальным числом секций.

Монтаж чугунных батарей отопления должен осуществляться в соответствии с определенными правилами расположения относительно пола, подоконника и стен.

Для установки надо установить середину проема окна. Потом от этой точки необходимо отмерить дистанцию слева и справа до элементов крепления.

Чтобы облегчить процедуру сборки и при этом избавиться от формирования зон холода, размещайте радиатор на дистанции 8-14 см от пола. Между радиатором и подоконником должна быть дистанция хотя бы 10-12 см, чтобы не нарушать термоконвекцию и не понижать тепловую мощность. Между стенкой и батареей дистанция должна быть не меньше 3-5 см.

Численность секций зависит от площади обогреваемого помещения. Но у каждого изготовителя могут быть собственные правила в отношении того, как монтировать батарею. Потому не забудьте тщательно изучить условия, содержащиеся в руководстве по эксплуатации.

Подключение чугунной батареи к отопительной системе немного сложнее, чем установка радиаторов из алюминия.

Данный процесс включает в себя следующие стадии:

  1. Определение точек ввинчивания кронштейнов (держателей) для последующей фиксации. Если батарея будет не одна, можно воспользоваться шаблоном из тонкой фанеры. В фанере просверлить места установки кронштейнов и через них произвести разметку в точках будущего месторасположения батарей.
  2. Численность держателей устанавливается следующим образом: на один метр нагревательной поверхности необходим один кронштейн. Батарея должна быть хорошо зафиксирована и не болтаться, в противном случае в местах сопряжения с трубами могут со временем сформироваться трещины. Если радиатор тяжелый, а стена недостаточно прочная, лучше применять подставки.
  3. Просверливаются отверстия глубиной не менее 12 см, в них устанавливаются кронштейны и фиксируются раствором цемента. Для лучшего сцепления с трубой концы держателей должны быть закругленными.
  4. К батарее со стороны подключения к трубе прикручивается терморегулятор. С другой стороны присоединяется воздухоотводчик.
  5. Если в отопительной системе отсутствуют краны для перекрытия воды, необходимо прикрутить их к обеим трубам. При однотрубной отопительной системе потребуется монтаж байпаса.
  6. Установить батарею на кронштейны, выверить при помощи строительного уровня точность расположения.
  7. Подсоединить конструкцию к отопительной системе посредством сгонов. Важно соблюдать герметичность. Для надежности можно задействовать сварку.

Для проверки качества соединения необходимо испытание всей системы методом опрессовки. Лучше воспользоваться услугами специалиста, чтобы удостовериться в качестве выполненной работы.

        Обычные чугунные батареи сравнительно громоздкие и имеют не очень презентабельный вид. Для улучшения их внешнего облика можно поставить декоративные экраны подходящего цвета. Альтернативный метод обогрева – тен для батареи из чугуна.

        Если отсутствует возможность использовать обыкновенный способ обогрева, тен для батарей способен обеспечить бесперебойную работу отопительной системы. Он являет собой металлическую трубку с запаянной в ее полости спиралью. Между собой данные элементы изолируются посредством специального наполнителя. Подсоединяется тен к трубопроводной системе в качестве вспомогательного оборудования. Помимо этого, тен, вмонтированный в старую батарею из чугуна, вполне способен обогреть маленькую теплицу, гараж либо иное хозяйственное сооружение.

        Установка тенов для радиаторов дает возможность воспользоваться всеми преимуществами электрического отопления – надежностью, простотой эксплуатирования, большим КПД. Но в отличие от электрических обогревателей, данные устройства монтируются прямо в систему, вследствие этого они совершенно незаметны и не требуют дополнительного места.

        Советы по установке чугунной батареи — в следующем видео.

        технические характеристики батарей МС-140 и 140М-500, сколько в 1 секции кВт, установка и подключение

        Современный рынок приборов отопления потрясает своим многообразием. Но известные всем чугунные радиаторы до сих пор очень востребованы благодаря своим многочисленным преимуществам. Они долговечны, устойчивы к коррозии, непритязательны в эксплуатировании и чрезвычайно ненадежны. Но даже самому надежному устройству однажды может потребоваться замена.

        Установку радиатора отопления можно осуществить своими руками. Главное – это иметь опыт, необходимые материалы и принимать в расчет отдельные тонкости монтажа.

        Особенности

        Все отопительные радиаторы, независимо от материалов, примененных при их создании, а также независимо от формы и типоразмеров оснащены впускным и выпускным отверстием. В основной массе устройств, имеющихся в продаже, данные отверстия продублированы для возможности как нижнего, так и верхнего подключения.

        В процессе монтажа задействованы не все имеющиеся технологические отверстия. Для обеспечения герметичности устройства применяются специальные заглушки, которые вворачиваются в незадействованные отверстия.

        В штатную комплектацию отопительной батареи не входят необходимые заглушки (пробки) и фитинги (соединительные элементы для состыковки с трубопроводом). Вследствие этого понадобится дополнительно купить спецкомплект для установки радиаторов.

        Обычно данные комплекты универсальные и подходят для перекрестного либо бокового подключения. Но имеются устройства, предназначенные для нижней подводки впускной и выпускной трубы. В такой ситуации, наряду с основным монтажным комплектом, надо будет докупить специальный узел для подключения к близко посаженным патрубкам.

        Еще одна важная особенность устройства приборов отопления с циркулирующим теплоносителем – это возможность настенного либо напольного монтажа. В обоих случаях потребуется купить специальные крепежные метизы – кронштейны.

        Требования

        Как правило, чугунные радиаторы устанавливаются под окнами.

        При этом необходимо следовать определенным требованиям:

        • Необходимоо, чтобы ребра батареи располагались строго вертикально.
        • Смещение центра батареи от середины оконного проема не должно быть более 2 сантиметров.
        • Дистанция от верхней плоскости отопительной батареи до подоконника должна быть не более 5 сантиметров. Это требуется для удобства проведения ремонтных работ, демонтажа и обслуживания прибора.
        • Дистанция от пола до радиатора должна быть не меньше 6 см, чтобы без затруднений проводить уборку пола под батареей.
        • Дистанция между стенкой и батареей устанавливается в соответствии с материалом и толщиной стен, а также в зависимости от способа монтажа отопительного устройства.

        К тому же помните, что в одной комнате все отопительные батареи требуется устанавливать на одном уровне.

        Технические характеристики

        Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

        Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.

        Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.

        Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам:

        Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше.

        Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.

        Чугун намного дольше способен удерживать тепло и источать полезную энергию. Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией (ЕЦ) теплоносителя.

        Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.

        Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер. Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.

        Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара. Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.

        Срок службы батарей из чугуна довольно продолжительный – 25-35 лет, а то и все 50. А это намного дольше, чем у современных батарей из алюминия либо биметалла. Большой срок службы обусловлен довольно внушительными размерами внутренних каналов, что предотвращает возникновение внутренних засоров. Кроме этого, чугун не вступает в химические реакции и устойчив к абразивному износу.

        Радиаторы из чугуна выпускаются различными производителями и отличаются разнообразием моделей. Среди наиболее широко распространенных можно выделить такие приборы отопления, как «STI Nova», МС-140 и «Коннер». Поэтому рассмотрим параметры этих устройств более детально.

        Батарея МС-140М-500 – отечественная продукция из чугуна старого образца, имеющая глубину секций 140 мм и межосевое расстояние 500 мм. Она активно используется в частных домах, городских квартирах и производственных помещениях, оборудованных водяной системой отопления. Предельная температура теплоносителя не должна быть выше 120o С. Производятся эти радиаторы еще со времен Советского Союза.

        МС-140М-500 – это секционный и двухканальный радиатор. Число секций может варьироваться от 4 до 7. Объем одной секции – 1,45 л. Номинальный тепловой поток – 0,16 кВт. Комплектуется радиатор 2 глухими и 2 проходными заглушками, внутри установлены 4 прокладки из термостойкой резины.

        Мощность одной секции данного радиатора равняется 160 Вт. Рабочее (или наибольшее избыточное давление) радиатора – 9 атмосфер, а опрессовочное (или максимальное) – 15 атмосфер.

        Вес чугунного радиатора МС-140М-500 зависит от численности секций. Так, вес одной секции равняется 6,7 кг. Масса 4-секционной батареи 28,2 кг при размерах 388x588x140 мм, а чугунная батарея, имеющая 7 секций, весит 48,9 кг при габаритах 853x588x140 мм.

        Чугунные радиаторы МС-140М-500 соответствуют всем требованиям ТУ и ГОСТа. Производятся они из серого чугуна марки СЧ 10.

        «STI Nova» являются чугунными радиаторами отопления отечественного производства. Они имеют высокое качество и привлекательный внешний облик. Надо сказать, что компанией STI выпускается продукция среднего ценового сегмента.

        Параметры батарей «STI Nova 500» следующие:

        • Рабочее (или наибольшее избыточное давление) устройства равняется 12 атмосфер, опрессовочное (или максимальное) – 16 атмосфер. Благодаря этому гидравлические удары не страшны для данной модели.
        • Тепловая мощность радиатора – 1,5 кВт, чего в полной мере хватит для того, чтобы прогреть помещение, площадь которого не превысит 15 м2.
        • Дизайн данного радиатора отдаленно похож на стальные либо алюминиевые радиаторы.

        Основная техническая информация на чугунные батареи «Коннер»:

        • мощность – 120-180 Вт;
        • предельная температура теплоносителя – +110 градусов;
        • наибольшее избыточное давление радиатора – 12 атмосфер, но устройство способно выдержать давление в 20 атмосфер, гидравлические удары батареям «Коннер» не страшны;
        • батареи располагают широкими каналами, вследствие этого не создают сильного локального сопротивления;
        • габаритные параметры, масса и емкость секций у данной модификации несколько ниже, чему вышеописанных моделей.

        Преимущества

        Среди достоинств батарей из чугуна необходимо обозначить устойчивость к агрессивным характеристикам теплоносителя. Она предопределена материалом их изготовления – чугун длительное время не поддается коррозии даже при повышенных температурах.

        Всевозможные химические добавки в теплоноситель, а также образовывающиеся в водопроводных трубах оксиды железа также не способны привести к деструкции чугуна.

        Кроме устойчивости к процессам коррозии, такие радиаторы обладают следующими преимуществами:

        1. Возможность проведения ремонта в случае протечки и засора.
        2. Тепловая инерционность.
        3. Приемлемая цена. Если сравнивать стоимость батарей из чугуна с ценой вошедших в последнее время в моду биметаллических устройств, то по бюджету первый вариант будет значительно выгоднее. А если потребуется покупка радиаторов не для одного помещения, а для нескольких, то экономия окажется очень и очень солидной.
        4. Возможность эксплуатирования при большом давлении и высокой температуре. Рабочее давление радиаторов из чугуна равняется 9 атмосферам и выше и зависит от модификации и производителя. Они превосходно переносят гидравлические удары и вследствие этого часто применяются в системах централизованного отопления.
        5. Большой процент отдачи тепла за счет излучения.
        6. Простота установки.
        7. Продолжительный срок работы. Если периодически промывать чугунные батареи, а также по мере потребности заменять прокладки между секциями, то они ответят на подобный уход благодарностью. Прослужат порядка 50 лет, исправно отапливая ваше жилище.

        Минусы изделий из чугуна, переходящие в плюсы:

        • Долгий нагрев. Да, это так. Разогревается чугунная батарея достаточно долго, так как это не тонкий стальной корпус. Но представьте – за окном трескучий мороз, и внезапно отключили отопление. Биметаллические, стальные и алюминиевые радиаторы практически сразу остынут, а старый добрый чугун будет еще некоторое время греть.
        • Большой вес. Неповоротливый и тяжелый чугунный радиатор не каждый способен поднять в одиночку, но большой вес радиаторам придают толстые стенки, благодаря которым долго держится тепло.
        • Неприглядный вид. Обычные чугунные батареи времен Советского союза, безусловно, не блещут красотой. Сегодня же выпускаются изысканные художественные литые чугунные изделия. Их поверхность декорирована узорами в самых разнообразных стилях.

        Виды

        Чугунные радиаторы могут быть:

        1. Одноканальными. В структуре батарей данного вида в каждой секции имеется канал, по которому ходит жидкий теплоноситель. Отопительные приборы такого типа легко мыть, вследствие этого их монтируют в медучреждениях.
        2. Двухканальными. В одной секции устройств отопления данного вида имеется 2 канала, что увеличивает тепловую отдачу.
        3. Трехканальными. Характеристики по тепловой отдаче выше по сопоставлению с иными типами, при этом их масса и глубина значительно больше, чем у аналогов.

        В двух- и трехканальных батареях отопления применяется оребрение, которое увеличивает тепловую отдачу. Секции могут быть стилизованы в разнообразных стилях, от ретро до футуристического. Временами применяют металлический кожух, укрывающий батарею.

        Востребованы радиаторы отопления двухканального типа, поскольку они компактны и имеют превосходную тепловую отдачу.

        Также радиаторы из чугуна подразделяются по методу монтирования:

        1. Настенные. Фиксируются на стены посредством усиленных кронштейнов. Этот способ крепления – традиционный.
        2. Напольные. Радиаторы оснащаются четырьмя ножками. Они являются частью крайних секций, потому их тяжело обломить. Батареям такого типа не требуется дополнительный крепеж – стена останется невредимой. За ними удобно проводить уборку, поскольку дистанция от стены может быть намного больше, чем при классическом способе крепления.

        Размеры

        Несмотря на то, что основным критерием, принятым всеми производителями, является расстояние между осями, но попадаются устройства, которые, имея одинаковое межосевое расстояние, различаются по высоте, ширине и глубине.

        Основные параметры:

        • расстояние между осями довольно разнообразно и может колебаться от 220 до 900 мм;
        • высота чугунного радиатора варьируется от 330 мм до 950 мм;
        • глубина составляет 85-200 мм;
        • по ширине изделия могут быть от 45 до 100 мм.

        Учитывая такой обширный диапазон, все изделия подразделяются на стандартные чугунные батареи отопления, низкие и высокие. В каждой из этих категорий можно обнаружить и хорошо знакомые «гармошки», и устройства, сделанные под старину, и роскошные дворцовые либо в модерновом стиле с плоской внешней панелью.

        Как выбрать?

        Выбор радиатора из чугуна следует производить в соответствии техническими характеристиками, указанными в руководстве производителя. Кроме того, непременным условиям является монтаж прибора согласно указаниям изготовителя, поскольку это поможет предупредить возможные разрывы.

        Чтобы осуществить правильный выбор чугунной батареи, стоит знать несколько моментов, на которые нужно обращать внимание.

        Прежде всего, необходимо определиться с типом радиатора. Он может быть литым либо секционным. Если выбор пал на первую версию, то и здесь есть над чем подумать. Монолитное изделие имеет достаточно приличный вес, вследствие этого для его установки понадобятся специальные держатели (кронштейны). Для подобных компонентов потребуется некоторое пространство под подоконником.

        Поэтому если недостаточно глубины ниши, то можно остановить свой выбор на радиаторе с ножками и просто-напросто приобрести секционную модель, потому что она имеет плоскую конфигурацию. Следовательно, дополнительного места не займет.

        При выборе секционной модели нужно произвести правильный расчет мощности, в противном случае в зимнее время помещение будет недостаточно прогрето. Если по каким-то причинам имеется проблема с приобретением красивого изделия и вы решили купить советский монолитный вариант, то его можно закрыть декоративным экраном. Но здесь надо помнить, что декорация будет брать определенную долю тепла на себя.

        Потому лучше, чтобы экран был не сплошным, а, к примеру, в виде решетки. Как правило, в доме средней этажности наибольшее избыточное давление составляет 9-10 атмосфер. Но батарею лучше приобретать с резервом давления, к примеру, под 12 атмосфер. Чтобы помещение полноценно отапливалось, ширина батареи должна составлять 75% от ширины подоконника.

        Поскольку в современных водопроводах чистота воды оставляет желать лучшего, к тому же имеет примеси абразивных составляющих, то для монтажа радиатора в многоэтажном доме следует выбирать модель с более толстыми чугунными стенками.

        Установка

        Монтаж отопительных батарей является ответственным процессом. Пренебрежение основными принципами способно повлечь за собой слабую степень прогревания конструкции. Результатом может стать форсированный ремонт в квартире либо замена батареи отопления в зимний период.

        Первым делом необходимо установить, как организована система отопления:

        • Самая простая разводка однотрубной системы отопления предполагает последовательное подключение. Для замены батарей необходимо полностью отключить подачу горячей воды и слить ее. Такой вид организации усложняет замену батарей из чугуна в многоэтажном доме. В зимний период все квартиры останутся без отопления на время работ.
        • Двухтрубная система разводки отопления – это параллельное подсоединение каждой батареи к двум трубам: отводящей и подающей горячую воду. Это непростая для монтажа система обладает преимуществом перед однотрубной: на этапе заложения системы можно поставить на батареи терморегуляторы, чтобы осуществлять контроль над температурой в каждой из комнат.

        Большую роль играет и способ подключения радиаторов к отопительной системе. Чаще всего встречается подсоединение с одной стороны. Подводящая труба подключается к верхней части батареи, а отводящая труба – к нижней части, что способствует оптимальному уровню нагрева. Если подача горячей воды производится снизу, подводящая труба подключается к нижнему патрубку. В результате теплоотдача снижается в среднем на 6%. Одностороннее подключение дает возможность поставить перемычку (байпас) между отводящей и подводящей трубами. Подобный переход в совокупности с вентилями, регулирующими подачу воды в батарею, дают возможность контролировать количество тепла в комнате и осуществлять установку трубы без отсоединения центральной системы отопления.

        Нижнее подключение применяется, если трубы отведения и подачи системы уходят в пол. Они располагаются вертикально и занимают мало места, не портят общий облик комнаты.

        Диагональное (перекрестное) подключение чаще практикуется с большими батареями, в структуре которых 12 и более секций. Труба подачи подсоединяется к верхней части радиатора с одной стороны, а отводящая труба – к нижней части с противоположной стороны. Подобный способ монтажа, по сравнению с односторонним, дает возможность прогреваться отдаленным секциям батареи.

        Требуется учитывать, что масса батарей из чугуна значительно выше массы радиаторов из алюминия, которые свободно можно устанавливать одному. Для качественного монтажа конструкции из чугуна необходимо пригласить на помощь несколько человек.

        Также можно обратиться в коммунальную службу, отвечающую за обслуживание вашего дома. Можно подрядить специалистов, которые примут во внимание все тонкости и в случае аварийных последствий будет нести ответственность.

        Чтобы произвести установку батарей из чугуна, потребуются следующие инструменты:

        • уровень строительный;
        • шуруповерт;
        • электродрель для проделывания в стенке отверстий;
        • рулетка;
        • уплотнительная лента, герметик;
        • маркер или карандаш;
        • короткий и длинный ключи для объединения секций радиатора.

        Дополнительно стоит обзавестись динамометрическим ключом (гаечный ключ с вмонтированным динамометром). Он поможет идеально затянуть детали в точках сопряжения. Если затянуть слабо, то батарея в местах стыковки может не выдержать напора отопительной системы, что приведет к протечке. А если перетянуть, то можно сорвать резьбу. Это также спровоцирует аварийную ситуацию.

        В наборе с батареей имеются отдельные детали для установки.

        Для монтажа радиатора собственными силами могут потребоваться:

        • Сгоны для резьбового соединения трубопроводов, подходящие к трубам центральной системы.
        • В зависимости от плана подключения необходимы муфты, уголки, переходники.
        • Вентили, служащие для перекрытия воды из фурнитуры батареи.
        • Регулировочные краны для снижения объема проходящей жидкости, которые дают возможность регулировки температуры нагрева радиатора, но не годятся для полного перекрытия, вследствие этого монтируются совместно с запорным вентилем.
        • Кран для удаления воздуха, который может скапливаться в трубах и препятствовать нормальному обмену тепла. Кран Маевского (кран для спуска воздуха СТД 7073В (по ТУ 36-710-82), лучше не применять для чугунных батарей центрального отопления. Он может не выдержать гидроударов, которые случаются в этой системе. Значительная загрязненность циркулирующей воды стремительно засоряет кран, понадобится его замена.
        • Кронштейны для фиксирования радиатора к стенке. Их длина зависит от вида стены и ее глубины. Если она отделана панелями либо гипсокартоном, который от стены располагается на расстоянии, тогда необходимо учитывать длину и выбрать надлежащие крепления.
        • Байпас – при монтировании батарей в однотрубную отопительную систему.

        Необходимо заблаговременно определить, какое количество секций потребуется. Стандартный принцип расчета следующий: в соответствии со всеми современными нормативами и правилами, предъявляемыми к отопительным системам, проектирующимся для воды, на один м2 помещения требуется ориентировочно 0,1 кВт мощности. Эта цифра типична лишь для жилых помещений, для нежилых достаточно и 0,05 кВт либо еще меньше в зависимости от истинного предназначения помещения. Для более точного подбора количества секций радиатора отопления существуют специальные таблицы.

        Если взять это к сведению, то нехитрые вычисления можно выполнять по формуле

        P = (S/P1) x100, где Р – это требуемая мощность, то есть численность секций, S – это площадь помещения, Р1 – это мощность одной секции.

        В этом элементарном уравнении неизвестен один-единственный член, а именно отопительная мощность одной секции батареи. Как правило, она составляет 150 Ватт, стало быть, во всех формулах надлежит принимать ее соответствующей именно этому показателю.

        Соединяются секции посредством ниппелей (ниппель-гайки) в нижней и верхней части при помощи специального ниппельного ключа. Это инструмент, имеющий плоский конец с одного края (в виде лопатки), и отверстие с другого, в которое можно вставлять металлический прут либо лом для облегчения работы.

        Ниппель-гайка – это кусок трубы с пазом под уплотнительное резиновое кольцо и нарезанной с обоих концов резьбой.

        В отверстиях секций имеется внутренняя резьба. С одного конца – правая, с другого – левая. На соединительной ниппель-гайке аналогичная система. Две сопрягаемые секции необходимо положить на ровную плоскость, желательно на бруски – по ним они будут свободнее скользить. На ниппель-гайки надеть резиновые прокладки, разместив их посередине. Сблизив секции на дистанцию, равную длине ниппель-гайки, аккуратно, на несколько витков от руки, вкрутить ниппель (он будет закручиваться в обе внутренние резьбы секции).

        Аналогично и с другого края секции вставляется радиаторный ключ и поочередными поворотами ключа то одну ниппель-гайку, то другую, связываем секции между собой. Точно также присоединяем и другие секции. Если уплотнители из резины сделаны из качественной теплостойкой резины, то срок их службы будет соответствовать сроку службы батареи.

        После сборки батарея должна быть подвергнута гидравлическому испытанию на специализированном стенде.

        При окрашивании батарей после сборочных работ краску лучше использовать специальную термостойкую, которая должна выдерживать температуру 80 градусов, не размягчаться и не выделять в атмосферу вредные вещества. По большей части используют краски на акриловой основе либо алкидные эмали. Краски на акриловой основе имеют большой срок службы, алкидные эмали более дешевые. Можно применять также водно-дисперсионные краски, на которых имеется маркировка изготовителя о том, что они могут использоваться для окрашивания приборов отопления.

        Перед нанесением краски необходимо провести подготовку поверхности:

        1. Удалить остатки старой краски, грязь посредством смывки. Если старая краска держится прочно, можно новый слой наносить поверх нее.
        2. Обработать поверхность наждачкой. Лучше использовать дрель со специальной насадкой либо щетку по металлу.
        3. Обезжирить поверхность обычным растворителем либо ацетоном.
        4. Положить слой грунтовки, соответствующий используемой краске. Дать просохнуть.
        5. Нанести краску. Для окрашивания радиатора внутри используйте специальную кисть изогнутой формы. Начинать окраску необходимо сверху. В первую очередь красится внутренняя часть батареи.
        6. Краску лучше наносить в два тонких слоя. Каждый из слоев должен хорошо просохнуть. Так краска прослужить дольше.

        Перед тем как менять или монтировать батареи с нуля, необходимо слить воду с отопительной системы. Если имеется возможность, то лучше применить насос.

        Если замена или установка радиатора производится в зимнее время и центральное отопление работает, то замену необходимо скоординировать с коммунальными службами. Старые батареи и крепления нужно снять.

        Прежде чем приступать к работе, надо определиться с местом установки. Отопительное устройство располагают на участке, где наблюдаются наиболее существенные потери тепла. Обычно это место у окошек. Потеря тепла не исключена, даже если у вас стоят современные энергосберегающие стеклопакеты. О простых рамах из древесины даже говорить не стоит.

        Если под окном отсутствует устройство отопления, то спускающийся по стене холодный воздух «расползается» по полу. Установка чугунных батарей к стенке в этом месте переменит ситуацию. Подымающийся вверх теплый воздух воспрепятствует продвижению холодных потоков.

        Еще одной областью утечки тепла является зона возле входной двери. Правда, с этой проблемой обычно сталкиваются жильцы квартир на первом этаже и хозяева частных домов. В данной ситуации обогревающие приборы устанавливают максимально близко ко входу. Подбирая место согласно планировке, не надо забывать о достаточном месте для подведения трубопровода.

        Присматривая модель чугунной батареи, принимайте в расчет климат вашего региона. Приобретение устройства с высокой отдачей тепла будет оправдано лишь для очень холодных районов. Жителям средней полосы хватит радиаторов со средними параметрами, проживающим в южных широтах подойдут низкие приборы с минимальным числом секций.

        Монтаж чугунных батарей отопления должен осуществляться в соответствии с определенными правилами расположения относительно пола, подоконника и стен.

        Для установки надо установить середину проема окна. Потом от этой точки необходимо отмерить дистанцию слева и справа до элементов крепления.

        Чтобы облегчить процедуру сборки и при этом избавиться от формирования зон холода, размещайте радиатор на дистанции 8-14 см от пола. Между радиатором и подоконником должна быть дистанция хотя бы 10-12 см, чтобы не нарушать термоконвекцию и не понижать тепловую мощность. Между стенкой и батареей дистанция должна быть не меньше 3-5 см.

        Численность секций зависит от площади обогреваемого помещения. Но у каждого изготовителя могут быть собственные правила в отношении того, как монтировать батарею. Потому не забудьте тщательно изучить условия, содержащиеся в руководстве по эксплуатации.

        Подключение чугунной батареи к отопительной системе немного сложнее, чем установка радиаторов из алюминия.

        Данный процесс включает в себя следующие стадии:

        1. Определение точек ввинчивания кронштейнов (держателей) для последующей фиксации. Если батарея будет не одна, можно воспользоваться шаблоном из тонкой фанеры. В фанере просверлить места установки кронштейнов и через них произвести разметку в точках будущего месторасположения батарей.
        2. Численность держателей устанавливается следующим образом: на один метр нагревательной поверхности необходим один кронштейн. Батарея должна быть хорошо зафиксирована и не болтаться, в противном случае в местах сопряжения с трубами могут со временем сформироваться трещины. Если радиатор тяжелый, а стена недостаточно прочная, лучше применять подставки.
        3. Просверливаются отверстия глубиной не менее 12 см, в них устанавливаются кронштейны и фиксируются раствором цемента. Для лучшего сцепления с трубой концы держателей должны быть закругленными.
        4. К батарее со стороны подключения к трубе прикручивается терморегулятор. С другой стороны присоединяется воздухоотводчик.
        5. Если в отопительной системе отсутствуют краны для перекрытия воды, необходимо прикрутить их к обеим трубам. При однотрубной отопительной системе потребуется монтаж байпаса.
        6. Установить батарею на кронштейны, выверить при помощи строительного уровня точность расположения.
        7. Подсоединить конструкцию к отопительной системе посредством сгонов. Важно соблюдать герметичность. Для надежности можно задействовать сварку.

        Для проверки качества соединения необходимо испытание всей системы методом опрессовки. Лучше воспользоваться услугами специалиста, чтобы удостовериться в качестве выполненной работы.

              Обычные чугунные батареи сравнительно громоздкие и имеют не очень презентабельный вид. Для улучшения их внешнего облика можно поставить декоративные экраны подходящего цвета. Альтернативный метод обогрева – тен для батареи из чугуна.

              Если отсутствует возможность использовать обыкновенный способ обогрева, тен для батарей способен обеспечить бесперебойную работу отопительной системы. Он являет собой металлическую трубку с запаянной в ее полости спиралью. Между собой данные элементы изолируются посредством специального наполнителя. Подсоединяется тен к трубопроводной системе в качестве вспомогательного оборудования. Помимо этого, тен, вмонтированный в старую батарею из чугуна, вполне способен обогреть маленькую теплицу, гараж либо иное хозяйственное сооружение.

              Установка тенов для радиаторов дает возможность воспользоваться всеми преимуществами электрического отопления – надежностью, простотой эксплуатирования, большим КПД. Но в отличие от электрических обогревателей, данные устройства монтируются прямо в систему, вследствие этого они совершенно незаметны и не требуют дополнительного места.

              Советы по установке чугунной батареи — в следующем видео.

              Чугунные батареи отопления — характеристики современных батарей из чугуна

              Немного истории

              Появление чугунных радиаторов неразрывно связано с развитием системы парового отопления, позволившей перевести бытовые условия немалой части населения нашей страны на качественно новый уровень.

              Идея изготовления прибора отопления из чугуна принадлежала Франц Карловичу Сан-Галли, владевшему небольшой литейной мастерской в Петербурге, расположенной на Лиговке. Именно он в 1857 году решил соединить вертикальными каналами две горизонтальные трубы, получив, так называемую «гармошку» из чугуна, ставшую прототипом современного чугунного радиатора отопления.

              До этого паровое отопление применялось исключительно для обогрева теплиц и в жилых помещениях не использовалось. Причина простая: используемые для движения теплоносителя стальные трубы не имели достаточной прочности, быстро выходили из строя и могли дать течь в любой момент.

              Другое дело чугунные радиаторы! Они обладали всеми эксплуатационными свойствами, необходимыми для успешной работы парового отопления:

              • Радиаторы из чугуна не подвержены коррозии

              • Они имеют большой запас прочности и способны выдержать нагрев до нескольких сот градусов, не говоря уже о температуре эксплуатации системы парового отопления, равной 130 С.

              • Чугунные радиаторы имеют большую теплоемкость, что позволяет поддерживать тепло в доме на протяжении нескольких часов даже при выключенной системе отопления.

              • Технология производства чугунных радиаторов отопления предельно проста, что позволило начинать их выпуск в любой чугунолитейной мастерской. В дальнейшем именно простота производства и близость к потребителю сделали чугунные радиаторы самыми распространенными отопительными приборами в нашей стране.

              • Чугунные батареи в значительной мере выигрывали в цене по сравнению с применяемыми до этого стальными регистрами, что сделало водяную систему отопления более доступной и в немалой степени способствовало ее распространению.

              • Чугун химически нейтрален и не вступает в реакции взаимодействия с веществами и примесями, присутствующими в составе воды, что позволяет использовать их с равным успехом, как в закрытых, так и в открытых системах отопления.

              Остается добавить, что чугунные радиаторы проверены временем и с достоинством выдержали все испытания. В старых домах и сегодня можно встретить батареи из чугуна, установленные более ста лет назад и успешно работающие до сих пор.

              Несколько слов о дизайне

              В дореволюционной России существовала прекрасная традиция художественного литья, благодаря которой выпускались удивительно красивые предметы быта, сделанные из чугуна: столы, стулья, кровати, утюги и …радиаторы. Их окрашивали черной, серебряной или золотистой краской и устанавливали в помещении произвольным образом, так же, как и мебель.

              В советские времена батареи художественного литья назвали «мещанским пережитком» и заменили некрасивыми, но недорогими «гармошками», определив им место под подоконником.

              Неудивительно, что столь непритязательный дизайн отопительных приборов вызывал немало нареканий со стороны граждан, стремящихся при первой же возможности заменить чугунные радиаторы более привлекательными алюминиевыми радиаторами отопления.

              В результате в начале этого столетия прочные и надежные чугунные батареи оказались забытыми, и могли бы и вовсе исчезнуть с рынка теплотехнического оборудования, если бы не дизайнеры, проявившие интерес к интерьеру в стиле «ретро» и вытащившие на свет позабытые радиаторы художественного литья.

              Именно с этого времени начинается вторая жизнь чугунных радиаторов. Впрочем, в нашей стране немало граждан, не спешащих реагировать на капризы изменчивой моды и с успехом использующих для отопления своих квартир батареи, установленные несколько десятилетий назад. Сегодня они могут с гордостью заявлять, что в их домах «модные» чугунные приборы отопления.

              Какие они, современные чугунные радиаторы отопления?

              Современные чугунные радиаторы отопления изготавливают из серого пластичного чугуна, аналогичного металлу, используемому для производства посуды.

              Они обладают рядом достоинств, характерных исключительно для этого вида приборов отопления:

              • Высокая теплоемкость, и как следствие большая тепловая инерция

              • Химическая нейтральность, благодаря чему радиаторы можно промывать, удаляя с внутренних стенок прибора накипь и другие ненужные отложения

              • Устойчивость к воздействию высоких температур вплоть до 150 С, что позволяет использовать батареи из чугуна в современных системах парового отопления

              • Устойчивость к давлению до 12 атм и возможным гидравлическим ударам

              • Доступная стоимость (за исключением дизайн радиаторов)

              • Большие внутренние просветы, обеспечивающие движение теплоносителя даже при наличии отложений на внутренних стенках прибора.

              Конструктивные особенности

              Чугунные радиаторы состоят из отдельных секций, соединенных между собой ниппелями. Номинальный тепловой поток отдельных секций, а также их форма и геометрические размеры у различных производителе могут быт разными.

              Каждая секция состоит из двух горизонтальный коллекторов и вертикальных каналов, количество которых может быть различным ( в зависимости от марки прибора и его изготовителя) К примеру, встречаются приборы с одним, двумя и тремя вертикальными каналами.

              Для обеспечения герметичности соединения отдельных секций между ними устанавливаются резиновые прокладки.

              Поговорим о слабых сторонах….

              Именно ниппельные соединения и резиновые прокладки между ними являются слабым местом чугунных радиаторов. Со временем резина «вырабатывается» и ее необходимо заменять.

              Еще одним недостатком приборов отопления является высокая хрупкость чугуна, способного расколоться при падении или ударе, а также под воздействием замерзшего теплоносителя. По этой причине в загородном доме такие приборы отопления лучше не устанавливать: любое упущение может привести к тому, что воду «прихватит», и приборы отопления просто-напросто лопнут.

              Не годятся батареи из чугуна и для систем отопления с автоматическим регулированием: их высокая инерция не позволяет своевременно менять температуру в помещении и поддерживать заданные климатические условия.

              Но все перечисленные недостатки отступают на второй план перед красотой и изысканностью дизайн-радиаторов из чугуна, способных украсить любой, самый изысканный интерьер.

              Вот только выбирать такие приборы отопления нужно особенно внимательно, отдавая предпочтение проверенным торговым маркам и избегая недорогих, но сомнительных вариантов!

              Радиаторы отопления для дома — 70 фото, описание плюсов и минусов

              Для любого частного дома необходима собственная система отопления. При ее проектировании следует учитывать многие факторы, без которых она не принесет ожидаемой пользы. Есть несколько типов радиаторных батарей. Они разделяются по типу металла, толщине и размерам. Каждый из них имеет свои положительные качества и недостатки.

              Поэтому прежде чем проектировать отопление, стоит обратить внимание на тип воды и площадь отапливаемого помещения. В продаже можно встретить алюминиевые, биметаллические, чугунные, стальные радиаторы.

              Содержимое обзора:

              Какую батарею выбрать в дом?

              Например, в городском доме, подключенном к центральному отоплению, нельзя ставить какие придется радиаторные батареи. Вода, используемая в качестве теплоносителя, содержит хлор, и возможно еще какие-либо примеси. Она будет негативно влиять на стенки металла, кроме чугуна.


              Как выбрать радиаторы отопления, чтобы получить максимальный эффект теплоотдачи от системы отопления? Ответ прост, нужно правильно рассчитать количество радиаторов, а также их КПД. Обычно, к приобретенному радиатору прилагается документ, в котором указывается его мощность.

              Зная площадь всего дома, нужно перемножить ее на 100вт. Потому что для обогрева 1м² с высотой потолков 3м требуется около 100вт энергии.

              Но если в какой-либо из комнат имеется две внешних стены с одним окном, то к полученному общему результату нужно приложить еще 20%. Торцевая комната будет сильнее других обдуваться ветром, соответственно будет быстрее остывать. Если в такой комнате есть два окна, то результат вычислений придется увеличить на 25-30%.

              Не торцевая комната, имеющая одно окно, выходящее на север требует увеличение общей мощности на 10%. Такая комната находится как бы в тени, и для своего обогрева требует дополнительных затрат.

              Установка радиаторов отопления осуществляется в тех местах, в которых происходят наибольшие тепловые потери, а именно под подоконниками окон. Нагретый воздух, поднимаясь, будет блокировать холодный воздух, исходящий от окна. Тем самым сохраняя тепло в доме.

              Оптимальный размер батарей будет соответствовать ширине окна. Для бюджетного варианта длина радиатора должна быть не меньше половины ширины окна. В торцовой комнате размещается еще радиатор вдоль внешней стены.


              Крепление стояков отопления лучше делать в углах. Так углы лучше прогреются, что не даст образоваться плесени и почернению. Любой радиатор должен быть всегда открытым. Элементарное мокрое бельё, развешенное на радиаторных батареях, заметно снижает теплоотдачу.

              Система отопления частного дома дает несколько плюсов:

              • Давление и температура регулируются по желанию;
              • Гидравлические удары отсутствуют;
              • Простота в использовании;
              • Экономичность.

              В данном случае подойдет любой тип радиатора. Разница только в том, как быстро требуется нагревать помещение.

              Чугунные радиаторные батареи

              Чугунные радиаторы нагреваются медленно, но и тепло отдают дольше, чем стальные или алюминиевые аналоги. Это одно из главных преимуществ, особенно для тех, у кого часто отключают отопление.

              Стойкость к ржавчине и возможность добавлять секции делают такие радиаторы универсальными и долговечными в эксплуатации. Содержащиеся в воде реагенты, не способны повредить металлу.

              Хорошие радиаторы для отопления в доме, но из минусов стоит отметить слишком тяжелый вес и невзрачный вид.

              Использование стальных радиаторов

              Радиаторы, изготовленные из стали имеют два типа – панельный и трубчатый каркас. Первый состоит из тонкого листа стали, что позволяет ему быстро нагреваться. Имеет современный дизайн. Но в случае повреждения лакокрасочного покрытия начинает ржаветь.

              Вода, используемая в качестве теплоносителя не должна содержать реагенты, иначе металл будет вступать в реакцию. Такую батарею нельзя дополнить секциями.


              Стальные трубчатые радиаторы имеют разнообразный дизайн различных форм. Внутри покрывается полимерным слоем, что обеспечивает ему антикоррозийные свойства.

              Плюсы и минусы алюминиевых радиаторов

              Легкий вес конструкций, позволяет устанавливать радиаторы даже на гипсокартоне. Хорошая теплоотдача, приятный дизайн, возможность отключать каждый радиатор при помощи вентиля делают эти батареи востребованными. Но есть и свои минусы.

              В качестве теплоносителя должна использоваться вода, не содержащая в себе твердых частиц.

              Алюминий достаточно мягкий металл, так что эксплуатация этих радиаторов должна быть аккуратная, особенно резьбой во время сборки секций и на кранах.

              Биметаллические радиаторы и их характеристики

              Стоят биметаллические радиаторы на порядок дороже остальных. Все дело в их конструкции. Для изготовления используется сплав алюминия и железа(стали).

              С внешней стороны изделие покрыто алюминием, так что вода, используемая в качестве теплоносителя, не соприкасается с ним. Радиатор обладает легким весом, и большой прочностью. Может использоваться в системе центрального отопления.

              В интернете можно посмотреть большое количество фото радиаторов отопления, которые помогут сделать выбор на подходящем по дизайну изделии.

              Фото радиаторов отопления для дома

              современные батареи для квартиры, толщина их стенок, объем и вес одной секции

              Здесь вы найдете информацию про новые чугунные радиаторы, их сравнение со старыми образцами, информацию про параметры одной секции.

              Интерес к чугунным батареям нового поколения с каждым годом растет.

              Особенно это стало заметно, когда на рынке появились чугунные радиаторы отопления импортного производства.

              Их стильный вид, улучшенные параметры и ценовая доступность привлекли внимание многих потребителей.

              В настоящее время можно встретить современные чугунные радиаторы отечественного производства, которые, хотя и имеют несколько другие показатели качества, лучше «реагируют» на несовершенство центрального отопления.

              Чугунная батарея былых времен

              Более ста лет чугун был единственным металлом, из которого делали отопительные приборы (кстати, из чугунной батареи можно сделать обогреватель своими руками или котел). Они добросовестно согревали людей по всему миру, обладая рядом преимуществ, например:

              • Длительный срок эксплуатации. Сегодня можно встретить дома, где чугунные радиаторы были установлены 100 лет назад и продолжают исправно «трудиться».
              • Высокая теплоотдача обеспечивает равномерное распространение тепла и длительное остывание в случае отключения отопления.
              • Достаточно большие каналы пропускают через себя теплоноситель без ущерба для конструкции.

              Первые импортные батареи чугунные для квартиры не выдержали испытания советской теплосетью. Вода, которая используется в отечественной централизованной системе, не контролируется по качеству, в отличие от европейских отопительных контуров. Зарубежным производителям пришлось менять параметры своей продукции, адаптируя ее к местным условиям эксплуатации.

              Эти устройства имели три больших недостатка: очень большой вес (7-8 кг одна секция), хрупкость (не переносили ударов) и крайне неэстетичный вид. Скорее всего, именно из-за них сегодня потребители, меняя старые батареи, обращают свой взор на легкие и стильные модели из алюминия, а зря.

              Технические показатели секции чугунного радиатора

              Секция чугунного радиатора нового поколения имеет значительные преимущества не только перед моделями советской эпохи, но и аналогами из других видов металлов.

              • Во-первых, внешний вид их полностью изменился. Красивая ровная поверхность секций придает им не только стильный вид, но и обеспечивает более высокий уровень теплоотдачи и быстрый нагрев. Долгое «раскочегаривание» батарей, когда им требовалось несколько часов для нагрева, осталось в прошлом.
              • Во-вторых, на рынке появились так называемые евро-модели, гарантийный срок которых составляет 50 лет, и весь период эксплуатации они не нуждаются в ремонте. Учитывая, сколько стоят радиаторы чугунные для квартиры, можно сказать, что их использование обходится практически даром.
              • В-третьих, рабочее давление новых батарей выросло до 10-12 атмосфер, хотя некоторые производители в техпаспорте своих изделий указывают 18 атмосфер. Доверять этим данным, конечно можно, но устанавливать эту продукцию в высотных зданиях все-таки не рекомендуется.
              • Если рассмотреть, как выглядит чугунная батарея в разрезе, то можно увидеть и ширину ее каналов, и то, что изнутри металл подвергнут специальной антикоррозийной обработке. Это обеспечивает стабильную работу изделия без образования коррозии на его стенках (важно знать, как правильно промыть чугунные батареи).
              • Новые чугунные радиаторы могут работать не только с водой, но и другими видами теплоносителей.
              • Сегодня мало кто знает, сколько литров в одной секции чугунной батареи. В старых образцах объем секции чугунного радиатора составлял 1.5 л, что с учетом веса самого металла, еще больше утяжеляло конструкцию. В современных моделях 0.8 л теплоносителя, что значительно облегчает устройство и увеличивает скорость его прогрева.
              • Еще один важный параметр, который ранее был большим минусом – это вес секции чугунной батареи. Действительно, модели прошлых лет весили 7.1-8 кг, поэтому, когда для помещения требовалось устройство из 12 секций, оно тянуло 80-96 кг. Поднять такую конструкцию было не под силу двум людям, поэтому установка чугунных радиаторов производилась строительными бригадами. Секции современных чугунных батарей весит 3.5-4 кг, что в корне меняет дело. Например, чугунный радиатор 10 секций «затянет» до 40 кг, что под силу поднять одному или двум людям. Этого говорит о том, что новые конструкции можно менять своими руками, сэкономив средства при привлечении специалистов.
              • Толщина стенки чугунной батареи нового поколения в 5 мм легко переносят давление в контуре сети.

              Если стоит вопрос, на что заменить чугунные радиаторы старого образца, то алюминиевые устройства следует сразу же исключить из списка. Они не перенесут химического состава теплоносителя централизованной сети обогрева, а их достаточно узкие каналы будут замусориваться, и требовать регулярной очистки.

              Чугунные конструкции разных производителей

              Новые чугунные батареи (фото это демонстрируют) имеют плоскую переднюю панель, которая мало чем отличается от алюминиевых или биметаллических секционных аналогов (узнайте о том, как заменить чугунные батареи на биметаллические или алюминиевые. А также мы подготовили для вас сравнение чугунных радиаторов с другими видами).
              Они даже внешне похожи на своих «конкурентов», но сегодня на рынке встречаются несколько видов чугунных радиаторов, каждый из которых обладает своей индивидуальностью.

              Если вы остановились на таком виде отопления, тогда важно знать как правильно установить чугунные батареи.

              Когда-то заводов по выпуску батарей отопления из чугуна было очень много в разных республиках Советского Союза. Сегодня их либо закрыли, либо переоборудовали, так как в чести более «продвинутые» виды металлов.

              Из старых моделей на рынке теплового оборудования еще можно встретить МС-140, которая была самой популярной и надежной в былые времена. Нечасто, но и в наше время этот тип обогревателей устанавливают в некоторых госучреждениях, зная об их очень долгой гарантии качества. Но, если случилось такое, что поломка произошла, тогда важно знать как отремонтировать чугунные батареи отопления.

              Из современных моделей можно отметить:

              • Изделия завода Сантехлит. Размер чугунных радиаторов этой фирмы варьируется от самых небольших секций, подходящих для установки под окнами с узкими пластиковыми подоконниками, до полноценных классических образцов.
              • Если интерьер требует присутствия радиатора с плоской поверхностью, то хорошей альтернативой станут изделия Чебоксарского завода. Они выпускают модели с каналами количеством от одного до трех.
              • Большой популярностью пользуется продукция китайских производителей, например, фирмы Konner. Вообще, зарубежные аналоги отличаются более качественной и гладкой внутренней поверхностью, что обеспечивает беспрепятственное прохождение теплоносителя по устройству. Этот небольшой нюанс позволяет увеличить срок эксплуатации изделия и уменьшить количество загрязнений внутри них.
              • Не менее известны европейские производители, например, чешская фирма Viadrus, турецкая компания Demir Döküm и испанская Roca, которые выпускают несколько типов чугунных радиаторов: от классических секций до изделий в стиле ретро или высоких моделей.

              Как правило, дизайнерские изделия стоят значительно дороже, но и смотрятся они не только эффектно, но и зачастую являются украшением помещения (читайте о том, как подключить чугунные батареи и декорировать их и что надо для установки и декора чугунных радиаторов. А также как создать красивые чугунные батареи своими руками).

              Кроме того, сейчас все более популярными становятся чугунные радиаторы отопления в стиле ретро.

              Заключение

              Чтобы поставить вместо старых батарей чугунное устройство нового поколения, необходимо предварительно рассчитать количество секций, так как теплоотдача у них немного различается, и подготовить нужное количество креплений. Чтобы узнать, сколько экм в 1 секции чугунного радиатора прочтите эту статью.

              Если радиатор чугунный 7 секций раньше весил 49-56 кг, и для него требовалось от 6 до 8 держателей, то новые модели не превысят 28 кг. Как правило, подобная замена требует усилий нескольких человек лишь при демонтаже конструкции, тогда как установку можно проводить самостоятельно. О том, как подобрать тэны для радиаторов отопления вы можете узнать в этой статье.

              Как видно из указанной информации, чугунные батареи XXI века в корне отличаются от своих «собратьев» из прошлого, поэтому целесообразно выбрать именно их, как альтернативу старым моделям.

              Полезное видео

              Красота плинтуса из чугуна

              Преимущества плинтуса из чугуна

              Если мы задумаемся о том, что делает систему отопления идеальной, нам определенно понадобится высокоэффективный котел, очень удобный источник тепла, которым легко управлять, и чтобы наше оборудование было долговечным. Плинтус из чугуна действительно может поставляться в сочетании с газовыми конденсационными котлами.

              • Чугун реагирует на очень низкие температуры подачи, обеспечивая постоянный нагрев при низкой мощности.Это приносит пользу конденсационному котлу, позволяя ему работать с минимальной мощностью сжигания, обеспечивая домовладельцам минимально возможные счета за топливо.
                • Конденсационные котлы
              • полагаются на низкие температуры обратной магистрали, чтобы поддерживать КПД в диапазоне 95%. Большинство чугунных систем могут работать в Новой Англии при расчетной температуре воды от 140 до 150 градусов, с температурой возврата от 120 до 130 градусов, что позволяет вашему конденсационному котлу оставаться ниже установленной точки природного газа, что позволяет ему работать с КПД 95%.
              • Плинтус из чугуна сохраняет тепло в течение нескольких часов после отключения системы отопления, отдавая энергию домовладельцу.
              • Чугун эстетичен. Вы прикручиваете его к стене, красите, и он красиво сочетается со стеной и отделкой. Правильно окрашенный чугун не ржавеет в ванных комнатах.

              А как насчет старых чугунных плинтусов и радиаторов?

              Если у вас есть чугунный плинтус или радиаторная система, дважды подумайте, прежде чем отправлять их на свалку металлолома.TJ’s может помочь вам сохранить его и сделать ваш дом более элегантным. Свяжитесь с нами для получения помощи с вашим дизайном.

              Лучшие приложения для чугунной плинтуса

              Чугунные плинтусы идеально подходят для спален, особенно комнат на верхнем этаже, которые не заняты весь день. Мы рекомендуем чугунный плинтус с индивидуальным контролем нагрева в каждой комнате. Затем температуру можно вернуть на ночь, чтобы обеспечить более прохладную температуру во время сна, или в течение дня, когда в комнате никого нет.Ночное понижение температуры может быть выполнено индивидуально или с помощью котла, который также может выполнять полный ночной режим.

              Наши последние установки чугунных плинтусов

              TJ недавно установил чугунный плинтус в деревянной мастерской. Плинтус прекрасно сочетается со стеной и добавляет элегантности красивому, нестандартному пространству.


              Также мы установили чугунный плинтус в столовой под большим панорамным окном.Хотя мы могли бы выбрать лучистое отопление для этой комнаты, доступа под пол не было, и заказчик не хотел снимать старый дубовый пол. Чугун был идеальным выбором для этого применения. Комната индивидуально контролируется термостатом Nest.

              советов по уходу за старыми радиаторами в вашем доме

              Дома в Массачусетсе имеют всевозможные отопительные механизмы, от нового ультрасовременного лучистого отопления до старых шумных радиаторов, которые брызгают и шипят — это несоответствие является очаровательным доказательством нашей богатой истории и эволюции.Однако остается много вопросов: какой тип радиатора стоит в моем доме? Как лучше всего его поддерживать? Какие у меня другие варианты?

              Если вы ищете информацию о том, как поддерживать радиаторы в отличном состоянии этой зимой, независимо от возраста вашей системы отопления, то эта статья для вас!

              Паровые радиаторы

              Как видно из названия, паровой радиатор работает путем кипячения воды, превращая ее в пар. Горячий пар проходит по трубопроводу к радиатору, постепенно остывая и превращаясь в конденсат.Затем он капает обратно через агрегат в котел, где снова превращается в пар, повторяя процесс.

              Метод прост, но гениален — о чем свидетельствует тот факт, что, хотя и устарели, эти паровые радиаторы все еще существуют во многих домах сегодня. Ниже представлены различные типы паровых радиаторов:

              Все виды

              Отдельно стоящий чугунный радиатор:

              Это, вероятно, образ, который приходит на ум, когда вы думаете о старом радиаторе.Эти чугунные гиганты чрезвычайно эффективны для обогрева комнаты, но занимают довольно много места.

              Плинтус паровых радиаторов:

              Эти системы работают по тем же принципам, что и отдельно стоящие радиаторы, но занимают гораздо меньше места. Они получили свое название от того факта, что большинство людей устанавливают их вдоль плинтуса своего дома, чтобы больше гармонировать с окружающей средой.

              Керамические радиаторы:

              Керамические радиаторы — новейшие из семейства паровых радиаторов, которые, возможно, являются наиболее эффективными в обеспечении длительного тепла.Для тех, кто хочет установить в доме паровой радиатор, лучшим выбором будет керамика.

              Это займет немного любви

              Вот пара быстрых побед при попытке сохранить эффективность вашего радиатора этой зимой:

              Очистить территорию

              Почти все части парового радиатора выделяют тепло, поэтому очевидно, что если они заблокированы, часть этого тепла теряется. Убедитесь, что воздух свободно движется вокруг радиатора.Если у вас есть плинтус, убедитесь, что на полу ничто не препятствует движению теплого воздуха вверх и наружу.

              Удалить воздух из радиатора

              Все паровые радиаторы оснащены клапаном, называемым «паровым клапаном», который позволяет сбросить давление путем его ослабления. Вы можете использовать этот клапан для «выпуска воздуха» из радиатора, что на самом деле означает просто выпуск холодного воздуха из системы. Радиаторы, которые не нагреваются должным образом, часто получают выгоду от удаления воздуха — попробуйте постепенно открывать клапан, пока не почувствуете, что тепло возвращается.

              Очисти это

              Это звучит почти так, как будто о нем не стоит упоминать, но это точно. Убедитесь, что радиаторы такие же чистые, как и другие поверхности в вашем доме, это поможет им выделять необходимое количество тепла в комнату. Регулярно протирайте их влажной тканью (когда они не горячие!) — это очень важно для обеспечения общего ухода за радиатором.

              Выполнение этих задач зимой может снизить энергопотребление вашего дома и, в свою очередь, помочь вашему кошельку.Прочтите другие наши блоги, чтобы узнать больше о том, как начать экономить электроэнергию в своем доме.


              Отопление плинтуса: паровые радиаторы отопления плинтуса

              Обсуждение: Гидроника — Википедия
              Обсуждение: Гидроника. Это разговор Плинтуса Отопление Редактировать. Если бы вы написали здесь о радиаторах плинтуса, где бы вы написали об электрическом обогреве плинтуса? Кстати, в британском английском эквиваленте радиатора плинтуса является плинтусный радиатор … Прочитать статью

              Размеры чугунного радиатора Отопление Руководство по мощности
              Чугунный радиатор Руководство по мощности нагрева ребристые конвекторы и плинтус стали преобладающими, но отопление жестче на 180 градусов водяное на чугунные радиаторы.• Системы парового отопления для домов создают и используют пар при очень низком давлении, … Подробнее

              Полный спектр современных панельных радиаторов
              Полный спектр современных панельных радиаторов от John Siegenthaler, P.E. другой продукт-излучатель тепла, если гидроника должна идти в ногу с другими вариантами отопления. Рис. 1. Об обычном плинтусе с ребристыми трубами или более старых чугунных радиаторах Myson Inc. не может быть и речи. … Читать здесь

              КОММЕРЧЕСКИЙ — Отопление Поставщик оборудования — Плинтус — Котел
              Стиль: Плинтус с наклонным верхом, решетчатый плинтус.Применение: Легкое коммерческое отопление. Мощность горячей воды или пара: от 460 до 2250 БТЕ / час. Элементы: выбор из 5. Медь / алюминий Коммерческое отопление. Горячая вода или пар. Идеально подходит для установки на верхней стене. Производительность: от 540 до 2548 БТЕ / час. Элементы: выбор из 6 … Подробнее

              Обсуждение: Радиатор — Википедия
              Обсуждение: Радиатор WikiProject Автомобили (номинальный стартовый класс) В этой статье подрядчики начали использовать радиаторы для горячей воды в своих паровых системах, у меня есть отопление плинтуса горячей водой и нужно удалить воздух из радиаторов, потому что я слышу много бульканья, когда включается отопление…. Читать статью


              Перевод паровых систем на горячее водоснабжение — новый подход с плинтусом или лучистым отоплением. Есть, правда, менее дорогие и паровые радиаторы, большая часть оборудования может остаться на месте. Когда старые паровые радиаторы превращаются в горячие … Читать полный текст

              Steam Flow Form — Steam Радиаторы
              Вокруг нагревательной трубки два цвета (белый и серебристый). Быстрая и простая установка: Steam Flow Form предназначен для двухтрубных паровых систем.Стальная конструкция с центральной трубкой из нержавеющей стали, которая защищает от паровой коррозии. Все радиаторы Steam Flow Form имеют пять … Получить документ

              S T E A M V I E W S E R I E S — Steam Радиаторы
              Для однотрубных и двухтрубных паровых систем. Цельная индивидуальная упаковка и маркировка, а также унифицированные фитинги (которые позволяют подключать радиаторы шестью способами) упрощают спецификацию и установку Steamview. Долговечность: цельносварная стальная конструкция Steamview обеспечивает долгий срок службы…. Прочитать документ

              Бруклин

              на продажу «Радиатор чугунный»

              посмотреть на карте

              • 200 долларов США
              • 94 900 долл. США
              • 54 900 долл. США
              • 0 долл. США
                • Найдено несколько местных результатов.Вот некоторые из близлежащих районов.
              • 175 долл. США
              • 5″> 300 долларов США
              • 10 долларов США
              • 100 долларов США
              • 100 долларов США
              • 100 долларов США
              • 20 долларов
              • 275 долларов США
              • 120 долларов
              • 0 долл. США
              • 94 900 долл. США
              • 94 900 долл. США
              • 54 900 долл. США
              • 54 900 долл. США
              • 0 долл. США
              • 120 долларов
              • 120 долларов
              • 700 долл. США
              • 94 900 долл. США
              • 1 доллар
              • 100 долларов США
              • 50 долларов США
              • 90 долларов США
              • 25 долларов США
              • 30 долларов США
              • 50 долларов США
              • 94 900 долл. США
              • 54 900 долл. США
              • 1 доллар
              • 150 долларов США
              • 20 долларов
              • 180 долл. США
              • 130 долл. США
              • 94 900 долл. США
              • 54 900 долл. США
              • 115 долларов США
              • 44 900 долл. США
              • 200 долларов США
              • 80 долл. США
              • 100 долларов США
              • 1 доллар
              • 94 900 долл. США
              • 54 900 долл. США
              • 225 долл. США
              • 0 долл. США
              • 400 долл. США
              • 150 долларов США
              • 25 долларов США
              • 0 долл. США
              • 300 долларов США
              • 500 долларов США

              избранный больше не добавлено в избранное скрытый больше не скрыт

              Чугунные радиаторы — Бесплатная доставка

              Если вы хотите придать своему коммерческому или домашнему пространству более традиционный деревенский край или создать эффектный центральный элемент, чугунные радиаторы — отличный способ добавить это.Эти устойчивые к ржавчине радиаторы доступны в широком спектре дизайнов и отделок в соответствии с вашими требованиями и бесплатно доставляются к вашей двери.

              Trade Radiators предлагает потрясающий выбор тщательно отобранных чугунных радиаторов в историческом стиле, произведенных с использованием оригинальных методов, впервые примененных более 150 лет назад.

              Наши чугунные радиаторы изготавливаются по индивидуальному заказу в соответствии с вашими требованиями. Чугунные радиаторы невероятно универсальны; Вы можете по-настоящему творчески подходить к цвету и стилю, превращая эти эффектные радиаторы в настоящую особенность, идеально вписывающуюся как в традиционные, так и в современные / современные обстановки и декор.

              Независимо от того, ищете ли вы чугунный радиатор с одной характеристикой или оборудовать весь свой дом, мы уверены, что у нас есть что-то для вас … Единственное ограничение — ваше воображение!

              Просмотрите нашу подборку ниже, и если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам.

              • Викторианские чугунные радиаторы
              • Чугунные радиаторы Neo Georgian
              • Чугунные радиаторы Shaftsbury
              • Чугунные радиаторы Piccadilly
              • Радиаторы Oxford Cast Iron
              • Чугунные радиаторы Clarendon
              • Чугунные радиаторы Pimlico
              • Чугунные радиаторы Варфоломея
              • Чугунные радиаторы Sloane
              • Чугунные радиаторы Kensington
              • Чугунные радиаторы Regent
              • Чугунные радиаторы Montpellier
              • Чугунные радиаторы St Paul

              Викторианский хребет

              Если вы хотите добавить в свой дом немного классической элегантности, обратите внимание на нашу подборку невероятных чугунных радиаторов в викторианском стиле, созданных для изображения традиционных стилей конца 1800-х годов.Доступные в 3, 4 или 7 колоннах, эти радиаторы идеально подходят для любого помещения, как дома, так и в коммерческом секторе.

              Хребет Нео-Джорджиан

              Наша линейка Neo Georgian идеально подходит для тех, кто черпает вдохновение в британском дизайне 1900-1910 годов, с цветовыми палитрами и дизайном, которые передают этот образ. Наш эдвардианский ассортимент может быть доставлен к вашей двери бесплатно.

              Диапазон Шафтсбери

              Наша коллекция Shaftsbury с их невероятно пышными формами черпает вдохновение из своих открытий в старинной балетной школе, используя декоративные детали, чтобы добавить ауру элегантности и роскоши.

              Пиккадилли

              Серия чугунных радиаторов Piccadilly является идеальным дополнением к помещению, которое требует добавления традиционного декора. Эти радиаторы разной высоты и отделки подходят как для больших, так и для небольших помещений.

              Оксфорд Диапазон

              Наши радиаторы Oxford Cast Iron являются одними из самых детализированных из доступных, с большим количеством посторонних элементов, чем другие модели. Они также доступны в нескольких размерах и черпают вдохновение в дизайне Франции конца 1800-х годов.

              Диапазон Clarendon

              Наши радиаторы Clarendon — отличный пример традиционного дизайна, с простой передней панелью и деталями по бокам, эти радиаторы очень напоминают былые времена.

              Диапазон Pimlico

              Если вам нравятся традиционные стили, но у вас нет слишком много места для их воплощения, почему бы не попробовать один из наших более компактных чугунных радиаторов Pimlico. Дизайн отражает грузинский дизайн, но доступен в очень небольшом размере, что позволяет использовать их в более уютных помещениях.

              Хребет Варфоломея

              Наша линейка радиаторов Bartholomew берет традиционный стиль и лишает его простоты, с потрясающей отделкой, эти современные дополнения обязательно завершат любую комнату.

              Слоан Диапазон

              Наша линейка радиаторов Sloane очень проста и лаконична, благодаря чему красота металла привлекает внимание и поражает гостей. Весь наш ассортимент Sloane доставляется по Великобритании бесплатно.

              Диапазон Kensington

              Радиатор Kensington с высокой степенью детализации был одним из самых популярных вариантов в минувшие времена и продолжает оставаться очень популярным, добавляя элегантности и изысканности любой комнате с его потрясающими деталями и эффектным дизайном.

              No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
