Чертежи детской двухъярусной кровати с размерами: Чертеж двухъярусной кровати с размерами

23.10.2022 автор alexxlab

Содержание

чертежи, схемы, фото. Как сделать двухъярусную детскую кровать своими рукамиИнформационный строительный сайт |

Сегодня все чаще родители изготавливают предметы интерьера для своих деток собственноручно, не прибегая к помощи специалистов. Причем, самостоятельно делается не только простая мебель (табуреты, стулья), но и более сложная, в число которой входят диваны, кровати и др. Изготовить двухъярусную кровать своими руками – не очень сложная задача, справиться с которой может человек, даже не имеющий первоначальных навыков плотника. Достаточно лишь правильно придерживаться размеров и технологии сборки, прописанной на схематических чертежах изделия. О том, как сделать двухъярусную детскую кровать своими руками – расскажем далее в статье.

Содержание

Детская двухъярусная кровать. Характеристики конструкции
Детская двухъярусная кровать своими руками: чертежи
Детская двухъярусная кровать своими руками
- Материалы и инструменты
- Подбор матраса для детской двухъярусной кровати
- Детская кровать своими руками: порядок работ
Детские кровати своими руками: фото
Как сделать детскую кровать своими руками: видео

Детская двухъярусная кровать.

Характеристики конструкции

Преимущества двухъярусной конструкции:

В малогабаритных квартирах довольно часто прибегают к изготовлению двухъярусных кроватей для детей, ведь такие конструкции значительно экономят полезную площадь помещения.
Кроме того, такие изделия сегодня стали популярны даже в больших домах, ведь они смотрятся довольно оригинально и делают детскую комнату более интересной и стильной.
Двухъярусная конструкция довольно функциональна, ведь её не обязательно делать двуспальной, а можно вместо второго спального места установить детский письменный стол или комод.
Такие кровати очень нравятся детям, так как малышам интересно будет спать «на втором этаже».

Если вы располагаете достаточными финансовыми средствами, то можете приобрести такую кровать в мебельном магазине либо же в целях экономии – сделать её собственными силами. Кроме сокращения сметы затрат, изготавливая кровать самостоятельно, вы сможете соорудить именно ту конструкцию, которая будет идеально вписываться в детскую комнату и отвечать всем возложенным на неё требованиям.

Детская двухъярусная кровать своими руками: чертежи

Первым этапом при сооружении кроватей для детей является планирование и проектирование. Здесь определяются необходимые размеры будущей конструкции, а также составляется приблизительная смета расходов на выполнение монтажных работ.

На данном этапе определите следующее:

Место для расположения кровати. Его следует выбирать с учетом планировки детской комнаты.
Варианты расположения лестничной конструкции для подъема на второй ярус. Обычно она размещается со стороны фасада (то есть с правой стороны кровати).
Размеры и форма спальных мест. Кроме того, определяется их количество, ведь, как уже говорилось выше, на первом ярусе можно сделать письменный стол или комод.

Высота и ширина изделия. Учтите, что сооружать второй ярус слишком высоко категорически запрещается в целях безопасности. Ширина спальных мест должна зависеть от размеров имеющегося детского матраса и роста детей. Примерно данная величина составляет 80 см.
Высота расположения первого и второго яруса. Помните, что в промежутке между первым и вторым ярусом должен помещаться взрослый человек в сидячем положении. При этом нижний ярус не стоит располагать слишком близко к поверхности пола, ведь под ним можно организовать нишу для детского белья или игрушек.
Если вы опасаетесь за безопасность своего ребенка «на втором этаже», то можете сделать бортик для детской кровати своими руками.

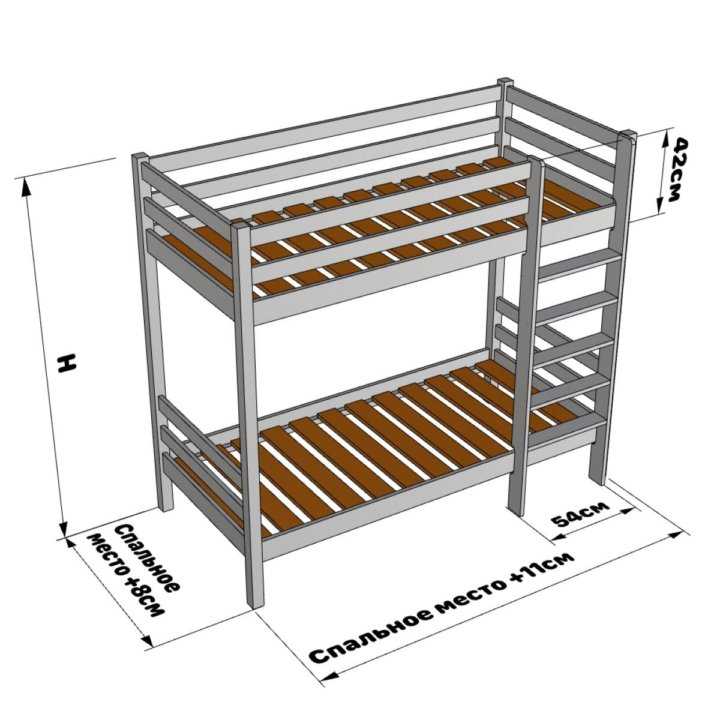

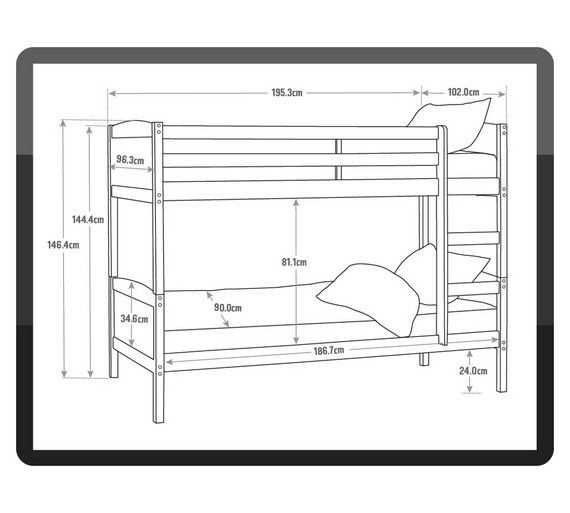

Примеры чертежей детской двухъярусной кровати своими руками:

Детская двухъярусная кровать своими руками

Материалы и инструменты

Для работы над двухъярусной детской кроватью своими руками, нам потребуются следующие материалы и инструменты:

Доски 40х80, 30х30. Лучше всего выбирать сосну, так как этот сорт древесины отвечает всем требованиям. Для изготовления одного яруса потребуется примерно 9 досок.
Лист ламинированной ДСП. Этот материал, в отличие от древесины, не нуждается в предварительной обработке защитными составами и шлифовке.
2 листа прочной фанеры 900х1900. Для монтажа основы каркаса.
Доска 18х140 – для крепления лежака.
Доска для формирования основы лежаков. Обычно для этого берется брусок 30х30 мм.
Доски и деревянные планки для изготовления лестничной конструкции (вертикальных и горизонтальных перемычек).
Доска для фиксации каркаса. Её габариты – 40х140 мм.
3 стальные трубки.

Крепежные элементы – шурупы, шайбы.
Клей – для обработки стыков изделия.
Шуруповерт, дрель.
Защитные составы для обработки деревянных досок.
Машинка для выполнения шлифовочных работ.
Наждачная бумага.
Рулетка, уровень – для замеров конструкции.
Пила, ножовка – для нарезки элементов конструкции.
Фрезерный станок.

Подбор матраса для детской двухъярусной кровати

Габариты спальных мест зависят от того, какие матрасы будут использоваться для детской кроватки. Рассмотрим немного подробнее, какие они бывают по типу пружинного блока:

Матрасы, сделанные на основе блока с зависимыми пружинами. Для того чтобы подобное изделие прослужило долго, на его один квадратный метр должно приходиться не менее 130 специальных пружин.
Матрасы с усиленным пружинным блоком. В этом случае обычно между рамками пружинного блока устанавливаются плоские пружины. Между их рядами располагаются дополнительные блоки, выполненные из пенополиуретана. Такая конструкция дает достаточную жесткость и упругость.

Матрасы на блоках из независимых пружин (с ортопедическим эффектом). При этом каждый слой обычно находится в отдельной оболочке. Так, ребенок ложится на этот матрас и вес тела равномерно распределяется по его поверхности, что дает возможность хорошо отдохнуть. Кроме того, позвоночник сохраняет правильное с точки зрения физиологии положение.

Кроме пружинных блоков существуют и матрасы с другими наполнителями. Для детских кроваток подходят следующие:

Термопрессованный войлок. Этот материал комбинирован из натуральных и синтетических нитей. Он получается методом спекания, выполняемого по специальной технологии, поэтому отличается высокой плотностью. Войлок часто используется для защиты слоев матраса от воздействия пружинного блока. Этот материал делает матрас прочным и придает ему дополнительную жесткость.

В качестве жесткого настила может использоваться кокосовая стружка. Этот материал обычно получается из нитей кокосового ореха. Они обрабатываются натуральным латексом, из-за чего кокосовая плитка становится эластичной. Примечательно, что срок службы такого настила гораздо выше, чем у различных искусственных наполнителей. Этот материал не поддается гниению, деформации. При этом он не впитывает влагу, хорошо вентилируется, обладает антибактериальными и антиаллергенными свойствами. Это гигиеничный, надежный и упругий материал. Его использование в качестве настила делает матрас прочным и эластичным.

Детская кровать своими руками: порядок работ

Порядок монтажных работ:

Прежде всего, следует определиться и с типом и размерами используемого матраса. К величине каждой из сторон следует добавить по 2-3 см, таким образом можно рассчитать размеры каркасной рамы для лежака. При помощи станка вырезаем на листе фанеры лежак нужного размера.

На основании ранее сделанных расчетов вырезаем из деревянных брусков раму и бортики для двухъярусной кровати.

Вырезанные бортики при помощи саморезов прикрепляем к ранее сделанной раме. Для их изготовления берем доску 150х20 мм. В итоге должно получиться по два лежака, 2 рамы и 2 бортиков для каждого яруса.

Переходим к изготовлению ножек кровати. Так как конструкция двухъярусной кровати является довольно массивной, то лучше использовать для этого прочные деревянные бруски 50х100 мм. В любом случае, от надежности опоры зависит безопасность всей конструкции. Для того чтобы ножки смогли выдержать вес всей конструкции их лучше сделать в форме буквы «L». Соединяем между собой доски при помощи саморезов, а отверстия от шапочек замазываем шпаклевочной смесью и затираем наждачной бумагой. Учтите, что длина ножек (опорных элементов конструкции) должна быть равна высоте бортиков, расположенных на втором ярусе.

В брусках, из которых изготавливались ножки конструкции, проделываем отверстия в том месте, где будет монтироваться второй ярус. Далее сюда ввинчивается большой шуруп. Проделываем аналогичные операции на каждой из 4-х ножек.
Деревянную конструкцию следует дополнительно прикрепить к стенке. Для этого в местах крепления высверливаются отверстия нужного диаметра. Если же стены сделаны из гипсокартона, то места для крепления деревянных стоек нужно размечать строго там, где проходят металлические профили. Для крепления используются шурупы с шестигранными головками и кронштейны.

Переходим к изготовлению ограждений для лежаков. Именно они будут оберегать деток от падения с высоты во время сна. Для того чтобы изготовить ограждение, потребуются деревянные доски 20х100 мм, которые крепятся в дальнейшем на вертикальные деревянные стойки (50х100 мм).
Фиксируются деревянные элементы между собой при помощи саморезов. Сами же ограждающие конструкции изготавливаются таким образом, чтобы в них был проем для монтажа лестницы.

Переходим к изготовлению лестницы. Они обычно изготавливаются строго вертикальными либо под небольшим наклоном. Для этого подготавливаются два опорных бруска, к боковым частям которых затем крепятся деревянные ступеньки. В качестве крепежных элементов используются болты.

Лежаки из фанеры прикрепляются к опорной раме. Далее присоединяются ранее сделанные ограждения.
Далее проверяется надежность и безопасность сделанной конструкции, ведь кровать изготавливается для детей. При необходимости деревянные элементы конструкции дополнительно закрепляются болтами и шурупами. Проверяется надежность закрепления стоек кровати к стене при помощи кронштейнов.

Все деревянные элементы конструкции обрабатываются защитными составами, затем покрываются матовым нитролаком. Лак следует наносить в два слоя.

Детские кровати своими руками: фото

Варианты декора и оформления детских двухъярусных кроватей своими руками можно посмотреть на фото:

Как сделать детскую кровать своими руками: видео

Двухъярусная кровать своими руками — чертежи и схемы, мастер-классы!

Желая разместить большее количество спальных мест на небольшой площади, любой владелец жилья первым делом задумывается об установке двухъярусных кроватей. Причем предназначены они могут быть как для взрослых жильцов, так и для детей. При выборе модели необходимо обращать внимание на эксплуатационные характеристики конструкций, их внешний вид и экономическую составляющую.

Двухъярусная кровать своими руками — чертежи и схемы

Содержание статьи

Разновидность конструкций
- Материал, из которого изготовлена конструкция
- Количество спальных мест
- Расположение ярусов
Как обеспечить безопасность тем, кто эксплуатирует двухъярусные конструкции
Изготовление двухъярусного сооружения своими силами
Простейшая конструкция из дерева для детей на цепях
Металлическая кровать с двумя ярусами
- Видео — Двухъярусная кровать своими руками
- Видео — Необычная детская двухъярусная кровать своими руками

Разновидность конструкций

Возможность сэкономить полезную площадь в жилище, оптимально зонировать пространство, разместив в комнате и спальню, и рабочее место, и игровую зону, всегда привлекает, особенно в помещениях небольшой площади. Определенным минусом установки нескольких ярусов можно считать некоторую аскетичность конструкций, даже их грубость. Но многие выпускающиеся сегодня модели характеризуются привлекательным внешним видом и даже стильностью. У тех же, кто решил изготовить мебель своими руками, есть возможность создать интересный предмет интерьера, гармонично вписывающийся в обстановку.

Двухъярусная кровать будет оригинальным дизайнерским решением

Материал, из которого изготовлена конструкция

Основные материалы, которые применяются для производства многоярусных спальных систем — дерево и металл.

Виды двухъярусных кроватей

Мебель, изготовленная из древесины, не только отлично вписывается в интерьеры, но и безопасна для окружающих. Оптимальным вариантом станет сосна или бук. Предметы интерьера, изготовленные из этих пород, отличаются прочностью, долговечностью и приемлемой стоимостью.

Угловая кровать на два этажа

Если в качестве материала используются плиты, произведенные из древесины, но с использованием связующих компонентов, например, ДСП, необходимо помнить о возможности выделения вредных компонентов, например, формальдегида. Чтобы не беспокоиться о здоровье членов семьи, рекомендуется изучить сертификаты на предлагаемые конструкции, особо уделив внимание уровню эмиссии опасных веществ.

Двухуровневая кровать из ДСП

Металлические конструкции прочны, надежны и служат долго. Но собрать самостоятельно такое сооружение совсем непросто. Такие системы чаще всего устанавливаются в помещениях, оформленных в современных стилях. Крайне важно, чтобы все металлические элементы были обработаны от коррозии. В противном случае кровать быстро потеряет привлекательный внешний вид.

Двухъярусная кровать из металла

Количество спальных мест

Родители с детьми могут спать в одной комнате. При этом есть вариант разместить на втором ярусе одно место для сна ребенка, а на первом — оборудовать кровать для родителей.

Кровать двухъярусная для ребенка и взрослого

Более безопасным для крошки станет его размещение на первом этаже, в то время как родителям отводится конструкция на втором.

Даже многоярусные системы могут использоваться только для устройства одного участка для сна. Ребенку, помимо кровати, для его развития необходимо множество других вещей. На втором ярусе может находиться лишь одно спальное место, а пространство под ним — отдано под игровую зону, хранение вещей или рабочее место малыша.

Игровая кровать «Небо»

Чаще всего двухъярусные конструкции устанавливаются сразу для двух деток. При этом первый ярус отдается младшему члену семьи.

Двухъярусная кровать BS 384

Расположение ярусов

Чаще всего используется вариант размещения кроватей друг под другом. Это — наиболее распространенный тип конструкции. Стандартное сооружение можно видеть на схеме ниже.

Стандартная схема двухъярусной кровати

В зависимости от конфигурации комнаты и необходимости установки другого оборудования и предметов интерьера, спальные места могут располагаться перпендикулярно.

Кровать-чердак с рабочим местом и шкафом

Также одним из вариантов размещения кроватей может стать их установка параллельно друг другу. Пример такого сооружения представлен на чертеже ниже.

Оригинальная двухъярусная кровать со шкафом

Важная деталь двухъярусных моделей — лестница. Она может предназначаться лишь для перемещения, но в малогабаритных комнатах уместно использовать в качестве ступеней выдвижные ящики.

Детская кровать-трансформер

Важно! Для безопасности рекомендуется устанавливать лестницу под углом.

Большой популярностью у потребителей пользуются трансформирующиеся конструкции, которые разбираются на два яруса при необходимости. Однако и стоят такие модели немало.

Довольно оригинальная модель, существует масса вариаций, в которые она раскладывается

В сложенном виде такая система ничем не выделяется в интерьере. Это может быть, например, обычный диван или даже шкаф. Однако при желании одним движением руки можно разобрать предмет мебели и получить два полноценных спальных места.

Спасением для малогабаритных квартир является детская мебель-трансформер, которая освобождает квадратные метры для игр, учебы и развития

Что необходимо учесть при выборе двухъярусной конструкции, ее вида и размеров:

стиль, в котором оформлено помещение;
пол и возраст ребенка, перспективы его развития;
предпочтения малыша, его потребности в необходимом оборудовании;
финансовые возможности владельцев жилья.

Мебель редко устанавливается ненадолго, поэтому следует сразу продумать все нюансы.

Домик для игр на основе двухуровневой кровати

Сооружение должно быть прочным и надежно закрепленным. Не стоит тешить себя иллюзией, что ребенок будет использовать спальное место лишь по прямому назначению. Растущим крохам свойственна повышенная активность, поэтому установленная конструкция должна без проблем выдерживать не только прыгающего малыша, но и его друзей, которые также не прочь вскарабкаться на второй этаж. Поэтому важно предусмотреть запас по грузоподъемности системы.

Угловая модель, как уже было сказано, изготавливается из сосны, дубовых материалов или другого вида древесины

Важно! Не рекомендуется размещать на верхнем ярусе малышей, не достигших шестилетнего возраста.

Кровати могут представлять собой не только стандартные прямоугольные конструкции, но и иметь интересное для детей исполнение. Например, выполняться в виде домика или машинки. Для спуска малышам наверняка понравится импровизированная горка.

Двухъярусная кровать с дополнениями используется как игровой домик и полноценное место для сна

Как обеспечить безопасность тем, кто эксплуатирует двухъярусные конструкции

Многочисленные плюсы компактных сооружений не исключают и некоторых недостатков таких кроватей. Основной фактор, который необходимо учитывать при установке мебели — вопрос безопасности. Совсем нередки случаи падений с верхних ярусов или травмирования при перемещении по лестнице. На что важно обратить особое внимание?

Правильно рассчитать размер лестницы, позволяющий комфортно по ней перемещаться.
Установить перила по периметру кровати (рекомендуется оборудовать ими и лестницу).
Лестницу тоже лучше оборудовать перилами
Предусмотреть накладки на поручни и ступени, препятствующие скольжению.
Все составные элементы должны быть выполнены таким образом, чтобы соединительные детали или части конструкции не могли привести к повреждению детей и взрослых. Качественная шлифовка материалов, устранение острых участков и закругление кромок значительно повысят безопасность сооружений.
Классическая кровать на два этажа

Изготовление двухъярусного сооружения своими силами

Несмотря на кажущуюся сложность многоярусных конструкций, чтобы изготовить их самостоятельно, необходимы лишь навыки работы с древесиной или металлом, свободное время и грамотный чертеж. Подготовив инструмент и материалы, можно браться за работу.

Простейшая конструкция из дерева для детей на цепях

Для сборки кроватей понадобятся: брус (клееный) 90х90 мм, фанера (толщиной 18…21 мм), доски 25х55 мм для изготовления лестницы и ограждений, защитная пропитка и краска для древесины, а также фурнитура.

Таблица. Фурнитура для изготовления кровати.

Наименование	Фото
Металлические уголки
Шканты
Болты (180 мм) для крепления каркаса к стене
Шурупы с кольцеобразными головками (с шайбами)
Цепь
Карабины
Рым-гайки
Анкеры 12х150 мм
Конфирматы
Саморезы

Для производства сооружения необходим минимум инструментов, который обычно имеет каждый хозяин. Единственное — место для проведения работ, например, гараж, должно быть, так как соседям по многоквартирному дому вряд ли понравятся работы, связанные с обработкой древесины.

Важно! Поскольку крепиться кровати будут к стене, перекрытия должны быть крепкими, способными выдерживать значительные нагрузки.

Шаг 1. Готовятся два одинаковых основания для верхней и нижней кроватей. Брус и фанера отпиливаются по размеру.

Нарезка древесины

Особых чертежей у данного двухъярусного сооружения, отличающегося простотой, нет. Просто следует собрать два каркаса из бруса необходимого размера. В нашем случае — 1800х800 мм.

Примерный чертеж

В брусе выполняются продольные пропилы для создания паза под укладку фанеры.

Выполняются продольные пропилы

В результате получается углубление, в котором будет надежно закреплено основание.

Фото готового пропила

Небольшие дефекты можно устранить при помощи стамески.

Важно! Деревянные заготовки необходимо обработать защитным средством для древесины. В качестве основания рекомендуется использовать не фанеру, а реечный настил, который позволяет обеспечить лучшую вентиляцию матраса. Все подготовленные элементы важно обработать шлифовальной машинкой или наждачной бумагой, чтобы исключить риск получения заноз. Рекомендуется также обработать кромки фрезером, чтобы обезопасить малышей от ушибов.

Элементы каркаса скрепляются проклеенными шкантами и уголками (на каждое соединение необходимо по 2 шканта).

На каждое соединение необходимо по 2 шканта

Уголки фиксируются на четыре самореза с каждой стороны.

Фиксация металлических уголков

После этого можно приступать к фиксации каркасов к стене.

Шаг 2. Для крепления кроватей к стене используются болты длиной 180 мм (по 4 на каждый каркас). Чтобы утопить болты в брусе, так как выпирающие головки будут мешать установке матрасов, также необходимо сделать неглубокий пропил перьевым сверлом.

Результат работы перьевым сверлом

Таких отверстий требуется сделать четыре — на каждом брусе, примыкающем к стене. Внешняя стороны кровати будет фиксироваться к стене цепью. Для этого понадобятся шурупы с головкой, согнутой в кольцо (такой метиз называют шуруп-кольцо или шуруп-крючок).

Шуруп-кольцо

Готовые к установке каркасы необходимо покрасить. Для этого используется любое декоративное покрытие (для древесины), предназначенное для применения внутри помещений. Устанавливать нижнее основание необходимо на таком расстоянии от пола, чтобы была возможность разместить ящики для хранения вещей. Для удобства основание устанавливается на временную подпорку.

Начать крепление лучше всего с фиксации внешней стенки кровати на цепь. Таким образом легче впоследствии выровнять горизонталь. Сверлятся отверстия для установки анкеров. Фиксируются оба крепления для цепи.

Зафиксированное крепление

Через шайбу монтируются рым-гайки. Цепь подвешивается на карабине. Нижний коней цепи также при помощи карабина фиксируется на шурупе-кольце.

Подвешивается цепь

Дюбеля для крепления примыкающей к стене части каркаса устанавливаются в отверстия, сделанные сверлом 16 мм. Закручиваются анкеры.

Закручиваются анкеры

Саморезами к каркасу фиксируется основание из фанеры.

Фиксация фанерного основания

Таким же образом крепится верхняя кровать.

Так же монтируется верхняя кровать

Шаг 3. Монтаж лестницы. Для того чтобы ребенок мог забираться наверх, необходима прочная конструкция. Ее можно собрать из досок 25х55 мм. В нашем случае использовалась лиственница. Лестница крепится к верхней и нижней кроватям. Размеры лестницы:

длина ступеней — 36 мм;
расстояние между перекладинами — 31 см.
количество ступеней — 5 шт.

Для крепления ступеней используются конфирматы размером 7х70 мм. Понадобится по 2 еврошурупа с каждой стороны. Лестница закрепляется к брусу верхнего и нижнего оснований при помощи длинных саморезов, шляпки которых немного утапливаются в дерево.

Саморезы должны иметь достаточную длину

Конструкция усиливается металлическими уголками.

Усиление металлическими уголками

Чтобы обезопасить ребенка от падения, необходимо сделать ограждение. Оно также изготавливается из досок. Высота перил — 20 см (над матрасом).

В результате получилась незамысловатая, но симпатичная конструкция, не загромождающая помещение.

Готовая двухъярусная кровать

Металлическая кровать с двумя ярусами

Схема металлической двухъярусной кровати

Тем, кто умеет обращаться со сварочным аппаратом, не слишком сложно самостоятельно изготовить подобную двухъярусную конструкцию из металла.

Так будет выглядеть готовая конструкция

Такое сооружение рассчитано на матрасы размером 2000х800 мм. Площадки кроватей — цельносваренные. Они прикручиваются к четырем стойкам болтами (8 мм). Соединительная лестница — также съемная (фиксируется болтами 6 мм). Подобное устройство позволяет при необходимости без труда транспортировать предмет интерьера.

Для соединения деталей используются болты

Размеры кровати:

габариты (с учетом толщины металла и небольших технологических припусков): 2180х920 мм;
высота конструкции (от пола до верхнего ограждения) 2030 мм;
расстояние между основаниями спальных мест — 1280 мм;
ширина ступеней — 320 мм;
ограждения размещены на разных уровнях, их высота от 170 до 370 мм.

Материал кровати — декоративно тисненные профильные трубы (имитирующих ковку).

Профильные трубы, имитирующие ковку

Для украшения при желании можно использовать стальную полосу с узорами. Стойки выполнены из трубы 30х30. Для обвязки спальных мест используется труба 40х25 мм. Ограждения и направляющие лестницы произведены из профтрубы 25х30 мм, ступеньки — 20х40 мм. Основанием для матрасов служит приваренный по периметру обвязки уголок 40х40 мм.

Основание для матраса

Все металлические заготовки имеют толщину 2 мм (кроме трубы для ступеней, толщина стенок которой — 1,5 мм). Поперечные перемычки, установленные, чтобы под тяжестью не прогибалось основание, выполнены из заготовок сечением 20х30 мм (но можно приварить и арматурные стержни). К нижнему торцу стоек привариваются металлические ножки размером 50х50х20 мм.

Этот элемент нужно приварить к нижнему торцу

Конструкция декорируется молотковой краской. Лучший вариант — порошковое покрытие, но его можно наносить лишь в специально предназначенных для этого помещениях.

Кровать покрыта молотковой краской

В качестве основания, на которое укладывается матрас, используется фанера или любой другой прочный листовой материал.

Матрас можно укладывать на любой листовой материал

Важно! Все места, где использовалась сварка, должны быть тщательно зачищены от окалины и дефектов.

Для украшения можно установить на верх стоек декоративные кованые элементы.

Декорирование стоек коваными элементами

Представленную двухъярусную кровать из металла можно изготовить, имея лишь болгарку, сварочный аппарат, уровень и рулетку.
