Биметаллические радиаторы отопления размеры технические характеристики – Технические характеристики биметаллических радиаторов отопления дома

06.12.2019 автор alexxlab

Содержание

Биметаллические радиаторы отопления размеры технические характеристики

Что нужно знать, прежде чем принимать решение о замене отопительных радиаторов в доме или квартире в городе, расположившейся в высотном здании? Ответ находится на поверхности. Следует иметь представления о ключевых различиях между приборами отопления, которые можно выбрать в магазине по продаже строительных материалов и инструментов.

В основном, в торгующей организации есть следующие типы батарей:

стальные;
медные;
чугунные;
металлические;
биметаллические (алюминий+сталь).

Сразу необходимо заявить, что первые два варианта — это экзотичные модели и используются весьма нечасто. Радиаторы из чугуна уже давно не ставят в современных домах. Да и те люди, которые проводят кап. ремонт, пытаются от них избавиться.

Радиаторы из чугуна отпления

Промышленность уже давно освоила выпуск устройств для обогрева помещения из прочих материалов, которые при намного меньших габаритах предоставляют более эффектный теплообмен. К этим приборам относят металлические и радиаторы из биметалла. Про них и побеседуем.

Если проводить сравнивание между отопительными системами, сделанными из алюминия и биметаллическими, то первые проигруют по некоторым позициям. Приборы, сделанные из алюминия и его сплавов, не отвечают требованиям, которые допускают их использование в жилище, расположенном в городе и функционирующем от традиционной отопительной системы.

Радиаторы из биметалла абсолютно спокойно справляются с большинством технических проблем, связанных с их процессом установки в зданиях, включенных к централизованным сетям подачи энергии тепла. Это прямо связано с их ключевыми техническими параметрами:

размерами;
предельным давлением;
предельной температурой.

Биметаллический прибор теплоснабжения по своему виду неотличим от того, который сделан из алюминия. Основное их отличие состоит в том, что в середине биметаллического отопительного прибора размещен корпус — из стали, сваренный из нержавеющей стали, а поверх на него поставлен металлический корпус.

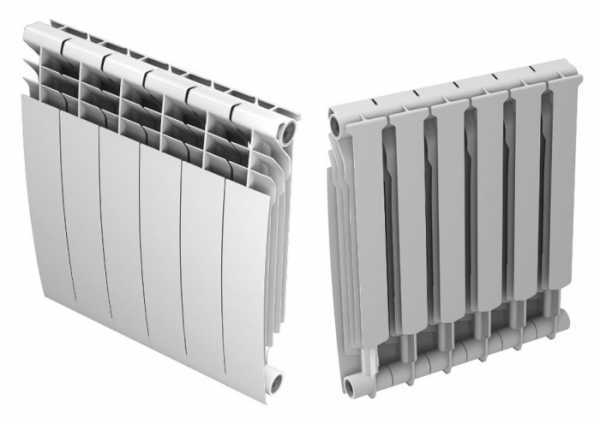

Устройство биметаллических отопительных систем

Подобная конструкция гарантирует, что прибор не станет иметь контакта с носителем тепла. Более того, сталь куда более стойко воспринимает действие агрессивных разных веществ, которые присутствуют в значительных объемах в централизованных системах подачи энергии тепла. К слову, не во всех сетях промывку делают с добавкой 5% раствора фосфорной кислоты.

Использование элементов из стали увеличивает продолжительность работы устройств для обогрева помещения. По заявлению некоторых изготовителей, служебный срок подобных конструкций составляет до двадцати лет.

Служебный срок отопительных радиаторов.

Наличие стали в середине биметаллического отопительного отопительного прибора обеспечивает большую прочность конструкции. Прибор аналогичного типа может выдерживать рабочее давление до 40 атм. Аналогичным образом, биметаллическое изделие способно перенести серьезный гидравлический удар.

Зауженные каналы обещают максимально эффективное комбинирование тепловой инертности отопительного прибора и расхода количества носителя тепла, требуемого для обогревания заданного объема.

Если взять во внимание все вышеперечисленные свойства и добавить к ним высокую теплоэффективность, внешний красивый вид то смело можно говорить что в наше время биметаллические приборы теплоснабжения являются хорошими для установки в современных домах многоквартирных.

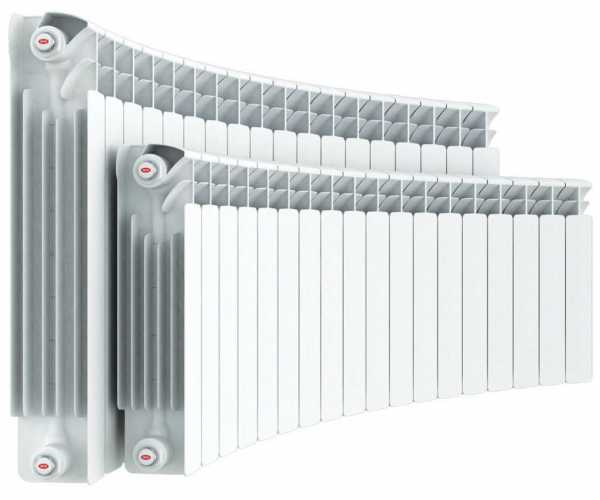

Необычный дизайн биметаллических батарей

Подбирая прибор теплоснабжения, покупатель должен иметь в виду его габариты. Для оснащения эффектной защиты от холодного воздуха, поступающего от окон, радиаторы отопления устанавливаются в нишах под ними. Иначе говоря прибор должен свободно уместиться в ней и обеспечивать обеспечение подачи необходимого количества тепла.

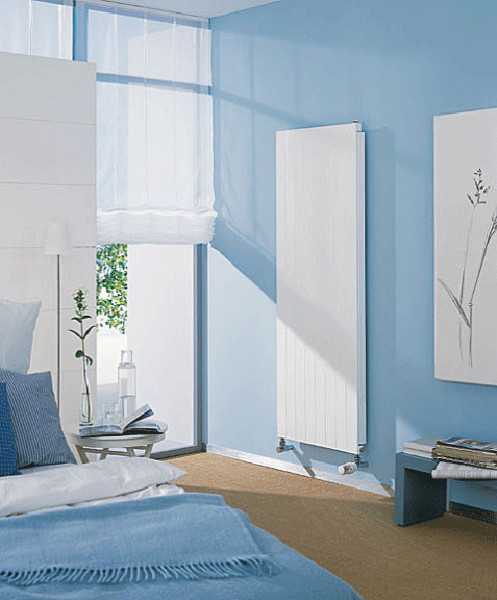

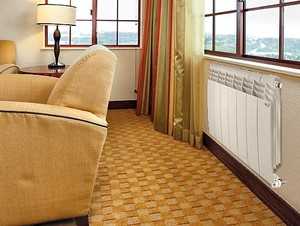

Расположение отопительных радиаторов.

Все биметаллические нагреватели имеют стандартизированный высотный ряд размеров. Расстояние между вертикальными каналами отличается в зависимости от типа биметаллического дизайн радиатора и составлять: 200, 350 и 500 мм естественно. Но при этом необходимо не забывать, что данный размер демонстрирует межосевое расстояние между входным и выходным отрезком трубы. Для определения полного высотного габарита нужно добавить по 40 мм на сторону. Другими словами при межосевом расстоянии в 500 мм, полный габарит составляет 580 мм. Ширина отопительного прибора устанавливается числом установленных секций.

Расчет тепла – метод выполнения

Численность секций, подлежащих установке в радиаторы отопления рассчитывается по единому методу. У нас в государстве действует такой показатель: для отапливания 10 метров квадратных площади нужна мощность в 1 кВт. Значительная часть изготовителей в технических параметрах собственных изделий показывают предельную мощность, которая обеспечивается одной секцией. Зная эту характеристику, можно высчитать нужное количество узлов отопительного прибора. Для этого можно использовать следующую формулу:

Q — паспортный показатель части,
S — площадь обогреваемой комнаты
N — необходимое количество секций.

Стандартная ширина блока составляет 80 мм. Для создания необходимого уровня тепла в помещении площадью 20 метров квадратных, следует установить радиатор из биметалла шириной приблизительно в 1 метр.

Технические свойства биметаллических

К слову, конструкции из биметалла отличаются и этим параметром, как емкость части. Так, узел с межцентровым расстоянием в 500 миллиметров в себя вмещает до 0,3 литра носителя тепла.

Вставка, сделанная из стали и вмонтированная в середину биметаллического отопительного прибора обеспечивает долгое хранение тепла. Так же, эти закладные детали значительно уменьшают объем части. Явление это имеет два вида событий: с одной стороны, происходит снижение тепловой инертности, что, естественно, приводит к уменьшению расходов на поддержание тепла, а если смотреть иначе, сужение каналов может привести к быстрому засорению теплосети.

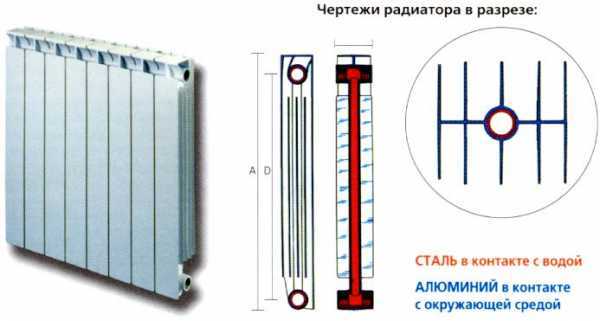

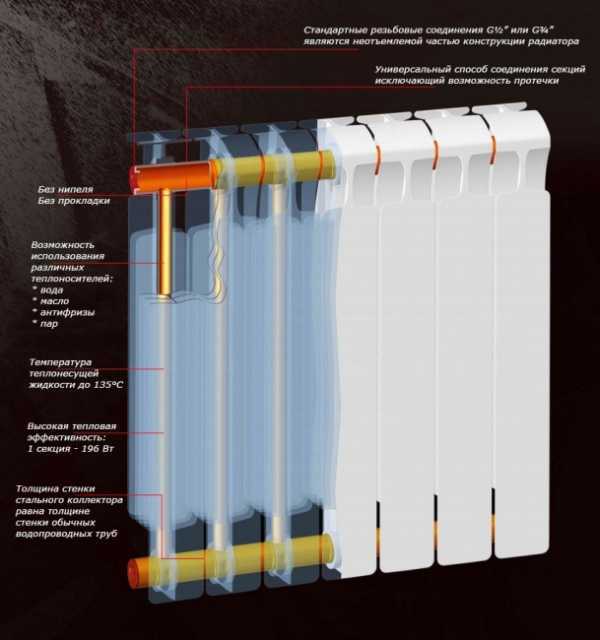

Строение радиатора из биметалла.

Радиатор из биметалла отопления вмещает в собственные части немного меньше носителя тепла, чем металлический. Но одновременно с этим стандартной прибор одного из изготовителей при ширине 80 мм и высотой 350 мм несет в себе 1,6 литра носителя тепла. ОН в состоянии нагреть площадь до 14 метров квадратных.

Между прочим, такие биметаллические приборы тяжелее металлических в 1,5-2 раза.

Требования по температуре и давлению

При разработке системы для отопления приоритетное значение имеют эти параметры, как: температура среды работы и системное давление.

Наличие вставки из нержавейки не оказывает никакого воздействия на вид и размеры дизайн радиатора. Однако их приминение дает возможность выдерживать большое давление (до сорока атм.). Необходимо выделить, что проверки теплосети делают при давлении в полтора–2 раза больше типовых показателей.

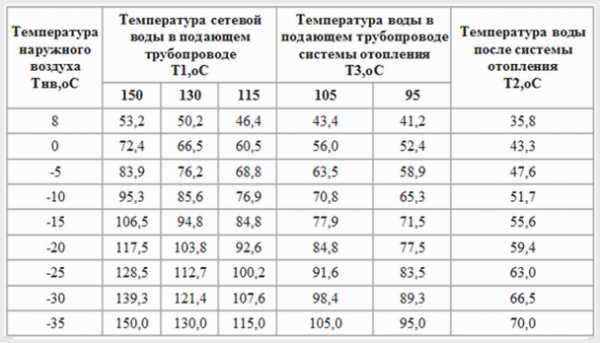

Температурный график теплоснабжения

К слову, максимально возможная температура тепловой среды достигает 100-110 градусов по Цельсию. Это значение недалеко к показателям носителя тепла, поступающего в здание из централизованной сети. Но часть энергии он теряет при прохождении пункта, в котором происходит разогрев среды работы, циркулирующей в домовой сети.

Важно! Перед покупкой новых устройств для обогрева помещения лучше обратиться в офис управляющей компании и запросить информацию о рабочих и испытательных параметрах давления и температуры. Это сможет помочь не ошибиться с выбором.

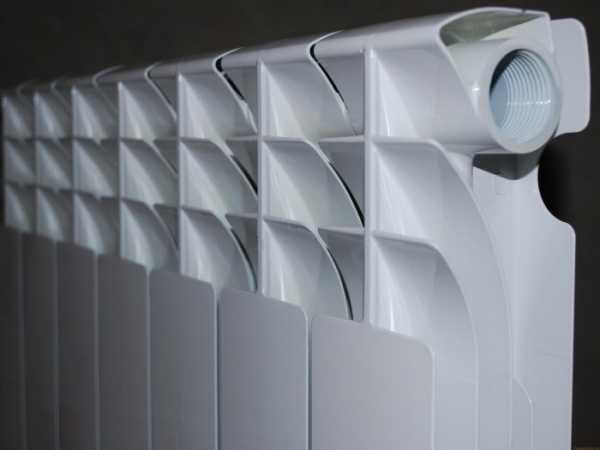

Секционные биметаллические батареи отопления

Нюансы выбора модели отопительного прибора — рекомендации профессионалов

Подбирая батарею, покупатель должен иметь в виду и еще пару основных параметров. Не во всех дешевых моделях вставка из стали делается только в вертикально размещенных каналах. Благодаря этому отопительные приборы подобного класса имеют меньшую защиту от коррозийных процессов, и поэтому, уменьшается срок их работы. Более того, аналогичная конструкция не обеспечит исключительной прочности. Благодаря этому данные дизайн радиаторы называют пвсевдобиметаллическими.

Важно! Ставить отопительные приборы аналогичного типа в квартирах в городе нецелесообразно. Это способно привести к созданию опасной ситуации!

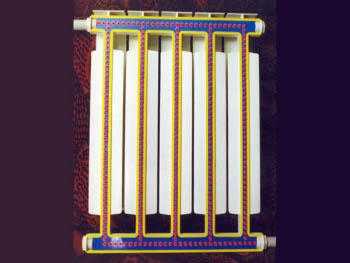

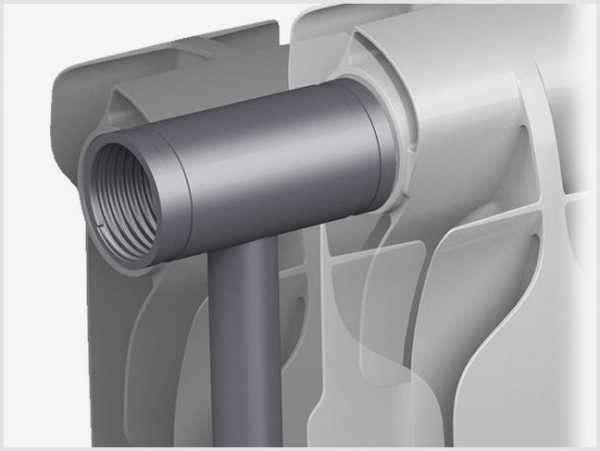

Вставка из стали в радиаторах из биметалла отопления

В практических условиях используют два основных типа радиаторов отопления: монолитные и разборные. Первые являют собой неразборную конструкцию, в основании которой лежит система из нержавейки. Эти отопительные приборы предназначаются для работы в системах, в которых допустимы резкие броски давления, к примеру, в многоэтажных домах. Разборные приборы — это некоторое количество секций, численность каких можно сделать больше или сделать меньше, однако они не приспособленые к резкому изменению давления (гидроудару).

Добавление добавочных секций к биметаллической батарее теплоснабжения

К слову, большинство экспертов сходятся в едином мнении ставить разборные конструкции в независимых отопительных системах, которые можно отыскать в невысоких или домах за городом. Оборудование для котельной, монтируемое в строениях такого типа, выдаёт постоянное рабочее давление и постоянную температуру. Данные параметры задает владелец дома при настройке системы.

Галерея фотографий (14 фото)

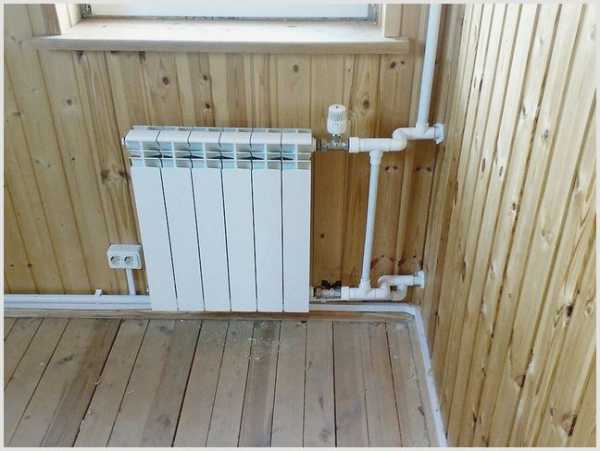

Расположение отопительных радиаторов.

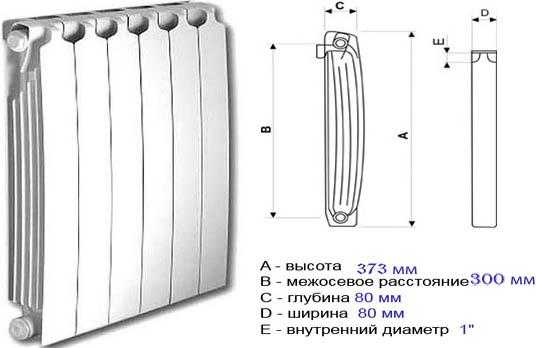

Размеры отопительного прибора

Технические свойства биметаллических

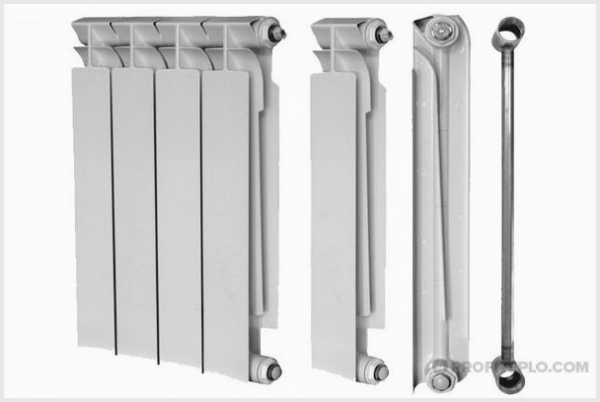

Строение радиатора из биметалла.

Температурный график теплоснабжения

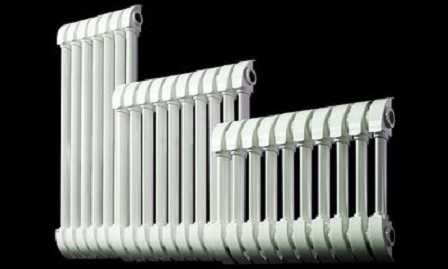

Секционные биметаллические батареи отопления

Вставка из стали в радиаторах из биметалла отопления

Добавление добавочных секций к биметаллической батарее теплоснабжения

Радиаторы из чугуна отпления

Сегодняшний рынок рекомендует 4 вида отопительных приборов: чугунные, металлические, стальные и биметаллические. Такие батареи долговечные, у них хорошая отдача тепла и красивый дизайн. Когда подбираете модель, принимайте во внимание размеры радиаторов из биметалла, их энергоемкость и кол-во. Но, обо всем подробно.

Отопительный прибор биметаллический

Устройство

Любой из видов отопительных приборов обладает собственными положительными качествами. Радиатор из чугуна надежный, долго сохраняет тепло, однако имеет не очень красивый вид. Металлический смотрится красиво, имеет большой уровень отдачи тепла, но недолговечный. Стальная батарея долговечная, однако не хуже, чем предыдущие модели сохраняет тепло и просит добавочного декора, если применяется в помещении для жилья.

Среди разнообразных видов батарей радиаторы из биметалла обладают несравненными хорошими качествами. Они сделаны из стали и алюминия. От стали они получили надежность и прочность, от алюминия – красивый внешний вид. За счёт правильного комбинирования качеств двоих металлов, биметаллическая батарея может длительное время держать тепло.

Характеристики конструкции

Вода имеет немалое количество примесей. Контактируя с алюминием, они вызывают коррозию. За много лет применения данные процессы приведут к протеканию прибора.

Конструкционную особенность таких отопительных приборов состоит в наличии внутреннего сердечника из нержавейки, который с наружной стороны окружен сплавом алюминия. Так вода не соприкасается с алюминием, что существенно увеличивает рабочий срок системы.

Есть два вида изготовления:

Псевдобиметалл . В данном случае стальная сердцевина расположена только в середине вертикальных каналов. Так алюминий защищен не полностью, а лишь в очень слабых местах. Данные модели доступнее, их обыкновенный служебный срок составляет до десяти лет, если они применяются в системах с большим давлением воды (к примеру, в квартирах в городе).
Биметалл . Обладает цельным внутренним корпусом из стали, который сверху заливается сплавом алюминия под давлением. Тут алюминий защищен с каждой стороны. Это не дешевые модели и эксплуатационный срок при подобных эксплуатационных условиях составляет до тридцати лет.

Устройство биметаллической батареи Вариант изготовления влияет напрямую на водный объем в части радиатора из биметалла. Если проводить сравнивание с любой иной батарей, то объем одной части тут будет значительно ниже. Минус возмещается наличием 2-ух сплавов. В результате внутренний сердечник из стали не даёт быстро остынуть алюминиевой оболочке.

Есть любые способы соединения 2-ух металлов. Получше, если алюминий залит сверху стали под давлением. Подобная модель батареи будет служить подольше. Есть вариант, когда металлы между собой соединяются сваркой.

По техническому типу конструкции отопительные приборы могут быть:

Разборными . Это означает, что при помощи радиаторного ключа можно открутить любое численность секций и привинтить их к иному теплообменнику. Подобный тип чаще монтируется в частных домах с независимой системой обогрева, где нет большого давления воды.
Неразборными . Отопительный прибор монолитный, его нельзя раскрутить, срезать, подсоединить к иному. Прекрасно подойдет для применения в квартире в городе, где всегда большой уровень давления.

Размер секций радиатора из биметалла устанавливается расстоянием от середины входного, до середины выходного отверстий. Сегодня делают батареи с расстоянием между указанными дырочками:

Чтобы подсчитать полные размеры радиаторов из биметалла отопления необходимо к данному показателю добавить 8 сантиметров. Получаются размеры 28, 43 и 58 сантиметров.

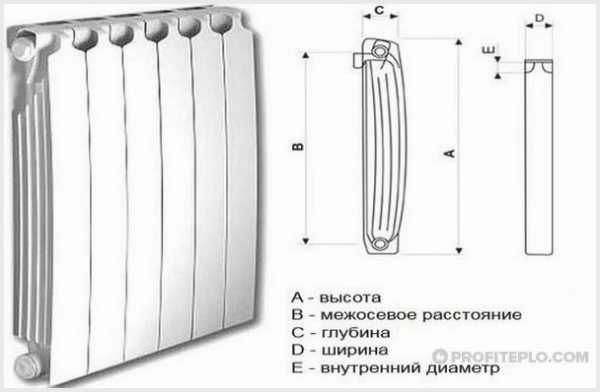

Размеры биметаллических батарей отопления

Перед выбором необходимых габаритов отопительных батарей необходимо не забывать, что от пола до низа отопительного прибора обязано быть как минимум 12 см, а от его верха до выступающей части подоконника – не менее 10 см. Иначе не будет достаточной воздушной циркуляции, что снизит результативность отдачи тепла прибора.

Ширина части находится в диапазоне от 80 до 90 мм. Толщина – от 80 до 120 мм. Высота, толщина и ширина воздействуют на энергетическую мощность батареи.

Емкость части

Своеобразная конструкция отопительных приборов обуславливает их довольно невысокую вместительность. Это вместе с тем отлично и плохо.

Небольшая емкость не просит значимого количества носителя тепла (горячей воды), а это означает, экономит воду и горючее, чтобы ее разогреть. Но чем меньше носителя тепла, тем быстрее стынет отопительный прибор. Тут быстрого остывания не случается, так как между водой и алюминиевой поверхностью есть еще стальная оболочка, которая долго не стынет.

Соединение 2-ух металлов

Небольшая емкость содействует быстрому загрязнению, закупориванию каналов во время использования плохой воды. Чтобы помочь в решении этой проблемы в личном доме ставится очистная система. Небольшое условие – установка 2-ух фильтров: тонкой и грубой чистки.

Объем одной части зависит от ее размеров:

при расстоянии между входным и выходным дырочками 500 мм, вместительность части как правило составит 0,2–0,3 литра;
при расстоянии в 350 мм вместительность будет составлять 0,15–0,2 литра;
расстояние в 200 мм гарантирует объем в 0,1–0,16 литра.

Расчет количества секций

Объем и численность секций определяет теплопроизводительность одного отопительного прибора. Перед покупкой важно сделать расчет этой мощности, чтобы найти нужное для помещения численность секций. Для этого применяется каждая из 2-ух формул:

Общая. Когда расчет секций выполняется если исходить из площади помещения. В среднем, на 10 м 2 требуется не меньше 1 кВт энергии. Для подсчета применяется формула N = S ? 100/Q. Где N – это численность секций для помещения, S – площадь помещения в квадратных метрах, Q – энергетическая мощность части. Энергетическая мощность указывается изготовителем на упаковке или на сопутствующих документах.

Попробуем высчитать численность секций на помещение 25 м 2 , при энергетической мощности части 180 Вт. Выйдет: 25 ? 100/180 = 13.88. После округления приобретаем 14 секций (округление следует производить в большую сторону). При ширине 8 сантиметров общая ширина отопительного прибора как правило составит 112 сантиметров. В данном случае можно поставить 2 отопительного прибора каждый по 7 секций.

Полная. Эта формула берет в расчет объем помещения в кубических метарах (м 3 ). В среднем, на 1 кубометр пространства нужен 41 Вт энергии. Дальше применяют формулу N = S ? 41/Q, где N – это численность секций для помещения, V – объем помещения в метрах кубических, Q – энергетическая мощность части.

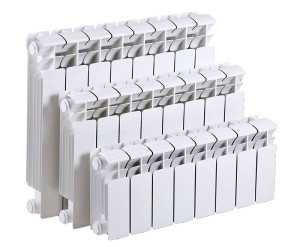

Типоразмеры отопительных приборов

Рассчитаем численность секций для обогревания помещения с такими параметрами: длина 5 метров, ширина 3 метра, потолочная высота 2,5 метра. Сначала следует найти площадь комнаты. Длину умножаем на ширину и приобретаем 15 м 2 . Получившийся показатель умножаем на потолочную высоту – приобретаем 37,5 м 3 . За мощность одной части возьмём 180 Вт, тогда 37,5 ? 41/180 = 8,54. Округляем в большую сторону и приобретаем 9 секций.

При расположении квартиры на первом или последнем этажах, в угловой квартире, в комнате с большими окнами или в доме с толщиной стен не больше 25 сантиметров, нужно к получившемуся параметру прибавлять 10%.

Советы по выбору

Подведем итоги. Для выполнения хорошего выбора нужно смотреть на все указанные характеристики:

Конструкция. Для квартиры в городе подойдёт монолитная, полностью биметаллическая батарея, которая может выдержать давление до 15 атмосфер и более (в большинстве случаев в жилых площадях применяется давление в районе 12 атмосфер, в то время как в личном доме рекомендуется ставить давление всего в одну атмосферу). Независимым системам отопления подходят намного дешевые модели, так как в них нет большого давления.
Размер. Если расстояние между полом и подоконником не меньше 80 сантиметров, необходимо подбирать наивысшую модель. В противном случае понадобится брать отопительный прибор поменьше, таким образом, чтобы до пола было не меньше 12 см, а до подоконника не меньше 10 см.
Емкость. Одно из главных параметров – довольно узкие проходы. Если есть возможность обеспечьте высокое качество воды, подаваемой в систему обогрева.
Расчет секций. Перед приобретением читайте описание модели для уточнения энергетической мощности. Расчет количества секций лучше делать, применяя вторую (детальную) формулу, где нужное кол-во тепла устанавливается если исходить из объема помещения. Не забудьте прибавлять 10% в случае существенных потерь тепла за счёт факторов извне.

Сегодня отлично себя зарекомендовали биметаллические батареи от производителей из Италии Fondital и Global.

Радиатор из биметалла собой представляет радиатор, в котором тепловой носитель двигается по стальному сердечнику, помещенному в середине металлического корпуса. Батареи такого типа принадлежат к секционным приборам теплоснабжения и действуют по принципу комбинированного (конвективного и лучистого) теплопередачи.

Технические свойства радиаторов из биметалла отопления в себя включают ряд показателей и конструктивных свойств, разрешающих оценить радиатор и сопоставить его с другими моделями подобного типоразмера.

Как правильно сопоставить радиаторы из биметалла между собой?

Любой, кто со всей серьезностью подходит к выбору отопительных батарей для собственного квартиры или дома, стремится купить изделия с хорошими рабочими и рабочими техническими спецификами. Чтобы выбрать правильно самый приемлемый отопительный прибор, сравниваемые модели обязаны быть одного типоразмера. В справочных данных параметры приводятся для одной части, благодаря этому сопоставлять необходимо не приборы в общем, а их конструктивные части. Важным параметром, по которому происходит дробление на типоразмеры, считается межосевое расстояние.

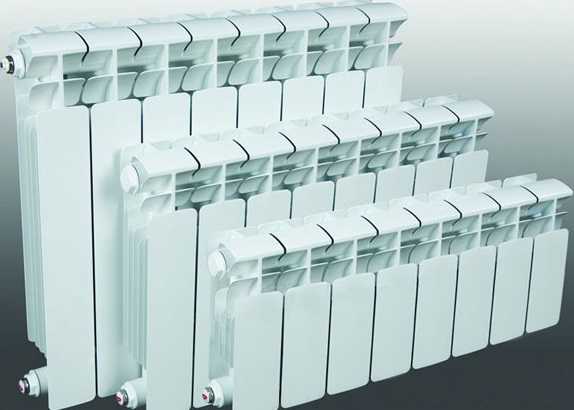

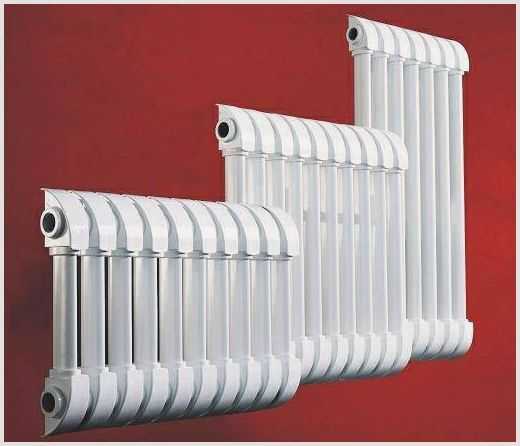

Отопительные приборы с самым разнообразным межосевым расстоянием.

Межосевым расстоянием называют размер между осью нижнего и верхнего коллектора. Как и цельноалюминиевые модели, биметаллические отопительные батареи выпускаются по большей части с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как последствие, с увеличенной высотой секций (но меньшей шириной всего отопительного прибора), являются редкостью. Их применяют, если специфики комнатного интерьера не дают возможность расположить в горизонтальном положении размещенный прибор.

Устройство радиатора из биметалла.

Геометрические параметры

Ключевыми геометрическими параметрами радиатора из биметалла считается его высота, а еще ширина и глубина части. Высота, в основном, на 60 – 80 мм превосходит его межосевое расстояние.

Многие производители выпускает модели с шириной части 80 мм. Зная численность секций, можно не прилагая больших усилий определить общую ширину прибора.

Глубина части составляет 80 – 100 мм. Отопительный прибор бывает как постоянной глубины, так и меняющейся по высоте, как у модного и изящного прибора серии DreamLiner от компании Royal Thermo.

Теплопроизводительность

Этот показатель дает возможность определить, сколько секций отопительного прибора определенной модели необходимо, чтобы нагреть комнату конкретной площади. Теплопроизводительность меряется в Ваттах и составляет при межосевом расстоянии:

500 мм – от 170 до 200 Вт;
350 мм – от 120 до 140 Вт;
300 мм – от 100 до 145 Вт;
200 мм – около 100 Вт.

В собственных информационных, технических материалах (руководствах, руководствах, каталогах) изготовители указывают таблицы, показывающие численность секций, идеальное для обогревания помещений разной площади.

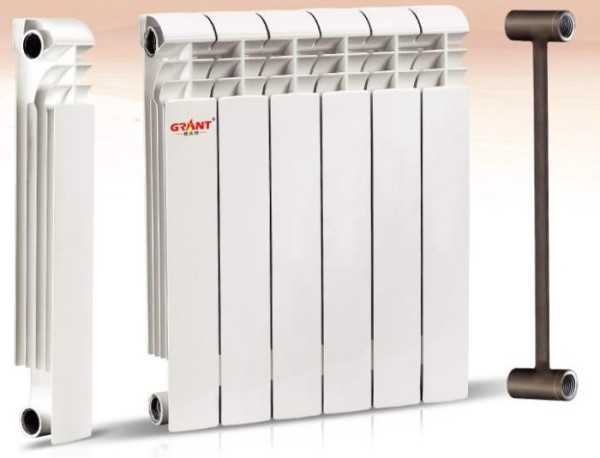

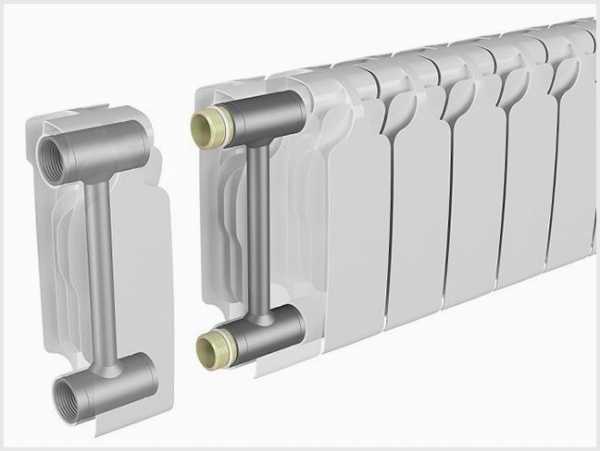

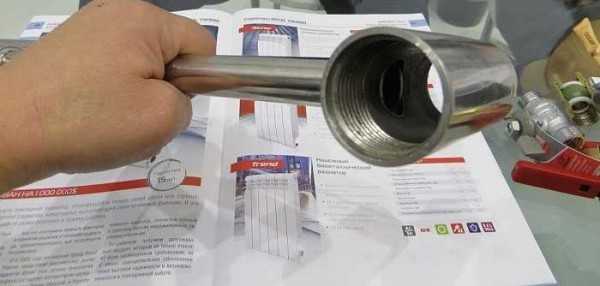

Стальной сердечник — база конструкции.

Объем (емкость) одной части

В радиаторах из биметалла тепловой носитель двигается по стальным сердечникам. Сердечник собой представляет Н-образную сварную конструкцию, которая состоит из нижнего и верхнего коллектора, которые соединены между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, посредством которых части могут соединяться при помощи стальных ниппелей. Такая конструкция абсолютно исключает контакт носителя тепла с алюминием.

В отличии от отопительных приборов из алюминия, где теплопровод имеет округлое сечение, в стальных сердечниках биметаллических моделей используются исключительно круглые трубки, что учитывает меньшую емкость каждой части. Так, биметаллический Rifar Base 500 имеет емкость части 0,20 л, тогда как алюминиевая модель Rifar Alum 500 того же типоразмера отличается объемом 0,27 л.

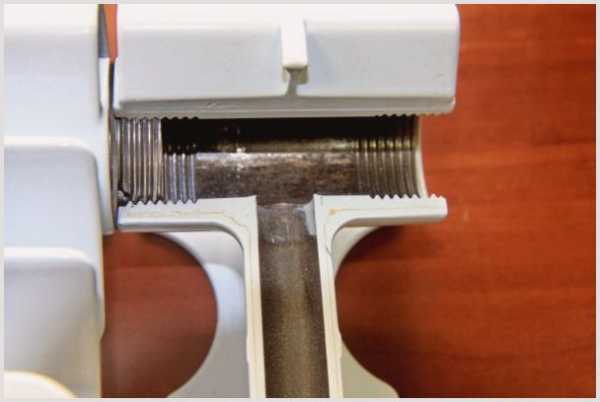

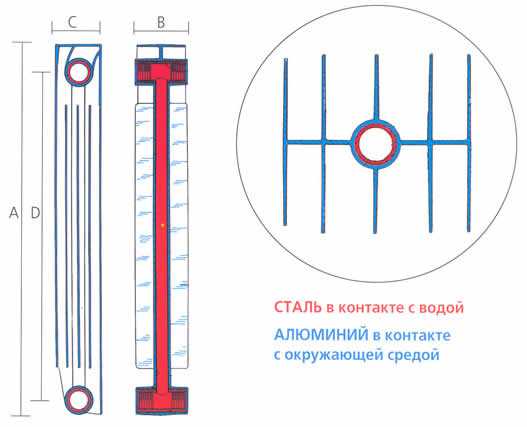

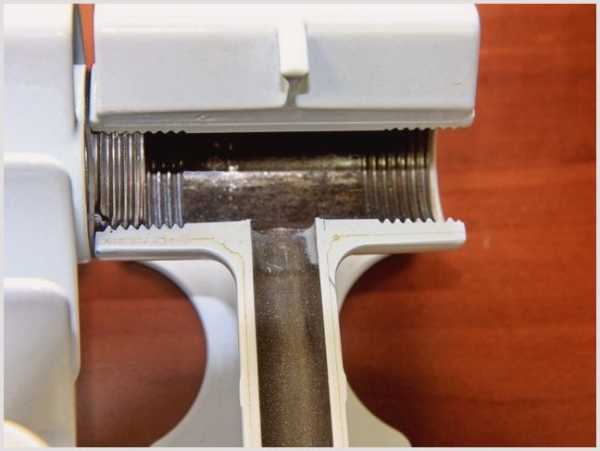

Секция прибора в разрезе.

Масса части

Радиаторы из биметалла имеют большую массу, чем подобные модели металлических отопительных батарей. Это можно объяснить применением в их конструкции стальных сердечников, плотность которых (стало быть и масса) превосходит подобный показатель для алюминия. Например, радиатор из биметалла Varmega Bimega 500/80 весит 1,75 кг, а радиатор сделанный из алюминия Almega 500/80 того же изготовителя – 1, 2 кг.

Рабочее давление радиаторов из биметалла составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы обязаны быть испытаны опрессовкой системы обогрева давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение самого большого давления, по достижению которого он может начать рушиться.

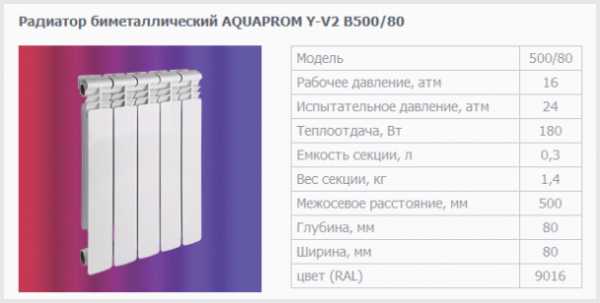

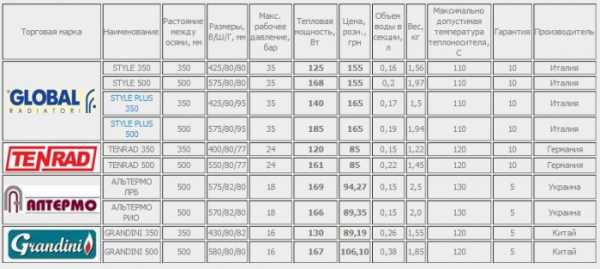

Для хорошего сравнение разных моделей в таблицах 1-3 собраны данные по ключевым свойствам изделий 11 изготовителей. Информация указана как для самого популярного типоразмера 500 мм, так же и для отопительных приборов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряде лишь части изготовителей.

Таблица 1 – Сравнивание параметров моделей с межосевым расстоянием 500 мм.

nehomesdeaf.org

технические характеристики, теплоотдача, мощность, размеры и констукция

Как известно, в России и близлежащих странах холодный период времени длится около полугода. И все это время помещения нужно отапливать. Многие десятилетия практиковалось использование чугунных отопительных установок. В настоящее время на фоне разнообразия рынка радиаторов и других обогревательных приборов, безусловно, чугунные образцы кажутся громоздкими, тяжеленными. К тому же, их монтаж является достаточно трудоемким, полости быстро засоряются и механический сор откладывается на стенках радиаторов. Их использование в течение длительного времени было продиктовано их прочностью и надежностью, очень важными качествами для любых приборов. Они соответствовали требованиям сохранения нужной температуры до 18-20°С как в домах и квартирах, так и рабочих помещениях. В настоящее время появились достойные заменители — биметаллические радиаторы отопления, технические характеристики которых мы и рассмотрим ниже.

Биметаллический радиатор отопления

Технические характеристики биметаллических обогревательных приборов

Современные обогревательные приборы отличаются легковесностью, высоким качеством и отличной проводимостью тепловой энергии, достаточно просто производится их монтаж. Поверхность обогревателей является металлической, она легко вбирает в себя тепло и отдает в пространство помещения, быстро его обогревая. Температура поверхности всегда выше, чем температура воздуха.

Технические характеристики биметаллических батарей некоторых производителей

Современные радиаторы отопления биметаллические, характеристики которых вам понравятся, эстетичны в плане внешнего дизайна, легко вписываются в интерьер. Размеры биметаллических радиаторов отопления бывают разными, что позволяет выбрать их легко. Благодаря заградительным решеткам повышается их безопасность. Высокому качеству радиаторов должны соответствовать следующие характеристики:

Высокая прочность;
Поддержание давления свыше 25-30 атмосфер;
Выдерживание давления движущей горячей воды.

Биметаллические радиаторы соответствуют этим характеристикам, при этом они обладают приятным внешним видом.

К другим важным показателям биметаллических радиаторов относят такие:

Длительный срок функционирования;
Повсеместная теплоотдача биметаллических радиаторов отопления во все части помещения;
Устойчивость к механическим повреждениям;
Эстетичный внешний вид.

Биметаллические радиаторы годны и эффективны даже в помещения с повышенной влажностью. Они не подвержены разрушению коррозией. Этому способствует изготовление верхней поверхности радиатора из листовой стали. Благодаря небольшому размеру каналов внутри радиаторов горячая вода более оперативно поступает из центральной отопительной системы или котлов. Радиаторы отопления биметаллические, высота 300мм являются более дорогостоящими, но надежность и долговечность эксплуатации того стоят. К тому же, в первые же годы благодаря своей экономичности эти затраты сполна окупаются.

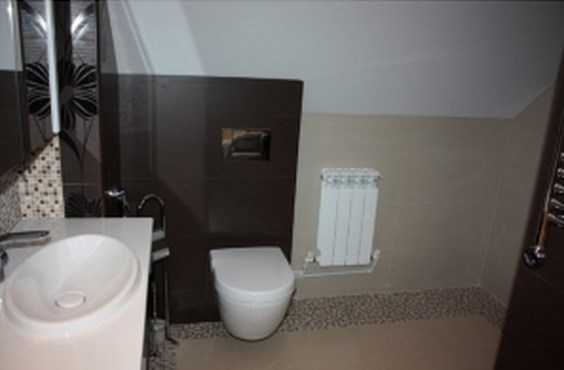

Радиатор отопления в ванной комнате

Выбор биметаллического радиатора

После принятия решения о замене чугунного радиатора на биметаллический образец или приобретении нового подобного устройства необходимо остановиться на конкретной модели. Для окончательного выбора необходимо:

Остановиться на каком-либо виде радиатора;
Исследовать рынок материалов для изготовления радиаторов;
Определить коэффициент полезного действия для анализа таких параметров, как пропускная способность и теплоотдача биметаллических радиаторов отопления, расчет которой требуется отдельно произвести;
Осуществить замер веса прибора, отчего будет достаточно легко понять, из какого материала он изготовлен. Например, биметаллические радиаторы внешне схожи с алюминиевыми, но обладают разницей в весе на 55%.

Биметаллические радиаторы могут производиться:

Рекомендуем к прочтению:

С применением цельной стали, фиксируемой на каркас радиатора по всем техническим требованиям;
С использованием стальных листов не по всей поверхности приборов, а в местах расположения трубок для нагревания.

В первом случае радиаторы отопления биметаллические, высота 800 более защищены от коррозии.При использовании листов из стали необходима более точная и скрупулезная сборка во избежание смещения пластин, и, как следствие, снижения КПД.

Есть своеобразная особенность у биметаллических радиаторов – впоследствии нагревания металла и его расширения возникают определенные шумы и звуки циркуляции горячей воды.

Так же полезно знать, что лучше выбрать — алюминиевые или биметаллические радиаторы, о их достоинствах и недостатках.

Монтаж и особенности установки

Монтаж любого устройства начинается с инструкции, в которой отражается конструкция биметаллических радиаторов отопления, все элементы, этапы сборки и общие разъяснения и рекомендации по монтажу и использованию прибора. Но любой пользователь не сможет самостоятельно произвести корректный монтаж радиатора, даже внимательно изучив все прилагаемые сопроводительные материалы.

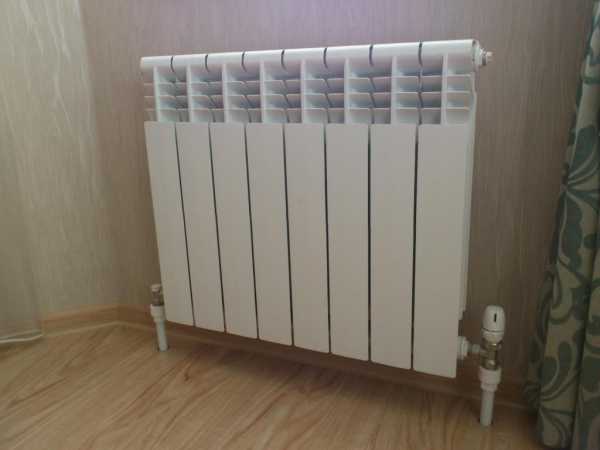

Монтаж биметаллического радиатора

Монтаж биметаллических радиаторов сможет выполнить только высококвалифицированный специалист с глубокими теоретическими знаниями и практическими навыками сантехнического ремонта и монтажа. Приглашая такого мастера, необходимо обязательно спросить о наличии лицензии на право произведения сантехнических работ.

Важным этапом в монтаже радиаторов является грамотное размещение клапана, используемого для высвобождения воздуха, скопившегося внутри радиаторов и дальнейшей нормальной работы обогревательного прибора и циркуляции тепловой энергии. Необходимы специальные фильтры, которые монтируются прямо перед клапанами.

Благодаря фильтрам происходит недопущение загрязняющих частиц в клапаны. Такие частицы, как правило, содержатся в воде. После полного монтажа системы спускается воздушная пробка в батарее и проверяется действие клапана.

Основные этапы работы:

Осуществление замеров мест расположения крепежных элементов;
Фиксация крепежных деталей с помощью дюбелей и цемента;
Выполнение установки, требующей точного соблюдения конкретных пропорций;
Монтаж и тестирование клапана.

Расчет количества секций батарей для помещений

Обычно в инструкции производителем указывается мощность биметаллических радиаторов отопления. На основе ее и производят расчет необходимого числа секций батареи. Если инструкция не содержит таких данных, можно воспользоваться нашим ресурсом для выяснения мощности радиатора данной конфигурации. Для каждого помещения подобный расчет выполняется отдельно.

Рекомендуем к прочтению:

Формула расчета основных показателей:

А = Б х 100/В, где

А– нужное число секций батареи,

Б – площадь помещения, которое необходимо отопить,

В – собственная тепловая мощность биметаллических радиаторов отопления.

Например, нужно отопить комнату площадью 12 м кв. Высота потолка – 3,5 м. Мощность 1 секции батареи. В итоге:

А = 12 х 100/200 = 6 секций

Если окончательное значение – не целое число с десятичным показателем, желательно его округлить в большую сторону. Лучше немного больше тепла, чем если его не хватит для обогрева. Размеры биметаллической батареи отопления существуют разные, поэтому вы сможете легко скомбинировать их.

otoplenie-doma.org

Размеры радиаторов отопления биметаллические

Размеры биметаллических радиаторов отопления

Среди всех разновидностей радиаторов, самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превысили свои аналоги. Все потому, что они имеют прекрасные технические характеристики, а это основное, на что обращают внимание при покупке.

Давайте детальней рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими изделиями, то благодаря статье сможете иметь о них представление и выбрать подходящий вариант для себя.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в комнате.

Оболочка из алюминия выполняет две роли: скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного легче, поэтому монтаж выполнять куда проще.

Обратите внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модель может отличаться друг от друга, в зависимости от изготовителей и характеристик.

На полках магазинов можно найти две разновидности биметаллических радиаторов:

Биметаллические – батареи, которые имеют стальной сердечник из труб, что окружен оболочкой из алюминия. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России, тоже выпускают данную продукцию. Один из представителей: Сантехпром БМ.

Полубиметаллические – их принято считать «полукровками», так как эти радиаторы имеют только стальные трубы, что усиливают вертикальные каналы. В таком случае алюминий немного будет соприкасаться с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. А к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Отопительный радиатор каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый хорош в чем-то своем. При этом важно учитывать, какой тип отопления используется – централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми перед химией и некачественным централизованным теплоносителем. Если же говорить о повышенном давлении в системе, то лучше показывает себя алюминий, однако, он требует качественного теплоносителя. Одно ясно точно: если отопительная система состоит из старых труб, которым более 40 лет, преимущественно использовать прочные биметаллические батареи.

Цельные или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном производятся изделия с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при потребности радиатор можно уменьшить или увеличить. На производстве изготовляют полностью каждую секцию, после чего соединяют их ниппелями. Количество секций парное.

Но, есть и второй вид радиаторных батарей – цельные. Их сердечник делается определенного размера, и его в будущем нельзя изменить. После чего стальные трубы обшиваются фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.

Обзор технических характеристик

Теперь детальней рассмотрим биметаллические радиаторы характеристики и свойства. Это нужно учитывать в первую очередь, прежде чем покупать тот или иной вид. Чем же особенны эти изделия и почему их называют одними из лучших? Давайте узнаем.

Отдача тепла

Пожалуй, именно для этого и покупаются радиаторы, чтобы обогревать помещение. Поэтому в первую очередь нужно обратить особое внимание на эти характеристики. Тепло, которое отдает радиатор, теплоноситель которого имеет температуру 70 градусов, измеряют в ваттах. Биметаллические батареи имеют превосходные показатели теплоотдачи, так как средний показатель находится в диапазоне 170-190 Ватт.

Сам процесс теплоотдачи довольно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи происходит конвенция.

Рабочее давление

Оно зависит от параметров и производителя. Все же, в среднем батарея может выдержать давление в 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная – около 10. А для того чтобы радиатор не лопнул при скачках давления, параметр делают с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межосевого расстояния, то вот стандартные значени

teplo-ltd.ru

Биметаллические радиаторы отопления — технические характеристики: размеры, мощность, теплоотдача

Если вы читали нашу статью о характеристиках алюминиевых радиаторов, то, наверное, помните, что при всех своих положительных качествах эти приборы обладают рядом существенных недостатков, которые не позволяют полноценно использовать их в городских квартирах. Сейчас мы поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к коммунальным сетям отопления.

Устройство биметаллических радиаторов

Биметаллический радиатор внешне выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и покрашен такой же краской. Отличить его можно только по весу – тут уже сказывается внутреннее строение прибора, внутри которого находятся стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им секции батареи не подвергаются разрушительному действию различных примесей, которые переносятся вместе с теплоносителем в коммунальной сети. Кроме того, сталь гораздо более устойчива к действию кислот и щелочей, которыми также богаты городские системы отопления и не вступает во взаимодействие с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия компании Rifar

Применение стального сердечника для прохождения теплоносителя обеспечивает и другие полезные характеристики биметаллических радиаторов:

Прочность. Предельное давление, которое может выдержать корпус биметаллического радиатора, – 30-40 атмосфер. Такому прибору не страшны никакие гидроудары;
Экономичность. Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания расхода энергоресурсов на обогрев и тепловой инертности радиатора;
Долговечность. Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать длительный срок службы на свои изделия – в среднем до 20 лет.

Если добавить сюда плюсы, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, можно определенно сказать, что биметаллические радиаторы являются лучшим выбором для отопления городской квартиры на сегодняшний день.

Размеры

Для выбора биметаллического радиатора большое значение имеют его габаритные размеры. Обычно приборы отопления устанавливаются под окном, для того чтобы создать тепловую завесу холодному воздуху, проходящему через остекление. Радиатор должен поместиться в имеющуюся нишу и обеспечить необходимые характеристики по теплоотдаче.

Размеры радиаторов отопления по высоте имеют стандартные значения. Выпускаются приборы с межосевым расстоянием 200, 350 и 500 мм. Обычно эти цифры содержатся в наименовании модели.

Размеры секции радиатора

Однако следует иметь в виду, что межосевое расстояние – это не полная высота корпуса, а только лишь длина отрезка между центрами входного и выходного коллекторов. Реальную высоту устройства можно получить, прибавив к межосевому расстоянию 80 мм.

Так, например, радиатор с маркировкой 350 займет примерно 430 мм, а 500-я модель – примерно 580 мм.

Необходимо иметь в виду, что технические нормы предусматривают расстояние не менее 100 мм от корпуса прибора до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетным путем. Об этом мы поговорим в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов проводится одинаково.

Технические требования к отоплению домов в средней полосе России определяют мощность, необходимую для обогрева 1 м²площади, равной примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности одной секции. Иногда этот параметр называется немного по-другому – теплоотдача секции. Зная мощность, количество секций можно вычислить по формуле:

N=S*100/Q,

где N – искомое количество, S – площадь помещения, Q – мощность одной секции.

Стандартная ширина секции большинства моделей биметаллических радиаторов равна 80 мм, теплоотдача обычной 500-миллиметровой секции – около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м², то для ее отопления понадобится 12 секций, а ширина такого радиатора составит около 1 м.

Конструктивные особенности

Как мы уже говорили, отличие биметаллического радиатора от алюминиевого состоит в том, что по его внутренней поверхности проложены стальные вкладки, защищающие материал корпуса от коррозии.

Стальные вкладки могут устанавливаться в разных частях радиатора:

Различные типоразмеры радиаторов из биметалла
В простых моделях стальная сердцевина присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, их характеристики хотя и превосходят алюминиевые аналоги, но степень защиты корпуса и прочность у них все же недостаточна;
Более дорогие радиаторы представляют собой цельный стальной каркас, который под давлением заливается алюминием. Это настоящий биметалл, и именно такие батареи рекомендуется устанавливать в городских квартирах.

Емкость секции и присоединительные размеры

Благодаря наличию стальных вставок внутри биметаллического радиатора, емкость секции у него еще меньше, чем у алюминиевого. С одной стороны, это хорошо, и мы уже отмечали, чем лучше небольшие размеры секции – это снижение необходимого количества теплоносителя и тепловой инертности, а в результате – комфорт в управлении и экономия энергии. Но не надо забывать, что слишком узкие каналы могут засоряться мусором и шламом, которые неизбежно присутствуют в современных отопительных сетях.

Ширина канала зависит от толщины стенок стальной вкладки. Чем толще стенки, тем лучше характеристики прочности и долговечности радиатора, но тем уже каналы для теплоносителя.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопроводной трубы. При этом емкость секции зависит от межосевого расстояния:

Для батареи с расстоянием 200 мм – 0,1-0,16 л;
Для 350-мм батарей – 0,15-0,2 л;
Для 500-мм – 0,2-0,3 л.

Как мы видим, объем теплоносителя у таких радиаторов действительно небольшой. Например, популярный 10-секционный нагреватель RIFAR высотой 350 мм вмещает всего 1,6 л. При этом он способен обогреть площадь до 14 м², а его ширина – 80 см. Правда, весить он будет 14 кг. Это как раз и говорит о том, что радиатор биметаллический – обычно они тяжелее алюминиевых в 1,5-2 раза.

Большинство биметаллических радиаторов продается по одной секции. Это удобно, т. к. можно купить ровно столько секций, сколько нужно, чтобы обеспечить требуемую мощность. Каждая секция имеет два входных и два выходных отверстия внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки два из них имеют правую резьбу, а два – левую.

Характеристики биметаллических радиаторов отопления: объем, габариты, видео-инструкция, фото

Биметаллические изделия появились относительно недавно, но завоевали широкую популярность среди покупателей и приобрели репутацию одного из наиболее прочных и долговечных вариантов.

В данном обзоре мы расскажем обо всех основных особенностях рассматриваемого типа радиаторов и затронем как преимущества, так и недостатки, чтобы вы смогли разобраться в теме досконально и при принятии решения руководствовались объективными фактами, а не субъективными мнениями и сомнительными советами.

На фото: данный вариант встречается в квартирах и домах все чаще и чаще

Плюсы и минусы изделий

Все преимущества и недостатки биметаллических радиаторов обусловлены особенностями их конструкции и технологического процесса производства. Самыми главными достоинствами специалисты считают следующие факторы:

Надежность	Конструкция способна выдерживать давление в 30-40 Бар, поэтому ей практически не страшны гидроудары и высокое давление. Именно по этой причине можно использовать данную группу продукции в городских квартирах, где перепады давления могут быть значительными, что приводит к выходу из строя других вариантов
Долговечность	У качественных конструкций срок службы составляет 40 и более лет, у менее надежных вариантов показатель скромнее – около 20 лет, но это также довольно внушительный показатель. Важно соблюдать элементарные правила обслуживания и промывать систему не раже одного раза в три года
Экономичность	Ввиду того, что объем биметаллического радиатора невелик, на нагревание теплоносителя уходит гораздо меньше энергии. При этом эффективность работы очень высока и не уступает, а чаще всего превышает показатели других аналогов
Простота монтажа	При желании вы можете провести работы по установке своими руками, все весьма просто. Вам не понадобится специальный инструмент и навыки профессионального сантехника, инструкция по монтажу, идущая в комплекте с радиатором, позволит без проблем разобраться в особенностях процесса

Важно!
Конечно, нельзя не упомянуть и привлекательный внешний вид изделий, такие радиаторы смотрятся современно и стильно и органично вписываются практически в любую обстановку, прочное износостойкое покрытие обеспечивает защиту поверхности.

Радиаторы смотрятся отлично и в классическом и в современном интерьере

Что касается недостатков, то они также имеются:

Минус, который является самым значимым это высокая цена, именно этот фактор является причиной того, что биметалл не занял лидирующие позиции на рынке. С другой стороны, качественные изделия всегда стоили недешево, ведь на их производство затрачивается гораздо больше ресурсов и времени.
Стальной сердечник обеспечивает прочность, но слабо устойчив к коррозии, которая может образовываться, когда внутри нет жидкости (летняя профилактика в электросетях или завоздушивание отдельных элементов), также в таких конструкциях не рекомендуется использовать антифриз.
Небольшое сечение вертикальных каналов может послужить причиной их засорения, если качество теплоносителя низкое, что не редкость в централизованных системах, это значительно снизит эффективность работы конструкции.

Совет!
Для того чтобы исключить коррозионные процессы при любых условиях на максимально длительный срок, мы рекомендуем выбирать варианты, в которых внутренние элементы сделаны из нержавеющей стали, этот материал способен выдержать даже химические воздействия без ущерба надежности.

Такой каркас выдержит десятки лет

Все важные особенности биметаллических радиаторов

Для начала разберем конструкцию изделий, затем рассмотрим основные рабочие показатели. Вся нижеприведенная информация актуальна только для качественных изделий, дешевые азиатские варианты вряд ли будут соответствовать данным критериям.

Конструкция

Любое изделие данного типа состоит из следующих элементов:

Наружная часть изготовлена из высокопрочного алюминиевого сплава и представляет собой систему ребер, которые передают тепло в помещение, а также отвечают за конвекционный процесс. Конфигурация ребер разработана специалистами-теплотехниками и призвана обеспечивать максимальную эффективность работы каждого элемента.
Внутренние каналы состоят из металлических труб, которые придают системе прочность и жесткость, а также исключают контакт алюминия с теплоносителем, что исключает его коррозию. Такой вариант реализован в биметаллических радиаторах.

Так выглядит схема отдельно взятой секции

На рынке встречаются и более бюджетные решения – полубиметаллические радиаторы, их основной особенностью является то, что они имеют усиление металлической трубкой только в вертикальных полостях, а горизонтальные каналы не закрыты ничем. Такой вариант не очень хорошо подходит для квартир, так как некачественный теплоноситель очень быстро начнет разрушать алюминий.

Характеристики

Теперь рассмотрим технические характеристики и размеры биметаллических радиаторов отопления:

Теплоотдача одной секции может варьироваться в зависимости от ее размера, но для средних вариантов этот показатель составляет 160-200 Ватт, что является свидетельством высокой эффективности изделий.
Конструкция способна выдержать достаточно высокое давление, поэтому ее можно использовать практически в любых системах без опасений. Ведь даже указанные производителем показатели даются с запасом, фактически радиатор еще надежнее. Если же вам нужен особо прочный вариант, то выбирайте цельные изделия, они способны переносить давление и в 100 Бар.

В цельных конструкциях нет соединений между секциями, поэтому они намного прочнее

Межосевое расстояние указывает на расположение горизонтальных полостей, стандартные значения составляют 200, 300, 350, 500 и 800 мм, но если вам нужен вариант побольше, то можно найти вертикальные конструкции с расстоянием до 180 мм. Чтобы узнать фактическую высоту, к каждому из этих показателей необходимо прибавить 70-80 мм (в зависимости от изготовителя).

Вертикальные варианты могут стать отличным решением

Емкость секций напрямую зависит от высоты, но для стандартных вариантов значения таковы: межосевое расстояние 200 мм – 100-160 гр, 350 мм – 150-200 гр, 500 мм – 200-300 гр. Как видите, жидкости вмещается очень мало, поэтому нагрев происходит быстро, и на это расходуется намного меньше энергии. К примеру, в радиатор 500 мм из 10 секций вмещается от 2 до 3 литров воды, столько же входит в две секции батареи из чугуна.

Емкость – это количество жидкости, вмещаемое в трубки одной секции

Теперь разберемся с шириной и глубиной каждого элемента, если высота может варьироваться, то эти значения всегда одинаковы: ширина равна 80 мм, а глубина 80-85. Исходя из этого вы и планируете сколько ребер будет установлено в том или ином пространстве и насколько они будут выступать (помните, что от стены до радиатора должно быть не менее 300 мм, а лучше 50 мм).

В инструкции все необходимые параметры должны быть указаны

Отметим то, что полубиметаллические изделия обладают улучшенной теплоотдачей (примерно на 10%), а их стоимость на 20% ниже. Этот вариант можно рассматривать для использования в частных домах, где качество теплоносителя лучше.

Определяя нужные вам габариты биметаллических радиаторов отопления, помните о том, что сверху и снизу необходимо оставлять пространство размером 100 мм, нельзя располагать конструкцию вплотную к полу иди подоконнику, так как это очень сильно ухудшит эффективность ее работы.

Вывод

Биметаллические радиаторы можно назвать одними из лучших на рынке, и если бы не высокая цена, то у этого варианта вряд ли были бы полноценные конкуренты. Важно выбрать качественный вариант и учесть все параметры, влияющие на эффективность работы, видео в этой статье поможет вам разобраться в теме еще лучше.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
gidroguru.com
Технические и эксплуатационные характеристики биметаллических радиаторов отопления
Появление на рынке биметаллических радиаторов перевернуло отношение к организации отопления в целом. Уникальные по своей конструкции, они дают возможность снизить расход потребляемого топлива, но при этом не снижать температурный режим внутри помещений. А причина в том, что такие приборы обладают высокой степенью теплоотдачи. Радиаторы отопления биметаллические (технические характеристики будут рассмотрены ниже) – это симбиоз двух металлов: стали и алюминия. Для чего необходимо такое соединение?
Всем известно, что алюминий обладает более высокой теплоотдачей, чем сталь. Но при этом это достаточно мягкий материал, который под действием воды, гидравлических ударов может изменить свое первоначальное состояние. То есть он не сильно надежен. Поэтому производители поступили следующим образом: они установили стальные трубы внутри радиаторов, по которым движется теплоноситель. Получается так, что контактировать горячая вода будет именно со сталью, которая в разы прочнее и надежнее алюминия. Это дает возможность в несколько раз увеличить срок эксплуатации изделия.
Сам же алюминий выполняет роль декоративного элемента, который и передает тепло от стальных труб воздуху внутри комнат. При этом он не соприкасается с теплоносителем и не подвергается его негативному воздействию. Получается так, что прочная сталь – это каркас и основа радиатора, мягкий алюминий – это внешняя оболочка прибора.
Технические характеристики
Выбор любого отопительного прибора, и биметаллического радиатора в частности, производится по такому показателю, как теплоотдача. Что это такое? Это количество тепла, которое батарея передает в помещение за определенный промежуток времени. Кстати сказать, теплоотдачу называют по-разному: мощность радиатора, тепловой поток и прочее. Все это одно и то же. Измеряется этот показатель в Ваттах (Вт). Некоторые производители указывают в паспорте другую единицу измерения – калории в час (кал/ч). Чтобы перевести одно в другое, можно использовать вот такое соотношение – 1 Вт = 859,8 кал/ч.
Мощность биметаллических радиаторов отопления зависит от множества факторов. Здесь и количество секций, и размеры прибора, и способ подключения. Давайте рассмотрим, как отличается мощность от размеров. Для этого сделаем таблицу теплоотдачи биметаллических радиаторов отопления в зависимости от их габаритов и производителей.
Производитель Высота Ширина Глубина Теплоотдача
Рифар 350/01 415 80 90 136
Рифар 500/01 415 80 80 200
Global Style Plus 500/01 575 80 95 185
Global Style Plus 350/01 425 80 95 140

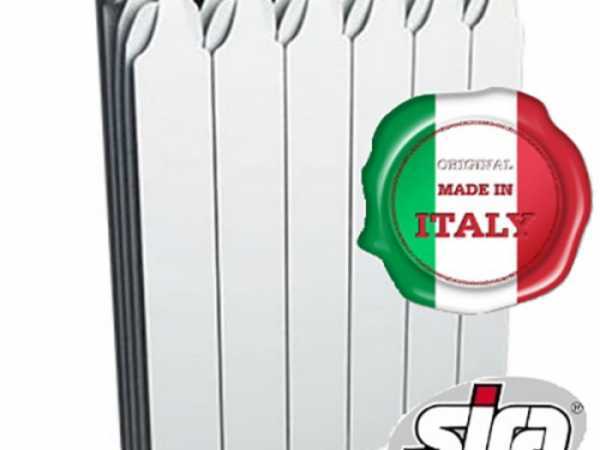

Sira RS 500/1 572 80 95 201
Sira RS 300/1 372 80 95 145
Из таблицы видно, что какой-то определенной закономерной зависимости нет, потому что многое будет зависеть и от межосевого расстояния, от толщины используемых компонентов. Поэтому каждый производитель на каждую модель устанавливает свою мощность, которая определяется лабораторным путем. Этот показатель обязательно записывается в паспорт изделия. Но учтите, что теплоотдача никоим образом не влияет на стоимость радиатора. Здесь нет никакой зависимости.
Устройство биметаллической батареи
Но это так называемая паспортная теплоотдача, и она может изменяться в зависимости от того, как подключен радиатор к отопительной системе. Существует три основных вида подключения.
Боковое. Специалисты считают, что это оптимальный вариант, если дело касается небольших помещений. Именно его производители берут за номинальную мощность.
Диагональное. Этот вид чаще всего используется, если количество используемых секций в радиаторе составляет более 12 штук. Самый эффективный вариант, при котором теплопотери практически сводятся к нулю.
Нижнее. Этот тип подключения обычно используют в тех случаях, когда хотят скрыть трубную разводку в полу. Теплопотери составляют до 10%.
Есть еще один вид – однотрубное подключение. Используется редко, в основном в системе «Ленинградка». В этом случае потери мощности могут составить до 40%.
Как увеличить теплоотдачу
Проводить постоянную влажную уборку. Небольшой слой пыли может снизить показатель мощности до 5%.
Горизонтальная установка прибора – важная составляющая, влияющая на потери тепла.
Постарайтесь не закрывать биметаллические батареи отопления декоративными экранами.
Можно на стене за радиатором установить отражающий экран. Это может быть обычная алюминиевая фольга.
Другие технические характеристики
Итак, с теплоотдачей разобрались, идем далее.
Рабочее давление биметаллического отопительного прибора. Разброс показателей достаточно большой от 10 до 35 атм. Опять-таки напоминаем, что многое будет зависеть от модели и от марки производителя. Обычно в автономных системах устанавливают биметаллические радиаторы, которые выдерживают давление 10 атм. В городских квартирах, которые обслуживаются централизованными отопительными сетями, устанавливают батареи с давлением до 16 атм. Обычно производители устанавливают запас прочности на случай непредвиденных ситуаций, к примеру, сильный гидравлический удар.
Температура теплоносителя. Немаловажный показатель. Для биметаллических радиаторов отопления данный параметр равен +90С. Это максимум.
Теперь о размерах биметаллических радиаторов отопления. В таблице, которая стоит выше, вы могли убедиться, что существует три основных размера, и все они разные в зависимости от модели прибора. Но есть и еще один показатель – это межосевое расстояние. Данный показатель определяет расстояние между осями нижнего и верхнего коллекторов. Существует пять стандартных размера: 200, 300, 350, 500 и 800 мм.
Внимание! В независимости от того, какие параметры отопительного биметаллического прибора вы выбрали, необходимо соблюдать установочные размеры. От стены он должен отстоять 3-5 мм, от пола 10 мм, от подоконника 10 мм. Таким образом, решаются две важные задачи: оптимизация теплоотдачи и соблюдение требований и правил пожарной безопасности.
Размерный ряд
Итоги
Итак, подведем итоги по теме. Биметаллические радиаторы обладают множеством достоинств.
Высокий коэффициент теплоотдачи.
Презентабельный внешний вид.
Высочайшая прочность и надежность. Эти приборы прекрасно справляются практически со всеми нагрузками.
Повышенная устойчивость к процессам коррозии металлов.
Есть, конечно, и недостатки, но они не столь существенны. Хотя на один надо обратить внимание – цена. Если сравнивать с другими видами батарей отопления, то биметаллические по стоимости выше. Но этот недостаток компенсируется их достоинствами. Кстати, гарантированный срок эксплуатации – 30 лет.
В настоящее время производители стали предлагать биметаллические радиаторы, где вместо стальных труб устанавливаются медные. В данном случае технические характеристики повышаются, но и стоимость приборов тоже сильно возрастает.
otepleivode.ru
характеристики, теплоотдача, виды, особенности установки
Вопросы отопления актуальны в нашей стране ввиду того, что на большей ее территории бывает холодно. Именно по этой причине обогрев жилого помещения занимает периодически мысли россиян. Это значит, что нам стоит рассмотреть данную тему и подробнее рассказать про радиаторы отопления биметаллические. Технические характеристики у них отличные, поэтому они востребованы среди покупателей. Рассмотрим их и сравним с конкурентами.
Общая информация
Биметаллические радиаторы отопления характеристиками очень выделяются и поэтому в настоящее время являются одними из лидеров в своей группе товаров. В плане массовости, они проигрывают лишь старым классическим чугунным радиаторам. Можно предположить, что происходит это потому, что чугунный вариант крайне распространен был в свое время. До сих пор такие батареи неохотно меняют, хотя срок уже пришел. Это связано с особенностями мышления людей и их сложным материальным положением, но мы не будем уходить от темы и рассуждать об этом.

Устройство радиатора
Биметаллические батареи состоят из двух металлов. Внутренняя часть изготавливается из высококачественной стали, а внешняя часть (теплообменник) из алюминия. Вертикальные каналы из стали представляют собой трубы. Они соединяются с помощью сварки в своих нижней и верхней частях с горизонтальными трубами большего диаметра, которые после сборки батареи образовывают коллекторы. В этой трубной конструкции из стали циркулирует теплоноситель.
Секции батареи могут иметь быть оснащены резьбой (муфта) для соединения между собой, а могут быть посаженными на заводскую сварку (встречается редко). Отсюда происходит деление на два типа:
секционный разборный радиатор;
неразъемный цельный вариант.
Нужно сказать, что неразъемность довольно относительна, ведь вы всегда можете добавить к неразборной батарее несколько отдельных секций или просто соединить между собой несколько блоков, которые считаются неразборными.

Особенности
Отличные характеристики биметаллических радиаторов отопления вынуждают людей выбирать именно их. Они покупаются и для частных домов, и для городских квартир. Особенность биметаллической батареи заключается в том, что она, если сравнивать с алюминиевыми и стальными аналогами, обладает заметной выраженной стойкостью к повышенному давлению и высоким температурам.
Но стоит сказать, что вышеупомянутое относится лишь к качественной продукции. Это значит, что стоит отдавать предпочтение фирмам-производителям, которые уже давно существуют на рынке и отлично смогли себя зарекомендовать за это время. Нужно ответственно подходить к выбору радиаторов отопления биметаллических. Техническая характеристика – это важный аспект, но и другие моменты имеют значение (производитель и прочее).
Каналы из стали отличаются невероятно высокой стойкостью к различным агрессивным составляющим теплоносителя системы. Это особенно заметно в сравнении с полностью алюминиевыми аналогами. У биметалла допускается кислотно-щелочной показатель (рН) в 5-11 единиц, а это в разы превышает аналогичный показатель для алюминиевых батарей. Это также делает более популярными у покупателей биметаллические радиаторы отопления. Характеристики таких изделий можно считать приближенными к идеальным. Это нужно всегда учитывать при выборе батарей для дома.

Биметаллические радиаторы отопления: характеристики
Нужно сказать, что у биметалла лучшие показатели, если провести сравнение с алюминиевыми радиаторами и стальными батареями. Это заключается в том, что алюминий лучший в плане отдачи тепла, а сталь — в плане нагрева. Таким образом, биметаллический вариант – это плюсы обоих металлов и исключение минусов каждого из них в отдельности. Теперь можно поговорить о конкретных производителях, чтобы немного узнать ситуацию на рынке и главных игроков на нем.

Характеристики биметаллических радиаторов отопления «Рифар»
Rifar — это наш российский производитель из Оренбургской области (город Гай). Производство современное, линия — полностью автоматизирована. Батареи представляют собой внутренний монолитный коллектор из высококачественной стали, который помещен в алюминиевый корпус.
Высокое качество продукции подтверждается соответствием европейскому качеству, а также российским главным нормативным документам (ГОСТ 31311-2005, ТУ 4935-004-41807387-10).
Очень часто можно встретить в многоэтажных жилых домах и офисных помещениях радиаторы отопления биметаллические «Рифар Монолит 500». Характеристики этих батарей таковы, что они оптимально подходят для этих целей (высокая прочность и полное соответствие всех параметров для использования в отечественных системах отопления).
Нужно сказать, что Rifar Monolit есть двух размерностей. Отличие заключается в расстояние между осями. Про вариант 500 мм только что упоминали выше, теперь самое время сказать про 350 мм. Очень часто можно встретить в загородных и частных домах радиаторы отопления биметаллические «Рифар Монолит 350». Характеристики и размеры радиатора таковы, что его можно использовать там, где батарея высотой в 500 мм не влезает. Это важная особенность, про которую нужно сказать при разговоре о радиаторах отопления.

Rifar Monolit 500:
Рабочее давление – 98 атм.
Теплоотдача одной секции – 196 Вт.
Максимальная температура теплоносителя – 135 ⁰С.
Водородный показатель – 7-8 рН.
Объем секции – 0,21 литра.
Вес секции – 2 кг.
Диаметр входного отверстия – 1 дюйм.
Цвет радиатора – белый.
Гарантия – 50 лет.
Rifar Monolit 350:
Рабочее давление – 98 атм.
Теплоотдача одной секции – 134 Вт.
Максимальная температура теплоносителя – 135 ⁰С.
Водородный показатель – 7-8 рН.
Объем секции – 0,18 литра.
Вес секции – 1,5 кг.
Диаметр входного отверстия – 1 дюйм.
Цвет радиатора – белый.
Гарантия – 50 лет.
STI
Компания Sanitaria Technica Italiana уже около 30 лет существует на рынке. Продукция бренда отвечает абсолютно всем мировым стандартам качества и требованиям покупателей. При этом нужно отметить, что цена на товары бренда весьма демократичная.
В России итальянские радиаторы STI появились только в 2013 году. Но, несмотря на это, они быстро завоевали значительную часть рынка в данной нише. Компания имеет не только собственное современное оборудование для производства, но также и собственный технологический отдел, в котором вся продукция проходит трехступенчатый строгий контроль качества.
Рассмотрим подробнее биметаллический радиатор отопления «СТИ». Отзывы, характеристики – это самый важный момент в данном случае, именно его мы тогда и затронем. Рассмотрим параметры на модели STI Grand:
Рабочее давление теплоносителя – 2,4 МПа.
Максимальная температура теплоносителя – 110 ⁰С.
Теплоотдача одной секции – 195 Вт.
Емкость 1 секции – 0,2 литра.
Вес одной секции – 1,8 кг.
Обратим внимание на главный параметр радиаторов отопления биметаллических –характеристика теплоотдачи. Стоит заострить внимание, что у итальянского варианта теплоотдача одной секции составляет 195 Вт, а у нашего отечественного выше рассмотренного варианта аналогичный параметр составляет 196 Вт. Значит ли это, что это одинаковые показатели? Чтобы найти ответ на этот вопрос, нужно обратиться к отзывам.
Отзывы говорят о том, что лучше греют помещения радиаторы STI. Разница не так ощутима на малых площадях, но если мы говорим про большие дома, то тут уже эта мелочь становится чем-то весомым.

WARMA
WARMA – это крупная российско-китайская компания. Производство расположено в Китае, но в автоматизированных линиях используется только высококлассное европейское оборудование, а контроль качества осуществляется российскими специалистами.
Продукция соответствуют ГОСТу 31311-2005 и другим стандартам в сфере центральной отопительной системы. Биметаллические батареи WARMA подходят для установки и в частные дома, и в квартиры с централизованными теплоцентралями.
Рассмотрим модель WB350, чтобы сравнить с выше рассмотренным биметаллическим радиатором отопления 350 мм. Технические характеристики WB350:
Рабочее давление – 25 атм.
Теплоотдача одной секции – 130 Вт.
Максимальная температура теплоносителя – 110 ⁰С.
Водородный показатель – 6-10,5 рН.
Объем секции – 0,17 литра.
Вес секции – 1,45 кг.
Диаметр входного отверстия – 1 дюйм.
Цвет радиатора – белый.
Гарантия – 10 лет.
Если анализировать WB350 и Rifar Monolit 350, то можно заметить схожие параметры этих биметаллических радиаторов отопления. Размеры, технические характеристики практически одинаковы, но есть и нюансы, на которые стоит обратить внимание.
Рабочее давление у «Рифара» заметно выше, а это значит, что и давление проверки на качество также было выше. Вес секции у «Рифара» тоже больше, чем у российско-китайского конкурента. Из всего этого можно сделать вывод, что продукция компании WARMA хоть сколько-то, но уступает в плане качества аналогичным изделиям от российского производителя «Рифар».
TENRAD
Немецкая компания, основанная в 2005 году. Головной офис расположен в городе Дрездене. Производство находится в Китае. Здесь завод оснащен современным оборудованием и собственной химико-технологической лабораторией. Также отметим наличие самого современных комплексов для литья металла Farm New Brass. Все оборудование автоматизированных линий изготовлено немецкими и швейцарскими компаниями. Производство радиаторов идет строго под контролем бдительных немецких специалистов.
Рассмотрим параметры батареи на примере модели TENRAD ВМ 500:
Рабочее давление – 24 атм.
Теплоотдача одной секции – 161 Вт.
Максимальная температура теплоносителя – 120 ⁰С.
Водородный показатель – 5-11 рН.
Объем секции – 0,22 литра.
Вес секции – 1,45 кг.
Диаметр входного отверстия – 1 дюйм.
Цвет радиатора – белый.
Гарантия – 50 лет.
Люди хорошо отзываются о продукции компании. Качество изделий не вызывает сомнений. Если вас устраивает цена на радиаторы от компании «Тендар», то можно смело их брать, вы не разочаруетесь в выборе!
Radena
Это итальянская фирма с офисом, проектным бюро и испытательными лабораториями в самой Италии, но вот производство компании расположено в Китае, а контроль на производстве осуществляют итальянские специалисты. В России производитель на рынке существует с 2010 года. Нужно отметить, что отзывы о продукции лестные, радиаторы «Радена» хорошо подходят к работе в наших сетях. Цена на продукцию не слишком низкая, но это не пугает покупателей. Рассмотрим параметры одной нестандартной модели (высота радиатора 150 мм):
Рабочее давление – 25 атм.
Теплоотдача одной секции – 120 Вт.
Максимальная температура теплоносителя – 110 ⁰С.
Водородный показатель – 6-10,5 рН.
Объем секции – 0,13 литра.
Вес секции – 1,19 кг.
Диаметр входного отверстия – 1 дюйм.
Цвет радиатора – белый.
Гарантия – 15 лет.
Fondital
Компания создана в 1970 году в городе Вестоне (Италия). Все эти годы фирма работала в сфере проектирования и производства отопительных систем. Сегодня маленькое предприятие выросло в мощное предприятие с несколькими крупными производственными мощностями.
Биметаллическая модель Fondital Alustal оптимизирована для установки в центральную систему отопления общих многоэтажных домов. Отзывы о компании исключительно позитивные. Рассмотрим параметры Fondital Alustal:
Рабочее давление – 40 атм.
Теплоотдача одной секции – 190 Вт.
Максимальная температура теплоносителя – 110 ⁰С.
Водородный показатель – 7-10 рН.
Объем секции – 0,14 литра.
Вес секции – 1,23 кг.
Диаметр входного отверстия – 1 дюйм.
Цвет радиатора – белый.
Гарантия – 20 лет.
Обращает на себя внимание отличная теплоотдача при малом объеме и весе секции. Это не самая бюджетная модель, но она стоит тех денег, которые просит за нее производитель.
Итоги
Мы рассмотрели не всех производителей, которые присутствуют на рынке, а лишь некоторых, которые особенно востребованы. Но и этого достаточно, чтобы немного для себя понять тонкости выбора и определиться. Конечно же, многие люди предпочитают более дешевые варианты, но в этой ситуации нельзя стараться сильно сэкономить, ведь в таком случае можно сильно потерять в плане качества.
fb.ru
No related posts.
