Установка напольного газового котла — нормативы, требования и порядок монтажа

Здесь вы узнаете:

Установка напольного газового котла имеет массу обязательных нормативных требований. Предварительно необходимо получить согласование и техусловия для установки. Затем оборудовать помещение, где планируется монтаж. Затем установить сам котел, подключить его к системе отопления и газовой магистрали.

Правила обустройства топочной комнаты

Согласно действующим СНиПам, газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку газовый котел относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Оптимальный вариант установки напольного газового котла – организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

Для начала нужно рассчитать мощность газового котла, затем определить место для установки котла.

Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

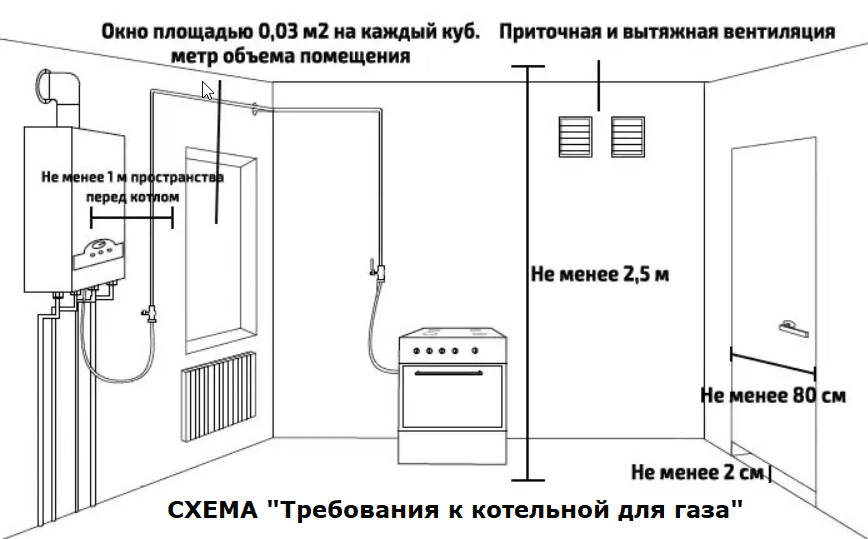

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

• минимальная ширина дверного проема должна составлять 80 см;
• минимальная высота потолка – 2,5 м;
• степень огнестойкости не меньше 0,75 часа;
• наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
• наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
• обустройство эффективной вентиляции;
• дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
• обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Установка газового котла в объединенных кухнях

В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.

Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.

Так, вполне можно в процессе оформления документов назвать помещение «кухня-столовая». Благодаря такому названию объединенное помещение не будет считаться жилым, поэтому в нем смело можно будет устанавливать газовый котел.

Другой вариант – монтаж раздвижной перегородки между комнатами или же полное переоформление всех заверяющих бумаг.

Расположение газового котла

Газовый котел в квартире обычно размещают на кухне, что обуславливается наличием всех необходимых коммуникаций, да и расстояние от газовой трубы до котла выдерживается без проблем. Как правило, для квартир используются настенные котлы, которые крепятся к стенам при помощи специальных кронштейнов, идущих в комплекте с оборудованием.

Если в доме есть лестница, ведущая на верхний этаж, у хозяев возникает желание установить котел под ней. Как правило, объема пространства под лестницей достаточно для котла, а вот с вентиляцией есть проблемы, поэтому ее приходится обустраивать отдельно, используя трубы большого диаметра.

Решать, где установить котел в частном доме, нужно в зависимости от формата оборудования и указанных в приложенной документации требований. В паспорте на котел всегда указываются необходимые расстояния от стен, потолка и противоположной стены, и на эти показатели обязательно стоит ориентироваться.

Правила установки оборудования

Чётко следуйте всем правилам и нормам СНиП «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы.  Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

• цемент и песок;
• лопату;
• емкость для приготовления раствора;
• дрель;
• молоток;
• болты и гвозди;
• деревянную окантовку;
• трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

Установка дымохода

Перед тем, как осуществить монтаж напольного газового котла, следует провести систему дымоудаления. На готовое основание ставят агрегат, после чего намечают место нахождения дымохода. Однако эти расчеты можно осуществить и без установки котла. Важно учесть, что диаметр дымовыводящей трубы должен соответствовать мощности напольного газового агрегата:

• для моделей с открытой камерой сгорания используется раздельный дымоотвод соответствующей мощности;
• для устройств мощностью менее 31 кВт подойдет труба сечением более 14 см;
• для агрегатов мощнее 39 кВт выбирают систему диаметром от 16 см;
• отопительные устройства с закрытой камерой сгорания оборудуют дымоходами коаксиального типа.

Обратите внимание! Требования к дымоотводящей системе производитель указывает в технической документации, прилагаемой к газовому котлу.

Согласно требованиям СНиП, дымоотвод не может быть сооружен рядом с окном. Минимальное расстояние от него до трубы должно составлять 600 мм, иначе продукты сгорания будут поступать прямо в форточку.

Выход дымохода над поверхностью крыши в высоту делают от 50 см и выше.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

• расширительного бака;
• нагревателя горячей воды для бытовых нужд;
• емкостного или скоростного разделителя;
• распределительной гребенки;
• не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

Подключение к системе отопления

В нижней части котла имеются трубки для присоединения горячего и холодного водоснабжения. Обратку и подачу горячей воды к радиаторам следует подключать, тщательно соблюдая все требования и правила. При обвязке используются герметики, изолирующие систему и исключающие течи воды при пуске системы.

При подключении системы отопления в трубе подачи воды используется фильтр, который поможет избежать попадания загрязнений в котёл. Обязательно позаботьтесь о запирающих вентилях. Это поможет облегчить ремонт и демонтаж оборудования.

Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с подсоединения газовой трубы с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.

Для подключения рекомендуется использовать медные трубы, диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

С представителем газовой компании, осуществившей установку оборудования, следует заключить договор на обслуживание, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонт агрегата по мере необходимости.

монтаж, устройство, как подключить котел, схема на фото и видео

Содержание:

1. Устройство напольного газового котла
2. Особенности монтажа напольного газового котла
3. Подготовка к установке напольного котла
4. Установка напольного газового котла

Об обустройстве автономной газовой отопительной системы задумываются не только владельцы частных домовладений, но и квартир, расположенных в высотных зданиях-новостройках. Только конструкция теплоснабжения, где предусмотрена установка напольного газового котла или навесного теплоагрегата, способна обеспечить комфортное проживание. При этом автономный обогрев обойдется дешевле услуг централизованного обеспечения теплом.

Прежде, чем приступить к монтажу газового котла, потребуется получить специальное разрешение, но главное – это помнить, что от того, насколько правильно выполнены работы, зависит безопасность пребывания людей в доме. Всем домовладельцам следует помнить, что самостоятельное устройство напольного газового котла является делом ответственным и сложным, а оформление соответствующего разрешения обязательной процедурой.

Браться за установку газового напольного теплоагрегата можно только при условии, что имеются финансовые возможности приобрести двухконтурный котел с бойлером и автоматической регулировкой. Также потребуется помещение, позволяющее разместить там газовый напольный котел в соответствии с техническими условиями.

Устройство напольного газового котла

Желательно доверить монтаж напольного газового котла сертифицированным специалистам технических центров, специализирующихся на оказании данного вида услуг, поскольку тогда они оформят все требуемые документы, подготовят соответствующим образом помещение и дадут гарантию на выполненные виды работ.

Если рассматривать устройство простейшего газового котла, то оно несложное: газовая горелка и теплообменник. Не составит труда подключить к прибору воду, газ, дымоход и при необходимости электропитание. Основное требование: оформить все необходимые разрешения, иначе штрафных санкций не избежать.

Хорошим выбором для собственного дома является двухконтурный нагревательный прибор с бойлером и набором автоматики. В устройстве газового котла отопления такого типа имеется автоматическая система, укомплектованная микропроцессором и двойным термостатом, благодаря чему отслеживается температура воздуха на улице и в доме, а согласно параметрам установленных настроек, когда жильцы отсутствуют, температурный режим снижается до санитарного минимума.

В таком котле расход газа где-то на 30-70% меньше, чем в приборах с ручной или полуавтоматической регулировкой. Но у подобных теплоагрегатов все же имеется серьезный недостаток – при отсутствии электроснабжения автоматика не работает и котел функционирует в режиме минимального обогрева. Чтобы не было перебоя с теплоснабжением дома, потребуется организовать аварийное энергообеспечение, что приведет к дополнительным расходам.

Особенности монтажа напольного газового котла

Газовый котел вне зависимости от того, напольная или настенная модель, устанавливать следует согласно нормам и правилам:

• монтаж напольного газового котла осуществляют в отдельном помещении, которое называется топочной или котельной, площадью не менее 4 «квадратов»;
• высота потолков – от 2,5 метра;
• объем помещения должен составлять более 8 м³ при мощности теплоагрегата до 30 кВт, 13,5 м³ при 31 — 60 кВт и 15 м³ при 61 — 200 кВт;
• обязательно наличие открывающегося окна;
• ширина двери в котельной не может быть менее 80 сантиметров;
• отделка топочной должна производиться с использованием негорючих материалов;
• недопустимо наличие в помещении фальшпола или фальшпотолка;
• обязательным является обеспечение притока воздуха, поступающего через не закрывающуюся продушину, сечение которой равняется 8 см² из расчета на 1 кВт мощности агрегата.

Если котел обустроен замкнутой камерой сгорания, тогда объем топочной не подлежит нормированию. Вне зависимости от модели котла правила и требования необходимо соблюдать.

Выхлоп теплоагрегата, когда разрабатывается схема подключения напольного газового котла или настенного, выводят в отдельный газоход (прочитайте: «Схема подключения газового котла отопления на примерах»). Запрещается использовать для таких целей вентиляционные каналы, поскольку продукты сгорания могут проникнуть в другие комнаты дома, а в квартирах многоэтажных зданий – к соседям.

К другим требованиям относится:

• соблюдение длины горизонтального участка газохода в пределах помещения котельной – не больше 3 метров. Углов поворота не может быть больше 3. У газохода должен быть вертикальный выход, поднимающийся над коньком кровли или над фронтоном плоской крыши не менее, чем на один метр. При монтаже дымохода для газового котла использовать следует только цельные материалы, устойчивые к химическим и термическим воздействиям, поскольку при остывании продукты сгорания образуют агрессивные вещества. Слоистые материалы, такие как асбоцементные трубы, можно применять, но если они будут располагаться на расстоянии более 5 метров от выхлопного патрубка;
• прежде чем выполняется установка напольного газового котла, необходимо, чтобы котельная была правильно подготовлена (детальнее: «Правила установки газового котла отопления — инструкция по установке и подключению»). Пространство перед агрегатом оставляют свободным. На пол под теплоагрегат настилают прочный несгораемый металлический лист размером 1 на 1 метр. Асбоцемент использовать нельзя, поскольку ни пожарники, ни газовики его не признают – он через время истирается, а кроме того, по санитарным нормам в жилом помещении материалы, содержащие асбест, держать запрещается;
• в котельной не может быть мест наподобие полостей, где смогут накапливаться продукты сгорания или опасная для жизни людей газовая смесь. В том случае, когда газовый прибор планируется использовать для обогрева дома, газовики в обязательном порядке проверят состояние отопительной конструкции в квартире или доме. На горизонтальных участках трубы должны располагаться под уклоном, который не превышает 5 миллиметров на погонный метр по направлению передвижения теплоносителя. В самой высокой точке системы теплоснабжения следует поставить расширительный бак и воздушный клапан. Отопительная конструкция должна выдерживать процесс опрессовки под нагрузкой, равной 1,8 бар.

Может показаться, что правила как подключить напольный газовый котел, жесткие, но газ является взрывоопасным топливом и поэтому все должно быть подсоединено в соответствии с требованиями.

Монтаж даже самой простой модели не разрешается в следующих случаях:

• если квартира располагается в многоквартирном доме, где отсутствует магистральный газоход;
• когда в кухне обустроен фальшпотолок, который жильцы не хотят убирать, или капитальная антресоль. Если днище антресоли сделано из картона или дерева, демонтировать ее просто.

В том случае, когда квартира не приватизирована, в ней можно монтировать лишь водогрейный котел, поскольку для газового прибора требуется отдельная котельная, а это означает проведение перепланировки, что вправе делать только владельцы жилья.

В собственном доме поставить разрешается любой котел, ведь топочное помещение может располагаться и вне строения. Желательно, чтобы котельная находилась снаружи здания, тогда у сотрудников надзорных инстанций будет меньше причин сделать замечание и проводить проверки. В отдельной пристройке допускается установка напольного газового котла высокой мощности, что позволяет отапливать не только жилые комнаты, но и хозяйственные помещения.


Для домовладения небольшого по площади оптимальным решением является монтаж настенного котла, поскольку для него не требуется кирпичный или бетонный поддон с 50-сантиметровыми бортами, как для напольного теплоагрегата.  Читайте также: «Установка газового котла в частном доме – требования, правила монтажа и использования».

Подготовка к установке напольного котла

До того, как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

• цемент и песок;
• лопату;
• емкость для приготовления раствора;
• дрель;
• молоток;
• болты и гвозди;
• деревянную окантовку;
• трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

В квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

Установка напольного газового котла

Когда основание подготовлено, на него помещают прибор так, чтобы расстояние между стеной и задней частью котла позволяло обслуживать и осматривать оборудование. Потом размечают место дымохода. Согласно правилам и требованиям, трубу дымоотвода размещают в стороне на расстоянии от 60 сантиметров и более от оконного проема. Объясняются такие требования необходимостью предотвратить попадание назад в помещение отработанных газов.

Нередко во многих квартирах, расположенных в многоэтажных домах старой застройки, а также на небольших по площади кухнях, газовое оборудование устанавливают непосредственно под окном. Если службы надзора разрешили такой вариант монтажа, дымоход нужно устанавливать подальше от форточки или открывающегося окна.

На месте, где отмечено расположение теплоагрегата, делают отверстие с таким диаметром, чтобы в него свободно прошла труба дымохода (прочитайте также: «Правильное устройство дымохода для газового котла своими руками»). Газовый котел помещают на место и монтируют его вместе с дымоходом. Трубу размещают с уклоном, направленным в сторону улицы. Величину уклона узнают из инструкции производителя, прилагаемой к оборудованию. Наклон трубы необходим, чтобы отводить конденсат из трубы, который образуется в результате разницы температур. Когда установка завершена, трубу дымохода закрепляют в отверстии стены и заделывают при помощи раствора (читайте ещё: «Диаметр дымохода для газового котла — схема и расчет размеров»).

В частных домах котел следует устанавливать в специальном углублении, сделанном ниже уровня пола глубиной 30 сантиметров. На дне кармана выполняют бетонную стяжку, а его стенки штукатурят и пользуются облицовкой из несгораемого материала.

Пример установки напольного газового котла на видео:

монтаж и обвязка в частном доме, требования и правила подключения

Газовые котлы все чаще становятся выбором как владельцев частных домов, так и жильцов обычных многоэтажек. В первом случае после того, как в дом проводится газовое снабжение, появляется необходимость в газовом оборудовании. Во втором случае решение принимается с целью сэкономить и, отказавшись от центрального теплоснабжения, самостоятельно включать и выключать обогрев по желанию. В обеих ситуациях потребуется установка газового котла, которая должна проводиться исключительно профессионалами.

Помимо этого, придется привести комнаты в порядок в соответствии с требованиями безопасности, главным образом, пожарной.

Необходимая документация

Все начинается со сбора требуемых документов. Сюда входит план строения, условия эксплуатации котла, то есть его паспорт, инструкция и иные ценные данные, например, сертификаты соответствия. Пакет бумаг затем отправляется в «Горгаз», где на его основе разрабатывается проект, а также проверяется, отвечает ли сам котел существующим требованиям. «Проект отопительной системы» является ничем иным, как схемой установки объекта. Иногда проект разрабатывается в сторонней фирме, а затем готовый согласовывается с «Горгазом». В газовом хозяйстве специалисты, изучив информацию, выдадут согласие на монтаж. Без него установка считается нелегальной и небезопасной для всех обитателей дома. При отказе обязательно будут указаны причины подобного решения и время, за которое рекомендуется устранить недочеты.

Необходимо будет и заключить договор с компанией, готовой предоставлять газ.

Безусловно, еще до начала этой процедуры хозяевам предстоит ознакомиться с нормами и правилами, регламентирующими газораспределительные системы. Всю необходимую информацию легко отыскать в СНиП 42-01-2002. Также полезные материалы содержатся в устаревшем СНиП 2.04-87, отвечающем за газоснабжение. Не обойти вниманием и смежные документы, в которых находятся важные сведения об отоплении, канализации, котельных установках, водопроводе и так далее.

Чтобы получить разрешение на подключение газа, потребуется выяснить технические условия, то есть когда возможна подобная процедура. Заявление отправляется в специализированную организацию, в нем указывается, сколько приблизительно газа требуется жильцам в течение одного часа. После получения требуемого документа, которое может занять от 7 до 14 суток, пора озаботиться проработкой проекта. В последнем обычно указываются следующие сведения: возможные схемы прокладки труб, состыковывающие устройство и центральный газопровод, пересекающие их участки газопровода, а также схема газовой трубы, «попадающей» в строение, при условии частного жилища. Самостоятельно проект разработать не получится, этим должны заниматься специалисты, знающие положения ГСН.

Готовый проект предстоит согласовать, и эта процедура может длиться больше 3 месяцев. Вместе с проектом передается пакет документов, большую часть которых, как правило, получают при покупке котла. Если все в порядке, то документ заверяется подписью и печатью, и можно приступать к установке.

Размещаться котел может только на несгораемых стенах, причем промежуток до поверхности должен равняться 2 сантиметрам. Если же есть желание все же монтировать на опасный материал, например, в деревянном доме, то поверхность следует зацепить. Обычно применяется лист асбеста или минеральной ваты толщиной в 3 миллиметра, покрытый металлическим листом. Либо же можно использовать штукатурку, но только в том случае, когда ее слой составляет более 3 сантиметров (в этом случае расстояние до стены также увеличивается до 3 сантиметров).

Несгораемый лист должен превосходить по размерам сам котел. Сверху должно остаться 70 сантиметров, а по бокам – 10 сантиметров. Расстояние между котлом и боковыми стенами должно составлять от 10 до 25 сантиметров. Если объект разместится на полу, то важно позаботиться и об основании. Обычно делают подставку из негорючего материала, кирпичей или керамической плитки на асбестовой и металлической пластинах. Такая подставка должна выступать из-под устройства на 10 сантиметров со всех сторон и обеспечивать нормы огнестойкости в течение 45 минут.

Каким должно быть помещение?

Много рекомендаций и нормативов предъявляется к площади, на которой разместится устройство как в частном доме, так и в обычной квартире.

Если принято решение оформить отдельную котельную, что, кстати, является наилучшим вариантом, то:

• Высота потолков должна достигать 2,5 метров.
• Объем пространства не должен быть менее 15 кубических метров.
• Требуется наличие большого окна, отвечающего за естественный свет, и продуманная вентиляция. Количества освещения должно хватать, чтобы освещать котельные приборы. Помимо вентиляции, потребуется еще и дымоотвод, иначе в опасности могут оказаться жильцы этого дома.

• Дверь в котельной достигает ширины 80 сантиметров.
• Стенам, которые ведут в соседние комнаты, надлежит соответствовать нормативу огнестойкости в 0,75 часа, а также обладать нулевой вероятностью распространения огня по конструкции, то есть строиться из негорючих материалов: бетона, кирпича или строительных блоков. Если устройство монтируется в деревянном доме, то стенки, потолок и пол должны быть дополнительно обезопасены.
• Потребуется разместить в комнате газовый кран, счетчик и анализатор газа.
• Важно расположить котел так, чтобы к нему легко можно было подойти и добраться до любой его части, если потребуется устранение неполадок.

Если котел с требуемой мощностью не более 60 киловатт будет расположен в кухне, например, вместо центрального отопления для обитателей многоквартирного дома, то помещение следует контролировать определенным образом:

• объем кухни не может быть менее 15 кубометров, кроме того, плюсуется 1 кубометр на каждый киловатт, создаваемый устройством;
• высота потолков должна быть 2,5 метра или более;
• производительность вышки не может быть меньше, чем объем помещения, умноженный на три;
• потребуется дополнительный воздух для горения;
• окно должно быть с форточкой, а его площадь определяется в зависимости от толщины поверхности – минимальная площадь составит 0,8 квадратных метров, а максимальная – 1,5 квадратных метров;
• в нижней части двери придется оставить отверстие для вентиляции, например, зазор или решетку.

Существует также негласная рекомендация размещать газовое устройство исключительно в пространстве с дверью, без наличия которой разрешение просто не выдадут. Любителям арок придется заменить их раздвижными либо же складными разновидностями. Если важна визуальная составляющая, то можно просто поставить застекленные дверцы. Они не будут «грузить» пространство, но все же останутся дверьми.

Если мощность газового котла будет превышать 150 киловатт, то потребуется организовывать выход на свежий воздух в целях безопасности либо же второй выход в нежилое пространство, коридор или кладовую. Сами дверцы придется устанавливать противопожарные.

Устанавливать подобное оборудование в студии крайне не рекомендуется. Категорически нельзя устанавливать котел в ванной, где отсутствует естественное освещение, в коридоре, обладающем малой площадью, и в кладовке, не соответствующей никаким требованиям. Вызывает определенные вопросы и размещение котла под лестницей, которая ведет на второй этаж. Помимо этого, запрещается монтировать газовое оборудование в общежитиях, на балконах и в комнатах с горючими материалами на стенах.

Что касается цокольного этажа и подвала, то установка допустима, но только в частном доме.

Расчёт мощности и выбор оборудования

Как место для установки устройства, так и само устройство будут выбираться, основываясь на существующих нормативах. На кухне разрешается разместить прибор отопления, чья мощность не превышает 60 киловатт, в отдельной котельной этот показатель может быть выше. Если мощность котла не превышает 150 киловатт, то он устанавливается в индивидуальном помещении на любом этаже, в том числе и цокольном. Если мощность находится в границах от 151 до 350 киловатт, то котел можно разместить в индивидуальном помещении только первого и цокольных этажей, а также в пристройке. Котлы с большой мощностью в жилых домах использовать запрещено. Вообще, этот параметр должен быть достаточным, но отнюдь не избыточным, особенно в ситуации с чугунным котлом. Если он раскалится, то возникновение капель конденсата приведет к появлению трещин. Опять же есть опасность выпадения кислотной росы.

Существует достаточное количество разновидностей данного оборудования, которые отличаются по методу монтажа, мощности, строению конструкции, способу розжига и даже способу вывода продуктов горения. Но главной классификацией является разделение котлов на одноконтурные и двухконтурные. Первые отвечают только за отопление, а для дополнительного горячего водоснабжения потребуется бойлер. Вторые могут делать и то, и другое.

По методу монтажа выделяют настенные и напольные приборы. Вторые гораздо крупнее и мощнее, поэтому чаще всего размещаются в отдельных помещениях. Настенные котлы можно увидеть и в обычных апартаментах. Они не нуждаются в полноценном дымоходе, а продукты горения выводят через стену. Устройства подразделяют также на котлы с закрытой камерой сгорания и открытой. Открытая камера отличается естественной тягой, а закрытая – принудительной.

Отдельного внимания заслуживают устройства наружной установки, или уже уличные. Они часто приобретаются для обогрева общественных помещений, например, школ, детских садов или же больниц. Их мощность варьируется от 40 до 100 киловатт. Структура такого котла следующая: внутри утепленных металлических боксов размещаются трубы, которые нагревают воду и которые заводятся внутрь помещения. Контролируется устройство при помощи специального пульта управления. Часто такой котел дополняется пожарной сигнализацией, дымовой трубой и возможностью передать радиосигнал в экстренной ситуации.

Устройства наружного размещения издают мало шума, обладают большой мощностью, но небольшими размерами, экономят площадь внутри здания, безопасны, просты в обслуживании и способны служить до 10 лет.

Подготовительные мероприятия

Первым подготовительным мероприятием станет вызов специалистов, ведь самостоятельно устанавливать оборудование такого вида запрещено. После стоит разобраться, имеет ли котел возможность крепиться к стене либо же крепления необходимо докупить. Конечно, всегда есть вероятность, что выбор будет отдан конструкции, монтирующейся на пол.

Внутри котла находится несколько трубок, которые предстоит очистить от пыли, которая всегда появляется, несмотря на заглушки, применяемые при транспортировке. Затем идет подготовка стены, граничащей с котлом. С нее убираются обои, но оставляется керамическая плитка, и при необходимости на определенной высоте монтируется негорючий материал.

Обустройство вентиляции

В помещении, где планируется разместить газовый аппарат, надо правильно продумать систему вентиляции, в том числе и наличие вытяжки. Сделать это вполне можно своими руками.

Если котел окажется на кухне, половина проблем решена, ведь такое пространство в типовой многоэтажке уже оборудовано общедомовой системой вентиляции. Если же прибор будет в котельной, то придется разбираться самостоятельно. Обычно канал вентиляции монтируется в потолке и выводится наружу. В двери также делается отверстие, в котором устанавливается решетка. На киловатт мощности котла должно приходиться 10 квадратных сантиметров воздуха снаружи и 30 квадратных сантиметров воздуха из других комнат – по этим цифрам легко просчитать требуемый размер решетки.

Уделить внимание предстоит и дымоходу. Он может быть изготовлен из гофрированной трубки, которая будет следовать на крышу строения, либо же выходить через стенку и отличаться компактным размером. Вторая разновидность называется коаксиальной и подходит для устройств относительно слабой мощности, а также навесных моделей. Дымоходы монтируются по закрепленным правилам, но главное – так, чтобы побочные продукты работы не оказывались внутри комнаты.

Диаметру дымохода надлежит быть больше, чем патрубок, который выходит из котла.

Технология монтажа

Хотя стоит еще раз напомнить, что установка газовых котлов проводится исключительно специалистами, знать технологию отнюдь не будет лишним. Схема установки предоставляется газовыми службами, она всегда является уникальной и подходящей для конкретной ситуации. Монтаж нельзя проводить в чересчур прохладную или чересчур жаркую погоду. Температура должна держаться в рамках от 5 до 35 градусов тепла.

На первом этапе на стенке рисуется отметка для кронштейна, на который подвешивается устройство. Если предстоит монтаж двухконтурного прибора, то на трубу обратки прикрепляется фильтр с запорной арматурой, обслуживающий теплообменник. По обеим сторонам фильтра и на патрубки устанавливаются краны. При подключении котла к системе общего газоснабжения предстоит рядом разместить счетчик, газовый кран, термозапорный клапан и специальное устройство, которое будет сообщать об излишней загазованности.

Если котел требует энергии, то розетка должна быть заземлена. В идеале, конечно, подключать оборудование к генератору, чтобы избежать перебоев работы. После того как патрубки соединяются с водопроводом и газопроводом, система медленно заполняется водой, причем котел отключается от электросети. В этот момент нужно отслеживать застаивание воздуха – его быть не должно. Перед запуском проверяется, качественно ли соединены трубы, и не грозит ли утечка газа. Проверка осуществляется забавным способом: взбивается пена из мыла или средства для мытья посуды и наносится на трубы. При наличии протечки начнут надуваться пузыри, а если все в порядке, то пена медленно осядет. После этого можно начинать работу.

Существует также несколько советов и рекомендации по установке разного вида котлов:

• Двухконтурные модели потребуют подключения к холодному водяному потоку под достаточным давлением.
• Котел устанавливается так, чтобы его легко было демонтировать с какой-либо целью. Чтобы упростить процесс, на каждую трубу, присоединенную к нему, предстоит установить вентиль.
• После установки котла происходит обвязка. Этот термин означает подключение трех систем: электрической, газовой и гидравлической. Подключение к баллону с пропаном или магистральной трубе всегда осуществляет специалист, остальное можно сделать самостоятельно.

• Если в отопительную систему предварительно был залит антифриз с полипропиленом, его обязательно нужно удалить. Для этого вода сливается, а система дважды промывается. В противном случае химическое вещество даже может взорваться.
• Отличной идеей станет соединение бойлера косвенного нагрева и самого котла. Будет происходить следующий цикл: горячая вода из котла будет нагревать стенки бойлера, а они, в свою очередь, воду в емкости. Еще лучшим решением станет покупка электроводонагревателя.
• Приобретение парапетного газового котла означает, что он не будет иметь дымохода, что очень подходит для помещений, в которых оборудование традиционной разновидности просто невозможно. Дымоход сделан всего из пары труб, которые находятся одна в другой. При помощи внешней воздух оказывается в камере, а за счет внутренней происходит вывод продуктов сгорания.
• Наличие комнатного термостата позволит спасти прибор от быстрой потери своих эксплуатационных характеристик. Главным образом, он обеспечивает контроль и регулирование температуры в помещении.

Безопасная эксплуатация

Существуют определенные правила использования и обслуживания отопительного прибора, которые позволяют успешно эксплуатировать устройства на протяжении нескольких лет:

• Процессы, протекающие внутри газового устройства, не только сложны, но и опасны для здоровья и жизнедеятельности индивидуума, да и для целостности оборудования. Из этого следует, что за ними должен проводиться постоянный контроль, обеспечиваемый либо человеком, либо автоматизированным устройством. От системы защиты котла требуется отключать его, если нарушен процесс, чтобы устранять причины сбоя нормального режима. Например, к элементам защиты относится терморегулятор.
• Самой опасной ситуацией называют ту, в которой все горелки внезапно затухают, а в комнате скапливается газ. Среди причин выделяют погасание запальника, падение давления ниже нормы или же исчезновение тяги. В этом случае необходимо как можно быстрее перекрыть подачу газа к горелкам собственными руками или при помощи определенного устройства.

• Котельную важно снабдить анализаторами газа, которые будут подавать сигнал в случае нарушения норм. Кроме того, стоит установить связанный с ними аварийный электронный клапан – он сможет самостоятельно прекратить подачу газа.
• Раз в год, а лучше даже два важно проводить проверку газового устройства со стороны специальных служб. Профессионал не только устранит нарушения, но и прочистит дымоход, уберет накипь и заменит нуждающиеся в этом детали.
• Рядом с котлом, да и в самом помещении запрещается хранить горючие и взрывоопасные материалы. К ним относятся как бензин с красками и лаки, так и абсолютно безопасные на первый взгляд дрова и бумага.

• Как только почувствуется запах газа, сразу же нужно перекрывать его подачу. В этот момент также важно следить, чтобы в загазованном помещении не возникли искры либо открытый огонь. Следует принимать во внимание, что искра может возникнуть даже при обычном включении электроприборов. После этого открываются все окна, организуется проветривание помещения и вызывается газовая служба. Особенно опасна такая ситуация в подвале, поэтому если котельная разместилась на цокольном этаже, бдительность должна быть вдвойне повышена.
• К работающему котлу нельзя прислонять предметы и прислоняться самому. Минимальный допустимый промежуток – 200 миллиметров.
• Периодически рекомендуется проводить контроль давления воды в системе.
• Подпитка котла производится только тогда, когда конструкция остыла, иначе есть вероятность появления температурных нарушений.

• Защитная крышка смотрового окна всегда должна быть захлопнута.
• Самостоятельно не стоит заниматься наладкой датчиков и демонтажом котла.
• Самостоятельное открытие установки под запретом. В противном случае человек, сделавший это, может обжечься, порезаться и удариться током.
• Нельзя халатно относиться к эксплуатации провода, подающего электричество. Он не должен нагреваться или подвергаться иному разрушающему воздействию.
• На газовый котел не стоит залезать – возможны деформация креплений и даже поломка котла. В особенности это относится к настенному экземпляру.

• Если необходимо почистить котел, то процедуру можно проводить только встав на устойчивую поверхность, к которым не относятся ни стремянки, ни табуретки.
• Чистка проводится только тогда, когда устройство отключено от электросети.
• Для чистки нельзя использовать растворители и агрессивные средства, лучше воспользоваться теми, которые применяются в ванной комнате для чистки эмали.
• К котлу не должно быть доступа у детей и людей с ограниченными возможностями.

• Работа на пределе чрезвычайно опасна, как и перегрузки и иные отклонения от нормы.
• Если объект установлен в комнате, где повышена влажность, то стоит быть готовым к тому, что металлические части могут быстро заржаветь и покрыться накипью.
• Вблизи установки запрещены строительные и ремонтные работы.
• Важны регулярная прочистка труб, дымохода и горелки, а также проверка герметичности.

О том, как установить газовый котел, смотрите далее.

Требования к установке настенного газового котла в частном доме

Установкой настенных газовых котлов должны заниматься специалисты. Но многие домашние мастера хотят сделать это настоятельно. Но чтобы избежать штрафов и возможности возгорания, необходимо точно знать, как провести монтаж настенного газового котла на разные поверхности.

СодержаниеПоказать

Нормы установки газовых навесных котлов

Существуют нормативные акты, где указаны строительные правила по монтажу.

При монтаже нужно обязательно следовать нормам. Источник фото: strmnt.com

Вначале придётся выполнить все условия, прописанные в этих документах:

1. Позвонить газовщикам, чтобы специалисты проверили имеющиеся условия и в случае соблюдения правил разрешили соединение агрегата к центральной магистрали дома.
2. Правильно составить проект, чтобы избежать штрафа. Исключение – теплогенератор уже был смонтирован в доме и требуется только заменить его на идентичную модель.

Как только проект будет закончен, необходимо обратиться в органы госнадзора с бумагами. После проверки они выдают разрешение на монтаж настенного котла.

Затем надо выполнить еще нескольких обязательных условий — правильно выбрать высоту и соблюсти требования пож. безопасности.

Высота

При монтаже котла на стене нужно соблюсти правила подбора оптимальной высоты, указанных в СП. Там написано, что от пола до низа купленного котла расстояние должно быть 0,9 метров (минимальный показатель), но и не больше 1,2 метров. Важно отметить, что эти параметры используют для бойлеров, но газовщики часто предъявляют эти требования так же к котлам.

Важно соблюсти установленную газовщиками минимальную высоту, что высчитывается по расстоянию от трубы дымохода. В официальных нормативах указано, что аппарат настенного типа придётся обязательно делать опуск на 2 диаметра (минимальный показатель) дымохода.

Допустимые пределы установки теплогенератора – 0,8-1,8 от уровня земли.

Нормы пожарной безопасности при установке

Обустроенная котельная. Источник фото: th460.ru

Монтируя настенный газовый котёл в квартире, необходимо соблюдать нормы ПБ.

Поэтому нужно выставлять противопожарные разрывы (указаны минимальные показатели, которых следует придерживаться):

1. Расстояние от оборудования до стены – не меньше 10 см.
2. От противоположной стены – минимум 40 см.

В правилах пожарной безопасности четко прописано, что на оборудование необходимо устанавливать термоизоляционный щит, прикрепляя его к стене. Он обязан располагаться сразу под газовым котлом. Если придется монтировать дымоход через крышу, то необходимо тоже выставлять противопожарные разрывы.

Между помещением с одноконтурным настенным котлом и жилой частью необходимо поставить защитную негорючую перегородку. Она должна обладать повышенной степенью огнеустойчивости для безопасности домочадцев.
При подключении оборудования, необходимо использовать гофрированную металлическую трубу. Категорически запрещено покупать для монтажа котла резиновые шланги.

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.
На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.
Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.
Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Крепление дымохода настенного котла

Чтобы выбрать способ крепления дымохода, необходимо изучить тип конструкции газового котла. Если используется атмосферный термогенератор, то там есть естественная тяга (без использования вентилятора).

В случае с закрытой камерой сгорания, происходит соединение с коаксиальным дымоходом, а дым будет выходить из оборудования принудительным способом.

Правила проведения работ:

• Классический дымоход. Котел опускают на 2 диаметра дымохода, как было указано в инструкции выше. Если стены не из бетона или кирпича и могут загореться, то придется обязательно продлить теплоизоляционную подложку, находящуюся за котлом примерно на 25 см. Через кровельный пирог и плиту перекрытия поставить разделку. На верхнюю часть дымохода запрещено устанавливать декоративные элементы, которые могут помешать работе системы и повысить риск возгорания. Чтобы увеличить тягу, необходимо дополнительно установить дефлектор;
• Коаксиальный. Труба будет выходить от котла через здание. Протяженность не должна превышать 3 м. В таком случае крепежи необходимо смонтировать с шагом 0,5 м. При монтаже фиксирующей арматуры, необходимо учитывать стыки, которые понадобятся для установки крепежных элементов. В том месте, где труба выходит наружу через крышу или стену, монтируют специальные проходки. Эти узлы можно изготовить самостоятельно или купить в магазине. Для самоделок проделывают отверстие, что на 2 см больше трубного диаметра. Коаксиальный дымоход монтируются точно по центру. Зазор обработать базальтовым усилителем.

При установке колонки на стену, необходимо максимально соблюдать требования газовой компании. Подключение настенного котла нужно проводить с особой аккуратностью, не игнорируя нормативы, которые устанавливаются ППБ, СП и СНиП.

Важно изучить эти документы, поскольку некоторые нюансы могут изменяться в зависимости от конкретного места проживания, поэтому нюансы следует уточнять в своем регионе. Поэтому желательно провести предварительную консультацию с газовым инспектором.

правила и требования, установка своими руками

Содержание статьи:

Котлы, работающие на газе, уже давно стали основным отопительным оборудованием в многоэтажных домах и в малых постройках. Существуют разные виды этих устройств. Монтаж газового котла сопряжен с некоторыми трудностями: необходимо соблюдение требований к помещению, системе отопления, наличие разрешения коммунальных служб. Если подключить аппарат можно самостоятельно, то вводить в эксплуатацию и обслуживать его должны специалисты.

Разновидности газовых котлов

Разновидности газовых котлов, которые можно устанавливать в частном доме

Классификация отопительных устройств проводится по нескольким параметрам. По месту установки они бывают:

• Настенными. Большинство моделей содержат в себе теплообменник, блок управления, горелку, циркуляционный насос, расширительный бак, измерители температуры жидкости и давления в системе, блок безопасности. Достоинством навесного котла является простота монтажа, небольшой вес, отсутствие необходимости в оборудовании отдельного помещения или котельной. Повесить его можно даже на кухне. Нередко такая модель устанавливается в квартире. Мощность устройств ограничена.
• Напольными. Они имеют разные габариты и вес. Предназначаются такие устройства для обогрева больших площадей, так как их мощность больше, чем у навесных вариантов. Часто напольные модели требуют обустройства отдельного помещения или котельной. Система управления котлом интуитивно понятна, хотя он и оборудован автоматикой. Нередко такие устройства зависят от электрической сети.

Парапетный газовый котел для дома, где нет дымохода

По функциональным возможностям агрегаты бывают одноконтурные и двухконтурные. Первый вариант выполняет единственную функцию – обогрев помещения. Двухконтурные обеспечивают также горячее водоснабжение. Однако одновременно эти функции не выполняются. Если нужно включить нагрев воды, отопление на это время выключается.

Функционал двухконтурных котлов можно увеличить, подключая дополнительные модули. Они часто используются в многоквартирных домах. Существуют также парапетные газовые котлы. Они предназначены для отопления и нагрева воды. Аппарат такого типа оснащается закрытой камерой сгорания, поэтому продукты сгорания не попадают в комнату, кислород не сжигается.

Парапетный котел оснащается коаксиальной дымоходной трубой, поэтому нет необходимости устанавливать громоздкие конструкции. В корпусе агрегата присутствуют конвекционные отверстия. Само устройство обогревает помещение, в котором установлено.

Выделяются агрегаты с закрытой и открытой камерой сгорания. Для работы первого типа устройства требуется воздух из окружающей среды, поэтому к вентиляции помещения предъявляются особые требования. Аппараты с закрытой камерой сгорания безопаснее, но для их работы требуется дымоход.

Правила установки газовых котлов в частном доме

Перед установкой газового котла нужно продумать его местоположение, особенности подключения к системе отопления, а также получить разрешение газовой службы. Так как указанный агрегат является источником опасности, монтировать его нужно с соблюдением требований государственного стандарта.

Расположение котла

Напольное оборудование принято располагать в котельной с вентиляцией

По нормативам площадь помещения, в котором будет установлено устройство, должна быть не меньше 4 кв.м. Высота потолков при этом составляет 2,5 м и больше. Минимальная ширина двери в помещении – 80 см.

В комнате обязательно должен быть оконный проем. На 10 кв.м. площади требуется 0,3 кв.м. окна.

Многие модели отопительных агрегатов на газе должны получать естественный приток кислорода, поэтому в комнате обеспечивается хорошая вентиляция. От котла до ближайших стен должно быть расстояние минимум в 10 см. Они должны быть защищены огнеупорным материалом.

Помещения, в который монтаж газового отопительного оборудования запрещен:

• основания не защищены огнеупорными материалами;
• коридор, ванная комната;
• помещения без окон и форточек;
• подвалы многоэтажных сооружений.

Запрещено монтировать отопительное оборудование на балконах.

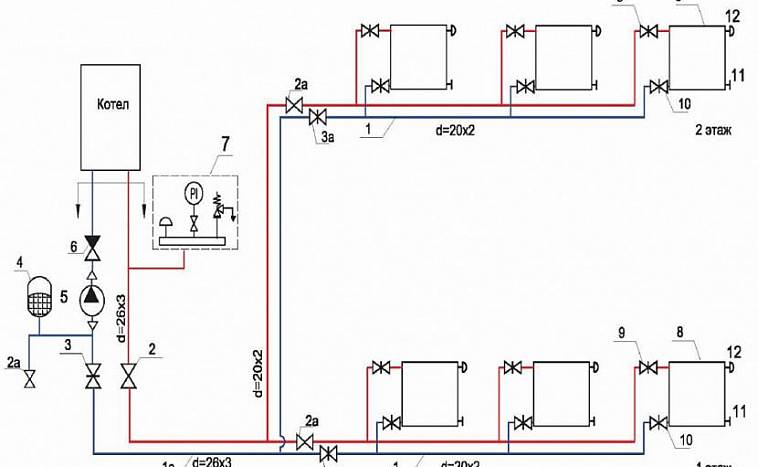

Схема установки

Вначале составляется план, где будет расположен котел и радиаторы

Для монтажа газового отопления требуется предварительная подготовка проекта, а также выбор схемы установки и обвязки котла. В системе присутствуют такие элементы: сам отопительный агрегат, трубы и радиаторы, циркуляционный насос, фильтры на входящих трубах. Обязательным является блок безопасности.

Краны DN15 устанавливаются на штуцеры для газа. Изделия большего диаметра монтируются на патрубки с теплоносителем. Фильтры на входе из водопровода устанавливаются в горизонтальном положении. Расширительный бак, если он не входит в конструкцию котла, монтируется при помощи дополнительной арматуры и крепится к обратному трубопроводу. Патрубок слива располагается в самой нижней точке системы отопления.

Требования к установке газовых агрегатов

Для атмосферного котла необходимо обустроить полноценный дымоход

В помещении, в котором будут устанавливать газовый котел, должна быть хорошая вентиляция. На каждый 1 кВт мощности устройства выделяется 8 кв.см. ширины воздуховодного отверстия. Она должна монтироваться в верхней части комнаты. Кроме того, нужно соблюдать такие требования:

1. Все трубы, по которым будет проходить топливо, изготавливаются только из металла.
2. Диаметр дымохода зависит от мощности устройства. Минимальный параметр – 10 см. Часть конструкции, которая находится над крышей здания, возвышается минимум на полметра.
3. Для предупреждения негативных последствий в случае утечки газа в помещении устанавливается анализатор и клапан для прекращения подачи топлива. Также обязательно монтируется счетчик для контроля расхода газа.
4. Если частный дом имеет всего 1 этаж, устанавливать оборудование разрешается в подвале. В многоквартирных и многоэтажных сооружениях такой монтаж строго запрещен.
5. Аппарат должен быть заземлен, система электропитания котла тщательно изолируется.

Если аппарат устанавливается на деревянное основание, под него укладывается огнеупорная пластина: металлическая, асбестовая или базальтовый картон. Расположение настенного котла тоже строго определено санитарными правилами и техническими нормами: расстояние до потолка – 45 см, до пола – 30 см, по бокам – 20 см. До противоположной перегородки минимальный отступ равняется 1 м. Если устройство монтируется в деревянном помещении, между ним и задней стеной прокладывается огнеупорный материал, толщина которого составляет 3 см.

Каналы для удаления продуктов сгорания могут располагаться внутри капитальных стен. Дымоход нужно строить из несгораемых материалов, не поддающихся коррозии. В конструкции предусматривается технический люк для очистки стенок от сажи, устранения накопившегося конденсата. Нельзя, чтобы патрубок для отвода дыма был больше самого дымохода.

Подготовка к установке

Газовое оборудование устанавливают только мастера из газового хозяйства

Перед тем как установить газовый котел в частном доме, к работе нужно подготовиться. Процедура состоит из таких этапов:

1. Подписание договора с фирмой-поставщиком топлива.
2. Создание проекта и согласование технических условий монтажа и эксплуатации системы отопления с газовой службой. Для этого в орган предоставляется технический паспорт оборудования, санитарно-гигиенический сертификат, инструкция по использованию прибора, заключение экспертизы, в котором сказано, что аппарат соответствует всем техническим нормам.
3. Подготовка места для установки аппарата.

Также необходимо собрать все необходимые материалы и инструменты.

Технология установки своими руками

Лучше доверить монтаж специалистам службы газа, но при необходимости можно сделать это самостоятельно. Важно строго соблюдать инструкцию по установке разных видов котлов.

Напольный котел

Для напольного котла обустраивается фундамент из бетона

Перед монтажом напольных газовых котлов нужно проверить их комплектацию. На поверхности аппарата не должно быть вмятин, сколов. Технические характеристики, указанные на корпусе устройства, должны совпадать с данными, прописанным в техпаспорте.

Порядок выполнения работ:

1. Устранение заглушек с котла и очищение труб от сора, попавшего туда еще на этапе производства.
2. Установка агрегата на подготовленное основание или фундамент. Его уровень можно выставить при помощи регулируемых ножек или негорючих элементов.
3. Подключение к дымоходу. Отверстия для обустройства конструкции уже должны быть подготовлены. Для подсоединения котла к дымоходу нельзя использовать гофрированные материалы. Участки перекрытия и крыши, которые будут контактировать с конструкцией, нужно изолировать огнеупорными материалами. В местах соединения трубы и колен устанавливаются хомуты.
4. Подсоединение к отопительному контуру и водопроводу. Сначала подводятся трубы отопления, на которых устанавливаются фильтры грубой очистки. На них монтируются отсекающие краны. Все соединения надежно герметизируются. Таким же способом подключается водопровод. Если жидкость очень жесткая, придется поставить оборудование, смягчающее ее. Для уплотнения соединений не стоит использовать резиновые уплотнители, так как они быстро трескаются и начинают пропускать газ.
5. Подключение к электропитанию. Розетку лучше обустроить на минимальном расстоянии от агрегата. Если модель неустойчива к перепадам напряжения, в системе нужно задействовать стабилизатор или бесперебойник.

После монтажа специалисты газовой службы проверяют систему и осуществляют пробный запуск. Теплоноситель закачивается в систему постепенно, чтобы не допустить образования воздушных пробок. Процедура проводится до тех пор, пока не будет достигнуто подходящее давление – 2 атм. Все соединения проверяются на наличие протечек воды или газа.

Настенный котел

Анкерный крючок для крепления котла на стену

Чтобы повесить настенный агрегат правильно, нужно разметить основание. Также проверяется комплектация оборудования. Кронштейны и монтажные приспособления должны идти в комплекте с котлом. Все патрубки и трубы отопительной системы промываются. Эта процедура нужна для устранения производственного сора.

Основание, на котором крепится агрегат, должно быть идеально ровным. Также оно должно выдерживать массу котла. Крепежные планки фиксируются на расстоянии 0,8-1,6 м от пола. Перед подсоединением изделия к системе отопления следует устранить заглушки, подводящие трубы оснастить фильтром, с обеих сторон от которого монтируются шаровые краны.

Во время монтажа нужно следить, выдержан ли уровень агрегата. Даже минимальный перекос не даст подключить его к трубам, а также нарушит функциональность системы. Газовые трубы подсоединяются только металлическими элементами через сгон или “американку”. Подключение должно быть жестким. Никаких резиновых прокладок или уплотнителей тут использовать не стоит – элементы должны быть паронитовыми.

Парапетный котел

Уличная часть парапетного котла

При наличии соответствующего инвентаря и материалов, установить парапетный котел можно самостоятельно. Однако для введения в эксплуатацию нужен сотрудник газовой службы. Особое внимание нужно обратить на подсоединение отопительной системы и газовых труб, а также на вывод коаксиального дымохода.

Подготавливается канал для выведения воздухопровода и дымохода за пределы помещения. Он должен по размерам соответствовать трубе. За основу берется диаметр внешнего кольца. Лучше расположить дымоход возле окна. Такая локализация позволит чистить приспособление и проверять его состояние.

Первым монтируется патрубок воздухопровода. Чтобы деталь не сместилась, ее нужно зафиксировать в канале. После этого к котлу подсоединяется водопровод. Устанавливаются шпильки, при помощи которых устройство будет держаться в заданном положении. Для закрепления используются гайки.

Устанавливается труба дымохода. Она плотно соединяется с патрубком. Деталь устанавливается с небольшим уклоном, чтобы мог стекать конденсат. Все зазоры должны быть отрегулированы таким образом, чтоб пламя в горелке было ровным. В последнюю очередь подключается отопительная система с радиаторами, устанавливается расширительный бачок.

Правильный монтаж котла в систему отопления позволит избежать проблем с разгерметизацией соединений, утечкой газа, чрезмерным потреблением топлива. Процедуру можно осуществить самостоятельно, если соблюдать нормативы и требования к установке. Однако лучше пригласить специалиста, имеющего допуск к таким видам работ.

Схемы систем отопления от газовых котлов

Стоимость газа постоянно растет, однако все еще отопление этим горючим самое недорогое. Но речь идет о ежемесячном расходе — новейшие модели котлов отличаются высоким КПД — 95-98%, что снижает затраты.

Газовое отопление давно и прочно занимает ведущие позиции среди всех типов автономных отопительных систем. Но, несмотря на ее широкую востребованность, компании все время создают новые, более надежные технологии. К тому же есть много марок и ещё много разновидностей газовых котлов.

Достоинства отопления частного дома газовым котлом

Рассмотрим основные достоинства газового отопления:

• Демократичная цена, как горючего, так и нужной техники;
• Повышенная эффективность. Исходя из марки котлов 80-90% газа обычно используется, чтобы нагреть теплоноситель. Некоторые марки говорят об энергоэффективности их товаров на уровне примерно 97% КПД, это всего лишь реклама;
• Компактные габариты и высокая мощность техники;
• Эксплуатация газовых котлов не нуждается в особых умениях, постоянного техобслуживания либо тщательного ухода. Многие модели автоматически сохраняют нужную температуру теплоносителей либо воздуха в помещении;
• Газовые котлы не нуждаются в систематическом очищении и наполнении его горючим и выгрузке золы;
• Применение двухконтурных котлов дает возможность не просто осуществлять обогрев комнаты, но и получать теплую воду.

Каким бывает газовое отопление?

Чтобы отапливать жилое помещение, вы можете применять следующие виды газа — сжиженный или магистральный. Второй из них под определенным давлением течет по трубам к потребителю. Это является единой централизованной системой. А второй тип газа поставляется в баллонах разнообразной емкости, однако в основном в 50 л. К тому же его добавляют в газгольдер, являющийся специальной герметичной емкостью, чтобы хранить этот вид горючего.

Более дешевым отоплением считается вариант с применением магистрального газа, использование сжиженного газа только немного доступнее по цене, чем применение жидкого горючего. Это единая статистика, однако точно необходимо смотреть по любому региону — стоимость сильно отличается.

1. Водяное отопление.

В основном в любом частном доме сегодня используют водяную систему отопления. Она основана из:

• источников теплоты— газового котла;
• отопительных радиаторов;
• труб, соединяющих котел с радиаторами;
• теплоносителей — воды либо незамерзающей смеси, движущаяся по схеме перенося горючего от котла.

2. Воздушный обогрев.

Сжиженный газ применяется для специального конвектора. Недавно возникли конвекторы, работающие от сжиженного газа. Они нуждаются в перенастройке, однако способны работают на этом типе горючего. Газовый конвектор незаменим, если необходимо быстро поднимать температуру в комнате.

Типы газовых котлов

По виды монтажа различают 2 вида газовых котлов: напольный и настенный. Последний тип работает лишь с природным газом, напольный — с 2 видами голубого горючего. Преимущество настенного газового котла заключается в том, что их вы можете разместить на кухне — они автоматизированные и совершенно безопасные.

Главным образом газовая отопительная система делится по функциональным возможностям: будет она применяться для отопления либо дополнительно для нагрева горячей воды для технужд. Если нужен второй вариант, то стоит выбрать двухконтурный котел, а только для отопления – одноконтурный.

Напольный газовый котел: строение

Если вам требуется огромная мощь, то тут настенный тип не подойдет — у них самая высокая производительность достигает 45 кВт. Здесь лучше подобрать напольный котел. Он отличается огромной мощностью, кроме того, есть виды, которые способны работать в каскаде. Таким образом можно обогревать огромные площади.

Во время подбора нужно обратить внимание на функционал техники. Она имеет следующие полезные функции:

• поддержание заданных температур;
• функция по программированию режима на весь день либо час;
• совместимость с комнатным термостатом;
• подстраивание работы котлов под погодные условия;
• режим для лета — нагревается вода без отопления;
• может работать вместе с солнечными батареями либо иными альтернативными источниками теплоты и так далее.

Чем больше функций у техники, тем дороже котел и его техобслуживание.

Самые востребованные схемы разводок

Схемы отопления частных домов настенным газовым котлом делятся по следующим критериям:

• по виду разводок – лучевая и однотрубная, двухтрубная;
• по направлениям – вертикальные и горизонтальные;
• по количеству контуров – один либо два;
• по виду циркуляции – принудительные либо естественные.

Однотрубные или двухтрубные, лучевые: преимущества и недостатки

Однотрубные схемы отоплений частных домов с газовым котлом настенным довольно простенькие: единственная труба, отходящая от котлов, может обходить по очередности все отопительные оборудования и доставляет в котел остальной теплоноситель.

Первый вид незаменим в доме с небольшой обогреваемой комнатой, и в техпостройках – гараже и так далее.

Преимущества:

• легкие монтажные работы,
• минимальное количество соединений,
• легче подсчет гидравлического давления.

Недостатки:

• не сможете выключать часть контуров, когда не хотите обогревать все помещения.

При двухтрубных разводках жилье обогревается равномерным образом. Применение регулировочного крана дает возможность добиваться практически качественного температурного баланса среди разных зон. Недостаток – эта более сложная и дорогая система.

Оптимальным решением для просторных коттеджей является лучевая разводка. Тут можно использовать один коллекторный узел, от которого к любому оборудованию идет своя горячая труба. Недостаток – она очень дорогостоящая и сложная в монтаже.

Преимущества – в любом приборе теплоноситель поступает в горячем состоянии, а при применении регулирующих арматур, вмонтированной сразу в коллекторные узлы – еще и разогретым до нужной консистенции. Во время монтажа теплого пола, по отдельности либо вместе с радиатором, применяется лишь лучевая разводка.

Естественный либо принудительный тип циркуляции

При естественном варианте трубопровод устанавливается под маленьким наклоном: теплоноситель идет по трубе от одного радиатора ко второму под своим весом. Во втором варианте для прогонок по трубам горячей смеси применяется циркуляционный насос.

Однотрубная система с естественным видом циркуляции применяется для небольшой постройки, отапливаемой лишь с помощью радиатора. Но ее трудно спроектировать: для перемещения жидкости с самым высоким КПД необходим верный подсчет уклона. В конструкции теплого пола подобную систему применять невозможно, потому что их устанавливают горизонтальным образом.

Недостатки принудительного варианта – выше цена, нужно электропитание для насоса. При работе они могут шуметь.

Преимущества:

• повышенная скорость перемещения теплоносителей,
• легкость проектирования систем,
• экономия на трубе: для принудительной системы обычно используют тонкие виды.

Вертикального и горизонтального вида разводка

Вертикальная состоит из стояков, через которые идет горячий теплоноситель к радиатору. Подобная схема является оптимальной для двух или трехэтажного коттеджа.

Циркуляция теплоносителей – лишь принудительного характера: в противном случае он легко не поднимается на необходимую высоту.

Один либо два контура

Каких-то особых отличий в монтажных схемах этих двух видов нет. Имеется эксплуатационная отличительная черта: когда подключается ГВС, выключается отопление. Это не важно в огромном жилье: инерционность систем дает возможность удержать теплоту длительное время.

Для небольшого трубопровода режим частого отключения отопительных контуров оказывается критичным. Если длина отопительных контуров маленькая и число радиаторов невелико, а теплой воды нужно много – не стоит выбирать двухконтурную систему: по отдельности устанавливаем отопительный котел и проточную колонку для ГВС.



Текст составлен с использованием “белых” методов повыщения уникальности текста – https://antiplagius.ru/kak-povisit-unikalnost-teksta.html

Если вам тоже нужны уникальные тексты в мире, где трудно найти что-то уникальное, то советуем ознакомиться с рекомендациями по ссылке выше. Если самостоятельно все же не получилось сделать текст уникальным, то всегда можно обратиться к специалистам, которых можно найти по той-же ссылке, они профессионально помогут вам решить вашу задачу с текстом.

Схема газового котла

: основы, которые должен знать каждый

Что такое схема газового котла ? Это схема, иллюстрирующая принцип работы котла. Это часть инструкции, которую всегда должен предоставлять производитель устройства, которое вы собираетесь купить. Рассмотрим схему и подробнее узнаем, как работают конденсаторные и неконденсаторные агрегаты.

Стандартный газовый прибор сжигает природный газ для нагрева жидкости и удовлетворения потребностей в горячей воде.При сжигании природного газа происходит химическая реакция, в ходе которой образуются два побочных продукта:

• двуокись углерода
• водяной пар

Сегодня их называют теплыми отходящими газами, которые проходят через дымоход и затем уходят в атмосферу.

Если говорить о конденсационном котле, следует отметить, что он работает за счет скрытой теплоты воды, выделяемой после сгорания топлива. Это помогает повысить эффективность. Устройство использует пар для сжигания топлива, а также извлекает дополнительное тепло, конденсируя пар в воду, чтобы регенерировать скрытое тепло.

Такие агрегаты в основном используются в системах центрального отопления и способны компенсировать тепло, которое обычно теряется из-за отходящих газов.

Эти газы проходят через теплообменник, который охлаждает и затем конденсирует их в жидкость, называемую конденсатом. Таким образом, он может легко покрыть тепло, которое может быть потеряно. Рекуперированное тепло используется для подогрева холодной воды, которая возвращается из радиаторов и попадает в котел. Хороший агрегат обеспечивает высокий уровень энергоэффективности, равный 90%.Представленная схема газового котла — это лишь упрощенная версия того, что на самом деле происходит внутри агрегата. Большинство производителей всегда предоставляют достаточно подробные схемы выпускаемых котлов. Они помогают неопытным пользователям больше узнать о том, как работают их устройства.

Обычно такие котлы всегда пригодны для использования при замене существующих газовых агрегатов. Сегодня существует множество напольных или подвесных устройств, которые при необходимости доступны с расширенными вариантами отвода воздуховодов.

Пожалуй, одним из основных преимуществ этого агрегата в эффективности является то, что он имеет довольно большой теплообменник. Большие радиаторы позволяют снизить температуру обратки, повышая эффективность. Дополнительным преимуществом является то, что котел экономичен, так как большую часть отопительного сезона система значительно недогружена.

Сегодня такие котлы становятся все более популярными из-за большой экономии, которую они обеспечивают. Однако многие люди заявляют, что они подвержены серьезным поломкам.Это действительно зависит от производителя, вентиляции и обслуживания. Такие модели дороже покупать, но все же есть много грантов, которые могут помочь сократить расходы.

Диаграммы газового котла

помогут понять, как работает котел и подходит ли он вашим потребностям для отопления и горячего водоснабжения. Сегодня они стали незаменимыми при установке любого газового агрегата. Перед покупкой убедитесь, что производитель предоставил вам такой.

31 способ экономии энергии в вашем доме

Небольшие ежедневные изменения в энергопотреблении внести несложно.Они не дорогие, но могут реально сэкономить энергию. Вот 31 совет — по одному на каждый день месяца, а также несколько бонусных предложений — о способах экономии энергии дома в повседневной жизни с минимальными усилиями. Некоторые из этих идей очевидны, некоторые — нет, но все они представляют собой простые способы экономии энергии, которые полезны для окружающей среды и потенциально могут помочь в оплате вашего ежемесячного счета за электроэнергию.

Выберите раздел ниже, чтобы узнать о способах экономии энергии в вашем доме

1. Переосмыслить, как использовать бытовую технику
2. Получите помощь матери-природы для экономии энергии дома
3. Адаптируйте свои ежедневные энергетические привычки
4. Отрегулируйте настройки устройства и бытовой техники для экономии энергии дома
5. Рассмотрите возможность использования альтернативы энергосбережению
6. Делайте небольшие вложения для достижения долгосрочных результатов
7. Перейти на энергоэффективные приборы и электронику
8. Предотвратите протечки в вашем доме
9. Уход за домом и бытовой техникой для экономии энергии
10. Не тратьте энергию, когда вы вдали от дома

Распечатайте этот плакат, чтобы сохранить мотивацию и начать экономить энергию уже сегодня!

Ключом к ежедневной экономии энергии дома является постоянная осведомленность и мотивация.Распечатайте этот плакат и повесьте его там, где вы и ваша семья его увидите. Если у вас есть маленькие дети, они могут раскрасить это как интересный способ привлечь их и вдохновить их внести свой вклад.

Простые стратегии экономии энергии в вашем доме

Самый простой способ сэкономить энергию дома — это внести небольшие изменения в привычки и выполнять некоторые базовые регулярные работы. Вот полный список стратегий энергосбережения, которые можно использовать в повседневной жизни — летом, зимой и круглый год.

Переосмыслите, как вы используете бытовую технику

В большинстве домов электроприборы являются основным двигателем использования энергии.Эти простые настройки — отличный способ сэкономить энергию:

Совет по энергосбережению 1: Мойте только полную загрузку посуды и одежды.

Ваша стиральная и посудомоечная машины предназначены для наиболее эффективной работы при полной загрузке. Более того, если вы запускаете их только когда они заполнены, вы запускаете их реже, что действительно сокращает потребление энергии.

Совет по энергосбережению 2: Стирайте одежду в холодной воде.

Стиральные и стиральные машины предназначены для эффективной работы с холодной водой.Если вы моетесь горячей водой только тогда, когда вам нужно дезинфицировать, вы можете сэкономить 60 долларов и более в год.

Совет по энергосбережению 3: Следите за чистотой своих приборов.

Каждый прибор работает более эффективно, если фильтры очищены от пыли, а уплотнители дверцы — без мусора.

Совет по энергосбережению 4: Во время готовки держите дверцу духовки закрытой.

Температура в духовке может опускаться на 25 градусов и более каждый раз, когда вы открываете дверцу духовки.

Совет по энергосбережению 5: Не стойте перед открытой дверцей холодильника.

Чем дольше открыта дверца холодильника, тем тяжелее прибору приходится работать для поддержания прохладной температуры. Решите, что вы хотите, заранее, чтобы свести к минимуму время, в течение которого дверца холодильника или морозильной камеры открыта.

БОНУСНЫЙ СОВЕТ: Автоматизируйте свои устройства с помощью умных помощников.

Умные помощники позволяют управлять вашей техникой даже вдали от дома. С помощью программ умного помощника вы можете управлять своими приборами и дистанционно выключать их, чтобы сэкономить время и энергию.

Наверх

Получите помощь матери-природы для экономии энергии дома

Иногда лучший способ сэкономить электроэнергию — это просто не использовать ее. Вот несколько советов по экономии энергии, которые позволят природе идти своим чередом:

Совет по энергосбережению 6: Сушите одежду на воздухе.

Нет ничего лучше запаха простыней, полотенец и одежды, высушенных на свежем воздухе. Подумайте о том, чтобы сушить одежду на воздухе на старомодной веревке для белья или даже повесить ее в доме.Как вариант, используйте энергоэффективную сушилку.

Совет по энергосбережению 7: Сушите посуду на воздухе вместо использования цикла сушки в посудомоечной машине.

Выберите для своей посудомоечной машины функцию воздушной сушки. После цикла ополаскивания откройте ее, и ваша посуда высохнет без использования ни одного киловатта. Вы также сэкономите электроэнергию, сохраняя прохладу на кухне.

Совет по энергосбережению 8: Откройте шторы, обращенные к солнцу.

Даже самые эффективные окна пропускают энергию.Солнечный свет, падающий весь день, действительно может согреть ваш интерьер. На ночь закройте шторы и жалюзи, чтобы создать еще один слой утеплителя. Днем позволяйте свету светить в холодную погоду и блокируйте его, когда жарко.

БОНУСНЫЙ СОВЕТ: Добавьте больше естественного света с помощью зеркал и ярких стен.

Максимально используйте естественный свет с помощью ярких украшений, стратегически расположенных зеркал и размещения рабочих мест возле окон, чтобы вам не приходилось держать свет включенным весь день.

Наверх

Адаптируйте свои ежедневные энергетические привычки

Изменение ваших привычек сильно повлияет на ваше энергопотребление. Когда вы думаете о способах экономии энергии дома, большое значение имеет размышление о мелочах.

Совет по энергосбережению 9: Выключите лампы накаливания.

Традиционные лампочки тратят 95% энергии, которую они используют, выделяя тепло, и только 5% расходуется на свет. Отключите их или используйте экономно.Оставлять их на долгое время очень расточительно.

Совет по энергосбережению 10: Принимайте более короткие и прохладные души.

Сократите потребление энергии водонагревателем, приняв более короткие и прохладные души. Учтите, что для обычного душа требуется 2,5 галлона горячей воды в минуту. Сокращение ежедневного приема душа на четыре минуты сэкономит 3650 галлонов в год.

Совет по энергосбережению 11: Выключайте электронику и бытовые приборы, когда они не используются.

Если вы оставляете компьютер включенным во время простоя, это расходует электроэнергию и сокращает срок службы машины.То же самое и с телевизорами, принтерами и другой электроникой. Если вы видите, что индикатор горит, значит, вы сжигаете энергию без необходимости.

БОНУСНЫЙ СОВЕТ: Отключайте зарядные устройства аккумуляторных батарей, когда они не используются.

Многие устройства, включая зарядные устройства, постоянно потребляют электроэнергию, даже когда они не используются. Сократите потребление энергии так называемым вампиром и сэкономьте кучу денег.

Наверх

Отрегулируйте настройки устройства и бытовой техники для экономии энергии дома

Если вы готовы проявить немного гибкости с термостатом и знать, когда и как вы расходуете энергию, вы можете легко сократить количество отходов.

Совет по энергосбережению 12: Отрегулируйте термостат в соответствии с временем дня.

Снижайте потребление энергии дома, регулируя термостат днем ​​и ночью, а также когда вы в отъезде или на работе.

Совет по энергосбережению 13: Понизьте термостат на водонагревателе до 120 F.

Вода для отопления является третьим по величине потреблением энергии в большинстве домов. Понижение температуры термостата на несколько градусов снижает потребление без снижения комфорта.

Совет по энергосбережению 14: Переведите компьютер в спящий режим или режим гибернации.

Вы потребляете гораздо меньше энергии, чем оставив компьютер включенным с экранной заставкой.

Совет по энергосбережению 15: Избегайте использования режима ополаскивания в посудомоечной машине.

В этом режиме используется на 3–7 галлонов воды больше, чем при обычной стирке.

БОНУСНЫЙ СОВЕТ: Медленно повышайте температуру в помещении, чтобы ваш счет был ниже.

Если у вас тепловой насос, при быстром повышении его температуры активируется нагревательная пластина, которая потребляет больше энергии.

Наверх

Рассмотрите возможность использования энергосберегающей альтернативы

Выполняйте работу по дому, не подключая что-либо к электросети. Представьте себе метлу, а не пылесос. А если вы все-таки пользуетесь каким-либо бытовым прибором, выбор подходящего размера для устройства меньшего размера поможет. Ручной мини-пылесос потребляет меньше энергии, чем полноразмерный вертикальный пылесос.

Совет по энергосбережению 16: Используйте микроволновую печь или тостер вместо обычной.

Вы будете удивлены, как много вы можете готовить в этих энергосберегающих приборах, не говоря уже о том, чтобы согревать остатки еды.

Совет по энергосбережению 17: Используйте посудомоечную машину вместо мытья вручную.

Электрическая посудомоечная машина не просто экономит силы; это экономит энергию, используя на 5000 галлонов горячей воды меньше в год по сравнению с ручной стиркой.

БОНУСНЫЙ СОВЕТ: Используйте электрический чайник, чтобы кипятить воду, вместо микроволновой печи.

Он фокусирует энергию на эффективном нагреве, более быстром кипячении воды с меньшим количеством электроэнергии.

Наверх

Делайте небольшие инвестиции для достижения долгосрочных результатов

Вот несколько вещей, которые вы можете купить, чтобы повысить энергоэффективность ваших текущих приборов.Они не стоят больших денег и не требуют квалифицированной установки, что позволяет легко экономить энергию дома.

Совет по энергосбережению 18: Подключите домашнюю электронику к удлинителям.

Отключайте удлинители, когда оборудование не используется. Вы предотвратите потребление энергии этими устройствами в простое с помощью одного удобного переключателя.

Совет по энергосбережению 19: Установите насадки для душа с низким расходом.

Душевые лейки, обеспечивающие хороший напор воды с меньшим количеством галлонов в минуту (менее 2.5 галлонов в минуту лучше всего) сократит потребление воды и энергии.

Совет по энергосбережению 20: Добавьте аэраторы в смесители.

Выберите аэраторы с расходом не более 1,0 галлона в минуту для максимальной экономии.

БОНУСНЫЙ СОВЕТ: Добавьте изолирующее одеяло к более старым водонагревателям.

Они могут снизить потери тепла в режиме ожидания на 25–45% и сэкономить около 4–9% затрат на нагрев воды.

Наверх

Перейти на энергоэффективную технику и электронику

Современные приборы намного эффективнее, чем они были даже 10 лет назад.Будь то кухня, прачечная или офис, опции ENERGY STAR® позволяют легко сравнивать и находить то, что будет работать лучше всего и потреблять меньше электроэнергии.

Совет по энергосбережению 21: Используйте лампы CFL и LED, соответствующие требованиям ENERGY STAR.

Светодиоды и КЛЛ потребляют меньше энергии, чем традиционные лампы накаливания, и служат дольше.

Совет по энергосбережению 22: Замените старые бытовые приборы энергосберегающими моделями.

От кондиционеров до кофеварок — вы найдете множество способов сэкономить энергию и деньги, купив новые продукты ENERGY STAR®.

Совет по энергосбережению 23: Используйте энергоэффективные развлечения и электронику для домашнего офиса.

Компьютеры, телевизоры, игровые системы и принтеры также предъявляют высокие требования к энергопотреблению в домашних условиях. Они также имеют рейтинг ENERGY STAR®, чтобы помочь вам сделать правильный выбор.

Наверх

Предотвратите протечки в вашем доме

Недостаточно покупать энергоэффективные товары и бережно ими пользоваться. Вы все равно можете тратить энергию, если ваш дом плохо изолирован.Вот общие проблемы в большинстве домов:

Совет по энергосбережению 24: Изолируйте каналы отопления.

Около 20-30% теплого или холодного воздуха в вашем доме теряется из-за негерметичных воздуховодов.

Совет по энергосбережению 25: Закройте утечки воздуха.

Уплотнение утечек воздуха вокруг дверей, окон и зазоров, куда поступают газ, вода и электричество, может сэкономить от 5% до 30% используемой энергии, согласно Energy.gov.

Совет по энергосбережению 26: Изолируйте трубы с горячей водой.

Поддержание горячей воды при перемещении по трубам путем добавления изоляции может повысить ее температуру в точке использования на 2–4 градуса по Фаренгейту. Вы можете выключить нагреватель горячей воды, не жертвуя комфортом.

Наверх

Уход за домом и бытовой техникой для экономии энергии

Чистая техника и чистый дом позволят всему работать с оптимальной энергоэффективностью. Чем меньше пыли в воздухе, тем лучше для здоровья, а меньше мусора в ваших системах означает, что они работают бесперебойно и потребляют меньше электроэнергии.

Совет по энергосбережению 27: Очистите воздуховоды.

В обычном доме вы можете сэкономить 25-40% энергии, потребляемой вашими системами отопления, вентиляции и кондиционирования воздуха, регулярно очищая воздуховоды.

Совет по энергосбережению 28: Очистите / замените фильтры в печи.

EnergyStar.gov рекомендует менять воздушные фильтры каждые три месяца. Грязный фильтр замедляет воздушный поток и усложняет работу системы.

Совет по энергосбережению 29: Регулярно очищайте фильтр от ворса осушителя, чтобы сушильная машина работала эффективно.

Очистить фильтр недостаточно. Используйте длинную насадку пылесоса для очистки вентиляционной трубки.

Наверх

Предотвращение потерь энергии вдали от дома

Когда вы не живете в своем доме в течение длительного времени, вы действительно можете сэкономить электроэнергию, настроив свои системы и отключив все, кроме критически важных устройств. Ознакомьтесь с этими советами по энергосбережению, когда вы находитесь вдали от дома:

Совет по энергосбережению 30: Выключите водонагреватель, если вы планируете уйти из дома на несколько дней.

Большинство моделей быстро нагревают воду по возвращении домой.

Совет по энергосбережению 31: Установите таймер для водонагревателя.

Не нужно ехать за город, чтобы выключить водонагреватель. Таймеры могут выключить его после утреннего душа и снова включить перед тем, как вы вернетесь домой, сэкономив на работе весь день.

БОНУСНЫЙ СОВЕТ: Выключайте бытовую технику из любого места с помощью умных розеток.

Интеллектуальные розетки

позволяют удаленно управлять приборами, освещением и системами отопления, вентиляции и кондиционирования воздуха в вашем доме, отключая их, когда вы выходите, и снова включаете, когда вы возвращаетесь.

В начало

Если вам интересно, почему так важно экономить энергию дома, причин для этого много. Во-первых, снижение энергопотребления лучше для окружающей среды. Вы сохраните воздух в чистоте и сэкономите ресурсы. Энергосбережение также экономично — экономия энергии экономит деньги.

Обучение ваших детей способам экономии энергии в домашних условиях делает их ответственными в раннем возрасте и формирует у них привычки к ответственности на всю жизнь. Несколько простых изменений могут сделать мир более счастливым и здоровым для будущих поколений.

2021 Стоимость установки газопровода

Низкий: можно бесплатно Средний: DIY Can Run $ 50- $ 150 High: A- New Line В зависимости от расстояния Типичные затраты: Некоторые местные газовые компании бесплатно устанавливают новую газовую линию, если вы добавляете газовый обогреватель или газовый водонагреватель, а также другой газовый прибор, такой как сушилка или плита.Если эта услуга не является бесплатной, ваша газовая компания может установить линию по установленной цене, а затем добавить плату за газ и позволить вам производить ежемесячные платежи. В некоторых регионах газовые компании взимают меньше, чем сертифицированные сантехники, за установку газопровода; в других регионах газовая компания может взимать вдвое больше действующей ставки; и не у всех газовых компаний есть специалисты для установки дополнительной газовой линии. Можно добавить газовую линию в качестве самостоятельного проекта за материалов на сумму 50-150 долларов США долларов, но в некоторых штатах определенные типы гибких труб или другие специальные материалы могут быть куплены только лицами, официально сертифицированными для установки их.Из-за опасности утечки или взрыва, а также связанной с этим ответственности, большинство экспертов рекомендуют нанять сертифицированного сантехника или подрядчика для установки новой газовой линии. При оценке затрат на профессионально установленную новую газовую линию, ожидайте, что заплатите 15-25 долларов погонных футов, чтобы нанять кого-то, кто возьмет на себя все — труд, материалы, испытания и любые необходимые разрешения — и часто это минимальная плата не менее 100 долларов. Продление существующей газовой линии на 10 футов может стоить долларов, 150–250 долларов, долларов, но это можно сделать только в том случае, если существующая труба имеет пропускную способность для добавления еще одного газового прибора.В противном случае прокладка новой линии от газового коллектора (где начинается подача газа к вашему дому) до места, где вы хотите установить новое устройство, может занять 20-30 погонных футов или более, что составляет $ 300-750 . А в районах с более высокими затратами на рабочую силу длительный и сложный проект по установке может стоить долларов, 800-1000 долларов, долларов или больше. Статьи по теме: Установка вентиляционных отверстий сушилки, Сантехник, Центральное газовое отопление, Замена водонагревателя, Печь Что должно быть включено: Размер газовой трубы должен соответствовать количеству устройств на линии и количеству газа, необходимому для правильной работы каждого устройства.Хотя может показаться логичным просто удлинить существующую газовую линию на несколько футов туда, где вы хотите установить сушилку для газа или газовый барбекю, часто бывает необходимо установить Т-образный клапан обратно на газовый коллектор и запустить новую линию все время. к новому прибору или заменить существующую трубу трубой большего размера. Таким образом, для установки газового прибора на небольшом расстоянии от существующей газовой линии может потребоваться 20-50 или более погонных футов трубы, или столько, сколько необходимо, чтобы добраться до газового коллектора. Для тех, кто решил сделать этот проект своими руками, xj.cdevco.net [1] и HomeBuilding.TheFunTimesGuide.com [2] оба публикуют личные сообщения об установке новой линии подачи газа. Местные правила различаются, но обычно новая газовая линия должна быть проверена сертифицированным водопроводчиком или подрядчиком и утверждена местной газовой компанией, прежде чем ее можно будет использовать. Обратитесь в местный отдел планирования, чтобы узнать, какие правила применяются и какие разрешения требуются. Покупки для установки газовой линии: Если ваша газовая компания взимает плату за установку новой газовой линии, и вы предпочитаете нанять собственного сертифицированного сантехника или подрядчика, то получите предложение от газовой компании, затем убедитесь, что заявки от частных компаний включают те же спецификации, что и предложение газовой компании.Убедитесь, что вы понимаете, включает ли предложение стоимость всех необходимых испытаний и разрешений. Обратитесь в местную газовую компанию, чтобы получить список сертифицированных подрядчиков в вашем районе. Или, направления доступны через Ассоциацию подрядчиков по сантехнике, отоплению и охлаждению [3] . Получите предложения от нескольких компаний и убедитесь, что они должным образом лицензированы и застрахованы, и что их страховка покрывает подключение и отключение газопровода. > государственная или региональная ассоциация Американской ассоциации питомниководства и ландшафта для направления в местные ландшафтные фирмы. Новости CostHelper

Установка газового котла в самом доме

Если вы решили отапливать свой дом агрегатом, работающим на природном газе, то перед завершением монтажных работ вам необходимо будет оформить некоторые документы. В первую очередь, это проект газификации вашего дома. В нашей стране газоснабжающие компании выдают аналогичную документацию и разрешение на запуск газа.В проекте указывается, где должно стоять оборудование, а также по каким параметрам должно выполняться помещение, в котором должен выполняться монтаж газового котла в доме своими руками. Конструкторы подбирают тип и мощность котла. Оформив все необходимые разрешительные документы и документы, и приведя помещение в соответствие с проектом, можно купить газовый котел и приступить к его установке.

Разновидности и назначение

Газовые котлы бывают двух типов: напольные и настенные (настенные).Еще котлы делятся на дымоходные и безбалочные.

Для установки дымоходных котлов необходимо установить дымоход, который должен быть на 0,5 м выше конька крыши. Это требование существует потому, что продукты сгорания природного газа более токсичны и могут быть отравлены. Перед тем, как приступить к устройству дымохода, ознакомьтесь с данным разделом инструкции по эксплуатации котла и проектным решением.

Дымоход может быть кирпичным, металлическим или асбестоцементным. Чтобы предотвратить образование конденсата, металлические трубы дополнительно утепляют.Диаметр дымоходной трубы обязательно должен соответствовать диаметру дымохода в котле и иметь не более трех витков трубы.

При установке бездымных котлов в стене за котлом делается отверстие, в которое монтируется газоотводное устройство. С внешней стороны он покрыт особым грибком.

В зависимости от мощности выбирается помещение, в котором устанавливается газовый котел:

1. Мощность до 60 кВт — возможна установка в любом нежилом помещении дома.
2. Мощность до 150 кВт — устанавливается в специально подготовленном помещении (мини-котле) на любом этаже дома. Почему мы говорим о многоэтажках? Потому что котлы такой мощности используются для отопления больших домов.
3. Мощность до 300 кВт — устанавливается в котельной, расположенной на первом или цокольном этаже.

Общие требования ко всем помещениям, в которых установлено газовое отопительное оборудование:

• Высота потолка 2,5 м.
• Объем 4–15 м ² .
• Ширина двери от 80 см.
• Наличие естественного света (окна).
• Огнестойкость помещения 0,75 часа.
• Внизу двери должна быть вентиляционная решетка. Его величина рассчитывается следующим образом: 8 см на 1 кВт мощности ² площадь решетки.

Монтаж оборудования

.

No related posts.
