Проекты домов с вальмовой крышей – преимущества и недостатки

В статье пойдет речь о том, какие преимущества имеют проекты домов с вальмовой крышей, какие недостатки присущи такой стропильной системе, из чего состоит ее структура, какие разновидности сегодня используют строители при возведении одноэтажных домов. Фото и видео готовых реализованных вариантов подскажут, какую крышу сделать.

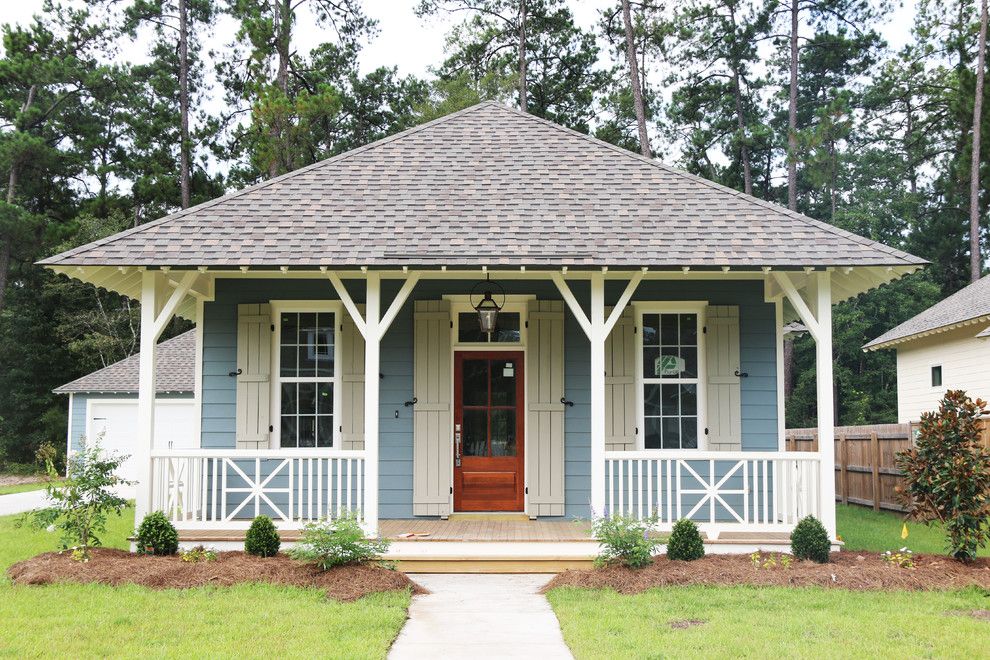

Одноэтажный дом с вальмовой крышейИсточник www.sk-goldenhome.ru

Положительные свойства вальмовой кровли

Преимущества возведения четырехскатной кровли можно оценивать только в сравнении с двускатной стропильной системой. В ее конструкции отсутствуют щипцы и фронтоны (вертикальные торцевые поверхности). Это помогает в разы уменьшать показатель такой категории, как сопротивление воздуха. Эта техническая особенность особенно актуальна в тех регионах, где часто присутствуют ветра с резкими порывами или ураганы.

Если при оформлении кровли используются карнизные свесы, они при такой конструкции, как показала практика, держатся намного дольше и не разрушаются.

Около опорной балки конька у вальмовой крыши образуются угловые ребра. Они имеют высокую жесткость. Поэтому деформироваться скаты могут только при очень высокой механической или физической нагрузке. Нужно приложить колоссальные усилия для того, чтобы повредить вальмовую крышу.

Классическая вальмовая крышаИсточник rsm-dom.ru

Замечено, что в регионах с большим количеством осадков одноэтажный дом с вальмовой крышей – лучший из возможных вариантов возведения малоэтажных зданий. Площадь кровли у четырехскатной крыши больше, чем у двускатной кровли. Особенность конструкции каркаса такова, что она позволяет отвесы карниза спускать за пределы несущих стен. Таким способом часто при строительстве формируется козырек, который надежно защищает фасадную отделку от воздействия атмосферных осадков.

Четырехскатный каркас можно покрывать любым кровельным материалом, но строители предпочитают использовать для обозначенных целей мягкие по текстуре продукты.

Есть и минусы у описываемого выбора. У конструкции вальмовой крыши больше элементов, чем у простой двускатной. На ее создание уходит больше материалов, требуется большее количество времени. Собрать ее способен только опытный мастер. Его услуги стоят недешево. Все это увеличивает в разы конечную смету проекта. Это обстоятельство нужно обязательно учитывать.

Пространство под вальмовой крышейИсточник red-fasad.ru

Геометрия пространства под четырехскатной кровлей очень сложная. Это формирует определенные трудности при организации жилой мансарды. Если оно все же используется, и на крыше появляются мансардные, их во время дождя придется постоянно держать закрытыми. Иначе в комнате появятся большие лужи.

Площадь мансарды, организуемой в чердачном помещении вальмовой крыши, будет в два раза меньше той, что образуется под обычной двускатной кровлей.

Если в вальмовой крыше нужно будет сделать слуховое окно, то для его создания специалисты советуют выбирать конструкцию под названием «Летучая мышь».

Слуховое окно «Летучая мышь»Источник memphite.com

Технические характеристики вальмовой крыши

Конструктивно четырехскатная крыша состоит их плоскостей, которые пересекаются друг с другом. Две из них – торцевые – по форме треугольники. Фасадные скаты имеют форму трапеции. На них приходится большая площадь пространства кровли. Уклон скатов варьируется в пределах 15-60 градусов. Условия выбора угла наклона кровли определяются тремя критериями.

Во-первых, учитывается климатическая зона, в которой осуществляется строительство дома с четырехскатной кровлей. Если на данной географической территории в течение года выпадает большое количество осадков, необходимо выбирать угол наклона кровли не менее 45 градусов. Меньший угол наклона подходит для зон с сухим и жарким климатом. Если присутствуют высокие ветровые нагрузки, угол наклона кровли не должен превышать 30 градусов.

Во-вторых, важно учитывать, какой кровельный материал будет использоваться для покрытия крыши. Для рулонных материалов следует предусмотреть угол наклона до 25 градусов. При применении модульных листов (черепицы) угол наклона должен быть от 15 градусов и выше. Металлочерепицу или шифер специалисты кладут на обрешетку, угол наклона которой составляет от 25 градусов.

«α» — показатель угла наклона скатаИсточник assz.ru

В-третьих, должен учитываться и желание сделать под крышей жилое помещение. Когда планировка проекта предполагает наличие мансарды, угол наклона должен быть максимально допустимым – 65 градусов. Чем больше этот показатель, тем сложнее конструкция. В такой ситуации возникает потребность в покупке большего количества строительного материала. А это увеличивает смету.

Угол наклона ската 65 градусовИсточник dachnaya-zhizn. ru

Конструкция вальмовой кровли формируется благодаря следующим элементам:

1. Конек – горизонтальное ребро, расположенное в самой верхней точки кровли. Он является частью опорной системы, на которую крепится обрешетка.
2. Скаты – верхняя часть конструкции здания, которая защищает строение от непогоды.
3. Фронтальные свесы – участки кровли, которые помогают отводить падающие осадки от стен дома.
4. Стропильная система – несущая конструкция, которая состоит из наклонных стропильных ног, вертикальных стоек и подкосов. Для ее создания подходят только породы деревьев с прочной древесиной. Чаще всего для этих целей выбираются хвойные породы.
5. Водосточная система – совокупность различных элементов, устанавливаемых в определенной последовательности для сбора влаги, стекающей с крыши и ее отвода дальше от фасадов одноэтажных домов с вальмовой крышей. Ее предназначение – защита фундамента здания от воздействия влаги.
6. Снегозадержатели (уголковые, трубчатые, решетчатые, точечные) – элементы безопасности кровельной системы, которая помогает удерживать на крыше снег и предотвращать сход больших лавин. Они делят их на более мелкие и делают их менее опасными.

Снегозадержатель на вальмовой крыше. На фото виден пример работы описываемого элементаИсточник dobornyeelementy.ru

Виды вальмовых крыш

Существует четыре вида четырехскатной кровли.

Стандартная конструкция. У нее четыре ската, два с фронтов дома – треугольники, другие два с фасада – трапеции. Их верхние точки и плоскости соединяются на коньке крыши. Его длина в два раза меньше длины самого дома. Сборка стропильной системы относится к разряду сложных сооружений. Без должной подготовки собрать ее самостоятельно невозможно.

Голландская (полувальмовая крыша). У нее присутствует четыре ската. Те из них, которые имеют треугольную форму, значительно меньше по размерам тех, что присутствуют у стандартной конструкции. Из-за этого площадь трапециевидных скатов увеличивается. Внешне такая кровля похожа на двускатную. Благодаря такой конструкции можно устанавливать на крышу не мансардные, а обычные световые окна. Что позволяет немного экономить.

Голландская полувальмовая крышаИсточник denooyer.nl

Датская (полувальмовая крыша). У нее присутствует четыре ската. Все они по форме напоминают трапецию. Размеры двух торцевых меньше размеров фасадных. Вальмовая часть начинается чуть ниже конька кровли, сверху него устанавливается фронтон треугольной формы. Его часто используют в качестве слухового окна.

Мансардная крыша. У нее присутствует четыре ската. Два торцевых имеют треугольную форму, два фасадных имеют форму сломанной линии Угол слома можно менять по своему усмотрению. Такой вариант исполнения кровли выбирается тогда, когда нужно в чердачном помещении организовать жилое пространство с высокими потолками.

Датская полувальмовая крышаИсточник memphite.com
Расчет вальмовой крыши: особенности конструкции и расчета на калькуляторе

Наверняка на глаза попадались квадратные одноэтажные дома из бруса с вальмовой крышей. Для ее создания используется стропильная система, которая называется «шатер». Все ее части – равнобедренные треугольники, плоскость которых равна между собой. Отличительная особенность такой кровли – отсутствие конька. Такие системы формируются с учетом ходов для искусственной вентиляции. Если заранее не установить аэраторы или дефлекторы, на чердаке будет скапливаться большое количество конденсата. Двухэтажные дачные дома с вальмовой крышей и балконом смотрятся очень массивно, но при этом красиво. Об этом наглядно свидетельствует следующее фото.

Двухэтажные дачные дома с четырехскатной крышей и балкономИсточник stroitelstvo-kolomna. ru

Конструктивные особенности стропильной системы

Внешне вальмовая крыша смотрится вполне эффектно, но вся ее «красота», считают специалисты, скрыта внутри. Ее основой является сложная стропильная система. Для ее создания используются элементы, выполненные из хвойных пород деревьев. Предварительно все они обрабатываются антисептическими составами. Они помогают защищать дерево от влаги, гнили и плесени. Основная задача проектировщика – провести точный расчет стропильной системы на предмет ее нагружаемости. От этого зависит прочность всей конструкции.

В видео рассказывается о том, как произвести расчет стропильной системы для вальмовой крыши:

Последствия работы серых бригад: на что обратить внимание при выборе строителей

В основе конструкции используется опорный брус (строители называют его мауэрлат). Именно по нему в дальнейшем распределяется весь вес конструкции стропильной системы. От него нагрузка уходит по стенам к фундаменту.

Опирается мауэрлат на систему стоек. Они размещаются на балке и предотвращают деформацию стропил. Для создания вальмовой крыши используется два вида стропил: при помощи одних формируется начало ската, при помощи других (рядовых) сооружаются опоры. Две пары стропил обязательно стягиваются горизонтальной балкой. Она берет на себя часть нагрузки кровли и предотвращает возможность расхождения стен. Под определенным углом к ногам стропил располагается балка. Ее основная функция – подкос. Верхние концы стоек соединяет между собой прогон. Он – опора для стропил. Поверх стропил при помощи бруса собирается обрешетка. На нее потом ложится и крепится кровельный материал.

В видео показаны все этапы процесса сборки каркаса для вальмовой крыши:

Стропильная система вальмовой крыши – основы расчета и этапы монтажа

Обобщение по теме

Четырехскатные крыши выдерживают высокие ветровые нагрузки, такая конструкция кровли идеально подходит для одноэтажных домов большой площади. Она придает зданию солидность, смотрится очень эффектно. Но при равной площади постройки площадь вальмовой крыши будет больше площади кровли двухскатной. Поэтому и ее стоимость в полтора раза больше.

Вальмовая крыша — 60 Фото идей кровли

Вальмовая кровля — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Фото: eaglemetalsmfg.com

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Одноэтажные дома

Фото: dallasmetalroofs.com

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Фото: muellerinc.com

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные вальмовые крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из кровли Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулиновой кровли

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка вальмовых крыш

Проект дома с четырехскатной крышей, и гаражом: двухэтажный

Представляем новый проект от нашего архитектурного бюро – проект двухэтажного дома с четырехскатной вальмовой крышей и гаражом в ДНП Оболдино-1 Московской области. Работая с заказчиком, мы предложили расположить двухэтажный дом в угловой зоне участка. У такого местоположения есть несколько несомненных преимуществ, одно из них – большое свободное место на участке, где можно разместить, например, угловую баню с бассейном. Другое преимущество — перед гаражом дополнительно выделена площадь для парковки двух автомобилей.

Проект дома 2 этажа с гаражом — практичное решение.

Прогуляемся по дому. На первом этаже расположены большая кухня-столовая совмещенная с гостиной, гостевая комната, гардеробная, удобная кладовая, котельная, санузел, а также уютная терраса с барбекю. Планировка зоны кухня-столовая-гостиная открытая, что, несомненно, является преимуществом.

У нас можно купить готовый проект дома с четырехскатной крышей

Заказчик в ходе проектирования пояснил, что сам большой любитель провести время у плиты на кухне, приготавливая кулинарные блюда для своей семьи. Поэтому практически в центре кухни-столовой расположен островок с плитой и рабочей зоной для приготовления изысканных угощений для всех участников последующей трапезы.

Обеденный стол вынесен ближе к окнам. Пространство вокруг стола освещено в погожий день ярким солнцем сразу из трех огромных окон с двух сторон света. После сытного обеда можно продолжить неторопливую беседу в рядом расположенной гостиной. На втором этаже расположены спальня родителей, две детских комнаты, две гардеробные и два санузла. Все сделано для спокойного и безмятежного отдыха всей семьи после насыщенного событиями дня.

Преимущества проекта дома с вальмовой крышей

Основное достоинство этого проекта – совмещенные с домом гараж на один автомобиль и терраса с зоной барбекю. Эти постройки окружают двухэтажный дом, сливаясь с ним в едином архитектурном стиле. Крыша террасы и гаража визуально является продолжением вальмовой крыши дома.  Для дома нашего заказчика была выбрана именно вальмовая или шатровая четырехскатная крыша, обладающая уникальными преимуществами, в том числе и лучше всех типов крыш выдерживающая ветровые нагрузки. Угол наклона и высота крыши были выбраны исходя из расчетов ветровых и снеговых нагрузок в данной местности. Отсутствие фронтонов и большие свесы делают фасад дома гармоничным, приближенным к «золотому сечению», т. е. практически идеальным пропорциям всего дома. К тому же такие свесы в большей мере защищают фасады дома со всех сторон от атмосферных осадков.

Планы дома с гаражом и террасой

1 этаж

2 этаж

Проект дома с гаражом и террасой: как объединить зоны?

Вход на террасу и в гараж возможен как из дома, так и с улицы. Очень удобно, когда в непогоду можно заехать в гараж и пройти в дом с тяжелыми сумками, не промочив при этом одежду.

При покупке типового проекта привязка дома — Бесплатно!

Между гаражом и террасой поместились санузел и котельная. Дымоход из котельной и печки-барбекю единый и совмещен с приточно-вытяжной вентиляцией, что к тому же экономит место в доме.

Терраса с барбекю это место общения и развлечения большой дружной компании. На террасе расположена небольшая мини-кухня с раковиной и рабочей зоной, где можно приготовить отменные блюда, не заходя в дом и не тревожа домочадцев своим присутствием. Терраса хоть и открытая, но на ней будет всегда тепло, даже зимой, когда вас окружают близкие друзья, единомышленники за роскошным столом. Тепло идет не только от расположенной на террасе печки-барбекю, но и от дружеской беседы с верными товарищами.

Материал стен дома — крупноформатный кирпич. Проект дома разработан таким образом, что при постройке не надо подрезать ни один из них, что увеличивает скорость строительства, одновременно упрощая его.

Преимущества крупноформатного кирпича:

• быстрота строительства коробки дома
• отличная теплоизоляция
• великолепная звукоизоляция
• экологичность материала
• негорючесть кирпича

Фото проекта двухэтажного дома с гаражом и четырехскатной крышей

Этот дом принесёт радость от обладания им не только молодой семье с двумя детьми, но и их друзьям, когда собравшись все вместе на террасе они будут вспоминать тот момент, когда захотели его построить!

---

Если Вам понравился проект, отмечайте его в соцсетях.

Также смотрите похожие статьи:

Проект дома с большими окнами

Проект угловой бани

Проект гаража с баней из кирпича

Главный архитектор проекта Рябков Сергей Сергеевич

Руководитель проектного отдела

Одноэтажный дом с вальмовой крышей и гаражом. Дома с четырехскатной крышей проекты

Строительство современного частного дома можно назвать архитектурным творением. Если раньше все постройки в основном строились из кирпича, и максимальным украшением здания было возведение пристройки, то современные конструкции иногда выходят за грани разума. Сложные формы коробки и кровли, балконы, мансардные окна — все это стало возможным благодаря появлению новых материалов. Да и сами стены стали возводить не только кирпичные, а из пеноблока, газобетона и других материалов. А когда дело доходит до крыши, самым востребованным вариантом является вальмовая конструкция.

Разновидности вальмовых кровель

Для тех, кто первый раз сталкивается со строительством надо объяснить, что вальмовая крыша — это обычная четырехскатная конструкция.

Однако, в зависимости от сложности форм, она подразделяется на следующие виды:

Каждый тип кровли индивидуально подбирают под определенные размеры дома, руководствуясь сложными расчетами.

Пример проекта четырехскатной крыши для каркасного дома

Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.

Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.

Если коробка представляет квадрат, то здесь идеальным вариантом станет шатровая крыша. Ее часто выбирают для больших домов размером 10х10 или 12х12. Хотя, не менее привлекательно она смотрится и на малых постройках размером 8х8. А при желании удлинить квадратный дом, под свес шатровой крыши можно организовать строительство пристройки с односкатной кровлей. Даже если коробка дома не квадратная, все равно можно выстроить шатровую крышу, главное, чтобы постройка имела правильную форму многоугольника.

Для дома прямоугольной формы шатровая крыша не пойдет. Здесь надо выбрать предпочтение между другими разновидностями .

Дизайн вальмовых крыш

Вальмовая крыша для дизайнеров является настоящей находкой. Ее используют при проектировании мансарды, украшают окнами, балконом, эркером. Современное кровельное покрытие позволяет придать постройке любой архитектурный стиль. Эффектно смотрятся пристройки под идентичным кровельным покрытием или прозрачные из поликарбоната.

Вальмовая крыша удачно смотрится на домах, беседках и других строениях. Существует много конструкций отличающихся внешним видом и устройством.

Каждая модель кровли может приобрести индивидуальность благодаря дизайнерским разработкам и установкой дополнительных элементов.

Как быть с балконом

Вальмовая крыша с балконом по технологии возведения схожа с традиционной конструкцией. Отличие лишь в том, что для балкона необходимо крышу немного удлинить. Перед началом строительства предусматривают люнет по ширине будущего балкона. Высота проема должна обеспечивать свободный проход человека. Между перекрытием дома и верхней частью проема монтируют перегородку с дверью. Открытая часть мансардного пола между стеной и крышей будет основанием для балкона. Оставшиеся боковые проемы закладывают кирпичом.

В финале монтируют парапет. Довольно часто его изготовляют металлическим. Если продолжение балкона заканчивается выносной плитой, ее необходимо хорошо укрепить. Как вариант, под плиту устанавливают колонны или отводят место для пристройки.

Пристройки к дому под вальмовой крышей

Особенности выбора типа пристройки к дому определяется конструкцией крыши. Примыкающие к дому пристройки могут находиться под единым покрытием или иметь отдельную собственную кровлю. В первом случае кровельное покрытие пристройки делают из того же материала, чем покрыт весь дом.

Во втором варианте, крыша пристройки может примыкать к дому с торца или со стороны ската. Существует несколько видов сопряжения, которые можно увидеть на схеме:

• А — единая крыша;
• Б — верх кровли односкатной крыши пристройки находится на уровне свеса здания;
• В — скаты крыш пристройки и здания соединены между собой по всей ширине;
• Г — если длина пристройки меньше длины здания сопряжение крыш происходит в нескольких местах.

В любом случае, чтобы стекающая с крыши дома вода не попадала в веранду, кровля пристройки должна заходить минимум на 100 мм под кровельное покрытие здания.

Если говорить о популярных конструкциях веранд, то чаще всего встречаются пристройки с односкатной крышей. Они просты в исполнении, привлекательны, а после проведения мероприятий по утеплению могут использоваться даже зимой.

С эстетичной стороны привлекательными являются арочные пристройки из поликарбоната. Прозрачную комнату обычно используют под оранжерею или летнее место отдыха.

Дом из газобетона под вальмовой кровлей

В последнее время популярны стали дома из газобетона. Это довольно легкий строительный материал, с которого можно быстро выстроить жилье. Недостаток здания из газобетона заключается в обязательной декоративной отделке фасада. Вальмовая крыша является идеальным выбором для подобной постройки, но требует дополнительных расчетов. Дело в том, что стены из газобетона не такие прочные, как из кирпича, поэтому давление кровли на фасад должно быть минимально.

Как выход из ситуации, стены из газобетона можно усилить армопоясом, а под крышу установить мощную колонну, как показано на фото. В этом варианте возле дома под одной крышей получится открытая веранда-навес.

Если рассмотреть проект этого дома из газобетона, то при его габаритах 10,32х9,3м полезная площадь составляет 95,8 м 2 .

Рассматривая план нижнего этажа здания из газобетона можно увидеть, что входные проемы выполнены группой из комнат в коридор. Комната, обозначенная цифрой 5, отдана под санузел. Имеется отдельная кухня, большой зал, спальня плюс свободное жилое помещение, которое можно использовать на свое усмотрение.

На схеме фасадов здания из газобетона можно увидеть, как идеально сюда подходит вальмовая крыша. Веранда и слуховое окно придают изюминку простому строению.

Общая высота от фундамента до конька составляет 5,9 м, где нижнему этажу отводится 2,65 м, а остальное пространство отдано под чердак.

На этой схеме видом сверху хорошо показана вальмовая кровля дома из газобетона. В данном случае углы скатов составляют 30 о.

Видео стропильной системы дома с газобетона:

Заключение

Определившись с конструкцией , рассчитав все нюансы до мельчайших подробностей, можно приступать к ее возведению.

Время чтения ≈ 4 минут

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами — деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм. ).

Лежни — брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек — до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) — накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами — от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка — горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример .

В статье пойдет речь о том, какие преимущества имеют проекты домов с вальмовой крышей, какие недостатки присущи такой стропильной системе, из чего состоит ее структура, какие разновидности сегодня используют строители при возведении одноэтажных домов. Фото и видео готовых реализованных вариантов подскажут, какую крышу сделать.

Положительные свойства вальмовой кровли

Преимущества возведения четырехскатной кровли можно оценивать только в сравнении с двускатной стропильной системой. В ее конструкции отсутствуют щипцы и фронтоны (вертикальные торцевые поверхности). Это помогает в разы уменьшать показатель такой категории, как сопротивление воздуха. Эта техническая особенность особенно актуальна в тех регионах, где часто присутствуют ветра с резкими порывами или ураганы. Если при оформлении кровли используются карнизные свесы, они при такой конструкции, как показала практика, держатся намного дольше и не разрушаются.

Около опорной балки конька у вальмовой крыши образуются угловые ребра. Они имеют высокую жесткость. Поэтому деформироваться скаты могут только при очень высокой механической или физической нагрузке. Нужно приложить колоссальные усилия для того, чтобы повредить вальмовую крышу.

Замечено, что в регионах с большим количеством осадков одноэтажный дом с вальмовой крышей – лучший из возможных вариантов возведения малоэтажных зданий. Площадь кровли у четырехскатной крыши больше, чем у двускатной кровли. Особенность конструкции каркаса такова, что она позволяет отвесы карниза спускать за пределы несущих стен. Таким способом часто при строительстве формируется козырек, который надежно защищает фасадную отделку от воздействия атмосферных осадков.

Четырехскатный каркас можно покрывать любым кровельным материалом, но строители предпочитают использовать для обозначенных целей мягкие по текстуре продукты.

Есть и минусы у описываемого выбора. У конструкции вальмовой крыши больше элементов, чем у простой двускатной. На ее создание уходит больше материалов, требуется большее количество времени. Собрать ее способен только опытный мастер. Его услуги стоят недешево. Все это увеличивает в разы конечную смету проекта. Это обстоятельство нужно обязательно учитывать.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Геометрия пространства под четырехскатной кровлей очень сложная. Это формирует определенные трудности при организации жилой мансарды. Если оно все же используется, и на крыше появляются мансардные, их во время дождя придется постоянно держать закрытыми. Иначе в комнате появятся большие лужи.

Площадь мансарды, организуемой в чердачном помещении вальмовой крыши, будет в два раза меньше той, что образуется под обычной двускатной кровлей.

Если в вальмовой крыше нужно будет сделать слуховое окно, то для его создания специалисты советуют выбирать конструкцию под названием «Летучая мышь».

Технические характеристики вальмовой крыши

Конструктивно четырехскатная крыша состоит их плоскостей, которые пересекаются друг с другом. Две из них – торцевые – по форме треугольники. Фасадные скаты имеют форму трапеции. На них приходится большая площадь пространства кровли. Уклон скатов варьируется в пределах 15-60 градусов. Условия выбора угла наклона кровли определяются тремя критериями.

Во-первых, учитывается климатическая зона, в которой осуществляется строительство дома с четырехскатной кровлей. Если на данной географической территории в течение года выпадает большое количество осадков, необходимо выбирать угол наклона кровли не менее 45 градусов. Меньший угол наклона подходит для зон с сухим и жарким климатом. Если присутствуют высокие ветровые нагрузки, угол наклона кровли не должен превышать 30 градусов.

Во-вторых, важно учитывать, какой кровельный материал будет использоваться для покрытия крыши. Для рулонных материалов следует предусмотреть угол наклона до 25 градусов. При применении модульных листов (черепицы) угол наклона должен быть от 15 градусов и выше. Металлочерепицу или шифер специалисты кладут на обрешетку, угол наклона которой составляет от 25 градусов.

В-третьих, должен учитываться и желание сделать под крышей жилое помещение. Когда планировка проекта предполагает наличие мансарды, угол наклона должен быть максимально допустимым – 65 градусов. Чем больше этот показатель, тем сложнее конструкция. В такой ситуации возникает потребность в покупке большего количества строительного материала. А это увеличивает смету.

Конструкция вальмовой кровли формируется благодаря следующим элементам:

Конек – горизонтальное ребро, расположенное в самой верхней точки кровли. Он является частью опорной системы, на которую крепится обрешетка.

Скаты – верхняя часть конструкции здания, которая защищает строение от непогоды.

Фронтальные свесы – участки кровли, которые помогают отводить падающие осадки от стен дома.

Стропильная система – несущая конструкция, которая состоит из наклонных стропильных ног, вертикальных стоек и подкосов. Для ее создания подходят только породы деревьев с прочной древесиной. Чаще всего для этих целей выбираются хвойные породы.

Водосточная система – совокупность различных элементов, устанавливаемых в определенной последовательности для сбора влаги, стекающей с крыши и ее отвода дальше от фасадов одноэтажных домов с вальмовой крышей. Ее предназначение – защита фундамента здания от воздействия влаги.

Снегозадержатели (уголковые, трубчатые, решетчатые, точечные) – элементы безопасности кровельной системы, которая помогает удерживать на крыше снег и предотвращать сход больших лавин. Они делят их на более мелкие и делают их менее опасными.

Снегозадержатель на вальмовой крыше. На фото виден пример работы описываемого элемента

Виды вальмовых крыш

Существует четыре вида четырехскатной кровли.

Стандартная конструкция. У нее четыре ската, два с фронтов дома – треугольники, другие два с фасада – трапеции. Их верхние точки и плоскости соединяются на коньке крыши. Его длина в два раза меньше длины самого дома. Сборка стропильной системы относится к разряду сложных сооружений. Без должной подготовки собрать ее самостоятельно невозможно.

Голландская (полувальмовая крыша). У нее присутствует четыре ската. Те из них, которые имеют треугольную форму, значительно меньше по размерам тех, что присутствуют у стандартной конструкции. Из-за этого площадь трапециевидных скатов увеличивается. Внешне такая кровля похожа на двускатную. Благодаря такой конструкции можно устанавливать на крышу не мансардные, а обычные световые окна. Что позволяет немного экономить.

Датская (полувальмовая крыша). У нее присутствует четыре ската. Все они по форме напоминают трапецию. Размеры двух торцевых меньше размеров фасадных. Вальмовая часть начинается чуть ниже конька кровли, сверху него устанавливается фронтон треугольной формы. Его часто используют в качестве слухового окна.

Мансардная крыша. У нее присутствует четыре ската. Два торцевых имеют треугольную форму, два фасадных имеют форму сломанной линии Угол слома можно менять по своему усмотрению. Такой вариант исполнения кровли выбирается тогда, когда нужно в чердачном помещении организовать жилое пространство с высокими потолками.

Наверняка на глаза попадались квадратные одноэтажные дома из бруса с вальмовой крышей. Для ее создания используется стропильная система, которая называется «шатер». Все ее части – равнобедренные треугольники, плоскость которых равна между собой. Отличительная особенность такой кровли – отсутствие конька. Такие системы формируются с учетом ходов для искусственной вентиляции. Если заранее не установить аэраторы или дефлекторы, на чердаке будет скапливаться большое количество конденсата. Двухэтажные дачные дома с вальмовой крышей и балконом смотрятся очень массивно, но при этом красиво. Об этом наглядно свидетельствует следующее фото.

Двухэтажные дачные дома с четырехскатной крышей и балконом

Конструктивные особенности стропильной системы

Внешне вальмовая крыша смотрится вполне эффектно, но вся ее «красота», считают специалисты, скрыта внутри. Ее основой является сложная стропильная система. Для ее создания используются элементы, выполненные из хвойных пород деревьев. Предварительно все они обрабатываются антисептическими составами. Они помогают защищать дерево от влаги, гнили и плесени. Основная задача проектировщика – провести точный расчет стропильной системы на предмет ее нагружаемости. От этого зависит прочность всей конструкции.

Видео описание

В видео рассказывается о том, как произвести расчет стропильной системы для вальмовой крыши:

В основе конструкции используется опорный брус (строители называют его мауэрлат). Именно по нему в дальнейшем распределяется весь вес конструкции стропильной системы. От него нагрузка уходит по стенам к фундаменту.

Опирается мауэрлат на систему стоек. Они размещаются на балке и предотвращают деформацию стропил. Для создания вальмовой крыши используется два вида стропил: при помощи одних формируется начало ската, при помощи других (рядовых) сооружаются опоры. Две пары стропил обязательно стягиваются горизонтальной балкой. Она берет на себя часть нагрузки кровли и предотвращает возможность расхождения стен. Под определенным углом к ногам стропил располагается балка. Ее основная функция – подкос. Верхние концы стоек соединяет между собой прогон. Он – опора для стропил. Поверх стропил при помощи бруса собирается обрешетка. На нее потом ложится и крепится кровельный материал.

Видео описание

В видео показаны все этапы процесса сборки каркаса для вальмовой крыши:

Обобщение по теме

Четырехскатные крыши выдерживают высокие ветровые нагрузки, такая конструкция кровли идеально подходит для одноэтажных домов большой площади. Она придает зданию солидность, смотрится очень эффектно. Но при равной площади постройки площадь вальмовой крыши будет больше площади кровли двухскатной. Поэтому и ее стоимость в полтора раза больше.

Эстетические качества кровли играют важную роль в образе жилого дома. Но гораздо важнее надежность и долговечность её конструкции. Тщательный выбор её типа и формы станет залогом соответствия кровли потребностям застройщика.

Четырехскатная кровля имеет прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с 4 скатной крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

В каталоге Z500 двухэтажные и одноэтажные дома с 4 скатной кровлей площадью от 100 м2 имеют вальмовый тип кровли. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2016 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный авторский дизайн одноэтажных домов с 4 скатной крышей. Также может быть изменена планировка одноэтажных домов с 4 скатной крышей.

Планы проектов одноэтажных домов с 4 скатной крышей: особенности кровельной конструкции

Проекты одноэтажных домов с 4х скатной кровлей могут иметь вальмовый или шатровый тип конструкции крыши.

Так проекты одноэтажных домов с четырехскатной крышей шатрового типа, характеризуются кровельными скатами, сходящимися в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты одноэтажных домов с 4х скатной кровлей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы одноэтажных домов с 4 скатной крышей: условия выбора угла наклона кровли

Поскольку угол ската позволяет кровле беспрепятственно отводить осадки, он считается наиболее значимым критерием безопасности, практичности и эстетической характеристикой. Значение его лежит в пределах от 15 до 65˚ и зависит от:

• Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30˚ стоит выполнять для строений, подверженных порывистым частым ветрам.
• Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°.
• Наличия мансардного этажа. Если планировка проектов одноэтажных домов с 4 скатной кровлей предусматривает наличие этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° — 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Увеличение угла наклона скатов и, как следствие, потребность в большем количестве материалов возникает ввиду увеличения длины стропил и площади конструкции, поэтому значительно возрастает смета на её строительство.

Приятного просмотра и желаем найти подходящие вам проекты одноэтажных домов с 4 скатной крышей!

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

• ножовка;
• строительный уровень;
• отвес и рулетка;
• молоток;
• дрель;
• шуруповерт;
• стамеска;
• дисковая пила.

Технология монтажа стропильной системы

Шаг 1. Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующег о материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционна я мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Видео — Четырехскатная крыша своими руками

Крыша сруба

Конструкция крыши дома из бревна

Традиционно для домов из бревна распространены несколько видов крыш по внешнему виду и, как следствие, по устройству и конструкции. Основными из них являются — треугольная двухскатная крыша, односкатная крыша, мансардная «ломанная» каркасная крыша, шатровая, четырехскатная вальмовая и полувальмовая крыши. Рассмотрим их немного подробнее.

Треугольная двухскатная крыша

Треугольная двухскатная крыша сруба самая распространенная, она же является самой устойчивой с точки зрения геометрии по отношению к другим видам крыш. Треугольная крыша бывает с правильной пропорциональной формой, либо со смещением конька в сторону. На фото ниже в качестве наглядного примера представлены срубы домов с треугольной двухскатной крышей

---

Односкатная крыша

Односкатные крыши меньше распространены на домах из бревна и встречаются реже и, как правило, делаются на небольших строениях и пристройках, туалетах, беседках. Также такого плана крыши распространены на сараях и гаражах, иногда на банях из бревна . Пример односкатной крыши можно увидеть на фото ниже

---

Двухскатная «ломаная» крыша

Двухскатная «ломанная» мансардная крыша — от слова «с изломом». Такая форма позволяет сделать каркасный второй этаж по площади, почти как помещение первого этажа. При «ломаной» крыше, в отличие от треугольной, чистого жилого пространства больше — второй этаж получается полноценным. Отметим также что устройство такой крыши будет дороже, так как на нее используется большее кол-ва материала при формировании каркаса и трудозатрат, по сравнению с традиционной треугольной двухскатной. Также возрастает и площадь поверхности самой кровли, что несколько удорожает кол-во материала и стоимость работы по покрытию крыши кровельными материалами. На фото ниже вы можете посмотреть пример сруба с «ломаной» крышей

---

Шатровая крыша

Шатровая крыша — от слова «шатер». Конструкция такой формы крыши относительно сложная, при ее формировании используется самое большое кол-во пиломатериалов, также крыша является довольно трудоемкой, так как практически каждая часть шатровой стропильной системы и кровельных материалов выполняется и подгоняется индивидуально. Что касается стоимости, то такая крыша одной из самых дорогих. В случае шатровой крыши все ребра крыши сходятся в одной центральной точке. Примеры шатровой крыши представлены на фото ниже

---

Вальмовая крыша

Вальмовая крыша по конструкции схожа с шатровой крышей, и по сложности исполнения стропильной системы также относится к классу сложных крыш. Основное различие вальмовой и шатровой крыш состоит в том, что ребра крыши «вальмы» не сходятся в одной точке. Средняя часть крыши является треугольной по форме на треть длинны дома и далее крыша расходится к краям на углы из разных точек. Пример конструкции вальмовой крыши представлен на фото ниже

---

Полувальмовая крыша

Полувальмовая крыша является чем-то средним между обычной треугольной двухскатной и вальмовой крышей. Основная часть стропильной системы треугольная, но скат крыши с торцов скошенный. Стоимость такой крыши дороже, чем обычной двухскатной кровли — это связано с более трудоемкой работой по исполнению стропильной системы сруба и покрытие крыши сруба кровельными материалами. Пример полувальмовой крыши сруба вы можете увидеть на фото ниже

проекты двухэтажных частных и одноэтажных домов с террасой и без, каркасные дома и из бруса, их фасады

В настоящее время существует огромное количество проектов частных домов. Большой популярностью пользуются схемы таких сооружений с четырехскатной крышей. Сегодня мы поговорим о преимуществах и недостатках таких конструкций, посмотрим некоторые проекты с ними.

Плюсы и минусы

Строения с четырехскатной крышей обладают многими преимуществами.

• Устойчивость. Такой тип крыши будет максимально устойчив практически к любым нагрузкам.

• Надежность и долговечность. Данные конструкции смогут прослужить долгие годы.

• Большое количество вариантов исполнения. В настоящее время существует огромное количество разновидностей четырехскатных крыш.

• Высокая защищенность. Подобные кровельные конструкции не станут пропускать ветер, влагу и ультрафиолет внутрь дома.

• Практичность. Под такими настилами остается довольно большое пространство, которое можно использовать как отдельную жилую зону.

• Освещенность. Пару чердачных окон на такой крыше добавят света.

Но такие конструкции обладают и некоторыми существенными недостатками.

• Сложная технология монтажа. Такие настилы довольно трудно устанавливать, монтаж может занять значительное количество времени.

• Большой расход материалов. Для создания такой крыши понадобится большое количество строительных материалов, так как необходимо сформировать сразу четыре ската.

• Потребуется сооружение чердачной зоны. Если этого не сделать, то тогда сильно возрастет риск обрушения возведенной конструкции.

Проекты одноэтажных домов

При строительстве таких одноэтажных домов площадью в 100-150 кв. м можно предусмотреть в проекте просторную гостиную (35-40 кв. м), 2-3 спальни или одну спальню и просторную детскую комнату с отдельной игровой зоной, кухню со столовой зоной, санузел и коридор. При необходимости в проект включаются и хозяйственные небольшие помещения (постирочная, котельная).

А также при желании можно сделать небольшую террасу. Такие постройки нередко возводятся из бруса, камня, крышу при этом чаще делают из профнастила. Многие возводят каркасные конструкции. Они отличаются максимально быстрым монтажом, красивым и аккуратным внешним оформление. Для их строительства не потребуются слишком большие затраты. Но следует помнить, что подобные сооружения отличаются небольшим сроком службы, средними показателями прочности и надежности.

Иногда в таких проектах также предусматривают мансарду. В этой зоне можно сделать одну большую комнату, нередко там организуют детскую комнату с игровой. А также это пространство подойдет для организации кабинета.

Существуют проекты маленьких сооружений с вальмовой крышей (площадь 6 на 8, 6 на 10 квадратов). Такие конструкции чаще всего используются как дачные домики для сезонного отдыха. В них можно предусмотреть небольшую гостиную, совмещенную с кухней, одну спальную комнату, санузел, крыльцо и маленькую террасу.

При строительстве небольших сооружений лучше также использовать мансардную зону. Там можно организовать столовую с кухней или спальную комнату.

Двухэтажные дома

Как правило, такие постройки с вальмовой крышей обладают значительной площадью (150-300 квадратов). На первом этаже таких частных домов можно организовать большую гостиную, ее нередко делают совмещенной со столовой, кухню, две или три спальных комнаты, а также хозяйственные небольшие помещения и коридор.

На втором этаже можно сделать еще две спальни, детскую с игровой. Иногда там же организуют домашнюю библиотеку, бильярдную, кабинет. Можно предусмотреть просторную веранду или террасу, балкон, крыльцо, гараж. Форма у таких домов может быть различной, но чаще всего их делают прямоугольными либо квадратными.

Если частный дом будет строиться для большой семьи, то тогда на обоих ярусах можно предусмотреть по 3-4 спальных комнаты. На первом этаже также делают гостиную, кухню-столовую, прихожую, 1 или 2 санузла.

На втором этаже, помимо спален, также будут находиться один санузел, постирочная, детская, кабинет.

Иногда при проектировании кухню совмещают с большой кладовкой, гостиную при этом соединяют со столовой. Отдельные зоны можно разделить между собой при помощи перегородок, иногда используются специальные мобильные конструкции, при необходимости их легко переставить на другое место. Подобный вариант чаще всего встречается в домах, которые оформлены в современных и минималистичных стилях.

При желании совмещают некоторые спальные комнаты с гардеробными зонами, с отдельными санузлами. Если в доме будет использоваться мансардное пространство, то тогда там следует оформить просторную комнату для отдыха.

Фасад нижнего этажа иногда отделывают декоративным искусственным камнем, кирпичным материалом, высококачественной обработанной древесиной.

А также можно сделать отдельный санузел на каждом из этажей. В больших частных домах в два яруса нередко размещают отдельную гардеробную комнату. В таких сооружениях при необходимости можно предусмотреть большой гараж, рассчитанный сразу на 2-3 машины.

Крышу для таких построек делают преимущественно из металлочерепицы, профнастила. Иногда применяется специальная мягкая кровля различных расцветок. Многие такие жилые сооружения делают в современном стиле. При этом внешние фасады отделывают камнем, стеклом, древесиной. Кровельный настил, как правило, делают в темном однотонном исполнении (темно-серая, черная, темно-коричневая крыша).

А также в конструкциях с таким устройством нередко предусмотрены большие панорамные окна. На чердачном уровне можно будет сделать несколько оконных проемов, чтобы наполнить весь дом светом.

Красивые примеры

Аккуратно и красиво будет смотреться небольшой одноэтажный жилой дом из белого камня и древесины. Четырехскатная крыша при этом чаще делается из металлочерепицы темной расцветки. В таком проекте можно предусмотреть и несколько панорамных окон.

Перед домом можно оформить небольшую зону для отдыха с садовой мебелью. Подобный вариант прекрасно подойдет для сезонного отдыха.

А также неплохим вариантом станет небольшой одноэтажный дом с фасадами коричневого цвета. Четырехскатную крышу можно сделать из металлочерепицы в такой же гамме. Дверные и оконные проемы, колонны лучше сделать белыми, чтобы оформление не казалось слишком темным и мрачным. Внутри следует предусмотреть гостиную, кухню, 1 спальню и санузел, при необходимости используется и мансарда. Такое сооружение тоже отлично подойдет для дачного отдыха.

Для большой семьи подойдет жилой частный дом в два этажа. При этом внешний фасад первого яруса можно отделать кирпичом, а второй – белым или серым камнем. Все дверные проемы и окна лучше выполнить из обработанной древесины светлого оттенка. Четырехскатный настил следует сделать из коричневой или темно-оранжевой черепицы. В таких домах можно дополнительно возвести балконы, веранды, террасы, гараж на 1 или 2 машины.

​​​Хорошим вариантом станет двухэтажный жилой дом прямоугольной формы с черной или темно-коричневой вальмовой крышей. Первый ярус снаружи можно отделать декоративным камнем светлых цветов. Второй ярус лучше оформить из светлой обработанной древесины. Все дверные и оконные проемы также лучше сделать из дерева. В таких сооружениях можно организовать несколько спален, гостиную, просторную кухню-столовую, коридор, один или два санузла. Зону перед постройкой стоит отделать мелким камнем серого и белого цвета, деревом.

Проекты небольших домов с четырехскатной крышей. Дом из газобетона под вальмовой кровлей

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

• ножовка;
• строительный уровень;
• отвес и рулетка;
• молоток;
• дрель;
• шуруповерт;
• стамеска;
• дисковая пила.

Технология монтажа стропильной системы

Шаг 1. Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующег о материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционна я мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

Видео — Четырехскатная крыша своими руками

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

• В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
• Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

• Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
• Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
• Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

• Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
• Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
• Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

• Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
• Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
• При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

• Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
• Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
• Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
• Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Одноэтажный дом с вальмовой крышей

Для того чтобы не путаться в понятиях кровли и крыши специалисты дают специальное определение. Верхний слой крыши, который призван защитить дом от таких атмосферных явлений, как ветер, снег, дождь, град – это и есть кровля. Сами же крыши различают несколько основных разновидностей – плоские (с уклоном не более 3 градусов) и чердачного типа. Вот именно к последним и относятся вальмовые крыши.

Разбираемся с понятием – вальмовая крыша

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов – треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

Если нижняя линия ската находится выше уровня карниза, то перекрытия с такой формой носят название «Полувальмовые».

Такую форму чаще всего можно встретить на возводимых коттеджах и загородных дачах. Несмотря на свою необычную форму, они вполне практичные и весь дом приобретает красивый и неповторимый внешний вид.

Особенности вальмовых крыш

Для тех, кто выбирает, как защитить свое строение от непогоды лучше заранее ознакомиться с достоинствами и недостатками вальмовых крыш.

Сначала поговорим о преимуществах

• Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
• Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
• Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
• Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
• Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
• Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

• Основной минус – требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
• Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
• Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
• Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Характерной чертой крыш такого типа является расположение нижнего края вальмы выше уровня ската. Так, появляется возможность обустроить удобную мансарду и от этого голландские кровли только выигрывают. Потолок в пристройке будет скошен только с двух сторон. Климатические особенности региона происхождения крыши, со снежными зимами, диктуют необходимость в устройстве более крутых склонов с небольшими свесами.

Крыша эркера

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы – эркеры – используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

За счет применения эркера можно увеличить внутреннюю площадь помещения в доме с любой стороны здания, за счет чего повышается возможность конструировать дом по своему вкусу.

Обычно владельцы домов пристраивают эркер, чтобы расширить размеры столовых и гостиных. Очень изысканно смотрится применение витражей и текстурированного стекла для оформления эркера, из окон которого открывается прекрасный панорамный вид.

Также эркер дает возможность улучшить освещение внутреннего пространства комнаты. Добавляет света и воздуха всему зданию.

Шатровая кровля

Отличительная особенность таких крыш это наличие всех четырех вальм одинаковой формы, которые расположены под одним углом. Такие особенности нашли свое применение в домах квадратной формы.

Как рассчитать высоту вальмой крыши

• Общее число скатов;
• Углы наклона конструктивных элементов;
• Форма;
• Тип материала покрытия;
• Предпочтения владельца дома.

Также на выбор угла наклона скатов трапеции вальмовой конструкции (от 5º до 60º) влияет традиционная ветровая и снеговая нагрузка в данном регионе. При большой снеговой нагрузке угол наклона лучше увеличить. Это вызывает усложнение конструкции крыши и, как следствие, увеличение расхода материалов.

Если в регионе преобладает ветер, угол обычно уменьшают.

Особенно хорошо выдерживают ветровую нагрузку шатровые (за счет одинаковой формы и площади скатов) в регионах без определенного направления ветра.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

Угол наклона элементов чаще всего выбирается в диапазоне 30º-50º. При меньших углах наклона велика вероятность того что на поверхности будет накапливаться снег, а это вызывает дополнительную нагрузку на стропильную систему.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

Как рассчитывается 4-х скатная крыша.

Длина основания (a)

Ширина основания (b)

Угол наклона скатов (градусы)

Длина вальмовых стропил

Площадь поверхности кровли

Высота мансарды также влияет на высоту вальмой кровли.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

1. Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
2. Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
3. Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
4. Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

На видео — классическая четырехскатная крыша:

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Вальмовая крыша: 65 фото частных домов

Вальмовая крыша — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Одноэтажные дома

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулина

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Вальмовая крыша: 65 фото частных домов

Красивые фото вальмовой крыши частных домов. В обзоре представлены: двухэтажные и одноэтажные дома, двухскатные и четырехскатные кровли, мансарды, а также многие другие виды.

Если сравнивать разновидности проектов малоэтажных домов и коттеджей, постройки с вальмовой крышей останутся явно не на последнем месте. Прежде всего, даже одноэтажный дом под вальмовой крышей смотрится куда дороже и эффектнее двухскатного варианта. Существует множество мнений и теорий, поясняющих, почему людям нравятся дома с вальмовой кровлей, и в подавляющем большинстве симпатии не связаны с явными преимуществами потребительского характера. Просто вальмовая крыша удобнее и симпатичнее.

Какие варианты вальмовых крыш наиболее распространены

Среди наиболее распространенных разновидностей крыш на основе вальмы можно условно выделить несколько типовых решений:

• Шатровая крыша с симметричным расположением скатов крыши
• Полувальмовая схема или голландка
• Датский вариант вальмовой крыши
• Комбинированные вальмовые варианты с двухскатной и ломаной конструкцией.

Название вальмовая крыша получила из немецкой строительной терминологии, и первоначально обозначала четырехскатную крышу с шатровым расположением скатов. Позже так называли все конструкции, у которых было более двух скатов.

Преимущества вальмы для одноэтажного дома

Вальмовая или шатровая форма имеет куда более серьезные возможности, особенно для одноэтажного дома. Невозможно построить низкую и очень покатую крышу, у которой значительную часть кровли, вообще, используют в качестве навеса над огромной террасой. Такие проекты дома характерны для теплых равнинных зон, где мощные порывы ветра сочетаются с избытком солнечного света и тепла.

Шатровая схема

В таких условиях от каркаса кровли требовалось с помощью широкого свеса обеспечить большую площадь затененного пространства над террасой или входным крыльцом. Чтобы каркас обладал высокой устойчивостью и прочностью, скаты нужно было выполнять симметричными, с равномерно распределенной нагрузкой по всей коробке здания.

В отличие от других конструкций вальмовой крыши, пространства под кровлей было мало для формирования второго этажа, но более чем достаточно для чердака. В степных зонах риск обрушения стропил под тяжестью снега был минимальным из-за сильных ветров, поэтому наклон зачастую диктуется устойчивостью кровельных материалов. Чем выше наклон, тем сложнее укладка жестких черепичных или шиферных листов.

Шатровая схема не ограничивается только низкими скатами кровли. Очень живописно выглядят разнообразные «теремки», стилизованные под сказочные или фантастические варианты дома.

Дом получается практически квадратной формы с очень высокой крышей. Обычно рядом нет ни высоких деревьев, ни крутых склонов холмов или гор, способных защитить фасад и крышу от сильных порывов ветра в невыгодном для постройки направлении. Но благодаря применению вальмовой конструкции каркас получает достаточный запас прочности и устойчивости, сохраняя свои размеры и высоту. Высокая посадка кровли дает для одноэтажного дома еще одно помещение в виде мансарды.

Вальмовая крыша дает возможность достаточно просто оформить мансардное помещение путем расширения чердака одноэтажного дома. Иногда даже окна и балконы в таких мансардах выполняют наклонными или комбинированного типа.

Голландская полувальма

В более холодных северных широтах вальмовая схема применяется как в чистом виде, так и в виде отдельных модификаций. Один из таких вариантов использования вальм можно увидеть на голландском типе, называемом полувальмой.

В противоположность предыдущему варианту, «голландка» очень близка к обычной двухскатной конструкции, но с маленькими, в треть от классического размера, вальмами. Небольшой скат, примыкающий к коньку крыши, служит одновременно и навесом над террасой второго этажа. Сложно изготовить подобный навес более рациональным и удобным способом. Такой тип построения позволяет увеличить чердачное помещение до размеров полноценной комнаты и одновременно закрыть самый критический участок крыши одноэтажного дома от косых проливных дождей.

Большое и теплое пространство над первым этажом давало ряд преимуществ. Оно использовалось, как полноценное жилое помещение, чуть более холодное, чем первый этаж, но более сухое и защищенное от сырости, там проживали в летний период. Нижний этаж преимущественно использовался для проживания в сухое и холодное время года, при этом большая теплая «подушка» над головой хорошо утепляла нижнее помещение. Зимой верхний этаж под вальмовой крышей мог сдаваться, как временное жилье.

Внешний вид дома с полувальмой выглядит немного непривычно для нас и очень «по-европейски». Поэтому использование «голландки» стало привычным для коттеджей и загородных домов в северных широтах европейской части РФ.

Датская полувальма

Еще один вариант скандинавской схемы называется датской полувальмой. В отличие от голландского типа, в такой системе вальма строится не в верхней части конструкции, а в нижней, как бы оголяя часть пространства, прилегающего к коньку кровли одноэтажного дома. Зачастую скаты на подобной конструкции выполняются ломанными с двумя плоскостями: верхняя часть с острым углом, обеспечивающим легкий сход снега и дождя, и нижний скат, более пологий, дающий увеличенное до ширины жилой комнаты чердачное пространство.

Во фронтальной части конька обычно устанавливаются окна чердака. Если присмотреться внимательно к конструкции датской вальмовой крыши одноэтажного дома, можно заметить, что схема компоновки скатов как бы разбита на две части: высокий конек и максимально покатые скаты в нижней части кровли.

Такую конструкцию использовали жители приморских городов. Она, так же, как и «голландский» тип крыш, призвана наилучшим образом сохранить тепло, и в то же время максимально поднять трубу печки для обеспечения эффективного сжигания топлива в сырую погоду. Кровля как бы получала одновременно высокий конек и низкие покатые скаты, без значительного увеличения парусности кровли одноэтажного дома. На схеме старой усадьбы с датской крышей видно, что в одноэтажном доме обязательно имелось помещение над первым этажом и крошечный чердак, которого хватало, чтобы утеплить и мансардное помещение.

Кроме того, такая конструкция одноэтажного дома имеет очень интересную особенность — при очень плотной застройке буквально стена к стене, на крыше, в районе выхода печной трубы, было достаточно свободного воздушного пространства. Поэтому даже слабый ветерок выдувал продукты горения и дым от угля и дров, тем самым спасая жителей одноэтажного дома от риска задохнуться в угольном угаре.

В современной архитектуре датская конструкция кровли одноэтажного дома позволяет располагать деревья очень близко к стенам дома. Крона деревьев хорошо уживается с острыми скатами у конька и пологими у нижней части кровли одноэтажного дома.

Зачастую к одному из скатов классического варианта вальмовой крыши встраивают конструкцию эркера — полукруглой пристройки, позволяющей значительно увеличить объем и освещенность главного зала в доме. Здания с эркером даже в одноэтажном исполнении выглядят намного эффектнее обычного решения. Чаще всего вальмовый скат здания переходит в конструкцию с эркером. Особенно удачным выглядит дизайн одноэтажного дома, если первый этаж основной постройки находится выше входа с эркером.

Иногда конструкцию с эркером намеренно увеличивают до второго этажа, не разрывают кровлю пристройки с вальмовой крышей дома. В этом случае эркер выглядит, как башня, и усиливает впечатление от облика всего здания.

В одноэтажных домах вальмовая кровля может быть составлена из нескольких скатов, переходящих друг в друга ступенькой. Это позволяет отказаться от старой и неинтересной длинной и вытянутой конструкции дома в пользу нескольких построек, как бы примыкающих друг к другу и образующих одно законченное здание.

Вальмовую конструкцию крыши применяют как в чистом виде, так и в сочетании с обычными двухскатными крышами. Общее впечатление от одноэтажного дома только усиливается. Хозяева выбирают такие архитектурные решения, в первую очередь, из-за большого чердачного помещения, в двухскатном варианте, вторая часть — вальмовая смягчает общий дизайн и делает всю композицию одноэтажного дома более современной и утонченной.

Заключение

Вальмовая конструкция для одноэтажного дома де-факто стала своего рода стандартом для степных и лесостепных мест, холмистого ландшафта. Если вы решили построить загородный дом на возвышенности, что является рациональным решением, крышу или ее часть наверняка придется выполнить вальмовой конструкции. Такой вариант будет дороже обычного, но сохранит защиту одноэтажного дома на десятки лет.

Время чтения ≈ 4 минут

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами — деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни — брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек — до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) — накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами — от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка — горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример .

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

• Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
• Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
• Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки — ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки — короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Различные конструкции вальмовых крыш с иллюстрациями

Шатровая крыша: Различные конструкции вальмовых крыш с иллюстрациями

Шатровая крыша — это тип крыши, в которой все стороны спускаются вниз к стенам, обычно с довольно пологим уклоном. Дом с шатровой крышей не имеет фронтонов или других вертикальных сторон крыши.

Этот тип конструкции крыши очень распространен и идеально подходит для домов, которые могут подвергаться суровым погодным условиям, таким как сильный ветер или ураган. Шатровая крыша обеспечивает улучшенное внутреннее крепление и имеет меньшую вероятность отрыва от дома на фронтоне крыши.

Также проверьте >> Лучшие компании Mabati в Кении Здесь

Хотя вальмовые крыши действительно предлагают меньше внутреннего пространства, это небольшая цена за изобилие защиты от непогоды и другие практические преимущества.

Различные конструкции вальмовых крыш

Что касается четырехскатных крыш, существует множество различных конструкций крыш. Ниже представлены различные типы конструкции шатровой крыши;

Простая вальмовая крыша



Простая вальмовая крыша

Эти крыши являются наиболее распространенным типом конструкции вальмовой крыши с коньком на части крыши, который, в свою очередь, создает две многоугольные стороны и две треугольные стороны крыши.

Шатровая пирамидальная крыша



Шатровая пирамидальная крыша

Шатровая пирамидальная крыша, как следует из ее названия, состоит из четырех равных треугольных сторон, которые встречаются в единственной точке наверху крыши, выступающей вверх.

Вальмовая крыша



Вальмовая крыша

Эту кровельную конструкцию можно сравнить с эффектом объединения двух зданий с вальмовой крышей. Две секции крыши встречаются на своих концах, образуя шов, который называется «долиной» или крестообразной шатровой крышей.

Полувальмовая крыша

Это стандартная конструкция вальмовой крыши, но в данном случае две стороны крыши укорочены для создания карниза.

Голландская двускатная (вальмовая) крыша

Это гибрид двускатной и вальмовой крыши, в котором полный или частичный фронтон находится в конце конька крыши, что позволяет внутреннее подкровельное пространство. Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

Преимущества вальмовой крыши

• Самоподдерживающаяся конструкция, требующая меньшего количества диагональных связей
• Лучше подходит для районов с сильным ветром или сильным снегом
• Равномерный карниз и водосточные желоба по всему периметру
• Улучшает внешний вид многих домов

См. также>>10 Основные проблемы с кровлей и их решения

Недостатки вальмовой крыши

• Более сложный и дорогостоящий проект и строительство
• Меньше чердачного пространства из-за наклона со всех сторон

ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ: Основные преимущества и недостатки плоских крыш

Современный дом с шатровой крышей в Японии

До того, как плоские крыши стали тенденцией для современных домов, вальмовая крыша была звездой, когда речь шла о дизайне кровли дома.Но и по сей день многие все еще используют вальмовую крышу. Но видели ли вы дом с шатровой крышей, но пытались придать ей современный вид? Сегодня вы увидите один из них.

Этот дом с шатровой крышей в префектуре Ибараки, Япония, представляет собой просторный одноэтажный семейный дом, спроектированный бюро архитектуры и дизайна Naoi. Он имеет площадь 6 641 квадратный фут (617 квадратных метров), которая предназначена для семьи из четырех человек. Хозяин хотел иметь частный дом с гаражом на две машины. Но поскольку участок был слишком велик для того, чего хотел владелец, дизайнеры воспользовались этим местом, построив просторный одноэтажный дом, открытый для окружающих, с концепцией «соединение пространства с природой».Южная и северная стороны дома выходят на улицу. Он не имеет забора вокруг него, что позволяет ему соединяться со всеми районами. Его передние дворы с обеих сторон служат общественным парком, но, конечно, он закрыт для посторонних.

Посмотрите, какая красивая четырехскатная крыша у этого дома. Это, безусловно, уникальное превращение одной стороны в террасу.

Вся южная сторона крыши имеет большое смотровое окно, из которого открывается хороший вид на двор и, конечно же, небо.

Часть дома отражает вид традиционного народного дома, состоящего из жилого помещения с мансардой.

С северной стороны дома можно также насладиться видом на сад под карнизом.

Жилое пространство можно разделить с помощью раздвижных дверей, которые соединяются с внешним пространством.

Вы можете увидеть чувство единения в доме так же, как и в традиционных японских домах.

Но у него есть чувство функциональности и стиля, отражающие современный и современный дизайн в интерьере.

Большая четырехскатная крыша состоит из деревянных балок и стропил, поддерживающих форму.

Такой высокий потолок увеличивает пространство внутри дома.

Деревянные стропила не только поддерживают крышу, но и украшают пространство.

Чердак кажется более уютным из-за деревянных материалов, используемых для интерьера, а также стропил.

Жилая зона, вид сверху, показывает нам, насколько она чистая и насколько удобно находиться в этом районе.

То, что вы видите, это спальня с двумя односпальными кроватями, которые, кажется, прячутся под крышей.

Возвращаясь к нижнему уровню, одна стена окрашена в красный цвет для смелого акцента на кухне и столовой.

Если смотреть снаружи, дом действительно является жемчужиной. Даже его сад — это сокровище, которое каждый хотел бы иметь!

План дома с чердаком и цокольным этажом.

Красивый дом, правда? Мне нравится, как они придали современный вид шатровой крыше, превратив ее в террасу. Дом состоит из открытого квадратного плана с гостиной посередине, главной спальни, ванной комнаты, столовой/кухни и кладовой, которые расположены вдоль внешних зон дома.Его гостиная также является приятной особенностью, потому что она простирается через пространство, похожее на веранду, которое расположено между экстерьером и интерьером, они называют это «энгава». Остальная часть интерьера дома имеет ту уютную и безмятежную атмосферу, которая дополняет домашнюю ауру дома. Аплодисменты Архитектурно-дизайнерскому бюро Naoi за этот прекрасный дизайн!

Дом с Шатровой Крышей Пирамида • 333+ Фото • [АртФасад]

Кровля является одним из важнейших защитных элементов строительной конструкции.Разновидностей этого покрытия очень много, каждая из которых имеет многофункциональное, эстетическое, конструктивное назначение. Шатровая крыша дома издавна была самым примитивным способом защиты жилья от непогоды, ветра, создания комфортных условий.

Традиционная четырехскатная крыша использовалась для реконструкции сгоревшего здания в Португалии. Архитекторы разработали уникальный проект NVC House на 265 кв.м., который создал современное, удобное и необычное решение для покрытия всего здания.

Поверхность крыши представлена ​​четырьмя треугольными скатами симметричной формы. Равнобедренные соединены в центре, напоминая своей линией египетские пирамиды. Индивидуальность каждой стороны – главное требование при проектировании крыш данного типа.

Дизайн покрытия чаще всего используется для зданий квадратной формы. Несмотря на ограниченное пространство пандусов, португальский коттедж сохранил максимальную свободу в помещениях. Архитекторы позаботились о высоких потолках, отсутствии большого количества перегородок, сложных конструкциях.Геометрически дом с шатровой крышей имеет очертания шатра, что уже одним своим видом создает первобытное спокойствие, уют и домашнее тепло.

Основные преимущества вальмовой крыши:

• Отсутствие фронтонов, что снижает количество расходных материалов и время на их возведение, подшивку;
• Высокие аэродинамические характеристики, защита дома от осадков, сильного ветра;
• Поверхность отлично прогревается солнечными лучами, что позволяет создать теплое пространство вдоль утепляющего покрытия;
• Удаление снега, воды за счет определенного угла наклона крыши.

Для комфортного обустройства места проживания большой семьи был выбран двухэтажный дом с пирамидальной шатровой крышей. Стропильная система предусматривает расположение стропил на мауэрлате. Такая органичная структура позволяет фасаду сливаться с крышей, создавая непрерывность линий.

Дизайн экстерьера и интерьера выполнен в едином стиле – утонченный минимализм с элементами экостиля. Стены, обшитые белоснежными стенами, кровля, внутренние помещения прекрасно гармонируют с неординарным расположением дома.Они кажутся отблесками морских волн, вид на которые открывается из маленьких окон на вершине горы.

Еще одной изюминкой для жителей является терраса, выход на которую находится на крыше. Явным контрастом выделяется отделка лестниц, оконных проемов, пол из натурального кедра. Приятный оттенок дерева подчеркивает роскошь белизны, при этом не позволяя дизайну затеряться в монохромности.

Совет! Возведение несущих конструкций снижает функциональность и площадь внутреннего пространства.Чтобы правильно распределить зоны, лучше использовать крышу с двумя или четырьмя скатами.

Во внешнем восприятии дома с вальмовой крышей выглядят экзотично. Благодаря различным видам отделки сложная структура превращается в простую и невзрачную поверхность. Главное сохранить индивидуальность, как в этом проекте. Только прочувствовав настроение заказчиков, архитекторы смогли восстановить идеальное семейное гнездышко, в котором есть дух старины и свободы.

Кирпичные дома с шатровой крышей: Фото 3 (S-589)

Название

Кирпичные дома с четырехскатной крышей

Дата

[1890-1910]

Номер телефона

БХС 207-24-16

Содержание

5 фотографий.

Резюме

Фото 1 — Каменный дом с кукурузным полем и восемью людьми впереди. Флэтайроны видны вдалеке. (S-594)
Фото 2. Шесть женщин и детей позируют перед кирпичным домом и внутри него, за белым частоколом. Номер 29 на входной двери. (S-528)
Фото 3. Дом из светлого кирпича с изысканными деталями крыльца и декоративными каменными перемычками. Белый забор из штакетника.(S-589)
Фото 4 — Большая группа людей собралась возле двухэтажного дома с велосипедом и лошадью с повозкой. Sturtevant (S-573)
Фото 5 — Крупный план людей и дома. Пожилой мужчина с длинной белой бородой. Стертевант (S-542)

История

Вальмовая (или четырехскатная) крыша скатывается к карнизам со всех четырех сторон. Когда здание квадратное, шатровая крыша заострена наверху, как пирамида.Когда здание прямоугольное, шатровая крыша образует наверху конек. Вальмовая крыша не имеет фронтона.

Условия использования

ПРАВА: Исторические фотографии и документы с исходным кодом BHS принадлежат Историческому обществу/музею Боулдера и требуют указания авторства при использовании. Эти предметы находятся на постоянной основе в Краеведческой библиотеке Карнеги. Никакие дубликаты материалов не могут быть депонированы или помещены в файл в любом другом архиве, музее, библиотеке или подобном хранилище.Вопросы авторского права являются обязанностью пользователя.

Формат

Фотографии.

Автор

Стертевант, Дж. Б. (Джозеф Бевьер) 1851-1910

Субъекты

Жилые дома — Колорадо
Кирпичные дома — Колорадо
Кукуруза — Колорадо

Коллекция

А.Коллекция А. Паддока: Исторические здания

Примечание

Чтобы просмотреть скан исходного негатива (если он есть), выполните поиск по ключевому слову (S-#).

Планы небольшого дома 7×6 с 2 спальнями и четырехскатной крышей

Проекты небольших домов привлекают внимание современных людей. Живя в эту продвинутую эпоху, мы должны признать тот факт, что люди на самом деле придают большее значение проектам небольших домов.Да, вы не ослышались. Есть много студий, которые очень стараются создать дизайн небольшого дома, отвечающий требованиям современных людей. В любом случае, горькая правда заключается в том, что не все проекты планов домов могут дать вам удовлетворительный результат.

Мы в MyhomeMyzone прекрасно это знаем, поэтому придумали красивый дизайн небольшого дома 7х6 с 2-мя спальнями вальмовой крышей. MyhomeMyzone на самом деле предлагает различные типы проектов домов, дизайнов экстерьеров, интерьеров и многое другое.MyhomeMyzone также занимается дизайном небольших домов. Здесь мы объяснили некоторые; поэтому не пропускайте следующие пункты:

Подарите вашему маленькому дому дизайн четырехскатной крыши

Что ж, сделать привлекательный дизайн небольшого дома не так просто, как кажется. Есть так много вещей, о которых вам придется позаботиться. Вам придется включить много вещей в компактную площадь. В любом случае, говоря о внешнем дизайне, вы можете сочетать дизайн небольшого дома с четырехскатной крышей.Это придаст общей внешней конструкции привлекательный вид. Что касается цвета, то можно покрасить крышу в сланцево-серый цвет. Наряду с этим, вы можете придать крыше бордюр белого цвета. Помимо этого, вам придется подумать о цвете наружных стен. Здесь, в дизайне этого небольшого дома, мы выбрали жемчужно-белый цвет. Это может быть настроено в зависимости от требований клиентов.

Общий план дома

Несмотря на то, что это план небольшого дома, общий дизайн плана небольшого дома вас не разочарует.Если вы ищете план дома с 2 спальнями, это будет идеальным для вас. Да, вы не ослышались. Войдя в дом, вы увидите гостиную, а с левой стороны вы увидите столовую. Кроме них, есть две спальни на левой стороне и на передней стороне, вы будете ванная комната. Кухня расположена рядом с ванной.

Придайте гостиной маленького дома привлекательный вид

Ну, гостиная играет очень важную роль и очень важно придать ей привлекательный вид.Да, вы не ослышались. Для пола вы можете использовать простой глянцевый мрамор с цветочной текстурой. Кроме того, у вас может быть деревянный шкаф для телевизора в гостиной. Кроме того, у вас может быть деревянный обеденный стол с деревянной столешницей над ним. Говоря о спальнях, вы можете соединить одну спальню с односпальной кроватью, а в другой спальне поставить двуспальную кровать.

Итак, это все о планах небольшого дома 7х6 с 2 спальнями вальмовой крышей. Чтобы узнать больше, вы можете увидеть изображения ниже.

Красивый небольшой дом в паре с уличными растениями – Источник: Pro Home Decors

Нравится:

Нравится Загрузка…

Дом с большой четырехскатной крышей

Этот дом для семьи из четырех человек, спроектированный архитектурно-дизайнерским бюро Naoi, расположен в сельскохозяйственном районе, который превратился в пригород в префектуре Сига. Чтобы обеспечить жителям, любящим природу, вести образ жизни в гармонии с природой, архитекторы учли окружающий ландшафт при проектировании дома в стиле ранчо.Срезав одну плоскость большой шатровой крыши и заменив ее стеной из остекления, они установили связь с внешним миром, не жертвуя конфиденциальностью. «Мы хотим создать простую, универсальную архитектуру, которая позволит жильцам ощущать мир природы независимо от того, что их окружает», — говорят Кацутоши и Норико Наой, муж и жена, возглавляющие фирму, о своем подходе к дизайну. Мы спросили их о проекте.

Внешний вид

Расскажите, пожалуйста, о проекте.

Этот дизайн исследует возможности загородной архитектуры. Участок двойного размера является частью участка в бывшем сельском районе, с большим количеством места для дома и отдельным гаражом на две машины. Мы предложили клиенту, который является садовником с глубокой любовью к природе, тему «связи между застроенным пространством и миром природы». План сочетает в себе открытое пространство с расслабленным открытым зданием в стиле ранчо.

Вид на гостиную из спальни

Вид на гостиную из кухни

Что для вас было самым важным в процессе проектирования?

Мы чувствовали, что в контексте нового жилищного строительства открытый фасад, сообщающий о присутствии жителей, привнесет в городской пейзаж ощущение безопасности, а сад поможет воссоздать природу, утраченную при застройке.Большая шатровая крыша — это дань уважения традиционному сельскому ландшафту, который также был утрачен с развитием. Время, которое семья проводит на природе в тени этой крыши, является символом дома, который, как мы надеемся, будет способствовать созданию благоприятной среды обитания в более широком районе.

Гостиная и коридор наверху

Вид на гостиную из коридора

.

С какими проблемами вы столкнулись в проекте? Как вы на них ответили?

В прошлых проектах нам удавалось разрабатывать универсальные дизайны вне определенных контекстов, но на этом сайте не было якоря для этого процесса. Поскольку в ситуации не было никакого порядка, мы использовали вопрос о потенциальном воздействии строения на окружающую среду и городской пейзаж в качестве центральной точки нашей проектной работы.

Детская комната

Подход

Что вы узнали из этого проекта? Что вы возьмете из этого для будущих проектов?

Еще до того, как мы начали этот проект, мы чувствовали, что вместо частных решений проектных проблем архитекторы должны предлагать обобщенные решения, которые привносят новое понимание в общество.Этот проект укрепил это убеждение.

Пространство под лестницей

Как этот проект вписывается в современные архитектурные тенденции, такие как устойчивость, социальная функция или технология?

Глядя на современные архитектурные тенденции, кажется, что большинство зданий спроектированы только для удовлетворения непосредственных или очень конкретных желаний. Разве мы не должны думать о вневременной архитектуре, которая существует для будущего, для земли, для общества? Мы считаем, что для этого архитекторы должны проектировать не только для определенного круга клиентов, но и создавать здания, которые понравятся многим.

Вид вниз на гостиную из коридора

.

Ночной вид

Какова общественная роль архитектора?

Вытягивать и упорядочивать подсознательные желания людей.

Макет

План 1 и 2 этажей

Раздел

Интервью Юны Яги по электронной почте (перевод с японского)

Дом с большой боковой крышей
2013
IBARAKI

Архитекторы

Архитекторы20
Naoi Архитектура и дизайн Офис

Дизайн Дизайн

88 Katsutoshi и Noriko Noiko

Команда проекта
Naoyoshi Oikawa

Структурное инженер
Структурная лаборатория Масаки

Инженер МООС/FP
Кента Масаки

Подрядчик
Gunji Construction Co.

Констр. Manager
Nemoto Masanobu

Кухня
TACTI

TACTI

TACTI

TACTI

T-FORM

TOURE

88 Lixil

Оборудование

, CERA, Union, Best

Светильник
Луи Poulsen, Endo Lighting, Panasonic. 56㎡

Фото
Хироши Уэда

План современного дома с вальмовой крышей — 85281MS | Архитектурные проекты

План современного дома с шатровой крышей 2738 С подогревом s.f. 3 — 5 Кровати 3 Ванны 2 Этажи 2 Автомобильный гараж Купить этот план PDF — одиночная сборка 1615 долларов США 6 комплектов 1916 долларов США PDF — неограниченная сборка 2415 долларов США CAD + PDF — одиночная сборка 2738 долларов США САПР — неограниченная сборка 3538 долларов США Посмотреть все варианты покупки онлайн Об этом плане Этот современный план дома сочетает в себе северо-западный современный стиль с привлекательным дизайном шатровой крыши. Войдя в дом, вы пройдете мимо кабинета, который легко (с ванной за углом) можно использовать как гостевую комнату. Большая комната прямо впереди и открыта на верхний этаж, что позволяет тоннам затопить большую комнату. Г-образная кухня включает в себя большой остров и кладовую. Подавать еду в столовой, окруженной окнами, расположенной в задней части дома, одно удовольствие. Камин разделен между большой комнатой и гостиной на открытом воздухе. Наверху вы найдете оставшиеся четыре спальни. В главной спальне есть две гардеробные и полноценная ванная комната. Остальные спальни просторны и имеют общую большую ванную комнату с раковинами, расположенными рядом. Гараж на 2 машины, который проходит через подсобное помещение к кухне, завершает дом. Связанные планы : получите альтернативную версию с планами домов 85279MS (2738 кв. футов) и 85275MS (2545 кв. футов). ПРИМЕЧАНИЕ : Этот план не может быть построен в округе Кинг и Пирс в штате Вашингтон. Планы этажей Основной уровень 2-й этаж Детали плана Разбивка квадратных метров Общая отапливаемая площадь: 2738 кв. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
