что это такое, схема устройства кровли и тонкости монтажа

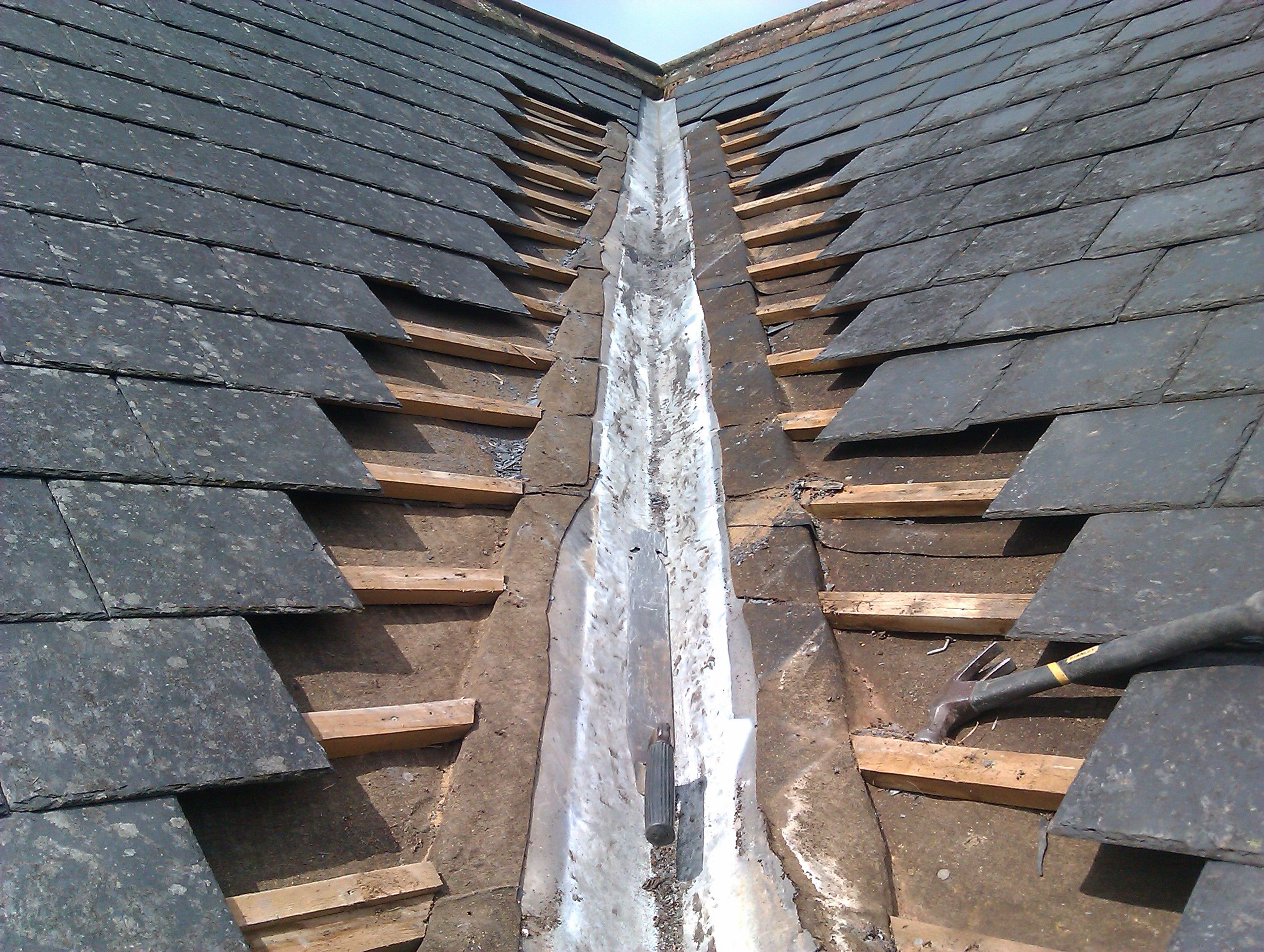

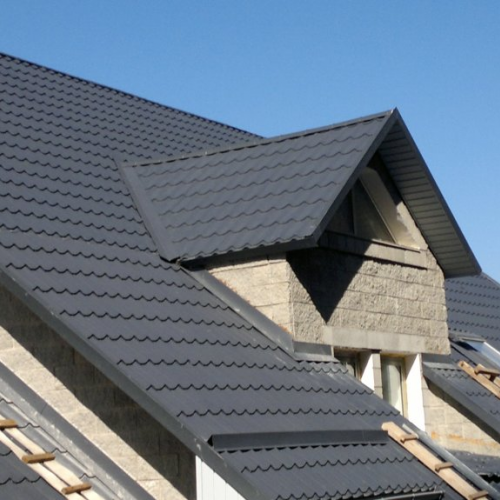

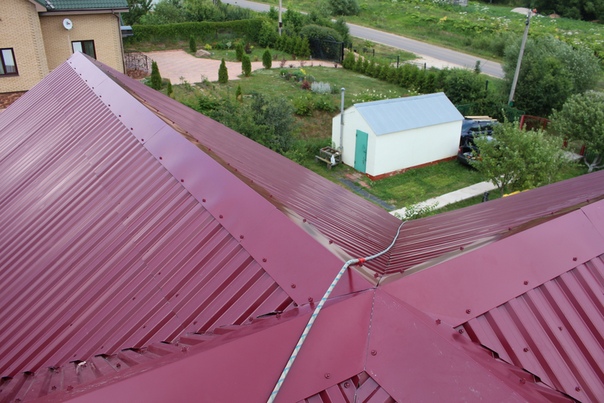

Ендова – внутренний угол кровли, который является фактическим местом стыковки пары скатов. Если такой угол в конструкции крыши образуется, он считается ключевой составной частью всей кровельной системы.
Определение
По сути, ендова является отводом для атмосферных осадков, которые попадают на скаты. Поэтому эта составная часть подвергается значительным нагрузкам. Воздействие, связанное с погодными условиями, на этот элемент оказывается большее, чем на все остальные части кровли.
Ендовая часть конструкции еще называется разжеблоком — это часть сооружения, которая комплектуется специальными деталями, отвечающими за внешний вид и функциональную составляющую.

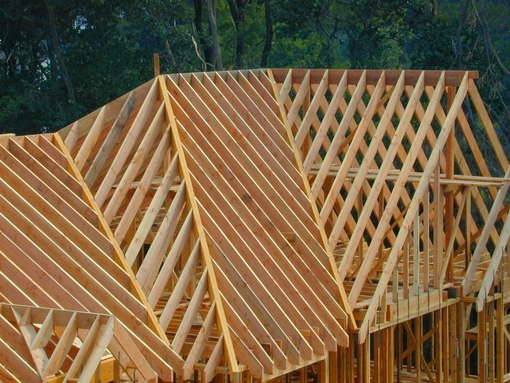

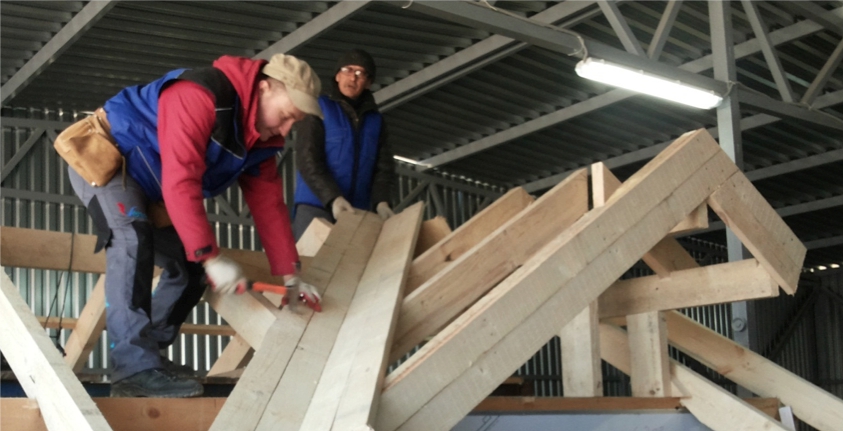

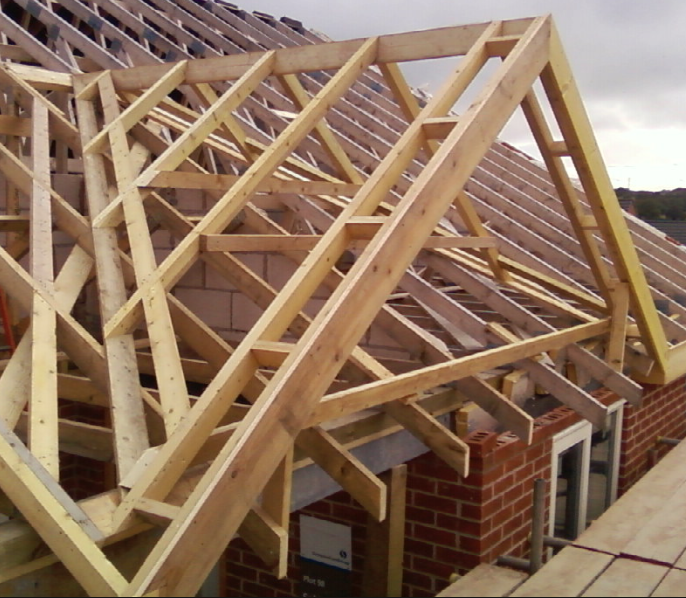

Например, в стропильной конструкции ендова представляет собой деревянный брус, который закладывается в системе в точке стыковки скатов, обычно под внутренним углом. Если ендова большая, то брус применяют усиленный.
Профессионалы рекомендуют использовать в стропилах два бруса, которые важно правильно состыковать между собой.

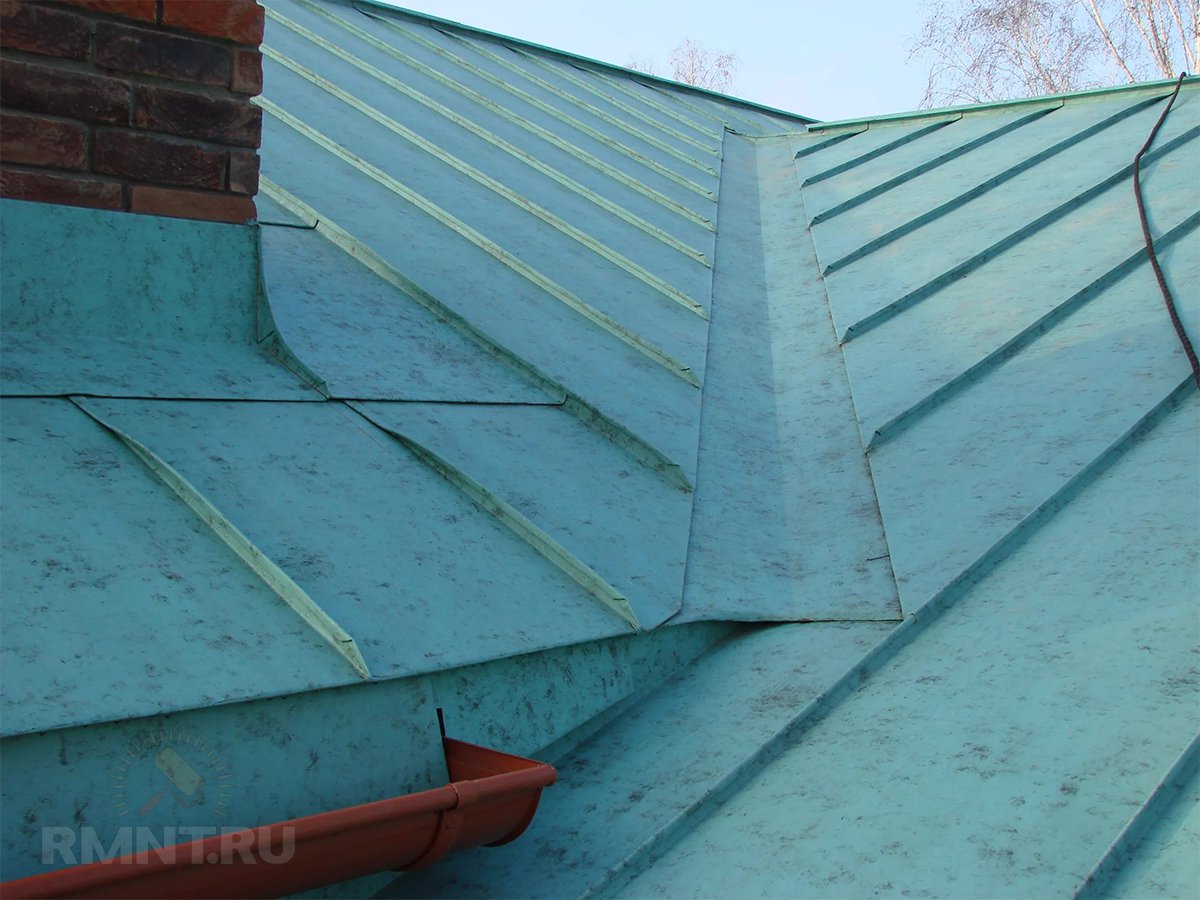

Лучшим материалом для устройства самой ендовы считается оцинковка в виде стальных листов. Свойства этого материала позволяют значительно продлить период эксплуатации не только ендовы, но и крыши. Чаще всего ендовы представляют собой обычные планки оцинковки, которые собираются в единую систему. Профессионалы выделяют планки нижней или верхней ендовы.
Нижняя планка – это та, что устанавливается на внутренней части углов, которые еще называются отрицательными. Монтаж этой детали выполняется в первую очередь — до установки основного кровельного материала.

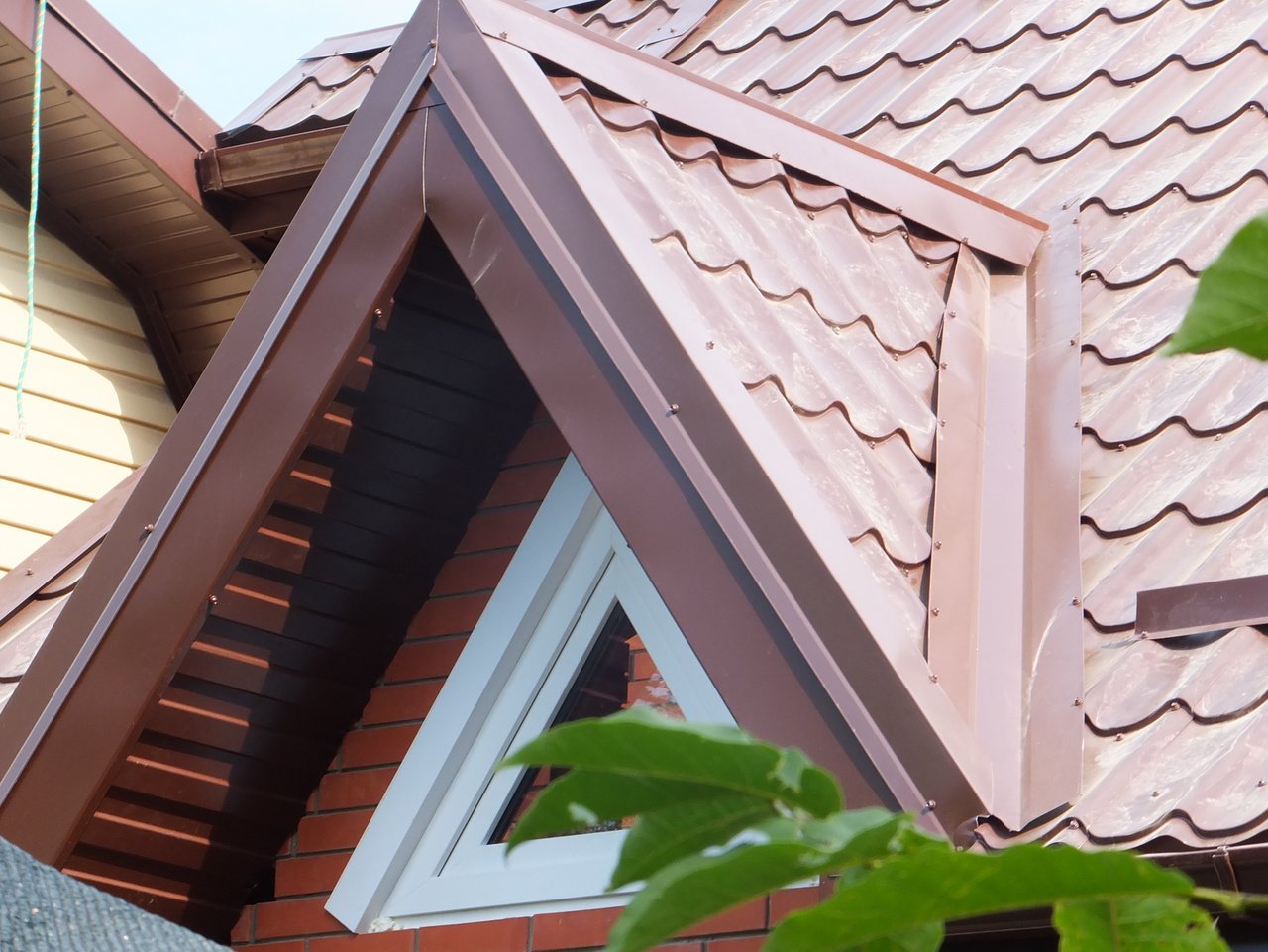

Верхняя ендова играет роль декоративной детали. Благодаря ей стыки обретают более законченный вид, а кровля получает завершенный внешний лик. Эта часть укрепляется уже после того, как закреплен настил или другое финишное кровельное основание.
Форма ендовы может быть различной и выбирается в зависимости от выбранной кровельной основы. Например, деталь прямой формы предназначается для профнастила, а полукруглая деталь — для металлочерепицы. Рассмотрим другие особенности ендовы кровли подробнее.
Особенности и назначение

Планки ендовы должны быть согнутыми под углом, совпадающим с примыкающими уклонами. Верхний декоративный элемент в некоторых вариантах может быть и неустановленным. Связано это с типом основания кровли, а также с особенностями кровли. Одна нижняя ендова способна обеспечить надежную гидроизоляцию конструкции. Главное — грамотно выполнить устройство.

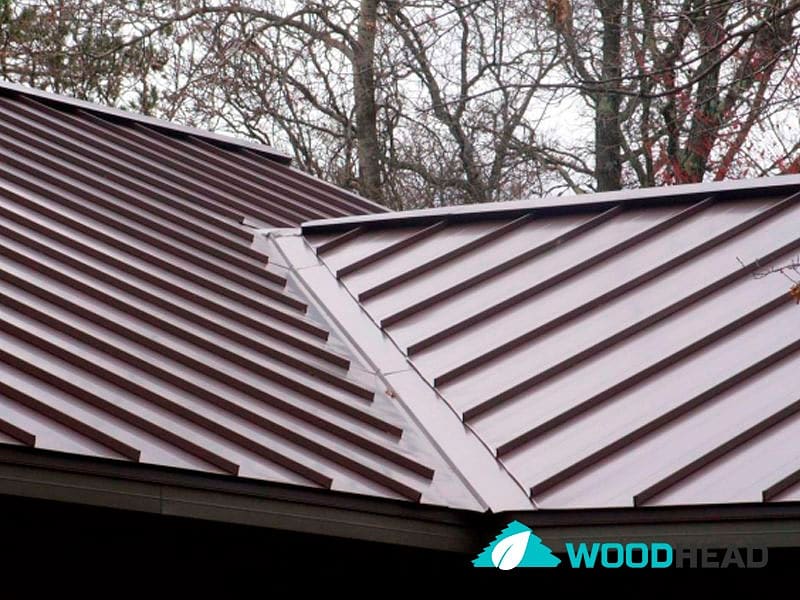

Например, открытая ендова допустима в конструкциях крыш с небольшим углом ската. В открытой конструкции обязателен монтаж гидроизоляционного слоя.
Открытый разжеблок удобен тем, что не скапливает в себе мусор. Обустройство системы займет меньше времени, однако эстетичность такой конструкции оставляет желать лучшего.
Если скат кровли крутой, а его края расположены близко к желобу, к применению обязательна ендова закрытого типа. Стыки такой конструкции будут защищены лучше, и вид кровля получит более красивый. Основное преимущество открытого стока – обеспечение быстрого схода любого объема воды.
Существует еще один вид ендовы – переплетенный. Внешний вид устройства сходен с вариантом закрытого типа. Однако точки стыков могут перекрещиваться, образуя сплошную поверхность. Главный недостаток переплетенной конструкции – сложность в монтаже. Установка разжеблока займет больший период. Кровля будет накапливать сор. А в период весеннего таяния снега на кровле будут образовываться ледяные корки.
Любые виды ендовы делаются из той же основы, что и покрытие крыши. Например, если крыша шиферная, для ендовы нужен асбоцемент. Если крыша из металлической черепицы или профлиста, должна применяться листовая сталь, которая может быть оцинкованной или окрашенной.
Если на производстве кровельного покрытия применяется слой защиты для материала, ендова должна быть обеспечена такой же составляющей. То есть все элементы кровли в сборе должны смотреться единым целым. В редких случаях доборные элементы из одного вида материала применяются для кровли из другого вида изделий.

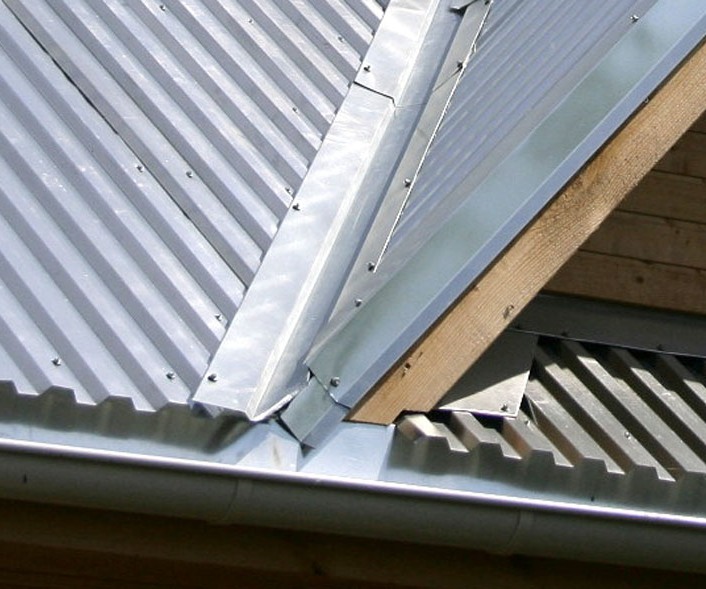

Основной для внутренней ендовы, к примеру, может быть оцинкованная сталь. При этом уровень оцинковки должен в достаточном объеме обеспечить герметичность стыка на длительный период времени. Ендову с полиуретановым защитным слоем применяют для крыш из металлочерепицы. Также такая верхняя ендова подходит в качестве верхнего покрытия разжелоба кровли из полиэстера.
Причиной неправильного монтажа ендовы может быть перекошенная стропильная система. Неровности могут появиться в местах перехода стропил из одного угла наклона в другой.
Любой изгиб станет причиной отслоения защищающего основания покрытия, что запустит коррозию. Планки быстро разрушатся, герметизация кровли будет нарушена. Все элементы кровельного покрытия важно использовать правильно. Слой, который образуют ендовы, должен быть герметичным, надежно защищающим внутренности крыши от атмосферных явлений.
Чтобы защита была действительно надежной, нужно выбирать листы для ендовы более прочные, чем основание материала кровли.
Описание

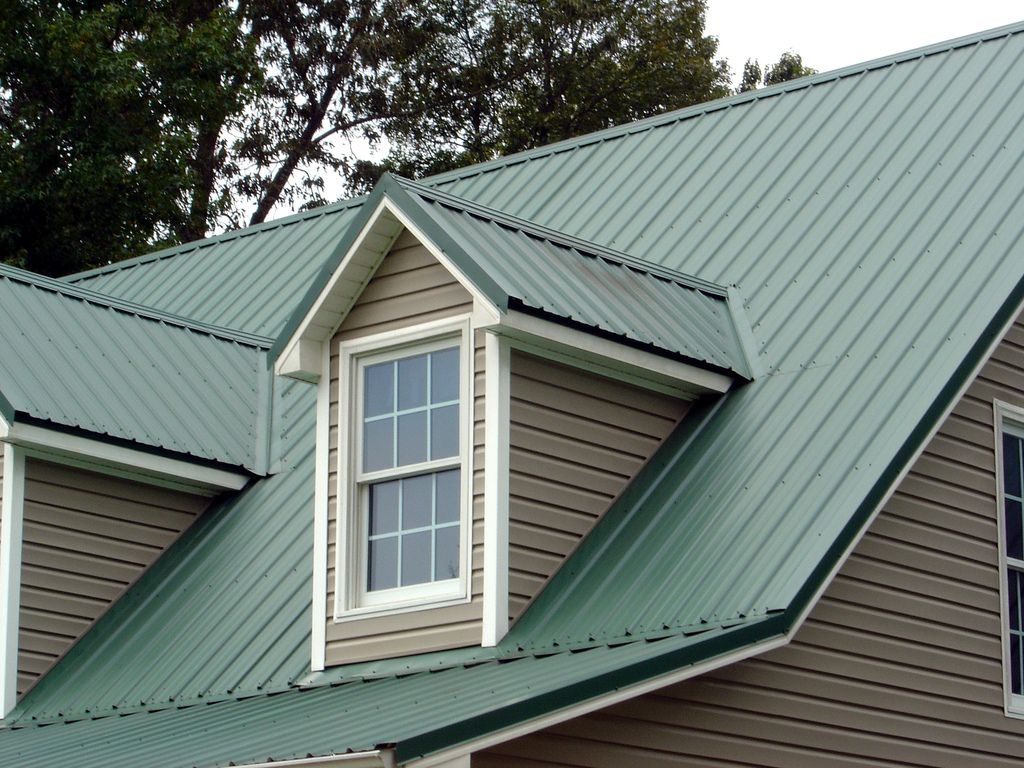

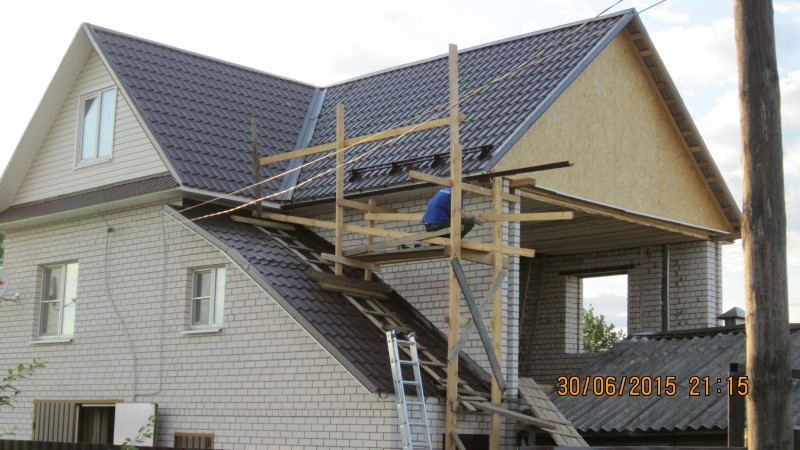

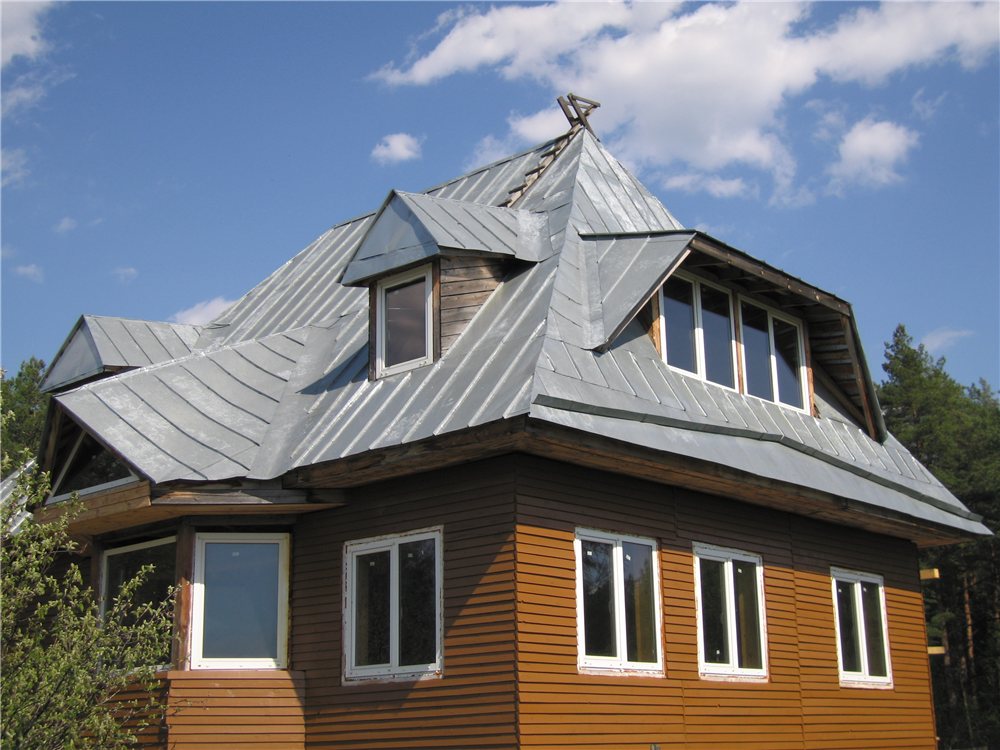

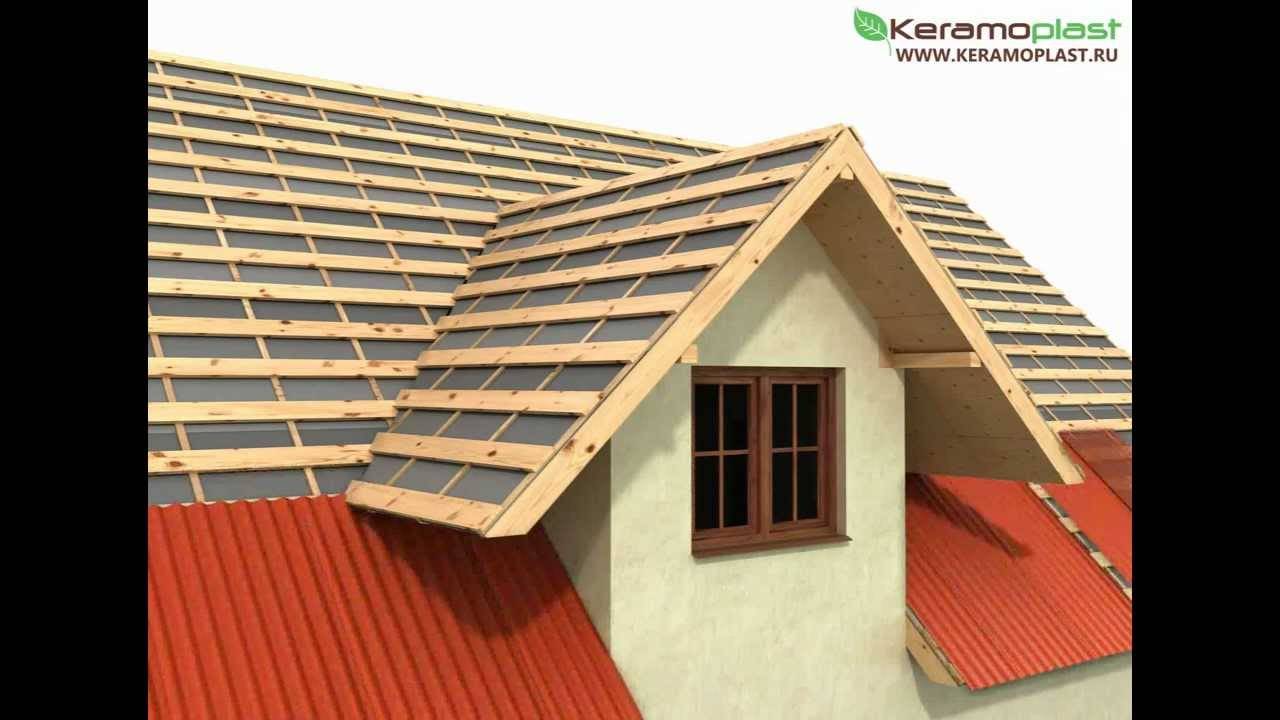

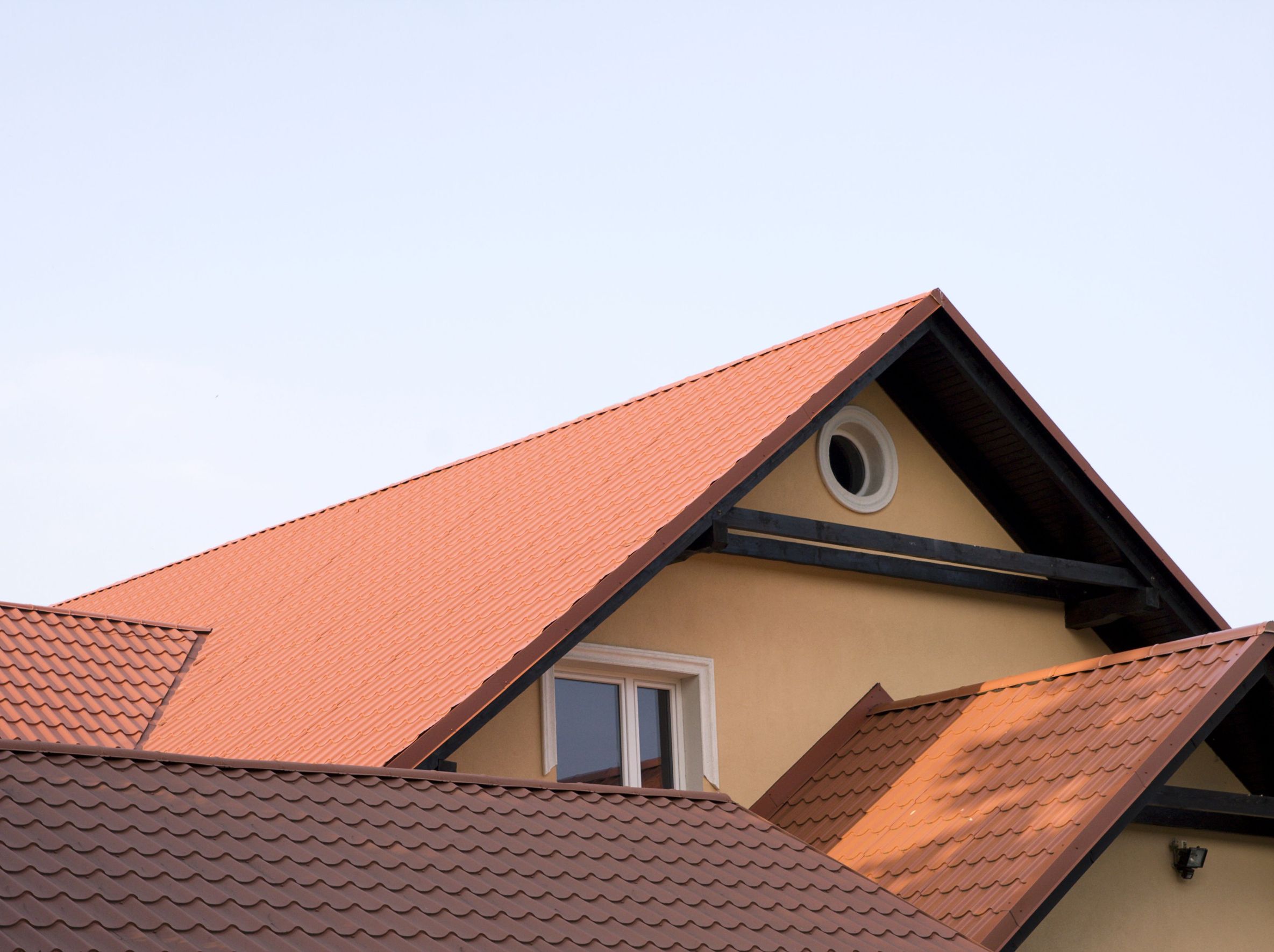

Ендова – обязательный элемент зданий с крышей Т-, Г- или крестообразной схемы. Еще разновидности каркасного основания подразделяются на сочлененный и закрытый, а также открытый. Первый вариант нужен, когда угол наклона большой. Также он подходит для вариантов, на которые будут укладываться гибкие материалы, например мягкий ондулин. Для закрытой сочлененной ендовы обязательно нужна дополнительная гидроизоляция.
Определенный угол крепежа выбирается в зависимости от угла скатов. Способ крепления всегда связан с размерами стропильных деталей. Если стропила двухметровые или меньшего размера, можно воспользоваться гвоздями. Если все иначе, нужны специальные накладки из металла, которые усилят составляющие детали. В местах большей нагрузки можно будет установить подпорную укосину.

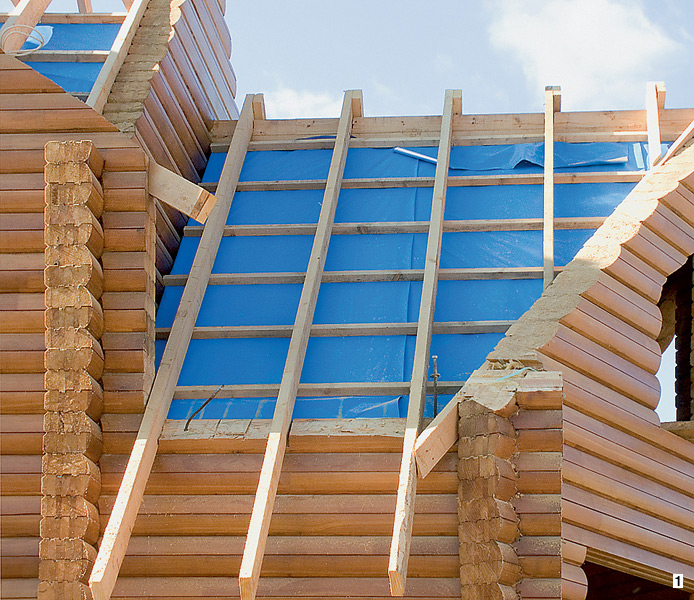

Устройство усиленной решетки потребуют места схода скатов. Вид выбирается в зависимости от типа кровельного покрытия. Например, металлочерепица требует дополнительных частей между частями основной обрешетки, которую закрепляют в самом стыке. Шаг обрешетки в месте стыка уменьшается вдвое.
Длина самой решетки должна быть больше, чем ширина ендовы.
Если на крыше планируются профлист, черепица или шифер, то вдоль оси сочленения монтируются дополнительные доски шириной около 10 см. Количество досок будет связано с шириной подложки. Возможно, досок нужно будет несколько с каждой стороны.
Если в качестве покрытия крыши выбирается ондулин, то потребуется по одной доске с каждой стороны ската, которые крепятся с примерным отступом в 75 см. В получившееся пространство должен поместиться элемент, называемый разжелобком.

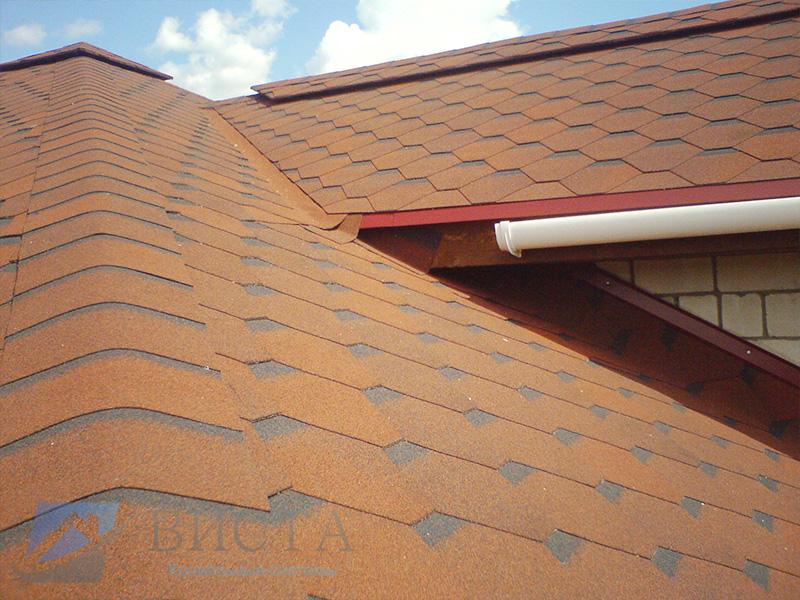

Если кровельное покрытие выбирается мягкое, решетка из брусьев должна быть сплошной, поэтому усиления такая система не потребует. Еще важно выбрать вариант крепления стропильных ног. Они закрепляются под определенным углом в зависимости от угла уклона ската.

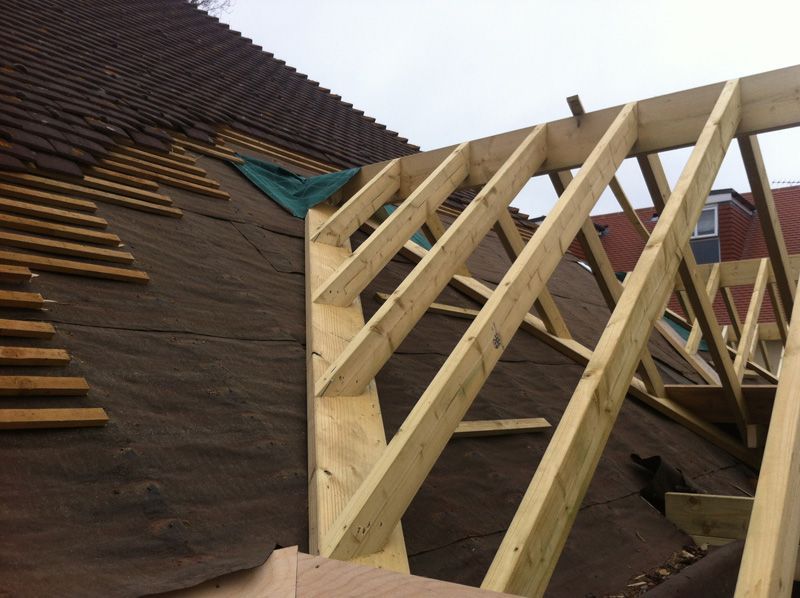

Стропильную часть кровли для ендовы несложно установить самостоятельно. Прежде чем начать работы своими руками, нужно выбрать брус правильной толщины, а также учесть надежность крепления. Крыша с ендовой, собранная по всем правилам, прослужит несколько десятилетий.
Как сделать самостоятельно?

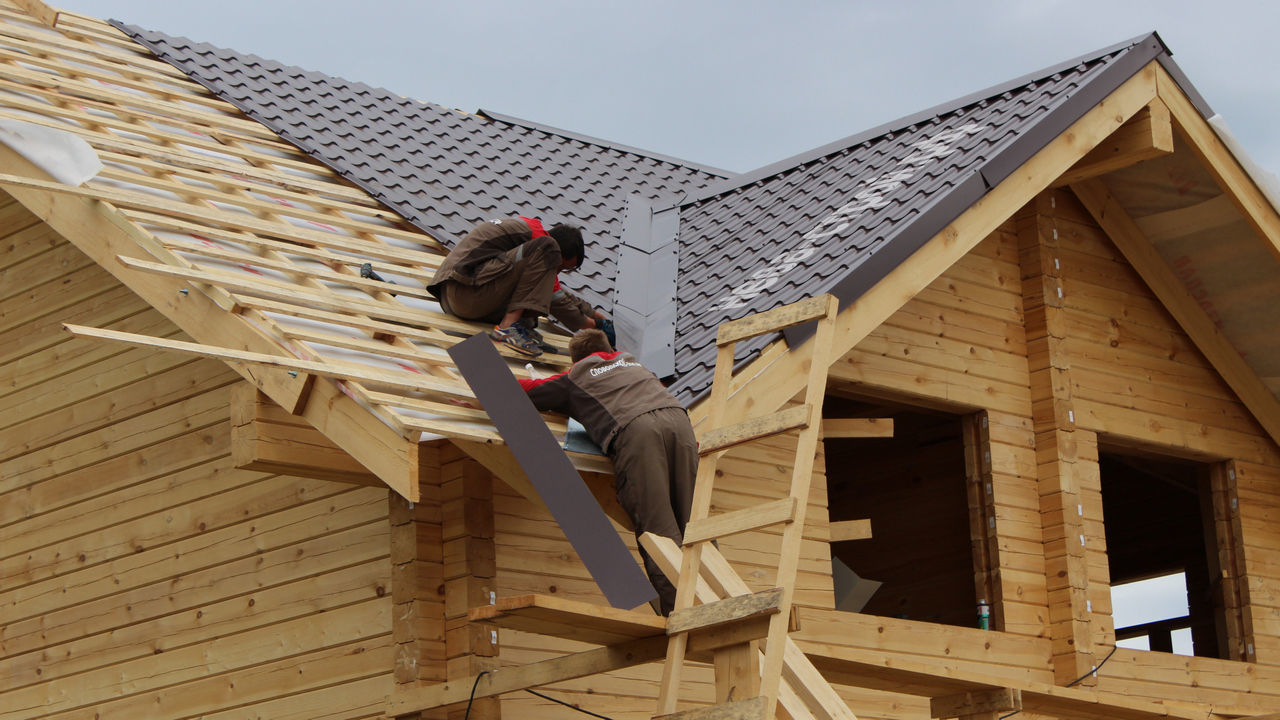

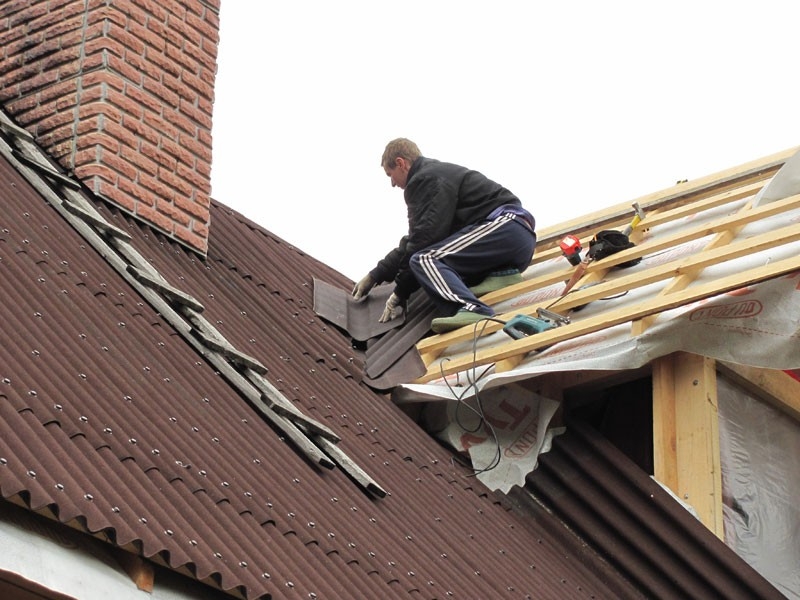

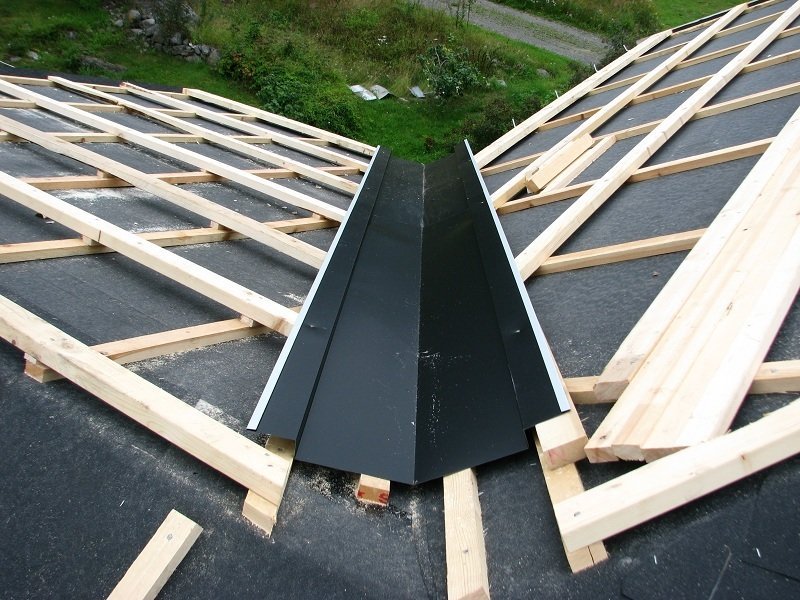

На подготовленную конструкцию обрешетки монтируется нижняя деталь ендовы. Как уже говорилось выше, это листовая сталь со сгибом в центральной части и бортами с краю. Деталь можно отнести к доборным составляющим, и обычно она продается двухметровыми кусками.
Устанавливается планка по правилам снизу. Важно завести край составной детали за свес крыши. Должно получиться около 2–3 см ниже края. Из лишнего материала нужно сформировать отбортовку.
На этом этапе важно учесть то, что ендовая деталь всегда завершается за свесом при наличии сливного элемента. Если эта деталь окажется короткой, вода затечет внутрь конструкции.
Если длины одной детали мало, последующая деталь ложится сверху встык на 20–30 см. Это место промазывается герметизирующими веществами или битумом. Важно промазать весь стык. Планка должна быть уложена на всю длину желоба, поэтому наверняка потребуется несколько листов. Лишние метры обрезают около конька. Оставшуюся часть нужно закрепить в виде желоба.
Для крепления используют специальные кровельные саморезы, а также кляймеры, которые цепляются за бортик. Главная задача ендовы – обеспечение герметичности. Крепление кляймерами выгоднее с точки зрения обеспечения непроницаемости. После этой работы не останется дырок в материале, пусть и защищенных заглушкой из резины.
Нижняя деталь должна быть обязательно с бортами. Примерная высота бортов около 2 см. Благодаря бортикам вода с уклона крыши не попадет под основное кровельное покрытие. Оно должно лечь так, чтобы до центральной части ендовы оставалось 6–10 см.
Ближе к центральной части ендовы располагать кровельные изделия не рекомендуется. Чтобы осадки не попадали под ендову, от места перегиба приклеивается специальная защитная лента. Она представлена в продаже на клеящейся основе, поэтому перед установкой достаточно снять покрытие и наклеить ленту на основу.
Если кровельный материал, обрезанный по краям, выглядит достаточно привлекательно, конструкцию можно оставить в получившемся виде. Если вид обрезанных частей не устраивает, применяется декоративная накладка. Она называется верхней ендовой и отвечает лишь за свое назначение. Достаточно часто деталь не применяют.
В некоторых вариантах уплотнительную герметичную полоску дополняют другими видами гидроизоляции. Она особенно не помешает, если в выступах покрытия кровли есть волны и в точках перегиба остается свободное место. Оно часто забивается сором зимой или подтаявшим снегом весной.
Для полного заполнения оставшегося пространства зазор заполняется герметиком послойно.
Чтобы декоративная деталь, укладывающаяся поверх, играла еще и герметизирующую роль, ее не нужно закреплять к решетке гвоздями. При этом стыковать элементы нужно так, чтобы по линии ендовы совсем не оставалось зазора.

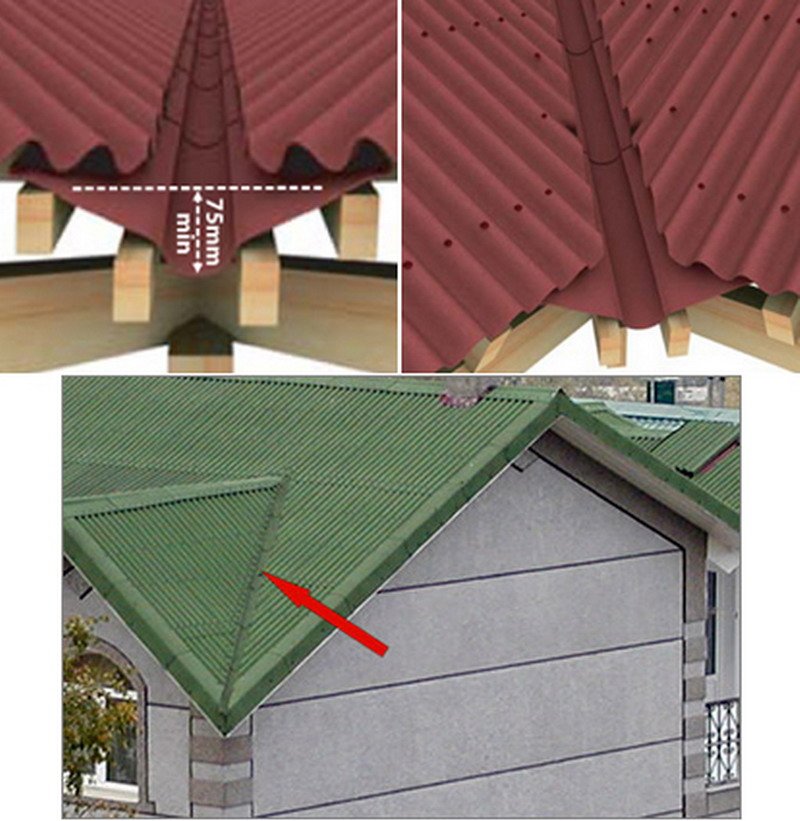

Если ендова из ондулина, укладывать ее нужно так, чтобы получился своеобразный желоб. К этому желобу затем вровень прикладывается кровельное основание. Нахлест листов на нижнюю ендову должен быть не менее 15 см. Уложенные ондулиновые листы достаточно закрепить специальными кровельными гвоздями, которые должны быть покрашены, как покрытие. Гвозди должны быть закреплены как можно дальше от линии желоба ендовы.
Рекомендации по установке
Монтаж ендовы – ответственная задача, но повышенные требования предъявляются к гидроизоляции, которая обязательно должна присутствовать в этой области кровли. Профессионалы советуют применять современные виды гидроизоляции, которые можно установить поверх обрешетки.

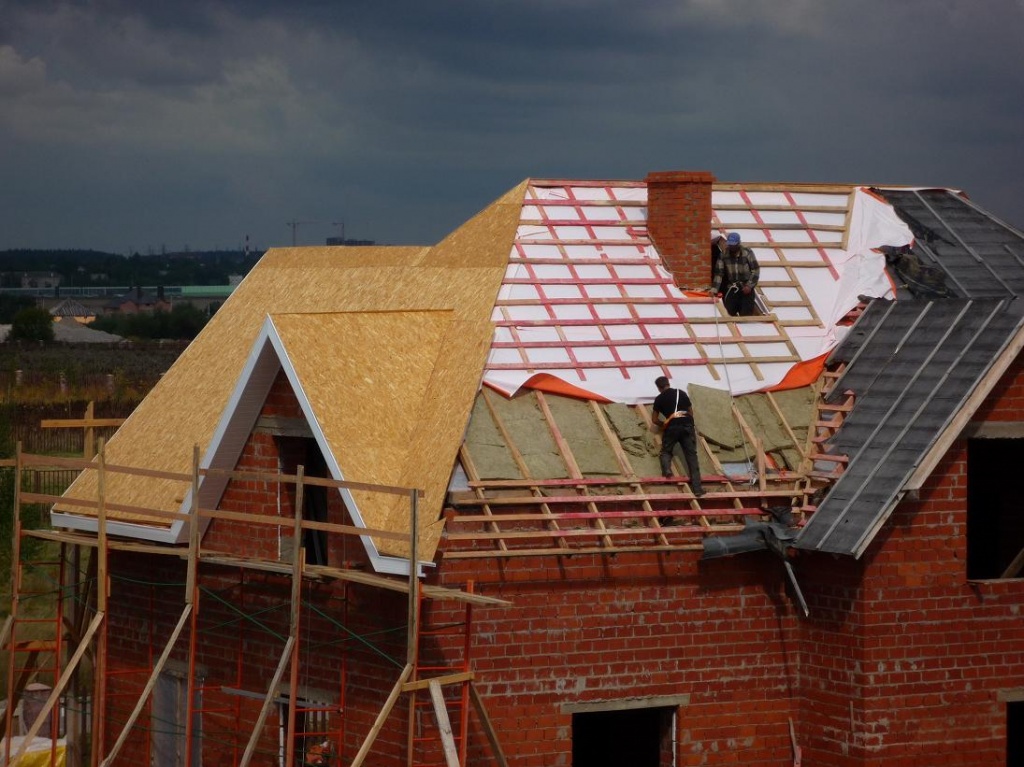

К таковым, например, можно отнести диффузионные мембраны. Этот слой успешно защитит нижележащие конструкции и теплоизоляцию, в которую может попасть влага. При этом мембрана не будет препятствовать выходу водяных паров.
Первая мембранная гидроизоляция раскладывается вдоль ендовы поверх обрешетки.
Это слой защитит древесину при образовании конденсата. Мембранный материал можно укрепить с помощью скоб. Этот слой нужно аккуратно обрезать по краю капельника (нижнего бортика ендовы). Далее мембрана раскладывается по скатам, а разные куски материала склеиваются двухсторонним скотчем.
Особенное внимание стоит уделить проклейке мембраны по краю желоба. Если эта работа будет сделана плохо, материал со временем растрепит ветер. Для гидроизоляции ендовы допускается использование рубероида. Подойдут другие материалы, которые обеспечат должный уровень защиты.

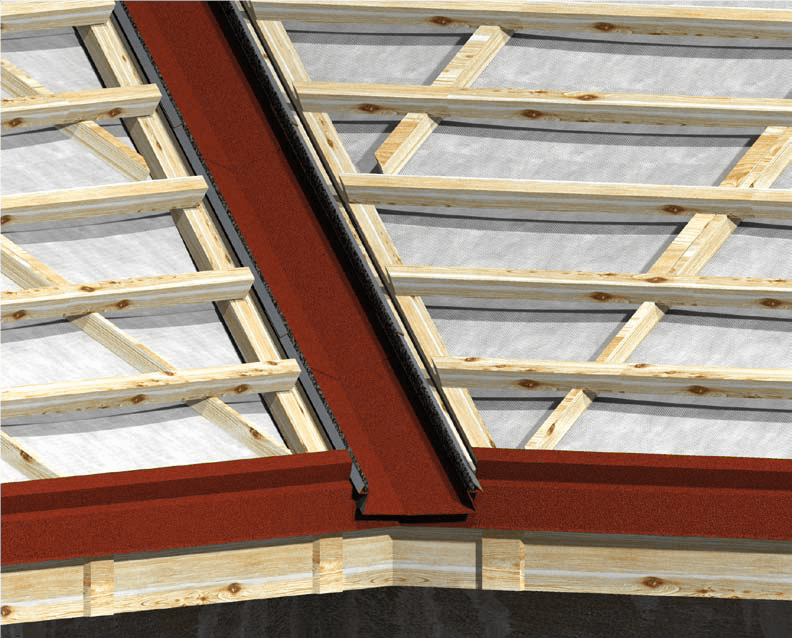

Общая схема монтажа будет выглядеть следующим образом:
- кровельный материал;
- обрешетка;
- учащенный тип обрешетки;
- уплотняющая лента;
- гидроизоляционный материал;
- накладка ендовая;
- уплотнитель с универсальными качествами;
- ендова плоская;
- ендовые бруски.
Подготовьте заранее необходимые для вас инструменты. В соответствующих магазинах представлен широкий выбор товаров. Инструменты бывают ручные, полуавтоматические, автоматические.
Для монтажа ендовы могут потребоваться:
- устройства измерения;
- карандаши;
- обивочная лента;
- маленький шпатель;
- молоток;
- резак;
- строительная сушилка;
- монтажный пистолет;
- различные крепежи;
- бруски;
- гидроизоляционные ленты;
- шуруповерты;
- резак по металлическим основам;
- нивелир.
Выбирайте качественные инструменты, ведь успешность выполнения работ во многом связана с качеством используемых деталей. Например, полуавтоматической закаточной машинкой удобнее работать с бортиками ендовы. Машинку можно настроить для работы с материалом разной толщины. Бортики получатся качественными на всей протяженности листа. Полуавтоматическая машинка особенно эффективна, если предстоит работать с длинными скатами крыш.
Резак по металлу нужен с крупными или средними зубьями. Длина полотна должна быть больше толщины самой детали. Обычно применяют ножовку, полотно которой 45–50 см. Ножовку можно заменить современным электроинструментом. К примеру, электролобзик значительно облегчит работу.
При монтаже кровли важно использовать качественные разметочные инструменты. Удобны в применении специальные разметочные рейки. Ее можно сделать самому из подходящего не очень широкого бруска. Потребность в других инструментах определяется особенностями крыш.
Полезные советы
- Герметизирующие материалы и ленты нужно монтировать качественно.
Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
- Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
- Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
- Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
- После установки ендовы не стоит задерживать выполнение остальных работ надолго.
- При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
- Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
- Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
- Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.
Если кровля крыши разработана по специальному проекту, служить конструкция будет долго. Общий вид крыши с применением ендовы придает привлекательности всему зданию. Оно приобретает очень красивый вид.
Удобнее всего создавать проект с помощью специальных программ. Если опыта в этой сфере мало, лучше воспользоваться услугами профессионалов. Ломаные варианты крыш целесообразны для больших презентабельных домов.
Основные достоинства такого оформления в возможности выгодного обустройства чердачного пространства. Для любой крыши важно правильно выбрать тип кровельного материала. Этот выбор связан с формируемым уклоном конструкции.
Если пренебречь правилами обустройства кровли, появляется угроза разрушения каркаса. Нормы всегда связаны с типом конструкции кровли, а также с применяемым материалом при строительстве.
О монтаже ендовы смотрите в следующем видео.
что это такое, схема устройства кровли и тонкости монтажа
Ендова – внутренний угол кровли, который является фактическим местом стыковки пары скатов. Если такой угол в конструкции крыши образуется, он считается ключевой составной частью всей кровельной системы.
Определение
По сути, ендова является отводом для атмосферных осадков, которые попадают на скаты. Поэтому эта составная часть подвергается значительным нагрузкам. Воздействие, связанное с погодными условиями, на этот элемент оказывается большее, чем на все остальные части кровли.
Ендовая часть конструкции еще называется разжеблоком — это часть сооружения, которая комплектуется специальными деталями, отвечающими за внешний вид и функциональную составляющую. Каждую составляющую надо исследовать по отдельности.
Например, в стропильной конструкции ендова представляет собой деревянный брус, который закладывается в системе в точке стыковки скатов, обычно под внутренним углом. Если ендова большая, то брус применяют усиленный.
Профессионалы рекомендуют использовать в стропилах два бруса, которые важно правильно состыковать между собой.
Лучшим материалом для устройства самой ендовы считается оцинковка в виде стальных листов. Свойства этого материала позволяют значительно продлить период эксплуатации не только ендовы, но и крыши. Чаще всего ендовы представляют собой обычные планки оцинковки, которые собираются в единую систему. Профессионалы выделяют планки нижней или верхней ендовы.
Нижняя планка – это та, что устанавливается на внутренней части углов, которые еще называются отрицательными. Монтаж этой детали выполняется в первую очередь — до установки основного кровельного материала.
Верхняя ендова играет роль декоративной детали. Благодаря ей стыки обретают более законченный вид, а кровля получает завершенный внешний лик. Эта часть укрепляется уже после того, как закреплен настил или другое финишное кровельное основание.
Форма ендовы может быть различной и выбирается в зависимости от выбранной кровельной основы. Например, деталь прямой формы предназначается для профнастила, а полукруглая деталь — для металлочерепицы. Рассмотрим другие особенности ендовы кровли подробнее.
Особенности и назначение
Несколько видов разных скатов обычно присутствует в сложных схемах крыш. С конфигурацией кровельной системы связано количество ендов, а конфигурация бывает крестообразная, буквой Т или Г. Еще число этих элементов связано с наличием таких составляющих, как мансардные и слуховые окошки или прочие элементы украшательства кровли.
Планки ендовы должны быть согнутыми под углом, совпадающим с примыкающими уклонами. Верхний декоративный элемент в некоторых вариантах может быть и неустановленным. Связано это с типом основания кровли, а также с особенностями кровли. Одна нижняя ендова способна обеспечить надежную гидроизоляцию конструкции. Главное — грамотно выполнить устройство.
Например, открытая ендова допустима в конструкциях крыш с небольшим углом ската. В открытой конструкции обязателен монтаж гидроизоляционного слоя.
Открытый разжеблок удобен тем, что не скапливает в себе мусор. Обустройство системы займет меньше времени, однако эстетичность такой конструкции оставляет желать лучшего.
Если скат кровли крутой, а его края расположены близко к желобу, к применению обязательна ендова закрытого типа. Стыки такой конструкции будут защищены лучше, и вид кровля получит более красивый. Основное преимущество открытого стока – обеспечение быстрого схода любого объема воды.
Существует еще один вид ендовы – переплетенный. Внешний вид устройства сходен с вариантом закрытого типа. Однако точки стыков могут перекрещиваться, образуя сплошную поверхность. Главный недостаток переплетенной конструкции – сложность в монтаже. Установка разжеблока займет больший период. Кровля будет накапливать сор. А в период весеннего таяния снега на кровле будут образовываться ледяные корки.
Любые виды ендовы делаются из той же основы, что и покрытие крыши. Например, если крыша шиферная, для ендовы нужен асбоцемент. Если крыша из металлической черепицы или профлиста, должна применяться листовая сталь, которая может быть оцинкованной или окрашенной.
Если на производстве кровельного покрытия применяется слой защиты для материала, ендова должна быть обеспечена такой же составляющей. То есть все элементы кровли в сборе должны смотреться единым целым. В редких случаях доборные элементы из одного вида материала применяются для кровли из другого вида изделий.
Основной для внутренней ендовы, к примеру, может быть оцинкованная сталь. При этом уровень оцинковки должен в достаточном объеме обеспечить герметичность стыка на длительный период времени. Ендову с полиуретановым защитным слоем применяют для крыш из металлочерепицы. Также такая верхняя ендова подходит в качестве верхнего покрытия разжелоба кровли из полиэстера.
Причиной неправильного монтажа ендовы может быть перекошенная стропильная система. Неровности могут появиться в местах перехода стропил из одного угла наклона в другой.
Любой изгиб станет причиной отслоения защищающего основания покрытия, что запустит коррозию. Планки быстро разрушатся, герметизация кровли будет нарушена. Все элементы кровельного покрытия важно использовать правильно. Слой, который образуют ендовы, должен быть герметичным, надежно защищающим внутренности крыши от атмосферных явлений.
Чтобы защита была действительно надежной, нужно выбирать листы для ендовы более прочные, чем основание материала кровли. Для правильного обустройства ендовы нужно провести подготовительные работы. Изучим схему обустройства стропильной конструкции для крыши с ендовой подробнее.
Описание
Ендова – обязательный элемент зданий с крышей Т-, Г- или крестообразной схемы. Еще разновидности каркасного основания подразделяются на сочлененный и закрытый, а также открытый. Первый вариант нужен, когда угол наклона большой. Также он подходит для вариантов, на которые будут укладываться гибкие материалы, например мягкий ондулин. Для закрытой сочлененной ендовы обязательно нужна дополнительная гидроизоляция.
Определенный угол крепежа выбирается в зависимости от угла скатов. Способ крепления всегда связан с размерами стропильных деталей. Если стропила двухметровые или меньшего размера, можно воспользоваться гвоздями. Если все иначе, нужны специальные накладки из металла, которые усилят составляющие детали. В местах большей нагрузки можно будет установить подпорную укосину.
Устройство усиленной решетки потребуют места схода скатов. Вид выбирается в зависимости от типа кровельного покрытия. Например, металлочерепица требует дополнительных частей между частями основной обрешетки, которую закрепляют в самом стыке. Шаг обрешетки в месте стыка уменьшается вдвое.
Длина самой решетки должна быть больше, чем ширина ендовы.
Если на крыше планируются профлист, черепица или шифер, то вдоль оси сочленения монтируются дополнительные доски шириной около 10 см. Количество досок будет связано с шириной подложки. Возможно, досок нужно будет несколько с каждой стороны.
Если в качестве покрытия крыши выбирается ондулин, то потребуется по одной доске с каждой стороны ската, которые крепятся с примерным отступом в 75 см. В получившееся пространство должен поместиться элемент, называемый разжелобком.
Если кровельное покрытие выбирается мягкое, решетка из брусьев должна быть сплошной, поэтому усиления такая система не потребует. Еще важно выбрать вариант крепления стропильных ног. Они закрепляются под определенным углом в зависимости от угла уклона ската.
Стропильную часть кровли для ендовы несложно установить самостоятельно. Прежде чем начать работы своими руками, нужно выбрать брус правильной толщины, а также учесть надежность крепления. Крыша с ендовой, собранная по всем правилам, прослужит несколько десятилетий.
Как сделать самостоятельно?
На подготовленную конструкцию обрешетки монтируется нижняя деталь ендовы. Как уже говорилось выше, это листовая сталь со сгибом в центральной части и бортами с краю. Деталь можно отнести к доборным составляющим, и обычно она продается двухметровыми кусками.
Устанавливается планка по правилам снизу. Важно завести край составной детали за свес крыши. Должно получиться около 2–3 см ниже края. Из лишнего материала нужно сформировать отбортовку.
На этом этапе важно учесть то, что ендовая деталь всегда завершается за свесом при наличии сливного элемента. Если эта деталь окажется короткой, вода затечет внутрь конструкции.
Если длины одной детали мало, последующая деталь ложится сверху встык на 20–30 см. Это место промазывается герметизирующими веществами или битумом. Важно промазать весь стык. Планка должна быть уложена на всю длину желоба, поэтому наверняка потребуется несколько листов. Лишние метры обрезают около конька. Оставшуюся часть нужно закрепить в виде желоба.
Для крепления используют специальные кровельные саморезы, а также кляймеры, которые цепляются за бортик. Главная задача ендовы – обеспечение герметичности. Крепление кляймерами выгоднее с точки зрения обеспечения непроницаемости. После этой работы не останется дырок в материале, пусть и защищенных заглушкой из резины.
Нижняя деталь должна быть обязательно с бортами. Примерная высота бортов около 2 см. Благодаря бортикам вода с уклона крыши не попадет под основное кровельное покрытие. Оно должно лечь так, чтобы до центральной части ендовы оставалось 6–10 см.
Ближе к центральной части ендовы располагать кровельные изделия не рекомендуется. Чтобы осадки не попадали под ендову, от места перегиба приклеивается специальная защитная лента. Она представлена в продаже на клеящейся основе, поэтому перед установкой достаточно снять покрытие и наклеить ленту на основу.
Если кровельный материал, обрезанный по краям, выглядит достаточно привлекательно, конструкцию можно оставить в получившемся виде. Если вид обрезанных частей не устраивает, применяется декоративная накладка. Она называется верхней ендовой и отвечает лишь за свое назначение. Достаточно часто деталь не применяют.
В некоторых вариантах уплотнительную герметичную полоску дополняют другими видами гидроизоляции. Она особенно не помешает, если в выступах покрытия кровли есть волны и в точках перегиба остается свободное место. Оно часто забивается сором зимой или подтаявшим снегом весной.
Для полного заполнения оставшегося пространства зазор заполняется герметиком послойно.
Чтобы декоративная деталь, укладывающаяся поверх, играла еще и герметизирующую роль, ее не нужно закреплять к решетке гвоздями. При этом стыковать элементы нужно так, чтобы по линии ендовы совсем не оставалось зазора.
Если ендова из ондулина, укладывать ее нужно так, чтобы получился своеобразный желоб. К этому желобу затем вровень прикладывается кровельное основание. Нахлест листов на нижнюю ендову должен быть не менее 15 см. Уложенные ондулиновые листы достаточно закрепить специальными кровельными гвоздями, которые должны быть покрашены, как покрытие. Гвозди должны быть закреплены как можно дальше от линии желоба ендовы.
Рекомендации по установке
Монтаж ендовы – ответственная задача, но повышенные требования предъявляются к гидроизоляции, которая обязательно должна присутствовать в этой области кровли. Профессионалы советуют применять современные виды гидроизоляции, которые можно установить поверх обрешетки.
К таковым, например, можно отнести диффузионные мембраны. Этот слой успешно защитит нижележащие конструкции и теплоизоляцию, в которую может попасть влага. При этом мембрана не будет препятствовать выходу водяных паров.
Первая мембранная гидроизоляция раскладывается вдоль ендовы поверх обрешетки.
Это слой защитит древесину при образовании конденсата. Мембранный материал можно укрепить с помощью скоб. Этот слой нужно аккуратно обрезать по краю капельника (нижнего бортика ендовы). Далее мембрана раскладывается по скатам, а разные куски материала склеиваются двухсторонним скотчем.
Особенное внимание стоит уделить проклейке мембраны по краю желоба. Если эта работа будет сделана плохо, материал со временем растрепит ветер. Для гидроизоляции ендовы допускается использование рубероида. Подойдут другие материалы, которые обеспечат должный уровень защиты.
Общая схема монтажа будет выглядеть следующим образом:
- кровельный материал;
- обрешетка;
- учащенный тип обрешетки;
- уплотняющая лента;
- гидроизоляционный материал;
- накладка ендовая;
- уплотнитель с универсальными качествами;
- ендова плоская;
- ендовые бруски.
Подготовьте заранее необходимые для вас инструменты. В соответствующих магазинах представлен широкий выбор товаров. Инструменты бывают ручные, полуавтоматические, автоматические.
Для монтажа ендовы могут потребоваться:
- устройства измерения;
- карандаши;
- обивочная лента;
- маленький шпатель;
- молоток;
- резак;
- строительная сушилка;
- монтажный пистолет;
- различные крепежи;
- бруски;
- гидроизоляционные ленты;
- шуруповерты;
- резак по металлическим основам;
- нивелир.
Выбирайте качественные инструменты, ведь успешность выполнения работ во многом связана с качеством используемых деталей. Например, полуавтоматической закаточной машинкой удобнее работать с бортиками ендовы. Машинку можно настроить для работы с материалом разной толщины. Бортики получатся качественными на всей протяженности листа. Полуавтоматическая машинка особенно эффективна, если предстоит работать с длинными скатами крыш.
Резак по металлу нужен с крупными или средними зубьями. Длина полотна должна быть больше толщины самой детали. Обычно применяют ножовку, полотно которой 45–50 см. Ножовку можно заменить современным электроинструментом. К примеру, электролобзик значительно облегчит работу.
При монтаже кровли важно использовать качественные разметочные инструменты. Удобны в применении специальные разметочные рейки. Ее можно сделать самому из подходящего не очень широкого бруска. Потребность в других инструментах определяется особенностями крыш.
Полезные советы
- Герметизирующие материалы и ленты нужно монтировать качественно.
Только в этом варианте монтажа вы сможете исключить сор и осадки, которые могут попасть в конструкцию.
- Решетку под ендову монтируйте снизу, начало идет с капельников (бортиков).
- Кровельный настил нужно монтировать тщательно, очень плотно к ендовым деталям.
- Скрыть недостатки установки ендовы можно с помощью фальшь-устройства, листы которой должны быть уже нижней планки.
- После установки ендовы не стоит задерживать выполнение остальных работ надолго.
- При выборе гидроизоляционных материалов учитывайте наклонный угол скатов. Если они почти плоские, подложите дополнительную гидроизоляцию.
- Основа для самой ендовы должен быть очень качественной, прочнее, чем покрытие кровли. Если кровля из металлической черепицы, для детали нужен саморасширяющийся уплотнитель.
- Учтите, что вариант с закрытым вариантом ендовы всегда будет более привлекательным, чем вариант с открытой ендовой.
- Не нужно начинать работы, связанные с обустройством кровли, если гидрометцентр обещает в ближайшие дни дождливую погоду.
Если кровля крыши разработана по специальному проекту, служить конструкция будет долго. Общий вид крыши с применением ендовы придает привлекательности всему зданию. Оно приобретает очень красивый вид.
Удобнее всего создавать проект с помощью специальных программ. Если опыта в этой сфере мало, лучше воспользоваться услугами профессионалов. Ломаные варианты крыш целесообразны для больших презентабельных домов.
Основные достоинства такого оформления в возможности выгодного обустройства чердачного пространства. Для любой крыши важно правильно выбрать тип кровельного материала. Этот выбор связан с формируемым уклоном конструкции.
Если пренебречь правилами обустройства кровли, появляется угроза разрушения каркаса. Нормы всегда связаны с типом конструкции кровли, а также с применяемым материалом при строительстве.
О монтаже ендовы смотрите в следующем видео.
Ендова крыши (с фото)
Практически у каждой крыши в малоэтажном деревянном домостроении есть как минимум 2 ската со схождением вверху (в коньке). Односкатную крышу имеют сейчас только хозпостройки, прируб, пристроенная веранда, крыльцо, гараж. На более сложной крыше неизбежна диагональная стыковка по длине дополнительных скатов. Такие многоскатные крыши (на фото) называются ендовыми.
Ендова крыши это — диагональная стыковка нижнего основания 2-х скатов под углом. Понятие обобщенное. Включает в себя одинарную ендовую накостную стропильную ногу из спаренной доски. Которая формируя ендову меняет направление относительно рядных стропил. В нее упираются нижним концом нарожники из аналогичной стропилам доски. Закрывают каркас из пиломатериалов, кроме самой металлочерепицы, 2 разные металлические планки-ендовы: верхняя и нижняя (не всегда окрашенная) с отбортовкой от воды. На нижнюю желательно наклеить уплотнитель ПСУЛ (как под коньком).
Многоскатная крыша у опытного Подрядчика затруднений не вызывает. Маленькие ендовые крыши с коротким стыком можно сразу кровельным материалом закрыть. В случае сложной многоскатной крыши большого дома с фронтонами из бруса или бревна монтаж чистовой кровлей придется отложить. Сначала делается временная кровля под Рубероид. Фронтоны из массива дерева будут садиться некоторое время, уменьшаясь по высоте. В связи с этим стропильные пары должны смещаться в стороны — вниз. Ендовые конструкции будут мешать беспрепятственному смещению. Сломает крышу. Для двухскатных крыш любого размера никаких противопоказаний делать сразу чистовую кровлю нет.
Сделать постоянную кровлю вместо черновой можно будет через год. Затем утепление, лобовая доска, декоративные фальшстропила (если нужны). Красивые сложные металлические кровли домов с малым уклоном скатов и большим количеством длинных ендов желательно с жидкой резиной собирать. Еще лучше вместо металла выбрать гибкую (мягкую) черепицу. В любом случае для профилактики протечек надо будет чистить ендовы снежной зимой + полностью убирать к концу марта с крыши снег. Чтобы в схождении скатов не было застоя воды.
Ендова на крыше — особенности монтажа и устройство, т-образная крыша
Ендовые крыши
Содержание:
Венцом каждого строения является его крыша. Современные строители и архитекторы шагнули в этом вопросе далеко вперед и предлагают потребителю возведение крыш имеющих множество разнообразных углов как внешних, так и внутренних в совокупности со скатами.
Такая сложная форма с точки зрения геометрии способна выгодно подчеркнуть строение на общем фоне построек и выделить его благодаря данной системе.
Подобные крыши получили название — ендовые уходящее корнями в структуру формы покрытия. В случае возведения многощипцовой крыши также наблюдаются подобные явления.
Общие характеристики ендов
Ендова — это угол, образующийся при проектировании и возведении крыши между стыками двух плоскостей являющихся скатами и предусмотренными архитектурным планом, сопровождающим строение. Этот угол характеризуется как внутренний и потому спутать подобную крышу с чем-то другим не возможно, так как все остальные варианты имеют внешние углы.
Наличие внутренних улов в покрытие выглядит весьма эффектно, но стоит отметить, что подобное таит в себе некоторые нюансы, такие как сложность ухода в зимнее время года, когда в данные места попадает снег и скапливается там неизбежно уплотняясь и давя на материал своим весом.
Помимо снега также в подобных местах скапливается большое количество осадков, что также не является положительным моментом и не способствует повышению прочности покрытия.
Необходимо обратить внимание, что ендовая крыша может получиться практически из любого вида кровли в случае, когда при проектировании и возведении получаются стыки двух плоскостей под углом, ведущим вовнутрь.
Потому при неизбежном образовании подобного необходимо тщательно и ответственно подойти к процессу сооружения стропил и кровли.
Ендова на Т-образной крыше — особенности врезки
По завершению строительства дома необходимо переходить к проектированию крыши. На самом деле идеально выстраивать план на начальном этапе всего строительства полностью.
Так или иначе, к чертежам также предъявляются особые требования заключающиеся в содержании необходимой информации о будущей кровли и четком просматривании всех элементов соединения и их виде на общем плане строения.
При неуверенности в наличии необходимого количества знаний и опыта для проектирования и возведения сложной конструкции рекомендуется прибегнуть к максимально простому виду, так как крыша с двумя скатами монтируется в разы быстрее и проще чем сложные конструкции.
Помимо вышеупомянутый сложностей с проектированием и возведением невозможно не отметить, что многоскатная сложная конфигурация кровли не доступна в бюджетном строительстве. Так как имеет весьма внушительную стоимость за счет большого количества используемых материалов и требованиям к их качеству.
При построении чертежа необходимо прорабатывать стыки скатов образующие енды и использовать на месте строительства дополнительные брусья для укрепления данных пространств.
На ендовой крыше, необходимо тщательно прорабатывать и возводить систему стропил. Если необходимо изменять наклон и высоту того или иного участка кровли рекомендуется прибегать к методу обрезки длины стропил использующихся в каркасе и тем самым добиваться желаемого результата.
Для того чтобы конек крыши был расположен под необходимым углом, рекомендуется изменять наклон угла ендовы напрямую влияющий на дальнейший ход работ и вид готового объекта. Используя данную технологию, получают крыши различных форм и размеров начиная от простой трехскатной и заканчивая необычной шатровой разновидностью.
Устройство и особенности монтажа
Устройство и схема ендовы
Для того чтобы грамотно выполнить кровельные работы на ендовой крыши необходимо проработать и изготовить основу необходимую для конструкции подобного плана.
Для это используется технология, предусматривающая монтаж обрешетки сплошного вида выполняющейся за счет использования брусков, которые помещаются на равном друг от друга расстоянии равным 30 сантиметрам и располагающимися по разные стороны ската.
На полученную таким образом обрешетку необходимо уложить материал, отвечающий за гидроизоляцию кровли. Причем для надежности необходимо использовать несколько листов гидроизоляционного материала и укладывать его внахлест. Также необходимо дополнительно прокладывать образующиеся углы ендовы и тем самым повышать их качественные показатели.
В настоящее время на рынке строительных материалов, возможно, приобрести специально созданный гидроизоляционный материал подходящий непосредственно для работ на крышах рассматриваемого вида. Благодаря технологии производства и использующимся при этом материалам получается качественная и надежная основа способная препятствовать проникновению влаги.
В своем большинстве технология изготовления полотна предусматривает использование материала на основе битума с различными просыпками и пропитками, повышающими характеристики и качество.
Для того чтобы осуществить надежное крепление используемого материала используют несколько способов.
Самым востребованным и популярным, из которых является применение клея и гвоздей, которые способны повысить качество крепления и предотвратить возникновение моментов соскальзывания материала или изменение его изначального положения, что может привести к образованию протечек и ухудшению качества изоляции.
Таким образом, ендовая крыша, выполненная по данной технологии, превосходно справится с натиском любой стихии, и беспрепятственно будет самоочищаться, способствуя естественному соскальзыванию осадков любого плана, будь то дождь или снег.
После завершения первого этапа работ необходимо выполнить монтаж так называемой нижней ендовы. К ее монтажу переходят после полной готовности первого слоя. Для того чтобы выполнить монтаж необходимо использовать специализированную пластину, которую сгибают под углом, который обязан совпадать с точность до 90% с углом стыка скатов.
Крепление подобного материала выполняется с нижней стороны карнизной доски. Для крепления используются саморезы выполняющие поддерживание конструкции.
В том случае, когда необходимо стыковать несколько составляющих нижней ендовы необходимо придерживаться определенного способа укладки предусматривающего расположение частей конструкции снизу и вверх.
Чтобы на месте стыков частей конструкции не происходило подтекание вод их необходимо обработать по средству использования специального строительного состава герметично заделывающего стыки подобного плана и обеспечивающего прочное соединение без возможно проявления, уязвимых моментов.
В отличие от нижней ендовы верхняя изготавливается из материала являющимся основным и использующимся в качестве кровли на всей площади крыши. Это необходимое условие, требующее выполнение, так как данная конструкция находится на виду и в случае не соблюдения рекомендаций может качественно снизить внешний облик кровли.
Ендова это — нижняя и верхняя планка кровли, какое у нее устройство, фото и видео примеры
Содержание статьи:
Проведение монтажных кровельных работ – это довольно непростое мероприятие. Многое зависит от проведения грамотного расчета и составления проектов. Немаловажным является и выбор материалов, которые будут использоваться для крыши. Ну и конечно же успешность связана с профессиональным проведением работ над отдельными конструктивными частями кровли.
Наша статья посвящена такому кровельному элементу, как ендова кровли. Мы также расскажем о ее роли для функционирования крыши.
Что такое ендова кровли
Ендова – это один из основных элементов кровельного пространства. Другими словами, ендова представляет собой кровельный элемент в виде внутреннего угла. Он располагается на стыке кровельных скатов.
Основная функция ендовы – быстрое устранение атмосферных осадков с пространства крыши. Своеобразное устройство ендовы позволяет ей не только отводить воду, но еще и являться существенной нагрузкой на всю систему кровли. Таким образом, самое чувствительное место к влаге – это как раз ендова.
В этих условиях особенно важно тщательно провести монтаж и надежную герметизацию. Ведь именно по ендове будет происходить отвод влаги из кровли.
Совет: Наилучшим материалом для обустройства ендовы является оцинкованная сталь. Благодаря своим свойствам, он значительно продлит срок службы не только ендовы, но и всей кровельной системы.
Чаще всего ендовы изготавливают в виде планок из металлических листов.
В зависимости от конструктивных особенностей можно выделить:
- планку нижней ендовы;
- планку верхней ендовы.
Ендова нижняя устанавливается на стыках отрицательных углов. Цель данного элемента – защита от влаги пространства под кровлей.
Такая планка должна быть установлена еще до укладки кровельного материала (профнастила или металлочерепицы).
Ендова верхняя предназначена для выполнения декоративных функций. Благодаря такой планке, стыки двух скатов приобретают вполне законченный вид. Другими словами, ендова формирует окончательный внешний облик вашей кровли.
В отличие от нижней, планку верхней ендовы следует крепить уже после того, как будет уложен профнастил или металлочерепица.
Совет: Место крепления ендовы нужно выбирать особенно тщательно. Это исключит порчу средней части нижней ендовы. Для крепления лучше всего подойдут саморезы для кровли. Во избежание возможных протечек в местах монтажных стыков, рекомендуется зафиксировать слои подкладки.
Ендовы и их типы:
- Закрытая.
- Открытая.
- С переплетениями.
Конструктивное различие – в том, как соприкасаются, соединяются и переплетаются кровельные панели скатов.
Монтаж ендовы: особенности
Первым делом нужно установить обрешетку. При этом важно помнить, что она должна обладать сплошным строением в местах стыков обоих кровельных скатов. Очень важно иметь обрешетку со строением по ее обеим сторонам.
По деревянному желобу прокладывается слой гидроизоляции. Напомним, что он защищает от влаги пространство под кровлей.
При наличии горизонтальных стыков на ендове кровли, производится нахлест более 100 мм. Если же кровля имеет плоский угол ската, то специалисты советуют установить дополнительный гидроизоляционный слой.
Важно: При использовании металлочерепицы в качестве кровельного материала, применяйте специальный уплотнитель. Он имеет свойство самостоятельно расширяться.
Помните, что любая кровля со сложным конструктивным решением требует обустройства ендовы. Поэтому очень важно соблюдать все правила по монтажу этого элемента.
Не стоит забывать о том, что особенность закрытой и переплетенной ендовы заключается в обустройстве слоя гидроизоляции. Ну а это довольно затратное мероприятие, так как хороший материал стоит приличных денег.
Планка ендовы открытой не требует установки дополнительного слоя гидроизоляции. Можете приглядеться к самой конструкции открытой ендовы. Элемент не скапливает в себе осадки. Напротив, они быстро испаряются.
Совет: Открытая ендова предполагает установку системы гидроизоляции по обычной технологии. Как правило, ее применяют при работах со скатными крышами.
Советы от специалистов – первым делом на крышу должен быть уложен первый ряд кровельного материала до нижнего конца ендовы. По завершении этой работы, можно приступать к фиксации слоя гидроизоляции.
Сегодня можно встретить много строительных сайтов. Там можно не только получить советы от специалистов, но и наглядно увидеть все работы. Часто на сайтах присутствует фото– и видео контент кровельных работ.
Монтаж ендовы на кровле из ондулина, инструкция на видео:
Как правило, многие приходят к выводу о том, что доверять обустройство ендовы следует профессионалам своего дела. Поэтому для выполнения монтажных работ на кровле рекомендуется пригласить опытных людей. Это исключит любой риск, в частности финансовый.
Таким образом, мы узнали, что такое ендова кровли. При следовании всем пунктам инструкции, можно вполне самостоятельно обустроить наиболее сложные элементы конструкции.
Ендова крыши — что это такое, размеры, фото, виды ендовы кровли, монтаж
Конструкция скатной крыши состоит из ряда взаимосвязанных элементов, каждый из которых выполняет свои функции.
Ендова крыши – одна из таких частей. Устанавливается ендова на внутренних углах скатов и предназначена для стока воды от дождя и талого снега. Здесь вы узнаете, что такое ендова на крыше.
Другое название ендовы — разжелобка. Этот термин более понятный и полностью описывает функции элемента кровли. Увидеть ендову можно на любой сложной скатной крыше, независимо от материала покрытия.
Виды ендов на крыше
В зависимости от конфигурации крыши и материала кровли, используются ендовы нескольких видов.
Самые простые и распространенные — открытые. Такой желоб находится между элементами покрытия кровли и хорошо заметен на крыше. Вода свободно стекает непосредственно по желобу в водосточную систему.
Закрытая ендова укладывается под покрытие, которое по центру желоба образует шов. Элементы кровли укладываются встык, и вода стекает по образовавшейся впадине. Выглядят такие желоба более эстетично и исправно выполняют свои задачи.
Ендовы переплетенные — те же закрытые желоба, но детали кровельного покрытия соединяются внахлест или встык со смещением шва и продолжают характерный рисунок кровли. Такие ендовы используются на крышах, покрытых битумными материалами или с крутыми скатами.
На вопрос, что такое ендова на крыше, можно ответить так: это закрытый или открытый желоб, по которому стекают дождевые и талые воды. Ендовы несут некоторую механическую нагрузку, поэтому усиливаются элементами каркаса крыши. Под каждый из кровельных материалов выполняется свой вариант каркаса, поэтому и монтаж ендов несколько отличается. Единственное общее для всех материалов то, что открытые желоба не требуют дополнительной гидроизоляции, а закрытые и переплетенные защищаются гидроизоляционными материалами.
Что такое ендова крыши и способы ее монтажа
Что такое ендова крыши? Это место для стока дождевой воды с двух скатов.
Повышенная нагрузка выдвигает особые требования, как к прочности, так и к гидроизоляционным свойствам узла. Также это полноценный декоративный элемент кровли. Он должен по внешнему виду гармонировать с покрытием крыш и только подчеркивать их красоту.
Установка ендовы на крыше из металлочерепицы
Монтаж разжелобки с покрытием крыши из металлочерепицы не отличается сложностью, но требует точного выполнения всех технологических операций. Также важен выбор материала.
Ведь что такое ендова кровли? Это узел, который испытывает повышенные нагрузки и по прочности должен превышать материал кровли.
Замена ендовы в любой кровле — процесс сложный и дорогостоящий. Если желоб проржавел, появились трещины и другие дефекты, то быстро начнет протекать потолок. Влага стекает с двух скатов и даже при небольшом дожде в желобе набирается значительно большее, чем на элементах покрытия крыши.
Для ендов металлочерепицы и профнастила нельзя использовать желоба из обычной оцинкованной стали. Такой металл менее долговечный, чем металлочерепица, покрытая полимером. Для этого нужно покупать специальные готовые желоба, входящие в комплект кровельных материалов. Это упростит монтаж и даст гарантию, что разжелобку не придется менять через 5 – 10 лет. В случае металлочерепицы, для замены придется разбирать два смежных ската почти полностью.
Осознав, что такое ендова на крыше, необходимо подойти к монтажу узла со всей серьезностью. Монтаж производится по такому плану:
Детали ендов крепятся к доскам при помощи стандартных саморезов с таким же шагом, как и крепление элементов кровли. Но необходимо соблюдать дистанцию от оси желоба — она должна быть не менее 25 см, чтобы стекающая со скатов вода не попадала в отверстия под саморезами. Хотя метизы и оснащены специальными прокладками, потоки воды достаточно интенсивны и со временем протечки неизбежны.
Установка ендовы на керамическую черепицу
Монтаж желоба для керамического покрытия крыши достаточно сложный процесс. Большой вес материала кровли требует мощного основания, которое относится и к разжелобкам. Что такое ендова — это полноценный узел конструкции крыши, который не должен быть слабым звеном, а наоборот, выдерживать усиленные нагрузки. Как механические, так и от атмосферных осадков.
В месте укладки формируется сплошной желоб из обрезной доски со сторонами не уже 35 см от оси. По желобу устанавливается гидроизоляционная лента, желательно самоклеящаяся, без стыков и разрезов. Если стыка избежать нельзя, то отрезки ленты укладываются внахлест с заходом в 15 см. Лента наклеивается снизу вверх.
Полезное видео на тему “что такое ендова крыши”:
Поверх ленты устанавливается алюминиевый окрашенный желоб или стальной с полимерным покрытием. Цвет желоба подбирается к цвету черепицы. Закрепляется желоб при помощи оцинкованных гвоздей на расстоянии 25 – 30 см от продольной оси. По обеим сторонам стока наклеивается поролоновый уплотнитель и только затем укладывается черепица. Плитки кровельного материала отрезаются по линии ендовы. Срезы подкрашиваются специальным пигментом. Похожая технология применяется для монтажа желобов для другого распространенного кровельного материала — шифера. Обычно ендова открытая, поэтому нет необходимости в дополнительной гидроизоляции.

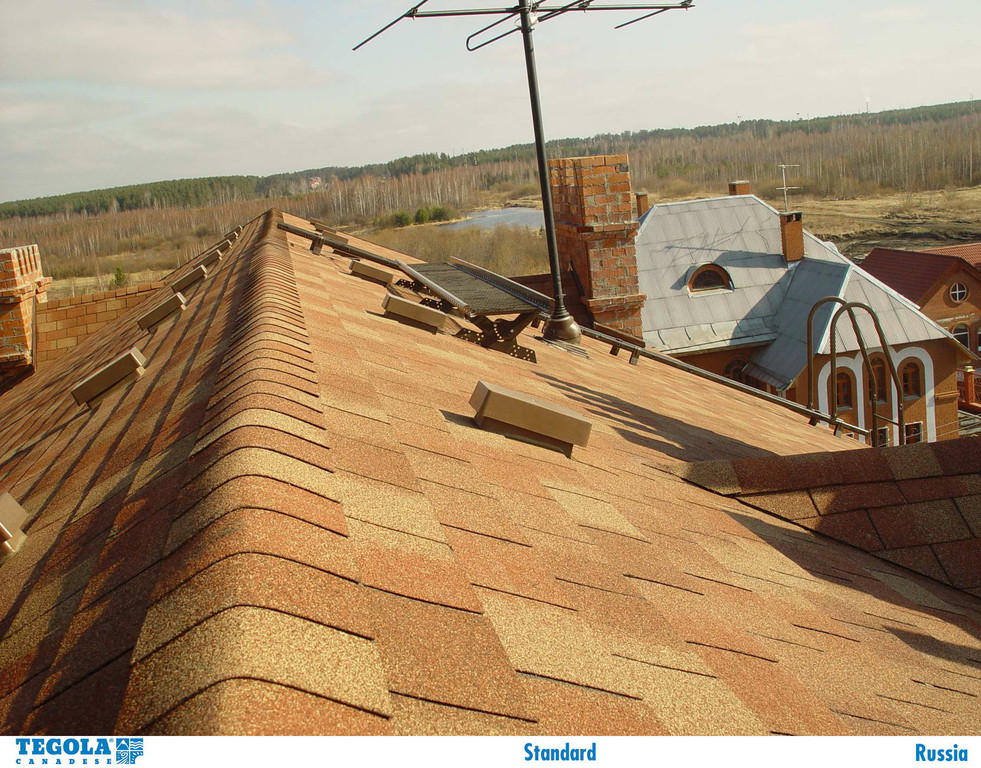

Битумная черепица
Учитывая особенность монтажа гибкой черепицы на сплошную обрешетку из доски, фанеры или иного листового материала, обустройство водостока не столь трудоемкое, как с другими видами кровли. Что такое ендова на крыше — по сути, это внутренний угол между смежными скатами. Укладка кровельного материала и элементов желоба производится на уже готовый каркас, в котором внутренние углы формирует жесткая сплошная обрешетка.
Для монтажа достаточно настелить ендовый ковер из специального водонепроницаемого материала и закрепить его на обрешетке гвоздями. Гвозди прибиваются на расстоянии 25 см от оси с шагом в 10 см. Если длина конструкции превышает 10 метров, то стандартный ковер придется укладывать внахлест. С заходом в 15 см и стыки промазывать битумной мастикой.
Гибкая черепица укладывается обычным способом, но в зоне внутреннего угла используется битумная мастика и гвозди. Ендовы можно монтировать как открытые, так и закрытые и переплетенные. Листы легко режутся и изгибаются.
Монтаж ендовы на крыше из композитной черепицы
Монтаж ендовы крыши для этого материала мало отличается от установки желоба для керамической черепицы. Устанавливается желоб на планки контробрешетки и закрепляется специальными крепежами — кляймерами. Кромки листов черепицы заводятся на ендову и отгибаются вниз. Все работы должны выполняться строго по рекомендации производителя.
Яндовая крыша — устройство: как построить четырехскатную кровлю с эркером, смотрите фото и видео
На форму крыши эркера обычно влияет уже имеющаяся конструкция.
Как уже говорилось, решая, как построить эркер, важно тщательно продумать устройство крыши, поскольку сложность будет заключаться не только в ее форме, но и в установке дополнительных кровельных элементов – ендов и коньков.
Подготовительные работы по устройству яндовой крыши
Основная цель этого этапа работы – проектирование. Смонтировать эркер можно непосредственно во время строительства или пристроить его позднее, а затем нужно приступить к выбору категории крыши и материала для ее покрытия. Только после этого следует заниматься работами по изготовлению эркерного каркаса и возведению крыши.
Начальный этап монтажных работ заключается в установке особого армировочного пояса, в функции которого входит:
- создание прочной опоры для всех до исключения балок, поддерживающих систему стропил;
- осуществление разгрузки оконных перемычек, так как кирпичная кладка дополнительно усиливается армировочным поясом.
Основу такого армопояса составляет бетонный раствор, который усилен сеткой из металла. Подъем уровня эркерных стен над стенами дома при этом будет возмещаться меньшей толщиной балок под стропилами.
Материалы для устройства яндовой крыши
Обустраивая такой объект, как яндовая крыша эркера, следует тщательным образом подготовить все материалы, необходимые в процессе строительства.
К ним относятся:
- балки и доски из дерева, требуемые для изготовления системы стропил и подстропильной системы, а также обрешетки под покрытие кровли;
- материала гидроизоляции, чаще всего представленный ПВХ мембранами или другими материалами;
- крепежные элементы – саморезы, шурупы, гвозди и шпильки для кровли;
- вязальная проволока;
- особые пластины, выполненные из оцинкованного металла.
Кровельным покрытием может стать любой материал.
Кровля может быть выполнена из металлопрофильных листов, но оптимальным вариантом станет применение керамической или мягкой битумной черепицы. Не стоит забывать и об элементах кровельного декора, в районе которых должен лежать такой материал, который будет соответствовать общему стилю сооружения.
Система стропил яндовой крыши
Дальнейшие работы по устройству яндовой крыши заключаются в изготовлении системы стропил и подстропильных балок. Материалом для этого служат обрезные доски и деревянные балки, скрепленные друг с другом при помощи саморезов и шурупов. Устраивать подстропильные балки нужно так, чтобы часть длины оставалась в запасе, а все лишние части можно обрезать уже после окончания установки.
Очень часто специалистами применяется технология трехмерного моделирования для того, чтобы наглядно представить будущий проект. При отсутствии опыта работы с такой программой можно просто выполнить на бумаге объемный чертеж. Во время работ рекомендуется придерживаться какого-то одного стиля, иначе помещение эркера будет неэстетично выделяться на фоне всего сооружения и потенциально может испортить всю его внешнюю красоту.Перед установкой крыши необходимо определиться с углом ее наклона, но при этом также крайне важно точно соблюсти все пропорции сооружения, иначе эркер будет выглядеть как минимум некрасиво.
![]()
Изготовление кровельных стропил следует выполнять только на земле, а уже затем поднимать их на крышу и крепить к коньку саморезами и особыми пластинами на основе цинка, которые способны дополнительно укрепить стропильную систему. Фиксируются эти пластины особой прокатной машиной, но за неимением таковой можно воспользоваться и стандартным молотком, с помощью которого можно глубоко забить пластины в дерево.
Готовую систему стропил, образующую форму треугольника, следует прикрепить к балкам, расположенным под стропилами, что поможет придать всей конструкции большую надежность.
Укладка эркера, детально на видео:
Монтаж обрешетки для яндовой крыши
Прежде чем начать устройство обрешетки, стропильную систему следует оснастить пленкой гидроизоляции. Ее ни в коем случае не нужно натягивать, поскольку от этого она может просто лопнуть, лишив всю систему гидроизоляции как таковой. Гораздо правильнее будет закрепить ее даже с некоторым провисом для того, чтобы при любых изменениях температур ее целостность и положительные свойства остались незатронутыми.
После этого следует приспать к монтажу обрешетку, которая выполняется из обработанной антисептиком обрезной доски. Более того, обработке должна подвергнуться и вся деревянная система стропил, что поможет защитить ее от вредного воздействия насекомых. Укладывать обрешетку нужно поперек стропильных ног, а шаг укладки должен соответствовать типу применяемого материала для кровли. Некоторые кровельные покрытия требуют устройства сплошной обрешетки, поэтому в данном случае сырьем будет выступать уже не обрезная доска, а ОСП плиты и устойчивую к влаге фанеру определенной толщины.
Безусловно, на устройство крыши во многом влияет используемый кровельный материал, поскольку для каждого покрытия характерна своя технология укладки, а также применение тех или иных материалов (паро-, термоизоляция и т.п.). Важно не забывать, что покрытие для кровли должно гармонично вписываться в общий стиль постройки и не должно каким-либо образом выделяться.
Так, можно сделать вывод, что яндовую крышу вполне можно смонтировать и самостоятельно, а при возникновении трудностей всегда можно обратиться за помощью к Интернету, где многочисленные строительные сайты предоставляют подробную информацию по установке такой кровли с детальными фото и видео всего процесса ее устройства.
Страж воронов Янда уходит в отставку после 13 лет на своих условиях
OWINGS MILLS, Md. — Намного худее и болтливее, чем в игровые дни, маршал Янда ушел из НФЛ в среду с удовлетворением, зная, что он ушел еще до того, как стал вышибло дверь.
Янда провел всю свою 13-летнюю карьеру в команде Baltimore Ravens, которые выразили свою признательность за восьмикратного защитника Pro Bowl, отправив его с майкой под номером 73 в рамке и искренне поблагодарив во время классной пресс-конференции.Церемония началась с видеопроката и была подчеркнута пространной подготовленной речью почетного гостя, человека, известного своей краткостью и отвращением к разговорам со СМИ.
«Я играл в эту игру, потому что мне нравилась эта игра, — сказал Янда. — Я люблю соревноваться, мне нравятся товарищи по команде, борьба и гринд. Мне нравилось это каждый божий день. Вот почему я играл».
Так почему же уйти сейчас, всего на пару месяцев до сезона, в котором он был полностью здоров, играл в Pro Bowl и был признан второй командой All-Pro?
Объявление
«Я наблюдал за парнями, когда они становились старше, теряли немного больше каждый год, а затем, к концу, они стали почти пассивом. В глубине души я сказал, что никогда не хотел быть таким », — сказал 35-летний Янда, которого на сцене окружили исполнительный вице-президент Оззи Ньюсом, генеральный менеджер Эрик ДеКоста и тренер Джон Харбо.
« Я хотел быть здесь с этими парнями, которые хотят, чтобы я вернулся, а не на другом конце, говоря: «Мы рады, что вы уходите на пенсию», — сказал Янда. «Я хотел закончить игру хорошо».
Янда сыграл в 177 играх, став равным Джонатану Огдену по количеству игроков в истории франшизы среди линейных игроков нападения.После сезона 2017 года, когда травмы лодыжки и плеча ограничили его игровое время до двух игр, он начал думать о том, какой может быть жизнь после футбола.
«Это было в моей памяти последние два года. А затем (в прошлом) году я почувствовал, что, если я снова выживу, то, что бы ни случилось, вероятно, все и будет, — сказал Янда.
Объявление
Объявление
Copyright 2020 The Associated Press. Все права защищены. Этот материал нельзя публиковать, транслировать, переписывать или распространять без разрешения.
Yand кровля — установка. Четырехконтактная кровля с эркером: стропильная система, чертежи, фото Устройство каменной кровли с ведром
разного типа конструкции (с эркером, с окнами, с балконом, с кукушкой), фото
Ломаная крыша — практичный и эффектный дизайн, придающий зданию стильный вид. Существуют различные варианты кровли Loars, каждый из которых имеет свои особенности и характерные способы возведения.Все это необходимо учитывать при возведении ссудной кровли своими руками.
Особенности конструкции ломаной кровли
Свое название ломаная крыша получила благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в районе чердака образуется достаточно просторное помещение, идеально подходящее для обустройства чердака. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого дома и не требует особо сложного ухода при эксплуатации.
Квадроциклетный вариант одинокой крыши позволяет оборудовать просторный чердак на втором этаже дома
Конструкция ломаной крыши необычна внешне и имеет определенные внутренние особенности. Одно из главных правил устройства такой крыши — ширина дома должна быть не менее 6 м. Это позволяет создать комфортное чердачное пространство и обеспечить надежность кровли. Для этого наиболее востребованы четырехстраничные варианты с одним верхним и двумя боковыми дополнительными краями.В любом случае конструкция ломаного типа включает в себя следующие основные элементы:
Особенность одиночной кровли заключается в наличии излома двух боковых коньков. Кровля такого типа может иметь большее количество плоскостей, тогда стропильная система усложняется и формируются дополнительные нервюры в районе межстенных стержней. При ширине пролета более 6 м усилительные лучи и подкладочные элементы опираются на внутреннюю несущую перегородку.В нижних тягах часто оборудуют оконные оперы на место чердака.
Мансардные окна обычно устраивают с торца крыши
Ломаная крыша позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного дома. Помимо четырехстраничных вариантов есть и более сложные виды, например крыша формы туар. В любом случае, чем больше количество Ребебе в области плоских изломов, тем сложнее проектирование и расчет параметров конструкций.
Виды ломаных крыш
Общая форма ломаных крыш предполагает наличие более двух коньков. При этом в конструкции могут присутствовать дополнительные элементы, существенно усложняющие процесс ее возведения. Один из эффектных вариантов — ломаная крыша с эркером. Такая конструкция часто имеет 4 ската, а на концах есть выступ для окна.
Erker удачно вписывается в конструкцию тонкой крыши типа холм или банта
Erker представляет собой небольшой выступ, оборудованный на крыше.Возможна установка в окне мансардного помещения. Строповая система Может предусматривать определенные особенности устройства этого элемента, например усиленный каркас в зоне Эркера. Иногда выступ обустраивают как часть верхней части стены, а к кровельной части обшивки придают ломаную форму. В этом случае каркас выступа может быть выполнен из того же материала, что и стены основной конструкции.
В том месте, где устроен эркер, крыша ломаной формы
Ломаная крыша чердака может иметь окна.Оснащаются торцом крыши или на поверхности коньков. В первом случае конструкция подразумевает подготовку крошки фасадной крошки процессами для окон. Во втором варианте отверстия для окон подготавливаются в системе, а обустройство кровли осуществляется с учетом этих участков. Размер окон определяется в зависимости от площади конька.
Окна на чердаке под ломаной крышей могут быть спереди либо на поверхности конька
Обустройство ломаной крыши с балконом — популярный вариант, поскольку такая конструкция практична и увеличивает функциональность и функциональность. комфорт чердака.Чаще всего балкон располагается на торце, потому что его легче закрепить на прямой стене. При наличии небольшого балкона на веревочной крыше требуется точный расчет и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой балкона, увеличивается и требует использования легких материалов.
Над балконом нужно соорудить отдельную часть крыши, форма которой зависит от фантазии застройщика
На шатровых или ломаных крышах разного типа можно создать кукушку.Этот элемент представляет собой небольшой выступ, в который крепится окно. Такой элемент позволяет не делать окна наклонными, а создавать духи вертикально и защищать их поверх кровельного покрытия. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области подгонки выступа крыши к основной кровле. Поэтому перед установкой кукушки необходимо выбрать оптимальную форму крыши над выступом и способ ее крепления.
Перед постройкой ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли
Фотогалерея: Варианты ломаной кровли
Основные этапы монтажа
Перед началом строительства необходимо определиться с типом кровли, учитывая размеры постройки и сделайте нагрузку на стены. Все эти операции выполняются в процессе проектирования. Затем составляется чертеж, на котором указываются особенности соединения стропильных элементов и их размеры.
Монтаж осуществляется по чертежу, на котором отражены размеры и особенности конструкции.
Быстрая система строится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатываются специальной огнезащитной пропиткой, что делает конструкцию более надежной. Основные этапы работ таковы:
Видео: Монтаж ломаной крыши
Крыша с уступами коньков позволяет легко сделать постройку необычной, а чердак — функциональным.Для достижения этих целей стоит выбрать подходящий вариант ломаной крыши и провести монтаж, учитывая технологию и произведя расчет всех параметров.
крыш. Клуб.
slim Система и устройство стропил хорошо пригнанной кровли с ковшом + фото чертежей и схем
Кровля Walm (четырехтяжная, шатровая) — один из вариантов конструкции, когда на месте строительства устанавливаются дополнительные коньки. фронтоны.
Тем не менее, тазобедренные конструкции широко распространены, особенно в районах с частой сменой направления ветра.
Крыша получается со всех сторон наклонной, что создает множество выгодных позиций:
- Отсутствие фронтонов снижает нагрузку на фундамент, к тому же она распределяется абсолютно равномерно.
- Ветровая нагрузка на конек значительно ниже, чем в вертикальной плоскости.
- Затраты на отделку фасадов не включены в общую смету ремонта.
- В декоративном плане пустотелая крыша выглядит солиднее, в собранном виде.
Недостатком такой конструкции является:
- Повышенная сложность возведения стропильной системы.
- Повышенная текучесть рубероида, что создает дополнительные опасные зоны возможных протечек.
- Наличие режущих нагрузок на несущие стены, обуславливающие необходимость связки нижних оснований коньков.
Walt Roof: Sling System
Основной особенностью конструкции стропильной системы шатрового типа является наличие диагональных нервюр, соединяющих угловые точки крыши с коньком, длина которого меньше, чем вся крыша. (у классического ряда конька вообще нет, ребра сходятся в одной точке).
В стропильной системе эти нервюры называют угловыми, или диагональными. Их наличие требует установки стропил в виде сплошных стропил, которые идут от конька к основанию — мауэрлата, а укороченные элементы — это натуригины, соединяющие основание и диагональные стропила.
Схема тентовой кровли
Четырехскатная крыша: элементы стропильной системы
Элементы стропильной системы типа «Валм» имеют более многочисленный состав, чем с двускатной конструкцией.Система быстрой четвертой кровли состоит из таких частей:
- Maurylalat. Парус уложен по периметру несущими и является основой всей стропильной системы.
- Подоконник. Турник того же сечения, что и Маурилалат, расположен по продольной оси кровли и служит опорой для каменных стоек. Между нахлестом и прогибом необходим слой гидроизоляции.
- Шпренгель. Элемент, соединяющий и усиливающий угловые соединения Maurolat BRUSEV.
Изготавливается из той же планки, что и мауэрлат, и устанавливается к нему по диагонали.
- Затяжка. Связующие элементы, соединяющие брусья Maurolat по длинной стороне. Снимите нагрузку подвески с несущих стен.
- Стойка. Вертикальный элемент, основанный на затягивании и опоре лыжной штанги.
- Бег. Лесозаготовка.
- Диагональ (угловая, крытая) стропила. Соединяет углы мауэрлата с торцами прогона, образуя нервюры — плоскости плоскостей кровли.
- Стропила.Наклонные элементы на основе мауэрлата снизу и на бегу сверху.
- Сети. Это те элементы, которые опираются на диагональные ребра. Фактически, это стропила, обрезанная по длине, необходимой на данный момент.
- Грузовик. Армирующие элементы, подкосы, расположенные перпендикулярно стропилам и уходящие под углом затяжки.
Конструкции всех элементов могут иметь отклонения от общепринятой схемы в связи с необходимостью, вызванной особенностями проекта данной конструкции, но схема в целом почти всегда состоит из названных частей и не имеет радикальных изменений. .
Строповая система для крыши walm: Схема и фото внизу.
Схема стропильной системы
Фотография стропильной системы
Диагональные опоры сплава
Элементы стропильной системы, образующие ребра соединения плоскостей стержней, называются диагональными (морщинистыми, угловыми) быстрые ноги.
Собственно говоря, диагональный и входной — не совсем идентичные элементы, так как первый крепится к углам из мауэрлата, а второй — изнутри.
В остальном все свойства такие же.
Угловые элементы имеют определенные особенности:
- Длина по диагонали стропильных ног Намного превышает длину прямых стропил.
- Диагональные опоры рафтинга служат опорой для нарунаров по обе стороны от соединяемых плоскостей.
Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на крытые стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых изготавливаются стропила, поэтому выделяется для изготовления кабельных досок — они соединяются в два слоя.
Таким образом, решается сразу несколько задач:
- Можно сделать балки любой желаемой длины.
- Возможность использования одного модульного размера материала.
Под диагональю стропил необходимо установить одну или две опоры (в зависимости от длины), причем расположение макета не посередине, как казалось на первый взгляд, а на расстоянии одной трети- четверти общей длины общего стропила, считая от верхней точки, так как именно на этом участке находятся места наибольших напряжений.
ВНИМАНИЕ!
Крытые стропила, расположенные в перекрытиях, имеют противоположное расположение точки максимального усилия — примерно на одну третью четверть длины от низа.
Диагональные опоры для сплава
В качестве опоры для диагональных стропил может применяться либо пила, либо вертикальные стойки из бруса или парных досок. Стеллаж может опираться непосредственно на перекрытие, через слой гидроизоляции и деревянную вагонку.
Это требует достаточной жесткости и прочности внахлест. Если таких условий нет, используется субпатч, основанный на подстилке и поддерживающий крытые стропила в указанной точке.
Угол наклона в данном случае роли не играет, главное — точка соединения, т.е. место фокусировки нагрузки. При длине покрытого стропила до 7,5 м, достаточной для поддона от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка внизу.
Это может быть как подставка в перекрытие, если позволяет, так и подставка для Шпренгеля — т. Н.Ферма шпрегель представляет собой стойку, усиленную подкосами по бокам.
Опоры для диагональных стропил
Устройство Нарожников
Внизу эти люди — такие же стропила, имеют полностью аналогичный способ крепления к мауэрлату, такой же этап монтажа. Устанавливается строго под прямым углом к основанию, верхняя часть — к угловой стропильной ноге.
Крепление производится минимум двумя гвоздями или другими элементами. Верхняя часть нарисона срезается под нужным углом к горизонту и диагональному стропилам, чтобы обеспечить более плотное прилегание и гарантии устойчивости.
Устройство Нарожникова
Walm Roof over Erker
Erker — солидно выглядящее и украшающее строение сооружение, которое представляет собой небольшую пристройку, выступ в стене, выполняющий преимущественно декоративные функции. Крыша над эркером может иметь конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий по форме и поперечному сечению эркера.
Вальмовая крыша над эркером может иметь прилегающую форму, т.е. быть половинчатой крышей, комплексом из трех плоскостей.В качестве альтернативы может быть доминирующий купол над эркером, возвышающийся над основной крышей.
В любом случае строительство такой конструкции — задача сложная, причем сложность не в техническом смысле, а в проектно-расчетных работах. Объединение нескольких плоскостей в один ансамбль — сложная задача, требующая точных расчетов и аккуратной вдумчивой работы.
ВНИМАНИЕ!
Отсутствие опыта в сочетании с спешкой может вызвать несоответствия или просчеты, что приведет к нарушению герметичности кровли и снижению прочности конструкции.
Есть важные моменты, которые играют значительную роль — например, угол наклона эркера должен соответствовать углу наклона основной кровли, длина коблока также должна быть согласована со всеми крышами.
Главной особенностью является сочетание тел качения с олемами, поэтому строительство основной стропильной системы должно выполняться параллельно или параллельно самолету, чтобы избежать нежелательных несоответствий в геометрии системы.
Walm Roof over Erker
Пошаговая инструкция по монтажу хипперской системы
Описание начнем с момента укладки мауэрлата, все предыдущие операции считаются выполненными, перекрытие полностью подготовлено.
Также выполнены все расчетные и проектные работы.
Имеется подготовленный (просушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящий для строительства стропильной системы по всем показателям.
Для правого монтажа Элементы стропильной системы необходимо соединять соединительными элементами, допускающими некоторое перемещение деталей относительно друг друга.
Это необходимо для компенсации процессов усадки стен, фундамента и самой системы. Это особенно актуально для некоторых несущих элементов на основе мауэрлата.
Смещения основания в неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.
Рассмотрим этапы сооружения хипперской системы:
- Монтаж мауэрлата.Брус укладывается на водонепроницаемое основание, закрепленное шпильками. При необходимости отрезки соединяют по длине «лиственных пород», усиленными связями гвоздями. Сразу установил затяжку.
- Уголки Maurolalat улучшены Sprengels.
- Установка Лензни. Один или два (в зависимости от проекта) Lenzny укладываются на водонепроницаемую основу.
- Установите стойки, на которых крепится прогон. Таким образом создается несущий каркас стропильной системы.
- Произведена установка диагональных опор сплава.Сразу же в зависимости от длины монтируются подкосы и (или) стойка.
- Стропила монтированные по проектным данным.
Сразу отрегулируйте по длине / углу, и они установлены. Все предметы вроде нужно укреплять булавками.
- Стропила в местах крепления к основанию и прогону дополнительно усилены скобами, деревянными брусками и прочим крепежом.
Собственно монтаж стропильной системы на этом этапе завершен.Дальнейшие работы заключаются в создании кровельного пирога, облицовки обрешеткой, настила кровли и т. Д.
Необходимо учитывать невозможность полного и детального освещения всех нюансов и мелочей, на которых строятся качественные и надежные конструкции стропила. зависит от системы, так как их много и все они достойны отдельного рассмотрения. Однако общая последовательность отражена достаточно подробно.
Создание стропильной системы холмика — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних этапах, становятся заметными гораздо позже.
Поэтому очень важно перед началом работы детально спланировать работу, обеспечить полное соответствие проекту и сделать все максимально аккуратно. Вся конструкция держится на стыках деревянных деталей, поэтому желательно иметь опыт и навыки работы с деревом.
Не обладая этими знаниями, лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.
Кровля Walm: чертеж стропильной системы внизу.
Чертеж стропильной системы
Полезное видео
В этом видео вы узнаете все о стропильной системе вальмовой кровли:
В контакте с
Одноклассники.
24.02.2017
expert-dacha.pro.
Варианты крыши Балкон над Эркером
Дома с Эркером — это аристократические постройки, ставшие известными со времен постройки крепостей.Раньше эта деталь применялась чисто в практических целях — для удобства защиты крепости и лучшего обзора. Сейчас эркеры выполняют преимущественно декоративную функцию. Эти постройки отличаются сложной конструкцией не только самого здания, но и его крыши. Именно поэтому мы рассмотрим варианты крыши для балкона над Эркером.
Характеристика Erker
Erker — конструкция несущих стен, внешне похожая на балконную, но имеющая капитальные стены.Выполнить такую конструкцию можно не только при возведении здания, но и прикрепить конструкцию Эркера к уже готовой постройке.
Благодаря наличию эркера фасад дома выглядит потрясающе, а внутри обстановка меняется, благодаря уникальному дизайну стен. В такое помещение будет попадать максимум естественного света за счет наличия большого количества окон на эркере. Также часто встречаются проекты, где окна устроены от пола до потолка, что позволяет без ограничений любоваться пейзажем.Выполняя эркер, полезная площадь дома увеличивается, и его можно использовать как кабинет, столовую, детскую комнату или как-то иначе в зависимости от желания хозяина.
Самым сложным в конструкции Erker является конструкция и конструкция крыши над ней, поэтому на этом вопросе стоит остановиться более подробно.
Варианты кровли Erker
Главное правило при выполнении металлочерепицы — ее совмещение с основной кровлей конструкции.Возведение такой крыши — довольно сложная задача. К такому делу относятся даже не все профессионалы, не говоря уже о новичках. Любая ошибка или недоработка в конструкции кровли эркера может наилучшим образом повлиять на нее и привести к образованию отложений.
Эркер по форме может быть округлой, прямоугольной или многогранной. В зависимости от формы его конструкции и строится тот или иной вариант кровли. Конфигурации кровли над эркером могут быть такими:
Первые два варианта отличаются сложностью конструкции, поэтому в них обязательно потребуется человек, имеющий достаточную квалификацию и опыт проведения подобных работ.Последнее можно выполнить самостоятельно, но, опять же, те, кто знает азы строительства, работают по возведению кровли на Эркерах. Но лучше в любом случае работу доверить профессионалу, чтобы не переживать о возможности заблуждения и тех проблемах, которые могут возникнуть в процессе эксплуатации.
Устройство крыши
В первую очередь стоит отметить, что стропила для такой кровли выполняются из бруса меньшего сечения, так как нагрузка на эркер будет значительно меньше, чем на основную кровлю.Как уже было сказано, конструкция крыши у эркера может быть разной, но она представляет собой либо отдельную, либо присоединенную к основной конструкции. В любом случае крыша проектируется и рассчитывается заранее.
Итак, строительство кровли для Эркера идет по следующему алгоритму с четким соблюдением техпроцесса:
Вывод
Созданная по технологии кровля эркера порадует своих владельцев оригинальным внешним видом и надежной защитой от внешних воздействий. .Если нет уверенности в себе, то лучше пригласить профессиональных строителей, которые создают прочную конструкцию, способную служить долгие годы.
Сегодня они считаются очень модными, но при их возведении возникают сложности при оформлении крыши над ними. Устройство кровли должно быть гармонизировано с дизайном общей конструкции и дизайном основной кровати, дополняя и улучшая стиль. В зависимости от формы используются разные виды крыш, но наиболее распространенной является валмовая.
Пустотная крыша с Erker имеет ряд особенностей, которые необходимо учитывать при ее установке.
- Конструкция отличается высокими прочностными характеристиками, долговечностью и необычным внешним видом.
- При его возведении можно устроить жилое мансардное помещение, так как процесс создания мансардных окон очень прост.
- Пустотная крыша имеет четыре ската под наклоном со всех сторон. Два из них считаются основными, а два боковых, расположенных между первыми двумя.В зависимости от разновидности конструкции коньков может быть больше.
- Классическая модель каменной крыши имеет две наклонные пары сторон, две из которых имеют форму треугольника, а две — трапеции. А у стропильной конструкции есть две вершины, соединенные между собой коньком.
- Самым трудоемким и ответственным процессом является строительство скальной кровли с помощью Erker. Допущение малейших погрешностей в расчетах и составлении чертежа приведет к возможной деформации конструкции кровли.
- Кровля Walm с эркером может быть самостоятельной, а может комбинироваться с каркасом крыши всей конструкции.
Важно! Стропильные стержни имеют меньшее поперечное сечение, чем основные стропила основного каркаса крыши, это обусловлено тем, что эти элементы испытывают наименьшую нагрузку.
Достоинства и недостатки
Кровля Walm с Эркером имеет такие преимущества:
- Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает конструкцию необычной.
- Вальмовая крыша устойчива к ветровым нагрузкам за счет отсутствия фронтонов. Чем меньше угол наклона конструкции конструкции, тем меньше ветер действует на стропильный каркас.
- Обтекаемая форма со всех сторон имеет хорошую устойчивость к различным осадкам.
- Процесс утепления такой кровли упрощается тем, что пирог находится внутри конструкции.
- В зависимости от высоты и наклона сторон кровли возможно использование закрытого помещения для оформления жилого помещения.
- Украшать крышу можно большой раковиной, тем самым обеспечивая дополнительную защиту стен дома.
- Из-за отсутствия фасадов на каменной крыше нагрузка на фундамент дома распределяется равномерно, а также становится значительно меньше.
Недостатки:
- Недостатком таких конструкций является сложность их возведения. При утверждении хотя бы небольших ошибок надежность конструкции будет под вопросом.
- Строительство такой кровли требует больших затрат.
Разновидности
Пустотная кровля делится на несколько видов, в зависимости от формы ее конструкции.
Классический вид
Ребра диагональной конструкции рассчитаны с учетом пробега конька, раковины находятся на одинаковой высоте.
Тентовая крыша
Не имеет скейт-бега. Все ребра конструкции сливаются в одну точку. Для проектирования построек с эркером такая крыша не подходит, так как форма домовой коробки должна быть квадратной.
Точка
От классического вида отличается наличием фасадов, в которые устанавливаются окна для обустройства жилого мансардного помещения. Этот вид подразделяется на подвиды, и некоторые из них могут использоваться для обустройства зданий с эркерами.
Крыша Loaven
Этот вид состоит из сложных конструкций, так как все стороны имеют разный размер, с несоответствием под разными уклонами. Этот вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров.Кровля с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства для оформления мансардного помещения.
Чертеж кровли и расчет ее площади
Перед тем, как построить кровлю эркером, необходимо составить проект, предусматривающий подготовку схемы будущего проекта, а также расчет необходимой постройки материалы. Расчет и чертеж схемы производится в такой последовательности:
Выбор угла наклона сторон
Выбор угла наклона кровельных стержней производится с учетом таких критериев:
- В котором климатические условия конструкции, а также ветровые нагрузки.При большой нагрузке прорезь в крыше должна быть самой обыкновенной. Чем меньше скат, тем прочнее дизайн.
- При большом количестве осадков штанги кровли должны, наоборот, быть настолько высокими, чтобы они своевременно закатывались, тем самым воздействуя на поверхность крыши.
- Разнообразный рубероид, так как для каждого вида обречены свои требования, а также имеют разный вес. Для каждого типа есть ограничения по наклону конька:
Вид кровли | Оптимальный наклон в градусах | Нюансы при укладке материала |
Шифер | от 13 до 60 | При использовании уклона менее 13 градусов возможно просачивание влаги или снега зимой, что сократит срок службы грядки. |
Керамическая черепица | От 30 до 60 | При установке черепицы на кровлю с уклоном менее 25 градусов необходимо принять меры по улучшению гидроизоляционного слоя. |
Металлочерепица. | Минимальное смещение — 15, максимальное значение не определено | |
Битумный шифер | Минимальный уклон — 5 градусов, максимальный — не определен | От наклона сторон, формы обрешетки, для укладки битумного шифера.При угле наклона от 5 до 10 градусов рекомендуется делать сплошное покрытие. |
Стальная складывающаяся крыша | Минимальное значение — 20 градусов. Максимум нет | |
Битумная черепица | Минимальный уклон — 12 градусов, максимальный — не определен | Это покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с помощью Erker. |
Важно! Чем больше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных строительных материалов.Этот нюанс необходимо учитывать при составлении чертежа.
Подготовка проекта
С учетом всех особенностей можно перейти к проектированию кровельных конструкций с составлением чертежа и расчетом строительных материалов. Для этого вам потребуется:
- Измерьте параметры дома и выступа: высоту, ширину и длину.
- Схематично отобразить фасад и конец конструкции на бумаге в определенном масштабе.
- В зависимости от особенностей дома выбирают тип скатной кровли.
- Определившись с высотой крыши, согласно вышеперечисленным критериям, на одном из эскизов нарисуйте несколько моделей кровельного каркаса. Выбирая наиболее подходящий вариант, необходимо обозначить угол наклона конструкции конструкции. Для этого воспользуйтесь транспортом.
- Далее на чертеж наносится расположение стропил, отмечая им точки. Для этого длину стены делят на равные отрезки, которые будут ступенькой между стропами.
- Шаг между заглушками также зависит от поперечного сечения и характеристик используемой древесины.
- Необходимость теплоизоляции кровли. В этом случае расположение стропила должно соответствовать ширине утеплителя.
- На чертеже также должно быть указано стропило Erker.
- Если тип крыши предусматривает коньковый ход, необходимо учитывать, что он должен соединять парный номер бруса стропильной системы. На одном из их рисунков нужно обозначить равные участки с каждого края стены.
- Из полученных эскизов составляется один большой рисунок, который также будет полезен для расчета материалов.
Важно! Наличие проекта и схематического отражения конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.
Как происходит расчет площади?
Расчет строительных материалов производится по определенным формулам с учетом футеровки кровли и площади кровельной поверхности.
Для расчета также потребуются такие данные:
- Наличие в кровле дымоходных труб и слуховых окон. Их наличие увеличивает расход стройматериалов.
- Длина конька, расчет ее производится от конька до края карниза.
- Рассчитаны параметры стен межсетевого экрана, подошв, парапетов и других частей.
Для получения точных данных при расчетах рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в Интернете.При решении выполнять расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит легко рассчитать их площадь. После этого все значения суммируются.
Чем точнее рассчитана площадь кровельной поверхности, тем меньше затраты на покупку ненужных стройматериалов.
Совет! Для получения надежных и долговечных кровельных конструкций необходимо приобретать хорошо просушенные бруски.
Строительный инструмент
Для возведения каменной кровли эркером потребуется:
- уровень;
- карандаш;
- рулетка;
- шнурок для разметки;
- ножовка по металлу;
- степлер;
- молоток;
- электродрель;
- ножницы Скай;
- заклепочник.
Подготовка материалов и инструментов производится перед сборочным процессом, чтобы в процессе работы не отвлекаться на их поиск.
Для упрощения измерений и для их точности рулетку рекомендуется заменить мерной рейкой, которую можно сделать из фанеры шириной 5 см, применив к ней основные измерения.
Особенности процесса монтажа
Любой строительный процесс имеет свои особенности, и устройство скальной кровли с эркером не исключение.
- Перед началом монтажа каркаса весь пиломатериал рекомендуется обработать антисептиком.
- Для изготовления и крепления стропильного каркаса необходимо подготовить Маурилалат, который кладется поверх стен по всему периметру конструкции. Он выполняет функцию привязки рафтинг-системы к стенам постройки.
- Т.к. промежуточные стропильные бруски имеют крутой уклон, в отличие от аварийных стропил, для их изготовления используются доски, имеющие параметры не менее 5 * 15 см.
- При возведении стропильного каркаса устанавливаются первые вертикальные стойки, поддерживающие лыжную трассу.Фиксация стоек производится к центральной балке с помощью системы пустот.
- Крепление коротких стропил осуществляется не к коньку, а к тросовым элементам каркаса. Углы промежуточных и коротких стропил должны совпадать.
- Стропильная система эркера, фото схем которой представлены выше, должна быть гармонизирована с общей конструкцией, но может иметь меньшее сечение брусьев, так как приложенная нагрузка от внешних климатических факторов существенно ниже.
- Прутья, используемые для возведения стропильной системы и беговой дорожки, должны иметь одинаковое сечение. При соблюдении этого требования конструкция будет прочной и не произойдет скорой деформации.
- Крепление промежуточных стропил выполняется к носу конька и верху обвязки.
- При возведении кровли небольшой высоты требуется установка дополнительных стоек.
- Для получения прочной конструкции кровли рекомендуется использовать пиломатериалы из их хвойной древесины, без дефектов и сук.
- При больших ветровых нагрузках диагональные и центральные стержни должны быть толстыми.
- После постройки производится каркас с гидро- и теплоизоляцией, на заводской обрешетке.
Подводя итог, можно сказать, что для обустройства постройки с эркером часто применяется скатная кровля, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий внешний вид.
Перед постройкой стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета строительных материалов.Для прочной и долговечной конструкции создание проекта лучше доверить профессионалам.
Современные проекты коттеджей и загородных домов включают в себя большое количество самых разнообразных конструктивных элементов, необходимых для решения всевозможных функциональных задач. Часто строительные компании предлагают для возведения дома варианты с эркером — небольшое пространство внутри здания за пределами фасада конструкции. С точки зрения техники устройство такой конструкции не вызывает проблем, но здесь особого внимания стоит уделить крыше.
Обычно Erker в загородном доме представляют как закрытый балкон. Вместе с тем его стены являются неотъемлемой частью перекрытия перекрытия. По форме эркер дизайн зависит от дизайнерского решения, однако в большинстве случаев он бывает полукруглым, многогранным, трапециевидным. Кроме того, можно выделить типы форм кровли, обычно устанавливаемые в частных домах над Erker:
- Multi-volume;
- Walm;
- Декоративный;
- В форме полусферы.
Важно! Предпочтение скорее отдадут каменной кровле с эркером, ведь она наиболее простая в исполнении, по мнению профессионалов.
Такая конструкция не требует серьезных финансовых и трудовых затрат, а также достаточно технологична и надежно защищает помещение внутри от различных негативных воздействий.
Подготовка процесса
Определитесь с выбором кровли над эркером, которую нужно спланировать еще на стадии проекта дома.Крыша в основном мультикоммунальная, поэтому необходимо будет сделать различные коньки, подвески и другие сопутствующие конструктивные элементы, рассчитанные на атмосферные осадки и мусор.
Изначально стоит отметить, что строительство торцевой кровли — довольно сложный процесс, требует больших трудозатрат, поэтому лучше всего реализовать эту задачу, доверить эту задачу высококвалифицированным специалистам. Этими работами заниматься не рекомендуется. Как и в случае с любой современной кровлей, здесь потребуется надежная стропильная система, а выполнить ее без должного опыта и навыков довольно сложно.
На начальном этапе подготовки устройства кровли над эркером нужно сделать армированный пояс. Его делают из цементного раствора и стержней арматуры или металлической сетки. Этот пояс выполняет следующие функции:
- Он действует как опора для балок, поддерживающих стропильную систему. Без таких балок она просто не может функционировать.
- Он также укрепляет кирпичную кладку и разгружает перемычки окон.
- Кроме того, пояс необходим для усиления стен Erker, что достигается путем их привязки к стенам дома.
Важно! Выбирая материал для кровли, стоит оттолкнуться от экономических возможностей и личных предпочтений, не забывая о его функциональных качествах.
По мнению специалистов, роль кровельного покрытия для эркеров частных домов является наиболее оптимальным решением. Будет возможность выбора одной из разновидностей современной черепицы (натуральная, битумная, металлочерепица и т. Д.). Этот тип кровли способен отлично гармонировать с дизайном Erker.
Устройство стропильной системы
Рафтинг обязательно необходим для большинства типов крыш, и крыши с эркером не исключение. Построить стропильную систему эркера можно из деревянных досок и балок. Они соединяются между собой и со всеми остальными элементами дизайна с помощью саморезов, шурупов и других крепежных элементов. Стропильная система должна быть из балок нужных размеров, размер подбирать по размеру с запасом, чтобы обрезать ненужное прямо в процессе монтажа.Принципы выполнения работ по созданию каркаса стропила в случае с рубанком мало чем отличаются от обычных работ с устройством стропильной системы вальмовой кровли. На армированный пояс ставится Маурилалат, к нему крепятся стропильные ноги.
Монтаж обшивки ножек необходимо произвести на начальном этапе. Их нужно вывести для плоскости стены. Так в дальнейшем будет легко формировать скаты карниза, которые не будут давать на корне влагу, чтобы негативно сказаться на материале стен.Для крепления различных деревянных элементов кровли обычно используются традиционные саморезы или специальные антикоррозийные крепления и покрытые слоем оцинкованной стали.
Важно! Систему Rapid можно собрать прямо на самой крыше вне зависимости от ее устройства.
Возможен вариант, при котором отдельные элементы стропильной системы будут собираться на земле. Это зависит от конструктивного решения и проекта — будет ли крыша с эркером достаточно самостоятельной конструкции или она выступает продолжением кровли дома.В тех ситуациях, когда стропильный каркас для эндо-кровли собирается индивидуальными хозяйствами, то после подъема их на крышу необходимо прикрепить их не только к мауэрлату, но и к коньку. К последним обычно прикрепляют стальные пластины.

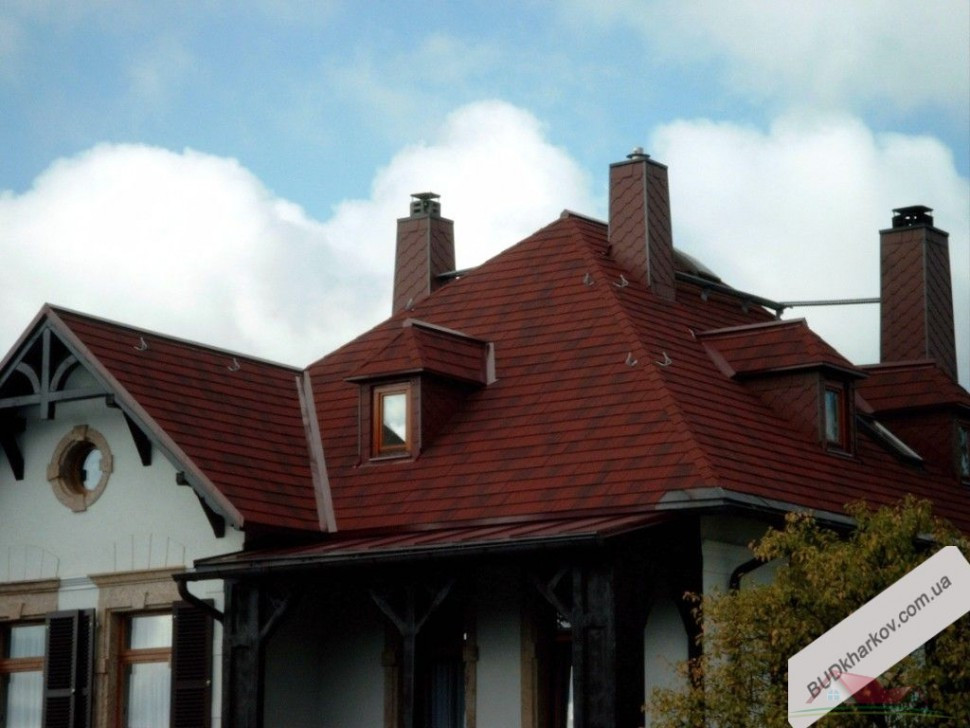

Сейчас вы можете найти множество фото различных скатных крыш с эркером, получить подробную информацию об устройстве стропил для любой из них и прочитать большое количество советов по процессу их возведения. Но перед началом работы все же стоит посоветоваться со знающими людьми, чтобы избежать лишних трат, времени и нервов.
Этот бокс дома (11х13,5 м) должен быть перекрыт двусвязной крышей, а на тентовую крышу предусмотрен перекрытие эркера. За торцевой стеной стоит Эркер.
На верхнем уровне стены 2 этажа устраивается Армопояс, к которому будет крепиться Маурилалат.
Установка Maurolat
Для начала нужно установить Маурилалат и Лезни. Делается это из бруса сечением 200х200 мм.
Установка мауэрлата и ли
Маурилалат устанавливается по периметру бокса и ледяных внутренних стен.Между Аропоясом и мауэрлатом необходимо установить гидроизоляцию в виде двух слоев каучукоида или другого гидроизоляционного материала.
После этого необходимо надежно закрепить Маурилалат и Леккинг на Армопоясе.
Установка основных баксов каменной кровли
Устанавливаются балки основной кровли сечением 100х200 мм. От Эркера устанавливается балка из бруса 200х200 мм. Это необходимо для поддержки Наро-Валмы со стороны Erker.
Установка балок Erker
Установлены балкиErker.
На данном этапе работ необходимо обеспечить одинаковый вылет карниза от эркера и от основного дома, который должен составлять 0,5 м.
Устройство для перекрытия крыш
Несущий карниз
Монтаж опорных рам и стропильной системы вальмовой крыши
Затем нужно установить опорную раму. Высота опорной рамки соответствует высоте крыши.
Установка опорной рамы
Сверху — беговая дорожка из доски сечением 50х200 мм. Надо сказать, что кровлю можно монтировать как поочередно, так и производить комплексный монтаж.
Стропиловая ферма
При сборке стропильной фермы, которая затем устанавливается в проектное положение токарным способом. Но для этого необходимо иметь достаточное количество рабочих (мин — 4 человека), а при элементарном монтаже достаточно 2 человек.
Erker также имеет направляющую и стойку для скунса, а на центральной стойке Erker находится центрирующее ядро, на котором будет сходиться все травление erker.
Rock Race от Erker
Этот центрирующий элемент имеет ширину 30 см и высоту примерно 50 см. Очень важно предусмотреть этот элемент в крыше, так как он значительно облегчает установку.
На следующем этапе Установлены стропила основной кровли.
Если стропила более 6 м (стандартный размер пиломатериалов), то их придется расколоть.Это делается наверху, где будет наименьшее усилие.
Следующим этапом является установка угловых стропил — двух с одной и двух с другой стороны. Далее устанавливаются эти четверти. Стропила и наригины на основных коньках имеют сечение 50х200 мм. Сечение Narisari Valma 50×150 мм. Эти коньки здесь крутые, поэтому особо массивные конструкции предусматривать не нужно.
Затем устанавливаются стропила Erker. Их верхний край сходится к центрирующему ядру.
Установка жесткости вальмовой крыши
На следующем этапе установка жесткости — подкосы, бэкап, затяжка. Это всевозможные элементы кровли, обеспечивающие жесткость и сопротивление кровле.
Установка жесткости крыши
Связь жесткости крыши
Внутри этой фермы есть проем размером примерно 2,2х5,5 м, которого вполне хватит для удобного чердака. На этом этапе каркас крыши можно считать законченным.
Все элементы кровли должны быть жестко соединены между собой, а все деревянные конструкции обработаны антипиренами и антисептиками для повышения их огнестойкости и долговечности, т.е. устойчивости их к гниению.
Потолочный светильник
Следующим шагом устанавливается гибель. Во-первых, основная крыша также становится концевой балкой для соединения основной крыши и крыши эркера.
Для домовладельцев с эркером важным моментом является установка кровли.Какой вариант кровли над выступом выбрать и как правильно его смонтировать — это вопросы, которые возникают в первую очередь.
Вкратце о главном. Что такое Эркер?
Эркер — это выступающая часть здания, имеющая форму полукруга или многоугольника. Оборудован несколькими проемами под окна или размещен по периметру. Как правило, для него делают отдельную крышу. От закрытого балкона такая конструкция отличается наличием капитальных стен, как и остальная часть постройки.Можно украсить дополнительными декоративными башенками.
Среди основных функций таких ниш можно выделить следующие:
- Эстетика . Делает более привлекательным внешний вид Отдельное помещение или все здание в целом. Заправлять жилье таким способом можно не только снаружи, но и внутри. Подобные решения делают интерьер помещения стильным и оригинальным.
- Увеличить полезную площадь . Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища.Особенно актуальны решения в небольших домах. В таком помещении можно оборудовать кабинет, чайный уголок, небольшую библиотеку, творческую мастерскую. Ниши, расположенные под окнами, отлично подходят для хранения различной сезонной одежды или вещей.
- Дополнительный источник естественного освещения . Поскольку эркеры делают его полностью или частично остекленным, их можно использовать как одно большое дополнительное окно.
Варианты крыш над эркером
Кровля любой конструкции должна не только защищать внутренние помещения от атмосферных осадков, ветра и пыли, но и украшать дом.
Существует несколько основных типов:
- Купол;
- прямоугольный;
- Многогранность.
Крыша над выступом может быть конструктивно соединена или не относиться к основной. При втором варианте синхронизацию стропил можно брать с меньшим сечением. Объясняется это тем, что стропила «декоративной кровли» не должны выдерживать больших нагрузок. Независимая крыша сделана из тех же материалов, которые использовались для верхней части основной конструкции.Сейчас часто для кровли используют: металлочерепицу, профлист, гибкую кровлю или обычный шифер.
Приведем пример крыш над выступом:
Инструкция по устройству кровли
В первую очередь важно определиться с конструкцией будущей кровли, необходимыми для ее строительства материалами и крепежными элементами, а также их количеством. Вы можете рассчитать примерный бюджет работ.
Установка самой конструкции начинается с устройства фундамента под стропила .Это так называемый армированный пояс. Он сделан из бетона, армированного металлической сеткой и повторяет контуры стен. Его задача не только создать дополнительное основание для стропил, но и снять чрезмерную нагрузку с хрупких оконных конструкций и укрепить всю конструкцию в целом.
Следующий этап — установка Системы Стропил . Как правило, их собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны быть на некотором расстоянии за внешний край стены.Это делается для организации корнисов. При сборке конструкции следует тщательно соблюдать пропорции. От этого зависит не только внешний вид вашей конструкции, но и устойчивость.
Далее установка обрешетки, к которой впоследствии будут прикреплены гидроизоляция и кровельные материалы . В качестве гидроизоляции можно использовать обычный кровельный битум. Дум двух типов: твердый и разреженный. Выбор одного из них зависит от того, какое кровельное покрытие для крыши erker вам нужно.Для гибких материалов лучше сделать прочную обрешетку. Тогда как для металлочерепицы или профлиста подойдет разреженный (ячеистый). Наконец установите концевые полосы. Они соединяют кровлю кровли с основной. Благодаря им обеспечивается надежная изоляция стыков. Под ними не будет падать вода и падающая грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или каменная крыша дома изготавливается примерно по такому же алгоритму.Разница будет только в форме стропил и их количестве.
Страж воронов Янда уходит в отставку после 13 лет работы на своих условиях
Это заархивированная статья, и информация в статье может быть устаревшей. Посмотрите на отметку времени в истории, чтобы узнать, когда она в последний раз обновлялась.
OWINGS MILLS, штат Мэриленд (AP) — Намного более худой и болтливый, чем в игровые дни, маршал Янда ушел из НФЛ в среду с удовлетворением, зная, что он ушел, прежде чем его выгнали за дверь.
Янда провел всю свою 13-летнюю карьеру за команду «Балтимор Рэйвенс», которые выразили свою признательность за восьмикратного защитника Pro Bowl, отправив его с майкой под номером 73 в рамке и сердечно поблагодарив во время классной пресс-конференции. Церемония началась с видеопроката и была подчеркнута пространной подготовленной речью почетного гостя, человека, известного своей краткостью и отвращением к разговорам со СМИ.
«Я играл в эту игру, потому что мне она понравилась», — сказал Янда.«Я люблю соревноваться, мне нравились товарищи по команде, борьба и гринд. Я любил это каждый божий день. Вот почему я играл ».
Так почему же уйти сейчас, всего через пару месяцев до сезона, в котором он был полностью здоров, играл в Pro Bowl и был признан второй командой All-Pro?
«Я наблюдал, как парни, когда становились старше, теряли немного больше с каждым годом, а затем, к концу, они были почти как обузой. В глубине души я сказал, что никогда не хотел быть таким », — сказал 35-летний Янда, которого на сцене окружили исполнительный вице-президент Оззи Ньюсом, генеральный менеджер Эрик ДеКоста и тренер Джон Харбо.
«Я хотел быть здесь с этими парнями, которые хотят, чтобы я вернулся, а не говорить на другом конце:« Мы рады, что ты уходишь на пенсию », — сказал Янда. «Я хотел закончить игру хорошо».
Янда сыграл в 177 играх, став равным Джонатану Огдену по количеству игроков в истории франшизы среди линейных игроков нападения. После сезона 2017 года, когда травмы лодыжки и плеча ограничили его игровое время до двух игр, он начал думать о том, какой может быть жизнь после футбола.
«Это было в моей памяти последние два года.А затем (в прошлом) году я почувствовал, что если я снова выживу, то, что бы ни случилось, вероятно, все и будет », — сказал Янда.
Он придерживался плана, несмотря на то, что Балтимор пошел 14: 2 в 2019 году и имеет потенциал пройти дистанцию в следующем сезоне.
«Мне никогда не было так весело, как в прошлом году», — сказал Янда. «Быть частью этой команды было особенным, но возможность уйти из игры на моих условиях имеет большое значение. Я рада, что могу поступить по-своему.
Янде потребовалось некоторое время, чтобы убедиться, что это тот путь, которым он хочет идти, но это не изменилось.Почти сразу после того, как сезон в Балтиморе закончился поражением от Теннесси в плей-офф, он сел на диету и увеличил свои кардио тренировки. Результатом стала потеря веса на 45 фунтов, в результате чего Янда стал 265 и больше походил на полузащитника, чем на крепкого нападающего лайнмена.
«Я уже чувствую себя намного лучше, просто поднимаясь и спускаясь по лестнице», — сказал он.
Выросший на ферме в Айове, Янда провел два сезона в юношеском студенческом футболе и два сезона в Университете Айовы, прежде чем приехать в Балтимор в качестве драфта в третьем раунде 2007 года.Он помог «Воронам» выиграть Суперкубок в 2012 году, получил место в круге почета команды и, вероятно, в конечном итоге присоединится к Огдену и Ньюсому в Зале славы.
«Он был крутым, конкурентоспособным, умным и обладал уникальным уважением как к игре, так и к своим товарищам по команде», — сказал Ньюсом. «Я знаю, что когда-нибудь в будущем, как мне сказали, вы будете получать почту в Кантоне».
Харбо сказал о Янде: «Он охватывал каждую частичку своей карьеры, извлекал из нее максимум пользы и, на мой взгляд, попал в Зал славы первого голосования.”
Когда все закончили говорить, Янда обменялся приветствиями с несколькими своими бывшими товарищами по команде, включая Джо Флакко, Джастина Такера, Ника Бойла и Криса Честера.
И теперь ДеКоста должен заполнить огромную брешь на линии нападения, не имея абсолютно никакой надежды найти замену, которая сразу же окажется такой же хорошей.
«Вы не можете заменить такого парня, как Маршал. Как бы он ни был великим игроком, он лучший человек и лидер », — сказал ДеКоста. «Вы надеетесь, что натолкнетесь на кого-то, кто в какой-то момент может стать этим парнем, но это похоже на то, что происходит раз в 10 лет.”
___
Больше AP NFL: https://apnews.com/NFL и https://twitter.com/AP_NFL
Бруклинский музей
Искусство Африки
СРЕДНИЙ Дерево, пластиковые бусины
ДАТЫ 20 век
РАЗМЕРЫ 11 1/2 x 3 1/2 x 2 1/2 дюйма(29,5 x 8,7 x 6,3 см) (показать масштаб)РАСПОЛОЖЕНИЕ МУЗЕЯ Этот товар не отображается
НОМЕР ДОСТУПА 75,82,5
КРЕДИТНАЯ ЛИНИЯ Дар Марсии и Джона Фриде
ЗАЯВЛЕНИЕ О ПРАВАХ Лицензия Creative Commons-BY Вы можете загружать и использовать изображения этого трехмерного произведения Бруклинского музея в соответствии с лицензией Creative Commons.Также может применяться добросовестное использование в соответствии с Законом США об авторском праве. Пожалуйста, включите информацию о подписи с этой страницы и укажите Бруклинский музей. Если вам нужен файл с высоким разрешением, заполните нашу онлайн-форму заявки (взимается дополнительная плата). Для получения дополнительной информации об авторском праве мы рекомендуем ресурсы в Библиотеке Конгресса США, Корнельском университете, Авторские права и учреждения культуры: Руководство для библиотек, архивов и музеев США и Copyright Watch.Для получения дополнительной информации о проекте прав Музея, в том числе о том, как распределяются типы прав, см. Сообщения нашего блога об авторском праве. Если у вас есть какая-либо информация об этой работе и правах на нее, напишите по адресу copyright@brooklynmuseum.org.CAPTION Занде. Фигурка Янда (тип Nazeze) , 20 век. Дерево, пластиковые бусины, 11 1/2 x 3 1/2 x 2 1/2 дюйма (29,5 x 8,7 x 6,3 см). Бруклинский музей, Дар Марсии и Джона Фриде, 75.82,5. Creative Commons-BY (Фото: Бруклинский музей, 75.82.5_PS1.jpg)
ИЗОБРАЖЕНИЕ в целом 75.82.5_PS1.jpg. Фотография Бруклинского музея, 2005 г.«CUR» в начале имени файла изображения означает, что изображение было создано куратором. Эти изображения для исследований могут быть цифровыми фотографиями типа «наведи и снимай», когда у нас еще нет высококачественной студийной фотографии, или они могут быть сканированными изображениями старых негативов, слайдов или фотографических отпечатков, предоставляющих историческую документацию объекта.
ПОЛНОСТЬЮ ЗАПИСИ Не все записи, которые вы найдете здесь, являются полными. Для некоторых работ доступно больше информации, чем для других, а некоторые записи были обновлены совсем недавно. Записи часто проверяются и редактируются, и мы будем рады любой дополнительной информации, которую вы можете получить.Охранник «Вороны» Янда уходит в отставку через 13 лет на своих условиях
OWINGS MILLS, Md.(AP) — Намного более худой и болтливый, чем в игровые дни, маршал Янда ушел из НФЛ в среду, с удовлетворением узнав, что он ушел, прежде чем его выгнали за дверь.
Янда провел всю свою 13-летнюю карьеру в команде Baltimore Ravens, которые выразили свою признательность за восьмикратного защитника Pro Bowl, отправив его с майкой под номером 73 в рамке и искренне поблагодарив во время классной пресс-конференции. Церемония началась с видеопроката и была подчеркнута пространной подготовленной речью почетного гостя, человека, известного своей краткостью и отвращением к разговорам со СМИ.
«Я играл в эту игру, потому что мне она понравилась, — сказал Янда. «Я люблю соревноваться, мне нравились товарищи по команде, борьба и гринд. Я любил это каждый божий день. Вот почему я играл ».
Так почему же уйти сейчас, всего через пару месяцев до сезона, в котором он был полностью здоров, играл в Pro Bowl и был признан второй командой All-Pro?
» Я наблюдал, как парни, когда становились старше, теряли немного больше с каждым годом, а затем, к концу, они стали почти пассивом.В глубине души я сказал, что никогда не хотел быть таким », — сказал 35-летний Янда, которого на сцене окружили исполнительный вице-президент Оззи Ньюсом, генеральный менеджер Эрик ДеКоста и тренер Джон Харбо.
«Я хотел быть здесь с этими парнями, которые хотят, чтобы я вернулся, а не говорить на другом конце:« Мы счастливы, что ты уходишь на пенсию », — сказал Янда. «Я хотел закончить игру хорошо».
Янда сыграл в 177 играх, став равным Джонатану Огдену по количеству игроков в истории франшизы среди линейных игроков нападения.После сезона 2017 года, когда травмы лодыжки и плеча ограничили его игровое время до двух игр, он начал думать о том, какой может быть жизнь после футбола.
» Это было в моей памяти последние два года. А затем (в прошлом) году я почувствовал, что, если я снова выживу, что бы ни случилось, это, вероятно, будет », — сказал Янда.
История продолжается
Он придерживался плана, несмотря на то, что Балтимор пошел 14: 2 в 2019 году и имеет потенциал пройти дистанцию в следующем сезоне.
«Мне никогда не было так весело, как в прошлом году, — сказал Янда. «Быть частью этой команды было особенным, но возможность уйти из игры на моих условиях имеет большое значение. Я рад, что могу сделать это по-своему ».
Янде потребовалось некоторое время, чтобы убедиться, что это тот путь, по которому он хочет идти, но это не изменилось. Почти сразу после того, как сезон Балтимора закончился поражением от Теннесси в плей-офф, он сел на диету и увеличил свои кардио тренировки. Результатом стала потеря веса на 45 фунтов, в результате чего Янда стал 265 и больше походил на полузащитника, чем на крепкого нападающего лайнмена.
«Я чувствую себя намного лучше, просто поднимаясь и спускаясь по лестнице, — сказал он.
Выросший на ферме в Айове, Янда сыграл два сезона в студенческом футболе и два сезона в Университете Айовы, прежде чем приехать в Балтимор в качестве драфта в третьем раунде 2007 года. Он помог «Воронам» выиграть Суперкубок 2012 году получил место в Почетном кольце команды и, вероятно, в конечном итоге присоединится к Огдену и Ньюсому в Зале славы.
«Он был крутым, конкурентоспособным, умным и вызывал исключительное уважение к игре, а также к своим товарищам по команде», — сказал Ньюсом.«Я знаю, что когда-нибудь в будущем, как мне сказали, вы будете получать почту в Кантоне».
Харбо сказал о Янде: «Он принял каждую частичку своей карьеры, максимально использовал ее. и, на мой взгляд, это Зал славы первого голосования ».
Когда все закончили говорить, Янда обменялся приветствиями с несколькими своими бывшими товарищами по команде, включая Джо Флакко, Джастина Такера, Ника Бойла и Криса Честера.
И теперь ДеКоста должен заполнить огромную брешь на линии нападения, не имея абсолютно никакой надежды найти замену, которая сразу же окажется такой же хорошей.
» Нельзя заменить такого парня, как Маршал. Каким бы великим игроком он ни был, он лучший человек и лидер », — сказал ДеКоста. «Вы надеетесь, что натолкнетесь на кого-то, кто в какой-то момент может стать этим парнем, но это похоже на то, что происходит раз в 10 лет».
—
Подробнее AP NFL: https: // apnews.com/NFL и https://twitter.com/AP-NFL
Вороний восьмикратный защитник Pro Bowl Маршал Янда уходит в отставку
Bloomberg
Скрытный миллиардер Кеннет Дарт зарабатывает 6 долларов.7 миллиардов ставок на табачные акции
(Bloomberg) — Потребовались десятилетия, чтобы устойчивое инвестирование стало массовым, но теперь каждую неделю один гигантский инвестор за другим объявляют о своей приверженности ESG. Кеннет Дарт не присоединится к этому клубу. наследник состояния из пластикового стаканчика. Более двух десятилетий назад он отказался от гражданства США и переехал на Карибские острова, став крупнейшим владельцем недвижимости на Каймановых островах. В течение многих лет он инвестировал в проблемные суверенные долги, а бывший президент Аргентины Кристина Киршнер называла его «стервятником».И за последние шесть месяцев 66-летний Дарт незаметно накопил одну из классических инвестиций в грех. Через компанию на Каймановых островах под названием Spring Mountain Investments Дарт приобрела 7% -ную долю в British American Tobacco, которая сейчас стоит 6 миллиардов долларов. В прошлом месяце Spring Mountain раскрыла отдельную позицию на 634 миллиона долларов в конкурирующей компании Imperial Brands. Financial Times впервые сообщила об инвестициях компании в табачные изделия. Согласно отчетам, небольшая часть позиций была открыта с использованием свопов на общую прибыль.Эти типы свопов были в центре мартовского обрушения семейного офиса Archegos Capital Management, что привело к миллиардным убыткам банков. Табачная компания WagerSpring Mountain — последняя из тех компаний, которые Дарт использовал для покупки ценных бумаг, скрывая от гласности. Ранее он основал Portfolio Services Ltd., Seneca Investments, EM Ltd., Eastern Capital и LBS Investments. В последние годы они использовались для инвестирования в малоизвестные биотехнологические акции, составляющие часть его состояния, оцениваемого в 6 долларов.По данным Bloomberg Billionaires Index, Сюзанна де Сарам отказалась комментировать инвестиционные решения. Ставка Дарта на табак идет вразрез с одной из самых горячих тенденций в области финансов: инвестированием в компании, которые уделяют особое внимание экологическим, социальным и социальным вопросам. факторы управления, которые в теории означают, что у корпораций есть долгосрочные устойчивые перспективы. Табачная промышленность на протяжении десятилетий была антитезой инвестициям в ESG. Компании, в которых доминируют несколько корпоративных гигантов, работают на рынке, рискуя быть подавленным нормативными актами или потребителями, которые откажутся от этой привычки или умрут от нее.Майкл Блумберг, основатель и мажоритарный владелец Bloomberg News, материнской компании Bloomberg LP, является давним поборником усилий по борьбе против табака. Хотя большая группа инвесторов избегает акций, это может создать возможности для тех, кто менее обеспокоен социальными последствиями своей деятельности. По словам аналитика Bloomberg Intelligence Дункана Фокса, акции табака «были билетом в один конец примерно до 2016 года», прежде чем опасения по поводу нового регулирования, особенно в США, начали отпугивать инвесторов.За последние пять лет мировой табачный индекс MSCI World Tobacco Index упал на 32%. Это наказывает долгосрочных держателей, но снижает дивиденды, которые выплачиваются по акциям. Дивидендная доходность British American Tobacco и Imperial Brands превышает 8%. Инвесторы также могут переоценивать нормативные риски — в конце концов, у фирм есть опыт адаптации и получения прибыли в соответствии с новыми правилами, — и есть потенциальный рост альтернативных табачных изделий и нового каннабиса. — сказал Фокс, — сказал Фокс, но все же есть причина, по которой так много инвесторов избегают акций.«Курение сократилось за последние пять десятилетий из-за того, что мы называем« сжатием ESG »: давление со стороны общества, регулирования и налогообложения», — написал в марте аналитик Citigroup Inc. Адам Спилман. По мнению аналитика Jefferies Оуэна Беннета, через 10-20 лет на многих рынках не останется курильщиков. Подробнее: Курение может исчезнуть в течение одного поколения, прогнозируют аналитики, что Dart в прошлом делал успешные противоположные ставки. Он заработал миллиарды на таких компаниях, как Salomon Inc., Federal Home Loan Mortgage Corp.По данным журнала Businessweek за 1995 год, он находится в проблемном государственном долге. Получив образование инженера-химика, он долгое время был сосредоточен на своем инвестиционном портфеле, а не на семейном бизнесе Dart Container, где у него больше нет роли или собственности. Мейсон, штат Мичиган, Dart Container управляет его брат Роберт Дарт. В последние годы внимание Дарта, казалось, сместилось с рынков на девелопмент, в первую очередь на Каймановых островах, где он поселился. Согласно его веб-сайту, Dart Real Estate разработала проекты на сумму 1,5 миллиарда долларов, включая отели, офисные здания и жилые комплексы.(Обновления с обменом общей доходности в пятом абзаце, ответ Dart Enterprises в седьмом.) Чтобы узнать больше о подобных статьях, посетите наш сайт bloomberg.com. Подпишитесь сейчас, чтобы быть впереди самого надежного источника деловых новостей. © 2021 Bloomberg LP
Detroit’s Pontiac Silverdome — спущенный беспорядок (ФОТО) | The Weather Channel — Статьи The Weather Channel
Заброшенный Pontiac Silverdome
На этой фотографии от 12 мая 2014 года в Понтиаке, штат Мичиган, виден интерьер Pontiac Silverdome.(AP Photo / Carlos Osorio)
Если вы ищете одно культовое изображение, которое может многое рассказать о том, что пережил город Детройт, то вот оно.
Взгляните на Понтиак Сильвердоум, бывший дом Детройт Лайонс. По данным Associated Press, с 1975 по 2001 годы «Львы» играли перед 80 000 человек, это был самый большой стадион Национальной футбольной лиги на протяжении большей части того времени. По словам Curbed Detroit, здесь проходили Суперкубок, Рестлмания и даже Папа.
Но теперь купол стоит пустым и изодранным. В мире нет лучшего примера того, что погода может сделать с некогда гордым строением.
Начиная со среды, части купола будут выставлены на аукцион. По словам ответственной компании, все сиденья, памятные вещи и приспособления будут выставлены на продажу.
(БОЛЬШЕ: Самые странные и удивительные достопримечательности Америки)
Строительство Silverdome обошлось в 55,7 миллиона долларов, что составляет примерно 245 миллионов долларов в сегодняшних ценах, пишет Deadspin.В 2009 году его купили на аукционе за 583 тысячи долларов. По данным Semi Pro Ultimate, с 2001 года по настоящее время стадион использовался только лучшей командой фрисби, которая провела всего один сезон в Silverdome в 2011 году.
С тех пор суровые зимы Мичигана разрушили тефлоновую крышу, оставив весь стадион беззащитным перед непогодами. Дерн, составлявший поле, теперь плавает по воде, которая заполняет пол стадиона, поскольку на искусственной поверхности растут сорняки.AP сообщает, что плесень является обычным явлением в интерьере площадки, а на частях игрового поля скопился песок.
В то время как некоторые части стадиона найдут новое место после аукциона, элементы должны позаботиться о том, что осталось.
Информация, полученная от Ассошиэйтед Пресс, внесена в этот отчет.
ПОДРОБНЕЕ НА WEATHER.COM: Игры НФЛ в снегу 8 декабря 2013 г.
(Слева направо) Захватите Майкла Охера, маршала охраны Янда и центрового Джино Градковски из Baltimore Ravens, стоящих на заснеженном снегу.
