Высота радиаторов отопления биметаллические: Размеры биметаллических радиаторов отопления — Размеры Инфо

01.11.2021 автор alexxlab

Содержание

Биметаллические радиаторы отопления размеры — Всё об отоплении

Размеры радиаторов отопления биметаллических. Радиаторы отопления: высота и длина

Очень часто стильные чугунные ретро-радиаторы имеют небольшие ножки. В этом случае высота рассчитывается, конечно же, с их учетом.

Какими бывают размеры стальных радиаторов отопления

Конструктивно такие батареи отличаются и от чугунных, и от биметаллических. Представляют собой стальные радиаторы единую панель прямоугольной формы. Внутри нее имеются каналы, предназначенные для теплоносителя. В продаже существуют также стальные радиаторы трубчатые. По внешнему виду они напоминают чугунные модели. В свою очередь, трубчатые батареи могут быть секционными или цельными.

Стальные радиаторы отопления размеры по высоте и ширине могут иметь самые разные. При выборе таких радиаторов в первую очередь обращают внимание на толщину. Чем больше этот показатель, тем мощнее батарея. Зависит толщина стальных радиаторов от количества панелей и рядов оребрения. Последний показатель может колебаться от 0 до 3. Таким образом, толщина радиатора из стали чаще всего составляет 61-170 мм.

Ширина трубчатых радиаторов отопления зависит от количества использованных в них секций. Модели этого типа из-за особого дизайна устанавливаются обычно только в офисах или административных помещениях.

Алюминиевые модели

Существуют алюминиевые радиаторы отопления, размеры по высоте и длине имеющие значительные или небольшие. Но наиболее распространенным вариантом являются такие батареи с межосевым расстоянием 350 и 500 мм. Примерно 80% всех имеющихся на рынке алюминиевых моделей имеют именно такую высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.

В последнее время производители начали выпускать и очень интересные плинтусные модели алюминиевых батарей. Визуально размеры радиаторов отопления этой разновидности очень небольшие. Все дело в их незначительной высоте. Однако длина у таких моделей может быть довольно-таки большой.

При желании на рынке сегодня можно найти и очень интересные вертикальные алюминиевые радиаторы. У таких моделей высота может достигать 2-2,5 м, а ширина — быть незначительной.

Глубина радиаторов этой разновидности, как и биметаллических, может быть равна 8 или 10 см. Ширина секции алюминиевой батареи в большинстве случаев 8 см.

Особенности монтажа радиаторов

Размеры биметаллических радиаторов отопления, как и чугунных или алюминиевых, таким образом, следует подбирать как можно тщательнее. Какие бы габариты, однако, ни имела батарея, устанавливать ее, конечно же, нужно правильно. К стене радиаторы отопления обычно крепятся на кронштейны. Перед их установкой в обязательном порядке делается разметка. Монтируют радиаторы или строго горизонтально, или с небольшим уклоном по направлению тока теплоносителя. В последнем случае из секций проще удалять воздушные пробки. Подключаться к магистралям батареи могут тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор следует ставить индивидуальный вентиль.

Это позволяет ремонтировать батарею без необходимости отключения всей системы отопления в целом. Также на каждый радиатор в обязательном порядке устанавливается и кран Маевского (или какой-нибудь его современный аналог).

Как оставаться в форме во время отпуска: 14 советов от диетологов Многие из нас с усердием готовятся к пляжному сезону. Но, к сожалению, наслаждаясь заслуженным отпуском, так легко растерять физическую форму. Однако.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Размеры батарей отопления и их особенности

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы.Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.

Чугунные радиаторы отоплениястарого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.

Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

Стандартная высота.
Низкие радиаторы отопления.
Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

Стандартные размеры алюминиевых радиаторов отопления. высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

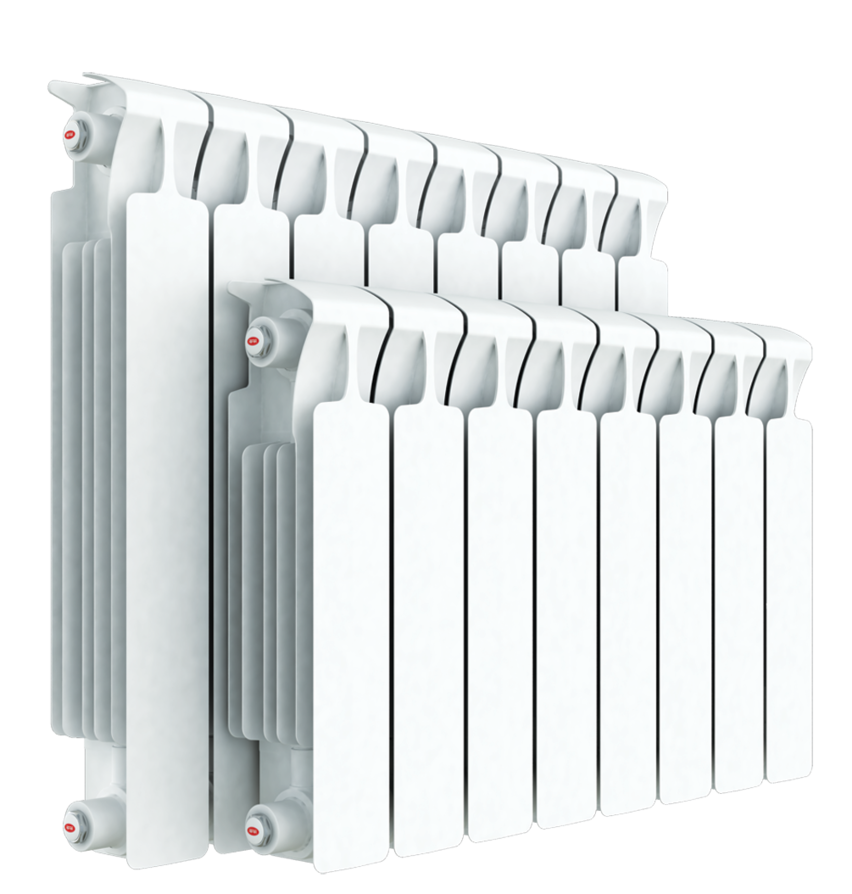

Размеры биметаллических радиаторов отопления

Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Мощность и размер

От размера отопительного прибора зависит его мощность.Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт. тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических.

Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт.1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт1920:180=10,6 т.е. 11 секций.Мощность секции биметаллического радиатора 200 Вт1920 :200=9,6 т.е. 10 секций.Мощность секции стального радиатора 140 Вт1800:140 =13,7 т.е. примерно 14 секций.

Округлять мощность всегда следует в большую сторону, занижать ее нельзя!

Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель на упаковке указывает, какова мощность одной секции радиатора. Зная ее, можно рассчитать точное количество секций, необходимых для обогрева вашего помещения.

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Радиаторы отопления, которые уже, чем ширина окна, могут не создать достаточной тепловой завесы, т.е. не станут преградой для проникающего в помещение через оконные проемы холодного воздуха

Жизнь непредсказуема, а водонагреватель необходим. Если вопрос о покупке стал на первый план, то читайте, где солнечный водонагреватель купить.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону.Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

При покупке радиаторов отопления не полагайтесь во всем на продавцов.

Сделайте предварительные расчёты мощности, прикиньте необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее отвечают вашим запросам, но и можете сэкономить немалые деньги.

Смотрите видео о том, как выбрать радиатор отопления:

Представленное видео поможет вам при выборе радиатора отопления

Все о биметаллических радиаторах

Среди разных видов батарей биметаллические радиаторы занимают особое место. Сочетание положительных характеристик двух металлов – алюминия и стали – позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих приборов и познакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную структуру – их внутренняя часть, контактирующая с теплоносителем, изготовлена из стали; внешняя часть, отвечающая за качество теплоотдачи, выполнена из алюминия. Такое распределение материалов позволяет по максимуму использовать положительные качества обоих металлов, нейтрализуя их недостатки.

От алюминия биметаллические радиаторы отопления получили:

высокую теплоинертность;
отличную теплоотдачу;
быструю реакцию на регулирование температуры батареи.

Сердечник из стали наделил батареи следующими характеристиками:

устойчивостью к перепадам давления и гидроударам;
стойкостью к электрохимическим воздействиям;
нетребовательностью к качеству теплоносителя;
долговечностью.

В отличие от алюминиевых радиаторов. биметаллические батареи прекрасно переносят условия централизованных систем отопления.

Помимо этих достоинств, можно упомянуть следующие положительные характеристики батарей из биметалла:

высокий порог предельного давления – 30–40 атмосфер;
большая мощность при небольших габаритах;
экономичность, обусловленная небольшим сечением каналов;
удобство конструкции, позволяющей быстро снимать отдельные секции прибора для ремонта;
легко рассчитываемое количество секций, необходимых для качественного прогревания помещения.
продолжительный срок службы – до 25 лет;
современный и привлекательный внешний вид.

Совет: поскольку внешне биметаллический секционный радиатор практически неотличим от алюминиевого, понять, какой радиатор перед вами, можно в первую очередь по весу. Биметаллический прибор со стальным сердечником значительно тяжелее алюминиевого аналога.

Возможные проблемы при эксплуатации

Приборы из биметалла имеют большое количество достоинств. Какие же из их особенностей можно отнести к недостаткам?

Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы прибора.
Разный коэффициент расширения у металлов, присутствующих в конструкции батареи, может со временем привести к нестабильности теплоотдачи, снижению прочности прибора.
Использование в системе теплоносителя низкого качества может приводить к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности конструкции.

Более дешевые модели отличаются наличием стальной сердцевины только в вертикальных каналах. Такие радиаторы иногда называют полубиметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые приборы, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
Настоящие биметаллические отопительные приборы имеют цельный каркас из стали, в процессе производства заливаемый под давлением сплавом алюминия.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие виды батарей. Они обладают прекрасной стойкостью к коррозии, имеют превосходную теплоотдачу и продолжительный срок эксплуатации, но высокая стоимость не позволила им получить широкое распространение.

Размеры батарей

Габариты прибора имеют значение, поскольку при необходимых параметрах мощности он должен поместиться в нише под окном. Какие размеры могут иметь биметаллические батареи?

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Прибор имеет маркировку, которая обозначает межосевое расстояние прибора – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние – это промежуток между входным и выходным отверстиями батареи, которое не соответствует всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно прибавить 80 мм к значению межосевого расстояния.

Полная высота прибора с разной маркировкой:

маркировка 200 – реальная высота 280 мм;
350 – высота прибора 430 мм;
500 – высота 580 мм.

Ширина прибора отопления будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте о том, в соответствии с техническими нормами прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций радиатора из биметалла могут полноценно обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

сколько квадратных метров занимает площадь помещения;
мощность одной секции прибора.

Согласно строительным нормам для обогрева 1 квадратного метра жилой площади требуется примерно 100 Вт мощности. Для того чтобы узнать общую мощность, необходимую для обогрева помещения. значение площади умножается на 100. Полученный результат делится на мощность секции выбранного радиатора.

Узнаем, сколько секций прибора понадобится для комнаты площадью 25 кв. м. при использовании биметаллического прибора, мощность одной секции которого равна 170 Вт.

25 х 100 = 2500 Вт – требуемая мощность.
2500. 170 =14,7 – округляем до 15 – получаем необходимое количество секций.

Учитывая тот факт, то параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% запаса. Большее количество секций может понадобиться для обогрева угловой квартиры, помещения с большим количеством окон, высокими потолками. Для регионов с суровым климатом требуемое количество секций будет больше в 1,5–2 раза.

Важно! Поскольку батареи, имеющие количество секций, превышающее 10, прогреваются недостаточно эффективно, желательно установить несколько радиаторов с меньшим количеством секций.

На что обратить внимание при выборе

Выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.

Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
Номинальная мощность секции – нужна для расчета их количества.
Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
Толщина вкладок из стали. Чем толще стенки, тем прочнее прибор и тем дольше он прослужит.
Цена. Биметаллические радиаторы стоят не менее чем на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полубиметалл» низкого качества.

Установка радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубами. Допускается использование стальных и металлопластиковых труб на цанговых соединениях, однако в этом случае нужно быть готовым к протечкам и засорам. В силу своей надежности оптимальным способом соединения при подключении является метод точечной сварки.

Традиционно принято размещать радиатор под окном строго по центру. Это позволяет прибору создавать тепловую завесу, создающую препятствие для проникновения холодных потоков воздуха сквозь окно.

Какие могут быть варианты подключения биметаллического радиатора?

Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук). При большем числе секций отдаленный от подающей трубы участок будет плохо прогреваться.

Нижнее подключение менее эффективно с точки зрения отдачи тепла, применяется только в случае специфической конфигурации системы.

Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

Перед подключением на каждую биметаллическую батарею должен быть установлен клапан для спуска воздуха или кран Маевского, а также переходники для соединения с трубами.

Порядок подключения радиатора:

После демонтажа старого оборудования с помощью строительного уровня производится разметка под установку нового прибора, высверливаются отверстия для кронштейнов.
Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
Батарея соединяется с подводящими коммуникациями, в месте соединения размещается кран или термостат.

Важно! Поскольку биметаллический секционный радиатор имеет узкие внутренние каналы, которые очень легко забиваются мусором из отопительной системы, до подключения перед каждой батареей нужно обязательно установить фильтр грубой очистки.

Источники: http://fb.ru/article/266014/razmeryi-radiatorov-otopleniya-bimetallicheskih-radiatoryi-otopleniya-vyisota-i-dlina, http://prootoplenie.com/otopitelnoe-oborudovanie/batarei-radiatory/razmery.html, http://mr-build.ru/otoplenie/radiatory-bimetallicheskie.html

высота, глубина, межцентровое расстояние Радиатор отопления размеры стандарт

Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Габариты биметаллических радиаторов описываются следующими основными параметрами : монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размеров секции , а ширина – от их количества.

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами – отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Межосевое расстояние у большинства производителей указывается в названии модели. Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного – 800 мм и для 12-секционного – 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм – в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций :

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Например, в помещение площадью 15 м 2 планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м 2 *100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивают на 10% в случаях расположения квартиры на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, при малой толщине стен (не более 250 мм).

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

Например, расчет для помещения все той же площадью 15 м 2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м 3 *41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону : необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

расстояние от верхнего края до подоконника должно быть не менее 10 см;
расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок .

Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы. Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Алюминиевый радиатор

Чугунные радиаторы отопления старого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости . Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Чугунный радиатор

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые. Панельные радиаторы недороги, неприхотливы, конструкция их про ста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой

Читайте интересную статью, как подключить алюминиевые радиаторы отопления

Что необходимо знать о размерах батарей отопления?

Стандартная высота.
Низкие радиаторы отопления.
Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

Стандартные размеры алюминиевых радиаторов отопления: высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Мощность и размер

От размера отопительного прибора зависит его мощность. Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт , тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт. 1920:160 =11,25 т.е. 12 секций . Мощность секции алюминиевого радиатора 180Вт 1920:180=10,6 т.е. 11 секций. Мощность секции биметаллического радиатора 200 Вт 1920:200=9,6 т.е. 10 секций. Мощность секции стального радиатора 140 Вт 1800:140 =13,7 т.е. примерно 14 секций.

Округлять мощность всегда следует в большую сторону, занижать ее нельзя!

Выбор габаритов батарей отопления

расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
расстояние от пола до радиатора – не менее 60 мм.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем

Все про водонагреватели накопительные электрические горизонтальные плоские узнаем по ссылке:

Итог

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону.
Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

При покупке радиаторов отопления не полагайтесь во всем на продавцов.

Представленное видео поможет вам при выборе радиатора отопления

Радиаторы отопления бывают разные. Для различных категорий систем отопления используют и различные виды отопительных приборов. Например, в многоэтажных и многоквартирных домах и в частных одноэтажных используют совершенно разные виды батарей.

Какие бывают виды радиаторов отопления?

В нашем современном мире, с современными технологиями, существует большое разнообразие радиаторов, но все они делятся на категории.

чугунные;
алюминиевые;
биметаллические радиаторы.

Чугунные радиаторы отопления

Чугунные самые прочные и долговечные батареи, но у них есть и свой недостаток. Они довольно толстые по ширине , а следовательно, и дольше прогреваются, соответственно им нужно для разогрева большее количество тепловой единицы.

Алюминиевые радиаторы отопления

Алюминиевые — довольно быстро прогреваются, но такие радиаторы непрактичны. Эти батареи не держат перепады давления и при сильных перепадах могут просто лопаться. Их не применяют в высоких многоэтажках , зато они прекрасно подойдут для обогрева невысоких коттеджей или частных домов.

Ну а биметаллические, это универсальные радиаторы. Такие радиаторы подойдут как в невысокие дома с автономной системой отопления, так и в многоэтажные дома.

Размеры радиаторов отопления

Такая характеристика отопительных приборов, как их размеры очень важна при выборе установки. Часто именно от размеров зависит температура в отопляемых помещениях. Размеры также играют роль и при выборе дизайна и при подборе мощности отопительного прибора.

Основными показателями размеров радиаторов отопления являются следующие показатели:

толщина;
ширина;
высота радиаторов.

Стандартные показатели — толщина от 8,5 до 9 сантиметров, ширина от 35 до 40 сантиметров и высота трех видов — 76 сантиметров, 94 сантиметра и 112 сантиметров. Но на практике, именно такие показатели применяются довольно редко. В основном они зависят от конструкции систем отоплений, их формы и материала, который используют при изготовлении батарей.

Толщина

Этот показатель зависит от формы радиатора и материала , используемого при изготовлении батареи. Самыми тонкими отопительными приборами считаются панельные, у алюминиевых и стальных приборов толщина обычно не более одного сантиметра. У чугунных систем в основном достаточно толстые стенки, что оказывает влияние при их нагреве. А у биметаллических — двойной слой металла, что также оказывает свое влияние.

Ширина

Ширина батареи варьируется в диапазоне от двадцати сантиметров до полутора метров. Это достаточно удобно и практично при планировке помещения и при отделке дизайна. Особенно если есть ограничения по площади помещения.

Основной критерий при установке отопительного прибора с данным показателем, это сохранность нужного теплового баланса. Если нужно сократить ширину обогревающего элемента, значит, нужно пропорционально увеличить его высоту.

Высота

По данному показателю разбег диапазона еще больше, от пятнадцати сантиметров и до трех метров. По высоте различают следующие:

У более низких моделей отдача тепла происходит немного больше. Объясняется это тем, что происходит совсем минимальный контакт между теплым воздухом и верхней частью батареи, а также из-за большого теплового потока от верхней поверхности ребер батарей.

Размеры как алюминиевых, так и любых других батарей подбирают в соответствии с величиной мощности тепла , которую эти отопительные приборы вырабатывают.

Если батареи находятся в стандартном расположении под окнами, то нужно учитывать следующее:

приборы должны перекрывать ширину оконного проема от 50 до 75%;
от самого верха батареи и до подоконника должно оставаться не менее 10 сантиметров;
от самого низа отопительного прибора до пола должно оставаться не менее 6 сантиметров.

Если у вас в помещении, где вы собираетесь устанавливать алюминиевые или любые другие батареи, дизайнерские разработки, то вы можете использовать при подключении отопительных приборов как нижнее, так и верхнее, перекрестное или даже боковое подключение.

При выборе алюминиевых или иных отопительных приборов также необходимо учитывать, что разные приборы, имея одинаковый размер, обладают различной тепловой отдачей. Также алюминиевые или иные отопительные приборы при одинаковом размере имеют разную мощность, а в быту и разное удобство при обслуживании радиаторов.

Нужно знать, что алюминиевые и биметаллические приборы быстрее нагреваются, но и быстрее остывают, чем чугунные. А также для алюминиевых батарей потребуется намного меньше объем теплоносителя , чем для чугунных или биметаллических. Это дает свое преимущество, так как происходит большая скорость движения воды и экономия на работе котлов, которые обогревают систему. А самую высокую теплоотдачу дает не чугунное устройство и даже не алюминиевое, а биметаллические батареи .

И в заключение нужно добавить, что при правильном подборе размеров отопительных систем будет зависеть как комфорт в помещении, так и нужная температура. Размеры алюминиевых радиаторов и других батарей нужно подбирать грамотно и согласно принятому дизайну. Воспользовавшись данными советами и рекомендациями можно сделать верный выбор и наслаждаться теплом и уютом, невзирая на холод и снег за окном.

Радиатор биметаллический

Устройство

Каждый из видов радиаторов обладает своими достоинствами. Чугунный радиатор долговечный, долго удерживает тепло, но имеет не очень привлекательный вид. Алюминиевый выглядит эстетично, имеет высокий уровень теплоотдачи, но недолговечен. Стальная батарея долговечна, но не хуже, чем предыдущие модели удерживает тепло и требует дополнительного декора, если используется в жилом помещении.

Среди разных видов батарей биметаллические радиаторы обладают несравненными преимуществами. Они созданы из стали и алюминия. От стали они получили прочность и надежность, от алюминия – привлекательный внешний вид. За счет гармоничного сочетания качеств обоих металлов, биметаллическая батарея может долгое время сохранять тепло.

Особенности конструкции

Вода содержит большое количество примесей. Контактируя с алюминием, они вызывают коррозию. За несколько лет использования эти процессы приведут к протеканию прибора.

Особенность конструкции этих радиаторов заключается в наличии внутреннего сердечника из нержавеющей стали, который снаружи окружен алюминиевым сплавом. Так вода не контактирует с алюминием, что значительно продлевает срок службы системы.

Есть два варианта изготовления:

Псевдобиметалл . В этом случае стальная сердцевина расположена только внутри вертикальных каналов. Так алюминий защищен не полностью, а лишь в наиболее слабых местах. Эти модели дешевле, их стандартный срок службы составляет до 10 лет, если они используются в системах с высоким давлением воды (например, в городских квартирах).
Биметалл . Обладает цельным внутренним корпусом из стали, который поверх заливается алюминиевым сплавом под давлением. Здесь алюминий защищен со всех сторон. Это более дорогие модели и срок их службы при аналогичных условиях эксплуатации составляет до 30 лет.

Устройство биметаллической батареи Способ изготовления напрямую влияет на объем воды в секции биметаллического радиатора. Если проводить сравнение с любой другой батарей, то объем одной секции здесь будет существенно ниже. Недостаток компенсируется наличием двух сплавов. В результате внутренний сердечник из стали не дает быстро остыть алюминиевой оболочке.

Есть разные способы соединения двух металлов. Предпочтительней, если алюминий залит поверх стали под давлением. Такая модель батареи прослужит дольше. Существует вариант, когда металлы соединяются между собой сваркой.

По техническому типу конструкции радиаторы могут быть:

Разборными . Это значит, что с помощью радиаторного ключа можно открутить любое количество секций и прикрутить их к другому радиатору. Такой тип чаще устанавливается в частных домах с автономной системой отопления, где нет высокого давления воды.
Неразборными . Радиатор монолитный, его нельзя раскрутить, обрезать, присоединить к другому. Отлично подойдет для использования в городской квартире, где всегда высокий уровень давления.

Размеры

Размер секций биметаллического радиатора определяется расстоянием от середины входного, до середины выходного отверстий. Сегодня изготавливают батареи с расстоянием между указанными отверстиями :

200 мм;
350 мм;
500 мм.

Размеры биметаллических отопительных батарей

Перед выбором нужных габаритов батарей отопления следует помнить, что от пола до низа радиатора должно быть не меньше 12 см, а от его верха до выступающей части подоконника – не меньше 10 см. Иначе не будет достаточной циркуляции воздуха, что снизит эффективность теплоотдачи прибора.

Ширина секции находится в диапазоне от 80 до 90 мм. Толщина – от 80 до 120 мм. Высота, ширина и толщина влияют на энергетическую мощность батареи.

Емкость секции

Специфическая конструкция радиаторов обуславливает их довольно низкую вместимость. Это одновременно хорошо и плохо.

Маленькая емкость не требует большого количества теплоносителя (горячей воды), а значит, экономит воду и топливо, чтобы ее подогреть. Но чем меньше теплоносителя, тем быстрее остывает радиатор. Здесь быстрого остывания не происходит, так как между водой и алюминиевой поверхностью есть еще стальная оболочка, которая долго не остывает.

Соединение двух металлов

Маленькая емкость способствует быстрому загрязнению, закупориванию каналов при использовании некачественной воды. Чтобы решить эту проблему в частном доме устанавливается система очистки. Минимальное требование – установка двух фильтров: тонкой и грубой очистки.

Объем одной секции зависит от ее размера :

при расстоянии между входным и выходным отверстиями 500 мм, вместимость секции будет составлять 0,2–0,3 литра;
при расстоянии в 350 мм вместимость составит 0,15–0,2 литра;
расстояние в 200 мм гарантирует объем в 0,1–0,16 литра.

Расчет количества секций

Объем и количество секций определяет тепловую мощность одного радиатора. Перед совершением покупки важно произвести расчет этой мощности, чтобы найти необходимое для помещения количество секций. Для этого используется любая из двух формул:

Общая. Когда расчет секций производится исходя из площади помещения. В среднем, на 10 м 2 требуется не менее 1 кВт энергии. Для подсчета используется формула N = S × 100/Q. Где N – это количество секций для помещения, S – площадь помещения в метрах квадратных, Q – энергетическая мощность секции. Энергетическая мощность указывается производителем на упаковке или на сопутствующих документах.

Попробуем рассчитать количество секций на помещение 25 м 2 , при энергетической мощности секции 180 Вт. Получится: 25 × 100/180 = 13.88. После округления получаем 14 секций (округление необходимо производить в большую сторону). При ширине 8 сантиметров общая ширина радиатора будет составлять 112 сантиметров. В этом случае можно установить 2 радиатора каждый по 7 секций.

Подробная. Эта формула берет в расчет объем помещения в кубических метарах (м 3). В среднем, на 1 кубометр пространства необходим 41 Вт энергии. Далее используют формулу N = S × 41/Q, где N – это количество секций для помещения, V – объем помещения в метрах кубических, Q – энергетическая мощность секции.

Типоразмеры радиаторов

Рассчитаем количество секций для обогрева помещения со следующими параметрами: длина 5 метров, ширина 3 метра, высота потолков 2,5 метра. Сначала необходимо найти площадь комнаты. Длину умножаем на ширину и получаем 15 м 2 . Получившийся показатель умножаем на высоту потолков – получаем 37,5 м 3 . За мощность одной секции возьмем 180 Вт, тогда 37,5 × 41/180 = 8,54. Округляем в большую сторону и получаем 9 секций.

При расположении квартиры на первом или последнем этажах, в угловой квартире, в комнате с большими окнами или в доме с толщиной стен не более 25 сантиметров, необходимо к получившемуся параметру добавлять 10%.

Подведем итоги. Для осуществления правильного выбора необходимо обращать внимание на все указанные характеристики:

Конструкция. Для городской квартиры подойдет монолитная, полностью биметаллическая батарея, которая способна выдержать давление до 15 атмосфер и более (обычно в квартирах используется давление в районе 12 атмосфер, тогда как в частном доме рекомендуется устанавливать давление всего в одну атмосферу). Автономным отопительным системам подойдут более дешевые модели, так как в них нет высокого давления.
Размер. Если расстояние между полом и подоконником не менее 80 сантиметров, следует выбирать самую высокую модель. Иначе придется брать радиатор поменьше, так, чтобы до пола было не менее 12 см, а до подоконника не менее 10 см.
Емкость. Одно из основных свойств – довольно узкие проходы. По возможности обеспечьте хорошее качество воды, подаваемой в систему отопления.
Расчет секций. Перед покупкой читайте описание модели для уточнения энергетической мощности. Расчет количества секций лучше производить, используя вторую (подробную) формулу, где необходимое количество тепла определяется исходя из объема помещения. Не забывайте добавлять 10% в случае значительных теплопотерь за счет внешних факторов.

Антон Цугунов

Время на чтение: 6 минут

Устройство и свойства биметаллического радиатора

От алюминия биметаллические радиаторы отопления получили:

высокую теплоинертность;
отличную теплоотдачу;
быструю реакцию на регулирование температуры батареи.

Сердечник из стали наделил батареи следующими характеристиками:

устойчивостью к перепадам давления и гидроударам;
стойкостью к электрохимическим воздействиям;
нетребовательностью к качеству теплоносителя;
долговечностью.

Доступное количество секций – от 4 до 14, эффективная работа с теплоносителем до 135 °С, выдерживают давление до 100 атмосфер. Продуманная логистическая система, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страховка напрямую от производителя делают бренд STOUT лучшим выбором.

Совет: поскольку внешне биметаллический секционный радиатор практически неотличим от алюминиевого, понять, какой радиатор перед вами, можно в первую очередь по весу. Биметаллический прибор со стальным сердечником значительно тяжелее алюминиевого аналога.

Возможные проблемы при эксплуатации

Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы прибора.
Разный коэффициент расширения у металлов, присутствующих в конструкции батареи, может со временем привести к нестабильности теплоотдачи, снижению прочности прибора.
Использование в системе теплоносителя низкого качества может приводить к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности конструкции.

Более дешевые модели отличаются наличием стальной сердцевины только в вертикальных каналах. Такие радиаторы иногда называют полубиметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые приборы, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
Настоящие биметаллические отопительные приборы имеют цельный каркас из стали, в процессе производства заливаемый под давлением сплавом алюминия.

Размеры батарей

Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние – это промежуток между входным и выходным отверстиями батареи, которое не соответствует всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно прибавить 80 мм к значению межосевого расстояния.

Полная высота прибора с разной маркировкой:

маркировка 200 – реальная высота 280 мм;
350 – высота прибора 430 мм;
500 – высота 580 мм.

Внимание! Подбирая размер радиатора, не забывайте о том, в соответствии с техническими нормами прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

сколько квадратных метров занимает площадь помещения;
мощность одной секции прибора.

Согласно строительным нормам для обогрева 1 квадратного метра жилой площади требуется примерно 100 Вт мощности. Для того чтобы узнать общую мощность, необходимую для , значение площади умножается на 100. Полученный результат делится на мощность секции выбранного радиатора.

25 х 100 = 2500 Вт – требуемая мощность.
2500: 170 =14,7 – округляем до 15 – получаем необходимое количество секций.

Важно! Поскольку батареи, имеющие количество секций, превышающее 10, прогреваются недостаточно эффективно, желательно установить несколько радиаторов с меньшим количеством секций.

На что обратить внимание при выборе

Выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.

Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
Номинальная мощность секции – нужна для расчета их количества.
Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
Толщина вкладок из стали. Чем толще стенки, тем прочнее прибор и тем дольше он прослужит.
Цена. Биметаллические радиаторы стоят не менее чем на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полубиметалл» низкого качества.

Установка радиаторов

Какие могут быть варианты подключения биметаллического радиатора?

Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук). При большем числе секций отдаленный от подающей трубы участок будет плохо прогреваться.

Нижнее подключение менее эффективно с точки зрения отдачи тепла, применяется только в случае специфической конфигурации системы.

Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

виды, размеры. Биметаллические радиаторы – характеристики, выбор, применение Какие размеры секции у радиаторов отопления

Правильно подобранные размеры алюминиевых радиаторов влияют на эффективность отопления, на необходимость проведения изменений в трубах, по которым течет теплоноситель.

Какими должны быть размеры

Чтобы мог отдать максимум тепла, размеры должны быть такими:

Длина должна составлять более 70-75% ширины проема окна.
Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ней было 6-12 см.

Когда длина будет составлять менее 70% ширины оконного проема, то батарея не сможет создать тепловой завесы, способной блокировать движение холодного воздуха, поступающего через окно. В помещении появятся холодные и теплые зоны. Окна будут постоянно покрываться паром.

Если окно имеет ширину 2 м, то длина батареи должна составлять минимум 1,4 м.

Основные габариты

Под габаритами понимают:

Межосевое расстояние.
Высоту.
Глубину.
Ширину секции.

Межосевое расстояние (его еще называют межниппельным или межцентровым) не стоит путать с высотой батареи отопления. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота является расстоянием между самой низкой и наиболее высокой точкой секции.

Алюминиевые радиаторы отопления имеют такие размеры:

Межцентровое расстояние колеблется от 150 до 2 000 мм . Очень высокие батареи –это редкость. Наибольшую популярность имеют радиаторы с межниппельным расстоянием 500 мм потому, что действующая система труб отопительной сети создавалась под чугунные батареи, которые имеют такое же межцентровое расстояние. Этот показатель является очень важным, и поэтому производители указывают его в названии батареи (РАП-500, Rococo 790, Magica 400 и т. д.).
Высота находится в пределах 245-2000 мм . По этому критерию батареи можно разделить на низкие, средние и высокие.
Глубина секции составляет от 52 до 180 мм .
Ширина секции равняется 40-80 мм .

Читайте также: Расчет количества секций алюминиевых радиаторов отопления

Низкие алюминиевые радиаторы

Такие устройства для отопления помещения имеют высоту от 200 до 450-500 мм. Наиболее низкие представители обладают межосевым расстоянием, равным 150 мм. Наименьшая ширина секции 40 мм. Глубина значительно отличается от вариантов со средней и большой высотой. Иногда она может достигать 0,18 см. Это сделано для компенсации нехватки тепловой мощности из-за низкой высоты.

Немногие производители выпускают радиаторы с межцентровым расстоянием 150-250 мм. Основными из них являются Sira, Global, «Рифара». Самые маленькие изделия первой имеют высоту 245 мм. Межниппельным расстоянием является 200 мм. Глубина зависит от модели. Alux имеет глубину, равную 8 см, а Rovall – 10 см. Самый маленькие конвекторы других двух производителей имеют практически такие же размеры.

Если рассматривать радиаторы отопления с межосевым расстоянием 300 мм и более, то их производят практически все компании.

Стандартные или средние батареи

Их особенности таковы:

Высота – 0,57-0,585 см.
Наиболее частая ширина – 80 мм.
Глубина 52-100 мм. Стандартными размерами в этом плане считаются 80-100 мм.
Межцентровое расстояние равняется 500 мм.

Средние по высоте алюминиевые батареи – стандартизированные среди всех типов батарей. Для сравнения колебания высоты и глубины чугунных отопительных устройств значительно больше. Только глубина варьируется в пределах 90-140 мм .

Среди всех разновидностей радиаторов, самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превысили свои аналоги. Все потому, что они имеют прекрасные технические характеристики, а это основное, на что обращают внимание при покупке.

Давайте детальней рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими изделиями, то благодаря статье сможете иметь о них представление и выбрать подходящий вариант для себя.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в комнате.

Оболочка из алюминия выполняет две роли: скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного легче, поэтому монтаж выполнять куда проще.

Обратите внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модель может отличаться друг от друга, в зависимости от изготовителей и характеристик.

На полках магазинов можно найти две разновидности биметаллических радиаторов:

Биметаллические — батареи, которые имеют стальной сердечник из труб, что окружен оболочкой из алюминия. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России, тоже выпускают данную продукцию. Один из представителей: Сантехпром БМ.
Полубиметаллические — их принято считать «полукровками», так как эти радиаторы имеют только стальные трубы, что усиливают вертикальные каналы. В таком случае алюминий немного будет соприкасаться с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. А к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Отопительный радиатор каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый хорош в чем-то своем. При этом важно учитывать, какой тип отопления используется — централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми перед химией и некачественным централизованным теплоносителем. Если же говорить о повышенном давлении в системе, то лучше показывает себя алюминий, однако, он требует качественного теплоносителя. Одно ясно точно: если отопительная система состоит из старых труб, которым более 40 лет, преимущественно использовать прочные биметаллические батареи.

Цельные или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном производятся изделия с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при потребности радиатор можно уменьшить или увеличить. На производстве изготовляют полностью каждую секцию, после чего соединяют их ниппелями. Количество секций парное.

Но, есть и второй вид радиаторных батарей — цельные. Их сердечник делается определенного размера, и его в будущем нельзя изменить. После чего стальные трубы обшиваются фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.

Обзор технических характеристик

Теперь детальней рассмотрим биметаллические радиаторы характеристики и свойства. Это нужно учитывать в первую очередь, прежде чем покупать тот или иной вид. Чем же особенны эти изделия и почему их называют одними из лучших? Давайте узнаем.

Отдача тепла

Пожалуй, именно для этого и покупаются радиаторы, чтобы обогревать помещение. Поэтому в первую очередь нужно обратить особое внимание на эти характеристики. Тепло, которое отдает радиатор, теплоноситель которого имеет температуру 70 градусов, измеряют в ваттах. Биметаллические батареи имеют превосходные показатели теплоотдачи, так как средний показатель находится в диапазоне 170-190 Ватт.

Сам процесс теплоотдачи довольно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи происходит конвенция.

Рабочее давление

Оно зависит от параметров и производителя. Все же, в среднем батарея может выдержать давление в 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная — около 10. А для того чтобы радиатор не лопнул при скачках давления, параметр делают с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межосевого расстояния, то вот стандартные значения:

200 мм;
300 мм;
350 мм;
500 мм;
800 мм;

Что это за расстояние? Это промежуток от верхнего коллектора к нижнему. Можно сказать, что это высота биметаллического радиатора. Благодаря этим самым разным размерам, можно выбрать изделие под любой интерьер и для разных потребностей.

Максимальная температура теплоносителя

Понятно, что температура теплоносителя внутри редко доходит до 100 градусов по Цельсию. Однако практически все изделия способны выдержать показатель в 90 градусов. Это просто отлично. И если вы увидели, что производитель заявляет до 100 градусов, можно понять, что он немного лукавит, так как больше 90 градусов пока подобные радиаторы не выдерживают.

Эксплуатационный срок и надежность

Если учесть технические характеристики, особенности и производителя, то можно быть уверенными в том, что гарантировано можно эксплуатировать батарею на протяжении 20 лет без всякого обслуживания. Но, это далеко не предел. При правильной эксплуатации, они способны прослужить очень долго.

Простота монтажа

В целом, биметаллические радиаторы отопления можно установить самостоятельно. Все же, простота и удобство зависит от габаритов, веса и наличия инструкции. Радует то, что секции батарей идентичные, а значит, их можно устанавливать как слева отопительной трубы, так и справа. Нужно только подсоединить патрубок к радиатору с нужной стороны, а с противоположенной вмонтировать заглушками и краном Маевского для контроля.

Обратите внимание! Кран Маевского — очень полезная вещь. Благодаря ему батарею при ненадобности можно отключить вовсе, или же при возникновении завоздушивания, позволяет удалить воздух из системы.

К тому же в продаже есть изделия с патрубками внизу. Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В конце предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с плюсов:

Имеют высокую прочность.
Выдерживают высокие показатели давления в системе.
Радиаторы отопления способны прослужить долгую службу.
Эффективно справляются с теплоотдачей.
Устойчивы к повреждениям механического типа.
Прекрасно смотрятся и не выпадают из интерьера.
Большой ассортимент товаров, что позволяет выбрать оптимальный вариант.
Являются одними из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

основной из них — это высокая стоимость. Но, учитывая технические характеристики и качество изделий, цена вполне оправдана;
сердечник из стальных труб под воздействием теплоносителя и воздуха может ржаветь. Это происходит при ремонте или аварии в системе. В таком случае приходится сливать воду, и воздух начинает влиять на трубы. А еще они могут ржаветь от антифриза, который используется в частных домах. В таком случае лучше выбрать цельные батареи или чисто из алюминия;
последний недостаток — небольшое проходное сечение патрубка.

Вот такие они радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока на рынке им просто нет равных в характеристиках, работе, внешнем виде и параметрах. Многие пользователи, что приобрели изделия, вполне довольны своей покупкой.

При выборе радиатора для дома люди чаще всего обращают внимание на марку или страну производства, на материал, из которого он изготовлен.

Так же необходимо знать технические характеристики , такие как тепловая мощность, объем воды в секции и вес, тогда как размер радиатора не менее важен.

От него зависит то, будет ли помещение хорошо отапливаться , и насколько эффективным будет его служба.

Размер радиатора зависит от трех характеристик:

расстояние между осями;
ширина секции;
глубина секции.

В зависимости от производителя эти характеристики могут варьировать . Расстояние между осями может достигать 800 миллиметров, однако чаще всего оно составляет 350 или 500 миллиметров.

Ограничений по длине обогревателя практически нет, и мощность батареи во многом зависит именно от этого показателя. Для увеличения мощности , если это действительно необходимо, всегда можно приобрести дополнительные отопительные секции.

Производители предлагают алюминиевые радиаторы разных размеров , например, модели компании Global имеют межосевое расстояние от 350 до 800 мм, длину одной секции в 80 мм, и глубину от 80 до 180 мм.

Алюминиевый радиатор SV – 500/12 компании Oasis, одной из самых раскрученных китайских компаний на российском рынке, имеет следующие габариты: 580 х 80 х 80. Эта модель с 12 секциями способна отопить помещение площадью до 24 м 2 .

Модели алюминиевых радиаторов российской компании Apriori имеют одинаковое межосевое расстояние — 500 мм, ширина и глубина разнятся 70-80 мм и 70-96 мм соответственно.

Радиаторы Elsotherm напротив имеют одинаковую для всех алюминиевых моделей ширину в 80 мм. Их межосевое расстояние составляет 200, 350 и 500 мм, что видно исходя из названия (например, Elsotherm 200 — алюминиевый радиатор с 200 миллиметровым расстоянием между осями).

Итальянские алюминиевые батареи имеют одинаковую глубину (80 мм) и ширину (97 мм). Отличаются они именно расстоянием между осями, которые определяют высоту батареи. Эта компания производит 2 типа радиаторов высотой 425 мм и 565 мм.

Внимание! Расстояние между осями определяет высоту обогревателя, а также и вес. Важно помнить, что чем тяжелее секции радиатора, тем труднее их монтировать.

Расчет количества секций радиатора

Количество секций , которое необходимо для того или иного помещения, зависит от его площади и размера секций радиатора. Если их будет недостаточно — батарея не прогреет помещение во время зимних морозов.

Подсчет по площади комнаты подходит для комнат с низким потолком до 2,6 м. Для того, чтобы рассчитать количество необходимой мощности на все помещение нужно:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Результат деления округляется в сторону увеличения , округлять в меньшую сторону можно только для таких помещений как кухня.

Расчет числа секций для помещений с высоким потолком производится по его объему. По рекомендации СНИП для обогрева 1 м 3 жилого помещения необходим 41 Вт (34 Вт на м 2 для квартир с современным стеклопакетом и наружным утеплением) тепловой мощности:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

Округление производится по тому же принципу, что описан выше — в меньшую сторону для кухни и в большую для остальных комнат. Примеры расчета количества секций радиаторов вы найдете в статье » «.

Первым делом при выборе радиатора стоит измерить расстояние от пола до подоконника, если батарея будет располагаться под окном. Это нужно для того, чтобы вычислить оптимальную высоту батареи. По нормативным документам расстояние от пола до радиатора должно быть не меньше 10-15 см, и от его верха до подоконника столько же. Это важно для того, чтобы нагретый воздух беспрепятственно поступал в помещение.

Итак, выбирая алюминиевый радиатор отопления обязательно нужно обращать внимание на размер секций, так как от этого зависит то, сможет ли радиатор нагревать воздух в помещении даже в морозы.

Даже если изначально расчеты были произведены неправильно, исправить ситуацию можно . К счастью, всегда есть возможность добавить одну или несколько секций с помощью ключа для радиатора. Их можно приобрести, но если невозможно найти подходящий — его можно сделать самостоятельно.

В любом случае, намного проще изначально правильно рассчитать число секций, и в этом случае Вам не придется что-либо исправлять или переделывать.

Расчет алюминиевых радиаторов по площади смотрите на видео ниже:

Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
3. Ключ для крана
4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
5. Радиаторные заглушки (глухие пробки).
6. иногда еще дюбеля для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.

Предельное рабочее давление – 20 бар.
Давление при испытании прибора – 37,5 бар.
Предел температуры воды – 110 °С.

Характеристики Rovall Alux 200 – расстояние между осями 200 мм:

Размеры алюминиевых радиаторов отопления и их секций

Общеизвестно, что размеры алюминиевых радиаторов отопления влияют на их характеристики. Рассмотрим это более подробно, чтобы оптимально подобрать радиаторы для своего помещения.

Размеры биметаллических радиаторов отопления: способы расчета количества секций

Размеры биметаллических радиаторов – важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Размеры биметаллических радиаторов отопления

Высота и глубина зависят от размеров секции , а ширина – от их количества.

Расчет количества секций радиатора

Учитывая данное требование, используется формула для расчета количества секций :

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

N=15 м 2 *100/140 Вт=10,71.

где V – объем отапливаемого помещения, Q – тепловая мощность 1-ой секции, N – требуемое число секций.

N=36 м 3 *41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону : необходим радиатор с 12 секциями.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

расстояние от верхнего края до подоконника должно быть не менее 10 см;
расстояние от нижнего края до пола должно быть 8-12 см.

Размеры биметаллических радиаторов отопления: как правильно рассчитать?

Размеры биметаллических радиаторов отопления и расчет количества секций.

Биметаллические радиаторы — характеристики, выбор, применение

Если вы читали нашу статью о характеристиках алюминиевых радиаторов, то, наверное, помните, что при всех своих положительных качествах эти приборы обладают рядом существенных недостатков, которые не позволяют полноценно использовать их в городских квартирах. Сейчас мы поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к коммунальным сетям отопления.

Устройство биметаллических радиаторов

Биметаллический радиатор внешне выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и покрашен такой же краской. Отличить его можно только по весу – тут уже сказывается внутреннее строение прибора, внутри которого находятся стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им секции батареи не подвергаются разрушительному действию различных примесей, которые переносятся вместе с теплоносителем в коммунальной сети. Кроме того, сталь гораздо более устойчива к действию кислот и щелочей, которыми также богаты городские системы отопления и не вступает во взаимодействие с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия компании Rifar

Применение стального сердечника для прохождения теплоносителя обеспечивает и другие полезные характеристики биметаллических радиаторов:

Прочность . Предельное давление, которое может выдержать корпус биметаллического радиатора, – 30-40 атмосфер. Такому прибору не страшны никакие гидроудары;
Экономичность . Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания расхода энергоресурсов на обогрев и тепловой инертности радиатора;
Долговечность . Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать длительный срок службы на свои изделия – в среднем до 20 лет.

Если добавить сюда плюсы, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, можно определенно сказать, что биметаллические радиаторы являются лучшим выбором для отопления городской квартиры на сегодняшний день.

Для выбора биметаллического радиатора большое значение имеют его габаритные размеры. Обычно приборы отопления устанавливаются под окном, для того чтобы создать тепловую завесу холодному воздуху, проходящему через остекление. Радиатор должен поместиться в имеющуюся нишу и обеспечить необходимые характеристики по теплоотдаче.

Размеры радиаторов отопления по высоте имеют стандартные значения. Выпускаются приборы с межосевым расстоянием 200, 350 и 500 мм. Обычно эти цифры содержатся в наименовании модели.

Размеры секции радиатора

Однако следует иметь в виду, что межосевое расстояние – это не полная высота корпуса, а только лишь длина отрезка между центрами входного и выходного коллекторов. Реальную высоту устройства можно получить, прибавив к межосевому расстоянию 80 мм.

Так, например, радиатор с маркировкой 350 займет примерно 430 мм, а 500-я модель – примерно 580 мм.

Необходимо иметь в виду, что технические нормы предусматривают расстояние не менее 100 мм от корпуса прибора до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетным путем. Об этом мы поговорим в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов проводится одинаково.

Технические требования к отоплению домов в средней полосе России определяют мощность, необходимую для обогрева 1 м 2 площади, равной примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности одной секции. Иногда этот параметр называется немного по-другому – теплоотдача секции. Зная мощность, количество секций можно вычислить по формуле:

где N — искомое количество, S — площадь помещения, Q – мощность одной секции.

Стандартная ширина секции большинства моделей биметаллических радиаторов равна 80 мм, теплоотдача обычной 500-миллиметровой секции – около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м 2 , то для ее отопления понадобится 12 секций, а ширина такого радиатора составит около 1 м.

Конструктивные особенности

Как мы уже говорили, отличие биметаллического радиатора от алюминиевого состоит в том, что по его внутренней поверхности проложены стальные вкладки, защищающие материал корпуса от коррозии.

Стальные вкладки могут устанавливаться в разных частях радиатора:

В простых моделях стальная сердцевина присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, их характеристики хотя и превосходят алюминиевые аналоги, но степень защиты корпуса и прочность у них все же недостаточна;

Емкость секции и присоединительные размеры

Благодаря наличию стальных вставок внутри биметаллического радиатора, емкость секции у него еще меньше, чем у алюминиевого. С одной стороны, это хорошо, и мы уже отмечали, чем лучше небольшие размеры секции – это снижение необходимого количества теплоносителя и тепловой инертности, а в результате – комфорт в управлении и экономия энергии. Но не надо забывать, что слишком узкие каналы могут засоряться мусором и шламом, которые неизбежно присутствуют в современных отопительных сетях.

Ширина канала зависит от толщины стенок стальной вкладки. Чем толще стенки, тем лучше характеристики прочности и долговечности радиатора, но тем уже каналы для теплоносителя.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопроводной трубы. При этом емкость секции зависит от межосевого расстояния:

Для батареи с расстоянием 200 мм – 0,1-0,16 л;
Для 350-мм батарей — 0,15-0,2 л;
Для 500-мм – 0,2-0,3 л.

Как мы видим, объем теплоносителя у таких радиаторов действительно небольшой. Например, популярный 10-секционный нагреватель RIFAR высотой 350 мм вмещает всего 1,6 л. При этом он способен обогреть площадь до 14 м 2 , а его ширина – 80 см. Правда, весить он будет 14 кг. Это как раз и говорит о том, что радиатор биметаллический – обычно они тяжелее алюминиевых в 1,5-2 раза.

Большинство биметаллических радиаторов продается по одной секции. Это удобно, т. к. можно купить ровно столько секций, сколько нужно, чтобы обеспечить требуемую мощность. Каждая секция имеет два входных и два выходных отверстия внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки два из них имеют правую резьбу, а два – левую.

Устанавливать биметаллический радиатор имеет смысл только в городскую квартиру. Если у вас частный дом и собственный котел отопления, лучше купить алюминиевую батарею.

При выборе биметаллического радиатора с нужной теплоотдачей рекомендуется принимать во внимание следующие характеристики:

Рабочее давление. Оно обычно не превышает 15 атмосфер. Радиатор должен выдерживать такую нагрузку;
Мощность. Необходимо рассчитать количество секций по приведенной выше методике;
Размеры. Ширина радиатора определяется количеством секций, а высота – межосевым расстоянием. Для стандартных подоконников высотой 80 см подойдет 500-я модель, если же она не помещается – нужно брать 350-ю модификацию;
Толщина стальных вкладок. Убедитесь в том, что она не слишком маленькая. Косвенным показателем толщины вкладок является вес прибора;
Цена. Обычно биметаллические радиаторы стоят как минимум на 15-20% дороже алюминиевых.

Если вы все сделаете правильно и выберете подходящий радиатор, тепло в вашем доме не будет в дефиците даже в сильные морозы.

Биметаллические радиаторы отопления — технические характеристики: размеры, мощность, теплоотдача

Устройство, характеристики, преимущества и особенности выбора биметаллического радиатора.

Все о биметаллических радиаторах

Устройство и свойства биметаллического радиатора

От алюминия биметаллические радиаторы отопления получили:

высокую теплоинертность;
отличную теплоотдачу;
быструю реакцию на регулирование температуры батареи.

Сердечник из стали наделил батареи следующими характеристиками:

устойчивостью к перепадам давления и гидроударам;
стойкостью к электрохимическим воздействиям;
нетребовательностью к качеству теплоносителя;
долговечностью.

В отличие от алюминиевых радиаторов, биметаллические батареи прекрасно переносят условия централизованных систем отопления.

Помимо этих достоинств, можно упомянуть следующие положительные характеристики батарей из биметалла:

высокий порог предельного давления – 30–40 атмосфер;
большая мощность при небольших габаритах;
экономичность, обусловленная небольшим сечением каналов;
удобство конструкции, позволяющей быстро снимать отдельные секции прибора для ремонта;
легко рассчитываемое количество секций, необходимых для качественного прогревания помещения.
продолжительный срок службы – до 25 лет;
современный и привлекательный внешний вид.

Всеми этими преимуществами обладают биметаллические радиаторы бренда STOUT. Отопительные приборы производятся на крупнейшем российском заводе «РИФАР», адаптированы специально для условий эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах технологического процесса производства. Радиатор дважды опрессовывается повышенным давлением – первый раз до покраски, второй раз – после. Это гарантирует 100%-ную надежность каждого прибора.

Возможные проблемы при эксплуатации

Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы прибора.
Разный коэффициент расширения у металлов, присутствующих в конструкции батареи, может со временем привести к нестабильности теплоотдачи, снижению прочности прибора.
Использование в системе теплоносителя низкого качества может приводить к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности конструкции.

Более дешевые модели отличаются наличием стальной сердцевины только в вертикальных каналах. Такие радиаторы иногда называют полубиметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые приборы, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
Настоящие биметаллические отопительные приборы имеют цельный каркас из стали, в процессе производства заливаемый под давлением сплавом алюминия.

Размеры батарей

Полная высота прибора с разной маркировкой:

маркировка 200 – реальная высота 280 мм;
350 – высота прибора 430 мм;
500 – высота 580 мм.

Расчет количества секций биметаллических батарей

сколько квадратных метров занимает площадь помещения;
мощность одной секции прибора.

Согласно строительным нормам для обогрева 1 квадратного метра жилой площади требуется примерно 100 Вт мощности. Для того чтобы узнать общую мощность, необходимую для обогрева помещения, значение площади умножается на 100. Полученный результат делится на мощность секции выбранного радиатора.

25 х 100 = 2500 Вт – требуемая мощность.
2500: 170 =14,7 – округляем до 15 – получаем необходимое количество секций.

На что обратить внимание при выборе

Выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.

Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
Номинальная мощность секции – нужна для расчета их количества.
Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
Толщина вкладок из стали. Чем толще стенки, тем прочнее прибор и тем дольше он прослужит.
Цена. Биметаллические радиаторы стоят не менее чем на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полубиметалл» низкого качества.

Установка радиаторов

Какие могут быть варианты подключения биметаллического радиатора?

Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук). При большем числе секций отдаленный от подающей трубы участок будет плохо прогреваться.

Нижнее подключение менее эффективно с точки зрения отдачи тепла, применяется только в случае специфической конфигурации системы.

Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

Порядок подключения радиатора:

После демонтажа старого оборудования с помощью строительного уровня производится разметка под установку нового прибора, высверливаются отверстия для кронштейнов.
Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
Батарея соединяется с подводящими коммуникациями, в месте соединения размещается кран или термостат.

Биметаллические радиаторы

Биметаллические радиаторы: устройство, правила выбора и подключения. Положительные и отрицательные характеристики. Расчет количества секций батарей.

Для того чтобы расчет отопительной системы был произведен как можно более точно, потребуется опираться на общую площадь дома. Правильный расчет системы отопления предполагает выбор нужного размера отопительных приборов, мощности устройств, количества, и так далее. После этого можно уже будет подсчитать, насколько эффективной будет отопительная система. Для того чтобы обогрев был более эффективным, потребуется накрыть ту поверхность радиаторов, которая отдает тепло. Это можно сделать посредством решетки или кожуха. Обычно радиаторы отопления монтируют возле окна в специально отведенный для них проем. Поэтому радиатор должен обладать таким размером, чтобы по высоте не доходить до подоконника, а по ширине не превысить ширину окна.

Расчет количества отопительных радиаторов

При расчете необходимо обратить внимание на следующие факторы:

Площадь помещения, которое требуется обогреть. Чтобы такой расчет был более точным, необходимо выявить объем помещения в кубометрах.
Площадь той поверхности радиаторов, которая отдает тепло в помещение.
Температурный режим, которые имеет радиатор отопления 200 мм.

Если определить точный расчет – это не так принципиально, то можно воспользоваться более старым методом. Изначально определяем площадь дома или квартиры. Если радиаторы отопления 200 мм принадлежат к такому типу, как секционные, то размеры секции одной будут достаточны для обогрева 2 кв. метров площади. Считаем количество и добавляем к тому результату, который получили около 10%. Эта цифра составляет компенсацию того тепла, которое выйдет через окна или двери.

Выбор размера радиаторов отопления

Размеры такого отопительного элемента устанавливаются исходя из той тепловой мощности, которую они выделяют. Если радиаторы отопления монтируются в проем под окном, то потребуется высчитать такие размеры, как:

Расстояние от подоконника до верхней части радиатора должно быть не больше, чем 100 см.
Расстояние от пола до нижнего ребра отопительного радиатора должно составлять минимум 60 см.
Ширину радиаторов необходимо выбирать такую, чтобы она перекрывала ширину окна примерно на 60-70%.

Существует несколько правил:

Если под окном установить более узкие маленькие батареи отопления, то они могут не создать тепловую завесу. Это повлияет на то, что маленькие радиаторы отопления не смогут предотвратить поступление холодного воздуха, который проникает через блоки радиатора.
Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, то можно выбрать определенную модель отопительного элемента с определенным количеством секций.
Если нужной модели нет в продаже, то можно выбрать радиаторы отопления 200мм, которые будеут обладать большей мощностью. Главное не понижать эту цифру.
Если в доме или квартире нет места, куда можно монтировать радиаторы отопления высота 250 мм, или необходимо нагреть довольно большой объем воздуха, то потребуется приобрести высокие радиаторы отопления. Чаще всего такие радиаторы отопления монтируют в помещениях или в больших спортивных залах.

Батареи отопления высокие бывают двух типов:

Тип RD – характеризуется нижним подключением;
Тип R – характеризуется боковым подключением.

Радиаторы, у которых большая высота радиатора отопления, характеризуются высокой конвекцией и высокой тепловой отдачей. Такой тип радиаторов может достигать в высоту 760, 940 и 1120 мм, а в ширину могут иметь от 400 до 1400 мм. В глубину все высокие радиаторы имеют стандартные размеры батарей отопления – 90 мм.

Низкие батареи – это радиаторы отопления 300 мм-450 мм. Как правило, низкие модели ставят под подоконниками, когда окно занимает почти все пространство стены. Такие низкие радиаторы отопления, конечно, будут уступать в эффективности моделям больше, поэтому, если вы используете такие радиаторы, придется увеличить их количество. Стоит отметить, что низкие батареи отопления более равномерно греют помещения. Ведь в таком случае длинные радиаторы отопления будут создавать более эффективную тепловую завесу, а вследствие этого теплый воздух будет распределяться по комнате, не оставляя холодных мест.

Но все же стоит отметить, что радиаторы отопления высокие и узкие являются более распространенными. Такие радиаторы отопления высота 2000 мм можно установить везде, где это позволят габариты помещения. Однако такие радиаторы, в отличие от таких, как длинные батареи отопления, будут распределять тепло не таким эффективным образом.

Именно поэтому, если вы разместите радиаторы отопления 350 высокого типа непродуманно, то сложится такая ситуация, когда возле батареи будет невероятно жарко, а в других местах комнаты – холодно.

Оптимальные схемы монтажа отопительных компонентов

Если необходимо снизить затраты на такие операции, как монтаж радиаторы отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на системе разводки однотрубного типа. Такая система, правда, предполагает наличие байпасной линии в обязательном порядке.

В верхних точках будут установлены клапаны, через которые будет производиться выпуск воздуха. Такой клапан будет работать в автоматическом режиме, они будут выпускать воздух, а вход воздуха будет блокироваться давлением воды.

Запорный клапан позволит создать барьер на пути теплоносителя, а также увеличит теплоотдачу.

Такой клапан также потребуется во время различных демонтажных работ. В случае однотрубной системы разводки такой клапан лучше всего подключить диагонально. В таком случае теплоноситель будет поступать в левом верхнем углу, а отводиться в нижнем правом.

Можно использовать и обратный вариант. Самый важный нюанс, который необходимо соблюдать, – это не подключать радиаторы отопления высота 150 мм с одной и той же стороны. В таком случае можно потерять до 10% отдачи тепла. Если устанавливаются небольшие или мини радиаторы отопления, то лучше всего осуществлять нижнее подключение.

Биметаллические радиаторы отопления для дома. Академии РДС

Данная информация взята с сайта компании «РДС Строй» https://rdstroy.ru
Со страницы https://rdstroy.ru/akademia-rds/kafedra-otopleniya/bimetallicheskie-radiatory-otopleniya-dlya-doma/

С проблемой замены или установки новых батарей отопления приходится сталкиваться всем. Если батареи перестали греть и на их поверхности появилась ржавчина, это сигнал к тому, что их необходимо срочно менять. Практичным выбором для жилых многоквартирных домов, офисов, частных домов и коттеджей являются биметаллические радиаторы.

Биметаллические радиаторы отопления появились в массовой продаже сравнительно недавно – уже в ХХI веке, и сразу же составили нешуточную конкуренцию другим видам отопительных батарей. По основным потребительским характеристикам биметаллические радиаторы превосходят как традиционные чугунные и стальные батареи, так и сравнительно новые алюминиевые радиаторы. Можно сказать, что на сегодняшний день биметаллические радиаторы – наиболее привлекательное предложение на современном рынке сантехники.

Особенности биметаллических радиаторов

В производстве биметаллических радиаторов применяются сталь и алюминий. Сердцевина – расположенные вертикально и горизонтально трубки из стали, по которым проходит теплоноситель. Оболочка выполнена из алюминия.

Плюсы такой конструкции: стальные трубы способны легко выдерживать высокое давление в отопительной системе, помимо этого, в отличие от труб из алюминия, они химически устойчивы к различным вредным примесям, которые могут содержаться в теплоносителе. А алюминиевый корпус имеет наилучшие по сравнению с иными материалами показатели теплоотдачи. Это благотворно сказывается на габаритах, весе и виде биметаллических радиаторов.

Биметаллические радиаторы отопления, сердечник которых изготовлен из меди, имеют наилучшие характеристики, но цены на них доступными не назовёшь.

Биметаллический радиатор – это совокупность секций, соединённых между собой посредством резьбового соединения. Каждая секция содержит пару стальных труб – верхнюю и нижнюю, которые соединены перемычкой. К наружной поверхности стальных труб по специальной методике литья под давлением плотно присоединяется алюминиевый корпус, выполняющий функции теплообменника. Для максимальной отдачи тепла окружающему воздуху, алюминиевый теплообменник имеет сложную форму с многочисленными протоками для лучшей конвекции.

Помимо чисто биметаллических радиаторов выпускаются ещё «полубиметаллические», у которых сердечник выполнен из стали лишь частично – его вертикальные каналы стальные, а горизонтальные – алюминиевые. Цена таких радиаторов примерно на 20% ниже, чем цена батарей с полностью стальными трубами, но они менее прочны.

Преимущества биметаллических радиаторов

Устойчивость к высокому давлению воды дает возможность использовать приборы в многоквартирных домах.
Высокая теплоотдача за счет алюминиевой части.
Возможность выдерживать высокие температуры делает приборы пригодными для систем, где теплоноситель нагревается до температуры свыше 100 °С.
Неподверженность коррозии.
Установка терморегулятора на радиатор позволяет контролировать температуру в помещении, делая ее комфортной.
Современный дизайн и многообразие размеров дают возможность выбрать оптимальный вариант для жилой комнаты, кабинета, офиса.
У биметаллических радиаторов нет большого количества выступов, которые травмоопасны для маленьких детей.
Долгий срок службы делает биметаллические радиаторы очень выгодным приобретением, ведь они могут безотказно прослужить до 25 – 30 лет.

Разновидности биметаллических радиаторов

Секционные радиаторы состоят из отдельно выполненных секций, которые соединены ниппелями. Для герметизации стыков используются прокладки. При необходимости секцию можно убрать или заменить. Места соединений являются потенциально опасными для образования протечек. Давление не должно превышать 20 – 30 атм. При правильной эксплуатации срок службы секционных радиаторов может достигать 25 лет.

Монолитные радиаторы изготовлены другим способом. Элементы стального сердечника соединяются посредством сварки, что обеспечивает высокую надежность. Конструкция получается неразборная, зато способна выдерживать давление до 100 атм. Срок службы приборов может достигать 50 лет. Однако стоимость их высока.

Секционный и монолитный радиаторы

Важные характеристики

Теплоотдача. На этот показатель следует обратить внимание в первую очередь, так как от него зависит площадь помещения, которую способен отапливать прибор. Измеряется в ваттах, указывается для температуры воды в системе 70°C, средние значения – 180-190 Вт.

Рабочее давление – обычно указывается 16-35 атм, что удовлетворяет требованиям любых отопительных систем с большим запасом.

Тип подключения. Каждая система отопления проектируется индивидуально с учетом особенностей здания и отдельных его помещений. Если вы хотите купить биметаллические радиаторы для уже готовой системы, подбирайте конструкцию под тип подключения.

Межосевое расстояние – показывает, насколько нижний коллектор отстоит от верхнего. Может составлять 200мм, 300мм, 350мм, 500мм, 800мм. Выбирать высоту радиатора лучше не по этому показателю, а по габаритам.

Максимальная температура теплоносителя – обычно составляет 95°C. Если указано меньше, следует обратить внимание на температуру в системе, чтобы избежать работы радиатора на указанном пределе.

Габариты – понадобятся для определения необходимой высоты радиатора с учётом отступа в 15см от пола и от подоконника. Вес – примерный вес одной секции с межосевым расстоянием 50см составляет всего 1,6-1,7кг.

Выбор биметаллического радиатора

Биметаллический радиатор имеет стальные или медные вставки толщиной, сопоставимой со стенкой водопроводной трубы.
Ширина радиатора будет определяться количеством секций, а высота – межосевым расстоянием плюс около 80 мм. Если у вас стандартные подоконники, установленные на высоте 800 мм, подойдут радиаторы высотой 500 мм, если ниже – выбирайте 350 мм.
Обязательно проверьте, не повреждено ли декоративное покрытие.

БИМЕТАЛЛИЧЕСКИЕ РАДИАТОРЫ

С уважением,

Команда Факультета Сантехники и водоснабжения

#РДС-Академия

Биметаллические радиаторы отопления: виды, размеры. Биметаллические радиаторы

Правильно подобранные габариты алюминиевых радиаторов влияют на эффективность отопления, на необходимость проведения замены труб, по которым течет теплоноситель.

Какие должны быть размеры

Для максимального нагрева размеры должны быть такими:

Длина должна быть более 70-75% ширины оконного проема.
Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ним было 6-12 см.

Если длина составляет менее 70% ширины оконного проема, аккумулятор не сможет создать тепловую завесу, способную блокировать движение холодного воздуха, поступающего через окно. В комнате появятся холодные и теплые зоны. Окна будут постоянно накрываться паром.

Если ширина окна 2 м, то длина батареи должна быть не менее 1,4 м.

Основные размеры

Под размерами понимают:

Внутреннее расстояние.
Высота.
Глубина.
Ширина сечения.

Расстояние до середины сцены (его также называют международным или межцентровым) не следует путать с высотой нагревательной батареи. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота — это расстояние между самой низкой и самой высокой точкой секции.

Алюминиевые радиаторы отопления имеют такие размеры:

Межцентровое расстояние составляет от 150 до 2000 мм .Очень высокие батареи встречаются редко. Радиаторы с межцентровым расстоянием 500 мм пользуются наибольшей популярностью, поскольку активная система трубопроводов тепловой сети создавалась под чугунными батареями, имеющими такое же межцентровое расстояние. Этот показатель очень важен, поэтому производители указывают его в названии аккумулятора (RAP-500, ROCOCO 790, MAGICA 400 и др.).
Высота в пределах 245-2000 мм . По этому критерию аккумулятор можно разделить на низкий, средний и высокий.
Глубина профиля от 52 до 180 мм .
Ширина профиля 40-80 мм .

См. Также: Расчет количества секций алюминиевых радиаторов отопления

Низкие алюминиевые радиаторы

Такие устройства для обогрева помещения имеют высоту от 200 до 450-500 мм. Самые низкие представители имеют аварийное расстояние, равное 150 мм. Наименьшая ширина секции 40 мм. Глубина существенно отличается от вариантов со средней и большой высотой.Иногда может достигать 0,18 см. Это сделано для компенсации недостатка тепловой мощности из-за небольшой высоты.

Немногие производители выпускают радиаторы с межслойным расстоянием 150-250 мм. Основные из них — Сира, Глобал, Рифар. Самые маленькие изделия сначала имеют высоту 245 мм. Межстрочное расстояние 200 мм. Глубина зависит от модели. ALUX имеет глубину 8 см, а Rovall — 10 см. Самые маленькие конвекторы двух других производителей имеют практически одинаковые габариты.

Стандартные или средние батареи

Их характеристики:

Высота — 0,57-0,585 см.
Чаще всего ширина 80 мм.
Глубина 52-100 мм. Стандартные размеры в этом плане составляют 80-100 мм.
Межцентронное расстояние 500 мм.

Алюминиевые батареи средней высоты стандартизированы среди всех типов батарей. Чтобы сравнить колебания высоты и глубины чугунных нагревательных приборов, многое другое. Только глубина варьируется в пределах 90-140 мм .

Среди всех разновидностей радиаторов отопления самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превосходят аналоги. Все потому, что у них отличные технические характеристики, а это главное, на что обращать внимание при покупке.

Рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы.Если вы не знакомы с этими товарами, то благодаря статье можете провести презентацию о них и выбрать для себя подходящий вариант.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне напоминают обычные алюминиевые. Их чудесный внешний вид дополняют плюсы как из стали, так и из алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым происходит теплоноситель, а также из алюминиевых панелей.Это позволяет эффективно обогревать комнату. Сталь довольно быстро нагревается струями горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в помещении.

Алюминиевая оболочка выполняет две функции: скрывает систему труб и образует биметаллический радиатор, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного проще, поэтому установка намного проще.

Примечание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора.Модели могут отличаться друг от друга в зависимости от производителей и характеристик.

На полках магазинов можно найти два типа биметаллических радиаторов:

Биметаллические — батареи, имеющие стальной сердечник из труб, который окружен алюминиевой оболочкой. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели производят компании из Италии (Global Style, Royal Thermo Biliner). Даже отечественные компании из России тоже производят этот продукт. Один из представителей: Сантехпром БМ.
Semichetallic — они считаются «полукровками», так как в этих радиаторах только стальные трубы, увеличивающие вертикальные каналы. В этом случае алюминий будет контактировать с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. К тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Радиатор отопления каждой разновидности имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше.Все в чем-то хороши. Важно учитывать, какой тип отопления используется — централизованное или индивидуальное. Например, биметаллические радиаторы по техническим характеристикам делают изделия устойчивыми к химии и некачественным централизованным теплоносителем. Если говорить о высоком давлении в системе, лучше себя показывает алюминий, однако требует качественной охлаждающей жидкости. Ясно одно: если система отопления состоит из старых труб, которым более 40 лет, в основном используются прочные биметаллические батареи.

Целые или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном продукция выпускается с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при необходимости радиатор можно уменьшить или увеличить. Производство производится полностью каждую секцию, после чего они соединяются ниппелями. Количество секций пара.

Но есть и второй тип радиаторных батарей — сплошные.Их сердцевина делается определенного размера, и в дальнейшем изменить ее невозможно. После этого стальные трубы зальют фигурной алюминиевой оболочкой, покрытой эмалью. Подобный радиатор не лопнет даже при скачке давления до 100 атмосфер.

Обзор технических характеристик

Теперь рассмотрим биметаллические радиаторы и их свойства подробнее. Это нужно учитывать в первую очередь перед покупкой того или иного образа. Что это за продукты особенно и почему их называют одними из лучших? Давайте разберемся.

Революция тепла

Возможно, именно для этого покупаются радиаторы для обогрева помещения. Поэтому в первую очередь нужно обратить на эти характеристики особое внимание. Тепло, которое дает радиатор, охлаждающая жидкость которого имеет температуру 70 градусов, измеряется в ваттах. Биметаллические батареи обладают отличными показателями теплоотдачи, так как средний находится в пределах 170-190 Вт.

Сам процесс теплопередачи довольно прост: он заключается в нагреве воздуха, а из-за особой конструкции батареи существует условность.

Рабочее давление

Зависит от параметров и производителя. Тем не менее в среднем аккумулятор выдерживает давление 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная — около 10. А чтобы радиатор не лопнул при скачках давления, параметр сделан с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными.Что касается расстояния до середины сцены, то здесь стандартные значения:

200 мм;
300 мм;
350 мм;
500 мм;
800 мм;

Что это за расстояние? Это зазор от верхнего коллектора до низа. Можно сказать, что это высота биметаллического радиатора. Благодаря им в различных размерах вы можете выбрать изделие для любого интерьера и для разных нужд.

Максимальная температура охлаждающей жидкости

Понятно, что температура охлаждающей жидкости внутри редко доходит до 100 градусов Цельсия.Однако практически все изделия способны выдерживать показатель в 90 градусов. Это нормально. И если вы видели, что производитель заявляет до 100 градусов, то можно понять, что он слегка плавится, так как более 90 градусов не выдерживались как такие радиаторы.

Срок эксплуатации и надежность

Если принять во внимание технические характеристики, особенности и производителя, то можно быть уверенным, что вы сможете использовать аккумулятор в течение 20 лет без какого-либо обслуживания. Но это еще не предел.При правильной эксплуатации они способны служить очень долго.

Простой монтаж

Как правило, биметаллические радиаторы отопления можно устанавливать самостоятельно. Тем не менее простота и удобство зависят от габаритов, веса и наличия инструкции. Радует то, что аккумуляторные секции идентичны, а значит, их можно устанавливать как слева от нагревательной трубки, так и справа. Нужно только подключить патрубок к радиатору с правой стороны, а с противоположной подключить заглушки и кран Маевского для контроля.

Примечание! Журавль Маевского — штука очень полезная. Благодаря ему аккумулятор можно вообще отключить или в случае обрезки позволяет удалить воздух из системы.

Кроме того, есть изделия с насадками внизу. Все компоненты, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В завершение предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов.Начнем с преимуществ:

Обладают высокой прочностью.
Удерживать индикаторы высокого давления в системе.
Радиаторы отопления способны прослужить долгую службу.
Эффективно справляется с теплоотдачей.
Устойчив к механическим повреждениям.
Отлично смотрятся и не выпадают из интерьера.
Большой ассортимент товаров, позволяющий выбрать оптимальный вариант.
Являются одними из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

главный из них — дороговизна.Но, учитывая технические характеристики и качество продукции, цена вполне оправдана;
стержень из стальных труб под воздействием хладагента и воздуха может ржаветь. Такое бывает при ремонте или аварии в системе. В этом случае вам придется слить воду, и воздух начнет влиять на трубы. А еще они могут заржаветь от антифриза, который используется в частных домах. В этом случае лучше выбрать твердые батареи или чистый алюминий;
Последний недостаток — небольшой проход сопла.

Это радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока им просто нет равных по характеристикам, работе, внешнему виду и параметрам на рынке. Многие пользователи, купившие товары, вполне довольны своей покупкой.

Также необходимо знать характеристики , такие как тепловая мощность, объем воды в секции и вес, при этом не менее важен размер радиатора.

Это зависит от того, будет ли комната хорошо отапливаемой И насколько эффективной будет его обслуживание.

Размер радиатора зависит от от трех характеристик:

расстояние между осями;
ширина секции;
глубинный разрез.

В зависимости от производителя эти характеристики могут отличаться от . Расстояние между осями может достигать 800 миллиметров, но чаще всего это 350 или 500 миллиметров.

Ограничений по длине ТЭНа практически нет, и от этого показателя во многом зависит мощность аккумулятора. Для увеличения мощности Если это действительно необходимо, всегда можно приобрести дополнительные нагревательные секции.

Производители предлагают алюминиевые радиаторы разных размеров Например, модели Global имеют аварийное расстояние от 350 до 800 мм, длину одной секции 80 мм, а глубину от 80 до 180 мм.

Алюминиевый радиатор SV — 500/12 компании Oasis, одна из самых раскрученных китайских компаний на российском рынке, имеет следующие габариты: 580 х 80 х 80.Эта модель с 12 секциями может опускать комнату до 24 м 2.

Модели алюминиевых радиаторов российской компании Априори. У них одинаковое расстояние до середины сцены — 500 мм, ширина и глубина различаются 70-80 мм и 70-96 мм соответственно.

Радиаторы ELSOTHERM Напротив, они одинаковые для всех алюминиевых моделей шириной 80 мм. Их межосевое расстояние составляет 200, 350 и 500 мм, что видно по названию (например, ELSOTHERM 200 — алюминиевый радиатор с расстоянием между осями 200 мм миллиметров).

Итальянские алюминиевые батареи Имеют одинаковую глубину (80 мм) и ширину (97 мм). Их отличает расстояние между осями, которые определяют высоту батареи. Эта компания производит 2 вида радиаторов высотой 425 мм и 565 мм.

Внимание! Расстояние между осями определяет высоту каменки, а также вес. Важно помнить, что чем жестче секции радиатора, тем сложнее их смонтировать.

Расчет количества секций радиатора

Количество секций Это необходимо для того или иного помещения, зависит от его площади и размеров радиаторных секций. Если их мало — аккумулятор не согревает помещение в зимние морозы.

Подсчет Подходит для помещений с низкими потолками до 2,6 м. Для того, чтобы рассчитать количество мощности на всю комнату, вам необходимо:

где S — площадь отапливаемого помещения, q — тепловая мощность 1-й секции и N — необходимое количество секций.

Результат деления округлить в большую сторону до увеличения , Возможно округление в меньшую сторону для таких помещений, как кухня.

Расчет количества секций для помещения С высоким потолком производится по его объему. По рекомендации СНиП на обогрев 1 м 3 жилого помещения требуется 41 Вт (34 Вт на м 2 для квартир с современным стеклопакетом и наружным утеплителем) тепловой мощности:

где V — объем отапливаемого помещения, q — тепловая мощность 1-й секции, N — желаемое количество секций.

Округление Выполняется по тому же принципу, что описан выше — в меньшую сторону для кухни и в большую для остальных комнат. Примеры расчета количества секций радиаторов можно найти в статье ».

В первую очередь при выборе радиатора стоит замерить расстояние от пола до подоконника, если батарея будет располагаться под окном. Это необходимо для того, чтобы рассчитать оптимальную высоту батареи. Согласно нормативным документам Расстояние от пола до радиатора должно быть не менее 10-15 см, а от его вершины до подоконника — столько же. Это важно, чтобы нагретый воздух беспрепятственно поступал в помещение.

Итак, выбирая алюминиевый радиатор отопления обязательно нужно обратить внимание На размер секций, так как от него зависит, сможет ли радиатор обогреть воздух в помещении даже на морозе.

Даже если изначально расчеты производились неверно, вы можете исправить ситуацию .К счастью, всегда есть возможность добавить одну или несколько секций с помощью ключа для радиатора. Их можно приобрести, но если нет возможности найти подходящие — это можно сделать самостоятельно.

Все равно намного проще Изначально правильно рассчитать количество секций, и в этом случае вам не придется исправлять или переделывать.

Расчет алюминиевых радиаторов по площади смотрите в видео ниже:

Из алюминия сегодня делают много полезных вещей.Вот и радиаторы из сплава этого металла уже пришли в наши дома — красивые, легкие, быстро греющиеся. Однако при выборе данных отопительных приборов необходимо знать и грамотно подбирать размер алюминиевых радиаторов отопления. Разберемся, какие бывают размеры и как их правильно выбрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первый важный размер — это расстояние между осями. Чаще всего в продаже встречаются алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллекторами 35 или 50 см.

Есть модели, у которых этот показатель 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически неограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения желаемого уровня мощности потребуется определенное количество секций. Общая длина радиатора зависит от необходимой мощности, размера сечения алюминиевых радиаторов отопления и их мощности.

Для стыковки радиатора с трубами системы отопления используйте набор для крепления.

1. Кронштейны (2 или 4 шт.) Для подвешивания радиатора на стене.
2. Смеситель для переноски стрелы (кран Маевского).
3. Ключ для крана
4. Заглушки прохода радиатора диаметром 3/4 или 1/2. Они могут быть левыми или правыми.
5. Пробки радиатора (глухие пробки).
6. Иногда другой дюбель для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или штампованным.

1. Литье делает устройство более прочным и надежным. В этом случае секции сделаны целыми отдельными частями из себя, которые собраны в один радиатор. Нижняя часть батареи приварена в самом конце.

2. Использование экструзионного оборудования предполагает прессование нагретого сплава алюминия через металлическую пластину с отверстиями — фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его необходимо нарезать на сегменты, соответствующие размерам радиатора.Затем привариваем верхнюю и нижнюю части. В этом случае радиатор невозможно отрегулировать радиатор, секции от него не забирают. Их редко можно найти в продаже, но они все же есть.

Размеры алюминиевых радиаторов различных производителей и их моделей

Ниже в таблицах указаны как размер секции алюминиевого радиатора, так и размер радиатора в сборе.

Алюминиевые радиаторы Rovall

Эта компания, входящая в концерн Sira Group, производит алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см.В комплект для их установки (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединительных секций), кронштейны для настенного монтажа и кран Маевского.

Предельное рабочее давление — 20 бар.
Давление при проверке прибора — 37,5 бар.
Предельная температура воды 110 ° С.

Характеристики Rovall Alux 200 — расстояние между осями 200 мм:

Размеры алюминиевых радиаторов отопления и их секций

Как известно, размер алюминиевых радиаторов отопления влияет на их характеристики.Обдумайте это более подробно, чтобы оптимально подобрать радиаторы для своего помещения.

Размеры биметаллических радиаторов отопления: методы расчета количества секций

Размеры биметаллических радиаторов являются важной характеристикой, влияющей на качество отопления помещения.

Какие габариты выпущены Аккумулятор для отопления?

Есть ли у них стандартные значения Или они у разных производителей разные?

Размеры биметаллических радиаторов отопления

Размеры биметаллических радиаторов описываются следующими основными параметрами : монтажная высота, глубина и ширина.

Высота и глубина зависят от размера секции , а ширина — от их количества.

Высота батареи Зависит от расстояния между вертикальными каналами. Имеет стандартные значения для радиаторов всех производителей — 200, 350 и 500 мм.

Расстояние между вертикальными каналами — Разрез между центрами впускного и выпускного отверстий. Конечная высота, а также глубина и ширина радиаторов различаются (см. Таблицу 1).

Дистанция брони В названии модели указано большинство производителей. Но высота установки отличается и указывается в спецификации к радиатору.

Ширина радиатора Зависит от количества секций. Так, для 8-ми секционного радиатора параметр составляет 640 мм, для 10-секционного — 800 мм и для 12-секционного — 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность секции радиатора Зависит от ее габаритных размеров.При расстоянии между вертикальными осями в 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм — в пределах 0,16-0,19 кВт. Согласно требованиям СНиП на среднюю полосу на 1 кВ. Метровому квадрату требуется тепловая мощность не менее 0,1 кВт.

С учетом этого требования используется формула. для расчета количества секций :

где S — площадь отапливаемого помещения, q — тепловая мощность 1-й секции и N — необходимое количество секций.

Например, в помещение площадью 15 м 2 планируется установить радиаторы с тепловыми секциями мощностью 140 Вт. Подставляя значения в формулу, получаем:

Н = 15 м 2 * 100/140 Вт = 10,71.

Округление Выполняется в большой забой. Учитывая стандартные формы, нужно установить биметаллический 12-секционный радиатор.

Более точный расчет Получаются путем определения количества секций не по площади помещения, а по его объему.Согласно требованиям СНиП на обогрев одного кубометра помещения требуется тепловая мощность в 41 Вт. С учетом этих норм получаем:

где V — объем отапливаемого помещения, q — тепловая мощность 1-й секции, N — желаемое количество секций.

Например, расчет для комнаты все тот же кв 15 м 2 и высота потолков 2,4 метра. Подставляя значения в формулу, получаем:

Н = 36 м 3 * 41/140 Вт = 10.54.

Снова увеличено в одну сторону : Необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициентов теплопроводности по каждого материала, используемого при строительстве кровли, стен и пола.

При выборе типоразмера необходимо учитывать требования по установке аккумуляторов:

расстояние от верхнего края до подоконника должно быть не менее 10 см;
расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо обратить внимание на подбор размера биметаллических радиаторов. Размеры аккумуляторов каждого производителя имеют незначительные отличия, которые учитывают при покупке. Правильный расчет позволит избежать ошибки .

Размеры биметаллических радиаторов отопления: как рассчитать?

Размеры биметаллических радиаторов отопления и расчет количества секций.

Биметаллические радиаторы — характеристики, выбор, применение

Если вы читали нашу статью о характеристиках алюминиевых радиаторов отопления, то, наверное, помните, что при всех своих положительных качествах эти устройства имеют ряд существенных недостатков, не позволяющих полноценно использовать их в городских квартирах. Теперь поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к инженерным сетям.

Устройство биметаллических радиаторов

Биметаллический радиатор выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и окрашен под краску. Отличить его можно только по весу — тут уже сказывается внутренняя конструкция устройства, внутри которой есть стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им аккумуляторный отсек не подвергается разрушающему воздействию различных примесей, которые вместе с теплоносителем переносятся в инженерные сети.Кроме того, сталь гораздо более устойчива к воздействию кислот и щелочей, которыми также богаты системы городского отопления, и не взаимодействует с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия Рифар

Использование стального сердечника для прохождения теплоносителя обеспечивает другие полезные характеристики биметаллических радиаторов:

Прочность . Предельное давление, которое может выдержать корпус биметаллического радиатора, составляет 30-40 атмосфер.Этому устройству не страшны никакие гидроприводы;
Экономика . Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания энергозатрат на обогрев и тепловой инертности радиатора;
Прочность . Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать долгий срок службы своей продукции — в среднем 20 лет.

Если добавить к этим преимуществам, унаследованным от алюминиевых моделей, таким как высокая теплоотдача, элегантный внешний вид и компактные размеры, то можно с уверенностью сказать, что биметаллические радиаторы на сегодняшний день являются лучшим выбором для отопления городской квартиры.

При выборе биметаллического радиатора большое значение имеют его габаритные размеры. Обычно отопительные приборы устанавливают под окном, чтобы создать тепловую завесу из холодного воздуха, проходящего через остекление. Радиатор должен помещаться в имеющуюся нишу и обеспечивать необходимые характеристики по теплоотдаче.

Размер высоты высота радиаторов имеет стандартные значения. Выпускаются устройства с межосевым расстоянием 200, 350 и 500 мм. Обычно эти числа содержатся в названии модели.

Размеры радиаторной секции

Однако следует иметь в виду, что расстояние до середины сцены — это не полная высота корпуса, а только длина сегмента между центрами входного и выходного коллекторов. Реальную высоту устройства можно получить, прибавив 80 мм к расстоянию до середины сцены.

Так, например, радиатор с маркировкой 350 займет около 430 мм, а 500-я модель — около 580 мм.

Следует учитывать, что техническими нормативами предусмотрено расстояние не менее 100 мм от устройства устройства до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетом. Об этом мы поговорим в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов осуществляется одинаково.

Технические требования к ведению домашнего хозяйства в средней полосе России определяют мощность, необходимую для обогрева 1 м 2 площади, равную примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности одной и той же секции.Иногда этот параметр называют немного иначе — сечение теплоотдачи. Зная мощность, количество секций можно рассчитать по формуле:

где n — искомая величина, S — площадь комнаты, Q — мощность одной секции.

Стандартная ширина детали у большинства моделей биметаллических радиаторов — 80 мм, теплоотдача обычного сечения 500 мм — около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м 2, то на его обогрев уйдет 12 секций, а ширина такого радиатора будет около 1 м.

Конструктивные особенности

Как мы уже говорили, отличие биметаллического радиатора от алюминиевого заключается в том, что на его внутреннюю поверхность уложены стальные выступы, защищающие материал корпуса от коррозии.

Стальные вкладыши могут быть установлены в разные части радиатора:

В простых моделях стальной сердечник присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, их характеристики хоть и превосходят алюминиевые аналоги, но по степени защиты корпуса и прочности они все же недостаточны;

Вместимость секции и присоединительные размеры

Из-за наличия стальных вставок внутри биметаллического радиатора емкость секции даже меньше, чем у алюминиевой.С одной стороны, это хорошо, и мы уже отмечали, чем лучше небольшие размеры секции для снижения необходимого количества теплоносителя и тепловой инертности, а как следствие — комфорта в управлении и экономии энергии. Но не стоит забывать, что слишком узкие каналы могут забиваться мусором и шламом, которые неизбежно присутствуют в современных тепловых сетях.

Ширина швеллера зависит от толщины стенок стального язычка. Чем толще стена, тем лучше характеристики прочности и долговечности радиатора, но каналы для теплоносителя уже есть.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопроводной трубы. В этом случае емкость выбора зависит от расстояния до середины сцены:

Для АКБ с дистанцией 200 мм — 0,1-0,16 л;
Для 350-мм батарей — 0,15-0,2 литра;
Для 500 мм — 0,2-0,3 л.

Как видим, объем охлаждающей жидкости в таких радиаторах действительно невелик. Например, популярный 10-секционный обогреватель Rifar высотой 350 мм вмещает только 1.6 литров. При этом он способен отапливать площадь до 14 м 2, а его ширина составляет 80 см. Правда, он будет весить 14 кг. Это как раз показательно, что биметаллический радиатор обычно тяжелее алюминиевого в 1,5-2 раза.

Большинство биметаллических радиаторов продаются на одну секцию. Это удобно, так как можно купить ровно столько секций, сколько нужно для обеспечения необходимой мощности. Каждая секция имеет два входных и два выходных отверстия с внутренним диаметром или 1 дюйм в зависимости от модели. Для удобства сборки две из них имеют правую резьбу, а две — левую.

Установка биметаллического радиатора имеет смысл только в городскую квартиру. Если у вас есть частный дом и собственный котел отопления, лучше купить алюминиевую батарею.

При выборе биметаллического радиатора с необходимой теплоотдачей рекомендуется учитывать следующие характеристики:

Рабочее давление. Обычно он не превышает 15 атмосфер. Радиатор должен выдерживать такую нагрузку;
Мощность. Необходимо рассчитать количество секций по вышеописанной методике;
Размеры.Ширина радиатора определяется количеством секций, а высота — межосевым расстоянием. Для стандартных подоконников высота 80 см — это высота 500 см, но если не подходит — нужно брать 350-ю модификацию;
Толщина стальных выступов. Убедитесь, что он не слишком маленький. Косвенным показателем толщины вкладки является вес устройства;
Цена. Обычно биметаллические радиаторы стоят как минимум на 15-20% дороже алюминия.

Если вы все сделаете правильно и выберете подходящий радиатор, тепло в вашем доме не укорачивается даже в сильные морозы.

Биметаллические радиаторы отопления — технические характеристики: размеры, мощность, теплоотдача

Устройство, характеристики, преимущества и особенности выбора биметаллического радиатора.

Все о радиаторах биметаллических

Среди различных типов батарей биметаллические радиаторы занимают особое место. Сочетание положительных характеристик двух металлов — алюминия и стали — позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих устройств и ознакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную конструкцию — их внутренняя часть, контактирующая с теплоносителем, выполнена из стали; Внешняя часть, отвечающая за качество теплопередачи, сделана из алюминия. Такое распределение материалов позволяет по максимуму использовать положительные качества обоих металлов, нивелировав их недостатки.

Из алюминиевых биметаллических радиаторов отопления получено:

высокая температура;
отличная теплоотдача;
быстрое реагирование на температурный контроль аккумулятора.

Сердечник из стали наделил батарею следующими характеристиками:

устойчив к перепадам давления и гидротрансформаторам;
устойчивость к электрохимическим воздействиям;
нетрансифицирующий качество теплоносителя;
долговечность.

В отличие от алюминиевых радиаторов, биметаллические батареи отлично переносятся в условия централизованных систем отопления.

Помимо этих преимуществ, можно отметить следующие положительные характеристики биметаллических батарей:

порог предельного давления — 30-40 атмосфер;
повышенной мощности при малых габаритах;
эффективность за счет малого сечения каналов;
удобство конструкции, позволяющее быстро снимать отдельные участки ремонтного устройства;
легко рассчитывается количество секций, необходимое для качественного утепления помещения.
длительный срок службы — до 25 лет;
современный и привлекательный внешний вид.

Всеми этими преимуществами обладают биметаллические радиаторы марки Stout. Отопительные приборы производятся на крупнейшем российском заводе «РИФАР», адаптированы специально для условий эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах технологического процесса производства. Радиатор дважды с высоким давлением — первый раз перед покраской, второй раз — после.Это гарантирует 100% надежность каждого устройства.

Доступное количество секций — от 4 до 14, эффективная работа теплоносителя до 135 ° С, выдерживает давление до 100 атмосфер. Продуманная система логистики, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страхование напрямую от производителя делают бренд Stout лучшим выбором.

Совет: Поскольку внешне биметаллический секционный радиатор практически не отличить от алюминия, понять, какой радиатор перед вами, можно в первую очередь по весу.Биметаллическое устройство со стальным сердечником намного тяжелее алюминиевого аналога.

Возможные проблемы при эксплуатации

Биметаллические устройства

имеют большое количество преимуществ. Какие их особенности можно отнести к недостаткам?

Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы устройства.
Различный коэффициент расширения металлов, присутствующий в конструкции аккумулятора, может со временем привести к нестабильности теплопередачи, снижению прочности устройства.
Использование в системе некачественного теплоносителя может привести к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи

могут иметь две разновидности конструкции.

Более дешевые модели отличаются наличием стального сердечника только в вертикальных каналах. Такие радиаторы иногда называют полухенталлическими. Несмотря на то, что по своим характеристикам они значительно превосходят устройства из алюминия, они все же не обладают достаточной прочностью, присущей полностью биметаллическим батареям.
Настоящие биметаллические нагревательные устройства имеют цельный стальной каркас, в процессе производства заполняемый алюминиевым сплавом под давлением.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие типы батарей. Они обладают прекрасной устойчивостью к коррозии, обладают отличной теплоотдачей и длительным сроком службы, но высокая стоимость не позволила им получить широкое распространение.

Размеры батарей

Размеры устройства важны, потому что при нужных вам параметрах мощности он должен помещаться в нише под окном.Какие размеры могут быть у биметаллических батарей?

Биметаллические радиаторы отопления характеризуются стандартными высотными размерами. На устройстве имеется маркировка, указывающая межосевое расстояние устройства — 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что расстояние посередине сцены — это зазор между входным и выходным отверстиями аккумуляторной батареи, который не соответствует всей высоте корпуса. Чтобы узнать реальную высоту устройства, нужно к значению средневидовой дистанции прибавить 80 мм.

Полная высота устройства с разной маркировкой:

маркировка 200 — Высота реальная 280 мм;
350 — высота инструмента 430 мм;
500 — высота 580 мм.

Ширина отопительного прибора будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте, что в соответствии с техническими нормами прибор необходимо установить на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций радиатора из биметалла могут полностью обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

сколько квадратных метров занимает площадь комнаты;
мощность одной секции устройства.

Согласно строительным нормам для обогрева 1 квадратного метра жилого помещения требуется мощность около 100 Вт.Чтобы узнать общую мощность, необходимую для обогрева помещения, площадь умножается на 100. Результат делится на мощность выбранной секции радиатора.

Узнаем, сколько секций устройства понадобится для комнаты площадью 25 кв. м. При использовании биметаллического устройства, мощность одной секции которого составляет 170 Вт.

25 х 100 = 2500 Вт — необходимая мощность.
2500: 170 = 14,7 — округляем до 15 — получаем необходимое количество секций.

Учитывая то, что параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% от запаса. Большие секции могут понадобиться для обогрева угловой квартиры, комнат с большим количеством окон, высоких потолков. Для регионов с суровым климатом необходимое количество секций будет более 1,5-2 раза.

Важно! Поскольку батареи с числом секций более 10 недостаточно эффективны, желательно установить несколько радиаторов с меньшим числом секций.

На что обращать внимание при выборе

Итак, какие характеристики биметаллического радиатора необходимо изучить при покупке.

Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
Номинальная мощность секции нужна для расчета их количества.
Размеры.Для стандартного подоконника высотой 80 см — это модель с межосевым расстоянием 500 мм.
Толщина стального язычка. Чем толще стена, тем прочнее устройство и дольше прослужит.
Цена. Биметаллические радиаторы стоят как минимум на 20% дороже алюминиевых. Если цена ниже, скорее всего, это некачественная «полуоболочка».

Установка радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубками.Допускается использование на цанговых соединениях стальных и металлопластиковых труб, но в этом случае нужно быть готовым к протечкам и облачности. В силу надежности оптимальным способом соединения при соединении является точечная сварка.

Традиционно под окном принято ставить радиатор отопления строго по центру. Это позволяет устройству создавать тепловую завесу, препятствующую проникновению потока холодного воздуха через окно.

Какие могут быть варианты подключения биметаллического радиатора?

Боковое или одностороннее соединение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук).При большем количестве секций участок, удаленный от подающей трубы, будет тепло нагреваться.

Нижнее соединение менее эффективно с точки зрения рекуперации тепла, применяется только в случае конкретной конфигурации системы.

Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

Перед подключением к каждой биметаллической батарее необходимо установить вентиль для воздуха или кран Маевского, а также переходники для подключения труб.

Порядок подключения радиатора:

После демонтажа старого оборудования забиваются отверстия для кронштейнов путем установки кронштейнов для установки нового прибора.
Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
Аккумулятор подключается к подводящим коммуникациям, на месте подключения ставится кран или термостат.

Важно! Поскольку радиатор биметаллического сечения имеет узкие внутренние каналы, которые очень легко забиваются мусором из системы отопления, перед подключением перед каждой батареей необходимо установить фильтр грубой очистки.

Биметаллические радиаторы

Биметаллические радиаторы: устройство, выбор и правила подключения. Положительные и отрицательные характеристики. Расчет количества аккумуляторных секций.

Чтобы расчет системы отопления производился максимально точным, необходимо будет опираться на общую площадь дома. Правильный расчет системы отопления предполагает выбор желаемого размера отопительных приборов, мощности приборов, количества и так далее.После этого уже можно посчитать, насколько эффективна система отопления. Чтобы обогрев был более эффективным, необходимо будет покрыть поверхность радиаторов, которая отдает тепло. Это можно сделать решеткой или опалубкой. Обычно радиаторы отопления монтируют возле специально отведенного под них окна. Поэтому радиатор должен иметь такие размеры, чтобы высота не доходила до подоконника, а по ширине не превышала ширину окна.

Расчет количества радиаторов отопления

При расчете необходимо обращать внимание на следующие факторы:

Площадь комнаты, которую нужно утеплить.Чтобы этот расчет был более точным, необходимо определить размер помещения в кубометрах.
Площадь поверхности радиаторов отопления, отдающая тепло в помещение.
Температурный режим радиатора отопления 200 мм.

Если определить точный расчет не столь принципиально, можно воспользоваться более старым методом. Изначально определите площадь дома или квартиры. Если радиаторы отопления 200 мм относятся к такому виду, как секционные, то размеров секции одного будет достаточно для отопления 2 кВ.Метров кв. Считаем количество и прибавляем к полученному результату около 10%. Эта цифра позволяет компенсировать то тепло, которое будет выделяться через окна или двери.

Выбор размера радиаторов отопления

Размеры такого нагревательного элемента устанавливают исходя из выделяемой им тепловой мощности. Если в проем под окном монтируются радиаторы отопления, необходимо будет рассчитать такие размеры как:

Расстояние от подоконника до верха радиатора не должно быть более 100 см.
Расстояние от пола до нижнего края радиатора отопления должно быть не менее 60 см.
Ширину радиаторов нужно выбирать так, чтобы они перекрывали ширину окна примерно на 60-70%.

Есть несколько правил:

Если под окном установить более узкие батарейки отопления, то они могут не создавать тепловую завесу. Это повлияет на то, что небольшие радиаторы отопления не смогут препятствовать потоку холодного воздуха, проникающего через радиаторные блоки.
Если известны такие цифры, как тепловая мощность радиатора отопления и его высота, можно выбрать конкретную модель нагревательного элемента с определенным количеством секций.
Если желаемой модели нет в продаже, можно выбрать радиаторы отопления 200мм, которые будут мощнее. Главное — не опускать этот показатель.
Если в доме или квартире нет места, где можно смонтировать радиаторы отопления высотой 250 мм, или необходимо нагреть достаточно большое количество воздуха, то вам необходимо обзавестись высокими радиаторами отопления.Чаще всего такие радиаторы отопления монтируют в помещениях или в больших спортзалах.

Батареи высокого нагрева бывают двух типов:

Тип RD характеризуется нижними присоединениями;
Тип R — характеризуется боковыми подключениями.

Радиаторы, которые имеют большую высоту радиатора отопления, характеризуются высокой конвекцией и высокой теплоотдачей. Этот тип радиаторов может достигать высоты 760, 940 и 1120 мм, а в ширину — от 400 до 1400 мм.По глубине все высокие радиаторы имеют типоразмер батарей отопления — 90 мм.

Батареи Low — это радиаторы отопления 300-450 мм. Как правило, низкие модели ставят под окна, когда окно занимает почти все стены стены. Такие невысокие радиаторы отопления, конечно, будут больше давать в моделях КПД, поэтому при использовании таких радиаторов придется увеличивать их количество. Стоит отметить, что разряженные батареи отопления более равномерно прогревают помещения. Ведь в этом случае длинные радиаторы отопления будут создавать более эффективную тепловую завесу, и в результате теплый воздух будет распределяться по комнате, не покидая холодных мест.

Но все же стоит отметить, что радиаторы отопления чаще встречаются высокие и узкие. Такие радиаторы отопления высотой 2000 мм можно устанавливать везде, где позволяют размеры помещения. Однако такие радиаторы, в отличие от длинных отопительных батарей, не так эффективно распределяют тепло.

Именно поэтому, если разместить радиаторы отопления 350 высокого типа незамысловато, будет такая ситуация, когда в батарее будет невероятно жарко, а в других местах в помещении будет холодно.

Оптимальные схемы монтажа нагревательных элементов

Если необходимо снизить затраты на такие операции, как установка радиаторов отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на однотрубной компоновке системы. Однако такая система предполагает наличие обходной линии в обязательном порядке.

В верхних точках будут установлены клапаны, через которые будет производиться выпуск воздуха. Такой клапан будет работать в автоматическом режиме, они будут выпускать воздух, а вход воздуха будет перекрываться давлением воды.

Запорный клапан создает барьер на пути охлаждающей жидкости, а также увеличивает теплопередачу.

Такой клапан также понадобится при различных демонтажных работах. В случае однотрубной компоновки такой вентиль лучше всего подключать по диагонали. В этом случае охлаждающая жидкость будет течь в верхнем левом углу, а выходить — в правом нижнем.

Можно использовать обратный вариант. Самый главный нюанс, который необходимо соблюдать, — не подключать радиаторы отопления высотой 150 мм с одной стороны.В этом случае можно потерять до 10% тепловой отдачи. Если установлены маленькие или мини-радиаторы отопления, лучше всего выполнять нижнее подключение.

Радиаторы отопления Биметаллические размеры сечения. Какие размеры у алюминиевых радиаторов. Биметаллический и стальной

Биметаллический радиатор

Прибор

Каждый из типов радиаторов имеет свои преимущества. Чугунный радиатор прочный, долго держит тепло, но имеет не очень привлекательный вид. Алюминий эстетично выглядит, обладает высоким уровнем теплоотдачи, но недолговечен.Стальной аккумулятор прочный, но не хуже предыдущих моделей сохраняет тепло и требует дополнительного декора при использовании в жилом помещении.

Среди разных видов Аккумуляторы Биметаллические радиаторы имеют несравненные преимущества. Они сделаны из стали и алюминия. От стали они получили прочность и надежность, от алюминия — привлекательный внешний вид. Благодаря гармоничному сочетанию качеств обоих металлов, биметаллический аккумулятор может надолго сохранить тепло.

Особенности конструкции

Вода содержит большое количество примесей.При контакте с алюминием они вызывают коррозию. За несколько лет использования эти процессы приведут к растеканию устройства.

Особенностью конструкции этих радиаторов является наличие внутреннего сердечника из нержавеющей стали, который снаружи окружен алюминиевым сплавом. Таким образом, вода не контактирует с алюминием, что значительно продлевает срок службы системы.

Есть два производителя:

Псевдобиметалл. В этом случае стальной сердечник располагается только внутри вертикальных каналов.Так что алюминий защищен не полностью, а только в самых слабых местах. Эти модели дешевле, их стандартный срок службы до 10 лет, если они используются в системах с высоким давлением воды (например, в городских квартирах).
Биметалл. Он имеет прочный внутренний стальной корпус, который сверху заливается алюминиевым сплавом под давлением. Алюминий защищен со всех сторон. Это более дорогие модели и срок их службы в аналогичных условиях эксплуатации до 30 лет.

Устройство биметаллической батареи Способ изготовления напрямую влияет на объем воды в секции биметаллического радиатора.Если сравнивать с любыми другими батареями, объем одной секции здесь будет значительно меньше. Недостаток компенсируется наличием двух сплавов. В результате внутренний стальной сердечник не позволяет быстро охладить алюминиевый корпус.

есть разные методы Соединения двух металлов. Предпочтительно, если алюминий заливается поверх стали под давлением. Такая модель аккумулятора прослужит дольше. Есть вариант, когда металлы соединяются сваркой.

Технический вид исполнения радиаторов может быть:

Разборно-разборный.Это значит, что радиаторным ключом можно открутить любое количество секций и прикрепить их к другому радиатору. Этот тип чаще устанавливают в частных домах с автономной системой отопления, где отсутствует повышенный напор воды.
Неразлучный. Радиатор монолитный, его нельзя раскручивать, обрезать, прикреплять к другому. Он отлично подходит для использования в городской квартире, где всегда высокий уровень давления.

Размеры

Размер секций биметаллического радиатора определяется расстоянием от середины входа до середины выходных отверстий. Сегодня делает батарейки с расстоянием между указанными отверстиями. :

Размеры биметаллических батарей отопления

Перед тем, как выбрать желаемые размеры батарей отопления, следует помнить, что от пола до низа радиатора должно быть не менее 12 см, а от его вершины до обслуживающей части. подоконник — не менее 10 см. В противном случае не будет достаточной циркуляции воздуха, что снизит эффективность работы устройства.

Ширина секции находится в пределах от 80 до 90 мм.Толщина — от 80 до 120 мм. Высота, ширина и толщина влияют на энергетическую мощность аккумулятора.

Емкость

Специфическая конструкция радиаторов обуславливает их относительно невысокую мощность. Это одновременно и хорошо, и плохо.

Маленькая емкость не требует большого количества охлаждающей жидкости (горячей воды), поэтому экономит воду и топливо для ее нагрева. Но чем меньше охлаждающая жидкость, тем быстрее охлаждается радиатор. Здесь не происходит быстрого охлаждения, так как между водой и алюминиевой поверхностью все еще остается стальная оболочка, которая долго не остывает.

Соединение двух металлов

Малая емкость способствует быстрому загрязнению, засорению каналов при использовании некачественной воды. Для решения этой проблемы в частном доме устанавливается система очистки. Минимальное требование — установка двух фильтров: тонкой и грубой очистки.

Объем одной секции зависит от ее размера :

при расстоянии между входными и выходными отверстиями 500 мм вместимость секции будет равна 0.2-0,3 литра;
на расстоянии 350 мм вместимость составит 0,15-0,2 литра;
расстояние 200 мм гарантирует объем 0,1-0,16 литра.

Расчет количества секций

Объем и количество секций определяет тепловую мощность одного радиатора. Перед покупкой важно произвести такой расчет мощности, чтобы найти необходимое количество секций. Для этого используется любая из двух формул:

Итого.Когда расчет секций производится исходя из площади помещения. В среднем на 10 м 2 требуется не менее 1 кВт энергии. Для расчета используется формула N = S × 100 / Q. Где n — количество секций для комнаты, S — площадь помещения в квадратных метрах, q — энергетическая мощность секции. Энергетическая мощность указывается производителем на упаковке или в сопутствующих документах.

Попробуем посчитать количество секций на комнату 25 м 2, при энергетической мощности секции 180 Вт.Получается: 25 × 100/180 = 13,88. После округления получаем 14 участков (округление нужно производить в большую сторону). При ширине 8 сантиметров общая ширина радиатора составит 112 сантиметров. В этом случае можно установить по 2 радиатора в 7 секциях.

Подробно. Эта формула учитывает размер комнаты в кубических метрах (M 3). В среднем на 1 кубический метр помещения требуется 41 Вт энергии. Далее воспользуйтесь формулой n = S × 41 / Q, где N — количество секций для комнаты, V — объем помещения в кубометрах, Q — энергетическая мощность секции.

Размер радиаторов

Рассчитайте количество секций для обогрева помещения со следующими параметрами: длина 5 метров, ширина 3 метра, высота потолков 2,5 метра. Для начала нужно найти площадь комнаты. Длину умножаем на ширину и получаем 15 м 2. Полученный показатель умножаем на высоту потолков — получаем 37,5 м 3. Для мощности одной секции берем 180 Вт, тогда 37,5 × 41/180 = 8,54 . Мы округляем по наибольшему и получаем 9 секций.

При расположении квартиры на первом или последнем этажах, в угловой квартире, в комнате с большими окнами или в доме с толщиной стен не более 25 сантиметров к полученной необходимо прибавить 10% параметр.

Подведем итоги. Для правильного выбора реализации необходимо обратить внимание на все указанные характеристики:

Дизайн. Для городской квартиры — монолитная, полностью биметаллическая батарея, способная выдерживать давление до 15 атмосфер и более (в квартире обычно используется давление в районе 12 атмосфер, а в частном доме рекомендуется устанавливать давление. всего в одной атмосфере).Подойдут более дешевые модели автономных систем отопления, так как в них нет высокого давления.
Размер. Если расстояние между полом и подоконником не менее 80 сантиметров, следует выбирать модель самой высокой. В противном случае придется брать радиатор меньшего размера, чтобы он был не менее 12 см до пола, и не менее 10 см до подоконника.
Вместимость. Одно из главных свойств — довольно узкие проходы. По возможности обеспечьте воду хорошего качества, подаваемую в систему отопления.
Расчет сечений. Перед покупкой ознакомьтесь с описанием модели, чтобы уточнить энергопотребление. Расчет количества секций лучше производить, используя вторую (подробную) формулу, где необходимое количество тепла определяется исходя из размеров помещения. Не забудьте добавить 10% в случае значительных потерь тепла из-за внешних факторов.

Основные технические характеристики моделей алюминиевых радиаторов отопления — информация, которую желательно знать перед их выбором и покупкой.Технические данные, помимо внешнего вида (конструкции) отопительного прибора и его стоимости, позволяют сравнить между собой различные модели и выбрать оптимальный по основным параметрам вариант.

Различают количественных и качественных характеристик Радиаторы алюминиевые. Количество позволяет сравнивать нагревательные приборы по их массово-граничным параметрам и мощности теплового потока. В свою очередь качественные характеристики учитывают особенности конструкции и технологии изготовления.

Количественные характеристики

Количественные характеристики должны быть подтверждены в ходе испытаний, результаты которых служат основанием для получения сертификата соответствия. Перечень подтвержденных характеристик, а также методы и условия испытаний указаны в нормативной документации — российском (ГОСТ) и европейском (EN 442-2) стандартах или специально оформленных и утвержденных технических условиях (ТУ).

Кол-во секций

Подавляющее большинство моделей алюминиевых радиаторов состоят из отдельных секций.Разделение на секции позволяет выбрать устройство с необходимой мощностью в зависимости от площади отапливаемого помещения.

Покупатель может приобрести как отдельные секции радиатора, так и готовый отопительный прибор заводской сборки. Как правило, радиаторы заводской сборки включают от 4 до 12 секций. При сборке секций между собой используется ниппельное соединение.

Количество секций, необходимое для обогрева помещения, определяется по примерной формуле:

где S — площадь помещения, м2;

П — тепловая мощность одной секции, Вт.

Итальянская компания Global производит сдвоенные модели серии GL / D, имеющие 2 ряда, расположенные симметрично относительно плоскости задней стенки Секции. Сдвоенные радиаторы используются, если их нужно установить на некотором расстоянии от стены.

Тепловая мощность (номинальный тепловой поток)

Этот параметр (измеряется в Вт) позволяет определить, сколько секций должно иметь радиатор для обогрева определенной площади.

Согласно ГОСТ 31311-2005 «Приборы отопительные.Общие технические условия », тепловая мощность определяется при следующих условиях:

температура напор (разница между температурой теплоносителя и воздуха в помещении) ΔT = 70 ° С;
атмосферное давление B = 760 мм.т.ст .;
теплоноситель движется по нагревательному устройству «сверху вниз».

Некоторые производители дополнительно указывают тепловую мощность, измеренную при температурном давлении 30 ° C и 50 ° C.

Площадь наружной поверхности нагрева

В эту величину входит площадь всех поверхностей радиаторной секции, контактирующих с воздухом в помещении, включая площадь плавников.Площадь наружной поверхности обычно составляет:

для сечений с межосевым расстоянием 350 мм — 0,3 … 0,4 м2;
для профилей с межосевым расстоянием 500 мм — 0,4 … 0,5 м2.

Геометрические характеристики

Габаритные и монтажные (присоединительные) размеры определяют возможность установки радиатора отопления в конкретных условиях размещения. Также габариты нагревательного прибора влияют на его тепловую мощность.

Размеры.

Дистанция брони

Межосями называется расстояние между верхней и нижней осями коллектора. Среди выпускаемых серийных радиаторов преобладают модели с межосевым расстоянием 200, 300, 350, 500, 600, 800 мм. Межосевое расстояние 800 мм является наиболее распространенным, и радиаторы такого размера присутствуют в модельном ряду всех производителей. Global производит модели серии OSCAR с межосевым расстоянием от 900 до 2000 мм.

Монтажные размеры.

Ширина профиля

Подавляющее большинство моделей алюминиевых радиаторов имеют ширину сечения 80 мм.Реже производят секции шириной 70 мм, 100 мм и других величин.

Глубина

Это значение определяет монтажное расстояние от оси коллектора до стены соседнего помещения. Чаще всего встречаются изделия с глубиной 80 мм, но для увеличения тепловой мощности производители в некоторых моделях увеличивают глубину радиатора до 100 мм.

Внутренняя часть секции

Один из параметров, определяющих мощность нагревательного прибора. Внутренний объем секции (измеряется в литрах) зависит от высоты радиатора, а также формы и площади поперечного сечения вертикального канала.Для увеличения внутреннего объема некоторые производители выпускают модели с овальным сечением канала (Радиаторы Royal Thermo).

Канал вертикальный овального сечения.

Массовая часть

В вес секции входит вес лакокрасочного покрытия, а также усредненная масса прокладок и ниппелей. Иногда в паспорте на изделие указывают значение удельной массы (материалоемкости), которая измеряется в кг / кВт.

Давление

Большинство алюминиевых радиаторов рассчитаны на рабочее давление 16 атм (1.6 МПа). Некоторые модели предполагают работу в системах с рабочим давлением 20 и 25 атм (например, Rovall производства концерна Sira Group).

Контрольное (опрессовочное) давление, при котором радиатор не должен разрушиться, должно быть в 1,5 раза выше рабочего. Также производители указывают максимальное (разрушающее) давление, которое обычно составляет 40-60 атм, но не менее чем в 2 раза выше рабочего.

Температура охлаждающей жидкости

Отопительные приборы данного типа рассчитаны на температуру теплоносителя 110 ° С.Некоторые модели (например, серия Rifar ALUM) допускают температуру 135 ° C.

В таблицах 1 и 2 приведены технические характеристики моделей с межосевым расстоянием 350 и 500 мм. В сравнительных таблицах указаны масс-граничные параметры, объем теплоносителя и номинальный тепловой поток производственного участка 7 разных компаний.

Таблица 1 — Технические характеристики алюминиевых радиаторов (межосевое расстояние 850 мм)

Производитель и модель	Габаритные размеры, мм			Объем секции, л	Масса секции, кг	Тепловая мощность, Вт
Производитель и модель	высота	ширина	глубина	Объем секции, л	Масса секции, кг	Тепловая мощность, Вт
Рифар КЛЮЧ 350.	415	80	90	0,19	1,20	139
Роял Термо. Индиго 350.	435	80	100	0,29	1,30	155
Коннер ЛЮКС 80/350.	430	80	80	0,28	1,05	145
Ферроли. ПОЛ 350.	431,5	80	98	0,31	1,10	155
ОБЩАЯ ГИДРАВЛИКА. Lietax B 350-80	420	80	80	0,22	0,80	135
Глобальный VOX R 350.	440	80	95	0,35	1,12	145
Вармега. Альмега 350/80	426	80	80	0,30	1,10	147

Таблица 2 — Технические характеристики алюминиевых радиаторов (межосевое расстояние 800 мм)

Производитель и модель	Габаритные размеры, мм			Объем секции, л	Масса секции, кг	Тепловая мощность, Вт
Производитель и модель	высота	ширина	глубина	Объем секции, л	Масса секции, кг	Тепловая мощность, Вт
Рифар АЛЮМИНИЙ 500.	565	80	90	0,27	1,45	183
Роял Термо. Индиго 500	585	80	100	0,37	1,65	205
Коннер ЛЮКС 80/500.	582	80	80	0,43	1,25	190
Ферроли. ПОЛ 500.	581,5	80	98	0,38	1,40	180
ОБЩАЯ ГИДРАВЛИКА. Lietax B 500-80	582	80	80	0,36	1,03	180
Глобальный VOX R 500.	590	80	95	0,46	1,45	195
Вармега. Альмега 500/80	576	80	80	0,38	1,20	191

Модели с межосевым расстоянием 200 мм являются наименьшей высотой среди алюминиевых секционных радиаторов. Изделия таких размеров используются для установки под оконные проемы с увеличенной площадью остекления. Сравнительные характеристики инструментов этого типоразмера приведены в таблице 3 и включают данные по продукции трех производителей.

Таблица 3 — Технические характеристики алюминиевых радиаторов (межосевое расстояние 20 мм)

Производитель и модель	Габаритные размеры, мм			Объем секции, л	Масса секции, кг	Тепловая мощность, Вт
Производитель и модель	высота	ширина	глубина	Объем секции, л	Масса секции, кг	Тепловая мощность, Вт
Вармега. Альмега 200/80	275	80	80	0,20	0,64	101
Сира. Тепловая линия 200.	245	80	80	0,16	0,56	89
Коннер ЛЮКС 80/200.	275	80	80	0,26	0,62	123

Качественные характеристики

Перед покупкой отопительного прибора следует изучить качественные характеристики.различные модели, показывающие особенности конструкции и технологии изготовления.

Охлаждающая жидкость

В техническом паспорте должно быть указано изделие, с какими охлаждающими жидкостями разрешено эксплуатировать. Также может быть указан допустимый диапазон значений водородного индикатора (pH) теплоносителя. Если предполагается работа алюминиевого радиатора с незамерзающими жидкостями (антифризами), то в его конструкции применяются специальные перекрестные прокладки.

Способы подключения

Стандартная секция алюминиевого радиатора имеет верхний и нижний коллекторы, что позволяет одним из известных способов бокового подключения.Некоторые модели отопительных приборов комплектуются коллектором с нижним присоединительным патрубком, что позволяет осуществлять удобное нижнее подключение при установке коллекторной системы.

Метод производства

Профили можно изготавливать методом литья под давлением или методом экструзии. Экструзия — это метод обработки под давлением, позволяющий получать урожай высокой плотности. Радиаторы, изготовленные этим методом, обладают более высокой прочностью, что позволяет выдерживать повышенное давление.

Алюминиевые секционные радиаторы хорошо зарекомендовали себя в индивидуальных системах отопления, когда домовладелец имеет возможность самостоятельно выбирать тип теплоносителя и контролировать его качество.Такие устройства отличаются высокими теплотехническими показателями, выигрывая у биметаллических моделей за счет более низкой стоимости. Технические характеристики алюминиевых радиаторов отопления дают покупателю возможность выбрать лучшую модель среди ряда аналогов.

Габариц. Радиаторы , определяют номер теплоносителя , который они могут разместить.

Это вызывает мощность нагрева батареи.

Стандартные размеры нагревательных батарей

IN ГОСТ 26645-85 описывает допуски с произвольными интервалами.

Радиатор имеет три линейных размера , отвечающих за объем секции.

Ширина: тонкая или толстая

Это расстояние между внешними стенками батареи. Довольно вариативный индикатор.

Глубина обычно составляет 75-140 мм , в зависимости от материала и производителя.

В редких случаях встречаются изделия большего размера.

Длина

Визуально — Длина. Это промежуток слева от правой боковой стены.Показатель принимается равным 80 мм При создании заявки 95% инструментов. В остальных случаях чуть больше, максимум — 88 мм. Любые другие радиаторы изготавливаются под заказ. Не касается чугуна. Аппараты: Они шире.

Минимальная высота

Самое переменное значение, которое представляет вертикальный компонент сечения.

Обычно это 380-420 или 540-580 мм .

Есть специальные типы аккумуляторов, длина которых находится в интервале от двух до трех метров.

Такие устройства ставятся в ванных комнатах.

Важно! Часто упоминают осевое расстояние. Это зазор между точками соединительного и обратного патрубков. Стандартные размеры — 350 и 500 мм . Но есть и другие варианты, особенно среди алюминиевых изделий.

Как выбрать размер секций радиатора

Определение размеров секций и их количества — самый важный этап При создании классической системы отопления.

Со стандартным расположением

Мощность батарей и материалов зависит от мощности, которую они могут развивать.

Длина почти всегда одинакова и составляет 80 мм. Сначала определите высоту. Для этого выберите место установки, от которого зависит доступное пространство.

А также большую роль играет дизайн. По этим параметрам определяется вертикальная составляющая. Обычно решают между 350 и 500 миллиметрами.

В зависимости от особенностей помещения можно приобрести приборы от 200 мм. Если радиатор приобретается для ванной или ванной, порекомендуйте узкую модель, способную полностью закрыть пространство между полом и потолком. Высотные устройства имеют разные вариации от полутора до трех метров.

Определено Две линейные характеристики Оба материала идут на расчеты глубины и количества секций.Количество последних обычно принимают равным 10. Но есть и другие. Толщины находятся в объеме. Кубическая величина делится на длину и высоту. Определение мощности также тесно связано с этими показателями: Зная необходимое, можно найти количество секций.

С оригинальным салоном

Для создания дизайна производители часто жертвуют техническими характеристиками .

Прежде всего Это касается изделий из чугуна.Отечественные радиаторы смотрятся серьезно, тогда как только покрыли краской .

Европейский элегантный, но более слабый по нагреву. В любом случае нужно узнать из силовой документации, которую умеют разрабатывать, ведь нужно выбирать устройства по теплопередаче.

Ссылка! Есть батарейки в стиле «ретро». Они обладают приятным внешним видом, но дорогами.

Алюминий имеют одинаковую форму, за исключением нестандартной, но отличаются разнообразием цветов.К тому же широкий размерный диапазон позволяет вписать их практически в любую секцию помещения.

Биметаллические радиаторы , в отличие от аналогов, выполняются не только прямыми, но и изогнутыми. Благодаря этому они хорошо смотрятся в местах с плавными углами.

Независимо от выбранного материала, перед покупкой следует ознакомиться с технической документацией и изучить размеры внутренних деталей Разделы, сопровождающие охлаждающую жидкость.

Это поможет определить батареи не только по внешним признакам, но и по способности нагреваться.

Следуйте запомните возможность комбинаций . Итак, если конкретное устройство подходит по дизайну, но его мощности не хватает, можно установить дополнительный обогрев, спрятав его за боковую панель. Или совместите радиаторное отопление с теплыми полами.

Хорошим вариантом для гостевых комнат будет установка камина . Хотя последний чаще выполняет декоративную роль, он также способен уменьшить количество или размер секций, устанавливаемых в помещении.Иногда лучше пожертвовать красотой, чем каждую зиму замерзать.

Если возникло желание создать особую конструкцию , следует обратиться к производителям аккумуляторов. Они помогут выполнить расчеты. Таким образом, готовый продукт будет красиво смотреться и выполнять свою прямую функцию.

Вам также будет интересно:

Какие размеры

Есть радиаторы следующих типоразмеров.

Чугун

Технические характеристики Стандартные размеры:

Ширина — 93 или 108 мм.
Глубина от 85 до 140 с шагом 5.
Высота — 588.

Профили на заказ могут иметь практически любые размеры.

Зная длину, определяют размеры собранного устройства, так как паронитовая прокладка помещается между деталями толщиной 1 см .

Если установка выполняется в невыгодном месте, добавляется стоимость промывочного крана.

Важно! Расстояние между осями обычно составляет 500 мм. Малые батареи с магнитудой 350 Встречаются редко.

Каждая секция способна выдать от 160 Вт. , если среднесуточная температура воздуха и теплоносителя отличается от на 70 градусов. Чугун выдерживает рабочее давление до 9 атм.

Алюминий

Различные модели Имеют близкие внутренние размеры. Ширина составляет т 80 или 88 мм. Глубина варьируется в диапазоне 10-90 мм. Высота 50 или 35 см .Модель для ванной достигает трех метров в длину.

Фото 1. Алюминиевый радиатор модели Indigo 500/100 с боковыми накладками, мощность секции 196 Вт, производитель — «Роял-термо», Россия.

Проектирование систем отопления — занятие непростое. Нужно учитывать нюансы: даже выбор размера радиатора требует определенных знаний.

Какие должны быть размеры радиаторов

Выбор спецодежды отопительных приборов основывается далеко не из эстетических соображений.Основную роль играет теплообмен. Особенно это актуально, если модель выбрана для установки под окном. Выбирать модель нужно столько, чтобы соблюсти сразу несколько требований:

Только при таких условиях передача тепла выбранному вами нагревательному устройству будет нормальной: он будет выдавать заявленное производителем количество Ватт.

Терминология

Часто в описаниях и спецификациях встречается понятие «расстояние до середины сцены». Иногда встречается термин «межлинейный» и «межцентровый» или соединительные размеры.Это разные названия одного значения. Определяется как расстояние между центрами входных отверстий секции или радиатора.

Этот параметр важен, если подающие трубы в норме и нет необходимости их менять. В этом случае, чтобы не переваривать подводку, можно выбрать модель с таким же межосевым расстоянием, что и у старых радиаторов.

Габаритные размеры секции или самого радиатора описываются следующими параметрами:

монтажная высота;
глубина;
ширина.

Если радиатор имеет секционную конструкцию, глубина и ширина относятся к размеру секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от необходимого количества секций (необходимо добавить еще 1 см на прокладки, которые уложены для герметичности соединений).

В названиях радиаторов часто присутствуют цифры: RAP-350, Magica 400, Rococo 790 или RAP-500. Цифры — это расстояние до середины сцены, указанное в миллиметрах.В нем легче ориентироваться как покупателю, так и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может существенно отличаться. Поэтому в спецификации выставлено наиболее точное значение.

Пример технических характеристик. Это REVOLUTION BIMETALL модель

К параметрам радиатора, которые необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, а для отдельных систем важна: когда требуется рассчитать объем системы (определить производительность котла или характеристики насоса).

И самый главный, пожалуй, параметр — тепловая мощность. Стоит отметить, что максимальная мощность не всегда нужна. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, и не огромной.

При подборе тепловой мощности одной секции необходимо помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда в помещении будет тепло, не будет зон холода и не будет стекла «пота».Поэтому лучше брать 10 секций меньшей мощности, чем 6 штук с большой тепловой отдачей.

Стандартная ширина окна — 1100-1200 мм. Соответственно 75% — это 825-900 мм. Вот какой длины должна быть ваша батарея. Забегаем немного вперед, допустим, средняя ширина одной секции 80 мм, значит вам понадобится 10-12 секций.

Стандартная высота

Говоря о стандартной высоте, они имеют в виду расстояние до середины сцены 500 мм. Именно такие соединительные размеры были от всем известного чугунного «гармошки» советских времен.А так как у них большой срок службы, то пока эти батареи стоят в тепловых сетях. Только сейчас их меняют на новые. Более того, система часто не хочет переделывать, поэтому ищут отопительные приборы такого же размера. Что хорошо: они есть практически в любой группе.

Чугун

Из чугуна сегодня делают не только «гармонику», хотя она есть, и пользуется успехом. Есть еще радиаторы с межосевым расстоянием 500 мм в стиле Radro, выполненные в современном стиле:

Алюминий

Стальные панельные батареи в стандартном исполнении имеют высоту до 900 мм.Но есть и специальные модели, которые могут достигать двух метров и выше. Например, у Kermi есть две модели Verteo Plan и Verteo Profil — максимально они могут быть до 2,2 м. Существуют гиганты и KOS V, Faros V, Tinos V, Narbonne V и VT, Paros V. Для них характерны лицевые панели (гладкие или профилированные) и глубина. Но все они имеют только нижнее соединение.

Радиаторы стальные трубчатые имеют высоту до 3000 мм. А при необходимости некоторые производители могут быть изготовлены и выше.Есть старшие модели от любого производителя: всем присутствующим на рынке предлагаются такие нестандартные варианты «под заказ». Здесь мы перечислим только самые интересные с точки зрения дизайна: Entreetherm, Planterm от «Беседки», серию декора от Kermi, «Гармония» от российского KZTO.

У других типов высоких радиаторов нет. Выбор и так, надо сказать, немалый. Не пропадет.

Все отопительные приборы с радиусом действия менее 400 мм можно считать низкоуровневыми.И здесь предлагают много разных моделей.

В группе фиксированной связи минимальная дальность действия модели Bolton 220 с монтажной высотой 330 м, чуть выше HELLAS 270 от ViaDrus: она имеет монтажную высоту 340 мм. Все остальные выше — с межосевым расстоянием 300-350 мм или около того.

Среди алюминиевых радиаторов самые маленькие, их монтажная высота составляет 245 мм, а межосевое расстояние составляет 200 мм. Это модели Alux и Rovall глубиной 80 мм на 100 мм.Аналогичные габариты Есть модели от другого известного производителя (мирового) — модель GL-200/80 / D, а российская — «База 200» и «Forz 200».

Алюминиевые батареи чуть большего размера (с межосевым расстоянием от 300 мм и более) есть у всех производителей. Выбор большой.

Bimetallic имеет те же Rifar и Sira: высота 245 мм и 264 мм соответственно. Но больше всего моделей с присоединенными габаритами 350 мм. У них есть любой производитель. Такое расстояние тоже, собственно, можно отнести к эталону — это все.

Еще больший выбор в группе стальных радиаторов. Самые маленькие панели, выпущенные компанией Purmo — Purmo Planora и Ramo Compact — их расстояние до середины сцены составляет 150 мм, а высота — 200 мм.

Все остальные производители имеют высоту от 300 мм. А длина может достигать 3 метров (шаг ее изменения 100 мм).

Радиаторы в полу — самые низкие из возможных

Трубчатые радиаторы тоже очень маленькие: от 150 мм размеров DELTA Laserline (производитель Purmo).У Arbonia высота всех моделей трубчатых радиаторов начинается от 180 мм, у Zehnder от 190 мм (модель Charleston), у российских SCTO от 300 мм.

Есть низкие радиаторы. Их выпускают в основном небольших габаритов — у них большая мощность, да и цена немаленькая. Самые низкие модели: украинская «Termia» — высота от 200 м, польская регуляс-система — все модели высотой 215 мм; Российская «изотерма» — от 215 мм; Китайский Марс (секционного типа) высотой 385 мм.

И самый низкий можно считать. Они вообще не выступают на уровень пола, а ставятся на отопительное сплошное остекление, либо встраиваются в панорамные окна подоконника. Они имеют разную мощность и назначение, могут использоваться как дополнительное или основное отопление.

Плоские радиаторы

В некоторых случаях играет роль не высота, а глубина радиаторов: нужны плоские батареи. Здесь выбор не очень большой.

Наружная глубина. Их модели RAP 500 и RAP 300 имеют глубину 52 мм, тепловая мощность при этом приличная — 161 Вт и 105 Вт.

Небольшая глубина может быть в стальных трубчатых радиаторах: двухтрубные делают толщиной от 50 мм, трехтрубные от 100 мм до 110 мм, все остальные уже сплошные — от 135 мм и более.

Ни биметалл, ни тем более чугун плоскими не бывает. Но есть очень хороший и идеальный плоский Тип отопления — при такой системе обогреватели располагаются вдоль пола по периметру. Их размеры составляют примерно 30 мм в глубину и 100-120 мм в высоту.

РЕЗУЛЬТАТЫ

Разнообразие отопительных приборов позволяет подобрать вариант для любых условий: есть не только типоразмеры, но и низкие, высокие, плоские.На любой вкус и цвет.

Биметаллические радиаторы отопления; что лучше; Инструкция по выбору. Радиаторы отопления биметаллические

Первые радиаторы отопления, изготовленные из двух металлов (биметаллических), появились в европейских странах более шестидесяти лет назад. Такие радиаторы полностью справились с возложенной на него функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновляется в России, на европейском рынке, в свою очередь, преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы представляют собой Каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубы крепятся алюминиевые пластины радиатора. Крепятся они методом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединяется с остальными стальными штуцерами с помощью термостойких (до двухсот градусов) резиновых прокладок.

В российских городских квартирах с централизованным отоплением радиаторы этого типа отлично выдерживают давление до 25 атмосфер (с опрессовкой до 37 атмосфер) и за счет высокой теплоотдачи выполняют свою функцию намного лучше своих чугунных предшественников. .

Радиатор — Фото

Внешне отличить биметаллический и алюминиевый радиаторы довольно сложно. Вы можете убедиться, что можете только сравнить вес этих радиаторов. Биметаллический корпус из-за стального сердечника будет на 60% тяжелее своего алюминиевого собрата, и вы безошибочно совершите покупку.

Видео — Биметаллический радиатор

Положительные стороны использования биметаллических радиаторов

Биметаллические радиаторы панельного типа отлично впишутся в дизайн любого интерьера (жилых домов, офисов и т. Д.)), не занимая много места. Фасадная сторона радиатора может быть одна или размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает алюминиевые радиаторы пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливаются вертикально без использования кронштейнов за счет дополнительно присутствующей жесткости.
Срок службы радиаторов из сплава двух металлов достигает 25 лет.
Биметалл подходит для всех систем отопления, в том числе для центрального. Как известно, некачественный теплоноситель в городских системах отопления отрицательно сказывается на радиаторах, сокращая срок их службы, но радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей из-за высокой коррозионной стойкости. сталь.
Биметаллические радиаторы — эталон прочности и надежности. Даже если давление в системе дойдет до 35-37 атмосфер, это не повредит батарее.
Высокая теплоотдача — одно из главных преимуществ радиаторов из биметалла.
Регулировка температуры нагрева с помощью терморегулятора происходит практически молниеносно из-за небольшого сечения каналов в радиаторе. Этот же коэффициент позволяет вдвое уменьшить объем используемого теплоносителя.
Даже в случае необходимости ремонта одной из секций радиатора, благодаря продуманной конструкции непелса работа потребует минимум времени и сил.
Количество секций радиатора, необходимое для обогрева секций радиатора, легко вычислить математически.Это исключает лишние финансовые затраты при покупке, установке и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

Как уже говорилось выше, биметаллические радиаторы подходят для эксплуатации с некачественным теплоносителем, но последний значительно сокращает срок службы радиатора.
Главный минус биметаллической батареи — разный коэффициент расширения в алюминиевом сплаве и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
К проблеме недостатка можно отнести стоимость радиаторов из биметалла. Он выше, чем у радиаторов из чугуна, стали и алюминия, но с учетом всех преимуществ цена полностью себя оправдывает.

Как рассчитать количество секций радиатора

Благодаря простой математической формуле вы можете произвести расчет и узнать, сколько секций радиатора необходимо для обогрева помещения.

Перед расчетами требуется узнать площадь отапливаемого помещения и мощность радиатора. Вторая величина указывается на упаковке с продуктом или указывается в прайс-листах производителей радиаторов.

Итак, чтобы узнать количество секций радиатора (A), площадь помещения (S) умножается на 100 и делится на мощность радиатора (P).

А. = S. × 100 ÷ P.

При площади помещения 20 квадратных метров и мощности радиатора 180 Вт получаем:

A = 20 × 100 ÷ 180

Соответственно количество секций можно принять 11 или 12.Но, поскольку радиаторы с числом секций более 10 нагреваются менее эффективно, лучше установить два-три радиатора с меньшим числом секций.

Установка (установка) биметаллических радиаторов отопления

В конструкцию системы отопления входят трубы и непосредственно радиатор. Соединение радиатора и труб производим точечной сваркой. Монтаж производится сантехниками или другими квалифицированными специалистами в короткие сроки без серьезных разрушений стеновых перегородок.Возможна самостоятельная установка При наличии необходимых инструментов, приспособлений и представления о порядке работы. Инструкция по установке от производителя обычно идет в комплекте с биметаллическими радиаторами.

Как показывает практика, с биметаллическими радиаторами наиболее удачно сочетаются полипропиленовые трубки (армированные стекловолокном или алюминием). При использовании труб с глубокой алюминиевой арматурой использование шейдера и процесса зачистки становится ненужным.Это значительно сокращает сроки включения радиаторов. Менее популярными трубами для подключения радиаторов из биметалла из-за часто возникающих протечек и блоков являются трубы из чугуна (стали) и металлопластика, совмещенные с цанговыми зажимами.

Монтаж биметаллических радиаторов отопления производят демонтированными старыми после подготовки рабочего участка, который включает демонтаж трубопроводов от стояка, разметку места для установки нового радиатора и просверливание отверстий под кронштейны.

— Расстояние от носа радиатора до уровня пола принимается в пределах 60–120 мм.Если радиатор установлен выше или ниже указанной высоты, скорость теплообмена снижается. При этом от задней части радиатора до стены остается около 20 мм, а от верха радиатора до подоконника должно быть не менее 50 мм для улучшения конвекции и удобства монтажа.

— Традиционно радиаторы устанавливаются строго горизонтально под окном, по центру. При этом, если в комнате уже стоят радиаторы, их уровень должен строго соответствовать.

После разметки (строительными уровнями) на стене просверлить отверстия под кронштейны и закрепить последние дюбель-гвозди и цементный раствор. Кронштейны должны быть расположены так, чтобы крючки свободно проходили между горизонтальными коллекторами. В этом случае корпус радиатора будет надежно закреплен на стене.

Перед установкой биметаллический радиатор комплектуется всем необходимым: краном Маевского (для удаления из системы избытка воздуха) сверху, переходниками и футсорами на стыке радиатора с трубами.

Схемы подключения радиаторов

— Традиционное одностороннее подключение или боковое подключение . В этом варианте патрубок, идущий в охлаждающую жидкость радиатора, соединен с патрубком, расположенным наверху радиатора. Соответственно, к нижнему патрубку радиатора крепится напорная трубка. Теплопотери при таком способе подключения не более двух процентов.

— Схема нижняя . Практикуется, когда система отопления скрыта или вмонтирована в пол.С противоположных сторон радиатора к нижним патрубкам подсоединяются патрубки отвода и подачи теплоносителя. Heatlopotieri достигают 12%.

— Диагональная схема Подходит для радиаторов с большим количеством секций. Подводящий патрубок подсоединяется к верхнему патрубку, а напорный патрубок подсоединяется с другой стороны, внизу.

После подключения система заливается охлаждающей жидкостью. Для этого стабилизирующий кран закрывают на 2/3, чтобы предотвратить гидравлический удар.

Биметаллические радиаторы с декоративным покрытием (два слоя термостойкой краски) не подлежат очистке абразивными материалами и порошками. Цвет рекомендуется не чаще десяти лет. При этом красить термостат категорически запрещено.

Видео — демонтаж старого радиатора и установка биметаллических

Биметаллические радиаторы, чем лучше

Биметаллические радиаторы на российском рынке полностью сертифицированы, но отличаются не только по компании и стране производителя, есть небольшие, но очень важные нюансы, на которые стоит обратить внимание при покупке.

Цена — один из важнейших аспектов, на который обращают внимание потребители. Но прежде чем судить о качестве товара по его цене, следует разобраться, что составляет стоимость радиатора.

Самые недорогие радиаторы из Биметалла Представлены производителями из Китая и России. Цена одной секции не превышает четырехсот рублей. Низкая стоимость за счет упрощенной конструкции, экономия материала при производстве товаров. Рабочее давление таких радиаторов несколько ниже аналогов, произведенных в других странах, а внешний вид не идеален.

Если сравнивать радиаторов биметаллических из ценовой категории от 400 до 600 рублей По каждой секции мы встретим двух производителей из Италии (Global, Sira) и еще один бренд из России — Rifar. Радиаторы этих фирм эстетичнее и привлекательнее выглядят с покрытием белоснежных или кремовых оттенков. Некоторые модели оснащены вентиляционным отверстием или термостатом. Различные способы установки и некоторые производственные нюансы (межцентровое расстояние, оборудование и т. Д.), Не имеющие отношения к производительности (мощности) и надежности радиаторов.Но все они сумели зарекомендовать себя с положительной стороны довольных потребителей.

В специальной серии Рифар Монолит Модели радиаторов, специально предназначенные для работы при рабочем давлении до ста атмосфер. При необходимости выбрать радиатор не прямой, а округлой формы, следует оценить качество и дизайн серии Rifar Flex . И если ваш выбор пал на радиаторы с медным сердечником, обладающие повышенной коррозионной стойкостью, то модели таких отопительных приборов представлены от компании Piligrim..

Биметаллические радиаторы

на нашем рынке появились не так давно, но стабильно набирают популярность. Называются они так потому, что состоят из двух металлов — стальных труб и выступов из силуминовых галтелей на них из алюминиевого сплава. Цена на них примерно на 30% выше, чем на алюминий. Зачем тогда их покупать? Потому что они более прочные и лучше переносят теплоносители, которые обслуживают нашу котельную онлайн.

Из сказанного легко понять, где они более вероятны: в многоэтажных домах, подключенных к централизованному отоплению.Это не значит, что в индивидуальных системах отопления они не работают. Работают они очень хорошо, но при этом имеют меньшую теплоотдачу (стальной каркас — не лучший теплопроводник) и более высокую цену. Нет смысла: теплоноситель нормальный (сами его качество контролируют), давление далеко не критическое, поэтому платить больше просто не имеет смысла, лучше поставить.

Типы биметаллических батарей

Прежде всего, нужно сказать, что не все биметаллические отопительные приборы изготавливаются из стали и алюминия.Вместо этого иногда использовалась медь. Но тогда они не в секционном исполнении, а в панельном. И они довольно приличные, но зато обладают отличной теплоотдачей.

Есть еще модели, в которых коллектор выполнен из нержавеющей стали. Они подходят для сетей pH высокого уровня, а также для любителей брать все компоненты системы с большим запасом прочности.

В полностью биметаллическом радиаторе вся рама сделана из стали, в некоторых — из нержавеющей стали

Вариант «Сталь + Алюминий» самый распространенный, и когда говорят о биметалле, обычно имеют в виду именно его.Но радиаторы из этих металлов могут быть двух типов: полные и частичные.

Если внутри секции и коллекторы горизонтальные и вертикальные из стали, говорят «биметаллический цельный», то иногда встречается название «Радиатор биметаллический усиленный». Это тоже про него. Для увеличения сечения теплоотдачи в него можно поместить две вертикальные трубки. Обычно это делается в моделях с большой глубиной.

Если из стали изготовлена только вертикальная труба, этот вариант называется «частичным» или «полубиметаллическим».

Что лучше

Коллекторы из стали полностью исключают контакт теплоносителя с алюминием. Это момент, который мешает нормальной работе алюминиевых батарей в наших многоэтажках. Второй момент — это перепады давления, которые могут быть при работе системы и в аварийных ситуациях. В целом в штатном состоянии этот показатель в любой сети находится в пределах 6-9 атм. Но к отопительным приборам стараются ставить отопительные приборы с кратным запасом: гидродревесина очень прочная.По этим параметрам лучше АКБ Из цельного биметалла:

рабочее давление у них примерно на 5 атм выше парциального (в среднем 30-40 атм, в зависимости от производителя),
100% исключение контакта с охлаждающей жидкостью.

В чем недостаток таких радиаторов? Они дорогие. Технология изготовления сложна: сначала необходимо сварить конструкцию, при этом обеспечить герметичность и надежность соединения, затем необходимо нанести на каркас алюминий, придав ему определенную форму.Необходимо обеспечить надежное соединение двух разных металлов, что непросто. Все это влияет на цену.

Еще один минус: нижняя тепловая секция. Разница составляет около 10% по сравнению с частичным биметаллом и 15-20% с аналогичным сечением алюминия.

Частичный биметалл имеет более низкие прочностные характеристики. Его горизонтальные коллекторы изготовлены из алюминия, то есть разрушаются теплоносителем. Но практика использования алюминиевых радиаторов показала, что в большинстве случаев это вертикальные коллекторы.Так что алюминий в горизонтальном положении сильно на долговечность нагревательных приборов не влияет. Тем не менее основная задача и идея не выполнена — исключить договор алюминия и теплоносителя. В любом случае они более требовательны к качеству теплоносителя (pH должен быть в районе 6-9, а лучше 7-8) и имеют более низкие показатели давления на зазор (да и рабочего давления тоже).

Теперь о плюсах. Эти батареи расположены между полностью биметаллическими и алюминиевыми. У них более высокая теплоотдача.Некоторые модели могут догнать алюминий. Например, Rifar Base 500 позволяет снимать с одной секции мощностью более 200 Вт (при температуре 70 o C).

Единственный полностью биметаллический радиатор от российского производителя «Риффар»

Так все же, какие биметаллические радиаторы лучше. Выскажу свою точку зрения: если поставить биметалл, то полный. Пусть дорого, но надежно. И выбирать производителя нужно с умом. Вполне возможно найти качественный цельный биметалл, который будет лишь немного дороже.Но еще раз подчеркну — это личное мнение.

В общем, нужно подходить с точки зрения условий эксплуатации. Вам необходимо знать следующие параметры вашей тепловой сети:

максимальная температура;
рабочее и максимальное давление;
водородный индикатор охлаждающей жидкости (pH).

Имея на руках эти данные, вы уже можете определиться, что лучше: биметаллический радиатор с частично стальным коллектором или нужен каркас, полностью состоящий из стали.

Узнав параметры сети, официального ответа не требует. Вы будете приводить «протокольные» значения, которые, мягко говоря, не всегда соответствуют действительности. Лучше узнавать об этом у сантехников, знающих реальную картину, а не официальных.

Производители и цены

Просматривая информацию на официальных сайтах, можно заметить одну закономерность. В описании некоторых моделей четко указано: все трубы, по которым идет теплоноситель.Даже есть картинки и фото, это наглядно. Другими словами, ни слова о том, какие коллекторы из каких металлов сделаны. И это модель одного производителя.

Так вот. Те модификации, где нет ссылок на материалы, — это частичный биметалл. Просто производители об этом умалчивают. По каким причинам — можно только догадываться.

Теперь о ценах. Мы даем их в долларах (курсовая устойчивость не отличается, так что …) и приблизительно.Все мы знаем, что аппетиты у людей разные, но мы привели примерную стоимость. Берутся из интернет-магазинов, в офлайне могут заметно отличаться. О том, как выбирались фирмы (если указано): самые популярные и в магазинах, и на форумах. А по поводу размеров: Цены указаны на модели с межосевым расстоянием 500 мм.

	Биметаллические радиаторы		Радиаторы алюминиевые	Банкноты
	Цельнобиметаллический	Частичный биметалл л	Радиаторы алюминиевые	Банкноты
«Чистый» Китай	7-10 $		6-7 $	Определить, из каких материалов изготовлены коллекторы, только визуально
Рифар (Россия)		12 $ -14 $	12 $	Ryfar производит только частичные биметаллы в разрезе.Полный только «Монолит», но он не типовой, а сварной. И один раздел не продается
Радена (Италия + Китай)	12–14 $		10-11 $
Сира (Италия + Китай)	16-18 $	14-15 $	10-11 $	Полный биметалл Только одна модель Ali Metal
Ферроли.	18-19 $	16 $	10-11 $
Глобальный	19 $		10-11 $	Производятся только полностью биметаллические батареи

Как видите, цены на алюминиевые радиаторы (во всяком случае у этих производителей) не сильно отличаются. Разница, конечно, есть, но исчисляется десятками рублей за секцию.А вот разброс по биметаллику более чем солидный.

Если руководствоваться отзывами, негативных отзывов о Bimetallic Radiators Global очень мало, для Radena совсем нет скромных. И выпускаются эти фирмы только с полностью металлическим коллектором. Но одно производство находится в Италии (), а другое в Китае ().

У всех остальных примерно такая же картина: встречаются отрицательные отзывы. Но сложно определить, связана ли проблема с ошибкой при установке или это производственный брак.И еще один нюанс: цены на российские рифары у производителя ниже. В таблице цены посредников.

Технические характеристики биметаллических радиаторов отопления

Этот вопрос уже не проще, чем с ценами. Производителей представлены десятки, если не сотни моделей и больше. Но про средние можно сказать (для моделей с межосевым расстоянием 500 мм):

тепловая мощность одной секции (при температуре 70 ° С)
- цельный биметалл 160-180 Вт;
- частичный 170-200 Вт.
рабочее давление:
- полный биметалл 35-40 атм;
- частичный 25-30 атм.
максимальная температура охлаждающей жидкости:
- полностью биметаллическая 110 o C;
- частичное 100 o C.
объем воды в секциях (емкость):
- полный биметалл 0,18 -0,22 л;
- частичный 0,18-0,24 л.

Стоит учесть, что тепловые характеристики некоторых моделей могут отличаться как в большую, так и в меньшую сторону.Это связано не только с разным составом материалов и технологий, но и с разными размерами. Например, ширина секции стандартная: почти всегда 80 мм, а глубина может варьироваться от 70 мм до 95 мм. Понятно, что теплопередача вглубь будет больше, к тому же ребер больше, что еще больше увеличивает тепловую мощность.

Высота секций меняется. Межосевые выдерживают строго, но высота разветвленных граней может меняться.Так, при межосевом расстоянии 500 мм высота секции и 552 мм, и 575 мм.

Давление будет разным: используются трубы разной толщины по качеству каркаса, разное качество металла, разное сечение коллекторов и даже разная форма. Что остается более-менее стабильным, так это температуры. Все остальные характеристики сильно зависят от производителя и от параметров модели.

Расчет радиаторов биметаллических

Все, что нужно знать, чтобы рассчитать количество радиаторов в помещении, — это его тепловая мощность.Но методик расчета несколько:

по площади;
по объему;
по тепловым потерям.

Самый точный — по тепловым потерям. Этот параметр рассчитывает теплотехник. В принципе, данные о потребителях должны находиться в операционной организации. Вы можете узнать тепловые потери своего помещения. Для владельцев частных домов все не так просто: нужно заказать теплотехнический расчет у специалистов.

Но имея эти данные, все считается просто: вы делитесь ими в зависимости от выбора модели, которую вы выбрали, и получаете количество секций, которые необходимо установить для поддержания комфортной температуры.

Например, комната теряет тепло 1600 Вт, мощность радиатора 180 Вт. 1600/180 = 8,8 шт., Круглая, получаем 9 шт.

Метод расчета

При расчете биметаллических радиаторов по объему используют стандарты. По ним необходимо 41 Вт тепла, чтобы обеспечить тепло одного кубометра в панельных домах, в кирпичных — 34 Вт. Для определения количества секций потребуется рассчитать объем помещения (ширину умножить на длину комнату и высоту потолков), а затем найденное число умножается на соответствующую норму.Мы получаем столько тепла, сколько необходимо для обогрева этого помещения. Разделив ее на тепловую мощность радиатора, получаем количество секций.

Например, комната имеет такие параметры: ширина 3 м, длина 4 м, высота потолков 2,5 м. Радиаторы будут установлены на 180 Вт. Рассчитать по порядку:

Получаем размер комнаты: 3 * 4 * 2,5 = 30 м 3.
Если комната находится в кирпичном доме, потребуется 30 м 3 * 34 Вт = 1020 Вт.
Теперь считаем количество секций 1020 Вт / 180 Вт = 5,66 шт.
Пронзительно, получаем 6 секций.

Как рассчитать сечения в области

Самый простой способ — посчитать количество секций на площади. Но он допускает величайшую ошибку. Они исходят из того, что в среднем для обогрева одного метра площади комнаты нужно 100 Вт тепла. При этом не учитывается ни регион, ни высота потолков, ни материал стен и т. Д.

Чтобы понять, насколько велика погрешность, посчитаем количество секций для одного помещения .:

Площадь получается 3 * 4 = 12 м 2.
Одна секция радиатора мощностью 180 Вт могла нагреть (по норме) 1,8 м 2.
Чтобы найти количество секций по площади помещения Делим на этот показатель: 12 м 2 / 1,8 м 2 = 6,66 шт, округляем, получаем 7 шт.

Имеется ошибка, причем значительная. Этот метод подходит только для приблизительного определения количества участков средней теплоизоляции в средней полосе России.

Причем оба расчета только для тех случаев, когда параметры системы следующие: Температура теплоносителя на подаче 90 o C, на «обратном» 70 o C, в помещении должна быть 20 o C. Данные мощности биметаллических радиаторов (и других тоже) приведены именно для таких значений (это установлено нормами). При остальных параметрах мощность будет другой. В некоторых случаях производитель указывает теплопередачу и другие распространенные температуры.

Кроме того, два последних метода дают только более или менее правильные результаты. Учитывая это, вы можете поставить либо больше, чем требуется, либо меньше. Оба варианта не самые лучшие. А все потому, что при расчетах не учитывается ни площадь окон, ни степень их утепления. Также не учитывается наличие и количество внешних стен. Ведь какой большой площади потребуется стена, выходящая наружу, тем больше тепла требуется для поддержания нормальной температуры.Чтобы учесть все эти и другие факторы, нужно использовать поправочные коэффициенты.

РЕЗУЛЬТАТЫ

Биметаллические радиаторы хороши, когда в сети циркулирует некачественный теплоноситель, возможны сильные гидравлические удары. В этом случае стальной каркас служит гарантией целостности отопительного прибора. Применение Б. Индивидуальное отопление Целесообразно только в случае использования антифриза. При использовании воды просто не нужно платить больше.

Биметаллические радиаторы отопления в последнее время стали неотъемлемой частью системы отопления.Планируя капитальный ремонт жилого или офисного помещения, невозможно обойти вниманием работы по обновлению отопительных приборов. Наиболее прогрессивным и экономически выгодным считается использование радиаторов из биметалла, способных равномерно подавать тепло, а также привлекательных с точки зрения современной эстетики интерьера.

Все чаще мы видим, как видоизменяются квартиры соотечественников. Ремонт приобретает белое более широкое понятие, чем банальная перетряска слотов. Повышенное внимание уделяется дизайну.Даже выбирая для квартиры обычные батареи, хозяева стремятся приобрести биметаллические радиаторы отопления с лаконичным привлекательным внешним видом.

Почему именно биметаллические радиаторы отопления? — ты спрашиваешь. D. суть, здравый смысл и оптимальные цены делают этот товар. Ответим на запрос на отопительные батареи. И мы постараемся раскрыть все плюсы и минусы, не забывая учитывать внутреннее наполнение инструментов.

Равномерное распределение тепла с биметаллическими радиаторами отопления

Биметаллические радиаторы отопления в современных отопительных приборах

Биметаллические батареи отопления давно пришли на смену чугунным радиаторам.От постсоветских моделей их отличали красивый дизайн, легкость и защита от коррозии. Репутация лучших и надежных аккумуляторов для отопления квартиры настолько велика, что с этим спорят даже отчаянные скептики.

Само название батареи говорит о том, что радиаторы отопления в биметаллических состоят из двух различных металлов. Он проходит через стальные трубы, которые в малой степени подвержены коррозии. Сталь упакована в алюминий, который обладает хорошими теплопередающими свойствами и придает красивый внешний вид.

Обратите внимание, что система медных труб может быть использована помимо стальных, изготовленных производителем из алюминия. Такая конструкция незаменима, если батареи для квартиры монтируются в той системе, где она используется. Наличие гликольсодержащих теплоносителей потребует от владельца отказаться от выбора биметаллических радиаторов отопления на моделях, где в качестве сердечника используется медь, поскольку она более устойчива в аналогичной агрессивной среде.

В продаже можно найти и полустационарные варианты.Здесь внутреннее наполнение радиатора представлено двойной сердцевиной. Горизонтальные элементы выполнены из алюминия, а вертикальные — из стали. Это увеличивает теплопередачу, но снижает долговечность.

Внутреннее наполнение биметаллических радиаторов отопления

Как мы уже отмечали, биметаллические радиаторы отопления включают в свою конструкцию два металлических элемента, кроме того, они изготавливаются в цельнометаллическом корпусе или содержат композитные секции. Несмотря на то, что существуют полуметаллические варианты, однако, биметаллические радиаторы отопления в основном делятся только на две категории:

Сталь плюс алюминий;
медь плюс алюминий.

Категория Радиаторы «Steel Plus Aluminium» , включает в себя две стальные трубы, проходящие горизонтально по типу коллектора, между собой соединенные вертикальными динамиками, вмонтированными внутрь. Охлаждающая жидкость протекает внутри стальных трубок, не контактируя с алюминием.

Конструктивное решение позволяет использовать все прелести алюминиевого радиатора, в дальнейшем рассчитывая на рабочую температуру + 110 ° С при давлении до 40 бар. Герметизация стыков секций дает возможность устранить протечки при условии отсутствия откровенного брака.К достоинствам секционных моделей биметаллических радиаторов отопления добавляется несложное увеличение количества секций по запросу потребителя.

Конструкция модели «Медь плюс алюминий» Секционное моделирование не подразумевает, биметаллические радиаторы отопления с медной сердцевиной всегда находятся в цельном и монолитном здании. Внутри батареи из алюминиевого корпуса установлен кулер из медного сплава. Жесткий змеевик способен работать с рабочим давлением 50 бар.

Достоинства не только в повышенном рабочем давлении, КПД теплопроводности металлической меди выше, соответственно у радиаторов увеличена отдача тепла. Важнейшим преимуществом биметаллического радиатора отопления с медным сердечником является небольшая подверженность возникновению в нем карбонатных отложений в процессе коррозии.

Радиатор отлично подходит для системы, где охлаждающая жидкость включает в свой состав различные антифризы.В этом аккумуляторе охлаждающая жидкость идет только с медью. Кроме того, биметаллические радиаторы отопления с медными трубами обладают низким коэффициентом шероховатости, что благоприятно сказывается на работе насосной группы.

Что выбрать — секцию или монолит?

Покупая биметаллические батареи отопления, стоит обратить внимание на конструктивные особенности. Секционные радиаторы наиболее распространены, так как они одними из первых появляются на рынке. Такие радиаторы потребуют доработки, так как возможно проникновение из-за недостаточно надежных переходов.

Последние модификации уже выгодны своим монолитием. Хладагент представляет собой твердый агрегат из меди или стали, одетый в алюминиевый корпус. Именно такие батареи для квартиры и стоит выбирать, так как их показатели намного выше, чем у секционных радиаторов. Несмотря на то, что тепловая мощность у этих разновидностей практически одинакова, монолитное давление допускается раз в 5 и выше.

Качество всегда дороже, поэтому придется учитывать возможности собственного бюджета.Если цена не имеет значения, то лучше установить дома монолитные биметаллические батареи отопления. А виды конструкции и модификации аккумуляторов можно выбрать на любой вкус.

Использование биметаллических радиаторов отопления становится все более востребованным не только для частных домов и квартир, но также на предприятиях и в офисах компаний.

Растущая популярность объясняется высоким КПД этих устройств и привлекательностью их внешнего дизайна.Биметаллические радиаторы прекрасно вписываются в интерьер любого стиля, не нарушая его гармонии и красоты.

Биметаллические радиаторы: достоинства и недостатки

Если сравнивать с алюминиевыми аналогами, то биметаллические радиаторы немного уступают им по теплоотдаче. Но значительно превышают силы и сроки. Биметалл менее подвержен коррозии и способен выдерживать высокое давление воды (до 24 бар). Что касается цены, то она заметно выше, чем у алюминиевых радиаторов.Однако вариант от Биметалла прослужит не менее 25 лет и полностью оправдает высокую стоимость.

Купить биметаллические радиаторы для дома или офиса

Сегодня в специализированных магазинах представлен широкий выбор моделей от различных производителей, которые поставляют на потребительский рынок отличную продукцию. Это такие фирмы, как Global, Rifar, Sira и многие другие.

Желающим купить биметаллические радиаторы для дома или офиса следует учитывать площадь помещения и приобретать достаточное количество секций, ведь от их количества зависит эффективность установленного радиатора.Расчет количества секций мы не будем описывать в этой статье, во-первых, это уже было сделано, во-вторых, выкладываем видеоролик, где максимально подробно изложен расчет количества секций в радиаторах отопления:

Правила выгодных покупок

Чтобы биметаллические радиаторы служили долго, их следует приобретать в магазинах с солидной репутацией. Перед покупкой будет весьма кстати:

произвести математические расчеты, которые помогут согласовать прихожую и количество секций в батарее;
учитывает особенности выбранной модели;
изучить отзывы потребителей;
взвесьте свои финансовые возможности.

Радиаторы отопления SIRA (биметаллические)

Отечественный потребитель отлично знаком с надежной, практичной и качественной продукцией CIRA Corporation — авторитетного итальянского производителя систем отопления. Изготовлены из стали и предназначены для обогрева различных общественных, складских и жилых помещений.

Вся модельная линейка биметаллических радиаторов отопления, помимо традиционно высоких характеристик, отличается актуальным стильным дизайном, что позволяет использовать изделие без малейшего ущерба дизайну интерьера.Расстояние до середины сцены такой модели составляет всего 30 см, а глубина — 9,5 см. Также радиаторы отопления Sira (Сира) (биметаллические) обладают прекрасными техническими характеристиками и исключительными характеристиками.

Неизменность продукции

Sira подтверждена многолетним опытом эффективного использования в домашних условиях и обусловлена многоуровневым контролем всех производственных процессов и этапов. Итак, каждая секция биметаллического радиатора отопления Sira? Конкретный продукт проходит отдельные испытания, а собранный нагреватель обязательно сжимается сжатым воздухом.

Вся линейка продукции Sira отлично противопоставляется пневматике и гидротрансформатору, благодаря чему устойчива к перепадам давления. Визитная карточка такого радиатора — это высокая теплоотдача и долгая безотказная работа.

Отсутствие сварных швов Биметаллические радиаторы отопления Sira, что достигается за счет заливки напорных конструкций, обуславливает герметичность изделий. Хладагент циркулирует по специальному внутреннему каналу, который изготовлен из первоклассной, устойчивой к коррозии стали.

Радиаторы отопления SIRA

(cira) (биметаллические) не требуют оперативного ремонта и дополнительного обслуживания. Максимальный комфорт и комфорт в помещениях, отапливаемых отопительными приборами производства Sira, достигается за счет нулевого уровня шума внутри самого прибора и возможности быстро и гибко регулировать температурный режим.

Особый акцент Итальянский концерн производитель « Sira. Group» делает на безопасность собственной продукции, которая обеспечивается отсутствием острых углов и разного рода заусенцев.Отличительной особенностью биметаллических радиаторов отопления Sira является их должный КПД. Таким образом, минимальное количество теплоносителя и высокая теплоотдача каждой конструкции позволяют оптимизировать затраты на энергоноситель.

Модель	Расстояние между осями (мм)	Размеры секции: ширина × высота × глубина (мм)	Максимальное рабочее давление (бар)	Тепловая мощность секции (Вт)	Объем охлаждающей жидкости в секции ( литров)	Масса секции (кг)	Максимальная температура охлаждающей жидкости (° C)
Рифар (Россия)
«Rifar Forza 350»	350	415 × 90 × 80	20	136	0.18	1,36	135
«Рифар Forza 500»	500	570 × 100 × 80	20	202	0,2	1,84	135
«Рифар Монолит 350»	350	415 × 100 × 80	100	136	0,18	1,5	135
«Рифар Монолит 500»	500	577 × 100 × 80	100	194	0.2	2/0	135
«Global Radiatori» (Италия)
«СТИЛЬ 350»	350	425 × 80 × 80	35	125	0,16	1,56	110
«Style 500»	500	575 × 80 × 80	35	168	2	1.97	110
«STYLE PLUS 350»	350	425 × 80 × 95	35	140	0,17	1,5	110
«STYLE PLUS 500»	500	575 × 80 × 95	35	185	0,19	1,94	110
«ROYAL THERMO» (Италия)
«Biliner InOX 500»	500	574 × 80 × 87	20	171	0.2	2,0	90
«Билинер 500»	500	574 × 80 × 87	20	171	0,2	2,0	90
«ТЕНРАД» (Германия)
«ТЕНРАД 350»	350	400 × 80 × 77	24	120	0.15	1,22	120
«ТЕНРАД 500»	500	550 × 80 × 77	24	161	0,22	1,44	120
«ГОРДИ» Китай
«ГОРДИ 350»	350	412 × 80 × 80	30	160	0.21 год	1,4	110
«ГОРДИ 500»	500	572 × 80 × 80	30	181	0,3	1,7	110
SIRA INDUSTRIE (Италия)
«Гладиатор 200»	200	275 × 80 × 80	30	90	0.1	0,65	110
«Гладиатор 350»	350	275 × 80 × 80	30	140	0,13	0,85	110
«Гладиатор 500»	500	423 × 80 × 80	30	185	0,42	0,6	110
ООО «Литиз» (Украина)
Altermo LRB	500	575 × 82 × 80	18	169	0.15	2,5	130
«Артермо Рио»	500	570 × 82 × 80	18	166	0,15	2	130
«Грандини» (Италия)

Размеры отопительных батарей. Технические характеристики и размеры биметаллических радиаторов отопления. Расчет радиаторов отопления

Это зависит от того, будет ли комната хорошо отапливаемой И насколько эффективной будет его обслуживание.

Размер радиатора зависит от от трех характеристик:

расстояние между осями;
ширина секции;
глубинный разрез.

В зависимости от производителя эти характеристики могут отличаться от .Расстояние между осями может достигать 800 миллиметров, но чаще всего это 350 или 500 миллиметров.

Алюминиевый радиатор SV — 500/12 компании Oasis, одна из самых продвигаемых китайских компаний на российском рынке, имеет следующие размеры: 580 x 80 x 80. Эта модель с 12 секциями способна опускать комнату до 24 м. 2.

Радиаторы ELSOTHERM Напротив, они одинаковые для всех алюминиевых моделей шириной 80 мм.Их межосевое расстояние составляет 200, 350 и 500 мм, что видно по названию (например, ELSOTHERM 200 — алюминиевый радиатор с расстоянием между осями 200 мм миллиметров).

Внимание! Расстояние между осями определяет высоту каменки, а также вес.Важно помнить, что чем жестче секции радиатора, тем сложнее их смонтировать.

Расчет количества секций радиатора

где S — площадь отапливаемого помещения, q — тепловая мощность 1-й секции и N — необходимое количество секций.

где V — объем отапливаемого помещения, q — тепловая мощность 1-й секции, N — желаемое количество секций.

Расчет алюминиевых радиаторов по площади смотрите в видео ниже:

Квартиры в домах с централизованным типом отопления давно ждали, когда производители создадут батареи, способные выдержать все его недостатки: высокое давление, некачественный теплоноситель и мощные гидросистемы, способные разрушить слабые алюминиевые или стальные радиаторы.

Сочетание этих двух металлов позволило получить совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.

Особенность биметаллических устройств

Когда стальной рулон поместили внутрь алюминиевого корпуса, обеспечив плотную сварку всей конструкции, сразу же было решено несколько проблем:

Потребители, которые уже испытали биметаллические конструкции в своих квартирах, говорят, что их единственный недостаток — это высокая стоимость.Но, как правило, качество, безопасность, красота и эффективность — это как раз те свойства, за которые не жалко платить деньги.

Типы радиаторов алюминиево-стальные

Производители, выходя на потребителей, стараются сократить производство биметаллических конструкций, не меняя устройства в целом. Сейчас на рынке можно встретить несколько типов аккумуляторов этого типа:

Если установка радиаторов предполагается в помещении с автономной системой отопления, нет смысла вкладывать большие деньги в дорогие модели.В этом случае достаточно произвести расчет мощности и определить оптимальные габариты биметаллических радиаторов отопления (10 секций — стандартный тип, хотя можно выбрать другой тип устройства).

Виды радиаторов

В отличие от советских времен, когда у аккумуляторов были одинаковые типовые «гармошки», сегодня существуют разные типы радиаторов, и биметаллические в этом плане не исключение.

Монолитные модели представляют собой неразъемную секцию, состоящую из стальных труб, не подлежащих разборке. Такой дизайн нельзя изменять в размерах, увеличивать или уменьшать количество секций. Если необходимая мощность рассчитана правильно, лучшего и более надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы выдерживают до 100 атмосфер и являются самыми дорогими на рынке.

Разборно-разборные или, как их еще называют, секционные модели, позволяют самостоятельно определить, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.

Чтобы в квартире было по-настоящему тепло, следует заранее определиться, какой мощности должен иметь радиатор с учетом всех теплопотерь. Его емкость зависит от размеров устройства, и чем она меньше, тем экономичнее работает.

Батареи стандартных размеров

Размеры биметаллических радиаторов точно такие же, как и у других типов обогревателей. Они определяются расстоянием посередине решета между нижним и верхним горизонтальными коллекторами.Не стоит учитывать эти параметры в размере всей конструкции. Чтобы рассчитать, какова высота биметаллического радиатора, следует к межосевому индикатору, указанному на изделии, прибавить 80. Имеется три межосевых расстояния — 200, 350 и 500 мм, но это не единственные параметры эти устройства.

длина стандартной секции 80 мм;
глубина — от 75 до 100 мм;
высота — 550-580 мм.

Чтобы посчитать, какая высота, например, стандартных биметаллических радиаторов составляет 500 мм, необходимо к этому показателю прибавить 80, а полученные 580 мм — это его истинный размер, который следует учитывать, определяя место, где он будет стоять.

Помимо стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.

Высокий дизайн

Когда интерьер квартиры или офиса требует особого подхода к обустройству, то обогреватели должны гармонично вписаться в него. Так, если в комнате есть панорамные окна, то можно установить биметаллические радиаторы, размеры которых составляют 880 мм и более, с длиной секций 80 мм и глубиной 95 мм.

Как правило, это литые надежные устройства, которые можно закрепить на стенах.Им можно не только обогреть комнату, но и украсить ее, так как они выпускаются в довольно насыщенной цветовой гамме. В крайнем случае, вы можете заказать у производителя модель необходимого оттенка или с определенным рисунком.

Разряд батареи

Еще одно дизайнерское решение — низкие биметаллические радиаторы отопления. Их можно установить под большими окнами, где стандартные модели не подходят по высоте. Минимальное расстояние в средней ступени биметаллических радиаторов составляет 200 мм, при этом их характерной особенностью является такая же прочность, надежность, способность противостоять высокому давлению и уровень теплоотдачи, что и у стандартных моделей.

Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «болтают», говоря, что цена на их продукцию ниже из-за их габаритов. В этом случае собственно биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значения) имеют другую конструкцию. Стальной горизонтальный сердечник отсутствует, из этого металла изготавливают только вертикальные коллекторы. Определить подделку можно по вехочупу, у которого уровень давления в 20-40 атмосфер не привычен для «настоящих» биметаллических обогревателей, а всего в 12-15 что эти устройства необычны.

Покупать аналогичный товар в квартире с централизованным типом отопления не стоит, но в автономной системе им будет к месту.

Коэффициент мощности и радиаторы

Как показывает многолетняя практика использования отопительных приборов, ширина биметаллической секции радиатора (как и любой другой), ее длина и высота отражаются на мощности, и это понятно: чем больше площадь радиатора Чем выше радиатор, тем выше его теплоотдача.

Если сравнить теплопередачу, массу, емкость, размер и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, что между ними разница.

Биметаллические радиаторы 350 мм (расстояние до середины сцены):
Теплопередача 136 Вт (алюминий — 139)
Уровень давления (рабочий) 20 бар (15 бар из алюминия)
Индикатор пересечения 30 бар (20-25 бар соответственно).
Объем секции 0,18 л (0,19 л)
Вес одной секции — 1 шт.36 кг (алюминий — 1,2 кг).
Радиаторы биметаллические 500 (глубина 80):
Теплоотдача от одной секции 204 Вт (алюминий 180 Вт при аналогичных габаритах).
Рабочее давление 30 бар (20 соответственно).
Давление прессования 40-50 бар (30 бар).
Емкость секции 0,2 л (0,27 л).
Вес одного элемента 1,90 кг (1,45 кг).

Как видно из вышеперечисленных параметров, мощность меняется в зависимости от размера радиатора, а также от уровня его давления, а также веса и объема.

Выбирая, какой тип батарей установить, нужно оттолкнуться от реальной потребности помещения в количестве тепла, а не от стиля и качества оформления интерьера. Благо современные производители выпускают модели любого уровня — низкие биметаллические радиаторы отопления в магазинах находятся рядом с высокими аналогами.

Зная, какой мощности должно быть устройство, достаточно посмотреть таблицу, которую либо продавцы, либо производители к каждому товару и найти соответствующий показатель размера.Установив секционную модель, ее всегда можно увеличить для увеличения мощности, но если радиатор не умещается под окном, то следует выбирать дизайнерские варианты обогревателей.

Биметаллический радиатор представляет собой нагревательное устройство, в котором охлаждающая жидкость циркулирует через стальной сердечник, расположенный внутри алюминиевого корпуса. Батареи этого типа относятся к секционным отопительным приборам и работают по принципу комбинированного (конвективного и лучистого) теплообмена.

В технические характеристики биметаллических радиаторов отопления входит ряд параметров и конструктивных особенностей, позволяющих оценить отопительный прибор и сравнить его с другими моделями аналогичных размеров.

Как сравнить биметаллические радиаторы?

Каждый, кто досконально подходит к выбору отопительных батарей для дома или квартиры, стремится приобрести продукцию с оптимальными рабочими и эксплуатационными характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного размера. В справочных данных параметры приведены для одного раздела, поэтому сравнивать необходимо не приборы в целом, а их конструктивные части. Основной параметр, по которому происходит деление по размерам, — это расстояние до середины сцены.

Межосями называется размер между верхней и нижней осью коллектора. Как и алюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния и, как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора) встречаются редко. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции.Высота обычно на 60-80 мм превышает расстояние до середины сцены.

Большинство производителей выпускают модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину устройства.

Глубина разреза 80 — 100 мм. Радиатор может быть как постоянной глубины, так и разной высоты, как в стильном и элегантном аппарате серии Dreamliner от Royal Thermo.

Установка радиатора отопления на деревянную стену.

Тепловая мощность

Этот параметр позволяет определить, сколько секций радиатора конкретной модели необходимо для обогрева помещения определенной площади. Тепловая мощность измеряется в ваттах и находится на межосевом расстоянии:

500 мм — от 170 до 200 Вт;
350 мм — от 120 до 140 Вт;
300 мм — от 100 до 145 Вт;
200 мм — около 100 Вт.

В своих информационных, технических материалах (инструкции, инструкции, справочники, справочники) производители указывают таблицы с указанием количества секций, оптимальных для обогрева помещений различной площади.

Стальной сердечник — основа конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах хладагент циркулирует по стальным сердечникам. Сердечник представляет собой n-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (тепловой трубой). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции можно соединять с помощью стальных ниппелей. Такая конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, у которых тепловые магистрали имеют овальное сечение, в стальных сердечниках биметаллических моделей используются исключительно круглые трубы, что обеспечивает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет вместимость секции 0,20 л, а алюминиевая модель Rifar Alum 500 того же размера характеризуется объемом 0,27 л.

Массовая часть

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления.Объясняется это использованием в их конструкции стальных сердечников, плотность которых (а следовательно, и масса) превышает аналогичный показатель для алюминия. Например, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор ALMEGA 500/80 того же производителя — 1,2 кг.

Давление

Рабочее давление биметаллических радиаторов от 16 до 40 атм (1,6 — 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы напорного отопления, 1.В 5 раз выше рабочего значения. Также в документации указано значение максимального давления, при достижении которого может начаться обрушение.

Секция присоединения.

Сравнительные характеристики биметаллических радиаторов

Для удобного сравнения различных моделей в таблицах 1-3 собраны данные по основным характеристикам продукции 11 производителей. Информация указана как для наиболее распространенного типоразмера 500 мм, так и для радиаторов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряду только комплектующих производителей.

Таблица 1 — Сравнение характеристик моделей с межосевым расстоянием 500 мм.

Производитель и модель	Габаритные размеры, мм			Объем секции, л	Масса секции, кг	Давление, атм		Тепловая мощность, Вт
Производитель и модель	высота	ширина	глубина	Объем секции, л	Масса секции, кг	рабочий	тест.	Тепловая мощность, Вт
Bilux. плюс R500.	563	80	85	0,21	1,82	20	30	182
Industrie Pasotti. Elegance Wave Bimetallico.	565	80	100	0,19	2,06	35	52	176
Глобальный СТИЛЬ ЭКСТРА 500.	566	81	80	0,21	1,87	35	52,5	170,7
Коннер Биметалл 80/500.	563	80	80	0,40	2,18	30	45	190
Рифар. База 500.	570	79	100	0,20	1,92	20	30	204
Роял Термо. Билинер 500.	574	80	87	0,205	2,01	30	45	171
Тенрад. BM500.	550	80	75	0,22	1,45	24	36	161
Вармега. БИМЕГА 500/80.	565	80	80	0,3	1,75	30	45	190
Сантехпром РБС-500	560	80	95	0,23	2,34	16	24	185
Sira Industrie. РС Биметалл 500.	572	80	95	0,199	2,03	40	60	201
Scola. JB-SA 500	565	78	80	0,28	1,85	30	40	188

Разнообразие размеров.

Таблица 2 — Сравнение характеристик моделей с межосевым расстоянием 350 мм.

Производитель и модель	Габаритные размеры, мм			Объем секции, л	Масса секции, кг	Давление, атм		Тепловая мощность, Вт
Производитель и модель	высота	ширина	глубина	Объем секции, л	Масса секции, кг	рабочий	тест.	Тепловая мощность, Вт
Глобальный СТИЛЬ ЭКСТРА 350.	416	81	80	0,17	1,42	35	52,5	119,6
Коннер Биметалл 80/350.	413	80	80	0,30	1,28	30	45	140
Рифар. База 350.	415	80	90	0,18	1,36	20	30	136
Роял Термо. Билинер 350.	424	80	87	0,175	1,52	30	45	118
Тенрад. BM350.	400	80	75	0,15	1,18	24	36	120
Вармега. БИМЕГА 350/80	412	80	80	0,22	1,43	30	45	140

Таблица 3 — Технические характеристики биметаллических радиаторов с межосевым расстоянием 300 и 200 мм.

Производитель и модель	Габаритные размеры, мм			Объем секции, л	Масса секции, кг	Давление, атм		Тепловая мощность, Вт
Производитель и модель	высота	ширина	глубина	Объем секции, л	Масса секции, кг	рабочий	тест.	Тепловая мощность, Вт
Броневая дистанция 300 мм
Bilux. плюс R300.	365	80	85	0,17	1,29	20	30	142
Сантехпром РБС-300	360	80	95	0,178	1,67	16	24	121
Sira Industrie. РС Биметалл 300.	372	80	95	0,165	—	40	60	145
Scola. JB-SA 300	365	78	80	—	1,45	30	40	106
Расстояние от аварийного источника 200 мм
Bilux. плюс R200.	550	80	75	0,22	1,45	24	36	161
Рифар. База 200.	565	80	80	0,3	1,75	30	45	190

Прикладные материалы

Сердечник биметаллического радиатора выполнен из стальных труб.Для аккумуляторов нормальной прочности (рабочее давление 16-20 атм) сердечник изготавливается из углеродистой стали марок ст. 3 или ее зарубежных аналогов (например, радиаторов TENRAD). Сердечник (каркас) высокопрочных моделей сварен из нержавеющих труб. Высокопрочные приборы с сердечником из нержавеющей стали (например, Biliner от ROYAL THERMO) позволяют выдерживать давление на зазор более 100 атм.

Наружная часть биметаллических радиаторов выполнена литьем под давлением из алюминия.Метод экструзии, применяемый при производстве некоторых алюминиевых моделей, в этом случае использовать нельзя, так как стержень должен быть размещен до формирования формовки заготовки. Уплотнительные кольца изготовлены из термостойкой силиконовой резины.

Орёл

Ordership используется для увеличения общей площади теплообмена отопительного прибора. В современных моделях используются различные дизайнерские решения, делающие плавники более эффективными.

Эффективность теплообмена увеличена за счет введения в конструкцию дополнительных ребер, а также профилирования конвекционных каналов между ребрами.В радиаторах TENRAD каналы образуют путаницу, из-за чего увеличивается расход воздуха, что увеличивает интенсивность конвективного теплообмена. Внешние края ребер вращаются, чтобы поднять травмы.

Способ соединения секций

В биметаллических батареях отопления соединение секций осуществляется при помощи стальных резьбовых ниппелей. При изготовлении радиаторов серии «Монолит» от компании «Рифар» используется другой вид подключения — сварка.Данная модель нагревательных приборов выдерживает повышенные значения давления (рабочее до 100 атм) и температуры (до 135 ° C против 110 ° C у ниппельных моделей).

Биметаллические радиаторы являются наиболее технически совершенным отопительным прибором для систем водяного отопления. Сочетая в себе высокий КПД и хорошие показатели производительности, устройства этого типа оптимальны для использования в бытовых условиях. Зная технические характеристики биметаллических радиаторов отопления различных моделей, вы сможете выбрать отопительный прибор, наиболее подходящий для условий работы в том или ином помещении.

Какие должны быть размеры радиаторов

Выбор спецодежды отопительных приборов основывается далеко не из эстетических соображений. Основную роль играет теплообмен. Особенно это актуально, если модель выбрана для установки под окном. Выбирать модель нужно столько, чтобы соблюсти сразу несколько требований:

Терминология

Часто в описаниях и спецификациях встречается понятие «расстояние до середины сцены». Иногда встречается термин «межлинейный» и «межцентровый» или соединительные размеры. Это разные названия одного значения. Определяется как расстояние между центрами входных отверстий секции или радиатора.

Габаритные размеры секции или самого радиатора описываются следующими параметрами:

монтажная высота;
глубина;
ширина.

В названиях радиаторов часто присутствуют цифры: RAP-350, Magica 400, Rococo 790 или RAP-500. Цифры — это расстояние до середины сцены, указанное в миллиметрах. В нем легче ориентироваться как покупателю, так и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может существенно отличаться. Поэтому в спецификации выставлено наиболее точное значение.

Пример ТУ. Это REVOLUTION BIMETALL модель

К параметрам радиатора, которые необходимо учитывать, относится объем воды в секции.Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, а для отдельных систем важна: когда требуется рассчитать объем системы (определить производительность котла или характеристики насоса).

При подборе тепловой мощности одной секции необходимо помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда в помещении будет тепло, не будет зон холода и не будет стекла «пота». Поэтому лучше брать 10 секций меньшей мощности, чем 6 штук с большой тепловой отдачей.

Стандартная ширина окна — 1100-1200 мм. Соответственно 75% — это 825-900 мм. Вот какой длины должна быть ваша батарея.Забегаем немного вперед, допустим, средняя ширина одной секции 80 мм, значит вам понадобится 10-12 секций.

Стандартная высота

Говоря о стандартной высоте, они имеют в виду расстояние до середины сцены 500 мм. Именно такие соединительные размеры были от всем известного чугунного «гармошки» советских времен. А так как у них большой срок службы, то пока эти батареи стоят в тепловых сетях. Только сейчас их меняют на новые. Более того, система часто не хочет переделывать, поэтому ищут отопительные приборы такого же размера.Что хорошо: они есть практически в любой группе.

Чугун

Алюминий

Стальные панельные батареи в стандартном исполнении имеют высоту до 900 мм. Но есть и специальные модели, которые могут достигать двух метров и выше. Например, у Kermi есть две модели Verteo Plan и Verteo Profil — максимально их может быть до 2-х.2 мес. Существуют гиганты и KOS V, Faros V, Tinos V, Narbonne V и VT, Paros V. Для них характерны лицевые панели (гладкие или профилированные) и глубина. Но все они имеют только нижнее соединение.

Радиаторы стальные трубчатые имеют высоту до 3000 мм. А при необходимости некоторые производители могут быть изготовлены и выше. Есть старшие модели от любого производителя: всем присутствующим на рынке предлагаются такие нестандартные варианты «под заказ». Здесь мы перечислим только самые интересные с точки зрения дизайна: Entreetherm, Planterm от «Беседки», серию декора от Kermi, «Гармония» от российского KZTO.

В других типах высоких радиаторов нет высоких радиаторов. Выбор и так, надо сказать, немалый. Не пропадет.

Все отопительные приборы с радиусом действия менее 400 мм можно считать низкоуровневыми. И здесь предлагают много разных моделей.

Среди алюминиевых радиаторов самые маленькие, их монтажная высота составляет 245 мм, а межосевое расстояние составляет 200 мм. Это модели Alux и Rovall глубиной 80 мм на 100 мм. Аналогичные габариты Есть модели от другого известного производителя (мирового) — модель GL-200/80 / D, а российская — «База 200» и «Forz 200».

Bimetallic имеет те же Rifar и Sira: высота 245 мм и 264 мм соответственно.Но больше всего моделей с присоединенными габаритами 350 мм. У них есть любой производитель. Такое расстояние тоже, собственно, можно отнести к эталону — это все.

Все остальные производители имеют высоту от 300 мм. А длина может достигать 3 метров (шаг ее изменения 100 мм).

Радиаторы в полу — самые низкие из возможных

Трубчатые радиаторы тоже очень маленькие: от 150 мм размеров DELTA Laserline (производитель Purmo). У Arbonia высота всех моделей трубчатых радиаторов начинается от 180 мм, у Zehnder от 190 мм (модель Charleston), у российских SCTO от 300 мм.

И самый низкий можно считать. Они совершенно не выступают за уровень пола, а ставятся на отопительное сплошное остекление или встраиваются в панорамные окна подоконника. Они имеют разную мощность и назначение, могут использоваться как дополнительное или основное отопление.

Плоские радиаторы

В некоторых случаях играет роль не высота, а глубина радиаторов: нужны плоские батареи. Выбор здесь не очень большой.

Наружная глубина. Их модели RAP 500 и RAP 300 имеют глубину 52 мм, тепловая мощность при этом приличная — 161 Вт и 105 Вт.

Ни биметалл, ни тем более чугун плоскими не бывает. Но есть очень хороший и идеальный плоский вид отопления — при такой системе обогреватели располагаются вдоль пола по периметру. Их размеры составляют примерно 30 мм в глубину и 100-120 мм в высоту.

РЕЗУЛЬТАТЫ

Какие габариты выпущены Аккумулятор для отопления?

Есть ли у них стандартные значения Или они у разных производителей разные?

Высота и глубина зависят от размера секции , а ширина — от их количества.

Расчет количества секций радиатора

С учетом этого требования используется формула. для расчета количества секций :

где S — площадь отапливаемого помещения, q — тепловая мощность 1-й секции и N — необходимое количество секций.

Н = 15 м 2 * 100/140 Вт = 10,71.

Важно: При расчете биметаллических радиаторов учитываются факторы, влияющие на потери тепла в помещении.Результат увеличивается на 10% в случае квартиры, расположенной на первом или последнем этаже, в угловых помещениях, в помещениях с большими окнами, с небольшой толщиной стен (не более 250 мм).

Более точный расчет Получаются путем определения количества секций не по площади помещения, а по его объему. Согласно требованиям СНиП на обогрев одного кубометра помещения требуется тепловая мощность в 41 Вт. С учетом этих норм получаем:

где V — объем отапливаемого помещения, q — тепловая мощность 1-й секции, N — желаемое количество секций.

Н = 36 м 3 * 41/140 Вт = 10,54.

Снова увеличено в одну сторону : Необходим радиатор с 12 секциями.

При выборе типоразмера необходимо учитывать требования по установке аккумуляторов:

расстояние от верхнего края до подоконника должно быть не менее 10 см;
расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо обратить внимание на подбор размера биметаллических радиаторов. Размеры аккумуляторов каждого производителя имеют незначительные отличия, которые учитывают при покупке.Правильный расчет позволит избежать ошибки .

Какими должны быть правильные размеры биметаллических радиаторов отопления Узнавайте из видео:

Размеры радиаторов отопления биметаллические. Радиаторы отопления: высота и длина

Чаще всего в квартирах и загородных домах сегодня устанавливают биметаллические радиаторы отопления. Этот тип аккумулятора недорогой, имеет отличные характеристики и эстетично выглядит. Иногда жилые помещения отапливают и используют чугунные, стальные или алюминиевые модели.Габариты радиаторов — один из ключевых факторов, на это необходимо обращать внимание при покупке.

Преимущества биметаллических радиаторов

Популярность батарей этой разновидности объясняется очень просто. Чугунные радиаторы достаточно надежны, но выглядят не очень эстетично. К тому же их сложно монтировать. Алюминиевые батареи выглядят современно и привлекательно. Однако этот металл плохо переносит контакт с кислородом в теплоносителе. Поэтому алюминиевые радиаторы быстро выходят из строя и начинают протекать.Стальные батареи служат дольше. Однако при этом они не выглядят так эстетично.

Биметаллические модели сочетают в себе преимущества алюминиевых и стальных радиаторов. В современном интерьере такие батарейки идеально подходят. Секции в них изготовлены из алюминия. При этом служат они долго, так как трубы, по которым через них протекает теплоноситель, выполнены из стали.

Что нужно учитывать при выборе размера аккумулятора

Устанавливайте радиаторы обычно под окнами.Такое расположение позволяет максимально эффективно использовать энергию хладагента. Ввиду этого обычно выбирают габариты радиаторов.

Аккумулятор монтируется таким образом, чтобы расстояние от его верхнего края до выступа подоконника было не менее 10 см. При этом радиатор должен располагаться на высоте примерно 8-12 см от пола. При нарушении этих требований не происходит эффективного воздухообмена вблизи аккумуляторных отсеков.Следовательно, потенциал радиатора используется не полностью. Таким образом, при выборе аккумулятора в первую очередь следует смотреть на высоту. Оно должно быть примерно на 20 см меньше, чем расстояние от выступа подоконника до пола.

Размеры биметаллических радиаторов: высота

При изготовлении батарей отопления, как и любых других, конечно, соблюдаются определенные нормы. Биметаллические радиаторы (в зависимости от модификации) по паспорту могут иметь высоту 200, 350 и 500 мм. Все эти варианты достаточно популярны, и вы можете без проблем их приобрести при необходимости.Однако цифры 200, 350 и 500 мм реальной высоты радиатора не являются, а лишь указывают расстояние между центрами впускной и выпускной труб. Но сами аккумуляторные секции обычно имеют немного большую длину. Какие габариты радиаторов отопления наиболее удобны по высоте, можно узнать, если прибавить к центру расстояние 8 см. Таким образом, аккумулятор с маркировкой 350 займет под порогом примерно 430 мм, модель 500 мм — 580 мм, 200 — 280 мм.

Ширина радиаторов

По этому показателю аккумулятор нужно подбирать максимально близко. Ширина радиатора зависит от количества секций, которое может быть разным. Необходимое количество таких элементов на одну батарею рассчитывается по специальной формуле. Считается, что для отопления 10 м ² Помещению требуется 1 кВт мощности радиатора. Формула расчета необходимого количества секций, таким образом, выглядит так: N = S x 100 / Q. Вместо S нужно подставить показатель общей площади помещения, в котором будет установлен радиатор. .Величина Q — это мощность одной секции. Последнюю цифру определить несложно. Производитель обычно указывает в техническом паспорте емкость одной секции. Этот показатель может быть разным, но чаще его значение приближается к 180 Вт (для моделей 500 мм). 8 см — это ширина, на которую в большинстве случаев приходится одна секция радиатора. Таким образом, размеры аккумулятора напрямую влияют на его мощность.

Для примера сделаем расчет радиатора для комнаты 30 м ².В этом случае формула будет такой: 30 x 100/180 = количество секций. То есть 16-17 штук. Ширина радиатора при этом будет большая — 16 х 8 = 128 см. Радиаторы под подоконником обычно устанавливают в специальной нише. Такой широкий радиатор в него не поместится. В этом случае достаточно купить две батареи по 8 секций. Ширина каждого составит 64 см. При выборе количества секций, помимо прочего, следует учитывать тот факт, что длина радиатора должна закрывать не менее 70-75% оконного проема.

Толщина батареи

Габариты биметаллических радиаторов отопления, таким образом, могут быть разными. Глубина обычно 80 или 100 мм. Иногда в продаже также встречаются варианты на 90 мм. В этом случае выбор зависит исключительно от личных предпочтений хозяев дома. Если ниша под аккумуляторной батареей глубокая, можно купить радиатор погуще. Если стена находится в одной плоскости с краем подоконника, стоит, конечно, купить радиатор на 80 мм. В этом случае при необходимости его будет легче замаскировать.

Размеры чугунных радиаторов

Стандартные советские батареи этого типа имели высоту 580 мм, ширину ребра — 94 мм и толщину 140 мм. Многие владельцы домов и квартир до сих пор считают такие модели самыми надежными. Поэтому чугунные радиаторы сегодня по-прежнему востребованы. Производители, конечно, заметили это и начали поставлять на рынок в том числе чугунные радиаторы в стиле ретро, отличающиеся очень привлекательным дизайном. При желании для дома можно купить, конечно, и такие батарейки.Их размеры могут отличаться. На рынке представлены младшие, стандартные и высокие модели этого типа. Примерные размеры чугунных радиаторов разных типов можно увидеть в таблице ниже.

Размеры чугунных аккумуляторов
Аккумулятор	Межосевое расстояние (см)	Высота (см)	Глубина (см)	000 Ширина секции (
Низкая	30	38,8	14	9,3
		10-17,4	4,5-6,3
Высокий	—	66-98	601078-203	—

Очень часто стильные чугунные ретро-радиаторы имеют небольшие ножки.В этом случае высота рассчитывается, конечно, с их учетом.

Какие размеры у стальных радиаторов

Конструктивно эти батареи отличаются и от чугунных, и от биметаллических. Стальные радиаторы представляют собой единую прямоугольную панель. Внутри него есть каналы, предназначенные для теплоносителя. В продаже также есть стальные трубчатые радиаторы. По внешнему виду они напоминают чугунные модели. В свою очередь, трубчатые батареи могут быть секционными или сплошными.

Стальные радиаторы отопления габариты по высоте и ширине могут быть самыми разными.Выбирая такие радиаторы, в первую очередь обращайте внимание на толщину. Чем больше этот показатель, тем мощнее аккумулятор. Толщина стальных радиаторов зависит от количества панелей и рядов ребер. Последний показатель может составлять от 0 до 3. Таким образом, толщина радиатора из стали чаще всего составляет 61-170 мм.

Ширина трубчатых радиаторов зависит от количества используемых в них секций. Модели этого типа из-за особой конструкции обычно устанавливаются только в офисах или административных помещениях.

Алюминиевые модели

Есть алюминиевые радиаторы, размеры по высоте и длине значительные или малые. Но самый распространенный вариант — это такой аккумулятор с межосевым расстоянием 350 и 500 мм. Примерно 80% всех доступных на рынке алюминиевых моделей имеют именно такую высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.

В последнее время производители начали выпускать очень интересные цокольные модели алюминиевых аккумуляторов.Визуально размеры радиаторов отопления этой версии очень малы. Все дело в их незначительном росте. Однако длина таких моделей может быть довольно большой. При желании на рынке сегодня можно найти очень интересные вертикальные алюминиевые радиаторы. В таких моделях высота может достигать 2-2,5 м, а ширина — быть незначительной.

Глубина радиаторов этой разновидности, как и биметаллических, может составлять 8 или 10 см. Ширина алюминиевого отсека аккумулятора в большинстве случаев составляет 8 см.

Особенности монтажа радиаторов

Размеры биметаллических радиаторов, как чугунных, так и алюминиевых, поэтому следует выбирать максимально тщательно. Независимо от того, какого размера, однако, и не был установлен аккумулятор, конечно, это необходимо правильно. К стене радиаторы обычно крепятся на кронштейнах. Перед установкой разметка обязательна. Устанавливайте радиаторы либо строго горизонтально, либо с небольшим уклоном в сторону тока теплоносителя. В последнем случае легче удалить воздушные пробки с секций.Подключите аккумулятор к сети тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор нужно ставить индивидуальный вентиль. Это позволяет ремонтировать аккумулятор, не отключая всю систему отопления в целом. Также на каждом радиаторе также обязателен кран Маевского (или некоторые его современные аналоги).

Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар поступает из котла в радиаторы, где вытесняет холодный воздух, выталкивая его через вентиляционное отверстие на радиаторе.Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Тепловая энергия пара затем передается в комнату, при этом пар охлаждается и конденсируется в воду, которая собирается в нижней части радиатора. Затем этот конденсат снова течет обратно по той же единственной трубе.

Из-за того, что пар и вода протекают в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно составляет более 1 дюйма. Таким образом, однотрубные радиаторы легко отличить по одной, довольно большой, присоединенной к ним трубе, всегда под прямым углом. снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, обычно на половине высоты радиатора (см. ниже).

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов на 5000 БТЕ или меньше; минимум на 1 дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открыт или полностью закрыт. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару.Тепло от однотрубного парового радиатора регулируется путем ограничения выхода воздуха.

Однотрубный клапан парового радиатора должен быть полностью открыт или полностью закрыт, но не между ними.

Отверстия для пара позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционное отверстие использует два механизма. Первая представляет собой биметаллическую полосу, изготовленную из двух разных металлов, так как пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения.Второй механизм — это привод, наполненный водой и спиртом, температура кипения которого чуть ниже температуры пара. Когда жидкость внутри исполнительного механизма закипает, она расширяется и, таким образом, закрывает вентиляционное отверстие, предотвращая выход пара из радиатора.

Установка термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выходящий воздух и, следовательно, пар, который может входить. Для паровых радиаторов с термостатическим управлением требуется прерыватель вакуума, чтобы конденсат всегда мог возвращаться в котел.Радиаторы Castrads для однотрубного пара поставляются в стандартной комплектации.

Какие радиаторы использовать с однотрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей подборкой паровых радиаторов здесь.

Какой размер клапана?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или меньше и клапаны на 1 ¼ дюйма выше этого. Читайте также: Как это работает: Гидравлическое отопление.

Дополнительная литература

Дэн Холохан: новый взгляд на утраченное искусство парового отопления
Дэн Холохан: озеленение паром

высота, глубина, межцентровое расстояние. Размеры алюминиевых радиаторов отопления различных марок и моделей Габаритные размеры батарей отопления типа

Если вы читали нашу статью о характеристиках алюминиевых радиаторов отопления, то наверняка помните, что при всех своих положительных качествах эти устройства имеют ряд существенных недостатков, не позволяющих полноценно использовать их в городских квартирах.Теперь поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к общественным тепловым сетям.

Биметаллический радиатор выглядит точно так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и окрашен такой же краской. Отличить его можно только по весу — тут уже сказывается внутреннее устройство устройства, внутри которого есть стальные вставки, защищающие алюминий от прямого контакта с теплоносителем.Именно благодаря им участки аккумуляторной батареи не подвергаются разрушающему воздействию различных примесей, которые разносятся вместе с теплоносителем в инженерных сетях. Кроме того, сталь намного более устойчива к кислотам и щелочам, которыми также много в городских системах отопления, и не взаимодействует с медными трубами и теплообменниками.

Прочность … Предельное давление, которое выдерживает корпус биметаллического радиатора, составляет 30-40 атмосфер. Такому устройству не страшны никакие гидроудары;
Экономичность … Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания энергозатрат на отопление и тепловой инертности радиатора;
Долговечность … Стойкость внутренних полостей стали к коррозии и разрушению позволяет производителям устанавливать длительный срок службы своей продукции — в среднем до 20 лет.

Если добавить сюда преимущества, которые унаследовали от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, то можно с уверенностью сказать, что биметаллические радиаторы — лучший выбор для отопления городской квартиры сегодня.

Размеры (редактировать)

При выборе биметаллического радиатора большое значение имеют его габаритные размеры. Обычно под окном устанавливают отопительные приборы, чтобы создать тепловую завесу из холодного воздуха, проходящего через остекление.Радиатор должен вписываться в имеющуюся нишу и обеспечивать необходимые характеристики теплоотдачи.

Размеры радиаторов отопления по высоте имеют нормативные значения. Выпускаются устройства с межосевым расстоянием 200, 350 и 500 мм. Обычно эти числа содержатся в названии модели.

Однако следует иметь в виду, что межосевое расстояние — это не общая высота корпуса, а только длина отрезка между центрами впускного и выпускного коллекторов.Фактическую высоту устройства можно получить, прибавив 80 мм к межцентровому расстоянию.

Так, например, радиатор с маркировкой 350 займет около 430 мм, а 500-я модель — около 580 мм.

Следует учитывать, что техническими стандартами предусмотрено расстояние не менее 100 мм от корпуса устройства до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетом.Об этом мы поговорим в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов проводится аналогично.

Технические требования к отоплению жилых домов в средней полосе России определяют мощность, необходимую для обогрева 1 м 2 площади, равной примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности одной секции. Иногда этот параметр называют немного иначе — теплоотдача секции.Зная мощность, количество секций можно рассчитать по формуле:

где N — необходимое количество, S — площадь помещения, Q — вместимость одной секции.

Стандартная ширина секции большинства моделей биметаллических радиаторов составляет 80 мм, теплоотдача обычной секции 500 мм — около 180 Вт. Таким образом, если у нас, например, площадь помещения 20 м 2, тогда для его обогрева потребуется 12 секций, а ширина такого радиатора будет около 1 м.

Особенности конструкции

Как мы уже говорили, разница между биметаллическим радиатором и алюминиевым радиатором заключается в том, что вдоль его внутренней поверхности проложены стальные выступы для защиты материала корпуса от коррозии.

Стальные вкладыши могут быть установлены в разные части радиатора:

Вместимость секции и присоединительные размеры

Из-за наличия стальных вставок внутри биметаллического радиатора емкость секции даже меньше, чем у алюминиевого.С одной стороны, это хорошо, и мы уже отметили, что чем лучше малые габариты секции — это снижение необходимого количества теплоносителя и тепловой инертности, а как следствие — комфорт в управлении и экономия энергии. . Но не забывайте, что слишком узкие каналы могут забиться мусором и шламом, которые неизбежно присутствуют в современных тепловых сетях.

Ширина канала зависит от толщины стенки стальной вставки. Чем толще стенки, тем лучше прочностные и долговечные характеристики радиатора, но тем уже каналы для охлаждающей жидкости.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопровода. В этом случае вместимость секции зависит от межосевого расстояния:

Для АКБ с дистанцией 200 мм — 0,1-0,16 л;
Для батарей 350 мм — 0,15-0,2 л;
Для 500 мм — 0,2-0,3 л.

Как видим, объем охлаждающей жидкости в таких радиаторах действительно невелик. Например, популярный 10-секционный обогреватель РИФАР высотой 350 мм вмещает только 1.6 литров. При этом он способен отапливать площадь до 14 м 2, а его ширина составляет 80 см. Правда, он будет весить 14 кг. Это как раз говорит о том, что радиатор биметаллический — обычно они в 1,5-2 раза тяжелее алюминиевых.

Большинство биметаллических радиаторов продаются одной секцией. Это удобно, так как вы можете купить ровно столько секций, сколько вам нужно для обеспечения необходимой мощности. Каждая секция имеет два входа и два выхода диаметром ¾ или 1 дюйм, в зависимости от модели. Для удобства сборки два из них имеют правую резьбу, а два — левую.

Биметаллический радиатор имеет смысл устанавливать только в городской квартире. Если у вас есть частный дом и собственный котел отопления, лучше купить алюминиевую батарею.

Рабочее давление. Обычно он не превышает 15 атмосфер. Радиатор должен выдерживать эту нагрузку;
Мощность. Необходимо рассчитать количество секций по вышеописанной методике;
Размеры.Ширина радиатора определяется количеством секций, а высота определяется межосевым расстоянием. Для стандартных подоконников высотой 80 см подойдет 500-я модель, но если не подходит, нужно брать 350-ю модификацию;
Толщина стальных вкладышей. Убедитесь, что он не слишком маленький. Косвенным показателем толщины вкладок является вес устройства;
Цена. Обычно биметаллические радиаторы как минимум на 15-20% дороже алюминиевых.

Если вы все сделаете правильно и правильно выберете радиатор, тепла в вашем доме не будет недостатка даже в сильные морозы.

Какие типоразмеры выпускаются батареи для отопления?

Есть ли у них стандартные значения или разные для каждого производителя?

Размеры биметаллических радиаторов описываются следующим образом: основные параметры : монтажная высота, глубина и ширина.

Высота и Глубина зависят от размера секции , а ширина — от их количества.

Высота батареи зависит от расстояния между вертикальными каналами. Имеет стандартные значения для радиаторов всех производителей — 200, 350 и 500 мм.

Расстояние между вертикальными каналами — отрезок между центрами входного и выходного отверстий. Конечная высота, а также глубина и ширина радиаторов различаются (см. Табл.1).

Межосевое расстояние у большинства производителей указывается в названии модели. Но высота монтажа другая и указывается в спецификации на радиатор.

Ширина радиатора зависит от количества секций. Так, для 8-секционного радиатора параметр составляет 640 мм, для 10-секционного радиатора — 800 мм и для 12-секционного радиатора — 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность секции радиатора зависит от ее габаритных размеров.При расстоянии между вертикальными осями 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм в пределах 0,16-0,19 кВт. Согласно требованиям СНиП на среднюю полосу на 1 кв. М площади требуется тепловая мощность не менее 0,1 кВт.

С учетом этого требования используется формула для расчета количества секций :

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-й секции, N — необходимое количество секций.

Например, в помещении площадью 15 м 2 планируется установить радиаторы с секциями тепловой мощностью 140 Вт. Подставляя значения в формулу, получаем:

N = 15 м 2 * 100/140 W = 10,71.

Округление выполняется в большом направлении. Учитывая стандартные формы, необходимо установить биметаллический 12-секционный радиатор.

Важно: при расчете биметаллических радиаторов учитываются факторы, влияющие на потери тепла в помещении.Полученный результат увеличивается на 10% в случаях, когда квартира расположена на первом или последнем этаже, в угловых комнатах, в комнатах с большими окнами, с небольшой толщиной стен (не более 250 мм).

Более точный расчет получается путем определения количества секций не на площадь помещения, а его объем. Согласно требованиям СНиП, для обогрева одного кубометра помещения требуется тепловая мощность 41 Вт. С учетом этих норм получаем:

где V — объем отапливаемого помещения, Q — тепловая мощность 1-й секции, N — необходимое количество секций.

Например, расчет для комнаты все тот же с площадью 15 м 2 и высотой потолка 2,4 метра. Подставляя значения в формулу, получаем:

N = 36 м 3 * 41/140 W = 10,54.

Повышение снова выполнено с большим размахом : требуется радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. В расчете учитываются коэффициенты теплопроводности каждого материала, используемого при строительстве крыш, стен и полов.

При выборе типоразмера необходимо учитывать требования СНиП на установку аккумуляторов:

расстояние от верхнего края до подоконника должно быть не менее 10 см;
расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо обратить внимание на выбор размера биметаллических радиаторов. Размеры батарей каждого производителя имеют небольшие отличия, которые учитываются при покупке.Правильный расчет позволит избежать ошибок .

Узнайте, какими должны быть правильные размеры биметаллических радиаторов отопления из видео:

Выбирая радиатор для дома, люди чаще всего обращают внимание на марку или страну производства, на материал, из которого он изготовлен.

Вам также необходимо знать технические характеристики , такие как тепловая мощность, объем воды в секции и вес, в то время как размер радиатора не менее важен.

Это зависит от него, будет ли хорошо отапливаться комната и насколько эффективна будет его служба.

Размер радиатора зависит от трех характеристик:

расстояние между осями;
ширина секции;
секция глубина.

В зависимости от производителя эти характеристики могут различаться … Расстояние между осями может составлять до 800 миллиметров, но чаще всего это 350 или 500 миллиметров.

Ограничений по длине ТЭНа практически нет, и от этого показателя во многом зависит мощность аккумулятора. Для увеличения мощности , если это действительно необходимо, всегда можно приобрести дополнительные нагревательные секции.

Производители предлагают алюминиевые радиаторы различных размеров, например, модели Global имеют межцентровое расстояние от 350 до 800 мм, длину секции 80 мм и глубину от 80 до 180 мм.

Алюминиевый радиатор SV — 500/12 от Oasis, одной из самых популярных китайских компаний на российском рынке, имеет следующие размеры: 580 x 80 x 80.Эта модель с 12 секциями способна отапливать помещение площадью до 24 м 2.

Алюминиевый радиатор

модели российской компании Априори имеют одинаковое межосевое расстояние — 500 мм, ширина и глубина варьируются 70-80 мм и 70-96 мм соответственно.

Радиаторы Elsotherm напротив, они имеют одинаковую ширину 80 мм для всех алюминиевых моделей. Их межцентровые расстояния составляют 200, 350 и 500 мм, что видно из названия (например, Elsotherm 200 — это алюминиевый радиатор с межцентровым расстоянием 200 мм).

Итальянские алюминиевые батареи имеют одинаковую глубину (80 мм) и ширину (97 мм). Отличаются они именно расстоянием между осями, определяющими высоту батареи. Эта компания производит 2 вида радиаторов высотой 425 мм и 565 мм.

Внимание! Расстояние между осями определяет высоту обогревателя, а также вес. Важно помнить, что чем тяжелее секции радиатора, тем сложнее их смонтировать.

Расчет количества секций радиатора

Количество секций , которое необходимо для конкретного помещения, зависит от его площади и размеров секций радиатора. Если их будет мало, аккумулятор не согреет комнату в зимние морозы.

Подсчет по площади помещения подходит для помещений с низкими потолками до 2,6 м. Для расчета количества необходимой мощности для всего помещения необходимо:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-й секции, N — необходимое количество секций.

Деление Результат округлить в большую сторону , округление в меньшую сторону возможно только для таких помещений, как кухня.

Расчет количества секций для помещения с высоким потолком производится по его объему. Согласно рекомендации СНИП, для обогрева 1 м 3 жилого помещения необходимо 41 Вт (34 Вт на м 2 для квартир с современными стеклопакетами и внешней изоляцией) тепловой мощности:

где V — объем отапливаемого помещения, Q — тепловая мощность 1-й секции, N — необходимое количество секций.

Закругление производится по тому же принципу, что и выше, — в меньшую сторону для кухни и в большую сторону для остальных комнат. Примеры расчета количества секций радиатора можно найти в статье «».

Первым делом при выборе радиатора необходимо измерить расстояние от пола до подоконника, если аккумулятор расположен под окном. Это необходимо для того, чтобы рассчитать оптимальную высоту батареи. Согласно нормативным документам расстояние от пола до радиатора должно быть не менее 10-15 см, и такое же расстояние от верха до подоконника. Это важно, чтобы нагретый воздух беспрепятственно попадал в комнату.

Итак, выбирая алюминиевый радиатор отопления обязательно обращайте внимание на размер секций, так как от этого зависит, сможет ли радиатор обогреть воздух в помещении даже в холодную погоду.

Даже если изначально расчеты производились некорректно, можно исправить ситуацию … К счастью, всегда можно добавить одну или несколько секций с помощью радиаторного ключа. Их можно приобрести, но если найти подходящий не удается, можно изготовить самостоятельно.

В любом случае, намного проще изначально рассчитать количество секций правильно, и в этом случае вам не придется ничего исправлять или переделывать.

Расчет алюминиевых радиаторов по площади смотрите в видео ниже:

Что нужно знать, прежде чем принять решение о замене радиаторов отопления в доме или городской квартире, находящейся в многоэтажном доме? Ответ лежит на поверхности.Вы должны иметь представление об основных отличиях отопительных приборов, которые можно приобрести в строительном магазине.

Обычно у вашего дилера есть следующие типы аккумуляторов:

сталь;
медь;
чугун;
алюминий;
биметаллический (алюминий + сталь).

Сразу можно сказать, что первые два типа являются экзотическими моделями и используются редко. Чугунные радиаторы отопления давно не устанавливают в современных домах.И те люди, которые проводят капитальный ремонт, пытаются от них избавиться.

В отрасли давно освоено производство нагревательных приборов из других материалов, которые при гораздо меньших габаритах обеспечивают более эффективную теплопередачу. К таким устройствам относятся алюминиевые и биметаллические радиаторы. Поговорим о них.

Если сравнить системы отопления из алюминия и биметалла, то первые проигрывают в некоторых позициях.Устройства из алюминия и его сплавов не соответствуют требованиям, позволяющим использовать их в жилых помещениях, расположенных в городе и работающих от централизованной системы отопления.

Биметаллические радиаторы
вполне спокойно справляются с большинством технических проблем, связанных с их установкой в зданиях, подключенных к централизованным сетям теплоснабжения. Это напрямую связано с их основными техническими параметрами:
габариты;
экстремальное давление;
предельная температура.
Биметаллический нагревательный прибор внешне неотличим от алюминиевого. Их главное отличие заключается в том, что внутри биметаллического нагревательного устройства находится стальной корпус, сваренный из нержавеющей стали, а поверх него устанавливается алюминиевый корпус.
Такая конструкция гарантирует, что устройство не контактирует с охлаждающей жидкостью. Кроме того, сталь гораздо более устойчива к воздействию различных агрессивных веществ, присутствующих в больших объемах в централизованных системах теплоснабжения.Кстати, в некоторых сетях промывка проводится с добавлением 5% раствора ортофосфорной кислоты.
Использование стальных элементов увеличивает срок службы нагревательных приборов. По утверждениям некоторых производителей, срок службы таких конструкций составляет до двадцати лет.
Наличие стали внутри биметаллического радиатора отопления обеспечивает значительную прочность конструкции. Устройство этого типа выдерживает рабочее давление до 40 атм. Таким образом, биметаллическое изделие способно выдержать серьезный гидроудар.
Суженные каналы гарантируют наиболее эффективное сочетание тепловой инертности радиатора и расхода того количества охлаждающей жидкости, которое требуется для нагрева заданного объема.
Если учесть все вышеперечисленные свойства и добавить к ним высокую тепловую эффективность, стильный внешний вид, то можно смело сказать, что сегодня биметаллические отопительные приборы оптимальны для установки в современных многоквартирных домах.
Размеры биметаллических радиаторов
При выборе отопительного прибора потребитель должен учитывать его габариты.Для эффективной защиты от поступающего из окон холодного воздуха радиаторы отопления монтируются в нишах под ними. Другими словами, прибор должен свободно помещаться в нем и обеспечивать подачу достаточного количества тепла.
Все биметаллические обогреватели имеют стандартный диапазон высоты. Расстояние между вертикальными каналами может отличаться в зависимости от типа биметаллического нагревателя и составлять 200, 350 и 500 мм соответственно. Но следует помнить, что этот размер показывает межцентровое расстояние между впускной и выпускной трубами.Чтобы определить общую высоту, добавьте 40 мм с каждой стороны. То есть при межцентровом расстоянии 500 мм габаритные размеры составляют 580 мм. Ширина радиатора определяется количеством установленных секций.
Тепловой расчет — алгоритм выполнения
Количество секций для установки в радиаторы отопления рассчитывается по единому алгоритму. В нашей стране действует такой стандарт: для обогрева 10 квадратных метров площади требуется мощность 1 кВт.Большинство производителей в технических параметрах своей продукции указывают максимальную мощность, которую обеспечивает одна секция. Зная эту характеристику, можно рассчитать необходимое количество узлов радиатора. Для этого примените следующую формулу:
N = S * 100 / Q, где
Q — паспортный индекс раздела,
S — площадь отапливаемого помещения
N — необходимое количество секций.
Типичная ширина блока 80 мм. Для создания достаточного уровня тепла в помещении площадью 20 квадратных метров необходимо установить биметаллический радиатор шириной около 1 метра.
Кстати, биметаллические конструкции характеризуются еще и таким параметром, как вместимость сечения. Так, агрегат с межцентровым расстоянием 500 миллиметров вмещает до 0,3 литра охлаждающей жидкости.
Стальная вставка, установленная внутри биметаллического нагревательного устройства, обеспечивает длительное хранение тепла. Кроме того, эти закладные детали значительно уменьшают объем сечения. Это явление имеет два варианта развития событий: с одной стороны, происходит снижение тепловой инертности, что, соответственно, приводит к снижению затрат на поддержание тепла, а с другой стороны, сужение каналов может привести к быстрому засорение тепловой сети.
Биметаллический радиатор отопления содержит в секциях чуть меньше охлаждающей жидкости, чем алюминиевый. Но при этом типовой прибор одного из производителей шириной 80 мм и высотой 350 мм несет 1,6 литра охлаждающей жидкости. ОН способен отапливать площадь до 14 квадратных метров.
Кстати, такие биметаллические устройства в 1,5-2 раза тяжелее алюминиевых.
Требования к температуре и давлению
При создании системы отопления важны такие параметры, как температура рабочей среды и давление в системе.
Наличие вставки из нержавеющей стали никак не влияет на внешний вид и размеры каменки. Но их использование позволяет выдерживать значительное давление (до сорока атм.). Следует отметить, что испытания тепловой сети проводятся при давлении в полтора-два раза превышающем нормативные параметры.
Кстати, максимально допустимая температура тепловой среды может достигать 100-110 градусов по Цельсию. Это значение близко к параметрам теплоносителя, поступающего в здание из централизованной сети.Но он теряет часть энергии, когда проходит точку, где рабочая среда, циркулирующая в домашней сети, нагревается.
Важно! Перед приобретением новых отопительных приборов желательно связаться с офисом управляющей компании и запросить данные о рабочих и испытательных параметрах давления и температуры. Это поможет вам сделать правильный выбор.
Выбирая аккумулятор, потребитель должен учитывать еще несколько важных параметров.В некоторых недорогих моделях стальная вставка выполняется только в вертикально расположенных каналах. Поэтому радиаторы этого класса имеют меньшую защиту от коррозии, и, соответственно, сокращается срок их службы. К тому же такая конструкция не обеспечит высокой прочности. Поэтому такие отопительные приборы называют псевдобиметаллическими.
Важно! Устанавливать радиаторы такого типа в городских квартирах нецелесообразно. Это может привести к аварийной ситуации!
На практике используются два основных типа радиаторов отопления: монолитные и сборно-разборные.Первая — это неразборная конструкция, в основе которой лежит система из нержавеющей стали. Эти радиаторы предназначены для работы в системах, в которых допустимы резкие скачки давления, например, в высотных зданиях. Разборные устройства представляют собой определенное количество секций, количество которых можно увеличивать или уменьшать, но они не приспособлены к резкому изменению давления (гидравлический удар).
Кстати, многие специалисты рекомендуют устанавливать сборно-разборные конструкции в автономных системах отопления, которые можно встретить в малоэтажных или загородных домах.
No related posts.

Биметаллические радиаторы отопления размеры — Всё об отоплении

Размеры радиаторов отопления биметаллических. Радиаторы отопления: высота и длина

Какими бывают размеры стальных радиаторов отопления

Алюминиевые модели

Особенности монтажа радиаторов

Размеры батарей отопления и их особенности

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Что необходимо знать о размерах батарей отопления?

Размеры чугунных радиаторов отопления

Размеры алюминиевых радиаторов отопления

Размеры биметаллических радиаторов отопления

Размеры стальных радиаторов отопления

Мощность и размер

Выбор габаритов батарей отопления

Смотрите видео о том, как выбрать радиатор отопления:

Post navigation

Все о биметаллических радиаторах

Устройство и свойства биметаллического радиатора

Возможные проблемы при эксплуатации

Конструктивные особенности

Размеры батарей

Расчет количества секций биметаллических батарей

На что обратить внимание при выборе

Установка радиаторов

высота, глубина, межцентровое расстояние Радиатор отопления размеры стандарт

Расчет количества секций радиатора

Виды радиаторов отопления в зависимости от материала изготовления.

Что необходимо знать о размерах батарей отопления?

Размеры чугунных радиаторов отопления

Размеры алюминиевых радиаторов отопления

Размеры биметаллических радиаторов отопления

Размеры стальных радиаторов отопления

Мощность и размер

Выбор габаритов батарей отопления

Итог

Какие бывают виды радиаторов отопления?

Чугунные радиаторы отопления

Алюминиевые радиаторы отопления

Размеры радиаторов отопления

Толщина

Ширина

Высота

Устройство

Особенности конструкции

Размеры

Емкость секции

Расчет количества секций

Устройство и свойства биметаллического радиатора

Возможные проблемы при эксплуатации

Конструктивные особенности

Размеры батарей

Расчет количества секций биметаллических батарей

На что обратить внимание при выборе

Установка радиаторов

Рекомендуем также

виды, размеры. Биметаллические радиаторы – характеристики, выбор, применение Какие размеры секции у радиаторов отопления

Какими должны быть размеры

Основные габариты

Низкие алюминиевые радиаторы

Стандартные или средние батареи

Особенности и виды радиаторов отопления

Цельные или секционные

Обзор технических характеристик

Отдача тепла

Рабочее давление

Расстояние между осями

Максимальная температура теплоносителя

Эксплуатационный срок и надежность

Простота монтажа

Преимущества и недостатки биметаллических радиаторов

Расчет количества секций радиатора

Что нужно знать о размерах радиаторов и на что они влияют

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Размеры биметаллических радиаторов отопления: способы расчета количества секций

Размеры биметаллических радиаторов отопления

Расчет количества секций радиатора

Биметаллические радиаторы — характеристики, выбор, применение

Устройство биметаллических радиаторов

Расчет радиатора
