Биметаллические радиаторы

Среди разных видов батарей биметаллические радиаторы занимают особое место. Сочетание положительных характеристик двух металлов – алюминия и стали – позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих приборов и познакомимся с правилами выбора и подключения биметаллических батарей.

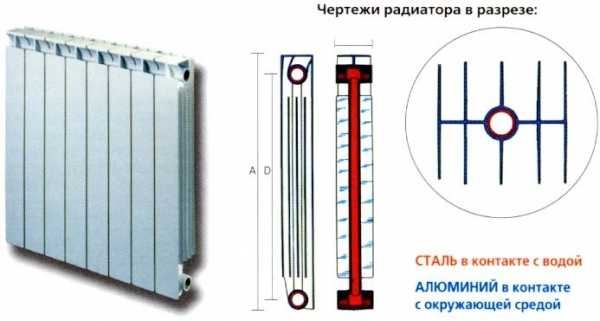

Устройство и свойства биметаллического радиатора

Биметаллические радиаторы имеют комбинированную структуру – их внутренняя часть, контактирующая с теплоносителем, изготовлена из стали; внешняя часть, отвечающая за качество теплоотдачи, выполнена из алюминия. Такое распределение материалов позволяет по максимуму использовать положительные качества обоих металлов, нейтрализуя их недостатки.

От алюминия биметаллические радиаторы отопления получили:

высокую теплоинертность;
отличную теплоотдачу;
быструю реакцию на регулирование температуры батареи.

Сердечник из стали наделил батареи следующими характеристиками:

устойчивостью к перепадам давления и гидроударам;
стойкостью к электрохимическим воздействиям;
нетребовательностью к качеству теплоносителя;
долговечностью.

В отличие от алюминиевых радиаторов, биметаллические батареи прекрасно переносят условия централизованных систем отопления.

Помимо этих достоинств, можно упомянуть следующие положительные характеристики батарей из биметалла:

высокий порог предельного давления – 30–40 атмосфер;
большая мощность при небольших габаритах;
экономичность, обусловленная небольшим сечением каналов;
удобство конструкции, позволяющей быстро снимать отдельные секции прибора для ремонта;
легко рассчитываемое количество секций, необходимых для качественного прогревания помещения.

продолжительный срок службы – до 25 лет;
современный и привлекательный внешний вид.

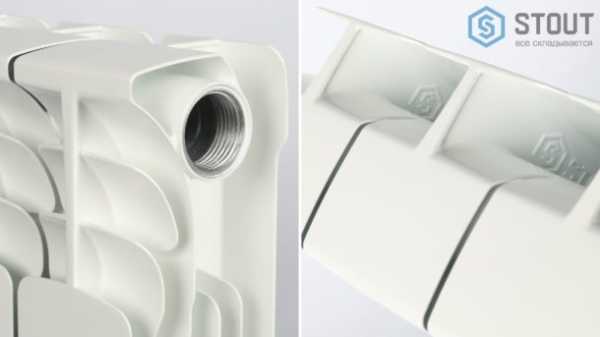

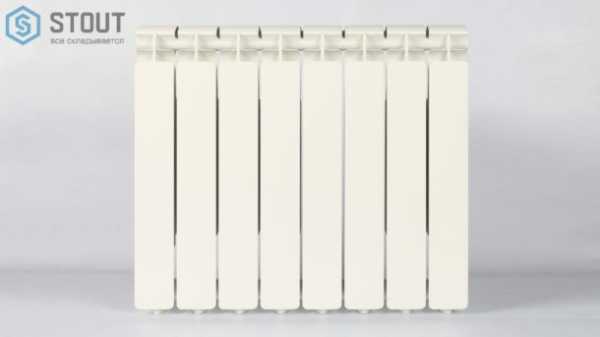

Всеми этими преимуществами обладают биметаллические радиаторы бренда STOUT. Отопительные приборы производятся на крупнейшем российском заводе «РИФАР», адаптированы специально для условий эксплуатации в нашей стране. Каждое изделие проходит строжайший контроль на всех этапах технологического процесса производства. Радиатор дважды опрессовывается повышенным давлением – первый раз до покраски, второй раз – после. Это гарантирует 100%-ную надежность каждого прибора.

Доступное количество секций – от 4 до 14, эффективная работа с теплоносителем до 135 °С, выдерживают давление до 100 атмосфер. Продуманная логистическая система, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страховка напрямую от производителя делают бренд STOUT лучшим выбором.

Совет: поскольку внешне биметаллический секционный радиатор практически неотличим от алюминиевого, понять, какой радиатор перед вами, можно в первую очередь по весу. Биметаллический прибор со стальным сердечником значительно тяжелее алюминиевого аналога.

Возможные проблемы при эксплуатации

Приборы из биметалла имеют большое количество достоинств. Какие же из их особенностей можно отнести к недостаткам?

Несмотря на возможность использования биметаллических батарей в системе с любым теплоносителем, низкое качество последнего отрицательно сказывается на продолжительности срока службы прибора.
Разный коэффициент расширения у металлов, присутствующих в конструкции батареи, может со временем привести к нестабильности теплоотдачи, снижению прочности прибора.
Использование в системе теплоносителя низкого качества может приводить к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности конструкции.

Более дешевые модели отличаются наличием стальной сердцевины только в вертикальных каналах. Такие радиаторы иногда называют полубиметаллическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые приборы, они все же не обладают достаточной прочностью, присущей полноценным биметаллическим батареям.
Настоящие биметаллические отопительные приборы имеют цельный каркас из стали, в процессе производства заливаемый под давлением сплавом алюминия.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие виды батарей. Они обладают прекрасной стойкостью к коррозии, имеют превосходную теплоотдачу и продолжительный срок эксплуатации, но высокая стоимость не позволила им получить широкое распространение.

Размеры батарей

Габариты прибора имеют значение, поскольку при необходимых параметрах мощности он должен поместиться в нише под окном. Какие размеры могут иметь биметаллические батареи?

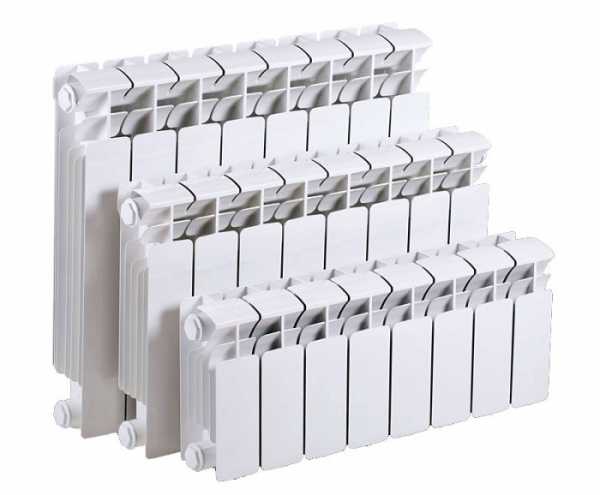

Биметаллические радиаторы отопления характеризуются стандартными размерами высоты. Прибор имеет маркировку, которая обозначает межосевое расстояние прибора – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межосевое расстояние – это промежуток между входным и выходным отверстиями батареи, которое не соответствует всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно прибавить 80 мм к значению межосевого расстояния.

Полная высота прибора с разной маркировкой:

маркировка 200 – реальная высота 280 мм;
350 – высота прибора 430 мм;
500 – высота 580 мм.

Ширина прибора отопления будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте о том, в соответствии с техническими нормами прибор должен быть установлен на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций радиатора из биметалла могут полноценно обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

сколько квадратных метров занимает площадь помещения;
мощность одной секции прибора.

Согласно строительным нормам для обогрева 1 квадратного метра жилой площади требуется примерно 100 Вт мощности. Для того чтобы узнать общую мощность, необходимую для обогрева помещения, значение площади умножается на 100. Полученный результат делится на мощность секции выбранного радиатора.

Узнаем, сколько секций прибора понадобится для комнаты площадью 25 кв. м. при использовании биметаллического прибора, мощность одной секции которого равна 170 Вт.

25 х 100 = 2500 Вт – требуемая мощность.
2500 : 170 =14,7 – округляем до 15 – получаем необходимое количество секций.

Учитывая тот факт, то параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% запаса. Большее количество секций может понадобиться для обогрева угловой квартиры, помещения с большим количеством окон, высокими потолками. Для регионов с суровым климатом требуемое количество секций будет больше в 1,5–2 раза.

Важно! Поскольку батареи, имеющие количество секций, превышающее 10, прогреваются недостаточно эффективно, желательно установить несколько радиаторов с меньшим количеством секций.

На что обратить внимание при выборе

Выясним, какие характеристики биметаллического радиатора нужно изучить при покупке.

Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбирать прибор с максимальным значением рабочего давления.
Номинальная мощность секции – нужна для расчета их количества.
Размеры. Для стандартных подоконников высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
Толщина вкладок из стали. Чем толще стенки, тем прочнее прибор и тем дольше он прослужит.
Цена. Биметаллические радиаторы стоят не менее чем на 20% дороже алюминиевых. Если цена ниже, скорее всего, это «полубиметалл» низкого качества.

Установка радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубами. Допускается использование стальных и металлопластиковых труб на цанговых соединениях, однако в этом случае нужно быть готовым к протечкам и засорам. В силу своей надежности оптимальным способом соединения при подключении является метод точечной сварки.

Традиционно принято размещать радиатор под окном строго по центру. Это позволяет прибору создавать тепловую завесу, создающую препятствие для проникновения холодных потоков воздуха сквозь окно.

Какие могут быть варианты подключения биметаллического радиатора?

Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук). При большем числе секций отдаленный от подающей трубы участок будет плохо прогреваться.

Нижнее подключение менее эффективно с точки зрения отдачи тепла, применяется только в случае специфической конфигурации системы.

Диагональное подключение применяется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева прибора.

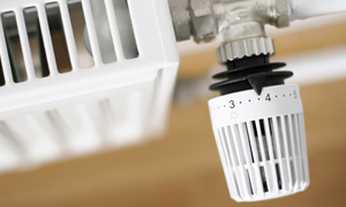

Перед подключением на каждую биметаллическую батарею должен быть установлен клапан для спуска воздуха или кран Маевского, а также переходники для соединения с трубами.

Порядок подключения радиатора:

После демонтажа старого оборудования с помощью строительного уровня производится разметка под установку нового прибора, высверливаются отверстия для кронштейнов.
Кронштейны крепятся к стене с помощью дюбелей и цементного раствора.
Батарея соединяется с подводящими коммуникациями, в месте соединения размещается кран или термостат.

Важно! Поскольку биметаллический секционный радиатор имеет узкие внутренние каналы, которые очень легко забиваются мусором из отопительной системы, до подключения перед каждой батареей нужно обязательно установить фильтр грубой очистки.

mr-build.ru

Виды и размеры биметаллических радиаторов отопления, рекомендации по их выбору

Определить тип радиатора, подходящего конкретно для той или иной системы отопления, не зная его основных характеристик, достаточно сложно. Существуют приборы, устанавливаемые в частных домах, имеющих автономную систему отопления, а также радиаторы, установка которых возможна только в городской квартире.

Биметаллические радиаторы отопления — виды, технические характеристики

Если сравнить алюминиевые радиаторы с биметаллическими, то вторые выгодно отличаются от первых по своим техническим характеристикам. Несмотря на все свои положительные качества, алюминиевые приборы имеют ряд серьёзных недостатков, не позволяющих их использование в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в городских квартирах, подключённых к центральной сети отопления.

Устройство биметаллических приборов

По внешнему виду биметаллический радиатор никак не отличается от алюминиевого, ведь оба сделаны из одного и того же металла. Весь «секрет» во внутреннем устройстве батареи.

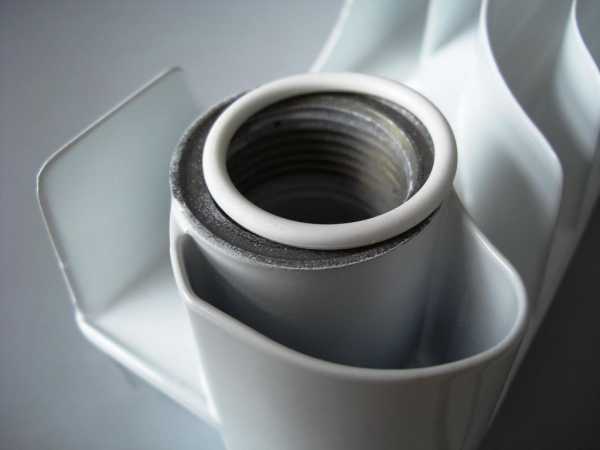

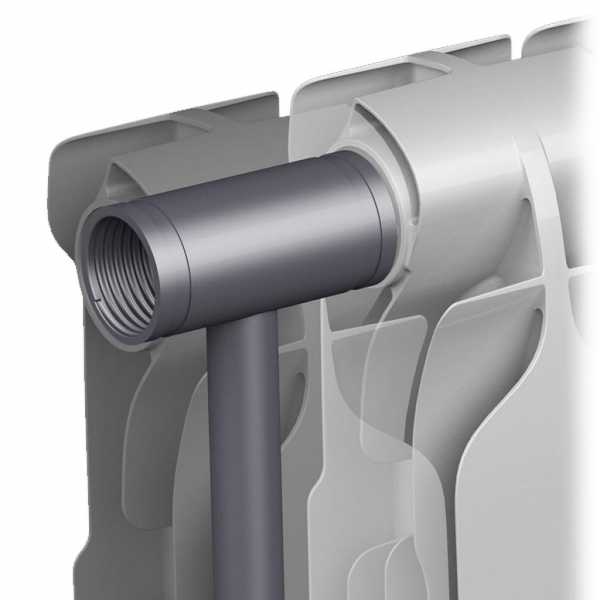

Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, которые обеспечивают надёжную защиту алюминия от вредного воздействия всяческих примесей, содержащихся в воде. Именно благодаря встроенным стальным секциям, внешний корпус биметаллического прибора напрямую не контактирует с теплоносителем. Помимо этого, сталь более устойчива к разрушительному воздействию кислот и щелочей, которые в огромных количествах присутствуют в центральных системах отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубы, теплообменники и пр.).

Использование стальных вставок для прохождения воды обеспечивает также и другие полезные свойства биметаллических приборов отопления:

Долговечность. Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может устанавливать достаточно продолжительный срок службы прибора — до 20 лет.
Прочность. Корпус изделия может выдержать давление до 30–40 атмосфер. Такой радиатор отопления не боится даже самых сильных гидроударов.
Экономичность. Суженые каналы подачи воды обеспечивают оптимальное сочетание тепловой инертности устройства и расхода энергоресурсов на обогрев.

Добавив сюда все положительные качества, перешедшие от алюминиевых аналогов, таких как компактность, высокая теплоотдача и презентабельный внешний вид, можно с определённостью утверждать, что на сегодняшний день биметаллические устройства являются наилучшим вариантом отопления многоэтажных домов.

Радиатор отопления: размеры

При выборе биметаллического прибора отопления, большое значение имеют размеры изделия.

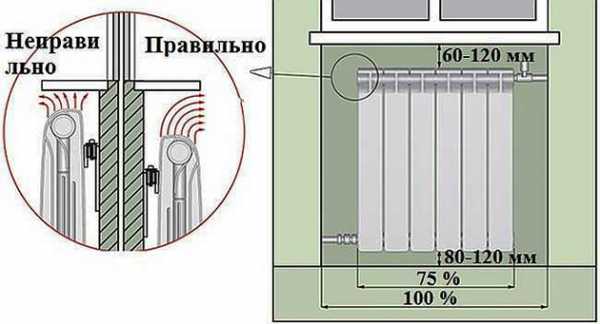

В целях создания тепловой завесы холодному воздуху, проникающему через стекло, отопительные устройства обычно устанавливаются под окном. Следовательно, прибор должен легко поместиться в нишу под подоконником и обеспечить необходимый уровень теплоотдачи.

По высоте все биметаллические радиаторы имеют стандартные показатели. Расстояние между вертикальными каналами различается в зависимости от модификации устройства и составляет 200 мм, 350 мм и 500 мм.

Однако следует отметить, что расстояние между вертикальными каналами — это ещё не полная высота прибора, а всего лишь размер отрезка между центрами выходного и входного коллекторов. Реальная высота устройства определяется так: межосевое расстояние + 80 мм. Так, к примеру, радиатор с маркировкой 500 займёт около 580 мм, а 350-я модель — примерно 420 мм. Ширина устройства определяется количеством секций.

Количество секций для всех типов отопительных приборов рассчитывается одинаково.

Согласно техническим требованиям, предъявляемым к отоплению жилых домов в средней полосе страны, мощность равная 1 кВт предназначена для обогрева 10 кв. метра площади.

Производителем обычно указывается значение мощности одной секции для каждой батареи. Зная значение тепловой отдачи секции, можно рассчитать количество требуемых элементов по формуле:

N = S*100/Q, где Q — мощность одной секции, S — площадь помещения и N — искомое количество.

Большинство моделей биметаллических радиаторов имеют стандартную ширину секции — 80 мм, таким образом, мощность обычной секции 500 мм составляет около 180 Вт. В соответствии с этим и определяется общее количество секций. Так, например, для отопления комнаты площадью 20 м2, понадобится 12 секций, ширина такой батареи будет около 1 м.

Особенности конструкции

Как уже было сказано ранее, биметаллический радиатор отличается от алюминиевого тем, что внутри него расположены стальные вкладки, которые защищают корпус от коррозии.

Такие вкладки могут устанавливаться в различных частях прибора:

Простые модели (псевдо- или полубиметаллические) имеют стальную сердцевину только в вертикальных каналах, поэтому прочность и степень защиты такого прибора всё же недостаточна.
Модели подороже располагают цельным стальным каркасом, который заливается алюминием под давлением. Именно такие отопительные приборы рекомендуется устанавливать в многоквартирных домах.

Типы конструкции

Монолитный. Радиатор состоит из неразборных стальных патрубков. Имеет постоянное количество секций, изменить которое нельзя. Основной характеристикой литого радиатора является повышенная надёжность. Прибор рекомендован к применению в системах, где наблюдаются частые скачки давления.
Разборный. Количество секций определяется самостоятельно, в зависимости от площади помещения. Секции соединяются между собой металлическими патрубками, имеющими резьбу.

Выбор той или иной конструкции зависит от типа отопительной системы. Так, для автономного отопления лучше приобрести разборную модель, для городской квартиры — литую.

Ёмкость

Наличие стальных вставок внутри прибора способствует уменьшению ёмкости секции. С одной стороны, это неплохо: снижается количество тепловой инертности и самого теплоносителя, что позволяет значительно экономить электроэнергию и обеспечивает комфортное управление. Но с другой стороны — слишком зауженные каналы подачи воды быстро засоряются всяческим мусором, неизбежно присутствующим в современных сетях центрального отопления.

Ёмкость секции определяется расстоянием между вертикальными каналами.

Для устройства с расстоянием 500 м — ёмкость 0,2-0,3 л;

для батареи 350 мм — 0,15-0,2 л;

для 200 мм — 0,1-0,16 л.

Как вы уже заметили, вместимость биметаллических радиаторов действительно небольшая. К примеру, популярный прибор фирмы RIFAR, шириной 80мм и высотой — 350 мм вмещает в себя всего 1,6л. Несмотря на это, радиатор способен обогреть помещение площадью до 14 кв. м. Правда, вес устройства достигает 14 кг, так как биметаллический радиатор в 1,5-2 раза тяжелее алюминиевых.

Размеры биметаллических радиаторов отопления

Среди всех разновидностей радиаторов, самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превысили свои аналоги. Все потому, что они имеют прекрасные технические характеристики, а это основное, на что обращают внимание при покупке.

Давайте детальней рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими изделиями, то благодаря статье сможете иметь о них представление и выбрать подходящий вариант для себя.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в комнате.

Оболочка из алюминия выполняет две роли: скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного легче, поэтому монтаж выполнять куда проще.

Обратите внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модель может отличаться друг от друга, в зависимости от изготовителей и характеристик.

На полках магазинов можно найти две разновидности биметаллических радиаторов:

Биметаллические – батареи, которые имеют стальной сердечник из труб, что окружен оболочкой из алюминия. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России, тоже выпускают данную продукцию. Один из представителей: Сантехпром БМ.

Полубиметаллические – их принято считать «полукровками», так как эти радиаторы имеют только стальные трубы, что усиливают вертикальные каналы. В таком случае алюминий немного будет соприкасаться с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. А к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Отопительный радиатор каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый хорош в чем-то своем. При этом важно учитывать, какой тип отопления используется – централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми перед химией и некачественным централизованным теплоносителем. Если же говорить о повышенном давлении в системе, то лучше показывает себя алюминий, однако, он требует качественного теплоносителя. Одно ясно точно: если отопительная система состоит из старых труб, которым более 40 лет, преимущественно использовать прочные биметаллические батареи.

Цельные или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном производятся изделия с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при потребности радиатор можно уменьшить или увеличить. На производстве изготовляют полностью каждую секцию, после чего соединяют их ниппелями. Количество секций парное.

Но, есть и второй вид радиаторных батарей – цельные. Их сердечник делается определенного размера, и его в будущем нельзя изменить. После чего стальные трубы обшиваются фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.

Обзор технических характеристик

Теперь детальней рассмотрим биметаллические радиаторы характеристики и свойства. Это нужно учитывать в первую очередь, прежде чем покупать тот или иной вид. Чем же особенны эти изделия и почему их называют одними из лучших? Давайте узнаем.

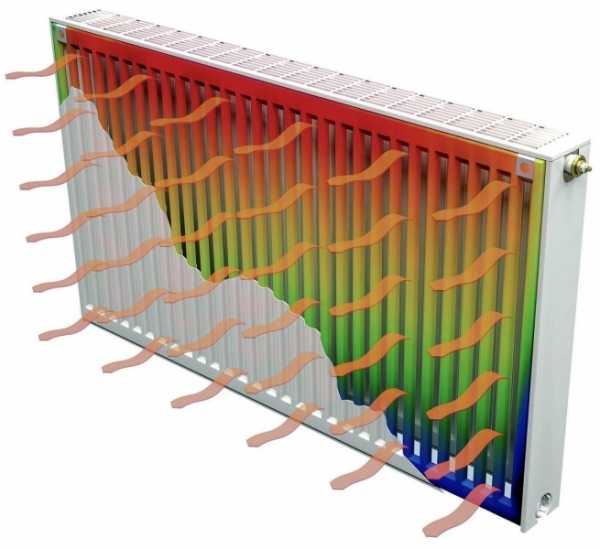

Отдача тепла

Пожалуй, именно для этого и покупаются радиаторы, чтобы обогревать помещение. Поэтому в первую очередь нужно обратить особое внимание на эти характеристики. Тепло, которое отдает радиатор, теплоноситель которого имеет температуру 70 градусов, измеряют в ваттах. Биметаллические батареи имеют превосходные показатели теплоотдачи, так как средний показатель находится в диапазоне 170-190 Ватт.

Сам процесс теплоотдачи довольно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи происходит конвенция.

Рабочее давление

Оно зависит от параметров и производителя. Все же, в среднем батарея может выдержать давление в 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная – около 10. А для того чтобы радиатор не лопнул при скачках давления, параметр делают с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межосевого расстояния, то вот стандартные значения:

200 мм;
300 мм;
350 мм;
500 мм;
800 мм;

Что это за расстояние? Это промежуток от верхнего коллектора к нижнему. Можно сказать, что это высота биметаллического радиатора. Благодаря этим самым разным размерам, можно выбрать изделие под любой интерьер и для разных потребностей.

Максимальная температура теплоносителя

Понятно, что температура теплоносителя внутри редко доходит до 100 градусов по Цельсию. Однако практически все изделия способны выдержать показатель в 90 градусов. Это просто отлично. И если вы увидели, что производитель заявляет до 100 градусов, можно понять, что он немного лукавит, так как больше 90 градусов пока подобные радиаторы не выдерживают.

Эксплуатационный срок и надежность

Если учесть технические характеристики, особенности и производителя, то можно быть уверенными в том, что гарантировано можно эксплуатировать батарею на протяжении 20 лет без всякого обслуживания. Но, это далеко не предел. При правильной эксплуатации, они способны прослужить очень долго.

Простота монтажа

В целом, биметаллические радиаторы отопления можно установить самостоятельно. Все же, простота и удобство зависит от габаритов, веса и наличия инструкции. Радует то, что секции батарей идентичные, а значит, их можно устанавливать как слева отопительной трубы, так и справа. Нужно только подсоединить патрубок к радиатору с нужной стороны, а с противоположенной вмонтировать заглушками и краном Маевского для контроля.

Обратите внимание! Кран Маевского – очень полезная вещь. Благодаря ему батарею при ненадобности можно отключить вовсе, или же при возникновении завоздушивания, позволяет удалить воздух из системы.

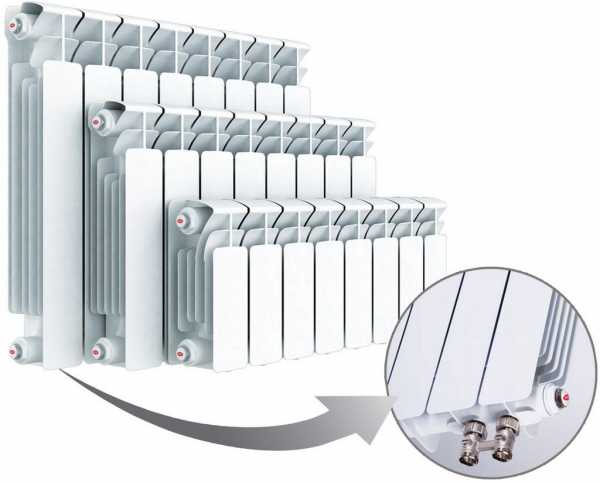

К тому же в продаже есть изделия с патрубками внизу. Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В конце предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с плюсов:

Имеют высокую прочность.

Выдерживают высокие показатели давления в системе.

Радиаторы отопления способны прослужить долгую службу.

Эффективно справляются с теплоотдачей.

Устойчивы к повреждениям механического типа.

Прекрасно смотрятся и не выпадают из интерьера.

Большой ассортимент товаров, что позволяет выбрать оптимальный вариант.

Являются одними из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

основной из них – это высокая стоимость. Но, учитывая технические характеристики и качество изделий, цена вполне оправдана;
сердечник из стальных труб под воздействием теплоносителя и воздуха может ржаветь. Это происходит при ремонте или аварии в системе. В таком случае приходится сливать воду, и воздух начинает влиять на трубы. А еще они могут ржаветь от антифриза, который используется в частных домах. В таком случае лучше выбрать цельные батареи или чисто из алюминия;
последний недостаток – небольшое проходное сечение патрубка.

Вот такие они радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока на рынке им просто нет равных в характеристиках, работе, внешнем виде и параметрах. Многие пользователи, что приобрели изделия, вполне довольны своей покупкой.

Заключение

Биметаллические радиаторы – это прекрасный выбор как для автономного отопления, так и для централизованного. Они обладают прекрасными показателями, долговечны, красивы и надежны. Многие профессионалы рекомендуют выбирать именно эти батареи. Их опыт показывает, что лучше заплатить немного больше, но зато наслаждаться качественным теплом и прекрасной работой изделия. Учитывая эту информацию, можно выбрать подходящее изделие для себя.

rusolymp.ru

Размеры биметаллических радиаторов отопления: высота, глубина, межцентровое расстояние

Владельцы квартир в домах с централизованным типом обогрева долго ждали, когда производители создадут батареи, способные выдерживать все его недостатки: высокое давление, теплоноситель низкого качества и мощные гидроудары, способные уничтожить слабые алюминиевые или стальные радиаторы.

Объединение этих двух металлов позволило произвести совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.

Особенность биметаллических устройств

Когда вовнутрь алюминиевого корпуса поместили стальной змеевик, закрепив всю конструкцию наглухо сваркой, было решено сразу несколько проблем:

Противостояние высокому давлению. Напор, с которым вода подается в теплосеть в среднем равна 10, а гидроудары, которые он вызывает – 12-15 атмосферам, что не мог до сих выдержать ни один из видов радиаторов, кроме чугунных. Представленные на рынке размеры биметаллических радиаторов отопления благодаря их устройству легко переносят давление от 20 до 40 атмосфер, а некоторые панельные модели – до 100 атмосфер. Это делает их единственными надежными претендентами на то, чтобы занять место старых чугунных батарей.
Плохое качество теплоносителя в централизованной системе отопления достаточно быстро выводило из строя отопительное оборудование, особенно сделанное из алюминия. То, что в новых видах обогревателей сердечник сделан из стали, которой кислотный уровень воды безразличен, а наружный кожух из алюминия с ней не соприкасается, увеличивает долговечность биметаллических радиаторов. Средний гарантийный срок, не зависимо от того, низкие или высокие биметаллические радиаторы, составляет 20 лет.
Достаточно узкие стальные коллекторы делают конструкцию экономичной, так как чем меньше носителя в системе, тем быстрее она прогревается.
Габариты биметаллических радиаторов отопления напрямую влияют на их тепловую мощность. Чем выше и шире секция устройства, тем большей теплоотдачей она обладает.

Потребители, уже испытавшие биметаллические конструкции у себя в квартирах, говорят, что единственный их недостаток – это высокая стоимость. Но, как правило, качество, безопасность, красота и экономичность – это как раз те свойства, за которые не жалко заплатить любые деньги.

Типы алюминиево-стальных радиаторов

Производители, идя на поводу у потребителей, стараются удешевить производство биметаллических конструкций, не меняя их устройства в целом. Теперь на рынке можно встретить несколько типов батарей этого вида:

Устройство «классического» радиатора таково, что основой, по которой течет теплоноситель, является стальной коллектор, «упакованный» в алюминиевый кожух. Это сделано для того, чтобы всю нагрузку по соприкосновению с водой взяла на себя сталь, а алюминий, имеющий самый высокий уровень теплоотдачи, нагреваясь от нее, передавал тепло комнате. Появившиеся упрощенные модели, не зависимо от того, каков размер секции биметаллического радиатора, оснащены стальными вертикальными каналами, тогда как горизонтальные коллекторы остаются алюминиевыми. Это действительно значительно сократило их стоимость и увеличило степень теплоотдачи, но так же сделало уязвимыми перед качеством теплоносителя и уровнем напора в сети.
Второй тип – это типичная дорогая «классика», которую можно устанавливать в отопительных системах с самым нестабильным давлением.

Если установка радиаторов предполагается в помещении с автономной системой обогрева, то нет смысла вкладывать большие деньги в дорогие модели. В этом случае достаточно сделать расчет мощности и определить оптимальные размеры биметаллических радиаторов отопления (10 секций — это стандартный тип, хотя можно выбрать и другой вид устройства).

Виды радиаторов

В отличие от советской эпохи, когда батареи имели одинаково стандартный вид «гармошки», сегодня встречаются разные типы радиаторов, и биметаллические в этом плане не исключение.

Монолитные модели представляют собой цельную секцию, состоящую из стальных патрубков, которые не подлежат разборке. Подобную конструкцию нельзя изменить в размерах, нарастить или уменьшить количество секций. Если необходимая для помещения мощность рассчитана правильно, то лучшего и более надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы способны выдерживать натиск до 100 атмосфер и являются самыми дорогими на рынке.

Разборные или, как их еще называют, секционные модели, позволяют самостоятельно определять, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.

Чтобы в квартире было по-настоящему тепло, следует заранее определить, какой мощностью должен обладать радиатор с учетом всех теплопотерь. От размера устройства зависит его емкость, и чем она меньше, тем экономнее он работает.

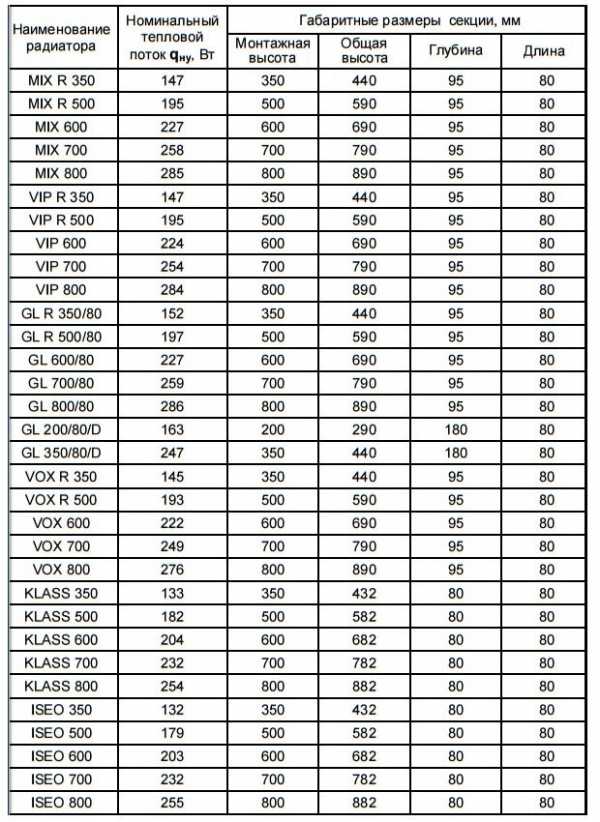

Стандартные габариты батарей

Размеры биметаллических радиаторов точно такие же, как и других видов обогревателей. Они определены межосевым расстоянием между нижними и верхними горизонтальными коллекторами. Не стоит считать эти параметры размером всей конструкции. Чтобы вычислить, какова высота биметаллического радиатора, следует к межосевому показателю, указанному на изделии, прибавить 80. Существует три межосевых расстояния – 200, 350 и 500 мм, но это не единственные параметры этих устройств.

длина стандартной секции составляет 80 мм;
глубина – от 75 до 100 мм;
высота – 550-580 мм.

Чтобы высчитать, какую высоту имеют, например, стандартные радиаторы биметаллические 500 мм, нужно к этому показателю прибавить 80, а полученные 580 мм – это и есть его истинный размер, который следует учитывать, определяя место, где он будет стоять.

Кроме стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.

Высокие конструкции

Когда интерьер квартиры или офиса требует особого подхода к обустройству, то и обогреватели должны гармонично в него вписываться. Так, если в помещении панорамные окна, то можно установить биметаллические радиаторы, габариты которых по высоте равны 880 мм или более, при длине секций 80 мм и глубине 95 мм.

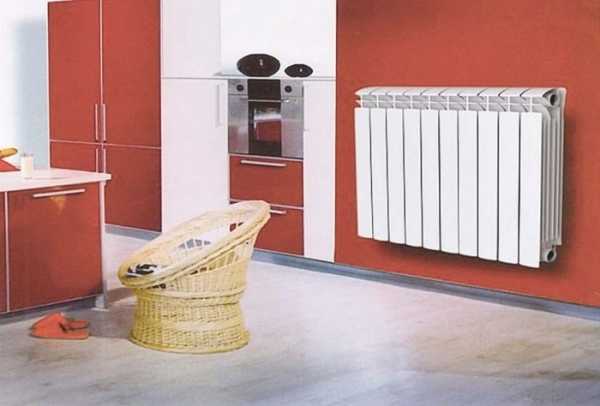

Как правило, это литые надежные устройства, которые можно закреплять на стенах. Они могут не только обогревать помещение, но и украшать его, так как выпускаются в достаточно богатой цветовой гамме. В крайнем случае, можно заказать производителю модель необходимого оттенка или с определенным рисунком.

Невысокие батареи

Еще одним дизайнерским решением являются низкие биметаллические радиаторы отопления. Их можно устанавливать под большими окнами, где стандартные модели не вписываются по высоте. Минимальные по межосевому расстоянию биметаллические радиаторы имеют 200 мм, при этом, их характерной чертой являются те же прочность, надежность, способность противостоять высокому давлению и уровень теплоотдачи, что и у стандартных моделей.

Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «лукавят», говоря, что цена на их изделия ниже из-за их габаритов. При этом на самом деле, биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значение) обладают другим строением. Стальной горизонтальный сердечник у них отсутствует, и лишь вертикальные коллекторы выполнены из этого металла. Определить подделку можно по техпаспорту, в котором указаны не привычный для «настоящих» биметаллических обогревателей уровень давления в 20-40 атмосфер, а всего 12-15, что этим устройствам несвойственно.

Покупать подобное изделие в квартиру с централизованным типом обогрева не стоит, но в автономной системе они будут к месту.

Соотношение мощности и размера радиаторов

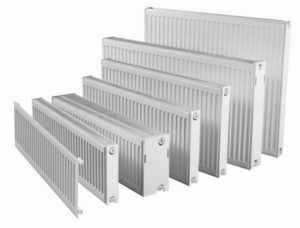

Как показала многолетняя практика использования отопительных приборов, ширина секций биметаллического радиатора (как и любого другого), его длина и высота отражаются на мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.

Если сравнить теплоотдачу, массу, емкость, размер и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, какая между ними разница.

Биметаллические радиаторы 350 мм (межосевое расстояние):
Теплоотдача 136 Вт (алюминиевый – 139)
Уровень давления (рабочий) 20 Бар (15 Бар у алюминия)
Показатель опрессовки 30 Бар (20-25 Бар соответственно).
Емкость секции 0.18 л (0.19 л)
Вес одной секции 1.36 кг (алюминиевый – 1.2 кг).

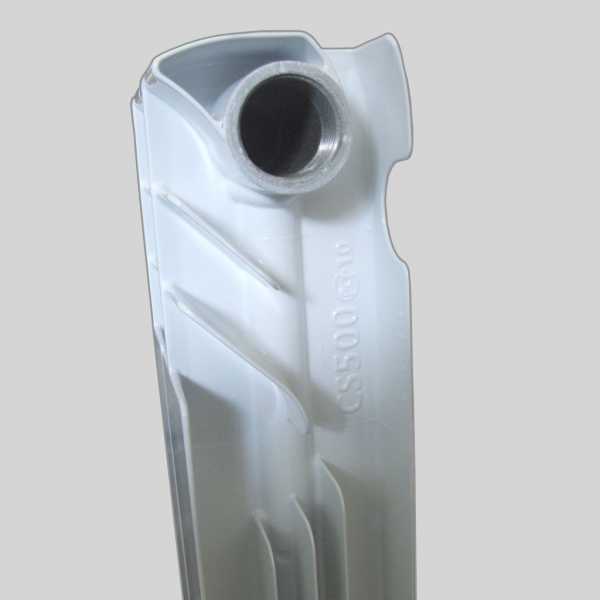

Биметаллические радиаторы 500 (80 глубина):
Теплоотдача от одной секции 204 Вт (180 Вт алюминиевых при аналогичных габаритах).
Рабочее давление 30 Бар (20 соответственно).
Опрессовочное давление 40-50 Бар (30 Бар).
Емкость секции 0.2 л (0.27 л).
Вес одного элемента 1.90 кг (1.45 кг).

Как видно из вышеперечисленных параметров, мощность меняется в зависимости от размера радиатора, как и уровень его давления, и вес, и объем.

Выбирая, какой тип батарей установить, нужно отталкиваться от реальных потребностей помещения в количестве тепла, а не от стиля и качества оформления интерьера. К счастью, современные производители производят модели любого уровня – низкие биметаллические радиаторы отопления стоят в магазинах рядом с высокими аналогами.

Зная, какой мощности должно быть устройство, достаточно посмотреть в таблицу, которую предоставляют либо продавцы, либо производители к каждому изделию и найти соответствующий показатель размера. Устанавливая секционную модель, ее всегда можно нарастить, чтобы увеличить мощность, но если радиатор не помещается под окном, тогда следует выбирать дизайнерские варианты обогревателей.

netholodu.com
