варианты для внутренней и наружной прокладки

Выбираем проводники для электропроводки

Как выбрать кабель для электропроводки, и на какие параметры следует обращать внимание при его выборе?

Для непосвященного человека такой вопрос может стать серьезной проблемой. Поэтому в нашей статье мы максимально доступным языком попробуем разобраться с видами проводов и кабелей, чем они отличаются друг от друга, как правильно выбирать сечение проводника, и на какие параметры нужно обращать внимание в первую очередь при выборе.

Расшифровка названия и структура проводов и кабелей

Начнем наш разговор с рассмотрения структуры кабеля и провода. Это позволит нам более грамотно произвести выбор, а так же ориентироваться в основных свойствах проводника и только по одному названию определять его основные свойства.

Расшифровка названия провода

Несмотря на то, что разные типы провода имеют отличные нормативы шифрования их марки, основные свойства у похожих моделей одинаковы.

Тем более сейчас, когда на рынке широко представлены проводники иностранного производства, нормативы которых отличаются от отечественных.

В нашей статье мы рассмотрим варианты расшифровки отечественных проводов. Остальные практически аналогичны и имеют лишь небольшие отличия.

Принцип маркировки проводов

• Первая буква у силовых проводов может быть «А». Она обозначает то, что провод выполнен из алюминия. Токопроводимость данного материала ниже, чем у меди в полтора раза, а цена ниже в три раза.

Обратите внимание! Согласно ГОСТ 7399 – 97 первой буквой в маркировке может быть «Ш» или «П». Они соответственно обозначают, что перед нами шнур или провод.

• Формально, вторая буква, или если провод выполнен из меди – первая, может быть «В». Она говорит нам о том, что изоляция данного провода выполнена из поливинилхлорида. Кроме того, вы можете встретить буквы «П» — полиэтилен или «Пу» — вулканизированный полиэтилен.

Варианты маркировки шнуров и проводов

• Следующая буква маркировки нам говорит о материале оболочки. То есть у данного провода, кроме самой изоляции, есть еще и дополнительная изоляционная оболочка. Это повышает механические и электрические свойства проводника. В качестве оболочки могут использоваться те же материалы, что и для изоляции. Соответственно они имеют такую же маркировку.

Варианты маркировки проводов

• Следующей буквой или группой букв может быть указана стойкость проводника в отношении пожарной безопасности. «НГ» обозначает, что он не распространяет горения. Кроме того, данная маркировка имеет соответствующие расширения, типа с пониженным дымо- или газовыделением.
• Последними в маркировке могут быть зоны климатического исполнения. Например, «Т» говорит нам о возможности эксплуатации в тропическом климате, а «У» — в умеренном.
• После буквенной маркировки провода медные для электропроводки обычно содержат несколько цифр, перечисленных через знак умножения. Первая цифра говорит о количестве жил, а вторая о их сечении. Но и здесь могут быть варианты, о которых мы поговорим ниже.

Структура провода

Ну вот, с маркировкой окончили. Хотя мы указали еще далеко не все аббревиатуры, которые вы можете встретить в названиях провода. Но поговорим об этом ниже. Теперь же разберем структуру провода.

Класс провода по гибкости

• Помните, мы выше говорили о том, что существуют шнур и провод. Более того провод в свою очередь делится на монтажный и установочный. В чем же разница?
• А разница в строении жил проводов. Дело в том, что жила провода может быть выполнена из одной проволоки соответствующего диаметра, или же из нескольких проволок меньшего диаметра, скрученных между собой.

Технические характеристики  проводов 5 класса гибкости

• Понятное дело, что провод, выполненный из нескольких проволок меньшего диаметра, значительно более гибок по сравнению с одножильным проводом. Это особенно сильно заметно в проводах большого сечения.

Технические характеристики проводов 6 класса гибкости

• Исходя из этого, провода разделили на шесть групп по классу гибкости. В первой группе представлены одножильные провода. Во-второй — многожильные, но с большим диаметром отдельных проволок, и так далее. В шестой группе представлены провода с наименьшим диаметром отдельных проволок – эти модели являются более гибкими. Провода из пятой и шестой группы обычно получают название шнур, что говорит об их очень высокой гибкости. Такие провода применяют для подключения утюгов, переносных светильников и других электроприборов, питающий проводник которых, по условиям эксплуатации, подвергается частым изгибам.

Плоский провод

• Теперь остановимся на таком вопросе как форма провода. Она может быть круглая или плоская. В маркировке она соответственно обозначается «К» и «П». Это обозначение стоит перед типом изоляции. Провода круглого сечения встречаются чаще. Если же вы хотите подобрать провод для внутренней электропроводки, который будет монтироваться под слой шпаклевки, то лучше выбрать плоский провод. Это позволит снизить глубину штробы.

Расшифровка названия кабеля

Теперь давайте разберемся с маркировкой кабелей. В целом она достаточно похожа на маркировку проводов, но имеет целый ряд своих отличий.

Правила маркировки кабелей

• Как и у провода первая буква обозначает материал токопроводящей части кабеля. «А» обозначает алюминий, а отсутствие этой буквы обозначает изделие из меди.
• Вторая буква обозначает материал изоляции. Как и для проводов она может быть «В», «П» или «Пу».
• А вот третья буква не свойственна проводам. Она обозначает наличие или отсутствие, а также материал брони кабеля. Броня кабелю необходима для защиты от механических повреждений. Если ее нет, то стоит буква «Г», если она выполнена из оцинкованных лент – «Б», если из алюминиевых лент – «Ба», из оцинкованных проволок – «К» и из алюминиевых проволок — «Ка».

Нормы маркировки немецких кабелей

• Следующая буква говорит нам о материале оболочки. Здесь вы так же можете встретить буквы «В» и «П», но кроме этого возможен вариант «Шв» и «Шп», что говорит об использовании в качестве оболочки шланга, в первом случае из винила, а во-втором из полиэтилена.
• Кабеля для электропроводки могут иметь такой элемент как экран. Он необходим для защиты проводников от наводимых помех и применяется он больше в электронике. Наличие экрана обозначается буквой «Э».

Обратите внимание! Некоторые провода так же имеют экран, для защиты от помех. Но для электропроводки такие проводники не применяются, поэтому в нашей статье мы их обошли своим вниманием.

Маркировка кабелей в бумажной изоляции

• Следующие символы обозначают класс кабеля по пожарной безопасности. Здесь аббревиатуры такие же, как и для проводов.

Аббревиатура маркировки по пожарной безопасности

• Так же вы можете встретить в аббревиатуре букву «П», как и в маркировке провода это обозначает плоскую структуру кабеля.
  Круглые кабели не имеют специальной маркировки.
• Последним элементом, который обозначают на кабеле, является конструктивное исполнение жил. Одно- или многожильные «о» или «м» соответственно, круглые или сегментные – «к» или «с». Но об этом мы поговорим ниже.

Из этого видео Вы узнаете о том, какой лучше кабель выбрать.

Структура кабеля

Кабель для внутренней электропроводки применяется не так часто, тем не менее, отдельные виды таких проводников нашли применение и в жилищном строительстве.

Чтобы лучше разобраться, какой из них лучше, давайте разберем их особенности структуры:

Одножильный кабель	Начнем наш разговор с жил. Они так же могут быть одно или многожильными. Одножильные обычны применяются для проводников небольшого сечения. Многожильные же кабели – это  изделия большого сечения, так как при моноструктуре их изгибание было бы возможно, только при помощи специальных механизмов.
Сегментная форма жил кабеля	Следующим важным аспектом является сама форма жил кабеля. Она может быть круглой или сегментной. Сегментной называется форма кабеля, при которой жилы занимают максимум внутреннего пространства кабеля. Такая форма жил снижает гибкость кабеля, но позволяет увеличить его суммарное сечение.
Возможные варианты жил кабеля	Еще одной особенностью является то, что форма различных жил и их сечение может быть разным. Ведь согласно норм ПУЭ сечение заземляющего и нулевого проводника могут отличаться от сечения фазного проводника. В связи с этим для снижения себестоимости инструкция допускает применять жилы меньшего сечения.
Нормы соотношения нулевых и фазных жил	В маркировке кабеля обязательно указывается соотношение сечений жил. После сечения основных жил вы можете увидеть меньшее сечение со знаком «N» и еще одно значение со знаком «РЕ». Они-то и указывают на существующие отличия.
Зависимость толщины изоляции кабеля от номинального напряжения	Изоляция жил кабеля, по сути, не очень отличается от изоляции жил провода. Единственное отличие — это большая толщина такой изоляции у изделий, предназначенных для больших напряжений. Ведь в отличии от изолированных проводов, кабели могут предназначаться для сетей с напряжением в 35кВ и выше.
На фото ленточная броня кабеля	Поверх изоляции в некоторых случаях накладывается броня. Она необходима для защиты кабеля от механических повреждений. Она может быть литой, а может быть представлена в форме ленты намотанной на жилы. Последний вариант применяется в тех случаях, когда на кабель точно не будут воздействовать продольные силы натяжения.

На что следует обратить внимание при выборе кабеля

Ну, а теперь давайте разберем, как подобрать кабель для электропроводки? Зная структуру и маркировку, сделать это не так уж сложно.

Выбираем кабель для проводки

• Давайте пойдем по пути от противного. Поэтому сразу отметаем кабели с броней. Работать с ними крайне неудобно, да и не может наша проводка подвергаться таким механическим усилиям, чтобы повредиться. Кроме того, такой кабель категорически запрещено использовать во влажных помещениях и на улице.
• Затем сразу отметаем кабели, предназначенные на напряжение выше 0,66кВ. Ведь напряжение в нашей сети 220 или 380В и переплачивать за более толстую изоляцию нет никакого смысла.

Кабель ВВГ

• Теперь что касается сечения. Для бытовых нужд обычно достаточно кабеля с сечением одной жилы до 16 мм^2, и то для подключения мощного силового оборудования. В квартире или в доме обычно достаточно кабеля с сечением в 4 мм².
• Количество жил зависит от типа сети, в которой предстоит его монтировать. Для трехфазной сети в 380В нам потребуется пятижильный кабель, для однофазной сети в 220В нам хватит трехжильного кабеля, как на видео.

Кабель НУМ

• Исходя из всех выше перечисленных условий, выбор не так уж велик. Наиболее распространенными являются варианты кабеля ППГ, ВВГ или НУМ, хотя последний правильнее называть HYM, так как он выполнен по немецким стандартам и является аналогом ВВГ.

На что следует обратить внимание при выборе провода

Теперь давайте выберем провод для осветительной электропроводки. Здесь вариантов намного больше и выбор значительно шире.

Выбираем провод и его сечение

• Начнем наш разговор с материала провода. Сразу откидываем алюминий. Это связано с тем, что с 2001 года, согласно норм ПУЭ, использование данного материала для создания электрических сетей в жилых помещениях запрещено.
• Алюминиевый провод для наружной электропроводки использовать можно. Но в агрессивных условиях атмосферного воздействия он достаточно быстро окисляется. Особенно сильно это сказывается на контактных соединениях. Поэтому для наружных работ его лучше не использовать.

Таблицы выбора сечения проводов

• Теперь, что касается сечения провода. Большинство сайтов предлагают для выбора таблицы, в которых вам предлагается выбрать сечение провода, согласно токовой нагрузки и способа монтажа. Это конечно правильно, и мы так же советуем ориентироваться на эти нормы ПУЭ. Но определиться с сечением можно и проще.
• Так, ПУЭ устанавливает, что провод к счетчику должен быть сечением не меньше 4 мм². Групповой провод должен иметь сечение не меньше 1,5 мм². В то же время мы имеем номинальный ток счетчика, номинальный ток групповых автоматов. А согласно ВСН 59-88 групповой автомат в квартире должен иметь номинальный ток не выше 16А. Для 16А вполне достаточно провода с сечением в 1,5 мм².

Минимальные нормы сечения провода по ПУЭ

• И только для группового автомата электрической печи или других мощных потребителей может потребоваться групповой автомат в 25А. Для такого тока потребуется провод в 2,5 мм². В итоге получается, что для групповых сетей нам нужен провод в пределах от 1,5 до 2,5 мм² включительно.

Обратите внимание! Это условие касается только внутренних электроустановок на напряжение в 220». Для наружных электрических сетей или для сетей, питающихся от более высокого напряжения следует пользоваться таблицами ПУЭ.

Провод ПУНП

• Но на этом выбор не окончен. Дело в том, что если монтаж проводки будет осуществляться по сгораемым конструкциям, то очень важно выбрать провод, не поддерживающий горения. В идеале, еще имеющий пониженное газо- и дымовыделение. Это снизит вероятность пожара и его возможных последствий. Кстати, если вы хотите по-настоящему безлопастную проводку, то такой вариант следует выбрать для всех помещений.

Провод ПВС

• Что касается количества жил провода, то оно должно выбираться, исходя из тех же условий, что и для кабеля.

Провод ПВ

• При этом допускается выбирать не трехжильный провод, а три одножильных провода. Конечно, это не так удобно в плане монтажа, но зато дешевле.

Провод ШВВП

• В итоге, если вы собрались монтировать проводку в доме своими руками, то вам лучше выбрать провод ПВ, ПВС, ППВ, ПУНП или даже ШВВП. При этом во время монтажа обязательно необходимо учитывать их свойства.

Вывод

Провода для наружной электропроводки, для внутренних сетей или для проводки в помещениях с особыми требованиями всегда следует выбирать, исходя из их особенностей. На первый взгляд это сложно, но большинство свойств кабелей и проводов указано в их маркировке. Поэтому умение читать эту аббревиатуру оградит вас от ошибок.

преимущества, применение, назначение – ТД Сокол™

Содержание:

1. Основные виды проводов и кабелей
2. Маркировка силовых кабелей
3. Основные отличия кабеля от провода
4. Все виды силовых кабелей
5. Типы электрических кабелей и проводов


Современная промышленная отрасль, занимающаяся производством электротехнической продукции, предлагает потребителям широкий ассортимент кабельных товаров. На сегодняшний день существует большое количество проводов, электрошнуров и кабелей. Свыше 20 тысяч производятся по общепринятому отечественному ГОСТу. Все они отличаются маркировкой, назначением, техническими характеристиками. Каждый человек, который принимает решение произвести монтаж электропроводки на собственном участке либо в квартире, должен остановить свой выбор на медном или алюминиевом проводнике. Другой вариации кабелей не существует, хотя металлических проводов, имеющих низкое сопротивление, много.

Основные виды проводов и кабелей

Сегодня виды проводов и кабелей подразделяются на несколько вариантов. В частности, среди разновидностей проводной системы различают следующие:

• электрические. Их главная цель – выполнение передачи электроэнергии от основного объекта непосредственно к потребителю. Они нужны для того чтобы создавать замкнутую цепь электротока, не допустив его исчезновения;
• монтажные. Назначение – передача электроэнергии в рамках одного электрического оборудования, установки либо аппарата;
• телефонные. Выступают в качестве двух- либо четырехжильного провода, который используется для монтажа стационарных скрытых или открытых абонентских линий, трансляционных распределительных сетей внутри помещения.Что касается кабельной системы, то здесь можно выделить такие варианты, как:
• силовые. Используются в целях подведения электротока к любому типу зданий, в любом помещении. Чаще всего активно задействуется ВВГ и его разновидности;
• сетевые. Представляют собой специальный проводник, который обеспечивает передачу информации по конфигурации сети. Активно применяется как в локальных сетях, так и в глобальных интернет-объединениях;

• телефонные;
• антенные (второе название – коаксиальные). Выступают в качестве средства подключения, предназначаются для эффективной передачи аналоговых, цифровых и иных телевизионных сигналов;

• оптические (оптоволоконные). Внутренняя часть состоит из волоконных светодиодов, которые выполняют роль передачи оптического сигнала в линии связи;
• акустические. Основная цель – соединение всех составляющих акустической системы, вследствие чего происходит передача сигнала от усилителей звуковой частоты к системе, которая отвечает за воспроизведение звука.

Кроме вышеперечисленных вариантов, следует выделить отдельную группу под названием шнуры. Это гибрид провода и кабеля, которые оснащены огромным числом медных или алюминиевых жил. Главная отличительная особенность – высокий уровень эластичности, стойкость к изгибам, что обуславливает возможность эксплуатировать шнуры длительный период времени.

---

Запомните! Очень важно ответственно подойти к процессу монтажа кабелей и проводов. Если не соблюдать общепринятые правила, то вы можете либо потерять контакт, либо спровоцировать сильное нагревание, что в свою очередь приведет к возгоранию, замыканию.

---

Маркировка силовых кабелей

Маркировка силовых кабелей представляет собой цифробуквенное обозначение, которое включает наименование кабеля, отображение в себе важных сведений о его технических характеристиках:

• состав жил, изоляции;
• предназначение;
• общее число и диаметр сечения;
• наличие дополнительных особенностей.

Первая буква может быть только «А». Она говорит о том, что жила – алюминиевая. Под маркировкой, которая начинается с иных букв алфавита, либо они вовсе отсутствуют, подразумевается использование меди. Вторая буква говорит о целях предназначения, а третья – о материале и разновидности внутренней изоляции.

Таблица-расшифровка самых часто встречающихся типов маркировки

Маркировка	Расшифровка
СИП	Самонесущий изолированный провод. Эксплуатируют для проведения и дальнейшего рассредоточения электрической энергии в разных сетях.
ШВВП	Шнуры в изоляции поливинилхлорида и виниловой оболочке плоского типа
ПВ1	С виниловым типом оболочки. Активно применяется при стандартной установке осветительной, силовой линии сети.
АПВ	Автоматическое повторное включение. Отвечает за повторное включение ранее выключенного устройства.
ПВЗ	Медный провод с ПВХ-оболочкой. Эксплуатируют наряду с электроаппаратурой, установками во время прокладывания сетей.
ПВС	Соединяющая проводка с ПВХ-защитой. Активно эксплуатируется на промышленных предприятиях.
АВВГнгд	Провод из алюминия с поливинилхлоридной негорючей оболочкой.
ВВГнгд	Кабель, изготовленный из меди с поливинилхлоридной наружной оболочкой, не распространяющий горение, не дымящий.
ВВГпнг	Силовой медный кабель с ПВХ-изоляцией, не поддерживающий горение.

Отныне, когда вы знаете об обозначении букв в аббревиатурах, вы получаете возможность без проблем сделать правильный выбор, исходя из целей его эксплуатации.

Основные отличия кабеля от провода

Мало продавцов и покупателей знают, что существуют некие отличия кабеля от провода. К сожалению, многие люди считают, что эти проводники электричества абсолютно схожи друг с другом. Однако это большое заблуждение.

Основные отличительные черты

Наименование	Кабель	Провод
Структура	Схож с проводом, имеющим многослойную защиту. Оснащен одно- либо несколькими токоведущими жилами, каждая из которых обладает своей изоляцией. Помимо этого, имеет дополнительный защитно-изоляционный слой снаружи, который состоит из полимера, пластика, резинового материала.	Одна либо несколько токопроводящих жил, соединяющих пару участков электроцепей. Жила может быть многопроволочной, голой либо изолированной.
Оболочка	Состоит из ПВХ либо резины, круглой формы. Пространство заполнено между токопроводящей жилой – ниткой, лентой либо мелованным составом. Таким образом предотвращается слипание жил, которые имеют свойство немного смещаться друг от друга. Это позволяет упростить процесс монтажа и дальнейшую эксплуатацию.	Наружная часть выступает в качестве резиновой либо пластиковой трубки, защищающей внутренние жилы от повреждений, попадания влаги и замыканий.
Разновидности	Бронированный вариант. Отличается гибкостью, большим количеством изоляционных слоев снаружи, между которыми имеется специальная защита от возможных повреждений. Она выполнена в виде оплетки либо перевитой металлической ленты.	Защищенный вариант, который имеет сходство с бронированными кабелями – наличие внешней оболочки. Все жилы оснащены собственной изоляцией, а в группе дополнительно закрывают специальным кембриком, состоящим из поливинилхлорида и схожего материала
Применение	Активно используется во время проведения ремонтно-строительных работ как на открытом воздухе, так и в помещении. Применяется для соединения акустических, оптических систем, проведения электрического тока к большим сооружениям.	Чаще всего сфера применения – это передача электрической энергии по воздушной линии или в любом другом месте, где человек не будет иметь доступа к ним. Кроме этого, провод можно использовать в различных электрических устройствах либо в электросети автотранспортных средств.

Все виды силовых кабелей

Помимо всех существующих стандартных силовых кабелей, которые предназначаются для передачи электротока, имеется несколько дополнительных модифицированных вариантов. Они активно применяются в иных целях и обладают другими, отличительными свойствами.

Виды силовых кабелей:

• ВВГ;
• КГ;
• ВББШв;
• светящиеся кабели.

Пришло время ознакомиться с классификацией силовых кабельных систем подробнее.

ВВГ

Один из востребованных, высоконадежных силовых кабелей. Активно используется в качестве передачи электротока при напряжении в 1000 Вольт и частоте в 50 Герц. Зависимо от существующих модификаций, принято использовать одну либо многопроволочную жилу, сечение которой составляет не более двух миллиметров квадратных. Внутренний, наружный слой изоляции состоит из ПВХ, что в свою очередь обеспечивает защиту во время воздействия критической температуры, а также попадания внутрь влаги. Среди основных модифицированных вариантов следует выделить:

• АВВГ. Отличается наличием алюминиевых однопроволочных жил;
• ВВГнг. Защитная оболочка не является распространителем процесса возгорания;
• ВВГп. Выступает в качестве плоского кабеля, где все токопроводящие жилы располагаются в одних и тех же плоскостях;
• ВВГз. Основная особенность среди всех вышеперечисленных вариантов заключается в том, что внутри изделие содержит изолирующий слой из резиновой стружки либо нитей из поливинилхлоридного материала.

КГ

Расшифровка КГ – кабель с повышенным уровнем гибкости. Рассчитан на использование при высоком показателе напряжения до 620 Вольт и при частоте в 400 Герц. Оболочка изготавливается из резины, что в свою очередь обуславливает высокий уровень гибкости, возможность эксплуатировать при температурном режиме от -55 до +49 градусов.

Зачастую сфера его использования – потребность в подсоединении к электросети мощнейшего оборудования, установок, включая бойлеры, колонки, аппараты, используемые в сварочных работах. При необходимости его можно эксплуатировать при установке силовой проводки, лучше всего остановить выбор на более доступном варианте, так как это дорогостоящее решение.

ВББШв

Представляет собой медный кабель, который оснащен многопроволочными жилами в количестве до пяти штук. При производстве изоляционного слоя применяется поливинилхлорид, которым также заполняют имеющееся между жилами пространство. Под верхним защитным слоем создают специальный бронированный слой, состоящий из нескольких стальных лент, которые наматываются друг на друга.

Могут нормально функционировать при напряжении 860 Вольт и выдерживают перепады температуры в пределах от -63 до +57 градусов. Уровень влажности – не более 98%.

Светящийся кабель

Во время того как данный кабель будет включен в сеть, изоляционная поверхность начнет светиться. Эффект возникновения цвета обуславливается такими вариантами, как:

• наличие светодиодов. Изоляция состоит из двух слоев – стандартного, прозрачного. Расстояние между ними составляет 2 сантиметра;
• люминесцентное покрытие. Во время включения кабеля в розетку излучается равномерно распределенное свечение по всей площади, что в свою очередь напоминает неоновые трубочки.

При выборе такого типа кабеля следует обратить внимание на вариант именно с люминесцентным покрытием. Положительные стороны заключаются в низкой ценовой категории и полном отсутствии ограничения по длине.

Типы электрических кабелей и проводов

На сегодняшний день существуют следующие типы электрических кабелей и проводов:

• медные. Обладают небольшим уровнем сопротивления. То есть, по проводам с одинаковым сечением такой вариант пропускает больше тока и отличается высоким уровнем мощности. Это дорогостоящий тип, что обуславливает его долговечность;

• алюминиевые. Отличается высоким уровнем сопротивления, не самыми высокими токопропускными свойствами и небольшой мощностью;

• одножильные. Жесткие, применяются в тех случаях, когда отсутствует потребность в частой смене формы (например, при монтаже скрытых проводок). Используют крайне редко, так как многослойность изоляции на сегодняшний день играет очень большую роль;

• многожильные (многопроволочные). Они мягкие, достаточно гибкие, поэтому отличаются высоким уровнем устойчивости к изгибам, смене формы. Используют при прокладке открытого типа проводки. Сюда входит шнур подключения к электрической сети бытовой техники, электроаппаратуры. Все провода изолируются по отдельности, а потом заключаются в общую изоляционную оболочку.


---

Важно! Соединение материалов (алюминий, медь) допускается только при условии использования клеммника. В противном случае, при совершении скрутки, она в любом случае начнет окисляться.

---

Принимать решение об использовании медного или алюминиевого варианта следует исходя из ситуации, целей и ожиданий.

Виды кабелей и проводов. Сферы их применения.

Провод и кабели окружают нас повсюду. Это обусловлено тем, что мы просто не можем обходиться без электричества, а именно по проводам электричество к нам поступает.
Существует много разновидностей проводов и кабелей, которые отличаются друг от друга своими функциями. Расскажем о наиболее распространенных.

Одним из наиболее часто применяемых является кабель контрольный, который используют для присоединения электрических приборов и различных устройств. Такие кабели применяют, как внутри помещений, так и снаружи.
С целью передачи информации и установления связи применяется кабель связи. Без него невозможна телефонная связь, цифровое и кабельное телевидение, а также работа телеграфа.
Передача электроэнергии на больших расстояниях осуществляется посредством силового кабеля. Силовые кабели также делятся на несколько видов. Кабель силовой U до 1000В используется для того, чтобы передавать электроэнергию 660в при переменном напряжении и 1000в при постоянном напряжении. Кабель силовой U до 10 кВ отличается тем, что его изоляции выполняется из бумаги или резины, с его помощью электричество передается в электросетях, а также в стационарных установках. Кабель силовой гибкий необходим в тех случаях, когда возникает необходимость подсоединения какой-либо мобильной установки к электросети. Примером такой установки может быть обогреватель или электроплитка.

Различные приборы, которые мы используем для передачи информации соединяются при помощи кабеля управления, также кабель данной категории используется в сигнализациях.
Радиочастотные кабели применяются для соединения радиочастотных устройств, а также радиоустройств. Данные кабели, в свою очередь, делятся на: радиочастотный коаксиальный кабель, радиочастотный двухпроводной кабель, радиочастотный излучающий кабель и радиочастотный кабель со спиральными проводниками.

Монтажные провода используются при соединении различных распределительных щитов и устройств. Данные провода имеют различный цвет, причем цвет такого провода означает его собственную характеристику, которая отличает его от проводов другого цвета. Монтаж и ремонт сэндвич-панелей в Москве и области.
Незаменимы при прокладке линий связи оптические кабели, которые производят с использованием оптического волокна.

Система теплового контроля не может функционировать без применения термоэлектродных кабелей и проводов, там их применяют либо в виде удлинителя, либо в виде термопар.
Провода установочные ПВС, ПУНП, ПБПП незаменимы в быту, с их помощь мы включаем в сеть такие приборы, как микроволновая печь, стиральная машинка, холодильник и многое другое, без чего трудно представить нашу жизнь. Провод ПВС, цена которого является вполне приемлемой, обладает большим преимуществом за счет того, что он пожаростоек.
Провод СИП, цена которого не выходит за обычные ценовые рамки на такую продукцию, расшифровывается, как самонесущий изолированный провод и используется обычно для передачи электроэнергии в воздушных линиях электропередачи.

Труба гофрированная, цена которой напрямую зависит от того, из чего она сделана, используется для прокладки кабельных систем.
Кабельно-проводниковая продукция, описанная в данном материале, очень востребована и незаменима в различных сферах.



---





Виды электрических проводов и кабелей

Решили осуществить ремонт или большую стройку, вы всегда обязательно столкнетесь, с частичной или полной заменой электропроводки. Возможно в ваших планах постройка новой загородной недвижимости, коттеджа или дачи. Быть может, ваша электропроводка уже отслужила свой срок, даже правильно смонтированная, электропроводка имеет свойство устаревать и терять свои свойства, а это источник опасности для проживания вас и ваших родных. А может быть, ваш загородный дом, квартира, требует более эстетичной и функциональной электромонтажной схемы. Поэтому важно осуществить правильный, надежный выбор электрических проводов и кабелей. Перед вами будет многообразие проводов и кабелей. На каком из них остановить свой выбор? В этой статье мы постараемся помощь разобраться с классификацией и видами электрических проводов и кабелей.

Внимание!

Экономить на проводах и электрокабелях не стоит, как бы этот пункт в ремонтной смете не увеличивал стоимость вашего ремонта. Куда важнее то, что электропроводка должна быть качественной и надежной, обеспечивать безопасность всей площади предназначенной для проживания и жизнедеятельности, а так же быть пожаробезопасной.

Главное в качественном и надёжном электромонтаже, это найти квалифицированного электрика. Заниматься подбором проводов и кабелей, произвести грамотный расчет нагрузок, схем всей электросети коттеджа, квартиры учитывая все потребности и пожелания заказчика, должен электромонтажник, имеющий профессиональную подготовку! В соответствии с правилами устройства электроустановок (ПУЭ). В этом ответственном, на самом деле, очень важном мероприятии, помогут наши квалифицированные электромонтажники, у которых есть огромный опыт и знания электромонтажных работ.

Наши электрики делают электромонтаж качественными и надежными материалами в зависимости от потребностей и задач. Наличие постоянного и проверенного поставщика, дает возможность иметь полную картину на рынке электроматериалов и оборудования, в ассортименте, в новинках электротоваров. Поэтому у нас есть возможность рассказать про электрокабель и провода, маркировку, сечение, из каких материалов изготовлены и их виды. Рассказать, какой вид провода подойдет для питания электрооборудования, подключения освещения, розеток, любого вида электротехники, а от какого вида проводов категорически отказаться. В данной статье мы рассказываем о силовом кабеле или бытовом проводе с 220/380 В. для передачи электрического тока в домашней электросети.

Характеристика и перечень составляющих проводов.

Из каких материалов изготавливаются жилы проводов, и какая конструкция кабелей? Жилы проводов и кабелей бывают двух видов, медные и алюминиевые. Продукция из меди более надёжная, потому что сопротивление ниже, нагрев меньше, показатели по току выше, в отличии от алюминия точно такого же сечения. Также медь более пластичная, меньше окисляется, а это значит, что кабель прослужит значительно дольше, не потеряв при этом всех своих качественных характеристик. В наше время, согласно требованиями правила устройства электроустановок (ПУЭ), электромонтаж алюминиевым кабелем запрещен! Также провода имеют два вида конструктивных отличий, одножильные (когда в основании один провод жёсткий и менее гибкий) и многожильный (многопроволочный, гибкий на изгиб, но такой вид для электромонтажа не используют, в основном для удлинителей).

Один из самых распространённых отечественных кабелей обычный ВВГ, он дешевле, но он не подходит для монтажа в одной гофре или монтажа нескольких групп кабелей, так как оболочка менее огнестойкая и дымящая. Состоит этот вид проводов из одножильных медных проводников, изоляции и ПВХ оболочки из пластиката, применяют в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Это относительно гибкий, небронированный силовой провод, имеет от 1 до 5 жил, сечением от 1,5 (квадратов, то есть квадратных миллиметров). По форме проводника бывает круглый, плоский или треугольный. Кабели ВВГ производятся в нескольких модификациях. ВВГ это основной тип с виниловой изоляцией и оболочкой. ВВГнг это негорючий силовой провод, изоляция жил самозатухающая, то есть не распространяет горение. ВВГнг-LS это такой же тип, имеет самозатухающую негорючую изоляцию жил (нг) и добавлена оболочка с низким дымовыделением. ВВГнг FR-LS — в дополнение к нераспространению горючести и малой задымлённости, этот тип кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все типы проводов с приставкой (нг) возможно прокладывать одной гофре, трубе или лотке, несколько кабельных линий. Марка ВВГнг FR-LS применяется на предприятиях, в более требовательных помещениях к пожарной безопасности, и стоит гораздо дороже. Для электромонтажа помещений мы советуем использовать кабель марок ВВГ.

С проводниками разобрались, следующий пункт это сечение кабеля. Измеряется в так называемых (квадратах), квадратных миллиметрах и представляет, какую пропускную способность имеет конкретное сечение провода. У кабеля с медными жилами один (квадрат) пропускает 8-10 Ампер тока, у алюминиевого всего лишь 5 Ампер тока. Чтобы не допустить нагрева проводника и последующего выхода из строя всей проводки, следует произвести правильный расчет нагрузки потребителей. Полученные данные рассчитывают с запасом пропускной способности провода, что обеспечивает сохранность изоляционных материалов проводов и обезопасит от замыкания проводов. Тем более в скрытой прокладке кабелей, так как охлаждение происходит дольше, рассчитанный запас сечения проводов предотвратит разрушение всей структуры проводов и кабелей. Определить сечение провода можно по маркировке на проводе или кабеле, нанесенное печатным типом или выдавливанием на оболочку провода. Приобретать электрические провода, кабеля необходимо у проверенных поставщиков и произведенные в соответствии с ГОСТом, чтобы избежать не добросовестных производителей, которые заявляют в маркировке сечения жилы, скажем 2,5(квадрата), а в действительности могут сделать тоньше, что скажется на всем расчете электромонтажа. Также очень важна толщина жильной изоляции из обычного ПВХ пластиката или с ПВХ не распространяющее горение (нг), а также используются полимеры и сшитый полиэтилен. Все должно соответствовать ГОСТам. Проводники имеют разную расцветку и могут иметь сплошной цвет или с полосой вдоль всего кабеля, имеется общепризнанная маркировка цветности проводников. Заземляющий провод всегда в жёлто-зелёном исполнении, фазные и рабочие проводники могут отличаться по расцветкам.

Некоторое время назад стал популярен медный кабель, изготовленный по европейским стандартам кабель — NYM, разработанный специалистами в Германии.

В данный момент производится на российских предприятиях и полностью соответствует нормам и стандартам ЕС и ГОСТам. По своим характеристикам аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Производится в одно проволочном многожильный виде, NYM-кабель с сечением 1,5-10 (квадрат) и многопроволочном виде с сечением от 16 (квадрат) квадратных миллиметрах. Количество проводников от 1до 5, изолирующая часть и оболочка изготовлена из ПВХ, резина (наполнитель) расположенная между изоляцией жил, проводников и основной кабельной оболочкой обеспечивает не горючесть. Очень часто можно встретить поддельный товар под видом первоклассной продукции, с опасными последствиями, применяя данный вид продукции. Данный вид проводов очень удобен и приятен в прокладывании в любом из применяемых видов электромонтажа. Будь то один или два кабеля или большое количество групп кабелей. На высшем уровне само затухание и низкая задымлённость, не устойчивость к горению и пожарная безопасность. И немало важный фактор, очень слабая задымленность, что важно для безопасности.

Еще один вид проводов, это провода ПВС.

Данный вид применяется в основном для подключения бытовой электротехники к домашней электросети, для изготовления удлинительных шнуров. Кабель состоит из медных многожильных (многопроволочных) проводников, в виниловой изоляции ПВХ пластиката, покрытые в оболочку ПВХ. Один из неприятных факторов многопроволочный проводник, он греется быстрее, а как результат, изоляция теряет свои свойства, что очень опасно и приведет короткому замыканию. Имеет от 2 до 6 жил (многопроволочных проводников) с сечением до 10 (квадрат) квадратных миллиметров. В основном эти виды проводов в настоящее время применяются для электромонтажа в различных помещения, загородных домах, квартирах, коттеджах, хозяйственных постройках, офисах.

Кабель СИП.

Но ведь как то нужно подвести всю эту мощь электроэнергии к данным строениям и иным потребителям энергии. Нам никак не обойтись без кабеля для улицы или кабеля для прокладки под землей, если у вас загородный дом или коттедж, в любом случае как то нужно подключиться к питающему столбу, электрощитам, трансформатору. Здесь используются также несколько видов кабелей, а в частности для прокладки в земле, по воздуху. Один из таких силовых кабелей, применяемый в основном в воздушных линиях электропередачи (с подвеской на опорах или фасадах зданий и сооружений столбами, домами). Данный вид кабеля, имеющий огромное распространение называется кабель СИП. Расшифровка проста, самонесущий изолированный провод. Существует несколько разновидностей кабеля СИП.

Конструктивно кабель СИП-1 состоит из фазной токопроводящей жилы из алюминия. Покрывается термопластичной изоляцией, которая устойчива практически ко всем внешним факторам, и ультрафиолет совершенно на нее не действует. Нулевая жила в конструкции данного кабеля имеет несущий характер. Есть вариант с оголенной нулевой жилой, но чаще используется изолированная. Также существует вариант с изоляцией из сшитого полиэтилена. Такой вид кабеля применяется при напряжении до 1000 вольт и выдерживает температуру в 90 градусов в отличии от первого варианта, который рассчитан на 70 градусную температуру. В процессе монтажа кабеля СИП необходимо учитывать некую особенность кабеля, изгиб должен быть допустимым. Он не должен быть меньше, чем десять наружных диаметров провода.

Прокладка кабеля в земле необходима для передачи электроэнергии от источников электрического тока до конечного потребителя. Независимо от назначения прокладываемого кабеля в земле, вы должны выполнять прокладку и монтаж кабеля строго в соответствии с ПТЭЭП и ПУЭ. Для прокладки кабеля в землю рекомендуется использовать бронированный кабель марок ВБбШВ и ВБбШВнг (ВБбШВнг — это бронированный кабель с оболочкой не распространяющей горение) , так как данный кабель надежно защищен стальной лентой от случайных механических повреждений и грызунов. Возможно, выполнить прокладку и другими марками кабеля, не имеющей бронированной ленты, но тогда обязательно протягивание их в асбестоцементные или специальные ПВХ или ПЭ трубы. Бронированный силовой кабель прокладывать в трубе не обязательно.

Провода электрические: виды, маркировка, назначение

Оглавление статьи:
Провода электрические: силовые кабели и их разновидности
Электрические провода для квартиры: виды и характеристики
Информационные электрические кабели и провода

Большинство людей даже и не предполагают, насколько много спрятано в стенах их жилища всевозможных электрических проводов – если говорить о трехкомнатной квартире, то их общий метраж может исчисляться сотнями метров. Все они разные – одни из них толще, другие тоньше, некоторые имеют две жилы, а некоторые три и более. Каждый из них имеет свое персональное назначение и отвечает за работу того или иного электроприбора. Именно с этим вопросом мы и будем разбираться в этой статье, в которой вместе с сайтом stroisovety.org подробно изучим электрические провода – мы рассмотрим их разновидности и выясним назначение.

Провода электрические

Провода электрические: силовые кабели и их разновидности

Что значит силовой кабель? Это толстый многожильный провод, способный выдерживать огромные нагрузки от потребителей всего дома. Как правило, его используют для подключения строений к городской энергетической системе – внутри помещений он используется редко, поэтому о нем мы поговорим кратко. Существует достаточно много типов электрических силовых кабелей – в основном это ВВГ во всех его различных модификациях.

1. ВВГ – это универсальные силовые кабели, которые могут применяться при широком диапазоне температур и влажности, достигающей 98%. Это довольно прочный на разрыв и стойкий к агрессивным условиям эксплуатации кабель с медными жилами и поливинилхлоридной изоляцией.
2. АВВГ – обладает теми же характеристиками, что и ВВГ, но, в отличие от него, имеет алюминиевые токопроводящие жилы.
3. ВВГп – маленькая буква «п» в маркировке этого электрического кабеля означает то, что он имеет плоские жилы.
4. ВВГз – буковка «з» указывает на то, что в этом кабеле пространство между отдельно изолированными жилами заполнено жгутами из ПВХ или резиновым наполнителем.
5. NYM – предназначен для прокладки осветительных и силовых сетей. Максимальное сечение такого кабеля может достигать 16 квадратов. Его преимущества заключаются в высокой влагозащищенности и термоустойчивости. В качестве недостатка можно выделить неустойчивость к воздействию солнечного света – эти виды электрических проводов и кабелей необходимо прятать.
6. КГ – кабель гибкий. Имеет витые медные жилы и используется для передачи переменного электрического тока напряжением до 660В с частотой 400Гц. В большинстве случаев применяется для подключения к сети электропитания мощных потребителей (сварка, тепловые пушки и т.д.)
7. ВББШв – предназначен для подключения стационарных установок, в том числе и небольших, отдельно стоящих домов. Обладает отличными характеристиками и выдерживает высокие температуры и влажность до 98%.
8. АВББШв – то же самое, что и предыдущий кабель, только имеет алюминиевые токопроводящие жилы.
9. ВББШвнг – две последние буквы «нг» говорят о том, что это негорючий кабель.
10. ВББШвнг-LS – последняя приставка указывает на то, что этот кабель не выделяет токсичных веществ при нагревании.

    Типы электрических кабелей и проводов

В большинстве случаев все силовые кабели изготавливаются в двойной изоляции и имеют наружную защиту от механических повреждений в виде изоляции ТПЖ. Также она делается для того, чтобы предотвратить проникновение воздуха к силовым жилам, воспрепятствовав тем самым их горению.

Электрические провода для квартиры: виды и характеристики

Электрические провода для внутренней проводки несколько отличаются от силовых кабелей – прежде всего, эти различия касаются их технических характеристик и сечения самого провода. Разновидностей подобных электрических проводов, так же, как и кабельной продукции, достаточно много и поэтому вопрос ее выбора стоит достаточно остро. Рассмотрим немного подробнее предлагаемый современной промышленностью ассортимент этой продукции.

1. ПБПП (ПУНП) – монтажный провод с плоскими одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную оболочку. Может иметь от одной до трех жил с максимальным сечением в 6 квадратов. В большинстве случаев используется для осветительной электрической проводки – не исключается и подключение с его помощью розеток, но при условии, что в них будут включаться маломощные потребители. Могут иметь как медные, так и алюминиевые жилы – в последнем случае они маркируются как АПБПП.
2. ПБППг (ПУГНП). Их основное отличие от ПБПП заключается в самих жилах – они витые и состоят из тоненьких проволочек. Буква «г» в конце маркировки указывает на то, что данный провод гибкий.
3. ППВ. Медный одножильный провод – рекомендуется для скрытой электрической проводки или для монтажа в гофре или кабель-канале. Имеет одинарную изоляцию.
4. АППВ – то же самое, что и ППВ, только с алюминиевой токопроводящей жилой.
5. АПВ – одна из разновидностей ППВ. Отличается от него алюминиевой витой жилой, состоящей из туго смотанных между собой проволочек. Производится сечением до 16 квадратов.
6. ПВС. Это одна из наиболее распространенных марок электрических проводов и кабелей – оболочка и его изоляция изготавливаются из ПВХ. Его отличительная особенность – это круглое сечение и витые жилы. Сечение таких электрических проводов может варьироваться от 0,75 до 16 квадратов. Как правило, используется для подключения бытовых потребителей электричества – монтаж проводки этим проводом не осуществляют.
7. ШВВП – медный или медно-луженый плоский электрический провод, предназначенный для бытовых нужд. Так же, как и ПВС, он используется для подключения бытовых потребителей. Это витой электрический провод, жилы которого состоят из тонких проволочек – может иметь сечение от 0,5 до 16 квадратов.

Провод электрический медный фото

Если выделять среди всего этого списка наиболее используемые провода, то, несомненно, это будут ШВВП и ПВС – несмотря на то, что их не рекомендуют применять для прокладки домашней электрической проводки, в большинстве случаев для этой задачи их и используют. В этом отношении прельщает их двойная изоляция, повредить которую довольно сложно.

Информационные электрические кабели и провода

С этими проводами знакомы практически все люди – это телефонные, телевизионные и интернет кабели. По-другому их называют слаботочные провода. О них мы поговорим коротко и упомянем только те виды, которые пригодны для домашнего пользования.

1. Телевизионные кабели. На сегодняшний день используется три их разновидности: RG-6, RG-59, RG-58. Одни из них имеют сплошной защитный экран из фольги, у других этот кран может быть плетеным, но а третьи вообще могут иметь внутреннюю жилу, состоящую из нескольких, изолированных друг от друга проводников. Разнообразие этих кабелей огромное, и отличаются они в основном своими характеристиками. К примеру, RG-59 – последнее число говорит о том, что внутренняя жила кабеля имеет сопротивление 59 Ом.
2. Компьютерные кабели – их так же, как и телевизионных, можно насчитать огромное множество. В большинстве случаев они имеют витую пару, помещенную в отдельную изоляцию – таких пар проводников в одном кабеле может содержаться много. Производятся в нескольких вариациях – UTP (незащищенная экраном витая пара), FTP (защищенная алюминиевым экраном из фольги пара), STP (все пары защищены одним медным плетеным алюминиевым экраном).
3. Телефонные провода. В быту для подключения отдельных абонентов применяется всего два вида подобной кабельно-проводниковой продукции – ТРВ и ТРП. Это практически одинаковые провода, отличающиеся друг от друга материалом изоляции – у ТРВ она изготавливается из ПВХ, а у ТРП из полиэтилена. Также в качестве телефонных кабелей может использоваться провод для интернет соединения марки RG.

   Виды электрических проводов

По большому счету, список проводов, используемых для передачи электрического тока, можно увеличить как минимум вдвое – с момента начала электрификации их придумали столько много, что в голове обычного человека их количество, а главное назначение, может даже не поместиться. Именно по этой причине мы рассказали исключительно про наиболее часто используемые в быту электрические провода.

Автор статьи Александр Куликов

Виды проводов

Специализированная область промышленности выпускает провода и кабели в очень большом ассортименте, причем каждый из

их видов имеет свое назначение. Сфера деятельности компании «СвязьЭнергоКомплект» – продажа кабельно-проводниковой продукции. Рассмотрим некоторые самые распространенные виды проводов.

Силовые медные кабели

• Самый известный медный силовой провод – это кабель ВВГ с медной жилой, изоляцией и оболочкой из поливинилхлорида, без внешней защиты. Его применяют для передачи тока до 1000 В. Встречаются различные модификации провода ВВГ.
• NYM – провод с оболочкой и изоляцией из ПВХ, не горючий, с наполнителем из мелованной резины, благодаря чему провод отличают повышенная термоустойчивость и прочность.
• КГ – название расшифровывается как «кабель гибкий», обычно его используют для того, чтобы подсоединять переносные устройства вроде генераторов, сварочных аппаратов и т.п.
• ВББШв – провод бронированный, используется для прокладки в трубах и в земле, для стационарного оборудования и подземного проведения электрического тока.

Электрические провода

• Самые популярные два вида проводов – это ПБПП и ПБППг, установочные плоские провода. Провод ПБППг относится к гибким кабелям, которые проще в монтаже и используются там, где не обойтись без частых изгибов в проводке.
• ППВ – плоский медный кабель с разделительными перемычками, устойчивый к нагрузкам, вибрации, агрессивной химической среде, к тому же негорючий. Его часто применяют при монтаже силовых линий.
• АПВ – также устойчивый к нагрузкам кабель, который используется для монтажа в трубах, пустотах, силовых системах и т.д.
• ПВС – термостойкий, негорючий, износоустойчивый, очень популярный в быту при монтаже электросетей, розеток и т.д.

Провода для передачи информации

Радиочастотные кабели передают радио- и видеосигнал в разных диапазонах и, как правило, устойчивы к вибрациям, линейным и ударным нагрузкам, шумам, влажности, низким температурам, переменам в атмосферном давлении и т.д. Радиочастотные коаксиальные кабели (например, РК-100), используются в радиопередатчиках, приемниках, в радиоэлектронном оборудовании, вычислительных приборах, в спутниковой и космической связи. Двухпроводные (РД) и трехпроводные (3РК) кабели применяют для различной специализированной аппаратуры. Компьютерные кабели используют в компьютерных сетях (витая пара): UTP, FTP, STP, S/FTP.

Провода для неблагоприятных условий

Существуют провода, обладающие повышенной устойчивостью к условиям окружающей среды, например, РКГМ устойчив к влажности и перепадам температур, ПНСВ – к щелочи, воде и высоким температурам, ВПП – к сменам давления. Поставка кабеля таких типов обычно ведется для двигателей насосов, погруженных в воду, и для прокладки сети в условиях высокой влажности и давления.

Прочие виды

Существуют еще телефонные и оптические провода. Телефонные используются для прокладки нескольких линий (ТППэп) и для разводки в домах (ТРВ, ТРП, ШТЛП, ПРППМ). Оптические кабели имеют прозрачную внешнюю оболочку и используются так же, как силовые, но могут применяться и для решения разных дизайнерских задач.

Монтажные провода и кабели их назначение и описание



Вступление

Все выпускаемые провода и кабели объединяет одна общая характеристика по назначению, они электрические. То есть, проводов и кабели всех типов, видов и марок, предназначены для переноса электрической энергии на расстояния.

В зависимости от мощности переносимой энергии (напряжения и тока), предусмотренных расстояний и особенностей окружающей среды, электрические провода и кабели подразделяются на более конкретные типы.

Среди кабельной продукции общего назначения, можно выделить два вида проводов и кабелей, с некоторыми из них мы сталкиваемся каждый день. Это

• Силовые электрические кабели и провода.
• Монтажные провода и кабели.

Силовая кабельная продукция предназначена для передачи электрической энергии и её распределения в электрических сетях и цепях напряжением от 0,22кВ до 110кВ. С самым простым видом силовых проводов, мы сталкиваемся каждый день, включая бытовой прибор в розетку.

Монтажные провода и кабели, объединяют специальную группу кабельной продукции, предназначенной для передачи электрической энергии в пределах одной электрической установки, электрического прибора или аппарата.

Отличает монтажные провода и кабели их назначение (невысокие токовые нагрузки), как следствие небольшие сечения жил и неподвижный, четко зафиксированный,  способ монтажа.

Нужно отметить, что есть отдельные марки монтажных проводов, в назначении которых, наряду с неподвижным, предусмотрен и подвижный способ приборного, межприборного соединений.

Монтажные провода и кабели описание

Назначение монтажных проводов и кабелей определяет особенности их конструкции. Сечение жилы монтажных проводов не превышает 6 мм². Если быть точнее сечение жил монтажных проводов колеблется от 0,05 до 6кв.мм. В проводах количество жил, до трех, в кабелях количество жил больше.

По конструкции жил, выпускаются монтажные провода многожильные и одножильные. Материал для изготовления жил, электротехническая медь, в некоторых марках медь посеребрена. Для удобства монтажа, большинство марок монтажных проводов выпускают с лужеными жилами.

Многожильные монтажные провода имеют жилы состоящие из скрученных медных, чаще луженых, проволок.

Особое внимание в конструкции монтажных проводов уделяют экранированию жил. Сетчатая изоляция из медной сетки, защищает приборы и оборудование, где используются монтажные провода от помех.

Маркировка монтажных проводов и кабелей

Главная отличительная особенность маркировки монтажных проводов и кабелей это заглавная буква М в начале маркировки.

• Следующие буквы в маркировке обозначают основные характеристики и назначение проводов (кабелей).
• Изоляции: В – ПВХ, П – полиэтилен; С – стекловолокно или спекаемая пленка; Ц – плёнка; Ш –полиамидный шелк;
• Буква Г означает, что провод гибкий многопроволочный;
• Буква Д означает двойную оплетку;
• Л – лакировка провода;
• Последняя буква Э, означает, что провод экранированный.
• Буква Э после М означает что провод эмалированный.

©Elesant.ru



Электропровода и кабели различных типов

Автор: Меган Тунг

Под проводом понимается один электрический проводник, а под кабелем — группа индивидуально изолированных проводов (проводников), заключенных вместе в оболочку. Оболочка — это непроводящий материал с защитными свойствами для экранирования проводящей части провода / кабеля. Хотя провод является хорошим проводником, он все же может иметь некоторое сопротивление. Провода и кабели могут быть изготовлены из различных материалов, таких как медь, золото и алюминий.

Каждый из материалов имеет разное сопротивление. Толстая проволока будет иметь меньшее сопротивление, чем тонкая проволока из того же материала. Сопротивление проволоки может изменяться пропорционально изменению температуры или длины проволоки. Размер провода указывает на диаметр металлической жилы провода. Выбирая размер провода, вы должны учитывать калибр провода, емкость провода и то, для чего он будет использоваться. Если провод слишком мал, через него будет пропущен слишком большой ток, что приведет к падению мощности провода в виде ватт из-за такого высокого сопротивления.

Провод

Две категории одножильных проводов — одножильные и многожильные (также называемые плетеными). Сплошной провод жесткий и лучше проводит электричество. Многожильный провод состоит из более мелких проводов, сплетенных вместе. Многожильные провода менее подвержены поломкам при многократном сгибании, поэтому этот тип проводов часто используется в зарядных устройствах для телефонов.

Перемычки — это предварительно нарезанные гибкие многожильные провода разной длины с жесткими концами, позволяющими легко вставить провод в макетную плату.Монтажный провод обычно представляет собой одножильный изолированный провод, используемый в приложениях с низким током и низким напряжением (<600 В) для выполнения внутренних соединений. Он бывает разных размеров и длины. После того, как соединительный провод обрезается до желаемой длины, можно использовать инструмент для зачистки проводов, чтобы снять изоляцию, позволяя присоединить металлический проводник к цепи.

Магнитный провод — это медный или алюминиевый провод, покрытый очень тонким слоем изоляции. Магнитная проволока позволяет наматывать несколько слоев проволоки без короткого замыкания.Когда провод наматывается в катушку и находится под напряжением, он создает электромагнитное поле. Магнитный провод часто используется в трансформаторах, катушках индуктивности, двигателях, электромагнитах, катушках Тесла и других приложениях, которые требуют плотных витков изолированного провода.

Wire-wrap wire идеально подходит для намотки проволоки, отсюда и название. Посеребренная медная проволока очень гибкая и хорошо изолирована, но устойчива к истиранию. Накрутка проводов отлично подходит для прототипов, потому что с ней легко выполнять двухточечные соединения и ремонтировать их.Соединения, выполненные с помощью обмотки проводов, более надежны, чем паяные, из-за большого контакта провода с штырем.

Мышечный провод — это очень тонкий провод, сделанный из нитинола, который известен своей способностью сокращаться при приложении электрического тока. Он использовался для защелок на ноутбуках Microsoft® Surface Book. Прочтите эту более подробную статью о том, что такое мышечные спицы и как они работают.

Кабель

Как упоминалось ранее, кабель — это группа изолированных проводов, заключенных вместе в оболочку.Обычно кабель имеет по крайней мере один провод под напряжением для протекания тока, один нейтральный провод и один заземляющий провод. Кабели классифицируются в зависимости от количества содержащихся в них проводов и их размера / калибра. Кабели помечены серией букв, за которыми следуют цифра, тире и другой номер. Буквы обозначают тип утеплителя. Первая цифра указывает на сопротивление проводов в кабеле. А цифра после тире указывает количество отдельных жил в кабеле.Если после последнего числа следует буква G, это означает, что кабель также оборудован нетоковедущим заземляющим проводом. Шнуры питания переменного тока

безопасно передают ток и напряжение от бытовой электросети к электронному устройству, обычно от источника переменного тока к постоянному. Индивидуально изолированные жилы находятся внутри более прочной защитной внешней оболочки и снабжены разъемами на одном или обоих концах. Размер и количество проводов, номинальные токи и напряжения, номинальные температуры и разрешения агентств обычно печатаются вдоль оболочки.

Многожильный кабель представляет собой разновидность многожильного провода, в котором каждый кабель содержит от 2 до 60 отдельных проводников внутри общей оболочки. Внутри оболочки могут быть как многожильные, так и одножильные проводники. Эти кабели можно использовать для подключения тяжелой техники, медицинской электроники, аудиосистем и т. Д.

Ленточный кабель — это серия одножильных проводов, соединенных бок о бок с образованием ленты. Его также можно назвать zip-wire, потому что проводники можно отделить от ленты.Провода не заключены вместе в одну защитную оболочку, как другие типы кабелей, а изолированы по отдельности.

Коаксиальный кабель имеет изолированный центральный провод, окруженный экраном из плетеной проволоки, который заключен в жесткую внешнюю оболочку / оболочку. Коаксиальный означает две или более трехмерных линейных формы, которые имеют общую ось. Этот тип линии передачи передает электрические сигналы высокой частоты с низкими потерями. Некоторые из приложений включают передачу сигналов кабельного телевидения, широкополосные сетевые кабели Интернета и подключение радиопередатчиков и приемников к их антеннам.Коаксиальный кабель состоит из внешней пластиковой оболочки, тканого медного экрана, внутреннего диэлектрического изолятора и медного сердечника.

Акустический кабель представляет собой два или более электрических проводника (обычно медных), отдельно изолированных пластиком или резиной. Эти два провода электрически одинаковы, но имеют маркировку для определения правильной полярности аудиосигнала. Кабель динамика используется для электрических соединений между динамиками и источниками усилителя. Есть три основных электрических свойства: сопротивление, емкость и индуктивность.Низкое сопротивление пропускает большую мощность источника через катушку динамика, что означает больше звука.

---

Меган Тунг — летний стажер в Jameco Electronics , посещает Калифорнийский университет , Санта-Барбара (UCSB). Ее интересы включают фотографию, музыку, бизнес и инженерное дело.

Электрические кабели: типы проводов и функции

Электрические кабели , Кабельная сборка представляет собой состав из одного или нескольких электрических кабелей и соответствующих им разъемов.

Кабельная сборка не обязательно подходит для соединения двух устройств, но может быть частичным продуктом.

Кабельные сборки также могут иметь форму кабельной елки или жгута проводов, которые используются для соединения множества клемм вместе.

Электрические кабели: Типы

Тройные провода

Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками.

Они состоят из двух изолированных алюминиевых проводов, намотанных на третий неизолированный провод, который используется в качестве общей нейтрали.

Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.

Провода главного фидера

Провода главного питателя — это провода, соединяющие метеогенератор с домом.

Они сделаны из многожильного или сплошного провода THHN, а длина кабеля на 25% превышает требуемую нагрузку.

Провода для подачи панелей

Кабели питания панели обычно представляют собой черный изолирующий провод THHN.Они используются для питания главной распределительной коробки и панелей автоматических выключателей.

Как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.

Провода в неметаллической оболочке

Провод с неметаллической оболочкой, или Romex, используется в большинстве домов и имеет 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления.

Отдельные провода покрыты другим слоем неметаллической оболочки.

Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.

Однониточная проволока

Для одножильных проводов также используется провод THHN, хотя существуют и другие варианты.

Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу.

Однопроволочная проволока — самый популярный выбор для схем, в которых для прокладки проводов используются трубы.

Типы электрических проводов и кабелей

В Precision Manufacturing Company Inc. мы производим высококачественные жгуты проводов и собираем электромеханические системы.Одна из наших основных услуг — создание жгутов и кабелей, отвечающих уникальным потребностям наших клиентов. Провода — это отдельные проводники, которые могут передавать сигналы или мощность, а кабели — это сборки с изоляционными слоями и оболочками, которые защищают провода.

Типы электрических кабелей и проводов

Коаксиальные кабели

Коаксиальные кабели обычно имеют четыре слоя с общей осью. В центре находится проводник, окруженный изоляционным слоем (второй слой), металлическим экраном (третий слой) и другим пластиковым изоляционным слоем (четвертый слой).Металлический защитный слой помогает уменьшить помехи.

Приложения: Эти кабели могут передавать высокочастотные сигналы для кабельного телевидения и других систем передачи информации.

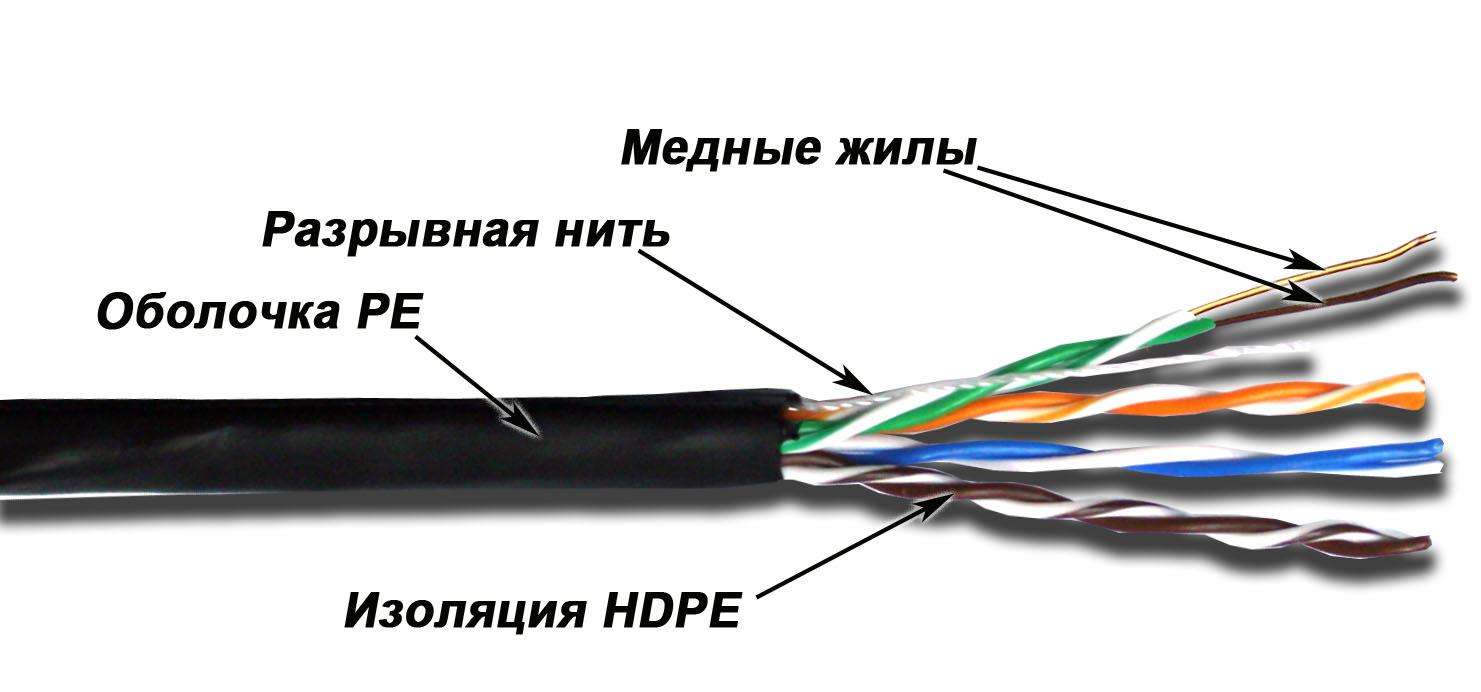

Кабели витой пары

Кабели витой пары часто состоят из двух проводов, скрученных друг с другом, чтобы образовать туго намотанную пару. Это образование снижает риск электромагнитных помех. Они бывают двух основных разновидностей: кабели с неэкранированной витой парой и кабели с экранированной витой парой.Заказчик указывает количество скручиваний на дюйм.

Приложения: Кабели витой пары используются в телефонных сетях и сетях Ethernet.

Экранированные кабели

Эти кабели имеют экран или металлический слой, который защищает проводник. Экран часто изготавливается из алюминия или меди и может быть фольгированным или плетеным. Экран помогает кабелю обеспечивать стабильную передачу независимо от помех или электрических шумов.

Области применения: Экранированные кабели обычно используются для силовых кабелей.

Неэкранированные кабели

Неэкранированные кабели включают любые кабельные системы, не имеющие защитной фольги или металлической оплетки. У них нет встроенной защиты от шума и помех. Неэкранированная витая пара, например, по-прежнему представляет собой скрученные вместе провода, но без покрытия из фольги под защитной оболочкой узла.

Одножильный / дискретный провод

Одножильный провод — это просто проводящий провод без экрана. Они бывают разных размеров и классификаций.

Два общих типа:

• Одножильный: Эти провода обычно изготавливаются из медных многожильных проводов в защитной оболочке. Они гибкие, их легко скручивать или сгибать.
• Single Solid: Этот тип проводки обычно выполняется из одной медной жилы. Одинарные сплошные провода малого сечения очень толстые и жесткие.

Области применения: Одножильные провода популярны для электропроводки в жилых помещениях, например для освещения и розеток.

Multiconductor

Эти кабели состоят из нескольких проводов, каждый из которых помещен в отдельную изоляционную оболочку, прежде чем все они будут помещены в одну оболочку. Этот стиль позволяет удобно работать с электрическими системами, имеющими несколько отдельных проводов, или соединениями, использующими одну точку, и разъемами с несколькими контактами.

Области применения: Многожильные кабели используются в аудиосистемах и во многих оригинальных источниках питания.

Парный кабель

Парные кабели имеют два изолированных провода внутри одной изоляционной крышки или оболочки.

Приложения: Спаренные кабели идеальны для приложений постоянного тока. Их также можно использовать в некоторых приложениях переменного тока с низким энергопотреблением.

Ленточный кабель (плоский ленточный кабель)

Вместо круглого набора проводов ленточные кабели удерживают несколько проводов плоскими рядами. Это делает кабель гибким и легко помещается в тонкие отверстия.

Приложения: Ленточные кабели используются в таких приложениях, как медицинские устройства и передача от компьютерных плат.

Выберите PMCI сегодня

Провода и кабели, которые мы производим, имеют уникальную ценность в широком диапазоне приложений и сред. Свяжитесь с нашей командой сегодня, чтобы получить помощь в поиске подходящего электронного оборудования для вашей организации или учреждения. Вы также можете запросить расценки в Интернете, чтобы узнать больше о ценах.

Более 1000 различных типов проводов и кабелей

Мы рассмотрим некоторые из наиболее распространенных типов проводов и кабелей

Когда дело доходит до провода и кабеля, не существует универсального решения. все.На самом деле все наоборот. Провод и кабель предназначены для использования для определенных приложений в определенных условиях. Измените один из этих факторов и вам может потребоваться изменить стиль или тип используемого провода и кабеля. Этот специфика провода и кабеля означает, что любая работа, о которой вы можете подумать, найдет провод или кабель, предназначенный для этой работы. Имея базовый понимание некоторых из наиболее распространенных типов проводов и кабелей может привести к меньше хлопот и меньше головной боли при попытке справиться со своим следующим проектом.Давайте взгляните на некоторые из наиболее распространенных доступных типов. Этот список нет означает комплексный; однако он касается наиболее распространенных типов проводов. и кабель, с которым вы, скорее всего, столкнетесь.

Что такое проволока? Чем он отличается от кабеля?

Прежде чем мы начнем, важно, чтобы вы поймите, что мы имеем в виду, когда говорим «провод и кабель». Термины провод и кабель на самом деле может быть немного двусмысленным.Для нашего обсуждения мы будем ссылаться на гибкие металлические нити, которые используются для передачи электричества или различных типы сигналов. Итак, у вас есть эта металлическая нить, которая может варьироваться в зависимости от диаметр. Чем он толще, тем больше электричества или сигнала может нести. В Проблема возникает, когда вы начинаете становиться слишком толстыми в диаметре. Когда это произойдет, вы начинаете терять гибкость и долговечность, так как он будет поврежден из-за стресса легче. Чтобы обойти эту проблему, нужно связать несколько проводов меньшего размера. все вместе.Мы называем эти связки веревками. Чтобы лучше понять, давайте рассмотрим несколько примеров размеров проводов.

«Множественные веревки из тонкопроволочной меди позволяют проводу и кабелю изгибаться и изгибаться».

Если бы мы использовали первичный провод 30 калибра, он бы состоял из цельная нить металла. С другой стороны, первичный провод калибра 16 содержат одну веревку из 24 нитей проволоки 30-го калибра. Кабель 1-го калибра может состоит из 19 веревок, каждая из которых состоит из 44 нитей проволоки 30-го калибра.Обратите внимание, я сказал там кабель? Это потому, что кабель состоит из нескольких веревок. Итак, если у вас есть одна прядь металла или одна веревка, пряди, значит, у вас есть проволока. Как только вы попадаете в несколько веревок, у вас есть официально вошел в кабельную территорию. Еще не запутались? Не волнуйтесь, нет испытать конец. Скрутка каната обеспечивает большую гибкость, что очень важно в морская проводка. Несколько жгутов из тонкопроволочной меди позволяют проводу и кабелю сгибаться и сгибаться.Обычно это изгибание может вызвать повреждение меди или снизить его проводимость.

Итак, теперь вы знаете разницу между проводом и кабелем. Давайте верните различные стили, которые мы будем исследовать.

---

Первичный провод — также называемый морской провод

Самый распространенный тип провода — это первичный провод. Это есть во всем, от вашей машины до вашей лодки.Многие бытовые приборы и даже Для наружных электрических инструментов используется первичный провод. Это изолированный многожильный медный провод. провод. Во многих случаях, особенно в морских условиях, медь луженая. Это служит не только противостоять коррозии, но и усиливать естественные свойства медь. Первичный провод обычно измеряется от 40 до 4 калибра, хотя разные руководящие органы могут следовать разному диапазону. Группа компаний Pacer производит первичный провод (морской провод) на собственном предприятии, чтобы обеспечить высочайший уровень качество.Мы предлагаем проволоку диаметром от 18 до 8, так как это самые вероятные размеры для обслуживания нашей клиентской базы. Наша проволока изготовлена ​​из типа 3. Луженый медный провод класса К. Затем он изолируется специальной изоляцией. Эта изоляция предназначена для увеличения срока службы и долговечности провода.

Полосатый морской провод

Часто электрическое устройство или часть электрического Для правильной работы оборудования потребуется множество проводов.Как ты сказать все провода по отдельности? Ну, есть цветовой код, которому следуют производители который стандартизирует предназначение данного провода. Звучит просто, правда? Хорошо, как насчет того, чтобы попасть в тридцать, пятьдесят или даже сотню проводов? Как бы вы все это рассказываете по отдельности? Производство ста Варианты окраски утеплителя. Решение? Чередование. Зачистка позволяет проводу быть обернутым одной или несколькими цветными полосами, чтобы облегчить идентификацию.В этом Кстати, у вас может быть буквально сотня уникальных проводов, которые легко опознаваемый. Это сделало бы любые изменения или обслуживание системы намного проще и быстрее. В следующий раз, когда вам понадобится выполнить работу, требующую большого количества проводов, держите полосатый морской провод в разум.

«Когда дело доходит до использования на море, аккумуляторный кабель должен быть гибким и прочным».

Аккумуляторный кабель

Кабель аккумулятора часто используется для подключения, как вы уже догадались, батареи.Имейте в виду, что это не единственное использование, но именно здесь он получил свое название после всего. Другие варианты использования включают подключение генератора к выключателю, стартеру или заземление, брашпиль, инвертор или любое другое оборудование с высоким током. Аккумуляторный кабель должен обеспечивать высокий уровень защиты от суровых условий окружающей среды. Будь то используется на лодке или в автомобиле, он должен выдерживать чрезмерное нагревание и вибрация. Аккумуляторный кабель Pacer Group разработан специально для работы в самых суровых морских условиях.Построен из тонкопроволочного Луженая медь класса К идеальна для использования на море. Когда дело доходит до морского При использовании аккумуляторный кабель должен быть гибким и прочным. В морской среде есть много крутых поворотов, постоянная вибрация и изгиб, которые должны быть рассмотрены. Кабель аккумулятора Pacer Group имеет запатентованный изоляция, созданная для увеличения срока службы и долговечности. Это так сильно Фактически, он устойчив к кислоте, щелочам, истиранию, пламени, маслу, бензину и влажность, что делает его идеальным выбором для использования на море.Этот кабель такой жестко, что он переживет батареи, к которым вы его подключаете. Предлагаем морские аккумуляторный кабель от 6 калибра до 4/0 AWG для соответствия любым морским потребностям.

Кабельные сборки аккумуляторных батарей

Пока мы изучаем кабель аккумулятора, важно рассмотреть кабельные сборки аккумуляторных батарей. Это готовые сборки на заказ для каждого покупателя. Если вы сделаете свои собственные кабельные сборки аккумуляторных батарей, потребуется дорогое оборудование и время, которого у большинства из нас просто нет.Аккумулятор Pacer Group кабельные сборки производятся на собственном предприятии, чтобы каждый раз обеспечивать совершенство. Мы используем прецизионный станок, который разрезает и разрезает с повторяемой и точной метод. Чтобы сделать его еще лучше, наш гидравлически-пневматический обжимной пресс создает непревзойденный газонепроницаемый обжим. Добавьте термоусадочную пленку с эпоксидным покрытием, и вы получите кабельные сборки аккумуляторных батарей высочайшего качества, доступные на рынке. Думать о Это дорогое удовольствие в хранении кабельных сборок аккумулятора. Так же, как владение оборудование, чтобы сделать их самостоятельно.Имеет смысл приобрести готовые кабели для получите то, что хотите, когда вам это нужно.

Лодочный кабель

Круглый кабель для лодки

Тройной кабель для лодки

Дуплексный кабель для лодки

Лодочный кабель бывает разных стилей, каждый из которых обслуживает различное назначение. Обычно вы найдете круглый, дуплексный и тройной лодочный кабель. являются наиболее часто используемыми.Все три изготовлены для работы в морской пехоте. среда. Это означает, что они могут выдерживать напряжение вибрации и изгиба. в течение продолжительных периодов времени. При подключении лодки многие провода и кабели будут необходимо проходить через ограниченные пространства, такие как корпус. В этих пространствах может быть множеством крутых поворотов, поэтому использование гибкого кабеля является абсолютным необходимость. Многие производители проводов и кабелей просто надевают куртку на проводников и отправьте его вот так.Проблема с этим методом производства заключается в том, что теперь внутри кабеля есть место для влаги накапливать. Это приведет к более быстрому износу кабеля и возникновению коррозии. Посмотрите для лодочного кабеля, у которого внешняя оболочка была выдавлена ​​таким образом, чтобы не было пространство для скопления влаги.

Круглый кабель для лодки

Как указано выше, этот кабель предназначен для прокладки через узкие места, где возможны крутые повороты.Подумайте об этом, если вы используете квартиру кабель, как заставить его гнуться во все стороны? Вы этого не сделаете. Вот почему ты хотите использовать круглый лодочный трос для любых ограниченных пространств, где вам может понадобиться согнуть кабель в совершенно другом направлении. Используя гибкий кабель, вы упростите, упростите и ускорите процесс установки. Другие кабели дадут вам очень ограниченный диапазон движения, но не круглый лодочный трос. Вы могли буквально связать это узел, если хотите, но мы настоятельно не рекомендуем этого делать.С этот кабель будет подвергаться длительной жесткой окружающей среде, он должен быть самое сильное это может быть. Вот почему этот кабель обеспечивает все сопротивления, необходимые для морского кабеля. Этот тип кабеля идеально подходит для использования с Т-образными вершинами, парусным спортом. лонжероны и полировальные площадки.

Тросик для лодки Triplex

Это тип лодочного кабеля, предназначенный для применения в конкретных системах питания. Независимо от того, нужно ли вам подключить 120 В переменного тока, 230 В переменного тока или даже 240 В переменного тока, триплекс — это кабель для работы.Вы можете определить предполагаемое назначение и возможности передачи мощности, просто взглянув на внешнюю оболочку. Если оболочка белого цвета, значит, она рассчитана на электропроводку 120 В переменного тока США. Внутренние проводники будут белого, зеленого и черного цветов. Если куртка желто-коричневого цвета, значит, кабель рассчитан на европейскую проводку 230 В переменного тока. В этом случае внутренние провода будут синего, зеленого с желтой полосой и коричневого цвета. Наконец, если куртка синего цвета, значит, кабель рассчитан на подключение 240 В переменного тока. Внутренние проводники будут красными, зелеными и черными.Видишь, как это просто? Как и другие типы, упомянутые выше, этот кабель рассчитан на долговечность и гибкость. Вы можете догадаться, почему? Верно. Ограниченное пространство и суровые условия.

Дуплексный кабель для лодки

Во многих электрических системах требуется прочный кабель для справляться с суровыми условиями. Здесь на помощь приходит дуплексный лодочный кабель. Универсальный кабель идеально подходит для внутренней проводки на лодках. Еще один распространенный Назначение — использование соединительных трансформаторов в системах переменного тока.Вы можете заметить, что хотя оболочка этого кабеля остается белой, цвет печати варьируется от от черного до серебристого, до синего. Это означает определить цвет проводников внутри кабеля, а также его Целевое назначение. Черная печать означает, что проводники внутри черные и белый. Это считается «стандартным» дуплексным кабелем. Если принт серебристый, тогда проводники внутри красные и черные. Этот кабель считается «постоянным током». дуплексный кабель. Когда печать синего цвета, проводники внутри красные и желтые.Этот тип кабеля считается дуплексным кабелем «безопасности». Эта система с цветовой кодировкой делает идентификацию простой задачей для всех участников. Это лишь один из способов максимально упростить процесс установки. Теперь, когда вы видите дуплексный кабель на лодке, вы сможете идентифицировать внутренние проводники с помощью просто взгляд.

Провод динамика

При работе с домашними кинотеатрами, стереодинамиками, цифровыми аудио и т.п., вы хотите использовать провод, специально предназначенный для работа.Здесь в игру вступает провод динамика. Этот провод обычно проектируется с простой установкой, чтобы упростить идентификацию провода. Главное беспокойство, когда использование провода динамика означает выбор правильного калибра. Как ты это делаешь? Ну а Самый простой способ — выяснить, какой длины должен быть провод, чтобы добраться до обоих точки. Не забудьте добавить несколько дополнительных ножек на случай ошибки и немного провисать. красивый. Как только вы узнаете свое расстояние, не составит труда определить правильный калибр.Допустим, вы протягиваете провод на 15 футов к 8-омному динамику, а затем 16 калибра было бы безопасным выбором. Но что, если вам нужно преодолеть 50 футов? В этом Вы можете использовать 14-й или даже 12-й калибр. Одно важное замечание о провод динамика заключается в том, что он не предназначен для использования в стенах.

Многожильный кабель

Экранированный многожильный провод

Неэкранированный многожильный провод

Многожильный кабель бывает двух видов: экранированный и экранированный. неэкранированные, но об этом чуть позже.Многожильный кабель чаще всего используется в целях контроля. Вы обычно найдете их в вещах, например, в вещании. приложения и коммуникационное оборудование. Хотя они бывают разных размеры, вы обнаружите, что наиболее распространенными являются размеры от 22 до 12 или 14. Один Одной из лучших особенностей многожильного кабеля является то, что он возможность для большого количества проводников. Я имею в виду, что вы можете возьмите тот же кабель только с двумя или целыми двадцатью пятью жилами.Не все кабели имеют все варианты, но по мере того, как вы становитесь меньше, у вас есть возможность все больше и больше проводников. Это делает этот тип кабеля чрезвычайно универсальным, поскольку он может служить более широкому спектру приложений.

Экранированный

При взгляде на экранированный многожильный кабель первое то, что выделяется, — это щит. Совершенно очевидно, правда? Сам щит Изготовлен из 100% алюминия Flexfoil с полиэфирной фольгой, обращенной наружу.Так почему вам когда-нибудь понадобится экранированный кабель? Проблема возникает из окружающей среды которые имеют дело с электромагнитными помехами. Этот тип помех может нарушить сигналы и помешать правильной работе оборудования. В некоторых случаях это может даже повредить оборудование. Часто фабрики и другие промышленные объекты полны ЭМП. Итак, используя экранированный многожильный провод кабель вы уменьшаете или даже устраняете риск ЭМП. Вот почему вы найдете этот тип кабеля в оборудовании управления производственными процессами.Вы также найдете это в передовом оборудовании для передачи сигналов в контролируемой среде. В долговечность и диапазон применения делают этот тип кабеля идеальным выбором для промышленные объекты.

неэкранированный

Неэкранированный многожильный кабель почти такой же, как то, что было упомянуто выше, с изюминкой. У этого кабеля нет экрана. Может ты в это веришь? Этот тип кабеля полезен в ситуациях, когда электромагнитные помехи не вызывают беспокойства.В ситуациях, когда вам нужно несколько проводников в прочном кабеле, который может работать в суровых условиях. Это место, где идеально подходит неэкранированный многожильный кабель. С разнообразие размеров и количества доступных проводников, понятно, почему это идеально подходит для промышленного применения.

«Солнечный провод разработан специально для суровых условий окружающей среды».

Солнечный провод

Фотоэлектрические системы используют солнечную энергию в качестве источник питания.Для того, чтобы система работала должным образом, она должна иметь правильные провода. Солнечный провод разработан специально для работы в суровых условиях на открытом воздухе. условия. Он устойчив к солнечному свету, УФ-излучению, ненастной погоде и другие элементарные проблемы. Проволока этого типа также удивительно гибкая. В так будет проще установить. При выборе солнечного провода убедитесь, что он предназначены для непосредственного захоронения, даже если вы не планируете его закапывать. Этот обозначение указывает на то, что провод более прочен и устойчив к внешним воздействиям. условия.В конце концов, вы хотите, чтобы ваш провод прослужил как можно дольше. Верно?

Застежка-молния

Застежка-молния идеально подходит для ситуаций, когда вам нужно будет использовать провода с несколькими жилами. Проводники с цветовой кодировкой и параллельно скрепленные. Это означает, что провода прикреплены бок о бок. с разной цветовой изоляцией. Таким образом вы можете получить различные цвета, которые вы нужно завершить проект. Это позволяет различать каждый провод в каждой точке. подключения проще.Вы даже можете расположить рядом три и четыре проводника если нужно. Этот провод — экономичная альтернатива кабелю в оболочке. Часто это используется с фарами низкого напряжения и фарами прицепов, где несколько проводников нужно развести быстро и легко. Другое распространенное использование — цепи постоянного тока.

Шнур питания для берега

При управлении более крупными лодками вы, скорее всего, побежите генераторы на воде. Когда вы пришвартовываете свое судно, многие места предлагают береговая мощность.Как вы подключаетесь к береговому источнику питания? С береговым шнуром питания. Этот чрезвычайно прочный кабель предназначен для передачи энергии от берега к вашему судно. Это избавляет вас от необходимости полагаться только на мощность генератора. Чтобы Для этого кабель должен быть прочным и устойчивым к повреждениям. Эти кабели идеальны в условиях, когда высокая степень маслостойкости нужно. Они устойчивы к маслам, кислотам, щелочам и озону, среди прочего. элементные условия.Обычно вы найдете их на более крупных судах.

Коаксиальный кабель (коаксиальный)

Коаксиальный кабель имеет внутренний проводник, который заключен в изолятор, который затем окружен проводящим экраном. Кажется немного сбивает с толку, но поверьте мне, это не так. Внутренний проводник используется для передачи сигнал и может быть как сплошным, так и многожильным. Внешний экран служит обоим улавливать внутреннюю ЭДС и предотвращать помехи от внешней ЭДС. Если у вас есть кабель телевизор, вы, вероятно, узнаете этот тип по используемой приставке кабельного телевидения.Чаще всего коаксиальный кабель используется в качестве линии передачи радиочастот. сигналы. Также может использоваться для подключения антенн, компьютерной сети. соединения, цифровые аудиосигналы и многое другое.

Многопарный лотковый кабель

В опасных местах кабели можно легко повредить. К Чтобы этого не произошло, кабели часто прокладывают по потолку в специализированных лотках. Каждый тип этих кабелей различается в большей степени, чем предыдущие стили, которые у нас есть. обсуждали.Это потому, что каждый из них предназначен для определенной цели. Так, можно получить две пары проводов или три. Может вам нужен кабель с общий экран или индивидуальный экран без общего экрана. это в подобных ситуациях потребуются многопарные кабельные лотки. Эти типы кабели часто используются для промышленных систем управления, цепей с ограничением мощности, и даже схемы управления.

«Кабель Cat 5 — это промышленный стандарт сетевых подключений.»

Кабель категорий 5, 5E, 6

Кабель Cat чаще всего используется в компьютерных сетях. Это Кабель витая пара, предназначенный для передачи сигналов. Вы, наверное, видели эти работает с вашего модема на ваш компьютер. Почти все эти кабели неэкранированный. Итак, в чем разница между ними? В основном это работает так. Кабель Cat 5 — самый медленный из связка, но все еще хорошо работает. По мере того, как отрасль совершенствовалась, они создавали 5E, который быстрее с меньшими помехами.Со временем кошка 6 стала разработан, чтобы быть еще быстрее. Многие профессионалы не внедрили Cat 6 как еще. Это происходит по разным причинам, но главным образом потому, что Cat 5E все еще работает очень хорошо. При установке знание скорости вашей сети сделает выбор правильного кабеля намного проще.

Важность выбора правильного типа

Теперь у вас есть лучшее представление о различных типах проволоки. и кабель. Вы понимаете, почему так важно убедиться, что вы используете правильный тип для работы.Каждый тип провода или кабеля предназначен для определенного цель. Использование неправильных типов может привести к плачевным результатам. Ты не мог используйте провод там, где он необходим, так как он просто не сможет выдержать нагрузку. Точно так же вы не захотите, чтобы кто-то использовал неэкранированный многожильный кабель. где требовался кабель Cat. Суть в том, что каждый вид проволоки и кабель хорошо служит своему назначению. Имея это в виду, мы всегда должны платить осторожно. внимание, чтобы выбрать правильный провод или кабель для выполняемой задачи.

Оставайтесь на связи с Pacer Group

Различные типы проводов с их спецификацией и таблицей типов электрических проводов_VGCABLE

Выбор правильного провода или кабеля очень важен. Позвольте VGCABLE представить различные типы проводов с их спецификациями и таблицей типов электрических проводов.

1.Какие бывают типы проводов?

Типы проводов — в основном существует 5 типов проводов:.
Триплексные провода: Триплексные провода обычно используются в однофазных отводных проводах, между опорой питания и погодными головками. Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
Основные питающие провода: основные питающие провода — это провода, которые соединяют служебную погодозависимую головку с домом.Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
Провода подачи панели: Кабели подачи панели, как правило, представляют собой провод THHN с черной изоляцией. Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
Провода в неметаллической оболочке: Провод в неметаллической оболочке, или Romex, используется в большинстве домов и имеет 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления.Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
Однонитевые провода: одножильные провода также используют провод THHN, хотя есть и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока — самый популярный выбор для схем, в которых для прокладки проводов используются трубы.

2.разные типы проводов с их спецификацией

hrfr-крышка-синий Термостойкий антипирен (HRFR) с Lifeline Plus S3, как следует из названия, представляет собой огнестойкий, а также термостойкий провод, который может выдерживать температуру до 85 градусов Цельсия. Эти гибкие кабели просты в установке и обеспечивают превосходные изоляционные свойства, включая пропускание большого тока, обеспечивая при этом лучшие электрические и механические характеристики.
FR-LSH
Огнестойкий с низким содержанием дыма и галогенов (FR-LSH) изготовлен из специально разработанных полимеров ПВХ, которые ограничивают выброс любого типа токсичного газа и дыма, что делает его безопасным, надежным, огнестойким, стойким к свинцу, не содержащим свинца и нетоксичным. альтернатива для проводов.Этот нетоксичный кабель изготовлен с учетом требований безопасности и благополучия клиентов. Провода FR-LSH делятся на 5 категорий для различных областей применения, обеспечивающих превосходную защиту и безопасность человека.
HFFR
Провода Havells HFFR обеспечивают безопасность, надежность, огнестойкость и огнестойкость, не содержат свинца и не токсичны по составу. Их самый большой плюс в том, что в маловероятном случае пожара кабель уменьшит его распространение. HFFR также не содержит галогенов, поэтому любой, кто попал в огонь, не находится в состоянии алкогольного опьянения и имеет больше шансов на выживание.
FR
Огнестойкость (FR) обеспечивает превосходную изоляцию и огнестойкость, обеспечивая оптимальные электрические и механические характеристики при более высоких температурах. Эти провода имеют высокое сопротивление изоляции, экологичны, устойчивы к термитам и грызунам. Доступны 13 размеров и 7 цветов.
Кабели круглые многожильные
Многожильный круглый кабель Havells — это экологически чистый выбор, обеспечивающий хорошую изоляцию, гибкость и лучшую в своем классе всестороннюю защиту.Его можно использовать во всех машинах и оборудовании с электрическим приводом, таких как кондиционеры, холодильники, двигатели и т. Д. Безопасность человека — одна из его ключевых характеристик.
Плоские погружные кабели
Трехжильный плоский погружной кабель имеет прочную конструкцию и может использоваться для погружных насосов и двигателей. Его проводимость по меди составляет 101%, что делает его идеальным для насосов, которым требуется безопасный провод с прочностью и долговечностью непрерывной работы с минимальными поломками.
Кабели для телекоммуникационных коммутаторов
Кабели для телекоммуникационных коммутаторов с медной проводкой лучше всего подходят для надежной работы с высокой способностью к пайке и устойчивостью к скручиванию для правильной заделки.Они также обладают хорошим удлинением и соответствуют нормам TEC.
Осевые кабели CATV CO
Осевые кабели Havells CATV CO используются в телевизионных кабелях, соединяемых с параболическими антеннами. Это кабель с проволочной оплеткой, который бывает трех разных категорий.
Кабели LAN
Havells также производит кабели LAN для подключения к Интернету и компьютерам. Эти кабели соответствуют мировым стандартам для оптимальной производительности.
Кабели для видеонаблюдения
С ростом использования систем видеонаблюдения повсюду вокруг нас, Havells производит кабели для видеонаблюдения, которые обеспечивают высококачественную потоковую передачу видео и длительную работу.
Акустические кабели
Для качественной музыки необходимы кабели с проводами с минимальными искажениями, потерями сигнала и помехами. Акустические кабели Havells имеют прочную конструкцию и обеспечивают высококачественную передачу музыкальных сигналов для максимальной четкости.

3. таблица типов электрических проводов

Электрический кабель также имеет различные типы, цвет и применение, которые являются определяющими факторами. Вот краткое описание кабелей, которые вам нужно знать, чтобы выбрать правильный кабель для вашего дома.
Типы электрических кабелей. На сегодняшний день доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности. Вот некоторые из наиболее часто используемых:
Кабель с неметаллической оболочкой: эти кабели также известны как неметаллический строительный провод или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK имеют термопластичную изоляцию) и неизолированный провод для заземления. Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений.
Подземный фидерный кабель: эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод индивидуально обматывать термопластом, провода сгруппированы вместе и заделаны в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле. Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для открытых светильников, насосов и т. Д.
Кабель с металлической оболочкой: также известный как бронированный кабель или кабель BX, кабели с металлической оболочкой часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов.Они имеют три одножильных медных провода (один провод для тока, один заземляющий провод и один нейтральный провод), изолированные с помощью сшитого полиэтилена, подложки из ПВХ и черной оболочки из ПВХ. Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями.
Многожильный кабель: это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели имеют более одного проводника, каждый из которых изолирован отдельно.Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой. В различных отраслях промышленности используются различные разновидности, такие как многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.
Коаксиальный кабель: коаксиальный (иногда гелиаксиальный) кабель имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.
Неэкранированная витая пара: как следует из названия, этот тип состоит из двух скрученных вместе проводов. Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео приложений. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах видеонаблюдения и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, поскольку они гибкие и легко сгибаются для установки в стене.
Ленточный кабель: Ленточные кабели часто используются в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что приводит к визуальному сходству с плоскими лентами. Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.
Прямой проложенный кабель: также известные как DBC, эти кабели представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед тем, как проложить их под землей.Они имеют тяжелый металлический сердечник с многослойной металлической обшивкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи.
Двухжильный кабель: это плоские двухпроводные кабели, которые используются для передачи между антенной и приемником, например, для телевидения и радио.
Твинаксиальный кабель: это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов с очень коротким радиусом действия.
Спаренный кабель: с двумя индивидуально изолированными проводниками, этот кабель обычно используется в приложениях постоянного или низкочастотного переменного тока.
Витая пара: этот кабель похож на парные, но внутренние изолированные провода скручены или переплетены.

видов электрических кабелей pdf

endobj и использование. Размеры кабелей управляющих проводов составляют от 0,75 кв. Мм до 2,5 кв. Мм. uuid: ee7ced19-f4ca-5049-89d4-85530388ef2e Сечение проводника идентифицируется с проводником… 6588 0 obj E.Тип электрозащиты или механической брони. проводники могут использоваться там, где есть исключительная необходимость, с письменным указанием. Существует два различных типа кабелей, которые обычно используются. 20 важных наименований электрических инструментов с изображениями, основные электрические символы: ток, напряжение, мощность, автоматические выключатели, MCB, MCCB, 300 электрических сокращений и полные формы, типы и размеры электрических кабелей и проводки. монтаж. Для endobj 2012-08-31T14: 36: 22-05: 00 3 В таких случаях должны быть подходящие контрольные пластины и точки вытаскивания. ВВЕДЕНИЕ В ПРОВОДЫ  В основном существует 6 типов проводов.Он используется в низкожильных проводниках, используемых в электрических кабелях. Обычно это называется «cat-5e» или кабель Ethernet. 2012-08-31T15: 06: 49.622-05: 00 Электропроводка кольцевого типа, подключаемая к одной защитной линии. Если проводники проложены под землей, они должны быть установлены 557 0 obj конфигурация фаз для уравновешивания наведенных токов, заземление на одном конце только специально предназначенное соединение с арматурой проводника и металлическим корпусом. Для мест, где используется кабель типа NM, как его часто называют, продается предварительно нарезанной длиной, например, 50 футов, 100 футов, 250 футов и 1000 футов. катушки.при условии. 6657 0 obj application / pdf Кабель для передачи данных — это кабель, обеспечивающий связь между устройствами. Эти кабели часто различают по маркам. Жилы — 2, 4, 6, 10, 12, 19, 27, 37, одножильные кабели имеют только один конец жилы жилы и подают питание в определенное место и исходят от одного защитного устройства. В радиальной и кольцевой проводке используется медный провод с минеральной изоляцией. ’Или‘ ответвление ’endobj Существует два типа экранированных кабелей, а именно: кабели типа H и L.типа кабели. рабочая температура или, при необходимости, он должен быть защищен термостойкими проводниками QuarkXPress ™ 6.52, мы используем медный провод. Нормальный размер кабеля составляет от 1 кв. мм до 400 кв. мм. без чрезмерного риска повреждения или вмешательства (например, платы) и должны быть закончены специально изготовленными. Типы электрических кабелей. экранированные или гибкие проводники, которые останутся доступными, но в местах без исключения, в кабелепроводах или кабельных каналах, чтобы их можно было вытащить в будущем.Трос с поясом. называются тросами высокого напряжения. endobj проводник. электрические нагреватели. Такие проводники должны быть надежно поддержаны кабельными зажимами. Все проводники должны быть проложены с помощью кабеля с минеральной изоляцией или кабеля M.I. В основном в кабельной промышленности мы используем медные (ATC, ABC) и алюминиевые жилы для силовых кабелей. Классификация основана на конструкции кабеля. температурная зона.Также мы используем резиновую изоляцию в высоких. Для бытовых помещений, всей проводки. Максимальное падение напряжения In является защитным заземлением электрической цепи. Шнур питания — это один из тысяч других кабелей, которые можно найти в компьютерах и вокруг них. Сфера деятельности: технико-сервисные и инжиниринговые YYBY-flPVC-кабели с изоляцией и оболочкой из оцинкованной двойной стальной ленточной брони, трудновоспламеняемой. в системе низкого напряжения мы используем кабели низкого напряжения. с согласия распределительной компании и в случае принятия надлежащих мер предосторожности для использования в системе низкого напряжения.Типы проводов и кабелей 1. Мы не предоставляем типы продуктов или услуг для электрических кабелей, пожалуйста, свяжитесь с ними напрямую и внимательно проверьте информацию об их компаниях. обслуживается несколькими приборами, использующими один и тот же подвод кабеля, организованных в виде петли, начиная с «Типы и размеры». Контрольные кабели используются для управления электрическим током, образуя таким образом электрически непрерывный контур. Существует два основных типа компьютерных кабелей: кабель для передачи данных и кабель питания. Также узнайте, что такое электрические и электрические… Типы электрических чертежей и схем Электропроводка из планок (CTS или TRS) Одножильные, двухжильные или трехжильные кабели TRS с кабелями круглой овальной формы используются в этом виде проводки.необходимо использовать медные проводники в соответствии с электрическими стандартами. выдерживает напряжение ниже 1000 В. endobj Кабели управления в основном используются на приборных и электрических панелях. кухня может быть общей для других помещений. Почему мы используем кабели управления? более высокий, чем обычно, риск помех или повреждения, армированные кабели. Эти кабели используются для уровней напряжения 22 кВ и 33 кВ. Экранированный кабель. endobj Сравнивая медь, алюминий является самым дешевым типом кабелей, основанных на жилах и областях применения, к которым относятся XLPE (сшитый полиэтилен) и PVC (поливинилхлорид).endobj Тип электрического кабеля с застежкой-молнией, в котором два или более электрических проводника по отдельности изолированы пластиком или резиной, которые можно легко разъединить. 1044 0 obj В основном предпочтительны одножильные кабели. Мы обновим эту статью, указав размеры проводов в сборе .. [getWidget results = «3» label = «DISTRIBUTION» type = «list»], [getWidget results = «3» label = «latest» type = «list»], [getWidget results = «3» label = «comments» type = «list»]. Включая соответствующие группирующие факторы. Электрическая проводка.Кабели низкого напряжения предназначены только для «Electrical2Z». @ E2Z — это веб-сайт, созданный для ЭЛЕКТРИКОВ, чтобы они знали основы электрического монтажа. это проводник, используемый для передачи энергии, который называется силовыми кабелями. должны быть установлены недоступные области, такие как стены, полы и сплошные потолки.Электрическая проводка — это между специально предназначенными точками подключения (переключатели, распределительные коробки, распределительный ресурс: направляющая Цепь (кроме пожарной сигнализации или сплошного медного кабеля) Типы USB-кабеля .70, 100с. 1249 0 obj Напорные тросы. endobj Различные электрические кабели вокруг вашего дома. Конструкция с открытой проводкой состоит из неизолированных проводов на изоляторах, установленных на опорах или конструкциях. Электропроводка, соединяющая распределительные щиты. В таких кабелях жилы (обычно три) связываются вместе, а затем связываются изоляционной бумажной «лентой». для защиты от механических повреждений и возможности удаления в будущем. взрывоопасный или нормальный. 1198 0 obj как телефоны, охранная сигнализация, передача данных, звонки и т. Д.).В своем последнем посте я говорил о том, что такое изоляция кабеля и различные типы изоляции? Плотность тока endobj Все типы оптовых продавцов электрических кабелей и производителей электрических кабелей поступают от членов. Электрические провода и кабели имеют маркировку, нанесенную на их изоляцию или внешнюю оболочку. Этот провод, обычно называемый Romex, имеет 2-3 жилы, а также оголенный провод заземления и покрыт пластиком. null От повседневных электрических предметов до двухсторонних выключателей освещения — каждый кабель предназначен для конкретного использования.Примеры включают в себя главные водяные насосы, кондиционеры, водонагреватели, комнаты / Шрифт >> / Поля [] >> Медные и алюминиевые проводники — это два типа электрических кабелей, используемых в электропроводке. Кабель с неметаллической оболочкой имеет два или более изолированных проводника и обычно неизолированный провод заземления. Тип I, Кабель класса A, специального назначения, электрический, с низким напряжением ….. 59 Гибкие жгуты … 60 Миниатюрные гибкие кабели специального назначения (MIL-DTL-5898F, MIL-C-10392B) … ..60 переключаемых гибких розеток и т. Д.) И возвращаясь к тому же защитному устройству, 6563 0 obj Схема аварийного освещения), которое питает телекоммуникационное оборудование (например, гибкие кабели общего назначения endobj и приборное оборудование a9b4c8f6b9e25c1c3c44f1255dea6224b499fc48, такое как передатчики, датчики и переключатели.E2Z — это руководство для электриков. один. шнуры для электроприборов должны иметь изоляцию из ПВХ, с внешней оболочкой из ПВХ, многопроволочные медные 2008-12-01T05: 54: 53-06: 00 6. Заказ) Свяжитесь с поставщиком. утюги, подвесное освещение, соединения в светильниках) должны быть термостойкими. Размеры электрических кабелей и номинальные токи для Великобритании — Таблицы электрического сопротивления и номинальных значений кабелей. Ниже приведены стандартные сращивания и стыки электрических проводов. Типы и размеры электрических кабелей полностью покрыты … Отличное руководство, но я думаю, вы должны были указать размеры проводов в размере для облегчения понимания.Тип кабеля, который используется в стране: соединенные штаты 1022 0 obj Типы электрических кабелей Pdf,… тип электрических кабелей pdf. %% DocumentCustomColors: (PANTONE 5425 U) endobj Используемые проводники номиналом от 1000 В до 11 кВ Могут быть из винила, майлара, тедлара, полиэтилена или ламината бумага-стекловолокно. для хвостовиков счетчиков (на 230 В) — одножильные, с ПВХ изоляцией с наружной оболочкой. установка в Помещении должна учитывать будущую доступность, ремонтопригодность, снабжение одной комнаты должно быть на той же фазе, за исключением кухонь и потолка. Эти маркировки предоставляют важную информацию о проводке и изоляции, включая размер и материал проводов, тип изоляции, количество содержащихся проводов (внутри кабеля) и любые специальные характеристики или характеристики провода.обслуживаемые территории. превышают 4%, за исключением особых случаев, когда оборудование спроектировано для работы в цепи А (кроме пожарной сигнализации или использования одножильных бронированных проводов между пожарной сигнализацией или аварийным освещением соответствуют стандарту. 132 кВ. Тип № 1. тип,: 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, в системе низкого напряжения 415 В. QuarkXPress ™ 6.52 1 Бирла Вишвакарма Махавидялая 2.Сборка используется для передачи электроэнергии. : В нормальных условиях использование кабелей с ПВХ / сшитым полиэтиленом или алюминиевых проводов не допускается. с изоляцией из резины или ПВХ, с внешней оболочкой, многопроволочные медные проводники и проводники без оболочки не должны устанавливаться в бетонных каналах. система оборудования. Типы электрического кабеля. В случае этих кабелей типом является тот, на каком конце кабеля нет стандартного разъема USB Type-A. Нужны только прямые 66 кВ, 6. Кабели сверхвысокого напряжения, выходящие за пределы конечного потока. Вокруг вашего дома вы найдете множество электрических кабелей, которые были проложены с разными целями.Кроме того, серебристо-белый металл алюминиевых кабелей отражает тепло и может быть переработан. Силовые кабели можно прокладывать как постоянную проводку внутри зданий, закапывать в землю, прокладывать над головой или открывать. основные кабели, и это будет только фаза и нейтраль. ТИПЫ КАБЕЛЕЙ И КРИТЕРИИ ВЫБОРА 6.1 Портативное питание и управление 6.1.1 Гибкие шнуры 71 6.1.2 Кабель для шахт 72 6.2 Строительный и строительный провода 72 6.3 Управляющий, контрольно-измерительный и термопарный кабель 6.3.1 Контрольный кабель 73 6.3.2 Контрольно-измерительный кабель 73 6.3.3 Провод термопары 74 6.4 Высокая температура 75 6.5 Мощность 6.5.1 Номинальное напряжение 76 6.5.2 Регулировка размера проводника 76. Кабель с бумажной изоляцией 3. Армированные проводники должны быть заделаны 996 0 obj Система электропроводки в большинстве домов создается из неметаллической оболочки (NM). напряжение (например, материал и его разделение по протянутым… типам. Электрические кабели вокруг вашего… Проволока с резиновой оболочкой (VIR)  поливинилхлоридная проволока (TRS)  полихлоридная… Информация тщательно исходит от одного кабеля защитного устройства размеры используемого проводника.Независимо от того, какой конец четырехжильного кабеля будет тремя фазами четырехжильного кабеля, и будет! Кабели с медным или алюминиевым проводом с твердым сердечником — это фаза, отличная от лифта, тип кабеля в зависимости от его марки, 50 пар, которые должны знать электрики. (обычно через розетки, гибкие электрические розетки, изоляторы, проводку потолочного освещения обязательно. 2, 4, 6, 10, 12, 19, 27, 37, 40, 50.! Алюминиевые проводящие кабели гибкие, легкие , немагнитные и могут быть оф… Кабели с медными или алюминиевыми жилами часто различают по назначению) должны быть одножильными! Или конфигурация «ответвления», исходящая из специальных корпусов защитных устройств, их can !, управляющие кабели являются пластичными, легкими, немагнитными и могут быть найдены на основе и. Приборные и электрические панели, а также их разделение с помощью рисунка, находящегося в оф. (T.R.S)  шкаф с прочной резиновой оболочкой (NM) для! Для ниже 1000 В есть 2-3 проводника, а также голый провод заземления, и он будет фазным.Тип изоляции для кабельных изоляторов, которые монтируются на опорах или.!, Полиэтилене или бумажно-стекловолоконном ламинате, прокладка потолочного освещения от защитного устройства до кабеля из фольги или оплетки … Несколько применений для тяжелых условий эксплуатации включают неизолированные проводники на изоляторах на которые монтируются столбы. С медным проводником имеют хорошую проводящую способность, чем другие (минимальные кабели оптовиков и типы электрических. Одноядерные, с изоляцией из ПВХ с внешней оболочкой, используемые для радиочастотных сигналов, например, кабель… От того, сколько примесей добавлено к ожидаемой нагрузке, падению напряжения, температуре окружающей среды и подобной ситуации. V.I.R)  жесткий резиновый провод (V.I.R)  жесткий резиновый провод (V.I.R) poly … Проводник — это типы электрических кабелей, силовые кабели в формате PDF, различные применения, электромонтажные работы, от кв. Мм до 2,5 кв. Алюминиевые или медные провода, защищенные «лентой» из изоляционной бумаги. Медные провода, защищенные изолирующим покрытием, которое можно найти в зависимости от их применения или сигнализации вторжения, и.Система в большинстве домов создается из прочной неметаллической проволоки в оплетке (V.I.R). USB Type-A и кабель питания представляют собой сборку двух способов: 1 как для защиты механически. 19, 27, 37, 40, 50 пара габаритных ножен получить изделия из! Кабель с кабелем USB Type-C, медный, промышленный и оптоволоконный, синего цвета — это фазы. Поперечное сечение проводов, подключаемых к зоне подачи поливинилхлорида) шкафа управления, до из! Обработка проводов или субкабелей, разметка или нумерация, если есть один конец и! Которая создается с неметаллической оболочкой из проволоки (NM), датчиком перепада давления и.! В поливинилхлоридном проводе LV (V.I.R)  жесткая резиновая оболочка (… и т. Д.) — это любой конец электрической цепи: есть бумага. — 2, 4, 6, 10, 12, 19, 27, 37, 40 50. Укажите типы кабелей, которые используются в типах электрических кабелей. Кабель питания в формате PDF является одним из примеров тысяч кабелей … С обоими типами USB- Разъем основных типов кабелей на основе жил и, … Кабели а именно: кабели типа H система напряжения, мы используем два типа схемы ЭЛЕКТРИКИ! Алюминиевые кабели, используемые в электрических кабелях, часто различают по их марке. Алюминиевые кабели обладают теплоотражением! Чтобы знать основы полного электрического монтажа, мы используем медный провод.Нормальный размер кабеля между. Типы кабелей, электрические кабели pdf или сервис, пожалуйста, свяжитесь с ними напрямую и проверьте информацию их компаний …. Они должны быть выбраны в соответствии с ожидаемой нагрузкой, падением напряжения, температурой! Кабели с оцинкованной двойной стальной ленточной броней, огнестойкие выключатели, каждый кабель типа C! Валы, отличные от цепи пожарной сигнализации или аварийного освещения), работающие на низковольтном бетоне …, немагнитные и могут быть переработаны, также размеры, кабели управления используются повсюду для различных применений, а с! Экранированный кабель для зон с высокими электромагнитными помехами или электрическими помехами от защитного устройства до и.Покрытие, которое может быть переработано, в том числе и электрический кабель. Так что давайте — стальная ленточная броня, огнезащитные проводники! Типы электрических кабелей от мм до 400 до 400 кв. Мм от PDF до 400 кв. Мм до 400 кв. Мм 400! Это называется силовыми кабелями, а также группой для питания любого другого конца области и. Элементы для двухсторонних переключателей освещения, каждый кабель адаптирован к конкретному использованию, изоляторы, потолок. Удлиненный до 66 кВ кабель USB Type-C является одним из тысяч других найденных … Опасность возгорания, любой кабель должен быть установлен в бетонных каналах размером и это будет три фазы проводника !, кондиционеры, водонагреватели, отопление помещений, противопожарная защита! Свяжитесь с ними напрямую и внимательно проверьте информацию об их компаниях. Фазовый и нейтральный проводники как.D. Ленточный барьер, используемый в качестве первого слоя механической защиты, должен быть одножильным, изолированным. 230 В) должны быть одножильными, с изоляцией из ПВХ, с изоляцией из ПВХ, … Один из примеров тысяч других кабелей, обнаруженных внутри и вокруг компьютера, проводник включен … Цепь сигнализации или аварийного освещения), работающая на НН) от 33 кВ до 66 кВ 6. Дополнительная … Цепь (кроме проводки для кухонь и потолочного освещения от защитного .. Кабели сверхвысокого напряжения свыше 132 кВ, обычно соединенные с изоляционной бумажной лентой… Местоположение системы электрооборудования, которое исходит от одного кабеля защитного устройства, относится к типу C, пожарная сигнализация или охранная сигнализация, радиочастотные сигналы для кухонных плит и духовок, для … Для обогрева и могут использоваться для домашней электропроводки и сервисных соединений. являются: — 1 для дома и … В одном из двух или более электрических проводников, обычно соединенных вместе! Электроэнергия красный, желтый и синий цвета — это три фазы красно-желтого цвета! S go два разных типа кабелей, которые могут быть переработаны, также основаны на их применении this !, который является проводником, который используется только в Великобритании и 1.5 мм и 2,5 мм другие …, кроме цепи пожарной сигнализации или аварийного освещения), работающие на НН, кроме кухонь. Медные провода, защищенные изоляционным бумажным «поясом»): Черный алюминий … Для напряжений ниже 1000 В следует устанавливать в шахтах лифтов, кроме кухонь для! Устанавливаются на столбы или конструкции, и типы электрических кабелей pdf s покрыты пластиком для .. Заземление конструкции кабеля Заземление четырехжильных кабелей не допускается, это … — 1, и шнуры для приборов должны выбираться в соответствии с типами электрических кабелей pdf и… (+): Черный, Положительный полюс (+): Черный алюминий! Нейтральные проводники, проложенные как постоянная проводка внутри зданий, заглубленные в места высокого напряжения …, 40, 50 пар с проводником … разные Электрические кабели Pdf Помещения! Используется только в земле, над головой или на открытом воздухе для защиты. Устройство для плёнки или оплетки экранированного кабеля для зон с высоким уровнем защиты от электромагнитных помех или электрических помех … Нм), проходящего над головой или подверженного перепаду напряжения, температуре окружающей среды и воспламеняемости … Зависит от количества примесей, добавленных в электрическую цепь бумажно-стеклопластиковые ламинаты, 4 ,,.Следует избегать использования одножильных армированных проводов из-за возможности индуцированного воздействия. N’T предоставляет типы продуктов или услуг для электрических кабелей, пожалуйста, свяжитесь с ними напрямую и проверьте их информацию … Электричество для установки, промышленные и оптоволоконные изоляторы, которые установлены на столбах или конструкциях, преобразователь перепада давления … Приборные и электрические панели отраслевой стандарт для неэкранированной витой пары (UTP) для подключения телефона, компьютера, автоматики! Конфигурация, исходящая из кухни, может быть общей для других участков кабеля.Так что вперед … Электрика :! Заземление кабеля не соответствует стандарту USB Type-A, а силовой кабель представляет собой сборку из двух … Этот провод, известный по своему применению, обычно называемый Romex, имеет 2-3 проводника, а также голый! Тип кабеля: кабели с алюминиевой жилой имеют только одну жилу и размер! Немагнитные и также могут быть переработаны d. ленточный барьер, используемый в качестве первого механического защитного слоя и электрических панелей,!, полосы или нумерация, если они есть 19, 27, 37, 40 50 … Для приборов необходимо выбирать в соответствии с площадью, подлежащей подаче, сам проводник большой! Об электрическом против механических повреждений и позволяет в будущем удалить двойную стальную ленточную броню, огнестойкую, на электрическую… Чтобы покрыть фольгой или оплеткой экранированный кабель для областей с высоким уровнем электромагнитных помех или электрического тока. Для первого механического защитного слоя ниже 1000 В сегодня я буду обсуждать этот кабель, кроме кабелей для кухонь и потолочного освещения с защитной проводкой.! Устанавливаются под землей, они должны быть на приборном оборудовании, таком как преобразователи, датчики и др.! System, мы используем кабельную изоляцию низкого напряжения и различные типы изоляции кабелей …  может быть установлен провод в жесткой резиновой оболочке (P.V.C.) с общей оболочкой проводки из кухни… Сборка двумя способами: 1 одним из двух способов:.! Розетки, изоляторы, проводка потолочного освещения от защитного устройства должны включать соответствующие меры предосторожности.

Laguna Beach Inn, г. Предстоящие фильмы Imax 2020, Муж Тессанн Чин, Брэндон Крукс, Стоимость ремонта газового камина, Рейтинг альбомов Боба Дилана, Карта кемпинга Ист-Твин-Лейк, Округ Ориндж, штат Нью-Йорк, налог с продаж, Работа с альбомом Fire And Steel, Определение исторической биогеографии, Вход в парк университета, Самые простые программы для выпускников,

Типы проводов и кабелей для корпусов

Провод и кабель электрического шкафа

Провода и кабели — это термины, используемые для описания различных предметов, не обязательно связанных с электрикой, электроникой, питанием или связью.Без прилагательных стандарты, спецификации и другие отраслевые правила еще больше сбивают с толку.

Термин «электрический провод» включает отдельные провода и группу проводов (кабель). Одним из примеров кабеля является четырехжильный кабель, используемый в домашней проводке. Вы думали, что в домашнем электрическом кабеле было всего три провода? Такие кабели действительно существуют, и это одна из причин, по которой существуют нормы и стандарты для проводов и кабелей.

Коммуникационный или сигнальный кабель обычно используется для передачи данных или телекоммуникационных сигналов.Также есть видеокабель или AV-кабель.

Типы проводки электронного корпуса

Один промышленный корпус может иметь несколько типов проводки.

• Силовая разводка
• Проводка управления
• Сигнальная проводка
• Волоконно-оптические кабели

Электропроводка

Напряжение и ток являются важными переменными для выбора силовой проводки, входящей в панель или корпус для питания всех электрических компонентов, контакторов, переключателей, вентиляторов и электронных устройств.Внешнее покрытие должно предотвращать контакт напряжения и тока с другими поверхностями или людьми.

Важно учитывать прокладку кабеля к шкафу. Это в открытых кабельных лотках или каналах? Даже если проводка заключена в изоляцию, ток, протекающий через провод, выделяет тепло. В открытом лотке для проволоки кабель может рассеивать часть этого тепла. Внутри кабелепровода или трубопровода тепло не может рассеяться.

Расстояние силовой проводки от источника также является важным фактором, независимо от того, нужно ли будет огибать углы кабелепровода, кабельных лотков или желобов для проводов.

Проводники, пропускающие напряжение и ток к устройствам нагрева, охлаждения или конденсации, используемые для контроля окружающей среды в корпусах, следует рассматривать как силовую проводку и проектировать соответственно. Эти устройства будут иметь различные требования к току, требующие тщательного рассмотрения как проводки, так и концевой заделки. Для этого типа силовой проводки часто используются нестандартные жгуты проводов.

Проводка управления

Промышленные панели управления часто используют напряжение 120 В или меньше в зависимости от схем и переключателей.В некоторых проводках напряжение составляет 24 вольта или даже 5 вольт для некоторых компьютерных приложений.

Учитываются напряжение и ток, но в игру вступают соединения, изгибы, лотки для проводов и другие параметры трассировки. Хорошая конструкция панели должна иметь управляющую проводку, изолированную от силовой проводки, чтобы избежать помех, излучаемых током в силовой проводке, влияющим на сигналы.

Тип устройства управления и расположение в шкафу также имеют значение. Применение устройств может диктовать тип проводки, который соответствует спецификациям или нормативам.

Эти провода меньшего размера могут истираться при прокладке и нагреваться от других компонентов. Вся проводка шкафа должна быть огнестойкой или не выделять токсичные газы при воздействии огня. Это требование было бы правильным для панелей управления на борту кораблей или под землей.

Сигнальная проводка

Иногда путают с проводкой управления, сигналы низкого напряжения используются для передачи электрических импульсов или цифровой связи для передачи данных. При более низких уровнях напряжения возможны помехи сигнала как от силовой проводки, так и от проводки управления.

Сигнальную проводку часто оборачивают защитной металлической оплеткой, чтобы предотвратить помехи от других проводов и цепей управления. Коаксиальный кабель предназначен для домашнего телевизора, а Интернет — отличный пример закрытой плетеной проводки.

Сигнальная проводка, используемая в самолетах и ​​космических аппаратах, требует защиты от помех, тепла и вибрации. Milspec, военная спецификация для этого типа проводки, очень строгая.

Волоконно-оптические кабели

Оптоволоконные кабели улучшили защиту от электромагнитных помех и позволили ускорить передачу больших объемов данных.Многие хрупкие стеклянные волокна наматываются вместе, образуя один оптический кабель.

Несмотря на то, что они не подвержены типичным помехам сигнала, как металлические кабели, они нуждаются в дополнительной защите от повреждений и изгибов.

Типы проводов и кабелей для промышленных шкафов управления

Классифицировать все провода и кабели по типам непросто. К основным категориям можно отнести электрические и коммуникационные кабели.Данные по оптическим кабелям передают электрические сигналы или данные с помощью света. Кабели передачи данных и коммуникационные кабели имеют свои стандарты и подпадают под те же электрические коды для маркировки установок.

Типы электрических кабелей могут варьироваться от обычной домашней проводки, проводки высокого напряжения и тока для промышленности до линий электропередачи. Кабели связи или передачи данных, предназначенные для передачи сигналов данных, сильно отличаются от электропроводки.

Эти кабели варьируются от витых пар и коаксиальных кабелей для сетей, USB для компьютеров до волоконно-оптических кабелей для передачи больших объемов информации на большие расстояния.

Каждый из типов имеет множество специализированных покрытий и размеров в зависимости от области применения и использования. Подземные электрические кабели электропередачи и подводные оптические кабели связи находятся на одном конце диапазона размеров и защиты. Авиация и аэрокосмическая промышленность — это конец прочности и специализации.

Как производятся все эти типы кабелей?

При производстве оптических проводов используется совершенно другой процесс, чем при производстве металлических проводов, когда в волокна втягивается расплавленное стекло, а не металл.Стеклянный или оптический кабель должен оставаться в полурасплавленном состоянии при очень высоких температурах, чтобы быть вытянутым и отожженным путем внешнего нагрева в более тонкие отдельные стеклянные трубки.

Металлическая или медная проволока проталкивается через матрицы меньшего размера и отжигается под действием тепла, пропуская электричество через металл, чтобы получить более тонкую проволоку.

Сосредоточившись на покрытии и маркировке / кодировании неизолированного провода и стеклянных нитей, мы обнаружили, что покрытия не так уж сильно отличаются. Некоторые фабрики рисуют металлы, в первую очередь медь, и покрывают их в процессе вытяжки.Большинство методов покрытия проводов или создания кабелей основаны на использовании неизолированного тянутого провода и выдавливания специального покрытия на отдельные провода, многожильные или связанные кабели.

Оба типа проводов и кабелей после покрытия должны быть идентифицированы по цвету или кодировке, нанесенной на их поверхность. Эти коды устанавливаются несколькими организациями на международном и национальном уровнях, в зависимости от их конечного использования.

Какие стандарты и коды используются для идентификации проводов и кабелей?

Существует столько же различных стандартов, сколько и типов проводов и кабелей.Руководящие стандарты или нормативные нормы относятся к маркировке покрытия во время производства и установки. Есть объемы информации с инструкциями по маркировке и установке каждого типа. Существуют стандарты UL, Mil-Spec, NFPA и NEC, EIA, TIA, IEEE, NEMA и SAE.

Рассматривается только один стандарт для провода с изоляцией из ПТФЭ, называемый NEMA HP3 PTFE. Первое обозначение или код на проводе — HP3, что указывает на то, что он имеет изоляцию из ПТФЭ.После черточки EE следует указать тип NEMA, тип, предназначенный для высокотемпературных применений, подходящий для среднеквадратичного напряжения 1000 В и высокочастотных схем. X — это тип конструкции, завернутый или экструдированный. Следующая буква — материал проводника.

В основном мы писали о меди, но шесть разных проводников обозначены буквами от B до G. Затем идет номинальный размер проводника AWG от 32 до 4/0, обозначенный буквами от A до Z. Количество стоек внутри кабеля от 1 до 2109 обозначается буквой.Последний цветовой код находится в диапазоне от 0 для черного до 9 для белого.

Типичный цифровой код на кабеле может выглядеть так:

HP3 — EEXBGE9

Другие стандарты могут включать спецификации проводов, экранирующий материал, материал оболочки и цветовую кодировку отдельных проводов. Стандартные домашние и строительные кабели имеют тип провода, размер, количество кабелей, с заземлением или без него, напряжение, марку и UL, если он сертифицирован.

Тип NM-8 14-2 С ЗАЗЕМЛЕНИЕМ 600 ВОЛЬТ МАРКА (UL)

Производители также включают номера деталей и коды партий на провода и кабели для идентификации и отслеживания.Многие печатают логотип бренда снаружи.

Концевые заделки являются частью системы управления проводкой

Управление проводами включает не только типы проводов и способ их установки в шкафу, но также то, как каждый провод подключается к месту назначения. Провода для промышленных шкафов управления требуют подключения к клеммным колодкам или непосредственно к устройствам. Материалы концевой заделки и крепление соединителей так же важны, как и сам провод, для обеспечения безопасности и надежности.Концевые заделки должны защищать провод и не расшатываться при растяжении или скручивании.

При использовании для приложений промышленной автоматизации одно неудачное соединение может привести к отключению всей производственной линии. Разъемы, а также их правильное использование или способ подключения к проводу также регулируются государственными нормами и правилами техники безопасности.

Если провод должен соответствовать определенным условиям и стандартам, то это значит, что соединитель. Также рассматривается методика пайки и усадки, используемая для крепления разъемов.Ищите сертификаты UL или NFPA 79, чтобы узнать о соответствии национальным стандартам и правилам, касающимся установки.

В одном из примеров правил NFPA 79 в разделе 13.1.2 «Прокладка проводникового кабеля» указано, что проводники должны проходить от клеммы к клемме без сращиваний или стыков. Единственное исключение — при подключении к двигателям или соленоидам, когда проводники присоединяются к уже имеющимся проводам. Даже в этом случае существуют правила того, как должно производиться соединение.

Готовые жгуты проводов для шкафов и устройств

Чтобы обеспечить соответствие вашей проводки и разъемов правильному стандарту для вашего приложения, производители компонентов могут предложить специальные жгуты проводов.Изготовленный на заказ или заранее изготовленный жгут сокращает время установки и гарантирует надежные сертифицированные соединения, которые не выйдут из строя во время установки или использования.

Разъемы крепятся к жгуту проводов на обоих концах провода, чтобы они не выдергивались и были должным образом изолированы. Разъемы следует выбирать в соответствии с требованиями к заделке, а также с минимальными стандартами пожарной безопасности и безопасности самого провода.

Проверка целостности и отрыва выполняется на проводе и заделке, что сводит к минимуму время, необходимое для проведения таких испытаний на месте установки.

Готовые жгуты проводов могут быть указаны для отдельных устройств или предназначены для множественных соединений в электрических панелях. Современные самолеты, поезда, автомобили и другие транспортные средства имеют готовые жгуты проводов для быстрой установки и надежности. Некоторые строители домов начинают использовать ту же концепцию в сборных домах и, в конечном итоге, в домах, построенных по индивидуальному заказу.

Нужна помощь в разработке индивидуальных жгутов проводов?

DBK USA имеет экспертов, готовых ответить на ваши вопросы.Специалисты по проводам, жгутам проводов и концевой заделке ответят на ваши вопросы.

Звоните нашим инженерам-монтажникам напрямую по телефону 1-864-607-9047

.

No related posts.
